Грануляторы для комбикорма бытовой своими руками

Грануляторы для производства комбикормов предназначены для изготовления сбалансированного питания домашним животным и птицам. Гранулированные корма отличаются от обычных длительным хранением без изменения свойств, они не приносят ущерба здоровью животных и птиц, так как их состав полностью экологичен и сбалансирован в соответствии с установленными нормами питания.

Грануляторы в сельском хозяйстве приобретают всё большую популярность. Ведь нередко покупные комбикормовые составы плохо поедаются животными или совсем приходят в негодность, так как их состав не соответствует существующим нормам здорового питания. А вот обычные, не переработанные корма часто теряются при даче животным на фермах, во время их перевозок. Изготовление комбикорма гранулятором для собственных нужд является хорошим выходом из всех перечисленных ситуаций.

Купив бытовой мини-гранулятор комбикорма, предприниматель получает гораздо большие возможности в бизнесе, так как он сумеет сохранить все полезные качества кормов, полученных из выращиваемых культур, длительное время. А ведь эти корма содержат большое число веществ повышенной калорийности, которые в обычных условиях никак не могут сохраняться без потерь. К тому же создать сами условия хранения гранулированных комбикормов намного проще, чем для необработанных кормовых запасов. Упрощается и процедура задачи кормов животным и птицам на предприятиях сельского хозяйства.

Сельскохозяйственные предприятия европейских государств давно используют приёмы грануляции кормов, тем самым сохраняя их высокую калорийность и экологичность. Теперь это становится нормой кормовых действий в животноводстве для всего мира. Давно выявлено, что при своей однородности по составляющим элементам такие корма способствуют быстрому росту животных и птиц, их здоровью. Значительно улучшаются как их общее состояние, так и дыхательная система, повышаются продуктивные показатели животноводства и птицеводства.

Принцип действия мини-грануляторов и их устройство

В понятие гранулирующего устройства входит приспособление специального назначения, с помощью которого можно изготавливать корма для животных. Благодаря переработке на них исходных кормовых материалов получаемая гранулированная масса сохраняет все положительные качества сырья, и при этом нисколько не теряет его полезные свойства.

Параметры получаемых кормов зависят от устройства гранулятора и способствуют обеспечению эффективного и экономичного выращивания животных и птиц, улучшаются условия транспортировки кормов к местам использования и упрощается их раздача животным.

Экономическое развитие предприятий, использующих технологию гранулирования кормов, происходит более быстрыми темпами. Обычно мини-грануляторы изготавливаются лишь теми производителями оборудования, которые имеют соответствующее разрешение на такую деятельность от государственного надзора и лицензию на производство работ.

Все кормоперерабатывающие гранулирующие устройства основываются на простом принципе работы гранулятора. Главным элементов любого из них является матрица. Ведь с помощью матрицы можно изменять размеры получаемых кормовых гранул в зависимости от требований к кормам для животных и птиц. Кормовая исходная смесь, проходя через отверстия матрицы, нагревается до нужной температуры. На выходе же из матрицы происходит резка кормового материала по длине на требуемые гранулы.

Размеры гранул должны соответствовать оптимальным параметрам для разводимых животных и птиц, в частности их возрасту. Если для птиц нормой являются гранулы длиной до 5 мм, то для поросят они должны иметь уже большую длину – до 8 мм. А вот взрослые свиньи хорошо поедают гранулы длиной до 10 мм. Крупнорогатый скот потребляет хорошо гранулы в пределах от 10 до 15 мм.

Для гранулирования кормов на грануляторах не требуется никаких специальных знаний, принцип получения комбикорма довольно прост. Можно перечислить последовательные операции этого процесса:

• засыпается кормовое сырьё в приёмный резервуар устройства;
• с помощью вращающихся роликов сырьё давится и подается к разогретой матрице;
• при плотном поджатии сырья оно проходит через отверстия в матрице;
• на выходе из матрицы происходит обрезка гранул по требуемой длине;
• готовый продукт переработки фасуется в подготовленную упаковочную тару.

Главным устройством гранулирования является пресс-регулятор, придающий смеси окончательный внешний вид. Матрица для гранулятора задаёт лишь диаметр будущих гранул и их форму. Роликовые установки для гранулирования дают возможность готовить корма с гранулами диаметром от 4 до 15 мм, а длина их регулируется в заданных параметрах автоматической обрезкой.

Чтобы сохранить устойчивую форму гранул, в их состав вводят специальное клеящее вещество или жидкость. Очень важным фактором сохранения кормовых качеств при переработке сырья в грануляторе является отсутствие процесса окисления при нагреве на матрице. Окисление отсутствует благодаря ограничению доступа  кислорода в зону матричной обработки и кратковременности этого процесса. Это способствует высокой продуктивности животных, получающих такие корма.

Комбикормовые мини-грануляторы

Решая вопрос, какой купить гранулятор для комбикорма, особое внимание следует уделить экономности расхода электроэнергии. Важно также, чтобы главные элементы устройства прошли у производителя термическую обработку и были выполнены из высокопрочной и износостойкой стали. Это позволит использовать устройство долгие годы, сохраняя его высокую производительность.

У этих устройств для мелкого производства размеры матрицы составляют не более 160 мм в диаметре, при этом она отлично работает при мощности подающего электродвигателя устройства от 2,2 до 3 кВт. Обычно мощность в 2,2 кВт используется в устройствах, питающихся от бытовой электрической сети. А вот двигатели большей мощности уже являются трёхфазными потребителями тока, что больше подходит для промышленных грануляторов комбикорма.

Для использования в мелких производствах, в основном в домашнем и фермерском хозяйстве больше подходят устройства, которые питаются от сети 220 В и не требуют подвода трёхфазной электрической линии.

Отдельные модели грануляторов, их цена

Отечественная и зарубежная промышленность изготавливает большое количество гранулирующих устройств, как для масштабного промышленного применения, так и в условиях домашнего и фермерского хозяйств. Все они обладают различными показателями производительности, имеют свои рабочие параметры и свои принципы работы. Также масса и форма получаемых гранул в каждом устройстве может незначительно отличаться от общепринятых норм.

Покупая гранулятор, нужно хорошо ознакомиться с имеющимися в продаже на данный момент моделями и отечественного, и китайского производства, сравнить их рабочие качества и сколько стоит гранулятор для комбикормов в каждом случае. Неплохо прежде проконсультироваться у тех людей, которые заняты в производстве гранулированных кормов и знают многое не понаслышке.

Рассмотрим самые распространённые виды гранулирующих устройств, популярных как среди фермеров и владельцев подсобных хозяйств, так и в более крупных сельскохозяйственных подразделениях.

«Фермер»

В качестве бытового устройства для получения кормов в домашнем хозяйстве изготавливается гранулятор комбикорма «Фермер». Он предназначен для производства в мелком хозяйстве кондиционных гранул для кормления животных и птиц.  Для его работы используется измельчённый, рассыпчатый кормовой состав.

При диаметре матрицы в 10 см это устройство использует как бытовую электрическую сеть напряжением 220 В, так и трёхфазную сеть с напряжением питания в 380 В. Производительность аппарата равна 40 килограммов гранулированного корма в час. Устройство может работать на различных матрицах при диаметре получаемых гранул от 2 мм. Без электродвигателя масса гранулятора составляет всего лишь 18 кг. Цена гранулятора для комбикорма «Фермер» в настоящее время равна 14 600 рублей.

Шнековые грануляторы

Распространён в России и шнековый гранулятор комбикорма, как для мелкого производства в домашнем и фермерском хозяйстве, так и для бизнеса на приготовлении кормов.

Шнековый пресс-гранулятор предназначается для изготовления кормовых гранул, которые используются для кормления домашних животных, птиц и рыб. Производительность шнековых устройств грануляции обычно составляет до 800 кг/час, что больше подходит для серьёзного бизнеса на изготовлении кормов.

Пресс-грануляторы шнекового типа в процессе работы не требуют никакого дополнительного оборудования. Детали устройства выполнены из нержавеющей стали, само оно очень просто в использовании и имеет небольшую энергоёмкость. Наряду с простотой установки и запуска в работу это оборудование может комплектоваться и пневматическими загрузочными приспособлениями, сокращающими долю ручного труда в производстве готовых кормов.

Изготавливаемые в Ростове-на-Дону, эти устройства надёжны в работе, а стоимость их начинается от 80 000 рублей и зависит от вида комплектации и других особенностей выбранной модели.

Грануляторы со смесителем

Полный цикл приготовления комбикорма осуществляется в грануляторах со смесителем. Эти виды оборудования для крупного кормового производства характеризуются непрерывным циклом работы по смешиванию и грануляции корма животным и птицам. Исходным материалом для работы устройства являются корма в натуральном виде, которые впоследствии измельчаются до сыпучего состояния.

Недостаток питательных веществ в кормовых рационах животных требует в добавок к белковым концентратам и грубых составляющий в виде сена, соломы, стержней кукурузных початков. Для реализации таких составов в требуемом масштабе и используются примеси клетчатки, которые добавляются к основному белковому составу на входе в гранулятор со смесителем.

Получаемая в таком устройстве гомогенная смесь обладает высочайшей однородностью состава кормовых гранул. А вот внешний вид гранул – такой же, как и при работе обычных грануляторов.

Интересные статьи:

Выбираем снаряжение для промышленного альпинизма.

Составляем бизнес план оптовой торговли.

Какое купить оборудование для производства синтепона?

Самодельные грануляторы комбикормов

Если тратить значительные средства на покупку оборудования для переработки кормов в гранулы по каким-то соображениям не представляется возможным, то неплохой вариант — самодельный гранулятор комбикорма.

Главная деталь, которая потребует тщательного выполнения на станочном оборудовании – это матрица. Также непросто будет изготовить и ролики для давящих катков. Размеры матричного диска будут напрямую влиять на производительность аппаратуры. Для того, чтобы гранулятор имел производительность около 300 кг комбикорма за час работы, потребуется матрица размером не менее 500 мм в диаметре.

Корпус устройства можно изготовить из тонколистового металла или купить трубу в готовом виде. За матрицей располагается вращающийся нож, который будет обрезать гранулы по заданному по длине размеру. Подача сыпучего материала к матрице происходит по принципу действия мясорубки – с помощью шнекового питателя.

В Интернете умельцы предлагают много схем и конструкций самодельных грануляторов, а вот для реализации этих проектов потребуется навык в техническом конструировании и умение обращаться как со слесарными приборами, так и современными инструментами для резки и сварки металла. Выбрав одну из таких схем и разобравшись вдумчиво, как сделать гранулятор для комбикорма своими руками, можно приступать к делу. Учитывая, что дорогих частей для этого устройства не понадобится, отрицательного результата опасаться и не следует. Всё получится!

Прежде, чем браться за изготовление самодельного устройства для приготовления сложных кормов, нужно сделать обзор б/у грануляторов комбикормов, предлагаемых на сайтах аналогичной тематики. Возможно, что небольшие затраты на восстановление этого аппарата позволят получить полноценную машину для бизнеса за небольшие деньги. Всё-таки промышленный вариант любого устройства обладает важными преимуществами перед любыми самоделками.

Гранулятор комбикорма бытовой может стать отличным помощником в ведении домашнего хозяйства. А изготовить его можно самостоятельно, что позволит значительно сэкономить, ведь такие установки заводского производства стоят очень внушительно. Самостоятельное изготовление упомянутого оборудования обходится выгоднее еще и по той причине, что в частном порядке будет необходимо переработать незначительное количество корма, для чего нет необходимости приобретать оборудование заводского производства.

Особенности конструкции установки

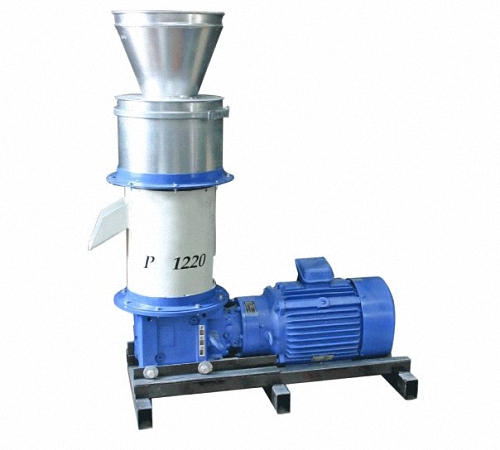

Гранулятор комбикорма бытовой по внешнему виду напоминает емкость, в которой есть матрица одного вида. Если речь идет о цилиндрической матрице, то она имеет вид перфорированного барабана, который оснащен вращающимися катками. Как только в барабан попадает измельченная масса, она подвергается воздействию катков, которые вдавливают состав в отверстия, расположенные в барабане. Данные отверстия называются прессовальными каналами. С внешней стороны гранулы, прошедшие прессовку, срезаются посредством ножей.

Описание матрицы

Плоская матрица – это хорошо укрепленный на валу диск. Методика проведения гранулирования остается той же, что использовалась при работе аппарата, который имеет цилиндрическую матрицу. Перед тем как сделать самостоятельно гранулятор комбикорма бытовой, рекомендуется купить матрицу, которая была произведена в условиях завода. Данный элемент оборудования реализуется в качестве запчасти к заводскому оборудованию такого типа. Функционирует оборудование за счет редуктора, а также электрического мотора с мощностью, равной 15 кВт или выше. Матрица может быть зафиксирована на горизонтальном или вертикальном валу. В конструкцию предстоит включить еще и емкость, предназначенную для сырья, поступающего на переработку. Кроме того, понадобится и посуда, необходимая для готовых гранул.

Подготовительный процесс

Для того чтобы правильно изготовить описываемое оборудование, необходимо подготовить все нужные в работе инструменты и материалы, а также ознакомиться с инструкцией по проведению работ. Таким образом, работы не удастся произвести правильно, если не подготовить:

• стальной уголок;
• полотна качественного металла;
• вал вращения;
• матрицу;
• электрический двигатель;
• сварочный аппарат;
• элементы крепления.

После того как удалось подготовить необходимый набор инструментов, вы можете приступать к проведению работ по изготовлению оборудования.

Процесс изготовления

Для того чтобы изготовить гранулятор комбикорма бытовой, необходимо подготовить устойчивую и надежную станину. В процессе проведения работ будет необходимо кроить стальной уголок, а после осуществить сопряжение отдельных элементов посредством сварки. В качестве основания оборудования выступает короб. Его изготовление производится посредством сварки элементов, предварительно вырезанных из металлического полотна. В ходе проведения работ необходимо произвести манипуляции над сверху расположенной гранью короба. В этой части предстоит проделать отверстие, диаметр которого эквивалентен габаритам заблаговременно купленной матрицы. Для того чтобы производить загрузку измельченного сырья, необходимо применять именно это отверстие.

Работа со сталью

Изготавливая гранулятор комбикорма бытовой своими руками, на следующем этапе необходимо произвести манипуляции со стальным листом. Предварительно стоит выкроить заготовку, ширина которой равна 10 см. С помощью данной полосы необходимо сделать бортик, который ляжет по окружности отверстия. Фиксировать элемент предстоит посредством сварочного аппарата. В нижней части короба нужно сделать отверстие, которое пригодится для установки матричного вала вращения. Для того чтобы готовые гранулы имели возможность выйти, в боковой грани следует подготовить отверстие, которое должно обладать квадратной формой. Понадобится в конструкции и лоток, который изготавливается из заготовки на основе стального листа. Данный элемент должен быть небольшим, а укрепить его необходимо к квадратному отверстию.

Особенности сборки конструкции

Гранулятор комбикорма бытовой фермер может изготовить самостоятельно, только при этом необходимо соблюдать все правила проведения работ. Таким образом, когда возникнет необходимость монтировать вал вращения матрицы, то нужно подобрать для него место в коробе, а использовать в качестве крепежа стоит гайки. Матрицу на валу нужно зафиксировать так, чтобы верхняя грань выполненного предварительно короба и поверхность матрицы оказались на одном уровне. Короб нужно монтировать на станину и зафиксировать все, применяя для этого болты и гайки. Далее можно приступать к монтажу электрического двигателя, место его установки – станина. Вал матрицы с валом двигателя соединяется ременной передачей. Для того чтобы более удобно было производить засыпание сырья в гранулятор, следует установить раструб, который располагается на верхнем отверстии корпуса. Для его изготовления следует подготовить жестяное ведро, у которого удаляется дно. Мини-гранулятор комбикорма бытовой должен обладать в составе катком с шестернями, который устанавливается на матрицу. На следующем этапе мастер должен заняться именно этим. На этом можно считать, что оборудование готово к использованию.

Изготовление гранулятора с самодельно выполненной матрицей

Если вы относитесь к народным умельцам, которые хотят самостоятельно изготовить матрицу для своего самодельного гранулятора, тогда процесс необходимо начать именно с этого. В ходе проведения подобных работ предстоит подобрать ролики для катков. Первоначально стоит приобрести диск, толщина которого может быть равна 20 мм, можно применить и тот диск, что обладает более внушительным параметром. А вот что касается диаметра диска, то он может оказаться любым. Но перед этим необходимо знать, что более внушительный по размерам диск станет обеспечивать более высокую производительность. Таким образом, при необходимости получения 300 кг гранул в течение часа нужно подобрать матрицу, диаметр которой равен 50 см, при этом мощность мотора не должна оказаться меньше 25 кВт. Если вам будет достаточно оборудования с не столь внушительной производительностью, то можно применить матрицу, диаметр которой не превышает 30 см.

Изготовление матрицы

Если вам необходим гранулятор комбикорма бытовой, Украина, а точнее, ее рынки соответствующих товаров, представляют подобное оборудование к продаже. Но если вы решили самостоятельно изготовить установку, то необходимо произвести замер параметров сечения вала редуктора, это позволит сделать отверстие, использовать при этом необходимо сверло, а расположить отверстие следует в центре диска, придав ему соответствующие ранее определенным параметрам размеры. Для того чтобы обеспечить жесткую посадку, необходимо сделать паз. Для того чтобы сырье прессовалось и выводилось правильно, отверстия должны быть проделаны в виде конуса.

Чертеж гранулятора комбикорма необходимо предварительно подготовить, это поможет избежать ошибок. Шестерни и ролики для катка по ширине необходимо делать равными поверхности матрицы. Шестерни надеваются на вал. Применяя муфту, вал с шестернями фиксируют перпендикулярно по отношению к оси вала редуктора.

Изготовление корпуса

Самодельные грануляторы комбикормов имеют корпус. В данном случае предпочтительнее сделать этот элемент в виде цилиндра. Можно применить трубу или лист металла. Рекомендуется сделать корпус составным. В верхнюю часть загружается сырье, которое поступает в нижнюю часть. Через отверстие по лотку материал станет высыпаться в емкость.

Диаметр корпуса необходимо сделать таким, чтобы матрица вращалась в верхней части свободно, однако делать паз между стенкой и матрицей необходимо минимальным. В нижней зоне цилиндра необходимо сделать квадратное отверстие и установить лоток.

Применив муфту и подшипники, в нижней области корпуса необходимо зафиксировать редукторный вал. К обеим частям нужно укрепить ушки, которые нужны для сопряжения частей корпуса с помощью болтов. Подобная конструкция просто поддается чистке. В корпус нужно монтировать ролики и матрицу.

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

• максимальное передаточное отношение клиноременной передачи – не более 6.
• угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня
по формуле: L = 2a + l1 + l2

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Выберем электродвигатель
.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

Чертеж гранулятора
.

Чертеж привода матрицы гранулятора.

1. Корпус.
2. Лопатка.
3. Шайба.
4. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
5. Шайба пружинная стопорная DIN 128 — А8.
6. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
7. Гайка DIN 44232 — М8.
8. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
9. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
10. Шайба стопорная DIN 6731 — 32.
11. Гайка специальная DIN 1804 – М32х1,5.
12. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Наличие собственного гранулятора помогает в значительной степени сэкономить на покупке гранулированных кормов, которых для содержания большого хозяйства нужно не так уж и мало. Чтобы купить собранный на заводе аппарат, также придется немало потратиться. Такое приобретение со временем все же окупит себя. Но зачем тратить значительные денежные суммы, если вполне возможно собрать гранулятор кормов своими руками?

Особенно удобно собрать аппарат тем фермерам, которые являются новичками в своем деле и еще не уверены до конца в том, что разведение хозяйства это точно то, чем они хотят заниматься. Ведь в таком случае тратить большие суммы денег на покупку изготовленного в заводских условиях гранулятора просто бесполезно.

Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.

При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.

Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.

Пошаговая инструкция сборки гранулятора с плоской матрицей

Гранулятор состоит из следующих элементов:

• каркас;
• корпус;
• двигатель;
• рабочий узел (включает в себя редуктор, основной вал, плоскую матрицу и цилиндрические катки).

Для изготовления некоторых деталей гранулятора необходимо подготовить такие материалы
:

• стальные или металлические листы;
• металлические уголки;
• лист жести;
• толстый литой металлический лист (пригодится при самостоятельном изготовлении матрицы);
• ролики, имеющие зубчатую поверхность (выполняют роль катков);
• сварочный аппарат и защитная маска к нему.

Видео — Как это работает? Гранулятор с плоской матрицей

Самостоятельное изготовление указанного аппарата осуществляется по следующей инструкции.

Шаг 1.
Подготовьте каркас – он должен быть крепким и надежным. Ведь во время работы ему придется выдерживать значительную нагрузку: сильные вибрации и вес сырья. Для изготовления можно использовать металлические уголки. В случае их отсутствия станина может быть сварена из стали. Подойдут листы прямоугольной формы. Сечение листа должно быть равным 25 х 40 мм. Используя болгарку, его раскраивают на отдельные элементы, а после этого собирают из них необходимое основание для гранулятора и соединяют все части между собой, используя сварочный аппарат. Каркас должен иметь форму рамы. На нем будут далее закрепляться все остальные части гранулятора.

Если необходимо, чтобы аппарат возможно было передвигать с места на место, к нижней части каркаса можно прикрутить несколько колесиков на каждой нижней стороне металлической рамы.

Шаг 2.
После подготовки каркаса гранулятора, на нем необходимо правильно закрепить рабочий узел. В него входит редуктор, а также матрица и несколько шестеренок. Матрица также может быть изготовлена самостоятельно. Для этого можно использовать литой металлический диск, толщина которого будет более 8 мм. Но при желании данную составляющую можно и приобрести в специализированном магазине.

Шаг 3.
По всему периметру указанного металлического диска проделывают отверстия, толщина которых должна составлять около 10 мм. Важно чтобы ширина подготавливаемых отверстий соответствовала размеру пеллет. Отверстия необходимо проделывать в виде усеченного конуса – тогда обжимание кормовых гранул будет происходить постепенно. Тогда независимо от типа используемого сырья гранулы будут иметь более высокое качество благодаря повышенной плотности.

Видео — Замер зенковки матрицы гранулятора

Шаг 4.
В середине подготовленной плоской матрицы необходимо проделать также дополнительное отверстие с пазом, предназначающееся для крепления матрицы на основной вал. Паз позволит сделать крепление более надежным. Редуктор устанавливается в нижнюю часть корпуса будущего гранулятора. Прикрепить его необходимо используя шпонку. Функция редуктора заключается в подаче двигательной силы от установленного двигателя к валу, который в свою очередь отвечает за вращение матрицы и катков. А уже к установленному редуктору крепится вал (перпендикулярно относительно редуктора).

Шаг 5.
Готовую плоскую матрицу необходимо установить в корпус гранулятора, на установленный вал. Изготовить корпус можно из жестяной трубы.

Ее размер подбирается в соответствии с размером матрицы, учитывая, что последняя должна вращаться в нем беспрепятственно. Это значит, что между стенками полого корпуса и самой матрицей должен существовать небольшой зазор. Саму матрицу устанавливают на одном уровне с верхней гранью корпуса гранулятора. Ее верхняя поверхность должна образовать одну ровную плоскость с гранью корпуса. Крепеж матрицы может быть подвижным или неподвижным и тогда вращаться будут лишь катки, прожимая сырье в отверстия матрицы. А можно сделать подвижными и матрицу, и катки – тогда производительность собираемого агрегата значительно повысится.

Шаг 6.
Редуктор аппарата и его корпус последнего соединяют друг с другом при помощи болтов. Но чтобы такой крепеж был возможен, по обеим внешним сторонам редуктора приваривают металлические «ушки» и сверлят в них отверстия для будущего крепежа. В дальнейшем при каких-либо засорениях изготовленный самостоятельно аппарат можно будет беспроблемно разобрать и прочистить все детали.

Шаг 7.
Над матрицей, в перпендикулярном положении относительно основного вала и редуктора, устанавливают цилиндрические катки.

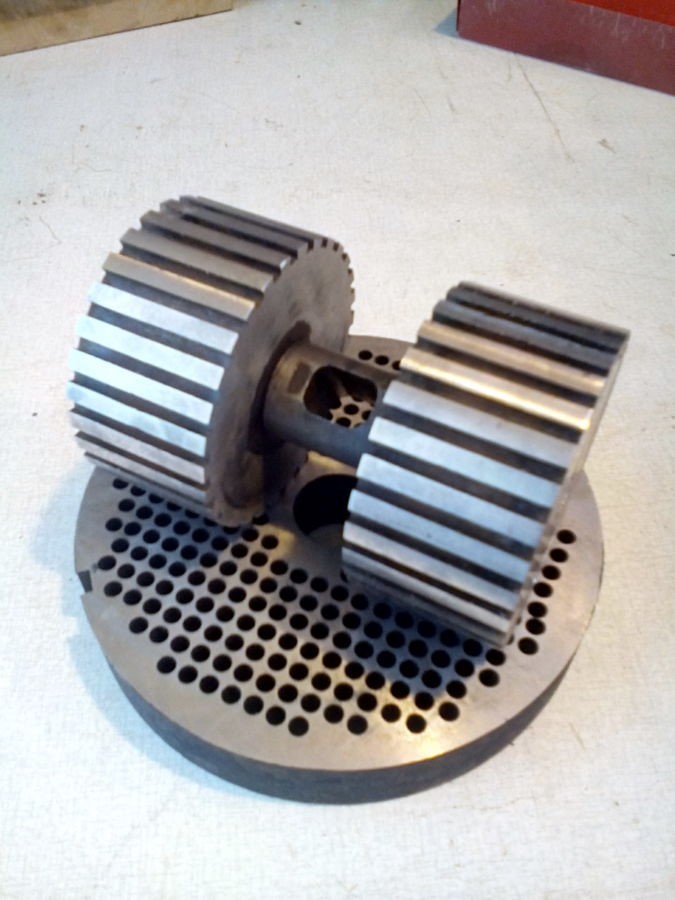

Катки или ролики

Их предназначение заключается в продавливании сырья через конусообразные отверстия, имеющиеся в матрице. Размер катков должен быть соответствующим размеру установленной матрицы – они должны продавливать поступаемое сырье абсолютно через все отверстия, имеющиеся в литом диске. Их крепят к валу при помощи подшипников. Необходимую силу прижатия цилиндрических катков к матрице регулируют благодаря установленной на них гайке с резьбой.

Шаг 8.
Над плоской матрицей и установленными над ней катками располагают емкость для засыпания первоначального сырья. Его можно сварить из тех же стальных листов. Форма загрузочного отверстия не имеет значения – она может быть квадратной, прямоугольной, трапециевидной или конусообразной. С этой целью можно использовать и обычное металлическое ведро, вырезав болгаркой его днище. Размеры данного загрузочного отсека обычно как раз рассчитываются на загрузку одного ведра сырья.

Шаг 9.
После того, как собрана основная конструкция гранулятора, можно приступать к крепежу электрического мотора с необходимой производительностью – она должна составлять не меньше, чем 25 кВт. Если у вас нет нового двигателя, смело можете использовать мотор от исправного пылесоса. Также может подойти двигатель от стиральной машины. Электрический мотор соединяют с редуктором, который в свою очередь заставляет двигаться вал. Осуществляют данное действие с использованием ременного или цепного привода. После прикрепления электрического двигателя, необходимо тщательно проверить все крепежи. Так как во время работы плохо прикрепленный двигатель может просто сорваться с конструкции, и повлечь за собой срыв других деталей.

Шаг 10.
Для удобства к корпусу гранулятора можно приварить металлический короб, предназначающийся для готовых гранул. Для того чтобы гранулы можно было удобно ссыпать из аппарата в какую-либо емкость, в коробе можно сделать открывающуюся дверцу с защелкой или придумать другое приспособление. Но если нет желания лишний раз возиться, готовые гранулы можно собирать в любую подходящую для этого тару – достаточно просто подвинуть ее так, чтобы из корпуса гранулятора все ссыпалось в нее и не рассыпалось по полу.

Чертежи. Пошаговая сборка гранулятора

4. Установка шайбы

Видео — Гранулятор с плоской матрицей

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться. Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции.

Переделка мясорубки в гранулятор

Если у вас есть ненужная мясорубка, но необходим гранулятор кормов – можете просто переделать мясорубку. Для осуществления данной цели вам понадобится подготовить следующие элементы:

• матрица;
• каркас;
• электрический двигатель;
• ремень;
• шнек;
• 2 шкива.

Использовать можно старый корпус мясорубки. Но его необходимо немного видоизменить – срезать внутренние грани. К свободной части мясорубки прикрепляется толстая матрица с просверленными отверстиями. Устанавливается шнек, способствующий продавливанию загружаемого сырья сквозь конусообразные отверстия в матрице. С одной стороны шнек пропиливают под ввертыш. А снаружи на шнеке крепятся ножи, предназначением которых является дальнейшее дробление гранул на выходе.

Далее на мясорубке закрепляются 2 шкива, шнек, двигатель и ремень. Но последний должен быть обязательно без зубцов. Так как в случае засорения гранулятора на каком-либо и его участков, ремень будет проскакивать, что поможет уберечь собранный самостоятельно аппарат от перегорания и т.п.

Видео — Шнек

Всегда помните о том, что в самодельно изготовленный гранулятор можно помещать лишь то сырье, которое было высушено в специально предназначенной сушке и подроблено в специальной дробилке. Но не забывайте о том, что процесс гранулирования будет действительно удачным лишь тогда, когда загружаемое в агрегат сырье обладает влажностью от 10% до 12%.

Неоспоримая польза гранулятора

Комбикорм для животных, который находится в гранулированном виде, считается более питательным. Он лучше остальных типов кормов усваивается животными. А как следствие позволяет им расти и набирать вес намного быстрее, нежели те животные, которые питаются обычными кормами.

Гранулирование кормов позволяет создать уникальные питательные композиции, объединяющие в себе множество полезных элементов. Ведь в гранулятор можно засыпать не только зерновые культуры, но и растения. Это позволяет на выходе получить гранулы, богатые частицами используемых растений. Соответственно животные во время питания получат огромный запас витаминов, клетчатки, белка и растительных волокон. Также в таком виде корма содержатся значительные протеиновые запасы. Помимо этого имеются антиоксиданты и другие полезные элементы, с регулярным употреблением которых организмы животных крепнут намного быстрее.

Дополнительные возможности

Если на вашем участке скапливается большое количество древесных отходов, их также можно пустить на полезное дело, используя при этом самостоятельно изготовленный гранулятор. Скапливающуюся древесную стружку необходимо сначала подсушить, а затем пропустить через гранулятор. На выходе вы получите древесные гранулы, которые с легкостью и пользой можно использовать в отопительный сезон, конечно, если у вас в доме установлено печное или паровое отопление.

Древесные пеллеты тлеют дольше, а соответственно выделяют значительное количество тепла гораздо дольше, чем рубленые дрова. Использование такого вида топлива поможет значительно сэкономить на приобретение угля и дров.

Таблица. Сравнение затрат на отопление

Достоинства самостоятельно изготовленного гранулятора

Собственноручное изготовление указанного аппарата позволяет:

• сделать аппарат передвижным (благодаря прикреплению к его основанию колесиков);
• изготовить гранулятор в зависимости со своими требованиями, учитывая количество содержащейся скотины и объем кормов, в котором они нуждаются;
• значительно сэкономить финансовые средства, учитывая стоимость покупки заводского агрегата и стоимость покупки каких-либо отсутствующих дома деталей для самодельной сборки;
• получить возможность самостоятельно изготовить малогабаритный аппарат, что поспособствует значительной экономии пространства в помещении, где будет располагаться гранулятор;
• получить возможность увеличения или уменьшения производительности гранулятора, в зависимости от нужд собственного животноводческого хозяйства;

Гранулятор кормов — очень удобное приспособление

Особенность гранулированного корма – высокая калорийность. Спрессованный в капсулы корм занимает меньше места. Животные на таком рационе быстрее набирают вес. Использование грануляторов в фермерских и личных подсобных хозяйствах дает повышение продуктивности поголовья. Также вас сможет заинтересовать информация о том, каков должен быть

Что такое гранулятор

Гранулятор – это устройство для превращения рассыпчатого корма в капсулы.

Для прессования подходят:

• дробленое зерно (пшеница, ячмень, овес, кукуруза);
• травяная мука;
• сено;
• отруби;
• жмых;
• дробленый горох.

Технологические свойства корма улучшаются, исключается его слипание, увеличивается сыпучесть. Усвояемость гранул выше обычного корма. Возможность применять витаминные, антимикробные добавки повышают качество продукта.

Также вас сможет заинтересовать информация о том,

На видео – как работает гранулятор:

Такой корм удобно использовать:

• при автоматической раздаче;
• транспортировке;
• хранении.

Размер гранул зависит от отрасли животноводства:

• для птицеводства – до 5 мм;
• для поросят – до 8 мм;
• взрослых свиней – до 10 мм;
• крупного рогатого скота – 10-15 мм.

Сырье для гранулирования должно иметь размер фракций не более 3 мм, определенную влажность и клеящие компоненты.

Прессованный корм хорошо хранится, сохраняя питательные качества в течение нескольких месяцев.

Можно использовать гранулятор для приготовления корма на осенне-зимний период.

Количество перерабатываемого в гранулы корма зависит от технических параметров агрегата.

Устройство гранулятора

Гранулятор напоминает по устройству электромясорубку с одним отличием: нож находится на внешней стороне, за решеткой-матрицей.

Устройство гранулятора

В процессе гранулирования сырьевая масса загружается в бункер, из которой под давлением проталкивается через нагретую до 110 гр. матрицу. Обеспечивает проталкивание смеси движение шнека, создающего давление и прижимающего измельченное и увлажненное сырье к матрице.

По достижении критической величины объема происходит продавливание спрессованного сырья через отверстия матрицы. Специальный резак отрезает гранулы нужного размера. Пластичные капсулы остывают, сохраняя приданную им форму.

Возможно вас также сможет заинтересовать информация о том, как происходит

Принцип действия состоит из последовательных операций:

• подача измельченного корма из бункера на вращающийся вал;
• сжатие;
• продавливание через матрицу;
• обрезка ножом;
• поступление в приемную чашу.

Диаметр отверстий в решетке определяет диаметр капсул. В зависимости от мощности электродвигателя диаметр может быть от 5 до 10-15 мм. Расстояние, на котором установлен нож после решетки, задает длину гранул.

На видео – как устроен и работает гранулятор:

Основные части гранулятора:

• загрузочный бункер;
• шнек;
• матрица;
• приводной вал;
• редуктор;
• электродвигатель;
• станина;
• приемный бункер.

А вот как происходит разведение уток в домашних условиях для начинающих и на что следует обращать внимание, указано

Все детали устройства из металла.

Конкретные характеристики толщины и диаметра матрицы, диаметра шнека, мощности электродвигателя определяются в совокупности.

Агрегаты, предлагаемые производителями, могут использоваться для приготовления не только комбикормов, но и пеллет (топливных гранул из опилок).

Основные характеристики грануляторов, предлагаемых производителями:

1. Мощность двигателя 2,2 кВт. Производительность комбикорма 60-100 кг/час. Диаметр матрицы 120 мм. Вес 80 кг.
2. Мощность двигателя 4 кВт. Производительность комбикорма 150-220 кг/час. Диаметр матрицы 150 мм. Вес 115 кг.
3. Мощность двигателя 7 кВт. Производительность комбикорма 300 кг/час. Диаметр матрицы 200 мм. Вес 200 кг.
4. Мощность двигателя 11 кВт. Производительность комбикорма 400 кг/час. Диаметр матрицы 230 мм. Вес 290 кг.
5. Мощность двигателя 15 кВт. Производительность комбикорма 600 кг/час. Диаметр матрицы 260 мм. Вес 330 кг.

Максимальная мощность выпускаемых агрегатов 30 кВт с производительностью более 1000 кг в час. Вес установки более 500 кг.

А вот как выглядит утка голубой фаворит и как её правильно разводить в домашних условиях, указано

Стоимость устройств

• с электродвигателем 2,2 кВт – от 53000 руб.;
• 7 кВт – от 83000 руб.;
• 15 кВт – от 190000 руб.

Достоинства промышленных грануляторов:

• надежность;
• длительность эксплуатации;
• универсальность;
• экономичность;
• безопасность;
• удобное обслуживание.

Высокая стоимость агрегатов, изготовленных в промышленных условиях, заставляет животноводов делать устройства кустарным способом, используя подручные средства.

А вот как происходит выращивание бройлеров без комбикорма и какие корма стоит использовать, можно прочесть

Как сделать своими руками

Для изготовления гранулятора собственными силами потребуется специальное оборудование:

• сварочник;
• токарный станок;
• болгарка.

Мощность прессователя будет зависеть от используемого электродвигателя.

На видео – сделать своими руками:

Вариант конструкции гранулятора

В качестве корпуса может использоваться труба, приваренные втулки разного диаметра. Минимальная толщина стальных стенок – 8 мм. Для изготовления шнека понадобится полуось и прут диаметром 1 см. Закрепив полуось на верстаке приварить один конец прута и сделать обмотку на полуось с произвольным шагом. Заготовку необходимо обварить с обеих сторон, зачистить швы болгаркой и сделать термическую закалку.

Для изготовления матрицы необходим отрезок прута нержавеющей стали диаметром не менее 62 мм. Обработка металла, центровка, нарезка отверстий производится на токарном станке. Отверстия матрицы прорезаются таким образом, чтобы они не попали в «мертвое» пространство, где шнек вплотную примыкает к решетке.
Матрица должна плотно входит в корпус гранулятора и закрепляться с помощью фланца.

В качестве редуктора, соединяющего вал двигателя со шнеком, применяется набор подшипников (обычных и роликовых). Обрезка гранул производится вручную.

А вот каков должен быть состав комбикорма для бройлеров в домашних условиях, очень подробно изложено в данной

Наличие токарного станка в личном хозяйстве – явление достаточно редкое. Для 1-2 животных в качестве гранулятора используют реконструированную механическую мясорубку.

Необходимые преобразования:

1. На месте ручки закрепить ведомый шкиф.
2. На валу двигателя закрепить ведущий шкиф.
3. Соединить шкифы ременной передачей.
4. Нож располагают с внешней стороны решетки.
5. Болт длиной 4-5 см с пружиной прикрепляется с внешней стороны решетки к шнеку, удерживая нож.

Для преобразования сыпучей комбинированной смеси в гранулы, используют бытовые грануляторы для комбикорма, цена которых зависит от мощности двигателя. Чем выше её показатель, тем больше производится паллетов за 1 час. Гранулированный корм хранится намного дольше обычного и его удобнее перевозить. Также легче выдать необходимую порцию еды скоту или птице, в зависимости от их возраста и потребностей. Этот аппарат можно сделать и своими руками, тем более что цена бытового гранулятора для комбикорма довольно высокая. Так, например, оборудование с производительностью 150 кг/час стоит 65000 рублей, а модель, выдающая 1000 кг/час корма, – 255000 рублей.

Принцип работы и устройство гранулятора

Аппарат работает следующим образом: сверху в ёмкость засыпается сырьё, которое, попадая на матрицу, продавливается роликами в её отверстия. Готовые гранулы просыпаются наружу через специальное окошко в корпусе.

Существуют модели бытовых грануляторов для комбикорма, сделанных своими руками из мясорубки. В них вместо роликов для продавливания используется шнек, но для такого устройства понадобится мелко измельчённый материал. Такой аппарат можно применять только для смешивания мягкого сырья, например, трав или комбинированных смесей.

Для сборки гранулятора потребуются следующие детали:

• основание (каркас);
• матрица и ролики с зубчатой поверхностью;
• корпус;
• электродвигатель;
• редуктор;

Каркас необходимо сварить из прочной стали, так как он должен выдерживать большие нагрузки и вибрацию во время работы. Корпус гранулятора для комбикорма, можно вырезать своими руками из широкой трубы, или сделать цилиндр из металлического листа. Делать его лучше всего разборным, чтобы была возможность обслужить аппарат в случае необходимости. В нижней части должно быть предусмотрено окошко для выхода готовых гранул комбинированной смеси.

Диаметр корпуса подбирается таким образом, чтобы матрица могла вращаться в нём с минимальным зазором.

Матрицы производятся двух видов: плоская и цилиндрическая. Первая выглядит как круглый диск с отверстиями. Чаще всего используют именно её для создания гранулированного , так как она способна перерабатывать сырьё любой жёсткости, и скорость работы у неё выше.

Цилиндрическая матрица – это барабан с отверстиями, внутри которого вращаются ролики.

Матрицу лучше купить уже готовой, так как для её создания потребуются специальные станки. Отверстия в ней должны иметь конусообразную форму, сужающуюся к низу, чтобы гранулы сильнее сжимались.

Сборка гранулятора

После того как корпус готов, в его нижней части устанавливается редуктор. Он будет передавать вращение от электродвигателя к валу гранулятора, благодаря чему сможет вращаться матрица или каток.

В верхней части устанавливается матрица и катки, которые закреплены к валу. Катки монтируются на вал с помощью подшипников качения, и на вращающуюся ось тоже насаживаются через такой же подшипник. Их прижим к матрице регулируется гайкой с резьбой. Весь этот узел устанавливается в проушины корпуса и во время работы остаётся неподвижным. Катки подбираются таким образом, чтобы их поверхность по ширине полностью закрывала все отверстия в матрице.

Рядом с корпусом монтируется электродвигатель. С помощью ременного или цепного привода его соединяют с редуктором. Сверху над корпусом ставится конусообразная емкость, через которую в гранулятор будет подаваться сырьё.

На видео показан чертёж и устройство гранулятора для комбикорма, который можно сделать своими руками:

Чтобы собрать аппарат для гранулирования корма из мясорубки, понадобятся следующие детали:

• каркас;
• мясорубка;
• электродвигатель;
• матрица;
• ремень, 2 шкива.

Матрица делается того же диаметра, как и у стандартной решетки мясорубки. Внутри корпуса удаляются выступающие ребра, чтобы она прилегала как можно плотнее (оставляется лишь минимальный зазор). Крышку для устройства делают со свободным местом внутри. Чтобы не пришлось делать новую, если понадобится установить матрицу большей толщины. Снаружи на ней закрепляются ножи, которые будут срезать гранулы необходимой длины. Монтируются оба шкива, электродвигатель и натягивается ремень.

Ремень устанавливается без зубцов, чтобы в случае чего он мог проскальзывать. В итоге электродвигатель не перегреется и не сгорит.

Даже в случае покупки некоторых деталей, как например, прессующих катков, подшипников, цена бытового гранулятора для комбикорма, сделанного своими силами, будет ниже, чем у готового в магазине. К тому же можно собрать аппарат, работающий с помощью ручной силы, без электродвигателя. Но прежде чем купить или собирать гранулятор самому, следует учесть, что помимо него понадобится дробилка и сушилка.

Самодельный бытовой гранулятор — видео

На деревообрабатывающем производстве ежедневно образуются отходы. Им можно найти применение, например: изготовить пеллеты из опилок, которые послужат топливом для обогрева помещений. Если даже открыть бизнес, то это будет доходное дело, потому что сырье достается недорого либо бесплатно. А гранулы из опилок пользуются спросом из-за множества преимуществ:

1. Топливные гранулы являются практичными, удобными в хранении, транспортировке и использовании.
2. Опилки – это доступные отходы на деревообрабатывающих предприятиях, которые после процесса прессования увеличивают свою теплотворную способность, а главное, обладают наименьшей зольностью.
3. Во время производства не добавляются химикаты, поэтому гранулы отличаются экологичностью.
4. Пеллеты можно изготавливать в домашних условиях и существенно экономить на топливном материале.

Немаловажно то, что в процессе хранения они занимают мало места в помещении, если сравнивать с углем или дровами. Пеллеты можно разложить по мешкам либо целлофановым пакетам и складировать.

Древесные отходы для изготовления гранул удобны, легко добываемы, но при этом они должны соответствовать нескольким требованиям:

• Чтобы получить топливо хорошего качества, следует использовать опилки, получаемые из дерева мягкой породы.
• Исключено применение щепок или обломков, желательно делать гранулы из отходов среднего размера.
• Опилки с влажностью около 15% хорошо гранулируются и дают максимум тепла при сжигании, в случае избытка влаги, наоборот, не прогревают помещение.

Важно! Перед тем как приступить к производству, требуется подготовить сырье, чтобы на выходе получить качественные древесные гранулы.

В промышленности древесные гранулы изготавливают из разнообразного сырья:

• Древесные отходы: опилки, щепа;
• Солома, получаемая из зерновых культур;
• Отходы подсолнечника либо шелуха гречишная;
• Куриный помет.

Обычно производят пеллеты из древесных отходов. Гранулы, полученные из соломы, подсолнечника либо гречихи отличаются дешевизной и низким качеством из-за зольности. Спросом среди покупателей пользуются пеллеты из опилок.

Производство

Изготовление пеллет – это переработка отходов, остающихся при изготовлении пиломатериалов. Давайте выясним, какое оборудование понадобится для их производства.

Этап №1. Изначально подготавливается сырье путем дробления щепы и крупных отходов. Делают это при помощи автоматизированной дробилки, которая на выходе дает опилки размеров в 4 мм.

Машину-дробилку для домашнего пользования можно приобрести либо сделать своими руками.

Этап №2. Необходимо просушить сырье с помощью сушилки. Для этого понадобятся:

• Сушильный барабан
• Сушилка аэродинамического либо ленточного типа
• Пневмосушилка
• Диспергатор

Для испарения избыточной влаги нужна тепловая энергия, поэтому для прессования качественных гранул требуется изготовление сушилки с функцией подогрева.

Этап №3. Основная задача: как сделать пеллеты? Для операции потребуется станок – пресс-гранулятор.

Как сделать гранулятор комбикорма из мясорубки?

Агрегат имеет матрицу, которая может быть цилиндрической либо плоской. Для производства больших объемов древесного топлива применяют цилиндрический станок, который изготовить самому очень сложно. А станок плоского типа как раз наоборот – легок в сборке и отлично подойдет для изготовления топливного материала для личного пользования.

Этап №4. Упаковка полученной продукции. После остывания гранул их расфасовывают в плотные целлофановые пакеты, чтобы избежать деформации упаковки и появления сырости.

В итоге пеллеты, сделанные в домашнем хозяйстве, являются экономически выгодным делом, с учетом того, что сырье сухое, а пресс-гранулятор собран с минимальными затратами. Если комплексное оборудование для производства пеллет из опилок делается на заказ, не собственноручно, а приобретается, вам придется потратиться.

Если рассматривать широкое производство с целью заработка, оборудование собственного изготовления не подойдет. Здесь нужно задуматься о первоначальном вложении в комплект техники.

Советы начинающим производителям древесных гранул

Если вы решили всерьез заняться производством и продажей пеллет в больших объемах, то принять во внимание нужно несколько советов:

• Перед началом работы важно найти постоянный источник древесных отходов, чтобы ваша деятельность была стабильной и без застоев производства. В случае перебоев с доставкой опилок, работа может встать – вы потеряете доверие и свою клиентуру.
• При покупке оборудования не стоит экономить и брать б/у технику. Она может выйти из строя в самый неподходящий момент.
• Выбирая участок расположения завода, предприятия, стоит задуматься о рабочем персонале, о том, как они будут добираться до работы: ходят ли автобусы, маршрутки в эту сторону.
• Важно собрать необходимый пакет документов до начала запуска производства, чтобы избежать проблем с законом.

Затраты

При составлении и расчете бизнес-плана стоит учесть такие пункты по расходам:

• Аренда здания либо большого помещения;
• Зарплата рабочим;
• Закупка комплексного оборудования;
• Сырье;
• Оплата коммунальных услуг;
• Налоги, отчисления в пенсионный фонд;
• Расходы по транспортировке сырья и готовой продукции.

Сбыт продукции

В любом бизнесе нужны стабильные каналы сбыта продукции. Собрав свою базу клиентов, вы сможете расширять дело и объемы производства.

Точкой сбыта могут быть строительные магазины, рынок, сайт в интернете. Наиболее выгодно заключать сделки с оптовиками и сбывать продукцию большими партиями. Не стоит забывать, что древесные гранулы – экологически чистый товар, который пользуется спросом в зарубежных странах. Важно не расслабляться и пополнять базу клиентов: размещайте объявления и звоните владельцам торговых точек с большей проходимостью людей. Ваш доход зависит от того, какой объем продукции будет продан.

Вывод таков: если запускать предприятие по производству пеллет – это перспективно и выгодно, можно зарабатывать приличные деньги. Тем более что экологически чистое топливо в наше время востребовано. Стоимость продукции растет, а при грамотно составленном бизнес-плане вы получите успешно развивающееся дело.

Предыдущая статья:
Устройства альтернативной энергетики для частного дома
Следующая статья:
О новых технологиях в энергетике

На ту же тему

Матрица и ролики для гранулятора: купить все комплектующие в одном месте

В нашем интернет-магазине всегда в наличии множество оборудования для гранулирования и комплектующих запчастей на самые популярные модели. Мы предлагаем матрицы, ролики
и другие детали для гранулятора
только от производителя. Это гарантирует оригинальное качество отдельно взятой запчасти.
Особым спросом пользуются надежные и эффективные матрицы от немецкого производителя «Muench edelstahl». Компания уже более 30 лет занимается выпуском высококачественного гранулированного оборудования.

При производстве матриц используются самые последние разработки, что продлевает детали срок службы более чем в два раза по сравнению с другими марками. Все запчасти изготовлены точно в соответствии с документацией и характеристиками, указанными на сайте.

Преимущества комплектующих от компании «Дарлит»:

• надежность и долговечность каждой запчасти;
• оригинальное качество завода-производителя;
• низкая стоимость продукции;
• наличие всех необходимых сертификатов качества.

Клиенту мы гарантируем бесперебойную поставку комплектующих в нужном объеме и ровно в оговоренные сроки.

Матрица, ролики для гранулятора любой модели

У вас никогда не будет проблем, связанных с неисправностью оборудования. В нашем магазине широкий ассортимент всех необходимых деталей от лучших мировых производителей. Опытные менеджеры помогут каждому клиенту идеально подобрать матрицы и ролики для гранулятора конкретно для вашей модели. Доставка осуществляется в любой регион России, что делает наш сервис оптимальным для жителей всех регионов.

Преимущества работа с магазином «Дарлит»:

• Бесперебойная поставка запчастей по всей РФ.
• Оригинальное качество от завода-производителя.
• Оптимальная цена без наценки посредников.
• Бесплатная консультация от опытных менеджеров.

Для нас важно не только качество нашей продукции, но удобство сервиса для покупки необходимого товара. С каждым днем мы стремимся сделать его более доступным для наших клиентов.

Как сделать самодельный гранулятор для комбикорма

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

• максимальное передаточное отношение клиноременной передачи – не более 6.
• угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Чертеж гранулятора
.

Чертеж привода матрицы гранулятора.

1. Корпус.
2. Лопатка.
3. Матрица.
4. Шайба.
5. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
6. Шайба пружинная стопорная DIN 128 — А8.
7. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
8. Гайка DIN 44232 — М8.
9. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
10. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
11. Шайба стопорная DIN 6731 — 32.
12. Гайка специальная DIN 1804 – М32х1,5.
13. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Заводской станок для изготовления гранулированного корма стоит очень дорого. Оптимальным вариантом для фермеров-любителей будет устройство, выполненное своими руками. При соблюдении инструкции агрегат можно изготовить самостоятельно без каких-либо проблем. Конструкция очень проста. Можно соорудить как электрический, так и ручной гранулятор.

Вводная часть

На сегодняшний момент домашние умельцы конструируют различные бытовые приборы, облегчающие уход за хозяйством. Например, к токарному станку можно приделать двигатель от старой стиральной машины. Из мясорубки можно соорудить гранулятор. Самодельное приспособление из-за больших нагрузок не сможет сжимать сложные предметы. Может не выдержать бытовой двигатель или отломаться шток. Поэтому такую конструкцию рекомендовано использовать для:

• Смешивания зеленого корма и целебных трав для кроликов;
• Создания комбикорма для остальных любимцев.

Бытовой аппарат комбикорма

Данную конструкцию можно легко и быстро изготовить своими руками.

Особенности конструкции

Чертежи в программе «Компас 3D»:

Бытовой гранулятор (схема):

Пошаговая инструкция

• Необходимо сварить станину. Конструкцию следует изготавливать из уголков;
• Основанием устройства будет служить ящик. Его сваривают из подготовленных листов. В устройстве должны быть высверленные отверстия большого диаметра. Отверстия должны быть идентичны матрице. В таких устройствах в любой модели предусмотрен оптимальный диаметр, подходящий для будущей конструкции. Отверстия должны располагаться вверху грани. В них будет помещаться исходный продукт: зеленый корм, ветви плодовых деревьев, травяная мука, различные комбикорма.
• По диаметру высверленного отверстия необходимо укрепить бортики. Их высота должна быть равна 7-10 см внизу короба в его грани необходимо высверлить отверстие, предназначенное для вращения вала. Сбоку короба необходимо вырезать квадрат. Из такого отверстия будет происходить выход конечной продукции. Внизу можно установить небольшую емкость;
• Вал вращения устанавливается в ящике при помощи системы гаек. Матрицу необходимо прикрепить к валу вращения так, чтобы ее основная поверхность совпала с гранью конструкции;
• Ящик необходимо закрепить на станине. Также к устройству крепится электрический мотор. Мотор и вал соединяется при помощи ременной передачи;
• Для помещения исходного материала необходимо изготовить раструб из жести. Например, такой конструкцией может быть металлическое ведро без дна. Раструб устанавливают вверху ящика на входном отверстии;
• На матрицу рекомендуется тщательно закрепить каток.

Аппарат с самодельной матрицей

Используемые материалы

Для производства конструкции понадобится:

• Мощный двигатель;
• Вращательный вал;
• Листы из жести;
• Углы;
• Крепежные болты;
• Сварочный агрегат;
• Линейка;
• Штангенциркуль;
• Болгарка;
• Гаечные ключи;
• Перфоратор;
• Фломастер.

Матрица и ролики для катков

Для изготовления потребуется диск толщиной более 2 см. Диаметр разрешено использовать любой. Важно учесть, что чем больше диаметр диска, тем будет выше показатель производительности. К примеру, при изготовлении 300 кг комбикорма за 60 минут необходимо выбирать диск 50 Ø см. при этом мощность двигателя должна быть не менее 25 кВт. Для устройства с наиболее низкой производительностью можно выбрать матрицу 25-35 Ø см.

На вале редуктора необходимо замерить параметр сечения. Затем при помощи сверлильного станка или дрели в центре диска следует просверлить отверстие. Рекомендуется выполнить паз. Благодаря этому посадка будет жесткой. Для выхода паллет и сжатия гранул следует просверлить несколько конусовидных отверстий. Важно учесть, что шестеренки или ролики должны быть идентичны поверхности матрицы. Затем шестерни аккуратно прикладывают к валу. При помощи муфты вал вращения с шестеренками должен крепиться к валу редуктора. Расположение должно быть перпендикулярным.

Корпус из цилиндра

Корпус разрешено изготавливать из покупной трубы из жести. Для этого необходимо подобрать нужный диаметр. Также ключевую роль играет выбранный материал. Рекомендовано изготавливать корпус из 2-х составляющих. В часть вверху нужно будет закладывать опилки или комбикорм. Материал будет проходить через матрицу и ролики. В часть внизу будет поступать готовый спрессованный материал. Через высверленное отверстие в емкость начнут высыпаться готовые гранулы.

Диаметр корпуса должен подбираться так, чтобы матрица вверху конструкции могла вращаться свободно. Следует оставить небольшой зазор между этими двумя составляющими. Внизу цилиндра необходимо прорезать квадрат. Металлический лоток приваривают к конструкции.

Особенности сборки

• При помощи подшипников и муфты внизу конструкции закрепляют редуктор. К двум частям следует приварить ушки. При помощи болтов следует соединить две части корпуса. Такая конструкция будет очень удобной. С ее помощью можно легко вычищать застрявшие частички материала. Ролики и матрица устанавливаются уже в готовое приспособление.
• Раму сваривают из углов или швеллера. Ее устанавливают на сам гранулятор. Устройство следует прикрепить к станине. При помощи крепежных болтов делают жесткое крепление. Сюда же устанавливают электрический двигатель. К выходному валу присоединяют редуктор. После того, как все детали были закреплены – на конструкцию из распылителя наносят краску по металлу. Агрегат необходимо окрашивать целиком с внешней стороны. После того, как краска высохнет – производят первый запуск.

Принцип функционирования

Созданный гранулятор, выполненный своими руками, может работать бесперебойно. Кормом можно обеспечить все поголовье. Такой генератор подходит как для небольших ферм, так и для крупных компаний. Принципом функционирования является синхронное вращение диска с шестеренками. Матрица должна вращаться при помощи жесткого крепления диска. Также вращению помогает привод редуктора. Вес попадает в сквозные отверстия. При этом материал сжимается. В итоге в емкость попадают готовые сжатые гранулы.

Собственными руками из мясорубки

Принцип изготовления такого генератора считается очень простым. Следует поменять местами нож и матрицу. В шнек разрешено ввинчивать крепежные болты. Для устройства с мотором потребуется ременная передача. Чтобы шнек лучше сжимал материал или твердые частицы – необходимо создать маховик. Он будет передавать шнеку свою энергию. Если частицы застрянут, то временная передача провернется. Ременной привод подбирают таким образом, чтобы шнек вращался с небольшой скоростью. Двигатель наоборот – должен вращаться быстро.

Разрешено изготавливать гранулятор из редуктора «Лады». Широкая шестерня и корпус устройства отлично подходит для будущей конструкции.

Необходимые материалы

• Верстак или ровная устойчивая поверхность;
• Токарный станок;
• Резиновый коврик под ноги рядом со станком во избежание утечки электричества;
• Мясорубка;
• Сверло;
• Чтобы снизить количество оборотов и увеличить мощность, необходимо снизить передаточное число. Для этого потребуются шкивы в количестве двух штук 1:2;
• Для матрицы потребуется болванка толщиной 3-7 см;
• Для присоединения двигателя к мясорубке потребуется ремень. В случае заедания устройства ремень должен пробуксовывать. Поэтому использовать зубчатый материал запрещается;
• Также потребуется электродвигатель. Его можно использовать от старых домашних приборов. Рекомендовано использовать устройство на 220 вольт. Такие вещи наиболее практичные. Устройства на 380 вольт выгодные в финансовом плане, но менее мощные.

Пошаговая инструкция:

Создание чертежей

В первую очередь создаются чертежи. Для изготовления необходимо снять точные параметры сетки. Матрица должна изготавливаться с теми же параметрами. При ее создании важно учитывать факт — матрица должна примыкать к червячной передаче. Из-за этого участок такого устройства должен находиться в пониженном состоянии. Если в результате процесса ребра будут мешать – их осторожно удаляют. К верстаку устанавливают пресс. Устройство закрепляют крепежными болтами. В устойчивых ножках просверливают отверстие.

Изготовление матрицы

Крышка

Под изготовленную матрицу потребуется другая крышка. Предыдущая может быть слишком толстой. Вытачивать крышку необходимо с припуском. Делается такая процедура для того, чтобы при увеличении толщины матрицы можно было использовать старый материал. В ином случае крышку придется изготавливать заново. На готовую крышку наваривают кусочки проволоки. Диаметр проволоки должен быть 6 мм. Также разрешено нарезать канавки болгаркой. В этом случае она легко закручивается руками.

Нож для пеллет

• Разрешено применять несколько версий:
• Нож не понадобится;
• При изготовлении устройства понадобится тонкий болт. На него накручивается нож;
• В шнеке мясорубки следует просверлить отверстие. Туда закладывается ввертыш. На конце устройства закрепляется нож.

Установка шкивов

Устройства крепятся аккуратно, симметрично устройству. Их можно качественно закрепить. При помощи них будет передаваться движение к приводному ремню.

Натяжка ремня и необходимый расчет установки двигателя

Натягивать ремень следует с учетом буксовки. Клапан может заедать. Необходимо рассчитать такое расстояние, чтобы в случае заминки двигатель не сгорел.

Пусконаладка и доработка механизма

Гранулированный корм своими руками

Комбикорм в гранулах считается очень калорийным. Благодаря такой пище поголовье быстро набирает вес и крепнет. С гранулами проще всего работать. Самым бюджетным способом является приготовление материала своими руками. Для изготовления такого материала потребуются следующие предметы:

• Дробилка, предназначенная для твердого зерна;
• Бензиновый триммер – мотокос;
• Гранулятор;
• Дробилка для соломы;
• Шнековый маслопресс;

Для дробления материала потребуется мясорубка. Также разрешено применение дрели. Ее можно применять для перемешивания цемента. Рекомендовано приобрести экструдер. Благодаря такой конструкции можно качественно и в быстрый срок заготовить большое количество корма. Для прессования материала в виде гранул можно применять специальный гранулятор. Прибор самостоятельно регулирует размер полученной продукции.

Во время перемешивания материала дрель рекомендуется накрывать. Благодаря этому корм не будет распыляться.

Достоинства корма в гранулах

• Такой корм содержит сжатые части полезных растений. В них могут находиться зерновые отруби, силос, люцерна, зеленое сено;
• Некоторые животноводы утверждают, что такой вид корма может заменить основное питание;
• В таком корме должно содержаться большое количество клетчатки – свыше 18%;
• Корм содержит 0,5-2,0% жиров, 13-15% белков, 20-25% растительных волокон;
• Материал содержит антиоксиданты, весь ряд витаминов, полезные минералы, протеин;
• При употреблении гранулированных добавок в большом количестве особи намного быстрее крепнут и набирают массу тела;
• Особенно полезны гранулы в зимний период. В это время животные могут восполнить недостачу полезных микроэлементов благодаря этому корму.

В свежем корме сохраняется большее количество полезных веществ. Со временем корм теряет необходимые микроэлементы и витамины.

Готовим своими руками

Способ №1:

• 35% травяной муки или сена;
• 25% овса или ячменя;
• 20% макухи, производимой из подсолнечника;
• 15% сухого гороха или молотой кукурузы;
• 5% пшеничных отрубей.

Способ №2:

• 30% ячменя;
• 20% злаковой пшеницы;
• 10% молотой кукурузы;
• 10% макухи, производимой из подсолнечника;
• 15% овса;
• 15% сухого гороха.

Способ №3:

• 19% овса;
• 19% ячменя или молотой кукурузы;
• 13% соевого шрота;
• 5% рыбной или мясной муки;
• 1% гидролизных дрожжей;
• 0,5-1,0% морской соли;
• 1% костной муки;
• 15% пшеничных отрубей.

Все ингредиенты необходимо добавлять в строго указанной в рецепте пропорции.

Шнековый гранулятор своими руками

Данный пресс можно применять не только для обеспечения кормом 1-2 животных, но и для запаса корма на весь зимний период. За 60 минут конструкция выдает 150-210 кг комбикорма. Количество выданного материала напрямую зависит от мощности и размеров гранулятора. Достоинствами пресса является высокая производительность. Также многие животноводы отмечают простоту конструкции. Для изготовления потребуется:

• Корпус из металла или удлиненная труба;
• Прут из металла 1 Ø см;
• Болванка из антикоррозионного металла.

Полезные видео для изготовления гранулятора данного вида:

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

• максимальное передаточное отношение клиноременной передачи – не более 6.
• угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Гранулятор своими руками: как сделать шнековый и бытовой для корма кур из подручных материалов

Особенность гранулированного корма – высокая калорийность. Спрессованный в капсулы корм занимает меньше места. Животные на таком рационе быстрее набирают вес. Использование грануляторов в фермерских и личных подсобных хозяйствах дает повышение продуктивности поголовья. Также вас сможет заинтересовать информация о том, каков должен быть состав комбикорма для цыплят.

Что такое гранулятор

Гранулятор – это устройство для превращения рассыпчатого корма в капсулы.

Для прессования подходят:

• дробленое зерно (пшеница, ячмень, овес, кукуруза);
• травяная мука;
• сено;
• отруби;
• жмых;
• дробленый горох.

Технологические свойства корма улучшаются, исключается его слипание, увеличивается сыпучесть. Усвояемость гранул выше обычного корма. Возможность применять витаминные, антимикробные добавки повышают качество продукта.

Также вас сможет заинтересовать информация о том, сколько корма нужно курице несушке в день.

На видео – как работает гранулятор:

Такой корм удобно использовать:

• при автоматической раздаче;
• транспортировке;
• хранении.

Размер гранул зависит от отрасли животноводства:

• для птицеводства – до 5 мм;
• для поросят – до 8 мм;
• взрослых свиней – до 10 мм;
• крупного рогатого скота – 10-15 мм.

Сырье для гранулирования должно иметь размер фракций не более 3 мм, определенную влажность и клеящие компоненты.

Прессованный корм хорошо хранится, сохраняя питательные качества в течение нескольких месяцев.

Можно использовать гранулятор для приготовления корма на осенне-зимний период.

Также вам будет полезно узнать о том, какие существуют лучшие породы кур несушек.

Количество перерабатываемого в гранулы корма зависит от технических параметров агрегата.

Устройство гранулятора

Гранулятор напоминает по устройству электромясорубку с одним отличием: нож находится на внешней стороне, за решеткой-матрицей.

В процессе гранулирования сырьевая масса загружается в бункер, из которой под давлением проталкивается через нагретую до 110 гр. матрицу. Обеспечивает проталкивание смеси движение шнека, создающего давление и прижимающего измельченное и увлажненное сырье к матрице.

По достижении критической величины объема происходит продавливание спрессованного сырья через отверстия матрицы. Специальный резак отрезает гранулы нужного размера. Пластичные капсулы остывают, сохраняя приданную им форму.

Возможно вас также сможет заинтересовать информация о том, как происходит содержание индоуток в домашних условиях.

Принцип действия состоит из последовательных операций:

• подача измельченного корма из бункера на вращающийся вал;
• сжатие;
• продавливание через матрицу;
• обрезка ножом;
• поступление в приемную чашу.

Диаметр отверстий в решетке определяет диаметр капсул. В зависимости от мощности электродвигателя диаметр может быть от 5 до 10-15 мм. Расстояние, на котором установлен нож после решетки, задает длину гранул.

На видео – как устроен и работает гранулятор:

Основные части гранулятора:

• загрузочный бункер;
• шнек;
• матрица;
• нож;
• приводной вал;
• редуктор;
• электродвигатель;
• станина;
• приемный бункер.

А вот как происходит разведение уток в домашних условиях для начинающих и на что следует обращать внимание, указано здесь.

Все детали устройства из металла.

Конкретные характеристики толщины и диаметра матрицы, диаметра шнека, мощности электродвигателя определяются в совокупности.

Агрегаты, предлагаемые производителями, могут использоваться для приготовления не только комбикормов, но и пеллет (топливных гранул из опилок).

Основные характеристики грануляторов, предлагаемых производителями:

1. Мощность двигателя 2,2 кВт. Производительность комбикорма 60-100 кг/час. Диаметр матрицы 120 мм. Вес 80 кг.
2. Мощность двигателя 4 кВт. Производительность комбикорма 150-220 кг/час. Диаметр матрицы 150 мм. Вес 115 кг.
3. Мощность двигателя 7 кВт. Производительность комбикорма 300 кг/час. Диаметр матрицы 200 мм. Вес 200 кг.
4. Мощность двигателя 11 кВт. Производительность комбикорма 400 кг/час. Диаметр матрицы 230 мм. Вес 290 кг.
5. Мощность двигателя 15 кВт. Производительность комбикорма 600 кг/час. Диаметр матрицы 260 мм. Вес 330 кг.

Максимальная мощность выпускаемых агрегатов 30 кВт с производительностью более 1000 кг в час. Вес установки более 500 кг.

А вот как выглядит утка голубой фаворит и как её правильно разводить в домашних условиях, указано здесь.

Стоимость устройств

• с электродвигателем 2,2 кВт – от 53000 руб.;
• 7 кВт – от 83000 руб.;
• 15 кВт – от 190000 руб.

Достоинства промышленных грануляторов:

• надежность;
• длительность эксплуатации;
• универсальность;
• экономичность;
• безопасность;
• удобное обслуживание.

Высокая стоимость агрегатов, изготовленных в промышленных условиях, заставляет животноводов делать устройства кустарным способом, используя подручные средства.

А вот как происходит выращивание бройлеров без комбикорма и какие корма стоит использовать, можно прочесть здесь.

Как сделать своими руками

Для изготовления гранулятора собственными силами потребуется специальное оборудование:

Мощность прессователя будет зависеть от используемого электродвигателя.

На видео – сделать своими руками:

Вариант конструкции гранулятора

В качестве корпуса может использоваться труба, приваренные втулки разного диаметра. Минимальная толщина стальных стенок – 8 мм. Для изготовления шнека понадобится полуось и прут диаметром 1 см. Закрепив полуось на верстаке приварить один конец прута и сделать обмотку на полуось с произвольным шагом. Заготовку необходимо обварить с обеих сторон, зачистить швы болгаркой и сделать термическую закалку.

Для изготовления матрицы необходим отрезок прута нержавеющей стали диаметром не менее 62 мм. Обработка металла, центровка, нарезка отверстий производится на токарном станке. Отверстия матрицы прорезаются таким образом, чтобы они не попали в «мертвое» пространство, где шнек вплотную примыкает к решетке. Матрица должна плотно входит в корпус гранулятора и закрепляться с помощью фланца.

В качестве редуктора, соединяющего вал двигателя со шнеком, применяется набор подшипников (обычных и роликовых). Обрезка гранул производится вручную.

А вот каков должен быть состав комбикорма для бройлеров в домашних условиях, очень подробно изложено в данной статье.

Наличие токарного станка в личном хозяйстве – явление достаточно редкое. Для 1-2 животных в качестве гранулятора используют реконструированную механическую мясорубку.

Необходимые преобразования:

1. На месте ручки закрепить ведомый шкиф.
2. На валу двигателя закрепить ведущий шкиф.
3. Соединить шкифы ременной передачей.
4. Нож располагают с внешней стороны решетки.
5. Болт длиной 4-5 см с пружиной прикрепляется с внешней стороны решетки к шнеку, удерживая нож.

А вот каков должен быть состав комбикорма для кроликов сделанный своими руками, подробно указано в статье по ссылке.

Размер гранул зависит от создаваемого давления. При отсутствии электродвигателя гранулировать можно вручную, используя мускульную силу.

На видео – описание гранул комбикорма:

Процесс гранулирования – это способ обработки сырья, при котором происходит изменение его формы (формирование однородных капсул) и свойств. Грануляторы, изготовленные промышленным способом, надежны и долговечны, но имеют высокую стоимость. Для личных подсобных хозяйств, небольших фермерских хозяйств используются самодельные агрегаты. Самый простой и доступный из которых – модернизированная механическая мясорубка. В других наших статьях вы можете ознакомится с описанием Пушкинской породы кур.

Самодельный гранулятор комбикорма чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

• максимальное передаточное отношение клиноременной передачи – не более 6.
• угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.

Гранулятор комбикорма: схема

• высокая производительность;
• простота конструкции.

Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.

Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

• мотор;
• редуктор;
• подшипники — 2 шт. под диаметр посадочного отверстия;
• металлическая болванка под матрицу;
• прут металлический 10 мм;
• трубы для корпуса.

Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.

Шнековый гранулятор: схема

В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).

Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.

Шнек своими руками

1. 1. Выбор вала.
2. 2. Проточка посадочных отверстий под подшипники.
3. 3. Накатка и обварка прута.
4. 4. Обработка болгаркой.

Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.

Шнек для гранулятора: чертеж

Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.

Матрицы для гранулятора

Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

Таблица: Зависимость толщины матрицы от диаметра отверстий:

Источники:

http://chertegnik.ru/oborudovanie/526-granulyator-kombikorma-bytovoy-svoimi-rukami-chertezhi.html
http://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.html
http://po-lune.ru/samodelnyj-granuljator-kombikorma-chertezhi/
