Греющий кабель для водопровода установка своими руками

Греющий кабель для водопровода внутри трубы. Греющий кабель для водопровода устанавливают внутри трубы для поддержания оптимальной температуры системы. Провод способствует сохранению бесперебойной работы трубопроводной сети в холодное время суток и зимой.

Как выбрать греющий кабель для водопровода и установить его своими руками, рассмотрим ниже.

Как работает греющий внутренний кабель

С виду кабель похож на обычный провод, данным способом утепляют трубы в холодных российских регионах. Кабель оснащен сопротивлением, поэтому через металлический проводник проходит ток, который его нагревает.

Внимание! Температуру нагрева кабеля регулируют с помощью силы проходящего тока. Если увеличивать сопротивление, то и температура прогрева будет повышаться.

Электрокабель имеет внешнюю гидроизоляцию, так как имеет непосредственный контакт с водой. Как только внутренняя температура водопроводной трубы достигает пяти градусов выше ноля, необходимо включать электрокабель. Сопротивление в кабеле начинает расти с понижением температуры воздуха, не давая транспортируемой жидкости замерзнуть.

Кабель имеет разные параметры длины, что позволяет применять его для прогрева всего водопровода либо его части. Чтобы установить саморегулирующийся кабель внутри трубы своими руками, нужно знать особенности, которые учитывают при выборе провода, и изучить инструкцию по монтажу.

Как устроен электрокабель

Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.

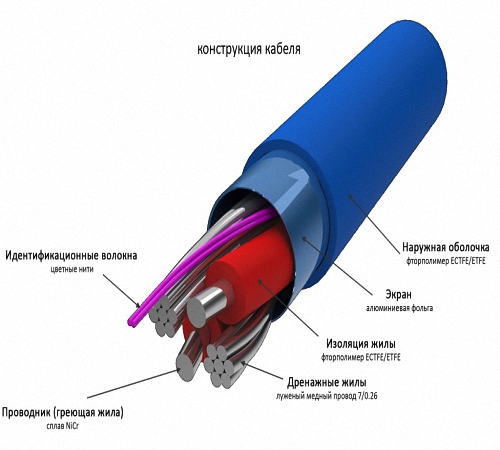

Греющий кабель в разрезе состоит из:

• металлического нагревающего проводника.
• жилы, изолированные утепляющим ПВХ.
• внутренняя изоляция выполнена с помощью фторопласта.
• экраны из медной сетки, в которой находятся проводники.
• изоляция снаружи состоит из теплоизоляции ПВХ материала.

Изоляционный материал противостоит воздействию воды, устойчив к повышенным показателям температуры, не подвержен влиянию вредной среды стоков. Материалы имеют допуск санпин, чтобы использоваться в пищевых водопроводах, поэтому кабели разрешено прокладывать в системах с холодной водой.

Справка! Кабель имеет автоматический контроль над уровнем температуры снаружи трубы, поэтому называется саморегулирующимся, меняет уровень нагрева зависимости от температурного режима.

Греющий кабель работает без контроля человека. Система автоматически прекратит работать, если температура окружающей среды превысит установленные значения. Саморегуляция охраняет систему от перегрева, экономя потребление электричества.

К плюсам греющего кабеля можно отнести:

1. Надежную и безопасную работу.
2. Простота монтажных работ, его эксплуатация.
3. Экономия электричества из-за автоматического контроля температуры.

Главным недостатком считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.

Виды греющего кабеля

Различают два типа электрокабеля в зависимости от размещения относительно трубы: либо снаружи, либо внутри.

Внутренний кабель имеет два назначения:

1. Применение в пищевой отрасли. Предполагает, что провод покрыт с помощью пищевых полимерных материалов, которые не изменяют состав воды. К таким материалам относят фторполимер либо полиолефин.
2. Применение в быту и другие цели. Данный кабель для прогрева водопровода с питьевой водой не применяют.

Кабели по принципу работы бывают:

1. Резистивные электрокабели бывают одножильные либо двужильные. Кабели нельзя отрезать до нужной длины, провод имеет вилку, чтоб подключить к электричеству. Резистивный тип кабеля состоит из датчика температуры с терморегулятором.
2. Саморегулирующийся тип не имеет температурных датчиков, регуляцию и контроль температуры осуществляет матрица, которая на автомате выключает систему прогрева при необходимости. Кабель со встроенной матрицей можно разрезать на необходимые отрезки.

Критерии, по которым выбирают кабель

Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

На какие критерии стоит обратить внимание:

1. Для чего предназначена трубопроводная сеть.
   Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
2. Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.


   Резистивный кабель нельзя отрезать до необходимой длины. Данный кабель имеет меньшую цену, но более сложен для установки, имеет малый эксплуатационный срок.

   Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.

3. Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам. Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват.  Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.


   Важно! Саморегулирующиеся кабели считаются более усовершенствованными, специалисты рекомендуют устанавливать в водопроводы данный тип электрокабеля. Он отлично подходит для бытовых трубопроводов.

4. Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе. Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.


   Справка! Качество внутренней матрицы влияет на цену саморегулирующегося кабеля, и в то же время увеличивает срок работы системы. Некоторые кабели могут прослужить до 20 лет, имея гарантийный срок до трех лет. К примеру, такими качествами обладают кабели xLayder-EHL марки Caleo.

5. При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.

При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная. Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

Особенности монтажных работ саморегулирующегося кабеля

Для водопроводных труб рекомендуют использовать саморегулирующийся провод с внешней пищевой изоляцией.

Какие этапы во время установки следует выделять и соблюдать:

1. Приобретение необходимых деталей. Для начала определяют метраж трубы для прогрева, таким же будет и размер кабеля. Сразу надо купить необходимые элементы для установки: муфты, провод, снабженный евровилкой, сальник. У кабеля должна быть металлическая оплетка внутри, и внешняя изоляция из пищевых полимерных материалов.
   Также может понадобиться наличие тройника, если его нет на участке монтажа, также УЗО в десять миллиампер. Тройник необходим для введения кабеля в трубу, кабель не вводят в трубу, имеющую сгиб в 90 градусов. Для этого в необходимом месте устанавливают тройник, через который продолжают монтаж системы.

   Для подключения кабеля к электричеству, стоит выделить под него свою линию. Для подстраховки во время нарушения целостности оболочки, участок с кабелем оснащают системой заземления, также автоматическим выключателем.

2. Приготовить электрокабель к монтажу.

Для обеспечения рабочих качеств кабеля следует:

1. Качественно сделать заделку на концах.
2. Снабдить кабель проходным комплектом.
3. Греющий кабель соединить отрезком провода с вилкой.

Если тщательно выполнить концевую заделку, значит, узел на участке будет иметь герметичное соединение. При этом клей для муфт, должен быть тоже высокого качества.

Как соединить греющий и питающий кабели:

1. Конец кабеля зачищают от изоляционной оболочки на 5 см. Жилы оплетки из металла нельзя удалять, их скручивают в единую жилу. С помощью них далее выполняют заземление.
2. Удалить верхние оболочки с матрицы.
3. Жилы для проведения тока очищают от матрицы.
4. Надевают на кабели трубки термоусадочные.
5. Посредством обжимной гильзы соединяют оба кабеля.
6. Выполняют изоляцию соединения кабелей с помощью термоусадочных трубок.
7. Оплетку провода соединяют к жиле для заземления провода для питания электроэнергией.
8. Проводят полную изоляцию соединительного узла.

Как только муфты для изоляции остынут, можно переходить к следующему этапу.

Установка кабеля внутри водопровода

Как правильно ввести кабель в трубу:

1. Осуществлять ввод провода с помощью тройника. По возможности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить с помощью силы.
2. Начинают работу с тройника, когда введение кабеля закончилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
3. Для герметичности установки применяют проходку. Крепления туго затягивают, закручивая втулку для зажима сначала вручную, далее затягивают с помощью ключа.
4. Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение.
   Справка! Перед заключительным этапом герметизации входного отверстия, надо убедиться, что муфта для соединения и проходка не соприкасаются.
5. Узел соединения греющего кабеля с питающим удаляют от втулки, которая имеет внешнюю резьбу до 10 сантиметров.


   Специалисты категорически запрещают проводить монтаж кабеля сквозь запорные устройства.

Подведение кабеля к питанию

Для подключения к электроснабжению стоит выделить дополнительную линию, оснащенную системой заземления, что защитит от ударов тока всех жильцов. Чтобы подвести кабель к питанию, надо вставить в розетку евровилку, которой снабжен конец силового кабеля. Контроль за работой кабеля ведет строенная матрица, которая выключит систему при необходимости.

Внимание! Кабель работает при температуре воды до пяти градусов выше ноля, если вода прогреется до пятнадцати градусов, то кабель отключится.

Срок эксплуатации системы укорачивается, если постоянно включать и выключать кабель из розетки, таким образом происходит сбой работы матрицы. Чтобы сэкономить расход электроэнергии, стоит предусмотреть внешнюю теплоизоляцию водопровода с помощью специальных материалов. У саморегулирующегося кабеля, имеющего мощность погонного метра в 10, 16 или 24 Вт, протяженность греющей нити внутри провода может достигать ста метров. Как правило, устанавливают кабели длиной не более двадцати метров. Самыми распространенными размерами считают пять, десять и двадцать метров.

( 2 оценки, среднее 4.5 из 5 )

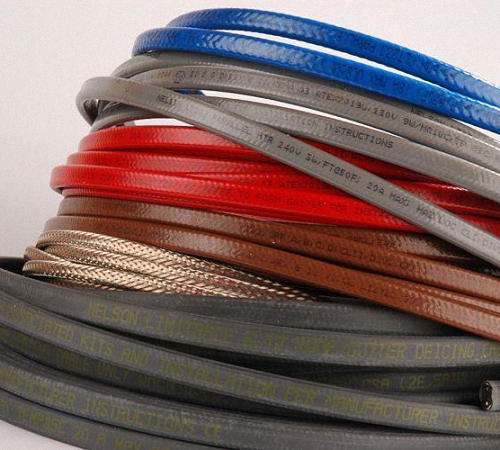

Саморегулирующий греющий кабель – это разновидность нагревательных проводников, которые способны изменять свое выделение тепла самостоятельно в зависимости от температуры, которая окружает устройство. Это считается его главной особенностью. Данное изделие начнет греться сильнее, если температура будет ниже. В этой статье мы рассмотрим устройство, принцип работы и область применения саморегулирующегося нагревательного кабеля.

Конструктивные особенности

Как устроен саморегулирующий проводник? Конструкция состоит из определенных частей, а именно:

1. Две медные жилы. Они обеспечивают по всей длине провода напряжение.
2. Нагревательная проводящая матрица. Это основное устройство в конструкции. Применение такой матрицы позволяет регулировать и нагревать сам элемент. Каждая ее деталь подключается между двумя проводами параллельно, таким образом, подключаясь в электрическую цепь.
3. Слой изоляции. Для большей степени термозащиты электрическая конструкция обернута в несколько слоев изоляции.
4. Защитная экранирующая оплетка. Она выполнена из металла и ее применение необходимо для защиты от различных механических и электромагнитных воздействий. На эту оплетку подводится и заземление.
5. Внешняя оболочка. Такое защитное покрытие обеспечивает защиту конструкции от повреждений механического рода.

Благодаря такой простой конструкции саморегулирующий греющий кабель становится устойчивым к различным повреждениям и способен обеспечить высокий и длительный срок эксплуатации.

Принцип действия

Принцип действия такого изделия немного напоминает работу резистивного проводника. Саморегулирующий нагревательный кабель работает на основе свойства проводника электротока: когда он нагревается, то увеличивается сопротивление. Чем оно выше, тем ниже сила тока и соответственно меньше затрачиваемой мощности.

Принцип работы полимерной матрицы в этом случае заключается в следующем: когда уменьшается температура на любом участке матрицы, то проводимость тока увеличивается, и как результат нагревательный элемент нагревается больше. Благодаря этому температуру можно регулировать без применения различных терморегуляторов. Таким образом достигается терморегуляция.

Например, принцип действия на определенном участке проводки, который располагается в холодном месте состоит в следующем: он обладает меньшим сопротивлением, но через матрицу здесь протекает значительный ток, что существенно нагревает устройство. Там, где участок трубы теплый, сопротивление будет большим, а значит протекающий ток меньше. Поэтому, когда в замерзающую водопроводную трубу подключается саморегулирующий нагревательный проводник, он начинает работать на полную силу, и когда труба начнет прогреваться, мощность устройства будет увеличиваться. О том, мы рассказывали в соответствующей статье.

Принцип работы такого изделия дает возможность получить:

• надежное приспособление, которое прослужит многие годы;
• применение изделия при любых обстоятельствах и условиях.

На видео обзорах ниже наглядно показано, как работает и из чего состоит данный тип проводника:

Область применения

Греющий саморегулирующийся кабель применяется при подогреве водопровода, карниза, пола или кровли, а также других элементов, где необходимо предотвратить замерзание воды. Принцип действия такого шнура позволяет выделить три главные сферы применения изделия:

• для частных нужд (обогрев канализации или водопровода);
• для коммерческих организаций (обогрев труб, систем пожаротушения);
• в промышленности (для работы в условиях повышенной опасности).

Понять, какой саморегулирующий греющий кабель относится к определенной сфере, можно по указанному сроку эксплуатации и по материалу матрицы со степенью защиты материала для изоляции.

Преимущества и недостатки

Как и любое изделие, саморегулирующий греющий кабель имеет свои достоинства и недостатки. Помимо надежности и простоты в конструкции нагревательный проводник имеет следующие плюсы:

• вся длина нагревается равномерно и однородно;
• саморегулирующийся греющий элемент устойчив к ;
• экономия в электроэнергии, при достаточно высокой мощности расход электрической энергии будет сравнительно небольшим;
• такая конструкция считается более безопасной, даже при перехлесте она надежно защищается от перегрева;
• практически нет необходимости в обслуживании;
• нет ограничения по длине.

Саморегулирующий греющий проводник имеет и свои минусы. К недостаткам такой конструкции относят:

• относительно высокая стоимость метража продукции;
• кабель выпускается мотками в большом объеме и в большинстве случаев отсутствуют заводские муфты и сальники для соединения, а также трубки для изоляции (все это необходимо будет докупать самостоятельно).

Вот мы и рассмотрели устройство и принцип работы саморегулирующего греющего кабеля. Надеемся, теперь вам стало понятно, как работает этот нагревательный проводник и где его можно применять!

В регионах с холодными зимами водопровод может подмерзать. Последствия не заставят себя ждать: отсутствие воды в доме и прорыв труб принесут немало хлопот. Но выход есть – саморегулирующийся греющий кабель. Если выбор его из всей номенклатуры сделан правильно, он не даст воде замерзнуть. Монтируют его как внутри труб, так и снаружи.

Устройство греющего кабеля

Греющие кабели для водопровода далеко не новинка. Раньше их активно использовали для обогрева коммуникаций промышленного производства. В настоящее время использование таких систем распространено в частном и коммунальном домовладении, так как проложить водяные трубы ниже уровня промерзания почвы не всегда возможно.

Устройство греющего кабеля для водопровода

Саморегулирующийся кабель для обогрева труб коммуникаций многослойный, состоит из:

• двух проводников тока – медных жил;
• полимерной матрицы, соединяющей жилы;
• двух слоев бесшовной изоляции;
• медного экрана – теплоотражателя;
• внешнего изолирующего покрытия.

В комплект саморегулирующейся системы обогрева водопровода также входит ремкомплект с деталями для герметизации кабеля при подключении.

Принцип действия саморегулирующегося кабеля

Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.

Греющий кабель

Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.

Совет. Такие технические характеристики полностью исключают перегорание кабеля от перегрева, и нормируют расход электроэнергии для его функционирования.

Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.

В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.

Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.

Выбор греющего кабеля

Выбор саморегулирующегося нагревательного кабеля не должен быть спонтанным. Производителями четко определены характеристика кабеля для различных условий его использования.

Первое на что нужно обратить внимание — мощность кабеля. Для частных домов используют кабель мощностью от 5 до 25 Вт/м и выше. Причем параметры определены для каждого конкретного случая:

• подземный водопровод с внутренним монтажом обогрева – мощности в 5 Вт/м вполне достаточно;
• подземный водопровод с наружным обогревом – необходим кабель, мощностью от 10 Вт/м;
• открытый водопровод – кабель мощностью менее 20 Вт/м с обогревом труб не справится.

Совет. В частных домах использование саморегулирующегося кабеля мощностью выше 50 Вт/м не целесообразно. Энергия будет расходоваться впустую притом, что стоимость такого кабеля будет немалой.

Такой параметр, как рабочая температура, в случае выбора греющего кабеля для трубопровода всегда неизменный. Используют только низкотемпературные (до 65°).

В зависимости от области применения греющий кабель классифицируется на пищевой и технический.

Внимание! Внутри бытового водопровода можно устанавливать только пищевой кабель. Наружный монтаж допускает использовать любой кабель.

Монтаж внутри трубы

Внутрь греющий кабель зачастую монтируется, когда водопровод уже проложен и эксплуатируется, а его теплоизоляция не справляется с низкими температурами.

Внимание! Внутри трубы прокладывается кабель со фторосодержащим полимером. Он обязательно должен иметь сертификат, подтверждающий пищевой допуск к использованию.

Ввод кабеля в трубу сверху не требует никаких дополнительных фиксаторов, в то время как нижний подвод должен быть надежно закреплен во избежание сползания нагревателя.

Схема: подключение греющего кабеля

Порядок монтажа греющего кабеля внутрь трубы следующий:

1. Измерить участок трубопровода, нуждающегося в дополнительном обогреве.
2. Распустить один край ленты (кабеля) согласно инструкции и установить муфту с сальниками для герметизации.
3. Второй край кабеля надежно изолировать.
4. Заизолированным краем кабель опустить в трубы. Делать это нужно предельно осторожно, чтобы не повредить изоляцию кабеля.
5. Кабель с муфтой подключить к электропитанию посредством вилки или напрямую к распределительной коробке.
6. Участок трубы с кабелем маркируют надписью ярким цветом.

Внимание! Пропускать кабель сквозь запорные краны и другие узлы категорически запрещено.

Монтаж кабеля снаружи трубы

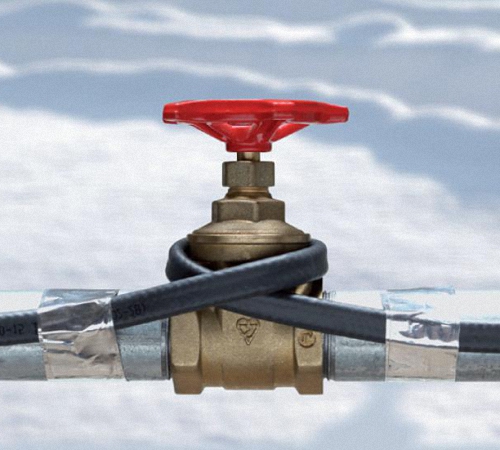

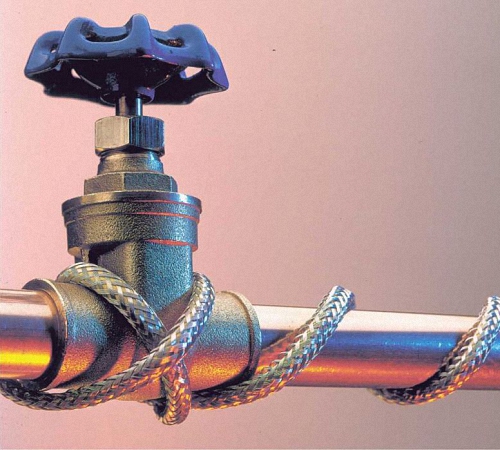

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Внимание! Использование пластикового скотча, как альтернативы алюминиевому, при монтаже саморегулирующегося кабеля запрещено.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Греющий кабель для водопровода: видео

Применение греющего кабеля в системе водопровода: фото

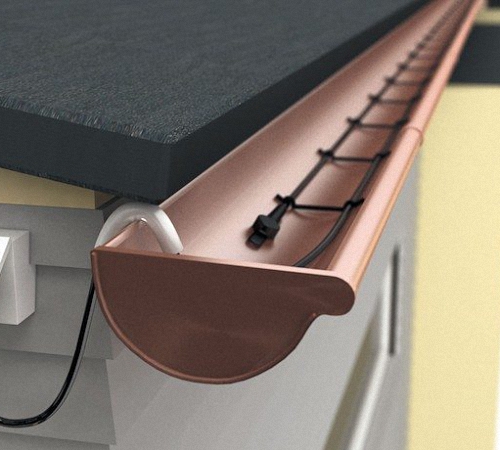

Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Устройство саморегулирующегося кабеля

Саморегулирующийся кабель имеет две медные жилы, по которым подаётся электричество, между ними находится ключевое устройство всего кабеля — проводящая нагревательная матрица. Каждый её элемент оказывается подключен в электрическую цепь параллельно между медными проводами питания. Именно эта матрица и является нагревательным и регулирующим элементом. Сверху вся электрическая конструкция обернута в слой термозащиты. Далее находится экранирующая оплётка, которая защищает кабель от внешних электромагнитных воздействий и на неё же подводится заземление кабеля. И наконец, сверху кабель имеет защитное покрытие, которое оберегает его от механических повреждений.

Принцип работы саморегулирующегося греющего кабеля

Работа саморегулирующегося нагревательного кабеля основана на простом свойстве проводника электрического тока: при нагревании увеличивается его сопротивление, а чем выше сопротивление, тем меньше сила тока, а следовательно и затрачиваемая мощность. Участок кабеля, который находится в более холодном месте имеет меньшее сопротивление, через нагревательную матрицу в этом участке протекает больших ток, что приводит к большему нагреву кабеля и более интенсивному обогреву трубы. Там где температура выше, сопротивление матрицы больше и ток, протекающий через неё меньше. Таким образом, при включении саморегулирующегося кабеля у замерзающей водопроводной трубы, он включается на полную мощность, а по мере прогрева трубы, его мощность постепенно увеличивается.

Сам по себе греющий кабель не выключается при достижении нужной температуры обогреваемой трубы, он продолжает работать постоянно, просто с меньшей мощностью. Например, кабель используется на участке водопроводной трубы на вводе в дом в зимний период, и его задача поддерживать температуру трубы +5 градусов, чтобы предотвратить замерзание. Саморегулирующийся кабель не будет отключать обогрев при температуре +5 градусов и выше, и не будет сам включаться при падении температуры ниже +5, он будет работать постоянно, просто с разной интенсивностью. Потребляемая мощность саморегулирующегося греющего кабеля составляет около 10 Вт на метр длины (минимум 5 Вт, а самые мощные модели потребляют и 150 Вт), это немного с точки зрения потребления электричества, и можно позволить себе в холодное время года просто постоянно держать его включенным. Но ресурс работы такого кабеля не бесконечен, поэтому использовать его при положительных температурах, когда в этом нет необходимости неразумно.

Чтобы выключать обогрев кабелем, тогда, когда он не нужен, надо использовать автоматику — термостаты и реле, которые будут включать питание кабеля при падении температуры и выключать, когда труба обогрета.

Читайте так же:

• Монтаж саморегулирующегося греющего кабеля можно выполнять разными способами: внутри трубы и снаружи, располагать его вдоль трубы или по спирали.
• Для чего нужен гидроаккумулятор? Это устройство, которое используется в системах водоснабжения для хранения некоторого количества воды под давлением и при выключенном насосе обеспечивает давление воды и возможность некоторое время потреблять воду.
• Для выбора греющего кабеля нужно понимать, на какие технические характеристики нужно обращать внимание, а так же понимать, какие есть потребности по обогреву. В этой статье будут рассмотрены основные характеристики греющих кабелей для нужд обогрева водопровода.

Чтобы предотвратить размерзание системы водоснабжения в лютые морозы, следует продумать, что поможет избежать неприятной ситуации, причиной которой становится в лучшем случае перебои с подачей воды, в худшем — размерзание системы и разрыв труб. Специалисты рекомендуют применять так называемый греющий кабель. Установка такой системы предотвратит замерзание воды в трубах, поможет поддерживать напор на должном уровне, а при установке в новой системе, позволит проложить водопровод на меньшей глубине. Рассмотрим, что такое греющий кабель и как его сделать собственноручно.

Для чего нужен греющий кабель

Так как мы живем в регионах с нестабильными зимами, резкими перепадами температуры, необходимо подумать о дополнительной защите канализационных и водопроводных систем. Размерзание этих жизненно важных точек заставят жителей дома проводить частичный ремонт или восстанавливать всю систему. Чтобы не случилось неприятностей, их следует предотвратить. а сделать это можно при использовании греющего кабеля, который не позволит воде замерзнут. Смысл работы базируется на выделении тепла в систему водоснабжения и как следствие — предотвращение размерзания труб. Используется два варианта кабеля:

• саморегулирующий;
• резистивный.

Ниже рассмотрим подробнее каждый из вариантов. В принципе, механизм их действия схож, за счет электротока выделяется тепло и предотвращается угроза замерзания системы водоснабжения.

Вопрос, почему необходимо использовать кабельные нагреватели, имеет однозначный ответ — для предотвращения порчи системы водоснабжения, канализации и подобных.

Разновидности греющего кабеля

Известны две разновидности греющего кабеля:

• резистивный;
• саморегулирующий.

В первого вида кабеле используется особенность металла прогреваться от прохождения тока. Нагреваясь, проводник выделяет фиксированное количество тепла, которое не зависит от температуры окружающей среды. То есть такой вариант кабеля всегда потребляет одинаковое количество электрической энергии. Для уменьшения расходов при нормальных температурах и отсутствии морозов, в систему монтируются специальные датчики и терморегуляторы. Во время монтажа системы с использованием резистивного кабеля, очень важное требование, чтобы нити кабеля не лежали впритык друг к другу и не было внахлест. При таком расположении кабеля случается перегрев и порча провода.

Резистивный греющий провод может состоять из одной или двух жил. Двухжильный провод дороже, но он используется чаще. Их легче подключать, так как с одного края они имеют заглушку, а одножильные требуют подключения с двух концов. Резистивные провода не разрешается резать, иначе они не будут работать. Этот нюанс следует помнить при укладке такого рода провода — если бухта имеет большую длину, чем вам необходимо, все равно придется уложить ее полностью.

Саморегулирующие провода — металл полимерные основы. Жилы проводят ток и этим нагревают полимер — таков принцип работы саморегулирующегося кабеля. Интересная особенность полимера в том, что чем сильнее он прогревается, тем меньше тепла выделяет и чем больше остывает, тем больше тепла отдает. Он самостоятельно регулирует температуру отсюда и название. Можно выделить такие положительные стороны у саморегулирующегося кабеля:

• при соприкосновении или пересечении друг с другом материал не портится и не перегорает;
• такой вид провода можно резать, окончание следует закрыть;
• долгий эксплуатационный термин.

Минусом является немаленькая стоимость, но затраты окупятся высоким качеством материала.

Резистивный греющий провод

Резистивный греющий кабель имеет четкий принцип работы и представить это можно так: в трубах водоснабжения изнутри или снаружи прокладывается кабель, датчики температуры определяют насколько низкие градусы окружающей среды и при понижении автоматически запускается система обогрева. Терморегулятор откликается на любое отклонение от заданных параметров. Начинает поступать ток, происходит нагревание системы и воды. При достижении указанных параметров, происходит автоматическое отключение системы.

Водонагревательный кабель представляет собой металлические волокна, которые заизолированы. Необходимо контролировать процесс нагревания, так как нагревание происходит сразу по всей длине и провод может легко перегореть. Для того, чтобы коэффициент полезного действия греющего кабеля был результативным, необходимо позаботиться о теплоизоляции, это позволит сэкономить на электричестве и снизит потери тепла. Для утепления подойдет минвата и любой другой материал с низкой способностью к потере тепла.

Укладывается кабель в один ряд или спиралями, без натяжения. Крепиться на поверхность трубы с помощью специальной клейкой ленты. При желании, трубу обматывают алюминиевой фольгой. Это усиливает контакт кабеля и трубы и улучшает рассредоточение тепла по поверхности. Кабель данного вида применяется не только для предотвращения замерзания системы водоснабжения, но и в других системах, например, на кровле, против образования сосулек.

Саморегулируемый греющий кабель

Саморегулирующий провод или кабель — нагревательный проводник, меняющий уровень отдаваемого тепла в зависимости от температуры окружающей среды. Чем холоднее вокруг, тем сильнее греется кабель и больше тепла выделяет в водопроводную систему.

Состоит провод из:

• двух жил, которые обеспечивают напряжение по всей протяженности провода;
• нагревательной матрицы и слоя изоляции;
• для надежной термозащиты жилы обернуты в несколько слоев изоляционного материала;
• оплетка для заземления и защиты от различного рода воздействий;
• внешняя оболочка, защищающая провод от механического воздействия.

Все это вместе обеспечивает устойчивость провода к повреждениям и продлевает срок службы.

Преимущества саморегулирующихся кабелей перед резистивными

Проанализировав особенности двух вариантов кабелей, можно сказать, что саморегулирующий кабель значительно выигрывает перед резистивным:

• саморегулирующий кабель можно разрезать по требуемой длине;
• соприкосновение основ не станет причиной порчи кабеля;
• температура регулируется, в то время, как резистивный кабель имеет постоянные показатели;
• кабель обладает высокой устойчивостью к перепадам напряжения;
• провод устойчив к механическим повреждениям;
• долговечный и надежный.

Если вы выбираете между двумя вариантами, решение очевидно, даже тот факт, что саморегулирующий провод дороже, не влияет на его популярность.

Установка саморегулируемого нагревательного кабеля внутренние работы

Греющий кабель укладывается с внешней или внутренней стороны трубы. В принципе, для каждого варианта применяют немного разный материал. Рассмотрим вариант монтирования провода с внутренней поверхности. Материал, который будет установлен вовнутрь труб, должен соответствовать определенным требованиям:

• наружное покрытие кабеля не должно быть источником выделения негативных и вредных веществ;
• электрозащита должна соответствовать установленным стандартам;
• окончание кабеля должно быть закрыто специальной муфтой.

Провод заправляется в трубу. Место перехода между двумя кабелями (нагревательным и электрическим) находится не в области труб, так как не предназначается для мест с повышенной влажностью. Тройник для монтирования обогревающего кабеля изнутри бывает с разнообразными углами отвода, при внутреннем варианте установки не фиксируется, а просто заправляется вовнутрь.

Греющий кабель внешний монтаж своими руками

Если установка согревающего кабеля будет располагаться на внешней стороне трубы, нужно следить за плотным прилеганием по всей поверхности. Если устанавливаются не новые трубы, их просматривают насчет пыли, загрязнений, ржавчины, сварочных работ и по необходимости очищают от постороннего. Все лишние части могут испортить кабель. Провод необходимо надежно фиксировать каждые двадцать — тридцать сантиметров, материалом для фиксации будет служить специальная клейкая лента или пластиковые хомутики.

Если вы планируете укладывать греющий кабель из двух частей, располагайте их внизу, там, где температура будет минимальной, если нитей будет три, большинство укладывайте вниз, а одну вверху. Таким образом водопроводные трубы будут максимально защищены от низких температур.

Есть еще один вариант укладки кабеля на внешней стороне трубы. Это способ — укладки провода спиралью. Во время обработки труб, не забывайте, что при перегибах, кабель может повредиться. Он не переносит изгибов, для этого клубок провода разматывают постепенно и сразу же обматывают трубу или же закрепляют путем провисания и крепят липкой строительной лентой. Если провод крепится не на металлическую, а пластиковую трубу, то перед укладкой провода, поверхность водопроводной трубы обрабатывается слоем металлического скотча. Вокруг комплектующих: тройниках, фитингах, кранах, рекомендуется делать петли из провода, так как именно эти части систему требуют максимальной защиты. Но следует следить за тем, чтобы греющий провод не имел резких перегибов во время утепления вокруг кранов и подобных частей системы.

Подключение греющего кабеля

Чтобы подключить кабель, необходимо подготовить материал и инструменты. Для монтажа понадобятся:

• нагревающий провод;
• специальные коробки для подключения кабеля;
• клейкая лента;
• алюминиевая фольга;
• плоскогубцы.

Известны три варианта подключения кабеля:

• линейный (по прямой плоскости);
• спиральный;
• внутренний.

Линейный вариант — укладка провода по трубе. Чаще всего именно этот метод применяется во время установки. При таком способе укладки исключается вероятность повреждения жил кабеля.

Спиральный вариант — это наматывание провода на трубу в виде впирали. Иногда линейная схема укладки невозможна, тогда она заменяется на спиральную. Расход кабеля в таком случае больше.

Еще один вариант — прокладка кабеля вовнутрь трубы. Этот вариант применяется, когда внешний монтаж невозможен. Этот вариант не очень хорош тем, что затрудняется обслуживание, сокращает срок эксплуатации и снижает пропускную способность трубы.

Как сделать греющий кабель своими руками

Греющий кабель можно купить в любом строительном магазине, но стоимость продукции довольно таки высока. Чтобы не тратить семейный бюджет, сделать греющий кабель можно собственноручно, применяя альтернативный материал. Домашние специалисты выяснили, что наиболее подходящей альтернативой покупному греющему кабелю будет силовой телефонный кабель, служащий для полевой связи в армии. Он может применяться как греющий кабель благодаря своим характеристикам: кабель тонкий, жесткий, хорошо изолированный, может применяться в местах повышенной влажности.

Два вида кабеля имеют только схожие характеристики, но не идентичные. Полевой кабель лишен такой сильной изоляции, как греющий и у него нет функции саморегулирования. Но это не проблема, если применять самодельный варианте постоянно, а только от случая к случаю, устанавливать не внутри трубы, а с внешней стороны, в таком случае суперспособности греющего кабеля и не нужны. Обплетая кабелем водопроводные трубы, важно уделить внимание концам провода, тщательно обработать их герметиком или подобным веществом. Прикреплять провода к поверхности труб следует очень плотно, на первый слой — фольгу. Ее рекомендуется покрыть скотчем, который будет выполнять функцию теплоизоляционного материала. Также можно обработать канализационные трубы.

Как видим, осуществить укладку греющего кабеля для водопровода своими руками не сложно и вполне реально для любого домашнего мастера. Главное определиться с видом кабеля, вариантом прокладки. Если есть затруднения или не все понятно по монтажу греющего кабеля, посмотрите видео. Там подробно рассказано о порядке проведения действий и у вас не останется никаких вопросов.

В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

1. Монтировать систему «тёплый пол».

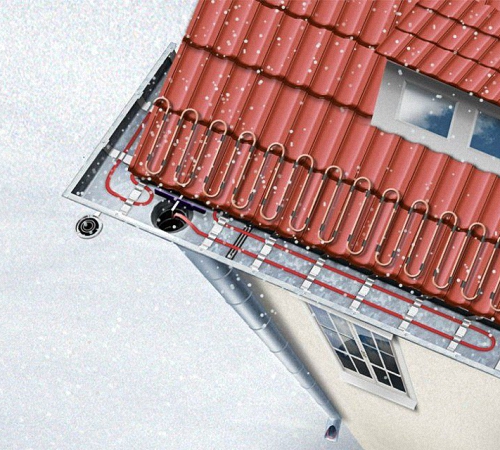

2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
3. Обогревать грунт в дачных теплицах и парниках.
4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

• центрального металлического провода;
• полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
• внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Виды греющего провода

Производители предлагают два вида греющего кабеля:

Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

Независимо от вида проводников, различают три их линейки.

Таблица: виды греющего кабеля с характеристиками

Резистивный и саморегулирующийся кабели отличаются принципом действия и способами подключения. Каждый из этих проводников имеет свои достоинства и недостатки.

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

Одножильный

Этот проводник прост по своей конструкции

Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный кабель состоит из нескольких элементов

Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

Зоны составляют систему нагревательных элементов

Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

• гарантирует стабильность мощности, независимо от температуры окружающей среды;
• позволяет проектировать системы любой длины без потери силы нагрева.

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

1. Двух медных жил, покрытых сплавом олова или меди.
2. Термопластичной матрицы, в которую впрессованы жилы.
3. Первого и второго слоя внутренней изоляции.
4. Медной оплётки.
5. Внешней изоляции.

Один из плюсов этого кабеля — простой монтаж

Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

1. При подаче напряжения на токопроводники (жилы), начинается их нагрев.
2. В это время в матрице образуются множественные слаботочные электрические цепи.
3. При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
4. При достижении заданной температуры проводник обретает состояние термического равновесия.
5. Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
6. При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

• простой монтаж;
• отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
• нет необходимости в терморегуляторе.

Техника подключения кабеля для обогрева труб

Независимо от вида греющего кабеля, при его подключении нередко возникает необходимость в соединении секций между собой и установке муфт на концевые точки. Для выполнения этих работ потребуются следующие инструменты:

• отвёртка;
• канцелярский нож;
• пассатижи;
• бокорезы;
• промышленный фен.

Этапы выполнения работ по подготовке и изоляции концевой муфты:

1. Отступив 20 мм от конца кабеля, ножом срезают внешнюю оболочку.
2. С помощью отвёртки и пассатижей снимают металлическую оплётку.
3. Если кабель саморегулирующийся, бокорезами отрезают 10 мм одной из токопроводящих жил вместе с находящейся на ней матрицей. В результате должно получиться два разных по длине провода.
4. Вставляют кабель в термоусадочную муфту и начинают нагревать её промышленным феном. Оптимальная температура — 350°С.
5. Зажимают торец горячей термоусадочной муфты пассатижами.

Этапы выполнения работ по соединению двух отрезков кабеля:

1. Отступив от конца провода 20 мм, срезают внешнюю оболочку.
2. Отвёрткой расслаивают металлическую оплётку и скручивают все тонкие проводки в жгут. Загибают его в сторону противоположного конца кабеля и прижимают к внешней оболочке.
3. Снимают промежуточную изоляцию.
4. Зачищают жилы и раздвигают их в противоположные стороны.
5. Если провод саморегулирующийся, матрицу срезают в виде треугольника.
6. Аналогичным образом подготавливают конец другого отрезка провода.
7. На один из кабелей надевают термоусадочную трубку крупного сечения.
8. Вставляют жилы двух кабелей в узкие термоусадочные трубки (для каждой жилы — своя трубка) и приступают к нагреву.
9. Закрывают место изоляции крупной термоусадочной трубкой и нагревают её феном.

Видео: как подключить греющий кабель

Как установить и подключить резистивный провод своими руками

В комплект поставки резистивных кабелей входят температурные датчики, управляющая автоматика, термоусадочные трубки. Установка одножильного проводника осуществляется подключением обоих его концов к терморегулятору. Двухжильный подключают только одним концом, второй изолируют с помощью концевой заглушки.

Термодатчик устанавливают на внешней стороне трубы так, чтобы он находился на одинаковом расстоянии от начала и конца магистрали. Кабель можно проложить внутри или поверх труб. В первом случае потребуется менее мощный проводник. Варианты укладки провода:

• прямой линией;
• волнообразно;
• по спирали.

• 15–25 мм — 10 Вт;
• 25–40 мм — 16 Вт;
• 40–60 мм — 24 Вт;
• 60–80 мм — 30 Вт.

Трубопровод с обогревом посредством резистивного кабеля не нуждается в утеплении, так как проводники этого вида способны поддерживать стабильность температуры за счёт контроля со стороны датчиков.

Монтаж саморегулирующегося кабеля

Саморегулирующийся кабель может продаваться метражом или готовыми к установке комплектами. В первом случае при монтаже потребуется установка муфт. При устройстве обогрева полипропиленовых и металлопластиковых труб рекомендуется предварительно укрыть их фольгой на всем протяжении трубопровода. Это обеспечит равномерное распределение тепла.

Независимо от способа монтажа греющего кабеля, инженерную сеть теплоизолируют любым удобным способом: с помощью пенопластовых скорлуп, минеральной ваты, материалов на основе вспененного полиэтилена. Руководствуются правилом: чем толще слой теплоизоляции, тем лучше.

Если кабель устанавливают внутри трубы, достаточно мощности 10 Вт. При наружном монтаже требуется 17–30 Вт, в зависимости от толщины теплоизолирующего слоя и климатических условий региона.

Видео: монтаж саморегулирующегося греющего провода внутри трубы

Эксплуатация систем обогрева с помощью кабелей резисторного типа требует периодической проверки функционирования датчиков температуры. Контроля за работой саморегулирующегося проводника не требуется. Единожды смонтировав систему обогрева трубопровода, можно не сомневаться в её безотказной работе на протяжении 15–20 лет.

Когда градусник показывает далеко за нулевую отметку, то может произойти замерзание систем водоснабжения и канализации. Чем это чревато, известно любому человеку, который знаком с элементарной физикой – промерзание воды вызывает разрыв труб. Лучше всего заблаговременно застраховать трубы от промерзания.

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

Существует два варианты греющего кабеля:

• Резистивный;
• Саморегулирующийся.

Резистивный кабель

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

• Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
• Простота в исполнении , а также невысокая стоимость такой системы.

Минусы резистивной системы:

• Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;
• Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

Саморегулирующийся кабель

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

• при низких температурах способность проводить ток максимальна;
• при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке — максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

• Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
• Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

• Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;

Прокладывание греющего кабеля

Если вы решили обустроить систему прогрева для водопровода своими руками, то нужно определиться с некоторыми вопросами:

• Мощность;
• Способ прокладывания.

Мощность

Мощность греющего кабеля может быть от 10 до 60 Вт на метр длины, так что можно просчитать энергозатраты системы. Если прокладка будет осуществляться внутри трубы, то достаточно будет удельной мощности в 10 Вт/м.

При расположении кабеля снаружи можно воспользоваться такой схемой расчета:

• Диаметр трубы ½ — ¾ дюйма – 17 Вт/м;
• Диаметр трубы ¾ — 1½ дюйма – 27 Вт/м;
• Для канализационных труб с диаметром от 100 мм – 31 Вт/м

В комплект вместе с греющим кабелем идет и негреющаяся часть – провод для подключения с источником питания. Обычно соединить две части нужно самостоятельно, для чего в том же комплекте прилагаются переходники и термоусадочные трубки, а также втулки для надежной герметизации обрезанного конца (в случае саморегулирующегося варианта). А вот блок автоматики обычно приобретается отдельно.

Система подогрева водопровода греющим кабелем предусматривает установку отдельного автомата, расчетная мощность которого составляет около 25 ампер. Также прекрасным решением станет внедрение УЗО – системы аварийной защиты, которая отключает питание к в случае любой опасности.

Расположение кабеля

Греющий кабель можно установить как внутри трубы, так и снаружи. Внутритрубное расположение намного проще в исполнении, а также в обслуживании. Если система нагрева будет размещена снаружи трубы, которая закопана в землю, то его починка проблематична.

Снаружи трубы

Обычно кабель крепят в одну линию вдоль трубы, но нежелательно размещать его сверху трубы, чтобы исключить возможность механического повреждения от падающих предметов, камня. Кроме того, жидкость начинает промерзать именно снизу, поэтому такое размещение греющего источника наиболее эффективно.

Разные варианты размещения снаружи трубы:

• кабель можно размещать в одну или несколько прямых линий, расположенных на расстоянии друг от друга;
• Укладка по спирали вокруг трубы с определенным шагом.

Нити кабеля нужно зафиксировать при помощи специального алюминиевого скотча. Он гарантирует наивысшую теплоотдачу, если его использовать по всей длине, как и положено. Для усиления теплоотдачи трубу оборачивают фольгой до монтажа системы подогрева. На поворотах кабель нужно размещать максимально близко к внешнему радиусу поворота. На участках с металлическими элементами опоры усиливают обогрев, вводя дополнительные петли в обмотку. Также и узловые элементы, как краны, фланцы или фитинги нужно укладывать по особой схеме, которая показана на фото.

Если система с термодатчиками, то их ни в коем случае нельзя размещать рядом с точкой нагрева, так он пользы не принесет. Он должен быть расположен на 90 градусов дальше и также не сверху трубы, а сбоку. Место приклеивания датчика проклеивается алюминиевым скотчем и сверху он также фиксируется таким же скотчем.

Внутри трубы

Как уже говорилось, укладка кабеля внутри трубы более выгодна с точки зрения экономии мощности и ремонтных работ. Порой наружное крепление просто невозможно. Но для внутренних работ нужно, чтобы труба была ровной и без изгибов или с минимальными изгибами.

Для внутренней укладки нужно приобрести именно ту модель, который подходит для таких целей – круглое сечение и мощная изоляция. В комплекте идут специальные детали для монтажа его входа в трубу – шайбы, втулки и уплотнители.

Установка внутри трубы:

• Все элементы для входа в трубу сразу одеваются на кабель, а потом его соединяют с холодным проводом;
• Место входа оснащается тройником со специальной уплотнительной втулкой;
• Кабель вводится трубу на расчетную длину, но стоит помнить, что он не должен проходить через вентили и краны, а также места с острыми выступами, которые могут повредить изоляции;
• Теперь нужно осуществить фиксацию всех крепежей, сальникового узла, чтобы система была защищена от разгерметизации.

Не забудьте поинтересоваться, имеет ли такой кабель специальный сертификат для использования в местах контакта с питьевой водой.

Термоизоляция

После завершения монтажа систему нужно утеплить, иначе подогрев не будет иметь смысла. Для этого существуют специальные разрезанные наполовину цилиндры для трубной термоизоляции из минеральной ваты, пенополиуретана, пенополистирола и других материалов. Термоизоляцию осуществляют сразу же по ходу прокладывания греющего кабеля, чтобы сразу же защитить его от повреждений.

Греющий кабель своими руками

Даже самый бюджетный вариант кабеля, который можно найти на рынке, в расчете на всю длину водопровода выйдет вам в копеечку. Можно ли сделать греющий кабель своими руками? Да, вооружившись разработками народных умельцев и имея определенную хватку, вы сможете сотворить свой собственную систему обогрева водопровода.

Как показала практика, лучшей заменой заводских вариантов может стать силовой телефонный кабель П-274М или «полевик». Его используют для военной полевой связи. Он отвечает основным качествам для обустройства греющего кабеля: прочный, жесткий, водонепроницаемый, хорошо изолирован и в то же время тонкий. Он годами находится под открытым небом без повреждений его целостности и функциональности. Греющий эффект обуславливается внутренней начинкой из медных и стальных жил.

Чтобы провести такой сдвоенный силовой телефонный кабель снаружи трубы, нужно соединить провода на противоположном конце обогреваемого объекта через клеммник и тщательно заизолировать это соединение. Обматывать трубу кабелем нужно с шагом примерно 10 см, а для качественного прилегания к трубе, их оборачивают фольгой и закрепляют скотчем. В завершение нужно применить утеплитель вроде минеральной ваты.

Важно! Напрямую к сети с 220 V такой кабель подключать нельзя!

Нужное напряжение зависит от длины кабеля, который будет проложен: 1-1,5 вольт на 1 метр. То есть, на 30-метровый отрезок нужно будет дать напряжение около 30-36 вольт и ток 8-10 ампер. При таких условиях кабель будет прогреваться до 60 градусов, что вполне достаточно для растопки ледяного затора в трубе.

Это самый дешевый метод самодельного обогрева трубы, хотя вам нужно будет подыскать блок питания для подсоединения системы к электричеству. На рынке можно найти совсем недорогие варианты трансформаторов для этих целей.

Силовой телефонный кабель можно прокладывать и внутри трубы, но нужно будет расплести его на 2 провода. После этого получившиеся провода согнуть пополам и снова свить вдвое. На концах входа провода нужно обеспечить надежную герметизацию. Для такого герметичного входа можно приспособить фланец и гибкий шланг для подключения воды. Чтобы полностью изолировать вход от проникновения влаги, возьмите штуцер, в который будет продеты провода, и залейте эпоксидным клеем, немного сплюсните и затяните накидной гайкой.

Конечно, это будет элементарный вариант – без саморегуляции, кроме того, его лучше будет прокладывать на внешней стороне трубы, так как он не имеет пищевого изоляционного слоя. Очень подходит такой кабель для дачи, где он будет использоваться нерегулярно, а время от времени. В таком случае функции терморегуляции особо не понадобятся, так как она нужна для экономии электричества при постоянном пользовании.

Последнее напутствие

Купить греющий кабель или сделать своими руками, решать вам. Главное, перед монтажом греющего кабеля убедиться, что вся поверхность его изоляции целостна, иначе его нельзя использовать в обогреве труб. Совершенно очевидно, что при работе с электричеством и водой нужно быть уверенным в безопасности системы. При выполнении работ своими руками нужно исключить малейшую возможность плавления или другого повреждения самодельного кабеля с пробиванием напряжения на водопровод.

Системы обогрева сегодня уже не являются чем-то необычным во время обустройства водопровода. В холодное время года трубопровод, который проложен к дому, испытывает влияние пониженных температур. Во время заморозки результат будет одним — выход из строя коммуникационной системы. Не допустить этого можно, если одновременно сделать монтаж греющего кабеля для водопровода, подключенного к электрической сети.

Общие сведения

Логично возразить, что можно с легкостью обойтись и без прокладки греющего кабеля. Необходимо лишь определить уровень промерзания земли на этом участке, а после, с учетом полученных данных, выкопать траншею требуемой глубины, как правило, это 1,6−2,5 м. Вкопанный на этой глубине и утепленный трубопровод не замерзнет, поскольку окружающая почва имеет плюсовую температуру.

Но все намного сложнее. На заболоченной местности либо в местах, которые близки к водоемам, частым явлением бывает высокое залегание подземных вод. Это означает, что во время половодья либо оттаивания снега коммуникации просто затопятся, это отрицательно отразится на их эксплуатационных особенностях. Однако если трубы закопать всего на 50 см, подсоединив греющий провод, и выполнить грамотную теплоизоляцию, то глубоких котлованов вырывать не придется.

Также необходимо помнить и о критических участках, которые больше всего подвергаются влиянию морозов — местах входа труб в помещение. Если дом находится на свайном основании, то под ним расположена открытая часть водопровода, который проще утеплить с помощью обогревающего провода.

Вывод в этом случае один: если есть возможность подключить греющий кабель для водопровода, то необходимо непременно этим воспользоваться, как минимум для подстраховки от замерзания.

Сфера использования и конструкция

С учетом характеристик и типа кабели используют для обогрева резервуаров, труб водопровода и канализации, водостоков. Основное предназначение — защита воды от промерзания за счет увеличения температуры. Нагревательные конструкции чаще всего применяются для внешних коммуникаций, то есть для использования на открытом воздухе или в земле.

У этих систем существует одна положительная особенность — зональное использование. Это означает, что можно приобрести комплект элементов и сделать из него небольшую систему для обогревания конкретной зоны без подсоединения полностью к сети. Таким образом, можно получить экономию электричества и материалов. На практике встречаются и небольшие обогреватели по 25−30 см и 100-метровые обмотки.

Основными составляющими обогревающего кабеля являются такие элементы:

1. Внешняя ПВХ-оболочка, которая закрывает внутренние части.
2. Полимерная защита. Одновременно с этой изоляцией используется алюминиевая сетка или медный экран.
3. Внутренняя жила. Для ее изготовления используются составы с повышенными характеристиками сопротивления. Чем этот показатель выше, тем лучше значение тепловыделения.

Предложения разных изготовителей отличаются определенными моментами — вариантом обустройства защиты или составом жилы.

Для повышения показателей алюминиевую оплетку никелируют, а толщину внешнего слоя могут повышать. Помимо этого, ПВХ-материал обязан быть не поддающимся влиянию прямых солнечных лучей и влагостойким.

Основные виды

Все обогревательные кабели делятся на несколько групп: саморегулируемые и резистивные. Любой из типов имеет определенную сферу использования. К примеру, резистивные отлично подходят для обогрева небольших участков труб маленького сечения — до 35 мм, а для значительной зоны водопровода желательно применять саморегулирующийся кабель.

Резистивное устройство

Принцип работы довольно прост: по одной либо нескольким жилам, которые находятся в обмотке, проводится ток, нагревающий их. Высокое сопротивление и требуемое напряжение в сумме создают достаточный коэффициент тепловыделения. Сегодня в продаже можно найти куски этого типа кабеля определенного размера, которые имеют постоянное сопротивление. Во время работы они передают одинаковое количество тепла по всей длине.

Подключая греющий кабель своими руками, нужно не забывать, что схема подсоединения одножильного варианта похожа на петлю: вначале он подключается к источнику электропитания, затем протягивается по всему периметру трубопровода и возвращается назад.

Замкнутые контуры, как правило, используются для нагревания кровельной водопроводной системы либо для обустройства «теплого пола», но вариант, который применим к водопроводу, также есть.

Особенностью укладки одножильного провода является его монтаж с двух сторон к трубе. Причем применяется лишь наружный способ подсоединения.

Для внутреннего монтажа одна жила не подойдет, поскольку укладка «петли» занимает много места, при этом пересечение кабелей может привести к перегреву. Двухжильный кабель характеризуется разделением функций жил: первая отвечает за обогрев, вторая — за электроэнергию.

Двухжильные провода применяются для систем водопровода настолько же активно, как и саморегулируемые кабели. Их можно устанавливать внутрь трубопровода, применяя уплотнители и муфты.

Основное преимущество резистивного провода — низкая цена. Большинство потребителей отмечают легкость монтажа, продолжительное время эксплуатации, надежность. Однако существуют и недостатки:

• фиксированный размер — не получится ни укорачивать, ни увеличивать;
• большая вероятность перегрева на участках пересечения либо близкого местонахождения двух проводов;
• невозможность отрегулировать мощность — она все время одинакова по всей длине;
• нельзя заменить перегоревший кусок провода — систему нужно полностью заменять.

Чтобы не тратиться на регулярное отключение провода, устанавливают термостат. Когда температура снижается до 1−2С, он в автоматически включает обогрев, во время увеличения температуры до 5С электричество выключается.

Саморегулируемый кабель

Этот вид провода считается универсальным и применяется для разных сфер использования: нагрева канализационных труб и резервуаров с жидкостью, кровельных систем подачи воды и элементов. Его основная особенность заключается в самостоятельном регулировании мощности и интенсивности теплоотдачи. Когда температура снижается ниже уровня заданной точки (к примеру, +2С), провод нагревается без участия оператора.

В основе работы саморегулируемых кабелей находится свойство проводника снижать/повышать напряжение тока с учетом сопротивления. Во время повышения сопротивления мощность тока снижается, это ведет к уменьшению теплопроводности. Во время охлаждения сопротивление снижается — напряжение повышается, так происходит процесс обогрева.

Основное достоинство саморегулирующихся систем заключается в зональности работы. Провода самостоятельно могут распределять рабочую силу, прогревая охлажденные места, и поддерживают температуру на участках, где значительный нагрев не требуется.

Способы установки

Есть несколько способов соединить греющий кабель: внутренний и внешний. В последнем варианте провод закрепляется вдоль трубы, в первом — заводится внутрь. Оба способа активно используются в частном строительстве.

Наружный метод

Линейный вариант укладки провода вдоль трубы производится довольно легко. Кабель крепится с одной стороны при помощи выдерживающей повышенную температуру стекловолоконной самоклейки или пластиковых хомутов. Держатели фиксируют с дистанцией 40 см. Запрещается применять металлические крепления. Рассчитать длину провода очень просто — она равна размеру трубы, которую нужно нагреть.

Для труб, которые заглублены в землю, провод прокладывают не четко снизу или сверху, а немного со смещением приблизительно на4 или 8 часов.

Помимо линейного монтажа, часто применяется установка по спирали — провод навивается по требуемой длине трубы с одинаковой дистанцией. Преимущество этой укладки — максимальный контакт с трубой, недостаток — высокий расход кабеля.

Дистанцию между витками можно изменять с учетом условий. К примеру, для зон, которые подвергаются значительному промерзанию, шаг снижают, так вся поверхность максимально прогревается.

Навитой вариант лучше всего подходит для труб большого сечения — водосточных, канализационных, однако используется и для обогрева водопровода.

Внутренний вариант

Внутренний вариант монтажа используется не для всех труб, а лишь для изделий с диаметром больше 45 мм. В трубах меньшего сечения провод может частично закрывать водный поток.

Оборудовать внутренним нагревом трубу большого размера довольно трудно, но для зон в 2−3 метра это наилучший вариант. Проще всего протягивать провод на вертикальных участках. Процесс производится с использованием тройника и муфты уплотнения, не позволяющей соскальзывать шнурку.

В определенных ситуациях внутренний монтаж целесообразней внешнего, к примеру, для замены либо ремонта отдельных участков. Вставить и подключить готовую систему очень просто, намного трудней ее собрать.

Теплоизоляция проводов

Независимо от вида кабеля, требуется выполнить утепление. Теплоизоляция устанавливается сверху водопроводной трубы и обогревательной системы. Если водопровод одновременно с обогревающим проводом не защитить герметичным коконом, то обогрев будет происходить во все стороны, то есть в основном «в воздух».

В роли эффективных и проверенных утеплителей можно выбрать вспененный полиэтилен или пенополистирол. Эти материалы имеют устойчивость к влаге и создают определенную защитную амортизацию для водопровода, но им также требуется защита. Поэтому зачастую применяют систему «труба в трубе», когда трубы, которые находятся на воздухе или в земле, одновременно с теплоизоляцией устанавливают внутрь еще одной трубы большего сечения.

Критерии выбора

Перед тем как идти в магазин необходимо непременно уточнить сечение трубы, размер участка, нуждающегося в обогреве, самую низкую температуру в регионе. Так будет проще определиться с выбором. Необходимо обратить внимание на такие основные моменты:

• вид внешней изоляции;
• находится ли на проводе защитная оплетка (она делает провод более прочным и обеспечивает заземление);
• фирма-изготовитель;
• мощность и температурный режим.

Для канализационных труб можно выбрать провод с изоляцией из полиолефина, однако для внутренней установки в трубу водопровода лучше всего предпочесть защиту из фторопласта. Для внешнего монтажа подходит фторполимер, он сможет защитить и от солнечных лучей, и от влаги.

Среднетемпературные системы подходят для трубопровода большого сечения. Наивысшая температура обогрева +110С с мощностью до 39 Вт/м. Самыми мощными являются высокотемпературные системы с наибольшей температурой до +200С и мощностью до 100 Вт/м, но их, как правило, в быту не используют — это системы для промышленного применения.

Необходимую мощность можно подобрать с учетом сечения трубы. К примеру, для водопроводов до 3 см подойдут провода мощностью 12 Вт/м, при диаметре 3−5 см — 18 Вт/м, 5−7 см — 25 Вт/м.

Существует несколько популярных торговых производителей проводов, которые показали себя лишь с лучшей стороны. Системы зарубежных изготовителей:

• Лавита;
• Нельсон;
• Raychem;
• Ensto;
• Дэви.

Среди отечественных изготовителей можно выделить фирму ССТ (Теплолюкс), которая изготавливает качественные бытовые системы.

Выбор и подключение обогревающих кабелей для водопровода по силам даже начинающим мастерам. При помощи теоретических знаний можно быстро разобраться в разновидностях кабелей, а для монтажа не потребуется овладевать определенными специальными навыками. Результат после проведения работ может быть вполне достойным и позволит надолго забыть о проблеме замерзания труб зимой.

Как смонтировать греющий кабель своими руками для обогрева трубопровода

Главная > Советы электрика > Как смонтировать греющий кабель своими руками для обогрева трубопровода

Довольно часто в водопроводной системе требуется ремонт из-за промерзания труб зимой. Для предупреждения аварий применяется подогрев через кабель, устанавливаемый внутри или снаружи трубы.

Дополнительный подогрев не позволяет перемерзать трубопроводам, а греющий кабель своими руками установить несложно.

На фото ниже изображено, как проложен греющий кабель вокруг канализационной трубы под изоляцией.

Греющий кабель, проложенный вокруг трубы

Устройство кабеля

Основой системы обогрева трубопровода является нагревательный элемент, расположенный внутри изоляционной оболочки, стойкой к внешним воздействиям. Прежде всего, она должна легко выдерживать температурные перепады.

По сути, нагрев трубы производится через кабель, который имеет существенные отличия от проводников, передающих энергию к нагрузке. Греющий кабель сам является нагрузкой. При подаче на него напряжения проходящий ток выделяет тепло, которое затем передается трубе. На рис. приведена схема обогрева трубопровода кабелем, проложенным снаружи.

Схема системы обогрева трубопровода кабелем снаружи

Система включает следующие части:

• нагревательную – кабели с элементами крепления (на схеме выделены красным цветом и расположены вдоль выделенных синим цветом труб);
• распределительную – кабели подачи питания (темно-синий цвет) и передачи информации (зеленый), распределительные коробки;
• управляющую – аппаратуру защиты, пускорегулирования, терморегулирования с датчиками температуры воздуха и трубы.

Греющий кабель подключается к сети по сигналам датчиков температуры. Когда температура среды повышается (обычно – более 50 С), кабель отключается.

Важно правильно выбрать место для измерения температуры трубы. Датчик обычно размещают на равном расстоянии между витками кабеля.

Плюсы кабельного подогрева:

• простота реализации;
• возможность оснащения любого трубопровода;
• экономичность и безопасность при правильном исполнении.

Типы кабелей

Наиболее распространен резистивный кабель. Он дешевле и прост в монтаже. Кабель продается с одной или двумя жилами. Нагрев происходит за счет омических потерь в нагревательной жиле. Если устанавливать обогрев своими руками, его можно успешно использовать. Он применяется для подогрева водопровода, канализационных труб, системы теплого пола. Диаметр труб не превышает 40 мм.

На рис. ниже изображены одножильный (а) и двухжильный (б) резистивные кабели. Первый является самым дешевым и для монтажа своими руками подойдет лучше всего. Недостатком является необходимость возврата провода к источнику напряжения для подключения. Для двухжильного провода нужна муфта на конце.

Одножильный (а) и двухжильный (б) резистивные кабели

Резистивный провод продается определенной длины. Если разрезать его на части, при этом придется уменьшить напряжение питания. В противном случае провод просто сгорит от перегрева.

При обогреве емкостей и труб большего диаметра применяются саморегулирующиеся кабели. Они состоят из двух токопроводящих жил.

При подключении к ним напряжения, ток течет от одной жилы к другой через слой электропроводной пластмассы, приводя к ее нагреванию.

Величина сопротивления пластмассы зависит от температуры окружающей среды, что обеспечивает значительную экономию электроэнергии за счет саморегулирования.  Его цена на порядок выше, и для монтажа лучше пригласить специалистов.

Водопровод с защитой своими руками

Уличный водопровод на участке может достигать длины несколько десятков метров. Если зимой вода в нем превратится в лед, ремонт можно будет сделать только в мае, когда грунт оттает.

Греющий кабель снаружи

Глубину прокладки труб выбирают по уровню замерзания в регионе. Показатель берется средним и в некоторых случаях его недостаточно, например, под очищаемой от снега бетонной дорожкой или брусчаткой.

В таких местах прокладка труб делается еще ниже, иначе придется постоянно производить их ремонт из-за промерзания. Ввод водопровода может быть близко к поверхности земли или проходить через холодный подвал.

Трубы целесообразно выбрать из пластика, например, ПНД. Они дешевы и выдерживают многократное перемерзание.

Чтобы часто не делать ремонт по замене труб, целесообразно на сложных участках вместе с ними прокладывать греющий кабель. Покупка дорогой системы подогрева не всегда себя оправдывает. Альтернативой ей может быть использование обычного полевика для связи – П-274.

Он имеет очень прочную изоляцию, для которой годами не требуется замена и ремонт при эксплуатации в полевых условиях. Наличие в жилах стальных проводов вместе с медными создает дополнительное сопротивление, за счет чего кабель можно применять для подогрева. На рис.

ниже изображено поперечное сечение провода П-274.

Сечение полевого провода П-274

Для безопасности полевой кабель П-274 не подключают к сети 220 В. Для него требуется напряжение порядка 1-1,5 В на погонный метр кабеля. Если взять его длиной 30 м, потребуется напряжение 36 В. Ток при этом составит 8-10 А, а температура достигнет 600 С. Этого вполне достаточно для растапливания льда в трубопроводе. Питание можно сделать от отдельного блока с трансформатором.

Для подогрева можно даже применять обычный телефонный провод ТРП (рис. ниже). С его помощью можно также обогревать фурнитуру, если намотку делать плотнее.

Применение телефонного провода для обогрева труб

Полевой кабель наматывается снаружи на трубопровод с шагом около 10 см (рис. ниже). Поскольку он дешевый, можно намотать еще резервный кабель, так как следующий ремонт труб будет не скоро, а ресурс у любых самодельных устройств обычно небольшой. Два нагревателя можно подключить одновременно в случае перемерзания трубы.

Важно обеспечить лучший прогрев трубы в углах, где в большей степени происходит замерзание воды. Здесь нужно сделать шаг намотки чаще.

Сверху наматывается алюминиевый скотч, что позволяет создать более равномерный нагрев трубы. Алюминиевая фольга обеспечивает лучший отвод тепла от кабеля и не позволяет ему перегреваться в окружении утеплителя.

В регионах с холодным климатом рекомендуется делать шаг намотки кабеля чаще. В результате повышается эффективность обогрева. В любом случае длина спирали должна быть не менее чем в 1,7 раз больше длины обогреваемого трубопровода. Если правильно смонтировать обогрев трубы, она может работать в любых погодных условиях, и ей долго не потребуется ремонт.

Применение полевого кабеля П-274 для обогрева водопровода

Когда делается ремонт водопроводных труб, их следует утеплять. С одной стороны тепло от кабеля не будет уходить в грунт, а с другой – утеплитель является защитой трубы и кабеля от действия грунта.

В потенциально опасных местах трубопровода устанавливаются 2-3 датчика температуры. Места спайки защищаются термоусадочными трубками с герметиком. Температуру можно контролировать автоматически или вручную.

К обогревающему кабелю необходимо подключить питание. При большом удалении от щита применяется распаечная коробка. В ней можно установить трансформатор.

На фурнитуре крепится больше обогревателя, так как подвод тепла там нужен больше.

Кабель изнутри

Если не удалось при прокладке труб установить греющий кабель, его можно поместить внутри действующего водопровода. Кабель П-274 устойчив к воде. Сдвоенный провод можно расплести и пропустить в трубу одну жилу, перегнув ее посередине. Тогда изоляцию оголять для создания соединения не надо.

Кабель вставляется в водопровод через тройник. Для его ввода можно использовать корпус фильтра. Важно обеспечить герметичность ввода. Для этого в тройник вворачивается штуцер. В него вставляется провод, после чего штуцер заполняется эпоксидным клеем типа «холодная сварка». На рис. ниже изображен участок трубопровода с установленным внутри проводом от полевого кабеля.

Установка греющего кабеля внутри участка трубопровода

В трубопроводе может не быть воды. Экспериментально установлено, что при токе 9 А кабель нагревается при отсутствии воды до 620С. В таком состоянии он может оставаться длительное время.

Внутренний монтаж обогревателя имеет следующие недостатки:

• уменьшение проходного отверстия;
• зарастание проводника налетом;
• усложнение схемы водопровода снижает его надежность.

Вместе с недостатками есть и преимущества:

• возможность установки на действующий трубопровод;
• незначительные потери тепла.

Гибкий обогревающий кабель желательно проводить на прямолинейных участках трубы или с небольшими изгибами.

Если трубопровод используется редко, например, в загородном доме, воду из него можно слить. Тогда нет необходимости включать греющий кабель.

Подключение

Греющая часть кабеля обязательно соединяется с «холодной». Кроме того, надо надежно защитить жилы на свободном конце нагревателя от попадания влаги термоусадочными трубками. Соединение с кабелем питания делается через наконечники. Чем надежнее будет соединение, тем реже для греющего кабеля потребуется ремонт.

Видео про подключение

Как осуществить подключение греющего саморегулирующегося кабеля комплектом для заделки, можно узнать из видео ниже.

Для предупреждения замерзания трубопроводов применяются специальные обогревающие системы разной сложности. Для экономии можно установить греющий кабель своими руками, например, телефонный – П-274. Систему обогрева можно сделать автоматической с термореле или с ручным включением.

Источник: https://elquanta.ru/sovety/smontirovat-greyushhijj-kabel.html

Греющий кабель для водопровода своими руками

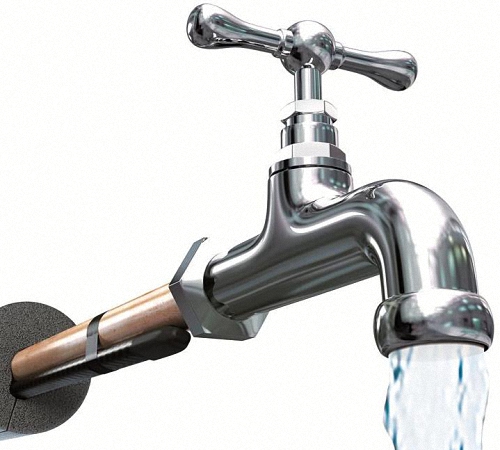

В суровые русские зимы защитить водопровод от замерзания поможет греющий кабель для водопровода.

Чтобы водопроводы с горячей и холодной водой не подвергались обмерзанию внутри них или снаружи трубы устанавливаются специальные греющие кабели.

Такое оборудование просто необходимо в условиях суровой зимы, так как оно способно предотвратить промерзание и разрыв водопровода.

Однако в ходе эксплуатации греющего кабеля могут возникнуть ряд проблем, связанные с неправильно проведенными монтажными работами и нарушениями в эксплуатации.

Одна из них связана с недолговечностью такой обогревательной системы и необходимостью быстрого доступа к повреждению. Для этого лучше устанавливать греющий кабель не поверх трубы, а внутри.

Греющий кабель для водопровода внутри трубы гораздо проще будет починить, если он выйдет из строя.

А кабель, проложенный поверх водопроводной трубы и при этом еще закопанный в землю, потребует больших трудозатрат при проведении ремонтных работ.

Гораздо проще будет если осуществить монтаж внутри трубы. В холодные дни, его просто нужно будет подключить к электричеству, чтобы предотвратить промерзание водопроводной трубы.

При периодическом выключении этой обогревательной системы можно избежать больших трат на электроэнергию и не при этом не остаться в холодное время без воды в доме.

Тот, кто самостоятельно строил собственный загородный дом, наверняка сталкивался с проблемой укладки труб канализации и водопровода, ведь от качества произведенной работы зависит комфортное проживание всей семьи.

В данном случае основным моментом, который необходимо учитывать при монтаже канализационной и водопроводной систем, являются присущий нашему климату перепад температур и сильные морозы в зимний период, которые могут стать причиной замерзания воды в трубах.

А чревато это тем, что придется в лучшем случае ремонтировать, а при худшем раскладе и менять разорванные льдом трубы, оставшись без воды на довольно длительное время.

Во избежание таких происшествий специалисты рекомендуют при укладке труб использовать специальный греющий кабель, призванный предотвратить скопление льда внутри системы, поддержать регулярность напора воды и уменьшить глубину прокладки труб, облегчив работу строителям.

Виды греющего кабеля

Греющие кабели бывают резистивными и саморегулирующимися. Принцип работы резистивного кабеля основан на укладке по всей длине труб специального кабеля и датчиков, реагирующих на изменение температуры окружающей среды, способных отключать систему подогрева при достижении желаемой температуры.

Укладка кабеля на трубы производится разными методами, от параллельного до спирального, избегая сильного натяжения и с креплением с помощью алюминиевой ленты. Опытные строители также обматывают трубы и провода несколькими слоями алюминиевой фольги для усиления контакта и лучшего распределения тепла.

Чтобы работа всей системы была максимально эффективной, рекомендуется оснастить ее надежной теплоизоляцией, способной уменьшить показатель потери тепла и снизить затраты на электроэнергию. Можно, например, использовать минеральную вату, которая является материалом с низким процентом теплопроводности.

Саморегулирующийся кабель – это два изолированных проводника, помещенных в полимер, который меняет свое сопротивление в результате изменения температуры воздуха.

При понижении температуры сопротивление уменьшается, приводя к возрастанию силы тока и количества производимого тепла.

Количество выделяемого тепла зависит от реагирования полимера на изменение атмосферной температуры в данной конкретной точке провода, поэтому в разных местах оно может варьироваться.

Благодаря этой особенности саморегулирующиеся кабели имеют большую эффективность использования в разных сферах жизни и очень долгий срок эксплуатации, а надежная изоляция обеспечивает их безопасность и высокую экономичность. Такой кабель при необходимости можно резать на куски любой длины, что нисколько не скажется на его свойствах.

Как сделать греющий кабель для водопровода своими руками

Единственным недостатком греющих кабелей, продающихся в магазине, является их высокая стоимость. Поэтому некоторые народные умельцы предпочитают делать их самостоятельно, используя для этого кабель, хорошо известный военным связистам, под названием «полевик».

Обычно он используется для обеспечения военно-полевой связи, поэтому отличается прочностью и жесткостью, а благодаря надежной изоляции «полевик» не подвержен разрушающему влиянию высокой влажности.

Самодельная система вполне подойдет для периодического подогрева труб, например, в загородном доме, который не является постоянным местом жительства.

Обязательным условием при монтаже такой системы обогрева является укладка «полевика» только по поверхности, а не внутри труб, кроме того, максимальная сила пропускаемого через него тока не должна превышать 9 ампер.

Саморегулирующийся греющий кабель как обогрев водопровода, канализации и водостоков

В некоторых климатических зонах остро стоит проблема предотвращения замерзания воды в трубопроводах в зимний период, а также промерзания канализационных труб и подогрева кровли в холода.

Нагревательный кабель (греющий кабель) является ключевым элементом системы кабельного обогрева, которая применяется на производстве и в быту для решения подобных проблем.

Представляет он собой проводник высокого сопротивления, температура которого повышается при прохождении электрического тока.

Содержание

Конструкция греющего кабеля ↑

Этот вид кабельных изделий выполняет роль не передающей линии, а приемника электроэнергии. Принцип работы #8212 преобразование электрической энергии в тепло, которое происходит без использования дополнительного топлива, экономичным способом. Основной параметр – удельное тепловыделение, мощность, которая выделяется на единицу длины.

Составные элементы конструкции нагревательного кабеля

Внутренняя жила, изготавливаемая из стали, нихрома, меди или специального сплава, обладающего высоким электрическим сопротивлением, является главным конструктивным элементом кабеля.

Защитой чаще всего служит поливинилхлоридная наружная оболочка из изоляционного материала с алюминиевым экраном или экранирующей сеткой из меди. Выпускается греющий кабель для труб с одной или несколькими жилами.

При выборе стоит учесть, что одножильный кабель, хотя и является недорогим решением, но обладает существенным недостатком – электромагнитным излучением. Многожильные кабели такого недостатка лишены.

Классификация по схеме тепловыделения ↑

По схеме тепловыделения различают саморегулирующиеся, резистивные кабели и кабели с минеральной изоляцией.

Резистивные варианты кабелей ↑

Резистивные кабели бывают зональные и линейные. В линейных выделение тепла происходит за счет эффекта Джоуля-Ленца. Данный тип кабеля может быть одножильным, двужильным, или иметь несколько нагревательных жил спиральной или линейной формы. Длина секций может быть несколько сотен метров. Произвольная резка недопустима.

[include id= 5 title= РСЯ — в записи ]

Резистивные зональные кабеля (кабеля постоянной мощности) имеют такой же принцип действия, а вот конструкция их отличается.

Этот кабель имеет две изолированные токопроводящие жилы, расположенные параллельно, в изоляции которых имеются «окна», смещенные относительно друг друга на заданное расстояние, поверх жил располагается тонкая спираль из проволоки высокого сопротивления. Зональный кабель, таким образом, состоит из секций, на которые его можно делить.

Саморегулирующиеся кабели с полимерной матрицей ↑

Кабель греющий саморегулирующий имеет конструкцию схожую с резистивными зональными кабелями. Он так же имеет две параллельные жилы, но только без изолирующего покрытия. Они либо заключаются в полимерную проводящую матрицу, либо соединены с помощью полимерных проводящих нитей.

Такой кабель самостоятельно #171 включается#187 и #171 выключается#187 в зависимости от температуры окружающей среды

Тепловыделение такого кабеля может изменяться и зависит от температуры окружающей среды. Даже при незначительном ее увеличении сопротивление полимера увеличивается, а вот выделение тепла снижается. Этот эффект обеспечивает саморегулирование, которое препятствует перегреванию и перегоранию кабеля. Нарезать греющий кабель саморегулирующийся можно кусками в несколько десятков метров.

Кабели с минеральной изоляцией ↑

Данный вид кабелей содержит проводник, который представляет собой токопроводящую жилу из меди или различных сплавов сопротивления. Минеральный изолятор (из оксида магния), обладающий ценными физическими свойствами, призван обеспечить стабильность работы и высокие диэлектрические качества системы в широком температурном диапазоне.

Такой кабель обладает рядом преимуществ: высокими механическими характеристиками, герметичностью и стойкостью в различных средах, невосприимчивостью к воздействию УФ-излучения, малым коэффициентом линейного расширения и максимальной защитой против электромагнитного излучения. Он имеет высокую погонную мощность и большой срок эксплуатации.

Применение в качестве обогрева труб ↑

Нагревательные кабели разных видов широко применяют в промышленности, быту. Иногда их используют для обогрева пола, различных емкостей и резервуаров, поддержания определенной температуры пола в морозильных камерах, но чаще всего они используются для обогрева кровли, водостоков, водопровода и канализации.

Вариант с обогревом водостоков ↑

Чтобы защитить кровлю от образования наледи и сосулек применяют греющий кабель для водостоков, желобов и других мест, где могут скапливаться ледяные массы.

Греющий кабель применяют для водостоков, желобов и других мест, где могут скапливаться ледяные массы

Наиболее эффективен в таких случаях саморегулируемый греющий кабель, тепловыделение которого меняется в зависимости от условий среды. При попадании кабеля в снег и лед мощность теплоотдачи увеличивается, способствуя их таянию. Таким образом, решается проблема очистки кровли в зимний период.

Использование с канализационными трубами ↑

Когда отсутствует возможность проложить канализационные трубы на достаточной глубине, то существует риск их промерзания. Чтобы избежать подобной неприятности используют кабель греющий для канализации.

[include id= 6 title= РСЯ — в записи ]

Необходимо учитывать, что для обогрева канализационных труб кабель прокладывают снаружи, поскольку внутри на него могут разрушительно воздействовать различные щелочи, кислоты и другие химические элементы, которые попадают в канализацию. Внутри канализационных труб применяют кабель крайне редко, в качестве временной меры.

Предотвращение замерзания воды в водопроводе ↑

Во избежание замерзания воды в водопроводе и образования наледи на его поверхности, в зимний период применяют греющий кабель для водопровода.

Монтаж таких обогревательных систем осуществляется чаще всего на поверхности трубы под теплоизоляцией, но существует возможность разместить саморегулирующийся греющий кабель внутри трубы, в случае, если нормами допустим его контакт с питьевой водой.

Монтаж греющего кабеля на трубу должен проводиться в соответствиями с правилами, которые описаны ниже

При монтаже основное внимание обращают на предотвращение контакта нагревательного кабеля с теплоизоляцией, при помощи алюминиевой фольги.

Особенности и правила монтажа греющего кабеля ↑

Система обогрева водопровода на основе нагревательного кабеля состоит из нагревательного элемента, распределительной сети и системы управления. Наиболее часто его укладывают поверх трубы и покрывают теплоизолирующими материалами. Кабель могут прокладывать в виде параллельных линий, спирали, волнистой линии.

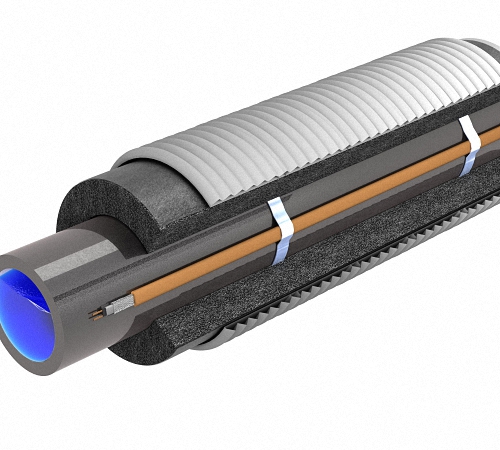

Варианты крепления кабеля #8212 поверх и внутри трубы

Источники: http://stoydiz.ru/stroitelstvo-kottedzhej/greyushhij-kabel-dlya-vodoprovoda-montazh-izgotovlenie-i-tseny.html, http://remontgeeks.ru/stroitelstvo/greyushhij-kabel-dlya-vodoprovoda-svoimi-rukami.html, http://stroy-aqua.com/vodoprovod_santeh/greyushhij-kabel-dlya-vodoprovoda.html

Комментариев пока нет!

Источник: http://postrojkin.ru/vodoprovod/grejushhij-kabel-dlja-vodoprovoda-svoimi-rukami.html

Установка нагревательного греющего кабеля для труб. | Монтаж, расчёт и подключение греющего кабеля водопровода своими руками

17.08.2017 Установка нагревательного греющего кабеля для труб. | Монтаж, расчёт и подключение греющего кабеля водопровода своими руками.

ТД ВиКо В этой статье Вы узнаете, как правильно произвести монтаж греющего кабеля своими руками. В статье рассказывается о видах саморегулирующихся греющих кабелей.

Как правильно предусмотреть обогрев водопровода и запорной арматуры.   Вы ознакомитесь со всеми нюансами подключения термокабеля для обогрева труб водопровода с советами от электриков. В этой статье рассказаны основные принципы обогрева водопровода внутри трубы.

При всём этом, во время написания статьи, ниодного провода для обогрева водопровода не пострадало ?

.

В зимнее время, эксплуатация трассы водоснабжения, канализации или отопления подвержена  замерзанию труб с дальнейшим прорывом. В связи с этим  регионы страны  имеют  установленную «глубину промерзания» .  В Уральском регионе она составляет примерно 1,5 метра от поверхности грунта.

Конечно же «глубина промерзания грунта» колеблется вместе с сезонной температурой.  Отсюда принято, что трассы трубопроводов необходимо укладывать на глубине примерно 1,8-2 метра с теплоизоляцией.

Такая трасса даже в зимний период не должна подвергнуться промерзанию, но шанс прорыва существует.

Частенько возникают моменты, когда надо проложить трассу трубопроводов вблизи или над поверхностью грунта. Такие трубопроводы подвержены промерзанию и прорывам.

Для минимизации воздействия низких температур придумано много разных вариаций прокладки труб: укладка в несколько слоёв в теплоизоляцию, прокладка горячего водоснабжения совместно с трубами отопления,  прокладка параллельно подогревающих паром труб трассу трубопроводов. Но всё это влечёт затраты на время монтажа и финансовые заморочки.

В домашних условиях потребность такой прокладки трубопровода отсутствует. Для таких целей всё делается гораздо проще.

Иногда, нужно просто протянуть в баню, на отапливаемой даче, воду из скважинного водоснабжения, или просто произвести монтаж греющего кабеля от скважины к дому.

 В таких вариациях исполнения трасс трубопроводов используют старый проверенный способ обогрева — «Греющий кабель«. Об этом мы и поговорим в этой публикации.

Технология обогрева «греющим кабелем» используется давно, и берёт она свои истоки из строительства зданий в зимний период. Да именно так, в низкие температуры специальным нихромовым кабелем сушат бетон, рассчитанный для заливки в низкие температуры.

Этот кабель укладывают в бетон и подключают к сети или трансформаторным установкам и подогревают бетон до нужной температуры. Так бетон сохнет в благоприятных условиях. По мере высыхания кабель сам выгорает и от него практически не остается следов.

Греющий кабель

Бытовые греющие кабели представляют модифицированные производственные греющие кабели. В их состав также входят нихром содержащие токоведущие проводники.

Бывают они разных исполнений, описание которых Вы можете прочесть в ранее написанной статье о тёплых полах использующих греющий кабель и водяное отопление тёплого пола.

Также в той статье Вы прочтёте о расчёте мощности греющего кабеля…

В водоснабжении для обогрева трасс трубопроводов используется всего два вида греющих кабелей — это пищевой греющий кабель и кабель для укладки поверх трубы (не пищевой греющий кабель).

 Оба вида кабелей предусматривают внутреннюю температурную стабилизацию, что положительно сказывается на обогреве поверхности и положительной экономии на электропотреблении. Кабели используемые нашей компанией бренда HeatUP отлично себя показали на рынке обогрева кабельных трасс.

Мощности кабеля в 10 и 16 ватт*метр вполне достаточно для качественного обогрева трубы (не зависимо канализация или водопровод) в утеплителе.

Монтаж греющего кабеля

Монтаж греющего кабеля довольно прост, с первого взгляда, но на практике у большинства потребителей вызывает кучу вопросов.  Вот к примеру, среди лидеров вопросы касающиеся монтажа греющего кабеля и его подключения. Так как правильно монтировать греющий кабель? Давайте начнём с самого простого и двинемся к сложному.

Греющий кабель укладывается на всю длинную трассы трубопровода с учётом вывода кабеля в тёплое помещение, а только затем «электрическое подключение» или «установка заглушки».

 Укладка производится не только на трубу, но и на запорную арматуру (если таковая есть на участке низких температур).

Основное, на что следует обратить внимание при монтаже систем сопровождающего обогрева трубопроводов — это изоляция нагревательного кабеля от непосредственного контакта с теплоизоляцией. Осуществляется это при помощи алюминиевой фольги или аналогичного материала.

Для пластиковых труб и трубопроводов, помимо изоляции кабеля от утеплителя, необходимо нанести алюминиевый скотч и на саму пластиковую трубу в месте укладки кабеля — это повысит теплоотдачу от кабеля к трубопроводу.

Монтаж пищевого греющего кабеля

Пищевой греющий кабель (внутренний) погружается в трубу через установленный на трубе тройник с помощью сальника для греющего кабеля.

Сальник обычно имеет название АКС-1 — с автоматом Калашникова конечно же общего ничего нет, а устройство состоит из двух конических муфт, между которых зажимается резиновая пробка с отверстием под кабель.

Удобство такого обогрева трубопровода в том, что кабель в любой момент можно заменить, а прогрев трубы происходит всегда изнутри, что увеличивает скорость разморозки трубы — вода начиная просачиваться вдоль кабеля ускоряет процесс оттаивания.

 Минус же такой прокладки — отсутствие возможности установки запорной арматуры на пути кабеля или нужда в вытягивании кабеля при выводе в ремонт участка с шаровыми кранами. Ну и как вариант нельзя устанавливать вентиль на такой трубопровод в местах прокладки греющего кабеля.

Подключение греющего кабеля требует наличие пищевой термоусадки и небольшого опыта в электрике. Соответственно  утепление энергофлексом (вспененный полиэтилен ENERGOFLEX, ИЗОДОМ) всей трубы обязательно.

Монтаж наружного греющего кабеля

Наружный греющий кабель  укладывается поверх трубы под слоем утеплителя (вспененный полиэтилен или скорлупа Пено-Терм). Размерутеплителя необходимо брать на размер больше, чтобы легко продеть кабель с трубой. При монтаже скорлупы такой нужды нет.

К тому же скорлупа реализуемая компанией ВИКО специально заказывается с каналами под греющий кабель.  Как вы догадались речь идет про укладку греющего кабеля вдоль канализационной трассы.

Такие трубы достаточно подогревать с одной стороны, а кабель протягивается вдоль трубы.

Водопроводная трасса ХВС и ГВС  для простоты тянется вместе под общим слоем утеплителя, а трубы с изоляцией обматываются греющим кабелем с шагом между витками примерно 30-50см.

Оттаивание с такой укладкой занимает значительное время, но при длительной эксплуатации такая трасса никогда не замерзнет. При этом будет присутствовать теплоизоляция между трубами с ГВС и ХВС.

Ну и конечно же никто не отменял дедовский способ «на коленках» — помещение обеих трубопроводов под один слой изоляции с параллельной укладкой греющего кабеля, как разделителя, между труб ГВС и ХВС.

И самый правильный способ укладки наружного греющего кабеля — это укладка «волной» или «спиралью». Такой метод требует затрат времени монтажа и опыта в прокладке кабеля.

Однако, данный метод позволяет осуществить обогрев трассы трубопровода с возможностью врезки или изменения секций трубопровода. Вам не придётся сматывать весь участок греющего кабеля, а будет достаточно только отсоединить нужное количество витков и затем, внести изменения в участок трубы.

 Уложить по новой кабель и одеть теплоизоляцию.  Принцип монтажа метода заключается в делении всей трассы трубы на кратное двум число секций.

После примерного деления, кабель предварительно крепится, с запасом по длине дуги волны, затем, полученные 90 градусные участки кабеля (петли), обматывают трубу в противоположных друг другу чередующихся направлениях (1 петля обматывает трубу по часовой, следующая против часовой и так по очереди).

В результате имеем ту же намотку виток к витку с шагом 30-50см, но теперь имеется возможность лёгкого освобождения участка трубы, при работе с трассой трубопровода. Такая труба будет прогреваться по всей поверхности, а длина кабеля понадобиться такая же, как при обычной обмотке с шагом.

Последний описанный метод подходит для всех видов обогрева трасс трубопроводов, он лёгок в демонтаже, позволяет вести секционный ремонт участков трубопровода и производит равномерный прогрев всей площади трубопровода. К тому же получаемый запас кабеля позволяет производить замену вышедших из строя участков греющего кабеля.

Что касается обогрева запорной арматуры внешним греющим кабелем на участках трубопровода, то всё гораздо проще. В таких ситуациях предусматривается петля под 90 градусов с запасом кабеля, проходящего по трубопроводу.

Затем эта петля обворачивает запорную арматуру таким образом, что покрывается вся площадь прохождения среды через кран (вентиль). Получается кран обворачивается восьмёркой, т.е.

  ведущий конец обхватывает кран снизу вверх до другой стороны, там разворачивается и затем обхватывается с другой стороны через верх, обогревая шток крана — в результате кран получается опоясан греющим кабелем по гайкам, снизу и бокам. Завершающий конец петли обворачивает дно крана.

Такой метод обхвата позволяет демонтировать запорную арматуру без повреждения греющего кабеля и теплоизоляции трассы, а также производить своевременную подтяжку соединений без надобности в снятии кабеля.

Подключение наружного и внутреннего греющего кабеля своими руками

Наружный греющий кабель в отличии от пищевого внутреннего греющего кабеля подключается не пищевой термоусадкой.

Различие «пищевой» и «не пищевой» термоусадок заключается в разном исполнении и внутреннем слое полимерного клея (из разных полимеров). По комплектации они идентичны.

В связи с этим у большинства владельцев наружных кабелей марки SRL возникает вопрос: «Где взять третий провод у наружного кабеля?» Ответ очень прост — наружному кабелю без экранирующего слоя третий провод (заземление) не нужен!!!

 Экранирующий слой наружного греющего кабеля имеется у дорогих модификаций кабеля. Да и двойной изоляции токопроводящих жил вполне достаточно для удешевления конструкции кабеля, что и делают производители греющих кабелей.

Это касается в частности полимерно-греющих кабелей не CR серии (CR — экран), т.е. греющих кабелей с полимерным токопроводящим проводником для обогрева трубопроводных трасс. Такие кабели умеют регулировать свою критическую температуру и не требуют лишних соединений.

Состав полимера представляет графитовую зернистую основу с добавлением полиэтилена. В качестве соединения служит сам полимер, он же и является нагревательным элементом.

 Соответственно жилы на конце такого кабеля соединять друг с другом нельзя!!! К сожалению это самая распространенная ошибка ? «везунчиков фейерверков».

Заглушают конец кабелей без соединения токоведущих проводов!

Конец желательно срезать — это повысит защиту от КЗ при контакте конца с поверхностью. Существует два способа оконечивания греющих кабелей:

§      косым уголком с длиной скоса около 10мм и началом от конца проводника первой жилы

§      вырезается кусочек длинной 6-8мм и шириной до середины расстояния между проводниками одной из половинок с жилой кабеля

Такая манипуляция позволяет избежать перегрева конца кабеля, что в свою очередь исключает лишние температурные скачки конечной термоусадочной заглушки. Крепить греющий кабель необходимо с наибольшим прилеганием к поверхности трубы. Крепление производят армированным фольгированым скотчем. Если тепло будет отводиться от кабеля плохо, то в этом месте появится точка повышенного нагрева.

Практически все греющие кабели работают с максимальной  температурой перегрева  85 градусов Цельсия.

Пищевой внутренний греющий кабель, который предназначен для помещения в трубу, в отличии от наружного греющего кабеля отличается меньшим размером, что соответственно влечёт и меньшую удельную мощность Вт/м. Подключение пищевого внутреннего греющего кабеля в трубу идентично подключению наружного греющего кабеля.

В бытовом обогреве труб используют наружный кабель мощностью 16Вт/м, а для обогрева внутренним пищевым кабелем достаточно мощности в 10Вт/м.

Но так как кабель находится во влажной среде и имеет вероятный контакт с человеком, посредством жидкости, — такой кабель имеет более дорогую ПВХ изоляцию и экранирующую оплётку. Эта оплётка подключается к заземляющей жиле евро розетки.

Подключение происходит по трёхпроводной схеме, в которой обязательным исполнением служит расположение жил, в месте соединения, под углом 120 градусов. Следовательно, по прямой горизонтали располагаются жилы фаза/ноль, а вот заземляющий контакт укладывается сверху над ними.

Каждый проводник изолируется отдельной гильзой(муфтой) и сдвигается относительно фазного конца примерно на 5-8мм. При этом фазный конец всегда делается самым первым (крайним), а ноль и заземление остаются как бы позади.

Такое расположение увеличивает безопасность изоляции, даже при возникновении влаги в месте соединения.

Гильзы прилагаемые в наборе термоусадок обжимают специальными обжимными клещами, но в домашних условиях «на коленках» достаточно иметь под рукой пассатижи (плоскогубцы). Ну и желательно маленький молоточек, чтоб жахнуть по губкам плоскогубцев, для надёжного обжатия, но делать надо аккуратно ?

Учтите! В сами гильзы помещается примерно 5мм провода с каждой стороны. В середине гильзы имеется ограничивающая перегородка. Обжимая гильзу старайтесь оставить цельной конструкцию пластиковой изоляции муфты, пускай даже если она деформировалась — главное не лопнула.

Для уменьшения повтора действий зачищайте изоляцию подключаемых провода и греющего кабеля примерно на 3-4см. Это упростит обжим, когда начнёте одевать термоусадки.

Сами термоусадки, покрывающие места соединения, для удобства лучше разрезать пополам и одеть в два этапа.

А для лучшей надёжности оставляйте примерно 5мм полимерного токопровода на жилах до начала изоляции греющего кабеля. Не снимайте полимер полностью! Середина полимера должна быть вырезана.

Усаживая термоусадку на такой участок провода греющего кабеля Вы создадите жёсткое и герметичное  соединение.

Для подключения длин кабелей до 200-220 метров наружного греющего кабеля SRL мощностью 16Вт/м достаточно медного провода ШВВП 2х1,5 или ПВС 2х1,5. Пищевой греющий кабель можно подключать с длиной лини до 250м и удельной мощностью 10Вт/м. Для подключения греющих кабелей прокладываемых внутри трубы надо использовать кабель ПВС 3х1,5.

Обжимаемый участок жил провода греющего кабеля, помещаемого в гильзу, следует свернуть вдвое (трое) — это повысит площадь соприкосновения контакта. Делать это важно, так как сечение жил греющего кабеля меньше 1,5 кв.мм. Свёрнутый участок желательно аккуратно скрутить и сжать длинногубцами.

Важное правило подключения саморегулирующихся греющих кабелей (с полимерным нагревателем) — обязательно на расстоянии 2см вырезать середину токопроводящего полимера перед подключаемыми концами кабеля. Это устранит паразитный нагрев места подключения питающего провода.

Ещё один из важных аспектов греющих кабелей — каждый вид кабелей имеет максимальную длину линии. Для большинства саморегулирующихся кабелей она составляет 150м. Связано это с сечением токоведущей жилы и падением напряжения на 1метр греющего элемента.

Сам процесс подключения довольно прост и не составит труда. На приведённых фото Вы ознакомитесь с последовательностью действий подключения греющих кабелей.

Инструкция подключения греющего кабеля в фото.

. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске

Источник: https://www.td-viko74.ru/articles/29462/

Делаем саморегулирующий греющий кабель для водопровода своими руками

Расположить наружную водопроводную магистраль в траншее ниже глубины промерзания грунта получается далеко не всегда, в ряде случаев ее приходится прокладывать выше, а иногда – и вовсе на открытом воздухе.

В подобных ситуациях исключить возможность замерзания воды зимой можно только одним способом – предусмотреть подогрев трубы.

Оптимальным решением данной проблемы является монтаж электрических нагревательных кабелей, которые в современном исполнении даже «научились» автоматически корректировать мощность тепловыделения. Что же представляет собой саморегулирующий греющий кабель для водопровода?

Устройство и разновидности

Рассмотрим устройство и разновидности нагревательных кабелей.

По внешнему виду нагревательный кабель ничем не отличается от обычного, только вместо токопроводящей жилы в нем имеется резистивный – то есть имеющий высокое электрическое сопротивление – элемент.

Он-то при подключении к электричеству и разогревается, так же как ТЭН в электрочайнике или спираль в электроплитке.

Главная характеристика такого кабеля – удельная тепловая мощность, то есть приходящаяся на 1 м длины (единица измерения – Вт/м). Прочие характеристики в основном связаны с качеством наружной оболочки: стойкость к истиранию, ударам и воздействию химических веществ, влагоустойчивость и диэлектрическая прочность.

Нагревательные кабели бывают следующих видов:

• нерегулируемые;
• саморегулирующиеся;
• индуктивные.

Нерегулируемые (с постоянным сопротивлением)

Это самый дешевый вариант, который сегодня часто называют устаревшим.

Резистивным элементом такого кабеля является одна или несколько жил, выполненных из нихрома, стали, меди или особого сплава.

Все это помещается в экранирующую оболочку (медная сетка или алюминиевая фольга), а затем – в защитную изоляцию из ПВХ или модифицированного полиолефина.

Часто под экранирующей оболочкой располагают второй слой изоляции – из фторполимера или того же полиолефина.

Многожильная версия является более предпочтительной, поскольку не генерирует столь мощного электромагнитного излучения, как одножильная.

Кроме того, кабель с несколькими жилами подключается к электросети только с одной стороны (тип А), в то время как у одножильного нагревателя подсоединять к сети приходится оба конца (тип Е).

Ввиду этого обстоятельства траекторию одножильного кабеля обычно стараются делать замкнутой.

Сопротивление кабеля данного типа регулировать нельзя, поэтому он всегда работает на полную мощность. Если теплоотвод на каком-либо участке окажется недостаточным, резистивный элемент может перегреться и расплавиться. Чувствительность к перегреву приходится учитывать при монтаже и эксплуатации, к тому же она требует более точных расчетов при подборе мощности.

Нерегулируемые кабели (зачастую их просто называют резистивными) делятся на два вида:

1. Линейные: это самый обычный вариант, состоящий из одной или нескольких жил. Резать такой кабель нельзя, он применяется только в цельном виде.
2. Зональные: имеют более сложное устройство. Внутри имеются два обычных (нерезистивных) проводника, между которыми уложена изоляция с проделанными через каждый метр отверстиями. Токопроводящие жилы обматываются спиралью из проволоки с высоким сопротивлением (резистивный элемент), которая подключается к ним через имеющиеся в изоляции отверстия. Таким образом получается, что резистивный элемент состоит из нескольких фрагментов, запитанных по параллельной схеме. Это позволяет резать нагревательный кабель в любом месте.

В промышленности применяют нагревательные кабели в минеральной изоляции.

Они имеют гибкую коррозионноустойчивую металлическую оболочку (сплав ALLOY 825), которая делает их очень прочными и позволяет применять нагреватель в условиях воздействия очень высоких температур.

Между наружной оболочкой и резистивным элементом имеется защитная изоляция из оксида магния. Обычно такие кабели делаются очень мощными и используются для решения специфических задач.

С переменным сопротивлением (саморегулирующиеся)

Открытия в области материаловедения позволили создать нагревательный кабель нового поколения. Внутри него расположены две токопроводящие жилы, соединенные между собой матрицей или нитями из особого полимера с полупроводниковыми свойствами. Именно он и является резистивным элементом.

Особенность данного полимера состоит в том, что его сопротивление зависит от температуры, и если она окажется слишком большой, матрица просто перестанет пропускать ток и кабель отключится. Причем не весь, а только тот его участок, где возникла опасность перегрева.

Саморегулирующий греющий кабель для труб

Вся остальная линия будет работать в штатном режиме. Таким образом, саморегулирующий кабель является абсолютно надежным, ведь даже при самых неблагоприятных обстоятельствах перегореть он не может просто физически.

Еще одно достоинство такого нагревателя заключается в его экономичности. Если обычный нерегулируемый кабель независимо от температуры всегда потребляет максимальное количество электрической энергии, то саморегулирующий в теплую погоду сократит ее расход до минимума.

Кабель данного типа можно разрезать на фрагменты.

Индуктивные

Кабель такого типа представляет собой сильно вытянутую гибкую электрокатушку с ферромагнитным сердечником.

При пропускании тока через обмотку последняя генерирует в сердечнике переменный магнитный поток, приводящий к образованию вихревых токов.

В результате сердечник начинает греться. Греется и токопроводящая обмотка, выделяя примерно 20% всей тепловой энергии.

Используя принцип индуктивности, в греющий кабель можно превратить и саму водопроводную трубу, если, конечно, она изготовлена из стали или другого металлического сплава. Трубу обматывают проводом, который подключается к источнику высокочастотного переменного тока. Как и в ферромагнитном сердечнике, в ней будут возникать вихревые токи, приводящие к нагреву.

Для полноценной работы системы обогрева помимо кабеля необходим термодатчик, который будет включать его в работу, как только температура опустится до определенной отметки, заданной пользователем.

Сфера применения

Разумеется, использовать кабельный нагрев можно не только с водопроводными системами.

Подобным же образом защищают от перемерзания канализацию, технологические трубопроводы на промышленных предприятиях, всевозможные емкости, дорожки.

Активно применяются греющие кабели и в быту, например, для создания очень популярных сегодня систем «теплый пол».

В этом случае достоинства саморегулирующего кабеля играют особенно важную роль: по неосторожности пользователь может поставить мебель на то место, где внутри пола проложен греющий кабель, и если последний будет нерегулируемым, он легко может перегореть. При условии применения саморегулирующего кабеля вероятность такого события сводится к нулю.

В защите от обледенения может нуждаться и кровля вкупе с водосточной системой. Тут также на помощь приходит кабельный нагрев. При этом помимо термодатчика на крыше устанавливается датчик влажности, предотвращающий включение кабеля в сухую погоду.

Монтаж греющего кабеля для водопровода

В большинстве случаев греющий кабель монтируется на трубу снаружи. На малых диаметрах нагреватель укладывают в виде нескольких прямых линий или спирали. К трубе с большим диаметром кабель можно прикрепить в виде извилистой линии (змейки), расположенной в нижней части. При этом необходимо учитывать следующие требования и рекомендации:

1. Трубу из пластика перед укладкой кабеля следует обернуть алюминиевым скотчем или фольгой из того же материала. Такая оболочка нужна для равномерного распределения тепла.
2. Трассу прокладки кабеля следует планировать так, чтобы он не контактировал с острыми кромками. Также следует избегать укладки кабеля в тех местах, где его изоляция может перетираться или растягиваться.
3. В процессе укладки греющий кабель необходимо прихватывать алюминиевым скотчем через каждые 30 см. По завершении монтажа кабель приматывают скотчем уже по всей длине. Использовать вместо алюминиевого скотча полимерную ленту категорически запрещается.
4. Минимальный радиус сгиба кабеля равен шести его наружным диаметрам.
5. Защитную изоляцию на свободном конце греющего кабеля необходимо герметизировать, используя специальные элементы и материалы, имеющиеся в комплекте.
6. Нагреватель подключается к электрической сети через устройство защитного подключения (УЗО).
7. По завершении укладки и подключения кабеля необходимо замерять электрическое сопротивление его жил и изоляции.
8. Трубу с нагревателем необходимо утеплить минераловатным, полистирольным или любым другим теплоизолятором.

Если вы используете кабель с постоянным сопротивлением, также называемый резистивным или нерегулируемым, следите, чтобы отдельные нитки укладывались без перехлестов. В месте контакта отдельных линий кабеля всегда возникает перегрев, приводящий к повреждению элементов.

Установка греющего кабеля внутри трубы

Существует разновидность греющего кабеля для водопровода внутри трубы. Его оболочка имеет повышенную влагоустойчивость и изготавливается из пищевого полимера с содержанием фтора. Отверстие, через которое кабель вводится в трубу, уплотняется сальником.

Длину подогреваемого участка трубы, как и длину вводимого в нее кабеля, следует точно измерить. Это особенно важно, если существует опасность попадания нагревателя в проходное отверстие запорной или регулирующей арматуры.

Участок трубы с установленным кабелем следует пометить предупредительной надписью.

При монтаже нагревательного кабеля внутри трубы крайне важно не допустить повреждения его изоляции. Поэтому резьбу и другие острые кромки, с которыми может контактировать изделие, на время монтажа лучше обмотать тканью или полиэтиленом.

Греющий кабель для водопровода своими руками

Для самостоятельного изготовления греющего кабеля за основу следует взять силовой телефонный кабель марки П-274М, применяемый в полевой связи.

Прочная толстостенная изоляция защищает его от воздействий механического характера.

Чтобы не оголять концы жил, их разводят, получая таким образом одинарный провод. Далее он складывается пополам и снова свивается.

Место ввода провода можно герметизировать, используя фланец для гибкой водопроводной трубы. После установки его на проводе внутрь штуцера заливается эпоксидная смола, затем на него навинчивается гайка.

Крепится самодельный кабель так же, как и покупной – с применением алюминиевого скотча. Предельное значение силы тока, который можно пропускать через такой кабель, составляет 9 А.

Видео на тему

Источник: http://aquacomm.ru/vodosnabzenie/samoreguliruyushhij-greyushhij-kabel-dlya-vodoprovoda.html

Греющий кабель своими руками: монтаж

Защитить канализацию, водопровод или систему полива от промерзания – мудрый ход рачительного хозяина. Для этих целей принято использовать греющий кабель, своими руками его решаются делать немногие, а зря. Подобный хенд мэйд позволяет сэкономить на покупке магазинного провода и на ремонтных работах, если зима будет слишком суровой.

Греющий кабель — оптимальное решение для суровой зимы

Как и почему это работает?

Принцип работы греющего кабеля прост: через него проходит электрический ток, и получаемая энергия преобразуется в тепловую. Для водопровода под землей такое решение становится выгодной страховкой от замерзания.

Основной технической характеристикой является удельное тепловыделение, измеряемое в Вт/м. Это мощность на один метр длины. Аналогичный нагревательный элемент работает на обогрев:

• пола,
• теплицы,
• ступеней,
• водостоков,
• канализации,
• крыши дома.

Еще один плюс такой системы, что длина кабеля может быть любой – от пары десятков сантиметров до 100 м и более. Прежде чем создавать греющий кабель своими руками, нужно определиться, каким он будет: саморегулируемый или резистивный.

Устройство нагревательного элемента

Обогрев любой системы должен быть не только достаточно мощным, но и безопасным. Чтобы кабель для водопровода или пола получился именно таким, лучше внимательно изучить его устройство.

Чтобы создать греющий кабель своими руками, необходимо изучить его устройство

• Внутренняя греющая жила – главный элемент.

  Ее изготавливают из материалов с высоким сопротивлением и покрывают полимером для изоляции.

• Помимо фторполимера, проводник защищен внутренней оболочкой и оплеткой.
• Для надежности греющий элемент покрыт наружной оболочкой из полимерных материалов.

Резистивный провод

Для начала рассмотрим, что такое резистивный греющий кабель для водопровода своими руками. Он обойдется недорого, и монтаж его сложным не назовешь.

Он популярен при сооружении теплого пола и для обогрева труб, не превышающих в диаметре 40 мм. Провод с датчиками укладывают по всей длине коммуникации.

Датчики отвечают за включение и выключение всей системы в зависимости от колебаний температуры.

К трубам его крепят ленточным или спиральным способом при помощи алюминиевой ленты. Как лучше осуществлять монтаж? Своими руками укладывать греющий элемент можно и тем и другим способом, все зависит от того, какая мощность требуется на выходе. Главный принцип – нельзя сильно натягивать провод.

Монтаж теплого пола с помощью нагревающего кабеля проводят по определенным правилам

Чтобы сделать теплый пол, предпочтительно укладывать кабель зигзагообразно. Так поверхность будет прогреваться равномерно.

Если монтаж производится по внешней стороне трубы водопровода, то нагревательный элемент нужно дополнительно обмотать алюминиевой фольгой.

Так тепло будет распространяться равномерно, но потребуется еще и теплоизоляционный слой. Лучше всего (и по цене, и по характеристикам) подойдет минвата.

Монтаж, как и сама система, прост, но у резистентного греющего кабеля, неважно своими руками он был сделан или нет, есть существенный недостаток. Перегореть он может очень быстро, ведь нагрев идет равномерно по всей длине.

Выходов два: осуществлять постоянный контроль над тем, как работает обогрев, либо выбирать саморегулируемый тип кабеля.

Преимущества саморегуляции

Почему саморегулирующий сопротивление провод лучше для обогрева? Его высокие эксплуатационные и технические данные делают возможным использовать этот нагревательный элемент не только для водопровода. Именно его прокладывают на кровлях и водостоках. Все дело в проводниках – греющие жилы кабеля способны менять сопротивление, которое будет неодинаковым в различных точках, и перегрева не возникнет.

Еще один плюс: возможность разрезать провод при монтаже, его качества и характеристики сохранятся. А вот у его резистивного собрата длина фиксированная и укорачиванию не подлежит.

После подключения кабель саморегулируемый сможет «следить» за температурой. При похолодании сопротивление увеличится, и обогрев станет более интенсивным.

Саморегулируемый кабель имеет определенные преимущества

Монтаж своими руками выполняется просто: при помощи фиксирующих лент кабель крепится на трубу и сверху покрывается теплоизоляцией.

Сделать нельзя купить. Как расставит запятые настоящий мастер?

Самые лучшие и надежные вещи – те, что сделаны своими руками. В нашем случае это тоже верно. Сделать резистивный вариант можно из полевика – это силовой телефонный кабель. Он маркируется как П – 274 М и по своим характеристикам (жесткость, толщина, изоляция) мало уступает покупному, а обойдется дешевле.

К тому же он может использоваться во влажной среде – важная характеристика для обогрева водопровода, пола и теплицы. Подключать его напрямую к 220 B нельзя. Здесь все будет зависеть от длины кабеля. Напряжение рассчитывается как 1-1,5 B на метр. То есть для 30-метрового нагревательного элемента понадобится напряжение 36 B и ток 8 – 10 А.

Укладку нагревающего кабеля можно осуществить своими руками

Почему крепить кабель предпочтительнее по спирали? Это затратный метод, но так трубопровод прогреется равномерно, быстрее и эффективней.

Чтобы сделать обогрев внутри трубы, нельзя обнажать жилы полевика, поэтому его расплетают.

1. Каждый одинарный провод складывают пополам.
2. Сдвоенные провода снова свивают друг с другом.
3. Труба для кабеля нужна, чтобы получить герметичный заход. Подойдет фланец от гибкой трубы, которую применяют для подведения воды.

Важно хорошенько герметизировать ввод. Когда провод продели в штуцер, его нужно залить эпоксидным клеем, а соединение затянуть гайкой или сплющить.

Своими руками можно собрать систему обогрева и по такой схеме. Понадобится блок питания от старого компьютера БП 300 Вт, 10 м медного двужильного провода (сечением 1,5 мм). Если кабель присоединить к выходу на 5 вольт, то полученный элемент будет нагреваться до 50°C. Аналогично можно рассчитать провод для выхода 12 В.

Принцип устройства и особенности монтажа греющей ленты можно наглядно посмотреть на видео.

Как сделать обогрев теплицы?

Теплая почва внутри теплиц позволяет раньше получать урожай и благодатно влияет на слабые или капризные растения. Из-за того, что придется обогревать большую площадь, целесообразнее выбрать резистивный греющий кабель. Как его сделать, мы уже рассмотрели. Осталось грамотно уложить внутри теплицы.

1. Плодородный слой почвы снимают на 30-35 см.
2. Площадку на 5 см засыпают песком.
3. Пенополистирольный слой усиливают армирующей сеткой.
4. Кабель выкладывают змейкой (шаг 15-20 см).
5. Слой влажного песка (5 см).
6. Еще один слой металлической сетки защитит кабель от повреждения лопатой.

Сверху все засыпают снятым плодородным слоем.

Теплый пол своими руками

Сделать греющий резистивный кабель для пола своими руками, конечно же, можно. Но для постоянного использования лучше как раз покупные обогревательные элементы, произведенные промышленным способом. Чтобы понять принцип монтажа, посмотрите видео, как можно самостоятельно сделать пол теплым.

Какая система лучше обогреет коммуникации: из купленного кабеля или из сделанного самостоятельно – ответить сложно. Но при наличии должных навыков экономия будет существенной, поэтому все больше домашних умельцев осваивают эту новую сферу деятельности.

Источник: https://osobnyachkom.ru/cosiness/dom/kak-sdelat-greyushhij-kabel-svoimi-rukami.html

Не редкой проблемой частных домов считается промерзание водопровода в зимнее время. Вода в трубах замерзает по разным причинам – неправильный монтаж системы водоснабжения, слишком низкие температуры зимой или же просто отсутствие возможности проложить водопроводную систему ниже уровня промерзания. Чтобы решить проблему, рекомендуется сделать обогрев водопроводных труб кабелем, что под силу будет даже начинающему электрику. Далее мы расскажем, как произвести монтаж греющего кабеля для водопровода своими руками, предоставив инструкцию, наглядные фото и видео примеры, а также схемы укладки.

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии. Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

• Уменьшается просвет трубы (внутренний диаметр для подачи воды).
• Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
• Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
• Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Подключение к сети

Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:

Монтаж наконечника и соединение двух участков

Как правильно разделать саморегулирующийся проводник

Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: УЗО и терморегулятор. Первое устройство защитит систему обогрева от утечек тока, а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

Теплоизоляция

Ну и последнее, что нужно сделать – изолировать трубы для лучшего удержания тепла. В качестве утеплителя можете использовать специальные цилиндры, разрезанные с одной стороны. Они могут быть изготовлены из минеральной ваты, вспененного полиуретана или даже пенополистирола. Выберите подходящий вариант по цене и оберните им трубы. Помимо сбережения тепла, слой термоизоляции дополнительно защищает проводник от механического повреждения (при наружном монтаже). Толщина утеплителя должна быть не менее 20 мм для полудюймовых труб, 30 мм для дюймовых, 50 мм для двухдюймовых и 65 мм для остальных размеров.

Вот и вся инструкция по установке и подключению обогрева водопроводных труб. Как Вы видите, технология достаточно трудоемкая, однако монтаж греющего кабеля для водопровода вполне реально выполнить своими руками. Если возникли трудности, задавайте вопросы в нашей официальной группе в контакте или же форме Вопрос электрику!

Будет интересно прочитать:

• Как провести электропроводку в трубах
• Как подключить УЗО
• Лучшие электрические обогреватели для дачи
