Гриль из газового баллона 50 литров своими руками

Владельцы загородных участков и дач стараются сделать отдых на природе комфортным и полноценным. А какой отдых без ароматных шашлыков с приятным дымным ароматом? В данной статье речь пойдет об изготовлении гриля из газового баллона своими руками. Фото и подробная инструкция помогут вам разобраться в тонкостях этого процесса. Итак, приступим!

Как сделать из газового баллона барбекю-гриль?

Газовый баллон — подходящий материал для изготовления барбекю-гриля. Во-первых, стенки баллона достаточно толстые, и при высоких температурах они будут держать свою форму без деформаций, во-вторых, форма баллона позволит сделать гриль оригинальным и достаточно вместительным. Главное — это выбрать подходящий вариант по емкости.

Газовый баллон нужно будет пилить болгаркой, чтобы сделать отверстие в полости. Выпиленная часть будет играть роль крышки, поэтому понадобятся прочные петли. Все работы по монтажу и раскрою должны выполняться с соблюдением техники безопасности. Кроме того, нужно иметь знания и опыт по работе со сварочным аппаратом, болгаркой, дрелью и другим оборудованием, которое придется применять.

Конструкция, изготовленная из газового баллона, может иметь разный функционал и назначение. Приведем несколько вариантов, которые вы сможете сделать своими руками:

1. Портативная конструкция. В этом случае используется баллон небольших размеров. При необходимости его можно положить в багажник и транспортировать к месту эксплуатации. Такой мангал удобно брать с собой на природу.
2. Переносное устройство. Такой вид мангала больше по габаритам, но при желании может быть перенесен на небольшое расстояние. Есть модели крупных мангалов, которые снабжены колесами. В случае необходимости можно перевести мангал в нужное место. Вся конструкция разбирается на составные части, но брать ее с собой в длительную поездку неудобно.
3. Стационарная конструкция. Такой мангал, как правило, универсален, имеет несколько дополнений в виде коптильни, гриля, барбекю. Конструкция вмонтирована в бетонный фундамент, и передвигать или перевозить ее не представляется возможным. Для выхода дыма мангал оборудован трубой, могут быть специальные отсеки, в которых удобно хранить дрова для розжига.

Необходимые материалы

Перед началом работ проверьте, все ли оборудование у вас есть в наличии. Для изготовления гриля из газового баллона своими руками понадобятся:

• пустой газовый баллон;
• линейка, уровень;
• дрель со сверлами по металлу;
• болгарка с набором дисков для резьбы по металлу;
• ножовка по металлу;
• сварочный аппарат;
• электроды нужного диаметра (2-3 мм);
• уголок 40×40 мм (длина — 6-7 м);
• дверные петли — 2 шт.;
• решетка для барбекю;
• ручка деревянная с металлическим основанием;
• краска с высоким уровнем защиты от высоких температур;
• кисти, валики;
• защитные очки;
• тканевые перчатки;
• заклепки, болты;
• стальная труба диаметром 10 см с коленом 90° (для дымохода);
• разводные, гаечные и газовые ключи.

Выбор газового баллона

Газовые баллоны выполнены из толстой стали толщиной 3 мм. Поэтому их очень удобно использовать для изготовления мангала. Возможно, у вас уже есть старый баллон, который валяется на даче. Если нет, тогда его можно легко приобрести по бросовой цене на барахолках или площадках с объявлениями.

Внимательно осмотрите баллон. На поверхности не должно быть следов сильной коррозии и прогнивших участков. Встряхните баллон и определите, нет ли внутри остатков жидкого газа пропана.

Определитесь с видом вашей будущей конструкции. Если вы хотите, чтобы мангал был переносной, тогда следует выбирать баллон небольшого объема. Такой можно будет брать с собой в поездки, но использовать его не очень удобно, так как внутри мало места для приготовления продуктов.

Самым популярным и распространенным видом газовых баллонов являются емкости на 50 л. Именно их чаще всего берут для изготовления гриля. Если хотите пристроить коптильню, тогда используйте один баллон на 50 л и один на 30 л. Емкости соединяются герметичным швом. Баллон меньшего размера при этом монтируется немного ниже. Такой нехитрый способ позволит вам изготовить смокер-гриль из газового баллона своими руками. Топливо будет помещаться в меньшую емкость, дым из которой станет поступать в основную камеру, а оттуда через дымоход — на улицу.

А как сделать гриль из автомобильного газового баллона? Если хотите получить большой гриль, тогда лучше использовать баллон на 80 л. Схема изготовления для всех видов баллонов одинаковая. Разница лишь в масштабе работ. Для фиксации крышки большого баллона на 80 л нужно использовать 3 петли, а не 2. Это связано с большей массивностью подвижного элемента.

Можно сделать гриль из баллона фреона, эта емкость имеет небольшие размеры, поэтому получится компактный переносной вариант. Но чаще всего эти баллоны используют для организации коптильни.

Чертеж, подготовка баллона, монтаж

Создайте подробный план, на котором будут указаны все необходимые размеры, которые помогут вам не ошибиться при выполнении работ по раскрою металла.

Крышка будущего гриля должна быть расположена так, чтобы нижняя часть баллона была достаточно глубокой, ведь туда будет закладываться уголь.

Сам баллон необходимо приготовить к работе. Для начала выпустите весь газ. Даже если баллон пуст, остаточный газ там все же есть. Открутите вентиль и подождите некоторое время. Переверните баллон и слейте конденсат. Чтобы контролировать выход газа, нужно нанести на вентиль мыльную пену, она поможет определить, вышел весь газ или нет. Когда пена перестанет пузыриться, можно переходить к следующему этапу.

Теперь спилите вентиль баллона. Лучше пользоваться ручным инструментом, так можно контролировать образующиеся искры и избежать перегрева инструмента. На данном этапе нужно постоянно поливать место спила холодной водой. В образовавшееся отверстие просуньте шланг и наполните баллон водой. Оставьте его с водой на сутки. За это время вода растворит все оставшиеся углеводороды. После этого воду можно будет слить вдали от построек. Можно приступать к следующему этапу изготовления гриля из баллона.

Пошаговая инструкция по изготовлению гриля

Теперь перейдем к следующему вопросу. Рассмотрим, как сделать из газового баллона гриль-барбекю. За основу возьмем стандартный газовый 50-литровый баллон из под пропана. Наружный диаметр баллона равен 96 см, делим это значение на 4, получаем 24 см. Баллон имеет округлую форму, поэтому для его установки понадобится специальная конструкция из металла, которая будет играть роль подставки. Лучше всего использовать для этих целей металл толщиной не менее 4 мм. Для разметки можно воспользоваться мелом. Проводим линии разметки по боковым швам, так легче соблюсти симметрию.

Проводим линию, которая будет соединять верхний и нижний швы. Затем отмеряем по 24 см по шву и делаем еще две разметочные линии. Соединяем их горизонталью. Получается изогнутый прямоугольник. Это будет крышка гриля. Все края обязательно нужно зачистить металлической шинкой. Старайтесь сделать края максимально ровными, это поможет добиться лучшей герметизации закрытой емкости.

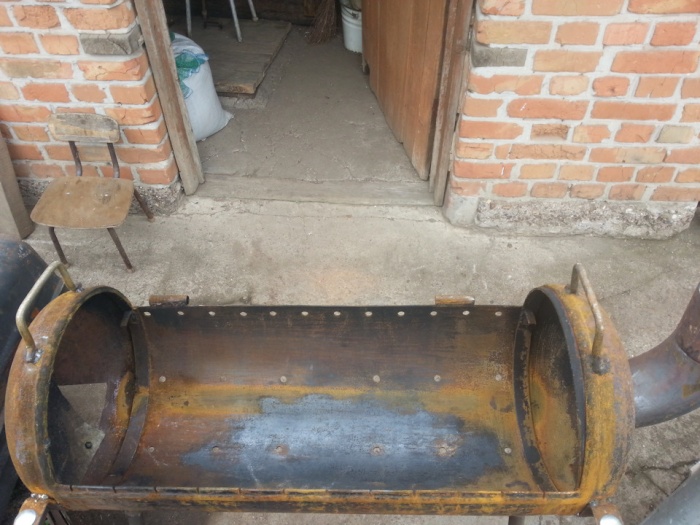

Внутри баллона привариваются уголки, которые будут не только играть роль подставок для решеток, но и выступят каркасными элементами для поддержания формы баллона. При очень высоких температурах металл не будет деформироваться.

Обязательно просверлите несколько дырок в нижней части емкости. В мангал должен попадать кислород из воздуха, который позволит быстро разводить огонь и будет поддерживать горение углей. Если вы будете использовать не решетку, а шампуры, тогда нужно пропилить для них выемки со стороны крышки и сделать отверстия с другой стороны. Именно в эти отверстия будут вставляться шампуры.

В месте, где был расположен вентиль, делаем более широкое отверстие. Здесь будет располагаться труба для дымохода. Диаметр среза должен быть примерно 8 см.

Сварочные работы

Приготовьтесь к выполнению сварочных работ. Наденьте специальную сварочную маску, которая защитит ваше лицо и глаза от воздействия яркого света и отлетающих раскаленных элементов электродов.

Сначала приварите ручку к крышке будущего мангала, это позволит вам зафиксировать ее в момент приваривания петлей. Так будет удобнее держать подвижный элемент. Теперь привариваем петли к основной части баллона и крышке. Учтите все детали: чтобы крышка не откидывалась назад слишком сильно, нужно сделать ограничитель. Это может быть металлический уголок. Приварите небольшой отрезок в промежутке между петлями.

Теперь необходимо зафиксировать трубу дымохода. Следите за тем, чтобы сварочный шов был ровным и аккуратным. Мангал должен быть не только функциональным, но и красивым.

Для удобства использования конструкции можно сделать дополнительную подставку из металла с одной стороны. Чтобы во время дождя вода не затекала в дымоход, соорудите грибок на трубу и приварите его к концу трубы, используя металлические пластины длиной 10 см.

Делаем подставку для конструкции

Подставку можно сделать из профильной трубы диаметром 20-30 мм или взять арматуру. Если вы планируете сделать стационарный гриль-барбекю, тогда ножки лучше сразу приварить к баллону. Можно сделать полноценную подставку, из которой можно будет извлечь баллон и переместить его в другое место.

Металлические элементы нужно согнуть по внешнему диаметру баллона и приварить к дугам ножки. Помните, чтобы конструкция была устойчивой, нужно сделать достаточно большой пролет между ножками. Так мангал не перевернется и не опрокинется. Высота ножек выбирается индивидуально. Удобнее всего располагать мангал на уровне пояса, так вам не придется нагибаться для проведения различных манипуляций с очагом.

Если ножки будут изготовлены в виде подставки, тогда необходимо к самому баллону приварить горизонтальные уголки, которые зафиксируют емкость в определенном положении и не дадут ей прокручиваться.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного — +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены. Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле.

Некоторые дополнения

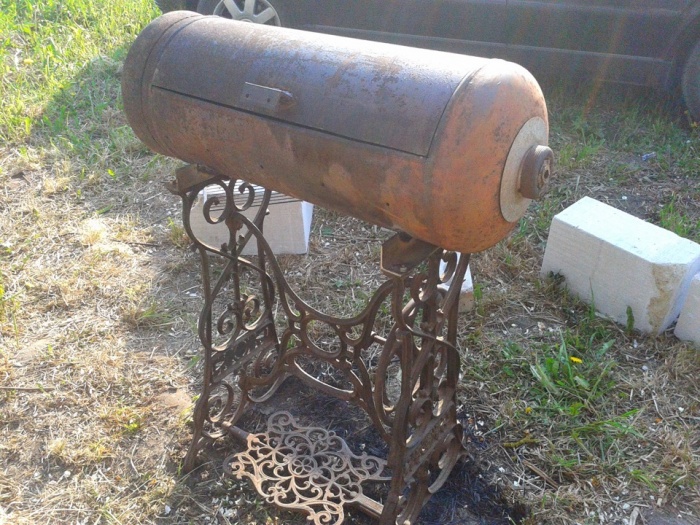

Стационарные грили из баллона пропана можно украсить коваными элементами. Это могут быть ажурные ножки, специальные подставки в виде небольшого столика, отделения для дров и другое. Можно вмонтировать в стенку баллона термометр, это позволит вам более качественно организовывать процесс приготовления пищи, контролируя температурный режим внутри емкости.

Окрашивать емкость для гриля нужно только с внешней стороны. Краска на внутренней стороне будет бесполезна, так как она в любом случае облезет от сильного жара, открытого огня и механических воздействий.

Если вы сделаете заслонку в дымоходе, тогда можно будет контролировать выход дыма. Это будет полезно в том случае, если вы планируете использовать емкость в качестве коптильни.

Для создания многофункционального устройства можно использовать несколько баллонов. На фото — гриль из газовых баллонов разного размера. Маленький — для организации жаровни, горизонтальный большой — в качестве гриля, вертикальный большой — как коптильная камера. Все емкости при этом должны быть последовательно соединены герметичными швами. Если хотите сделать камеру для холодного копчения, тогда она должна быть соединена с жаровней 3-метровой металлической трубой.

В заключение

Как сделать гриль из газового баллона своими руками? Это совсем несложно. Главное — это выбрать подходящий материал и выполнять все работы аккуратно. Все виды работ вполне по силам среднестатистическому человеку, который имеет начальный опыт и знания в области применения сварочного аппарата и болгарки. Помните, что все производимые действия представляют опасность, поэтому предпринимайте необходимые меры для собственной защиты. Сделать гриль из газового баллона своими руками можно за 1-2 дня, если действовать без помощников. Выполняйте все виды работ строго по инструкции.

2256

06.10.2019

6 мин.

Что может быть прекраснее отдыха на природе вместе с родными и друзьями? В такие моменты наслаждаешься общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации просто не обойтись без добротного мангала. В сегодняшней статье мы поговорим о том, как сделать собственный мангал из обычного газового баллона. Поверьте, это не сложно.

Главные преимущества

Любители отдыха на природе отдают предпочтение самодельным мангалам из газовых баллонов не просто так. Такой выбор представляет следующие преимущества:

• Существенная экономия
  – приобретая в магазине самый обычный , будьте готовы выложить немало. Если же в вашем распоряжении есть ненужный газовый баллон, вы сможете потратить минимум времени и средств для изготовления качественного, практичного и удобного мангала.
• Простота изготовления.
  Благодаря нижеприведенной подробной инструкции, данное изделие сделать не составит труда даже новичку. Все что для этого нужно, это приготовить необходимые для работы инструменты и материалы.
• Возможность установки дополнительных устройств.
  Делая мангал своими руками, можно установить дополнительные дополнения для большего удобства эксплуатации.
• Возможность легкой транспортировки.
  Изготовленное приспособление довольно легко транспортировать и перемещать, так как оно отличается компактностью;
• Повышенная прочность и долговечность.
  Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдержать давление сжиженного газа;
• не нужно волноваться о том, что в вашей шашлычнице со временем прогорит дно.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественное и надежное изделие для жарки шашлыка на природе, заднем дворе дома или возле .

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа.
Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Выбор емкости баллона зависит от того, какая именно шашлычница вам нужна. Если в предпочтении переносной гриль, который легко транспортировать на большие расстояния, то можно использовать емкости 20-30 литров.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата
, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Перед тем, как приступить к основным работам, необходимо убедиться, что баллон совершенно пуст. Предварительно выпустите газ с пустой емкости, от этого зависит ваша безопасность.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет.
Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды
. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет .

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению
, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – . Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

• электрическая дрель;
• болгарка с диском по металлу;
• отвертка или шуруповерт;
• петли нужных размеров;
• труба;
• металлические заклепки;
• аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва.
Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по .

Лучше множество раз отмерять, нежели один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Перепроверьте вдоль и поперек правильность вычислений, прежде чем перейти к следующему этапу проводимых работ.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка.
Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте .

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Приварка ручек и крышки

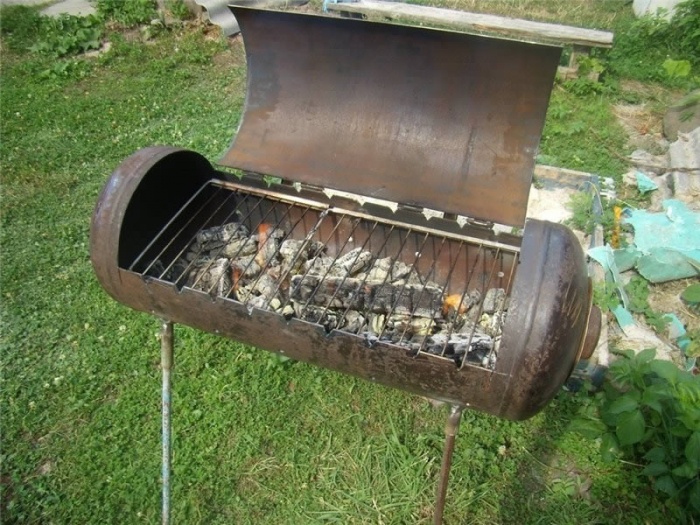

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет .

При определении высоты
тоже, важно учесть несколько нюансов:

• удобство транспортировки гриля в транспорте;
• комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки
, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте .

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы
   обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия
   , вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес
   , что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Мангал из баллона, видео

Изготовить собственными руками , как и гриль из баллона проще простого. Все что для этого нужно, это следовать вышеприведенным инструкциям, верить в собственные силы и проявить чуточку смекалки. Будьте уверенны, у вас все получится.

Мангал пользуется популярностью у тех, кто любит отдыхать большой компанией на даче. Стандартных размеров стальные варианты жаровни и шашлычницы, которые представлены в магазинах, годятся лишь для приготовления нескольких кусков мяса. На сооружении из кирпичей делать стейки и шашлыки неудобно. Стационарную конструкцию для барбекю смастерить решится далеко не каждый. Гораздо проще сделать мангал из автомобильного газового баллона своими руками.

Чтобы соорудить печь мангал из пропанового газового баллона своими руками, понадобится 50-литровая емкость высотой около 1,2 метра. Такие габариты больше всего подходят для ракетной жаровни. Приобрести газовый баллон можно в любом специализированном магазине либо заказать на интернет-портале. В Интернете покупка выходит дешевле. Если планируется брать изделие в оффлайн-магазине, лучше отдавать предпочтение московским фирмам. Ведь в столице работают крупные компании, стоимость продукции у которых ниже средней цены по стране. К тому же такие организации нередко предлагают бесплатную доставку.

Для создания мангала горячего копчения потребуются такие инструменты:

• Дрель.
• Зубило.
• Молоток.
• Болгарка.
• Уголок металлический.
• Отвертка.
• Трубка металлическая.
• Дверные петли в количестве двух штук.
• Разводной ключ.

В среднем самодельная конструкция обойдется в сумму 2500 рублей. Это недорого, особенно если учесть, что готовый качественный мангал стоит не меньше 15000 рублей. Единственным минусом жаровни из газового баллона является повышенный расход топлива зимой. Ведь металл из-за малой теплоемкости быстро остывает. Посмотрите статью про .

Изготовление самодельного мангала из газового баллона

Для создания открытого маленького мангала из газового баллона фреона никаких чертежей не нужно. С барбекю тоже сложностей не возникает. Единой правильной схемы не существует.

Поэтому металлическую конструкцию следует делать, ориентируясь на личные предпочтения и способ приготовления блюд.

Если предполагается использовать готовые угли и решетку, то расстояние между ними рекомендуется делать небольшим. Достаточно ровно разрезать баллон или бочку вдоль посередине. Если же дачник планирует пользоваться шампурами, крышку по высоте придется делать меньше, чем основу.

Отзывы о самодельных казанах мангалах из газового баллона или колесных дисков в основном положительные: работа не сложная и не требует специальных знаний и умений. А вариантов изготовления огромное количество, которое можно посмотреть на картинках в Интернете.

Пошаговая инструкция приведена ниже:

1. Промыть баллон.
2. Разрезать его на две равные части вдоль, если планируется обычный мангал. Или вырезать в нем прямоугольник, если конструируется барбекю.
3. Определиться с высотой мангала и сделать ножки и подставку. Выполняют их из труб. На дне основы следует просверлить четыре отверстия. Вставить болты, зафиксировать их гайками.
4. Установить крышку. Для этого делают отверстия для петель. Фиксируют заклепками и приваривают.
5. Если планируется съемная крышка, тогда по краям мангала крепят металлические планки.

Открытый тип, без крышки

Мангал без крышки смастерить самому легче всего. Чтобы превратить старый газовый баллон в жаровню, следует разрезать емкость пополам и просверлить в боковинах отверстия для поступления воздуха. Обычно для создания такого изделия достаточно одной половины газового баллона. Его устанавливают на опору из камней, кирпичей либо просто на земляную насыпь. Можно также сделать ножки и приварить их ко дну.

Изготовление подобного сооружения занимает минимальное количество времени. Но в использовании мангал не будет отличаться удобством. Да и внешний вид его не является особо привлекательным. Поэтому перед знакомыми похвастаться будет не чем. Многие специалисты советуют: если имеются хотя бы небольшие навыки по сварке, ковке, лучше попробовать смастерить какую-нибудь более интересную модель.
Например, жаровню в виде паровоза или поросенка.

Как сделать барбекю?

Конструкционно барбекю является более сложным вариантом, чем мангал без крышки. Суть заключается в том, что у баллона отрезается боковая часть и крепится на петли — получается дверца. Внутри емкости делается место для углей, устанавливается сетка для жарки продуктов.

Чтобы придать самодельному мангалу и очагу функциональности, усовершенствуют подачу воздуха в печку. Для этого проделывают такие работы:

При желании можно доработать конструкцию. Например, соорудить навес, сделать полочки, приварить вытяжную трубу для хорошей тяги. Чтобы барбекю было удобно транспортировать, две ножки снабжают колесами, а третью применяют для упора. Желательно делать ручку для перевозки длинной. На ней удобно располагать доску для приправ и посуды.

Особенности самодельной коптильни

От обычного мангала коптильня отличается герметичностью и наличием топки. Чтобы смастерить такую конструкцию, сначала нужно составить проект. Легко найти подходящую схему в интернете. Далее следует осмотреть газовый баллон. Если поверхность проржавела, изделие не подходит для коптильни. Если баллон новый, надо слить газ, открутив вентиль. Потом емкость разрезают на две части и соединяют их при помощи шарниров. Закрепляют ручки и приваривают ножки. Внутрь емкости вставляют решетку. Переносная самодельная коптильня готова.

Что касается стационарных вариантов, их изготавливают немного по-другому. От края баллона, где присутствует сварной шов, делают отступ и проводят линию на три сантиметра ниже по периметру. Должно получиться две окружности. Разрезают прямыми линиями баллон посередине (чтобы предотвратить образование огня, сосуд предварительно наполняют водой). Получается крышка в изогнутом виде и вырез коптильни. Существуют разные варианты исполнения коптильни. Когда работы закончены, изделие проверяют на устойчивость. Обычно, если ножки длинные, конструкция ненадежно стоит на земле. Поэтому дополнительно внизу ножек устанавливают уголки.

Делаем смокер своими руками

Если уже имеется опыт создания мангала из газового баллона, можно попробовать смастерить смокер, который будет сочетать в себе две функции: копчение и жарку продуктов.
Для этого понадобятся два баллона объемом в 27 и 50 литров, сварочный аппарат, прутья для станины, трубное колено, электроды, кусок метровой трубы диаметром около 15 сантиметров.

Смокер-гриль создается таким образом:

Необычные варианты мангалов

Обыкновенными мангалами из газовых баллонов уже никого не удивишь, поэтому дачники стараются создавать необычные варианты, которые по своей функциональности не отличаются от современных фабричных конструкций.

Например, изготавливают жаровню в виде паровоза или свиньи. При этом не надо покупать специальные материалы. Выходит такой мангал дешево, а смотрится оригинально. Главное знать принципы сварки и понимать, как сделать жаровню своими руками, чтобы она выполняла все свои функции в полной мере и служила долгое время.

Как сварить паровоз?

Конструкция в виде паровоза объединяет в себе мангал, гриль, коптильню и барбекю. Внешне изделие действительно похоже на паровоз. Сооружают такую модель из нескольких баллонов, магистральных труб и бочек. Каждая труба имеет свое предназначение. Особенно хорошо смотрятся паровозы с трубами разных диаметров.

Для создания мангала-паровоза потребуется три газовых сосуда. В качестве опор подойдут боковые основания швейной машины. Емкость с правой стороны выполняет функцию барбекю, посередине – мангала. Первый баллон устанавливают вертикально и вырезают на боковой стороне круг диаметром горизонтального среднего баллона. На среднем сосуде отрезают крайнюю левую часть и приваривают баллон к первой емкости. Третий баллон с вырезом на боковой стороне также приваривают ко второму баллону. На вертикальном сосуде устанавливают трубу и делают заслонку. На первую и вторую емкости устанавливают датчик температуры. В каждом баллоне делают дверь: вырезают и соединяют при помощи навесов. На двери приваривают железные дугообразные отрезки, которые будут служить ручками.

Колеса делают из оставшихся частей баллонов. Но, чтобы добавить стиля и оригинальности, многие используют элементы ковки. Рекомендуется устанавливать выдвижные решетки, столики, прочие функциональные детали. Важно после создания мангала-паровоза полностью покрыть его специальной краской до 1000 градусов. Без термостойкого покрытия об такое изделие легко обжечься.

Поросенок и свинья

Интересно смотрится мангал, созданный в виде поросенка, свиньи. Для изготовления потребуется всего один старый газовый баллон. Емкость располагают горизонтально и вырезают крышку, как в случае с созданием обычной коптильни. Крышку ставят на петли. Ножки сооружают из металлических труб. Чтобы они надежно держали конструкцию, посередине их длины устанавливают решетку. Нос и рот делают из отрезков металлической трубы. Уши вырезают из металлических листов, железа и приваривают к той части сосуда, которая служит головой свиньи. Рекомендуется использовать элементы ковки.

В Интернете представлено много фото и видео, где показано, как выглядит такой мангал, и как он создается. Смастерить жаровню в виде свиньи можно всего за пару дней. Главное уметь работать со сварочным инструментом и быть знакомым с техникой ковки.

Заключительный этап — покраска

Краска защищает металлическую поверхность от ржавчины, а также температурного перепада, который возникает во время использования мангала. Для окрашивания в домашних условиях применяют термостойкий состав, который способен выдерживать до +700 градусов.
При этом покрытие придется периодически обновлять.

Этапы покраски приведены ниже:

• Очищают поверхность газового баллона от старого покрытия. Для этого используют наждачную бумагу.
• Обезжиривают при помощи ацетона, растворителя или спирта.
• Термостойкую краску перемешивают до получения однородной консистенции. Все сгустки и осадок удаляют. Если раствор слишком густой, добавляют немного растворителя.
• Наносят красящий состав валиком или кистью. Чтобы поверхность получилась гладкой и красивой, потребуется окраска в несколько слоев. На просыхание следует выделять время от 30 минут до 2 часов.
• Все зависит от типа краски.

Если планируется окрашивать мангал на улице, температура воздуха не должна быть выше +40 и ниже +20 градусов. Какой краской обработать конструкцию, чтобы она не ржавела? Чаще всего применяют водостойкие акриловые краски в аэрозольных баллонах или воронение маслом. Они быстро сохнут, долговечны, безопасны и отличаются антикоррозийными свойствами.

Сегодня на просторах интернета можно найти немало оригинальных идей касательно того, как и из чего сделать мангал. В этой статье речь пойдет о том, как сделать барбекю из газового баллона своими руками. Кажется, что это нереально, но нашлись умельцы, которые разработали целую технологию. Мы предоставим вам подробное описание, фотографии и видео для наглядности. Более того, вы сможете убедиться в том, что вам вполне по силам реализовать подобную идею.

Разновидности барбекю из баллонов

Существует несколько типов барбекю, которые можно сделать самостоятельно:

1. обычный без крышки;
2. коптильня;
3. смокер;
4. барбекю.

Каждый из этих видов имеет свои отличительные особенности. Например, под барбекю подразумевается обычная конструкция, в которой отрезается часть баллона, закрепляются петли для установки дверцы, а внутрь кладется сетка для углей. Все очень просто и примитивно.

Что касается коптильни, то здесь немного все иначе. Такой мангал должен иметь полную герметичность и оборудоваться топкой. Для изготовления коптильни срезается полоса металла и часть днища. Дополнительно сооружение оборудуется трубой (дымоход).

Ну и еще один тип мангала имеет такое название, как смокер. По-другому в народе его называют паровоз. В нем имеется мангал, гриль, барбекю и . Для изготовления обычно требуется несколько газовых баллонов. После завершения изготовления, конструкция действительно напоминает паровоз.

Необходимые инструменты для изготовления

Чтобы сделать барбекю из газового баллона потребуется собрать специальный инструмент и материалы. Так, в процессе работ необходимо следующее:

• сварочный аппарат;
• болгарка с отрезным кругом;
• струбцины;
• металлическая труба;
• электрическая дрель;
• лист металла толщиной около 4 мм;
• алюминиевые заклепки;
• петли для монтажа крышки;
• баллон на 50 литров.

Важно!
Использование такой емкости для изготовления барбекю представляет собой опасность. Чтобы предотвратить несчастный случай, перед его резкой убедитесь в том, что из него полностью вышел газ.

Удалить газ из баллона достаточно просто. Для этого вам необходимо поставить баллон вверх дном и полностью скрутить вентиль. Учитывая, что газ тяжелее воздуха, газ будет быстро выходить. Для проверки можно использовать мыло, намылив горловину баллона. Если появляются пузырьки, значит газ еще выходит. Чтобы полностью убедиться в пустоте баллона, заполните его водой.

В этом видео, вы сможете наглядно увидеть, как сделать барбекю из газового баллона:

Инструкция по изготовлению барбекю

Итак, процесс изготовления гриль барбекю из использованных баллонов своими руками состоит из нескольких последовательных этапов, о которых мы расскажем вам дальше. Обязательно просмотрите подготовленные видео, так как теория это одно, а вот увидеть на практике другое.

Итак в первую очередь берете стандартный баллон на 50 литров. Не стоит срезать боковые стенки, то есть верх и низ баллона. В противном случае ветер не будет раздувать угли для жарки мяса. Чтобы вырезать необходимую часть в баллоне, найдите шов. При помощи болгарки и обрезного круга по металлу выполняете срез.

Выполнив срез по швам, вы найдете базирующие кольца, которые необходимы для стыковки днища и корпуса газового баллона. Их не стоит отрезать. Они будут служить в качестве полки для крышки. Итак, получается вы отрезаете баллон так, что у вас образуется две части. Одна из них будет служить в качестве крышки.

На следующем этапе необходимо закрепить петли. Их можно закрепить с помощью сварки, предварительно зафиксировав их на алюминиевые заклепки. В результате газовый баллон снова приобретет свою форму, только часть будет закреплена на навесы. Таким образом формируется барбекю из баллона.

На следующем этапе необходимо закрепить ручки, которые позволяют с легкостью открывать крышку барбекю. Для этой цели рекомендуется использовать металлические ручки, способные справляться с высокой температурой.

Важно!
Чтобы под воздействием высоких температур газовый баллон не повело, по периметру краев отверстия приварите металлический уголок 32×32 мм. Для этого пригодятся струбцины. Зажав ими изделие, привариваете уголок к баллону сваркой. Этот уголок также будет служить в качестве опоры для шампуров.

Подобную процедуру следует провести и со стороны петель. Только уголок приваривается с внутренней части газового баллона. На следующем этапе пришло время заняться ножками. В качестве ножек могут служить круглая или квадратная труба, или тот же металлический уголок, который приваривался для усиления газового баллона. Ножки привариваются сваркой так, чтобы они имели одинаковую длину. Обратите внимание на тот факт, что важно определиться с тем, какой тип барбекю вы хотите сделать: переносной или стационарный. Исходя из этого решается, какие ножки будут. Например, для переносного можно закрепить небольшие колесики или приварить металлические «пятаки», что не допустит «утопления» барбекю в грунт. Что касается стационарного, то основание можно залить бетонном, и забетонировать ноги.

Совет!
В процессе приваривания петель к корпусу баллона и его крышке проследите за тем, чтобы все было сделано в точности. Исправить будет достаточно проблематично. Поэтому здесь потребуется посторонняя помощь, чтобы придержать крышку с петлями и поставить отметки, где и как варить.

Когда все основные элементы сварены, остается одеть крышку на петли. Здесь важно приварить ограничители для крышки. Иначе крышка будет проваливаться внутрь барбекю из газового баллона. После обязательно необходимо произвести испытания на предмет устойчивости самодельного барбекю из газового баллона. Откройте крышку и отпустите ее. Если барбекю не падает, все сделано хорошо. Если падает, то ножки необходимо дополнительно скрепить уголком или увеличить угол ног.

Чтобы обеспечить необходимую тягу при горении топлива, по всему корпусу необходимо просверлить отверстия. Через них также будет высыпаться зола и вода. Фактически на этом этапе можно считать, что барбекю из газового баллона готово.

Крайне важно выполнить качественные заключительные работы по чистке. Все места сварки зашлифуйте. Убедитесь, что во внутренней части баллона нет никаких наплывов, которые в процессе нагревания будут отслаиваться и коптить на мясо.

Дополнительно барбекю из газового баллона можно оборудовать трубой, что значительно увеличит тягу. Чтобы барбекю было легко передвигать, на ножки можно приварить небольшие колесики. Как показывает практика, для удобств использования барбекю из газового баллона необходимо разделить изделие на две части. В одной изготавливаются выступы для установки решеток, а во второй изготавливаются прорези для шампуров. Особых ограничений нет. Вы можете просмотреть видео и фотографии в этой статье и взять для себя оригинальную идею.

Чем лучше красить барбекю

Барбекю из газового баллона можно покрасить краской двух видов:

1. Порошковой термокраской.
   Данный метод сложно осуществить в домашних условиях, так как требуется обжог барбекю высокой температурой.
2. Жаропрочной кремнийорганической эмалью.
   Эта краска способна выдержать температуру до 600°С.

Также известен еще один метод покраски — оксидирование
. Это достаточно трудоемкий процесс для домашних мастеров, но вполне реален. Изделие обрабатываете серной кислотой 5%. После этого прокипятите в высококонцентрированном растворе хозяйственного мыла на протяжении двух часов в растворе едкого натрия. Подобное барбекю прослужит вам долгие годы. На протяжении всей эксплуатации коррозия его не возьмет.

Совет!
Независимо от выбранной типа краски, обязательно зачистите барбекю от всевозможных загрязнений. Дополнительно потребуется обезжирить поверхность.

Заключение

Итак, мы рассмотрели все особенности изготовления барбекю. Дело это хлопотное, но результат вас не оставит равнодушным. Особенно будет приятно, когда вы приготовите первый шашлык или пожарите овощи. Такая пища, как известно, очень питательная. По этой причине не лишайте себя такого блага. Приложив немного усилий, у вас получиться все сделать самостоятельно. Дополните просмотрите видеоматериал и оцените свои способности. Надеемся, что этот материал поможет вам в этом деле. В комментариях к этой статье, можете делиться своим собственным опытом с нашими читателями самоделками, которые также как и вы хотят сделать все сами, сэкономив деньги.

Выезд на природу большой компанией подразумевает приготовление шашлыков и других блюд, для этого достаточно подыскать приемлемое место. На дачном участке или загородной террасе не обойтись без мангала, инструмент, предоставляющий возможность приготовить вкусный шашлык или мясо самостоятельно. Если создать красивый мангал, он впишется в любой интерьер участка и придаст уникальности. Изготовление мангала возможно своими руками, применяя подручные средства, например газовый баллон или трубу.

Виды мангалов

Приготовление блюд на древесных углях возможно многочисленными способами. Мангал зарекомендовал себя с положительной стороны, имеет ряд преимуществ и делится на несколько категорий.

1. Портативные конструкции используются при частом перемещении. Преимуществами возможно выделить маленький вес и простую конструкцию, а также доступность готовых вариантов на рынке. Функционал таких мангалов скромен, для приготовления отличающихся от шашлыков блюд понадобятся дополнительные приспособления.
2. Переносные мангалы имеют более прочную конструкцию, к данной категории относится мангал из газового баллона. Конструкцию возможно перемещать внутри участка или в прицепе автомобиля, имеет лучшую функциональность, достаточно просто изготавливается своими руками из подручных материалов.
3. Стационарные мангалы устанавливаются в фундамент, имеют прочную конструкцию и большой вес. Основными особенностями является дизайн конструкции, который при творческом подходе, может украсить дачный участок.

Более подробно стоит рассмотреть мангал из баллона, т.к. данное устройство имеет весь функционал стационарного, отличается мобильностью. Тем самым, мангал из газового баллона, изготовленный своими руками может сэкономить финансовые средства владельцу, ведь магазинные модели со схожими параметрами стоит не дешево. Конструкция может различаться по размерам, вне зависимости от используемого баллона, что предоставляет возможность вмещать большое количество блюд для готовки при большой компании. Высота может регулироваться путем наварки ножек, это делает удобным, эргономичным процесс жарки шашлыков. Также с помощью подручных инструментов возможно изготовить декоративный вид, что придаст уникальности, добавит красоты к дачному участку.

Подготовка к изготовлению чертежи и оптимальные размеры

Перед резкой подготовленного баллона нужно помнить о технике безопасности. В баллонах с газами всегда остаются осадочные пары, которые при взаимодействии с искрой или сваркой могут привести к неприятным последствиям.

Изготовление мангала из газового баллона начинается с опустошения емкости, для этого откручивается главный вентиль, стравливается газ. Процедура производится с крайней осторожностью, на хорошо проветриваемом участке, вдали от источников огня или попадания прямых солнечных лучей. Визуально убедится в опустошении баллона возможно с помощью мыльного раствора, достаточно нанести его на выходное сопло, наблюдать за образованием пузырей. Если происходит выход газа, соответственно мыльная вода начинает пузыриться, после этого необходимо открутить вентиль гаечным ключом, полностью удалить его из баллона.

После стравливания газа, необходимо перевернуть газовую емкость, слить весь конденсат. После чего под большим напором подается вода, которая вытеснит остаточные пары, удалит конденсат окончательно. Слив воды необходимо производит в дали от жилых помещений, свойства газа таковы, что при малой концентрации может произойти возгорание. Соблюдение последовательности всех процедур делают работы безопасными для человека.

Для производства мангала своими руками необходимо воспользоваться чертежами. Размеры подбираются при соответствии с объемом и формой баллона, при стандартном оборудовании указывается высота 98 см, диаметр 30 см. Толщина стенок газовой емкости стандартная, но может отличаться от прямого предназначения баллона, составляет 0,3 см, вес баллона 22 кг.

Разметка баллона

Перед изготовлением мангала из газового баллона необходимо разметить его по необходимым параметрам. Для отметки используется обычный мел, процесс происходит следующим образом:

• Определенный диаметр равен 96 см, он легко делится на равные части. Для равномерности производится разметка по продольному шву.
• Отметки для размещения шампуров устанавливаются при горизонтальном положении, от шва отступается по 24 см в каждую сторону.
• Устройство крышки выполняется по отступлению 3 см от шва.
• От двух полученных линий отступается по 10 см, это делается для параллельного крепления ножек в дальнейшем.
• Линии разреза под крышку выступают в роли границ, которые нанесены на первом этапе (по 24 см отступа).
• При наличии внутренних колец в конструкции баллона, необходимо производить работы аккуратно, чтобы не повредить их. В дальнейшем они будут исполнять роль держателя крышки.

Разметка и размеры будущего мангала в чертеже

Работа по изготовлению мангала не требует особых чертежей. Необходимо разметить параметры будущего мангала исходя из размеров баллона. Определенной схемы мангала из газовых баллонов не требуются, все зависит от функциональной принадлежности, размеров устройства. Высота разреза и крышки регулируется от используемых горючих средств. Если будут использоваться готовые угли, возможно разрезать баллон пополам, при случае горения дров крышка должна быть выше, чтобы не вываливались заготовки.

Выбор газового баллона

Для газового мангала используется подходящий материал, в том числе и баллон. Найти соответствующий баллон для мангала можно на даче, если использовалась пропановая газовая горелка, в пунктах приеме металлолома или частных объявлениях. Газовый мангал стандартно изготавливается из баллона емкостью 50 литров. Основными критериями при выборе является целый корпус без ржавчины и окислов, чтобы предотвратить дальнейшее разрушение готового изделия.

Инструменты необходимые для работы

Для быстрой работы необходимо приготовить соответствующий инструмент. Понадобиться набор инструментов домашнего мастера, а также несколько дополнительных вещей:

• болгарка или шлифовальная машинка;
• сварочный аппарат любого типа;
• средства индивидуальной защиты, очки, перчатки;
• металлические дверные петли в количестве от 3 до 5 штук;
• заклепочный пистолет, заклепки;
• зубило, молоток;
• отвертка, гаечный разводной ключ;
• дрель с набором сверл (обязательно наличие сверла 10-12 мм);
• трубы для дымохода и ножек, к последним применяются материалы от неиспользуемых швейных машин.

Использование инструментов требует определенных навыков, материал газовых емкостей достаточно толстый, не каждый начинающий мастер сможет грамотно распилить, сварить металл.

Как правильно вскрыть пропановый баллон

Безопасная работа достигается путем грамотно выполненных подготовительных работ. Промытый баллон необходимо разрезать на две половины болгаркой, процесс производится максимально близко к сварному шву. Боковые стенки не демонтируются, их предназначение состоит в защите огня от ветра, поддержки температурных показателей. Опорные кольца не стоит распиливать, их задача состоит в поддержании крышки при закрытом состоянии.

Чем покрасить

С эстетической точки зрения необходимо окрасить баллон. Процесс является выбором каждого индивидуально, вовсе не обязательно тратить на него силы и время. Для окраски мангала из газового баллона следует использовать качественные компоненты, не разлагающиеся под воздействием высоких температур, не меняя вкусовые качества еды.

Перед покраской наносится слой грунтовки, которая подбирается на рынке в соответствии с типом краски. Перед приобретением следует изучить предназначение и инструкцию, температурные показатели краски должны быть более 600 градусов. Как правило, данные материалы экологически чистые, поэтому возможно покрасить сооружение не только снаружи.

Делаем жаровню из металлического баллона

Для дачного использования зачастую недостаточно обычного мангала. Своими руками из газового баллона возможно изготовить барбекю. Для этого необходимо следовать пошаговой инструкции, при этом случае получится красивое, качественное изделие.

1. Петли для крепления крышки к корпусу можно приварить до начала резки, тем самым они устанавливаются ровно, без перекосов по отношению к верхней части. Крепление крышки к корпусу производится металлическим прутком.
2. Ограничитель должен быть установлен на задней стороне мангала для предотвращения полного опускания крышки. Так будет удобно закрывать и открывать приспособление во время использования.
3. Отверстия поддувала можно высверлить, но гораздо быстрее будет нарезать их шлифовальным инструментом. Вертикальные прорези производятся по всей длине, отверстия для крепления шампуров высверливаются сверлом с необходимым расстоянием.

Ножки мангала можно изготовить самостоятельно различными способами, также представляется возможность использовать готовую подставку от старой швейной машины. Процесс жарки в ускоренном режиме подразумевает закрытую крышку, для отвода дыма необходимо смонтировать трубу. Барбекю из баллона изготавливается путем добавления к конструкции уголков во внутренней части, для крепления сетки или металлических прутков.

Мангал паровоз

Конструкция, называемая паровозом совмещает в себе сразу несколько устройств, имеет богатый функционал. Устройство используется как гриль, барбекю, коптильня и обычный мангал. Каждая составная часть имеет значимость, определенные функции.

Мангал «Паровоз»

Оформление данного типа мангала из газового баллона напоминает паровоз, если приложить усилия к внешнему виду. Дополнительные конструкции позволяют хранить заготовки дров, продуктов и т.д. При оформлении паровоз оснащается всевозможными деталями для повышения функционала устройства. Мангал паровоз из газового баллона позволяет одновременно коптить продукты, готовить овощи и жарить шашлык, незаменимое устройство для большой компании.

Особенности мангала, изготовленного на основе газового баллона

Самостоятельное изготовление дает возможность подбирать необходимые параметры, функционал оборудования. Мангалы из газовых баллонов пользуются популярностью среди владельцев дачных участков и домов. Установка дополнительных элементов дает возможность готовить множество продуктов различными способами. Предлагаемые модели на рынке зачастую не соответствуют пожеланиям клиента, отсутствуют регулировки высоты или конструкция недостаточно емкая.

Преимущества и недостатки

У всех приборов существует ряд положительных, отрицательных сторон. Мангал из газобаллонного оборудования прославился простотой конструкции и прочими качествами:

• простой способ изготовления позволяет даже не опытному мастеру соорудить мангал, имея на руках инструменты, приспособления, а также наглядное пособие;
• использование подручных средств исключает финансовые затраты, денежные потери влекут только инструмент, некоторые дополнительные элементы;
• продолжительный срок службы происходит за счет толстого металла в стенках баллона, изготовленная деталь не подвержена температурным воздействиям или механическим повреждениям;
• откидная крышка позволяет делать любимые блюда на открытом воздухе при неблагоприятных погодных условиях;

Мангал из газового баллона в виде кабана

Недостатки мангала из газового баллона:

• габариты конструкции могут не всегда позволить переместить, установить мангал в нужное место;
• вес конструкции велик, поэтому перемещение без специальных приспособлений в одиночку невозможно;
• использование дров затянет процесс готовки на долгое время.

Нюансы использования полученного изделия


Правильная техническая эксплуатация дает возможность использовать изготовленную конструкцию продолжительное время. Во время простоя лучше убирать конструкцию в закрытое помещение, для исключения воздействия прямых солнечных лучей и образования коррозии.



Устранение посторонних запахов происходит путем обжига внутренней части мангала. Конструкцию необходимо использовать вдали от легковоспламеняющихся частей, так как во время эксплуатации может выскочить искра. После использования рекомендуется высыпать золу, качественное сырьё может продолжать тлеть до нескольких суток.

Чтобы обеспечить шашлыки или другие, не менее аппетитные, блюда необходимо приложить некоторые усилия. Использование гриля значительно облегчит процесс. Его можно приобрести в специализированном магазине или сделать самому.

Читайте также:

На сегодняшний день существует множество вариаций мангала. Он может быть совсем простым или, наоборот, усовершенствованным дополнительными деталями. Изготовленный собственными руками гриль имеет следующие положительные свойства:

1. Экономичность. Затраты на самостоятельный сбор гриля гораздо меньше чем на его покупку.
2. Прочность, надежность и простоту конструкции.
3. Устойчивость к воздействию высоких температур. Это обеспечивается толщиной стенок баллона.
4. Долговечность. Он может прослужить больше 3-4 лет.
5. Многофункциональность. Данный агрегат способен совмещать в себе мангал, гриль и коптильню.

Также необходимо отметить широкий простор для фантазии. В случае самостоятельного сбора конструкции гриль будет отвечать всем требуемым параметрам, что позволит его использовать в имеющихся условиях.

Подбор материалов

Для изготовления аппарата понадобиться газовый баллон, емкость которого 50 мл. Подобное решение объясняется тем, что его высота равна 96 см, диаметр-26 см, а толщина стенок-3 мм. Данные показатели считаются наиболее оптимальными.

Помимо этого, надо подготовить:

• болгарку;
• сварочный инвертор;
• трубу из металла;
• дрель;
• несколько уголков (25 × 25 мм) и дверных петель;
• металлическую ленту;
• молоток;
• зубило;
• отвертку;
• разводной ключ.

Обязательным условием является умение пользоваться сварочным аппаратом (болгаркой) и наличие необходимых чертежей. При отсутствии опыта подобных работ следует обратиться к профессионалам.

На этом этапе нужно правильно подготовить газовый баллон. Сделать это необходимо из-за его возможного воспламенения. Лучше потратить определенное кол
ичество времени, чем пострадать. Игнорирование техники безопасности способно привести к тяжелым последствиям.

Для начала на баллоне следует повернуть вентиль, для того, чтобы оставшийся внутри газ вышел наружу. После его надо перевернуть и дать стечь остаткам вещества, которое раньше в нем находилось. В последний этап включается промывка и сушка выбранной емкости. Опасаться того, что из-за выбора материала для основы может пострадать качество еды, не стоит. Газа в баллоне не останется при правильном проведении всех вышеуказанных действий.

Создание мангала начинается с разрезания емкости на две равные части. Для этого потребуется болгарка или газорезка. Края срезов потом должны быть отшлифованы. Из одной половины делают верхнюю крышку. Она будет скреплена со второй частью при помощи петель, для которых высверливаются дополнительные отверстия. Сами петли обязательно крепят заклепками, не забывая про последующее заваривание.

Надо отметить, что диск болгарки при разделении должен располагаться перпендикулярно емкости, а распил желательно начинать от середины баллона к его краю по размеченным ранее границам. Во избежание повреждения диска болгарки в нескольких местах необходимо оставить неразрезанные участки. Главное, чтобы от них потом можно было избавиться посредством зубила. При этом боковые стенки остаются трогать не нужно. Для более плотного прижатия крышки к универсальному грилю прикрепляются так называемые борта, которые можно сделать из металлической ленты. Пример на фото.

Газовые грили заводского производства надёжны и просты в использовании. Газ удобнее угля или дров при частой готовке.

Грили хороших производителей стоят очень дорого
и по карману только поварам из ресторанов.

Достичь того же результата за меньшие деньги
можно, сделав газовый гриль своими руками.

Из чего состоит газовый гриль

1. Каркас.
   Для изготовления используют пищевую нержавейку или эмалированную сталь.
2. Нагреватели.
   В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
3. Решётка барбекю
   . Лучше изготовить из нержавеющей стали.
4. Шампур
   с поворотным механизмом.
5. Сборник жира.
   Чтобы конфорки не оказались залитыми, устройте поддон.
6. Крышка
   . Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
7. Дополнительные приспособления.
   Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

1. Схема 1.
   Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров
   с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
2. Схема 2.
   Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гриль с отдельной горелкой и возможностью подключения к газовому баллону. Такой гриль должен иметь крышку, регулировку температуры, массивную решётку.

Фото 1. Чертёж газового гриля, изготовленного из металлической бочки. Устройство оснащено вертелами, работающими на электричестве.

Готовим инструменты

В зависимости от материалов, которые доступны, набор инструментов может отличаться. Для изготовления простейшего гриля нам понадобится слесарный инструмент — молоток, пассатижи, пилка по металлу, дрель. Чтобы сделать хороший автономный гриль, придётся добавить:

1. Измерительное оборудование
   — штангенциркуль, линейка, циркуль, уровень.
2. Сварочное оборудование
   — для соединения нержавейки можно использовать специальные электроды или TIG-сварку в среде аргона. Если нет доступа к таким технологиям, гриль можно изготовить из железа, оно потребует простого сварочного аппарата.
3. Оборудование для резки металла
   . В гараже все работы по подрезке и подгонке делаются «болгаркой» или плазморезом.
4. Набор лерок и метчиков
   желателен, но при их отсутствии можно обойтись сварными прихватками.

Внимание!
Пользуйтесь инструментами, соблюдая технику безопасности!

Порядок работ

Чтобы газовый гриль получился оптимальным по размерам и радовал качеством готовки, все элементы должны быть соразмерны и хорошо подогнаны.

Корпус можно изготовить из подходящей ёмкости из пищевой нержавейки или широкой эмалированной кастрюли.

Оптимальный диаметр выбирается исходя из требуемой мощности, для готовки хорошего стейка подойдёт ёмкость диаметром 40—50 см
.

Эмалированная кастрюля, кег от пива, корпус от старого ресивера — все можно пустить в ход.

Для сбора жира лучше установить поддон
.

Реализовать можно различными способами — поставить внутрь кастрюли металлическую тарелку соответствующего диаметра, сделать съёмное дно или насверлить в донышке кастрюли отверстий и поставить её на поддон большего диаметра.

В нижнюю часть гриля выше поддона устанавливаются форсунки. Это металлические трубки толщиной 1—3 сантиметра
с насверлёнными отверстиями диаметром 3—5 мм
, через которые проходит газовоздушная смесь.

Форсунки лучше сделать съёмными, их легче чистить. Реализуем эту задачу так: в стенку ёмкости ввариваем 3—4-сантиметровый
отрезок трубы, он будет выполнять роль коннектора форсунок и смесителя. Диаметр трубы выбирается так, чтобы форсунка с усилием входила на 2—3 сантиметра
и фиксировалась. Для большей плотности на край форсунки можно изготовить манжет из жаропрочного силикона.

К наружному краю коннектора таким же способом нужно установить смеситель газа и воздуха. Выглядит он так
: трубка с тем же диаметром, что и форсунка, 5—8 см длиной.
В стенке смесителя делается отверстие, и в него вставляется газовый жиклёр.

В случае если самостоятельно изготовить горелку сложно, воспользуйтесь деталями от старых газовых плит или газовых горелок от котла.

Экспериментально нужно добиться устойчивого горения без хлопков
. Голубой цвет пламени свидетельствует об оптимальном сгорании. Изменять можно диаметр газового жиклёра, количество отверстий на форсунке, соотношение поступающего воздуха и газа.

На расстоянии 5—10 см
ниже края ёмкости устанавливаем решётку. Её лучше сделать из прутков нержавеющей стали диаметром 3—5 мм
, или вырезать из заводской решётки от мангала. Решётка должна прочно стоять на опорах и легко сниматься.

Фото 2. Гриль, изготовленный из старого газового баллона. В нижней части устройства есть отверстие для поступления газа.

В роли крышки можно взять стандартную от используемой нами кастрюли. Её нужно усовершенствовать:
прорезать отверстия для выхода углекислого газа и установить термометр.

Газовый гриль готов. Для повышения функциональности устанавливаем его на металлическое основание,
сваренное из прутка или квадратной трубы.

Вам также будет интересно:

Автоматический вертел

Увеличить функциональность гриля можно, сделав самостоятельно автоматизированный вертел. Для этого конструкцию придётся изменить:
снять решётку и установить крепления шампура. С одной стороны, это простая трубка, в которой будет проворачиваться острый конец, с другой — вырез для фиксации втулки шампура. Снаружи ёмкости монтируется моторчик от магнитофона и блок питания к нему. Шампур устанавливается, на него накидывается ремешок от моторчика. Диаметром шкива регулируем скорость вращения.

Подводные камни

Главная сложность, которая может возникнуть при постройке газового гриля своими руками — соразмерность всех деталей.
Если поставить слишком мощную форсунку, продукты будут пригорать. Маленький объём места под крышкой не сможет уместить требуемую порцию.

Все плоскости, контактирующие с едой, делают либо из пищевой нержавейки, либо покрывают специальным антипригарным термостойким составом
на основе тефлона.

Эксперименты с этими красками могут привести к отравлению.

Все нагреваемые детали не должны выделять дыма или запаха
— готовящееся мясо их впитывает. Обязательно проведите пробный пуск мангала, чтобы остатки краски и грязи выгорели. Следите за чистотой в гриле, очищайте поверхности от нагара и жира.

Безопасное подключение горелки к магистральному и сжиженному газу

Источник температуры для гриля — газовая горелка.
Она может работать как на магистральном газе, так и на сжиженном пропане-бутане из баллонов.

Чтобы подключить гриль к баллону, нужно приобрести регулируемый газовый редуктор.
Благодаря регулировкам, можно добиться оптимального давления газа в жиклёре. Редуктор и гриль связаны между собой гибким шлангом.

Важно!
Используйте только металлический газовый шланг.
Он значительно безопаснее. При подключении проверяйте наличие уплотнительных прокладок.

Пользоваться системой с баллоном нужно так
: закрываются краны на гриле, открывается вентиль баллона, редуктором настраиваем давление газа.

Зажигаем спичку, поворачиваем кран гриля. Поджигаем газ над форсунками через специальное отверстие. После завершения готовки закручиваем газ на баллоне, а после затухания — на гриле.

Гриль также хорошо работает на магистральном газу. Давление в магистрали низкое, поэтому при необходимости, придётся рассверлить или заменить жиклёр на форсунке.

Подключение к трубе магистрального газа простое — на трубу наворачивается кран, он соединяется с грилем при помощи металлизированного газового шланга. Требования к безопасности те же, что и при подключении к баллону. Все стыки и резьбы должны быть уплотнены.

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

• прямым;
• косвенным;
• комбинированным.

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Классический гриль подразумевает использование угля Для газового гриля достаточно небольшого баллона Электрический гриль удобен в использовании в домашних условиях

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана.
Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм.
Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см
   . Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.
3. Выкопав котлован, нужно выровнять его дно.
4. Засыпать песок, чтобы образовался равномерный слой, толщиной 10 см. Он лучше спрессуется если его намочить.
5. Сверху засыпать слой гравия аналогичной толщины.
6. Теперь необходимо установить опалубку, чтобы фундамент не растёкся при заливке. Для этого можно использовать толстую фанеру, доски или OSB плиты. Из этих материалов необходимо изготовить полосы равные длине (400 см) и высоте (25–30 см) котлована.
7. Установить эти деревянные щиты внутрь ямы, прижав каждый из них к стенкам.
8. Чтобы укрепить бетонную плиту, её необходимо армировать. Для этого, из прутьев, толщиной 0,8–1,0 см, изготовить две одинаковые решётки. Размер ячеек должен быть 15х15 см. Места пересечений металлических стержней укрепить проволокой или пластиковыми хомутами
   . Каркасы следует уложить таким образом, чтобы они не соприкасались, при этом первый не дотрагивался до гравия. Для организации такого пространства между решётками, можно воспользоваться половинками кирпичей.
9. Чтобы в готовой конструкции гриль-домика огонь не гаснул, необходима подача воздуха в жаровню. Для этого нужно установить «П»-образную трубу диаметром 15 см, длиной 155, согласно схеме. Один конец трубы выступает из середины фундамента, другой выведен за его пределы.
10. Уложить обе решётки с соблюдением промежутков между ними.
11. Теперь необходимо залить смесь внутрь опалубки. Для этого использовать бетон марки М 250 или М 300. Чтобы смесь равномерно распределялась по всему пространству котлована, её разравнивают совковой лопатой. Верхняя решётка должна полностью скрыться под слоем бетона.
12. Жидкому фундаменту необходимо время для застывания. В летний период для этого достаточно от 3 до 5 дней, а в холодные месяцы этот срок может длиться до двух недель. Следует учесть, что под прямым воздействием солнца смесь будет неравномерно высыхать. Это чревато тем, что фундамент покроется трещинами.
    Поэтому в первые двое суток после заливки, через каждые 10–12 часов основание нужно смачивать водой. Помимо этого, фундамент необходимо накрыть толстым полиэтиленом. Это поможет предотвратить быстрое испарение влаги, и защитит основание от солнечных лучей.
13. Когда бетон затвердеет, перейти к установке нижней обвязки деревянного каркаса. Прежде всего, необходимо покрыть поверхность фундамента гидроизолирующим слоем. Для этого можно использовать жидкий битум или рубероид.
14. Перед использованием все деревянные элементы конструкции необходимо обработать антисептическими пропитками и противогрибковыми средствами. Для нижней обвязки рекомендуется использовать брусья сечением 150х150 мм. На торцах каждого из них необходимо сделать пропилы, чтобы создать соединение «в полдерева».

15. Установить брусья на фундамент. Для этого используют анкерные болты или металлические уголки.
16. Внутри восьмигранного каркаса установить лаги для пола. Для этого можно использовать брусья сечением 150х100 мм. Их рекомендуется располагать параллельно друг другу или от внутренних углов конструкции к центру, смыкая их вокруг трубы.
17. Теперь необходимо установить 8 опорных стоек. Для этого нужно использовать брусья сечением 150х150 мм и длиной по 250 см. Их надо установить вертикально на нижней обвязке. Для этого в верней части углов нижней обвязки необходимо просверлить отверстие диаметром 20 мм. Для каркаса гриль-домика потребуются нагели (деревянный штырь цилиндрической формы) длиной от 8 до 10 см, диаметром 20 мм.Чтобы стойки удерживались в вертикальном положении, их укрепляют укосами.
18. Между вертикальными опорами установить подоконные доски. Для этого понадобятся бруски сечением 50х150 мм.
19. Из аналогичных деталей установить вертикальные стойки для рамы окон.
20. Теперь необходимо изготовить каркас верхней обвязки. Для этого потребуются бруски сечением 100х100 мм. Верхняя конструкция изготавливается по принципу нижней обвязки.
21. Когда каркас гриль-домика готов, можно перейти к изготовлению крыши. Для этого рекомендуется использовать брусья сечением 100х50 мм. Удобней изготавливать каркас крыши на земле, а затем поднять его и зафиксировать. Восьмиугольное отверстие на вершине конструкции должно соответствовать диаметру трубы дымохода. Чтобы надёжно укрепить элементы каркаса в верхней части, необходимо изготовить металлическую деталь, элементы которой повторяют форму балок.
22. Теперь необходимо установить основу для кровельного материала. Для этого из OSB плит нужно вырезать восемь фрагментов треугольной формы, по размеру соответствующим сторонам крыши.
23. С помощью саморезов прикрепить эти детали к верхней поверхности каркаса крыши. Щели в стыках обработать монтажной пеной. Основа для битумной черепицы готова.
24. Закрепить сверху кровельный материал.
25. Теперь необходимо создать полы в гриль-домике. Сначала нужно монтировать слой утеплителя. Для этого подойдёт гранулированный керамзит, который засыпать между лагами. Толщина утеплителя должна быть более 10 см, иначе теплоизоляционные свойства могут пропасть.

26. Разровнять керамзит. Поверх него установить шпунтованные доски. Как и все деревянные детали конструкции, этот материал нужно предварительно обработать противогрибковыми пропитками, и просушить.
27. Установить оконные рамы и дверь.
28. Утеплить стены гриль-домика. Для этого необходимо установить плиты пенопласта в проёмы каркаса.
29. Сделать внутреннюю и внешнюю отделку. Для чего можно использовать шпунтованные доски.
30. Установить жаровню. Соединить её элементы с трубой, направляющей воздух. Закрепить вытяжку с дымоходом.
31. Параллельно внутренним стенам гриль-домика поставить лавки или сидения. Для этого можно использовать брусья сечением 100х50 мм.

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.
3. Корпусы баллонов и вырезанных фрагментов соединить металлическими петлями. Для этого можно использовать электросварку. В результате получатся функциональные крышки, к которым нужно приварить ручки (их можно покрыть древесиной).
4. Сделав вырезы в корпусе баллонов, соединить их сваркой. Должна получиться цельная конструкция из топки, барбекю и коптильни. К последней камере сверху приварить дымоходную трубу. Смокер-гриль можно оборудовать термическими датчиками.
5. Изготовить подставку. Для этого можно использовать металлические уголки, трубы или швеллеры. Для удобства перемещения конструкции, её подставку оборудуют колёсами.

6. Для топочной камеры необходимо изготовить колосники. Для этого можно использовать металлические уголки с шириной полей 10 мм или арматурные прутья диаметром 10–12 мм.
7. Для барбекю нужна решётка с ячейками не более 5 мм, которую можно изготовить из аналогичных материалов.

Видео: смокер-гриль и мангал из газового баллона

Гриль с газогенератором представляет собой очень эффективное и удобное устройство. Разгорается он мгновенно, жар его регулируется простым поворотом ручки, но при этом пища имеет аромат древесины. Для розжига используется сама древесина, которая заменяет привычный уголь для классического гриля.

Материалы

Для создания газового гриля своими руками вам будут нужны:

• плита с газогенератором на древесине;
• блоки;
• решетка гриля;
• металлическая крышка;
• термометр;
• алюминиевая ручка;
• крышка в виде полусферы.

Шаг 1
. Чтобы пламя от печи распределялось по решетке гриля равномерно, необходимо сделать своего рода распределительную конфорку. Для этих целей подойдет металлическая круглая крышка. На ней необходимо сделать тонкие длинные разрезы по кругу. Концы их должны доходить до центра крышки, а расстояние между ними должно составлять порядка 3,5 см. Между ними сделайте аналогичные разрезы, но покороче.

Шаг 2
. В крышке виде полусферы для удобства закрепите крышку и термометр. Для крышки вам нужно будет просверлить отверстия и установить крепления при помощи винтов.

Шаг 3
. Теперь всю конструкцию нужно собрать. Для этого в качестве опор установите блоки. Между ними нужно поместить печь с газогенератором.

Поверх блоков уложите самодельную металлическую конфорку, а уже на нее уложите гриль-решетку. Обратите внимание, между конфоркой и решеткой должен быть зазор, чтобы готовящаяся еда не касалась раскаленного металла.

По сути, ваш самодельный гриль готов. Теперь вы можете его запускать, используя в качестве дров для растопки ветви или щепки яблони, вишни и прочих видов древесины. Запустив печь, включите встроенный вентилятор, чтобы раздуть жар, а затем регулировать выделяемое тепло. На гриль можете выкладывать овощи, мясо, сосиски и прочие продукты питания, накрывать их крышкой и с легкостью доводить до готовности без потери вкусовых качеств.

Прежде чем приступить к изготовлению своими руками гриля-барбекю или такого довольно сложного устройства, как смокер-гриль, давайте разберемся, чем они отличаются и в чем заключается принцип их действия.

Это устройство для приготовления продуктов на открытом огне (жаре). Смокер-гриль — это универсальное устройство, которое позволяет готовить продукты на жаре и (или) при желании — коптить.

Как устроен смокер-гриль?

Смокер-гриль (от английского смок — дым) содержит несколько камер, что делает его универсальным устройством для гриля, барбекю, горячего и холодного копчения. Любая коптильня содержит как минимум 2 камеры: в одной сгорают угли, в другой готовятся продукты. Камеры соединены между собой, они могут располагаться рядом друг с другом или одна над другой, от этого принцип действия не меняется: дым от сгорающих углей должен попасть на продукты. Если на них попадает сразу горячий дым, получаются продукты горячего копчения. Если камеры соединены дымоходом, при прохождении через который дым успевает остыть, получаются продукты холодного копчения. Если продукты готовятся над открытым жаром от углей (при открытой или закрытой крышке), готовое блюдо обычно называют «грилем» или «барбекю».

Смокер-гриль в зависимости от модели состоит из 2 или 3 камер.

Слева направо:

Камера для продуктов холодного копчения.

Камера для продуктов или варочная камера (гриль или горячее копчение).

Камера для угля или топка.

Вкус готового блюда зависит от того, в какой камере разжигают огонь и в какой размещают продукты.

Как сделать гриль-барбекю своими руками?

Вы уже обратили внимание, что все отсеки вышеописанного устройства напоминают бочку. Поэтому самый простой вариант сделать в домашних условиях гриль-барбекю — это найти подходящую бочку и правильно ее переделать. Какие бочки использовать нельзя? Категорически те, в которых хранились не совместимые с приготовлением пищи вещества — бензин, масло, краска и прочая гадость. Нельзя использовать алюминиевые, не желательно — тонкие бочки, которые быстро «прогорят» и сведут все ваши творческие усилия на «нет» за весьма короткий период времени. Идеально для наших целей подойдут, к примеру, отслужившие свой срок пивные КЕГи, которые изготавливаются из высококачественной нержавеющей стали. Они и санитарно-гигиеническим условиям соответствуют, и коррозии практически не подвержены. По объему КЕГи бывают разные, в нашем случае можно использовать 50 — или 100 литровые (последние встречаются крайне редко). Внешний диаметр 50 литровой КЕГи колеблется до 400 мм, высота до 600 мм, средняя толщина стенок — 1.5 мм.

Мы начнем с самого простого варианта и по мере написания этой статьи будем его постепенно усложнять
. Для обычного гриля нам понадобится одна бочка, которую аккуратно разрезаем болгаркой вдоль на 2 равные части.

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая емкостью для углей. Крышку и основание соединяем с помощью двух обычных петель болтами, просверлив отверстия дрелью.

В открытом состоянии крышка фиксируется с помощью металлической цепочки, которая в нашем случае удобно крепится к отверстию для фитинга.

Следующий шаг: крепим к крышке деревянную ручку, она не будет нагреваться во время готовки барбекю. Длина ручки может варьировать от 20 до 50 см и зависит от ваших предпочтений. Прикрепить ее можно с помощью той же болтовой стяжки, а расстояние между ручкой и крышкой отрегулировать с помощью нескольких гаек. Все очень хорошо видно на фото ниже.

Наш гриль готов, теперь пора приступать к изготовлению станины. Для этого понадобятся:

• металлическая труба, уголок или другой металлопрокат;
• деревянная вагонка, ДПК или обработанные доски для обшивки столика. Не желательно использовать пластик и другие материалы, которые быстро теряют вид при соприкосновении с горячими поверхностями.

Размеры станины следующие:

• Высота — около 80 см;
• Длина — на 10 — 30 см больше длины бочки;
• Ширина (внутренний размер) — на 2 — 5см меньше диаметра бочки.

Крепить металлические детали станины можно с помощью тех же гаек и болтов. Однако наличие сварочного аппарата и навыков в области сварки — большой плюс в этом деле! Когда металлический каркас готов, устанавливаем сверху готовую бочку и аккуратно обшиваем поверхность столика досками или вагонкой.

При желании увеличить рабочую поверхность стола легко с помощью металлических уголков.

Теперь нам понадобится 2 решетки. Первая, поменьше, предназначена для углей и укладывается на дно емкости. Без нее дно нашего барбекю может быстро прогореть. Вторая устанавливается сверху над углями и предназначена для жарки продуктов. Упоры для нее делаем с помощью болтов, ввинченных по периметру жаровни (хорошо видно на фото ниже).

Наш барбекю-гриль готов!

Внимание
: если вы использовали старую бочку, как следует прокалите ваш гриль огнем перед первым приготовлением продуктов. И само собой разумеется, если бочка до этого служила емкостью для других целей, тщательно отмойте ее еще до того, как начнете процесс превращения бочки в барбекю.

Если при закрытой крышке угли горят плохо, значит в устройство поступает недостаточно кислорода. В этом случае поможет вытяжная труба и приточное отверстие для лучшей вентиляции воздуха. Об этом мы расскажем чуть ниже.

Как сделать устройство для регулирования высоты положения решетки над углями?

Регулируемая решетка нужна в том случае, если для гриля используется большая бочка до 200 литров. С ее помощью контролируется температура для жарки продуктов: чем ближе к углям, тем больше жар.

1. Чтобы установить систему регулирования высоты решетки над углями, крышку для гриля вырезают таким образом, чтобы дно бочки и ее верх оставались целыми (как показано на фото).

2. Устанавливаем бочку на станину и крепим крышку с помощью петель и болтовой стяжки. Делаем ручку для крышки. Все в той же последовательности, как мы уже описали выше.

3. Чтобы уложить на дно жаровни решетку для углей или жаропрочный стальной лист советуем в качестве опоры сделать (сварить) раму из металлического уголка.

4. Решетка или стальной лист для углей.

5. В боковых стенках гриля высверливаем отверстия, отступив вниз на пару сантиметров от самой верхней точки.

6. В отверстия вставляем металлическую трубу, на которую впоследствии будет крепиться решетка для продуктов.

7. К металлической трубе предварительно привариваем ручку, т.к. процесс регулировки высоты решетки будет осуществляться посредством проворачивания трубы. К основанию ручки привариваем диск с пропилами, что поможет фиксировать трубу неподвижно с поднятой решеткой.

8. Металлический язычок крепится таким образом, чтобы он оставался подвижным относительно оси болта. При повороте ручки по часовой стрелке диск свободно скользит по язычку. При повороте ручки против часовой стрелки язычок упирается в пропил и фиксирует трубу на нужной нам высоте.

9. К трубе симметрично с двух сторон болтами крепятся две металлических цепочки, на которые будет подвешена решетка для продуктов. Длина цепочки регулируется таким образом, чтобы в свободном состоянии решетка упиралась в дно.

10. Решетка для продуктов.

11. Крепим к решетке металлическую цепочку.

12. Подвешиваем решетку над жаровней.

13. Делаем столик — обшиваем станину досками.

Как сделать смокер-гриль своими руками?

Чтобы сделать смокер-гриль своими руками, нужно обладать навыками в области сварки. Для него нам понадобится вторая бочка.

• Варочная камера для смокер-гриля делается аналогично описанному выше устройству для обычного гриля барбекю.
• Вторая бочка будет служить топкой.

Шаг 1: Топка по объему меньше, чем отсек для копчения, поэтому вторую бочку нужно уменьшить на 1/3. Для этого болгаркой вырезаем лишнюю часть из середины и свариваем бочку по центру в одно целое.

Шаг 2: Затем делаем крышку для топки точно так же, как мы делали крышку для гриля. Кстати, обратите внимание на фото выше: крышка вырезана без острых углов, о которые легко можно пораниться.

Шаг 3: Две бочки соединяем с помощью сварки, как это показано на схеме. На фото ниже вид камеры для продуктов внутри: отверстие между бочками нужно сделать таким, чтобы сюда поступало достаточное количество дыма.

Шаг 4: Поскольку топка должна будет выдерживать высокие температуры, установите внутри нее жаропрочную решетку или стальной лист.

Шаг 5: Для правильного функционирования смокер-гриля очень важно, как будет циркулировать внутри воздух. В стандартной модели для циркуляции воздуха служат отверстия в топке и вытяжная труба в варочной камере.

Давайте сейчас разберемся, как движется воздух внутри камеры. Тепло из топки попадает на продукты с движением горячего воздуха.

1 — холодный воздух попадает в топку и нагревается от углей;

2 — нагретый горячий воздух через отверстие между камерами и поступает в камеру для приготовления пищи;

3 — по мере движения к вытяжной трубе воздух постепенно остывает. Понятно, что по этой причине продукты, размещенные ближе к топке, будут готовиться несколько быстрее. Воздушный поток через варочную камеру нужно регулировать, чтобы получить равномерное распределение тепловых потоков и правильную температуру. Каким образом это можно сделать?

Приточное отверстие высверливается (вырезается) в нижней части топки и регулируется подвижной заслонкой.

На вытяжной трубе также делают заслонку, которая используется для регулирования воздушных потоков во время жарки или копчения и одновременно служит защитным колпачком, предотвращающим попадание влаги внутрь во время осадков.

Существует еще несколько моделей смокер-грилей по принципу устройства варочной камеры. Там используются более сложные схемы организации потоков горячего воздуха. В домашних условиях сделать правильно такую модель не так просто. Для этого нужно обладать достаточно профессиональными знаниями и опытом.

Еще несколько полезных советов:

• При изготовлении станины предусмотрите опору для топки, иначе она провиснет от собственной тяжести и веса углей.
• Для презентабельного внешнего вида готовый смокер можно покрасить огнеупорной краской.
• Если вы планируете готовое устройство по мере необходимости передвигать по участку, время от времени меняя его местоположение, предусмотрите два колеса на ножки станины. Тогда смокер-гриль будет удобно перемещать, словно тачку.
• На крышку барбекю можно установить термометр, что позволит контролировать температуру в варочной камере.
• Теперь, когда вы обладаете нужными знаниями о принципах работы гриля и коптильни, можете не ограничиваться только теми советами, которые нашли в нашей статье. Немного фантазии, и ваше творчество может быть очень многосторонним. Мы лишь постараемся вам помочь схемами и фотографиями ниже:

Загородный отдых в воскресные дни в большинстве случаев ассоциируется с
приготовлением очень вкусных мясных, рыбных и овощных блюд
на раскаленных
углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Владельцам загородных участков вообще
, наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит особо бо
льшой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его с

древнегреческим
, а затем латинским словом «barbarus»
, что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен
– варваров – на открытых кострах или в каменных пещерных очагах, и лег
в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем
нам очень
и очень
нравится!

Решили построить печь барбекю?

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — .

Кроме этого отличным решением является тандыр! Про своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле
или по кулинарной технологии барбекю. В чем
разница, в чем
та тонкость, которая отличает одно от другого?

По большому счету,
разница невелика, но все же она есть.

• Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п
  .), поверх которого ложатся шампура или устанавливается решетка
  , на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува
  воздуха, необходимого для горения дров и последующего тления углей.Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки
  .

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем
требует определенной
сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную
к огню.

• Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем
  , в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку

  над

  на

  бравшими
  жар тлеющими углями, но затем гриль обязательно закрывается крышкой.

Горячий воздух в замкнутом объеме
распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон
. Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

• А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки
барбекю обязательно наличествует бортик, стенка, которая
не дает
сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает продукт сн
изу и с краев
, а в случае с очаговым типом барбекю – еще
и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки
над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа
, конечно, без организации отвода дыма не обойтись, но труба
не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно
в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка
тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии
.

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет
выражено очень много. Тем не менее
, далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Цены на барбекю Forester

барбекю Forester

Рассматриваться варианты будут в последовательности от простых к сложным
, от временных к переносным жаровням, и далее – к стационарным комплексам.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем
, даже людям, совершенно не владеющим
строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка
(поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

• Для сооружения необходимо подготовить ровную и твердую
  площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом
  участке, очищенном от сухой травы.
• На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки —
  эти металлические элементы должны полностью ее
  перекрывать получающийся «колодец». На приведенной
  схеме в кладке одного ряда задействовано 12 кирпичей.
• Подобным же образом аккуратно укладываются еще
  четыре ряда, каждый со смещение, чтобы кладка была «в перевязку
  ».
• Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем
  будет разводиться огонь, гореть дрова и тлеть угли.
• Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем
  станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
• Следующим шагом на кирпичный «колодец» укладывается металлическая решетка
  , на которой и будут размещаться обжариваемые продукты.
• Поверх решетки
  укладывается еще
  два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем
  , для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на

летний
период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев
, то совсем не сложно
ее
разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не составит т
руда и не займет
много времени.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще
больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет
речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

Аналогичные или в определенной
степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. (При
этом должна соблюдаться осторожность при первом резе емкости
, так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез
проводить также в заполненном
водой состоянии).

Креативный подход дает
возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой
, то ее
можно оснастить, к примеру, одноосным колесным
ходом. Это позволит без труда перемещать ее
по территории участка или убирать в сарай или гараж на период не востребованности.

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые
любят солидность и основательность, наверняка
предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд
правил:

• Очень часто кирпичные барбекю устанавливают рядом
  с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно
  и объединение этих построек под одной крышей, естественно, с учетом
  требований пожарной безопасности.
• Не стоит располагать комплекс чр
  езмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
• По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от от
  хожих мест или выгребных ям, своих или соседских.
• Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом
  преобладания ветров в данной местности).
• Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над
  барбекю. Это, во-первых, небезопасно, а во-вторых—
  от высоких температур растения могут завянуть и погибнуть.
• Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная
  труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.

• Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
• Очень удобно будет, если к зоне барбекю провести воду, хотя бы
  временной летней магистралью. Также никогда не лишним будет
  проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные
  элементы, только по желанию и возможности хозяев.
• И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундамент дл
я кирпичной печи-барбекю

Цены на барбекю GREIVARI

Барбекю GREIVARI

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит
, для него требуется надежная
основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе,
рекомендовано замостить, и уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

• Под фундамент роется котлован таким расчетом
  , чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
• Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее
  , также
  с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.
• По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
• Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее
  лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
• Готовится цементно-песчаный раствор (1 :
  3), который заливается в опалубку до полного ее
  заполнения. Верх разравнивается правилом.

Теперь остается
ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 —

4 дня регулярно увлажнять поверхность и оберегать ее
от пересыхания и растрескивания, укрывая полиэтиленовой пленкой
. Опалубку можно будет снять через неделю
, ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели
– бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

На готовом фундаменте можно возводить выбранную . Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее
, обладают неплохой функциональностью.

Несложный вариант без дымоходной
трубы

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной
схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее
отдельных элементов.

• Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы
  он был исполнен с бортиками, по типу противня, чтобы
  угли не просыпались вниз. Такому же размеру должна соответствовать и
  решетка
  (поз. 9) – их может быть и
  несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
• Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная
  плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
• Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной
  утвари или запаса дров.
• Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег
  целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются «в перевязку
  », со смещением на ½ кирпича.
• Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще
  один вариант – по одной части цемента
  и гашеной
  извести и три части песка.
• После укладки первых пяти рядов
  , шестой ряд
  с обеих боковых сторон ложиться
  с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
• Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток
  .

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона–
жаровни и решеток
обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще
одну кирпичную стенку с одной или даже с обеих сторон.

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный
колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех
сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет
подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

• Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
• Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
• В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
• Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется
  постоянная проверка на горизонтальность с использованием строительного уровня.
• Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого
  , а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

• Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
• С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном
  металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
• После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
• В дальнейшем кладка идет
  строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной
  трубы.
• Ступенчатый подъем
  трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный
  металлический колпак.
• По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток
  барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет
при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться
с подробной видеоинструкцией. Это поможет т
резво оценить свои средства
и строительные возможности, чтобы принять
правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

Хороший мангал можно сделать из газового баллона из-под пропана. И делая самостоятельно, можно всегда сделать как тебе надо, а не решил неизвестный маркетолог.

Особенности мангала

• Большая часть работы уже сделана, когда делали баллон.
• Газовый баллон имеет толстую стенку и это подарит мангалу надёжность и долговечность.
• Сама форма провоцирует сделать крышку, а это дополнительная защита от непогоды и возможность подольше прогревать мясо или даже подкоптить.

• Топливо только уголь. Размеры баллона не позволят сделать мангал для дров.
• Избыточный вес и через это ограниченная мобильность.

Подготовка

Начиная дело, рекомендуем сначала всё приготовить, а потом делать. Это сэкономит время и силы.

Чертёж

Выбор баллона

Делая мангал из газового баллона, интересует прежде всего: поместятся ли шампуры?

Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые.

До 12 литров все баллоны очень маленькие и на мангал не годятся.

Мы рекомендуем остановиться на 27 и 50-литровых баллонах. Это самые подходящие, чтобы сделать мангал.

Инструменты

• Углошлифмашина “болгарка”;
• Отрезные, шлифовальные диски и щётки для болгарки;
• Рулетка;
• Сварочный аппарат.

Пошаговая инструкция

Многое можно сделать по-своему и использовать другие материалы.

Открываем вентиль и когда газ выйдет выкручиваем.

Залейте внутрь воды и оставьте на 1-2 дня. Так вы обезопасите себя от жидких фракций, что могли остаться, да и сам газ будет окончательно вытеснен.

Начните с ручки. Полоса стали и 2 деревяшки на заклёпках (можно на шурупах или болтах).
Ручка будет нагреваться особенно в месте приварки, поэтому делайте с запасом, чтобы не касаться боковин при хвате.

В итоге должно получиться так.

Разметьте баллон:
Линия вдоль;
Отметьте центр;
На центральной линии разметьте 6 отверстий;
С краёв отступите до следующей линии и также разметьте по 6 отверстий.
Засверлите отверстия.

Отрежьте крышку. Размечать особо не нужно: по местам приварки боковин баллона и как бы вдоль пополам.
Приварите петли.
Со стороны петель просверлите отверстия для шампуров, а с лицевой стороны — насечки. Шаг 8-10 см.

Аккуратно вырежьте вентиль и приварите отвод. Это будущий дымоход.
С противоположного конца вырежьте отверстие для поддувала. Upd: поддувало делать не нужно (на практике выяснили: либо колосник, либо поддувало).

Приварите ручку. Уже можно её покрыть лаком или краской.

Для удобного столика приварите крепления. Чтобы кронштейны были в уровень, скрутите с уголком или швеллером и приварите.
На отвод прикрепите сваркой небольшой отрезок трубы.

Изготовьте трубу и грибок.

Примерьте, всё должно надеваться хорошо, без люфтов.

Это заготовки упоров крышки. Можно сделать разными вариантами. Важно чтобы открытую крышку можно было закрыть не оббегая мангал. Тут использована арматура диаметром 6 мм.

Створка поддувала. Возьмите сегмент что вырезали из баллона. Ось — болт, ручка — такой же болт. Upd: поддувало делать не нужно (на практике выяснили: либо колосник, либо поддувало).

Для переноски приварите крепкие ручки.
Обожгите от остатков краски.

Приварите крепление ножек. Использованы ½” водопроводные муфты.

Это комплект ножек: низкие и, если вместе,по пояс. С обоих концов резьба под муфты.
Нарежьте под размер из полудюймовой трубы.

Так на маленьких ножках.

Мангал покройте термокраской. Перед покраской нужно ободрать всё до голого металла.
Из фанеры сделать столик, покрыть морилкой и лаком, прикрутить к мангалу.

Если приварить изнутри 4 обрезка уголка, то можно положить сетку и получится гриль.

Если начали добавлять гриль атрибуты, то термометр в крышку будет в самый раз.

Видеоинструкция:

Выезды на природу практически всегда сопровождаются приготовлением шашлыка или овощей на огне. Чтобы приготовить данные блюда, следует позаботиться о подходящем месте. По этой причине многие задаются вопросом о том, как сделать мангал из газового баллона.

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

• коптильня;
• смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

• Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

• Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами. Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

• Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.
• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Если вы хотите получить более мобильный мангал, размеры которого позволяют поместить его в багажник авто, воспользуйтесь традиционным баллоном на 27 литров. Вместе с этим следует учитывать, что ширина рабочей области может быть недостаточной за счет сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

• отрезок стальной трубы и уголки;
• ручки из металла, которые будут крепиться на крышку;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
• решетка для организации барбекю;
• материал для крепежа: болты, гайки, заклепки.

Самостоятельно сделать мангал из газового баллона можно за несколько часов. Преимущества у такой конструкции очевидны — относительно небольшие габариты, удобство, возможность оформления в любом стиле. Посмотрев видео знатных мастеров по этой теме, можно поразиться. Какие виды мангалов только не придумывают — и похожи на подлодку, и на паровоз, и на крокодилов. Имеется возможность использования в качестве коптилки или барбекю, что расширяет функционал конструкции.

Сразу возникает желание закоптить рыбку или курочку. Приобрести мангал — не проблема, причем самый простой стоит около 500 рублей. Но долго ли прослужит такой мангал, сделанный из тонкой нержавейки? Неизвестно, так как материал, из которого изготовлены такие мангалы, не внушает доверия. И полезен будет лишь в том случае, если вы планируете отдохнуть на природе и места для полноценного мангала при перевозке попросту нет.

Материалы и инструменты для мангала

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

• дрель электрическая;
• болгарка;
• трубный ключ;
• зубило и молоток;
• отвертки;
• труба металлическая;
• петли для дверей;
• уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Типы мангалов

Самый простой вариант — это открытый мангал с газового баллона, своими руками его изготовить очень просто, так как в нем нет крышки, возможностей коптилки или барбекю. Но можно изготовить и более сложные конструкции:

1. Барбекю — часть боковой стенки баллона отрезается и крепятся к ней петли. Впоследствии выступает в качестве дверцы топки, через нее закладываются угли или дрова. Внутри находится металлическая сетка, на которой размещаются продукты для готовки.
2. Коптильню от мангала отличает то, что в ней имеется отдельная топка. И самое главное — она полностью герметична. Половина днища баллона отрезается и к отверстию приваривается топка, изготовленная из подходящей по диаметру трубы. Вверху приваривается отрезок трубы, который выполнит функции дымохода. Прежде чем использовать коптильню по назначению, необходимо 2-3 раза прокалить ее.
3. Самая сложная конструкция — это смокер. Это и гриль, и барбекю, и коптильня, и мангал в одном корпусе. Для изготовления может потребоваться 2-4 баллона различного объема. Заранее рассмотрите чертежи конструкций и набросайте приемлемый для себя.

Если есть фантазия, то можно из арматуры и металлических прутьев сделать фигурные ножки, ручки, ограничители. Вариантов исполнения мангалов масса, даже глаза разбегаются при виде конструкций. Предусмотрите во дворе место для установки мангала — подальше от газовых труб и электропроводки. Рядом не должно быть емкостей с краской, топливом, деревянных строений.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Изготовление мангала из пропанового баллона: чертежи с размерами

Самый удобный вариант — это воспользоваться газовой горелкой, но вот не у всех она имеется дома. Зато болгарку найти намного проще. Нужно наметить границы, по которым вырезается крышка:

1. Отступите от швов, которые соединяют дно и основание, не менее 5 см.

2. Прочертите линию разреза.
3. Пропил делаете от центра к краю. Если используется болгарка, то диск должен быть расположен под прямым углом к плоскости баллона.

Для работы потребуется несколько дисков, так как толщина стенок пропанового баллонов большая, да и температура немаленькая. Чтобы сэкономить материал, нужно проводить резку не полностью, оставляя небольшие участки. Впоследствии при помощи зубила перерубаете эти остатки стенки емкости.

Заранее прикиньте, какой высоты у вас будет конструкция. Упоминали, что в качестве декоративной подставки подойдет основа от швейной машинки. Но если таковой нет, делаете из труб ножки, прикрепляя их к днищу основания мангала. Первоначально крепите ножки с помощью болтов (резьба должна выходить наружу). При необходимости лишнюю часть болтов срезаете и окончательно ножки привариваете к основанию. Снизу привариваете к ножкам металлические планки, чтобы в трубы не попадала грязь.

Если не планируете использовать мангал на земле, то лучше сделать регулируемые ножки. Для этого к каждой привариваете гайки, чтобы их плоскости совпадали и были параллельны основанию, на котором планируется установка. В качестве регулятора выступят болты, закручиваете их до упора. После чего, в зависимости от основания, выкручиваете на несколько оборотов, добиваясь устойчивого положения конструкции. Аналогичная регулировка предусмотрена на стиральных машинках, ванных, холодильниках и другой бытовой технике.

Дрелью делаете отверстия под петли, фиксируете при помощи заклепок и привариваете. В случае, если посадить только на заклепки, под действием высоких температур крышка рано или поздно отпадет. Можно без петель — съемная крышка, устанавливаемая сверху на основание. Но предусмотреть придется 4 планки, которые не дадут ей проваливаться. В верхней части крышки делаете отверстия и устанавливаете одну или две ручки. Они должны изготавливаться из жаропрочных материалов. Самый простой вариант — металлический прут. Его выгибаете и привариваете с тыльных сторон мангала, чтобы можно было вдвоем при необходимости перенести конструкцию.

В качестве ограничителя подойдет отрезок трубы или уголка. Он не позволит крышке перекинуться в обратную сторону и завалить всю конструкцию с шампурами и мясом. Для фиксации можно использовать 1-2 отрезка цепи. При сборке сначала фиксируете все элементы конструкции при помощи струбцин. Благодаря этому не будет зазоров, внешний вид окажется привлекательным, даже несмотря на простоту. Мангал из газового баллона своими руками сделать можно за 3-4 часа, если имеются все необходимые материалы и инструменты. Вот вам видео с пошаговой инструкцией и всеми размерами:

Дополнительные атрибуты конструкции

При использовании мангала по назначению могут появиться деформации вследствие нагрева. С внутренней части основания вдоль всей жаровни приварите небольшие металлические уголки. Благодаря этим выступам шампура или решетка будут хорошо лежать на жаровне. Чтобы самодельное барбекю было более устойчивым, к ножкам привариваете отрезки уголка или труб. Можно сделать при желании и несколько поперечин.

В днище и боковинах нужно проделать отверстия, которые необходимы для создания тяги и слива жидкости после мойки или дождя. С той части емкости, с которой стоял вентиль, можно приварить отрезок трубы для отвода дыма. Но это актуально лишь в том случае, если мангал используется с закрытой крышкой. Если же приготовление пищи происходит без крышки, делать это не нужно. Для удобства под шампуры проделайте отверстия в основании мангала. При готовке они окажутся полезны, так как шампуры с мясом или овощами не будут переворачиваться под собственным весом. Так как сделать мангал из газового баллона достаточно просто, не стоит пренебрегать такими полезными мелочами.

Чтобы улучшить внешний вид, можно покрасить всю конструкцию. Существует большое количество красок, способных выдерживать температуры до 800 градусов. Это важное условие, так как обычные краски при нагреве попросту вспыхнут, да еще и отравят пищу, если она находится уже на жаровне. Прежде чем покрасить, нанесите слой грунтовки (она должна быть тоже термостойкой). Красный, черный, серебристый — именно такой цветовой диапазон доступен для термостойких красок. Но этого вполне достаточно. Изготовить мангал из баллона несложно, но вот определиться с тем, какой тип конструкции выбрать — это важный момент. Идеальный вариант — это изготовление коптильни и мангала в одной конструкции. Вот вам пара хороших идей на фото, они увеличиваются при нажатии:

Как все это делать, смотрите на видео:

При желании можно сделать стационарную жаровню, приварив по бокам и спереди небольшие столики. Так как температура высокая, лучше изготовить их из металлического уголка. Такие столики окажутся удобными при нанизывании мяса или овощей — можно поставить кастрюли на них. А если застолье ожидается длительным, то можно не тушить угли и рядом расположить чайник, кастрюли с едой, чтобы они были горячими дольше.

Так что, как видите, нет ничего сложного. Выбираем понравившейся дизайн, собираем все необходимые материалы и инструменты и вперёд, за работу! Можете поделиться своими работами в комментариях, будет интересно посмотреть!

Как сделать из газового баллона барбекю-гриль?

Газовый баллон – подходящий материал для изготовления барбекю-гриля. Во-первых, стенки баллона достаточно толстые, и при высоких температурах они будут держать свою форму без деформаций, во-вторых, форма баллона позволит сделать гриль оригинальным и достаточно вместительным. Главное – это выбрать подходящий вариант по емкости.

Газовый баллон нужно будет пилить болгаркой, чтобы сделать отверстие в полости. Выпиленная часть будет играть роль крышки, поэтому понадобятся прочные петли. Все работы по монтажу и раскрою должны выполняться с соблюдением техники безопасности. Кроме того, нужно иметь знания и опыт по работе со сварочным аппаратом, болгаркой, дрелью и другим оборудованием, которое придется применять.

Конструкция, изготовленная из газового баллона, может иметь разный функционал и назначение. Приведем несколько вариантов, которые вы сможете сделать своими руками:

1. Портативная конструкция. В этом случае используется баллон небольших размеров. При необходимости его можно положить в багажник и транспортировать к месту эксплуатации. Такой мангал удобно брать с собой на природу.
2. Переносное устройство. Такой вид мангала больше по габаритам, но при желании может быть перенесен на небольшое расстояние. Есть модели крупных мангалов, которые снабжены колесами. В случае необходимости можно перевести мангал в нужное место. Вся конструкция разбирается на составные части, но брать ее с собой в длительную поездку неудобно.
3. Стационарная конструкция. Такой мангал, как правило, универсален, имеет несколько дополнений в виде коптильни, гриля, барбекю. Конструкция вмонтирована в бетонный фундамент, и передвигать или перевозить ее не представляется возможным. Для выхода дыма мангал оборудован трубой, могут быть специальные отсеки, в которых удобно хранить дрова для розжига.

Необходимые материалы

Перед началом работ проверьте, все ли оборудование у вас есть в наличии. Для изготовления гриля из газового баллона своими руками понадобятся:

• пустой газовый баллон;
• линейка, уровень;
• дрель со сверлами по металлу;
• болгарка с набором дисков для резьбы по металлу;
• ножовка по металлу;
• сварочный аппарат;
• электроды нужного диаметра (2-3 мм);
• уголок 40×40 мм (длина – 6-7 м);
• дверные петли – 2 шт.;
• решетка для барбекю;
• ручка деревянная с металлическим основанием;
• краска с высоким уровнем защиты от высоких температур;
• кисти, валики;
• защитные очки;
• тканевые перчатки;
• заклепки, болты;
• стальная труба диаметром 10 см с коленом 90° (для дымохода);
• разводные, гаечные и газовые ключи.

Выбор газового баллона

Газовые баллоны выполнены из толстой стали толщиной 3 мм. Поэтому их очень удобно использовать для изготовления мангала. Возможно, у вас уже есть старый баллон, который валяется на даче. Если нет, тогда его можно легко приобрести по бросовой цене на барахолках или площадках с объявлениями.

Внимательно осмотрите баллон. На поверхности не должно быть следов сильной коррозии и прогнивших участков. Встряхните баллон и определите, нет ли внутри остатков жидкого газа пропана.

Определитесь с видом вашей будущей конструкции. Если вы хотите, чтобы мангал был переносной, тогда следует выбирать баллон небольшого объема. Такой можно будет брать с собой в поездки, но использовать его не очень удобно, так как внутри мало места для приготовления продуктов.

Самым популярным и распространенным видом газовых баллонов являются емкости на 50 л. Именно их чаще всего берут для изготовления гриля. Если хотите пристроить коптильню, тогда используйте один баллон на 50 л и один на 30 л. Емкости соединяются герметичным швом. Баллон меньшего размера при этом монтируется немного ниже. Такой нехитрый способ позволит вам изготовить смокер-гриль из газового баллона своими руками. Топливо будет помещаться в меньшую емкость, дым из которой станет поступать в основную камеру, а оттуда через дымоход – на улицу.

А как сделать гриль из автомобильного газового баллона? Если хотите получить большой гриль, тогда лучше использовать баллон на 80 л. Схема изготовления для всех видов баллонов одинаковая. Разница лишь в масштабе работ. Для фиксации крышки большого баллона на 80 л нужно использовать 3 петли, а не 2. Это связано с большей массивностью подвижного элемента.

Можно сделать гриль из баллона фреона, эта емкость имеет небольшие размеры, поэтому получится компактный переносной вариант. Но чаще всего эти баллоны используют для организации коптильни.

Чертеж, подготовка баллона, монтаж

Создайте подробный план, на котором будут указаны все необходимые размеры, которые помогут вам не ошибиться при выполнении работ по раскрою металла.

Крышка будущего гриля должна быть расположена так, чтобы нижняя часть баллона была достаточно глубокой, ведь туда будет закладываться уголь.

Сам баллон необходимо приготовить к работе. Для начала выпустите весь газ. Даже если баллон пуст, остаточный газ там все же есть. Открутите вентиль и подождите некоторое время. Переверните баллон и слейте конденсат. Чтобы контролировать выход газа, нужно нанести на вентиль мыльную пену, она поможет определить, вышел весь газ или нет. Когда пена перестанет пузыриться, можно переходить к следующему этапу.

Теперь спилите вентиль баллона. Лучше пользоваться ручным инструментом, так можно контролировать образующиеся искры и избежать перегрева инструмента. На данном этапе нужно постоянно поливать место спила холодной водой. В образовавшееся отверстие просуньте шланг и наполните баллон водой. Оставьте его с водой на сутки. За это время вода растворит все оставшиеся углеводороды. После этого воду можно будет слить вдали от построек. Можно приступать к следующему этапу изготовления гриля из баллона.

Пошаговая инструкция по изготовлению гриля

Теперь перейдем к следующему вопросу. Рассмотрим, как сделать из газового баллона гриль-барбекю. За основу возьмем стандартный газовый 50-литровый баллон из под пропана. Наружный диаметр баллона равен 96 см, делим это значение на 4, получаем 24 см. Баллон имеет округлую форму, поэтому для его установки понадобится специальная конструкция из металла, которая будет играть роль подставки. Лучше всего использовать для этих целей металл толщиной не менее 4 мм. Для разметки можно воспользоваться мелом. Проводим линии разметки по боковым швам, так легче соблюсти симметрию.

Проводим линию, которая будет соединять верхний и нижний швы. Затем отмеряем по 24 см по шву и делаем еще две разметочные линии. Соединяем их горизонталью. Получается изогнутый прямоугольник. Это будет крышка гриля. Все края обязательно нужно зачистить металлической шинкой. Старайтесь сделать края максимально ровными, это поможет добиться лучшей герметизации закрытой емкости.

Внутри баллона привариваются уголки, которые будут не только играть роль подставок для решеток, но и выступят каркасными элементами для поддержания формы баллона. При очень высоких температурах металл не будет деформироваться.

Обязательно просверлите несколько дырок в нижней части емкости. В мангал должен попадать кислород из воздуха, который позволит быстро разводить огонь и будет поддерживать горение углей. Если вы будете использовать не решетку, а шампуры, тогда нужно пропилить для них выемки со стороны крышки и сделать отверстия с другой стороны. Именно в эти отверстия будут вставляться шампуры.

В месте, где был расположен вентиль, делаем более широкое отверстие. Здесь будет располагаться труба для дымохода. Диаметр среза должен быть примерно 8 см.

Сварочные работы

Приготовьтесь к выполнению сварочных работ. Наденьте специальную сварочную маску, которая защитит ваше лицо и глаза от воздействия яркого света и отлетающих раскаленных элементов электродов.

Сначала приварите ручку к крышке будущего мангала, это позволит вам зафиксировать ее в момент приваривания петлей. Так будет удобнее держать подвижный элемент. Теперь привариваем петли к основной части баллона и крышке. Учтите все детали: чтобы крышка не откидывалась назад слишком сильно, нужно сделать ограничитель. Это может быть металлический уголок. Приварите небольшой отрезок в промежутке между петлями.

Теперь необходимо зафиксировать трубу дымохода. Следите за тем, чтобы сварочный шов был ровным и аккуратным. Мангал должен быть не только функциональным, но и красивым.

Для удобства использования конструкции можно сделать дополнительную подставку из металла с одной стороны. Чтобы во время дождя вода не затекала в дымоход, соорудите грибок на трубу и приварите его к концу трубы, используя металлические пластины длиной 10 см.

Делаем подставку для конструкции

Подставку можно сделать из профильной трубы диаметром 20-30 мм или взять арматуру. Если вы планируете сделать стационарный гриль-барбекю, тогда ножки лучше сразу приварить к баллону. Можно сделать полноценную подставку, из которой можно будет извлечь баллон и переместить его в другое место.

Металлические элементы нужно согнуть по внешнему диаметру баллона и приварить к дугам ножки. Помните, чтобы конструкция была устойчивой, нужно сделать достаточно большой пролет между ножками. Так мангал не перевернется и не опрокинется. Высота ножек выбирается индивидуально. Удобнее всего располагать мангал на уровне пояса, так вам не придется нагибаться для проведения различных манипуляций с очагом.

Если ножки будут изготовлены в виде подставки, тогда необходимо к самому баллону приварить горизонтальные уголки, которые зафиксируют емкость в определенном положении и не дадут ей прокручиваться.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного – +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены. Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле.

Некоторые дополнения

Стационарные грили из баллона пропана можно украсить коваными элементами. Это могут быть ажурные ножки, специальные подставки в виде небольшого столика, отделения для дров и другое. Можно вмонтировать в стенку баллона термометр, это позволит вам более качественно организовывать процесс приготовления пищи, контролируя температурный режим внутри емкости.

Окрашивать емкость для гриля нужно только с внешней стороны. Краска на внутренней стороне будет бесполезна, так как она в любом случае облезет от сильного жара, открытого огня и механических воздействий.

Если вы сделаете заслонку в дымоходе, тогда можно будет контролировать выход дыма. Это будет полезно в том случае, если вы планируете использовать емкость в качестве коптильни.

Для создания многофункционального устройства можно использовать несколько баллонов. На фото – гриль из газовых баллонов разного размера. Маленький – для организации жаровни, горизонтальный большой – в качестве гриля, вертикальный большой – как коптильная камера. Все емкости при этом должны быть последовательно соединены герметичными швами. Если хотите сделать камеру для холодного копчения, тогда она должна быть соединена с жаровней 3-метровой металлической трубой.

Подготавливаем газовые баллоны под изготовление корпуса гриля

Для изготовления гриля барбекю нам понадобится два пятидесятилитровых пропановых газовых баллона, не новых, но абсолютно целых. Перед тем как приступить к постройке гриля, необходимо правильно разобрать баллоны:

• Расшплинтуем вентиля газовых баллонов;
• Извлекаем кран-буксы, заливаем водой на две трети емкости и кипятим;
• Отрезаем опорные юбки баллонов и сектор в 1/3 боковой поверхности;
• Обжигаем баллоны, чтобы снять грунт и краску. После нагрева покрытие вспучивается, после чего его можно легко удалить наждаком или щеткой по металлу.

Важно! Если попытаться разрезать емкость без заливки, можно получить взрыв паров конденсата.

Устройство газового гриля можно оценить на фото. Конструктивно установка для приготовления барбекю состоит из двух отсеков – собственно самой печи и газогенераторного устройства. В газовый генератор укладываются дрова или уголь, и после розжига и разогрева в печь начинает поступать горючий газ, на котором готовится шашлык или барбекю. Вся конструкция устанавливается на подставке, сваренной из уголка или арматуры.

Строим своими руками газовый гриль из пропановых баллонов

Сборку газового гриля выполняют в следующей последовательности:

1. Сваривают корпус газового генератора и печи, навешивают на навесах дверцы;
2. Устанавливают выводную трубу на печи и управляющие заслонки на газовом генераторе;
3. Монтируют ручки, дренажный кран слива, сверлят отверстия под установку шампуров;
4. Устанавливают всю конструкцию газового гриля на заимствованную или изготовленную своими руками подставку, окрашивают конструкцию гриля в наиболее подходящий черный цвет.

Совет! Чтобы конструкцию гриля было удобно перевозить, две из четырех ножек рекомендуется оборудовать опорными площадками, а две поставить на колеса от тачки или контейнера.

Изготавливаем газовый генератор и корпус печи для гриля

Для постройки газового генератора необходимо выполнить три технологические операции. Для начала стандартный пропановый баллон, длиной в 960 мм, необходимо укоротить на 250 мм. Для этого отрезаем кусок корпуса в районе сварочного шва днища и привариваем дно по-новой.

Для регулировки подачи воздуха в газовый генератор в днище вырезают треугольное отверстие в виде сектора, на которое крепится задвижка. В противоположном днище вырезают отверстие в 75 мм, через которое газовый поток от тлеющих углей будет направляться в камеру горения печи.

На следующем этапе в боковой поверхности корпуса вырезают квадратный сектор размером 300х200 мм, который в дальнейшем будет использоваться в качестве дверцы или загрузочного люка. Дверцу крепят на петлях к корпусу газогенератора гриля с помощью электросварки. Образовавшуюся щель между дверцей и краями корпуса гриля необходимо закрыть накладной стальной лентой. Обычно используют пищевую нержавейку, которую крепят на заклепках.

Аналогичным образом изготавливается корпус печи барбекю, с той только разницей, что корпус не укорачивается, а используется в первоначальном виде. Для соединения корпуса печи гриля с газовым генератором в правом днище вырезают отверстие диаметром в 75 мм.

Важно! Состыковку корпусов печи барбекю и газогенератора выполняют с помощью отрезка стальной трубы, длиной и диаметром в 75 мм. Шов между отрезком трубы и внутренней поверхностью днища в каждом корпусе необходимо проварить «зеленым» электродом, используемым для сварочных работ по нержавейке.

Перед выполнением сварки всю конструкцию гриля из двух корпусов необходимо уложить на изготовленную ранее подставку и прихватить баллоны сварными точками к ее основанию. После завершения стыковки точки заменяются полноценными швами.

Чтобы печь для приготовления барбекю можно было использовать в качестве мангала, с тыльной стороны корпуса сверлят отверстия диаметром 8-10 мм с шагом 70-80 мм. Но для приготовления шашлыка одних отверстий под установку шампуров недостаточно. Чтобы выходящий из газогенератора газовый поток равномерно распределялся по всей длине печи, на дно укладывается насадка-рассекатель. Изготавливается насадка из отрезка металлического профиля с поперечными отверстиями – пропилами.

В днище печи вваривают полудюймовый кусок трубы с пробкой, через который сливается конденсат и горячий жир.

Дымоход печи гриль изготавливают сваркой из тонкостенной полуторадюймовой трубы в виде двух колен. В верхней части дымохода устанавливают плоскую задвижку, с помощью которой регулируют скорость подачи газового потока в камеру горения.

Установка на газовый гриль добавочных элементов

Чтобы упростить контроль над процессом образования газового потока, кроме колосниковой решетки, внутрь газогенератора устанавливают сварной металлический контейнер, в который загружают уголь и дрова.

Крышки печи и газогенератора оборудуются ручками с деревянными рукоятками, на дверце гриля обязательно устанавливается стрелочный термометр с пределом измерения до 300оС, на дно укладывается колосниковая решетка. Для приготовления конкретного вида продуктов потребуется использовать свой вариант решетки, параметры которой подбираются индивидуально.

Чтобы откидная дверца при открытии не билась о корпус, необходимо установить ограничитель хода. Если для изготовления использовались старые советские баллоны, корпус газового гриля дополнительных доработок не потребует. Для современных тонкостенных пропановых баллонов необходимо будет выполнить усиление с помощью наваренных по длине корпусов и дверцы отрезков арматуры или водопроводной трубы.

По окончании сборки наружная поверхность корпуса гриля окрашивается темной термостойкой краской. При выборе покрасочного материала отдавайте предпочтение аэрозольной упаковке, при этом следует помнить, что поверхность металла разогревается до 200-250оС.

Преимущества газового мангала

Мясо будет столь же прожаренным и вкусным, может, только дымком пахнуть не будет, как мясо на углях. Зато и вредных микроэлементов в пище будет меньше. И еще преимущество – регулирование температурного режима, а также полное отсутствие копоти и моментальный нагрев.

И, конечно, самое главное преимущество мангала с газовым оборудованием – это возможность делать шашлык и барбекю круглый год, не дожидаясь теплой погоды и даже в домашних условиях.

Мангал можно купить, а желающие с легкостью смогут сделать его своими руками. И не надо бояться, что мангал газовый и требует дополнительных консультаций специалистов. Главное – следить за исправностью оборудования, чистить его и ставить газовый мангал с подветренной стороны.

Строение

Строение агрегата, сделанного своими руками, очень простое. Внизу в центре – обычная горелка с газом из баллона, чуть выше – решетка. Также необходима специальная пластина для подогрева, чтобы мангал мог спокойно работать на морозе.

Короб, если решили делать своими руками, из металла не тоньше 4 мм., лучше из чугуна. Высота может быть не более 10 см. от уровня пламени, чтобы барбекю могло хорошо прожариться. Ширина короба должна быть такой, как у типичных раскладных решеток для барбекю, чтобы они удобно лежали, а продукты в них полностью поглощали тепло.

На профессиональном уровне

В кафе и ресторанах зачастую используются именно газовые мангалы для приготовления шашлыка и барбекю в больших количествах. Это мощный агрегат с газовым большим баллоном внутри. Мясо на таких сооружениях получается прожаренным, сочным, так как регулируется температурный режим в зависимости от приготовленного блюда. А объем поверхности мангала, работающего на газу, 1,5 – 2 метра длиной и 80 шириной, в соответствии с запросом кафе.

В домашних условиях

Дома или на даче сеть магазинов предлагает мини-мангалы на газу.Они компактны, со складывающимися ножками. Работает мангал благодаря специальному газовому картриджу, действия которого хватает на 2-2,5 часа работы. Конечно, такой прибор удобен, компактен, но дорог в цене. Поэтому многие предпочитают делать газовый агрегат своими руками, прибегнув к советам специалистов.



Установка

Если таинство жарения шашлыка или барбекю происходит дома, то, устанавливаем мангал на пол, проследив, чтобы вблизи не было легковоспламеняющихся вещей, желательно оградиться от них несгораемыми материалами, например, листом железа. Но дома редко кто захочет делать шашлык или барбекю – потянет на природу, то есть на улицу.

А там надо под оборудование, сделанное своими руками, выбрать ровную, желательно крепкую и твердую поверхность. Проследить, чтобы газовое оборудование стояло уверенно и надежно. И поставить газовый агрегат с подветренной стороны, чтобы не произошло никаких непредвиденных ситуаций.

Виды

Если вы хотите сделать раскладной мангал, процесс производства будет чуть сложнее. А для статичного мангала с газом все закончится обычной сваркой короба и приваркой к нему ножек. На ваше усмотрение верхняя решетка может быть подвижно привинчена к коробу для неподвижности при приготовлении продуктов. Может быть съемной (как правило). Внизу – трубчатый газовый баллон или овальный, приваренный и закрепленный своими руками.

Относительно размеров также можете решить сами: если семья большая, то сразу делайте своими руками мангал производственных масштабов. Чтобы за один раз накормить всех вкусным барбекю.

Форма мангала, работающего на газу, – трапециевидная, для удобства установки газовой трубки. Можете выбрать и другой дизайн своего газового агрегата.

Газовые грили Tarrington House

Среди газовых грилей, которые производит компания, есть несколько разновидностей моделей.

Таррингтон Хауз круглый

Аппарат произведен в Китае, по заказу фирмы Метро Кеш энд Керри. Жаровня представляет собой круглую конструкцию из тонкого металла, с небольшой жарочной поверхностью. Ширина составляет 39 см, высота в самой широкой части — 52 см. Сверху жарочная поверхность защищена крышкой с ручкой, внизу расположены три отверстия для топлива, снабженные заслонкой. Внутри корпуса есть решетка для жарки стейков.

Фото 1. Круглый газовый гриль Tarrington House в черно-белой гамме, оснащен решеткой для жарки стейков.

Аппарат представлен в ассортименте в четырех цветах: черно-белом, голубом, зеленом и оранжевом. Рассчитан на небольшое количество едоков, жарит стейки из рыбы и мяса также купаты. На этом все. Никакие другие блюда на этом гриле не предусмотрены.

«Веселая» расцветка, компактные размеры, маленький вес и предельная простота в эксплуатации — вот и все преимущества круглого газового гриля Tarrigton.

Корпус его изготовлен из тонкой стали крайне низкого качества, уже к концу первого же сезона шашлыков, даже при не слишком интенсивном использовании, материал подкоптится и кое-где даст трещины.

Справка! Низкая стоимость вряд ли относится к числу плюсов: больше брать за такое качество просто нельзя. Максимальный срок службы газовой жаровни этого типа — один-полтора сезона.

Модель Deluxe

Модель представляет собой газовый гриль из прочной нержавеющей стали. На нем готовят:

• все мясные блюда, начиная от шашлыков и заканчивая крылышками-барбекю;

• овощи-гриль;
• гарниры;
• супы;
• выпечку.

Жаровня матово-стального цвета работает от газового баллона. Агрегат не отличается маленькими габаритами: 1, 29 х 0,6,х 0,9 м. Котел под топливо также большой: 0,6х 0,05 м. В комплект входят две решетки с регулируемыми размерами.

Tarrington House 2в1 с 4 конфорками

Большой гриль 1,5 х 0,6 х1,18 м, предназначенный для большой семьи. Работает от стандартного баллона с газом. Жаровня снабжена 4 конфорками: тремя стандартными и одной внешней. Большая жарочная поверхность (0,42 х 0,43 х 0,88 м) позволяет готовить сразу несколько блюд.

С помощью гриля жарят стейки, котлеты, гамбургеры, купаты, крылья барбекю, шашлыки. Одновременно можно готовить суп, тушить овощной гарнир или даже выпекать десерт.

Гриль также используется в качестве коптильни благодаря разъему для угля. Оптимальный вариант – березовый уголь.

Недостаток у этого гриля один: он выполнен из алюминия. На долговечность рассчитывать вряд ли приходится.

Присутствует электрическая система розжига.

Гриль-тележка Memphis

Большой гриль на подставке с колесами. Габариты жаровни: 1,14 х 0,68 х 1,07 м. В комплект входит угольная чаша из жароустойчивой стали, заслонка, колеса, боковая консоль, две рабочие решетки.

Фото 2. Гриль Tarrington House Memphis в виде тележки с колесиками, оснащен двумя рабочими решетками.

На гриле жарят мясные и рыбные заготовки, в частности, шашлык, готовят выпечку, овощные блюда, супы. Корпус выполнен из жаропрочной стали, при правильном уходе прослужит несколько лет. Такая модель особенно удобна для тех, кто любит выездные пикники, обеды на даче.

Рекомендации по выбору

Грили Таррингтон Хауз отличаются достаточно высокой ценой при среднем качестве. Ассортимент при этом небольшой.

Однозначного совета по выбору дать невозможно: учитывают и количество едоков, и частоту использования, разборчивость членов семьи в еде. Не на последнем месте стоит финансовый потенциал покупателя.

Лучше всего выбирать модель из жароустойчивой стали. Она оправдает потраченные финансы и прослужит долго.

Если денег совсем нет, а собственный гриль очень хочется, можно купить и круглый, главное – не ждать от него слишком многого. Максимальный срок его службы – полтора сезона.

Сборка и подключение прибора к источнику газа

Все газовые грили Tarrington House работают от стандартного баллона с газом (обычно пропаном). При подключении требуется особенная тщательность и осторожность.

Сперва гриль размещают на пустой площадке, подальше от легковоспламеняющихся вещей, открывают крышку.

Внимание! Если крышка откидывается не полностью, под ней скапливается газ, создавая риск взрыва. Газ полностью отключают, ручка должна стоять на положении «выключено».

Дальнейший процесс сборки включает несколько этапов:

• отсоединение пустого баллона (если идет замена);

• от сопла пропана отсоединяют яркий защитный колпачок;
• газовый шланг плотно соединяют с соплом баллона;
• открывается треугольный клапан защитного устройства на газовом баллоне;
• муфту поворачивают вправо, чтобы закрепить. Закручивают до упора, но так, чтобы баллон без чрезмерных усилий можно было отсоединить при необходимости замены;

Важно! Инструкция, прилагающаяся к комплекту, обязательно изучается до начала каких бы то ни было работ!

Для установки газовой жаровни нужна ровная твердая поверхность. Она обеспечит устойчивость оборудования.

Место угольных грилей — только на улице, вне строений. Небольшие газовые барбекюшницы разрешено разжигать в хорошо проветриваемых помещениях. Все легковозгорающиеся предметы удаляются от жаровни как можно дальше.

Мангал из газового баллона своими руками: инструкция и особенности

Из газовых баллонов получаются практичные и надёжные мангалы, а также другие варианты гриля. Изучив инструкцию, можно легко сделать их своими руками.

Плюсы и минусы самодельных мангалов

Материал и конструкция баллонов определяют плюсы мангалов:

• толстые стенки из качественного металла устойчивы к высоким температурам;
• многофункциональность — сделанную конструкцию можно использовать и для копчения или жарки продуктов, запекания овощей;
• удобство использования — после приготовления блюд мангал закрывают крышкой, тушить угли не обязательно;
• экономия — покупка баллона дешевле, чем приобретение листов металла, но часто даже это не нужно, так как у многих в хозяйстве уже имеются ненужные ёмкости;
• скорость и лёгкость изготовления — размеры и конструкция баллонов таковы, что требуется произвести минимум действий для создания мангала, причём не нужны особые навыки и вся работа занимает мало времени.

Недостатков немного. Некоторым не нравится большой размер, громоздкость конструкции. Другие минусом считают полукруглое дно самодельного мангала, неудобное для розжига дров.

Сферическая конструкция мангала некоторыми считается плюсом (равномерно выпекается мясо), а другими — минусом (не раскрывается аромат мяса)

Подготовительные действия

На этом этапе выбирают газовый баллон, готовят схемы или чертежи с размерами, материалы и инструменты.

Схема мангала

Это довольно простое сооружение. Для его создания не нужны сложные чертежи, но схему с размерами желательно сделать. Это поможет определить количество требуемых материалов и спланировать порядок выполнения действий.

Можно также рассмотреть чертежи, предлагаемые в сети: они помогут внести полезные изменения в предлагаемый вариант мангала, улучшить его или упростить процесс изготовления

Что потребуется

Кроме самого баллона потребуются такие материалы:

• отрезки уголков и труб из стали;
• дверные петли;
• металлические ручки (они нужны для крышки);
• для дымохода: труба с коленом (под углом 90 градусов) — диаметр 100 мм;
• болты и гайки;
• материалы для украшения и финишной обработки конструкции — грунтовка, растворитель, краска, выбранный декор и т. д.

Из инструментов нужны:

• сварочный трансформатор;
• болгарка (угловая шлифовальная машина), а также зачистной и отрезной диски для неё;
• электроды диаметром 3–4 мм;
• электродрель и свёрла по металлу;
• струбцины — необходимы для закрепления деталей из металла;
• длинная металлическая линейка;
• керн;
• кисти для окрашивания мангала (также можно использовать насадку в виде щётки на дрель, чтобы упростить процесс покраски);
• газовый, разводной ключи и набор гаечных.

Выбор баллона

Подойдёт баллон вместительностью 50 л. Его конструкция позволяет использовать шампуры на всю длину, а потому быстрее готовить для большого количества людей.

Если нужен мобильный и лёгкий мангал, берите баллон на 27 л.

Толщина стенок у таких ёмкостей — не менее трёх миллиметров, поэтому даже те изделия, которые долго находились на улице, скорее всего, можно использовать. Главное — проверить на наличие коррозии. Если она есть, лучше такой баллон не брать.

Правила безопасности при работе с баллонами

Работая с газовыми баллонами, соблюдайте три простых правила безопасности:

1. Не используйте болгарку, пока не убедитесь в отсутствии опасных веществ внутри баллона. Открученный вентиль ёмкости и отсутствие газа в ней — это признак того, что давление внутри уже равно атмосферному, но не всегда того, что баллон безопасен. Часто в нём остаются конденсат и газолин. Убрать эти вещества необходимо. Делают так:
   • переворачивают ёмкость, чтобы слить возможные остатки опасных веществ;
   • возвращают в нормальное положение и наполняют водой;
   • ждут 2–3 дня;
   • сливают жидкость — после этого баллон становится полностью безопасным для работы с ним.

Перед вскрытием баллона необходимо удалить из него всё содержимое

Мангал из баллона своими руками: пошаговая инструкция

Сборку конструкции лучше проводить на ровной площадке, чтобы мангал получился устойчивым. Работа состоит из следующих этапов:

1. Демонтаж вентиля и разметка баллона.
2. Разрезание ёмкости.
3. Изготовление ножек и сборка.
4. Финишная обработка — покраска и другие работы.

Демонтаж вентиля и разметка

Если ранее вентиль не был раскручен, это необходимо сделать, чтобы убедиться в отсутствии газа в баллоне (выполнить описанные выше действия с водой) и дальнейшем безопасном его использовании. Для работы нужен разводной или газовый ключ.

Вентиль баллона откручивают, а к тому месту, где он был расположен, приваривают трубу-дымоход

Если запорная арматура никак не откручивается, кран срезают болгаркой. Образовавшееся отверстие используют для монтажа дымохода, т. е. приваривают к нему трубу.

В качестве дымохода можно использовать кусок любой толстостенной трубы с коленом

Далее приступают к разметке мест для резки — одному из важнейших этапов самостоятельного изготовления мангала:

1. Каждая ёмкость имеет сварочный шов по длине — это первая линия разметки. От неё на расстоянии 24 см в обе стороны нужно прочертить мелом вторую и третью линии разметки: они делят баллон пополам (его диаметр равен 96 см). Это удобно делать с помощью рулетки и линейки.
2. От первой линии отметить по 10 см вправо и влево, провести параллельно ещё две (3-я и 4-я линии разметки). На них будут сделаны отверстия для воздуха.
3. С верхней стороны мангала сделать отметки для крышки. К 3-й линии добавить 10 см и провести пятую.
4. Отступить от круговых сварочных швов внизу и вверху баллона по 3 см внутрь (т. е. навстречу друг другу) и провести линии. В этих местах есть лента усиления швов, которую нельзя повредить во время распила мангала. Поэтому отметки проставить на расстоянии от неё.
5. 2-ю и 3-ю линии разделить на равные части (по 8–10 см). Это отметки для просверливания отверстий для шампуров.

Предварительно составленная схема баллона поможет правильно выполнить разметку для вскрытия ёмкости

Вскрытие баллона и изготовление крышки

По сделанной разметке угловой шлифмашиной вырезают крышку:

1. Установить на угловую шлифмашину отрезной диск.
2. Прорезать по 2-й линии разметки.

Используйте защитные средства, работая со шлифовальной машиной

Для вскрытия баллона используют угловую шлифовальную машину

Вскрытие баллона подразумевает вырезание в нём крышки для мангала

Чтобы впоследствии уменьшить неудобства при установке крышки на корпус, по линии первого разреза сразу приварите петли.

По круговым краям конструкции приваривают ограничители. Их можно сделать по-разному, например, из цепи с крупными кольцами или уголков из стали. Расстояние, на которое будет открываться крышка, выбирают так, чтобы конструкции сама не закрывалась и одновременно крышку можно было удобно открывать за ручку.

Удобно использовать уже готовые металлические петли

Далее сделать следующее:

1. Просверлить отверстия под шампуры ниже места прикрепления крышки. Предварительно с помощью керна сделать углубления по выполненным ранее меткам. Обработать просверленные места напильником.
2. С противоположной от места крепления крышки стороны сделать пропилы под шампуры, используя шлифовальную машину. Они должны быть шириной полсантиметра. Глубина — 2 см.

Отверстия или распилы в нижней части баллона нужны для выхода воздуха

Инструкция по изготовлению ножек

Полученный мангал необходимо установить на ножки. Есть несколько способов это сделать:

1. Приварить к корпусу четыре уголка или отрезка стальной трубы. Места прикрепления ножек необходимо разметить, чтобы конструкция была устойчивой. Рекомендуемая высота мангала — не более одного метра от земли до уровня отверстий для шампуров.
2. Сделать раму из металлической трубы (боковые стойки) и полукруглых элементов из стальной шины, приваренных к стойкам. Две части конструкции соединяют по типу подстолья, используя для этого металлопрофиль. Далее корпус мангала устанавливают на полукруглые части и для надёжности приваривают.

Если к ножккам мангала прикрепить колёсики из металла, конструкция будет более мобильной.

Стойки с металлическим ложе надёжнее и практичнее ножек из отрезов стальной трубы

Отделка мангала

Завершающий этап работы — покраска. Лучший материал для этого — термостойкая краска, которую обычно используют для покраски глушителей. Также подойдёт силиконовая краска для отделки мангалов, каминов, печей из металла. Но эти материалы дорогие и сложно наносятся.

Более доступный вариант — минеральные битумные смолы. Такие покрытия практичны и долговечны, но долго сохнут и имеют неприятный запах. Чтобы от него избавиться, а также укрепить покрытие, необходимо подождать, пока состав спечётся, т. е. просто первые два или три раза использовать мангал вхолостую, без приготовления шашлыков. Наносят материал в 3–4 слоя. Важно, чтоб предыдущий слой полностью высох.

Самодельную конструкцию можно необычно украсить, добавить декоративные детали и получить, например, мангал в виде паровоза, поросёнка и др.

Фотогалерея: необычные варианты самодельных мангалов

Другие виды гриля из баллонов

Из таких ёмкостей также делают:

мангал с казаном — несложная конструкция из мангала, к торцевой части которого приваривается казан;

Для удобства мангал с казаном оснащён деревянной столешницей, на которой можно заниматься готовкой

Барбекю можно совместить с мангалом, прикрепив внутри последнего специальную решётку на уровне мест расположения шампуров

Коптильня всегда делается с дымоходом, а мангал можно использовать и без него

С помощью смокера можно готовить многое — копчёные, запечёные, сделанные на гриле мясо, овощи и другие продукты

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

• следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
• не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
• в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
• не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
• не ставьте конструкцию близко к легковоспламеняющимся предметам;
• не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Видео: как самому сделать мангал

Создать мангал из газового баллона — задача не самая простая, хотя выполнимая. Даже минимальных навыков использования инструментов, необходимых для этой работы, будет достаточно. А даже если их нет, никогда не поздно научиться чему-то новому. Главное — внимательно читать инструкции, следовать рекомендациям специалистов и всегда соблюдать правила безопасности.

От профи: мангал из газового баллона своими руками

14 марта, 2018. Прочитано 31755 раз(а)

Доброго времени суток уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет и я – строитель с двенадцатилетним стажем. Сегодня поговорим с Вами об отдыхе на природе. А природа как известно — это друзья, семья и шашлыки. Чтобы приготовить мясо на природе, можно использовать всякие подручные средства — кирпичи или палки, а можно сделать своими руками красивый мангал из газового баллона для барбекю и удивить всех. Если такой мангал будет стоять во дворе, то он сразу привлечёт внимание Ваших гостей и соседей. Также такой мангал достаточно компактный для того, чтобы взять его с собой в багажник легкового автомобиля.

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста. Все фото и чертежи такого мангала из газового баллона прилагаются.

Итак, что нам для этого нужно:

Материалы:

1. Газовый баллон.
2. Труба, диаметр 90мм. Длина – 0.7м
3. Ручки, 3 шт.
4. Труба профильная, 30х30мм. Длина – 4м
5. Уголок, 40мм полка. Длина – 1м
6. Листовой метал, 2мм толщиной, 1м 2
7. Грибок на трубу.
8. Навесы.
9. Грунт. Краска эмаль по металлу.
10. Краска термостойкая, температура использования до 600градусов.
11. Цепь, длина не более 0.7м

Инструменты:

1. Сварочный аппарат, электроды.
2. Болгарка, отрезные диски и зачистной диск.
3. Рулетка
4. Карандаш.
5. Ножовка по металлу.
6. Дрель, сверло на 4,8,10,12мм.
7. Перчатки, защитные очки, сварочная маска.
8. Кусочек мела.
9. Струбцина зажимная.
10. Угольник.

Итак: приступаем к роботе.

Для начала роботы нам нужен пустой газовый баллон ёмкостью 50 литров. Такие баллоны использовались ранее в хозяйстве в частных секторах. Он состоит из трёх частей: вентиля, резервуарной ёмкости и цилиндрической подставки.

Разметка газового баллона для мангала

Газовый баллон, даже если он пустой — ОЧЕНЬ ОПАСЕН, поэтому категорически запрещается пользоваться открытым огнём вблизи баллона, а также наносить механические повреждения. Это может стоить ЖИЗНИ.

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём. Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности.

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

Готовим к порезке баллон для мангала

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду. Как это делается? Перед тем, как начать роботу, надо убедится что баллон пуст. Для этого открываем запорный кран, который находится в верхней части баллона и на слух определяем нет ли шипения газа. Далее так же, с открытым краном переворачиваем его вниз краном, чтоб вытекла вся имеющееся жидкость изнутри.

Запорный кран изготовлен из сплава бронзы, а бронза очень мягкий в обработке металл. Поэтому мы берём ручную ножовку по металлу и в нижней части крана — там, где он закручивается в баллон, срезаем кран полностью. У нас образовалось входное отверстие, в которое мы можем вставить лейку или шланг для заполнения водой. Нужно понимать, что вода которая будет наполнять баллон, будет вытеснять воздух насыщенный газолином, поэтому запрещается при этой операции курить или пользоваться открытым или скрытым огнём.

Баллон должен быть полностью наполнен водой. После этого изготовляем пробку. Здесь нам может помочь корковая пробка от бутылки вина или что-то вроде этого. Немного подтесав её, плотно забиваем молотком в отверстие. Потом укладываем баллон в горизонтальное положение и делаем рез.

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Приваривание ножек

Ножки или подставку можно сварить из подручного материала, можно сделать разборную или стационарную, со столиками или без. Можно даже использовать подставку от старой швейной машинки, но я обошёлся самым экономным вариантом.

Берём уголок и отрезаем две заготовки по 14 см, находим на баллоне продольный сварочный шов, который мы брали за линию отсчёта. Выставляем баллон на горизонтальную площадку или на стол, так чтоб шов был внизу и, приставив параллельно площадке уголок, привариваем его отступив условное расстояние от края баллона так, чтоб центр полки уголка совпадал со сварочным швом баллона. Так же делаем со второй стороны. Так получилась у нас база крепления ножек. А теперь смотрим если нам нужно сделать ножки не раздельные с мангалом, то мы просто нарезаем трубу 30х30 или уголок в длину, которая нам будет удобная для высоты мангала — порядка от 50 до 70 сантиметров. Далее привариваем её к уголку, который на баллоне.

А если мы планируем сделать разборную конструкцию, то также нарезаем заготовки на ножки только не привариваем их к уголку, а сверлим отверстия примерно на 8 миллиметров в верхней части ножки и в уголке, приваренном к баллону. Таким образом у нас получается разборная конструкция: баллон отделяется от ножек и может легко поместится в багажнике автомобиля для выезда на барбекю на природу. Следует заметить что ножки нужно монтировать также соблюдая идентичность размеров и диагонали конструкции. В нижней части ножек желательно приварить опорные пятачки, предварительно вырезав их из листового металла и выставив мангал на ножках на ровную площадку. Это необходимо для того, чтобы мангал под своим весом не проваливался в грунт и имел хорошую устойчивость к опрокидыванию. Для более удобной транспортабельности можно на двух ножках смонтировать небольшие колёсики.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м_. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Места под шампура и гриль-сетки для барбекю

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

Отверстия для подачи воздуха

В разделе «разметка», мы с Вами размечали линию для подачи воздуха. Эта линия находится на расстоянии по 10см от продольного сварочного шва по обеим сторонам. Потом берём сверло диаметром 8мм. и рассверливаем эти отверстия. Я считаю, что диаметра отверстия 8мм вполне достаточно для подачи воздуха, так как более больший диаметр может повлиять на высыпание горящих углей во время горения жара в мангале. Эти отверстия можно сверлить как вначале нашей сборки мангала, так и в конце работ.

Также можно добавить ручки, по бокам мангала — для удобства перемещения по территории.

Покраска мангала

Мангалы эксплуатируются на открытом воздухе. Поэтому после установки приспособления сразу определяемся с тем, какой краской покрасить мангал.

Покрытие убережет его от атмосферных осадков, повышенной влажности и перепадов температуры. Конечно, красить мангал следует лишь снаружи. Внутри него, при использовании, температура слишком высока для любого типа краски.

К выбору покрытия нужно подходить предельно внимательно.

Оно должно отвечать нижеследующим требованиям

1. Краска должна иметь в своем составе модификаторы, защищающие металл от ржавчины. Отделка не должна расплавляться, т. е. иметь высокую огнеупорность. Инструкция на этикетке краски должна указывать на ее термостойкость не менее +500°. Еще лучше, если этот показатель будет составлять +800°.
2. Следует учитывать, что мангалы служат для приготовления пищи. Исходя из этого, покрытие должно быть экологически чистым и безопасным. Вступать в реакции с какими-либо веществами оно не должно.

Краски есть в продаже двух типов: аэрозольная и просто жидкая краска.

Аэрозольная краска продаётся в баллончике, в котором присутствует давление воздуха и при покраске просто направляем струю баллона на окрашиваемую поверхность на расстоянии 20 – 30_см. А жидкая краска в банке, наносится обыкновенной малярной кистью.

Предварительно нужно очистить наш мангал от грязи и пыли, проверить зачистку всех сварочных швов, и самое главное: очистить мангал и крышку мангала от старой краски. Дело в том, что газовые баллоны окрашены не термостойкой краской, а нанесение термостойкой на нетермостойкую краску, грозит последующим расплавлением и выгоранием нижнего слоя краски, что повлечёт неприятные последствия.

Также нужно учитывать, что термостойкой краской можно покрасить только сам мангал, площадь которого не более 1.5м 2 . Поэтому нам будет достаточно одного баллона. А ножки и имеющиеся дополнительные элементы можно покрасить обыкновенной краской по металлу. Это немного уменьшит затраты, так как термостойкая краска в цене намного выше обыкновенной эмали по металлу.

Во время и после покраски следует избегать попадания пыли на окрашенную поверхность и работы проводить при температуре не ниже 10 градусов Цельсия в безветренную погоду.

На этом наши работы по изготовлению мангала из газового баллона можно считать оконченными, но от себя хочу добавить, что в интернете очень много схем и примеров по изготовлению такого типа мангалов. Однако мангал из газового баллона может быть уникальным в своём роде тогда, когда делаешь его сам и проявляешь фантазию для реализации проектов по дополнительным элементам конструкции. Вот так получился мангал из газового баллона своими руками у меня:

Вопросы и дополнения пишите ниже. Буду рад слышать Ваше мнение.

Гриль из газового баллона своими руками. Пошаговая инструкция

Прежде чем начать делать гриль из газового баллона, нужно составить план действий и подготовить все необходимое – инструменты, материалы. Обязательно сделать чертежи будущего изделия. Следует учитывать, что металл, из которого сделан баллон очень прочный, поэтому при работе с ним понадобятся навыки или услуги сварщика.

Особенности и виды конструкции

Гриль из газового баллона имеет ряд преимуществ, которые позволяют использовать его для приготовления разных видов блюд при любых условиях. Плюсами такого устройства являются:

• прочность материала газового баллона, которая обеспечит конструкции долговечность;
• возможность выбрать оптимальный объем для будущей жаровни;
• оригинальная и удобная форма;
• низкая стоимость, так как используются бывшие в употреблении материалы;
• возможность сделать гриль такого размера какой требуется, путем скрепления двух баллонов;
• легкость в эксплуатации (намного проще, чем изделия, изготовленные из листового металла);
• многофункциональность (можно использовать как для запекания, так и для копчения).

• Гриль, сделанный из небольшого баллона, легко помещается в багажник, что удобно при выезде на природу.
• Жаровню большего размера можно оснастить колесами, что позволит с легкостью перемещать ее по участку.
• Из стандартных газовых баллонов часто делают универсальный мангал, который будет выполнять несколько функций, и подойдет для копчения или запекания на шампурах и решетке. Такой гриль можно оборудовать отдельным отсеком для углей и дров и трубой для отвода дыма. Единственным минусом модели является то, что ее нужно будет установить на постоянное место, тщательно закрепив в фундаменте из бетона.

Как выглядит гриль из газового баллона

Также конструкции из газового баллона можно украсить разными декоративными элементами или выполнить в оригинальном дизайне. Доступно это каждому, кто обладает навыками сварщика. Другим не стоит отчаиваться, так как есть специалисты, которые за умеренную плату помогут украсить самодельный гриль.

Самые популярные дизайны мангала из баллона:

• «Поросенок». Баллон украшается заранее приготовленными элементами, вырезанными из стали – ушками, глазами и хвостиком. Пятачок можно сделать из небольшого отрезка трубы. Все детали прикрепляются при помощи сварки.
• «Подводная лодка». Такой вариант достаточно сложный, поэтому, если нет профессиональных навыков мастера по металлу и сварщика, то лучше пригласить специалиста.
• «Паровоз». Здесь можно применить всю фантазию, и создать как простую конструкцию без затейливых элементов, так и произведение искусства, которое приятно удивит гостей.
• «Бревно». В этом случае с внешней стороны гриля приваривают предварительно украшенные в виде коры листы стали.

На самом деле, вариантов дизайна может быть очень много. Все зависит от фантазии и квалификация мастера.

Технология изготовления гриля из газового баллона своими руками

Подготовьте необходимые инструменты и главное определитесь с чертежом.

Инструменты и материалы

Для того, чтобы сделать гриль из газового баллона своими руками понадобятся следующие материалы:

• пустой баллон;
• металлический уголок длинной 6-7 м и размером 40*40 мм;
• две дверные петли;
• деревянная ручка с основанием из жаропрочного металла;
• решетка для барбекю;
• труба из стали (Ø10 см) для оборудования дымохода, с коленом в 90°;
• 2 полосы из стали 3-4 см, для боковых ограничителей;
• элементы декора (зависят от выбранной модели).

Необходимые инструменты и принадлежности:

• ключи разного размера и назначения (гаечные, разводные, газовый);
• болты;
• заклепки;
• уровень;
• линейка;
• ножовка по металлу;
• сварочный аппарат;
• дрель;
• сверла по металлу;
• метчик;
• «болгарка»;
• струбцина;
• электроды Ø 2-3 мм;
• очки;
• цепи для крышки;
• защитные перчатки из ткани;
• огнеупорная краска;
• кисти.

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

• поддувальных отверстий;
• ножек;
• трубы для вывода дыма;
• вырезов для шампуров;
• петель;
• уголка;
• ручки;
• полочки для дров;
• подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву.

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

1. положить баллон на бок;
2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

1. распилить баллон пополам по первой линии при помощи «болгарки»;
2. приварить или закрепить при помощи болтов один край крышки;
3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

• на месте бывшего вентиля приварить трубу.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

Финальная обработка конструкции

Завершающей работой при изготовлении гриля будет покраска изделия. Это поможет уберечь его от ржавчины и придаст приятный внешний вид. Выбор термостойких красок, подходящих для окрашивания жаровни, достаточно широк.

Можно использовать краску, предназначенную для глушителей. Она очень хорошо держится на металле, и не теряет свои качества при сильном нагревании. Недостатком такого покрытия являются высокая стоимость и сложная технология использования.

Готовый гриль из газового баллона

Покрасить гриль можно специальной краской для печей и каминов. Минусы у нее такие же, как и предыдущей.

Самым дешевым вариантом будет покраска жаровни составами на основе битумных смол. Например, кузбасс-лаком.

Самым удобным вариантом будет использование жаропрочной краски в баллончиках, так как ложится она ровнее и не стекает.

• Оксидированная. Защитит металл от ржавчины и коррозии.
• Порошковая. Рекомендуется использовать только в том случае, если есть возможность после покраски обработать поверхности при помощи обжига.
• Кремнийорганическая эмаль. Самый оптимальный вариант для покраски гриля, так как выдерживает нагревание до 600°C.

1. отшлифовать наружную поверхность жаровни при помощи крупнозернистой наждачной бумаги;
2. обезжирить металл уайт-спиритом или растворителем;
3. нанести первый слой краски;
4. дать ему высохнуть не менее 12 часов (10 минут для краски из баллончика);
5. таким же способом нанести еще 3-4 слоя.

Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки. Для этого нужно сделать следующее:

1. сделать 5% раствор серной кислоты;
2. обработать им все поверхности;
3. сделать крепкий мыльный раствор;
4. прокипятить в нем гриль;
5. завершающим этапом будет кипячение конструкции в растворе каустической соды.

Этот способ поможет защитить металл от коррозии и ржавчины на длительное время.

Особенности эксплуатации и ухода

Чтобы гриль сделанный своими руками прослужил долгие годы, нужно правильно за ним ухаживать и эксплуатировать.

Уход и правильная эксплуатация заключаются в следующем:

• устанавливать гриль нужно под навесом, что поможет защитить от осадков;
• не рекомендуется размещать его на сухой траве и рядом с легковоспламеняющимися предметами;
• для обеспечения пожарной безопасности отводящую трубу следует оборудовать искрогасителем;
• убирать гриль в холодной время года на хранение в сарай;
• после каждого использования очищать его от золы, углей и пригоревшего жира;
• продукты горения (золу, угли) сразу после приготовления мяса нужно заливать водой;
• перед первым использованием необходимо прожечь дрова вхолостую 2-3 раза, чтобы избавить гриль от запаха краски;
• запрещено использовать мангал в закрытых помещениях, так как это может привести к отравлению угарными газами.

Правила приготовления мяса на гриле из газового баллона:

• разводить огонь рекомендуется в одной части емкости, при этом вторую оставлять под угли, над которыми и будет запекаться мясо;
• в процессе обжаривания не следует поворачивать шампур слишком часто, достаточно будет 2-3 поворотов;
• оптимальный вид углей – красные, с легким серым налетом (жар при этом будет нужной температуры, а обжарка ровной);
• мясо нужно хорошо прожаривать, не допуская обугливание;
• ветки фруктовых деревьев, добавленные в очаг, придадут блюду изысканный аромат.

Гриль, сделанный по всем правилам, послужит долгие годы. Главным преимуществом самодельного устройства является то, что можно изготоваить его по собственному проекту, учитывая все свои пожелания. А оригинальный дизайн конструкции станет предметом восхищения гостей.

Мангал из газового баллона: изготавливаем своими руками

Отдых за городом, будь то дача или живописная поляна в лесу или у водоёма, очень часто предполагает приготовление шашлыков. Конечно, для этого можно обойтись несколькими кирпичами и парой металлических перекладин, вот только настоящее удовольствие от приготовления мяса на шампурах можно получить только рядом с удобным и практичным мангалом. Добротную конструкцию можно изготовить из толстого листового металла. Если же в хозяйстве такового не найдётся, то не стоит спешить на строительный рынок. Отличное приспособление для готовки мяса можно соорудить своими руками из обычного газового баллона.

Особенности мангала, изготовленного на основе ёмкости для сжиженного газа

Из одного или нескольких газовых баллонов можно соорудить добротный, практичный мангал, барбекю или коптильню

Баллон для бытового газа является отличной основой для множества самодельных конструкций. Хороший добротный металл, практически готовая форма и несколько стандартных типоразмеров позволяют с минимальными трудозатратами получить печку-буржуйку, бойлер косвенного нагрева, автоклав и другое нужное в хозяйстве оборудование. Толстые стенки ёмкости из-под сжиженного газа способны выдерживать высокую температуру, поэтому она как нельзя лучше подходит для изготовления коптильни, барбекю или мангала. Известны и другие достоинства конструкции:

• ёмкость не прогорает, если даже в течение длительного времени контактирует с открытым огнём и раскалёнными углями;
• оптимальная конфигурация и толстые стенки не позволяют сооружению деформироваться при воздействии высоких температур;
• в мангале из баллона можно готовить не только шашлыки, но и запекать овощи, коптить или жарить рыбу и мясо;
• после готовки не требуется заливать угли водой — достаточно закрыть верхнюю крышку. К слову, её наличие позволяет оставлять агрегат на улице даже во время дождя или снегопада;
• большие габариты позволяют за один раз приготовить еду для большой компании;
• даже если баллон придётся покупать, расходы на него не идут ни в какое сравнение с приобретением листового металла в торговой сети;
• простота изготовления, благодаря чему мангал сможет изготовить даже малоопытный домашний мастер;
• чтобы реализовать свой замысел, понадобится всего несколько часов;
• сооружение из баллона отлично подходит для того, чтобы реализовать любой художественный замысел. Например, его можно стилизовать под паровоз.

Стилизация под паровоз является довольно распространённым художественным замыслом, но, тем не менее, всегда выглядит стильно и оригинально

У мангала, построенного из ёмкости для бытового газа практически нет недостатков. Некоторые считают минусом большие габариты, но что им мешает взять баллон поменьше, например, на 27 литров? К негативным моментам можно отнести разве что полукруглую форму днища, не слишком удобную во время розжига дров. С другой стороны, при такой конфигурации угли будут находиться ближе к краям шампуров. За счёт этого будут лучше пропекаться крайние кусочки мяса, которые при готовке на традиционной прямоугольной жаровне нередко остаются сырыми. Специалисты считают, что сферические стенки мангала не совсем подходят для приготовления шашлыков, поскольку препятствуют процессам, которые помогают «раскрыться» богатому аромату печёного мяса. В дальнейшем мы ещё коснёмся этого вопроса, открыв секрет, как избежать недостатков, связанных с круглой формой днища.

Размеры бытовых газовых баллонов. Для изготовления мангала подходят модели, обозначенные буквами (б) и (в)

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Газовые баллоны изготавливаются из высоколегированных низкоуглеродистых сталей 30ХМА, 45, 34CrMo4, 30ХГСА. Высокое содержание лигатур и уменьшение количества лигатур в металле делает сплав более прочным и повышает антикоррозионные свойства.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды Ø3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Изготовление мангала своими руками из бытового газового баллона на 50 литров

Монтажные работы лучше всего проводить в хорошо вентилируемом помещении или на открытом воздухе. Место, на котором будет выполняться сборка, должно быть достаточно ровным, иначе не удастся обеспечить правильную геометрию конструкции и мангал будет неустойчивым.

При проведении слесарных работ важно не забывать о правилах техники безопасности, обязательно использовать защитные средства и спецодежду.

Пошаговая инструкция

1. Откручивают вентиль. Для этого используют газовый или разводной ключ. Иногда запорная арматура так сильно закисает, что отвернуть её нет никакой возможности. В этом случае кран можно срезать угловой шлифмашиной. Воспользовавшись этим же инструментом, срезают нижний опорный обод — с ним конструкция будет выглядеть неэстетичной.

Демонтаж вентиля выполняют разводным или газовым ключом

Разметка газового баллона — один из важнейших этапов в изготовлении мангала

Крышку вырезают при помощи болгарки. Применение газового резака снизит эстетическую ценность сооружения

Не спешите вырезать сразу всю крышку. Впоследствии это повлечёт массу неудобств, связанных с её правильной ориентацией, выставлением зазоров и т. д. Сделать это без помощника будет проблематично. Если по линии первого реза сразу же приварить петли, то в дальнейшем удастся сэкономить уйму времени и нервов.

Монтаж фиксаторов, препятствующих чрезмерному открыванию крышки

Расстояние, на которое будет откидываться дверца, можно изменить, разгибая фиксаторы на необходимый угол. При этом выбирают такое положение, при котором можно будет легко доставать до ручек крышки, не сильно наклоняясь вперёд, и в то же время не позволит конструкции самопроизвольно захлопнуться.

Монтаж ограничителей, удерживающих крышку мангала

Вместо ограничителей можно использовать отрезок цепи нужной длины, приварив его одним концом к мангалу, а другим — к крышке.

Ниже петель выполняют ряд сверлений Ø12–14 мм под шампуры. Ранее эти места размечались по линии деления диаметра. На передней стенке напротив каждого отверстия делают прорези или треугольные вырезы, на которые будут укладываться шампуры.

Сверления под шампуры можно дополнительно обработать напильником

Разметка прорезей для притока воздуха

Прорезать днище для подачи воздуха нецелесообразно в силу ряда причин. Во-первых, это ослабит сварочный шов, который делает конструкцию более жёсткой, а во-вторых, отверстия будут быстро забиваться жировыми отложениями, смешанными с пеплом и золой, и перестанут выполнять свои функции.

На этом основную часть работы считают завершённой. Осталось установить мангал на ножки и облагородить интересным декором или же просто покрасить конструкцию термостойкой краской.

Чтобы получить стильный мангал, получившуюся конструкцию потребуется «облагородить»

Монтаж опор для мангала

Есть несколько вариантов установки мангала на ножки, чему способствует достаточно толстый металл его корпуса. Первый и самый простой метод — приварить четыре отрезка стальной трубы или уголка непосредственно к корпусу. Разумеется, места присоединения надо тщательно выверить, а в процессе работы использовать угольник и строительный уровень, иначе конструкция будет выглядеть кособоко и неопрятно. Высоту мангала каждый делает под себя, но существует и стандартная рекомендация — расстояние от земли до плоскости укладки шампуров должно быть не более 1 м.

Стоит заметить, что презентабельности и удобства описанный выше способ добавить не может. Если вы хотите получить стильное, практичное сооружение, то для этого понадобится изготовить опору рамного типа. Для этого из профильной металлической трубы 20х20х2 мм изготавливают пару боковых стоек. В верхней её части приваривают полукруглое ложе из металлической шины, выгнутой по форме баллона. Между собой обе части конструкции крепят всё тем же металлопрофилем так, чтобы получилось некое подобие подстолья. Баллон укладывают на подготовленное ложе и прихватывают сваркой. Для того чтобы сделать мангал более мобильным, к ножкам можно прикрепить металлические колёса.

Изготовление опорной конструкции для мангала

Изготовленный из бытового газового баллона мангал можно брать с собой и при вылазках на природу. Для того чтобы он не занимал много места в багажнике авто, опорную конструкцию делают разборной. Всё, что для этого понадобится — 40-сантиметровый отрезок трубы с внутренним диаметром 18–30 мм и 3-метровую трубу диаметром 16–28 мм. Главное требование — чтобы при их сопряжении зазор был небольшим, иначе мангал будет неустойчивым.

Разрезав короткий кусок на четыре равные части, получают муфты, которые приваривают к баллону в местах установки опор. После этого мангал устанавливают на ножки и выполняют сквозные сверления для их фиксации внутри муфт. Вставленные в эти отверстия штифты позволяют без труда переносить собранную конструкцию — трубки выпадать не будут. Дополнительно к бокам переносного мангала можно приварить ручки для переноски. К слову, во время транспортировки конструкции все ножки, дрова (или упаковку углей) и жидкость для розжига можно уложить внутрь. Подобная оптимизация позволит сэкономить немало места в багажнике.

Галерея готовых самодельных мангалов

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

• Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
• Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
• В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Чем покрасить, чтобы «дёшево и навсегда»

Металлическое сооружение надо покрасить как из эстетических, так и практических соображений. Незащищённая сталь будет быстро ржаветь, что не добавит конструкции ни красоты, ни долговечности. Лучше всего для окрашивания мангала подойдёт любая термостойкая краска, предназначенная для автомобильных глушителей, однако её высокая цена и сложная технология нанесения не позволяют назвать этот вариант идеальным. Те же недостатки имеют и краски на основе силикона, специально созданные для окрашивания металлических печей, каминов, барбекю и мангалов.

Дешёвым и практичным материалом является кузбасс-лак и аналогичные минеральные составы на основе битумных смол.

Окрашивание скроет все огрехи изготовления и сделает конструкцию завершённой

Покрытие должно выполняться в 3–4 слоя, с полной промежуточной сушкой после каждого нанесения. Разумеется, красить внутреннюю поверхность мангала нет необходимости — налёт копоти, наоборот, будет способствовать получению идеального продукта.

Недостатками этого способа является длительное время высыхания и неприятные, токсичные испарения. К тому же краска длительное время остаётся непрочной, поэтому требует бережного обращения. Первые 2–3 протопки лучше всего провести «вхолостую». Это устранит запах, сделает покрытие более прочным и безопасным. Когда же минеральный состав спечётся, повредить его будет очень сложно. Практика свидетельствует, что такой состав не требует обновления десятилетиями.

Видео: как построить мангал из газового баллона за три часа

Множество вариантов мангалов, построенных на основе газового баллона, позволяет построить практичную, функциональную и оригинальную конструкцию. Её можно разместить под навесом или в беседке, установить под открытым небом или сделать полностью мобильной. Правильно построенный мангал даёт мягкий и ровный жар, который делает шашлык мягким и сочным. Поэтому всё, что остаётся пожелать — хорошей компании и приятного аппетита!

Как самостоятельно изготовить мангал из газового баллона

Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

• Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
• Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
• Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
• При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
• Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
• Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
• Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

• Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
• Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
• В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Подготовка к изготовлению: чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Наливаем воду в баллон для его промывки

Сливать воду рекомендуется подальше от жилых зданий, так как метан даже в небольших количествах обладает резким запахом, который выветривается несколько дней.

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

• Высота — 98 см.
• Диаметр — 30 см.
• Толщина стенок — 0,3 см.
• Вес — 22 кг.

Разметка баллона

1. Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.

Размечаем баллон мелом

Разметка газового баллона для устройства крышки

Линии отреза под крышку будущего мангала

Внутренние кольца баллона для фиксации крышки

Разметка и размеры будущего мангала в чертеже

Чертеж мангала из газового баллона с размерами

Выбор газового баллона

Для того чтобы мангал получился хорошим надо найти подходящий баллон. Если на вашей даче или в загородном доме раньше стояла газовая плита, которая работала от такого баллона, то наверняка у вас осталось несколько штук. Можно поискать баллон в пунктах приёма металлолома, где его вам продадут по цене лома или покопаться во всемирной сети.

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

• Сварочный аппарат;
• Углошлифовальная машина (болгарка);
• Защитные очки;
• Перчатки;
• Дверные петли металлические (3 или 4 штуки);
• Заклёпки (один набор) и заклёпочный пистолет;
• Молоток;
• Отвёртка;
• Зубило;
• Разводной ключ;
• Дрель и сверло по металлу диаметром 10–12 мм;
• Металлическая труба для дымохода;
• Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
• Четыре квадрата для площадок под ножки — примерно 10х10 см.

Болгарка и сварочный аппарат для работы при изготовлении мангала

Пошаговая инструкция по изготовлению своими руками

1. Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики. С помощью болгарки необходимо сделать разрезы строго по намеченным линиям. Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.

Распиливание баллона болгаркой по намеченным линиям

Приваривание петель к крышке мангала

Изготовление ножек для мангала

Привариваем уголок к ножкам для создания прочности и исключения деформации баллона

Ножки для мангала — коптильни со старой швейной машинки с колесиками

Отверстия в баллоне для системы вентиляции

Дымоход на торце мангала из газового баллона

Как сделать с коптильней

Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.

Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.

Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.

Мангал — коптильня с дымоходом из двух газовых баллонов

К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.

Как сделать мангал-коптильню из двух газовых баллонов: видео

Окрашивание получившейся конструкции

Выбор вида краски

Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.

Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.

При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.

Термостойкая краска для окрашивания мангала

Этапы покраски

1. Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
2. Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
3. Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
4. Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.

При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.

Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.

Краску нельзя распылять вблизи открытого огня и во время работы необходимо надевать респиратор для защиты органов дыхания.

Распыляется на расстоянии 20 сантиметров и наносится в несколько слоёв. Время высыхания каждого слоя примерно 2 часа.

Палитра цветов достаточно большая, но самыми популярными всегда остаются чёрный и серебристый цвета.

Акриловая термостойкая краска для мангала

Как сделать мангал из газового баллона за несколько часов: видео

Вариант изготовления с пошаговыми фото (видеоряд)

Галерея готовых самодельных мангалов

Нюансы использования полученного изделия

• Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
• Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
• Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
• При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
• Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

Как сделать мангал из газового баллона: изготовление из пропана своими руками — чертежи с размерами

Что может быть прекраснее отдыха на природе вместе с родными и друзьями? В такие моменты наслаждаешься общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации просто не обойтись без добротного мангала. В сегодняшней статье мы поговорим о том, как сделать собственный мангал из обычного газового баллона. Поверьте, это не сложно.

Главные преимущества

Любители отдыха на природе отдают предпочтение самодельным мангалам из газовых баллонов не просто так. Такой выбор представляет следующие преимущества:

• Существенная экономия – приобретая в магазине самый обычный мангал, будьте готовы выложить немало. Если же в вашем распоряжении есть ненужный газовый баллон, вы сможете потратить минимум времени и средств для изготовления качественного, практичного и удобного мангала.
• Простота изготовления. Благодаря нижеприведенной подробной инструкции, данное изделие сделать не составит труда даже новичку. Все что для этого нужно, это приготовить необходимые для работы инструменты и материалы.
• Возможность установки дополнительных устройств. Делая мангал своими руками, можно установить дополнительные дополнения для большего удобства эксплуатации.
• Возможность легкой транспортировки. Изготовленное приспособление довольно легко транспортировать и перемещать, так как оно отличается компактностью;
• Повышенная прочность и долговечность. Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдержать давление сжиженного газа;
• не нужно волноваться о том, что в вашей шашлычнице со временем прогорит дно.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественное и надежное изделие для жарки шашлыка на природе, заднем дворе дома или возле дачной бытовки.

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Выбор емкости баллона зависит от того, какая именно шашлычница вам нужна. Если в предпочтении переносной гриль, который легко транспортировать на большие расстояния, то можно использовать емкости 20-30 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Перед тем, как приступить к основным работам, необходимо убедиться, что баллон совершенно пуст. Предварительно выпустите газ с пустой емкости, от этого зависит ваша безопасность.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

• электрическая дрель;
• болгарка с диском по металлу;
• отвертка или шуруповерт;
• петли нужных размеров;
• труба;
• металлические заклепки;
• аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Лучше множество раз отмерять, нежели один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Перепроверьте вдоль и поперек правильность вычислений, прежде чем перейти к следующему этапу проводимых работ.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Приварка ручек и крышки

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет этот материал.

При определении высоты тоже, важно учесть несколько нюансов:

• удобство транспортировки гриля в транспорте;
• комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте здесь.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Мангал из баллона, видео

Изготовить собственными руками септик для загородного дома, как и гриль из баллона проще простого. Все что для этого нужно, это следовать вышеприведенным инструкциям, верить в собственные силы и проявить чуточку смекалки. Будьте уверенны, у вас все получится.

Как сделать домик для колодца шестигранный: как построть своими руками из дерева — пошаговая инструкция и четрежи

Каркасная баня своими руками — проекты с мансардой 5×4 и 3х4

Проект навеса для автомобиля из металла и дерева своими руками

Куры Маран: французские и черно-медный петух — описание породы
