Финский гриль домик
Финский гриль домик

Среди множества разных вариантов летних кухонь весьма востребованы гриль домики или финские беседки с печью-барбекю, стилизованные под лапландский чум. Типовая финская беседка обычно имеет классическую восьмиугольную форму, высоту 3 м и площадь 6 м2. Это оптимальные размеры гриль домика, позволяющие прекрасно разместиться в таком домике сразу 10 человекам.

Конструкция финских беседок была разработана еще в конце XIX века и дошла до нашего времени практически в том же виде, претерпев лишь небольшие изменения. Такое строение очень удобно и прекрасно вписывается в современный ландшафтный дизайн.

Финский домик гриль
Финский домик гриль снабжен печкой

Благодаря тому, что беседка представляет собой закрытое помещение, да еще и снабжена печкой, одновременно служащей и для приготовления пищи, и для отопления, ею можно пользоваться как летом, так и зимой.

Стены гриль-домика снаружи обычно делаются из профилированного бруса, внутри применяются вагонка, имитация бруса и другие материалы из дерева. Кроме того, панели внутри домика утепляются минеральной плитой, древесноволокнистым утеплителем или экструдированным пенополистиролом.

В финских беседках присутствует печь-барбекю на фото

В финских беседках обязательно присутствует печь-барбекю, для которой делается специальный фундамент из бетонной стяжки и сконструированных определенным образом и уложенных на нее деревянных элементов. Крыша хорошо утепляется специальным материалом с защитной гидроизоляционной пленкой, а для кровли используется мягкая черепица либо маты из соломы или камыша. Финские беседки имеют большие окна, которые делают конструкцию более легкой и воздушной, а также открывают для находящихся внутри людей прекрасную панораму.

Обычно конструкция включает несколько основных элементов — фундамент, цоколь, основание, стены и крышу, а также окна и двери. Но есть и такие легкие сооружения, которые возводятся прямо на грунте, без фундамента — используется лишь тротуарная плитка. Есть беседки без стен, когда кровля держится только на опорных стойках, а стало быть, не нужны окна и двери. Бывают вообще островные летние кухни, у которых нет ни стен, ни крыши, а кровлей в лучшем случае служит крона дерева. Вариантов множество, так что в каждом отдельном случае используется тот или иной набор материалов.

Для строительства гриль домиков обязательно требуется прочный фундамент, а делают его, как правило, из железобетона и при этом используют металлическую сетку в качестве арматуры и цементный раствор либо готовые цельные бетонные блоки. По мнению профессиональных строителей, основа должна быть прочной, а сэкономить можно на материалах для верхней части конструкции. Поэтому «правильный» фундамент является гарантией того, что здание будет достаточно долговечным. Последовательная сборка гриль домика начинается с разметки участка и закладки правильно выбранного типа фундамента.

Фундамент для домика гриль на фото

Помимо фундамента, рекомендуется сделать цоколь, выступающий снаружи стены. И хотя без него можно и обойтись, однако при возведении кухни в виде гриль домика лучше делать фундамент с цоколем по всем правилам качественного строительства, поскольку он не только выполняет декоративную функцию, но и придает всей конструкции большую устойчивость. Как упрощенный вариант в качестве фундамента летней кухни применяется камень или же на выровненный грунт просто укладывается плитка (для открытых террас и т. п.). А вот из чего сделать основание – зависит от типа грунта.
В случае строительства гриль домика закрытого типа после заливки фундамента из деревянных брусьев делается основание пола, на которое укладывают доски или ДСП, а затем, например, настилают линолеум или выкладывают пол специальной нескользкой плиткой. Как покрытие для внутренних или наружных поверхностей (например, террасы и дорожек) можно использовать клинкерную плитку.
Мало построить гриль домик, нужное его еще правильно оборудовать и оснастить обогревательными элементами.

Если планируется класть кирпичную печь-барбекю или русскую печь для приготовления пищи и обогрева, необходимо на этапе закладки фундамента оставить под нее место, на котором сложить усиленное основание под печь с соблюдением всех технических требований. Для возведения печи требуется специальный жаростойкий кирпич, о чем подробнее речь будет идти в отдельной главе, посвященной сооружению печей и мангалов. Если есть печь, — значит, обязательно нужна дымовая труба, под которую в кровле делается отверстие. Если же крыши нет совсем (например, в случае с островной кухней), трубу делать не обязательно.

Но в любом случае при устройстве мангала или печи требуется соблюдение всех правил пожарной безопасности, например нельзя оплетать кухню растениями, особенно вблизи очага.

Возведение финского гриль домика

Следующим этапом является возведение стен. Для финского гриль домика или беседки закрытого типа — это тяжелые стены из камня, кирпича, блоков из газо- или пенобетона, которые обеспечат долгую службу рабочей постройки и будут хорошо держать тепло. Кухнями, построенными из таких материалов, можно пользоваться круглый год. При желании стены домика можно возвести даже из самана — блоков из смеси глины и соломы. Этот материал сохраняет приятную прохладу в помещении даже в жару. Закрытые летние кухни строят и деревянные — из сруба, досок, брусьев. Для деревянных конструкций предварительно возводится каркас, который затем обшивается досками.

Помимо досок, для строительства стен в каркасных конструкциях используются гипсокартон, вагонка, фанера, в редких случаях — листовой металл, который сильно разогревается, что не очень хорошо для кухни вообще, а особенно летом.

В этот перечень материалов для стен облегченного типа можно включить и листовой поликарбонат, а также листовое стекло. Конструкции со стенами из этого материала выглядят воздушными и почти невесомыми, особенно в темное время суток, когда внутри беседки горит свет. А днем за широкими панорамными стенами открывается прекрасный пейзаж.

Одна или две стороны террасы примыкают к дому, поэтому стены либо вообще не требуются, либо ее боковые стороны или передняя часть могут быть закрыты с помощью штор, пергол или обрешетки. Таким же образом можно частично или полностью закрыть веранду. Кроме того, могут быть установлены ажурные перегородки, распашные окна и т. п.

Каркас для гриль домика делается не только из дерева, но и из металла. Понятно, что металлический каркас более надежен и может выдержать более тяжелую кровлю, чем деревянный.

Крыша финского домика гриль на фото

В открытых строениях крыша держится не на стенах, а на опорных стойках из камня, кирпича, деревянного бруса, металлических труб или штырей. Выбор материала для опор зависит от типа кровли и того, насколько она легкая или тяжелая. Естественно, для более тяжелой кровли требуются более прочные и крепкие стойки. Так, если они представляют собой деревянные колонны (самый простой вариант), крыша также должна быть не тяжелой — деревянной или из красивого пластика. Металлические колонны, соответственно, смогут выдержать и более тяжелую крышу, например из листового металла.

Так, при изготовлении металлической финской беседки можно использовать для каркаса алюминиевый профиль, профильную трубу или кованый металл. Для большей устойчивости конструкции и для защиты металла от окисления под такой каркас требуется бетонная площадка. Фундамент может быть каменным, и хотя это стоит дороже, зато выглядит намного эффектнее. После того как фундамент готов, устанавливается металлический каркас. Затем нужно перекрыть конструкцию и сделать пол, выложив его плиткой или настелив доски.

Если у строения есть стены, предполагается, что должны быть также окна и двери. Окна должны быть застекленными и открывающимися. Рамы можно сделать самостоятельно из деревянных брусьев, использовать старые после замены окон в квартире либо заказать пластиковые окна. Дверь также можно сделать самостоятельно или купить готовую. В зависимости от типа летней кухни окна и двери в ней могут быть легкими и воздушными, как, например, для каркасной деревянной беседки, либо более прочными и тяжелыми, с замками, утепленными — для кирпичного домика, рассчитанного и на зимнюю эксплуатацию.

Финский гриль домики
Финский гриль домик с барбекю

Для того, чтобы собрать гриль и барбекю домики, материал для крыши можно использовать любой, ведь металлическая конструкция способна выдержать любой вес. Стены по желанию также могут быть из металлических листов — конструкция их выдержит. Можно использовать в дизайне внутри и снаружи кованые элементы, оформив ими колонны строения или перила (если таковые имеются вместо стен), сочетать металл с деревом и т. д.

Крыша из металлочерепицы
Крыша из черепицы

Для изготовления кровли в строительстве финской беседки для дачи используются разнообразные материалы: для более капитальных строений — шифер, металлопрофиль, черепица, дерево; для более легких кухонь-беседок или кухонь-террас — изящные навесы из поликарбоната, раскладные и раздвижные навесы (есть даже навесы со встроенными обогревателями и светильниками, но они предназначены для более комфортабельных летних кухонь), тенты и т. п.

Домик с газовой или электрической плитой

Для оснащения финской беседки с грилем требуется специальное оборудование — газовая или электрическая плита либо кирпичная печь и металлический мангал, мойка, шкафы для хранения посуды и кухонной утвари, шкафы для хранения дров или угля (в случае пользования печью и мангалом) и, конечно же, мебель для кухни и прочие элементы интерьера. Причем кухонную мебель, например, можно сделать своими руками. Даже человеку, взявшемуся за это впервые, вполне по силам смастерить кухонный стол и деревянные скамьи для обустройства летней столовой, не говоря уже о разных мелочах, сделанных из природных материалов, которые украсят кухню и привнесут особенный колорит. В большинстве случаев для этого подойдут различные подручные средства, все что угодно — по желанию.

Финский гриль домик на фото

Специальные материалы потребуются для подведения к летней кухне коммуникаций — водопровода, системы водоотведения, электросети и пр. Все они должны быть внесены в проект конструкции, и работы по их подведению выполняются на этапе возведения фундамента и стен кухни.

Для строительства гриль домика потребуется достаточно много материалов, но если все строить своими руками, в любом случае это обойдется гораздо дешевле, чем оплачивать услуги строительной компании. Кроме того, в своем проекте можно использовать любой материал в зависимости от финансовых возможностей: можно позволить себе сочетать различные материалы в соответствии с собственным вкусом. Особенно удобно, если материалы остались от основной стройки или ремонта. Таким образом, удастся одновременно, и сэкономить на приобретении строительных материалов, и получить новое практичное и удобное сооружение, а также выдержать эту постройку в одном стиле с основным домом благодаря использованию одинакового материала.

Помещение финской беседки неизбежно будет промерзать зимой и «оттаивать» весной, поэтому все отделочные материалы для нее должны быть рассчитаны на такую эксплуатацию и обладать хорошей устойчивостью к влаге, перепадам температуры, ультрафиолетовому излучению. Кроме того, желательно, чтобы облицовочный материал в процессе эксплуатации не требовал особого ухода и дополнительных расходов на обработку и восстановление поврежденных участков. Посмотрите гриль домик внутри – показаны варианты декоративной отделки стеновых и потолочных конструкций.

Эти финские беседки на фото могут стать источником идей и вдохновения для реализации самых смелых идей на приусадебном или дачном участке:

Финский гриль домик
Финский гриль домик

Финский гриль домик
Финский гриль домик

Каждый из материалов, который используется в строительстве финских домиков гриль, имеет свои достоинства и недостатки, и каждый позволяет создавать конструкции определенного типа в выбранном стиле.

Финская беседка с металлическим каркасом на фото

Очень красивы и изящны финские беседки с металлическим каркасом. Эти легкие ажурные конструкции не загромождают природное пространство, прекрасно вписываются в ландшафт и дают находящимся внутри возможность любоваться пейзажем. Такую конструкцию можно сделать открытой или закрытой, выполнив ограждение из стекла или поликарбоната. Однако нельзя забывать, что при всей своей надежности и долговечности металл нуждается в специальном покрытии для защиты от коррозии.

Кирпичный домик гриль
Каменный домик гриль

Кирпичные или каменные беседки более всего создают впечатление солидности, основательности и надежности. И это впечатление вполне оправданно. Кирпичная кладка обеспечивает хорошую теплоизоляцию и обладает высокой степенью устойчивости к различным природным факторам, поэтому такая кухня прослужит долго и использовать ее можно будет не только летом, но и зимой. Кроме того, кирпич пожаростоек, а значит, более всего подходит для установки дровяной печи.

Пенобетон и газобетон — это вообще универсальный материал, который используется в строительстве различных сооружений. Он малочувствителен к перепадам температуры, не поглощает влагу и запахи, не дает усадки, пожаробезопасен (не поддерживает горение), а главное — доступен в силу своей невысокой стоимости. Кроме того, строения из пено- и газобетонных блоков имеют относительно малый вес и не требуют возведения массивного фундамента. Все это представляется большим преимуществом перед прочими стройматериалами. Недаром при строительстве как собственно дач, так и дачных подсобных помещений применяются именно блоки из вспененного бетона.

Деревянные домики гриль
Деревянные домики гриль

Деревянные домики гриль выглядят очень добротно и солидно, и вместе с тем в них ощущается особая атмосфера уюта и тепла. Деревянные финские беседки могут быть выполнены в фольклорном, этническом стиле или сделаны в классическом стиле из деревянных щитов.

В любом случае дерево — материал очень экологичный, «дышащий», а значит, строение из него будет абсолютно безопасным для здоровья человека, в отличие, например, от синтетических материалов, таких как поликарбонат и т. п.

На заметку!

Гриль-домики родом из Финляндии
и внешне напоминают ЧУМ.

Конструкция представляет из себя круглую утепленную беседку со стационарным грилем-мангалом посередине.

Гриль-домик
— отличный вариант для семейного отдыха, приготовления мяса, рыбы и овощей на гриле. Также гриль-домик можно использовать как настоящую летнюю кухню. За счёт утепления пола и стен, а также открытого огня из гриль-установки, в гриль-домике тепло даже в суровые морозы.

Такое место идеально подходит для загородного отдыха в любое время года, при любой погоде!

В домике комфортно разместится компания из 18-20 человек.

Гриль-домики оснащены современной финской гриль-установкой Premium (произведена из высококачественных материалов и имеет длительный срок эксплуатации). Имеют большое количество съемных насадок, что позволяет одновременно приготовить несколько блюд. Гриль-установка продумана до мелочей: искрозащитная сетка, насадка от дождя, съемная деревянная столешница, большой размер очага, вытяжка с дымоходом, который служит защитой от копоти и дыма. На ступенчатых решетках гриля блюда готовятся равномерно и быстро.

Дым не помешает вашему отдыху! В грилях наших изделий установлены качественные приточные системы, благодаря которым обеспечивается грамотная циркуляция воздуха. Гриль-домики в Москве
производятся разных размеров. В зависимости от Ваших пожеланий, Вы выбираете подходящую именно Вам комплектацию беседки, размер и дизайн.

Гриль-беседка
несомненно придаст ландшафту вашего садового участка особый колорит. Оригинальный дизайн украсит ваш участок. Гриль-домики устанавливают на загородных участках рядом с собственным домом, а также на территории туристических центров и базах отдыха.

Для создания нужного антуража обстановка внутри домика дополняется различными аксессуарами: деревянная посуда, прихватки, различная кухонная утварь, матрасы, подушки, занавески, ящики и кашпо для цветов, шкуры на стенах и скамейках, и т.п.

У гриль-домика серии Grand, по желанию клиента, может быть двойное назначение. Довольно интересное и практичное решение для загородного участка — это комбинированный гриль-домик с сауной
или душевой.

Построить гриль домик своими руками
конечно возможно, но лучше обратиться к квалифицированным специалистам!

Мы производим гриль-домики из качественных и экологически чистых современных материалов с использованием современного оборудования. Вся древесина обрабатывается специальной пропиткой, что значительно увеличивает срок эксплуатации сооружения.

Мы предлагаем готовые под ключ гриль домики по доступным ценам. Гриль-домик цена
в нашей компании самая оптимальная! Наша компания разрабатывает проекты гриль-домиков
с учетом пожеланий заказчиков. Организуем доставку гриль-домиков во все регионы России и ближнего зарубежья.

Наша компания предлагает гибкие условия оплаты, доставки, установки и сборки гриль-домиков. Надежные и комфортные гриль-домики нашего производства позволят вам долгие годы наслаждаться грилем, барбекю и шашлыками в кругу друзей и близких вам людей.

Купить гриль домик
просто – позвоните нам! На нашем сайте представлены различные фото гриль-домики. У наших клиентов все отзывы гриль домик только положительные! Гриль-домики производства нашей компании, несомненно, будут украшением любого участка!

Приготовление мяса на открытом воздухе — один из самых популярных способов отдыха на дачном участке. Большинство людей пользуется мангалом. Рекомендуем обратить внимание на финские беседки — сооружения с изысканным внешним видом, в которых созданы все условия для полноценного отдыха. Готовить мясо на углях внутри помещения удобнее и уютнее.

Финский домик — конструкция закрытого типа, внутри которой находится очаг и дымоотвод. Сюда прекрасно вписываются посиделки с друзьями, нередко данное времяпровождение сочетают с приготовлением пищи на открытом огне.

Внешне гриль-домик выглядит впечатляюще — это полноценная постройка с индивидуальной архитектурой. В основном покупают уже готовую конструкцию, но в целях экономии можно самостоятельно возвести сооружение. Гриль-беседка станет не только местом для отдыха, но и украсит ландшафтный дизайн дачи.

Характерная особенность конструкции — присутствие внутри очага для жарки. Это создает особую атмосферу уюта, ведь даже плохие погодные условия не станут помехой для жарки шашлыка.

Видео «Установка гриль-барбекю в финскую беседку»

Из этого видео вы узнаете, как своими руками установить гриль-барбекю в финскую беседку.

Из чего построить

Какой материал использовать для возведения сооружения, зависит от результата, который вы хотите получить. Для гриль-домиков нужен прочный фундамент, лучше всего сделать его из железобетона, используя для укрепления армирующую сетку. Профессионалы отмечают, что лучше потратиться на хорошее основание и сэкономить на дальнейших работах. Надежный фундамент — гарант долговечности конструкции. Выбор материала для основания зависит от особенностей грунта.

Каркас постройки собирают из дерева, реже возводится каменная беседка. Первый вариант смотрится эстетичнее, но есть риск возгорания материала. Кирпичи долговечнее, отлично смотрятся, однако их цена оставляет желать лучшего.

Важным компонентом беседки является гриль. Для его возведения понадобится жаростойкий кирпич.

Стены возводятся из разных материалов, обычно для этого используют древесину, камень, кирпич, пенобетон. Материал должен быть износоустойчивым, красивым внешне и задерживать тепло в помещении, что позволит использовать его даже в холода. Интересно смотрится беседка из самана. Если выбрали дерево, изначально нужно соорудить каркас, на который будет в дальнейшем устанавливаться материал.

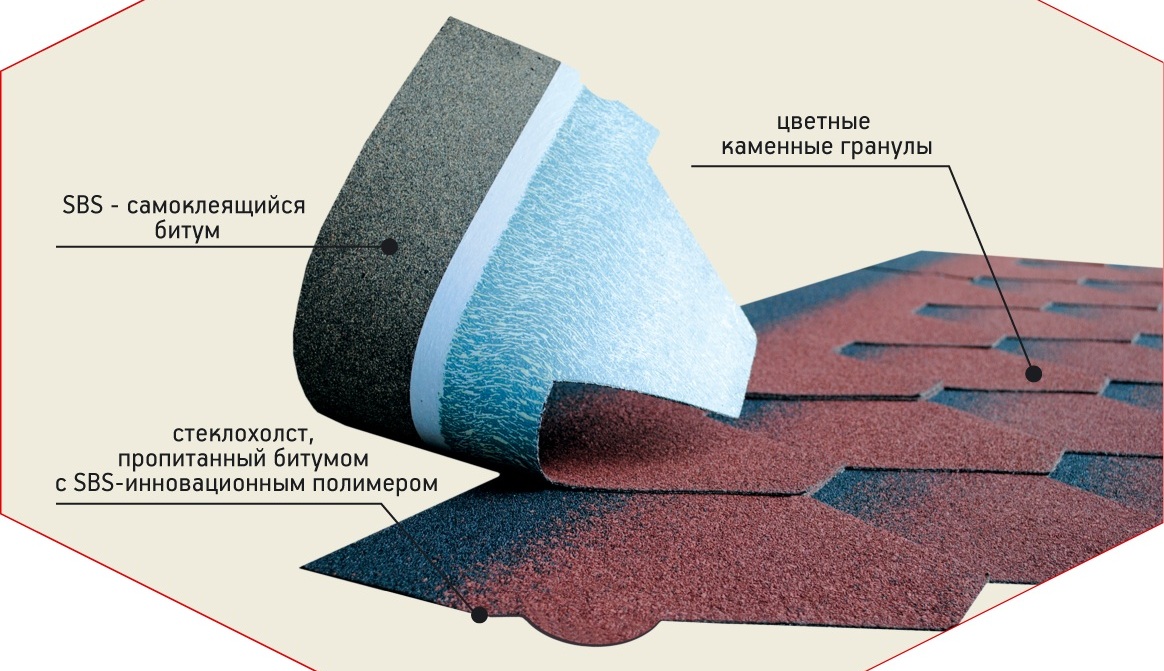

Для кровли используют шифер, металлопрофиль, черепицу или дерево. Если конструкция легче, здорово подойдет навес из поликарбоната, тент.

Домик своими силами

Чтобы не покупать уже готовое сооружение, его можно возвести самостоятельно. Предварительно нужно составить проект, учесть в нем размеры беседки, особенности ее интерьера. Это поможет определиться с количеством материала, да и действовать по разработанному алгоритму гораздо лучше. Также не забудьте подготовить инструмент.

Чтобы возвести шестигранную крышу, нам понадобится стропильная система под форму шатра. В середине кровли нужно оставить место для дымохода. Из-за этого стропила крепятся к изготовленному шестиграннику из бруса со стороной 29 см.

В одиночку стропильную систему легче собрать на земле. Подготовленные шесть стропил из доски крепим металлическими уголками к шестиграннику, делаем на них выпилы для оптимальной усадки на верхнюю обвязку. Поднимаем стропила, крепим их. Далее выполняем обрешетку брусом 4х4 см.

Должны получиться примерно следующие слои:

• стропило;
• пароизоляционная пленка;
• утеплитель;
• гидроизоляция;
• плита OSB;
• подкладочный ковер;
• кровельный материал.

В продаже представлены различные материалы, используемые в качестве покрытия для крыши.

Пол

Если беседка из дерева, то с полами можно сильно не заморачиваться. В таком случае укладываем плитку на фундамент. Только в такой конструкции зимой будет довольно прохладно.

При возведении закрытого домика есть и другой вариант действий. Из деревянных брусьев делаем основание пола, потом укладываем доски или ДСП. Осталось настелить линолеум или выложить покрытие нескользкой плиткой. Для внутренних и наружных поверхностей можно использовать клинкерную плитку.

Печь

Очаг для жарки — обязательный компонент финской беседки. Гриль или барбекю лучше покупать уже собранный, с его выбором не должно возникнуть трудностей. К тому же он выполнен согласно нормам пожарной безопасности. Часто в комплекте идет столешница, набор креплений и т. д.

Нижнюю тумбу монтируем в центре на плитку пола. Дымоход закрепляем к шестиграннику, с которым соединены концы стропил. К верхней трубе подводим колокол вытяжки.

Отделка

Чтобы подчеркнуть самобытный вид домика гриля, важно уделить должное внимание его отделке. Удачно дополнят интерьер деревянные скамьи, сидения можно украсить покрывалами, разложить подушки.

Финский домик — тот случай, где полет фантазии неограничен. Вы можете менять облик конструкции как изнутри, так и снаружи.

Классические способы подчеркнуть дизайн беседки: покрасить, установить мебель и умывальник, развесить картины и т. п.

Домик-гриль больше, чем просто уголок для жарки мяса. Беседка передает особенную атмосферу уюта, ощущается единение с природой.

Теплое и комфортное помещение станет любимым местом для отдыха, ведь здесь в любой сезон можно выпить по бокалу вина с друзьями, пожарить шашлык и посмотреть на звездное небо.

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

• прямым;
• косвенным;
• комбинированным.

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана.
Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм.
Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см
   . Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.
3. Выкопав котлован, нужно выровнять его дно.
4. Засыпать песок, чтобы образовался равномерный слой, толщиной 10 см. Он лучше спрессуется если его намочить.
5. Сверху засыпать слой гравия аналогичной толщины.
6. Теперь необходимо установить опалубку, чтобы фундамент не растёкся при заливке. Для этого можно использовать толстую фанеру, доски или OSB плиты. Из этих материалов необходимо изготовить полосы равные длине (400 см) и высоте (25–30 см) котлована.
7. Установить эти деревянные щиты внутрь ямы, прижав каждый из них к стенкам.
8. Чтобы укрепить бетонную плиту, её необходимо армировать. Для этого, из прутьев, толщиной 0,8–1,0 см, изготовить две одинаковые решётки. Размер ячеек должен быть 15х15 см. Места пересечений металлических стержней укрепить проволокой или пластиковыми хомутами
   . Каркасы следует уложить таким образом, чтобы они не соприкасались, при этом первый не дотрагивался до гравия. Для организации такого пространства между решётками, можно воспользоваться половинками кирпичей.
9. Чтобы в готовой конструкции гриль-домика огонь не гаснул, необходима подача воздуха в жаровню. Для этого нужно установить «П»-образную трубу диаметром 15 см, длиной 155, согласно схеме. Один конец трубы выступает из середины фундамента, другой выведен за его пределы.
10. Уложить обе решётки с соблюдением промежутков между ними.
11. Теперь необходимо залить смесь внутрь опалубки. Для этого использовать бетон марки М 250 или М 300. Чтобы смесь равномерно распределялась по всему пространству котлована, её разравнивают совковой лопатой. Верхняя решётка должна полностью скрыться под слоем бетона.
12. Жидкому фундаменту необходимо время для застывания. В летний период для этого достаточно от 3 до 5 дней, а в холодные месяцы этот срок может длиться до двух недель. Следует учесть, что под прямым воздействием солнца смесь будет неравномерно высыхать. Это чревато тем, что фундамент покроется трещинами.
    Поэтому в первые двое суток после заливки, через каждые 10–12 часов основание нужно смачивать водой. Помимо этого, фундамент необходимо накрыть толстым полиэтиленом. Это поможет предотвратить быстрое испарение влаги, и защитит основание от солнечных лучей.
13. Когда бетон затвердеет, перейти к установке нижней обвязки деревянного каркаса. Прежде всего, необходимо покрыть поверхность фундамента гидроизолирующим слоем. Для этого можно использовать жидкий битум или рубероид.
14. Перед использованием все деревянные элементы конструкции необходимо обработать антисептическими пропитками и противогрибковыми средствами. Для нижней обвязки рекомендуется использовать брусья сечением 150х150 мм. На торцах каждого из них необходимо сделать пропилы, чтобы создать соединение «в полдерева».

15. Установить брусья на фундамент. Для этого используют анкерные болты или металлические уголки.
16. Внутри восьмигранного каркаса установить лаги для пола. Для этого можно использовать брусья сечением 150х100 мм. Их рекомендуется располагать параллельно друг другу или от внутренних углов конструкции к центру, смыкая их вокруг трубы.
17. Теперь необходимо установить 8 опорных стоек. Для этого нужно использовать брусья сечением 150х150 мм и длиной по 250 см. Их надо установить вертикально на нижней обвязке. Для этого в верней части углов нижней обвязки необходимо просверлить отверстие диаметром 20 мм. Для каркаса гриль-домика потребуются нагели (деревянный штырь цилиндрической формы) длиной от 8 до 10 см, диаметром 20 мм.Чтобы стойки удерживались в вертикальном положении, их укрепляют укосами.
18. Между вертикальными опорами установить подоконные доски. Для этого понадобятся бруски сечением 50х150 мм.
19. Из аналогичных деталей установить вертикальные стойки для рамы окон.
20. Теперь необходимо изготовить каркас верхней обвязки. Для этого потребуются бруски сечением 100х100 мм. Верхняя конструкция изготавливается по принципу нижней обвязки.
21. Когда каркас гриль-домика готов, можно перейти к изготовлению крыши. Для этого рекомендуется использовать брусья сечением 100х50 мм. Удобней изготавливать каркас крыши на земле, а затем поднять его и зафиксировать. Восьмиугольное отверстие на вершине конструкции должно соответствовать диаметру трубы дымохода. Чтобы надёжно укрепить элементы каркаса в верхней части, необходимо изготовить металлическую деталь, элементы которой повторяют форму балок.
22. Теперь необходимо установить основу для кровельного материала. Для этого из OSB плит нужно вырезать восемь фрагментов треугольной формы, по размеру соответствующим сторонам крыши.
23. С помощью саморезов прикрепить эти детали к верхней поверхности каркаса крыши. Щели в стыках обработать монтажной пеной. Основа для битумной черепицы готова.
24. Закрепить сверху кровельный материал.
25. Теперь необходимо создать полы в гриль-домике. Сначала нужно монтировать слой утеплителя. Для этого подойдёт гранулированный керамзит, который засыпать между лагами. Толщина утеплителя должна быть более 10 см, иначе теплоизоляционные свойства могут пропасть.

26. Разровнять керамзит. Поверх него установить шпунтованные доски. Как и все деревянные детали конструкции, этот материал нужно предварительно обработать противогрибковыми пропитками, и просушить.
27. Установить оконные рамы и дверь.
28. Утеплить стены гриль-домика. Для этого необходимо установить плиты пенопласта в проёмы каркаса.
29. Сделать внутреннюю и внешнюю отделку. Для чего можно использовать шпунтованные доски.
30. Установить жаровню. Соединить её элементы с трубой, направляющей воздух. Закрепить вытяжку с дымоходом.
31. Параллельно внутренним стенам гриль-домика поставить лавки или сидения. Для этого можно использовать брусья сечением 100х50 мм.

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.
3. Корпусы баллонов и вырезанных фрагментов соединить металлическими петлями. Для этого можно использовать электросварку. В результате получатся функциональные крышки, к которым нужно приварить ручки (их можно покрыть древесиной).
4. Сделав вырезы в корпусе баллонов, соединить их сваркой. Должна получиться цельная конструкция из топки, барбекю и коптильни. К последней камере сверху приварить дымоходную трубу. Смокер-гриль можно оборудовать термическими датчиками.
5. Изготовить подставку. Для этого можно использовать металлические уголки, трубы или швеллеры. Для удобства перемещения конструкции, её подставку оборудуют колёсами.

6. Для топочной камеры необходимо изготовить колосники. Для этого можно использовать металлические уголки с шириной полей 10 мм или арматурные прутья диаметром 10–12 мм.
7. Для барбекю нужна решётка с ячейками не более 5 мм, которую можно изготовить из аналогичных материалов.

Видео: смокер-гриль и мангал из газового баллона

Несмотря на современные технологии и хорошо обустроенное жилье каждому человеку не хватает единства с природой, поэтому большинство городских жителей старается проводить свободное время за чертой мегаполиса, устраивая дачные посиделки. Для этого многие строят на своем земельном участке гриль-домик, который является идеальным местом для комфортного отдыха в семейном кругу и встречи друзей. Благодаря уникальной конструкции, в такой постройке можно готовить любую пищу на открытом огне в независимости от погодных условий, так как сооружение возводится закрытым и надежно защищает отдыхающих от ветра, противного дождя и даже метели.

Описание

Домик гриль – это беседка, позволяющая готовить еду непосредственно внутри постройки. Главной особенностью такого строения считается то, что его можно использовать как в летнее, так и в зимнее время года.
Обычно гриль-домики строят из массива в виде закрытой шестигранной конструкции, в которой имеется дверь и окна. Фундамент сооружения, как правило, устанавливают из прочных материалов. Крышу построек изготавливают из натурального дерева, придавая ее треугольную форму, внешне на кровле устанавливают дымоход, который подключается к очагу.

Интерьер так называемых финских домиков оформляется стандартно – в центре помещения располагают универсальную печь и дополнительные аксессуары в виде коптильни, вертел и мангала. Кроме того, для удобного времяпровождения дизайн дополняют столешницей и лавочками, украшенными шкурами животных или подушками.

Строительство таких конструкций не представляет особых сложностей. Его вполне реально выполнить своими руками,
так как все работы выполняются аналогично установке обычных беседок. Если правильно выполнить монтаж, то домик гриль послужит не только отличным местом для приготовления блюд, но и хорошо обогреет помещение зимой, создавая все необходимые условия для отдыха.

К главным преимуществам таких строений можно отнести:

• Возможность готовить
  на углях мясо, рыбу, картошку и горячие напитки. Неповторимый запах дыма придает блюдам изысканный вкус, который не сравнится ни с одним ресторанным меню.
• Удобные условия для полноценного отдыха.
  Чтобы насладиться живым огнем и порадовать близких своими кулинарными шедеврами на гриле не нужно покидать помещения, и разводить костёр. Особенно это актуально, когда на улице дождь или снег.
• Многофункциональность.
  Подобные конструкции часто совмещают с пристройками для ночлега и банями. Благодаря этому финский домик превращается, в полноценное летнее жилье за городом.
• Комфортная планировка.
  Снаружи дачная постройка может показаться небольшой, но так как она имеет шести или восьмигранную форму, помещения внутри просторные.
• Хорошая циркуляция воздуха
  . Несмотря на то что внутри строений располагается очаг, современные вентиляционные системы обеспечивают поступление свежего воздуха.

Что же касается недостатков, то единственным минусом таких домиков является высокая цена. Но существует множество бюджетных проектов, благодаря которым можно построить экономичный вариант конструкции.

Проекты

Родиной домика-гриля является Финляндия. Благодаря удобной конструкции и шикарному виду, он успешно себя зарекомендовал во всем мире, и большинство дачников мечтает о такой постройке на своем участке. Перед тем как его установить, необходимо тщательно продумать планировку и дизайн конструкции. Для этого вначале составляется проект, и выбирается вид будущей беседки. Строение чаще всего делают в виде шести-, семи- или восьмиугольника. Самым популярным в проектах считается шестиугольная форма
, так как ее строительство осуществляется быстро и обходится недорого.

Семиугольный домик характеризуется наличием асимметричности, благодаря интересной форме и дополнительной грани его можно оригинально оформить в любом стиле. Что же касается восьмиугольника, то его выбирают для больших финских беседок, рассчитанных на семью из 6 человек. Его установка затратная и трудоемкая, так как строительство требуется много материалов. Но стоит заметить, что именно восьмиугольная беседка выглядит наиболее привлекательно и роскошно.

Такой домик станет отличным дополнением для ландшафтного дизайна дачи, размещенной на просторном земельном участке.

Чтобы правильно нарисовать чертежи, необходимо также знать размеры планируемого строения. Финский домик обычно делают диаметром от 3 до 5 метров и высотой до 2,5 метра. Выбирая размеры конструкции, следует учесть следующие нюансы:

• Количество человек
  , на которое будет рассчитана постройка. Для семьи, состоящей из 4–5 членов достаточно выбрать проект с диаметром основания в 4 м. Если же будут часто проводиться встречи гостей, то желательно установить беседку более 5 м.
• Особенности обустройства.
  В зависимости от того будет оборудовано помещение мангалом, барбекю или очагом осуществляется расчет площади. В некоторых случаях в центре строения просто ставят печь.
• Наличие дополнительных комнат.
  В последнее время популярны проекты с пристройкой. Домики с баней, сауной и кухней служат идеальным местом для проживания за городом, так как в одном строении имеется все необходимое для этого.
• Бюджет
  . Зимняя конструкция больших размеров потребует более дорогих строительных материалов, включая теплоизоляцию. Что же касается летней беседки, то она обойдется дешевле.

Немаловажным показателем для проекта является и материал, из которого будет установлен домик. Как правило, его возводят из мини-бруса
, но можно использовать и обрезную доску. Внутреннюю планировку необходимо рассчитать так, чтобы площадь помещения разделилась на две части: большая – предназначается для стола, а меньшая – для зоны отдыха.

Монтаж

Установка финского домика, как и любая другая постройка предусматривает наличие набора соответствующих инструментов и стройматериалов. Поэтому, чтобы построить такую конструкцию из бруса своими руками, понадобится их заранее подготовить. Как правило, для этого понадобится рулетка, топор, молоток, рулетка, электродрель и саморезы. Монтажные работы не представят особой сложности, если под рукой будет иметься инструкция по сборке и специальное оборудование для закладки фундамента.

Что же касается материалов, то их выбору стоит уделить огромное внимание, иначе домик гриль получится непрочным и прослужит малый срок. Для строительства понадобится:

• дымоход и дымосборник;
• вагонка;
• гриль-печка;
• теплоизоляция;
• шайбы и гайки;
• входная дверь;
• среднезернистый песок;
• щебень;
• монтажная пена;
• стеклопакеты;
• брус;
• обрезная доска;
• мягкая черепица;
• тротуарная плитка.

В первую очередь необходимо определиться с местом расположения строения. Конструкции обычно устанавливают рядом с основным домом между постройками. Перед тем как заложить фундамент делается разметка участка. Для этого нужно выполнить следующие действия:

• снять верхний слой почвы;
• засыпать выбранную территорию песком и щебнем;
• тщательно утрамбовать слой материалов и подготовить для монтажа пластиковые трубы;
• уложить тротуарную плитку и оформить ее края бордюрным камнем.

Затем можно переходить к изготовлению каркаса с помощью опорных балок длиной 2,5 м и сечением 100 × 100 мм. Шесть балок устанавливают вертикально и выполняют их горизонтальное соединение, используя брусья длиной 1,5 м с сечением 80 × 80 мм. Крепление делается в трех местах: снизу, сверху и посередине. При этом важно проверить угол между скрепленными деталями, он должен составлять 60. Помимо основных балок, монтируются также дополнительные брусья, предназначенные для дверей и окон.

Следующим этапом будет монтаж кровли. Для этого вначале собирают ее каркас из досок сечением 50 × 100 мм. Лучше всего выбирать шестигранную конструкцию
, благодаря которой внутренний диаметр создаст шестиугольник пропорциональный трубе для очага. В качестве основы кровли послужат стропила, подготовленные из обрезных досок. Их нужно крепить с помощью металлических уголков и саморезов.

Гриль для дачи своими руками

Отправляясь на дачу, с собой берут мангал или барбекю-печь. Но чаще всего на дачном участке уже установлен гриль — универсальное устройство, на котором готовят множество блюд. Соорудить его можно своими руками, надо только разобраться в инструкции по изготовлению.

Из чего состоит угольный гриль

Гриль простой модели имеет металлический каркас и крышку. Но наиболее важной деталью является решётка. Она изготавливается из прочного алюминия или нержавеющей стали, и служит площадкой для мяса или других продуктов.

Решётки предназначены для готовки мяса

Усовершенствованное устройство, называемое смокер-грилем, включает в себя несколько отсеков, благодаря чему становится многофункциональным. Оно может быть и грилем, и барбекю, и устройством для горячего и холодного копчения. В этом устройстве есть не менее двух камер, так как в одной сгорает топливо, а в другой жарится мясо или иной продукт. Друг с другом эти отсеки сообщаются последовательно или параллельно.

Смокер-гриль состоит из двух камер, что позволяет лучше зажаривать продукты

От того, где находятся камеры, ничего не изменяется: всё равно дым, идущий от испепеляющегося топлива, попадает на продукты. Тип готовки зависит от способа поступления дыма на продукты:

• для горячего копчения дым направляют сразу на мясо;
• для холодного копчения разные камеры соединяют дымоходом, который остужает воздух;
• для получения блюд гриль готовят продуты над открытым жаром от горящего древесного угля и распахнутой (или затворенной) крышке.

Отличия от мангала и барбекю

Между собой гриль, мангал и барбекю похожи по способу приготовления пищи: продукты готовятся на углях и жаре. Но у мангала нет решётки, куда выкладывают мясо и овощи. Вместо неё используются специальные выемки на стенках и шампуры, причём используется он исключительно для готовки шашлыков.

Мангал используется для приготовления пищи на шампурах

Барбекю — это мангал с положенной поверх камеры решёткой. Чтобы превратить его в гриль, нужно добавить крышку. Она является регулятором температуры. Посредством крышки интенсивность жара можно увеличивать или уменьшать, добиваясь идеальных условий для готовки блюда.

В гриле куски мяса полностью прожариваются, чего почти не бывает при готовке шашлыков в мангале или барбекю (поэтому продукты там нужно постоянно переворачивать).

Гриль представляет собой конструкцию с решёткой

Подготовка к изготовлению: размеры и выбор материала

Чтобы соорудить гриль для дачи, часто пользуются уже готовыми чертежами.

Жар в устройстве гриля исходит от раскалённых камней

Конструкции из кирпича собираются просто, ведь класть этот материал гораздо легче, чем сваривать металлические детали.

Приспособление для жарки мяса обычно стоит на фундаменте

Несомненным преимуществом приспособления из стали считается возможность передвигать его с места на место. Из-за этого его обычно и решают выбрать в качестве приспособления для готовки.

Разные приспособления отличаются количеством решёток и устройством топки

Тому, кто неограничен во времени и возможностях, можно соорудить на даче домик-гриль. В таком помещении можно жарить шашлык круглый год. К тому же такой гриль можно дополнительно оснастить мотором, который автоматизирует систему.

Помещение гриль-домика сделано в форме ромба

Как сделать уличный гриль из кирпича своими руками

Для изготовления гриля на основе кирпичной кладки понадобится:

• 240 л жидкого бетона;
• шамотные и облицовочные кирпичи;
• решётка под продукты;
• угловая шлифовальная машинка, оснащённая алмазным диском;
• по 20 штук кронштейнов и крючков;
• 1 ведро клеевой смеси для соединения кирпичей;
• молоток из резины, мастерок и тара для приготовления раствора;
• бетономешалка, которую можно заменить миксером;
• дрель и свёрла, проделывающие отверстия в бетоне;
• перчатки, защитные очки, наушники и строительный уровень.

Кирпичный гриль сооружается поэтапно:

Сначала закладывается фундамент, для чего на участке делается разметка, по которой роется котлован глубиной не более 0,5. В утрамбованную яму засыпается гравий, уменьшающий размеры котлована на 30 см. Слой из камней разравнивается и заливается жидким бетоном.

Поверхность бетонного основания обязательно выравнивают

Главное условие работы — использование подставки

Металлические детали нужны для фиксации решётки

Кирпичный гриль является сооружением простым, но удобным в использовании

Создание смокер-гриля (коптильня, барбекю) на основе баллона

Для изготовления данной конструкции нужно:

• 2 баллона;
• металлические уголки;
• термоустойчивая чёрная краска;
• стальная решётка под шашлыки;
• защитные очки и перчатки сварщика;
• гайки и болты для создания рамы и петель;
• трубы из стали большого диаметра;
• респиратор;
• сварочный аппарат и болгарка;
• ножовка, дрель и свёрла;
• молоток, рулетка и маркер;
• термометр для гриля, показывающий температуру до 300 градусов.

Весь процесс изготовления смокер-гриля выполняется в несколько шагов:

1. Из баллонов, в которых раньше был сжиженный газ, стравить остатки топлива. На них открутить вентили, чтобы заполнить ёмкости водой. Выполнение данных действий обязательно.
2. Чтобы вырезать крышку, баллон заваливают набок. Дверка должна получиться большой: шириной в половину периметра ёмкости и длиной практически с неё. Сделав первый разрез вдоль баллона, устанавливают петли, обеспечивающие движение крышки. После этого дверку в ёмкости вырезают полностью.

Дверку вырезают, уложив ёмкость на землю

Ёмкость меньшего размера регулирует подачу дыма

Видео: многофункциональное устройство своими руками без чертежа

Изготовление устройства из бочки

Для строительства альтернативного варианта барбекю, кроме бочки потребуются:

• специальная краска для барбекю;
• крючок;
• регулятор температуры;
• защитные перчатки и очки;
• сетка;
• нержавеющая стальная решётка;
• гайки и болты для рамы и петель;
• большие трубы из стали для дымохода;
• респиратор;
• полоски листвой стали;
• сварка;
• угловая шлифовальная машинка;
• ножовка;
• молоток;
• рулетка;
• маркер;
• дрель;
• свёрла.

Пошаговая инструкция по изготовлению дачного гриля на основе бочки выглядит следующим образом:

1. Со стенок совершенно пустой и чистой изнутри бочки с помощью дрели со специальной насадкой соскабливают краску. Если старое покрытие не будет полностью удалён, то он станет пузыриться и портить поверхность ёмкости;
2. Трубу диаметром 7 см делят. На готовых кусках под углом 45 градусов делают срезы. Трубы соединяют друг с другом, сваривают, не оставляя на месте шва пустот.

Дымоход является результатом сварки отрезков трубы

При крепелении петель пользуются дрелью

Обычно для фиксации сетки достаточно четырёх стальных элементов

Строительство гриль-домика

Приступая к работе, надо приготовить:

• лопату;
• мешки с песком, щебнем и гравием;
• пластиковую трубу большого диаметра;
• 6 металлических балок длиной 2,5 м и сечением 100х100 мм;
• брусья, имеющие длину 1,5 м и сечение 80х80 мм;
• металлические уголки, саморезы и дрель;
• доски размером 50х100 мм.

Гриль-домик представляет собой миниатюрное строение, через крышу которого выходит труба

Чтобы соорудить домик для размещения гриля нужно следовать следующим рекомендациям:

1. Площадку под строительство помещения размечают, после чего с неё снимают верхний пласт грунта (около 30 см). В получившуюся яму насыпают песок, щебень и гравий. Слой из этого строительного сырья утрамбовывают и разравнивают.
2. На дно котлована укладывают пластиковую трубу, которая необходима для поддува. Затем в яме снова делают «подушку» из песка, гравия и щебня. На ней сооружают фундамент из тротуарной плитки, окружённый бордюрным камнем.
3. В землю вставляют 6 опорных балок для каркаса домика. Их соединяют с горизонтальными брусьями. После этого крепление выполняют ещё в 3 местах: сверху, по центру и снизу. Между всеми зафиксированными деталями должен быть угол в 60 градусов. Затем каркас нужно дополнить брусками, предназначенными для двери и оконных рам.

Кострукция домика стоит на столбчатом фундаменте

Доски, укладываемые на углы дома, должны быть толстыми

Из чего и как сделать гриль — решает хозяин дачи. Однако наиболее популярными считаются приспособления, изготовленные из кирпичей, бочки и газового баллона. Они практичны, удобны и эстетичны.

Смокер гриль своими руками

Прежде чем приступить к изготовлению своими руками гриля-барбекю или такого довольно сложного устройства, как смокер-гриль, давайте разберемся, чем они отличаются и в чем заключается принцип их действия.

Гриль-барбекю – это устройство для приготовления продуктов на открытом огне (жаре). Смокер-гриль – это универсальное устройство, которое позволяет готовить продукты на жаре и (или) при желании – коптить.

Как устроен смокер-гриль?

Смокер-гриль (от английского смок – дым) содержит несколько камер, что делает его универсальным устройством для гриля, барбекю, горячего и холодного копчения. Любая коптильня содержит как минимум 2 камеры: в одной сгорают угли, в другой готовятся продукты. Камеры соединены между собой, они могут располагаться рядом друг с другом или одна над другой, от этого принцип действия не меняется: дым от сгорающих углей должен попасть на продукты. Если на них попадает сразу горячий дым, получаются продукты горячего копчения. Если камеры соединены дымоходом, при прохождении через который дым успевает остыть, получаются продукты холодного копчения. Если продукты готовятся над открытым жаром от углей (при открытой или закрытой крышке), готовое блюдо обычно называют «грилем» или «барбекю».

Смокер-гриль в зависимости от модели состоит из 2 или 3 камер.

Камера для продуктов холодного копчения.

Камера для продуктов или варочная камера (гриль или горячее копчение).

Камера для угля или топка.

Вкус готового блюда зависит от того, в какой камере разжигают огонь и в какой размещают продукты.

Как сделать гриль-барбекю своими руками?

Вы уже обратили внимание, что все отсеки вышеописанного устройства напоминают бочку. Поэтому самый простой вариант сделать в домашних условиях гриль-барбекю – это найти подходящую бочку и правильно ее переделать. Какие бочки использовать нельзя? Категорически те, в которых хранились не совместимые с приготовлением пищи вещества – бензин, масло, краска и прочая гадость. Нельзя использовать алюминиевые, не желательно – тонкие бочки, которые быстро «прогорят» и сведут все ваши творческие усилия на «нет» за весьма короткий период времени. Идеально для наших целей подойдут, к примеру, отслужившие свой срок пивные КЕГи, которые изготавливаются из высококачественной нержавеющей стали. Они и санитарно-гигиеническим условиям соответствуют, и коррозии практически не подвержены. По объему КЕГи бывают разные, в нашем случае можно использовать 50 – или 100 литровые (последние встречаются крайне редко). Внешний диаметр 50 литровой КЕГи колеблется до 400 мм, высота до 600 мм, средняя толщина стенок – 1.5 мм.

Мы начнем с самого простого варианта и по мере написания этой статьи будем его постепенно усложнять. Для обычного гриля нам понадобится одна бочка, которую аккуратно разрезаем болгаркой вдоль на 2 равные части.

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая емкостью для углей. Крышку и основание соединяем с помощью двух обычных петель болтами, просверлив отверстия дрелью.

В открытом состоянии крышка фиксируется с помощью металлической цепочки, которая в нашем случае удобно крепится к отверстию для фитинга.

Следующий шаг: крепим к крышке деревянную ручку, она не будет нагреваться во время готовки барбекю. Длина ручки может варьировать от 20 до 50 см и зависит от ваших предпочтений. Прикрепить ее можно с помощью той же болтовой стяжки, а расстояние между ручкой и крышкой отрегулировать с помощью нескольких гаек. Все очень хорошо видно на фото ниже.

Наш гриль готов, теперь пора приступать к изготовлению станины. Для этого понадобятся:

• металлическая труба, уголок или другой металлопрокат;
• деревянная вагонка, ДПК или обработанные доски для обшивки столика. Не желательно использовать пластик и другие материалы, которые быстро теряют вид при соприкосновении с горячими поверхностями.

Размеры станины следующие:

• Высота – около 80 см;
• Длина – на 10 – 30 см больше длины бочки;
• Ширина (внутренний размер) – на 2 – 5см меньше диаметра бочки.

Крепить металлические детали станины можно с помощью тех же гаек и болтов. Однако наличие сварочного аппарата и навыков в области сварки – большой плюс в этом деле! Когда металлический каркас готов, устанавливаем сверху готовую бочку и аккуратно обшиваем поверхность столика досками или вагонкой.

При желании увеличить рабочую поверхность стола легко с помощью металлических уголков.

Теперь нам понадобится 2 решетки. Первая, поменьше, предназначена для углей и укладывается на дно емкости. Без нее дно нашего барбекю может быстро прогореть. Вторая устанавливается сверху над углями и предназначена для жарки продуктов. Упоры для нее делаем с помощью болтов, ввинченных по периметру жаровни (хорошо видно на фото ниже).

Наш барбекю-гриль готов!

Внимание: если вы использовали старую бочку, как следует прокалите ваш гриль огнем перед первым приготовлением продуктов. И само собой разумеется, если бочка до этого служила емкостью для других целей, тщательно отмойте ее еще до того, как начнете процесс превращения бочки в барбекю.

Если при закрытой крышке угли горят плохо, значит в устройство поступает недостаточно кислорода. В этом случае поможет вытяжная труба и приточное отверстие для лучшей вентиляции воздуха. Об этом мы расскажем чуть ниже.

Как сделать устройство для регулирования высоты положения решетки над углями?

Регулируемая решетка нужна в том случае, если для гриля используется большая бочка до 200 литров. С ее помощью контролируется температура для жарки продуктов: чем ближе к углям, тем больше жар.

1. Чтобы установить систему регулирования высоты решетки над углями, крышку для гриля вырезают таким образом, чтобы дно бочки и ее верх оставались целыми (как показано на фото).

2. Устанавливаем бочку на станину и крепим крышку с помощью петель и болтовой стяжки. Делаем ручку для крышки. Все в той же последовательности, как мы уже описали выше.

3. Чтобы уложить на дно жаровни решетку для углей или жаропрочный стальной лист советуем в качестве опоры сделать (сварить) раму из металлического уголка.

4. Решетка или стальной лист для углей.

5. В боковых стенках гриля высверливаем отверстия, отступив вниз на пару сантиметров от самой верхней точки.

6. В отверстия вставляем металлическую трубу, на которую впоследствии будет крепиться решетка для продуктов.

7. К металлической трубе предварительно привариваем ручку, т.к. процесс регулировки высоты решетки будет осуществляться посредством проворачивания трубы. К основанию ручки привариваем диск с пропилами, что поможет фиксировать трубу неподвижно с поднятой решеткой.

8. Металлический язычок крепится таким образом, чтобы он оставался подвижным относительно оси болта. При повороте ручки по часовой стрелке диск свободно скользит по язычку. При повороте ручки против часовой стрелки язычок упирается в пропил и фиксирует трубу на нужной нам высоте.

9. К трубе симметрично с двух сторон болтами крепятся две металлических цепочки, на которые будет подвешена решетка для продуктов. Длина цепочки регулируется таким образом, чтобы в свободном состоянии решетка упиралась в дно.

10. Решетка для продуктов.

11. Крепим к решетке металлическую цепочку.

12. Подвешиваем решетку над жаровней.

13. Делаем столик – обшиваем станину досками.

Как сделать смокер-гриль своими руками?

Чтобы сделать смокер-гриль своими руками, нужно обладать навыками в области сварки. Для него нам понадобится вторая бочка.

• Варочная камера для смокер-гриля делается аналогично описанному выше устройству для обычного гриля барбекю.
• Вторая бочка будет служить топкой.

Шаг 1: Топка по объему меньше, чем отсек для копчения, поэтому вторую бочку нужно уменьшить на 1/3. Для этого болгаркой вырезаем лишнюю часть из середины и свариваем бочку по центру в одно целое.

Шаг 2: Затем делаем крышку для топки точно так же, как мы делали крышку для гриля. Кстати, обратите внимание на фото выше: крышка вырезана без острых углов, о которые легко можно пораниться.

Шаг 3: Две бочки соединяем с помощью сварки, как это показано на схеме. На фото ниже вид камеры для продуктов внутри: отверстие между бочками нужно сделать таким, чтобы сюда поступало достаточное количество дыма.

Шаг 4: Поскольку топка должна будет выдерживать высокие температуры, установите внутри нее жаропрочную решетку или стальной лист.

Шаг 5: Для правильного функционирования смокер-гриля очень важно, как будет циркулировать внутри воздух. В стандартной модели для циркуляции воздуха служат отверстия в топке и вытяжная труба в варочной камере.

Давайте сейчас разберемся, как движется воздух внутри камеры. Тепло из топки попадает на продукты с движением горячего воздуха.

1 – холодный воздух попадает в топку и нагревается от углей;

2 – нагретый горячий воздух через отверстие между камерами и поступает в камеру для приготовления пищи;

3 – по мере движения к вытяжной трубе воздух постепенно остывает. Понятно, что по этой причине продукты, размещенные ближе к топке, будут готовиться несколько быстрее. Воздушный поток через варочную камеру нужно регулировать, чтобы получить равномерное распределение тепловых потоков и правильную температуру. Каким образом это можно сделать?

Приточное отверстие высверливается (вырезается) в нижней части топки и регулируется подвижной заслонкой.

На вытяжной трубе также делают заслонку, которая используется для регулирования воздушных потоков во время жарки или копчения и одновременно служит защитным колпачком, предотвращающим попадание влаги внутрь во время осадков.

На первое время мы советуем внимательно следить за процессом готовки, пока с опытом к вам не придет умение регулировать температуру в камере.

Существует еще несколько моделей смокер-грилей по принципу устройства варочной камеры. Там используются более сложные схемы организации потоков горячего воздуха. В домашних условиях сделать правильно такую модель не так просто. Для этого нужно обладать достаточно профессиональными знаниями и опытом.

Еще несколько полезных советов:

• При изготовлении станины предусмотрите опору для топки, иначе она провиснет от собственной тяжести и веса углей.
• Для презентабельного внешнего вида готовый смокер можно покрасить огнеупорной краской.
• Если вы планируете готовое устройство по мере необходимости передвигать по участку, время от времени меняя его местоположение, предусмотрите два колеса на ножки станины. Тогда смокер-гриль будет удобно перемещать, словно тачку.
• На крышку барбекю можно установить термометр, что позволит контролировать температуру в варочной камере.
• Теперь, когда вы обладаете нужными знаниями о принципах работы гриля и коптильни, можете не ограничиваться только теми советами, которые нашли в нашей статье. Немного фантазии, и ваше творчество может быть очень многосторонним. Мы лишь постараемся вам помочь схемами и фотографиями ниже:

Если у вас уже есть опыт, как сделать коптильню в домашних условиях, и вы готовы поделиться им с нашими читателями, пишите нам. Наши контакты.

Обустраиваем дачу: как самому сделать гриль и гриль-домик

Шашлык — любимейшее блюдо россиян на отдыхе. Можно жарить шашлык, имея лишь шампуры или решётку, соорудив подобие мангала из глины, камней или кирпичей. Главное, чтобы под шампурами возникла тяга. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Такие приспособления — гриль, мангал, барбекю — помогают дачному повару, отличаясь некоторыми особенностями конструкции.

Общее устройство и назначение

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.

Мангал

Это самое простое из всех приспособлений: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на нижней поверхности мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для укладки шампуров, а в нижней части — отверстия для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.

Складной мангал можно устанавливать в любом месте, переносить и собирать при необходимости

К мангалу отдельно прилагаются шампуры. Лучше, если они будут стальными, витыми, с острыми концами.

Шампуры следует выбирать стальные с достаточно острыми концами

Некоторые больше любят складную решётку. На ней можно жарить и большие куски мяса и рыбы, и мясопродукты: сардельки, котлеты.

Решётка подходит для жарки любых мясных продуктов

Барбекю

О слове «барбекю» до сих пор много споров. Всё же самым лучшим объяснением является происхождение названия от французского словосочетания «barbe et queue» — «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница».

Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, которая обеспечивает хорошую тягу, и решётка для жарки мяса. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние решётки для продукта от решётки с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.

Барбекю имеет дополнительную решётку для углей

Но часто слово «барбекю» применяют для обозначения большого сооружения на участке, которое также называют садовым камином. Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки.

Барбекю-садовый камин может быть выполнен в любом дизайнерском решении, в соответствии с общим стилем дома и двора

Гриль

Гриль отличается от мангала наличием решётки для углей, а от «барбекюшницы» и мангала — крышкой, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то гриль станет работать как обычное барбекю.

Гриль обычный

Он выглядит совсем не так изысканно, как «садовый камин», а похож на бочонок или плоский большой казан. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней половинах сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень полезная. Во-первых, скорость приготовления увеличивается; во-вторых, готовое блюдо получается тушёным, а не жареным — а значит, более полезным.

Мясо на гриле получается более полезным и готовится быстрее, чем в мангале

Смокер-гриль

В отличие от обычного гриля, универсальное устройство смокер-гриль (от английских слов «смок» — дым, или «смокер» — курильщик) имеет важную опцию: в нём можно не только жарить на огне, но и коптить продукты. Такой гриль оснащён несколькими камерами. Поэтому он умеет жарить на открытом огне, тушить под крышкой, коптить — горячим или холодным способами.

Обычная коптильня устроена так: в одной камере горят или тлеют угли, в другую помещаются продукты. Камеры соединяет «дымоход». От расположения камер зависит результат: если на продукты попадает горячий дым, то это горячее копчение; если дымоход длинный или сильно наклонный и дым при прохождении через него остывает, то это холодное копчение. Конечно, холодное копчение — процесс гораздо более долгий.

Смокер-гриль способен приготовить мясо двумя вариантами копчения

Устройство смокер-гриля

Устройство смокер-гриля может быть разным в зависимости от количества камер.

Многокамерный мультифункциональный гриль может готовить мясо четырьмя различными способами

Конструкция смокер-гриля включает в себя следующие детали:

• топку;
• камеру для гриля;
• камеру для копчения;
• дымоход.

Смокер обладает тремя камерами, которые имеют разные функциональные назначения

Смокер Kaizergrill KG-43 Magdeburg состоит из трёх камер, которые имеют разное назначение.

1. В вертикальной камере слева происходит холодное копчение.
2. В горизонтальной камере в центре можно жарить или производить горячее копчение.
3. В горизонтальной камере справа при копчении размещаются тлеющие угли или дрова.

Режимы приготовления продукта в смокер-гриле

1. Смокер-гриль работает как гриль: крышка закрыта, продукт находится не над жаром, жарка непрямая.

Режим гриля подразумевает непрямую жарку под крышкой: когда мясо располагается не над углями, а чуть в стороне

Режим мангала представляет собой прямую жарку без крышки: мясо располагается прямо над углями

Горячее копчение — режим смокер гриля, при котором мясо и угли размещаются в соседних камерах

Холодное копчение подразумевает размещение угля и мяса в несоседствующих друг с другом камерах

Делаем смокер-гриль своими руками

Смокер-гриль — вещь дорогая. Но совершенно не обязательно её покупать, если вы обладаете минимальными навыками работы с металлом, то можно сделать смокер-гриль самостоятельно.

Выбор ёмкости для камер

Смокер похож на конструкцию из металлических бочек. Поэтому мы и будем ориентироваться именно на бочки. Не стоит выбирать бочки от токсических веществ — бензина, машинного масла, краски. Не подойдут и тонкие алюминиевые. Они мгновенно прогорают, весь ваш труд пойдёт насмарку. Но пивные кеги (от шведского слова kagg) — бочки для пива и прочих газированных напитков под давлением, подойдут лучше всего. Они делаются из пищевой нержавеющей стали, не корродируют и довольно прочны. Кеги бывают разными. Нам подойдут кеги ёмкостью 50 или 100 литров. Диаметр 50-литровой кеги 400 миллиметров, высота — 600, толщина стенки — 1,5 миллиметра. Этого достаточно.

Бочки от бензина, машинного масла и красок использовать нельзя, так как эти вещества токсичны и следы их пребывания остаются на бочках

Инструменты

Для изготовления смокер-гриля необходимы следующие инструменты:

• болгарка;
• дрель;
• отвёртки;
• при наличии навыка сварки — сварочный аппарат;
• пила.

Необходимые материалы

Материалы, которые понадобятся для сооружения смокер-гриля:

• две пивные кеги;
• две цепочки для фиксации крышки;
• металлические уголки, трубы или подобные металлопрокатные изделия;
• деревянные планки, вагонка, пластины ДСП для столешницы;
• деревянные круглые бруски для ручек;
• фурнитура: болты, гайки, шайбы.

Этапы работы

1. Готовим нашу бочку. Разрезаем её по длине на две равные части с помощью болгарки.

Бочку нужно разрезать строго по середине

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая ёмкостью для углей

Для крепления используются две пары металлических петлей

Цепочку выбираем металлическую

Ручка должна быть деревянной, чтобы избежать её нагрева во время готовки

Наличие сварочного аппарата и навыков в области сварки — большой плюс в сборке каркаса

для обшивки столика применять пластиковые панели нельзя, они будут плавиться при нагреве

Металлические уголки должны быть достаточной длины

Без нижней решётки дно нашего барбекю может быстро прогореть

Верхнюю решётку следует крепить на опоры из металлических уголков

Уголки ввинчивают на одинаковой высоте, чтобы избежать перекоса решётки

простой гриль способен только жарить и тушить мясо

Для укорачивания бочки обязательно потребуется сварочный аппарат

Отверстие на стыке бочек должно быть достаточным для прохождения в него необходимого количества дыма

Над отверстиями можно прикрепить заслонку для регулирования тяги

Двухкамерный смокер подходит для жарки, тушения и горячего копчения

Третья камера позволяет готовить мясо путём холодного копчения

Желательно для красоты и функциональности окрасить получившееся сооружение огнеупорной краской по металлу. А для защиты нашего смокера от непогоды можно построить гриль-домик.

Видео: смокер-гриль из газовых баллонов

Постройка гриль-домика

Гриль-домик — малая закрытая беседка с дымоходом и негорючим полом, в котором располагается гриль.

В гриль-домике можно расположить не только сам гриль, но и столики и скамейки для комфортного отдыха

Домик также легко можно сделать своими руками.

Материалы для строительства

Для постройки гриль-домика нужны следующие материалы:

• цемент;
• песок;
• тротуарная плитка, цементные блоки или кирпич;
• брус разного сечения;
• сайдинг для наружной обшивки;
• вагонка для внутренней обшивки;
• готовые окна и двери;
• мягкая кровля;
• готовая труба с «грибком».

Необходимые инструменты

Строительство домика для гриля подразумевает наличие следующих инструментов:

• лопата;
• ёмкость для разведения цемента;
• киянка для укладки тротуарной плитки;
• пила;
• дрель;
• молоток;
• отвёртки;
• ножницы по металлу;
• монтажная пена;
• пропитка, грунтовка, краска для дерева.

Пошаговая инструкция по постройке гриль-домика

1. Определив размер и местоположение, роем неглубокий котлован.
2. Делаем фундамент либо из бетонных блоков, либо заливаем бетон в опалубку, либо выкладываем на «подушку» из песка тротуарную брусчатку.

Фундамент одновременно будет служить и полом для домика

При сборке каркаса не забываем о проёмах под двери и окна

Всю используемую древесину необходимо обработать огнеупорными составами

Мягкая черепица состоит из отдельных фрагментов, которые крепятся на клеевую основу и фиксируются кровельными гвоздями

Внутренний диаметр отверстия в крыше должен быть полностью пропорционален трубе от очага

Благодаря отсутствию стен, в помещении всегда будет свежий воздух

Видео: сборка гриль-домика

Фотогалерея: примеры гриль-домиков

Радость приносят многие вещи: летние выходные на даче, семейные ужины вокруг бассейна, приготовление шашлыка на гриле. Если инвентарь для участка сделан своими руками — это радость втройне. Изготовить гриль и домик для него не составит большого труда. Главное, иметь желание и чётко придерживаться инструкций при строительстве. Удачи!

Гриль на даче: дельные советы и доступные идеи, как сделать удобный очаг своими руками

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Для большинства из нас отдых на дачном участке ассоциируется с приготовлением на огне разных вкусностей. Поэтому каждый владелец загородного участка в первую очередь задумывается над созданием особой зоны, где главным героем становится гриль или барбекю. Поэтому в преддверии нового дачного сезона уж точно не лишним будет узнать, как же сделать столь необходимый для приготовления полезной и вкусной пищи стационарный очаг своими руками, чтобы можно было наслаждаться всеми прелестями отдыха на свежем воздухе.

Если современные городские жители выбираются на дачу, то в обязательном порядке будут готовить пищу на костре. Для этого действа кто старается установить мангал, кто барбекю-печи, а кто гриль. Наиболее практичным из этого ряда конструкций является гриль, ведь это своего рода универсальная печь, на которой можно готовить овощи, рыбу или всеми любимый шашлык.

В этом обзоре мы разберемся в особенностях конструкции гриля и познакомим вас с весьма практичными и доступными вариантами, среди которых уж точно найдется именно тот, который как нельзя лучше подойдет для вашей дачи.

1. Конструкция гриля для дачи

Сначала пару слов о том, что же собой представляет именно гриль . Его конструкция напоминает емкость, которая может быть любой формы, но обязательно с крышкой и естественно все детали должны быть изготовлены только из жаропрочных материалов. Это могут быть бетонные блоки, огнеупорный кирпич, природный камень, металл достаточной толщины, керамика.

Идеальной формой для такого очага может служить глубокая жарочная емкость, которая и обеспечивает идеальную прожарку любого продукта со всех сторон, это происходит за счет нужной температуры углей. А также благодаря крышке, которая помогает не только регулировать тепло, но и дает возможность лучше пропитаться дымом готовящимся блюдам.

Как правило, гриль состоит из двух уровней, нижний предназначен для размещения в нем топлива, а верхний – для продуктов питания. Для того чтобы обеспечить приток воздуха на дне и в крышке делают отверстия, а также устанавливают заслонки, чтобы этот поток регулировать.

2. Месторасположение гриля на дачном участке

С конструкцией разобрались, теперь пора подумать о том, куда же целесообразней установить столь нужный агрегат. Эксперты Novate.Ru рекомендуют ответственно относится к решению этого вопроса, ведь от правильной установки зависит не только приятный отдых, но спокойная жизнь и ваша и соседей.

Всем известно, что приготовление пищи на открытом огне диктует свои правила, и меры безопасности должны быть превыше всего . Поэтому для начала присмотритесь, с какой стороны преобладает направление ветра, и установите очаг так, чтобы дым не сносило в свой дом или соседский, а также не попадал на зону отдыха.

Также нельзя устанавливать зону барбекю рядом с домом, деревянными и легковоспламеняющимися объектами возле деревьев и среди клумб, туалета или мусорных контейнеров.

Конечно же, зону очага лучше организовать возле беседки или накрытой зоны отдыха, можно и возле летней кухни. Также неплохо бы иметь навес на безопасной высоте, ведь он всегда сможет предохранить ваш гриль от осадков и продлит ему срок службы, а вам создаст благоприятный климат в любую погоду. А если вам еще удастся расположить стол и пару скамеек с подветренной стороны, то зона барбекю получится идеальной.

Мы подобрали несколько самых доступных идей создания печки-гриль из самых доступных, а то и бросовых материалов, может какая из них и вам окажется под силу.

3. Создание гриля из газового баллона

Это один из простых и менее затратных способов сделать печку-гриль своими руками, если есть болгарка и сварочный аппарат, и естественно газовый баллон. Поскольку он сделан и толстого металла, то и готовая конструкция сможет выдержать высокую температуру без риска прогорания стенок и дна гриля и нежелательной деформации готового изделия.

Единственное, что при работе с такой емкостью надо быть очень осторожными и не пренебрегать правилами безопасности. Для этого в обязательном порядке на пару суток оставить пустой баллон открытым, потом аккуратно скрутить кран и заливать в него воду. Поскольку остатки пропан бутана легче воды, то их легко можно слить, но баллон полностью не опустошайте, а начинайте осторожно пилить болгаркой на нужной высоте. Конечно, запах газа будет присутствовать жуткий, но он не взрывоопасен. Некоторые мастера советуют наполнять баллон песком, но это более длительный и трудоемкий процесс.

Для организации достаточной вентиляции необходимо просверлить внизу отверстия, также сделать несколько дырок нужного диаметра для установки ножек, которые будут выступать и в роли держателей решетки. Но для этого придется приварить гайки, а потом просто вкручивать стрежни. Также желательно приварить или прикрутить боковые держатели, чтобы срезанная крышка фиксировалась на нижней части баллона.

Газовые баллоны вдохновляют многих дачников на создание достаточно практичного гриля, поэтому мы собрали самые яркие модели, которые действительно могут поразить и послужить интересной идеей для создания своего личного шедевра.

4. Гриль из металлической бочки

Это более безопасный способ создания гриля своими руками, но такая конструкция менее долговечна, ведь стенки бочки намного тоньше баллона. Но и он тоже заслуживает внимания. Для создания довольно таки вместительной печки-гриль вам понадобится 200-литровая бочка, которую вы возможно и найдете дома. Но специалисты Novate.Ru настоятельно рекомендуют выбирать тару после использования пищевых продуктов, ведь те бочки, где хранилось топливо, машинное масло или любые другие химические вещества, придется очень долго и тщательно очищать.

Потом придумайте базу, на которой будете закреплять всю конструкцию? и установите нижнюю часть, предварительно просверлив отверстия для вентиляции воздуха. Затем нужно установить кронштейны, на которых будет лежать решетка, а также нижнюю стойку для размещения углей, ведь в таком случае сможете обеспечить лучшей циркуляцией воздуха. На срезанную верхнюю часть бочки (в которой тоже сделали отверстия) приварите или прикрутите петли из нержавеющей стали.

Когда печка-гриль будет собрана, внутри нужно разжечь огонь, чтобы избавиться от старой краски или покрытия, да и от остатков того, что там раньше хранилось.

Потом, хорошенько ее прошкурьте, вымойте, прикрутите ручки и установите датчик температуры, после этого покрасьте всю конструкцию жаростойкой краской. Такая мера нужна не только для придания эстетичного вида, но и для предохранения гриля от ржавчины.

5. Гриль-барбекю из кирпича

Сложно переоценить именно кирпичную модель гриля, ведь это не только экологически чистый материал, но он имеет весьма эстетичный вид. Такого рода постройки не требуют ни особой квалификации, ни каких-либо разрешительных документов и более-менее доступны в финансовом плане.

А самое главное его преимущество – многофункциональность. По большому счету это сооружение легко превратить в мини-кухню на свежем воздухе, объединив несколько зон – рабочий стол, сам очаг, который можно использовать как мангал и как барбекю, и даже как обычную печь. Если сделать капитальный навес, то вполне реально установить даже мойку и несколько полок для хранения кухонной утвари, хранилище для дров и приспособлений для обслуживания очага.

Для постройки самого гриля и сопутствующих сооружений вам понадобится шамотный кирпич (печной), который способен выдерживать большие перепады температуры. Для создания же фундамента потребуется бут, цемент, песок, глина, арматура, щебень и мелкий камень. Заранее нужно будет приобрести металлические уголки, несколько решеток и задвижек, а также лист толстого железа для перекрытия.

Если все-таки решитесь делать ниши и рабочую зону, то понадобятся столешница из камня, дверцы, доски для полок и всевозможные ручки. Весь процесс строительства описывать мы не будем, ведь следующие фотографии и видео наглядно покажут, как это делается. Также мы подобрали несколько оригинальных вариантов обустройства мини-кухни на свежем воздухе.

6. Создание гриль-мангалов из бетонных блоков и уличных универсальных каминов из природного или искусственного камня

В последнее время все большую популярность приобретают уличные камины. Такого рода постройки делают из природных или искусственных камней. Способ строительства отличается от кирпичной кладки тем, что вам понадобится опалубка (деревянные щиты) для заливки фундамента и для создания ровных стен.

Мастера советуют аккуратно и грамотно установить и скрепить каркас опалубки именно с внутренней стороны, чтобы по окончанию работ можно было без проблем его снять. Такая уличная конструкция всегда будет имеет красивый, добротный и можно сказать старинный вид.

Поэтому, если захочется придать своему участку особый стиль и колорит, то можно использовать и такой вариант создания зоны барбекю, оформив ее соответственно.

Если совсем уж нет времени на строительство стационарного гриля или мангала, а может просто накопилось очень много автомобильных дисков, не спешите их сдавать на металлолом. Посмотрите, что можно сделать из этого бросового материала, ведь его вы сможете очень даже креативно пристроить в самых неожиданных местах и не только на даче.

Понравилась статья? Тогда поддержи нас, жми:

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Природный камень – натуральный камень хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Камин с мангалом – хотите построить на даче нечто грандиозное? Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.

3. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.
4. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза. Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

Как сделать гриль для дачи своими руками

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Брикеты для гриля более экономичны

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Высокие ножки конструкции создают удобство во время жарки

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Барбекю не имеет в своей конструкции крышку

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

«Н»-образное основание сделает конструкцию из бочки устойчивой

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Газовый баллон является удобной ёмкостью для изготовления жаровни

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160_10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Огнестойкий строительный материал используется для изготовления уличного гриля

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60_1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Ручки помогут вынимать сетку

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Гриль-домик станет прекрасным местом для общения с друзьями

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см. Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.

Шнур позволит сделать разметку ровнее

Чтобы удержать опалубку, необходимо использовать упоры

Труба позволит поддерживать жар в гриле

Не застывший бетон можно разровнять длинным правилом

Соединение «в полдерева» идеально подходит для строительства гриль-домика

Нагель предотвратит смещение стойки

Подкосы нужно устанавливать с двух сторон стоек

Металлический элемент соединит все детали

Можно использовать обрезную доску

Для гриль-домика необходимо выбрать надёжное покрытие

Укрепить пол помогут дополнительные лаги

Минеральную вату при монтаже нельзя сминать

Подкос освободит пространство у пола

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Смокер-гриль совмещает в себе несколько агрегатов

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

В отсеках разная температура

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.

Форма крышек повторяет изгиб корпуса

Петли можно изготовить из арматуры и отрезков трубы

Решётку можно изготовить из металлических прутьев

Видео: смокер-гриль и мангал из газового баллона

Используя рекомендации специалистов, можно без посторонней помощи создать на своём участке зону отдыха, а из подручных материалов многофункциональные жаровни.

Взрывоопасная, но очень выгодная идея: изготовление гриля из газового баллона своими руками

Для изготовления грилей для дачи чаще всего берут старые газовые баллоны.

Хорошо подойдёт ёмкость из-под пропана, хотя годится любая, лишь бы у неё были довольно толстые дно и стенки. Не допускаются прохудившиеся, ржавые или заплатанные участки.

Устройство гриля из газового баллона: смокер с мангалом и коптильней

Приспособление из баллона, предназначенное для готовки мясных блюд, используется и как непосредственно гриль, и как барбекю, мангал или коптильня. В него входят:

• корпус (вмещает как минимум две параллельно или последовательно совмещённых камеры: одна предназначена для сгорания угля, а во вторую помещаются мясные заготовки);
• решётка;
• поддув;
• крышка;
• подставка с ножками.

Дымоход присутствует не всегда, это зависит от желания хозяина. Для мясных блюд горячего копчения «с дымком», труба не нужна, исходящий от углей дым направляется сразу на продукты.

В смокер-гриле холодного копчения камеры соединяют дымоходом, остужающим воздух. В обычном гриле мясо готовится на решётке посредством волны жара, исходящего от сжигаемого древесного угля. Температура регулируется при помощи дверцы.

Важно. Лишь гриль даёт гарантию того, что мясные заготовки полностью прожарятся. Это происходит благодаря равномерному воздействию тепла со всех сторон.

Гриль, барбекю и коптильня для мяса работают по одному принципу, приготовление еды осуществляется посредством жара, исходящего от сгорающего топлива. Только на гриле жарящееся мясо размещают на решётке, причём температуру можно регулировать при помощи крышки поддува, сами продукты переворачивать не требуется. В барбекю эта опция отсутствует. Мангал же годен исключительно для приготовления шашлыка, в нём нет решётки, только отверстия или крепления для шампуров.

Как сделать гриль из баллона своими руками?

Работа состоит из следующих этапов:

• подготовки корпуса;
• разрезания баллона;
• устройства поддува, других отверстий;
• изготовления крышки;
• монтажа подставки.

С течением времени гриль приобретёт ровный чёрный цвет, но при желании конструкцию окрашивают.

Инструменты и материалы

Для превращения газового баллона в гриль требуется следующий набор:

• болгарка;
• сварочный аппарат;
• электродрель;
• дверные петли;
• молоток;
• разводной ключ;
• зубило;
• уголок;
• металлическая труба.

Решётку к грилю изготавливается самостоятельно или покупается в магазине.

Подготовка деталей, чертеж и монтаж

После того как нужный баллон из-под фреона или пропана нашёлся, его необходимо адаптировать под гриль.

Фото 1. Примерный чертеж мангала-гриля из старого газового баллона, вид спереди и сбоку.

Сразу разрезать ёмкость нельзя, это крайне опасно, поскольку внутри часто остаётся сжиженный газ или конденсат. Баллон открывают, затем переворачивают вверх дном. Чтобы убедиться, что лишних примесей внутри не осталось, на открытый вентиль наносят мыльную пену. Теперь отсоедините кран при помощи ключа и молотка или пилы.

Внимание! Если вы решили спилить кран, поливайте место разреза водой во время работы, чтобы остатки газа не вспыхнули от искры!

Затем заготовку заливают водой из шланга и дают отстояться три-четыре дня. Только при этом условии дальнейшая работа безопасна.

В основании гриля просверливаются отверстия, далее, при помощи заклёпок и сварки крепятся дверные петли и на них — крышка. Последнюю часто делают не откидной, а полностью съёмной. После этого болтами крепится ручка из не нагреваемого материала.

Изнутри корпус укрепляется уголком по всему периметру. Если этого не сделать, гриль очень быстро деформируется под воздействием высокой температуры. На уголке сооружают крепления для сетки и шампуров.

После этого к корпусу монтируют подставку с ножками. Для последних годится железная труба, разрезанная на четыре равных куска. Она крепится к днищу при помощи сварки и болтов.

Важно. Если и после этого гриль не обрёл устойчивость, сделайте внизу дополнительный уголок.

В завершении работ в днище мангала просверлите несколько отверстий. Они предназначены для перегоревших углей.

Возможные проблемы с самодельным грилем

При описании кажется, что в устройстве гриля из старого баллона нет ничего сложного. Это действительно так, но только для тех, кто обладает хотя бы начальными навыками сварки. Если вам не приходилось ранее выполнять сварочные работы, привлеките аттестованного специалиста для этого этапа изготовления!

Даже пустой баллон содержит остатки газов, которые взрываются от малейшей искры. Именно поэтому перед началом работ необходимо проверить, весь ли газ вышел.

Делается это при помощи мыльной пены. Если нанесённый на вентиль раствор не пузырится — газа в корпусе нет и можно работать дальше.

Если снять кран никак не получается, привлеките к спиливанию помощника. Искры при распиле болгаркой образуются, и очень много. Поэтому лучше делать так: один работает с пилой, другой постоянно поливает место среза водой.

Полезное видео

Ознакомьтесь с видео, в котором показано изготовление мангала-гриля из газового баллона: подготовка деталей и сварка конструкции.

Выбор топлива

Для гриля лучше всего подходит крупный берёзовый уголь. Он долго горит, хорошо держит жар. Даже в известных магазинах могут предлагать низкокачественное сосновое или осиновое топливо под видом берёзового. Оно безвредно, но и пользы не принесёт: мгновенно сгорает и все тепло улетучивается. Откройте упаковку и посмотрите, что там, изучите образец.

Важно! Берёзовый уголь отличается глубоким антрацитовым оттенком и переливается на свету.

Если в мешке нечто чёрное и матовое, напоминающее таблетку активированного угля, это может быть сосна, осина, орешник, но не берёза. Откажитесь от покупки, если нет демонстрационного образца и продавец ни под каким видом не соглашается вскрыть упаковку.

Мангал из газового баллона своими руками: чертежи с размерами, пошаговая инструкция

Среди металлических конструкций мангала, то есть компактной жаровни для приготовления мяса, выделяются оригинальные и практичные переделки из газовых баллонов.

Почему именно баллон?

Основной проблемой металлических жаровен считается быстрое прогорание металла. Слишком тонкий лист не выдерживает постоянного нагрева, становится слишком восприимчивым к коррозии, приобретает хрупкость. Как результат – постепенно разрастающиеся дыры на дне или распадающийся по швам короб.

Толстый металлический лист (3…5 мм) нужных размеров обойдется в солидную сумму, даже если покупать его в металлоломе, а вот списанный кислородный или пропановый баллон без вентиля (или с неработающим вентилем) будет стоит в 1,5…2 раза дешевле.

У газовых баллонов, даже самых маленьких, толщина стенки редко составляет менее 3 мм, что вполне достаточно для не слишком длительного горения.

Таблица 1. Размеры пропановых баллонов.

Таблица 2. Размеры кислородных баллонов.

Поскольку из соображений удобства приготовления чаще всего выбирают баллоны емкостью 40…50 л, то толщина стенки будущего мангала получается от 3 мм (для пропановых баллонов) до 6 мм – для кислородных, что вполне достаточно.

Размеры мангала из баллона

Здесь в любом случае приходится ориентироваться на габариты того баллона, который удалось найти.

В эскизном варианте будущая жаровня выглядит так:

Поскольку шампуры укладываются перпендикулярно оси баллона, необходимо позаботиться о том, чтобы внутри хватило места для нормальной порции мяса и при этом можно было без проблем уложить шампур.

Рабочая часть шампура – обычно 400…600 мм. Следовательно, расстояние между опорными точками должно быть меньше рабочей длины как минимум на 3…5 см.

Чертежи и схемы мангалов из баллона

Есть несколько базовых модификаций изделий, максимально простых и с дополнениями.

На чертеже ниже представлен мангал из баллона длиной 960 мм и диаметром 290 мм (предположительно пропановый на 60 л).

В нем выполнен вырез на половину диаметра так, чтобы сбоку оставался полный корпус на длину не менее 30…40 мм. Расстояние между пропилами для шампуров в этом варианте принято равным 100 мм, но его можно и увеличить, если планируется готовить более крупные куски мяса.

В этом случае запланирован мангал без крышки. Если же крышка необходима, вырез делается несимметрично – спереди на уровне оси баллона, сзади выше на 3…5 см. При этом в задней стенке на уровне среза передней проделываются отверстия для просовывания шампуров, а в нижней части корпуса выполняются прорези для поддува, как показано на фото ниже.

Также можно вместо прорезей для шампуров наварить пруток. Обычно так делается, если диаметр достаточно большой.

Есть достаточно удачный вариант комбинированного устройства – шашлычницы/барбекю с коптильней и отдельным очагом.

При схеме, как на фото выше, продукты для жарения раскладываются над углями в основной части изделия на шампурах или решетке. Если же планируется копчение, то при той же раскладке продуктов огонь разводят в дополнительной емкости.

Пристроив еще одну емкость на пути выхода дыма, можно получить возможность не только горячего, но и холодного копчения.

Из чего сделать опоры для мангала из газового баллона

На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.

Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.

Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.

Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.

Аналогичная подставка, но вспомогательная панель вынесена вперед.

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.

Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба.

Крепление крышки и других элементов

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой.

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Заключение

В дополнение к информации о том, как быстро сделать мангал из газового баллона, мы предлагаем посмотреть ряд идей по их декору – пусть именно Ваш мангал станет уникальным и притягательным украшением загородного участка!

Как сделать мангал с коптильней, барбекю и грилем из газовых баллонов?

Поскольку покупка листа 2,5 мм обойдется дороже приобретения б/у 50 л резервуара для хранения пропан-бутановой смеси, а трудоемкость работ в последнем случае существенно снизится, чаще всего сооружается мангал коптильня из газового баллона своими руками. Чертежи, фото и видео облегчат работу домашнего мастера по изготовлению многофункциональной жаровни.

Конструктивные особенности многофункционального очага

Основной сложностью комбинированных очагов являются неодинаковые условия для приготовления продуктов. Поэтому мангал с коптильней из газового баллона должен конструироваться с учетом этого нюанса.

Технология копчения

Существует несколько вариантов копчения продуктов:

• холодное – дым вначале охлаждается внутри длинной трубы, поступает в камеру с рыбой/мясом в течение 1 – 3 суток, обеспечивая сохранность деликатеса 2 – 6 месяцев;
• горячее – дымогенератор расположен непосредственно возле камеры с продуктами, процесс копчения резко сокращается, однако деликатесы хранятся в течение пары месяцев, не более того;
• полухолодное – процесс занимает 24 – 36 часов, длина трубы между дымогенератором и продуктовой камерой среднего размера 1,5 – 2 м.

Поэтому в зависимости от выбранной технологии коптильня из баллона по умолчанию будет иметь, в принципе, одинаковую конструкцию. Но, ее элементы будут разнесены друг от друга на разное расстояние.

Размеры мангала и барбекюшницы

Жаровни, предназначенные для приготовления мяса на шампурах, называются мангалами, имеют габариты:

• длина – произвольная, зависит от количества шампуров, расстояние между которыми составляет 8 – 10 см;
• высота (глубина) – 15 – 20 см считается оптимальным расстоянием от мяса до углей;
• ширина – в зависимости от длины шампура (выпускаются производителями 30 – 50 см), стандартным размером считается 25 – 40 см;
• ну реальный чертеж с реального баллона, чтобы рассмотреть все цифры, нажмите на картинку для увеличения.

Высота от уровня земли менее критична, при изготовлении стационарной жаровни обычно составляет 0,8 – 1,2 м. Барбекю жарят на решетках, высота и длина очага остаются прежними, ширина зависит от аналогичного параметра самой решетки. Для гриля габариты жаровни менее критичны, однако требуется крышка для поддержания одинаковой температуры внутри жаровни.

В отличие от жаровни из листовой стали и бочки мангал из газового баллона обладает достоинствами:

1. толщина стенки 2,5 мм;
2. б/у баллоны стоят недорого;
3. компактные габариты сэкономят пространство участка;
4. корпус в принципе готов, что снизит трудоемкость работ.

Внимание: Для многофункционального очага одного баллона будет недостаточно, так как он будет использован для мангала. Дымогенератор сооружается из второго 50 л резервуара аналогичного назначения или из листовой стали.

Конструкция мангала-коптильни

В силу вышеизложенных нюансов гриль, мангал, барбекю и коптильня вполне могут совмещаться внутри одной конструкции. Классический мангал идеально подходит для продуктовой камеры коптильни при наличии герметичной крышки, не пропускающей дым наружу. К жаровне необходимо добавить дымогенератор, соединенный с ней напрямую (горячее копчение) или трубой (полухолодное и холодное копчение) нужной длины.

Поскольку очаг в 90% случаев является стационарным, его опорный узел (ножки, подставка) можно декорировать витыми или коваными элементами, дополнить козырьком от дождя. Дымоход необходим в любом случае.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
2. аккуратное откручивание вентиля;
3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

• диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
• направление реза от себя по ходу вращения диска;
• при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером.

Дымоход и опорное устройство

Ножки универсальной жаровни можно выполнить несколькими способами:

1. выложить кирпичом;
2. сварить из уголка или профильной трубы классические козлы;
3. использовать б/у подставку от швейной машины;
4. вырезать в вертикально установленном 50 л баллоне посадочные поверхности полукруглой формы под диаметр жаровни;
5. уложить друг на друга и прихватить сваркой несколько автомобильных металлических колесных дисков.

Кроме существующих схем стоек, ножек и опорных узлов, домашний мастер может использовать собственный вариант.

Для дымохода подойдут стальные трубы подходящего диаметра. Основными нюансами при этом не рекомендуется врезать дымоход в отверстие, из которого был выкручен вентиль баллона, лучше установить трубу в верхней точке цилиндрической конструкции, при открытой крышке мангала дымоход становится неэффективным, применяется только во время копчения деликатесов.

Внимание: Минимальная высота трубы для обеспечения тяги составляет 1,5 м от топки дымогенератора, в которую заложены смоченные опилки.

Сборка мангала с коптильней, грилем и барбекю — пошаговая видео-инструкция

На последнем этапе коптильня собирается из полученных заготовок:

1. жаровня мангала устанавливается на ножки или подставки;
2. снизу к ней приваривается дымогенератор, также опирающийся на собственные лапки или ножки;
3. сверху в мангал вваривается дымоход.

В отличие от кирпичной печи-барбекю или мангала конструкция готова к немедленной эксплуатации, тягу можно проверить сразу же.

Ну и вот пара пошаговых видео-инструкций:

Декорирование универсальной жаровни

Получившуюся многофункциональную барбекюшницу можно оснастить дополнительными функциями и украсить конструкцию декоративными элементами:

1. разделочный стол – удобен для укладки продуктов в коптильню, нанизывания шампуров, фасовки готовых блюд;
2. навес – защитит от временных осадков и снега зимой;
3. поленница – избавит от хождения в процессе приготовления пищи;
4. кованые и витые элементы – повысят художественную ценность конструкции.

Если оснастить универсальный очаг колесами, мангал-коптильню можно будет перемещать по участку, чтобы при изменении ветра продукты горения не мешали отдыху гостей и членов семьи.

Таким образом, минимум из двух 50 л баллонов б/у для хранения пропан-бутановой смеси получается многофункциональный очаг. На нем можно приготовить барбекю или шашлык, коптить мясные продукты круглогодично.

Мангал из газового баллона своими руками

Привет всем любителям самоделок. В данной статье я расскажу о самой полезной самоделке летнего сезона, без которой практически не обходится ни одно мероприятие. Речь пойдет о изготовлении самодельного мангала из газового баллона. Затраты на данную сборку будут минимальными, а ненужный газовый баллон наверняка есть у многих.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки данного мангала.

Для того, чтобы сделать мангал из газового баллона своими руками, понадобится:
* Газовый баллон
* Углошлифовальная машинка
* Отрезной диск на УШМ
* Защитные очки, перчатки
* Сварочный аппарат, электроды
* Сварочная маска, краги
* Электродрель, сверла по металлу диаметром 6 и 12 мм
* Трубогиб
* Рулетка, карандаш
* Металлический уголок с шириной полки 40 мм
* Металлический прут диаметром 14 мм
* Профильная труба размерами 20*20 мм
* Толстостенная труба с наружным диаметром 22 мм
* Ручные тиски
* Пара баллончиков черной термокраски
* Полуавтоматический керн
* Металлическая шина
* Станина от старой швейной машинки
* Отрезок арматуры диаметром 10 мм
* Черенок от лопаты
* Зачистной металлический круг на УШМ
* Токарный станок по металлу

Шаг первый.
Первым делом необходимо начать с газового баллона. В данном случае газовый баллон взят от автомобиля и не имеет нижней юбки и вентиля, в отличии от стационарного, а за счет достаточно широкой заливной горловины разбирать его безопаснее.

Труба должна без заклиниваний вращаться на прутке, но без больших люфтов. Так из двух отрезков трубы и прутка получается одна мощная петля, для дверцы необходима пара таких, поэтому аналогично изготавливаем вторую.

При помощи зачистного металлического круга и углошлифовальной машинки зачищаем места, где будут крепиться петли. После этого подкладываем под петлю две тонкие пластинки для обеспечения нужного зазора и начинаем приваривать петли к дверце и баллону сварочным аппаратом. Сначала делаем прихватки, а затем, убедившись, что петли расположены соосно, окончательно провариваем их. При работе со сварочным аппаратом соблюдайте меры безопасности, используйте краги и сварочную маску.

С обратной стороны баллона делаем разметку под установку концов шампур, расстояние между ними также 70 мм, при этом отступ от края должен быть 25 мм.

Далее с помощью полуавтоматического керна делаем углубления по меткам и сверлим отверстия электродрель с установленным сверлом по металлу на 6 мм, а затем на 12 мм. В процессе сверления добавляем техническом масло на режущую кромку, так режущий инструмент дольше прослужит и не заклинит. При работе с электродрелью будьте осторожны, надевайте защитные очки и перчатки.

Как сделать гриль для дачи своими руками

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Брикеты для гриля более экономичны

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Высокие ножки конструкции создают удобство во время жарки

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Барбекю не имеет в своей конструкции крышку

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

«Н»-образное основание сделает конструкцию из бочки устойчивой

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Газовый баллон является удобной ёмкостью для изготовления жаровни

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160_10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Огнестойкий строительный материал используется для изготовления уличного гриля

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60_1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Ручки помогут вынимать сетку

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Гриль-домик станет прекрасным местом для общения с друзьями

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см. Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.

Шнур позволит сделать разметку ровнее

Чтобы удержать опалубку, необходимо использовать упоры

Труба позволит поддерживать жар в гриле

Не застывший бетон можно разровнять длинным правилом

Соединение «в полдерева» идеально подходит для строительства гриль-домика

Нагель предотвратит смещение стойки

Подкосы нужно устанавливать с двух сторон стоек

Металлический элемент соединит все детали

Можно использовать обрезную доску

Для гриль-домика необходимо выбрать надёжное покрытие

Укрепить пол помогут дополнительные лаги

Минеральную вату при монтаже нельзя сминать

Подкос освободит пространство у пола

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Смокер-гриль совмещает в себе несколько агрегатов

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

В отсеках разная температура

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.

Форма крышек повторяет изгиб корпуса

Петли можно изготовить из арматуры и отрезков трубы

Решётку можно изготовить из металлических прутьев

Видео: смокер-гриль и мангал из газового баллона

Используя рекомендации специалистов, можно без посторонней помощи создать на своём участке зону отдыха, а из подручных материалов многофункциональные жаровни.

Гриль из газового баллона своими руками

Загородная жизнь заставляет людей использовать все подручные материалы, чтобы сделать ее более комфортной. К примеру, готовить пищу. Не во все загородные поселки проведена газовая труба, поэтому дрова – основной источник энергии для ее приготовления.

Печки, мангалы, барбекюшницы и другие устройства – вот основной арсенал современно загородной жизни. Сделать их своими руками несложно. Немного фантазии, немного знаний о том, какова их конструкция, несложные чертежи – вот все, что необходимо.

К примеру, мангал из газового баллона сделать самостоятельно – не проблема. Конечно, необходимы навыки работы со сварочным оборудованием, потому что металлический мангал требует повышенной надежности и прочности, ведь подвергаться он будет достаточно серьезным нагрузкам тепловой энергии. Поэтому и баллон для него нужен из-под пропана.

Во-первых, такой баллон изготавливается из листа толщиною 3 мм. Во-вторых, он из всех баллонов самый широкий – диаметр 29 см. Высота 50-литровой емкости – 96 см, что определяет длину гриль мангала. Кстати, диаметр кислородного баллона составляет 22 см (для сравнения).

Процесс изготовления

Для изготовления гриль барбекю из газового пропанового баллона потребуется кислородный резак или болгарка, сварочный инвертор с электродами, металлический уголок 25х25 мм, металлическая арматура, металлическая лента толщиною 2 мм и шириною 20 мм, петли для крышки гриль барбекю.

Далее, необходимо нанести разметку, по которой придется срезать часть баллона, чтобы получился мангал гриль. После чего с помощью болгарки или кислородного резака нужно срезать верхнюю часть емкости, чтобы получилось вот так, как показано на фото ниже.

Необходимо отметить, что отрезать точно по размерам очень сложно. Края среза будут по-любому с заусенцами, неровными. Поэтому рекомендуется после отрезки верхней части провести шлифовку и подгонку кромок с помощью напильника или болгарки, на которую надевается шлифовальный круг.

Чтобы крышка плотно прижималась к корпусу грили, надо обязательно прикрепить борта, изготовленные из металлической ленты. Делается это так.

• Сначала нужно узнать нужную длину ленты. Это можно вычислить при помощи формулы: L=πD=3,14D, где D – это внутренний диаметр пропанового баллона. Можно без расчетов использовать проволоку, которую плотно укладывают по внутреннему периметру емкости. Ее длину затем переносят на ленту.
• Полученный таким образом отрезок устанавливают внутрь баллона точно по периметру, где крепят точечной сваркой. Таких лент должно быть две с каждой стороны от сделанного отверстия.
• При этом необходимо учесть, что металлическая лента должна выступать на 1 см от края среза. Именно этот участок и создаст фальц, на который будет упираться крышка гриля.

Следующий этап – это навешивание крышки. Для этого можно использовать обычные металлические петли для дверных проемов. Но перед тем как их закрепить, нужно обязательно под края крышки сделать упор из уголка 25х25 мм. Его длина равна длине проема гриля барбекю. Уголок ровно прикладывается к фасадной стороне и точечно приваривается к корпусу баллона.

А вот теперь устанавливается крышка с упором на уголок, и делаются отметки для петель. Кстати, сами петли можно приварить к крышке, благо их толщина это сделать позволяет. А можно закрепить их болтами. Для этого придется сначала на корпус крышки и нижней основной части мангала нанести места крепления через сквозные отверстия на петлях. После чего дрелью со сверлом сделать монтажные отверстия. Далее устанавливаются петли, которые к крышке и корпусу гриля прикрепляются болтовым соединением. Рекомендуется гайки располагать внутри устройства.

Сам гриль (смокер, мангал) подвергается серьезным температурным нагрузкам, поэтому обязательно надо корпус установки усилить. Для этого используется все тот же металлический уголок. Его нужно подрезать под размер длины баллона и приварить изнутри емкости вдоль с противоположных сторон от выреза. При этом два приваренных уголка будут выполнять функции не только усиливающего элемента, но и двух подставок под шашлычные шампуры или сетку для барбекю.

В принципе, толщина листа, из которого сделан пропановый баллон, достаточна, чтобы выдержать высокие температуры. Поэтому можно уголок и не приваривать, просто с ним срок эксплуатации гриля мангала резко увеличивается.

Дополнительные элементы конструкции

По сути, в таком виде можно считать, что мангал из газового баллона своими руками сделан. Что остается?

• Для того чтобы воздух попадал внутрь мангала, необходимо просверлить несколько отверстий на уровне заложения дров. Их сверлят с двух сторон сверлом диаметром 8-12 мм. Количество определяется в зависимости от размеров отверстия. Приблизительно через каждые 8-10 см. Можно вместо отверстий сделать поперечные прорези болгаркой длиною каждая до 10 см.
• Монтаж ножек. Их высота определяется удобством эксплуатации. Изготовить ножки можно из того же уголка 25х25 мм или из арматуры. Здесь важно, чтобы получилась максимальная устойчивость оборудования.
• Установка ручки на крышку гриля. Здесь вариаций много. К примеру, обычная катанка диаметром 6 мм или арматура 8 мм, из которой гнется ручка и приваривается к крышке. Можно установить любую дверную ручку, прикрепив ее винтом или болтом. Здесь можно использовать железные ручки, деревянные или пластмассовые. Главное, чтобы их основа была металлической.

Вообще, мангал гриль из газового баллона может дополняться любыми приспособлениями, которые увеличивают функциональность прибора и его удобство эксплуатации. К примеру, можно снизу установить несколько полок для дров или угля. Сбоку можно приспособить небольшой столик для тарелок и подносов. Можно сделать над ним навес, чтобы не капал внутрь дождь или снег. Можно сделать мобильную версию установки, прикрепив снизу оси с колесами. То есть, вариантов на самом деле огромное количество. Все зависит от желания и фантазии производителя работ.

Кстати, для установки шампуров на лицевой части мангала делаются прорези, а на задней — отверстия. То есть, острым концом шампур будет устанавливаться в отверстие, а промежуточной частью у рукоятки в прорезь.

И еще один момент. Когда изготовленное своими руками устройство будет использоваться в качестве гриля или барбекю, то крышка должна находиться в закрытом состоянии. Куда-то должен уходить дым от дров или угля. Поэтому в крышке обязательно надо сделать отверстие диаметром 5-8 см.

Преимущества мангала из газового баллона

Конечно, самый простой вариант – это купить готовый мангал в магазине. Но у него есть ряд недостатков, которые могут не привлечь потенциального покупателя. А вот самодельный мангал гриль из газового баллона, изготовленного своими руками, может удовлетворить своего хозяина. Ведь, сооружая его, каждый старается подогнать его конструкцию под свои собственные нужды.

Какие требования предъявляет создатель мангала.

• Низкая цена. Изготовить устройство можно из б/у баллона, плюс, подручные материалы, которые практически выбрасываются в мусор.
• Можно подогнать под необходимый размер, имеется в виду по длине. К примеру, вместо пропанового использовать кислородный баллон (его длина 1400 см) или соединять две емкости в одну, срезав их торцы и проведя электросварку.
• Простота используемой конструкции, ведь она во много раз проще, чем собранная из листового железа.
• Высокая прочность устройства. Значительный перепад температур не покоробит металл, не прожжет и не согнет его.
• Такую конструкцию с откидной крышкой можно использовать и в качестве коптильни. Главное – правильно соблюдать технологию копчения мяса, дичи или рыбы.

Но самое удивительное то, что данный вариант мангала (барбекю, гриля) – один из самых простых в плане его изготовления. Здесь минимум стыков, что обеспечит надежность конструкции. Есть варианты, как усовершенствовать прибор, сделав его с более высокими эксплуатационными качествами. И последнее. Посмотрите на фото выше. Это все тот же мангал в виде паровоза из газового баллона. Просто немного фантазии.

Нет средств на готовые модели? Выход есть — можно запросто сделать газовый гриль своими руками!

Газовые грили заводского производства надёжны и просты в использовании. Газ удобнее угля или дров при частой готовке.

Грили хороших производителей стоят очень дорого и по карману только поварам из ресторанов.

Достичь того же результата за меньшие деньги можно, сделав газовый гриль своими руками.

Из чего состоит газовый гриль

1. Каркас. Для изготовления используют пищевую нержавейку или эмалированную сталь.
2. Нагреватели. В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
3. Решётка барбекю. Лучше изготовить из нержавеющей стали.
4. Шампур с поворотным механизмом.
5. Сборник жира. Чтобы конфорки не оказались залитыми, устройте поддон.
6. Крышка. Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
7. Дополнительные приспособления. Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

1. Схема 1. Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
2. Схема 2. Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гриль с отдельной горелкой и возможностью подключения к газовому баллону. Такой гриль должен иметь крышку, регулировку температуры, массивную решётку.

Фото 1. Чертёж газового гриля, изготовленного из металлической бочки. Устройство оснащено вертелами, работающими на электричестве.

Готовим инструменты

В зависимости от материалов, которые доступны, набор инструментов может отличаться. Для изготовления простейшего гриля нам понадобится слесарный инструмент — молоток, пассатижи, пилка по металлу, дрель. Чтобы сделать хороший автономный гриль, придётся добавить:

1. Измерительное оборудование — штангенциркуль, линейка, циркуль, уровень.
2. Сварочное оборудование — для соединения нержавейки можно использовать специальные электроды или TIG-сварку в среде аргона. Если нет доступа к таким технологиям, гриль можно изготовить из железа, оно потребует простого сварочного аппарата.
3. Оборудование для резки металла. В гараже все работы по подрезке и подгонке делаются «болгаркой» или плазморезом.
4. Набор лерок и метчиков желателен, но при их отсутствии можно обойтись сварными прихватками.

Внимание! Пользуйтесь инструментами, соблюдая технику безопасности!

Порядок работ

Чтобы газовый гриль получился оптимальным по размерам и радовал качеством готовки, все элементы должны быть соразмерны и хорошо подогнаны.

Корпус можно изготовить из подходящей ёмкости из пищевой нержавейки или широкой эмалированной кастрюли.

Оптимальный диаметр выбирается исходя из требуемой мощности, для готовки хорошего стейка подойдёт ёмкость диаметром 40—50 см.

Эмалированная кастрюля, кег от пива, корпус от старого ресивера — все можно пустить в ход.

Для сбора жира лучше установить поддон.

Реализовать можно различными способами — поставить внутрь кастрюли металлическую тарелку соответствующего диаметра, сделать съёмное дно или насверлить в донышке кастрюли отверстий и поставить её на поддон большего диаметра.

В нижнюю часть гриля выше поддона устанавливаются форсунки. Это металлические трубки толщиной 1—3 сантиметра с насверлёнными отверстиями диаметром 3—5 мм, через которые проходит газовоздушная смесь.

Форсунки лучше сделать съёмными, их легче чистить. Реализуем эту задачу так: в стенку ёмкости ввариваем 3—4-сантиметровый отрезок трубы, он будет выполнять роль коннектора форсунок и смесителя. Диаметр трубы выбирается так, чтобы форсунка с усилием входила на 2—3 сантиметра и фиксировалась. Для большей плотности на край форсунки можно изготовить манжет из жаропрочного силикона.

К наружному краю коннектора таким же способом нужно установить смеситель газа и воздуха. Выглядит он так: трубка с тем же диаметром, что и форсунка, 5—8 см длиной. В стенке смесителя делается отверстие, и в него вставляется газовый жиклёр.

В случае если самостоятельно изготовить горелку сложно, воспользуйтесь деталями от старых газовых плит или газовых горелок от котла.

Экспериментально нужно добиться устойчивого горения без хлопков. Голубой цвет пламени свидетельствует об оптимальном сгорании. Изменять можно диаметр газового жиклёра, количество отверстий на форсунке, соотношение поступающего воздуха и газа.

На расстоянии 5—10 см ниже края ёмкости устанавливаем решётку. Её лучше сделать из прутков нержавеющей стали диаметром 3—5 мм, или вырезать из заводской решётки от мангала. Решётка должна прочно стоять на опорах и легко сниматься.

Фото 2. Гриль, изготовленный из старого газового баллона. В нижней части устройства есть отверстие для поступления газа.

В роли крышки можно взять стандартную от используемой нами кастрюли. Её нужно усовершенствовать: прорезать отверстия для выхода углекислого газа и установить термометр.

Газовый гриль готов. Для повышения функциональности устанавливаем его на металлическое основание, сваренное из прутка или квадратной трубы.

Как сделать гриль для дачи своими руками

Каждый хозяин дачи мечтает об удобном и многофункциональном гриле, который позволит не только готовить на открытом огне различные блюда, но и коптить мясо, рыбу, птицу, домашние колбаски. Небольшой кирпичный, каменный, металлический гриль или вместительный гриль-домик можно сделать своими руками, если приложить некоторые усилия и приобрести необходимые материалы и инструменты.

Гриль — общее устройство конструкции

По своей конструкции гриль напоминает ящик с крышкой, который изготавливают из жаропрочных материалов, например: бетонных блоков, огнеупорного кирпича, а также камня или металла. Форма гриля — это глубокая жарочная «бочка», обеспечивающая идеальную прожарку продуктов со всех сторон за счёт максимальной температуры углей. Нижняя часть предназначена для топлива, а верхняя для укладки продуктов. В дне и крышке корпуса устройства предусмотрены отверстия с заслонками, служащие для регулировки притока воздуха, который поступает внутрь. Но существуют и другие виды гриля: газовые и электрические, которые не нуждаются в дымоходе и твёрдом топливе.

Передвижной газовый гриль оборудован шкафом для хранения посуды и других кухонных принадежностей, а также плитой для варки

Высота устройства

Высоту установки гриля можно определить исходя из комфортности использования, а также мер безопасности. Решётки устанавливаются на удобной для человека высоте. Если это кирпичная конструкция, то они должны находиться на высоте приблизительно 10-й кладки кирпичей от уровня земли. При расположении решёток выше пищу будет неудобно готовить, а близкое нахождение углей к лицу может привести к ожогу.

В стандартных устройствах поддон для углей вместе с решётками опирается на кирпичные выступы или специальные металлические стержни, которые устанавливают в кладку. Также в конструкции крепления гриля необходимо предусмотреть возможность быстрого снятия этих дополнительных элементов, которые демонтируются на зиму. Это поможет защитить металлические детали от коррозии.

Печь в стационарном уличном гриле выкладывают из огнеупорного кирпича

Дополнительное оборудование гриля и его конструкция

В конструкции гриля необходимо сделать правильную тягу, чтобы дым не шёл в помещение, а выходил в трубу дымохода. При планировке конструкции гриля понадобится чертёж рабочих поверхностей и дополнительных полок.

Необходимо определить место, где будут находиться тарелки и запас угля. Хранить щётки, щипцы, лопатки и другие приборы можно на крючках, устанавливающихся на боковой стенке гриля.

Конструктивные характеристики гриля обеспечивают термическое действие и пропитывание дымом блюд, а также их копчение.

Такое приспособление дополнительно служит коптильней, поэтому имеет более сложную конструкцию.

Чем отличается от барбекю и мангала

С наступлением лета мы едем на дачу, чтобы отдохнуть, поработать и поесть вкусных шашлыков и копчёную рыбу. Приготовить продукты можно будет очень просто, если под рукой окажется гриль, мангал или барбекю. Рассмотрим, чем отличаются эти устройства друг от друга и в чём они похожи.

1. Мангал имеет вид металлического прямоугольного ящика с высокими ножками. На шампуры накалываются продукты (мясо, рыба, овощи) и кладутся на мангал параллельно друг другу. Готовятся блюда за счёт тлеющих углей. Чтобы улучшить тягу во время приготовления пищи и обеспечить мангал лучшим поступлением воздуха, нужно периодически обмахивать угли. Преимущество мангала — это простота в использовании и небольшая цена.

Уличный металлический мангал прост в использовании

В барбекю продукты готовятся на решётке

Основное отличие гриля от барбекю — крышка

Подготовка к сооружению гриля: чертежи конструкции, размеры

Процесс сооружения гриля потребует большой ответственности. Первый этап заключается в том, чтобы определиться с проектом гриля и его размерами.

На данный момент существует огромное количество современных программ для ПК, которые позволяют создать модель конструкции в 3D. Поэтому если у вас есть базовые навыки работы с программами, то воспользуйтесь ними. Если же нет таких возможностей, то проект можно составить и на обычной бумаге.

Модель гриля можно построить на компьютере

В проекте должны учитываться самые важные требования к конструкции. Оптимальные размеры гриля могут быть такими:

• общая ширина должна быть около полуметра;
• для удобной эксплуатации гриля постамент должен находиться на 20 см выше конструкции;
• высота постамента должна быть соизмерима с ростом человека (в среднем 80 см);
• высота установки от 170 до 180 см;
• гриль должен иметь деревянную, металлическую или каменную столешницу для разделки продуктов;
• в чертёж отдельным пунктом вносится устройство фундамента, так как от этого зависит целостность и продолжительность эксплуатации всей конструкции.

Уличный гриль можно соорудить из бетонных плит и огнеупорного кирпича

Выбор и количество материала для сооружения гриля своими руками

Гриль может быть построен из различных материалов в зависимости от габаритов конструкции и его типа (переносная или стационарная). Рассмотрим несколько вариантов гриля, которые наиболее популярны в настоящее время.

Гриль из газового баллона

Гриль можно оборудовать из газового баллона:

• гриль получается большого размера, приблизительной длиной в 120 см, благодаря чему вы за один раз сможете приготовить много еды;
• такая конструкция не является переносной или портативной, так как она очень тяжёлая. Но если её оборудовать колёсиками, то можно будет перевозить с одного места на другое;
• можно сделать за несколько часов самую простую конструкцию;
• стойкость и прочность к высоким температурам;
• невысокая цена;
• нет необходимости убирать гриль во время дождя, если сделать его с крышкой.

Простой гриль из газового баллона можно быстро сделать своими руками

Гриль из бочки

• компактность;
• долговечность и высокая прочность конструкции;
• не требует подключения к газовому оборудованию или электричеству;
• пожаробезопасность: огонь самостоятельно погаснет, если гриль закрыть крышкой;
• многофункциональность: можно приготовить разнообразные варианты овощных, мясных и рыбных блюд.

Гриль для дачи из металлической бочки прост в монтаже и многофункционален

Стационарный кирпичный гриль

Кирпичный гриль потребует дополнительных навыков при установке, но при этом имеет ряд преимуществ:

• любые размеры и формы;
• внешняя красота;
• прочность и надёжность постройки;
• идеально вписывается в ландшафтный дизайн участка;
• длительный срок эксплуатации;
• высокие огнеупорные характеристики;
• устойчивость к низким и высоким температурам;
• простота в уходе.

Простой уличный гриль можно сделать в виде колодца с открытой передней стенкой

Гриль-домик

Финский гриль-домик является наиболее удобным и комфортным вариантом устройства для дачи с большим участком.

Гриль-домик может быть использован как гостевой домик, как летний офис в саду, как сауна, как помещение для уличного СПА

Для сооружения такой конструкции нам понадобится:

• утеплитель (может быть из минеральной ваты);
• качественная вагонка;
• дверь и стеклопакеты;
• шайбы с гайками по размеру отверстий;
• монтажная пена (несколько баллонов);
• дымоход, а также дымосборник;
• гравий средний по величине;
• песок речной (желательно не мытый);
• любой бордюрный камень;
• тротуарная маленькая плитка (если пол будет не деревянным);
• щебень;
• OSB плита (лучше всего водостойкая);
• пластиковая труба диаметром 18 см для поддува;
• «Пинотекс» — специальное средство, предназначенное для обработки дерева;
• обрезная доска для изготовления каркаса кровли 50х100 мм;
• брус сечением 80х80 мм длиной в 1,5 метра и 100х100 мм длиной в 2,5 м — 6 штук;
• черепица (битумная, мягкая, натуральная) для устройства кровли или металлочерепица;
• ветрозащитная плёнка;
• дополнительные элементы для декорирования постройки.

• мощная электродрель;
• саморезы;
• большой молоток;
• стамеска;
• уголки из металла;
• 10-метровая рулетка и угольник;
• набор отвёрток и ножовка;
• штыковая или совковая лопата;
• топор средних размеров.

Для строительства гриль-домика понадобится немало инструментов

Этапы сооружения гриль — домика своими руками

Финский гриль-домик — это целый комплекс шестиугольной формы с пирамидальной вытянутой кровлей, а также общей закрытой конструкцией.

1. Для начала выбираем площадку круглой формы и снимаем с неё часть почвы со всеми имеющимися корнями растений и деревьев.
2. Засыпаем последовательно площадку тремя слоями материалов: щебень, следующий слой — песок и завершающий — мелкий гравий.
3. Заранее укладываем пластиковую трубу, предназначенную для поддува.
4. Плотно утрамбовываем все слои и начинаем армирование бетонной стяжки. Оставляем место в центре, где будет прокладываться труба в форме буквы «П».

Определить функциональное назначение дачного сооружения необходимо непосредственно перед началом строительства

Каркас можно сделать как шестигранной, так и восьмигранной формы

Выступающие за внешнюю сторону углы металлических пластин можно срезать угло-шлифовальной машиной (болгаркой)

Стропила крыши делаются из обрезной доски

Для крыши гриль-домика необходимы утепление и влагозащита

Традиционно принято оборудовать домик тёплыми оленьими шкурами, чтобы сидящим людям ветер не продувал спины

Дымоход с дымосборником спускается в отверстие крыши

В центре устанавливаем финский гриль, который можно купить в специализированном магазине.

Финский гриль устанавливается в центр домика

Видео: финская печь для гриль-домика

Финский гриль можно построить и своими руками. Так как гриль из кирпича является лёгкой конструкцией, то нам потребуется небольшой фундамент. Готовим такие материалы:

• кирпич высшего сорта огнеупорный и облицовочный;
• шамотный кирпич для топки;
• цемент для фундамента (можно марки 100);
• песок речной для раствора;
• гравий;
• доски для опалубки;
• рубероид или гудрон для изоляции;
• арматура для фундамента.

• резиновый молоток;
• кельма и набор инструментов для кладки готового раствора;
• отвес и уровень для измерения горизонтали и вертикали стенок;
• шаблон для полукруглой арки;
• болгарка с алмазными отрезными дисками и шлифовальными кругами;
• пила для резки кирпича.

Этапы сооружения финского гриля

Сооружаем финский гриль самостоятельно:

1. Размечаем фундамент, используя колышки и бечёвку.
2. Копаем в центре беседки яму, но оставляем небольшой запас шириной в 5 см и глубиной 30 см.
3. Шлаком засыпаем дно и тщательно его трамбуем.
4. Обустраиваем по всему периметру гриля опалубку, а внутри размещаем армирующий металл.
5. Замешиваем бетон и заливаем в опалубку, после чего ждём сутки, чтобы он застыл.
6. Делаем стяжку, даём высохнуть, и настилаем сверху рубероид или другой гидроизоляционный материал.
7. Определяемся с формой и размерами проёмов для гриля. Уголки нужны для прямоугольных проёмов, которые будут служить перемычками. Для арочного свода делается деревянный шаблон.
8. На застывшем растворе делаем кладку в полкирпича, оставляя проёмы. Их высота должна быть 60 см, если проём арочный (при прямоугольном 80 см). Кладём кирпич с обвязкой по всему периметру, чтобы высота гриля получилась около 1 метра.
9. Во второй кирпичный ярус входят стенки гриля и его топка, которые делают в полкирпича.
10. Для устройства топки мы берём кирпич нескольких видов. Дно гриля и внутреннюю часть мы выкладываем огнеупорным материалом, а из обычного белого или красного кирпича делаем внешнюю кладку. В результате должно выйти 2 ряда. Топочная должна быть высотой проёма в 7 кирпичных рядов. Кладка арки прямоугольной формы предполагает около 9 рядов. Глубина элемента равна 60 см, а его ширина — 70 см.
11. Выкладываем выше проёма около трёх рядов кирпичей. Затем делаем трубу, которая является более узким элементом, а значит есть необходимость в сокращении всех сторон топки. Последующие ряды для всех стенок уменьшаем на 1⁄4 часть от длины кирпича, для боковых рядов — это будет половина ширины кирпича. Таким способом выкладываем 7 рядов и формируем узкую трубу.
12. Далее 14 рядов выкладываем только прямо.
13. Вся кладка должна постоять несколько дней до полного высыхания цементного раствора.
14. Устанавливаем широкие скамейки вдоль стены, на которых могут с удобством разместиться до 10 человек.

Видео: как сделать гриль-домик своими руками

Как сделать самостоятельно смокер-гриль

Паровоз или гриль-смокер является многофункциональной, но сложной конструкцией, которая соединила в себе барбекю, коптильню и мангал. Но даже такое кажущееся, на первый взгляд, сложное устройство можно сделать своими руками.

Для изготовления смокер-гриля нам необходимы такие материалы и инструменты

• бочка;
• петли;
• болты;
• гайки;
• ручка из дерева;
• труба металлическая или уголок;
• деревянная вагонка, ДПК или обработанные доски;
• решётки;
• сварочный аппарат;
• болгарка.

Этапы изготовления смокер-гриля

Если вы используете старую бочку, как следует прокалите её перед первым приготовлением продуктов.

Бочку разрезаем на две части вдоль с помощью болгарки. Так как они получатся одинаковыми, то одна из них станет ёмкостью для топлива, а вторая верхней частью.

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая ёмкостью для углей

В открытом состоянии крышку можно зафиксировать цепочкой

Для приклепления ножек можно воспользоваться сварочным аппаратом

Для удобства гриль можно оборудовать деревянным столиком

Решётка внизу предназначена для углей, на верхнюю выкладываем продукты

В многоуровневом варианте используется ещё одна бочка для топлива

Видео: как сделать смокер-гриль своими руками

Любой вид гриля будет украшением вашего участка и местом для отдыха. Гриль-домик, построенный своими руками, прослужит вам долгие годы, если вы в точности следовали всем этапам его сборки и соблюдали все меры безопасности. При правильном уходе, регулярной обработке всех деревянных элементов домика антисептическими средствами, при обновлении лакового покрытия, а также при чистке гриля и дымохода такая конструкция простоит не один десяток лет и вы сможете собираться всей семьёй даже в холодные зимние дни вокруг огня и готовить свои любимые блюда, а также угощать ими своих друзей и знакомых.

Обустраиваем дачу: как самому сделать гриль и гриль-домик

Шашлык — любимейшее блюдо россиян на отдыхе. Можно жарить шашлык, имея лишь шампуры или решётку, соорудив подобие мангала из глины, камней или кирпичей. Главное, чтобы под шампурами возникла тяга. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Такие приспособления — гриль, мангал, барбекю — помогают дачному повару, отличаясь некоторыми особенностями конструкции.

Общее устройство и назначение

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.

Мангал

Это самое простое из всех приспособлений: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на нижней поверхности мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для укладки шампуров, а в нижней части — отверстия для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.

Складной мангал можно устанавливать в любом месте, переносить и собирать при необходимости

К мангалу отдельно прилагаются шампуры. Лучше, если они будут стальными, витыми, с острыми концами.

Шампуры следует выбирать стальные с достаточно острыми концами

Некоторые больше любят складную решётку. На ней можно жарить и большие куски мяса и рыбы, и мясопродукты: сардельки, котлеты.

Решётка подходит для жарки любых мясных продуктов

Барбекю

О слове «барбекю» до сих пор много споров. Всё же самым лучшим объяснением является происхождение названия от французского словосочетания «barbe et queue» — «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница».

Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, которая обеспечивает хорошую тягу, и решётка для жарки мяса. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние решётки для продукта от решётки с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.

Барбекю имеет дополнительную решётку для углей

Но часто слово «барбекю» применяют для обозначения большого сооружения на участке, которое также называют садовым камином. Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки.

Барбекю-садовый камин может быть выполнен в любом дизайнерском решении, в соответствии с общим стилем дома и двора

Гриль

Гриль отличается от мангала наличием решётки для углей, а от «барбекюшницы» и мангала — крышкой, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то гриль станет работать как обычное барбекю.

Гриль обычный

Он выглядит совсем не так изысканно, как «садовый камин», а похож на бочонок или плоский большой казан. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней половинах сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень полезная. Во-первых, скорость приготовления увеличивается; во-вторых, готовое блюдо получается тушёным, а не жареным — а значит, более полезным.

Мясо на гриле получается более полезным и готовится быстрее, чем в мангале

Смокер-гриль

В отличие от обычного гриля, универсальное устройство смокер-гриль (от английских слов «смок» — дым, или «смокер» — курильщик) имеет важную опцию: в нём можно не только жарить на огне, но и коптить продукты. Такой гриль оснащён несколькими камерами. Поэтому он умеет жарить на открытом огне, тушить под крышкой, коптить — горячим или холодным способами.

Обычная коптильня устроена так: в одной камере горят или тлеют угли, в другую помещаются продукты. Камеры соединяет «дымоход». От расположения камер зависит результат: если на продукты попадает горячий дым, то это горячее копчение; если дымоход длинный или сильно наклонный и дым при прохождении через него остывает, то это холодное копчение. Конечно, холодное копчение — процесс гораздо более долгий.

Смокер-гриль способен приготовить мясо двумя вариантами копчения

Устройство смокер-гриля

Устройство смокер-гриля может быть разным в зависимости от количества камер.

Многокамерный мультифункциональный гриль может готовить мясо четырьмя различными способами

Конструкция смокер-гриля включает в себя следующие детали:

• топку;
• камеру для гриля;
• камеру для копчения;
• дымоход.

Смокер обладает тремя камерами, которые имеют разные функциональные назначения

Смокер Kaizergrill KG-43 Magdeburg состоит из трёх камер, которые имеют разное назначение.

1. В вертикальной камере слева происходит холодное копчение.
2. В горизонтальной камере в центре можно жарить или производить горячее копчение.
3. В горизонтальной камере справа при копчении размещаются тлеющие угли или дрова.

Режимы приготовления продукта в смокер-гриле

1. Смокер-гриль работает как гриль: крышка закрыта, продукт находится не над жаром, жарка непрямая.

Режим гриля подразумевает непрямую жарку под крышкой: когда мясо располагается не над углями, а чуть в стороне

Режим мангала представляет собой прямую жарку без крышки: мясо располагается прямо над углями

Горячее копчение — режим смокер гриля, при котором мясо и угли размещаются в соседних камерах

Холодное копчение подразумевает размещение угля и мяса в несоседствующих друг с другом камерах

Делаем смокер-гриль своими руками

Смокер-гриль — вещь дорогая. Но совершенно не обязательно её покупать, если вы обладаете минимальными навыками работы с металлом, то можно сделать смокер-гриль самостоятельно.

Выбор ёмкости для камер

Смокер похож на конструкцию из металлических бочек. Поэтому мы и будем ориентироваться именно на бочки. Не стоит выбирать бочки от токсических веществ — бензина, машинного масла, краски. Не подойдут и тонкие алюминиевые. Они мгновенно прогорают, весь ваш труд пойдёт насмарку. Но пивные кеги (от шведского слова kagg) — бочки для пива и прочих газированных напитков под давлением, подойдут лучше всего. Они делаются из пищевой нержавеющей стали, не корродируют и довольно прочны. Кеги бывают разными. Нам подойдут кеги ёмкостью 50 или 100 литров. Диаметр 50-литровой кеги 400 миллиметров, высота — 600, толщина стенки — 1,5 миллиметра. Этого достаточно.

Бочки от бензина, машинного масла и красок использовать нельзя, так как эти вещества токсичны и следы их пребывания остаются на бочках

Инструменты

Для изготовления смокер-гриля необходимы следующие инструменты:

• болгарка;
• дрель;
• отвёртки;
• при наличии навыка сварки — сварочный аппарат;
• пила.

Необходимые материалы

Материалы, которые понадобятся для сооружения смокер-гриля:

• две пивные кеги;
• две цепочки для фиксации крышки;
• металлические уголки, трубы или подобные металлопрокатные изделия;
• деревянные планки, вагонка, пластины ДСП для столешницы;
• деревянные круглые бруски для ручек;
• фурнитура: болты, гайки, шайбы.

Этапы работы

1. Готовим нашу бочку. Разрезаем её по длине на две равные части с помощью болгарки.

Бочку нужно разрезать строго по середине

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая ёмкостью для углей

Для крепления используются две пары металлических петлей

Цепочку выбираем металлическую

Ручка должна быть деревянной, чтобы избежать её нагрева во время готовки

Наличие сварочного аппарата и навыков в области сварки — большой плюс в сборке каркаса

для обшивки столика применять пластиковые панели нельзя, они будут плавиться при нагреве

Металлические уголки должны быть достаточной длины

Без нижней решётки дно нашего барбекю может быстро прогореть

Верхнюю решётку следует крепить на опоры из металлических уголков

Уголки ввинчивают на одинаковой высоте, чтобы избежать перекоса решётки

простой гриль способен только жарить и тушить мясо

Для укорачивания бочки обязательно потребуется сварочный аппарат

Отверстие на стыке бочек должно быть достаточным для прохождения в него необходимого количества дыма

Над отверстиями можно прикрепить заслонку для регулирования тяги

Двухкамерный смокер подходит для жарки, тушения и горячего копчения

Третья камера позволяет готовить мясо путём холодного копчения

Желательно для красоты и функциональности окрасить получившееся сооружение огнеупорной краской по металлу. А для защиты нашего смокера от непогоды можно построить гриль-домик.

Видео: смокер-гриль из газовых баллонов

Постройка гриль-домика

Гриль-домик — малая закрытая беседка с дымоходом и негорючим полом, в котором располагается гриль.

В гриль-домике можно расположить не только сам гриль, но и столики и скамейки для комфортного отдыха

Домик также легко можно сделать своими руками.

Материалы для строительства

Для постройки гриль-домика нужны следующие материалы:

• цемент;
• песок;
• тротуарная плитка, цементные блоки или кирпич;
• брус разного сечения;
• сайдинг для наружной обшивки;
• вагонка для внутренней обшивки;
• готовые окна и двери;
• мягкая кровля;
• готовая труба с «грибком».

Необходимые инструменты

Строительство домика для гриля подразумевает наличие следующих инструментов:

• лопата;
• ёмкость для разведения цемента;
• киянка для укладки тротуарной плитки;
• пила;
• дрель;
• молоток;
• отвёртки;
• ножницы по металлу;
• монтажная пена;
• пропитка, грунтовка, краска для дерева.

Пошаговая инструкция по постройке гриль-домика

1. Определив размер и местоположение, роем неглубокий котлован.
2. Делаем фундамент либо из бетонных блоков, либо заливаем бетон в опалубку, либо выкладываем на «подушку» из песка тротуарную брусчатку.

Фундамент одновременно будет служить и полом для домика

При сборке каркаса не забываем о проёмах под двери и окна

Всю используемую древесину необходимо обработать огнеупорными составами

Мягкая черепица состоит из отдельных фрагментов, которые крепятся на клеевую основу и фиксируются кровельными гвоздями

Внутренний диаметр отверстия в крыше должен быть полностью пропорционален трубе от очага

Благодаря отсутствию стен, в помещении всегда будет свежий воздух

Видео: сборка гриль-домика

Фотогалерея: примеры гриль-домиков

Радость приносят многие вещи: летние выходные на даче, семейные ужины вокруг бассейна, приготовление шашлыка на гриле. Если инвентарь для участка сделан своими руками — это радость втройне. Изготовить гриль и домик для него не составит большого труда. Главное, иметь желание и чётко придерживаться инструкций при строительстве. Удачи!

Как сделать газовый гриль барбекю своими руками

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Из чего состоит газовый гриль

1. Каркас. Для изготовления используют пищевую нержавейку или эмалированную сталь.
2. Нагреватели. В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
3. Решётка барбекю. Лучше изготовить из нержавеющей стали.
4. Шампур с поворотным механизмом.
5. Сборник жира. Чтобы конфорки не оказались залитыми, устройте поддон.
6. Крышка. Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
7. Дополнительные приспособления. Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Проектирование и подготовительные работы

Поскольку приготовление мяса на газу связано с открытым пламенем, то мангал должен быть абсолютно безопасным в противопожарном отношении.

Если это сооружение устанавливается на улице, то для него нужно подготовить ровное, устойчивое и негорючее основание. Это может быть тротуарная плитка, утрамбованный песок или мелкий гравий. Даже если мангал опрокинется, то такие меры предосторожности предотвратят возникновение пожара.

Более тщательно нужно готовить место для газового барбекю, если его монтаж осуществляется в помещении. На пол нужно постелить несгораемые плиты, а стены отделать негорючими материалами. Для этих целей можно использовать жесть, керамическую плитку или плоский шифер. Желательно установить газовый мангал подальше от легковоспламеняющихся предметов. Если это невозможно, то нужно возвести легкие перегородки из газобетона.

Рабочие принадлежности и материалы

До сих пор неясно, кому принадлежала идея применить баллон для изготовления мангала, однако изобретение более чем оправдывает себя. К тому же если немного пофантазировать, то многофункциональная конструкция для готовки пищи станет красивым декоративным предметом дачного участка.

Самый значимый плюс такого материала — это толстые стенки металла. Это значит, что баллон в процессе готовки не деформируется от жара и прослужит многие годы. Но чтобы создать такое творение из газового баллона, необходимо уметь пользоваться электрическим инструментом и сварочным аппаратом. Из основных инструментов и материалов можно выделить следующие:

• агрегат по ручной дуговой сварке;
• болгарку;
• трубу;
• дрель со сверлом по металлу;
• баллон, использовавшийся для хранения пропана-бутана;
• петли.

Не рекомендуется применять сильно ржавый пропановый баллон. В процессе работы по резке и сварке используются специальные средства защиты — сварочная маска, очки и рукавицы.

Безопасное подключение горелки к магистральному и сжиженному газу

Источник температуры для гриля — газовая горелка. Она может работать как на магистральном газе, так и на сжиженном пропане-бутане из баллонов.

Чтобы подключить гриль к баллону, нужно приобрести регулируемый газовый редуктор. Благодаря регулировкам, можно добиться оптимального давления газа в жиклёре. Редуктор и гриль связаны между собой гибким шлангом.

Важно! Используйте только металлический газовый шланг. Он значительно безопаснее. При подключении проверяйте наличие уплотнительных прокладок.

Пользоваться системой с баллоном нужно так: закрываются краны на гриле, открывается вентиль баллона, редуктором настраиваем давление газа.

Зажигаем спичку, поворачиваем кран гриля. Поджигаем газ над форсунками через специальное отверстие. После завершения готовки закручиваем газ на баллоне, а после затухания — на гриле.

Гриль также хорошо работает на магистральном газу. Давление в магистрали низкое, поэтому при необходимости, придётся рассверлить или заменить жиклёр на форсунке.

Подключение к трубе магистрального газа простое — на трубу наворачивается кран, он соединяется с грилем при помощи металлизированного газового шланга. Требования к безопасности те же, что и при подключении к баллону. Все стыки и резьбы должны быть уплотнены.

Внимание! При конструировании газового оборудования все манипуляции вы делаете на свой страх и риск! Не допускайте скопления газовоздушной смеси в гриле, это может привести к взрыву.

Посмотрите видео, в котором рассказывается, как сделать газовый гриль своими руками для использования в домашних условиях.

Удаление газа

Чтобы выпустить оставшийся газ из баллона, емкость необходимо установить в вертикальном положении низом вверх и открутить вентиль. Теперь надо подождать, пока газ полностью не исчезнет из баллона. Это можно проверить с помощью мыльной пены. В ведро наливается вода и туда добавляется немного мыла. Раствор замешивается до образования мыльной пены. Этой жидкостью надо периодически промазывать отверстие, через которое уходит газ.

Как правило, сварщики и резчики знают, что в баллоне даже после абсолютного удаления газа всегда остаются взрывоопасные пары — это надо учитывать при резке верхушки емкости. Для удаления верхней части баллона, где находится вентиль, лучше использовать ножовку по металлу, которая не создаст искр. Но перед этим емкость кладется набок. Однако в процессе резки рекомендуется периодически обрабатывать металл водой. Это минимизирует риск взрыва. Если произойдет воспламенение газового пара, то масштаб катастрофы будет незначительный, но этого хватит, чтобы опалить лицо и руки.

После удаления верхушки баллона в появившуюся полость нужно налить воду, установив изделие обратно в вертикальное положение. Затем выждать некоторое время и слить воду в место, находящееся далеко от огородов и объектов с животными. После обработки водой в баллоне останется неприятный запах пропана. Это нормальное явление и через несколько дней запах исчезнет.

Правила пользования самодельным устройством

Газовым грилем желательно пользоваться на открытом воздухе. При готовке на огне жир, кусочки пищи падают на горячие поверхности и дымят. При сгорании выделяется углекислый газ и пар, которые должны своевременно удаляться.

​

Если есть желание готовить на гриле в домашних условиях, позаботьтесь о наличии хорошей принудительной вытяжки.

Нелишним будет наличие средств пожаротушения — при эксплуатации самодельных газогорелочных устройств риск несанкционированных воспламенений есть всегда.

Готовить на газовом гриле просто. Не требуется время на прогорание дров или поджиг углей. Нужная температура достигается практически мгновенно, и также быстро гриль остывает. Сжигание газа происходит без дыма и копоти, в итоге не образовывается зола.

Эти преимущества делают газовый гриль серьёзным конкурентом угольных. Умело приготовленная еда практически не отличается на вкус. Аромат древесного дыма можно придать, поместив на рассеиватель небольшую ёмкость с веточками фруктовых деревьев.

Сборка мангала-паровоза

Это уникальное и многофункциональное устройство, включающее мангал, коптильню и барбекю из газовых баллонов. Для изготовления мангала-паровоза потребуется несколько баллонов, дымоходная труба, колеса, уголки, арматура и краска.

На выходе конструкция действительно получается в виде паровозика. Лучше монтировать металлические колеса. Также коптильня паровоз своими руками оснащается решеткой, столом и прочими деталями, которые не только имеют свою определенную функцию, но и добавляют эстетичности всей конструкции. Смокер способен в одно время коптить продукты, на гриле готовить овощи и жарить шашлык.

Первый баллон устанавливается в вертикальном положении — это коптилка, второй баллон монтируется к первому в горизонтальном положении — это мангал, третий баллон разрезается напополам — это барбекюшница и гриль.

Внизу вертикального баллона изготавливается отверстие. На втором баллоне вырезается округлая часть и прикрепляется к вертикальной емкости. Третья емкость режется на 2 куска. Один кусок приваривается к емкости будущего мангала. На вертикальной емкости к горловине монтируется труба, оснащенная заслонкой.

Во всех баллонах делаются герметичные дверцы. На емкостях для коптильни и мангала устанавливаются датчики температуры. Баллоны обустраиваются сетками и крюками. Также можно предусмотреть отверстия для установки шампуров. Далее сооружается рама и к ней прикрепляются металлические колеса. В конце делается топочная камера из бочонка (например, из огнетушителя).

В окончании выполняется окрашивание конструкции термостойкой краской, которая выдерживает температуру 700 градусов. Принцип работы паровозника таков: из топки будет проходить дым, проникая во все камеры конструкции, и уходить через дымоход на коптильне. Если дым надо остановить, применяется заслонка.

Видео: смокер-гриль и мангал из газового баллона

Используя рекомендации специалистов, можно без посторонней помощи создать на своём участке зону отдыха, а из подручных материалов многофункциональные жаровни.

Инструкция по изготовлению жаровни

Рабочий процесс по изготовлению мангала из баллона своими руками не займет много времени. Самое главное — это вырезать дверцу с максимальной точностью и ровно приварить петли. Монтаж мангала предполагает несколько этапов:

1. Вначале делается простой чертеж шашлычницы, на котором отмечаются все необходимые детали. После этого баллон укладывается на боковую сторону. Теперь мелом размечается прямоугольник, который в будущем послужит дверцей. Когда линии готовы, приступаем к резке. Включаем болгарку с кругом по металлу и режем изделие по наведенным линиям спокойно и без колебаний. Не стоит полностью отрезать боковину. На краях прямоугольника надо не дорезать металл хотя бы по 5 см.
2. На втором шаге привариваются петли. Они размещаются в верхней части вырезанного прямоугольника. Ставятся по краям дверки в том месте, где находятся углы прямоугольника. Слишком близко друг к другу не стоит расставлять петли. От углов отступается по 15 см. Далее уровнем или правилом на баллоне наводятся линии. По этим линиям устанавливаются петли. То есть одна линия намечается выше места разреза на самом баллоне, а вторая под разрезом — на дверце. Так проще отрегулировать ровность петель. В итоге петли прихватываются, корректируются и обвариваются. Затем неотрезанные части по 5 см срезаются. На края дверцы привариваются пластины. Они не позволят крышке проваливаться внутрь.
3. Теперь надо прикрепить ручку на крышку. Подойдет любая ручка. Наверняка у хозяина в складском помещении найдется ручка, а если нет, то ее можно смастерить из арматуры. Достаточно выгнуть прут в форме ручки и приварить изделие в центре дверцы.
4. На следующем этапе сооружается решетка. Она также делается из арматуры. Во внутренней части баллона по краям привариваются уголки или любые другие держатели. Затем производится замер будущей решетки, чтобы конструкция не проваливалась и вмещалась в емкость. Изготовление решетки — это проще простого. Одни пруты ложатся в одном направлении, а другие — поперек. Остается примерить сделанную решетку. Но ее нельзя приваривать к уголкам. Она должна быть съемной. По желанию делаются дополнительные крепежи для установки шампуров.
5. На этом шаге монтируется труба — угловая. На месте выреза верхушки баллона находится отверстие, через которое будет выходить дым. Приваривается короткий кусок трубы по направлению емкости, а затем другой — в вертикальном положении. Таким способом делается дымоход. Это необходимо для циркуляции воздуха, чтобы угли в мангале давали высокую температуру.
6. Опора для мангала. В этом случае нужны уголки. Важно правильно определиться с высотой конструкции. Если человек займет положение стоя, то мангал должен быть немного выше пояса. Так удобнее проводить процедуры с жаркой мяса или рыбы. Не придется нагибаться и т. д. Итак, 4 опоры сделаны по одному размеру. Затем они привариваются по краям баллона, вымеряя симметрию рулеткой. Края ножек соединяются между собой уголками или трубой. Получится надежный и устойчивый каркас, который прекрасно сыграет роль опоры.
7. Хоть металл баллона толстый, при сильной температуре он способен деформироваться. Чтобы не произошло этого, рекомендуется приварить арматуру по внешней стороне баллона, тем самым усилив конструкцию.

На последнем этапе мангал из баллона надо окрасить термостойкой краской любого цвета.

Дальнейшее обслуживание

В целом газовые мангалы выгодно отличаются от обычных дровяных тем, что требуют намного меньше времени и сил на обслуживание. Например, вам не придется очищать мангал от золы, так как ее попросту не будет. Также будет намного меньше копоти, от которой страдать будет только крышка, которая легко чистится.

Перед каждым приготовлением необходимо проверять соединения на предмет утечки газа.

Также необходимо следить, чтобы конфорка не забивалась продуктами горения и жиром. Чтобы этого не происходило вообще, можно прямо над конфоркой установить металлическую пластину с отверстиями, но так, чтобы отверстия не совпадали по вертикали с отверстиями конфорки. Это в несколько раз снизит замусоривание конфорки.

После приготовления блюд мангалу дают время остыть, а затем убирают в специально подготовленное место для хранения. Необходимости в чистке мангала каждый раз после готовки нет. Чистка производится через 3–5 приготовлений. Чистке и мойке подлежит только съемная решетка для барбекю. Также можно вымыть внутреннюю часть крышки от жира, но это зависит от процесса приготовления и в каждом случае индивидуально. Если вы, например, при приготовлении шашлыка вообще не закрывали крышку, то и чистить ее не придется.

Монтаж газогенератора

Преимущество состоит в том, что гриль с газогенератором можно быстро разогреть и регулировать температуру вращением ручки. Приготовленная продукция на устройстве приобретает легкий запах древесины. Для розжига используется только древесина. Из материала следует приобрести:

• железную крышку;
• ручку из алюминия;
• шлакоблоки;
• плиту с газогенератором, которая работает на древесине;
• термометр;
• решетку-гриль;
• округлую крышку.

Чтобы пламя равномерно распределилось внутри конструкции, на плоской крышке делаются разрезы. Болгаркой нужно распилить щель по ширине режущего круга от центра, не доходя до края крышки. Таким образом делается каждый длинный зазор с интервалом 4 см между собой.

Поверх сферической крышки монтируются термометр и ручка. Для фиксации к сферической крышке к конфорке с прорезями приделывается пара винтов, которыми производится зажатие. Шлакоблоки потребуются для опор. Выкладывается первая колонна, а затем следующая параллельно первой.

В центре между шлакоблоками монтируется печка с газогенератором. На опоры устанавливается железная конфорка с прорезями. Далее ставится решетка-гриль. Но должен быть хотя бы минимальный зазор между решеткой и конфоркой. Затем на решетку кладется мясо или сосиски. В печи разжигается щепа. Желательно использовать фруктовые породы деревьев. В печи должен быть установлен встроенный вентилятор, который предназначен для розжига древесины и контроля над температурой. После этого устанавливается крышка и зажимается винтами. Газовый гриль своими руками сделан. Остается дождаться полной готовности продуктов.

Как сделать гриль для дачи своими руками

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Брикеты для гриля более экономичны

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Высокие ножки конструкции создают удобство во время жарки

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Барбекю не имеет в своей конструкции крышку

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

«Н»-образное основание сделает конструкцию из бочки устойчивой

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Газовый баллон является удобной ёмкостью для изготовления жаровни

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160_10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Огнестойкий строительный материал используется для изготовления уличного гриля

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60_1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Ручки помогут вынимать сетку

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Гриль-домик станет прекрасным местом для общения с друзьями

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см. Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.

Шнур позволит сделать разметку ровнее

Чтобы удержать опалубку, необходимо использовать упоры

Труба позволит поддерживать жар в гриле

Не застывший бетон можно разровнять длинным правилом

Соединение «в полдерева» идеально подходит для строительства гриль-домика

Нагель предотвратит смещение стойки

Подкосы нужно устанавливать с двух сторон стоек

Металлический элемент соединит все детали

Можно использовать обрезную доску

Для гриль-домика необходимо выбрать надёжное покрытие

Укрепить пол помогут дополнительные лаги

Минеральную вату при монтаже нельзя сминать

Подкос освободит пространство у пола

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Смокер-гриль совмещает в себе несколько агрегатов

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

В отсеках разная температура

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.

Форма крышек повторяет изгиб корпуса

Петли можно изготовить из арматуры и отрезков трубы

Решётку можно изготовить из металлических прутьев

Видео: смокер-гриль и мангал из газового баллона

Используя рекомендации специалистов, можно без посторонней помощи создать на своём участке зону отдыха, а из подручных материалов многофункциональные жаровни.

Как сделать газовый мангал своими руками

Владельцы земельных наделов, которые построили газовый мангал своими руками, по достоинству оценили преимущества этого сооружения. Отпала необходимость в заготовке дров и древесного угля. Отсутствует дым, досаждавший отдыхающим и вызывающий недовольство соседей. Но самое главное в том, что газовый гриль барбекю можно использовать в любое время года, во время снега и дождя. Его можно устанавливать в беседке, на террасе и балконе. Положительным моментом является и быстрый нагрев печи, не нужно ждать, пока прогорят угли и прогреется очаг.

Даже самый простой газовый мангал имеет функцию регулировки температуры. Благодаря этому продукты будут хорошо прожарены и не сгорят по недосмотру. Единственным минусом барбекю на газу является отсутствие запаха дыма у готового продукта. Но такое мясо намного полезнее для здоровья, так как в нем отсутствуют смолы и прочие вредные вещества, выделяющиеся при горении древесины.

Сегодня можно приобрести газовый мангальчик заводского производства. Но изготовление барбекю своими руками позволяет сэкономить немалую сумму и интересно провести свободное время в мастерской. Остановимся на основных правилах и способах, используя которые, делают газовые барбекю для дачи.

Проектирование и подготовительные работы

Поскольку приготовление мяса на газу связано с открытым пламенем, то мангал должен быть абсолютно безопасным в противопожарном отношении.

Если это сооружение устанавливается на улице, то для него нужно подготовить ровное, устойчивое и негорючее основание. Это может быть тротуарная плитка, утрамбованный песок или мелкий гравий. Даже если мангал опрокинется, то такие меры предосторожности предотвратят возникновение пожара.

Более тщательно нужно готовить место для газового барбекю, если его монтаж осуществляется в помещении. На пол нужно постелить несгораемые плиты, а стены отделать негорючими материалами. Для этих целей можно использовать жесть, керамическую плитку или плоский шифер. Желательно установить газовый мангал подальше от легковоспламеняющихся предметов. Если это невозможно, то нужно возвести легкие перегородки из газобетона.

Классификация газовых мангалов

Условно классифицировать эти конструкции можно по степени их мобильности.

Стационарные мангалы собираются сразу на месте, где они будут эксплуатироваться. Чтобы предотвратить опрокидывание этого сооружения, его ножки бетонируются в грунте. Жарочная печь может быть в стационарном или съемном исполнении. Для обеспечения сохранности оборудования рекомендуется делать эту часть мангала съемной. На открытом воздухе газовая система быстро приходит в негодность — она ржавеет, засоряется, в ней заводятся насекомые и мелкие животные.

Передвижная печь делается сразу, все ее детали (кроме газового баллона) жестко фиксируются. Подобная конструкция устанавливается на место по мере необходимости. Ее транспортировка осуществляется путем переноски руками или перекатыванием на колесах.

Разборный мангал из газовой плиты, как правило, делается небольшого размера. Основным его назначением является приготовление пищи в полевых условиях, вдали от дома. Это сооружение представляет собой несколько фрагментов, которые легко помещаются в багажник легкового автомобиля. В качестве источника топлива используются портативные газовые баллоны.

Инструменты и материалы

Несмотря на то что многие с настороженностью относятся к газовому оборудованию, сборка барбекю является довольно простым процессом, который можно без труда выполнить своими руками.

Для этого потребуются такие инструменты и приспособления:

• рулетка;
• строительный уровень;
• болгарка;
• перфоратор;
• ножницы по металлу;
• сварочный аппарат;
• шуруповерт;
• киянка;
• мастерок.

Выбор материала зависит от того, какой тип конструкции выбран за основу. В отличие от дровяных мангалов, газовые аналоги не нуждаются в возведении капитальной кирпичной кладки. Однако выложить стенку из кирпича можно в эстетических целях для обустройства полок и небольших столиков.

Для выполнения такой работы потребуются:

• стальной уголок;
• листовая сталь;
• керамический кирпич;
• песок;
• цемент;
• арматура;
• щебень;
• крепеж (болты, саморезы, заклепки).

Чтобы не усложнять процесс создания газового барбекю, его можно сделать из старой газовой плиты, взяв за основу ее духовку или верхнюю панель. Как правило, все внутренние части газовой плиты выходят из строя в последнюю очередь, в отличие от отделки, ручек и дверки.

Сборка газового мангала

Если на даче есть старая, но рабочая газовая плита, то сборка барбекю из нее займет всего несколько часов. Сначала проводятся расчеты, составляются чертежи и схемы. После закупки необходимых материалов и подготовки оборудования производится изготовление мангала.

Делается это в такой последовательности:

1. В днище плиты высверливается отверстие для сбора жира, который будет выделяться во время жарки шашлыка и мяса на решетке. К отверстию приклеивается патрубок, на который закрепляется гибкая трубка. Такой прием позволит поддерживать чистоту внутри жаровни и под ней.
2. Собирается рама, которая послужит основанием для жарочной камеры. Она сваривается из стальных уголков. Размер верхней части должен быть такой, чтобы на ней можно было установить плиту и бортики печи. Ножки следует делать высотой 60-70 см. На высоте 10 см от земли к ножкам приваривается арматура. Из нее делается каркас, в котором будет стоять газовый баллон.
3. Изготавливаются бортики и днище очага. Оптимальной высотой бортиков считается 20 см. Из них 5 см будет использовано под топку и 15 см для жаровни. Бортики свариваются между собой, между ними вставляется и приваривается днище. В нем каждые 7 см высверливаются отверстия диаметром 10 мм. Отверстия нужно делать так, чтобы под ними не было конфорок. По верхним краям выпиливаются треугольные пропилы. Во фронтальном бортике делается прорезь для ручек регулировки огня.
4. Из листа стали вырезается крышка для печи. Ее края загибаются так, чтобы полностью перекрывать жаровню. В загнутых краях делаются прорези для шампуров. Посередине делается прорезь под размер рукоятки решетки. На крышку прикрепляется ручка, отделанная огнеупорным пластиком или накладками из дуба.

После окончания сварочных работ все стальные детали очищаются от окалины и ржавчины. Металл обрабатывается антикоррозионной пропиткой и покрывается огнеупорной краской.

Важно: необходимо проверять герметичность соединений!

Сборка и обслуживание газового мангала

Прежде чем представить готовое изделие публике, его нужно собрать и проверить в работе.

Сборка осуществляется в такой последовательности:

1. Устанавливается рама. Проводится ее выравнивание и фиксация в статическом положении. При необходимости обустраиваются постоянные пазы для крепления ножек.
2. На основание устанавливается газовая плита со снятой верхней панелью. К уголкам она закрепляется саморезами, болтами или струбцинами.
3. Поверх плиты устанавливается жаровня. В зависимости от выбранного типа она приваривается к раме, крепится болтами или фиксируется в пазах. Проверяется горизонтальность и устойчивость жарочной камеры.
4. В полочку на ножках вставляется газовый баллон. Проводится соединение его с плитой. Пускается и поджигается газ, проверяется работоспособность мангала на разных режимах.

Обслуживание мангала не представляет собой особой сложности. После каждого пикника его нужно очищать от копоти. Перед запуском необходимо проверять герметичность всех соединений.

Несмотря на современные технологии и хорошо обустроенное жилье каждому человеку не хватает единства с природой, поэтому большинство городских жителей старается проводить свободное время за чертой мегаполиса, устраивая дачные посиделки. Для этого многие строят на своем земельном участке гриль-домик, который является идеальным местом для комфортного отдыха в семейном кругу и встречи друзей. Благодаря уникальной конструкции, в такой постройке можно готовить любую пищу на открытом огне в независимости от погодных условий, так как сооружение возводится закрытым и надежно защищает отдыхающих от ветра, противного дождя и даже метели.

Описание

Домик гриль – это беседка, позволяющая готовить еду непосредственно внутри постройки. Главной особенностью такого строения считается то, что его можно использовать как в летнее, так и в зимнее время года.
Обычно гриль-домики строят из массива в виде закрытой шестигранной конструкции, в которой имеется дверь и окна. Фундамент сооружения, как правило, устанавливают из прочных материалов. Крышу построек изготавливают из натурального дерева, придавая ее треугольную форму, внешне на кровле устанавливают дымоход, который подключается к очагу.

Интерьер так называемых финских домиков оформляется стандартно – в центре помещения располагают универсальную печь и дополнительные аксессуары в виде коптильни, вертел и мангала. Кроме того, для удобного времяпровождения дизайн дополняют столешницей и лавочками, украшенными шкурами животных или подушками.

Строительство таких конструкций не представляет особых сложностей. Его вполне реально выполнить своими руками,
так как все работы выполняются аналогично установке обычных беседок. Если правильно выполнить монтаж, то домик гриль послужит не только отличным местом для приготовления блюд, но и хорошо обогреет помещение зимой, создавая все необходимые условия для отдыха.

К главным преимуществам таких строений можно отнести:

• Возможность готовить
  на углях мясо, рыбу, картошку и горячие напитки. Неповторимый запах дыма придает блюдам изысканный вкус, который не сравнится ни с одним ресторанным меню.
• Удобные условия для полноценного отдыха.
  Чтобы насладиться живым огнем и порадовать близких своими кулинарными шедеврами на гриле не нужно покидать помещения, и разводить костёр. Особенно это актуально, когда на улице дождь или снег.
• Многофункциональность.
  Подобные конструкции часто совмещают с пристройками для ночлега и банями. Благодаря этому финский домик превращается, в полноценное летнее жилье за городом.
• Комфортная планировка.
  Снаружи дачная постройка может показаться небольшой, но так как она имеет шести или восьмигранную форму, помещения внутри просторные.
• Хорошая циркуляция воздуха
  . Несмотря на то что внутри строений располагается очаг, современные вентиляционные системы обеспечивают поступление свежего воздуха.

Что же касается недостатков, то единственным минусом таких домиков является высокая цена. Но существует множество бюджетных проектов, благодаря которым можно построить экономичный вариант конструкции.

Проекты

Родиной домика-гриля является Финляндия. Благодаря удобной конструкции и шикарному виду, он успешно себя зарекомендовал во всем мире, и большинство дачников мечтает о такой постройке на своем участке. Перед тем как его установить, необходимо тщательно продумать планировку и дизайн конструкции. Для этого вначале составляется проект, и выбирается вид будущей беседки. Строение чаще всего делают в виде шести-, семи- или восьмиугольника. Самым популярным в проектах считается шестиугольная форма
, так как ее строительство осуществляется быстро и обходится недорого.

Семиугольный домик характеризуется наличием асимметричности, благодаря интересной форме и дополнительной грани его можно оригинально оформить в любом стиле. Что же касается восьмиугольника, то его выбирают для больших финских беседок, рассчитанных на семью из 6 человек. Его установка затратная и трудоемкая, так как строительство требуется много материалов. Но стоит заметить, что именно восьмиугольная беседка выглядит наиболее привлекательно и роскошно.

Такой домик станет отличным дополнением для ландшафтного дизайна дачи, размещенной на просторном земельном участке.

Чтобы правильно нарисовать чертежи, необходимо также знать размеры планируемого строения. Финский домик обычно делают диаметром от 3 до 5 метров и высотой до 2,5 метра. Выбирая размеры конструкции, следует учесть следующие нюансы:

• Количество человек
  , на которое будет рассчитана постройка. Для семьи, состоящей из 4–5 членов достаточно выбрать проект с диаметром основания в 4 м. Если же будут часто проводиться встречи гостей, то желательно установить беседку более 5 м.
• Особенности обустройства.
  В зависимости от того будет оборудовано помещение мангалом, барбекю или очагом осуществляется расчет площади. В некоторых случаях в центре строения просто ставят печь.
• Наличие дополнительных комнат.
  В последнее время популярны проекты с пристройкой. Домики с баней, сауной и кухней служат идеальным местом для проживания за городом, так как в одном строении имеется все необходимое для этого.
• Бюджет
  . Зимняя конструкция больших размеров потребует более дорогих строительных материалов, включая теплоизоляцию. Что же касается летней беседки, то она обойдется дешевле.

Немаловажным показателем для проекта является и материал, из которого будет установлен домик. Как правило, его возводят из мини-бруса
, но можно использовать и обрезную доску. Внутреннюю планировку необходимо рассчитать так, чтобы площадь помещения разделилась на две части: большая – предназначается для стола, а меньшая – для зоны отдыха.

Монтаж

Установка финского домика, как и любая другая постройка предусматривает наличие набора соответствующих инструментов и стройматериалов. Поэтому, чтобы построить такую конструкцию из бруса своими руками, понадобится их заранее подготовить. Как правило, для этого понадобится рулетка, топор, молоток, рулетка, электродрель и саморезы. Монтажные работы не представят особой сложности, если под рукой будет иметься инструкция по сборке и специальное оборудование для закладки фундамента.

Что же касается материалов, то их выбору стоит уделить огромное внимание, иначе домик гриль получится непрочным и прослужит малый срок. Для строительства понадобится:

• дымоход и дымосборник;
• вагонка;
• гриль-печка;
• теплоизоляция;
• шайбы и гайки;
• входная дверь;
• среднезернистый песок;
• щебень;
• монтажная пена;
• стеклопакеты;
• брус;
• обрезная доска;
• мягкая черепица;
• тротуарная плитка.

В первую очередь необходимо определиться с местом расположения строения. Конструкции обычно устанавливают рядом с основным домом между постройками. Перед тем как заложить фундамент делается разметка участка. Для этого нужно выполнить следующие действия:

• снять верхний слой почвы;
• засыпать выбранную территорию песком и щебнем;
• тщательно утрамбовать слой материалов и подготовить для монтажа пластиковые трубы;
• уложить тротуарную плитку и оформить ее края бордюрным камнем.

Затем можно переходить к изготовлению каркаса с помощью опорных балок длиной 2,5 м и сечением 100 × 100 мм. Шесть балок устанавливают вертикально и выполняют их горизонтальное соединение, используя брусья длиной 1,5 м с сечением 80 × 80 мм. Крепление делается в трех местах: снизу, сверху и посередине. При этом важно проверить угол между скрепленными деталями, он должен составлять 60. Помимо основных балок, монтируются также дополнительные брусья, предназначенные для дверей и окон.

Следующим этапом будет монтаж кровли. Для этого вначале собирают ее каркас из досок сечением 50 × 100 мм. Лучше всего выбирать шестигранную конструкцию
, благодаря которой внутренний диаметр создаст шестиугольник пропорциональный трубе для очага. В качестве основы кровли послужат стропила, подготовленные из обрезных досок. Их нужно крепить с помощью металлических уголков и саморезов.

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

• прямым;
• косвенным;
• комбинированным.

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана.
Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм.
Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см
   . Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.
3. Выкопав котлован, нужно выровнять его дно.
4. Засыпать песок, чтобы образовался равномерный слой, толщиной 10 см. Он лучше спрессуется если его намочить.
5. Сверху засыпать слой гравия аналогичной толщины.
6. Теперь необходимо установить опалубку, чтобы фундамент не растёкся при заливке. Для этого можно использовать толстую фанеру, доски или OSB плиты. Из этих материалов необходимо изготовить полосы равные длине (400 см) и высоте (25–30 см) котлована.
7. Установить эти деревянные щиты внутрь ямы, прижав каждый из них к стенкам.
8. Чтобы укрепить бетонную плиту, её необходимо армировать. Для этого, из прутьев, толщиной 0,8–1,0 см, изготовить две одинаковые решётки. Размер ячеек должен быть 15х15 см. Места пересечений металлических стержней укрепить проволокой или пластиковыми хомутами
   . Каркасы следует уложить таким образом, чтобы они не соприкасались, при этом первый не дотрагивался до гравия. Для организации такого пространства между решётками, можно воспользоваться половинками кирпичей.
9. Чтобы в готовой конструкции гриль-домика огонь не гаснул, необходима подача воздуха в жаровню. Для этого нужно установить «П»-образную трубу диаметром 15 см, длиной 155, согласно схеме. Один конец трубы выступает из середины фундамента, другой выведен за его пределы.
10. Уложить обе решётки с соблюдением промежутков между ними.
11. Теперь необходимо залить смесь внутрь опалубки. Для этого использовать бетон марки М 250 или М 300. Чтобы смесь равномерно распределялась по всему пространству котлована, её разравнивают совковой лопатой. Верхняя решётка должна полностью скрыться под слоем бетона.
12. Жидкому фундаменту необходимо время для застывания. В летний период для этого достаточно от 3 до 5 дней, а в холодные месяцы этот срок может длиться до двух недель. Следует учесть, что под прямым воздействием солнца смесь будет неравномерно высыхать. Это чревато тем, что фундамент покроется трещинами.
    Поэтому в первые двое суток после заливки, через каждые 10–12 часов основание нужно смачивать водой. Помимо этого, фундамент необходимо накрыть толстым полиэтиленом. Это поможет предотвратить быстрое испарение влаги, и защитит основание от солнечных лучей.
13. Когда бетон затвердеет, перейти к установке нижней обвязки деревянного каркаса. Прежде всего, необходимо покрыть поверхность фундамента гидроизолирующим слоем. Для этого можно использовать жидкий битум или рубероид.
14. Перед использованием все деревянные элементы конструкции необходимо обработать антисептическими пропитками и противогрибковыми средствами. Для нижней обвязки рекомендуется использовать брусья сечением 150х150 мм. На торцах каждого из них необходимо сделать пропилы, чтобы создать соединение «в полдерева».

15. Установить брусья на фундамент. Для этого используют анкерные болты или металлические уголки.
16. Внутри восьмигранного каркаса установить лаги для пола. Для этого можно использовать брусья сечением 150х100 мм. Их рекомендуется располагать параллельно друг другу или от внутренних углов конструкции к центру, смыкая их вокруг трубы.
17. Теперь необходимо установить 8 опорных стоек. Для этого нужно использовать брусья сечением 150х150 мм и длиной по 250 см. Их надо установить вертикально на нижней обвязке. Для этого в верней части углов нижней обвязки необходимо просверлить отверстие диаметром 20 мм. Для каркаса гриль-домика потребуются нагели (деревянный штырь цилиндрической формы) длиной от 8 до 10 см, диаметром 20 мм.Чтобы стойки удерживались в вертикальном положении, их укрепляют укосами.
18. Между вертикальными опорами установить подоконные доски. Для этого понадобятся бруски сечением 50х150 мм.
19. Из аналогичных деталей установить вертикальные стойки для рамы окон.
20. Теперь необходимо изготовить каркас верхней обвязки. Для этого потребуются бруски сечением 100х100 мм. Верхняя конструкция изготавливается по принципу нижней обвязки.
21. Когда каркас гриль-домика готов, можно перейти к изготовлению крыши. Для этого рекомендуется использовать брусья сечением 100х50 мм. Удобней изготавливать каркас крыши на земле, а затем поднять его и зафиксировать. Восьмиугольное отверстие на вершине конструкции должно соответствовать диаметру трубы дымохода. Чтобы надёжно укрепить элементы каркаса в верхней части, необходимо изготовить металлическую деталь, элементы которой повторяют форму балок.
22. Теперь необходимо установить основу для кровельного материала. Для этого из OSB плит нужно вырезать восемь фрагментов треугольной формы, по размеру соответствующим сторонам крыши.
23. С помощью саморезов прикрепить эти детали к верхней поверхности каркаса крыши. Щели в стыках обработать монтажной пеной. Основа для битумной черепицы готова.
24. Закрепить сверху кровельный материал.
25. Теперь необходимо создать полы в гриль-домике. Сначала нужно монтировать слой утеплителя. Для этого подойдёт гранулированный керамзит, который засыпать между лагами. Толщина утеплителя должна быть более 10 см, иначе теплоизоляционные свойства могут пропасть.

26. Разровнять керамзит. Поверх него установить шпунтованные доски. Как и все деревянные детали конструкции, этот материал нужно предварительно обработать противогрибковыми пропитками, и просушить.
27. Установить оконные рамы и дверь.
28. Утеплить стены гриль-домика. Для этого необходимо установить плиты пенопласта в проёмы каркаса.
29. Сделать внутреннюю и внешнюю отделку. Для чего можно использовать шпунтованные доски.
30. Установить жаровню. Соединить её элементы с трубой, направляющей воздух. Закрепить вытяжку с дымоходом.
31. Параллельно внутренним стенам гриль-домика поставить лавки или сидения. Для этого можно использовать брусья сечением 100х50 мм.

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.
3. Корпусы баллонов и вырезанных фрагментов соединить металлическими петлями. Для этого можно использовать электросварку. В результате получатся функциональные крышки, к которым нужно приварить ручки (их можно покрыть древесиной).
4. Сделав вырезы в корпусе баллонов, соединить их сваркой. Должна получиться цельная конструкция из топки, барбекю и коптильни. К последней камере сверху приварить дымоходную трубу. Смокер-гриль можно оборудовать термическими датчиками.
5. Изготовить подставку. Для этого можно использовать металлические уголки, трубы или швеллеры. Для удобства перемещения конструкции, её подставку оборудуют колёсами.

6. Для топочной камеры необходимо изготовить колосники. Для этого можно использовать металлические уголки с шириной полей 10 мм или арматурные прутья диаметром 10–12 мм.
7. Для барбекю нужна решётка с ячейками не более 5 мм, которую можно изготовить из аналогичных материалов.

Видео: смокер-гриль и мангал из газового баллона

Лучшим местом для отдыха на дачном участке, вне зависимости от времени года, является беседка. Благодаря такому сооружению можно хорошо провести время в компании друзей или уединённости. Гриль домики позволяют ещё больше раскрасить времяпрепровождение в беседке возможностью приготовления еды.

Возведение обыкновенной беседки, как правило, не требует особо сложных манипуляций при установке. В случае же гриль домиков, необходимо уделить большое внимание всем аспектам строительства.

Без тщательного соблюдения этапов работы, есть высокая вероятность возникновения проблем в будущем. Не стоит забывать, что для такого вида беседки необходима качественная защита от огня.

Особенности конструкции

Гриль домики – это беседки, возникшие в Финляндии, позволяющие заниматься готовкой прямо внутри постройки. Особенностью этого типа конструкций является то, что помещение может быть в равной степени как зимним, так и летним.

Стандартные разновидности гриль домиков имеют шестигранную форму и состоят из древесины.

Внешне каждая такая постройка представляет собой небольшое закрытое помещение с дверью. В некоторых случаях конструкция может быть оборудована окнами различного вида.

Основание постройки, как правило, представляет собой крепкий фундамент из особо качественных материалов.

В центре каждого финского домика располагается своеобразная печка, чаще всего универсальная. Некоторые конструкции могут дополнительно иметь мангал, вертел или коптильню.

Крыша классических гриль домиков представляет собой высоко поднятый треугольник из дерева. На поверхности крыши располагается дымоход, подключённый к очагу постройки.

Особенности строительства

Любую разновидность гриль домика возможно возвести своими руками без привлечения специалистов по строительству. Главное, следует соблюдать все рекомендуемые правила и технику безопасности.

В отдельности важно заметить, что гриль домики имеют сильное сходство с русскими дачными беседками, в которых устанавливаются мангалы или барбекю. Однако, каждый финский домик, в отличие от беседок с очагом, является постройкой исключительно закрытого типа.

При строительстве домика гриль своими руками все необходимые действия полностью идентичны обыкновенной беседке. Единственным значимым отличием, как правило, станут только более высокие требования к противопожарной безопасности.

Предназначение

Главная задача, для которой необходимы гриль домики, состоит непосредственно в приготовлении пищи как зимой, так и летом. В холодное время года помимо готовки пламя очага беседки гриль позволяет обогреть помещение, создавая, тем самым, комфортные условия для отдыха.

Примечательной особенностью постройки является то, что она без каких-либо проблем вмещает в себя до 12 человек. Кроме того, для обеспечения комфортного времяпрепровождения домики гриль имеют удобные лавочки, которые можно украсить с помощью подушек или шкур животных.

Вокруг центрального очага постройки размещена специальная столешница. При этом в домике сохраняется изначальное удобство.

Примечания

Стоит отметить то, что лучшим, так или иначе, является домик гриль построенный своими руками без помощи специалистов. Благодаря именно такому подходу можно добиться максимального эстетического и материального удовлетворения.

Также важно учитывать то, что для постройки беседки потребуется использовать высококачественные стройматериалы. Если какие-либо строительные компоненты не будут удовлетворять эксплуатационным требованиям использовать постройку будет крайне опасно из-за наличия открытого источника огня.

Строительство

Домики гриль, как и любое другое сооружение, требуют набор соответствующих строительных материалов и инструментов. При создании конструкции своими руками крайне важно уделить внимание всем аспектам строительства, от закладки фундамента до возведения крыши.

Чтобы начать строительство домика гриль своими руками требуется подготовить ряд инструментов:

• топор;
• лопату;
• рулетку;
• уголки из металла;

• отвёртку;
• угольник;
• стамеску;
• ножовку;
• молоток;
• саморезы;
• электродрель.

Каждый вышеназванный инструмент в одинаковой степени необходим при постройке.

Материалы

Вторым важным аспектом постройки беседки гриль своими руками является подготовка стройматериала. Стоит уделить особое внимание подбору материалов, так как именно от этого зависит надёжность будущей конструкции.

В список требуемых материалов входит:

• финская гриль-печка на ножках (гриль для беседки);

• дверь;
• вагонка;
• утеплитель из минеральной ваты;

• гайки и шайбы;
• дымосборник и дымоход;

• монтажная пена;
• бордюрный камень;

• песок;
• гравий;
• стеклопакеты;
• тротуарная плитка;

• щебень;
• пластиковая трубка для поддувания с диаметром 18 см;

• плита водостойкая OSB;

• пинотекс – средство специального назначения для обработки древесины;

• доска обрезная 50х100 мм для создания каркаса крыши;

• брус длиной 1.5 м и сечением 80х80 мм;

• брус длиной 2.5 м и сечением 100х100 мм (6 шт.);

• мягкая черепица для кладки поверхности крыши;

• специальные элементы декорирования постройки.


После подготовки всех вышеперечисленных стройматериалов можно без опасений приступать к строительным работам.

Выбор места

Месторасположение беседки с грилем имеет крайне важное значение. Конструкция должна находиться в удобном месте вблизи дачного домика. В целом расположение должно полностью предрасполагать к возможности быстрого перемещения между постройками.

Стоит помнить, что выбранное место станет постоянным местонахождением беседки. Для того чтобы сместить конструкцию потребуется полностью демонтировать всю постройку, что, безусловно, вызовет массу проблем.

Разметка

Перед тем как начать закладку фундамента, требуется разметить застраиваемую территорию. Разметка места под беседку, как правило, имеет округлую форму. Именно в этом месте далее будет закладываться фундамент.

Следует придерживаться следующего порядка действий.

1. На размеченной территории нужно снять верхний слой земляного покрытия.

2. Вся расчищенная область должна быть засыпана песком, щебнем и гравием.

3. Весь используемый стройматериал тщательно утрамбовывается.

4. Укладывается заранее подготовленная пластиковая труба для поддува, после чего нужно повторить ранее проделанные действия.

5. Для обеспечения наибольшей безопасности рекомендуется закрыть всю территорию тротуарной плиткой, а по краям разместить бордюрный камень.


По окончании разметочных работ можно приступать к следующему этапу строительства.

Важно учесть то, что при активной эксплуатации финского домика в зимнее время года площадку следует укрепить с помощью армированной цементно-бетонной стяжки. Сверху же такого покрытия нужно расположить половой шпунт.

Каркас

После того, как основание будущей постройки завершено, необходимо возвести каркас домика гриль. Для этих целей нужно установить 6 опорных балок с размерами: длина – 2.5 м, сечение 100х100 мм.

• сверху;
• посередине;
• снизу.

После предписанных действий необходимо крайне внимательно измерить угольником угол между скреплёнными деталями. В идеале показатель должен быть равен 60 градусам.

Скреплять бруски нужно строго при помощи специальных металлических уголков с использованием саморезов и электродрели.

После того как основание готова стоит установить дополнительные брусья, предназначенные для будущих окон и двери.

Крыша

Первое что требуется сделать для создания качественной крыши – собрать её каркас. Для этих целей нужно использовать заранее подготовленные доски, обладающие сечением 50х100 мм.

Готовый каркас крыши должен иметь, как правило, шесть полноценных углов.

Внутренний диаметр образованного шестиугольника должен быть полностью пропорционален трубе от очага.

В качестве основного соединения крыши с остальной постройкой выступает стропила, выполненная из обрезанных досок точно такого же сечения, что и вся крыша гриль домика.

Чтобы обеспечить наиболее плотное прилежание стропил к шестиугольнику их концы следует спилить под углом 30 градусов.

На каждом основном столбе постройки должно быть установлено, как правило, по два строила.

Крепятся стропила также при помощи специальных уголков из металла, саморезов и электрической дрели.

Стоит заметить, что прочность постройки может быть увеличена за счёт использования гаек и шайб.

Чтобы увеличить эксплуатационные возможности готовой постройки необходимо тщательно обработать деревянное покрытие пинотексом.

Обшивка

Обшивка постройки, для достижения наилучшего результата, должна быть выполнена из специализированного влагостойкого материала – плиты OSB. Изнутри стены рекомендуется обшивать вагонкой.

Важно отметить то, что цвет и общая концепция постройки полностью зависят от личных предпочтений хозяина дачного участка.

После того, как стены будут сделаны следует установить окна и дверь. Стоит учесть то, что беседка гриль домик имеет дверь с окном, которая является обязательным атрибутом финских беседок.

Завершение

После окончания строительных работ над внешней частью беседки, следует установить в центре постройки заранее приобретённый очаг.

Прочее внутреннее оформление, расположение элементов и т. п., полностью зависит от личных требований хозяина.

Беседки финские с барбекю – это уют, комфорт для проведения дней и вечеров на природе, отдыхая с друзьями, развлекаясь с ними и готовя вкусный ужин. Финские беседки являются идеальным сочетанием качественной древесины, хорошо продуманной и проверенной временем технологии с современным дизайном.

Как своими руками сделать такие конструкции, подскажет статья.

Современные беседки с барбекю финские- наследники лапландского чума. У них очень похожая форма домика, также по центру установлен открытый очаг. Часто такие сооружения в Финляндии называют гриль-чумами. Однако древний чум серьезно модернизирован.

Особенностями гриль-домика для барбекю являются:

• Это .
• Для ее сооружения обязательно наличие основания. Это может быть залитый бетоном фундамент или постройка на сваях.
• Форма домиков может бывает восьмиугольной и шестиугольной, площадью — до 10 квадратных метров.
• Высота постройки в самой высокой точке до трех метров.
• Изготавливается барбекю — беседка финская традиционно из дерева, в основном из сосны. Однако их можно строить из кирпича или камня (см. ), а иногда и сочетать несколько материалов, хотя цена может быть выше. Главное — соблюдать пожарную безопасность.
• Полы монтируются на бетонной стяжке.
• Такие домики сооружаются в любом стиле, на усмотрение владельца. Чаще всего — это охотничий домик.
• Для улучшения сбережения тепла в оконных проемах устанавливают стеклопакеты.
• Отличие обычных беседок от барбекю-домиков является устройство окон меньшего размера.

Как оборудовать беседку-барбекю

Инструкция оформления беседки-барбекю предлагает такой вариант устройства:

• Вдоль стен монтируются широкие скамейки (см. ), служить они могут и для сна.
• Очаг в домике — это главное, для чего строится такая беседка, как показано на фото.

Совет: Прежде, чем возводить сооружение, следует продумать тип очага, подвести все необходимые коммуникации.

• В беседке традиционно монтируется открытый огонь, конструкция имеет вид вытянутой вверх пирамиды.
• Помимо приготовления пищи, устройством можно обогревать и само помещение в зимний период.
• Для барбекю-беседки лучше приобретать универсальный очаг, что не ограничит в возможностях приготовления самых разных блюд.
• Здесь дополнительно можно установить еще и коптильню.
• Обязательно в беседке над огнем устраивается дымоход, что защитит постройку от дыма и копоти.
• По периметру очага устанавливается большой ширины столешница, которая может повторять очертания самой беседки. Она может быть:

1. восьмиугольной;

2. шестиугольной;

3. круглой.


• Хорошую тягу обеспечивает приточное отверстие, устроенное по центру стола. Через него из-под основания поступает свежий воздух.
• Для монтажа впускной трубы предусматривается в полу отверстие меньшего диаметра.
• Закрывается труба почти на поверхности стола мощным колосником.

Как сделать финскую беседку-барбекю

Прежде, чем начать сооружение устройства, выбирается место его размещения. При этом следует учитывать, чтобы дым с трубы не смог попадать в дом.

Совет: При эксплуатации беседки зимой ее следует располагать поближе к дому, что облегчит подведение коммуникаций. Летний вариант можно возводить в глубине участка.

Финское барбекю в беседке может быть переносным маленьким или стационарным кирпичным. Отличие мангала от барбекю в том, что на последнем жарятся шашлыки не на шампурах, а на решетке.

В уже построенную беседку ставятся переносные барбекю в центре или возле стены. Пол покрывается жестью, а над конструкцией монтируется вытяжка. Кирпичные барбекю больших размеров сооружаются одновременно с беседкой.

Перед началом строительства разрабатывается нормативно-техническая документация.

В нее входят:

• Чертежи со всеми проекциями и размерами.
• План существующего участка с привязкой конструкции на местности.
• Необходимые дополнительные эскизы.

Основание, на котором будет стоять беседка, должно обеспечить строению устойчивость и защиту от попадания дождевой воды. В зависимости от климатической зоны и качества грунта, это может быть монолитная бетонная плита, металлические сваи или просто терраса из композитной доски.

Технология возведения беседки-барбекю из бревна состоит в следующем:

1. размечается участок;
2. роются под столбики ямки;
3. дно засыпается песком;
4. ставится опалубка и арматура;
5. заливается бетон.

Совет: Под рубленое сооружение фундамент должен иметь разную высоту, что связано с особенностями устройства нижнего венца.

• Выполняется сборка барбекю.Для этого:

1. под кирпичную конструкцию из-за большой ее массы устанавливается плитный фундамент обычным порядком, что можно увидеть на видео в этой статье;
2. в конце этапа его гидроизолируют и выполняют кладку кирпичей согласно порядовке;
3. выкладывается дровник, перед этим по периметру располагается равнополочный уголок 50х5, который будет являться опорой для укладки кирпичами дна топки.

Совет: Для корыта топки оптимальная высота составляет один кирпич, уложенный на длинный торец. Рациональная высота окна топки примерно 60 сантиметров.

• Ставится на уголок кирпичный дымоход, имеющий вид усеченного конуса с трубой, диаметр которой не менее 25 сантиметров.
• Можно на топку барбекю приварить через уголок дымоход, изготовленный из листа металла толщиной два миллиметра, с угломего конуса примерно 60 градусов. Минимальный диаметр трубы должен составлять 12 сантиметров, а длина — не менее двух метров. При соблюдении этих параметров обеспечивается хорошая тяга.
• Устанавливается нижний венец. Для этого берутся только ровные и больших размеров бревна. Снизу детали обтесываются до получения ровной площадки. В углах крепление бревен может быть:

1. в «чашу»
   , что позволяет получить более оригинальные, в старинном стиле, беседки, у которых выступают концы бревен. В этом случае в бревнах для нижнего венца полукруглые чаши выбираются до половины толщины бревна, сюда укладываются бревна от верхнего венца;
2. в «лапу»
   . В этом случае на концах бревен делаются по шаблонам прямоугольные вырубки.

При строительстве беседки из бревна обычно венцы выкладываются на высоту парапета. А затем продолжается сборка лишь в углах короткими отрезками бревен.

• Собирается стропильная ферма. Сборка конструкции выполняется аналогично каркасу кровли на обычном доме:

1. устанавливаются балки перекрытия;
2. -по центру ставятся стойки, соединяемые прогонами;
3. попарно сбиваются стропильные ноги;
4. на крышу поднимаются собранные конструкции, а затем крепятся над прогонами к бревнам на верхнем венце.

Совет: Деревянные срубы могут дать достаточно сильную усадку, что требует фиксации к стенам стропильных ног на специальные «салазки», которые обеспечат им подвижность.

1. поперек стропил обустраивается сплошная обрешетка, на которую крепится гидроизоляция;
2. на бруски укладываются и фиксируются саморезами листы металлочерепицы.

На заключительном этапе вокруг барбекю на полы укладывается жаропрочная кафельная плитка или просто набивается кусок жести.

Устройство на участке финского барбекю-домика, его удобство и функциональность можно оценить зимой. Зимние сумерки, большие сугробы и покрытые снегом деревья создадут сказочную атмосферу для посиделок, возможность организовать встречу с друзьями у теплого очага, приготовить еду на барбекю, не откладывая до лета.

Готовые домики-гриль

Несмотря на определенные неудобства, связанные с конструкционными особенностями, установка такой беседки на даче может быть отличным вариантом, тем более, что ее не придется строить с «нуля», а следует только купить, привезти и установить в любом месте.

• Такие гриль-домики производит Финляндия и поставляет их покупателю (заказчику) в разобранном виде. Достоинства такой конструкции в том, что все блоки и панели подогнаны в заводских условиях и проблем с их сборкой не возникает. При этом не нужно будет вставлять ни окна, ни двери, а также производить утепление конструкции: все продумано изначально и находится на своих местах.
• Деревянные поверхности обработаны протиовозгорающимися и антигрибковыми препаратами, при этом поверхность с подчеркнутой натуральной структурой дерева.
• В комплект беседки входит также аутентичный декор, выполненный в стиле скандинавских домиков.
• Можно за очень короткий период времени получить подобный гриль-домик у себя на даче. Естественно, что за эту услугу придется выложить немалые деньги.
• Глядя на то, как серьезно кусается цена, многие желающие стараются построить такой домик самостоятельно, тем более, что умельцев хватает.

Изобретение финское. Он представляет собой красивую закрытую беседку с мангалом и дымоходом.

Чаще всего кота восьми- или шестиугольная, основной материал изготовления — брус или толстая доска.

Немногие компании, занимающиеся изготовлением и сборкой строений из дерева предлагают к продаже гриль-домики, но далеко не всегда эти изделия соответствуют требованиям безопасности и комфорта. Есть выход — соорудить гриль-домик своими руками.

Процесс изготовления деталей и их сборки в единое целое не так сложен, как может показаться на первый взгляд — имея общестроительные навыки, а также опыт обращения с инструментами для обработки дерева и металла гриль-домик можно сделать самостоятельно за три-четыре недели.

Не стоит забывать, что любое строительство начинается с проекта.
На сегодняшний день есть множество компьютерных программ, позволяющих создать 3D модель сооружения. Поэтому, при наличии умения работать в таких программах, можно ими воспользоваться. Если же такой возможности нет, нужно составить проект на бумаге.

Основные части конструкции

Строительство можно подразделить на несколько этапов.

1. Основание.
   В качестве фундамента для строения можно использовать небольшие бетонные блоки, либо выложить сплошную подушку из тротуарной брусчатки. Во втором случае брусчатку можно использовать непосредственно как пол помещения — такому покрытию, в отличие от деревянного, не страшны угли и искры, да и от жира оно отмоется легче.
2. Подготовка материалов.
   Этот этап включает в себя подбор доски и бруса, их резка в размер, обработка специальными составами и пропитками деревянных элементов.
3. Сборка стен.
   Если предыдущему этапу было уделено достаточно времени, то сборка происходит очень быстро и сложности не представляет. При возведении стен необходима помощь, тогда как с остальными этапами строительства домика можно справиться даже в одиночку.
4. Стропильная система и кровельные работы.
   Для крыши гриль-домика чаще всего используют мягкую финскую кровлю. Лёгкий монтаж и отличные эксплуатационные характеристики делают этот материал замечательным решением для небольших строений.
5. Двери и окна.
   Окна вполне можно заказать готовые — это снизит трудоёмкость процесса изготовления домика, двери можно собрать самостоятельно или также воспользоваться покупными. В этом случае останется только оборудовать проёмы.
6. Гриль.
   Один из самых сложных этапов строительства — обустройство гриля. Оно включает в себя изготовление мангала, дымохода и купола-дефлектора. Для произведения работ по изготовлению мангала и принадлежностей необходимо иметь опыт работы со сварочным аппаратом и болгаркой (УШМ). Для того чтобы избежать сложностей можно просто приобрести готовый гриль.

Рассмотрим подробнее все этапы строительства.

Изготовление основания для гриль-домика

После выбора места для строительства на участке необходимо разметить площадку согласно выбранным размерам. На этой площадке необходимо произвести выемку грунта на штык лопаты и засыпать углубление песком и щебнем, выравнивая поверхность, далее можно выложить брусчаткой или изготовить и установить армированные бетонные столбики, которые в этом случае выступают в роли фундамента.

На этом этапе строительства гриль-домика нужно оборудовать систему подачи воздуха к грилю.
Для этого вполне подойдёт П-образная труба из пластика сечением 18-20 см. Один её конец выходит из пола в центре гриль-домика, второй в удобном месте снаружи строения.

Для маскировки наружного выхода воздухозаборной системы можно посадить вокруг него декоративные или ягодные кусты.

Если делаем домик на опорно-столбчатом фундаменте, то необходимо озаботиться обвязкой.
Для этого вполне подойдёт обычный брус квадратного сечения. Между бетоном и деревом в этом случае обязательно нужно проложить гидроизоляционный материал.

Изготовление каркаса домика

Для упрощения строительства строим стены каркасным методом. Такая конструкция достаточно прочна, а обшивка доской позволит сделать конструкцию более жёсткой.

Для вертикальных стоек следует взять брус 100х100 мм.
Скрепить эти детали можно тоже брусом, но меньшего диаметра — 80х80 мм. Особенное внимание стоит уделить соединению в тех местах, где планируется размещение окон.

В нижней части конструкции нужно добавить вертикальных стоек из того же бруса 80х80 — в этом месте будут крепиться скамейки. Вертикальные элементы каркаса устанавливаются по углам (6 столбов, в соответствии с конфигурацией нашего строения), после чего скрепляются горизонтальными.

Отрезки бруса на концах обрабатываются торцевой пилой для получения необходимой формы. Для того чтобы в домике было комфортно отдыхать нужно сделать его достаточной высоты — 2,5 метра вполне достаточно.

После изготовления каркаса стен можно заняться стропильной системой.

• Для этого потребуется шестиугольник из бруска или обрезной доски, который послужит верхним основанием каркаса крыши (в центре будет располагаться дымоход).
  Для прочного соединения можно воспользоваться металлическим уголком, разогнутым до необходимой степени.
• Стропила также можно изготовить из обрезной доски.
  Для того чтобы они плотно прилегали к верхнему основанию-шестиугольнику, их необходимо обрезать под углом. В качестве крепежа используем стальные уголки — соединение получится прочным и надёжным. Нижние концы стропил закрепляются на вертикальных брусьях каркаса.

Стены — утепление и обшивка

Так как гриль-домик предназначен для использования не только летом, но и зимой, нужно позаботиться о его утеплении.

На сегодняшний день произведено множество разнообразных теплоизоляционных материалов, поэтому с подбором проблем не будет.

Стоит также воспользоваться специальным нетканым полотном — ветрозащитой.
Если работать с ним правильно, соблюдая рекомендации, то оно не будет пропускать воздух снаружи, но не станет препятствием для выхода пара изнутри помещения.

Для того чтобы перейти к обшивке стен, нужно обработать проёмы — оконные и дверной. Остальная часть стен укрывается ветрозащитным полотном и утепляется. После этих процедур зашиваем внешнюю сторону стен подготовленным материалом.
Это может быть вагонка (в том числе блок-хаус), сайдинг или другие, выбранные вами материалы.

Внутри стены также можно обшить вагонкой, например, из хвойных пород дерева.

Кровельные работы

Для крыши гриль-домика лучше всего подойдёт гибкая черепица. Этот тип мягкой кровли выпускается в основном финскими компаниями и крайне удобен в работе.

Для начала необходимо сделать сплошное покрытие из фанеры или ОСБ (ориентированная стружечная плита). Данная операция легко осуществима — потребуется лишь нарезать материал в соответствии с формой крыши, после чего саморезами прикрепить его к стропилам и шестиугольнику. После этого можно приступать к кровельным работам. Режется мягкая кровля легко, монтируется очень быстро и с минимумом инструментов. Единственное условие — температура воздуха должна быть не менее +5 градусов по Цельсию.

После устройства кровли домика нужно установить капельники (можно приобрести готовые).

Двери и окна

Как было упомянуто в начале статьи окна можно купить готовые, точнее заказать изготовление под необходимые размеры. Дверь можно изготовить самостоятельно. Например, каркасная дверь замечательно собирается из той же вагонки, которой производилась внутренняя отделка гриль-домика, и бруска небольшого сечения.

Важно! При самостоятельном изготовлении двери стоит тщательно вымерять все значения, чтобы не получилось щелей и перекосов.

Внутренняя обстановка

Если наш домик подразумевает наличие деревянного пола — монтируем лаги и на них чистовой пол из обрезной доски или шпунта.

Для того, чтобы в помещении лучше сохранялось тепло имеет смысл утеплить пространство под полом с помощью теплоизоляционного материала и ветрозащитного слоя.

Традиционно в гриль-домике устанавливаются деревянные скамейки, а в центре стол, в который встраивается мангал.

Стол может быть как шестиугольным, по подобию формы самого домика, так и круглым — в зависимости от личных предпочтений.

Мангал и дымоход

При отсутствии опыта работы с металлом, сварочным аппаратом и угловой шлифовальной машиной (болгаркой) готовый мангал можно попросту приобрести в специализированном магазине.

Но, если всё же очень хочется изготовить этот важный функциональный элемент гриль-домика, можно и его произвести своими руками.

Форма может быть произвольной, размер тоже. Главное — помнить о правилах безопасности, причём не только во время работ по изготовлению, но и при эксплуатации.

Трубы для дымохода определённо проще купить, как и колпак-дефлектор.

После сборки гриля домик готов.

Шашлык — любимейшее блюдо россиян на отдыхе. Можно жарить шашлык, имея лишь шампуры или решётку, соорудив подобие мангала из глины, камней или кирпичей. Главное, чтобы под шампурами возникла тяга. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Такие приспособления — гриль, мангал, барбекю — помогают дачному повару, отличаясь некоторыми особенностями конструкции.

Общее устройство и назначение

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.

Мангал

Это самое простое из всех приспособлений: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на нижней поверхности мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для укладки шампуров, а в нижней части — отверстия для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.

К мангалу отдельно прилагаются шампуры. Лучше, если они будут стальными, витыми, с острыми концами.

Некоторые больше любят складную решётку. На ней можно жарить и большие куски мяса и рыбы, и мясопродукты: сардельки, котлеты.

Барбекю

О слове «барбекю» до сих пор много споров. Всё же самым лучшим объяснением является происхождение названия от французского словосочетания «barbe et queue» — «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница».

Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, которая обеспечивает хорошую тягу, и решётка для жарки мяса. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние решётки для продукта от решётки с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.

Но часто слово «барбекю» применяют для обозначения большого сооружения на участке, которое также называют садовым камином. Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки.

Гриль

Гриль отличается от мангала наличием решётки для углей, а от «барбекюшницы» и мангала — крышкой, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то гриль станет работать как обычное барбекю.

Гриль обычный

Он выглядит совсем не так изысканно, как «садовый камин», а похож на бочонок или плоский большой казан. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней половинах сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень полезная. Во-первых, скорость приготовления увеличивается; во-вторых, готовое блюдо получается тушёным, а не жареным — а значит, более полезным.

Смокер-гриль

В отличие от обычного гриля, универсальное устройство смокер-гриль (от английских слов «смок» — дым, или «смокер» — курильщик) имеет важную опцию: в нём можно не только жарить на огне, но и коптить продукты. Такой гриль оснащён несколькими камерами. Поэтому он умеет жарить на открытом огне, тушить под крышкой, коптить — горячим или холодным способами.

Обычная коптильня устроена так: в одной камере горят или тлеют угли, в другую помещаются продукты. Камеры соединяет «дымоход». От расположения камер зависит результат: если на продукты попадает горячий дым, то это горячее копчение; если дымоход длинный или сильно наклонный и дым при прохождении через него остывает, то это холодное копчение. Конечно, холодное копчение — процесс гораздо более долгий.

Устройство смокер-гриля

Устройство смокер-гриля может быть разным в зависимости от количества камер.

Конструкция смокер-гриля включает в себя следующие детали:

• топку;
• камеру для гриля;
• камеру для копчения;
• дымоход.

Смокер Kaizergrill KG-43 Magdeburg состоит из трёх камер, которые имеют разное назначение.

1. В вертикальной камере слева происходит холодное копчение.
2. В горизонтальной камере в центре можно жарить или производить горячее копчение.
3. В горизонтальной камере справа при копчении размещаются тлеющие угли или дрова.

Режимы приготовления продукта в смокер-гриле

1. Смокер-гриль работает как гриль: крышка закрыта, продукт находится не над жаром, жарка непрямая.



   Режим гриля подразумевает непрямую жарку под крышкой: когда мясо располагается не над углями, а чуть в стороне

2. Смокер-гриль работает как мангал: крышка открыта, продукт над жаром.



   Режим мангала представляет собой прямую жарку без крышки: мясо располагается прямо над углями

3. Смокер-гриль работает как коптильня в режиме горячего копчения.



   Горячее копчение — режим смокер гриля, при котором мясо и угли размещаются в соседних камерах

4. Смокер-гриль работает как коптильня в режиме холодного копчения.



   Холодное копчение подразумевает размещение угля и мяса в несоседствующих друг с другом камерах

Делаем смокер-гриль своими руками

Смокер-гриль — вещь дорогая. Но совершенно не обязательно её покупать, если вы обладаете минимальными навыками работы с металлом, то можно сделать смокер-гриль самостоятельно.

Выбор ёмкости для камер

Смокер похож на конструкцию из металлических бочек. Поэтому мы и будем ориентироваться именно на бочки. Не стоит выбирать бочки от токсических веществ — бензина, машинного масла, краски. Не подойдут и тонкие алюминиевые. Они мгновенно прогорают, весь ваш труд пойдёт насмарку. Но пивные кеги (от шведского слова kagg) — бочки для пива и прочих газированных напитков под давлением, подойдут лучше всего. Они делаются из пищевой нержавеющей стали, не корродируют и довольно прочны. Кеги бывают разными. Нам подойдут кеги ёмкостью 50 или 100 литров. Диаметр 50-литровой кеги 400 миллиметров, высота — 600, толщина стенки — 1,5 миллиметра. Этого достаточно.

Инструменты

Для изготовления смокер-гриля необходимы следующие инструменты:

• болгарка;
• дрель;
• отвёртки;
• при наличии навыка сварки — сварочный аппарат;
• пила.

Необходимые материалы

Материалы, которые понадобятся для сооружения смокер-гриля:

• две пивные кеги;
• две цепочки для фиксации крышки;
• металлические уголки, трубы или подобные металлопрокатные изделия;
• деревянные планки, вагонка, пластины ДСП для столешницы;
• деревянные круглые бруски для ручек;
• фурнитура: болты, гайки, шайбы.

Этапы работы

1. Готовим нашу бочку. Разрезаем её по длине на две равные части с помощью болгарки.



   Бочку нужно разрезать строго по середине

2. Одна часть станет вместилищем для углей, вторая — крышкой.



   Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая ёмкостью для углей

3. Соединяем эти части обычными дверными петлями с помощью болтов, для чего сверлим отверстия.



   Для крепления используются две пары металлических петлей

4. Крепим болтами цепочку для фиксации крышки в открытом состоянии.



   Цепочку выбираем металлическую

5. Крепим на длинные болты к корпусу деревянную ручку, расстояние до корпуса регулируем гайками.



   Ручка должна быть деревянной, чтобы избежать её нагрева во время готовки

6. Строим станину со столешницей. Размеры станины: высота — 80 см, длина больше размеров нашего смокера, ширина прореза — чуть меньше диаметра бочки. Собираем каркас из уголков с помощью болтов. Если есть навыки сварки, то проще этот каркас сварить.



   Наличие сварочного аппарата и навыков в области сварки — большой плюс в сборке каркаса

7. Когда каркас готов, ставим туда смокер и обшиваем горизонтальную поверхность досками или ДСП.



   для обшивки столика применять пластиковые панели нельзя, они будут плавиться при нагреве

8. Можно надставить поверхность стола, посадив дополнительные доски на обычные оконные уголки.



   Металлические уголки должны быть достаточной длины

9. Находим две решётки. Самый простой вариант — от стальной или алюминиевой сушилки для посуды. Не годится сушилка, покрытая пластиком! На одной решётке (она должна быть меньше, чем вторая) будут гореть угли; она располагается на дне нижней ёмкости.



   Без нижней решётки дно нашего барбекю может быстро прогореть

10. Вторая решётка большего размера ставится над первой. На ней будут жариться продукты.



    Верхнюю решётку следует крепить на опоры из металлических уголков

11. Опоры для верхней решётки делаются из уголков, посаженных на ввинченные в бочку на одинаковой высоте болты.



    Уголки ввинчивают на одинаковой высоте, чтобы избежать перекоса решётки

12. Обычный гриль своими руками готов.



    простой гриль способен только жарить и тушить мясо

13. Но нам нужен смокер-гриль, поэтому мы продолжаем процесс создания. Теперь нам понадобится вторая бочка, которая послужит топкой для копчения. Здесь без сварки не обойтись. Вторая бочка должна быть меньше первой. Значит, сначала мы вырезаем болгаркой центральный сегмент и тщательно свариваем края разрезов. Получится коротенькая бочка. Затем мы готовим её совершенно так же, как и первую — разрезаем вдоль и делаем крышку. На рисунке показан другой способ вырезания крышки в бочке. Такая крышка гораздо эргономичней.



    Для укорачивания бочки обязательно потребуется сварочный аппарат

14. Бочки свариваем вместе согласно чертежу.



    Отверстие на стыке бочек должно быть достаточным для прохождения в него необходимого количества дыма

15. Между бочками делаем отверстие такой величины, чтобы в верхнюю бочку проходило достаточно дыма. В топке длительность горения и температура будут гораздо выше. Поэтому туда нужно вставить жароустойчивую решётку или хотя бы толстый стальной лист.



    Сваривать бочки следует не по самому краю отверстия, а с небольшим отступом

16. Делаем в топке отверстие для притока воздуха, которое будет создавать тягу. Его можно просто вырезать, а можно высверлить дрелью отверстия и приделать заслонку. К бочке для продуктов привариваем трубу с «грибком» или без. Оптимальным будет сделать заслонку и в трубе — для регулирования тяги.



    Над отверстиями можно прикрепить заслонку для регулирования тяги

17. У нас получился смокер-гриль для горячего копчения. Желательно продумать опоры или продлить станину для нижней бочки, чтобы она не испытывала напряжений под действием собственной тяжести.



    Двухкамерный смокер подходит для жарки, тушения и горячего копчения

18. Можно пойти ещё дальше и сделать третью камеру. Тогда у вас будет универсальный смокер-гриль, сочетающий в себе функции всех садовых устройств для жарки мяса.



    Третья камера позволяет готовить мясо путём холодного копчения

Желательно для красоты и функциональности окрасить получившееся сооружение огнеупорной краской по металлу. А для защиты нашего смокера от непогоды можно построить гриль-домик.

Видео: смокер-гриль из газовых баллонов

Постройка гриль-домика

Гриль-домик — малая закрытая беседка с дымоходом и негорючим полом, в котором располагается гриль.

Домик также легко можно сделать своими руками.

Материалы для строительства

Для постройки гриль-домика нужны следующие материалы:

• цемент;
• песок;
• тротуарная плитка, цементные блоки или кирпич;
• брус разного сечения;
• сайдинг для наружной обшивки;
• вагонка для внутренней обшивки;
• готовые окна и двери;
• мягкая кровля;
• готовая труба с «грибком».

Необходимые инструменты

Строительство домика для гриля подразумевает наличие следующих инструментов:

• лопата;
• ёмкость для разведения цемента;
• киянка для укладки тротуарной плитки;
• пила;
• дрель;
• молоток;
• отвёртки;
• ножницы по металлу;
• монтажная пена;
• пропитка, грунтовка, краска для дерева.

Пошаговая инструкция по постройке гриль-домика

1. Определив размер и местоположение, роем неглубокий котлован.
2. Делаем фундамент либо из бетонных блоков, либо заливаем бетон в опалубку, либо выкладываем на «подушку» из песка тротуарную брусчатку.



   Фундамент одновременно будет служить и полом для домика

3. Подбираем доску и брус, режем их по размерам, обрабатываем составами от гниения и древоточца.
4. Собираем каркас домика. Здесь вам, скорее всего, понадобится помощь.



   При сборке каркаса не забываем о проёмах под двери и окна

5. Монтируем стропила и чёрный потолок. Не забываем об отверстии под дымоход.



   Всю используемую древесину необходимо обработать огнеупорными составами

6. Для крыши таких домиков чаще всего применяют мягкую кровлю. Но можно обойтись обычным шифером.



   Мягкая черепица состоит из отдельных фрагментов, которые крепятся на клеевую основу и фиксируются кровельными гвоздями

7. Трубу можно заказать из оцинкованного железа или использовать асбестовую. Трубу следует соединить с трубой нашего смокера.



   Внутренний диаметр отверстия в крыше должен быть полностью пропорционален трубе от очага

8. Двери и окна тоже можно использовать готовые.
9. Прекрасный вариант — оставить домик в виде беседки, без стен. В конце концов, шашлык во дворе хочется делать только летом.



   Благодаря отсутствию стен, в помещении всегда будет свежий воздух

Видео: сборка гриль-домика

Фотогалерея: примеры гриль-домиков

Радость приносят многие вещи: летние выходные на даче, семейные ужины вокруг бассейна, приготовление шашлыка на гриле. Если инвентарь для участка сделан своими руками — это радость втройне. Изготовить гриль и домик для него не составит большого труда. Главное, иметь желание и чётко придерживаться инструкций при строительстве. Удачи!

 Просмотров: 6 651  Рубрика: Строительство и ремонт

Гриль на даче: дельные советы и доступные идеи, как сделать удобный очаг своими руками

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Для большинства из нас отдых на дачном участке ассоциируется с приготовлением на огне разных вкусностей. Поэтому каждый владелец загородного участка в первую очередь задумывается над созданием особой зоны, где главным героем становится гриль или барбекю. Поэтому в преддверии нового дачного сезона уж точно не лишним будет узнать, как же сделать столь необходимый для приготовления полезной и вкусной пищи стационарный очаг своими руками, чтобы можно было наслаждаться всеми прелестями отдыха на свежем воздухе.

Если современные городские жители выбираются на дачу, то в обязательном порядке будут готовить пищу на костре. Для этого действа кто старается установить мангал, кто барбекю-печи, а кто гриль. Наиболее практичным из этого ряда конструкций является гриль, ведь это своего рода универсальная печь, на которой можно готовить овощи, рыбу или всеми любимый шашлык.

В этом обзоре мы разберемся в особенностях конструкции гриля и познакомим вас с весьма практичными и доступными вариантами, среди которых уж точно найдется именно тот, который как нельзя лучше подойдет для вашей дачи.

1. Конструкция гриля для дачи

Идеальной формой для такого очага может служить глубокая жарочная емкость, которая и обеспечивает идеальную прожарку любого продукта со всех сторон, это происходит за счет нужной температуры углей. А также благодаря крышке, которая помогает не только регулировать тепло, но и дает возможность лучше пропитаться дымом готовящимся блюдам.

Как правило, гриль состоит из двух уровней, нижний предназначен для размещения в нем топлива, а верхний – для продуктов питания. Для того чтобы обеспечить приток воздуха на дне и в крышке делают отверстия, а также устанавливают заслонки, чтобы этот поток регулировать.

2. Месторасположение гриля на дачном участке

С конструкцией разобрались, теперь пора подумать о том, куда же целесообразней установить столь нужный агрегат. Эксперты Novate.Ru рекомендуют ответственно относится к решению этого вопроса, ведь от правильной установки зависит не только приятный отдых, но спокойная жизнь и ваша и соседей.

Также нельзя устанавливать зону барбекю рядом с домом, деревянными и легковоспламеняющимися объектами возле деревьев и среди клумб, туалета или мусорных контейнеров.

Конечно же, зону очага лучше организовать возле беседки или накрытой зоны отдыха, можно и возле летней кухни. Также неплохо бы иметь навес на безопасной высоте, ведь он всегда сможет предохранить ваш гриль от осадков и продлит ему срок службы, а вам создаст благоприятный климат в любую погоду. А если вам еще удастся расположить стол и пару скамеек с подветренной стороны, то зона барбекю получится идеальной.

Мы подобрали несколько самых доступных идей создания печки-гриль из самых доступных, а то и бросовых материалов, может какая из них и вам окажется под силу.

3. Создание гриля из газового баллона

Это один из простых и менее затратных способов сделать печку-гриль своими руками, если есть болгарка и сварочный аппарат, и естественно газовый баллон. Поскольку он сделан и толстого металла, то и готовая конструкция сможет выдержать высокую температуру без риска прогорания стенок и дна гриля и нежелательной деформации готового изделия.

Единственное, что при работе с такой емкостью надо быть очень осторожными и не пренебрегать правилами безопасности. Для этого в обязательном порядке на пару суток оставить пустой баллон открытым, потом аккуратно скрутить кран и заливать в него воду. Поскольку остатки пропан бутана легче воды, то их легко можно слить, но баллон полностью не опустошайте, а начинайте осторожно пилить болгаркой на нужной высоте. Конечно, запах газа будет присутствовать жуткий, но он не взрывоопасен. Некоторые мастера советуют наполнять баллон песком, но это более длительный и трудоемкий процесс.

Для организации достаточной вентиляции необходимо просверлить внизу отверстия, также сделать несколько дырок нужного диаметра для установки ножек, которые будут выступать и в роли держателей решетки. Но для этого придется приварить гайки, а потом просто вкручивать стрежни. Также желательно приварить или прикрутить боковые держатели, чтобы срезанная крышка фиксировалась на нижней части баллона.

Газовые баллоны вдохновляют многих дачников на создание достаточно практичного гриля, поэтому мы собрали самые яркие модели, которые действительно могут поразить и послужить интересной идеей для создания своего личного шедевра.

Это более безопасный способ создания гриля своими руками, но такая конструкция менее долговечна, ведь стенки бочки намного тоньше баллона. Но и он тоже заслуживает внимания. Для создания довольно таки вместительной печки-гриль вам понадобится 200-литровая бочка, которую вы возможно и найдете дома. Но специалисты Novate.Ru настоятельно рекомендуют выбирать тару после использования пищевых продуктов, ведь те бочки, где хранилось топливо, машинное масло или любые другие химические вещества, придется очень долго и тщательно очищать.

Потом придумайте базу, на которой будете закреплять всю конструкцию? и установите нижнюю часть, предварительно просверлив отверстия для вентиляции воздуха. Затем нужно установить кронштейны, на которых будет лежать решетка, а также нижнюю стойку для размещения углей, ведь в таком случае сможете обеспечить лучшей циркуляцией воздуха. На срезанную верхнюю часть бочки (в которой тоже сделали отверстия) приварите или прикрутите петли из нержавеющей стали.

Когда печка-гриль будет собрана, внутри нужно разжечь огонь, чтобы избавиться от старой краски или покрытия, да и от остатков того, что там раньше хранилось.

Потом, хорошенько ее прошкурьте, вымойте, прикрутите ручки и установите датчик температуры, после этого покрасьте всю конструкцию жаростойкой краской. Такая мера нужна не только для придания эстетичного вида, но и для предохранения гриля от ржавчины.

5. Гриль-барбекю из кирпича

Сложно переоценить именно кирпичную модель гриля, ведь это не только экологически чистый материал, но он имеет весьма эстетичный вид. Такого рода постройки не требуют ни особой квалификации, ни каких-либо разрешительных документов и более-менее доступны в финансовом плане.

А самое главное его преимущество – многофункциональность. По большому счету это сооружение легко превратить в мини-кухню на свежем воздухе, объединив несколько зон – рабочий стол, сам очаг, который можно использовать как мангал и как барбекю, и даже как обычную печь. Если сделать капитальный навес, то вполне реально установить даже мойку и несколько полок для хранения кухонной утвари, хранилище для дров и приспособлений для обслуживания очага.

Для постройки самого гриля и сопутствующих сооружений вам понадобится шамотный кирпич (печной), который способен выдерживать большие перепады температуры. Для создания же фундамента потребуется бут, цемент, песок, глина, арматура, щебень и мелкий камень. Заранее нужно будет приобрести металлические уголки, несколько решеток и задвижек, а также лист толстого железа для перекрытия.

Если все-таки решитесь делать ниши и рабочую зону, то понадобятся столешница из камня, дверцы, доски для полок и всевозможные ручки. Весь процесс строительства описывать мы не будем, ведь следующие фотографии и видео наглядно покажут, как это делается. Также мы подобрали несколько оригинальных вариантов обустройства мини-кухни на свежем воздухе.

6. Создание гриль-мангалов из бетонных блоков и уличных универсальных каминов из природного или искусственного камня

В последнее время все большую популярность приобретают уличные камины. Такого рода постройки делают из природных или искусственных камней. Способ строительства отличается от кирпичной кладки тем, что вам понадобится опалубка (деревянные щиты) для заливки фундамента и для создания ровных стен.

Мастера советуют аккуратно и грамотно установить и скрепить каркас опалубки именно с внутренней стороны, чтобы по окончанию работ можно было без проблем его снять. Такая уличная конструкция всегда будет имеет красивый, добротный и можно сказать старинный вид.

Поэтому, если захочется придать своему участку особый стиль и колорит, то можно использовать и такой вариант создания зоны барбекю, оформив ее соответственно.

Если совсем уж нет времени на строительство стационарного гриля или мангала, а может просто накопилось очень много автомобильных дисков, не спешите их сдавать на металлолом. Посмотрите, что можно сделать из этого бросового материала, ведь его вы сможете очень даже креативно пристроить в самых неожиданных местах и не только на даче.

Понравилась статья? Тогда поддержи нас, жми:

Источник

Как сделать гриль для дачи своими руками

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

Существует три типа гриля:

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Брикеты для гриля более экономичны

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Высокие ножки конструкции создают удобство во время жарки

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Барбекю не имеет в своей конструкции крышку

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

«Н»-образное основание сделает конструкцию из бочки устойчивой

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Газовый баллон является удобной ёмкостью для изготовления жаровни

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Огнестойкий строительный материал используется для изготовления уличного гриля

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Ручки помогут вынимать сетку

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Гриль-домик станет прекрасным местом для общения с друзьями

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

Шнур позволит сделать разметку ровнее

Чтобы удержать опалубку, необходимо использовать упоры

Труба позволит поддерживать жар в гриле

Не застывший бетон можно разровнять длинным правилом

Соединение «в полдерева» идеально подходит для строительства гриль-домика

Нагель предотвратит смещение стойки

Подкосы нужно устанавливать с двух сторон стоек

Металлический элемент соединит все детали

Можно использовать обрезную доску

Для гриль-домика необходимо выбрать надёжное покрытие

Укрепить пол помогут дополнительные лаги

Минеральную вату при монтаже нельзя сминать

Подкос освободит пространство у пола

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

Смокер-гриль совмещает в себе несколько агрегатов

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

В отсеках разная температура

Чтобы сделать смокер гриль своими руками, необходимо:

Форма крышек повторяет изгиб корпуса

Петли можно изготовить из арматуры и отрезков трубы

Решётку можно изготовить из металлических прутьев

Видео: смокер-гриль и мангал из газового баллона

Используя рекомендации специалистов, можно без посторонней помощи создать на своём участке зону отдыха, а из подручных материалов многофункциональные жаровни.

Источник
