Мангал из дисков колес автомобиля — превосходный образец вторичного применения отработанных материалов. Данное устройство легко сделать собственными силами. Конструкция простейшая, но зато способна послужить комплексной модификацией барбекю.

Печь для казана из колесных дисков обладает множеством достоинств:

• у человека появляется полноценный гриль-комплекс почти за бесплатно;
• материалы для изготовления доступны для каждого дачника;
• изделие будет служить долго;
• устройство проявит свою прочность в любых эксплуатационных условиях;
• мангал из колес компактен.

Гриль делается из подручных материалов. Можно взять уже ненужные автомобильные диски, а если их нет, то они выбрасываются либо продаются на лом за бесценок. Понадобится всего 1 ненужное колесо. Оно есть в арсенале каждого автомобилиста. Но чтобы соорудить самодельный мангал, можно попросить материал у друзей, соседей, приобрести за малую сумму с рук либо на СТО. Например, одолжить знакомому домкрат, а ненужный автодиск он отдаст.

Делать мангал своими руками именно из диска хорошо не только потому, что это выгодно. Другая важная причина — толщина материала. Даже когда колеса уже не нужны на машине, сам металл все равно не деформируется, не подвергается выгоранию. Использовать их по прямому назначению уже нельзя, а вот создать комплексное изделие, чтобы готовить на углях, можно.

Как работает самодельный мангал?

По принципу функционирования все мангалы почти одинаковы. В этом отношении мангал из колесных дисков не будет сильно отличаться от тех моделей, которые изготовлены из баллона, бочки.

Устройства обеспечивают следующие возможности:

1. Гриль. Человек может приготовить блюда на съемной решетке либо шампурах.
2. Барбекю. Получится прожаривать стейки, если дополнить устройство крышкой, что создаст эффект духового шкафа.
3. Варочная поверхность. Мангал из колесных дисков по форме и диаметру такой, что допускает поставить сковороду, кастрюльку или котел.
4. Коптильня. Устройства сделаны так, что можно готовить блюда горячего копчения.

Как это работает? Снизу закладываются готовые угли или дрова. Сверху кладем шампуры или решетку. Если нужно готовить что-то в посуде, то емкости расставляют на решетку либо на колесо от машины, если диаметр подходит.

Снизу пускается жар, за счет которого прогревается воздух, а значит, можно готовить еду. Это если используется жаровня. А для того чтобы коптить, закрывают верхний выход. Это поможет добиться тления щепы: будет дым — можно будет готовить.

Каждый мангал из автомобильных дисков продумывается индивидуально, чтобы учесть все потребности владельцев. Но основные принципы изготовления сходны для любых модификаций.

Варианты изготовления

Устройства из автомобильных дисков своими руками бывают такими:

1. Обыкновенный гриль. Колесо выступает в роли емкости для закладывания углей, а поверх укладывают шампуры либо решетку.
2. Конструкция двойного типа. Тоже выполняется из автодисков, но потребуется 2 штуки. Таким образом можно сделать мангал повыше. На выходе — своеобразная подставка для казана. Так как обеспечивается прогревание с разных сторон, можно готовить, как в духовке, или тушить блюда.
3. Закрытая печная конструкция. В ней можно коптить пищу, потому что дым находится внутри камеры, понемногу выводится сквозь имеющиеся дырки.
4. Комплексная модификация. Это все функции, рассмотренные выше. Дополнительно человек может установить дымоотвод.

Так как сделать мангал можно с ножками или без них, то нужно решить, нужны они или нет. Также важно определиться с подставкой. Обычно она необходима для одинарных модификаций. В двойных, тройных подобную функцию выполняет нижний автомобильный диск.

Руководство по изготовлению

Перед тем как приступать к действиям, надо решить, по какой схеме выполнять работу, будет это мангал или печь под казан. Далее решают, какие расходные материалы и в каком количестве потребуются, готовят инструменты. Обязательно нужно уметь работать с болгаркой, чтобы резать металл, и сварочным аппаратом.

Что понадобится:

• бывшие в употреблении автодиски;
• болгарка;
• дрель;
• болты;
• насадка, предназначенная для резки металла;
• чистящий диск, чтобы удалять ржавчину;
• напильник;
• молоток;
• стальной прут либо профилированные трубы;
• решетка для обустройства гриля.

Данные инструменты нужны, чтобы обрабатывать и совмещать детали, из которых состоит печка для казана. Из труб, прута можно сделать ножки. Лучше, если будет 4 опоры — это обеспечит большую устойчивость конструкции. Если же ставить треногу, то она может завалиться, если располагать устройство на неровной поверхности.

Колеса готовят заранее. Если на них есть остатки краски, ржавчина, следует почистить поверхности при помощи металлической щетки.

Как делается простая гриль-конструкция — одинарная, на ножках:

• с одного бока вырезают внутреннюю часть — перегородку, чтобы получилась емкость, напоминающая котелок;
• если в днище много дыр или они большие, и потом из них будет сыпаться уголь, надо подготовить дополнительную пластину, но необходимо оставить возможность для поступления воздуха для продувания углей, чтобы поддерживалась нужная температура;
• с боку в районе днища или верхней части приваривают ножки, например, по 40-45 см.

При необходимости следует зачистить срезы, чтобы не оставлять острые края. Дополнительно можно поставить решетку, но приваривать ее нет необходимости — выгоднее, если эта деталь будет съемной.

Для того чтобы удобнее было поддерживать жар, вычищать пепел, сбоку диска можно сделать окошко для дров. Для комфорта при переносе конструкцию оборудуют ручками — по бокам, можно приварить симметрично.

Если берут 2 или 3 единицы штампованного колеса, то бруски из металла можно приварить к днищу. В некоторых случаях и вовсе обходятся без специальных опор.

Для изготовления мангала можно воспользоваться старым диском с культиватора или грузовика. Все зависит от того, каковы желаемые размеры конструкции.

Изготовление мангала-коптильни

Для тех, кто любит лакомиться домашними колбасами, балыками, стоит создать мангал-коптильню. Понадобится 2 колеса. Перед тем как делать сам мангал, с колесных дисков удаляется все лишнее, а затем элементы соединяют, чтобы получилась цельная конструкция.

Для объединения дисков срезают перегородки, затем колеса стыкуют, сваривают сплошным швом между собой. К днищу нижней детали приваривают ножки. Чтобы был доступ внутрь, создают дверцу: проходятся болгаркой приблизительно по центру и вырезают прямоугольник. Дверцу закрепляют путем приваривания гаек симметрично сварочному шву.

Самодельные конструкции — лучшее решение для тех, кто хочет спокойно отдохнуть на даче с шашлыками и при этом не тратить много денег на оборудование. Все моменты работы просты в воплощении.

Выбирая оптимальный вариант для самостоятельного изготовления мангала, во многом ориентируются на стоимость материалов. Старые колесные диски таким соображениям подходят наилучшим образом, поскольку они не только почти ничего не стоят, но и требуют места для бесполезного хранения. К тому же, их форма очень удобна для размещения шампуров.

При всей простоте конструкции, мангалы из колесных дисков от машины являются многофункциональными приспособлениями и могут заменить ряд устройств для приготовления пищи:

• традиционный гриль для шампуров или решетки;
• коптильня для горячего копчения (при достаточной высоте мангала);
• варочная поверхность для посуды с округлым дном;
• барбекю (при наличии крышки).

Кроме того, уложенный поверх мангала металлический лист превращает устройство в классическую варочную поверхность.

Основные достоинства и недостатки

Самодельный мангал имеет следующие преимущества:

• долговечен за счет большой толщины металла;
• толстый металл позволяет мангалу обеспечить более равномерный нагрев приготавливаемых блюд;
• жесткая конструкция диска снижает требования к навыкам сварщика. В большинстве случаев для изготовления мангала сварочные работы могут не потребоваться вообще;
• разнообразие вариантов исполнения.
• Немаловажна и крайне низкая стоимость за счет использования бросовых материалов изготовления.

Вместе с тем, присутствуют и некоторые недостатки:

• такой мангал будет сложно прогреть, если расположить его на холодной и влажной земле;
• отсутствие ножек не позволяет устанавливать устройство на деревянном полу.

Определенные трудности могут возникнуть и при транспортировке неразборного и не имеющего возможности складываться устройства.

Варианты конструкций

Для самостоятельного изготовления наиболее пригодны те схемы, где требуется минимальная обработка дисков.

Необходимые материалы и инструменты

Перед началом сборки следует обеспечить запас материалов и набор инструментов для работы. Из инструментов понадобится следующее:

• болгарка;
• зачистные диски или кордщетки;
• напильник и ручная кордщетка;
• отрезные диски по металлу;
• дрель;
• молоток.

Если рассматриваются варианты, как сделать мангал сложной конструкции, то может понадобиться еще и сварочный аппарат.
В качестве материалов будут нужны:

• старые колесные диски;
• болты;
• металлический прут;
• профильная металлическая труба небольшого сечения;
• огнеупорная краска.

Для изготовления плоской варочной поверхности будет необходим металлический лист с длинами сторон, превышающими диаметр диска.

Технология изготовления

Вся работа по изготовлению мангала своими руками делится на ряд этапов.

1. С диска кордщеткой сдирается максимально возможное количество грязи и ржавчины. При необходимости используют болгарку с насадкой-кордщеткой.
2. Болгаркой с отрезным диском по металлу с открытой стороны диска выпиливаются дополнительные перегородки (если таковые присутствуют в конструкции колеса).
3. Если отверстия в чаше диска слишком большие, и существует возможность просыпания из них углей, то их заваривают металлической пластиной. При этом следует контролировать, чтобы пластина не закрывала дно получившегося котла полностью. Некоторое количество отверстий должно оставаться открытым для подачи воздуха внутрь мангала. При полной герметизации дрова будут прогорать слишком медленно, не образуя важных для гриля углей.
4. С внешней стороны мангала наваривается три или четыре отрезка металлической профилированной трубы. Эти трубы будут играть роль ножек.

ВАЖНО. При изготовлении ножек следует соотносить сечение профильной трубы и полную массу мангала. Ножки должны выдержать как вес самого мангала, так и массу топлива, а также посуду вместе с приготавливаемыми блюдами.

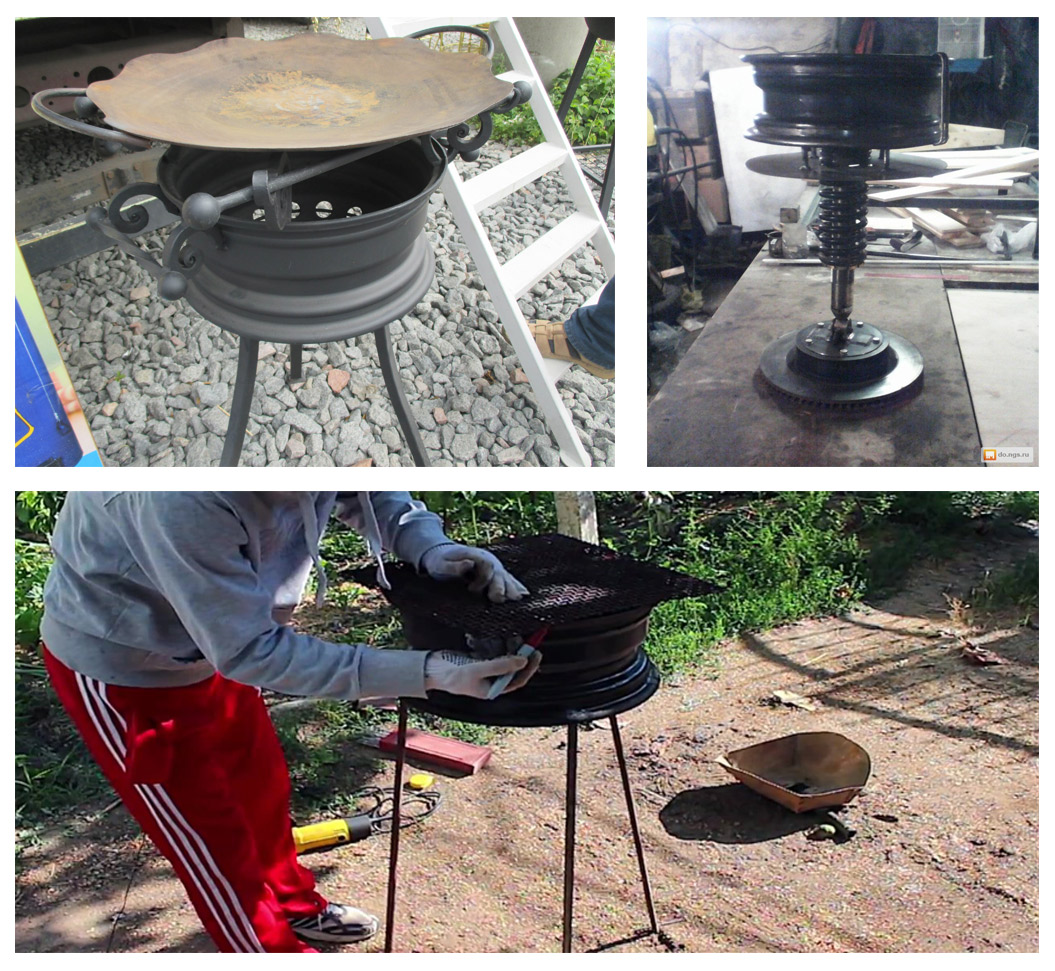

С вариантами исполнения ножек можно ознакомиться по фото уже готовых проектов.

Если планируется изготовление мангала более сложной конструкции из двух или более дисков, при работе следует учитывать следующие моменты:

• если диски не имеют развитых вентиляционных отверстий, то их перегородки следует выпилить болгаркой. Оставлять перегородку нужно только у нижнего диска;
• при достаточной высоте мангала имеет смысл выпилить сбоку прямоугольное отверстие. Это позволит докладывать дрова при использовании мангала для шашлыка в качестве варочной поверхности. Чтобы горящие дрова не вываливались наружу, располагать отверстие следует не ниже чем в 10-15 см от дна мангала.

Будет удобно, если снабдить топочное отверстие дверкой. В качестве дверки оптимально подходит вырезанный кусок диска.

Для петель можно использовать либо дверные петли, либо изготовленные самостоятельно. В последнем случае вдоль боковой грани дверки привариваются две гайки. Дверка прикладывается по месту и на корпусе мангала размечаются места для приваривания гаек — ответной части петель. В качестве осей для петель используются болты соответствующего гайкам диаметра.

ВАЖНО. Если не планируется организация стационарного мангала, то по бокам корпуса следует заблаговременно приварить ручки. Легче всего их сделать из отрезков проволоки большого диаметра или профильной трубы.

Пошаговая видео инструкция

Чтобы мангал из штампованных дисков можно было применять в качестве варочной поверхности, его верхнюю часть следует заблаговременно подготовить для размещения посуды. Для этого приваривают два отрезка металлической трубы. Расстояние между трубами подбирают соответственно диаметру посуды.
Окрашивать готовый мангал следует только огнеупорной краской. Использовать обычную не только бессмысленно, но и опасно для здоровья. Частицы обгорающих лакокрасочных материалов будут оседать на приготавливаемой пище.

Мангал из колесных дисков – это практичное и недорогое решение. Однако следует понимать, что приготовление пищи с использованием открытого огня – это всегда опасное мероприятие. Устанавливать мангал и пользоваться им следует с учетом всех мер противопожарной безопасности.

Когда я приобрел свой внедорожник, я обнаружил, что в багажнике лежит «убитая» запаска (перед покупкой мне забыли о ней сказать). Я не знал, что с ней делать, и оставил ее лежать в багажнике, пока однажды мне в голову не пришла интересная идея – сделать из нее мангал. Я не умел варить металл, так что мне нужно было проявить творческий подход, при этом нужно было сделать так, чтобы любые используемые для сборки компоненты выдерживали жару (то есть никаких никелированных или оцинкованных покрытий).
Вот список инструментов и материалов, которые использовал лично я, но этот проект легко адаптировать под отдельные индивидуальные предпочтения. Основание можно изготовить из деревянного поддона или другого древесного пиломатериала, а если у вас вообще нет желания его мастерить, то мангал можно залить бетоном, а высоту отрегулировать при помощи куска трубы нужной длины. В общем, вариантов много.
Инструменты:

• Шлифовальная машинка.
• Торцовочная пила.
• Электрическая дрель.
• Строгальный станок (необязательно).

Материал:

• Колесный диск
• Высокотемпературная краска – 2 банки
• Бруски 100х100×2500мм
• Болты M16 – 4 штуки
• Винт установочный для дерева М12 – 4 штуки
• Стальная труба диаметром 48 мм – 450 мм в длину
• Резьбовые стержни М12 – 2 штуки
• Решетка-гриль (различных размеров) – 1 или 2 штуки
• Колеса – 4 штуки

Самая тяжелая часть работы

Без сомнения, это самая неприятная часть работы – снятие резины с диска. Посмотрев несколько видеороликов и попытавшись все сделать по теории, я в итоге просто взял электрическую ножовку, разрезал борт шины, а затем кое-как снял ее при помощи шпильки и длинной отвертки.
Освободив диск от резины, я отвез его на местный пескоструй, где мне позволили обработать его самому. По времени это заняло около 11 минут, и стоило менее 600 рублей (800 рублей, если работу делает мастер).

Детали и покраска

Все необходимые комплектующие я приобрел в местном строительном магазине. Трубу я купил и разрезал там же. Фланец трубы, который будет установлен на деревянную основу, дорабатывать не придется, поскольку здесь мы будем использовать установочные винты нужного диаметра. А вот фланец, который будет крепить диск к трубе, должен иметь отверстия чуть большего диаметра (их придется сверлить), чтобы в него сели болты с более широкой головкой.
Далее идет покраска. Лично я использовал специальную высокотемпературную краску Rustoleum High Heat. Нанесение покрытия происходит по тому же принципу, что и с любой другой аэрозольной краской. Я покрасил все детали в два слоя. Я обмотал бумагой подшипники колес перед покраской, чтобы они не забились эмалью.

Готовим основание

Диск сам по себе довольно тяжелый, поэтому основание также должно быть довольно массивным. Я хотел сделать его вес таким же, как у диска, при этом мне нужно было сохранить компактность, поэтому я решил использовать бруски 100х100 мм. Я разрезал их с помощью пилы так, чтобы основание в итоге было квадратным.
Затем я просверлил отверстия на концах брусков, используя направляющую деревянную пластину с заранее просверленными пазами. В идеале я бы хотел использовать сверлильный станок, чтобы отверстия были совершенно одинаковыми, но поскольку у меня его не было, я взял обычную дрель. Затем я просунул резьбовые стержни через отверстия, после чего отшлифовал готовое основание.
Затем я надел на резьбовые стержни прокладки, закрутил сверху шайбы и отрезал болгаркой все лишнее. После этого я просверлил (и отшлифовал) отверстия для установочных винтов сверху и для колесиков снизу.
В конце осталось лишь покрыть основание пропиткой и слоем защитного лака.

Соединяем диск, трубу и основание

Для крепления фланца трубы к диску я использовал болты с гладкой шляпкой (максимально широкого диаметра). Нужно сделать так, чтобы шляпки болтов задевали центральный обод диска. Может показаться, что это крепление довольно слабое, но как только я затянул гайки, стало понятно, что конструкция не дает люфтов. Я закрыл отверстие в трубе специальной заглушкой под размер, чтобы зола не попала внутрь. Заглушку я тоже обработал высокотемпературной краской.
Труба ввинчивается во фланец с одного конца, и во фланец основания – с другого. Фланец основания закрепляется болтами и шайбами. Их я тоже покрыл краской.

Финальные аккорды

Я использовал отверстие для вентиля на диске, чтобы закрепить в нем крючок, после чего закрепил на нем карабин – на него можно вешать различные вспомогательные инструменты (щипцы, щетку, лопатку).
Найти решетки подходящего размера оказалось проблематично, но я поискал в Интернете я нашел нужные варианты. Одна решетка должна быть достаточно компактной, чтобы поместиться внутрь и удерживать древесный уголь, а другая – достаточно широкой, чтобы поместиться сверху и удерживать пищу. В принципе, может хватить и одной решетки, поскольку уголь можно складывать прямо на металл диска (только если это нержавейка или обычная сталь, а не цинк или гальванизированный металл), но я подумал, что угли могут выпадать через отверстия снизу и портить деревянное основание.

Заключение

Мне пришлись по душе как функциональность, так и внешний вид получившегося мангала. Как человек, который еще не научился варить металл (но очень хотел бы), я стремился создать достаточно надежную конструкцию при помощи подручных средств, и я думаю, мне это удалось. А еще, если снять колеса и перевернуть мангал вверх дном, то может получиться довольно стильный стол.
Надеюсь, вам понравилось моя инструкция, и вы найдете ее полезной!

Для тех, кто не привык выбрасывать на свалку вещи, вышедшие из строя, полезной окажется идея как сделать мангал из колесного диска. Объяснить это довольно просто. Во-первых, диски изготовляют из прочной и качественной стали. Этим обеспечивается длительный срок эксплуатации такого изделия. Во-вторых, универсальность. Установив решетку, получим готовый барбекю или печь, которая подойдет для приготовления пищи в кастрюле или сковороде. Такие мангалы можно использовать и под казан.

Мангал из колесных дисков, плюсы и минусы

Собираясь сделать мангал из колесных дисков автомобиля своими руками, следует учитывать их достоинства и недостатки. Плюсы изделия:

• низкая себестоимость;
• компактность;
• простота изготовления;
• легко чистится;
• неограниченные возможности для творчества;
• многофункциональность;
• долговечность.

• небольшой объем топки;
• если установить непосредственно на землю будет слабая тяга, а готовить неудобно из-за низкой высоты.

Список необходимых материалов и инструментов

Для того, чтобы сделать мангал из автомобильных дисков своими руками потребуется:

• б/у или ненужный диск от автомобиля, оптимальным можно считать размер R16 или 15;
• труба профильная 20 Х 20 и 25 Х 25;
• решетка, лучше из нержавеющей стали;
• проволока (6-, 8- или 10-миллиметровая);
• краска;

Если есть желание, то мангал из автомобильных дисков можно облагородить коваными элементами. Из инструмента необходимо иметь:

• болгарку;
• наждачную бумагу;
• шлифовальный, отрезной круги;
• сварочный аппарат;
• дрель с набором сверл по металлу;
• кисточку или краскопульт.

Порядок выполнения работы

Разбирая как сделать мангал в домашних условиях из колесных дисков от машины, выделяют 4 основных этапа. Имеется ввиду самая простая и классическая модель. Хотя вариантов здесь может очень много.

Первый этап

Следует заварить отверстия, которые имеются в штампованном колесном диске. Это необходимо для того, чтобы не допустить просыпания углей. Используют куски листового 3-х или 4-х миллиметрового металла. Из него предварительно вырезают латки — по диаметру отверстий.

Все отверстия полностью заваривать не нужно. Лучше использовать проволоку. За счет этого обеспечивается циркуляция воздуха.

Второй этап

Приваривание ножек к мангалу из колесного диска. Стандартное количество — 3 штуки. Здесь важно учитывать, как планируется использовать изделие, как стационарное или переносное. В первом случае ножки приваривают непосредственно к диску от колеса. Если мангал — барбекю планируется периодически брать с собой в поездки, и он должен помещаться в багажнике машины, то ножки лучше сделать съемными. Самый простой вариант — это приварить куски труб, сделав из них своеобразные гнезда под ножки. Последние потом просто вставляются в них. Для этого используют куски профильных труб 25 х 25, а сами ножки (съемные) делают из трубы 20 х 20. В качестве фиксаторов применяют болты, шпильки и так далее.

Если хотите, чтобы ножки сильно не вдавливались в землю, к ним рекомендуется приварить пятаки.

Третий этап

Изготовление подставок для шампуров и ручек. Чтобы изделие было по-настоящему универсальным, достаточно оснастить еще и решеткой из нержавеющей стали. Таким образом получаем еще и барбекю.

Мастера рекомендуют, при изготовлении мангала из автомобильного диска своими руками, для ручек использовать 10- или 8-миллиметровую проволоку. Она легко изгибается, поэтому придать требуемую форму не составляет особого труда. Для крепления к корпусу используют соответствующие гайки, которые надеваются на концы проволоки, затем их приваривают.

Совет — чтобы не допустить нагревания ручек в процессе использования мангала, необходимо исключить их прижимание. Для этого концы проволоки загибают под прямым углом. Это дает возможность расположить ручки так, чтобы они упирались в корпус мангала.

Червертый этап

Остается только придать изделию красивый эстетический вид. Для этого, с помощью болгарки конструкция очищается и окрашивается термостойкой краской. Наилучшего результата можно добиться, используя краскопульт или специальные баллончики со специальной краской, но вполне можно обойтись и обычной кисточкой.

Самостоятельное производство мангала занимает буквально несколько часов и требуется минимум финансовых расходов. Особенно когда в гараже или на даче имеются колесные диски, которые уже не нужны, а выбросить жаль. При этом мангал из дисков является действительно универсальным и позволит разнообразить свое меню блюдами на открытом огне, хотите шашлык, пожалуйста, рыбу или мясо гриль, плов, уху и многое другое. Все это доступно с самодельной конструкцией из дисков от автомобиля. Плюс аккуратный вид, красивый дизайн и простота обслуживания.

Разнообразие конструкций мангалов потрясает воображение. Кроме нового материала на изготовление некоторые используют старые, отработавшие свой срок металлические изделия. И среди них автомобильные колесные диски.

Повторное использование отработавших агрегатов дает им вторую жизнь. А конструкция мангала достаточно проста. Изготовить ее не составит особого труда, если у вас есть некоторые навыки обращения с болгаркой и сварочным инвертором.

Среди достоинств мангала из дисков автомобиля можно отметить его компактность, прочность, длительный срок использования, минимальные затраты на изготовление и возможность расширения функционала.

Конструкция мангала представляет из себя чашу на ножках. Для изготовления понадобится машинный диск или несколько в зависимости от модели, уголок или профильная труба. Литые диски для конструкции не подойдут.

А у любого автолюбителя в гараже найдется несколько старых колес на штампованных дисках. Если же их нет, то можно заехать в любую точку приема металлолома или шиномонтаж и там приобрести за бесценок несколько автодисков.

Почему колеса машин пользуются спросом у домашних мастеров? У них достаточная толщина металла, чтобы изделие быстро не выгорало и не деформировалось. Одинаковый размер окружности избавит от подгонки нескольких элементов.

Виды конструкций

Принцип работы мангала прост — снизу — угли, сверху — приготовляемая пища. В конструкции колесного диска заложены отверстия. Когда автодиск используется в качестве мангала, то через него происходит постоянный поддув воздуха для поддержания тления. Из дисков можно изготовить несколько вариантов конструкций для приготовления пищи на открытых углях.

Простой вариант

Самой простой конструкцией является мангал из одного диска. Внутренней частью будет пространство, обращенное к ступице привода. Последовательность изготовления:

• в днище при необходимости заварить лишние отверстия, чтобы через них угли не вываливались на землю;
• из уголка или профильной трубы отрезать 3 или 4 заготовки для ножек, их длина не должна превышать 0,5 м;
• перевернув диск, приварить ножки под углом для лучшей устойчивости;
• сверху на отбортовке можно выпилить треугольные пазы для укладки шампуров.

Также на такое изделие можно положить решетку и использовать его как гриль. Если сверху положить крышку, то уже получится барбекю. Приваривать решетку не стоит. Съемную легче чистить. Если используется диск большого диаметра, то для удобства загрузки дров и последующей чистки можно предусмотреть окно, а для удобства переноски — ручки.

Из двух колес

Используя два колеса, можно изготовить печь из дисков автомобиля. Соединяются они между собой внутренними полостями. При этом образуется большой внутренний объем. Для его увеличения вырезаются перегородки, но такую конструкцию необходимо устанавливать на металлический лист.

Вырезав отверстие в верхнем диске по окружности болтовых отверстий, получится место под казан, в котором можно готовить ароматный плов, а это варочная панель.

Для закладки дров необходима дверца.
Она вырезается болгаркой в боковой поверхности ближе ко дну. Минимальный размер дверки составляет 200×120 мм. Закрепляется на конструкции, чтобы она открывалась, при помощи болтов и гаек.

Большой объем позволяет данную конструкцию использовать как коптильню. Но стоит позаботиться о крышке и системе дымоотведения.

Хотя полученное изделие массивно, его необходимо поставить на ножки. Близкое расстояние до земли снижает эффективность тления углей. Минимальной высотой считается 0,25 м, а для удобства перемещения необходимы ручки.

Финский вариант

Ландшафтные дизайнеры все чаще предлагают создавать на своем приусадебном участке очаги в беседках по типу финской модели. В центре горящий огонь, а вокруг него стол и лавки.

Для создания очага из кирпича или цемента создается постамент. На него устанавливается колесный диск от грузового автомобиля. Вокруг конструкции выкладывается кладка, которую можно облицевать натуральным камнем.

Для поддержания горения оставляется некоторое пространство между кладкой и очагом. Над такой конструкцией устанавливается крыша с вытяжкой.

Для отапливания небольшого помещения используются печи-буржуйки. Также их используют для сушки одежды, приготовления еды.

Каждый умелец создает собственную конструкцию для удобства приготовления. Поэтому в интернете встречается множество моделей. Что можно сделать из колесных дисков? Отвечая на вопрос, перечислим вышесказанное:

• Автодисковый мангал.
• Гриль.
• Барбекю.
• Варочную плиту.
• Коптильню.
• Очаг.
• Отопительную печь.

Печка из автомобильных дисков своими руками

Для изготовления печи-буржуйки используются диски от грузовой машины, например, КРАЗа. Их толщина 10 мм, диаметр 500 мм, а высота 700 мм. С такими габаритами печь будет иметь большую массу.

Поэтому в качестве основания можно использовать несколько секций чугунных радиаторов отопления. Для устойчивости батареи прокладываются стальными листами 5- 8 мм. В итоге основание будет иметь размер 600×600×400 мм.

Последовательность работ:

• Приготовить два диска.
• В одном из дисков, который будет нижним, вырезать перегородку и квадратное отверстие для топки.
• Подготовленные ободья сварить между собой по окружности сплошным швом.
• Приварить полученную конструкцию к основанию.
• Вырезанный остаток под топку использовать как дверцу.
• По окружности крепежных отверстий вырезать круг.
• Из листовой стали 5 мм толщиной вырезать верхнюю крышку. В ней дополнительно под дымоход вырезать отверстие диаметром 100 мм.
• Крышку приварить к верхнему ободу.
• В крышку вварить дымоход.
• После сварочных работ вся конструкция зачищается от шлаков и старой краски.
• Для эстетичности покрыть термостойкой краской.

Также в интернете можно найти множество модификаций печей — как отопительных, так и банных.

Мангал из дисков автомобиля для шашлыка и для казана. Мангал своими руками из дисков от А до Я

Совсем немного осталось до дачного периода, и владельцы земельных участков будут много времени на них проводить. Пища, приготовленная на свежем воздухе гораздо вкуснее.

Поэтому в этой статье рассмотрим, как можно своими руками сделать конструкцию для шашлыка из старых автомобильных дисков.

Такое сооружение обладает большими преимуществами, которое можно эксплуатировать длительное время, в качестве мангала.

Также следует отметить, что такое оборудование будет безопасным и очень удобным. Изготовление не должно вызывать осложнений, поэтому с задачей может справиться каждый человек. На нем просто можно приготовить не только шашлык, но и установить казан.

Как сделать мангал из колесных дисков автомобиля (жигули или ЗИЛ)

Для изготовления металлического мангала, рекомендуется использовать старые колесные диски от автомашины «Жигули». При этом они должны быть изготовлены не из алюминиевого сплава, а из цельной стали. Если у вас в гараже не нашлось дисков, то можно обратиться в любой шиномонтажный сервис. Если их не отдадут бесплатно, то нужно заплатить символическую сумму.

Для изготовления конструкции, необходимо подготовить следующие инструменты и материалы:

• 1 м проволоки с диаметром 8 мм.
• 3 болта с гайками.
• 4 гайки с диаметром 10 мм.
• Профильная металлическая труба длиною не меньше 1 м.
• Два автомобильных диска одного размера.
• Сварочный аппарат.
• Болгарка.

Вырезать перегородку на одном из дисков. Для этого можно сделать насечки при помощи шлифовальной машины, после чего выломать ее тяжелым молотком. Если есть газовый резак, то удобнее воспользоваться им.

Затем диски нужно друг к другу приварить по периметру сварочным аппаратом. Таким образом, перегородка второго диска будет служить дном емкости из металла.

Чтобы использовать мангал для приготовления пищи в казане, нужно сделать небольшую дверцу. В этом случае, не нужно снимать блюдо, чтобы подкинуть деревянное топливо. Этот этап изготовления является самым сложным.

Для этого необходимо отметить прямоугольник, нижняя часть которого должна находиться на высоте нескольких сантиметров от дна. Посредине дверцы будет шов, оставленный сварочным аппаратом.

Вырезать прямоугольник болгаркой, после чего обработать все края, чтобы избавиться от заусенцев. С оной стороны приварить головки болтов. На вырезанную часть приварить гайки. Таким образом, мы изготовили самодельные петли. С другой стороны вырезанного фрагмента нужно сделать отверстие и вкрутить болт. Он будет выступать в качестве ручки.

На следующем этапе, нужно заварить дно будущего мангала металлическим листом, чтобы угли не падали. Только нужно оставить небольшие отверстия, чтобы усилить тягу. Некоторые специалисты рекомендуют установить на дне сетку из толстой проволоки.

После этого подготовить 3 профильной трубы, высотой до 80 см. Однако это все индивидуально, так как все зависит от роста человека, который будет заниматься готовкой. Металлические трубы приварить к дну конструкции на равных расстояниях. В результате чего, мангал будет надежно стоять на поверхности.

Для безопасности и комфортного использования конструкции, нужно сделать ручки. Для этого нужно зрительно поделить диск пополам, и с противоположных сторон, в нескольких сантиметрах от верха, нужно приварить по две гайки. Затем в них продеть согнутую проволоку.

Чтобы улучшить внешний вид, изготовленного мангала, его нужно прокалить, после чего покрыть темной термостойкой краской. Конструкция достаточно легкая и мобильная, поэтому ее можно брать с собой не только на дачный участок, но и на отдых на природе.

Чертеж, фото и видео мангала из дисков для самостоятельного изготовления

Так как старые колесные диски имеют одинаковые размеры, то разработка схемы или чертежа не требуется. Все достаточно просто, как можно было понять из вышеописанной инструкции изготовления конструкции. Нужно только определиться с высотой ножек, чтобы было комфортно готовить.

Ниже из видео можно узнать, как сделать металлический мангал из одного автомобильного диска. Вся работа занимает не больше одного часа, при условии наличия необходимых материалов и сварочного аппарата.

Если проявить творческую фантазию, то можно изготовить красивый и функциональный мангал. На фото показаны результаты мастеров.

Подводя итоги можно сказать, что конструкцию для казана или шашлыков можно сделать за короткое время. Только нужно иметь небольшой опыт работы со сварочным аппаратом.

Источник: //leadinlife.info/mangal-iz-diskov-avtomobilya.html

Интересное решение – мангалы из колесных дисков, что из себя представляют и как их делают

Выбирая оптимальный вариант для самостоятельного изготовления мангала, во многом ориентируются на стоимость материалов. Старые колесные диски таким соображениям подходят наилучшим образом, поскольку они не только почти ничего не стоят, но и требуют места для бесполезного хранения. К тому же, их форма очень удобна для размещения шампуров.

Варианты использования

При всей простоте конструкции, мангалы из колесных дисков от машины являются многофункциональными приспособлениями и могут заменить ряд устройств для приготовления пищи:

• традиционный гриль для шампуров или решетки;
• коптильня для горячего копчения (при достаточной высоте мангала);
• варочная поверхность для посуды с округлым дном;
• барбекю (при наличии крышки).

Кроме того, уложенный поверх мангала металлический лист превращает устройство в классическую варочную поверхность.

Основные достоинства и недостатки

Самодельный мангал имеет следующие преимущества:

• долговечен за счет большой толщины металла;
• толстый металл позволяет мангалу обеспечить более равномерный нагрев приготавливаемых блюд;
• жесткая конструкция диска снижает требования к навыкам сварщика. В большинстве случаев для изготовления мангала сварочные работы могут не потребоваться вообще;
• разнообразие вариантов исполнения.
• Немаловажна и крайне низкая стоимость за счет использования бросовых материалов изготовления.

Вместе с тем, присутствуют и некоторые недостатки:

• такой мангал будет сложно прогреть, если расположить его на холодной и влажной земле;
• отсутствие ножек не позволяет устанавливать устройство на деревянном полу.

Определенные трудности могут возникнуть и при транспортировке неразборного и не имеющего возможности складываться устройства.

Варианты конструкций

Для самостоятельного изготовления наиболее пригодны те схемы, где требуется минимальная обработка дисков.

1. Простой гриль из колеса. Этот вариант по сути не требует изготовления. Освобожденный от покрышки диск попросту укладывается на землю открытой стороной вверх. Внутрь получившейся емкости закладываются дрова, на ребра диска укладываются шампуры или решетка-гриль. Приток воздуха внутрь мангала обеспечивается штатными отверстиями в диске.
2. Двойная конструкция. В отличие от первой, она состоит из двух дисков, уложенных один на другой. Требует доработки верхнего диска, однако обладает увеличенным объемом закладываемого топлива и, соответственно, большим количеством получаемых углей.
3. Закрытая печь. По сути это все тот же мангал из двух или более дисков. Однако в нем предусмотрена возможность установки крышки и размещения продуктов внутри корпуса получившейся «печи».
4. Комплексные варианты. Позволяют использовать устройство и как обычный мангал, и как коптильню, и как варочную поверхность. При наличии выпуклой крышки – еще и как барбекю.

Необходимые материалы и инструменты

Перед началом сборки следует обеспечить запас материалов и набор инструментов для работы. Из инструментов понадобится следующее:

• болгарка;
• зачистные диски или кордщетки;
• напильник и ручная кордщетка;
• отрезные диски по металлу;
• дрель;
• молоток.

Если рассматриваются варианты, как сделать мангал сложной конструкции, то может понадобиться еще и сварочный аппарат.
В качестве материалов будут нужны:

• старые колесные диски;
• болты;
• металлический прут;
• профильная металлическая труба небольшого сечения;
• огнеупорная краска.

Для изготовления плоской варочной поверхности будет необходим металлический лист с длинами сторон, превышающими диаметр диска.

Технология изготовления

Вся работа по изготовлению мангала своими руками делится на ряд этапов.

1. С диска кордщеткой сдирается максимально возможное количество грязи и ржавчины. При необходимости используют болгарку с насадкой-кордщеткой.
2. Болгаркой с отрезным диском по металлу с открытой стороны диска выпиливаются дополнительные перегородки (если таковые присутствуют в конструкции колеса).
3. Если отверстия в чаше диска слишком большие, и существует возможность просыпания из них углей, то их заваривают металлической пластиной. При этом следует контролировать, чтобы пластина не закрывала дно получившегося котла полностью. Некоторое количество отверстий должно оставаться открытым для подачи воздуха внутрь мангала. При полной герметизации дрова будут прогорать слишком медленно, не образуя важных для гриля углей.
4. С внешней стороны мангала наваривается три или четыре отрезка металлической профилированной трубы. Эти трубы будут играть роль ножек.

ВАЖНО. При изготовлении ножек следует соотносить сечение профильной трубы и полную массу мангала. Ножки должны выдержать как вес самого мангала, так и массу топлива, а также посуду вместе с приготавливаемыми блюдами.

С вариантами исполнения ножек можно ознакомиться по фото уже готовых проектов.

Если планируется изготовление мангала более сложной конструкции из двух или более дисков, при работе следует учитывать следующие моменты:

• если диски не имеют развитых вентиляционных отверстий, то их перегородки следует выпилить болгаркой. Оставлять перегородку нужно только у нижнего диска;
• при достаточной высоте мангала имеет смысл выпилить сбоку прямоугольное отверстие. Это позволит докладывать дрова при использовании мангала для шашлыка в качестве варочной поверхности. Чтобы горящие дрова не вываливались наружу, располагать отверстие следует не ниже чем в 10-15 см от дна мангала.

Будет удобно, если снабдить топочное отверстие дверкой. В качестве дверки оптимально подходит вырезанный кусок диска.

Для петель можно использовать либо дверные петли, либо изготовленные самостоятельно. В последнем случае вдоль боковой грани дверки привариваются две гайки. Дверка прикладывается по месту и на корпусе мангала размечаются места для приваривания гаек — ответной части петель. В качестве осей для петель используются болты соответствующего гайкам диаметра.

ВАЖНО. Если не планируется организация стационарного мангала, то по бокам корпуса следует заблаговременно приварить ручки. Легче всего их сделать из отрезков проволоки большого диаметра или профильной трубы.

Пошаговая видео инструкция

Чтобы мангал из штампованных дисков можно было применять в качестве варочной поверхности, его верхнюю часть следует заблаговременно подготовить для размещения посуды. Для этого приваривают два отрезка металлической трубы.

Расстояние между трубами подбирают соответственно диаметру посуды.
Окрашивать готовый мангал следует только огнеупорной краской. Использовать обычную не только бессмысленно, но и опасно для здоровья.

Частицы обгорающих лакокрасочных материалов будут оседать на приготавливаемой пище.

Мангал из колесных дисков – это практичное и недорогое решение. Однако следует понимать, что приготовление пищи с использованием открытого огня – это всегда опасное мероприятие. Устанавливать мангал и пользоваться им следует с учетом всех мер противопожарной безопасности.

Интересное решение – мангалы из колесных дисков, что из себя представляют и как их делают Ссылка на основную публикацию

Источник: //villadacha.ru/barbecue/mangal-iz-diskov.html

Мангал из автомобильных штампованных дисков

Разнообразие конструкций мангалов потрясает воображение. Кроме нового материала на изготовление некоторые используют старые, отработавшие свой срок металлические изделия. И среди них автомобильные колесные диски.

Повторное использование отработавших агрегатов дает им вторую жизнь. А конструкция мангала достаточно проста. Изготовить ее не составит особого труда, если у вас есть некоторые навыки обращения с болгаркой и сварочным инвертором.

Среди достоинств мангала из дисков автомобиля можно отметить его компактность, прочность, длительный срок использования, минимальные затраты на изготовление и возможность расширения функционала.

Мангал из дисков автомобиля

Конструкция мангала представляет из себя чашу на ножках. Для изготовления понадобится машинный диск или несколько в зависимости от модели, уголок или профильная труба. Литые диски для конструкции не подойдут.

А у любого автолюбителя в гараже найдется несколько старых колес на штампованных дисках. Если же их нет, то можно заехать в любую точку приема металлолома или шиномонтаж и там приобрести за бесценок несколько автодисков.

Почему колеса машин пользуются спросом у домашних мастеров? У них достаточная толщина металла, чтобы изделие быстро не выгорало и не деформировалось. Одинаковый размер окружности избавит от подгонки нескольких элементов.

Виды конструкций

Принцип работы мангала прост — снизу — угли, сверху — приготовляемая пища. В конструкции колесного диска заложены отверстия. Когда автодиск используется в качестве мангала, то через него происходит постоянный поддув воздуха для поддержания тления. Из дисков можно изготовить несколько вариантов конструкций для приготовления пищи на открытых углях.

Простой вариант

Самой простой конструкцией является мангал из одного диска. Внутренней частью будет пространство, обращенное к ступице привода. Последовательность изготовления:

• в днище при необходимости заварить лишние отверстия, чтобы через них угли не вываливались на землю;
• из уголка или профильной трубы отрезать 3 или 4 заготовки для ножек, их длина не должна превышать 0,5 м ;
• перевернув диск, приварить ножки под углом для лучшей устойчивости;
• сверху на отбортовке можно выпилить треугольные пазы для укладки шампуров.

Также на такое изделие можно положить решетку и использовать его как гриль. Если сверху положить крышку, то уже получится барбекю. Приваривать решетку не стоит. Съемную легче чистить. Если используется диск большого диаметра, то для удобства загрузки дров и последующей чистки можно предусмотреть окно, а для удобства переноски — ручки.

Из двух колес

Используя два колеса, можно изготовить печь из дисков автомобиля. Соединяются они между собой внутренними полостями. При этом образуется большой внутренний объем. Для его увеличения вырезаются перегородки, но такую конструкцию необходимо устанавливать на металлический лист.

Вырезав отверстие в верхнем диске по окружности болтовых отверстий, получится место под казан, в котором можно готовить ароматный плов, а это варочная панель.

Для закладки дров необходима дверца. Она вырезается болгаркой в боковой поверхности ближе ко дну. Минимальный размер дверки составляет 200×120 мм. Закрепляется на конструкции, чтобы она открывалась, при помощи болтов и гаек.

Большой объем позволяет данную конструкцию использовать как коптильню. Но стоит позаботиться о крышке и системе дымоотведения.

Хотя полученное изделие массивно, его необходимо поставить на ножки. Близкое расстояние до земли снижает эффективность тления углей. Минимальной высотой считается 0,25 м, а для удобства перемещения необходимы ручки.

Финский вариант

Ландшафтные дизайнеры все чаще предлагают создавать на своем приусадебном участке очаги в беседках по типу финской модели. В центре горящий огонь, а вокруг него стол и лавки.

Для создания очага из кирпича или цемента создается постамент. На него устанавливается колесный диск от грузового автомобиля. Вокруг конструкции выкладывается кладка, которую можно облицевать натуральным камнем.

Для поддержания горения оставляется некоторое пространство между кладкой и очагом. Над такой конструкцией устанавливается крыша с вытяжкой.

Для отапливания небольшого помещения используются печи-буржуйки. Также их используют для сушки одежды, приготовления еды.

Каждый умелец создает собственную конструкцию для удобства приготовления. Поэтому в интернете встречается множество моделей. Что можно сделать из колесных дисков? Отвечая на вопрос, перечислим вышесказанное:

• Автодисковый мангал.
• Гриль.
• Барбекю.
• Варочную плиту.
• Коптильню.
• Очаг.
• Отопительную печь.

Печка из автомобильных дисков своими руками

Для изготовления печи-буржуйки используются диски от грузовой машины, например, КРАЗа. Их толщина 10 мм, диаметр 500 мм, а высота 700 мм. С такими габаритами печь будет иметь большую массу.

Поэтому в качестве основания можно использовать несколько секций чугунных радиаторов отопления. Для устойчивости батареи прокладываются стальными листами 5- 8 мм. В итоге основание будет иметь размер 600×600×400 мм.Читайте:  Сварка чугуна в домашних условиях инвертором и полуавтоматомПоследовательность работ:

• Приготовить два диска.
• В одном из дисков, который будет нижним, вырезать перегородку и квадратное отверстие для топки.
• Подготовленные ободья сварить между собой по окружности сплошным швом.
• Приварить полученную конструкцию к основанию.
• Вырезанный остаток под топку использовать как дверцу.
• По окружности крепежных отверстий вырезать круг.
• Из листовой стали 5 мм толщиной вырезать верхнюю крышку. В ней дополнительно под дымоход вырезать отверстие диаметром 100 мм .
• Крышку приварить к верхнему ободу.
• В крышку вварить дымоход.
• После сварочных работ вся конструкция зачищается от шлаков и старой краски.
• Для эстетичности покрыть термостойкой краской.

Также в интернете можно найти множество модификаций печей — как отопительных, так и банных.

Источник: //ObInstrumentah.info/mangal-iz-avtomobilnyh-shtampovannyh-diskov/

Мангал из дисков автомобиля за 2 часа

Самостоятельная сборка мангала из дисков от колес автомобиля — это способ очень дешево приобрести полезную и функциональную вещь, необходимую на садовом участке. Не секрет, что в дачный сезон отдыхающие за городом жители мегаполисов оказываются в среде, лишенной привычного комфорта.

Вместо удобных плит и мультиварок приходится приспосабливаться к электроплиткам с 1-2 конфорками. В случае же внезапного отключения энергии в дачном поселке наступает первобытный период.

Решить проблему неудобства приготовления пищи на костре можно с помощью остроумного приспособления, разработанного народными умельцами.

Как подготовиться к работе?

Автовладельцам добыть 1-2 колесных диска очень просто. Хоть эти детали и не меняют так же часто, как покрышки или камеры, но в гараже можно обнаружить некоторое количество материала для изготовления барбекю. Ненужные колесные диски выбрасывают на свалки или сдают в пункты приема металлолома. Легковесную конструкцию на металлоплощадке можно купить за чисто символическую сумму.

Кроме самих дисков, потребуются:

• болгарка;
• сварочный аппарат;
• уголок или другие материалы для ножек, если печь будет переносной;
• кирпич, цемент и песок для стационарного мангала;
• элементы декора (в зависимости от фантазии мастера).

Для окраски переносного варианта нужно подобрать и жаропрочную краску. Окрашивание придаст конструкции эстетичный вид и убережет от воздействия осадков при хранении на улице.

Самый простой способ того, как сделать мангал из колесных дисков — уложить запчасть открытой стороной вверх. Штатные отверстия в колпаке послужат колосниковой решеткой для помещенного внутрь топлива.

Такую конструкцию можно дополнить ручками и возить с собой на пикники: она легкая и практически не занимает место в багажнике, но может надежно предотвращать лесные пожары, не позволяя углям рассыпаться, и ограничивая огонь диаметром обода.

Вот вам сразу и видео-инструкция, как это быстро сделать и на что нужно обратить внимание при работе:

Как сделать финский очаг из колесных дисков от машины?

Отличительная особенность этой разновидности печей — открытый очаг, установленный в центре стола. Для изготовления его не потребуется много времени и материалов.

Круглая металлическая топка может быть с успехом заменена колесным диском, приподнятым на нужную высоту.

Основание для него можно сделать из камня, шлакоблока или кирпичей, не забыв оставить свободное пространство для притока воздуха в топку.

Установить диск от машины на подготовленное основание и обложить его по окружности диким камнем или кирпичом, оставив в самом низу небольшое отверстие для поддува. Высота кладки должна быть такой, чтобы полностью скрыть основание и металлический очаг. Можно немного усовершенствовать конструкцию, приварив сбоку штырь с крючком для подвешивания чайника или котелка.

На получившуюся в итоге невысокую колонну с углублением сверху нужно уложить столешницу круглой формы. Это может быть спил большого дерева, специально изготовленная плита из искусственного камня, лист толстого металла или другой доступный предмет. В центре столешницы должно быть отверстие, диаметр которого соответствует размеру колесного диска.

Такой мангал из дисков автомобиля является стационарным. Вокруг него можно устроить круговые сидения. Для защиты от дождя лучше всего возвести легкий навес, а при желании мастер может построить и теплую беседку.

Переносной мангал сложной конструкции из автодисков

Металлический мангал из автомобильных дисков, своими руками сделанный мастером с фантазией, может служить предметом его гордости.

При всей простоте конструкции такая печь является многофункциональным прибором: это и гриль или барбекю, и удобная подставка для казана, и украшение зоны отдыха в саду.

На фото можно увидеть и оформление чудо-печки коваными элементами, и огнедышащего Дарта Вейдера.

Такой очаг не очень тяжел, поэтому его можно установить в любом удобном месте на участке или взять с собой на природу. Особенностью конструкции является использование сразу 2 одинаковых дисков от колес легковой машины. Материал нужно сначала подготовить к работе: у одного из них вырубить или вырезать середину так, чтобы остался только обод.

Установить диски от машины в таком порядке:

• внизу поместить целый, уложив его колпаком вниз;
• сверху установить тот, из которого удалили центральную часть.

Верхнюю деталь конструкции нужно расположить так, чтобы ребро, оставшееся после удаления колпака, было расположено сверху, создавая частичное перекрытие свода топки. Именно на него можно будет уложить решетку гриля или поставить казан и чайник. Бортики из верхней части обода будут удерживать казан в нужном положении.

Сварить верхнюю и нижнюю детали мангала по окружности. Чтобы при эксплуатации изделия не приходилось каждый раз снимать установленную над огнем посуду, в боковой части печи нужно выпилить дверцу.

Разметить и вырезать прямоугольник удобного размера с таким расчетом, чтобы над колосниковой решеткой (дном топки) остался порожек высотой около 10 см. Это позволит углям не выпадать при открывании дверцы.

Остальные параметры отверстия могут быть произвольными. В принципе все видно на предоставленных фото.

Вырезанный кусок нужно снабдить петлями на одной стороне и задвижкой — на противоположной. Для этих целей можно использовать обычную металлическую фурнитуру (шпингалеты, крючки, дверные петли и пр.). Прикрепить мелкие детали можно при помощи сварочного аппарата или болтами с гайками.

Для того чтобы приподнять мангал на удобную для приготовления пищи высоту, снизу нужно приварить 3-4 ножки из отрезков уголка или профтрубы.

Эти детали удобнее всего разместить внутри обода, наклон стенок которого придаст конструкции изящество и устойчивость, обеспечив расхождение нижней части опор.

При желании мастер может решить задачу и иным способом, приварив единственную ножку в центре конструкции и дополнив ее широким и тяжелым основанием.

Вот ещё одна идея, как можно сделать все не используя сварки:

После выжигания остатков старой краски и нанесения жаропрочного покрытия мангалы можно считать готовыми к эксплуатации. При желании можно дополнить конструкцию опорами для укладывания шампуров над горловиной мангала, ручками для удобства переноски и другими нужными мелочами.

Самостоятельно изготовленные очаги разных видов позволят упростить процесс приготовления пищи на открытом огне. Каждый вариант может стать сердцем дружной компании и на природе, и на садовом участке, и в беседке.

Относительно безопасная конструкция переносных моделей требует их установки на негорючие материалы, если пол в зоне отдыха деревянный. Специально для этого можно выложить зону очага кирпичом или тротуарной плиткой.

Источник: //mangalka.com/mangal/mangal-iz-diskov-avtomobilya.html

Мангал из автомобильных дисков: как изготовить своими руками

Сделать мангал своими руками сегодня под силу многим, причём для его сборки не нужны дорогие материалы, а достаточно подручных средств, которые можно найти в любом доме, мастерской или гараже. В данной статье вы сможете узнать о том, как собрать уличный мангал из автомобильных дисков, на котором можно готовить пищу и подогревать воду.

Мангал из автомобильных дисков – это уличная конструкция которая не имеет дымохода и тем самым не устанавливается в закрытых или частично закрытых помещениях, такой агрегат имеет небольшие габаритные размеры и оптимальную массу, за счёт которой его можно убирать в дом в то время как он не используется, транспортировать, а также переставлять с места на место. В этой статье вы сможете рассмотреть и подробно ознакомиться с пошаговыми руководствами сборки, схемами, инструкциями, фото и видео роликами.

Конструктивные особенности и критерии работы

Диск мангал – это универсальная установка, которая подходит для дачи и сада с любой площадью и планировкой, такую конструкцию можно использовать для приготовления пищи, подогрева пищи и кипячения воды. Мангал из дисков очень прост в сборке и возведении, а материалы для него найдутся в любом доме, тем самым его сооружение не будет стоить практически ничего.

Мангал из дисков имеет небольшие размеры, он отличается простыми конструктивными особенностями, долговечностью и прочностью, а для сборки используются следующие подручные материалы, которые есть практически у каждого. В основе каркаса мангала лежат диски из-под старого авто, которые уже не используются, их можно купить за минимальную стоимость, так как часто они сдаются вместе с ломом.

Мангал, является очень важным элементом, он дополнит сад вашего частного дома или дачи, а в случае возникновения проблем с автомобильными дисками, его можно собрать даже из одного, также можно спросить ненужные старые автомобильные колёса у соседей и знакомых и выкупить по символической цене.

Перед тем как сделать мангал из дисков своими руками, необходимо знать об основных достоинствах таких уличных конструкций, в первую очередь за счёт того, что в роли основного каркаса конструкции выступают автомобильные диски, основа имеет хорошую толщину.

Следовательно, такой мангал будет прочным к деформациям, искривлениям, выгораниям, высоким температурам, их резким перепадам, также преимуществом такого агрегата является и его круглая форма, которая идеально подходит для кастрюль, сковородок, металлических чаш и другой кухонной утвари в которой можно готовить пищу.

Мангал из колёсных дисков имеет ряд своих уникальных конструктивных особенностей, однако если говорить о способе своей сборки, он похож на мангал из бочки, баллона, при этом он может выполнять следующие функции:

• Выступать в роли гриля, для этого конструкция может оборудоваться и дополняться съёмной решёткой и шампурами;
• Мангал может дополняться функцией барбекю, для достижения данного эффекта и возможности прожарки мяса и стейков, необходимо изначально предусмотреть наличие герметично закрывающей и плотно прилегающей крышки;
• Если использовать мангал из автомобильных дисков без крышки, решётки и шампуров, то на нём можно будет подогревать различную еду, варить или жарить её в кастрюле или сковородке;
• Если сильно озадачится и постараться получить от такого уличного прибора всё возможное, можно дополнить его функцией коптильни и тем самым коптить на нём рыбу, мясо, птицу.

Мангал из дисков автомобиля работает предельно просто, для его растопки и работы необходимо заложить в нижнюю часть установки уголь или дрова, которые разжигаются, на верхнюю часть устанавливается решётка или шампура.

Также если вы хотите просто подогреть пищу, можно поставить кастрюлю или сковородку просто на верхнюю часть колеса, если его диаметр позволяет сделать это безопасно. Нагрев и готовка блюд производится за счёт образующегося дыма и тепла от прогорающего угля или дров.

Для того чтобы такой садовый агрегат стал коптильней, необходимо оборудовать его герметичной крышкой, обеспечить тление щепок, а также перекрыть все выходы, обеспечив определённую комфортную температуру внутри ёмкости.

Мангал из дисков от машины может иметь различные габариты, исполнение, функционал, однако в большинстве случаем такие установки изготавливаются по единой или схожей технологии и пошаговому руководству, с которыми вы сможете ознакомиться далее в статье.

Способы сборки мангала и руководства

Мангал из диска колеса может иметь различные способы сборки и исполнение, перед тем как приступить к работам, необходимо ознакомиться с самыми распространёнными вариациями:

• Мангал может быть сделан всего из одного колёсного диска, в данном случае в нижнюю часть закладываются угли, а на верх ставится посуда, закрепляются решётки и шампура;
• Мангал может быть собран из двух колёсных дисков, в этом случае такой агрегат становится выше, он лучше и равномерней прогревается, позволяет выполнять установку даже массивных и громоздких казанов, а также выполнять медленное тушение пищи;
• Если вы хотите иметь возможность выполнять копчение продуктов, лучше всего выполнить сборку герметично закрывающейся конструкции, оборудованной крышкой;
• Самыми сложными в возведении своими руками, являются мангалы из автомобильных дисков комплексного типа, которые одновременно способы сочетать в себе все выше изложенные функции.

При сборке и проектировке мангала из колёс автомобиля, необходимо учитывать и более мелкие нюансы, например наличие опорных ножек, которые необходимы для агрегатов собранных из двух и более дисков и не нужны для моделей из одного.

Также не рекомендуется устанавливать мангал на землю, так как он неё идёт холод, что существенно ухудшит теплоотдачу агрегата.

Опасно с пожарной точки зрения и установка конструкции на деревянном полу и других легковоспламеняющихся объектах, материалах или просто около них – пол и все поверхности около такого самодельного прибора необходимо хорошо изолировать и герметизировать.

Перед тем как приступить к сборке мангала из автомобильных дисков, необходимо учесть то, что у вас должен иметься хоть небольшой но опыт и навыки работы с болгаркой и сварочным аппаратом.

Для сборки первого варианта вам необходимо обзавестись следующими материалами:

1. Старыми автодисками и болгаркой;
2. Насадкой для резки по металлу и диском, с помощью которого можно будет зачищать ржавчину, но имеет схожесть с железной щёткой;
3. Напильником и дрелью;
4. Молотком и болтами;
5. Профилированными трубами и стальным прутом;
6. Решёткой с помощью которой будет воспроизводится гриль.

Все материалы и инструменты указанные в списке, потребуются для сборки мангала своими руками, также сами профилированные трубы, необходимы для того, чтобы собирать ножки агрегата, их потребуется около 4-6 штук, в зависимости от массы и габаритов установки.

Перед тем как применить автомобильные диски для сборки мангала, необходимо полностью подготовить их к использованию, для этого с их поверхности устраняется ржавчина, краска, для этого используется болгарка, щётка и дрель.

Самый простой и классический вариант сборки мангала из дисков является следующий, для его сборки своими руками необходимо придерживаться следующего пошагового руководства:

1. С одной стороны необходимо вырезать перегородку, которая располагается внутри, таким образом вы сформируете отсек;
2. Если дно диска имеет множество различных отверстий, через которые будет просыпаться уголь, необходимо вырезать лист металла данной формы и проделать в нём небольшие отверстия, после чего наварить его на верхнюю часть диска;
3. Боковины конструкции дополняются опорными ногами, которые должны быть подходящей и оптимальной длины, коло 40-50 сантиметров. Это обеспечит мангалу максимальную устойчивость и надёжность, при этом она не будет касаться пола или земли.

Все срезы и стыки вручную подпиливаются и счищаются – это необходимо для того, чтобы не осталось острых углов и соединений, о которые можно пораниться.

Если вы хотите использовать агрегат в качестве гриля, просто подготовьте подходящую по форме и габаритам решётку которая будет фиксироваться на верхней поверхности мангала, приваривать её ненужно.

Также мангал дополняется ручками, которые привариваются в каждого бока с одинаковой симметричностью, а для того чтобы дрова или уголь можно было легко вычищать, в конструкции изначально можно проделать прочистное окно в боковой нижней части.

Если для сборки мангала используется три диска и более, можно не выполнять сборку опорных ног, так как конструкция и так будет достаточно высокая и устойчивая, а дополнительная высота, напротив, сделает её шаткой.

Также при необходимости, мангал из автомобильных дисков можно оборудовать функцией коптильни, такие установки имеют немного иное устройство чем те, которые были собраны по первому руководству.

Такая установка собирается из двух колёсных дисков, которые герметично привариваются друг к другу, а верхняя часть в данном случае дополняется герметичной крышкой, которую при необходимости можно снимать. Мангал коптильня также дополняется решёткой и шампурами, что позволяет при необходимости готовить шашлык, мясо и стейки.

Важно, чтобы дым в такой самодельной коптильне поступал постепенно, для этого в каркасе проделываются небольшие отверстия, таким образом внутри оборудования закрытого крышкой будет поддерживаться постоянная одинаковая температура.

Для того чтобы два автомобильных диска могли герметично соединяться и прилегать друг к другу, необходимо предварительно обрезать перегородки и состыковать оба элемента, после чего приварить их друг к другу с использованием сплошного шва.

Дно дополняется опорными ногами, их может быть 2-4, для того чтобы у вас имелся доступ во внутреннюю часть, необходимо оборудовать установку дверцей, по центру выпиливается небольшое отверстие, с использованием болгарки.

Дверца закрепляется посредством гаек, необходимо соблюдать симметричность, касаемо сварного шва, к мангалу также привариваются болты, которые станут креплениями для дверцы, болты необходимо установить в уже предварительно приваренные гайки. Дверцу прикладывают к проёму и закрепляют в ровное положение.

Мангал из автомобильных дисков – это простое и выигрышное решение для любого дачного или садового участка, такие конструкции отличаются своей бюджетной стоимостью, минимальными временными затратами на возведение, многофункциональностью.

В данном видео ролике рассказывается о том, как собрать своими руками мангал из автомобильного колёсного диска:

Источник: //www.hansa-kamin.ru/news/mangal-iz-avtomobilnykh-diskov-kak-izgotovit-svoimi-rukami/

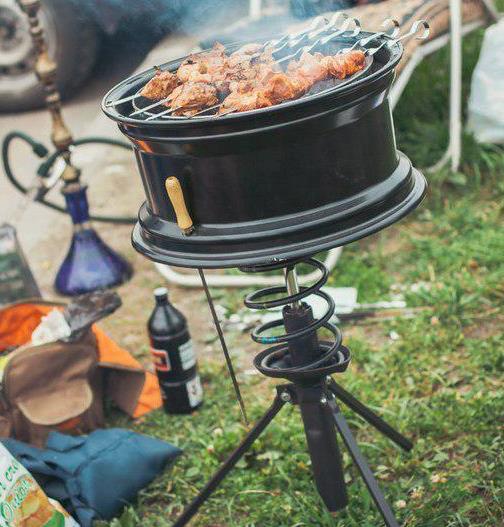

Мангал из дисков автомобиля

Изготовленные из автодисков мангалы имеют ряд отличительных черт перед прочими видами самодельных мангалов:

• Доступность и низкая цена материала. Если у вас уже есть автомобиль, то достать старый колесный диск не составит труда. Если же вы не являетесь автовладельцем, то в любой автомастерской вам за небольшую цену или даже бесплатно отдадут пару негодных колес.
• Большая прочность – толщина металла повышает устойчивость к появлению царапин и вмятин на диске, что продлевает срок службы.
• Быстрота изготовления – сборка приспособления для приготовления шашлыка или других видов жареного мяса займет буквально пару часов.
• Жаропрочность – металл, из которого будет состоять будущий мангал из дисков, хорошо держит жар, не уступая в этом мангалам известных торговых марок.
• Универсальность – мангал из колесных дисков с легкостью может быть превращен в походную печь или кухню. Это значительно расширит ассортимент блюд, которые можно на нем готовить.

Уголь или дрова загружаются в низ конструкции, решетка для барбекю или шампуры – наверх. Если блюдо готовится в своей посуде (например, плов или уха), то посуда ставится на решетку или колесо (при условии, что диаметр позволяет ее поставить). Жар от горящих дров или тлеющего угля прогревает воздух внутри камеры, что делает условия готовки максимально приближенными к обычным мангалам.

Если требуется использовать мангал из колесных дисков в качестве коптильни, то верхние выходы воздуха закрываются, а вместо дров или угля используется щепа либо опилки.

Выполненный из диска колеса мангал имеет несколько разновидностей, приспособленных для разных видов приготовления пищи:

• Простой мангал – в колесо закладывается уголь или дрова, сверху кладутся шампуры. Простейший вариант, требующий минимум дополнительных приготовлений.
• Двойной мангал — изготавливается из двух колес. Такая конструкция выше предыдущей. Она может использоваться для тушения блюд, пригодна в качестве духовки и имеет возможность для установки казана для плова.
• Закрытая печь – закрытая конструкция может использоваться как коптильня. Дым собирается внутри устройства и выходит порционно через небольшие отверстия.

Мангал из колесных дисков своими руками

Своими руками можно соорудить мангал и из одного диска от автомобильного колеса. Это получится достаточно просто и быстро, но такой мангал будет иметь низкую эффективность.

Поэтому сначала рассмотрим устройство, собранное из двух дисков.

Последовательность шагов для изготовления мангала из двух колесных дисков следующая:

1. Соединить два диска вместе. Для этого можно использовать болгарку или – если умеете ею пользоваться – электродуговую сварку. На соприкасающихся краях убирается лишний металл, чтобы диски лучше входили один в другой. Так у печи будет общее внутреннее пространство.
2. Чтобы дым не выходил отовсюду, дуговой сваркой самостоятельно или с помощью специалиста, умеющего с ней обращаться, заделываем щели и стыки двух дисков. Без должного опыта можно прожечь металл.
3. Нижняя плоскость будет играть роль колосника. Для этого нужно проделать отверстие, куда будет ссыпаться зола. Оно также будет поддувалом, куда поступает необходимый для горения кислород.
4. На верхнюю плоскость может ставиться казан. Если хорошо выпилить плоскость, чтобы она могла сниматься и надеваться, то также на ее место можно будет класть шампуры либо решетку.

1. С одной стороны диска при помощи болгарки вырезается плоскость. Получившаяся конструкция напоминает небольшой котелок с дырками в днище.
2. Если дырки слишком большие или их количество велико, нужно положить вторую решетку. Так угли не будут выпадать из мангала, а тяга будет меньше.
3. В качестве ножек используются три или четыре отрезка металлического прута или трубы длиной 45-50 см.
4. К днищу мангала привариваются получившиеся отрезки трубы или металлического прута. Для большей устойчивости можно также сделать дополнительные отверстия для болтов.

Для изготовления коптильни из автомобильных дисков понадобится минимум два диска.

1. Два диска соединяются между собой, как в способе, описанном выше (см. мангал из двух дисков)
2. Затем нужно сделать отверстие для отвода дыма. Для этого вполне подойдет верхняя плоскость диска. Ее надо аккуратно отрезать, чтобы потом можно было положить ее сверху и использовать как, например, варочную поверхность.
3. К нижней поверхности для большей устойчивости нужно приварить ножки.
4. В середине образовавшегося от соединения дисков цилиндра при помощи болгарки вырезается прямоугольник. Затем к отделившемуся прямоугольнику привариваются болты, а рядом с кромкой отреза – гайки. Таким образом получается открывающаяся и закрывающаяся дверца.

Ручки для переноски

1. Для изготовления ручек для переноски подойдет проволока диаметром 8-10 миллиметров.
2. Для придания проволоке желаемой формы пригодятся тиски и молоток.
3. При помощи гаек проволока прикрепляется к корпусу.

Основание для мангала без использования сварки

1. Бруски размером 100х100 мм соединяются и обрезаются так, чтобы получился квадрат.
2. При помощи дрели или сверлильного станка по углам просверливаются отверстия.
3. Через отверстия пропускаются резьбовые стержни, затем основание шлифуется.
4. На резьбовые стержни надеваются прокладки и шайбы, при помощи болгарки лишние части стержней удаляют.
5. Готовится установочное отверстие и – при необходимости – колесики.
6. Основание покрывается пропиткой.

Сборка готового мангала из дисков

1. При помощи болтов с гладкой шляпкой стойка крепится непосредственно к мангалу.
2. Шляпки болтов должны задевать центральный обод.
3. Между стойкой и мангалом лучше установить заглушку, чтобы предотвратить попадание золы внутрь стойки. И заглушку, и стойку (во всяком случае, верхнюю ее часть) необходимо покрыть термостойкой краской.
4. При помощи фланцев стойка крепится к основанию и мангалу. Фланцы тоже лучше покрыть краской.

Последние приготовления

1. Так как конструкция выходит весьма тяжелой, перемещать ее довольно трудно, особенно когда она уже будет остывать после приготовления пищи. Для этого лучше прикрепить к основанию колесики.
2. К ручкам можно прикрепить карабин для подвешивания вспомогательных инструментов.
3. Для гриля понадобятся две решетки: нижняя – компактная и частая, чтобы удерживать на себе уголь, и верхняя — более широкая, чтобы удерживать пищу. Можно класть уголь и на нижнюю поверхность, но это подходит не для всех материалов.

Подробное видео на эту тему

Все детали лучше покрыть в два слоя термостойкой аэрозольной краской (или любой другой термостойкой краской). Существует три основных типа огнестойких красителей:

• Кремнийорганические — выдерживают до 600 градусов. Несмотря на термостойкость, больше пригодны для окраски деталей, не контактирующих с пламенем напрямую.
• Акриловые — хорошо контактируют с металлом и схватываются с ним. Выдерживают температуру поверхностей до 900 градусов, пригодны для нанесения на поверхности, контактирующие с пламенем или нагревающиеся до высоких температур. Наиболее удобны в аэрозольной форме.
• Сухие смеси — краски на силиконовой основе. Сложны в нанесении, больше подходят для промышленности.

Разберем процесс покраски акриловым красителем:

1. очистить мангал от ржавчины или другого налета на поверхности (например, копоти);
2. встряхивать баллон с краской примерно две минуты;
3. с расстояния примерно 20 см распылить краску на поверхность в один или несколько слоев (каждый слой сохнет примерно 30 минут);
4. после полного высыхания краски протапливать мангал в течение четверти часа.

Несколько советов:

• Окрашивать мангал лучше при отсутствии ветра.
• Окраске подлежит, в основном, наружная сторона мангала.
• Лучше вымыть и просушить поверхность после очистки.

Источник: //gidpopechkam.ru/mangaly/svoimi-rukami/iz-diskov-avtomobilya.html
