Что такое гриндер и для чего он предназначен

Слово «Гриндер» имеет английское происхождение и буквально читается как дробилка. В техническом плане этот термин используют для обозначения шлифовального устройства. Так что можно было бы просто назвать этот агрегат шлифмашиной, но тогда была бы путаница с ручными шлифмашинками, которые имеют немного другое устройство. Гриндер – это стационарный агрегат с электроприводом.

Для чего используют гриндер? В первую очередь – это механизм для заточки домашнего режущего инструмента. При определённой сноровке можно идеально наточить кухонные ножи или ножницы, резцы для дерева. Кроме этого, с помощью стационарного станка умельцы шлифуют деревянные детали, камень и металлические запчасти. Гриндер поможет выровнять кромку стекла, ДВП или МДФ.

Профессиональные станки стоят не дёшево – от 30 000 рублей, поэтому вопрос, как сделать самодельный гриндер своими руками, горячо обсуждается на многих форумах.

Принципиальная схема конструкции гриндера и принцип его работы

Как мы уже говорили, конструкция гриндера напоминает простое устройство ручной шлифмашинки. Движение наждачной ленты осуществляется с помощью роликов, а их вращает электромоторчик. Чтобы лента натягивалась без провисаний, присутствует механизм для натяжения, передвигающий один из роликов. Отличие от ручного агрегата только в наличии устройства, фиксирующего обрабатываемую деталь. Оно представляет собой столик с поворотным механизмом и надёжными фиксаторами. Столик можно вращать, чтобы обрабатывать детали с разных сторон.

Для обеспечения мер безопасности во время работы с вращающимся механизмом гриндер оснащается акриловым экраном.

Весь механизм подсоединяется к универсальному станку с помощью надёжного крепежа. Модели заводского производства, без сомнения, довольно мощные и производят впечатление удобства управления. Но домашние мастера жалуются на ненадёжность штатных крепежей и чрезмерную длину ленты, которая требует мотора с высокой мощностью. Так что не только по причине дороговизны, но и из чисто практических соображений многие решаются на изготовление ленточного гриндера своими руками. Работа эта не такая сложная, как кажется, на первый взгляд, да ещё можно использовать бывшие в употреблении запчасти от других механизмов.

Пример продуманного механизма – гриндер от Чапая

Чапаевские станки способны обрабатывать дерево, металл, пластик, камень. Их заказывают люди, которые нуждаются в постоянном применении этого инструмента и его специальной настройке. Такие гриндеры – пример самодельных устройств с высокой производительностью. Вот небольшой обзор одной такой модели:

вид гриндер Chapay

Видео и фоторекомендации по изготовлению гриндера своими руками в домашних условиях

Устройство пережило не одну модернизацию, и теперь существует множество «клонов». Для человека, хоть мало-мальски сведущего в механике, повторить такую сборку возможно при доли терпения и упорства. Разберёмся подробнее в деталях процесса.

Из чего сделать привод для гриндера

Привод – самая важная часть любого механизма. Для станка принципиально правильно подобрать мотор. Гриндер требует движок в полторы–три тысячи оборотов в минуту мощностью от 0,75 кВт.

От мощности двигателя зависит производительность прибора. Очень удобно, если есть возможность ручной регулировки привода, для решения задач разного рода. Приступая к изготовлению простого гриндера своими руками, поройтесь в хламе в гараже или сарае: наверняка есть подходящие моторы от агрегатов, отслуживших свой срок.

Стоит ли делать самодельный гриндер с двигателем от стиральной машины

Начнём со спорного вопроса об изготовлении гриндера своими руками на основе двигателя от стиральной машины. Спорный он по одной простой причине: во время работы на устройстве образуется много пыли и стружки, частичек краски и других отходов. Они забиваются в отверстия двигателя от стиральной машины, и конструкция быстро выходит из строя. Но, тем не менее, у некоторых умельцев подобные агрегаты работают и успешно. Пример такого устройства в этом видеосюжете:

Пошаговые рекомендации, как сделать гриндер из дрели

Дрель – обязательный инструмент в каждом доме. Часто в ней что-то ломается, корпус или якорь, а, может, просто выходит новая, более мощная и удобная модель, так что старая пылится где-нибудь в коробке в гараже.

Как это сделать на практике – разберём процесс детально в фото и видеоинструкции:

Гриндер из болгарки своими руками: чертежи и готовые насадки

Угловая шлифмашина, или по-простонародному болгарка, − практически готовая основа для ЛШМ. На её базе собирается станок по тому же алгоритму, что и приведённый выше прибор из дрели. Схема такая:

В результате вы получите сделанный своими руками мини-гриндер, который заточит ножи и ножницы. Есть вариант не затеиваться с самоделкой, а приобрести заводскую насадку. Она крепится к болгарке при помощи кронштейна. Найти такое устройство непросто, но в наш век интернет-торговли нет ничего невозможного. Подобный гаджет удобен тем, что можно ли использовать работающую болгарку, принципиально не нарушая конструкции исправного прибора.

Как сделать гриндер из шлифмашинки своими руками: видеоинструкция

Ещё один несложный в исполнении вариант самодельной ЛШМ – из обычной шлифмашинки. Практически всё, что нужно сделать, – это закрепить устройство на верстаке и наладить систему включения и отключения. Подробнее об этом в видеосюжете.

Как сделать гриндер своими руками: чертежи с размерами от разных авторов

Каждый мастер привносит в конструкцию что-то своё, так что прежде чем браться за изготовление точила из гриндера своими руками, изучите возможные варианты. Вот несколько чертежей для примера:

Как склеить ленту для гриндера своими руками и особые к ней требования

Разрабатывая самодельный гриндер своими руками, лучше предусмотреть использование ленты из наждака стандартных размеров. Стандартные размеры – это длина в 1830, 1600, 1230, 915 и 610 мм и ширина 100 и 50 мм. Тогда не придётся ломать голову, как сделать ленту для гриндера своими руками. Лента, самодельная или заводская, должна соответствовать следующим требованиям:

Как склеить ленту в домашних условиях:

1. Вырежьте из листа наждака полосу нужной длины и ширины. Края ленты сделайте разрезом наискосок.
2. Соедините края и предварительно склейте их с абразивной стороны малярным скотчем.
3. Зафиксируйте срез несколькими каплями суперклея.
4. Обработайте клеем место среза и кусок шёлковой ленты, прижмите поверхности друг к другу.
5. Оберните место склейки бумагой и зафиксируйте его прессом на ночь.

Как и из чего сделать ролики для гриндера своими руками

Первое правило – ролики не должны быть слишком тяжёлыми, иначе двигатель не сможет сразу провернуть тяжёлые детали, и последует неизбежный рывок, который может повредить ленту. По этой причине не рекомендуется вытачивать ролики из тяжёлой стали. В лучшем случае стальной ролик должен быть полым, а за это токарь возьмёт с вас почти вдвое дороже. Неплохой выход – использовать дюралюминий: он и достаточно лёгкий, и твёрдый для выполнения поставленной задачи. Чтобы лента не соскакивала с ролика, нужно сделать на нём торцевую канавку.

Как сделать шкив для гриндера своими руками: видеорекомендации

Шкив для ленточного станка можно изготовить из мотоциклетного колеса, обычной фанеры, дерева или другого подручного материала. Вот простой в изготовлении пример подобной детали:

Поворотный стол для гриндера

Без столика гриндер не сможет обрабатывать сложные детали. Поворотный механизм с возможностью фиксации детали даёт множество преимуществ и позволяет производить точную обработку. Изготавливается это приспособление из дюралюминия. К нему крепится кронштейн таким образом, чтобы столик мог вращаться по горизонтали. Толщина листа дюралюминия – не меньше 1,5 см. Тонкий лист может не выдержать нагрузки.

Цены на бытовые и профессиональные гриндеры

Если у вас нет возможности и вдохновения на работу над самоделкой, вы можете купить ленточный гриндер через интернет или в магазине инструментов в своём городе. Мы проанализировали самые популярные модели бытового и профессионального гриндера и предлагаем вам ознакомиться с ценами на них:

Gryphette Grinder 03

Если вы приобретали профессиональный или бытовой гриндер – поделитесь впечатлениями от работы с прибором в комментариях. Мы будем благодарны, если вы поделитесь собственным опытом изготовления самодельного устройства.

Гриндер — ленточно-шлифовальный станок. Предназначен он для сухого шлифования различных поверхностей. Это может быть древесина, искусственный камень или пластик. При помощи такого приспособления можно снимать краску, удалять ржавчину, заусенцы с металлических поверхностей. Цена промышленного изделия высокая, поэтому лучше изготавливать гриндер своими руками.

Принцип действия

На вал двигателя насажен ролик. К приводу крепится металлическая рама, на которой закреплены еще 3 ролика. Их всех связывает гибкая лента определенной степени зернистости. В процессе работы лента растягивается. Для ее натяжения на одном из роликов предусмотрена регулировка.

Обрабатываемая деталь устанавливается на столике, который тоже входит в состав конструкции. В некоторых случаях предусматривается его поворот на 90 градусов. Это создает удобство для шлифования детали в 2 плоскостях за 1 установку.

В качестве средства безопасности устанавливается акриловое стекло. Оно предназначено для защиты оператора от летящей пыли. Крепится приспособление к верстаку при помощи встроенной стойки.

Изготовление собственными силами

Для самостоятельно изготовления такого прибора нужно провести подготовительные работы. Они состоят в следующем:

• Разработать конструкцию гриндера. Чертежи с размерами готовятся самостоятельно или под заказ. После этого будет понятно, какие потребуются материалы.
• Подготавливаются электрический лобзик, болгарка, дрель.
• Токарный станок для изготовления некоторых деталей. В его отсутствие придется воспользоваться услугами токаря.

При составлении проекта лучше предусмотреть конструкцию, на которой можно было бы проводить обработку детали в горизонтальном и вертикальном направлении.

Особенности выбора ленты

Важной задачей является подбор ленты. В зависимости от ее ширины на самодельном гриндере можно будет обрабатывать детали определенных габаритов. Обращается внимание на степень ее зернистости. Размерный ряд по длине ленты имеет такие величины: 610, 915, 1230, 1600, 1830. Ширина ленты бывает 50 и 100 мм. При этом она должна отвечать следующим характеристикам:

• иметь тканевую, эластичную основу;
• способность выдерживать скорости до 1500 об/мин;
• иметь абразивную стойкость;
• выдерживать относительное удлинение без разрывов 10−15%;
• не нагреваться при длительной работе.

Следует учитывать, что короткие ленты быстро нагреваются, а длинные требую увеличения габаритов станка. Нельзя допускать, чтобы они были составными. В процессе работы в месте состыковки они растягиваются, что может привести к опасному разрыву.

Прочность ленты должна соответствовать величине 800−900 МПа. При этом удельные усилия шлифование не должны превышать 0,8 кг/см2. Перед применением лента вывешивается в течение 48 часов на цилиндре. За это время происходит ее естественное удлинение.

Основание и ролики аппарата

Для надежности конструкции выбирается толщина металла 12 мм. Основание может быть изготовлено при помощи болтовых соединений. Однако наличие отверстий ослабляет конструкцию, поэтому лучше сделать ее сварной.

Пазы полукруглого типа для поворота платформы, трудно изготовить своими руками. Эту работу лучше доверить фрезеровщику.

При вытачивании роликов важно обратить внимание на шероховатость поверхности. Ее величина должна соответствовать Ra 1,25. Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты.

Изготавливаются они из дюралюминия или титана. В случае использования стали потребуется делать выборки для облегчения. Исключение составляет ролик вала двигателя. Он точится только из стали, потому что на него идет основная нагрузка. Для стандартного станка диаметр составляет 150 мм. Натяжной ролик имеет размер 100 мм и 2 оставшихся по 70 мм.

Располагаться все 4 вращающиеся детали должны строго в одной линии. Каждая из них делается бочкообразного типа со скосом 1- 2 мм. Это необходимо для того, чтобы исключить соскальзывание ленты.

Устанавливаются они на подшипники закрытого типа, чтобы в них не забилась пыль в процессе работы. Их класс выбирается не ниже 6.

Привод для самодельного устройства

Какой бы ни был размер станка, привод побирается мощностью не ниже, чем 1,2−1,5 кВт. Лучше, чтобы приспособление работало от сети 220 Вт. При подключении к трехфазному устройству требуется наличие конденсатора. Это приведет к потере мощности на 30%. Для качественного выполнения работ подбирается электродвигатель с высокими оборотами. Их величина должна составлять не ниже чем 1200 об / мин.

Устанавливается он в передней части и имеет консольное крепление. Не стоит применять двигатель от старой стиральной машины. При работе на него сыпется много пыли, поэтому его корпус должен быть закрытым и хорошо обдуваться.

Изготовление гриндера своими руками процесс сложный. Не все операции можно провести самостоятельно. Иногда придется воспользоваться услугами токаря и фрезеровщика. Однако в итоге получится станок, на котором можно будет обрабатывать детали, выполненные из любого материала. К тому же на таком приспособлении имеется возможность вести заточные работы для режущего инструмента.

Каждый настоящий мужик знает, как плохо без инструмента. Приходится как-то выкручиваться, обходится ручной ножовкой, стамеской, напильником, что-то колупать или выстукивать по несколько часов.

То ли дело специализированный инструмент. Взяли столешницу, отметили штангенциркулем риски, провели ровную линию, и одним движением лобзиком все распилили. Ровно, красиво, а главное быстро. Но речь сегодня не о лобзике. Сделаем своими руками и в домашних условиях приспособление поинтереснее – гриндер.

Это инструмент, а вернее сказать станок, при помощи которого затачиваются хозяйственный инструмент, ножи и ножницы. При этом качество заточки не уступает заводской. Такой инструмент необходим любому «гаражному мастеру». И да, он подходит не только для заточки, но и для шлифовки деревянных, металлических и каменных запчастей. Также его применяют для обработки кромки МДФ и ДСП.

Принципиальная схема конструкции гриндера и принцип его работы

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.

Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.

Механизм заказных гриндеров от Андрея Чапая

Популярность гриндеров «Чапая» или сокращенно ГЧ на территории постсоветского пространства вызвана тем, что конфигурация станков поставляется индивидуально под нужды каждого клиента. Нужен профессиональный станок –, пожалуйста, заказывайте модель ГЧ-16 за 60 тысяч рублей. Хотите что-то попроще? Можно заказать отдельно шлифовальную группу без двигателя.

Во всех моделях Чапаевских станков есть следующие положительные стороны:

• детали тщательно отшлифованы и подогнаны;

• поверхность ленточно-шлифовальных станков не имеет покрытия;

• регулируемое положение прижимной площадки.

Шлифовка деталей и соприкасающихся поверхностей избавляет от возможности перекоса ленты. А прижимная площадка имеет по два варианта поворота основания и упора станины.

Во избежание коррозии металла нужно обрабатывать станок антикоррозийным маслом или спреем на силиконовой основе.

Пошаговая инструкция

Для сборки самодельного ленточно-шлифовального станка потребуется:

• Продумать конструкцию устройства и сделать чертежи. Исходя их конструкционных особенностей вашей модели, станет понятно, что потребуется для сборки. Прорабатываю конструкцию, желательно предусмотреть возможность шлифовки деталей как в вертикальном, так и горизонтальном направлениях.

• Приготовить ручной электроинструмент: лобзик, ШМУ, дрель.

• Договориться с токарем, для выточки отдельных деталей. Или сам токарный станок.

Первое, с чем нужно определиться при разработке станка – это лента. Длина варьируется от 610 до 1830 мм, а ширина 50 или 100 мм. Для бытового использования оптимальная длина – 915 мм. На ней же поставляется основное количество Чапаевских станков.

Основу для станины желательно подбирать с толщиной стали не менее 12 мм. Болтовые соединения при этом не желательны, так как могут ослабить конструкцию. Желательно воспользоваться сваркой.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. Иначе лента будет быстро изнашиваться. Материалом для роликов лучше всего послужит дюралюминий, а ведущий должен быть из стали. Монтировать на станину лучше на закрытые подшипники, чтобы в них не попадала пыль.

Если станок планируется делать с четырьмя роликами, то принято использовать следующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся. При этом важно расположить их без перекосов, чтобы избежать соскальзывания ленты.

Привод для ленточно-шлифовального станка

Двигатель желательно использовать с мощностью 0,75 кВт или выше, и частотой оборотов от 1 200.

Если подходящего двигателя обнаружить в своих запасах не удалось, можно использовать привод стиральной машинки. Но он не защищен от попадания пыли, поэтому срок службы таких устройств оставляет желать лучшего. К тому же, на максимальных оборотах у таких двигателей быстро стираются щетки.

Как сделать из дрели

Простейшее устройство можно сделать из ручного инструмента. Для этого потребуется два ролика, лента, и фиксирующие упоры для дрели. Конструкцию такого гриндера, сделанного своими руками в домашних условиях, можно посмотреть на этом фото.

Шлифовальный станок из болгарки

Болгарка удобна в качестве привода своей конструкционной особенностью. Достаточно сделать металлическую основу под ролики, натянуть ленту, и подогнать размеры ведущего ролика, под направляющую ШМУ, и станок готов. Более подробно посмотреть чертежи гриндера, выполненного своими руками в домашних условиях из болгарки, можно на этом фото.

Также в продаже в магазинах инструментов можно встретить и готовые насадки под болгарку.

Гриндер из шлифмашинки

Один из самых простых вариантов ленточно-шлифовального станка – фиксация в деревянной или металлической конструкции шлифмашинки. Для этого делается угловая основа. Снизу прорезается отверстие под кабель, и шлифмашинка крепко фиксируется к вертикальной стенке основы. Остается сделать рабочий столик и все, можно приступать к заточке.

Изготавливаем ленту

Для самостоятельного склеивания ленты потребуется клей, наждачная бумага двух «соседних» типов по уровню зернистости, и кусок ткани.

Необходимо более зернистую наждачную бумагу нарезать на полосы нужной длины и ширины. Затем зачистить абразивный слой с обеих сторон на 2-3 см. На клей к зачищенным краям приклеить кусок ткани и дать высохнуть. Из более мелкой наждачки вырезаем «заплатку» и приклеиваем на ткань.

Видео: Гриндер с минимумом вложений

Изготавливаем шкив

Стоимость готового шкива начинается от 2000 рублей. Несколько дешевле можно заказать у частных токарей. Но можно сделать деталь самостоятельно из фанеры на ЧПУ. Для этого в станок вводятся размеры чертежа шкива. Станок вырезает необходимые запчасти, после чего их необходимо склеить и обработать.

Поворотный стол для гриндера

Как правило поворотный стол применяется только в профессиональных моделях. Для возможности такого механизма необходимо делать полукруглые пазы в станине. Для этого необходимо обращаться к профессиональным токарям. Самостоятельно этот элемент станка, не имея должных навыков выполнить трудно.

Таким образом мы разобрались, как делать гриндер своими руками.

Гриндер – это станок ленточно-шлифовального вида, который применяется для сухого шлифования материала, выполненного из различных сплавов. Такой станок довольно дорогой, поэтому многие задумываются, как сделать его своими руками? Перед созданием ленточного гриндера стоит набросать чертежи, купить дрель, болгарку и лобзик. Чтобы облегчить себе работу, можно взять за основу схемы фирменного станка и по нему делать гриндер. Если вы хотите сделать лёгкий гриндер, который не требует больших затрат, посмотрите обучающее видео.

Процесс создания гриндера

При создании деталей станка лучше всего использовать листовой металл толщиной 10 мм. Чтобы правильно изобразить контуры деталей для вырезки, стоит воспользоваться чертежом. Точность размеров не играет никакой роли.

1. Рисовать контуры деталей можно с помощью маркера, а вырезать – болгаркой или лобзиком. Самый лёгкий способ вырезать деталь, это использовать плазменный резак. Чтобы изготовить основание, которое будет надёжным, стоит воспользоваться листом метала толщиной 12 мм. При сборке основания станка, можно использовать винтовые соединения или сделать все с помощью электросварки.
2. Самую большую часть времени займут пазы, которые есть на деталях. Эти пазы обеспечивают поворот платформы, на которой находятся ролики. Чтобы создать такие пазы нужно работать с дрелью и напильником. Если вы не хотите долго возиться, доверьте работу фрезеровщику.
3. Для создания роликов самодельного станка, лучше использовать титан или дюралюминий. Если вы не нашли эти материалы, можете взять сталь, но делайте ролики из внутренней части. При создании роликов, понадобится помощь токаря, особенно если вы новичок. Когда мастер придёт, следует подготовить чертежи и объяснить объем работы. Если вы хотите сделать именно большой ролик, вам придётся выбирать сталь. Для станка, созданного своими руками, вам понадобится сделать четыре ролика с разными размерами, от 70 мм до 150 мм. При изготовлении мини гриндера можно уменьшить диаметры роликов. Если вы хотите гриндер с готовыми роликами очень важно, чтобы они находились по одной линии. Иначе будет соскакивать лента.
4. Ширина роликов будет зависеть от размера шлифованной ленты. При создании чертежа для изготовления роликов, запомните, что ролики должны быть бочкообразной формы, это все обеспечит удержание ленты. Поверхность роликов должна быть гладкой, а подшипники закрытого типа. Если вы хотите, чтобы ваше устройство работало качественно и без сбоев, следует выбирать подшипники 6 класса и выше.

Рабочая лента

У любого ленточного гриндера из болгарки есть пружина, которая создаёт автоматическое натяжение ленты. Если пользоваться такой пружиной, то тогда будет можно легко менять ленту.

• при обработке одного изделия ленту придётся менять несколько раз; не забывайте уделить внимание процессу склеивания ленты;
• для её создания необходимо использовать бумагу-наждак на специальной основе;
• для склеивания наждака стоит использовать качественный и эластичный клей. Если вам непонятен процесс склеивания, посмотрите это видео, там все подробно показано.

Чтобы правильно склеить ленту для наждака, сначала нужно нормально подготовиться. Склеивать ленту нужно с помощью клеевой палочки для термопистолета, а для нагрева использовать технический фен.

При небольшом усилии можно сделать гриндер своими руками ещё более универсальным, для этого просто присоедините к нему дополнительный столик со стороны шкива.

Эти действия значительно упростят обработку деталей на ленточном станке. Перед созданием столика стоит обдумать возможность изменения направления движения наждака. Ведь он всегда должен перемещаться по направлению к рабочему столу из-за своей устойчивости.

Привод для станка

При создании станка или мини-станка, нужно выбирать двигатель с мощностью 1,2-1,5 квт. Лучше выбрать двигатель, который работает от электрической сети. Электродвигатель должен быть с большим количеством оборотов и с консольным типом крепления для лучшей фиксации.

Заключение

Если тщательно изучить чертежи и приступить к работе подготовленным, то станок можно сделать за кратчайшие сроки! Не бойтесь спрашивать совета у мастеров этого дела и у знакомых, которые лучше в этом разбираются! Можете не беспокоиться о том, что самодельный станок будет работать хуже, он мало чем отличается от серийного, который поступил с завода.

Удачи вам в предстоящей работе, трудитесь и не сдавайтесь, если сомневаетесь в своих силах. Сделайте мини гриндер своими руками! И главное – следите за чертежом, из-за него возникает большинство ошибок. Надеемся, вы нашли ответы на нужные вам вопросы и разобрались в этой теме.

.

Главная » Статьи » Гриндер из фанеры своими руками чертежи с размерами

Гриндер своими руками: чертежи с размерами и схемы

Шлифовальное оборудование такого плана как гриндер, вещь в мастерской незаменимая. Бывает как ручным, так и стационарным. Позволяет шлифовать заготовки из металла, пластика и дерева любой формы и конфигурации, обрабатывать практически любые поверхности, точить ножи, затачивать затупившиеся свёрла и многое другое. Выбора материала зависит от выбора ленты – более жёсткий абразив позволяет обрабатывать более плотные изделия. В этой статье редакции Seti.guru разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей.

Гриндер – отличный способ решить проблемы с заточившимися ножами на кухне

Как уже было сказано выше, гриндер – вариация шлифовального станка. Однако, в отличие от традиционного наждака – прибор более универсален. Он может выступать в качестве инструмента для финишной отделки, к примеру, шлифования деревянных изделий, так и для подготовительных работ – удалению ржавчины с поверхности.

Важно! Механизмы натяжения ленты и поворотная рабочая площадка позволяет менять угол заточи на необходимый.Ручной мини-гриндер для обработки дерева

Профессиональный гриндер стоит недёшево. Самый простой вариант обойдется в 25 000 рублей. Полупрофессиональные модели стоят в несколько раз дороже. Некоторые станки могут достигать цены в 170 000 рублей. В этом смысле, для домашнего мастера проще всего выбрать путь изготовления гриндера своими руками.

Принципиальная схема конструкции гриндера и принцип его работы

Прежде, чем приступать к подбору материала и комплектующих, важно понять принцип работы устройства.

Важно! Некоторые детали гриндера придется приобрести в готовом виде. Возможно, обратиться к услугам токаря.

В конструкции гриндера с механической стороны ничего сложного нет. Важно определить мощность агрегата и найти комплектующие. По сути, главным элементом конструкции выступает мотор и привод, подающий вращающий момент на ролики, вращающие ленту. Все элементы можно сделать как из металла, так и из фанеры, или даже пластика. На фото изображён чертёж гриндера с размерами.

Устройство гриндера в чертеже

Разберём принцип работы гриндера. С помощью мотора в действие приводится группа роликов, один из которых главный, или ведущий, другие – второстепенные. После включения прибора, начинается двигаться шлифовальная лента. С помощью регуляторов можно сместить положение роликов, что позволяет регулировать глубину натяжения и шлифовки и также его угол.

Итак, основными элементами гриндера являются:

1. Основание.
2. Электродвигатель.
3. Прямой ролик со шкивом.
4. Натяжные ролики.
5. Абразивная лента.
6. Стойка.

Кроме того, в конструкцию входят поворотный прижимной механизм.

Основные узлы гриндера

Агрегат, как мы уже говорили может быть, как ручным, так и стационарным. В конструкцию стационарного прибора входят такие элементы, как поворотный столик, с зажимами, который обычно устанавливается на верстак или стационарную раму. Столик может менять угол наклона, поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. Мотор приводится в движение либо ножным приводом, либо приводным мотором, который крепится непосредственно к инструменту на каркас. В качестве «сердца» гриндера могут выступит отслужившие своё старая дрель, болгарка, двигатель от стиральной машины. Главное – обеспечить необходимые обороты, которые позволят обрабатывать именно те поверхности, которые вам необходимы.

Интересный факт! Мощность станка зависит от конструкции ленточного механизма и объема заготовок, которые вы планируете обрабатывать. Чем длиннее шлифовальная лента, тем сильнее мотор нужно устанавливать.

Понятно, что с течением времени сила натяжения ленты может ослабевать, для этого предусмотрены варианты регулировки системы натяжения. Это может быть пружинный фиксатор, а в некоторых случаях регулировать высоту и угол расположения роликов относительно друг друга поможет обычный болт.

Важно! Ролики в гриндере необходимо устанавливать строго вертикально относительно друг друга. Любое изменение положения роликов может привести к разрыву ленты.

При продумывании конструкции заранее определите, каким образом будет происходить очищение рабочей зоны от пыли и защита глаз. Обычно используют откидное стекло из акрила, либо стационарный пылесос. Вы можете подглядеть конструкцию этой части оборудования у промышленных гриндеров.

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.
Пример правильного расположения роликов на гриндере

Как мы уже замечали выше, вопрос выбора ленты для гриндера, один из важнейших. От этого будет зависеть скорость и качество обработки поверхностей. Общеизвестно, что шлифовальные ленты для гриндера различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

• нижнее полотно обязательно должно быть эластично по своей структуре. Тканевая основа лучше выдерживает поверхностное натяжение.
• должна выдерживать предельные угловые скорости − не менее 1500 об/мин;
• абразивное покрытие должно быть качественным. Подбирается под материал;
• натяжение на разрыв должно составлять – не менее 15%;
• лента должна быть устойчива к возможному нагреву, что часто возникает при длительной работе.

Подробнее об устройстве гриндера можно посмотреть в этом видео:

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что скоро стала именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» нашли своё почетное место в мастерских в разных уголках России и стран СНГ. Главным преимуществом разработки считается его универсальность. Идея такая – создать станок, который может служить для обработки разных материалов под разным углом. Для этого мастер разработал особое крепление поворотного стола.

Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева

Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования: выбрать конкретный мотор, набор сопутствующих деталей или заказать собственную разработку.

К сведению! Самые распространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием.

Общие моменты, характерные для всех станков:

• важно, что все поверхности гриндера отшлифованы, что упрощает работу с инструментом и защищает обрабатываемые детали от царапин, даёт дополнительную плавность хода;
• точное, выверенное расположение роликов помогает исключить перекосы во время хода ленты;
• существует разновидность моделей, которые могут идти без покраски и защитного покрытия;
• поверхности эффективно работают на скольжении;
• не забывайте, что для того, чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем;
• универсальность работы достигается из-за особой конструкций прижимной площадки.

Особенность прижимной площадки в том, что она может поворачиваться строго вертикально и строго горизонтально, обеспечивая при этом разный прижим

В качестве дополнительных элементов в комплектацию входят: диск для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, в случае, если необходимо счищать серьёзные объёмы лакокрасочного материала или налёта от ржавчины.

Один из самых популярных моделей гриндера – №16. Он изготовлена на усиленной поворотной основе, станина снабжена двумя стойками. Основание для станины 2 металлических листа, толщиной 12 мм. Металл обеспечивает необходимость жёсткость конструкции. Специальные крепежи позволяют быстро и без усилий разворачивать гриндер как в вертикальное, так и в горизонтальное положение.

В конструкции используется увеличенная шлифовальная лента – 1600-1800×50 мм и достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Из чего можно сделать привод для гриндера

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

Самодельный гриндер с двигателем от стиральной машины

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта. На всякий случай в болту делаем прорезь, если вдруг будет необходимо снять вал.Разбираем провода для подключения: коричневый и красный стартер, щетки – серые.К станине привариваем деревянную основу, которая погасит некоторую вибрацию.Выравниваем положение нашего «доводчика», обратите внимание, важно обеспечить ему правильную фиксацию на станине!К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине лентыИсходя из натяжения ленты, затягиваем доводчик в нужном положении. Выравниваем конструкцию так, чтобы лента была достаточно натянута.

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

Гриндер своими руками: подборка видео, как сделать в домашних условиях

Как склеить ленту для гриндера своими руками

Часто возникает вопрос – как сделать ленту нужной ширины и размеров, а главное, как склеивать ее элементы между собой, чтобы избежать брака и обрывов во время работы. Для тех, кто до сих пор не знает, рассказываем последовательность шагов:

1. Первый этап: разрезаем ленту по необходимой нам ширине. Сворачиваем для удобства в моток. Измеряем планируемый кусок по длине. Отрезаем.
2. Удаляем абразивный слой на расстоянии 2−3 см от краёв ленты с двух ее концов, приклеиваем заплатку из кусочка ткани, прижимаем её струбцами, ждём, когда клей застынет, и отрываем нашу «заплатку».
3. Далее берём наждачную бумагу меньшей зернистости, обычно учитывают разницу на один пункт: если у основной ленты зернистость − 3, то наждачную бумагу берём номер 2. Приклеиваем её заподлицо к абразиву.
4. Зачищаем аккуратно места стыков наждачной бумагой.

Теперь вы знаете, как сделать нервущуюся ленту для гриндера своими руками. Гарантия работы без сбоев – до полного стирания абразивного слоя.

Важно! Выбирая ленту для гриндера, важно правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал,а слишком быстрая – сама сотрётся, толком ничего не обработав.

Как сделать ролики для гриндера своими руками

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Чаще всего для шлифовальной машинки делают четыре ролика с разными размерами − от 70 до 150 мм. Чаще всего в работу идет металл, в первом случае используют сталь, лучше всего подойдёт титан или дюралюминий. Причём ширина роликов зависит от размера шлифованной ленты.Многие мастера используют как металлические конструкции, так и деревянные, главное обеспечить качество крепления «бочонка» к рабочей поверхности.

Чертёж ролика для гриндера с размерами

При создании чертежа для изготовления роликов запомните, что ролики должны быть бочкообразной формы, это всё обеспечит удержание ленты. Чертёж – обязательное условие работы, ведь, скорее всего, вам придётся обращаться к токарям. Если вы хотите, чтобы ваше устройство работало качественно, стоит не экономить на этом, кроме того, следует выбирать подшипники 6 класса и выше.

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей.

Варианты шкива и роликов из металла

Видео о том, как можно сделать шкив для гриндера, можно посмотреть тут:

Устройство поворотного стола

Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.

Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач

Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Станок шлифовальный ЗУБР ЗШС-330

Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.

Точило METABO BS 175

Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.

Гриндер GRIT GIS 150

Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.

А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.

Как сделать самодельный ленточный гриндер — ТОП-3 способа

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

1. Привод с электродвигателем.
2. Станина на устойчивом основании.
3. Ведущий шкив.
4. Натяжной ролик с механизмом регулировки натяга.
5. Направляющие ролики (обычно один или два).
6. Устройство перемещения и наклона направляющих роликов.
7. Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

• дерево твердых пород и фанера — 15÷30;
• лаковые покрытия — 5÷15;
• древесина мягких и хвойных пород — 12÷20;
• изделия из углеродистой стали — 25÷30;
• пластмассы — 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт. Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»). Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

Как сделать гриндер из дрели

Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным. Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

Создание гриндера из дрели

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру. Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер). Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

Стационарный гриндер из болгарки используется в тех же случаях, что и ленточно-шлифовальные машинки из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода. Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» (торговая марка ByChapay©) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления. Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»). Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз. Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

А что вы думаете по этому поводу? Поделитесь, пожалуйста, в комментариях своими соображениями.

Чертежи ленточного гриндера. Полный комплект с размерами.

В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм. Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.1кВт, а так же на двигатели АИР 63B2  мощностью 0.35кВт/0.55кВт в исполнении с фланцем.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм.  Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки — распечатать  в формате 1:1 и приклеить.

Чертеж ригеля и рамы ленточного гриндера Хозяин

Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

Чертеж натяжителя ленточного гриндера Хозяин

Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.

Чертеж столика ленточного гриндера Хозяин

Токарные работы лучше всего доверить  опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

Чертеж шкива ленточного гриндера Хозяин

Чертеж прямого ролика ленточного гриндера Хозяин

Чертеж ролика-бочки ленточного гриндера Хозяин

Чертеж оси ролика ленточного гриндера Хозяин

Чертеж втулки натяжителя ленточного гриндера Хозяин

Для сборки  роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.

Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

Сборочные чертежи ленточного гриндера Хозяин

Сборочный чертеж ленточного гриндера (Вид 1)

Сборочный чертеж ленточного гриндера (вид 3)

Сборочный чертеж ленточного гриндера (вид 2)

Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.

Спецификация крепежа к чертежу ленточного гриндера Хозяин

Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера «Хозяин» векторном формате для печати в хорошем качестве выкладываем отдельным файлом

Ленточный гриндер чертежи в формате dwg с размерами

Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.

Звоните, пишите!

Гриндер своими руками: составление чертежей с размерами, изготовление самодельного прибора

Гриндер — ленточно-шлифовальный станок. Предназначен он для сухого шлифования различных поверхностей. Это может быть древесина, искусственный камень или пластик. При помощи такого приспособления можно снимать краску, удалять ржавчину, заусенцы с металлических поверхностей. Цена промышленного изделия высокая, поэтому лучше изготавливать гриндер своими руками.

На вал двигателя насажен ролик. К приводу крепится металлическая рама, на которой закреплены еще 3 ролика. Их всех связывает гибкая лента определенной степени зернистости. В процессе работы лента растягивается. Для ее натяжения на одном из роликов предусмотрена регулировка.

Обрабатываемая деталь устанавливается на столике, который тоже входит в состав конструкции. В некоторых случаях предусматривается его поворот на 90 градусов. Это создает удобство для шлифования детали в 2 плоскостях за 1 установку.

В качестве средства безопасности устанавливается акриловое стекло. Оно предназначено для защиты оператора от летящей пыли. Крепится приспособление к верстаку при помощи встроенной стойки.

Изготовление собственными силами

Для самостоятельно изготовления такого прибора нужно провести подготовительные работы. Они состоят в следующем:

• Разработать конструкцию гриндера. Чертежи с размерами готовятся самостоятельно или под заказ. После этого будет понятно, какие потребуются материалы.
• Подготавливаются электрический лобзик, болгарка, дрель.
• Токарный станок для изготовления некоторых деталей. В его отсутствие придется воспользоваться услугами токаря.

При составлении проекта лучше предусмотреть конструкцию, на которой можно было бы проводить обработку детали в горизонтальном и вертикальном направлении.

Особенности выбора ленты

Важной задачей является подбор ленты. В зависимости от ее ширины на самодельном гриндере можно будет обрабатывать детали определенных габаритов. Обращается внимание на степень ее зернистости. Размерный ряд по длине ленты имеет такие величины: 610, 915, 1230, 1600, 1830. Ширина ленты бывает 50 и 100 мм. При этом она должна отвечать следующим характеристикам:

• иметь тканевую, эластичную основу;
• способность выдерживать скорости до 1500 об/мин;
• иметь абразивную стойкость;
• выдерживать относительное удлинение без разрывов 10−15%;
• не нагреваться при длительной работе.

Следует учитывать, что короткие ленты быстро нагреваются, а длинные требую увеличения габаритов станка. Нельзя допускать, чтобы они были составными. В процессе работы в месте состыковки они растягиваются, что может привести к опасному разрыву.

Прочность ленты должна соответствовать величине 800−900 МПа. При этом удельные усилия шлифование не должны превышать 0,8 кг/см2. Перед применением лента вывешивается в течение 48 часов на цилиндре. За это время происходит ее естественное удлинение.

Основание и ролики аппарата

Для надежности конструкции выбирается толщина металла 12 мм. Основание может быть изготовлено при помощи болтовых соединений. Однако наличие отверстий ослабляет конструкцию, поэтому лучше сделать ее сварной.

Пазы полукруглого типа для поворота платформы, трудно изготовить своими руками. Эту работу лучше доверить фрезеровщику.

При вытачивании роликов важно обратить внимание на шероховатость поверхности. Ее величина должна соответствовать Ra 1,25. Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты.

Изготавливаются они из дюралюминия или титана. В случае использования стали потребуется делать выборки для облегчения. Исключение составляет ролик вала двигателя. Он точится только из стали, потому что на него идет основная нагрузка. Для стандартного станка диаметр составляет 150 мм. Натяжной ролик имеет размер 100 мм и 2 оставшихся по 70 мм.

Располагаться все 4 вращающиеся детали должны строго в одной линии. Каждая из них делается бочкообразного типа со скосом 1- 2 мм. Это необходимо для того, чтобы исключить соскальзывание ленты.

Устанавливаются они на подшипники закрытого типа, чтобы в них не забилась пыль в процессе работы. Их класс выбирается не ниже 6.

Привод для самодельного устройства

Какой бы ни был размер станка, привод побирается мощностью не ниже, чем 1,2−1,5 кВт. Лучше, чтобы приспособление работало от сети 220 Вт. При подключении к трехфазному устройству требуется наличие конденсатора. Это приведет к потере мощности на 30%. Для качественного выполнения работ подбирается электродвигатель с высокими оборотами. Их величина должна составлять не ниже чем 1200 об / мин.

Устанавливается он в передней части и имеет консольное крепление. Не стоит применять двигатель от старой стиральной машины. При работе на него сыпется много пыли, поэтому его корпус должен быть закрытым и хорошо обдуваться.

Изготовление гриндера своими руками процесс сложный. Не все операции можно провести самостоятельно. Иногда придется воспользоваться услугами токаря и фрезеровщика. Однако в итоге получится станок, на котором можно будет обрабатывать детали, выполненные из любого материала. К тому же на таком приспособлении имеется возможность вести заточные работы для режущего инструмента.

Каждый настоящий мужик знает, как плохо без инструмента. Приходится как-то выкручиваться, обходится ручной ножовкой, стамеской, напильником, что-то колупать или выстукивать по несколько часов.

То ли дело специализированный инструмент. Взяли столешницу, отметили штангенциркулем риски, провели ровную линию, и одним движением лобзиком все распилили. Ровно, красиво, а главное быстро. Но речь сегодня не о лобзике. Сделаем своими руками и в домашних условиях приспособление поинтереснее – гриндер.

Это инструмент, а вернее сказать станок, при помощи которого затачиваются хозяйственный инструмент, ножи и ножницы. При этом качество заточки не уступает заводской. Такой инструмент необходим любому «гаражному мастеру». И да, он подходит не только для заточки, но и для шлифовки деревянных, металлических и каменных запчастей. Также его применяют для обработки кромки МДФ и ДСП.

Принципиальная схема конструкции гриндера и принцип его работы

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.

Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.

Механизм заказных гриндеров от Андрея Чапая

Популярность гриндеров «Чапая» или сокращенно ГЧ на территории постсоветского пространства вызвана тем, что конфигурация станков поставляется индивидуально под нужды каждого клиента. Нужен профессиональный станок –, пожалуйста, заказывайте модель ГЧ-16 за 60 тысяч рублей. Хотите что-то попроще? Можно заказать отдельно шлифовальную группу без двигателя.

Во всех моделях Чапаевских станков есть следующие положительные стороны:

• детали тщательно отшлифованы и подогнаны;

• поверхность ленточно-шлифовальных станков не имеет покрытия;

• регулируемое положение прижимной площадки.

Шлифовка деталей и соприкасающихся поверхностей избавляет от возможности перекоса ленты. А прижимная площадка имеет по два варианта поворота основания и упора станины.

Во избежание коррозии металла нужно обрабатывать станок антикоррозийным маслом или спреем на силиконовой основе.

Пошаговая инструкция

Для сборки самодельного ленточно-шлифовального станка потребуется:

• Продумать конструкцию устройства и сделать чертежи. Исходя их конструкционных особенностей вашей модели, станет понятно, что потребуется для сборки. Прорабатываю конструкцию, желательно предусмотреть возможность шлифовки деталей как в вертикальном, так и горизонтальном направлениях.

• Приготовить ручной электроинструмент: лобзик, ШМУ, дрель.

• Договориться с токарем, для выточки отдельных деталей. Или сам токарный станок.

Первое, с чем нужно определиться при разработке станка – это лента. Длина варьируется от 610 до 1830 мм, а ширина 50 или 100 мм. Для бытового использования оптимальная длина – 915 мм. На ней же поставляется основное количество Чапаевских станков.

Основу для станины желательно подбирать с толщиной стали не менее 12 мм. Болтовые соединения при этом не желательны, так как могут ослабить конструкцию. Желательно воспользоваться сваркой.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. Иначе лента будет быстро изнашиваться. Материалом для роликов лучше всего послужит дюралюминий, а ведущий должен быть из стали. Монтировать на станину лучше на закрытые подшипники, чтобы в них не попадала пыль.

Если станок планируется делать с четырьмя роликами, то принято использовать следующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся. При этом важно расположить их без перекосов, чтобы избежать соскальзывания ленты.

Привод для ленточно-шлифовального станка

Двигатель желательно использовать с мощностью 0,75 кВт или выше, и частотой оборотов от 1 200.

Если подходящего двигателя обнаружить в своих запасах не удалось, можно использовать привод стиральной машинки. Но он не защищен от попадания пыли, поэтому срок службы таких устройств оставляет желать лучшего. К тому же, на максимальных оборотах у таких двигателей быстро стираются щетки.

Как сделать из дрели

Простейшее устройство можно сделать из ручного инструмента. Для этого потребуется два ролика, лента, и фиксирующие упоры для дрели. Конструкцию такого гриндера, сделанного своими руками в домашних условиях, можно посмотреть на этом фото.

Шлифовальный станок из болгарки

Болгарка удобна в качестве привода своей конструкционной особенностью. Достаточно сделать металлическую основу под ролики, натянуть ленту, и подогнать размеры ведущего ролика, под направляющую ШМУ, и станок готов. Более подробно посмотреть чертежи гриндера, выполненного своими руками в домашних условиях из болгарки, можно на этом фото.

Также в продаже в магазинах инструментов можно встретить и готовые насадки под болгарку.

Гриндер из шлифмашинки

Один из самых простых вариантов ленточно-шлифовального станка – фиксация в деревянной или металлической конструкции шлифмашинки. Для этого делается угловая основа. Снизу прорезается отверстие под кабель, и шлифмашинка крепко фиксируется к вертикальной стенке основы. Остается сделать рабочий столик и все, можно приступать к заточке.

Изготавливаем ленту

Для самостоятельного склеивания ленты потребуется клей, наждачная бумага двух «соседних» типов по уровню зернистости, и кусок ткани.

Необходимо более зернистую наждачную бумагу нарезать на полосы нужной длины и ширины. Затем зачистить абразивный слой с обеих сторон на 2-3 см. На клей к зачищенным краям приклеить кусок ткани и дать высохнуть. Из более мелкой наждачки вырезаем «заплатку» и приклеиваем на ткань.

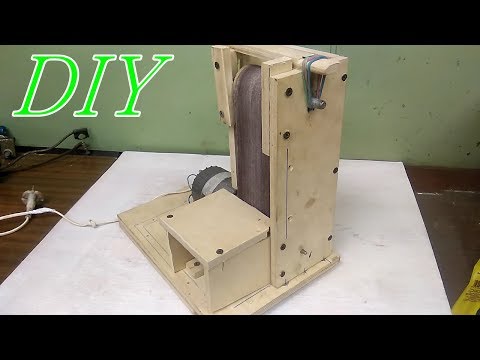

Видео: Гриндер с минимумом вложений

Изготавливаем шкив

Стоимость готового шкива начинается от 2000 рублей. Несколько дешевле можно заказать у частных токарей. Но можно сделать деталь самостоятельно из фанеры на ЧПУ. Для этого в станок вводятся размеры чертежа шкива. Станок вырезает необходимые запчасти, после чего их необходимо склеить и обработать.

Поворотный стол для гриндера

Как правило поворотный стол применяется только в профессиональных моделях. Для возможности такого механизма необходимо делать полукруглые пазы в станине. Для этого необходимо обращаться к профессиональным токарям. Самостоятельно этот элемент станка, не имея должных навыков выполнить трудно.

Таким образом мы разобрались, как делать гриндер своими руками.

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander).

Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру.

Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения.

Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты.

Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

1. Привод с электродвигателем.
2. Станина на устойчивом основании.
3. Ведущий шкив.
4. Натяжной ролик с механизмом регулировки натяга.
5. Направляющие ролики (обычно один или два).
6. Устройство перемещения и наклона направляющих роликов.
7. Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов.

Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

• дерево твердых пород и фанера — 15÷30;
• лаковые покрытия — 5÷15;
• древесина мягких и хвойных пород — 12÷20;
• изделия из углеродистой стали — 25÷30;
• пластмассы — 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки).

То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

ПОСМОТРЕТЬ Шкивы гриндера на AliExpress →
Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров.

Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт.

Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту.

Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»).

Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

Как сделать гриндер из дрели

Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным.

Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру.

Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер).

Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

ПОСМОТРЕТЬ Ручной ленточный гриндер на AliExpress →

Стационарный гриндер из болгарки используется в тех же случаях, что и ленточно-шлифовальные машинки из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода.

Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу.

По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника».

Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» (торговая марка ByChapay©) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления.

Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр.

Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы.

Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

ПОСМОТРЕТЬ Стацеонарный гриндер на AliExpress →

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

А что вы думаете по этому поводу? Поделитесь, пожалуйста, в комментариях своими соображениями.

Ленточный гриндер: устройство и принцип действия

Есть тенденция путать ленточный станок со шлифовальным. Для обработки поверхностей в ленточном устройстве используется тонкая шлифовальная лента, а не диск. Благодаря такому подходу всегда есть возможность правильно подобрать абразивность и обрабатывать поверхности с любой площадью.

Рабочий механизм представляет собой движущую конструкцию, на которой устанавливается абразивная лента. При запуске она начинает двигаться за счет приведения в действие вала. Далее к абразивной детали подносится поверхность, которую нужно отшлифовать.

В устройстве гриндера присутствуют следующие основные составляющие:

• система, состоящая из нескольких барабанов. Традиционно это один приводный вала и несколько ведомых;
• станина. Присутствует не во всех станках, а только в тех, на которых предполагается выполнять обработку более масштабных деталей (досок, металлических поверхностей и других). Станина различается по массивности: например, для дерева используется простая, а вот для металлических деталей — мощная с подпорками;
• система натяжения. Это устройство, которое позволяет шине все время находится в натянутом состоянии. Если шлифовальная лента будет провисать, то при запуске весьма вероятен ее разрыв;
• электроблок. В него встроен электрический двигатель и узел. Также в нем обычно присутствует переключатель скоростей, который позволяет регулировать интенсивность движения ленты, и как следствие, контролировать процесс шлифовки материалов.

Профессиональное оборудование имеет в конструкции защитный экран, который предотвратит попадание остатков материала в лицо и глаза человека. Также обязательно присутствует механизм принудительной остановки.

Важно! Для приборов, предназначенных для бытовой эксплуатации, необходимо продумать вытяжную систему, которая будет собирать отходы. В промышленных агрегатах такая конструкция предусмотрена заводом.

Гриндер: что это такое и для каких целей используется

Данный термин обозначает шлифовальное устройство, используемое для обработки металлических (и не только) деталей. Станки, которые относятся к этой категории, являются стационарными. В их конструкции предусмотрен электрический привод, за счет которого рабочий элемент приводится в движение. Данное устройство чаще всего применяется для таких видов работ:

Чаще всего гриндер используют для обработки металла, но также могут применять для шлифовки дерева и стекла

• шлифовки;
• заточки;
• удаления ржавчины;
• ликвидации заусенцев.

Многие домашние мастера используют подобное оборудование для заточки ножей. Эффективность этого устройства очень высока, поэтому для такой простой задачи можно взять недорогую модель агрегата. Многие специалисты не советуют покупать станок такого типа для выполнения одной задачи, так как это крайне невыгодно. Перед покупкой конкретной модели рекомендуется изучить о ней отзывы. Гриндеры, располагающиеся в низшем ценовом сегменте, могут быть малоэффективными, поэтому не рекомендуется сильно экономить на такой покупке.

С помощью гриндера можно довести металлическую поверхность до нужного состояния: отшлифовать ее, устранить разнообразные дефекты, а также убрать ненужные острые края. Стоимость таких устройств в среднем составляет 17 тыс. руб., что довольно дорого. В результате многие люди принимают решение собрать такое устройство своими руками. Ленточный гриндер по своей конструкции очень напоминает шлифмашинку ручного типа. Привод, являющийся ключевым элементом устройства, приводит в движение шкив, который снабжен абразивной лентой.

Для чего еще можно использовать станок такого типа? Помимо обработки металлических режущих инструментов, на таком агрегате можно выполнять шлифовку изделий, изготовленных и из других материалов. Например, нередко его применяют для обработки деталей из камня, а также стекла. При желании можно воспользоваться гриндером для выравнивания кромки стекла или шлифовки дерева.

Устройство подходит для заточки, шлифовки, удаления ржавчины и заусенец

Такой настольный станок позволяет убрать слой ржавчины, краски или лака, что также считается очень полезным свойством. Кроме этого, его можно выполнить своими руками. Чертеж самодельного гриндера можно найти на любом профильном форуме. Такой станок является наиболее эффективным решением, если есть необходимость в шлифовке металлической трубы, выравнивании краев деталей, а также в их заточке.

Конструкция простейшего гриндера включает следующие ключевые детали:

• Электрический двигатель.
• Рамку.
• Ведущий каток.
• Ведомый натяжной ролик.
• Механизм натяжения ленты.
• Рабочую площадку для установки заготовок.
• Обратный упор для предотвращения разрыва ленты от давления при шлифовании.

Самые простые станки имеют только один ведущий и ведомый ролик. Более массивные и дорогие конструкции предусматривают 3 ведомых катка. Чем их больше, тем длиннее закрепляемая лента. Применение короткого абразива приводит к его быстрому стачиванию, поэтому частота замены расходников увеличивается. Использование длинной ленты уменьшает частоту трения ее отдельных участков о заготовку и перегрев приклеенного абразива. Как следствие расходные материалы служат дольше.

При использовании гриндера обрабатываемая заготовка упирается в столик, который прикреплен к рамке станка. У заводских устройств конструкция также предусматривает откидное защитное стекло, предотвращающее вылет искр в лицо оператора.

По мере использования ленты она растягивается в результате изнашивания. В связи с этим в станке предусматривается свободный механизм натяжения. Обычно он подтягивает первый ведомый ролик, который идет от ведущего шкива.

Все остальные ведомые катки закреплены стационарно на подшипниках.

Существуют также универсальные станки, которые выполняют не только функцию гриндера, но и другого точильного оборудования. Зачастую в продаже можно встретить совмещенные устройства, сочетающие в себе и конструкцию наждака.

Применение такого оборудования существенно расширяет возможности при выполнении обработки деталей. Универсальные станки не предусматривают в конструкции возможности отключения отдельных механизмов.

В связи с этим при включении осуществляется вращение как ленты, так и наждачного круга.

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

1. Привод с электродвигателем.
2. Станина на устойчивом основании.
3. Ведущий шкив.
4. Натяжной ролик с механизмом регулировки натяга.
5. Направляющие ролики (обычно один или два).
6. Устройство перемещения и наклона направляющих роликов.
7. Опорный столик.

Схема гриндера

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов.

Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

• дерево твердых пород и фанера — 15÷30;
• лаковые покрытия — 5÷15;
• древесина мягких и хвойных пород — 12÷20;
• изделия из углеродистой стали — 25÷30;
• пластмассы — 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки).

То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров.

Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

А теперь рассмотрим пошаговые инструкции изготовления гриндера своими руками.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт.

Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту.

Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»).

Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

Мастер- класс «Гриндер своими руками»

Гриндер такого типа легко поможет заточить затупившиеся свёрла или мелкие делали.

Как сделать гриндер из дрели

Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным.

Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

Создание гриндера из дрели

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру.

Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер).

Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

3D-модель и чертежи Мобильного зачистного станка из дрели

Гриндер из шлифмашинки своими руками

Гриндер из болгарки своими руками: чертежи

Гриндер на болгарку: внешний вид и основные элементы

Это один из самых простых гриндеров, который можно сделать своими руками. Конструкция такого механизма предназначена, прежде всего, для зачистки сварочных швов. Однако, если его жёстко закрепить на столе, оно с успехом может применяться в качестве заточного станка для правки режущего инструмента или заточки ножей, топоров и т.п.

Видео: гриндер из металлолома

Изготовление гриндера от Чапая

Гриндеры «От Чапая» (торговая марка ByChapay©) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления.

Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр.

Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы.

Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Мастер-класс «Гриндер под ленту 610 мм»

Для основания возьмём лист металла толщиной 7 мм. У меня вышло 200 на 300 мм. Движок от стиралки автомат, он достаточно мощный и очень оборотистый. Токарь вытачил приводной ролик диаметром 55 мм., он был установлен на вал двигателя и закреплен болтиком м6.

Из того же металла вырезал стойку и приварил к основанию, усилив косынкой.

Натяжной узел состоит из пластины толщиной 6мм. У неё с одной стороны просверлено отверстие и приварена гайка. В неё вкручивается регулировочный болт. При его закручивании он упирается в пластину с прикрученным к ней роликом.

Пластина выполненная из металла 2,5 мм и прикручена болтами М6 через гроверы. У ролика есть небольшая бочкообразность которая позволяет удерживать ленту. На фото всё видно. Весь этот узел прикручивается к стойке через опорный подшипник.

Сзади установлена натяжная пружина.

Полный размер

Натяжной узел

Двигатель закреплён на пластинах толщиной 5мм., приваренных к основанию, болтами м8.Для прижимной площадки использовал разрезанный вдоль кусок швеллера №10. Режем не посередине, а так, чтоб одна половина была больше, другая меньше. Она нам понадобится позже. В большем куске прорезаем пазы, а в стойке сверлим отверстия диаметром 10мм.

Регулировка прижимной

В меньшем куску швеллера сверлим рядом два отверстия и убираем напильником перемычку, дабы отверстие стало овальным. Теперь соединяем две половины болтом. Далее приварим саму пластину, отметим место стыковки деталей, проведем центр и свариваем их в таком положении. Такая конструкция позволит регулировать площадку относительно ленты и выставлять её в нужном положении.

Теперь столик. . Имелась у меня в запасах пластина подходящего размера толщиной 10 мм. Почистим её немного от ржавчины. Чтобы столик имел возможность двигаться и наклоняться под углом, решено было приварить снизу пластину с отверстием, а к основанию пластину с овальным отверстием. Стол фиксируется болтом с гайкой м10.

Крепление столика

После всех манипуляций разобрал и покрасил из баллончика.

Тесты показали, что мощности двигателя хватает. Не хватает оборотов. Но это легко решается. Я тестировал на контроллере, который стоит на токарном станке и ленточной пиле. Там обороты ограничены до 4000 об./мин.

Какой выбрать двигатель для гриндера.

В сети интернет встречается информация о гриндерах сделанных с применением
электродвигателей от старых стиральных машин. Такие электродвигатели маломощные
и мало оборотистые. Чаще всего это 180 ватт и1400
оборотовмин.

Таким гриндерам, как правило не хватает скорости движения ленты и
мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например,
заточка ножей или обработка небольших деревяшек.

На что-то более серьезное они не рассчитаны.

1. Ниже приведена формула расчета мощности двигателя для гриндера.
2. Формула расчета мощности двигателя:
3. P(вт)=(D*N)570,
4. где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.

Если применяется двигатель трёхфазный, но
включенный в однофазной сети 220В, то его расчетная мощность при
подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже
от номинала.

Это необходимо учитывать. Например, по расчету необходим
электродвигатель мощностью 800 ватт, и двигатель будет использоваться
трёхфазный, но в сети 220В.

Тогда необходимая мощность такого двигателя будет
равна: 800*1.6=1280ватт.

Оптимальный выбор — это однофазный двигатель
с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким
электродвигателем можно будет обрабатывать на гриндере каленые стали, а не
только затачивать “карандаши.”

Если в изготовлении гриндера будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.

Выбор привода для самодельного станка

Очень важно правильно выбрать электродвигатель для оснащения своего шлифовального и точильного оборудования. Даже если вы собираете мини-станок, то двигатель для него должен иметь мощность 1,2–1,5 кВт. Желательно выбирать двигатель, который работает от электрической сети 220 В, потому что при использовании трехфазного устройства и его подключении через конденсатор, вы потеряете процентов 30 его номинальной мощности. Чтобы ваш точильный и шлифовальный станок был эффективным, необходимо подобрать для него электродвигатель с большим количеством оборотов. По чертежу самодельного ленточного гриндера видно, что электродвигатель для него необходимо выбирать с консольным типом крепления, предусматривающим его фиксацию в передней части корпуса.

Если вы потратите время и усилия для того, чтобы собрать такой мини-станок, то сможете работать на нем как в горизонтальной, так и в вертикальной плоскости.  Подобные конструктивные особенности самодельного ленточного гриндера позволяют использовать его для выполнения множества операций с деталями, изготовленными из металла и любых других материалов. Кроме этого, вы получите в свое распоряжение очень удобный точильный станок, который можно использовать для производства и заточки любых режущих инструментов.

Даже если вы затратите на изготовление ленточного гриндера несколько месяцев, то ваш труд и время полностью окупятся использованием такого удобного, надежного и функционального оборудования.

Как сделать ролики для гриндера своими руками

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Для шлифовальной машинки, чаще всего, делают четыре ролика с разными размерами − от 70 до 150 мм.  Обычно используют сталь, титан или дюралюминий. Допускается и выточка деталей из дерева.

Чертёж самодельного гриндера «под ключ»

Важно! При выточке необходимо придать роликам «бочкообразную» форму, чтобы они не слетали с ленты.

Шкив

Образующая (боковая поверхность в разрезе) ведущего шкива гриндера должна быть прямолинейной. Если использовать шкив-бочку, то лента изогнется корытом по всей длине. Не допускают ее сползания ролики, см. далее, а вот образующая шкива должна быть прямой.

Шкив для гриндера, не предназначенного для особо точных работ, во-первых, не обязательно должен быть точеным. В схеме с 3-мя коромыслами биение ленты от его расцентровки погаснет на роликах, прежде чем дойдет до рабочей ветви. В простом вертикальном гриндере биение ленты в достаточной степени погасит натяжная пружина. Поэтому шкив для гриндера вполне возможно сделать без станка, см. видео:

Видео: шкив для гриндера из фанеры

Гораздо важнее правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал; слишком быстрая – сама сотрется, толком ничего не обработав. В каком случае какая скорость ленты нужна это особый разговор, и очень непростой. В общем, чем мельче абразив и тверже обрабатываемый материал, тем быстрее должна двигаться лента. Как зависит скорость ленты от диаметра шкива и оборотов мотора, см. рис.:

Таблица расчета скорости движения ленты гриндера по диаметру шкива и оборотам мотора

К счастью, для большинства пар абразив-материал допустимые пределы скорости движения ленты довольно широки, поэтому шкив для гриндера можно подобрать проще:

Видео: ведущее колесо на гриндер без токарного станка

Второе – шкив, ролики и вообще все детали домашнего гриндера вполне допустимо делать из фанеры. На производстве это, безусловно, не вариант, даже если фанерный гриндер предложат даром с доплатой: шлифовщику зарплата нужна, а деревянный гриндер в цеху полностью износится, прежде чем окупит ее и себя. Но вы-то дома не будете гонять гриндер день изо дня в 3 смены. А по фанерному шкиву никакая лента не проскальзывает. В т.ч. самодельная. Так что  можете смело делать шкив гриндера из фанеры.

Видео: какое колесо нужно для ленточного гриндера

Размер шлифовальной ленты

Размер шлифовальной ленты обычно связывают с параметрами мощности и скорости. Чем шире будет лента, тем она должна медленнее двигаться на шкивах. Соответственно, мощь устройства для широкой ленты должна быть выше.

Обычно для гриндеров выпускаются ленты шириной 75-76 мм, 100 мм, 115 мм. Длина может быть 457 или 533 мм. Получается, если лента длиннее, то и эксплуатация ее будет дольше.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.  Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Наладка и проверка гриндера в деле

После завершения сборки всей конструкции, приступаем к натягиванию ленты. При вращении она может смещаться по роликам влево или вправо. Чтобы исключить это явление, прокручиваем вокруг своей оси за обе гайки ведомый ролик, пока лента не перестанет смещаться к одному или другому краю. Таким образом, мы найдем положение, когда все взаимодействующие элементы окажутся на своих местах.
Теперь смело включаем наше самодельное изделие и обрабатываем металлический предмет. Убеждаемся, что обработка протекает нормально, без рывков и ударов, а результат нас вполне устраивает.

Гриндер своими руками: чертежи с размерами составляющих и алгоритм сборки

Гриндером именуют специальное шлифовальное устройство, которое имеет электрический привод и ленту с абразивным напылением. Такой прибор используется для финишной обработки металлических, деревянных, а также полимерных поверхностей. Основное, на что нужно обратить внимание, собирая гриндер своими руками: чертежи с размерами, этапы работы, выбор подходящих материалов.

Гриндер позволяет шлифовать изделия из дерева, пластика, металла, а также обрабатывать любые поверхности

Ленточная шлифмашина своими руками: принцип действия

Отличительной особенностью подобного устройства является то, что оно имеет несложную конструкцию, которую может повторить любой желающий в домашних условиях. В состав такого шлифовального агрегата входят электрический двигатель, ролики и непосредственно рабочий инструмент – лента с абразивным покрытием. Полоса может иметь разную зернистость. Этот показатель подбирается в соответствии с назначением инструмента.

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный

При сборке гриндера своими руками в домашних условиях стоит подготовиться и изучить принцип его работы. При включении агрегата запускается двигатель. Он имеет вал, который стыкуется с главным (ведущим) катком. Ролик начинает вращаться вокруг своей оси, воздействуя через абразивную ленту на второстепенные (ведомые) катки.

Шлифовка производится довольно просто при включенном аппарате. Для этого нужно приложить заготовку к движущейся абразивной ленте. Во время работы необходимо ориентироваться на положение рабочей полосы.

Изготовленная своими руками шлифмашина позволит проводить обработку заготовок из разных материалов. Такой агрегат имеет возможность устранения дефектов на поверхности металла, дерева, а также стекла. Используя гриндеры, зачастую регулируют катки, что позволяет выполнять обработку дефектов разной глубины.

Стоит запомнить, что при длительном использовании шлифовальная полоса изнашивается, что приводит к ее растягиванию. В подобных агрегатах данная проблема решается очень просто. Один из роликов прибора содержит специальный механизм, позволяющий натянуть ленту. Чаще всего такое приспособление устанавливается на ролик, расположенный между основным и второстепенным катком устройства.

Особенности конструкции гриндера своими руками: фото

Рекомендуется принять во внимание все нюансы конструкции заводских устройств. Это позволит изготовить максимально эффективный шлифовальный настольный станок. Стандартная комплектация прибора такого типа включает в себя опорный столик. Помимо основного предназначения, данная поверхность выполняет еще одну вспомогательную функцию: используется для фиксации обрабатываемой заготовки.

В заводских аппаратах такой столик может поворачиваться относительно одной оси. Угол поворота, как правило, равен 90°. Это дает возможность шлифовки двух плоскостей заготовки (расположенных перпендикулярно) без изменения положения детали, зафиксированной на поворотной поверхности. При сборке простого гриндера своими руками можно сделать статичный столик. Это значительно упростит сборку, однако готовый агрегат будет обладать меньшей функциональностью.

Существуют и другие, не менее важные детали, которые входят в конструкцию подобных станков. Рассмотрим, какие еще конструктивные элементы в обязательном порядке должен иметь любой гриндер, используемый для шлифовки заготовок из разных материалов:

Главная задача в изготовлении гриндера – найти мощный мотор, который необходимо будет снабдить приводом

Все эти детали довольно просто изготовить своими руками. Ленточная шлифовальная машина во время работы может производить пыль или искры. Это зависит от материала детали, обрабатываемой на таком станке. Из-за этого опытные мастера настоятельно рекомендуют пользоваться специальными очками. Кроме того, рекомендуется организовать защитную стенку, для изготовления которой применяется акриловое стекло.

Переносные агрегаты укомплектовываются корпусом, выполненным из стали. Стойка гриндера должна иметь отверстия, которые необходимы для фиксации аппарата на деревянной поверхности (посредством болтов). При выборе ленты стоит учесть, что ее длина зависит от мощности агрегата (и наоборот). Чем выше данный показатель, тем, соответственно, более мощным должен быть привод.

Как сделать гриндер своими руками: правила сборки

Перед началом самостоятельного конструирования шлифовального агрегата такого типа необходимо внимательно изучить последовательность действий, а также принять во внимание некоторые правила. Первым и наиболее важным этапом является подготовка к сборке гриндера. Рассмотрим, какие действия включает в себя этот пункт.

Чертеж с размерами гриндера – важный документ, от которого будут зависеть работоспособность и технические характеристики агрегата

В первую очередь следует составить подходящий чертеж. Следует помнить, что схема должна соответствовать конкретным эксплуатационным условиям. Чертеж можно составить самостоятельно. Второй вариант – загрузка готовой схемы из интернета. На профильных сайтах и форумах можно найти множество модификаций таких устройств, конструкция которых максимально подходит для домашней сборки.

Чем подробнее чертеж, тем лучше. Схема должна содержать детальное описание всех отдельных элементов конструкции с их размерами. Чертеж с габаритами – очень важный документ, от которого будут зависеть работоспособность и технические характеристики будущего станка. Поэтому стоит подходить к его составлению со всей серьезностью.

Самостоятельно можно выполнить разные варианты шлифовальных гриндеров. Помимо стационарных устройств, существуют и более простые типы (например, гриндер из болгарки своими руками). Чертеж и видео по сборке такого приспособления также можно без труда найти во Всемирной сети.

Следующий момент, который стоит учесть, – подготовка всех необходимых деталей и инструментов для сборки агрегата. Для конструирования гриндера в домашних условиях потребуются следующие приспособления:

Для того чтобы изготовить гриндер, нужно понимать принцип работы станка

Обратите внимание! При подборе инструментов необходимо учитывать, что конструкция гриндера предусматривает использование металлических деталей, а также их обработку.

Многие детали данного шлифовального оборудования трудно изготовить новичку. Поэтому рекомендуется детально изучить различные конструктивные элементы и их особенности. Не помешает также ознакомиться с чертежами и видео. Гриндер своими руками сделать гораздо проще, если есть возможность проконсультироваться с квалифицированным мастером, который сможет дать ценные рекомендации по этому вопросу.

Некоторые конструктивные элементы невозможно создать своими руками без использования токарного оборудования. Подобную работу необязательно делать самостоятельно. Для выполнения сложных деталей можно воспользоваться услугами профессионального токаря.

При изготовлении гриндера своими руками желательно учесть еще один важный момент. Наиболее эффективными считаются устройства, с помощью которых можно обрабатывать не только горизонтальные, но и вертикальные поверхности. Специалисты рекомендуют подбирать чертеж, позволяющий отшлифовывать заготовки под разными углами.

Изготовить своими руками можно разные варианты шлифовальных гриндеров

Гриндер своими руками: чертежи с размерами конструктивных элементов

Разработка соответствующей схемы является важнейшим подготовительным этапом. Чертеж можно заказать у квалифицированного мастера. В этом случае он будет максимально точным и позволит изготовить оборудование, которое прослужит не один год.

Как сделать гриндер своими руками? Чертежи, видео, а также фото гриндеров на различных этапах сборки – все это дает возможность самостоятельно выполнить качественный агрегат.

Второй вариант – загрузка схемы из Всемирной сети. В этом случае стоит знать, что некоторые чертежи, расположенные в интернете, не являются эффективными. Поэтому, перед тем как скачать ту или иную схему, рекомендуется ознакомиться с отзывами реальных людей, которые уже использовали ее для сборки ленточно-шлифовального оборудования.

Также рекомендуется сравнить схему, составленную самостоятельно, с другими чертежами с размерами гриндера своими руками. Видео, имеющие соответствующую тематику, позволяют быстрее понять все нюансы изготовления подобного агрегата. В интернете их огромное множество.

Чтобы станок прослужил долго, заказывать чертеж гриндера нужно у квалифицированного мастера

Схема должна быть точной и содержать наброски всех конструктивных элементов конструкции. В обязательном порядке указываются габариты отдельных деталей. И, наконец, готовую схему можно выложить на профильный форум и поинтересоваться о том, какие неточности она содержит. Возможно, что в этом случае удастся получить ценные советы по ее доработке.

Самодельный станок гриндер своими руками: выбор подходящего привода

Перед тем как приступить к сборке такого шлифовального агрегата, необходимо подготовить подходящий двигатель. Чаще всего для этих целей используется привод, мощность которого составляет не менее 1 кВт. Существует несколько факторов, на которые стоит ориентироваться при выборе двигателя. Рассмотрим их более подробно.

В первую очередь нужно понимать, что для применения в домашних условиях подходят устройства, функционирующие от стандартной сети. Напряжение в такой сети традиционно составляет 220 В. Более высокое напряжение необходимо для использования профессионального оборудования, которое встречается на небольших предприятиях, но не для устройства, изготовленного своими руками. Шлифовальный станок гриндер должен создаваться в соответствии с заранее подготовленным чертежом.

Еще один важный момент – количество оборотов привода. От этого параметра зависит точность обработки заготовок. Здесь прослеживается определенная закономерность. Чем выше мощность двигателя, тем большее количество оборотов он сможет производить.

Для гриндера чаще всего используется привод мощностью не менее 1 кВт

Наиболее подходящий вариант привода включает в свою конструкцию специальные лопасти. Их функция заключается в нейтрализации перегрева, возникающего во время работы двигателя. Такое устройство несложно изготовить самостоятельно в условиях домашней мастерской.

Наиболее часто для сборки подобного шлифовального оборудования используют простой двигатель от стиральной машины. Гриндер своими руками такого типа полностью соответствует всем эксплуатационным требованиям и применяется для обработки небольших заготовок из металла, дерева, а также пластика.

Особенности изготовления гриндера из стиральной машины своими руками

Мощность двигателя подбирается в зависимости от размеров других элементов конструкции. В первую очередь это касается габаритов главного (ведущего) шкива. Если размер этого элемента составляет стандартные 150 мм, то тогда необходим двигатель, имеющий мощность, которая позволит выдавать до 3000 об/мин.

Приобрести готовый двигатель, конечно, можно, но на это уйдут лишние финансы. Лучший вариант для сборки в домашних условиях – воспользоваться ненужным двигателем из стиральной машины. Гриндер, в основе которого лежит такое устройство, безусловно, не способен сравниться с заводским, однако для несложной повседневной работы он вполне подходит.

Для изготовления гриндера можно использовать обычный коллекторный двигатель от старой стиральной машины

Двигатель, демонтированный со старой стиральной машинки автоматического типа, имеет небольшую мощность (ниже 300 Вт). Он отличается неплохой надежностью и неприхотлив в эксплуатации. Популярность использования именно такого привода обусловлена его широким распространением.

Статья по теме:

Ленточный гриндер: простое устройство для шлифовки и заточки

Плюсы и минусы. Виды гриндеров. Конструкция и принцип работы. Рекомендации по выбору и применению ленточного шлифовального агрегата.

Привод от стиральной машинки в обязательном порядке вносится в предварительный чертеж. Гриндер своими руками в домашних условиях нуждается в наличии двигателя с выходным валом. В этом случае вал имеет резьбовое соединение, конструкция которого позволяет без особого труда выполнить стыковку со шкивом.

Обратите внимание! Для сборки шлифовальных агрегатов подходят двигатели не только со старых автоматических машинок, но и приводы нового поколения. При использовании устройств второго типа необходимо запомнить, что они нуждаются в приспособлении, которое будет регулировать число оборотов. Это связано с тем, что максимальная скорость вращения таких приводов может доходить до 18 тыс. об/мин.

Приводы нового поколения имеют один существенный минус. При активном применении шлифовального оборудования происходит довольно быстрый износ щеток двигателя.

Гриндер, в основе которого использован мотор от стиральной машины, не способен сравниться с заводским агрегатом

При конструировании своими руками гриндера из двигателя от стиральной машины нужно также учесть, что такой привод лучше всего подходит для небольшого агрегата. Поэтому стоит заранее подобрать оптимальные габариты ведущих и второстепенных катков.

Изготовление роликов гриндера своими руками: чертежи

Конструирование роликов для шлифовального агрегата такого типа – серьезный этап, который требует внимательности и аккуратности. Одним из наиболее важных элементов гриндера является главный каток. Необходимо запомнить, что его габариты должны быть больше, чем размеры оставшихся роликов.

Ведущий каток имеет подобные геометрические показатели неслучайно. Такие габариты позволяют избежать нежелательного рывка, возникающего во время пускового момента. Также важно понимать, что для изготовления данного конструктивного элемента ни в коем случае нельзя использовать материалы, которые имеют большую массу. К таким материалам относят:

Перед тем как приступить к созданию роликов, необходимо подготовить соответствующие чертежи с размерами. Ленточный гриндер своими руками должен иметь легкие и удобные ролики небольших габаритов. Как правило, этого вполне достаточно для того, чтобы проводить простую работу по шлифовке.

При самостоятельной сборке гриндера важно расположить ролики перпендикулярно друг над другом, чтобы избежать перекосов ленты

Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры.

Второй вариант, который чаще всего используют домашние мастера, – применение дюралюминия. Этот материал отличается низким весом и идеально подходит для данной цели. Он содержит примеси меди и магния, которые обеспечивают повышенную прочность сплава. Для сборки гриндера принято использовать дюралюминий марки Д16 и выше.

Как сделать ролики для гриндера своими руками? Специалисты рекомендуют выполнить на шкиве канавку, расположенную на торце. Ее габариты выбираются с учетом размеров абразивной ленты, которая будет применяться в станке. Такая мера направлена на предотвращение слета ленты во время работы оборудования. Желательно проделать ту же манипуляцию и с оставшимися катками.

Очень большое значение имеет степень шероховатости катков. Поверхность роликов может обладать разным уровнем шершавости. При сборке гриндера рекомендуется использовать катки, у которых данный показатель располагается в пределах от 1,25 до 2,5. Таблицу, содержащую информацию о степени шероховатости деталей, можно без труда найти в интернете. Шкив для гриндера своими руками монтируется на оборудование посредством подшипниковых узлов.

Для изготовления роликов для гриндера часто используется дюралюминий

В этом случае применяются подшипники закрытого типа, которые имеют статичное наружное кольцо и относятся к категории самоцентрирующихся. Установка подобных элементов позволяет исключить возможность попадания абразивных или любых других инородных частиц на вал катка.

При выборе подшипников необходимо обязательно учесть их несущие параметры. Эти показатели определяют то, какую нагрузку способна выдержать деталь. Чем выше число оборотов агрегата, тем более надежными должны быть подшипники. Во время работы не рекомендуется отклоняться от чертежей с размерами. Ленточный гриндер, выполненный в соответствии со схемой, будет отличаться более высокой эффективностью, а также длительным сроком использования.

Как зафиксировать ролик в устройстве? Проще всего в домашних условиях для крепления катка воспользоваться стандартными шплинтами. Еще один вариант крепления –применение буртика (на одном конце оси).

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани. При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин. Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности. Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками. Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов.

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Обратите внимание! Для склеивания ленты ни в коем случае нельзя использовать клей «Момент».

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Самодельный гриндер: чертежи с размерами поворотного стола и советы по сборке

В домашних условиях можно сконструировать как простой вариант станка, так и более функциональное устройство. Для того чтобы расширить эксплуатационную принадлежность агрегата и обеспечить удобство работы, изготавливается опорный столик поворотного типа. Данная поверхность устанавливается со стороны самого объемного шкива.

Чертеж станка подготавливается в соответствии с его конструктивными особенностями

Преимущества использования поворотного столика очевидны. В первую очередь это позволит фиксировать деталь в определенном положении, что упростит ее обработку. При сборке поворотного гриндера своими руками стоит предусмотреть возможность смены направления абразивной полосы. Наждак в обязательном порядке должен перемещаться в ту сторону, куда была развернута рабочая поверхность.

Столик необходимо оснастить подвижным фиксаторным элементом – кронштейном. В этой детали должна быть реализована функция поворота относительно горизонтально лежащей оси на фиксированные углы.

Чаще всего для простых станков, создаваемых в домашних условиях, используют столик из дюралюминия. Возможен также вариант из дерева. Чертеж машины подготавливается в соответствии с ее конструктивными особенностями. Толщина поверхности, для изготовления которой применяется дюралюминий, должна быть не менее 15 мм. Это очень важно, так как более тонкий столик может не выдержать рабочих нагрузок.

Функцию прижимной плоскости в этом случае осуществляет рама агрегата. Для этого необходимо провести подготовку рамы. Достаточно просто выполнить шлифовку одной из поверхностей каркаса – той, которая располагается у предметного столика.

Для изготовления простых станков, создаваемых в домашних условиях, используют столик из дюралюминия

Гриндер своими руками в домашних условиях из дрели: особенности сборки

Такое шлифовальное устройство можно выполнить более простым способом. Безусловно, сборка стационарного агрегата, который предназначен для установки на стол, является наилучшим вариантом, позволяющим проводить шлифовку различных деталей на постоянной основе. Существуют и другие, менее сложные варианты создания шлифовального устройства своими руками.

При желании можно изготовить своими руками гриндер из шлифмашинки или из дрели. Дрель является электрическим инструментом, поэтому требуется соблюдать правила безопасности при работе с таким устройством.

Необходимость в обработке металлических, а также деревянных заготовок возникает в быту довольно часто. Приобретать фабричный агрегат для небольших объемов работы – не самое лучшее решение. Проще всего изготовить простой гриндер, воспользовавшись дрелью.

Чаще всего для сборки такой шлифовальной насадки применяются такие подручные материалы, как дерево, пластмасса, фанера. Перед началом работы рекомендуется подготовить схему насадки, что позволит сделать гриндер своими руками. Видео на данную тематику также рекомендуются специалистами к просмотру, так как они освещают все нюансы, связанные со сборкой.

Стационарный гриндер из дрели на деревянной основе

Стоит сказать, что при работе с небольшими заготовками из пластмассы и древесины данный шлифовальный аппарат показывает себя практически не хуже, чем стационарное оборудование.

Еще одним плюсом подобного решения является то, что в современных моделях дрелей присутствует специальный контроллер. Его функция заключается в регулировке оборотов привода. Конструктивная простота и высока эффективность отражаются на популярности такого решения.

Гриндер своими руками в домашних условиях: видео и инструкция по сборке из болгарки

Стационарный гриндер для домашнего использования по своему назначению напоминает приспособление, выполненное из дрели. Устройства, в основе которых лежит угловая шлифмашина или, как ее еще называют, болгарка, имеют свои особенности. Основной отличительной чертой болгарок является то, что их привод имеет высокую скорость вращения.

Таким образом, для изготовления гриндера из болгарки может потребоваться устройство, контролирующее обороты привода. Нередко угловые шлифмашины используются в качестве электронных напильников. Для этого в продаже существуют специальные ленточно-шлифовальные насадки, а именно:

Конструкции из болгарки часто используют для затирки сварочных швов, заточки мелких деталей

Такие насадки являются довольно популярными среди мастеров. С помощью их можно с легкостью обрабатывать различные труднодоступные места (например, отверстия). Сделать гриндер из болгарки своими руками несложно. Для этого необходимо самостоятельно сконструировать абразивную насадку, в основе которой лежит лента необходимого размера. Однако гораздо проще приобрести готовый инструмент.

Основным конструктивным отличием угловой шлифмашины от другого оборудования, функционирующего от электросети, является расположение выходного вала болгарки. Данный элемент развернут под прямым углом к корпусу. В результате такая конструкция является очень удобной и способствует обеспечению несложной фиксации ведущего ролика и абразивного полотна.

Таким образом, подобную насадку не составляет труда выполнить своими руками. Чертеж гриндера из болгарки можно отыскать на одном из профильных форумов, посвященных данной тематике. Инструмент такого типа является довольно комфортным в использовании. Вытянутое тело насадки способствует проведению шлифовальных работ разного рода.

Гриндеры из болгарки часто появляются в обиходе домашних мастеров, потому что она сама по себе уже и есть мини-станок для шлифования

Изготовление простого гриндера в домашних условиях не является сложным мероприятием, если подойти к делу грамотно. Безусловно, своими руками можно сконструировать и более функциональное оборудование, однако такая работа требует больше времени, материалов и сил. Выбор подходящего чертежа необходимо осуществлять, ориентируясь на индивидуальные потребности.

Источник
