Некоторых обывателей вводит в ступор слово гриндер, а между тем ничего необычного в этом слове нет. Гриндером называют своеобразный шлифовальный станок, который предназначен для более тонкой финишной зашлифовки какой-либо детали. В данной статье мы расскажем о том, как изготовить самодельный шлифовальный станок гриндер с двигателем от автоматической стиральной машины, надеемся, эта информация будет вам полезной.
Сферы применения станка
Прежде чем вы начнете собирать станок с применением двигателя от стиральной машины, вспомните о правилах техники безопасности. Процесс сборки и дальнейшего применения самодельного станка может быть опасен для вашего здоровья. Будьте благоразумны и осторожны, если не уверены в своих навыках, лучше не беритесь за изготовление самодельного станка.
Итак, где применяется гриндер, зачем он вообще нужен в домашнем хозяйстве? В большинстве своем для хозяйственных надобностей требуется наждак. Кстати сделать еще проще, чем гриндер, если вам интересно, почитайте одноименную публикацию, размещенную на нашем сайте. Гриндер, в отличие от наждака, требуется в тех случаях, когда вам нужно быстро и аккуратно зашкурить какую-либо поверхность.
К сведению! На гриндеры продаются ленты (75х457 мм) с какой угодно рабочей поверхностью, так что впредь проблем возникнуть не должно.
Например, если вы делаете черенок для сельскохозяйственного инвентаря или рейки для пчелиных рамок, вам в финале нужно зашкурить эти детали, чтобы потом не было проблем. Можно сделать эту работу руками, но тогда будет потрачено немало сил и энергии. Гриндер сделает процесс ошкуривания простым и незатейливым.
Изготавливаем механизм
Важнейшим элементом, кроме двигателя от стиральной машины, является самодельный подвижный узел, с помощью которого осуществляется натяжка ленты и регулировка ее положения. Можно купить готовый подвижный механизм для такого станка или заказать его изготовление у мастеров, но тогда стоимость готового изделия будет приближаться к цене заводского гриндера, что, конечно же, неприемлемо.
Так что мы попробуем изготовить эту важнейшую деталь своими руками. Какие материалы потребуются:
- несколько кусочков уголка 30 мм, один длинный – 40 см и два коротких 15 и 25 см;
- два длинных болта и с десяток гаек;
- шпилька;
- пружина на болт;
- полоска металла 30х100 мм;
- короткие болты, шайбы, гайки.
Детали валика пришлось вытачивать на токарном станке. Их вы можете видеть на рисунке ниже. Два подшипника, гайка, сам валик и своеобразный вал.
Соответственно из инструментов нам потребуется: токарный станок, болгарка, дрель, электросварка, гаечные ключи, плоскогубцы и «ангельское терпение». Делаем следующее. Привариваем уголки и пластины друг к другу так, как показано на рисунке ниже. В торец конструкции вставляем болт с пружиной. Данный болт нам потребуется для регулировки натяжения ленты.

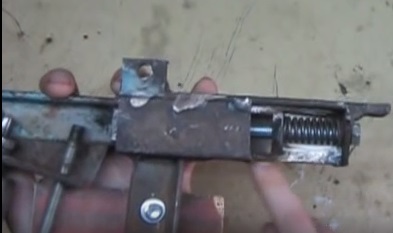

Основной болт будет держаться за счет двух маленьких пластин с отверстиями и нарезанной резьбой, которые приварены в нижней части уголка перпендикулярно ему.
Далее в верхней части основного уголка просверливаем отверстие, вставляем в него короткий болт и прикручиваем короткий кусочек уголка. Это кусочек должен слегка двигаться из стороны в сторону и к нему в свою очередь будет прикреплен валик с подшипниковым механизмом. Движение этого кусочка уголка впоследствии позволит регулировать положение ленты.
Собираем механизм валика и прикручиваем его к уголку. Слишком затягивать не нужно, чтобы валик крутился свободно, но и соскочить валик с подшипниками также не должен, поэтому прихватываем подшипники к валику сваркой, а на торцы вала закручиваем контргайки. Под валиком в уголке нужно будет просверлить еще одно отверстие и закрепить в нем шпильку, на одном конце которой нужно закрутить две гайки, а другой конец будет упираться в основной уголок. Очень важно чтобы шпилька закручивалась и выкручивалась по резьбе.
Приваренный перпендикулярно основному уголку короткий уголок с прикрученным к нему кусочком ДСП служит направляющей, а главное защищает руки мастера во время регулировки движения ленты. Для безопасности это важно, поскольку самодельный гриндер регулируется шпилькой, которая расположена в опасной близости с активно двигающейся лентой. Ну, вот и все, механизм готов, теперь можно подключить двигатель, одеть на его вал втулку, соединить это все с подвижным механизмом и начинать испытания.
Двигатель и вал
О том, мы уже довольно много говорили и не станем повторяться. Перейдем сразу к следующему и финальному этапу сборки гриндера. Подключим двигатель от старой полуавтоматической стиральной машины. Защитим корпус двигателя листом тонкой жести и закрепим его на подходящую станину
. В нашем случае мы сварили станину из уголков, но вы можете закрепить двигатель прямо на верстаке.
Конденсатор, управляющий запуском двигателя можно взять от той же стиральной машины полуавтомат.
Как видите, мы взяли двигатель сразу с длинным валом, но если у вас в наличии обычный двигатель от стиральной машины с коротким валом, то придется что-то придумывать и увеличивать его длину. На рисунке выше вы видите, что на вал двигателя одета особая деревянная втулка, которую мы выточили на станке. На эту втулку мы оденем ленту гриндера. Подвижный механизм, который мы сделали ранее, закрепим чуть выше двигателя. В итоге получится станочек, который вы можете видеть на рисунке ниже.
В заключение, отметим, гриндер из двигателя стиралки сделать непросто, но если есть желание и чешутся руки, то можно потратить пару дней и смастерить нечто подобное тому, что было представлено на ваш суд в данной публикации. Главное не спешите и помните о технике безопасности, удачи!
Всем привет. Предлагаю Вашему вниманию самодельный гриндер с двигателем от стиральной машины автомат.
Движок коллекторный, мощность 400Вт. Обороты регулируются для обработки различных материалов. В качестве регулятора использован самодельный блок, выполненный на Arduino .
Приступим. Для основания был взят лист железа толщиной 7 мм. Размер пластины получился 250 на 300 мм. Из этого же куска вырезаем вертикальную стойку и привариваем как на картинке. Так же не забываем про косынку для придания жёсткости. Здесь особых размеров нет, так как всё делалось под конкретный двигатель. Вы тоже ориентируйтесь на то, что у Вас есть. А общую компоновку думаю поймёте. Так же был заказан приводной ролик диаметром 55 мм. Он установлен на вал двигателя и законтрён болтом м6.
Верхний узел служит для регулировки и удержания ленты в рабочем положении. Он состоит из двух перпендикулярно скрученных между собой пластин. к одной болтом крепится ролик, к другой приварена гайка с вкрученным регулировочным болтом.
При вкручивании болта пластина с роликом отгибается в одну сторону, а при выкручивании в другую. Этим и происходит регулировка ленты от смещения. Ну и сами ролики должны находится в одной плоскости. Так же верхний ролик выполнен в форме бочки. Это позволяет удерживать ленту при работе в одном положении. Этот узел крепится к вертикальной стоике болтом. Между пластинами стоит упорный подшипник от передней стойки автомобиля форд. Это соединение должно быть подвижно, но без люфтов. Оно служит для натяжения ленты. С обратной стороны натянута пружина.
Теперь из разрезанного пополам швеллера изготовил кронштейн для прижимной площадки. В нём сделаны пазы для регулировки. К второму куску приварена сама прижимная площадка. Он прикручивается к первому обрезку на болтовое соединение для возможности отрегулировать положение площадки.
Столик для работы вырезан из листа 10мм. Размер около 150 на 300мм. К снованию приварен кронштейн с отверстием и добавлена косынка. Такая же пластина приварена к столику. Отверстие выполнено в форме прорези. Это позволяет производить регулировку столика. Его можно двигать ближе или дальше относительно ленты, а так же менять угол наклона. Это удобно при заточке различного инструмента. В процессе сборки столик выставлен перпендикулярно боковой стороне ленты.
Вся конструкция была разобрана и покрашена для более эстетичного вида.
Что можно сказать про двигатель, то его мощности вполне хватает. На регуляторе выставлены обороты 6000. При таком диаметре приводного ролика и оборотах, скорость ленты приличная, и вместе с регулировкой позволяют обрабатывать различные материалы. Двигатель нужно обязательно закрыть для предотвращения попадания металлической пыли.
Вот такой станочек помощник появился у меня в
Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.
Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.
В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):
- Привод с электродвигателем.
- Станина на устойчивом основании.
- Ведущий шкив.
- Натяжной ролик с механизмом регулировки натяга.
- Направляющие ролики (обычно один или два).
- Устройство перемещения и наклона направляющих роликов.
- Опорный столик.
Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.
Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.
При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):
- дерево твердых пород и фанера — 15÷30;
- лаковые покрытия — 5÷15;
- древесина мягких и хвойных пород — 12÷20;
- изделия из углеродистой стали — 25÷30;
- пластмассы — 10÷20.
При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.
Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:
Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.
При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.
Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.
Самодельный гриндер с двигателем от стиральной машины
При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт. Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.
При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.
В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»). Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.
Как сделать гриндер из дрели
Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным. Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.
Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру. Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер). Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.
Гриндер из болгарки своими руками
Стационарный гриндер из болгарки используется в тех же случаях, что и из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода. Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).
Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.
Изготовление гриндера от Чапая
Гриндеры «От Чапая» (торговая марка ByChapay©) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления. Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.
С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.
Поворотный столик для гриндера
Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»). Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз. Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.
В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.
Если у вас есть ненужная стиральная машина, которую не удалось продать, ее можно выгодно использовать. Из двигателя стиральной машины можно сделать самодельный шлифовальный станок. Называется такое устройство – гриндер.
Он имеет преимущества перед шлифовальными машинами – позволяет с удобством обрабатывать торцы изделий, а также мелкие детали. Узнайте, как собрать станок своими руками, в нашей статье.
Когда используется станок
Гриндер применяется для окончательной обработки деталей от шероховатостей – перед покраской или покрытием лаком. Также для выравнивания дефектов и изъянов на поверхностях.
Станок позволит быстро и качественно справиться с работой. Кроме того, к нему идут ленты различной зернистости, так что сфера применения достаточно широкая. В зависимости от выбора ленты, вы сможете обрабатывать изделия из:
- дерева;
- стали;
- цветного металла.
С помощью самоделки из двигателя от стиральной машинки будет удобно шлифовать детали различных форм, чего не сделаешь ручным инструментом. Например, треугольные, трубные, плоские и круглые предметы.
Подготовительные работы
Понадобится своими руками изготовить подвижный элемент, по которому будет передвигаться лента. Если покупать его отдельно для сборки конструкции, то он обойдется примерно в ту же сумму, что и новый станок.
Какие детали нужны для работы:
- уголки: один длиной 40 см и два по 15 и 25 см;
- 2 длинных болта и несколько обычных, гайки, шайбы, пружина;
- шпилька;
- кусок металла размером 30х100 мм.
Какие инструменты понадобятся:
- токарный станок;
- дрель;
- сварочный аппарат;
- пассатижи;
- рожковые ключи;
- болгарка.
Также необходимы детали, которые можно изготовить только на станке либо заказать в мастерской. Это:
- валик;
- подшипник;
- втулка;
- гайка;
Как собрать гриндер из мотора стиральной машины: инструкция
Теперь возьмите подготовленные уголки. С помощью сварки соедините уголки, как видно на фото ниже. К нижней части параллельно приварите две небольшие металлические пластины с отверстиями для болта.
Регулировать натяжение ленты на станке поможет болт с надетой на него пружиной, установленный в торцевое отверстие конструкции из уголков. Сделайте отверстие в верхней части уголка для короткого болта. Прикрутите на это место короткую часть уголка, закрепленную болтом не до конца. Короткая часть должна двигаться, позволяя менять натяжение ленты.
Затем установите валик с подшипниковым механизмом. Не стоит слишком затягивать валик на уголке, он должен свободно вращаться. Один конец валика закрепите гайкой, а второй приварите сварочным аппаратом к уголку.
Установите шпильку. Для этого проделайте дополнительное отверстие в уголке под валиком. Продев шпильку, закрепите ее двумя гайками с одной стороны. При установке шпильки следите, чтобы она входила по резьбе.
Как видно на фото выше, в конструкции присутствует еще одни элемент. Это уголок с куском ДСП, который закреплен короткими болтами. Он нужен для вашей безопасности. Натяжение ленты происходит с помощью шпильки, поэтому ваши руки будут находиться близко к быстро движущейся ленте. Такая планка защитит руки от повреждения.
Как подключить мотор
Осталось подключить электродвигатель. Желательно использовать асинхронный движок от стиральной машины-автомат. Мощность может составлять от 200 до 300 Ватт, а скорость оборотов от 1500 до 3000 в минуту. Следовательно, производительность ленты будет зависеть от характеристик мотора.
Хорошо, если у двигателя достаточно длинный вал. Но если это не так, то нужно его увеличить самостоятельно. Здесь понадобится специальная втулка из дерева, изготовленная на станке. Втулка надевается на вал двигателя, после чего на нее надевается лента.
Чтобы лента не смещалась при работе, а располагалась посередине, нужно сделать центральную часть втулки на 2-3 мм больше.
Установка ленты
Вы можете купить специальную ленту или изготовить ее из наждачного полотна. Ее ширина должна быть не более 200 мм. Разрежьте полотно на полосы соответствующей длины. Теперь полосы нужно соединить. Используйте только специальный клей. Дальше действуйте так:
- Укладывая куски стык в стык, нанесите на них клей.
- Сверху уложите кусок материи и крепко прижмите.
- Затем накройте листом бумаги и закрепите горячим утюгом.
- Обрежьте излишки материи по краям.
Так как на ленту будет оказываться сильное воздействие, выполнить соединения нужно качественно.
Надевая ленту на гриндер, следите, чтобы шов, который лежит внахлест, не задирался при работе.
Как отрегулировать шлифовальный станок
Регулировка ленты происходит шпилькой, которая установлена в конструкции самодельного станка. Закручивая и выкручивая шпильку, вы влияете на степень прижима (натяжения) ленты.
Здесь нужно быть аккуратным: если работать на высокой скорости с небольшим натяжением – обработка может быть некачественной, с пропущенными участками. Если снизить скорость и сильнее натянуть ленту, то можно испортить изделие.
Также выбирайте степень зернистости абразива в соответствии с материалом обработки.
Разобравшись в деталях работы, вы обзаведетесь полезной техникой в домашнем использовании.
Самодельный гриндер с двигателем от стиральной машины
После 2,5 месячного отсутствия свободного времени, оно, время, начало появляться. Решил, что ничего ножевого не буду делать, пока не сделаю маленький гриндерочек. Иначе опять не соберусь. Начал с подбора регулирующего ролика. На работе давно валялся без дела подающий вал от матричного принтера.
При внимательном рассмотрении он оказался отличным материалом.
Внешний диаметр 45 мм. Внутренний диаметр 30 мм. Толщина резинового покрытия 3 мм. Толщина дюралеврй трубки 4 мм.
Отрезал кусок 40 мм, отдал токарю, который проточил места под подшипники 32 мм и, заодно слегка проточил бочку.
Коронка для высверливания отверстий под розетки. Диаметр 80 мм. Стоила 45 нрн. Плюс победитовое сверло в наваре. Легкий тюнинг от токаря привел к такому результату
Лента 533 х 75 мм, разрезанная вдоль/пополам.
Примерка
Пошел в дело и кусок кафельной плитки
Если в домашней мастерской нужен шлифовальный станок, не обязательно покупать его. Можно своими руками собрать гриндер из двигателя от стиральной машины. Его преимущество в том, что он позволяет обрабатывать не только небольшие детали, но и торцы изделий. Чтобы изготовить такое устройство, потребуется старая стиральная машина, инструмент, руководство по сборке гриндера и свободное время.
Применение гриндера
Область использования гриндера – обработка деталей на завершающем этапе от шероховатостей. Эта операция проводится перед покраской или лакировкой. Помимо этого, шлифовальный станок позволяет быстро и эффективно устранить на поверхностях дефекты или изъяны. Благодаря лентам с разной зернистостью на таком гриндере можно обработать деревянные или стальные изделия, а также из цветного металла. Самодельный гриндер из двигателя старой стиральной машины позволяет шлифовать детали самых различных форм и конструкций, что недостижимо при обработке ручным инструментом. Это могут быть предметы треугольной, плоской или круглой формы и т.д.
Необходимые материалы для изготовления гриндера
Для изготовления простого гриндера из двигателя стиральной машины необходимы следующие материалы:
- двигатель от стиральной машины;
- пусковой конденсатор от двигателя;
- ножки и панели корпуса стиральной машины;
- фанерный лист;
- 5-см кусок трубы с толстыми стенами и внутренним диаметром 1,4 см;
- 2 подшипника одного размера;
- герметик для стекла;
- лист металла сечением 0,8 см;
- уголок 6,3х6,3 см;
- профильные трубы 4х4 см и 3х3 см;
- удлиненная гайка;
- полоска стали сечением 1 см;
- газовый амортизатор для мебели;
- тумблер включения;
- заглушки из пластика 3х3 и 4х4 см;
- болты и гайки М12, М10, М5, М6.
Порядок изготовления самодельного гриндера
Процесс изготовления гриндера своими руками происходит в следующем порядке:
- Сначала нужно изготовить натяжные ролики из фанеры, устойчивой к воздействию влаги. Толщина не имеет значения.
- Дрелью с коронкой по дереву сделать 9 фанерных блинов диаметром 10,2 см для ведущего ролика. Число кружков может меняться в зависимости от толщины фанерного листа и ширины используемой шлифовальной ленты.
- Отшлифовать блины, чтобы убрать неровности, сколы и шероховатости, намазать клеем ПВА и склеить, сформировав широкий валик, состоящий из множества слоев. Чтобы соединение было прочным, уложить деталь под пресс.
- Сделать ведомый валик. Использовать коронку на 6,4 см. Вырезать 9 блинов, отшлифовать и склеить.
- Чтобы детали не расслаивались, после того, как клей высохнет, просверлить в них сбоку по 2 отверстия и скрепить их шурупами (по 2 штуки с обеих сторон).
- С помощью токарного станка отбалансировать ролики, убрать неровности и сделать их гладкими.
- Изготовить переходник для закрепления ведущего ролика на валу двигателя из отрезка трубы. Используется отрезок со внутренним диаметром 1,4 см.
- Чтобы прижимать трубку на валу двигателя, просверлить отверстие и сделать резьбу М5.
- На противоположном конце трубки наварить болт М12.
- Отверстие ведущего ролика расширить до половины глубины под установку трубки. Оставшаяся узкая часть содержит резьбу от болта М12.
- В ведомом ролике с двух сторон разместить по подшипнику. Размер не имеет значения, должен совпадать лишь внутренний диаметр. Гнезда для их посадки делаются на токарном станке.
- Промазать детали стекольным клеем, чтобы добиться большей гладкости.
- Соорудить станину для размещения будущего мини-гриндера. Для этого нужно взять лист металла толщиной 8 мм и вырезать прямоугольник 22х31 см.
- Чтобы закрепить двигатель от стиральной машины, взять два уголка длиною 1,3 см.
- Положить стальную пластину, поставить уголок и двигатель, сделать разметку под отверстия для крепежа диаметром 6 мм.
- Если взять металл рядом с валом, уголок не будет мешать болту, фиксирующему ведущий ролик. Удобнее всего вырезать маленький треугольник.
- Четырьмя гайками М6 закрепить уголки на двигатель стиральной машины.
- Установить двигатель с уголками на металлический лист, сделать разметку и приварить уголки к основанию будущего гриндера.
- Из куска профиля 4х4 см вырезать заготовку длиной 30 см. Вырезать такую же заготовку из профиля 3х3 см.
- Теперь необходимо изготовить механизм для регулировки ленты. Для этого потребуется удлиненная гайка, на которой обтачиваются грани.
- Ее нужно приварить к полосе стали толщиной 1 см, затем в полоске просверлить отверстие с резьбой М10. Она предназначена для болта с закрепленным ведомым роликом.
- Из куска квадратной трубы 3х3 см сделать деталь г-образной формы и сваркой прикрепить гайки, фиксирующие полосу стали.
- На перпендикулярной стороне квадрата приварить гайку с болтом напротив шляпки болта с установленным ведомым роликом. Для настройки гриндера и изменения угла ролика нужно будет всего лишь выкрутить или вкрутить короткий болт.
- Приварить профильную трубу 4х4 см вертикально на основание гриндера. При этом нужно учесть, что ведомый ролик должен быть напротив ведущего, установленного на валу двигателя.
- Чтобы лента натягивалась плавно, монтируется газовый амортизатор для мебели. Он располагается между профилем 4х4 и г-образным фиксатором ролика 3х3.
- Опора для гриндера собирается из куска профиля 4х4 и 63-го уголка. Чтобы увеличить площадь приварки, на трубе делается вырез. Уголок крепится болтами, потому что периодически будет сниматься во время обслуживания.
- Чтобы изготовить столик для обрабатываемых заготовок используется лист металла толщиной 8 мм. Ширина стола гриндера – 8 см.
- Чтобы соорудить опору для столика гриндера, нужно взять трубу 4х4 длиной 12 см. В ней сверлится отверстие, торец оттачивается полукругом и нарезается резьба М10. Затем изготавливаются петли, которые привариваются к столику гриндера.
- В подошве гриндера делается резьба под 4 ножки, снижающие вибрацию. Они извлекаются из корпуса стиральной машины. Из него же нужно отрезать лист металла шириной 13 см, чтобы сделать защитный кожух.
- Металлический лист для кожуха согнуть в тисках и сделать в ней посадочные отверстия, чтобы получился настоящий защитный кожух.
Таким образом, все детали для гриндера из двигателя старой стиральной машины готовы. Теперь их следует окрасить.
После того, как детали высохнут, их нужно собрать. Самое сложное – смонтировать кнопку включения, конденсатор и спаять провода. Если есть пластиковые заглушки, можно установить их на профиль 3х3 и 4х4 см.
Мощности двигателя стиральной машины достаточно для исправной работы гриндера. Газовый амортизатор позволяет использовать ленту из наждака разной длины. Это означает, что можно использовать заводские расходники, а не делать шлифовальную ленту самостоятельно.
Заключение
Из двигателя и корпуса старой стиральной машины можно собрать множество полезных устройств: соковыжималку, дробилку зерна, мангал, коптильню, воскотопку, перосъёмную машину, наждак, ветрогенератор и гриндер. Такой шлифовальный станок будет полезен в любом домашнем хозяйстве. Для его изготовления потребуется ряд дополнительных деталей, а также свободное время и ряд затраченных усилий, а также пошаговое руководство. Итоговый результат очень хорош и стоит всех затрат и потраченных сил.
Кроме этого из б/у стиральной машины так же можно сконструировать:
- коптильню,
- насос для полива,
- мангал,
- зернодробилку,
- перосъёмную машину,
- ветрогенератор,
- наждак,
- воскотопку
похожие записи из этого раздела
Стиральной машине-автомат, которая отслужила свое и не пригодна к ремонту, всегда найдется применение. После разборки агрегата перед пользователем оказывается много полезных деталей. Наибольшую ценность представляет двигатель, из которого можно сделать большое количество практичных приспособлений, например, гриндер.
Что такое гриндер и для чего используется
Гриндером называется шлифовально-заточный станок, который оснащается ленточным абразивом. Такая конструкция незаменима в домашних мастерских, и в любом гараже для нее найдется достойное применение. Самодельный гриндер по своим функциональным возможностям превосходит шлифовальные машины. Главная особенность заключается в возможности проведения обработки торцов изделий и высоком удобстве работы с мелкими деталями.
Гриндер необходим для финишной обработки поверхностей деталей, когда нужно убрать различного рода шероховатости и мелкие дефекты. Такая подготовка проводится перед окрашиванием или покрытием детали лаком.
Гриндер может использоваться с лентами разной зернистости, что существенно расширяет сферу его применения. Меняя ленту на станке, можно работать с деревом, сталью и цветными металлами.
Конструктивные и функциональные особенности этого самодельного станка позволяют легко обрабатывать поверхности различной формы. С ручным инструментом выполнить такую работу не получится.
Особенности конструкции
Самодельный гриндер характеризуется особой конструкцией, в которой будет использоваться подошва от старой ленточной шлифовальной машины. Такое решение делает дальнейшую эксплуатацию станка удобным и малозатратным. Это объясняется возможностью применения готовых шлифовальных лент и отсутствием необходимости в самостоятельной их наклейке.
В качестве передающего механизма удобно использовать ремни и ролики, взятые с приводных систем автомобилей.
За основу берется рабочий стол. Его конструкция может меняться по желанию пользователя, который будет ориентироваться на поставленные цели и необходимый результат. Гриндеры могут прикручиваться к полу, что делает станок более устойчивым, хотя лишает его такого важного качества, как мобильность. Зато в этом случае гриндер не будет смещаться и вибрировать в процессе работы. Также к столу можно добавить колеса, что сделает простым его перемещение по мастерской.
Прелесть самодельного гриндера заключается в возможности по своему усмотрению менять конструкцию, добавлять конструкционные элементы или убирать то, что не пригодится в дальнейшей работе. В любом случае перед началом работ по созданию гриндера необходимо продумать чертежи будущего станка. Сделать поправки на бумаге будет гораздо проще, чем в процессе создания установки.
Инструменты для изготовления
Не стоит спешить приступать к работе по созданию гриндера — это всегда успеется, а спешка будет плохим помощником. Для начала нужно подумать над списком необходимого инструмента и деталей. Мы приведем общий список, который может меняться по усмотрению каждого мастера:
- основной элемент будущей конструкции — двигатель от стиральной машины-автомат;
- пусковой конденсатор от мотора;
- обшивка и две пары ножек с машинки;
- фанера с влагоустойчивыми характеристиками;
- трубка с толстыми стенками с длиной около 5 см и внутренним диаметром порядка 14 мм;
- пара подшипников с одинаковым диаметром;
- герметик;
- лист толстого металла с сечением в пределах 8 мм;
- уголок с размерами 63х63 мм;
- две профильные трубы (40х40 и 30х30 мм);
- длинная гайка;
- полоса из стали с сечением около 10 мм;
- газовый амортизатор, используемый при сборке мебели;
- кнопка для включения/выключения;
- заглушки, болты, гайки, отвертки и прочие мелочи.
Когда все детали и инструмент находятся под рукой, можно переходить к созданию гриндера своими руками из высокооборотистого мотора от стиральной машины.
Практическое руководство
Работа предстоит непростая, но справиться с ней сможет каждый. Нужно лишь придерживаться инструкции и соблюдать некоторые правила.
- Процесс начинается с создания натяжных роликов из фанеры, которая характеризуется высокой устойчивостью к воздействию влаги. Толщина при этом большого значения не имеет. При помощи дрели с коронкой для обработки дерева делаем 9 фанерных блинов с диаметром 10,2 см. Они будут использоваться для ведущего ролика. Количество фанерных кругов можно менять, ориентируясь на толщину фанеры и ширину ленты.
- Полученные кружки шлифуются, смазываются клеем (можно использовать ПВА) и склеиваются. Таким образом, получается широкий, многослойный валик. Для получения прочного соединения заготовка укладывается под пресс. Таким же образом создается ведомый валик, но коронка меняется на 6,4 см.
- Для предупреждения расслаивания деталей после высыхания клея необходимо сделать по бокам по 2 отверстия и скрепить шурупами.
- На токарном станке проводим балансировку роликов, убираем неровности и делаем поверхности идеально гладкими.
- Для создания переходника для закрепления ведущего ролика используем отрезок трубы, внутренний диаметр которой должен составлять 1,4 см. Для прижатия трубки на валу мотора необходимо сделать отверстие и резьбу М С противоположной стороны трубки привариваем болт М12.
- Отверстие на ведущем ролике требуется расширить до половины глубины для установки трубки. Остаток трубы с узкой частью отведен под резьбу от болта М12.
- Берем ведомый ролик и с двух сторон располагаем по одному подшипнику. Их размер должен соответствовать внутреннему диаметру. Гнезда для посадки подшипников нужно сделать на токарном станке.
- Детали обмазываем стекольным клеем, который позволит добиться хорошей гладкости.
- Для расположения гриндера нужно сделать станину из листового металла, вырезав из него прямоугольную заготовку.
- Для закрепления мотора потребуется пара уголков и пластина. Укладываем стальную пластину, уголок и двигатель, отмечаем будущие отверстия под крепеж. При помощи четырех гаек М6 фиксируем уголки на моторе. Монтируем силовой агрегат с уголками на металлическом листе, делаем разметку и при помощи сварки фиксируем уголки на основании будущего станка.
- Из профилей (40х40 и 30х30 мм) делаем заготовки с длиной 30 см.
На этом этапе можно заниматься созданием регулировочного механизма для ленты. Эта работа выполняется по следующей схеме.
- На удлиненной гайке обтачиваем грани, после чего привариваем ее к полосе из стали. В полоске делаем отверстие с резьбой М10, которая будет использоваться для болта с ведомым роликом. Из квадратной трубы 30х30 мм делаем деталь с Г-образной формой, привариваем гайки, фиксирующие стальную полосу.
- Выбираем перпендикулярную сторону квадрата, привариваем гайку с болтом, чтобы она располагалась напротив болта с ведомым роликом. Привариваем профильную трубу 40х40 мм на основании в вертикальном положении.
- Для плавного натягивания ленты устанавливается газовый амортизатор между профилем 40х40 мм и Г-образной деталью. Опору собираем из профиля и уголка.
Стол создается из подручных материалов в соответствии с требованиями пользователя. То же самое касается опоры для стола. Детали станка перед сборкой окрашиваются и высушиваются.
Более подробный и наглядный обзор создания гриндера своими руками из двигателя от стиральной машины представлен в следующем видео:
Гриндер из мотора от стиральной машины своими рукам
Некоторых обывателей вводит в ступор слово гриндер, а между тем ничего необычного в этом слове нет.
Гриндером называют своеобразный шлифовальный станок, который предназначен для более тонкой финишной зашлифовки какой-либо детали.
В данной статье мы расскажем о том, как изготовить самодельный шлифовальный станок гриндер с двигателем от автоматической стиральной машины, надеемся, эта информация будет вам полезной.
Сферы применения станка
Прежде чем вы начнете собирать станок с применением двигателя от стиральной машины, вспомните о правилах техники безопасности. Процесс сборки и дальнейшего применения самодельного станка может быть опасен для вашего здоровья. Будьте благоразумны и осторожны, если не уверены в своих навыках, лучше не беритесь за изготовление самодельного станка.
Итак, где применяется гриндер, зачем он вообще нужен в домашнем хозяйстве? В большинстве своем для хозяйственных надобностей требуется наждак.
Кстати наждак из стиральной машины своими руками сделать еще проще, чем гриндер, если вам интересно, почитайте одноименную публикацию, размещенную на нашем сайте.
Гриндер, в отличие от наждака, требуется в тех случаях, когда вам нужно быстро и аккуратно зашкурить какую-либо поверхность.
К сведению! На гриндеры продаются ленты (75х457 мм) с какой угодно рабочей поверхностью, так что впредь проблем возникнуть не должно.
Например, если вы делаете черенок для сельскохозяйственного инвентаря или рейки для пчелиных рамок, вам в финале нужно зашкурить эти детали, чтобы потом не было проблем. Можно сделать эту работу руками, но тогда будет потрачено немало сил и энергии. Гриндер сделает процесс ошкуривания простым и незатейливым.
Изготавливаем механизм
Важнейшим элементом, кроме двигателя от стиральной машины, является самодельный подвижный узел, с помощью которого осуществляется натяжка ленты и регулировка ее положения.
Можно купить готовый подвижный механизм для такого станка или заказать его изготовление у мастеров, но тогда стоимость готового изделия будет приближаться к цене заводского гриндера, что, конечно же, неприемлемо.
Так что мы попробуем изготовить эту важнейшую деталь своими руками. Какие материалы потребуются:
- несколько кусочков уголка 30 мм, один длинный – 40 см и два коротких 15 и 25 см;
- два длинных болта и с десяток гаек;
- шпилька;
- пружина на болт;
- полоска металла 30х100 мм;
- короткие болты, шайбы, гайки.
Детали валика пришлось вытачивать на токарном станке. Их вы можете видеть на рисунке ниже. Два подшипника, гайка, сам валик и своеобразный вал.
Соответственно из инструментов нам потребуется: токарный станок, болгарка, дрель, электросварка, гаечные ключи, плоскогубцы и «ангельское терпение». Делаем следующее. Привариваем уголки и пластины друг к другу так, как показано на рисунке ниже. В торец конструкции вставляем болт с пружиной. Данный болт нам потребуется для регулировки натяжения ленты.
! Основной болт будет держаться за счет двух маленьких пластин с отверстиями и нарезанной резьбой, которые приварены в нижней части уголка перпендикулярно ему.
Далее в верхней части основного уголка просверливаем отверстие, вставляем в него короткий болт и прикручиваем короткий кусочек уголка. Это кусочек должен слегка двигаться из стороны в сторону и к нему в свою очередь будет прикреплен валик с подшипниковым механизмом. Движение этого кусочка уголка впоследствии позволит регулировать положение ленты.
Собираем механизм валика и прикручиваем его к уголку. Слишком затягивать не нужно, чтобы валик крутился свободно, но и соскочить валик с подшипниками также не должен, поэтому прихватываем подшипники к валику сваркой, а на торцы вала закручиваем контргайки.
Под валиком в уголке нужно будет просверлить еще одно отверстие и закрепить в нем шпильку, на одном конце которой нужно закрутить две гайки, а другой конец будет упираться в основной уголок. Очень важно чтобы шпилька закручивалась и выкручивалась по резьбе.
Приваренный перпендикулярно основному уголку короткий уголок с прикрученным к нему кусочком ДСП служит направляющей, а главное защищает руки мастера во время регулировки движения ленты.
Для безопасности это важно, поскольку самодельный гриндер регулируется шпилькой, которая расположена в опасной близости с активно двигающейся лентой.
Ну, вот и все, механизм готов, теперь можно подключить двигатель, одеть на его вал втулку, соединить это все с подвижным механизмом и начинать испытания.
Двигатель и вал
О том, как подключить двигатель от стиральной машины мы уже довольно много говорили и не станем повторяться. Перейдем сразу к следующему и финальному этапу сборки гриндера.
Подключим двигатель от старой полуавтоматической стиральной машины. Защитим корпус двигателя листом тонкой жести и закрепим его на подходящую станину.
В нашем случае мы сварили станину из уголков, но вы можете закрепить двигатель прямо на верстаке.
! Конденсатор, управляющий запуском двигателя можно взять от той же стиральной машины полуавтомат.
Как видите, мы взяли двигатель сразу с длинным валом, но если у вас в наличии обычный двигатель от стиральной машины с коротким валом, то придется что-то придумывать и увеличивать его длину.
На рисунке выше вы видите, что на вал двигателя одета особая деревянная втулка, которую мы выточили на станке. На эту втулку мы оденем ленту гриндера. Подвижный механизм, который мы сделали ранее, закрепим чуть выше двигателя.
В итоге получится станочек, который вы можете видеть на рисунке ниже.
В заключение, отметим, гриндер из двигателя стиралки сделать непросто, но если есть желание и чешутся руки, то можно потратить пару дней и смастерить нечто подобное тому, что было представлено на ваш суд в данной публикации. Главное не спешите и помните о технике безопасности, удачи!
Источник: //mashmaster.ru/grinder-iz-stiralnoj-mashiny/
Самодельный гриндер с двигателем от стиральной машины
03.01.2019
Если в домашней мастерской нужен шлифовальный станок, не обязательно покупать его. Можно своими руками собрать гриндер из двигателя от стиральной машины.
Его преимущество в том, что он позволяет обрабатывать не только небольшие детали, но и торцы изделий.
Чтобы изготовить такое устройство, потребуется старая стиральная машина, инструмент, руководство по сборке гриндера и свободное время.
Применение гриндера
Область использования гриндера – обработка деталей на завершающем этапе от шероховатостей. Эта операция проводится перед покраской или лакировкой. Помимо этого, шлифовальный станок позволяет быстро и эффективно устранить на поверхностях дефекты или изъяны.
Благодаря лентам с разной зернистостью на таком гриндере можно обработать деревянные или стальные изделия, а также из цветного металла. Самодельный гриндер из двигателя старой стиральной машины позволяет шлифовать детали самых различных форм и конструкций, что недостижимо при обработке ручным инструментом.
Это могут быть предметы треугольной, плоской или круглой формы и т.д.
Необходимые материалы для изготовления гриндера
Для изготовления простого гриндера из двигателя стиральной машины необходимы следующие материалы:
- двигатель от стиральной машины;
- пусковой конденсатор от двигателя;
- ножки и панели корпуса стиральной машины;
- фанерный лист;
- 5-см кусок трубы с толстыми стенами и внутренним диаметром 1,4 см;
- 2 подшипника одного размера;
- герметик для стекла;
- лист металла сечением 0,8 см;
- уголок 6,3х6,3 см;
- профильные трубы 4х4 см и 3х3 см;
- удлиненная гайка;
- полоска стали сечением 1 см;
- газовый амортизатор для мебели;
- тумблер включения;
- заглушки из пластика 3х3 и 4х4 см;
- болты и гайки М12, М10, М5, М6.
Порядок изготовления самодельного гриндера
Процесс изготовления гриндера своими руками происходит в следующем порядке:
- Сначала нужно изготовить натяжные ролики из фанеры, устойчивой к воздействию влаги. Толщина не имеет значения.
- Дрелью с коронкой по дереву сделать 9 фанерных блинов диаметром 10,2 см для ведущего ролика. Число кружков может меняться в зависимости от толщины фанерного листа и ширины используемой шлифовальной ленты.
- Отшлифовать блины, чтобы убрать неровности, сколы и шероховатости, намазать клеем ПВА и склеить, сформировав широкий валик, состоящий из множества слоев. Чтобы соединение было прочным, уложить деталь под пресс.
- Сделать ведомый валик. Использовать коронку на 6,4 см. Вырезать 9 блинов, отшлифовать и склеить.
- Чтобы детали не расслаивались, после того, как клей высохнет, просверлить в них сбоку по 2 отверстия и скрепить их шурупами (по 2 штуки с обеих сторон).
- С помощью токарного станка отбалансировать ролики, убрать неровности и сделать их гладкими.
- Изготовить переходник для закрепления ведущего ролика на валу двигателя из отрезка трубы. Используется отрезок со внутренним диаметром 1,4 см.
- Чтобы прижимать трубку на валу двигателя, просверлить отверстие и сделать резьбу М5.
- На противоположном конце трубки наварить болт М12.
- Отверстие ведущего ролика расширить до половины глубины под установку трубки. Оставшаяся узкая часть содержит резьбу от болта М12.
- В ведомом ролике с двух сторон разместить по подшипнику. Размер не имеет значения, должен совпадать лишь внутренний диаметр. Гнезда для их посадки делаются на токарном станке.
- Промазать детали стекольным клеем, чтобы добиться большей гладкости.
- Соорудить станину для размещения будущего мини-гриндера. Для этого нужно взять лист металла толщиной 8 мм и вырезать прямоугольник 22х31 см.
- Чтобы закрепить двигатель от стиральной машины, взять два уголка длиною 1,3 см.
- Положить стальную пластину, поставить уголок и двигатель, сделать разметку под отверстия для крепежа диаметром 6 мм.
- Если взять металл рядом с валом, уголок не будет мешать болту, фиксирующему ведущий ролик. Удобнее всего вырезать маленький треугольник.
- Четырьмя гайками М6 закрепить уголки на двигатель стиральной машины.
- Установить двигатель с уголками на металлический лист, сделать разметку и приварить уголки к основанию будущего гриндера.
- Из куска профиля 4х4 см вырезать заготовку длиной 30 см. Вырезать такую же заготовку из профиля 3х3 см.
- Теперь необходимо изготовить механизм для регулировки ленты. Для этого потребуется удлиненная гайка, на которой обтачиваются грани.
- Ее нужно приварить к полосе стали толщиной 1 см, затем в полоске просверлить отверстие с резьбой М10. Она предназначена для болта с закрепленным ведомым роликом.
- Из куска квадратной трубы 3х3 см сделать деталь г-образной формы и сваркой прикрепить гайки, фиксирующие полосу стали.
- На перпендикулярной стороне квадрата приварить гайку с болтом напротив шляпки болта с установленным ведомым роликом. Для настройки гриндера и изменения угла ролика нужно будет всего лишь выкрутить или вкрутить короткий болт.
- Приварить профильную трубу 4х4 см вертикально на основание гриндера. При этом нужно учесть, что ведомый ролик должен быть напротив ведущего, установленного на валу двигателя.
- Чтобы лента натягивалась плавно, монтируется газовый амортизатор для мебели. Он располагается между профилем 4х4 и г-образным фиксатором ролика 3х3.
- Опора для гриндера собирается из куска профиля 4х4 и 63-го уголка. Чтобы увеличить площадь приварки, на трубе делается вырез. Уголок крепится болтами, потому что периодически будет сниматься во время обслуживания.
- Чтобы изготовить столик для обрабатываемых заготовок используется лист металла толщиной 8 мм. Ширина стола гриндера – 8 см.
- Чтобы соорудить опору для столика гриндера, нужно взять трубу 4х4 длиной 12 см. В ней сверлится отверстие, торец оттачивается полукругом и нарезается резьба М10. Затем изготавливаются петли, которые привариваются к столику гриндера.
- В подошве гриндера делается резьба под 4 ножки, снижающие вибрацию. Они извлекаются из корпуса стиральной машины. Из него же нужно отрезать лист металла шириной 13 см, чтобы сделать защитный кожух.
- Металлический лист для кожуха согнуть в тисках и сделать в ней посадочные отверстия, чтобы получился настоящий защитный кожух.
После того, как детали высохнут, их нужно собрать. Самое сложное – смонтировать кнопку включения, конденсатор и спаять провода. Если есть пластиковые заглушки, можно установить их на профиль 3х3 и 4х4 см.
Мощности двигателя стиральной машины достаточно для исправной работы гриндера. Газовый амортизатор позволяет использовать ленту из наждака разной длины. Это означает, что можно использовать заводские расходники, а не делать шлифовальную ленту самостоятельно.
Заключение
Из двигателя и корпуса старой стиральной машины можно собрать множество полезных устройств: соковыжималку, дробилку зерна, мангал, коптильню, воскотопку, перосъёмную машину, наждак, ветрогенератор и гриндер.
Такой шлифовальный станок будет полезен в любом домашнем хозяйстве. Для его изготовления потребуется ряд дополнительных деталей, а также свободное время и ряд затраченных усилий, а также пошаговое руководство.
Итоговый результат очень хорош и стоит всех затрат и потраченных сил.
Самодельный гриндер с двигателем от стиральной машины Ссылка на основную публикацию
Источник: //stiralkainfo.ru/aksessuary/grinder-iz-dvigatelya-ot-stiralnoj-mashiny.html
Как сделать шлифовальный станок (гриндер) из стиральной машины
В продолжение рубрики «Самоделки» расскажем о том, как можно изготовить шлифовальный станок из двигателя от стиральной машины. Из мотора от стиралки своими руками можно смастерить ленточный и точильный аппараты.
Ленточный обладает быстрой шлифовкой, им можно обрабатывать стекло, а также другие хрупкие материалы. Хорошо полирует изделия. Действующий элемент — абразивная лента с грубым напылением.
Точильный предусматривает заточку металлических деталей, сможет придать нужную форму, сделает гладкую поверхность. Основной действующий элемент — шлифовочный круг.
Как сделать ленточный гриндер из стиральной машины
Основные составляющие:
- электродвигатель;
- станина;
- подвижный узел;
- вал;
- металлические уголки;
- абразивная лента.
Движок берем у стиралки. Желательно асинхронный, мощностью до 300 Вт, оборотом до 3000.
Изготавливаем самодельный подвижный узел. Для этого потребуются:
- уголочки (3 см — 2 шт., 40 см — 1 шт., 15 см — 1 шт., 25 см — 1 шт.);
- пара больших болтов;
- около десятка гаек;
- шпилька;
- пружина;
- небольшой лист металла (3х10 см);
- шайбы, гайки, маленькие болтики.
Составляющие элементы валика делаем сами либо покупаем в магазине.
Основной болт удерживают пластины. В них заранее проделываем отверстия, нарезаем резьбу. Затем пластины необходимо приварить к низу уголка в перпендикулярном направлении.
Сверху самого длинного уголка делаем отверстие, вкручиваем в него короткий болтик и крепим кусочек вспомогательного уголочка. К нему в дальнейшем прикрепляется валик и подшипниковый механизм. Вспомогательный уголок не нужно прикреплять вплотную, он должен слегка качаться со стороны в сторону, так как от его движений зависит регулировка абразивной ленты.
Далее нужно собрать элементы валика воедино, затем прикрепить к уголку. Хватка должна быть средней, туго затягивать не стоит, но давать большую свободу тоже не рекомендуется. Подшипники крепим сваркой, на торцы вала нужно закрутить гайки.
Рядом с валиком проделываем отверстие для шпильки. Один ее конец должен упираться в основание уголка, а на другой — прикручиваем две гайки. Закручиваться/выкручиваться шпилька должна строго по резьбе.
Подвижный угол готов. Осталось подключить мотор от стиральной машинки, затем соединить его с нашим механизмом. Для защиты движок нужно покрыть тонким листом металла. Затем прикрепляем его к станине. Ее можно сделать из металлического листа, уголков. А можно электродвигатель крепить к верстаку.
В нашем случае движок от стиральной машины-автомата идет с длинным валом. Если у вас длина недостаточна, нужно будет придумать какие-то приспособления, чтобы ее увеличить. На вал одевается втулка, выточенная из дерева, на нее крепится абразивная лента. Подвижный узел прикрепляем над мотором. Вот и все. Станок готов.
Чтобы информация лучше усвоилась, предлагаем посмотреть видео о том, как собрать такой шлифовальный аппарат:
Как сделать точильный гриндер
Такой станок делается легче предыдущего. Необходимые детали:
- двигатель;
- шлифкруг;
- наждачная бумага;
- вал;
- стальные уголки;
- саморезы;
- станина;
- ДСП.
От двигателя потребуется мощность минимум в 150 Вт, однофазный тип работы. Схема подключения данного движка стандартная.
Шлифовочный круг крепится к двигателю. Для этого во фланце делаем три отверстия и нарезаем резьбу (тип М4).
Сам шлифдиск можно изготовить из дерева или ДСП. В нем также надо будет проделать три отверстия: одно для вала, остальные — для крепления к болтам и саморезам. Сверху диск покрывается наждачкой. Ее можно насадить на двухсторонний скотч.
Движок прикрепляем к станине, используя саморезы с уголками.
Затем устанавливаем диск, переходим к монтажу электрической части станка.
Перед шлифовальным кругом на станину прикрепляем стойки для стола. Они должны насквозь проходить через основание. Снизу можно приделать ножки. Это необязательная процедура, но устойчивость станка увеличит.
На стойки устанавливаем стол. Закрепляем болтами. Точильный гриндер готов. Для удобства пользования можно приделать к нему ручку.
Прилагаем видео, чтобы ознакомится с принципом работы данного станка:
Надеемся, статья была вам полезна. Не бойтесь экспериментировать. Мы уверены, что у вас все получится!
Источник: //270076.ru/stiralnye-mashiny/kak-sdelat-slifovalnyj-stanok-grinder-iz-stiralnoj-masiny/
Самодельный шлифовальный станок (гриндер) из стиральной машины
Если у вас есть ненужная стиральная машина, которую не удалось продать, ее можно выгодно использовать. Из двигателя стиральной машины можно сделать самодельный шлифовальный станок. Называется такое устройство – гриндер.
Он имеет преимущества перед шлифовальными машинами – позволяет с удобством обрабатывать торцы изделий, а также мелкие детали. Узнайте, как собрать станок своими руками, в нашей статье.
SAMSUNG
Когда используется станок
Гриндер применяется для окончательной обработки деталей от шероховатостей – перед покраской или покрытием лаком. Также для выравнивания дефектов и изъянов на поверхностях.
Станок позволит быстро и качественно справиться с работой. Кроме того, к нему идут ленты различной зернистости, так что сфера применения достаточно широкая. В зависимости от выбора ленты, вы сможете обрабатывать изделия из:
- дерева;
- стали;
- цветного металла.
С помощью самоделки из двигателя от стиральной машинки будет удобно шлифовать детали различных форм, чего не сделаешь ручным инструментом. Например, треугольные, трубные, плоские и круглые предметы.
Подготовительные работы
Понадобится своими руками изготовить подвижный элемент, по которому будет передвигаться лента. Если покупать его отдельно для сборки конструкции, то он обойдется примерно в ту же сумму, что и новый станок.
Какие детали нужны для работы:
- уголки: один длиной 40 см и два по 15 и 25 см;
- 2 длинных болта и несколько обычных, гайки, шайбы, пружина;
- шпилька;
- кусок металла размером 30х100 мм.
Какие инструменты понадобятся:
- токарный станок;
- дрель;
- сварочный аппарат;
- пассатижи;
- рожковые ключи;
- болгарка.
Также необходимы детали, которые можно изготовить только на станке либо заказать в мастерской. Это:
- валик;
- подшипник;
- втулка;
- гайка;
- вал.
Как собрать гриндер из мотора стиральной машины: инструкция
Теперь возьмите подготовленные уголки. С помощью сварки соедините уголки, как видно на фото ниже. К нижней части параллельно приварите две небольшие металлические пластины с отверстиями для болта.
Регулировать натяжение ленты на станке поможет болт с надетой на него пружиной, установленный в торцевое отверстие конструкции из уголков. Сделайте отверстие в верхней части уголка для короткого болта. Прикрутите на это место короткую часть уголка, закрепленную болтом не до конца. Короткая часть должна двигаться, позволяя менять натяжение ленты.
Затем установите валик с подшипниковым механизмом. Не стоит слишком затягивать валик на уголке, он должен свободно вращаться. Один конец валика закрепите гайкой, а второй приварите сварочным аппаратом к уголку.
Установите шпильку. Для этого проделайте дополнительное отверстие в уголке под валиком. Продев шпильку, закрепите ее двумя гайками с одной стороны. При установке шпильки следите, чтобы она входила по резьбе.
Как видно на фото выше, в конструкции присутствует еще одни элемент. Это уголок с куском ДСП, который закреплен короткими болтами. Он нужен для вашей безопасности. Натяжение ленты происходит с помощью шпильки, поэтому ваши руки будут находиться близко к быстро движущейся ленте. Такая планка защитит руки от повреждения.
Как подключить мотор
Осталось подключить электродвигатель. Желательно использовать асинхронный движок от стиральной машины-автомат. Мощность может составлять от 200 до 300 Ватт, а скорость оборотов от 1500 до 3000 в минуту. Следовательно, производительность ленты будет зависеть от характеристик мотора.
Хорошо, если у двигателя достаточно длинный вал. Но если это не так, то нужно его увеличить самостоятельно. Здесь понадобится специальная втулка из дерева, изготовленная на станке. Втулка надевается на вал двигателя, после чего на нее надевается лента.
Чтобы лента не смещалась при работе, а располагалась посередине, нужно сделать центральную часть втулки на 2-3 мм больше.
Установка ленты
Вы можете купить специальную ленту или изготовить ее из наждачного полотна. Ее ширина должна быть не более 200 мм. Разрежьте полотно на полосы соответствующей длины. Теперь полосы нужно соединить. Используйте только специальный клей. Дальше действуйте так:
- Укладывая куски стык в стык, нанесите на них клей.
- Сверху уложите кусок материи и крепко прижмите.
- Затем накройте листом бумаги и закрепите горячим утюгом.
- Обрежьте излишки материи по краям.
Так как на ленту будет оказываться сильное воздействие, выполнить соединения нужно качественно.
Надевая ленту на гриндер, следите, чтобы шов, который лежит внахлест, не задирался при работе.
Как отрегулировать шлифовальный станок
Регулировка ленты происходит шпилькой, которая установлена в конструкции самодельного станка. Закручивая и выкручивая шпильку, вы влияете на степень прижима (натяжения) ленты.
Здесь нужно быть аккуратным: если работать на высокой скорости с небольшим натяжением – обработка может быть некачественной, с пропущенными участками. Если снизить скорость и сильнее натянуть ленту, то можно испортить изделие.
Также выбирайте степень зернистости абразива в соответствии с материалом обработки.
Разобравшись в деталях работы, вы обзаведетесь полезной техникой в домашнем использовании.
Вам помогла статья?
Да Нет
Источник: //cosmo-frost.ru/stiralnye-mashiny/samodelki/samodelnyj-shlifovalnyj-stanok-grinder-iz-stiralnoj-mashiny/
Самодельный гриндер из двигателя от стиральной машины сделанный своими руками.
Этот самодельный шлифовальный станок, пригодится в любой мастерской, сделан он из двигателя от стиральной машины. Подробный процесс изготовления можно посмотреть на этих пошаговых фото.
За основу самоделки, взят двигатель от пришедшей в негодность стиральной машины, выбрасывать такой мотор не стоит, он ещё долго послужит.
Первым делом автор вырезал площадку основание для станка, из куска толстой листовой стали размером 220 х 310 мм.
Натяжные ролики для наждачной ленты будут сделаны из фанерных заготовок.
Заготовки из фанеры склеиваем между собой и ставим под пресс.
Затем изготовим крепления для роликов.
По центру фанерных роликов сверлим отверстие под ось и подшипники.
Далее, автор покрыл ролики шовным герметиком.
Сделал механизм регулировки ленты.
Изготовил прижимной столик для ленты.
Изготовил крепление для двигателя.
Для натяжки наждачной ленты — установлен мебельный упор.
Покраска деталей станка.
Сборка станка.
Ролик фиксируется винтом на шпонке вала двигателя.
Одеваем на ролики наждачную ленту.
Также автор установил выключатель для электродвигателя. Самодельный гриндер готов к работе.
Гриндер удачно прошёл испытания и занял своё место в мастерской. Получился вполне приличный шлифовальный станок из двигателя стиральной машины, сделать его своими руками сможет каждый желающий.
Если у вас заинтересовала эта самоделка, рекомендуем посмотреть это видео, где подробно показан процесс изготовления гриндера своими руками.
Автор самоделки: Андрей Машков.
