Гриндер своими руками из двигателя от насосной станции

Шлифовальный станок (гриндер) — незаменимая вещь в любой мастерской. И сделать его можно своими руками из электродвигателя и металлолома.

В данном обзоре автор показывает подробный процесс изготовления гриндера со всеми нюансами. В качестве привода используется асинхронный электродвигатель мощностью 600 Вт (от насосной станции).

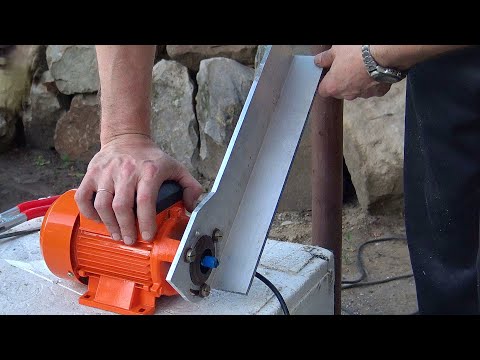

Первым делом снимаем с двигателя все лишнее. Потом отрезаем по размеру кусок листового металла толщиной 8 мм, сверлим в нем отверстия и крепим его к корпусу двигателя.

Читайте также: Измельчитель мелких веток из старого двигателя и УШМ

Рекомендуем вам также прочитать статью-обзор: как изготовить несложное самодельное приспособление для гибки квадратных профильных труб в домашних условиях.

Далее отрезаем пластину из листового металла толщиной 8 мм и крепим ее к станине. Из обычных и удлиненной гайки и болта делаем самодельный шарнир. К удлиненной гайке привариваем небольшой кусок металла, а две обычных — привариваем к самой пластине.

Основные этапы работ

На следующем этапе из болта и подшипников делаем вторичный вал (или ведомый ролик) гриндера. Крепим его к подвижной площадке, которая соединена шарнирно с пластиной.

Читайте также: Мини гриндер из ленточной шлифовальной машинки

Далее необходимо будет закрепить газлифты. Один конец крепим к станине, второй — к пластине. Для лучшей работы всей конструкции лучше использовать два газлифта.

К станине крепится кусок уголка с прорезями (для регулировки), а к нему — опорная площадка, которую тоже можно отрегулировать при необходимости.

Читайте также: Мини станок для шлифовки на базе маленькой УШМ

После этого останется только изготовить подручник. Зачищаем и красим все детали. И затем приступаем к сборке.

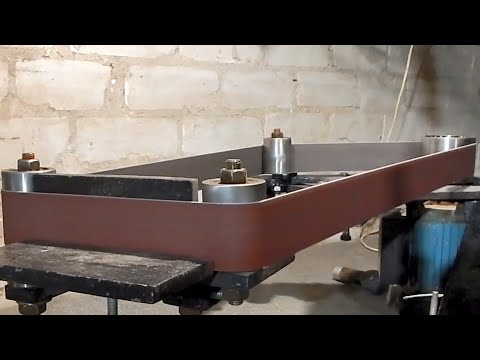

Подробно о том, как сделать настольный гриндер из электродвигателя и металлолома, можно посмотреть на видео ниже. Материал подготовлен на основе видеоролика с YouTube «КУЙ железо».

Как гриндер показал себя в работе

Видео Маленький гриндер из двигателя от насосной станции после месяца использования канала Алексей Деделькин

Показать

Самодельный гриндер с двигателем от стиральной машины

После 2,5 месячного отсутствия свободного времени, оно, время, начало появляться. Решил, что ничего ножевого не буду делать, пока не сделаю маленький гриндерочек. Иначе опять не соберусь. Начал с подбора регулирующего ролика. На работе давно валялся без дела подающий вал от матричного принтера.

При внимательном рассмотрении он оказался отличным материалом.

Внешний диаметр 45 мм. Внутренний диаметр 30 мм. Толщина резинового покрытия 3 мм. Толщина дюралеврй трубки 4 мм.

Отрезал кусок 40 мм, отдал токарю, который проточил места под подшипники 32 мм и, заодно слегка проточил бочку.

Коронка для высверливания отверстий под розетки. Диаметр 80 мм. Стоила 45 нрн. Плюс победитовое сверло в наваре. Легкий тюнинг от токаря привел к такому результату

Лента 533 х 75 мм, разрезанная вдоль/пополам.

Примерка

Пошел в дело и кусок кафельной плитки

Всем привет. Предлагаю Вашему вниманию самодельный гриндер с двигателем от стиральной машины автомат.

Верхний узел служит для регулировки и удержания ленты в рабочем положении. Он состоит из двух перпендикулярно скрученных между собой пластин. к одной болтом крепится ролик, к другой приварена гайка с вкрученным регулировочным болтом.

При вкручивании болта пластина с роликом отгибается в одну сторону, а при выкручивании в другую. Этим и происходит регулировка ленты от смещения. Ну и сами ролики должны находится в одной плоскости. Так же верхний ролик выполнен в форме бочки. Это позволяет удерживать ленту при работе в одном положении. Этот узел крепится к вертикальной стоике болтом. Между пластинами стоит упорный подшипник от передней стойки автомобиля форд. Это соединение должно быть подвижно, но без люфтов. Оно служит для натяжения ленты. С обратной стороны натянута пружина.

Теперь из разрезанного пополам швеллера изготовил кронштейн для прижимной площадки. В нём сделаны пазы для регулировки. К второму куску приварена сама прижимная площадка. Он прикручивается к первому обрезку на болтовое соединение для возможности отрегулировать положение площадки.

Столик для работы вырезан из листа 10мм. Размер около 150 на 300мм. К снованию приварен кронштейн с отверстием и добавлена косынка. Такая же пластина приварена к столику. Отверстие выполнено в форме прорези. Это позволяет производить регулировку столика. Его можно двигать ближе или дальше относительно ленты, а так же менять угол наклона. Это удобно при заточке различного инструмента. В процессе сборки столик выставлен перпендикулярно боковой стороне ленты.

Вся конструкция была разобрана и покрашена для более эстетичного вида.

Что можно сказать про двигатель, то его мощности вполне хватает. На регуляторе выставлены обороты 6000. При таком диаметре приводного ролика и оборотах, скорость ленты приличная, и вместе с регулировкой позволяют обрабатывать различные материалы. Двигатель нужно обязательно закрыть для предотвращения попадания металлической пыли.

Вот такой станочек помощник появился у меня в

Гриндер своими руками.

Самодельный гриндер с двигателем от стиральной машины. После 2,5 месячного отсутствия свободного времени, оно, время, начало появляться. Решил, что ничего ножевого не буду делать, пока не сделаю маленький гриндерочек. Иначе опять не соберусь. Начал с подбора регулирующего ролика. На работе давно валялся без дела подающий вал от матричного принтера.

При внимательном рассмотрении он оказался отличным материалом.

Внешний диаметр 45 мм. Внутренний диаметр 30 мм. Толщина резинового покрытия 3 мм. Толщина дюралеврй трубки 4 мм.

Отрезал кусок 40 мм, отдал токарю, который проточил места под подшипники 32 мм и, заодно слегка проточил бочку.

Коронка для высверливания отверстий под розетки. Диаметр 80 мм. Стоила 45 нрн. Плюс победитовое сверло в наваре. Легкий тюнинг от токаря привел к такому результату.

Лента 533 х 75 мм, разрезанная вдоль/пополам. Примерка

Пошел в дело и кусок кафельной плитки.

Результат

Когда делал опасался, что мощности двинателя будет мало. Них… подобного. Грызет металл (быстрорез, напильник) аки зверь. Доволен. Но уже затеял доработку. Хочу сделать, чтобы можно было использовать ленты 610 мм. Надеюсь, что на следующей неделе закончу. Конечно покажу.

Некоторых обывателей вводит в ступор слово гриндер, а между тем ничего необычного в этом слове нет. Гриндером называют своеобразный шлифовальный станок, который предназначен для более тонкой финишной зашлифовки какой-либо детали. В данной статье мы расскажем о том, как изготовить самодельный шлифовальный станок гриндер с двигателем от автоматической стиральной машины, надеемся, эта информация будет вам полезной.

Сферы применения станка

Прежде чем вы начнете собирать станок с применением двигателя от стиральной машины, вспомните о правилах техники безопасности. Процесс сборки и дальнейшего применения самодельного станка может быть опасен для вашего здоровья. Будьте благоразумны и осторожны, если не уверены в своих навыках, лучше не беритесь за изготовление самодельного станка.

Итак, где применяется гриндер, зачем он вообще нужен в домашнем хозяйстве? В большинстве своем для хозяйственных надобностей требуется наждак. Кстати сделать еще проще, чем гриндер, если вам интересно, почитайте одноименную публикацию, размещенную на нашем сайте. Гриндер, в отличие от наждака, требуется в тех случаях, когда вам нужно быстро и аккуратно зашкурить какую-либо поверхность.

К сведению! На гриндеры продаются ленты (75х457 мм) с какой угодно рабочей поверхностью, так что впредь проблем возникнуть не должно.

Например, если вы делаете черенок для сельскохозяйственного инвентаря или рейки для пчелиных рамок, вам в финале нужно зашкурить эти детали, чтобы потом не было проблем. Можно сделать эту работу руками, но тогда будет потрачено немало сил и энергии. Гриндер сделает процесс ошкуривания простым и незатейливым.

Изготавливаем механизм

Важнейшим элементом, кроме двигателя от стиральной машины, является самодельный подвижный узел, с помощью которого осуществляется натяжка ленты и регулировка ее положения. Можно купить готовый подвижный механизм для такого станка или заказать его изготовление у мастеров, но тогда стоимость готового изделия будет приближаться к цене заводского гриндера, что, конечно же, неприемлемо.
Так что мы попробуем изготовить эту важнейшую деталь своими руками. Какие материалы потребуются:

• несколько кусочков уголка 30 мм, один длинный – 40 см и два коротких 15 и 25 см;
• два длинных болта и с десяток гаек;
• шпилька;
• пружина на болт;
• полоска металла 30х100 мм;
• короткие болты, шайбы, гайки.

Детали валика пришлось вытачивать на токарном станке. Их вы можете видеть на рисунке ниже. Два подшипника, гайка, сам валик и своеобразный вал.

Соответственно из инструментов нам потребуется: токарный станок, болгарка, дрель, электросварка, гаечные ключи, плоскогубцы и «ангельское терпение». Делаем следующее. Привариваем уголки и пластины друг к другу так, как показано на рисунке ниже. В торец конструкции вставляем болт с пружиной. Данный болт нам потребуется для регулировки натяжения ленты.

Основной болт будет держаться за счет двух маленьких пластин с отверстиями и нарезанной резьбой, которые приварены в нижней части уголка перпендикулярно ему.

Далее в верхней части основного уголка просверливаем отверстие, вставляем в него короткий болт и прикручиваем короткий кусочек уголка. Это кусочек должен слегка двигаться из стороны в сторону и к нему в свою очередь будет прикреплен валик с подшипниковым механизмом. Движение этого кусочка уголка впоследствии позволит регулировать положение ленты.

Собираем механизм валика и прикручиваем его к уголку. Слишком затягивать не нужно, чтобы валик крутился свободно, но и соскочить валик с подшипниками также не должен, поэтому прихватываем подшипники к валику сваркой, а на торцы вала закручиваем контргайки. Под валиком в уголке нужно будет просверлить еще одно отверстие и закрепить в нем шпильку, на одном конце которой нужно закрутить две гайки, а другой конец будет упираться в основной уголок. Очень важно чтобы шпилька закручивалась и выкручивалась по резьбе.

Приваренный перпендикулярно основному уголку короткий уголок с прикрученным к нему кусочком ДСП служит направляющей, а главное защищает руки мастера во время регулировки движения ленты. Для безопасности это важно, поскольку самодельный гриндер регулируется шпилькой, которая расположена в опасной близости с активно двигающейся лентой. Ну, вот и все, механизм готов, теперь можно подключить двигатель, одеть на его вал втулку, соединить это все с подвижным механизмом и начинать испытания.

Двигатель и вал

О том, мы уже довольно много говорили и не станем повторяться. Перейдем сразу к следующему и финальному этапу сборки гриндера. Подключим двигатель от старой полуавтоматической стиральной машины. Защитим корпус двигателя листом тонкой жести и закрепим его на подходящую станину
. В нашем случае мы сварили станину из уголков, но вы можете закрепить двигатель прямо на верстаке.

Конденсатор, управляющий запуском двигателя можно взять от той же стиральной машины полуавтомат.

Как видите, мы взяли двигатель сразу с длинным валом, но если у вас в наличии обычный двигатель от стиральной машины с коротким валом, то придется что-то придумывать и увеличивать его длину. На рисунке выше вы видите, что на вал двигателя одета особая деревянная втулка, которую мы выточили на станке. На эту втулку мы оденем ленту гриндера. Подвижный механизм, который мы сделали ранее, закрепим чуть выше двигателя. В итоге получится станочек, который вы можете видеть на рисунке ниже.

В заключение, отметим, гриндер из двигателя стиралки сделать непросто, но если есть желание и чешутся руки, то можно потратить пару дней и смастерить нечто подобное тому, что было представлено на ваш суд в данной публикации. Главное не спешите и помните о технике безопасности, удачи!

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

1. Привод с электродвигателем.
2. Станина на устойчивом основании.
3. Ведущий шкив.
4. Натяжной ролик с механизмом регулировки натяга.
5. Направляющие ролики (обычно один или два).
6. Устройство перемещения и наклона направляющих роликов.
7. Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

• дерево твердых пород и фанера — 15÷30;
• лаковые покрытия — 5÷15;
• древесина мягких и хвойных пород — 12÷20;
• изделия из углеродистой стали — 25÷30;
• пластмассы — 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт. Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»). Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

Как сделать гриндер из дрели

Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным. Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру. Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер). Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

Стационарный гриндер из болгарки используется в тех же случаях, что и из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода. Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» (торговая марка ByChapay©) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления. Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»). Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз. Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Если в домашней мастерской нужен шлифовальный станок, не обязательно покупать его. Можно своими руками собрать гриндер из двигателя от стиральной машины. Его преимущество в том, что он позволяет обрабатывать не только небольшие детали, но и торцы изделий. Чтобы изготовить такое устройство, потребуется старая стиральная машина, инструмент, руководство по сборке гриндера и свободное время.

Применение гриндера

Область использования гриндера обработка деталей на завершающем этапе от шероховатостей. Эта операция проводится перед покраской или лакировкой. Помимо этого, шлифовальный станок позволяет быстро и эффективно устранить на поверхностях дефекты или изъяны. Благодаря лентам с разной зернистостью на таком гриндере можно обработать деревянные или стальные изделия, а также из цветного металла. Самодельный гриндер из двигателя старой стиральной машины позволяет шлифовать детали самых различных форм и конструкций, что недостижимо при обработке ручным инструментом. Это могут быть предметы треугольной, плоской или круглой формы и т.д.

Необходимые материалы для изготовления гриндера

Для изготовления простого гриндера из двигателя стиральной машины необходимы следующие материалы:

• двигатель от стиральной машины,
• пусковой конденсатор от двигателя,
• ножки и панели корпуса стиральной машины,
• фанерный лист,
• 5-см кусок трубы с толстыми стенами и внутренним диаметром 1,4 см,
• 2 подшипника одного размера,
• герметик для стекла,
• лист металла сечением 0,8 см,
• уголок 6,3х6,3 см,
• профильные трубы 4х4 см и 3х3 см,
• удлиненная гайка,
• полоска стали сечением 1 см,
• газовый амортизатор для мебели,
• тумблер включения,
• заглушки из пластика 3х3 и 4х4 см,
• болты и гайки М12, М10, М5, М6.

Порядок изготовления самодельного гриндера

Процесс изготовления гриндера своими руками происходит в следующем порядке:

• Сначала нужно изготовить натяжные ролики из фанеры, устойчивой к воздействию влаги. Толщина не имеет значения.
• Дрелью с коронкой по дереву сделать 9 фанерных блинов диаметром 10,2 см для ведущего ролика. Число кружков может меняться в зависимости от толщины фанерного листа и ширины используемой шлифовальной ленты.
• Отшлифовать блины, чтобы убрать неровности, сколы и шероховатости, намазать клеем ПВА и склеить, сформировав широкий валик, состоящий из множества слоев. Чтобы соединение было прочным, уложить деталь под пресс.
• Сделать ведомый валик. Использовать коронку на 6,4 см. Вырезать 9 блинов, отшлифовать и склеить.
• Чтобы детали не расслаивались, после того, как клей высохнет, просверлить в них сбоку по 2 отверстия и скрепить их шурупами (по 2 штуки с обеих сторон).
• С помощью токарного станка отбалансировать ролики, убрать неровности и сделать их гладкими.
• Изготовить переходник для закрепления ведущего ролика на валу двигателя из отрезка трубы. Используется отрезок со внутренним диаметром 1,4 см.
• Чтобы прижимать трубку на валу двигателя, просверлить отверстие и сделать резьбу М5.
• На противоположном конце трубки наварить болт М12.
• Отверстие ведущего ролика расширить до половины глубины под установку трубки. Оставшаяся узкая часть содержит резьбу от болта М12.
• В ведомом ролике с двух сторон разместить по подшипнику. Размер не имеет значения, должен совпадать лишь внутренний диаметр. Гнезда для их посадки делаются на токарном станке.
• Промазать детали стекольным клеем, чтобы добиться большей гладкости.
• Соорудить станину для размещения будущего мини-гриндера. Для этого нужно взять лист металла толщиной 8 мм и вырезать прямоугольник 22х31 см.
• Чтобы закрепить двигатель от стиральной машины, взять два уголка длиною 1,3 см.
• Положить стальную пластину, поставить уголок и двигатель, сделать разметку под отверстия для крепежа диаметром 6 мм.
• Если взять металл рядом с валом, уголок не будет мешать болту, фиксирующему ведущий ролик. Удобнее всего вырезать маленький треугольник.
• Четырьмя гайками М6 закрепить уголки на двигатель стиральной машины.

• Установить двигатель с уголками на металлический лист, сделать разметку и приварить уголки к основанию будущего гриндера.
• Из куска профиля 4х4 см вырезать заготовку длиной 30 см. Вырезать такую же заготовку из профиля 3х3 см.
• Теперь необходимо изготовить механизм для регулировки ленты. Для этого потребуется удлиненная гайка, на которой обтачиваются грани.
• Ее нужно приварить к полосе стали толщиной 1 см, затем в полоске просверлить отверстие с резьбой М10. Она предназначена для болта с закрепленным ведомым роликом.
• Из куска квадратной трубы 3х3 см сделать деталь г-образной формы и сваркой прикрепить гайки, фиксирующие полосу стали.
• На перпендикулярной стороне квадрата приварить гайку с болтом напротив шляпки болта с установленным ведомым роликом. Для настройки гриндера и изменения угла ролика нужно будет всего лишь выкрутить или вкрутить короткий болт.
• Приварить профильную трубу 4х4 см вертикально на основание гриндера. При этом нужно учесть, что ведомый ролик должен быть напротив ведущего, установленного на валу двигателя.
• Чтобы лента натягивалась плавно, монтируется газовый амортизатор для мебели. Он располагается между профилем 4х4 и г-образным фиксатором ролика 3х3.
• Опора для гриндера собирается из куска профиля 4х4 и 63-го уголка. Чтобы увеличить площадь приварки, на трубе делается вырез. Уголок крепится болтами, потому что периодически будет сниматься во время обслуживания.
• Чтобы изготовить столик для обрабатываемых заготовок используется лист металла толщиной 8 мм. Ширина стола гриндера – 8 см.
• Чтобы соорудить опору для столика гриндера, нужно взять трубу 4х4 длиной 12 см. В ней сверлится отверстие, торец оттачивается полукругом и нарезается резьба М10. Затем изготавливаются петли, которые привариваются к столику гриндера.
• В подошве гриндера делается резьба под 4 ножки, снижающие вибрацию. Они извлекаются из корпуса стиральной машины. Из него же нужно отрезать лист металла шириной 13 см, чтобы сделать защитный кожух.
• Металлический лист для кожуха согнуть в тисках и сделать в ней посадочные отверстия, чтобы получился настоящий защитный кожух.

Таким образом, все детали для гриндера из двигателя старой стиральной машины готовы. Теперь их следует окрасить.

После того, как детали высохнут, их нужно собрать. Самое сложное – смонтировать кнопку включения, конденсатор и спаять провода. Если есть пластиковые заглушки, можно установить их на профиль 3х3 и 4х4 см.

Мощности двигателя стиральной машины достаточно для исправной работы гриндера. Газовый амортизатор позволяет использовать ленту из наждака разной длины. Это означает, что можно использовать заводские расходники, а не делать шлифовальную ленту самостоятельно.

Заключение

Из двигателя и корпуса старой стиральной машины можно собрать множество полезных устройств: соковыжималку, дробилку зерна, мангал, коптильню, воскотопку, перосъёмную машину, наждак, ветрогенератор и гриндер. Такой шлифовальный станок будет полезен в любом домашнем хозяйстве. Для его изготовления потребуется ряд дополнительных деталей, а также свободное время и ряд затраченных усилий, а также пошаговое руководство. Итоговый результат очень хорош и стоит всех затрат и потраченных сил.
