Группа безопасности для отопления своими руками из полипропилена

Правильное применение современных комплектующих деталей в строительство помогает улучшать экономические и эксплуатационные характеристики разных инженерных систем. Долговечное из можно сделать быстро и недорого. Как выбрать лучшие изделия и выполнить монтажные работы без ошибок, рассказано в этой статье.

Читайте в статье

В чем заключаются преимущества пропиленовых труб и о каких недостатках надо помнить

Точные данные о ценах приведены в соответствующем разделе статьи. Но надо отметить сразу, что из полипропиленовых труб стоит дешевле по сравнению с применением аналогичных , меди.
Также необходимо учитывать следующие весомые преимущества:

• Малый вес полимерных изделий упрощает погрузочно-разгрузочные и монтажные операции. Установленная система не станет слишком большой нагрузкой на силовой каркас здания.
• Полипропилен – химически нейтральное соединение. Он не загрязняет воду и окружающую среду, не разрушается коррозией.
• Типовые изделия из этого материала сохраняют целостность при температуре жидкости +80°C и более. Этого вполне достаточно для полноценного функционирования индивидуальных систем теплоснабжения.
• На гладких внутренних стенках не задерживаются частицы накипи. Их прикрепление блокирует также изменение размеров при уменьшении/увеличении температуры теплоносителя.
• Такие изделия не повреждаются механическими примесями, электрохимическими формами коррозии.
• Они способны выполнять свои функции на протяжении десятков лет без засорения рабочих каналов.
• Толстые стенки и особая структура обеспечивают наличие великолепных изоляционных свойств. Даже при высоком напоре из полипропилена не создает сильный шум. Снаружи не образуется конденсат.
• Полимерная труба сохранит целостность после неоднократных циклов замораживания, оттаивания. Это свойство особенно полезно при оснащении автономных объектов недвижимости, так как предотвращает аварийные ситуации.

Разработку эскизного проекта осуществляют с учетом общих принципов системы для конкретного объекта. Применение монтажа однотрубной системы отопления полипропиленовыми трубами позволит сэкономить материалы, трудовые ресурсы.
Однако такие решения используют в наши дни редко. В частном доме удобнее устанавливать несколько независимых контуров для удовлетворения разных потребностей.

Двухтрубный способ обеспечивает равный напор в , что повышает точность их работы при оснащении соответствующими . В можно установить , так как там подразумевается режим эксплуатации с относительно невысокой температурой теплоносителя.

Статья по теме:

От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность. подскажет анализ отдельных моделей и характеристик оборудования в данной статье.

Подобную комплексную оценку можно применить при рассмотрении системы транспортировки жидкости. Самотеком вода перемещается слишком медленно, приходится поддерживать оптимальный уклон на длинных горизонтальных участках. В принудительных давление повышают, что придется учитывать при выборе труб.

В технико-экономической части профессионального проекта приводят расчетные затраты, описывают рабочие операции. На этом этапе можно внести необходимые изменения в чертежи и списки комплектующих деталей. После итогового утверждения изготавливают пакет рабочей проектной документации.

Его подготовку можно поручить профессионалам, либо сделать все необходимые действия самостоятельно. В любом случае, создать эскиз и список комплектующих деталей надо. Но подробное описание этих процедур не входит в рамки одной тематической статьи. Поэтому сосредоточим внимание непосредственно на монтаже отопления из полипропиленовых труб.

Для определения правильных методов крепления нужно отметить следующие существенные особенности. В таблице приведены данные по линейному изменению длины отрезка трубопровода (10 м) при повышении температуры на 45-55°C:

Эти сведения означают необходимость учета изменения линейных размеров изделий в процессе эксплуатации. При размещении трубопровода с внешним диаметром до 20-25 мм внутри толстой бетонной стяжки (расстояние до поверхностей более 3 см) никаких дополнительных мер предпринимать не надо. В противном случае используют демпфирующие прокладки из подходящих материалов, создают специальные каналы.
При прохождении стен применяют закладные отрезки труб для создания отверстия достаточного диаметра.

Правильная разводка полипропиленовых труб на открытых участках выполняется с применением следующих компенсационных схем:

Важно!
Для точных расчетов этих узлов используют данные о линейном расширении полипропиленовых труб с учетом действительного рабочего температурного диапазона.

Практическое руководство по пайке, монтажным работам

При монтаже линий отопления из полипропиленовых труб своими руками применяют рассмотренные выше методы. В прочном бетоне никакие дополнительные меры не применяют. На открытых участках и при прохождении стен учитывают тепловое расширение, применяют компенсаторы, оставляют достаточное расстояние до ближайших частей конструкций.

Здесь мастер рассказывает о монтаже полипропиленовых труб своими руками на видео:

Здесь подробно рассмотрено применение таких инструментов для очистки фольги перед сваркой пропиленовых труб на видео:

Как сделать без ошибок надежное подключение радиатора отопления к полипропиленовым трубам

На этом фото показано, как подсоединить радиатор отопления к полипропиленовой трубе с применением типовых латунных кранов

Время чтения ≈ 12 минут

Металлические контуры с каждым годом теряют свою актуальность – их вытесняет из полипропиленовых труб, более выгодное и удобное в частном доме, но его схема может быть разной. Но суть отличий заключается вовсе не в количестве и размерах отапливаемых комнат, а в способе подачи и возврата теплоносителя, принципу расположения радиаторов и так далее. Обо всём вы узнаете из материалов, расположенных ниже и на этой странице.

Полипропиленовые контуры отопления

Для того чтобы выбрать схему отопления, как минимум, нужно знать, какой она может быть вообще и подходит ли в том или ином случае, то есть, именно для вашего дома. Кроме того, необходимо правильно подобрать трубы для контура, которые будут разного диаметра на определённых участках системы.

О PPR трубах

Армированная ППР труба для отопления и ГВС в разрезе

На верхней фотографии показана армированная полипропиленовая труба, которую следует использовать для монтажа отопительных контуров, но вместо алюминиевой фольги там может быть стеклоткань. Конечно, каждый производитель найдёт множество положительных факторов для одного или другого армирующего материала, но практика показывает, что в эксплуатации они ничем не отличаются, так что абсолютно всё равно, что вы предпочтёте. Основная разница заключается в сечении, толщине стенок и расположении армирующего слоя (посредине или ближе к поверхности). Ниже вы увидите «холодные» (PN-10, PN-16) и «горячие» (PN-20, PN-25) варианты с описанием их технических характеристик.

Для полипропилена существует четыре уровня классификации:

1. PPR PN-10 – рабочая температура не выше 45⁰C, рабочее давление до 1 МПа. Предназначена для ХВС, хотя используется крайне редко.
2. PPR PN-16 — рабочая температура не выше 60⁰C, рабочее давление до 1,6 МПа. Используется для ХВС в гражданском и промышленном секторе.
3. PPR PN-20 — рабочая температура не выше 90⁰C, рабочее давление до 2 МПа. Такую трубу называют универсальной и применяют для ХВС, ГВС и отопления.
4. PPR PN-25 — рабочая температура не выше 95⁰C, рабочее давление до 2,5 МПа, можно использовать для любых сантехнических целей, но в 99% применяют для отопления.

Таблица температурных режимов и давления для ППР

Примечание к таблице. Если исходить из давления, то для автономного отопления подходят любые полипропиленовые трубы. Но при повышении рабочего температурного режима они становятся мягкими и вгибаются. От деформации их защищает алюминиевое или стекловолоконное армирование.

Для сварки PPR PN-25 её зачищают шайвером

Системы с принудительной циркуляцией

Однотрубный отопительный контур с принудительной циркуляцией

1. Котёл с любым энергоносителем.
2. Труба для сброса воды.
3. Расширительная ёмкость.
4. Циркуляционный насос на обратке и/или внутри котла.
5. Кран.
6. Подача теплоносителя.
7. Клапаны (краны) Маевского.
8. Отопительные приборы..
9. Возврат остывшей воды.
10. Провод заземления.
11. Уран.
12. Водоразборный узел.
13. Краны.
14. Основная труба.

Вертикальная разводка с принудительной циркуляцией

Когда подача теплоносителя осуществляется в принудительном порядке и не зависит от уклона трубы, то здесь возможно подключение по любому принципу, которые приведены на схемах вверху. Устанавливать циркуляционный насос можно на возврате (обратке) отдельно от котла, если его там нет или просто встроенная помпа не справляется с перекачкой теплоносителя на нужную высоту или на нужное расстояние.

Когда устанавливают больше трёх отопительных приборов есть смысл в разном диаметре труб на контуре. На подачу, как правило устанавливают более толстые трубы, где наружный Ø25 мм или Ø32 мм, а DN (внутренний условный проход) Ø15.6 мм или Ø16,2 мм соответственно. Горизонтальные PPR и отводы к приборам отопления обычно делают PPR Ø20 мм и DN 13,2 мм. Как исключение для отводов можно использовать металлопласт, но с учётом редукционных фитингов это обойдётся дороже и ничем не лучше.

Обойдётся ли однотрубная система дешевле двухтрубной

Двухтрубные схемы подключения

У двухтрубных схем, точно так же, как и у однотрубных может быть как естественная, так и принудительная циркуляция теплоносителя. По эффективности они практически не отличаются друг от друга, но иногда может быть так, что на двухтрубку уйдёт меньше материалов, чем не однотрубку, если вести расчёт не по трубам, а по количеству фитингов.

Разводка с естественной циркуляцией

Двухтрубный контур с естественной циркуляцией (нижняя разводка)*
*Пояснение к схеме. Здесь не нарисован расширительный бак, но он должен тут быть обязательно и врезаться от верхней точки подачи. Чаще всего труба с самым большим диаметром выходит на чердак к расширителю, а лежак врезается в неё.

Разводка контура с нижней подачей теплоносителя на двухтрубной системе, конечно, допустима, но только в том случае, если задействовано не более 4-5-ти радиаторов. Кроме того, такая схема больше подходит для одного этажа. Основная проблема такого устройства заключается в том, что если постоянный уклон будет 3-5 мм/м погонный, то для последних точек будет мало давления и уклон на подаче придётся увеличивать, но во что это выльется? Допустим, вы имеете пять радиаторов на расстоянии 5 м от котла и друг от друга. Если уклон будет 5 мм/м погонный, то расстояние между выходом у котла и входом в последнюю батарею будет 5*5*5=125 мм плюс ширина четырёх радиаторов (допустим, по 500 мм), значит, в общем получится 125+4*5=145 мм, а это немало.

Системы с верхней разводкой больше подходят для естественной циркуляции

Нумерация на изображении:

1. Котёл на любом топливе.
2. Стояк подачи.
3. Контур подачи воды.
4. Межэтажные стояки подачи.
5. Межэтажные стояки обратки.
6. Контур обратки.
7. Расширительная ёмкость.

Когда труба подачи проходит выше приборов отопления, то разница в уклоне 15 см и даже более не так уж страшна, к тому же вовсе не обязательно монтировать трубу непосредственно над радиаторами – это можно сделать под потолком и спрятать её в короб. Но это верхнее изображение больше относится к двухэтажному дому, так что здесь уклон вообще не доставит каких-либо неудобств при монтаже.

Разводка с принудительной циркуляцией

Двухтрубный закрытый монтаж системы

В данном случае может быть как с верхней (встречается довольно редко), та и с нижней подачей, а также с нижним, боковым или диагональным подключением (последний вариант самый лучший). Закрытой её называют по той причине, что расширительный бак здесь мембранного типа, где теплоноситель скапливается до определённого давления, но если оно превышает норму, то срабатывает предохранительный клапан. Такая конструкция выгодна, так как система всё время находится под давлением, что улучшает циркуляцию.

Коллекторный закрытый монтаж системы

Коллекторный способ раздачи теплоносителя поможет сэкономить за счёт разницы в диаметре труб и это наиболее актуально для двухэтажных домов, где на каждом уровне по нескольку больших комнат. От котла можно поднять стояк Ø40 мм (большой коллектор), а от него по этажам развести лежаки Ø32 мм (малые коллекторы), от которых на каждую комнату пойдут трубы Ø25 мм. На возврат здесь лучше использовать трубу среднего значения Ø32 мм. Впрочем, многое зависит от расположения и количества комнат и весьма возможна ситуация, где придётся обойтись только большим коллектором.

Внимание! При коллекторной разводке гребёнка должна быть не только на подаче, но и на обратной трубе!

Балансировочный клапан с барашком для регулировки подачи отопления

Когда на подаче в одном ряду подключено более трёх-четырёх приборов отопления, то производительность последних точек значительно понижается, следовательно, нужно как-то распределить поток, чтобы он был равномерным. Для этой цели применяют балансировочные клапаны, которые вкручиваются в радиатор перед отводом подачи причём их обычно используют только для первых точек. Такие устройства могут регулироваться барашком, как на фотографии вверху, либо шестигранником (модели бывают разными).

Подключение приборов отопления по схеме Тихельмана

Чаще всего, особенно на больших расстояниях, балансировочные клапаны хоть и помогают, но при этом не приносят стопроцентного эффекта, то есть, если первый радиатор будет нагреваться, к примеру, до 60⁰C, то последний в контуре или в крыле контура наберёт не более 40⁰C. Чтобы исправить status quo, можно сделать разводку по системе Тихельмана – это очень просто и не потребует каких-то особых усилий. Посмотрите на схему вверху: подача там идёт с левой стороны, а обратка – с правой, но при этом первая батарея на подаче является последней на сбросе теплоносителя, а последняя на подаче – первой на сбросе. Так можно выровнять температурный режим во всех точках вне зависимости от их местоположения в обвязке. Рекомендую посмотреть видео по трём основным способам подключения и схеме Тихельмана в том числе.

Трубы, краны. обводы и фитинги из полипропилена

Когда делают однотрубное или двухтрубное отопление из полипропиленовых труб, то будет правильно, если все краны, фитинги и обводы тоже будут из этого же материала, хотя в большинстве из них, за исключением муфт, тройников и заглушек присутствует сплав латуни. Но, тем не менее, ППР в данном случае надёжней металла – он не боится резких перепадов температуры и гидроударов, благодаря своей относительной эластичности.

ППР трубу сваривают с ППР тройником

Таблица глубины и продолжительности сварки полипропиленовых стыков

Пояснение к таблице. Например, для установки радиаторов нужны отводы Ø20 мм и для того чтобы сварить его с любым ППР фитингом нужно разогреть паяльник до 270-280⁰C. На насадку с одной стороны надеть фитинг, а с другой вставить трубу, придерживаясь глубины 14 мм (можно отметить карандашом или маркером),как это показано на фотографии вверху и удерживать в течении 6-8 секунд. После этого снимаете обе нагретых стороны и в течение не более 4-ёх секунд стыкуете их и удерживаете руками 6 секунд, а ещё через 2 секунды можно приступать к сварке следующего стыка.

Сварка ППР трубы с фитингом

Заключение

Используя схемы отопления, приведенные в этой статье, вы сможете своими руками из полипропиленовых труб сварить контур для подключения . Если решитесь на самостоятельный монтаж, обязательно разметьте расположение всех отопительных приборов, сосчитайте их количество и тогда решите, какой из вариантов вам лучше всего использовать.

Недорогой и технологичный вариант для отопления
— пластиковые трубы.

Они долговечны, легко монтируются и недороги. Хорошо спаянная система из полипропилена способна служить 30-60 лет
без ремонта, но есть факторы, значительно снижающие срок службы и надёжность.

Это избыточная температура, давление, длительное воздействие прямых солнечных лучей.
Полипропиленовые трубы не стоит использовать при подключении твердотопливного котла, на паровых магистралях, при контакте с раскалённым металлом, в системах отопления многоквартирных высотных зданий.

Виды полипропиленовых труб

На всем протяжении изделия производитель делает маркировку. В ней указываются вид материала, номинальное давление, температура эксплуатации, диаметр, толщина стенки, защита от ультрафиолета.

В зависимости от материала стенки выделяются трубы:

• Монолитные.
  Служат для транспортировки жидкостей при невысоком давлении и температуре. Применяются для водопровода, в поливочных системах. Обозначаются как PPH, PPB.
  Номинальное давление PN15, PN 20.

• Рандомсополимерные.
  Применяются в водопроводах и при организации низкотемпературного отопления — тёплые полы. Обозначаются PPR.
  Номинальное давление PN20 — PN 25.

• Термостойкие армированные — PPS
  . Прочность таких труб выше металлопластика, применяются в системах отопления. Номинальное давление PN 25.
  Выдерживают температуру 95 °C,
  используются в любых системах отопления частных домов.
• Армированные.
  Стенки полипропиленовых труб могут выполняться как из монолитного полипропилена, так и усиливаться стекловолокном или алюминиевой фольгой. Армирование нужно для увеличения прочности, долговечности и снижения линейного расширения.

Важно!
В системах отопления наиболее универсальны и широко используются композитные — армированные стекловолокном изделия.

Как спаять отопительную систему

Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки.
Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии

Торцевое соединение

Применяется для магистральных труб большого диаметра
. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.

Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до 270 °C
и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.

Электромуфтовое соединение

Применяется для высококачественного соединения трубопроводов высокого давления
. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.

Раструбная пайка

Применяется при небольших диаметрах — до 62 мм.
Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.

Для пайки потребуется:
паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.

Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас 8-10 мм
для стыка.

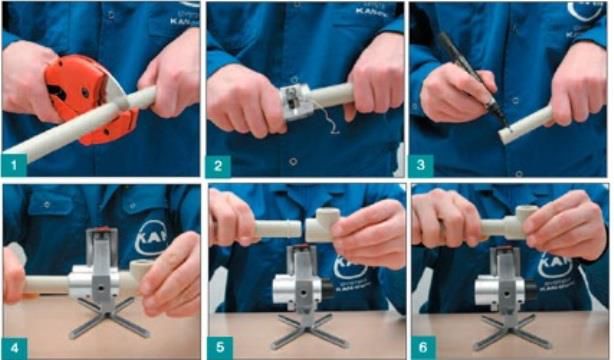

Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.

Обезжириваем и очищаем торцы и посадочные места
в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.

Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров
оставляем для излишков пластика.

Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку»
, она равномерно срежет армирование, и стык получится надёжным.

Внимание!
Поверхность свариваемого полипропилена должна быть чистой и сухой
. Используем ветошь и обезжириватель. Обязательно удаляем воду в случае ремонта или переделок системы.

Нагреваем паяльник до температуры 260—280 °C.
Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд.
После нагрева соединяем стык, фиксируем на 10—15 секунд.

Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.

При перегреве внутри фитинга остатки пластика могут заузить или даже перекрыть фитинг.

Для излишков пластика в посадочном гнезде оставляется место 2—3 мм.

Поэтому этап разметки также важен.

Остывший стык можно сразу использовать.

Соединение набирает прочность при остывании.

Вам также будет интересно:

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям. При проектировании системы отопления стоит обратить внимание на:

• Диаметр.
  Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
• Материал.
  Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS.
  Обвязку твердотопливного котла делают из металла.
• Протяжённость прямых участков трубопровода.
  Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C
) или высоким давлением (выше 10 атмосфер
).

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач. При выборе стоит обратить внимание на следующие исходные данные:

• Этажность и площадь дома.
  Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
• Планировка и эстетические соображения.
  Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
• Энергозависимость.
  Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
• Мощность
  . Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

Для сборки системы потребуется недорогой и доступный набор приспособлений.

• Инструменты для работы с полипропиленом.
  Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

• Набор сантехнических принадлежностей
  — рожковые и разводные ключи, фум-лента, клещи.
• Набор строительного инструмента:
  перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

• Разметка установки котла и батарей.
  Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены.
• Определение мест прохождения труб.
  Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется.
• Навешивание котла и его обвязка.
  Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками.
• При коллекторной системе подключаем «гребёнку» — распределитель
  . Если система двухтрехплечевая, можно обойтись тройниками.
• Устанавливаем расширительный бачок и группу безопасности.
  Объем расширительного бачка рассчитывается исходя из объёма воды в системе.
• Фиксируем к полу или стене крепежи
  . Если система с гравитационной циркуляцией — соблюдаем уклоны.
• Монтируем трубы, подключаем батареи.

• После завершения монтажа, опрессовываем систему.
  Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер
  . Если выявились свищи — устраняем.
• Подключаем батареи,
  котёл, расширительный бачок.
• Заполняем систему водой,
  удаляем воздух из верхних точек.
• Проводим пробный запуск
  . Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей.
• Заделываем трубы в стяжку,
  стену или декоративный короб.

Полипропиленовые трубы популярны благодаря доступной цене и качеству материала. Низкая теплопроводность полимера сохраняет температуру теплоносителя. Низкий эквивалент шероховатости внутренних стенок труб не снижает скорость потока. Простая технология сборки позволяет быстро смонтировать отопление в частном доме из полипропиленовых труб своими руками.

Технические характеристики полипропиленовых труб для отопления

Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:

• логотип фирмы производителя;
• буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
• условное давление (PN25 МПа) рабочей среды;
• внешний диаметр и размер стенки изделия;
• класс эксплуатации;
• предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
• стандарт продукта.

Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):

Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.

Технические характеристики армированных труб из полипропилена (производитель VALTEC):

Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90? и 45?, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.

Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.

Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

Цена пропиленовых труб для отопления

Стоимость продукта зависит от назначения и производителя. Известные отечественные производители, специализирующиеся на производстве армированных ПП труб: «Синикон» и «ЯрИнтерПласт».

ПП трубы марки PN25 МПа используют для отопления. Цена полипропиленовых армированных стекловолокном труб ниже изделий с внутренним алюминиевым каркасом (приблизительно на 10%). Разницу объясняет гарантированный срок службы продукта, разрешенная температура теплоносителя и рабочее давление системы.

Средняя стоимость полипропиленовых труб для отопления (цена за метр):

По отзывам профессионалов, полипропиленовые трубы для отопления — оптимальный вариант автономных систем. Однородная паяная конструкция без резьбовых соединений и металлических фитингов проста в монтаже и удобна при эксплуатации.

Полипропиленовые трубы в схеме водяного отопления частного дома

Трубная разводка передает поток тепловой энергии от котла к приборам отопления. Вода — традиционный теплоноситель систем отопления для загородных домов. Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности труб. Внутренняя поверхность труб оказывает ничтожное сопротивление направленному движению потока. Примеси, содержащиеся в теплоносителе во взвешенном состоянии (органика, соединения солей жесткости, окалина, частички песка), не образуют отложений на стенках труб из полипропилена. Армированные алюминием изделия исключают доступ кислорода в систему отопления из трубопровода. Слой фольгированного металла снижает риск коррозии теплообменника котла, повышает ресурс работы системы в целом. Многочисленные материалы, схемы, видео отопления своими руками в частном доме без труда можно найти в интернете.

Аварийное промерзание трубной разводки не грозит разрушением полипропиленовых труб. После разморозки воды материал восстанавливает первоначальные свойства. Однако следует помнить, что отогревать трубы из ПП с помощью открытого огня нельзя!

Увеличение линейных размеров трубы при нагреве, пожалуй, единственный существенный недостаток изделий из полипропилена. Армирование алюминиевой фольгой снижает в разы показатель температурного расширения и повышает уровень классности труб.

Учитывая, что оптимальное давление в контуре бытового котла 1,5?2 бара, источник тепла максимально приближен к потребителю и температура в жилом доме не опускается ниже 5°С, делаем вывод: армированный алюминием полипропилен — идеальный материал для трубной разводки в частном доме.

Правила производства контактной тепловой сварки

Монтаж систем отопления из полипропилена производят при температуре в помещении не ниже 5°С. Расходный материал для термосварки (комплектующие детали) должен соответствовать назначению (PPRS).

Последовательность операций при изготовлении узлов по месту производства работ:

• рез трубы производят специальными ножницами по предварительной разметке на корпусе;
• подготовка поверхности среза включает снятие фаски на глубину 1 мм под углом 30° и обезжиривание конца трубы ацетоном;
• отметка границ плавки — на конец трубы карандашом наносят ограничительную риску;
• обработка рабочих поверхностей паяльника;
• нагрев инструмента;
• оплавление деталей (с выдержкой временных диапазонов диаметра труб по паспорту прибора, и соосности деталей с корпусом утюга);
• стыковка узла без смещений и вращения элементов;
• охлаждение.

Размер закладного участка трубы для разогрева:

Временной регламент процесса ручной термической сварки (нормативные значения):

Напряжение электротока в паяльнике для полипропилена — 36В. Работа инструмента от бытовой сети требует наличия защитного автомата отключения.

После остывания соединений проверяют прямолинейность стыка, равномерность валика сварного шва и отсутствие дефектов сварки. Количество соединительных узлов, при выполнении правил контактной сварки, не влияет на пропускную способность системы. Малое сопротивление в сварных деталях обусловлено физическими свойствами материала и способом соединения без уменьшения проходного сечения трубы. Гидравлические испытания на прочность и плотность системы ПП труб проводят через 16 часов после сварки.

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

С помощью онлайн-калькулятора можно сделать гидравлический расчет для однотрубной схемы водяного отопления частного дома своими руками. Программы DanfossCO и OvertopCO производят расчеты внутридомовых отопительных систем с естественной циркуляцией. Расчеты в Excel Online сведены в удобную табличную форму. Заполнив графу исходных данных и выбрав необходимые константы (графы выделены цветом), получаем результаты расчета.

Классический метод обустройства системы отопления — однотрубная разводка. Пояснить монтаж сможет тематическое видео отопления частного дома из пропилена. Своими руками можно быстро, аккуратно и дешево выполнить обвязку оборудования.

Системы с однотрубной разводкой и естественной циркуляцией работают под действием сил тяготения. Уклон при прокладке труб и установка теплогенератора ниже уровня жилых помещений увеличит скорость движения потока. Однако при последовательном подключении радиаторов невозможно равномерно распределить тепло. Удаленные от котла помещения прогреваются плохо, возникает опасность прекращения циркуляции и вскипания котловой воды.

Проблему решает устройство отопления частного дома своими руками в схеме «ленинградка». Видео-ролики можно найти в сети.

Вынос патрубков к приборам отопления разделяет поток, большая часть теплоносителя продолжает сквозное движение по системе. Расход через радиатор регулируют установкой вентиля терморегулятора, диагональным подключением прибора или изменением проходного сечения байпаса.

Главные компоненты отопления — генератор тепла, трубы и приборы отопления. Остальное оборудование обеспечивает работоспособность системы при различных нагрузках. Оснащение системы дополнительными элементами зависит от размеров дома и модификации выбранного котла. Заданные параметры работы агрегата обеспечивает группа безопасности, расширительная емкость с переливной трубой, нагнетатель и устройство регулировки давления.

Если циркуляционный насос не встроен в котловой контур, то нагнетатель устанавливают на обратной линии трубопровода, в непосредственной близости генератора тепла. Место установки расширительного бачка закрытого типа для отопления — перед циркуляционным насосом. Группу безопасности монтируют на подающей линии возле котла.

Понятие комфорта индивидуально для каждого человека. Но для всех без исключения дом — это тепло. Отопление – неотъемлемая часть любого дома. Принять грамотное решение и воплотить его собственными силами поможет максимальная осведомленность в данной теме.

Полипропиленовые трубы сегодня широко используются при обустройстве инженерных систем в частных строениях и квартирах. Такой материал универсален, долговечен и имеет доступную стоимость. Отопление частного дома, изготовленное своими руками из полипропилена, позволит решить все проблемы с теплом, при этом домовладелец будет избавлен от необходимости ремонта и обслуживания выполненных им инженерных коммуникаций.

Описание материала

Полипропилен — это синтетический материал, который отличается прочностью, имеет низкую теплопроводность, великолепное качество, устойчив к коррозии и предлагается по доступной стоимости. Изготовленные из ПВХ трубы смогут прослужить на протяжении многих десятков лет, не требуя какого-либо ухода и обслуживания. Применение специальных фитингов позволяет выполнять разборные и неразборные соединения, гарантируя максимальную долговечность и беспроблемность эксплуатации.

Для обустройства автономного отопления в квартире и в частном доме используются полипропиленовые трубы, имеющие внутренние вставки из прочной алюминиевой фольги. Также возможно армирование стекловолокном, что обеспечит максимальную прочность и термическую устойчивость. Особенности и тип армирующего материала необходимо учитывать при выборе фитингов и выполнения соединений, что позволит гарантировать качество проведенной работы.

Среди основных характеристик труб из полипропилена можно выделить показатели рабочего и допустимого давления, внешний и внутренний диаметр, толщину стенок изделий. Используемые в системах автономного отопления трубы отличаются великолепным качеством, полностью стандартизированы. Выбор конкретной модификации будет зависеть от особенностей эксплуатации и финансовых возможностей домовладельца.

Наибольшее распространение сегодня получили трубы с маркировкой PN 25. Это оптимальный вариант для обустройства автономного отопления в частном доме. Благодаря многослойному выполнению с прочным армированием обеспечивается максимальная долговечность и износоустойчивость. Пропилен отличается термической стойкостью, что позволяет использовать его в системах, где теплоноситель имеет температуру до 90 градусов, а рабочее давление в трубах составляет 2,5 МПа.

Использование в трубах PN 25 алюминиевой прослойки позволяет уменьшить коэффициент термического расширения. Это упрощает выполнение монтажных работ, сокращая расходы домовладельца на покупку специальных фитингов. В будущем полностью исключены протечки и повреждения теплового контура.

как сделать отопление из полипропилена (советы специалистов)

Преимущества и недостатки полипропилена

В последние годы отмечается тенденция, когда полипропиленовые трубы вытесняют классические металлические и чугунные изделия. Объясняется это отличными эксплуатационными характеристиками материала. К преимуществам труб, которые используются для обустройства систем отопления частного дома, можно отнести следующие:

К недостаткам использования полипропилена для прокладки труб отопительных систем относят зависимость качества изделия от соблюдения технологии и сырья. Поэтому при покупке следует отдавать предпочтение продукции от хорошо себя зарекомендовавших производителей. Это исключит преждевременный выход из строя и возможность повреждения теплового контура.

Двухтрубная система отопления из полипропилена

Монтаж отопления

Полипропилен — это универсальный материал, который позволяет существенно сократить затраты на прокладку трубопровода для автономной системы отопления. Соединение ПВХ может выполняться при помощи трех основных технологий:

Спайка труб и обустройство тепловых контуров из полипропилена не представляет особой сложности. В продаже имеются все необходимые фитинги, тройники и прочие соединители, которые позволяют существенно упростить работу с этим материалом. Нужно лишь использовать специальный паяльник с соответствующими по диаметру насадками, что позволит всю работу выполнить самостоятельно. Можно как приобрести такое оборудование, так и взять его в аренду, чтобы существенно сократить затраты на монтажные работы.

Особенности проектирования

Перед тем как приступать непосредственно к приобретению отопительного оборудования, труб из ПВХ и фитингов, необходимо подготовить проектную документацию. В идеале схему отопления в частном доме из полипропилена должен выполнять специалист, имеющий соответствующий опыт. Это позволит спроектировать качественную автономную систему отопления, которая решит проблемы с теплом в доме, одновременно упрощая ее эксплуатацию, предупреждая различного рода поломки и сложности с использованием оборудования.

Виды разводки

Технология монтажа и способ прокладки полипропиленовых труб будет зависеть от особенностей отопительной системы в частном доме. На сегодняшний день наибольшее распространение получили 2 типа монтажа пластиковых изделий:

В каждом конкретном случае вид монтажа выбирают в зависимости от особенностей используемого теплового оборудования, площади строения и его этажности. В частных загородных домах, где проживают на постоянной основе, применяют нижний принудительный разлив, чтобы обеспечить эффективность нагрева и существенное сокращение коммунальных расходов.

ОДНОТРУБНАЯ ЛЕНИНГРАДКА ОТКРЫТОГО ПРИНУДИТЕЛЬНОГО ТИПА отопление из Полипропилена

Необходимые инструменты и оборудование

Обустройство теплового контура из полипропиленовых труб не представляет особой сложности, поэтому такую работу можно выполнить самостоятельно. Для монтажа потребуется следующее оборудование:

Подготовив все используемые материалы и инструменты, можно приступать к выполнению монтажных работ. Укладку труб начинают от котла, постепенно монтируя контур и подключая через фитинги радиаторы отопления.

Самостоятельная пайка трубопровода

Основную сложность при укладке теплового контура из ПВХ представляет правильное герметичное соединение труб для чего используются специальные фитинги и тройники. Для такой работы потребуется сварочный аппарат, расплавляющий пластик. Скрепляемые детали соединяются друг с другом на молекулярном уровне. Это позволяет гарантировать максимальную прочность, надежность и полную герметичность выполненного трубопровода.

Монтаж отопления из полипропиленовых труб своими руками выполняется в следующей последовательности:

Время разогрева труб и фитингов будет зависеть от толщины изделия, наличия или отсутствия металлической и стекловолоконной оплетки, ряда других факторов. В инструкции к аппарату рассказывается, как спаять отопление в частном доме. Также тут можно найти всю необходимую информацию о времени разогрева изделий. Нужно лишь знать их маркировку и технические характеристики, чтобы выполнить качественное и надежное соединение пластиковых деталей.

ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ — своими руками!!!

После разводки труб проводится пробный пуск котла, все соединения проверяются на предмет отсутствия протечек. Трубы в штробе могут быть залиты бетоном или закрыты пластиковыми декоративными заглушками. Всё, что останется сделать, — это настроить домашний котел, после чего тепловое оборудование будет работать в полностью автономном режиме.

Использование труб из полипропилена для автономного отопления позволяет существенно сократить затраты домовладельца, такой материал не подвержен коррозии и образованию накипи, сам тепловой контур не потребует какого-либо дополнительного обслуживания и ремонта.

Полипропиленовые трубы популярны благодаря доступной цене и качеству материала. Низкая теплопроводность полимера сохраняет температуру теплоносителя. Низкий эквивалент шероховатости внутренних стенок труб не снижает скорость потока. Простая технология сборки позволяет быстро смонтировать отопление в частном доме из полипропиленовых труб своими руками.

Вооружившись определенными знаниями, можно смонтировать отопление из полипропиленовых труб своими руками

Блок: 1/7 | Кол-во символов: 463
Источник: http://remoo.ru/otoplenie/otoplenie-v-chastnom-dome-iz-propilenovyh-trub-svoimi-rukami

Преимущества полипропиленовых изделий в отопительной системе

Видео: выбираем трубопрокат для монтажа

Муфта. Это самый простой вид, который применяют для монтажа труб одинакового диаметра.

Переходник. Это также простые устройства, которые на концах имеют разные диаметры.

Уголок. Его применяют для монтажа в местах, где трубомагистраль содержит поворот. С таким устройством можно выполнить угол магистрали без его деформирования. Уголки оснащены наружной металлической резьбой, и позволят выполнять соединение со смесителями в ванной, а также другими сантехническими приборами.

Тройник. Эти фитинги позволяют выполнять монтаж нескольких заготовок одновременно. Пластиковые соединительные детали этого вида можно подобрать для соединения разнородных трубопроводов.

ВАЖНО! Для магистрали, идущей вокруг объекта, устанавливают обводы. Они позволяют предотвратить перегиб заготовок.

Нарезной метод не всегда позволяет достичь высокой прочности стыка, в таких ситуациях применяют «американку». Это особенный вид фитингов, который на одной стороне имеет металлическую резьбу. С его обратной стороны имеется полипропиленовое основание. Так можно соединять металл и пластик.

Видео: монтаж пластикового отопления своими руками

При покупке фитингов рекомендуют особое внимание уделить их диаметру, он должен точно совпадать с диаметром труб. Такой диаметр указывают в маркировке.

Специалисты советуют фитинги приобретать от того изготовителя, что и трубы, только в этом случае достигается самое высокое качество соединения.

Блок: 2/4 | Кол-во символов: 1529
Источник: https://trubanet.ru/truby-dlya-otopleniya/montazh-otopleniya-iz-polipropilenovykh-trub-v-chastnom-dome-svoimi-rukami.html

Технические характеристики полипропиленовых труб для отопления

Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:

• логотип фирмы производителя;
• буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
• условное давление (PN25 МПа) рабочей среды;
• внешний диаметр и размер стенки изделия;
• класс эксплуатации;
• предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
• стандарт продукта.

Полипропиленовые трубы могут быть армированы стекловолокном или алюминием

Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):

Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.

Технические характеристики армированных труб из полипропилена (производитель VALTEC):

Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90º и 45º, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.

Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

Строение армированной трубы: 1 — полипропилен; 2 — алюминиевая фольга; 3 — полипропилен; S — общая толщина трубы; S1* — толщина основной трубы; d — наружный диаметр; dy* — наружный диаметр основной трубы

Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.

Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

Соединение полипропиленовой и стальной трубы: 1 — стальная труба; 2 и 3 — стальной фланец; 4 — буртовая втулка; 5 — прокладка; 6 и 7 — крепежные элементы; 8 — муфта

Важно! Проход ПП труб через стены и межкомнатные перегородки оформляют проходной гильзой, которая позволит смещение конструкции при тепловом расширении и предотвратит истирание материала. Между поверхностями внутренних углов стен и поворотным узлом трубопровода из ПП оставляют зазор компенсационного хода. Увеличение длин линейных участков не должно вызывать предельных напряжений в сварных соединениях.

Блок: 2/7 | Кол-во символов: 4504
Источник: http://remoo.ru/otoplenie/otoplenie-v-chastnom-dome-iz-propilenovyh-trub-svoimi-rukami

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

• неразъемными;
• разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

1. Все полипропиленовые детали должны быть защищены от огня.
2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

   Водомер

3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
5. Для поворотов используются специальные угольники, недопустим перегиб труб.
6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Блок: 3/7 | Кол-во символов: 912
Источник: https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/montazh-propilenovyx-trub-svoimi-rukami.html

Цена пропиленовых труб для отопления

Стоимость продукта зависит от назначения и производителя. Известные отечественные производители, специализирующиеся на производстве армированных ПП труб: «Синикон» и «ЯрИнтерПласт».

В зависимости от диаметра и типа армирования, цена полипропиленовой трубы составит от 21 до 80 рублей за погонный метр

ПП трубы марки PN25 МПа используют для отопления. Цена полипропиленовых армированных стекловолокном труб ниже изделий с внутренним алюминиевым каркасом (приблизительно на 10%). Разницу объясняет гарантированный срок службы продукта, разрешенная температура теплоносителя и рабочее давление системы.

Средняя стоимость полипропиленовых труб для отопления (цена за метр):

По отзывам профессионалов, полипропиленовые трубы для отопления — оптимальный вариант автономных систем. Однородная паяная конструкция без резьбовых соединений и металлических фитингов проста в монтаже и удобна при эксплуатации.

Блок: 3/7 | Кол-во символов: 1169
Источник: http://remoo.ru/otoplenie/otoplenie-v-chastnom-dome-iz-propilenovyh-trub-svoimi-rukami

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

• муфты;
• переходники;
• крепежи;
• уголки;
• отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Внимание! Не менее важным моментом при проектировании является и возможное термальное расширение полипропилена – это также следует учитывать.

Водопроводная разводка

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

• последовательного типа (самый бюджетный и простой в выполнении вариант);
• коллекторного типа (при подаче воды применяется коллектор);
• с проходными розетками (мало популярен).

Блок: 4/7 | Кол-во символов: 1686
Источник: https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/montazh-propilenovyx-trub-svoimi-rukami.html

Как правильно паять полипропилен

Чтобы наглядно увидеть как правильно паять смотрите видео представленное на нашем сайте. Паять полипропиленовые трубопрокаты надо аппаратом для спайки полипропилена.

Элементы, которые будем паять, разогреваются при температуре 260С, что в итоге создается неразъемное соединение, которое имеет однотипную структуру. Атомы деталей при этом проходят друг в друга, поэтому стык получается очень прочным.

Видео: как паять полипропилен

Как правильно паять полипропиленовые трубы для отопления своими руками можно посмотреть на видео. Это упростит выполняемую работу, а сам процесс происходит в такой последовательности:

• Прибор которым будем паять включают в сеть. Начинать работу разрешают после того, когда сигнальный индикатор погаснет вторично.
• Заготовки срезаются по нужному размеру. Для этого используют специальные ножницы.
• Ее край, который будем паять нужно, зачистить от фольги. Для таких действий используется шейвер, ним можно снять фаску до нужного показателя. Можно выполнить эту работу и ножом, но такой вариант является более трудным.
• Трубу с фитингом надевают на насадки и держат нужное время. Длительность прогрева зависима от размера трубы. Эти показатели прилагаются в инструкции к паяльнику.
• Далее стыкуются детали. При этом необходимо следить, чтобы не было перекоса, нельзя двигать и поворачивать детали.

ВАЖНО! Особого внимания требуют поворотные фитинги для полипропиленовых труб для отопления в частном доме. Здесь огромную роль играет правильное их размещение. Если угол выставить не в то направление, то придется переделать весь узел, или детали просто придется выкинуть.

Видео: как паять полипропилен своими руками

Компенсаторы

Изделия из полипропилена имеют свойство расширяться при воздействии теплоносителя. При этом трубомагистраль изгибается. Чтобы предупредить эти проблемы используют компенсаторы.

Они выполнены в форме петли из отрезка полипропиленовой заготовки. Обычно такие детали устанавливают в местах большой длины трубопровода.

Если некуда смонтировать компенсатор, то следует в месте поворота оставлять свободное пространство на линейное расширение труб. Тогда трубопровод свободно растянется, и при этом не будет упираться в стенку.

Подсоединение приборов

Для быстрой и надежной работы советуют применять быстроразъемные фитинги – американки. Их надевают на конечные участки трубопровода.

Крепление трубопровода к стене

Для того, чтобы предупредить деформацию, полипропиленовые трубы необходимо надежно прикреплять к стене. Расстояние между крепежами выдерживают в 70 см.

Крепление радиаторов

В частном доме своими руками  крепление радиаторов отопления производят при помощи специальных элементов, которые идут в комплекте. Такие крепежи предусмотрены для тяжелых агрегатов с водой. Применять самодельные конструкции для крепежа может быть не безопасно.

Как монтируется  система отопления из полипропиленовых труб своими руками можно посмотреть на видео. Здесь вся последовательность работы изложена очень детально.

В целом такую работу может выполнить любой человек, не имеющий большого опыта. На это не уйдет много времени.

Монтаж отопления из полипропиленовых труб, при правильно разработанном проекте и выдержке технологических особенностей, выполняется легко и быстро. При этом получается надежное и эффективное отопление.

Смотрите видео уроки на нашем сайте, и у вас не возникнет никаких проблем с монтажом!

Блок: 4/4 | Кол-во символов: 3515
Источник: https://trubanet.ru/truby-dlya-otopleniya/montazh-otopleniya-iz-polipropilenovykh-trub-v-chastnom-dome-svoimi-rukami.html

Этап второй. Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Сварочный аппарат

Внимание! До того как приступить к работе на аппарат надеваются гильзы (насадки) нужного диаметра. Далее с помощью терморегулятора задается соответствующая температура (порядка 260-265ᵒС), после чего прибор разогревается (о времени разогрева можно узнать из инструкции производителя).

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Внимание! В случае плохой насадки (или наоборот – чересчур свободной) одного из элементов тот сразу же отбраковывается.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Внимание! Последовательность сборки определяется заранее.

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Видео – Сварка ПП труб

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

• термальную пасту для компьютеров;
• утюг старой модели;
• болт, шайбу к нему;
• электрическую дрель;
• гильзу (насадку) нужного диаметра.

  Паяльник для ПП труб из старого утюга

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Блок: 5/7 | Кол-во символов: 3190
Источник: https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/montazh-propilenovyx-trub-svoimi-rukami.html

Правила производства контактной тепловой сварки

Монтаж систем отопления из полипропилена производят при температуре в помещении не ниже 5°С. Расходный материал для термосварки (комплектующие детали) должен соответствовать назначению (PPRS).

Шаги соединения полипропиленовых труб с помощью паяльника

Последовательность операций при изготовлении узлов по месту производства работ:

• рез трубы производят специальными ножницами по предварительной разметке на корпусе;
• подготовка поверхности среза включает снятие фаски на глубину 1 мм под углом 30° и обезжиривание конца трубы ацетоном;
• отметка границ плавки — на конец трубы карандашом наносят ограничительную риску;
• обработка рабочих поверхностей паяльника;
• нагрев инструмента;
• оплавление деталей (с выдержкой временных диапазонов диаметра труб по паспорту прибора, и соосности деталей с корпусом утюга);
• стыковка узла без смещений и вращения элементов;
• охлаждение.

Размер закладного участка трубы для разогрева:

Временной регламент процесса ручной термической сварки (нормативные значения):

Напряжение электротока в паяльнике для полипропилена — 36В. Работа инструмента от бытовой сети требует наличия защитного автомата отключения.

После остывания соединений проверяют прямолинейность стыка, равномерность валика сварного шва и отсутствие дефектов сварки. Количество соединительных узлов, при выполнении правил контактной сварки, не влияет на пропускную способность системы. Малое сопротивление в сварных деталях обусловлено физическими свойствами материала и способом соединения без уменьшения проходного сечения трубы. Гидравлические испытания на прочность и плотность системы ПП труб проводят через 16 часов после сварки.

Соединение труб с помощью специального клея (холодная сварка)

Блок: 5/7 | Кол-во символов: 1905
Источник: http://remoo.ru/otoplenie/otoplenie-v-chastnom-dome-iz-propilenovyh-trub-svoimi-rukami

Этап третий. Монтаж трубопровода

Пайка полипропиленовых труб по шагам

Сварка полипропиленовых труб враструб

При прокладке магистрали понадобятся:

• трубы;
• тройники;
• шаровые краны;
• заглушки;
• переходники;
• отводы;
• муфты;
• разъемные соединительные элементы;
• резьбовые фитинги;
• пластиковые хомуты.

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Внимание! Труднодоступные участки системы собираются по отдельности.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

Результат работы

Результат работы

Результат работы

Блок: 6/7 | Кол-во символов: 1121
Источник: https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/montazh-propilenovyx-trub-svoimi-rukami.html

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

Монтаж полипропиленовых труб с Г-образным компенсатором теплового расширения

С помощью онлайн-калькулятора можно сделать гидравлический расчет для однотрубной схемы водяного отопления частного дома своими руками. Программы DanfossCO и OvertopCO производят расчеты внутридомовых отопительных систем с естественной циркуляцией. Расчеты в Excel Online сведены в удобную табличную форму. Заполнив графу исходных данных и выбрав необходимые константы (графы выделены цветом), получаем результаты расчета.

Классический метод обустройства системы отопления — однотрубная разводка. Пояснить монтаж сможет тематическое видео отопления частного дома из пропилена. Своими руками можно быстро, аккуратно и дешево выполнить обвязку оборудования.

Схема обвязки труб в системе отопления с П-образным компенсатором

Системы с однотрубной разводкой и естественной циркуляцией работают под действием сил тяготения. Уклон при прокладке труб и установка теплогенератора ниже уровня жилых помещений увеличит скорость движения потока. Однако при последовательном подключении радиаторов невозможно равномерно распределить тепло. Удаленные от котла помещения прогреваются плохо, возникает опасность прекращения циркуляции и вскипания котловой воды.

Проблему решает устройство отопления частного дома своими руками в схеме «ленинградка». Видео-ролики можно найти в сети.

Как выбрать полипропиленовые трубы для отопления. Технические характеристики, внутреннее устройство, особенности, маркировка, диаметр и производители. Как выбрать паяльник для полипропиленовых труб.

Вынос патрубков к приборам отопления разделяет поток, большая часть теплоносителя продолжает сквозное движение по системе. Расход через радиатор регулируют установкой вентиля терморегулятора, диагональным подключением прибора или изменением проходного сечения байпаса.

Пример обустройства петлеобразного компенсатора при монтаже ПП-труб

Блок: 6/7 | Кол-во символов: 2654
Источник: http://remoo.ru/otoplenie/otoplenie-v-chastnom-dome-iz-propilenovyh-trub-svoimi-rukami

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.

Трубы из полипропилена

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Трубы канализационные наружные

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Прокладка канализационных труб

Прокладка канализационных труб

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Прокладка наружной канализации

Шаг четвертый. Прокладывается трубопровод. Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться.

Внимание! Швы не нуждаются в герметизации, т. к. в ПП трубах наружного применения уже имеются резиновые уплотнители.

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

• авто- и Ж/Д дорог;
• трубопроводов в подвалы;
• магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

Блок: 7/7 | Кол-во символов: 2065
Источник: https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/montazh-propilenovyx-trub-svoimi-rukami.html

Отопление в частном доме из полипропиленовых труб своими руками

Главные компоненты отопления — генератор тепла, трубы и приборы отопления. Остальное оборудование обеспечивает работоспособность системы при различных нагрузках. Оснащение системы дополнительными элементами зависит от размеров дома и модификации выбранного котла. Заданные параметры работы агрегата обеспечивает группа безопасности, расширительная емкость с переливной трубой, нагнетатель и устройство регулировки давления.

Если циркуляционный насос не встроен в котловой контур, то нагнетатель устанавливают на обратной линии трубопровода, в непосредственной близости генератора тепла. Место установки расширительного бачка закрытого типа для отопления — перед циркуляционным насосом. Группу безопасности монтируют на подающей линии возле котла.

Спайка полипропиленовых труб паяльником своими руками

Важно! Подключение мощного котла (свыше 50 кВт) к трубной разводке из полипропилена производят через металл. Специалисты советуют соединять высокотемпературный контур котла с системой вторичных контуров через гидроразделитель и коллекторную гребенку, причем между котлом и гидрострелкой монтируют металлические трубы, затем пускают армированный полипропилен.

Понятие комфорта индивидуально для каждого человека. Но для всех без исключения дом — это тепло. Отопление – неотъемлемая часть любого дома. Принять грамотное решение и воплотить его собственными силами поможет максимальная осведомленность в данной теме.

Блок: 7/7 | Кол-во символов: 1481
Источник: http://remoo.ru/otoplenie/otoplenie-v-chastnom-dome-iz-propilenovyh-trub-svoimi-rukami

Однотрубная система отопления схема закрытого типа

Как показывает практика, при определенных условиях возможно полное остывание воды еще до входа в последние батареи отопления и как результат – удаленные от котла помещения остаются холодными.

Если вам нужно надежное водяное отопление, которое стабильно работает и комфортная температура во всех комнатах, то однотрубной схемы системы отопления следует избегать. Она может быть оправдана лишь для маленьких домов, при этом первыми по ходу движения теплоносителя подключают жилые комнаты, а потом помещения технического назначения.

Блок: 8/11 | Кол-во символов: 582
Источник: http://homeframe.ru/otoplenie-i-vodosnabzhenie/shema-otopleniya-iz-polipropilenovyih-trub-v-chastnom-dome-svoimi-rukami.html

Коллекторная схема

Более сложная и затратная по материалам схема водяного отопления, но позволяющая обеспечить равномерное распределение тепла, удобство эксплуатации и высокую надежность системы. На выходе из котла отопления или на каждом ответвлении от стояка устанавливается коллекторная гребенка, к которой подключаются горизонтальные ветки либо отдельные приборы.

Наиболее актуально применение этой схемы подключения приборов в больших коттеджах со сложными разветвленными системами. Она позволяет регулировать параметры температуры и давления для каждой ветки или прибора отдельно.

Если в вашем доме будет использоваться схема комбинированного отопления, то есть сочетание классического радиаторного отопления с теплыми полами, то вы однозначно сделаете правильный выбор, остановившись на коллекторной схеме.

Предусматривает параллельное подключение отопительных приборов к подающему и обратному трубопроводу. Каждый радиатор независимый от других и получает на входе теплоноситель практически одинаковой температуры.

При аварийной ситуации можно отключить один или несколько приборов без ущерба для работоспособности системы. Двухтрубная схема монтажа позволяет применить скрытую прокладку и легко спрятать трубопроводы в пол. В большинстве случаев именно эта схема отопления частного дома является наиболее оптимальной.

Блок: 9/11 | Кол-во символов: 1328
Источник: http://homeframe.ru/otoplenie-i-vodosnabzhenie/shema-otopleniya-iz-polipropilenovyih-trub-v-chastnom-dome-svoimi-rukami.html

Двухтрубная схема отопления с нижней разводкой

В частном доме может применяться как горизонтальная, так и вертикальная разводка трубопроводов. Вертикальная разводка применяется в домах с количеством этажей 2 и более. Она наиболее характерна для больших коттеджей.

Теплоноситель движется по стоякам от этажа к этажу. Возможна организация отопления с нижней разводкой и с верхней в зависимости от расположения подающего трубопровода относительно радиаторов. Схема отопления двухэтажного дома может выполняться также и с горизонтальной разводкой, когда от одного стояка расходятся по дому горизонтальные ветки на каждом этаже. Схема отопления одноэтажного дома однозначно будет горизонтальной.

Блок: 10/11 | Кол-во символов: 692
Источник: http://homeframe.ru/otoplenie-i-vodosnabzhenie/shema-otopleniya-iz-polipropilenovyih-trub-v-chastnom-dome-svoimi-rukami.html

Горизонтальная разводка

Горизонтальная схема подключения радиаторов в современных частных домах является наиболее распространенной. Она позволяет сделать отапливаемый дом комфортным как по тепловому режиму, так и эстетике. Отдельные приборы и ветки могут отключаться без ущерба для основной системы и регулироваться по необходимости.

Принципиальная схема отопления может быть однотрубная либо двухтрубная. В зависимости от способа прокладки бывает периметральная и лучевая.

Периметральная разводка

Периметральная разводка предусматривает прокладку труб вдоль стен по периметру квартиры, возможна также скрытая прокладка в конструкции пола. Такую систему водяного отопления удобно монтировать как при новом строительстве, так и при реконструкции. Основной недостаток – значительная длина трубопроводов и сложность обеспечить возможность слива воды с системы.

Схема отопления с горизонтальной периметральной разводкой

Лучевая разводка предусматривает отдельное подключение каждого радиатора к общему коллектору кратчайшим путем, схема подключения приборов напоминает солнечные лучи. Она позволяет пользователю осуществлять индивидуальную настройку каждого прибора, и обеспечивает легкую гидравлическую балансировку.

Эта схема системы отопления удобна при новом строительстве, трубы укладываются на черновую поверхность пола и заливаются стяжкой. К недостаткам можно отнести сложность ремонта, так как в случае аварийной ситуации весьма затруднительно добраться до трубопроводов. Расход труб при лучевой разводке больше, чем в других вариантах, но это компенсируется снижением их диаметров. Именно эта схема разводки трубопроводов является типовой для большинства современных коттеджей.

Выводы

Приступая к монтажу системы отопления из полипропиленовых труб в частном доме, внимательно изучите технологию пайки полипропилена, проанализируйте все возможные схемы водяного отопления, определите необходимые тепловые нагрузки, составьте планы и трехмерные чертежи.

Постарайтесь предварительно проконсультироваться со специалистом в области теплотехники и согласовать с ним проект будущей системы. Заручившись поддержкой опытного человека в технических вопросах и тщательно подготовившись, вы легко справитесь с устройством системы водяного отопления частного дома своими руками.

Блок: 11/11 | Кол-во символов: 2295
Источник: http://homeframe.ru/otoplenie-i-vodosnabzhenie/shema-otopleniya-iz-polipropilenovyih-trub-v-chastnom-dome-svoimi-rukami.html

Группа безопасности для отопления

Ещё одно важное устройство – группа безопасности для отопления. по-другому называемая «блок безопасности».

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо — предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.
Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак. вода при нагревании расширяется — её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм. то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм. для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Где устанавливать группу безопасности?

Если котел настенный, то за нас постарались производители: блок безопасности внутри или на задней стенке котла уже есть.

А вот для напольного котла нужно покупать группу безопасности отдельно и врезать в систему своими руками. Где? На подающей трубе, как можно ближе к котлу, но не дальше 1…1.5 м от котла.

Манометр должен располагаться так, чтобы его показания были видны без напряга, при любом посещении котельной. Теплоноситель, вытекающий через предохранительный клапан, тоже должен быть легко заметен, ибо о таком явлении нужно знать обязательно!

Важно! Между котлом и группой безопасности никакие вентили НЕ ставятся!

Какие бывают группы безопасности для отопления?

Блоки безопасности бывают разных конфигураций, например, такие:

Группа безопасности для отопления

Или заключённые в один корпус:

Группа безопасности, заключённая в один корпус

Ну и много разных других можно встретить в продаже, но внешность не важна, т. к. работают все блоки безопасности одинаково, а выбирать нужно, как было сказано выше, по давлению, на которое рассчитаны предохранительный клапан и манометр.

Как сделать группу безопасности своими руками?

Можно ли сделать блок безопасности самостоятельно? Да. Купить по отдельности манометр, предохранительный клапан и воздухоотводчик и соединить их друг с другом с помощью тройников, переходников, сгонов и т. п.

Корпус для группы безопасности можно даже спаять из обрезков полипропиленовых труб и фитингов, что обойдётся намного дешевле заводского изделия, в котором много латуни.

Только нужно понимать, что группу безопасности из полипропилена можно ставить только в низкотемпературных системах отопления (теплый пол, а не радиаторы!). Почему? Если теплоноситель по каким-то причинам нагреется выше 95 градусов, то полипропилен разрушится со всеми вытекающими (не только последствиями, но и кипятком!)

Вот такая группа безопасности для отопления сделает вашу жизнь спокойной в отопительный сезон.

группа безопасности для отопления, блок безопасности

2013-2017 г. Copyright © Использование материалов сайта разрешено со ссылкой на vodotopim.ru

Условия для оборудования котельной

• Условия для оборудования котельной и приборы для отопительной системы
• Приблизительная схема отопления

Тенденция к постоянному удорожанию привычных видов топлива и некоторые условия, при которых нет возможности использовать традиционные виды энергии (природный газ, электроэнергия), приводит к поиску альтернативных видов топлива для систем отопления зданий. Установка в частном доме или на производственных площадях систем обогрева на основе твердотопливного котла решает многие проблемы. Например, при дороговизне доставки или невозможности проведения природного газа или профилирующем деревообрабатывающем производстве твердотопливник является приоритетным видом для обогрева помещений. Довольно часто для обогрева частных домов, коттеджей и дачи используются системы отопления на основе твердотопливного котла. Такой вид отопления имеет преимущество на предприятиях в труднодоступных зонах, где нет газопровода, а также на производствах, связанных с обработкой древесины, отходы которой можно использовать в качестве топлива.

Твердотопливный котел используется для отопления частных домов и на предприятиях, где нет возможности провести газ.

К твердому топливу относятся древесина, в том числе дрова, древесные отходы и стружка, торфяные брекеты, уголь и угольная пыль. Современные твердотопливные котлы имеют показатель КПД около 80%, такой высокий уровень достигается при помощи автоматического контроля сжигания топлива в баке. Такие условия позволяют продлить процесс горения деревянного топлива до 12 часов, а качественного угля — до 20 часов.

Конструкция твердотопливных котлов создана таким образом, чтобы максимально сохранить произведенное тепло. Энергоэффективность достигается при помощи водяного рукава, поглощающего тепло системы по всей длине, двойных стенок котла, по которым проходит воздух перед попаданием в камеру сгорания, и качественной термоизоляции вокруг котла.

Условия для оборудования котельной и приборы для отопительной системы

При установке системы отопления следует учитывать такие требования:

Для создания котельной необходимо отдельное, отапливаемое помещение, в котором свободно будет располагаться котел и топливо.

• для твердотопливного котла необходимо отдельное помещение под котельную, в которой будет располагаться котел и запас топлива;
• котельная должна быть отапливаемой (минимальная температура в помещении +5°С) и иметь воздухозаборные отверстия для обеспечения поступления воздуха;
• размер котельной должен быть достаточным для того, чтобы обеспечить зазор между котлом и стенами сзади котла и по бокам не меньше 500 мм по требованиям пожаробезопасности и не менее 1 м спереди котла для удобства обслуживания;
• схема установки котла должна учитывать присоединение котла к дымоходу для удаления продуктов сгорания топлива, в ней должна быть разработана обвязка котла полипропиленом для присоединения необходимого оборудования для подачи теплоносителя в систему радиаторов и подогрева горячей воды для бытовых нужд;
• установка радиаторов должна производиться под небольшим углом, это позволит избежать скапливания воздуха и необходимости впоследствии выдувать его вручную.

Конструкция твердотопливного котла сделана так, чтобы максимально сохранить тепло.

Обвязка котла и подключение к теплоносителю производится после установки котла и проведения дымохода, как правило, параллельно монтируют радиаторы. Подача охлажденного теплоносителя осуществляется в нижнюю часть котла, а нагретый отводится от верхней части. Схема должна быть разработана так, чтобы циркуляционный насос подавал охлажденную в системе воду в котел, а не выводил горячую воду из котла. Обвязка котла полипропиленом должна быть смонтирована так, чтобы ее легко было обслуживать.

Кроме того, любая схема подключения отопительных систем обязательно должна содержать расширительный бак, группу подпитки системы теплоносителем, гравитационный байпас циркуляционного насоса, группу безопасности и приборы-потребители тепла (радиаторы, теплокалориферы). Желательно учитывать наличие термометров на подаче воды и обратке и стабилизатор напряжения.

Подключение расширительного бака позволяет поддерживать рабочее давление в отопительной системе. Ёмкость бака должна составлять — для водяных систем от 15% общей емкости, для антифризовых систем от 30% от общей емкости системы отопления.

Система отопления состоит из:
1. Котла
2. Циркуляционного насоса
3. Приборов отопления
4. Дифференциального клапана
5. Запорных задвижек
6. Расширительного бака
7. Группы безопасности

Группа подпитки предусматривает возможность добавления воды-теплоносителя от водопровода, для подпитки незамерзающей жидкости предполагается установка арматуры и подключение простого вибрационного погружного насоса.

Гравитационный байпас циркуляционного насоса — это специальный клапан, который создает минимальное сопротивление циркуляции воды, также байпасы устанавливаются на обвязку радиаторов .

Группа безопасности устанавливается на подающем трубопроводе, близко к выходу из котла в самой высокой точке системы отопления, она обеспечивает автоматическое удаление пузырьков воздуха из теплоносителя, что защищает систему от повреждений. Между котлом и группой безопасности и расширительным баком не должно быть запорной арматуры.

Вернуться к оглавлению

Приблизительная схема отопления

Группа безопасности в отопительной системе очень важный элемент. Он контролирует и защищает от повышения давления.

Для надежности системы отопления желательно делать наименьшее число соединений и по возможности использовать плавные переходы.

Схема подключения отопительной системы.

1. Котел.
2. Циркуляционный насос.
3. Расположение радиаторов.
4. Дифференциальный клапан.
5. Запорные задвижки.
6. Расширительный бак.
7. Группа безопасности.

При выборе радиаторов отопления необходимо учитывать площади помещений и рассчитывать мощность одной секции радиатора для определения количества секций, способных эффективно обогреть данную комнату. Для подключения к твердотопливной системе подходят все современные виды радиаторов, выбор их зависит от качества теплоносителя, конструкции здания и материальных возможностей.

Группа безопасности, установка своими руками

Группа безопасности — необходимый элемент конструкции подключения системы отопления, он важен для обеспечения контроля и защиты от завоздушивания и повышения давления в системе.

Установить группу безопасности своими руками при монтировании системы отопления не составляет больших проблем. Схема подключения группы безопасности:

Группа безопасности состоит из манометра для измерения давления, воздухоотводчика, предохранительного клапана.

• манометр для измерения давления;
• автоматический воздухоотводчик с запорным клапаном;
• предохранительно-сбросный клапан.;
• съемная теплоизоляционная оболочка из вспененного полипропилена;
• соединительная трубка с теплоизоляцией и накидными гайками.

Дополнительными элементами группы безопасности могут быть: термометры для измерения температуры в помещении и на улице, ограничители расхода и запорные краны и различные детали соединения.

Схема подключения группы безопасности учитывает возможные нарушения и угрозы всему оборудованию, включая радиаторы. Манометр позволяет производить визуальный контроль давления теплоносителя. Предохранительно-сбросной клапан позволяет защитить систему и все элементы оборудования (котел, радиаторы, обвязку) от возможного повышения давления выше предельно допустимой нормы. Воздухоотводчик автоматически выводит из системы лишний воздух.

Монтируя группу безопасности своими руками нужно помнить об очередности подключения — от выхода трубы первым монтируется манометр, за ним предохранительный клапан и следом автоматический воздухоотводчик.

Группа безопасности монтируется на трубу подачи горячей воды, сразу на выходе из котла. Может ставиться как отдельными элементами, так и целым комплектом. При подключении отдельных приборов, нужно клапан монтировать выше котла, что обеспечит срабатывание в нужный момент и позволит защитить оборудование, соединения и радиаторы от повреждения и разрыва.

Группа безопасности имеет огромное значение, поскольку обеспечивает безопасность всех деталей системы отопления — котла, соединений, радиаторов, а соответственно, и людей, проживающих в доме.

Группа безопасности для отопления – надежность и комфорт надолго

Группа безопасности или, как ее еще называют, блок безопасности для водяной системы отопления, очень важный элемент. Если вдруг возникнет аварийная ситуация (к примеру, выйдет из строя расширительный бачок), то в отопительной системе произойдет резкое увеличение давления, из-за чего может лопнуть труба или сломаться котел.

Чтобы этого не допустить, в таких случаях включают в работу группу безопасности. Она в автоматическом режиме спускает лишнее давление, тем самым не давая превышать установленную норму.

Основные моменты блоков безопасности

Любая группа безопасности состоит из четырех основных деталей:

1. Корпус из оцинкованной стали с резьбовыми подсоединениями, теплоизолированный или нет. На него крепятся все остальные детали.
2. Автоматический воздухоотводчик, изготовленный, как правило, из латуни. При повышении в системе отопления давления, он автоматически сбрасывает из нее лишний воздух, таким образом, обеспечивая ее бесперебойную работу. Устанавливается воздухоотводчик в самой верхней точке системы отопления.

1. Предохранительный (мембранный) клапан, функционирующий в автономном режиме. Данный элемент является обязательным для групп безопасности отопительных систем, снабженных расширительными (мембранными) бачками .
   Такой клапан не допускает поломки составляющих отопительной системы в случае чрезмерного повышения давления (в особенности он защищает котельное оборудование).

Важно!
Так как котел самый чувствительный к повышению давления элемент системы, то предохранительный клапан приобретается с таким же порогом срабатывания, который максимально допустим при эксплуатации самого котельного оборудования (данная цифра указана в паспорте котла).
Кроме того, мембранный клапан монтируется так, чтобы в случае возникновения аварийной ситуации, он сбрасывал именно то давление, которое возникло внутри котла.

1. Манометр и термометр. Как вы уже догадались, они обеспечивают визуальный контроль над давлением и температурой в отопительной системе.

Манометр и термометр в одном корпусе

Иногда все эти детали монтируются на подающую трубу по отдельности, но обязательно так, чтобы предохранительный клапан находился выше котельного оборудования. Однако чаще все же ставится цельная группа безопасности в системе отопления. Так гораздо дешевле, быстрее и удобней.

Группа безопасности с иным внешним видом, но назначение и принцип функционирования все тот же

Обратите внимание!
По внешнему виду блоки безопасности могут различаться, однако, принцип работы у всех одинаковый.
Поэтому не стоит впадать в растерянность, если на выбор вам предложат устройства, не похожие на те, что изображены на приведенных в статье фотографиях.

Принцип работы

На этом фото видно, по какому принципу срабатывает предохранительный клапан

Давайте представим такую ситуацию: по какой-то причине расширительный (мембранный) бачок не уравновесил те расширения, которые необходимы для стабильной работы всей отопительной системы. Давление внутри системы нарастает.

И тут-то обязательно срабатывает предохранительный клапан: пружина клапана уже не может удерживать теплоноситель, сжимается, открывает вентиль, и происходит сброс давления.

Как осуществляется сброс давления?

• Во-первых, через воздухоотводчик выходит лишний воздух.
• Во-вторых, через боковой отвод предохранительного клапана сливается лишний теплоноситель.

Совет!
Дабы избежать ожогов при внезапном открытии клапана и выбросе лишнего теплоносителя, к его боковому отводу нужно присоединить отводную трубу и направить ее в канализационный слив.

Грамотная установка группы безопасности

Как правило, в настенных моделях отопительных котлов. такая группа уже установлена, и дополнительно приобретать ее не придется. А вот если у вас напольный котел (особенно это касается отечественных моделей), то блока безопасности в нем наверняка нет. Вам предстоит врезать его в систему отопления своими руками. Как это сделать?

В первую очередь давайте обговорим такой момент, как отсекающие шаровые краны (зачем мы затронули данный вопрос, вы поймете чуть позже). Во время монтажа отопительной системы необходимо сделать так, чтобы в случае поломки какого-либо ее элемента, можно было без особых трудностей отремонтировать или заменить его, при этом, не сливая весь теплоноситель системы отопления. Для этого устанавливаются отсекающие шаровые краны.

Предположим у вас в доме потек радиатор. Вы просто перекрываете два отсекающих крана, расположенных перед радиатором и после него, и снимаете сам радиатор. Таким образом, вся отопительная система продолжает работать, а это очень важно, особенно если за окном ниже нуля.

А вот если бы таких кранов не было, то пришлось бы сливать весь теплоноситель. На это уйдет много времени, сил, и что самое главное – пока идут ремонтные работы, система отопления не будет функционировать.

Совет!
На любой элемент отопительной системы желательно устанавливать отсекающие краны: будь то радиатор, циркуляционный насос, расширительный бачок и так далее.

А теперь поговорим непосредственно о группе безопасности.

Вот небольшая инструкция, рассказывающая о том, какое расположение блока будет правильным:

• Устанавливаются группы безопасности на подающей трубе, в 1-1,5 метрах после котла.
• В силу отсутствия нужных знаний, многие наши соотечественники, монтируя этот прибор, ставят отсекающие шаровые краны между ним и котлом, или же прямо на блок безопасности. Объясняют они это тем, что если котел сломается, то его можно будет легко отремонтировать или заменить.

Отсекающие краны, расположенные между блоком безопасности и котлом – не правильное расположение

Отсекающие краны, расположенные на группе безопасности – тоже не правильное расположение

Однако в обоих случаях установка осуществлена не правильно и, если котел сломается, сервисные центры откажут в гарантийном ремонте, ссылаясь на то, что оборудование установлено не по правилам. Такое расположение отсекающих кранов повышает вероятность перегрева системы и как следствие поломки котла при их перекрытии.

• Правильная же установка группы безопасности осуществляется так, чтобы отсекающие краны находились за ней. Такое расположение элементов абсолютно верно, и в случае чего никто уже не сможет отказать в гарантийном ремонте.

На этой схеме показано, как правильно устанавливать все элементы водяной отопительной системы

Совет!
При выборе блока безопасности обратите внимание на продукцию Watts .
Приборы этого производителя являются самыми популярными среди российских граждан, так как имеют оптимальное соотношение цена/качество/долговечность.

Такое оборудование, как группы безопасности, позволяет жить и спать спокойно, не переживая за внезапный выход из строй системы отопления. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источники: http://vodotopim.ru/blok-bezopasnosti.php, http://1poteply.ru/kotly/gruppa-bezopasnosti-kotla-svoimi-rukami.html, http://otoplenie-gid.ru/elementy/570-gruppa-bezopasnosti-dlya-otopleniya

Полипропиленовые трубы популярны благодаря доступной цене и качеству материала. Низкая теплопроводность полимера сохраняет температуру теплоносителя. Низкий эквивалент шероховатости внутренних стенок труб не снижает скорость потока. Простая технология сборки позволяет быстро смонтировать отопление в частном доме из полипропиленовых труб своими руками.

Вооружившись определенными знаниями, можно смонтировать отопление из полипропиленовых труб своими руками

Технические характеристики полипропиленовых труб для отопления

Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:

• логотип фирмы производителя;
• буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
• условное давление (PN25 МПа) рабочей среды;
• внешний диаметр и размер стенки изделия;
• класс эксплуатации;
• предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
• стандарт продукта.

Полипропиленовые трубы могут быть армированы стекловолокном или алюминием

Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):

Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.

Технические характеристики армированных труб из полипропилена (производитель VALTEC):

Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90? и 45?, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.

Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

Строение армированной трубы: 1 — полипропилен; 2 — алюминиевая фольга; 3 — полипропилен; S — общая толщина трубы; S1* — толщина основной трубы; d — наружный диаметр; dy* — наружный диаметр основной трубы

Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.

Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

Соединение полипропиленовой и стальной трубы: 1 — стальная труба; 2 и 3 — стальной фланец; 4 — буртовая втулка; 5 — прокладка; 6 и 7 — крепежные элементы; 8 — муфта

Цена пропиленовых труб для отопления

Стоимость продукта зависит от назначения и производителя. Известные отечественные производители, специализирующиеся на производстве армированных ПП труб: «Синикон» и «ЯрИнтерПласт».

В зависимости от диаметра и типа армирования, цена полипропиленовой трубы составит от 21 до 80 рублей за погонный метр

ПП трубы марки PN25 МПа используют для отопления. Цена полипропиленовых армированных стекловолокном труб ниже изделий с внутренним алюминиевым каркасом (приблизительно на 10%). Разницу объясняет гарантированный срок службы продукта, разрешенная температура теплоносителя и рабочее давление системы.

Средняя стоимость полипропиленовых труб для отопления (цена за метр):

По отзывам профессионалов, полипропиленовые трубы для отопления — оптимальный вариант автономных систем. Однородная паяная конструкция без резьбовых соединений и металлических фитингов проста в монтаже и удобна при эксплуатации.

Полипропиленовые трубы в схеме водяного отопления частного дома

Трубная разводка передает поток тепловой энергии от котла к приборам отопления. Вода — традиционный теплоноситель систем отопления для загородных домов. Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности труб. Внутренняя поверхность труб оказывает ничтожное сопротивление направленному движению потока. Примеси, содержащиеся в теплоносителе во взвешенном состоянии (органика, соединения солей жесткости, окалина, частички песка), не образуют отложений на стенках труб из полипропилена. Армированные алюминием изделия исключают доступ кислорода в систему отопления из трубопровода. Слой фольгированного металла снижает риск коррозии теплообменника котла, повышает ресурс работы системы в целом. Многочисленные материалы, схемы, видео отопления своими руками в частном доме без труда можно найти в интернете.

Полипропиленовые трубы в системе отопления частного дома

Аварийное промерзание трубной разводки не грозит разрушением полипропиленовых труб. После разморозки воды материал восстанавливает первоначальные свойства. Однако следует помнить, что отогревать трубы из ПП с помощью открытого огня нельзя!

Увеличение линейных размеров трубы при нагреве, пожалуй, единственный существенный недостаток изделий из полипропилена. Армирование алюминиевой фольгой снижает в разы показатель температурного расширения и повышает уровень классности труб.

Схема отопления: 1 — полипропиленовые трубы; 2 — кран шаровой; 3 — кран прямоточный радиаторный; 4 — расширительный бак; 5 — циркуляционный насос; 6 — обратный клапан; 7 — группа безопасности; 8 — радиатор; 9 — термостатический клапан; 10 — радиаторный кран; 11 — заглушка; 12 — кран Маевского; 13 — кран шаровой; 14 — заглушка; 15 — термостатическая головка

Учитывая, что оптимальное давление в контуре бытового котла 1,5?2 бара, источник тепла максимально приближен к потребителю и температура в жилом доме не опускается ниже 5°С, делаем вывод: армированный алюминием полипропилен — идеальный материал для трубной разводки в частном доме.

Правила производства контактной тепловой сварки

Монтаж систем отопления из полипропилена производят при температуре в помещении не ниже 5°С. Расходный материал для термосварки (комплектующие детали) должен соответствовать назначению (PPRS).

Шаги соединения полипропиленовых труб с помощью паяльника

Последовательность операций при изготовлении узлов по месту производства работ:

• рез трубы производят специальными ножницами по предварительной разметке на корпусе;
• подготовка поверхности среза включает снятие фаски на глубину 1 мм под углом 30° и обезжиривание конца трубы ацетоном;
• отметка границ плавки — на конец трубы карандашом наносят ограничительную риску;
• обработка рабочих поверхностей паяльника;
• нагрев инструмента;
• оплавление деталей (с выдержкой временных диапазонов диаметра труб по паспорту прибора, и соосности деталей с корпусом утюга);
• стыковка узла без смещений и вращения элементов;
• охлаждение.

Размер закладного участка трубы для разогрева:

Временной регламент процесса ручной термической сварки (нормативные значения):

Напряжение электротока в паяльнике для полипропилена — 36В. Работа инструмента от бытовой сети требует наличия защитного автомата отключения.

После остывания соединений проверяют прямолинейность стыка, равномерность валика сварного шва и отсутствие дефектов сварки. Количество соединительных узлов, при выполнении правил контактной сварки, не влияет на пропускную способность системы. Малое сопротивление в сварных деталях обусловлено физическими свойствами материала и способом соединения без уменьшения проходного сечения трубы. Гидравлические испытания на прочность и плотность системы ПП труб проводят через 16 часов после сварки.

Соединение труб с помощью специального клея (холодная сварка)

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

Монтаж полипропиленовых труб с Г-образным компенсатором теплового расширения

С помощью онлайн-калькулятора можно сделать гидравлический расчет для однотрубной схемы водяного отопления частного дома своими руками. Программы DanfossCO и OvertopCO производят расчеты внутридомовых отопительных систем с естественной циркуляцией. Расчеты в Excel Online сведены в удобную табличную форму. Заполнив графу исходных данных и выбрав необходимые константы (графы выделены цветом), получаем результаты расчета.

Классический метод обустройства системы отопления — однотрубная разводка. Пояснить монтаж сможет тематическое видео отопления частного дома из пропилена. Своими руками можно быстро, аккуратно и дешево выполнить обвязку оборудования.

Схема обвязки труб в системе отопления с П-образным компенсатором

Системы с однотрубной разводкой и естественной циркуляцией работают под действием сил тяготения. Уклон при прокладке труб и установка теплогенератора ниже уровня жилых помещений увеличит скорость движения потока. Однако при последовательном подключении радиаторов невозможно равномерно распределить тепло. Удаленные от котла помещения прогреваются плохо, возникает опасность прекращения циркуляции и вскипания котловой воды.

Проблему решает устройство отопления частного дома своими руками в схеме «ленинградка». Видео-ролики можно найти в сети.

Вынос патрубков к приборам отопления разделяет поток, большая часть теплоносителя продолжает сквозное движение по системе. Расход через радиатор регулируют установкой вентиля терморегулятора, диагональным подключением прибора или изменением проходного сечения байпаса.

Пример обустройства петлеобразного компенсатора при монтаже ПП-труб

Отопление в частном доме из полипропиленовых труб своими руками

Главные компоненты отопления — генератор тепла, трубы и приборы отопления. Остальное оборудование обеспечивает работоспособность системы при различных нагрузках. Оснащение системы дополнительными элементами зависит от размеров дома и модификации выбранного котла. Заданные параметры работы агрегата обеспечивает группа безопасности, расширительная емкость с переливной трубой, нагнетатель и устройство регулировки давления.

Если циркуляционный насос не встроен в котловой контур, то нагнетатель устанавливают на обратной линии трубопровода, в непосредственной близости генератора тепла. Место установки расширительного бачка закрытого типа для отопления — перед циркуляционным насосом. Группу безопасности монтируют на подающей линии возле котла.

Спайка полипропиленовых труб паяльником своими руками

Понятие комфорта индивидуально для каждого человека. Но для всех без исключения дом — это тепло. Отопление – неотъемлемая часть любого дома. Принять грамотное решение и воплотить его собственными силами поможет максимальная осведомленность в данной теме.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Группа безопасности для отопления

Ещё одно важное устройство – группа безопасности для отопления, по-другому называемая «блок безопасности».

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо — предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.

Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак: вода при нагревании расширяется — её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм., то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм., для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Где устанавливать группу безопасности?

Если котел настенный, то за нас постарались производители: блок безопасности внутри или на задней стенке котла уже есть.

А вот для напольного котла нужно покупать группу безопасности отдельно и врезать в систему своими руками. Где? На подающей трубе, как можно ближе к котлу, но не дальше 1…1.5 м от котла.

Манометр должен располагаться так, чтобы его показания были видны без напряга, при любом посещении котельной. Теплоноситель, вытекающий через предохранительный клапан, тоже должен быть легко заметен, ибо о таком явлении нужно знать обязательно!

Важно! Между котлом и группой безопасности никакие вентили НЕ ставятся!

Какие бывают группы безопасности для отопления?

Блоки безопасности бывают разных конфигураций, например, такие:

Группа безопасности для отопления

Или заключённые в один корпус:

Группа безопасности, заключённая в один корпус

Ну и много разных других можно встретить в продаже, но внешность не важна, т. к. работают все блоки безопасности одинаково, а выбирать нужно, как было сказано выше, по давлению, на которое рассчитаны предохранительный клапан и манометр.

Как сделать группу безопасности своими руками?

Можно ли сделать блок безопасности самостоятельно? Да. Купить по отдельности манометр, предохранительный клапан и воздухоотводчик и соединить их друг с другом с помощью тройников, переходников, сгонов и т. п.

Корпус для группы безопасности можно даже спаять из обрезков полипропиленовых труб и фитингов, что обойдётся намного дешевле заводского изделия, в котором много латуни.

Только нужно понимать, что группу безопасности из полипропилена можно ставить только в низкотемпературных системах отопления (теплый пол, а не радиаторы!). Почему? Если теплоноситель по каким-то причинам нагреется выше 95 градусов, то полипропилен разрушится со всеми вытекающими (не только последствиями, но и кипятком!)

Вот такая группа безопасности для отопления сделает вашу жизнь спокойной в отопительный сезон.

группа безопасности для отопления, блок безопасности

Источник: http://vodotopim.ru/blok-bezopasnosti.php

Условия для оборудования котельной

• Условия для оборудования котельной и приборы для отопительной системы
• Приблизительная схема отопления

Тенденция к постоянному удорожанию привычных видов топлива и некоторые условия, при которых нет возможности использовать традиционные виды энергии (природный газ, электроэнергия), приводит к поиску альтернативных видов топлива для систем отопления зданий. Установка в частном доме или на производственных площадях систем обогрева на основе твердотопливного котла решает многие проблемы. Например, при дороговизне доставки или невозможности проведения природного газа или профилирующем деревообрабатывающем производстве твердотопливник является приоритетным видом для обогрева помещений. Довольно часто для обогрева частных домов, коттеджей и дачи используются системы отопления на основе твердотопливного котла. Такой вид отопления имеет преимущество на предприятиях в труднодоступных зонах, где нет газопровода, а также на производствах, связанных с обработкой древесины, отходы которой можно использовать в качестве топлива.

Твердотопливный котел используется для отопления частных домов и на предприятиях, где нет возможности провести газ.

К твердому топливу относятся древесина, в том числе дрова, древесные отходы и стружка, торфяные брекеты, уголь и угольная пыль. Современные твердотопливные котлы имеют показатель КПД около 80%, такой высокий уровень достигается при помощи автоматического контроля сжигания топлива в баке. Такие условия позволяют продлить процесс горения деревянного топлива до 12 часов, а качественного угля — до 20 часов.

Конструкция твердотопливных котлов создана таким образом, чтобы максимально сохранить произведенное тепло. Энергоэффективность достигается при помощи водяного рукава, поглощающего тепло системы по всей длине, двойных стенок котла, по которым проходит воздух перед попаданием в камеру сгорания, и качественной термоизоляции вокруг котла.

Условия для оборудования котельной и приборы для отопительной системы

При установке системы отопления следует учитывать такие требования:

Для создания котельной необходимо отдельное, отапливаемое помещение, в котором свободно будет располагаться котел и топливо.

• для твердотопливного котла необходимо отдельное помещение под котельную, в которой будет располагаться котел и запас топлива;
• котельная должна быть отапливаемой (минимальная температура в помещении +5°С) и иметь воздухозаборные отверстия для обеспечения поступления воздуха;
• размер котельной должен быть достаточным для того, чтобы обеспечить зазор между котлом и стенами сзади котла и по бокам не меньше 500 мм по требованиям пожаробезопасности и не менее 1 м спереди котла для удобства обслуживания;
• схема установки котла должна учитывать присоединение котла к дымоходу для удаления продуктов сгорания топлива, в ней должна быть разработана обвязка котла полипропиленом для присоединения необходимого оборудования для подачи теплоносителя в систему радиаторов и подогрева горячей воды для бытовых нужд;
• установка радиаторов должна производиться под небольшим углом, это позволит избежать скапливания воздуха и необходимости впоследствии выдувать его вручную.

Конструкция твердотопливного котла сделана так, чтобы максимально сохранить тепло.

Обвязка котла и подключение к теплоносителю производится после установки котла и проведения дымохода, как правило, параллельно монтируют радиаторы. Подача охлажденного теплоносителя осуществляется в нижнюю часть котла, а нагретый отводится от верхней части. Схема должна быть разработана так, чтобы циркуляционный насос подавал охлажденную в системе воду в котел, а не выводил горячую воду из котла. Обвязка котла полипропиленом должна быть смонтирована так, чтобы ее легко было обслуживать.

Кроме того, любая схема подключения отопительных систем обязательно должна содержать расширительный бак, группу подпитки системы теплоносителем, гравитационный байпас циркуляционного насоса, группу безопасности и приборы-потребители тепла (радиаторы, теплокалориферы). Желательно учитывать наличие термометров на подаче воды и обратке и стабилизатор напряжения.

Подключение расширительного бака позволяет поддерживать рабочее давление в отопительной системе. Ёмкость бака должна составлять — для водяных систем от 15% общей емкости, для антифризовых систем от 30% от общей емкости системы отопления.

Система отопления состоит из:

2. Циркуляционного насоса

3. Приборов отопления

4. Дифференциального клапана

5. Запорных задвижек

6. Расширительного бака

7. Группы безопасности

Группа подпитки предусматривает возможность добавления воды-теплоносителя от водопровода, для подпитки незамерзающей жидкости предполагается установка арматуры и подключение простого вибрационного погружного насоса.

Гравитационный байпас циркуляционного насоса — это специальный клапан, который создает минимальное сопротивление циркуляции воды, также байпасы устанавливаются на обвязку радиаторов.

Группа безопасности устанавливается на подающем трубопроводе, близко к выходу из котла в самой высокой точке системы отопления, она обеспечивает автоматическое удаление пузырьков воздуха из теплоносителя, что защищает систему от повреждений. Между котлом и группой безопасности и расширительным баком не должно быть запорной арматуры.

Приблизительная схема отопления

Группа безопасности в отопительной системе очень важный элемент. Он контролирует и защищает от повышения давления.

Для надежности системы отопления желательно делать наименьшее число соединений и по возможности использовать плавные переходы.

Схема подключения отопительной системы.

1. Котел.
2. Циркуляционный насос.
3. Расположение радиаторов.
4. Дифференциальный клапан.
5. Запорные задвижки.
6. Расширительный бак.
7. Группа безопасности.

При выборе радиаторов отопления необходимо учитывать площади помещений и рассчитывать мощность одной секции радиатора для определения количества секций, способных эффективно обогреть данную комнату. Для подключения к твердотопливной системе подходят все современные виды радиаторов, выбор их зависит от качества теплоносителя, конструкции здания и материальных возможностей.

Группа безопасности, установка своими руками

Группа безопасности — необходимый элемент конструкции подключения системы отопления, он важен для обеспечения контроля и защиты от завоздушивания и повышения давления в системе.

Установить группу безопасности своими руками при монтировании системы отопления не составляет больших проблем. Схема подключения группы безопасности:

Группа безопасности состоит из манометра для измерения давления, воздухоотводчика, предохранительного клапана.

• манометр для измерения давления;
• автоматический воздухоотводчик с запорным клапаном;
• предохранительно-сбросный клапан.;
• съемная теплоизоляционная оболочка из вспененного полипропилена;
• соединительная трубка с теплоизоляцией и накидными гайками.

Дополнительными элементами группы безопасности могут быть: термометры для измерения температуры в помещении и на улице, ограничители расхода и запорные краны и различные детали соединения.

Схема подключения группы безопасности учитывает возможные нарушения и угрозы всему оборудованию, включая радиаторы. Манометр позволяет производить визуальный контроль давления теплоносителя. Предохранительно-сбросной клапан позволяет защитить систему и все элементы оборудования (котел, радиаторы, обвязку) от возможного повышения давления выше предельно допустимой нормы. Воздухоотводчик автоматически выводит из системы лишний воздух.

Монтируя группу безопасности своими руками нужно помнить об очередности подключения — от выхода трубы первым монтируется манометр, за ним предохранительный клапан и следом автоматический воздухоотводчик.

Группа безопасности монтируется на трубу подачи горячей воды, сразу на выходе из котла. Может ставиться как отдельными элементами, так и целым комплектом. При подключении отдельных приборов, нужно клапан монтировать выше котла, что обеспечит срабатывание в нужный момент и позволит защитить оборудование, соединения и радиаторы от повреждения и разрыва.

Группа безопасности имеет огромное значение, поскольку обеспечивает безопасность всех деталей системы отопления — котла, соединений, радиаторов, а соответственно, и людей, проживающих в доме.

Источник: http://1poteply.ru/kotly/gruppa-bezopasnosti-kotla-svoimi-rukami.html

Группа безопасности для котла: назначение и подключение своими руками

В процессе работы отопительной системы существует вероятность возникновения внештатных ситуаций, приводящих к повышению давления. Для того, чтобы не допустить разрыва труб, протечек запорной арматуры или выхода из строя других устройств, устанавливается группа безопасности для отопления. Она позволяет контролировать давление и в случае достижения опасных значений, производит аварийный сброс теплоносителя.

В этой статье мы подробно расскажем о том, что такое группа безопасности котла, зачем она нужна и принцип ее работы, какую модель выбрать из представленных на рынке и как изготовить своими руками, а также о том как правильно установить.

Назначение и принцип работы

Любая отопительная система находится под давлением. Существует безопасный диапазон значений, в котором должна находится каждая правильно настроенная и функционирующая система отопления, проходя циклы нагрева и охлаждения. Для малоэтажных загородных домов обычно это 1-2 бара. При более высоких значениях, отопители, например такие как универсальный твердотопливный котел «Wirbel» EKO могут выйти из строя.

Фото 1: Внешний вид группы безопасности и назначение элементов

В случае возникновения аварийной ситуации, например такой как перегрев водогрейного котла – давление в системе начинает расти. Это происходит от того, что теплоноситель разогревается выше допустимой температуры. Как известно, жидкость при нагревании расширяется, а так как в закрытой системе отопления запаса для аварийного расширения нет — давление теплоносителя нарастает. В результате это может привести к разрыву труб, поломке котла или других элементов.

Для того чтобы контролировать давление и сбросить его в случае аварии до безопасных значений служит группа безопасности отопительного котла. Давайте рассмотрим как она устроена и из каких состоит блоков:

Автоматический воздухоотводчик

Воздух в системе отопления крайне нежелателен. Наличие его в теплоносителе приводит к появлению такого неприятного явления как кавитация. Оно способствует преждевременному выходу из строя различных элементов и шуму при работе. Однако, воздух неизбежно попадает внутрь на этапе заливки, смешиваясь с теплоносителем. Также при высоких температурах теплоносителя в нем естественным путем образуются пузырьки пара. Для того, чтобы снизить завоздушенность и нужен воздухоотводчик.

С помощью него владелец может осуществлять визуальный контроль за давлением в системе. Часто, для удобства контроля, на него наносят дополнительные шкалы, указывающие границы рабочего давления и его минимальные и максимальные значения.

Предохранительный клапан

Осуществляет сброс теплоносителя, тем самым снижая давление в системе. Обычно на группу безопасности устанавливаются клапаны с пороговым значением 3 бар, что соответствует максимально допустимому рабочему давлению современных приборов отопления, например такого как автоматический котел «Старт» на топливных гранулах. Направление выброса теплоносителя обычно указывается на корпусе стрелочкой. Следует периодически проверять работоспособность клапана, принудительно открывая его с помощью специальной ручки. Если долгое время он будет без работы, различные отложения могут засорить его механизмы и в нужный момент он не сработает.

Совет: Следует предусмотреть специальную насадку с трубкой на отверстие для сброса. Второй конец следует опустить в бутылку. Это позволит вам, по наличию жидкости в емкости понять, было ли срабатывание клапана в ваше отсутствие или нет.

Все три устройств монтируются обычно на общей стальной или литой консоли с общим присоединительным отверстием диаметром 1 дюйм. Для изолирования горячей поверхности многие производители закрывают металлические части защитным кожухом из полиуретана.

Вернуться к оглавлению

Рейтинг популярных моделей

Среди компаний, выпускающих предохранительную арматуру для котельных, особой популярностью пользуется два производителя. Их продукцию мы и рассмотрим:

Группа безопасности «Watts»

Компания «Watts» производит широкий ассортимент элементов системы отопления, среди которых и группы безопасности серии KSG для отопительных котлов. В линейке присутствуют модели на стальной, литой латунной или чугунной консоли, стандартные и компактные. Некоторые блоки комплектуются защитными теплоизолирующими кожухами.

Фото 2: Группы безопасности «Watts» серии KSG для отопительных котлов

Все модели серии «Watts» KSG имеют предохранительный клапан, срабатывающий при давлении 3 бара. Подключение к системе отопления осуществляется через отверстие диаметром 1 дюйм с внутренней резьбой. Модельный ряд рассчитан на работу с водогрейными котлами мощностью от 50 до 200 кВт. Цены на модели «Watts» KSG находятся в диапазоне от 2 000 до 6 000 рублей.

Группа безопасности «Valtec»

Компания «Valtec» также является востребованным среди потребителей производителем защитной арматуры для систем отопления. Она производит группы безопасности как для котлов (VT 460), так и для расширительных баков (VT 495) смонтированных на полой консоли с настенным креплением.

Фото 3: Группа безопасности «Valtec» VT 460 для отопительных котлов

Группа безопасности «Valtec» VT 460 выполнена в компактном латунном корпусе и предназначена для котлов, бойлеров и систем ГВС. Модель рассчитана на работу с бытовыми отопительными устройствами мощностью до 44 кВт и максимальным давлением 3 бара, например такими как дровяной котел отопления «Мотор Сич». В среднем такое устройство можно купить за 1700 рублей.

Как видите, цены на арматуру безопасности далеко не низкие, поэтому многие изготавливают ее своими руками. Процесс этот совсем не сложный, поэтому вполне можно собрать группу безопасности самостоятельно в домашних условиях.

Вернуться к оглавлению

Собираем группу безопасности своими руками

Перед тем как приступать к изготовлению группы безопасности своими руками, необходимо приобрести необходимые компоненты и подготовить инструменты и материалы. Итак, для работы нам понадобятся:

Фото 4: Детали и инструменты для сборки группы безопасности своими руками

• предохранительный клапан;
• манометр;
• воздухоотводчик;
• два угла с внутренней и наружной резьбой;
• крестовина;
• ниппель;
• переходники;
• два газовых ключа;
• лен;
• средство герметизации.

Сборка группы безопасности начинается с присоединения углов к крестовине. Для этого небольшие пряди льна накручиваются на резьбовое соединение по часовой стрелке, равномерно покрывая поверхность резьбы. Затем поверх льна наносится небольшой слой герметика и углы вкручивается в крестовину друг напротив друга при помощи гаечных ключей. После этого по той же технологии устанавливаются манометр, воздухоотводчик и предохранительный клапан. Для стыковки деталей разного диаметра используются переходники.

После того как вы собрали группу безопасности, ее необходимо проверить под давлением на отсутствие течей и работоспособность всех ее элементов. Итоговая стоимость самодельного блока примерно в 2 раза ниже заводских аналогов.

Более подробно о процессе самостоятельного изготовления группы безопасности смотрите в следующем видео:

Установка в системе отопления

После того как вы купили группу безопасности или изготовили ее своим руками, необходимо правильно выполнить ее монтаж. Чтобы избежать типичных ошибок, следует иметь ввиду несколько основных моментов:

1. В настенных котлах группа безопасности уже установлена, поэтому дополнительно устанавливать еще одну нет необходимости. Если вы счастливый обладатель настенного котла, монтаж за вас уже выполнил производитель.

Группа безопасности устанавливается на подающей линии на расстоянии до метра и выше уровня отопительного котла.

Внимание: Между котлом и группой безопасности нельзя устанавливать запорную арматуру. Этого не следует делать по той причине, что в случае аварийной ситуации вы перекроете подачу и блок не сможет выполнять свои функции.

Не реже раза в месяц необходимо проверять работоспособность автоматического клапана. В результате долгого простоя без работы он может засориться и не сработать в нужный момент.

Фото 5: Установка группы безопасности в систему отопления Вернуться к оглавлению Заключение

Группа безопасности — важнейший элемент системы отопления. Следует неукоснительно соблюдать правила ее монтажа и следить за работоспособностью ее элементов. В случае аварийной ситуации этот небольшой элемент, позволит избежать выхода из строя различных элементов отопительной системы и их дорогостоящего ремонта.

Источник: http://kotlydlyadoma.ru/gruppa-bezopasnosti-kotla-otopleniya.html

Группа безопасности для отопления своими руками

Группа безопасности для отопления

Ещё одно важное устройство – группа безопасности для отопления. по-другому называемая «блок безопасности».

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо — предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.

Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак. вода при нагревании расширяется — её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм. то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм. для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Где устанавливать группу безопасности?

Если котел настенный, то за нас постарались производители: блок безопасности внутри или на задней стенке котла уже есть.

А вот для напольного котла нужно покупать группу безопасности отдельно и врезать в систему своими руками. Где? На подающей трубе, как можно ближе к котлу, но не дальше 1…1.5 м от котла.

Манометр должен располагаться так, чтобы его показания были видны без напряга, при любом посещении котельной. Теплоноситель, вытекающий через предохранительный клапан, тоже должен быть легко заметен, ибо о таком явлении нужно знать обязательно!

Важно! Между котлом и группой безопасности никакие вентили НЕ ставятся!

Какие бывают группы безопасности для отопления?

Блоки безопасности бывают разных конфигураций, например, такие:

Группа безопасности для отопления

Или заключённые в один корпус:

Группа безопасности, заключённая в один корпус

Ну и много разных других можно встретить в продаже, но внешность не важна, т. к. работают все блоки безопасности одинаково, а выбирать нужно, как было сказано выше, по давлению, на которое рассчитаны предохранительный клапан и манометр.

Как сделать группу безопасности своими руками?

Можно ли сделать блок безопасности самостоятельно? Да. Купить по отдельности манометр, предохранительный клапан и воздухоотводчик и соединить их друг с другом с помощью тройников, переходников, сгонов и т. п.

Корпус для группы безопасности можно даже спаять из обрезков полипропиленовых труб и фитингов, что обойдётся намного дешевле заводского изделия, в котором много латуни.

Только нужно понимать, что группу безопасности из полипропилена можно ставить только в низкотемпературных системах отопления (теплый пол, а не радиаторы!). Почему? Если теплоноситель по каким-то причинам нагреется выше 95 градусов, то полипропилен разрушится со всеми вытекающими (не только последствиями, но и кипятком!)

Вот такая группа безопасности для отопления сделает вашу жизнь спокойной в отопительный сезон.

группа безопасности для отопления, блок безопасности

2013-2017 г. Copyright © Использование материалов сайта разрешено со ссылкой на vodotopim.ru

Условия для оборудования котельной

• Условия для оборудования котельной и приборы для отопительной системы
• Приблизительная схема отопления

Тенденция к постоянному удорожанию привычных видов топлива и некоторые условия, при которых нет возможности использовать традиционные виды энергии (природный газ, электроэнергия), приводит к поиску альтернативных видов топлива для систем отопления зданий. Установка в частном доме или на производственных площадях систем обогрева на основе твердотопливного котла решает многие проблемы. Например, при дороговизне доставки или невозможности проведения природного газа или профилирующем деревообрабатывающем производстве твердотопливник является приоритетным видом для обогрева помещений. Довольно часто для обогрева частных домов, коттеджей и дачи используются системы отопления на основе твердотопливного котла. Такой вид отопления имеет преимущество на предприятиях в труднодоступных зонах, где нет газопровода, а также на производствах, связанных с обработкой древесины, отходы которой можно использовать в качестве топлива.

Твердотопливный котел используется для отопления частных домов и на предприятиях, где нет возможности провести газ.

К твердому топливу относятся древесина, в том числе дрова, древесные отходы и стружка, торфяные брекеты, уголь и угольная пыль. Современные твердотопливные котлы имеют показатель КПД около 80%, такой высокий уровень достигается при помощи автоматического контроля сжигания топлива в баке. Такие условия позволяют продлить процесс горения деревянного топлива до 12 часов, а качественного угля — до 20 часов.

Конструкция твердотопливных котлов создана таким образом, чтобы максимально сохранить произведенное тепло. Энергоэффективность достигается при помощи водяного рукава, поглощающего тепло системы по всей длине, двойных стенок котла, по которым проходит воздух перед попаданием в камеру сгорания, и качественной термоизоляции вокруг котла.

Условия для оборудования котельной и приборы для отопительной системы

При установке системы отопления следует учитывать такие требования:

Для создания котельной необходимо отдельное, отапливаемое помещение, в котором свободно будет располагаться котел и топливо.

• для твердотопливного котла необходимо отдельное помещение под котельную, в которой будет располагаться котел и запас топлива;
• котельная должна быть отапливаемой (минимальная температура в помещении +5°С) и иметь воздухозаборные отверстия для обеспечения поступления воздуха;
• размер котельной должен быть достаточным для того, чтобы обеспечить зазор между котлом и стенами сзади котла и по бокам не меньше 500 мм по требованиям пожаробезопасности и не менее 1 м спереди котла для удобства обслуживания;
• схема установки котла должна учитывать присоединение котла к дымоходу для удаления продуктов сгорания топлива, в ней должна быть разработана обвязка котла полипропиленом для присоединения необходимого оборудования для подачи теплоносителя в систему радиаторов и подогрева горячей воды для бытовых нужд;
• установка радиаторов должна производиться под небольшим углом, это позволит избежать скапливания воздуха и необходимости впоследствии выдувать его вручную.

Конструкция твердотопливного котла сделана так, чтобы максимально сохранить тепло.

Обвязка котла и подключение к теплоносителю производится после установки котла и проведения дымохода, как правило, параллельно монтируют радиаторы. Подача охлажденного теплоносителя осуществляется в нижнюю часть котла, а нагретый отводится от верхней части. Схема должна быть разработана так, чтобы циркуляционный насос подавал охлажденную в системе воду в котел, а не выводил горячую воду из котла. Обвязка котла полипропиленом должна быть смонтирована так, чтобы ее легко было обслуживать.

Кроме того, любая схема подключения отопительных систем обязательно должна содержать расширительный бак, группу подпитки системы теплоносителем, гравитационный байпас циркуляционного насоса, группу безопасности и приборы-потребители тепла (радиаторы, теплокалориферы). Желательно учитывать наличие термометров на подаче воды и обратке и стабилизатор напряжения.

Подключение расширительного бака позволяет поддерживать рабочее давление в отопительной системе. Ёмкость бака должна составлять — для водяных систем от 15% общей емкости, для антифризовых систем от 30% от общей емкости системы отопления.

Система отопления состоит из:

2. Циркуляционного насоса

3. Приборов отопления

4. Дифференциального клапана

5. Запорных задвижек

6. Расширительного бака

7. Группы безопасности

Группа подпитки предусматривает возможность добавления воды-теплоносителя от водопровода, для подпитки незамерзающей жидкости предполагается установка арматуры и подключение простого вибрационного погружного насоса.

Гравитационный байпас циркуляционного насоса — это специальный клапан, который создает минимальное сопротивление циркуляции воды, также байпасы устанавливаются на обвязку радиаторов .

Группа безопасности устанавливается на подающем трубопроводе, близко к выходу из котла в самой высокой точке системы отопления, она обеспечивает автоматическое удаление пузырьков воздуха из теплоносителя, что защищает систему от повреждений. Между котлом и группой безопасности и расширительным баком не должно быть запорной арматуры.

Вернуться к оглавлению

Приблизительная схема отопления

Группа безопасности в отопительной системе очень важный элемент. Он контролирует и защищает от повышения давления.

Для надежности системы отопления желательно делать наименьшее число соединений и по возможности использовать плавные переходы.

Схема подключения отопительной системы.

1. Котел.
2. Циркуляционный насос.
3. Расположение радиаторов.
4. Дифференциальный клапан.
5. Запорные задвижки.
6. Расширительный бак.
7. Группа безопасности.

При выборе радиаторов отопления необходимо учитывать площади помещений и рассчитывать мощность одной секции радиатора для определения количества секций, способных эффективно обогреть данную комнату. Для подключения к твердотопливной системе подходят все современные виды радиаторов, выбор их зависит от качества теплоносителя, конструкции здания и материальных возможностей.

Группа безопасности, установка своими руками

Группа безопасности — необходимый элемент конструкции подключения системы отопления, он важен для обеспечения контроля и защиты от завоздушивания и повышения давления в системе.

Установить группу безопасности своими руками при монтировании системы отопления не составляет больших проблем. Схема подключения группы безопасности:

Группа безопасности состоит из манометра для измерения давления, воздухоотводчика, предохранительного клапана.

• манометр для измерения давления;
• автоматический воздухоотводчик с запорным клапаном;
• предохранительно-сбросный клапан.;
• съемная теплоизоляционная оболочка из вспененного полипропилена;
• соединительная трубка с теплоизоляцией и накидными гайками.

Дополнительными элементами группы безопасности могут быть: термометры для измерения температуры в помещении и на улице, ограничители расхода и запорные краны и различные детали соединения.

Схема подключения группы безопасности учитывает возможные нарушения и угрозы всему оборудованию, включая радиаторы. Манометр позволяет производить визуальный контроль давления теплоносителя. Предохранительно-сбросной клапан позволяет защитить систему и все элементы оборудования (котел, радиаторы, обвязку) от возможного повышения давления выше предельно допустимой нормы. Воздухоотводчик автоматически выводит из системы лишний воздух.

Монтируя группу безопасности своими руками нужно помнить об очередности подключения — от выхода трубы первым монтируется манометр, за ним предохранительный клапан и следом автоматический воздухоотводчик.

Группа безопасности монтируется на трубу подачи горячей воды, сразу на выходе из котла. Может ставиться как отдельными элементами, так и целым комплектом. При подключении отдельных приборов, нужно клапан монтировать выше котла, что обеспечит срабатывание в нужный момент и позволит защитить оборудование, соединения и радиаторы от повреждения и разрыва.

Группа безопасности имеет огромное значение, поскольку обеспечивает безопасность всех деталей системы отопления — котла, соединений, радиаторов, а соответственно, и людей, проживающих в доме.

Группа безопасности для отопления – надежность и комфорт надолго

Группа безопасности или, как ее еще называют, блок безопасности для водяной системы отопления, очень важный элемент. Если вдруг возникнет аварийная ситуация (к примеру, выйдет из строя расширительный бачок), то в отопительной системе произойдет резкое увеличение давления, из-за чего может лопнуть труба или сломаться котел.

Чтобы этого не допустить, в таких случаях включают в работу группу безопасности. Она в автоматическом режиме спускает лишнее давление, тем самым не давая превышать установленную норму.

Основные моменты блоков безопасности

Любая группа безопасности состоит из четырех основных деталей:

1. Корпус из оцинкованной стали с резьбовыми подсоединениями, теплоизолированный или нет. На него крепятся все остальные детали.
2. Автоматический воздухоотводчик, изготовленный, как правило, из латуни. При повышении в системе отопления давления, он автоматически сбрасывает из нее лишний воздух, таким образом, обеспечивая ее бесперебойную работу. Устанавливается воздухоотводчик в самой верхней точке системы отопления.

1. Предохранительный (мембранный) клапан, функционирующий в автономном режиме. Данный элемент является обязательным для групп безопасности отопительных систем, снабженных расширительными (мембранными) бачками .

Такой клапан не допускает поломки составляющих отопительной системы в случае чрезмерного повышения давления (в особенности он защищает котельное оборудование).

Так как котел самый чувствительный к повышению давления элемент системы, то предохранительный клапан приобретается с таким же порогом срабатывания, который максимально допустим при эксплуатации самого котельного оборудования (данная цифра указана в паспорте котла).

Кроме того, мембранный клапан монтируется так, чтобы в случае возникновения аварийной ситуации, он сбрасывал именно то давление, которое возникло внутри котла.

1. Манометр и термометр. Как вы уже догадались, они обеспечивают визуальный контроль над давлением и температурой в отопительной системе.

Манометр и термометр в одном корпусе

Иногда все эти детали монтируются на подающую трубу по отдельности, но обязательно так, чтобы предохранительный клапан находился выше котельного оборудования. Однако чаще все же ставится цельная группа безопасности в системе отопления. Так гораздо дешевле, быстрее и удобней.

Группа безопасности с иным внешним видом, но назначение и принцип функционирования все тот же

По внешнему виду блоки безопасности могут различаться, однако, принцип работы у всех одинаковый.

Поэтому не стоит впадать в растерянность, если на выбор вам предложат устройства, не похожие на те, что изображены на приведенных в статье фотографиях.

Принцип работы

На этом фото видно, по какому принципу срабатывает предохранительный клапан

Давайте представим такую ситуацию: по какой-то причине расширительный (мембранный) бачок не уравновесил те расширения, которые необходимы для стабильной работы всей отопительной системы. Давление внутри системы нарастает.

И тут-то обязательно срабатывает предохранительный клапан: пружина клапана уже не может удерживать теплоноситель, сжимается, открывает вентиль, и происходит сброс давления.

Как осуществляется сброс давления?

• Во-первых, через воздухоотводчик выходит лишний воздух.
• Во-вторых, через боковой отвод предохранительного клапана сливается лишний теплоноситель.

Дабы избежать ожогов при внезапном открытии клапана и выбросе лишнего теплоносителя, к его боковому отводу нужно присоединить отводную трубу и направить ее в канализационный слив.

Грамотная установка группы безопасности

Как правило, в настенных моделях отопительных котлов. такая группа уже установлена, и дополнительно приобретать ее не придется. А вот если у вас напольный котел (особенно это касается отечественных моделей), то блока безопасности в нем наверняка нет. Вам предстоит врезать его в систему отопления своими руками. Как это сделать?

В первую очередь давайте обговорим такой момент, как отсекающие шаровые краны (зачем мы затронули данный вопрос, вы поймете чуть позже). Во время монтажа отопительной системы необходимо сделать так, чтобы в случае поломки какого-либо ее элемента, можно было без особых трудностей отремонтировать или заменить его, при этом, не сливая весь теплоноситель системы отопления. Для этого устанавливаются отсекающие шаровые краны.

Предположим у вас в доме потек радиатор. Вы просто перекрываете два отсекающих крана, расположенных перед радиатором и после него, и снимаете сам радиатор. Таким образом, вся отопительная система продолжает работать, а это очень важно, особенно если за окном ниже нуля.

А вот если бы таких кранов не было, то пришлось бы сливать весь теплоноситель. На это уйдет много времени, сил, и что самое главное – пока идут ремонтные работы, система отопления не будет функционировать.

На любой элемент отопительной системы желательно устанавливать отсекающие краны: будь то радиатор, циркуляционный насос, расширительный бачок и так далее.

А теперь поговорим непосредственно о группе безопасности.

Вот небольшая инструкция, рассказывающая о том, какое расположение блока будет правильным:

• Устанавливаются группы безопасности на подающей трубе, в 1-1,5 метрах после котла.
• В силу отсутствия нужных знаний, многие наши соотечественники, монтируя этот прибор, ставят отсекающие шаровые краны между ним и котлом, или же прямо на блок безопасности. Объясняют они это тем, что если котел сломается, то его можно будет легко отремонтировать или заменить.

Отсекающие краны, расположенные между блоком безопасности и котлом – не правильное расположение

Отсекающие краны, расположенные на группе безопасности – тоже не правильное расположение

Однако в обоих случаях установка осуществлена не правильно и, если котел сломается, сервисные центры откажут в гарантийном ремонте, ссылаясь на то, что оборудование установлено не по правилам. Такое расположение отсекающих кранов повышает вероятность перегрева системы и как следствие поломки котла при их перекрытии.

• Правильная же установка группы безопасности осуществляется так, чтобы отсекающие краны находились за ней. Такое расположение элементов абсолютно верно, и в случае чего никто уже не сможет отказать в гарантийном ремонте.

На этой схеме показано, как правильно устанавливать все элементы водяной отопительной системы

При выборе блока безопасности обратите внимание на продукцию Watts .

Приборы этого производителя являются самыми популярными среди российских граждан, так как имеют оптимальное соотношение цена/качество/долговечность.

Такое оборудование, как группы безопасности, позволяет жить и спать спокойно, не переживая за внезапный выход из строй системы отопления. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источник: http://teplosten24.ru/gruppa-bezopasnosti-dlya-otopleniya-svoimi-rukami.html

своими руками

Ещё одно важное устройство – группа безопасности для отопления, по-другому называемая «блок безопасности».

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо – предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.

Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак: вода при нагревании расширяется – её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм., то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм., для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Где устанавливать группу безопасности?

Если котел настенный, то за нас постарались производители: блок безопасности внутри или на задней стенке котла уже есть.

А вот для напольного котла нужно покупать группу безопасности отдельно и врезать в систему своими руками. Где? На подающей трубе, как можно ближе к котлу, но не дальше 1…1.5 м от котла.

Манометр должен располагаться так, чтобы его показания были видны без напряга, при любом посещении котельной. Теплоноситель, вытекающий через предохранительный клапан, тоже должен быть легко заметен, ибо о таком явлении нужно знать обязательно!

Важно! Между котлом и группой безопасности никакие вентили НЕ ставятся!

Какие бывают группы безопасности для отопления?

Блоки безопасности бывают разных конфигураций, например, такие:

Группа безопасности для отопления

Или заключённые в один корпус:

Группа безопасности, заключённая в один корпус

Ну и много разных других можно встретить в продаже, но внешность не важна, т. к. работают все блоки безопасности одинаково, а выбирать нужно, как было сказано выше, по давлению, на которое рассчитаны предохранительный клапан и манометр.

Как сделать группу безопасности своими руками?

Можно ли сделать блок безопасности самостоятельно? Да. Купить по отдельности манометр, предохранительный клапан и воздухоотводчик и соединить их друг с другом с помощью тройников, переходников, сгонов и т. п.

Корпус для группы безопасности можно даже спаять из обрезков полипропиленовых труб и фитингов, что обойдётся намного дешевле заводского изделия, в котором много латуни.

Только нужно понимать, что группу безопасности из полипропилена можно ставить только в низкотемпературных системах отопления (теплый пол, а не радиаторы!). Почему? Если теплоноситель по каким-то причинам нагреется выше 95 градусов, то полипропилен разрушится со всеми вытекающими (не только последствиями, но и кипятком!)

Вот такая группа безопасности для отопления сделает вашу жизнь спокойной в отопительный сезон.

группа безопасности для отопления, блок безопасности

Пользователи индивидуальных систем отопления обязаны самостоятельно следить за тем, чтобы отопительное оборудование функционировало максимально безопасно. С этой целью должна быть установлена группа безопасности в системе отопления, т. к. она предотвратит чрезмерное давление и минимизирует риск завоздушивания, благодаря чему все приборы будут полностью работоспособными. Такая группа представляет собой комплекс приборов, которые обеспечивают безаварийное функционирование сети и контроль давления рабочей жидкости.

Подробнее о том, что собой являет группа безопасности, из каких элементов она состоит и как устанавливается, и пойдет речь в сегодняшней статье.

Популярные производителя, цены

Для удобства пользователей информация о производителях приведена в виде небольшой таблицы.

Таблица 1. Изготовитель групп безопасности для отопления

Среднерыночная стоимость, в рублях

АРС

Производятся в двух модификациях – Professional (имею круглую форму) Standart (может быть двух типов – квадратным и латунным).

Все модели предназначаются для защиты отопительной системы закрытого типа, а еще для установки расширительного бака.

От 1308 до 1422

Fado

Выпускается всего в одной модификации, а именно – Fado-1.

Латунная группа безопасности в системе отопления, которая может быть использована с теплогенератором, баком или системой «теплого пола». Весит 550 граммов.

Изготавливается в двух модификациях – для защиты отопительного котла и для защиты расширительного бака.

Подключение нижнего типа, показатель номинального давления составляет 10 атмосфер. Температура рабочей жидкости не должна превышать 110 градусов. Еще одна особенность моделей – это внутренняя резьба.

От 2965 до 3320 (в зависимости от модификации)

Watts

Эти группы выпускаются в пяти модификациях, но все они предназначаются для защиты отопительного котла. На рынке присутствуют такие модели блоков Watts:
— KSG-30;
— KSG-30 N;
— KSG-30/20М-ІСО;
— KSG-30/25М-ІСО

Все эти модификации выполнены на стальной консоли (исключением является разве что KSG-30 N, у которой все элементы находятся внутри латунного корпуса). Устанавливаются над теплогенератором, в вертикальном положении.

От 2625 до 5650

Как видим, выбор достаточно велик, но за качество – собственно, как и везде – придется заплатить больше.

Основные причины гидравлического удара в системе водоснабжения

Ранее мы рассказывали о том почему возникает и как предотвратить гидроудар в системе отопления, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Конструктивные элементы прибора

Любая группа безопасности – это металлический корпус, в котором заключены такие устройства:

1. предохраняющий клапан;
2. манометр;
3. воздухоотводчик.

Разберемся со структурой и предназначением каждого из элементов.

Элемент №1. Предохраняющий клапан

Такой клапан предназначается для защиты отопительной системы от чрезмерно высокого давления. Есть определенный показатель давления, на который этот прибор рассчитан, и как только он (показатель) будет превышен, происходит срабатывание и все лишнее сбрасывается. В принципе, в отоплении давление компенсируется с помощью расширительного бака: когда жидкость нагревается, ее излишки попадают в бак, благодаря чему давление в сети остается постоянным, а сама система из-за этого не страдает. Что характерно, общие объемы рабочей жидкости остаются одинаковыми.

Но в некоторых случаях бак не срабатывает. И именно для такого рода случаев требуется предохраняющий клапан, который будет сбрасывать лишнюю жидкость из сети. Во избежание вытекания воды на пол к резьбе необходимо подключать шланг, который выводится в канализацию. А из этого можно сделать еще один вывод: в котельной в обязательном порядке должна быть канализация.

Обратите внимание! При этом ни в коем случае нельзя выливать в канализационную систему антифриз (если таковой используется в качестве теплоносителя).

В верхней части клапана имеется рукоятка (зачастую красного цвета), посредством которой проверяется работоспособность прибора. Для этого нужно всего лишь провернуть рукоятку в ту сторону, куда указывает стрелочка, после чего должна потечь вода; если она перестает течь после того, как рукоятка уже отпущена, значит, клапан работает нормально. Если течение воды продолжается, то нужно еще несколько раз открыть/закрыть клапан – обычно после этого все приходит в норму.

В случае если вода никак не желает держаться в клапане, его следует заменить, причем как можно быстрее. Еще жидкость может вытекать, если клапан недостаточно плотно «сидит» в седле. Стоит отметить, что предохранители производятся с расчетом на различные показатели давления, а при выборе того или иного варианта следует основываться на том давлении, на какое рассчитан ваш теплогенератор. Для частного дома, к примеру, потребуется клапан на 3 атмосферы.

Но как быть, если группа безопасности в системе отопления с требуемым предохранителем отсутствует в продаже? В таких случаях лучше приобрести все устройства по отдельности, а группу собрать уже дома своими руками (детальнее об этом несколько позже).

Элемент №2. Манометр

Основное предназначение манометра – регулировка давления в магистрали. Они, равно как и писанные выше предохранители, могут быть рассчитанными на различные показатели давления в целях максимального комфорта эксплуатации. Чтобы узнать показания того или иного прибора, нужно просто внимательно изучить его корпус (обычно этого вполне достаточно).

Ввиду того, что в частных домах давление составляет преимущественно 2 или 3 атмосферы, то и прибор должен быть рассчитан максимум на 4 атмосферы.

На самом приборе имеются две стрелки – черная (она же рабочая) и красная (необходима для контроля). Вторую стрелку необходимо устанавливать вручную на требуемую отметку (как правило, на 2 атмосферы, для теплогенераторов напольного монтажа большего и не нужно; хотя конкретный показатель указывается в технической документации). И если черная стрелка во время функционирования «зашла» дальше красной, значит, давление чересчур возросло.

Элемент №3. Автоматический воздухоотводчик

Группу безопасности необходимо устанавливать в верхней части как раз из-за воздухоотводчика – дело в том, что он должен располагаться в наивысшей точке, куда и направляются воздушные пузырьки. По сути, это еще одна разновидность крана Маевского, способная функционировать на автомате. Закручивать или откручивать его не нужно, т. к. воздух отводится в автоматическом режиме. В случае аварийной ситуации этот прибор является поистине незаменимым. Например, температурный регулятор может неожиданно прекратить работу, из-за чего рабочая жидкость в теплогенераторе может закипеть. И в это время может выделяться воздух, который со стопроцентной гарантией нарушит целостность всей системы.

А при помощи воздухоотводчика, этого элемента группы безопасности в системе отопления, будет осуществляться его – воздуха — отвод.

Обратите внимание! Обязательным условием нормального функционирования группы безопасности является грамотная ее установка. Малейшая оплошность при монтаже лишает применение группы какого-либо смысла и та может попросту не сработать в случае критической ситуации.

Видео – Группа безопасности и отопительная система

Принцип действия такой группы

А теперь представим, что по какой-либо причине расширительный бак – чисто гипотетически – вдруг не компенсировал термальное расширение теплоносителя, что так важно в работе всей системы отопления. В таком случае давление в магистрали начнет расти. Тогда и срабатывает предохраняющий клапан: пружина, находящаяся в нем, уже неспособна удерживать рабочую жидкость, она сжимается, из-за чего открывается вентиль и давление, наконец, сбрасывается.

Каким образом все это происходит?

1. Фаза первая. Излишки воздуха выходят посредством воздухоотводчика.
2. Фаза вторая. Лишняя рабочая жидкость спускается через специальный отвод в предохраняющем клапане.

Обратите внимание! Во избежание случайных ожогов при внезапном срабатывании клапана и сбросе излишков рабочей жидкости к отводу подсоединяется специальный шланг или трубка, которую нужно вывести в канализационную систему.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Где установить блок безопасности?

В случае наличия отопительного котла настенного типа можно вообще ни о чем не заботиться, поскольку обо всем уже позаботился изготовитель: группа безопасности уже имеется на тыльной стенке или внутри самого прибора.

Но для котлов напольного типа блоки следует приобретать отдельно и устанавливать собственноручно. В каком именно месте? На трубе подачи, в максимальной близости от теплогенератора (то есть не далее, чем в 100-150 сантиметрах от него). Что же касается манометра, то он должен устанавливаться так, чтобы все его показания были хорошо видны. Также нужно, чтобы было хорошо видно рабочую жидкость, которая вытекает из предохраняющего клапана, о чем также следует знать еще до начала монтажных работ.

Особенности монтажа

Вначале необходимо вкратце поговорить об отсекающих шаровых кранах (позже вы узнаете, для чего именно). При обустройстве системы отопления необходимо позаботиться, чтобы при поломке любого из элементов его можно было с легкостью заменить или, как вариант, отремонтировать, причем без слива теплоносителя со всей системы. Именно с этой целью устанавливаются шаровые краны.

Допустим, протекла батарея. В таком случае нужно всего лишь перекрыть отсекающие краны – до и после батареи, – а затем снять и саму батарею. Система отопления после этого продолжит свое функционирование, а это крайне важно, если на улице достаточно холодно. В отсутствие же таких кранов придется сливать всю рабочую жидкость с магистрали. Это потребует много сил и времени, а, что более важно, система в это время работать не будет.

Обратите внимание! Такие краны рекомендуется ставить на все отопительные приборы: и на циркуляционный насос, и на батареи, и на мембранный бачок, проч.

А теперь у нас – непосредственно группа безопасности в системе отопления. Ниже приведена краткая инструкция, из которой вы узнаете, в какой последовательности следует устанавливать блок.

Шаг 1. Группу безопасности следует ставить на трубу подачи, не далее чем в 100-150 сантиметрах от отопительного котла.

Шаг 2. Не имея требуемых знаний, многие при установке этого прибора ставят между ним и теплогенератором отсекающие краны или же, как вариант, непосредственно на саму группу. Их объяснение выглядит так: если котел выйдет из строя, то его с легкостью можно будет исправить или заменить. Ниже приведены два варианта неправильной установки отсекающих кранов.

В каждом из примеров краны поставлены неправильно, а если теплогенератор выйдет из строя, то его продавец откажет вам в гарантии, так как прибор был установлен не так, как нужно. При подобного рода расположении кранов риск перегрева системы повышается, что может привести к поломке котла.

Шаг 3. При грамотной установке краны должны располагаться за группой безопасности. Это правильно, а в гарантии в таком случае вам никто не откажет.

Видео – Как подключить группу безопасности

Изготовление группы безопасности в домашних условиях

Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.

При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.

Видео – Группа безопасности

В связи постепенным отказом от централизованного отопления и переходом на автономный вариант обогрева собственного жилья (всеми видами топлива), повысились требования к безопасности, эргономичности (экономии места) и общему повышению эффективности отопительного оборудования. Также повлияло и то, что с каждым днём всё больше людей предпочитают именно закрытый тип отопительной системы вместо открытой. И последней не обойтись без элементов группы безопасности для системы отопления, несмотря на то, что в большинстве котлов уже встроены расширительный бак и другие элементы защиты.

Почему это нужно?

Не будем сильно углубляться в технические моменты. Достаточно вспомнить школьный курс физики – при нагревании тела расширяются, а при охлаждении – сжимаются. Следовательно, при нагреве теплоноситель увеличится в объёме и если это не компенсировать, то крайне высока вероятность выхода системы из строя со всеми вытекающими последствиями. В качестве профилактики аварий и нужна группа безопасности для системы отопления. Особенно это актуально, когда используются именно твердотопливные котлы, ведь они обладают достаточно большой тепловой инерционностью.

Из чего состоит группа безопасности?

Любая группа безопасности для отопления состоит из трёх элементов, установленных на одном вводном штуцере (консоли). Смотрим слева направо: манометр (датчик давления); устройство отвода избыточного воздуха, клапан аварийного сброса (предохранительный клапан). На более дорогих моделях ставятся дополнительные элементы – измерители температуры и смесительный узел.

1. Манометр. Показывает настоящее (рабочее) давление в системе. Зелёным, желтым и красным цветом маркируется шкалы в соответствии с давлением: нормальным, повышенным и критическим. Обычно шкала манометра не превышает 3 атм.
2. Устройство отвода избыточного воздуха (воздухоотводчик). Если нагрев охлаждённого или холодного теплоносителя идёт достаточно быстро, то образуется пар, который давит на воздух. Последний может «порвать» трубу или радиатор. Для его отвода (давящего воздуха) и нормализации давления и нужен этот прибор. Более того – чем меньше воздуха в трубах, радиаторах и самом котле – тем меньше они изнашиваются, одновременно с этим снижается и уровень шума.
3. Клапан аварийного сброса (предохранительный клапан). Если теплоноситель при нагреве расширился больше, чем позволяет ТТХ системы, то через этот клапан сбрасывается критическое давление. Обычно срабатывание происходит, когда стрелка на манометре достигает красной шкалы (2-3атм).

Правила монтажа и обслуживания

Согласно современным требованиям по безопасности, перед каждым радиатором должна быть запорная арматура на случай выхода его из строя и проведения ремонтных работ без остановки всей системы. Что особенно актуально в холодное время года. Аналогично должна монтироваться и группа безопасности для системы отопления – кран, который перекрывает теплоноситель ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ ПОСЛЕ системы безопасности.

Часто распространённая ошибка – устанавливать перекрывающий кран между котлом и самой системой безопасности. В этом случае, если нужно будет максимально быстро остановить котёл (особенно твердотопливный, например, при разрыве труб или течи радиатора), то сделать это без последствий будет невозможно. Ведь теплоноситель продолжит ещё какое то время греться, не будет находит выхода. Как следствие – рост давления и либо лопаются трубы в другом месте, либо разрушается котёл. И то, и другое ведёт к значительным убыткам.

После того, как устройство смонтировано согласно инструкции, оно приводится в работу через открытие специального колпачка на автоматическом воздухоотводнике. Обратите особое внимание – его запрещено удалять полностью

Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно.

Как сделать группу безопасности своими руками?

Как Вы поняли из фото, группу безопасности для системы отопления достаточно просто сделать своими руками. Для Этого вам достаточно купить манометр, воздухосбросник и предохранительный клапан и связать все при помощи ппр труб, переходников и сгонов.

Либо Вы можете сами сделать корпус из металла, если есть навыки сварки. Так же Вы можете заказать сам корпус в любом цеху и Вам его быстро сварят.

Теперь Вы знаете, что из себя представляет группа безопасности системы для отопления и как ее сделать самому

Какие виды бывают и что из себя представляют посмотрите в этом видео

Отопление из полипропилена в частном доме можно сделать самостоятельно. Но сначала придется выбрать, какую отопительную систему стоит установить в данном помещении. Перед монтажом важно ознакомиться с теорией, начертить проект системы и проконсультироваться с теплотехниками. Если будут соблюдены все правила монтажа и использовано хорошее оборудование, срок эксплуатации отопительной системы составит 40-50 лет и более.

Преимущества труб из полипропилена

Полипропилен – это твердое вещество белого цвета, получаемый путем полимеризации пропилена. Изготавливают его при температуре +80°С и давлении в 10 атм. Пропиленовый трубопровод – альтернатива чугунным изделиям. Трубы состоят из множества слоев, это повышает износостойкость материала.

Достоинства полипропилена:

• многослойность труб позволяет применять их для системы как холодного, так и горячего водоснабжения;
• можно выбирать любой размер и диаметр;
• простая установка и обслуживание;
• сроки эксплуатации 50 и более лет;
• легкий по весу материал, удобная доставка и транспортировка;
• не воспламеняется;
• надежная герметичность;
• материал не токсичен;
• не деформируется даже при +100°С;
• отсутствуют колебания труб при перемещении жидкости;
• переносит механические нагрузки и к химические воздействия.

Цена полипропилена ниже по сравнению с другими материалами, но при этом он отличается высоким качеством и сроком эксплуатации. Пропиленовые трубы устанавливают не только для основного отопления дома, но и для утепления полов, стояков.

Внимание!

Трубопровод не деформируется даже при замерзании в нем жидкости.

Какие полипропиленовые трубы лучше выбрать для отопления дома

Перед покупкой материала знакомятся с техническими характеристиками для выбора лучшего варианта. Существуют 2 вида конструкций: многослойная и однослойная.

Однослойный тип:

1. РРН – самый простой и прочный вид, не гнется, используется для промышленных построек, устойчив к высоким температурам.
2. РРВ – отличается гибкостью и прочностью, применяется для теплых полов и передачи холодной воды.
3. PPR – устойчив к высокому давлению, соединение полипропилена и рандом-сополимера, подходит для отопления и водоснабжения.
4. PPs – пластик, выдерживает нагрев до +100°С.

Многослойные армированные конструкции из пропилена делают на прочном каркасе. Их задача – снизить нагрузки при высоких температурных показателях, чтобы не произошло деформации. Часто используют трубы, армированные фольгой, для сохранения тепла. Они бывают и гладкие. Перед установкой фольгу зачищают, это обеспечивает надежность пайки.

Каждый вид труб маркируется буквами PN:

1. PN10 – переносит давление до 1 МПа, теплоноситель до +45°С, высота стенок до 1 см, окружность 20-110 мм, используют для перемещения холодной воды.
2. PN16 – давление 1,6 МПа, рассчитан до +60°С, величина стенок 3,4 мм.
3. PN20 – выдерживает 2 МПа, эффективен до +80°С, толщина 18 мм.
4. PN25 – 2,5 МПа, температурные показатели до +95°С. Применяют для горячей воды и центрального отопления. Трубы покрыты фольгой.

Современные полипропиленовые трубопроводы имеют пятислойную металлополимерную конструкцию. Их также используют для отопительных систем и перемещения воды.

Система отопления из полипропиленовых труб

Для монтажа отопления в своем доме применяют одну из трех отопительных систем из полипропилена. Любая из них имеет плюсы и минусы. Установка систем зависит от габаритов дома и модели котла.

Однотрубная

Однотрубная система – распространенный вид отопления, эффективна для небольших домов. От котла отходит труба, второй конец которой также крепится к котлу. Не разрывая магистраль, к ней крепятся батареи. Системы бывают проточные и вертикальные, могут быть закрытого или открытого типа.

Для монтажа однотрубной системы понадобится меньше труб – 30-40%. Несложная разводка и простой монтаж позволяет смонтировать систему в домашних условиях самостоятельно. Сборку можно сделать как в одноэтажном, так и в многоэтажном доме.

На каждом радиаторе устанавливают кран Маевского, если не спускать воздух, батареи останутся холодными. У системы есть недостаток: пока вода доходит до последнего радиатора, она остывает, теплоотдача снижается, тепло распределяется неравномерно. Поэтому в однотрубной магистрали может быть не более 5-6 батарей.

Совет!

Для сохранения и распределения тепла понадобится циркуляционный насос.

Двухтрубная

Двухпроводная система имеет 2 магистрали, подающий и обратный трубопроводы работают параллельно. Двухтрубное отопление из полипропилена в частном доме своими руками делают от котла. По первой ветке подается горячая вода во все приборы системы. Охлажденная жидкость по второй линии поступает в котел. Преимущество двухтрубной конструкции перед однотрубной в том, что тепло поступает равномерно во все радиаторы.

На каждый отопительный компонент можно установить регулятор, запорный клапан. Тогда при поломке одного из приборов его можно демонтировать и поменять, не отключая при этом всю систему. В двухтрубном трубопроводе применяют меньшие диаметры труб. Такое отопление дорогое, но оно оправдывает свою цену.

В доме применяют как вертикальную, так и горизонтальную разводку. Первый вариант устанавливают в больших домах, с двумя и более этажами. Использование однотрубной магистрали в многоэтажных постройках непродуктивно.

Коллекторная

Главный узел в коллекторном отоплении – гребенковая система. Она распределяет теплоноситель по всем веткам. В ее состав входят насос, расширительный бак и приборы безопасности. Коллектор распределяет подачу жидкости в трубы без потери давления. Коллекторная система упрощает разводку магистрали. Можно сделать сразу отвод на стиральную машину, мойку, в ванную комнату и на сливной бачок.

Коллекторный шкаф должен быть защищен от влаги, его встраивают в отдельных нишах дома. Если здание двухэтажное, проектируют два коллекторных узла – на каждом этаже.

Для распределения тепла по контурам отопление разбивают на участки. Например, это может быть теплый пол, батарея у окна, второй теплый пол на верхнем этаже. Нужно сделать замкнутую возвратную систему.

Важно!

У гребенки диаметр входного отверстия равен или больше диаметра выходных отверстий.

Как сделать отопление из полипропилена своими руками в частном доме

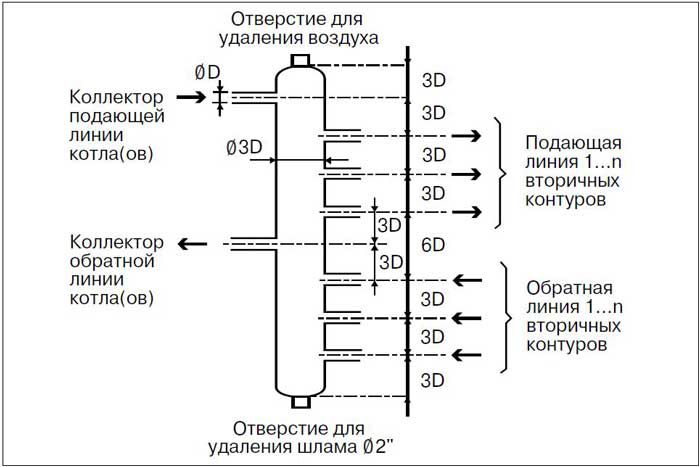

Перед установкой трубопровода разрабатывают схему всей конструкции, делают расчеты. Для монтажа понадобится котел, генератор, насос, трубы, а также группа безопасности, расширительная емкость, механизм для регулировки давления. На возвратной линии магистрали встраивают насос. Расширительный бак ставят впереди насоса. Систему безопасности размещают возле котла на подающей ветке. Трубы соединяют при помощи коллекторной гребенки и гидроразделителя. Если котел мощностью выше 50 кВт, крепят его с помощью металлических соединений. Между котлом и развилкой устанавливают трубы из металла, потом ставят армированный материал.

Монтируют отопление из полипропилена своими руками в теплом здании, температура не должна быть меньше +5°С. Перед работой рассчитывают пропускную способность труб, определяют их диаметр, от этого зависит теплоотдача. В маленькой котельной стенки покрывают огнестойким материалом.

Правила установки:

• между стенами и прибором крепят теплоотражающий материал;
• все батареи монтируют на одинаковом уровне;
• ребра радиаторов должны располагаться вертикально;
• возле оконного проема длина батареи должна составлять 75% размера окна;
• центр радиатора располагают так, чтобы совпадал с серединой окна;
• батарею от пола размещают на высоте 6-12 см, а от подоконника – 5-7 см.

При боковом соединении труб применяют двухтрубный и однотрубный тип отопления. Присоединение одностороннее, так как монтируют с одной стороны батареи. Ставят перед трубопроводом байпас и краны, это перемычки для легкого демонтажа батареи. Циркуляционный насос устанавливают на подающем трубопроводе, но можно его поставить и на обратной ветке. Для спуска воздуха понадобятся спускники или краны Маевского (они часто продаются уже встроенные в батареи).

Отопление из полипропилена своими руками со схемой нижнего подключения нужно для дизайнерского решения, чтобы труб не было видно. Внутри батареи есть встроенные шаровые краны, предназначенные для демонтажа приборов или установки их в систему. Нижнее подключение не применяют при обычной циркуляции воды. Чтобы избежать потери тепла, приобретают мощные радиаторы.

Диагональное подключение имеет минимальные теплопотери. Жидкость подается с одной стороны батареи, протекает по секциям и выходит с другой стороны прибора. Такое подключение эффективно для длинных радиаторов.

Монтажные работы:

1. Для пайки трубопровода нужен паяльник. Устанавливают температуру на инструменте 270°С. Чем больше диаметр трубы, тем дольше нагревается деталь.
2. Двумя насадками одновременно на паяльнике нагревают внешнюю и внутреннюю стороны трубы. Равномерно надавливают на обе детали, сгибают, инструмент не должен смещаться.
3. Детали снимают с паяльника и состыковывают друг с другом, фиксируют на 1 минуту, чтобы полипропилен затвердел.

Важно!

Если перегреть трубу, она расплавится, появятся внутренние заторы, пропускная способность ухудшится.

Сборка системы поэтапно:

1. Батареи устанавливают в назначенном месте: у стен, у входа, под окнами, так чтобы тепло распределялось в доме равномерно.
2. Определяют места расположения труб. Делают компенсационные петли, т. к. длина при нагреве полипропилена меняется.
3. Навешивают котел и обвязывают его. Подсоединяют водопровод, газовый термостойкий котел крепят полипропиленовыми трубами.
4. При коллекторной схеме подключают распределительную гребенку. При двухплечевой системе обходятся тройниками.
5. Монтируют расширительный бак и компоненты безопасности. Объем бачка рассчитывают исходя из количества воды во всей системе.
6. Крепят к стене или полу прибор. Если система с гравитационной циркуляцией, нужно соблюдать уклоны.
7. Распределяют и монтируют трубы, присоединяют к ним радиаторы.
8. Отключают приборы, закрывают все выходы заглушками. Пускают воздух (8-10 атм.). Если появились свищи, устраняют неполадки.
9. Включают радиаторы, котел, бачок.
10. Подают воду в систему, выпускают воздух, скопившийся в дальних точках.
11. Проводят пробный пуск отопления. Проверяют трубы, стыки, батареи, чтобы нигде не протекало.
12. Контролируют нагрев батарей.
13. Трубы монтируют в пол, в стены или в короба.

Благодаря свойствам полипропилена пайка и монтаж труб происходит быстро, несложно, справиться с работой способен каждый. Нужно только приобрести паяльный аппарат для труб и закупить необходимые элементы отопления. Цена оборудования и инструментов гораздо ниже, чем стоимость услуг мастера, поэтому отопление в доме выгодно делать самостоятельно. В интернете много видео- и фотоматериалов, которые помогут смонтировать отопление.
