Гусеница для мотобуксировщика своими руками из покрышек

Высокие цены на современную снегоходную технику, просто вынуждают любителей либо профессионалов зимней охоты сделать мотобуксировщик собственными руками.

Именно мотобуксировщик (чаще всего их также называют мотособакой) – это на самом деле идеальный вариант для активного отдыха. Естественно, в основу любого подобного агрегата пойдут некоторые «бурановские» детали, правда самым главным инструментом в создании будут ваши знания и умения.

Шаг 1.
Изначально на каркас приваривается крепление для мотора и для коробку переключения скоростей. Мотособака будет передвигаться с помощью гусениц.

Шаг 2.
Для этого, необходимый для нас элементы берутся от «Бурана». Его необходимо разрезать поперек. Это делается прежде всего для того, чтобы максимально расширить её основную ходовую часть.

Шаг 3.
В качестве соединительных элементов могут служить перемычки из специальных металлических «П»-образных профилей. А вот вращать гусеницы будут две оси, которые необходимо специально выточить по нужным размерам – длинной в 50 см и толщиной в 25 мм. К ним приваривают “щечки”, которые нужны для крепления всех ведущих звездочек.

Шаг 4.
Помимо этого, к самой раме также закрепляются и опорные подшипники со всех двух сторон (то есть два сзади и два впереди). Их вставляют в опорные части самого корпуса. Очень важно взять три каретки, оснащенные катками, чтобы на сами гусеницы были с опорой. Предварительно они подвергаются расширению и для этого уже распиленные каретки начинают соединять с помощью вставок.

Шаг 5.
На «ушки» приваренные к раме, ставятся подготовленные каретки. Ставим мотор со шкивом, соединяя его с четырех ступенчатой коробкой скоростей ременной передачей (на коробке тоже шкив).

Шаг 6.
Для полноценного управления, из самой трубы (1,5 см, а также длинной в 120 см) устанавливаются ручки, которые стянуты обыкновенными перемычками (в принципе в полностью произвольном расположении).

Шаг 7.
После этого, все это закрывается металлическим профилем, и создаются все удобства для полноценного передвижения и перевозки необходимых грузов. И еще, очень важно сделать ручки — как для ног, так и для рук. Это необходимо для того, чтобы максимально комфортно и безопасно передвигаться по снегу и льду. При этом, данный мотобуксировщик получается очень тихим и удобным, а вам удается существенно сэкономить — порядка 60%, если сравнивать с приобретением нового снегохода или какой-лиюо другой аналогичной техники.

Время чтения ≈ 6 минут

Если вы настоящий поклонник зимней рыбалки или катанию по сильно заснеженным поверхностям, вам будет интересно узнать, как можно изготовить мотособаку своими руками без помощи специалистов, используя схемы и чертежи. Это не так сложно, как кажется на первый взгляд, если соблюдать все инструкции и приобрести необходимый инвентарь. Данный вид мотобуксировщиков достаточно популярен сегодня в связи с их компактностью и хорошей проходимостью, а также малым затратам на топливо.

Особенности и виды мотобуксировщиков

Мотособака представляет собой вид гусеничной техники (с двигателем на гусеничном ходу), транспортное средство механического типа, позволяющее передвигаться самостоятельно и перевозить различные грузы на непроходимых участках. Данный агрегат весь популярен в кругах охотников и рыболовов, особенно среди тех, кто предпочитает современным квадроциклам это простое и малогабаритное оборудование.

Автором самого первого самодельного мотобуксировщика в 1975 году стал наш соотечественник, турист, егерь и рыбак-любитель Анатолий Васильевич Фомичев. Мужчина проживал в условиях крайнего Севера и использовал простую модификацию мотособаки вместо упряжки с живими обученными, что значительно облегчало передвижение по заснеженному льду во время рыбалки. В итоге самодельный аппарат одобрил Всероссийский Научно-Исследовательский Институт Охотоведения и Звероводства, и им стали пользоваться охотники по всей стране.

Уже потом появилась техника для различных сезонов с различным целевым назначением:

Помощь в буксировке тяжеловесных грузов;
Передвижение в труднопроходимых местах, сквозь сугробы, заболоченные зоны, глину и грязь;
Помощь в сельском хозяйстве и большом производстве.

Современные мотособаки могут иметь грузоподъемность до 350 кг.

Основные составляющие элементы и органы управления конструкции:

Двигатель (или силовой агрегат) – самая важная составляющая часть, самая дорогая и конструктивно сложная;
Ходовая часть;
Поворотный механизм;
Рама с элементами крепежа (отверстиями);
Рама агрегата силового типа;
Подмоторная рама или Плита под мотором (отвечает за надежную фиксацию двигателя);
Руль со встроенными органами управления (в том числе с переключателем КПП, ручкой газа и сцепления);
Лыжный модуль;
Трансмиссия (отвечает за передачу полезного момента с вала двигателя на саму гусеницу моторного буксировщика).

Гусеничная приставка – это модуль, где располагается сиденье для водителя и зона установки мотоблока.

Как управлять мотособакой:

Сидя на прицепе;
Стоя на санях.

Завести и остановить снегоходную гусеничную машину можно:

Нажав на рычаг газа;
Нажав на сцепление.

Ходовую часть рекомендуется приобретать уже в сборе, а остальные элементы можно изготовить и самостоятельно. Дело в том, что сроки создания агрегата могут сильно растянуться в связи с трудоемкостью работ, а также необходимостью наличия определенных навыков.

Самодельный мотобуксировщик для рыбалки

Подвеска может быть нескольких видов:

Комбинированной;
Склизовой;
Катковой.

От выбранного типа подвески будет зависеть плавность и скорость передвижения. Самой быстрой является склизовый вид, поскольку зазор при перемещениях засоряется меньшим количеством грязи, снега и других посторонних предметов. Кроме того, сам силовой двигатель будет работать с меньшими перебоями, без перегрузок и перегрева.

Как мы уже выяснили, мотособака для мотоблока представляет собой гусеничную приставку с зафиксированным сидением для человека, у которой вместо стандартных привычных всем колес – гусеница. Перед самостоятельным изготовлением следует хорошо подготовиться: наметить чертеж, выбрать подшипники для опоры, выточить втулки, приготовить все необходимые материалы и инструментарий. Но обо всем по порядку.

Самостоятельная сборка моторной собаки

Примерное время сборки простого механизма – 15 минут, особенно если вы мастер и уже имели подобный опыт. Такое оборудование крайне полезно для жителей отдаленных населенных пунктов, например, рыбакам с его помощью будет удобно добираться лесом или полем от дома до нужной локации.

Составляющие части:

Гусеничный механизм от моторного буксировщика «Барс Партизан» – 500*1040 мм;
Рама – 540*1000 мм;
Двигатель «Lifan» (мощность 6,5 л/с) производство Китай.

Что потребуется для сборки:

Профильная труба;
Гусеница;
Элементы подвески.

Какое расстояние следует соблюсти между осями:

Ось переднего вала до оси первой тележки катков – 180 мм;
Переднего вала до верхней части рамы – 150 мм;
Первой до второй тележки – 480 мм;
Второй тележки до заднего вала – 190 мм;
Заднего вала до окончания рамы – 100 мм;
Осей тележек до верхней рамной части – 200 мм;
Заднего вала до верхней части рамы.

Как сделать:

Сделать мотособаку своими руками можно легко и быстро, используя схемы и чертежи. Агрегат также удобно перевозить в легковой машине, расположив в пространстве багажного отделения. Хранить технику можно в подсобном помещении или гараже. На видео ниже показан процесс обката мотобуксировщика.

Мотобуксировщик является неотъемлемым приобретением в местах, где автомобиль не может проехать – это поля, леса, районы, в которых большее время года находится глубокий снег. Преимуществами такой техники является то, что она имеет относительно небольшие размеры, мало весит, способна справится с различными заносами, а также легко проходит в труднодоступных местах. Особенно мотобуксировщик хорошо иметь людям, которые увлекаются зимней охотой, рыбалкой, а также для перевоза малогабаритных грузов, дров. Пригодится устройство зимой и летом. Купить мотособаку можно в магазине, однако, кто не хочет переплачивать, ее можно собрать своими руками.

Что такое мотособака для мотоблока

Гусеничная приставка представлена модулем, на котором располагается сиденье для человека и место для установки мотоблока. Вместо стандартных колес мотоблок устанавливается на гусеницы.

Управлять мотособакой можно сидя на прицепе либо стоя на санях. Заводится и останавливается мотобуксировщик путем нажатия рычага газа или сцепления, которые находятся на руле мотоблока. Повороты задавать, удерживаться можно при помощи руля.

Мотобуксировщик легко разбирается, без труда располагается в багажнике легкового автомобиля либо в гараже. Сделать аппарат также легко, как и разбирать.

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

В Российской Федерации запустили производство мотособак для мотоблоков. Приобретя мотокультиватор и гусеницы, можно сделать надежное приспособление в домашних условиях. Снегоходная приставка поможет охотникам, рыбакам в зимнее время проезжать через непроходимые места. Мотособака вытягивает до 2 лыжных прицепов, стандартных саней весом до 150 кг.

Заводские мотобуксировщики

После ажиотажа на гусеничные приставки, их стали выпускать на территории нашей страны. Одними из популярных по праву можно назвать мотобуксировщики для мотоблоков Салют (Агат) и Нева.

Снегоходные приставки для Салют (например, модель СП-МБ-С) и Нева (модели СП-МБ-2, СП-МБ-23 и другие) стали выпускаться 15 лет назад и успели завоевать сердца многих людей за легкость в использовании и простой ремонт.

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотоблоки имеют небольшой двигатель, поэтому лучше для них купить двухгусеничную приставку. Каждый трак имеет отверстия, а стандартные модели располагают на оси обычные 2 звездочки из пластмассы, куда насаживаются гусеницы. Такой технический момент является более практичным, так как часто поломки мотособаки происходят по этой проблеме.

Но есть существенный недостаток: двигатель имеет малую мощность (7 л), поэтом разгон будет не более 20 км/ч, а то и еще ниже. Этим моделям тяжело тянуть несколько волокуш, т.к. они относятся к облегченным вариантам. При выборе гусеничной приставки надо обратить внимание на этот факт, т.к. для серьезных грузов устройства не пригодны.

Мотобуксировщик к мотоблоку своими руками

Самостоятельно сделать мотобуксировщик несложно. Важно определиться с двигателем. Можно купить двигатель как отечественный, так и зарубежный. Неплохие отзывы о работе имеют двигатели марки Yamaha и Honda. Они универсальны, поэтому подойдут к любой модели аппарата. Что касается гусениц, то их можно сделать своими руками, понадобятся лишь материалы, немного времени и терпения.

Самодельные гусеницы для снегоходной приставки

Способов сделать гусеницу много, но сегодня расскажем, как сделать ее из клиновидных ремней, цепей. Для этого берем ремни, скрепляем их на грунтозацепы или колеса, таким образом, получаем простые самодельные гусеницы.

Схема сборки гусеницы из цепей осуществляется не менее просто. Необходимо взять две идентичные цепи, найти последние звенья, разжать их согнуть, чтобы получился замкнутый круг. Затем звенья закрепляем, паяльником завариваем. Укрепление цепей делается , сделанных из стальных пластин. Закрепляются они болтами. Для представления можно ознакомиться со схемами:

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

Более подробно о том, . или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Когда осуществляется сборка снегоходной приставки, надо наметить чертеж, который предотвратит лишние ошибки.

Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

Сделать снегоходную приставку просто, нужно немного времени, смекалки и предусмотреть все мелочи, так как экономить на хорошей технике глупо. Мотобуксировщик, собранный самостоятельно, будет служить без перебоев.

Чтобы тянуть волокуши, проще приобрести готовый мини-снегоход, мотобуксировщик или толкач, чем делать его своими руками. Однако, как показывает практика, заводские модели имеют множество недостатков, начиная с низкого качества деталей и заканчивая конструктивными недоработками. Тянуть волокуши такие мотособаки не хотят. Не удивительно, что в инструкциях к мотобуксировщикам можно увидеть предостережение не уезжать от дома дальше, чем на километр без сопровождения другого водителя. Согласитесь, застрять в снегу вдали от дома? не очень ободряющая перспектива.

В китайских мотособаках постоянно ломается карбюратор, расстраивается сцепление, ослабляется гусеница или ломается что-либо другое. Поэтому, чтобы избежать подобных неприятностей, лучше всего сделать своими руками собственную мотособаку или толкач полностью с нуля, или переделать заводской вариант. Главный минус? это трудоемкое, требующее времени и навыков изготовление рамы и подгонки деталей.

Почему самодельные мотобуксировщики предпочтительнее

Каких недочетов получится избежать, разрабатывая собственную модель? Из-за неправильной конструкции гусеницы буксировщиков могут забиваться снегом. В другом случае мотособака встает на дыбы и зарывается в глубоком снегу, бросая его на ездока и волокуши. Самодельные мотобуксировщики с передним расположением двигателя, в отличие от большинства заводских, где он размещается в задней части, гораздо предпочтительнее. Сцепление с дорогой гораздо лучше, что позволяет экономить топливо и шустрее тянуть волокуши. Кроме того, в буксировщике или толкаче для рыбалки и работы можно предусмотреть дополнительные отделения для припасов и снастей.

Кроме того, сцепление буксировщика с дорогой напрямую зависит от установленной гусеницы. Хорошее сцепление у гусеницы от?Бурана?, которая, к сожалению, ставится не на все современные буксировщики. Чтобы улучшить сцепление с дорогой, при желании, вы можете поставить на гусеницы шипы.

Ну и главное преимущество? по цене самого дешевого китайского буксировщика вы можете сделать более прочный самодельный буксировщик или толкач. За те же деньги получаем отличный двигатель, мощную гусеницу и более качественные детали.

Использование снегоходной приставки для мотокультиваторов

Если вы владелец мотоблоков?Салют?, ?Нева?, ?Каскад?, ?Целина?, МБ-2, ?Луч? или?Фаворит?, то можете приобрести двухгусеничную снегоходную приставку. Пока что это лучший способ сделать буксировщик или толкач из мотоблока. Прошлые модели таких приставок были раскритикованы пользователями. Однако эти разительно отличаются от своих предшественников. В отличие от цепной передачи, как у обычных мотособак, на оси мотоблока насаживаются две пластмассовые звездочки, на которые надеваются гусеницы. Для этих ведущих звезд в каждой гусенице предусмотрены специальные прорези.

Использование мотоблока, чтобы тянуть волокуши, очень удобно. Конструкция быстро разбирается, что позволяет разместить ее в легковом автомобиле. Однако, минус мотоблока в том, что установленный в нем двигатель имеет мощность 6 или 7 л. с. Мотобуксировщик из мотоблока и волокуши будут двигаться со скоростью до 15 или 20 км/ч, а средняя скорость может быть и того ниже. Такой буксировщик с трудом тянет одни волокуши, не говоря уже о вторых.

Как сделать мотобуксировщик своими руками

Чтобы собрать самодельную модель, некоторые запчасти лучше купить готовыми. Гусеницу и ролики можно взять от?Бурана?. Двигатель тоже можно приобрести отдельно? сегодня в Интернете их огромный выбор. Среди множества китайцев предпочтение лучше отдать мотору от Honda на 9?13 л. с. Чтобы карбюратор хорошо работал, обращайте внимание на наличие надписи Design in Japan. Такой карбюратор создаст вам меньше проблем при обслуживании. Этот карбюратор лучше настраивается и регулируется.

Для изготовления мини-снегохода, буксировщика или толкача вряд ли сгодится двигатель от бензопилы?Урал?, так как тянуть волокуши он будет в лучшем случае со скоростью пешехода. Мощность бензопилы?Урал? 5 л. с., а этого недостаточно для полноценной мотособаки. Мотор от бензопилы?Урал? сгодится разве что для установки на детский или взрослый облеченный снегокат. Вместо этого можно использовать двигатель от мопеда или мотоцикла. Скорее всего, он будет мощнее, чем у бензопилы?Урал?, однако не переусердствуйте, так как слишком тяжелый мотор? это тоже плохо.

В отличии от других деталей, раму буксировщику необходимо сделать самостоятельно. Для этого, можно использовать металлические квадратные трубы 20 х 40 х 120. На готовую раму нужно приварить крепления для коробки скоростей, двигателя и гусеницы. Как и раму, из 120 металлической трубы нужно сделать рычаги для управления. Однако для этого лучше взять трубу круглого сечения. Две трубы скрепляются перемычками, а на одну из них ставится сцепление и газ.

Корпус для защиты двигателя мотобуксировщика изготавливают из жести, однако в некоторых случаях можно обойтись без него. Если двигатель установлен в передней части, то корпус не так нужен. Если же мотор сзади, то защита от снежной пыли обязательно понадобится. В любом случае, делать корпус или нет, решать вам. Можно также использовать корпус от старого мотобуксировщика.

Итак, для создания самодельной мотособаки нужно не так уж много. Главное, это умение работать со сварочным аппаратом, чтобы сварить раму, и некоторое понимание в механике. А настроить карбюратор, отрегулировать сцепление или подтянуть гусеницу? все это дело практики.

Если вы задумывались об изготовлении мотособаки своими руками, стоит учесть, что данная конструкция вовсе не является чрезмерно сложной. Именно поэтому изготовить ее можно самостоятельно, не прибегая к помощи специалистов. Высокая популярность описываемых мотобуксировщиков объясняется тем, что они обладают компактными размерами и превосходной проходимостью. Помимо прочего, они неприхотливы в обслуживании и расходуют в процессе эксплуатации достаточно мало топлива.

Общее описание

Перед изготовлением мотособаки своими руками вы должны разобраться в ее конструктивных особенностях, а также технологии сборки. По сути, данная конструкция представляет собой негабаритный гусеничный моторизованный блок, предназначенный для буксировки всевозможных грузов небольших размеров.

Выбор и монтаж двигателя

В качестве самоЙ важноЙ составляющеЙ описываемой самоделки выступает двигатель. В данном случае это достаточно популярный мопедный мотор марки Ш-58, который является плодом отечественного производства. В качестве основного преимущества данного устройства выступает то, что он рассчитан на применение ручного переключателя коробки. Помимо этого, нельзя не отметить, что в мотобуксировщиках могут применяться двигатели зарубежного производства. При изготовлении мотособаки своими руками вы можете применить малолитражный двигатель, который выпускается под марками Honda и Yamaha. Основная особенность этих двигателей состоит в универсальности, ведь они превосходно подходят для создания мотособаки, а также для других устройств. Среди них можно выделить небольшие электростанции и

В процессе изготовления мотособаки своими руками рекомендуется подумать о количестве тактов двигателя. Лучше всего подходят двухтактные разновидности, которые по сравнению с четырехтактными имеют меньшие размеры и вес, тогда как силовые характеристики при этом остаются примерно на одном уровне.

Элементы управления

Не стоит забывать о том, что конструкция должна обладать элементами управления. В этом случае предпочтительнее использовать руль, который имеет встроенные органы управления. Таким образом, конструкция будет обладать переключателем КПП, а также ручкой сцепления и газа, позаимствованной от старой мототехники.

Проведение сборки

Если будет изготавливаться мотособака своими руками, схема и чертежи данной конструкции позволят вам исключить возникновение ошибок. Перед тем как начинать собирать нужно позаботиться о наличии После под них нужно будет выточить втулки. В роли несущей конструкции следует применить сварную раму, которая будет иметь в составе водопроводные трубы разного диаметра. Для придания этим элементам необходимой формы их нужно наполнить сухим песком, а после достаточно плотно закрыть пробками. После этого заготовку нужно поместить в тиски, начав медленно сгибать с использованием в требуемых местах. Для того чтобы обеспечить ровный изгиб, нужно применить эталонный шаблон, который предварительно изготавливается из фанеры.

Технология проведения работ

Если будет изготавливаться мотособака своими руками, схема и чертежи данного устройства помогут вам в этом. Как только все элементы рамы будут обладать необходимой формой, их можно будет зафиксировать между собой с помощью сварочных прихватов. Данные манипуляции необходимы для того, чтобы при образовании дефектов на этапе сборки от них можно было легко избавиться. После того как все погрешности были устранены, раму можно окончательно зафиксировать сваркой. Чертежи мотособаки своими руками с легкостью можно будет подготовить без помощи специалистов. Для монтажа двигателя на раму превосходно подойдут заготовки, выполненные из листовой стали. Они делаются по заблаговременно подогнанному шаблону, последний из которых выполняется из картона. Он должен соответствовать размерам рамы. Заготовки фиксируются на двигателе, только после полученная конструкция должна быть прикреплена к системе каркаса с помощью сварочных прихватов. На следующем этапе двигатель нужно отсоединить от заготовки, окончательно зафиксировав его на раме.

Работа над разборными валами

Мотособака своими руками с легкостью может быть изготовлена вами, если вы предварительно ознакомитесь с технологией ведения работ. В гусеничном блоке следует применить разборные валы, которые выполняются из подшипников, а также втулок. Последние вытачиваются для подшипников, при этом толщина стенок не должна оказаться больше 5 миллиметров. Самые внушительные нагрузки в мотобуксировщике будут приходиться именно на заднюю ось. Ее следует сделать ведущей. Для чего к заднему валу фиксируется приводная звездочка, соединяемая с КПП с помощью цепной передачи. В мотобуксировщиках, помимо составных валов, применяются составные колеса. Если изготавливается мотособака своими руками, схема вам поможет в проведении работ. Каждое колесо будет состоять из двух трехмиллиметровых щек, а также нескольких десятков зацепов для грунта. Последние нужно изготовить из стальных труб. Для гашения вибрации колесами в конце зацепов нужно установить резиновые втулки.

Движитель

Перед тем как сделать мотособаку своими руками, нужно подумать над тем, как будут изготавливаться гусеницы. В данном примере рассмотрен вариант, который предполагает использование Ее ширина должна составлять 220 миллиметров. Траки для мотоблока изготавливаются из березовых ровных реек, длина которых составляет 1260 миллиметров. Для того чтобы усилить траки, рекомендуется использовать стальные гребни, укрепляемые к брускам. Фиксация элементов гусеницы осуществляется болтами, которые обладают резьбой М6.

Заключение

Управление такой мотособакой почти не отличается от управления мопедом. Рукоятка газа располагается на правой ручке руля, тогда как на левой находится рычаг-переключатель КПП и ручка сцепления. Руль прикрепляется к раме посредством двух труб, которые приварены к П-образной вилке. Последняя фиксируется на задней оси с помощью стальных шайб. По той причине, что двигатель мотособаки расположен внутри гусеницы, привести его в действие с помощью кикстартера никак нельзя. Ввиду этого его можно немного модернизировать. Для этого следует использовать отрезок трубы, на конце которой делается прорезь такого размера, чтобы в нее входил привод рычага. После с помощью сварки можно будет скрепить рычаг кикстартера и трубу.

Источник

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость личной авто- и мототехники при минимальных финансовых затратах.

Принцип движения гусеничного транспорта

Фото 1

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

крутящий момент М_к, передаваемый от двигателя/силового привода к ведущим колесам;
сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

поз. 1 – гусеница;
поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
поз. 5 – амортизаторы;
поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Фото 2

Движение по принципу гусеничного хода осуществляется следующим образом:

На ведущую звездочку (поз. 3) подается крутящий момент М_к.
Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

усилие R_z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
весовая нагрузка G;
касательная реакция грунтовой опоры Р_к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Фото 3

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

Фото 4

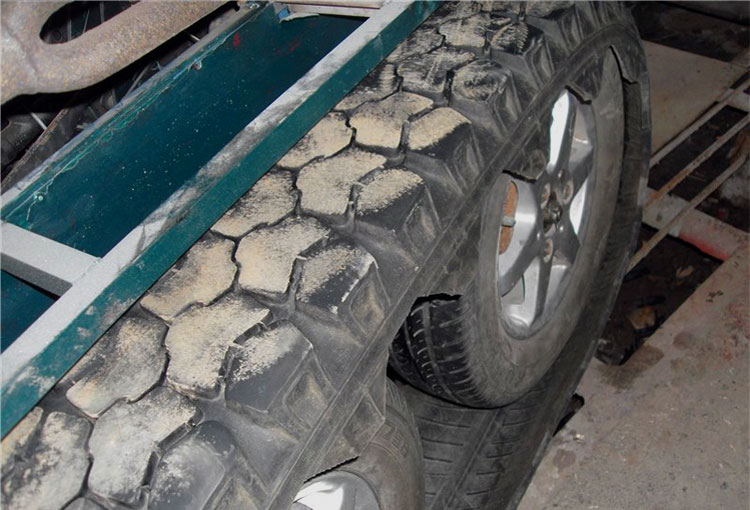

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Фото 5

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Фото 6

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

внедорожники;
болотоходы;
амфибии;
гусеничные тягачи и транспортеры;
квадроциклы;
машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Фото 7

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Фото 8

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.
Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором.
Вырезание ножом можно с успехом заменить электролобзиком, обезопасившись от возможного травмирования.
Срезаются обе боковины покрышки.
Удаляются излишки материала изнутри покрышки.

Фото 9

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты.

Таким образом, элемент гусеницы готов к использованию:

Фото 10

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Источник

Мотобуксировщик — разновидность снегохода. Любители зимнего отдыха используют транспорт для покорения малодоступных мест. Но жители города, имея желание приобрести заводскую модель, не обладают возможностями для хранения громоздкого механизма. Немаловажен деликатный вопрос финансирования покупки. Стоимость заводской сборки составляет от 40 до 70 тысяч рублей.

Но русская смекалка в союзе с техническими знаниями решает триединую задачу: на чём недорого ездить по зимним просторам в недоступные места, и где хранить чудо техники от поездки до поездки.

Смекалка и труд

Итак, проведите ревизию в гараже. Наверняка в углу запылились бензопила, мотоблок, мопед или даже старый автомобиль. Главное в них — действующий движок, которому не страшны вода, снег и холод. Рабочий двигатель — 100%-й шанс смастерить мотобуксировщик своими руками.

Целевые параметры конструкции:

Компактность. Необходима для того, чтобы аппарат легко поместился на балконе.
Лёгкость. Надо, чтобы вдвоём или даже в одиночку можно было занести изделие в помещение.
Сохранение окружающей среды. Когда вездеходы бороздят тундру, а квадроциклы взрывают таёжные тропы, почвенному покрову наносится невосполнимый ущерб. Поэтому приоритетная задача проекта — уменьшение давления на грунт.

Снегоход на базе бензопилы

Краткий курс для желающих знать, как сделать мотобуксировщик своими руками, подробно расписан ниже. В первую очередь следует подготовить комплект запчастей. Названия моделей техники приведены из практики умельцев.

Двигатель.
Диски от автомобиля ВАЗ — две штуки.
Полуось от ВАЗа или «Москвича» — одна штука.
Подшипники 205 — две штуки.
Труба для втулки под подшипники.
Фланцы к дискам.
Ведущая звезда.
Цепь от мотоцикла ИЖ.
Ведомая звезда.

Ось прогреть, расточить посадочные места для подшипников в центре. Фланцы нужно добросовестно приварить к дискам. К трубе следует приварить два крепления — под рулевую рукоятку и под движок.

Колёса и двигатель садятся на болты, поэтому будет несложно собрать и разобрать модель. Двигатель бензопилы мощностью 5 лошадиных сил весит 11 кг, поэтому даже для одного человека не составит труда поднять и внести его в квартиру.

Положительные качества данного изделия:

Максимальная скорость движения — 40 км/час.

Расход топлива — 1,2 л на 10 км снежного бездорожья.

Изготовление снегохода из мопеда

Как сделать мотобуксировщик своими руками, подробно изложено ниже. Процесс несложный, но скрупулезный, требующий последовательного выполнения действий.

Выбирайте мотор Ш-58 мопеда «Карпаты», чтобы использовать ручной переключатель коробки передач. Для управления подготовьте руль со встроенной ручкой газа, сцепления и с переключателем КПП.
Из водопроводных труб варите несущую раму. Паяльной лампой разогрейте трубы и согните по фанерному трафарету, предварительно заполнив каждую трубу сухим песком. Вначале скрепите детали сварочным прихватом. Когда проверите конструкцию на соответствие чертежу, варите начисто.

Создайте картонный шаблон. Сделайте стальные заготовки для крепления движка на каркас. Сначала прихватите двигатель и заготовки, потом точечно приварите конструкцию к каркасу, а после отсоедините мотор от заготовки.
Следующий шаг — изготовление конструкций для движения — гусениц. Понадобятся лента транспортёра 22 см, берёзовые рейки 12 см, стальные гребни-болты М6.

Все пешком, рыбак — на лыжах

В России в среднем семь месяцев довольно холодно. Для движения по снегу соберите лыжный модуль для мотобуксировщика. Своими руками созданная техника имеет одно неоспоримое преимущество — конструктор знает все слабые места, своевременно определяет место неполадки.

Лыжный модуль — это рама на лыжах, с рессорами, а крепится конструкция к мотобуксировщику четырьмя болтами. Рычаги управления буксировщика выводятся на руль модуля.

По рыхлому снегу применение лыжного модуля оправдано низким удельным давлением на грунт.

Сани быстрые по полю чистому

Зимняя рыбалка требует основательной подготовки. Ящик для рыбацкого снаряжения, палатка для защиты от ветра и крепкого мороза, питьевая вода, продукты, инструменты, а ещё — напарник по рыбной ловле. Для перечисленного груза нужны сани!

В магазинах для спорта, рыбалки, туризма можно найти сани-волокуши по доступной цене. Но пластиковые сани недолговечны в условиях эксплуатации по наледи и асфальту. Накладно менять раз в сезон сани для мотобуксировщика. Своими руками изготовленные волокуши дешевле доработанных заводских саней.

Алгоритм действий:

Выбрать материал — морозоустойчивый пластик или оцинкованное железо. Пластик сложнее в обработке.
Подсчитать габариты. Длинные сани снизят маневренность. Ширина саней — как у гусениц или лыж снегохода.
Каркас собрать на саморезах.
Лист металла днища закрепить. Для лучшего скольжения передний и задний конец листа закруглить по каркасу. Задний конец обязательно делайте высотой более 10 см. Такой размер поможет не загрести в сани снег при движении задним ходом.
Смастерить деревянные борта высотой не более 0,5 метра.
Из металлической трубы диаметром 40 мм и длиной полтора метра изготовьте дышло.
К каркасу приварить оглобли.
Изготовить петлю из прута 10 мм. На одной стороне прута нанести резьбу.
Собрать конструкцию из оглобли и прута под пружинку, шайбу и гайку.
Присоединить дышло к саням.

Сани готовы к эксплуатации в условиях снежного бездорожья.

Надо ли регистрировать самодельный снегоход?

Итак, изготовлен мотобуксировщик своими руками. Подробно изучены характеристики двигателя. Пора выезжать на природу. Нужны ли документы на самодельное транспортное средство? В правилах дорожного движения прямых указаний нет. Всё зависит от объёма двигателя.

Если движок буксировщика более 50 куб. см, то транспортное средство надо регистрировать. Так как в России процедуры регистрации сложные в исполнении, то имейте при себе документы на двигатель.

О правах. Для управления внедорожной техникой, в т. ч. мотобуксировщиками, необходимо удостоверение тракториста-машиниста. Получить удостоверение с отметкой категории несложно и недорого. Проще получить, чем регулярно платить штраф.

Каким бензином заправлять мотобуксировщик

Бензин марки АИ92 или АИ95 — хорошее топливо для транспортного средства. Не экономьте на питании для своей «ездовой лошадки», поскольку это чревато неисправностями.

Для обкатки созданного транспорта залейте масло, подходящее к наружной температуре. Бензин марки АИ-92 или АИ-95 — хорошее топливо для транспортного средства.

В продолжительную поездку соберите ремонтный комплект:

Смазку ВД-40.
Комплект свечей.
Цепь.

Правильно эксплуатируйте снегоход, не принимая перед этим спиртное. Также не разрешайте подросткам пользоваться техникой без присмотра взрослых, поскольку это опасно.

Создание мотособаки потребует от вас определенных навыков и умений, однако при наличии правильного чертежа и пояснений, не превратится в невероятное препятствия. Ниже мы подробно опишем весь процесс создания этого механизма.

Создание мотособаки: выбор двигателя

Польза от создания мотособаки будет особенно ощутима в труднопроходимой местности. Механизм обладает небольшими размерами, требует смешное количество топлива, прост в починке и управлении. По сути, это гусеничный блок на моторе, упрощающий процесс буксировки груза. Соответственно, самой важной деталью такой “поделки” будет двигатель. Мы рекомендуем выбрать модель Ш-58 от старого советского мопеда по следующим причинам: он стоит относительно дешево и предлагает ручное управление коробкой передач. Любые другие малолитражные двигатели, которые окажутся под рукой, также приемлемы для использования. К примеру, распространенным выбором являются запчасти от Yamaha и Honda. Лучше брать двухтактный двигатель, так как в данной поделке он не слишком уступит четырехтактному.

Подбор нужных деталей для мотособаки

В качестве основного элемента управления нам потребуется руль со встроенным переключателем КПП, сцеплением и газом, например, от той же мототехники советских образцов. Для ходовой части необходимы опорные подшипники, к ним – втулки по размеру, плюс опорная рама. Сделать ее легко из водопроводных труб. Чтобы придать им нужную форму, трубы заполняют песком, закупоривают и с помощью паяльной лампы аккуратно изгибают, предварительно зафиксировав в тисках. Далее компоненты скрепляются сварочными прихватами, в соответствии с эталонной конструкцией. Когда видно, что ни какие дефекты не нуждаются в правке, детали свариваются окончательно.

Установка двигателя и валов мотособаки

Чтобы закрепить двигатель на раме, потребуются заготовки из заранее подготовленной листовой стали. Сперва они наносятся на картон и подгоняются под раму. Из втулок, подшипников и валов будет создан разборной вал. В связи с распределением нагрузок, задняя ось будет ведущей. Поэтому к заднему валу необходимо приварить приводную звездочку соединяющаяся цепной передачей с КПП. Составные колеса для мотособаки будут состоять из 2 щек по 3 мм, стальных грунтозацепов и резиновых втулок, гасящих вибрацию.

Изготовление гусениц для мотособаки

В идеале для данной части берем транспортерную ленту около 220 мм. Траки делаем из березовых планок, по 1260 мм. в длину, закрепляя детали болтами М6. Управление финальной конструкцией похоже на вождение мопеда. Руль закрепляем на раме посредством 2-х труб, закрепленных на вилке в виде буквы П. Вилка укрепляется на задней оси приваренными стальными шайбами. Так как мотор расположен внутри гусеницы, кикстартер придется слегка усовершенствовать. Для этого мы берем отрезок трубы и размещаем в ее конце привод рычага, после чего скрепляем их сваркой.

Чертеж и пояснения к нему вы найдете на картинке выше. Также смотрите подробное видео о том, как сделать мотособаку своими руками.

Что такое мотособака для мотоблока

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

Заводские мотобуксировщики

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотобуксировщик к мотоблоку своими руками

Самодельные гусеницы для снегоходной приставки

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

Более подробно о том, . или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

После продажи аэросаней было решено изготовить мотобуксировщик на базе мотора Greenfield 15л.с, гусеницы Райда и катковой подвески Бурана… С ведущим вариатором Сафари от Бурана и ведомым от снегохода Тайга. Вариаторы и мотор собраны на отдельной раме, для быстрой разборки на блоки…

Бурановские тележки переделаны в симметричные + расширены под гусеницу 500 мм. Направляющий вал — расширенный Бурановский, ведущий точил сам, по своим наброскам… В роли брызговика установлен задний Камазовский,
разрубленный на две части, длинная сзади — короткая спереди…

Фото первого выезда на рыбалку в Морозово

После чего был изготовлен обвес

и буксировщик был переделан в толкач

, теперь при желании можно кататься на рыбалку, как на толкаче, так и в компоновки буксировщика,
в зависимости от условий рыбалки…

Чтоб в глубоком снегу толкач не задирал нос установлен специальный фиксатор, который не даёт гусеничному блоку делать свечки,увеличивая тем самым хорошую проходимость…

Для дистанционного управления подсосом в комплектации толкача установлен тросик подсоса от ваз 2108
, а ручка подсоса выведена на переднюю стенку толкача за сиденьем…

Из недостатков — для транспортировки нужен либо прицеп либо большая машина типа буханки… Валкий в режиме толкача (нужна сноровка)…Ну а из плюсов хорошая проходимость и моща…

P.S Зимой выявился большой недостаток старых Бурановских катков
— при попадании в наледь вода попадает в подшипники катков, после чего там она замерзает со всеми вытекающими… Чтобы этого не происходило необходима установка пластиковых катков
, в них предусмотрена установка уплотнительных сальников… Весной на своём буксе поменял катки на пластиковые…

Немного коротких фото и видео

«Кусачие» цены на снегоходную технику, вынуждают любителей или профессионалов зимних охоты, рыбалка, сделать самому свои «сани».

Мотособака
или мотобуксировщик
– идеальный вариант активного отдыха. Конечно, в основу агрегата пойдут «бурановские» детали, но главным инструментом будут Ваши руки и знания техники.

Чтобы своими руками создать мотобуксировщик у себя в гараже, следует приготовить: металлические балки 20*40*120 из которых сварочным аппаратом готовим раму.
На каркас приварим крепление под мотор и под коробку скоростей. Передвигаться мотособака будет при помощи гусеницы.

Для этого нужный нам элемент берем от «Бурана». Разрезаем его поперек. Делается это для того, чтобы расширить её ходовую часть.
Соединительными элементами служат перемычки из «П»-образных металлических профилей. Крутить гусеницу «обязывают» две оси, специально выточенные по нашим размерам — толщиной 25 мм, длинной 50 см. К ним привариваются «щечки», для крепления ведущих звездочек.
Кроме того, к раме крепятся опорные подшипники с двух сторон (два впереди и два сзади). Они вставляются в опорные корпуса. От снегохода «Буран», взяты три каретки с катками, чтобы на гусеницы была опора. Предварительно их подвергают расширению, для этого распиленные каретки соединяют вставками.
На приваренные к раме «ушки», ставят подготовленные каретки. Ставим мотор со шкивом, соединяя его с четырех ступенчатой коробкой скоростей ременной передачей (на коробке тоже шкив).
Для управления, из трубы (1,5 см, и длинной 120 см) установлены ручки, стянутые перемычками (в произвольном расположении).

На руль установлен «бурановский» газовый курок. От него к карбюратору отходит соответствующий тросик. На руле установлен рычаг, от которого идет натяжной ролик, прикрученный к раме на шарнире. Натягивая ремни, он приводит транспорт в движения. Строение выполнено таким образом, что позволяет, при необходимости, вручную заменить ремень.

Чтобы самодельный транспорт двигался со скоростью 30 км/ч по глубокому снегу, достаточно взять двигатель на 6,5 лошадиных сил.

В целях безопасности сверху на мотор ставится защитный корпус. Установленный щиток выполнен из стального листа (1,5 мм). Для залива топлива, сверху над бензобаком вырезано отверстие диаметром чуть больше чем горловина с крышкой.

Кроме всего, данная техника не лишена удобных моментов. Под сиденьем и с противоположной стороны установлены «тайнички»,

под разные мелочи, которые вполне пригодятся в дороге, в том силе и запасы продовольствия.

На выходе получается мотобуксировщик
самоделка
, с невысоким весом, способная передвигаться по снежной поверхности. Габаритные параметры, относительно небольшие (150х55х60 см). С ними любая транспортировка мотособаки не является проблемой.

Источник

Почему самодельные мотобуксировщики предпочтительнее

Использование снегоходной приставки для мотокультиваторов

Как сделать мотобуксировщик своими руками

Мотобуксировщики или мотособаки за последние несколько лет сделали своеобразный прорыв на рынке транспортных средств малой механизации. Высокая популярность данного транспорта связана не только с простотой устройства мотобуксировщика
, но и его высокой надежностью. Надежность данного средства передвижения кроется в минимальном количестве используемых в конструции деталей и запчастей. Устройство большинства мотобуксировщиков (если не брать во внимание «экзотические» конструкции) состоит из следующих основных узлов:

Отверстия предназначены для гашения вибраций при движении мотобуксировщика

Предназначена для фиксации двигателя мотобуксировщика

Устройство
ходовой части

Устройство ходовой части мотобуксировщика может варьироваться в зависимости от расположения двигателя. Так, например, ходовые для заднеприводного мотобуксировщика и переднеприводного отличаются не только устройством, но и комплектацией. Ходовая часть содержит следующие основные элементы:

Рама
мотобуксировщика

Конструкция не столь сложна, как конструкция ходовой части, однако следует обратить внимание на две детали. Первая деталь, это наличие крепежных элементов, к которым осуществляется крепление подмоторной плиты мотобуксировщика. Расположение вышеназванных элементов на раме мотобуксировщика, зависит от типа мотобуксировщика(заднеприводная или переднеприводная модель). Вторая деталь, это наличие в раме специальных элементов (вставок) в которые устанавливают демпфирующие прокладки. Последние необходимы для гашения вибраций двигателя.

Примечание

Помимо этого, рама мотобуксировщика может быть снабжена фаркопом и специальными устройствами для облегчения погрузки мотобуксировщка.

с посадочными отверстиями

Данный элемент представляет собой жесткую площадку с посадочными отверстиями для фиксации и установки двигателя. Как ни странно, данный, в конструктивном плане максимально простой элемент, является довольно важной деталью в устройстве мотобуксировщика
. Дело в том, что при наличии у рамы мотобуксировщика элементов крепления демпферных прокладок и подмоторной плиты, в целом устройство мотобуксировщика
не требует для фиксации двигателя каких-либо других элементов.

Примечание

Подмоторные плиты, поставляемые нами, имеют посадочные отверстия для большинства типов двигателей.

Подмоторная
рама с подмоторной плитой

Подмоторная рама, как правило поставляется вместе с подмоторной плитой. При этом следует заметить одну деталь. Необходимость
в подмоторной раме возникает тогда, когда рама мотобуксировщика изготавливается самостоятельно
т.е. у Вас есть ходовая мотобуксировщика и рама мотобуксировщика. В этом случае покупка подмоторной рамы и плиты оправдано.
Подмоторные плиты и рамы различаются, опять же, в зависимости от модели мотобуксировщика. Например так выглядят подмоторные рамы в сборе с подмоторной плитой, для и мотобуксировщиков.

Силовой
агрегат

Корпус
мотобуксировщика

Выделяют несколько типов корпуса, которые выступают одновременно и элементом защиты и элементом, который определяет и внешний вид мотобуксировщика. На данный момент можно выделить следующие типы корпусов мотобуксировщика:

Корпуса из морозостойкого пластика
Корпуса изготовленный методом RTM
Металлический тип корпус
Тряпичный («кофровый») тип корпуса

Корпуса из морозостойкого пластка
подобный тип корпусов имеют большинство мотобуксировщиков от различных производителей. Морозостойкий пластик является материалом, который при воздействии низких температур не становится ломким и хрупким. Пластиковые корпуса прочны и дешевы в изготовлении. Одним из минусов это то, что мотобуксировщики с корпусом из морозостойкого пластика, выглядят довольно блекло т.е. цветовая гамма корпусов ограничено несколькими цветами и их оттенками (чаще всего черный и серый).

Корпус мотобуксировщика изготовленный с применением метода RTM
RTM метод изготовления корпусов транспортных средств основан на пропитки стекловолокнистого материла погруженного в прессформу — эпоксидной смолой с последующим затвердеванием под давленим. Данный метод широко используется, например, в яхтосроении, а так же в изготовлении корпусов для снегоходов. Корпуса изгоовленые с использованием метода RTM имеют высокие механические и коррозионные свойства. Подобные типы корпусов имеет ограниченное число мотобуксировщиков. Последнее связано с дороговизной изготовления как прессформы, так и конечного продукта.

Металлический тип корпуса
преимущество металлических корпусов — простота в изготовлении и, по сравнению с RTM методом, дешивизна конечного продукта.

Тряпичный (кофровый) тип корпуса
шитые корпуса можно видеть на мотобуксировщике Норка, а так же мотобуксировщиках от Baltmotors. Больше имеют декоративный вид, нежели защиту. Относительно не дорогие и доступные.

Что такое мотособака для мотоблока

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

Заводские мотобуксировщики

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотобуксировщик к мотоблоку своими руками

Самодельные гусеницы для снегоходной приставки

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

Более подробно о том, . или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

Смекалка и труд

Целевые параметры конструкции:

Компактность. Необходима для того, чтобы аппарат легко поместился на балконе.
Лёгкость. Надо, чтобы вдвоём или даже в одиночку можно было занести изделие в помещение.
Сохранение окружающей среды. Когда вездеходы бороздят тундру, а квадроциклы взрывают таёжные тропы, почвенному покрову наносится невосполнимый ущерб. Поэтому приоритетная задача проекта — уменьшение давления на грунт.

Снегоход на базе бензопилы

Двигатель.
Диски от автомобиля ВАЗ — две штуки.
Полуось от ВАЗа или «Москвича» — одна штука.
Подшипники 205 — две штуки.
Труба для втулки под подшипники.
Фланцы к дискам.
Ведущая звезда.
Цепь от мотоцикла ИЖ.
Ведомая звезда.

Положительные качества данного изделия:

Максимальная скорость движения — 40 км/час.

Расход топлива — 1,2 л на 10 км снежного бездорожья.

Изготовление снегохода из мопеда

Выбирайте мотор Ш-58 мопеда «Карпаты», чтобы использовать ручной переключатель коробки передач. Для управления подготовьте руль со встроенной ручкой газа, сцепления и с переключателем КПП.
Из водопроводных труб варите несущую раму. Паяльной лампой разогрейте трубы и согните по фанерному трафарету, предварительно заполнив каждую трубу сухим песком. Вначале скрепите детали сварочным прихватом. Когда проверите конструкцию на соответствие чертежу, варите начисто.

Создайте картонный шаблон. Сделайте стальные заготовки для крепления движка на каркас. Сначала прихватите двигатель и заготовки, потом точечно приварите конструкцию к каркасу, а после отсоедините мотор от заготовки.
Следующий шаг — изготовление конструкций для движения — гусениц. Понадобятся лента транспортёра 22 см, берёзовые рейки 12 см, стальные гребни-болты М6.

Все пешком, рыбак — на лыжах

По рыхлому снегу применение лыжного модуля оправдано низким удельным давлением на грунт.

Сани быстрые по полю чистому

Алгоритм действий:

Выбрать материал — морозоустойчивый пластик или оцинкованное железо. Пластик сложнее в обработке.
Подсчитать габариты. Длинные сани снизят маневренность. Ширина саней — как у гусениц или лыж снегохода.
Каркас собрать на саморезах.
Лист металла днища закрепить. Для лучшего скольжения передний и задний конец листа закруглить по каркасу. Задний конец обязательно делайте высотой более 10 см. Такой размер поможет не загрести в сани снег при движении задним ходом.
Смастерить деревянные борта высотой не более 0,5 метра.
Из металлической трубы диаметром 40 мм и длиной полтора метра изготовьте дышло.
К каркасу приварить оглобли.
Изготовить петлю из прута 10 мм. На одной стороне прута нанести резьбу.
Собрать конструкцию из оглобли и прута под пружинку, шайбу и гайку.
Присоединить дышло к саням.

Сани готовы к эксплуатации в условиях снежного бездорожья.

Надо ли регистрировать самодельный снегоход?

Каким бензином заправлять мотобуксировщик

В продолжительную поездку соберите ремонтный комплект:

Смазку ВД-40.
Комплект свечей.
Цепь.

Источник

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

В нем используются два побуждающих фактора
:

крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
сцепление гусениц с грунтом.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

поз. 1 – гусеница;
поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
поз. 5 – амортизаторы;
поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

На ведущую звездочку (поз. 3) подается крутящий момент М к.
Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
касательная реакция грунтовой опоры Р к.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Доступность
старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
ленты.
На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
Шины колес МТЗ обладают высокой прочностью
и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
Универсальность
применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Основные категории популярной техники, оснащенной ГД

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

внедорожники;
болотоходы;
амфибии;
гусеничные тягачи и транспортеры;
квадроциклы;
машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мотособаки

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.
Вырезается дорожка
для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
.
Вырезание ножом можно с успехом заменить электролобзиком
, обезопасившись от возможного травмирования.
Срезаются обе боковины
покрышки.
Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Вконтакте

Сделать мотобуксировщик своими руками приходит в голову многим людям, особенно в северных регионах страны, где снежный покров держится устойчиво и долго. В народе за таким агрегатом закрепилось жаргонное название «мотособака», имеется в виду ездовая собачья упряжка. Это компактная, малогабаритная снегоходная гусеничная машина, способная буксировать по снежной поверхности сани с грузом или человеком.
Как вид техники она появилась сравнительно недавно, около 20 лет назад, но уже успела завоевать устойчивую популярность. Она неприхотлива, компактна, не требует много места и особых условий хранения.

Наличие даже самодельных мотобуксировщиков способно существенно облегчить жизнь в первую очередь охотникам и рыболовам, равно как и другим любителям активного зимнего отдыха. Собрать его своими руками из подручных средств намного рентабельнее, чем покупать модель заводской сборки. В торговых сетях она стоит немалых денег, а технические характеристики при этом далеко не всегда могут соответствовать требованиям конкретного потребителя. Для этого нужно иметь только определенные знания и навыки технического характера.

Предварительные действия перед сборкой

Прежде чем приступать к сборке мотобуксировщика своими силами, нужно определиться с тем, какие именно характеристики он должен будет иметь. Необходимо решить, какой грузоподъемностью он будет обладать, какова необходимая мощность двигателя, каков будет тип трансмиссии, будет двигатель запускаться вручную или электрическим стартером. Стоит помнить, что, собирая мотобуксировщик своими руками, можно оснастить его множеством дополнительных приспособлений, отвечающих конкретным запросам владельца. Это может быть и лебедка различной мощности, и дополнительный свет, защита цепи или что-то другое. Возможно, нужен будет просто мотобуксировщик-толкач. В зависимости от этого нужно подобрать детали и инструменты.

Затем надо изготовить подробные чертежи устройства и всех его деталей или подобрать подходящие в литературе или иных доступных источниках. Нередко подобный чертеж приходится адаптировать под уже имеющиеся детали и конструкции, которые есть под руками и могут быть использованы. Существует возможность заказать уже готовый комплект деталей, который нужно только самостоятельно собрать. В этом случае подробный чертеж прилагается к инструкции по сборке, как и полное техническое описание. Но такой комплект по стоимости не намного отличается от уже готового мотобуксировщика заводской сборки.

Запас инструментов должен быть достаточно серьезный. Это в первую очередь электродрель с набором сверл по металлу, болгарка и набор режущих дисков к ней, напильники, отвертки, гаечные ключи. Вместе с этим нужен будет сварочный аппарат, а также доступ к фрезерному и токарному станкам. Качество сборки самодельных мотобуксировщиков обычно зависит только от аккуратности и технических навыков тех, кто будет их собирать.

Сборка основы и подбор двигателя

Для начала нужно собрать раму, на которую будет установлен двигатель, коробка скоростей и ходовая часть. С этой целью можно взять металлическую балку или швеллер, из которых собирается прямоугольная рама с помощью болгарки и сварочного аппарата. На ней нужно из стального уголка изготовить и приварить крепления для мотора и коробки скоростей. Двигатель можно установить совершенно различный. Он может быть снят с бензопилы «Урал» или «Дружба», как делали производители первых самодельных мотобуксировщиков. Возможно взять и более сильный, от отечественного мопеда или импортного скутера.

У отечественного двигателя Ш-58, предназначенного для установки на мопед, главным преимуществом считается возможность применения коробки передач с ручным переключением. Если ставить двигатель зарубежного производства, то нужно следить, чтобы он был малолитражным и желательно двухтактным, поскольку четырехтактный при одинаковой мощности имеет заметно большую массу. Что касается мощности, то вполне достаточно 6,5 л. с., чтобы обеспечить скорость движения мотобуксировщика 30 км/ч даже по глубокому снегу.

Монтаж ходовой части и управления

У мотобуксировщика ходовая часть основывается на опорных подшипниках. Исходя из подобранных подшипников нужно будет выточить на токарном станке втулки, имеющие толщину стенок 5 мм. С их помощью опорные подшипники устанавливаются по углам рамы. На токарном станке вытачиваются передняя и задняя оси, образующие вкупе с подшипниками и втулками валы. Большая часть нагрузок у мотобуксировщика приходится на заднюю часть, поэтому задний вал нужно сделать ведущим, надев на него приводную звездочку, закрепленную сваркой. Она цепью будет соединена с коробкой передач.

Для изготовления гусеницы может подойти транспортерная лента шириной не менее 22 см, которую желательно усилить металлическими шинами. Можно также взять гусеницу от снегохода «Буран», однако для расширения ходовой части ее придется разрезать пополам и сделать вставки. Гусеничные траки можно сделать из твердой древесины или снять 3 каретки вместе с катками с того же «Бурана» и тоже распилить их и соединить вставками. На мотор и четырехступенчатую коробку скоростей ставятся шкивы, соединенные с помощью ременной передачи.

Руль желательно оснастить встроенными органами управления, такими как ручки сцепления и газа, а также переключатель коробки передач. Его можно снять со сломанного мопеда или скутера. Рукоять газа обычно крепится на правой стороне, а ручка переключения коробки передач и сцепления — на левой. Сам руль закрепляется на раме посредством двух труб, приваренных к имеющей вид буквы «П» вилке. Эта вилка закрепляется к задней оси стальными шайбами, прихваченными сваркой. В результате практически отсутствует разница между управлением мотобуксировщика и обычного мопеда.

Так можно сделать мотобуксировщик-толкач или любой другой мотобуксировщик своими руками. Разница только в навесном оборудовании. Для этого вполне можно применить различные детали и узлы с других технических устройств и механизмов, пришедших в негодность. В результате себестоимость его будет достаточно низкой.

Потребительские же качества самодельной мотособаки ничем не уступят модели, выпущенной самыми известными мировыми производителями.

Почему самодельные мотобуксировщики предпочтительнее

Использование снегоходной приставки для мотокультиваторов

Как сделать мотобуксировщик своими руками

Фото первого выезда на рыбалку в Морозово

Немного коротких фото и видео

Источник

Мотособака – это народное название мотобуксировщика, такая компактная модель . В северных регионах этот вид техники довольно популярен и пользуется повышенным спросом у автолюбителей. Просматривая сайты переделок в Интернете, вы обязательно наткнетесь на видео мотособаки, которую сконструировал и выложил в Интернет какой-нибудь умелец.

Мотобуксировщик или мотособака подойдет в первую очередь для жителей регионов, где большее время года лежит снег и автотранспорт оказывается непригодным. Мотособака это малогабаритная техника, которая не занимает много места и ее можно перевозить даже в легковом автомобиле. Небольшой вес и низкое удельное давление на грунт делает мотособаку вездеходной техникой, которая справится с любыми заносами. В Интернете можно встретить видео мотособаки на глубоком снегу, где четко видно, что такая техника отлично справляется даже с очень трудной задачей.

Заводские мотобуксировщики

Заводские мотобуксировщики идут наряду с самодельными мотособаками. Видео испытаний, которые проводят любители такой техники, позволяют оценить все преимущества использования мотобуксировщиков. Среди заводских агрегатов можно отметить Honda, Subaru и нашу питерскую мотособаку «Барс». Видео отчеты, выложенные в Интернете, показывают, что наши мотобуксировщики ничем не уступают заграничным.

Сегодня заводы также пытаются занять эту техническую нишу, хотя так было не всегда. Мотособаки появились как альтернатива снегоходов, и собраны первые такие машины именно народными умельцами. С легкой руки какого-то северного шутника эта техника названа мотособакой, ведь именно собачьи упряжки и являются основным средством передвижения на севере.

Когда заводы начали выпуск мотособак, название немного переформировали и так появились мотобуксировщики, что в принципе отражает саму суть данного агрегата.

Сделать самостоятельно мотособаку не так уж трудно и под силу любому, кто знаком с техникой и умеет держать инструмент в руках. Чертежи самодельных мотособак можно скачать с Интернета, но и конечно, если есть необходимые навыки можно сконструировать самостоятельно. Чертежи мотособак не представляют особой сложности, и с ними может разобраться даже новичок.

Двигатель и управление для самодельной мотособаки

Наиболее важным элементом самодельной мотособаки является двигатель. Обычно для этих целей используют двигатели мопедов или малолитражек.

Особым спросом пользуются двигатели внутреннего сгорания производства зарубежных концернов — это Honda и Yamaha в связи с экономичным потреблением топлива. Кстати, стоит отметить, что эти двигатели очень популярны благодаря своей универсальности и подходят создания мотобуксировочной техники, мотоблоков или даже мини электростанций.

Для самодельной мотособаки лучше выбирать двухтактные двигатели. На противовес четырехтактным они имеют меньший вес и небольшие габариты, что немаловажно, а вот лошадок у них примерно одинаковое количество.

Элементы управления для мотособаки можно подобрать разные, но лучше всего подойдет рулевая система с уже встроенными ручками газа, сцепления и КПП от старой мототехники. Неплохая и довольно простая получается мотособака из мотоблока.

Гусеницы для мотособаки

Если вы хоть раз задумывались, как сделать мотособаку своими руками перед вами ставал вопрос сворки гусениц, ведь мотособаки предназначены для езды по снегу и колеса здесь не подойдут.

Один из вариантов это взять транспортную ленту и изготовить самодельные траки из ровных деревянных реек. Для усиления траков рекомендуется использовать стальные гребни, которые крепят к деревянным брускам. Крепление всей сборной конструкции гусеницы можно производить с помощью резных болтов. Подробные фото мотособаки в процессе всей сборки можно найти на сайтах переделок

Управление мотособакой

Процесс управления мотобуксировочной техникой схож с управлением мотоциклом или мопедом. Точно так же, как и на мопеде или мотоцикле на ручке располагаются газ, сцепление и переключатель коробки передач. Руль обычно крепится к реме при помощи двух труб, приваренных к вилке.

Чертежи

1-передние ведомые колеса; 2-траки-грунтозацепы (березовые рейки 35×75-1260 мм); 3-резьбовые шпильки М8х170 мм c гайками; 4-верхняя часть рамы (стальная труба 30×2 мм); 5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм); 6-гребень (стальная полоса толщиной 3 мм); 7-усиливающий элемент (стальной лист толщиной 2,5 мм); 8-стойка (стальная труба 30×2 мм); 9-вилка (стальная труба диам. 22×2,5 мм); 10-топливный бак (полиэтиленовая канистра емкостью 2,5 л); 11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»); 12-руль (от мопеда любой марки); 13- опора топливного бака (стальная полоса толщиной 2 мм); 14-топливный кран с отстойником (от любого мопеда); 15-топливопровод; 16-втулка ведущего валa; 17- зацеп; 18-втулка (отpeзок резинового шланга); 19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм); 20-шайба; 21-шайбы вилки; 22-шплинт; 23-ведущий вал (стальная труба диам 30×2,5 мм); 24-фланец (стальной лист толщиной 3 мм); 25-штифт (стальной пруток диам 10 мм); 26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм); 27-заднее ведущее колесо; 28-тросы системы управления; 29-цепь привода гусеницы; 30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм); 31-двигатель типа В-50; 32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм); 33-нижняя часть рамы (стальная труба 30×2 мм); 34-втулка переднего ведомого вала; 35-болты М8х55 мм c гайками; 36,40- втулки; 37-подшипник; 38-переходник; 39-втулка; 41-втулка; 42-ведущая цепная звездочка; 43- резинотканевая лента

Время чтения ≈ 6 минут

Особенности и виды мотобуксировщиков

Уже потом появилась техника для различных сезонов с различным целевым назначением:

Помощь в буксировке тяжеловесных грузов;
Передвижение в труднопроходимых местах, сквозь сугробы, заболоченные зоны, глину и грязь;
Помощь в сельском хозяйстве и большом производстве.

Современные мотособаки могут иметь грузоподъемность до 350 кг.

Основные составляющие элементы и органы управления конструкции:

Двигатель (или силовой агрегат) – самая важная составляющая часть, самая дорогая и конструктивно сложная;
Ходовая часть;
Поворотный механизм;
Рама с элементами крепежа (отверстиями);
Рама агрегата силового типа;
Подмоторная рама или Плита под мотором (отвечает за надежную фиксацию двигателя);
Руль со встроенными органами управления (в том числе с переключателем КПП, ручкой газа и сцепления);
Лыжный модуль;
Трансмиссия (отвечает за передачу полезного момента с вала двигателя на саму гусеницу моторного буксировщика).

Гусеничная приставка – это модуль, где располагается сиденье для водителя и зона установки мотоблока.

Как управлять мотособакой:

Сидя на прицепе;
Стоя на санях.

Завести и остановить снегоходную гусеничную машину можно:

Нажав на рычаг газа;
Нажав на сцепление.

Самодельный мотобуксировщик для рыбалки

Подвеска может быть нескольких видов:

Комбинированной;
Склизовой;
Катковой.

Самостоятельная сборка моторной собаки

Составляющие части:

Гусеничный механизм от моторного буксировщика «Барс Партизан» – 500*1040 мм;
Рама – 540*1000 мм;
Двигатель «Lifan» (мощность 6,5 л/с) производство Китай.

Что потребуется для сборки:

Профильная труба;
Гусеница;
Элементы подвески.

Какое расстояние следует соблюсти между осями:

Ось переднего вала до оси первой тележки катков – 180 мм;
Переднего вала до верхней части рамы – 150 мм;
Первой до второй тележки – 480 мм;
Второй тележки до заднего вала – 190 мм;
Заднего вала до окончания рамы – 100 мм;
Осей тележек до верхней рамной части – 200 мм;
Заднего вала до верхней части рамы.

Как сделать:

Фото первого выезда на рыбалку в Морозово

Немного коротких фото и видео

Мотособаки своими руками изготавливаются сегодня многими умельцами. Эти устройства представляют собой снегоходные малогабаритные гусеничные машины, с помощью которых можно буксировать сани. Этот вид техники стал известен сравнительно недавно, около 20 лет назад, однако уже сегодня он смог завоевать популярность среди широкого круга потребителей. Технику вы можете не только приобрести, но и изготовить.

Почему стоит изготовить мотособаку

Оборудование отличается компактностью, неприхотливостью и не предполагает необходимости наличия отдельного помещения для хранения. Если вы изготовите такой мотобуксировщик самостоятельно, то он будет способен облегчить вам жизнь, это особенно касается рыболовов и охотников, а также любителей активного зимнего отдыха. Собрать данный прибор можно из подручных средств, этот подход окажется рентабельнее по сравнению с приобретением модели заводской сборки.

Подготовка к работам

Перед тем как приступить к сборке мотособаки своими руками, вы должны определиться с ее характеристиками. Важно решить, какой грузоподъемностью будет обладать техника, за счёт какого двигателя будет работать, а также какой тип трансмиссии будет использован в конструкции. Мастеру нужно решить, будет ли двигатель запускаться электрическим стартером или вручную.

Когда изготавливаются мотособаки своими руками, они обычно дополняются приспособлениями, которые будут отвечать на запросы владельца. Сюда можно отнести:

лебедку;
защиту цепи;
дополнительный свет.

Возможно, вам понадобится мотобуксировщик в виде толкача. Все эти характеристики позволят определить необходимый набор инструментов и материалов.

Подбор двигателя и сборка основы

На первом этапе мастеру предстоит собрать раму, на которую будут укрепляться двигатель, ходовая часть и коробка скоростей. Для этого обычно используется швеллер или металлическая балка, из одного из которых можно будет собрать прямоугольную раму, а использовать для этого нужно сварочный аппарат и углошлифовальную машину. При сборке мотособаки своими руками на раму устанавливаются крепления для коробки скоростей и мотора, при этом следует использовать стальной уголок. Двигатель может быть любым, его можно позаимствовать у бензопилы «Дружба» или «Урал». Именно так поступали производители первых мотобуксировщиков.

Однако вы можете использовать и мощный мотор, который можно взять от импортного скутера или мопеда. Если речь идет о двигателе Ш-58, можно выделить его основное преимущество — возможность использования коробки передач с ручным переключением. Если же применить двигатель зарубежного производства, то он должен быть малолитражным, желательно предпочесть двухтактный мотор, ведь четырехтактный при одинаковой мощности будет иметь более внушительную массу. Если говорить о мощности, то вполне достаточно будет 6,5 л. с., это позволит обеспечить скорость движения, которая равна 30 км/ч, что верно даже при передвижении по глубокому снегу.

Работа над ходовой частью

Если вы задумались над вопросом о том, как сделать мотособаку своими руками, то должны позаботиться о системе управления и ходовой части. Последняя основана на опорных подшипниках. На токарном станке, учитывая подобранные подшипники, выполняются втулки, толщина стенок которых должна быть равна 5 мм.

Они используются для установки опорных подшипников по углам рамы. Передние и задние оси вытачиваются на токарном станке, в итоге удастся получить валы. У описываемой конструкции на заднюю часть будет приходиться больший объем нагрузок. Поэтому задний вал необходимо сделать ведущим, на него надевается приводная звездочка, которая фиксируется сваркой. Ее следует соединить с помощью цепи с коробкой передач.

Самодельные мотособаки своими руками изготавливаются по определенной технологии, которая предусматривает дополнения к технике в виде гусениц. Их можно выполнить из транспортерной 22-см ленты, которую дополнительно усиливают металлическими шинами. Вы можете позаимствовать гусеницу у снегохода «Буран», но для расширения ходовой части ее разрезают пополам и делают вставки.

Методика проведения работ

Гусеничные траки иногда изготавливаются из твердой древесины или кареток от «Бурана», которые распиливаются и соединяются вставками. На четырехступенчатую коробку и мотор необходимо установить шкивы, которые соединяются ременной передачей. Руль дополняется встроенными органами управления по типу ручек газа и сцепления, а также переключателя коробки передач. Его снимают со скутера или мопеда.

Сборка мотособаки своими руками предусматривает фиксацию рукоятки на правой стороне, тогда как ручка переключения сцепления и коробки передач должна находиться слева. Руль фиксируется с помощью двух трубок, которые должны иметь вид буквы П. Полученная вилка фиксируется к задней оси шайбами, которые укрепляются сваркой. В результате разница в управлении обычным мопедом и мотобуксировщиком будет отсутствовать.

Вы можете изменить технологию проведения работ. Например, мотособака-толкач своими руками изготавливается почти по такой же методике, однако разница выражена лишь в навесном оборудовании. Для этого применяются узлы и детали, которые были позаимствованы у других механизмов и устройств, ранее пришедших в негодность.

Использование мотоблока

В конструкции можно использовать мотоблок, который ляжет в основу. Однако при этом удастся добиться скорости, равной 5 км/ч. Из транспортерной ленты необходимо изготовить две гусеницы, а корд будет однослойным. Применив отходы пластиковых труб, вы сможете выполнить траки. Применив полиэтилен, нужно будет выпилить ведущие звезды с помощью лобзика.

Мотособака из мотоблока своими руками изготавливается по технологии, которая предполагает дополнение техники сидячими санками. Кондуктор выполняется из старой двери, на поверхность которой необходимо набить штапики и бруски, расстояние между ними составит 35 мм. На ведущую звездочку надеваются гусеницы и натяжное колесо.

Заключение

Если вы решили изготовить мотособаку, то элементы между собой соединяются уголками, на которых располагается площадка для крепления двигателя. Натяжное колесо будет иметь диаметр, равный 290 мм. Диаметр впадины у ведущей звездочки составляет 290 м, звёздочка надевается на оси мотоблока.

Учитывая параметры агрегата, вы должны подобрать размеры конструкций, которые изготавливаются из швеллера, уголка и трубы. Например, подшипники будут иметь размеры 107 и 205 мм. Иногда последний параметр оказывается слишком велик для такой техники, однако если запчасти есть под рукой, то можно использовать именно их. Учитывая диаметр оси агрегата, необходимо подобрать подшипник, который надевается на ось.

И так, вы решили, что Вам нужен мотобуксировщик, для охоты, рыбалки, транспортировки грузов или просто для езды, но Вы хотите мотор помощнее, фары побольше стандартных, подогрев, и цвет особенный. А в каталоге продукции нет такой индивидуальной модели, именно на ваш вкус. Но это не страшно, сегодня можно собрать качественный мотобуксировщик своими руками
. Нужно лишь иметь небольшой опыт слесарных работ, набор инструментов и желание получить уникальную технику. Процесс сборки можно разбить на несколько технологических этапа:

Выбор комплектации будущего мотобуксировщика: на первом этапе нужно решить, а какой же мотобуксировщик вы хотите, составить его описание и технические характеристики: определить грузоподъемность, мощность двигателя, тип запуска (ручной или электро стартер), выбрать тип трансмиссии, сани (волокуши) и цвет рамы. А так же решить, каким дополнительным оборудованием вы хотите оснастить мотобуксирощик при ручной сборке: к примеру лебедкой, защитным кожухом, защитой цепи, доп. фарами и пр.
После того, как вы определились с комплектацией, нужно подобрать нужные детали на нашем сайте. Можно купить отдельно мотор, электрику, основу для мотособаки (ходовую часть и кузов) и другие необходимые запчасти .
Заказать все детали для самостоятельной сборки. Все комплектующие будут упакованы, и отправлены. К основным узлам будут приложены необходимые инструкции.
После получения всех запчастей нужно будет ознакомиться с деталями и их описанием. Обязательно нужно проверить комплектацию.
Сборка- самый главный момент в самостоятельном конструировании мотобуксировщика. Необходимо установить все комплектующие на основу, всё подключить согласно прилагаемой инструкции. Если будут вопросы, можно позвонить и получить консультацию.
Протестировать. Теперь нужно убедиться, что вы все верно собрали, проверить надежность всех узлов и соединений для вашей безопасности.

Все, готов. Таким образом вы получаете именно ту комплектацию, которую желаете, при стоимости обычной модели, а иногда и дешевле. И это будет мотобуксировщик, собранный своими руками, что вдвойне приятно. Но все таки перед самостоятельной сборкой стоит внимательно изучить каталог, может вы сможете найти ту модель, которая требуется.

Изготавливая мотособаку самостоятельно, мы не несем ответственности за конечный продукт, все работы выполняются полностью под вашу ответственность.

Источник

Создание мотособаки: выбор двигателя

Подбор нужных деталей для мотособаки

Установка двигателя и валов мотособаки

Изготовление гусениц для мотособаки

Мотобуксировщик или мотособака – нужная вещь для охотника. Этот вид транспорта можно приобрести в специализированном магазине, но цены на подобную технику высокие. Выход есть: собрать изделие можно самому, тогда затраты будут небольшими. Чтобы мотособака своими руками была сделана качественно, служила долго, нужна подробная схема и чертежи, ряд инструментов и деталей.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

экономия топлива и общее удешевление конструкции;
более высокая скорость движения;
возможность сделать дополнительные отсеки для снастей.

Основные элементы мотособаки

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор. Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки.

Двигатель машины

Чаще всего для мотособак используются двигатели марок «Хонда», «Ямаха» (дорогие) или китайских брендов (MTR, «Лифан» и другие бюджетные).
Эти силовые агрегаты сильно различаются по цене, хотя мощность их обычно равнозначна. Отлично себя зарекомендовали двигатели «Лифан» с центробежным (сухим) сцеплением. Некоторые применяют для создания мотособак мотор из мотоблока, снимают двигатель с бензопилы «Урал», пилы «Дружба».

Популярным считается мотор с мопеда Ш-58, рассчитанный на ручное переключение коробки. Также можно применять двигатели для скутеров. Главное, чтобы у изделия были хорошие тяговые характеристики, мощность не менее 6 л. с. Этого достаточно для перевозки на мотособаке одного человека и груза на 30-50 кг. Для поездки двух человек и груза на 150-200 кг лучше выбрать двигатель мощностью более 9 л. с. В качестве элемента тюнинга мотора часто используют натяжитель цепи.

Несущая рама мотособаки

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Как сделать раму своими руками, можно посмотреть на фото, видео. Берут две трубы сечением 20*20 мм, дополняют еще двумя размерами 20*40 мм, формируют каркас. Вваривают в него два уголка по 40 мм, сверху приваривают защитный каркас для двигателя, который не даст ему повредиться при опрокидывании техники. К раме также желательно присоединить заклепками лист оцинковки для закрытия гусеницы.

Подвеска мотособаки

Подвеска служит важным показателем работы ходовой части. По конструкции она может быть катковой, склизовой. Катковая хуже показывает себя на снегу, зато идеальна для движения в теплое время года. Подвеска на склизах не позволяет забиваться гусеницам, но применяется только зимой: ей нужен снег, который охлаждает систему (лыжный модуль).

Для домашнего изготовления мотособаки и поездок в любой сезон года стоит выбирать современную катковую подвеску, но не с жестким, а с пружинным опиранием катков. Такая мотособака будет более мягко перемещаться на замерзшей дороге. При движении придется избегать слишком рыхлого снега.

Трансмиссия мотособаки

Трансмиссия отвечает за передачу вращения вала на основную звездочку гусеницы. Коробка может быть вариаторной, механической, автоматической редукторной, некоторые имеют реверс (возможность заднего хода). Преимущество автоматической трансмиссии – большое тяговое усилие, минус – быстрый износ ряда деталей, необходимость регулярного техобслуживания.

В качестве механической можно применять коробку от ВАЗ, иного старого автомобиля. Ее плюс – простота обслуживания, отсутствие необходимости в частом ремонте, но использование такой трансмиссии менее комфортно. Вариатор обеспечивает плавную передачу усилия от двигателя на гусеницу, что помогает снизить скорость износа деталей, сэкономить на бензине. Минус – слабый приводной ремень, который приходится регулярно менять.

Гусеница мотособаки

Такие устройства могут быть снегоходными и специализированными, созданными именно для мотособак. Они различаются шириной, высотой, длиной. В продаже есть сменные гусеницы от снегоходов, которые можно применять в изготовлении мотобуксировщиков. Популярны гусеницы от «Бурана», но высокой проходимостью они не отличаются, эксплуатировать мотособаки придется только на замерзшем водоеме, хорошо накатанной дороге.

Приобретать следует не слишком узкие гусеницы. Оптимальным считается изделие на 50 см, поскольку оно делает мотособаку устойчивой, проходимой, маневренной.
Есть в продаже и «агрессивные» гусеницы повышенной проходимости, их ширина – от 55 см, выполнен особый рисунок протектора. У изделий повышена высота грунтозацепов – она равна 32 мм (стандартная составляет 21 мм). Можно также сделать гусеницы самостоятельно из транспортерной ленты. Траки выполняют из березовых планок, иных материалов.

Электрооборудование и системы управления машины

Для управления мотособаки используют руль, имеющий связь с КПП, ручкой сцепления, газом, которые следует взять с любой подходящей старой техники. Обычно в базовых комплектациях буксировщиков оборудован ручной пуск, но по желанию его могут поменять на электростартер, добавить катушку освещения. Все это легко сооружается самостоятельно, но затраты на изготовление мотособаки повысятся.

Без электростартера вполне можно обойтись, к тому же ручной пуск считается более надежным в плане поломки.
Зато без освещения ночью на мотособаке точно придется плохо, эту систему нужно предусмотреть обязательно. Машину надо снабдить катушкой на 7 ампер, чтобы проблем с подпиткой фар не возникало.

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

грузоподъемностью;
мощностью двигателя;
типом трансмиссии;
системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями.
Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

Для любителей охоты и рыбалки незаменимым приспособлением представляется мотобуксировщик. Поскольку подобного рода устройство стоит довольно дорого, многие интересуются, может ли быть сделана мотособака своими руками. Схема и чертежи при наличии необходимого оборудования и материалов позволят изготовить это нестандартное транспортное средство самостоятельно.

Прежде чем выяснить, как своими руками сделать мотособаку, необходимо более подробно рассмотреть этот тип устройств. Они представляют собой компактные снегоходы или болотоходы, оборудованные двигателем. Основными элементами мотособаки является буксировщик гусеничного типа, а также сани, прикрепляемые к нему.

В зависимости от конкретной модификации подобного рода механизм может обладать другими составными частями, например, грузовой платформой, размещенной на тягаче. Силовые агрегаты, используемые в конструкции данного транспортного средства, оснащаются маломощными моторами — от 6 до 13 л.с., что позволяет двигаться по пересеченной местности с небольшой скоростью, около 30-40 км/ч.

Мотособака обладает небольшими габаритами

Необходимо отметить, что мотособака из культиватора не предполагает наличия тормозной системы, это делает езду на высокой скорости небезопасной. Устройство пользуется высоким спросом среди любителей рыбалки, охоты, отдыха на природе. Оно используется для выполнения различных хозяйственных задач, транспортировки небольших грузов.

К числу характерных преимуществ мотобуксировщиков целесообразно отнести следующие особенности:

простота конструкции, позволяющая собрать подобное устройство самостоятельно;
высочайшая проходимость, за счет которой удается передвигаться даже по труднодоступной местности;
низкая стоимость эксплуатации, обслуживания, ремонта.

По своей конструкции подобные устройства напоминают классические снегоходы, однако позиция водителя расположена вне буксировщика, что позволяет значительно снизить его вес, увеличивая проходимость.

Изделия отлично подходят для любителей зимней рыбалки, поскольку благодаря небольшой массе они легко передвигаются по поверхности замерзших озер, не создавая угрозы пролома льда.

Мотобуксировщик для труднопроходимых мест

Планируя изготовить самодельные мотобуксировщики, необходимо учесть, что их стоимость будет аналогична наиболее бюджетным моделям, представленным в продаже. Однако, они по большей части китайского производства, отличаются низким качеством сборки и часто ломаются, в отличие от самодельного агрегата повышенной надежности.

Мотобуксировщик, изготовленный своими руками, отлично подойдет для передвижения и транспортировки грузов в условиях:

болотистой местности;
снега;
грунтовых дорог;
неравномерного рельефа, изобилующего спусками и подъемами.

Приспособление отличается небольшими габаритами и малым весом, что позволяет перевозить его до места эксплуатации с помощью стандартных транспортных средств без лишних неудобств.

Изготовление вездехода

Самодельная мотособака

Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.

Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:

Подбор основных элементов конструкции с необходимыми параметрами.
Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
Непосредственно изготовление с последующим испытанием.

Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.

Изготовление основных элементов конструкции

Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.

Упоминания заслуживают и другие элементы:

гусеничный механизм;
подвеска;
рама мотобуксировщика;
трансмиссия.

Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.

Чертеж рамы мотособаки

Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным.

Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.

От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.

Время чтения ≈ 6 минут

Особенности и виды мотобуксировщиков

Уже потом появилась техника для различных сезонов с различным целевым назначением:

Помощь в буксировке тяжеловесных грузов;
Передвижение в труднопроходимых местах, сквозь сугробы, заболоченные зоны, глину и грязь;
Помощь в сельском хозяйстве и большом производстве.

Современные мотособаки могут иметь грузоподъемность до 350 кг.

Основные составляющие элементы и органы управления конструкции:

Двигатель (или силовой агрегат) – самая важная составляющая часть, самая дорогая и конструктивно сложная;
Ходовая часть;
Поворотный механизм;
Рама с элементами крепежа (отверстиями);
Рама агрегата силового типа;
Подмоторная рама или Плита под мотором (отвечает за надежную фиксацию двигателя);
Руль со встроенными органами управления (в том числе с переключателем КПП, ручкой газа и сцепления);
Лыжный модуль;
Трансмиссия (отвечает за передачу полезного момента с вала двигателя на саму гусеницу моторного буксировщика).

Гусеничная приставка – это модуль, где располагается сиденье для водителя и зона установки мотоблока.

Как управлять мотособакой:

Сидя на прицепе;
Стоя на санях.

Завести и остановить снегоходную гусеничную машину можно:

Нажав на рычаг газа;
Нажав на сцепление.

Самодельный мотобуксировщик для рыбалки

Подвеска может быть нескольких видов:

Комбинированной;
Склизовой;
Катковой.

Самостоятельная сборка моторной собаки

Составляющие части:

Гусеничный механизм от моторного буксировщика «Барс Партизан» – 500*1040 мм;
Рама – 540*1000 мм;
Двигатель «Lifan» (мощность 6,5 л/с) производство Китай.

Что потребуется для сборки:

Профильная труба;
Гусеница;
Элементы подвески.

Какое расстояние следует соблюсти между осями:

Ось переднего вала до оси первой тележки катков – 180 мм;
Переднего вала до верхней части рамы – 150 мм;
Первой до второй тележки – 480 мм;
Второй тележки до заднего вала – 190 мм;
Заднего вала до окончания рамы – 100 мм;
Осей тележек до верхней рамной части – 200 мм;
Заднего вала до верхней части рамы.

Как сделать:

Мотособака -носилки из мотоблока «Тарпан»
построил Николай из Архангельска. Как-то долгими зимними вечерами Николай задумался. Имею мотоблок «Тарпан», который три дня весной работает и кроме фрезы на нем ничего нет, а я пашу круглый год. Решил загрузить его работой и зимой.

Начертил и собрал гусеничные блоки для «Тарпана» вместо фрез. Скорость, конечно, низкая -5 кмчас.
Но поворачиваемость легкая, так как база короткая. Тянет на носилках до 150 кг. На снегу не проваливается и не буксует, гусеничник все таки. Такую схему можно применить на любой мотоблок, хоть на «Крота», только рассчитать диаметр звездочки и ширину гусеницы в зависимости от мощности двигателя.

Тактико- технические характеристики:

Ширина конструкции- 800 мм.
Ширина гусениц- 700 мм.
Кузовок- 700х800 мм.

Две гусеницы по 80х2300 из транспортерной ленты В-4мм. Корд однослойный.
Траки из отходов пластиковых труб.
База по осям -670 мм+натяжка.

Ведущие звезды выпилены из полиэтилена с помощью лобзика.

К мотоблоку еще нужно сидячие санки сделать.

Кондуктор для сборки гусеницы. Кондуктор сделан из старой двери с набитыми на него два штапика по краям и бруски 35 мм, расстояние между ними тоже 35 мм.

Гусеницы одеты на ведущую звездочку и на натяжное колесо.

Два корпусам с гусеницами соединены уголками и на них площадка для двигателя.

Натяжное колесо диаметром 290 мм с механизмом натяжения.

Ведущая звездочка с диаметром впадин 290 мм с осью, которая одевается на ось мотоблока.

Задние ведущие звездочки так сделаны на мотособаке, но размеры, которые не указаны, нужно выбирать в зависимости от вашего агрегата.
Здесь использованы подшипники 107 и 205. Подшипники 205 великоваты для такой техники, но что было под рукой. Подшипник на ось зависит от диаметра оси вашего агрегата.

На уголках поперечных сделаны пазы для крепления.

Внутри звездочек сделаны опорные лыжи из пластика, которые закреплены саморезами снизу к боковинам досок, чтобы концы внутреней лыжи не гуляли и не распрямлялись
они закреплены хомутами из кругляка Д6 мм.

Эксплуатация показывает, что лента толщиной 4 мм с одним кордом слабовата, поэтому лучше увеличить площадь опоры, добавив еще одну гусеницу посредине.

Ревизия редуктора и колодок показала, что с ними все в порядке.
Моменты эксплуатации мотоблока в зимних условиях.

Источник

Если вами будет изготавливаться мотобуксировщик своими руками, то необходимо учесть перед началом работ конструктивные особенности данного устройства. Как отмечают опытные мастера, для любого человека изготовление данного оборудования не окажется слишком сложной задачей. Если вы не желаете пользоваться помощью специалистов, то необходимо ознакомиться с технологией проведения работы. Высокая популярность описываемого мотобуксировщика, который еще называется мотособакой, обусловлена тем, что он обладает незначительными размерами, а также хорошей проходимостью. Подобное оборудование является неприхотливым в эксплуатации, а расходует в процессе этого совсем немного топлива.

Конструктивные особенности

Если вами будет изготавливаться мотобуксировщик своими руками, то перед началом данных манипуляций вы должны разобраться во всех конструктивных особенностях, а также подробнее ознакомиться с процессом проведения сборки. Рассматривая данное оборудование, можно отметить, что оно представляет собой моторизированный гусеничный блок небольших размеров, который используется для буксировки разных грузов, имеющих небольшие размеры.

Выбор и установка мотора

Если вы решили выполнить мотобуксировщик своими руками, нужно подумать над важной составляющей самоделки — над двигателем. Используется при изготовлении подобных моделей распространенный мопедный двигатель, который известен под маркой Ш-58. Он — российского производства. В роли главного плюса этого устройства можно выделить то, что он рассчитан на использование исключительно ручного переключателя коробки. Нельзя не отметить, что в мотособаках могут использоваться двигатели и зарубежного производства. Если хотите создать мотобуксировщик своими руками, который прослужит более длительное время, то лучше всего воспользоваться двигателями, которые выпускаются под марками Yamaha и Honda. В роли главной особенности данных моторов выступает универсальность, так как подобное оборудование может использоваться для создания как мотобуксировщика, так и любого другого устройства, которое предполагает наличие двигателя. Среди последних можно выделить и негабаритные электростанции.

Подходим к вопросу выбора двигателя серьезно

Самодельный мотобуксировщик предусматривает наличие качественного двигателя. Необходимо выбрать правильно его характеристики. Мастер должен подумать о количестве тактов мотора. Предпочтительнее использовать двухтактную разновидность, которая обладают внушительными размерами и весом по сравнению с четырехтактным. А вот что касается силовых характеристик, они остаются почти на одном и том же уровне.

Важная часть — элементы управления

Самодельный мотобуксировщик для эксплуатации обязательно должен обладать элементами управления, об этом ни в коем случае не стоит забывать перед началом манипуляции. Опытные мастера рекомендуют использовать руль, обладающий встроенными органами управления. Конструкция будет иметь переключатель, а также ручку газа и сцепления, которую можно позаимствовать у техники, бывшей в употреблении.

Технология сборки мотособаки

Перед тем как сделать мотобуксировщик, необходимо подготовить схему конструкции, которая позволит избежать возникновения ошибок. Собирать нужно лишь только после того, как вы подготовите На следующем этапе под них вытачиваются втулки. В качестве несущей конструкции необходимо использовать сварную раму. Она будет обладать в составе трубками разного диаметра, для того чтобы придать этим элементам нужную форму, их необходимо наполнить сухим песком. Теперь мастер закупоривает оба конца пробками, которые можно изготовить самостоятельно из древесины. Заготовка помещается в тиски, а после медленно сгибаться с применением Воздействие горячего воздуха должно приходиться на требуемое место. Важно обеспечить максимальный изгиб, для этого рекомендуется использовать эталонный шаблон. Данную заготовку вы можете выполнить самостоятельно, используя фанерный лист.

Методика осуществления работ

После того как вариатор для мотобуксировщика был выбран, можно проверить, все ли элементы обладают необходимой формой. Составляющие фиксируются между собой, при этом нужно использовать сварочные прихваты. Эти работы производятся для того, чтобы в случае возникновения дефектов при сборке от них можно было бы достаточно просто избавиться. После того как все погрешности будут устранены, рама хорошо крепится методом сварки. Чертежи мотобуксировщика, конечно же, можно позаимствовать из статьи, однако для проведения работ вы можете подготовить их без помощи профессионалов. Для того чтобы установить мотор на раму, можно использовать заготовки, которые предварительно выполняются из листового металла. Они должны быть выполнены из достаточно плотного картона. Он должен быть равен по габаритам раме. Заготовки хорошо укрепляют на двигателе, только после конструкция фиксируется в системе каркаса посредством все тех же сварочных прихватов. Теперь мастер отсоединяет двигатель от заготовки, чтобы окончательно укрепить его к системе каркаса.

Манипуляции с разборными валами

Мотобуксировщик, технические характеристики которого будут зависеть от элементов, используемых в процессе работы, может быть изготовлен самостоятельно, однако перед началом манипуляций необходимо продумать каждый шаг. В гусеничном блоке рекомендуется использовать разборные валы, выполняемые из подшипников и втулок. Последние тщательно вытачиваются для первых, при этом толщина стенок не должна превышать цифру в 5 миллиметров. Наиболее сильные нагрузки мотособака будет испытывать на заднюю ось. Она должна оказаться ведущей. К заднему валу для этого укрепляется приводная звездочка, которую нужно соединить с КПП. Это осуществляется посредством цепной передачи. Сани для мотобуксировщика вы можете изготовить самостоятельно с использованием деревянных полозьев и каркаса на основе пиломатериала. Помимо составных валов, конструкция должна обладать составными колесами. Каждый из них состоит из щек, габариты которых составляют 3 миллиметра. Помимо этого, используются зацепы в количестве нескольких десятков, они необходимы для сцепления с почвой. Они изготавливаются с использованием металлических труб. Для того чтобы добиться гашения вибрации колесами, на зацепах, а конкретно на их концах, устанавливаются резиновые втулки.

Информация о движители

Если вы задумались над изготовлением мотособаки, то важно решить вопрос о том, как будут изготавливаться гусеницы. Здесь рассматривается пример, который предусматривает применение транспортерной ленты.

В качестве ширины выступает параметр, равный 220 миллиметрам. Траки для мотособаки выполняются из ровных брезентовых реек, их длина должна оказаться равна 1260 миллиметрам. Для того чтобы обеспечить усиление траков, следует применить металлические гребни, которые в процессе сборки устанавливаются на бруски. Крепление составляющих гусеницы производится с помощью болтов, выбирать необходимо те, что обладают резьбой М6.

В заключение

Если перед началом сборки вы задумались над тем, что управление мотособакой может показаться излишне сложным, это убеждение является ложным. Управлять такой конструкцией — не сложнее, чем мопедом. На правой ручке руля будет располагаться рукоятка газа, а вот на другой будет находиться рычаг, используемый для переключения КПП. Здесь же находится и ручка сцепления. К раме фиксируется руль с помощью двух трубок, которые зафиксированы методом сварки с помощью П-образной вилки. Последняя укрепляется на задней оси, а использовать для этого нужно металлические шайбы.

По той причине, что мотор располагается внутри гусеницы, задействовать его с помощью кикстартера будет нельзя. Его следует несколько модернизировать. Для чего применяется отрезок трубы, в котором нужно будет проделать отверстие, размер последнего будет достаточным для привода рычага. С помощью сварки между собой закрепляются труба и рычаг кикстартера. Сани для мотобуксировщика могут быть изготовлены из подручных материалов, например для этого достаточно часто используется плотная резина.

Предварительные действия перед сборкой

Сборка основы и подбор двигателя

Монтаж ходовой части и управления

Потребительские же качества самодельной мотособаки ничем не уступят модели, выпущенной самыми известными мировыми производителями.

Почему самодельные мотобуксировщики предпочтительнее

Использование снегоходной приставки для мотокультиваторов

Как сделать мотобуксировщик своими руками

Что такое мотобуксировщик – описание и назначение

Почему стоит изготовить мотособаку – причины

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

экономия топлива и общее удешевление конструкции;
более высокая скорость движения;
возможность сделать дополнительные отсеки для снастей.

Основные элементы мотособаки

Двигатель машины

Несущая рама мотособаки

Подвеска мотособаки

Трансмиссия мотособаки

Гусеница мотособаки

Электрооборудование и системы управления машины

Мотособака собственного изготовления: технология

Подготовка к работе

грузоподъемностью;
мощностью двигателя;
типом трансмиссии;
системой запуска двигателя – ручной или электрической.

Необходимые инструменты

Сборка мотособаки

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

Источник

Чтобы тянуть волокуши, проще приобрести готовый мини-снегоход, мотобуксировщик или толкач, чем делать его своими руками. Однако, как показывает практика, заводские модели имеют множество недостатков, начиная с низкого качества деталей и заканчивая конструктивными недоработками. Тянуть волокуши такие мотособаки не хотят. Не удивительно, что в инструкциях к мотобуксировщикам можно увидеть предостережение не уезжать от дома дальше, чем на километр без сопровождения другого водителя. Согласитесь, застрять в снегу вдали от дома – не очень ободряющая перспектива.

В китайских мотособаках постоянно ломается карбюратор, расстраивается сцепление, ослабляется гусеница или ломается что-либо другое. Поэтому, чтобы избежать подобных неприятностей, лучше всего сделать своими руками собственную мотособаку или толкач полностью с нуля, или переделать заводской вариант. Главный минус – это трудоемкое, требующее времени и навыков изготовление рамы и подгонки деталей.

Почему самодельные мотобуксировщики предпочтительнее

Кроме того, сцепление буксировщика с дорогой напрямую зависит от установленной гусеницы. Хорошее сцепление у гусеницы от «Бурана», которая, к сожалению, ставится не на все современные буксировщики. Чтобы улучшить сцепление с дорогой, при желании, вы можете поставить на гусеницы шипы.

Ну и главное преимущество – по цене самого дешевого китайского буксировщика вы можете сделать более прочный самодельный буксировщик или толкач. За те же деньги получаем отличный двигатель, мощную гусеницу и более качественные детали.

Использование снегоходной приставки для мотокультиваторов

Если вы владелец мотоблоков «Салют», «Нева», «Каскад», «Целина», МБ-2, «Луч» или «Фаворит», то можете приобрести двухгусеничную снегоходную приставку. Пока что это лучший способ сделать буксировщик или толкач из мотоблока. Прошлые модели таких приставок были раскритикованы пользователями. Однако эти разительно отличаются от своих предшественников. В отличие от цепной передачи, как у обычных мотособак, на оси мотоблока насаживаются две пластмассовые звездочки, на которые надеваются гусеницы. Для этих ведущих звезд в каждой гусенице предусмотрены специальные прорези.

Как сделать мотобуксировщик своими руками

Чтобы собрать самодельную модель, некоторые запчасти лучше купить готовыми. Гусеницу и ролики можно взять от «Бурана». Двигатель тоже можно приобрести отдельно – сегодня в Интернете их огромный выбор. Среди множества китайцев предпочтение лучше отдать мотору от Honda на 9–13 л. с. Чтобы карбюратор хорошо работал, обращайте внимание на наличие надписи Design in Japan. Такой карбюратор создаст вам меньше проблем при обслуживании. Этот карбюратор лучше настраивается и регулируется.

Для изготовления мини-снегохода, буксировщика или толкача вряд ли сгодится двигатель от бензопилы «Урал», так как тянуть волокуши он будет в лучшем случае со скоростью пешехода. Мощность бензопилы «Урал» 5 л. с., а этого недостаточно для полноценной мотособаки. Мотор от бензопилы «Урал» сгодится разве что для установки на детский или взрослый облеченный снегокат. Вместо этого можно использовать двигатель от мопеда или мотоцикла. Скорее всего, он будет мощнее, чем у бензопилы «Урал», однако не переусердствуйте, так как слишком тяжелый мотор – это тоже плохо.

Время чтения ≈ 6 минут

Особенности и виды мотобуксировщиков

Уже потом появилась техника для различных сезонов с различным целевым назначением:

Помощь в буксировке тяжеловесных грузов;
Передвижение в труднопроходимых местах, сквозь сугробы, заболоченные зоны, глину и грязь;
Помощь в сельском хозяйстве и большом производстве.

Современные мотособаки могут иметь грузоподъемность до 350 кг.

Основные составляющие элементы и органы управления конструкции:

Двигатель (или силовой агрегат) – самая важная составляющая часть, самая дорогая и конструктивно сложная;
Ходовая часть;
Поворотный механизм;
Рама с элементами крепежа (отверстиями);
Рама агрегата силового типа;
Подмоторная рама или Плита под мотором (отвечает за надежную фиксацию двигателя);
Руль со встроенными органами управления (в том числе с переключателем КПП, ручкой газа и сцепления);
Лыжный модуль;
Трансмиссия (отвечает за передачу полезного момента с вала двигателя на саму гусеницу моторного буксировщика).

Гусеничная приставка – это модуль, где располагается сиденье для водителя и зона установки мотоблока.

Как управлять мотособакой:

Сидя на прицепе;
Стоя на санях.

Завести и остановить снегоходную гусеничную машину можно:

Нажав на рычаг газа;
Нажав на сцепление.

Самодельный мотобуксировщик для рыбалки

Подвеска может быть нескольких видов:

Комбинированной;
Склизовой;
Катковой.

Самостоятельная сборка моторной собаки

Составляющие части:

Гусеничный механизм от моторного буксировщика «Барс Партизан» – 500*1040 мм;
Рама – 540*1000 мм;
Двигатель «Lifan» (мощность 6,5 л/с) производство Китай.

Что потребуется для сборки:

Профильная труба;
Гусеница;
Элементы подвески.

Какое расстояние следует соблюсти между осями:

Ось переднего вала до оси первой тележки катков – 180 мм;
Переднего вала до верхней части рамы – 150 мм;
Первой до второй тележки – 480 мм;
Второй тележки до заднего вала – 190 мм;
Заднего вала до окончания рамы – 100 мм;
Осей тележек до верхней рамной части – 200 мм;
Заднего вала до верхней части рамы.

Как сделать:

Почему стоит изготовить мотособаку

Подготовка к работам

лебедку;
защиту цепи;
дополнительный свет.

Подбор двигателя и сборка основы

Работа над ходовой частью

Методика проведения работ

Использование мотоблока

Заключение

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

В нем используются два побуждающих фактора
:

крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
сцепление гусениц с грунтом.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

поз. 1 – гусеница;
поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
поз. 5 – амортизаторы;
поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

На ведущую звездочку (поз. 3) подается крутящий момент М к.
Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
касательная реакция грунтовой опоры Р к.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Доступность
старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
ленты.
На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
Шины колес МТЗ обладают высокой прочностью
и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
Универсальность
применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Основные категории популярной техники, оснащенной ГД

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

внедорожники;
болотоходы;
амфибии;
гусеничные тягачи и транспортеры;
квадроциклы;
машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мотособаки

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.
Вырезается дорожка
для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
.
Вырезание ножом можно с успехом заменить электролобзиком
, обезопасившись от возможного травмирования.
Срезаются обе боковины
покрышки.
Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Вконтакте

В любой самостоятельно сделанной технике самой главной деталью считается двигатель. Для изготовления мотособаки предпочтение следует отдать одному из наиболее распространенных моторов Ш-58, предназначающихся для мопедов, которые производятся отечественным заводом. Его основное достоинство — такой мотор предусматривает использование ручного переключателя коробки передач.

Кроме того, необходимо отметить, что в самодельных буксировщиках можно устанавливать и двигатели зарубежных производителей. На сегодняшний день достаточно большую популярность обрели малолитражные двигатель, которые покупателям предлагают фирмы Hondа, а также Yamaha.

Двигатель для мотособаки

Часто в качестве двигателя берется мотор от бензопилы – небольшие габариты и достаточная для самодельной мотособаки мощность при достаточно низкой цене говорят сами за себя.

Главной технической характеристикой данных ДВС является их универсальность. Таким образом, двигатели отлично подойдут как для оснащения компактной мотособаки, так и для использования в огромном количестве разнообразных технических средств, начиная с мотоблоков и заканчивая маленькой электрогенераторной станцией.

Касательно количества тактов лучше подобрать качественный двухтактный двигатель, который является более практичным, в отличие, от четырехтактного. У двухтактников меньшие размеры, а также вес, а силовые характеристики практически ничем не отличаются. Минусом двхтактников является достаточно низкий моторесурс, но тут можно закладываться и на недорогие комплекты для капремонтов.

Также необходимо позаботиться и о деталях для системы регулирования работы буксировщика. Наиболее оптимальный вариант – руль, оснащенный встроенными элементами управления: ручка сцепления и газа, переключатель КПП. Его можно снять с любой изношенной техники или купить готовый предназначенный для мопедов или скутеров.

Чертежи мотособаки

1-передние ведомые колеса

2-траки-грунтозацепы (березовые рейки 35?75-1260 мм)

3-резьбовые шпильки М8х170 мм c гайками

4-верхняя часть рамы (стальная труба 30?2 мм)

5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм)

6-гребень (стальная полоса толщиной 3 мм)

7-усиливающий элемент (стальной лист толщиной 2,5 мм)

8-стойка (стальная труба 30?2 мм)

9-вилка (стальная труба диам. 22?2,5 мм)

10-топливный бак (полиэтиленовая канистра емкостью 2,5 л)

11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»)

12-руль (от мопеда любой марки)

13- опора топливного бака (стальная полоса толщиной 2 мм)

14-топливный кран с отстойником (от любого мопеда)

15-топливопровод

16-втулка ведущего валa

18-втулка (отpeзок резинового шланга)

19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм)

21-шайбы вилки

22-шплинт

23-ведущий вал (стальная труба диам 30?2,5 мм)

24-фланец (стальной лист толщиной 3 мм)

25-штифт (стальной пруток диам 10 мм)

26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм)

27-заднее ведущее колесо

28-тросы системы управления

29-цепь привода гусеницы

30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм)

31-двигатель типа В-50

32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм)

33-нижняя часть рамы (стальная труба 30?2 мм)

34-втулка переднего ведомого вала

35-болты М8х55 мм c гайками

36,40- втулки

37-подшипник

38-переходник

39-втулка

41-втулка

42-ведущая цепная звездочка

43- резинотканевая лента (толщина 6 мм, ширина 220 мм).

Перед тем как приступить к сборке техники, нужно приобрести правильно подобранные подшипники для опоры. Именно под них придется вытачивать втулки. Надежной основной конструкцией может отлично послужить самостоятельно сваренная рама, сделанная из нескольких труб для водопровода, отличающихся друг от друга диаметром отверстия. Чтобы придать им соответствующую форму, их изначально наполняют высушенным песком, а затем плотно закрывают с помощью пробок. Следующий этап заключается в помещении заготовки в тиски, где под воздействием обычного паяльника сгибается в заранее отмеченных точках. Изгибы получаются ровными и красивыми, если использовать шаблон, который можно изготовить из фанеры. Однако лучших результатов можно добиться при использовании трубогибов.

Когда каждая отдельная деталь рамы будет иметь нужные изгибы, их соединяют в одно целое сварочными прихватами. Это объясняется тем, что можно без проблем убрать любые возможные дефекты, возникающие на этапе сборки. После того, как все дефекты будут исправлены, рама скрепляется с помощью проварки швов электросваркой.

Необходимо также заготовить детали из стального листа, которые понадобятся для фиксации двигателя на раму. Их делают по картонным шаблонам. Они крепятся к двигателю, а получившаяся конструкция сварочными точками соединяется с корпусом рамы. Потом двигатель нужно отсоединить от шаблона и надежно приварить крепеж к несущей конструкции.

Для самодельного гусеничного блока можно взять валы разборного типа. Их очень легко сделать из нескольких подшипников, втулок, а также валов. Втулки изготавливаются исключительно для приобретенных подшипников таким образом, чтобы размеры их стенок не были больше пяти миллиметров. Потому что в таком буксировщике самые большие нагрузки создаются на заднюю ось. По этой причине задний вал оснащается приводной звездочкой, соединяющейся с КПП за счет цепной передачи.

В мотособаке кроме составных валов применяется еще и колеса такого типа. В состав последних входит по две щеки, имеющие толщину в три миллиметра, а также большое количество специальных грунтозацепов из маленьких труб из стали. Они смогут более качественно гасить вибрацию, если на их концы прикрепить втулки из резины.

Движитель

Отличные гусеницы для мотособаки можно сделать из транспортерной ленты. Самый лучший вариант – лента с шириной более двухсот миллиметров. Для изготовления траков используются рейки с ровной поверхностью из березы. Их длина должна быть примерно 1260 миллиметров. Усилить конструкцию данных элементов можно за счет нескольких гребней из стали, которые фиксируются на березовых брусьях. Все составляющие соединяются друг с другом с помощью болтов с резьбой М6.

Можно использовать и две гусеницы вместо одной. Конструкция с двумя гусеницами выходит более простая, но, имеет меньшую проходимость по глубокому снегу.

Система управления самодельным буксировщиком мало чем отличается от той, что используется на мопедах. Руль с правой стороны имеет рукоятку газа, а с левой – рычаг для переключения КПП, а также ручку сцепления. Для крепления руля к несущей конструкции необходимы две трубы, приваренные к вилке П-подобной формы. Последняя фиксируется на задней оси вваренными шайбами из стали.

Мотор в мотособаке находится в самой конструкции гусеницы, из-за чего его невозможно привести в работу обычным кикстартером. Таким образом, нужно модернизировать систему. Следует взять трубу с достаточно большой длиной. На одном ее конце делается отверстие размером, позволяющим без усилий вставить привод рычага. Потом стандартной сваркой трубы соединяются с рычагом кикстартера.

Посмотрите видео использования мотособаки.

Источник

Руководство по изготовлению гусеницы на мотоблок из подручных средств

Многие умельцы, чтобы не тратить денег на покупку готовой гусеницы для мотоблока, берутся за ее изготовление своими руками. Самоделки требуют от мастера смекалки и слесарных способностей, без которых изготовить такой привод будет сложно.

Как своими руками изготовить гусеницы для мотоблока

Рассмотрим, как сделать гусеницы для мотоблока своими руками. Для сборки гусеницы своими силами можно использовать разные материалы, которые несложно найти. Список материалов и инструментов, которые нужны для изготовления гусеницы:

болгарка;
дрель;
электролобзик;
сварочный аппарат;
болты;
гайки;
ключи;
ножи;
отвертки;
плоскогубцы;
шлифовальные ленты;
цепи.

Гусеничный привод для мотоблока должен равномерно распределять нагрузку на землю во время эксплуатации. Поэтому он должен быть прочным и в то же время легким.

Рассмотрим, как сделать гусеницы на мотоблок своими руками. Чтобы собрать самодельные гусеницы, можно выбрать одну из нескольких идей.

Самый доступный способ — это использование роликовой цепи с транспортерной лентой. Для получения гусеницы из указанных материалов края цепи и ленты нужно прошить.

Для этого можно применить станок, а можно сшить вручную. Но такой способ ненадежный. Для соединения подойдет также шарнир, похожий на рояльную ленту.

Толщина гусеничной ленты должна соответствовать мощности агрегата. Для тяжелой сельскохозяйственной техники лучше взять ленту потолще (7-15 мм). Ее нужно ставить аккуратно, так как она довольно тяжелая.

Рассмотрим, как сделать самодельные гусеницы для мотоблока из шин. Есть еще один метод изготовления самодельных гусениц для агрегата, в котором используется тракторный или автомобильный протектор шин.

Такие гусеницы приготовить проще, и они намного практичнее. У данного способа есть еще одно преимущество — готовить отдельно грунтозацепы не придется.

Способ изготовления: сначала нужно подобрать шину и аккуратно вырезать из нее дорожку с протектором. Если делать это вручную, то понадобится хорошо заточенный нож. Но, как показала практика, лучше использовать электролобзик и пилку с мелкими зубьями.

Для уменьшения трения, во время работы с электролобзиком нужно время от времени мочить его водой или специальным мыльным раствором.

После среза нужно обратить внимание на изнаночную сторону. Если будут заметны лишние слои, то их надо срезать. Что касается грунтозацепов, то при их недостаточном количестве можно нарезать новые.

Преимущество гусеницы из шин заключается в том, что она изначально круглая и имеет замкнутый круг. Минусом может оказаться ограниченная ширина шины.

Способ изготовления гусеницы из ремней и цепей

Рассмотрим способ изготовления изделия из ремней и цепей. Из стандартных ремней с клиновидным профилем также можно сделать гусеницы. Соединяют их, используя грунтозацепы, которые крепят к ремням с помощью винтов и заклепок.

При изготовлении гусеницы из цепей у них должен быть одинаковый размер. Цепи разжимаются, замыкаются в кольцо и свариваются. Из стальных пластин можно изготовить грунтозацепы, которыми при помощи болтов скрепляют цепи.

В продаже можно найти уникальный гусеничный привод ГП — Н1, который подходит для многих мотокультиваторов. Он подходит для мотоблока «Нева», «Угра», «Каскад», «Салют», «Фаворит», «Ока», Havert, Caiman, Nusqarna.

У них диаметр окружности равен 30 мм. Для тяжелых мотоблоков, таких как «МТЗ» или «Агро», эти гусеницы не подходят.

Мотоблок «Нева» с гусеничной приставкой имеет хорошую проходимость. С ним невозможно застрять в условиях грязи, снега и песка. Он очень популярен в России, так как предназначен для обработки небольших территорий.

Готовые гусеницы к мотоблокам очень легко устанавливаются. Они служат как навесное оборудование.

Гусеничный модуль для мотоблока

Гусеничный модуль для мотоблока — это приставка, которая даст возможность преобразовать свою технику в снегоход или мотобуксировщик. Причем сделать это можно будет в считанные минуты.

Гусеницы для мотоблока выгодно иметь тем, у кого уже есть мотокультиватор. Имея такую приставку, можно поставить на гусеничный ход не только мотоблок «Нева» и другие марки подобной техники, но и мотокультиваторы, у которых диаметр рабочего вала равен 30 мм.

Для изготовления гусеничного привода к мотоблоку своими руками может понадобиться чертеж.

Под брендом «Крутец» выпускаются гусеничные ленты, которые независимо от мощности и веса культиватора, подойдут к мотоблокам любого производителя. У них прочная рама, и они могут эксплуатироваться в любой сезон. Приставка устанавливается на мотоблок с помощью ключей.

К известным приставкам на мотоблоки можно отнести отечественные «Рысь», «Муравей» и «Буран». К импортным относятся: Talon 380, Talon WTи др.

Что касается гусеницы, сделанной своими руками, то нужно помнить, что большой ее высоте повышается центр тяжести агрегата. Это грозит неустойчивостью и опрокидыванием на поворотах и проблемных участках. Для устойчивости нужно повысить дополнительную ось.

Если колесная база узкая, то ее нужно расширить. На ведущий вал надо установить втулку. Ее можно приобрести в любом магазине автомобильных запчастей.

Если использовать треугольный поворотный удлинитель (в случае отсутствия дифференциала), есть шанс повысить маневренность техники. Следует учесть, что агрегат с воздушным охлаждением двигателя не подходит для гусеничного хода.

Он просто не справится с большой нагрузкой. Идеальными являются мотоблоки с водяным охлаждением. Мотор при таком охлаждении не перегревается.

Гусеницы для мотоблока позволяют любителям активного отдыха зимой — рыбакам и охотникам — добираться до необходимого места беспрепятственно. На такой машине также можно перевозить различные грузы, сено или дрова.

Отзывы о самодельных гусеницах положительные. При самостоятельном изготовлении гусениц нельзя экономить на мелочах и деталях, в противном случае мотоблок получится ненадежный. Или нужно приобретать самодельные приставки у мастеров, которые не раз занимались изготовлением гусениц к мотоблокам.

Если вы не уверены в своих силах, лучше приобрести готовую приставку. Ее минусом является только высокая цена.

Изготовление гусеничного хода для мотоблока

Автомеханик, специализируется на С/Х технике

Многие владельцы мотоблоков отмечают, что потенциал для улучшения функциональности этой техники очень и очень велик. Помимо возможности агрегации со всевозможным навесным оборудованием, позволяющим механизировать большинство работ, можно повышать и проходимость агрегата на вязком грунте и по снегу в зимнее время. Сделать это позволяет гусеничный привод для мотоблока.

Особенности устройства гусеничной приставки

Гусеничный модуль на мотоблок представляет собой специальную деталь, позволяющую устройству легко перемещаться и транспортировать грузы по бездорожью. Высокую проходимость гусеницам обеспечивает большая площадь покрытия, в силу чего масса перемещаемого объекта распределяется по поверхности равномерно. В сущности, устройство с гусеничным ходом застраховано от риска увязнуть в вязкой и топкой поверхности. Малый сельскохозяйственный агрегат на гусеничном приводе показывает неизменную актуальность в самых разных условиях:

для проведения работ на вязких и заболоченных почвах;
для снегоуборочных работ (особенно в условиях обильных снегопадов);
для транспортировки груза по бездорожью;
в качестве вездехода для зимней рыбалки.

Помимо повышенной проходимости, такие агрегаты обладают и повышенной устойчивостью. Кроме того, при необходимости гусеничный привод легко трансформируется в колесный и обратно.

В данном видео вы подробнее узнаете о гусеничном ходе:

Принимая во внимание востребованность гусеничных приставок, производители изготавливают различные модификации гусеничного хода. Однако немало владельцев успешно справляются и со сборкой гусениц для мотоблока своими руками.

Как сделать гусеницы на мотоблок своими руками

Для того чтобы собрать самодельные гусеницы для мотоблока, потребуются инструменты:

аппарат для сварки;
дрель;
электрический лобзик;
болгарка;
стандартный набор инструментов (плоскогубцы, ключи, отвертки);
ножи;
ленты для шлифовки;
цепи.

Существуют различные идеи, как сделать гусеницы самостоятельно. Одна из них — изготовление гусеничного привода из транспортной ленты и роликовой цепи. Изготовление гусеницы заключается в том, чтобы прошить боковые стороны цепи и ленты. Сделать это можно как на станке, так и вручную. Толщину ленты следует выбирать с учетом мощности мотоблока. Тяжелому мотоблоку понадобится толстая лента (от 7 до 15 мм).

Также существует способ изготовления гусениц из автомобильных покрышек.

Из автомобильных покрышек

Это довольно простой способ, как сделать гусеницы на мотоблок своими руками. При этом такая деталь будет довольно надежной и практичной. Гусеница, изготовленная из автомобильной шины, изначально имеет замкнутый контур. Кроме того, в работе на агрегате, оснащенном таким приводом, не потребуются грунтозацепы. Недостатком можно выделить, разве что, небольшую ширину шины.

Прежде чем приступать к изготовлению, из покрышки, которая послужит материалом, нужно аккуратно извлечь дорожку с протектором. Вручную это делается остро заточенным ножом. Быстрее и легче можно справиться при помощи электрического лобзика и пилки (зубцы должны быть мелкими). Если протектор удаляется лобзиком, следует периодически смачивать его водой или мыльным раствором для снижения трения.

Сняв протектор, изучите «изнанку» покрышки. Если на ней есть дополнительные слои, их также нужно удалить.

Самый простой способ создания гусеницы

Наиболее простой способ сделать гусеничный ход для мотоблока — использование транспортной ленты и цепей из втулок и роликов. Удобство и простота сборки объясняются, прежде всего, тем, что для нее не нужно никакое сложное оборудование, всё делается руками. При этом конструкция получается практичная и долговечная, а при появлении повреждений легко поддается ремонту.

Исходя из мощности двигателя мотоблока подберите оптимальную толщину транспортной ленты. Обработайте ее края, чтобы предотвратить их распускание. После этого сшейте концы ленты при помощи специального шарнира.

Гусеничный модуль на мотоблок

Крайне полезна в хозяйстве такая деталь, как гусеничный модуль. Он представляет собой приставку, установка которой на агрегат вместо базовых колес за несколько минут превращает технику в мотобуксировщик, вездеход или снегоход. Особенно имеет смысл иметь такую деталь тем, у кого уже есть малый сельскохозяйственный агрегат или даже культиватор с диаметром вала в 30 мм.

Изготовить модуль также можно своими руками. Однако, прежде чем приступать, желательно позаботиться о чертеже.

Отечественный производитель «Крутец» производит гусеничные ленты, с использованием которых можно изготовить модуль к мотоблоку любой мощности и любого бренда. Эти ленты отличаются рамой высокой прочности и прекрасно подходят для эксплуатации в любых погодных условиях в любое время года. Установить приставку на агрегат можно, используя ключи.

Если используется самодельная гусеница, очень важно учитывать, что чем она выше, тем выше располагается центр тяжести всего устройства. Таким образом, слишком высокие гусеницы снижают устойчивость мотоблока, который может опрокинуться на неровной поверхности или при вхождении в поворот. Чтобы повысить устойчивость, следует разместить выше дополнительную ось. Учитывать нужно и ширину оси — при узкой колесной базе имеет смысл ее расширить. Также при отсутствии дифференциала можно задействовать поворотный удлинитель треугольной формы, это позволит сделать агрегат более маневренным.

Важно! Для использования гусеничного привода не подходят мотоблоки, оснащенные системой воздушного охлаждения, поскольку нагрузка для них станет слишком велика. Отзывы пользователей свидетельствуют исключительно о положительном опыте использования гусеничного хода. Однако стоит учитывать, что самостоятельная сборка этой приставки требует определенных навыков, и, если вы не уверены в том, что хорошо справитесь с этой задачей, лучше купить готовую.

Самодельные гусеницы своими руками – как сделать гусеничный ход и привод для мотобуксировщика, снегоход из мотоблока Нева

Обладатели мотоблоков все чаще и чаще идут на всевозможные самодельные изготовления различных комплектующих к данному агрегату.

В итоге мы получаем навесное оборудование, сделанное своими руками, преобразование мотоблока в более мощный, посредством установки нового двигателя, а также множества всевозможных переделок и дополнений.

Безусловно, это все не от хорошей жизни, потому что большинство владельцев мотоблока стремятся не только сэкономить на его покупке, но и снизить расходы на его дальнейшую эксплуатацию.

В частности, многие хотят изготовить самодельные гусеницы для мотоблока, желая повысить тем самым характеристики проходимости своих агрегатов.

Полученный в итоге мотоблок на гусеницах будет выполнять уже немного другую роль в личном хозяйстве человека, потому что он уже становится полноценным транспортным средством, чем-то напоминающим гусеничный трактор.

Соответственно, перед ним открывается гораздо более широкий фронт работ, что во многом оправдывает подобного рода самостоятельные переделки.

Об устройстве

Гусеничные мотоблоки намного меньше распространены, чем их колесные аналоги. Объяснение этому довольно понятное – колесные мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза более приспособлены для вспахивания земельных угодий, т.е. его конструкция наиболее подходящая для работы на земле.

Таким образом, все переделывания колесного мотоблока в гусеничный заключается в дополнительному присоединению по одному колесу с каждой стороны. В результате мы получаем 4-х колесный мотоблок, на который уже можно надевать гусеницы (самодельные или купленные в магазине, например, гусеница Буран).

Кстати, дополнительные колеса можно сделать съемными, чтобы можно было оперативно превращать его обратно в стандартный мотоблок для работы в огороде. Это можно реализовать путем крепления данных колес к оси, которая уже есть у нас в наличии, через гибкую или жесткую передачу.

Такое решение наиболее целесообразно, ведь отпадает необходимость в приваривании дополнительных креплений.

Что касается устройства таких мотоблоков, то они полностью идентичны колесным мотоблокам:

Двигатель. В гусеничных моделях используется более мощный 4-тактный движок, у которого присутствует функция блокировки осей.

Это важно, потому что она позволяет гусеничному мотоблоку разворачиваться на месте, не описывая полный круг для разворота.

Трансмиссия. Редуктор, коробка передач и система сцепления – этот стандартный набор также входит в устройство гусеничных мотоблоков.

Ходовая часть. Тут, в принципе, все понятно из названия – в конструкции используются гусеницы вместо колесной базы. Как уже говорилось, в случае переделки, к имеющейся паре колес добавляется по одному кату с каждой стороны, на которых уже надевается самодельная гусеница.

Органы управления. Находятся они на рукоятке управления, включая в себя различные рычаги сцепления, аварийной остановки двигателя и т.д.

Прежде чем приступать к описанию способа самостоятельного изготовлению гусениц, не помешает оценить предложение некоторых специальных магазинов, продающих мотоблоки и сопутствующие к ним материалы. В частности, оценим стоимость некоторых разновидностей гусениц для известных мотоблоков.

Снегоходные приставки на мотоблок Нева

Так, гусеницы на мотоблок Нева, цена которых составляет порядка 28 тысяч рублей, представляет собой полноценную снегоходную приставку. Отдельно можно приобрести сиденья для водителей, благодаря чему, мотоблок Нева становится похожим на гусеничный минитрактор, пусть и с меньшими рабочими показателями.

развиваемая скорость (с мотоблоком Нева) – около 18 км/ч;
общий вес приставки – 37 кг;
длина – 100 см;
ширина – 60 см;
высота – 34 см;
число пассажиров – один водитель и один пассажир.

Более подробно о гусеничном приводе для мотоблока Нева смотрите на видео:

Кроме того, в продаже имеется приставка к мотоблоку на гусеницах, предназначенная для присоединения к моделям Агат и Салют. Стоимость ее составляет 25-27 тысяч рублей. В данной конструкции отсутствует возможность присоединения водительского сиденья, что несколько ограничивает возможности данного устройства.

Однако, для езды по бездорожью и снежному покрытию он вполне подходит. Снегоходные приставки на гусеницах к мотоблоку довольно распространены, что показывает довольно большое количество различных моделей в интернет-магазинах.

Отличительной их особенностью является возможность управления ими не только с помощью двух рук, следуя за мотоблоком, но и сидя в санях складного типа, которые, правда, нужно приобретать отдельно.

Если учесть, что средняя цена на такие приставки составляет порядка 30 тысяч рублей (плюс цена складных саней – порядка 5 тысяч рублей), можно сказать, что самостоятельное изготовление гусениц является довольно оптимальным выходом для тех, у кого нет возможности тратить лишние денежные средства на приобретение.

Читайте также статью о том, как сделать сани для снегохода своими руками.

Необходимые материалы

Как уже было сказано ранее, для превращения колесных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна в гусеничный понадобится наличие довольно мощного двигателя, обладающего осевой блокировкой.

Мощность важно потому, что такой мотоблок будет использоваться на достаточно сложной поверхности, проходимость по которой требует дополнительных технических данных.

Немного резюмируя, можно выделить основные материалы, которые нам понадобятся:

Наличие самого мотоблока с КПП, обладающим мощным 4-тактным двигателем с блокировкой осей.
Пара дополнительных колес, чтобы можно было натянуть на них гусеницу.
Сама самодельная гусеница, изготовленная из сподручных средств.
В зависимости от того, какой материал будет использоваться при изготовлении, нам могут понадобиться две большие автомобильные покрышки, либо транспортная лента.

С помощью данных материалов можно изготовить вполне работоспособный гусеничный мотоблок.

При этом, можно сделать полноценный минитрактор на гусеницах, если добавить дополнительную грузовую платформу, либо использовать в качестве вездехода по снегу, добавив платформу на полозьях. В общем, полный простор для фантазии.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны.

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

Владельцы фермерских хозяйств все чаще прибегают к приобретению специальных технических устройств — зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно. Перейдя по ссылке ознакомитесь, как сделать зернодробилку из стиральной машины своими руками.

На отечественном рынке сельскохозяйственной техники присутствуют различные варианты культиваторов не только российского, но и иностранного производства. Культиватор Мантис — надежная и практичная техника на десятилетия.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о различных видах и характеристиках мини зерноуборочных комбайнов.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру. Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок.

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

Берутся две цепи одинаковых размеров.
Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Дополнительные советы и предупреждения по изготовлению гусянки своими руками

Прежде чем приступать к изготовлению самодельной гусеницы, нужно четко понимать ее необходимые параметры. Дело в том, что в случае изготовления очень высокой гусеницы, будет изменен центр тяжести самого мотоблока, что неизбежно приведет к определенным проблемам при поворотах, т.е. агрегат будет заваливаться на бок.

Чтобы этого избежать, вторую ведомую ось нужно увеличить на несколько сантиметров. Можно также немного расширить колесную базу имеющегося мотоблока. Для этого можно приобрести втулку в специальном магазине, после чего установить ее на ведущий вал.

Помимо требований к мощности двигателя, стоит обратить внимание на систему его охлаждения. Дело в том, что воздушное охлаждение не очень хорошо справляется при высоких нагрузках, что ведет к значительному перегреву мотора.

Таким образом, предпочтение лучше отдавать двигателем с водяным охлаждением, которые показывают более стабильные показатели в работе.

Заключение

Присоединение гусениц к мотоблоку позволяет существенно увеличить показатели проходимости данного устройства. Это приводит к увеличению спектра потенциальных работ, с которыми может справиться получившийся мотоблок. Иными словами, гусеничная база в некоторых позициях выигрывает у привычной колесной базы.

Однако, подобное переделывание мотоблока подходит далеко не для всех владельцев данных агрегатов. В первую очередь, речь идет об особых требованиях к используемому двигателю, который должен быть достаточной мощности.

Что касается процесса переделки, то они вполне себе реальны в домашних условиях, так что это весомая альтернатива продающимся в магазинах гусеничным приставкам, как и многие другие самоделки для мотоблока своими руками из подручных материалов.

Читайте также про еще одну важную деталь для мотоблока – прицеп и о том, как навеска на мотоблок намного расширяет его функции.

Гусеничный вездеход из мотоблока

Каждый сельский мужик мечтает о вездеходе, чтобы ездить в лес и на рыбалку, так как дорога в деревне есть только летом, в остальное время года ее нет вообще, проедешь разве что на тракторе да не у каждого он есть. Но есть в деревне выход из положения — это мотоблок, а если он еще и дизельный то просто зверь, а не машина. Как пример агрегат нашего автора дизельный мотоблок «Зубр» восемь лошадей мощность, имеет аккумулятор с генератором и фару, способен притормаживать левым или правым колесом, что дает возможность разворачиваться на месте за счет отдельного тормоза на каждое колесо. Это дало идею сделать гусеничный вездеход по типу гусеничного трактора ДТ-75 где принципом поворота служат левый и правый фрикцион, при повороте притормаживается тот фрикцион куда вы хотите повернуть. Гусеничный ход дает малое удельное давление на грунт, так как масса давящая распределяется по нижней плоскости гусеницы, кстати танки делают гусеничными по этой причине иначе они бы просто увязли в грязи. Так же гусеницы очень хороши на снегу, к примеру снегоход он тоже на резиновой гусенице. И вот наш автор одержимый идеей гусеничного вездехода, собрав информацию и материал приступает к созданию агрегата.

Инструменты: нож резак, монтировка ,отвертка ,кусачки ,молоток
Материалы: покрышки от трактора Беларусь МТЗ 82

Доработок наш мастер с мотоблоком никаких не производит конструктивных изменений не вносит единственное что застопорил сцепное устройство между мотоблоком и одаптором чтобы конструкция превратилась в единое целое

Вот в принципе и все как уже говорилось конструктивных изменений не было просто автор надел резиновые гусеницы на мотоблок с адаптером и все как говорится все гениальное просто.

И вот уже автор поехал по снежку проверяя свой вездеход на проходимость по сугробам.

Источник

Гусеница для мотобуксировщика своими руками из покрышек

Особенности и виды мотобуксировщиков

Самостоятельная сборка моторной собаки

Что такое мотособака для мотоблока

Заводские мотобуксировщики

Самодельные гусеницы для снегоходной приставки

Сборка гусеничной приставки для мотоблока

Почему самодельные мотобуксировщики предпочтительнее

Использование снегоходной приставки для мотокультиваторов

Как сделать мотобуксировщик своими руками

Общее описание

Выбор и монтаж двигателя

Элементы управления

Проведение сборки

Технология проведения работ

Работа над разборными валами

Движитель

Заключение

Принцип движения гусеничного транспорта

Достоинства самодельных ГД из покрышек МТЗ

Требования к переоборудованию техники на гусеничный ход

Основные категории популярной техники, оснащенной ГД

Снегоходы

Вездеходы

Мотоблоки

Мотособаки

Алгоритм изготовления гусеничной ленты своими руками

Видео по теме

Заключение

Смекалка и труд

Снегоход на базе бензопилы

Изготовление снегохода из мопеда

Все пешком, рыбак — на лыжах

Сани быстрые по полю чистому

Надо ли регистрировать самодельный снегоход?

Каким бензином заправлять мотобуксировщик

Создание мотособаки: выбор двигателя

Подбор нужных деталей для мотособаки

Установка двигателя и валов мотособаки

Изготовление гусениц для мотособаки

Что такое мотособака для мотоблока

Заводские мотобуксировщики

Самодельные гусеницы для снегоходной приставки

Сборка гусеничной приставки для мотоблока

Почему самодельные мотобуксировщики предпочтительнее

Использование снегоходной приставки для мотокультиваторов

Как сделать мотобуксировщик своими руками

Устройство ходовой части

Рама мотобуксировщика

Что такое мотособака для мотоблока

Заводские мотобуксировщики

Самодельные гусеницы для снегоходной приставки

Сборка гусеничной приставки для мотоблока

Смекалка и труд

Снегоход на базе бензопилы

Изготовление снегохода из мопеда

Все пешком, рыбак — на лыжах

Сани быстрые по полю чистому

Надо ли регистрировать самодельный снегоход?

Каким бензином заправлять мотобуксировщик

Достоинства самодельных ГД из покрышек МТЗ

Требования к переоборудованию техники на гусеничный ход

Основные категории популярной техники, оснащенной ГД

Снегоходы

Вездеходы

Мотоблоки

Мотособаки

Алгоритм изготовления гусеничной ленты своими руками

Видео по теме

Заключение

Предварительные действия перед сборкой

Сборка основы и подбор двигателя

Монтаж ходовой части и управления

Почему самодельные мотобуксировщики предпочтительнее

Использование снегоходной приставки для мотокультиваторов

Как сделать мотобуксировщик своими руками

Заводские мотобуксировщики

Двигатель и управление для самодельной мотособаки

Гусеницы для мотособаки

Управление мотособакой

Устройство
ходовой части

Рама
мотобуксировщика
