Гусеница для мотобуксировщика своими руками из транспортерной ленты

Подробно про гусеницы. Самодельный вездеход.

Сборка гусеницы для вездехода болотохода.

САМОДЕЛЬНАЯ ГУСЕНИЦА НА МОТОБУКСИРОВЩИК !!!!

«Парма» рассекает по болотам и бездорожью необъятной нашей страны.

Все данные взяты из форума сайта «Луноходов.Нет», где он делится своими наработками и умением под ником mishanya68.

Задачи, первоначально поставленные перед вездеходостроителем.

В технических требованиях и пожеланиях такие пункты:

1. уверенное движение по снегу средней глубины и плотности для Урала.
2. вместимость 2 человека, плюс 50-80 кг груза.
3. минимум, должен уверенно держаться на воде (основное применение рыбалка и плавучесть для безопасности).
4. основное применение снег и лед 90%, остальное осень и весна-снег с грязью.
5. по максимуму применение готовых серийных деталей и агрегатов.

В связи с этим проектом еще раз перечитал темы по «Тазику», «Лунтику», «Барсику» и «Юкону»-это готовые уже вездеходы, описанные на сайте «Луноходов.Нет». Большое спасибо авторам проектов за то, что они поделились своим опытом, наработками и чертежами, которыми они пользовались.

Исходя из опыта предыдущих строителей наметил примерную конструкцию

1. поворот на дифференциале с задним мостом, но поставим цилиндрический.
2. двигатель 2-цилиндровый, китайского производства с объемом цилиндров 690 кубических мм.
3. трансмиссия: вариатор ременный — коробка перемены передач от ВАЗ 5ступенчатая — задний мост от ВАЗ.
4. габариты 2500х1750 мм.

Задний мост взят от «Жигулей»-классика. Вместо колес одеты звездочки (ведущие колеса для гусеницы)

Разработаны чертежи для производства направляющих, которые закрепляются к внутренней стороне ленты гусеницы и препятствуют сходу гусениц во время движения и поворотов.

Полуось заводская.

Полуось купленная,найди отличия! Поэтому было решено оставить заводские полуоси, но с заменой подшипников.

Купил ремни для производства гусениц в магазине резинотехнических изделий на ремзаводе в Перми.

Можно подробнее: что такое «повышенной прочности»??? В цифрах. 4 прокладки — это хорошо, 12 мм это не много?

Прочность ленты создаётся за счёт прокладок — остальное резина, которая сама по себе не несёт нагрузку, НО защищает прокладки от повреждения. Я, например, брал такую, чтобы с одной стороны (наружной) было 3-4 мм, а с другой (внутренней) — 1 мм. С внутренней стороны повреждений практически не предвидится, а лишняя толщина — лишний вес и не малый! Что касается прокладок — они ВСЕГДА одной толщины — 1мм., остальное от их количества!

По метражу: я брал 4 шт. с длиной 6.5 м, ширина-150мм, толщина-8мм, слойность-7. Вышло на 10 т.руб.

Начал варить раму будущего вездехода. Кто-то называет рамой, кто-то лодкой, кто-то остов, а автор именует эту конструкцию килем, так как вездеход больше предназначен для плавания.

Закругленный перед киля должен улучшить плавучие качество автосамоделки .

Было решено сделать вездеход без балансира, так как предназначен для поездок в зимнее время, дороги более гладкие, уменьшается вес конструкции, технически легче для исполнения.

Рама в сборе с опорными катками по обеим сторонам, колеса применены самые обыкновенные и распространенные с R 13 от ВАЗ, низ звезды приподнят от уровня пола на 350 мм, колесо диаметром 570 мм.

Подготовка траков для изготовления гусеницы.

Пластины для крепления.

Шаблон для сверления.

Готовые отверстия на транспортерных лентах для изготовления гусеницы.

Сверление отверстий по шаблону.

Сборка.

Приспособление для сверления отверстий по резине по методу пробойника,но здесь не надо бить по пробойнику, оно зажимается в патрон дрели и резина режется, получаются очень хорошие отверстия и усилия нужно меньше.

Можно посмотреть на видео,как это делается.

Фото приспособления, зажатой в патрон дрели.

Фото приспособления для загибания прижимных пластин и гнутые пластины.

Гусеница одна готова.

Техника безопасности. Чтобы не больно было биться об концы трубы и не царапаться, лучше обезопасить себя, хотя бы перчатками.

Гусеница облегает звездочку,все траки соприкасаются с зубьями.

Вид спереди.

Механизм натяжения, сделан так что оба ленивца натягиваются одновременно, есть плюсы и минусы этого способа. Плюс самый большой-одинаковый натяг гусениц при условии,что гусеницы одинаковы во время изготовления и одинаково растянуты, простота в исполнении и надежнее крепление оси ленивца. При соблюдении данных условии прямолинейность езды обеспечен.

Минусы-плохая герметизация лодки, так как вал ленивца проходит внутри лодки, если слетела одна гусеница, то расслабляются обе стороны для того, чтобы одеть. Также, чтобы снять для ремонта в случае необходимости.

Пластины для крепления механизмов натяжения.

Укосины и усилители приварены.

Крепление моста.

Установка дисковых тормозов на мост от ВАЗ, за счет торможения ведущих колес будет происходить поворот вездехода во время езды.

Направляющие с внутренней стороны гусеницы, на верхнем сгибе по краям клыка продавлено на 9 мм, это при ширине пластины 40 мм, толщина стали-2.5 мм. это предел для пресса с усилием 10 тонн.

Направляющие, со сваренной внутри пластиной для крепления к тракам.

Приспособление для изготовления направляющих пластин с помощью пресса.

Так будет проходить направляющая по натяжному колесу.

Направляющая пластина задевает тормозной шланг от дисковых тормозов на звездочке, поэтому надо поменять тормозные шланги и ставить от «Нивы».

Зазоры между направляющими для прохождении гусеницы по звездочке гусеницы допустимы.

Все пластины нарублены и загнуты.

Гусеница-самая трудоемкая и трудозатратная часть вездехода.

Гусеница и звездочка должны взаимодействовать друг с другом без заедании на входе и на выходе со звезды. Проверка проведена.

Смотрите видео.

Установка двигателя.

Установка муфты сцепления и коробки перемены передач.

Установка кардана.

Вариатор на шкиву двигателя. Трансмиссия-пока только положительные результаты, каюровский вариатор работает с китайским мотором очень четко. Вначале проблемы были с отпусканием ремня на холостых, но после регулировки карба, все пришло в норму. Полностью отпускает примерно на 1000-1100 оборотах двигателя, схватывание примерно на 1500-1700 об. Полностью сжимается примерно на 2500-2800 об.

Не мог понять, почему на слух максимальные обороты меньше 3000 об., потом увидел болт ограничения газа завернут полностью, китайцы, видимо, закрутили для спокойной обкатки, также доделал рычаги управления.

Первый выезд состоялся. Первые впечатления отличные.

Все что я говорил про дифференциальный поворот, несовсем верно. Есть моменты о которых чуть позже. Вездеход получился пока достаточно легкий и верткий.

По гаражу руками катается в одного, разворачивается в 2 человека. На видео, поверхность укатанный снег, передача первая и треть газа, рычаги нажимаю одним пальцем, шума от звезд почти нет.

Закончил работу с органами управления (кулиса переключения передач и привод газа), а также сделал каркас защиты кардана. Сделал небольшой выезд. Сейчас все работает четко. Завтра все разберу под обварку лодки и покраску.

Разобрал вездеход для обварки и покраски.

Перевернул на спину.

Обварил дно,остались борта и можно покрасить.

Раскосы установлены.

Вал шкива внутри кожуха.

Обварил бока и покрасил.

Покрасил все внутри.

Редуктор снаружи с пробкой для заливки масла а дифференциал.

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Гусеница своими руками может быть выполнена по наиболее простой технологии. Это займет у вас минимальное количество времени. Гусеничный движитель можно изготовить на основе втулочно-роликовой цепи, а также транспортерной ленты. Для проведения работ нужно подготовить некоторый набор специальных инструментов или оснастку. Для того чтобы продлить срок эксплуатации ленты, рекомендуется прошить ее края с помощью лески, укрепляя ее на расстоянии, равном 1 см. Необходимо при этом использовать принцип, который применяют швеи для обметывания краев ткани, что позволит уберечь ленту от повреждений.

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.

Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.

Лучшие самоделки из мотоблока на гусеницах фото

Похожие Записи:

Уважаемые посетители сайта «Самоделкин друг
» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход
является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов
делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V
»

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Чтобы тянуть волокуши, проще приобрести готовый мини-снегоход, мотобуксировщик или толкач, чем делать его своими руками. Однако, как показывает практика, заводские модели имеют множество недостатков, начиная с низкого качества деталей и заканчивая конструктивными недоработками. Тянуть волокуши такие мотособаки не хотят. Не удивительно, что в инструкциях к мотобуксировщикам можно увидеть предостережение не уезжать от дома дальше, чем на километр без сопровождения другого водителя. Согласитесь, застрять в снегу вдали от дома – не очень ободряющая перспектива.

В китайских мотособаках постоянно ломается карбюратор, расстраивается сцепление, ослабляется гусеница или ломается что-либо другое. Поэтому, чтобы избежать подобных неприятностей, лучше всего сделать своими руками собственную мотособаку или толкач полностью с нуля, или переделать заводской вариант. Главный минус – это трудоемкое, требующее времени и навыков изготовление рамы и подгонки деталей.

Почему самодельные мотобуксировщики предпочтительнее

Каких недочетов получится избежать, разрабатывая собственную модель? Из-за неправильной конструкции гусеницы буксировщиков могут забиваться снегом. В другом случае мотособака встает на дыбы и зарывается в глубоком снегу, бросая его на ездока и волокуши. Самодельные мотобуксировщики с передним расположением двигателя, в отличие от большинства заводских, где он размещается в задней части, гораздо предпочтительнее. Сцепление с дорогой гораздо лучше, что позволяет экономить топливо и шустрее тянуть волокуши. Кроме того, в буксировщике или толкаче для рыбалки и работы можно предусмотреть дополнительные отделения для припасов и снастей.

Кроме того, сцепление буксировщика с дорогой напрямую зависит от установленной гусеницы. Хорошее сцепление у гусеницы от «Бурана», которая, к сожалению, ставится не на все современные буксировщики. Чтобы улучшить сцепление с дорогой, при желании, вы можете поставить на гусеницы шипы.

Ну и главное преимущество – по цене самого дешевого китайского буксировщика вы можете сделать более прочный самодельный буксировщик или толкач. За те же деньги получаем отличный двигатель, мощную гусеницу и более качественные детали.

Использование снегоходной приставки для мотокультиваторов

Если вы владелец мотоблоков «Салют», «Нева», «Каскад», «Целина», МБ-2, «Луч» или «Фаворит», то можете приобрести двухгусеничную снегоходную приставку. Пока что это лучший способ сделать буксировщик или толкач из мотоблока. Прошлые модели таких приставок были раскритикованы пользователями. Однако эти разительно отличаются от своих предшественников. В отличие от цепной передачи, как у обычных мотособак, на оси мотоблока насаживаются две пластмассовые звездочки, на которые надеваются гусеницы. Для этих ведущих звезд в каждой гусенице предусмотрены специальные прорези.

Использование мотоблока, чтобы тянуть волокуши, очень удобно. Конструкция быстро разбирается, что позволяет разместить ее в легковом автомобиле. Однако, минус мотоблока в том, что установленный в нем двигатель имеет мощность 6 или 7 л. с. Мотобуксировщик из мотоблока и волокуши будут двигаться со скоростью до 15 или 20 км/ч, а средняя скорость может быть и того ниже. Такой буксировщик с трудом тянет одни волокуши, не говоря уже о вторых.

Как сделать мотобуксировщик своими руками

Чтобы собрать самодельную модель, некоторые запчасти лучше купить готовыми. Гусеницу и ролики можно взять от «Бурана». Двигатель тоже можно приобрести отдельно – сегодня в Интернете их огромный выбор. Среди множества китайцев предпочтение лучше отдать мотору от Honda на 9–13 л. с. Чтобы карбюратор хорошо работал, обращайте внимание на наличие надписи Design in Japan. Такой карбюратор создаст вам меньше проблем при обслуживании. Этот карбюратор лучше настраивается и регулируется.

Для изготовления мини-снегохода, буксировщика или толкача вряд ли сгодится двигатель от бензопилы «Урал», так как тянуть волокуши он будет в лучшем случае со скоростью пешехода. Мощность бензопилы «Урал» 5 л. с., а этого недостаточно для полноценной мотособаки. Мотор от бензопилы «Урал» сгодится разве что для установки на детский или взрослый облеченный снегокат. Вместо этого можно использовать двигатель от мопеда или мотоцикла. Скорее всего, он будет мощнее, чем у бензопилы «Урал», однако не переусердствуйте, так как слишком тяжелый мотор – это тоже плохо.

В отличии от других деталей, раму буксировщику необходимо сделать самостоятельно. Для этого, можно использовать металлические квадратные трубы 20 х 40 х 120. На готовую раму нужно приварить крепления для коробки скоростей, двигателя и гусеницы. Как и раму, из 120 металлической трубы нужно сделать рычаги для управления. Однако для этого лучше взять трубу круглого сечения. Две трубы скрепляются перемычками, а на одну из них ставится сцепление и газ.

Корпус для защиты двигателя мотобуксировщика изготавливают из жести, однако в некоторых случаях можно обойтись без него. Если двигатель установлен в передней части, то корпус не так нужен. Если же мотор сзади, то защита от снежной пыли обязательно понадобится. В любом случае, делать корпус или нет, решать вам. Можно также использовать корпус от старого мотобуксировщика.

Итак, для создания самодельной мотособаки нужно не так уж много. Главное, это умение работать со сварочным аппаратом, чтобы сварить раму, и некоторое понимание в механике. А настроить карбюратор, отрегулировать сцепление или подтянуть гусеницу – все это дело практики.

Время чтения ≈ 6 минут

Если вы настоящий поклонник зимней рыбалки или катанию по сильно заснеженным поверхностям, вам будет интересно узнать, как можно изготовить мотособаку своими руками без помощи специалистов, используя схемы и чертежи. Это не так сложно, как кажется на первый взгляд, если соблюдать все инструкции и приобрести необходимый инвентарь. Данный вид мотобуксировщиков достаточно популярен сегодня в связи с их компактностью и хорошей проходимостью, а также малым затратам на топливо.

Особенности и виды мотобуксировщиков

Мотособака представляет собой вид гусеничной техники (с двигателем на гусеничном ходу), транспортное средство механического типа, позволяющее передвигаться самостоятельно и перевозить различные грузы на непроходимых участках. Данный агрегат весь популярен в кругах охотников и рыболовов, особенно среди тех, кто предпочитает современным квадроциклам это простое и малогабаритное оборудование.

Автором самого первого самодельного мотобуксировщика в 1975 году стал наш соотечественник, турист, егерь и рыбак-любитель Анатолий Васильевич Фомичев. Мужчина проживал в условиях крайнего Севера и использовал простую модификацию мотособаки вместо упряжки с живими обученными, что значительно облегчало передвижение по заснеженному льду во время рыбалки. В итоге самодельный аппарат одобрил Всероссийский Научно-Исследовательский Институт Охотоведения и Звероводства, и им стали пользоваться охотники по всей стране.

Уже потом появилась техника для различных сезонов с различным целевым назначением:

• Помощь в буксировке тяжеловесных грузов;
• Передвижение в труднопроходимых местах, сквозь сугробы, заболоченные зоны, глину и грязь;
• Помощь в сельском хозяйстве и большом производстве.

Современные мотособаки могут иметь грузоподъемность до 350 кг.

Основные составляющие элементы и органы управления конструкции:

1. Двигатель (или силовой агрегат) – самая важная составляющая часть, самая дорогая и конструктивно сложная;
2. Ходовая часть;
3. Поворотный механизм;
4. Рама с элементами крепежа (отверстиями);
5. Рама агрегата силового типа;
6. Подмоторная рама или Плита под мотором (отвечает за надежную фиксацию двигателя);
7. Руль со встроенными органами управления (в том числе с переключателем КПП, ручкой газа и сцепления);
8. Лыжный модуль;
9. Трансмиссия (отвечает за передачу полезного момента с вала двигателя на саму гусеницу моторного буксировщика).

Гусеничная приставка – это модуль, где располагается сиденье для водителя и зона установки мотоблока.

Как управлять мотособакой:

• Сидя на прицепе;
• Стоя на санях.

Завести и остановить снегоходную гусеничную машину можно:

1. Нажав на рычаг газа;
2. Нажав на сцепление.

Ходовую часть рекомендуется приобретать уже в сборе, а остальные элементы можно изготовить и самостоятельно. Дело в том, что сроки создания агрегата могут сильно растянуться в связи с трудоемкостью работ, а также необходимостью наличия определенных навыков.

Самодельный мотобуксировщик для рыбалки

Подвеска может быть нескольких видов:

1. Комбинированной;
2. Склизовой;
3. Катковой.

От выбранного типа подвески будет зависеть плавность и скорость передвижения. Самой быстрой является склизовый вид, поскольку зазор при перемещениях засоряется меньшим количеством грязи, снега и других посторонних предметов. Кроме того, сам силовой двигатель будет работать с меньшими перебоями, без перегрузок и перегрева.

Как мы уже выяснили, мотособака для мотоблока представляет собой гусеничную приставку с зафиксированным сидением для человека, у которой вместо стандартных привычных всем колес – гусеница. Перед самостоятельным изготовлением следует хорошо подготовиться: наметить чертеж, выбрать подшипники для опоры, выточить втулки, приготовить все необходимые материалы и инструментарий. Но обо всем по порядку.

Самостоятельная сборка моторной собаки

Примерное время сборки простого механизма – 15 минут, особенно если вы мастер и уже имели подобный опыт. Такое оборудование крайне полезно для жителей отдаленных населенных пунктов, например, рыбакам с его помощью будет удобно добираться лесом или полем от дома до нужной локации.

Составляющие части:

• Гусеничный механизм от моторного буксировщика «Барс Партизан» – 500*1040 мм;
• Рама – 540*1000 мм;
• Двигатель «Lifan» (мощность 6,5 л/с) производство Китай.

Что потребуется для сборки:

• Профильная труба;
• Гусеница;
• Элементы подвески.

Какое расстояние следует соблюсти между осями:

• Ось переднего вала до оси первой тележки катков – 180 мм;
• Переднего вала до верхней части рамы – 150 мм;
• Первой до второй тележки – 480 мм;
• Второй тележки до заднего вала – 190 мм;
• Заднего вала до окончания рамы – 100 мм;
• Осей тележек до верхней рамной части – 200 мм;
• Заднего вала до верхней части рамы.

Как сделать:

Сделать мотособаку своими руками можно легко и быстро, используя схемы и чертежи. Агрегат также удобно перевозить в легковой машине, расположив в пространстве багажного отделения. Хранить технику можно в подсобном помещении или гараже. На видео ниже показан процесс обката мотобуксировщика.

Мотособаки своими руками изготавливаются сегодня многими умельцами. Эти устройства представляют собой снегоходные малогабаритные гусеничные машины, с помощью которых можно буксировать сани. Этот вид техники стал известен сравнительно недавно, около 20 лет назад, однако уже сегодня он смог завоевать популярность среди широкого круга потребителей. Технику вы можете не только приобрести, но и изготовить.

Почему стоит изготовить мотособаку

Оборудование отличается компактностью, неприхотливостью и не предполагает необходимости наличия отдельного помещения для хранения. Если вы изготовите такой мотобуксировщик самостоятельно, то он будет способен облегчить вам жизнь, это особенно касается рыболовов и охотников, а также любителей активного зимнего отдыха. Собрать данный прибор можно из подручных средств, этот подход окажется рентабельнее по сравнению с приобретением модели заводской сборки.

Подготовка к работам

Перед тем как приступить к сборке мотособаки своими руками, вы должны определиться с ее характеристиками. Важно решить, какой грузоподъемностью будет обладать техника, за счёт какого двигателя будет работать, а также какой тип трансмиссии будет использован в конструкции. Мастеру нужно решить, будет ли двигатель запускаться электрическим стартером или вручную.

Когда изготавливаются мотособаки своими руками, они обычно дополняются приспособлениями, которые будут отвечать на запросы владельца. Сюда можно отнести:

• лебедку;
• защиту цепи;
• дополнительный свет.

Возможно, вам понадобится мотобуксировщик в виде толкача. Все эти характеристики позволят определить необходимый набор инструментов и материалов.

Подбор двигателя и сборка основы

На первом этапе мастеру предстоит собрать раму, на которую будут укрепляться двигатель, ходовая часть и коробка скоростей. Для этого обычно используется швеллер или металлическая балка, из одного из которых можно будет собрать прямоугольную раму, а использовать для этого нужно сварочный аппарат и углошлифовальную машину. При сборке мотособаки своими руками на раму устанавливаются крепления для коробки скоростей и мотора, при этом следует использовать стальной уголок. Двигатель может быть любым, его можно позаимствовать у бензопилы «Дружба» или «Урал». Именно так поступали производители первых мотобуксировщиков.

Однако вы можете использовать и мощный мотор, который можно взять от импортного скутера или мопеда. Если речь идет о двигателе Ш-58, можно выделить его основное преимущество — возможность использования коробки передач с ручным переключением. Если же применить двигатель зарубежного производства, то он должен быть малолитражным, желательно предпочесть двухтактный мотор, ведь четырехтактный при одинаковой мощности будет иметь более внушительную массу. Если говорить о мощности, то вполне достаточно будет 6,5 л. с., это позволит обеспечить скорость движения, которая равна 30 км/ч, что верно даже при передвижении по глубокому снегу.

Работа над ходовой частью

Если вы задумались над вопросом о том, как сделать мотособаку своими руками, то должны позаботиться о системе управления и ходовой части. Последняя основана на опорных подшипниках. На токарном станке, учитывая подобранные подшипники, выполняются втулки, толщина стенок которых должна быть равна 5 мм.

Они используются для установки опорных подшипников по углам рамы. Передние и задние оси вытачиваются на токарном станке, в итоге удастся получить валы. У описываемой конструкции на заднюю часть будет приходиться больший объем нагрузок. Поэтому задний вал необходимо сделать ведущим, на него надевается приводная звездочка, которая фиксируется сваркой. Ее следует соединить с помощью цепи с коробкой передач.

Самодельные мотособаки своими руками изготавливаются по определенной технологии, которая предусматривает дополнения к технике в виде гусениц. Их можно выполнить из транспортерной 22-см ленты, которую дополнительно усиливают металлическими шинами. Вы можете позаимствовать гусеницу у снегохода «Буран», но для расширения ходовой части ее разрезают пополам и делают вставки.

Методика проведения работ

Гусеничные траки иногда изготавливаются из твердой древесины или кареток от «Бурана», которые распиливаются и соединяются вставками. На четырехступенчатую коробку и мотор необходимо установить шкивы, которые соединяются ременной передачей. Руль дополняется встроенными органами управления по типу ручек газа и сцепления, а также переключателя коробки передач. Его снимают со скутера или мопеда.

Сборка мотособаки своими руками предусматривает фиксацию рукоятки на правой стороне, тогда как ручка переключения сцепления и коробки передач должна находиться слева. Руль фиксируется с помощью двух трубок, которые должны иметь вид буквы П. Полученная вилка фиксируется к задней оси шайбами, которые укрепляются сваркой. В результате разница в управлении обычным мопедом и мотобуксировщиком будет отсутствовать.

Вы можете изменить технологию проведения работ. Например, мотособака-толкач своими руками изготавливается почти по такой же методике, однако разница выражена лишь в навесном оборудовании. Для этого применяются узлы и детали, которые были позаимствованы у других механизмов и устройств, ранее пришедших в негодность.

Использование мотоблока

В конструкции можно использовать мотоблок, который ляжет в основу. Однако при этом удастся добиться скорости, равной 5 км/ч. Из транспортерной ленты необходимо изготовить две гусеницы, а корд будет однослойным. Применив отходы пластиковых труб, вы сможете выполнить траки. Применив полиэтилен, нужно будет выпилить ведущие звезды с помощью лобзика.

Мотособака из мотоблока своими руками изготавливается по технологии, которая предполагает дополнение техники сидячими санками. Кондуктор выполняется из старой двери, на поверхность которой необходимо набить штапики и бруски, расстояние между ними составит 35 мм. На ведущую звездочку надеваются гусеницы и натяжное колесо.

Заключение

Если вы решили изготовить мотособаку, то элементы между собой соединяются уголками, на которых располагается площадка для крепления двигателя. Натяжное колесо будет иметь диаметр, равный 290 мм. Диаметр впадины у ведущей звездочки составляет 290 м, звёздочка надевается на оси мотоблока.

Учитывая параметры агрегата, вы должны подобрать размеры конструкций, которые изготавливаются из швеллера, уголка и трубы. Например, подшипники будут иметь размеры 107 и 205 мм. Иногда последний параметр оказывается слишком велик для такой техники, однако если запчасти есть под рукой, то можно использовать именно их. Учитывая диаметр оси агрегата, необходимо подобрать подшипник, который надевается на ось.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора
:

• крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

1. На ведущую звездочку (поз. 3) подается крутящий момент М к.
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• касательная реакция грунтовой опоры Р к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению
, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность
   старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
   ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
   , поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью
   и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность
   применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества
своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
   повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
   , а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
   .

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см
.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы
.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм
.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка
   для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
   .
4. Вырезание ножом можно с успехом заменить электролобзиком
   , обезопасившись от возможного травмирования.
5. Срезаются обе боковины
   покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Вконтакте

В любой самостоятельно сделанной технике самой главной деталью считается двигатель. Для изготовления мотособаки предпочтение следует отдать одному из наиболее распространенных моторов Ш-58, предназначающихся для мопедов, которые производятся отечественным заводом. Его основное достоинство — такой мотор предусматривает использование ручного переключателя коробки передач.

Кроме того, необходимо отметить, что в самодельных буксировщиках можно устанавливать и двигатели зарубежных производителей. На сегодняшний день достаточно большую популярность обрели малолитражные двигатель, которые покупателям предлагают фирмы Hondа, а также Yamaha.

Двигатель для мотособаки

Часто в качестве двигателя берется мотор от бензопилы – небольшие габариты и достаточная для самодельной мотособаки мощность при достаточно низкой цене говорят сами за себя.

Главной технической характеристикой данных ДВС является их универсальность. Таким образом, двигатели отлично подойдут как для оснащения компактной мотособаки, так и для использования в огромном количестве разнообразных технических средств, начиная с мотоблоков и заканчивая маленькой электрогенераторной станцией.

Касательно количества тактов лучше подобрать качественный двухтактный двигатель, который является более практичным, в отличие, от четырехтактного. У двухтактников меньшие размеры, а также вес, а силовые характеристики практически ничем не отличаются. Минусом двхтактников является достаточно низкий моторесурс, но тут можно закладываться и на недорогие комплекты для капремонтов.

Также необходимо позаботиться и о деталях для системы регулирования работы буксировщика. Наиболее оптимальный вариант – руль, оснащенный встроенными элементами управления: ручка сцепления и газа, переключатель КПП. Его можно снять с любой изношенной техники или купить готовый предназначенный для мопедов или скутеров.

Чертежи мотособаки

1-передние ведомые колеса

2-траки-грунтозацепы (березовые рейки 35?75-1260 мм)

3-резьбовые шпильки М8х170 мм c гайками

4-верхняя часть рамы (стальная труба 30?2 мм)

5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм)

6-гребень (стальная полоса толщиной 3 мм)

7-усиливающий элемент (стальной лист толщиной 2,5 мм)

8-стойка (стальная труба 30?2 мм)

9-вилка (стальная труба диам. 22?2,5 мм)

10-топливный бак (полиэтиленовая канистра емкостью 2,5 л)

11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»)

12-руль (от мопеда любой марки)

13- опора топливного бака (стальная полоса толщиной 2 мм)

14-топливный кран с отстойником (от любого мопеда)

15-топливопровод

16-втулка ведущего валa

18-втулка (отpeзок резинового шланга)

19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм)

21-шайбы вилки

22-шплинт

23-ведущий вал (стальная труба диам 30?2,5 мм)

24-фланец (стальной лист толщиной 3 мм)

25-штифт (стальной пруток диам 10 мм)

26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм)

27-заднее ведущее колесо

28-тросы системы управления

29-цепь привода гусеницы

30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм)

31-двигатель типа В-50

32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм)

33-нижняя часть рамы (стальная труба 30?2 мм)

34-втулка переднего ведомого вала

35-болты М8х55 мм c гайками

36,40- втулки

37-подшипник

38-переходник

39-втулка

41-втулка

42-ведущая цепная звездочка

43- резинотканевая лента (толщина 6 мм, ширина 220 мм).

Перед тем как приступить к сборке техники, нужно приобрести правильно подобранные подшипники для опоры. Именно под них придется вытачивать втулки. Надежной основной конструкцией может отлично послужить самостоятельно сваренная рама, сделанная из нескольких труб для водопровода, отличающихся друг от друга диаметром отверстия. Чтобы придать им соответствующую форму, их изначально наполняют высушенным песком, а затем плотно закрывают с помощью пробок. Следующий этап заключается в помещении заготовки в тиски, где под воздействием обычного паяльника сгибается в заранее отмеченных точках. Изгибы получаются ровными и красивыми, если использовать шаблон, который можно изготовить из фанеры. Однако лучших результатов можно добиться при использовании трубогибов.

Когда каждая отдельная деталь рамы будет иметь нужные изгибы, их соединяют в одно целое сварочными прихватами. Это объясняется тем, что можно без проблем убрать любые возможные дефекты, возникающие на этапе сборки. После того, как все дефекты будут исправлены, рама скрепляется с помощью проварки швов электросваркой.

Необходимо также заготовить детали из стального листа, которые понадобятся для фиксации двигателя на раму. Их делают по картонным шаблонам. Они крепятся к двигателю, а получившаяся конструкция сварочными точками соединяется с корпусом рамы. Потом двигатель нужно отсоединить от шаблона и надежно приварить крепеж к несущей конструкции.

Для самодельного гусеничного блока можно взять валы разборного типа. Их очень легко сделать из нескольких подшипников, втулок, а также валов. Втулки изготавливаются исключительно для приобретенных подшипников таким образом, чтобы размеры их стенок не были больше пяти миллиметров. Потому что в таком буксировщике самые большие нагрузки создаются на заднюю ось. По этой причине задний вал оснащается приводной звездочкой, соединяющейся с КПП за счет цепной передачи.

В мотособаке кроме составных валов применяется еще и колеса такого типа. В состав последних входит по две щеки, имеющие толщину в три миллиметра, а также большое количество специальных грунтозацепов из маленьких труб из стали. Они смогут более качественно гасить вибрацию, если на их концы прикрепить втулки из резины.

Движитель

Отличные гусеницы для мотособаки можно сделать из транспортерной ленты. Самый лучший вариант – лента с шириной более двухсот миллиметров. Для изготовления траков используются рейки с ровной поверхностью из березы. Их длина должна быть примерно 1260 миллиметров. Усилить конструкцию данных элементов можно за счет нескольких гребней из стали, которые фиксируются на березовых брусьях. Все составляющие соединяются друг с другом с помощью болтов с резьбой М6.

Можно использовать и две гусеницы вместо одной. Конструкция с двумя гусеницами выходит более простая, но, имеет меньшую проходимость по глубокому снегу.

Система управления самодельным буксировщиком мало чем отличается от той, что используется на мопедах. Руль с правой стороны имеет рукоятку газа, а с левой – рычаг для переключения КПП, а также ручку сцепления. Для крепления руля к несущей конструкции необходимы две трубы, приваренные к вилке П-подобной формы. Последняя фиксируется на задней оси вваренными шайбами из стали.

Мотор в мотособаке находится в самой конструкции гусеницы, из-за чего его невозможно привести в работу обычным кикстартером. Таким образом, нужно модернизировать систему. Следует взять трубу с достаточно большой длиной. На одном ее конце делается отверстие размером, позволяющим без усилий вставить привод рычага. Потом стандартной сваркой трубы соединяются с рычагом кикстартера.

Посмотрите видео использования мотособаки.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора
:

• крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

1. На ведущую звездочку (поз. 3) подается крутящий момент М к.
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• касательная реакция грунтовой опоры Р к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению
, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность
   старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
   ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
   , поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью
   и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность
   применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества
своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
   повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
   , а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
   .

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см
.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы
.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм
.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка
   для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
   .
4. Вырезание ножом можно с успехом заменить электролобзиком
   , обезопасившись от возможного травмирования.
5. Срезаются обе боковины
   покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Вконтакте

Одной из проблем нашей родины являются очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить данную проблему своими силами.

Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.

А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

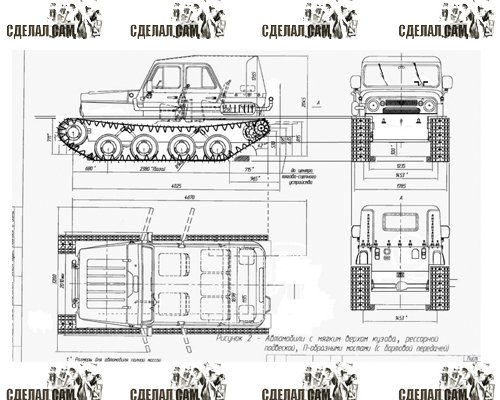

Самодельный гусеничный вездеход

Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.

Тяговая способность — тащит прицеп весом около 900кг.

Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Двигатель вездехода на гусеничном ходу

В качестве силового агрегата был использован вазовский мотор с коробкой передач. Соединение редуктора заднего моста осуществляется посредством муфты изготовленной из резины. Редуктор соединён с бортовыми дифференциалами валами.

Как было сказано выше, дифференциалы сделаны из вазовских дисковых тормозов с обычными суппортами.

Ресурс редуктора нисколько не уменьшается благодаря маленькой скорости вездехода. Основное преимущество этой модели вездехода — это небольшой вес. Когда вездеход двигается по болотистой местности либо по озеру, кузов погружается на 30-40 см.

Видео самодельный гусеничный вездеход в действии.

Инструменты

При реализации данного проекта самодельного вездехода, были использованы такие инструменты: сварочный аппарат, болгарка, различные ключи. Струбцины, станок для придания той или иной формы листовому металлу, особенно это актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых стёкол. Дрель для сверления отверстий.

С тех пор, когда из-под пера Гоголя вышла фраза о состоянии российских дорог, проблема не стала менее актуальной. Как и раньше в некоторых Богом забытых уголках страны люди вообще забыли мечтать об асфальтном покрытии. Единственный выход – пересесть на вездеходы. Увы, предлагаемые автозаводами модели не способны удовлетворить потребности автолюбителей из глубинки. Простой народ нуждается в малогабаритном, экономичном, ну и, конечно, дешевом транспортном средстве повышенной проходимости. Только в домашней мастерской из подручных материалов можно реализовать такую мечту.

Материалы и комплектующие для вездехода на гусеницах

Было бы справедливым заранее предупредить, что силовые агрегаты, снятыми с автомобилей, являются причиной повышенного расхода топлива. Зато они по сравнению с мотоциклетными двигателями обладают ощутимым запасом мощности. Изготовление гусениц тоже влечет дополнительные затраты.

Кузов самодельного вездехода лучше всего сконструировать из алюминиевого или дюралевого листа. Надо будет приобрести триплексное стекло, жидкую резину (можно заменить силиконовой смазкой). Основным материалом для гусениц послужит лист (или полоса) резины. Одна пара мостов, позаимствованных у советских авто – «Запорожца» или «Жигулей».

Можно выделить важные моменты, которые следует учесть в процессе создания вездехода на гусеницах.

К самодельному кузову предъявляются такие требования, как прочность, герметичность и обтекаемость встречным потоком воздуха во время езды. Что касается геометрии, то наилучшим решением будет кузов, напоминающий плоскодонную лодку.

В виду того, что придется колесить (точнее – «гусенить») заболоченную местность или даже преодолевать неглубокие водоемы кузов должен содержать минимум швов. Иными словами, вместо сварки цельный лист надо выгнуть, придав нужную форму. Металлический лист идет на изготовление не только кабины, но и всех отделений, в том числе и того, что предназначен для двигателя. Чтобы исключить пагубное действие воды влагозащитным материалом (например, резиной) надежно укрывают места стыков и креплений узлов. Особенно следует позаботиться о максимальной защите аккумулятора и электропроводки от влаги. Лучше, если для них будут выделены специальные шахты.

Жесткость конструкции машины повышенной проходимости должен обеспечить каркас из стальных труб. Мосты и двигатель будут установлены и закреплены на станине, изготовленной из медных труб.

В кузове сделать отверстия, предназначенные для вывода наружу мостов. Места стыков полуосей и кузова (в отверстиях) основательно уплотнить с помощью резиновых муфт.

Изюминка данного вездехода – наличие гусеничного хода, без которого трудно представить передвижение по любому бездорожью и даже вплавь. Беговую дорожку вырезают из листовой резины и закольцовывают. При расчете размеров гусеницы измеряют расстояние между валами, которые являются ведущими. Важным элементом, предоставляющим возможность легко преодолевать любую грязь, являются грунтозацепы, прикрепленные с внешней стороны гусеничного полотна заклепками. А если их сделать в виде маленьких лопаток, то грунтозацепы при погружении гусеницы в воду будут играть роль лопастей. Такую идею нетрудно реализовать, имея под рукой толстый алюминиевый лист. Далее надо измерить ширину колес. Это значение понадобится при расчете расстояния между соседними элементами ограничителей, которые крепятся с внутренней стороны гусеницы. Центр каждого колеса как здесь http://modelist-konstruktor.com/ должен в точности совпадать со средней линией гусеничной ленты и, тем самым, колесо будет расположено между ограничителями.

Обеспечить гусеничным лентам натянутое состояние можно следующим способом: пространство между мостовыми колесами заполнить ведомыми колесами.

Заключительный этап – комплектация кабины многослойным стеклом (триплекс или дуплекс) с резиновыми креплениями. Вездеходы — самоделки на гусеницах, чертежи которых есть в этой статье, пользуются популярностью у творческих людей.

Уважаемые посетители сайта « » сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.
Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.
Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)
После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом
После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V
»

Вообщем такой трак должен получиться.
Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.
Траки тоже сверлятся дрелью по 2 отверстия на каждый край.
Далее уже собираем гусеницу в единое целое.





Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Для передвижения большинства мотоблоков используются обычные колеса. Проходная способность аппарата в таких случаях крайне мала. К счастью, существует несколько хороших способов, позволяющих превратить мотоблок в вездеход или снегоход. Для этого достаточно сделать самодельные гусеницы.

Способы изготовления и материалы

При выборе материала для будущей гусеницы своими руками следует учитывать тип работ, для которых они предназначаются. Изделие должно быть не только предельно прочным, но и легким для удобной работы с агрегатом.

Первым делом необходимо установить дополнительные колеса на мотоблок таким образом, чтобы с каждой стороны было по паре. На них и будут крепиться будущие агрегаты, длина которых составит длину окружности каждого колеса плюс расстояние между их осями, умноженное на два. Все колеса должны быть одинакового диаметра.

К наиболее популярным исходным материалам для изготовления гусениц своими руками относятся:

1. Транспортные ленты и втулочно-роликовая цепь.
2. Ненужные автомобильные покрышки.
3. Цепи и ремни.

Каждый способ подразумевает свой ход действий.

Транспортная лента и цепь

Способ изготовления агрегата из этих материалов, по мнению большинства, самый простой. Для него не потребуется большое количество инструментов и материалов. Рекомендуется учитывать следующие советы:

Конструкция из покрышек

Помимо изделия из транспортной ленты, можно сделать гусеницу из покрышки своими руками. Здесь не придется ничего сшивать и зацеплять между собой, поскольку покрышка уже имеет замкнутую структуру со специальным протектором сцепления.

Покрышки обычных легковых автомобилей не подойдут. Нужно найти изделия для грузовых автомобилей или тракторов, которые имеют выраженный рельеф протектора.

Процедуру изготовления такого агрегата можно разделить на три основных этапа:

Стоит внимательно изучить рисунок протектора. Он должен быть четко выраженным для максимального увеличения проходной способности мотоблока за счет повышения сцепления гусеницы с поверхностью.

Ремни и цепи

В этом способе используются стандартные ремни с клиновидным профилем. Они крепятся между собой с помощью заклепок, которые размещены на них. Такая гусеница делается из двух отрезков одинаковой цепи и ремней. Алгоритм действий выглядит следующим образом:

Таким образом, можно получить прочную и качественную гусеницу из ремней и цепей, сделанную своими руками. Этот способ является наиболее трудоемким из всех представленных.

Траки для гусениц

Траки являются главной частью любой гусеницы. К счастью, необязательно покупать их в специализированных магазинах. Их достаточно легко изготовить самостоятельно из различных материалов. Главное, что нужно учесть, это уровень нагрузки, который планируется оказывать на мотоблок. Изготовить траки можно из:

• пластиковых труб;
• деревянных брусков;
• металлических траков.

Для изготовления траков из пластиковых труб понадобится водопроводная труба № 40. Она нарезается на отрезки, длина которых равна ширине гусеницы. После этого каждый такой отрезок разрезается вдоль на две половины. С этим поможет справиться циркулярная пила с диском для резки дерева.

Когда все траки будут готовы, их можно цеплять на основную конструкцию. Для этого используются мебельные болты № 6 и большие шляпки полусферической формы. Этими болтами каждый отрезок крепится к самой конструкции.

Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая проходить в сложных местах даже зимой.

Гусеница из деревянных брусков подойдёт для небольшой нагрузки, поскольку прочность конструкции не так велика. Для изготовления гусеницы из этого материала потребуются березовые брусочки одинакового размера и длины, равной ширине гусениц.

Основным преимуществом гусеницы с деревянными брусками в качестве траков является доступность материалов, легкость всей конструкции, а также возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются именно металлические траки для гусениц, ведь уровень их прочности достаточно велик. Чаще всего используются металлические трубы или профиль, который нарезается на отрезки подходящей длины и крепится к гусенице таким же образом, как это делалось в предыдущих способах.

Главным недостатком такой конструкции является большая масса и сложность ремонта. Если один из траков согнется во время работы, то придется потратить немало усилий для его замены.

Не так сложно изготовить гусеницу для мотоблока своими руками, хоть это и занимает достаточное количество времени. Важно отнестись к процессу с максимальной внимательностью и верно выполнять все расчёты. Также, необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать наиболее подходящие материалы для изделия.

Как сделать мотобуксировщик своими руками?

Мотобуксировщик по-научному или мотособака по-простому, народному – это очень удобное транспортное средство для охоты, рыбалки. Оно компактное, легкое в управлении, не требует водительских прав и стоит значительно дешевле, чем любой снегоход. Его можно купить в специализированной торговой точке, только цены на такую технику высокие. Выход имеется: собрать аппарат можно самому в домашних условиях, в таком случае вложения будут незначительными. Чтобы самодельная мотособака была изготовлена на должном уровне, работала продолжительное время, необходимы детальная схема и чертежи, ряд составных частей и инструментов.

Инструменты и материалы

Для самостоятельного выполнения сборочных работ нужен определенный перечень инструментария и материалов.

Потребуется несколько инструментов.

1. Сварочный аппарат. Он нужен для стыковки металла, дает возможность получить надежное соединение. Для работы со сварочным агрегатом нужна определенная оснастка, в частности, электроды, а также защитная экипировка.
2. Угловая шлифовальная машина (болгарка) – незаменимый инструмент при работе с металлами. Она необходима для расчленения заготовок на отдельные части. К болгарке надо подобрать специальные насадки, которые потребуются для работы с определенными материалами.
3. Электродрель – для получения отверстий.
4. Комплект гаечных ключей для работы с крепежными изделиями.

Из материалов и агрегатов нам потребуются:

1. соответствующий мотор для определенных условий эксплуатации;
2. профильная и круглая труба для сооружения остова (рамы);
3. колеса на ходовую часть.

Выбор и изготовление основных элементов

Следует детальнее обсудить основные составные части, базовые компоненты и органы управления мотобуксировщика.

Двигатель

Самый важный компонент техники – мотор (силовой агрегат). Как правило, для изготовления мотобуксировщиков используется одноцилиндровый карбюраторный двигатель. Не менее значимым элементом является гусеница – подвеска и движитель. Посредством гусеницы можно перемещаться по льду, снежному покрову, мягкой земле в теплое время.

В большинстве случаев для мотобуксировщиков применяются моторы брендов Honda, Yamaha (дорогостоящие) либо китайских торговых марок (MTR, Lifan и другие, доступные по цене).

Эти моторы значительно разнятся по стоимости, хотя мощность их, как правило, равносильна. Прекрасно себя показали моторы Lifan, оснащенные сцеплением центробежного типа.

Отдельные умельцы используют для изготовления мотобуксировщиков двигатель от мотоблока (культиватора), движки от бензопил (мотопил) «Урал», «Дружба».

Востребованным является мотор Ш-58 от мопеда, предусмотренный для ручного режима переключения коробки передач. В равной мере можно использовать моторы для скутеров. Главное условие, чтобы агрегаты имели неплохие тяговые свойства, мощность не меньше 6 лошадиных сил. Этого вполне хватает для транспортировки на мотобуксировщике одного человека и грузов на 30-50 килограммов. Для перемещения 2-х человек и грузов на 150-200 килограммов желательно подобрать мотор мощностью больше 9 лошадиных сил.

Несущая рама

Уровень качества рамы должен находиться на высоте, поскольку в движении она подвергается большим нагрузкам, в особенности при перемещении по бездорожью. Данная конструкция сооружается всецело собственными силами, сваривается из профильных труб с прямоугольным сечением. В основном достаточно трубы с 3-миллиметровой толщиной стенок – более тонкий металл не подходит, он может быстро деформироваться.

Сборка самоделки выполняется согласно ранее выбранному чертежу (примерно такому, как наш).

Для изготовления рамы берут 2 трубы размером 20×20 миллиметров, дополняют еще двумя сечением 20×40 миллиметров, формируют остов.

В него ввариваются 2 уголка по 40 миллиметров, поверху приваривают предохранительную конструкцию для движка, которая не позволит ему получить повреждения при переворачивании техники. К раме также не мешает «пришить» посредством заклепок оцинкованный лист, чтобы закрыть гусеницу.

Подвеска

Подвеска (система подрессоривания) является важным фактором функционирования ходовой части. От избранного типа системы будет зависеть размеренность и скорость передвижения.

По структуре система подрессоривания бывает нескольких разновидностей:

Самая быстрая – склизовая подвеска, так как зазор при перемещении забивается минимальным количеством мусора, снега и иных посторонних предметов. Вследствие этого двигатель будет функционировать с минимальными сбоями, без перегрузок и излишнего нагрева, однако склизы используются исключительно зимой: им требуется снег, который служит охлаждением лыжного модуля.

Для путешествий в любое время года следует выбирать современную систему подрессоривания каткового типа, только не с жесткими, а с опорами катковыми пружинными.

Такой мотобуксировщик будет более плавно передвигаться по мерзлой дороге. Катковая хуже ведет себя на снежном покрове (при перемещении желательно избегать чересчур сыпучего, глубокого снега), однако безупречна для перемещения в летние месяцы.

Комбинированные типы подвески совмещают в себе как достоинства, так и отрицательные черты склизов и катков.

Трансмиссия

Трансмиссия (силовая передача) несет ответственность за передачу вращения вала на ведущую звездочку (профилированное колесо) гусеницы. Силовая передача бывает автоматической редукторной, механической, вариаторной, отдельные разновидности, к примеру, оснащаются реверс-редуктором от «Муравья» (для заднего хода). Плюсом автоматической силовой передачи является большая горизонтальная сила тяги, недостатком – быстрое срабатывание некоторых элементов, потребность в регулярном техническом обслуживании.

В роли механической можно использовать коробку от ВАЗа, другой старой автомашины. Ее преимущества – простота техобслуживания, отсутствие потребности в частой наладке, однако эксплуатация подобной силовой передачи менее комфортна.

Вариаторная коробка передач (КП) обеспечивает мягкую передачу усилия от мотора на гусеницу, что дает возможность уменьшить скорость изнашивания элементов, сэкономить на топливе. Недостаток – слабый ремень агрегатов, который требуется с регулярным постоянством менять.

Самодельные гусеницы для мотоблока своими руками

Чтобы увеличить проходную способность мотоблока и использовать его в качестве вездехода или снегохода, можно оснастить его гусеницами. Их можно приобрести уже готовые, но они дорого стоят, да и не всегда можно подобрать нужный вариант к своему мотоблоку. Существует несколько способов, как сделать гусеницу на мотоблок своими руками.

Воспользовавшись нашими рекомендациями, вы сможете легко превратить свой колесный мотоблок в гусеничный вездеход. При этом вам не понадобятся дорогие материалы и слишком много времени.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило – следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

• обычная транспортерная лента и втулочно-роликовая цепь;
• автомобильные покрышки;
• ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

• Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм – ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
• Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
• Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
• Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы – покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

• Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
• Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

• Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
• Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
• Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
• Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть – какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Вам могут быть интересны статьи про сборку снегоуборщика своими руками или каракат из мотоблока.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на самодельном снегоходе прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Гусеница для мотобуксировщика своими руками

Мотобуксировщик, получивший в народе название «мотособака», как нельзя лучше подходит для использования в северных широтах с хорошим снежным покровом. Используя мотоблок, можно самостоятельно сделать альтернативную собачьей упряжке быстроходную гусеничную машину, которая сможет буксировать по снегу сани с человеком или небольшим грузом.

Сделать гусеницу для мотособаки своими руками совсем несложно.

Можно использовать старую гусянку от снегохода «Буран». Чтоб увеличить ходовую часть, следует разрезать ее пополам и нарастить при помощи вставок. Траками могут послужить каретки со старого «Бурана». Достаточно трех кареток с катками. Их также нужно распилить и нарастить вставками.

При отсутствии старых запчастей гусеницу для мотобуксировщика можно изготовить из подручных средств одним из вышеописанных способов. Например, из транспортерной ленты.

Для изготовления понадобятся:

• транспортерная лента шириной от 22 см.;
• металлические шины для усиления;
• деревянные бруски из твердого дерева для гусеничных траков.

Предлагаем вашему вниманию видео, на котором показан процесс изготовления гусеницы.

Изготовление гусеницы для мотоблока – процесс несложный, хотя требует достаточного количества времени. Также необходимо приложить все старание и умение, чтобы все звенья гусянки располагались на равном расстоянии друг от друга. Это поможет избежать перекосов и соскальзывания гусеничного полотна с несущих поверхностей.

Мотобуксировщик своими руками. Чертежи, сборка

Предлагаем сделать лучший самодельный мотобуксировщик, для передвижения по снежным сугробам своими руками. Это транспортное средство на гусеницах, в которое входят сани волокуши.

Народные названия этого вида транспорта – мотособака, мотонарты, мини-снегоход. Он выступает в качестве незаменимого помощника для тех, кто живет в северных районах, занимается охотой и рыболовлей.

Сегодня, зайдя в магазины специализированного направления, мы можем увидеть самую разнообразную мини-технику повышенной проходимости – в частности, модели вездеходов, мотобуксировщиков. Однако простой человек, конечно, не всегда может позволить себе купить такой транспорт, цена его достаточно высока. Но есть и реалистичный способ получить такие мотонарты – самостоятельно собрать их, используя подручные средства.

Для гусеницы используется транспортерная лента, тележку гусеницы мы также своими руками свариваем, используя профильную трубу. Транспортерная лента имеет отверстия, в соответствии с шагом ведущих звездочек. Для изготовления опорных катков взяты колеса от тележки для продуктов. От мотора Lifan передача крутящего момента обеспечивается через цепную передачу с маленькой звезды на большую без редуктора.

Для изготовления прицепа применена профилированная труба, для лыж – пластиковая труба, диаметр 28 см. Для сиденья использована обшивка, для которой взят поролон и кожзаменитель. Этот мотобуксировщик отличается весьма компактными размерами. Его можно легко перевозить в багажном отделении машины «Нива».

Пошаговое описание сборки мотобуксировщик своими руками

Этот транспорт изготовляется из таких материалов:
• двигателя Lifan 6,5 лошадиных сил;
• профильной трубы;
• транспортерной ленты;
• колес от тележки для продуктов;
• болтов, гаек и прочих мелочей.

Перечень необходимых инструментов:
• сварочный инвертор;
• болгарка;
• дрель;
• гаечные ключи.

Чертежи прототипа мотобуксировщика.

Собираем гусеничный движитель, используя транспортерную ленту.

Учитывая шаг ведущих звездочек, проделываем отверстия, промежуток окаймлен металлической пластиной.

Двигатель для мотобуксировщика- Lifan.

Цепная передача крутящего момента.

Лыжный модуль для мотобуксировщика своими руками

Для изготовления лыж взята пластиковая труба, лыжня и гусеница имеют одинаковую ширину 38 см.

Сидение, если нужно, можно снять.

Размер мотобуксировщика позволяет легко поместить его в багажник легковой машины.

Обкатываем на льду и пользуемся в удовольствие.

Мотособаки для рыбаков и охотников – как сделать машину своими руками

Мотобуксировщик или мотособака – нужная вещь для охотника. Этот вид транспорта можно приобрести в специализированном магазине, но цены на подобную технику высокие. Выход есть: собрать изделие можно самому, тогда затраты будут небольшими. Чтобы мотособака своими руками была сделана качественно, служила долго, нужна подробная схема и чертежи, ряд инструментов и деталей.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

• экономия топлива и общее удешевление конструкции;
• более высокая скорость движения;
• возможность сделать дополнительные отсеки для снастей.

к содержанию ↑

Основные элементы мотособаки

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор. Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки.

Двигатель машины

Чаще всего для мотособак используются двигатели марок «Хонда», «Ямаха» (дорогие) или китайских брендов (MTR, «Лифан» и другие бюджетные). Эти силовые агрегаты сильно различаются по цене, хотя мощность их обычно равнозначна. Отлично себя зарекомендовали двигатели «Лифан» с центробежным (сухим) сцеплением. Некоторые применяют для создания мотособак мотор из мотоблока, снимают двигатель с бензопилы «Урал», пилы «Дружба».

Популярным считается мотор с мопеда Ш-58, рассчитанный на ручное переключение коробки. Также можно применять двигатели для скутеров. Главное, чтобы у изделия были хорошие тяговые характеристики, мощность не менее 6 л. с. Этого достаточно для перевозки на мотособаке одного человека и груза на 30-50 кг. Для поездки двух человек и груза на 150-200 кг лучше выбрать двигатель мощностью более 9 л. с. В качестве элемента тюнинга мотора часто используют натяжитель цепи.

Несущая рама мотособаки

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Как сделать раму своими руками, можно посмотреть на фото, видео. Берут две трубы сечением 20*20 мм, дополняют еще двумя размерами 20*40 мм, формируют каркас. Вваривают в него два уголка по 40 мм, сверху приваривают защитный каркас для двигателя, который не даст ему повредиться при опрокидывании техники. К раме также желательно присоединить заклепками лист оцинковки для закрытия гусеницы.

Подвеска мотособаки

Подвеска служит важным показателем работы ходовой части. По конструкции она может быть катковой, склизовой. Катковая хуже показывает себя на снегу, зато идеальна для движения в теплое время года. Подвеска на склизах не позволяет забиваться гусеницам, но применяется только зимой: ей нужен снег, который охлаждает систему (лыжный модуль).

Для домашнего изготовления мотособаки и поездок в любой сезон года стоит выбирать современную катковую подвеску, но не с жестким, а с пружинным опиранием катков. Такая мотособака будет более мягко перемещаться на замерзшей дороге. При движении придется избегать слишком рыхлого снега.

Трансмиссия мотособаки

Трансмиссия отвечает за передачу вращения вала на основную звездочку гусеницы. Коробка может быть вариаторной, механической, автоматической редукторной, некоторые имеют реверс (возможность заднего хода). Преимущество автоматической трансмиссии – большое тяговое усилие, минус – быстрый износ ряда деталей, необходимость регулярного техобслуживания.

В качестве механической можно применять коробку от ВАЗ, иного старого автомобиля. Ее плюс – простота обслуживания, отсутствие необходимости в частом ремонте, но использование такой трансмиссии менее комфортно. Вариатор обеспечивает плавную передачу усилия от двигателя на гусеницу, что помогает снизить скорость износа деталей, сэкономить на бензине. Минус – слабый приводной ремень, который приходится регулярно менять.

Гусеница мотособаки

Такие устройства могут быть снегоходными и специализированными, созданными именно для мотособак. Они различаются шириной, высотой, длиной. В продаже есть сменные гусеницы от снегоходов, которые можно применять в изготовлении мотобуксировщиков. Популярны гусеницы от «Бурана», но высокой проходимостью они не отличаются, эксплуатировать мотособаки придется только на замерзшем водоеме, хорошо накатанной дороге.

Приобретать следует не слишком узкие гусеницы. Оптимальным считается изделие на 50 см, поскольку оно делает мотособаку устойчивой, проходимой, маневренной. Есть в продаже и «агрессивные» гусеницы повышенной проходимости, их ширина – от 55 см, выполнен особый рисунок протектора. У изделий повышена высота грунтозацепов – она равна 32 мм (стандартная составляет 21 мм). Можно также сделать гусеницы самостоятельно из транспортерной ленты. Траки выполняют из березовых планок, иных материалов.

Электрооборудование и системы управления машины

Для управления мотособаки используют руль, имеющий связь с КПП, ручкой сцепления, газом, которые следует взять с любой подходящей старой техники. Обычно в базовых комплектациях буксировщиков оборудован ручной пуск, но по желанию его могут поменять на электростартер, добавить катушку освещения. Все это легко сооружается самостоятельно, но затраты на изготовление мотособаки повысятся.

Без электростартера вполне можно обойтись, к тому же ручной пуск считается более надежным в плане поломки. Зато без освещения ночью на мотособаке точно придется плохо, эту систему нужно предусмотреть обязательно. Машину надо снабдить катушкой на 7 ампер, чтобы проблем с подпиткой фар не возникало.

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

• грузоподъемностью;
• мощностью двигателя;
• типом трансмиссии;
• системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха. Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

• С цельной либо переломной рамой.
• С жёсткой либо амортизированной подвеской.
• С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

1. Подбор двигателя, расчёт рамы и ходовой части.
2. Сборка рамы точечной сваркой.
3. Устройство рулевого управления.
4. Установка двигателя в проектное положение на временное крепление.
5. Проверка конструкции на устойчивость к опрокидыванию.
6. При успешной проверке — капитальная сварка рамы, установка двигателя.
7. Установка приводной системы, мостов.
8. Сборка и установка гусениц.
9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

• Топливным баком.
• Системой зажигания.
• Понижающим редуктором с числом 1:2.
• Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

• Двигатель.
• Сцепление.
• Редуктор.
• Бензобак (объёмом 5−10 литров).
• Глушитель.
• Генератор.
• Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

• Ведомая звёздочка большого диаметра.
• Зубчатые колёса, приводящие в движение гусеницы.
• Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Чтобы увеличить проходную способность мотоблока и использовать его в качестве вездехода или снегохода, можно оснастить его гусеницами. Их можно приобрести уже готовые, но они дорого стоят, да и не всегда можно подобрать нужный вариант к своему мотоблоку. Существует несколько способов, как сделать гусеницу на мотоблок своими руками.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

• обычная транспортерная лента и втулочно-роликовая цепь;
• автомобильные покрышки;
• ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

• Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
• Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
• Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
• Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

• Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
• Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

• Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
• Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
• Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
• Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть — какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Гусеница для мотобуксировщика своими руками

Мотобуксировщик, получивший в народе название «мотособака», как нельзя лучше подходит для использования в северных широтах с хорошим снежным покровом. Используя мотоблок, можно самостоятельно сделать альтернативную собачьей упряжке быстроходную гусеничную машину, которая сможет буксировать по снегу сани с человеком или небольшим грузом.

Сделать гусеницу для мотособаки своими руками совсем несложно.

Можно использовать старую гусянку от снегохода «Буран». Чтоб увеличить ходовую часть, следует разрезать ее пополам и нарастить при помощи вставок. Траками могут послужить каретки со старого «Бурана». Достаточно трех кареток с катками. Их также нужно распилить и нарастить вставками.

При отсутствии старых запчастей гусеницу для мотобуксировщика можно изготовить из подручных средств одним из вышеописанных способов. Например, из транспортерной ленты.

Для изготовления понадобятся:

• транспортерная лента шириной от 22 см.;
• металлические шины для усиления;
• деревянные бруски из твердого дерева для гусеничных траков.

Предлагаем вашему вниманию видео, на котором показан процесс изготовления гусеницы.

Изготовление гусеницы для мотоблока – процесс несложный, хотя требует достаточного количества времени. Также необходимо приложить все старание и умение, чтобы все звенья гусянки располагались на равном расстоянии друг от друга. Это поможет избежать перекосов и соскальзывания гусеничного полотна с несущих поверхностей.

Уважаемые посетители сайта «Самоделкин друг
» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход
является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов
делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V
»

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Рисунок 1.Чертеж схема самодельного снегохода

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами 6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут «набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Рисунок 2. Приспособление резки пластмассовых труб:
1. деревянный брусок;
2. пластмассовая труба;
3. металлический уголок.

Для сверления в транспортерной ленте отверстий под крепежные болты 6 мм сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой тяги и стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика(всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким:

• гусеница — 9 кг;
• ведущий вал в сборе — 7 кг;
• две пары колёс с осями — 9 кг;
• двигатель и руль — 25 кг; пара лыж -5 кг;
• рама- 15 кг;
• двухместное сиденье со стойками — 6 кг.

Итого всё вместе весит 76 кг.

Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).

Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

На фото этапы изготовления снегохода по приведенным выше схемам-чертежам:

1. Заготовки грунтозацепов будущей гусеницы.
2. Специальная ведущая звёздочка от снегохода “Буран”.
3. Самодельный ведущий вал гусеницы с установленными звёздочками для цепи и гусеницы.
4. Кондуктор для сверления отверстий в транспортерной ленте.
5. Опорные катки гусеницы с осями и кронштейнами крепления к раме снегохода.
6. Привод от двигателя ведущего вала гусеницы осуществляется цепью от мотоцикла.
7. Рама снегохода с ведущим валом и опорными катками гусеницы.
8. Механизм управления поворотом лыж.
9. На этот снегоход я поставил пластмассовые лыжи от детских китайских санок. Но пластмасса, из которой они изготовлены, оказалась очень хрупкой и к концу зимы одна из лыж поломалась.
10. Лыжи от снегоката “Аргомак” с установленным подрезом (коньком) и крепёжными уголками для установки на снегоход.
11. Втулки поворота лыж. Всё очень просто: никаких подшипников. Необходимо только наносить смазку на резьбу, и долгий срок службы обеспечен. Кроме того, вворачивая или выворачивая патрубки, можно изменять клиренс снегохода.
12. Ось передних колёс (катков гусеницы) прикреплена к раме неподвижно, а ось задних колёс-катков, вращая болт, можно перемещать для регулирования натяжения гусеницы.

Как сделать снегоход на гусеницах: фото к статье

Самодельный снегоход своими руками: фото

1 шт. ручной работы фетр самодельные тканевые цветы craft feltro…

Сделать снегоход своими руками намного проще, чем кажется. Для этого потребуется желание, несколько деталей от простаивающей в сарае или гараже техники, любительские навыки работы с металлом и немного времени. Покупные узлы, скорее всего, тоже потребуются, но стоимость снегохода или снегоката с мотором, собранного за несколько вечеров, будет гораздо дешевле покупного.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

1. Не проваливаться в снег.
2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов «Буран» или любых инструментов и средств передвижения с мотором — скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Простые детские снегоходы

Самый простой способ сделать опору — это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности — например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Ледовые мотосани

Прогулка по реке зимой — скользкое занятие. Однако, если заменить снегокат на санки и приладить к ним мотор от бензопилы «Дружба» мощностью 4-5 л.с., получится безопасное средство передвижения по льду:

КПД и скорость саней на льду значительно выше, чем у других конструкций. Но по рыхлому снегу такая конструкция пойдет с большим трудом.

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция — самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные
, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов «Иж», «Урал» или «Днепр». Недостатки конструкции — габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

• из транспортерной ленты;
• из покрышек грузовика;
• из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью
, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла — например, как у популярного «Бурана»:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Внимание, только СЕГОДНЯ!
