Гусеница для снегохода из автомобильной покрышки своими руками

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Гусеница своими руками может быть выполнена по наиболее простой технологии. Это займет у вас минимальное количество времени. Гусеничный движитель можно изготовить на основе втулочно-роликовой цепи, а также транспортерной ленты. Для проведения работ нужно подготовить некоторый набор специальных инструментов или оснастку. Для того чтобы продлить срок эксплуатации ленты, рекомендуется прошить ее края с помощью лески, укрепляя ее на расстоянии, равном 1 см. Необходимо при этом использовать принцип, который применяют швеи для обметывания краев ткани, что позволит уберечь ленту от повреждений.

Рекомендации по проведению работ

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

В условиях суровой русской зимы неплохо бы иметь снегоход. Раньше такая машина была роскошью, и купить ее можно было только заграницей. Сегодня же, это средство передвижения можно встретить практически в любом мотосалоне. Снегоход можно приобрести просто для развлечения (для езды на зимнюю рыбалку и охоту), порой без него не обойтись и на работе (спасателям, лесникам, геодезистам). Стоимость снегохода зависит от фирмы производителя, модификации, мощности и других факторов. Самая простая модель может стоить около 100 000 руб., а цена более продвинутого снегохода доходит до 1 000 000 руб. Конечно, если эта техника необходима для работы, то экономить не стоит, ведь от надежности снегохода могут зависеть жизни людей, особенно, если он эксплуатируется спасателями. А вот для развлечения можно собрать эту чудо-машину и в домашних условиях.

Самодельный снегоход, сможет соорудить любой человек мало-мальски разбирающийся в технике. Перед тем как начать делать снегоход, нужно понять какие преимущества вы от этого получите.
Плюсы самостоятельной сборки:

• Стоимость. Для некоторых это может выступать самым главным плюсом. Цена самодельного снегохода обойдется в разы дешевле, чем, если приобретать его в магазине.
• Характеристики. Делая снежный агрегат, вы сами контролируете весь процесс, выбираете конфигурацию, мощность и внешний вид.
• Надежность. Собирая аппарат самостоятельно, вы будете использовать самые лучшие комплектующие и детали.

Качественно сделанную машину своими руками можно использовать не только в городе, на ней вполне безопасно выезжать за пределы населенных пунктов, на горнолыжные базы и путешествовать по бездорожью.

С чего начать?

Лучше всего начать работу по сборке аппарата своими руками с чертежей. Для создания чертежа не лишними будут инженерные навыки. Однако если вы в этом не преуспели, то стоит воспользоваться интернетом и распечатать готовую схему. Во всемирной паутине есть возможность найти чертежи снегоходов разных модификаций, от самых простых и дешевых вариантов до сложных, сконструировать которые под силу лишь опытному механику. Чертежи есть в общем доступе, распечатав которые вы без труда соорудите машину мечты.
Изучая чертежи, обратите внимание на массу агрегата, чем он будет легче, тем выше будет его проходимость. Снегоход с легкостью будет маневрировать по рыхлому и глубокому снегу. Однако не только масса готового изделия влияет на проходимость, не менее важна опорная площадь гусеницы.

Из чего состоит снегоход?

Любые снегоходы состоят из основных деталей, которые будут не измены вне зависимости от модификации аппарата, таких как:

1. Рама. Можно использовать раму от старого мотоцикла или мотороллера, если таковая отсутствует, то можно сварить ее на заказ. Токарь запросто справится с такой задачей.
2. Двигатель. Можно использовать мотор от мотоблока, хотя стоит сказать, что при его мощности, получившееся изделие лучше назвать детским снегоходом, разогнать его до приличной скорости не выйдет. Есть альтернатива использовать мотор от мотоцикла или скутера. Выбор двигателя зависит еще и от массы снегохода.
3. Гусеницы. Самая важная и одновременно сложная деталь снегохода.
4. Привод. Соединяет двигатель и гусеницу. Для привода отлично подходит цепь от мотоцикла.
5. Руль. Тут нужно отталкиваться от личных предпочтений и удобства, но чаще всего он также берется от скутера или мотоцикла.
6. Лыжи. Здесь используется готовый вариант, если таковой имеется или можно сделать лыжи из фанеры. Лучше отдать предпочтение листам фанеры толщиной не менее 3 мм.
7. Топливный бак. Для этой детали следует выбрать емкость из пластика или металла. Вместимость 15 литров вполне достаточна для того чтобы преодолевать большие расстояния при этом она не займет много места.
8. Сиденье. Лучше всего изготовить на заказ, так как самодельный снегоход будет эксплуатироваться в суровых условиях, следует отдать предпочтение прочным, износостойким материалам. Не забывайте об удобстве, вы должны чувствовать на нем себя комфортно.

Можно ли сделать гусеницы самому?

Это самый сложный элемент, для самостоятельного изготовления. Гусеницы машины играют решающую роль в том, какую скорость будет развивать агрегат, и какова будет сцепка с ледяным покрытием. Качественно сделанные кустарным способом гусеницы способны прослужить достаточно долгое время. Чаще всего для гусениц используют покрышки от автомобиля. Для начала нужно освободить покрышки от бортов, оставив лишь гибкую дорожку. Теперь нужно изготовить грунтозацепы. Для этого используют пластиковую трубу диаметром 4 см. Ее нужно распилить на части длинной 50 см, получившиеся заготовки распилить еще вдоль. Эти детали крепятся к покрышке болтами. Важно соблюсти одинаковый интервал крепления грунтозацепов, в противном случае гусеница будет соскакивать с катка. Оптимально будет крепить их на расстоянии 5 см друг от друга.
Аналогичным методом делают гусеницы. Для их изготовления нужно использовать транспортерную ленту, которую следует отрезать, сделав длину оптимальной для самодельного агрегата. Важно правильно и надежно сцепить обрезанную ленту. Для этого ее концы накладываются друг на друга на 5 см и фиксируются болтами.
Как вариант, для изготовления гусениц можно воспользоваться клиновыми ремнями. Они скрепляются грунтозацепами, образуя гусеницу с готовыми выемками под шестерню.
Делая гусеницы своими руками нужно учесть такой нюанс: чем больше площадь гусеницы, тем лучше аппарат будет проходить по сугробам, но в управлении будет хуже. В магазинах, готовые изделия чаще всего представлены в трех вариантах, со стандартными гусеницами, широкими гусеницами и сверхширокими.
Чтобы упростить себе задачу, вместо самостоятельного производства, можно приобрести гусеницы в магазине. Таким образом, вы получите возможность приобрести гусеницы подходящие под рельеф местности и условий перемещения.

Особенности сборки

Готовую раму, сваренную собственноручно или позаимствованную от другой техники нужно оснастить рулем с помощью сварки. Двигатель устанавливается строго в соответствии с чертежом. Лучше всего, чтобы он располагался как можно ближе к карбюратору. На готовую конструкцию нужно установить гусеницы, которые были изготовлены заранее.
Когда проделана основная работа, можно приступать к подключению бака, тросов газа и тормоза, установке сиденья.

Самый простой способ изготовления снегохода

Взять за основу мотоблок и видоизменить его в снегоход – это, наверное, самый легкий способ для создания агрегата для передвижения по снегу. Его можно использовать полностью, можно взять лишь некоторые детали.
Если мотоблок используется полностью, то к нему нужно приварить раму с задней осью и модифицировать рабочий вал в привод, который должен передавать вращающие движения от двигателя к гусенице.
Если использовать мотоблок не полностью, то из него следует взять только двигатель и рулевую вилку. На нижнюю часть вилки нужно будет установить гусеницы.
В этом случае нужно также учитывать, что мощность мотоблока рассчитана на вес и давление колес, которые меньше чем гусеницы. Для того чтобы избежать лишней траты бензина и амортизации деталей, колеса снегохода должны быть с низким давлением.
Мини самодельный снегоход легок в управлении. К слову сказать, если самодельный снегоход получился не очень мощный и развивает скорость до 15 км/час, то оснащать его тормозами не обязательно. Для остановки самодельного снегохода достаточно просто снизить обороты, и он остановится сам.
Подойдя к работе серьезно и изучив всю имеющуюся информацию, наверняка вы будете гордиться своим агрегатом собранным собственноручно!

Снегоходы продающиеся в магазине имеют довольно высокую цену и зачастую не укладываются в бюджет. А передвигаться по снегу все же необходи. Рыбалка, охота да и просто активный отдых в дикой природе требуют проходимости. Поэтому мы рассмотрим способы как сделать снегоход своими руками.

Снегоход из мотоцикла

Первая модель собрана на СТО из подручных деталей, плюс немного сварки. Двигатель от мотоцикла восход 1, сани сварены из металлических труб.

Снегоход из скутера

Двигатель от скутера Хонда 50 кубиков.

Рама сварена из металлического профился сечением 50х50мм.

Привод гусеницы из расширенного колеса и сутпицы от лады девять (ваз 2109).

Амортизатор от ам. Ока.

Склизы для гусеницы сделаны из водопроводной трубы.

Гусеница взята бу от неизвестной модели снегохода. Подвеска сделана под эту гусеницу.

Видео снегохода в действии

Самодельный снегоход

Серьёзная конструкция сделанная по всем канонам мотостроения.

Рама сварена из профильной трубы по самодельным чертежам.

Куплены в магазине следующие запчасти:

Были закуплены:

• Двигатель Lifan 188FD мощностью 13л.с. с электростартером
• гусеница шириной 500мм от мотособаки Райда
• ролики от снегохода Буран
• ведомый и ведущий валы со звездочками
• ведущий вариатор Сафари и ведомый.
• Склизы от снегохода Тикси
• Лобовое стекло от снегохода Тикси
• фара от скутера Атлант
• капот изготовлен из капота ВАЗ2110
• Лыжи от снегохода Тайга

Фото сборки:

С наступлением зимнего периода двухколесные транспортные средства теряют свою актуальность. Использование автомобиля для преодоления небольших дистанций с высокой заснеженностью является не особо практичным, а в большинстве случаев – невозможным процессом. Куда лучше с данной задачей справляется снегоход.

Зимнее механическое транспортное средство в большинстве случаев оснащается гусеничным задним приводом и передними рулевыми лыжами. Высокая проходимость, универсальность и простота использования делают снегоход на сегодняшний день наиболее популярным средством передвижения в зимнее время года.

Особенности самодельных снегоходов

Купить снегоход в наше время можно в любом мотосалоне, как крупного мегаполиса, так и небольшого города, однако цены данной техники вынуждают многих любителей зимней езды изготавливать самодельный снегоход на гусеницах своими руками.

Можно выделить четыре важных преимущества самостоятельно выполненного ТС над заводским:

1. Цена – важнейший для большинства фактор. Стоимость некоторых агрегатов ведущих производителей мототехники может превышать стоимость собранных из подручных материалов в 5-10 раз.
2. Параметры – возможность собрать средство передвижения желаемой конфигурации. Это касается как внешнего вида, так и запаса мощности, типа ходовой части и пр.
3. Надежность – тот пункт, которым не всегда могут похвастаться изделия даже известных производителей. При самостоятельном изготовлении человек использует наиболее качественные материалы и уделяет особое внимание важнейшим узлам механизма.
4. Польза – возможность задействовать завалявшиеся в гаражах и подсобках материалы, детали и приспособления с других устройств.

При этом самодельные снегоходы находят свое применение, как на улицах населенных пунктов, так и на бездорожных участках загородных раздолий и горнолыжных курортов.

Самодельный снегоход на гусеницах своими руками: с чего начать?

1 — задний фонарь; 2 — прицепное устройство; 3 — кузов (фанера, s16); 4 — боковые катафоты; 5 — задний амортизатор (от мотоцикла «Днепр», 2
шт.); 6 — бензобак (от пускача трактора Т-150); 7 — сиденье; 8 — основная рама; 9 — коммутатор электронного зажигания (от мотоцикла «Восход»); 10 — катушка зажигания (от мотоцикла «Восход»); 11 — силовая установка (от мотоколяски, 14 л.с.); 12 — глушитель (от мотоколяски); 13 — рулевая колонка; 14 — рулевой шарнир в кожаном чехле, заполненном смазкой (шарнир от «УАЗа»); 15 — ограничитель вертикального перемещения рулевой лыжи (цепочка); 16 — ограничитель поворота рулевой лыжи; 17 — рулевая лыжа; 18 — боковая лыжа (2 шт.); 19 — генератор; 20 — рычаг сцепления (от мотоколяски); 21 — щиток цепи привода; 22 — подножка; 23 — цепь привода ведущего вала; 24 — ведущий вал гусеницы; 25 — нижняя направляющая цепи гусеницы (полиэтилен, s10, 2 шт.); 26 — цепь гусеницы (от жатки кормоуборочного комбайна, 2 шт.); 27, 31 — верхние передняя и задняя направляющие цепи (полиэтилен s10, по 2 шт.); 28 — амортизатор шарнирной рамы движителя (укороченные задние амортизаторы мотоцикла «Днепр», 2 комп.); 29 — опорная лыжа; 30 — задняя рама проставки; 32 — задний мост.

Чертеж самодельного снегохода является важнейшим этапом на подготовительной стадии изготовления. Здесь в помощь пригодятся инженерные навыки
, а в случае отсутствия таковых – производятся поверхностные наброски, создающие общий образ будущего механизма.

Перед созданием чертежа необходимо определить перечень требуемых компонентов. Основу снегохода стандартной конфигурации составляют:

1. Рама – в зависимости от сложности конструкции она может быть позаимствована у квадроцикла, мотороллера, скутера, мотоцикла и пр. В случае их отсутствия деталь, как правило, варится из металлических тонкостенных труб диаметром около 40 мм.
2. Сиденье – учитывая непростые условия эксплуатации техники, материал этого элемента должен иметь высокую влагоотталкивающую способность.
3. Двигатель – выбирается с расчетом необходимой скорости и общего веса ТС. Чаще всего используются моторы мотоблоков, скутеров, мотоциклов и т.п.
4. Бак – 10-15 литровая металлическая/пластиковая емкость вполне обеспечит беззаботные выезды на относительно далекие дистанции и не займет на агрегате много места.
5. Лыжи – в случае отсутствия готовых вариантов, для самостоятельного изготовления рекомендуется применять девяти/десятислойные листы фанеры толщиной около 3 мм.
6. Руль – выбирается с расчетом удобства и практичности. Подобно раме, двигателю и сиденью изымается у указанных двухколесных агрегатов.
7. Привод – деталь, передающая вращающее движение от двигателя к гусенице. Данную функцию хорошо выполняет мотоциклетная цепь.
8. Гусеница — наиболее сложный и важный элемент. Об их видах и способах самостоятельного изготовления речь пойдет дальше.

Как сделать самодельные гусеницы?

Одним из самых распространенных материалов изготовления движителя в домашних условиях является автомобильная покрышка
. Самодельная гусеница для снегохода из шины автомобиля имеет над другими вариантами одно важное преимущество — она изготовлена в виде замкнутого контура, что значительно снижает вероятность разрыва.

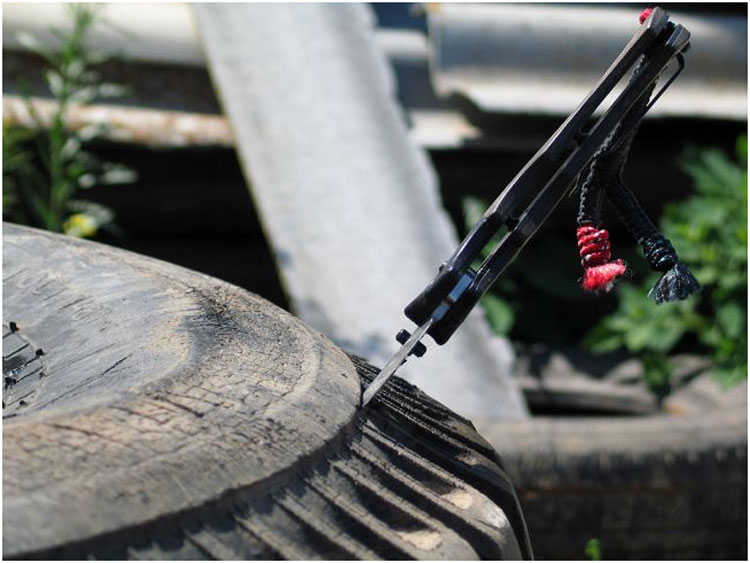

Борта от покрышки отделяются при помощи сапожного ножа, после чего остается гибкая беговая дорожка. На приводное полотно крепятся грунтозацепы — распиленные вдоль пластиковые трубы диаметром около 40 мм и толщиной около 5 мм. Обрезанные под ширину покрышки, полутрубы крепятся к полотну при помощи болтов (М6 и т.п.) с интервалом в 5-7 см.

Этим же способом изготавливаются и самодельные гусеницы из транспортерной ленты
. Основным их достоинством является возможность выбора длины движителя. После обрезания под необходимую длину, особое внимание следует уделить сцепке. Концы ленты накладываются друг на друга на 3-5 см, и фиксируются по всей ширине теми же болтами, что и грунтозацепы.

Сделать самодельные гусеницы часто помогают и такие подручные материалы, как клиновые ремни. Скрепленные по ширине при помощи грунтозацепов, они составляют полноценное гусеничное полотно с уже имеющимися с внутренней стороны впадинами под шестерню.

Учтите, что чем шире гусеница, тем лучше проходимость снегохода, но хуже его управляемость. Заводские варианты имеют три образца ширины полотен в дюймах: 15 – стандартное; 20 – широкое; 24 – сверхширокое.

Переходим к практике

Рама, изготовленная из труб или уголков, в первую очередь оснащается рулевым механизмом. Выбрав высоту и угол наклона, приварите элемент точечной сваркой. Установите и зафиксируйте двигатель в соответствии с чертежом, уделив внимание отсутствию сильного наклона. Снегоход не должен иметь длинную топливную магистраль, поэтому постарайтесь расположить бак поближе к карбюратору.

Следующий шаг – установка гусеницы. Ведомый мост с надетым полотном крепите сзади рамы (на вилку, подвес, амортизатор и т.п., в зависимости от типа конструкции), ведущий – в средней части снегохода (чаще всего под водительским сиденьем), в максимально короткой сцепке с двигателем. Шестерни обоих мостов сцепляются предварительно.

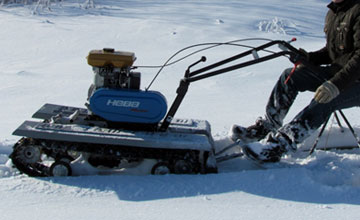

Самодельный снегоход из мотоблока



Данное преобразование сегодня особо популярно. Мотоблок может быть использован, как частично, так и полностью. В первом случае, к агрегату (двигателю с рулевой вилкой и колесами) доваривается несущая рама с задней осью. Самым сложным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Самодельный снегоход из мотоблока с частичным использованием деталей более универсален. В таком случае из “донора” изымается только двигатель и рулевая вилка, к нижней части которой вместо колес крепятся лыжи. Сам мотор же может быть расположен и в задней части конструкции.

Следует заметить, что двигатели основной части мотоблоков рассчитаны на вес и давление колес, которое в разы меньше гусеничного. Поэтому во избежание повышенного износа деталей и расхода топлива такой снегоход лучше оснастить колесами низкого давления.

В глухих районах, где требуется преодолевать значительные расстояния, рыбакам и охотникам необходимо иметь свой транспорт. По причине высокой цены сегодня многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Построить его непросто, но если приложить максимум терпения и старания, то с этой проблемой нетрудно будет справиться.

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

1. Деревянные бруски.
2. Листовое железо.
3. Ножницы по металлу.
4. Дрель и свёрла.
5. Ручная пила.
6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах
.

Лучше сразу сделать восемь штук и поставить их сверху и снизу. Тогда крепления окажутся более прочными и надёжными в работе.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева
. Здесь потребуются:

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

1. Металлические трубы.
2. Железный уголок.
3. Листовая сталь.
4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

А потом приварить их к углам передней части, куда будут вставляться поворотные опоры для лыж. Металлическая рама готова и можно приступать к постройке, а также установке основных агрегатов и узлов.

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности. Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости.

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками. Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

1. Транспортёрная лента.
2. Пластиковая труба.
3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке
.

Самодельные лыжи

Не секрет, что зимой по глубокому снегу гораздо удобнее передвигаться на лыжах. Они также прекрасно служат в виде устройства управления на снегоходе. Деревянную конструкцию сделать несложно, но для этого подойдут только прочные доски из берёзы или дуба. Их необходимо хорошо высушить, построгать, а затем нагреть и загнуть концы. Не сложнее сделать металлические лыжи. Для этого потребуется отрезать из листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно поворачивались, к ним приваривают металлические стойки из труб. В рабочем состоянии они держатся в передних втулках рамы, где легко вращаются
.

Сверху к стойкам приваривают шайбы или большие гайки, куда вставляются тяги для управления снегоходом.

Сам руль нетрудно сделать своими руками либо проще снять его со старого мотоцикла. Таким образом, останется только установить мотор, а также сиденье для водителя и можно двигаться в путь.

Вспоминая историю создания самодельного снегохода, осознал, как давно началось моё увлечение конструированием техники. Ещё по молодости (а сейчас я уже пенсионер) получил специальность слесаря и освоил самостоятельно сварочное дело, другие специальности металлообработчиков. А вот знаниями по конструированию, по правде сказать, «похвастаться» не мог, да и поучиться было негде. Строил по наитию всякие «дрындоходы» на колёсах и гусеницах: ездил на них и по бездорожью, и по снегу, но ни надёжности, ни красоты в них не было.

Но вот в начале 1988 года вышел «Моделист-конструктор», в котором была статья о снегоходе «Гусеница вокруг лыжи». Вот тут и началось!

Места у нас такие, что снежный покров лежит по полгода и даже более! Местные дороги чистят, как правило, не вовремя, да и то так, чтобы только вездеходный грузовик мог проехать. Ну а о просёлках уж и говорить нечего. К тому же у меня были увлечения: охота и рыбалка. Вот всё это и сподвигнуло сделать добротный проходимый снегоход.

Построил для себя, помогал друзьям, родным, набирался опыта. Постоянно совершенствовал конструкцию «по законам эволюции»: заменял тяжёлое – на лёгкое, ненадёжное – на прочное, внедрял подвески: рессорные, пружинные, амортизаторные. Всего построил больше десятка снегоходов: на гусеницах с деревянными и полиэтиленовыми траками вокруг лыжи-скпиза; резиновый с блоком катков; и с одной управляющей лыжей, и с двумя.

рассказ поведу о последнем своём снегоходе. Не могу сказать, что он не имеет недостатков, но в его конструкцию я вложил весь накопленный опыт и машина получилась, вроде бы, удачная, хотя и без излишеств (или, как сейчас говорят, – утилитарная), но смотрится неплохо, и надёжность на высоте.

Компоновочная схема снегохода выбрана наиболее распространённая, как на подобных отечественных машинах, так и на зарубежных: две передние управляемые лыжи; силовой агрегат, расположенный впереди под капотом; далее – гусеничный блок, а над ним сиденье и позади – багажник. Общая длина снегохода – 2300 мм, ширина по наружным краям лыж 900 мм, высота до руля – 1000 мм, до сиденья – 700 мм.

1 – управляемая лыжа (2 шт.); 2 – подвеска управляемой лыжи (2 шт.); 3 – дуга (труба Ø32); 4 – капот (от бокового прицепа мотоцикла «Ява»); 5 – ветровое стекло; 6 – руль; 7 – топливный бак (сварен из двух мопедных); 8 – сиденье; 9 – инструментальный ящик; 10 – ограждение багажника (труба Ø16); 11 – брызговик (стальной лист s0,5); 12 – пружинный амортизатор подвески натяжных маятниковых рычагов гусеничного блока (2 шт.); 13 – фара; 14 – гусеничный блок

1 – нижний лонжерон (труба 28×25, 2 шт.); 2 – верхний лонжерон (труба 20×20, 2 шт.); 3 – Г-образный кронштейн крепления корпуса опорного подшипника удлинителя выходного вала силового агрегата (труба 28×25); 4 – под-косная межлонжеронная стойка (труба 20×20); 5 – вынос (труба 28×25,2 шт.); 6 – опорная планка стакана рулевого вала (стальной лист s3); 7 – стакан рулевого вала (труба Ø32); 8 – рулевая колонка (труба Ø32); 9 – стойка-дуга, 2 шт.); 10 – подседельная рамка (труба Ø20); 11 – подседельная стойка (труба Ø20); 12 – обвязка инструментального ящика (стальной уголок 20×15); 13 – вваренный кронштейн крепления гусеничного блока и натяжения гусеницы (2 шт.); 14 – подкос кронштейна (труба 20×20, 2 шт.); 15 – полурамка площадки багажника (труба 20×20); 16 – ушко крепления заднего амортизатора (сталь s4,2 шт.); 17 – подкос полурамки багажника (труба 15х 15,2 шт.); 18 – подкос нижнего лонжерона (труба 28×25,2 шт.); 19 – траверса (труба 28×25); 20 – поперечина выносов (труба 28×25); 21 – поперечины подвески рулевой колонки (труба Ø16); 22 – моторный подрамник (труба 28×25); 23 – стяжка-опора (стальная пластина); 24 – поперечина нижних лонжеронов (труба 28×25); 25 – стяжка-замок топливного бака; 26 – продольный элемент подседельной ниши (труба 20×20,2 шт.); 27 – втулка шкворня (велосипедная, усиленная, 2 шт.); 28 – подкос втулки шкворня (труба 20×20, 2 шт.)

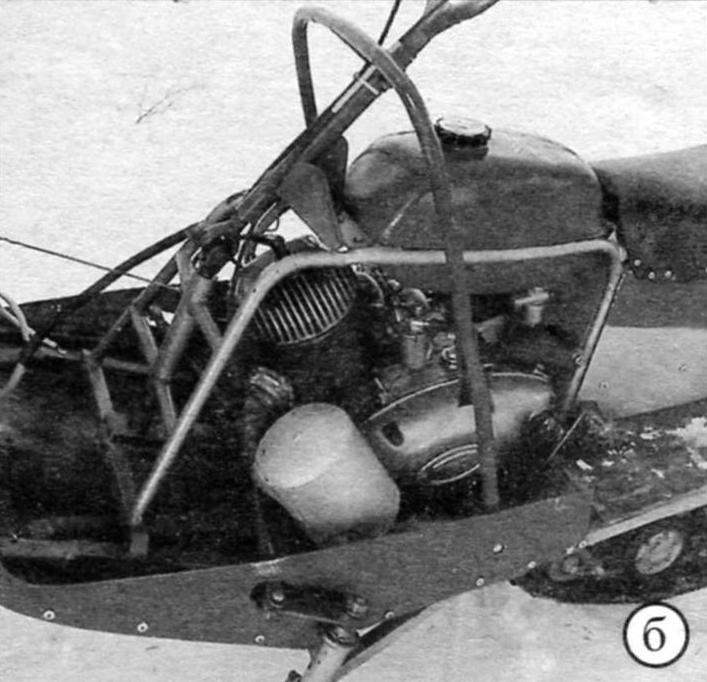

Под капотом:

а – вид справа; б – вид слева

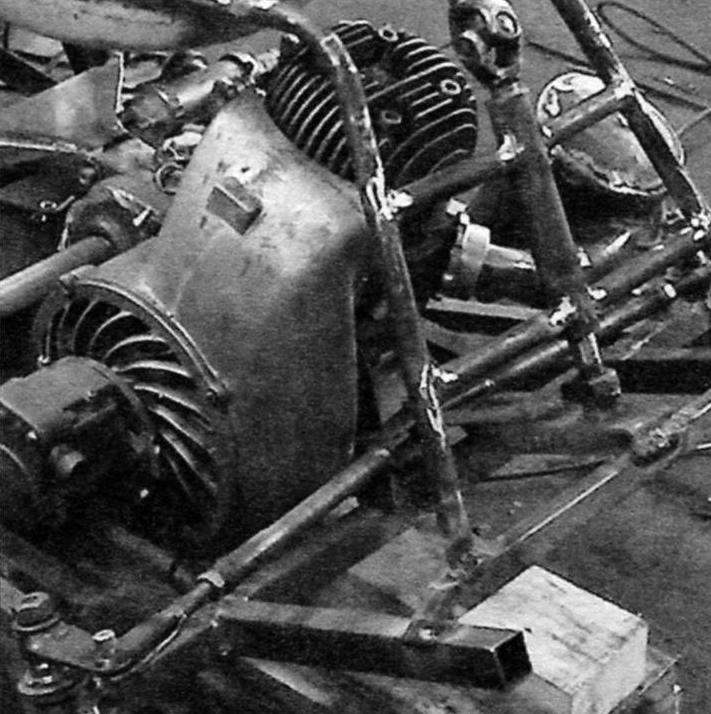

Силовой агрегат (двигатель, сцепление и коробка перемены передач в одном блоке) – «Тула-200м» производства ТМЗ (Тульского машиностроительного завода). Ставился он на всякую производимую в Туле мототехнику: мотороллеры (в том числе и на грузовой «Муравей»), мотоциклы и др. Агрегат довольно надёжный, хотя и тяжеловат.

Мощность нового мотора составляла 11 л.с. с числом оборотов до 3600 в минуту. Но ему уже не один десяток лет. Однако сил восемь-девять, по моим ощущениям, в нём ещё сохранились. Двигатель рабочим объёмом 196 см3, двухтактный и работает на смеси низкооктанового бензина с моторным маслом (типа «Автол») в соотношении 10:1.

Цилиндр снабжён штатным принудительным воздушным охлаждением.

Коробка передач имеет передаточное число 2,353.

Для передачи вращения с вторичного (выходного) вала на звёздочку приводного вала пришлось сделать сварной удлинитель из трубы со шлицевыми наконечниками. На одном конце внутренние шлицы нарезаны непосредственно в трубе (для насаживания удлинителя на вал). На другом – наружные шлицы для переходника, посадочное место под подшипник и резьба М20х1,5 для крепления на удлинителе звёздочки, выполнены на приварном наконечнике.

Забегая вперёд, отмечу, что точно такой же наконечник приварен к приводному валу гусеницы, который изготовлен из натяжной задней оси гусеницы от снегохода «Буран».

Рама снегохода – пространственная, сварена из стальных труб прямоугольного, квадратного и круглого сечений.

Основа рамы – два парных трубчатых лонжерона – верхний и нижний. Верхний лонжерон каждой пары выполнен из трубы сечением 20×20 мм. Из такой же трубы и большинство вспомогательных элементов: промежуточные поперечины, подкосы и даже задняя рамка багажной площадки. Нижние лонжероны – из трубы сечением 28×25 мм – это самая толстая труба в конструкции рамы. Из такой же трубы передняя траверса, передние поперечины и консоли, подмоторный хребет.

Надо сказать, что трубы рамы – сечения небольшого и даже не толстостенные. А потому в местах, где сверлил отверстия, в них вставлял втулки и приваривал по кругу.

Надстройка рамы (стойки, дуги) изготовлена из круглой трубы диаметром 20 мм – от старых стульев, тонкостенных, но достаточно прочных. Вот только сваривать их было сложновато, но если это делать с помощью аппарата-полуавтомата, то процесс значительно облегчается. Рамка багажника под сиденьем, также как и рамка срединной части площадки, – из равнополочного 15-мм уголка. Между этими рамками я укладываю длинномерные вещи, например лыжи. Колонка рулевого вала – из трубы диаметром 32 мм – встроена в переднюю часть надстройки. Втулки поворотных шкворней вырезаны из велосипедных рам и приварены к концам траверсы. В раму также интегрированы (приварены к задним концам нижних лонжеронов) кронштейны узлов натяжения гусеницы. Эти же кронштейны служат и местами крепления к раме корпусов подшипников балансирного вала гусеницы. Кроме того, к элементам рамы приварены многочисленные ушки, проушины для установки силового агрегата, топливного бака, сиденья, амортизаторов и пр.

1 – удлинитель; 2 – наконечник для насадки на вал; 3 – наконечник для ведущей шестерни

1 – гусеница; 2 – приводное зубчатое колесо гусеницы (2 шт.); 3 – узел приводного вала гусеницы; 4 – рессора (2 шт.); 5 – кронштейн балансирного блока (2 шт.); 6 – маятниковый рычаг натяжной оси (2 шт.); 7 – натяжное зубчатое колесо гусеницы (2 шт.); 8 – опорный каток (10 шт.); 9 – крайняя тележка (2 шт.); 10 – средняя тележка; 11 – ось балансирного блока; 12 – поддерживающий каток (2 шт.); 13 – корпус с подшипником оси балансирного блока (2 шт.); 14 – кронштейн крепления рессоры к оси балансирного блока (2 шт.)

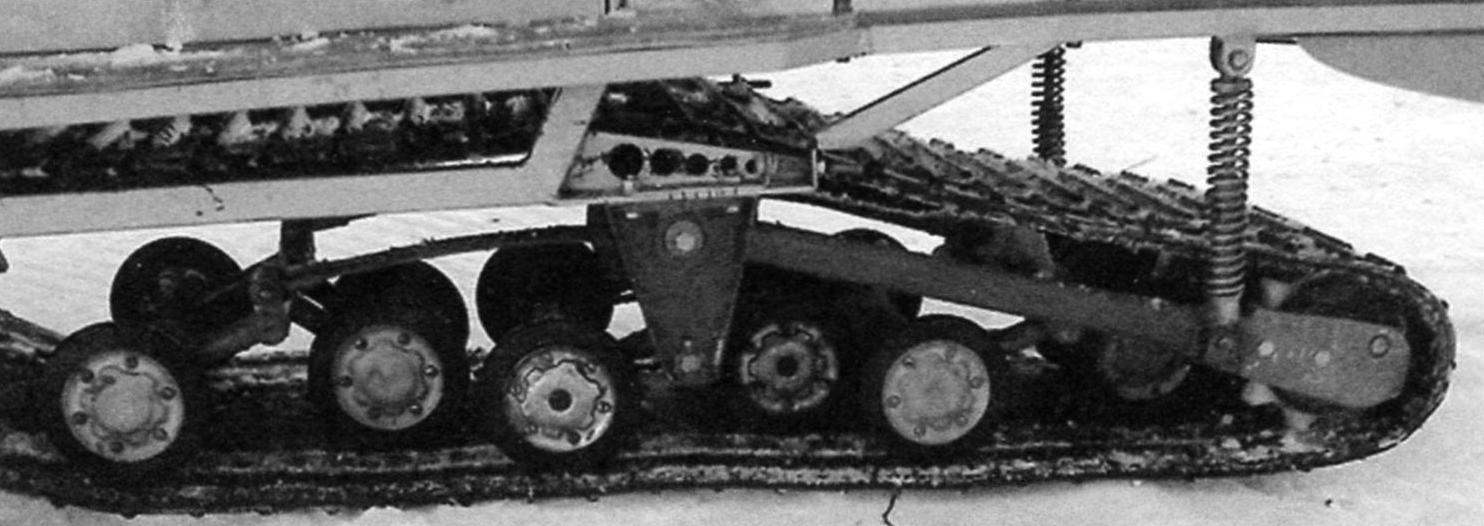

Гусеничный блок (точнее – его продольная половинка) позаимствован от старого промышленного снегохода «Буран». Почему половинка? Да потому, что, во-первых, – легче. Во вторых -меньше затрат и проще конструкция. Ну а в-третьих, предполагал ездить не по снежной целине, а по следам «первопроходцев».

Однако в сочетании с парой довольно широких лыж снегоход уверенно преодолевает и глубокие сугробы, и свежевыпавшие «пухляки».

Крайние тележки переделаны – пружины удалены, а втулки сварены между собой, так как тележки балансируют сами по себе, сидя на своей оси на концах рессор.

Переделан и узел натяжения гусеницы. Передние концы его маятниковых рычагов сидят на общей оси с рессорным балансирным узлом, а задние подвешены на самодельных пружинных амортизаторах к раме.

Движитель снегохода – резиновая гусеница шириной 380 мм (на «Буране» таких стоят две). Привод гусеницы осуществляется от приводного вала через пару 9-зубых «бурановских» капроновых колёс. Приводной вал – трубчатый. Как отмечалось ранее, он изготовлен из задней гусеничной «бурановской» оси, установлен в подшипниках 80205, корпуса которых прикреплены непосредственно к верхним лонжеронам рамы. Натяжение гусеницы осуществляется натяжной осью с зубчатыми колёсами (такими же, как и приводные) через пару маятниковых рычагов, насаженных на ось балансирной тележки (перемещением её подшипников вдоль лонжеронов рамы). Натяжной вал гусеницы (а точнее – ось, поскольку эта деталь не передаёт крутящего момента) с зубчатыми колёсами – тоже «бурановские». Контакт гусеницы с дорогой по длине – чуть более метра.

Ранее движители строил с опорной лыжей-склизом. Они хороши на «пухлом» снегу и сугробах, но очень чувствительны к твёрдым неровностям дороги. От них – не только передаётся водителю дискомфорт, но случаются поломки траков и даже самого склиза. Поэтому на этот раз решил сделать движитель с резиновой гусеницей и опорными катками, так как предполагал ездить по накатанному снегу и даже льду.

Трансмиссия снегохода, что называется, проще не бывает, хотя и не без изюминок. Состоит она из одноступенчатой цепной передачи от мотоцикла «ИЖ» с шагом 15,875 мм с парой звёздочек: ведущая имеет 15 зубьев, ведомая – 21, то есть передаточное число составляет 1,6. Вторичный (выходной) вал силового агрегата удлинён трубой с внутренними шлицами на насаживаемом на вал конце и шлицевым наконечником – на другом. Свободный конец удлинителя установлен в подшипнике 80205, корпус которого закреплён на Г-образном кронштейне, приваренным к раме. На этот наконечник через переходник с внутренними и внешними шлицами посажена ведущая звёздочка цепной передачи. Ведомая звёздочка посажена (тоже через шлицевой переходник) на шлицевой наконечник приводного вала гусеницы. Переходники изготовил из шестерён: отжёг, проточил, отфрезеровал. Благодаря шлицевым переходникам звёздочки (а, следовательно, и передаточное отношение) легко менять даже в полевых условиях под дорожные условия (точнее, под плотность и глубину снежного покрова).

Управляемые лыжи снегохода – самодельные, длиной 900 мм (заготовка – 1000 мм) и шириной 200 мм. Изготовлены из стального листа толщиной 2 мм. Полозья штампованные: по середине – треугольный паз, а по краям – отбортовки-подрезы, спереди загнуты вверх (контактная поверхность со снегом – 800 мм). Сверху к полозьям приварены продольные рёбра жёсткости П-образного сечения, выгнутые из такого же стального листа, а к ним – ушки и проушины для крепления узлов подвески, а впереди – дужки из стального 10-мм прутка.

Каждая лыжа имеет подвеску, состоящую из амортизатора (от мотороллера «Тула») и самодельного рычага из трубы квадратного сечения 20×20 мм.

Рулевое управление – смешанного типа. Сам руль – мотоциклетный рычажный, а остальное – как у автомобиля. Рулевой вал – «переломный» с карданным шарниром и даже своеобразным рулевым механизмом. «Переломным» его сделал потому, что он никак не входил в «параллель» с шкворневыми втулками (а вообще-то, прямой вал лучше). Надо обратить внимание, что нижний конец вала конструктивно оказался впереди поворотных рычагов и тяг, а сошка направлена назад. При таком положении при повороте направо руль нужно было поворачивать влево, и наоборот, что противоречило здравому смыслу. Поэтому пришлось ввести рулевой механизм, служащий для согласования поворота руля и направления лыж. Механизм представляет собой пару одинаковых шестерней в корпусе. Ведущая шестерня посредством шлицевого соединения насажена на конец рулевого вала, а вал ведомой шестерни соединён (сварен, хотя этот узел целесообразно и нетрудно сделать тоже разборным) с Т-образной сошкой. От сошки через рулевые тяги и поворотные кулаки осуществляется одновременный поворот лыж теперь в ту же сторону, в какую поворачивают руль.

Оборудование. Топливный бак сварен из двух баков от мопеда «Рига».

Сиденье – от мотоцикла «Минск» смонтировано на стойках с обшивкой из дюралюминиевого листа. Под сиденьем находится инструментальный ящик, а между ящиком и полом – свободная ниша с отверстием сзади. В неё укладываю при необходимости лыжи, лопату и другие длинномерные предметы. Капот – перекроенная передняя часть коляски (бокового прицепа) мотоцикла «Ява-350». Электрооборудование штатное. Фара – от мотоцикла «Минск».

1 – полоз; 2 – усилитель; 3 – дужка; 4 – ушко крепления амортизатора; 5 – ушко крепления рычага

1 – руль (велосипедный); 2 – верхнее колено рулевого вала; 3 – кронштейн поддержки верхнего колена рулевого вала (обстановка); 4 – карданный шарнир; 5 – рулевая колонка; 6 – нижнее колено рулевого вала; 7 – хомут шлицевого соединения нижнего колена и вала-шестерни; 8 – ведущая вал-шестерня; 9 – ведомая вал-шестерня; 10 – сошка; 11 – ось сошки и рулевых тяг; 12 – рулевая тяга (2 шт.); 13 – наконечник регулировки длины рулевой тяги (2 шт.); 14 – контргайка 15 – рулевой рычаг (2 шт.); 16 – ось тяги и рычага (2 шт.); 17 – поворотный кулак (2 шт.)

1 – приёмный патрубок; 2 – корпус; 3 – глушитель; 4 – выпускной патрубок

1 – дышло; 2 – поперечина; 3 – кронштейн-ушко (2 шт.); 4 – тяга (2 шт.); 5 – лыжа (2 шт.); 6 – кузов; 7 – стойка (10 шт.)

Санки-прицеп – самодельные. Я считаю, что лучше иметь небольшие санки, чем большой багажник на снегоходе: если где-то застрянешь, то санки можно отцепить, путь протоптать и снова прицепить. Кузов когда-то был корпусом бокового прицепа мотоцикла «Ява-350», а точнее то, что от него осталось после изготовления капота для самого снегохода. Его укоротил, вырезав около 200 мм посередине. Затем склепал переднюю и заднюю части вытяжными заклёпками. Под кузовом разместил несколько поперечин из трубы прямоугольного сечения 40×20 мм, одну из широких стенок которых оставил в качестве ушков с обоих концов. Ушки прикрепил к боковинам кузова вытяжными заклёпками.

Кузов установлен на лыжах из алюминиевых панелей электрошинопровода посредством трубчатых стоек квадратного сечения 20×20 мм. Стойки вверху приварены к поперечинам с ушками и внизу – к «пяткам» – стальным квадратным пластинам толщиной 2 мм. «Пятки» приклепал к полозьям лыж всё теми же вытяжными заклёпками.

Хочу отметить, что чертежи узлов -не рабочие, а ознакомительные: на некоторых проставлены не все размеры (например, рамы), где-то что-то может и не совпасть, так как чертежи делались по уже готовой конструкции.

А вообще-то, я считаю, что изготовление конструкции по чертежам – это уже производство, а не творчество.

В.СМИРНОВ, п. Сява, Нижегородская обл.

Уважаемые посетители сайта « » сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.
Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.
Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)
После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом
После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V
»

Вообщем такой трак должен получиться.
Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.
Траки тоже сверлятся дрелью по 2 отверстия на каждый край.
Далее уже собираем гусеницу в единое целое.





Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.

Уважаемые посетители сайта «Самоделкин друг
» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход
является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов
делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V
»

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Каждый водитель лично для себя решает, покупать ли ему гусеницы или делать своими руками. Мы рассмотрим оба аспекта, но каждый из них целесообразен только в том случае, если автомобиль ездит не только по магистральной трассе. Гусеницы – отличный способ повысить проходимость машины в условиях бездорожья, и для многих автомобилистов такой тюнинг является необходимостью. Стоит ли покупать гусеницы для «Нивы», если можно сделать их своими руками?

Проблемы с транспортировкой невероятно тяжёлого лагерного снаряжения и привязкой к общественному транспорту охотничьих угодий являются насущными для каждого охотника. Внедорожник, даже такой, как «Нива», эти проблемы решает лишь частично, поскольку остаются препятствия в виде буераков, косогоров и бездорожья, с которыми автомобиль на стандартных колёсах не справляется. Возникает острая необходимость перевести свой транспорт на гусеничный ход. Как сделать гусеницы для Нивы тремя способами, в каких случаях лучше купить готовые?

При производстве гусениц используется специальная резина с особым веществом в составе, благодаря которому даже агрессивные погодные условия не снижают их прочность и эластичность. Вес одной гусеницы может варьироваться в пределах 75 — 110 кг, на что влияет конструкция изделия и его тип. Несмотря на такой вес, преображение «Нивы» в вездеход не представляет собой ничего сложного, поскольку гусеница легко перекатывается по земле, нет необходимости её поднимать или тащить.

В конструкции гусеничного движителя также нет ничего сложного – мощная металлическая рамка по форме треугольника, один большой каток вверху и пять пар или больше меньшего размера внизу. На них и одевается гусеница.

Классическая ступица колеса устанавливается в верхний каток, далее она сажается на жёсткую сцепку, чтобы при вращении ступица передавала вращательные движения всей конструкции. Ключевое преимущество заключается в возможности поворачивать руль как при наличии колёс. При необходимости гусеницы для автомобиля снимаются и заменяются обычными колеёами.

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основу аудитории водителей, устанавливающих гусеницы на машину, составляют экстремалы, охотники и рыболовы, которые в погоне за первозданными красотами и максимальным комфортом не скупятся на элементы модернизации авто. Учитывая цели использования собственного авто и размер своего кошелька, выбирать между покупкой гусениц и их самостоятельным изготовлением придётся самостоятельно. Если на бездорожье вы выезжаете крайне редко, и чаще всего ваша «Нива» видит только магистральную трассу, смысла в покупке нет.

Если же вы увлекаетесь рыбалкой и охотой, то увеличить проходимость транспортного средства за счёт подобной модификации жизненно необходимо для того, чтобы осваивать новые кордоны, а также безопасно, быстро и с комфортом добираться до так называемых рыбных мест. После установки можно заметить следующие положительные изменения:

1. Существенно повышается уровень комфорта во время движения по бездорожью, разница между колёсами и гусеничным ходом ощущается сразу.
2. Повышается скорость машины при передвижении по заснеженной, болотистой или песчаной местности. Показатели достигают 80 км/ч.
3. Проходимость транспортного средства также увеличивается и данный параметр можно сравнить с показателями проходимости трактора «Беларусь». Единственное ограничение заключается в величине дорожного просвета, который для «Нивы» составляет 30 см.

Первые гусеницы на авто появились ещё около 100 лет назад и за это время автолюбители оценили их преимущества в полной мере, однако недостатки также существуют:

1. Комплект гусениц стоит дорого, а при изготовлении самодельной конструкции не обойтись без базовых навыков и дополнительного оборудования.
2. Косогоры, холмы и местность с резкими перепадами высот могут стать проблемой для системы подрессоривания и трансмиссии, поскольку автомобиль такого размера требует большей площади гусеничного модуля.
3. Переехать упавший ствол дерева или подобное препятствие тоже не всегда получится.

Основные производители и цены

Первые гусеничные механизмы были разработаны в США, после чего были распространены по всему миру. Сейчас производством подобных конструкций занимается несколько десятков производителей, среди которых также отечественные. Из импортных брендов компания Mattracks считается одной из наиболее популярных. Цены у них соответствуют громкому имени – один комплект соответствует стоимости российского автомобиля.

Несколько компаний сейчас занимается производством гусениц для легковых машин, но такая покупка опять-таки дешёво не обойдётся. Ценообразование зависит от следующих факторов:

• диаметр подшипников и осей;
• толщина металла и его качество;
• особенности конструкции.

Выбирая гусеничные механизмы импортного производства, ориентируйтесь на цену в 230 — 700 тыс. руб. Решив купить гусеницы для «Нивы» отечественного производителя, можно сокращать расходы в два раза.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

Можно ли сделать гусеницы своими руками?

Если стоимость готового комплекта гусениц вас обескуражила, можно рассмотреть вариант с самостоятельным изготовлением, но стоит заранее знать о трудоёмкости такого процесса. Вы должны владеть слесарным оборудованием на уровне мастера и обладать навыками конструирования. Гаражное изготовление можно даже не рассматривать, поскольку придётся пользоваться специальными станками и инструментами для вытачивания ступиц, сборки и монтажа звёздочек, валов и подшипников.

Можно выделить три способа, благодаря которым изготовленная вами гусеница на «Ниву» будет выполнять свои функции – из транспортёрной ленты, из автомобильных шин или из ремней. Это будут простейшие конструкции, которые, несмотря на их функциональность и ремонтопригодность, нельзя назвать полноценными гусеницами.

Гусеницы из транспортёрной ленты

Для сборки гусеничного комплекта можно воспользоваться транспортёрной лентой толщиной в 8 — 10 мм и втулочно-роликовой цепью. Края ленты обязательно прошейте рыболовной леской, чтобы усилить её и избежать растрепывания. Используйте обмёточный шов. Шарнир можно использовать для соединения концов ленты. Соединение за счёт прошивания также можно применить, но надёжность будет сомнительна. В целом такая конструкция внушает доверие в плане надёжности и без труда подлежит ремонту.

Также из транспортёрной ленты гусеницы можно сделать с использованием профильной трубы прямоугольного сечения. Для этого необходимо предварительно придать тракам необходимую форму с помощью прессовального станка. Для фиксации траков на ленте можно воспользоваться гайками и болтами. Эту технологию мы рассмотрим более подробно. Вам понадобятся следующие инструменты и материалы:

• прессовальный станок;
• молоток и набор ключей;
• дырокол;
• дрель, УШМ и сварочный аппарат;
• арматура и профильная труба;
• гровера, шайбы, гайки и болты;
• транспортёрная лента.

Поэтапная технология выглядит следующим образом:

1. Учитывая ширину изготовляемой гусеницы, нарежьте с помощью болгарки заготовки траков.
2. Опрессуйте заготовки на станке для придания им необходимой формы, используйте отработанное масло для смазки концов.
3. Приварите на каждый трак клыки-ограничители и дополнительно вверху арматуру в форме буквы V.
4. На месте установки гусеницы проверьте соответствие размеров.
5. Используйте промышленный дырокол для создания отверстий в транспортёрной ленте. Такой дырокол можно сделать самостоятельно – это будет заточенная с торцевой части трубка с боковым отверстием для изъятия отходов резины.
6. Просверлите в траках по два отверстия с каждого края.
7. На завершающем этапе вас ждёт сборка гусеницы.

Гусеницы из автомобильных шин

Решив воспользоваться автомобильными шинами для изготовления гусеницы, стоит их выбирать с соответствующим рисунком протектора, который заменит грунтозацепы. Подойдут шины от тракторов или грузовиков. Аккуратно избавьтесь от бортов покрышки, используя хорошо заточенный сапожный нож. Периодически смачивайте лезвие в мыльном растворе, чтобы резать было легче.

Если вы обладаете навыками использования электрического лобзика, можно воспользоваться и этим инструментом в тандеме с мелкозубчатой пилкой.

Для достижения необходимого уровня эластичности можно удалить несколько слоёв внутреннего кольца. Если сравнивать с первым вариантом (транспортёрная лента + втулочно-роликовая цепь), автомобильные шины более надёжны, поскольку контур кольца в данном случае замкнутый и торцы соединять не нужно.

Гусеницы из ремней

Гусеничные комплекты из ремней также относятся к категории простых в изготовлении конструкций. Для сборки гусеничного полотна из клиновидных резиновых ремней используются грунтозацепы. Соединение осуществляется посредством небольших болтов и заклёпок. Интервал между ремнями должен соответствовать габаритам ведущей звёздочки. Используйте заклёпки для фиксации торцов полученного полотна.

Выводы

Подводя итоги, стоит сказать о простоте установки гусениц, которая занимает менее часа, если конечно речь не идёт о челябинском изобретении.

Перед установкой приварите к мостам «Нивы» специальные косынки по форме треугольника для их усиления. Что касается самодельных конструкций, вряд ли они могут конкурировать с заводскими вариантами в плане надёжности, но станут отличным решением для единичных рейдов за дичью или рыбой.

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора
:

• крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

1. На ведущую звездочку (поз. 3) подается крутящий момент М к.
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• касательная реакция грунтовой опоры Р к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению
, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность
   старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
   ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
   , поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью
   и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность
   применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества
своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
   повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
   , а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
   .

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см
.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы
.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм
.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка
   для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
   .
4. Вырезание ножом можно с успехом заменить электролобзиком
   , обезопасившись от возможного травмирования.
5. Срезаются обе боковины
   покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Вконтакте

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.

Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.

Лучшие самоделки из мотоблока на гусеницах фото

Похожие Записи:

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.

Чтобы увеличить проходную способность мотоблока и использовать его в качестве вездехода или снегохода, можно оснастить его гусеницами. Их можно приобрести уже готовые, но они дорого стоят, да и не всегда можно подобрать нужный вариант к своему мотоблоку. Существует несколько способов, как сделать гусеницу на мотоблок своими руками.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

• обычная транспортерная лента и втулочно-роликовая цепь;
• автомобильные покрышки;
• ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

• Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
• Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
• Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
• Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

• Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
• Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

• Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
• Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
• Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
• Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть — какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Гусеница для мотобуксировщика своими руками

Мотобуксировщик, получивший в народе название «мотособака», как нельзя лучше подходит для использования в северных широтах с хорошим снежным покровом. Используя мотоблок, можно самостоятельно сделать альтернативную собачьей упряжке быстроходную гусеничную машину, которая сможет буксировать по снегу сани с человеком или небольшим грузом.

Сделать гусеницу для мотособаки своими руками совсем несложно.

Можно использовать старую гусянку от снегохода «Буран». Чтоб увеличить ходовую часть, следует разрезать ее пополам и нарастить при помощи вставок. Траками могут послужить каретки со старого «Бурана». Достаточно трех кареток с катками. Их также нужно распилить и нарастить вставками.

При отсутствии старых запчастей гусеницу для мотобуксировщика можно изготовить из подручных средств одним из вышеописанных способов. Например, из транспортерной ленты.

Для изготовления понадобятся:

• транспортерная лента шириной от 22 см.;
• металлические шины для усиления;
• деревянные бруски из твердого дерева для гусеничных траков.

Предлагаем вашему вниманию видео, на котором показан процесс изготовления гусеницы.

Изготовление гусеницы для мотоблока – процесс несложный, хотя требует достаточного количества времени. Также необходимо приложить все старание и умение, чтобы все звенья гусянки располагались на равном расстоянии друг от друга. Это поможет избежать перекосов и соскальзывания гусеничного полотна с несущих поверхностей.

С наступлением зимнего периода двухколесные транспортные средства теряют свою актуальность. Использование автомобиля для преодоления небольших дистанций с высокой заснеженностью является не особо практичным, а в большинстве случаев – невозможным процессом. Куда лучше с данной задачей справляется снегоход.

Зимнее механическое транспортное средство в большинстве случаев оснащается гусеничным задним приводом и передними рулевыми лыжами. Высокая проходимость, универсальность и простота использования делают снегоход на сегодняшний день наиболее популярным средством передвижения в зимнее время года.

Особенности самодельных снегоходов

Купить снегоход в наше время можно в любом мотосалоне, как крупного мегаполиса, так и небольшого города, однако цены данной техники вынуждают многих любителей зимней езды изготавливать самодельный снегоход на гусеницах своими руками.

Можно выделить четыре важных преимущества самостоятельно выполненного ТС над заводским:

1. Цена – важнейший для большинства фактор. Стоимость некоторых агрегатов ведущих производителей мототехники может превышать стоимость собранных из подручных материалов в 5-10 раз.
2. Параметры – возможность собрать средство передвижения желаемой конфигурации. Это касается как внешнего вида, так и запаса мощности, типа ходовой части и пр.
3. Надежность – тот пункт, которым не всегда могут похвастаться изделия даже известных производителей. При самостоятельном изготовлении человек использует наиболее качественные материалы и уделяет особое внимание важнейшим узлам механизма.
4. Польза – возможность задействовать завалявшиеся в гаражах и подсобках материалы, детали и приспособления с других устройств.

При этом самодельные снегоходы находят свое применение, как на улицах населенных пунктов, так и на бездорожных участках загородных раздолий и горнолыжных курортов.

Самодельный снегоход на гусеницах своими руками: с чего начать?

1 — задний фонарь; 2 — прицепное устройство; 3 — кузов (фанера, s16); 4 — боковые катафоты; 5 — задний амортизатор (от мотоцикла «Днепр», 2
шт.); 6 — бензобак (от пускача трактора Т-150); 7 — сиденье; 8 — основная рама; 9 — коммутатор электронного зажигания (от мотоцикла «Восход»); 10 — катушка зажигания (от мотоцикла «Восход»); 11 — силовая установка (от мотоколяски, 14 л.с.); 12 — глушитель (от мотоколяски); 13 — рулевая колонка; 14 — рулевой шарнир в кожаном чехле, заполненном смазкой (шарнир от «УАЗа»); 15 — ограничитель вертикального перемещения рулевой лыжи (цепочка); 16 — ограничитель поворота рулевой лыжи; 17 — рулевая лыжа; 18 — боковая лыжа (2 шт.); 19 — генератор; 20 — рычаг сцепления (от мотоколяски); 21 — щиток цепи привода; 22 — подножка; 23 — цепь привода ведущего вала; 24 — ведущий вал гусеницы; 25 — нижняя направляющая цепи гусеницы (полиэтилен, s10, 2 шт.); 26 — цепь гусеницы (от жатки кормоуборочного комбайна, 2 шт.); 27, 31 — верхние передняя и задняя направляющие цепи (полиэтилен s10, по 2 шт.); 28 — амортизатор шарнирной рамы движителя (укороченные задние амортизаторы мотоцикла «Днепр», 2 комп.); 29 — опорная лыжа; 30 — задняя рама проставки; 32 — задний мост.

Чертеж самодельного снегохода является важнейшим этапом на подготовительной стадии изготовления. Здесь в помощь пригодятся инженерные навыки
, а в случае отсутствия таковых – производятся поверхностные наброски, создающие общий образ будущего механизма.

Перед созданием чертежа необходимо определить перечень требуемых компонентов. Основу снегохода стандартной конфигурации составляют:

1. Рама – в зависимости от сложности конструкции она может быть позаимствована у квадроцикла, мотороллера, скутера, мотоцикла и пр. В случае их отсутствия деталь, как правило, варится из металлических тонкостенных труб диаметром около 40 мм.
2. Сиденье – учитывая непростые условия эксплуатации техники, материал этого элемента должен иметь высокую влагоотталкивающую способность.
3. Двигатель – выбирается с расчетом необходимой скорости и общего веса ТС. Чаще всего используются моторы мотоблоков, скутеров, мотоциклов и т.п.
4. Бак – 10-15 литровая металлическая/пластиковая емкость вполне обеспечит беззаботные выезды на относительно далекие дистанции и не займет на агрегате много места.
5. Лыжи – в случае отсутствия готовых вариантов, для самостоятельного изготовления рекомендуется применять девяти/десятислойные листы фанеры толщиной около 3 мм.
6. Руль – выбирается с расчетом удобства и практичности. Подобно раме, двигателю и сиденью изымается у указанных двухколесных агрегатов.
7. Привод – деталь, передающая вращающее движение от двигателя к гусенице. Данную функцию хорошо выполняет мотоциклетная цепь.
8. Гусеница — наиболее сложный и важный элемент. Об их видах и способах самостоятельного изготовления речь пойдет дальше.

Как сделать самодельные гусеницы?

Одним из самых распространенных материалов изготовления движителя в домашних условиях является автомобильная покрышка
. Самодельная гусеница для снегохода из шины автомобиля имеет над другими вариантами одно важное преимущество — она изготовлена в виде замкнутого контура, что значительно снижает вероятность разрыва.



Борта от покрышки отделяются при помощи сапожного ножа, после чего остается гибкая беговая дорожка. На приводное полотно крепятся грунтозацепы — распиленные вдоль пластиковые трубы диаметром около 40 мм и толщиной около 5 мм. Обрезанные под ширину покрышки, полутрубы крепятся к полотну при помощи болтов (М6 и т.п.) с интервалом в 5-7 см.

Этим же способом изготавливаются и самодельные гусеницы из транспортерной ленты
. Основным их достоинством является возможность выбора длины движителя. После обрезания под необходимую длину, особое внимание следует уделить сцепке. Концы ленты накладываются друг на друга на 3-5 см, и фиксируются по всей ширине теми же болтами, что и грунтозацепы.

Сделать самодельные гусеницы часто помогают и такие подручные материалы, как клиновые ремни. Скрепленные по ширине при помощи грунтозацепов, они составляют полноценное гусеничное полотно с уже имеющимися с внутренней стороны впадинами под шестерню.

Учтите, что чем шире гусеница, тем лучше проходимость снегохода, но хуже его управляемость. Заводские варианты имеют три образца ширины полотен в дюймах: 15 – стандартное; 20 – широкое; 24 – сверхширокое.

Переходим к практике

Рама, изготовленная из труб или уголков, в первую очередь оснащается рулевым механизмом. Выбрав высоту и угол наклона, приварите элемент точечной сваркой. Установите и зафиксируйте двигатель в соответствии с чертежом, уделив внимание отсутствию сильного наклона. Снегоход не должен иметь длинную топливную магистраль, поэтому постарайтесь расположить бак поближе к карбюратору.

Следующий шаг – установка гусеницы. Ведомый мост с надетым полотном крепите сзади рамы (на вилку, подвес, амортизатор и т.п., в зависимости от типа конструкции), ведущий – в средней части снегохода (чаще всего под водительским сиденьем), в максимально короткой сцепке с двигателем. Шестерни обоих мостов сцепляются предварительно.

Самодельный снегоход из мотоблока



Данное преобразование сегодня особо популярно. Мотоблок может быть использован, как частично, так и полностью. В первом случае, к агрегату (двигателю с рулевой вилкой и колесами) доваривается несущая рама с задней осью. Самым сложным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Самодельный снегоход из мотоблока с частичным использованием деталей более универсален. В таком случае из “донора” изымается только двигатель и рулевая вилка, к нижней части которой вместо колес крепятся лыжи. Сам мотор же может быть расположен и в задней части конструкции.

Следует заметить, что двигатели основной части мотоблоков рассчитаны на вес и давление колес, которое в разы меньше гусеничного. Поэтому во избежание повышенного износа деталей и расхода топлива такой снегоход лучше оснастить колесами низкого давления.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость личной авто- и мототехники при минимальных финансовых затратах.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

• крутящий момент М_к, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

1. На ведущую звездочку (поз. 3) подается крутящий момент М_к .
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие R_z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• весовая нагрузка G;
• касательная реакция грунтовой опоры Р_к .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях,  рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной  из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели  из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором.
4. Вырезание ножом можно с успехом заменить электролобзиком, обезопасившись от возможного травмирования.
5. Срезаются обе боковины покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Гусеница своими руками для снегохода или автомобиля. Как сделать гусеницу своими руками?

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Рекомендации по проведению работ

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Самодельные гусеницы из автопокрышек

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.

Гусеница для снегохода из покрышки

С приходом зимы на привычном транспорте добраться в нужное место можно далеко не всегда, даже автомобиль порой не может преодолеть снежные заносы. Именно для таких случаев и был сконструирован снегоход, транспортное средство которому не страшны никакие сугробы. Стоимость такого агрегата заводской сборки не мала, это и толкнуло многих умельцев на самостоятельное конструирование. Большинство деталей можно купить в магазинах, а вот гусеница для снегохода из покрышки делается самостоятельно в большинстве случаев.

Достоинства и недостатки самодельных снегоходов

Изготовить снегоход сможет каждый, у кого имеются навыки работы со сварочным аппаратом, умение и немного смекалки. Без базовых знаний в этом деле не обойтись, иначе агрегат будет не надежным и может подвести в самый неподходящий момент.

Даже при наличии навыков и умений у самодельной техники такого типа есть свои достоинства и недостатки, которые мы далее и рассмотрим.

К достоинствам относят:

• контроль качества сборки, каждый сам подбирает для себя необходимые детали и смотрит на их качество;
• наличие лыж и гусеницы повысит проходимость снегохода, ему не будут страшны сугробы и рыхлый снег на целине;
• простота в управлении, рулевая система полностью располагается впереди;
• надежность и высокие показатели проходимости;
• стоимость, собрать снегоход самостоятельно примерно в пять раз дешевле, чем купит в магазине или даже б/у с рук.

Собрать такой агрегат можно на основе многих имеющихся в хозяйстве ненужных вещей. Чаще всего основой выступают бензопилы, мотоблоки, мотоциклы, в этом случае снегоход обойдется еще дешевле.

Есть у транспортного средства собственноручного производства и недостатки:

• изготавливать придется многие составляющие самостоятельно, так как в продаже имеются запчасти только на строго установленные габариты;
• заказать по интернету тюнинговые составляющие не получится, они не рассчитаны для самоделок;
• гусеницы и другие некоторые составляющие придется изготавливать самостоятельно.

Во всем остальном самодельные снегоходы по многим характеристикам находятся на ступень выше от заводских моделей.

Как сделать гусеницу снегохода своими руками

Все, кто хоть раз самостоятельно проводил изготовление вездехода отмечают, что, наверное, сложнейшим из процессов является производство гусеницы. Остальные детали можно подобрать в магазинах, да и в самостоятельном производстве они менее трудоемкие.

Гусеницу для снегохода самостоятельно можно смастерить несколькими способами, для этого понадобиться:

• острый нож;
• материал для обработки;
• достаточно времени и терпения.

Самодельные гусеницы своими руками – как сделать гусеничный ход и привод для мотобуксировщика, снегоход из мотоблока Нева

Обладатели мотоблоков все чаще и чаще идут на всевозможные самодельные изготовления различных комплектующих к данному агрегату.

В итоге мы получаем навесное оборудование, сделанное своими руками, преобразование мотоблока в более мощный, посредством установки нового двигателя, а также множества всевозможных переделок и дополнений.

Безусловно, это все не от хорошей жизни, потому что большинство владельцев мотоблока стремятся не только сэкономить на его покупке, но и снизить расходы на его дальнейшую эксплуатацию.

В частности, многие хотят изготовить самодельные гусеницы для мотоблока, желая повысить тем самым характеристики проходимости своих агрегатов.

Полученный в итоге мотоблок на гусеницах будет выполнять уже немного другую роль в личном хозяйстве человека, потому что он уже становится полноценным транспортным средством, чем-то напоминающим гусеничный трактор.

Соответственно, перед ним открывается гораздо более широкий фронт работ, что во многом оправдывает подобного рода самостоятельные переделки.

Об устройстве

Гусеничные мотоблоки намного меньше распространены, чем их колесные аналоги. Объяснение этому довольно понятное – колесные мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза более приспособлены для вспахивания земельных угодий, т.е. его конструкция наиболее подходящая для работы на земле.

Таким образом, все переделывания колесного мотоблока в гусеничный заключается в дополнительному присоединению по одному колесу с каждой стороны. В результате мы получаем 4-х колесный мотоблок, на который уже можно надевать гусеницы (самодельные или купленные в магазине, например, гусеница Буран).

Кстати, дополнительные колеса можно сделать съемными, чтобы можно было оперативно превращать его обратно в стандартный мотоблок для работы в огороде. Это можно реализовать путем крепления данных колес к оси, которая уже есть у нас в наличии, через гибкую или жесткую передачу.

Такое решение наиболее целесообразно, ведь отпадает необходимость в приваривании дополнительных креплений.

Что касается устройства таких мотоблоков, то они полностью идентичны колесным мотоблокам:

Двигатель. В гусеничных моделях используется более мощный 4-тактный движок, у которого присутствует функция блокировки осей.

Это важно, потому что она позволяет гусеничному мотоблоку разворачиваться на месте, не описывая полный круг для разворота.

Прежде чем приступать к описанию способа самостоятельного изготовлению гусениц, не помешает оценить предложение некоторых специальных магазинов, продающих мотоблоки и сопутствующие к ним материалы. В частности, оценим стоимость некоторых разновидностей гусениц для известных мотоблоков.

Снегоходные приставки на мотоблок Нева

Так, гусеницы на мотоблок Нева, цена которых составляет порядка 28 тысяч рублей, представляет собой полноценную снегоходную приставку. Отдельно можно приобрести сиденья для водителей, благодаря чему, мотоблок Нева становится похожим на гусеничный минитрактор, пусть и с меньшими рабочими показателями.

• развиваемая скорость (с мотоблоком Нева) – около 18 км/ч;
• общий вес приставки – 37 кг;
• длина – 100 см;
• ширина – 60 см;
• высота – 34 см;
• число пассажиров – один водитель и один пассажир.

Более подробно о гусеничном приводе для мотоблока Нева смотрите на видео:

Кроме того, в продаже имеется приставка к мотоблоку на гусеницах, предназначенная для присоединения к моделям Агат и Салют. Стоимость ее составляет 25-27 тысяч рублей. В данной конструкции отсутствует возможность присоединения водительского сиденья, что несколько ограничивает возможности данного устройства.

Однако, для езды по бездорожью и снежному покрытию он вполне подходит. Снегоходные приставки на гусеницах к мотоблоку довольно распространены, что показывает довольно большое количество различных моделей в интернет-магазинах.

Отличительной их особенностью является возможность управления ими не только с помощью двух рук, следуя за мотоблоком, но и сидя в санях складного типа, которые, правда, нужно приобретать отдельно.

Если учесть, что средняя цена на такие приставки составляет порядка 30 тысяч рублей (плюс цена складных саней – порядка 5 тысяч рублей), можно сказать, что самостоятельное изготовление гусениц является довольно оптимальным выходом для тех, у кого нет возможности тратить лишние денежные средства на приобретение.

Читайте также статью о том, как сделать сани для снегохода своими руками.

Необходимые материалы

Как уже было сказано ранее, для превращения колесных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна в гусеничный понадобится наличие довольно мощного двигателя, обладающего осевой блокировкой.

Мощность важно потому, что такой мотоблок будет использоваться на достаточно сложной поверхности, проходимость по которой требует дополнительных технических данных.

Немного резюмируя, можно выделить основные материалы, которые нам понадобятся:

• Наличие самого мотоблока с КПП, обладающим мощным 4-тактным двигателем с блокировкой осей.
• Пара дополнительных колес, чтобы можно было натянуть на них гусеницу.
• Сама самодельная гусеница, изготовленная из сподручных средств.
• В зависимости от того, какой материал будет использоваться при изготовлении, нам могут понадобиться две большие автомобильные покрышки, либо транспортная лента.

С помощью данных материалов можно изготовить вполне работоспособный гусеничный мотоблок.

При этом, можно сделать полноценный минитрактор на гусеницах, если добавить дополнительную грузовую платформу, либо использовать в качестве вездехода по снегу, добавив платформу на полозьях. В общем, полный простор для фантазии.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны.

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

Владельцы фермерских хозяйств все чаще прибегают к приобретению специальных технических устройств — зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно. Перейдя по ссылке ознакомитесь, как сделать зернодробилку из стиральной машины своими руками.

На отечественном рынке сельскохозяйственной техники присутствуют различные варианты культиваторов не только российского, но и иностранного производства. Культиватор Мантис — надежная и практичная техника на десятилетия.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о различных видах и характеристиках мини зерноуборочных комбайнов.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру. Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок.

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Дополнительные советы и предупреждения по изготовлению гусянки своими руками

Прежде чем приступать к изготовлению самодельной гусеницы, нужно четко понимать ее необходимые параметры. Дело в том, что в случае изготовления очень высокой гусеницы, будет изменен центр тяжести самого мотоблока, что неизбежно приведет к определенным проблемам при поворотах, т.е. агрегат будет заваливаться на бок.

Чтобы этого избежать, вторую ведомую ось нужно увеличить на несколько сантиметров. Можно также немного расширить колесную базу имеющегося мотоблока. Для этого можно приобрести втулку в специальном магазине, после чего установить ее на ведущий вал.

Помимо требований к мощности двигателя, стоит обратить внимание на систему его охлаждения. Дело в том, что воздушное охлаждение не очень хорошо справляется при высоких нагрузках, что ведет к значительному перегреву мотора.

Таким образом, предпочтение лучше отдавать двигателем с водяным охлаждением, которые показывают более стабильные показатели в работе.

Заключение

Присоединение гусениц к мотоблоку позволяет существенно увеличить показатели проходимости данного устройства. Это приводит к увеличению спектра потенциальных работ, с которыми может справиться получившийся мотоблок. Иными словами, гусеничная база в некоторых позициях выигрывает у привычной колесной базы.

Однако, подобное переделывание мотоблока подходит далеко не для всех владельцев данных агрегатов. В первую очередь, речь идет об особых требованиях к используемому двигателю, который должен быть достаточной мощности.

Что касается процесса переделки, то они вполне себе реальны в домашних условиях, так что это весомая альтернатива продающимся в магазинах гусеничным приставкам, как и многие другие самоделки для мотоблока своими руками из подручных материалов.

Читайте также про еще одну важную деталь для мотоблока – прицеп и о том, как навеска на мотоблок намного расширяет его функции.
