Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Гусеница своими руками может быть выполнена по наиболее простой технологии. Это займет у вас минимальное количество времени. Гусеничный движитель можно изготовить на основе втулочно-роликовой цепи, а также транспортерной ленты. Для проведения работ нужно подготовить некоторый набор специальных инструментов или оснастку. Для того чтобы продлить срок эксплуатации ленты, рекомендуется прошить ее края с помощью лески, укрепляя ее на расстоянии, равном 1 см. Необходимо при этом использовать принцип, который применяют швеи для обметывания краев ткани, что позволит уберечь ленту от повреждений.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Источник

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость личной авто- и мототехники при минимальных финансовых затратах.

Принцип движения гусеничного транспорта

Фото 1

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

крутящий момент М_к, передаваемый от двигателя/силового привода к ведущим колесам;
сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

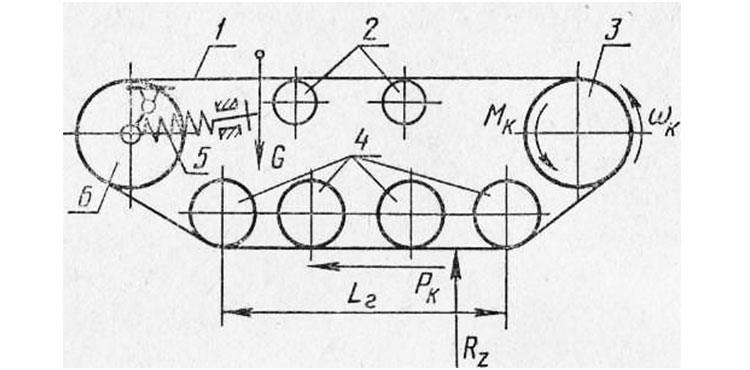

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

поз. 1 – гусеница;
поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
поз. 5 – амортизаторы;
поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Фото 2

Движение по принципу гусеничного хода осуществляется следующим образом:

На ведущую звездочку (поз. 3) подается крутящий момент М_к.
Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

усилие R_z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
весовая нагрузка G;
касательная реакция грунтовой опоры Р_к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Фото 3

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

Фото 4

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Фото 5

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Фото 6

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

внедорожники;
болотоходы;
амфибии;
гусеничные тягачи и транспортеры;
квадроциклы;
машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Фото 7

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Фото 8

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

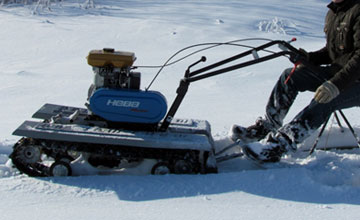

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.
Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором.
Вырезание ножом можно с успехом заменить электролобзиком, обезопасившись от возможного травмирования.

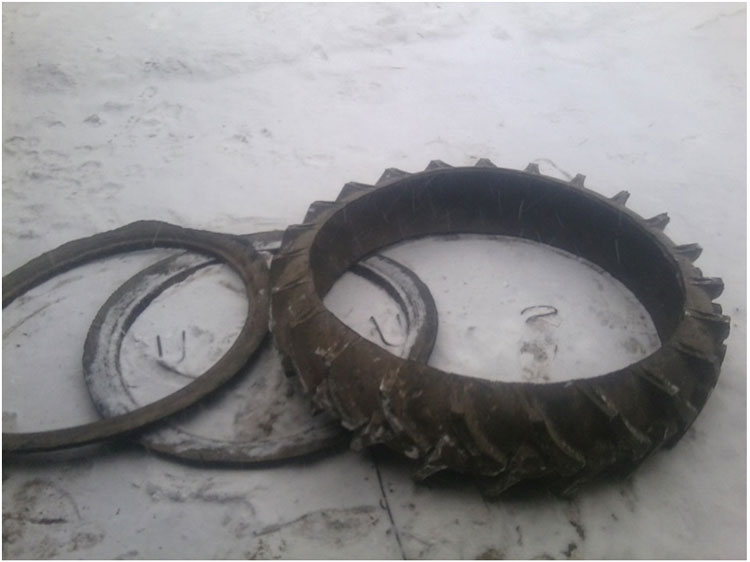

Срезаются обе боковины покрышки.
Удаляются излишки материала изнутри покрышки.

Фото 9

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты.

Таким образом, элемент гусеницы готов к использованию:

Фото 10

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Источник

Главная
»
Окна »

Гусеница из цепи для снегохода своими руками. Как сделать гусеницы для техники из покрышек своими руками. Самодельные траки для гусениц

Уважаемые посетители сайта « » сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.
Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.
Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)
После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом
После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V
»

Вообщем такой трак должен получиться.
Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.
Траки тоже сверлятся дрелью по 2 отверстия на каждый край.
Далее уже собираем гусеницу в единое целое.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.

Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.

Лучшие самоделки из мотоблока на гусеницах фото

Об устройстве

Гусеничные мотоблоки намного меньше распространены, чем их колесные аналоги. Объяснение этому довольно понятное – колесные мотоблоки , более приспособлены для вспахивания земельных угодий, т.е. его конструкция наиболее подходящая для работы на земле.

Таким образом, все переделывания колесного мотоблока в гусеничный заключается в дополнительному присоединению по одному колесу с каждой стороны. В результате мы получаем 4-х колесный мотоблок, на который уже можно надевать гусеницы (самодельные или купленные в магазине, например, ).

Кстати, дополнительные колеса можно сделать съемными, чтобы можно было оперативно превращать его обратно в стандартный мотоблок для работы в огороде. Это можно реализовать путем крепления данных колес к оси, которая уже есть у нас в наличии, через гибкую или жесткую передачу.

Такое решение наиболее целесообразно, ведь отпадает необходимость в приваривании дополнительных креплений.

Что касается устройства таких мотоблоков, то они полностью идентичны колесным мотоблокам:

Двигатель. В гусеничных моделях используется более мощный 4-тактный движок, у которого присутствует функция блокировки осей.

Это важно, потому что она позволяет гусеничному мотоблоку разворачиваться на месте, не описывая полный круг для разворота.
Трансмиссия. Редуктор, коробка передач и система сцепления – этот стандартный набор также входит в устройство гусеничных мотоблоков.
Ходовая часть. Тут, в принципе, все понятно из названия – в конструкции используются гусеницы вместо колесной базы. Как уже говорилось, в случае переделки, к имеющейся паре колес добавляется по одному кату с каждой стороны, на которых уже надевается самодельная гусеница.
Органы управления. Находятся они на рукоятке управления, включая в себя различные рычаги сцепления, аварийной остановки двигателя и т.д.

Прежде чем приступать к описанию способа самостоятельного изготовлению гусениц, не помешает оценить предложение некоторых специальных магазинов, продающих мотоблоки и сопутствующие к ним материалы. В частности, оценим стоимость некоторых разновидностей гусениц для известных мотоблоков.

Снегоходные приставки на мотоблок Нева

Так, гусеницы на мотоблок Нева, цена которых составляет порядка 28 тысяч рублей, представляет собой полноценную снегоходную приставку. Отдельно можно приобрести сиденья для водителей, благодаря чему, мотоблок Нева становится похожим на гусеничный минитрактор, пусть и с меньшими рабочими показателями.

Технические данные:

развиваемая скорость (с мотоблоком Нева) – около 18 км/ч;
общий вес приставки – 37 кг;
длина – 100 см;
ширина – 60 см;
высота – 34 см;
число пассажиров – один водитель и один пассажир.

Более подробно о гусеничном приводе для мотоблока Нева смотрите на видео:

Кроме того, в продаже имеется приставка к мотоблоку на гусеницах, предназначенная для присоединения к моделям Агат и Салют. Стоимость ее составляет 25-27 тысяч рублей. В данной конструкции отсутствует возможность присоединения водительского сиденья, что несколько ограничивает возможности данного устройства.

Однако, для езды по бездорожью и снежному покрытию он вполне подходит. Снегоходные приставки на гусеницах к мотоблоку довольно распространены, что показывает довольно большое количество различных моделей в интернет-магазинах.

Отличительной их особенностью является возможность управления ими не только с помощью двух рук, следуя за мотоблоком, но и сидя в санях складного типа, которые, правда, нужно приобретать отдельно.

Если учесть, что средняя цена на такие приставки составляет порядка 30 тысяч рублей (плюс цена складных саней – порядка 5 тысяч рублей), можно сказать, что самостоятельное изготовление гусениц является довольно оптимальным выходом для тех, у кого нет возможности тратить лишние денежные средства на приобретение.

Необходимые материалы

Как уже было сказано ранее, для превращения колесных мотоблоков , в гусеничный понадобится наличие довольно мощного двигателя, обладающего осевой блокировкой.

Мощность важно потому, что такой мотоблок будет использоваться на достаточно сложной поверхности, проходимость по которой требует дополнительных технических данных.

Немного резюмируя, можно выделить основные материалы, которые нам понадобятся:

Наличие самого мотоблока с КПП, обладающим мощным 4-тактным двигателем с блокировкой осей.
Пара дополнительных колес, чтобы можно было натянуть на них гусеницу.
Сама самодельная гусеница, изготовленная из сподручных средств.
В зависимости от того, какой материал будет использоваться при изготовлении, нам могут понадобиться две большие автомобильные покрышки, либо транспортная лента.

С помощью данных материалов можно изготовить вполне работоспособный гусеничный мотоблок.

При этом, можно сделать полноценный минитрактор на гусеницах, если добавить дополнительную грузовую платформу, либо использовать в качестве вездехода по снегу, добавив платформу на полозьях. В общем, полный простор для фантазии.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны.

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

Владельцы фермерских хозяйств все чаще прибегают к приобретению специальных технических устройств — зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно. Перейдя по ознакомитесь, как сделать зернодробилку из стиральной машины своими руками.

На отечественном рынке сельскохозяйственной техники присутствуют различные варианты культиваторов не только российского, но и иностранного производства. — надежная и практичная техника на десятилетия.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. все о различных видах и характеристиках мини зерноуборочных комбайнов.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру. Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок.

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

Берутся две цепи одинаковых размеров.
Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Дополнительные советы и предупреждения по изготовлению гусянки своими руками

Прежде чем приступать к изготовлению самодельной гусеницы, нужно четко понимать ее необходимые параметры. Дело в том, что в случае изготовления очень высокой гусеницы, будет изменен центр тяжести самого мотоблока, что неизбежно приведет к определенным проблемам при поворотах, т.е. агрегат будет заваливаться на бок.

Чтобы этого избежать, вторую ведомую ось нужно увеличить на несколько сантиметров. Можно также немного расширить колесную базу имеющегося мотоблока. Для этого можно приобрести втулку в специальном магазине, после чего установить ее на ведущий вал.

Помимо требований к мощности двигателя, стоит обратить внимание на систему его охлаждения. Дело в том, что воздушное охлаждение не очень хорошо справляется при высоких нагрузках, что ведет к значительному перегреву мотора.

Таким образом, предпочтение лучше отдавать двигателем с водяным охлаждением, которые показывают более стабильные показатели в работе.

Заключение

Присоединение гусениц к мотоблоку позволяет существенно увеличить показатели проходимости данного устройства. Это приводит к увеличению спектра потенциальных работ, с которыми может справиться получившийся мотоблок. Иными словами, гусеничная база в некоторых позициях выигрывает у привычной колесной базы.

Однако, подобное переделывание мотоблока подходит далеко не для всех владельцев данных агрегатов. В первую очередь, речь идет об особых требованиях к используемому двигателю, который должен быть достаточной мощности.

Что касается процесса переделки, то они вполне себе реальны в домашних условиях, так что это весомая альтернатива продающимся в магазинах гусеничным приставкам, как и многие другие .

Простой вариант изготовления гусеницы

Изготовление гусеницы из автомобильных покрышек

Технология проведения работ

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Уважаемые посетители сайта «Самоделкин друг
» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход
является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов
делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

транспортерная лента
профтруба прямоугольного сечения
болты, гайки, шайбы, гровера
арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V
»

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Источник

Для передвижения большинства мотоблоков используются обычные колеса. Проходная способность аппарата в таких случаях крайне мала. К счастью, существует несколько хороших способов, позволяющих превратить мотоблок в вездеход или снегоход. Для этого достаточно сделать самодельные гусеницы.

Способы изготовления и материалы

При выборе материала для будущей гусеницы своими руками следует учитывать тип работ, для которых они предназначаются. Изделие должно быть не только предельно прочным, но и легким для удобной работы с агрегатом.

Первым делом необходимо установить дополнительные колеса на мотоблок таким образом, чтобы с каждой стороны было по паре. На них и будут крепиться будущие агрегаты, длина которых составит длину окружности каждого колеса плюс расстояние между их осями, умноженное на два. Все колеса должны быть одинакового диаметра.

К наиболее популярным исходным материалам для изготовления гусениц своими руками относятся:

Транспортные ленты и втулочно-роликовая цепь.
Ненужные автомобильные покрышки.
Цепи и ремни.

Каждый способ подразумевает свой ход действий.

Транспортная лента и цепь

Способ изготовления агрегата из этих материалов, по мнению большинства, самый простой. Для него не потребуется большое количество инструментов и материалов. Рекомендуется учитывать следующие советы:

Конструкция из покрышек

Помимо изделия из транспортной ленты, можно сделать гусеницу из покрышки своими руками. Здесь не придется ничего сшивать и зацеплять между собой, поскольку покрышка уже имеет замкнутую структуру со специальным протектором сцепления.

Покрышки обычных легковых автомобилей не подойдут. Нужно найти изделия для грузовых автомобилей или тракторов, которые имеют выраженный рельеф протектора.

Процедуру изготовления такого агрегата можно разделить на три основных этапа:

Стоит внимательно изучить рисунок протектора. Он должен быть четко выраженным для максимального увеличения проходной способности мотоблока за счет повышения сцепления гусеницы с поверхностью.

Ремни и цепи

В этом способе используются стандартные ремни с клиновидным профилем. Они крепятся между собой с помощью заклепок, которые размещены на них. Такая гусеница делается из двух отрезков одинаковой цепи и ремней. Алгоритм действий выглядит следующим образом:

Таким образом, можно получить прочную и качественную гусеницу из ремней и цепей, сделанную своими руками. Этот способ является наиболее трудоемким из всех представленных.

Траки для гусениц

Траки являются главной частью любой гусеницы. К счастью, необязательно покупать их в специализированных магазинах. Их достаточно легко изготовить самостоятельно из различных материалов. Главное, что нужно учесть, это уровень нагрузки, который планируется оказывать на мотоблок. Изготовить траки можно из:

пластиковых труб;
деревянных брусков;
металлических траков.

Для изготовления траков из пластиковых труб понадобится водопроводная труба № 40. Она нарезается на отрезки, длина которых равна ширине гусеницы. После этого каждый такой отрезок разрезается вдоль на две половины. С этим поможет справиться циркулярная пила с диском для резки дерева.

Когда все траки будут готовы, их можно цеплять на основную конструкцию. Для этого используются мебельные болты № 6 и большие шляпки полусферической формы. Этими болтами каждый отрезок крепится к самой конструкции.

Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая проходить в сложных местах даже зимой.

Гусеница из деревянных брусков подойдёт для небольшой нагрузки, поскольку прочность конструкции не так велика. Для изготовления гусеницы из этого материала потребуются березовые брусочки одинакового размера и длины, равной ширине гусениц.

Основным преимуществом гусеницы с деревянными брусками в качестве траков является доступность материалов, легкость всей конструкции, а также возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются именно металлические траки для гусениц, ведь уровень их прочности достаточно велик. Чаще всего используются металлические трубы или профиль, который нарезается на отрезки подходящей длины и крепится к гусенице таким же образом, как это делалось в предыдущих способах.

Главным недостатком такой конструкции является большая масса и сложность ремонта. Если один из траков согнется во время работы, то придется потратить немало усилий для его замены.

Не так сложно изготовить гусеницу для мотоблока своими руками, хоть это и занимает достаточное количество времени. Важно отнестись к процессу с максимальной внимательностью и верно выполнять все расчёты. Также, необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать наиболее подходящие материалы для изделия.

Рисунок 1.Чертеж схема самодельного снегохода

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами 6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут «набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Рисунок 2. Приспособление резки пластмассовых труб:
1. деревянный брусок;
2. пластмассовая труба;
3. металлический уголок.

Для сверления в транспортерной ленте отверстий под крепежные болты 6 мм сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой тяги и стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика(всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким:

гусеница — 9 кг;
ведущий вал в сборе — 7 кг;
две пары колёс с осями — 9 кг;
двигатель и руль — 25 кг; пара лыж -5 кг;
рама- 15 кг;
двухместное сиденье со стойками — 6 кг.

Итого всё вместе весит 76 кг.

Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

На фото этапы изготовления снегохода по приведенным выше схемам-чертежам:

Заготовки грунтозацепов будущей гусеницы.
Специальная ведущая звёздочка от снегохода “Буран”.
Самодельный ведущий вал гусеницы с установленными звёздочками для цепи и гусеницы.
Кондуктор для сверления отверстий в транспортерной ленте.
Опорные катки гусеницы с осями и кронштейнами крепления к раме снегохода.
Привод от двигателя ведущего вала гусеницы осуществляется цепью от мотоцикла.
Рама снегохода с ведущим валом и опорными катками гусеницы.
Механизм управления поворотом лыж.
На этот снегоход я поставил пластмассовые лыжи от детских китайских санок. Но пластмасса, из которой они изготовлены, оказалась очень хрупкой и к концу зимы одна из лыж поломалась.
Лыжи от снегоката “Аргомак” с установленным подрезом (коньком) и крепёжными уголками для установки на снегоход.
Втулки поворота лыж. Всё очень просто: никаких подшипников. Необходимо только наносить смазку на резьбу, и долгий срок службы обеспечен. Кроме того, вворачивая или выворачивая патрубки, можно изменять клиренс снегохода.
Ось передних колёс (катков гусеницы) прикреплена к раме неподвижно, а ось задних колёс-катков, вращая болт, можно перемещать для регулирования натяжения гусеницы.

Как сделать снегоход на гусеницах: фото к статье

Самодельный снегоход своими руками: фото

1 шт. ручной работы фетр самодельные тканевые цветы craft feltro…

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

Рама.
В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
Сиденье.
Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

Двигатель.
Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
Бак.
Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
Лыжи.
Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
Руль.
При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
Гусеницы.
Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
Привод.
Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Всем спасибо за внимание!

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.

Источник

Каждый водитель лично для себя решает, покупать ли ему гусеницы или делать своими руками. Мы рассмотрим оба аспекта, но каждый из них целесообразен только в том случае, если автомобиль ездит не только по магистральной трассе. Гусеницы – отличный способ повысить проходимость машины в условиях бездорожья, и для многих автомобилистов такой тюнинг является необходимостью. Стоит ли покупать гусеницы для «Нивы», если можно сделать их своими руками?

Проблемы с транспортировкой невероятно тяжёлого лагерного снаряжения и привязкой к общественному транспорту охотничьих угодий являются насущными для каждого охотника. Внедорожник, даже такой, как «Нива», эти проблемы решает лишь частично, поскольку остаются препятствия в виде буераков, косогоров и бездорожья, с которыми автомобиль на стандартных колёсах не справляется. Возникает острая необходимость перевести свой транспорт на гусеничный ход. Как сделать гусеницы для Нивы тремя способами, в каких случаях лучше купить готовые?

При производстве гусениц используется специальная резина с особым веществом в составе, благодаря которому даже агрессивные погодные условия не снижают их прочность и эластичность. Вес одной гусеницы может варьироваться в пределах 75 — 110 кг, на что влияет конструкция изделия и его тип. Несмотря на такой вес, преображение «Нивы» в вездеход не представляет собой ничего сложного, поскольку гусеница легко перекатывается по земле, нет необходимости её поднимать или тащить.

В конструкции гусеничного движителя также нет ничего сложного – мощная металлическая рамка по форме треугольника, один большой каток вверху и пять пар или больше меньшего размера внизу. На них и одевается гусеница.

Классическая ступица колеса устанавливается в верхний каток, далее она сажается на жёсткую сцепку, чтобы при вращении ступица передавала вращательные движения всей конструкции. Ключевое преимущество заключается в возможности поворачивать руль как при наличии колёс. При необходимости гусеницы для автомобиля снимаются и заменяются обычными колеёами.

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основу аудитории водителей, устанавливающих гусеницы на машину, составляют экстремалы, охотники и рыболовы, которые в погоне за первозданными красотами и максимальным комфортом не скупятся на элементы модернизации авто. Учитывая цели использования собственного авто и размер своего кошелька, выбирать между покупкой гусениц и их самостоятельным изготовлением придётся самостоятельно. Если на бездорожье вы выезжаете крайне редко, и чаще всего ваша «Нива» видит только магистральную трассу, смысла в покупке нет.

Если же вы увлекаетесь рыбалкой и охотой, то увеличить проходимость транспортного средства за счёт подобной модификации жизненно необходимо для того, чтобы осваивать новые кордоны, а также безопасно, быстро и с комфортом добираться до так называемых рыбных мест. После установки можно заметить следующие положительные изменения:

Существенно повышается уровень комфорта во время движения по бездорожью, разница между колёсами и гусеничным ходом ощущается сразу.
Повышается скорость машины при передвижении по заснеженной, болотистой или песчаной местности. Показатели достигают 80 км/ч.
Проходимость транспортного средства также увеличивается и данный параметр можно сравнить с показателями проходимости трактора «Беларусь». Единственное ограничение заключается в величине дорожного просвета, который для «Нивы» составляет 30 см.

Первые гусеницы на авто появились ещё около 100 лет назад и за это время автолюбители оценили их преимущества в полной мере, однако недостатки также существуют:

Комплект гусениц стоит дорого, а при изготовлении самодельной конструкции не обойтись без базовых навыков и дополнительного оборудования.
Косогоры, холмы и местность с резкими перепадами высот могут стать проблемой для системы подрессоривания и трансмиссии, поскольку автомобиль такого размера требует большей площади гусеничного модуля.
Переехать упавший ствол дерева или подобное препятствие тоже не всегда получится.

Основные производители и цены

Первые гусеничные механизмы были разработаны в США, после чего были распространены по всему миру. Сейчас производством подобных конструкций занимается несколько десятков производителей, среди которых также отечественные. Из импортных брендов компания Mattracks считается одной из наиболее популярных. Цены у них соответствуют громкому имени – один комплект соответствует стоимости российского автомобиля.

Несколько компаний сейчас занимается производством гусениц для легковых машин, но такая покупка опять-таки дешёво не обойдётся. Ценообразование зависит от следующих факторов:

диаметр подшипников и осей;
толщина металла и его качество;
особенности конструкции.

Выбирая гусеничные механизмы импортного производства, ориентируйтесь на цену в 230 — 700 тыс. руб. Решив купить гусеницы для «Нивы» отечественного производителя, можно сокращать расходы в два раза.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
Далее авто крепится к раме, а мост модуля соединяется с карданом.
На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

Можно ли сделать гусеницы своими руками?

Если стоимость готового комплекта гусениц вас обескуражила, можно рассмотреть вариант с самостоятельным изготовлением, но стоит заранее знать о трудоёмкости такого процесса. Вы должны владеть слесарным оборудованием на уровне мастера и обладать навыками конструирования. Гаражное изготовление можно даже не рассматривать, поскольку придётся пользоваться специальными станками и инструментами для вытачивания ступиц, сборки и монтажа звёздочек, валов и подшипников.

Можно выделить три способа, благодаря которым изготовленная вами гусеница на «Ниву» будет выполнять свои функции – из транспортёрной ленты, из автомобильных шин или из ремней. Это будут простейшие конструкции, которые, несмотря на их функциональность и ремонтопригодность, нельзя назвать полноценными гусеницами.

Гусеницы из транспортёрной ленты

Для сборки гусеничного комплекта можно воспользоваться транспортёрной лентой толщиной в 8 — 10 мм и втулочно-роликовой цепью. Края ленты обязательно прошейте рыболовной леской, чтобы усилить её и избежать растрепывания. Используйте обмёточный шов. Шарнир можно использовать для соединения концов ленты. Соединение за счёт прошивания также можно применить, но надёжность будет сомнительна. В целом такая конструкция внушает доверие в плане надёжности и без труда подлежит ремонту.

Также из транспортёрной ленты гусеницы можно сделать с использованием профильной трубы прямоугольного сечения. Для этого необходимо предварительно придать тракам необходимую форму с помощью прессовального станка. Для фиксации траков на ленте можно воспользоваться гайками и болтами. Эту технологию мы рассмотрим более подробно. Вам понадобятся следующие инструменты и материалы:

прессовальный станок;
молоток и набор ключей;
дырокол;
дрель, УШМ и сварочный аппарат;
арматура и профильная труба;
гровера, шайбы, гайки и болты;
транспортёрная лента.

Поэтапная технология выглядит следующим образом:

Учитывая ширину изготовляемой гусеницы, нарежьте с помощью болгарки заготовки траков.
Опрессуйте заготовки на станке для придания им необходимой формы, используйте отработанное масло для смазки концов.
Приварите на каждый трак клыки-ограничители и дополнительно вверху арматуру в форме буквы V.
На месте установки гусеницы проверьте соответствие размеров.
Используйте промышленный дырокол для создания отверстий в транспортёрной ленте. Такой дырокол можно сделать самостоятельно – это будет заточенная с торцевой части трубка с боковым отверстием для изъятия отходов резины.
Просверлите в траках по два отверстия с каждого края.
На завершающем этапе вас ждёт сборка гусеницы.

Гусеницы из автомобильных шин

Решив воспользоваться автомобильными шинами для изготовления гусеницы, стоит их выбирать с соответствующим рисунком протектора, который заменит грунтозацепы. Подойдут шины от тракторов или грузовиков. Аккуратно избавьтесь от бортов покрышки, используя хорошо заточенный сапожный нож. Периодически смачивайте лезвие в мыльном растворе, чтобы резать было легче.

Если вы обладаете навыками использования электрического лобзика, можно воспользоваться и этим инструментом в тандеме с мелкозубчатой пилкой.

Для достижения необходимого уровня эластичности можно удалить несколько слоёв внутреннего кольца. Если сравнивать с первым вариантом (транспортёрная лента + втулочно-роликовая цепь), автомобильные шины более надёжны, поскольку контур кольца в данном случае замкнутый и торцы соединять не нужно.

Гусеницы из ремней

Гусеничные комплекты из ремней также относятся к категории простых в изготовлении конструкций. Для сборки гусеничного полотна из клиновидных резиновых ремней используются грунтозацепы. Соединение осуществляется посредством небольших болтов и заклёпок. Интервал между ремнями должен соответствовать габаритам ведущей звёздочки. Используйте заклёпки для фиксации торцов полученного полотна.

Выводы

Подводя итоги, стоит сказать о простоте установки гусениц, которая занимает менее часа, если конечно речь не идёт о челябинском изобретении.

Перед установкой приварите к мостам «Нивы» специальные косынки по форме треугольника для их усиления. Что касается самодельных конструкций, вряд ли они могут конкурировать с заводскими вариантами в плане надёжности, но станут отличным решением для единичных рейдов за дичью или рыбой.

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

В нем используются два побуждающих фактора
:

крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
сцепление гусениц с грунтом.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

поз. 1 – гусеница;
поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
поз. 5 – амортизаторы;
поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

На ведущую звездочку (поз. 3) подается крутящий момент М к.
Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
касательная реакция грунтовой опоры Р к.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Доступность
старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
ленты.
На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
Шины колес МТЗ обладают высокой прочностью
и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
Универсальность
применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Основные категории популярной техники, оснащенной ГД

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

внедорожники;
болотоходы;
амфибии;
гусеничные тягачи и транспортеры;
квадроциклы;
машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

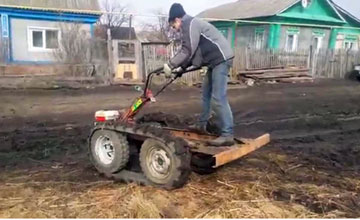

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мотособаки

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.
Вырезается дорожка
для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
.
Вырезание ножом можно с успехом заменить электролобзиком
, обезопасившись от возможного травмирования.
Срезаются обе боковины
покрышки.
Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Вконтакте

Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха. Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

С цельной либо переломной рамой.
С жёсткой либо амортизированной подвеской.
С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

Подбор двигателя, расчёт рамы и ходовой части.
Сборка рамы точечной сваркой.
Устройство рулевого управления.
Установка двигателя в проектное положение на временное крепление.
Проверка конструкции на устойчивость к опрокидыванию.
При успешной проверке — капитальная сварка рамы, установка двигателя.
Установка приводной системы, мостов.
Сборка и установка гусениц.
Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

Топливным баком.
Системой зажигания.
Понижающим редуктором с числом 1:2.
Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Марка	Модель	Мощность, л. с.	Объём, см3	Масса, кг	Примерная цена, тыс. руб.
Kipor	KG160S	4,1	163	15,5	20−25
Sadko	GE- 200 R	6,5	196	15,7	15−20
Lifan	168 FD-R	5,5	196	18,0	15−20
Zongshen	ZS168FB4	6,5	196	16,0	10−15
Nomad	NT200R	6,5	196	20,1	10−15
Brait	BR-177F-2R	9,0	270	30,0	10−15
Honda	GX — 270	9,0	270	25,0	45−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

Двигатель.
Сцепление.
Редуктор.
Бензобак (объёмом 5−10 литров).
Глушитель.
Генератор.
Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

Ведомая звёздочка большого диаметра.
Зубчатые колёса, приводящие в движение гусеницы.
Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

Из транспортной ленты толщиной 3 мм.
Из автомобильной покрышки.
Из клиновых ремней.
Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

От края ленты 15−20 мм.
Между болтами на траках 100−120 мм.
Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Самый простой вариант самодельных гусениц

Самодельная гусеница для мотобуксировщика

Гусеницы из ремней

Лучшие самоделки из мотоблока на гусеницах фото

Инструменты и материалы

В подавляющем большинстве случаев снегоходные гусеницы формируют из транспортерной ленты либо из покрышек. Но изготовление из покрышек сложное, долгое и слишком кропотливое. В некоторых случаях движитель снегохода производят из клиновых ремней. В различных вариантах гусеницы еще делают из цепи и из пластиковых труб.

Для работы понадобятся:

большие ножи с хорошо заточенным лезвием;
электрический лобзик с мелким зубом;
болты;
гайки;
ключи гаечные;
леска (помогает упрочнить края);
трос либо похожий материал, помогающий упрочнять гусеницу;
молоток и острый инструмент для подготовки отверстий;
профильная труба прямоугольного сечения;
гровера;
шайбы;
арматура.

Варианты изготовления

На фото ниже приведена возможная схема создания гусеницы для снегохода. Длина основного участка составляет 5,8 м. При этом используются катки величиной 0,07 м. Межосевое расстояние принимается равным 0,9 м.

Продвинутые люди могут этим чертежом не ограничиться и изучить еще вариант кинематической схемы снегохода в целом.

Изготовление гусеницы для снегохода своими руками при наличии чертежей происходит весьма просто. Но если взять даже самую лучшую транспортерную ленту в чистом виде, то она будет быстро изнашиваться во время эксплуатации. Исправить положение помогает прошивка по краям толстой леской. Ничего оригинального тут придумывать не надо — придется только действовать так же, как при шитье обметывают края ткани. Именно периметр является самым уязвимым звеном, и неважно при этом делается ли гусеница на 1 метр, на 2 метра или какой-то другой длины.

Полоса резины должна быть закольцована. Некоторые люди просто сшивают торцы, но подобная методика недостаточно надежна. Куда лучше будет задействовать шарнир, который подбирают под рояльную петлю.

Важно: толщину ленты надо подбирать под мощность двигателя. В большинстве случаев достаточно толщины 1 см, как на сельскохозяйственных машинах.

Но некоторые люди отмечают, что для снегоходной гусеницы подойдет и резина, снятая со старого мотоцикла (выпуска до 1990 года). Правда, такой ресурс по очевидным причинам встречается уже редко. Альтернативное решение — сделать гусеничный движитель на основе ремней. К клиновидному полотну добавляют грунтозацепы собственной конструкции. Чаще всего на сцепление идут заклепки либо комбинация «гайка-болт».

Ремни оснащают еще на производстве отверстиями, которые несложно подогнать под главную звезду снегохода. Надо только оставить определенный промежуток между полосами. Крепление такой конструкции производится с помощью троса маленьких диаметров и иных прочных материалов.

Важно: спешить не следует. В противном случае велик риск, что на ходу вся сборка рассыпется.

Полезно рассмотреть и альтернативные решения (которых, на самом деле, очень много). По одной из схем также предполагается использование транспортерной ленты. Дополнительно потребуется профильная труба прямоугольного сечения. Для крепления применяют гайки, болты, граверы и шайбы. Начинают работу с самодельным движителем, формируя заготовки траков.

Их просто отрезают точно по ширине гусеницы при помощи УШМ. Когда черновые заготовки сделаны, им надо придать особую форму, опрессовывая на станке.

Рекомендация: края траков стоит смазать отработанным маслом.

После этого наваривают ограничивающие клыки и арматуру, напоминающую литеру Y. Полученные экземпляры проверяют и подгоняют на том месте, куда они должны встать.

Собрать гусеницу самому, когда сделаны траки, уже не составляет особого труда. Надо только проделать в ленте отверстия при помощи заточенной на торце трубки. Боковину трубки оснащают тоже отверстием, которое помогает извлекать резиновую крошку и пыль. Траки сверлят электродрелью, на каждом краю должно быть два отверстия. Сборка с такими заготовками не составляет труда.

Но есть еще несколько тонкостей, которые необходимо учесть в любом случае. Если на первом плане будет повышенная проходимость, то нужно изготовить двухгусеничный снегоход, который к тому же устойчивее имеющего одну опору. Никакой практической разницы в работе нет, разве только придется сделать еще одну гусеницу дополнительно. Сами движители иногда приходится дорабатывать, выполняя шиповку саморезами. Такая процедура призвана повысить проходимость транспортного средства до максимума.

На снегоходе без шипов, как показывает практика, очень сложно заезжать на обледеневшие берега, на скользкие серпантины. Если процедура выполнена правильно, можно забыть о такой проблеме как минимум на один сезон. Правда, стоит учесть, что шипованные гусеницы хуже поворачивают, особенно на асфальте. Но безопасность в сложных условиях стоит того. Необходимо также уделить внимание задней подвеске, которая должна четко работать в связке с гусеницами.

Связанные подвески применяют в спортивных и грузовых моделях. Но вот на глубоком снегу и при использовании длинных гусениц лучше подойдут несвязанные подвески. Такое исполнение усиливает тягу и отлично распределяет весовую нагрузку.

Важно: соответствовать гусеницам должны и амортизаторы. Кроме основных моментов, желательно учесть и несколько дополнительных нюансов.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

обычная транспортерная лента и втулочно-роликовая цепь;
автомобильные покрышки;
ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть — какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Гусеница для мотобуксировщика своими руками

Мотобуксировщик, получивший в народе название «мотособака», как нельзя лучше подходит для использования в северных широтах с хорошим снежным покровом. Используя мотоблок, можно самостоятельно сделать альтернативную собачьей упряжке быстроходную гусеничную машину, которая сможет буксировать по снегу сани с человеком или небольшим грузом.

Сделать гусеницу для мотособаки своими руками совсем несложно.

Можно использовать старую гусянку от снегохода «Буран». Чтоб увеличить ходовую часть, следует разрезать ее пополам и нарастить при помощи вставок. Траками могут послужить каретки со старого «Бурана». Достаточно трех кареток с катками. Их также нужно распилить и нарастить вставками.

При отсутствии старых запчастей гусеницу для мотобуксировщика можно изготовить из подручных средств одним из вышеописанных способов. Например, из транспортерной ленты.

Для изготовления понадобятся:

транспортерная лента шириной от 22 см.;
металлические шины для усиления;
деревянные бруски из твердого дерева для гусеничных траков.

Предлагаем вашему вниманию видео, на котором показан процесс изготовления гусеницы.

Изготовление гусеницы для мотоблока – процесс несложный, хотя требует достаточного количества времени. Также необходимо приложить все старание и умение, чтобы все звенья гусянки располагались на равном расстоянии друг от друга. Это поможет избежать перекосов и соскальзывания гусеничного полотна с несущих поверхностей.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

В нем используются два побуждающих фактора
:

крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
сцепление гусениц с грунтом.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

поз. 1 – гусеница;
поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
поз. 5 – амортизаторы;
поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

На ведущую звездочку (поз. 3) подается крутящий момент М к.
Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
касательная реакция грунтовой опоры Р к.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Доступность
старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
ленты.
На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
Шины колес МТЗ обладают высокой прочностью
и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
Универсальность
применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Основные категории популярной техники, оснащенной ГД

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

внедорожники;
болотоходы;
амфибии;
гусеничные тягачи и транспортеры;
квадроциклы;
машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мотособаки

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.
Вырезается дорожка
для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
.
Вырезание ножом можно с успехом заменить электролобзиком
, обезопасившись от возможного травмирования.
Срезаются обе боковины
покрышки.
Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Вконтакте

Устройство снегохода

С цельной либо переломной рамой.
С жёсткой либо амортизированной подвеской.
С двигателем от мотоблока либо от мотоколяски.

Подбор двигателя, расчёт рамы и ходовой части.
Сборка рамы точечной сваркой.
Устройство рулевого управления.
Установка двигателя в проектное положение на временное крепление.
Проверка конструкции на устойчивость к опрокидыванию.
При успешной проверке — капитальная сварка рамы, установка двигателя.
Установка приводной системы, мостов.
Сборка и установка гусениц.
Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Топливным баком.
Системой зажигания.
Понижающим редуктором с числом 1:2.
Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Марка	Модель	Мощность, л. с.	Объём, см3	Масса, кг	Примерная цена, тыс. руб.
Kipor	KG160S	4,1	163	15,5	20−25
Sadko	GE- 200 R	6,5	196	15,7	15−20
Lifan	168 FD-R	5,5	196	18,0	15−20
Zongshen	ZS168FB4	6,5	196	16,0	10−15
Nomad	NT200R	6,5	196	20,1	10−15
Brait	BR-177F-2R	9,0	270	30,0	10−15
Honda	GX — 270	9,0	270	25,0	45−50

Двигатель.
Сцепление.
Редуктор.
Бензобак (объёмом 5−10 литров).
Глушитель.
Генератор.
Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама и кузов

Система привода

Ведомая звёздочка большого диаметра.
Зубчатые колёса, приводящие в движение гусеницы.
Направляющие для гусениц.

Расчёт и сборка гусеницы

Из транспортной ленты толщиной 3 мм.
Из автомобильной покрышки.
Из клиновых ремней.
Готовые гусеницы заводского изготовления.

Подготовка ленты

От края ленты 15−20 мм.
Между болтами на траках 100−120 мм.
Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Ходовая часть

Рулевая и лыжи

Устройство мостов

Источник

Гусеница для снегохода своими руками из цепи

Собираю МОДУЛЬ из ПРОФИЛЬНОЙ ТРУБЫ на подшипниках с гусеницей!

Траки и гусеница для детского снегохода (2 этап сборки)

ГУСЕНИЦА ИЗ СТАРОЙ АВТО ПОКРЫШКИ…..( 1часть)

Простой вариант изготовления гусеницы

Рекомендации по проведению работ

Изготовление гусеницы из автомобильных покрышек

Технология проведения работ

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Принцип движения гусеничного транспорта

Достоинства самодельных ГД из покрышек МТЗ

Требования к переоборудованию техники на гусеничный ход

Основные категории популярной техники, оснащенной ГД

Снегоходы

Вездеходы

Мотоблоки

Мотособаки

Алгоритм изготовления гусеничной ленты своими руками

Видео по теме

Заключение

Как сделать самодельные гусеницы на мотоблок

Самый простой вариант самодельных гусениц

Самодельная гусеница для мотобуксировщика

Гусеницы из ремней

Лучшие самоделки из мотоблока на гусеницах фото

Об устройстве

Снегоходные приставки на мотоблок Нева

Необходимые материалы

Пошаговая инструкция

Из транспортной ленты для увеличения проходимости вездехода

Гусеничный модуль из автопокрышки

Как сделать самодельную гусеницу из ремней и цепей

Мотоблок на гусеницах Буран

Дополнительные советы и предупреждения по изготовлению гусянки своими руками

Заключение

Простой вариант изготовления гусеницы

Изготовление гусеницы из автомобильных покрышек

Технология проведения работ

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Способы изготовления и материалы

Транспортная лента и цепь

Конструкция из покрышек

Ремни и цепи

Траки для гусениц

На фото этапы изготовления снегохода по приведенным выше схемам-чертежам:

Самодельный снегоход своими руками: фото

Преимущества и особенности самодельного снегохода

Устройство самодельного мотоблочного снегохода

Изготовление снегохода на гусеничном ходу своими руками

Рама

Гусеницы

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основные производители и цены

Разработка челябинских инженеров

Можно ли сделать гусеницы своими руками?

Гусеницы из транспортёрной ленты

Гусеницы из автомобильных шин

Гусеницы из ремней

Выводы

Достоинства самодельных ГД из покрышек МТЗ

Требования к переоборудованию техники на гусеничный ход

Основные категории популярной техники, оснащенной ГД

Снегоходы

Вездеходы

Мотоблоки

Мотособаки

Алгоритм изготовления гусеничной ленты своими руками

Видео по теме

Заключение

Устройство снегохода

Подбор двигателя

Рама и кузов

Система привода

Расчёт и сборка гусеницы

Подготовка ленты

Ходовая часть

Рулевая и лыжи

Устройство мостов
