Гусеница для снегохода своими руками из транспортерной ленты чертежи

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V»

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

Далее уже собираем гусеницу в единое целое.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Источники

• http://www.samodelkindrug.ru/гусеницы-для-вездехода-своими-руками/
• https://www.guska.ru/news/gusenica-svoimi-rukami-4023

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Гусеница своими руками может быть выполнена по наиболее простой технологии. Это займет у вас минимальное количество времени. Гусеничный движитель можно изготовить на основе втулочно-роликовой цепи, а также транспортерной ленты. Для проведения работ нужно подготовить некоторый набор специальных инструментов или оснастку. Для того чтобы продлить срок эксплуатации ленты, рекомендуется прошить ее края с помощью лески, укрепляя ее на расстоянии, равном 1 см. Необходимо при этом использовать принцип, который применяют швеи для обметывания краев ткани, что позволит уберечь ленту от повреждений.

Рекомендации по проведению работ

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Как сделать гусеницу своими руками

Мы советуем всегда иметь качественные запасные гусеницы купленные у проверенного поставщика – https://composit-tracks.ru/, но если произошел форс-мажор и такой запаски нет, можно изготовить ее самостоятельно. Для изготовления гусеничной ленты требуется подготовить комплектующие и инструменты:

• • ленту от транспортера;
  • металлический профиль прямоугольного сечения;

• крепежи;
• сварочный агрегат;
• оборудование для обрезки деталей (например, болгарку);
• электрическую дрель;
• гаечные ключи;
• молоток;
• приспособление для установки металлических элементов в резиновую ленту.

Общий алгоритм изготовления движителя:

1. Нарезать металлический профиль на отрезки, соответствующие ширине будущего движителя.
2. Деформировать элементы на оправке, добиваясь формирования зацепов на концах.
3. Приварить на кондукторе наклонные упоры, предотвращающие сход гусеницы при движении с опорных катков.
4. Прикрепить сваркой к внешней стороне отрезок арматуры, повышающий проходимость на зыбком грунте.
5. Разрезать эластичное полотно на симметричные полосы, ширина отрезка определяется на стадии проектных работ.
6. Просверлить или пробить в резиновом полотне отверстия, через которые крепятся металлические детали.
7. Просверлить в звеньях отверстия для фиксации к резиновому основанию.
8. Прикрепить звенья болтами, предусматривая установку металлической прокладки.
9. Соединить концы полученного движителя стальными накладками и винтами с гайками, а затем установить конструкцию на вездеход.
10. Отрегулировать положение натяжного ролика и проверить работоспособность машины. При обнаружении повреждений провести доработку и усилить конструкцию.

Чертежи

Перед тем как изготовить движитель, необходимо разработать чертежи будущей конструкции. В схеме учитываются точки установки опорных катков и ведущего колеса. Необходимо сделать натяжитель с дополнительным катком, который позволяет компенсировать растяжение ленты из резины или композита в процессе работы. Если планируется использование ведущего колеса с цевочным зацеплением, то прорабатывается конфигурация треугольных выступов, которые будут контактировать с соответствующими окнами в гусеничной ленте.

Снегоход своими руками: советы по изготовлению

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены плас. Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким:

• гусеница — 9 кг;
• ведущий вал в сборе — 7 кг;
• две пары колёс с осями — 9 кг;
• двигатель и руль — 25 кг; пара лыж —5 кг;
• рама— 15 кг;
• двухместное сиденье со стойками — 6 кг.

Итого всё вместе весит 76 кг.

Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).

Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

На фото этапы изготовления снегохода по приведенным выше схемам-чертежам:

1. Заготовки грунтозацепов будущей гусеницы.
2. Специальная ведущая звёздочка от снегохода “Буран”.
3. Самодельный ведущий вал гусеницы с установленными звёздочками для цепи и гусеницы.
4. Кондуктор для сверления отверстий в транспортерной ленте.
5. Опорные катки гусеницы с осями и кронштейнами крепления к раме снегохода.
6. Привод от двигателя ведущего вала гусеницы осуществляется цепью от мотоцикла.
7. Рама снегохода с ведущим валом и опорными катками гусеницы.
8. Механизм управления поворотом лыж.
9. На этот снегоход я поставил пластмассовые лыжи от детских китайских санок. Но пластмасса, из которой они изготовлены, оказалась очень хрупкой и к концу зимы одна из лыж поломалась.
10. Лыжи от снегоката “Аргомак” с установленным подрезом (коньком) и крепёжными уголками для установки на снегоход.
11. Втулки поворота лыж. Всё очень просто: никаких подшипников. Необходимо только наносить смазку на резьбу, и долгий срок службы обеспечен. Кроме того, вворачивая или выворачивая патрубки, можно изменять клиренс снегохода.
12. Ось передних колёс (катков гусеницы) прикреплена к раме неподвижно, а ось задних колёс-катков, вращая болт, можно перемещать для регулирования натяжения гусеницы.

Как сделать снегоход на гусеницах: фото к статье

Устройство

Конструкция гусениц в обязательном порядке предполагает наличие привода и приводной звездочки. В подавляющем большинстве случаев первый выполняют в форме современного вариатора, то есть в нём задействованы облегченные сплавы и предусмотрена особая система охлаждения, которая многократно снижает уровень трения и потери.

Подобное устройство позволяет сохранять степень натяжения ремня на максимуме. Гусеница для снегоходных машин включает такие конструкционные элементы, как:

• пластиковая труба диаметром, не превышающим 4,5 см;
• транспортные полосы — 2 шт.;
• болты — 2 шт.;
• ролики;
• подламывающаяся пятка;
• ошиповка.

Популярные модели

Размеры гусеницы Умка

Гусеница предназначена для использования на снегоходе «Тайга РМ Рысь».

Это — оригинальное изделие, именно такими комплектующими оснащаются машины на конвейере производителя.

• цевочное зацепление;
• размеры: 1728x257x64 мм;
• масса — до 14 кг;
• высота грунтозацепов — 17,5 мм.

Приблизительная цена — 4500 руб.

Буран и технические характеристики – длины, ширина

Своего рода легендарная гусеница, предназначенная для установки на одноименный снегоход.

Благодаря повышенной жесткости грунтозацепов она отличается высокой износостойкостью и, как следствие, большой долговечностью.

Благодаря жестким грунтозацепам машина, на которую установлены эти гусеницы, отлично управляется даже на извилистых трассах и легче проходит любые сложные участки.

• зацепление через окна;
• рисунок «елочка»;
• размеры: 2878x380x50,5 мм;
• масса — до 19 кг;
• высота грунтозацепов — 17,5 мм.

Ориентировочная цена изделия — 5980 рублей.

Гусеничный трак Буран МД

Это вариация предыдущей гусеницы, предназначенная для использования со снегоходом «Буран МД». Она обладает всеми достоинствами гусеницы «Буран».

Технические характеристики модели:

• зацепление через окна;
• рисунок «елочка»;
• размеры: 3686x380x50,5 мм;
• высота грунтозацепов — 17,5 мм.

Приблизительная цена гусеницы «Буран МД» — 7700 рублей.

Снегоходная гусеница Beaver WT

Гусеницы с агрессивными грунтозацепами, которые обеспечивают снегоходу отличную управляемость и высокую проходимость на любом снегу.

Укомплектовав ими свою машину, можно смело отправляться на покорение как простых для прохождения укатанных трасс, так и путешествовать по снежной целине, где раньше никогда не ступала нога человека. Beaver WT подходит для установки на снегоходы «Тайга».

• цевочное зацепление;
• размеры — 3968×500 мм;
• высота грунтозацепов — 30 мм.

Цена Beaver WT – 14 000 рублей.

Гусянка для снегохода по тайге Beaver SWT

Широкая и по-настоящему мощная гусеница, предназначенная для использования в самых жестких условиях.

Специальный рисунок и увеличенная высота грунтозацепов обеспечивают высокую проходимость и отличный контроль над трассой.

Модель предназначена для использования на импортных снегоходах, относящихся к классу SWT, или супервайдтраках.

Основные технические характеристики:

• тип зацепления — цевочное;
• ширина — 600 мм;
• высота грунтозацепов — 30 мм.

Цена — 18000 рублей.

Хорошие гусеницы — важнейшее условие покорения зимних трасс и бездорожья. В том случае, если вы правильно подберете модель под свою машину, учитывая при этом особенности эксплуатации, ваши поездки будут складываться максимально удачно.

«Композит» — это надежный и проверенные временем производитель, гусеницы которого ставятся на многие снегоходы прямо на заводах. Если вы не хотите ошибиться с покупкой, приобретя некачественное изделие или изделие, которое не подходит под ваши задачи, вы можете остановиться на гусеницах этой фирмы.

Главное — помнить, что чудес не бывает, и качество изделия, так же, как и его долговечность, будут сильно зависеть от цены.

Разновидности

Гусеницы для снегоходной техники могут быть простыми и шипованными, специализированными и универсальными, короткими и длинными.

Конструкция

Конструкционные особенности гусениц могут варьироваться в зависимости от предназначения самой машины.

Так, спортивные снегоходы обычно оснащаются гусеницами двух типов: для асфальта либо для снежной трассы. И в том, и в другом случае изделия спортивного типа являются узкими и укороченными — это позволяет обеспечить максимальную маневренность и хорошую управляемость техники. Высота грунтозацепа спортивных моделей не превышает 0,75 дюйма.

Для туристических машин обычно используются гусеницы, способные обеспечить максимально эффективное соотношение скорости, комфорта, а также проходимости и управляемости. Именно поэтому такие модели имеют средние показатели длины. Высота грунтозацепов в них варьируется в пределах от 1,25 до 2,25 дюйма — выбор конкретной модели зависит от того, в каких условиях вы планируете использовать снегоход. По пересечённой местности на рыхлом снегу лучше использовать грунтозацепы высотой 1,75-2,25 дюйма. Во всех остальных случаях будет достаточно установки невысоких приспособлений.

Особые конструкционные параметры отличают утилитарные снегоходы. Дело в том, что предназначение такой техники — это перевозка тяжелых и габаритных грузов по лесной и труднопреодолимой местности, именно поэтому гусеницы для таких машин должны обеспечивать максимально возможную проходимость. Их оборудуют удлинёнными гусеницами, а ширина таких устройств максимальна (превышает 20 дюймов) — такая особенность позволяет давать минимальное давление снегохода на грунт, машина трогается с места уверенно, без закапывания в снег. У таких моделей высота грунтозацепов варьируется в пределах от 1,5 до 2,25 дюйма.

Довольно специфическими гусеницами оснащаются горные модели — они очень длинные и узкие. Тем самым становится возможным достижение максимальной проходимости, а кроме того, существенно снижается риск переворотов при езде по наклонной дороге. Основной особенностью горных гусениц считается особая конструкция грунтозацепов, высота которых достигает 3 дюймов.

Отдельного внимания заслуживает количество рядов гусениц. Наибольшее распространение получили модели с 4,6 и 8 гусеницами, при этом чем больше их количество, тем выше проходимость техники.

Материалы

Для изготовления гусениц используются резиновые или композитные материалы. Чаще всего в ход идет мягкая резина — она обладает большим количеством преимуществ. У неё «хорошая память», это значит, что она способна восстанавливать форму. Резина имеет свойство сопротивляться механическим повреждениям (различным ударам и скрытым препятствиям), они нередко встречаются при движении по пересеченной местности и горным склонам. Резина мягкого типа, скорее, загнется, чем сломается.

На большой скорости грунтозацепы из мягкой резины складываются — это позволяет создавать сплошную опору, которая уплотняет снег под машиной, тем самым достигается максимальная плавучесть и возникает подъемная сила, выталкивающая машину из снега. Эта характеристика особенно актуальна при передвижениях по глубокому, сухому и мягкому снегу.

А вот для передвижения по слежавшемуся снегу лучше использовать модели из более жесткой резины, это делает движение максимально безопасным.

Виды зацепления

Даже если пользователь планирует ездить по пушистому снегу, то не исключено, что на трассе ему встретятся участки уплотненного снега, равно как и машина может оказаться на участках пушистого сухого снега, приготовившись двигаться по насту. Именно поэтому приходится находить компромисс между жесткой резиной и формой грунтозацепов.

Грунтозацепы, прикреплённые под обратным углом, многократно повышают плавучесть, но при этом не утрачивают технико-эксплуатационных параметров сцепления на твердом насте.

Самые эффективные модели гусениц оснащены пальцами, то есть имеют грунтозацепы в форме цилиндров, — такая конструкция позволяет обеспечить передвижение по рыхлому снегу, а также максимальное сцепление с твёрдым настом.

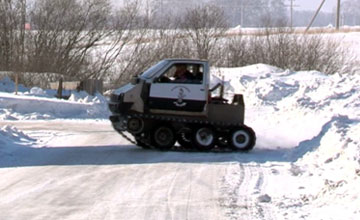

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

О производителе Композит

(официальное полное наименование — ЗАО НПО «Композит») специализируется на изготовлении гусениц для снегоходов. Ее продукцию отличает хорошее соотношение качества и цены, поэтому неудивительно, что она пользуется большой популярностью среди обладателей этого вида транспорта.

Также она контактирует с населением северных регионов, проводя опросы, чтобы узнать их мнение о работе тех или иных изделий, присутствующих на рынке.

Название самой фирмы точно отражает суть ее продукции — ведь компания использует при производстве гусениц новейшие композитные материалы. Вместе с учетом результатов проводимых исследований это позволяет добиться множества важных целей:

• продукция экономична, ее использование позволяет снизить расходы топлива на 5-10 %;
• выпускаемые гусеницы отличаются небольшим весом;
• они обладают высокой эластичностью, а это увеличивает их эксплуатационные характеристики;
• увеличивается прочность гусениц на разрыв;
• усилие, которое необходимо приложить для страгивания с места, становится минимальным.

Среди ее продукции можно найти гусеницы для всех популярных моделей ведущих мировых производителей:

Yamaha

Подробнее о снегоходе Yamaha смотрите на видео:

Polaris;

• Lynx;
• Ski-Doo;
• BRP.

Также доступен широкий ассортимент гусениц для продукции отечественных выпускает гусеницы для снегоходов таких фирм, как:

• Буран;
• Русская механика;
• Тайга;
• Варяг 550;
• Тикси;

• Рысь;
• Ермак;
• Динго;
• Stels.

https://www.youtube.com/embed/oTfHSzuutVY https://www.youtube.com/embed/a2LBfzpZw-w https://www.youtube.com/embed/9NkFONTXZC4

Особенности конструкции

Самодельный снегоход из мотоблока представлен ключевыми элементами в виде ведущей и ведомой части. Последняя состоит из полозьев, рулевой колонки и амортизаторов. Ведущая часть должна состоять из привода, рамы и силового агрегата. Чтобы иметь четкое представление о конструкции будущей самодельной техники, подберите подходящий чертеж с учетом условий дальнейшей эксплуатации, после чего выполните эскиз и изготовьте картонный макет.

Что касается вариантов эксплуатации, продумать их следует заблаговременно, чтобы при работе над чертежом иметь возможность его дополнять и корректировать. Так вы будете иметь четкое представление о том, что можно изготовить в дальнейшем самостоятельно, а от каких элементов можно вовсе избавиться. Остается определиться между колесным и гусеничным ходом, оба варианты были подробно рассмотрены выше.

Нужно ли получать права на самодельный снегоход и регистрировать его

Первый вопрос относится к разряду практически неразрешимых. Теоретически самодельное средство можно сертифицировать в Федеральном агентстве по техническому регулированию и метрологии, для этого оно должно соответствовать ряду требований и иметь всю необходимую техническую документацию. Снегоход должен пройти испытание и сертификацию всех основных узлов. На практике у желающих получить технический паспорт на самодельный снегоход возникает огромное количество проблем, процедура займет не один месяц, если вообще принесет положительный результат.

При малейшем несоответствии техническим стандартам снегоход не может быть сертифицирован, а если Вы не собираете свою машину из готовых частей серийных снегоходов, а делаете большую часть узлов самостоятельно, на сертификацию снегохода придется потратить много времени и денег — дешевле купить серийную модель.

Ездить на таком снегоходе нельзя, а перевозить его до места охоты или отдыха обязательно следует на прицепе. Но здесь возникает еще одна проблема: в случае остановки сотрудником ГИБДД Вам нужно будет подтвердить право собственности на снегоход. Для этого подойдет любая накладная или квитанция. Требовать от Вас предъявить документы, удостоверяющие право на управление снегоходом, никто не должен, пока Вы не будете остановлены за рулем транспортного средства. Поэтому при проектировании снегохода учитывайте, что для его перевозки понадобится прицеп.

Большинство самодельных моделей для охоты или отдыха подпадают по категорию транспортных средств, для управления которыми права не нужны. Если характеристики снегохода предполагают наличие у водителя прав, это права категории А1 или А.

Собрать снегоход для охоты или отдыха вполне реально, а если у Вас есть мотоцикл или мопед, который можно использовать в качестве донора для основных узлов, то изготовление обойдется совсем недорого. Но следует иметь в виду, что готовую машину будет крайне сложно легализовать, поэтому ее использование придется ограничить труднодоступной для сотрудников ГИБДД местностью.

https://www.youtube.com/embed/uYT8pMcvPiQ https://www.youtube.com/embed/20ML0e3POgg https://www.youtube.com/embed/VzJUPAjTJZQ

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

• Ведомая звёздочка большого диаметра.
• Зубчатые колёса, приводящие в движение гусеницы.
• Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком. Снегоход надежен и может легко преодолеть многие препятствия. При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

• труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
• транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
• двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
• звезды и цепь от мотоциклов и снегоходов;
• любой ведущий вал, подходящий по размерам;
• лыжи от другого снегохода;
• руль с ручкой газа и тросом (от мотоцикла);
• платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
• сиденье;
• кузов;
• мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

1. Расчет рамы и ходовой части.
2. Выбор двигателя.
3. Начальная сварка рамы.
4. Рулевое управление.
5. Установка двигателя на временное крепление.
6. Проверка конструкции.
7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
8. Приводная система.
9. Гусеницы.
10. Прикрепление деталей кузова.
11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

• ведущий вал и принимающая звезда;
• силовая установка с передающей звездой и бензобак;
• передняя и задняя колесные оси;
• передняя подвеска с рулем и лыжами;
• сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимосделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить. Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.). Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышекшириной 500 мм. Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха. Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

• С цельной либо переломной рамой.
• С жёсткой либо амортизированной подвеской.
• С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

1. Подбор двигателя, расчёт рамы и ходовой части.
2. Сборка рамы точечной сваркой.
3. Устройство рулевого управления.
4. Установка двигателя в проектное положение на временное крепление.
5. Проверка конструкции на устойчивость к опрокидыванию.
6. При успешной проверке — капитальная сварка рамы, установка двигателя.
7. Установка приводной системы, мостов.
8. Сборка и установка гусениц.
9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

• Топливным баком.
• Системой зажигания.
• Понижающим редуктором с числом 1:2.
• Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

• Двигатель.
• Сцепление.
• Редуктор.
• Бензобак (объёмом 5−10 литров).
• Глушитель.
• Генератор.
• Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

• Ведомая звёздочка большого диаметра.
• Зубчатые колёса, приводящие в движение гусеницы.
• Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Рисунок 1.Чертеж схема самодельного снегохода

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами 6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут «набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Рисунок 2. Приспособление резки пластмассовых труб:
1. деревянный брусок;
2. пластмассовая труба;
3. металлический уголок.

Для сверления в транспортерной ленте отверстий под крепежные болты 6 мм сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой тяги и стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика(всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким:

• гусеница — 9 кг;
• ведущий вал в сборе — 7 кг;
• две пары колёс с осями — 9 кг;
• двигатель и руль — 25 кг; пара лыж -5 кг;
• рама- 15 кг;
• двухместное сиденье со стойками — 6 кг.

Итого всё вместе весит 76 кг.

Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).

Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

На фото этапы изготовления снегохода по приведенным выше схемам-чертежам:

1. Заготовки грунтозацепов будущей гусеницы.
2. Специальная ведущая звёздочка от снегохода “Буран”.
3. Самодельный ведущий вал гусеницы с установленными звёздочками для цепи и гусеницы.
4. Кондуктор для сверления отверстий в транспортерной ленте.
5. Опорные катки гусеницы с осями и кронштейнами крепления к раме снегохода.
6. Привод от двигателя ведущего вала гусеницы осуществляется цепью от мотоцикла.
7. Рама снегохода с ведущим валом и опорными катками гусеницы.
8. Механизм управления поворотом лыж.
9. На этот снегоход я поставил пластмассовые лыжи от детских китайских санок. Но пластмасса, из которой они изготовлены, оказалась очень хрупкой и к концу зимы одна из лыж поломалась.
10. Лыжи от снегоката “Аргомак” с установленным подрезом (коньком) и крепёжными уголками для установки на снегоход.
11. Втулки поворота лыж. Всё очень просто: никаких подшипников. Необходимо только наносить смазку на резьбу, и долгий срок службы обеспечен. Кроме того, вворачивая или выворачивая патрубки, можно изменять клиренс снегохода.
12. Ось передних колёс (катков гусеницы) прикреплена к раме неподвижно, а ось задних колёс-катков, вращая болт, можно перемещать для регулирования натяжения гусеницы.

Как сделать снегоход на гусеницах: фото к статье

Самодельный снегоход своими руками: фото

1 шт. ручной работы фетр самодельные тканевые цветы craft feltro…

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

• Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
• Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
• Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
• Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
• Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

1. Рама.
   В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
2. Сиденье.
   Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

1. Двигатель.
   Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
2. Бак.
   Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
3. Лыжи.
   Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
4. Руль.
   При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
5. Гусеницы.
   Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
6. Привод.
   Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

• Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора
:

• крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

1. На ведущую звездочку (поз. 3) подается крутящий момент М к.
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• касательная реакция грунтовой опоры Р к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению
, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность
   старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
   ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
   , поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью
   и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность
   применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества
своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
   повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
   , а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
   .

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см
.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы
.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм
.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка
   для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
   .
4. Вырезание ножом можно с успехом заменить электролобзиком
   , обезопасившись от возможного травмирования.
5. Срезаются обе боковины
   покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Вконтакте

Сделать снегоход своими руками намного проще, чем кажется. Для этого потребуется желание, несколько деталей от простаивающей в сарае или гараже техники, любительские навыки работы с металлом и немного времени. Покупные узлы, скорее всего, тоже потребуются, но стоимость снегохода или снегоката с мотором, собранного за несколько вечеров, будет гораздо дешевле покупного.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

1. Не проваливаться в снег.
2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов «Буран» или любых инструментов и средств передвижения с мотором — скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Простые детские снегоходы

Самый простой способ сделать опору — это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности — например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Ледовые мотосани

Прогулка по реке зимой — скользкое занятие. Однако, если заменить снегокат на санки и приладить к ним мотор от бензопилы «Дружба» мощностью 4-5 л.с., получится безопасное средство передвижения по льду:

КПД и скорость саней на льду значительно выше, чем у других конструкций. Но по рыхлому снегу такая конструкция пойдет с большим трудом.

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция — самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные
, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов «Иж», «Урал» или «Днепр». Недостатки конструкции — габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

• из транспортерной ленты;
• из покрышек грузовика;
• из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью
, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла — например, как у популярного «Бурана»:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Внимание, только СЕГОДНЯ!

С наступлением зимнего периода двухколесные транспортные средства теряют свою актуальность. Использование автомобиля для преодоления небольших дистанций с высокой заснеженностью является не особо практичным, а в большинстве случаев – невозможным процессом. Куда лучше с данной задачей справляется снегоход.

Зимнее механическое транспортное средство в большинстве случаев оснащается гусеничным задним приводом и передними рулевыми лыжами. Высокая проходимость, универсальность и простота использования делают снегоход на сегодняшний день наиболее популярным средством передвижения в зимнее время года.

Особенности самодельных снегоходов

Купить снегоход в наше время можно в любом мотосалоне, как крупного мегаполиса, так и небольшого города, однако цены данной техники вынуждают многих любителей зимней езды изготавливать самодельный снегоход на гусеницах своими руками.

Можно выделить четыре важных преимущества самостоятельно выполненного ТС над заводским:

1. Цена – важнейший для большинства фактор. Стоимость некоторых агрегатов ведущих производителей мототехники может превышать стоимость собранных из подручных материалов в 5-10 раз.
2. Параметры – возможность собрать средство передвижения желаемой конфигурации. Это касается как внешнего вида, так и запаса мощности, типа ходовой части и пр.
3. Надежность – тот пункт, которым не всегда могут похвастаться изделия даже известных производителей. При самостоятельном изготовлении человек использует наиболее качественные материалы и уделяет особое внимание важнейшим узлам механизма.
4. Польза – возможность задействовать завалявшиеся в гаражах и подсобках материалы, детали и приспособления с других устройств.

При этом самодельные снегоходы находят свое применение, как на улицах населенных пунктов, так и на бездорожных участках загородных раздолий и горнолыжных курортов.

Самодельный снегоход на гусеницах своими руками: с чего начать?

1 — задний фонарь; 2 — прицепное устройство; 3 — кузов (фанера, s16); 4 — боковые катафоты; 5 — задний амортизатор (от мотоцикла «Днепр», 2
шт.); 6 — бензобак (от пускача трактора Т-150); 7 — сиденье; 8 — основная рама; 9 — коммутатор электронного зажигания (от мотоцикла «Восход»); 10 — катушка зажигания (от мотоцикла «Восход»); 11 — силовая установка (от мотоколяски, 14 л.с.); 12 — глушитель (от мотоколяски); 13 — рулевая колонка; 14 — рулевой шарнир в кожаном чехле, заполненном смазкой (шарнир от «УАЗа»); 15 — ограничитель вертикального перемещения рулевой лыжи (цепочка); 16 — ограничитель поворота рулевой лыжи; 17 — рулевая лыжа; 18 — боковая лыжа (2 шт.); 19 — генератор; 20 — рычаг сцепления (от мотоколяски); 21 — щиток цепи привода; 22 — подножка; 23 — цепь привода ведущего вала; 24 — ведущий вал гусеницы; 25 — нижняя направляющая цепи гусеницы (полиэтилен, s10, 2 шт.); 26 — цепь гусеницы (от жатки кормоуборочного комбайна, 2 шт.); 27, 31 — верхние передняя и задняя направляющие цепи (полиэтилен s10, по 2 шт.); 28 — амортизатор шарнирной рамы движителя (укороченные задние амортизаторы мотоцикла «Днепр», 2 комп.); 29 — опорная лыжа; 30 — задняя рама проставки; 32 — задний мост.

Чертеж самодельного снегохода является важнейшим этапом на подготовительной стадии изготовления. Здесь в помощь пригодятся инженерные навыки
, а в случае отсутствия таковых – производятся поверхностные наброски, создающие общий образ будущего механизма.

Перед созданием чертежа необходимо определить перечень требуемых компонентов. Основу снегохода стандартной конфигурации составляют:

1. Рама – в зависимости от сложности конструкции она может быть позаимствована у квадроцикла, мотороллера, скутера, мотоцикла и пр. В случае их отсутствия деталь, как правило, варится из металлических тонкостенных труб диаметром около 40 мм.
2. Сиденье – учитывая непростые условия эксплуатации техники, материал этого элемента должен иметь высокую влагоотталкивающую способность.
3. Двигатель – выбирается с расчетом необходимой скорости и общего веса ТС. Чаще всего используются моторы мотоблоков, скутеров, мотоциклов и т.п.
4. Бак – 10-15 литровая металлическая/пластиковая емкость вполне обеспечит беззаботные выезды на относительно далекие дистанции и не займет на агрегате много места.
5. Лыжи – в случае отсутствия готовых вариантов, для самостоятельного изготовления рекомендуется применять девяти/десятислойные листы фанеры толщиной около 3 мм.
6. Руль – выбирается с расчетом удобства и практичности. Подобно раме, двигателю и сиденью изымается у указанных двухколесных агрегатов.
7. Привод – деталь, передающая вращающее движение от двигателя к гусенице. Данную функцию хорошо выполняет мотоциклетная цепь.
8. Гусеница — наиболее сложный и важный элемент. Об их видах и способах самостоятельного изготовления речь пойдет дальше.

Как сделать самодельные гусеницы?

Одним из самых распространенных материалов изготовления движителя в домашних условиях является автомобильная покрышка
. Самодельная гусеница для снегохода из шины автомобиля имеет над другими вариантами одно важное преимущество — она изготовлена в виде замкнутого контура, что значительно снижает вероятность разрыва.



Борта от покрышки отделяются при помощи сапожного ножа, после чего остается гибкая беговая дорожка. На приводное полотно крепятся грунтозацепы — распиленные вдоль пластиковые трубы диаметром около 40 мм и толщиной около 5 мм. Обрезанные под ширину покрышки, полутрубы крепятся к полотну при помощи болтов (М6 и т.п.) с интервалом в 5-7 см.

Этим же способом изготавливаются и самодельные гусеницы из транспортерной ленты
. Основным их достоинством является возможность выбора длины движителя. После обрезания под необходимую длину, особое внимание следует уделить сцепке. Концы ленты накладываются друг на друга на 3-5 см, и фиксируются по всей ширине теми же болтами, что и грунтозацепы.

Сделать самодельные гусеницы часто помогают и такие подручные материалы, как клиновые ремни. Скрепленные по ширине при помощи грунтозацепов, они составляют полноценное гусеничное полотно с уже имеющимися с внутренней стороны впадинами под шестерню.

Учтите, что чем шире гусеница, тем лучше проходимость снегохода, но хуже его управляемость. Заводские варианты имеют три образца ширины полотен в дюймах: 15 – стандартное; 20 – широкое; 24 – сверхширокое.

Переходим к практике

Рама, изготовленная из труб или уголков, в первую очередь оснащается рулевым механизмом. Выбрав высоту и угол наклона, приварите элемент точечной сваркой. Установите и зафиксируйте двигатель в соответствии с чертежом, уделив внимание отсутствию сильного наклона. Снегоход не должен иметь длинную топливную магистраль, поэтому постарайтесь расположить бак поближе к карбюратору.

Следующий шаг – установка гусеницы. Ведомый мост с надетым полотном крепите сзади рамы (на вилку, подвес, амортизатор и т.п., в зависимости от типа конструкции), ведущий – в средней части снегохода (чаще всего под водительским сиденьем), в максимально короткой сцепке с двигателем. Шестерни обоих мостов сцепляются предварительно.

Самодельный снегоход из мотоблока



Данное преобразование сегодня особо популярно. Мотоблок может быть использован, как частично, так и полностью. В первом случае, к агрегату (двигателю с рулевой вилкой и колесами) доваривается несущая рама с задней осью. Самым сложным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Самодельный снегоход из мотоблока с частичным использованием деталей более универсален. В таком случае из “донора” изымается только двигатель и рулевая вилка, к нижней части которой вместо колес крепятся лыжи. Сам мотор же может быть расположен и в задней части конструкции.

Следует заметить, что двигатели основной части мотоблоков рассчитаны на вес и давление колес, которое в разы меньше гусеничного. Поэтому во избежание повышенного износа деталей и расхода топлива такой снегоход лучше оснастить колесами низкого давления.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора
:

• крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

1. На ведущую звездочку (поз. 3) подается крутящий момент М к.
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• касательная реакция грунтовой опоры Р к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению
, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность
   старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
   ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
   , поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью
   и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность
   применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества
своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
   повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
   , а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
   .

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см
.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы
.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм
.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка
   для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
   .
4. Вырезание ножом можно с успехом заменить электролобзиком
   , обезопасившись от возможного травмирования.
5. Срезаются обе боковины
   покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Вконтакте

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.

Те, кто любит часто ездить на рыбалку зимой, очень часто сталкиваются с проблемой проходимости. Ведь не всегда даже на внедорожнике можно напрямую подъехать к берегу речки и уж тем более к самому месту рыбалки. Выходом из такой ситуации послужит гусеничный снегоход. Однако цена на такую технику в магазинах порой не является доступной, а потому возникает потребность в изготовлении подобного устройства своими руками. В сегодняшней статье мы рассмотрим, как делается на гусеницах и что для этого необходимо иметь.

Гусеница

В первую очередь следует начать с самого сложного элемента конструкции снегохода — гусеницы. Наряду с мотором он является основным двигательным элементом всей техники. Для того чтобы его сделать, вначале нужно составить чертежи самодельных снегоходов на гусеницах (примерно как на нашем втором фото).

Так вы будете знать точную последовательность выполняемых работ и не забудете о какой-либо мелкой детали. А теперь о том, как сделать гусеницу на практике. Для этого нам нужно взять пластмассовую трубу (примерно диаметром в 40 миллиметров) и 2 полоски Количество кусков полосок зависит от того, насколько длинной будет ваша гусеница. Работа с этими деталями, а точнее, их обработка легко производится на циркулярной или же (болгарке). При этом прорезать деталь нужно по одной стенке за раз. Это нужно для обеспечения точности выполняемых работ. Как соединять транспортную ленту с половинками обрезанной трубы? Для этого нам понадобится два при этом диаметр их резьбы должен составлять порядка 6 миллиметров. Если совместить данное значение элементов с изготовленной конструкцией, шаг между грунтозацепами на выходе получится в 93 миллиметра.

При «наживлении» частей труб резаной их стороной наружу обязательно выдерживайте расстояние шага между ними. Если же смещение будет составлять 3 или более миллиметров, это приведет к несогласованной работе зубцов приводной шестерни и самой ленты, из-за чего в снегоходе начнутся проскоки. А это уже ведет к потере управляемости. Это несоответствие способно привести к тому, что лента может попросту сползти с катков.

Важно соблюдать и размерность гусеницы. То, какой длинны она будет, напрямую зависит от мощности двигателя, на котором будет работать самодельный снегоход. На гусеницах нужно произвести расчет номинального давления всей техники на ее плоскость. Таким образом, снаряженная масса снегохода относительно дорожного полотна должна составлять не более чем 0,4 кг/см 2 .

Как производить сверление ленты?

Самодельные снегоходы на гусеничном ходу вполне нормально работают на лентах, просверленных обычной дрелью. Однако, чтобы устройство работало как можно дольше, нужно заранее переточить сверло на работу с резиной. Предварительно следует приобрести инструмент, предназначенный для обработки деревянных поверхностей. Ни в коем случае не используйте сверла по металлу.

Остальные детали ходовой части

С остальными агрегатами дело будет проще. К примеру, такие узлы, как оси и резиновые колеса, «Бурановские» ведущие звездочки и защищенные подшипники, можно приобрести в любом специализированном магазине. Кстати, колеса лучше приобрести надувные. Такая техника будет более мягкой на ходу. Ось можно взять от простой садовой тележки (двухосной). По необходимости можно обрезать или же, наоборот, расширить ее до подходящих значений техники. Если у вас нет возможности приобрести ведущий вал в магазине, можно попробовать сделать его на токарном станке. При самостоятельном изготовлении вала обратите внимание на то, чтобы по своим размерам он хорошо вместил подшипники.

Самодельный снегоход на гусеницах
: рама

Она у нас будет выполнять основную несущую функцию и удерживать все детали, в том числе и двигатель, в одном целом. Кстати, в качестве мотора можно использовать силовую установку от мотоцикла вместе с коробкой передач. Но вернемся к раме. Ее мы будем изготавливать из стальной сечения с диаметром 25х25 миллиметров. При этом сварить ее нужно таким образом, чтобы на ней были две продольные и три поперечные балки. Наличие этих деталей на раме существенно укрепит ее конструкцию.

Завершаем работу

Напоследок о том, как установить на самодельный снегоход на гусеницах В процессе сборки снегохода здесь необходимо изготовить две поворотные втулки. Это и будет ваш рулевой механизм. Как это делается? К передней балке нужно приварить водопроводную муфту с внутренней резьбой на 1/3 дюйма и вкрутить в них патрубки с наружной резьбой. Патрубки уже имеют стойки лыжни и приваренные сошки для рулевой тяги. Кстати, можно использовать лыжи от обычной детской машины «Аргамак». Но перед этим предварительно их подготовьте к установке: приделайте уголки крепления поворотной стойки и произведите подрез металла. Это значительно улучшит маневренность и качество управления снегохода на большой скорости.

Знать, как сделать гусеницу для снегохода своими руками, очень полезно. В этом случае она будет точно соответствовать ожидаемым характеристикам. Кроме того, на его изготовление пойдут только качественные материалы.

Инструменты и материалы

В подавляющем большинстве случаев снегоходные гусеницы формируют из транспортерной ленты либо из покрышек. Но изготовление из покрышек сложное, долгое и слишком кропотливое. В некоторых случаях движитель снегохода производят из клиновых ремней. В различных вариантах гусеницы еще делают из цепи и из пластиковых труб.

Варианты изготовления

На фото ниже приведена возможная схема создания гусеницы для снегохода. Длина основного участка составляет 5,8 м. При этом используются катки величиной 0,07 м. Межосевое расстояние принимается равным 0,9 м.

Продвинутые люди могут этим чертежом не ограничиться и изучить еще вариант кинематической схемы снегохода в целом.

Изготовление гусеницы для снегохода своими руками при наличии чертежей происходит весьма просто. Но если взять даже самую лучшую транспортерную ленту в чистом виде, то она будет быстро изнашиваться во время эксплуатации. Исправить положение помогает прошивка по краям толстой леской. Ничего оригинального тут придумывать не надо — придется только действовать так же, как при шитье обметывают края ткани. Именно периметр является самым уязвимым звеном, и неважно при этом делается ли гусеница на 1 метр, на 2 метра или какой-то другой длины.

Полоса резины должна быть закольцована. Некоторые люди просто сшивают торцы, но подобная методика недостаточно надежна. Куда лучше будет задействовать шарнир, который подбирают под рояльную петлю.

Важно: толщину ленты надо подбирать под мощность двигателя. В большинстве случаев достаточно толщины 1 см, как на сельскохозяйственных машинах.

Но некоторые люди отмечают, что для снегоходной гусеницы подойдет и резина, снятая со старого мотоцикла (выпуска до 1990 года). Правда, такой ресурс по очевидным причинам встречается уже редко. Альтернативное решение — сделать гусеничный движитель на основе ремней. К клиновидному полотну добавляют грунтозацепы собственной конструкции. Чаще всего на сцепление идут заклепки либо комбинация «гайка-болт».

Ремни оснащают еще на производстве отверстиями, которые несложно подогнать под главную звезду снегохода. Надо только оставить определенный промежуток между полосами. Крепление такой конструкции производится с помощью троса маленьких диаметров и иных прочных материалов.

Важно: спешить не следует. В противном случае велик риск, что на ходу вся сборка рассыпется.

Полезно рассмотреть и альтернативные решения (которых, на самом деле, очень много). По одной из схем также предполагается использование транспортерной ленты. Дополнительно потребуется профильная труба прямоугольного сечения. Для крепления применяют гайки, болты, граверы и шайбы. Начинают работу с самодельным движителем, формируя заготовки траков.

Их просто отрезают точно по ширине гусеницы при помощи УШМ. Когда черновые заготовки сделаны, им надо придать особую форму, опрессовывая на станке.

Рекомендация: края траков стоит смазать отработанным маслом.

После этого наваривают ограничивающие клыки и арматуру, напоминающую литеру Y. Полученные экземпляры проверяют и подгоняют на том месте, куда они должны встать.

Собрать гусеницу самому, когда сделаны траки, уже не составляет особого труда. Надо только проделать в ленте отверстия при помощи заточенной на торце трубки. Боковину трубки оснащают тоже отверстием, которое помогает извлекать резиновую крошку и пыль. Траки сверлят электродрелью, на каждом краю должно быть два отверстия. Сборка с такими заготовками не составляет труда.

Но есть еще несколько тонкостей, которые необходимо учесть в любом случае. Если на первом плане будет повышенная проходимость, то нужно изготовить двухгусеничный снегоход, который к тому же устойчивее имеющего одну опору. Никакой практической разницы в работе нет, разве только придется сделать еще одну гусеницу дополнительно. Сами движители иногда приходится дорабатывать, выполняя шиповку саморезами. Такая процедура призвана повысить проходимость транспортного средства до максимума.

На снегоходе без шипов, как показывает практика, очень сложно заезжать на обледеневшие берега, на скользкие серпантины. Если процедура выполнена правильно, можно забыть о такой проблеме как минимум на один сезон. Правда, стоит учесть, что шипованные гусеницы хуже поворачивают, особенно на асфальте. Но безопасность в сложных условиях стоит того. Необходимо также уделить внимание задней подвеске, которая должна четко работать в связке с гусеницами.

Связанные подвески применяют в спортивных и грузовых моделях. Но вот на глубоком снегу и при использовании длинных гусениц лучше подойдут несвязанные подвески. Такое исполнение усиливает тягу и отлично распределяет весовую нагрузку.

Важно: соответствовать гусеницам должны и амортизаторы. Кроме основных моментов, желательно учесть и несколько дополнительных нюансов.

Рекомендации

Толщина ленты подбирается сообразно мощности двигателя. На снегоходе, куда ставят мотоциклетный мотор, хватает и ленты наподобие используемой в сельскохозяйственных транспортерах. Если за основу берут покрышки с грузовиков, то нужно подбирать их по рисунку протектора, чтобы упростить работу. Из покрышек выкраивают борта, но оставляют участки для беговых дорожек.

Важно: нож при такой работе должен быть исключительно остр; сократить трудоемкость манипуляций помогает смачивание лезвия в мыльном растворе, хотя лучше взять электрический лобзик.

Какой бы вариант ни был избран, нужно стремиться максимально облегчить всю конструкцию. Тогда поездки по рыхлой снежной целине не составят труда. Для привода самодельных гусениц от двигателя некоторые энтузиасты берут ведущие звездочки со старых «Буранов». Крепить грунтозацепы можно на мебельные болты диаметром 6 мм, между ними надо выдерживать одинаковое расстояние. Резка труб пройдет лучше, если работать поочередно с двумя сторонами и не пытаться прорезать насквозь.

Установка «бочонков» (склизов) необязательна. Снегоходы без такого элемента ездят ненамного хуже. Любой чертеж или схему надо адаптировать к доступным расходным материалам. Болты желательно брать подлиннее, чтобы не испытывать неудобств. Есть и самый радикальный способ изготовить гусеницу для снегохода своими руками — разрезать пополам стандартный движитель от «Бурана».

Еще один способ создания гусеницы для снегохода своими руками из пластиковой трубы и транспортерной ленты представлен в следующем видео.

С наступлением зимнего периода двухколесные транспортные средства теряют свою актуальность. Использование автомобиля для преодоления небольших дистанций с высокой заснеженностью является не особо практичным, а в большинстве случаев – невозможным процессом. Куда лучше с данной задачей справляется снегоход.

Зимнее механическое транспортное средство в большинстве случаев оснащается гусеничным задним приводом и передними рулевыми лыжами. Высокая проходимость, универсальность и простота использования делают снегоход на сегодняшний день наиболее популярным средством передвижения в зимнее время года.

Особенности самодельных снегоходов

Купить снегоход в наше время можно в любом мотосалоне, как крупного мегаполиса, так и небольшого города, однако цены данной техники вынуждают многих любителей зимней езды изготавливать самодельный снегоход на гусеницах своими руками.

Можно выделить четыре важных преимущества самостоятельно выполненного ТС над заводским:

1. Цена – важнейший для большинства фактор. Стоимость некоторых агрегатов ведущих производителей мототехники может превышать стоимость собранных из подручных материалов в 5-10 раз.
2. Параметры – возможность собрать средство передвижения желаемой конфигурации. Это касается как внешнего вида, так и запаса мощности, типа ходовой части и пр.
3. Надежность – тот пункт, которым не всегда могут похвастаться изделия даже известных производителей. При самостоятельном изготовлении человек использует наиболее качественные материалы и уделяет особое внимание важнейшим узлам механизма.
4. Польза – возможность задействовать завалявшиеся в гаражах и подсобках материалы, детали и приспособления с других устройств.

При этом самодельные снегоходы находят свое применение, как на улицах населенных пунктов, так и на бездорожных участках загородных раздолий и горнолыжных курортов.

Самодельный снегоход на гусеницах своими руками: с чего начать?

1 — задний фонарь; 2 — прицепное устройство; 3 — кузов (фанера, s16); 4 — боковые катафоты; 5 — задний амортизатор (от мотоцикла «Днепр», 2
шт.); 6 — бензобак (от пускача трактора Т-150); 7 — сиденье; 8 — основная рама; 9 — коммутатор электронного зажигания (от мотоцикла «Восход»); 10 — катушка зажигания (от мотоцикла «Восход»); 11 — силовая установка (от мотоколяски, 14 л.с.); 12 — глушитель (от мотоколяски); 13 — рулевая колонка; 14 — рулевой шарнир в кожаном чехле, заполненном смазкой (шарнир от «УАЗа»); 15 — ограничитель вертикального перемещения рулевой лыжи (цепочка); 16 — ограничитель поворота рулевой лыжи; 17 — рулевая лыжа; 18 — боковая лыжа (2 шт.); 19 — генератор; 20 — рычаг сцепления (от мотоколяски); 21 — щиток цепи привода; 22 — подножка; 23 — цепь привода ведущего вала; 24 — ведущий вал гусеницы; 25 — нижняя направляющая цепи гусеницы (полиэтилен, s10, 2 шт.); 26 — цепь гусеницы (от жатки кормоуборочного комбайна, 2 шт.); 27, 31 — верхние передняя и задняя направляющие цепи (полиэтилен s10, по 2 шт.); 28 — амортизатор шарнирной рамы движителя (укороченные задние амортизаторы мотоцикла «Днепр», 2 комп.); 29 — опорная лыжа; 30 — задняя рама проставки; 32 — задний мост.

Чертеж самодельного снегохода является важнейшим этапом на подготовительной стадии изготовления. Здесь в помощь пригодятся инженерные навыки
, а в случае отсутствия таковых – производятся поверхностные наброски, создающие общий образ будущего механизма.

Перед созданием чертежа необходимо определить перечень требуемых компонентов. Основу снегохода стандартной конфигурации составляют:

1. Рама – в зависимости от сложности конструкции она может быть позаимствована у квадроцикла, мотороллера, скутера, мотоцикла и пр. В случае их отсутствия деталь, как правило, варится из металлических тонкостенных труб диаметром около 40 мм.
2. Сиденье – учитывая непростые условия эксплуатации техники, материал этого элемента должен иметь высокую влагоотталкивающую способность.
3. Двигатель – выбирается с расчетом необходимой скорости и общего веса ТС. Чаще всего используются моторы мотоблоков, скутеров, мотоциклов и т.п.
4. Бак – 10-15 литровая металлическая/пластиковая емкость вполне обеспечит беззаботные выезды на относительно далекие дистанции и не займет на агрегате много места.
5. Лыжи – в случае отсутствия готовых вариантов, для самостоятельного изготовления рекомендуется применять девяти/десятислойные листы фанеры толщиной около 3 мм.
6. Руль – выбирается с расчетом удобства и практичности. Подобно раме, двигателю и сиденью изымается у указанных двухколесных агрегатов.
7. Привод – деталь, передающая вращающее движение от двигателя к гусенице. Данную функцию хорошо выполняет мотоциклетная цепь.
8. Гусеница — наиболее сложный и важный элемент. Об их видах и способах самостоятельного изготовления речь пойдет дальше.

Как сделать самодельные гусеницы?

Одним из самых распространенных материалов изготовления движителя в домашних условиях является автомобильная покрышка
. Самодельная гусеница для снегохода из шины автомобиля имеет над другими вариантами одно важное преимущество — она изготовлена в виде замкнутого контура, что значительно снижает вероятность разрыва.



Борта от покрышки отделяются при помощи сапожного ножа, после чего остается гибкая беговая дорожка. На приводное полотно крепятся грунтозацепы — распиленные вдоль пластиковые трубы диаметром около 40 мм и толщиной около 5 мм. Обрезанные под ширину покрышки, полутрубы крепятся к полотну при помощи болтов (М6 и т.п.) с интервалом в 5-7 см.

Этим же способом изготавливаются и самодельные гусеницы из транспортерной ленты
. Основным их достоинством является возможность выбора длины движителя. После обрезания под необходимую длину, особое внимание следует уделить сцепке. Концы ленты накладываются друг на друга на 3-5 см, и фиксируются по всей ширине теми же болтами, что и грунтозацепы.

Сделать самодельные гусеницы часто помогают и такие подручные материалы, как клиновые ремни. Скрепленные по ширине при помощи грунтозацепов, они составляют полноценное гусеничное полотно с уже имеющимися с внутренней стороны впадинами под шестерню.

Учтите, что чем шире гусеница, тем лучше проходимость снегохода, но хуже его управляемость. Заводские варианты имеют три образца ширины полотен в дюймах: 15 – стандартное; 20 – широкое; 24 – сверхширокое.

Переходим к практике

Рама, изготовленная из труб или уголков, в первую очередь оснащается рулевым механизмом. Выбрав высоту и угол наклона, приварите элемент точечной сваркой. Установите и зафиксируйте двигатель в соответствии с чертежом, уделив внимание отсутствию сильного наклона. Снегоход не должен иметь длинную топливную магистраль, поэтому постарайтесь расположить бак поближе к карбюратору.

Следующий шаг – установка гусеницы. Ведомый мост с надетым полотном крепите сзади рамы (на вилку, подвес, амортизатор и т.п., в зависимости от типа конструкции), ведущий – в средней части снегохода (чаще всего под водительским сиденьем), в максимально короткой сцепке с двигателем. Шестерни обоих мостов сцепляются предварительно.

Самодельный снегоход из мотоблока



Данное преобразование сегодня особо популярно. Мотоблок может быть использован, как частично, так и полностью. В первом случае, к агрегату (двигателю с рулевой вилкой и колесами) доваривается несущая рама с задней осью. Самым сложным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Самодельный снегоход из мотоблока с частичным использованием деталей более универсален. В таком случае из “донора” изымается только двигатель и рулевая вилка, к нижней части которой вместо колес крепятся лыжи. Сам мотор же может быть расположен и в задней части конструкции.

Следует заметить, что двигатели основной части мотоблоков рассчитаны на вес и давление колес, которое в разы меньше гусеничного. Поэтому во избежание повышенного износа деталей и расхода топлива такой снегоход лучше оснастить колесами низкого давления.

Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха. Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

• С цельной либо переломной рамой.
• С жёсткой либо амортизированной подвеской.
• С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

1. Подбор двигателя, расчёт рамы и ходовой части.
2. Сборка рамы точечной сваркой.
3. Устройство рулевого управления.
4. Установка двигателя в проектное положение на временное крепление.
5. Проверка конструкции на устойчивость к опрокидыванию.
6. При успешной проверке — капитальная сварка рамы, установка двигателя.
7. Установка приводной системы, мостов.
8. Сборка и установка гусениц.
9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

• Топливным баком.
• Системой зажигания.
• Понижающим редуктором с числом 1:2.
• Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

• Двигатель.
• Сцепление.
• Редуктор.
• Бензобак (объёмом 5−10 литров).
• Глушитель.
• Генератор.
• Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

• Ведомая звёздочка большого диаметра.
• Зубчатые колёса, приводящие в движение гусеницы.
• Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.

Настоящие внедорожники имеют высокую проходимость (я имею в виду , а не городские паркетники). Однако зачастую и их проходимость ограниченна, оно и понятно это же не танк «воплоти». Например, на заснеженных склонах или болотистых лугах, такой автомобиль уже мало эффективен. Приходится прибегать к тракторам и вездеходам на гусеницах, но тюнинг не стоит на месте, а развивается семимильными шагами, так буквально за час можно посадить ваш джип, будь даже это УАЗ или НИВА на гусеницы, убрав колеса, таким образом, мы многократно повышаем проходимость …

Эффективность гусениц уже давно доказана, однако переделка автомобиля на такое шасси означала бы глубокую модернизацию подвески, что очень затратно и не всегда возможно. Поэтому нужны были такие гусеницы, которые садились бы в штатные места колес, практически на стандартные ступицы, без глубоких технических изменений. И знаете, такие варианты уже давно существуют! Причем можно переделать практически любой автомобиль, однако конечно же эффективнее переделывать рамные джипы, или внедорожники с высокой проходимостью, как например наша «НИВА».

Принцип конструкции

Сейчас продаются как бы блоки на все четыре колеса авто, просто убираем стандартные колеса, прикручиваем специальные переходники на ступицы – одеваем гусеницы.

Нет, они не большие, а соответствуют именно размерам вашего авто, просто помещаются в стандартные арки колес, есть варианты даже на легковые автомобили, хотя это немного абсурдно.

Конструкция также проста, имеется треугольная металлическая мощная рамка, с пятью (иногда больше) парами катков внизу и одним большим сверху. На которые одевается гусеница, сделанная по специальной технологии (многие скажут — похожа на резину), однако это не совсем так, износостойкость и эластичность на высоком уровне, они остаются мягкими даже при минусовой температуре. Конечно состав материала вам никто не выдаст.

В верхний «большой» каток, устанавливается стандартная ступица колеса и сажается на жесткую сцепку, таким образом, ступица вращаясь будет передавать вращение всей конструкции, вот вам и вездеход готов. Большим плюсом остается то что можно поворачивать руль как на обычном авто с колесами, также когда нужно просто снимаем гусеницы и одеваем обычные колеса.

Размеры гусениц

Конечно же, многих сейчас заинтересовали размеры. Поэтому я хочу бегло по ним пробежаться. Я лично буду брать вариант для наших авто, для «НИВЫ» например, так как на нее более востребованы.

Ширина – колеблется от 320 мм до 450 мм

Высота – около 700 мм

Длина – примерно 1000 мм.

Вес – 80 – 100 кг.

Сбоку напоминает треугольник, а поэтому залезет в любую арку колеса.

Производители

Справедливости ради стоит отметить, что разработаны они в США, и только после этого разошлись по всему миру. Сейчас делают несколько десятков, а может и сотен компаний по всему миру, в том числе и России.

Если брать импортные варианты, то самым именитым из всех является фирма – Mattracks, это один из родоначальников производства таких «катков». Правда цены у них кусаются, за цену комплекта можно купить Российский авто.

Если брать отечественных производителей, то здесь можно выделить Челябинск, именно там производят катки на НИВУ, УАЗ и т.д. Стоимость в несколько раз ниже чем у зарубежных аналогов.

Основные плюсы

Плюсы очевидны — улучшение проходимости. А также увеличение . Глубокий снег на полях, топи небольших болот, да и просто «хорошо» размытые дороги становятся легкими препятствиями. Если брать для чего изначально разрабатывались эти гусеницы, так это преодоление глубокого снега, делались для спасателей на горных дорогах, где обычные внедорожники просто не проходят. Что сказать гусеницы себя зарекомендовали только с лучшей стороны.

Для примера посмотрите ролик, где НИВА легко проходит в глубоком снегу, причем «спокойно» разворачивается.

Переобувка с обычных колес, не требует никаких изменений в конструкции подвески, вы своими руками можете снять колеса и повесить гусеницы буквально за 1 час. Причем если вам нужно вернуть колеса обратно – час и они на месте. Это добавляет очень большой плюс.

Минусы

Конечно же есть и минусы, куда же без них. Первый, но очевидно один из самых важных, это применение на асфальтированных дорогах — тут нужно выдерживать специальный скоростной режим, практически все производители рекомендуют передвигаться со скоростью не более 40 км/ч, иначе сама гусеница очень быстро стирается, вы ее просто выкинете.

Второй, это то что таким «каткам» сложно, а я бы даже сказал невозможно, преодолеть упавшее дерево, даже не значительное в 10 – 15 см высотой, обычные колеса внедорожника его просто бы переехали, но гусеницы – нет.

Третий, это достаточно высокая цена, хотя на этом я остановлюсь подробнее.

Цена

Что и говорить, это очень дорогое удовольствие. Брать для развлечения и «покатушек» по заснеженным полям не совсем рационально.

Зарубежные аналоги стоят от 3500 до 10500 долларов. Что сейчас по курсу примерно от 230 до 700 000 рублей!

Отечественные производители держат суммы от 100 до 250 000 рублей.

Цены «гуляют» от вашего автомобиля (чем больше, тем дороже), нагрузки, ширины колеи и т.д.

Можно ли сделать своими руками?

ДА конечно можно, почему бы и нет! Ведь их также производят люди. Однако вам нужно будет делать технические изыскания, рассчитывать нагрузку, свариваться треугольник. Искать катки и само полотно (многие делают и старой резины). Как видите не все так просто – хотя нужно отметить реализуемо.

В глухих районах, где требуется преодолевать значительные расстояния, рыбакам и охотникам необходимо иметь свой транспорт. По причине высокой цены сегодня многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Построить его непросто, но если приложить максимум терпения и старания, то с этой проблемой нетрудно будет справиться.

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

1. Деревянные бруски.
2. Листовое железо.
3. Ножницы по металлу.
4. Дрель и свёрла.
5. Ручная пила.
6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах
.

Лучше сразу сделать восемь штук и поставить их сверху и снизу. Тогда крепления окажутся более прочными и надёжными в работе.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева
. Здесь потребуются:

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

1. Металлические трубы.
2. Железный уголок.
3. Листовая сталь.
4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

А потом приварить их к углам передней части, куда будут вставляться поворотные опоры для лыж. Металлическая рама готова и можно приступать к постройке, а также установке основных агрегатов и узлов.

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности. Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости.

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками. Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

1. Транспортёрная лента.
2. Пластиковая труба.
3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке
.

Самодельные лыжи

Не секрет, что зимой по глубокому снегу гораздо удобнее передвигаться на лыжах. Они также прекрасно служат в виде устройства управления на снегоходе. Деревянную конструкцию сделать несложно, но для этого подойдут только прочные доски из берёзы или дуба. Их необходимо хорошо высушить, построгать, а затем нагреть и загнуть концы. Не сложнее сделать металлические лыжи. Для этого потребуется отрезать из листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно поворачивались, к ним приваривают металлические стойки из труб. В рабочем состоянии они держатся в передних втулках рамы, где легко вращаются
.

Сверху к стойкам приваривают шайбы или большие гайки, куда вставляются тяги для управления снегоходом.

Сам руль нетрудно сделать своими руками либо проще снять его со старого мотоцикла. Таким образом, останется только установить мотор, а также сиденье для водителя и можно двигаться в путь.
