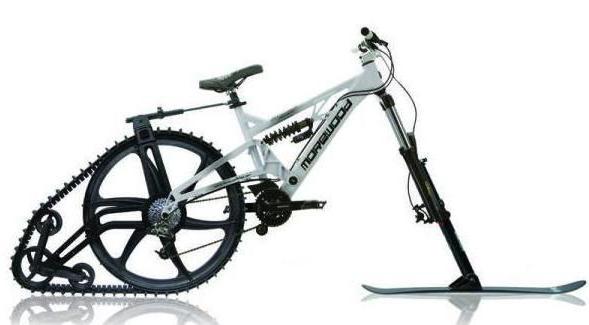

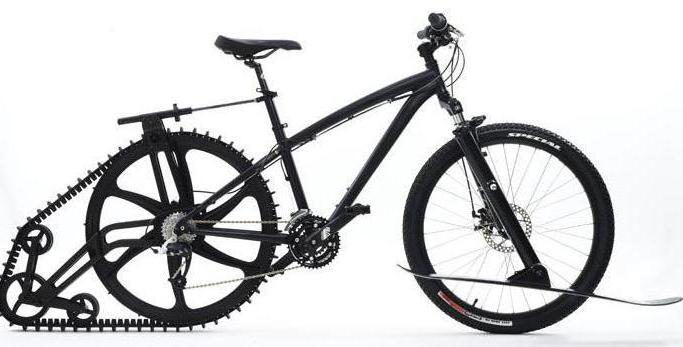

Гусеница на велосипед для зимней езды своими руками

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.

Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.

Лучшие самоделки из мотоблока на гусеницах фото

Похожие Записи:

03 Май

Вы когда нибудь, задумывались над идеей, а что если на обычный автомобиль поставить гусеницы, да вы не ослышались, и сегодня это реальность. Особенно учитывая если вы заядлый рыбак или охотник или житель глухих и потаенных мест то именно такой девайс может быть самой что не на есть острой потребностью на автомобиле. Купить вездеход очень дорого, да и топлива он будет потреблять куда больше чем обыкновенный легковой автомобиль на гусеницах. Раньше наши «Кулибины» сами мастерили что то похожее на траки и ставили на автомобили того времени. Вот на фото ниже автомобиль на трактах – фото военного времени

Такое экстраординарное решение, позволяло растворить проблемы вопросы проходимости по тотальному бездорожью, и могло доставить человека практически со сто процентной гарантией в место назначение – не смотря на дорожные и погодные условия.

В наше время необходимость в гусеницах на колесах не пропало, и является так же довольно актуальным. Только теперь можно не мастерить и изобретать велосипед, а приобрести такой комплект в автомагазинах, либо заказать по интернету, непосредственно под вашу марку автомобиля. Гусеницы для автомобиля могут поставляться как отдельными элементами – то есть 4 готовых к установке элемента, либо есть целые платформы – на них авто просто заезжает и фиксирует колеса в специальных вращающихся роликах.

Платформы и блоки

Разница в том, что отдельно блоки с траками можно установить на автомобиль как говорится прям в поле,
открыли багажник достали гусеницы, поддомкратили машину, сняли колёса и на те же колёсные барабаны одели так сказать танковый элемент повышенной проходимости. Такие компактные и готовые решения подходят под крепления болтов на вашу колёсную ступицу.

Гусеничные же платформы

Стандартной скорость для автомобиля на таких агрегатах составляет 60-80км, расход конечно у вас возрастёт по топливу но не на столько критически, то есть при расходе в среднем на колёсах 8литров на сотку, при использовании гусениц вы потратите где-то на 50% больше то есть литров 12-14,

Это связано не только с использованием траков, но и с тем, что вы чаше будете ехать на 2-3 передаче, так как предполагается, что все же гусли будут больше использоваться по бездорожью или снегу. Сами гусеницы на автомобиле довольно крепкие но, тем не менее, как и везде могут и соскакивать, поэтому производители не рекомендуют входить в повороты очень резко и на больших скоростях, лучше потратить время, но сохранить гусеницу – повернув плавно и не быстро.

Так же можно добавить что вид автомобиль на гусеницах привлечёт внимание прохожих, а вам возможно выпадет участь с просьбой отбуксировать кого-то по снегу, вытащить из грязи, затянуть на обледеневший бугор, на этом даже можно построить небольшой бизнес – если вы обитаете в местности где есть практически непреодолимый проезд но машины там довольно часто мучаются в попытках преодолеть дорожную преграду.

Можно там дежурить на своём новоиспеченном вездеходе – предлагая за умеренную плату пособить в преодолении бездорожного препятствия на пути следования машины.

Цена устройства

Покупка таких девайсов для своего железного коня удовольствие не дешёвое, в среднем цена 300-350тыс рублей, 100-120тыс грн., 4000-5000уе. Думаю есть аналоги и подешевле, это цены брендовых проверенных временем заводских изделий, так что если поискать то можно найти и б/у как минимум в два раза дешевле или так называемые репликации – копии аналогов и брендов по значительно удешевлённой цене.

Так же как говорится не что и никогда не мешает собрать такой механизм своими руками, если у вас есть прямые руки и голова на месте. При самостоятельном сборе самым затратным материалом у вас будет прорезиненный трак, зато вы не будете коверкать асфальт, если вам возникнет необходимость по нему передвигаться.

Гусеницы для авто это хороший выбор для жителей удаленных районов без дорожного покрытия, охотников, рыболовов. Ну а так каждый смотрит по своим возможностям, так как мы живём в материальном мире и тут как не крути всё упирается в средства – как это не печально.

Категории:

/
/
от 03.05.2017

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок
. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Самодельные гусеницы из покрышек

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Самодельная гусеница для мотобуксировщика

Самодельная гусеница из ленты своими руками

Продолжение по сборке гусеницы из ленты

Для подобного транспорта гусеницы становятся большой проблемой, с которой сталкивается множество любителей езды на снегоходах. Чтобы решить вопрос, некоторые прибегают к самым разным вариантам воплощения задумок.

В статье представлены самые достойные методы быстрого сооружения самодельной гусеницы для снегохода, которые прекрасно себя проявили в эксплуатации.

Инструменты и материал

Для изготовления разных видов самодельных гусениц применяется одинаковый инструмент и материал. Такого добра предостаточно в каждом хозяйском дворе. А если чего-то не хватает, то можно купить в магазине. Перечень необходимых материалов и инструментов:

• большой нож с прочным наточенным лезвием, желательно работать с охотничьим видом;
• для упрощенной работы применяется электрический лобзик, но зубья на лезвии должны быть мелкими;
• гаечные ключи, болты и гайки — это необходимо для оснащения гусеницы сцеплением. Рекомендуется подбирать длинные болты. Гайка закручивается с внешней стороны изделия (болт пропускается с внутренней стороны на внешнюю сторону);
• леска для упрочнения краев;
• трос или подобный материал для связывания отдельных частей будущей гусеницы на снегоход;
• молоток и острый штырь для проделывания отверстий в изделии.

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы
в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

1. Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
2. Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
3. При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются. Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход
. Зачастую некоторые варианты покрышек не подходят по ширине. В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Транспортная лента для гусеницы

Такой материал очень распространен. Поэтому не составит особых сложностей найти транспортную ленту. Можно приобрести в использованном состоянии или по возможности просто попросить у друзей.

Процесс изготовления:

1. Транспортная лента в скором времени может испортиться во время эксплуатации, поэтому необходимо выполнить прошивку сторон материала при помощи толстой лески. Сделать надо так, как швеи прошивают края ткани методом обметывания. Если не сделать работу, то через некоторое время произойдет превращение краев в лохмотья, следовательно, разрыва ленты не избежать. Чтобы придать резиновой полоске вид кольца, используется сшивание торцов, но способ не очень надежный. Проще применить шарнир, исходя из типа рояльной петли.
2. От мощности мотора зависит толщина транспортной ленты. Прекрасные результаты показывает полоска толщиной 1 см. Она применяется в сельскохозяйственной технике. Допускается использование ленты от старых советских мотоциклов.

Преимущества заключаются в предостаточном количестве ресурса. При поломке самодельную гусеницу можно восстановить в сжатые сроки без профессиональных инструментов. До покупки полноценного трака можно довольно долго эксплуатировать ленточный вариант.

Ремни для гусениц

Этот вариант отличается высокой простотой в изготовлении и не требует каких-либо навыков. Материал достаточно распространенный. С его приобретением не возникнет каких-либо сложностей.

Процесс изготовления:

1. Ремни имеют клиновидную форму, следовательно, создать цельное полотно очень просто. А грунтозацепы можно изготовить по собственному желанию. В качестве сцепления используются болты с гайками или заклепки.
2. Ремни удобны тем, что имеют отверстия, которые легко подгоняются под ведущую звезду снегохода. Для этих целей в процессе работы оставляется зазор между полосками.
3. Для закрепления допускается применять любой прочный материал, к примеру, трос мелкого диаметра. Важно, чтобы работа была сделана качественно, иначе при езде вся конструкция развалится.

На самом деле существует намного больше методов изготовления гусениц своими руками. Также не мешает подключить свою фантазию и придумать что-то получше и заменить покрышки и резину на более практичный материал. Но, тем не менее, траки из покрышек считаются лучшим решением. В изготовлении они просты, а затраченное время на работу будет минимальным.

Видео

Посмотрите, как можно изготовить надежные гусеницы для снегохода своими руками.

С тех пор, когда из-под пера Гоголя вышла фраза о состоянии российских дорог, проблема не стала менее актуальной. Как и раньше в некоторых Богом забытых уголках страны люди вообще забыли мечтать об асфальтном покрытии. Единственный выход – пересесть на вездеходы. Увы, предлагаемые автозаводами модели не способны удовлетворить потребности автолюбителей из глубинки. Простой народ нуждается в малогабаритном, экономичном, ну и, конечно, дешевом транспортном средстве повышенной проходимости. Только в домашней мастерской из подручных материалов можно реализовать такую мечту.

Материалы и комплектующие для вездехода на гусеницах

Было бы справедливым заранее предупредить, что силовые агрегаты, снятыми с автомобилей, являются причиной повышенного расхода топлива. Зато они по сравнению с мотоциклетными двигателями обладают ощутимым запасом мощности. Изготовление гусениц тоже влечет дополнительные затраты.

Кузов самодельного вездехода лучше всего сконструировать из алюминиевого или дюралевого листа. Надо будет приобрести триплексное стекло, жидкую резину (можно заменить силиконовой смазкой). Основным материалом для гусениц послужит лист (или полоса) резины. Одна пара мостов, позаимствованных у советских авто – «Запорожца» или «Жигулей».

Можно выделить важные моменты, которые следует учесть в процессе создания вездехода на гусеницах.

К самодельному кузову предъявляются такие требования, как прочность, герметичность и обтекаемость встречным потоком воздуха во время езды. Что касается геометрии, то наилучшим решением будет кузов, напоминающий плоскодонную лодку.

В виду того, что придется колесить (точнее – «гусенить») заболоченную местность или даже преодолевать неглубокие водоемы кузов должен содержать минимум швов. Иными словами, вместо сварки цельный лист надо выгнуть, придав нужную форму. Металлический лист идет на изготовление не только кабины, но и всех отделений, в том числе и того, что предназначен для двигателя. Чтобы исключить пагубное действие воды влагозащитным материалом (например, резиной) надежно укрывают места стыков и креплений узлов. Особенно следует позаботиться о максимальной защите аккумулятора и электропроводки от влаги. Лучше, если для них будут выделены специальные шахты.

Жесткость конструкции машины повышенной проходимости должен обеспечить каркас из стальных труб. Мосты и двигатель будут установлены и закреплены на станине, изготовленной из медных труб.

В кузове сделать отверстия, предназначенные для вывода наружу мостов. Места стыков полуосей и кузова (в отверстиях) основательно уплотнить с помощью резиновых муфт.

Изюминка данного вездехода – наличие гусеничного хода, без которого трудно представить передвижение по любому бездорожью и даже вплавь. Беговую дорожку вырезают из листовой резины и закольцовывают. При расчете размеров гусеницы измеряют расстояние между валами, которые являются ведущими. Важным элементом, предоставляющим возможность легко преодолевать любую грязь, являются грунтозацепы, прикрепленные с внешней стороны гусеничного полотна заклепками. А если их сделать в виде маленьких лопаток, то грунтозацепы при погружении гусеницы в воду будут играть роль лопастей. Такую идею нетрудно реализовать, имея под рукой толстый алюминиевый лист. Далее надо измерить ширину колес. Это значение понадобится при расчете расстояния между соседними элементами ограничителей, которые крепятся с внутренней стороны гусеницы. Центр каждого колеса как здесь http://modelist-konstruktor.com/ должен в точности совпадать со средней линией гусеничной ленты и, тем самым, колесо будет расположено между ограничителями.

Обеспечить гусеничным лентам натянутое состояние можно следующим способом: пространство между мостовыми колесами заполнить ведомыми колесами.

Заключительный этап – комплектация кабины многослойным стеклом (триплекс или дуплекс) с резиновыми креплениями. Вездеходы — самоделки на гусеницах, чертежи которых есть в этой статье, пользуются популярностью у творческих людей.

Самоделка велосипед вездеход

ГУСЕНИЦА ИЗ СТАРОЙ АВТО ПОКРЫШКИ…..( 1часть)

Как сделать гусеницу из ПВХ коврика

Велосипедистам, которые хотят с комфортом продолжать ездить и в холодную пору, стоит подумать о смене обычных покрышек своего стального коня на шипованные. Продаются специальные протекторы для зимы, которые оборудованы стальными шипами. Однако стоят они дорого, порядка 1000-2500 рублей, намного дешевле выйдет шиповка шин своими руками. Это не так сложно как может показаться сразу, а купить нужно будет только саморезы, хороший клей. Естественно, понадобятся и обычные покрышки.

Выбор шипов

Для модернизации покрышек выбираются саморезы, которые предназначены для закручивания в металлические отверстия. Оптимальная длина — 14 мм, а их шляпка должна быть широкой и со скруглёнными краями. Такие саморезы хороши ещё и тем, что имеют широкий наконечник, благодаря чему они медленнее будут стираться.

Выбор протектора для шиповки

Чтобы сделать для велосипеда своими руками, лучше выбирать покрышки с наиболее толстой резиной, которая рассчитана на снег и лёд. Это позволит переоборудовать покрышку так, чтобы она была универсальной: для снега, льда и асфальта. Резина не должна быть слишком жёсткой, чтобы лучше цепляться за поверхность. Не стоит оборудовать протектор саморезами слишком густо, потому что на гладких камнях или плитке они не будут держать. А если вставить слишком мало шипов, их цепкости не будет хватать на льду, поэтому стоит найти золотую середину. Нужно чтобы выступы на протекторе чередовались: один с металлическим шипом, другой без него. Ещё шиповка шин своими руками не должна проводиться только по центру покрышки, очень важно, чтобы и с боков были саморезы. Ведь на поворотах устойчивость намного сложнее удержать. По этой причине боковые части нужно оборудовать металлическими шипами гуще, чем центр. Такая симметрия позволит комфортно ехать по любой поверхности. На один протектор нужно порядка 140 саморезов для обеспечения хорошего сцепления с любой поверхностью.

Способ установки саморезов на протектор

Итак, идет подготовка к зиме, своими руками. Для начала осматривается рисунок протектора. Нужно определиться, в какие выступы нужно будет вкрутить саморезы, чтобы их расположение было симметрично. Это очень важно, ведь если разместить где-то больше, а где-то меньше шипов, то сцепление будет неравномерным, что существенно ухудшит передвижение.

После того, как решено, какие выступы нужно оборудовать шипами, их отмечают, чтобы не ошибиться в последовательности, после этого их просверливают. Делать это удобно электродрелью, а сверло лучше выбрать в два раза тоньше саморезов.

Сверление протектора

Покрышку сверлят с внешней стороны, уложив её для удобства на деревянную доску. Когда все отверстия сделаны, начинается велосипеда своими руками. Шипы нужно вкручивать с внутренней стороны протектора. Перед этим берём плоскогубцы, которыми будет удобно брать саморезы. Затем макаем их в клей до шляпки, вставляем в отверстие и вкручиваем при помощи отвёртки. Многие пользуются шуруповёртами, но для начала лучше использовать обычную отвёртку пока все действия не начнут получаться автоматически. Что касается клея, то любой резиновый, для заклеивания камеры, или обычный «Момент» подойдут как нельзя лучше.

Саморез нужно монтировать аккуратно, хоть его и вкручивают в направляющее отверстие, всё равно он может вылезти не там, где ожидалось. В таком случае его выкручивают и правильно устанавливают. Ведь от углов, при которых шипы будут расположены по отношению к земле, зависит сцепление с поверхностью. Таким образом по всей окружности проходит шиповка шин, своими руками, дома, без каких-либо специальных инструментов. Центральные шипы должны выступать над резиной на 2 мм, это оптимальный размер для качественного сцепления с поверхностью. Если какие-то превышают этот размер, то их нужно укоротить при помощи кусачек. Боковые шипы могут выступать на 4 мм, потому что они не соприкасаются при езде на прямых участках с поверхностью, а задействуются только в поворотах.

Защита от прокола камеры

После того как все металлические составляющие установлены и надёжно затянуты, можно приступать к защите камеры от шляпок саморезов. Для этого можно применить капроновую ленту или любую другую, главное, чтобы она была как можно жёстче. Или разрезать старую камеру на полосы нужной ширины. Главное, чтобы все шляпки были закрыты, во избежание соприкосновения с камерой.

Приклеивание защитной прокладки между камерой и шипованой покрышкой

В принципе некоторые не приклеивают защитную ленту, но для надёжности лучше это сделать, чтобы шиповка колес своими руками получилась качественно, и в процессе езды саморезы не пробивали камеру. Если клей быстросохнущий, то лучше ленту разрезать на части и приклеивать их по очереди. Одним словом, нужно изнутри заклеить шляпки саморезов.

Многие для лучшего склеивания всех частей, когда они соединены, прокладывают полиэтиленом внутреннюю часть и вставляют камеру, после чего накачивают её насосом. Таким образом, всё плотно прилегает и разравнивается. В этом виде протектору дают высохнуть, а полиэтилен не даёт камере приклеиться. На следующий день, когда всё высохло, можно собирать колесо.

Какие изменения происходят при езде, после того как установлена шипованная велорезина своими руками?

В первую очередь — это вес покрышки. Его можно высчитать исходя из того, что один саморез весит в районе 2 грамм (плюс клей). Вес становится больше примерно на 400-600 граммов, но опять-таки всё индивидуально. По этой причине падает скорость, на 2-3 км/ч. Немного больше шума, издаваемого покрышками, но это скорее зависит от поверхности, которая под колёсами. Ну и, конечно, внешний вид протектора более зубастый и хищный.

Однако все недостатки ничто, по сравнению с преимуществами, которые даёт шиповка колес, своими руками проведенная. Первое — это цена, такой вариант намного дешевле фирменной резины. Второе — то, что размер металлических шипов и их расположение можно чётко подобрать под свои нужды. А не надеяться, что купленная покрышка будет отвечать необходимым требованиям.

Ну а теперь про само катание

Даже при езде по открытому льду велосипед катится, словно по асфальту. Никаких заносов не происходит, даже на поворотах. Можно легко заехать на горку, где дети сделали себе каток, залив его водой, сцепление происходит, как в летний период. По снегу идёт также отлично. Что касается асфальта и скользких камней, то здесь уже всё зависит от того, как расположены шипы. Многие, зная, что будут кататься зимой в основном по городу, на средний ряд вообще саморезы не ставят. Но если всё же такая необходимость есть, то они не должны торчать из резины более чем на 2 миллиметра. В общем, ошиповка зимних шин своими руками оправданна, а её плюсы перевешивают минусы.

Нужно ли шиповать оба колеса?

Когда зима очень переменчива, и снегопады сменяются слякотью, можно шиповать только переднее колесо. Оно отвечает за управляемость, однако нагрузка на него значительно меньше. Поэтому шипы не будут стираться очень сильно, если ехать, например, по голому асфальту. Когда же на льду будет заносить заднее колесо, то это не столь опасно, как переднее. Вообще, ошиповка зимних шин, своими руками проводимая, даёт больше возможностей, чем готовое изделие. Однако если есть деньги на фирменные протекторы, и они отвечают всеем требованиям, то, конечно, удобнее приобрести их.

Покрыв металлическими шипами покрышки один раз, велосипедист точно будет знать, что изменить в следующих моделях. Вся сложность первого выбора заключается в том, что однозначного ответа на вопрос о том, какие шипы должны быть и сколько их вкручивать, нет. Всё зависит от конкретной местности катания. Однако, как показывает практика, если такие колёса нужны не для спортивной узкоспециализированной дисциплины, то лучше делать универсальные.

Итак, в статье описано, как проводится шиповка шин своими руками, и на что стоит обращать внимание. Этот способ наиболее универсален, и подойдёт для любого покрытия. Сделав ошиповку протектора таким методом, можно будет в дальнейшем чётче понимать, что изменить для лучшего сцепления в конкретной области катания. Точно можно сказать одно: что резина, в которую установлены металлические шипы, всегда будет лучше при морозе чем та, которая ими не оборудована.

Настала зима и мне надо было что-то делать с велосипедом, чтобы не падать на льду. Я мог купить готовую шипованную велорезину — это обошлось бы мне в 4-5 тыс. руб. Не только из-за жажды сэкономить, но и от вечного стремления делать что-то своими руками, я решил сделать зимние велопокрышки сам.

Было куплено: 2 бюджетные покрышки по 250 руб. каждая; 400 шт. 13 мм. саморезов (около 100 руб.).

Покрышки выбирались с большими «зубами», чтобы в них могли удобно помещаться саморезы. Всего зубов у покрышки было 80+140+80. Вкручивать 300 саморезов не хотелось, поэтому в боковые ряды я вставлял саморезы через один. В итоге, в каждую покрышку было вставлено около 190-200 саморезов. Это утяжелило покрышки примерно на 200 гр.

Итак, покрышки куплены, саморезы — тоже. Надо приступать к работе. Сперва нужно проделать напрявляющие отверстия в покрышках. Без них саморезы будут часто идти криво и вылезать не там, где надо. Очень важно, чтобы саморезы «выглядывали» из центра «зуба» — это продлит срок службы покрышки. Для этого я взял дрель и начал просверливать отверстия. Это было, мягко говоря, тяжело, поэтому я придумал новый способ: зажал гвоздь плоскогубцами, нагревал его над огнем и делал им дырки в покрышках. Это уже не было трудно, но все-равно занимало много времени. И тогда мне в голову пришла гениальная мысль — проделывать отверстия шилом! Шила дома не оказалось, поэтому пришлось его купить. Делать отверстия шилом — лучший вариант.

Отверстия готовы, пора вкручивать саморезы. Саморезы я купил на 13 мм с прессшайбой. Очень важно купить именно с прессшайбой, т.к. только у них достаточно широкая «шляпка». Вкручивал саморезы в покрышку я обычной отверткой. Покрышку наизнанку не выворачивал. Главное, чтобы саморезы вкручивались ровно. На клей их сажать не нужно. Саморез нужно вкручивать так, чтобы на выходе он немного подминал резьбой резину под себя.

На последнем фото видно, что на боковых рядах саморезы вставлены через один. В центре тоже иногда встречаются пустые зубы, очередность там такая: 1-2-1-1-2-1-1-2-1 и т.д.

Саморезы вкручены, идем дальше. Теперь их нужно обточить. Точила у меня не было, поэтому я попросил друга подточить шипы. Саморезы попались дюже крепкие и сточилось скорее точило, чем они. Но, все-равно, подточить их удалось. На одной покрышке шипы были немного более длинные; ее я поставил на переднее колесо, ведь на него идет меньшая нагрузка и от него зависит качество управляемости. Боковой ряд саморезов можно обтачивать слабее (главное, чтобы они не были острыми), ведь работать они будут только при поворотах. Покрышка с обточенными саморезами выглядит так:

Это — переднее колесо. На заднем шипы в полтора раза короче.

Саморезы вкручены и обточены, но это еще не все. Чтобы шляпки саморезов не повредили камеру, нужно сделать подкладку. Для этого мною были жестоко разрезаны две камеры — одна старая и одна, не побоюсь этого слова, новая. Теперь можно собирать колесо. При укладке камеры будьте внимательны — не поцарапайте ее о шипы.

Вчера я протестировал свои самодельные зимние велопокрышки, проехавшись около 25 км по снегу и примерно 35 км по асфальту. При езде по асфальту создается довольно громкий шум, но нельзя назвать это большим недостатком. При езде по снегу и льду покрышки показали себя самым наилучшим образом — в то время, как друзья на обычных покрышках постоянно падали на льду, я ехал абсолютно не заморачиваясь, будто по асфальту:) Если сравнивать ошипованные покрышки с обычными, пусть и со злым протектором, при экстренном торможении разница просто чудовищна. Небо и земля! С ошипованными покрышками при резком торможении на большой скорости на льду абсолютно не заносит, шипы оставляют за собой на льду глубокий след.

Недостаток только один — трудно поддерживать высокую скорость езды и немного труднее ехать в целом. Это чувствуется при езде по асфальту, но ехать по льду/снегу — сплошное удовольствие.

Как я уже сказал, примерно 35 км вчера мне пришлось проехать по голому асфальту. Друг, у которого намного больший опыт, сказал, что по приезду домой мне придется сменить резину, так как шипы от асфальта сотрутся. Но оказалось, что саморезы практически не стерлись. Они лишь обточились и стали не острыми, но длина осталась прежней. Впрочем, стоит заметить, что раз на раз не приходится — мне просто повезло с покупкой качественных саморезов. В целом, по асфальту на такой резине ездить, хотя и не желательно, но можно, если держать не высокую скорость.

Ну и напоследок небольшое видео:

Вершина шипа представляет собой твердосплавный наконечник, вплавленный в стальное тело шипа. Затупить такие шипы невозможно и при соблюдении нескольких несложных правил фирменные покрышки можно использовать несколько зим подряд. Велосипед в такой «обуви» уверенно идет по гладкому льду, хорошо стоит на промерзших и в меру заснеженных трассах, прекрасно контролируется велосипедистом. При этом для новичков езда по ледяной трассе может оказаться очень
полезной. Все реакции велосипеда становятся плавными и как бы замедленными, поэтому очень легко овладеть навыком управляемого заноса, научиться контролировать пробуксовку, правильно дозировать тормозные усилия. Конечно, без падений тут не обходится, но велосипед на льду даже падает плавно, так что к серьезным травмам это не приводит.

Но ограничения тоже есть, и существенные. Прежде всего, такие покрышки подходят для езды по снегу, утоптанному снегу и льду. При езде по промерзшей земле и, тем более, по асфальту необходимо соблюдать осторожность и избегать пробуксовки. Иначе шипы быстро вылетят, а оставшиеся «лягут» вдоль протектора, и резко перестанут держать. Глубокий снег – трудное покрытие для велосипеда. Езда по нему требует тех же навыков, что и по песку, с той

лишь разницей, что разогнаться по рыхлому снегу до скорости «выхода на глиссер» практически невозможно (плотность не та) отчего и сил на преодоление снежных участков уходит очень много.

Максимально широкая резина тут помогут значительно больше, чем спортивная удаль иного велокроссмена.

Есть у фирменных велосипедных «шиповок» и еще один очень существенный минус – цена. Естественно, не каждый готов расстаться с такой суммой ради нескольких выкрутасов по льду замерзшего пруда на даче. Поэтому многие шипуют колеса велосипеда самостоятельно. Кое-кто, не мудрствуя, вкручивает в шину обычные саморезы. Однако они держатся максимум пару часов, а на изготовление такой «шиповки» без шуруповерта уходит целый день. А вот метод ошиповки строительным дюбелем до сих пор не потерял актуальности. Правда терпение для его реализации понадобится ангельское. Оба описанных способа годятся, в основном, для ледяных треков. Для катания по более разнообразной пересеченной местности с выездами на асфальт можно воспользоваться автомобильными технологиями.

Существует еще как минимум два способа. Первый – установка в колеса велосипеда автомобильных шипов на клей. Эту процедуру можно сделать в специализированном шиномонтаже, а можно и самостоятельно. При этом важен выбор правильной резины – с твердой, широкой и достаточно высокой шашкой. Для переднего колеса велосипеда выбирают шипы покороче, более длинные – назад. В шашках покрышки сверлят (несквозные!) отверстия и в них вставляют намазанные клеем шипы. Второй вариант – приобрести специальные фирменные шипы со специальной отверткой. При этом сверлить колесо и мазать шипы клеем не нужно. Просто вкрутите шип, как саморез, в шашку!
.

Саморезы – худший из самопальных вариантов. Времени уходит много, а держатся недолго. Фирменные саморезы с резьбовой вставкой – неплохая альтернатива. В комплекте есть специальная отвертка. Еще одно модное направление зимнего велоспорта – установка спидвейного шипа на велопокрышки. Спидвейный шип принципиально отличается от кроссового длиной. 28 мм стали – не шутка. Шип вставляется в предварительно просверленное отверстие в шине изнутри, снаружи закручивается плоской шайбой. Такие шипы в магазинах не продаются и достать их можно только через спортсменов, занимающихся ледовым спидвеем, или заказать на заводе. Обутый в такую резину велобайк способен творить чудеса на льду, однако необходимо помнить и о правилах безопасности. Во-первых, велосипедная резина ни в коем случае не предназначена для того, чтобы в ней проделывали сотни отверстий. Ослабляется ее корд и срок службы может свестись к нескольким скоростным сессиям. Во-вторых, сами шипы достаточно сильно двигаются в теле покрышки, отчего затягивающие их гайки постепенно ослабевают и раскручиваются. За этим тоже приходится следить постоянно. Есть хороший потенциал для новых идей. Тем не менее, удовольствие промчаться со скоростью на велосипеде по ледяной глади трудно с чем-то сравнить.
Спидвейные шипы требуют тщательности при установке и регулярного ухода. И хорошей экипировки – ведь резать они способны не только лед! Как единственная пока альтернатива шипам существуют конструкции, позволяющие из велосипеда сделать что-то наподобие снегохода. Вместо заднего колеса устанавливается небольшая гусеница, а спереди ставится лыжа. Работает такая система в основном на глубоком снегу и там, при определенном навыке можно очень неплохо развлечься. Однако на укатанных дорожках, на льду и на асфальте вам придется несладко.

Но все-таки что делать с обычной уличной ездой? Почему нельзя просто зашиповать покрышки обычными автомобильными шипами, спросите вы? Технология эта известна в большинстве шинных компаний. Хорошие автомобильные шипы – тоже не проблема. Но все оказывается не так просто.

Во-первых, даже ошипованные велосипедные колеса не могут гарантировать надежное сцепление с обледеневшим асфальтом. Если лед тонкий, шип его прорежет насквозь и упрется в твердую поверхность, зацепиться за которую не сможет. Во-вторых, для того чтобы шип хорошо сидел в колесе,
резина должна быть очень твердой, а для того чтобы покрышка хорошо держала холодную и скользкую дорогу, она должна быть очень мягкой.

Для автомобильных шин, выпускаемых миллионными тиражами, для нашего рынка существуют технологии, объединяющие эти два качества. К тому же, площадь и форма пятна контакта автомобильной или мотоциклетной шины, в отличии от велосипедной, особенно в наклоне, мягко говоря, разнятся. Даже если бы все велосипедисты

Итак, на дворе зима… (хотя, сейчас, зимой 2006/07 годов, иногда так не кажется). Каждого активно (а не от случая к случаю) катающегося зимой велосипедиста рано или поздно посетит мысль: а не разжиться ли шипованной резиной? И чем больнее и неприятнее будут причины, эту мысль породившую, тем скорее она в голове велосипедиста безраздельно воцарится… Велосипедная культура потихоньку перемещается с Запада в наши дремучие степи, а вслед за ней потянулись и торговцы, подгоняемые хорошо известной со школьных времен истиной – “спрос рождает предложение” – в погоне за нашими, нелегким трудом заработанными, дензнаками. Сейчас уже не проблема купить в Казани фабричную шипованную резину, в отличии от зим шести-семи-летней давности – нужно лишь вовремя подсуетится. В спортивных магазинах Казани даже можно было видеть некоторое разнообразие шипованной резины: аж 3-4 различных модели от 2-3 производителей. Однако, на данный момент, осталась и некоторая незавершенность проблемы обеспечения всех желающих шипованной велосипедной резиной…

Во-первых, шипованной резины было завезено элементарно мало. То, что было в магазинах, к сезону достаточно быстро раскупалось – и кое-кто из желающих оную резину купить, сделать этого не сумел… Во-вторых, выбор моделей все-таки маловат – привозились, в основном, бюджетные модели, с малым числом шипов, как мне кажется, по причине еще не достаточности развития зимней велосипедной субкультуры. И наконец – о презренном металле. Стоимость комплекта фабричной резины на оба колеса запросто могла иметь порядок месячной зарплаты преподавателя ВУЗа или других госбюджетников. Се ля ви…

Итак, шипованные покрышки нужны – но их не всем достается. Вывод – займемся этим сами. Представленный здесь метод ошиповки покрышек не является моим изобретением, кроме того, в сети можно встретить некоторое количество описаний ошиповки как представленным методом (с помощью шурупов), так и некоторыми другими. Тем не менее, кажется полезным еще раз подробно описать всю процедуру, сопроводив текст достаточным количеством иллюстраций.

1.
Первая задача, которую предстоит решить – поиск подходящей покрышки
. Требования, предъявляемые к потенциальной жертве вивисекции:

Жесткая резина, так как при торможении на льду работают, в зависимости от рисунка протектора, обычно не более 8-10 шипов – соответственно, и нагрузка будет приходится на 8-10 элементов протектора (далее — «плюшек»).

Сами «плюшки» должны быть по возможности крупнее, чтобы вокруг шурупа оставалось достаточно резины, его удерживающей.

Рисунок протектора должен удовлетворять вашим представлениям об оптимальном расположении шипов.

Для иллюстрирования процесса шипования при написании данного текста была выбрана следующая покрышка (исходный внешний вид):

Покрышка была выпущена всемирно известной своим уровнем качества безымянной китайской фирмой, производящей свою продукцию под торговой маркой «SUPERDIAMOND»:

Рисунок протектора приобретенной покрышки следующий:

К нему имеются следующие замечания:

«плюшки» несколько мелковаты и, как потом станет видно, у шурупов диаметром 4,2 мм, выбранных для ошиповки, при небрежном шиповании останется довольно малый удерживающий их резиновый «бортик»;

Протектор несимметричен относительно плоскости покрышки, что может привести к «рысканию» колеса при торможении, впрочем, тест-драйв еще предстоит.

Сравнительно близко к оси покрышки «зигзагом» расположено лишь 108 «плюшек» – и еще 108 ближе к боковым сторонам. Они, возможно, будут работать лишь в поворотах… Итого – шипов может оказаться маловато.

2
. Следующая задача – выбор шурупов
. Шурупов на местных рынках и в магазинах – завалом, и найти что-нибудь подходящее обычно несложно. Требования к шурупам:

Плоская с внешней стороны (или, по крайней мере, без острых краев) и по возможности большей площади шляпка (чтобы лучше распределять нагрузку на камеру).

Длина, с одной стороны, превышающая толщину «плюшек» достаточно, чтобы торчать наружу, а, с другой стороны, не слишком большая, так как излишки придется обрезать/откусывать/стачивать – дополнительная непростая операция.

Твердость – шипы не должны стачиваться на асфальте за один день. «Саморезы по металлу» подойдут.

В нашем случае выбор пал на «саморезы универсальные с пресс-шайбой» размера 4,2х20. Длина великовата, но искать другие не хотелось. Цапнул, что первое понравилось. Зато шляпки – загляденье! Выглядят они так:

Следует отметить, что бывают такие же шурупы длиной всего 11 мм, но их не было в наличии там, где я их брал. Такой вариант был бы лучше.

3.
Начинаем шиповку. Для этого нам понадобится шило и крестовая отвертка. Процесс очевиден – прокалываем в «плюшке» отверстие – по возможности по центру:

Если колоть со стороны протектора – удобнее прицеливаться, точнее располагаются отверстия. Затем изнутри вкручиваем в покрышку шуруп. Для этого ее можно немного вывернуть наизнанку. Получается что-то такое:

«Вах-вах-вах! И так 216 раз подряд.» (с).

Немного о том, как можно ускорить сей утомительный процесс. Понятно, что от прокалывания отверстия и закручивания шурупов никуда не деться. Но вот постоянное выворачивание покрышки туда-сюда занимает довольно много времени. Этого можно избежать, если сразу вывернуть покрышку наизнанку. При этом, поскольку толщина резины в разных местах значительно отличается (там, где располагаются «плюшки» – заметно толще), то и при выворачивании изнанка выглядит неоднородной. Там, где на обратной стороне располагаются «плюшки» – там изнаночная поверхность резины имеет небольшие вогнутости. Следующая картинка иллюстрирует этот момент:

Искомые вогнутости показаны стрелками (хотя на фотографии все равно видно довольно плохо – выверните наизнанку свою покрышку и увидите, о чем идет речь). При некоторой практике возможно прокалывать отверстия под шурупы прямо с изнанки, ориентируясь по этим вогнутостям. После некоторой практики получается колоть довольно точно, при этом покрышку не нужно постоянно туда-сюда выворачивать, что экономит время, а острые концы шурупов оказываются направлены внутрь, что уменьшает вероятность об них оцарапаться. Впрочем, желающие могут выполнять данную операцию в перчатках. Выглядеть это будет так:

По прошествии определенного времени, достаточного для закручивания всех шурупов (в нашем случае – 216 шт.), покрышка с изнаночной стороны будет выглядеть так:

Со стороны протектора на данном этапе она напоминает вывернутого наизнанку потрошеного ежа:

Вывернем покрышку в нормальное состояние. Родство с ежами становится все более заметным:

Вид сбоку:

Теперь настало время впервые одеть ошипованную покрышку на колесо. Естественно, камеру нужно предохранять от контакта с головками шурупов во избежание ее разрыва. Для этого наиболее просто использовать старую, разрезанную вдоль, с удаленным соском, камеру. Как показывает практика, для переднего колеса, на которое приходится сравнительно небольшая нагрузка, этого вполне достаточно. для заднего, скорее всего, может потребоваться какая-нибудь более мощная защита. Встречалось упоминание об использовании для этой цели разрезанной вдоль шоссейной трубки.

Итак, берем старую камеру, которой предстоит работать прокладкой:

Основную камеру, которую предстоит накачивать, немного надуем – так, чтобы она держала форму, но не настолько, чтобы колесо с ней потом нельзя было забортовать:

Одеваем камеру-прокладку на слегка подкачанную таким образом камеру:

Потом, как обычно, надеваем на обод колеса одним бортом зашипованную покрышку, вставляем «камерный» бутербродик, забортовываем покрышку полностью и накачиваем колесо. Получается что-то вроде этого:

Вполне себе злобный ёжик…

4.
И вот наступила она – вторая часть марлезонского балета. Шурупы необходимо укоротить до требуемой длины. Тут возможны следующие варианты:

Шурупы были взяты достаточно короткие, а протектор, напротив, достаточно толст – в этом случае ничего откусывать не понадобится.

Слишком длинные концы можно сточить на наждачном круге. Но не у каждого в хозяйстве данный предмет водится, также это шумно и пыльно. Но вариант вполне рабочий…

Наконец, концы шурупов можно просто обкусать нехитрым ручным инструментом – всевозможными кусачками, клещами и прочим.

Для примера, приведем фотографию покрышки с короткими шурупами, которые не обкусывались вообще:

Теперь предположим, что обкусывание концов все же необходимо (как в нашем случае). Поговорим об инструменте. Вполне понятно, что инструмент бывает разный, как, впрочем, и шурупы тоже. Наиболее простой вариант, имеющийся в каждом доме и сулящий нелегкий труд – обычные пассатижи или кусачки с одной осью. Механический выигрыш в силе невелик, поэтому ими можно обкусать лишь тонкие шурупы (или только концы более толстых). Шурупы должны быть относительно мягкими – иначе и кусачки достаточно быстро испортятся – и толку от них будет немного. Более удобный вариант – кусачки с дополнительными рычагами (на рисунке снизу; сверху, для сравнения, обычные пассатижи):

Такие кусачки в магазинах попадаются реже, но мне удалось их найти у знакомого автомобилиста. Поскольку в рассматриваемом случае шурупы толстые и твердые, даже таких мощных кусачек не особенно хватало. Обкусывать шурупы следует так, чтобы оставались концы длиной около 1,5-2,5 мм. Впрочем, особая точность здесь, похоже, не нужна. В результате, мне все же удалось обкусать все 216 шурупов – но за 5 вечеров, то есть в среднем после 40 шурупов это занятие мне изрядно надоедало, а пальцы уже были не в состоянии дальше жать на ручки кусачек. При работе полезно использование защитных очков (я одевал самые обычные, в которых езжу на велосипеде) – так как обкусываемые концы шурупов имеют тенденцию энергично разлетаться во все стороны. Перчатки также не помешают – шурупы-то теперь торчат наружу. В результате имеем желаемую шипованную покрышку. 216 шипов, расположенных в два «кривых» ряда. На четырехрядную она все же не тянет.

Затраты на проект:

Покрышка – 160р.

Шурупы – 216шт х 35коп – 76р.

Камера-прокладка российского производства (резина потолще и стоит дешевле) – 60р.

Итого 296р. Стоит ли связываться с этим вариантом – каждый для себя решает сам. Возможные альтернативы – или езда без шипов (что может быть череповато), или покупка фабричной резины (что может быть невозможно или по финансовым соображениям – или просто из-за отсутствия такой резины в магазинах).

Внешний вид готового продукта сверху:

Любители езды на велосипеде нередко вынуждены покупать дорогостоящие зимние покрышки, чтобы ездить в холода и заморозки. Одна шипованная покрышка будет стоить баснословных денег, даже если она китайского производства, не говоря о фирменных производителей. Намного проще сделать шипованную резину самим выйдет намного дешевле. Однако, придется потратить немало времени на создание такой резины. Хотя на словах, все довольно просто.

Пошаговую инструкцию смотрите в этом видео

Для работы нужно:

— старая покрышка;
— саморезы с широкой шляпкой;
— шило;
— клей момент;
— перчатки;
— отвертка;
— ножницы;
— камера.

Саморезы нужно брать не очень длинные, но обязательно с широкими шляпками. Так надежнее будет крепление.

В первую очередь нам необходимо снять и разбортировать покрышку с колеса. Теперь берем шило и прокалываем дырки в тех местах, где будем вставлять шипы. Учтите то, что проколы следует делать в утолщенных местах покрышки. Потому что в более тонких – резина может разойтись.

Прокалываем так отверстия по всему колесу, работа достаточно трудоемкая и муторная.

После того, как все отверстия проделаны, приступаем к дальней шей работе.

Обязательно со внутренней стороны отметьте все проделанные отверстия, мелком или ручкой, главное, чтоб вы их хорошо видели, чтоб попасть именно в них.

Теперь берем клей и по капельке наносим на каждое отверстие изнутри. Затем берем саморез и вкручиваем его в отверстие отверткой или шуруповертом. Не стоит закручивать их слишком плотно.

На одно колесо приходится около 350 шипов, но можно делать больше, а можно больше. Смотрите на свое усмотрение. Работа достаточно долгая и муторная, поэтому заранее наберитесь терпения, вкручивая саморезы один за одним. Не забывайте наносить клей перед тем, как вкрутить саморез. Это важно для его надежной фиксации на месте.

Не промазывайте сразу слишком много точек, 4-5 будет достаточно. В противном случае клей высохнет и сцепление шляпки самореза с поверхностью покрышки будет не достаточно хорошее.

Совет:
если у вас покрышка изнутри темная, берите прозрачный клей момент, это позволит вам точно видеть, где вы проделали отверстие и не ошибиться при вкручивании самореза.

После того как все саморезы на местах, берем камеру и разрезаем ее вдоль, по шву. Это нужно для того, чтобы подложить ее под камеру, что поможет избежать трения о шипы и ее протирания. Разрезанной камерой оборачиваем надутую камеру. Можно также приклеить для надежности. Сверху одеваем шипованную резину и можно проводить испытания.

Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу.

Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой энтузиастов этого вида транспорта были и остаются гусеницы. Конечно, никто не запрещает использовать в своих образцах движители заводского изготовления, но хочется, чтобы вездеход (или снегоход), сделанный своими руками, имел и самодельные гусеницы. Давайте рассмотрим некоторые способы изготовления гусениц, которые показали достаточно хорошие эксплуатационные характеристики.

Простейший вариант

Гусеничный движитель для снегоходов и легких вездеходов можно сделать на основе обыкновенной втулочно – роликовой цепи и транспортерной ленты. Для изготовления такой гусеницы нет необходимости иметь специальные инструменты или оснастку, все делается “на коленке”.

Гусеница из транспортной ленты

Для продления срока службы ленты, желательно прошить ее края леской с шагом около сантиметра (точно так же как швеи делают обметывание краев ткани), это убережет ленту от разлохмачивания. Соединение ленты в кольцо можно выполнить любым доступным способом, например, использовать шарнир по типу рояльной петли, или сшить торцы ленты (менее надежный способ).

Толщину ленты следует подбирать исходя из мощности двигателя. При использовании двигателей от мотоциклов отечественного производства, хорошие результаты показывает лента толщиной 8 – 10 миллиметров, которая используется на сельскохозяйственных транспортерах.

Не смотря на простоту изготовления, такая самодельная гусеница для снегохода имеет приличный ресурс и к тому же легко поддается ремонту в случае необходимости.

Гусеницы из покрышек

Довольно распространено среди самодельщиков изготовление гусениц из автомобильных покрышек. Для этой цели подбираются покрышки от грузовых автомобилей, желательно с подходящим рисунком протектора (будет меньше работы с шиной в дальнейшем).

Гусеница из покрышки

Для изготовления такой гусеницы необходимо вырезать из покрышки борта, оставив только беговую дорожку. Работа эта достаточно трудоемкая и требует большого терпения, поскольку из инструментов применяется только хорошо заточенный сапожный нож.

Для упрощения работы можно время от времени смачивать лезвие в мыльном растворе, тогда резина легче разрезается. Как вариант, можно рассматривать применение самодельных приспособлений для резки, либо воспользоваться электролобзиком, на котором закреплена пилка с мелким зубом (пилку тоже лучше смачивать мыльной водой).

Сначала от покрышки отрезаются борта, затем при необходимости, снимаются лишние слои с изнаночной стороны получившегося кольца (если дорожка слишком твердая). После этого, если рисунок протектора не удовлетворяет требованиям конструктора, нарезается новая структура грунтозацепов.

Самодельная гусеница из покрышки обладает несомненным преимуществом перед вышеописанным образцом, так как она имеет изначально замкнутый контур, а значит и надежность ее будет в разы выше. Минусом является ограниченная ширина готовой гусеницы, однако при необходимости можно использовать сдвоенный и строенный по ширине вариант.

Гусеницы из ремней

Привлекательный из-за своей относительной простоты вариант изготовления гусеницы своими руками.

Ремни с клиновидным профилем соединяются в единое целое с помощью грунтозацепов прикрепленных к ремням с помощью заклепок или винтов.

Таким образом, получается гусеничное полотно с уже имеющимися отверстиями под ведущую звездочку (для этого потребуется лишь оставить промежутки между ремнями).

Способов изготовления гусениц много – главное иметь желание и терпение, и тогда все получится.

После того как люди видят цены на снегоходы в магазине, то задают вопрос как самому сделать снегоход из мотоблока, на сколько это дорого и сложно? С чего начинается изготовление самоделки — снегоход из мотоблока? Вначале необходимо определить, какой мощности двигатель использовать. Мы в качестве двигателя воспользовались двигателем мотоблока в 6 лошадиных сил. Обычно на мотоблоки устанавливают четырехтактные двигатели с принудительным воздушным или водяным охлаждением.

Из мотоблока также можно использовать реверс редуктор, центробежное сцепление, рулевое управление и топливный бак. Далее необходимо продумать движитель снегохода. На большинство из них устанавливают гусеничный привод.

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки. После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок.

Двигатель можно установить как сзади, так и спереди снегохода.

Как самому сделать снегоход из мотоблока

Данный снегоход можно сделать за несколько выходных на даче в гараже. На первый взгляд его конструкция выглядит очень просто. Если же сравнить его проходимость в мокром или рыхлом снегу, он не уступит многим снегоходам промышленного производства.

Создание снегохода исходило из принципа: чем меньше вес и больше размер гусеницы, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкая.

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте. Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков.

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую. Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу.

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Характеристика полученного самодельного снегохода

длинна рамы 2000 мм;
ширина гусеницы 470 мм;
меж осевоерасстояние опорных катков 1070 мм.

Самодельный снегоход из мотоблока видео

Сделать снегоход своими руками намного проще, чем кажется. Для этого потребуется желание, несколько деталей от простаивающей в сарае или гараже техники, любительские навыки работы с металлом и немного времени. Покупные узлы, скорее всего, тоже потребуются, но стоимость снегохода или снегоката с мотором, собранного за несколько вечеров, будет гораздо дешевле покупного.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

1. Не проваливаться в снег.
2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов «Буран» или любых инструментов и средств передвижения с мотором — скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Простые детские снегоходы

Самый простой способ сделать опору — это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности — например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Ледовые мотосани

Прогулка по реке зимой — скользкое занятие. Однако, если заменить снегокат на санки и приладить к ним мотор от бензопилы «Дружба» мощностью 4-5 л.с., получится безопасное средство передвижения по льду:

КПД и скорость саней на льду значительно выше, чем у других конструкций. Но по рыхлому снегу такая конструкция пойдет с большим трудом.

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция — самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные
, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов «Иж», «Урал» или «Днепр». Недостатки конструкции — габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

• из транспортерной ленты;
• из покрышек грузовика;
• из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью
, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла — например, как у популярного «Бурана»:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Внимание, только СЕГОДНЯ!

Каждый водитель лично для себя решает, покупать ли ему гусеницы или делать своими руками. Мы рассмотрим оба аспекта, но каждый из них целесообразен только в том случае, если автомобиль ездит не только по магистральной трассе. Гусеницы – отличный способ повысить проходимость машины в условиях бездорожья, и для многих автомобилистов такой тюнинг является необходимостью. Стоит ли покупать гусеницы для «Нивы», если можно сделать их своими руками?

Проблемы с транспортировкой невероятно тяжёлого лагерного снаряжения и привязкой к общественному транспорту охотничьих угодий являются насущными для каждого охотника. Внедорожник, даже такой, как «Нива», эти проблемы решает лишь частично, поскольку остаются препятствия в виде буераков, косогоров и бездорожья, с которыми автомобиль на стандартных колёсах не справляется. Возникает острая необходимость перевести свой транспорт на гусеничный ход. Как сделать гусеницы для Нивы тремя способами, в каких случаях лучше купить готовые?

При производстве гусениц используется специальная резина с особым веществом в составе, благодаря которому даже агрессивные погодные условия не снижают их прочность и эластичность. Вес одной гусеницы может варьироваться в пределах 75 — 110 кг, на что влияет конструкция изделия и его тип. Несмотря на такой вес, преображение «Нивы» в вездеход не представляет собой ничего сложного, поскольку гусеница легко перекатывается по земле, нет необходимости её поднимать или тащить.

В конструкции гусеничного движителя также нет ничего сложного – мощная металлическая рамка по форме треугольника, один большой каток вверху и пять пар или больше меньшего размера внизу. На них и одевается гусеница.

Классическая ступица колеса устанавливается в верхний каток, далее она сажается на жёсткую сцепку, чтобы при вращении ступица передавала вращательные движения всей конструкции. Ключевое преимущество заключается в возможности поворачивать руль как при наличии колёс. При необходимости гусеницы для автомобиля снимаются и заменяются обычными колеёами.

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основу аудитории водителей, устанавливающих гусеницы на машину, составляют экстремалы, охотники и рыболовы, которые в погоне за первозданными красотами и максимальным комфортом не скупятся на элементы модернизации авто. Учитывая цели использования собственного авто и размер своего кошелька, выбирать между покупкой гусениц и их самостоятельным изготовлением придётся самостоятельно. Если на бездорожье вы выезжаете крайне редко, и чаще всего ваша «Нива» видит только магистральную трассу, смысла в покупке нет.

Если же вы увлекаетесь рыбалкой и охотой, то увеличить проходимость транспортного средства за счёт подобной модификации жизненно необходимо для того, чтобы осваивать новые кордоны, а также безопасно, быстро и с комфортом добираться до так называемых рыбных мест. После установки можно заметить следующие положительные изменения:

1. Существенно повышается уровень комфорта во время движения по бездорожью, разница между колёсами и гусеничным ходом ощущается сразу.
2. Повышается скорость машины при передвижении по заснеженной, болотистой или песчаной местности. Показатели достигают 80 км/ч.
3. Проходимость транспортного средства также увеличивается и данный параметр можно сравнить с показателями проходимости трактора «Беларусь». Единственное ограничение заключается в величине дорожного просвета, который для «Нивы» составляет 30 см.

Первые гусеницы на авто появились ещё около 100 лет назад и за это время автолюбители оценили их преимущества в полной мере, однако недостатки также существуют:

1. Комплект гусениц стоит дорого, а при изготовлении самодельной конструкции не обойтись без базовых навыков и дополнительного оборудования.
2. Косогоры, холмы и местность с резкими перепадами высот могут стать проблемой для системы подрессоривания и трансмиссии, поскольку автомобиль такого размера требует большей площади гусеничного модуля.
3. Переехать упавший ствол дерева или подобное препятствие тоже не всегда получится.

Основные производители и цены

Первые гусеничные механизмы были разработаны в США, после чего были распространены по всему миру. Сейчас производством подобных конструкций занимается несколько десятков производителей, среди которых также отечественные. Из импортных брендов компания Mattracks считается одной из наиболее популярных. Цены у них соответствуют громкому имени – один комплект соответствует стоимости российского автомобиля.

Несколько компаний сейчас занимается производством гусениц для легковых машин, но такая покупка опять-таки дешёво не обойдётся. Ценообразование зависит от следующих факторов:

• диаметр подшипников и осей;
• толщина металла и его качество;
• особенности конструкции.

Выбирая гусеничные механизмы импортного производства, ориентируйтесь на цену в 230 — 700 тыс. руб. Решив купить гусеницы для «Нивы» отечественного производителя, можно сокращать расходы в два раза.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

Можно ли сделать гусеницы своими руками?

Если стоимость готового комплекта гусениц вас обескуражила, можно рассмотреть вариант с самостоятельным изготовлением, но стоит заранее знать о трудоёмкости такого процесса. Вы должны владеть слесарным оборудованием на уровне мастера и обладать навыками конструирования. Гаражное изготовление можно даже не рассматривать, поскольку придётся пользоваться специальными станками и инструментами для вытачивания ступиц, сборки и монтажа звёздочек, валов и подшипников.

Можно выделить три способа, благодаря которым изготовленная вами гусеница на «Ниву» будет выполнять свои функции – из транспортёрной ленты, из автомобильных шин или из ремней. Это будут простейшие конструкции, которые, несмотря на их функциональность и ремонтопригодность, нельзя назвать полноценными гусеницами.

Гусеницы из транспортёрной ленты

Для сборки гусеничного комплекта можно воспользоваться транспортёрной лентой толщиной в 8 — 10 мм и втулочно-роликовой цепью. Края ленты обязательно прошейте рыболовной леской, чтобы усилить её и избежать растрепывания. Используйте обмёточный шов. Шарнир можно использовать для соединения концов ленты. Соединение за счёт прошивания также можно применить, но надёжность будет сомнительна. В целом такая конструкция внушает доверие в плане надёжности и без труда подлежит ремонту.

Также из транспортёрной ленты гусеницы можно сделать с использованием профильной трубы прямоугольного сечения. Для этого необходимо предварительно придать тракам необходимую форму с помощью прессовального станка. Для фиксации траков на ленте можно воспользоваться гайками и болтами. Эту технологию мы рассмотрим более подробно. Вам понадобятся следующие инструменты и материалы:

• прессовальный станок;
• молоток и набор ключей;
• дырокол;
• дрель, УШМ и сварочный аппарат;
• арматура и профильная труба;
• гровера, шайбы, гайки и болты;
• транспортёрная лента.

Поэтапная технология выглядит следующим образом:

1. Учитывая ширину изготовляемой гусеницы, нарежьте с помощью болгарки заготовки траков.
2. Опрессуйте заготовки на станке для придания им необходимой формы, используйте отработанное масло для смазки концов.
3. Приварите на каждый трак клыки-ограничители и дополнительно вверху арматуру в форме буквы V.
4. На месте установки гусеницы проверьте соответствие размеров.
5. Используйте промышленный дырокол для создания отверстий в транспортёрной ленте. Такой дырокол можно сделать самостоятельно – это будет заточенная с торцевой части трубка с боковым отверстием для изъятия отходов резины.
6. Просверлите в траках по два отверстия с каждого края.
7. На завершающем этапе вас ждёт сборка гусеницы.

Гусеницы из автомобильных шин

Решив воспользоваться автомобильными шинами для изготовления гусеницы, стоит их выбирать с соответствующим рисунком протектора, который заменит грунтозацепы. Подойдут шины от тракторов или грузовиков. Аккуратно избавьтесь от бортов покрышки, используя хорошо заточенный сапожный нож. Периодически смачивайте лезвие в мыльном растворе, чтобы резать было легче.

Если вы обладаете навыками использования электрического лобзика, можно воспользоваться и этим инструментом в тандеме с мелкозубчатой пилкой.

Для достижения необходимого уровня эластичности можно удалить несколько слоёв внутреннего кольца. Если сравнивать с первым вариантом (транспортёрная лента + втулочно-роликовая цепь), автомобильные шины более надёжны, поскольку контур кольца в данном случае замкнутый и торцы соединять не нужно.

Гусеницы из ремней

Гусеничные комплекты из ремней также относятся к категории простых в изготовлении конструкций. Для сборки гусеничного полотна из клиновидных резиновых ремней используются грунтозацепы. Соединение осуществляется посредством небольших болтов и заклёпок. Интервал между ремнями должен соответствовать габаритам ведущей звёздочки. Используйте заклёпки для фиксации торцов полученного полотна.

Выводы

Подводя итоги, стоит сказать о простоте установки гусениц, которая занимает менее часа, если конечно речь не идёт о челябинском изобретении.

Перед установкой приварите к мостам «Нивы» специальные косынки по форме треугольника для их усиления. Что касается самодельных конструкций, вряд ли они могут конкурировать с заводскими вариантами в плане надёжности, но станут отличным решением для единичных рейдов за дичью или рыбой.

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Не исключением стали и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания подобной техники. Но самым проблемным вопросом для конструкторов вездеходов является изготовление гусениц.

Можно, конечно использовать их заводского производства, но полностью собрав своими руками вездеход, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких движителей, которые практически не отличаются своими техническими характеристиками от заводских.

Простой вариант гусениц

Самый простой вариант и снегоходов, изготавливается из обычной роликово-втулочной цепи и транспортерной ленты. При этом для ее производства не требуется какое-либо специальное оборудование и инструменты. При этом работу можно выполнить чуть ли не по середине жилой комнаты.

Чтобы транспортерная лента прослужила длительное время, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра. Это занятие очень похоже на обметывание ткани швеями. В любом случае такая прошивка предотвратит распускание ленты во время движения. Скрепить торцы между собой можно любым подходящим способом. Для этого может подойти шарнирное соединение, напоминающее рояльную петлю, или просто сшить, но вряд ли оно долго продержится.

Толщина транспортерной ленты зависит от мощности силового агрегата. Если в вездеходе установлен двигатель от мотоцикла советского изготовления, тогда отлично зарекомендовала себя лента толщиной 0,8 – 1 см, применяемая на транспортерах в сельском хозяйстве. Для придания гусенице жесткости необходимо у ее внутренней части прикрепить втулочно-роликовую цепь. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно прилегала в поверхности транспортерной ленты.

Гусеницы, изготовленные таким способом отличаются своей длительной эксплуатацией, хоть и проста в производстве. К тому же при необходимости можно с легкостью провести ремонт, даже в полевых условиях.

Движители из покрышек

Многие владельцы и снегоходов используют в качестве гусениц для своей техники обычные покрышки от автомобиля. Для этих целей необходимы покрышки от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы не усложнять себе работу в дальнейшем.

Чтобы изготовить гусеничный движитель из покрышки, необходимо отрезать от нее борта, оставив только часть с протектором. Это мероприятие отнимает много сил и требует соблюдать терпение, так как для работы необходим только сапожный нож с хорошей заточкой.

Для того, чтобы немного упростить изготовление необходимо периодически мочить нож мыльным раствором, что облегчит процесс разрезания резины. Некоторые для этих целей используют специально разработанные устройства. Также можно применят электрический лобзик, с закрепленной на нем пилкой с мелким зубом. Ее тоже необходимо поливать мыльным раствором.

Первым делом следует отрезать борта от покрышки. Далее, если нужно, требуется снять несколько внутренних слоев в получившейся гусенице. Это делается для придания ей мягкости. Если рисунок протектора не устраивает, тогда следует приступать к нарезке нового, что достаточно кропотливое занятие.

Такой вид гусеничных грунтозацепов имеет одно неоспоримое преимущество перед предыдущим вариантом. Поскольку она цельная, без соединений, то и надежность ее значительно выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но для ее увеличения можно срастить две или три покрышки.

Ременные гусеницы

Простота изготовления таких гусеничных движителей все больше привлекает владельцев вездеходов к применению их на своей технике. Ремни с профилем в виде клина собираются в единую конструкцию при помощи грунтозацепов, которые крепятся к ремням заклепочным способом либо винтами.

В следствии чего получается, что полотно гусеницы уже обладает отверстиями под звездочку. Чтобы это сделать, необходимо укладывать ремни с небольшими промежутками.

Изготовление гусеницы к вездеходу

Под названием вездеход понимают транспортное средство с повышенной проходимостью. К ним можно отнести трактора, снегоходы, внедорожники и танки. Так как зачастую из подручных транспортных средств. Зачатую на это уходят мотоциклы или мотороллеры, но в итоге получается транспортное средство, не боящееся ни бездорожья, ни грязи. Повышенная проходимость вездехода в основном зависит от его гусеничных движителей, которые одеваются на колеса.

В этом варианте гусеница будет иметь четыре полосы по 5 сантиметров шириной. Их необходимо вырезать из обычной транспортерной ленты. После чего провести соединение боковыми сторонами с помощью профиля в форме буквы П. Далее необходимо изготовить балансиры. Используя штамп, нужно из листовой стали изготовить детали в пол колеса. После этого необходимо изготовить ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует выполнить отверстия для подшипников. Барабаны можно изготовить из дюралюминиевых заготовок. Соединяя их между собой необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочке с цепной передачей. Ее устанавливают на заднюю вилку.
После чего следует собрать всю гусеницу в единое целое.

Вертикальную дуга необходимо оснастить стальной втулкой, через которую проходит ось колеса. К ушку на этой втулке крепится механизм, фиксирующий конструкцию задней вилки. На остальные ушки вездехода крепятся гусеничные балансиры. Движитель готов у использованию.

Как видно, изготовить гусеницу можно разными способами, главное иметь терпение и желание.

Удобным и довольно интересным изобретением современности является зимний велосипед. Особенность этой уникальной разработки заключается в универсальности и возможности крепления к любой разновидности велосипедов. А благодаря удобной навесной конструкции модель превращается в зимнюю версию, которая обладает более совершенными характеристиками и имеет прекрасную проходимость в экстремальных условиях.

Кратко о главном

Велосипеды Ktrak являются зимней интерпретацией байков, которые довольно быстро обрели популярность и мировое признание. Это средство передвижения стало инновационным решением канадских ученых. Благодаря навесному оборудованию любой байк с легкостью превращается в гибридную модель велосипеда и зимнего снегоката. Велосипед Ktrak довольно легок в сборке благодаря наличию простой и детализированной инструкции, а также полного комплекта деталей.

Особенность монтажа

Зимний велосипед легендарного бренда Ktrak можно довольно быстро трансформировать в гибридную модель, напоминающую интересный вездеход. Монтаж этого транспортного средства с легкостью выполняется самостоятельно, без посторонней помощи. Для этого необходимо в первую очередь вместо переднего колеса прикрепить специальную лыжу, а к заднему добавить гусеничную конструкцию. Благодаря конструктивным особенностям подобный велосипед способен с легкостью преодолевать любой глубины, без пробуксовки.

Предназначение

Необходимо отметить, что названный зимний велосипед предназначен исключительно для суровых погодных условий. Его стихия — это крутые горные склоны и спуски, заснеженные лесные тропинки и непроходимая местность. Преградой для поездок на нем не будет и песчаная местность, с высокими склонами и горками.

Единственным табу для такого средства передвижения выступает городская среда, которая включает в себя ровный асфальт и привычные дороги.

Конструктивные особенности

Чтобы беспрепятственно передвигаться по любой почве, необходимо выполнить простейшую манипуляцию замены заднего колеса на специальный гусеничный привод. Конструкция последнего довольно проста и включает в себя большое колесо и несколько маленьких, выполняющих передаточную роль. Благодаря приводу гусеничного типа контакт этого средства передвижения с почвой значительно улучшается, и зимний велосипед становится более устойчивым.

Для любителей экстремального спорта и резина для велосипеда является самым простым выходом из ситуации. Ведь ее замена не позволит ощутить все «прелести» зимней езды по заснеженным горным склонам. А чтобы ощутить все плюсы экстремальных зимних спусков, необходимо переднее специализированной лыжей, которая имеет дополнительное вилочное крепление.

Замена конструктивных элементов влечет за собой незначительное увеличение общего веса велосипеда, которое, в свою очередь, не превышает 2,5 кг. Сердечник лыжи выполнен из дерева, окантовка этой конструкции металлическая.

и его специфика

Такая высокотехнологическая особенность модели, как задний привод, является довольно удобной и необходимой в холодную пору. Зимний велосипед имеет гусеницу из усиленного полиуретана и раму, выполненную из специализированного Основное колесо конструкции произведено из армированного нейлона.

Производитель этой инновационной системы уделил достаточное внимание надежности и комфорту для пользователя. Чтобы обеспечить эти две важные функции, был запатентован довольно уникальный амортизатор масляного типа с наличием газового подпора. Прибавление веса при установке заднего привода является несущественным и практически не ощущается.

Зимняя резина для велосипеда не всегда является оптимальным выходом в холодную пору или для поездок по песчаной почве и грязи. Для езды по заснеженным склонам колесо необходимо заменить лыжей. Производитель рекомендует каждому любителю зимней езды оснастить свое средство передвижения системой Ktrak. Она совместима с любым велосипедом, у которого есть и заднее колесо.

Дополнительное удобство составит наличие системы быстрой смены колес, которая присутствует у большинства современных моделей. Такая возможность позволит установить инновационную систему Ktrak без применения специализированных инструментов.

Зимние покрышки на велосипед

Велосипед марки Ktrak не является единственным примером техники, которую можно использовать для зимнего экстремального катания по горным склонам. Существует возможность приобретения двухколесного транспорта со специальной резиной и покрышками. Зимние шины у него оснащены специальными шипами и протекторами, которые абсолютно исключают заносы и скольжение по льду.

Есть два выхода из ситуации, которые абсолютно равносильны. В первом случае нужно просто приобрести специализированный зимний велосипед. Во втором — оснастить уже существующее средство передвижения зимними атрибутами, к числу которых необходимо отнести и зимние покрышки на велосипед.

Ценовая политика

Несмотря на индивидуальность и редкость этой модели, число ее поклонников является достаточно большим. Бренд Ktrak представляет вниманию покупателей зимний велосипед, цена которого является довольно демократичной на фоне высочайшего качества изделия. Стоимость комплекта, состоящего из передней и задней части конструкции, в среднем составляет 31 500 рублей.

Велосипедистам, которые хотят с комфортом продолжать ездить и в холодную пору, стоит подумать о смене обычных покрышек своего стального коня на шипованные. Продаются специальные протекторы для зимы, которые оборудованы стальными шипами. Однако стоят они дорого, порядка 1000-2500 рублей, намного дешевле выйдет шиповка шин своими руками. Это не так сложно как может показаться сразу, а купить нужно будет только саморезы, хороший клей. Естественно, понадобятся и обычные покрышки.

Выбор шипов

Для модернизации покрышек выбираются саморезы, которые предназначены для закручивания в металлические отверстия. Оптимальная длина — 14 мм, а их шляпка должна быть широкой и со скруглёнными краями. Такие саморезы хороши ещё и тем, что имеют широкий наконечник, благодаря чему они медленнее будут стираться.

Выбор протектора для шиповки

Чтобы сделать для велосипеда своими руками, лучше выбирать покрышки с наиболее толстой резиной, которая рассчитана на снег и лёд. Это позволит переоборудовать покрышку так, чтобы она была универсальной: для снега, льда и асфальта. Резина не должна быть слишком жёсткой, чтобы лучше цепляться за поверхность. Не стоит оборудовать протектор саморезами слишком густо, потому что на гладких камнях или плитке они не будут держать. А если вставить слишком мало шипов, их цепкости не будет хватать на льду, поэтому стоит найти золотую середину. Нужно чтобы выступы на протекторе чередовались: один с металлическим шипом, другой без него. Ещё шиповка шин своими руками не должна проводиться только по центру покрышки, очень важно, чтобы и с боков были саморезы. Ведь на поворотах устойчивость намного сложнее удержать. По этой причине боковые части нужно оборудовать металлическими шипами гуще, чем центр. Такая симметрия позволит комфортно ехать по любой поверхности. На один протектор нужно порядка 140 саморезов для обеспечения хорошего сцепления с любой поверхностью.

Способ установки саморезов на протектор

Итак, идет подготовка к зиме, своими руками. Для начала осматривается рисунок протектора. Нужно определиться, в какие выступы нужно будет вкрутить саморезы, чтобы их расположение было симметрично. Это очень важно, ведь если разместить где-то больше, а где-то меньше шипов, то сцепление будет неравномерным, что существенно ухудшит передвижение.

После того, как решено, какие выступы нужно оборудовать шипами, их отмечают, чтобы не ошибиться в последовательности, после этого их просверливают. Делать это удобно электродрелью, а сверло лучше выбрать в два раза тоньше саморезов.

Сверление протектора

Покрышку сверлят с внешней стороны, уложив её для удобства на деревянную доску. Когда все отверстия сделаны, начинается велосипеда своими руками. Шипы нужно вкручивать с внутренней стороны протектора. Перед этим берём плоскогубцы, которыми будет удобно брать саморезы. Затем макаем их в клей до шляпки, вставляем в отверстие и вкручиваем при помощи отвёртки. Многие пользуются шуруповёртами, но для начала лучше использовать обычную отвёртку пока все действия не начнут получаться автоматически. Что касается клея, то любой резиновый, для заклеивания камеры, или обычный «Момент» подойдут как нельзя лучше.

Саморез нужно монтировать аккуратно, хоть его и вкручивают в направляющее отверстие, всё равно он может вылезти не там, где ожидалось. В таком случае его выкручивают и правильно устанавливают. Ведь от углов, при которых шипы будут расположены по отношению к земле, зависит сцепление с поверхностью. Таким образом по всей окружности проходит шиповка шин, своими руками, дома, без каких-либо специальных инструментов. Центральные шипы должны выступать над резиной на 2 мм, это оптимальный размер для качественного сцепления с поверхностью. Если какие-то превышают этот размер, то их нужно укоротить при помощи кусачек. Боковые шипы могут выступать на 4 мм, потому что они не соприкасаются при езде на прямых участках с поверхностью, а задействуются только в поворотах.

Защита от прокола камеры

После того как все металлические составляющие установлены и надёжно затянуты, можно приступать к защите камеры от шляпок саморезов. Для этого можно применить капроновую ленту или любую другую, главное, чтобы она была как можно жёстче. Или разрезать старую камеру на полосы нужной ширины. Главное, чтобы все шляпки были закрыты, во избежание соприкосновения с камерой.

Приклеивание защитной прокладки между камерой и шипованой покрышкой

В принципе некоторые не приклеивают защитную ленту, но для надёжности лучше это сделать, чтобы шиповка колес своими руками получилась качественно, и в процессе езды саморезы не пробивали камеру. Если клей быстросохнущий, то лучше ленту разрезать на части и приклеивать их по очереди. Одним словом, нужно изнутри заклеить шляпки саморезов.

Многие для лучшего склеивания всех частей, когда они соединены, прокладывают полиэтиленом внутреннюю часть и вставляют камеру, после чего накачивают её насосом. Таким образом, всё плотно прилегает и разравнивается. В этом виде протектору дают высохнуть, а полиэтилен не даёт камере приклеиться. На следующий день, когда всё высохло, можно собирать колесо.

Какие изменения происходят при езде, после того как установлена шипованная велорезина своими руками?

В первую очередь — это вес покрышки. Его можно высчитать исходя из того, что один саморез весит в районе 2 грамм (плюс клей). Вес становится больше примерно на 400-600 граммов, но опять-таки всё индивидуально. По этой причине падает скорость, на 2-3 км/ч. Немного больше шума, издаваемого покрышками, но это скорее зависит от поверхности, которая под колёсами. Ну и, конечно, внешний вид протектора более зубастый и хищный.

Однако все недостатки ничто, по сравнению с преимуществами, которые даёт шиповка колес, своими руками проведенная. Первое — это цена, такой вариант намного дешевле фирменной резины. Второе — то, что размер металлических шипов и их расположение можно чётко подобрать под свои нужды. А не надеяться, что купленная покрышка будет отвечать необходимым требованиям.

Ну а теперь про само катание

Даже при езде по открытому льду велосипед катится, словно по асфальту. Никаких заносов не происходит, даже на поворотах. Можно легко заехать на горку, где дети сделали себе каток, залив его водой, сцепление происходит, как в летний период. По снегу идёт также отлично. Что касается асфальта и скользких камней, то здесь уже всё зависит от того, как расположены шипы. Многие, зная, что будут кататься зимой в основном по городу, на средний ряд вообще саморезы не ставят. Но если всё же такая необходимость есть, то они не должны торчать из резины более чем на 2 миллиметра. В общем, ошиповка зимних шин своими руками оправданна, а её плюсы перевешивают минусы.

Нужно ли шиповать оба колеса?

Когда зима очень переменчива, и снегопады сменяются слякотью, можно шиповать только переднее колесо. Оно отвечает за управляемость, однако нагрузка на него значительно меньше. Поэтому шипы не будут стираться очень сильно, если ехать, например, по голому асфальту. Когда же на льду будет заносить заднее колесо, то это не столь опасно, как переднее. Вообще, ошиповка зимних шин, своими руками проводимая, даёт больше возможностей, чем готовое изделие. Однако если есть деньги на фирменные протекторы, и они отвечают всеем требованиям, то, конечно, удобнее приобрести их.

Покрыв металлическими шипами покрышки один раз, велосипедист точно будет знать, что изменить в следующих моделях. Вся сложность первого выбора заключается в том, что однозначного ответа на вопрос о том, какие шипы должны быть и сколько их вкручивать, нет. Всё зависит от конкретной местности катания. Однако, как показывает практика, если такие колёса нужны не для спортивной узкоспециализированной дисциплины, то лучше делать универсальные.

Итак, в статье описано, как проводится шиповка шин своими руками, и на что стоит обращать внимание. Этот способ наиболее универсален, и подойдёт для любого покрытия. Сделав ошиповку протектора таким методом, можно будет в дальнейшем чётче понимать, что изменить для лучшего сцепления в конкретной области катания. Точно можно сказать одно: что резина, в которую установлены металлические шипы, всегда будет лучше при морозе чем та, которая ими не оборудована.

Нет, не скользко. Ровно в той же мере, в какой скользко ходить или ездить на машине. Правила безопасности — точно такие же, никаких отличий. Дело в том, что идущий по льду человек обычно падает или вперёд, или назад, когда скользит опорная нога (напомню, что ходьба — это контролируемое падение). У велосипеда этой проблемы нет — он может упасть только вбок. А это происходит точно при тех же условиях, при каких падает человек или заносит автомобиль. Например, если вы резко повернули прямо на льду. А в остальном резиновые покрышки держат лучше, чем 90% зимней обуви, и вероятность упасть — гораздо меньше, чем у пешехода.

Что необходимо:
в идеале — зимняя резина, если вы ездите каждый день, скажем, на работу. Но в принципе, если ездить аккуратно, просто резина с хорошим сцеплением будет работать.

Чего делать нельзя:
резко поворачивать и — важно! — «перекладывать» велосипед на скорости. Боковые части протектора на снегу, льду и даже просто скользком асфальте почти не держат, точно грохнетесь. Никакая зимняя резина не спасёт.

Также категорически (!) нельзя ездить на «лысой» резине. Собственно, правило, как и для автомобиля.
Хитрости и тонкости:
Значительно большую опасность, нежели лёд или иная скользкая поверхность, представляет собой неровный слежавшийся снег, промёрзший, с выбоинами и ямками. Даже летом, если ваше колесо боком соскользнёт с бордюра, вы с высокой долей вероятности упадёте. Здесь ж снежный «бордюр» может возникнуть в любом месте. Чтобы безопасно проехать зону неровного наста, нужно просто очень крепко держать руль
— его будет вырывать — и двигаться прямо.

2. Так грязно же!

Этот аргумент постоянно приводят, когда я говорю о зимней езде в Скандинавии. Да, в наших городах грязно, ничего не поделаешь. Но, как ни странно, после поездки на велосипеде больше вероятности прийти домой чистым, чем после пешеходной прогулки. Поясню, почему.

Дело в том, что велосипедист не касается ногами земли. Когда все надевают тяжёлые зимние сапоги и ботинки, я езжу в лёгких кроссовках, которые боятся воды. И приезжаю с сухими ногами. При этом я еду по грязи, лужам, слякоти — всё это остаётся на покрышках. Брызги полностью отсекаются крыльями.


Что необходимо:
обязательно — правильные крылья
. Укороченные, спортивные — всё это не подходит. Крылья должны быть полноразмерными и накрывать полностью, до середины высоты, заднее колесо, и максимально далеко вперёд — переднее. Иначе брызги и грязь будут просачиваться. Без крыльев ездить нельзя, будете с головы до ног покрыты коричневой жижей.

Хитрости и тонкости:
Важный фактор — это низ штанов. Конечно, можно надевать специальные узкие велоштаны, но если вы едете на работу или просто по делам, то это не очень удобно (нужно носить сменку, переодеваться). Потому что край штанов зимой так или иначе касается педалей, шестерен, передач — и становится грязным буквально за несколько минут. Оптимальный выход — аккуратно закатывать брюки буквально на 2−3 оборота вверх, чтобы их верхний край был выше самой большой шестерни передач. Соответственно, нужны тёплые шерстяные гольфы почти до колена
, лучше всего — горнолыжные или для альпинистов.

3. Так холодно же!

Это вообще смешно, если честно. В минус 15 я езжу в рубашке, флисовом свитере и гортексовской ветровке, и мне жарко. Всё просто: езда на велосипеде, если она не прогулочная, — это довольно приличная работа, спорт. Как бег (бегуны зимой бегают в довольно лёгкой одежде, не правда ли?) или, скажем, лыжи (лыжники тоже на себя пуховики не напяливают). Тело вырабатывает избыточное тепло, даже в такой лёгкой одежде к месту назначения иногда приезжаешь запаренным. Это индивидуально для каждого — нужно рассчитать, в какой комбинации одежды вам будет и не жарко, и не холодно. Но в любом случае эта комбинация будет на порядок легче обычной зимней формы.

Что необходимо:
так, про шерстяные гольфы я уже говорил. Скажу про ветровку
— это вещь №1. Не пуховик, не куртка, не свитер, а хорошая дорогая ветровка с Gore-tex или аналогичной мембраной. Подскажу: действительно качественные вещи начинаются где-то от 10 000 рублей. У меня вообще горная штормовая ветровка, через неё никакой ветер не пробивается. Именно хорошая ветровка — это залог того, что вы не замёрзнете на ветру. А что под ней — второй вопрос.


Ещё категорически необходимы перчатки
. Без них даже не думайте выезжать. Руки превратятся в два нечувствительных обрубка. В принципе, есть даже шанс получить обморожение. Перчатки тёплые, но не ограничивающие движение пальцев и не мешающие нажимать на тормоз.

Хитрости и тонкости:
В штанах есть слабое место — защита внутренней поверхности бедра. Посередине защищает отчасти седло, отчасти нижнее бельё и несколько слоёв ткани штанов (там же молния или пуговицы, в конце концов). А вот на внутреннюю поверхность бёдер набегает ледяной ветер. В идеале нужно термобельё. Лучше в форм-факторе шортов, потому что если вы поверх нижней части термобелья ещё гольфы шерстяные нацепите, сваритесь заживо.

4. Оборудование велосипеда

Велосипед — это относительно сложный механизм с большим количеством подвижных элементов. И на них мороз действует. Расскажу об особенностях воздействия зимней погоды на различные детали.

Тормоза.
Если дисковые — то всё хорошо, можно не париться (главное — не забывайте об увеличении тормозного пути). А вот если ободные, то они при при длительном простое на морозе ниже минус 5 градусов дубеют намертво и не тормозят вообще (!). Для того, чтобы привести их в чувство, нужно аккуратно поехать вперёд, притормозить, ещё поехать, ещё потормозить, за 15−20 торможений они разогреются трением об обод и заработают. Про остальные типы тормозов — роллерные, барабанные, ленточные — рассказывать не буду ввиду их редкости.


Передачи.
После долгого стояния они, как и прочие детали велосипеда, обледеневают. Цепь может банально перескользнуть на другую шестерню без нажатия на переключение. Будьте осторожны. Лучше всего ехать на той передаче, которая установилась в качестве стабильной. Но это только в сильный мороз и гололёд.

Педали.
Они тоже обледеневают, и нога может соскользнуть. Если летом в принципе не очень важно, на какую сторону педали давить (обратная обычно не имеет выступов-зацепов), то зимой смотрите чтобы педаль вдавливалась в подошву обуви и держалась крепко.

Велозамок.
Может замёрзнуть намертво (как и автомобильный). Придётся отогревать. Проще всего полить кипятком. Замок с ключом надёжнее и удобнее в мороз, чем замок с кодом.

Сиденье.
Лучше иметь тряпочку, чтобы, как и в дождь, протереть его от снега после простоя на улице.

Электрика.
Велокомпьютеры почти всегда «дохнут» и в минусовую погоду не работают. Они просто на это не рассчитаны. Есть отдельные модели, которым безразличны погодные условия, но чтобы установить это, нужно тестировать. По крайней мере, рядовой беспроводной Cateye зимой у меня не работает, и O-Synce — тоже. Так что если вдруг какая-то компания сделает велокомпьютер, работающий в двадцатиградусный мороз, с удовольствием испытаю.


Сигнал.
Обычный велозвонок с вращающейся внутренней частью промерзает и звонить перестаёт — особенно если на нём лёд. А вот «дуделке» мороз безразличен. Тембр её меняется, но громкость остаётся.

5. Правила вождения и ухода

Естественно, зимнее вождение отличается от летнего. Как уже говорилось выше, зимой нельзя перекладывать велосипед на скорости и вообще резко поворачивать. Но есть и ещё несколько правил.

1. Держите большую дистанцию и не разгоняйтесь до экстремальных скоростей. Тормозной путь по слякоти вырастает относительно сухого асфальта раза в два. Если выскочит пешеход или автомобиль, вы просто не успеете затормозить.
2. Держите в голове карту расчищенных поверхностей. Короткий путь перестаёт быть коротким, если он нечищенный — по снегу и насту велосипед идёт с трудом. Иногда проще и быстрее объехать по расчищенным катетам.
3. Где бы в квартире не стоял велосипед, под ним стоит постелить тряпку или какое-нибудь старое покрывало. По приезде на него будет стекать вода и грязь.
4. Зимой стоит смазывать велосипед чаще, чем летом. Вода в его конструкции почти постоянно, а это негативный фактор.

Надеюсь, я ничего не забыл. Хотя наверняка что-нибудь забыл. Главное — не бойтесь выехать зимой. В этом нет ничего страшного и опасного. Летом свои особенности — потная футболка, большая вероятность проколоть колесо (зимой острые предметы обычно снесены водой или вдавлены в снег) и так далее.

Финны же ездят. И датчане. А мы чем хуже?

Для того чтобы иметь возможность наслаждаться ездой на велосипеде и в зимний период, важно иметь с шипами. Выручит в этой ситуации зимняя резина для велосипеда своими руками. Она обойдётся владельцу гораздо дешевле, чем покупная, а по качеству сцепления может даже превосходить заводские варианты.

Можно выделить три основных способа, как сделать самостоятельно :

1. Вкручивание саморезов в покрышку с крупным протектором.
2. Использование болтов для резины с мелким протектором.
3. Цепи для велосипедов без ободных тормозов.

Способ 1

Для этого метода необходимо иметь покрышки с глубоким протектором, шило, короткие саморезы с плоской головкой, старую камеру и клей «Момент».

Изначально необходимо шилом проколоть отверстия во всех резиновых грунтозацепах. В зависимости от вида покрышки их может быть от 100 и до 350. После этого с внутренней стороны следует промазать клеем все места проколов. Лучше использовать прозрачный клей «Момент», чтобы было чётко видно, куда вкручивать шип.

После того как с клеем работа завершена, следует вкрутить саморезы шляпками внутрь покрышки, а резьбой наружу. Окончательный вариант зимней шины будет напоминать злостного дикобраза, и одеть его на обод будет слегка затруднительно.

Используя этот метод, важно защитить камеру от воздействия на неё шляпок саморезов. Для этого очень удобно использовать старую камеру. Её следует разрезать вдоль и как бы обернуть слегка накачанную целую камеру.

Мнения мастеров относительно длины таких самодельных шипов несколько расходятся. Одни считают, что, используя саморезы 13 мм, на выходе останется 7–8 мм и это является оптимальным вариантом, учитывая, что со временем они несколько сотрутся от взаимодействия со льдом, утоптанным снегом и асфальтом. Другие считают, что все шипы сразу нужно обточить, оставив лишь 5 мм и сделать их менее острыми.

Способ 2

Разберёмся, как сделать , если резина имеет мелкий протектор. Для этого понадобятся болты и подходящие к ним гайки, шуруповёрт или дрель, а также специальный скотч. Болты должны быть короткими, а гайки широкими, но невысокими (менее 1 см).

Изначально необходимо просверлить все отверстия под будущие шипы. В отличие от первого метода важно делать это между резиновыми грунтозацепами. Дырочки должны быть меньше диаметра болта, тогда шипы сядут плотно и не будут проваливаться внутрь.

Когда все отверстия готовы, можно приступать к вкручиванию болтов. Их шляпки должны быть внутри покрышки, а гайки закручиваться снаружи и выполнять функцию шипов. После того как все метизы заняли свои места, покрышка изнутри должна быть проклеена специальным скотчем. Это нужно для того, чтобы металлические детали не продавливали и тем самым не портили её.

Способ 3

Зимняя резина для велосипеда с металлическими цепями также может быть выполнена своими руками. Этот способ более простой и быстровыполнимый, но подходит лишь для моделей без ободных тормозов.

Понадобятся цепи, проволока, стальные клипсы, гайки и болты. Изначально промеряется обхват обода и покрышки и цепь нарезается кусками полученного параметра. Затем приготовленные отрезки крепятся на колесе через равные промежутки с помощью проволоки или стальной клипсы. Можно также стянуть её болтами и гайками.

Ознакомившись с тем, как сделать зимнюю резину на велосипед, важно понимать, что модификационные мероприятия займут много времени.

Можно комбинировать описанные выше методы. Если на переднее колесо намотать цепь, а заднее оснастить шипами из саморезов и болтов, то получится просто отличный вариант, который предотвратит скольжение даже на поворотах и обеспечит качественное торможение.

В зимний период важно не . Этим вы обеспечите себе дополнительное сцепление с дорогой.

Нельзя самостоятельно устанавливать шипы на покрышки уже 27 мм и на те, что используются без наличия камеры.

В заключение хочется добавить, что такие самостоятельные изменения покрышек не всегда могут быть эффективными. В сильный гололёд лучше сменить транспорт на более безопасный.

Как сделать шипованную резину на велосипед своими руками

Если Вы хотите безопасно кататься зимой (и не только) на велосипеде, то необходимо позаботиться о хорошем сцеплении колес со снегом, грязью, песком, на льду. Можно купить шипованную резину, а можно сделать шипованную резину на велосипед своими руками.

В этой статье давайте рассмотрим более доступный и дешевый вариант как это сделать.

Как шиповать резину на велосипед

Вариант №1: Переделка покрышки (крупный протектор)

Понадобятся:

• покрышка на глубоком протекторе
• Небольшие плоские саморезы (упаковка), в этом случае хорошо подходят короткие саморезы по дереву

1. Приобретите в строительном магазине упаковку саморезов.

2. Возьмите дрель и сверло 2-3 мм. В тех местах, в которые собираетесь установить шипы просверлите отверстия.

3. Постарайтесь вкрутить саморез под перпендикулярным углом (90 градусов) к покрышке, он не должен торчать в сторону.

• Выполняйте сразу сверление отверстия и вкручивание самореза. Когда вы сначала накрутите отверстий, а потом будете вкручивать саморезы, то поиск отверстий займет у вас много времени.

4. После этих работ армированной изолентой проклейте внутреннюю поверхность покрышки (можно в 2 слоя). Также можно использовать вместо скотча специальные антипрокольные ленты в покрышку, которые продаются в веломагазине. Они помогут защитить камеру от повреждения головками шурупов.

5. Поставьте покрышку на обод велосипеда. Будьте аккуратны во время установки — можно поранить руки.

Вариант №2: Переделка покрышки (мелкий протектор)

Понадобятся:

• велосипедные покрышки с мелким протектором
• Упаковка коротеньких болтиков и соответствующих резьбе комплект гаек. Болты должны быть короткие, не массивные, гайки по высоте не более 1 см.

1. Демонтируйте колеса байка, снимите с колес покрышки.

2. Определите места в покрышке, где можно поставить болты (должны быть закручены между резиновыми протекционными шипами, обязательно по центру и желательно по краям, но не близко к ободу).

3. Отмечайте выбранные отверстия маркером. Просверлите отверстия меньшим размером, чем толщина болтов (их придется закручивать в покрышку, но так болты не провалятся).

4. Резьбой на наружную сторону закрутите болты в покрышку, потом закрутите гайки на болты с наружной стороны покрышки. Тогда гайки и кончики болтиков будут работать в качестве шипов.

5. Как и в первом варианте вложите внутрь покрышки антипрокольную ленту или проклейте армированной изолентой в пару слоев.

6. Установите покрышки, смонтируйте колеса на байк.

Шипованная резина на велосипед своими руками

Вариант №3: Используем в качестве шипов кусочки цепи

Понадобятся:

• Велосипедная или другая мелкая цепь.
• Проволока, мелкие болтики и гаечки, другие металлические зажимы.

1. Такой способ более простой, но он подходит исключительно для великов с дисковыми тормозами.

2. Приобретите необходимые элементы.

3. Демонтируйте колеса с вела, определите размер в обхвате обод + покрышка с помощью гибкого метра.

4. Откусите цепь полученной в измерении длины.

5. Закрепите отрезанные цепи вокруг обода и покрышки. Это можно сделать проволокой, болтами с гайками, другими металлическими зажимами.

6. Смонтируйте колеса. Если вдруг колеса не ставятся на место — снимите пластиковую защиту.

• Работы по шипованию резина своими руками на велосипед занимает много времени.
• Не накачивайте камеру колеса очень сильно, немного приспущенное колесо имеет большую площадь сцепления с поверхностью дороги.
• Для устойчивой езды по льду лучше всего подходит намотка цепи на колеса (вариант №3). Колесо при этом не должно быть широкое.
• Старой цепи от велосипеда хватит для обмотки одного тонкого колеса 28 диаметра. Во время работ используйте выжимку цепи.
• Даже если поставить цепь только на перед, а на зад — покрышку с повышенным протектором — полученная конструкция байка будет устойчива на снегу и льду, песку.
• Не пытайтесь ездить на шипованной резине по камням — от такой дороги шипы не спасут.
• Чтобы правильно поставить цепь на колесо — сначала спустите его, а как закрепите цепь — накачайте. Повышенное давление в камере будет очень хорошо держать цепь.
• Антипрокольную ленту можно сделать из использованной покрышки с низким (слик) протектором (лысой), вырежьте полоску необходимой ширины с б/у покрышки и вложите внутрь используемой. Если такая конструкция получается громоздкой, можно вырезать полоску со старой камеры и посадить ее на резиновый клей внутри используемой покрышки. Такая лента лучше защищает камеру от проколов чем армированный скотч.

Предупреждения

• Вы должны понимать, что езда на велосипеде по скользкой дороге (снег, лед, грязь) даже на велосипеде с такой модификацией колес чревата падениями и травмами. Поэтому, если дорога очень скользкая и по ней трудно проехать не упав с велосипеда, то лучше воспользоваться другим средством перемещения.
• У саморезов достаточно острые края, которые могут пробить камеру при неправильной или невнимательной установке.
• Шипование резины применимо для горных байков, не желательно использовать для этой цели узкие покрышки.
• Не перекачивайте колеса, это может вызвать падение с велосипеда.
• Если вы выбрали 3-й вариант шипования колес, то должны понимать, что в случае прокола камеры придется снимать куски цепи и обратно ее одевать после ремонта.
• 1-й и 2-й вариант не подходят для бескамерок, если вы просверлите покрышку, то нарушите ее герметичность.

Надеемся статья помогла вариант шипования резины для велосипеда. Делитесь в комментариях что у вас получилось. Также посмотрите полезное видео по этой теме.

velo-tur.net

Делаем зимние покрышки (горный велосипед)

«Готов сани летом» гласит хорошая русская пословица, а что может готовить велосипедист к зиме? Зимние покрышки! Все таки очень полезная вещь в катании по снегу, так что если вы не собираетесь закрывать сезон, то желательно обзавестись таким комплектом. Но если вас останавливает вопрос цены, то есть вариант, причем очень даже неплохой — сделать зимние покрышки самому, тем более это не столь сложно.

Для этого вам понадобится:

1. Две обычные покрышки для велосипеда, желательно с крупным и не стертым рисунком протектора;

2. 200 (по 100 на каждое колеса) стальных винтов 6х3/8 или 1/4 (с шляпками и гайками). Длина зависит от высоты рисунка протектора ваших (будущих зимних) покрышек;

3. Толстая лента, кусок резинового шланга, вообщем все что угодно, что можно будет вложить с внутренней стороны покрышки для защиты от прокола своими же будущими шипами;

5. Ключ или ответрка для закручивания винтов

6. Дремел или что-то ему подобное для отшлифовки винтов.

Вооружились? Тогда в бой!

1. Первым делом осмотрите покрышки. Все внимание следует уделить рисунку протектора, прикиньте как вы расположите винты (желательно размещать их и по центру и по бокам). Я выбрал такую схему:

2. Просверлите дрелью намеченные места (тонким сверлом)

3. Закрутите винты в получившиеся отверстия, если не получается руками — воспользуйтесь отверткой

4. Повторите предыдущий шаг снова, снова и снова… Пока не получите полную картину, например как на фото

5. Вероятно винты пройдут насквозь, обязательно проверьте внутреннюю сторону

Для этого нам и нужен дремель, отшлифуйте концы винтов до тех пор, пока они не станут гладкими и не будут вылезать из резины

6. Поставте с внутренней стороны толстую ленту, кусок резинового шланга или другую защиту от возможного прокола (пусть даже и отшлифованного) винтом, смело ставте на обод и скорей на улицу проверять свое творение! Удачи в катании, не бросайте свои велосипеды в одиночестве на балконе!

www.cyclepedia.ru

В этом видео я подробно расскажу как шиповать старую покрышку саморезами. Готов к зимним покатушкам))

beauty-health-24.com

2 г. назад

А сегодня мы узнаем, как сделать зимнюю покрышку у себя дома, если вы не хотите переплачивать музыка: Glendek…

3 г. назад

Как можно сделать зимнюю шипованную резину на велосипед из старой покрышки и саморезов. ССЫЛКИ ВЕЛОТОВАРЫ:…

2 г. назад

2 г. назад

В этом видео я покажу как сделать безкамерную лёгкую зимнюю шипованую резину для велосипеда. Расскажу…

4 г. назад

Экстремальные ситуации, Трюкачи. Шиповка, велосипед зимой, зимняя резина, зимние покрышки.

5 мес. назад

В этом видео мы расскажем о зимних покрышках для велосипеда https://www.velostrana.ru/velozapchasti/kolesa/pokrishki/ Шипованная…

3 г. назад

Вот более понятное видео https://youtu.be/WHNaqYr6o20 Это исключительно для слежавшегося снега, для гололеда подходит…

2 г. назад

Здорова всем! Сегодня мне пришла в голову идея, я давно на просторах интернета замечал картинку про хомуты…

4 г. назад

Решил на этот раз использовать дрель для ускорения процесса.

6 мес. назад

У меня была Schwalbe Ice Spiker — она не работает на снежной каше. У нас чистят снег плохо и мне подходит именно самоде…

2 г. назад

Если видео вам понравилось,поставьте лайк и подпишитесь на канал!

3 г. назад

Особенности езды в скользкую погоду занос велосипеда, дрифт велосипеда, торможение велосипеда, торможен…

5 г. назад

Шиповка колеса велосипеда на зиму/Шипуем велосипед для зимы.Подготавливаем велосипед к зиме!

2 г. назад

0:00 Зимой можно кататься даже на лысой резине. Главное концентрироваться на переднем колесе. 2:01 Высокий…

5 мес. назад

В этом видио покажу мою зимнюю резину которую сделал своими руками.

3 г. назад

Даю пару советов по зимней резине и рассматриваю в качестве примера Kenda Klondike. Спасибо магазину USPORTS за предо…

2 г. назад

В этом видео я покажу как сделать самому зимнюю шипованную резину для велосипеда. Расскажу о основных…

3 г. назад

БЕСТСЕЛЛЕРЫ НЕДЕЛИ НА ALIEXPRESS (СКИДКИ) — https://goo.gl/Q0qyeQ Рассказываю про зимнюю резину для велосипеда, за скольк…

4 г. назад

Проверь наш МОТОМАГАЗИН — http://stuntexshop.ru/ ЛУЧШИЕ цены, БОЛЬШОЙ ассортимент! В видео показан нудный процесс…

2 г. назад

Видео для тех, кто хочет и зимой кататься на велосипеде, но готовая зимняя резина стоит дорого. Но мы нашли…

3 г. назад

Резина для велосипеда на зиму!!!

Возможно, будет полезно почитать:

• Когда можно начинать заниматься йогой для беременных ;
• Техника лазания по канату ;
• Приложение Illusio использует технологии дополненной реальности для… увеличения груди Приложение увеличивающее грудь ;
• Советы новичкам Motorsport manager азиатско тихоокеанский ;
• Чемпионат мира по World of Tanks в Варшаве завершился разгромной победой танкистов из HellRaisers Команды гранд финала wot в варшаве ;
• Реактивная летающая доска – личное транспортное средство будущего Летающая доска на реактивной тяге ;
• Действующие правила рыболовства: нормы вылова, требования к снастям и наказания за несоблюдение ;
• Спортивная футбольная викторина ;
