Ходовые огни в поворотники своими руками

На улицах России с каждым годом появляется всё больше машин с дневными ходовыми огнями. И это не только новенькие иномарки, но и ВАЗы, которые отъездили не одну сотню тысяч километров.

Данная тенденция связана с множеством объективных факторов, таких как экономия и удобство. Главным же стимулом установки дневных ходовых огней своими руками для большинства автомобилистов является простота их монтажа и подключения, что отчётливо видно на данном видео.

Зачем нужны дневные ходовые огни

Перед установкой дневных ходовых огней каждый водитель задумывается, зачем это ему, вообще, нужно? Начнём с самого главного. Если вы будете ездить днём без включённого света, вас ждёт штраф. Конечно, его сумма скорее символичная, но кому охота платить 100 рублей из-за невключённого света?

Есть и другая сторона медали. Согласно последним исследованиям установка дневных ходовых огней может снизить риск аварии на 25 процентов. Безусловно, в качестве альтернативы можно использовать ближний свет или противотуманные фары. Но здесь возникает одно существенное, но!

Во-первых, лампочки в фарах при таком частом использовании перегорают раз в месяц, дорогие могут продержаться порядка года, но их стоимость немаленькая. Во-вторых, использование фар требует электроэнергии. А значит, повышается расход бензина.

Совсем другое дело — установка дневных ходовых огней. Они состоят из Led-ламп, которые потребляют минимум электроэнергии и могут служить до 10 лет! В странах Европейского союза начиная с 2011 года на всех выпущенных машинах должны стоять ДХО. В России же до сих пор выпускаются машины без этих осветительных элементов. Очень хорошо, что установить их своими руками может каждый автолюбитель за пару часов. Процесс монтажа не отличается особой сложностью, но требует внимания и соблюдения ГОСТов.

Важно!
ДХО потребляют 10% энергии по сравнению со стандартными фарами.

Чтобы понять в какие сроки окупится установка дневных ходовых огней, проведём простые расчёты. Один модуль потребляет в среднем 6,8 Вт. Совокупный показатель равен 14 Вт. В свою очередь, одна галогенная лампа ближнего света расходует порядка 60 Вт. По факту это в 9 раз больше!

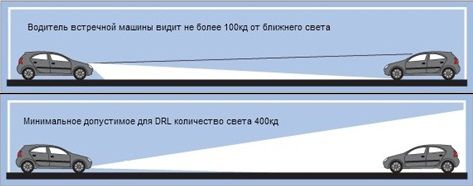

Также стоит отметить, что после установки дневные ходовые огни дают гораздо более мощный свет за счёт использования светодиодных светильников. В результате установленные модули гораздо заметнее для других участников дорожного движения, а главное, пешеходов.

Ещё одним преимуществом установки дневных ходовых огней, являются их универсальные параметры, которые настроены оптимальным образом. Модули не слепят проезжающих мимо водителей, а именно, предупреждают. К тому же они зажигаются при запуске машины.

Как выбрать

В первую очередь нужно обратить внимание на маркировку. На упаковке дневных ходовых огней должно быть соответствующее обозначение, свидетельствующее о легальности продажи на территории РФ. Конечно же, можно купить ДХО и без маркировки, но тогда прохождение техосмотра без трудностей практически невозможн.

Важно!
На самом стекле модуля должен размещаться штамп утверждения Е с идентификационным номером страны, где было произведено устройство.

В процессе покупки нужно проверить наличие отражателя RL. Это обозначение номера версии правил, согласно которым выдаётся сертификат, разрешающий продажу. Номер сертификата и название производителя также указываются. Лучшие дневные ходовые огни для установки своими руками производят такие компании, как:

• Hella,
• Philips,
• Osram.

Их продукция не только отвечает государственным стандартам РФ, но и превосходит их.

Установка

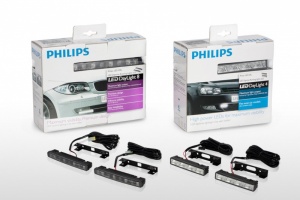

Что входит в комплект

Перед тем как перейти к установке дневных ходовых огней, проверьте, всё ли у вас есть. В стандартный комплект установки входят:

• светодиодные модули,
• блок управления,
• болты,
• две нажимные скобы,
• простой разъём,
• кабели и штекеры,
• защёлки.

Многие компании, производят дневные ходовые огни именно для самостоятельной установки. Поэтому вместе с модулями идёт всё необходимое для их монтажа. Тем не менее в дешёвых наборах нужных комплектующих может и не быть. Именно поэтому перед покупкой всегда уточняйте, что идёт в комплекте.

Требования к монтажу

Процесс установки дневных ходовых огней не отличается особой сложностью. Всё что вам понадобится из инструментов — это простая отвёртка и паяльник. Тем не менее очень важно заранее позаботиться о правильном освещении. Мало того, в ГОСТах предъявлено немало требований к ДХО, среди них:

1. Светодиодные модули должны автоматически включаться при движении.
2. Когда включаются противотуманные фары или ближний свет, ДХО — отключаются.
3. Задние, боковые и передние габаритны огни не должны включаться, пока горят светодиодные модули. То же касается и подсветки заднего номерного знака.
4. Модули должны размещаться впереди и быть белого цвета. Дневные ходовые огни крепятся на одной высоте, симметрично друг другу.

Самое главное, при монтаже не допустить, чтобы ДХО выступали за линию кузова транспортного средства.

Правила установки

Всё начинается с выбора правильной высоты. Именно от этого параметра во многом зависит результат технического осмотра. ДХО не могут устанавливаться выше, чем на 1500 мм от земли. Минимальная высота — 250 мм. Расстояние между двумя модулями 600 мм (не меньше).

Важно!
Единственное исключение, позволяющее сделать отрезок между светодиодными элементами меньше — это ширина самого транспортного средства. Если данный параметр составляет 1300 мм, разрешена установка на расстоянии в 400 мм.

При монтаже модулей нужно, чтобы до края оставалось не больше 400 миллиметров. Это требование прописано в ГОСТе и является обязательным для выполнения. Также дневные ходовые огни не должны препятствовать работе системы охлаждения. Мало того, во время монтажа важно сохранить симметрию.

Устройства монтируются на бампере. При этом может использоваться как съёмная решётка, так и оригинальные отверстия от дополнительных противотуманных фар. Всё зависит исключительно от конструкционных особенностей автомобиля.

Важно!
Эксперты ведущих сервисных центров рекомендуют в качестве места для монтажа дневных ходовых огней выбирать нижнюю решётку радиатора.

Процесс установки

При установке дневных ходовых огней решётка автомобиля снимается. После чего вырезаются отверстия для ламп. Особое внимание нужно уделить углу наклона световых элементов. Иногда чтобы добиться нужного положения приходится делать ещё несколько отверстий.

Важно!
Во время установки плавники радиатора сглаживаются.

Так как современные дневные ходовые огни имеют небольшой вес, их можно зафиксировать клеем для стекла. Он обладает устойчивостью к влаге и не подвержен коррозии.

У места установки кабеля обрезаются. В качестве источника можно использовать провода в бампере. Главное, чтобы после монтажа шлейфы не висели свободно. Они должны быть надёжно закреплены.

Дневные ходовые огни имеют реле. Оно отвечает за их работу в автоматическом режиме. Мощность подаётся на кабель с напряжением в 12 В.

Важно!
Лучше всего подключить светодиодные модули напрямую к аккумулятору. Это самый практичный вариант.

Схема подключения

Существует множество схем подключения ДХО. Условно их можно поделить на простые и сложные. С первыми способен справиться каждый автомобилист, вторые требуют определённых навыков и опыта. Каждая из них подразумевает включение дневных ходовых огней после установки автоматически.

Совет!
Лучшим вариантом будет использовать простой метод подключения светодиодных модулей.

Источником информации для дневных ходовых огней будет датчик скорости. Контакты автомата-коммутатора от фар ближнего света подключаются к разрыву провода от переключателя к контакту 85 РБС. При этом желательно использовать Реле К1, но это не принципиально, возможны и исключения. Главное, чтобы устройство надёжно работало при напряжении обмотки в диапазоне от 6 до 14 В. Отлично подойдёт РЭС10.

Данная схема работает на всех отечественных автомобилях, а алгоритм работы дневных ходовых огней полностью соответствует требованиям изложенным в ПДД. Как только машина начнёт движение, свет включится, а при остановке выключится.

Итоги

Когда все работы закончены, остаётся лишь протестировать модули. Если при движении дневные ходовые огни зажглись, значит, установка прошла как нужно. Хорошие материалы и комплектующие дают стопроцентный результат.

Установка дневных ходовых огней позволяет непросто избежать штрафа, но и сделать передвижение транспортного средства дорогами более безопасным и экономичным. Огромный выбор продукции от европейских и китайских брендов позволяет подобрать те модули, которые идеально впишутся в дизайн машины.

Является приоритетной задачей для автовладельцев в машинах, в которых этот тип оптики не установлен. Как известно, по дорогам РФ уже не первый год нельзя ездить без дневных ходовых огней, за это нарушение водителю предстоит выплачивать штраф. Подробная инструкция на тему, как подключить ДХО от генератора, приведена ниже со схемами и подробным описанием.

[ Скрыть
]

Набор необходимых инструментов и материалов

Прежде чем произвести подключение ДХО от генератора, необходимо заранее подготовьте весь необходимый инструментарий, который может потребоваться в процессе.

Для правильного включения дневных огней вам потребуется:

• комплект ДХО;
• плоскогубцы;
• реле на 12 вольт;
• геркон;
• одножильный кабель;
• изолированный двухжильный кабель.

Когда все элементы и инструменты будут собраны, можно приступить к подключению. Ниже рассмотрим основные схемы, которые позволят произвести подключение оптики к бортовой сети авто, а именно — к генераторному узлу.

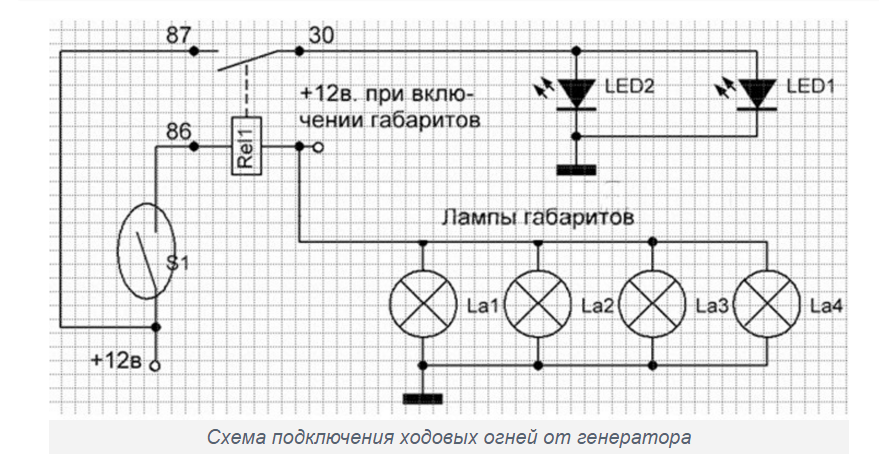

Схема 1

В данном случае включение ходовых огней будет производиться в автоматическом режиме сразу же после того, как водитель повернет ключ в замке зажигания. А отключение оптики, соответственно, будет производиться после остановки силового агрегата. Схема подключения приведена ниже. Следует учитывать, что плюсовой выход оптики необходимо подключать к замку зажигания, а ее отрицательный контакт — к кузову транспортного средства, то есть массе.

В принципе, схема довольно простая, поэтому справиться с ее реализацией сможет даже автовладелец, далекий от электротехники. Единственный важный момент — это внимательно проследить за тем, чтобы все было правильно подключено.

Схема 2

Данный вариант подключения ДХО фактически можно назвать разновидностью вышеописанной схемы. Только в данном случае все действия, хоть они практически аналогичны, выполняются с небольшой разницей. В частности, после активации головного освещения, то есть ближнего света, будет производиться отключение ходовых огней. В этом случае плюсовой контакт следует подключить так же, как в вышеописанном способе, однако минусовой выход необходимо будет подсоединить к положительному контакту фонарей ближнего света.

Такой подход обусловлен тем, что лампочка накаливания, которая применяется в большинстве современных транспортных средств для обеспечения ближнего освещения, обладает более пониженным сопротивлением. А через это сопротивление проходит более высокое напряжение. В момент активации фонарей ближнего освещения на отрицательных выводах дневных ходовых огней образуется плюс, в результате чего оптика автоматически отключается.

Следует также отметить, что данный вариант не особо сложен в реализации. От вас требуется только все сделать в соответствии со схемой, а именно — не перепутать и подключить правильно все выводы. В том случае, если в качестве габаритных огней вы используете лампочки накаливания, то данный принцип подключения можно использовать и для габаритов.

Схема 3

Еще один вариант для обеспечения подключения имеет более сложную схему, однако он также не особо сложный в реализации. В данном случае активация ДХО осуществляется непосредственно после запуска силового агрегата. Для обеспечения включения будут задействованы реле, аккумуляторная батарея, а также генераторный узел. Отрицательный вывод дневных огней следует подключить к массе, то есть кузову автомобиля, а положительный — с контактом реле, отмеченным цифрой 30.

Что касается реле, то его контакт с меткой 87 нужно подсоединить к положительному выводу аккумуляторной батареи. А контакт 85 для правильного соединения следует замкнуть на массу через оптику. Что касается метки 86, то ее надо соединить с герконом к одному контакту, а второй подключить к положительному выводу генераторного узла.

После выполнения этих действий надо будет завести двигатель и подвинуть геркон вокруг генераторного устройства таким образом, чтобы реле могло активироваться. Это будет способствовать активации ДХО. Далее, геркон следует установить в специальный термоолимер и зафиксировать на генераторе. Проследите за тем, чтобы геркон был зафиксирован непосредственно на той части узла, где срабатывает реле.

Схема 4

Данный вариант можно назвать разновидностью вышеописанного способа, он оптимально подойдет в том случае, если у вас нет геркона. В этом случае контакт под номером 86 нужно будет соединить с лампочкой аварийного давления моторной жидкости, которая расположена на контрольном щитке авто. При реализации такого способа оптика также будет активироваться после того, как запустится мотор, но этот метод более простой в исполнении (автор видео — канал DED).

Какие советы от специалистов следует учесть при монтаже оптики:

1. Вся проводка должна быть тщательно заизолирована, для обеспечения большей надежности можно использовать несколько слоев изоленты. Учтите, что в моторном отсеке высокие температуры, соответственно, это может привести к оплавлению имеющейся изоляции. Тем более, что дополнительный слоя изоляции позволит предотвратить негативное влияние воды на систему.
2. Все провода желательно фиксировать при помощи стяжек там, где это возможно. Такой подход позволит обеспечить лучшую надежность проводки.
3. Используйте ДХО только от известных производителей, чтобы впоследствии не столкнуться с проблемой преждевременного выхода из строя оптики.
4. При установке оптики обязательно руководствуйтесь требованиями к установке. Если монтаж будет произведен неправильно, это может вызвать ненужные вопросы у представителей полиции. Подробнее о требованиях мы уже писали .
5. Покупая лампы, обратите внимание на их корпус. Вся конструкция должна быть выполнена наиболее надежным образом, любые повреждения и трещины не допускаются. Стекло фонарей также должно быть максимально прочным, чтобы оно не потрескалось при первом же повреждении.
6. Наиболее оптимальный вариант для монтажа дневных ходовых огней — в углублениях на переднем бампере, рядом с противотуманками, если они имеются. Как вариант, можно выбрать место для установки под верхней частью поперечины радиатора мотора. В любом случае, главное — чтобы место монтажа оптики соответствовало требованиям.
7. Если вы купили ДХО средней стоимости, то проверьте их корпус на предмет герметичности. Как правило, в недорогих вариантах герметичность оставляет желать лучшего, а это может привести к перегоранию лампочек в результате попадания внутрь фары воды.

С 20 ноября 2010 года вступила в силу новая поправка в ПДД, которая обязывает водителей автомобилей включать при движении ближний свет фар, или же включать дневные ходовые огни (ДХО). Но если перспектива постоянно ездить с ближним светом вас не устраивает, да и старенький аккумулятор с трудом тянет нагрузки, задаваемые ближним светом, можно самостоятельно соорудить дневные ходовые огни. В магазинах на данный момент просто вагон и маленькая тележка всевозможных вариантов дневных ходовых огней, но фирменные ДХО, или же качественные немецкие,корейские,японские стоят немалых денег, от 4000 до 8000 рублей.Еще есть китайские стоимостью 1500-3000 рублей. Мы же будем изготавливать дневные ходовые огни своими руками.

Первым делом покупаем дешевые противотуманки, средняя их стоимость от 300 рублей.

Отсоединяем провода,вынимаем внутренности,отсоединяем планку держатель. Затем отсоединяем стекло рассеивателя от корпуса противотуманки.

Из алюминиевых пластинок вырезаем подложку под светодиоды.

Данные пластинки (подложки) мы прикрепляем к внутреннему корпусу рассеивателя на силиконовый герметик, и ждем когда силикон высохнет.

Для изготовления световых элементов используем светодиодную ленту.

Ленту делим на два сектора по 9 светодиодов,которые на тот же силиконовый герметик мы крепим к подложкам и подключаем последовательно друг другу.

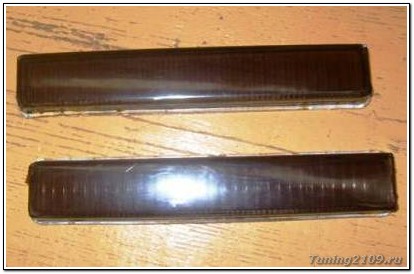

В это же время подготовим рассеиватель. Можно покрасить его изнутри тонировочной краской или же обклеить тонировочной пленкой.

Диоды светят очень ярко поэтому, тонировка абсолютно не будет мешать свечению.

Обрезаем края пленки.

И наконец собираем все части вместе,склеивая их между собой силиконовым герметиком. Когда герметик высохнет, монтируем скобу крепления и устанавливаем дневные ходовые огни на машину.

Оставшиеся светлыми углы можно закрасить черным маркером. Теперь подключаем дневные ходовые огни по схеме с применением силового реле.

Благодаря этой схеме дневные ходовые огни загораются непосредственно с включением зажигания.А самое главное, они будут выключатся ,тем самым мы обеспечиваем их режим работы в соответствии с нормативными документами.

Приведу еще одну схему подключения ДХО. В ней используются два дополнительных силовых реле. При таком подключении ходовые огни будут автоматически включаться при запуске двигателя и гаснуть при включении габаритов. В провод, обозначенный как «+12В», желательно врезать предохранитель на 10 А.

Еще схема подключения дневных ходовых огней

Правильно промаркированные и установленные ДХО, соответствующие предписаниям Правил ЕЭК ООН и работающие в правильном режиме не являются нарушением. Самостоятельная установка дневных ходовых огней на транспортные средства вполне законна и предусмотрена Постановлением Правительства РФ от 10 сентября 2009 г. № 720 «Об утверждении технического регламента о безопасности колесных транспортных средств», Приложение № 5.

ДХО или дневные ходовые огни удастся подключить в автомобиль несколькими способами. Все они подразумевает подключение посредством генератора или аккумулятора.

Что такое дхо

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Современные ПДД предусматривают обязательное использование дневных огней. Решение внедрено в целях безопасности, ведь автомашина с включенными огнями даже днем будет намного заметнее другими участниками движения. В результате этого снижается риск возникновения аварий.

Сотрудниками ДПС сегодня может быть законно остановлено транспортное средство, не использующее дневной ходовой огонь. И ответственность владелец автомобиля будет нести за это такую же, как если бы у него не были задействованы ближние фары или ПТФ.

Огни дневные – общеобязательный элемент в списке стандартного оснащения новых моделей авто. Но это вовсе не значит, что для владельцев подержанных автомашин все потеряно.

Несмотря на то, что для части российских водителей подключение дхо является чересчур дорогим удовольствием, осуществить это возможно без «насилования» семейного кошелька.

Использование в качестве альтернативы ближнего света или ПТФ, к сожалению, ничего дельного не приносит. Постоянная работа оптики приводит к тому, что фары быстрее изнашиваются, в итоге такая экономия приводит к еще большим расходам.

А вот реально помочь сэкономить на сервисе можно, подключив дхо по схеме, которую легко внедрить своими руками.

Только самостоятельная схема подключения, желательно чтобы согласовывалась со следующими обязательными правилами:

• дневные светодиоды гаснут априори при задействовании головной оптики («ближнего», «дальнего» света или ПТФ);
• должна быть обязательно предусмотрена возможность отключения дхо с помощью отдельной кнопки, без использования посторонних инструментов;
• ходовой огонь обязан произвольно включаться, как только будет запущен двигатель.

Таким образом, решается вопрос с законом. Инспекторам не к чему будет придраться.

При чем здесь генератор

Как и было написано выше, подключение дхо может осуществляться несколькими способами, но так или иначе, приходится задействовать генератор и реле.

Как утверждают эксперты, подключение дхо посредством генератора дает наилучший эффект, так как удается свести к минимуму сложности и затраты. Можно также провести интеграцию дхо своими руками, без использования генератора, проведя плюсовой импульс от аккумуляторной батареи.

Варианты схем

Итак, осуществить подключение можно несколькими способами.

1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

• запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
• огни загораются, минус соединен с любой частью кузова авто;
• когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

В схеме с использованием геркона одновременно задействуются три важные автомобильные системы: генератор, АКБ и реле.

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

Внимание. Такая схема подразумевает обязательное использование геркона – устройства, способного изменять состояние подключенной электроцепи при воздействии магнитполя.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

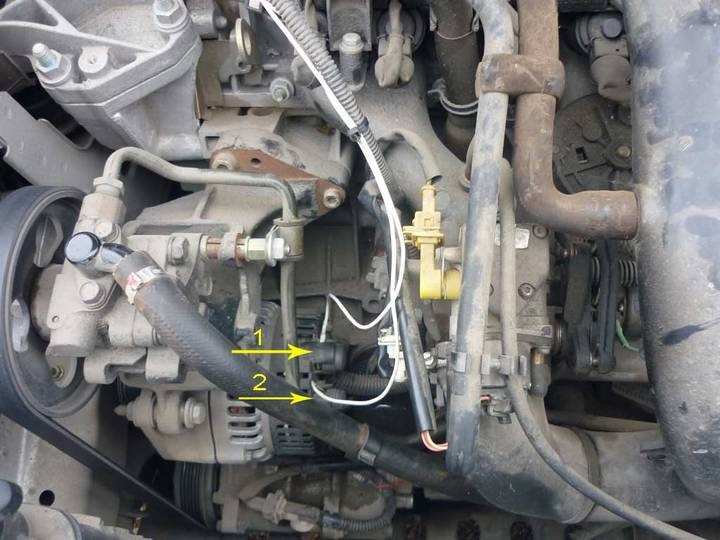

Совет. Важно, чтобы геркон фиксировался именно в таком месте генератора, где срабатывало бы реле.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

(далее ДХО) получили свою популярность после того, как произошли изменения и в последнюю редакцию российских ПДД были внесены специальные поправки. Так, по новым правилам любое передвигающийся автомобиль или другое ТС (участник дорожного движения) в светлое время суток должны иметь некоторые световые элементы для собственного обозначения. Ранее это было только в виде рекомендаций и вот почти 10 лет назад было введено на обязательной основе. Использовать для обозначения световым сигналом можно как обычные фары (используя специальный матовый режим), так и дополнительно установленные противотуманные вары (ПТФ) или дневные ходовые огни (ДХО).

При использовании фар на режиме ближнего света всплывает много нюансов, которые делают их эксплуатацию не очень комфортной. Противотуманки тоже не безгрешны и часто вызывают вопросы.

Поэтому для таких ситуаций многие водители предпочитают покупку специального устройства – ДХО. Модули ходовых огней недорого приобрести и несложно установить на автомобиль. Правда, есть некоторые нюансы в их подключении – если их не учесть, то установленные ДХО могут оказаться не только бесполезными, но даже опасными и противозаконными. Схема подключения ДХО довольно щекотливый вопрос.

Акция:
Распродажа новых авто 2018-2019 года выпуска

В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом

Трейд-ин
Кредит от 9.9%

Существует несколько схем (не менее семи) подключения дневных ходовых огней по всем нормам. Каждую из этих схем можно реализовать самостоятельно в условиях гаража – нет смысла переплачивать и обращаться в сервис. Рассмотрим их.

Важные нюансы, которые надо знать

Как и для любого норматива, все параметры, которые надо соблюдать при подключении дневных ходовых огней, можно найти в ГОСТе – в нашем частном случае нам понадобится ГОСТ Р 41.48-2004, конкретно пункт 6, подпункт 19. Из того, что необходимо знать и учесть: электрическая функциональная схема, которая необходима, чтобы контролировать напряжение в зависимости от положения клемм, должна собираться особым образом. В случае дневных ходовых огней критерием правильной установки является тот факт, что огни должны включаться автоматически при . Но при этом они должны также автоматически отключаться если водитель вручную включил основные передние фары.

Можно также выделить пункт 5 подпункт 12, где сказано, что основные фары (так называемые фары головного света) сами по себе должны включаться только после того, как были включены габаритные огни. Исключением можно считать те моменты, когда габаритные огни включаются кратковременно как сигналы (мигают).

Несмотря на то, что это кажется не особенно важным на первый взгляд, при самостоятельном подключении дневных ходовых огней вам придётся учитывать все эти нюансы и вникать в них.

Хотя может показаться, что «наука» правильного подключения ДХО заключается именно в этом соблюдении баланса между различными сигнальными огнями автомобиля, это на самом деле не так. Схема подключения ходовых огней должна учитывать и тот факт, что блок стабилизации светодиодных модулей является очень желательным при эксплуатации ходовых огней. Без этого блока внутри ДХО будет постоянно прыгать напряжение. Такое колебание напряжения приводит к быстрому выходу устройства из строя и необходимости его замены.

Впрочем, немало автолюбителей, которые утверждают, что стабилизация совсем необязательна и их ДХО отлично работают без неё. Они ратуют за то, что установка стабилизатора будет пустой тратой времени и никакой разницы между «пустых» ДХО от ДХО с блоком стабилизации нет. И, вроде как, подключение дневных ходовых огней — это лишь дополнительные траты.

На самом же деле это совершенно не так. Достаточно иметь хотя бы небольшие понимания в электронике, чтобы знать, что каждый скачок напряжения порождает дополнительный прямой ток, который греет кристаллы. В случае светодиодов можно даже оперировать конкретными цифрами: величина скачка напряжения может достигать до 12В, из-за этого номинальное значение прямого тока повышается и происходит сильный перегрев излучателя.

В результате вы получите сниженную яркость дневных ходовых огней и их непосредственная задача (то, ради чего вы их и устанавливали) – предупреждение водителей со встречки – будет выполняться недостаточно эффективно.

Используя светодиодные дневные ходовые огни без дополнительного блока стабилизации, вы получите необходимость заменять их практически ежегодно, а то и чаще, при этом их прямая функция будет выполняться хуже. Стоит ли лениться и экономить пару сотен рублей из-за этого?

Подключение ДХО от генератора – самая простая из имеющихся схем. При её реализации ДХО включаются в тот момент, как (генератор).

Для того, чтобы подключить таким образом дневные ходовые огни, вам нужно взять плюсовой провод и присоединить его к плюсовой клемме на замке зажигания. Минусовой провод вы можете закрепить на корпусе в любом уместном месте.

Почему помимо такой простой схемы, которую может реализовать даже ребенок, существует что-то ещё? Всё дело в том, что схема, имея огромное достоинство в виде простоты, имеет и существенный недостаток – дневные ходовые огни нельзя выключить при включенном двигателе. И требования ГОСТа по согласованию всех фар и огней на автомобиле тоже не соблюдены. Поэтому используются другие, более сложные схемы для подключения.

Следующий вариант подключение – задействование в схеме габаритных огней и фар ближнего света, которые сами по себе завязаны в цепь питания.

Для реализации такой схемы ДХО своими руками нужно провод со знаком «плюс», взяв его от ходовых огней, присоединить к плюсу аккумулятора, а минус соединить (тут внимательно!) с плюсом (!) габаритов. Почему так? Дело в том, что при подключении плюса ДХО к аккумулятору, мы делаем плюс аккумулятора нейтральным из положительного. Таким образом получается новая цепь аккумулятор-светодиоды-габариты-лампочка-корпус. А минусом в такой цепи будет последнее звено – корпус.

Потребление тока в такой реализации очень небольшое (исчисляется в мА), поэтому светодиоды излучают свет при включении автомобиля, а вот спираль от ходовых не загорается.

Если же водитель включает габариты, то тогда напряжение увеличивается, разница потенциалов наоборот уменьшается, светодиоды отключаются, а вот сами ДХО включаются.

Схема подключения дневных ходовых огней к габаритам тоже имеет ряд недостатков, и не всегда ими можно пренебречь.

1. Ходовые не зависят от двигателя и при выключенном двигателе продолжают работать. Это противоречит ГОСТу.
2. Эта схема не работает в том случае, если ваши ДХО имеют собственные светодиоды.
3. Схема будет работать некорректно при использовании очень мощных светодиодов.
4. Для того, чтобы схема работала корректно и не случилось короткого замыкания необходимо установить дополнительно предохранитель на схему.

Ряд недостатков можно уравнять, использовав несколько хитростей. Например, если вы возьмете плюсовой провод, который относится к LED-модулю, не напрямую с плюсом аккумулятора, а через плюс зажигания, то первый пункт станет недействительным и ходовые не будут работать при выключенном двигателе.

Другой вариант, похожий на подключение через габаритные огни, – подключение в схему с лампой ближнего света. Работает она так: если загорается ближний свет (водитель включает его вручную), то ДХО в тот же момент гаснут. Всё остальное время они работают.

Такая схема хуже, чем подключение в схему с габаритными огнями, потому что помимо того, что в ней сохраняются все пункты недостатков из списка выше, в добавок это прямое нарушение не только ГОСТов, но и ПДД.

По правилам дорожного движения запрещено использовать ДХО при стоянке, для этой функции используются только габаритные огни.

Четырёхконтактное реле в схеме подключения дневных ходовых огней

Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.

Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:

1. Плюс LED DRL на плюсы обоих светодиодных модулей.
2. Выход на корпус к плюсам габариток.
3. Второй выход на любой выход геркона.
4. Второй выход геркона к плюсу зажигания.

После того, как было произведено соединение всех проводов, нужно провести ряд небольших настроек. Обязательно делать это при включенном двигателе автомобиля. После того, как автомобиль будет заведён, нужно подвигать геркон рядом с генератором и определить его оптимальное положение – такое, чтобы он вовремя срабатывал, а дневные ходовые огни стабильно излучали свет. После того, как нужное положение было найдено, нужно повесить геркон в термотрубку, а саму термотрубку зафиксировать в найденном до этого положение.

Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.

Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.

Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.

Использование для подключения пятиконтактное реле

Итак, вам может показаться, что универсального выхода нет и любая схема имеет серьёзные недостатки. Это не так. На самом деле есть целых две схемы, которые учитывают все требования и вполне могут использоваться без нарушений. Первая из них – подключение дневных ходовых огней с помощью реле с пятью контактами. Она учитывает все недостатки предыдущих способов и устраняет их. Выглядит эта схема так.

1. Плюсовые клеммы LED DRL (две клеммы-выводы светодиодных модулей) подключаются через первую клемму к плюсу замка зажигания.
2. Вторая клемма подключается на пюсовую клемму габаритов.
3. Третья клемма присоединяется к корпусу вашего автомобиля.
4. Четвертая клемма снова подводится к плюсу .
5. Пятая клемма должна быть изолирована и ни к чему не подключена.

С помощью такой схемы вы можете правильно установить свои дневные ходовые огни в соответствии со всеми требованиями ГОСТов и ПДД. Напряжение после того, как вы заводите двигатель, подается на прямо на ДХО в размере 12 вольт. Таким образом вы включаете свои ходовые огни при включении зажигания. Если же будут включены любые фары – как фары основного света, так и габаритные фары, то произойдёт разрыв цепи и на ДХО перестанет подаваться напряжение. Без тока они выключаются.

Наличие или отсутствие диодов не может помещать работать этой схеме.

Всё, что вам нужно для того, чтобы присоединить дневные ходовые огни в соответствии со всеми правилами с помощью пяти клемм, всё, что вам понадобится, – это несколько соединительных проводов, клеммы, на которых вы будете их закреплять, стяжки, с помощью которых вы будете соединять клеммы и провода, и термотрубка для изоляции. После того, как вы убедитесь, что все работает как надо, аккуратно закрепите все под капотом, чтобы не нарушить работу уже собранной схемы и в соответствии со своим чувством прекрасного.

Такая схема позволяет току проходить в дневные ходовые огни абсолютно независимо от других путей. Поэтому работа габаритов и ДХО не взаимосвязана напрямую и возможно использование любых внутренних устройств без учёта их мощности и классификации.

Использование блока управления дневными ходовыми огнями в схеме подключения

Последний вариант установки ДХО также соблюдает все нормы и требования нормативов.

Этот вариант очень простой и доступный каждому. Более того, он весьма удобен в использовании. Здесь не используются реле – его заменяет небольшое устройство, которое называют блоком управления дневных ходовых огней.

Это маленькое устройство само включает ДХО после того, как водитель , при этом работа ДХО проходит также независимо (как и в предыдущей схеме). Такое устройство само гарантирует правильную работу, поэтому не нужно ломать голову, как правильно подключить ходовые огни на свой автомобиль.

Блок управления можно использовать с любым типом ламп, можно устанавливать его на ДХО с собственными светодиодами. В блоке реализована защита от перегрузки.

К хорошим блокам обязательно прилагается подробная документация, где указывается схема подключения (она максимально простая, нужно будет просто правильно определить плюс и минус, что совсем несложно), а также в документации должно быть обозначено соответствие ГОСТу (большинство заводских моделей соответствует, но проверить все равно стоит). Это значит, что такой контроллер не затрагивает работу других узлов и абсолютно независим.

Для того чтобы не попасть впросак, обязательно обращайте внимание на соответствие ГОСТу. Иногда производители добавляют другие функции для того, чтобы выделиться в однотипной линейке, однако они могут нарушать правила работы. Например, они отключают ДХО в непредусмотренные стандартами моменты, например, при использовании ручника.

В такие моменты очень важно вовремя остановиться и выбрать то, что попроще, но безопаснее.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс
