Хранение якоря на лодке пвх при плавании своими руками

При рыбалке с лодки необходимо заранее продумать вопрос установки лодки в неподвижном состоянии, а значит – выбора якоря.

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Выбор якоря и основные требования к якорям

При выборе якоря стоит ориентироваться на такие критерии как:

Коэффициент держащей силы.
Рассчитывается либо по специальным формулам, либо из значений таблиц. Специалисты рекомендуют больше ориентироваться на вес якоря. В среднем, его масса должна составлять примерно 10% от грузоподъемности надувной . Вес якоря также можно определить по следующему соотношению. Он должна быть не менее 1% от длины лодки. Например, если длина 4,5 м. (450 см.), то умножаем это значение в (см.) на 0,01. В результате получаем, что для такой надувной лодки ПВХ, вес якоря должен быть не менее 4,5 кг.
Обязательно нужно учитывать тип грунта в месте
, где планируется рыбачить, а также характер и особенности водоема (глубины, сила течения, как часто бывают сильные ветра и прочие факторы). К примеру, на водоемах с большой глубиной рекомендуется использовать стандартный якорь плуг, а вот на водоемах с сильным течением либо якорь-гриб, либо якорь Норхила.

Также важными требованиями, предъявляемые к якорям для надувных лодок ПВХ являются: безопасность, удобство использования, компактность, универсальность.

Как изготовить якорь своими руками

Одним из наиболее распространенных и универсальных якорей, которые к тому же довольно просто изготовить самостоятельно, является якорь-кошка.

Для его изготовления понадобиться:

металлический прут ил труба, длиной от 200 мм. – до 300 мм. и диаметром 25 мм. – 30 мм.
небольшой кусок полой трубы, диаметров – 40 – 50 мм.
монтажные кольца – 3 штуки.
металлически листы – толщина 4-6 мм.

Этапы работы:

Из металлических листов вырезать:
- Четыре полоски прямоугольной формы (размеры: ДхШ) – 50х20 мм.
- Четыре полоски с закругленными краями (размеры: ДхШ) – 50х20 мм.
- Восемь полосок с закругленными краями только с одной стороны и просвероить в них отверстия для крепления рук (ДхШ) – 80х20 мм (диаметр отверстий – 5-7 мм.).
- Четыре треугольника (лапы якоря).
К основной трубе необходимо приварить монтажные кольца (сверху и снизу).
Приварить к нижней части основы четыре полоски с закругленными концами (4 из 8).
Оставшиеся полоски приварить к второй трубе. Она должна свободно перемещаться по первой.
Просверлить отверстие в средних и длинных полосках – во-первых – по краям – а во-вторых, только с одной стороны.
Приварить треугольники к данным полоскам (к сужающимся сторонам). В средней части этих полосок, сделать небольшие надрезы и согнуть. После этого, сварить в данном месте. Таким образом, рогам придается изогнутая форма. Прикрепить сделанные рога, с помощью металлических прутков к нижним “ушам”. Таким же способом прикрепить четырех сантиметровые полоски к ушам, расположенным на куске трубы и после чего надеть ее на основную трубу. Просверлить в рогах отверстия так, чтобы можно было соединить их прутками с отверстиями в других концах четырехсантиметровых полосок.

Курбатовский якорь

Для якоря данного типа понадобятся:

листовая часть, толщиной в 3 мм;
кусочек высококачественного металлического прута, общей длиной с 12 см;
проволоки с диаметром не менее 9 мм.

К пруту, длиной в 12 см. посредством проволоки прикрепляется главная листовая часть, которая предварительно подгоняется под объемный якорь и все вместе сваривается.По финансам – это один из самых доступных якорей, а на изготовление уходит не более 2-3 часов.

Что потребуется помимо якоря

Кроме якоря, для установки надувной лодки ПВХ в неподвижное положение потребуется еще и специальный канат или трос. Их лучше всего выбирать из синтетических материалов. Это обусловлено тем, что синтетика прочнее и надежнее, а во-вторых – более стойкая к воздействию внешних факторов.

К якорному тросу также предъявляются определенные требования:

Прочность.
Чтобы ее рассчитать, необходимо массу якоря умножить на 70.
Толщина.
Трос, толщиной в 7 мм. и выдерживающий усилия на разрыв в 1000 кг. вполне подойдет для большинства якорей, используемых для надувных ПВХ лодок.
Длина.
Здесь также существуют определенные стандарты. Считается, что этот показатель должен превышать глубину в местах плавания в среднем в 4-5 раз. Кроме этого рекомендуется использовать специальные рым-кольца для стопорения якорного каната.

На самом деле, возможна и предельно привязка якорных шнуров.

Она заключается в том, что сам якорный шнур через гаечную серьгу не пропускается – он просто привязывается за нее. К самой серьге якоря шнур закрепляется стандартным способом и дополнительно привязывается леской или проволокой. В текущем варианте также исчезает и риск зацепа непосредственное за какие-либо серьезные подводные препятствия. петлей, которая образована самим шнуром между двумя серьгами, но при этом также возникает опасность возможность потери.

Правильное использование якоря

Мало грамотно подобрать якорь – необходимо также уметь им пользоваться. К примеру, при эксплуатации якоря-кошки профессионалы рекомендуют привязывать такие якоря именно за нижнюю часть петли, а не за привычную верхнюю. В таком случае, при зацепе за корягу или камень можно оборвать верхнее крепление и освободить якорь.

Максимально грамотная установка лодки – по течению.
Для этого стоит зайти чуть выше места стоянки и опустить якорь. Стравливание якорного тросса зависит от силы течения и размера якоря (обычно – от 3 до 8 метров). При сильном течении рекомендуется установка лодки на два якоря: один на корму, второй на нос. Здесь сначала опускаем якорь с носа, а затем – после того как течение выровняет лодку – устанавливаем второй якорь с кормы. Также можно поставить лодку на два якоря, опустив их с обоих бортов.

Важно грамотно подобрать тип якоря.
При нечастой эксплуатации стоит использовать якоря, имеющие универсальные характеристики.
В случае частой эксплуатации якоря, рекомендуется использовать якорный тросс из паракордового материала, характеризующегося надежностью и долговечностью.

Сделать якорь полностью своими руками владельцев малых плавсредств побуждает не только достаточно высокая цена фабричных якорей. Стандартные якоря выпускаются массой от 5 кг, что для лодки водоизмещением до 500 кг многовато. Особенно, если выходят на ней в закрытую спокойную акваторию (пруд, небольшое озеро, реку). Места в посудине один только якорь занимает немало, и в крохотной лодчонке, такой, напр., как популярная вследствие своих высоких качеств лодка динги или скиф, держать неоправданно большой якорь неудобно. Но и становиться вместо надежного якоря на что попало нельзя.

Джозеф Конрад недаром назвал якоря «честными кусками железа»: пренебрежение надежностью якоря может стоить жизни судоводителю и пассажирам даже у самого берега. Самодельный якорь должен держать судно так же крепко, как патентованный фирменный, и теряться в грунте не чаще него. Надежность сверхлегких якорей из имеющихся в продаже не гарантирована. Фирменным сертификатам не верьте: никакой морской или речной регистр не включит в свой реестр якорь массой менее 5 кг. Запрещено международными правилами безопасности судовождения. А они, как и армейские уставы, написаны человеческими жизнями.

Настоящий клубок проблем представляет якорь для лодки ПВХ. Во-первых, якорь лишь часть якорного устройства, состоящего из нескольких конструктивных узлов. Каждый из них по главному правилу сопромата «Где тонко, там и рвется» должен быть надежен не менее самого якоря. Разместить все это в надувной лодке просто негде. Во-вторых, когда надувные лодки бюджетной ценовой категории начали делать не из авторезины или прорезиненной ткани, а из пластика, оказалось, что и поднятый якорь в такой лодке может быть опасен – число несчастных случаев на воде, вызванных порывом баллона или днища лодки якорем, резко возросло.

Цель настоящей статьи – помочь начинающему судоводителю решить задачи выбора прототипа якоря для своего судна и рассказать, как правильно сделать якорь сообразно типу конструкции судна, его водоизмещению и условиям плавания. Существенная часть материала посвящена выбору и особенностям изготовления якорей для «сверхмалых» судов (до 0,5 т), эксплуатируемых на внутренних водоемах. Дно в них часто топкое, илистое или торфянистое; на таком трудно как обеспечить должную держащую силу якоря, так и не дать ему утонуть в грунте.

Примечание:
у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Якорь ли кошка?

Людям, выходящим на рыбалку на старой лодке-резинке, все эти соображения могут показаться надуманными: как же, ведь известно, что издавна прижившийся якорь для резиновой лодки это кошка. И сделать ее несложно: три куска арматурин, из которых у двух расплющены концы, немного гнутья, немного сварки, и кошка готова. А цепкость кошки абсолютная, если ее правильно бросить. Недаром же кошки-зацепы используются и в других видах деятельности.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Видео: самодельный якорь-кошка

Однако в лодке ПВХ и такая кошка оказывается громоздкой и травмоопасной для судна. Поэтому, включая то, что сказано выше, жители прибрежий большой воды, кошку якорем вообще не считают. А моряк никогда не скажет: «отдать кошку» или «встать на кошку», также как не скажет «бросить якорь». Кошка не якорь. Но кошку все-таки возможно превратить в якорь! Именно для надувной лодки малой воды водоизмещением до 300-400 кг. Причем очень компактный, удобный, надежный и безопасный. Как именно – к этому мы вернемся далее.

Основные правила

Вес и трос

Главное, что определяет надежность якоря – его масса, вес. Для гребных и моторных лодок с жестким корпусом длиной до 5 м массу якоря нужно брать не менее 1% от водоизмещения судна в полном грузу, но при водоизмещении до 500 кг – не менее 2,5 кг. Для тех же судов, снабженных постоянным или штатным съемным парусным вооружением, массу якоря увеличивают на 25-50%, на случай стоянки на якоре под рангоутом. Если якорь адмиралтейский (см. далее), его массу увеличивают еще на 20%. Прочность на разрыв якорь-цепи или троса должна быть не менее 50 весов якоря.

Примечание:
надежность якоря многократно увеличивает замена части якорного троса, ближайшей к якорю, цепью. Для лодки длиной до 4,5 м и водоизмещением до 500 кг достаточно заменить цепью первые, от якоря, 1,5-2,5 м троса.

Массу якоря для надувных лодок, используемых во внутренних водоемах, целесообразно брать согласно их человековместимости. Формула расчета, если нет парусов и судно не более чем на четверых, проста: кладем на якорь столько кг, сколько людей держит лодка, и добавляем 0,5 кг. С парусами и цепью сложнее; общие данные сведены в таблицу:

Вместимость, чел	Масса якоря, не менее, кг (лодка без парусов)		Масса якоря, не менее, кг (лодка с парусами)	Калибр якорной цепи, не менее, мм (лодка без парусов)
1	1,5	3,5	2,5	4,0
2	2,5	4,0	3,0	4,5
3	3,5	4,5	4,0	5,0
4	4,5	5,0	5,0	6,0

Примечание:
если якорь адмиралтейский, его массу увеличивают на 20% против табличной.

Центр тяжести

Следующий момент – распределение массы якоря по его высоте (считая, что якорь стоит вертикально). Якорь, перетяжеленный вверху, будет волочиться по дну, подпрыгивая, и не зацепится за него. Якорь, слишком тяжелый внизу, может встать на пятку и тоже не зацепится, или его засосет в грунт. Центр тяжести (ЦТ) якоря должен приходиться на 1/6-1/8 его высоты, но у якорей разных типов его положение фиксировано. Поэтому произвольно менять пропорции якорей не позволяют себе и опытные судостроители. Если же это делать приходится, то нужно посмотреть, где находится ЦТ прототипа, в стандарте на него, или, если это неизвестно, то вычислить. ЦТ самодельного якоря должен находиться на той же относительной высоте, что и у типового якоря или проверенного на практике образца.

Вес и держащая поверхность

Важно также отношение массы якоря к площади его держащей поверхности, т.е. к поверхности лап, нормально заглубленных в грунт, противодействующей силе тяги со стороны судна. Якоря в этом отношении подчиняются закону квадрата-куба: при изменении размеров якоря его масса меняется по кубу, а держащая поверхность по квадрату. Если, к примеру, уменьшить размеры типового якоря под свою посудину, то его вес уменьшится относительно больше держащей поверхности, и якорь может потерять надежность. Поэтому размеры якоря нужно будет изменить так, чтобы отношение масса/держащая поверхность осталось в допустимых пределах. А начинающим – не мудрите с размерами выбранного образца.

Примечание:
способ довести вес уменьшенного якоря но нормы – залить часть полого веретена (см. ниже), или полностью веретено, свинцом. Мы о нем еще вспомним.

Цепкость

Для сверхмалых шитых и надувных лодок особое значение приобретает цепкость якоря. Она характеризуется тем, какой нужен рывок за якорный канат/цепь, чтобы якорь лег в нужное положение, и сколько он при этом проволочится, прежде чем зацепится. Абсолютно цепкими считаются якоря, которые сами укладываются на дно как надо и тут же вгрызаются к грунт. Для любых маломерных судов следует выбирать именно такие.

Типы якорей

Якорями все плавающие по воде пользуются тысячелетия, и конструкций их придуманы тысячи. Но на практике прижились немногие – уж больно важен якорь для безопасности судовождения.

Типы распространенных в настоящее время якорей и названия основных частей якоря показаны на рис.:

Если трос или цепь крепятся не к свободно болтающемуся кольцу – рыму – а к закрепленному жестко на веретене, или к скобе, поворотной либо закрепленной наглухо, то это уже не рым, а обух якоря. Очень часто небольшой рым или обушок крепят к тренду, а к нему привязывают тонкий линь – буйреп – с плавающим на поверхности воды буйком. Потянув за буйреп, чаще всего удается высвободить застрявший якорь, а если дергать за трос/цепь, то он только сильнее цепляется.

Примечание
: что значит М, см. ниже.

Адмиралтейский якорь известен с каменного века: тогда он был деревянным с каменным штоком. Этот якорь надежен на любом дне, но, во-первых, тяжел, т.к. реализует не более половины потенциально возможной держащей силы, и громоздок. На старых парусниках его, поднятым, подвешивали к специальным, торчащим наискось из носа судна, мощным балкам – крамболам. Во-вторых, на мелководье или при падении уровня воды (напр., при отливе), судно может сесть днищем на торчащий вверх рог якоря. От громоздкости можно частично избавиться, сделав шток съемным. Большое преимущество адмиралтейского якоря – простота конструкции и пропорций, выверенных веками, см. рис. справа, и пригодность для судов любого водоизмещения, включая игрушечные кораблики. Чтобы получить размеры адмиралтейского якоря меньшего веса, прямые на рис. просто продлевают влево. Серьезный недостаток – слабая цепкость: чтобы шток опрокинул якорь в правильное положение и лапа вгрызлась в дно, за трос/цепь нужно довольно сильно потянуть и проволочить якорь. Адмиралтейский якорь можно рекомендовать для лодок, снабженных парусами и выходящих на большую воду.

Якоря Портера (точнее, Портера-Тротмана, на рис. именно он) и Нортилла (Northill) являются модификациями адмиралтейского. Используются редко, т.к. не лишены его недостатков, давая взамен мало преимуществ. Якорь Холла – поистине гениальная находка: Холл додумался возложить задачу штока на развалистые лапы с юбкой внизу, и, чтобы обеспечить полную цепкость якоря, сделал их поворотными. Якорь Холла для судов прим. от 5 т водоизмещения не имеет недостатков и в настоящее время абсолютно доминирует на флотах. Но он применим и для надувных лодок без парусов: слишком малое отношение веса к держащей поверхности в данном случае компенсируется малым трением лодки о воду. Поэтому даем и стандартные пропорции якоря Холла (см. рис.), для сверки с любительскими образцами.

Примечание:
якорь Холла – технологические сложное изделие. Для его надежности важно и расположение центров тяжести его составных частей, что также нормируется.

Буква М на рис. с типами якорей обозначает якорь Матросова (см. рис.). В диапазоне водоизмещений судна прим. 1-100 т он оказывается надежнее якоря Холла при меньшей массе; особенно на слабом донном грунте. Нам якорь Матросова интересен тем, что способ создания держащей силы у него принципиально иной, чем у якорей адмиралтейского и Холла: якорь Матросова фактически однолапый. Этот способ позволяет создавать абсолютно цепкие якоря предельно малой массы для очень легких судов, чего нам и надо.

Идею Матросова довел до логического завершения Дэнфорт, спроектировавший якорь, у которого отношение массы к держащей поверхности теоретически равно… 0! Т.е., якорь Денфорта (его чертежи и размеры см. на след. рис.) в принципе можно делать хоть из бумаги, лишь бы не размокла и не сломалась. Но – до некоторого верхнего предела водоизмещения судна; тут вступает в действие закон квадрата-куба. Для кой-чего смыслящих в математике: Дэнфорт понял, какую часть кривых на графике определенных характеристик якоря можно аппроксимировать прямой, производная которой, как известно = 0.

Якорь Дэнфорта доминирует в малом судоходстве так же, как якорь Холла в большом. Пересчитать его размеры на меньшую массу просто так же, как для адмиралтейского: делаем линейную экстраполяцию, да и все тут. Вильчатый якорь теоретически тот же якорь Дэнфорта, только более технологичный для самостоятельного изготовления и более надежный на каменистом дне: сломать одну мощную лапу труднее, чем одну из двух той же общей площади.

Примечание:
якорями Матросова и Дэнфорта часто снабжаются большие суда в качестве запасных или верпов (вывозимых на шлюпке).

Якорь-плуг тоже теоретически «нулевой» и по удельной площади держащей поверхности не имеет себе равных, хотя цепкость его примерно такая же, как у адмиралтейского. Поэтому патентованные якоря-плуги разных видов (Delta, Bruce и др.) за рубежом довольно популярны и яхтсменов-парусников на океанских яхтах. Но хранить якорь-плуг на судне крайне неудобно. Единственное подходящее для этого место – носовой роульс, да и то, якорь-плуг приходится, в дополнение к туго натянутой якорь-цепи, расчаливать еще тремя тросами: верхним и парой боковых, чтобы на пропахал пробоину в корпусе. Кто выходил в море хотя бы на бычка на резинке, прочитав об этом модном поветрии, только головой покрутит: а если якорь-плуг нужно быстро отдать ночью в шторм? Что тогда будет? Нам же якорь-плуг интересен тем, что от него происходит грибовидный якорь, владельцам лодок ПВХ незаслуженно мало известный, см. далее.

Примечание:
в большом судоходстве на якоря-плуги нередко ставят брандвахты – суда без хода, назначенные на долгую или вечную стоянку в определенном месте акватории (плавучие склады, причалы, сторожевые посты, казармы, тюрьмы и т.п.).

О якоре Курбатова

Из вильчатых якорей у отечественных любителей популярен сварной якорь Курбатова (см. рис. ниже). Он хорошо держит лодку водоизмещением прим. от 300 кгс на наших обычных донных грунтах: песчаных, глинистых, илистых. На севере США и в Канаде, где дно речных потоков часто каменистое, более надежным показал себя якорь Трайдент с 3-зубой лапой удвоенной ширины (внизу справа на рис.). Второе, что можно сказать о якоре Курбатова – 1-2 местные надувные лодки на тихой воде в ветреную погоду он держит неважно, по слабому дну ползет. Поскольку в таком случае дело исправляет пригруз (см. далее), остается преположить, что сказывается малый вес данного якоря. Дэнфорт построил теорию якоря нулевой массы, но реальный-то его вес все-таки влияет на свойства практических конструкций. И это может быть очень полезно именно для якоря надувной лодки ПВХ, см. далее.

О плавучих якорях

Плавучий якорь не держит судно на месте. Он удерживает его носом против волны или течения. На флотах штатные плавучие якоря применяются редко, разве что на экспедиционных судах. Вероятно, из моряцкого суеверия: в рейсе или плавании (если корабль военный) плавучий якорь чаще всего выбрасывают, когда впору давать SOS. Действует любой плавучий якорь по принципу парашюта.

Однако в любительском удебном рыболовстве плавучие якоря находят вполне утилитарное применение. Некоторые виды рыб для кормежки сплывают стайкой по течению, а затем выходят из стрежня и возвращаются на исходную позицию Понятно, что, держась в лодке над стаей, улова можно ожидать большего.

Рыбацкий плавучий якорь для лодки ПВХ очень легко сделать из 4-5 2 л бутылок из ПЭТ, стянув их в ряд скотчем. Затем к горлышкам крайних бутылок привязывают концы капронового шнура, заводят его петлю за донышки и приматывают тем же скотчем. Трос от лодки привязывают к петле шнура. Так нужно, чтобы струю течения бутылки встречали наиболее обтекаемой поверхностью, а на тягу от лодки упирались в воду наименее обтекаемой, как и положено парашюту. Настроить такой плавучий якорь практически под любую лодку также несложно: для этого бутылки частично наполняют водой или песком.

Как избавиться от штока

Присмотримся еще раз к чертежам якорей, наиболее пригодных для надувных лодок: Дэнфорта и Курбатова. Что в них плохо для лодки ПВХ? Правильно. Шток. Он очень мешает в тесной лодчонке и способен ее повредить.

«Теоретически-бумажные» якоря Денфорта обязательно снабжаются штоком (слева на рис.); без него они теряют свойства самоустанавливаемости, абсолютной цепкости и на рыхлом дне становятся ненадежными. Но подумаем еще раз: ведь реальный якорь обязательно что-то да весит. Как использовать его массу, чтобы избавиться от штока, сохранив все прочие качества? В результате получается (см. фото справа на рис.):

Увеличим массу якоря сделав ему (на габаритные размеры 220..250х350 мм) лапы из 5 мм стали, веретено и ось лап из 14 мм прутка, а обух из 10 мм.
Отодвинем лапы от веретена прим. на 1/5 их ширины.
Заменим установочные лопасти-ограничители якоря Дэнфорта юбкой, наподобие как у якоря Холла, и наваренными на нижний конец веретена выступами, в который она будет упираться (угол поворота лап – 30 градусов).
Заодно и закруглим концы лап, чтобы уж точно не порвали лодку.

И – удивительное дело! Такой якорь-гибрид оказывается также абсолютно цепким и самоустанавливающимся! К сожалению, теории на него пока нет. Точно так же, как на бесштоковые якоря для надувных лодок с «холловским» развалом лап, см. рис.

Как своими руками изготовить якорь справа на рис., внешне похожий на якорь Холла, и скачать его чертежи, см. ролик:

Видео: самодельный якорь для лодки ПВХ

Якорь Дэнфорта среди собратьев еще подросток, и у него обнаруживаются порой неожиданные свойства. Так, напр., если ту же лодку и в тех же условиях плавания, которую якорь Курбатова плохо держит (см. выше), снабдить «бумажным» якорем Дэнфорта массой всего в 1 кг, он ее держит. А еще любительская придумка, проверенная практике – сделать якорю Дэнфорта для 1-2 местной лодки ПВХ отъемные лапы, переставляемые то ли со схождением к веретену, то ли с развалом наружу. В первом случае якорь будет лучше держать на плотных и каменистых грунтах, а во втором – на рыхлом слабом дне. Как сделать якорь-транформер для лодки ПВХ, см. след. видео:

Видео: якорь-трансформер своими руками

Одно только ясно: холловский способ самоустановки якоря на дне развалом лап и юбкой позволяет избавиться от штока. Многие любители, не подозревая об этом, делают себе легкие якоря повышенной держащей силы с развалом лап со штоком, как у исходного дэнфортовского, см. рис. ниже. Но в данном случае шток якорю нужен, как корабельному коту канареечное семя. Без штока такой якорь только быстрее будет цепляться и станет надежнее.

И все-таки кошка якорь!

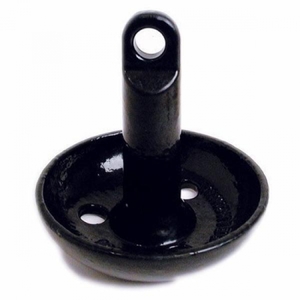

Пришла пора вспомнить о якоре-кошке и заодно о грибовидном якоре, т.к. они также взаимосвязаны. Путь происхождения якоря-гриба от складной кошки иллюстрирует левая часть след. рис. Грибовидный якорь хорош тем, что при минимальных размерах и полной безопасности для надувной лодки держит ее на очень и очень слабом дне – глубоко заиленном, плывучем мелкопесчаном и т.п. И еще тем, что его размеры и вес меньше, чем у других якорей, зависят от длины и водоизмещения судна. Однако грибовидный якорь для топкого дна обязательно должен быть снабжен обушком на тренде: вытащить его за рым или обух, если затянет в грунт, невозможно, не зачерпнув бортом.

Сделать грибовидный якорь можно из днища от бытового газового баллона; уже якорь из донышка от 5 л баллона надежно держит 1-2 местную лодку ПВХ. Днище от баллона отрезают там, где оно переходит в вертикальные стенки (наклон касательной такой же, как у адмиралтейского якоря – 40 градусов). В днище вырезают 3-4 отверстия диаметром 30-40 мм, чтобы грунт сквозь них продавливался, а не забивал лемех якоря.

Веретено грибовидного якоря из баллона делают из отрезка стальной трубы диаметром 40-60 мм. Его длина для 1-2 местной лодки от 200 мм; для 3-4 местной – от 300 мм. К верху веретена приваривают обух их согнутой 10 мм арматурины. А к тренду – обушок из 6-8 мм. Для полной надежности такого якоря на любом дне веретено заливают свинцом.

Эволюцию якоря-кошки можно пустить и по другому пути, чему пример чертежи складного мини-якоря для 1-3 местной лодки ПВХ на остальной части рисунка. Способ создания держащей силы у него совершенно своеобразный: при волочении этот якорь поворачивается, ввинчиваясь в донный грунт или цепляясь лапами за камни. Для большей надежности его веретено желательно сварить из отрезков труб и залить свинцом. Цепкость данного якоря невелика: его нужно с метр проволочь, чтобы закрепился как следует. Зато мини-якорь сложенным можно носить в кармане, и он якорь-нетеряйка: достаточно рывка за якорь-трос, чтобы его застрявшая лапа вышла из щели или затянутый в топь якорь пошел вверх (вира, как сказал бы моряк).

Кошка из подручных материалов

У якоря-кошки есть еще одно достоинство: его можно сделать из подручных материалов. Конкретно – из пары кривых обломков или обрезков сучьев для лап, камня подходящего размера и формы, и еще куска кривого сука или рогульки для веретена. Сучья-лапы связывают накрест, привязывают к перекрестью камень; затем к нему – рогульку или сук-веретено. Известны случаи, когда люди выживали в экстремальных условиях благодаря самодельному якорю-кошке из подручных материалов.

Примечание:
однако не забывайте, врожденный порок любого якоря-кошки – лодка может сесть на его лапу днищем!

Если с якорем что-то не так

Для сшитых и, особенно, надувных носимых на себе лодок масса и компактность якоря имеют определяющее значение, поэтому якоря для них следует делать как можно более легкими. Но как быть, если якорь пополз?

Способ увеличить держащую силу якоря известен давно: пригруз на якорь-тросе или якорь-цепи, слева вверху на рис. Кто помнит школьную физику, без труда подсчитает, что пригруз в половину веса якоря способен увеличить его держащую силу вдвое и более. Для легкого якоря надувной или шитой лодки достаточно свинцового пригруза в 1-2 кг; много места он не займет. Для установки на трос пригруз снабжается карабином, его можно закрепить на пригрузе жестко. Спускают пригруз на леске, которая на рыбалке всегда под рукой.

Другая нештатная ситуация с якорем – застрял. Способ освободить застрявший якорь также известен: буйреп, закрепленный на тренде, и буек-поплавок. Чтобы якорь вышел из мертвого зацепа, тянут за буйреп. Если обушка для него на якоре нет, а дно заведомо «подлое» (топкое, каменистое), буйреп можно привязать к тренду, как показано на рис.

На малых судах держать бухту буйрепа и буек часто неудобно. В случае, если якорь с поворотными лапами или какая-то из его модификаций, радикальное средство превратить якорь в нетеряйку – скользящий рым, поз. а-г на рис. Наиболее надежен скользящий рым по поз. в, но якорь с ним громоздок. Высвобождают якорь, как показано на поз. г: дают судну ход против натяга якорного троса.

Рыбаки часто сталкиваются с проблемой загрязнённого берега. Разместиться и забросить удочки в куче мусора или на заиленной площадке тяжело и некомфортно, поэтому многие используют плавательные средства для того, чтобы выбраться на середину водоёма. Лодочное оснащение стоит дорого, и рыболовы стараются сэкономить. Так, многие создают якорь для лодки ПВХ своими руками. Сделать это достаточно легко, если следовать поэтапной инструкции по сборке.

Требования и характеристики

Наличие якоря в арсенале лодки — это важный момент, который способствует удачной рыбалке и решению множества проблем. Когда рыбак выплывает на середину водоёма, быстрое течение или сильный ветер постоянно раскачивает лодку. Это мешает рыбачить и представляет опасность для человека из-за риска перевернуться. Анкер, способный помочь в таких ситуациях, должен соответствовать ряду общих требований:

вес должен составлять 10% от массы плавательного средства;
элементы формы должны иметь крючковатый вид, чтобы якорь мог зацепиться за дно водоёма и удержать лодку;
должно иметься отверстие для крепления верёвки или цепи.

Даже продуманный до мелочей анкер часто не может сдержать на месте плавательное средство.

Такой элемент создаётся исключительно под определённые характеристики местности и погодные условия. За характеристики принимаются следующие факторы:

максимальная высота волн;
материал и конструкция сборки днища лодки;
сила ветра;
трос, используемый для якоря.

Сила ветра и высота волн — это показатели, которые влияют на скорость течения и перемещения лодки. Чем сильнее порывы ветра, тем быстрее течение, и лодку сложнее удержать на одном месте. Всё зависит от её веса, бо́льшая часть которого приходится именно на днище. Железные плавательные средства требуют крепкого захвата за дно водоёма, поэтому важно подобрать правильный тип троса. На маленьких лодках использовать цепь проблематично. Остаётся только трос в виде каната, рассчитанный на большую силу натяжения.

Выделяют два типа тросов для лодочных анкеров:

Искусственный трос — самый популярный среди рыбаков из-за большого срока службы и устойчивости к влаге и гниению.
Приспособление из натуральных материалов — такие тросы редко подходят из-за плохой влагоустойчивости.

Могут пригодиться оба варианта канатов. Определить, какой из них подойдёт, можно только после ряда наблюдений. Чтобы якорь выполнял все функции, следует предварительно ознакомиться с погодными условиями в местности, где будет проходить рыбалка. Затем следует определить конструкцию якоря и подготовить материалы и инструменты.

При выборе конструкции для незнакомой местности лучше поговорить с рыбаками, которые исходя из собственного опыта могут подсказать лучшую схему.

быть компактным и не весить слишком много;
иметь большой срок эксплуатации;
легко сниматься со дна;
быть устойчивым к коррозийным процессам;
удерживать лодку с минимальным движением в пределах натяжения каната.

Этими качествами должен обладать самодельный якорь для лодки ПВХ. Чертежи помогут учесть все необходимые требования в процессе его изготовления. Чтобы достичь необходимого результата, нужно также чётко следовать инструкции.

Преимущества самодельных приспособлений

Рыбаки часто используют в качестве якорей подручные материалы: камни, кирпичи, куски металлолома и прочее. Такой анкер лучше не использовать. Неправильная форма будет мешать нормальному закреплению лодки в конкретном месте водоёма, и якорь не зацепится за дно. Такие элементы занимают много места в лодке, а для надувных плавательных средств представляют опасность, если есть острые углы. Приспособить такой анкер на борту сложно и неудобно, поэтому остаётся использовать самодельный механизм
или промышленную модель якоря.

Промышленные модели стоят дорого и часто оправдывают свою цену, однако они имеют стандартную форму и не приспособлены под конкретный водоём или погодные условия.

Кроме того, такие якоря могут быть бракованными и не отвечать необходимым требованиям. Учитывая эти факты, легче и дешевле сделать якорь для лодки ПВХ по чертежам своими руками
.

Преимущество самодельных моделей состоит в свободе выбора массы и конструкции. При изготовлении многих якорей требуется заливка полостей жидким свинцом для утяжеления. Регулируя количество свинца, можно выбрать необходимую массу под определённый размер и вес лодки. Существует способ создания разборных конструкций, которые считаются универсальными.

Изготовление своими руками

Рыбачить на лодке без якоря сложно, ведь рыболовы часто сталкиваются со множеством проблем, которые могут даже угрожать жизни. На самом спокойном водоёме существуют подводные течения или появляются порывы ветра, которые сносят лодку с выбранного места. В таких ситуациях спасает специальная крепёжная система, удерживающая плавательное средство. Важно подобрать правильный вид якоря
, ведь каждый из них отличается формой и функциональностью.

Выделяют следующие виды анкеров для лодок:

кошка;
якорь Дэнфорта;
Курбатова;
Холла;
грибовидный;
«непотеряйка».

Каждый тип имеет свои особенности. Якорь Дэнфорта считается универсальным. Он способен выполнить свою работу на дне с любым рельефом. Грибовидные зацепы используют на водоёмах со средним и быстрым течением. Каждая конструкция имеет достоинства и недостатки, которые проявляются в зависимости от условий.

Простые разборные модели

Для водоёмов, которые защищены от сильных ветров и не имеют быстрого поверхностного или подводного течения, подойдёт простой разборный анкер
. Рыбаки часто используют этот вид ещё и из-за доступных материалов для его сборки.

Для него требуются следующие детали:

1 металлическая труба длиной 270 мм и диаметром не менее 25 мм;
1 втулка, 1 гайка;
2 металлических кольца;
2 кг свинца;
4 части металла.

Четыре металлические полоски необходимы для изготовления лап. Втулку крепят к металлической трубе и соединяют всю конструкцию. Сделать это можно с помощью сварки или крепёжных элементов для возможности разборки конструкции в случае замены деталей. Свинец необходим для того, чтобы увеличить вес анкера путём заливки в полость трубки. Такая простая модель модернизируется путём замены деталей.

К сварным конструкциям можно отнести якорь Курбатова, который требует наличия стального прута, проволоки и металлических отрезков.

Стальная проволока сгибается в форме веретена, после чего к заготовке начинают приваривать металлические пластинки. Именно за счёт металлических отрезков якорь получает надёжное сцепление с дном и удерживает плавательное средство на одном месте.

Пирамидальный якорь и кошка

Якорь-кошка широко используется рыбаками в самых различных условиях. Этот тип отлично подходит для небольших надувных лодок, выполненных из ПВХ. Ещё одно преимущество — это складная конструкция, которая позволяет размещать его в маленьком пространстве. Лёгкий вес не является проблемой, ведь его можно утяжелять добавочным грузом при усилении ветра. Лапы прикреплённые к веретену, регулируются за счёт того, что они нанизаны на проволоку. Так можно подстроиться под особенности рельефа дна водоёма.

Якорь пирамидальной формы — это «незацепляйка», которая подходит для водоёмов с замусоренным или неровным дном, способным создать неудобства при подъёме анкера. Он изготавливается из металлических листов, которые складываются и свариваются в цельную конструкцию. При этом необходимо оставить прорезь для заливки жидкого свинца. Именно свинец становится главным утяжелителем якоря
, причём можно самостоятельно подобрать его количество исходя из нужного веса.

После того как свинец заливается в полость конструкции, нужно до его застывания установить туда проволоку, которая после остывания металла хорошо в нём закрепится. Пирамида крепится к тросу, и на этом анкер считается готовым.

Перечисленные варианты — не единственные способы того, как сделать якорь для резиновой лодки. Ещё один способ заключается в соединении множества деталей между собой. Для этого необходимо изготовить металлические пластины разного размера и проделать отверстия так, чтобы можно было с помощью болтов и гаек соединить их в цельную конструкцию. Такой вариант хорош тем, что анкер в любой момент можно разобрать, снять лишние пластины или добавить их для регулировки веса. При работе со свинцом после изготовления приспособления изменить вес уже не получится.

Сделать самодельный якорь в домашних условиях легко. Это самая простая часть работы с ним, ведь часто анкер деформируется, или его теряют в процессе эксплуатации. Во избежание подобных проблем важно соблюдать правила эксплуатации якоря.

Каждый водоём отличается рельефом дна и загрязнённостью. Всё это влияет на зацеп анкера, поэтому необходимо заранее изучить дно или поговорить с рыболовами, знакомыми с местностью. Самостоятельно определить специфику дна трудно, поэтому при эксплуатации якоря рекомендуется:

прикреплять анкер к тренду;
вытаскивать его, используя буйрепер;
оборудовать якорь буйком.

Если плавательное средство надувное или небольших габаритов, чаще всего используется один анкер, но лучше перестраховаться. Причин для этого несколько:

Следуя всем рекомендациям, легко сделать якорь для надувной лодки своими руками. Чертежи, видео, инструкции по сборке помогают наглядно увидеть, как провести сборку конструкции, используя простые и распространённые материалы. Главное — не забывать о технике безопасности и правилах эксплуатации анкера при плохой погоде или в условиях рыбалки проходит на водоёме с илистым или замусоренным дном и неровным рельефом.

Внимание, только СЕГОДНЯ!

Покупайте с хорошими скидками для личного пользования и в подарок друзьям, знакомым.

Приобретайте качественные товары по доступным ценам в . Делайте подарки себе и своим близким!

Подписывайтесь на нас в Facebook, Youtube, Вконтакте и Instagram. Будьте в курсе последних новостей сайта.

Оглавление:

При ловле с лодки обязательно необходимо использовать якорь. Учитывая цены на это изделие, многие рыболовы решают изготовить самодельный якорь для лодки. В данной статье рассмотрим более простые и сложные способы изготовления данного аксессуара. Укажем, какие материалы и инструменты необходимы для такой работы.

Способ №1. Самостоятельное изготовление якоря из свинца

В данном способе мы рассмотрим, как сделать якорь из свинца и стального болта. Для этого нам потребуется газовая горелка и один или несколько кусков свинца весом 6-8 килограмм. Плавить его будем в стальной глубокой тарелке.

Ждем, пока свинец полностью расплавится и получится вот такая жидкая масса:

Держим немного его в вертикальном положении. Перед этим лучше одеть на руку перчатку, чтобы не обжечься. Подождали, пока свинец остынет после чего окунаем его в воду. Очень важный момент. Перед заливкой самодельного якоря для лодки хорошо смазываем емкость изнутри. Используем для этого машинное масло или солидол. Если нет их, то можно обойтись подсолнечным маслом. Главное, чтобы вся поверхность была жирной. Это делается для того, чтобы якорь из свинца легко извлекался из тарелки. Чтобы не пришлось потом кувалдой выбивать его, испортив форму.

Если все сделать правильно, то мы получим вот такое аккуратное изделие:

Чем хорошо данный якорь? Во-первых, он хорошо держит лодку, плотно прилегая к поверхности дна. Во-вторых, данный якорь не будет застревать в корягах и в зарослях, как это иногда случается с магазинными якорями. И в-третьих, данное изделие на порядок дешевле магазинных. Если у вас имеется возможность добыть свинец в достаточном количестве, то проблем с изготовлением у вас не возникнет.

Важный момент, касающийся диаметра ушка. Вместо болта можно взять стальную скобу. При заливке просто утопите ее на нужную глубину, чтобы виднелась проушина. Делайте это с расчетом толщины каната, который будет продеваться сквозь отверстие.

Способ №2. Как сделать якорь для лодки из металлических заготовок

Для изготовления данного якоря нам потребуется металлическая трубка диаметром 4 см, две заготовки и болт с проушиной

Пластины затачиваем и привариваем их между собой, а потом получившуюся заготовку привариваем к трубке. В трубке делаем резьбу, в которую вкручиваем болт с проушиной. В результате у нас получится вот такой якорь весом 3,5 кг.

Как видим заготовки обточены со всех концов. Изготовления резьбы и подбор болта лучше доверить токарю. Он выточит и подгонит трубку до нужного состояния. Лучше создать чертеж якоря для лодки с указанием толщины и длины трубки и отдать его токарю.

Способ №3. Изготовления якоря своими руками из цементного раствора

Представляем еще один вариант, как сделать якорь из подручных средств. Для этого нам потребуется пакет цемента определенного веса. Разводим цемент в воде в соотношении по объему 1 к 4. Для размешивания используем специальный венчик. После получения цемента его заливаем в емкость. В нашем случае мы будем использовать часть пластиковой бутылки. В результате получим якорь весом 5-6 кг. Для получения более тяжелого изделия используем емкость большего объема и больше цемента. После заливки цемента берем заготовку из толстой проволоки или металлическую скобу и вставляем ее в цемент. Получится вот так:

После того, как цемент застынет, обрезаем лишнюю часть пластика. Изделие можно использовать.

Как видим, в данном случае не потребуются чертежи якоря для лодки. С этой задачей справится даже человек, не особо умеющий что-нибудь создавать своими руками.

Якори для лодок из блина для штанги, гусеничного трака и старого утюга

Якорь можно сделать из гусеничного трака ДТ-75. Его вес составляет 14,8 кг. Есть еще траки весом чуть больше 8 кг. Если они для вас будут более предпочтительными, то используйте их. Данные модели раз подходят для наших задач. Выглядит звено гусеницы таким образом:

Для надежной фиксации данного элемента к канату к нему в местах, отмеченные стрелками лучше всего приварить металлические кольца, или можно одно большое. Через кольцо будет крепиться канал.

Найти трак можно в ремонтной мастерской, где чинят сельскохозяйственную технику. Там же можно попросить приварить кольцо. Наверняка там есть неисправные траки, которые сдают как металлолом. Заплатите чуть больше, или отблагодарите человека правильными продуктами, и вы получите замечательный якорь. Он очень хорошо лежит на дне и держит лодку.

Чтобы он не ржавел, оберните его толстой липкой пленкой.

Еще один вариант самодельного якоря для лодки — это блин для штанги. Выбираем такой, чтобы весил 5-6 кг и имел отверстие, в которое проходил канат.

Блин можно покрасить водоэмульсионной краской, чтобы он не ржавел.

Весьма оригинальным самодельным якорем для рыбалки будет старый утюг, которым гладили с прошлом веке. Выбираем такой, чтобы весил от 10 до 15 кг и чистим его от ржавчины, если она есть. Чтобы легко убрать ржавчины помещаем утюг в какой-нибудь мощный растворитель вроде диметиловой кислоты или уксуса. Полежав примерно сутки, утюг сможет легко избавиться от ржавчины. Для ускорения процесса можно использовать щетку по металлу.

Это изделие также можно покрасить водоэмульсионкой. Как видим, у данного утюга имеется достаточно большая проушина, через которую легко пройдет канат.

Выводы об изготовлении якорей своими руками

В данной статье описаны не все способы изготовления якорей. Например, некоторые рыболовы используют автомобильные амортизаторы-пружины, гири, отрезки рельсов, другие тяжелые предметы. Достаточно обратить внимание на подобные, казалось бы, ненужные предметы, включить немножко фантазии, и из них вы сможете сделать себе якорь для рыбалки.

Позволят вам приобрести любые по выгодным ценам!

Подписывайтесь на нас в — через них мы публикуем много интересной информации, фото и видео.

Популярные разделы сайта:

Позволит вам понять, как клюют все рыбы в зависимости от времени года и месяца.

Страница расскажет о многих популярных снастях и приспособлениях для ужения рыбы.

Подробно описываем живые, растительные, искусственные и необычные.

В статье вы познакомитесь с основными видами, а также с тактиками их использования.

Изучите все , что бы стать настоящим рыболовом и научиться правильному выбору.

Я, специально для фотографии, вытащил из гаража и свалил свои якоря в эту живописную кучу. Это не все мои якоря. Часть из них — самодельные; несколько штук вытащил из воды, когда доставал завоз; два подарили.

Вот тема-то! Якорь не проблема — купил в рыболовном магазине американский DANFORTH SUPERHOOKER или китайский Wancheng и все дела. Вроде всё просто, но такое простое решение вопроса не соответствует опыту рыбалки. Точнее, совсем не соответствует.

Первая проблема это стоимость якорей. Даже за сравнительно дешёвые китайские якоря для рыбацких лодок не всем хочется платить деньги. Это может быть не пресловутая «грудная жаба», а простой расчёт ибо есть местности, где якорь является расходным предметом рыболовного снаряжения.
Это могут быть реки с затопленным лесом, либо судоходные густонаселённые реки, где дно сплошь покрыто проволокой и обрывками верёвок от сеток, вентерей и других рыболовных снастей.

Кроме стоимости якорей имеет значение их вес, габариты, способность удерживать лодку на разных грунтах и на течении разной силы. Именно здесь спрятаны неразрешимые противоречия и не существует якорей способных их удовлетворить.

Конечно, среди посетителей сайта есть рыболовы имеющие возможность покупать якоря для лодки. Часть рыболовов ещё живут в многоэтажных домах и вынуждены покупать якоря так как им физически негде организовать рабочее место.
Неясно какой смысл в покупке якоря рыболовом, живущим в частном доме. Любые куски трубы и проволоки можно превратить в якорь за несколько минут, так как якорь это просто кусок железки определённой формы.
Расходный кусок железа, ибо зацепы никто не отменял.

В местах рыбалки с большим количеством зацепов лучше пользоваться весовыми гирями, кусками рельс, «плашками» из-под железнодорожных рельс, отслужившими свой срок коленвалами и другими подходящими грузами.
Здоровье надо иметь приличное, потому как поднимать вес превышающий 20 кг., на глубине метров 10 и на течении может быть весёлым занятием.

Это «магазинные» якоря для лодок.
Кажется, один я всё-же покупал: это якорь номер 1. Якорь маленький, наверно подходит для малюсенькой резиновой лодки. «Лапы» прокручиваются, неудобное «колёсико» фиксирующее лапы в раскрытом положении. В общем, на мой взгляд, совершенно бесполезный якорь.

Необходимо высказать своё мнение по якорям 2 и 3. Главное отличие это длина квадратной части. Я считаю, якорь номер 3 предпочтительнее.

Складной якорь-кошка для лодки.

Это самодельные якоря.
Якоря №1 мне подарили. Изготовлены якоря хорошо, но имеют большие недостатки: короткий квадрат и большой внутренний размер квадрата на подвижной части якоря. Приходится привязывать проволокой или верёвкой иначе при опускании на дно якорь складывается.
Якоря №2 и №3 выловлены мной в Дону и в основном отличаются диаметром проволоки. У №2 лапы тонкие и могут разогнуться на зацепе. Квадрат тоже длиннее у якоря №2.

Якорь-кошка для лодки своими руками.

Распространённая конструкция самодельного якоря-кошки.

Как быстро сделать самый простой якорь-кошку для лодки?

Самый простой якорь-кошка для лодки.

В обрезок трубы подходящей длины просунуты куски проволоки.
ВСЁ!
Длина якоря показанного на фото 37 см.
Якорь лёгкий поэтому может понадобиться подрузка.

Как самому сделать хороший якорь для лодки, совершенно бесплатно?

Из-за якорей показанных на следующих трёх фотографиях и была создана данная страница сайта.
Распространённый раскладной якорь-кошка имеет неприятный недостаток: он стоит денег, а самодельные занимают много места. То есть рыбацкий якорь должен быть компактным и занимать очень мало места в сложенном состоянии.
Именно этим требованиям отвечают данные якоря.

Данные якоря самодельные и очень простые. Надо сказать, у них тоже есть недостаток: якоря плохо держат лодку на илистом грунте. Зато в глину врезаются так, что не вытащишь.

10.10.2013 9:42:49 Время последнего редактирования.

Продолжение следует…

Источник

Многие рыбаки изготавливают не только различные грузики, поплавки и приманки, но и делают добротные якоря для надувных лодок. Без сомнений, это намного лучше, так как, во-первых, вы экономите денежные средства, а во-вторых, будете уверены в надёжности приспособления.

Якоря для надувных лодок делаются различными способами. Наиболее популярный метод изготовления – это так называемый Курбатовский
, предполагающий создание сварной конструкции. При наличии необходимых материалов и инструментов, вы получите в распоряжение простой, компактный якорь небольшого веса.

Требования к самодельному якорю

Главным требованиям к якорю является его способность удерживать судно при условиях воздействия волн, ветра и течения. Удерживающая сила же зависит от массы якоря.

Для определения необходимой массы лучше воспользоваться специальными таблицами или же провести вычисления с помощью формул, хотя можно ориентироваться и на стандартные правила. К примеру, якоря с весом в 5-6 кг
способны удерживать лодки с водоизмещением в 450-550 кг
.

В целом, вес якоря составляет примерно 1% от веса и 1% от длины водного судна. Но кроме характеристик лодки нужно учитывать также силу ветра и течения, наличие волн
.

Важным моментом является и тип донного грунта, так как некоторые якоря подходят не для любой подводной почвы.

Изготовление простого разборного якоря

Для изготовления самодельного разборного якоря вам понадобится небольшая трубка из нержавейки
: диаметр – 25 мм, длина – 270 мм. На её конец привариваем втулку
с 25-мелиметровой резьбой М12.

Лапы
делаются из полосок нержавеющей стали
со следующими габаритами: длина – 260 мм, ширина – 40 мм, толщина – 4 мм. Края лап нужно обработать наждачной бумагой.

На одну из лап привариваются две полоски
с целью предотвращения прокручивания лап в собранном положении якоря. Сами лапы надеваем на шток
и закручиваем гайкой М12. Для того чтобы якорь можно было собрать без применения инструментов, на гайку привариваем кольцо. На другой стороне якоря же делается отверстие, в которое вставляется ещё одно кольцо (диаметр – 40 мм, толщина проволоки – 5 мм). Весить такой якорь будет 1,6 кг.

Чтобы повысить устойчивость лодки в условиях сильного ветра можно в шток якоря залить примерно 2 кг свинца
.

Такой разборный якорь крепится к сидению при помощи специального шнура с карабином. Кольцо, которое было приварено к гайке, может использоваться для закрепления шнура при стоянке на каменистом дне с корягами. Когда шнур будет подцеплен к якорю за нижнее кольцо, процесс вытягивания якоря станет более легким.

Для изготовления якоря такого типа нужны:

кусочек металлического прута с длиной в 12 мм;
листовая часть (толщина 3 мм);
проволока (диаметр не меньше 8 мм).

Якорь будет обладать раздвоенным веретеном и одной лапой. Приблизительный вес – 2 кг.

Сначала делаем веретено из проволоки, к верхней части которого привариваем планку. Далее привязываем фиксирующие планки к штоку. Благодаря им будет разворачиваться лапа, обеспечивается надёжный зацеп за донный грунт. Концы веретена у штока следует приварить полоской металла, что нужно для поддержания единственной лапы в рабочем положении.

Для лодок ПВХ с длиной в 3-4 м отличным решением будет использование якоря-кошки. Проще всего изготавливается складной вариант, конструкция которого предусматривает закрепление лап при помощи шарниров внизу основы якоря. Положение лап якоря меняется при помощи специальной муфты, которая скользит по веретену и стопорит в верхнем или нижнем положении.

Чтобы не произошло обрыва, лапы закрепляем на штоке при помощи шплинтов, которые в случае застревания конструкции срезаются, позволяя лапам распрямиться и выйти из-под коряги или иного блокирующего объекта. Повысить компактность можно при помощи шарнирного крепления лап внизу штока, на который надевается плавающая муфта. Так вы сможете легко складывать лапы и приводить их обратно в рабочее положение.

Такой якорь-кошка особенно хорош при безветренной погоде. В случае сильных порывов ветра якорь следует дополнительно утяжелить.

Самодельный якорь для лодки пвх

Статьи по теме:

	Рыболовные самоделки своими руками

	Обзор лучших балансиров для зимней рыбалки
	Ловля на мормышки: разновидности, снасти, техника ловли
	Виды рыбопоисковых эхолотов для рыбалки
	Обзор алюминиевых лодок для рыбалки

	Как выбрать катушку для спиннинга?
	Электромоторы для надувных лодок(обзор)
	Алюминиевые катера для рыбалки
	Какую катушку выбрать для фидера — обзор характеристик
	Характеристики и возможности фидерных удилищ

Плавающие средства
, независимо от размера, нуждаются в тормозах не меньше, чем наземный транспорт. Если плоты и паромы тормозят багром, то корабли, суда, лодки, туристские и рыбачьи плоты стопорятся на воде якорями.

Для небольших плавсредств можно купить готовый якорь, но, в ряде случаев, целесообразно изготовить его своими руками. Для одной лодки неплохо иметь их минимум два -передний и задний. Такое стопорение будет надёжней и влияние ветра и волн на произвольные перемещения судёнышка будет минимальным
.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий
, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

2. Якоря грибовидные
, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Камень с отверстием для крепления каната
Пластмассовая бутылка со срезанным верхом
. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Галерея: самодельные якоря для надувных лодок ПВХ (25 фото)

Масса

Требуемую массу якоря
можно определить несколькими способами:

По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации
является, безусловно, интернет.
По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Выбор каната

Материал и тип

Цепи для надувных лодок противопоказаны. Категорически! Канаты из природных материалов
(например, пеньки или джута), скорее всего, не встретятся в продаже или в сараях даже самых рачительных хозяев. Стало быть, выбирать придётся среди синтетических изделий

Прочность на разрыв материала определяется под усилие, превышающее массу якоря в 70 раз. Канат должен быть скручен из волокон, диаметром не менее 10 мм во избежания передавливания рук при манипуляциях с якорем.

Длина каната

Этот показатель зависит от силы ветра и предполагает знание глубин водоёма, на котором будет использоваться лодка.

Если длина якоря равна утроенной глубине водоёма, то, возможно, плавание при ветре силой до з–х баллов.
Если ветер дует с силой 6 баллов, то потребуется канат длиной в 5 глубин водоёма.
При ветре силой 9 баллов, следует позаботиться о якорном канате длиной в 7 глубин.
Если ожидается сильное течение, то длину каната следует увеличить дополнительно, запас будет отнюдь не лишним!

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
Кольца монтажные, 2 шт.
Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
- полоски10…15 см х2 см, 4 шт.;
- полоски 4…5 см х 2 см, 4 шт., края закруглить.
- полоски 3 см х 2 см, 8шт., закруглить с одного торца.
- лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

4 из 8-ми полосок размером 2х3 см просверливаются (выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе
.
На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

Материалы:

Металлический прут. Длина 12 мм.
Металлические полоски. Толщина проката 3 мм.
Проволока. Диаметр не более 8 мм.

Технология:

Из проволоки изготавливается веретено.
Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

Разборной якорь своими руками

Материалы:

Свинец * до 2-х кг.
Кольца из металла, 2 шт.
Стальная трубка, диаметр 25 мм и длина 270 мм.
Втулка на 25 мм.
Гайка М12.
Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

на одном конце трубки сверлится отверстие;
к другому концу трубки приваривается втулка;
края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
лапы надеваются на трубку;
заделывается гайка;
кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Заключение

В магазине нелегко найти якорь, удовлетворяющий всем требованиям и пожеланиям рыбака или туриста. Да и цена такого изделия высока. Нет, по сути, и гарантии высокого качества купленного товара.

Поэтому изготовить якорь для лодки ПВХ своими руками, значит, оптимально решить эти проблемы

И последний совет: самодельные якоря для лодок ПВХ следует оснастить буйками. Их можно сделать из куска пенопласта.

Лодка без якоря сродни птице без крыльев. Поспорить с этой аксиомой решатся разве что любители плыть по течению. Те же, кто жить не может без рыбалки, знают, какое это кропотливое занятие, требующее усидчивости и внимания к мелочам. Потому и к изготовлению своими руками якоря для лодки ПВХ подойдут старательно и с полной ответственностью. И правильно: пренебрегать техникой безопасности на воде нежелательно. Залог успеха в грамотно укомплектованной экипировке и вдумчивом подходе.

Стоит ли браться

В первую очередь желательно усвоить преимущества самодельного якоря над заводскими аналогами. При ближайшем рассмотрении их предостаточно:

Споткнуться можно и о другую загвоздку. В двух тысячах разновидностей якорного устройства тяжеловато разобраться и опытному мореходу. Рядовому владельцу надувной лодки жизни не хватит, чтобы перепробовать все и остановиться на чём-то одном.

Правильным курсом: варианты конструкций

Взять звучные и остающиеся на вооружении модели: Адмиралтейский, якорь Курбатова, Холла, Дэнфорта, якорь-кошка, вильчатый, грибовидный, Портера, Матросова. Даже названий не запомнить.

Не умаляя достоинств, многие просто не подойдут индивидуальному пользователю в силу громоздких размеров и сложного устройства. Чем же определяться в выборе якоря для небольшой лодки? Для затравки: подобное снаряжение не представишь без антикоррозийного покрытия. Кроме того, якорь должен:

иметь лёгкий вес, чтобы не пришлось поднимать лишние килограммы, нагружая поясницу;
обладать компактностью — не занимая места, умещаться в лодке или багажнике автомобиля;
обеспечить возможность без зацепа по первому требованию сняться с грунта;
и при всём этом выдавать достаточную удерживающую силу.

Вот и приходится вернуться к идее справляться с возникшими затруднениями самостоятельно, расчертив и исполнив намеченный якорь своими руками, благо, это вовсе не составит труда, зато сколько подарит удовольствия.

Производство: теорема успеха

Мореплавание издревле считалось уделом серьёзных мужчин. Подход к изготовлению якоря разумно применять соответствующий:

Звучит сложновато. И пусть обладатели калькулятора в десяток кликов отыщут требуемую величину, для всех остальных есть способ попроще:

якорь приводят в соответствие с весом плавсредства из расчёта: 1 к 100;
массу берут превышающую 1% от длины.

К примеру, лодке в четыре метра подойдёт четырехкилограммовый, а при заранее известной массе в 300 килограмм разумнее использовать трехкилограммовый якорь. Уж куда понятнее.

Важно оговориться: дополнительное утяжеление применяется в случае усиливающихся волн или ветре по мере необходимости.

Материалы и изготовление

История знает многих любителей поизощряться. Возникает соблазн использовать в качестве якоря заменители: чугунные гантели, обломок рельса, вековой утюг. Но подобный бытовой вариант уступит даже кустарно выполненной конструкции.

Якорь разборный
. Оптимальный выбор якоря для ПВХ-лодки. Идеален при транспортировке, занимает минимум места. Прост в изготовлении, нетребователен к материалам. Для комплекта понадобятся:

металлическая трубка (диаметр 30 и длина около 300 миллиметров);
рым-гайка и втулка под те же размеры;
две стальные пластины (250/40/4 мм, не забыть скруглить края, по желанию добавив изгиб в 5−10 градусов), две поменьше — под стопор;
кольца под крепление троса;
свинец твёрдый (готовый для расплава), в количестве двух килограмм, найти можно в старых автомобильных аккумуляторах.

В собранном состоянии к трубке, наполненной для утяжеления свинцом, крепятся установленные крест-накрест «лыжи», обеспечивающие необходимое сцепление с грунтом. Для устойчивости на одну из них приваривают или приматывают проволокой оставшиеся металлические полоски.

Якорь Курбатова
. Сварная конструкция диктует особенности строения. Стальную спицу в двух местах обвивают изогнутой наподобие примитивного домика проволокой, и она же служит запертому в образовавшемся пятиугольнике плавнику из обрезков металла поворотным механизмом. При переноске якорь сохраняет плоский вид, не мешая выпирающими деталями, тогда как раскрывается при необходимости на дне.

Якорь-кошка
. Ещё один зарекомендовавший себя складной вариант изготавливается из четырёх диаметральных распилов (напополам) стальной трубы, найти которую не составит проблемы в любом хозяйстве. Один конец каждого получившегося жёлоба сжимают до 50-миллиметрового просвета и сверлят под ушко для крестовины «веретена». Крепёж осуществляют стандартными гайками и болтами. Готовые к употреблению лопасти расходятся, напоминая устройство зонта. В сложенном виде под ногами не мешается.

Крепкий трос

Главные шаги на пути к тому, как сделать якорь своими руками, позади. Следующим немаловажным аспектом станет соответствующий канат, на который придутся основные нагрузки. Материал нетрудно предугадать:

цепи использовать для лодок из поливинилхлорида категорически не рекомендуется, их придётся отмести;
натуральные верёвки дёшевые, но недолговечные — едва ли кого-то обрадует перспектива остаться с пеньковым огрызком вместо якоря, остаётся единственно верный вариант;
искусственные не подвержены гниению, следовательно имеют увеличенный срок службы.

Совет не экономить прозвучит здесь очень кстати. Скрученные волокна полимерных канатов помогают избежать передавливания рук. Прочность (указана на упаковке) должна превышать массу якоря приблизительно в семьдесят раз, что сведёт риск обрыва к минимуму.

Размеры троса находят в прямой пропорции от силы разгулявшейся стихии, исчисляют в глубинах водоёма:

трехбалльный ветер потребует утроенной длины;
шестибалльный обойдётся в пять глубин;
девятибалльный — в семь.

Принято выпускать небольшой запас в зависимости от течения.

Один хорошо, два — ещё лучше

Ситуации случаются разные, капризы природы, как и особенности незнакомой местности, не предугадать, и даже идеально подобранный якорь может елозить по дну. В подобные минуты порывы ветра, переменчивый характер водоёма или интенсивное судоходство понуждают задуматься о дополнительном стопоре. Такое решение имеет свои преимущества: так предназначенный для речной гальки основной якорь идеально дополняется вторым, подходящим под озёрный илистый грунт. Всегда лучше перестраховаться.

Как не утопить якорь

Знание дна недостижимая роскошь, даже в прозрачной воде не углядишь скрытую за подстилкой из сапропеля корягу. Чтобы избежать потери якоря в непривычных условиях, достаточно следовать простым шагам недаром сложившейся инструкции:

ещё на берегу стоит как полагается закрепить якорь к тренду;
подтягивать необходимо поступательными движениями, используя буйреп;
важным штрихом станет оснастка троса буйком — на худой конец подойдёт пенопластовый кубик-поплавок.

Более других восприимчив к зацепам якорь-кошка, каменистое дно для него своеобразная природная ловушка. Дабы снизить вероятность утери, буйреп приматывают к месту соединения лопастей и веретена, пропуская специально оставленные полметра каната к вспомогательному кольцу из мягких пород. Когда необходимо вытащить намертво засевший зубец, такое кольцо разжимается, изменяя точку приложения усилий на нужную.

Не исключено, что в своём любимом хобби рыболов столкнётся и с другими затруднениями. Пусть это никого не отвадит. Главное — помнить, что все сложности преодолимы, и тогда ни один «якорь» не сможет удержать.

Примечание:
у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Якорь ли кошка?

Видео: самодельный якорь-кошка

Основные правила

Вес и трос

Примечание:
надежность якоря многократно увеличивает замена части якорного троса, ближайшей к якорю, цепью. Для лодки длиной до 4,5 м и водоизмещением до 500 кг достаточно заменить цепью первые, от якоря, 1,5-2,5 м троса.

Вместимость, чел	Масса якоря, не менее, кг (лодка без парусов)		Масса якоря, не менее, кг (лодка с парусами)	Калибр якорной цепи, не менее, мм (лодка без парусов)
1	1,5	3,5	2,5	4,0
2	2,5	4,0	3,0	4,5
3	3,5	4,5	4,0	5,0
4	4,5	5,0	5,0	6,0

Примечание:
если якорь адмиралтейский, его массу увеличивают на 20% против табличной.

Центр тяжести

Вес и держащая поверхность

Примечание:
способ довести вес уменьшенного якоря но нормы – залить часть полого веретена (см. ниже), или полностью веретено, свинцом. Мы о нем еще вспомним.

Цепкость

Типы якорей

Типы распространенных в настоящее время якорей и названия основных частей якоря показаны на рис.:

Примечание
: что значит М, см. ниже.

Примечание:
якорь Холла – технологические сложное изделие. Для его надежности важно и расположение центров тяжести его составных частей, что также нормируется.

Примечание:
якорями Матросова и Дэнфорта часто снабжаются большие суда в качестве запасных или верпов (вывозимых на шлюпке).

Примечание:
в большом судоходстве на якоря-плуги нередко ставят брандвахты – суда без хода, назначенные на долгую или вечную стоянку в определенном месте акватории (плавучие склады, причалы, сторожевые посты, казармы, тюрьмы и т.п.).

О якоре Курбатова

О плавучих якорях

Как избавиться от штока

Увеличим массу якоря сделав ему (на габаритные размеры 220..250х350 мм) лапы из 5 мм стали, веретено и ось лап из 14 мм прутка, а обух из 10 мм.
Отодвинем лапы от веретена прим. на 1/5 их ширины.
Заменим установочные лопасти-ограничители якоря Дэнфорта юбкой, наподобие как у якоря Холла, и наваренными на нижний конец веретена выступами, в который она будет упираться (угол поворота лап – 30 градусов).
Заодно и закруглим концы лап, чтобы уж точно не порвали лодку.

Видео: самодельный якорь для лодки ПВХ

Видео: якорь-трансформер своими руками

И все-таки кошка якорь!

Кошка из подручных материалов

Примечание:
однако не забывайте, врожденный порок любого якоря-кошки – лодка может сесть на его лапу днищем!

Если с якорем что-то не так

Любителям рыболовли ну никак не обойтись без лодки. А любая лодка не может быть без якоря. Это известно всем. Но что же делать, если денег на его покупку не хватает, или негде купить?

Все очень просто – сделать приспособление самостоятельно. А если пользоваться чертежами, то этот процесс не заберет много времени.

Как сделать самодельный якорь для лодки ПВХ?

Сначала следует оценить, нужен ли такой механизм вообще, и можно ли пользоваться лодкой без него. Он, прежде всего, нужен для поддержки безопасности пассажиров и рыбаков. Он удерживает равновесие. Благодаря этому приспособлению стоит на месте – чтобы добиться такого результата, не нужно предпринимать никаких дополнительных действий.

Механизм для лодки, произведенный по всем требованиям, должен иметь такие качества:

его масса должна превышать 10% от общей массы лодки;
масса также должна превышать 1% от длинны лодки.

Основные требования к конструкции

Чтобы якорь получился по-настоящему качественным, нужно рассчитать все факторы:

узнать есть ли волны, и какой оны высоты;
сделать расчет максимальной силы ветра;
тип дна лодки ПВХ;
правильно выбрать якорный трос.

Чтобы трос выдержал все нагрузки, он должен быть сверхпрочным. Нагрузки на него будут превышать вес конструкции в несколько десятков раз, поэтому именно такие усилия на разрыв он должен выдерживать.

Якорные канаты бывают двух видов:

синтетические (не гниют, долго служат);
натуральные (используются довольно редко).

Как поймать больше рыбы?

За 13 лет занятия активной рыбалкой я нашел много способов, как улучшить клев. И вот самые эффективные:

Активатор клева . Привлекает
рыбу
в
холодной
и
теплой
воде
с
помощью
феромонов
, входящих
в
состав
и
стимулирует
ее
аппетит
. Жаль
, что
Росприроднадзор
хочет
ввести
запрет
на
его
продажу
.
Более чувствительные снасти.
Читайте соответствующие руководства по конкретному типу снасти
на
страницах
моего
сайта
.
Приманки на основе феромонов
.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Даже в магазине нельзя купить такой якорь, который будет подходить именно под нужный вид рыбалки и те условия, в которых она будет проводиться.

Для того чтобы механизм для остановки лодки, сделанный своими руками, удовлетворял все требования рыбаков, нужно проделать такую работу по подготовке:

проверить погодные условия в том месте, где будет проводиться рыбалка;
выбрать модель;
подготовить все необходимые материалы;
пересмотреть инструкции, советы более опытных рыбаков, статьи в интернете по этой теме.

Чтобы самодельная конструкция стала наиболее эффективной, ее нужно делать по таким критериям:

он должен крепко удерживать лодку на одном месте;
его должно быть легко снимать с зацепов (и при том не потерять);
он не должен много весить;
иметь небольшие размеры, не занимать много места в лодке;
материал не должен поддаваться коррозии;
быть удобным именно для конкретного вида дна водоема.

Кроме магазинных якорьков, очень часто рыбаки используют в их роли подручные средства (камни, кирпичи, мешки с песком и прочее).

Они малоэффективные и тому есть причины:

они много весят – неудобно управлять лодкой и в то же время держать его в руке;
острые углы на некоторых видах приспособлений такого типа могут повредить лодку;
на то, чтобы крепко привязать камни или кирпичи тратится довольно много времени.

Использовать такие устройства можно лишь в том случае, если дно водоема устелено камнями.

Но и готовые конструкции, которые куплены в магазине, не всегда отвечают всем требованиям и могут подвести в самый неудобный момент.

Также у них есть и другие недостатки:

цена (в некоторых случаях она очень высокая);
заводские устройства могут продаваться с браком.

Поэтому намного выгоднее сделать якорь для лодки ПВХ своими руками. Тогда будут учтены все требования и условия рыбалки. Такой предмет не подведет в сложные моменты, так как его конструкция предусматривает появление непредвиденных обстоятельств.

Виды якорей для лодки ПВХ своими руками — чертежи

В некоторых условиях рыбалка на лодке без якоря практически невозможна. Даже если будет наблюдаться сильный ветер или надоедать подводное течение, надежный «тормоз» сможет удержать средство для плаванья на месте. Поэтому потребность такого механизма не следует недооценивать.

Якорь можно сделать своими руками. Сегодня самыми популярными вариантами самодельных конструкций данного типа стали:

конструкция Холла;
якорь-кошка;
устройство, сделанное по системе Курбатова;
грибовидные устройства для рыбалки на речке;
система Денфорта, которая помогает надежно укрепиться на любом виде грунта.

У каждого из этих видов есть свои недостатки. Но есть и положительные качества. Узнать какой именно механизм подойдет в данном случае можно только после детального рассмотрения каждого из видов.

Для его изготовления пригодятся такие материалы:

стальная трубка (ее диаметр – 2,5 см, длинна 27 см.);
1 гайка и 1 втулка;
4 полоски стали – две меньшие и две большие;
два металлических кольца;
около двух килограммов твердого свинца в расплавленном виде.

К концу рубки нужно прикрепить втулку. Четыре полоски стали будут служить в качестве лап. Все это скрепляется гайкой и надежно прикручивается. Для того чтобы приспособление было более тяжелым, внутрь можно залить расплавленный свинец.

Сварной Курбатовский якорь

Его изготовление более простое и материалов понадобится меньше:

стальной прут;
проволока;
полоски из стали.

Из проволоки нужно сделать некое веретено. Уже к нему привариваются полоски. Чтобы более надежно укрепить конструкцию к ней приваривают кусочки метала.

Якорь кошка

Для небольших ПВХ лодок очень часто используют конструкцию именно якоря-кошки. Он складной, не занимает много места. Это довольно легкое приспособление, поэтому в ветреную погоду требует утяжеления.

Лапы крепятся на веретено из проволоки. Их можно регулировать при помощи все того же веретена, сдвигая вверх и вниз.

Якорь пирамидальной формы

Для изготовления такого якоря нужно прежде иметь пирамидальную форму. Ее можно сделать с листов металла. Форму нужно вставить в углубление в земле залить ее горячим расплавленным свинцом. Для крепления используют кусок проволоки. Ее запихивают в горячий свинец, где она надежно застывает.

Второй способ изготовления такого вида приспособления для рыбацкой лодки предусматривает крепление пластин различного размера сверху вниз. Притом, самая маленькая пластина должна размещаться в самом низу. Таким образом, вес предмета можно с легкостью регулировать, просто снимая лишние или добавляя новые пластины.

Научится изготавливать такой предмет своими руками – это только полдела. Так же важно уметь правильно им пользоваться.

Ведь постоянно их терять – слишком дорогое удовольствие. Чтобы этого постоянно не случалось, следует помнить о правилах его использования.

Как не утопить якорь?

Дно водоема в разных участках может быть очень разным. Поэтому рыбак не может знать, куда именно он кинул лодочный «тормоз».

Для того чтобы таким образом его не потерять, нужно сделать следующее:

прикрепить его к тренду;
иметь в наличии буек;
вытянуть конструкцию можно при помощи буйрепа.

Сколько нужно якорей?

Для использования лодки ПВХ хватит и одного якоря. Но он должен быть надежным, а погодные условия – благоприятными. В ином случае лучше иметь запасное приспособление, чтобы не оказаться в неприемлемой ситуации.

Сильный ветер или подводные течения могут унести предмет. В этом случае лучше иметь еще один. Также различные механизмы подходят к разным типам дна водоема. Некоторые подходят к каменистому, некоторые не могут там закрепится. Этот фактор также нужно учитывать.

Источник

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря — универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:
- Сложность в обращении.
- Громоздкость.
- Высокая стоимость.
- Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
Якорь Портера. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов. Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.
Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность — шток расположен не у, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:
- Неэффективен на водоемах с галечным дном.
- На больших глубинах может долго погружаться.
Якорь Норхила. Обладает повышенной удерживающей силой. Принцип действия аналогичен адмиралтейскому. Достоинства:
1. Высокий КПД. При одинаковом весе, коэффициент удерживающей силы у якоря Нордхила будет в 7 раз выше, чем у того же адмиралтейского.
2. Удобство транспортировки.
3. Компактность (складывается).
4. Малый вес.
Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:
- Обладает высоким КПД.
- Быстро и надежно зарывается в дно.
- Малый вес.
- Компактный.

Выбор якоря и основные требования к якорям

При выборе якоря стоит ориентироваться на такие критерии как:

Коэффициент держащей силы. Рассчитывается либо по специальным формулам, либо из значений таблиц. Специалисты рекомендуют больше ориентироваться на вес якоря. В среднем, его масса должна составлять примерно 10% от грузоподъемности надувной лодки ПВХ. Вес якоря также можно определить по следующему соотношению. Он должна быть не менее 1% от длины лодки. Например, если длина 4,5 м. (450 см.), то умножаем это значение в (см.) на 0,01. В результате получаем, что для такой надувной лодки ПВХ, вес якоря должен быть не менее 4,5 кг.
Обязательно нужно учитывать тип грунта в месте, где планируется рыбачить, а также характер и особенности водоема (глубины, сила течения, как часто бывают сильные ветра и прочие факторы). К примеру, на водоемах с большой глубиной рекомендуется использовать стандартный якорь плуг, а вот на водоемах с сильным течением либо якорь-гриб, либо якорь Норхила.

Как изготовить якорь своими руками

Для его изготовления понадобиться:

металлический прут ил труба, длиной от 200 мм. — до 300 мм. и диаметром 25 мм. — 30 мм.
небольшой кусок полой трубы, диаметров — 40 — 50 мм.
монтажные кольца — 3 штуки.
металлически листы — толщина 4-6 мм.

Этапы работы:

Из металлических листов вырезать:
- Четыре полоски прямоугольной формы (размеры: ДхШ) — 50х20 мм.
- Четыре полоски с закругленными краями (размеры: ДхШ) — 50х20 мм.
- Восемь полосок с закругленными краями только с одной стороны и просвероить в них отверстия для крепления рук (ДхШ) — 80х20 мм (диаметр отверстий — 5-7 мм.).
- Четыре треугольника (лапы якоря).
К основной трубе необходимо приварить монтажные кольца (сверху и снизу).
Приварить к нижней части основы четыре полоски с закругленными концами (4 из 8).
Оставшиеся полоски приварить к второй трубе. Она должна свободно перемещаться по первой.
Просверлить отверстие в средних и длинных полосках — во-первых — по краям — а во-вторых, только с одной стороны.
Приварить треугольники к данным полоскам (к сужающимся сторонам). В средней части этих полосок, сделать небольшие надрезы и согнуть. После этого, сварить в данном месте. Таким образом, рогам придается изогнутая форма. Прикрепить сделанные рога, с помощью металлических прутков к нижним «ушам». Таким же способом прикрепить четырех сантиметровые полоски к ушам, расположенным на куске трубы и после чего надеть ее на основную трубу. Просверлить в рогах отверстия так, чтобы можно было соединить их прутками с отверстиями в других концах четырехсантиметровых полосок.

Курбатовский якорь

Для якоря данного типа понадобятся:

листовая часть, толщиной в 3 мм;
кусочек высококачественного металлического прута, общей длиной с 12 см;
проволоки с диаметром не менее 9 мм.

К пруту, длиной в 12 см. посредством проволоки прикрепляется главная листовая часть, которая предварительно подгоняется под объемный якорь и все вместе сваривается.По финансам — это один из самых доступных якорей, а на изготовление уходит не более 2-3 часов.

Что потребуется помимо якоря

К якорному тросу также предъявляются определенные требования:

Прочность. Чтобы ее рассчитать, необходимо массу якоря умножить на 70.
Толщина. Трос, толщиной в 7 мм. и выдерживающий усилия на разрыв в 1000 кг. вполне подойдет для большинства якорей, используемых для надувных ПВХ лодок.
Длина. Здесь также существуют определенные стандарты. Считается, что этот показатель должен превышать глубину в местах плавания в среднем в 4-5 раз. Кроме этого рекомендуется использовать специальные рым-кольца для стопорения якорного каната.

На самом деле, возможна и предельно привязка якорных шнуров. Она заключается в том, что сам якорный шнур через гаечную серьгу не пропускается — он просто привязывается за нее. К самой серьге якоря шнур закрепляется стандартным способом и дополнительно привязывается леской или проволокой. В текущем варианте также исчезает и риск зацепа непосредственное за какие-либо серьезные подводные препятствия. петлей, которая образована самим шнуром между двумя серьгами, но при этом также возникает опасность возможность потери.

Как создать якорь самостоятельно

Если же денежных средств на покупку готового якоря нет, или нет доверия к производителям, то качественный и надежный якорь для лодок ПВХ можно сконструировать дома самостоятельно, имея надлежащий опыт и знания. Рассмотрим создание якоря на примере сварного Курбатовского якоря.

Для того, чтобы сделать такой якорь, необходимо иметь:

Металлический прут, длиной 2 см;
Сталь в форме листа толщиной 2-3 мм;
Металлическая проволока диаметром не меньше 6 мм;

Вес такого изделия будет равен примерно 3 кг. Пошаговая инструкция:

Чтобы определить точную длину троса для якоря, необходимо знать точную глубина водоема, где вы собираетесь провести рыбалку
Во-первых, проволоку необходимо изогнуть так, чтобы получилось веретено, а в верхней его части приварить планку.
Во-вторых, нужно планки и шайбы, которые будут фиксировать якорь, прикрепить к штоку. При попадании на дно, они разворачивают лапу и обеспечивают ее сильную и надежную фиксацию за грунт.
Затем концы веретена у штока необходимо сварить полосой металла. Благодаря этому, лапа существует в рабочем положении.

Такой якорь сможет оставить лодку на любом дне, является отличным вариантом для лодки длиной в 4 метра.

Также помимо сложной конструкции можно изготовить якорь, не прибегая к сварке, просто вылив раскаленный металл в необходимую форму.

Для такого способа понадобится примерно 5-6 кг свинца:

Сначала нужно расплавить металл, плавить желательно в огнеупорном глиняном тигле.
Приготовить необходимую форму для заливки, форму можно подобрать самостоятельно.
Вылить расплавившийся металл в форму.
Просверлить дырку для веревки.
Деформировать заготовку так, чтобы имелся крюк или лапка, желательно сделать три таких лапки, свинец является довольно мягким металлом и хорошо поддается пластической деформации. Или же сделать заготовку в форме грибовидного якоря.

Таким образом, для создания якоря подобного типа не нужно иметь большие познания в конструировании. Достаточно лишь иметь немного фантазии.

Также можно самостоятельно изготовить складной якорь-кошку, так что, лапы конструкции будут крепиться снизу на шарнирах, а изменение состояния работоспособности лап будет меняться с помощью специальной кольцевой муфты.

При создании самостоятельно, конструкция якорей получается гораздо надежнее, так как вся работа выполняется собственноручно, конечно же, денежные затраты гораздо меньше.

Помимо сложной конструкции можно изготовить якорь, не прибегая к сварке, просто вылив раскаленный металл в необходимую форму

Достоинства самодельных якорей над магазинными

Довольно часто, вместо реальных якорей, рыбаки применяют подручные средства, в виде камней, кирпичей, балласта с песком и т.д.

Как правило, они обладают малой эффективностью:

такие подсобные устройства не компактные и занимают много полезного пространства лодки;
если имеются острые углы, то они могут повредить лодку;
на установку такого якоря тратится много полезного времени.

Применение подобных устройств оправдано в том случае, если дно водоема твердое и чистое. Несмотря на это, заводские конструкции не всегда отвечают необходимым требованиям.

К недостаткам можно отнести:

высокую, порой не оправданную цену;
изделия могут оказаться просто бракованными.

Если взять во внимание вышесказанное, то якорь проще, дешевле и доступнее изготовить самому. Тем более, что рыболов понимает, какой именно нужен якорь, чтобы рыбалка была комфортной.

Виды якорей для лодки ПВХ своими руками — чертежи фото

Без якоря, тем более на течении, вряд ли можно рассчитывать на рыбалку вообще. Но это совсем не означает, что на водоеме без течения якорь не понадобится. Как правило, на любых водоемах могут присутствовать подводные течения. Кроме этого, ни дня не бывает без ветра, который способен гонять лодку по водоему без проблем. Наличие якоря поспособствует решению многих задач. В связи с этим не следует недооценивать наличие якоря, тем более, что сделать его самому не так уж и сложно. Самыми популярными на сегодняшний день являются следующие конструкции:

якорь Холла;
якорь-кошка;
якорь-Курбатова;
устройство в виде гриба для рыбалки на течении;
якорь Денфорта, предназначен для любого характера дна.

Каждая конструкция обладает своими достоинствами и своими недостатками. Чтобы понять, какой из вариантов наиболее подходящий, нужно детально рассмотреть каждую конструкцию.

Простая модель разборного якоря

Чтобы его сделать нужно иметь следующие детали:

металлическую трубу, диаметром 25 мм и длиной 270 мм;
одну гайку и одну втулку;
четыре отрезка метала: два меньших и два больших;
два кольца из метала;
два килограмма свинца.

Сборка:

К концу трубки крепится втулка. Четыре полоски из стали послужат в качестве лап. Вся конструкция скрепляется гайкой. Для увеличения веса якоря, внутрь трубки заливается свинец.

Сварной якорь Курбатова

Это сварная конструкция, поэтому деталей понадобится меньше. Вот они:

прут из стали;
стальная проволока;
металлические отрезки.

Из проволоки нужно согнуть, что-то похожее на веретено, и уже к этой заготовке привариваются остальные детали. За счет приваренных кусочков металла конструкция надежно удерживается на дне.

Некоторые советы по использованию якорей

Сделать якорь своими руками – это несложно. Намного сложнее научиться его эксплуатировать. Если этого не сделать, то потерять его не составит большого труда, а изготавливать якорь для каждой рыбалки – это очень накладно. Поэтому, важно знать, как порыбачить так, чтобы не потерять якорь.

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
- Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
- Якорь Холла. Тяжеловат, может вы из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
- Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
- Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
- Курбатовский. Рекомендуется для комплектации надувных лодок.
- Разборной . Рекомендован для надувных лодок.
- Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
- Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
- Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
- Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

Лодки ПВХ “Гладиатор”: преимущества и характеристики

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

Камень с отверстием для крепления каната
Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Галерея: самодельные якоря для надувных лодок ПВХ (25 фото)

Масса

Требуемую массу якоря можно определить несколькими способами:

Также рекомендуем прочитать: Лодка ПВХ с надувным дном
Электромоторы для лодок
Как сделать водомет для лодки своими руками
Технические характеристики лодки Казанка-6

По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Длина каната

Если длина якоря равна утроенной глубине водоёма, то, возможно, плавание при ветре силой до з–х баллов.
Если ветер дует с силой 6 баллов, то потребуется канат длиной в 5 глубин водоёма.
При ветре силой 9 баллов, следует позаботиться о якорном канате длиной в 7 глубин.
Если ожидается сильное течение, то длину каната следует увеличить дополнительно, запас будет отнюдь не лишним!

Самодельные якоря для лодок ПВХ, примеры изготовления

Холла

Еще одним типом, который пользуется широкой популярностью у рыболовов, является якорь Холла. Конструктивно он состоит из веретена, рыма и лап со свободным ходом. Принцип действия основан на зарывании свободно ходящих лап в грунт.

Несомненным плюсом является надежность сцепления с грунтом. Из минусов можно отметить неудобство и громоздкость в транспортировке, необходимость наличия дополнительного троса для обеспечения зацепа.

Денфорта

Как ловить больше рыбы?

Каждый ярый рыбак несомненно имеет свои секреты успешной рыбалки. Я и сам за время осознанного рыболовства нашел не мало способов, как улучшить клев. Делюсь своим ТОПом:

Активатор клева. Стимулирует сильный аппетит у рыбы, привлекая ее даже в холодной воде. Всему виной феромоны, входящиевего состав. Жаль, чтоРосприроднадзорхочетввестизапретнаегопродажу.
Правильный подбор снасти.Читайте соответствующие руководства по конкретному типу снастинастраницахмоегосайта.
Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Принцип работы данного якоря аналогичен работе Холла. Отличие заключается лишь в наличии штока, который предотвращает опрокидывание устройства на бок, что особенно актуально для крупных водоемов или рек с небольшим течением.

Наилучшие результаты он показывает на песчаных и глиняных грунтах. Для грунтов с преобладанием крупной гальки он не пригоден.

Минусом является его сравнительно малый вес, поэтому для рыбалки с частыми перемещениями он неудобен, так как медленно достигает дна.

Надежное удержание лодки

Для надежного удержания лодки во время большой волны, сильного течения необходимо иметь два устройства, один из которых будет основным, а другой – вспомогательным.

В качестве вспомогательного лучше всего использовать якорь – кошку, так как кроме удержания он поможет найти утерянные снасти. В качестве основного можно использовать грибовидный, который поможет при ловле в местах с каменистым дном.

Примечание! Для использовании якоря Холла или Денфорта в качестве основного, не лишним будет приобрести либо изготовить вручную металлический фал, без которого нормальная эксплуатация данных устройств не представляется возможным.

Вес

Минимальный вес устройства, необходимого для удержания лодки на месте, можно вычислить двумя способами:

Вес = 1/10 веса удерживаемой лодки в кг.
Вес = 1/100 длины лодки в см.

Первый способ больше подходит для лодок с твердым корпусом. Второй способ оптимален для лодок ПВХ.

При подсчете веса, необходимо помнить про возможность уменьшения веса за счет применения якорей с хорошей держащей силой и зацепом за грунт.

Где купить и по какой цене?

Купить якорь для малого плавательного средства можно во многих крупных рыболовных магазинах. Цена при этом будет главным образом зависеть от массы, а не типа.

Так, цена на устройство, массой, не превышающей 7 кг, какой вполне хватит для удержания практически любой лодки ПВХ, не превышает 3000 российских рублей.

Якорь пирамидальной формы

Источники

http://prostokaras.com/transport/upgrade/yakor.html
http://lakeking.ru/lodka/naduvnye/yakorya.html
http://FishingDay.org/yakor-dlya-lodki-pvx-svoimi-rukami/
http://34fish.ru/lodki/samodelnyie-yakorya-dlya-naduvnyih-lodok-pvh-svoimi-rukami
https://bagorik.ru/transport/obustrojstvo-lodki/yakor-dlya-lodki-pvx-obzor-modelej-i-sovety-po-vyboru.html
http://bolshoyulov.ru/delaem-yakor-dlya-lodki-pvx-svoimi-rukami-chertezhi-sxemy-i-sovety/

[свернуть]

Источник

Лодка является одним из главных помощников рыболова. Без нее не обойтись на диких водоемах, тем более, если они не имеют чистых берегов и обычной удочкой рыбы не поймаешь. Если рыболов располагает лодкой, то имеется возможность ловить на любом участке акватории. К сожалению, лодка должна иметь якорь, для фиксации.

Особенно это актуально при наличии течения. Его можно либо купить, либо сделать самому, что, во-первых, интересно, а во-вторых, не займет много времени и средств.

Для начала лучше определиться с тем, нужен ли якорь для лодки вообще. Как показывает практика, почти в 90 % случаев, якорь просто необходим. При его наличии можно просто заниматься рыбной ловлей, и не думать о том, что лодку может унести ветром или течением.

Подобный элемент лодки должен иметь следующие характеристики:

вес якоря должен соответствовать не менее 10 % веса самой лодки;
его масса должна быть больше 1 % длины лодки.

Основные характеристики якорей

Чтобы якорь смог удерживать лодку при любых условиях, следует брать во внимание все факторы:

определиться с максимальной высотой волн;
рассчитать максимальное усилие ветра;
взять во внимание характер дна лодки;
правильно подобрать трос для якоря.

Особое внимание следует уделить качеству троса, поскольку он будет подвергаться большим усилиям. Чем больше вес лодки, тем на большие усилия должен быть рассчитан трос.

Для якорей применяются два вида канатов:

искусственные. Они имеют длительный срок службы, так как не поддаются гниению;
натуральные. Мало применяются из-за малой устойчивости против влаги.

Как правило, трудно подобрать якорь на все случаи жизни, особенно в магазине.

Чтобы самодельный якорь выполнял свои функции в полной мере, следует провести ряд наблюдений:

ознакомиться с погодными условиями места рыбалки;
определиться с конструкцией;
заняться подготовкой необходимых материалов;
поинтересоваться у опытных рыболовов на предмет более удачной конструкции.

удерживать лодку на одном месте;
легко сниматься с дна водоема;
иметь небольшой вес;
иметь компактные размеры и не занимать много места;
быть устойчивым к коррозии;
хорошо работать на конкретном водоеме.

Как правило, они обладают малой эффективностью:

такие подсобные устройства не компактные и занимают много полезного пространства лодки;
если имеются острые углы, то они могут повредить лодку;
на установку такого якоря тратится много полезного времени.

К недостаткам можно отнести:

высокую, порой не оправданную цену;
изделия могут оказаться просто бракованными.

Виды якорей для лодки ПВХ своими руками — чертежи фото

якорь Холла;
якорь-кошка;
якорь-Курбатова;
устройство в виде гриба для рыбалки на течении;
якорь Денфорта, предназначен для любого характера дна.

Чтобы его сделать нужно иметь следующие детали:

металлическую трубу, диаметром 25 мм и длиной 270 мм;
одну гайку и одну втулку;
четыре отрезка метала: два меньших и два больших;
два кольца из метала;
два килограмма свинца.

Сборка:

Это сварная конструкция, поэтому деталей понадобится меньше. Вот они:

прут из стали;
стальная проволока;
металлические отрезки.

Этот якорь отлично послужит для небольших надувных лодок из ПВХ. Как правило – это складная конструкции, которая занимает минимум полезного пространства. Конструкция довольно легкая и при наличии ветра ее нужно утяжелять. Лапы якоря крепятся к своеобразному веретену, согнутому из проволоки. Расположение лап можно регулировать, передвигая их по этой проволоке.

Для изготовления подобной конструкции нужна форма в виде пирамиды. Как вариант, ее можно изготовить из листов железа. После этого, форма заливается расплавленным свинцом. Чтобы якорь можно было крепить, после заливки, в горячий еще свинец, вставляется отрезок проволоки. После того, как свинец застынет, проволока надежно укрепится в конструкции. Второй вариант позволяет обойтись без свинца. Он предусматривает крепление пластин различного размера, чтобы получилась пирамида. Достоинство такого способа заключается в том, что можно легко регулировать массу якоря, удаляя или прибавляя пластины. Это легко осуществить, если взять металлическую шпильку с резьбой, а в центре каждой пластины просверлить по отверстию. Вся конструкция может быть скреплена при помощи гайки. При этом, следует набрать платины так, чтобы самая маленькая оказалась внизу.

Как не утопить якорь

Каждый водоем характеризуется своим типом дна, который может быть разным на различных участках одного и того же водоема. Поэтому, трудно определить на твердом или илистом дне находится приспособление, если не попытаться его изучить. К сожалению, большинство рыболовов этого не делают. Чтобы не оставить якорь на дне водоема, нужно проделать следующее:

закрепить якорь к тренду;
обеспечить его буйком;
вытаскивать с помощью буйрепа.

Как правило, для нормального функционирования лодки ПВХ, достаточно одного якоря, тем более, при условии правильной эксплуатации. Главное, чтобы конструкция отличалась надежностью, а погодные условия благоприятствовали процессу рыбной ловли. Несмотря на это, лучше перестраховаться и брать с собой еще один якорь, как говорится, на всякий «пожарный» случай. При этом, очень важно учитывать характер дна водоема. Иногда приходится перемещаться от одного водоема к другому, где дно может быть совсем другим. Поэтому, лучше иметь два якоря: один должен предназначаться для твердого дна, а другой для илистого.

Заключение

Рыбалка – это увлекательное занятие, которое приносит человеку массу положительных эмоций, что способствует заряду бодрости и энергии. Но это бывает только при условии, когда рыболов продумал все до мелочей и взял с собой все необходимые принадлежности. Мало того, они должны быть качественными и соответствовать различным условиям ловли. Подобное определение относится и к лодочному якорю. Если это будет качественный и функциональный помощник, то кроме удовольствия, рыбалка не принесет негатива. Если элемент окажется некачественным, то процесс рыбалки может быть испорчен. Кроме огромной досады этот процесс ничего не вызовет.

Очень легкая и ей просто необходимо иметь якорь, что позволит максимально закрепить её в нужном месте. Но стоит отметить, что данное средство должно быть очень надежным и правильно фиксировать её.

Перед тем как приступить к изготовлению качественного якоря, то необходимо ознакомиться с нужной литературой или же просто посоветоваться со знакомыми, которые в этом хорошо разбираются. Необходимо помнить, что он нужен:

Для фиксации на воде водного транспорта;
Для поддержания равновесия;

В ту же очередь если проводить любые исследования, точное установление якоря поспособствует быстрому поиску ответов на поставленные вопросы. Хороший якорь – это очень большое преимущество, поэтому необходимо уделять особое внимание подбору этого необходимого инструмента.

Какими характеристиками должен обладать якорь

Небольшой вес
– это очень важно, так как такая лодка сделана из очень легкого материала и в случаи если будет перегруз, то она просто перевернется. В результате чего может пострадать лица, которые находятся там.
Складные лапы
– как известно, якорь имеет острые лапы, которые могут повредить лодку, а она же надувная, поэтому обратите внимание, чтобы он имел складные лапы. Как показывает практика использование такого якоря очень простое и при этом не смотря на все факторы, он занимает на лодке небольшое место, т. е. он достаточно компактный.
Высокая удерживающая сила
–
главная задача -это удержание лодки на определенном месте. Таким образом, данная принадлежность должна быть сделана таким образом, чтобы могла легко закрепиться на глубине. В таком случаи необходимо уделить большое внимание именно материалу, с которого сделан якорь. По мнению экспертов, зарубежные более продуманы, и весьма отличаются от нашей. Правда, есть производители, которые практически сумели догнать своих конкурентов.
Устойчивость к коррозии
– и опять самое важное играет материал, поэтому он должен быть сделан из сплава, что имеет устойчивость к коррозии несмотря на то, что всегда функционирует с водой. Стоит отметить, за ним нужно правильно ухаживать. Одним из самых важных считается очищение, так как он фиксируется на глубине, где есть грязь, которая способна разрушить внешний слой якоря.
Легкость при снятии с зацепов
– он постоянно цепляется на глубине реки или же другой водной среды, где есть масса препятствий для возращения якоря. Данный прибор необходимо выбирать так, чтобы были пути, которые будут способствовать возвращению из дна.

Наиболее популярные виды: достоинства и недостатки

Курбатова
– это сварной инструмент, который сделан из стального прутка с диаметром 10 миллиметров и толщиной 4 миллиметров. Главной особенностью считается это наличие лишь одной лапы и раздвоенного веретена. Его вес составляет не более 2,5 кг. Такого типа якоря достаточно хорошо держаться на любых фунтах. Недостатком считается тот факт, что на каменистых поверхностях он держится плохо, поэтому придется возить с собой болванку с весом 4 или 5 килограмм.
Грибовидный
– это один из первых якорей, что используется из 1850 года. Его главное преимущество — это держаться на плаву. Он имеет специальные отверстия через которые проходит воздух, тем самым это позволяет якорю не двигаться с закрпленного места. Для лодок ПВХ используется маленький с размером 3,5 кг. Недостатком считается то, что он не складывается и имеет немаленький вес.
Адмиралтейский
– Преимуществом данного типа считается то, что его достаточно просто сделать, так как состоит из веретена и с утолщенной внизу частью. Его можно подобрать разного размера и с разных материалов. Недостатком считаются его лапы, так как они не складывают и сами по себе острые, а для лодки ПВХ – это опасно.
Дэнфорта
– один из популярных якорей, главным его преимуществом считается повышенная держащая сила. Суть состоит в том, что когда он падает на дно, то он не останавливается и входит прямо в рыхлый слой грунта и достигает твердой основы. Удлиненный шток служит стабилизатором и не позволяет якорю опрокидываться на бок. Якорь такого типа представлен в разных весовых категориях. Необходимо сказать, что в малом весе он мало пригоден. На сильном течении такой якорь долго дрейфует и падет не на то месте, где планировалось.
Кошка
– такой тип очень хорошо использоваться на маленьких суднах. На больших суднах он служит вспомогательным, но никак не основным. Он достаточно хорошо фиксируется на глубине. Один из самых недорогих. Лапы его складываются и по размеру маленький. Если его использовать на , то необходимо очень аккуратно, так как у него острые лапы, что могут повредить судну.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

Активатор клева
. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба» .
Повышение чувствительности снасти.
Читайте соответствующие руководства по конкретному типу снасти.
Приманки на основе феромонов
.

Самостоятельное изготовление по Курбатовскому методу

Материалы

Для изготовления понадобятся обычные материалы:

Веревка для формирования веретена;
Два монтажных кольца будут служить связующим звеном между другими деталями;
Листы металла с толщиной – 5 мм, шириной – 40 мм.
Металлическая труба с диаметром 30 мм и длиной 20-30 сантиметров;
Кусок полой трубы в 2 сантиметра;
Стальная проволока;
Стальной прут.

Процесс

С выше перечисленного материала вырезаем все детали. Данный процесс лучше осуществлять под руководством уже опытных людей. Изготовление состоит из следующих действий:

Изгибается проволока, из которой соответственно формируем веретено, концы которого свариваются у края штока. Данное действие позволяет держать лапу в рабочем состоянии.
При использовании сварки прикрепляется к верхней части веретена планка;
К штоку прикрепляется фиксатор. В использовании могут понадобиться планка и шайба, они в свою очередь помогают разворачивать лапы якоря для закрепления в воде.
К лапе обязательно стоит приварить также ребро.

Способы определения веса и размеры якорного каната

По расчету исходя из формул

Это довольно сложная по структуре формула, которая максимально приближена к идеальной:

W=(8÷10)(корень 3 степени из D2) кгс,

W
– вес якоря;

D — водоизмещение судна, тс.

Правда есть масса и других формул, что позволяют определить вес или размер.

Перед тем как выходить в море необходимо тщательно просчитать все параметры и уже только после этого применять любые действия.

Необходимо обратить внимание на глубину погружения, размер лодки или же другого судна, скорость течения, тип якоря и какое время он должен находится на глубине.

Посмотрев в специальные таблицы

Научные деятели, решили упростить мастерам работу и провели исследования, которые относятся к выбору нужного приспособления. Эти таблице позволяют сопоставить все технические параметры любого водного транспорта и таким образом можно достаточно легко выбрать нужный и при этом не используя массу формул, которые отнимают много времени и сил.

Стоит отметить, что правильно сделанные самодельные якоря ничем не хуже от заводских так, как правильная технология приведет к хорошему результату. Перед тем как сделать, необходимо ответить на такие вопросы:

Для какого судна он будет использоваться (в частности сюда относятся параметры, т. е. вес и объем устройства);
Не навредит ли он такого типа лодке (как известно, есть разные материалы из которых изготовлена лодка, в частности с надувными надо быть осторожными, чтобы не пробить ее);
Не подвержен ли материал для изготовления якоря коррозии – в случаи если вы не уверенны, то проконсультируйтесь у специалиста, чтобы ваш труд, не пропал зря.

Перед тем как начать изготовление необходимо ознакомиться с достаточно большим количеством литературы и можно посмотреть несколько видеоуроков, которые позволят пойти по правильному направлению.
Определенному типу лодки соответствует якорь, который сможет выполнить все необходимые функции. Если течения достаточно быстрое, то лучше брать с большим весом – это поможет зафиксировать лодку в нужном месте;
Хранить данный инструмент лучше всего в чехле, который будет его защищать от внешней среды, во время неиспользования. Также не будет царапать поверхность судна;
После использования стоит его очистить – это поможет максимально долго его использовать.

Каждый настоящий рыболов обязан иметь в своём арсенале средство для передвижения по воде. А как известно, нет ни одной лодки без якоря. Ни для кого не секрет, что рыбаки – люди экономные и изобретательные, и для них сделать якорь для ПВХ лодки своими руками не составит проблем, особенно, если подготовить чертёж. Так всегда получается надёжно, практично и дёшево.

Существует несколько вариантов создания самодельных якорей для надувного плавсредства. Все они зарекомендовали себя временем и надёжностью. Самым простым и распространённым из них считается способ Курбатова — простая сварная конструкция якоря
. Такое устройство обладает компактными размерами небольшой массой и простотой в изготовлении.

Без якоря нормально порыбачить на лодке в камышах или поохотится в плавнях вряд ли получиться. Качественное устройство фиксации положения плавсредства на воде удержит надувную лодку на месте при сильном ветре
или подводном течении, благодаря чему человек сможет в полной мере насладиться любимым занятием.

Целесообразность использования таких устройств для ПВХ лодок не вызывает ни малейших сомнений, ведь на сегодняшний день не существует других методов надёжной фиксации надувного плавсредства в неподвижном состоянии на воде. При этом рыбаки рассматривают следующие популярные разновидности якорей:

Хочется подчеркнуть, что каждый из видов таких устройств для удержания лодки в неподвижном положении на воде обладает как своими достоинствами, так и недостатками.

Но самым главным критерием такого механизма, подходящего для надувных ПВХ лодок, считается компактность и незначительные размеры.

Якорь для лодки ПВХ своими руками по способу Курбатова

Как и любые другие работы, сооружение якоря для надувной лодки начинают со сбора всех расходных материалов, чертежей и инструментов. При этом метод Курбатова подразумевает наличие следующих составляющих:

Конструктивно такое изделие состоит из одной лапы и раздвоенного веретена небольших размеров. Такой якорь изготовленый своими руками, для надувной ПВХ лодки отлично удерживает плавсредство 5 метровой длины
. При этом для изготовления такой конструкции согласно чертежам существует определённая последовательность действий.

Стальная проволока
сгибается по форме веретена кверху, которого приваривают планку.
Планки фиксации и шайбы
с помощью сварки соединяют со штоком. Это в первую очередь нужно для развёртывания лапы, на дне, благодаря чему она зацепляется за грунт.
При помощи металлической полосы
концы веретена соединяются сваркой. Это позволит поддерживать лапу в рабочем положении.

Полученная конструкция, изготовленная, по способу Курбатова должна весить приблизительно 2 кг. Это позволит удерживать ПВХ лодку на грунте из песка или ила. В случае, когда рыбалка планируется на водоёмах с каменным дном важно предусмотреть присоединение к якорю дополнительной болванки весом 4 кг.

Изготовление якоря-кошки для надувного ПВХ плавсредства

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов
из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии
внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Свинцовый якорь своими руками

Самое простое устройство для удержания лодки в одном положении на воде, которое не требует особых познаний и чертежей — это конструкция, отлитая из свинца. Итак, делаем якорь своими руками. Для изготовления такого устройства понадобится до 5 кг металла
. Пока свинец будет плавиться необходимо подготовить форму будущего изделия.

Жидкий металл заливают в готовую форму. После того как свинец затвердеет, практически готовое изделие изымается из самодельной опалубки и зачищается от наплывов на металле. Затем в штоке высверливается отверстие для крепления верёвки. Для уменьшения сноса лодки при сильном течении в шляпке якоря высверливается несколько отверстий.

Как уберечь якорь от утопления?

Просто изготовить или приобрести хороший якорь далеко не достаточно, нужно уметь правильно его использовать. Фиксация плавсредства в одном положении на воде во время сильных ветров или течении — мероприятие, требующее определённых навыков.

Так как самым популярным устройством для ПВХ лодок является якорь-кошка
, то специалисты рекомендуют привязывать подобное приспособление за нижнюю петлю. Для удерживания груза используют тонкую стяжку или верёвку – тогда в случае зацепления за корягу или камень можно резким рывком оборвать верхнее крепление. Самое важное это правильно выбрать диаметр верёвки иначе её придётся обрезать совместно с якорем.

В случае очень сильного течения рекомендовано использование двух изделий установленных на корме и носу плавсредства. При этом лодка должна располагаться строго по течению. В противном случае правильно определить точное нахождение насадки не получиться. Естественно, существует возможность размещения ПВХ лодки и против течения, но в таком случае используют дополнительные утяжелители.

Установка плавсредства вдоль потока реки проводится с заходом против течения слегка выше места дислокации, после чего якорь опускается на дно. Стравливать верёвку необходимо в зависимости от силы течения и веса изделия. При установке лодки на двух якорях второй опускается только после натяжения верёвки по течению.

Как видно, изготовление самодельного якоря для надувной лодки ПВХ не составляет особого труда, а также не требует наличия чертежей и глубоких познаний в данном вопросе. Рациональный подбор массы и материала для изготовления изделия, а также его грамотная установка дают возможность рыболову заниматься своим любимым хобби, а не тратить время на удержание плавсредства в неподвижном состоянии.

Якорь по давности своего изобретения может, наверное, поспорить с колесом. Но разработка новых конструкций якорей не прекращается и по сей день. Интенсивные поиски нового ведутся особенно для маломерного флота. Выдержавшие испытания временем конструкции якорей для крупных судов по ряду причин не всегда оказываются пригодными для небольшого катера или мотолодки. Так, изобретатель одного из новых типов якорей Б. П. Митрохин из Горьковской области пишет: «В продаже имеется масса разнообразных якорей, …магазины по сниженным ценам продают залежавшиеся якоря, а любители-судоводители, как правило, пользуются камнями, мешками с песком или якорями-самоделками. Причина — существующие якоря не способны удерживать надежно судно на одном месте…»

Добавим к сказанному, что этот основной недостаток обусловлен заниженной массой якорей или их неудачной конструкцией
. Например, якоря, выпускавшиеся одесским заводом «Военохот», забирают далеко не во всяком грунте, легко выворачиваются из него.

Другая причина, побуждающая владельцев малых судов собственноручно взяться за разработку своей — это неудобства в хранении по-походному или в использовании стандартных якорей.

Рассматривая конструкции самодельных якорей, разработанных любителями
, можно сделать вывод, что создатели их считают наиболее важными качествами своих изделий следующие:

Высокая надежность и держащая сила, измеряемая числом масс якоря;

Портативность и удобство хранения;

Способность легко освобождаться при зацепах за подводные препятствия.

В. А. Стерхов и А. А. Жданухин из г. Устинов разработали новую конструкцию якоря на основе
. По их мнению, якорь В. А. Стрелецкого неудобен тем, что требует замены фиксирующей нити после каждого зацепа якоря на грунте. Авторы применили на своем якоре вместо разрушающейся чеки или разрывающейся нити пружинно-демпфирующее устройство. Оно, несмотря на кажущуюся сложность, действует надежно и безотказно.

Складной якорь-кошка конструкции В. А. Стерхова и А. А. Жданухина

увеличить, 1482х956, 153 КБ
а — якорь в рабочем состоянии; б — лапы сложены по-походному;
в — при освобождении от зацепа.
1 — нижняя втулка; 2 — веретено; 3 — пружина упора; 4 — толкатель; 5 — пружина толкателя;
6 — верхняя втулка; 7 — тяга якорного каната; 8 — подвижная втулка; 9 — стопорящий шарик;
10 — тяги лап; 11 — лапы; 12 — подвижный упор.

Якорь представляет собой четырехлапую кошку со складывающимися лапами. На трубчатом веретене 2 расположена подвижная втулка 8, шарнирно связанная через тяги 10 с лапами 11. Фиксация втулки 8 на веретене, а, следовательно, и лап происходит за счет шарика 9, расположенного в радиальном отверстии веретена. На внутренней поверхности втулки проточены две кольцевые канавки, верхняя из которых служит для фиксации втулки и лап в рабочем положении, а нижняя — в походном, сложенном.

Внутри веретена помещен толкатель 4, удерживаемый пружиной 5, и подвижный упор 12, подпружиненный пружиной 3. Якорный канат 7 закреплен за толкатель 4.

В походном положении, когда втулка 8 зафиксирована по нижней канавке шариком 9, лапы оказываются в сложенном положении — прижатыми к штоку. Для приведения лап в рабочее положение необходимо переместить вниз упор 12, сжимая пружину 3, и, повернув его в любую сторону вокруг своей оси на 90°, зафиксировать за счет профильного отверстия в нижней заглушке 1 и профильного выступа на упоре 12 (см. сечение А-А). При этом толкатель 4 под действием пружины 5 также переместится вниз и его верхняя кольцевая канавка установится против шарика 9. Затем необходимо потянуть за одну из лап в сторону раскрытия, тогда втулка 8 вытолкнет шарик в кольцевую канавку толкателя и тем самым втулка получит возможность при дальнейшем раздвижении лап перемещаться вниз по веретену. Затем упор 12 необходимо повернуть вокруг своей оси до исходного положения. Под действием пружины 5 толкатель 4 будет перемещаться вверх. Как только верхняя канавка втулки совместится с шариком, произойдет фиксация втулки и лап.

Для приведения якоря из рабочего положения в походное необходимо провести все операции в обратной последовательности, то есть зафиксировать упор 12 в нижнем положении, сложить лапы и возвратить упор в исходное состояние.

В случае застревания якоря в грунте, усилие подъема на якорном канате перемещает толкатель 4 в верхнее положение, преодолевая сопротивление пружины 5. При этом нижняя кольцевая канавка толкателя совместится с шариком, а втулка за счет усилия, удерживающего лапы в грунте, вытолкнет шарик. Втулка 8 переместится вниз по веретену, раскрывая лапы, и якорь освободится от зацепа.

Усилие освобождения застрявшего якоря, иначе говоря, максимальное усилие сжатия пружины 5, подбирается такой величины, которая превышает усилие, возникающее в якорном канате под воздействием ветра и волны на судно. Кстати, рывки якорного каната, вызванные волнением поверхности водоема, воспринимаются и гасятся пружинным демпфером в составе толкателя 4 и пружины 5, что предотвращает самопроизвольный срыв якоря с грунта.

На наш взгляд, конструкция очень интересная. Она не сложна в изготовлении и заслуживает внимания любителей. Некоторым недостатком ее считается то, что держащая сила якоря не может быть больше усилия сжатия пружины, которая со временем уменьшится из-за усталости металла. Но для небольшой лодки это не существенно.

Удобный при хранении и надежный в работе складной якорь-«кошку» предлагает В. И. Врублевский.

1 — веретено, 2 — лапа; 3 — нажимное кольцо; 4 — гайка; 5 — крестовина тренда.

К нижней части веретена 1, изготовляемого из стального прутка, приваривается или крепится на резьбе крестовина 5, к ушкам которой на пальцах крепятся четыре лапы 2. Нижние концы лап имеют выступы, которые служат для их фиксации в рабочем или сложенном по-походному положении. Фиксация осуществляется при помощи нажимного кольца, 3 и стопорной гайки 4. Отвинтив гайку и опустив вниз кольцо, лапы устанавливают в нужное положение, затем вновь втугую завинчивают гайку. Гайку желательно изготовить из нержавеющей стали или латуни и снабдить накаткой и лысками для облегчения ее отвинчивания.

Лапы можно изготовить из стального прутка, диаметр которого выбирается в зависимости от диаметра веретена, соотношение диаметров 3:5. Высота якоря Н и длина лап L должны находиться в соотношении H/L = 1,1-1,25.

Оригинально решил задачу освобождения якоря при зацепе за грунт Б. П. Митрохин из г. Павлов-на-Оке.

1 — лапы; 2 — веретено-скоба; 3 — ось вращения лап; 4 — гнездо для шарика;
5 — шаровой стопор; 6 — якорный канат; 7 — узел для крепления шара.

Веретено обычного якоря с поворотными лапами сделано в виде пружинящей скобы, имеющей в верхней части отверстия-гнезда для стопорящего шара, закрепленного на якорном канате. Сам канат крепится к якорю за ось вращения лап. Если усилие на канате превысит определенную и критическую величину, шар разжимает пластины веретена и выскакивает из отверстий. При этом усилие каната переносится на ось лап и легко освобождает якорь от зацепа.

На этот способ крепления каната к якорю Б. П. Митрохиным получено авторское свидетельство № 781106 от 27.12.72.

Компактная, удобная для хранения форма, повышенная держащая сила якоря, сочетающиеся с возможностью легкого его освобождения при зацепах, достигнуты Ф. П. Коноплевым из Казани в разработанной им конструкции на основе фотографии якоря «Акула», помещенной в «КиЯ» № 50.

увеличить, 1206х1038, 137 КБ
1 — рама 5х35; 2 — ось Ø10; 3 — лапы δ=10; 4 — кронштейны лап, Ø3; 5 — упорные шайбы δ=5;
6 — срезающий штифт Ø3; 7 — ограничитель поворота лап, Ø8; 8 — ось Ø10.

Устройство и принцип работы якоря хорошо видны из рисунка. Срезающий штифт на шайбе, ограничивающей отклонение лап на угол не более чем на 45°, изготовлен автором из гвоздя диаметром 3 мм. При зацепе якоря за препятствие на грунте, под действием прилагаемого усилия к якорному канату штифт срезается, освобождая лапы. Опытная эксплуатация подтвердила работоспособность и надежность выбранной конструкции. Хранить такой якорь можно в плоском парусиновом чехле.

Вариант легкоосвобождаемого шлюпочного якоря предлагает Ю. И. Никифоров из г. Гороховец.

увеличить, 1066х867, 106 КБ
1 — веретено; 2 — лапа; 3 — отбойная планка, δ=5, δ=3; 4 — ребро; 5 — ось Ø16/Ø 18;
6 — втулка; 7 — кольцо; 8 — бракета.

В его конструкции кольцо, за которое крепится канат, имеет возможность перемещаться по веретену в его трендовую часть — к оси лап. В таком положении лапы легко освобождаются из грунта, так как они выходят, не выворачивая грунт.

Принцип освобождения якоря Ю. Никифорова:
при зацепе (а), нормальное положение в грунте (б)

На приводимом чертеже указаны размеры двух типоразмеров якорей — массой 7,7 кг (в числителе) и 3,8 кг (в знаменателе). Веретено изготавливается из полосы 14х22 мм для большего и 12х16 мм для малого. Полосу можно заменить на пруток диаметром соответственно 14 и 12 мм. Концы полосы привариваются к втулке тренда. Важными деталями якоря являются отбойные планки 3, которые разворачивают лапы в нужное положение, когда он перемещается по грунту в начальный момент, и ограничитель поворота лап, приваренный к оси, диаметр которой 18 мм для большого и 16 мм для малого. Кольцо для крепления каната имеет несколько увеличенный диаметр я массу для лучшего его перемещения по веретену.

При пользовании легким якорем на сильном течении, на каменистом грунте полезно к кольцу присоединить отрезок цепи длиной 1,5-2 м, к концу которой крепить основной якорный канат.

Эскизы простого по конструкции якоря, представляющего собой модификацию судового якоря типа Данфорта, прислал в редакцию известный яхтенный капитан А. И. Суэцкий из Николаева.

увеличить, 1270х909, 115 КБ
1 — угольник 8х90х90; 2 — лапа; 3 — шток; 4 — дужка Ø10; 5 — стакан стальной Ø54/34, L=40;
6 — втулка бронзовая Ø34/20, L=34, запрессовать во втулку 5; 7 — штырь.

Как показала практика использования этого якоря на крейсерской яхте, он хорошо держит на большинстве грунтов. Особенностью является достаточно большой зазор между веретеном и внутренними кромками лап, благодаря чему исключается заклинивание лап отдельными камнями или галькой.

Подобные же модификации якоря Данфорта с успехом эксплуатируют и яхтсмены на Балтике. Достоинством их является большая держащая сила при малой массе.

Несмотря на то, что самодельных якорей с поворотными лапами сделано очень много, их обладатели часто жалуются на то, что они не всегда хорошо забирают, выворачиваются из грунта, плохо держат на мелкокаменистом грунте.

Чаще всего причиной этих недостатков являются неправильно выбранный угол отклонения лап, соотношения длины лап, их ширины и длины веретена. Подбор правильного соотношения всех элементов якоря — дело достаточно трудоемкое и кропотливое, требующее определенных знаний и опыта, а главное — проверки держащей силы на различных грунтах.

Как сделать плавучий якорь

Цена лодок ПВХ не сильно бьет по карману, поэтому почти все рыбаки могут себе позволить их. Для удержания лодки на воде многие рыбаки пользуются всевозможными подручными средствами: болванки, мешки с песком, рельсы, кирпичи и т. д., но они не зацепляются за грунт в водоеме.

Поэтому лучше купить или изготовить самостоятельно якорь, который подойдет для условий вашей рыбалки.

Какими бывают самодельные якоря?

Продаются такие якоря и в магазинах промышленного производства. Но более распространенными являются именно якоря, сделанные «под себя».

Существует запатентованных более 2000 разновидностей якорей, каждый со своими преимуществами и недостатками.

Но наиболее используемых всего несколько:

Якорь Данфорта, Холла и Матросова

Эти якоря имеют повышенную удерживающую силу, но обладают относительно большими размерами и хорошо держат лодку на гальке. Якорь Холла довольно часто выворачивается когда канат натянут. У якоря Матросова часто заклинивают лапы.

Якорь кошка

Небольшие размеры за счет складывания лап, облегчают транспортировку. За счет этих же складываемых лап возможность повредить лодку сведена к минимуму, а при хранении якорь не займет много места. Им можно воспользоваться в качестве трала при подъеме утонувшего каната или цепи.

Адмиралтейский якорь

Подходит для всех типов грунта. По отношению к другим разновидностям обладает меньшей удерживающей силой. Больше подходит для катеров, чем для лодок ПВХ.

Якорь кобра

Удерживающая сила достаточна большая, нет подвижных соединений, можно поднимать автоматически.

Якорь Брюса (плуг)

Сложно поднимать вручную такой якорь со дна, но правильность конструкции и формы обеспечивают его глубокое заглубление при любом возможном падении на дно.

Лучший якорь тот, который мал, компактен и надежен. Для надувных лодок наибольшую распространенность получили якорь кошка, Курбатовский, разборной якоря и пирамидальной формы.

Как сделать хороший якорь для лодки?

Пока еще в магазинах не продаются якоря, удовлетворяющие всем требованиям рыбаков, поэтому и возникает такой вопрос.

Узнать условия рыбалки. Необходимо выбрать место рыбалки, узнать погоду, по возможности исследовать или расспросить о грунте на дне.
Выбрать модель, определившись по массе и виду.
Подготовить необходимый материал и инвентарь.
Сделать самостоятельно, используя литературу, интернет или советы других рыбаков.

Такой якорь, сделанный своими руками и «под себя», будет служить и радовать вас очень долгое время.

Как определить вес якоря и размеры якорного каната?

Массу якоря можно определить двумя способами:

По расчету, исходя из формул.
Посмотрев в специальные таблицы.

Масса якоря будет равна приблизительно 1% от длины или массы лодки.

Для лодки весом 420 кг подойдет якорь массой 4,2 кг.

Например, для лодки длиной 280см можно использовать якорь массой 2,8 кг.

Якорные канаты могут быть:

натуральные
, которые давно уже почти не используются (сизаль, пенька).
синтетические
, которые благодаря своей прочности, не подверженности гниению и влиянию солнца (капрон, нейлон), занимают лидирующие позиции.

Длина каната от якоря должна обладать таким разрывным усилием, которое будет превышать массу якоря в 70 раз. Предпочтительнее – канаты крученые. Оптимальный диаметр – 10 мм, так как канаты меньшего диаметра будут сильно резать руки.

Длина такого каната должна превышать глубину в 4-6 раз.

Если вы знаете, что в месте рыбалки сильное течение, то трос лучше иметь с необходимым запасом длины. Что само собой увеличит удерживающую силу самого якоря.

Сколько нужно якорей?

Основная задача якоря – это крепкое и надежное удержание лодки на воде. Необходима такая фиксация, которая исключит возможность смещения лодки под действием порыва ветра или сильного течения.

Поэтому удобнее и безопаснее использовать минимум два якоря:

основной
, который отдают с носа лодки;
второстепенный
(верп)– бросают с кормы.

Поставить лодку «в растяжку» – это значит поставить на два якоря.

Какой якорь лучше?

Недостатки использования тяжелых подручных средств (мешки с песком, рельсы, камни и кирпичи) в качестве якорных приспособлений:

неудобство из-за большого веса
(иногда приходиться в одной руке держать «якорь», а другой производить другие движения – с мешком в руках этого не получится);
необходимость обработки острых краев
, например, рельсы, чтобы не повредить ткань лодки;
большая трата времени
на подвязывание кирпичей и камней.

Использование подручных средств оправдано только тогда, когда дно водоема в месте рыбалки очень каменистое.

Недостатки покупных готовых якорей:

высокая стоимость;
возможность приобретения товара с браком.

Поэтому лучше самостоятельно сделать якорь под конкретные ваши условия – течение, ветер, характер дна. Среди самодельных наиболее удобным считается складной якорь кошка.

Основные требования к конструкции

Высокая удерживающая сила,
которая напрямую зависит от якорной массы. Лодка должна крепко держаться на воде, не смотря ни на ветер и перемещения внутри лодки, ни на течение и волны.
Легкость при снятии с зацепов.
Здесь также немаловажным является, не потерять якорь.
Компактность,
чтобы занимать мало места при перевозке.
Небольшой вес.
Устойчивость к коррозии.
Удобство
для конкретных условий плавания (зависит от грунта водоема).

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
Более чувствительные снасти.
Обзоры и инструкции по другим типам снастей вы можете найти на страницах моего сайта.
Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Своими руками

Чтобы всегда пользоваться надежным и удобным якорем, лучше, а главное, дешевле, будет изготовить его самостоятельно. При внимательном изучении инструкций по изготовлению видно, что сам процесс достаточно легкий и не занимает много времени. И вовсе не обязательно быть профессионалом в этом вопросе.

Изготовление простого разборного якоря

Вам понадобятся такие приспособления:

трубка из стали диаметром 25 мм и длиной 270 мм;
втулка и гайка на 25 мм, М12; ;
полоски из стали – 2 шт. (a=260 мм, b=40 мм, c=4 мм) и 2 шт. меньших размеров;
кольца металлические – 2 шт.;
твердый свинец (расплавленный) – около2 кг.

На конец трубки нужно приварить втулку. Полоски стали, края которой предварительно обрабатывают наждачкой, пригодятся для изготовления лап. На концы одной лапы приваривают еще две полоски стали, чтобы избежать прокручивания якоря. Лапы одевают на шток и заделывают гайку.

На гайку и к заранее проделанному отверстию на другом конце якоря, приваривают кольца для удобства сборки и поднятия якоря со дна.

Для повышения устойчивости на воде якорь можно утяжелить, залив в шток свинец.

Складная модель такого якоря считается наиболее оптимальным выбором якоря для лодок ПВХ.

Сварной самодельный Курбатовский якорь

Простой и удобный, для самостоятельного изготовления которого будем использовать:

прут из металла длиной 12 мм;
полоски из стали толщиной 3 мм;
проволока диаметром не больше 8 мм.

Сначала из проволоки изготавливают веретено, на которое (сверху) приваривают планки, можно привязать. Они обеспечат разворот лапы и хорошую «зацепляемость» с дном. Концы веретена привариваются полосой металла

Если же дно достаточно каменистое, то можно вместо Курбатовского якоря использовать какую-то болванку.

Самодельный якорь кошка

Наиболее распространенным видом для 3-4 метровых лодок являются кошки, которые относятся к складным якорям.

Расположение лап можно менять с нижнего на верхнее с помощью передвижения муфты по веретену. Для удобства транспортировки лапы якоря фиксируются в нижней части с помощью шарниров.

Такие кошки являются лучшим вариантом в безветренную погоду. При сильных порывах ветра такие якоря лучше утяжелить.

Самодельный якорь пирамидальной формы

Для первого способа изготовления якоря необходима пирамидальная форма и твердый свинец.

Форму обычно изготавливают из листов металла, которые сгибают в две половинки. Затем скрепляют вместе проволокой.

Форму вставляют в приготовленную ямку в земле и заливают расплавленным твердым свинцом. В еще не застывший свинец вставляют проволочную проушину (для крепления якоря).

Свинец можно использовать из старых аккумуляторов для автомобилей.

Для второго способа необходимы стальные пластины, различные по размеру.

Их набирают на болт так, чтобы наименьшая оказалась снизу. Чтобы привязать канат к якорю, достаточно приварить кольцо на место головки. Функционален, поскольку можно быстро изменить массу якоря.

Как не утопить якорь?

Рыбак не может знать наверняка, какое дно у водоема. Поэтому возможность потерять якорь достаточно большая.

Чтобы избежать этого, нужно выполнять следующие рекомендации:

— нельзя выбрасывать якорь, предварительно не закрепив его к тренду;
— необходимо иметь буек;
— зацепившийся якорь можно вытянуть, аккуратно потянув его за буйреп.

У якоря кошки очень высокая вероятность утери из-за каменистого дна водоема.

Этого можно избежать двумя способами:

Необходимо привязать буйреп вместе с буем к месту соединения лап и веретена, а затем осторожно подтягивать якорь за буйреп.
Необходимо установить еще одно кольцо (из мягкого материала) на основное. Сам канат сначала присоединить к месту соединения лап и веретена, оставив пол метра в длину. Затем привязать к дополнительному кольцу, которое разожмется и якорь вытащится, как в первом способе.

Преимущества самодельных якорей над фабричными

В настоящее время все большее количество рыбаков делают самостоятельно и грузики, и поплавки, и даже сами удочки.

Якоря, сделанные своими руками, тоже уже не новость.

Это обусловлено следующими причинами:

-дешевле чем фабричные;
более надежные (вы не всегда можете гарантировать, что купили качественный и оригинальный товар, и вас не обманули).

Давно вы имели по-настоящему КРУПНЫЙ УЛОВ?

Когда последний раз ловили десятки ЗДОРОВЕННЫХ щук/карпов/лещей?

Нам всегда хочется получать результат от рыбалки – поймать не три окунька, а десяток килограммовых щук – вот это будет улов! Каждый из нас мечтает о таком, но далеко не каждый умеет.

Хорошего улова можно достичь (и мы это с вами знаем) благодаря хорошей прикормке.

Ее можно приготовить в домашних условиях, можно купить в рыбацких магазинах. Но в магазинах дорого, а чтобы приготовить прикормку дома, нужно потратить уйму времени, да и, по праве говоря, далеко не всегда домашняя прикормка хорошо работает.

Вам знакомо то разочарование, когда вы купили прикормку или приготовили ее дома, а поймали три-четыре окунька?

Так может быть пора воспользоваться действительно рабочим продуктом, эффективность которого доказана как научно, так и практикой на реках и прудах России?

Дает тот самый результат, который мы не можем достичь сами, тем более, стоит она дешево, что отличает от других средств и времени тратить на изготовление не нужно – заказал, привезли и вперед!

Конечно, лучше один раз попробовать, чем тысячу раз услышать. Тем более сейчас – самый сезон! при заказе это отличный бонус!

Узнайте подробнее про приманку!

Источник

Самодельный якорь кошка

Определение веса якоря и характеристик якорного каната

Важнейшая характеристика якоря, определяющая надежность фиксации лодки или катера на месте стоянки – его держащая сила, величина которой зависит от массы якоря.

Наиболее известная формула определения веса якоря: W= (8/10)∛ D^2кгс где D – водоизмещение судна.
Диаметр якорного каната можно определить, используя следующую формулу: d=4.7 ∛ D^мм.

Наиболее прочные среди материалов, применяемых для производства канатов – синтетические. Нейлоновые и капроновые тросы имеют большую по сравнению с веревками из натуральных материалов прочность, более устойчивы к разложению, в меньшей степени подвержены воздействию температуры и влажности.

Одно из общих правил выбора троса: разрывное усилие троса должно превышать вес якоря в семьдесят раз. Некоторые сведения о характеристиках, используемых на практике синтетических канатов для катеров внутреннего плавания, приведены в таблице.

Вид судна Масса якоря, кгс Характеристики каната (капрон)

Длина, м Толщина, м

Открытые катера до 5 м 12 25 8

(12) (30) (8)

Открытые катера до от 5 до 7 м 12 – 14 25 8

(30) (10)

Открытые катера до от 7 до 8 м 14 – 18 30 10

(35-40) (10-12)

Открытые катера до от 8 до 10 м 20 30 12

(45) –

Скобками обозначены значения для морских судов.

Наряду с расчетом массы якоря с использованием формул и таблиц используются и упрощенные алгоритмы определения этого параметра. Для надежного закрепления судна вес его якоря должен составлять около 10% веса плавучего средства. Или еще один принцип расчета, показавший свою эффективность: масса якоря должна составлять 1% длины судна.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
- Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
- Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
- Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
- Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
- Курбатовский. Рекомендуется для комплектации надувных лодок.
- Разборной . Рекомендован для надувных лодок.
- Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
- Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
- Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
- Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

Примеры:

Камень с отверстием для крепления каната
Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Якорь: виды, выбор подходящего для лодок/малых судов, нюансы, изготовление самостоятельно

Сделать якорь своими руками владельцев малых плавсредств побуждает не только достаточно высокая цена фабричных якорей. Стандартные якоря выпускаются массой от 5 кг, что для лодки водоизмещением до 500 кг многовато. Особенно, если выходят на ней в закрытую спокойную акваторию (пруд, небольшое озеро, реку). Места в посудине один только якорь занимает немало, и в крохотной лодчонке, такой, напр., как популярная вследствие своих высоких качеств лодка динги или скиф, держать неоправданно большой якорь неудобно. Но и становиться вместо надежного якоря на что попало нельзя.

Рыбацкая лодка на якоре. Карикатура

Примечание: у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Выбор оптимального якоря

Опытные рыболовы и охотники покупают якорь вслед за лодкой, так как знают что без него рыбалка превратится в испытание, но никак не станет отдыхом. Но правильно выбрать это изделие может далеко не каждый рыболовы.

Основным критерием выбора якорей является вес лодки со всей экипировкой. Опытные рыболовы уже давно проверили экспериментально каким должно быть соотношение веса якоря к массе лодки и обнародовали результаты:

При весе судна до 150 кг необходимо выбирать якорь массой 1.5 килограмма, и фиксировать его на веревку диаметром около 2 миллиметров.
Если ваша лодка весит 150 — 200 килограмм, то масса якоря должна составлять порядка 2.5 килограмм.
Лодки весом от 250 до 500 килограмм необходимо оборудовать якорями около 3.5 килограмм.
Если катер или лодка весит от 500 до 750 кг, то вес якоря должен составлять порядка 7.5 килограмм.

Можете заменить бой пустыми пластиковыми бутылками или пенопластом, некоторые применяют деревянные доски. В таком случае, оторвать якорь для надувной лодки ПВХ сводится к минимуму и вы сможете рыбачить без опасения.

Критерии выбора якоря

Для того чтобы правильно выбрать якорь, следует учитывать такие правила:

Якорь необходим для фиксации судна, он должен противостоять любым погодным условиям и течению.
В паспорте содержатся данные относительно коэффициента силы удерживания якоря, надо обратить внимание на эту цифру.
Вес якоря подбирается в зависимости от веса плавсредства.
Один из важнейших критериев выбора – тип грунта.
Погодные условия и тип водоема играют немаловажную роль при выборе.
От материала изготовления зависит продолжительность эксплуатации изделия.

Опрос! Какого размера Ваша лодка?

Меньше 2 м
13.33%

От 2.5 – 3 м
33.33%

От 3-4 м
46.67%

У меня тральщик!
0%

Более 4 м
6.67%

Да я и не мерил…
0%

У меня ее нет
0%

Проголосовало: 15

Вес

Для того чтобы не ошибиться с весом якоря, нужно провести расчет отношения самого якоря к размеру лодки. Принцип примерно таков: на 1 кг якоря должен приходиться 1 м плавсредства.

Немного сложнее эмпирическая формула для расчета веса якоря. Для этого нужно возвести в квадрат водоизмещение лодки и тоннах. Из полученного числа надо извлечь кубический корень и полученную цифру умножить на 8. В результате последнего действия получается вес якоря.

Размер

Размеры якорей могут быть разными, они зависят от их конструктивных особенностей. Каждая разновидность якорей имеет свои пропорции, оптимальные для достижения наилучшего эффекта.

Материал изготовления

Среди наиболее предпочтительных материалов для якоря можно отметить нержавеющую или оцинкованную сталь, а также чугун. Для более дешевого производства чаще используются малоуглеродистые стали. Для якоря Холла больше подойдет сталь ГОСТ 766-74Е, для якоря Матросова ГОСТ 8497-78Е.

Канат для якоря

Якорный канат или трос – очень важная составляющая. От нее зависит, сможет ли лодка быть зафиксированной с помощью якоря. На небольшие рыбацкие лодки из ПВХ не считается целесообразным прикреплять металлическую якорную цепь. Тем более что сейчас в продаже имеются изделия из очень прочных современных материалов. Эти материалы обладают огромным запасом прочности и износостойкостью. Для того чтобы якорный трос (фал) соответствовал возложенным на него функциям, он должен обладать такими параметрами:

способностью быстро отдать или поднять якорь;
не перекручиваться и быть всегда готовым к работе (то есть уложенным в специальную катушку);
обладать хорошей удерживаемостью, руки человека не должны пострадать от контакта с такой веревкой или тросом;
обладать необходимой толщиной. Для того чтобы трос не врезался в руки, он не должен быть менее 6 мм в диаметре;
обладать достаточной жесткостью. Это необходимо как для облегчения сматывания, так и для возможности вязать прочные узлы;
обладать растяжимостью около 15%. Если эластичности будет недостаточно, фал не сможет гасить рывки, и лодка будет часто дергаться. И наоборот, слишком растяжимый фал проявит себя, как резинка.

Не менее важна и длина. Она должна в 3 раза превышать глубину водоема. Если в регионе бывают сильные ветры или в реке есть сильное течение, то фал должен быть еще длиннее примерно на 10-15 м. Этот запас потребуется для стабилизации судна и снижения нагрузки на якорь.

Самодельный якорь

На якорь даже в покое приходится огромная нагрузка. Она многократно усиливается при порывах ветра или подводном течении. Разрывное усилие лодочного фала можно рассчитать, это делается исходя из массы якоря. В идеале оно должно превосходить массу якоря в 50-70 раз. Лидерами по этому признаку являются синтетические канаты. У них усилие на разрыв может составлять до 1000 кг при диаметре 7 м.

Еще один отличный вариант – полиамидные тросы, плетение не играет принципиальную роль. Канаты из полипропилена имеют положительную плавучесть: если канат уплыл, он не утонет и его можно найти на поверхности воды.

Нейлоновая якорная веревка обладает необходимой легкостью, гибкостью, прочностью и эластичностью. Но именно из-за своей хорошей растяжки канат способен генерировать тепло, поэтому зимой он очень быстро разрушается.

Самодельный Курбатовский якорь

Для изготовления якоря такого типа нужны:

кусочек металлического прута с длиной в 12 мм;
листовая часть (толщина 3 мм);
проволока (диаметр не меньше 8 мм).

Якорь будет обладать раздвоенным веретеном и одной лапой. Приблизительный вес – 2 кг.

Якорь-кошка

Рыбаки предпочитают легкие якорьки для надувных лодок, которые при наличии сильного ветра можно просто оборудовать дополнительным весом. Немалую роль играет компактность конструкции и отсутствие острых выступающих элементов или граней. Этим требованиям полностью отвечает конструкция “кошка”, имеющая несколько модификаций:

разборная с лапами под углом 90º;
складная с различными углами наклона лап.

Изготовление якоря в разборном варианте потребует следующих материалов:

2 полосы из стали толщиной 4 мм, длиной 260-270 мм и шириной 40 мм;
стальная трубка диаметром 250 мм и длиной 270-300 мм;
гайка и втулка, подходящие по диаметру для стальной трубки 25 мм;
2 кольца для крепления веревок.

По центру стальных полосок высверливаются отверстия. Втулка вставляется в трубку, полоски монтируются на ее выступающую часть и крепятся с помощью гайки. Металлические кольца располагаются в верхней и нижней частях конструкции. Сама трубка может быть залита свинцом для увеличения массы. Нижнее кольцо и второй канат отвечают за подъем якоря и освобождение лап из грунта. В упрощенном варианте металлические полоски заменяют на толстую проволоку или арматуру диаметром 4 мм без нижнего крепления. В этом случае при вытягивании кошки лапы, освобождаясь, разгибаются – это настоящий якорь-“незацепляйка”.

Якорь для надувных лодок

Якорь данного типа производится, как правило, просто. Для надувных лодок отлично показал себя якорь, который производится из сковороды. Его диаметр составляет 30 сантиметров. Это не шутка, именно из сковороды. Необходимо просверлить дырку, которая необходима для веретена с определенной резьбой.

С другой стороны данного веретена делается так называемая проушина, которая необходима для каната. Далее на данную резьбу надевается специальная гайка, а уже потом плоский, круглой формы груз из свинца. Его вес должен составлять примерно один килограмм. Уже потом необходимо надеть эту сковороду, она должна будет зажаться с помощью шайбы за счет еще одной гайки.

Но также необходимо сказать то, что такой якорь сможет неплохо удержать её. Более того, такие якоря достаточно легко улучшаются и приобретают сосем иную форму. Это можно сделать за счет вырезания в сковороде нескольких непосредственных секторов. Далее острые края очень легко скругляются.

Также достаточно хороший якорь является в виде пирамиды, он производится из такого материала, как свинец. В данной пирамиде располагается специальная петля из специальной проволоки. Если длина стороны подобной пирамиды будет составлять около 10 сантиметров, то непосредственный вес его будет составлять три с половиной килограмма. Именно такой якорь сможет удержать надувную лодку даже на больших течениях и при большом ветре.

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

якорь Курбатова;
«кошка»;
Дэнфорта;
Холла;
Матросова.

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

Тип « кошка»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.

Изобретение Матросова

Повышенная держащая способность – наследие конструкции Холла, которую Матросов значительно усовершенствовал и избавил от большинства имевшихся недостатков. Благодаря обтекаемой форме изделие глубже погружается в грунт, а выросты на лапах придают дополнительную устойчивость.

Удерживающая сила увеличена в четыре раза по сравнению с адмиралтейским якорем аналогичной массы. Конструкция Матросова не вырывается из субстрата даже при повороте судна на 360° . Эффективность одинакова на глинистом, песчаном и каменистом дне. Чаще всего ввиду особенностей строения (очень близко расположенных лап) применяется в речном флоте.

Share your comments

Конструкции складной кошки

Среди опытных рыбаков получили распространение несколько вариантов якоря-кошки, упрощающее его хранение:

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

И все-таки кошка якорь!

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Якорь-кошка

Если с якорем что-то не так

Хранение якоря на лодке пвх при плавании своими руками

Способы увеличить держащую силу якоря и высвободить застрявший якорь

Источник
