Ножки для кварцевого обогревателя своими руками

Подставка для обогревателя: наш ответ лягушатникам / Я

Вот уже две зимы у меня в гараже-мастерской работает конвектор французской фирмы Noirot, модель Spot E-3 1500. Всем он хорош, за исключением пары вещей. Шнур короткий (около 60 см), и нет в штатной комплектации колёсиков, чтобы катать обогреватель по всему гаражу. Первая проблема решается элементарно, а у второй есть как минимум два пути решения. Можно заказать родные колёсики (на момент покупки они стоили где-то 400 р, и, судя по отзывам, были полнейшим говном), а можно что-нибудь придумать самому. Второй вариант, разумеется, гооооораздо интереснее 🙂

Собственно, сам обогреватель, спереди и сзади (уже с заменённым проводом):

К стене он крепится при помощи следующей железки (тут она уже в готовом изделии, откручивать не стал):

(У меня их на самом деле два — второй, на 2 кВт, как раз висит на стене.)

Дальше в общем-то всё просто. Берём профтрубу 25х25, уголок 25, немного полосы 25, колёсики (самые дешёвые, по 50 р/шт), кусочек трубки Ф15 и немного крепежа М6. И с помощью болгарки, сварки и сверлильного станка превращаем эти ингридиенты в подставочку. Добавляем серой грунт-эмали по ржавчине и не менее серой термоусадочной трубки. В результате получается изделие с заглавной фотки этого поста. Вот ещё немного фоток:

Два крючка снизу и крепления ручки сверху позволяют наматывать лишний провод, чтобы он не мотался по полу.

Ручка для переноски/перевозки расположена так, что при отрыве от пола обогреватель сохраняет вертикальное положение.

Ещё немного фоток:

Масса подставки — 3.5 кг. Вместе с конвектором — 8 кг. Конструкция достаточно устойчивая, но неплохо бы конвектор опустить на несколько сантиметров пониже. А следующей зимой попробую прикруить к нему вентиляторы снизу (жаль, что тот пост DI HALT’а так поздно попался на глаза).

Копирайт сообщества на фотографиях прошу считать недействительным. Все фотографии могут быть использованы произвольным образом.

Ножки для обогревателя своими руками

Подставка для обогревателя: наш ответ лягушатникам

Вот уже две зимы у меня в гараже-мастерской работает конвектор французской фирмы Noirot, модель Spot E-3 1500. Всем он хорош, за исключением пары вещей. Шнур короткий (около 60 см), и нет в штатной комплектации колёсиков, чтобы катать обогреватель по всему гаражу. Первая проблема решается элементарно, а у второй есть как минимум два пути решения. Можно заказать родные колёсики (на момент покупки они стоили где-то 400 р, и, судя по отзывам, были полнейшим говном), а можно что-нибудь придумать самому. Второй вариант, разумеется, гооооораздо интереснее 🙂 Собственно, сам обогреватель, спереди и сзади (уже с заменённым проводом):

К стене он крепится при помощи следующей железки (тут она уже в готовом изделии, откручивать не стал):

(У меня их на самом деле два — второй, на 2 кВт, как раз висит на стене.) Дальше в общем-то всё просто. Берём профтрубу 25х25, уголок 25, немного полосы 25, колёсики (самые дешёвые, по 50 р/шт), кусочек трубки Ф15 и немного крепежа М6. И с помощью болгарки, сварки и сверлильного станка превращаем эти ингридиенты в подставочку. Добавляем серой грунт-эмали по ржавчине и не менее серой термоусадочной трубки. В результате получается изделие с заглавной фотки этого поста. Вот ещё немного фоток:

Два крючка снизу и крепления ручки сверху позволяют наматывать лишний провод, чтобы он не мотался по полу.

Ручка для переноски/перевозки расположена так, что при отрыве от пола обогреватель сохраняет вертикальное положение. Ещё немного фоток:

Масса подставки — 3.5 кг. Вместе с конвектором — 8 кг. Конструкция достаточно устойчивая, но неплохо бы конвектор опустить на несколько сантиметров пониже. А следующей зимой попробую прикруить к нему вентиляторы снизу (жаль, что тот пост DI HALT’а так поздно попался на глаза).

Копирайт сообщества на фотографиях прошу считать недействительным. Все фотографии могут быть использованы произвольным образом.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.

we.cs-cs.net

Как сделать ножки для конвектора своими руками

Приспособление подставка сделанная своими руками для мобильного электроконвектораНожки для обогревателей UDEN SКомплект ножек с колесиками ATLANTIC UNIVERSAL держатель напольный Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее — показали 🙂 вам Как сделать ножки для конвектора своими руками. Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос. Однако, если на сайте все же не оказалось интересующей информации — напишите нам, мы подготовим ее для вас и добавим на наш сайт!Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как сделать ножки для конвектора своими руками.

smotrikak.ru

Обогреватель своими руками: как сделать самодельный прибор

В холодное время года потребность в тепле особо возрастает. Но далеко не каждый хозяин имеет возможность приобрести обогреватель заводского образца. В том, чтобы собрать обогреватель своими руками, нет ничего сложного.

Предлагаем вашему вниманию четыре варианта создания обогревательного прибора из подручных средств, который будет прекрасно справляться с возложенной на него задачей.

Приборы для локального обогрева

Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет порядка 40°С.

В большинстве своем обогревающие самоделки относятся к излучающим устройствам, действующим по принципу ИК обогревателей и электрических радиаторов. Подключают их к однофазной сети с традиционными для бытовых объектов 220 В. Желающим заняться самостоятельным изготовлением приборов нужны знания в области электротехники и электромонтажа.

Вариант #1. Самодельная компактная термопленка

Основу обогревателя будут составлять два отреза стекла. Это одинаковые прямоугольники размерами 4х6 см.

Длина и ширина рабочей площади обогревателя может варьироваться. Главное – чтобы площадь каждого стекла составляла порядка 25 квадратных сантиметров.

Для создания такого самодельного обогревателя также потребуются:

• медный двухжильный кабель;
• мультиметр;
• парафиновая свеча;
• деревянный брусок;
• плоскогубцы;
• герметик; эпоксидный клей;
• хлопчатобумажная салфетка;
• гигиенические палочки.

Перед началом работ кабель необходимо оборудовать вилкой.

В роли нагревательного элемента будет выступать отрез алюминиевой фольги, используемой хозяйками для запекания, толщина которой составляет 0,1 мм

Первым делом прочищают стеклянные заготовки, удаляя с помощью салфетки пыль и остатки грязи, обезжиривают и тщательно просушивают. Очищенные заготовки охлаждают. Это необходимо для того, чтобы при последующем обжиге нагар лучше оседал на поверхности.

Подпаливают установленную в подсвечник свечу. А затем поочередно захватывают плоскогубцами за уголок каждую стеклянную заготовку и аккуратно двигают над свечой, чтобы стекло покрылось сажей. Необходимо добиться равномерного оседания нагара на всей поверхности стекла; обожженная часть и будет выступать токопроводящим элементом.

Манипуляции со свечой придется периодически прерывать с тем, чтобы дать разогретому стеклу немного остынуть.

Главное достоинство такого прибора в том, что значительная часть тепловой энергии выделяется нагретым до определенной температуры материалом в виде инфракрасного излучения

После остывания заготовок у каждой из них прочищают края. Для этого с помощью гигиенических палочек вдоль контура по периметру снимают по 5 миллиметров от края.

На обожженную часть, которая будет выступать в роли токопроводящего элемента, равномерно наносят клей, сверху которого прикладывают заранее подготовленный отрез фольги. Полоски будут выполнять функцию клемм, необходимых для подключения проводов.

Такие же действия выполняют со второй половинкой. Обе детали соединяют. Чтобы обеспечить герметичность устройства, места соединений обрабатывают герметиком, покрывая торец по всему периметру.

Чтобы сделать нагревательные элементы, из фольги вырезают две полосы, ширина которых соответствует размеру закопченной области на стеклянных заготовках

Для того чтобы рассчитать мощность прибора, необходимо с помощью тестера измерить сопротивление углеродистого покрытия. Щупы мультиметра прикладывают к свисающим «хвостикам» алюминиевой фольги. Полученные данные используют при расчете с помощью формулы: N=I2 х R. Где «N» – мощность, «I» — сила тока, а «R» — сопротивление.

Мощность не должна превышать допустимые значения в 1,2 Вт. Если

Подставка под обогреватель теплэко своими руками

Удобная мобильная напольная подставка позволяют эксплуатировать обогреватели «ТеплЭко» без навески на стену, например в квартирах с плотным размещением мебели. Обогреватель становится мобильным и удобным к размещению в любом месте. Вы можете дополнительно приобрести специальные колесики, которые крепятся к подставке, в специализированных магазинах.

Напольная подставка под обогреватель выполнена из прочного металла. Она долговечна, устойчива и проста в эксплуатации. Покрытие изделия защищает его от механических повреждений – царапин и потертостей. А закругленные формы оберегают человека от случайных травм. Невысокая цена напольного устройства делает его покупку доступной, а функциональные возможности и компактный размер – целесообразной и практичной.

Размеры подставки: 260 мм х 255 мм х 170 мм

Приобретение специальной подставки – идеальное решение для тех, кто планирует постоянно передвигать обогреватель или использовать его напольно. Заказать и купить мобильный фиксатор для монолитных устройств «ТеплЭко» вы можете, оформив заявку онлайн на сайте компании.

Компания «ТеплЭко» производит и продает качественные и энергоэффективные кварцевые обогреватели по доступным ценам.

Каковы отличительные характеристики и особенности устройств от фирмы «ТеплЭко»? Какими преимуществами и недостатками обладают обогреватели? О чем свидетельствуют отзывы потребителей? Ответы на эти, а также некоторые другие вопросы есть в этом материале.

Информация о бренде

Компания «ТеплЭко» существует на российском рынке несколько лет. За это непродолжительное время она уже успела завоевать доверие потребителей и хорошую репутацию. Пользователи продукции бренда рекомендуют приобретать товары своим друзьям.

Приоритетными направлениями деятельности торговой марки является производство, а также продажа энергоэффективных обогревателей нового поколения.

На заводах «ТеплЭко» производство организовано с учетом последних научных и технологических разработок. Весь процесс полностью соответствует российским и международным стандартам, а в работе компании задействованы только профессиональные и опытные сотрудники.

В «ТеплЭко» вы можете приобрести не только единичные товары (что актуально для физических лиц), но также и заказать большие оптовые партии, что выгодно для индивидуальных предпринимателей и юридических лиц. Все получаемые покупателями агрегаты поставляются с официального склада, который находится в Санкт-Петербурге.

При этом вы можете приобрести обогреватель как онлайн (оплатив покупку по безналичному расчету), так и в реальном магазине. Опытные сотрудники компании проконсультируют вас по всем интересующим вопросам и помогут сделать выбор.

На сегодняшний день на территории Российской Федерации успешно функционируют сертифицированных магазинов, а также 2 склада. Несколько из них расположены в центральной части нашей страны, а остальные рассредоточены по всей территории. Общее количество потребителей этой продукции превышает 50 000 человек.

Характеристики

Кварцевый обогреватель от фирмы «ТеплЭко» – это устройство, обладающее энергосберегающими характеристиками. Приборы относятся к категории экономичных в плане стоимости и компактных по размеру. При этом агрегат может использоваться в самых разных сферах и для разных целей, так как является универсальным.

Что касается технических характеристик электрического кварцевого нагревателя, то к ним следует отнести такие показатели, как:

• мощность, равную 400 ваттам;
• размер суточного электропотребления составляет всего 3,5 киловатта;
• весит устройство 12 килограммов;
• имеет эффект «горячий кирпич».

Обогреватель является настенным, поэтому позволяет экономить пространство. Чаще всего его выбирают владельцы небольших домов и квартир, а также те, кто хочет, чтобы обогревающее устройство смотрелось минималистично и лаконично, не привлекало к себе лишнего внимания и не обладало слишком ярким цветом.

Устройство и принцип работы

Обогреватель от компании «ТеплЭко» обогревает помещение благодаря своему особому устройству. Так, в его конструкцию входит специальная плита с установленной спиралью. При активной работе поверхность агрегата может нагреваться до 95 градусов по Цельсию. Благодаря таким высоким температурным показателям прогрев воздуха в квартире или доме осуществляется довольно быстро. Такой прогрев также можно назвать конвективным. От нагревающейся панели одновременно с теплом исходит инфракрасный сигнал. Таким образом,
аппарат сочетает в себе сразу несколько функциональных особенностей, одновременно выполняя функции конвектомата и инфракрасного устройства.

Важно отметить, что плита, которая входит в конструкцию обогревателя и является его неотъемлемым элементом, подключается к электросети напрямую. Отсутствие дополнительных автоматических устройств способствует тому, что устройство способно поддерживать стабильную и бесперебойную работу.

Сам же по себе кварцевый обогреватель представляет собой конструкцию, которая находится в целостном корпусе, изготовленном из особого материала – расправленного кварцевого песка. Также к нему добавляется небольшое количество мраморной крошки. Во внутренней части прибора располагается особое нагревательное устройство, которое имеет форму спирали.

Нагревательные элементы, изготовленные из кварца, получают ток из электросети и направляют его по этой спирали.

Таким образом, она постепенно начинает нагреваться. Температурные показатели спирали при этом составляют около 980 градусов по Цельсию. Однако в тех ситуациях, когда в работу дополнительно включается особый монолитный нагреватель, данный температурный уровень не бывает выше, чем 120 градусов. Таким образом, имеется возможность значительно повысить ресурс использования прибора и срок его службы.

Агрегаты, производимые и выпускаемые компанией «ТеплЭко», обладают довольно высоким показателем инертности. Благодаря этому нагревательный элемент греется, и, соответственно, остывает продолжительное время. Таким образом, даже после того, как вы отключили устройство от электропитания или если это произошло не по вашей воле (например, отключили электроэнергию), в помещении будет сохраняться высокая температура еще на протяжении 90 минут.

В то же время следует иметь в виду, что для того чтобы нагреть комнату, вам понадобиться около 30 минут.

Преимущества

Обогреватели от бренда «ТеплЭко» обладают характерными особенностями, которые отличают их от всех других устройств. Следует отметить тот факт, что данные агрегаты не пересушивают воздух в помещении, что довольно часто случается при использовании обогревателя в комнате. Такая характеристика обусловлена наличием в конструкции особой спирали, которая является основным компонентом агрегата и не контактирует с атмосферным потоком. Кроме того, особое устройство аппарата защищает вас от таких неприятных проблем, как возгорание пыли, которая может скапливаться на корпусе.

Устройства от «ТеплЭко» помогают экономить семейный бюджет благодаря тому, что они устроены по принципу потребления минимально возможного количества электроэнергии. Кроме того, такие агрегаты полностью безопасны. Особенно это актуально для семей с детьми и домашними животными.

Обогреватели будут служить вам достаточно длительное время. Ресурс устройства рассчитан на 25 лет. Единственное, что может выйти из строя, – это провод, который обеспечивает подключение к сети. Однако его без труда можно заменить самостоятельно в домашних условиях, не прибегая к помощи специалистов.

Доступная цена на устройства – важнейшее преимущество в условиях конкурирующего рынка. Агрегаты от фирмы «ТеплЭко» можно использовать даже в условиях повышенной влажности (например, на кухне или в ванной комнате).

Устройство довольно простое в эксплуатации. С его подключением сможет справиться даже неподготовленный человек. А приятный внешний дизайн позволяет использовать агрегат в рамках любых интерьерных и дизайнерских решений.

Недостатки

Несмотря на то что устройства от «ТеплЭко» обладают большим количеством достоинств, можно выделить и некоторые их минусы.

Энергоэффективные обогреватели не наделены системой регулирования температуры. Если вы хотите обладать такой возможностью, то вам придется отдельно приобретать и устанавливать терморегулятор. Кроме того, кварцевый нагреватель обладает большим весом и может нагреваться на поверхности.

Но достоинства агрегата значительно превышают его недостатки.

Поэтому если вы хотите приобрести недорогое устройство, которое будет осуществлять свои нагревательные функции лучше, чем любой другой агрегат, то вам следует присмотреться к продукции компании «ТеплЭко».

Рекомендации по установке

Для того чтобы установить обогреватель своими руками в домашних условиях, необходимо соблюдать инструкцию и схему сборки.

Так, в первую очередь необходимо определиться с местом в комнате, где вы планируете установить устройство. После этого необходимо на стену приклеить полоску пенофола. Следите за тем, чтобы место установки было расположено не менее чем в 20 сантиметрах от пола.

После этого к стене следует прикрутить кронштейны (правый, левый и центральный) – именно на этих деталях впоследствии будет держаться устройство, поэтому данную процедуру необходимо провести аккуратно и тщательно. Теперь следует приступить к установке самого обогревателя. Также в этот момент можно подключить терморегулятор. После этого можно осуществить процедуру подключения устройства к электросети, соединить провода.

Далее производится монтаж навесного экрана и подставки. Они закрепляются с помощью шурупов.

Инструкция по применению

Для начала осмотрите устройство. Убедитесь в его целостности, отсутствии каких-либо повреждений. Также проверьте исправность кабеля и розетки. Указанные процедуры позволят избежать замыканий электрической сети. После этого включите обогреватель в сеть.

Перед началом эксплуатации внимательно прочитайте инструкцию, которая прилагается в комплекте к устройству. Четко соблюдайте все рекомендации и советы во избежание поломок.

Не трогайте руками нагревающуюся поверхность, так как она является довольно горячей и может стать причиной серьезного ожога. Не накрывайте обогреватель, так как это может привести к внутреннему перегреву. Также не используйте устройство, если уровень влажности в помещении превышает показатель в 95%.

При обнаружении любых дефектов и поломок немедленно предпримите действия по их устранению. Если вы не уверены в своих силах и не обладаете достаточным количеством технических знаний, а также в том случае, если на аппарат еще действует гарантия, доверьте починку специалистам. Самостоятельное вмешательство может только ухудшить ситуации и привести к непоправимым последствиям.

Если вы транспортируете устройство, то убедить в том, что оно находится в строго вертикальном положении. В том случае, если в электросети наблюдаются резкие скачки электроэнергии, то приостановите работу устройства до тех пор, пока система полностью не стабилизируется.

Аналоги

Самым популярным аналогом обогревателей от «ТеплЭко» являются устройства от фирмы Nikaten. Важное отличие подобных агрегатов – наличие в базовом комплекте терморегулятора. Кроме этого, важно отметить, что эти устройства работают по принципу тепловой инерции.

Еще одна фирма-аналог – «Теплодар». Кварцевые обогреватели от данной торговой марки изготовлены из искусственного камня, а внутри корпуса находится набор обогревательных элементов. Срок службы устройств составляет около 20 лет.

«Теплея» – это фирма, занимающаяся разработкой кварцево-оливиновых обогревателей, которые характеризуются повышенным уровнем безопасности.

Обзор отзывов

Если верить реальным отзывам покупателей обогревателей от фирмы «ТеплЭко», данные устройства обладают множеством полезных качеств. Они полностью оправдывают ожидания владельцев благодаря высокому качеству и эффективностью работы.

К основным преимуществам покупатели относят довольно бюджетную цену. Благодаря этой характеристике фирменные обогреватели «ТеплЭко» могут позволить себе приобрести представители практически всех социальных слоев. Еще одно положительное свойство, которое выделяют потребители – это небольшой вес. Обогреватель довольно легко транспортировать с места на место, с его переносом справится один человек.

Отмечается также высокий уровень обслуживания клиентов, который осуществляют как сотрудники официальных представительств, так и онлайн-магазина «ТеплЭко». Консультанты всегда готовы прийти на помощь, если покупатель по каким-то причинам не понимает, почему устройство не работает, ответив на все вопросы в онлайн-консультации или по телефону горячей линии. Если же обогреватель сломался и еще находится на гарантии, срок которой прописан в гарантийном талоне, то любой человек без проблем может обратиться в сервисный центр компании. Специалисты проведут диагностику устройства и в случае необходимости бесплатно произведут ремонт.

Но для того чтобы в обслуживании не отказали, важно на всем протяжении гарантии не заниматься самостоятельным ремонтом обогревателя. В противном случае прибор не примут в ремонт.

Отрицательные комментарии относительно устройств встречаются довольно редко. Чаще всего они связаны с индивидуальными недостатками агрегатов (дефектами или браком) либо вызваны несоблюдением пользователями советов по эксплуатации.

Об установке обогревателей «ТеплЭко» в загородном доме смотрите в следующем видео.

Я – сделал!

Похожие записи

SergM 2 января 2016, 16:52

Funt 12 августа 2015, 13:02

iwashenko 6 июня 2016, 17:37

Ryazansky 18 августа 2015, 15:17

iwashenko 27 сентября 2015, 11:30

True 16 июля 2015, 10:56

El_Sueno 9 августа 2018, 00:25

ARMOR 14 ноября 2016, 12:58

Sokol 3 октября 2015, 15:20

grohotailo 10 января 2016, 16:47

Прямой эфир

CS 1 сентября 2019, 21:02

asnik 15 августа 2019, 16:46

CS 14 августа 2019, 09:41

gregory 13 июля 2019, 15:17

AndreyKo 13 июля 2019, 00:47

bkmz 4 июля 2019, 19:00

Dron9K 19 мая 2019, 21:17

CS 23 апреля 2019, 22:19

avs7153 29 марта 2019, 16:23

Shaun 25 марта 2019, 07:27

Caesarion 21 марта 2019, 09:48

dehart 17 марта 2019, 12:39

avs7153 20 февраля 2019, 22:01

Alexiy 27 ноября 2018, 20:46

CS 20 ноября 2018, 22:41

CS 31 октября 2018, 23:29

CS 31 октября 2018, 23:04

KonBez 29 октября 2018, 10:23

CS 23 октября 2018, 10:10

Блоги

• Как это сделать?2.26
• Надо сделать!1.13
• Мероприятия1.13
• Инструменты и Оборудование0.00
• Кошмаринг и Треш0.00
• Саморазвитие0.00
• Автоматика / ПЛК0.00
• Тусовки и встречи0.00
• Электрика0.00
• Идеи и Изобретения0.00

Вот уже две зимы у меня в гараже-мастерской работает конвектор французской фирмы Noirot, модель Spot E-3 1500. Всем он хорош, за исключением пары вещей. Шнур короткий (около 60 см), и нет в штатной комплектации колёсиков, чтобы катать обогреватель по всему гаражу. Первая проблема решается элементарно, а у второй есть как минимум два пути решения. Можно заказать родные колёсики (на момент покупки они стоили где-то 400 р, и, судя по отзывам, были полнейшим говном), а можно что-нибудь придумать самому. Второй вариант, разумеется, гооооораздо интереснее

Собственно, сам обогреватель, спереди и сзади (уже с заменённым проводом):

К стене он крепится при помощи следующей железки (тут она уже в готовом изделии, откручивать не стал):

(У меня их на самом деле два — второй, на 2 кВт, как раз висит на стене.)

Дальше в общем-то всё просто. Берём профтрубу 25х25, уголок 25, немного полосы 25, колёсики (самые дешёвые, по 50 р/шт), кусочек трубки Ф15 и немного крепежа М6. И с помощью болгарки, сварки и сверлильного станка превращаем эти ингридиенты в подставочку. Добавляем серой грунт-эмали по ржавчине и не менее серой термоусадочной трубки. В результате получается изделие с заглавной фотки этого поста. Вот ещё немного фоток:

Два крючка снизу и крепления ручки сверху позволяют наматывать лишний провод, чтобы он не мотался по полу.

Ручка для переноски/перевозки расположена так, что при отрыве от пола обогреватель сохраняет вертикальное положение.

Ещё немного фоток:

Масса подставки — 3.5 кг. Вместе с конвектором — 8 кг. Конструкция достаточно устойчивая, но неплохо бы конвектор опустить на несколько сантиметров пониже. А следующей зимой попробую прикруить к нему вентиляторы снизу (жаль, что тот пост DI HALT’а так поздно попался на глаза).

Копирайт сообщества на фотографиях прошу считать недействительным. Все фотографии могут быть использованы произвольным образом.

283

Как сделать обогреватель своими руками?

Покупать заводские образцы обогревателей достаточно дорого, не каждый может позволить себе этот шаг. Поэтому достаточно часто всплывает вопрос о том, как сделать обогреватель своими руками. Стоит сказать, что сделать это гораздо проще, чем кажется на первый взгляд. Кроме того, есть несколько вариантов изготовления такого устройства.

Локальный обогрев

Наиболее простые образцы — это оборудование, которое предназначено для локального обогрева. Максимальная температура, которую они могут выдавать — это 40 градусов по Цельсию.

Подавляющее большинство самодельных устройств такого типа — это инфракрасные излучатели направленного действия, а также электрические радиаторы. В качестве источника питания для таких небольших приспособлений выступает обычная однофазная сеть с напряжением в 220 В. Стоит также отметить, что хоть и ответить на вопрос о том, как сделать обогреватель своими руками достаточно просто, для этого необходимо иметь некоторые знания по электротехнике и электромонтажу. В противном случае, сборка может стать гораздо сложнее, так как придется разбираться со всеми нюансами по мере выполнения работы.

Сборка компактной термопленки. Материалы для работы

Основу изготовленного своими руками обогревателя такого типа будут составлять два отреза стекла. В качестве этих элементов могут выступать два прямоугольника 4 х 6 см. Здесь стоит отметить, что как длина, так и ширина могут изменяться при необходимости. Однако нужно придерживаться того правила, что площадь рабочего пространства должна быть около 25 см. Для того чтобы создать такую компактную установку необходимо иметь следующие материалы:

• двухжильный медный кабель и мультиметр;
• парафиновая свеча и деревянный брус;
• плоскогубцы, клей, герметик;
• салфетка и гигиенические палочки.

Прежде чем приступать к началу работ, необходимо к кабелю добавить вилку.

Начало работ

Первым делом необходимо заняться обработкой стекла. При помощи салфетки его необходимо очистить от грязи, мусора и прочих ненужных элементов. После этого поверхность с обеих сторон обезжиривается, а после этого прямоугольники просушиваются. Полностью очищенные заготовки необходимо охладить. Делается это для того, чтобы при следующем обжиге нагар лучше осел на поверхности стекла.

Далее нужно установить подпаленную свечу в подсвечник. Следующий шаг заключается в том, что нужно взять плоскогубцами каждый кусок стекла по очереди и аккуратно держать над свечой до тех пор, пока на поверхности не появится сажа. Необходимо сделать так, чтобы нагар был равномерно распределен по всей поверхности. Именно эта часть будет являться проводящей ток. Также здесь нужно обратить свое внимание на то, что сделать обогреватель своими руками таким образом сразу не получится. Дело в том, что периодически придется давать стеклу остынуть, чтобы оно не треснуло. После того как процесс обжига закончился, нужно взять гигиеническую палочку, аккуратно протереть ею вдоль контура, отступая от края примерно по 5 мм.

Проверка мощности и окончание сборки

Остальная часть стекла, которая осталось обожженной, должна быть покрыта клеем. Поверх равномерного слоя клея укладывается заранее отрезанный кусок фольги. Очищенные полоски в данном случае будут выполнять роль клемм, к которым подключатся провода.

Аналогичные действия проводятся и со вторым стеклом, после чего оба элемента соединяются между собой. Для того чтобы сделать конструкцию герметичной, необходимо промазать все торцы соединенных деталей герметиком. Далее стоит перейти к тому, что нужно определить мощность устройства. Для этого используется тестер, который используется для измерения сопротивления углеродистого покрытия. Щупы мультиметра необходимо прикладывать к свисающим кусочкам фольги. Данные, которые будут получены, используются в формуле:

N = I² x R,

где N — это мощность, I — это сила тока, а R — это сопротивление.

Здесь важно отметить, что мощность не должна превышать показатель в 1,2 Вт. Если слой нагара получился слишком тонким, то его сопротивление может превышать 120 Ом, в этом случае его необходимо сделать чуть толще. Если значения в пределах нормы, то можно приступать к финальной стадии.

Она заключается в том, что свободные от копоти края смазываются клеем, к ним приклеиваются свисающие кусочки фольги. Конструкцию устанавливает на деревянную плоскость, а сам источник из фольги и стекла подключается к источнику питания в 12 Вольт. Компактный обогреватель своими руками готов.

Панель из остатков инфракрасного пола

Достаточно хорошей идеей будет изготовить настенный обогреватель для гаража, к примеру, из остатков инфракрасной ленты, которая обычно используется для создания теплого пола.

Стоит отметить, что ИК пленка потребляет гораздо меньше энергии, чем любые другие обогревающие электроустройства. Для того чтобы обогреть помещение, к примеру, 2 х 2 м, понадобится всего лишь 1 м пленочной карбоновой системы.

Для того чтобы совершить все работы потребуется иметь под рукой фольгированную подложку под ИК пол, саму пленку, провод (0,75), а также терморегулятор или же розетку с таймером и битумный скотч. Второй этап заключается в том, что необходимо разрезать инфракрасную пленку по нужным размерам. Когда изготавливаете инфракрасный обогреватель своими руками, необходимо знать, что разрезать их можно лишь по белым полосам. Пересекать черные полосы или же резать поперек нельзя. У устройства имеется зажим, к которому нужно подключить провод. Однако он будет больше, чем диаметр провода, потому придется подготовиться к этому. После того как от изоляции очищается от 10 до 15 см, он сгибается пополам, потом еще раз пополам, закручивается в жгут, после чего обжимается плоскогубцами.

Завершение настенного обогревателя

Плотно скрученный и уплотненный провод вставляется в зажим. Далее для сборки своими руками инфракрасного обогревателя, зажим с проводом подключается к токоведущему медному элементу проволоки. Для этого с тыльной стороны отсоединяется край прозрачной оболочки. Очень важно после работы все тщательно изолировать, чтобы пленка не искрила во время контакта, а также не была угрозой во время собственной работы.

Материалы для тепловентилятора

Данное устройство — это еще один вид локального устройства для обогрева. Он неплохо подойдет для обогрева гаража. Обогреватель своими руками данного типа изготавливается примерно за пару часов. Это, в принципе, и является его основным достоинством. Недостатком конструкции является то, что при работе он сжигает кислород, а иногда возможен запах паленого.

Корпус для данного устройства — это жестяная банка высотой в 20 см, а диаметром в 10 см. Кроме банки необходимо иметь под рукой еще некоторые материалы:

• диодный мост и трансформатор на 12 Вольт;
• нихромовая проволока и вентилятор;
• перфоратор, паяльник, вентилятор от компьютера.

Работы по сборке

Из текстолита заранее вырезаются две заготовки, которые по размеру подходят к банке. Для работы и переключения режимов потребуется электрический кабель и переключатель с кнопкой. С текстолита снимается фольга и вырезается внутренняя часть таким образом, чтобы получить некое подобие рамки.

В заготовленные отверстия помещают концы нихромовой проволоки. К тем концам, которые окажутся внутри, подключается электрический кабель. Есть такой параметр, как плотность тока, которая появляется в контактирующих с воздухом нихромовых электрических спиралях, и составляет 12-18А/мм². Трансформатор и диодный мост необходим для того, чтобы подавать питание на кулер. Для того чтобы появилась возможность регулировки температуры, придется смонтировать, как минимум, две разные спирали. Стоит сказать, что если подключить их параллельно друг другу, то при перегорании одной, вторая не пострадает. Единственное, что очень важно, это чтобы изготовленная спираль больше не касалась никакой поверхности, кроме текстолитовой.

Мощные конструкции. Масляный обогреватель

Есть возможность создать масляный обогреватель своими руками. Этот прибор будет принадлежать уже к более мощным и более крупным устройствам. Принцип работы этого устройства основан на использовании ТЭНа. Для того чтобы имелась возможность плавной настройки, в прибор обычно добавляют реостат или же дискретный переключатель. Для сборки устройства необходимо подготовить следующие материалы:

• Для помещения с площадью, к примеру, в 10 квадратов, хватит ТЭНа мощностью в 1 кВт.
• В качестве корпуса конструкции используется прочная и герметичная емкость, которая не допустит утечки масла.
• Необходимо приобрести термостойкое и чистое масло, объем которого будет равен 85%, от общего объема резервуара.
• Потребуются устройства для управления и автоматики. Они должны быть подобраны в соответствии с максимальной мощность устройства.

Рекомендации по сборке

Во время сборки обогревателя своими руками такого типа необходимо обратить внимание на некоторые важные моменты:

1. Размещать ТЭН лучше всего либо в нижней, либо в боковой части конструкции. Фиксируются они при помощи болтов. Это обосновывается тем, что такое расположение улучшит циркуляцию масла в устройстве. Кроме того, он не должен касаться корпуса ни при каких обстоятельствах.
2. Чтобы запустить устройство в работу, нужно добиться естественной конвекции жидкости. Чтобы этого достичь, нужно установить электропривод и помпу. Чтобы зафиксировать насос к емкости, нужно приварить небольшие пластины.
3. Очень важно не забыть оставить отверстие с клапаном, который предназначается для экстренного сброса масла. Помпы должны быть установлены снизу в угловых частях.
4. В таких устройствах часто возникает электрокоррозия. Чтобы избежать этого недостатка, необходимо учесть совместимость металла для корпуса и ТЭНа.
5. Данный прибор достаточно мощный, потому должен быть обязательно заземлен.

Обогреватель для зимней палатки своими руками

Любители походов, а также зимней рыбалки явно нуждаются в компактном устройстве для обогрева временного убежища. В качестве источника тепла будет использоваться парафиновая свеча. Для его изготовления применяют масляный фильтр от машины. Почему обогреватель для палатки своими руками делается именно из такого фильтра? Потому что устройство уже практически готово, и ничего делать не придется.

Корпус состоит всего из двух деталей — донышка и крышки. Донышко изначально практически готово, оно имеет нужное отверстие для подсоса воздуха. Нужно лишь добавить 4 небольших отверстия для крепления ножек. Для того чтобы создать выход горячего воздуха, нужно в крышке добавить одно отверстие диаметром в 4 мм. Таким образом, удастся достичь нужной конвекции. Далее нужно делать внутренние части. Почти все из них готовы заранее, нужно добавить лишь крышку из оцинкованного железа. Такой прибор является отличным обогревателем для рук для зимней рыбалки, к примеру. Уже через 15 минут его поверхность будет достаточно горячей.

12-Вольтный обогреватель

Самодельный вентилятор — это достаточно простое и безопасное устройство для обогрева, особенно, если использовать источник питания в 12 Вольт. Обогреватель своими руками такого типа делается из обычного пустотелого красного кирпича. Для этого лучше всего подходит полуторный экземпляр с толщиной 88 мм. Однако можно использовать и двойной с толщиной в 125 мм. Здесь самое важное, чтобы пустоты были сквозными, а также одинаковыми.

Рабочие спирали для этого устройства — это нихромовые заготовки. С одной из сторон эти спирали из нихрома будут прогреваться, а с другой стороны — продуваться. Подключать все спирали, установленные в кирпич, лучше всего параллельно. Так будет очень удобно регулировать нагрев, отключая или включая дополнительные спирали.

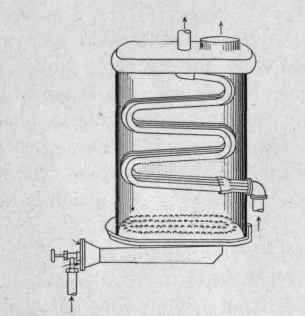

Газовый обогреватель своими руками

Стоит сказать, что мощные газовые обогреватели, которые обладают каталитическим дожиганием топлива очень дорогие, но при этом они очень экономичны и эффективны. Это их основные достоинства. Создать такие устройства своими руками практически невозможно, так как устройство их достаточно сложное. По этим причинам разные туристы, охотники или рыболовы используют их компактные версии. Это обогреваетли-дожигатели малой мощности, которые используются в виде приставки для походного примуса. Подходят они для обогрева палатки, к примеру.

Желающих сделать обогреватель своими руками не убывает: цены на фабричные приборы автономного обогрева не радуют, а их заявленные характеристики нередко оказываются завышенными сравнительно с реальными. Предъявлять претензии бесполезно: у производителей всегда есть «железная отмазка» – эффективность обогрева помещения сильно зависит от его теплотехнических свойств. Случаи, когда из производителя удавалось «выдавить» компенсацию за последствия несчастья, произошедшего по вине их изделия, также единичны. Правда, хотя бытовые обогреватели самостоятельно делать законом не запрещено, беда по вине самоделки будет серьезным отягчающим обстоятельством для ее изготовителя и владельца. Поэтому в данной статье далее описано, как правильно сконструировать и изготовить безопасные бытовые обогреватели нескольких систем, по тепловой эффективности не уступающие лучшим промышленным образцам.

Конструкции

Любители-мастеровые городят обогреватели нередко весьма замысловатой конструкции, см. фото на рис. Порой они сделаны аккуратно. Но подавляющее большинство описанных в рунете самодельных отопительных приборов объединяет одно: высокая степень создаваемой ими опасности, гармонично сочетающаяся с полным несоответствием ожидаемых технических характеристик действительным. В первую очередь это относится к надежности, долговечности и транспортабельности.

Сделать обогреватель для дома, хоз. помещений или походный автономный для дачи, туризма и рыбалки возможно следующих систем (слева направо на рис.):

• С непосредственным подогревом воздуха на естественной конвекции – электрокамин.
• С принудительным обдувом нагревателя – тепловентилятор.
• С косвенным подогревом воздуха, на естественной конвекции или с принудительным обдувом – масляный или водо-воздушный обогреватель.
• В виде излучающей тепловые (инфракрасные, ИК) лучи поверхности – термопанель.
• Пламенный автономный.

Последний от печи, плиты или водогрейного котла отличается тем, что чаще всего не имеет встроенной горелки/топки, а использует бросовое тепло отопительно-варочных приборов. Впрочем, грань тут весьма размыта: обогреватели на газе со встроенной горелкой есть в продаже и делаются самостоятельно. На многих из них можно готовить или разогревать пищу. Здесь в конце также будет описан пламенный обогреватель, который не на дровах, не на жидком топливе, не на газу и совсем уж точно не печка. А прочие рассматриваются в порядке убывания степени их безопасности и надежности. Которые тем не менее при надлежащем исполнении и у «худших» образцов вполне соответствуют требованиям в бытовым автономным отопительным приборам.

Термопанель

Это достаточно сложный и трудоемкий, но наиболее безопасный и эффективный тип бытового электрического обогревателя: термопанель двустороннего излучения на 400 Вт комнату 12 кв. м в бетонном доме нагревает с +15 до +18 градусов. Потребная мощность электрокамина в таком случае – 1200-1300 Вт. Расход денежных средств на самостоятельное изготовление термопанели невелик. Работают термопанели в т. наз. дальнем (более удаленном от красной области видимого спектра) или длинноволновом ИК, поэтому тепло дают мягкое, не жгучее. Вследствие относительно слабого нагрева теплоизлучающих элементов, если они выполнены правильно (см. ниже), эксплуатационный износ термопанелей практически отсутствует, а долговечность и надежность их ограничены непредусмотренными внешними воздействиями.

Теплоизлучащий элемент (излучатель) термопанели состоит из тонкого плоского проводника из материала с высоким удельным электрическим сопротивлением, зажатого между 2-мя обкладками – пластинами из диэлектрика, прозрачного для ИК. Нагреватели термопанелей делаются по тонкопленочной технологии, а обкладки – из специального пластикового композита. То и другое в домашних условиях недоступно, поэтому многие любители пытаются делать излучатели тепла на основе углеродного покрытия, зажатого между 2-мя стеклами (поз. 1 на рис. ниже); обычное силикатное стекло почти прозрачно для ИК.

Такое техническое решение – типичный суррогат, ненадежный и недолговечный. Проводящую пленку получают либо из свечной сажи, либо намазывая на стекло эпоксидный компаунд с наполнителем из молотого графита или электротехнического угля. Главный порок обоих способов – неравномерная толщина пленки. Углерод в аморфной (уголь) или графитовой аллотропной модификации – полупроводник с высокой для данного класса веществ собственной проводимостью. Характерные для полупроводников эффекты проявляются в нем слабо, почти неуловимо. Но с повышением температуры проводящего слоя удельное электрическое сопротивление углеродной пленки не растет линейно, как у металлов. Следствие – тонкие места греются сильнее, выгорают. Плотность тока в более толстых растет, греются и они, тоже выгорают, и скоро выгорает вся пленка. Это т. наз. лавинообразное выгорание.

Кроме того, пленка из сажи очень нестойка, быстро осыпается сама по себе. В эпоксидный клей для получение нужной мощности обогревателя нужно вводить до 2-х объемов углеродного наполнителя. Вообще-то можно и до 3-х, а если в смолу перед введением отвердителя добавить 5-10% по объему пластификатора – дибутилфталата – то и до 5 объемов наполнителя. Но готовый к работе (не затвердевший) компаунд получается густым и вязким, как пластилин или жирная глина, и нанести его тонкой пленкой нереально – эпоксидка липнет ко всему на свете, кроме парафиновых углеводородов и фторопласта. Шпатель из последнего сделать можно, но компаунд за ним потянется грядочками и комками.

Наконец, графитовая и угольная пыль – очень вредные для здоровья (о силикозе у шахтеров слыхали?) и чрезвычайно пачкающиеся вещества. Снять или отстирать их следы невозможно, запачканные вещи приходится выбрасывать, они пачкают другие. Кто хоть раз имел дело с графитовой смазкой (это тот же мелко дробленый графит) – как говорится, жив я буду, не забуду. Т.е., самодельные излучатели для термопанели нужно делать каким-то другим способом. К счастью, расчет показывает, что для этого пригодна «старая добрая», проверенная многими десятилетиями и недорогая нихромовая проволока.

Расчет

Сквозь 3-мм оконнон стекло без опасности его перегрева растрескивания проходит ок. 8,5 Вт/кв. дм ИК. Из «пирога» излучателя термопанели в обе стороны уйдет 17 Вт. Зададимся размерами излучателя 10х7 см (0,7 кв. дм), таких кусков можно нарезать из боя и отходов порезки практически в неограниченном количестве. Тогда один излучатель отдаст нам комнату 11,9 Вт.

Примем мощность обогревателя в 500 Вт (см. выше). Тогда понадобится 500/11,9 = 42,01 или 42 излучателя. Конструктивно панель будет представлять матрицу 6х7 излучателей размерами без обрамления 600х490 мм. Накинем на обрамление до 750х550 мм – по эргономике проходит, достаточно компактно.

Потребляемый от сети ток – 500 Вт/220 В = 2,27 А. Электрическое сопротивление всего обогревателя – 220 В/2,27 А = 96,97 или 97 Ом (закон Ома). Сопротивление одного излучателя – 97 Ом/42 = 2,31 Ом. Удельное сопротивление нихрома почти точно 1,0 (Ом*кв. мм)/м, но какого сечения и длины нужна проволока для одного излучателя? Поместится ли нихромовая «змея» (поз. 2 на рис.) между стеклами 10х7 см?

Плотность тока в открытых, т.е. контактирующих с воздухом, нихромовых электроспиралях – 12-18 А/кв. мм. Светятся они при этом от темно- до светло красного (600-800 градусов Цельсия). Примем 700 градусов при плотности тока 16 А/кв. мм. При условии свободного излучения ИК температура нихрома от плотности тока зависит примерно по корню квадратному. Уменьшим ее вдвое, до 8 А/кв. мм, получим рабочую температуру нихрома в 700/(2^2) = 175 градусов, для силикатного стекла безопасно. Температура наружной поверхности излучателя при этом (без учета теплоотвода за счет конвекции) не превысит 70 градусов при наружной в 20 градусов – годится и по теплопередаче «мягким» ИК, и по безопасности, если прикрыть излучающие поверхности защитной сеткой (см. далее).

Номинальный рабочий ток в 2,27 А даст сечение нихрома 2,27/8 = 0,28375 кв. мм. По школьной формуле площади окружности находим диаметр проволоки – 0,601 или 0,6 мм. С запасом примем его 0,7 мм, тогда мощность обогревателя будет 460 Вт, т.к. она зависит от его рабочего тока по квадрату. 460 Вт для обогрева хватит, достаточно было бы и 400 Вт, а долговечность прибора возрастет в несколько раз.

1 м нихромовой проволоки диаметром 0,7 мм имеет сопротивление 2,041 Ом (0,7 в квадрате = 0,49; 1/0,49 = 2,0408…). Для получения сопротивления одного излучателя 2,31 Ом понадобится 2,31/2,041 = 1,132… или 1,13 м проволоки. Примем ширину нихромовой «змейки» в 5 см (по 1 см запаса с краев). На обворот 1-мм гвоздей (см. ниже) прибавим по 2,5 мм, итого 5,25 см на ветвь змейки. Ветвей понадобится 113 см/5,25 см = 21,52…, примем 21,5 ветви. Их общая ширина 22х0,07 см (диаметр проволоки) = 1,54 см. Примем длину змейки в 8 см (по 1 см запаса с коротких краев), тогда коэффициент укладки проволоки 1,54/8 = 0,1925. В паршивейших китайских маломощных силовых трансформаторах он ок. 0,25, т.е. нам на изгибы и промежутки между ветвями змейки места хватает с избытком. Уф-ф, принципиальные вопросы решены, можно переходить к ОКР (опытно-конструкторские работы) и техническому проектированию.

ОКР

Теплопроводность и прозрачность для ИК силикатного стекла сильно меняются от марки к марке и от партии к партии. Поэтому сначала нужно будет сделать 1 (один) излучатель, см. ниже, и провести его испытания. В зависимости от их результата, возможно, придется изменить диаметр проволоки, так что не закупайте нихрома сразу много. При этом изменятся номинальный ток и мощность обогревателя:

• Проволока 0,5 мм – 1,6 А, 350 Вт.
• Проволока 0,6 мм – 1,9 А, 420 Вт.
• Проволока 0,7 мм – 2,27 А, 500 Вт.
• Проволока 0,8 мм – 2,4 А, 530 Вт.
• Проволока 0,9 мм – 2,6 А, 570 Вт.

Примечание: кто грамотный в электричестве – номинальный ток, как видите, меняется не по квадрату диаметра провода. Почему? С одной стороны, у тонких проводов относительно большая излучающая поверхность. С другой – при толстом проводе нельзя превышать допустимую пропускаемую стеклом мощность ИК.

Для испытаний готовый образец устанавливают вертикально, подперев чем-то негорючим и термостойким, на несгораемую поверхность. Затем подают в него номинальный ток от регулируемого источника питания (ИП) на 3 А и более или ЛАТРа. В последнем случае оставлять образец без присмотра нельзя все время испытаний! Ток контролируется цифровым тестером, щупы которого должны быть плотно сжаты с токоведущими проводами винтом с гайкой и шайбами. Если опытный образец запитан от ЛАТРа, тестер должен измерять силу переменного тока (предел AC 3А или AC 5А).

Прежде всего нужно проверить, как ведет себя стекло. Если оно в течение 20-30 мин перегревается и трескается, то, возможно, непригодна вся партия. Напр., в стекла б/у со временем въедается пыль и грязь. Резать их – сущая мука и гибель алмазного стеклореза. А трескаются такие стекла при значительно более слабом нагреве, чем новые того же сорта.

Далее спустя 1-1,5 часа проверяется сила излучения ИК. Температура стекла тут не показатель, т.к. основную часть ИК излучает нихром. Поскольку фотометра с ИК фильтром у вас скорее всего не найдется, придется проверять ладонями: их держат параллельно излучающим поверхностям на расстоянии ок. 15 см от них не менее 3-х мин. Затем в течение 5-10 мин должно чувствоваться ровное мягкое тепло. Если ИК от излучателя начинает жечь кожу сразу, диаметр нихрома уменьшаем. Если спустя 15-20 мин легкого жжения (как на солнечном пригреве в середине лета) не чувствуется, нихром нужно взять толще.

Как согнуть змею

Устройство излучателя самодельного панельного обогревателя дано на поз. 2 рис. выше; нихромовая змейка показана условно. Нарезанные в размер стеклянные обкладки очищаются от загрязнений и моются щеткой в воде с добавкой любого моющего для посуды, затем также со щеткой промываются под струей чистой воды. «Уши» – контактные ламели размером 25х50 мм из медной фольги – приклеиваются к одной из обкладок эпоксидным клеем или мгновенным цианоакрилатным (суперклеем). Заход «уха» на обкладку – 5 мм; наружу торчит 20 мм. Чтобы ламель не отвалилась, пока клей не схватился, под нее подкладывают что-нибудь толщиной 3 мм (толщина стекла обкладки).

Далее нужно сформировать самую змейку из нихромовой проволоки. Делается это на шаблоне-оправке, схема которой дана на поз. 3, а подробный чертеж – на рис. здесь. «Хвостики» для отжига змейки (см. ниже) нужно дать от 5 см. Обкусанные концы гвоздей зашлифовываются до округлости на наждачном камне, иначе готовую змейку снять, не смяв, будет невозможно.

Нихром довольно упруг, потому навитую на шаблон проволоку нужно отжечь, чтобы змейка держала форму. Делать это следует в полутьме или при слабом освещении. На змейку подают напряжение 5-6 В от ИП не менее чем на 3 А (вот для чего на дереве нужна огнеупорная накладка). Когда нихром засветится вишневым, ток выключают, дают нити полностью остыть, и повторяют эту процедуру 3-4 раза.

Следующий шаг – змейку прижимают пальцами через наложенную на нее фанерную полоску и аккуратно разматывают навитые на 2-мм гвозди хвостики. Каждый хвостик выпрямляют и формуют: на 2-мм гвозде остается четверть витка, а остальное обрезают вровень в краем шаблона. Остаток «хвостика» в 5 мм зачищают острым ножом.

Теперь змейку нужно снять с оправки, не покорежив, и закрепить на подложке, обеспечив надежный электрический контакт выводов с ламелями. Снимают парой ножей: их лезвия подсовывают снаружи под изгибы ветвей на 1-мм гвоздях, аккуратно поддевают и поднимают извитую нить нагревателя. Затем змейку кладут на подложку и немного подгибают, если требуется, выводы, чтобы легли прим. посередине ламелей.

Металлическими припоями с неактивным флюсом нихром не паяется, а остатки активного флюса со временем могут разъесть контакт. Поэтому нихром к меди «паяют» т. наз. жидким припоем – токопроводящей пастой; продается она в радиомагазинах. На контакт зачищенного нихрома с медью выдавливают капельку жидкого припоя и через кусочек полиэтиленовой пленки придавливают пальцем, чтобы паста не выпирала вверх от проволоки. Можно сразу вместо пальца придавить каким-то плоским грузиком. Снимают пригруз и пленку после отвердевания пасты, от часа до суток (время указывается на тюбике).

Застыл «припой» – пришло время собирать излучатель. Вдоль посередине выдавливаем на змейку тонкую, не толще 1,5 мм, «колбаску» обычного строительного силиконового герметика, это предотвратит сползание и замыкание изгибов проволоки. После этого тот же герметик выдавливаем валиком уже потолще, 3-4 мм, по контуру подложки, отступив от края прим. на 5 мм. Накладываем покровное стекло и очень аккуратно, чтобы не сползло вбок и не потянуло за собой змейку, придавливаем, пока не ляжет плотно, и откладываем излучатель на сушку.

Скорость высыхания силикона – 2 мм в сутки, но спустя 3-4 дня, как может показаться, брать излучатель дальше в работу еще нельзя, нужно дать высохнуть внутреннему валику, фиксирующему изгибы. Понадобится на это прим. неделя. Если делается много излучателей уже для рабочего обогревателя, их можно сушить штабелем. Нижний слой раскладывают на полиэтиленовой пленке, ею же застилают сверху. Элементы след. слоя укладывают поперек нижележащих, и т.д., разделяя слои пленкой. Штабель, для гарантии, сушится 2 недели. После сушки выступившие излишки силикона срезают лезвием безопасной бритвы или острым монтажным ножом. С контактных ламелей силиконовые наплывы также нужно полностью удалить, см. ниже!

Монтаж

Пока излучатели сохнут, делаем из реек твердого дерева (дуб, бук, граб) 2 одинаковые рамки (поз. 4 на рис. со схемой панельного обогревателя). Соединения выполняются врезкой вполдерева и скрепляются мелкими саморезами. МФД, фанера и древесные материалы на синтетических связующих (ДСП, OSB) не годятся, т.к. длительный нагрев, пусть и не сильный, им категорически противопоказан. Если у вас есть возможность вырезать детали рамок из текстолита или стеклотекстолита – вообще отлично, но эбонит, бакелит, текстолит, карболит и термопластичные пластики непригодны. Деревянные детали перед сборкой дважды пропитываются водно-полимерной эмульсией или разбавленным вдвое акриловым лаком на водной основе.

В одну из рамок укладываются готовые излучатели (поз. 5). Перекрывающиеся ламели электрически соединяются каплями жидкого припоя, как и перемычки на боковинах, образующие последовательное соединение всех излучателей. Подводящие провода (от 0,75 кв. мм) лучше припаять обычным легкоплавким припоем (напр. ПОС-61) с неактивной флюс-пастой (состав: канифоль, этиловый спирт, ланолин, см. на пузырьке или тюбике). Паяльник – 60-80 Вт, но паять нужно быстро, чтобы излучатель не расклеился.

Следующий шаг на этом этапе – накладываем вторую рамку и отмечаем на ней, где пришлись подводящие провода, под них нужно будет вырезать канавки. После этого раму с излучателями собираем на мелких саморезах, поз. 6. Приглядитесь внимательнее к расположению точек крепления: они не должны прийтись на токоведущие детали, иначе головки крепежа окажутся под напряжением! Также, чтобы исключить случайное прикосновение к краям ламелей, все торцы панели оклеиваются негорючим пластиком толщиной от 1 мм, напр. ПВХ с наполнителем из мела от кабельных каналов (коробов для проводки). С этой же целью, и для большей прочности конструкции, на все стыки стекла с деталями рамы наносится силиконовый герметик.

Завершающие шаги, во-первых, установка ножек высотой от 100 мм. Эскиз деревянной ножки панельного обогревателя дан на поз. 7. Второе – наложение на боковины панели защитной стальной сетки из тонкой проволоки с ячеей 3-5 мм. Третье – оформление кабельного ввода пластиковой коробокой: в ней размещаются контактные клеммы, световой индикатор. Возможно – тиристорный регулятор напряжения и защитное термореле. Все, можно включать и греться.

Термокартина

Если мощность описанной термопанели не превышает 350 Вт, из нее можно сделать обогреватель-картину. Для этого на тыльную сторону накладывают фольгоизол, то самый, который используется для теплоизоляции. Фольгированная его сторона должна быть обращена к панели, а пористая пластиковая наружу. Лицевую сторону обогревателя оформляют фрагментом фотообоев на пластике; тонкий пластик – не ахти какое препятствие для ИК. Чтобы картина-обогреватель лучше грела, вешать ее на стену нужно под углом ок. 20 градусов.

А фольга?

Как видим, самодельный панельный обогреватель дело достаточно трудоемкое. Нельзя ли упростить работу, применив вместо нихрома, скажем, алюминиевую фольгу? Толщина фольги рукава для запекания ок. 0,1 мм, вроде бы уже тонкая пленка. Нет, дело тут не в толщине пленки, а в удельном сопротивлении ее материала. У алюминия оно низкое, 0,028 (Ом*кв. мм)/м. Не приводя подробных (и очень скучных) расчетов, укажем их результат: площадь термопанели на мощность 500 Вт на алюминиевой пленке толщиной 0,1 мм оказывается почти 4 кв. м. Толстовата все же пленочка оказалась.

12 В

Самодельный тепловентилятор может быть достаточно безопасным в низковольтном, на 12 В, исполнении. Мощности свыше 150-200 Вт от него не добиться, слишком большой, тяжелый и дорогой понадобится понижающий трансформатор или ИП. Однако 100-120 Вт как раз хватит, чтобы держать в подвале или погребе небольшой плюс всю зиму, что гарантирует от промерзших овощей и полопавшихся от мороза банок с домашними заготовками, а 12 В – напряжение, допустимое в помещениях с любой степенью опасности поражения электротоком. Большее в подвал/погреб и подавать нельзя, т.к. они по электротехнической классификации особо опасные.

Основа обогревателя-тепловентилятора на 12 В – обычный красный рабочий пустотный (пустотелый) кирпич. Лучше всего подойдет полуторный толщиной 88 мм (вверху слева на рис.), но сгодится и двойной толщиной в 125 мм (там же внизу). Главное – чтобы пустоты были сквозными и одинаковыми.

Устройство «кирпичного» тепловентилятора на 12 В для подвала дано там же на рис. Посчитаем нихромовые спирали-нагреватели для него. Берем мощность 120 Вт, это с некоторым запасом. Ток, соотв., 10 А, сопротивление нагревателя 1,2 Ом. С одной стороны, спирали продуваются. С другой – этот обогреватель должен долгое время работать без присмотра в довольно тяжелых условиях. Поэтому все спирали лучше включить параллельно: перегорит одна, остальные вытянут. И мощность регулировать удобно – достаточно отключить 1-2-несколько спиралей.

В пустотном кирпиче 24 канала. Ток спирали каждого канала 10/24 = 0,42 А. Мало, нихром нужен очень тонкий и, значит, ненадежный. Этот вариант сгодился бы для бытового тепловентилятора до 1 кВт и более. Тогда нагреватель нужно рассчитывать, как описано выше, на плотность тока в 12-15 А/кв. мм, и поделить получившуюся длину проволоки на 24. К каждому отрезку добавляется по 20 см на 10-см соединительные «хвостики», а середина свивается в спираль диаметром 15-25 мм. «Хвостиками» все спирали соединяются последовательно при помощи хомутиков из медной фольги: ее ленту шириной 30-35 мм навивают в 2-3 слоя на сложенные нихромовые проволоки и закручивают на 3-5 витков парой малых пассатижей. Для питания вентиляторов придется поставить маломощный трансформатор на 12 В. Такой обогреватель хорошо подойдет для гаража или прогрева автомобиля перед поездкой: как все тепловентиляторы, он быстро прогревает середину помещения, не тратя тепло на теплопотери сквозь стены.

Примечание: компьютерные вентиляторы часто называют кулерами (досл. – охладителями). На самом деле кулер это все охлаждающее устройство. Напр., кулер процессора – ребристый радиатор в блоке с вентилятором. А вентилятор сам по себе он и в Америке вентилятор.

Но вернемся в подвал. Посмотрим, сколько нихрома понадобится на уменьшенную до 10 А/кв. мм по соображениям надежности плотность тока. Сечение провода, ясно без расчетов – 1 кв. мм. Диаметр, см. расчеты выше – 1,3 мм. Такой нихром в продаже находится без затруднений. Необходимая длина на сопротивление 1,2 Ом – 1,2 м. А какова общая длина каналов в кирпиче? Толщину берем полуторную (меньше весит), 0,088 м. 0,088х24 = 2,188. Так нам достаточно просто продеть отрезок нихрома сквозь пустоты кирпича. Можно через одну, т.к. каналов по расчету нужно 1,2/0,088 = 13,(67), т.е. 14-ти хватит. Вот и обогрели подвал. И вполне надежно – такой толстый нихром и крепкая кислота не скоро разъест.

Примечание: кирпич в корпусе фиксируется мелкими стальными уголками на болтиках. В мощную цепь 12 В обязательно должно быть включено автоматическое защитное устройство, напр. пробка-автомат на 25 А. Недорого и вполне надежно.

ИП и ИБП

Трансформатор на железе для обогрева подвала лучше взять (сделать) с отводами мощной обмотки на 6, 9, 12, 15 и 18 В, это позволит регулировать мощность обогрева в широких пределах. 1,2 мм нихром с обдувом потянет и 25-30 А. Для питания вентиляторов тогда нужна отдельная обмотка на 12 В 0,5 А и тоже отдельный кабель с тонкими жилами. Для питания нагревателя нужны жилы от 3,5 кв. мм. Мощный кабель может быть самый дрянной – ПУНП, КГ, на 12 В утечек и пробоя можно не опасаться.

Может быть, у вас нет возможности применить понижающий трансформатор, но завалялся импульсный блок питания (ИБП) от негодного компьютера. Его 5 В канала по мощности хватит; стандарт – 5 В 20 А. Тогда, во-первых, нужно пересчитать нагреватель на 5 В и мощность 85-90 Вт, чтобы не перегружать ИБП (диаметр провода выходит 1,8 мм; длина та же). Во-вторых, для питания 5 В нужно соединить вместе все красные провода (+5 В) и столько же черных (общий провод GND). 12 В для вентиляторов берут с любого желтого провода (+12 В) и любого черного. В-третьих, нужно закоротить на общий провод цепь логического запуска PC-ON, иначе ИБП просто не включится. Обычно провод PC-ON зеленый, но нужно проверить: снять с ИБП кожух и посмотреть обозначения на плате, сверху или со стороны монтажа.

ТЭНы

Для обогревателей след. типов придется покупать ТЭН: электроприборы на 220 В с открытыми нагревателями чрезвычайно опасны. Тут, простите за выражение, нужно думать в первую очередь о собственной шкуре с имуществом, есть формальный запрет или нет. С 12-вольтовыми приборами легче: по статистике, степень опасности уменьшается пропорционально квадрату отношения напряжений питания.

Если у вас уже есть электрокамин, но греет плоховато, имеет смысл заменить в нем простой воздушный ТЭН с гладкой поверхностью (поз. 1 на рис.) на оребренный, поз. 2. Характер конвекции тогда существенно изменится (см. ниже) и обогрев улучшится при мощности оребренного ТЭНа в 80-85% от гладкого.

Патронный ТЭН в корпусе из нержавеющей стали (поз. 3) может греть и воду, и масло в баке из любого конструкционного материала. Будете брать такой – обязательно проверьте, чтобы в комплекте были прокладки из маслотермобензостойкой резины или силиконовые.

Медный водяной ТЭН для бойлера снабжается трубкой для термодатчика и магниевым протектором, поз. 4, что хорошо. Но греть им можно только воду и только в баке из нержавейки либо эмалированном. Теплоемкость масла много меньше, чем у воды, и в масле корпус медного ТЭНа скоро прогорит. Последствия – до тяжелейших и фатальных. Если бак из алюминия или обычной конструкционной стали, то электрокоррозия вследствие наличия контактной разности потенциалов металлов очень быстро съест протектор, а вслед за тем проест корпус ТЭНа.

Т. наз. сухие ТЭНы (поз. 5), как и патронные, способны греть и масло, и воду без дополнительных мер защиты. Кроме того, их нагревательный элемент можно менять, не вскрывая бака и не сливая оттуда жидкость. Недостаток один – очень дороги.

Камин

Усовершенствовать обычный электрокамин, или сделать себе свой эффективный на основе покупного ТЭНа можно с помощью дополнительного кожуха, создающего вторичный контур конвекции. Из обычного электрокамина, во-первых, воздух идет вверх довольно горячей, но слабой струей. Она быстро полнимается к потолку и греет через него более пол соседей, чердак или крышу, чем хозяйскую комнату. Во-вторых, идущее вниз от ТЭНа ИК таким же образом греет соседей снизу, подпол или подвал.

В конструкции, показанной на рис. справа, ИК, направленное вниз, отражается во внешний кожух и греет воздух в нем. Тягу еще более усиливает подсос горячим воздухом из внутреннего кожуха менее нагретого из внешнего в сужении последнего. В результате воздух из электрокамина с двойным контуром конвекции выходит широкой умеренно нагретой струей, расплывается в стороны, не доходя до потолка, и эффективно обогревает помещение.

Масло и вода

Описанный выше эффект дают также масляные и водо-воздушные обогреватели, благодаря чему и пользуются популярностью. Масляные обогреватели промышленного производства делаются герметичными с несменяемой заправкой, но повторять из самостоятельно ни в коем случае не рекомендуется. Без точного расчета объема корпуса, внутренней конвекции в нем и степени заполнения маслом возможен разрыв корпуса, авария электросети, вылив и загорание масла. Недолив так же опасен, как перезалив: в последнем случае масло просто рвет корпус давлением при нагреве, а в первом сначала закипает. Если же сделать корпус заведомо большего объема, то обогреватель греть будет несоразмерно слабо сравнительно с потреблением электроэнергии.

В любительских условиях возможно сооружение масляного или водо-воздушного обогревателя открытого типа с расширительным баком. Схема его устройства приведена на рис. Когда-то таких делали довольно много, для гаражей. Воздух от радиатора идет нагретым слабо, разность температур внутри и снаружи поддерживается минимальной, отчего и теплопотери уменьшаются. Но с появлением панельных обогревателей масляные самоделки сходят на нет: термопанели лучше во всех отношениях и вполне безопасны.

Если же вы все-таки решите делать себе масляный обогреватель, учтите – он должен быть надежно заземлен, а заполнять его нужно только и только очень дорогим трансформаторным маслом. Любое жидкое масло постепенно битуминизируется. Повышение температуры ускоряет этот процесс. Моторные масла разрабатываются с учетом того, что масло циркулирует среди движущихся деталей под воздействием вибраций. Битуминозные частицы в нем образуют взвесь, только загрязняющую масло, почему его и приходится время от времени менять. В обогревателе же им ничто не помешает оседать нагаром на ТЭНе и в трубках, отчего ТЭН перегревается. Если же он лопнет – последствия аварий масляных обогревателей почти всегда оказываются очень тяжелыми. Трансформаторное масло потому и дорого, что битуминозные частицы в нем не оседают в нагар. Источников сырья для минерального трансформаторного масла в мире мало, а себестоимость синтетического высока.

Пламенные

Мощные газовые обогреватели для больших помещений с каталитическим дожиганием дороги, но рекордно экономичны и эффективны. В любительских условиях их воспроизвести невозможно: нужна микроперфорированная керамическая пластина с платиновым напылением в порах и специальная горелка из деталей, выполненных с прецизионной точностью. В розницу то или другое обойдется дороже, чем новый обогреватель с гарантией.

Туристы, охотники и рыболовы давно придумали обогреватели-дожигатели малой мощности в виде приставки к походному примусу. Выпускаются такие и в промышленных масштабах, поз. 1 на рис. Эффективность их не ахти, но палатку обогреть до отбоя в спальные мешки хватает. Конструкция дожигателя довольно сложна (поз. 2), поэтому и стоят фабричные палаточные обогреватели недешево. Любители таких делают тоже немало, из консервных банок или, напр. из автомобильных масляных фильтров. В этом случае обогреватель может работать и от газового пламени, и от свечи, см. видео:

Видео: портативные обогреватели из масляного фильтра

С появлением в широком обиходе жаропрочных и жаростойких сталей любители побывать на природе все больше отдают предпочтение газовым походным обогревателям с дожиганием на сетке, поз. 3 и 4 – они экономичнее и греют лучше. И опять-таки, любительское творчество объединило тот и другой варианты в мини-обогреватель комбинированного типа, поз. 5., способный работать и от газовой горелки, и от свечи.

Чертеж самодельного мини-обогревателя на дожигании приведен на рис. справа. Если он используется эпизодически или временно, то может быть целиком выполнен из консервных банок. На увеличенный вариант для дачи пойдут банки от томатной пасты и т.п. Замена перфорированной крышки сетчатой существенно уменьшает время прогрева и расход топлива. Больший и очень долговечный вариант можно собрать из автомобильных дисков, см. след. ролик. Это уже считай что печка, т.к. на нем можно готовить.

Видео: обогреватель-печка из колесного диска

От свечи

Осветительная свеча, между прочим, довольно сильный источник тепла. Долгое время это ее свойство считалось помехой: в старину на балах дамы и кавалеры обливались потом, косметика текла, пудра сбивалась комьями. Как они после этого еще и амуры крутили, без горячего водопровода и душа, современному человеку понять трудно.

Тепло от свечи в холодном помещении пропадает зря по той же причине, по которой одноконтурный конвекционный обогреватель греет плоховато: горячие отходящие газы слишком быстро поднимаются вверх и остывают, давая копоть. Между тем заставить их догорать и давать тепло проще, чем газовое пламя, см. рис. В этой системе 3-контурный дожигатель собран из керамических цветочных горшков; обожженная глина – хороший ИК-излучатель. Предназначен обогреватель на свече для местного обогрева, скажем, чтобы не дрожать, сидя за компьютером, но тепла всего от одной свечки дает удивительно много. Нужно только, пользуясь им, приоткрывать форточку, а ложась спать обязательно гасить свечу: кислорода на горение она потребляет тоже много.

Совсем задаром

Напоследок – вариант обогревателя, не требующего никаких эксплуатационных расходов. Если вы живете в бетонном доме, а топят слабо, попробуйте, прежде чем покупать или делать обогреватель, засунуть за батареи листы фольгоизола, он отражает обратно более 80% ИК, для которого железобетон полупрозрачен. Вынос листа за контур радиатора отопления – от 10 см. Фольгированная поверхность должна быть обращена в помещение, а пластиковая – к стене. Вполне возможно, что самодельного обогревателя-отражателя и хватит, чтобы в квартире установилась комфортная температура.

Загрузка…

Когда необходим самодельный обогреватель для дома, дачи или гаража? Делать нагревательные приборы своими руками обычных людей толкает отсутствие централизованного отопления (в случае с гаражом или загородным домом). Для дома самодельная отопительная техника понадобится в ходе проведения строительных работ или в осенне-весенний период, когда централизованная подача тепла либо еще не включена, либо уже прекращена. Кстати, это самый подходящий момент делать замену труб отопления.

Обогреватель своими руками для дома люди делают с целью экономии на покупке оборудования заводского изготовления, цена на которые бывает очень высокой. Однако независимо от причин, по которым изготавливаются самодельные нагревательные приборы, все работы должны выполняться профессионально и в строгом соответствии с государственными нормами о безопасной эксплуатации подобного оборудования.

Правильный самодельный обогреватель для дома

Независимо от типа изготавливаемой отопительной техники и типа используемого энергоносителя, оборудование должно соответствовать следующим требованиям:

• отличаться простотой в изготовлении;
• иметь невысокую стоимость конструкционных материалов и элементов;
• иметь высокую производительность;
• достаточная мощность;
• быть безопасным в использовании;
• быть экономически выгодным с точки зрения изготовления и потребления энергоносителя;
• по возможности компактным;
• простым и удобным в использовании.

Безопасностью, экономностью и эффективностью может похвастаться любой обогреватель заводского производства. Для самодельной техники характерна повышенная мощность, производительность, простота в использовании, но безопасность – это спорный вопрос. Именно потому любой самодельный обогреватель для дома нуждается в проверке перед массовым использованием.

Несколько оптимальных вариантов как обогреть дачу зимой и в межсезонье.

Если постал вопрос о том, как отопить дачу без газа, то эта статья поможет внести ясность.

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

• измельченный до пыли графит;
• эпоксидный клей;
• два одинаковых по размеру куска прозрачного пластика или стекла;
• провод с вилкой;
• медные клеммы;
• терморегулятор (по желанию);
• деревянная рама, соизмеримая с кусками пластика;
• кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Покупая пленочный материал, нужно обратить внимание на состав его нагревательного элемента. Последний не должен содержать свинец. Он опасен для здоровья. Качественный товар обязательно сопровождается сертификатом качества.

Необходимые конструкционные элементы:

ИК-пленка 500 мм на 1250 мм (два листа);

Самодельный пленочным обогреватель для квартиры.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Так ли важно отопление для бани и как сделать его с минимальными затратами.

Точный расход газа на отопление коттеджа можно определить, исходя из расчетов, указанны здесь.

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Как сделать обогреватель для дома своими руками высокой мощности? Для этого нужно обратить внимание на заводские модели масляных радиаторов. Воплотить их в жизнь самостоятельно не составит труда. Для этого нужно знать несколько нюансов. Читайте также : «Как сделать и подключить регистр отопления«.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

• старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
• ТЭН;
• трансформаторное масло;
• терморегулятор;
• двужильный шнур с вилкой на конце;
• помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Преимущества самодельных обогревателей

Обогреватель для дачи своими руками и самодельные нагревательные приборы для дома имеют одно неоспоримое преимущество перед заводскими аналогами. Первые выполняются из подручных средств, а потому их себестоимость невысокая. С другой стороны, самодельное оборудование должно делаться в строгом соответствии с правилами безопасной эксплуатации электрических и газовых приборов. Сегодня можно самостоятельно изготовить ИК-обогреватели, которые считаются самыми эффективными и недорогими. Если необходим прибор повышенной мощности, то можно изготовить в домашних условиях масляный радиатор. Существуют схемы изготовления домашних конвекторов, портативных печек для палаток.

Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

• Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
• Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
• Удобство использования и транспортировки.
• Высокий КПД при бесшумной работе конструктивных элементов.
• Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Изготовление инфракрасного обогревателя своими руками

Современные ИК излучатели для обогрева жилья отличаются надежностью, практичностью и хорошим КПД. Подобные приборы выделяют инфракрасное излучение, которое без взаимодействия с воздухом способствует быстрому нагреву различных поверхностей в помещении. Таким образом, они эффективно преобразуют электричество в тепловую энергию.

Самый доступный вариант для домашней сборки – экономичный пленочный обогреватель, основу которого составляет нагревательная пленка.

Для работы потребуется подготовить следующие материалы и инструменты:

• два одинаковых куска стекла,
• фольга на алюминиевой основе,
• герметик,
• свеча из парафина,
• клей из эпоксидной смолы,
• электропровод с вилкой,
• держатель свечи,
• палочки для очистки сажи,
• губка для очистки стеклянной поверхности.

Собирается инфракрасный обогреватель своими руками по следующей схеме:

1. Стекло тщательно очищается от загрязнений и обезжиривается.
2. Собирается токопроводящая основа для обогревателя. Свечой с обратной стороны стеклянных заготовок наносится копоть, выступающая своеобразным проводником тока. Перед началом процедуры заготовки слегка охлаждаются.
3. По периметру заготовок палочками очищается поверхность от копоти для получения ровной окантовки шириной 0,5 см.
4. Из фольги вырезаются полоски шириной, равной площади токопроводящей стеклянной основы. Они будут использованы в качестве токопроводящих электродов.
5. Одна заготовка укладывается на ровную поверхность закопченной стороной вверх, и по периметру тонким слоем наносится клей. На проклеенную поверхность накладываются полоски из фольги с небольшим сдвигом за края заготовки.
6. Сверху накрывается второй заготовкой, соответственно, закопченной стороной вниз прижимается для схватывания клея. Все стыки тщательно обрабатываются герметиком.
7. Проверка мощности готовой конструкции. Если показатель мощности не превышает 100 Вт на 1 кв. м помещения, тогда подключение обогревателя к сети осуществляется при помощи токопроводящего провода и вилки.

Мультиметром измеряется сопротивление токопроводящей основы обогревателя. Для подсчета мощности используется простая формула: N = U×U/R, где

N – мощность, U – напряжение электросети (220 вольт), R – сопротивление.

Например, R – 20 Ом, тогда N = 220×220/20. Результат – 2420 Вт. Этой мощности хватит для обогрева помещения площадью 25 кв. м.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

• использованная батарея,
• трубчатый нагреватель,
• масло техническое,
• регулятор температуры нагрева,
• токопроводящий шнур на 2 жилы с вилкой,
• электрическая помпа мощностью на 2,5 кВт,
• металлические уголки,
• трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Сборка газового обогревателя своими руками

Не менее востребованным для домашнего пользования является самодельный экономный обогреватель без электричества, работающий на газу. Подобный прибор обеспечивает обогрев помещения за счет инфракрасного излучения и воздушной конвекции.

Чтобы изготовить газовый обогреватель, необходимо подготовить следующие материалы:

• газовую горелку и закрывающий вентиль,
• сито в форме полусферы,
• листовую оцинкованную сталь,
• металлическую сетку.

Схема сборки устройства для обогрева следующая:

1. Из оцинкованной стали вырезается пара круглых заготовок, диаметр которых равен диаметру сита с небольшими выступами.
2. К одной заготовке фиксируется газовая горелка на болты. Далее в противоположную сторону от установленной горелки загибаются выступы. К ним прикручивается сито так, чтобы закрыть горелку. В этом случае сито используется в качестве рассеивателя тепла.
3. Металлическая сетка сгибается в форме цилиндра и фиксируется к выступам так, чтобы закрыть сито с горелкой. Крепежными элементами могут быть металлические заклепки. Визуально прибор похож на цилиндр, внутри которого установлена горелка, а поверх нее – сито и сетка.
4. Сверху цилиндр закрывается второй стальной заготовкой с загибом выступом наружу. Далее к ним фиксируется верхняя часть конструкции.
5. Готовый обогреватель подсоединяется газовым шлангом к баллону или централизованной линии газоснабжения.

Самодельная тепловая пушка

Еще один вариант оборудования, который можно собрать собственноручно – электронагреватель по типу тепловой пушки.

Для изготовления домашней тепловой пушки потребуются:

• металлическая цилиндрическая емкость (ведро, срезанный баллон),
• нагревательный элемент – спираль от электроплиты,
• металлическая решетка,
• вентилятор,
• токопроводящие провода,
• выключатель.

Сборка тепловой пушки проводится следующим образом:

1. Болгаркой срезается донная часть конструкции подготовленной цилиндрической емкости. Получается сквозная заготовка.
2. По диаметру емкости обрезается решетка. Спираль фиксируется на решетке так, чтобы диаметр укладки был меньше диаметра емкости.
3. По бокам емкости проделываются горизонтальные отверстия прямоугольной формы для вставки решетки с зафиксированной спиралью. Таким образом, спираль располагается с отступом в 3 см от края емкости.
4. От спирали токопроводящие провода выводятся за стенки емкости через специальные изоляторы. Снаружи на стенке емкости фиксируется автоматический выключатель с дополнительной изоляцией.
5. На противоположной стороне от решетки устанавливается вентилятор, который надежно фиксируется к стенкам на саморезы. Прибор подключается к автомату.
6. По краям корпуса проделываются отверстия для монтажа опор с фиксацией на гайки. Готовая конструкция должна получиться максимально устойчивой.
7. Тестовый запуск готового обогревателя. Вначале включается вентилятор, затем подается питание на спираль.

Сконструировать домашний электрообогреватель своими руками из подручных средств, стоимость которых невелика, не представляет особой сложности, поэтому с подобной задачей справится даже начинающий мастер.

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

• простым в монтаже;
• продуктивным;
• экономичным в потреблении электроэнергии;
• безопасным;
• выгодным, то есть затраты на его производство должны быть минимальными;
• удобным;
• компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

• Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
• Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
• Эпоксидный клей.
• Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

• Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
• На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
• Пластиковые листы соединяем между собой при помощи эпоксидного клея.
• Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
• С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
• Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
• Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Схема устройства будущего обогревательного устройства

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

• два одинаковых по размерам куска стекла;
• алюминиевая фольга;
• герметик;
• обычная парафиновая свеча;
• провод с вилкой на конце;
• эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

• Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
• Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
• С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
• Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
• Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
• Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

Сегодня рассмотрим ряд конструкций обогревателей для злободневных случаев из жизни. Аппараты нужны людям везде:

• в погребе;
• на природе;
• в аквариуме;
• в гараже и на даче.

Рассмотрим, как сделать обогреватель собственноручно, из каких элементов. Выражаем благодарность энтузиастам и профессионалам, разместившим на форумах и сайтах остроумные варианты конструкции обогревателей. Осталось провести анализ идей и обобщить увиденное.

Масляный обогреватель для гаража

Если на земле валяется старый ненужный радиатор автомобиля, просто превосходно. Сгодится подвесной с центрального отопления, сделанный из листового железа. Чтобы сделать масляный обогреватель своими руками, понадобится масло. Подойдет техническое, лучше – используемое целенаправленно для повышенных температур. К примеру, для охлаждения двигателя. Поищите трансформаторное — такое масло рассчитано на воздействие экстремальных факторов.

Критерии! Масляный бак не достигает 80 градусов Цельсия. Среднее значение составляет 60. Выбирая масло, смотрите на коэффициент температурного расширения.

Начать следует с рамы. В работу берем герметичный радиатор, несложно догадаться, что конструкция весит немало. Для изготовления рамы масляного обогревателя пригодятся уголки, для сооружения устанавливаемого на колеса каркаса. Конкретную конструкцию предложить сложно, предпочтительна пригодная для транспортировки. Уголки скрепляются сваркой.

В донной части радиатора выполняется пара отверстий под ТЭНы. Нагревательные элементы позаимствуйте у старых приборов либо купите на рынке у торговцев. Масляный обогреватель снабжается помпой, призванной прокачивать рабочую жидкость через ТЭНы. Для приведения в действие понадобится электрический мотор.

Количество ТЭНов в масляном обогревателе выбирается, исходя из необходимой мощности устройства. Помпа устанавливается без прикосновения к ТЭНам. Реактивная струя направляется вдоль нагревательных элементов. Масляный обогреватель полностью герметичен. Стыки заварим, в крайнем случае, запаяем. Для аварийного слива масла предусмотрите закручивающуюся крышку. Установите клапан сброса давления. Это убережет радиатор от повреждения.

ТЭНы электрически подсоединяются параллельно, отбирается максимальная мощность сети 230 В. Чтобы регулировать температуру масляного обогревателя, дополните конструкцию выключателями. Протестировав изделие в сборе, смонтируйте радиатор на раму, а электродвигатель и выключатель заделайте в коробку. Не стоит забывать о заземлении: гараж не место, где стоит пренебрегать элементарными правилами безопасности.

Полученный прибор не даст замерзнуть хозяину. Теперь рассмотрим, как сделать обогреватель для овощей и прочей снеди, находящейся в погребе.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл – передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Аквариум

Достаточно в U-образную трубку залить соляной раствор, снабдить с обоих концов пробками с продетыми угольными электродами, чтобы получить самодельный обогреватель для аквариума. Рапа проводит электрический ток, попутно нагреваясь и передавая тепло стенкам колбы. Мощность выбирается изменением концентрации соли. Нельзя допускать, чтобы уровень раствора вышел над поверхностью воды.

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Изготовленные кустарным способом теплогенераторы

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

• сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
• возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против»

— неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Выдержка из Постановления по противопожарному режиму в Р.Ф. о запрете эксплуатации самодельных нагревателей

Что же касается второстепенных аргументов «против», то они следующие:

• отсутствие легитимных гарантий изготовителя;
• неопределённость некоторых характеристик самодельных приборов;
• низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

Электроотопитель из чугунного радиатора

Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа

обогревателя своими руками.

Электрообогреватели из чугунных радиаторов: слева – с расширительным бачком, справа – с герметичным корусом

Подготовка корпуса теплогенератора

В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

Ревизия б/у чугунного радиатора

Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

Важно!
После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

Удаление старой краски с чугунной батареи после проведения её разборки-сборки

После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

Предварительная покраска корпуса электрообогревателя из чугунной батареи

Выбор ТЭНа и его установка

Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

Важно!
Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м 2 помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

То есть, усреднённо для основного отопления помещения площадью 20 м 2 батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м 2 в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

Трубчатый электронагреватель с регулятором температуры

Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

Чугунная батарея с расширительным бачком

Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.

Идентичность резьбы нагревателя и радиатора

Заполнение батареи

Определяется вид наполнителя (антифриз, трансформаторное масло или вода), и рассчитывается необходимое его количество – 80-85% от объёма воды, которая ранее была слита в мерную ёмкость из полностью заполненного радиатора.

Важно!
Если температура в помещении при выключенном отопителе опускается ниже нуля, то использование воды в качестве наполнителя для батареи опасно – не слитая вовремя, она замёрзнет и разрушит агрегат.

Разрушенный замёрзшей водой чугунный радиатор в гараже

Последовательность действий при заливке жидкости в батарею следующая:

• в нижнюю часть батареи с одной стороны вкручивается ТЭН, с другой – заглушка;
• в верхнюю часть радиатора с одной стороны устанавливается заглушка;
• обогреватель располагают вертикально – вверх оставшимся открытым отверстием, и через него в агрегат заливают наполнитель;
• участок стены за устанавливаемым электрообогревателем обустраивается теплоизоляцией из слоя фольгированного пенофола с превышением в размерах на 10-15 см в каждую сторону – это уменьшит потери тепла на нагрев ограждающей конструкции;
• отопитель располагают на проектном месте, после чего монтируют в верхнее свободное его гнездо футорку, к которой подключают кран Маевского или патрубок расширительного бачка.

Важно!
Самодельный электрообогреватель из чугунной батареи необходимо оснастить отдельной питающей линией с индивидуальным устройством автоматического отключения.

Получить более наглядное представление об описанной выше технологии поможет просмотр этого видеоролика:
https://www.youtube.com/watch?time_continue=674&v=HOmXkuFKBUc

Нагреватель электрический спиральный

Небольшой самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

• огнеупорный (шамотный) кирпич – 2 шт.;
• нихромовая спираль – 1,2-1,5 м;
• стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
• малая болгарка с дисками: по камню и отрезной по металлу;
• дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
• узкое зубило с молотком;
• заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм.

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

Важно!
Чтобы на обогреватель можно было ставить ёмкости для разогрева содержимого, уложенная в борозду спираль должна находиться ниже плоскости кирпичей на 3-5 мм.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

• электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45 о;
• вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Заключение

Сделать самодельный обогреватель можно и многими другими способами – с использованием солнечных лучей, автомобильного аккумулятора, жидких энергоносителей, но выбранная технология должна сочетать продуманную степень безопасности, необходимую эффективность агрегата и достаточную компетентность изготовителя. Описанные выше теплогенераторы таким сочетанием критериев обладают.

Основная суть статьи

1. Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
2. Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
3. Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
4. Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
5. Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик — продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.

Желающих сделать обогреватель своими руками не убывает: цены на фабричные приборы автономного обогрева не радуют, а их заявленные характеристики нередко оказываются завышенными сравнительно с реальными. Предъявлять претензии бесполезно: у производителей всегда есть «железная отмазка» – эффективность обогрева помещения сильно зависит от его теплотехнических свойств. Случаи, когда из производителя удавалось «выдавить» компенсацию за последствия несчастья, произошедшего по вине их изделия, также единичны. Правда, хотя бытовые обогреватели самостоятельно делать законом не запрещено, беда по вине самоделки будет серьезным отягчающим обстоятельством для ее изготовителя и владельца. Поэтому в данной статье далее описано, как правильно сконструировать и изготовить безопасные бытовые обогреватели нескольких систем, по тепловой эффективности не уступающие лучшим промышленным образцам.

Конструкции

Любители-мастеровые городят обогреватели нередко весьма замысловатой конструкции, см. фото на рис. Порой они сделаны аккуратно. Но подавляющее большинство описанных в рунете самодельных отопительных приборов объединяет одно: высокая степень создаваемой ими опасности,
гармонично сочетающаяся с полным несоответствием ожидаемых технических характеристик действительным. В первую очередь это относится к надежности, долговечности и транспортабельности.

Сделать обогреватель для дома, хоз. помещений или походный автономный для дачи, туризма и рыбалки возможно следующих систем (слева направо на рис.):

• С непосредственным подогревом воздуха на естественной конвекции – электрокамин.
• С принудительным обдувом нагревателя – тепловентилятор.
• С косвенным подогревом воздуха, на естественной конвекции или с принудительным обдувом – масляный или водо-воздушный обогреватель.
• В виде излучающей тепловые (инфракрасные, ИК) лучи поверхности – термопанель.
• Пламенный автономный.

Последний от печи, плиты или водогрейного котла отличается тем, что чаще всего не имеет встроенной горелки/топки, а использует бросовое тепло отопительно-варочных приборов. Впрочем, грань тут весьма размыта: обогреватели на газе со встроенной горелкой есть в продаже и делаются самостоятельно. На многих из них можно готовить или разогревать пищу. Здесь в конце также будет описан пламенный обогреватель, который не на дровах, не на жидком топливе, не на газу и совсем уж точно не печка. А прочие рассматриваются в порядке убывания степени их безопасности и надежности. Которые тем не менее при надлежащем исполнении и у «худших» образцов вполне соответствуют требованиям в бытовым автономным отопительным приборам.

Термопанель

Это достаточно сложный и трудоемкий, но наиболее безопасный и эффективный тип бытового электрического обогревателя: термопанель двустороннего излучения на 400 Вт комнату 12 кв. м в бетонном доме нагревает с +15 до +18 градусов. Потребная мощность электрокамина в таком случае – 1200-1300 Вт. Расход денежных средств на самостоятельное изготовление термопанели невелик. Работают термопанели в т. наз. дальнем (более удаленном от красной области видимого спектра) или длинноволновом ИК, поэтому тепло дают мягкое, не жгучее. Вследствие относительно слабого нагрева теплоизлучающих элементов, если они выполнены правильно (см. ниже), эксплуатационный износ термопанелей практически отсутствует, а долговечность и надежность их ограничены непредусмотренными внешними воздействиями.

Теплоизлучащий элемент (излучатель) термопанели состоит из тонкого плоского проводника из материала с высоким удельным электрическим сопротивлением, зажатого между 2-мя обкладками – пластинами из диэлектрика, прозрачного для ИК. Нагреватели термопанелей делаются по тонкопленочной технологии, а обкладки – из специального пластикового композита. То и другое в домашних условиях недоступно, поэтому многие любители пытаются делать излучатели тепла на основе углеродного покрытия, зажатого между 2-мя стеклами (поз. 1 на рис. ниже); обычное силикатное стекло почти прозрачно для ИК.

Такое техническое решение – типичный суррогат, ненадежный и недолговечный. Проводящую пленку получают либо из свечной сажи, либо намазывая на стекло эпоксидный компаунд с наполнителем из молотого графита или электротехнического угля. Главный порок обоих способов – неравномерная толщина пленки. Углерод в аморфной (уголь) или графитовой аллотропной модификации – полупроводник с высокой для данного класса веществ собственной проводимостью. Характерные для полупроводников эффекты проявляются в нем слабо, почти неуловимо. Но с повышением температуры проводящего слоя удельное электрическое сопротивление углеродной пленки не растет линейно, как у металлов. Следствие – тонкие места греются сильнее, выгорают. Плотность тока в более толстых растет, греются и они, тоже выгорают, и скоро выгорает вся пленка. Это т. наз. лавинообразное выгорание.

Кроме того, пленка из сажи очень нестойка, быстро осыпается сама по себе. В эпоксидный клей для получение нужной мощности обогревателя нужно вводить до 2-х объемов углеродного наполнителя. Вообще-то можно и до 3-х, а если в смолу перед введением отвердителя добавить 5-10% по объему пластификатора – дибутилфталата – то и до 5 объемов наполнителя. Но готовый к работе (не затвердевший) компаунд получается густым и вязким, как пластилин или жирная глина, и нанести его тонкой пленкой нереально – эпоксидка липнет ко всему на свете, кроме парафиновых углеводородов и фторопласта. Шпатель из последнего сделать можно, но компаунд за ним потянется грядочками и комками.

Наконец, графитовая и угольная пыль – очень вредные для здоровья (о силикозе у шахтеров слыхали?) и чрезвычайно пачкающиеся вещества. Снять или отстирать их следы невозможно, запачканные вещи приходится выбрасывать, они пачкают другие. Кто хоть раз имел дело с графитовой смазкой (это тот же мелко дробленый графит) – как говорится, жив я буду, не забуду. Т.е., самодельные излучатели для термопанели нужно делать каким-то другим способом. К счастью, расчет показывает, что для этого пригодна «старая добрая», проверенная многими десятилетиями и недорогая нихромовая проволока.

Расчет

Сквозь 3-мм оконнон стекло без опасности его перегрева растрескивания проходит ок. 8,5 Вт/кв. дм ИК. Из «пирога» излучателя термопанели в обе стороны уйдет 17 Вт. Зададимся размерами излучателя 10х7 см (0,7 кв. дм), таких кусков можно нарезать из боя и отходов порезки практически в неограниченном количестве. Тогда один излучатель отдаст нам комнату 11,9 Вт.

Примем мощность обогревателя в 500 Вт (см. выше). Тогда понадобится 500/11,9 = 42,01 или 42 излучателя. Конструктивно панель будет представлять матрицу 6х7 излучателей размерами без обрамления 600х490 мм. Накинем на обрамление до 750х550 мм – по эргономике проходит, достаточно компактно.

Потребляемый от сети ток – 500 Вт/220 В = 2,27 А. Электрическое сопротивление всего обогревателя – 220 В/2,27 А = 96,97 или 97 Ом (закон Ома). Сопротивление одного излучателя – 97 Ом/42 = 2,31 Ом. Удельное сопротивление нихрома почти точно 1,0 (Ом*кв. мм)/м, но какого сечения и длины нужна проволока для одного излучателя? Поместится ли нихромовая «змея» (поз. 2 на рис.) между стеклами 10х7 см?

Плотность тока в открытых, т.е. контактирующих с воздухом, нихромовых электроспиралях – 12-18 А/кв. мм. Светятся они при этом от темно- до светло красного (600-800 градусов Цельсия). Примем 700 градусов при плотности тока 16 А/кв. мм. При условии свободного излучения ИК температура нихрома от плотности тока зависит примерно по корню квадратному. Уменьшим ее вдвое, до 8 А/кв. мм, получим рабочую температуру нихрома в 700/(2^2) = 175 градусов, для силикатного стекла безопасно. Температура наружной поверхности излучателя при этом (без учета теплоотвода за счет конвекции) не превысит 70 градусов при наружной в 20 градусов – годится и по теплопередаче «мягким» ИК, и по безопасности, если прикрыть излучающие поверхности защитной сеткой (см. далее).

Номинальный рабочий ток в 2,27 А даст сечение нихрома 2,27/8 = 0,28375 кв. мм. По школьной формуле площади окружности находим диаметр проволоки – 0,601 или 0,6 мм. С запасом примем его 0,7 мм, тогда мощность обогревателя будет 460 Вт, т.к. она зависит от его рабочего тока по квадрату. 460 Вт для обогрева хватит, достаточно было бы и 400 Вт, а долговечность прибора возрастет в несколько раз.

1 м нихромовой проволоки диаметром 0,7 мм имеет сопротивление 2,041 Ом (0,7 в квадрате = 0,49; 1/0,49 = 2,0408…). Для получения сопротивления одного излучателя 2,31 Ом понадобится 2,31/2,041 = 1,132… или 1,13 м проволоки. Примем ширину нихромовой «змейки» в 5 см (по 1 см запаса с краев). На обворот 1-мм гвоздей (см. ниже) прибавим по 2,5 мм, итого 5,25 см на ветвь змейки. Ветвей понадобится 113 см/5,25 см = 21,52…, примем 21,5 ветви. Их общая ширина 22х0,07 см (диаметр проволоки) = 1,54 см. Примем длину змейки в 8 см (по 1 см запаса с коротких краев), тогда коэффициент укладки проволоки 1,54/8 = 0,1925. В паршивейших китайских маломощных силовых трансформаторах он ок. 0,25, т.е. нам на изгибы и промежутки между ветвями змейки места хватает с избытком. Уф-ф, принципиальные вопросы решены, можно переходить к ОКР (опытно-конструкторские работы) и техническому проектированию.

ОКР

Теплопроводность и прозрачность для ИК силикатного стекла сильно меняются от марки к марке и от партии к партии. Поэтому сначала нужно будет сделать 1 (один) излучатель, см. ниже, и провести его испытания. В зависимости от их результата, возможно, придется изменить диаметр проволоки, так что не закупайте нихрома сразу много. При этом изменятся номинальный ток и мощность обогревателя:

• Проволока 0,5 мм – 1,6 А, 350 Вт.
• Проволока 0,6 мм – 1,9 А, 420 Вт.
• Проволока 0,7 мм – 2,27 А, 500 Вт.
• Проволока 0,8 мм – 2,4 А, 530 Вт.
• Проволока 0,9 мм – 2,6 А, 570 Вт.

Примечание:
кто грамотный в электричестве – номинальный ток, как видите, меняется не по квадрату диаметра провода. Почему? С одной стороны, у тонких проводов относительно большая излучающая поверхность. С другой – при толстом проводе нельзя превышать допустимую пропускаемую стеклом мощность ИК.

Для испытаний готовый образец устанавливают вертикально, подперев чем-то негорючим и термостойким, на несгораемую поверхность. Затем подают в него номинальный ток от регулируемого источника питания (ИП) на 3 А и более или ЛАТРа. В последнем случае оставлять образец без присмотра нельзя все время испытаний! Ток контролируется цифровым тестером, щупы которого должны быть плотно сжаты с токоведущими проводами винтом с гайкой и шайбами. Если опытный образец запитан от ЛАТРа, тестер должен измерять силу переменного тока (предел AC 3А или AC 5А).

Прежде всего нужно проверить, как ведет себя стекло. Если оно в течение 20-30 мин перегревается и трескается, то, возможно, непригодна вся партия. Напр., в стекла б/у со временем въедается пыль и грязь. Резать их – сущая мука и гибель алмазного стеклореза. А трескаются такие стекла при значительно более слабом нагреве, чем новые того же сорта.

Далее спустя 1-1,5 часа проверяется сила излучения ИК. Температура стекла тут не показатель, т.к. основную часть ИК излучает нихром. Поскольку фотометра с ИК фильтром у вас скорее всего не найдется, придется проверять ладонями: их держат параллельно излучающим поверхностям на расстоянии ок. 15 см от них не менее 3-х мин. Затем в течение 5-10 мин должно чувствоваться ровное мягкое тепло. Если ИК от излучателя начинает жечь кожу сразу, диаметр нихрома уменьшаем. Если спустя 15-20 мин легкого жжения (как на солнечном пригреве в середине лета) не чувствуется, нихром нужно взять толще.

Как согнуть змею

Устройство излучателя самодельного панельного обогревателя дано на поз. 2 рис. выше; нихромовая змейка показана условно. Нарезанные в размер стеклянные обкладки очищаются от загрязнений и моются щеткой в воде с добавкой любого моющего для посуды, затем также со щеткой промываются под струей чистой воды. «Уши» – контактные ламели размером 25х50 мм из медной фольги – приклеиваются к одной из обкладок эпоксидным клеем или мгновенным цианоакрилатным (суперклеем). Заход «уха» на обкладку – 5 мм; наружу торчит 20 мм. Чтобы ламель не отвалилась, пока клей не схватился, под нее подкладывают что-нибудь толщиной 3 мм (толщина стекла обкладки).

Далее нужно сформировать самую змейку из нихромовой проволоки. Делается это на шаблоне-оправке, схема которой дана на поз. 3, а подробный чертеж – на рис. здесь. «Хвостики» для отжига змейки (см. ниже) нужно дать от 5 см. Обкусанные концы гвоздей зашлифовываются до округлости на наждачном камне, иначе готовую змейку снять, не смяв, будет невозможно.

Нихром довольно упруг, потому навитую на шаблон проволоку нужно отжечь, чтобы змейка держала форму. Делать это следует в полутьме или при слабом освещении. На змейку подают напряжение 5-6 В от ИП не менее чем на 3 А (вот для чего на дереве нужна огнеупорная накладка). Когда нихром засветится вишневым, ток выключают, дают нити полностью остыть, и повторяют эту процедуру 3-4 раза.

Следующий шаг – змейку прижимают пальцами через наложенную на нее фанерную полоску и аккуратно разматывают навитые на 2-мм гвозди хвостики. Каждый хвостик выпрямляют и формуют: на 2-мм гвозде остается четверть витка, а остальное обрезают вровень в краем шаблона. Остаток «хвостика» в 5 мм зачищают острым ножом.

Теперь змейку нужно снять с оправки, не покорежив, и закрепить на подложке, обеспечив надежный электрический контакт выводов с ламелями. Снимают парой ножей: их лезвия подсовывают снаружи под изгибы ветвей на 1-мм гвоздях, аккуратно поддевают и поднимают извитую нить нагревателя. Затем змейку кладут на подложку и немного подгибают, если требуется, выводы, чтобы легли прим. посередине ламелей.

Металлическими припоями с неактивным флюсом нихром не паяется, а остатки активного флюса со временем могут разъесть контакт. Поэтому нихром к меди «паяют» т. наз. жидким припоем – токопроводящей пастой; продается она в радиомагазинах. На контакт зачищенного нихрома с медью выдавливают капельку жидкого припоя и через кусочек полиэтиленовой пленки придавливают пальцем, чтобы паста не выпирала вверх от проволоки. Можно сразу вместо пальца придавить каким-то плоским грузиком. Снимают пригруз и пленку после отвердевания пасты, от часа до суток (время указывается на тюбике).

Застыл «припой» – пришло время собирать излучатель. Вдоль посередине выдавливаем на змейку тонкую, не толще 1,5 мм, «колбаску» обычного строительного силиконового герметика, это предотвратит сползание и замыкание изгибов проволоки. После этого тот же герметик выдавливаем валиком уже потолще, 3-4 мм, по контуру подложки, отступив от края прим. на 5 мм. Накладываем покровное стекло и очень аккуратно, чтобы не сползло вбок и не потянуло за собой змейку, придавливаем, пока не ляжет плотно, и откладываем излучатель на сушку.

Скорость высыхания силикона – 2 мм в сутки, но спустя 3-4 дня, как может показаться, брать излучатель дальше в работу еще нельзя, нужно дать высохнуть внутреннему валику, фиксирующему изгибы. Понадобится на это прим. неделя. Если делается много излучателей уже для рабочего обогревателя, их можно сушить штабелем. Нижний слой раскладывают на полиэтиленовой пленке, ею же застилают сверху. Элементы след. слоя укладывают поперек нижележащих, и т.д., разделяя слои пленкой. Штабель, для гарантии, сушится 2 недели. После сушки выступившие излишки силикона срезают лезвием безопасной бритвы или острым монтажным ножом. С контактных ламелей силиконовые наплывы также нужно полностью удалить, см. ниже!

Монтаж

Пока излучатели сохнут, делаем из реек твердого дерева (дуб, бук, граб) 2 одинаковые рамки (поз. 4 на рис. со схемой панельного обогревателя). Соединения выполняются врезкой вполдерева и скрепляются мелкими саморезами. МФД, фанера и древесные материалы на синтетических связующих (ДСП, OSB) не годятся, т.к. длительный нагрев, пусть и не сильный, им категорически противопоказан. Если у вас есть возможность вырезать детали рамок из текстолита или стеклотекстолита – вообще отлично, но эбонит, бакелит, текстолит, карболит и термопластичные пластики непригодны. Деревянные детали перед сборкой дважды пропитываются водно-полимерной эмульсией или разбавленным вдвое акриловым лаком на водной основе.

В одну из рамок укладываются готовые излучатели (поз. 5). Перекрывающиеся ламели электрически соединяются каплями жидкого припоя, как и перемычки на боковинах, образующие последовательное соединение всех излучателей. Подводящие провода (от 0,75 кв. мм) лучше припаять обычным легкоплавким припоем (напр. ПОС-61) с неактивной флюс-пастой (состав: канифоль, этиловый спирт, ланолин, см. на пузырьке или тюбике). Паяльник – 60-80 Вт, но паять нужно быстро, чтобы излучатель не расклеился.

Следующий шаг на этом этапе – накладываем вторую рамку и отмечаем на ней, где пришлись подводящие провода, под них нужно будет вырезать канавки. После этого раму с излучателями собираем на мелких саморезах, поз. 6. Приглядитесь внимательнее к расположению точек крепления: они не должны прийтись на токоведущие детали, иначе головки крепежа окажутся под напряжением! Также, чтобы исключить случайное прикосновение к краям ламелей, все торцы панели оклеиваются негорючим пластиком толщиной от 1 мм, напр. ПВХ с наполнителем из мела от кабельных каналов (коробов для проводки). С этой же целью, и для большей прочности конструкции, на все стыки стекла с деталями рамы наносится силиконовый герметик.

Завершающие шаги, во-первых, установка ножек высотой от 100 мм. Эскиз деревянной ножки панельного обогревателя дан на поз. 7. Второе – наложение на боковины панели защитной стальной сетки из тонкой проволоки с ячеей 3-5 мм. Третье – оформление кабельного ввода пластиковой коробокой: в ней размещаются контактные клеммы, световой индикатор. Возможно – тиристорный регулятор напряжения и защитное термореле. Все, можно включать и греться.

Термокартина

Если мощность описанной термопанели не превышает 350 Вт, из нее можно сделать обогреватель-картину. Для этого на тыльную сторону накладывают фольгоизол, то самый, который используется для теплоизоляции. Фольгированная его сторона должна быть обращена к панели, а пористая пластиковая наружу. Лицевую сторону обогревателя оформляют фрагментом фотообоев на пластике; тонкий пластик – не ахти какое препятствие для ИК. Чтобы картина-обогреватель лучше грела, вешать ее на стену нужно под углом ок. 20 градусов.

А фольга?

Как видим, самодельный панельный обогреватель дело достаточно трудоемкое. Нельзя ли упростить работу, применив вместо нихрома, скажем, алюминиевую фольгу? Толщина фольги рукава для запекания ок. 0,1 мм, вроде бы уже тонкая пленка. Нет, дело тут не в толщине пленки, а в удельном сопротивлении ее материала. У алюминия оно низкое, 0,028 (Ом*кв. мм)/м. Не приводя подробных (и очень скучных) расчетов, укажем их результат: площадь термопанели на мощность 500 Вт на алюминиевой пленке толщиной 0,1 мм оказывается почти 4 кв. м. Толстовата все же пленочка оказалась.

12 В

Самодельный тепловентилятор может быть достаточно безопасным в низковольтном, на 12 В, исполнении. Мощности свыше 150-200 Вт от него не добиться, слишком большой, тяжелый и дорогой понадобится понижающий трансформатор или ИП. Однако 100-120 Вт как раз хватит, чтобы держать в подвале или погребе небольшой плюс всю зиму, что гарантирует от промерзших овощей и полопавшихся от мороза банок с домашними заготовками, а 12 В – напряжение, допустимое в помещениях с любой степенью опасности поражения электротоком. Большее в подвал/погреб и подавать нельзя, т.к. они по электротехнической классификации особо опасные.

Основа обогревателя-тепловентилятора на 12 В – обычный красный рабочий пустотный (пустотелый) кирпич. Лучше всего подойдет полуторный толщиной 88 мм (вверху слева на рис.), но сгодится и двойной толщиной в 125 мм (там же внизу). Главное – чтобы пустоты были сквозными и одинаковыми.

Устройство «кирпичного» тепловентилятора на 12 В для подвала дано там же на рис. Посчитаем нихромовые спирали-нагреватели для него. Берем мощность 120 Вт, это с некоторым запасом. Ток, соотв., 10 А, сопротивление нагревателя 1,2 Ом. С одной стороны, спирали продуваются. С другой – этот обогреватель должен долгое время работать без присмотра в довольно тяжелых условиях. Поэтому все спирали лучше включить параллельно: перегорит одна, остальные вытянут. И мощность регулировать удобно – достаточно отключить 1-2-несколько спиралей.

В пустотном кирпиче 24 канала. Ток спирали каждого канала 10/24 = 0,42 А. Мало, нихром нужен очень тонкий и, значит, ненадежный. Этот вариант сгодился бы для бытового тепловентилятора до 1 кВт и более. Тогда нагреватель нужно рассчитывать, как описано выше, на плотность тока в 12-15 А/кв. мм, и поделить получившуюся длину проволоки на 24. К каждому отрезку добавляется по 20 см на 10-см соединительные «хвостики», а середина свивается в спираль диаметром 15-25 мм. «Хвостиками» все спирали соединяются последовательно при помощи хомутиков из медной фольги: ее ленту шириной 30-35 мм навивают в 2-3 слоя на сложенные нихромовые проволоки и закручивают на 3-5 витков парой малых пассатижей. Для питания вентиляторов придется поставить маломощный трансформатор на 12 В. Такой обогреватель хорошо подойдет для гаража или прогрева автомобиля перед поездкой: как все тепловентиляторы, он быстро прогревает середину помещения, не тратя тепло на теплопотери сквозь стены.

Примечание:
компьютерные вентиляторы часто называют кулерами (досл. – охладителями). На самом деле кулер это все охлаждающее устройство. Напр., кулер процессора – ребристый радиатор в блоке с вентилятором. А вентилятор сам по себе он и в Америке вентилятор.

Но вернемся в подвал. Посмотрим, сколько нихрома понадобится на уменьшенную до 10 А/кв. мм по соображениям надежности плотность тока. Сечение провода, ясно без расчетов – 1 кв. мм. Диаметр, см. расчеты выше – 1,3 мм. Такой нихром в продаже находится без затруднений. Необходимая длина на сопротивление 1,2 Ом – 1,2 м. А какова общая длина каналов в кирпиче? Толщину берем полуторную (меньше весит), 0,088 м. 0,088х24 = 2,188. Так нам достаточно просто продеть отрезок нихрома сквозь пустоты кирпича. Можно через одну, т.к. каналов по расчету нужно 1,2/0,088 = 13,(67), т.е. 14-ти хватит. Вот и обогрели подвал. И вполне надежно – такой толстый нихром и крепкая кислота не скоро разъест.

Примечание:
кирпич в корпусе фиксируется мелкими стальными уголками на болтиках. В мощную цепь 12 В обязательно должно быть включено автоматическое защитное устройство, напр. пробка-автомат на 25 А. Недорого и вполне надежно.

ИП и ИБП

Трансформатор на железе для обогрева подвала лучше взять (сделать) с отводами мощной обмотки на 6, 9, 12, 15 и 18 В, это позволит регулировать мощность обогрева в широких пределах. 1,2 мм нихром с обдувом потянет и 25-30 А. Для питания вентиляторов тогда нужна отдельная обмотка на 12 В 0,5 А и тоже отдельный кабель с тонкими жилами. Для питания нагревателя нужны жилы от 3,5 кв. мм. Мощный кабель может быть самый дрянной – ПУНП, КГ, на 12 В утечек и пробоя можно не опасаться.

Может быть, у вас нет возможности применить понижающий трансформатор, но завалялся импульсный блок питания (ИБП) от негодного компьютера. Его 5 В канала по мощности хватит; стандарт – 5 В 20 А. Тогда, во-первых, нужно пересчитать нагреватель на 5 В и мощность 85-90 Вт, чтобы не перегружать ИБП (диаметр провода выходит 1,8 мм; длина та же). Во-вторых, для питания 5 В нужно соединить вместе все красные провода (+5 В) и столько же черных (общий провод GND). 12 В для вентиляторов берут с любого желтого провода (+12 В) и любого черного. В-третьих, нужно закоротить на общий провод цепь логического запуска PC-ON, иначе ИБП просто не включится. Обычно провод PC-ON зеленый, но нужно проверить: снять с ИБП кожух и посмотреть обозначения на плате, сверху или со стороны монтажа.

ТЭНы

Для обогревателей след. типов придется покупать ТЭН: электроприборы на 220 В с открытыми нагревателями чрезвычайно опасны. Тут, простите за выражение, нужно думать в первую очередь о собственной шкуре с имуществом, есть формальный запрет или нет. С 12-вольтовыми приборами легче: по статистике, степень опасности уменьшается пропорционально квадрату отношения напряжений питания.

Если у вас уже есть электрокамин, но греет плоховато, имеет смысл заменить в нем простой воздушный ТЭН с гладкой поверхностью (поз. 1 на рис.) на оребренный, поз. 2. Характер конвекции тогда существенно изменится (см. ниже) и обогрев улучшится при мощности оребренного ТЭНа в 80-85% от гладкого.

Патронный ТЭН в корпусе из нержавеющей стали (поз. 3) может греть и воду, и масло в баке из любого конструкционного материала. Будете брать такой – обязательно проверьте, чтобы в комплекте были прокладки из маслотермобензостойкой резины или силиконовые.

Медный водяной ТЭН для бойлера снабжается трубкой для термодатчика и магниевым протектором, поз. 4, что хорошо. Но греть им можно только воду и только в баке из нержавейки либо эмалированном. Теплоемкость масла много меньше, чем у воды, и в масле корпус медного ТЭНа скоро прогорит. Последствия – до тяжелейших и фатальных. Если бак из алюминия или обычной конструкционной стали, то электрокоррозия вследствие наличия контактной разности потенциалов металлов очень быстро съест протектор, а вслед за тем проест корпус ТЭНа.

Т. наз. сухие ТЭНы (поз. 5), как и патронные, способны греть и масло, и воду без дополнительных мер защиты. Кроме того, их нагревательный элемент можно менять, не вскрывая бака и не сливая оттуда жидкость. Недостаток один – очень дороги.

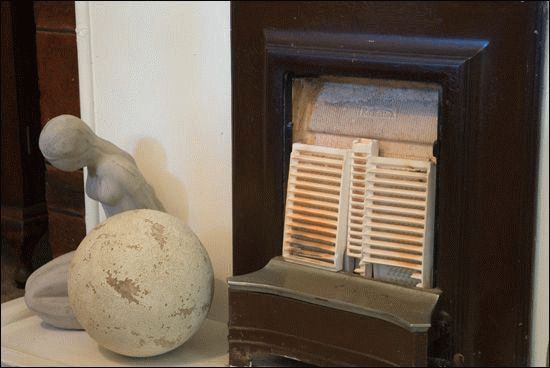

Камин

Усовершенствовать обычный электрокамин, или сделать себе свой эффективный на основе покупного ТЭНа можно с помощью дополнительного кожуха, создающего вторичный контур конвекции. Из обычного электрокамина, во-первых, воздух идет вверх довольно горячей, но слабой струей. Она быстро полнимается к потолку и греет через него более пол соседей, чердак или крышу, чем хозяйскую комнату. Во-вторых, идущее вниз от ТЭНа ИК таким же образом греет соседей снизу, подпол или подвал.

В конструкции, показанной на рис. справа, ИК, направленное вниз, отражается во внешний кожух и греет воздух в нем. Тягу еще более усиливает подсос горячим воздухом из внутреннего кожуха менее нагретого из внешнего в сужении последнего. В результате воздух из электрокамина с двойным контуром конвекции выходит широкой умеренно нагретой струей, расплывается в стороны, не доходя до потолка, и эффективно обогревает помещение.

Масло и вода

Описанный выше эффект дают также масляные и водо-воздушные обогреватели, благодаря чему и пользуются популярностью. Масляные обогреватели промышленного производства делаются герметичными с несменяемой заправкой, но повторять из самостоятельно ни в коем случае не рекомендуется. Без точного расчета объема корпуса, внутренней конвекции в нем и степени заполнения маслом возможен разрыв корпуса, авария электросети, вылив и загорание масла. Недолив так же опасен, как перезалив: в последнем случае масло просто рвет корпус давлением при нагреве, а в первом сначала закипает. Если же сделать корпус заведомо большего объема, то обогреватель греть будет несоразмерно слабо сравнительно с потреблением электроэнергии.

В любительских условиях возможно сооружение масляного или водо-воздушного обогревателя открытого типа с расширительным баком. Схема его устройства приведена на рис. Когда-то таких делали довольно много, для гаражей. Воздух от радиатора идет нагретым слабо, разность температур внутри и снаружи поддерживается минимальной, отчего и теплопотери уменьшаются. Но с появлением панельных обогревателей масляные самоделки сходят на нет: термопанели лучше во всех отношениях и вполне безопасны.

Если же вы все-таки решите делать себе масляный обогреватель, учтите – он должен быть надежно заземлен, а заполнять его нужно только и только очень дорогим трансформаторным маслом. Любое жидкое масло постепенно битуминизируется. Повышение температуры ускоряет этот процесс. Моторные масла разрабатываются с учетом того, что масло циркулирует среди движущихся деталей под воздействием вибраций. Битуминозные частицы в нем образуют взвесь, только загрязняющую масло, почему его и приходится время от времени менять. В обогревателе же им ничто не помешает оседать нагаром на ТЭНе и в трубках, отчего ТЭН перегревается. Если же он лопнет – последствия аварий масляных обогревателей почти всегда оказываются очень тяжелыми. Трансформаторное масло потому и дорого, что битуминозные частицы в нем не оседают в нагар. Источников сырья для минерального трансформаторного масла в мире мало, а себестоимость синтетического высока.

Пламенные

Мощные газовые обогреватели для больших помещений с каталитическим дожиганием дороги, но рекордно экономичны и эффективны. В любительских условиях их воспроизвести невозможно: нужна микроперфорированная керамическая пластина с платиновым напылением в порах и специальная горелка из деталей, выполненных с прецизионной точностью. В розницу то или другое обойдется дороже, чем новый обогреватель с гарантией.

Туристы, охотники и рыболовы давно придумали обогреватели-дожигатели малой мощности в виде приставки к походному примусу. Выпускаются такие и в промышленных масштабах, поз. 1 на рис. Эффективность их не ахти, но палатку обогреть до отбоя в спальные мешки хватает. Конструкция дожигателя довольно сложна (поз. 2), поэтому и стоят фабричные палаточные обогреватели недешево. Любители таких делают тоже немало, из консервных банок или, напр. из автомобильных масляных фильтров. В этом случае обогреватель может работать и от газового пламени, и от свечи, см. видео:

Видео: портативные обогреватели из масляного фильтра

С появлением в широком обиходе жаропрочных и жаростойких сталей любители побывать на природе все больше отдают предпочтение газовым походным обогревателям с дожиганием на сетке, поз. 3 и 4 – они экономичнее и греют лучше. И опять-таки, любительское творчество объединило тот и другой варианты в мини-обогреватель комбинированного типа, поз. 5., способный работать и от газовой горелки, и от свечи.

Чертеж самодельного мини-обогревателя на дожигании приведен на рис. справа. Если он используется эпизодически или временно, то может быть целиком выполнен из консервных банок. На увеличенный вариант для дачи пойдут банки от томатной пасты и т.п. Замена перфорированной крышки сетчатой существенно уменьшает время прогрева и расход топлива. Больший и очень долговечный вариант можно собрать из автомобильных дисков, см. след. ролик. Это уже считай что печка, т.к. на нем можно готовить.

Видео: обогреватель-печка из колесного диска

От свечи

Осветительная свеча, между прочим, довольно сильный источник тепла. Долгое время это ее свойство считалось помехой: в старину на балах дамы и кавалеры обливались потом, косметика текла, пудра сбивалась комьями. Как они после этого еще и амуры крутили, без горячего водопровода и душа, современному человеку понять трудно.

Тепло от свечи в холодном помещении пропадает зря по той же причине, по которой одноконтурный конвекционный обогреватель греет плоховато: горячие отходящие газы слишком быстро поднимаются вверх и остывают, давая копоть. Между тем заставить их догорать и давать тепло проще, чем газовое пламя, см. рис. В этой системе 3-контурный дожигатель собран из керамических цветочных горшков; обожженная глина – хороший ИК-излучатель. Предназначен обогреватель на свече для местного обогрева, скажем, чтобы не дрожать, сидя за компьютером, но тепла всего от одной свечки дает удивительно много. Нужно только, пользуясь им, приоткрывать форточку, а ложась спать обязательно гасить свечу: кислорода на горение она потребляет тоже много.

Потребность в тепле у человека особенно возрастает в период межсезонья, когда наступают холода. Однако далеко не каждый может купить заводское оборудование для обогрева, стоимость которого зачастую высока. В подобных ситуациях альтернативным вариантом является изготовление для дома обогревателя своими руками. Прежде всего, необходимо определиться, какой именно прибор нужен. Самостоятельно сделать конструкцию не так сложно, как кажется.

Показать всё

Преимущества и требования к конструкциям


Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:




Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:




🔥 ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ своими руками (для гаража или мастерской)

Сегодня есть возможность самостоятельно сделать инфракрасные обогреватели, которые считаются наиболее безопасными и эффективными в работе. Если нужно более мощное устройство, можно изготовить спиртовой или масляный обогреватель, агрегат на батарейке, газовый прибор, тепловую пушку.

Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.



Инфракрасные обогреватели


Современные инфракрасные конструкции для обогрева помещений практичные и экономные. Кроме того, обладают хорошими значениями КПД. Подобное агрегаты излучают потоки, которые без контакта с воздухом быстро нагревают различные поверхности в комнате. Вследствие этого осуществляется быстрое преобразование электрической энергии в тепловую.

Наиболее доступный вариант для изготовления в домашних условиях — пленочная система, в основе которой находится нагревательная пленка. Необходимые детали для работы:




Конструкцию необходимо собирать последовательно. Поэтапное руководство:




Как сделать Обогреватель 700℃+ 🔥 из Глиняных Горшков своими руками



Масляная система


Самодельные масляные агрегаты характеризуются надежностью и безопасностью. Кроме того, можно сделать своими руками обогреватель из батареи. Подобными конструкциями допустимо пользоваться как для обогрева жилых, так и каких-то технических помещений. В состав изделия входит корпус из металла, который впоследствии заполняют теплоносителем (вода, техническое масло).

Для изготовления мощного масляного обогревателя своими руками потребуются определенные материалы. Среди них:




Все манипуляции осуществляются при помощи электродрели и сварочного аппарата. Пошаговое руководство по изготовлению масляного обогревателя:




Автономный обогреватель своими руками



Газовые нагревательные приборы


Как сделать электрообогреватель своими руками, уже описано выше, но не многие задумываются над тем, что существуют устройства, которые могут работать без электричества. К таким изделиям относятся газовые конструкции. Агрегат обеспечивает нагрев комнаты благодаря инфракрасному излучению, а также воздушной конвекции. Для производства потребуются такие материалы:




Все манипуляции проводятся последовательно. Пошаговая инструкция:




Самый дешевый эл. обогреватель для гаража.

Тепловая пушка


Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:




Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:




Эффективный обогреватель своими руками

Простейший тепловентилятор


Существует еще один вариант самодельного агрегата. Процесс его сборки займет не более 2−3 часов. Основным преимуществом считается простота изготовления, а также доступность деталей. Минусом является тот факт, что в процессе работы устройства сжигается кислород. Для изготовления системы понадобится:




Необходимо вырезать из текстолита 2 детали, размер которых соответствует основе. Кроме того, для подключения агрегата к сети и переключения режимов работы понадобится шнур и переключатель. Из текстолита вырезают конструкцию, которая внешне напоминает рамку. Затем при помощи дрели проделывают на противоположных сторонах по 2 отверстия, смещая их относительно друг друга. В них размещают концы нихромовой проволоки, к свободным кончикам под рамой припаивают электрические провода.

Затем трансформатор, кулер и диодный мост замыкают в единую цепь. Важно не забыть подсоединить переключатель. Диодный мост и трансформатор нужны для питания кулера. Затем к конструкции подсоединяют спирали. Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка.

Далее осуществляется установка вентилятора в емкость. Крепление делается при помощи П-образных кронштейнов. При включении агрегата витки проволоки будут прогреваться, а вентилятор обдует конструкцию теплым воздухом.

Как сделать обогреватель в палатку/Своими руками

Для обеспечения доступа кислорода в стенках емкости и крышке делаются множественные отверстия. Собранный агрегат подключают к сети и проверяют его функционирование. Такое изделие хорошо подходит для быстрого нагрева небольших площадей.

Сделать нагревательный элемент своими руками не так сложно, как может показаться на первый взгляд. Безусловно, можно купить электрорадиатор или другие конструкции заводского производства, но самодельные агрегаты помогут значительно сэкономить семейный бюджет.

Простой самодельный панельный обогреватель: схема сборки, фото изготовления.

С наступлением холодов тема отопления жилых помещений
становится актуальной, и многие задаются вопросом, как дополнительно обогреть, жилую комнату, рабочее помещение, дачу или гараж с помощью обогревателя. В этой статье мы рассмотрим, как сделать простой, дешёвый и в то же время безопасный электрообогреватель.

Сечение и длину проволоки нужно выбрать исходя из требуемой мощности обогревателя, можно воспользоваться предоставленной таблицей.

Если вам нужен обогреватель мощностью 500 Вт, то понадобится нихромовая проволока сечением 0,4 мм и длиной 9,7 метра.

Для расчёта длины проволоки можно воспользоваться таблицей.

Ещё понадобятся материалы:

• Эпоксидный клей.
• Болты, шайбы, гайки – по 2 шт.
• Провод и вилка.

Электрическая схема самодельного обогревателя.

Приступаем к изготовлению обогревателя.

Каждый лист стеклотекстолита нужно с одной стороны зачистить шлифовальной машинкой, это будет внутренняя сторона обогревателя.

Берём один лист стеклотекстолита, на нём будем укладывать нихромовую проволоку. В зависимости от размеров листа нужно рассчитать количество витков проволоки, при этом следует учитывать отступ от всех краёв листа в 20 – 30 мм. Оптимальное расстояние между витками 10 – 15 мм.

Например: если у нас длина листа стеклотекстолита чуть более метра, то для укладки 24 метров проволоки понадобится сделать примерно 24 витка.

Для удобства пред укладкой проволоки желательно на листе расчертить рамку под витки.

Теперь нужно уложить проволоку витками вдоль рамки, зафиксировать витки можно бумажными полосками и клеем «Монолит».

В месте выхода проволоки нужно просверлить два отверстия в стеклотекстолите сделать клеммы и соединить шнур с вилкой.

Проверяем целостности цепи прибором.

Теперь нужно приклеить второй лист стеклотекстолита к первому с помощью эпоксидного клея. Эпоксидный клей наносится вдоль краёв листа и между витками проволоки.

Листы склеиваем между собой, чтобы листы равномерно склеились их нужно уложить на ровную поверхность, сверху прижать листом ДСП или фанеры и придавить грузом. Через сутки листы прочно склеятся между собой, и обогреватель будет готов.

Самодельный обогреватель можно повесить на стену, и он не будет занимать место в помещении.

Сам по себе обогреватель безопасен, так как нагревательный элемент спрятан в стеклотекстолите, а это изоляционный материал, но всё же нужно соблюдать меры безопасности и не оставлять обогреватель без присмотра.
