Шаблон для фрезерования прямоугольников своими руками

Сейчас очень трудно представить себе любое слесарное мероприятие без использования фрезера. А ведь не так давно люди делали пазы, мастерили объемные фигуры при помощи рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно. Шаблоны для фрезера своими руками позволяют облегчать управление механизмом, помогают проводить обработку поверхностей максимально точно и аккуратно.

Такое приспособление необходимо там, где нужно проделать отверстие, разгладить кромку изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, узоров, подготовке ниш для установки уголков, замковых механизмов, петель. Этот инструмент позволяет убрать фаску, закруглить кромку любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Это обрабатывающее приспособление работает с древесиной, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оснащения. Несмотря на активное применение фрезера, такие атрибуты строительного значения, как стамеска, ножовка, резак все же используются в работе. Применение шаблонов для этих установок часто связывается с изготовлением мебели.

Изготовление самодельного мебельного шаблона

Любой работник мебельной организации прекрасно знает, как нелегко сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и уплощения других частей. Известно, что плоская грань, приставленная в виде закругленного начала, приобретет несимпатичный облик с заметным грубоватым швом. Чтобы обрезка была проведена правильно и аккуратно, применяют фрезерное устройство и специально изготовленный шаблон для мебели. Создать самостоятельно такие образцы не так уж и сложно.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

лист ДВП;
ручной фрезерный механизм;
чертежи.

Вернуться к оглавлению

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Вернуться к оглавлению

Шаблоны для ручного фрезера

Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

На поверхности шаблона прочерчиваются границы деталей с соблюдением натуральных пропорций. Затем сверлятся стартовые пазы, ненужный материал режется лобзиком, соблюдая около контурной линии отступ в 1 мм. Края кромки тщательно шлифуются, бумажный трафарет убирается.

При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.

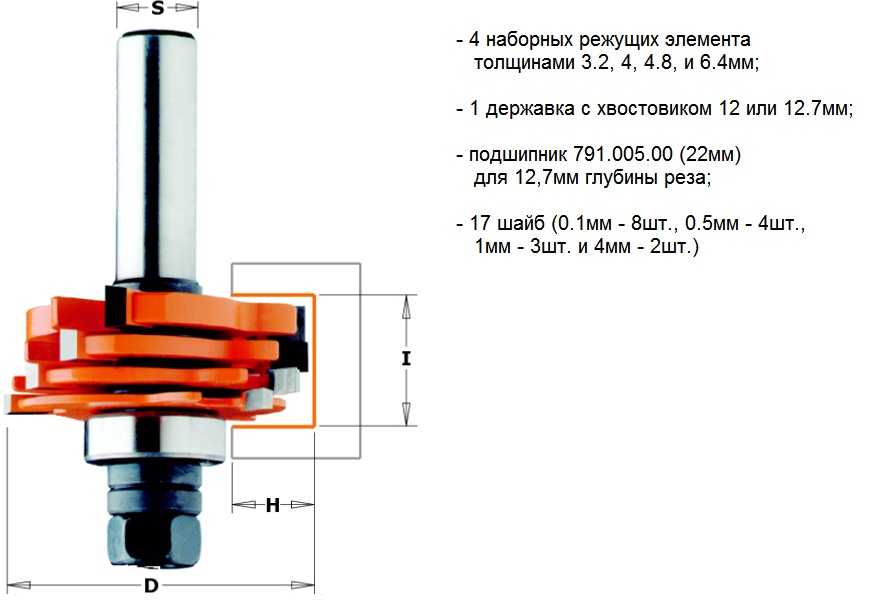

Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания – в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Вернуться к оглавлению

Клиновидные шаблоны для ручного фрезера

Сделать шаблон в виде шипов или клиньев можно собственными силами.
Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Как получить соединение шаблонов для фрезера, чтобы он четко обозначил клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо обязательно должно подходить по размеру к станку, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа можно увидеть с одной из сторон. Соединение сквозного характера прослеживается с обеих точек. Для совмещения двух деталей светлый элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По завершении работы имеющиеся шероховатости необходимо обработать наждачной шкуркой.

Довольно много людей, занимающихся в настоящее время работой с деревом, мечтает приобрести заводское совершенное приспособление к фрезеру для нарезки шипов или так называемый шаблон. Оно как нельзя кстати подходит для нарезки соединений типа «ласточкин хвост» или шипов прямой формы. Лекала для фрезерования выручат в том случае, если вам необходимо выполнить большое количество деталей за небольшой срок. Очень часто производитель комплектует свою продукцию необходимыми приспособлениями для облегчения работы. Однако это условие не всегда выполняется, если вы покупаете продукцию производителя в низшей ценовой категории. Поэтому деревообработчик зачастую сам мастерит нужный элемент в гаражных условиях. Тем более выполнить это в современных условиях несложно. Часто для изготовления шаблона не требуется никакого чертежа, все необходимые манипуляции можно выполнить с помощью фигурной линейки и карандаша. Потратив немного времени на изготовление шаблона, вы значительно сэкономите его в будущем при рутинной вырезке форм.

Как сделать шаблон для фрезера

В качестве лекала для фрезера подойдет твердый оргалит толщиной 6 мм либо листы МДФ толщиной 12 мм. Преимущество этих материалов заключается в их легкой обработке, по сравнению с древесными листами. Единственный их недостаток состоит в том, что углы материала и сложные контуры легко сминаются и теряют форму при падении или ударе. Для изготовления высококачественного долговечного шаблона необходима березовая фанера. Недостаток этого материала заключается в более высокой цене.
Лекало делается в масштабе 1:1 к детали. Сначала просверливаются отверстия для выпиловки шаблона, затем с помощью лобзика по контуру вырезается шаблон. Отступ от линии обреза около 1 мм. Края образца шлифуются абразивом. Таким способом вырезается нужное количество шаблонов. Фиксация шаблона на рабочем материале осуществляется с помощью двухстороннего скотча. Упрощение работы возможно с помощью вставки в цангу станка фрезы с подшипником, который будет скатываться по краю трафарета.

Гибкий шаблон для фрезерования

Гибкий шаблон представляет собой полосу из гибкого материала (как правило, это резина или пластик), которая крепится на рабочую поверхность с помощью саморезов. Для изготовления гибкого лекала для фрезерования вам понадобится стальная полоса 25х3 мм. Сзади к полосе необходимо прикрутить уголки для крепления к заготовке. Можно использовать мотоциклетную цепь, предварительно разделив ее на сегменты и закрепив сверху через проставки с помощью струбцин. Подошва должна быть круглой, выступание за основной диаметр должно быть не более двух-трех сантиметров. На рынке материалов для фрезеровки довольно популярной продукцией являются лекала от фирмы СМТ. Применяются такие шаблоны для фрезеровки на ручном фрезере концевыми фрезами или же для работы на стационарном ручном станке с ручной подачей. Чем меньше сечение вашего шаблона, тем меньший будет радиус его изгиба.

Шаблон для фрезера «ласточкин хвост»

Сам шаблон получил название «гребенки» или шипорезки, так как по форме очень напоминает данный элемент женского гардероба. Лекало необходимо изготавливать из алюминия, потребуется полоса толщиной 6 мм. Глубина прорези листа будет составлять 26 мм, ширина «гребня» 18 мм, расстояние между гребнями 18 мм. Шириной алюминиевая пластина может быть от 140 мм и больше. Данный параметр будет зависеть от типа вашего фрезера. Для этой конструкции параметры фрезок будут следующие: D=12,7; B=12,7; угол = 14 градусов. Как в проточке, так и в перемычке должны быть идеальные радиусы скругления. Кольцо насадки на фрезер должно иметь внешний диаметр 16 или 17 мм, толщина его должна быть на 1 мм меньше толщины гребенки.
Гребенка должна закрепляться к столу на уголках, которые могут свободно перемещаться вверх-вниз. Данное свойство нужно для настройки шаблона на толщину детали. В этой конструкции имеются регулировочные кольца для точной установки заготовок. Спереди и сверху шаблона для фрезеровки имеются два упора, разнесенные по расстоянию друг с другом для того, чтобы при работе происходило точное совпадение зубцов заготовки. Для фиксирования детали применяются эксцентрики, которые давят на подпружиненную металлическую пластинку, имеющую сзади болт для регулировки толщины детали. При подготовке к работе деталь необходимо вставить и зафиксировать в упор, далее зажать эксцентриком. После этого можете спокойно производить ее фрезеровку.
Конечно, на сегодняшний день проще всего заплатить и докупить нужные шаблоны для полноценной работы. Однако если вас не устраивает заводское изготовление, вы любите мастерить своими руками, то вам доставит удовольствие работать по собственноручно изготовленным лекалам.

Шаблон для ручного фрезера установленного в «стол».

Точнее это самодельный упор, который можно использовать с целым набором шаблонов. В этот упор устанавливается обрабатываемая деталь вместе с нужным шаблоном и зажимается кулачковыми эксцентриками.

Как мы обычно пользуемся ручным фрезером при копировании деталей по шаблону. Делается шаблон из прочного листового материала, например из МДФ. Шаблон крепится саморезами к заготовке и деталь проходим фрезером, используя фрезу с опорным подшипником, или специальное кольцо копир, которое входит в штатный набор приспособлений и крепится к площадке самого фрезера.

Сверху вниз, эксцентриковый зажим, шаблон, обрабатываемая деталь.

Приспособление в собранном виде.

Такие варианты имеют свои преимущества, не нужен стол для фрезера. Но при большом количестве обрабатываемых деталей каждый раз перекручивать шаблон надоедает. Этот способ удобен тем, что сделанное вами приспособление можно использовать длительное время. А если еще сделать к нему набор самых ходовых шаблонов, то время и трудозатраты значительно сократятся. Необычный способ работы, .

Материал для основания должен быть достаточно жестким, можно наверное использовать фанеру толщиной 10-12 мм. , но я думаю лучше подойдет плита из МДФ толщиной 6-8 мм. . Вертикальная стенка и эксцентрики из плотной древесины, дуб, бук, в крайнем случае береза.

Собственно говоря все детали кроме площадки основания можно сделать из фанеры толщиной 20 мм. , только вот эксцентрики из фанеры думаю будут хуже чем из дуба.

На вертикальной детали просверлены отверстия под болт, которым крепятся кулачки. Отверстия сделаны вертикальными рядами, это чтобы можно было переставлять эксцентрики по высоте, в зависимости от толщины детали и шаблона. Разметка отверстий есть на рисунке. Толщина вертикальной детали из дуба 16-25 мм. .

Детали при сборке скручиваются саморезами, можно промазать стыки клеем а шляпки надо утопить. Здесь надо иметь в виду, что при работе площадка основания может попадать под фрезу, и рано или поздно её придется менять. Что касается вертикальной детали, ручек и эксцентриков, то их должно хватить надолго. Кулачки устанавливаются на болтах диаметром 5 мм. . Вместо гаек лучше использовать барашки, чтобы их было легко закручивать руками.

Ручки скрепляют между собой площадку и вертикальную деталь, кроме этого за них вы удерживаете приспособление в работе. Делать такие классические фигурные, или использовать вариант попроще, это на ваш выбор.

Приспособления для ручного фрезера

Для многих людей приспособления для фрезера — это как пульт для ТВ, который имеет много кнопок и функций, но большинство людей используют только малую часть этих кнопок, потому что они не знают и не понимают многие возможности кнопок. Такое же положении и у фрезера. Зачастую этот универсальный инструмент используется не в полной мере. Давайте рассмотрим часть того, на что способен ручной фрезерный станок.

Незаменимые помошники для ручного фрезера

Фрезер вместо стамески

Обычно выборки делают стамеской. Но если у вас есть фрезер, то выборки можно сделать спиральной фрезой. Установите копирующую втулку в подошву основания фрезера по диаметру вашей фрезы. Закрепите на заготовке шаблон, а затем не спеша и с не глубоким погружением фрезы, перемещая плавно фрезер делайте выборку в заготовке. Дело хлопотное, важно, чтобы кондуктор был постоянно параллельным обрабатываемой детали, а для этого изготовьте приспособление, как показано на фотографии.

Направляющая для фрезера

Обычно в комплекте с фрезером уже идут готовые приспособления. Одно из них это комплект из направляющих стержней и параллельного упора. Оно служит, как для изготовления пазов, шипов, придания декоративных узоров на кромках изделия и много других целей. В нашем случае, на наличнике сделаны овальные углубления на одинаковом расстоянии между собой, напоминающие по форме античные колонны. Применение этого кондуктора простое и заключается в параллельном и перпендикулярном перемещении фрезера на заготовке. Настройка кондуктора включает в себя послабление винтов на упоре и фрезере, установке фрезера в нужное место, затяжке винтов. Погрузите фрезу на нужную глубину и перемещая фрезер с упором сделайте выборку.

Инкрустация и нанесение текстових надписей

Для написания фрезером разнообразного текста и инкрустации, требуется вначале нанести разметочные линии, а затем твердой рукой фрезеровать вдоль линий углубления. Один промах, и вы имеете счастье начать все сначала. С помощью шаблонов, фрезы с направляющим подшипником или направляющей (копирующей) втулкой, вы исключаете вероятность отклонения от намеченного курса, как показано на этих фото.

Приспособление для вырезания инкрустационных вставок.

Приспособление с шаблонами букв.

Фрезер вместо лобзика

Чтобы вырезать идеальный круг с помощью фрезера, ножно сделать небольшое приспособление. Фрезер монтируется на фанеру с «длинной рукой», которая вращается вокруг неподвижной точки, как показано на фото.

Имея фрезерный станок, вырезать круглые заготовки, без лобзика, не составит труда.

Приспособление для изготовления пазов

Конструкция приспособления для изготовления пазов показана на фото.

С помоющь этого приспособления вы можете изготовить пазы необходимого размера.

Калибровочные шаблоны для фрез

Представим ситуацию, когда нужно сменить фрезу, а затем для продолжения работ нужно восстановить высоту фрезы. Сделайте два калибровочных шаблона для фрез подлежащих замене.

Можно изготовить шаблоны из ДСП средней плотности или дерева лиственных пород. Толщина шаблона должна соответствовать толщине детали изделия и иметь длину не менее одного метра. Далее вставляем в фрезер фрезу для изготовления первого калибровочного шаблона и делаем тестовое фрезерование. Получив удовлетворительный результат изготовьте шаблон. Имея в наличии первый калибровочный шаблон, установите в фрезер вторую фрезу и подставляя под нее первый калибровочный шаблон поднимайте фрезер до нужной высоты.

Изменяя высоту фрезера вверх или вниз, добейтесь полного совпадения фрезы с контурами шаблона, как показано на фото и зафиксируйте высоту у фрезера. Проверьте сделанные настройки на тестовой рейке, проверьте точность совпадение между собой. Имея удовлетворительный результат, изготовьте второй калибровочный шаблон.

Приспособление для параллельного фрезерования

Если нужно большое количество слотов «ласточкин хвост» или простые пазы расположенные на одинаковом расстоянии, как показано на рисунке, тогда вам пригодится приспособление для параллельного фрезерования.

Это приспособление экономит время при настройках расстояний между пазами и поможет получить более точные проходы фрезы, благодаря установке приспособления во вновь созданный слот. Важным параметром в настройках является изготовление первого слота, он обеспечит равномерное расположение всех пазов.

Приспособление для параллельного фрезерования сделано из фанеры толщиной 12 мм. Отрежьте заготовку в форме квадрата размером 200 х 200 мм. В центре заготовки, вспомогательного основания, просверлите отверстие для фрезы. Определите и сделайте разметку паза для рейки-бегунка. Расстояние от края фрезы до бегунка и будет расстояние между слотами на изделии. Рейка-бегунок для приспособления изготовлена из лиственных пород дерева.

Для слотов «ласточкин хвост» сделайте вначале паз прямой фрезой меньшего диаметра, а затем фрезой «ласточкин хвост» завершите создание слота.

Остановка фрезерования по стоп-блоку

Бывает, что не нужно фрезеровать фаски, профили по всей длине детали, а иногда нужно остановить фрезерование точно в определенном месте. Для этих целей служит простое приспособление — стоп-блок
, который можно установить на любой заготовке.

Определите расстояние до точки, в которой будет прекращено фрезерование на заготовке, определите радиус подшипника и прибавьте его к крайней точке. Установите стоп-блок и прижмите его к краю заготовки, как как показано на рисунке.

Контроль над мелкими деталями при фрезеровании

Удержать мелкие детали в руках при фрезеровании изделия трудно, если отверстие для фрезы не соответствует диаметру фрезы, существует также вероятность, заготовка провалится и можно повредить пальцы фрезой.

Первое решение
— просверлить отверстие размером немного больше, чем диаметр фрезы, что исключит провалы заготовки в отверстие.

Второе решение
— зажать заготовку в струбцину. Зажимая заготовку следите, чтобы у нее не было наклонов и она плотно лежала на фрезерном столе.

Приспособление для фрезерования узких кромок

Узкие кромки очень неудобно фрезеровать ручным фрезером. Чтобы облегчить работу, сделайте вставки-фиксаторы. Их можно изготовить из отходов древесины. Поместите вставки-фиксаторы с двух сторон между полками и сожмите их струбцинами. Теперь можно фрезеровать любую кромку на всех полках.

Если на кромках фрезер стоит не устойчиво, поместите внутри короба дополнительно промежуточные вставки и вновь крепко зажмите струбцинами.

Приспособление для разметки и выборки пазов и слотов

Это приспособление поможет вам быстро делать настройки фрезера и фрезеровать пазы и слоты точно по размеру, используя прямую фрезу любого диаметра.

Данное приспособление изготавливается из двух параллельных полос, из фанеры или средней плотности ДСП толщиной 3/4?. Размер узкой полосы — это длина от края фрезы до края подошвы фрезера.

Положите полосы рядом и соедините их навесными петлями. Установите в фрезер прямую фрезу нужного диаметра. Отрегулируйте глубину погружения фрезы, равную глубине паза. Теперь, на рабочей поверхности заготовки, карандашом нанесите метки линии начала каждого паза.

Совместите метку и приспособление с откинутой полосой на заготовке и крепко прижмите струбцинами. Переверните полосу и сделайте фрезерование первого паза. Установив приспособления на вторую метку повторит процесс фрезерования.

Бегунок для быстрых настроек

Две направляющие закрепленные на рейке-бегунке, послужат вам в случае, когда нужно восстановить все настройка после смены фрезы на фрезерном столе. Допустим, что идеально настроенный упор, был вынужденно смещен из-за замены фрезы. Сэкономить время на восстановлении настроек упора, высоты подшипника вы можете легко сделать с помощью данного приспособления.

До начала всех корректировок, установите бегунок в слот на столе, подвижные направляющие совместите с упором и затяните гайки крепления. Затем удалите приспособление со стола, переместите упор и замените фрезу. Установите детали приспособления в слот, отрегулируйте упор совместив его с направляющими и затяните гайки упора. Если на фрезерном столе отсутствует слот для бегунка, используйте передний край столешницы. Положите фрезерованный край заготовки на стол, изменяя высоту фрезы добейтесь совпадения между собой фрезы и узора на изделии.

Способы регулировки точного погружения фрезы

Обычно, восстановить старые настройки, дело хлопотное и не благодарное, предлагаю два быстрых и легких способа, чтобы всегда точно на фрезерном станке регулировать глубину резания.

Первый способ
. Для настроек можно использовать сверла различной толщины и точно устанавливать глубину погружения фрезы.

Второй способ.
Сделайте по две рейки одинаковой высоты и равные глубине погружения фрезы.

Поместите фрезер на рейках и опустите фрезу вниз, пока она не коснется крышки стола, затяните стоп-стержень на фрезере.

Изоляционная лента увеличит ширину паза

Иногда, ширина паза может незначительно отличаться от размера фрезы и, чтобы расширить паз, приходится каждый раз регулировать расстояния у приспособления или линейки. Как правило это создает большие проблемы. Предлагаю вместо этих регулировок добавить полоски изоляционной ленты на кромку основания фрезера. Это немного отодвинет кромку фрезы от края паза и даст возможность увеличить ширину паза, в случае необходимости. Четыре слоя синей ленты будет достаточно.

Как сделать красивые овальные кромки

Порою, по разным причинам, бывает сложно держать основание фрезера ровно и без наклонов по отношению к изделию, создавать гладкие и ровные кромки, как показано на рисунке.

Вспомогательная подставка под фрезер, закрепленная любым доступным способом — поможет сделать красивые овальные кромки.

Как сделать красивые овальные углы

Скругление углов на изделии с помощью ручного фрезера, дает не всегда положительный результат. Чтобы получить красивый ровный овал, рассмотрим один из способов, применение овальной фрезы с небольшим радиусом и, как установить ее всегда на одной высоте для фрезерования.

Одинаковый радиус фрезы на фрезерном столе можно установить используя приспособление показанное на рисунке.

Приспособление состоит из двух частей: деревянного уголка, край которого скошен под определенную фрезу и поддерживающего блока.

Уголок и блок скреплены вместе струбциной. Меняя высоту фрезы над столом добейтесь ее точного совпадения по высоте с уголком. Затем установите упор заподлицо с направляющим подшипником для фрезерования.

Стартовый штифт плавного и безопасного фрезерования

Жесткое и небезопасное начало фрезерования от руки можно изменить используя стартовый штифт. Он поможет плавно подводить заготовку к фрезе в начале фрезерования.

Стартовый штифт устанавливается на расстоянии 2? от фрезы. Его можно сделать из латуни или алюминиевой катанки и надежно закрепить на фрезерном столе.

Приготовьте деталь для фрезерования и положите ее на стол прижав одним краем к штифту, затем медленно поворачивайте ее в сторону фрезы с подшипником. Когда фреза выполнит полное фрезерование края заготовки продолжайте фрезерование всего изделия, слегка придавливая его к стартовому штифту.

Используйте этот способ и для фрезерования мелких деталей.

Увеличение отверстий в два шага

Возможно, вам нужно увеличить отверстие или сделать потай над круглым отверстием. Этот метод можно использовать, когда вам нужно сделать отверстие больше чем самое большое сверло Форстнера.

Метод увеличения отверстий выполняется в два шага:

Шаг 1.
Нужно увеличить размер отверстия фрезой для выборки четвертей, ширина четверти соответствует радиусу фрезы, минус радиус подшипника на фрезе. Подшипник соприкасается со старым краем отверстия.

Шаг 2.
Переворачиваем заготовку с ног на голову и установив прямую фрезу с подшипником удаляем оставшуюся часть кромки до тех пор, пока подшипник не соприкоснется с новой кромкой, как показано на рисунке.

Блок поддержки деталей

Поддерживающий блок можно использовать как перпендикуляр, упор и блок. Оно не только увеличит точность реза, но и поможет сделать перпендикулярные резы, а также выполнит работу, торцовочного приспособления.

Размеры поддерживающего блока показаны на рисунке.

Приспособление для фрезерования сложных кривых

Шаблоны помогают фрезеровать не только по прямой линии, но и в криволинейном фрезеровании. Шаблоны помогут вам обрабатывать сложные овальные формы на изделии, но для этого изгибы шаблона должны соответствовать радиусу копирующей втулки фрезера.

Здесь показано приспособление, которое позволяет фрезеровать на заготовке зеркальное изображение шаблона. Шаблон сделан из фанеры или ДСП толщиной 12 мм. Размер и форма скруглений у шаблона подобраны под радиус копирующей втулки. Шаблон на заготовке крепится любым доступным способом. Затем выберите фрезу, которой вы собираетесь сделать копию шаблона. Это может быть прямая фреза, овальная или комбинация из фрез.

На этом рисунке показано фрезерование с помощью того же шаблона на филенке двери. Этот же шаблон поможет вам создать узоры на верхней части стола или столешницы. Есть только одно требование:
заготовка должны иметь по крайней мере один прямой край, чтобы выровнять шаблон.

Шаблон для изготовления отверстий под штифты

Сверление отверстий под штифты для полок, это сложная работа в любом проекте. Имея шаблон с размеченными отверстиями, фрезер с направляющей втулкой и сверло нужного диаметра — получить точные копии отверстий не проблема. Шаблон сделан из гладкой двухсторонней полоски закаленного оргалита толщиной 12 мм. Ширина и длина шаблона изготавливается под размер заготовки и основание фрезера. Сделайте на шаблоне разметку из линий под будущие отверстия. Разметку под отверстия сделайте с небольшим смещением.

Например, расстояния между линиями равно 75 мм, расстояние на шаблоне, к отверстию на линии, с одного края будет равно 1 1/4?, а с другого края — 1 3/4?, что означает — расстояние до отверстия на одной стороне заготовки, которую сверлим, будет равно 1 1/4?, а на другой стороне, уже просверленные отверстия, расположены на расстоянии 1 3/4? соответственно, как показано на рисунке.

Затем, используя сверлильный станок, просверлите равномерно отверстия диаметром 3/4?, окончив сверление закрепите шаблон на изделии. Далее, установите на основание фрезера копирующую втулку диаметром 3/4?, установите прямую фрезу 1/4? в ваш фрезер, установите глубину сверления на фрезере. В каждое отверстие шаблона вставляйте направляющую втулку и погружайте сверло в отверстие до упора ограничивающего погружение. Закончив сверление отверстия переходите к следующему отверстию и повторяйте действия, пока не закончите работу.

Дополнительная монтажная накладка для фрезера

Монтаж приспособлений на фрезер или увеличение основания на фрезере, требуют точного расположения монтажных отверстий.

Снимите с фрезера пластмассовую гладкую накладку, скопируйте ее размеры и отверстия на фанеру или ДСП толщиной 12 мм. Сверлом меньшего диаметра, по меткам отверстий под болты, просверлите монтажные отверстия. Проверьте размер копии с базовым размером, в случае не совпадения копии и оригинала, увеличивайте шаг за шагом диаметр сверла до точного совпадения отверстий. В случае, когда выполнена точная копия, просверлите отверстия нужного диаметра.

Фугование на фрезерном столе

Тонкий пластик (ламинат) крепится на приемной стороне упора фрезерного стола и работает так же, как приемный стол фуганка. Отрегулируйте упор с ламинатом на одном уровне с режущей кромкой фрезы. Нажав на деталь в правой половине упора двигайте ее в направлении фрезы. Левой рукой нажимайте на обрезанную часть, против ламината, чтобы фрезеровать заготовку.

Прокладки для фрезерования узоров

Фрезеровать весь край панели большой фрезой, за один проход, рискованное дело. Прокладки приклеенные к упору на фрезерном столе помогут постепенно, без постоянных корректировок получить красивый и точный узор на детали. Настройте упор по отношению к фрезе так, чтобы это был последний шаг фрезерования. Затем из фанеры сделайте восемь прокладок толщиной не более 5 мм, приклейте их двусторонним скотчем с двух сторон на упоре.

Нужно фрезеровать все четыре кромки каждой панели, затем отделяйте по прокладке с каждой стороны упора, как показано на рисунке. Продолжайте фрезеровать каждую панель, пока не будут удалены все прокладки. Последний шаг — отфрезеровать изделия без прокладок на упоре.

Приспособление для удаления остатков кромки

Это приспособление поможет фрезеровать остатки кромки на детали, без риска повредить заготовку.

Вырезаем, квадратное основание размером 200 х 200 мм и толщиной 18 мм. Затем циркуляркой, по центру основания сделайте пропил, но глубиной не более половины толщины основания. Изготовьте прямоугольник размером 100 х 200 мм. Толщину заготовки для устойчивости можно увеличить. Приклейте ее к основанию заподлицо с пропилом, как показано на рисунке.

Просверлите по центру основания отверстие под диаметр используемой прямой фрезы. Вставьте фрезу в фрезер и настройте на небольшую глубину погружения. Убедитесь при тестовом фрезеровании, что остается тонкий слой кромки на поверхности. Зажмите заготовку в тисках, включите фрезер и обрежьте нависающий край полосы. Удалите остатки лезвием ножа и отшлифуйте наждачной бумагой.

Изделия, созданные из дерева, отличаются своей уникальностью и экологичностью, именно поэтому их так ценят. Но изготовить своими руками деревянный шедевр без ручного фрезера не получится. Кроме этого, к нему понадобятся приспособления, с помощью которых поделка приобретает заданную форму.

Их можно сделать даже своими руками, причем особых сил и навыков не потребуется. Перед работой с фрезером, необходимо первым делом ознакомиться с каждым из этих устройств, а также узнать принцип их работы
. В статье рассмотрим самые нужные конструкции для фрезера.

Приспособление — параллельный упор

Данное устройство, как правило, уже продается вместе с фрезером. Следовательно, отсутствует необходимость в его самостоятельной разработке и создании. Для надежного упора обрабатываемого материала используют именно этот элемент. С ним движение фрезы становится прямолинейным относительно базовой поверхности, в качестве которой может выступать направляющая стола, рейки или прямая кромки детали
.

Такое приспособление дает возможность быстро осуществить фрезерование разнообразных пазов и обработку кромок, крепко удерживая материал.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП
.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм
.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59-7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности
. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

Угловой рычаг;
Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой — 1/10 мм
. Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

Монтаж специальных усиков в отверстия на подошве;
Вкручивание кольца в углубление с резьбой.

Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону
— прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак
. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

Такое приспособление применяется для обработки продольных канавок на столбах, балясинах и других телах вращения. Принцип его работы следующий. В корпус устанавливается балясина и фиксируется. С помощью стопорного винта и диска заготовку крепят в строго определенном положении.

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия
. Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом
. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется
.

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки
.

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Источник

Фрезер, или ручной фрезерный станок – универсальный инструмент, подходящий для различных видов обработки дерева. С его помощью можно сверлить отверстия, вырезать канавки, пазы и фаски, обрабатывать края и кромки деревянного изделия. Он очень удобен для установки замков в двери, при сборке полов и мебели, и других работ с этим материалом. Резьба по заранее подготовленному дереву при помощи фрезера может быть освоена своими руками быстро, если сразу выбрать для себя вид ручного станка.

Существует несколько типов в зависимости от выполняемых работ. Так, выделяют:

Вертикальный фрезер служит как для проделывания сквозных отверстий, так и для вырезания глухих пазов в породе
Окантовочный пригодится для обработки кромок дерева. Имеет небольшую мощность, большое преимущество состоит в малом весе
Комбинированный служит обеим вышеперечисленным целям, имеет две базы для них.

Разбираем техники резьбы по дереву фрезером своими руками

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей. Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером – научиться правильно им работать. При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Для того, чтобы научиться резьбе по заранее подготовленному дереву при помощи фрезера своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника. Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей. Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву. Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву.

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность. Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб. Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

Фигурная резьба по дереву ручным фрезером.

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы. Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

Резьба по дереву фрезером – фото для вдохновения.

Видео-уроки и ролики по теме статьи

Изготовление самодельного мебельного шаблона

Главными приспособлениями, без которых монтаж будет невозможен, будут:

лист ДВП;
ручной фрезерный механизм;
чертежи.

Вернуться к оглавлению

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Вернуться к оглавлению

Шаблоны для ручного фрезера

Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания — в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Вернуться к оглавлению

Клиновидные шаблоны для ручного фрезера

Для того чтобы обеспечить нормальную работу фрезеровочного аппарата, необходимо не только правильно обращаться с используемым устройством, но и грамотно применять другими словами — приспособления для Чтобы данный инструмент имел возможность формировки заготовочного изделия в соответствии с требованиями мастера (то есть, срезая края и остальные места материала там, где нужно, а не там, где «так вышло»). Так вот, именно для придания обрабатываемому материалу четкой запланированной формы в хозяйстве и используются «приспособы» для ручного фрезера.

Сложность изготовления самодельных приспособлений

Зачастую производители сами доукомплектовывают свою продукцию еще на стадии производства, однако полным набором всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. Да и зачем это делать, если в любой момент можно смастерить подходящий инструмент своими руками в гаражных условиях. Делать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что справиться с такой работой сможет даже начинающий мастер. Чтобы сделать параллельный упор или какую-либо еще деталь, достаточно иметь при себе рисунок данного устройства и минимальный набор инструментов. Но если вы хотите изготовить самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Нужно все правильно рассчитать, обозначить размеры стола, после чего уже переходить к работе.

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

Закреплена ли фреза в цанге.
Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.
Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
При работе с убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса «как работать ручным фрезером» также необходимо отметить, что обрабатываемая вами деталь всегда должна иметь какую-то опору. К примеру, до включения двигателя кромка подошвы или подшипник прижимается к направляющей детали или шаблону. Только тогда мастер включает аппарат и начинает фрезерование.

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Параллельный упор — это одно из немногих устройств, которые уже идут в комплекте с каждым фрезером. А потому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то при помощи упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечивая прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в качестве прямой кромки детали, направляющей рейки либо стола.

При наличии данного приспособления для ручного фрезера можно быстро произвести обработку кромок и фрезерование различных пазов, удерживая материал практически в положении «мертвой точки».

Направляющая шина

Этот инструмент имеет схожие функции с предыдущим. Как и параллельный упор, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа ручным фрезером по дереву при помощи направляющей шины позволяет существенно сократить время, потраченное на обработку той или иной детали. К тому же, при помощи указанного оборудования можно установить механизм практически под любым углом относительно кромки стола.

В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, которые облегчают выполнение определенных операций (к примеру, это может быть функция нарезки отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

Ввинчивание кольца в отверстие с резьбой.
Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный

элемент непосредственно на самой заготовке после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца — посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Циркули

Данные самодельные приспособления для ручного фрезера предназначаются для движения всего станка по определенной окружности. Конструкция указанного инструмента включает в себя основную деталь (циркуль, состоящий из одной штанги), прикрепленную концом к основанию фрезера, и второстепенную — винт со штифтом, вставляющимся в отверстие станка. Величина и устанавливается непосредственно по смещению станка относительно конструкции устройства. Прежде чем начать работу, необходимо тщательно закрепить инструмент к основанию и убедиться в исправности и нормальном функционировании фрезера. Стоит отметить, что наиболее эффективным и легким в использовании является тот циркуль, у которого имеется не одна, а сразу две штанги.

Чаще всего этот инструмент изготавливается из прозрачного оргстекла. На его поверхности дополнительно наносится небольшая метрическая шкала. Стоит отметить, что некоторые модели циркулей могут иметь окружность длиной до 150 сантиметров. При помощи такого устройство можно запросто изготовить круглую столешницу на несколько человек.

Однако вернемся к принципу работы. При помощи углового рычага с точной шкалой осуществляется копирование по заготовке. При этом здесь у вас появляется возможность центровать кольцо непосредственно под фрезой. Угловой рычаг, который дополняется специальной опорной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция данного приспособления состоит из опорной плиты, набора щупов и устройства защиты от стружки.

Приспособления для копирования идентичных устройств и деталей

Под данной характеристикой подразумевается набор инструментов, состоящий из углового рычага и специальных копировальных щупов, которые нужны для изготовления партии идентичных деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость в тиражировании деревянных устройств небольших размеров. Но прежде чем начать работу с таким фрезером, необходимо заранее подготовить шкалу углового рычага (цена деления — 1/10 мм).

После того как будет выставлена шкала, вы на 100 процентов будете уверены в правильной центровке упорного кольца под фрезой, расположение которой зависит от значений, выставленных на угловом рычаге. Также данный регулировочный элемент может снабжаться опорной платой и специальным механизмом, защищающим поверхность устройства от стружки. Применение таких деталей существенно ускорит и обезопасит обработку кромок изделий.

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
Просверлить сквозные и не сквозные отверстия.
Обработать торцы и кромки любой конфигурации.
Вырезать сложные по форме детали.
Осуществить нанесение рисунков или узоров на поверхность деталей.
Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
Шаблон крепко монтируется к столу или другой поверхности.
Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
Фреза устанавливается в рабочее положение и зажимается.
После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.

Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

входящие в выемки на фрезере штанги;
винтовой крепёж, затягивающий их в нужной позиции;
настроечный винт для мелкой регулировки расстояния оси фрезы от края;
опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание!
Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание!
Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

база с фиксацией на материале из винтов или присосок;
перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
штанги для монтажа – 2 шт.;
кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера. Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба. Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

жёстко фиксированные направляющие, нижние верхние и боковые;
планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.

К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.

Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

Источник

Den Denis

22.06.2016 в 13:09

Возможно я немного ошибусь, но все же предположу.
Для случая когда на заготовке нет вариантов оставить отверстия от шурупов (саморезов), т.е. без следов, а фрезеровка необходима сложной фигуры, то можно попробовать сделать следующее:
Берем ровную фанеру в качестве технической поверхности. Ее размеры будут определяться удобством и достаточными размерами ликала. делаем шаблон нужной нам кривой из любого картона (картон упаковка). На заготовке прикладываем нужной стороной картон и прорисовываем линию, далее лобзиком грубый край. Далее шаблон картона зеркально прикладываем на фанеру и используя данную (на видео) присособу формируем ровный край, крутим саморезы и фиксируем на технологическую поверхность. Сверху прикладываем заготовку, используя нужной высоты подкладки со всех сторон фиксируем струбцинами совмещая все как надо. Далее фрезеруем.
Ну как? Понимаю, что не во всех случаях это пойдет, но все же мы уйдем от проделывания технологических отверстий, а наличие картонного шаблона позволит нам легко повторить процедуру на другой заготовке (по крайне мере быстрее чем с вычислениями). Это должно сэкономить время и максимально приблизиться к идентичности криволиний.

Источник

Фрезерование – это вид механической обработки материалов при помощи специального режущего инструмента – фрезы. Метод позволяет получить высокий квалитет точности и степень шероховатости обрабатываемой поверхности. К тому же его отличает значительная производительность.

Обработка поверхностей осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием – способом, при котором направление вращения фрезы и подачи идентичные. Используя фрезы с режущими кромками из современных сверхтвердых материалов, можно заменить операцию шлифования.

Фрезерное оборудование разделяется на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с инструментом, установленным на консоли и нет. Во втором – механизм для нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов и фрезерования по копиру.

В производстве зачастую возникает потребность в изготовлении нескольких штук, партии, а то и серии идентичных деталей. Для этого используют фрезерное оборудование, оснащенное пантографом.

В домашнем хозяйстве функции фрезерного станка, как правило, выполняет ручной фрезер. Для выполнения максимального перечня работ фрезер оснащается целым комплектом приспособлений. Основная оснастка поставляется вместе с оборудованием, дополнительная приобретается или изготавливается самостоятельно. Это самые различные упоры, прижимы, шаблоны. Но можно пойти еще дальше и изготовить копир для фрезерования объемных деталей.

Фрезерно-копировальное оборудование: принцип работы

Принцип работы такого устройства заключается в четкой передаче движений копировальной головки через профиль-держатель режущему инструменту.

Приобрести копировальный фрезерный станок довольно трудно, поэтому народные умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует не одна серьезная подгонка и переделка.

Фрезерно-копировальное оборудование: сферы применения

На фрезерных копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наравне с простыми фрезерными операциями, можно выполнять гравировку, повторять рисунки, узоры и надписи. Конструкция станка довольно проста, и ее под силу изготовить любому мастеру.

Копировально-фрезерные станки позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и твердых сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. При этом детали получаются совершенно идентичные.

Фрезерно-копировальное оборудование: конструкция

Типовая конструкция копировально-фрезерного станка совершенно простая. Она состоит из рабочего стола и системы направляющих с зажимами для крепления фрезера и копира.

Изготовить универсальный копировально-фрезерный станок в домашних условиях довольно сложно, да и в этом нет большой необходимости. Для домашних условий создается обычно оборудование с узконаправленной специализацией.

Изготовление копировально-фрезерного станка: материалы

Чтобы создать дупликарвер в домашних условиях своими руками, следует начертить элементарный эскиз, который и станет руководством к дальнейшим действиям. Кроме того, нужно запастись некоторыми материалами. Это:

Коленный цементированный полированный вал Ø 16 мм.
Линейные подшипники в количестве 2 шт.
Рельсовые направляющие длиной 900 мм – 2 шт. Для удобства крепления их длина принимается кратной 150.
Разрезные линейные подшипники в количестве 4 шт. Желательно применение подшипников с поджимным винтом для регулировки плотности посадки на направляющую.
Профильная труба 30×60 с толщиной стенки до 3 мм.
Металлическая пластина длиной 900 и шириной 100 мм.
Концевые стойки в количестве 2 шт.
Подвижный элемент в виде пластины – 1 шт.
Коромысло для крепления копира и фрезера – 2 шт. Длина выбирается произвольно.
Подвижные муфты – 2 шт.
Профильная труба 40×40 с толщиной стенки до 3 мм.
Корончатая муфта для поворота детали и шаблона.

Изготовление копировально-фрезерного станка: инструмент

После этого нужно подготовить инструмент, который обязательно пригодится для сборки конструкции станка. Это:

угловая шлифовальная машинка;
отрезной и зачистной диск;
сварочный аппарат;
маска для сварки;
лепестковый диск или щетка;
саморезы для крепления рельсовых направляющих и подвижных элементов;
электродрель;
шуруповерт;
измерительные инструменты: рулетка, штангенциркуль;
кернер и чертилка.

Изготовление копировально-фрезерного станка: пошаговая инструкция

После того как все готово, начинается непосредственная сборка копировально-фрезерного станка.

Шаг №1

Из профильной трубы 30×60 необходимо отрезать два куска длиной 950 мм для крепления рельсовых направляющих. Запас в 50 мм нужен для установки концевиков, дабы исключить соскакивание линейных подшипников.

Шаг №2

Профильную трубу 40×40 нужно порезать на заготовки для основания. Руководствуясь имеющимся эскизом, нужно отрезать два куска по 1350 мм и два куска по 900 мм.

Шаг №3

Из этой же трубы необходимо отрезать небольшие стойки. Их линейный размер зависит от высоты обрабатываемых впоследствии деталей.

Шаг №4

Теперь необходимо убрать с труб ржавчину. Для этого можно воспользоваться лепестковым диском или щеткой.

Важно! Перед использованием щетки обратите внимание на максимальное количество рабочих оборотов на ней и болгарке. Величина частоты вращения на щетке должна превышать число оборотов оборудования.

Шаг №5

После этого обвариваем все стыки и зачищаем швы зачистным кругом толщиной 6 мм.

Шаг №6

Затем необходимо добиться параллельности рельсовых направляющих. Для этого нужно сделать соединение стойки и основания рельсовой направляющей разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полости трубы-стойки заподлицо и в строго вертикальном положении, а при ее сварке не повредить резьбу. Проделать это нужно со всеми четырьмя стойками.

Шаг №7

Стойки приварить к основанию.

Шаг №8

В основании рельсовой направляющей в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней – под резьбу.

Шаг №9

Установить рельсовые направляющие на основание (трубу 30×60), предварительно просверлив отверстия, и закрепить саморезами по металлу.

Шаг №10

Произвести монтаж оснований с рельсовыми направляющими и затянуть болтами.

Шаг №11

Проверить параллельность направляющих. В случае ее отсутствия необходимо произвести регулировку путем подкладывания фольги разной толщины на стойки под направляющую.

Шаг №12

На металлической пластине нужно разметить и просверлить отверстия для крепления разрезных линейных подшипников и концевых стоек.

Шаг №13

После этого нужно изготовить подвижный элемент путем сварки к металлической пластине коромысел длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.

Шаг №14

После этого подвижный элемент нужно надевать на полированный вал, по краям которого установить концевые стойки.

Шаг №15

Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить концевые стойки саморезами.

Шаг №16

Затем на металлическую пластину с нижней стороны необходимо установить разрезные линейные подшипники.

Шаг №17

После этого навесная конструкция надевается на рельсовые направляющие разрезными подшипниками и устанавливаются концевики.

Шаг №18

На окончание коромысел устанавливаются подвижные муфты и крепятся щуп и фрезер.

Шаг №19

Для того чтобы заготовка и деталь синхронно вращались, необходимо связать их муфтами. Для управления подойдет звездочка и коронка. Копировально-фрезерный станок готов. В конструкции достигнуто 5 степеней свободы. Перемещение по оси X обеспечивается движением конструкции по рельсовым направляющим, перемещение по оси Y – движением подвижного элемента по полированному валу, перемещение по оси Z – движением коромысел.

Дополнительно за счет подвижных муфт щуп и фрезер могут перемещаться влево и вправо по оси коромысла, и есть возможность синхронного движения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.

Копировально-фрезерные станки по металлу в массовом и серийном производстве

Копировально-фрезерные станки по металлу применяются в массовых производствах. С их помощью изготавливаются гребневые винты для кораблей, турбины двигателей с реактивной тягой, рабочие колеса насосов, штампы для кузнечно-прессового производства, заготовки для механического и литейного производства. В быту копировальное оборудование по металлу практически не используется.

Пантограф для фрезера: конструктивные особенности

Для масштабирования копировальных процессов существует специальное приспособление, называемое пантографом. Он облегчает процессы изготовления деталей с криволинейными поверхностями, позволяет выполнять орнаменты и узоры любой сложности в уменьшенном виде. Стоимость такого приспособления достаточно велика. Но сделать пантограф в домашних условиях своими руками вполне реально.

Пантограф для фрезера: принцип работы

Принципиальная схема пантографа выглядит довольно просто. Она представляет собой квадрат, разделенный пополам. Все соединения на шарнирах, поэтому все стороны подвижны, и квадрат при воздействии легко превращается в ромб. Нулевая точка, расположенная в одном из углов квадрата, закрепляется жестко. Относительно ее конструкция может видоизменяться, превращаясь в ромб. В середине квадрата устанавливается режущий инструмент. В противоположном углу квадрата по диагонали закрепляют копир. Расстояние от нулевой точки до фрезы составляет некую величину А, а до копира 2А. Это дает масштаб 2:1. Линейный размер длинных и коротких сторон пантографа тоже должен отличаться друг от друга в 2 раза.

Пантограф для фрезера: материалы

Для того чтобы изготовить пантограф своими руками, потребуются следующие материалы:

Квадратный металлический профиль 12×12
Подшипник 180201.
Втулки под наружную обойму подшипника.
Пальцы по внутреннему размеру подшипника и резьбой М12.
Гайка М12.
Болты М6×45
Гайки М6.
Втулка под закрепление копира.
Профильная труба 40×40
Петля металлопластикового окна.
Краска.
Малярный скотч.
Металлическая пластина.
Винт для фиксации копира.

Пантограф для фрезера: инструмент

Кроме перечисленных материалов, необходим инструмент:

Ручной фрезер.
Угловая шлифовальная машинка.
Сварочный аппарат.
Гаечные ключи.
Мерительный инструмент.

Пантограф для фрезера: поэтапная инструкция изготовления своими руками

Приступаем к непосредственному изготовлению пантографа.

Этап №1. Резка заготовок

Необходимо разметить и отрезать квадратный профиль по рассчитанным размерам. Для удобства можно воспользоваться малярным скотчем и металлической пластиной. Скотч даст возможность четкой разметки, а пластина поможет сделать ровный и качественный рез. Заготовки для площадки под фрезер нужно отрезать под прямым углом, а на отрезках профиля для шатунов делать скос для максимального прилегания втулки подшипника.

Этап №2. Сверление технологических отверстий

На всех заготовках необходимо снять фаски и просверлить отверстия Ø 6,2 мм для дальнейшего соединения их в конструкцию.

Этап №3. Сварка площадки под фрезер

После этого нужно сварить площадку под фрезер.

Этап №4. Изготовление шатунов

На доске необходимо сделать подобие кондуктора и жестко закрепить все свариваемые детали. Для этого в доске сверлится отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов крепятся струбцинами. Предварительно между ними необходимо вставить две шайбы и скрепить болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно разрезать подшипниковую втулку между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На рамку необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулевой – удлинитель для масштабирования. Шатуны можно окрасить для придания эстетичного вида.

Этап №5. Изготовление узла для крепления копира

Теперь необходимо выточить две втулки с внутренним диаметром, аналогичным размеру копира. С боковой стороны просверлить отверстие и нарезать резьбу для установки винта, фиксирующего копир. После этого нужно отрезать два кусочка квадрата 12×12 длиной 20–30 мм и приварить их на боковой стороне между втулками. Размер между квадратами должен составлять 12 мм.

Этап №6. Изготовление механизма подъема подшипника

Необходимо изготовить узел подъема подшипника. Для этого палец нулевой точки нужно приварить на кусок профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли с металлопластикового окна. Профильная труба будет служить местом крепления пантографа к столу струбциной.

Этап №7. Сборка пантографа

Подшипники нужно установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. При помощи пальцев необходимо собрать шатуны в единую конструкцию. Закрепить пантограф на столе струбциной и установить фрезер. Устройство готово к работе.

Режущий инструмент для фрезерных работ: копировальные фрезы

Копировальные фрезы – инструмент, на котором, кроме режущей части, присутствует подшипник. Его размер равен диаметру режущей части фрезы. Подшипник может располагаться как в верхней, так и нижней части фрезы. Инструмент так и классифицируется. Стоит учесть, что маркировка означает положение подшипника при обычном размещении фрезы – хвостовиком вверх.

Служат они для выполнения копировальных работ по шаблону. При использовании фрезы с верхним подшипником шаблон располагается сверху детали, если с нижним положением подшипника, то снизу.

Работа ручным фрезером предполагает применение любых фрез. Это безопасно. Единственное, что при использовании режущего инструмента с верхним подшипником следует обращать внимание на вылет фрезы, чтобы не повредить верстак.

Фрезерование на деревообрабатывающем станке предусматривает использование фрез только с нижним положением подшипника. Это связано с тем, что у фрезы с верхним положением подшипника открытая вращающаяся режущая часть оказывается в зоне заготовки. Неосторожное движение может привести к серьезной травме. Такие фрезы применяются на станках только в особых случаях с максимальным соблюдением правил ТБ.

Копировально-фрезерные станки – это уникальное оборудование, с помощью которого выполняются сложнейшие работы по изготовлению идентичных деталей. Но для работы в домашних условиях можно изготовить несложные аналоги такого оборудования и приспособлений, которые помогут в быту или небольшом бизнесе.

Источник

6 February 2014

Автор КакПросто!

Не часто встретишь мебельщика, который бы никогда не сталкивался с изготовлением угловой кухни. Во время ее создания нужно правильно соединить столешницу, передняя грань которой имеет закругленную форму, а все остальные –плоскую. Если приставить плоскую грань к закругленной, то получится некрасивый, глубокий шов. Чтобы этого избежать, нужно правильно обрезать детали, для чего лучше всего использовать фрезерный станок и специальный мебельный шаблон, который можно создать своими руками.

Вам понадобится

— древесноволокнистая плита;
— ручной фрезерный станок;
— чертеж.

Инструкция

Самодельный мебельный шаблон позволяет торцевать столешницы не хуже, чем покупной. Для его создания в первую очередь необходимо подготовить чертеж и файл для фрезерного станка, после чего сделать пробный образец из древесноволокнистой плиты, толщина которой должна составлять восемь миллиметров.

Замерьте диаметр кольца на фрезерном станке и диаметр самой фрезы. Нарисуйте две линии, который должны пересекаться под углом, равным 135 градусам. Для сглаживания угла используйте дугу. Чтобы рассчитать ее радиус нужно произвести следующие вычисления: из радиуса фрезы нужно отнять полученную разницу радиусов кольца и фрезы.

Таким образом, должна будет получиться внутренняя дуга. Именно по ней нужно будет произвести фрезеровку прямого торца постформинга. В то время, когда кольцо пройдет по полученному радиусу, фреза опишет дугу, которая будет равна своему диаметру.

От линии отложите две параллельные линии. Расстояние между ними должно быть равно диаметру кольца фрезера, к которому нужно прибавить 5 мм. Линия должна начинаться от центра предыдущей дуги.

Пересечение линий сгладьте дугой, радиус которой должен быть равен радиусу упорного кольца фрезера. Фреза, когда будет двигаться по этому контуру, уже не сможет описать никакой дуги.

Теперь нарисуйте два одинаковых прямоугольника, которые должны повторять линии столешницы. Наложите на них полученный угол, при этом линии удлините настолько, насколько нужно будет.

Чтобы не мучиться с рулеткой, поставьте метки на шаблоне. При этом следует учесть, что начало верхней и нижней дуги не совпадает. Именно по этой причине метка для каждой детали должна быть нанесена со смещением. Глубина вождения контура в столешницу должна составлять 20 мм.

Обратите внимание

При изготовлении шаблона обратите внимание на то, что между опорным кольцом и контурами есть люфт, поэтому во время фрезеровки прижимайте фрезер к нужному контуру.

Фрезеровать лучше всего в два захода по половине глубины.

Полезный совет

При отсутствии желания самостоятельно разрабатывать шаблон, можно скачать уже готовые чертежи с интернета, которые можно взять за основу.

Источники:

Самодельный шаблон для фрезеровки столешниц.

Источник

Иногда появляется необходимость изготовить разное количество одинаковых заготовок разной формы, для этого и существует фрезерование по шаблону. Большой сложности в изготовлении различного количества прямоугольных изделий с равными сторонами нет. Допустим необходимо изготовить одинаковыеподелки криволинейной формы, значит средством для ускорения работы, станет шаблон. Смотрите наши рекомендации в способе тиражирования изделий своими руками сложных форм.

Втулки и подшипники: различия в фрезерование по шаблону.

Фрезерование по шаблону можно сделать одним из двух способов. Копирующая втулка и фреза с шарикоподшипником (справа) срезают припуск на заготовке вровень с шаблоном. Копировальная втулка (слева) скользит по краю шаблона, который должен быть больше (для внутренних контуров) или меньше (для внешних контуров)детали. Хотя копировальная втулка работает хорошо и с дешевыми прямыми фрезами, мы предпочитаем более удобные фрезы с подшипниками и шаблоны, которые точно повторяют контуры деталей.

Фрезерование по шаблону совет первый. Изготовьте шаблон, предпочтительно выбрать прочный материал. Начертите на заготовке шаблона контур детали, в натуральную величину или приклейте копию шаблона нарисованную на листе бумаги. Затем просверлите отверстия под пилку для электролобзика или лобзика и обрежьте лишний материал. По линии контура ставьте припуск до 1 мм, отшлифуйте кромки и снимите бумажный лист шаблона.

Фрезерование по шаблону совет второй. По шаблону изготовьте нужное количество деталей. Поместите шаблон и обведите его карандашом на заготовке детали. Обрежьте не нужный материал опиливанием с припуском по линии контура до 1,5 мм, как показано в приспособления разные. Все вышеуказанное проделайте на всех заготовках. Применяйте двухсторонний скотч и установите шаблон на любую заготовку. Для увеличения скорости работы, установите в цангу фрезера фрезу с подшипником на хвостовике (возможна установка фрезера и в фрезерный стол). Подшипник фрезы соприкасается с кромкой шаблона, а лезвия фрезы обрезают оставленные припуски вровень с краем шаблона.

Вначале нужно определиться с типом фрезы. В продаже имеется фреза с подшипником двух типов, они пригодны под фрезерование по шаблону, когда фрезер в руках или когда он установлен в фрезерный стол. Фреза с подшипником на конце дает лучший результат при фрезеровании на фрезерном столе, деталь перемещаем по столу и шаблон находится сверху. Фрезами с подшипником обработку всей толщины детали можно делать и не за один проход.

[tabs title=»» disabled=»false» collapsible=»true» active=»0″ event=»click»]
[tab title=»На фрезерном столе»] Фреза с подшипником для подрезки свесов при работе на фрезерном столе позволяет лучше контролировать обработку крупных деталей, когда тонкий шаблон расположен сверху.
[/tab]
[tab title=»Без прижогов»]Прижимая край шаблона к подшипнику, равномерно подавайте деталь на фрезу, чтобы избежать прижогов.[/tab]

[tab title=»Поднимая фрезу»]Сделайте два или три прохода, каждый раз поднимая фрезу выше, если длина ее рабочей части меньше толщины детали.[/tab]
[/tabs]

Источник

Схема параллельного упора на ручном фрезере.

Изготовление самодельного мебельного шаблона

Правильное направление при работе фрезером.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

лист ДВП;
ручной фрезерный механизм;
чертежи.

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Правила работы с шаблонами для фрезера.

Шаблоны для ручного фрезера

Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

Фрезерование кромки с использованием шаблона и копировального кольца.

При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания – в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично работе фрезерного стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Клиновидные шаблоны для ручного фрезера

Шаблон для закругления углов.

Сделать шаблон в виде шипов или клиньев можно собственными силами. Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Основные практические моменты

Фрезерование паза по шаблону.

Соединение частей.

Объединения, выполненные с помощью ручного фрезера, устанавливаются на всю глубину, она остается прежней после завершающего крепления. В каждое углубление перемещается любое из копировальных колец. Шаблон сдвигается в процессе фрезеровки двух элементов. Смещение деталей должно быть максимально точным, запирая их опорными стержнями в количестве двух штук. Итак, при помощи фрезера удалось получить наиболее точное несколько скрытое шиповое соединение. Здесь нет необходимости проводить дополнительное склеивание. Детали прочно закрепляются между собой.

Замер и фиксация шаблонов.

Шиповый механизм изготавливается из стали, части этого устройства представлены двумя штангами и винтами. Глянцевитый шаблон помогает образовать несколько скрытое соединение клиновидного характера. Оно легко заменяется механизмом шипового совмещения или устройством «ласточкин хвост». Потом устанавливается глубина копировального кольца. Дальнейшее фрезерование связывается с его передвижением по зубчикам шаблона.

Крепление деталей.

Две части крепятся штангами.

Детали регулируемого шаблона.

Деталь темных расцветок горизонтального расположения плотно соединяется с вертикальным элементом более светлого тона, находящимся на одной линии с верхней планкой.

Регулирование соединяющих элементов.

Для корректировки совмещаемых точек детали подводят к маленьким стержням, которые немного сдвигают основание.

Монтаж шаблона.

Шаблонное устройство перемещается в нижнюю часть общего механизма, закрепляясь винтом. Как только будет отрегулирована глубина, можно осуществлять фрезеровку.

В этом устройстве возможно провести зажим элементов, ширина которых соответствует 300 мм и менее. Наибольшие показатели толщины могут отличаться на несколько мм.

Шаблоны для пальцевых соединений.

Для такого устройства заготовка размещается в вертикальной позиции и обрабатывается фрезой пазового типа. Шипы обладают ровными краями при их параллельном расположении. Для сохранения целостности детали, в момент фрезерования устанавливается опорное приспособление в виде бруска.

Источник
