Шаблон для врезки мебельных петель своими руками чертежи распечатать

Для удобства выполнения монтажных работ на дверях можно использовать шаблоны для врезки петель. Благодаря этим заготовкам можно значительно ускорить процесс установки и снизить риск появления дефектов.

Шаблоны значительно упрощают процесс врезки петель и замков фрезером

Особенности приспособления

Если вы раньше никогда не слышали о подобном инструменте, для начала нужно разобраться, что из себя представляет шаблон для врезки дверных замков и петель. По сути это заготовка, которая совпадает по форме с необходимыми для установки фурнитуры деталями, врезающимися в полотно или раму. Именно за счет этого и удается без особых усилий сделать необходимые углубления строго по заданным контурам.

Смысл использовать подобное приспособление для быстрой врезки петель имеется далеко не всегда. Дело в том, что такие инструменты заводского изготовления имеют немалую стоимость.

Если рассматривать затраты на их приобретение, в случае единоразового применения шаблона расходы не окупятся даже приблизительно. Поэтому если вам нужно установить новую дверь, но вы боитесь испортить её в процессе крепления фурнитуры, лучше воспользоваться услугами мастера. А вот если вы сами являетесь специалистом или полностью оснащаете дом новыми дверями, вам может пригодиться такой инструмент.

Кроме того, следует взять во внимание, что приспособление наподобие шаблона для установки петель можно изготовить своими руками. Конечно, для этого тоже нужно обладать определенными навыками и знаниями, но зато вы сможете значительно сэкономить средства.

Шаблон для врезки дверных петель и замков фрезером — это заготовка, облегчающая процесс установки фурнитуры

Принцип использования инструмента

Рассмотрим, как правильно работать с шаблоном для установки петель. На самом деле ничего сложного нет, так как принцип выполнения работ очевиден даже для неопытного домашнего мастера. Для начала нужно определиться с формой и размером инструмента. Для этого нужно сверить параметры имеющейся в наличии фурнитуры и самого приспособления.

Первым делом отметьте положение петель на коробе и дверном полотне. После этого приложите шаблон к изделию и закрепите его на месте. Выполнив срез материала, осуществляется врезка дверных петель фрезером. Возьмите во внимание, что для врезных карточных петель достаточно будет снять небольшой слой материала с соответствующих деталей конструкции. Для скрытых моделей понадобится глубокая выемка. Соответственно и тип шаблона применяется другой.

Если нужно установить замок, можно использовать подходящий шаблон для врезки обычных петель фрезером или же подобрать специальную модель для этого типа работ. Задача будет заключаться в том, чтобы углубить с торца полотна пластину с местом выхода для фалевого язычка и ригелей, то есть сам запорный механизм, а также ответную пластину с противоположной стороны на коробе. Для удобства работы можно использовать разные насадки на ручном фрезере.

Перед врезкой необходимо отметить положение петель и закрепить шаблон

Самодельный вариант

Если вариант с приобретением заводского шаблона для врезки дверных петель вас не устраивает, попробуйте вырезать такое приспособление своими руками. Для того чтобы воплотить такую идею вам понадобятся:

• плита МДФ;
• рейка длиной 150 см;
• деревянный брусок;
• доска;
• дрель;
• электролобзик;
• струбцина;
• ручной электрофрезер;
• болты и прочие крепежи.

Изготовление шаблона для врезки дверных петель в домашних условиях

Для наглядности работ и экономии времени вам пригодятся готовые чертежи этого приспособления. Есть множество вариантов с подробными разъяснениями, поэтому найти подходящий не составит труда.

Порядок действий достаточно простой:

1. Из МДФ вырежьте кусок нужного размера и засверлите в нем 6 отверстий.
2. Брусок соедините с рейкой для создания ограничителя.
3. В МДФ лобзиком вырежьте отверстие по контурам чертежей для шаблона.
4. Сверху закрепите отрезки МДФ с поперечными пропилами при помощи болтов.
5. Для того чтобы закрепить шаблон на двери нужно будет приложить его к полотну и надеть те самые отрезки до упора.

В итоге у вас должен получится набор шаблонов для врезки замков и петель, который будет ничуть не хуже покупного варианта. Если подготовить правильные шаблоны и грамотно использовать это приспособление, вы заметно облегчите процесс монтажа дверей.

Каждый человек хочет, чтобы его межкомнатная дверь была установлена красиво и без повреждений, и поэтому всегда стоит обращаться к профессионалам, знающих свое дело, пусть это будет несколько дороже, но зато есть уверенность в качественном исполнении работ.

Фреза для врезки замков в межкомнатные двери: необходимые инструменты

Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

В обоих случаях потребуется примерно следующий список инструментов:

• Ручной фрезер, насадка для врезки замков;
• Молоток;
• Стамески разных размеров;
• Плоская и крестовая отвертки;
• Дрель или шуруповерт;
• Набор перьевых сверл по дереву;
• Рулетка.

Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

Стамесками придется вырезать место для посадки замка, но этим инструментом можно легко повредить дверное покрытие и ухудшить внешний вид.

Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

Разновидности фрез для врезки замков

Фрезерный станок – приспособление для дверных коробок и полотен, которое обеспечит высокую точность посадочных углублений. В настоящие время, для ручного фрезера существует просто огромное количество разных фрез. Все их можно разделить на 3 группы – кромочные, пазовые и фигирийные.

А именно:

1. Кромочные
   – используются при изготовлении кромок изделия, а также для различных резных элементов на материале.
2. Пазовые
   – с их помощью делают желобки, углубления, выемки, пазы на деревянных изделиях.
3. Фигирийные
   – предназначены для создания декоративных резаных элементов на фасадах мебели и дверей.

Если рассматривать более подробно, то можно выделить 9 часто используемых фрезеров. Прямой пазовый фрезер предназначен для обработки прямых паз, а в сочетании с копировальной втулкой, можно применять для фигурных и прямых деталей по шаблону. Гантельные V- образные пазовые фрезеры предназначены для декоративной резьбы или как направляющая для перемещения.

Конструкционный пазовый фрезер предназначен для изготовления соединений типа ласточкин хвост либо П-образного паза. Фрезер для сращивания на миро-шип применяются для соединения длинномерных полотен по длине.

Фасонные пазовые фрезы применяются для фасонных боковых пазов в поверхностях.

Прямые кромочные фразы применяются в работе, используя самодельные шаблоны. Фрезы с кромочной и дисковой формой используют при выборке фальца, отличаются высокой точностью. Фигурные кромочные фрезы применяются для обработки кромок филёнок, фасадных рам и плинтусов. Фрезы горизонтального типа служат для декорирования фрезерованных кромок.

Как врезать петли в дверь фрезером: инструкция

Как отмечалось выше, лучше доверить дело профессионалу, но если же полны решимости сделать петли в двери фразером самостоятельно, то эта инструкция будет актуальна. Для начала нужно определиться, какая из сторон двери будет лицевая, и с какой стороны, будут располагаться петли. Желательно пометить дверь, чтобы потом не осознать, что они прикручены не стой стороны.

Определившись с местом расположения:

• Прикладываем петлю к двери;
• Обводим простым карандашом;
• После по получившемуся контору аккуратно обрабатываем стамеской.

Последнее необходимо во избежание трещин и повреждений двери, которые могу возникнуть во время вращения фрезы. Самый важный момент – настройка на ручном фрезере глубины погружения и параллельный упор. Длинную кромку следует фрезеровать от верха до низа. Верхнею и нижнею линию контура следует обрабатывать не доходя пары миллиметров, после чего срубить стамеской. Это не обходимо, чтоб избежать повреждений двери.

Расстояния от верхних и нижних краев двери до петель следует выбирать от 17 до 22 см.

Далее прикладываем петлю и прикручиваем. Прикладываем брус буквой «Г», делам поправку на зазор между дверью и коробкой и отмеряем местоположение петель. Переходим к фрезеровке дверной коробки – оставляем пероральный упор на фрезере, уточняем глубину погружения фрезы и делаем все в точности, как для двери. После всего прикручиваем петли с дверью к дверной коробке.

Сам процесс врезки петель может занять несколько часов. Если нет полной уверенности в своих силах и умения пользоваться ручным фрезером, то лучше обратиться к профессионалам, или же на крайний случай позвать товарища, который поможет с врезкой петель.

Использование шаблонов для врезки петель и замков

Шаблоны могут существенно облегчить задачу их установки. Такие шаблоны можно сделать самостоятельно или же купить в строительном магазине. Изготовление шаблона не займет много времени.

Для изготовления понадобится:

• Доска толщиной от 20 мм, длиной от 40 мм;
• Древесноволокнистая плитка размером 100х100 мм;
• Деревянный брус небольшого размера;
• Рейка длиной от 150 мм;
• Дрель, лобзик;
• Крепежные детали и болты с барашками.

На древесноволокнистой плите делается необходимый по размерам отрез, просверливается 6 квадратных параллельных отверстий (по 3 с каждой стороны). Проделываем еще одно отверстие в центре размерами 140х70. На один из краев рейки приделывается брусок, который будет ограничителем. Далее следует прикрепить саморезами рейку с бруском к плитке. Вырезаем из доски 3 накладки – одну для вертикального крепления и 2 одинакового размера для горизонтального. В каждой вкладке делается 2 параллельных пропила, это позволит регулировать размеры отверстий. Накладки крепятся к МДФ плите.

Шаблон готов, следует уточнить, что все выше названные размеры условны, их не обязательно соблюдать.

Применять шаблоны для врезки петель и замков очень легко. Для этого необходимо зафиксировать дверь на полу. Далее определяемся со стороной, где будут располагаться петли, и наносим предварительную разметку. В месте где должны устанавливаться петли, прикладываем шаблон. Ручным фразером снимается фаска. Глубина фаски должна быть равной толщине петли.

Как пользоваться фрезером для врезки замков (видео)

Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

Внимание, только СЕГОДНЯ!

Дверная конструкция имеет множество фурнитуры. Такие элементы конструкции, как петли и замки, требует сложных монтажных работ. Дилетанту тяжело их устанавливать, не повредив полотно. Поэтому применяют шаблон для врезки петель и замков. О том, что это за приспособление и как его использовать описано в этой статье.

Что это за приспособление?

Суть этого нехитрого приспособления проста. Оно имеет форму, требуемую для врезки фурнитуры в корпус двери. Это относится к таким врезным деталям конструкций, как петли и замки. При помощи этого приспособления удается сделать углубления в корпусе полотна без проблем.

Внимание!
Такие устройства предназначены для увеличения скорости установки фурнитуры, поэтому применяются на производствах дверных конструкций. Цены на такие приспособления немалые.

Чтобы вставить петлю или замок один раз нет необходимости покупать специальный шаблон для врезки петель и замков. Потому что она не окупится. Если вы сомневаетесь в своих возможностях по установке врезных деталей, обратитесь к мастерам.

Если вы сами занимаетесь установкой дверей, то вам такой инструмент явно послужит хорошую службу. Можно не приобретать в магазине заводское изделие, а изготовить его самостоятельно. Так вы сэкономите средства и получите полностью идентичное изделие.

Как сделать самому шаблоны для врезки?

Шаблон для мебельных изделий

Сделать самуму шаблон для врезки петель возможно. Если вы оказываете услуги по установке дверей, то он явно пригодится. Как сделать универсальный шаблон для врезки? Вам понадобятся:

• доска. Толщина от 20 мм, длиной в 40 см;
• ДВП размером 1*1 метр. Такой размер оптимален для выполнения врезных работ. Но это не критично, каждый сам подбирает размеры;
• брусок из дерева;
• рейка. Длина около 150 см;
• электродрель;
• лобзик;
• крепежи – болты с барашками. Они понадобятся для функционирования готового приспособления.

Процесс изготовления следующий.

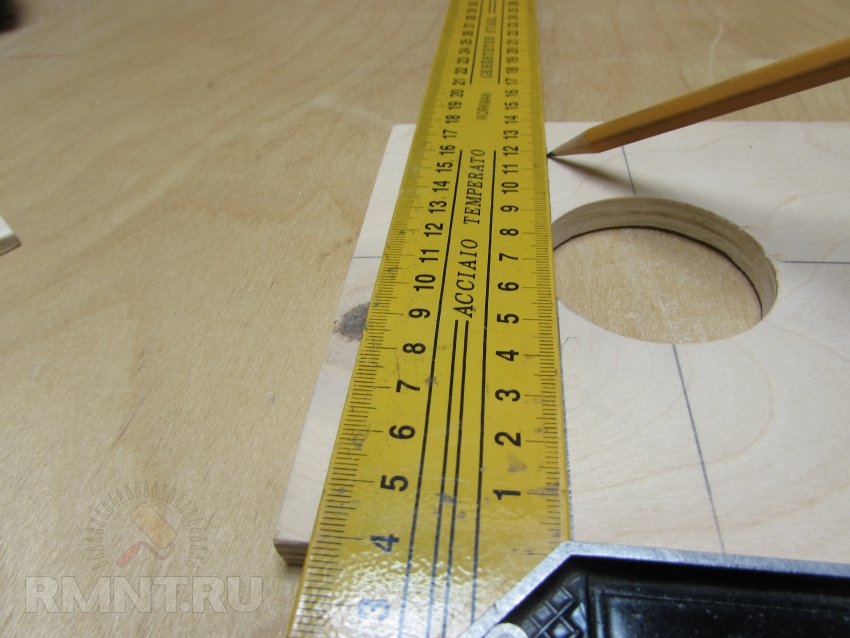

• Первым делом подготавливают чертеж. Любое дело начинается с планирования. Если деталь не продумана до мельчайших деталей, то процесс изготовления затянется, возникнут сомнения и лишние дилеммы. Разработайте свой или найти чертежи в сети интернет.

Схема под будущий шаблон для петель

• Итак, чертеж имеется. Приступаем к выполнению.
• Берется ДВП и из него вырезается нужный по размерам кусок.
• По двум краям куска просверлите по 3 отверстия с каждой из противоположных сторон. Расстояние между отверстиями должны быть одинаковыми и на равном отдалении от центра куска.
• Далее в центре куска проделывают отверстие при помощи лобзика. Размеры для отрезаемой части 13,5*7 см.
• Возьмите рейку. К одному из краев рейки прикрепите брусок, который выступит в роли ограничителя.
• Прикрепите ограничитель к плите.
• Вырезать еще три накладки из доски. Две из них одинакового размера, предназначены для крепления по горизонтальным краям изделия и одна для вертикального края.
• Каждая из накладок пропиливается продольно в двух местах. Эти пропилы выполняют функцию изменения размера отверстий под врезные фурнитуры.
• Накладки после того как готовы, прикрепляются к общей конструкции.

На этом самодельное приспособление готово. Можно использовать сделанный своими руками шаблон для врезки фурнитур.

Как использовать шаблон для разметки?

Для установки петель своими руками потребуется:

• Зафиксировать дверь в вертикальном положении на полу. Закрепить полотно подручными средствами.
• Разметьте место, где будет углубление под петлю. Размечаются оба места установок на полотне. При размете соблюдают симметричность петель от краев полотна.
• Шаблон закрепляется в месте установки петли.

Использование приспособления для врезки петель

• Используется . Снимается фрезером фаска. Глубина равна толщине петли. Слишком большая или маленькая глубина фаски вызовет перекосы дверного полотна.

Важно!
Расчет количества петель для дверей осуществляется из соображений надежности конструкции. Если полотно тяжелое, то в верхней части двери устанавливают две петли вместо одной. Обычно, устанавливают две петли, и этого достаточно.

• Стамеской подчищаются и убираются лишние части при снятии фаски.

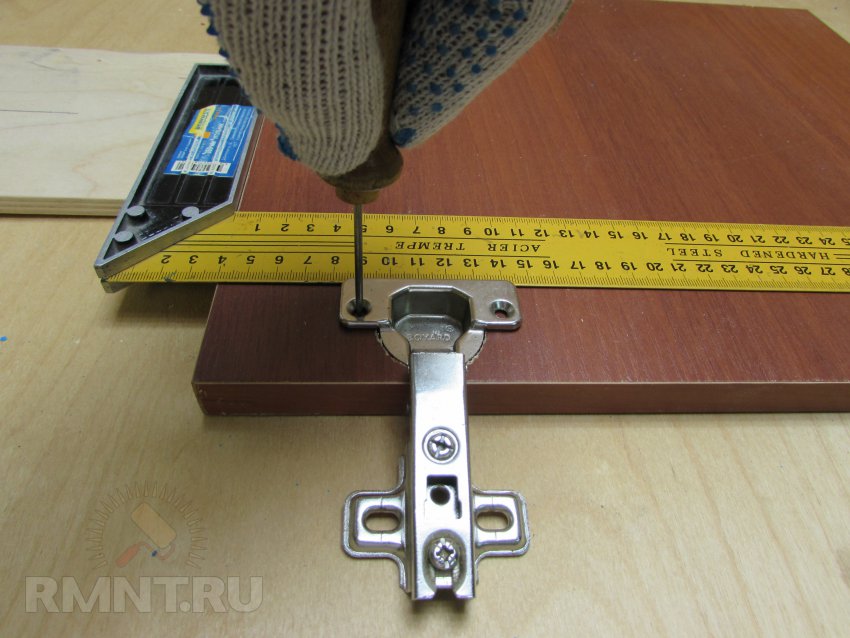

• Далее закрепляется петля комплектующими его крепежами.

Установка замка потребует следующих действий.

Шаблон для врезки замков подходит и для установки петель. Это одно и то же приспособление. Хоть оно и простое, но применение его обширное. Процедура монтажа и подготовки полотна к установке такое же, как и при установке петель.

Установка замка при помощи шаблона

• Дверь фиксируется на полу в вертикальном положении подручными средствами.
• Отмечается место врезки замочного механизма.
• Шаблон устанавливается и крепится на место, где установлен замок.
• Дальнейшие действия проделываются фрезерным станком. Ею выполняется выемка под дверной замок. Глубина выемки важна. К размеру замка прибавляют 5 мм. Так получится необходимая глубина выемки.
• Для креплений просверливаются отверстия.
• Далее устанавливается замок и закрепляется крепежными элементами к полотну.
• Теперь делается выемка под ответную часть замка. Для этого на косяке размечается область под его установку.
• Также при помощи шаблона делается выемка фрезером.
• Ответная планка устанавливается и фиксируется на готовую выемку.
• Проверяется работа замка. Если есть отклонения и недочеты, то их исправляют.

Проголосовали более 0 раз, средняя оценка

Шаблон для врезки петель и замков —
это замечательное приспособление, значительно облегчающее и ускоряющее работу специалистов по установке дверей. Это одно из тех специализированных приспособлений, без которых немыслима повседневная деятельность профессионала. Шаблон для врезки почти на 100 % снижает риск порчи дверного полотна соскочившим инструментом, а это многого стоит. В рамках данной статьи мы ответим на вопрос что такое шаблон для врезки, зачем он нужен, а также поговорим о заводских и самодельных шаблонах, затронем вопрос их самостоятельного изготовления.

Что такое шаблон, предназначенный для врезки петель и замков?

Отметим сразу, что шаблон для врезки необходим в основном мастерам, осуществляющим многократную систематическую установку дверных петель и замков. Для разовой установки такой шаблон в основном не нужен, поскольку затраты на его изготовление или приобретение совершенно точно не окупятся. Другое дело если вы умеете им пользоваться и у вас есть возможность позаимствовать у кого-то такое приспособление. Но это уже частные случаи.

Итак, шаблоны, предназначенные для врезки петель и замков — это приспособления ограничивающие движение инструмента и позволяющее более точно вырезать позицию под дверную петлю или замок, значительно снижая риск ее повреждения. В настоящее время такие шаблоны приобрели еще большее значение, поскольку для врезки замков и петель используется электроинструмент большой мощности, такой как электро фрезер. Одно неверное движение и вот вам лишние затраты на ремонт или замену дверного полотна.

Шаблоны для врезки бывают как заводскими, так и самодельными, при этом последние могут быть ничем не хуже, все, как и всегда, зависит от качества изделия.

Пример заводского шаблона для врезки

В настоящее время выпускается немало различных шаблонов для врезки, как петель, так и замков, однако среди продаваемых образцов не всегда бывает просто отыскать подходящий. В этом пункте мы приведем пример шаблона, который можно купить в торговой точке или заказать напрямую у производителя. Его качество проверено немалым количеством мастеров, и большинство довольны. Называется он LOCK_JIG, произведен британской компанией Trend. Это набор шаблонов для врезки разнообразных дверных замков.

Оборудование достойное настоящего профессионала. В набор LOCK_JIG входит четыре шаблона предназначенных для пазов и двенадцать шаблонов, которые применяются для лицевых панелей. Кроме того, в набор входит таблица, по которой можно сверить соответствие шаблонов и замков. Набор предназначен для врезки замков с помощью электрической фрезы. Шаблоны рассчитаны на врезку замков в двери толщиной до 5,5 см, при этом глубина паза может составлять 7,5 см. Шаблоны изготовлены из металла и имеют очень удобные пластиковые ручки.

Работать с таким шаблоном очень удобно, в особенности, если соблюдать порядок производства таких работ. Врезка замка с помощью набора LOCK_JIG производится в несколько этапов.

• Изучаем таблицу и выбираем подходящие шаблоны под наш замок.

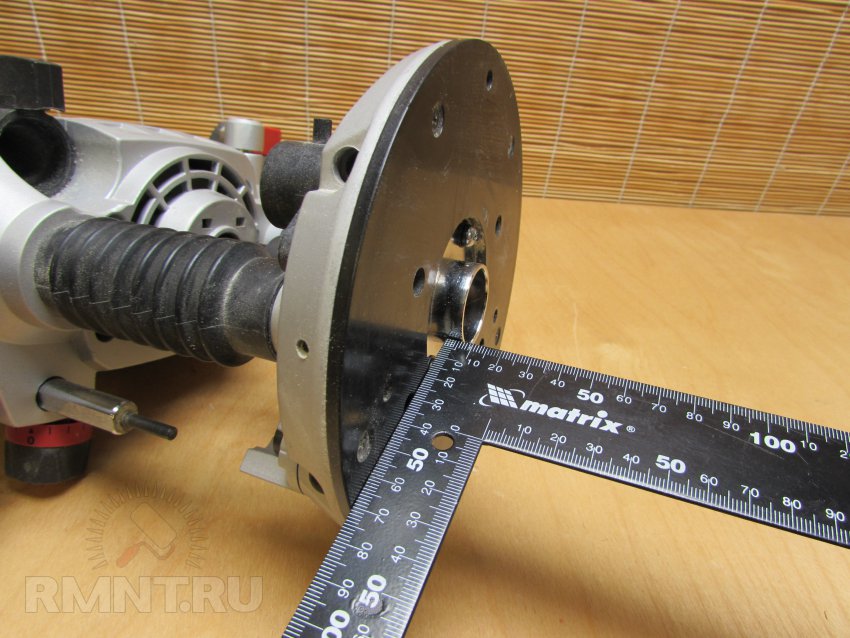

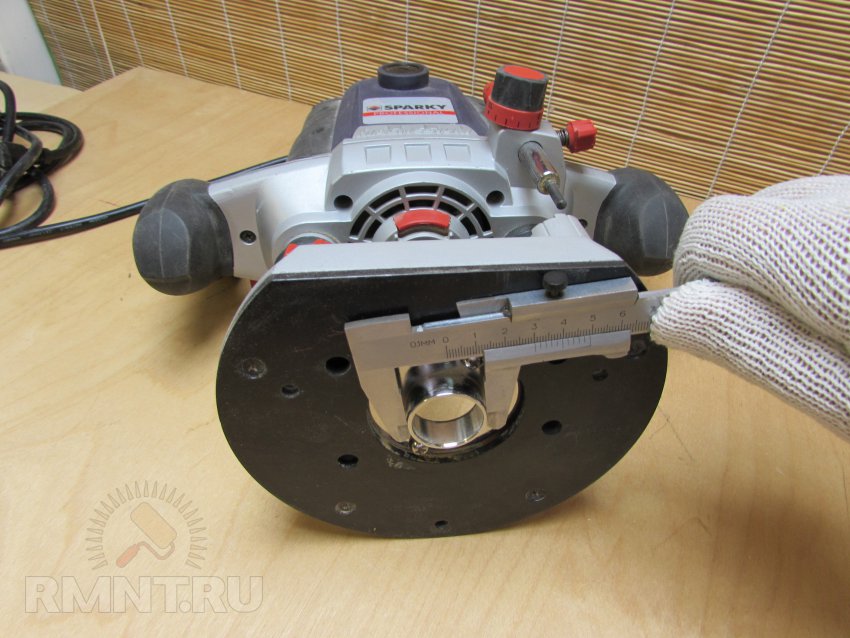

• Готовим фрезер к работе, устанавливаем фрезу и специальное кольцо (копировальное приспособление).

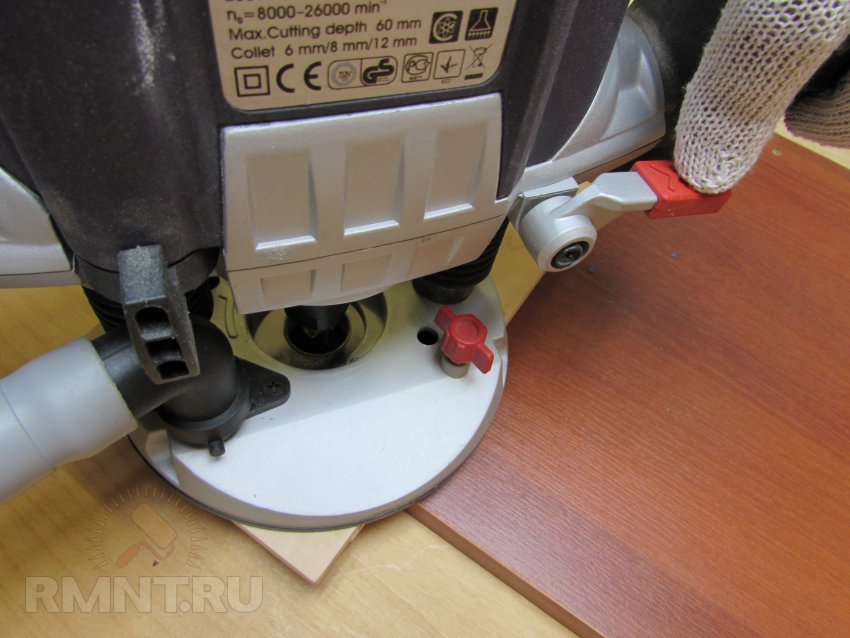

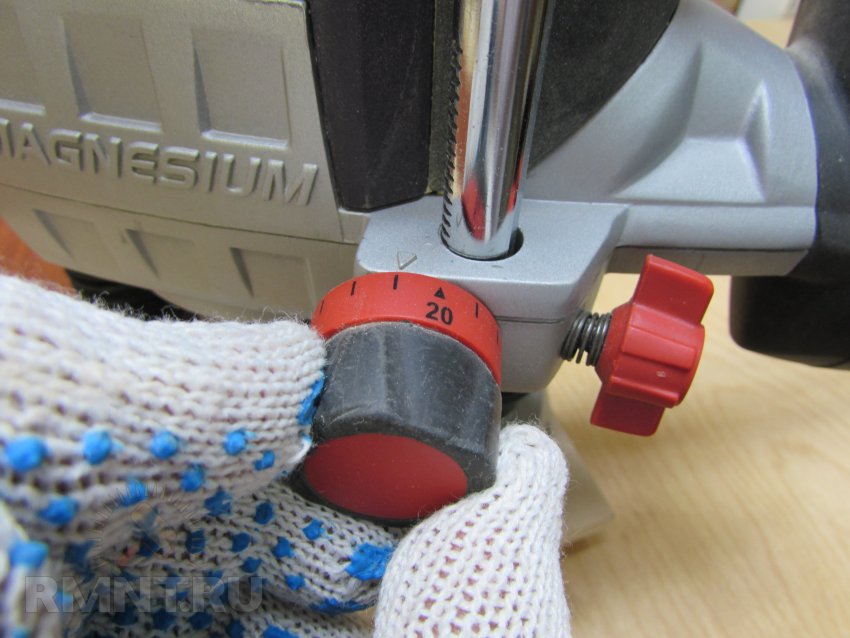

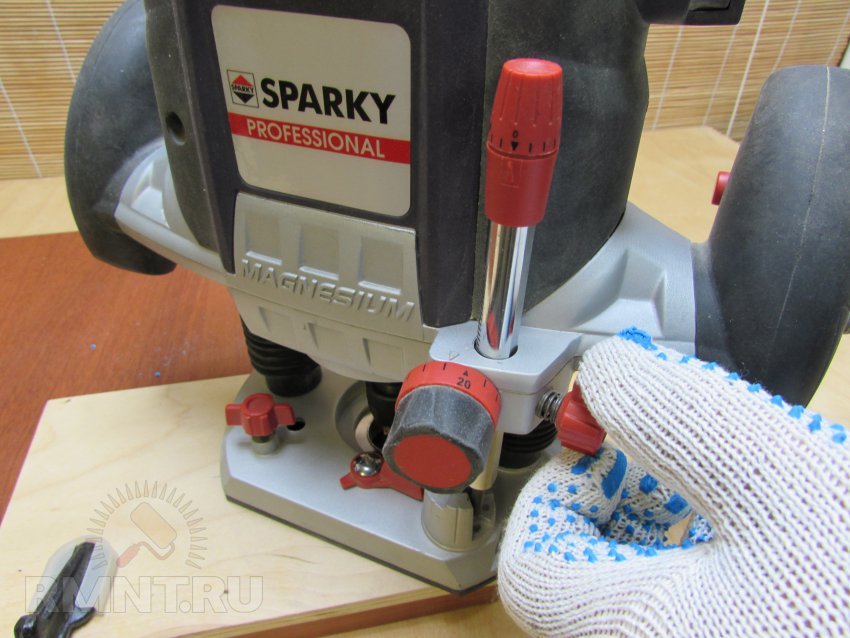

• Выставляем глубину, на которую будет погружаться фреза.
• Крепим дверное полотно на боку в специальные зажимы с тем, чтобы избежать его смещения во время работы. Фрезеруем паз.
• Устанавливаем шаблон для лицевой части дверного полотна и фрезеруем его, предварительно навесив двери на петли.
• Аккуратно при помощи стамески зачищаем получившиеся пазы и можно приступать к монтажу замка.

Что требуется для самостоятельного изготовления шаблона для врезки?

Заводской шаблон вещь очень хорошая. Его удобно использовать, на каждое действие имеется подробная инструкция, которая исключает большинство ошибок, которые можно допустить в работе. У таких шаблонов для врезки есть только один существенный минус – цена. В частности приведенный нами в качестве примера набор шаблонов LOCK_JIG стоит в настоящее время примерно 12 000 рублей. Согласитесь, для такого рода приспособления довольно крупная сумма, хотя за качественное изделие иногда не жалко выложить и гораздо большую сумму.

Можно рассмотреть возможность самостоятельного изготовления шаблона для врезки, тем более что никаких особенных затрат для этого не требуется. В основном нужно ваше время, труд и желание изготовить это замечательное приспособление. Итак, какие же инструменты и материалы потребуются для изготовления шаблона для врезки своими руками?

1. Электродрель, а к ней сверла (от 3 до 14 мм).
2. Электролобзик с набором пилок.
3. Электрофреизер и струбцина.
4. Болты, барашковые гайки, шайбы с широкими полями.
5. Доска толщиной 20 мм и длиной 40 см.
6. Обрезок плиты МДФ 100×100 см.
7. Рейка 1,5 м и небольшой брусочек.

Пример самодельного шаблона для врезки петель

Приведенный нами пример самодельного шаблона для врезки петель является одним из лучших из работоспособных изделий, чертежи которых представлены «на просторах сети Интернет». Его вполне можно использовать мастеру в повседневной работе. Итак, для изготовления указанного шаблона нам потребуются все вышеуказанные инструменты и материалы. Опишем порядок действий.

• Отрезаем от заготовленной заранее доски кусок 40×20 см.
• Засверливаем шесть отверстий для болтов, по три с каждой стороны доски.
• Отрезаем рейку длиной 58 см. На один ее край поперек крепим брусочек, который сыграет роль ограничителя.
• В середине доски электролобзиком прорезаем отверстие 135×70 мм.
• Также электролобзиком вырезаем три накладки из приготовленного обрезка МДФ. Первая и вторая накладки 130х70 мм, в них мы делаем поперечные пропилы (30 мм) на расстоянии в 70 мм друг от друга. Третья накладка 375х70, с поперечными пропилами (30 мм) на расстоянии в 300 мм друг от друга.
• После того как все необходимые детали подготовлены, можно собрать изделие так как показано на рисунке. Работа окончена.

Подводя итог, отметим, что шаблоны, предназначенные для врезки, как замков, так и петель очень полезная вещь, в особенности, когда нужно производить установку многократно на различные дверные полотна. Существуют качественные заводские образцы таких шаблонов, с которыми удобно работать и мастеру, и новичку, однако их цена частенько отпугивает и заставляет задуматься о самодельном варианте. Самодельные шаблоны изготавливаются из подручных средств, и как показывает практика, они не намного хуже заводских аналогов. Устанавливайте замки и петли с удовольствием, а помогут вам в этом простые и надежные шаблоны.

Установка деревянной межкомнатной двери начинается с врезания дверных петель, служащих своеобразным держателем. Для облегчения процесса врезки специалисты рекомендуют использовать фрезерный станок и специальный шаблон. Шаблоны для фрезера для петель помогают быстро определиться с оптимальными размерами выемки и произвести все работы максимально аккуратно.

Принцип работы устройства

Шаблон для врезки петель фрезером – это конструкция, которая позволяет:

• сделать выемку в дверном полотне максимально подходящую под размеры устанавливаемой петли. Ограничители, установленные со всех сторон, препятствуют случайному увеличению ниши;
• минимизировать возможности возникновения ошибок, способных привести к повторению процедуры установки. Настройка фрезы позволяет полностью совместить габариты петли и будущей выемки, что при достаточной внимательности исключает различные ошибки;
• сохранить дверное полотно в надлежащем виде. При выполнении врезки петель без шаблона можно испортить дверное полотно, что приведет к необходимости его замены.

Чтобы воспользоваться устройством, необходимо:

1. установить шаблон под петли на соответствующую поверхность дверного полотна;
2. совместить отверстие с габаритами устанавливаемой петли и надежно зафиксировать как само устройство, так и положение будущей выемки.

Изготовление шаблона для установки петель своими руками

Готовые шаблоны, которые продаются в специализированных магазинах, стоят около 3,5 тыс. рублей. Поэтому приобретать изделие целесообразно исключительно профессиональным мастерам. Для домашнего использования шаблон можно изготовить своими руками.

Подготовка к изготовлению

На этапе подготовки к сборке устройства необходимо:

• разработать чертеж шаблона для врезки петель фрезером;
• приобрести необходимые для работы материалы;
• подготовить инструменты.

Конструкция шаблона подразумевает:

• наличие рамки, служащей непосредственно для работы фрезера;
• установку раздвижных ограничителей движения фрезерного станка;
• наличие ручки и держателей, позволяющих зафиксировать конструкцию на двери.

Для изготовления потребуются:

• небольшие отрезы доски, рейки и бруска. При желании устройство можно сделать и из других материалов, например, металла, оргстекла и так далее;
• крепежные элементы: болты, барашковые гайки, шайбы;
• лобзик;
• дрель;
• фрезерный станок.

Сборка устройства

Сборка конструкции производится следующим образом:

1. подготавливаются составляющие: основное полотно, рейка с ограничителем, три планки, позволяющие регулировать размеры петель;
2. в основном полотне фрезером проделывается отверстие 130*70 мм;
3. все части собираются при помощи болтов, шайб и гаек;
4. прикручивается держатель.

Самостоятельное изготовление шаблона позволит сэкономить денежные средства, так как все элементы конструкции можно сделать из имеющихся материалов.

Установка петель при помощи фрезера и шаблона

Процесс установки петель при помощи шаблона и фрезерного станка происходит следующим образом:

1. подготавливается оборудование: фреза, стамеска, дрель, шуруповерт. Какая фреза для врезки петель потребуется? Целесообразнее всего использовать фрезу наиболее подходящую по размеру устанавливаемой петли. Если фреза будет намного меньше габаритов петли, то делать выемку придется в несколько заходов, что способствует возникновению неровностей. Фреза большего размера не используется. Помимо длины и ширины фрезы необходимо настроить и глубину врезки, которая равняется толщине самой петли;

1. дверь устанавливается на постамент и фиксируется. Надежная установка дверного полотна будет способствовать максимальной точности в проведении работы;
2. производится разметка области для . Если высота двери не превышает 2 м, то достаточно установить 2 петли, каждая из которых будет располагаться на удалении 20 см от верхней и нижней частей полотна. При необходимости дополнительная петля устанавливается посередине;

1. на торец дверного полотна устанавливается подготовленный шаблон. Как это правильно сделать описано выше;
2. начинается фрезерование двери;

При работе фрезерным станком требуется соблюдать технику безопасности. Устройство средней мощности выдает большую скорость вращения, что может способствовать получению повреждений.

1. производится примерка петли к полученной выемке. Все неровности поверхности, а при необходимости и размеры, выравниваются стамеской;
2. после подготовки ниши для петли можно переходить непосредственно к креплению фурнитуры. Для этого на первой стадии необходимо разметить места расположения будущих крепежных элементов;
3. обозначенные места предварительно просверливаются, что помогает избежать деформации дверного полотна при креплении петель;
4. петли устанавливаются и надежно фиксируются болтами. В большинстве случаев необходимые крепежи входят в состав комплекта дверной петли;

1. таким же способом происходит установка второй части дверной петли на дверном косяке.

Как использовать шаблон и фрезерный станок для врезки петель можно узнать, посмотрев видео.

Установкой петель с использованием шаблона и фрезерного станка могут заниматься даже начинающие, не опытные мастера. Главное при работе – четко соблюдать все правила безопасности и внимательно производить требуемые замеры и настройки.

Качественно установить межкомнатную дверь можно при помощи специального фрезера для врезки
Каждый человек хочет, чтобы его межкомнатная дверь была установлена красиво и без повреждений, и поэтому всегда стоит обращаться к профессионалам, знающих свое дело, пусть это будет несколько дороже, но зато есть уверенность в качественном исполнении работ.

Фреза для врезки замков в межкомнатные двери: необходимые инструменты

Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

Перед тем как приступать к монтажу двери, лучше заранее подготовить необходимые материалы и инструменты для работы

В обоих случаях потребуется примерно следующий список инструментов:

• Ручной фрезер, насадка для врезки замков;
• Молоток;
• Стамески разных размеров;
• Плоская и крестовая отвертки;
• Дрель или шуруповерт;
• Набор перьевых сверл по дереву;
• Рулетка.

Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

Стамесками придется вырезать место для посадки замка, но этим инструментом можно легко повредить дверное покрытие и ухудшить внешний вид.

Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

Разновидности фрез для врезки замков

Фрезерный станок – приспособление для дверных коробок и полотен, которое обеспечит высокую точность посадочных углублений. В настоящие время, для ручного фрезера существует просто огромное количество разных фрез. Все их можно разделить на 3 группы – кромочные, пазовые и фигирийные.

Существует несколько разновидностей фрез для врезки замков, подбирать которые можно на свое усмотрение

А именно:

1. Кромочные
   – используются при изготовлении кромок изделия, а также для различных резных элементов на материале.
2. Пазовые
   – с их помощью делают желобки, углубления, выемки, пазы на деревянных изделиях.
3. Фигирийные
   – предназначены для создания декоративных резаных элементов на фасадах мебели и дверей.

Если рассматривать более подробно, то можно выделить 9 часто используемых фрезеров. Прямой пазовый фрезер предназначен для обработки прямых паз, а в сочетании с копировальной втулкой, можно применять для фигурных и прямых деталей по шаблону. Гантельные V- образные пазовые фрезеры предназначены для декоративной резьбы или как направляющая для перемещения.

Конструкционный пазовый фрезер предназначен для изготовления соединений типа ласточкин хвост либо П-образного паза. Фрезер для сращивания на миро-шип применяются для соединения длинномерных полотен по длине.

Фасонные пазовые фрезы применяются для фасонных боковых пазов в поверхностях.

Прямые кромочные фразы применяются в работе, используя самодельные шаблоны. Фрезы с кромочной и дисковой формой используют при выборке фальца, отличаются высокой точностью. Фигурные кромочные фрезы применяются для обработки кромок филёнок, фасадных рам и плинтусов. Фрезы горизонтального типа служат для декорирования фрезерованных кромок.

Как врезать петли в дверь фрезером: инструкция

Как отмечалось выше, лучше доверить дело профессионалу, но если же полны решимости сделать петли в двери фразером самостоятельно, то эта инструкция будет актуальна. Для начала нужно определиться, какая из сторон двери будет лицевая, и с какой стороны, будут располагаться петли. Желательно пометить дверь, чтобы потом не осознать, что они прикручены не стой стороны.

Для того чтобы правильно врезать петли в дверь при помощи фрезера, необходимо ознакомиться с подробной инструкцией

Определившись с местом расположения:

• Прикладываем петлю к двери;
• Обводим простым карандашом;
• После по получившемуся контору аккуратно обрабатываем стамеской.

Последнее необходимо во избежание трещин и повреждений двери, которые могу возникнуть во время вращения фрезы. Самый важный момент – настройка на ручном фрезере глубины погружения и параллельный упор. Длинную кромку следует фрезеровать от верха до низа. Верхнею и нижнею линию контура следует обрабатывать не доходя пары миллиметров, после чего срубить стамеской. Это не обходимо, чтоб избежать повреждений двери.

Расстояния от верхних и нижних краев двери до петель следует выбирать от 17 до 22 см.

Далее прикладываем петлю и прикручиваем. Прикладываем брус буквой «Г», делам поправку на зазор между дверью и коробкой и отмеряем местоположение петель. Переходим к фрезеровке дверной коробки – оставляем пероральный упор на фрезере, уточняем глубину погружения фрезы и делаем все в точности, как для двери. После всего прикручиваем петли с дверью к дверной коробке.

Сам процесс врезки петель может занять несколько часов. Если нет полной уверенности в своих силах и умения пользоваться ручным фрезером, то лучше обратиться к профессионалам, или же на крайний случай позвать товарища, который поможет с врезкой петель.

Использование шаблонов для врезки петель и замков

Шаблоны могут существенно облегчить задачу их установки. Такие шаблоны можно сделать самостоятельно или же купить в строительном магазине. Изготовление шаблона не займет много времени.

Дополнительно можно использовать специальные шаблоны для врезки петель и замков

Для изготовления понадобится:

• Доска толщиной от 20 мм, длиной от 40 мм;
• Древесноволокнистая плитка размером 100х100 мм;
• Деревянный брус небольшого размера;
• Рейка длиной от 150 мм;
• Дрель, лобзик;
• Крепежные детали и болты с барашками.

На древесноволокнистой плите делается необходимый по размерам отрез, просверливается 6 квадратных параллельных отверстий (по 3 с каждой стороны). Проделываем еще одно отверстие в центре размерами 140х70. На один из краев рейки приделывается брусок, который будет ограничителем. Далее следует прикрепить саморезами рейку с бруском к плитке. Вырезаем из доски 3 накладки – одну для вертикального крепления и 2 одинакового размера для горизонтального. В каждой вкладке делается 2 параллельных пропила, это позволит регулировать размеры отверстий. Накладки крепятся к МДФ плите.

Шаблон готов, следует уточнить, что все выше названные размеры условны, их не обязательно соблюдать.

Применять шаблоны для врезки петель и замков очень легко. Для этого необходимо зафиксировать дверь на полу. Далее определяемся со стороной, где будут располагаться петли, и наносим предварительную разметку. В месте где должны устанавливаться петли, прикладываем шаблон. Ручным фразером снимается фаска. Глубина фаски должна быть равной толщине петли.

Как пользоваться фрезером для врезки замков (видео)

Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

Такой ручной электрический инструмент, как фрезер, может успешно использоваться для выполнения различных видов обработки изделий, изготовленных из древесины. С помощью этого оборудования и набора рабочих насадок к нему можно не только выполнить декоративное оформление поверхности изделия из древесины, но и качественно подготовить к установке мебельный фасад или дверь, применив фрезер для врезки замков, дверных и мебельных петель. Конечно, выполнить процедуру выборки пазов в деревянном изделии можно и вручную (с помощью обычной стамески и молотка), но при использовании фрезера производительность такой операции увеличивается в разы, а также значительно повышается качество конечного результата.

Разновидности ручных фрезерных установок

На современном рынке представлены электрооборудованием следующих категорий:

1. устройства вертикального или погружного типа, которые преимущественно используются для выемки пазов различной глубины и ширины (типичным представителем электроинструмента данной категории как раз и является фрезер для врезки петель и замков);
2. кромочные фрезеры, которые также называют окантовочными (при помощи электроинструментов данной категории выполняется декоративная обработка краев изделий, изготовленных из древесины);
3. фрезеры комбинированного типа, используемые преимущественно в профессиональной сфере (комбинированными они называются потому, что совмещают в себе возможности фрезеров кромочного и вертикального типа);
4. электроинструменты специального назначения, наиболее распространенными видами которых являются ламельные и дюбельные фрезеры (как следует из названия категории таких устройств, использоваться они могут только для решения определенной технологической задачи).

Как правильно выбрать ручной фрезер

Выбирая фрезер, который планируется использовать для врезки замков и петель, а также устройство любого другого назначения, необходимо обращать внимание на следующие параметры такого оборудования.

Мощность устройства

Для выполнения не слишком интенсивных и не слишком сложных работ в условиях домашней мастерской вполне подойдут фрезеры невысокой и средней мощности, которые можно использовать в том числе для врезки дверных замков. Более мощные устройства, которые применяются преимущественно в профессиональной сфере, хотя и способны справляться с более сложными задачами, не могут обеспечить высокую скорость вращения используемого инструмента. Кроме того, с повышением мощности значительно увеличивается и вес подобных электроинструментов.

Возможность регулировать скорость вращения инструмента

Наличие такой функции позволяет оптимально подбирать режимы для каждой из выполняемых фрезером технологической операции. Из ручных фрезеров, обладающих такой опцией, лучше выбирать модели, переключатель скоростей которых защищен от внешних механических воздействий, загрязнения древесной пылью и опилками. Кроме того, лучше отдавать предпочтение моделям с переключателями, работающими по дискретному принципу.

Величина вылета рабочей части инструмента над торцом зажимного патрона

Следует иметь в виду, что наиболее важным параметром является величина реального вылета, а не максимальная длина хода инструмента, которая указывается в маркировке каждой модели.

Удобство использования фрезера

Для оценки этого параметра следует учесть сразу несколько характеристик устройства, таких как вес фрезера, его функциональные возможности, удобство расположения органов управления оборудованием, длина электрического шнура. От того, насколько удобно пользоваться ручным фрезером, зависит не только комфорт пользователя, но и качество выполняемой обработки.

Качество обзора рабочей зоны

Этот параметр обеспечивается не только конструктивными особенностями фрезера, но и наличием в его оснащении специальной подсветки.

Комплектация фрезерной установки

От данной характеристики во многом зависят функциональность и удобство использования оборудования. Именно поэтому, приобретая любой фрезер (в том числе для врезки петель), останавливайте свой выбор на моделях, укомплектованных различными держателями, дополнительными насадками и другими элементами.

Выбирая фрезер, необходимо не только подержать такое устройство в руках, но и обязательно включить его. Так вы сможете оценить, насколько свободно и легко перемещается рабочая головка оборудования, протестировать подвижные элементы фрезера на наличие в них люфта и перекосов, определить уровень шума, издаваемого устройством в процессе работы.

Рекомендации по настройке фрезера для врезки дверных замков и петель

Прежде чем начать использовать ручной фрезерный инструмент для врезки замков, необходимо выполнить его настройку. В частности, надо правильно настроить следующие параметры такого электроинструмента:

• глубину, на которую осуществляется врезание фрезы в обрабатываемый материал;
• скорость вращения используемого инструмента.

Глубина паза, создаваемого в процессе обработки, зависит от толщины материала изготовления дверных петель или от геометрических параметров врезаемого замка.

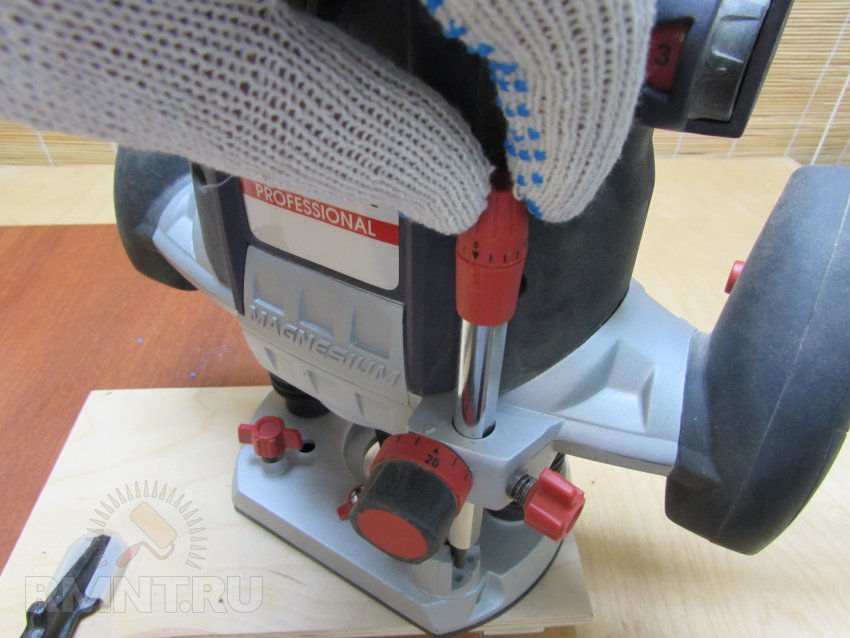

Чтобы настроить оборудование на определенную глубину фрезеровки под петли или замки для дверей, необходимо выполнить следующие действия:

• Фрезер устанавливается на ровную и твердую поверхность.
• Затем ослабляется резьбовой элемент, который фиксирует подающий штифт.
• Фреза, которой будет выполняться обработка, опускается до уровня опорной поверхности, а на шкале глубины обработки выставляется цифра ноль.
• Если при помощи фрезера будут создаваться пазы для петель, необходимо определить толщину материала, из которого они изготовлены.
• Полученное значение выставляется на шкале подающего штифта фрезера.

Чтобы получить более наглядное представление о том, как настраивать глубину обработки, выполняемой ручным фрезером, можно посмотреть соответствующее видео.

В том случае, если планируется врезка замка фрезером, при выполнении которой в торцевой части двери необходимо сформировать паз значительной глубины, то такая процедура осуществляется в несколько этапов, на каждом из которых снимается слой древесины толщиной не более 5 мм.

Настройка скорости вращения инструмента, при помощи которого будет выполняться обработка, осуществляется опытным путем. При этом важно следить за тем, чтобы фрезер в процессе выполнения обработки не испытывал перегрузок, а обрабатываемая древесина не подгорала. Для настройки скорости вращения инструмента используется специальный регулятор, смонтированный на корпусе фрезера.

Подготовка пазов для дверных петель и замков

Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как сделать простой шаблон

Замеряем смещение фрезы
Размечаем шаблон

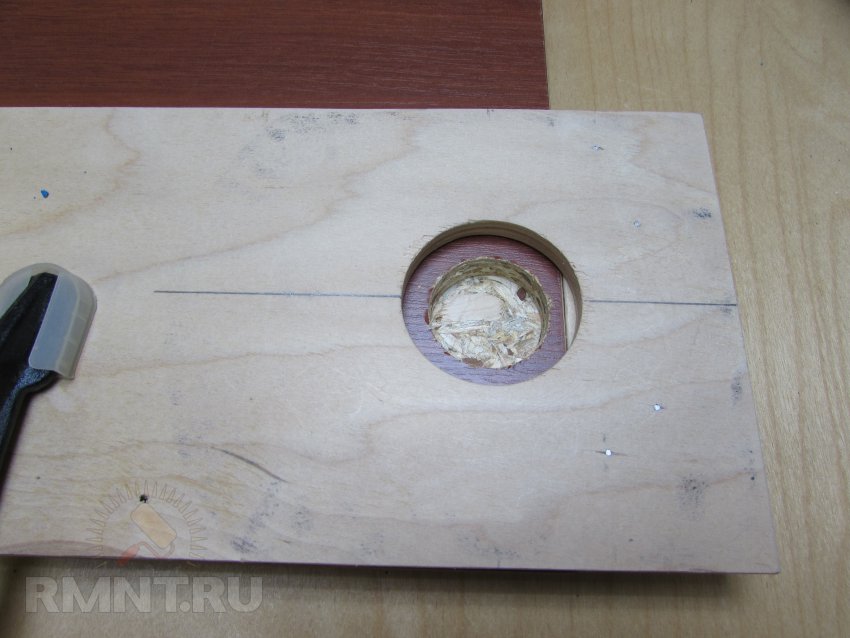

Делаем фрезой 2–3 прохода

Получаем готовое отверстие

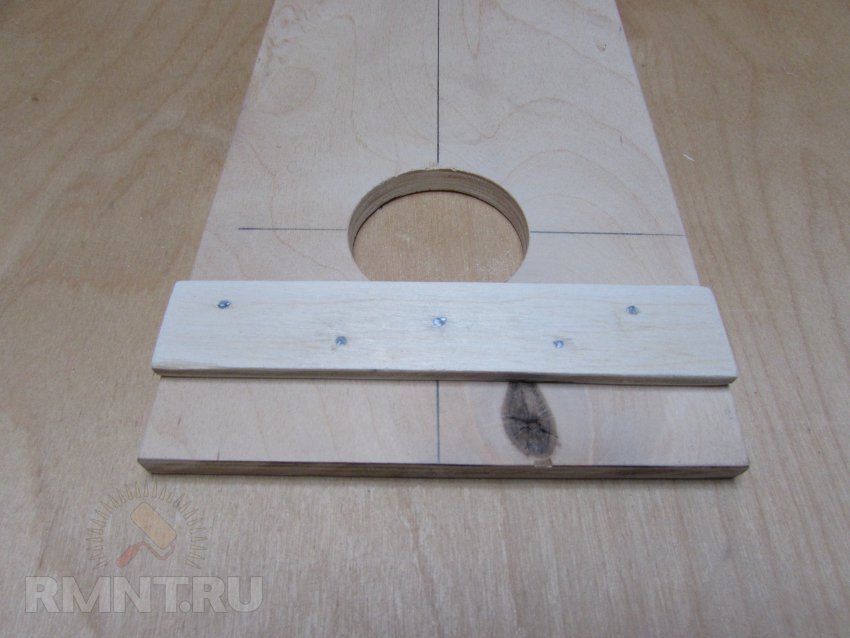

Устанавливаем упорный брусок
Испытываем шаблон

Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:

1. Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, устанавливается в специальные зажимы и надежно фиксируется в них.
2. Выполняется разметка мест, где будут устанавливаться петли.
3. На размеченный участок торца дверного полотна устанавливается шаблон и надежно на нем фиксируется.
4. Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выборка материала на требуемую глубину. В том случае, если выполняется врезка петель фрезером без шаблона, выборка материала выполняется инструментом по контуру предварительно нанесенной разметки.
5. После снятия шаблона с торца дверного полотна обработанная поверхность сформированного паза дорабатывается стамеской.
6. В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.

Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.

Шаблон для установки мебельных петель очень нужная штука и существенно экономит время при сборке мебели. Схема разметки для сверления сверлом форстнера и разметка под саморезы для накладных и внутренних петель довольно проста, но когда начинаешь размечать каждую петлю по отдельности точность начинает страдать. Неточности в установке ведут к потере времени при регулировке.

Начать стоит с того, что петли бывают разное. Сейчас говорим от тех, что обычно используют в мебели, то есть рояльные, барные, скрытые, карточные это все не из этой оперы.

Разметка для установки мебельных петель

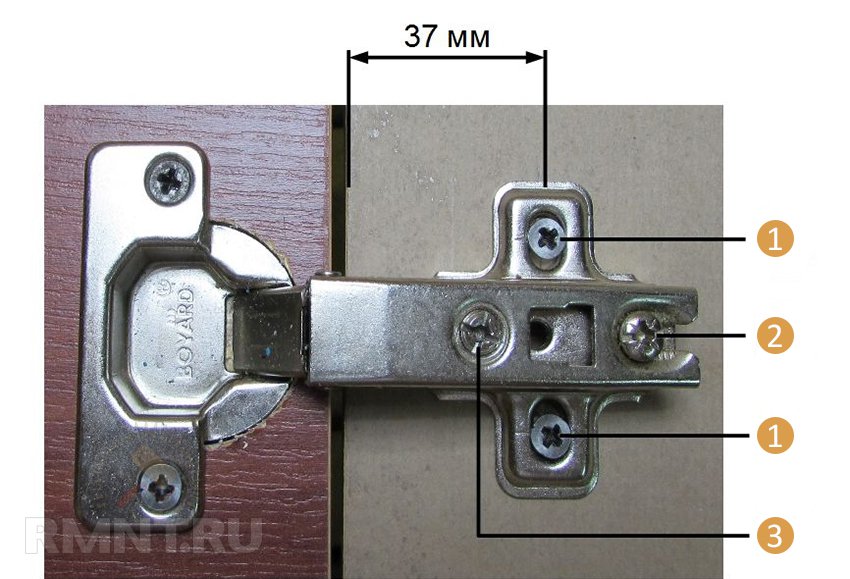

Наиболее часто устанавливают петли с чашей 35 мм. В собранной мной мебели не встречались еще петли с чашкой в 26 мм. Несмотря на единообразие в разметке под петли встречается некоторые вариации. Остановлюсь подробнее на разметке, а потом укажу на вариации.

Установка петель с чашей 35 мм. Такие расстояния используются на петлях внутренних, накладных, полунакладных. В фасад сверлом форстнера на 35 мм сверлиться не сквозное отверстие — его край должен находиться на расстоянии 4,5 мм от края фасада. Центр отверстия на расстоянии 22 мм от края фасада. Так же в фасад петля крепиться саморезами на расстоянии 27.5 мм от края фасада, чаще всего расстояние между этими саморезами 48 мм. Возможен вариант 45 мм. В корпус двумя саморезами крепиться планка, если петля накладная на расстоянии 37 мм от края корпуса, если вкладная на расстоянии 57 мм от края корпуса. Расстояние между саморезами в крепежной планке 32 мм.

Установка петель с чашей 26 мм.Тут схожая ситуация, но не сквозное отверстие сверлом форстнера сверлиться на расстоянии 16,5 мм от края — расстояние от края фасада до чаши 3,5 мм. (если отступить 17 мм расстояние до края чаши будет 4 мм) Установочный размер между саморезами 38 мм.

Внимание с чашкой 26 мм на практике мной не проверено! Вообще вариации в 1 мм допустимы. Точнее (как я понял, если ошибаюсь пусть поправят меня мебельщики), эти расстояния зависят от нескольких параметров и умные производители в инструкциях дают специальную таблицу и формулу для их расчета. Такой подход наиболее правильный, в работе с петлями с углом, например для угловых шкафов, лучше считать именно так. А с обычными петлями это уже для профессионалов и перфекционистов, если вы к ним относитесь — покупайте петли и ищите инструкции производителей.

Шаблон для установки мебельных петель

В текстовом варианте список всех точке присадки выглядит несколько большим и невнятным, но стоит сделать шаблон, нарисовать схему все встает на свои места. Подобные шаблоны уже давно выпускают и их используют как производители так и сборщики мебели. В моем городе можно купить шаблоны Черон, для петель он стоил рублей 300. Себя полностью оправдывает. Если вам необходимо установить петли разово, или хотите сэкономить можно расчертить шаблон для установки мебельных петель своими руками и распечатать на бумаге. Заказать на орг стекле тоже вариант.

Шаблон для петель с чашей 35 мм прикладываю , вдруг кому нибудь пригодиться и сбережет время при установке и регулировке петель. Просто вырезайте нижнюю часть, загибаете ровно что бы можно было приложить к деталям, и можно накалывать нужные точки шилом.

Проверяйте шаблон, используйте, удачи в сборке мебели!

обновлено: Февраль 1, 2018
автором: admin

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

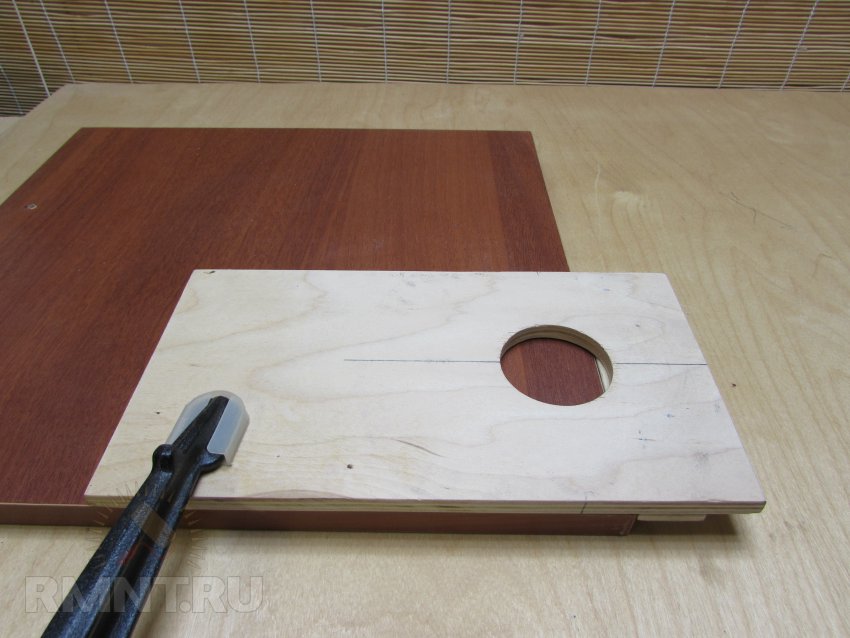

В данном обзоре автор рассказывает, как можно изготовить простой шаблон для врезки мебельных петель диаметром 35 миллиметров. Шаблон предназначен для ручного фрезера с установленной фрезой диаметром 10 миллиметров.

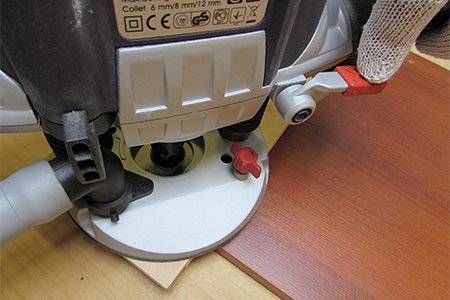

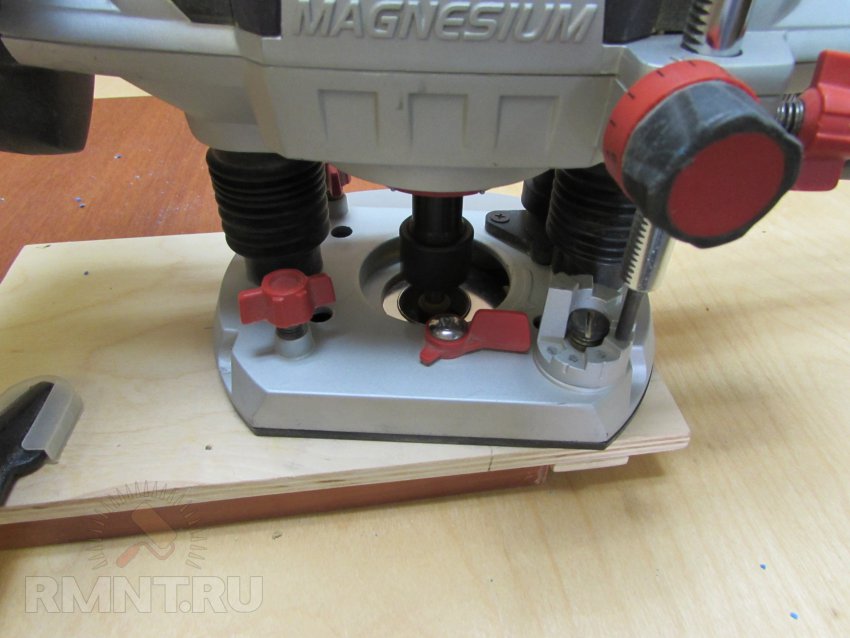

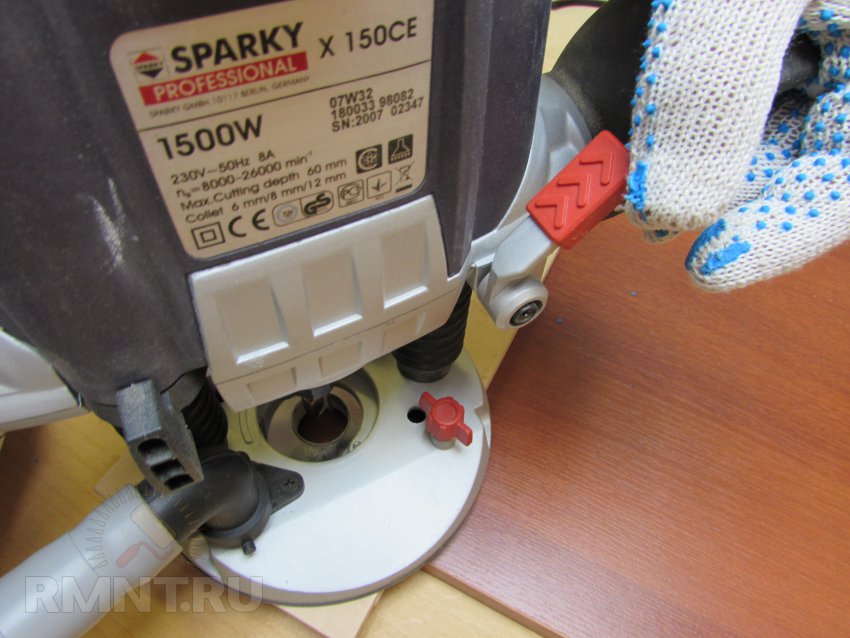

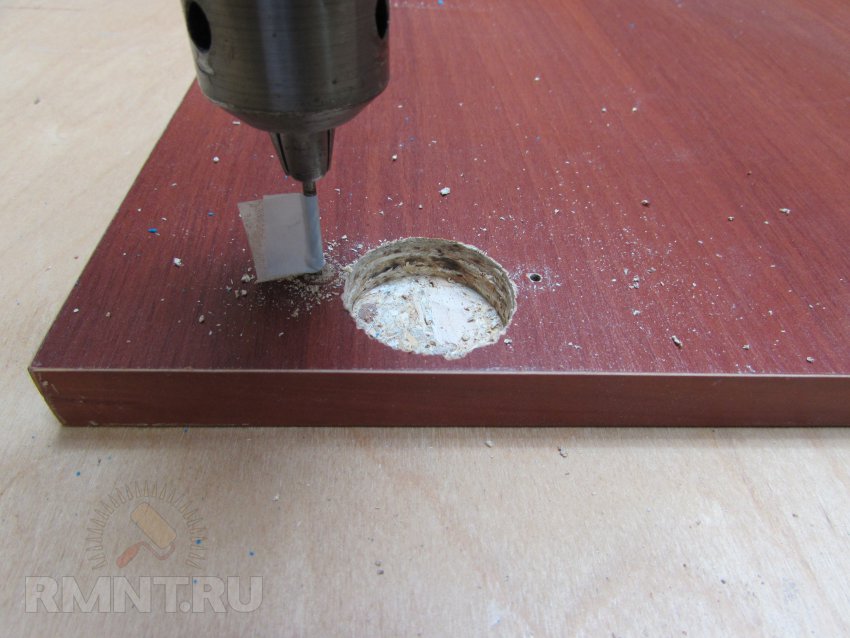

В самом фрезере имеется платформа с копировальной втулкой. Диаметр внешний копировальной втулки — 16 миллиметров. То есть, разница между фрезой и втулкой получается 6 миллиметров.

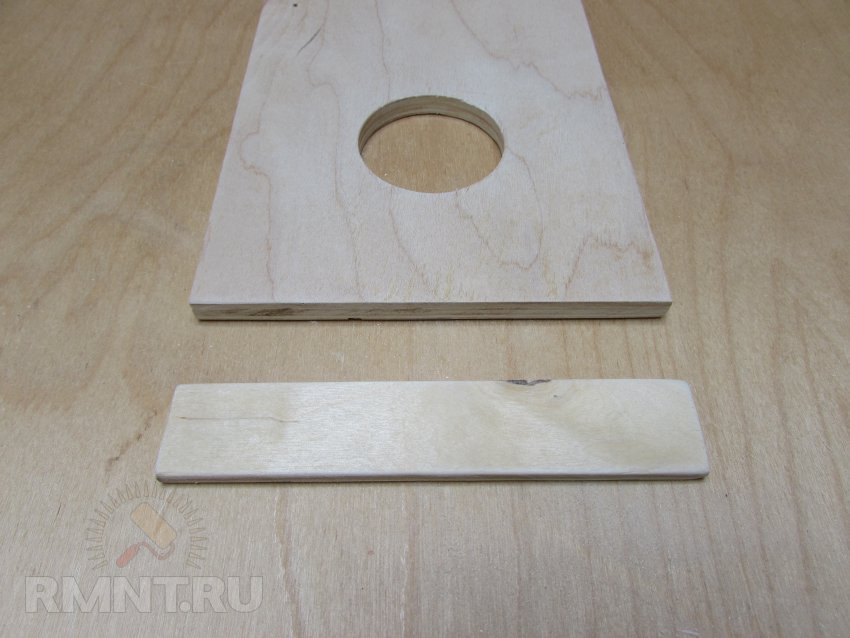

Первым делом необходимо отрезать заготовку длиной 200 миллиметров и шириной 120 миллиметров. Также для изготовления шаблона потребуется упор, изготовленный из фанеры.

Прикручиваем упор из фанеры к дощечке. После этого надо будет просверлить по центру заготовки сквозное отверстие под копировальную втулку фрезера.

При этом отверстие должно быть на 6 миллиметров больше, чем диаметр мебельной петли. То есть, в данном случае нам необходимо будет просверлить отверстие диаметром 41 мм.

Основные этапы работ

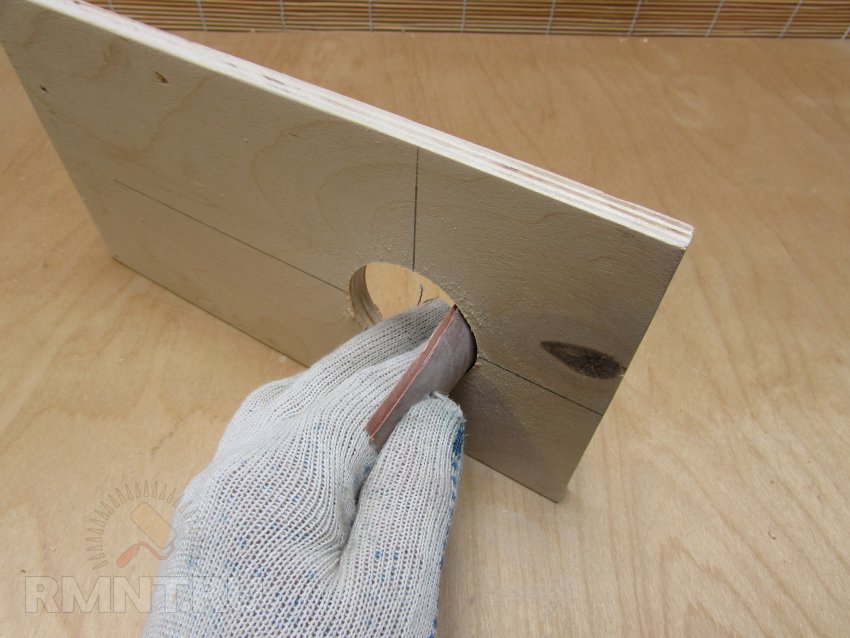

Самая большая сложность заключается в том, чтобы точно вырезать в заготовке окружность диаметром 41 мм. Автор использует для этого простейший самодельный циркуль для фрезера.

Последовательность действий следующая: сначала нужно будет прикрутить боковой упор, потом точно размечаем центр отверстия и вырезаем его с помощью самодельного циркуля и фрезера.

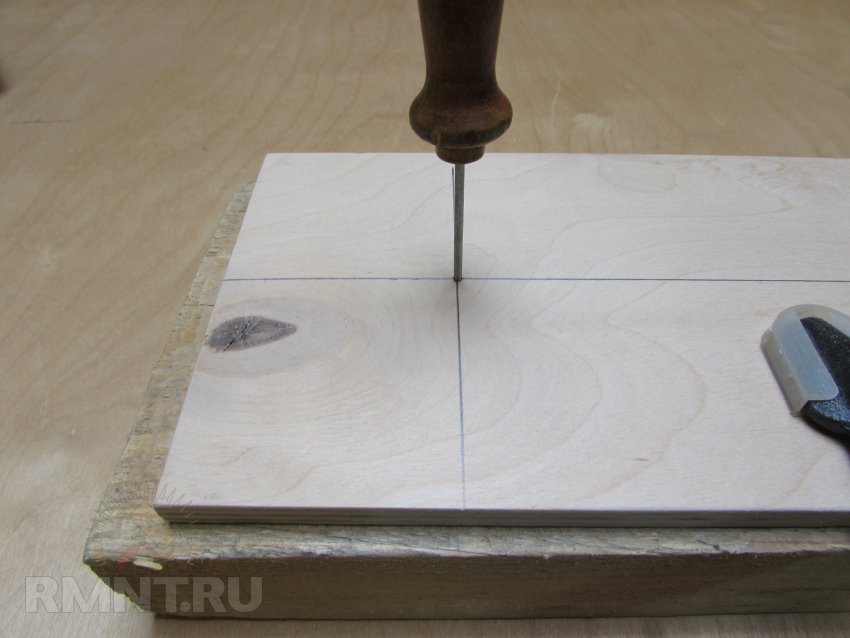

Делаем разметку и сверлим заготовке сквозное отверстие сверлом диаметром 1,5 мм. Таким образом, мы получили центровочное отверстие. Дальше вырезаем уже отверстие фрезером.

Обратите внимание, что автор специально отрезал заготовку длиной 200 мм, чтобы до центра было ровно 100 мм.

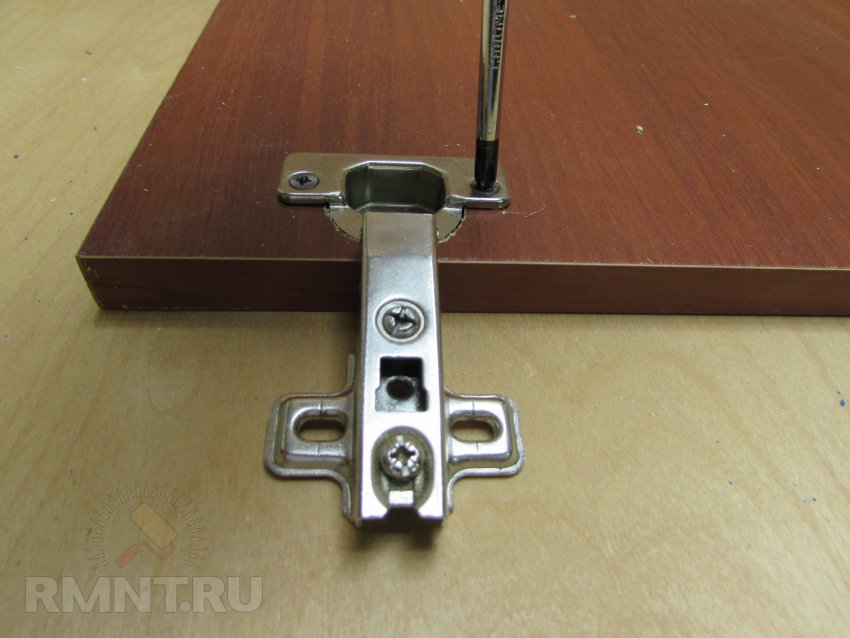

Таким образом можно не размечать фасады под петли, а сразу совмещать с углом дверцы, фиксировать и вырезать отверстие под мебельную петлю.

Подробно о том, как своими руками изготовить самодельный шаблон для врезки мебельных петель, смотрите этом видео.

Устройство для упрощения врезки дверных петель и замков можно купить в магазине или изготовить своими руками. Покупка готового шаблона может быть оправдана, если ваша работа непосредственно связана с проведением данной операции. В иных ситуация достаточно изготовить шаблон из подручных материалов. Чертеж шаблона для петель можно сделать самостоятельно, если известна конструкция приспособления, или использовать готовый.

Чертеж шаблона

Перед тем, как сделать шаблон для петель, нужно задуматься о чертеже будущей конструкции.

Чертеж шаблона для врезки петель можно разработать самостоятельно. Для этого потребуется знать, из каких элементов состоит данное приспособление. В конструкцию устройства входят:

• основание шаблона, на котором располагается отверстие для сверления ниш под петли. Основание – это главная часть устройства;
• держатель шаблона, одновременно исполняющий роль своеобразного ограничителя. Держатель крепится на дверное полотно, чтобы при работе не произошло сдвигов или деформации;
• соединительные элементы, которые также помогают адаптировать конструкцию под размеры дверных петель, которые требуется установить. Количество дополнительных планок зависит от сложности шаблона и выполняемых устройством функций. Для простейшей конструкции достаточно 3-х деталей.

Готовые чертежи можно найти на нашем сайте («Чертежи элементов шаблона»), где подробно описан не только процесс изготовления устройства, но и способы его применения для врезки замков и петель.

По желанию конструкция устройства может быть усложнена, например, шаблоном для врезки дверных замков или шаблоном для установки мебельных петель.

Самостоятельное изготовление шаблона

Разберем поэтапно, как сделать простейший шаблон, представленный в статье на первом рисунке. Чтобы изготовить шаблон для петель и замков своими руками, необходимо:

• выбрать и подготовить материалы для будущей конструкции;
• приготовить требуемые инструменты;
• изготовить комплектующие части;
• произвести окончательную сборку.

Материалы, необходимые для изготовления конструкции

Сделать шаблоны для врезки петель можно из любых материалов, имеющихся в наличии. Наиболее часто используются:

• ДСП или фанера;
• МДФ;
• оргстекло;
• отрезы металла.

При желании все указанные материалы можно компоновать между собой в различных вариантах, например, основание сделать из деревоплиты, а направляющие элементы из оргстекла и так далее.

Для сборки конструкции потребуются:

• болты М6*30 в количестве 6 штук (диаметр болта 6 мм, а его длина 30 мм. Для фиксации потребуется ключ на 10);

• барашковые гайки так же М6 – 6 штук. Вместо барашковых можно использовать и иные виды гаек, главное, чтобы их было удобно регулировать;

• плоские шайбы с внутренним диаметром 6 мм.

• саморезы по дереву. Саморезы требуется подбирать, основываясь на толщине соединяемых деталей.

Инструменты для изготовления шаблона

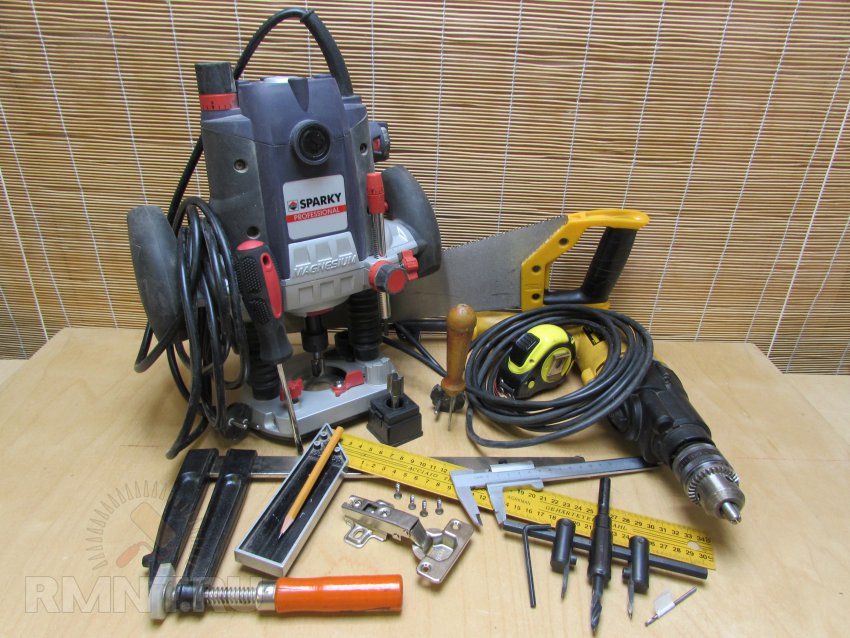

Кроме комплектующих элементов, необходимо приготовить и рабочие инструменты, к которым относятся:

• дрель, оснащенная набором различных по диаметру сверл;
• лобзик или иной инструмент для резки;
• фрезерный станок;
• струбцина или другой держатель;
• инструменты для нанесения разметки: линейка, карандаш, рулетка, металлический угольник;
• молоток.

Изготовление шаблона

Чтобы смастерить устройство для облегчения установки дверных петель и замков, необходимо подготовить все части конструкции, к которым относятся:

1. Деревянное основание. Для врезки петель достаточно, чтобы размеры основания были не менее 190*380 мм. В центре заготовки при помощи лобзика проделывается отверстие размерами 135*70 мм. Фрезерным станком обрабатываются края отверстия для придания ровности.

2. На основание устанавливается 6 болтов, которые располагаются симметрично относительно ширины доски.

3. Два одинаковых элемента с размерами 130*70 мм. По центру на расстоянии 70 мм друг от друга в накладке прорезаются выемки. Длина каждой выемки не более 10 мм.
4. Третий накладной элемент с габаритными размерами 375*70 мм. По одной из длинных сторон также делаются выемки, располагающиеся на расстоянии 300 мм друг от друга.
5. Ручка-держатель, в качестве которой удобно использовать деревянную рейку с габаритными размерами 20*50 мм и длиной не менее 580 мм. На одну из сторон рейки устанавливается маленький брусок (приблизительные размеры 30*30 мм и длиной 70-80 мм), исполняющий функции ограничителя. Ограничитель требуется для того, чтобы не изменить (уменьшить, увеличить) расстояние петель на дверях при их установке, что будет способствовать неправильному выполнению работы и может привести к необходимости в замене дверного полотна.
6. Производится крепление всех составляющих элементов на основание шаблона. Болты М6 и соответствующие барашковые гайки необходимо соединять посредством применения шайб, что будет способствовать увеличению срока службы шаблона и облегчит передвижение планок.

Процесс изготовления шаблона другого вида, а также способ использования конструкции по назначению представлены на видео.

Изготовление устройства своими руками не занимает много времени и не требует наличия специального оборудования или знаний. Сделать заготовки по предоставленной схеме и произвести сборку шаблона может даже начинающий мастер. Использование шаблонов в значительной степени облегчает процесс установки дверных, мебельных петель и различных замков.

Разметка под петлю

Важной частью правильной установки любых мебельных петель является, разумеется, наиболее точная разметка. Если она будет выполнена плохо, это обязательно отразится на функциональности дверки

Правильная разметка для мебельных петель поможет найти правильный центр для того, чтоб сделать углубления.

От края необходимо «отойти» 7-12 сантиметров. Количество петель стандартно два, но оно способно колебаться в зависимости от типа мебели. Необходимо соблюдать конкретное расстояние между петельками. Оно равняется пятидесяти сантиметрам. Параметры дверцы зависят конкретно от количества навесов.

Когда вы окончательно определились с количеством и все нужные размеры мебельных петель установлены, можно размечать центральные отверстия в отношении ширины дверцы. Отступ от бока должен быть приблизительно два сантиметра. Также нельзя не брать в учет то, что крепление не должно укладываться туда, где должны лежать полочки в шкафу или тумбе.

Произведя все необходимые замеры, сделайте пометки. Не забывая соблюдать отступы в отношении ширины, отметьте точку размещения. На пересечении этих пометок надо сделать «лунку» гвоздиком либо саморезом. Если фасад выше метра, пометки делать каждые полметра.

Для более точной разметки, можно использовать специальный шаблон, который называется .

Регулировка

Корректировка (или регулировка) – итоговая стадия монтажа мебельных петель. Ее необходимо выполнить сразу в нескольких плоскостях – по вертикальной, по горизонтальной стороне, и в отношении глубины:

• Корректировка в отношении глубины поможет прижать дверь ближе к корпусу, либо ослабить нажим. Надо подкрутить отверстие овальной формы.
• По вертикальной стороне – поможет переместить фасад. Делается посредством подкручивания дырочек овальной формы.
• По горизонтальной стороне – обеспечивает свободное перемещение дверки туда-сюда и обратно. Цель этой регулировки – избежать щелочек между шкафчиком и дверкой. Метод отлично подходит для комнат с неровными полами или стенами.

Теперь вы знаете, как закрепить мебельные петли. Как видно, сделать это не так уж и трудно. Не надо иметь никаких особых навыков, умений. Подобная работа собственными руками, станет еще одним поводом для маленькой гордости.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Самостоятельное изготовление шаблона

Изготовление шаблона для мебельных петель своими руками происходит по четкому плану

Важно соблюдать последовательность этапов. Если соблюдать все правила, то в процессе не возникнет никаких трудностей

Этапы разработки шаблона для петель:

• Выбор и подготовка материалов;
• Приготовление необходимых инструментов;
• Разработка деталей шаблона;
• Окончательная сборка всех элементов.

Бумажный шаблон для скачивания

• Для самостоятельного создания шаблона нужно распечатать образец.
• По его размерам сделать заготовку из твердого материала, пластика или дерева
• Закрепите бумажный шаблон на заготовке

Вот что должно получиться

Для создания заготовки потребуется взять дрель, фрезер, молоток, лобзик. Также потребуются инструменты для прорисовки разметки. Для начала необходимо сделать основание. Оптимальные размеры – 19х38 см. В центре следует проработать отверстие размером 13,5х7 см. Края должны быть гладкими. В этом поможет фрезер.

На заготовке требуется разместить болты

При этом важно соблюдать симметрию относительно ширины основания. Болты нужно заглубить в конструкцию, чтобы они не мешали при дальнейших манипуляциях

Отверстие делают шире, чем соединительный элементы и дополнительно вбивают, используя молоток.

Необходимо отступить 7 мм от отверстий 13,5х7 см и сделать небольшие выемки. Вокруг элемента с размерами 37,5х7 см делают с одном стороны выемки на расстоянии 30 см друг от друга.

Самодельный шаблон требует держателя размером 2х5 см и длиной 5,8 см. На одну из сторон потребуется установить ограничитель, который имеет вид небольшого бруска. Этот элемент не позволит сместиться расстоянию при монтаже фасада.

Затем проводится крепление всех частей шаблона. Под болты и гайки устанавливают шайбы. Этот элемент увеличивает долговечность шаблона. Процесс изготовления не требует специальных навыков и знаний. Достаточно детально ознакомиться со схемой разработки шаблона.

Выбор материалов для работы

Для шаблона можно использовать фанеру, ДСП или МДФ. Более прочные конструкции выполняются из оргстекла и металла. Для одного шаблона можно взять несколько материалов. Так для основания можно взять ДСП, а направляющие выполнить из более прочного материала. Проще работать с деревом, так как оно лучше поддается обработке, чем стекло и металл.

Необходимые соединительные элементы:

1. Болты. Потребуется 6 штук с толщиной 6 мм и длиной 30 мм. Чтобы зафиксировать соединительный элемент, нужно иметь ключ на 10.
2. Гайки. Нужно 6 штук. Главное требование к элементу – удобная регулировка. Чаще всего применяют барашковые гайки.
3. Шайбы. Их диаметр должен составлять 6 мм.
4. Саморезы. Их подбирают в зависимости от толщины остальных соединительных деталей.

Описание

Мебельный кондуктор – это специальный инструмент-шаблон, который часто применяется специалистами на малых и больших предприятиях для разметки точек сверления на изделиях и в отдельных случаях также обеспечивает прямолинейное вхождение сверла в материал. В зависимости от нужд мастера кондукторы могут быть как заводского, так и собственного изготовления. Наиболее часто они имеют вид металлического шаблона с гильзами под отверстие с разметкой расстояния между ними. Главное преимущество применения мебельного кондуктора заключается в том, что специалисты тратят меньше времени на замеры и осуществление разметок для сверления.

С помощью него можно оперативно отметить необходимые точки на заготовках изделия, а потом произвести их качественное соединение с помощью разных методов крепежа. Сфера его применения довольно широка, но наиболее часто он применяется для быстрой врезки типовых мебельных петель. Приспособление может различаться по внешнему виду и разметкам на шаблоне в зависимости от его прямого назначения и условий работы. Например, кондуктор для мебельных петель при производстве дверей будет значительно отличаться по виду от кондуктора, который используется для скрепления массивных мебельных створок.

Сверление отверстий

Установка осуществляется со всеми правилам:

Глубина отверстия под мебельную петлю обязана составлять около тринадцати миллиметров. Врезка мебельных петель по возможности не должна быть более глубокой, иначе лицевая сторона полотна может потрескаться;
Диаметр отверстия зависит строго от чашечки петли

Инструменты должны полностью отвечать своей оси, чтоб предупредить повреждение поверхности;
Заточенная фреза поможет защитить полотно от повреждений и сколов;
Не стоит торопиться во время сверления, иначе есть риск сделать неаккуратно;
Стоит обращать внимание на габариты чашечек, их размеры во время установки мебельных петель;

Высверлив одно отверстие, приступайте к следующему и так, пока не будут подготовлены все отверстия для укладки петель.

Какие инструменты для этого использовать?

Чашу надо закрепить на фасаде, а планку – на корпусе тумбочки. Мебельную петлю надо вставить в отверстие, которое должно быть сделано заранее. Плечо петли становится своеобразным мостиком, соединяющим теперь обе детали. Чтоб сделать отверстия для таких петель, надо подготовить следующий инструментарий:

• шуруповерт или дрель;
• специальное сверло-фреза;

Диаметр фрезы для отверстия под мебельную петлю равняется 35 миллиметров или 25-26мм. Он подбирается зависимо от размеров чашек петель. Для создания отверстий под такие петли допускается взять и простое сверло.

Дрель для подобной работы вполне подойдет и многофункциональная, с насадками, которые легко заменить.

Срединный шип необходимо установить в центр круга, очерчивающегося посредством специально подготовленного калибра. На соответствующих станках применяется автоматическая калибровка, но вот дома мастеру никак не обойтись без специализированного электрического инструмента.

В процессе монтажа петли нуждаются в высоком уровне аккуратности и точности. Шанс выполнить именно требуемую нишу – самый главный плюс так называемого сверла Форстнера. Оно способно обеспечить упор, который помешает проникнуть дальше, чем требуется. А зубья сверла на позволяют ему отклоняться от предусмотренного «курса». В конечном итоге отверстие получается практически идеальным. И за счет этого чашка ложится в углубление достаточно плотно.

Но есть у вышеупомянутого сверла и один весомый недостаток, который проявляет себя в ходе работы с цельным полотном древесины. Это низкое качество, которого стоит ожидать, если инструмент был изготовлен не на фабрике. Вот почему следует выбирать инструменты исключительно у официальных компаний. И, разумеется, не забывать о гарантийных талонах.

Зависимо от разновидности панели, с которой ведется работа, фреза может достаточно сильно прогреться. За счет чего может прижечь края и древесину, которая выбирается из углубления. Именно поэтому в ходе работы с подобной основой не стоит забывать о перерывах в работе. Чтоб сверла успевали хоть немного остыть. Работа в три-четыре подхода будет идеальна

Особое внимание стоит уделить перерывам при работе с листами из МДФ. Если же деятельность ведется с листами ДСП, детали из крепких сплавов смогут сделать углубления для петель действительно быстро и без особой нагрузки

Правила крепежа

Чаще всего для соединения деталей из деревоматериалов при помощи саморезов не нужна подготовка – винты можно вкручивать в деталь без сверления отверстия. Для этих целей используют крестовую отвертку или шуруповерт. Действовать нужно плавно и аккуратно, особенно при работе с оксидированными саморезами (они считаются самыми ломкими).

Инструмент следует держать строго на одной линии с закручивающимся метизом. Не стоит пытаться ввинтить крепеж в сучок – несмотря на то что это самые плотные зоны, такое крепление будет считаться неэффективным. Если саморезы планируется ввинчивать в натуральную древесину высокой плотности, рекомендуется предварительно смазать метиз хозяйственным мылом. Оно выполнит роль смазки и обеспечит более легкое вхождение крепежа в материал.

При этом стоит учесть, что шуруп не должен пройти насквозь 2 соединяемых конструкций.

Перед просверливанием нужно нанести разметку, после чего в основной детали проделать отверстие размером 0,8 от диаметра шурупа. По глубине отверстие должно соответствовать ввинчиваемому основанию метиза. Если крепеж тонкий, можно воспользоваться шилом.

При сверлении мягких пиломатериалов также допускается проделывание отверстий вручную. Для работы с твердыми материалами следует просверлить отверстие, соответствующее профилю ввинчиваемого крепежа. Для проделывания углубления нужно сверло и дрель. Лучше всего использовать зенкер.

После подготовительных работ шуруп вставляется в отверстие. Его нужно укрепить в материале путем закручивания отверткой по часовой стрелке. В этом деле важен правильный подбор ручного инструмента. Если взять не соответствующую по размеру отвертку, велики риски повреждения шлица на шляпке – в этом случае закрутить крепеж будет невозможно. Крепить шурупы также можно при помощи электро- или пневмошуруповертов. Их использование облегчает работу и ускоряет процесс сборки.

Завершающий этап – установка наклеек или заглушек на головки крепежа. Такие аксессуары продаются в обширной цветовой гамме. Их главная задача – маскировка крепежных элементов. Благодаря применению наклеек можно увеличить эстетичность готовой мебели.

О шурупах и саморезах смотрите далее.

Как им работать и с его помощью устанавливать мебельные петли?

Предназначения устройства понятны, а вот как пользовать им сейчас выясним. Для начала необходимо закрепить сам кондуктор на детали заготовки. Расположить его в точно размеченном месте, где вы собираетесь сделать отверстие.

Далее при помощи крепёжных элементов, устанавливаем поверх деревянной плиты, кондуктор. А уже благодаря сверлению по железным прорезям кондукторы проводятся необходимые работы.

Результат после применения приспособления всегда идеальный, ведь железо не пропилишь дрелью, а значит она плотно удерживает само сверло, не давая ими сдвинуться хоть на градус в сторону. Этот факт и позволяет совершать безошибочные действия и выпускать качественную мебельную продукцию на рынки страны.

Для подбора необходимого размера отверстия, можно приобрести кондуктор именно под данный диаметр или же вариант с несколькими прорезями на все случаи жизни. Такие устройства для мебельных петель стоят не дорого, а монтажные работы сильно упрощают и ускоряют. После их применения фасад любой деревянной плиты будет ровный и без сколов.

На данный момент, различных кондукторов с разными размерами на рынке строительных материалов предостаточно. Найти их не составляет труда. Хотя ассортимент и большой, для особо экономных домашних умельцев есть вариант создания кондуктора своими руками. Но вы должны понимать, что процесс этот довольно сложный, а работать придётся с железом

Также, важно учесть, что цена готового заводского кондуктора довольно низкая, не стоящая таких энергетических и временных затрат. Легче купить в магазине и спокойно пользоваться

Самодельный шаблон для врезки мебельных петель

Многие домашние мастера предпочитают изготавливать мебель своими руками. Шкаф или табурет, собранный в гараже, ничем не уступает порой по качеству заводскому изделию. При наличии инструмента и умения у мастера, конечно.

Причём самодельная мебель обходится намного дешевле. Лист ламинированного ДСП стоит относительно недорого. При грамотной распиловке из одного полотна можно изготовить шкаф и несколько табуретов, а может быть и больше. Вопрос лишь в размерах.

Но для изготовления мебели, кроме вышеупомянутых навыков и инструмента, нужны ещё специальные приспособления. Различного вида кондукторы и шаблоны для разметки, которые существенно облегчают работу.

Например, чтобы установить петли при сборке фасадов у шкафов, необходимо максимально точно произвести разметку под ответные планки и чашки петель. Для этого и нужен шаблон. Его, конечно, можно купить в магазине или через глобальную сеть. Но в небольших городах или селах из-за удалённости покупка таких приспособлений весьма затруднительна.

В этой статье как раз и рассказывается о том, как изготовить шаблон для установки мебельных петель. Используются лишь подручные материалы, в общем, то, что попалось под руку. Некоторое подобие чертежа схематично показано на первом рисунке (Рисунок 1).

Рисунок 1 — Схематичный чертёж шаблона

Сейчас в мебельном производстве в основном используются чашечные четырёхшарнирные петли. Они устанавливаются в глухое отверстие диаметром 35 мм. Для сверления таких отверстий пользуются сверлом Форстнера.

Итак, понадобятся непосредственно сами петли. А также ответные планки и саморезы, входящие в комплект (Рисунок 2).

Рисунок 2 — Петли, ответные планки и саморезы

Штатный заводской шаблон выполнен в форме уголка. После недолгих поисков была принята на вооружение верхняя часть от старого накладного замка, так же имеющая угловую форму. Она почти идеально подошла по размерам (Рисунок 3).

Рисунок 3 — Замок

Инструменты (Рисунок 4):

• Дрель.
• Струбцина.
• Рулетка.
• Штангенциркуль.
• Сверло Форстнера диаметром 35 мм.
• Сверла диаметром 2,5 мм и 5 мм.
• Рулетка.
• Молоток.
• Металлический карандаш с остро заточенным твердосплавным наконечником (кернер).
• Три небольших куска ДСП.
• Шуруповёрт, но можно обойтись и отвёрткой.

Рисунок 4 — Инструменты

Прикладываем деталь на кусок ДСП и начинаем разметку (Рисунок 5). Сначала с помощью штангенциркуля проводим осевую линию. Затем отступаем от внутренней части уголка 22 мм по этой линии и делаем кернером насечку. Это будет отверстие под чашку петли.

Рисунок 5 — Разметка шаблона

Также от внутренней части уголка отмеряем 37 мм и проводим отрезок, перпендикулярный осевой линии. Отступаем от центра по 16 мм влево и вправо по отрезку и делаем насечки. Здесь будут сверлиться отверстия под ответные планки для накладных или внешних петель.

Следующим этапом будет разметка отверстий под внутренние или вкладные петли. Это когда фасад (дверь) не перекрывает стенку шкафа, а заходит внутрь его. Эта операция аналогична предыдущей, с той разницей, что отступить нужно 67 мм от уголка (Рисунок 6).

Рисунок 6 — Разметка шаблона, продолжение

Очень тщательно проверяем разметку и сверлим отверстия по всем насечкам сверлом диаметром 2,5 мм.

Теперь нужно будет произвести монтаж петель по изготовленному кондуктору. Для этого понадобятся ещё два куска ДСП. Прикладываем куски друг к другу и откладываем от края примерно по 80 мм (Рисунок 7).

Рисунок 7 — Разметка заготовок

Проводим две параллельные линии по обрезкам ДСП (Рисунок 8).

Рисунок 8 — Разметка заготовок. Продолжение

Приложив шаблон, отмечаем точку сверления под чашку петли, сначала правую, а затем левую. Можно сразу делать неглубокие отверстия сверлом диаметром 2,5 мм (Рисунок 9).

Рисунок 9 — Разметка под чашку петли

Аналогичным образом размечаем места под ответные планки (Рисунок 10).

Рисунок 10 — Разметка под ответные планки

Сверлом Форстнера делаем углубление в ДСП. Аккуратно, не торопясь, стараясь удерживать дрель строго вертикально. Каждый раз проверяем глубину чашкой петли (Рисунок 11).

Рисунок 11 — Засверливание чашки петли

Сверлом диаметром 5 мм делаем отверстия под саморезы, которые закрепляют ответные планки. Здесь тоже необходимо следить за глубиной сверления (Рисунок 12). Если отверстия будут недостаточно глубоки, то мощные саморезы не войдут до конца и их выдавит из ДСП. В обратном случае можно проколоть заготовку насквозь. Поэтому лучше применить ограничитель.

Рисунок 12 — Сверление отверстий для ответных планок

Вставляем петли в отверстия. Шилом или кернером намечаем места для крепления чашки к заготовке, стараясь попасть точно в центр отверстия. Затем маленьким сверлом углубляемся в ДСП. Саморезами диаметром 3,5 мм закрепляем петли (Рисунок 13).

Рисунок 13 — Отверстия для шурупов и заготовка для сверла Форстнера

Собираем конструкцию и проверяем её на открывание и закрывание (Рисунки 14 и 15).

Рисунок 14 — Петли готовы к сборке Рисунок 15 — Собранные петли

Инструкции по установке мебельных петель, нюансы их регулировки

Одним из вариантов ремонта или изготовления мебели является установка петель, которые будут удерживать двери или подвижные конструкции. Эта фурнитура часто находится в зоне видимости, поэтому ни один мастер не допустит изъянов в монтаже. Правильная установка мебельных петель производится в несколько этапов: разметка, крепление, сборка и монтаж дверки. Дополнительно нужно осуществить регулировку в отношении трех плоскостей. Если все сделать правильно, то дверца будет хорошо закрываться, не провиснет со временем.

Необходимые материалы и инструменты

Сначала нужно подготовить рабочее место. Это упростит процесс монтажа фурнитуры, позволит избежать ошибок. Рабочая поверхность должна быть ровной, чистой — все лишнее стоит убрать. После можно приступить к подготовке нужных для проведения работы приспособлений. Для установки мебельных петель понадобятся следующие инструменты, материалы:

• шуруповерт с набором бит;
• дрель со сверлами разного диаметра;
• фреза для мебельных петель (диаметр 35 мм);
• линейка, строительный уголок и простой карандаш для определения параметров и нанесения разметки;
• строительный уровень для определения правильного положения детали;
• отвертка, шурупы для непосредственного крепления детали.

Сверло для врезки мебельных петель должно быть предназначено для работ по древу.

Дополнительно рекомендуется организовать хорошее освещение. В процессе работы придется делать крепление во внутренней части мебели, где освещенность достаточно плохая. Чтобы выполнить работу качественно, стоит использовать налобный фонарь. После подготовки всех нужных инструментов и материалов можно приступить к монтажу.

Фреза для мебельных петель Стандартный набор инструментов для сборки мебели

Этапы монтажа

Установка петель на фасады осуществляется в 4 этапа:

• сначала создают разметку;
• потом делают отверстия, используя дрель;
• далее осуществляется монтаж, а также сборку частей фурнитуры;
• на последнем этапе устанавливают дверцы.

Самым ответственным и сложным этапом считается регулировка положения дверцы относительно корпуса мебели. Если работу выполнить неправильно, створка быстро провиснет, шкаф (или любое другое изделие) выйдет из строя.

Создание разметки

Чтобы произвести установку мебельных петель правильно, нужно изначально сделать ровную разметку, соответствующую параметрам пластины фурнитуры. В противном случае возникнут проблемы с открыванием и закрыванием дверей. Разметка мебельных петель выполняется так:

1. От крайней точки фасада мебели отступают на 7–12 см. Расстояние между навесами должно составлять не менее 50 см. На данном этапе определяются с количеством необходимых петель.
2. Приступают к отметке центра отверстий навесов. При этом от края дверки отступают на 2–2,5 см.
3. Наносят метки с учетом ширины дверки. В точках пересечения делают отверстия саморезом. На этом этапе стоит использовать шаблон для разметки мебельных петель.

Несмотря на то что шаблоны для мебельных петель выполнены из прочных материалов, с ними нужно очень бережно обращаться. Строго запрещено сверлить через них, иначе снизится срок службы. Чтобы определиться количеством необходимых петель, стоит изучить рекомендации, представленные в таблице.

Вес дверей, в кг

Высота фасада, мм

Рекомендованное количество петель

Шаблон для врезки мебельных петель несложно изготовить самостоятельно.

Подготовка отверстия

Следующим этапом станет подготовка отверстий. Чтобы правильно сделать выемки, нужно точно следовать уже выполненной разметке. Для проведения такой операции используются дрель со специальным сверлом и фреза. Отверстия делаются так:

1. Сначала нужно уложить дверцу на ровную поверхность.
2. В дрели зафиксировать фрезу для мебельных петель подходящего диаметра. Глубина отверстия не должна превышать 1,25 см.
3. Дрель в процессе сверления должна располагаться строго перпендикулярно относительно поверхности дверцы.
4. В процессе формирования отверстия нужно внимательно следить за тем, чтобы фреза или сверло не просверлили дверцу насквозь.

Когда главные отверстия под саморезы будут готовы, можно переходить к следующему этапу. Врезка навесов в соответствии с разметкой и сформированными выемками производится намного проще и качественней.

Чтобы не повредить декоративную поверхность мебели, стоит использовать фрезу. Если сверление осуществлять только сверлами, то на краях дырок могут образовываться сколы.

Крепление петли

Крепление петель выполняется в следующей последовательности:

1. В чашу укладывается та часть петли, которая и будет непосредственно крепиться к фасаду.
2. Аккуратно выставляются петли в выемках, чтобы оптимально разместить их.
3. С помощью строительного уголка и уровня добиваются ровного положения петли в чашке.
4. Если нужно произвести коррекцию отверстия для ровной укладки навеса под уровень, используется мебельная фреза для установки петель.
5. Используя шуруповерт, закручиваются саморезы в отверстия на самой петле.

После закрепления саморезов нужно проверить прочность крепления навеса. Рекомендуется попробовать расшатать петлю в чашке, сместить ее относительно поверхности фасада. Если никаких изменений не наблюдается, то фурнитура закреплена хорошо.

Навешивание дверцы

Самым сложным этапом в данной работе является именно монтаж дверцы. Чтобы упростить задачу, при возможности стоит уложить корпус мебели так, чтобы крепление створок на петли производилось в горизонтальном положении. Алгоритм работы для установки дверей:

1. Во внутренней части корпуса мебели необходимо сделать такую же разметку, как на дверце. Для установки петель тоже нужна мебельная фреза.
2. Далее закрепить платформу для фиксации навеса, используя саморезы.
3. Соединить две части навеса.
4. В конце отрегулировать положение фурнитуры относительно дверцы и корпуса мебели. Это можно выполнить с помощью отвертки и уровня.

Навешивание дверцы не является завершающим этапом работы. Даже после первичной регулировки нужно произвести дополнительные мероприятия по выравниванию положения всех составляющих.

Нюансы регулировки

Независимо от того, какие виды мебельных петель установлены, нужно обязательно производить регулировку навеса в трех плоскостях. При этом придется несколько раз разбирать и собирать все составляющие крепежа. Нюансы регулировки:

1. Регулировка по глубине производится путем прижатия основы петли к плоскости фасада и корпуса мебели. Крепеж ослабляют, используя для этого отвертку. Регулировка такого типа актуальна в тех помещениях, где присутствуют неровности пола. Плотность прилегания петельных основ к мебельным плоскостям поможет сгладить все нюансы.
2. Вертикальная регулировка производится методом подкручивания овальных отверстий навесов. Эту работу стоит выполнять каждые несколько месяцев, так как дверца со временем может провисать под собственной тяжестью.
3. Горизонтальная регулировка для петель проводится с целью обеспечить плотное смыкание дверей между собой или прилегание дверцы к стенке мебельного корпуса. Благодаря правильной коррекции можно улучшить ход створок слева направо и наоборот.

Любой вид регулировки лучше проводить после того, как мебель будет установлена на месте. Это усложнит процедуру, особенно если размеры конструкции не маленькие, но можно будет точно решить проблемы, связанные с неровными полами и стенами. Если в точности следовать всем рекомендациям, установленная фурнитура и мебель прослужат длительное время без ремонта.

Видео

Шаблон для правильной установки мебельных петель

Чтобы упростить процесс монтажа мебельных петель, используют специальный шаблон. Его можно приобрести в магазине или попробовать сделать самостоятельно. Процесс устройства шаблона для мебельных петель не имеет значительных сложностей. Главное соблюдать размеры и последовательность всех операций.

Характеристика шаблона

Установка мебельных петель – это важный этап в сборке шкафов. Для этого процесса используется специальный шаблон для врезки. Этот элемент изготавливается из разных материалов. Можно приобрести готовую деталь в магазине или попытаться сделать все самостоятельно.

Работы по установке фасадов упрощается шаблонов под петли мебельные. Готовый элемент имеет много преимуществ. К ним относится удобство, так как имеется эскиз для разметки. Среди плюсов использования шаблона можно выделить прочность конструкции, простое использование, компактность изделия.

Особенности составления чертежа

Сделать шаблон можно самостоятельно, если иметь чертеж будущей конструкции. Чтобы разработать эскиз, нужно знать, с каких элементов состоит шаблон.

Конструкционные детали шаблона:

1. Основание. На нем располагаются отверстия для сверления. Эта часть конструкции шаблона для установки мебельных петель является ключевой.
2. Держатель. К функциям элемента относится ограничение. Деталь закрепляется на дверном полотне, тем самым, исключая сдвиги и деформации.
3. Соединительные детали. Эти элементы помогают подстроить шаблон под конкретные размеры дверных петель. Количество соединительных элементов зависит от сложности конструкций и функций, которые на нее возложены. Примитивный шаблон имеет всего 3 такие детали.

Определить количество необходимых материалов можно, если точно определиться с размерами шаблона. Можно сделать конструкцию более сложной. К функциональности шаблона можно добавить установку дверных замков.

Мебельный шаблон для накладных петель

Шаблон для петель предназначен для упрощения процесса монтажа фасадов, часто его называют кондуктор для петель. Чтобы пользоваться образцом, не нужно обладать специальными навыками и знаниями. Сначала требуется отметить место для центра крепежа. Затем прикладывается шаблон. Его носик должен совпадать с нанесенной отметкой.

Дальше требуется пометить отверстие для планки. Это можно выполнить маркером или саморезом. Затем прикладывается шаблон так, чтобы его носик совпадал с этой отметкой. Дальше помечается место для крепление чаши. С помощью фрезы делают отверстие для внутренних петель. Для фиксации фурнитуры используют саморезы.

Особенности работы с шаблоном:

1. Образец выполняется из прочных материалов, но к нему нужно относиться бережно. По этой причине запрещается сверление через шаблон. Это может снизить срок службы изделия.
2. При разметке обязательно нужно отступить от края 1,1-1,2 см.
3. Петли от разных производителей могут иметь небольшие отличия в размерах – интервал между центрами винтов. Тогда шаблон применяет для определения места под чашку. Это отверстие является универсальных для всех крепежей.

Количество петель зависит от габаритов дверей. Фрезы подбираются в зависимости от материала фасада. Для крепление рекомендуется использовать усиленные саморезы. При эксплуатации уменьшается риск повреждения фурнитуры.

Самостоятельное изготовление шаблона

Изготовление шаблона для мебельных петель своими руками происходит по четкому плану. Важно соблюдать последовательность этапов. Если соблюдать все правила, то в процессе не возникнет никаких трудностей.

Этапы разработки шаблона для петель:

• Выбор и подготовка материалов;
• Приготовление необходимых инструментов;
• Разработка деталей шаблона;
• Окончательная сборка всех элементов.

Бумажный шаблон для скачивания

• Для самостоятельного создания шаблона нужно распечатать образец.
• По его размерам сделать заготовку из твердого материала, пластика или дерева
• Закрепите бумажный шаблон на заготовке

Вот что должно получиться

Для создания заготовки потребуется взять дрель, фрезер, молоток, лобзик. Также потребуются инструменты для прорисовки разметки. Для начала необходимо сделать основание. Оптимальные размеры – 19х38 см. В центре следует проработать отверстие размером 13,5х7 см. Края должны быть гладкими. В этом поможет фрезер.

На заготовке требуется разместить болты. При этом важно соблюдать симметрию относительно ширины основания. Болты нужно заглубить в конструкцию, чтобы они не мешали при дальнейших манипуляциях. Отверстие делают шире, чем соединительный элементы и дополнительно вбивают, используя молоток.

Необходимо отступить 7 мм от отверстий 13,5х7 см и сделать небольшие выемки. Вокруг элемента с размерами 37,5х7 см делают с одном стороны выемки на расстоянии 30 см друг от друга.

Самодельный шаблон требует держателя размером 2х5 см и длиной 5,8 см. На одну из сторон потребуется установить ограничитель, который имеет вид небольшого бруска. Этот элемент не позволит сместиться расстоянию при монтаже фасада.

Затем проводится крепление всех частей шаблона. Под болты и гайки устанавливают шайбы. Этот элемент увеличивает долговечность шаблона. Процесс изготовления не требует специальных навыков и знаний. Достаточно детально ознакомиться со схемой разработки шаблона.

Выбор материалов для работы

Для шаблона можно использовать фанеру, ДСП или МДФ. Более прочные конструкции выполняются из оргстекла и металла. Для одного шаблона можно взять несколько материалов. Так для основания можно взять ДСП, а направляющие выполнить из более прочного материала. Проще работать с деревом, так как оно лучше поддается обработке, чем стекло и металл.

Необходимые соединительные элементы:

1. Болты. Потребуется 6 штук с толщиной 6 мм и длиной 30 мм. Чтобы зафиксировать соединительный элемент, нужно иметь ключ на 10.
2. Гайки. Нужно 6 штук. Главное требование к элементу – удобная регулировка. Чаще всего применяют барашковые гайки.
3. Шайбы. Их диаметр должен составлять 6 мм.
4. Саморезы. Их подбирают в зависимости от толщины остальных соединительных деталей.

Готовые чертежи шаблона для петель

Устройство для упрощения врезки дверных петель и замков можно купить в магазине или изготовить своими руками. Покупка готового шаблона может быть оправдана, если ваша работа непосредственно связана с проведением данной операции. В иных ситуация достаточно изготовить шаблон из подручных материалов. Чертеж шаблона для петель можно сделать самостоятельно, если известна конструкция приспособления, или использовать готовый.

Простейшее приспособление для установки дверных петель

Чертеж шаблона

Перед тем, как сделать шаблон для петель, нужно задуматься о чертеже будущей конструкции.

Чертеж шаблона для врезки петель можно разработать самостоятельно. Для этого потребуется знать, из каких элементов состоит данное приспособление. В конструкцию устройства входят:

• основание шаблона, на котором располагается отверстие для сверления ниш под петли. Основание – это главная часть устройства;
• держатель шаблона, одновременно исполняющий роль своеобразного ограничителя. Держатель крепится на дверное полотно, чтобы при работе не произошло сдвигов или деформации;
• соединительные элементы, которые также помогают адаптировать конструкцию под размеры дверных петель, которые требуется установить. Количество дополнительных планок зависит от сложности шаблона и выполняемых устройством функций. Для простейшей конструкции достаточно 3-х деталей.

Основные составляющие части простейшего шаблона

Готовые чертежи можно найти на нашем сайте («Чертежи элементов шаблона»), где подробно описан не только процесс изготовления устройства, но и способы его применения для врезки замков и петель.

По желанию конструкция устройства может быть усложнена, например, шаблоном для врезки дверных замков или шаблоном для установки мебельных петель.

Самостоятельное изготовление шаблона

Разберем поэтапно, как сделать простейший шаблон, представленный в статье на первом рисунке. Чтобы изготовить шаблон для петель и замков своими руками, необходимо:

• выбрать и подготовить материалы для будущей конструкции;
• приготовить требуемые инструменты;
• изготовить комплектующие части;
• произвести окончательную сборку.

Материалы, необходимые для изготовления конструкции

Сделать шаблоны для врезки петель можно из любых материалов, имеющихся в наличии. Наиболее часто используются:

При желании все указанные материалы можно компоновать между собой в различных вариантах, например, основание сделать из деревоплиты, а направляющие элементы из оргстекла и так далее.

Для сборки конструкции потребуются:

• болты М6*30 в количестве 6 штук (диаметр болта 6 мм, а его длина 30 мм. Для фиксации потребуется ключ на 10);

Как определить требуемые размеры болта

• барашковые гайки так же М6 – 6 штук. Вместо барашковых можно использовать и иные виды гаек, главное, чтобы их было удобно регулировать;

Гайка, применяемая при сборке шаблона

• плоские шайбы с внутренним диаметром 6 мм.

Размер для выбора шайб

• саморезы по дереву. Саморезы требуется подбирать, основываясь на толщине соединяемых деталей.

Инструменты для изготовления шаблона

Кроме комплектующих элементов, необходимо приготовить и рабочие инструменты, к которым относятся:

• дрель, оснащенная набором различных по диаметру сверл;
• лобзик или иной инструмент для резки;
• фрезерный станок;
• струбцина или другой держатель;
• инструменты для нанесения разметки: линейка, карандаш, рулетка, металлический угольник;
• молоток.

Изготовление шаблона

Чтобы смастерить устройство для облегчения установки дверных петель и замков, необходимо подготовить все части конструкции, к которым относятся:

1. Деревянное основание. Для врезки петель достаточно, чтобы размеры основания были не менее 190*380 мм. В центре заготовки при помощи лобзика проделывается отверстие размерами 135*70 мм. Фрезерным станком обрабатываются края отверстия для придания ровности.

Габаритные размеры основного элемента шаблона

1. На основание устанавливается 6 болтов, которые располагаются симметрично относительно ширины доски.

Параметры расположения отверстий на основании шаблона

1. Два одинаковых элемента с размерами 130*70 мм. По центру на расстоянии 70 мм друг от друга в накладке прорезаются выемки. Длина каждой выемки не более 10 мм.
2. Третий накладной элемент с габаритными размерами 375*70 мм. По одной из длинных сторон также делаются выемки, располагающиеся на расстоянии 300 мм друг от друга.
3. Ручка-держатель, в качестве которой удобно использовать деревянную рейку с габаритными размерами 20*50 мм и длиной не менее 580 мм. На одну из сторон рейки устанавливается маленький брусок (приблизительные размеры 30*30 мм и длиной 70-80 мм), исполняющий функции ограничителя. Ограничитель требуется для того, чтобы не изменить (уменьшить, увеличить) расстояние петель на дверях при их установке, что будет способствовать неправильному выполнению работы и может привести к необходимости в замене дверного полотна.
4. Производится крепление всех составляющих элементов на основание шаблона. Болты М6 и соответствующие барашковые гайки необходимо соединять посредством применения шайб, что будет способствовать увеличению срока службы шаблона и облегчит передвижение планок.

Окончательная сборка всех элементов шаблона

Процесс изготовления шаблона другого вида, а также способ использования конструкции по назначению представлены на видео.

Изготовление устройства своими руками не занимает много времени и не требует наличия специального оборудования или знаний. Сделать заготовки по предоставленной схеме и произвести сборку шаблона может даже начинающий мастер. Использование шаблонов в значительной степени облегчает процесс установки дверных, мебельных петель и различных замков.

Работа ручным фрезером: врезка мебельных петель. Пошаговая фотоинструкция

Мастер-класс показывает простую технологию врезки с помощью ручного фрезера мебельных петель чашечного типа.

Углубления под чашечные петли часто выполняют сверлом Форстнера, но отверстия редко выходят аккуратными и точными. Да и центрирующий шип сверла запросто выскакивает с обратной стороны мебельного щита. Применение ручной фрезерной машины позволяет делать отверстия не хуже фабричных.

1. Дрель.
2. Сверло «балеринка».
3. Тонкое сверло.
4. Фрезер.
5. Копирующая втулка.
6. Прямая пазовая фреза 8–14 мм.
7. Шкурка наждачная.
8. Ножовка.
9. Струбцина.
10. Штангенциркуль.
11. Угольник.
12. Отвертка.
13. Шило.

Порядок изготовления шаблона

1. Определяют толщину фанеры для шаблона: она должна быть немного больше выступающей части копировальной втулки. Слишком толстый материал брать не стоит — может не хватить вылета фрезы.

2. Измеряют наружный диаметр копировальной втулки.

3. Высчитывают размер вырезаемого отверстия (D) по формуле:

D = D1 + D2 – D3, где:

• D1 — необходимый диаметр углубления под петлю (26, 35 или 40 мм);
• D2 — диаметр копирующей втулки;
• D3 — калибр фрезы.

Например, для мебельной петли с чашкой 35 мм при фрезе 14 мм и втулке 30 мм, понадобится шаблонное отверстие диаметром 51 мм.

4. Вырезают из фанеры заготовку и отмечают центр высверливаемого отверстия согласно чертежу.

5. Подложив ненужную доску, закрепляют фанеру струбциной и шилом отмечают точку сверления.

6. Выставив на «балеринке» нужный размер, высверливают отверстие.

Совет. Точность выполнения операции влияет на качество изготовляемого шаблона. Лучше опробовать раздвижное сверло на деревяшке и скорректировать размер.

7. Наждачной бумагой зачищают края отверстия.

8. Вырезают из фанеры полосу шириной 3 см и длиной 14 см.

9. Проводят параллельно оси отверстия линию на расстоянии 22 мм, отмечая месторасположение края мебельной дверцы.

10. По разметке закрепляют упорную планку на клей и гвоздики.

11. Переносят осевую линию на другую сторону заготовки, чтобы было проще определять расположение петли.

12. Шаблон готов.

Порядок врезки петли

1. Мебельную дверцу размечают, исходя из рекомендуемых расстояний между петлями.

2. Уперев ограничителем в торец, шаблон размещают на дверце и закрепляют струбциной.

3. Ставят фрезер в рабочую зону, сдвигают вниз корпус инструмента до касания фрезой поверхности заготовки и зажимают фиксирующий рычаг.

4. Опускают ограничитель глубины до позиционной опоры.

5. Отсчитывают на шкале 11,5 мм и выставляют положение ограничителя.

6. Затягивают барашковый фиксатор регулятора глубины фрезерования.

7. Доводят параметр микрометрическим винтом.

8. Отпускают фиксирующий рычаг.

9. Повернув позиционную опору, устанавливают глубину первого прохода.

10. Запускают фрезер, нажимают на корпус и фиксируют положение. Плавно проводя инструмент по обрабатываемой поверхности, вырезают материал, начиная с окружности и переходя к центру.

11. Завершив проход, отщелкивают фиксатор. Поворачивают опору на следующую позицию и повторяют процесс до полной выработки углубления.

Совет. В случае отсутствия системы отвода опилок рекомендуется после каждого прохода очищать зону работы пылесосом во избежание дефектов фрезеровки.

12. Аккуратное посадочное место готово.

13. Вставляют в углубление петлю, выравнивают и намечают расположение шурупов.

14. Выполняют тонкие отверстия, ограничив глубину сверления скотчем.

15. Прикручивают деталь винтами с потайной головкой.

После врезки петель переходят к подвеске дверцы, для чего отмечают месторасположение ответных частей. В нашем примере разметка под шурупы находится в 37 мм от торца ДСП-плиты. Для других модификаций фурнитуры размер определяют по месту: собрав петлю и выставив винт фронтальной регулировки посередине, прислоняют дверцу к боковине с зазором в 2 мм и ставят метки сквозь продолговатые отверстия. Работу завершают регулировочные операции.

Винты настройки: 1 — по высоте; 2 — по глубине; 3 — по ширине.

Подобным образом несложно рассчитать и сделать шаблоны как для установки чашечных петель иных типоразмеров, так и для вырезания прочих отверстий.

Как сделать и как применить шаблон для врезки петель?

При установке новой двери возникает необходимость крепления фурнитуры. Неопытному человеку сложно сделать врезку навесов и замка не повредив полотна. Упростить работу помогает специальное приспособление. Использование шаблона для врезки петель даёт возможность проделывать отверстия в нужном месте.

Особенности приспособления

Если раньше никогда не пользовались шаблоном для врезки дверных петель и замков, сначала стоит ближе познакомиться с приспособлением. Деталь представляет собой заготовку, можно сказать – матрицу, которая имеет вырезанное окошко, формой, совпадающей с элементами фурнитуры. Инструмент ещё называют кондуктором. Фиксируют его на коробке или створке в том месте, где предполагается врезка. Края окошка задают контур будущего углубления. Выборку можно делать фрезером, дрелью или стамеской, не боясь повредить древесину за пределами матрицы.

Приспособление помогает быстро осуществлять врезку фурнитуры, но не всегда приносит выгоду. Покупать шаблон для одноразового применения дорого. Инструмент больше подходит для мастеров, часто занимающихся врезкой петель и замков. При желании и умении работать с деревом, кондуктор можно изготовить самостоятельно. Надо только найти точный чертёж, по нему выпилить детали и собрать их в единую конструкцию.

Принцип использования

Применять шаблон несложно. Перед началом работ сверяют соответствие размера окошка инструмента с габаритами петель. Если всё совпадает, приступают к разметке. На дверной коробке и створке карандашом обрисовывают контур петель. К месту будущей врезки прикладывают шаблон, надёжно фиксируют винтами. Границы окошка матрицы должны совпадать с разметочными линиями. Теперь осталось только фрезером или стамеской выбрать паз нужной глубины. По окончании работ кондуктор снимают, переставляют на место разметки другой петли, повторяют все действия.

Монтаж замка тоже можно осуществить с помощью шаблона для установки петель, если он подходит по размеру. Приспособление крепят к торцу створки. При несоответствии размера придётся приобрести или сделать специальный кондуктор для врезки замков. Действия выполняют те же самые, что и при установке навесов. По шаблону в торце створки выбирают углубление, соответствующее размеру замка. Кроме фрезера и стамески, для врезки можно использовать дрель. Ещё одна выборка понадобится на стойке коробки для ответной планки замка.

Изготовление шаблона

Если принято решение сконструировать своими руками приспособление, потребуется схема шаблона для врезки петель, замков. Чертёж можно найти в интернете или взять инструмент у знакомых строителей и обрисовать карандашом на бумаге каждую деталь.

Когда схема будет готова, приступают к изготовлению:

• Детали вырезают из МДФ, фанеры, толстого оргстекла или шлифованной доски. Первым элементом выпиливают прямоугольник размером 380*190 мм.
• По меньшим краям детали сверлят 6 отверстий. Их должно быть по 3 с каждой стороны. Между отверстиями выдерживают равное расстояние относительно друг друга, а также центра прямоугольника.
• Посередине прямоугольной заготовки вырезают окошко размером 135*70 мм.
• Ограничитель изготавливают из отрезка рейки, закрепив к одному концу брусок. Деталь фиксируют к прямоугольной заготовке саморезами.
• Для изменения размера окошка вырезают две прямоугольные заготовки размером 130*70 мм. На большей стороне делают два пропила, между которыми выдерживают расстояние 70 мм. Накладки прикладывают к меньшим сторонам прямоугольной плиты с окошком.
• Одну накладку вырезают большего размера – 375*70 мм. Делают два пропила по большей стороне, между которыми выдерживают расстояние 300 мм. Заготовку прикладывают к большей стороне прямоугольника с окошком.
• Все детали готовы. Осталась только сборка шаблона для врезки петель и замков своими руками с помощью винтов. Накладными пластинами регулируют размер окошка.

Установка петель

Монтаж петель начинают с установки шаблона, но сначала подготавливают инструмент. Потребуется ручной фрезер, стамеска, отвёртки. Врезка состоит из следующих шагов:

Створку надёжно фиксируют на полу, расположив боковым торцом вверх. В местах врезки фурнитуры наносят разметку. Достаточно просто обрисовать карандашом крепёжную пластину навеса.

• К торцу двери винтами зажимают кондуктор. Накладными пластинами регулируют размер окна в соответствии с нанесённой разметкой.
• Придерживаясь границ матрицы, фрезером или стамеской снимают фаску. Углубление должно соответствовать толщине крепёжной пластины фурнитуры. Если при врезке случайно снято больше древесины, фурнитура будет некорректно работать. Дверь перекосится. Уменьшить углубление можно подкладкой из жёсткого картона под крепёжную пластину петли.
• Когда все пазы будут прорезаны, приступают к установке фурнитуры. Петли прикручивают саморезами.

Как установить замок с помощью шаблона?

Установка замка с использованием шаблона происходит по аналогичной схеме, только углубление в торце двери делают большего размера. Процесс состоит из следующих шагов:

• Створку надёжно фиксируют на полу боковым торцом вверх. Карандашом наносят разметку будущей врезки. Корпус замка прикладывают к торцу двери и обрисовывают его.
• По разметке выставляют шаблон. Регулируют совпадение границ матрицы с нарисованными линиями.
• Выборку древесины осуществляют фрезером. При отсутствии инструмента дрелью высверливают отверстия, а оставшиеся перемычки вырубают стамеской. Глубина выборки должна соответствовать длине корпуса замка.
• Шаблон снимают с двери. Замок прикладывают к лицевой части створки, отмечают отверстия для ручки и замочной скважины. Перьевыми свёрлами проделывают отверстия. Замок вставляют в вырезанное углубление, фиксируют саморезами.
• Створку навешивают петлями на коробку. В закрытом состоянии отмечают место расположения ответной планки. К лудке фиксируют шаблон, регулируют по разметке окошко, выбирают углубление фрезером или стамеской.
• Завершается врезка креплением саморезами ответной планки, проверкой работоспособности замка.

Самодельное приспособление для врезки фурнитуры можно собрать по индивидуальным размерам, придумать свою удобную конструкцию, усовершенствовать зажимы.
