Шаблоны для фрезера по дереву своими руками чертежи

Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

Стол для ручного фрезера

Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

Изготовление столешницы

Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.

1. Поскольку основная плита имеет длину 900 мм, то ее центр будет находиться в 450 мм от края. Поставьте в этом месте точку и с помощью угольника проведите линию.
2. Отсоедините от подошвы аппарата накладку из пластика.
3. Найдите середину среза на накладке и проведите линию через центр подошвы, используя угольник.
4. Расположите накладку на центральную линию основной плиты так, чтобы с ней совпал центр подошвы, и отметьте карандашом центр будущего отверстия в столешнице.

5. Далее, следует сделать разметку под монтажные винты.

6. Просверлите отверстия, через которые агрегат будет крепиться к столу. Обязательно раззенкуйте их, чтобы шляпки винтов были немного углублены в столешницу.
7. Просверлите центральное отверстие диаметром 38 мм.
8. На следующем этапе следует сделать параллельный упор. С помощью электролобзика или фрезера проделайте полукруглые вырезы на передней стенке упора, а также на его основании.
9. Прикрутите косынки к упорам. Ниже предоставлен чертеж, на котором указаны все отступы для размещения косынок.

10. К нижней части столешницы прикрутите соединительные планки.

11. Соберите фрезерный станок, используя схему, предоставленную ниже.


Крепление агрегата с помощью монтажной пластины

При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

1. Из листа, например, текстолита, вырежьте квадратную заготовку 300 х 300 мм.
2. Сверху пластины закрепите пластмассовую накладку, снятую с подошвы фрезера.
3. Подберите сверло, соответствующее диаметру крепежных винтов, и просверлите в пластине отверстия, используя пластиковую накладку в качестве шаблона.

4. Уложите пластину на столешницу и обведите ее карандашом. После этого внутри полученного контура нарисуйте квадрат со срезанными углами, как показано на следующем рисунке.

5. Эту фигуру со скошенными углами необходимо вырезать лобзиком, предварительно просверлив в ней отверстие для входа пилы.
6. После вырезания внутренней части вокруг внешнего контура следует закрепить планки, используя струбцины. Они будут служить шаблоном для обкаточной фрезы. Толщина планок должна быть достаточной для того, чтобы при установке глубины обработки упорный подшипник фрезы находился в зоне кромки направляющих.

7. Для фрезеровки углубления закрепите в цанге агрегата обкаточную фрезу с верхним подшипником.

8. Установите глубину обработки. Она должна равняться толщине пластины, предназначенной для монтажа агрегата.
9. Профрезеруйте данный участок столешницы по установленному шаблону в несколько проходов.
10. Уложите пластину в проделанное углубление. Она должна быть заподлицо с поверхностью основной плиты. Если пластина немного выступает, то прибавьте еще немного глубины погружения с помощью микрометрического винта и сделайте повторный проход фрезой.
11. По углам выборки разметьте и просверлите отверстия для крепежа пластины.

12. Уложите монтажную пластину в подготовленное посадочное место и, придерживая ее, переверните столешницу. После чего просверлите в пластине отверстия под крепеж. Чтобы спрятать шляпки болтов, прозенкуйте отверстия на лицевой стороне накладки.
13. Также все отверстия с обратной стороны столешницы, предназначенные для закрепления пластины, следует расширить под посадку самоконтрящихся гаек сверлом с диаметром 11 мм. Гайки нужно посадить в полученные отверстия на эпоксидный клей (для выравнивания можно вкрутить в них болты).

Усовершенствование упора

Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

Прикручивается упор к столешнице с помощью гаек-барашков.

На задней стороне упора можно сделать камеру для подключения пылесоса. Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

Также к упору можно добавить предохранительный щиток, изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

Прижим-гребенка изготавливается на циркулярке с шагом между пропилами 2 мм.

При желании, можно изготовить фрезерный стол с ящиками для инструмента.

Изготовление основания стола

Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.

Самодельные приспособления для фрезера

Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

Шипорезка

Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

Итак, шипорезное приспособление изготавливается в следующем порядке.

1. Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
2. Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.

3. Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.

4. Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
5. Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
6. Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.

7. Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.

8. Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору
   .
9. На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.

10. Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.

11. Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.

12. После первого прохода переверните заготовку на 180 градусов и повторите обработку.

13. Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.

14. Поверните деталь на 180 градусов и проведите окончательную обработку шипа.


В результате у вас получится ровный и качественный шип.

Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

Копировальная втулка

Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

Копировальная втулка изготавливается следующим способом.

1. Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.

2. Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму. В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.

3. Сточив шайбу с двух сторон, разместите ее на подошве агрегата.

4. Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.

5. Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.

6. Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.

7. Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.

8. Зажмите деталь в тисках другой стороной и немного укоротите ее.

9. Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.




Направляющие для работы с фрезером

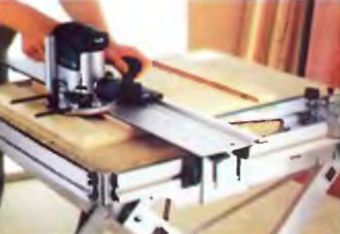

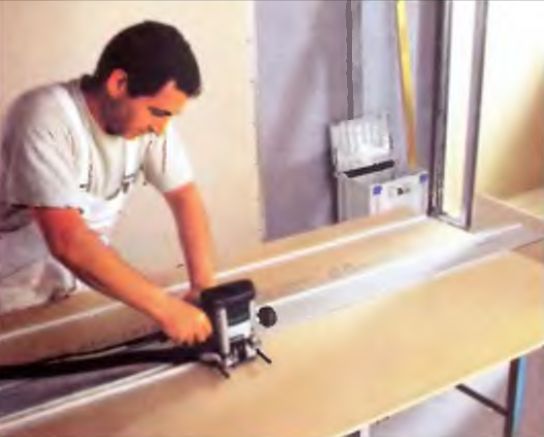

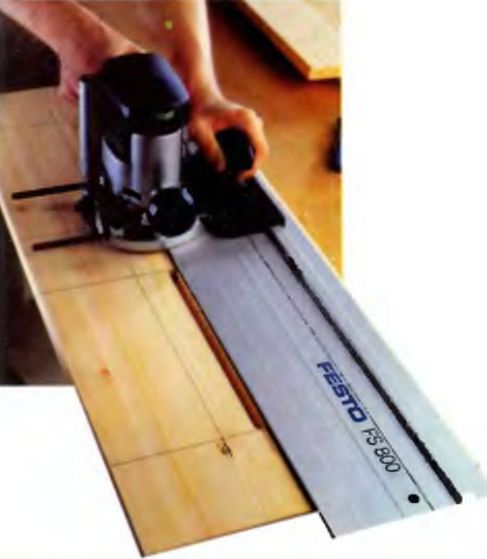

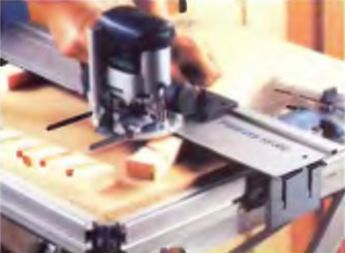

Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

Направляющая для агрегата делается очень просто.

1. Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
2. Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
3. Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
4. Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
5. Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

• Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
• Просверлить сквозные и не сквозные отверстия.
• Обработать торцы и кромки любой конфигурации.
• Вырезать сложные по форме детали.
• Осуществить нанесение рисунков или узоров на поверхность деталей.
• Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

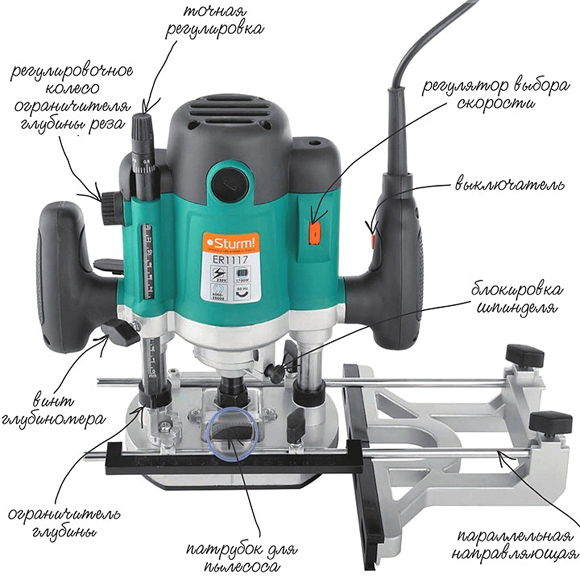

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

• За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
• За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

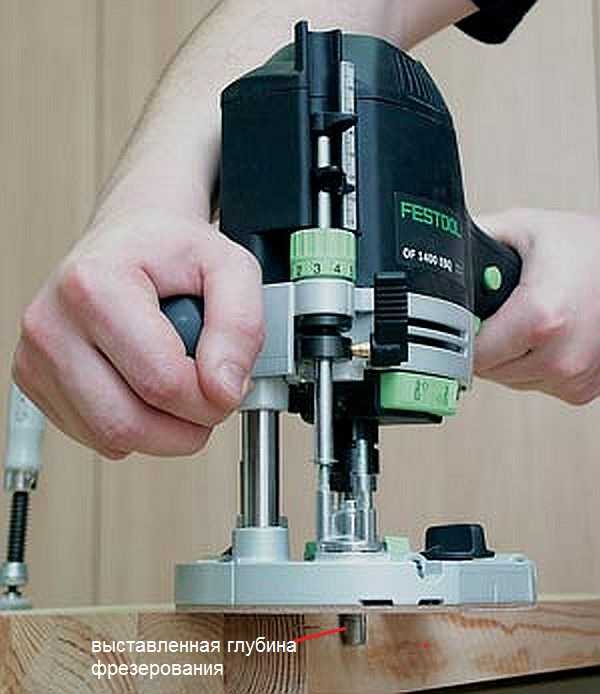

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

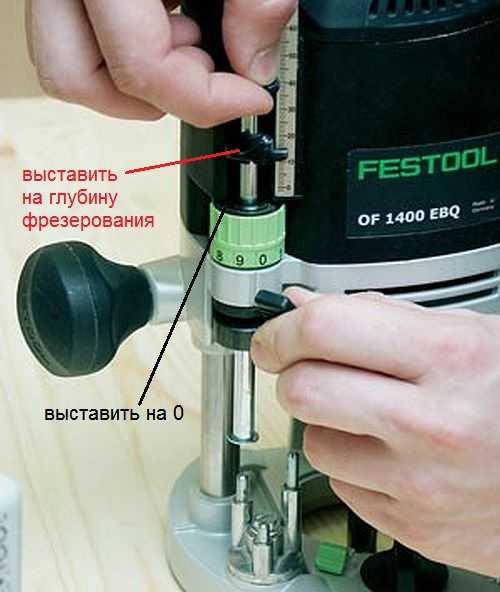

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

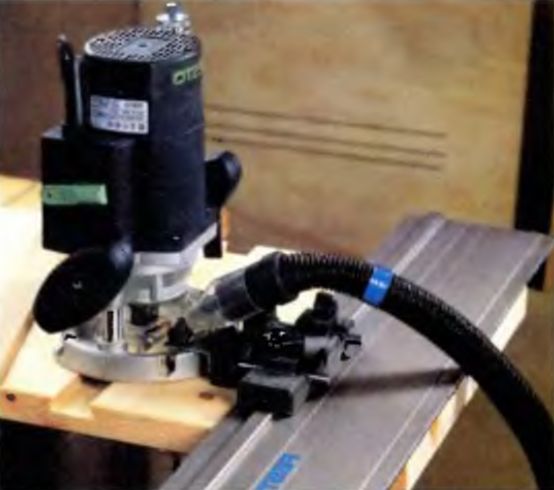

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

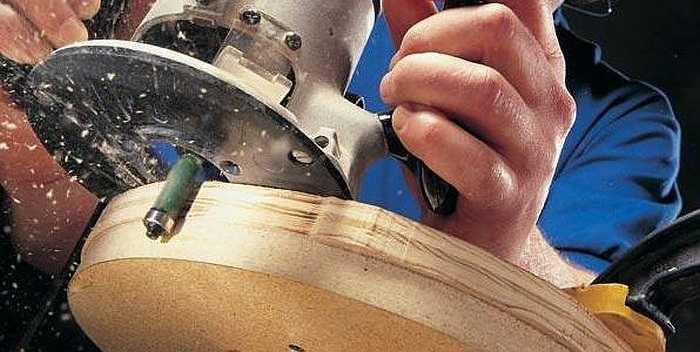

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

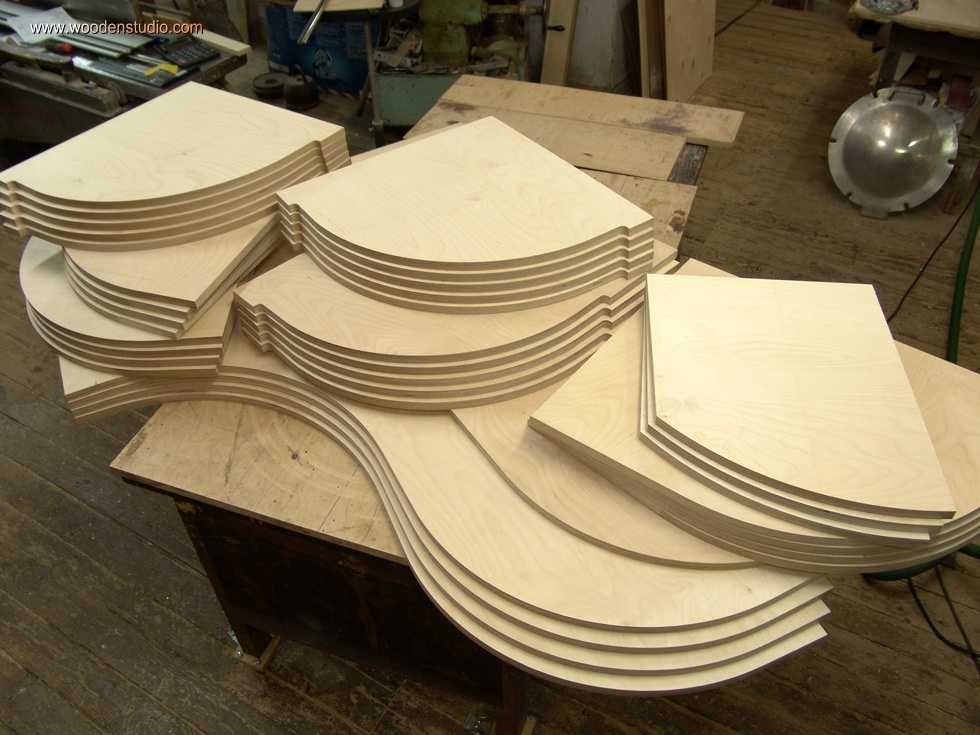

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

• Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
• Шаблон крепко монтируется к столу или другой поверхности.
• Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
• Фреза устанавливается в рабочее положение и зажимается.
• После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
• Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

• После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
• Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Любые изделия из натуральной древесины высоко ценятся в силу своей экологичности и уникальность. Чтобы создавать своими руками настоящие шедевры из такого натурального материала, необходимо иметь ручной фрезер и обладать необходимыми навыками его использования.

Кроме того, также важными являются и дополнительные приспособления для фрезера, позволяющие производить детали любой сложности именно такими, как они были задуманы автором. Самодельные приспособления для такого инструмента по дереву представляют собой довольно простые конструкции, исполнение которых не требует особых навыков или материальных средств, главное – иметь желание. Но благодаря их использованию обработка разнообразных деталей станет намного проще.

Стол для инструмента

Самым первым необходимым приспособлением, которое дает возможность удобно работать с таким ручным инструментом, является .

Самая простая конструкция стола состоит из столешницы, в качестве которой может использоваться лист ДСП или другого подобного материала с отверстиями для установки инструмента, а также направляющей, которая крепиться к столу струбцинами.

Сделав обычные ножки, получиться основное приспособление для нашего ручного инструмента – стол, на котором можно будет устанавливать любые другие приспособления.

Параллельный упор

Подобное устройство для достаточно часто идет в комплекте оборудования. Но всегда есть возможность сделать его своими руками. Для чего это делается? Сам по себе упор дает возможность отрезать материал по прямой линии. Но нередко бывает так, что разрез требуется сделать не прямым, а, к примеру, дугообразным.

В таком случае целесообразно сделать фрезерный упор, одна из сторон которого будет прямой, а вторая – повторять форму детали. В таком случае появиться возможность резать по дереву разными способами. Шаблоны для подобных упоров каждый мастер создает своими руками «под себя» в зависимости от целей использования фрезерного станка.

Направляющие для фрезера

Одной из основных компонентов комплектации ручного станка для вырезания по дереву являются его направляющие. Изготовить их собственноручно можно из обычных брусков.

В случае использования одного направляющего его необходимо плотно прикреплять к основанию, на котором будут проводиться все необходимые работы. Чтобы сделать всю конструкцию более надежной, вместе с тем исключив вероятность смещения шаблона, его можно дополнительно закрепить боковыми упорами.

Если использовать такое устройство для ручного станка, которое мы сделали своими руками, всегда можно сделать дополнительно пазы в нескольких изделиях.

Самодельные направляющие бывают:

• Т-образными;
• На петлях, могут складываться наподобие книги;
• L-образными.

Достаточно удобным в использовании являются направляющие, которые имеют вид лыж. Использовать их можно с любыми типами ручного фрезера, делая работу с деревянной заготовкой максимально точной и чистой.

Приспособления для обработки тел вращения

Если при работе с таким станком приходиться обрабатывать те или иные тела вращения, к примеру, балясины, столбы и тому подобное, то в таком случае процесс их обработки ручным фрезером станет намного проще при использовании еще одного приспособления. Состоит оно из:

• корпуса;
• передвижной каретки, на которой устанавливается сам инструмент;
• дисков, при помощи которых можно задавать требуемый угол поворота;
• винтов, надежно закрепляющих обрабатываемые детали.

Используя такое приспособление, изделия будут медленно вращаться, что сделает процесс их обработки более удобным. Таким образом, можно своими руками изготовить устройство, которое станет полноценной заменой токарному станку.

Циркули

Такие приспособления для ручного фрезерного станка обеспечивают его движение по требуемой окружности. Конструкция изготовленного своими руками циркуля очень простая, состоит из основной части – штанги, которая прикрепляется одним концом к основанию инструмента, и второстепенной – винта, который вставляется в отверстие ручного фрезера.

Более высокой эффективностью в использовании отличается циркуль с двумя штангами. Изготовив его из какого-либо прозрачного материала, к примеру, оргстекла, на поверхность приспособления можно наносить метрическую шкалу, что сделает его использование еще более удобным.

Используя угловой рычаг со шкалой, проводиться копирование по обрабатываемой заготовке. При этом будет возможность собственноручно в процессе работы центрировать кольцо по фрезой. Угловой рычаг с опорной платой обеспечит точную обработку кромок детали. Конструкция подобного приспособления для работы с ручным инструментом состоит и набора щупов, опорной плиты, а также защиты от стружки.

Небольшие дополнительные приспособления

Обычно в наборе к самому ручному инструменту присутствуют некоторые незначительные приспособления, которые позволяют легко и удобно работать с деталями нестандартной формы. Подобные приспособления всегда можно сделать своими руками или же немного усовершенствовать существующие под свои запросы и требования.

Копировальные кольца. Такие аксессуары – обычные пластины круглой формы, которые определяют движение аппарата по заготовке, что установлена на столе или другом основании. Диаметр таких колец подбирается в зависимости от диаметра фрез.

От выбранного кольца также будет зависеть диаметр шаблона. Подбираются они в обратном пропорциональном отношении – если диаметр фрезы больше диаметра кольца, то шаблон – меньший, чем готовое изделие, и наоборот.

Приспособления для проведения работ с ручным станком на узких поверхностях не будут давать фрезеру сдвигаться в стороны, проходя точно по центру изделий.

Приспособления для созданию шипов. Такие аксессуары чаще всего используются при изготовлении мебели для создания на деталях соединяющих шипов.

Для того чтобы обеспечить нормальную работу фрезеровочного аппарата, необходимо не только правильно обращаться с используемым устройством, но и грамотно применять другими словами — приспособления для Чтобы данный инструмент имел возможность формировки заготовочного изделия в соответствии с требованиями мастера (то есть, срезая края и остальные места материала там, где нужно, а не там, где «так вышло»). Так вот, именно для придания обрабатываемому материалу четкой запланированной формы в хозяйстве и используются «приспособы» для ручного фрезера.

Сложность изготовления самодельных приспособлений

Зачастую производители сами доукомплектовывают свою продукцию еще на стадии производства, однако полным набором всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. Да и зачем это делать, если в любой момент можно смастерить подходящий инструмент своими руками в гаражных условиях. Делать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что справиться с такой работой сможет даже начинающий мастер. Чтобы сделать параллельный упор или какую-либо еще деталь, достаточно иметь при себе рисунок данного устройства и минимальный набор инструментов. Но если вы хотите изготовить самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Нужно все правильно рассчитать, обозначить размеры стола, после чего уже переходить к работе.

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

• Закреплена ли фреза в цанге.
• Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.
• Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
• При работе с убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса «как работать ручным фрезером» также необходимо отметить, что обрабатываемая вами деталь всегда должна иметь какую-то опору. К примеру, до включения двигателя кромка подошвы или подшипник прижимается к направляющей детали или шаблону. Только тогда мастер включает аппарат и начинает фрезерование.

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Параллельный упор — это одно из немногих устройств, которые уже идут в комплекте с каждым фрезером. А потому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то при помощи упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечивая прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в качестве прямой кромки детали, направляющей рейки либо стола.

При наличии данного приспособления для ручного фрезера можно быстро произвести обработку кромок и фрезерование различных пазов, удерживая материал практически в положении «мертвой точки».

Направляющая шина

Этот инструмент имеет схожие функции с предыдущим. Как и параллельный упор, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа ручным фрезером по дереву при помощи направляющей шины позволяет существенно сократить время, потраченное на обработку той или иной детали. К тому же, при помощи указанного оборудования можно установить механизм практически под любым углом относительно кромки стола.

В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, которые облегчают выполнение определенных операций (к примеру, это может быть функция нарезки отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

• Ввинчивание кольца в отверстие с резьбой.
• Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный

элемент непосредственно на самой заготовке после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца — посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Циркули

Данные самодельные приспособления для ручного фрезера предназначаются для движения всего станка по определенной окружности. Конструкция указанного инструмента включает в себя основную деталь (циркуль, состоящий из одной штанги), прикрепленную концом к основанию фрезера, и второстепенную — винт со штифтом, вставляющимся в отверстие станка. Величина и устанавливается непосредственно по смещению станка относительно конструкции устройства. Прежде чем начать работу, необходимо тщательно закрепить инструмент к основанию и убедиться в исправности и нормальном функционировании фрезера. Стоит отметить, что наиболее эффективным и легким в использовании является тот циркуль, у которого имеется не одна, а сразу две штанги.

Чаще всего этот инструмент изготавливается из прозрачного оргстекла. На его поверхности дополнительно наносится небольшая метрическая шкала. Стоит отметить, что некоторые модели циркулей могут иметь окружность длиной до 150 сантиметров. При помощи такого устройство можно запросто изготовить круглую столешницу на несколько человек.

Однако вернемся к принципу работы. При помощи углового рычага с точной шкалой осуществляется копирование по заготовке. При этом здесь у вас появляется возможность центровать кольцо непосредственно под фрезой. Угловой рычаг, который дополняется специальной опорной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция данного приспособления состоит из опорной плиты, набора щупов и устройства защиты от стружки.

Приспособления для копирования идентичных устройств и деталей

Под данной характеристикой подразумевается набор инструментов, состоящий из углового рычага и специальных копировальных щупов, которые нужны для изготовления партии идентичных деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость в тиражировании деревянных устройств небольших размеров. Но прежде чем начать работу с таким фрезером, необходимо заранее подготовить шкалу углового рычага (цена деления — 1/10 мм).

После того как будет выставлена шкала, вы на 100 процентов будете уверены в правильной центровке упорного кольца под фрезой, расположение которой зависит от значений, выставленных на угловом рычаге. Также данный регулировочный элемент может снабжаться опорной платой и специальным механизмом, защищающим поверхность устройства от стружки. Применение таких деталей существенно ускорит и обезопасит обработку кромок изделий.

В последние годы ручной фрезер стал пользоваться все большей популярностью. С помощью этого приспособления можно выполнять разнообразные столярные работы. Разумеется, голое оборудование попросту неудобно эксплуатировать. Приспособы для ручного фрезера могут быть разными. В редких случаях простейшие из них идут непосредственно в комплекте с инструментом, но в большинстве случаев придется приобретать их отдельно или делать самостоятельно. Первый вариант решения проблемы менее выгоден. Самые простые приспособления для фрезера обязательно нужно иметь в наличии. Сегодня их можно сделать и самостоятельно. Рассмотрим, как сделать приспособления для ручного фрезера своими руками.

Ручной фрезер используется в быту для столярных работ.

Параллельный упор: особенности

Начать стоит именно с этого приспособления. Оно прекрасно подходит для выполнения различных работ. Используется он в основном для параллельного фрезерования относительно поверхности. Стоит отметить, что чаще всего параллельный упор идет в комплекте с ручным фрезером. Есть у стандартных приспособлений данного вида один существенный недостаток. Он заключается в том, что фрезеровать с их помощью можно только плоские поверхности, а с закругленными все намного сложнее.

Сама конструкция параллельного упора такова, что она не позволяет проводить работы с такими поверхностями. Придется подумать о том, как его можно усовершенствовать.

Для работы с круглыми поверхностями придется иметь в виду, что понадобится сделать специальное приспособление с закруглением, которое будет точно повторять поверхность. Крепится оно непосредственно к параллельному упору. Теперь можно без проблем делать любое круглое фрезерование. Для этого просто придется прикрепить к упору данную запасную часть. В результате работы получится идеально круглая поверхность. К примеру, таким образом можно сделать круглый стол. Если немного поработать, то конструктивных элементов такого плана можно сделать сразу несколько. Это позволит фрезеровать различные поверхности. Прекрасное решение проблемы. Каждому владельцу инструмента стоит задуматься о самостоятельном изготовлении таких приспособлений.

Параллельный упор — это лишь один вариант стандартного устройства, которое значительно облегчает жизнь владельцу оборудования, но его усовершенствования позволяют выйти на новый уровень в плане выполнения работ.

Вернуться к оглавлению

Направляющая шина: характеристики

Направляющая шина выполняет практически все те же функции, что и параллельный упор. Однако здесь в строении есть некоторые отличия. Она обеспечивает прямолинейность движения в процессе выполнения тех или иных работ. Главное отличие заключается в том, что данное устройство можно направить под любым углом к заготовке, а также выставить любую форму изделия. Это позволяет получать все заготовки правильной формы, что очень порадует владельцев инструмента. Она позволяет соблюдать и симметрию. Это актуально, если нужно контролировать соосность расположения отверстий, что бывает достаточно часто.

Что касается самостоятельного изготовления такого приспособления, то это вполне реально сделать. По крайней мере, если речь идет об обработке несложных деталей. Просто берется длинный брусок, который крепится к обрабатываемой поверхности. Для лучшей фиксации можно дополнить конструкцию специальными упорами.

Вернуться к оглавлению

Стол: практические моменты

Разумеется, главным приспособлением для ручного фрезера является стол. Для того чтобы сделать опору для стола, сначала необходимо воспользоваться специальным инструментом и листом ДСП. Именно из этого материала и будет делаться стационарное приспособление. С правой стороны следует сделать специальное отверстие под кнопку, которая будет использоваться для включения и выключения фрезера.

Понадобится дополнительная опора. Она будет делаться из фанеры толщиной в 15 мм. Крепиться она будет к стационарной столешнице. Для удобства работы монтируются специальные петли.

Для того чтобы было возможно ровно перемещать обрабатываемую поверхность по столу, обязательно нужно сделать каретку-упор. В самой столешнице вырезается канавка под направляющую, в которую устанавливается металлический профиль. Кстати, в качестве направляющей можно использовать эту же запчасть от старой пилы. Она идеально подойдет для данного приспособления.

Далее нужно сделать продольный упор. Для него используется ДСП. Он должен оставаться подвижным, чтобы была возможность регулировать фрезы зазоров. Чтобы обеспечить эту самую подвижность, придется в верхней части сделать перпендикулярные пазы. Крепиться данное приспособление будет к столу с помощью специальных фиксаторов. Не стоит забывать и про то, что посередине должен находиться специальный паз, который позволит без труда удалять стружку. Теперь из тонкой фанеры можно изготовить специальный короб с отверстием. Через него будет подаваться шланг от пылесоса, который будет служить для удаления лишней пыли и стружки с рабочей поверхности. Крепится он позади перпендикулярного упора.

Теперь берется 6-миллиметровая металлическая пластина. Она крепится к столу. Для этого нужно использовать достаточно внушительные саморезы или шурупы, поскольку к ней будет прикрепляться непосредственно ручной фрезер. В обязательном порядке нужно проследить за тем, чтобы она не выступала за края стола. В противном случае деталь будет цепляться за ее углы, что приведет к порче.

Теперь нужно присоединить ручной фрезер к пластине. Для этого предварительно необходимо просверлить отверстия под болты. Этот шаг позволит просто менять фрезы и экономить глубину фрезерования. Разумеется, можно крепить к столу, но в этой ситуации глубина для работы оказывается минимальной.

Направляющая для фрезера

Приспособления, о которых пойдет речь, не просто делают удобной работу с ручным фрезером
, а превращают ее в универсальный станок, о котором могут лишь мечтать, как профессионалы, так и любители. Многие приспособления могут работать в составе и другого вашего инструмента, например, дисковой пилы или электролобзика.

Более искушенным специалистам, которые уже хорошо знакомы с возможностями ручных фрезеров, пожалуй, будет интереснее взглянуть на пример практического применения ручного фрезера в отдельной статье посвященной .

Направляющие шины для ручного фрезера

Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы. Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.

Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.

Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной. Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров. Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.

Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.

Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины. Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера. Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.

Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.

Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.

Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.

Для разделки листов гипсокартона в размер применяют длинные направляющие.

Направляющие легко нарастить до нужной длины. Фреза, разрезая листы, одновременно подготавливает и их кромки. Такой раскрой исключает трудоемкий процесс заделки стыков: они получаются ровными и аккуратными.

Высокий уровень воспроизводимости сложных пазов обеспечивает направляющая шина. Изготовление этого классического столярного соединения, требующего мастерства, превращается в забаву.

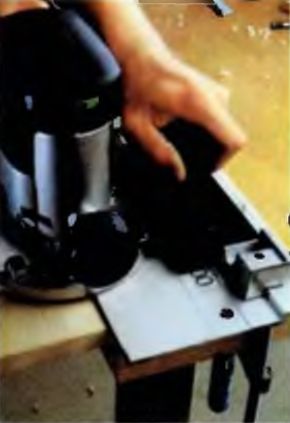

Специализированные направляющие для ручного фрезера

Мебельное соединение на шипах не утрачивает своей значимости у мебельщиков и столяров. Непростительно, если на изготовление одного соединения уходит много времени, а точность не обеспечивается. Предлагаемая вашему вниманию шипорезная приставка представляет собой целую шаблонную систему.

Шаблонная система длиной 500 мм обеспечивает три вида соединений деревянных деталей: пальцевое, «ласточкин хвост» и шкантовое.

Для каждого вида рекомендованы свои фрезы. Шаблонная система комплектуется тремя направляющими шаблонами: 1 — «ласточкин хвост» (концевые шипорезные фрезы), 2 — пальцевое соединение (пазовые фрезы), 3 — шкантовое соединение (сверла под шканты). Так выглядит полный шипорезный комплект.

На фотографиях приставки показан комплект самих шаблонов и результаты их применения. Во многих странах мебельные плиты выпускают с уже готовыми рядами отверстий “32”, что позволяет любому легко и быстро изготавливать (точнее — собирать) целые мебельные стенки и даже на основе исключительно собственных идей.

Направляющая для пошагового фрезерования мебельных отверстий
по системе «32». Она упрощает сборку мебели.

Пока наши производители мебельных плит еще не освоили эту рациональную систему, предлагаем воспользоваться приставкой FS-LR 32 для фрезерных машин и самостоятельно выполнять такую доработку плит. Как правило, ее поставляют уже в полной комплектации.

Обычно сложное и трудоемкое изготовление соединений ящиков, превращается в простую операцию благодаря шаблонной системе. Три шаблона – три вида соединений и быстрота в их изготовлении.

Направляющая для раскроя гипсокартона фрезерной машиной необходима профессионалам, занимающимся возведением перегородок. Она собирается из отдельных элементов и может наращиваться до необходимой длины. Для гипсокартона потребуется и соответствующая фреза.

Шаблон и копировальное кольцо позволяют делать врезку пазов впотай. Фрезерование отверстий — для мебельных ручек становится удобным. Наиболее хорошие результаты эти приспособления показывают при работе фрезерной машиной с электронной регулировкой скорости.

Приспособления для пошагового сверления отверстий. На него монтируют специализированную направляющую: 1 — плата для установки фрезерной машины на направляющую; 2 — боковой упор с верхним ограничителем; 3 — верхний ограничитель.

Опорно-копировальные кольца с помощью предлагаемой оснастки легко меняются и регулируются по высоте. Вся регулировка производится отверткой.

Используя циркуль, вы легко фрезеруете по радиусу. Он позволяет работать радиусом 50 — 1300 мм. Такое приспособление можно сделать и самим. Не забудьте о метрической шкале.

Приспособления для копирования и тиражирования идентичных деталей

Угловой рычаг и набор копировальных щупов необходимы для изготовления серии идентичных деталей. На угловом рычаге есть шкала (цена деления — 1/10 мм). Благодаря этому можно центровать упорное кольцо под фрезой. При копировании форма детали точно воспроизводится фрезой на новой заготовке. Угловой рычаг может быть укомплектован опорной платой и защитой от стружки. Такое сочетание обеспечит идеальную обработку кромок.

А вот копирование с шаблоном и копировальным кольцом позволяет профессионально осуществлять врезку пазов впотай в мебели или фрезеровать отверстия под ручки в выдвижных ящиках.

Весьма простым и крайне необходимым приспособлением для фрезерной машины является циркуль. Наиболее подходящий материал для него — прозрачное оргстекло. На его поверхности нанесена точная метрическая шкала. Некоторые модели обеспечивают окружность до 1,5 м. С таким приспособлением любая круглая столешница — не проблема. Кстати, его несложно изготовить самостоятельно.

Копирование по заготовке обеспечивает угловой рычаг с точной шкалой регулировки и набор копировальных щупов. У вас появляется возможность центровать упорное кольцо точно под фрезой. Угловой рычаг, дополненный опорной платой, также обеспечивает технологичное фрезерование кромок. Полная комплектация углового рычага: набор копировальных щупов, опорная плита, защита от стружки.

Пылеудаляющие установки для фрезера

Для организации пылеудаления профессионалы приобретают отсасывающую установку (технический пылесос), которую гибким шлангом через адаптер подключают прямо к фрезеру. Шланг не мешает управлять машиной, да и само место обработки детали и ее разметка всегда будут открыты для визуального контроля.

Удаление пыли — первостепенная задача по оснащению любой фрезерной машины. И для этого совсем не обязательно покупать дорогостоящую установку по отсосу пыли. Эффективный отсос пыли можно создать и с помощью обычного пылесоса.

Без пылеудаления фрезерной машиной работать просто невозможно. Любителям решаться на такую покупку обременительно по деньгам, да и не всегда оправдано из-за редко выполняемых работ. Но есть решение и для них, как устранить пыль с помощью мощного бытового пылесоса. Между пылесосом и инструментом подключают герметично закрывающийся бак, который и уловит основную массу пыли. Его оснащают дополнительным шлангом, а внутри разделяют мелкой тканевой сеткой, которая задерживает пыль в баке. Такие баки можно купить готовыми или изготовить самостоятельно. Обращаем внимание на принципиальное расположение в нем шлангов, разделенных сеткой. Любителю такой вариант позволит локализовать основную массу пыли от фрезерования. Самодельный пылеуловитель позволяет эффективно собирать бытовому пылесосу не только древесную пыль, но и крупный строительный мусор.

Кстати, в одной из предыдущих статей уже рассказывалось о как наиболее распространенного электроинструмента. В это трудно поверить, но дрель можно приспособить для перекачки жидкостей и даже замешивания цементных растворов.

И в завершении, как всегда, несколько видео о работе с ручным фрезером по дереву, наглядно демонстрирующие возможности фрезера, о которых было рассказано в этой статье.

Сейчас очень трудно представить себе любое слесарное мероприятие без использования фрезера. А ведь не так давно люди делали пазы, мастерили объемные фигуры при помощи рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно. Шаблоны для фрезера своими руками позволяют облегчать управление механизмом, помогают проводить обработку поверхностей максимально точно и аккуратно.

Такое приспособление необходимо там, где нужно проделать отверстие, разгладить кромку изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, узоров, подготовке ниш для установки уголков, замковых механизмов, петель. Этот инструмент позволяет убрать фаску, закруглить кромку любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Это обрабатывающее приспособление работает с древесиной, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оснащения. Несмотря на активное применение фрезера, такие атрибуты строительного значения, как стамеска, ножовка, резак все же используются в работе. Применение шаблонов для этих установок часто связывается с изготовлением мебели.

Изготовление самодельного мебельного шаблона

Любой работник мебельной организации прекрасно знает, как нелегко сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и уплощения других частей. Известно, что плоская грань, приставленная в виде закругленного начала, приобретет несимпатичный облик с заметным грубоватым швом. Чтобы обрезка была проведена правильно и аккуратно, применяют фрезерное устройство и специально изготовленный шаблон для мебели. Создать самостоятельно такие образцы не так уж и сложно.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

• лист ДВП;
• ручной фрезерный механизм;
• чертежи.

Поэтапное изготовление шаблона для мебели

1. Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
2. Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
3. Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
4. От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
5. Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
6. Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
7. Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Шаблоны для ручного фрезера

1. Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

На поверхности шаблона прочерчиваются границы деталей с соблюдением натуральных пропорций. Затем сверлятся стартовые пазы, ненужный материал режется лобзиком, соблюдая около контурной линии отступ в 1 мм. Края кромки тщательно шлифуются, бумажный трафарет убирается.

2. При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
3. С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
4. Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
5. Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
6. Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания – в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично работе фрезерного стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Клиновидные шаблоны для ручного фрезера

Сделать шаблон в виде шипов или клиньев можно собственными силами. Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Как получить соединение шаблонов для фрезера, чтобы он четко обозначил клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо обязательно должно подходить по размеру к станку, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа можно увидеть с одной из сторон. Соединение сквозного характера прослеживается с обеих точек. Для совмещения двух деталей светлый элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По завершении работы имеющиеся шероховатости необходимо обработать наждачной шкуркой.

Основные практические моменты

1. Соединение частей.

Объединения, выполненные с помощью ручного фрезера, устанавливаются на всю глубину, она остается прежней после завершающего крепления. В каждое углубление перемещается любое из копировальных колец. Шаблон сдвигается в процессе фрезеровки двух элементов. Смещение деталей должно быть максимально точным, запирая их опорными стержнями в количестве двух штук. Итак, при помощи фрезера удалось получить наиболее точное несколько скрытое шиповое соединение. Здесь нет необходимости проводить дополнительное склеивание. Детали прочно закрепляются между собой.

2. Замер и фиксация шаблонов.

Шиповый механизм изготавливается из стали, части этого устройства представлены двумя штангами и винтами. Глянцевитый шаблон помогает образовать несколько скрытое соединение клиновидного характера. Оно легко заменяется механизмом шипового совмещения или устройством «ласточкин хвост». Потом устанавливается глубина копировального кольца. Дальнейшее фрезерование связывается с его передвижением по зубчикам шаблона.

3. Крепление деталей.

Две части крепятся штангами.

Деталь темных расцветок горизонтального расположения плотно соединяется с вертикальным элементом более светлого тона, находящимся на одной линии с верхней планкой.

4. Регулирование соединяющих элементов.

Для корректировки совмещаемых точек детали подводят к маленьким стержням, которые немного сдвигают основание.

5. Монтаж шаблона.

Шаблонное устройство перемещается в нижнюю часть общего механизма, закрепляясь винтом. Как только будет отрегулирована глубина, можно осуществлять фрезеровку.

В этом устройстве возможно провести зажим элементов, ширина которых соответствует 300 мм и менее. Наибольшие показатели толщины могут отличаться на несколько мм.

6. Шаблоны для пальцевых соединений.

Для такого устройства заготовка размещается в вертикальной позиции и обрабатывается фрезой пазового типа. Шипы обладают ровными краями при их параллельном расположении. Для сохранения целостности детали, в момент фрезерования устанавливается опорное приспособление в виде бруска.

Фрезер, или ручной фрезерный станок – универсальный инструмент, подходящий для различных видов обработки дерева. С его помощью можно сверлить отверстия, вырезать канавки, пазы и фаски, обрабатывать края и кромки деревянного изделия.

Он очень удобен для установки замков в двери, при сборке полов и мебели, и других работ с этим материалом.

Резьба по заранее подготовленному дереву при помощи фрезера может быть освоена своими руками быстро, если сразу выбрать для себя вид ручного станка.

Существует несколько типов в зависимости от выполняемых работ. Так, выделяют:

• Вертикальный фрезер служит как для проделывания сквозных отверстий, так и для вырезания глухих пазов в породе
• Окантовочный пригодится для обработки кромок дерева. Имеет небольшую мощность, большое преимущество состоит в малом весе
• Комбинированный служит обеим вышеперечисленным целям, имеет две базы для них.

Разбираем техники резьбы по дереву фрезером своими руками

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей.

Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером – научиться правильно им работать.

При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Как научиться резать по дереву ручным фрезером: советы и идеи для начинающих

Для того, чтобы научиться резьбе по заранее подготовленному дереву при помощи фрезера своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника.

Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей. Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву. Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву.

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность.

Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб.

Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

  Хороший клей для стекла

Фигурная резьба по дереву ручным фрезером.

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы.

Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

Резьба по дереву фрезером – фото для вдохновения.

Видео-уроки и ролики по теме статьи

Если резьба интересует, резьба по дереву фрезером своими руками заинтересует еще больше. Резьба — древнее искусство, которое было известным еще на Руси. Особенность искусства заключается в работе с инструментами и заготовкой из дерева.

Несколько слов о главном

Фрезер — это универсальный инструмент, который используется для обработки дерева. Нередко специалисты используют его во время ремонта. Например, просверлить отверстия, установить замки в дверь и т.д. В резьбе инструмент предназначен для обработки краев, кромок изделий.

С ручным фрезером работать не сложно. Достаточно знать основы работы. В комплекте всегда идет много рабочих головок, каждая их них выполняет определенную функцию.

Не всем мастерам удается работать с фрезером. Очень часто в обучающих книгах можно встретить цитату: «Научитесь работать с лобзиком, стамесками. Попробуйте выполнить работу руками. После обретения опыта легче будет справиться с фрезером». При выборе стоит проконсультироваться со специалистами, дабы не купить некачественный инструмент.

Для начала работы с инструментом можно записаться на курсы. К сожалению, они бывают дорогостоящими или не все захотят их посещать. В наше время найти обучающие пособия довольно легко. Существуют видео-уроки, которые помогут постичь азы работы с фрезером. Примеры некоторых из них указаны ниже.

Фрезер — непростой инструмент, поэтому перед просмотром видео нужно прочитать инструкцию по правилам эксплуатации инструмента. Множество сайтов и книг предлагают основы сборки, настройки, расскажут о назначении каждой фрезы. В специализированных магазинах можно найти дополнительные насадки для фрезера.

Схема фрезера для начинающих расписана на фото:

Материальная составляющая

Чтобы создать красивое изделие, нужно запастись нужными материалами. Для начала, карандаши. Они существуют разной мягкости, поэтому нужно относиться к ним с особой бережливостью.

Когда мастер делает эскизы своих работ, он использует различные канцелярские приборы — карандаши, ластик, линейки и циркули. Благодаря им работа будет без изъянов.

Успех работы зависит от древесины. Не каждое дерево подойдет для резьбы. Мастера советуют использовать липу, сосну, пихту и березу. На них не остаются зазубрины, работа идет легко.

  Перфоратор мощность 1500 вт

Не забывайте об инструментах. Помимо фрезера существуют стамески, лобзики и т.д. Если фрезер выполняет более грубую работу, то они подходят для маленьких изделий — шкатулки, скульптуры, наличники, статуэтки животных.

С чего начать

Для того чтобы «подружиться» с фрезером, нужно потренироваться на простых изделия. Работа по шаблону поможет «набить руку». Возьмите заранее приготовленную заготовку нанесите рисунок, стараясь соблюдать пропорции. Найти шаблоны просто. В Интернете существуют варианты, которые легко перенести карандашом.

Не стоит забывайте о мастер-классах. Из преимущество в том, что можно сравнить свой результат с результатом работы интернет-наставника.

Рисунки для вдохновения:

Узоры на изделиях могут быть разными. Все зависит от фантазии создателя, ведь тот, кто создает, видит произведение по-своему. Новички, освоив элементарные правила, приступают к сложному. Можно научиться регулировать глубину выреза, добавляя узоры разными фрезами. Для самобытности работы мастера добавляют выемчатую резьбу на изделия.

Эффективная работа

Использование ручного электрофрезера подходит для художественной резной мебели. Художественная резьба особенно красиво смотрится на мебели.

Фрезы разных размеров и профилей легко выполняют различные задания. К сожалению, фрезером невозможно сделать трехгранно-выемчатую работу. Это задание подходит для стамесок или ножей.

Барельефная, контурная резка по дереву — все это под силу ручному фрезеру.

Можно сказать, что функциональность инструмента зависит от комплектации. Различные приспособления способны творить чудеса, улучшают изделие и облегчают работу мастера.

1. Трафареты подходят не только для обычных инструментов, но и для ручного фрезера. Примеры можно увидеть ниже:

Для чего же еще можно использовать ручной фрезер? Мастерам под силу преобразить интерьер дома с помощью сего инструмента. Нередко привлекают внимание дизайнерские вещи, интересные предметы. Если хочется что-то изменить в доме, то фрезер специально для этого! Он способен оживить старые вещи. Красивый узор еще никогда не ухудшал вид дерева!

Для осуществления такого рода задач существует фигурная резьба, воплощающая необычные решения в оформлении интерьера. Ею можно украсить мебель, паркет, сделать новые украшения. Эта резьба преобладает в славянском стиле. В наши дни он возвращается в моду и на рынке товаров изделия ручного фрезера высоко ценятся.

Для вдохновения можно посмотреть на фотографии работ, которые чаще всего встречаются на просторах Интернета:

Видео по теме статьи

Рассмотрим, что такое трафареты для резьбы по дереву, как их можно применять и какие они. Сегодня это древнее ремесло увлекает многих, но это достаточно сложное и кропотливое занятие, для которого нужен не только талант, но и художественные навыки. Если все необходимое для этого дела приобретено и известно, как работать с каждым из инструментов, то определяются с рисунком.

Узор трафарета для нанесения рисунка на дерево

Но не всегда возможно выбрать и нарисовать нужный. В этом случае приобретают трафареты для резьбы по дереву, которые помогают начинающему мастеру все правильно выполнить.

Виды трафаретов

Рассмотрим, что такое трафарет. Это приспособление, помогающее нанести узор или идентичные символы на поверхность. Например шаблоны для резьбы наличников из дерева занимают особенное место в этой нише, так как они производятся специально для того, чтобы мастер мог выполнить сложные работы, предназначенные для украшения интерьера дома и внешних стен.

  Ацетиленовые баллоны для сварки

Трафаретов для резьбы по дереву лобзиком существуют для следующих предметов интерьера:

• ленточного резного орнамента;
• резных наличников;
• пилястр;
• полотенец;
• кронштейнов;
• резных балясин и др.

Трафарет со сложным узором для резьбы

Это специализированные шаблоны, именно по ним создаются объемные орнаменты и узоры. Они значительно облегчают поставленную задачу изменения внешнего вида интерьера. Ведь не приходится искать трафарет, а его можно просто скачать или заказать через всемирную сеть. А после создать свой шедевр.

Как выбрать и где найти трафарет

Существует большое количество различных шаблонов для резьбы по дереву для начинающих: от простых орнаментов до скульптурной резьбы животного, птицы, человека или целой картины. Делая выбор, необходимо помнить о следующих правилах:

• если инструменты для резьбы держат в руках впервые, то не приобретают шаблон старинной картины или гравюры, так как работать по нему достаточно трудно и можно испортить исходный материал;
• для определенного вида резьбы существуют свои трафареты;
• чтобы работу выполнить аккуратно, все линии на исходный материал переносят точно.

Многие старые издания (дореволюционные) — и российские, и зарубежные — имели иллюстрации гравюр, рисунков, узоров, орнаментов и других декоративных элементов из дерева.

Стильный орнамент трафарета для резьбы

А в наше время это доступно через электронные библиотеки, которые публикуют полные издания. Поэтому можно заглянуть в эти редкие публикации и «взять вдохновение» оттуда.

Художник, декоратор, дизайнер или резчик по дереву оценит такой источник информации, так как он дает понять и почувствовать не только минувшую эпоху, но и дух того времени.

Ведь именно тогда все производили вручную, а предметы украшали причудливыми узорами.

Перед выбором рисунка сопоставляют размеры заготовки и изображения. Для правильного и хорошего прочтения необходимо помнить следующие моменты:

• если изделие крупное, то не выбирают ажурный или мелкий орнамент;
• для мелкого не подходит крупный рисунок;
• нужно соблюдать пропорции.

1. Подборка различных геометрических узоров для резьбы
2. Все это касается не только растительного узора, но и изображения животного, птицы и этнического орнамента.

Виды резьбы

Существуют следующие методы обработки дерева:

Рассмотрим первый из них. Его не применяют часто, так как это особенная техника, обучение длится несколько лет. Фактически в процессе работы полностью удаляется фон, подложка или задний план. Поэтому на готовом изделии орнамент воздушный. В качестве заготовки применяют древесину пихты, липы, сосны или ели. А от выбранного инструмента зависит технология выполнения.

Если собираются применить лобзик, то сначала высверливают отверстия (по шаблону), в которые помогут ввести полотно пилки.

Эта методика считается легкой, но при ее исполнении возможны неточности и ошибки.

Скамейка для дачи выполненная прорезной резьбой

Еще можно использовать электрический ручной фрезер, который качественно обработает грани орнамента, но для этого необходимы определенные знания и опыт. Но этот вид резьбы применим не только на изделиях маленького размера, так как есть мастера этого дела, работающие бензопилами.

Источник: https://MyTooling.ru/instrumenty/trafaret-dlja-frezera-po-derevu

Резьба по дереву: рисунки работ лобзиком и фрезером

Красиво, когда интерьер украшают картинами, выполненными на дереве. Вырезанные картины, изображающие различные истории, впечатляют своим видом. Вы и сами можете попробовать поработать с деревом, используя специальные инструменты.

Мастер в своей работе использует не только инструменты и сырьё. Ему нужны примеры, чтоб выполнялась резьба по дереву: фотографии, рисунки и эскизы. По ним мастер, как художник, создает свои композиции.

Мастер работает с различными инструментами: лобзиком, фрезером, бормашиной и др. Рассмотрим, как по рисункам выполняются работы.

Для начала приготовьте рабочее место, чтобы вам ничего не мешало, а все необходимое было под рукой. Позаботьтесь о хорошем освещении и удобной высоте поверхности для работы:

1) Выберите материал, с которым будете работать. Хорошо для работы лобзиком подойдёт ольха. Поверхность рабочей заготовки должна быть ровной и без сучков.

2) Вы можете придумать сами рисунок, который будете воплощать на дереве. Можно воспользоваться предложенными эскизами:

3) Желаемый узор перенесите на дерево. Это можно выполнить, используя кальку. Положите её на заготовку, сверху — листок с эскизом, и обведите карандашом все линии. Чтобы рисунок на заготовке не размазался и не испортил всю работу, пройдитесь по линиям лаком.

4) Приготовьте к работе лобзик. Умеренно натяните полотно инструмента. При слабой или слишком тугой натяжке полотно может поломаться.

5) Держа инструмент перпендикулярно изделию, начинайте выпиливать узор по контуру. Если эскиз предполагает узкие отверстия, выполнить их вам поможет шило. Нужно проколоть отверстие и самой пилкой выпилить необходимую часть.

6) После завершения выпиливания отшлифуйте заготовку, покройте лаком или покрасьте.

Художественное фрезерование

Фрезерование деревянных поверхностей в целях выполнения декорированных элементов выполняется V-образными и гальтельными фрезами. Мастер должен хорошо работать инструментом, быть ознакомленным с его техническими особенностями.

Фрезером можно выполнять как контурную, так и сквозную резьбу. При работе с этим инструментом необходимо следить за выполнением симметрии работы. Для этого на перенесенном эскизе разделите детали на небольшие отрезки. Эти отрезки нужно выполнять последовательно и симметрично.

Как выполняется прорезная резьба

Работа, при которой полностью вырезается фон на деревянной заготовке – это сквозная резьба. Такие изделия выполняются для декорирования фасадов домов, окон. Также они используются как элементы для мебели либо просто как декор.

Вы можете сделать сквозную резьбу ножом и стамеской, но на это уйдёт довольно много времени. Чтобы процесс работы с деревом был менее трудоёмким, используйте лобзик или ручной фрезер.

Чтобы вы могли точно выполнить рисунок, перенесите его с помощью копировальной бумаги на заготовку. Затем можете постепенно вырезать ненужные детали. Чтобы  изделия казались более аккуратными, закруглите края.

При выполнении деревянных изделий с ажурной резьбой выбирайте узор в соответствии с его предназначением. Ведь узор, предназначенный для украшения фасада дома и выполненный мелкими завитками, будет невзрачен.

А шкатулка с различными мелкими деталями будет выглядеть эффектно. Также перила лестниц будут хорошо смотреться, если вы сделаете их крупными деталями. При их изготовлении лучше использовать фрезерный станок.

Видео по теме статьи

Источник: https://webdiana.ru/dom-i-semya/rukodelie/2680-rezba-po-derevu-risunki-rabot.html

Резьба по дереву фрезером своими руками

Обработка различных древесных заготовок, врезка дверных петель и замков, изготовление технологических отверстий, выпиливание фигурной резьбы по дереву – все эти работы может выполнить фрезер. Как работать с ним, мы поговорим в этой статье.

Фрезеровка по дереву. Уроки

Как фрезеровать дерево

Существуют определенные правила работы с деревом, соблюдая которые вы сохраните себе здоровье. Они сами по себе несложные, перечислим их ниже.

• Деталь, предназначенная для обработки, должна быть надежно зафиксирована на рабочем столе, без люфта. Данное условие исключит смещение или срыв детали из гнезда.
• Перемещение лезвий фрезерного станка должно быть направлено вдоль древесной заготовки. При несоблюдении этого правила пострадает качество кромок линии распила, ровность ее границ.
• Для выполнения фрезеровки фигур сложной формы, таких как окружность, эллипс и других, рекомендуется применение циркулей, позволяющих выполнить закругления различного радиуса.

Чем фрезеровать дерево

Для фрезеровки дерева существуют такие фрезерные станки:

• Погружные – подходят для отверстий, пазов – движение фрезы происходит по вертикальной оси.
• Окантовочные – подходят только для кромок, фасок. Имеют в наличии направляющий подшипник.
• Ламельные – идеально подходят для округлых продольных канавок.
• Дюбельные – подходят для пазов под дюбели, для сборки типа «шип-паз».

Что можно сделать фрезером по дереву

Вполне возможно производить такие манипуляции с деревянными заготовками:

• Производить резку пазов и выемок абсолютно любых очертаний, начиная от простых прямоугольных и заканчивая овальными и сложными изгибами в виде полилиний.
• Выполнять сквозные и слепые технологические отверстия.
• Производить фрезерную обработку кромок и торцов заготовок дерева.
• Наносить различные орнаменты, надписи на поверхность заготовки.
• Копировать детали любых очертаний при помощи так называемых шаблонов.

Работа на фрезерном столе

Имея фрезерный стол, вы сможете облегчить себе многие операции. Качество изготовленных изделий не будет уступать уровню профессиональных фрезерных станков. Вот перечень того, что можно изготовить на фрезерном столе:

• фигурные отверстия и пазы;
• соединения и стыки деталей;
• обрабатывать и профилировать кромки и торцы.

Столы бывают следующих типов:

• переносные (мобильные, портативные);
• стационарные (персональные) столы.

Оснащается рабочая поверхность стола следующими инструментами:

• Боковой упор – служит для ограничения глубины врезки фрезы. На щеки бокового упора могут быть установлены гребенка и упоры для удержания заготовки.
• Позиционер – идет в комплекте с упором. Помогает точно выставить упор относительно фрезы.
• Угловой упор – помогает задать профиль торцам и сделать соединение «шип-паз».

  Марка стали ст3сп расшифровка

Крепиться фрезер на столешницу может двумя способами:

1. Стационарно закрепляется к съемной пластине, что впоследствии облегчит его демонтаж.
2. Может регулироваться по высоте с помощью лифта с рычагом, имеющим вертикальную ось. Кроме того, есть конструкция с диском или рычагом на горизонтальной оси.

Работа ручным фрезером по дереву

Изделия, сделанные таким инструментом, как ручная фреза:

Можно заняться реставрацией старой мебели. Сопутствующими работами при реставрации, с которыми справится фреза, будут являться врезка новых замков, формирование пазов под новые соединения, нанесение различных фигурных узоров.

Глубина среза регулируется подъемным механизмом (фиксированное расстояние между штифтом и шайбой), который соединяет между собой электропривод и основание фрезера. Для фиксации расстояния от края заготовки предусмотрена прямолинейная направляющая.

В комплекте иногда имеется круговая направляющая, которая служит для фрезеровки окружностей с большим радиусом.

При фрезеровке окружностей небольшого диаметра вполне достаточно обойтись технологическими отверстиями для вставки центровочного штифта на заданном расстоянии от фрезы. Угловой упор поможет при выборке пазов.

Какой фрезой резать фанеру

Для резки фанеры подойдут компрессионные или прямые фрезы, так как только при их применении у вас гарантировано отсутствие сколов. Если же в качестве заготовки вы используете ламинированную фанеру, вполне подойдут и другие геометрии фрез. Для скоростного фрезерования подойдут фрезы со стружколомом.

Приёмы работы фрезером по дереву. Видеоурок

Перед началом работы следует убедиться в том, насколько хорошо зажаты винты, резьбовые детали. Необходимо снять предохранительную гайку и зажимную цангу, сделать контрольный рез.

Открытый паз

Если паз формируется у самой кромки, то нужно произвести такую установку инструмента, при которой режущее лезвие будет находиться над краем заготовки. Затем лезвие опускается на заданную глубину, корзина фиксируется. После обработки кромки следует поднять фрезу и ослабить фиксатор.

Глубокий паз

В этом варианте после проходки обрабатываемого участка приходится заново настраивать новую глубину погружения фрезы, отключив фрезер. Рекомендуемая величина заглубления не должна превышать 5 мм, особенно для твердых материалов заготовок.

Узкий паз

К подошве фрезера прикреплено плоское основание. На нем с боков закреплены направляющие стержни, необходимые для прямолинейности движения фрезера.

Торцевая поверхность

Для получения чистого канта необходимо изначально выполнить пологий срез, ведя инструмент по линии вращения ножа. Так материал будет выбран равномерно, после чего торец подчищается обычным способом – вести фрезер необходимо обратно направлению вращения режущего элемента.

Криволинейные кромки

Для фрезеровки кромок мастеру необходимы шаблоны с упорным кольцом, зафиксированным затяжками на подошве инструмента. Шаблон же закрепляется на заготовке с помощью двухстороннего скотча, затягивается струбцинами к верстаку. При работе с инструментом не должно быть резких движений. Как говорится, первый блин всегда комом, не стоит расстраиваться при первых неудачах. Если же вам понравится работать с фрезером – из хобби это занятие может перерасти во вполне доходное дело всей жизни.

Решил написать небольшой мастер-класс по фрезеровке. Данный мастер-класс поможет в реализации идей по изготовлению интересных декоративных элементов с помощью бюджетного инструмента деревообработки. После его прохождения вам не придётся обращаться к специалистам столярного дела за помощью.

Поскольку урок сможет помочь освоить навык фигурного фрезерования.

Для того, чтобы начать изучать это направление вам понадобиться:— лист фанеры;— карандаш;— фрезер кромочный, любой, который весит немного и удобно лежит в руке (обычно вес не превышает 2 кг);— фреза или несколько фрез разных диаметров;— немного фантазии;— помещение для работы (будет пыльно);— очки защитные;— наушники защитные;— респиратор (не обязательно).Первым делом найдите или купите лист фанеры. Обычно лист фанеры имеет габариты более чем 1,5 на 1,5 метра, найдите гипермаркет или магазин, который смог бы распилить вам этот лист на более мелкие части, такие чтобы можно было легко довезти до дома или места работы, если в этом есть необходимость. Для работы на стадии обучения необходим небольшой лист, достаточно даже 30 см на 50 см, толщиной не менее 1 см (10 мм).Предположим лист есть. На данном этапе вам понадобиться фантазия, расчертите лист любыми линиями: прямыми, косыми, изогнутыми, в виде шаров, квадратов, возможно это будут иллюстрации или трафареты листьев, насекомых, деревьев и т.п., учтите, что чем меньше размеры рисунка, тем меньше вам понадобиться фреза, чтобы выбирать из фанеры трафарет рисунка.Поскольку фрезер издаёт очень сильный шум при фрезеровке, а так же образуется большое количество пыли и выбросы строжки от работы — вам придётся найти и воспользоваться очками, наушниками, и респиратором, последнее — по желанию.

Ниже представлено моё фото, в котором виден лист расчерченной фанеры. Был выбран незамысловатый рисунок, который я сделал за одну минуты.

На фото видно что фрезером уже немного выбрана часть рисунка и получилась своеобразная впадина, обратите внимание что глубину фрезерования лучше всего ставить наиболее минимальную из возможных, таким образом фреза будет легко ходить по поверхности фанеры, если выставить глубину фрезерования больше чем толщина фанеры, то можно будет вырезать предметы и отделять от общего листа, но это уже другая история.

  Ресивер для сжатого воздуха

Да и будьте осторожны, фрезер хоть и мал, но количество оборотов в минуту около 30000, это очень быстро. Кусочки древесины отскакивающие от заготовки могут разогнаться до нескольких десятков, а может быть и сотен километров в час.

Примерно после 40 минут работы вы получите результат, ну кто-то может будет работать медленнее или быстрее, всё зависит от сложности рисунка. Вообще работы кромочным фрезером доставляют огромное удовольствие.Вот что получилось. Техника не новая, но что-нибудь изобразить можно, особенно если с фантазией и руками всё хорошо.

Выбор материалов для работы в данном направлении возможен с любым деревом, это может быть любой щит из массива, строганное бревно, доска, столешница, ступеньки. По поводу МДФ не знаю как будет — но можно попробовать, кому хочется.

Фрезеровка узора ручным фрезером.

От автора саня киселев. Добавлено 11 мес. назад. Подробнее.

Резьба нард ручным фрезером (Woodc.

Нарды вырезаны ручным фрезером , Материал ясень твердая порода . От автора Кравцов Н. М. Добавлено 2 год. назад. Подробнее.

Геометрическая резьба по дереву, пр.

Приветствуем всех кто смотрит наши видео уроки геометрической резьбы по дереву для начинающих. В этом виде. От автора Адольф Юрьев . Добавлено 2 год. назад. Подробнее.

Отличие борфрезы для резьбы по дер.

. ЕЩЁ. От автора Алексей. Добавлено 2 год. назад. Подробнее.

Вырезаем фрезером

От автора Столярка 76. Добавлено 3 год. назад. Подробнее.

Бор-фрезы для резьбы по дереву.

Покупал здесь: . От автора Александр Нов. Добавлено 3 год. назад. Подробнее.

Китайские фрезы для бормашинки,испы.

покупки для мастерской,фрезы для бормашинки,китайские фрезы для фигурной резьбы на деревяшках,гибкий вал. От автора Сергей Владим. Добавлено 7 мес. назад. Подробнее.

Орнамент фрезером

Показываю как фрезерую орнамент на лавочке Через шаблон. От автора Земляк. Добавлено 2 год. назад. Подробнее.

Фрезерование по шаблону/Milling pat.

Показываю процесс фрезерования столбов кровати по шаблону. Купить хороший инструмент можно в интернет-маг. От автора il wood. Добавлено 2 год. назад. Подробнее.

  Как высверлить колесный болт

Резная вывеска из дерева. часть 1. .

Изготавливал на заказ деревянную табличку с названием улицы и номером дома. Видео в двух частях в ближайшем. От автора StoDel_56. Добавлено 3 год. назад. Подробнее.

Фрезеровка узора ручным фрезером бе.

Фрезеровка без шаблона.Вот как это смотрится на готовом изделии.Спальня у клиента.Наконец-то сдали. От автора Dom_Mebli. Добавлено 3 год. назад. Подробнее.

Шаблон для фрезерования бруса.

Описание простого шаблона для фрезерования ручным фрезером пазов в столбах из бруса сечением 150х150 мм, пред. От автора Столярные изд. Добавлено 2 год. назад. Подробнее.

Ускоренная резьба по дереву бормаши.

Бормашины 2-4 раза дешевле — Скидки до 30% на инструменты — Все для Мастера недорого. От автора Столярные Мас. Добавлено 4 год. назад. Подробнее.

Фрезерная гравировка на дереве.

Фрезерная гравировка на дереве станком с ЧПУ На своем канале я хочу показать и рассказать, что мы делаем. От автора Владислав Хре. Добавлено 5 год. назад. Подробнее.

Фрезер по дереву. Орнамент фрезером.

Орнамент фрезером по дереву на ‘вагонке’ От автора Павел Сеган. Добавлено 5 год. назад. Подробнее.

Изготовление балясин ручным фрезеро.

По чертежам обращаться по адресу(моя почта): lepilkin62@gmail.com. От автора LePilkin62TV. Добавлено 6 год. назад. Подробнее.

Такое в магазине не купишь! ЧПУ НЕР.

forestlamp #своимируками #полезнаясамоделка Такое в магазине не купишь! ЧПУ НЕРВНО КУРИТ В СТОРОНКЕ- поделки. От автора Самоделки For. Добавлено 2 год. назад. Подробнее.

Самодельные насадки на болгарку для.

hhttps://www.youtube.com/watch?v=fFlivuoN4rs патрон на болгарку бор-фрезы . От автора лерыч к. Добавлено 4 мес. назад. Подробнее.

Учусь работать фрезером. Деревянная.

Для работы с изделиями по ширине превышающими возможную ширину обработки на моем рейсмусе, сделал приспосо. От автора Владимир и сы. Добавлено 1 год. назад. Подробнее.

Резьба по дереву Работа дилетанта .

Резьба, конечно, сильно сказано. Резцами сделано около 1% работы. Остальное — ручным фрезером и мини дрелью. От автора Альтаир Точил. Добавлено 3 год. назад. Подробнее.

Фрезы на гравер для фигурной обрабо.

Демонстрирую как работают китайские фрезы для гравера. Сталь HSS сделано в Китае, копия дремелевских фрез. От автора Yaroslav Past. Добавлено 4 год. назад. Подробнее.

Работа ручным фрезером по дереву.

От автора Ира Дубина. Добавлено 4 год. назад. Подробнее.

Красивый профиль для карниза ручным.

Заходи в гости в инстаграм Как сделать красивый, объемный профиль для карниза, плинтуса. От автора StoDel_56. Добавлено 1 год. назад. Подробнее.

Работа ручным фрезером по дереву. Ф.

Фрезерование дерева с помощью ручного фрезера. От автора Pavel Kubarko. Добавлено 3 год. назад. Подробнее.

Источник: https://crast.ru/instrumenty/rezba-po-derevu-frezerom-svoimi-rukami

Крайне полезное приспособление для фрезера своими руками + чертеж /кондуктор для пазов/

Универсальный фрезерный шаблон аналог Festool MFS и Assistent / Routing template DIY
