Шинная пилорама своими руками в домашних условиях

Пилорама своими руками шинная может быть изготовлена в домашних условиях с небольшими финансовыми затратами.
Следовательно, вы получите большое количество материалов для собственного строительства, излишки могут быть проданы, что окупит все ваши затраты на изготовление пилорамы.

Шинная пилорама может быть изготовлена своими руками с минимальными финансовыми затратами.

Строительный бум, который на протяжении последних 10 лет не спадает на всем постсоветском пространстве, требует большого количества материалов. Несмотря на изобилие лесов, пиломатериалы были и остаются самым востребованным материалом. И эти материалы стоят недешево.

Материалы и инструменты

Перед тем как приступить к работе, необходимо запастись необходимыми материалами и инструментами. Вам необходимо иметь:

• металлические швеллеры или рельсы (около 5 м);
• трубки различных диаметров;
• электромотор;
• шину от бензопилы (лучше использовать длинную шину);
• ведущую звездочку от бензопилы;
• электросварку;
• болгарку.

Самодельная пилорама (шинная) изготавливается на базе деталей от бензопилы. В рабочую часть входят сама шина, электромотор и система сцепления. Все эти детали монтируются в отдельный корпус.

Вернуться к оглавлению

Сборка

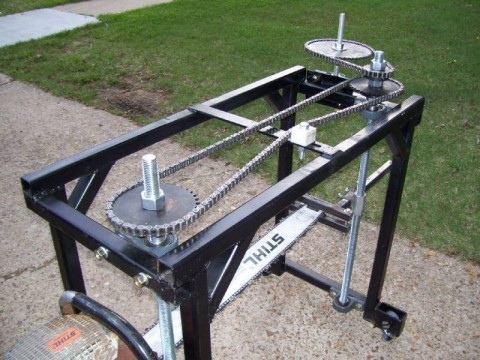

Сначала необходимо изготовить каркас в форме прямоугольного параллелепипеда. В центральной части каркаса необходимо установить шину. Обратите внимание, что нагрузка на этот узел будет иногда слишком большой, поэтому шину необходимо закрепить с двух сторон.

Ведомая звездочка обычно имеет отверстие, в которое необходимо вставить ось из прочной низкоуглеродистой стали или сплава, обладающего высокой прочностью. Эта ось должна противостоять движению шины в горизонтальной плоскости. Чтобы избежать вертикального смещения, вплотную к шине на ось надеваются с обеих сторон подшипники.

Для изготовления пилорамы, понадобиться болгарка.

Далее надеваем втулки, чтобы зажать подшипники, и привариваем ось к одной из сторон каркаса. В противоположной части необходимо разместить двигатель и систему натяжения цепи. Выдумывать конструкции нет необходимости: воспользуйтесь имеющимися элементами от бензопилы.

Потребуется нам и ведущий барабан. Его закрепляем на вал электродвигателя и фиксируем с использованием продольной шпонки. А теперь конструкцию необходимо отцентрировать и хорошо закрепить на корпусе. Особенное внимание обратите на крепеж электродвигателя: в ходе работы он очень сильно вибрирует, поэтому станина для него должна быть жесткой. Идеально подходит станина из чугуна, но возникают сложности со сваркой. Рекомендуется сделать основу под электрический мотор из металлических профилей, сварив из них две треугольные формы. Жесткость будет обеспечена, если вы расположите эти треугольники вертикально.

Вернуться к оглавлению

Перенос конструкции на основу

А теперь расположите полученный рабочий блок на каркасе из металла. Изготовить его не сложно. Сначала сварите из прочных металлических трубок две формы (в виде буквы П). В верхней части эти формы закрепляются между собой (можно использовать как сварку, так и соединения на болтах). В центральной части этого каркаса приварите вертикально 4 трубки. На каждой из них с внешней стороны проделайте небольшие углубления (не более чем на половину толщины металла) на расстоянии 2 см друг от друга. К рабочему узлу необходимо приварить тоже 4 трубки, но их внутренний диаметр должен точно совпадать с внешним размером вертикальных труб. Все элементы должны располагаться так, чтобы трубки рабочего узла насаживались на трубки несущего каркаса.

Кратко объясним принцип действия: рабочий узел будет иметь возможность свободно перемещаться вертикально и фиксироваться с помощью болтов. Вы отпускаете все 4 болта, перемещаете рабочий узел в вертикальном направлении на необходимый вам уровень и снова затягиваете болты. Рабочий узел будет жестко зафиксирован, следовательно, вы сможете совершать продольный распил дерева в строго горизонтальной плоскости.

Вернуться к оглавлению

Разновидности и особенности самодельных пилорам

Гнутые швеллера понадобятся для сборки пилорамы.

Шинная пилорама своими руками может быть изготовлена в двух вариантах:

• с перемещением рабочего узла относительно ствола дерева;
• с продольной подачей дерева.

Говорить, что какой-то из вариантов лучше, не стоит, так как оба они имеют как преимущества, так и недостатки. Например, если осуществлена подача рабочего блока вдоль ствола, то оператору легче регулировать свои усилия, чтобы обеспечить равномерный ход и пиление на высокой скорости.

Подача бревна более затруднительна в этом отношении: достаточно подать бревно чуть сильнее, как нагрузка на шину и цепи будет слишком высокой. Это может привести к заклиниванию цепи или перегоранию двигателя. Зато такая пилорама не нуждается в большом количестве электропроводки, как это бывает при использовании подачи рабочего узла. О том, что предпочесть, думать вам. Но не забывайте, что самодельная пилорама и бревно при пилении должны находиться в строго горизонтальном положении.

Позаботьтесь, чтобы названные элементы находились на прочной основе, исключающей вибрации, «качания» и толчки.

Обычно шинная пилорама своими руками располагается или на швеллерах, или на рельсах.

В нижней части каркаса пилорамы устанавливаются колеса, чтобы обеспечить легкое перемещение (пилорамы или бревна).

Большинство жителей пригородной зоны знакомы с необходимостью использования различного деревообрабатывающего оборудования, которое часто используется в бытовых целях на приусадебном участке. Современный рынок ручного и стационарного строительного инструмента изобилует различными моделями устройств для обработки древесины, к самым востребованным из которых можно отнести пилораму. При этом такое оборудование подразделяется на устройства шинного, дискового, рамного и ленточного типа в зависимости от используемого способа распиловки дерева.

Для чего используется шинная пилорама?

Человеком уже на протяжении длительного времени используется древесина разных пород для изготовления конструкций и предметов, используемых в быту. При этом люди постоянно старались своими руками усовершенствовать деревообрабатывающее оборудование. Ручная пила
, которая не так давно считалась единственным механизмом для распиловки дерева в домашних условиях, медленно, но уверенно сдаёт свои позиции, уступая место станкам, работающим на электричестве или жидком топливе, которые значительно упрощают человеческий труд.

Ни одно строительство не обходится без значительных денежных затрат, связанных с обработкой древесины: распиловкой досок, сооружением стропильных конструкций или изготовлением предметов мебели. Естественно, все эти предметы можно приобрести в любой торговой сети, но не всегда это оправданно с финансовой точки зрения. Человек, который привык делать все своими руками вполне сможет собрать шинную пилораму
– станок, благодаря которому можно смастерить любую беседку, деревянный сарай или гаражный бокс, баню или дом из сруба и множество других конструкций из древесины.

Основным предназначением пилорамы шиной конструкции изготовленной своими руками является высококачественная распиловка брёвен в продольном направлении для изготовления необрезных и обрезных досок, реек, лафетов и другого пиломатериала, используемого в строительстве. Самодельные шинные пилорамы разрабатывались для производства незначительных партий деревянных строительных заготовок нестандартных размеров и обработки разных пород древесины.

Для монтажа распиловочного оборудования шинной конструкции не требуется много места, что позволяет использовать её на небольшом участке земли. Естественно, такая пилорама не сможет полноценно заменить оцилиндрованный станок
или резак, но вполне подойдёт для самостоятельной нарезки бруса и изготовления досок. На сегодняшний день существует стационарное оборудование, работающее от электричества и пилорамы, которые можно перемещать благодаря использованию бензинового двигателя, что очень удобно при заготовке пиломатериала в лесу.

Конструкции и виды шинных пилорам

На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:

• с передвижением рабочего агрегата относительно обрабатываемой древесины;
• с продольным способом подачи деревянных заготовок.

При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия
, тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.

При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.

Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию
. Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.

Изготовление пилорамы своими руками

Прежде чем переходить к сборочному процессу, нужно побеспокоиться о наличии материалов и инструментов
из следующего перечня:

Для изготовления шинной пилорамы своими руками используются запчасти от стандартной бензопилы. Рабочая часть состоит из шины, электродвигателя и системы сцепления
, которые помещаются в отдельном корпусе.

Этапы сборки распиловочного механизма

Собрав самостоятельно пилораму шинного типа человек, получит незаменимого помощника для решения бытовых проблем. При этом для её самостоятельной сборки существует определённая последовательность мероприятий
.

Пристальное внимание при проведении работ своими руками нужно уделить креплению двигателя
, который в процессе работы будет сильно вибрировать. Поэтому нужно позаботиться, чтобы станина под него имела достаточную жёсткость.

Установка конструкции на основу

После сборки рабочего блока его нужно закрепить на металлическом каркасе
, изготовление которого своими руками состоит из несложных действий.

1. Из прочных стальных трубок свариваются две заготовки, по форме напоминающие букву «П». Верхние части полученных заготовок фиксируются друг к другу посредством электросварки или болтов.
2. По центру каркаса привариваются четыре патрубка размещённые вертикально. На каждом элементе по внешней стороне проделываются несколько небольших углублений на расстоянии 20 мм друг относительно друга на глубину до половины диаметра трубки.
3. На рабочем узле также привариваются четыре трубки, внутреннее сечение которых должно соответствовать наружному диаметру патрубков, размещённых на основании. Размещение элементов, должно быть выполнено таким образом, чтобы патрубки на рабочем узле надевались на трубки несущей основы.

Такая конструкция необходима для обеспечения свободного перемещения распиловочного узла в вертикальном положении. Фиксация рабочего узла
в необходимом положении по вертикали обеспечивается при помощи болтов.

Стационарная конструкция шинной пилорамы

Иногда самодельное распиловочное устройство размещается на бетонном основании. Благодаря этому можно обеспечить постоянную горизонтальность, но при этом значительно замедлиться процесс распиловки брёвен. Чтобы увеличить удобство и эффективность работы пилорамы шинной, своими руками можно дополнительно установить промежуточный передаточный механизм – сцепление.

Для этого потребуется между ведущей шестерёнкой и электрическим мотором смонтировать передачу ременного типа
. На шестерёнке и валу электромотора монтируются шкивы, на которые будут натягиваться ремни. Для прижатия ременного изделия используются специальные ролики. Чтобы облегчить работу можно позаимствовать готовую конструкцию из мотоблока.

Ознакомившись с конструкцией и принципом действия шинной пилорамы, каждый желающий сможет собрать такой деревообрабатывающий станок своими руками. Такое распиловочное устройство качественно распускает бревна на доски любой толщины с достаточно высокой точностью. Если человек планирует заняться заготовкой пиломатериала или просто предстоит большое количество строительных работ связанных с деревом, то самостоятельное изготовление распиловочного станка
шинного типа позволит сэкономить много времени, сил и денег при обработке, брёвен, досок и других деревянных изделий.

Жители загородных участков часто сталкиваются с необходимостью применения различных деревообрабатывающих устройств, которые используются в бытовых целях на приусадебном участке. Сегодня на рынке ручного и стационарного строительного инструмента присутствует широкий выбор устройств для обработки древесины, однако они довольно дорогостоящие. Наиболее востребованными из них являются пилорамы. В этой статье мы расскажем о том, как сделать шинную пилораму.

Назначение шинной пилорамы

Любые строительные работы или обслуживание построек сопровождаются колоссальными финансовыми затратами, которые связаны с обработкой древесины, к примеру, распиловка бруса, заготовка досок, изготовление стропил, балок или предметов мебели.

Главная задача самодельной шинной пилорамы заключается в высококачественном продольном распиле брёвен любого сорта древесины для получения необрезной и обрезной доски, шпона, реек, лафета, бруса и распила тонкомера. Шинная пилорама создана для изготовления небольших партий пиломатериалов, обработки неформатных заготовок для изготовления особого размера пиломатериалов.

Пилорама шинная бензиновая не нуждается в большой площади и может с легкостью монтироваться на ограниченном земельном участке. Бывают стационарные устройства, работающие от электрической сети, и автономные, функционирующие на бензине. Последний вариант очень удобен для выезда в лес и заготовки нужного пиломатериала на месте.

Наибольшая длинна заготовки, которую можно обработать на шинной пилораме своими руками, достигает семи метром. При этом сечение заготовки не превышает 40 см.

Средняя скорость распила при длине доски равной 3 м из соснового бревна, диаметром 25 см, составит на самодельной шинной пилораме примерно 7 мин.

Типы шинных пилорам

Самостоятельно можно создать два типа шинных станков:

• с передвижением рабочего агрегата относительно обрабатываемых заготовок
• с продольным методом подачи бревен.

Однозначно сказать, что какая-то пилорама хуже, а какая-то лучше, нельзя, потому что оба типа пилорам имеют свои плюсы и минусы. Например, во время перемещения рабочего агрегата вдоль заготовки человек может контролировать прилагаемые усилия, гарантируя более плавный ход и распил древесины на высокой скорости. А в случае подачи заготовки по направлению к распиловочному механизму существенно затрудняется контроль распиловки. Наименьшее увеличение силы толкания древесины становится причиной резкого возрастания нагрузки на шину и цепь. Вследствие чего цепь может заклинить или перегреется мотор. Тем не менее, такой вариант пилорамы не имеет дополнительных проводов, двигающихся за основным агрегатом.

Конечно, окончательный выбор типа устройства зависит от индивидуальных потребностей каждого человека. Однако не зависимо от выбранного типа пилорамы стоит повышенное внимание уделить созданию качественной основы, обеспечивающей снижение вибрации. Металлические швеллеры или рельсы являются лучшей основой, на которой будет стоять шинная пилорама. Чертежи подобных устройств в большом количестве присутствуют в интернете. Нужно лишь определиться с типом станка и можно приступать к созданию.

Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:

• точный схематический чертеж
• швеллер или рельса из металла
• патрубки различного диаметра
• электрический мотор
• шина и ведущая звёздочка от бензопилы
• сварочный аппарат и электроды
• электрическая болгарка и дрель
• молоток, рулетка и мел.

Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.

Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина. Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава. Ось дает возможность избежать перемещения шины в горизонтальной плоскости.

Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.

На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.

Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе. Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину.

Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.

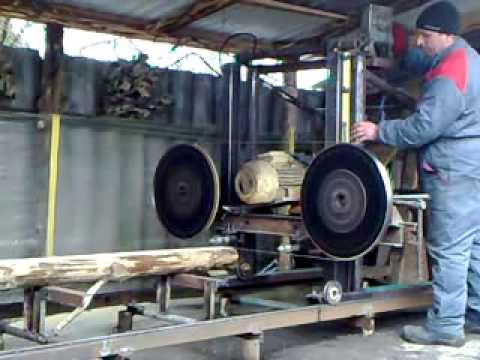

Самодельная шинная пилорама, видео

В статье речь пойдет о создании «Шинной пилорамы» своими руками. По словам автора смастерить данную пилораму довольно таки не сложно, главное захотеть.

Первым делом автор сварил станину из трубы 20 мм, она же и будет выполнять роль рельсовой дорожки, по которой будет двигаться каретка с электродвигателем с мощностью в 3000 об/мин, 2 кВт. Длинна шины составляет 400 мм с цепью для продольного пиления, смазка производится перед началом работы и в процессе, но чтобы автоматизировать данный процесс смазки автор рекомендует установить систему капельной смазки цепи. И так рассмотрим подробнее, что понадобилось мастеру для создания пилорамы.

Материалы
1) труба 20 мм 2) уголок 3) болты 4) гайки 5) электродвигатель 2 кВт 6) шина 400 мм 7) звездочка 6 зубьев 8) доска 35 мм

Инструменты
1) сварочный аппарат 2) болгарка 3) набор гаечных ключей 4) молоток 5) плоскогубцы 6) дрель 7) ножовка

Шаг 2. Далее автор переходит к изготовлению крепления бревна, делается это следующим образом- на ножку станка продевается труба большего диаметра, на неё наваривается кронштейн на котором будет закреплена доска служащая для укладки бревна.

Шаг 3. Как видно на фото мастер крепит шину к каретке 2 болтами, что вполне достаточно для уверенной работы, но все же гайки следует законтрить (Береженого Бог бережет)

Шаг 4. Далее мастер производит натяжку цепи, данное действие происходит следующим образом, ослабляются гайки и выдвигая шину вперед происходит натяжение цепи, выбрав оптимальное положение следует затянуть гайки крепления.

Шаг 5. После выполнения всех шагов, следует провести проверку и отладку узлов и агрегатов.

Шаг 7. Проведя распиловку бревна в одном направление следует поднять бревно на необходимый уровень, приставив линейку чтоб измерить в миллиметрах какая доска вам нужна.

Недостатки: Как у любого инструмента есть свои недостатки, так и здесь,1) основной недостаток это большой расход древесины за счет толщины цепи. 2)Необходимо добавить систему поднятия бревна.

А в остальном отличная пилорама, которая хорошо подойдет для частного пользования. На этом заканчиваю свой сказ, надеюсь Вам понравилось:) Спасибо за внимание!

Бытовые пилы

Включите свое воображение и ум, даже из простой темы, вы можете сделать что-то практическое. Универсальный цепной инструмент, с помощью которого вы можете построить много интересных и полезных моделей.

Преимуществом пилы является ее прочность, а также ее компактность и не слишком большой вес. Если вы являетесь уверенным владельцем пилы, сварочной машины, болгарской, а также базой подготовки и дизайна, вы можете легко изготовить любые домашние продукты.

Вы можете сделать следующие корабли из проволоки.

• Пилорама;
• Мотоблок;
• Моторизованная лебедка;
• Судно с двигателем;
• Мопед с двигателем.

Пила

Я скажу вам откровенно: полезные инструменты из пилы — это пила. Лучшей моделью является Logosol.

Конечно, есть различные варианты кораблей, но лучше понять, что означает логозоль:

Это означает, что основание пилы, вероятно, представляет собой раму, на которой размещается древесина.

Цепная пила установлена ​​на движущейся тележке. Чтобы просмотреть журнал, вам нужно включить бензопилу и начать перемещать корзину. Чтобы переключиться на распиловку следующей панели, необходимо уменьшить высоту цепи с требуемым количеством дюймов.

А теперь посмотрим, как эта работа работает из пилы — пилы.

Мотоцикл из бензопилы

Мотоблок из бензопилы — это также большое ремесло из пилы.

этот инструмент для охлаждения и вспашки почвы облегчает работу в сельском хозяйстве. Нетрудно работать с таким устройством, оно весит около 40 кг, оно также оснащено колесным приводом, что позволяет легко перемещаться по куску земли.

Оранжевая лента достигает глубины 20 см.

Производство пильных шин своими руками

Я пашу в борозде без использования человеческой силы. После вспашки штепсельную вилку следует заменить борщом. Таким образом, вы можете вырезать плоские гребни земли. Чтобы копать картофель, вам нужно оборудовать устройство клиентом и обрабатывать каждый тип земли.

По схеме этого судна я понимаю, что моторная пила полностью заполнена. Но давайте вступаем в строй: мощность двигателя — моторная пила.

Муфта автоматическая, двигатель подключен к корпусу коробки передач. Редуктор крепится к трем точкам: в двух местах к раме и в одном месте к переднему кронштейну. Рама блока двигателя сваривается из трубы прямоугольного сечения.

Вибратор с моторизованными ветряными турбинами своими руками

Итак, посмотрите, какова сущность этого субтитров.

А теперь поработаем из пилы: лебедка.

Судно с двигателем

Вы можете получить резиновый лодку от двигателя из ненужной цепной пилы.

Это поможет вам двигаться плавно на короткие расстояния вдоль воды.

Знаете, на картинке — этот.

Вы можете увидеть продукты с моторной лодки.

Мопед с двигателем

Все ремесла из пилы отличаются своей практичностью, и где без него, если роль привода является двигателем.

1. Таким образом, рама может быть подготовлена ​​с велосипеда или мощного скутера.
2. Пильный диск и пильный диск должны быть удалены из цепной пилы.

   При хранении корпуса двигателя его не составит труда установить на мопеде;

3. Центробежную муфту необходимо отвинтить от коленчатого вала. С цепью колес и звезд передается мощность двигателя. Для мопеда необходимо поднять колесо. Если окажется, что мы берем цепь, которая будет идти к звездам на соединительном фланце, вы можете сохранить сцепление.

   Если двигатель представляет собой двухтактный двигатель, необходимо добавить масло в бензин и оставить центробежную муфту. Спуск с наклоненной дороги без сцепления заставляет двигатель включаться;

4. Надежно закрепите болтами, оставшиеся звезды на оси мопеда, установленные сзади;
5. Оставьте двигатель на платформе и убедитесь, что звезды находятся на одном уровне;
6. Закрепите двигатель с помощью отвертки в буровом долоте;
7. Затяните цепь звездочками.

   Если цепь велосипеда длиннее, чем необходимо, удалите несколько соединений;

8. Прикрепите ручный ускоритель к рукоятке мопеда и подключите провод к двигателю;

Для всех хороших ремесел из пилы и не надоело.

Самодельные дисковые пилорамы

Оборудование для деревообработки всегда стоило недешево. Оно и понятно, точные и громоздкие высокоэффективные станки используются только для промышленной заготовки древесины.

Вместе с тем, существуют некоторые виды оборудования, которые можно сделать самостоятельно, затратив гораздо меньше денег на покупку расходников, но подобрать их в соответствии со своими индивидуальными запросами.

Виды пилорам и их особенности

Промышленность предлагает несколько видов оборудования для обработки древесины и перед тем как выбрать конкретный вид пилорамы, стоит ознакомиться с преимуществами и недостатками каждого из них.

Выбор конструкции пилорамы дисковой

Наиболее оптимальной конструкцией для изготовления своими руками остаётся все же дисковая пилорама, поскольку она проста в изготовлении, достаточно функциональна и эффективна при продольной распиловке бревна или бруса, что просто незаменимо как в цеху, так и при деревянном строительстве.

Дисковая пилорама может быть двух типов:

Горизонтальная дисковая пилорама. Как правило, установка имеет разборную конструкцию, что позволяет перевозить её в места лесозаготовок. Применяется дисковое пильное полотно диаметром 500-700 мм с победитовыми зубьями за счёт чего распиловка производится точно и с минимумом отходов.

Угловая дисковая пилорама.

Более сложная конструкция, но имеет большую производительность. Угловая пилорама может быть как с одним диском, так и с двумя. Двухдисковая установка не имеет холостого хода, что повышает производительность. Диски устанавливают на разных уровнях параллельно друг другу, что позволяет за один проход проводить распил материала на несколько досок или брусьев.

Цена и подбор оборудования для пилорамы дисковой

Самодельные дисковые пилорамы — это, как правило, горизонтальные однодисковые установки.

Цена готового станка может быть неподъемной для частного мастера. К примеру, отечественная дисковая горизонтальная установка с гидравлической фиксацией бревна может стоить от 500 тысяч рублей.

Изготовление пилорамы своими руками

Естественно, такая установка окупится очень нескоро, поэтому рациональнее собрать устройство самостоятельно.

В зависимости от мощности двигателя, его цена может составлять от 7,5 тысячи (15 кВт), в то время как 18-киловаттный электродвигатель будет стоить от 10 тысяч рублей. Двигатель на 3-5 кВт обойдётся в 2-4 тысячи в зависимости от производителя.

Сборка пилорамы своими руками

Конструкция базируется на сварной металлической раме.

Её размеры подбираются индивидуально, а чертежи представлены в ознакомительных целях. На сварной каркас устанавливается стальная плита с прорезью под пильной диск.

Как правило, вал диска на подшипниках закрепляется на подрамнике, а приводится он в движение от электродвигателя либо посредством цепи, либо клиноременным приводом.

Причём предпочтительнее все же клиноременная передача, поскольку она автоматически застрахует двигатель от заклинивания диска.

Натяжение ремня регулируется перемещением двигателя и фиксацией его болтами к раме. Подвижная площадка для мотора должна быть установлена соосно с валом пилы.

Существуют также варианты с бензиновым двигателем. Такой вариант может пригодиться в тех случаях, когда нет доступа к электричеству.

Производительность самодельной пилорамы напрямую зависит от мощности двигателя и качества пильного диска, а подача бревна будет осуществляться вручную по направляющей, которая может быть собрана из дерева и по размерам будет соответствовать размерам бревна.

Качественно собранная дисковая пилорама поможет сэкономить массу времени и выполнить работу по распиловке древесины качественно и аккуратно. Удачной всем работы!

Распиловка бревна на доски бензопилой: что для этого понадобится

У некоторых людей есть возможность взять в лесу определённый участок для лесозаготовок, чтобы распустить стволы, но как бензопилой распустить бревно на доски, если с этим никогда не приходилось сталкиваться? Те, кто занимается лесозаготовками уже давно, могут сделать это без всяких приспособлений – им достаточно отбить на стволе продольную линию и с её помощью вырезать брус или доску.

Но если вы этого никогда не делали, то вам понадобятся определённые приспособления, о которых мы сейчас расскажем, а также покажем тематическое в этой статье.

Распил бревна на доски бензопилой на лесоповале

Распускаем ствол на доски

Примечание.

Шинная пилорама

Для распиловки ствола на брёвна вам может понадобиться пилорама либо электро- или бензопила со станковыми приспособлениями.

Что для этого понадобится

Бензопила является наиболее доступным инструментом, к тому же есть целый ряд причин:

• распиловку стволов можно производить непосредственно на лесозаготовки. Для этого не требуется каких-либо стационарных или автономных источников питания, только один инструмент;
• по сравнению с электрической пилой, бензиновая обладает гораздо большей мощностью.

  что является ключевым моментом при продольном роспуске брёвен;

• она имеет плавный пуск и мягкую регулировку скорости. значит, риск разрыва цепи во время работы сводится почти к нулю (он, конечно, возможен, но для этого нужно очень сильно постараться);
• по сравнению с пилорамой цена инструмента, работающего на бензине, на несколько порядков ниже;
• по сравнению с электрическим агрегатом, здесь гораздо быстрее срабатывает инерционное торможение;
• время интенсивного использования инструкция по эксплуатации позволяет растягивать до 1 часа;
• есть возможность производить работы при повышенной влажности воздуха (дождь, туман)

Приспособление для роспуска стволов

Как мы уже говорили, опытные пильщики могут распустить бревно без всяких приспособлений, но для начинающих обязательно придётся приобрести или сделать своими руками станок для фиксации бревна, насадочную раму для пилы и направляющую для ровного реза.

Не следует забывать, что при такой работе инструмент испытывает очень большие нагрузки.

Поэтому, если вы хотите заняться этим профессионально, то вам, естественно, понадобится соответствующая модель, то есть, как можно мощнее.

Профессионалы называют самые ходовые и наиболее лучшие варианты, это Stihl MS-660 или Stihl MS-880.

Такие агрегаты выдают более 7 лошадиных сил, что обеспечивает бесперебойную работу при больших нагрузках.

Детали для рамки

Для регулировки толщины отпиливаемой доски на шину надевается специальная стальная рамка, которая способна регулировать расстояние от себя до шины.

Рамка готова – вид с разных ракурсов

Для того чтобы сделать такой уголок, можно купить квадратный стальной трубчатый профиль 20×20 мм, но можно воспользоваться и подручным материалом.

Например, как нельзя лучше здесь подходят дюралюминиевые ножки от старой школьной парты.

В качестве направляющей использована толстая доска

В качестве направляющей, чтобы сделать нечто вроде стационарного станка, вам потребуется какой-либо жёсткий металлический, скорее всего, стальной, профиль, либо толстая ровная доска под бревно, как это показано на верхнем фото.

На деле это выглядит так же, как и на снимке – устанавливаются два козла и на них кладут направляющую (доску или профиль).

Но при этом следует учитывать, что такое приспособление можно использовать только для коротких брёвен, так как если его увеличить (расстояние зависит от толщины направляющей), то будет прогиб, что приведёт к неодинаковой толщине изготавливаемого материала.

Станок Big Mill Тимберджит

Толщина доски или распил будет ровным только в том случае, если для ведения бензопилы будет применяться какой-либо шаблон – ведущая линейка или направляющая.

Очень удобно использовать для этой цели шведский станок Big Mill Тимберджит, который вы видите выше – он стоит порядка 9-10 тысяч рублей.

Здесь уже вам решать, нужно ли вам такое приспособление, но, потратившись один раз, вы получаете компактное приспособление, которое вместе с пилой можно будет доставить на участок на мотоцикле.

Для того чтобы приступить к работе, вам понадобится двухтактная пила и шина с двумя гайками.

С этим приспособлением вы получите возможность распускать брёвна до 60 см в диаметре. Учтите, что в данной ситуации вам придётся обзавестись цепью для продольного распила ствола, но если приобрести её по каким-либо причинам нет возможности, то переточите обычную цепь под углом 10⁰.

В комплекте Big Mill Тимберджит прилагаются разнообразные детали, которые помогут установить и зафиксировать деревянную направляющую.

Получается, что при ведении бензопилы по этой направляющей скользит рамка, и шина не уходит в сторону.

Примечание. Какую бы породу древесины вы не обрабатывали, в любом случае цепь тупится, и для того чтобы у вас процесс распиловки происходил без проблем, её следует периодически затачивать.

Рамка установлена на направляющую

Распиловка бензопилой – процесс

Теперь посмотрим, как распилить бревно на доски бензопилой:

• сначала делаем направляющую – берём две ровные обрезные деревянные доски и скрепляем их между собой в виде полутавра;
• из кусков таких же досок изготавливаем упоры для полутавровой направляющей – приспособления для крепежа есть в комплекте;
• подкатываем бревно с помощью кантователя и укладываете его на заранее подготовленную удобную основу;
• закрепляем гайками рамку на шине;
• после этого крепим опоры.

  которые держат линейку к торцам бревна, проверяя её горизонталь уровнем;

• весь крепёж фиксируем саморезами. так как гвозди по окончанию работы будет крайне сложно вытащить;
• проверяем, чтобы линия реза проходила не по линейке, а на 10 мм выше;
• запускаем пилу и делаем первый срез;
• освобождаем бревно от упоров и переставляем конструкцию к следующей линии реза так, чтобы он получился перпендикулярно (90⁰) к готовому спилу;
• теперь поворачиваем бревно ещё раз и фиксируем его досками к упору на земле – больше линейка вам не пригодится, её заменит сделанный ранее срез.

Заключение

Конечно, резка бревна на доски в домашних условиях не ограничивается только этими двумя приспособлениями.

Если вы будете делать это самостоятельно, то вам нужно будет обязательно сделать на стволе прямой угол, а затем с помощью рамки вы сможете заготавливать доски любой толщины.

Шинные пилорамы «Logosol – М5 и Logosol – М7»

«Logosol» — это самая распространенная пилорама в мире! В мире работает свыше 25000 пилорам «Logosol». Первые пилорамы были изготовлены в 1989 году и в наше время эта пилорама продолжает оставаться самой востребованной пилорамой в мире.

Пилорамы «Logosol» распиливает бревна на брус и доски и предназначены для небольших производств (до 5 м3/смену) и производств требующих мобильности (может перевозиться на багажнике в легковом автомобиле).

Демонстрация монтажа и работы пилорамы Logosol M7:

Пилораму «Logosol» можно использовать под крышей, в защищенном от непогоды месте, или в лесу, где можно распиливать дерево сразу же, повалив его.

Пилораму «Logosol» подходит как для стационарного, так и для мобильного использования.
Станина пилорамы изготовлена из анодированного алюминия, благодаря этому имеет малый вес (45 кг.) и не ржавеет. Малый вес установки дает возможность перевозить ее на багажнике крыши автомобиля.

Толщина пропила не превышает 6 мм.

Цепь для продольного пиления сохраняет остроту, при обработке до пяти незагрязненных бревен, после этого её следует заточить на заточном станке.

Пильный узел движется вдоль закрепленной направляющей линейки, в то время как неподвижное бревно поддерживается двумя опорами, что позволяет выполнять распиловку согласно требуемым размерам.

Пильный узел всегда находится на одном уровне, а бревно поднимается на толщину доски после каждого прохода. Лесопильная установка позволяет с высокой точностью распиливать бревна согласно выбранным размерам: на брусья, толстые или тонкие доски и рейки (до 6 мм.) с высокой точностью.
Скорость распила бревна диаметром в 150 мм.

мотопилой с бензиновым двигателем 5 м/мин. При использовании электропилы Е5000, то скорость распила увеличивается вдвое.

Длина рамы позволяет распиливать бревно 4,7 м (для Logosol –М5) и 5,2 м. (для Logosol –М5), в то же время если необходимо пилить бревна большей длины, то пилораму можно быстро удлинить с помощью удлинений от 0,5 до 2,5 м., до нужной длины бревна.

Пилорама поставляется в разобранном виде и упакована в три коробки. Сборка не требует специальных навыков и легко выполнятеся следуя инструкции по эксплуатации Logosol.

Пилорама обслуживается одним человеком. При помощи вмонтированного подъёмника бревна поднимается с помощью подъемной рукояти до нужной высоты, около 55 см.

Хорошо видимые четкие шкалы и фиксированные шаги подъема делают установку толщины доски легкой и точной. Готовые доски сходят с этажерки на уровне пояса, что облегчает их подъем и дальнейшую укладку.

Отличия между пилорамами Logosol-M5 и Logosol-M7

На пилораме Logosol можно пилить любые породы дерева: берёзу, лиственницу, сосну, дуб, осину и т.д.
Точность распила достаточно высокая.

Можно распиливать бревна на доски, брус или миллиметровые листы любых размеров по Вашему желанию.

Дополнительные оснастки пилорамы

В том случае если имеется доступ к 3-х фазой электросети на месте пиления, возможно применение пильного узла Е5000 с электродвигателем 5 квт., 3х380 в., Этот пильный агрегат работает тише и мощнее.

Он проще в эксплуатации, чем бензопривод. Пильный агрегат Е5000 поставляется с электродвигателем на 5 кВт. или 9 кВт., со специальной обмоткой. Электропила оснащена маслонасосом, что гарантирует предварительную смазку цепи. Двигатель имеет встроенную защиту от перегрева и индикатор максимальной мощности.

На пилораму возможна установка электромеханической падачи пильного узла, управляемая с пульта закреплённого на одном конце рамы.

При этом скорость подачи может регулироваться во время пиления, пила останавливается после каждого пропила. После пропила, электроподача сдвигает спиленную доску назад, что повышает производительность. Электромеханическая подача может устанавливаться как на бензиновую так и на электрическую пилораму.

Инструкция по эксплуатации Logosol-М5
скачать (*pdf, 3.92 Mb)

Инструкция по эксплуатации Logosol-М7
скачать (*pdf, 2.40 Mb)

Руководство по пильному оборудованию
скачать (*pdf, 833 Kb)

8-800-100-07-15 БЕСПЛАТНЫЙ звонок специалисту.
Звоните в любое время!

Пневматическая пила своими руками для вас и для бизнеса

Сарай «CEDAR-m»: построить дом и начать прибыльную компанию

Количество древесины для строительства дома

Луч имеет завидную силу, экологичность, привлекательную эстетику, как внутри, так и снаружи. Кроме того, деревянные домики почти не сидят. Поэтому после его установки можно выполнить отделочные работы.

Эта распиленная древесина находится в поперечном сечении: 10х10, 12х12, 14х14, 15х10, 15х15, 18х18, 20х15 см.

Но на практике, при строительстве жилых зданий лучше увидеть главу 15,0х15,0 см. Это компромисс между его экономически эффективными изолирующими свойствами, а также меньшим временем и простотой установки при строительстве дома.

Однако он имеет только одну отрицательную особенность — высокие затраты по сравнению с другими материалами для строительства стен.

Однако его использование основано на множестве положительных свойств, которые составляют неотъемлемую часть этой пиломатериалов.

Как определить требуемое количество древесины для строительства дома определенных размеров и быть удобным, прочным, долговечным, красивым и не слишком дорогим?

Это довольно простое отношение:

W = L × H × b, где

W — куб запрашиваемого материала;

L — край стены;

H — высота стен;

b — толщина пучка.

Дело в том, что для строительства внешних стен дома необходимо определить рабочий объем клееного шпона, длина стены по периметру, умноженная на его высоту, а затем умножить полученный продукт на толщину древесины.

Предположим, что планируется построить дом 12 на 8 метров и стену высотой 3 метра от бара с крестом 15×15 см.

Сколько времени это займет?

Для этого сначала вычислите L — периферийные стенки: (12 + 8) x 2 = 40 счетчиков жидкости.

Кроме того, умножьте это значение на высоту стены H, получим полную поверхность внешних стен дома: 40 x 3 = 120 м2. Наконец, умножьте это последнее число на толщину пучка b, найдем кубатуру (W) требуемого количества древесины: 120 x 0,15 = 18,0 м3.

Наконец, как показывают многие годы практики и рекомендации экспертов, этот объем должен увеличиться на 20%. Затем общий объем закупленной древесины: 18,0 x 1,2 = 21,6 или округленный 22 м3.

Рыночные цены

Цена сосновых палочек 15,0 x 15,0 см в пригороде стоит около 6500 рублей за кубический метр.

Цена круглого леса (опилок) в этом и соседних регионах может колебаться в определенных пределах, но будет в среднем 1800 руб. / М3.

Для нашего дома стоимость древесины составит: 22 x 6500 = 143000 руб.

А что, если вы сами порезали себе лук, вы покупаете простую и не очень дорогую пилу?

Возможность установки пилы на месте

Наиболее интересным вариантом является пильный диск «КЕДР-м», заводская цена которого составляет 116500 рублей. Помимо приемлемых затрат, он также обладает отличными техническими характеристиками, что, естественно, повышает важность такого приобретения.

Представленная модель предназначена для распиловки бревен, длина которых составляет от 50 до 650 см.

В то же время на нем установлен электродвигатель мощностью 7500 Вт, который обеспечивает необходимую производительность, разумные затраты и долгосрочную эксплуатацию.

Вы можете работать непрерывно в две или три смены на Cedar-m, что является важным преимуществом по сравнению со многими другими моделями.

И за одну смену это оборудование обеспечивает от 5 до 10 кубометров готовой пиломатериалов.

Я предпочитаю использовать людей и организации для электричества из-за их чрезмерных цен и низких тарифов на электроэнергию по сравнению с бензином и даже дизельным топливом.

Например, потребление электроэнергии на пильных дисках KEDR-m и даже «KEDR» составляет 7,5 кВт в час. Поскольку тариф на электроэнергию, например, в районе Новосибирска в этом году составляет 2,35 руб. / КВт, один час работы этой пилы составит 17,63 рубля.

Таким образом, если свет дается (то есть в течение 8 часов) для обеспечения средней производительности 7,5 м3 и обеспечения готового продукта, количество древесины, необходимое для типичной внутренней потребности: 22: 7,5 = 3 дня.

За это время электричество будет использоваться для: 17,63 x 8 x 3 = 423 рубля. Если пиление выполняется членами их семьи, можно избежать затрат на рабочую силу.

Теперь мы будем оценивать объем распиловки, необходимый для покупки, занести необходимый бар и сколько он будет управляться. Так, если производство древесины составляет 50%, то стоимость пилы: 22 х 2 х 1800 = 79200 руб. Общая стоимость, включая электроэнергию, составит: 79200 + 423 = 79623 рубля.

Это того стоит?

Если вы купите готовое дерево, то в нашем случае это будет стоить 143 000 рублей. При покупке пил вы можете запросить количество древесины в течение трех дней, и в то же время стоимость составит 79623 рубля.

Общая экономия средств в этом случае будет регулироваться: 143000 — 79623 = 63377 рублей.

Начать новый бизнес

После завершения строительства квартир на базовом блоке, приобретенных для этого лесопильного завода «CEDAR-m», можно организовать работу на лесопильном заводе как для физических лиц, так и по контрактам с заинтересованными организациями.

Давайте посмотрим, что мы можем ожидать от работы над купленной пилой в одну смену 22 дня в месяц.

Затраты на него в месяц, продукты: 6500 x 7,5 x 22 = 1072500 рублей. Стоимость этого времени будет (расходы на распиловку и плату за электроэнергию): (1800 х 7,5 + 17,63 х 8) х 22 = 300,102 рубля.

Превышение стоимости готовой продукции по соответствующим затратам выглядит привлекательно: 1072500 — 300102 = 772398 руб. Но даже если реальная прибыль составляет половину этой цифры, тогда она также будет впечатляющей в то время — 386199 рублей.

Если вы приобрели пилу и станки с пилой, вы можете получить небольшую мастерскую по деревообработке, чья рентабельность будет увеличиваться, если только для более глубокой обработки камер.

Далеко не каждому по карману приобретение готовой пилорамы, тем более что окупиться она только при постоянном использовании(читай коммерческом). Можно ли изготовить пилораму своими руками? С какими сложностями продеться столкнуться самодельщику, решившемуся на самостоятельную распиловки необработанных бревен на деловую древесину?

Самодельная ленточная пилорама

Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.

Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.

Принцип ленточной резки поясним на примере: взять две катушки с ниток, между ними натянуть продетую тонкую ленту. Принудительно вращая ленту — режем бревно, расстояние между лентами – максимальный размер бруса. Ленточными пилами удобно нарезать доски.

Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено. Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую. Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.

Вид 1
: 1 — стойка; 2 — ролик; 3 — пластина; 4 — винт; 5 — цепь; 6 — направляющий утолок; 7 — подвижная гребёнка; 8 — винт; 9 — неподвижная гребёнка; 10 — пульт.
Вид 2
: 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.

Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.

Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

Наибольшее кустарное применение получили дисковые пилорамы благодаря своей универсальности и простоте изготовления. Будем делать дисковую пилораму своими руками. Самое главное — нам понадобится дисковая пила – диск более 500 мм (чем больше — тем лучше). Движителем обычно служит электродвигатель, через повышающий обороты шкив.

1 — шпала основная (стальная труба 80x80x3, 5 шт); 2 — подкладка (стальной лист, 40x10x1.22 шт.); 3 — полотно-направляющая (стальной швеллер № 8, L1750, 4 шт.); 4 — тележка (каретка тельфера); 5 — кронштейн нижний (стальной швеллер № 18, 2 шт); 6 — плита — основание (стильной лист s5); 7 — болт М20) (4 шт.); 8 — шайба Гровера (4 шт.); 9 — гайка М20 (4 шт.); 10 — электродвигатель асинхронный трехфазный (220 В, 5 кВт, 930 об/мин); 11 — кронштейн верхний (стальной уголок 45×45); 12 — полотно дисковой пилы; 13 — кожух защитный (стальной лист s2); 14 — штифт стальной (8 шт.); 15 — ступица дисковой пилы (Ст5); 16 — рукоять упорная (водогазопроводная труба 3/4″); 17 — горбыль отрезной; 18 — косынка упорная (стальной лист s5); 19 — гребенка (стальной уголок 45×45, L400); 20 — бревно; 21 — болт М30; 22- шайба разрезная; 23 — шайба-фиксатор (стальной лист sЗ); 24 — перекладина упорная (стальной уголок 45×45); 25 — шпала укороченная (стальная труба 80x40x3, 6 шт.); 26 — накладка для удлинения полотна (стальной лист 250x180x10, 2 шт.).

Готовится сварная рама, на раму ставится металлическая (реже деревянная) плита с прорезью под диск. Зазоры между диском и плитой – минимальные. К плите снизу крепится вал пилы на подшипниках и шкивом. Шкив электродвигателя и пилы соединяются ремнями (перестраховка при заклинивании пилы) – самодельная дисковая пилорама может работать!

один из вариантов самодельной дисковой пилорамы

Для натяжения ремня используйте вес двигателя с добавлением утяжелителей. Опорную площадку электродвигателя сделайте подвижной соосно валу пилы, с отклонением под тяжестью в противоположную сторону. В качестве движителя часто применяют колесо работающего трактора с приводом на шкив пилы без ремней.

Принципы резания те же, что и в ленточном резе – подаем бревно к режущему диску. После дискового реза поверхность пиломатериала более высокого качества за счет скорости обработки. Дисковые пилорамы бывают вертикальные и горизонтальные – их проще применять в мобильных установках.

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Если вы решились делать цепную пилораму своими руками — обязательно посмотрите на пилорамы LOGOSOL. Чертежи и документацию можно скачать на сайте и взять за основу своей самоделки.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Заключение

Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами. Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины.

Далеко не каждому по карману приобретение готовой пилорамы, тем более что окупиться она только при постоянном использовании(читай коммерческом). Можно ли изготовить пилораму своими руками? С какими сложностями продеться столкнуться самодельщику, решившемуся на самостоятельную распиловки необработанных бревен на деловую древесину?

Самодельная ленточная пилорама

Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.

Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.

Принцип ленточной резки поясним на примере: взять две катушки с ниток, между ними натянуть продетую тонкую ленту. Принудительно вращая ленту — режем бревно, расстояние между лентами – максимальный размер бруса. Ленточными пилами удобно нарезать доски.

Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено. Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую. Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.

Вид 1
: 1 — стойка; 2 — ролик; 3 — пластина; 4 — винт; 5 — цепь; 6 — направляющий утолок; 7 — подвижная гребёнка; 8 — винт; 9 — неподвижная гребёнка; 10 — пульт.
Вид 2
: 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.

Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.

Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

Наибольшее кустарное применение получили дисковые пилорамы благодаря своей универсальности и простоте изготовления. Будем делать дисковую пилораму своими руками. Самое главное — нам понадобится дисковая пила – диск более 500 мм (чем больше — тем лучше). Движителем обычно служит электродвигатель, через повышающий обороты шкив.

1 — шпала основная (стальная труба 80x80x3, 5 шт); 2 — подкладка (стальной лист, 40x10x1.22 шт.); 3 — полотно-направляющая (стальной швеллер № 8, L1750, 4 шт.); 4 — тележка (каретка тельфера); 5 — кронштейн нижний (стальной швеллер № 18, 2 шт); 6 — плита — основание (стильной лист s5); 7 — болт М20) (4 шт.); 8 — шайба Гровера (4 шт.); 9 — гайка М20 (4 шт.); 10 — электродвигатель асинхронный трехфазный (220 В, 5 кВт, 930 об/мин); 11 — кронштейн верхний (стальной уголок 45×45); 12 — полотно дисковой пилы; 13 — кожух защитный (стальной лист s2); 14 — штифт стальной (8 шт.); 15 — ступица дисковой пилы (Ст5); 16 — рукоять упорная (водогазопроводная труба 3/4″); 17 — горбыль отрезной; 18 — косынка упорная (стальной лист s5); 19 — гребенка (стальной уголок 45×45, L400); 20 — бревно; 21 — болт М30; 22- шайба разрезная; 23 — шайба-фиксатор (стальной лист sЗ); 24 — перекладина упорная (стальной уголок 45×45); 25 — шпала укороченная (стальная труба 80x40x3, 6 шт.); 26 — накладка для удлинения полотна (стальной лист 250x180x10, 2 шт.).

Готовится сварная рама, на раму ставится металлическая (реже деревянная) плита с прорезью под диск. Зазоры между диском и плитой – минимальные. К плите снизу крепится вал пилы на подшипниках и шкивом. Шкив электродвигателя и пилы соединяются ремнями (перестраховка при заклинивании пилы) – самодельная дисковая пилорама может работать!

один из вариантов самодельной дисковой пилорамы

Для натяжения ремня используйте вес двигателя с добавлением утяжелителей. Опорную площадку электродвигателя сделайте подвижной соосно валу пилы, с отклонением под тяжестью в противоположную сторону. В качестве движителя часто применяют колесо работающего трактора с приводом на шкив пилы без ремней.

Принципы резания те же, что и в ленточном резе – подаем бревно к режущему диску. После дискового реза поверхность пиломатериала более высокого качества за счет скорости обработки. Дисковые пилорамы бывают вертикальные и горизонтальные – их проще применять в мобильных установках.

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Если вы решились делать цепную пилораму своими руками — обязательно посмотрите на пилорамы LOGOSOL. Чертежи и документацию можно скачать на сайте и взять за основу своей самоделки.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Заключение

Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами. Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины.

Самодельная и мобильная шинная пилорама позволяет распиливать бревна диаметром 35 см в диаметре на доски и брус, самостоятельно для своих хозяйственных нужд. Простота конструкции и мобильность цепной пилорамы собранной своими руками по образу «PORTAMILL» решат проблему дорогостоящих пиломатериалов, потому что распускать бревна на доски и брус самому намного выгоднее. Для изготовления мобильной пилорамы понадобится проф труба 40 х 20 х 2 мм в количестве 2 шт длинною по 6 метров каждая, для направляющей лестницы. Ручка толкателя сделана из проф трубы с сечением 30 х 30 длинна составляет 1500 мм. Тележка на которой установлены ролики и крепление подъемного механизма пилы и сам толкатель, сварена из профиля и отделана листовым металлом толщиной 3 мм. Подъемник сделан из проф трубы 40 х 40 мм длинной 700 мм и дополнительно 450 мм для фиксации толкателя из трубы 30 х 30 мм, шпилька М-18 длинна 700 мм, все остальные материалы, уголок, труба и прочее, вообщем что было под рукой-то и пошло в дело)

Три верхних ролика для тележки заказывались у токаря, в качестве роликов фиксирующих тележку в нижней части стоят подшипники на болтах М-10.

Пилорама предназначена для бытовых нужд по хозяйству. Бензопилу рекомендуется брать с объемом двигателя не менее 50 см³ у меня установлена «Stihl 660» цепь под углом 10° . Длинна направляющей лестницы составляет 4700 мм.

Основные преимущества самодельной пилорамы-это конечно же мобильность, а именно направляющая лестница с легкостью размещается на багажнике легкового автомобиля, тележка с подъемным механизмом располагаются в багажнике, тоесть такую пилораму легко транспортировать на дальние расстояния и производить распиловку древесины непосредственно в выделенной делянке (лесу) предварительно расчистив и выровняв площадку под установку направляющей лестницы. На втором месте естественно удобство использования, потому как нет необходимости поднимать бревно как на стандартных пилорамах логосоль и удобно регулировать толщину доски. Линейка еще не установлена, потому как не хватило времени.

Оригинал пилорамы попался на просторах интернета (Цепная пилорама Portamill) Собирал без чертежей по картинке (на глаз) по месту как счел нужным внес свои коррективы. Себестоимость пилорамы (без цепной пилы) составляет порядка 5 тысяч трублей

Инструменты

1. сварочный аппарат
2. дрель
3. УШМ(болгарка)
4. набор гаечных ключей
5. напильник
6. слесарный и измерительный инструмент
7. уровень

Материалы

1. проф труба для направляющей лестницы 40 х 20 х 2 мм 2 шт длинной по 6 метров каждая
2. труба 30 х 30 мм для ручки толкателя, длинна 1500 мм
3. листовое железо толщина 3 мм
4. подъемник 40 х 40 мм длинна 70 см
5. фиксатор толкателя (труба) 30 х 30 мм длинна 45 см
6. шпилька М-18 длинна 70 см
7. подшипники
8. ролики
9. болты М-10
10. краска
11. тросик

Пошаговые фото сборки самодельной мобильной шинной пилорамы своими руками. Тележка сделана из профиля и обварена листовым металлом 3 мм. Ролики заказывались у токаря.
Крепление толкателя и подъемный механизм цепной пилы.
Тележка полностью в сборе и готова к работе, осталось поставить только бензопилу.
Тележка на направляющей лестнице.


Сборка подъемного механизма.

Шутники могут сказать так: «Ремонт невозможно закончить, его можно временно приостановить». Ирония здесь очень кстати, так как у хозяйственного человека всегда есть повод и желание что-либо построить или усовершенствовать. Было бы на это время, да строительные материалы. Рынок стройматериалов насыщен до предела. Вот только цены на них могут больно ударить по кошельку.

Отличие самодельной шинной пилорамы от обычной заключается в том, что режущим элементом здесь является шина и цепь от бензопилы.

А если подумать, то часть материалов можно изготовить самостоятельно. Пиломатериалы вы точно сможете заготовить своими руками. Достаточно только сделать шинную пилораму.

Необходимые инструменты и материалы

Шинная пилорама не имеет особенных конструктивных хитростей. Отличается она от обычной пилорамы тем, что режущим элементом здесь выступает шина и цепь от самой обычной бензопилы. Первые варианты таких пилорам изготавливались на базе бензопилы. В настоящий момент умельцы рекомендуют изготавливать пилорамы с использованием более мощных бензиновых или электрических двигателей.
Предпочтение следует отдать двигателям внутреннего сгорания. В таком случае пилорама не будет нуждаться в наличии электросети и может быть использована вдали от коммуникаций. Пилить бревна вы сможете непосредственно в лесу.

Для изготовления шинной пилорамы вам потребуются:

• металлические швеллеры;
• трубки (лучше иметь трубки прямоугольного сечения);
• подшипники;
• двигатель;
• два шкива;
• ремни для шкивов;
• редуктор;
• шина от бензопилы;
• электросварка;
• дрель.

Вернуться к оглавлению

Порядок выполнения сборки

Сначала вам предстоит собрать режущий станок. Для шинной пилорамы изготавливается станина, напоминающая каркас куба. В центральной части этой станины должна располагаться шина от бензопилы. Шина должна быть закреплена с обеих сторон.

Ведомая звездочка, как правило, насаживается на вертикальный держатель. Противоположная часть шины крепится на элементы, позволяющие регулировать натяжение цепи. Но это не обязательно.

Лучше надежно зафиксировать шину, а натяжение цепи организовать за счет перемещения ведущей звездочки. Сделать это несложно: ведущая звездочка крепится на вал редуктора, который закрепляется на металлической основе с продольными прорезями. Достаточно будет просто отпустить крепежные элементы и подвинуть редуктор в необходимом направлении.

Приводящий вал редуктора соединяем со шкивом (на шпонку). Второй шкив будет находиться на двигателе. Место для крепления двигателя должно быть организовано так, чтобы ничего не мешало перемещению режущего станка пилорамы. Для натяжения ремней используются ролики. Конструкция ременного сцепления может быть различной. Изготавливать самостоятельно этот элемент необязательно: подойдет любая конструкция от сельскохозяйственных машин.

Вернуться к оглавлению

Как регулировать высоту шины?

А сейчас вам предстоит продумать систему, позволяющую регулировать высоту расположения шины бензопилы над уровнем земли. Самое простое решение будет заключаться в том, чтобы расположить весь режущий станок на вертикальных стойках. Используют для этого две трубы, на которые надеты обрезки труб большего диаметра. Движение должно быть свободным, но без люфта. Внешние (подвижные) трубки имеют отверстия, к которым приварены гайки. Вкручивая болты в эти гайки до упора, вы получите надежную фиксацию высоты. Для удобства на несущих стойках можно сделать насечки на расстоянии в 1 см друг от друга. Так, вы сможете точно определять высоту опускания режущего элемента пилорамы и получать на выходе пиломатериалы необходимых размеров.

Вернуться к оглавлению

Как обустроить горизонтальное перемещение?

А теперь решим вопрос с перемещением всей пилорамы вдоль бревна. В отличие от обычных ленточных пилорам, где на режущие элементы подается бревно, шинная пилорама сама должна двигаться вдоль линии предполагаемого разреза. Вертикальные стойки для этого привариваются к металлической основе, в нижней части которой располагаются колеса (или подшипники).

Существуют пилорамы на базе бензопилы, которые двигаются по рельсам на соответствующих колесах. Это идеальный вариант, так как выдумывать ничего не приходится. В реальности найти все элементы для создания такой подвижной основы пилорамы будет сложно. Чаще используются металлические колеса, которые двигаются по направляющим. Для направляющих используются П-образные швеллеры. Колеса в этой конструкции должны иметь возможность регулироваться по высоте (минимум 2 регулируемых колеса). Такая конструкция основы пилорамы позволит добиться расположения всех опорных точек в одной плоскости.

Направляющие швеллеры должны быть сварены между собой в единую конструкцию. Можно сделать и разборную конструкцию направляющих, тогда шинная пилорама легко может быть демонтирована и доставлена на место предполагаемого пиления.

Вернуться к оглавлению

Важность надежной фиксации

А теперь необходимо позаботиться о фиксации дерева. Для этого тоже придется обустроить небольшую конструкцию. Обычно варят металлическую основу из двух уголков (сечение уголка 5 на 5 можно считать оптимальным). В нижней части этой конструкции нужно приварить упор, имеющий шипы в направлении дерева. Они будут удерживать дерево от любого перемещения.

В задней части конструкции необходим такой же упор, но имеющий подвижную основу (вдоль линии бревна). Этот упор позволит пилить бревна различной длины. Шипы можно изготовить из обычных болтов, пропущенных сквозь отверстия в упоре и зафиксированных гайками с внутренней стороны. Дальше болты просто затачиваются.

Вернуться к оглавлению

Особенности конструкции

Можно считать, что шинная пилорама приобрела окончательный вид и готова к пилению древесины. Не спешите и не надейтесь выполнить все идеально быстро и точно. Пилорама должна пройти еще испытания, а оператор должен научиться на ней работать. На этом пути вас могут подстерегать определенные негативные моменты:

1. Шинная пилорама в верхней части тяжелее. Центр тяжести, находящийся на большой высоте, вызывает сильные отклонения в направлении шины. Пиломатериал будет иметь ощутимую «волнистость». Вибрация ощущается оператором очень сильно. Выхода два: либо расположить двигатель от пилорамы ниже, либо увеличить вес нижней части.
2. Пилорама двигается по направляющим только при большом усилии со стороны оператора. Если колеса пилорамы не имеют избыточного трения с направляющими, то причина неудобства заключается опять же в расположении центра тяжести. Конструкция нуждается в противовесе двигателю.
3. При пилении происходит остановка цепи. Частое явление при неправильной регулировке сцепления. Вам достаточно просто подтянуть ролики сцепления или укоротить тросик.

Первоначально шинные пилорамы изготавливались на основе бензопилы.

Это вызывало ряд серьезных неудобств. Подача дерева и работа с акселератором бензопилы была возможна только при участии двух человек. Описанная выше конструкция пилорамы позволяет успешно работать на ней и одному человеку. Двигая режущую часть пилорамы, оператор видит все моменты пиления и может самостоятельно регулировать скорость подачи шины на ствол дерева. Обычно на один пропил бревна в 4 метра затрачивается около 5 минут. Бензопила сделает эту работу несколько быстрее, но качество среза не будет таким же ровным, как при использовании шинной пилорамы.

Пилорама из бензопилы может иметь стационарное расположение шины. Подается в этом случае само бревно. Не обязательно, чтобы при этом присутствовало несколько человек. Обеспечивается подача за счет использования цепей от сельскохозяйственной техники. Такая цепь фиксируется к подвижной тележке, на которой располагается бревно. Цепь закрепляется на звездочках, одна из которых должна быть расположена рядом с оператором и иметь ручку для вращения. Такие самоделки работают ничуть не хуже остальных. Недостаток только в том, что такие шинные пилорамы требуют от человека дополнительной нагрузки на руки и определенных навыков пиления.

Наши клиенты не раз спрашивали о качественных чертежах шинных пилорам . В основном все их вопросы можно объединить в несколько особо важных:

• Можно ли скачать с Вашего сайта качественный чертеж пилорамы?
• Могу ли я сделать самодельную пилораму на основе Ваших чертежей?
• Сколько будут стоить чертежи Ваших пилорам?

Наши ответы:

• Можно скачать в ознакомительных целях чертежи с этой страницы. Дело в том, что чертежи шинных пилорам «Мурка» являются нашей собственной и следовательно секретной производственной разработкой. Приведенные ниже чертежи являются первыми прототипами шинных пилорам.
• Конечно, это возможно, но в кустарных условиях Вам не удастся получить конструкцию требуемой жесткости. Качественный материал стоит не дешево. Ну и наверное один из главных минусов самостоятельного изготовления — это сроки, которые порой могут быть растянуты на полгода-год.
• Полный комплект качественных чертежей и документации стоит 15000 рублей
  , при условии, что Вы будете использовать пилораму в собственных целях без права распространения
  . Возможен вариант продажи чертежей с правом распространения и использования в коммерческих целях. Цена в районе 40000 рублей, обговаривается индивидуально.

Чертежи шинной пилорамы Мурка

Все представленные ниже чертежи пилорамы и ее отдельных узлов и деталей можно посмотреть или скачать. Чтобы скачать, нужно нажать на ссылку интересующего Вас чертежа правой кнопкой мыши и выбрать «сохранить в папку загрузки», «сохранить объект как..» или подобно, согласно Вашему браузеру.

Не делайте такую пилораму. В процессе производства были выявлены и устранены недостатки конструкции мини пилорамы. Пилорама собранная своими руками по выше предложенным чертежам, имеет следующие недостатки: большой вес и долгий срок изготовления, все это мы прошли методом проб и ошибок. Данные чертежи не дают гарантии и точность при изготовлении пилорамы. Как вариант можно поискать пилораму б/у, но никто не даст вам гарантию ее долгому сроку службы. Мы даем гарантию 2
года на наши пилорамы. Поэтому сделать пилораму самым простым способом — купить ее на сайте . Также деревообрабатывающие станки можно заказать на сайте www.sibpilorama.info . Продать пилораму можно после постройки дома, но мини пилорама всегда пригодится в хозяйстве.

3D макеты шинных пилорам

Ниже представлены несколько 3D макетов шинных пилорам Мурка, общего вида. При заказе комплекта чертежей Вы получаете также трехмерные модели пилорам и документы.

Распиловочный станок по дереву (пилорама) – достаточно сложное специальное производственное оборудование, требующее в процессе работы строгого соблюдения мер безопасности.
В условиях РФ собственная пилорама может многократно сократить расходы на деревянное строительство и/или стать источником стабильного дохода. Цель настоящей публикации – помочь читателю разобраться, как делается пилорама своими руками, выбрать подходящую для себя конструкцию и избежать непреодолимых трудностей при ее изготовлении.

Когда она нужна?

Интерес к «пилораме своими руками» вообще-то пришел в рунет из ЕС. Там в определенный период времени (который еще не вполне закончился) самостоятельная распиловка леса-кругляка на мерные пиломатериалы оказалась выгодной несмотря ни на что. В РФ ситуация существенно иная. Первое, «ножницы» цен на дикое бревно и строевой лес в России «разведены» много уже. Второе, первичная обработка древесины – работа особо опасная, как и лесозаготовка. Мелкому ИП открыть лесопилку легально мало реально – российское законодательство об охране труда в этом отношении драконовское.

Третий момент – опилки. Их от первичной обработки древесины будет очень много. Хранить опилки (допустим, на топливо для печи длительного горения) нельзя – они начинают бродить, выделяя высокотоксичный метанол (метиловый спирт, древесный спирт). Лесопильные предприятия обязаны сдавать опилки на утилизацию. «За бугром» с ними проще – тамошние производители МДФ и ДВП охотно купят необходимое им сырье, могут даже с самовывозом. РФ древесиной никак не бедна и российские производители плитных/листовых древесных материалов «левые» партии опилок не берут. Исходя из этих условий, можно предварительно определить случаи, когда сделать пилораму самостоятельно в РФ может иметь смысл:

• Непременное условие – если в ваших краях легко доступен лес-кругляк, а ближайшая лесопилка далеко. Аренда лесовоза на российские расстояния (имеется в виду холостой пробег от гаража) по российским дорогам в глубинке за тонно-километр груза существенно дороже европейской.
• Если непременное условие выполнено, то первый случай – самостоятельное деревянное строительство при хронической нехватке денежных средств. Тогда самостоятельная распиловка кругляка на строевой лес сократит смету стройки в 2-3 раза и до 5 раз, с учетом расходов на изготовление пилорамы. Соотв. удлинится и срок строительства, но когда денег нет, то и выбирать нечего. С опилками – делайте что хотите, они получатся однократно.
• Следующий вариант – распиловка диких бревен на заказ в домашних условиях, т.е. мастером по вызову на хозяйское подворье. В условиях РФ это, пожалуй, оптимальный вариант: привезти мобильную мини-пилораму (см. далее) к месту работы можно и на легковушке, так что стоимость распиловки выходит приемлемой для обеих сторон. Опилки – проблема хозяина, и небольшая, т.к. ему на участок они выбрасываются тоже однократно. У мастера от них голова не болит, т.е. можно зарегистрироваться, напр. ИП-плотником и работать «по белому».

Особенности конструкции

Главная особенность пилорамы – запил в ней всегда продольный. Насколько труднее пилить дерево вдоль волокон, общеизвестно. В отличие от циркулярной пилы пилорама имеет дело не с мерными досками и брусьями, а с дикими бревнами в общем неправильной формы. Поэтому в пилорамах вдоль распиливаемого бревна перемещается пильная каретка с рабочим органом (собственно пилой); иначе обеспечить точность и чистоту запила очень сложно. На больших лесоперерабатывающих предприятиях есть и пилорамы для распиловки очень длинных бревен (до 30, а в тропиках до 60-70 м). В них каретка неподвижна, а бревно перемещается гидросистемой; центровку лесины обеспечивает компьютер с датчиками. Но домашних условиях такое решение нереально.

Примечание:
распиловку бревен ведут всегда по направлению схождения волокон дерева, т.е. от комля к верхушке. Если пустить каретку наоборот, то любая пила (см. ниже) непременно завязнет в дереве и/или сломается.

Чем пилить?

Насколько доступной для изготовления, долговечной, удобной и безопасной в работе будет самодельная пилорама, в основном определяется конструкцией ее рабочего органа. Другое существенное условие – требования к производительности станка и режиму его работы (регулярно, от случая к случаю). Третье – ресурс рабочего органа и возможность его замены. И, наконец, немаловажно энергоснабжение на месте работы: что там доступнее – электричество или моторное топливо? Есть и менее существенные дополнительные условия, см. далее.

В пилорамах небольшой и средней производительности (до 3-5 куб. м древесины за 6 час. рабочую смену) применяются след. виды рабочих органов:

• Пильная шина возвратно-поступательного хода (старая).
• Пильный диск (поз. 1 на рис. ниже).
• Пильная лента (поз. 2).
• Пильная цепь (поз. 3).
• Цепная пильная шина непрерывного действия (новая, поз. 4).
• Бытовая бензопила (поз. 5).

Как вести запил?

Ориентация режущей поверхности может быть горизонтальной и вертикальной. Соотв. и запил будет горизонтальным или вертикальным, а пилорама горизонтальной или вертикальной. Вертикальный запил, во-первых, уменьшает отход материала, т.к. бревно под него достаточно выровнять только в горизонтальной плоскости. Под горизонтальный запил бревно для минимизации отхода требует выравнивания и по горизонтали, и по вертикали, иначе слишком много дерева уйдет в горбыль («горбушку»). Во-вторых, при вертикальном запиле отпил (отпиливаемая часть бревна) не давит на рабочий орган и много меньше за него цепляется. Поэтому для распиловки одной и той же лесины по вертикали требуется мощность привода в 2-3 раза меньше, чем по горизонтали, см. видео ниже:

Видео: самодельная цепная вертикальная пилорама

Но, во-первых, травмоопасность вертикальных пилорам много выше, чем горизонтальных. Во-вторых, поперечная подача бревна под пилу вертикальной пилорамы конструктивно и технически очень сложна, причем обеспечить максимально допустимую точность распиловки по ТУ до 6 мм на 6 м длины бревна на самодельной вертикальной пилораме крайне сложно или вовсе невозможно. Поэтому пилораму своими руками лучше строить под горизонтальный запил.

Конструктивный состав пилорамы

Об особенностях той или иной пилы для пилорамы поговорим немного далее. Предварительно нужно разобраться с конструкцией распиловочного станка в целом. Она состоит из:

1. рабочего органа – пилы (см. выше и далее);
2. привода к нему от мотора;
3. пильной каретки;
4. рельсового пути (направляющей) для нее;
5. лафета (ложемента) для бревна;
6. захватов-держателей для него же;
7. станины, объединяющей все это в цельное устройство и обеспечивающей его общую прочность и надежность.

Примечание:
те или иные конструктивные узлы пилорамы могут быть выполнены заодно со станиной.

Чертежи пилорамы в полном конструктивном составе (компоновочная схема) даны на рис.:

Ее особенности, во-первых, станина из деревянных брусьев. Во-вторых, минимум сварочных работ при сборке. Это важный момент: металлоконструкции при сварке ведет; из-за этого уложить точность распиловки сварной пилорамой в ТУ весьма проблематично. В-третьих, рельсовый путь каретки (поз. 13 справа) из стального уголка, более дешевого, чем швеллер; необходимая устойчивость пути обеспечивается жестким скреплением рельсов со станиной. Как следствие – опорные башмаки каретки это пары обычных подшипников качения, а плавность и точность ее хода высоки; дрожь каретки – основная причина брака распиловки. Еще следствие – механизм подачи каретки без передачи (цепной, винтовой или др.), что также увеличивает плавность ее хода. Наконец, в каретке данной конструкции возможно установить привод с любой пилой из указанных выше под горизонтальный запил; дисковый, с шиной непрерывного действия и бензопилой также и под вертикальный.

Недостаток данного станка – гребенчатые держатели бревна. Делать их из швеллера менее 60 мм нельзя, не удержат лесину. Т.е., последний негодный в дело горбыль получится не тоньше 60 мм. Дополнительно отход материала возрастет оттого, что выравнивание бревна по вертикали в данном станке невозможно. Однако избавиться от этих недостатков не так уж сложно, применив отдельный лафет для бревна простой конструкции, см. далее.

Некоторых пояснений требует работа узла установки толщины отпила (на врезке), который в данном станке достаточно прост, точен и удобен в работе. Гайки 5 на врезке привариваются к опорной пластине 4 и контрятся. После первого отпила регулировочные винты (поз. 1 на врезке и 11 справа) вращаются синхронно, т.к. они связаны цепной передачей (поз. 20 справа). Контргайки (поз. 2 на врезке) отпускать не надо: сами ослабнут. По установке пилы в новое положение ниже прежнего контргайки затягивают вручную.

Пила как пила – продольная

Пильная шина возвратно-поступательного действия это не что иное, как полотно плотницкой продольной пилы. Его чертеж, профилировка зубьев и схема разводки даны на рис. справа. Привод в пилораме – от маховика в кривошипно-шатунным механизмом через ползун – гладкий стальной стержень, скользящий в обойме с бронзовыми или баббитовыми вкладышами (именно такой показан на рис. выше с компоновочной схемой пилорамы). В прежние времена умельцы вместо пильной шины ставили полотна столярных лучковых пил; они и вдоль пилят, а купить их можно было почти в любом инструментальном магазине. Натяжение полотна на обратном ходу в таком случае обеспечивает достаточно сильная возвратная пружина.

Достоинство возвратно-поступательной пильной шины – гладкий чистый рез шириной не более 3 мм, т.е. малый отход материала. Ресурс весьма солидный, не меньше, чем у пильного диска, см. далее. Но и недостатков уйма:

• Низкая производительность: если подача каретки на обратном ходу пилы превысит 1/3 высоты зуба, т.е. 4 мм, пила застревает.
• Распилить бревно диаметром более 300-320 мм невозможно – полотно сразу вязнет и сминается.
• Сырое невыдержанное дерево не берет, тоже сразу вязнет и ломается.
• Очень часто застревает на сучках и свилях.
• При недостаточном натяжении на обратном ходу рез резко ухудшается – становится широким и рваным.
• То же – при избыточно сильной возвратной пружине.

В профессиональной лесопереработке возвратно-поступательные пильные шины вышли из употребления к концу XIX в., а у любителей – с появлением в быту бензопил.

Дисковая

Пильный диск от циркулярной пилы в пилораму не подойдет: он изготовлен из стали худшего качества, чем требуется в данном случае. На распиловке сырых бревен материал диска от циркулярки скоро самоотпустится вследствие нагрева, диск быстро выйдет из строя или его вовсе разнесет. Поэтому пильный диск для пилорамы удовольствие не из дешевых. В отдельных источниках можно встретить советы: мол, вырежьте из оцинковки (!) или дюраля (!!!) кругляш, закрепите на нем 2-4 зуба, и пилите. Судя по тому, что авторы публикаций такого рода, похоже, живы и не изувечены, сами они так не делали и понятия не имеют, что из этого может выйти.

Дисковая распиловка древесины широко распространена в профессиональной деревообработке, т.к. позволяет в один проход вырезать из лесины сразу несколько штук мерного пиломатериала; для этого используются угловые и многодисковые пильные каретки (врезка вверху слева на рис.). Однако промышленная дисковая пилорама – сложное сооружение, см. рис., по теме «своими руками» никак не проходящее.

Любителю, если он разживется диском для пилорамы (диаметр от 600 мм, профиль зубьев такой же, как у продольной пилы, см. выше) нужно иметь в виду такие его достоинства и недостатки:

• Большой ресурс – до 5000 час и более полный; до 1500-2000 час между переточками зубьев.
• Для заточки обязательно нужен заточной станок, вручную никак не получится.
• Рез – не очень ровный шириной 3-5 мм, т.е. отход материала до 10-12% по объему. Диск «чистый рез», дающий отход 2-5%, стоит в 3-10 раз дороже простого.
• Пилить можно без техперерывов всю 6 час. смену; производительность максимальная в данном классе устройств.
• Высокое энергопотребление, т.к. диск трется о дерево и в вертикальном, и в горизонтальном в запиле боковой поверхностью большой площади. Чтобы получить требуемую мощность привода в кВт, диаметр бревна в дм умножаем на 1,7.
• Качество и состояние обрабатываемой на производительность пилорамы практически не влияют.
• Диском диаметром 800 мм можно распилить бревно диаметром до 350 мм.
• Диски большего диаметра в любительских конструкциях очень опасны, т.к. требуют во избежание биений высокоточного привода.
• Привод – только электрический, т.к. диск на холостом ходу должен вращаться абсолютно плавно. В дереве ему и так дерготни хоть отбавляй.

В целом же дисковая пилорама своими руками точно не вариант. Рассмотрим чертежи на рис. ниже. Первое, что бросается в глаза слева – каретка на катках в рельсах из швеллера. Это не рельсовый путь из фрезерованных профилей: перекос катков на 1-2 мм при перемещении каретки неизбежен. Следствие – перекос диска на 6 мм и более. Тут же – его застревание в дереве. Учитывая массу диска, скорость его вращения и момент инерции, возникновение аварийной и чрезвычайно травмоопасной ситуации неизбежно.

Далее, нижний край диска должен входить в паз лафета бревна, иначе он не допилит его до конца. И вот, отпилили мы первую горбушку. Что дальше? По идее, пазов в лафете нужно несколько согласно толщины получаемых досок. После каждого запила либо каретка приподнимается, подается вперед и вновь опускается в рабочее положение, либо лафет с бревном нужно двигать под нее аналогично. Вы представляете себе такую конструкцию, выполненную в домашних условиях? Не надо, голова сильно заболит.

А если попросту? Просто передвинуть бревно на лафете? Нет, не просто. Его нужно снова уложить так, чтобы следующий запил прошел точно параллельно предыдущему. А на лафете не палочка, там здоровенный тяжеленный чурбак.

Ну, допустим семья/персонал у нас богатырские, бревна ворочать нам нипочем, а потери производительности из-за этого приемлемы. Тогда смотрим, что там отмечено красным на чертеже справа на рис. Да, это держатель бревна. Без него оно или скатится с лафета, или опрокинется, когда отпилены 2-3 плахи (необрезные доски во всю лесину под роспуск на мерные доски). Держатель приходится на самую середину бревна. Пилить по нему нельзя. Итого, самая ценная, широкая, крепкая и равномернее всего усыхающая сердцевинная плаха скорее всего пойдет в отход, т.к. вследствие перекладываний бревна получится недопустимо сходящейся на клин по толщине.

Примечание:
любительская однодисковая пилорама на горизонтальный запил ничуть не удобнее и не производительнее вертикальной, но конструктивно много сложнее и опаснее.

Итак, дисковая пилорама для изготовления своими руками вариант в одном-единственном случае: если вы придумали ее усовершенствование в ранге коммерчески перспективного изобретения и вам нужно проверить идею в железе, чтобы подать заявку на патент. Во всех прочих – не надо.

Пила-лента

Ленточная пилорама относится к числу изобретений, дающих значимый результат тривиальными техническими решениями. Возратно-поступательная продольная пила обладает массой достоинств, а ее недостатки обусловлены более всего наличием обратного хода. Значит, нужно от него избавиться, чтобы получилось пильное полотно непрерывного действия. В результате эксплуатационные свойства ленточной пилорамы существенно отличаются от таковых прототипа и станков аналогичного назначения:

1. Производительность – до средней, 2-3 куб. м древесины в смену.
2. Пилит как выдержанный, так и сырой свежерубленый кругляк.
3. Чистота реза такая же высокая, как у продольного пильного полотна, а отход материала такой же низкий.
4. Точность реза такая же высокая, как у дисковой пилорамы, при условии равномерного оптимального натяжения пильной ленты.
5. Распиловка бревна сразу на штуки мерных материалов невозможна.
6. Энергопотребление на 1 куб. м дерева в 1,2-1,5 раза ниже, чем у дисковой пилорамы.
7. Во избежание самоотпуска материала ленты необходимы техперерывы в работе: после каждого запила на 5-10 мин; после распиловки 0,5 куб. м (2 бревна диаметром 0,3 м и 6 м длиной) – 10-15 мин; спустя 2 часа работы – полчаса-час; от 6-часовой смены до след. такой же – не менее 2 час.
8. Полный ресурс рабочего органа (ленты) – 100-500 час; перезаточка невозможна.
9. Стоимость ленты в пересчете на час работы много меньше, чем простого пильного диска.
10. Стоимость всего станка в несколько раз меньше, чем дискового с угловой кареткой на один отпил.
11. Привод – электрический, т.к. плавность холостого хода ленты нужна такая же высокая, как для диска.

Вследствие этих особенностей ленточная пилорама находит самое широкое применение в малых лесопилках. По большинству объявлений: «Принимаем кргуляк/бревно в распиловку» работают именно ленточные пилорамы. В России ленточные пилорамы выпускаются в достаточно широком ассортименте («Тайга» и др.).

Простейший способ сделать продольную пилу – свернуть ее полотно в кольцо и посадить его на шкивы, поз. 1 на след. рис.. Для исключения травматизма нерабочей ветвью полотна на рабочий орган надевается защитный кожух. Делать пилораму с лентой без него (поз. 2) крайне опасно!

Второй камень преткновения для самодельщиков здесь – шкивы ленты. У фирменных профиль боковой поверхности (рабочей) специальный чуть выпуклый. С цилиндрического шкива лента сползает; реборды (закраины) не помогают. Некоторые умельцы от этого наклоняют весь пилящий узел вверх на 1-3 градуса. Однако, чуть натяжение ленты ослабнет (что возможно на протяжении одного реза), лента слетит сверху; без защитного кожуха это еще более опасно, чем сползание внизу.

Умельцы посообразительнее нашли выход: ленту надевают на колеса от машин и мотоциклов с шинами, поз. 3 на рис. и рис. в начале. Их профиль почти точно соответствует необходимому, а упругость туго надутых камер обеспечивает оптимальное натяжение ленты по крайней мере на распил целого бревна. Кроме того, если пилятся тонкие достаточно качественные материалы, то можно обойтись простейшим фрикционным приводом, тоже поз. 3 рис. справа. Упрощается и изготовление станка, т.к. авто-мото колеса уже достаточно сбалансированы, см. видео:

Видео: ленточная пилорама своими руками

Передача на пилу

При распиловке сырых необработанных бревен и суковатой/свилеватой и вязкой мелкослойной древесины камнем преткновения оказывается и передача с привода на ленту (главная). Механическая характеристика ременной слишком мягкая: ремень упруг и может проскальзывать. Зубчатой, наоборот, слишком жесткая: на миг перед заклиниванием шестерни дают резкий сильный рывок. В том и другом случае весьма вероятно увязание ленты в дереве и ее смятие, что немедленно создает опасную ситуацию.

Наилучшая главная передача для ленточной пилорамы – цепная. Холостой ход ленты она обеспечивает почти такой же плавный, как ременная. А при распиловке «плохого» дерева собственная инерция цепи дергает ленту мелкими частыми рывками, и неоднородности древесины успешно преодолеваются. Это же свойство цепной передачи используется, напр. в винтовых дровоколах.

Цепь вместо ленты

Рабочий орган цепной пилорамы – цепь с пильными зубьями, растянутая на роликах. Ее эксплуатационная прочность, ресурс и надежность (не склонная к застреванию на дефектах дерева) в несколько раз больше, чем ленты, а стоимость в расчете на длину реза до износа ниже. Пильная цепь подлежит перезаточке (нужен заточной станок!) и техперерывов в работе в течение смены не требует. Привод возможен энергонезависимый от 1-2 цилиндрового 2-тактного ДВС: пильная цепь сама по себе гасит его вибрации. По безопасности цепная пилорама наилучшая в данном сегменте производственного оборудования.

Недостатки, во-первых, повышенное сравнительно с ленточной энергопотребление – кожух цепи трется о дерево, хотя и не так сильно, как диск. Второе – широкий (4-6 мм и более) довольно-таки рваный рез: пиломатериалы из цепной пилорамы нуждаются в ошкуривании (поэтому в не нередко встраивают плоскошлифовальный станок – гриндер) или пойдут в продажу вторым сортом. Следствие: повышенный отход материала, до 15% по объему. Третий – на пильную цепь в непрерывной работе необходимо подавать СОЖ (смазочно-охлаждающую жидкость, эмульсию), см. рис. Четвертый – большой техперерыв между сменами для самовосстановления свойств цепи: не менее 10 час. И, наконец, высокая трудоемкость обслуживания: перезаточка и/или замена зубьев цепи требуются каждые 10-50 час работы, а возни с ними – мама, не горюй!

Вследствие указанных обстоятельств цепные пилорамы используются преим. для первичной распиловке леса на биржах и в местах заготовки. В последнем случае решающую роль играет энергонезависимость станка с ДВС: его привозят на грузовике или тракторе, распускают лесины на плахи и их увозят. В отдаленных регионах РФ и Канады потери древесины при этом часто с избытком компенсируются экономией на перевозках кругляка лесовозами. Но на пользу лесу как живому сообществу такой подход, конечно, никак не идет. И от излишней вырубки, и от засорения опилками.

Шина новая

Пильная шина непрерывного действия это консольная цепная пила, т.е. не требующая натяжения на дальнем от привода конце; в подаче СОЖ также не нуждается. Узнаете? Это «полотно» бензопилы. Применение современных материалов и непрерывное совершенствование конструкции позволило создать бензопилы, по всем параметрам пригодные для бытового применения. Станковая пилорама из бензопилы в домашних условиях также изготавливается много проще, чем любая другая; чертежи станины с рельсами и держателем бревна можно взять , а каретки под бытовую бензопилу . Ее эксплуатационные качества и особенности (кроме ресурса) будут прим. такими же, как у цепной пилорамы. Переналадка с горизонтального не вертикальный рез осуществляется просто перестановкой каретки. Но учтите:

• Ресурс мотора пилы сократится прим. вдвое.
• Полный ресурс «полотна» лучших моделей составит не более 20-30 час, а дешевых – 10-12 час.
• Каждые 2-3 часа понадобится перезаточка, а каждые 4-6 час замена зубьев (если она возможна у данного образца).
• Совокупное время работы в течение дня – 2-3 час.
• Техперерыв до след смены – от 12 час.
• Пила должна быть рассчитана и на поперечный, и на продольный рез.

Последнее обстоятельство, как сказал бы товарищ Сухов, дело тонкое. У моделей ведущих производителей (Stihl, напр.) оба реза предусмотрены по умолчанию, но ресурс на продольный дается для штатного режима пользования: 15 мин работы, полчаса отдыха. В пилораме выдержать его невозможно, т.к. останавливать каретку пока ведется запил нельзя. Ресурс пильной шины при этом сокращается вдвое-втрое. У «альтернативных» производителей чаще всего наоборот: пила по умолчанию только поперечная. Если же в руководстве пользователя сказано «поперечный и продольный», «также и продольный» и т.п., то ресурс на продольный рез не оговаривается. Имейте в виду.

Для пилорам выпускаются особые пильные шины непрерывного действия. За счет отказа от поперечного реза их вынос (длина) больше, до 1000-1200 мм, рез тоньше (3-4 мм) и чище; фактически такой же, как у ленточной пилы. Ресурс и режим использования – как у пильной цепи. Пилорама с шиной может быть обычной конструкции (слева на рис.), но в разрезе самодельных гораздо больший интерес представляет шинная пилорама типа Логосоль, центр-справа на рис. Пружинные кантовые опоры удерживают бревно от скатывания. Элеваторы регулируются раздельно, что позволяет выравнивать бревно по горизонтали.

История Логосоля интересна и неразрывно связана с нашей. В СССР с 30-х экспорт необработанной древесины строго регламентировался и производился крупными партиями по налаженным каналам. После его распада бывшие союзные республики, обладающие лесными запасами, буквально завалили Европу дешевым кругляком нормами хоть от бревнышка. В ЕС основные собственные лесозаготовки ведутся в Германии и Швейцарии в Альпах. Толковых мастеров по дереву там и там хватает, и они привычны работать на остром дефиците сырья. При тамошних ценах на строевой лес подсчет дохода от закупки диких лесин и распиловки на доску-брус у себя во дворе давал результаты, от которых глаза но лоб лезли. Плюс – от опилок нет головной боли с утилизацией, но есть весомая дополнительная выгода от их продажи. Вот тогда-то швейцарец Бенгт-Улоф Бюстрём и придумал пилораму, которую назвал Logosol. Его изюминка – замена технологически сложного рельсового пути гладкой направляющей, по которому каретку передвигают вручную с прижимом. Это требует большего труда и некоторого навыка, но конструкция пилорамы много упрощается, а ее стоимость падает в разы. Любители разработали много модификаций безусловно удачной разработки Бюстрёма. Их чертежи Логосолей и узлов к ним можно открыто взять отсюда: //www.logosol.su/files.htm. А как сделать пилораму Логосоль своими руками см. видео:

Видео: мобильно-стационарная Логосоль “Теря” своими руками

Появление Логосоля – непосредственная причина разработки и пильных шин для пилорам. В продаже имеются их модели, сопрягаемые с бытовыми бензопилами: снимаем штатное полотно, ставим шину. Таким образом решилось и дело со стоимостью и трудоемкостью привода: бензопила на хозяйстве и так вещь нужная.

Мини

Дальнейшее развитие идеи Логосоля – мини пилорама без станины, направляющей и рельсов, см. рис. справа. Вместо направляющей используется существующий спил; при аккуратной ручной распиловке ее точность в пределах бревна выдерживается. На каретке в таком случае остается кроме шины и привода только опорная площадка и рукояти для удержания и перемещения.

Пионерный запил делается по шаблону (ровная доска, вверху справа на рис.), швеллер, рама из уголка и т.п., длиной больше бревна. Последующие горизонтальные – по предыдущему, в центре справа. Если необходим вертикальный запил, подкладывают швеллер (внизу справа), т.к. в данном случае нужна ровная боковая опорная поверхность. Однако все это не устраняет последних проблем: установки бревна на лафет, его выравнивания и удержания.

Лафет, захваты, зажимы

Осталась такая проблема, как станина с дополнительным узлами. Та, что на поз. 1 рис. слева далеко не оптимум. Для одноразовой распиловки на самострой она слишком сложна и дорога. Для длительного регулярного использования тоже не годится: даже если несущая рама из 200-мм швеллера, на первом-втором десятке бревен на просядет, что означает полную непригодность станка. Стационарную пилораму нужно делать с раздельными бетонированным рельсовым путем и лафетом для бревна (поз. 2; на технике безопасности в данном случае не будем заостряться – тема этой статьи другая).

Следующие задачи – выравнивание и удержание бревна. В промышленной деревообработке для этого используются гидравлические домкраты в крючьями. Бревно вывешивается на тельфере, опускается на лафет без касания, домкраты включаются и крепко хватают его. В автоматизированных лафетах бревно кладут на него и гидравлика по сигналам датчиков сразу выравнивает лесину.

В любительских условиях первое осуществимо малореально; второе никак не осуществимо. Во многих самодельных пилорамах захваты бревна делают так, как показано на рис. ниже. Бревно вывешивают на автодомкратах (см. далее), подводят к нему крючья, скользящие по направляющей (труба, толстый прут). Крючья подбивают молотком по принципу «легонько постукивая кувалдой», они заклиниваются на направляющих и держат бревно.

Во-первых, такое крепление просто опасно: от вибраций при распиловке захваты могут расклиниться, а это авария скорее всего с тяжелыми последствиями. Во-вторых, ухватить лесину за самое «донышко» таким способом невозможно. Значит, придется, не допилив до половины, бревно переворачивать. В результате качество распиловки и отход материала получатся как на вертикальной однодисковой пилораме, см. выше.

Лафет

Попробуем выработать техтребования к лафету бревна, пригодному в т.ч. для использования с портативной мини-пилорамой при работе на выезде:

1. материалы – обычный металлопрокат без предварительной отбраковки на ровность;
2. для прочности, надежности и долговечности – сварной;
3. влияние качества сварки и коробления металла от нее на качество распиловки – отсутствует;
4. подготовленная базовая (опорная) поверхность – не требуется;
5. массогабариты – пригоден для перевозки в мини-грузовичке, пикапе и на верхнем багажнике легковушки;
6. максимальная длина обрабатываемого бревна – 6 м;
7. максимальный диаметр его же – до 1 м;
8. выравнивание и вывешивание бревна – любым независимым от лафета способом, см. далее;
9. влияние ровности лафета по горизонту на качество распиловки – нет;
10. надежность удержания самой что ни на есть корявой неокоренной лесины – абсолютная;
11. возможность роспуска напиленных плах на обрезные мерные доски/брусья без переналадки пилорамы – обязательно;
12. безопасность – достаточная для непроизводственных условий, когда доступ на площадку неподготовленных посторонних легко контролируем.

Чертежи лафета бревна для пилорамы, в т.ч. мини, удовлетворяющие указанным условиям, даны на рис. (слева/в центре – вид сверху). Материал – швеллер 120х60, пруток 14 и 16 мм.

Точно под отверстиями М14 в верхней полке швеллера в нижней сверлятся отверстия D15 для прохода хвостовиков крючьев-держателей (справа на рис.). Отверстия М16 в нижней полке (отмечены зеленым) – для резьбовых ножек. Конфигурация в плане и расположение захватов-держателей позволяют надежно удерживать как полномерные бревна, так и короткие чураки. Пользуются данным лафетом так:

• бревно вывешивают и выравнивают на паре автодомкратов. Вариант – одним домкратов поочередно: под поднятый конец подкладывают что-то подходящее, домкрат переставляют и поднимают другой;
• лафет подсовывают под середину бревна уширенной частью к комлю и выравнивают по оси лесины. Если бревно вывешивалось на тельфере, то средняя пара ножек должна прийтись под его центр тяжести;
• крючья-держатели выворачивают до касания бревна так, чтобы их острия смотрели внутрь точно друг на друга. Промашка на один оборот (на шаг резьбы М14) на точность распиловки не влияет;
• бревно опускают на крючья. Если лесина вывешивалась на одном домкрате и подпорке, то сначала отпускают домкрат, а затем одним резким ударом выбивают подпорку;
• для надежности удержания тонкого легкого бревна можно сесть на него и попрыгать;
• пилят бревно любой пилорамой горизонтальными резами. Толщина последнего горбыля в подавляющем большинстве не превысит 40 мм.

Струбцины

Полную функциональность данного лафета обеспечат 2-5 струбцин (почти всегда хватит 3-х) для распиловки плах на мерные пиломатериалы. Конструкция струбцины к лафету бревна ясна из рис. ниже. Крепятся струбцины в болтами в штатные отверстия лафета М14, поэтому их основания и расстояния между осями крепежных отверстий разные: в отличие от крючьев-держателей струбцины не взаимозаменяемы! Под роспуск на доски/брусья сначала распиливают бревна на плахи. Затем плахи сортируют и собирают в пакеты плах подобной друг другу конфигурации. Очередной пакет зажимают струбцинами на лафете и распускают на доски/брусья горизонтальными резами.

Итог

Подобьем, как говорится, бабки: какую делать пилораму своими руками и в каких случаях имеет смысл.

Если вы видите круг клиентуры на распиловку и/или усматриваете стабильный доход от сбыта пиломатериалов – ленточную на автомотоколесах. Она прослужит по крайней мере до тех пор, пока не наберется денег на покупку «новой, хорошей» фабричной. Тогда можно будет открыть лесопилку по всей форме и спокойно работать легально. Если же распиловка древесины для вас подсобное занятие, лучше себя покажет пилорама Логосоль – она менее производительна, но конструктивно проще и дешевле, а бензопила к ней и так на хозяйстве пригодится.

Излюбленным материалом при строительстве, в изготовлении утвари для дома и хозяйства, а также самых разных декоративных изделий, мебели и т. п., как и сотни лет назад, остается древесина. И хозяином, имеющим навыки работы с техникой и мастеровитые руки, может быть изготовлена пилорама своими руками. Это позволит иметь возможность заготовки досок и другого пиломатераиала на месте по собственной потребности, нужного размера и типа, и обходится это будет значительно дешевле покупки готовой продукции.

Особенно актуально при необходимости обработки большого количества досок и другого пиломатериала. Хотя общепринятым считается мнение, что лучшим вариантом будет приобретение готового аппарата, но изготовить его собственноручно его тоже возможно и доступно при наличии желания и минимальных рабочих навыков. Исходя из этого стоит разобраться в вопросе как сделать пилораму своими силами, чтобы она была надежна, удобна, безопасна и отвечала предъявляемым требованиям именно в данном конкретном случае.

При постановке перед собой задачи сделать пилораму своими руками следует в первую очередь определится с объемами работ, для которых данный агрегат планируется использовать, а также типом и геометрией древесины (сырья). Исходя из данных параметров можно уже выбирать тип пилорамы, которая наилучшим образом подойдет для решения поставленных задач.

Максимальное внимание при проектировании и изготовлении минипилорамы следует уделить безопасности — любая техника подобного класса является оборудованием повышенного риска и требует очень внимательного к себе отношения.

Наличие пилорамы неоценимо в хозяйстве мастера, часто работающего с деревом, ведь она поможет решить такие нетривиальные для ручной работы вопросы, как:

• изготовить значительное число изделий одинакового размера и формы;
• распиловка бревен по заранее заданной схеме.

На промышленных лесопилках бревна обрабатываются по двум стандартным схемам:

1. Распиловка неподвижного бревна режущим элементом, смонтированным на мобильной тележке;
2. Бревно по валкам или роликам проталкивается (или протягивается) через режущий неподвижный блок.

При самостоятельном изготовлении пилорамы применяются обе эти схемы, а конкретный ее тип выбирается в зависимости от конструкции, планируемой для сборки.

Если говорить о разновидностях пилорам, то основными являются угловая, ленточная, цепная. Дополнительно, когда речь идет о самодельных агрегатах, стоит выделить аппараты с использованием бензопилы в качестве основы. Каждый из перечисленных видов имеет ряд особенностей и конструктивных отличий от других, поэтому требует отдельного рассмотрения.

Важно! Для изготовления качественного, надежного, безопасного и эффективного агрегата собственными силами обязательно следует не только тщательно подобрать тип, схему, материал и детали, но также проработать и подготовить чертежи, которым неукоснительно следовать.

Пилорама ленточного типа

Общий принцип работы ленточной пилорамы заключается в том, что тележка с ленточным пильным полотном движется вдоль жестко закрепленного на стационарной платформе бревна, производя его распил. Расположение пилящей части ленты горизонтальное, а сама лента хорошо натянута. За счет регулировки высоты расположения ленточной пилы калибруется размер (толщина) отпиливаемой части бревна (доски, бруса и т. д.). Работать такой аппарат может обычно с бревнами весом до 300 кг.

Сборка пилорамы данной разновидности самостоятельно довольно сложна, так как достижение слаженности в работе всех элементов конструкции задача сложно достижимая. Кроме того, для монтажа конструкции необходимо подобрать специальные комплектующие, инструменты и приспособления, составить достаточно сложные чертежи, учитывая все конструкционные элементы.

Сборку комплекса необходимо начать с подготовки ровной площадки подходящего размера и уплотнения его поверхности (если она не имеет твердого покрытия). Следующим этапом работ будет сборка каркаса агрегата, которую следует начинать с изготовления и установки рельсов для тележки. В качестве рельс можно использовать уголок, установленный полкой вверх.

Между двумя рельсами вваривают шпалы из трубы, швеллера или уголка для надежного их скрепления друг с другом. К шпалам приспосабливают передвижной крепеж для бревна, который должен надежно закреплять древесину любого (в пределах планируемых к обработке) диаметра.

Теперь необходимо, согласно подготовленного чертежа, собрать и установить на рельсы мобильную тележку и проверяют ее ход по всей длине рабочей зоны. Для схемы также потребуются колеса (можно использовать автомобильные в сборе, вместе с камерами и покрышками), которые используются для натяжения ленточной пилы. Именно их установка на каркасе — следующий этап монтажа.

Остается смонтировать электромотор, соединить его посредством шкива с механизмом агрегата и проверить работу запуском.

После проверки работы механизмов и частей можно устанавливать натяжную ленту пилы, производить регулировку и пробный пуск пилорамы.

Установка цепного типа

Шинная пилорама своими руками по своему принципу работы очень похожа на ленточную, но в качестве режущего элемента в ней используется не ленточное полотно, а цепная пила.

Однако следует отметить, что конструктивно исполнение ее гораздо более простое, сама установка имеет меньшие размеры, используется меньшее количество требующих значительной регулировки частей — это в комплексе делает шинную минипилораму более простой в самостоятельном изготовлении и использовании, чем ленточная.

Начало процесса изготовления начинается также с подготовки рабочей площадки, на которой устанавливается металлический каркас будущей пилорамы таким образом, чтобы обеспечить к нему свободный доступ с любой стороны. Собирается каркас из профилированного металла, в котором просверливаются технологические отверстия (количество будет зависеть из необходимого шага). Теперь нужно смонтировать станину с ребрами жесткости. В результате основа станка собрана.

На каркасе собирают подвижную тележку, установив упоры, прокладки, зажимы и электромотор. Проверив работоспособность всех частей и элементов конструкции, можно устанавливать и натягивать цепь пилы и производить пробный пропил, производить регулировку и приступать к работе.

Минипилорама угловая дисковая

Сделанный своими руками угловой дисковый распиловочный агрегат очень пригодится в домашней мастерской для переработки древесины в различный тип пиломатериалов. Пожалуй это наиболее универсальная и мощная мини пилорама — своими руками изготовить более сложную конструкцию не получится.

Важно! Конструкция угловой дисковой пилорамы наиболее оптимальна именно для самостоятельного изготовления — агрегаты такого класса имеют очень высокую цену и малодоступны. Кроме того она многофункциональна и может обрабатывать очень большие объемы сырья.

После подготовки чертежей и приобретения всех необходимых узлов и элементов конструкции, нужно подготовить, как и в предыдущих случаях, площадку для монтажа. На ней собирается основа-каркас, материалом для которой берутся металлические трубы и направляющие повышенной прочности (конструкция предполагает большие нагрузки и материал должен им соответствовать).

Направляющие для мобильной платформы в идеале стоит выполнить из рельсов, снова-таки по причине повышенных нагрузок. Следующий этап по сбору каретки должен отличаться повышенным вниманием к максимальному соблюдению размеров согласно чертежу.

В качестве привода рекомендуется использование двигателя внутреннего сгорания (ДВС) высокой мощности — это повысит эффективность распиловки большого количества сырья и упростит работу с древесиной плотных сортов. В качестве передачи крутящего момента оптимальнее всего использовать цепную, хотя при недостаточной продуманности конструкции это может привести к повышенному нагреву передающего механизма. В целях соблюдения техники безопасности, все движущие части привода должны быть огорожены или защищены кожухом.

Бензопила как основа для пилорамы

Бензопила есть в наличии у большинства мастеров, много работающих с древесиной. Благодаря доступности, невысокой стоимости и простоте, достаточно просто может быть изготовлена пилорама из бензопилы своими руками. Вариантов минипилорамы, в качестве основного элемента которой служит бензиновая пила, достаточно много, но все их отличает простота, малый размер, мобильность (ее легко можно перенести с места на место).

Важно! В подавляющем числе случаев индивидуальным мастерам нет необходимости в сверхмощных установках и огромных объемах обработки сырья. Поэтому, с точки зрения простоты сборки, себестоимости, легкости в обслуживании, пилорама своими руками из бензопилы — оптимальное решение для собственного хозяйства.

Для изготовления пилорамы из бензопилы потребуются следующие составляющие:

• швеллера;
• утолки металлические;
• рельсы;
• бензопила в качестве основного элемента.

На приготовленном для работы месте, которое при необходимости нужно разровнять, собирается каркас с отверстиями под крепеж и стяжками из металлических труб. Крепление производится при помощи болтов. Необходимо постоянно контролировать угловые размеры, чтобы соблюдались точные перпендикуляры (прямые углы). Следует в конструкции предусмотреть дополнительные ребра жесткости, что усилит конструкцию.

Основой для мобильной платформы выступает металлическая плита с приваренными с нижней стороны двумя уголками. Эта основа устанавливается на ролики (лучше подшипники). На верхней части плиты должны быть приварены уголки, к которым будет крепиться бензопила.
Последним этапом выступает монтаж конструкции для надежного крепления бревна при его распиле.

Как показывает практика, при наличии не слишком больших навыков, пилорама изготавливается своими руками не особо сложно. Главное внимательность, четкое следование указанным в чертеже данным и «прямые руки». При эксплуатации также необходимо соблюдать меры безопасности, поскольку техника данного типа относится к высокорискованным.

Пилорама — полезное оборудование, предназначенное для распила древесины. В частном хозяйстве с ее помощью можно производить брус и доски разного сечения. При желании и при наличии достаточных финансовых средств ее без проблем можно приобрести в специализированном магазине. Однако нехватка денег зачастую препятствует совершению такой покупки, а дисковая пилорама самодельная — отличная альтернатива.

Устройство и ее разновидности

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Создание пилорамы

Для создания дисковой пилорамы своими руками в домашних условиях необязательно прибегать к сложным чертежам и схемам. Если пилорама требуется только на один раз, лучше сделать конструкцию как можно проще, исключив все ее составляющие, которые не являются особо важными. К тому же оборудование, созданное по упрощенной схеме, является более безопасным.

Создание пилорамы проходит в три этапа:

1. Изготовление каркаса несущей рамы.
2. Создание подающей части.
3. Изготовление режущего инструмента.

Итак, решив сделать пилораму своими руками, прежде всего, необходимо приобрести материалы и инструменты, которые для этого потребуются. Что касается необходимых инструментов, то они все обычные. Никаких экзотических, труднодоступных приспособлений искать не придется. И уж тем более не придется тратить на их приобретение большие деньги.

Основным элементом пилорамы является электродвигатель
, поэтому о его приобретении нужно позаботиться в первую очередь. Для изготовления остальных частей оборудования понадобятся металлические пластины, крепежные элементы, доски, деревянные или металлические строительные козлы. Приобрести все это можно в любом строительном магазине.

Как только все инструменты и основные элементы будущей пилорамы будут подготовлены, следует определиться с тем, какого вида оборудование будет изготавливаться.

Инструкция по сборке

Самый простой вариант — это конструкция, состоящая из стола, двигателя и вала с пилой. Чтобы создать такое оборудование, сначала нужно выполнить раму. Для этого козлы соединяются дисками.

Поверхность стола выполняется из металлических пластин толщиной около 1 мм и шириной около 24 см. Соединяются пластины посредством винтов и перемычек
, затем они закрепляются на деревянном основании.

Для соединения всех деталей пилорамы потребуются такие крепежные элементы, как винты и гайки. Между пластинами должны сохраняться маленькие зазоры. После того как пластины будут закреплены, в основании ствола следует сделать паз. Он должен находиться в таком месте, где диск пилы не будет касаться его стенок.

Сам диск пилы можно купить в готовом виде или сделать своими руками. При этом следует помнить: он должен иметь радиус не менее 23 см.

Изготовление диска и балансировка

Пилорама — это оборудование повышенной опасности. При изготовлении дисковой пилы необходимо соблюдать меры безопасности: вращающиеся части должны быть закрыты.

Для самостоятельного изготовления диска понадобится либо стальная, либо дюралюминиевая заготовка диаметром около 45 см и толщиной 0,3 см. Чтобы эту заготовку превратить в пилу, достаточно просто сделать на ней всего пару зубов. Можно сделать и больше, но двух будет достаточно для того, что инструмент справлялся с любым деревом.

Резцы можно создать из металлических пластинок. Когда они будут готовы, их останется только прикрепить к диску посредством сварки.

После того как будет изготовлена самодельная пилорама дисковая своими руками, потребуется ее сбалансировать, чтобы повысить качество распила. Режущий элемент закрепляется на валу
. Выточить его можно на токарном станке, и хотя тщательную балансировку проводить необязательно, все-таки нельзя допускать, чтобы диск соприкасался со стенками распила. Пила будет хорошо работать при расположении резцов под углом около 30 градусов, а угол заднего схода должен составлять 15 градусов.

Изготовление пилорамы — несложный процесс, который требует лишь небольших финансовых вложений для покупки необходимых компонентов. В целом самодельная пила обойдется гораздо дешевле, чем станок, купленный в готовом виде.

Цепная пилорама является незаменимым помощником для любого строителя. Без нее не обойдется ни один серьезный ремонт. Особенно этот инструмент актуален для тех, кто живет в частном секторе и часто сталкивается с проблемами строительства и ремонта.

Что такое цепная пилорама?

Принцип действия цепной пилорамы в определенной степени напоминает ленточный аппарат: распиливаемое бревно прочно закреплено, тогда как распил осуществляется за счет пилы. Пила крепится к движущейся каретке. Различие между цепной и ленточной пилорамами состоит только в том, что в данном варианте применяется только цепная пила, а не ленточная.

Главный недостаток цепной пилорамы заключается в более низкой производительности и экономичности в сравнении с ленточными аппаратами. Невзирая на такие минусы, люди пользуются такими станками именно по причине его не высокой стоимости и удобства, а настоящие умельцы и создают цепные пилорамы своими руками. Кто-то хочет сэкономить денег, а кто-то просто сделать станок, в полной мере удовлетворяющий все индивидуальные пожелания мастера.

Цепная пилорама своими руками

Что же нужно для создания цепной пилорамы своими руками? Для начала стоит посмотреть чертежи цепной пилорамы в интернете. Чертежи бывают разные, однако любая такая пилорама состоит из бензопилы, стальной рамы и рельсовых направляющих.

Для того, чтобы создать цепную пилораму нужно прочно закрепить на шину пилы металлическую раму. Промежуток между цепью и рамой будет равен толщине получаемых пиломатериалов. По этой причине нужно заранее решить, какие именно пиломатериалы вам нужны. Кстати, если сделать расстояние между цепью и рамой больше, то можно создавать не только доски, но и брус.

Отличная станина получится из двух стальных швеллеров, длиной по 8 метров, а высотой по 0,14 метра. Кроме этого можно использовать рельсы или же металлические уголки. Нужны заготовки идеально прямой формы. По всей длине швеллеров нужно сделать отверстия диаметром 14-16 миллиметров на расстоянии до 1,5 метров.

По числу этих отверстий нужно сделать из отрезков водопроводной трубы специальные стяжки. Все части крепятся при помощи шпилек с резьбой или болтов.

После этого нужно собрать все составляющие цепной пилорамы в единое устройство и установить на стойки. От габаритов станины зависит число стоек. Самые последние стойки должны находиться на расстоянии не более 1 метра от конца направляющих.

Для придания большей жесткости нужно зафиксировать раскосы.

После этого монтируется подвижная тележка. Ее можно создать из стальной плиты толщиной от 4 до 6 миллиметров, а длиной примерно 0,6 метров. Размер тележки зависит от габаритов электромотора.

Далее можно приступать к подбору прокладок и зажимных пластин для тележки. Элементы должны гарантировать свободное передвижение механизма. Вместе с тем зазор должен получиться минимальным. Стяжку прокладок стоит выполнить с помощью болтов.

Обязательно нужно ликвидировать поперечный люфт, путем монтажа упорного уголка к основе тележки. Тележку можно поставить на подшипники либо ролики. Обратите внимание на то, что подшипники стоит использовать новые, бывшие в употреблении однозначно не подойдут.

Цепь нужно максимально натянуть. Штурвал крепится на одной из втулок боковых звездочек, расположенных по периметру направляющих.

Для того, чтобы создать фиксирующее приспособление для бревна нужно взять трубы диаметром 3 — 4 сантиметра, вставить в них подвижные штанги, входящие в стопор на требуемой высоте винтом М8.

Сверху на штанги крепятся прижимающие детали, длина которых не мене 1,5 см, а также кулачковые зажимы.

После этого можно устанавливать электрический мотор и пилу, диаметр которой равен 1 метр. Выбор бензопилы для домашней пилорамы также не маловажный процесс. Бензопила должна иметь высокую мощность, высокие показатели экономичности. Кроме этого, ее цепь должна быть хорошо заточена. Сделать цепную пилораму собственноручно не сложно. Но, помните, что кроме создания аппарата, важно гарантировать безопасную эксплуатацию.

Именно таким образом создаются «домашние» цепные пилорамы. Видео процесса изготовления такой пилорамы представлено ниже.

Безопасность при работе

Имея высокую производительность, пилорамы являются источниками повышенного производственного травматизма. Многие люди слышали ужасные рассказы на тему «отвернул голову, а пальца на руке уже нет». Подобных историй много и все они реальны.

Самый надежный метод уменьшения числа травм и аварий во время пользования таким оборудованием — скрупулезное соблюдение всех правил техники безопасности. Перед началом работы нужно детально ознакомиться с принципами работы и инструкциями по эксплуатации такого устройства, а также с правилами пожранной безопасности.

Наивысший уровень безопасности достигается тогда, когда пилорама оснащена системой реверсивной подачи за счет своей конструкции.

Цепные пилорамы, видео

Когда появляется необходимость обработать большой объем досок и древесины, то лучшим вариантом является использование пилорамы, созданной собственноручно. Многие уверены, что стоит купить готовое устройство, однако сделать его самостоятельно совсем не сложно. в этой статье мы расскажем о том, как делается самодельная пилорама. Фото чертежей в большом количестве присутствуют в интернете.

Как сделать самодельную пилораму

Прежде чем приступить к этому процессу, нужно определиться с объемом предстоящей работы, а также с древесиной. После это нужно поискать чертежи самодельной пилорамы в интернете и определиться с типом устройства для успешной реализации поставленной цели. При сборке устройства своими руками, главное внимание должно быть уделено вопросам безопасности, так как подобное устройство является объектом повышенного риска.

Самодельная пилорама напоминает вращение двух катушек с натянутой между ними нитью. Эта нить и есть пила, а расстояние от одной катушки до другой — это оптимальный размер бревна. Самодельная пилорама, видео создания которой представлено ниже, дает возможность:

• подгонять бревна под одну форму и размер
• осуществлять распил заготовки по конкретной схеме после точных настроек оборудования.

Однако в результате распила зачастую получаются незначительные изъяны, ликвидировать которые нельзя. По этой причине дерево нужно дополнительно обрабатывать вручную.

Работает самодельная пилорама таким образом:

• на платформу прочно закрепляется заготовка, которая не двигается
• движение мобильной тележки обеспечивает распил древесины
• пила расположена горизонтально
• для получения конкретного размера досок, нужно изначально задать соответствующие параметры
• пильная лента является пилой, поэтому она должна быть качественно натянута.

Самодельная пилорама, видео

Место для самодельной пилорамы

Поскольку самодельная пилорама — это крупногабаритное и достаточно опасное устройство, то перед тем как делать самодельные пилорамы своими руками (видео их создания можно посмотреть на нашей сайте) нужно хорошо подумать, и решить в каком месте вы будете использовать подобное устройство.

Наилучшим образом для этой цели подойдет сарай или гараж, а также любое подсобное помещение с бетонным основанием. Помещение для пилорамы должно иметь хорошую систему проветривания. Оно должно быть не тесным и хорошо освещаться.

Модно расположить пилораму и на улице, однако для нее нужно обязательно смастерить навес. Если вы планируете создать пилораму с электрическим двигателем, то нужно особенно внимательно отнестись к монтажу проводки и всех переключателей и автоматов.

Во время сборки агрегата своими руками, уделите особое внимание его режущим и подвижным частям. Именно они являются наиболее опасными частями.

При работе с четырех вальцовыми лесопильными рамами необходимо осуществлять распиловку бревен не короче 3 метров. Если возникает необходимость обработки более коротких заготовок, то пилорама должна быть оборудована дополнительными механизмами. Чтобы работать с заготовками менее 1,5 м нужно использовать особые восьми вальцовые рамы. Дополнительную безопасность гарантирует тормоз пилорамы, позволяющий безоткатно ее тормозить.

По окончанию сборки и перед началом использования нужно тщательно проверить все крепления и составные узлы, а также устойчивость всей конструкции. Только после этого можно запускать устройство.

Как сделать правильный выбор

Во время выбора самого идеального варианта станка для деревообработки необходимо обратить внимание на самое основное преимущество ленточных пилорам в сравнении с многопильными дисковыми станками, это преимущество состоит в небольшой высоте пропила.

Величина пропила дисковой пилорамы, зачастую колеблется в пределах 5-6.2 мм. Шинная пилорама делает еще больший пропил. К примеру, можно посмотреть карту раскроя тонкомерного бревна сечением 180 мм и материал с сечением 124х35, получается, суммарная площадь пропила будет составлять 4377 мм2. А вот если бревно будет 90х90, то 17.2% древесины станет опилками. Если каждый месяц вы будете перерабатывать 900 м3 и более, то такая потеря древесины не будет заметна, потому что выполняемые объемы компенсируют потерю. Но если объемы производства не большие, то нужно использовать технологии, которые отличаются низкой производительностью, но дают возможность распиливать заготовки с минимальными потерями. Следовательно, для малых объемов производства лучше применять ленточные пилорамы, но не шинные.

При использовании ленточного станка, величина пропила составит от 2.2 до 2.5 мм. При заготовке сечением 180 мм для изготовления пиломатериалов с сечением 124х35, площадь пропила равняется 1765 мм2. В опилки превратится в этом случае лишь 6,9% древесины.

Шинные устройства, которые дают широкий пропил, применяются, чаще всего, частниками или небольшими фермерскими хозяйствами для обработки минимальных объемов сырья, при которых не важен выход пиломатериалов.

При строительстве любого объекта необходимо дерево: для стропил, лестниц, половой доски, предметов мебели. Приобретать готовые изделия очень накладно. Да и зачем? Можно все сделать своими руками. Нужно только желание и немного материалов.

Предназначение шинной пилорамы

Для жизнедеятельности человека необходима древесина разных пород, каждая для своей цели. Обрабатывали ее когда-то исключительно топорами и ручными пилами. На смену им пришли и .

Оборудование постоянно модернизируется, появляется все больше удобных современных станков. В их числе шинные пилорамы. Они не могут заменить другие станки, такие, как оцилиндровочный станок или венцевой резак, но свои функции по обработке дерева выполняют успешно.

Если намечается строительство загородного дома или дачи из дерева, то материала потребуется довольно много. А если рядом лес и есть возможность запастись им, то лучше всего для его обработки и изготовления стройматериала сделать шинную пилораму своими руками.

Изготовление пилорамы своими руками поможет решить любую проблему, связанную с деревянными изделиями: сделать сарай или , беседку, дом из сруба.

Шинная пилорама собственного изготовления может производить:

• высококачественную распиловку бревен в продольном направлении;
• на ней можно придавать бревнам одинаковую форму и размер;
• распиливать их на доски, брусья, рейки, и многие другие элементы.

Самодельной шинной пилорамой производят мелкие партии нестандартных деревянных заготовок и обрабатывают древесину разных пород.

Размещение и конструкции шинных пилорам

Чтобы смонтировать шинную пилораму, не потребуется большая территория. Ее можно установить на маленьком участке.

Созданная своими руками, она может быть стационарная, в которой установлен электрический двигатель, или передвижная (с использованием бензинового двигателя). Это позволит перемещать распиловочное оборудование в любое место, в том числе производить пиломатериалы в лесу.

Своими руками изготавливают следующие конструкции шинных пилорам:

Внешний вид шинной пилорамы с электродвигателем

• С движением рабочего агрегата вдоль обрабатываемого дерева.
• С продольным способом подачи дерева к агрегату.

Преимуществом первого вида шинной пилорамы является осуществление контроля за рабочим агрегатом на протяжении всего участка вдоль бревна. Это обеспечивает равномерность распила и высокую скорость.

Во втором случае контроль за распиловкой более сложный. Сильный толчок дерева может привести к тому, что цепь заклинит или перегреется двигатель. Преимуществом является отсутствие большого количества электрических проводов, двигающихся вслед за агрегатом.

Составные части пилорамы

Рабочий агрегат состоит из:

• Станины:
• шины;
• электродвигателя;
• механизма сцепления.

В качестве режущего инструмента здесь выступает цепная шина бензопилы. При использовании для распиловочного механизма цепной пилы, предназначенной для продольного пиления, поверхность распила получается гарантированно ровной.

В качестве силового агрегата устанавливается трехфазный электродвигатель мощностью 5,5 кВт либо четырехтактный бензиновый мотор мощностью 5,5 лошадиных сил.

Основой пилорамы является станина, по которой движется мобильная тележка с пилой, закрепленной в горизонтальном положении. Основа должна быть качественной, чтобы уменьшить вибрацию.

Конструкция станины:

• два стальных или рельса длиной 8 метров и высотой 14 см;
• по всей длине швеллера установлены стяжки из отрезков металлической трубы;
• в швеллерах делают отверстия и устанавливают в них стяжки через 1–1,5 метра.

Основные моменты эксплуатации

Шинную пилораму устанавливают в любом помещении или на открытой площадке.

Правила эксплуатации:

Шинную пилораму можно установить в любом удобном для вас месте

• Помещение должно хорошо вентилироваться и освещаться, поскольку агрегат относится к категории опасных.
• На открытом воздухе электрическое оборудование должно быть защищено от попадания осадков.
• Площадка под оборудование должна быть ровная. Если поверхность неровная, рельсовый путь ставят на анкеры.
• Рельсовый путь и шина должны располагаться горизонтально.
• Пилораму устанавливают на четырех опорных роликах, которые катят ее по направляющим рельсам.
• Толщину выпиливаемой доски регулирует вертикальный винт, который при вращении поднимает или опускает тележку с пильным узлом.
• Во время работы пилорамы бревно закреплено неподвижно вдоль станины.
• Прижимные упоры для поддержки бревна имеют простую и удобную конструкцию: винты прижимают бревно к упорным флажкам.

Как работает пилорама

Распил осуществляется цепной шиной, закрепленной на каретке, движущейся медленно вдоль бревна. Следует учесть, что цепь предназначена для продольного пиления и должна быть острой, чтобы пилить было легче. Если используется цепь для поперечного пиления, ее нужно заточить под другим углом, пригодным для продольного пиления.

Цепная пила, прикрепленная к шине, имеет долгий срок службы, быстро и легко устанавливается. При износе ведущей звездочки ее надо поменять, прежде чем надеть новую цепь.

Перемещение каретки с шиной осуществляется ручным способом. Высоту шины регулируют тоже вручную с помощью специальной ручки на винте. Шину можно поднять или опустить на определенное расстояние для обеспечения требуемой толщины распила.

Натяжение цепи должно быть отрегулировано, за этим постоянно следят во время работы. В носовую звездочку шины организуют постоянное поступление масла из масленки.

Качество распила на шинной пилораме не страдает даже при плохой заточке цепи. Жесткость шины позволяет поддерживать его на отличном уровне, без волнистости и бочкообразности.

Сборка шинной пилорамы своими руками

Сделать свою шинную пилораму нетрудно, хотя и хлопотно. Нужно заготовить соответствующие материалы и инструменты:

• схему устройства;
• швеллер или рельс;
• стальные трубы для патрубков и распорок;
• электродвигатель или бензиновый мотор;
• шину, ведущую звездочку (можно взять от бензопилы);
• сварочное оборудование с электродами;
• дрель и режущий инструмент для металла;
• вспомогательные материалы: мел, молоток, рулетку.

Вначале сооружается прямоугольный каркас:

• по центру каркаса у его основания крепится шина;
• крепление должно выдерживать повышенную нагрузку и быть надежным.

Соблюдают определенную последовательность изготовления шинного станка:

• Режущий элемент крепится на оси из высокопрочной стали. Для этого используется отверстие, которое имеется на ведомой звездочке.
• Благодаря оси пила не может перемещаться в горизонтальном направлении.
• Чтобы предотвратить вертикальное смещение, на оси монтируют подшипники с двух сторон непосредственно возле шины.
• Подшипники зажимают втулкой, ось приваривают к каркасу.
• С другой стороны размещают двигатель и блок контроля за натяжением цепи. Все запчасти можно брать готовые, от бензопилы.
• Ведущий барабан закрепляют на валу электромотора и фиксируют продольной шпонкой.
• Производят центровку конструкции и надежно фиксируют ее в корпусе.

Двигатель нуждается в особенном внимании. Для исключения сильной вибрации тележка под него должна иметь достаточную жесткость. Ее монтируют из стального листа толщиной 4–6 мм. Для устранения поперечного люфта к тележке крепится упорный уголок.

Установка конструкции на основу

После окончания сборки рабочего агрегата его закрепляют на металлическом каркасе, который тоже можно изготовить своими руками.

Последовательность монтажа каркаса:

• Сварить две заготовки буквой П из прочных стальных труб.
• Сварить или закрепить болтами верхние части заготовок.
• По центру каркаса приварить вертикально 4 патрубка.
• На каждом патрубке с внешней стороны проделать углубления на расстоянии 20 мм друг от друга.
• Четыре патрубка приварить к рабочему узлу. Они надеваются на патрубки каркаса.

Конструкция обеспечивает распиловочному узлу свободу движения в вертикальном направлении. Для фиксации узла в определенном положении по вертикали требуется установить болты.

Стационарный агрегат

Для стационарного распиловочного агрегата иногда делают бетонное основание.

Можно установить своими руками сцепление. Это промежуточный механизм передачи от двигателя к ведущей шестеренке. Передача осуществляется ремнями, натянутыми на шкивы двигателя и шестеренки. Ремни прижимаются специальными роликами. Такое устройство делает работу пилорамы более эффективным.

Процесс сборки многоэтапный, но сделать своими руками такой агрегат вполне возможно. Установка шинной пилорамы на загородном участке или на даче принесет немало пользы. Ведь с ее помощью можно изготовить большой ассортимент нужных деревянных изделий, а не бегать в поисках дорогостоящего материала по магазинам. Изделие, созданное своими руками, не потребует больших затрат.

Большинство жителей пригородной зоны знакомы с необходимостью использования различного деревообрабатывающего оборудования, которое часто используется в бытовых целях на приусадебном участке. Современный рынок ручного и стационарного строительного инструмента изобилует различными моделями устройств для обработки древесины, к самым востребованным из которых можно отнести пилораму. При этом такое оборудование подразделяется на устройства шинного, дискового, рамного и ленточного типа в зависимости от используемого способа распиловки дерева.

Для чего используется шинная пилорама?

Человеком уже на протяжении длительного времени используется древесина разных пород для изготовления конструкций и предметов, используемых в быту. При этом люди постоянно старались своими руками усовершенствовать деревообрабатывающее оборудование. Ручная пила
, которая не так давно считалась единственным механизмом для распиловки дерева в домашних условиях, медленно, но уверенно сдаёт свои позиции, уступая место станкам, работающим на электричестве или жидком топливе, которые значительно упрощают человеческий труд.

Ни одно строительство не обходится без значительных денежных затрат, связанных с обработкой древесины: распиловкой досок, сооружением стропильных конструкций или изготовлением предметов мебели. Естественно, все эти предметы можно приобрести в любой торговой сети, но не всегда это оправданно с финансовой точки зрения. Человек, который привык делать все своими руками вполне сможет собрать шинную пилораму
– станок, благодаря которому можно смастерить любую беседку, деревянный сарай или гаражный бокс, баню или дом из сруба и множество других конструкций из древесины.

Основным предназначением пилорамы шиной конструкции изготовленной своими руками является высококачественная распиловка брёвен в продольном направлении для изготовления необрезных и обрезных досок, реек, лафетов и другого пиломатериала, используемого в строительстве. Самодельные шинные пилорамы разрабатывались для производства незначительных партий деревянных строительных заготовок нестандартных размеров и обработки разных пород древесины.

Для монтажа распиловочного оборудования шинной конструкции не требуется много места, что позволяет использовать её на небольшом участке земли. Естественно, такая пилорама не сможет полноценно заменить оцилиндрованный станок
или резак, но вполне подойдёт для самостоятельной нарезки бруса и изготовления досок. На сегодняшний день существует стационарное оборудование, работающее от электричества и пилорамы, которые можно перемещать благодаря использованию бензинового двигателя, что очень удобно при заготовке пиломатериала в лесу.

Конструкции и виды шинных пилорам

На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:

• с передвижением рабочего агрегата относительно обрабатываемой древесины;
• с продольным способом подачи деревянных заготовок.

При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия
, тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.

При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.

Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию
. Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.

Изготовление пилорамы своими руками

Прежде чем переходить к сборочному процессу, нужно побеспокоиться о наличии материалов и инструментов
из следующего перечня:

Для изготовления шинной пилорамы своими руками используются запчасти от стандартной бензопилы. Рабочая часть состоит из шины, электродвигателя и системы сцепления
, которые помещаются в отдельном корпусе.

Этапы сборки распиловочного механизма

Собрав самостоятельно пилораму шинного типа человек, получит незаменимого помощника для решения бытовых проблем. При этом для её самостоятельной сборки существует определённая последовательность мероприятий
.

Пристальное внимание при проведении работ своими руками нужно уделить креплению двигателя
, который в процессе работы будет сильно вибрировать. Поэтому нужно позаботиться, чтобы станина под него имела достаточную жёсткость.

Установка конструкции на основу

После сборки рабочего блока его нужно закрепить на металлическом каркасе
, изготовление которого своими руками состоит из несложных действий.

1. Из прочных стальных трубок свариваются две заготовки, по форме напоминающие букву «П». Верхние части полученных заготовок фиксируются друг к другу посредством электросварки или болтов.
2. По центру каркаса привариваются четыре патрубка размещённые вертикально. На каждом элементе по внешней стороне проделываются несколько небольших углублений на расстоянии 20 мм друг относительно друга на глубину до половины диаметра трубки.
3. На рабочем узле также привариваются четыре трубки, внутреннее сечение которых должно соответствовать наружному диаметру патрубков, размещённых на основании. Размещение элементов, должно быть выполнено таким образом, чтобы патрубки на рабочем узле надевались на трубки несущей основы.

Такая конструкция необходима для обеспечения свободного перемещения распиловочного узла в вертикальном положении. Фиксация рабочего узла
в необходимом положении по вертикали обеспечивается при помощи болтов.

Стационарная конструкция шинной пилорамы

Иногда самодельное распиловочное устройство размещается на бетонном основании. Благодаря этому можно обеспечить постоянную горизонтальность, но при этом значительно замедлиться процесс распиловки брёвен. Чтобы увеличить удобство и эффективность работы пилорамы шинной, своими руками можно дополнительно установить промежуточный передаточный механизм – сцепление.

Для этого потребуется между ведущей шестерёнкой и электрическим мотором смонтировать передачу ременного типа
. На шестерёнке и валу электромотора монтируются шкивы, на которые будут натягиваться ремни. Для прижатия ременного изделия используются специальные ролики. Чтобы облегчить работу можно позаимствовать готовую конструкцию из мотоблока.

Ознакомившись с конструкцией и принципом действия шинной пилорамы, каждый желающий сможет собрать такой деревообрабатывающий станок своими руками. Такое распиловочное устройство качественно распускает бревна на доски любой толщины с достаточно высокой точностью. Если человек планирует заняться заготовкой пиломатериала или просто предстоит большое количество строительных работ связанных с деревом, то самостоятельное изготовление распиловочного станка
шинного типа позволит сэкономить много времени, сил и денег при обработке, брёвен, досок и других деревянных изделий.

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности
, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Принцип работы пилорамы

Объяснить, как работает пилорама
, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

• подгонять бревна под одну форму и размер;
• распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
• после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом
: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные
, а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа
своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Сборка пилорамы своими руками осуществляется на площадке необходимого размера
, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.

Цепная пилорама

Принцип работы такой самоделки напоминает ленточную пилораму
, с той лишь разницей, что в ней используется цепная пила. Конструкция такого устройства намного проще и имеет меньшие размеры, а это значит, что изготовить ее своими руками гораздо легче. Цепную пилораму устанавливают на ровной площадке таким образом, чтобы к ней удобно было подойти с любой стороны.

Сборка цепного устройства
начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.

Затем тележку монтируют к каркасу
, закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.

Угловая или дисковая пилорама

Если есть необходимость в радикальном распиле досок, то лучше всего для этого использовать угловую или дисковую конструкцию.

Угловая пилорама имеет очень много функций
и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.

Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка. Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности
, что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода. Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

Пилорама из бензопилы

В бытовых условиях чаще всего не требуется такая большая пилорама
, поэтому оптимальным решением в этом случае будет считаться мини-станок, который также можно изготовить своими руками. Существует несколько видов мини-пилорам, они имеют небольшие размеры и в случае необходимости их легко переместить на другое место. Такое устройство изготавливается при помощи бензопилы, выступающей в качестве основного элемента.

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

• два швеллера;
• уголки;
• рельсы.

Работа начинается со сборки каркаса, на котором необходимо просверлить несколько технологических отверстий. Затем устанавливают стяжки из металлической трубы. Их крепление осуществляется крепежными болтами в заранее просверленные отверстия. Во время монтажа обязательно следует контролировать углы между элементами: они обязательно должны быть прямыми.

Для усиления каркаса монтируют несколько ребер жесткости
. Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Так как пилорама считается довольно опасным агрегатом
внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

• сарай;
• гараж;
• обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель
, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное
. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Сегодня при наличии огромного количества всевозможных искусственных строительных материалов по-прежнему невозможно представить ни одну стройку без деревянных досок, брусов, реек и тому подобного. Купить нужное для строительства сейчас — не проблема, но иногда семейный бюджет требует бережного отношения к себе, и здесь не обойтись без экономии. Один из способов такой экономии — это пилорама своими руками.

Виды пилорам

Когда встаёт вопрос, как сделать её, необходимо сразу обсудить другой вопрос — какой агрегат нужен. Ответ на него очень важен. Без него можно потратить много времени и сил впустую. Поэтому прежде, чем приступить к строительству, определимся с тем, какие задачи должно выполнять наше приспособление.

В промышленном производстве используются разные виды пилорам. Однако в домашних условиях нет необходимости пользоваться многими из них, да и вряд ли стоит это делать.

Есть два основных вида, которые реально можно сделать в домашних условиях
:

1. Циркулярные;
2. Ленточные.

Отличие этих механизмов в том, какие пилы используются для распиловки материалов. В циркулярных это цилиндрические пластины. В ленточных — полосное полотно. Теперь рассмотрим предназначение разных видов пилорам.

Циркулярные чаще всего используются для обработки уже готовых к применению пиломатериалов: досок, брусов, балок, шпона, плит и тому подобного. Ленточные предназначены больше для обработки брёвен и крупногабаритных деревянных стройматериалов.

Схема изготовления

После того, как выбор вида будущего агрегата выбран, необходимо приступить к его изготовлению, а точнее, строительству. Как своими руками сделать пилораму:

Как видно из этой схемы постройка пилорамы очень непростое дело. Например, пятый пункт сам по себе, впрочем, как и любой другой, очень трудоёмкий и сложный по организации. Поэтому его тоже стоит разбить на несколько этапов
:

1. Изготовление станины будущего станка.
2. Подготовка и настройка двигателя. Для разных станков используются как электродвигатели, так и двигатели внутреннего сгорания.
3. Изготовление и настройка средств фиксации, измерения и контроля. Чтобы получить деталь нужного размера, надо быть полностью уверенным, что эта часть механизма в полном порядке.
4. Самодельная пилорама ленточная оборудуется специальным приспособлением для подачи брёвен на распиловку. Поэтому для таких видов пилорам стоит отвести специальный этап для изготовления такого средства подачи.
5. Изготовление средств защиты и безопасности.

Последний пункт очень важен! Пилорама — это оборудование, связанное с повышенной опасностью как для здоровья человека, так и для его жизни. Чтобы работа на вашем станке не омрачилась несчастным случаем, стоит заранее подумать о безопасности и сделать всё необходимое для этого.

Техника безопасности

Кроме оборудования пилорамы защитными экранами и ограничителями, важно помнить об элементарных правилах техники безопасности. Это имеет огромное, можно даже сказать, первостепенное значение, когда сделана пилорама своими руками в домашних условиях. Ленточная она или циркулярная, не имеет значения.

Обязательно пользуйтесь специальными защитными очками
, чтобы не остаться без зрения.

Распиливание древесины механическим методом — очень громкое мероприятие. Поэтому, находясь долгое время в таком помещении, где пилят лес, надо обезопасить барабанные перепонки. Для этой цели можно приобрести специальные наушники.

Лес рубят — щепки летят. Это известно с детства. Когда лес пилят, летят не только щепки, но и огромное количество опилок. Эта въедливая пыль может оседать в лёгких и стать причиной многих заболеваний. Важно иметь респиратор для работы на пилораме
— это во многом обезопасит от будущих проблем со здоровьем.

Никогда не работайте в нетрезвом состоянии
. Координация движений очень важна в этом деле.

Нельзя пренебрегать другими правилами техники безопасности, которые в зависимости от типа станка могут отличаться. Помните, что лучше потратить лишних полчаса на выполнение работы, чем потом всю жизнь жалеть о потерянном пальце или руке.

Циркулярная или ленточная пилорама своими руками может стать источником немалой экономии при строительстве. А, возможно, даже будущей кормилицей, ведь строить будут всегда и без пиломатериалов невозможно представить ни одну стройку.

При проведении строительных или плотницких работ всегда необходимы пиломатериалы. Это могут быть доски различного предназначения, брус для фундамента и перекрытий, детали строительных конструкций.

Чтобы иметь достаточный запас необходимых материалов, придется часто распиливать необработанные бревна. Конечно же, можно купить уже готовую продукцию, но финансовые затраты увеличатся в несколько раз.

Пилорама заводского изготовления тоже стоит недешево. Однако можно изготовить вполне функциональную пилораму своими руками в домашних условиях, причем расходы будут значительно меньше.

Разновидности

В зависимости от конструкции рабочей части, самодельную пилораму изготавливают трех типов:

• дисковая пилорама;
• ленточная;
• шинная.

Рассмотрим подробнее каждую из них.

Дисковая установка

Среди самодельных устройств чаще всего встречаются именно дисковые пилорамы. Они получили широкую популярность, благодаря своей многофункциональности и простоте сборки.

Более всего подходят для проведения единоразовых строительных работ либо для малого бизнеса, не предполагающего больших объемов производства. Основой данной конструкции является дисковая пила, устанавливаемая на электрическом двигателе либо на шпинделе.

В большинстве случаев изготавливается так называемая «циркулярка» — прочное основание в виде , на котором закрепляется двигатель и вал с дисковой пилой.

Основание изготавливается из деревянных или металлических частей, которые фиксируются в положении крест — накрест и закрепляются с помощью доски подходящего размера. Поверх доски с помощью болтов крепятся металлические пластины.

В получившейся плите необходимо оставить прорезь для пилы и отверстия для крепления двигателя.
Отверстия необходимо дополнительно раззенковать и после этого скрепить с помощью винтов.

Пила должна быть установлена строго посередине получившейся конструкции. Верхняя плита соединяется с основой винтами, в отверстии между плитами фиксируется вкладыш для диска. Последней крепится упорная планка.

Обратите внимание
: при сборке пилорамы пристальное внимание следует уделять надежности крепления всех элементов конструкции. Ненадежно закрепленное полотно пилы представляет собой серьезную угрозу для здоровья и жизни человека.

С помощью самодельной дисковой пилорамы можно сделать брус, рейки разного размера и шпон. Скорость вращения пилы достаточна, чтобы получить качественную продукцию с ровными краями и срезами.

Ленточного типа

Установки с использованием ленточных пил применяются на производстве пиломатериалов в промышленных объемах.

Частные производства в большинстве случаев оснащаются самодельными пилорамами, изготовленные на основе чертежей заводских агрегатов. Главное преимущество таких устройств заключается в возможности быстрого распила крупных бревен общим весом до трехсот килограмм.

Изготовление ленточной пилорамы требует специальной подготовки и наличия достаточно большого количества различных стройматериалов:

• трубы различного размера и диаметра;
• металлические уголки для монтажа рельсовой системы;
• швеллер;
• шкивы;
• профильные трубы для шпал.

Кроме этого, потребуются инструменты для работы с металлом — аппарат для сварки, электродрель, болгарка и набор крепежных элементов (болты, гайки, шурупы).

Работы по изготовлению устройства начинаются с монтажа неподвижной части — станины. Форма этой конструкции напоминает букву «П», материалом служат два швеллера или уголка 50X100 мм.

Стандартная длина швеллера составляет 8 – 9 метров, высота не менее 14 см. После монтажа станины в ней просверливаются отверстия, промежутки между которыми должны быть не менее одного метра.

После необходимо стянуть швеллеры трубами длиной 25 см, крепление производится с помощью болтов нужного размера и шпилек.
После этого монтируются стойки, на которых будет закреплена пилорама. Для повышения устойчивости конструкцию дополнительно укрепляют нужным количеством раскосов.

Важно знать:
пропорции всех деталей должны совпадать, для пилорамы длиной 9 метров необходима пила размером не менее метра.

К тележке крепится пила, сбоку устанавливается штурвал для управления работой агрегата. Фиксаторы изготавливаются из труб диаметром не более 40 мм, внутрь устанавливаются подвижные шланги. Сверху на трубы устанавливаются прижимы из металлических уголков.

В последнюю очередь устанавливается полотно пилы и двигатель. Постройку конструкции лучше всего производить непосредственно на месте будущих работ, так как общий вес ленточной пилорамы весьма велик.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки:

Шинная (логосоль)

Самодельный агрегат кардинально отличается от других видов пилорам своим устройством.

Главной задачей является продольная распиловка бревен, изготовление высококачественного шпона и реек. Многочисленные видео в сети дают исчерпывающую информацию обо всех этапах монтажа шинной пилорамы.

Такой тип пилорам используется на небольших производствах для изготовления мини заготовок нестандартной формы и размера. В самодельных агрегатах в качестве рабочей части используется полотно от бензопилы подходящего размера.

Конструкция состоит из профиля, рабочая высота которого составляет чуть более метра. Бензопила перемещается с помощью тележки.

Точная высота рассчитывается с учетом роста рабочего, дабы избежать длительного пребывания в неудобной позе. На основной профиль укладывается бревно, пила перемещается и производит распиловку по заранее установленным параметрам.

Главное условие, необходимое для качественной работы таких устройств — достаточный вес и жесткость основного профиля, а также наличие необходимого количества опор
. Для получения ровной линии распила необходимо наличие как минимум четырех устойчивых колес и ручного привода.

Оптимальным будет использование воротка колодца с приводным колесом. Для регулировки толщины изделия устанавливаются домкраты жесткой фиксации.

Самостоятельное изготовление пилорамы любого типа — трудоемкий и сложный процесс. Целесообразна ли трата времени и средств, каждый решает сам. В любом случае при монтаже агрегата любого типа нельзя забывать о технике безопасности.

Травмы во время работ с деревом получают часто, а самодельное оборудование, собранное недостаточно качественно, представляет опасность для владельца.

Как дешево сделать пилораму своими руками, смотрите в следующем видео:

У любого специалиста, которому приходится выполнять операции, связанные с обработкой древесины, должен быть специальный деревообрабатывающий инструмент. Это должно быть довольно функциональное оборудование, которым является ленточная пилорама. Можно, конечно, поискать и альтернативные пути, например, купить уже обработанные заготовки или приобрести промышленную пилораму.

Однако, любое из этих решений является довольно затратным. Наиболее экономичным представляется изготовление ленточной пилорамы своими руками. С этой задачей может справиться любой мастер, который имеет хотя бы минимальный опыт работы с инструментами. А для того чтобы всё получилось, нужно просто быть очень внимательным в процессе работы.

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок
. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход
.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ
вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины
, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

1. Обрезные и не обрезные доски.
2. Брусья.
3. Шпон.
4. Лафет и др.

При желании вы можете создавать заготовки
для последующего их использования
в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой
. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками
, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими
. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру
и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени
. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Ленточная мини-пилорама своими руками

Какую бы версию самодельной пилорамы вы ни сделали, она в любом случае будет иметь уникальную конструкцию. Это объясняется тем, что при соблюдении правил её изготовления это оборудование не допустит повреждения станины в случае падения тяжёлой заготовки.

Такое возможно, из-за особой конструкции пилорамы, в которой направляющие подвешены
и располагаются независимо друг от друга. С особой внимательностью вы должны подойти к выбору режущего инструмента.

В рассматриваемой ситуации это будет ленточная пилорама, что, впрочем, и так понятно, если вспомнить, какое именно оборудование мы собираемся изготавливать своими руками. Самодельная ленточная или дисковая пилорама может иметь ширину порядка 60 мм
.

Для натяжения в конструкции предусмотрен специальный пружинно-винтовой механизм
. Это довольно удобное решение, поскольку сама процедура натягивания не занимает много времени. После установки пильной ленты её необходимо закрепить посредством двух замков.

Эти запорные механизмы должны отличаться высокой надёжностью
. Об этом нужно помнить каждому, кто собирается изготавливать ленточную конструкцию своими руками. Не стоит пытаться экономить на замках и делать их самостоятельно. Вы избежите многих неприятных ситуаций, если просто купите их в магазине.

Принцип действия устройства

Работу на ленточной пилораме можно описать в виде следующих последовательных действий:

Суть работы пилорамы заключается в следующем: вначале заготовка фиксируется в неподвижном состоянии, после чего приводится в действие подвижная лента
, которая разрезает древесину.

Во время работы она перемещается строго горизонтально и закреплена на ведущем и ведомом шкивах. Чтобы рез получился прямым, необходимо постоянно контролировать натяжение ленты
. Бревно, должно быть, закреплено между направляющими посредством специальной опоры.

В оснащении этого оборудования может присутствовать электронная линейка или гидравлика
, которая помогает изготовить заготовки определённой толщины. В процессе обработки древесины оператору приходится выполнять небольшое количество ручных операций — укладка бревна, переворот и его зажим.

Самодельная пилорама своими руками — видео

Потребность в наличии специального деревообрабатывающего оборудования испытывают не только мебельные производства, но и многие домашние мастера. Особенно если они собираются обрабатывать заготовки из древесины в больших количествах.

Для выполнения стоящих перед ними задач лучше всего подойдёт ленточная пилорама. Хотя при желании вы можете сделать дисковую или шинную пилораму своими руками. Конечно, лучше всего сделать пилораму сложной конструкции, у которой будет возможность установить дополнительные элементы
, делающие её более функциональной.

Однако, если вам предстоит впервые заниматься этой работой, то лучше всего остановиться на простой версии ленточной пилорамы
. Тогда у вас будет больше шансов, что вы сделаете всё правильно и ваша самодельная пилорама прослужит вам долго и на протяжении всего времени службы будет эффективно выполнять операции по обработке древесины.

Чтобы изготовить основу ленточной или дисковой пилорамы своими руками, нам понадобятся два швеллера
. При этом они должны иметь определённые размерные характеристики:

• длина должна составлять восемь м;
• высота — 14 см.

К сожалению, не всегда есть возможность найти швеллер необходимых габаритов. Если вы оказались именно в такой ситуации, то вы можете поступить иначе и использовать под эти цели рельсы или уголки размерами 50 x 100 мм
. Но обращайте внимание на то, чтобы основа была ровная и у неё отсутствовали изгибы.

Далее, можно переходить к следующему этапу подготовки швеллеров. По их длине необходимо проделать ряд отверстий
, соблюдая заданный шаг. После того как отверстия будут готовы, можно переходить к этапу изготовления стяжки.

В качестве материала для неё можно использовать куски трубы диаметром 3/4 дюйма
и длиной около 25 см. Крепление стяжки выполняется при помощи шпилек или болтов длиной 29–35 см.

После того как основа ленточной мини-пилорамы будет готова, её устанавливают на специальные стойки
. Чтобы сборка была выполнена надёжно, необходимо использовать болты диаметром М 12. Материалом для неё могут послужить трубы, уголки или швеллера. Особое внимание нужно обращать на длину станины устройства: чем она больше, тем больше стоек вам понадобится.

Бензиновая пила – это хороший помощник при заготовке дров, спиливании деревьев, уходе за садом, очистке заросшего участка. Ее основой является двигатель внутреннего сгорания, который отличается компактными размерами, надежностью, небольшой массой, хорошими показателями мощности. Такие достоинства привода позволяют создать различные оригинальные самоделки из бензопилы: мотоблок, болгарку, снегоуборочную машину, газонокосилку, пилораму, электрогенератор, картинг, снегоход. Мотор также устанавливают на велосипед, лодку, делая данные средства передвижения более практичными. При этом часто умельцы используют не только двигатель, но и другие детали от агрегата. Сложность в переделывании заключается в точном подгоне по размерам деталей собираемой техники.

Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:

• снимают шину с пилы;
• вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
• затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.

Вместо переходника некоторые умельцы устанавливают редуктор
. Возможный результат работы продемонстрирован на фотографии ниже.

Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме
сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами
. Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Небольшим минусом является образование большого количества опилок. Это происходит из-за значительной толщины цепи.

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

• берется велосипед;
• к багажнику либо раме прикрепляется мотор с бензобаком;
• устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
• монтируются дополнительные амортизаторы;
• ставится тормоз.

Вместо редуктора используют две зубчатые пары
, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

Обычно велосипед с мотором от бензопилы делают ради развлечения: ездит такой мотовелосипед со скоростью обычного.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы
. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

• привода;
• каркаса;
• ручки;
• колес;
• ножей;
• системы управления;
• защитного кожуха.

Процесс изготовления
газонокосилки проходит в следующей последовательности:

• сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
• с помощью болтов или сварки к раме приделывают ручки из железных трубок;
• по углам каркаса монтируют колеса;
• снимают с бензиновой пилы ручку и шину;
• прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

• удлиняют газовый трос;
• из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
• делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
• с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски
, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи
бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Наличие телескопического вала позволит регулировать высоту оставляемого после покоса травяного покрова.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником
, благодаря которому на участке практически не остается срезанной травы.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами
. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя.
На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля
подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Чем мощнее будет установленный ДВС, тем большую проходимость будет иметь собранный снегоход.

Создание триммера

Триммер, как и газонокосилка, используется для скашивания травяного покрова на участке. Но мотокоса используется при сравнительно меньших объемах работ или на
неровных местностях, каменистых грунтах. Триммер из бензопилы, сделанный самостоятельно, обойдется значительно дешевле своего заводского аналога. Производительность у такого агрегата достаточно высокая.

Самым простейшим вариантом создания мотокосы является использование специальной заводской насадки на бензиновую пилу
, работа с которой показана в нижеследующем видеоролике.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт
(4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

• заборного отсека с расположенным внутри шнеком с лопастями;
• ручки;
• рамы;
• выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники.
Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека
подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Диск такого самодельного оборудования будет вращаться не электромотором, а двигателем внутреннего сгорания от пилы.

Сборки болгарки
с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Сборка машины для картинга и багги

Картинг
– это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:

• колес;
• рулевого узла;
• каркаса;
• тормозной и управляющей систем.

Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.

Карт с двигателем от бензиновой пилы обходится сравнительно недорого. Для детей он станет способом увлекательного времяпровождения.

Конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).

Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:

• сваривают раму;
• изготавливают подвеску, например, торсионного типа;
• делают детали рулевого управления;
• собирают подвеску;
• монтируют руль и тяги;
• прикрепляют колеса;
• ставят тормоз;
• устанавливают кресло;
• закрепляют двигатель.

Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы
либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях
. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

1. бензиновая пила;
2. передаточный редуктор;
3. приводной ремень;
4. планка для натяжения;
5. электрический генератор;
6. панель управления;
7. зажимы;
8. упор пилы;
9. крепежная гайка (предназначена для присоединения к раме редуктора);
10. ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока
(например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Мотоблок для домашнего использования

Мотоблок – это сельскохозяйственная техника, которая благодаря возможности установки различных насадок способна пахать и культивировать почву, делать борозды, а также выполнять другие операции. По сути, мощные модели являются мини-тракторами.
Техника заводского производства стоит дорого, дешевле обойдется мотоблок из бензопилы собственноручного изготовления.

Сборка агрегата не отличается сложностью. Устройство самодельного мотоблока показано в видео ниже.

Конструктивных исполнений мотоблоков, сделанных народными умельцами, много. Следует выбирать наиболее подходящий по имеющимся комплектующим и функциональным возможностям вариант.

Сельскохозяйственный культиватор своими руками

Культиватор – это техника, предназначенная для взрыхления почвенного слоя и разрезания корней сорных растений в нем. Рабочим органом агрегата является вращающаяся фреза
. За счет ее вращения происходит также перемещений культиватора по обрабатываемому участку.

По своей мощности мотокультиватор уступает мотоблоку. Для последнего есть специальная культивирующая насадка.

Культиватор из бензопилы собственной сборки вполне подойдет для обработки небольшого участка
. Вариант конструкции такой самодельной техники рассмотрен в следующем видеоролике.

Окучник из бензиновой пилы

Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля
. Одновременно происходит удаление сорняков между рядами.

Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.

Цифровому обозначению на схеме соответствуют следующие элементы конструкции:

• 1 – рукоять управления мотором;
• 2 – тросик;
• 3,4, 7, 10 – звездочки передач;
• 5 – цепь;
• 6 – колесо;
• 8 – ручка;
• 9 – топливный бачок;
• 11 – крепление мотора;
• 12 – площадка под двигатель;
• 13 – ДВС;
• 14 – рама;
• 15 – плуг (насадка окучника).

Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур
. Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.

Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.

Позволяет значительно экономить, если существует необходимость постоянной обработки древесины при строительстве домов, в хозяйстве либо при наличии собственного небольшого производства.

Конечно, можно не ломать себе голову и купить инструмент, но сделанный своими руками, как говорилось выше, обойдется значительно дешевле.

Ленточная пилорама многим более известна как ленточная пила. В зависимости от объема работ выбирается тип инструмента.

Пилорама может быть ленточного типа, цепного или дискового типа. Мы рассматриваем изготовление ленточного типа.

Принцип работы ленточной пилорамы очень легко объяснить на примере катушек с нитками.

Вся конструкция напоминает вращение двух катушек, между которыми натянута нить. Эта нить и играет роль пилы, а расстояние между катушками является предельным размером бревна.

Что позволяет делать ленточная пилорама:

1. Подготавливать бревна, то есть подгонять их под один размер и форму;
2. Распиливать бревна по заданной схеме после настройки оборудования;
3. После распиловки остаются небольшие дефекты, которые нельзя устранить, применяя самодельные пилорамы, поэтому дальнейшая обработка дерева происходит вручную.

Ленточная пилорама работает следующим образом: бревно закрепляется на платформе и остается неподвижным, мобильная тележка начинает свое движение и распиливает дерево, пила находится в горизонтальном положении.

Чтобы в конечном итоге получилась доска нужного размера, необходимо изначально задать параметры оператором. В качестве пилы выступает пильная лента, которая должна быть хорошо натянута.

Как работает самодельная пилорама, см. на видео.

Перед работой необходимо подготовить оборудование: для этого точат пилу, разводят зубья.

Какие материалы нужны для создания пилорамы?

Следует отметить, что материалы подбираются в зависимости от того, сделаны чертежи или нет, потому что именно правильный чертеж является основой качественного изделия, благодаря которому делается расчет материалов:

• Шкивы можно взять новые или старые в хорошем состоянии;
• Трубы различные по диаметру;
• Рельсы – можно сделать самому из уголков. Располагать уголки лучше ребром вверх, это нужно для того, чтобы продлить «жизнь» колесикам;
• Профильные трубы для создания шпал;
• Швеллер.

Помимо материалов потребуются следующие инструменты:

• сварочный аппарат;
• фрезерный станок;
• болгарка;
• дрель, удобнее использовать электрическую;
• молоток;
• пассатижи;
• наборы отверток и гаечных ключей;
• струбцина;
• болты, гайки и прочий крепежный элемент;
• линейки, рулетка, угольники и пр.;
• ножовка.

Конструкция пилорамы

В основе организации работы лежит блочный принцип.

Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.

Составляющие узлы конструкции:

• для организации движения распилочной ленты используется рама с двумя направляющими;
• винтовой механизм подъема ленты;
• гидравлический или пружинный узел для натяжения ленты;
• ведущее и ведомое колеса (шкивы);
• кожух для ограждения колес;
• держатель ленты;
• клиноремная передача;
• электродвигатель;
• рельс для осуществления движения ленточной пилы;
• эксцентриковые зажимы для удерживания бруска (бревна);
• упор;
• бак с жидкостью для смачивания.

Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.

При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.

Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.

Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.

Станину также можно сделать из уголков (50х100 мм).

Высота швеллера должна быть не меньше 14 см, длина должна быть около 8 метров.

По всей длине материалов с шагом в 1-1,5 м нужно просверлить отверстия. После этого при помощи труб, длина которых равна 25 см, швеллеры нужно стянуть между собой.

Используются при этом резьбовые шпильки или болты.

При этом конструкция дополнительно укрепляется с помощью раскосов, поскольку необходимо добиться жесткости изделия. См. чертеж.
Далее собирается мобильная тележка, размеры которой выставляются в зависимости от ширины станины, при этом тележка с обеих сторон должна быть несколько больше (примерно на 8 см) станины.

Длина передвижной конструкции должна быть примерно 60 см. Чаще всего тележка изготавливается из стальной плиты, толщина которой 46 мм.

На корпусе конструкции сбоку устанавливается специальный штурвал, обеспечивающий управление тележки.

Направляющие по бокам должны быть оснащены звездочками, с которыми соединяется штурвал управления.

Вся конструкция перемещается при помощи натянутой цепи, которая исключает свободное хождение штурвала.

Чтобы при работе пилорамы бревно не выскакивало, необходимо сделать фиксаторы, которые выполняются из труб.

Удобнее использовать трубы, внутренний диаметр которых не превышает 35-40 мм, поскольку внутри будут установлены подвижные штанги.

На трубы сверху необходимо поставить прижимы. Металлический уголок является материалом, из которого сооружают прижимы. Также подлежат установке зажимные кулачковые механизмы.

Если прижимные элементы будут менее 15 мм, то о надежности конструкции речи идти не может.

Если заняться двигателем в конце работ, то необходимо заранее его приобрести, чтобы пропорции всей конструкции были правильными.

Для рассматриваемого примера (длина станины равна 8 м) мощность двигателя должна быть не менее 10 кВт, а диаметр пилы не должен быть меньше 1 м.

В противном случае, размеры всей конструкции необходимо пересмотреть на меньшие.

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
5. Широкий ленточный пропил влияет на образование большого количества отходов;
6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

Дисковая пилорама

Рассмотрим более простой вид самодельной пилорамы.

Для того чтобы сделать дисковую пилораму, потребуется найти дисковую пилу. В качестве мотора будет использоваться электродвигатель.

Сначала необходимо сделать сварную раму, на которую нужно будет поставить металлическую плиту с прорезью для диска. Снизу к плите нужно прикрепить вал плиты на подшипниках и шкивах.

Колесо электрического двигателя соединяется с пилой ремнем.

Чтобы обеспечить хорошее натяжение ремня, необходимо использовать массу самого двигателя, а также можно воспользоваться утяжелителями. Дисковая пилорама готова.

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила
, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания
из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок
40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки
, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника
на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней
– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат
, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Инструкция по эксплуатации самодельной пилорамы из бензопилы

После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты
, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

Обрезная доска является экологически чистым и простым в обработке материалом, но стоимость 1 кубометра качественной древесины обойдётся довольно дорого. В том случае, когда нужно приобрести большое количество стройматериалов, многие домашние мастера задумываются о самостоятельном изготовлении пиломатериалов.

Для самостоятельного изготовления качественной доски или бруса не обойтись без использования специальных деревообрабатывающих устройств. Новое оборудование будет стоить десятки тысяч рублей. Поэтому при желании заняться самостоятельным изготовлением такого устройства, в статье будет описано пошаговое руководство, как сделать ленточную пилораму своими руками с минимальными финансовыми затратами.

Ленточная пилорама — это станок, который выполняет продольную распиловку брёвен. Благодаря возможности точно отрегулировать положение режущей поверхности, можно изготовить пиломатериал различной толщины.

Конструкция пилорамы состоит из следующих основных элементов:

• Ленточной пилы.
• Зажимного механизма.
• Механизма передвижения рамы.
• Устройства регулировки высоты полотна.

На станок устанавливается электрический двигатель мощностью не менее 5 кВт. Может быть изготовлена пилорама с двигателем от мотоблока, но шумность такой установки будет значительно выше, чем при использовании электрического агрегата.

Во время работы установки крутящий момент передаётся с помощью ременной передачи на рабочие шкивы, на которые устанавливаются пильная лента. Пильный механизм обязательно должен иметь в своей конструкции пружинное или гидравлическое натяжное устройство для автоматической корректировки ширины выдвижения шкивов, чтобы компенсировать тепловое расширение металлической ленты во время работы.

Для обработки круглого леса, рама с установленной ленточной пилой и силовой установкой перемещается вдоль зафиксированного материала по рельсам установленным на бетонное основание. Регулировка высоты пильного полотна относительно нижней точки пилорамы осуществляется винтовым механизмом, который устроен таким образом, чтобы исключить вероятность образования перекосов во время работы установки.

Для надёжного удержания бревна во время работы пилорамы заготовку укладывают между направляющими и фиксируют специальными зацепами. После укладки и фиксации бревна оператор производит плавное перемещение подвижной части установки, в процессе которого и происходит срезание верней части бревна. После завершения одного цикла режущая поверхности приподнимается и рама перемещается в исходное положение.

При использовании самодельной пилорамы потребуется перемещать каретку над бревном вручную, в то время как заводские установки позволяют практически полностью автоматизировать процесс изготовления пиломатериалов. Качество бруса или доски, при правильном изготовлении пилорамы своими руками, не отличается от материалов произведённом на современном оборудовании.

Что понадобится для самодельной пилорамы

Самостоятельно изготовить сложные устройства и механизмы из металла можно только в том случае, если имеются навыки использования . Ленточная пилорама своими руками не может быть смонтирована без сварных соединений.

Кроме сварочного аппарата потребуется приготовить для работы следующие инструменты:

1. Электрическая дрель.
2. Свёрла по бетону и металлу.
3. Пассатижи.
4. Гаечные ключи.
5. Комплект слесарных струбцин.
6. Строительный уровень.
7. Гайки и болты.
8. Бетономешалка.

Для изготовления основания пилорамы потребуется бетономешалка. При отсутствии заводской модели устройство можно сделать самостоятельно из стальной бочки.

Для монтажа самодельной деревообрабатывающей установки потребуется приобрести следующие материалы:

• Металлический уголок 50 мм.
• Ролики или шарикоподшипники.
• Профильную трубу.
• Стальную трубу.
• Электрический или бензиновый двигатель.
• 2 длинных винта с гайками.
• Цепную передачу.
• Колёса и ступицы от легкового автомобиля.
• Цемент, песок и щебень для бетонного раствора.

Когда все инструменты и материалы будут приготовлены, необходимо сделать чертежи пилорамы по дереву.

Чертежи для самодельной пилорамы

Чтобы сделать чертёж самодельного станка, достаточно нарисовать на бумаге уменьшенную копию деревообрабатывающего устройства с указанием размеров каждой детали и механизма.

При проектировании ленточной пилорамы, желательно установить значение длины не меньше 6, а ширины — 3 метров. Только в этом случае можно будет производить на самодельной устройстве пиломатериалы стандартной длины.

По сделанным эскизам деревообрабатывающей установки несложно будет подсчитать количество материалов для изготовления рамы и направляющих рельс. Для того чтобы усилить конструкцию между двумя параллельными уголками направляющих, обязательно устанавливаются поперечные усилители, расстояние между которыми не должно превышать 1 метра.

Если ленточная мини-пилорама своими руками изготовленная будет эксплуатироваться в помещении, то потребуется сделать чертёж только основного устройства. При размещении деревообрабатывающей установки на открытой площадке, желательно изготовить навес, чертёж которого также следует составить прежде, чем приступать к практической реализации данного проекта.

Делаем основание

Только правильно подготовленное основание для пилорамы позволит перемещаться раме с пильным механизмом равномерно. Плита на которой будут установлены направляющие рельсы изготавливается по принципу возведения обычного ленточного фундамента.

Основание обязательно выливается на гравийнопесчаной подушке толщиной не менее 15 см.

Чтобы повысить прочность плиты, перед заливкой бетона на основание укладывается металлическая армирующая сетка. После заливки бетона его необходимо выдержать не менее 2 недель, чтобы добиться максимальной прочности основания.

Изготовление пилорамы: пошаговая инструкция

Самодельная ленточная пилорама своими руками монтируется с использованием колёс от легкового автомобиля, ременной передачи и двигателя.

В качестве направляющих используется уголок или швеллер. Уголок применяется сечением не менее 50 * 50 мм. Материал укладывается строго параллельно, внутренним ребром вверх, на заранее рассчитанном расстоянии.

Затем между уголками устанавливаются шпалы, которые нарезаются из профильной трубы сечением 50 * 100 мм. При сваривании поперечных усилителей следует проявлять осторожность, чтобы не перегреть направляющие, которые может повести от высокой температуры. Когда шпалы будут приварены к направляющим производится фиксация металлической конструкции к бетонному основанию с помощью анкерных болтов.

После окончания работ по фиксации рельс к бетонному основанию, по которому будет перемещаться каретка, в серединной части «железнодорожного» полотна устанавливается ложе для фиксации лесоматериала. Для удержания круглого леса, к шпалам приваривается Н-образная стойка с боковыми выступами. Минимальная высота штанги удерживающего устройства не должна быть меньше 100 мм.

В качестве роликов для пилорамы могут быть использованы шарикоподшипники. На каждую ось рамы необходимо подобрать 2 подшипника большего диаметра и 4 — 6 меньшего. Разница в диаметре зависит от высоты ребра уголка. Например, если в качестве направляющей используется уголок 50 * 50 мм, то разница внешних диаметров подшипников должна составить 100 мм. При этом, внутренние диаметры деталей должны быть равны.

Изготовление рамы начинается с установки 2 направляющих из стальной трубы. Направляющие устанавливаются в вертикальном положении, после чего на них монтируются ползуны, внутренний диаметр которых должен минимально отличаться от внешнего диаметра направляющих труб.

Станина каретки сваривается из профильной трубы. Этот элемент должен представлять собой надёжную конструкцию прямоугольной формы, на которую затем будут привариваться вертикальные направляющие, а в нижней части — ось с подшипниками.

Перемещение каретки в вертикальной плоскости осуществляется с помощью винтового механизма, который устанавливается с обеих сторон направляющих труб. Гайка приваривается к ползуну, а длинные шпильки фиксируют в верхней части рамы. Для того чтобы обеспечить лёгкое вращение регулировочного механизма рекомендуется шпильки установить на подшипники с обеих сторон.

Для обеспечения синхронности вращения винтового механизма следует на каждую шпильку приварить небольшие велосипедные звёздочки одинакового диаметра, между которыми делается цепная передача с использованием велосипедной цепи. Для обеспечения постоянного натяжения цепного механизма, в его конструкции обязательно должен быть ролик, на рычаг которого устанавливается пружина.

В качестве шкивов в самодельной пилораме будут использоваться колёса и ступицы от заднеприводного легкового автомобиля. Чтобы обеспечить лёгкое вращение привода, необходимо собрать подшипниковый узел, который будет приварен с обеих сторон к поперечине каретки. На одну из ступиц устанавливается шкив, к которому затем будет передаваться крутящий момент от электрического или бензинового двигателя.

Для повышения безопасности использования пильного механизма в нижней части каретки возле каждого из колёс устанавливается узел поддержки пилы, который состоит из оси, на которую установлены несколько шарикоподшипников небольшого диаметра. Со стороны ступицы, на которую был установлен шкив монтируется силовой агрегат.

Если используется двигатель внутреннего сгорания, то для натяжения клиноременной передачи применяется подпружиненный ролик. Для натяжения ремня в случае применения электродвигателя, агрегат устанавливают на небольшую платформу, которую можно будет перемещать в горизонтальной плоскости.

На следующем этапе на пилораму устанавливается ёмкость для смазывающе-омывающей жидкости, от которой необходимо подвести трубку к режущему узлу. Затем над режущим узлом изготавливается кожух из металлического уголка и жести, после чего можно приступать к первому запуску самодельной деревообрабатывающей установке, предварительно установив между колёсами ленточную пилу.

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер.
Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

• сварочный аппарат;
• болгарка с дисками по металлу;
• электрическая дрель;
• гаечный ключ;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

• дифференциал от легкового автомобиля;
• колеса от малолитражки;
• звездочки и цепи от мотоцикла;
• шестигранный полнотелый стальной профиль;
• стальные уголки 50 мм;
• жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Для тех, кто живет в небольших городках или поселках, отлично известно, какую роль играет в жизни жителей любое деревообрабатывающее оборудование. И скорее всего, многим приходилось его использовать в своей работе. Но наверняка не многим известно, что на таком оборудовании, как, например, пилорама, можно сделать замечательный бизнес — свой мини-завод (подробнее про мини-заводы мы писали здесь). Причем, если есть опыт, как делается шинная пилорама своими руками, можно рассматривать уже не один вариант бизнеса.

Как можно зарабатывать с пилорамой?

Самый распространенный метод – это, не мудрствуя лукаво, начать использовать оборудование в полном соответствии с его назначением. То есть, — пилить лесоматериал. Конечно, и свои домашние дела можно таким образом подтянуть и денег заработать.

Но это уже работа с перспективой дальнейшей продажи. И не всегда это удобно делать. К тому же не каждый сможет продавать такой товар. А вот продать свои услуги, если имеется во дворе изготовленная шинная, дисковая пилорама своими руками, очень даже можно. Суть такого бизнеса сводится к предоставлению в аренду оборудования. Желающих воспользоваться пилорамой найдется немало — кому-то баню надо построить, кто решил дом облагородить, а у кого-то забор давно не обновлялся. Предоставляя услуги по распиловке на собственном оборудовании, можно иметь постоянный источник дохода и довольно высокого. Ведь очень часто лес находится невдалеке от населенного пункта. А вот ближайшая пилорама может оказаться на почтительном расстоянии. Да к тому же и очередь там всегда наперед расписана.

И вот, учитывая все эти и многие другие доводы, можно вполне предположить, что спрос на такие услуги будет актуальным однозначно. А если еще и работа ведется качественно, и из соседних населенных пунктов люди потянутся.

Ну а для тех, кто уже однажды сумел сделать самодельную пилораму, интересным способом заработка может стать конструирование аналогичного оборудования. То есть продать можно уже не только свои услуги по распиловке дерева, но и само оборудование, изготавливая его под заказ. Тем более что, имея необходимый опыт, небольшие навыки конструирования и соответствующие инструменты, сделать лесопилку не станет проблемой.

Самым важным аргументом во всех перспективах такого заработка на пилораме есть, безусловно, бюджетный вопрос. Зарабатывая таким образом можно всегда иметь постоянный доход. Причем прибыль будет еще и регулярной – каждые несколько дней.

Как собрать пилораму?

Прежде всего, необходимо определиться, какого типа конструкция будет создаваться. Это может быть шинная лесопилка, дисковая пилорама. Но можно, проявив немного изобретательности, разобраться, как сделать пилораму из бензопилы. И такой вариант может оказаться наиболее удобным с точки зрения подбора инструментов и деталей.

Пилорама изготавливается из нескольких конструктивных частей. Это – рамная конструкция, распиловочный агрегат с приводом, а также лебедка с подъемными кронштейнами, упоры и дополнительные детали по мере необходимости в зависимости от типа конструкции.

Наиболее распространенным моделями являются ленточные лесопилки. Но в последние годы более приоритетными стали шинные пилорамы, а также самостоятельно изготовленные на базе бензиновых пил. Такая пилорама своими руками из бензопилы имеет преимущество в том, что она более транспортабельна, и это ее качество хорошо используется в развитии собственного дела.

Если решено использовать шинную пилораму, то можно рассчитывать на большие объемы работ – она позволяет обрабатывать в одиночку до 5 кубических метров древесины. При самостоятельном конструировании необходимо использовать двигатель от бензопилы, который в состоянии обеспечивать упомянутую норму распиловки. При желании увеличить объемы понадобится заменить бензиновый двигатель на электромотор, большей мощности — до 5,5 кВт.

Основой конструкции в лесопилке есть рама. На ней уже крепится двигатель, как правило, – снизу. Она делается из металлического швеллера размером не менее 80x40x4,5 мм. К раме крепятся и кронштейны для подачи материала. В процессе самостоятельного изготовления особой точности потребует каретка. Она делается из сварного листа металла и внутри ее размещаются направляющие ролики.

Особо важной частью есть направляющая, вдоль которой движется каретка. Она крепится строго горизонтально, по уровню. Движимые части пилорамы обеспечиваются от двигателя ременной передачей.

В завершении — видео о том, как работает шинная пилорама:

Понравилась статья? Поделитесь с друзьями:
