Шкивы для ленточной пилы своими руками

Смотреть видео Шкивы для самодельной ленточной пилы. Шкивы из фанеры своими руками. на videozubrit бесплатно

В этом видео постарался максимально подробно рассказать как сделать шкивы для самодельного станка.
Диаметр заготовки в 20 см является максимально допустимым при обработке деталей на валу двигателя. Больше уже страшно точить.

Источник

Проведение своими руками большого количества работ той или иной направленности, которые подразумевают широкое использование доски, деревянного бруса и тому подобных материалов, связано с необходимостью проведения распиливания бревен. Понятно, что всегда можно приобретать уже готовые к использованию материалы, что в наше время не составит никакого труда, или же купить ленточную заводскую пилораму промышленного назначения. Но такие решения связаны со значительными материальными затратами, а это не всегда оправдано.

Более дешевым вариантом является разработка своими руками ленточной пилы по дереву, но для этого нужно будет иметь чертежи, полотно из прочного металла, режущий материал, а также некоторые другие детали.

Главной частью такой домашней пилорамы является пила и мотор, что будет приводить ее в движение. Оптимальный вариант – двигатель, мощность которого составляет 10 кВт: в таком случае можно будет без проблем разрезать на доски любые бревна с помощью станка, изготовленного своими руками.

Что нужно для самостоятельного изготовления станка?

Собрать своими руками такой ленточнопильный станок вполне возможно по готовым чертежам, благодаря этому будет возможность распиливать на доски любые бревна прямо у себя дома. Для выполнения такой работы – собственноручной сборки станка – потребуется:

некоторые детали старых автомобилей;
прокат сортового типа;
проведение слесарных и токарных работ;
незначительные сварочные работы.

Во время сборки подобного ленточного станка по дереву можно использовать старые шкивы от любой сельскохозяйственной техники, оптимальный диаметр которых – около 30 см. Направляющие такой самодельной пилорамы лучше всего сделать с труб двух видов из металла: полудюймового диаметра и немного большего, в результате чего последние можно будет надевать на меньшие трубы, оставляя незначительный зазор около 0,5 мм.

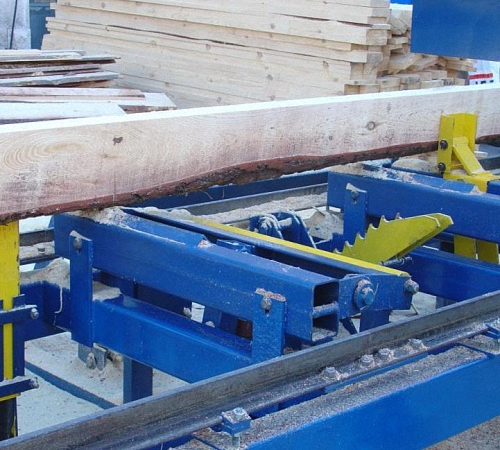

Изготовление основания и устройства для закрепления бревен

На первом этапе собственноручного проведения таких работ изготавливается основание для будущего станка для превращения обычных бревен в качественные доски. В качестве материала для этого подойдут уголки из металла. Устанавливать их следует вверх стороной, при этом необходимо добиться максимальной точности регулировки колесиков, иначе они будут быстро изнашиваться.

Перпендикулярно этим уголкам привариваются профильные трубы размерами 2,5×2,5 мм, между ними – труба диаметром в полдюйма, на которой закрепляются когти, являющиеся крепежом для бревен.

Такие крепежные приспособления должны легко двигаться в нужные стороны. Для надежной фиксации бревна достаточно пару раз ударить по зажимам молотком, вследствие чего произойдет заклинивание механизма фиксации материала, и с ним можно будет проводить все требуемые операции.

При собственноручной сборке пилы ленточного типа профильные трубы из твердого металла, которые устанавливаются перпендикулярно к основанию, должны быть сделаны таким образом, чтобы немного выступать за основание. Кроме того, на данных трубах следует установить перемычки: на них будут размещаться бревна перед распилкой на станке.

Как правильно устанавливать шкивы

Шкивы станка следует подтачивать таким образом, чтобы при надевании ремень выступал за их край на пару сантиметров. Вся такая конструкция перемещается по специальным направляющим – трубам, которые располагаются горизонтально. Этот узел, в случае необходимости, можно зафиксировать на нужном месте с помощью болтов.

Чтобы предотвратить спадание ленты со шкивов во время работы на станке, их нужно устанавливать не параллельно, а под небольшим наклоном – в результате такой установки во время работы пилы лента будет «натягиваться» на ролики сама.

В качестве ведомого используется правый шкив, поэтому для него необходимо приделать пружину, автоматически натягивающую его во время работы. Левый же шкив, следственно, является ведущим, поэтому фиксировать его при собственноручной сборке ленточного станка необходимо жестко. При смене размера пилы ведущий шкив нужно сдвигать.

Как делать правильный роликовый узел

В собственноручно сделанном ленточнопильном станке оптимальным вариантом будет использование каленых роликов. Правильным решением будет сделать весь узел с роликами собственноручно и быть уверенным в его надежности, а не использовать готовый.

Данный узел состоит из 3 подшипников, два из которых – марки 202, а еще один, сзади, немного больший. Вал и ролики необходимо выточить таким образом, чтобы в случае уменьшения или увеличения ширины пилы станка оставалась возможность устанавливать шайбы между подшипниками.

Вал должен входить в две трубки: полудюймовую и немного большую, вставив одну в другую. В полудюймовой трубе вал должен иметь небольшое смещение оси, по сути его приваривают к нижней стенке.

Весь этот узел станка, что состоит из трубок и вала, к направляющим прикрепляется своими руками таким способом, чтобы была возможность регулировать роликовый узел по высоте, смещать его в стороны в зависимости от диаметра обрабатываемых на сделанном своими руками станке бревен, а также надежно фиксировать его после окончания регулировки.

Рама и дополнительные элементы

Рама, высота которой должна составлять полутора метра, делается своими руками из швеллера 100, для придания конструкции дополнительной жесткости ее укрепляют косынками. Блок станка, который будет осуществлять разрезание бревен, будет двигаться по швеллерам при помощи шпилек-винтов. Жесткая фиксация к пилораме режущего узла пилы осуществляется посредством болтов с контргайками.

Чтобы сделать станок более удобным в использовании, для него можно сделать своими руками дополнительное приспособление, в котором будет собираться стружка. В самом простом случае это – обычный деревянный или фанерный ящик, также можно использовать и что-то другое подобное.

Таким образом, самодельную ленточную пилу по чертежам можно сделать и самостоятельно даже в гараже или небольшой домашней мастерской. Но благодаря такому самодельному инструменту с пилой можно прямо на своем участке производить доски, распиливая бревна.

Работать на таком инструменте, изготовленном по готовым чертежам своими руками, достаточно просто. Положив на ложе бревно, зафиксировав его и включив механизм, он быстро сделает необходимую обработку бревна при помощи ленточной пилы.

В процессе использования самодельного станка необходимо постоянно следить, чтобы его пила всегда оставалась острой, а также придерживать правил техники безопасности.

Для хорошего хозяина наличие всей необходимой техники — это счастье. Особенно важно иметь различные приспособления тем людям, которые живут в собственном доме. Например, самодельная ленточная пила существенно облегчит работу с деревянными изделиями. При этом, как уже понятно, аппарат можно соорудить самому из подручных материалов.

Сферы применения и конструкция агрегата

В принципе, устройство используется на лесопилках в промышленных или домашних условиях. Оно обладает определенными преимуществами и недостатками, однако применяется очень широко.

Устройство данного агрегата достаточно простое. На устойчивой раме крепится электродвигатель и шкивы. К ним присоединяется режущее полотно. Благодаря двигателю обеспечивается работа аппарата. В зависимости от типа полотна вы имеете возможность резать не только дерево, но и металлы, сплавы, полипропилен.

Преимущества и недостатки аппарата

Ленточная пила своими руками делается достаточно быстро. Естественно, при этом нужно соблюдать все требования чертежа и быть точным. Однако сначала следует определиться с тем, стоит ли ее делать. Для этого необходимо обязательно рассмотреть все плюсы и минусы агрегата. Итак, среди преимуществ можно выделить такие:

Высокий уровень производительности.

Низкая отдача тепла.

Отличная точность работы, а также высокая скорость.

Возможность изготавливать заготовки по индивидуальным параметрам. При этом вы можете резать не только по прямой, но и криволинейные изгибы.

Для изготовления и использования инструмента вам не понадобится большое количество денежных средств.

3. Твердосплавные. Они могут быть применены для резки таких сплавов, которые достаточно сложны в работе.

4. Из инструментальной стали. Такие полотна чаще всего используются в домашних условиях или небольших мастерских. Они больше всего подходят для работы с простыми материалами.

Разновидности станков

Перед тем как начать изготовление ленточных пил, следует разобраться в их типах. Существует такая классификация аппаратов:

Беззубые. Они обладают высокой производительностью и могут работать с металлом. Особенностью таких устройств является то, что они все-таки имеют небольшие зубцы. Работают они за счет трения и дополнительного нагрева.

Зубчатые. Они могут использоваться для распила дерева или пластика. Особенностью полотен в таких устройствах является то, что они замкнутые.

Электроисковые. Чаще всего они устанавливаются на крупных производствах, где нужно обрабатывать большое количество материала.

Какие материалы нужны для изготовления?

Нужно отметить, что не всю конструкцию можно соорудить из подручных средств. Поэтому перед тем как сделать ленточную пилу, следует собрать нужные детали:

Шуруповерт.

Болгарка.

Отвертки.

Молоток.

Естественно, могут понадобиться и другие инструменты. Например, фрезерный станок.

Инструкция по изготовлению и сборке аппарата

Теперь следует приступить к производству представленного агрегата. Для этого придется осуществить несколько этапов:

1. Если вы решили изготовить такой агрегат, как ленточная пила, своими руками, чертежи у вас уже должны быть. Именно они — залог успеха. Начать стоит с сооружения стола и тумбы, на котором будет фиксироваться механизм. Для этого вам понадобится мебельный щит или дерево.

3. Теперь можно сделать раму для сборки всего устройства. Она может иметь С-образную форму, которая обеспечивает хорошее удержание ленты. Опорная рама изготавливается из швеллера, на который надевается стальная ось.

4. Теперь разберемся со шкивами. Они должны быть надеты на ось при помощи втулок, причем на разных ее концах. Естественно, оба шкива необходимо сбалансировать.

5. Для того чтобы лента не вибрировала, необходимо применить демпфер.

6. Все движимые детали следует подсоединить к электродвигателю.

7. Также вы можете соорудить направляющий механизм, при помощи которого будет подаваться обрабатываемый материал. Для этого используются металлические уголки.

Особенности настройки аппарата

Самодельная должна быть тщательно подготовлена к работе. Для этого ее следует испытать и настроить. Режущая лента должна находиться строго под прямым углом. Любой незначительный перекос может остановить работу машины и стать опасным для жизни.

Учтите, что лента для резания должна быть максимально натянута. Для настройки используйте ведомый шкив. Именно при его помощи вы сможете нормально отрегулировать ваш станок. Также следует отметить, что применяемая при изготовлении сварка ленточных пил (своими руками осуществить ее достаточно просто) обеспечит хорошую прочность и устойчивость машины.

Заточка пилы

Естественно, любая техника нуждается в периодическом ремонте и осмотре. Например, заточка ленточных пил своими руками производится достаточно просто. Главное, знать ее технологию. Для работы используется специальный станок. Вся работа состоит из нескольких этапов:

1. Первоначальная заточка (устраняет появившиеся трещины, восстанавливает симметрию и профиль зубьев).

2. Очистка полотна от опилок и пыли.

3. Разводка (для восстановления заднего и переднего углов).

4. Финальная заточка. Она устраняет все искажения и придает остроту зубцам.

Если у вас нет опыта заточки пил, то все действия следует делать максимально осторожно. От этой процедуры зависит качество работы устройства. Если же вы не уверены в своих силах, то пригласите опытного специалиста.

Какие проблемы могут возникнуть во время изготовления аппарата?

Прежде всего, для выполнения некоторых работ вам понадобится сложное оборудование. Например, не каждый мастер умеет пользоваться сварочным аппаратом. Не у всех есть фрезерные станки. Учтите, что вся конструкция обязательно должна быть устойчивой. При этом следует не забывать о массе того материала, который будет обрабатываться.

Не всем удается разобраться с чертежом. Учтите, что недостатком такого аппарата является достаточно широкий пропил. В общем, если вы хотите соорудить такой агрегат самостоятельно, запаситесь необходимым инструментом, материалом и терпением.

Особенности применения пилы

Даже после того как вы сможете сделать представленную конструкцию, следует научиться правильно пользоваться ей. Например, старайтесь соблюдать все необходимые правила безопасности. Учтите, что в некоторых случаях полотно может лопнуть, поэтому если вы не уверены в прочности его крепления, то не находитесь слишком близко к станку.

Соблюдайте и такие правила эксплуатации аппарата:

Чем больше заготовка, которую надо обработать, тем крупнее зубья должны быть у пилы.

Лучше применять универсальные режущие ленты. В этом случае вам не придется менять полотно каждый раз, когда вам нужно будет обработать какой-либо другой материал.

Перед изготовлением аппарата нужно обязательно выбрать то место, где он будет стоять. При этом учитывается размер помещения, наличие электрической проводки. Естественно, это место должно хорошо вентилироваться.

Перед работой старайтесь максимально натянуть режущую ленту. В противном случае станок не только не будет выполнять свои функции, но и станет опасным для здоровья.

Агрегат не должен работать более двух часов подряд. После этого лента снимается и оставляется в покое не менее чем на сутки.

После длительной работы станок надо смазывать. Подберите для своей машины подходящее вещество.

Обязателен правильный развод зубьев.

Вот и все особенности изготовления и использования ленточной пилы. Учтите, что это устройство требует соответствующего ухода. Если вы видите, что оно работает неправильно, то лучше повременить с началом его эксплуатации. Будьте внимательны и осторожны.

Ленточные пилы — мощный промышленный инструмент для разрезания дерева и металла. Режущее полотно представляет собой непрерывную ленту, движущуюся в одном направлении по приводным шкивам и одной стороной взаимодействующей с разрезаемым материалом. При относительной простоте конструкции, ленточная пила своими руками вполне реальна. Как сделать ее и как правильно настроить расскажем в этой статье.

Известна ленточная пила довольно давно, с начала 19 столетия (первый патент — 1808 год). Сам принцип непрерывного движения пильного полотна (в отличие от возвратно-поступательного у ножовки) давно интересовал инженеров. Он более технологичен по многим причинам:

Кольцевая пила охлаждается естественным путем — в контакте находится незначительная ее часть;
Движение зубьев в одном направлении меньше повреждает область реза;
Ленту легче затачивать;
Механизм привода и натяжки максимально упрощен, как и механизм смазки.

Но на пути реализации возникли некоторые трудности, связанные с соединением пильной ленты в кольцо. Лента должна быть прочной, упругой и, в то же время, гибкой и достаточно эластичной. Сваривать такие металлы, чтобы не оставалось швов, которые мешали ее движению в теле материала и вызывали перегрев (в результате — разрыв в месте соединения).

На ленточных станках по дереву эти сложности удавалось минимизировать, но на металлообрабатывающих станках все было иначе. Только к концу столетия во Франции удалось наладить производство приемлемых пильных полотен, которые сваривались контактной сваркой и затем швы тщательно шлифовались.

В настоящий момент производится несколько разновидностей пильных полотен кольцевого действия:

зубчатые;
пилы трения;
электроискровые.

Как правило, ориентируется на зубчатое полотно биметаллической конструкции. Это лента, изготовлена из прочной стали (пружинной или аналогичной по свойствам) с зубьями из особо прочной инструментальной стали твердостью М42-М71. Заточка зубьев различная для разных материалов.

Например, для резки труб и швеллера потребуется лента с усиленными спинками зубьев, для нержавейки — с острой заточкой в 15 0 и увеличенным расстоянием между ними. Нержавейка образует при пилении вязкую стружку, мешающую движению пилы, застревая между рабочими кромками. Если приходится резать металл крупных размеров, то нужно полотно с периодической разводкой — узкая и широкая чередуются, для устранения угрозы застревания ленты в резу.

Для того чтобы ленточнопильный станок своими руками работал исправно, рассчитывайте его под ленту заводского изготовления. Своими руками ее сделать достаточно сложно, даже если удастся найти подходящий металл и в вашей мастерской есть все необходимое сварочное и заточное оборудование.

Устройство ленточной пилы

Распиловочный станок ленточного типа отличается высокой универсальностью. На нем можно пилить дерево и металл:

вертикально;
горизонтально;
под углом.

Есть станки с подачей рабочей консоли, когда материал закрепляется неподвижно, а полотно надвигается на него, а есть построены по другому принципу — пильный узел неподвижен, а подается бревно, доска или металлический лист. Второй вариант доступнее для самостоятельного изготовления.

Основные узлы ленточной пилы:

Станина (рама) делается тяжелой и прочной. Она должна обеспечить устойчивость станка во время работы и отсутствие вибраций;
Рабочий стол с упором и линейкой;
Приводные шкивы;
Двигатель (от 2 кВт);
Пульт управления;
Система смазки;
Защитный кожух.

Следует помнить, что скорость резания различных металлов несколько отличается. Диапазон весьма широк — от 30 до 100 м/мин. Усредненные показатели скорости пиления однородных сплошных металлов приведены в таблице, но для каждой конкретной модели пилы и пильной ленты они могут отличаться в пределах 10-15%.

Ленточная пила своими руками

О том, как сделать ленточную пилу своими руками в интернете можно найти немало материалов, фото и видео. Например, канадский сайт Маттиаса Вандела предлагает чертежи станка практически полностью сделанного из дерева. Но остановимся на чем-нибудь менее экзотическом, что можно сделать как в домашней мастерской, так и небольшом цехе по обработке дерева или металла.

Изготовление станины

Начальный этап — изготовление станины. Для пилы по дереву она может быть деревянной или металлической, для металла — только стальной. Сварить ее можно из швеллера или уголка. Для небольшой мастерской или цеха это не составляет проблем. Размеры станины подбираются в зависимости от предполагаемых размеров обрабатываемого материала. Нормально пилящий самодельный станок может справиться с деревом толщиной до 350 мм и металлом в несколько сантиметров.

Несущая штанга — швеллер № 8, который приваривается к станине или прикручивается болтами. Он должен быть строго вертикальным и закреплен не менее чем в двух точках по длине, чтобы исключить угрозу отклонения. При закусывании пилы, например (что иногда случается) или пилении материала больших размеров нагрузки возникают довольно большие.

На станине расположен горизонтальный рабочий стол с пропилами для движения ленты, линейкой, упором, зажимами и прочими приспособлениями для подачи и удержания заготовок. Высота стола от нижних упоров — 0,7-0,9 метра. Высота штанги над столом — 0,6-0,8 м.

В нижней части станины устанавливается асинхронный электродвигатель с конденсаторами запуска, соединенный ременной передачей с приводным шкивом изменяемого диаметра. При необходимости изменить скорость резания, клиновидный ремень просто перебрасывается на другой диаметр. Натяжение ремня обеспечивается пружинным натяжным механизмом.

Монтаж привода

Для привода ленты используются деревянные или металлические шкивы одинакового диаметра (240-260 мм), которые закрепляются на валах, насаженных на подшипники. Нижний шкив соединен валом с приводом двигателя. Валы пильных шкивов закреплены на штанге. Нижний — неподвижно, верхний — в прорези фиксируемого натяжного механизма. Это позволяет использовать ленты различной длины.

От биений ленты станок защищает специальный механизм демпфера, который расположен под рабочим столом. Чертежи этого устройства можно найти в интернете. Иногда можно увидеть ленточные пилы с двумя демпферами — снизу и сверху рабочей зоны. Это оправдано, если станок предназначен для работы с заготовками больших размеров или требуется исключительно высокая точность пиления.

Система смазки и защита

Система смазки (регулируемая), устанавливается над рабочим столом. Масло самотеком поступает на пильное полотно в требуемом количестве, которое для каждого самодельного станка определяется экспериментальным путем.

Все рабочие узлы, где что-нибудь вращается или движется, необходимо защитить кожухами. Лучше всего, сделать их из водостойкой фанеры толщиной от 10 мм. Это обойдется недорого, а шлифованная фанера, покрашенная эмалью, выглядит очень хорошо.

Система пуска — стандартная кнопка с возможностью аварийного отключения. Нижнюю часть станка желательно выполнить в виде тумбочки с широкой дверкой, или даже двумя. Одна служит для отбора падающих опилок, вторая — для доступа к шкивам и регулировки скорости движения ленты.

Сделать своими руками ленточный станок для опытного слесаря не составит особого труда. Часть необходимых деталей и узлов можно взять от списанных или демонтированных машин собственного предприятия или купить на рынке или и по интернету, часть — изготовить самому. В любом случае, сделанный самостоятельно станок обойдется раза в два дешевле заводского, при том же уровне работоспособности и точности регулировок.

Ленточная пила своими руками — возможно ли это? На этот вопрос есть ответ, и он положительный. Если вы простой самодельщик, который столкнулся с самостоятельной распилкой необработанных бревен при строительстве хозпристройки из дерева, рубке дров или если потребовалось обновить деревянное ограждение, то ленточная пила своими руками поможет справиться с этой проблемой легко и быстро.

Ленточная пила необходима для распилки необработанных бревен и рубки дров.

Ленточная пила своими руками − процесс очень трудоемкий, об этом нужно упомянуть сразу. Потребуется множество комплектующих деталей, осуществить сварочные и токарные работы, произвести заточку пилы особым способом, но наиболее сложное в этом процессе — это добиться отлаженной работы всего комплекса.

Проще, конечно, приобрести уже готовую пилораму для постоянного пользования (в коммерческих целях), стоит она недешево, однако быстро окупит себя. Если желание изготовить такую конструкцию как ленточная пила по распилу дерева своими руками осталось твердым, то читайте дальше…

Ленточная пила − поэтапный процесс создания

Как образец, принцип ленточной резки по дереву выглядит так: берется две катушки из-под обычных ниток, продевается и натягивается между ними тоненькая тесьма (лента). Принудительно крутя тесьму, бревно разрезается, а расстояние между тесемками — желаемый размер бруса. Такими пилами удобно резать доски.

Для изготовления ленточной пилы своими руками потребуется:

Выбрать помещение, где она (создаваемая ленточная пила) потом будет эксплуатироваться, желательно площадью не менее 18 м 2 (примерно 6х3 м), проверено.
Затем необходимо смастерить рабочую поверхность стола с типичным размером — 42х72 см. Вырезается такой стол из фанерной доски толщиной в 20 мм, далее на поверхность фанерного прямоугольника клеится текстолит. Окантовка стола делается деревянными рейками по периметру. Также стоит предусмотреть специальные пазы для поддержания проводки пилящих полотен. Готовый стол будет представлять собой ящик с размерами 420х720х500, при толщине фанеры в 20 мм.
Подсоединить к столу несущую штангу — отрезок швеллера 8, длиною в 68 см. Полки из практичности желательно срезать около 20 мм. Штангу рекомендовано закрепить к столу кронштейном (уголок 40х40 мм), с помощью 4-х болтов М8. Шкивы привода пил выточить из фанеры, а поверхность их обклеить листовой резиной при помощи полиуретанового клея. Далее шкив пропитать эпоксидной смолой, отшлифовать и покрасить.
При помощи эпоксидной смолы вклеить втулку из дюралюминия, в которой необходимо выточить специальное гнездо для шарикоподшипника. Далее нижний шкив насаживается на ось из стали, которая монтируется в буксу (в ней два шарикоподшипника), ось смонтирована в нижнем конце штанги. На другом конце оси через дистанционную втулку монтируется ведомый шкив ременного привода. После этого производится балансировка ленточных шкивов.
Для гашения колебаний при работе ленточной пилы потребуется установить демпфер. Неподвижная его часть крепится под рабочим столом, а подвижная часть — планка — помогает установить требуемый промежуток при распиле деревянного элемента. Производится демпфер из текстолитовых деталей и крепится на болтах М6. Верхний же демпфер монтируется на станок болтами М5 с помощью кронштейна над поверхностью стола на 105 мм. Только лишь в том случае, если появится потребность, чтобы шкив «бил по диаметру», в других случаях − он будет просто повышать трение ленты.
Из стального угла 100х100 мм установить направляющую. Она станет подавать деревянный брус на распил. На станке шлифуются перпендикулярные плоскости уголка. Устанавливается уголок по краю одной полки, на которой необходимо вырезать 2 паза, чтобы откорректировать зазор между лентой и направляющей планкой. Вырез посередине нужен для повышения ходов планки. В целях безопасности узел верхнего шкива желательно заизолировать защитным кожухом.
Сформировать саму ленточную пилу, то есть пилящую ленту. Этот продукт должен быть очень гибким, изготовлен из холоднокатаной листовой стали (У8 или У10), с толщиной 0,2-0,4 мм (0,4-0,8 для более твердых пород), длиною 1600-1700 мм для габаритов описываемого станка. Перед запайкой ленты в кольцо потребуется вырезать на ней зубья с интервалом в 3 мм. Спайка выполняется с помощью газовой горелки, предварительно место спайки посыпается бурой, а после спайки наносится припой ПСР-40. Дополнительно место спаивания желательно отшлифовать и еще раз окончательно вплотную прижать шов плоскогубцами. Зубья отточить и слегка развести в стороны для наиболее результативного распила.

Такой метод производства ленточной пилы считается кустарным. При работе следует соблюдать меры безопасности, так как в случае разрыва пилящей ленты она отлетает в сторону, поэтому не стоит стоять рядом, когда ленточная пила находится в работе.

Вернуться к оглавлению

Сложность изготовления самодельной ленточной пилы

Сварка необходима для изготовления самодельной ленточной пилы.

При большой нагрузке распила по дереву, до 300 кг, ленточная пила должна быть максимально устойчивой, сама установка − отвечать всем требованиям правил безопасности при эксплуатации. При сборке потребуется применить сварку, электроинструменты, фрезерный станок, суметь грамотно заточить пилящую ленту.

Есть вариант также заказать или купить уже готовую раму ленточного механизма с колесами, под нее приобрести металлические колеса тележки и ленточные пилы. Самостоятельное производство таких деталей потребует опыта и высокоточной отделки специальными инструментами.

Собрав такую конструкцию, необходимо установить направляющие при помощи двутавры, швеллеров, а также уголков или анкеров для устойчивости опоры под ними через каждые 0,5 м. Выдерживая геометрию, произвести сварку всех деталей вместе. Устанавливая таким образом направляющие, необходимо оставить запас для наиболее крупного бревна до 70 см. Далее на тележку крепятся колеса, сама рама ленточного механизма и электродвигатель через шкив.

Совет: Обдумайте механизм изменения горизонтального перемещения пилы относительно бревна.

Двигая тележку относительно закрепленного бревна, срезается горизонтальный слой древесины — так производятся доски.

При подборе оборудования для домашней мастерской ленточную пилу редко включают в разряд первоочередного инструмента: большинство операций можно выполнить и без неё. Я долгое время обходился тем, что у меня было, но в результате созрел для изготовления ленточной пилы. В результате поисков я наткнулся на сайт канадского изобретателя Маттиаса Вандела. Он предлагал сделать ленточную пилу практически полностью из дерева. При этом характеристики её были очень приличными, а любую запчасть потом несложно сделать самому.

Основные характеристики моей самодельной ленточной пилы

Моя пила отличается от той, что была в чертежах разработчика, но я и не стремился повторить проект один в один. Многое зависит от выбранного двигателя, пильных лент и заготовок. Я использовал те полотна, что смог найти. Асинхронный электродвигатель подходящей мощности тоже завалялся в закромах. Пильные полотна оказались чуть короче рекомендованных — я решил не рисковать и уменьшил внутренний размер рамы на 10 мм.

Конструкция ленточной пилы. Большая часть деталей — из дерева.

Характеристика	Моя пила	Пила автора
Высота (без тумбы), мм	1 200	1220
Ширина (со столом), мм	900	720
Глубина (со столом), мм	500	460
Диаметр колеса	16 м (400 мм)
Стол (ширина х глубина), мм	510 х 470	490 х 460
Наклон стола, градусы	0-45
Масса (без тумбы), кг	50	45
Максимальная толщина заготовки, мм	260	270
Отступ полотна от рамы, мм	400	394
Длина полотна, мм	2 667	2 700
Ширина полотна, мм	6-16	4-18

Изготавливаем раму ленточной пилы

Это основной элемент станка. Я использовал сосновую дюймовку, простроганную на рейсмусе до толщины 19 мм. Рама склеена из нескольких слоёв досок с перехлёстом. Нельзя использовать для рамы ДСП, МДФ, фанеру или мебельный щит. Рама имеет С-образную форму, где сверху монтируется основа для направляющей механизма натяжения с верхним колесом, а снизу крепятся две ноги, соединяемые с основанием. Рама состоит из шести основных слоев и дополнительных накладок. Для увеличения жёсткости предусмотрены диагональные элементы. При поэтапном склеивании необходимо контролировать перпендикулярность элементов, чтобы рама получилась плоская (без скручивания). Раму склеивал без основания, оставив под него пустые пазы. Вклеить основание удобнее уже после установки блока оси нижнего колеса. Моего запаса струбцин не хватало, и я дополнительно использовал саморезы. Поверхности готовой рамы отшлифовал и покрыл лаком в два слоя.

1. Склеивание первого слоя рамы. Эта операция задаёт форму рамы. 2.При приклеивании следующих слоёв нехватка струбцин компенсируется саморезами. 3.К готовой раме прикручены направляющие для подвижного блока верхнего колеса. 5. Пропиливание пазов в подвижной рамке блока верхнего колеса под вставки. 5. Теперь треугольные вставки можно вклеить в пазы подвижной рамки… 6. выбрать четверти по бокам. 7. Устройство натяжения пильного полотна. 8. В этом положении виден упор собрано пока без рукоятки вращения. Три регулировочного винта блока регулировки дубовые пластины выполняют роль пружины. верхнего колеса. 9.Склеивание колеса из трёх фанерных кругов. 10.Фланцы (часть – с подшипниками) с подкладками подогнаны к заготовкам колес и промаркированы. 11. Шкив двигателя точил непосредственно на самом двигателе.

Блок крепления верхнего колеса

Следующий этап — сборка и установка подвижного блока крепления верхнего колеса. Он должен перемещаться в вертикальном направлении и обеспечивать натяжение пильного полотна. Для этого на подготовленных «рогах» рамы закрепил профиль из дуба, который формирует направляющий паз. Блок — это прямоугольная рамка с вставленным в неё подвижным держателем вала верхнего колеса. Рамку изготовил из древесины дуба. Для усиления угловых соединений использовал дополнительные вставки. Склеив рамку, пропилил в углах пазы. Затем вырезал треугольные вставки и вклеил их в пазы. В завершение по бокам рамки выбрал четверти под направляющие в основной раме. Рамка должна перемещаться в пазах без ощутимых люфтов. В верхней части рамки установил длинный болт для её перемещения и регулировки натяжения пильного полотна. На держателе (бруске с отверстием и выбранными четвертями с противоположных сторон) вала колеса вверху установлен винт для регулировки наклона колеса. Крепится держатель к рамке двумя саморезами, а за счёт люфтов достигается его подвижность для регулировки. Под винт установлена металлическая подкладка. Вал в держателе после настройки пилы фиксируется саморезом. Пружинящий эффект при натяжении полотна создают три дубовые пластины.

Изготовление колёс пилы

Колеса пилы имеют диаметр 400 мм. Их как раз нужно делать из фанеры или МДФ. Колёса у меня вышли толщиной 29 мм. Склеил их из трёх фанерных кругов. Самый ответственный участок здесь — центральная часть колёс. Заготовки вырезал с помощью фрезерной машинки. В центре круга сверлил отверстие 0 6 мм и в него устанавливал центр фрезерного циркуля. Потом это отверстие использовал для совмещения заготовок и склеивания. Вырезал круги с припуском 10 мм под чистовую обработку. Валы 0 25 мм (под приобретённые подшипники) мне изготовил токарь. Они имеют с одной стороны ограничитель, а с другой — внутреннюю резьбу М12. Для изготовления фланцев использовал фанеру. Перед тем как сверлить в них отверстия под подшипник сверлил в центре отверстие 0 6 мм и, совместив его с центром колеса, сверлил по четыре отверстия под шканты. Положение фланца на колесе маркировал. Фланец состоит из двух частей. Внешняя деталь толщиной 15 мм держит подшипник, а внутренняя — толщиной 10 мм формирует зазор между колесом и подшипником. Диаметр отверстия в колесе должен быть немного больше диаметра вала. Самая ответственная операция — сверление отверстия диаметром 52 мм под подшипник во внешней части фланца. Специально для этого я купил кольцевую пилу 0 52 мм и после проверки прошлифовал её по наружному диаметру на 0,3 мм. Подшипники потом запрессовывал с помощью киянки. Перед приклейкой фланцев к колесу вырезал держатель вала нижнего колеса — деревянный брусок с отверстием для вала, который крепится снизу рамы. Сверлить отверстие непосредственно в раме нежелательно: велика вероятность, что сверло уведёт. Держатель же проще повернуть на нужный для коррекции угол. В колесах просверлил по четыре технологических отверстия, чтобы в них можно было продеть струбцины при склеивании. Сразу после склейки колеса надел его на вал. Благодаря предварительному центрированию фланцев и просверленным отверстиям под шканты, у одного моего собранного колеса практически отсутствовало биение, а вот у второго была некритичная «восьмёрка» до 3 мм. Для подгонки колеса в размер по диаметру и для формирования профиля нужно было соединить колесо с двигателем. На первом этапе использовал временный шкив из фанеры – прикрутил его саморезами к колесу. Шкив для двигателя я выточил, используя сам двигатель, а затем соединил ремнём двигатель и временный шкив колеса. Зафиксировав колесо, прикрутил деревянный брусок в качестве упора и с помощью токарных резцов обточил колесо до 0 400 мм. Диаметр колеса на валу контролировать сложно, поэтому я замерял длину окружности. Она равна 1 256 мм. Обработанной кромке колеса придал бочкообразную форму. Благодаря этому лента не соскальзывает с колеса, а, наоборот, на нём самоцентрируется. Угол скоса должен быть 5 градусов с каждой стороны.

12. Когда все детали были готовы, приклеил фланцы к колесу. 13. В качестве держателя использовал блок крепления нижнего вала. 14.Колесо обточил до нужного диаметра придав кромке бочкообразную форму. Скос в каждую сторону — примерно 5 градусов. 15.После предварительной сборки колёса. 16.Направляющая в комплекте с блоками опорных подшипников. 17. Установлена направляющая с верхним опорным подшипником, но пока без «сухарей». На колёса натянуты резиновые камеры (после окончательной сборки их нужно приклеить). 18.Опора рабочего стола оснащена выставил регулировкой в одну плоскость. механизмом наклона

Изготовив оба колеса, на одном из них установил штатный приводной шкив (читайте о подобном решении ). Его толщину и форму подгонял под используемый ремень, а диаметр рассчитал так, чтобы скорость движения пильного ленточного полотна была примерно 800 м/мин. Теперь оставалось только отбалансировать колёса. Для этого я взял подшипники с внешним 0 22 мм. Их потом использовал в качестве опорных для пильного полотна. Закрепив горизонтально временную ось и надев на неё подшипники, установил колесо так, чтобы оно легко вращалось, и самая тяжёлая его часть опускалась вниз. Сверлом Форстнера делал небольшие углубления в нижней зоне колеса с тыльной стороны. В результате таких манипуляций я добился, чтобы колесо перестало вращаться в любом положении. На этом балансировка закончилась. Колеса покрыл лаком в два слоя.

Затем на колеса натянул разрезанные камеры от 16″ колес детского велосипеда. Резина защищает поверхности колёс от повреждения полотном, снижает шум и предотвращает проскальзывания. Балансировку, правда, пришлось повторить.

Крепление колёс на раму ленточной пилы

Первым установил верхнее колесо. На вал надел шайбы из фторопласта. Колесо крепил болтом с толстой шайбой, вкручивая его в торец вала. Регулировочным болтом выставил верхнее колесо параллельно раме. Блок нижнего колеса закрепил на раме струбцинами и навесил нижнее колесо. С помощью линейки и фторопластовых шайб выставил колёса в одну плоскость. Смещением нижнего блока добился, чтобы линия, соединяющая центры валов, была параллельна вертикальной стойке рамы. Эту операцию выполнял с установленным штатно пильным полотном. После настройки блок крепления нижнего вала зафиксировал. Проверив вращение пилы вручную, решился на пробный пуск. Соблюдая осторожность, включил станок. Испытания прошли успешно. Лента перемещалась посередине колёс, никакой вибрации и подозрительных шумов. Заменив полотно на самое узкое, провёл повторное испытание. Можно было вклеивать основание под двигатель и крепить его к раме.
21. Установлены рабочий стол с пластиной нулевого зазора и вороток механизма натяжения пилы. Станок готов к испытаниям. 22.Рабочий стол можно наклонить под нужным углом. Виден опорный саморез регулировки положения рабочего стола. 23.Прочный каркас мобильной тумбы-подставки.24.Защитный экран двигателя.

Настройка направляющих пильного полотна

Гладкий торец пильной ленты упирается в наружное кольцо подшипника, а с боков её удерживают «сухари». Сначала я сделал «сухари» из фторопласта, но они быстро износились. Поэтому (по совету автора) заменил их на деревянные. В качестве защитного кожуха использовал прямоугольную дюралевую трубу, раскроив её дисковой пилой. Кожух прикрутил к шине саморезами. Шину нужно выставить с высокой точностью, так как при длине 300 мм даже незначительный перекос по отношению к пильному полотну будет ощутим. Для крепления шины в раме выбрал паз. Разметку выполнял по натянутому широкому полотну. Затем уточнил разметку паза по размерам направляющей шины. Но как я ни старался, при выборке паза ошибся на 0,3 мм, что привело к ошибке в нижней точке почти на 4 мм. Поэтому из остатка дюралевой трубы я вырезал уголок, расширил в раме паз на его толщину, а для коррекции положения подклеил несколько кусочков самоклеящейся бумаги толщиной 0,1 мм. Добившись желаемого результата, зафиксировал уголок саморезами. В фиксаторе предусмотрены два отверстия. Одно основное — для максимальной площади прижима шины, второе используется только при очень толстых заготовках, чтобы максимально поднять шину.

Изготовление рабочего стола для ленточной пилы своими руками

Сначала изготовил опору с механизмом наклона стола. Делал её из древесины дуба. К ней крепится нижний блок опорных подшипников. К поворотному механизму стола присоединил подкладку из ЛДСП для повышения жёсткости стола. На сам стол я пустил обрезок столешницы из ДСП. Она довольно толстая и прочная, а поверхность у неё — гладкая и скользкая. Кромки обшил буковыми рейками. В рабочей зоне в столе выпилил прямоугольное отверстие, а затем выфрезеровал выемку под вставку из МДФ. Вставку устанавливал при включенной пиле: заводил вставку в пазы и задвигал до упора, одновременно пропиливая её на нужную длину. При повороте стола под углом вставку либо вообще вынимаю, либо изготавливаю новую под конкретный угол. На гайку механизма натяжения полотен я изготовил вороток. Силу натяжения устанавливаю на глазок — порвать полотно практически невозможно. Чтобы удобнее было выставлять стол перпендикулярно к полотну, изготовил дополнительный упор для стола. Вкрученный в упор само- рез позволяет регулировать положение стола. А чтобы опилки не налипали на колёса, установил обрезанную зубную щётку на нижнее колесо.

Изготовление тумбы для пилы

Размеры тумбы я выбрал исходя из размеров основания пилы, а высоту подгонял так, чтобы стол был на уровне 1 050 мм от пола — для меня это в самый раз. Тумбу сделал из обрезков шпунтованной половой доски толщиной 35 мм. Каркас тумбы собрал на шкантах. Углы изнутри усилил металлическими уголками. Боковые вставки — из ламинированного ДСП. Задняя стенка — из МДФ. В общем, всё из обрезков. Верхний ящик тумбы служит для сбора опилок. Тумба установлена на колесики с возможностью их фиксации.

25. Правая стенка кожуха нижнего колеса скошена вверху для упрощения замены пильных полотен. 26. Задняя стенка защиты нижнего колеса установлена наклонно и направляет опилки в ящик. 27.
Параллельный упор закреплён на рабочем столе.. Установка защиты. 28.Так выглядит защита подвижных элементов.. Установлены пусковая кнопка пилы и выключатель подсветки.

Защитные кожухи и элементы корпуса пилы являются одновременно и направляющими для удаления опилок. Все рабочие элементы пилы защищены экранами. В качестве материала для кожухов и экранов использовал МДФ толщиной 8 мм и сосновые доски.

Источник

Занимаясь разработкой самодельной ленточной пилы, важно понимать, как она устроена и для каких целей будет применяться. В случае ведения частного бизнеса, можно создать ленточную пилу своими руками, способную работать не только с деревом, но и с другими материалами, включая:

Камень.
Металл.
Синтетику.

Из-за высокой плотности, обрабатывать такие материалы нужно специальными станками, изготовленными из усиленной стали. Стандартный металл не способен нормально резать камень или металлические заготовки. Также ему не под силу твердые породы дерева.

Сборка каркаса

Собирая каркас ленточной пилы, лучше отдавать предпочтение твердым и крепким породам дерева. В противном случае конечная конструкция не будет обладать требуемой жесткостью и начнет создавать вибрации. Отдельные элементы, включая рабочий стол, изготовляются из прочной фанеры, а ребра жесткости дополнительно усиливаются рейками. Наиболее доступный вариант — демонтировать старую мебель.

Первым делом в домашних условиях нужно составить чертежи, на основе которых будет выполняться сборка каркаса. Они создаются с учетом высоты рабочего помещения и физиологических особенностей человека, который будет работать за пилой.

Монтаж штанги и опор для шкивов

Самые примитивные ленточные пилы созданные своими руками с каркасом из фанеры или бревен, обладают опорной штангой толщиной 8х8 см. К ней прикрепляются 2 прочные опоры, которые будут удерживать шкивы. Желательно для ленточных пил создавать опоры из крепких материалов, включая многослойную фанеру с жесткой сердцевиной.

Дистанция между ними подбирается таким методом, чтобы там можно было разместить обрабатываемое бревно. Специалисты рекомендуют делать небольшой зазор, чтобы предотвратить возможные проблемы в будущем.

Сборка рабочего стола

Создавая ленточный станок для развода древесины своими руками, нужно обращать внимание на его размеры. Комфортная высота ленточной пилы выбирается в зависимости от особенностей постройки и человека. Главное, чтобы нижний и приводной шкив, силовой агрегат и большое количество стружки нормально помещались в свободном пространстве. Саму форму выбирают любую, но большинство пользователей останавливается на варианте закрытой тумбы, которая становится естественным контейнером для опилок.

На этапе монтажа рабочего стола для ленточной пилы своими руками необходимо предусмотреть удобный способ открытия и размещение поддона — это позволит удобно чистить пилу.

Столешницу устанавливают на нижней опоре. Если ее высота небольшая, понадобится создать подставку под всю конструкцию.

Вырезание шкивов и крепление их на опоры

Механизм натяжения ленточной пилы и шкивы сваривают с применением специального оборудования. Диаметр последних бывает произвольным, но чем он больше — тем дольше пила сможет прослужить без поломок. Однако важно следить за размерами полотен, выбирая соотношение 1/1000 по отношению к диаметрам шкива. Деталь длиной 40 см должна обладать диаметром в 4 мм. Но если соблюдать правила использования, можно будет применять даже узкий шкив для полотен в 6 мм.

При составлении параметров диаметра необходимо учитывать такие принципы:

Для начала нужно рассчитать длину окружности шкива, используя следующий алгоритм: Д=3,14* диаметр шкива.
Средняя скорость движения режущего диска не должна превышать 30 м/с.
На следующем этапе необходимо определить число оборотов — оно составляет 0=30 м/с.
Дальше понадобится вычислить соотношение оборотов мотора по отношению к вращениям шкива привода.
Развод зубьев выбирается индивидуально в зависимости от назначения и сферы применения пилы.

Чтобы ленточная пила самостоятельно размещалась в центре и не спадала, кромку делают выпуклой, придерживаясь угла в 5-10°.

На шкиве привода с ремнем рекомендуется оставлять небольшую канавку, где будет находиться ремень. Сам шкив обтягивается резиной с велосипеда или автомобильных колес.

Выбранный диаметр должен на 1-2 размера быть меньше диаметра шкива, что исключит вероятность соскальзывания полотна. Верхний элемент фиксируется на подвижном блоке и перемещается в горизонтальной позиции, гарантируя нормальную степень натяжения режущей кромки. Для этого используется механизм натяжения ленточной пилы, в качестве которого может применяться брус под блоком, к которому присоединена пружина. Когда специалист нажимает на рычаг, конструкция автоматически поднимает блок со шкивом, натягивая пилу.

Еще на этом этапе сборки своими руками необходимо позаботиться о способе фиксации рычага в выбранном положении. Подобную задачу лучше решить с помощью болтов, которые находятся на разных уровнях. Посредством пружины будет обеспечиваться оптимальная степень давления, поглощающая напряжение.

В нижнем блоке закреплено 2 шкива: ведомый и ведущий. Главное — убедиться, что они достаточно сбалансированы, а вероятность появления «восьмерок» во время вращения исключена.

Чтобы закрепить верхний шкив своими руками, лучше задействовать самоцентрирующийся подшипник. Он обеспечивает возможность быстрого снятия и повторного монтажа колес. При этом сами колеса должны фиксироваться с максимальной прочностью, в противном случае подшипники начнут расшатываться.

Монтаж направляющих полотна

На следующем этапе необходимо закрепить направляющие ленточной пилы под углом 90 градусов. Это предотвратит получение неровных и неправильных заготовок с кривыми концами или дефектами.

Наиболее простым решением является прикручивание к брусу 3 подшипников: 1 фиксирует плоскую сторону, а остальные предназначены для крепления ленты по бокам.

Важным этапом монтажной работы ленточной пилы своими руками является выравнивание направляющих по отношению точки фиксации опоры. В противном случае даже маленькие отклонения приведут к большим дефектам и деформациям.

В качестве альтернативы для 2 подшипников можно использовать ограничители из дерева. Еще следует закрепить ряд направляющих под столом. Важно крепить их таким образом, чтобы они размещались поближе к заготовке, а еще лучше — на дистанции 3-4 см от бревна.

При желании работать с разными по толщине материалами рекомендуется предусмотреть возможность регулировки высоты направляющих.

Завершающая отделка, проверка и настройка

Пилу из дерева можно эксплуатировать сразу после сборки, однако специалисты рекомендуют предварительно оснастить ее кожухом, который закроет верхний шкив.

Подобные манипуляции не просто придадут конструкции эстетическую привлекательность, но и повысят степень безопасности: даже при соскальзывании ленты со шкива она остановится в кожухе. В качестве дополнительного аксессуара следует предусмотреть контейнер под стружку, к которому можно будет легко получить доступ.

Привод ремня рекомендуется вывести из-под рабочего стола, защитив его от опилок. Силовой агрегат защищается кожухом, изолированным от пыли и прочего мусора.

Финальный этап обработки древесины лаком или краской положительно сказывается на сроке службы инструмента, а еще предотвращает получение травм при контакте со сколками и щепками необработанного материала. Перед эксплуатацией все поверхности дополнительно зашкуриваются и пропитываются антисептиками — они препятствуют гниению и развитию плесени.

Источник

Основные характеристики моей самодельной ленточной пилы

Конструкция ленточной пилы. Большая часть деталей — из дерева.

Характеристика	Моя пила	Пила автора
Высота (без тумбы), мм	1 200	1220
Ширина (со столом), мм	900	720
Глубина (со столом), мм	500	460
Диаметр колеса	16 м (400 мм)
Стол (ширина х глубина), мм	510 х 470	490 х 460
Наклон стола, градусы	0-45
Масса (без тумбы), кг	50	45
Максимальная толщина заготовки, мм	260	270
Отступ полотна от рамы, мм	400	394
Длина полотна, мм	2 667	2 700
Ширина полотна, мм	6-16	4-18

Изготавливаем раму ленточной пилы

Блок крепления верхнего колеса

Изготовление колёс пилы

Крепление колёс на раму ленточной пилы

Настройка направляющих пильного полотна

Изготовление рабочего стола для ленточной пилы своими руками

Изготовление тумбы для пилы

Многим людям, которые владеют своими земельными участками, очень часто приходится работать с деревом, поскольку оно является основным строительным материалом. Процесс работы с этим сырьем продолжается постоянно: нужно приделать пристройку, нарубить дрова или обновить забор.

Ленточная пила обычно используется для распила древесины.

Различные пилорамы являются отличными помощниками в этом деле, так как обладают рядом преимуществ. Но поскольку такие изделия стоят недешево, ленточная пила своими руками — не такая уж и плохая идея.

Стоит упомянуть сразу, что ленточную пилораму сложно изготовить кустарным способом. Понадобится множество различных комплектующих, предстоит выполнить много сварочных и токарных работ, а также нужно заточить пилу специальным способом, но самое главное — скорректированная работа всего тандема.

Подробное описание процесса изготовления ленточной пилы своими руками

Первое, что необходимо сделать, определиться с помещением, в котором будет находиться изготавливаемая конструкция. Оптимальное место — 18м 2 (6х3м).

Затем нужно заняться изготовлением рабочей поверхности стола. Стандартные размеры — 420х720 мм. Стол необходимо вырезать из фанеры, чья толщина должна составлять не менее 20 мм, затем на получившийся прямоугольник следует наклеить текстолит. Далее следует произвести окантовку стола рейками из твердой породы дерева, это делается по периметру. В столе нужно предусмотреть пазы, их цель заключается в поддерживании проводки пилящей ленты. По завершении работ рабочий стол должен выглядеть как ящик с габаритами 420х720х500, который склеен из фанеры толщиной 20 мм.

После всех операций со столом к нему требуется присоединить несущую штангу — отрезок швеллера 8, длина которого равна 680 мм, полки лучше всего срезать до 20 мм в целях практичности. Штангу рекомендуется прикрепить кронштейном, из угла 40х40 мм, крепить следует болтами M8 в количестве 4-х штук. Шкивы привода пилы нужно выточить из фанеры 20мм. Их поверхность должна быть обклеена листовой резиной, для этих целей требуется применять полиуретановый клей. После того как шкивы будут покрыты резиной, дерево нужно пропитать эпоксидной смолой, отшлифовать, а также окрасить.

Когда изготавливается ленточная пила своими руками, не стоит упускать той детали, что рабочая поверхность должна быть в виде бочки, она способствует лучшей работе и удержанию пильной ленты.

Необходимо взять эпоксидную смолу, с ее помощью вклеить втулку из дюралюминия, в которой выточено специальное гнездо для шарикоподшипника.

После этого шкив (нижний) должен быть насажен на ось из стали. Крепится нижний шкив к оси 3-мя шурупами 5х20. После этого ось монтируется в буксу, в которой 2 шарикоподшипника, она должна быть вмонтирована в нижней конец штанги.

Ведомый шкив ременного привода должен монтироваться через дистанционную втулку, на другом конце оси. После этого необходимо сбалансировать ленточные шкивы.

Придаточное отношение ременной передачи от двигателя — i=1, а это означает, что ведомый и ведущий шкивы идентичны, кроме посадочного отверстия, поскольку на ведущем шкиве оно будет зависеть только от вала двигателя.

Чтобы изготовленная пила своими руками не имела колебаний пилящей ленты, необходимо установить демпфер.
Он произведен из текстолитовых деталей на болтах М6. Неподвижный элемент гасителя колебаний должен быть закреплен под рабочим столом, что же касается подвижной планки, то она помогает выбрать нужный зазор.

Демпфер: 1 — основание, 2 — болт М6 (2 шт.), 3 — планка, 4 — гайка с шайбой.

Собирая ленточную пилу, следует учесть, что на ней предусматривается и верхний демпфер, но его монтаж необходим только в том случае, если верхний шкив будет «бить по диаметру». В другом же случае такой демпфер может только увеличить трение ленты. Он должен крепиться с помощью болтов М5, специальным кронштейном, выше рабочей поверхности стола на 105 мм.

После этого необходимо установить направляющую, которая будет подавать брус для распила. Она изготавливается из стального угла 100х100 мм. Перпендикулярные плоскости стального уголка рекомендуется отшлифовать на станке. Края одной полки необходимо снабдить 2-мя пазами, это позволит отрегулировать зазор между направляющей и лентой, а по середке — вырез. Он необходим для увеличения хода планки. Для более безопасной эксплуатации узел верхнего шкива, лента из которого заметна, только если располагается в рабочей зоне, должен изолировать защитный кожух.

Рассказывая о том, как создать ленточную пилу своими руками, необходимо уделить внимание и самой пилящей ленте. Изделие обязательно должно быть гибким и прочным. Лучше всего пилящая лента эксплуатируется, если изготовлена из холоднокатаной листовой стали таких марок, как У8, У10 или же 65Г. Она должна быть толщиной 0.2-0.4 мм, если работать предстоит с мягкими породами дерева, если с твердыми — то от 0.4 до 0.8.

1600-1700 мм — длина заготовки, которая требуется для описываемых размеров станка. Прежде чем загибать ленту в кольцо и спаивать, необходимо нарезать зубья интервалом через 3 мм. После этого место, которое будет спаиваться, необходимо посыпать бурой и прогреть на газовой горелке. Чтобы не допустить хрупкости металла, в том месте, где производилась спайка, следует нанести припой ПСР-40, а затем достаточно плотно сжать шов плоскогубцами, при желании можно отшлифовать место спаивания. Зубья необходимо заточить и немного развести, это содействует более продуктивной поверхности распила.

Пила, своими руками собранная, эксплуатируется для распиливания таких пород дерева, как липа, ель, сосна, осина и другие мягкие породы дерева. Для распилки твердых пород дерева, таких как дуб, красное дерево и тому подобное, необходимо установить ленту толщиной 0.8 мм.

Это один из нескольких возможных способов изготовления ленточной пилы кустарным способом.

Что нужно для самостоятельного изготовления станка?

некоторые детали старых автомобилей;
прокат сортового типа;
проведение слесарных и токарных работ;
незначительные сварочные работы.

Изготовление основания и устройства для закрепления бревен

Перпендикулярно этим уголкам привариваются профильные трубы размерами 2,5×2,5 мм, между ними – труба диаметром в полдюйма, на которой закрепляются когти, являющиеся крепежом для бревен.

Как правильно устанавливать шкивы

В качестве ведомого используется правый шкив, поэтому для него необходимо приделать пружину, автоматически натягивающую его во время работы. Левый же шкив, следственно, является ведущим, поэтому фиксировать его при собственноручной сборке ленточного станка необходимо жестко. При смене размера пилы ведущий шкив нужно сдвигать.

Как делать правильный роликовый узел

Рама и дополнительные элементы

Чтобы сделать станок более удобным в использовании, для него можно сделать своими руками дополнительное приспособление, в котором будет собираться стружка. В самом простом случае это – обычный деревянный или фанерный ящик, также можно использовать и что-то другое подобное.

Популярность древесины в частном строительстве остаётся высокой даже с появлением самых новых строительных материалов. Во многом этому способствует её приемлемая стоимость, доступность и простота обработки. Несмотря на то что сегодня можно без проблем купить подходящую доску, брус или рейку, вопрос самостоятельного распила брёвен интересует каждого экономного хозяина. И это закономерно, ведь затраты на приобретение делового леса не идут ни в какое сравнение со стоимостью обрезного пиломатериала. Конечно, держать собственную лесопилку ради того, чтобы подправить забор или отремонтировать крышу, нецелесообразно. Если же речь идёт о начале строительства на пустом участке, то собственная пилорама будет очень кстати. А сэкономить на её покупке можно, если соорудить агрегат своими руками.

Устройство и принцип действия ленточного лесопильного агрегата

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Ленточной пилорамой называют универсальный станок, которым выполняют продольную распиловку брёвен с целью получения стандартных пиломатериалов — досок, бруса, шпал, лафета. Конструктивно агрегат состоит из четырёх основных узлов: ленточной пилы и её привода, механизма передвижения пильной рамы, устройства для регулировки высоты рабочего полотна и зажимного приспособления для крепления кругляка. Лесопилка приводится в действие электромотором или двигателем внутреннего сгорания. Независимо от используемого силового агрегата, его мощность должна обеспечивать длительную работу оборудования без перегрузок. Для непрофессионального станка будет вполне достаточно асинхронной электрической машины мощностью 5 кВт или бензиновой (дизельной) установки 6 – 8 л. с. Во время работы станка вращающий момент передаётся на рабочие колёса (шкивы) с установленной «бесконечной» пильной лентой шириной до 60 мм. Поскольку во время работы полотно пилы нагревается и провисает, используется натяжной механизм гидравлического или пружинного типа.

Устройство пильной рамы

Продольное перемещение рамы с установленным механизмом привода осуществляется по рельсам, установленным на прочном бетонном основании. Для этого в нижней части корпуса агрегата смонтированы стальные закалённые ролики, лёгкость вращения которых обеспечивают шарикоподшипники закрытого типа. От протяжённости рельсовых направляющих зависит максимальная длина обрабатываемого леса.

Толщина срезаемого с бревна древесного пласта определяется высотой пильного полотна над уровнем пола и регулируется специальным узлом, который включает парную резьбовую передачу и механизм её привода. Благодаря одновременному вращению двух винтов, расположенных по краям каретки, обеспечивается её перемещение по вертикальным направляющим и исключается перекашивание пилы.

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Смещение бревна во время работы агрегата предотвращает зажимное устройство, которое собирается из направляющей в виде круглой трубы и установленных на ней с большим зазором втулок с зацепами. Перекос подвижного узла с установленными «когтями» приводит к заклиниванию устройства, благодаря чему обеспечивается неподвижность кругляка в процессе обработки. Чтобы лучше представить работу этого приспособления, внимательно осмотрите представленную иллюстрацию.

Работа зажимного приспособления

Принцип действия лесопильного агрегата предельно прост. Бревно, предназначенное для распиливания, укладывают в ложе между рельсовыми направляющими. Затем его фиксируют зацепами, которые расклинивают несколькими ударами молотка в края подвижных узлов. Каретка с ленточной пилой подводится к торцу кругляка, после чего выставляется высота рабочего полотна. После включения станка оператор плавно передвигает пильную раму вдоль рельс, благодаря чему происходит постепенное срезание доски нужной толщины. После достижения другого края бревна срезанный пиломатериал откладывается в сторону, пила приподнимается и агрегат возвращается в исходное положение.

В некоторых источниках предлагаются к повторению конструкции агрегатов, в которых пильная каретка установлена неподвижно, а распил осуществляется передвижением бревна, уложенного на подвижную платформу. Может, подобная схема и имеет право на существование, однако надо учитывать, что для её реализации потребуются рельсы удвоенной длины.

Описанный выше станок представляет собой простейшую пилораму. Если же говорить о современном оборудовании, то оно практически полностью исключает ручной труд. Все операции, включая перемещение пильной рамы и регулировку высоты ленточного полотна, выполняются автоматически, по команде с пульта управления.

Видео: Особенности работы ленточной пилорамы

Что понадобится для строительства лесопильной установки

Тем, кто считает постройку собственной пилорамы делом несложным, сразу скажем, что создать качественный, работоспособный агрегат непросто. И дело даже не в том, что здесь не обойтись без определённых финансовых затрат — как правило, бюджет самодельной лесопилки легко укладывается в сумму 30 – 40 тыс. рублей. Сборка агрегата, способного выдавать качественный пиломатериал, потребует решения задач, связанных со стабильностью работы, обеспечением прочности узлов и деталей, настройкой и регулировкой механизмов, изготовлением приспособлений для заточки ленточной пилы и разводки её зубьев и т. д. Не боитесь трудностей? Тогда ознакомьтесь с тем, какие материалы и инструменты потребуются для работы.

В качестве рельсовых направляющих можно использовать стальные уголки с шириной полки не менее 50 мм, швеллер или двутавровую балку. Основным требованием к рельсам является их прямолинейная геометрия.
Надо иметь в виду, что любой недостаток нашей миниатюрной «железной дороги» скажется на качестве пропила, поскольку ленточное полотно скопирует каждую неровность, перенеся её на поверхность доски. Именно поэтому лучшим вариантом будет Т, Н или П-образный металлопрокат. К сожалению, уголки больше всего подвергаются искривлению при изготовлении и транспортировке. Самым же идеальным случаем будет использование заводских рельс, например, от узкоколейного транспорта, которые при определённом везении можно найти в пунктах приёма металлолома.

Ролики, обеспечивающие продольное перемещение лесопилки, можно выточить на токарном станке и закалить. В отдельных случаях допускается использование обычных шарикоподшипников.

Отличные ролики получаются из линейных направляющих на базе шарикоподшипников, которые можно найти в продаже. Это решение нельзя назвать самым дешёвым, однако в надёжности и долговечности такого узла можно не сомневаться

Собственно, рама, пильная каретка и ложе для укладки брёвен изготавливается из квадратных и прямоугольных профильных труб. Лучше всего использовать металлопрокат с максимальной толщиной стенки. Это обеспечит оборудованию необходимую прочность, поскольку работа станка связана с переменными динамическими нагрузками.

Для механизма регулировки высоты каретки (траверсы) понадобятся направляющие из стальных труб с ползунами и два длинных винта с гайками. В этих целях можно использовать детали от списанных токарно-винторезных станков (маловероятно, но чем чёрт не шутит), механических прессов, или прутки с нарезанной резьбой из строймага (самый доступный, но наименее предпочтительный вариант). Также можно заказать изготовление деталей у токаря — всё равно без обращения к специалисту обойтись вряд ли получится. Кроме того, потребуется цепная передача, которую нередко заимствуют из механизма газораспределения автомобильных двигателей. Как вариант, можно использовать велосипедную цепь и звёздочки.

В качестве рабочих колёс под ленточное полотно лучше всего подходят шкивы от старых отечественных комбайнов марки «Колос», «Нива» и другой сельхозтехники. Кстати, оттуда же можно взять валы и корпуса подшипников качения. Учтите, что диаметр направляющих должен быть не менее 30 см (оптимально 50 см), иначе излишние механические напряжения приведут к трещинам у основания зубьев пилы.

В конструкции привода ленточной пилы можно использовать шкивы от списанной отечественной сельхозтехники

Существуют конструкции самодельных установок с направляющими шкивами в виде колёс от легковых автомобилей. Для скептиков отметим, что такое кустарное решение имеет массу преимуществ начиная от возможности применения ступиц в сборе и заканчивая тем, что тонкую регулировку натяжения полотна в процессе работы можно осуществлять подкачкой шин.

Ленточную пилу можно купить новую или б/у. Лучше всего иметь в запасе несколько полотен, которые по мере затупления можно будет менять на острые.

Что касается инструмента, который понадобится в процессе работы, то он должен быть у каждого уважающего себя хозяина. В частности, потребуются:

сварочный аппарат;
«болгарка», или, профессиональным языком, угловая шлифмашина;
сверлильный станок или электрическая дрель;
набор свёрл по бетону и металлу;
комплект слесарных струбцин;
набор гаечных ключей;
молоток;
пассатижи;
крепёж (болты, гайки, шайбы различных размеров);
мерительный инструмент (линейка, штангенциркуль, рулетка);
уровень (лучше всего лазерного типа).

Не забудьте и о том, что понадобится подготовить прочное, ровное основание, поэтому будьте готовы к бетонным работам — сделайте запас песка, щебня и цемента, подготовьте бетономешалку, трамбовки, опалубку и длинное правило.

Подготовительные мероприятия

На этапе подготовки выбирают оптимальную конструкцию, делают необходимые расчёты и разрабатывают чертежи. После этого подготавливают материалы и инструмент и обустраивают место под монтаж лесопильного агрегата.

Проектировочные работы, чертежи

Строительство пилорамы начинают с выбора производственной площадки. Опытным путём установлено, что для этого понадобится участок размером не менее 3х6 м. В любом случае, планируя протяжённость рабочей зоны, надо обязательно учитывать максимальный размер обрабатываемого леса. Лучше всего, если агрегат будет установлен внутри помещения или под большим навесом. В таком случае можно будет работать в любую погоду.

Затем определяют количество уголков (швеллеров, двутавровых балок) и профильных труб, необходимых для изготовления рельсовых направляющих, ложе и пильной рамы. Расстояние между рельсами рассчитывают, прибавляя к максимальному диаметру бревна зазоры не менее 0.3 – 0.4 м с каждой стороны. Кроме того, необходимо учитывать поперечные усилители, которые устанавливают между рельсами через каждые 0.8 – 1 м. Опорные элементы под лесоматериал можно смонтировать на этих же усилителях, поднимая ложе на высоту не менее 0.2 м над уровнем направляющих.

Схема пилорамы Чертёж пильной каретки Чертёж рельсовых направляющих

В зависимости от конструкции составляют чертежи узлов, которые надо будет выточить на токарном станке — роликов, винтов, валов, корпусов подшипников, шкивов и т. д. Конструкцию самодельной пилорамы принимают исходя из финансовых возможностей, наличия материалов и отдельных узлов, поэтому точный проект агрегата каждый выполняет самостоятельно. Тем не менее мы предоставляем схемы и чертежи лесопилки и её отдельных узлов в качестве примера. Их можно будет использовать в собственных разработках.

Чертёж механизма натяжения Чертёж ролика Рабочее колесо в сборе

Подготовка основания

Правильно сделанный фундамент обеспечит оборудованию стабильность линейных характеристик в процессе эксплуатации

Поскольку постройка собственной пилорамы — дело серьёзное, то и подойти к нему нужно ответственно. Возможно, в дальнейшем оборудование станет не только хорошим подспорьем в хозяйстве, но и источником дополнительного заработка. Такие важные факторы, как долговечность и надёжность работы лесопилки, удобство работы и качество получаемых пиломатериалов во многом зависят от того, насколько прочное и ровное основание у неё имеется.

Сооружение опорной плиты ничем не отличается от обустройства мелкозаглубленного плавающего или простого ленточного фундамента. О нём немало написано, поэтому нет необходимости останавливаться на процессе сооружения подробно. Напомним только, что потребуется подушка из песка и гравия, толщину основания делают не менее 10 – 15 см, а его прочность обеспечивают армопоясом из стального прутка диаметром не менее 10 мм. В этом случае значимые переменные нагрузки не приведут к трещинам или проседанию бетонной плиты.

Инструкция по изготовлению пилорамы своими руками

В качестве рабочего проекта возьмём известную своей простотой и низкой стоимостью конструкцию с колёсами от легкового автомобиля. Поскольку от каждого элемента зависит правильность и надёжность работы пильного агрегата, рассмотрим в деталях процесс изготовления каждого узла, нюансы сборки и настройки оборудования.

Рельсовые направляющие

Укладка рельсовых направляющих

При использовании в качестве рельс уголков размером 50х50 мм, их укладывают не на одну из полок, а ориентируя углом ребра вверх. Это позволит уменьшить износ деталей и обеспечит повышенную жёсткость конструкции. Если же для направляющих будет взят металлопрокат с полкой 100 мм, то такой уголок можно устанавливать в любом положении. Надо сказать, что наиболее удачным вариантом являются рельсы из двутавра или швеллера, поскольку они обладают повышенной жёсткостью даже не будучи «расшитыми» при помощи поперечных элементов. К слову, в качестве «шпал» используют квадратный профиль шириной не менее 25 мм. Детали рельсового полотна соединяют между собой при помощи электросварки. Устанавливая распорные детали, приваривают трубу диаметром полдюйма с установленными на неё приспособлениями для фиксации брёвен («когтями»).

Выполняя сварочные работы, надо следить за тем, чтобы заготовки не «повело», что нередко случается при перегреве деталей. Чаще всего подобные неприятности происходят с уголками и другим тонким металлопрокатом, поэтому в таком случае лучше воспользоваться сварочным полуавтоматом, работающим в среде углекислого газа.

Если не удаётся обеспечить прямолинейность рельс при сваривании, то монтаж поперечных элементов выполняют резьбовым соединением. К бетонному основанию направляющие крепят при помощи анкерных болтов.

Одновременно с монтажом рельс обустраивают ложе для укладки лесоматериала. Для этого к «шпалам» крепят вертикальные Н-образные стойки с минимальной высотой штанг 10 см и выступами для предотвращения скатывания кругляка размером не менее 5 см.

Ложе для укладки пиломатериалов может иметь любую конфигурацию

Ближние 3 — 4 поперечины устанавливают на более коротком расстоянии — не более 0.5 м. Благодаря такому решению в дальнейшем можно будет работать не только с длинномером, но и с короткими заготовками.

В качестве роликов можно использовать как детали, выточенные на токарном станке, так и обычные шарикоподшипники. В первом случае обязательно обеспечивают отверстие под установку узла вращения, а сами колёса подвергают закалке. Второй вариант подразумевает установку на ось одного увеличенного и двух-трёх одинаковых подшипников. Разумеется, детали подбирают с одинаковым внутренним размером, а вал вытачивают с упорным буртиком с одной стороны и резьбой для крепления роликов с другой.

Широкие ролики хороши тем, что в качестве рельс можно использовать любой металлопрокат, включая швеллеры и двутавровые балки

Пильная рама

Изготовление пильной рамы начинают с вертикальных направляющих, которых потребуется две штуки. Лучше всего стойки и ползуны сделать из стальных труб, подобранных с минимальным зазором. После этого изготавливают прямоугольную раму каретки, к боковым сторонам которой приваривают верхние и нижние ползуны. Поскольку на нижней поперечине будут смонтированы рабочие колёса, то её обязательно следует сделать из жёсткой квадратной трубы или швеллера.

Примерка направляющих и ползунов

Корпус пилорамы не является чем-то сложным, поскольку представляет собой парные вертикальные и горизонтальные элементы, соединённые под прямым углом. Прочная станина получается из квадратного стального профиля шириной не менее 50 мм. В качестве распорок можно использовать прямоугольный металлопрокат меньшего размера.

Сварка станины

Применение профильных труб обеспечит конструкции жёсткость. Если же в качестве конструкционных материалов используются уголки, то места их соединений дополнительно укрепляют стальными раскосами толщиной не менее 2 мм.

В нижней части рамы устанавливают ролики, предварительно определив расстояние между их упорными стенками. Оно должно соответствовать ширине рельсовых направляющих.

Пильная рама в сборе с направляющими и кареткой

Механизм подъёма каретки. Фотогалерея

Вертикальное перемещение каретки обеспечивает парный винтовой механизм с ручным приводом и цепной передачей. Гайки приваривают к нижним втулкам (ползунам), а упорную часть винта монтируют к верхней перекладине пильной рамы. Винты будут легко вращаться, если в качестве опор взять подходящие подшипники.

Привод механизма подъема пильной каретки в сборе с приводом и натяжителем Верхний узел подъёмного механизма Гайка подъемного механизма приваривается к втулке каретки На верхней поперечине винт устанавливается в подшипник

Чтобы подъёмный механизм работал без перекосов, на валы устанавливают звёздочки одинакового размера.
После монтажа цепи её натягивают при помощи ролика или фторопластового сухаря. Привод гибкой передачи обеспечивают разноразмерные шестерни, одна из которой жёстко соединяется с одним из винтов, а другая крепится на отдельном валу. Применение ведущей звёздочки увеличенного размера позволит быстро перемещать каретку по направляющим. Механизм фиксации можно сделать из подпружиненного штифта, который после регулировки устанавливают между роликами цепи и неподвижно закреплёнными кронштейнами. После сборки привод снабжают удобной ручкой.

Шкивы

Изготовление узла регулировки ступиц

Для шкивов берут колёса и полуоси от заднеприводного легкового автомобиля. Чтобы закрепить их на нижней поперечине каретки, понадобятся подшипниковые узлы. Лучше всего заказать эти детали у токаря — в таком случае можно будет сделать их регулируемыми, что позволит смещать оси рабочих колёс в стороны. Дело в том, что при работе ленточная пила нагревается и удлиняется. Если вовремя её не подтянуть, то она может слететь с наших «шкивов». Если же развести их на пару градусов в сторону от продольной оси, то можно исключить эту опасность.

Монтаж ступиц на пильную каретку

Регулировочные узлы представляют собой отрезки труб, одна из которой установлена в другую с зазором до 5 мм. Внутренняя муфта является ещё и корпусом для подшипников полуоси, а её центровка обеспечивается винтами, установленными на внешней цанге.

Монтаж силового агрегата и элементов главного привода

Одно колесо устанавливают на каретку неподвижно, снабжая хвостовик его полуоси шкивом. Другое монтируют на подвижный узел, которым будет выполняться предварительное натяжение пильного полотна. Установку шкивов выполняют не горизонтально, а со смещением 2 – 4 мм в вертикальной плоскости. Выравнивание ленточной пилы по уровню происходит благодаря смещению узла поддержки режущего полотна. Этот элемент конструкции можно сделать из трёх шарикоподшипников, подобно роликам пильной рамы.

Монтаж узла поддержки ленточной пилы. Хорошо видно устройство механизма его регулировки

После сборки и установки всех узлов на агрегат монтируют силовую установку. Вращение от двигателя к ведущему колесу передают посредством клиноременной передачи. В зависимости от используемого мотора натяжение ремня делают при помощи подпружиненного ролика, если используется ДВС, или смещением рамы с установленным электродвигателем. Кроме того, изготавливают защитный кожух, который не позволяет опилкам разлетаться во все стороны. На последнем этапе устанавливают ёмкость со смазывающе-омывающей жидкостью (СОЖ), трубку от которой подводят к одному из режущих узлов.

В механизме натяжения пильного полотна можно использовать небольшой гидравлический домкрат

После сборки агрегата и проверки затяжки всех болтовых соединений на рабочие колёса устанавливают ленточную пилу, после натяжения которой производят пробный запуск лесопилки. Если тестовое включение проходит успешно, то двигатель отключают и после полной остановки пилы на ложе укладывают и фиксируют бревно. Механизмом подъёма пилы регулируют толщину первой доски, после чего производят пробный спил. Установку выключают и осматривают, делают заключение о работоспособности пилорамы.

Видео: Ленточная пилорама, сделанная в домашних условиях

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Если у вас есть какое-либо хобби, обычно требуются специальные инструменты. Увлечения бывают разные, соответственно, количество техники тоже поражает воображение. Она может быть очень сложной или же простой как советский пятак. К первым, к примеру, относится ленточная пила по дереву или по металлу. Используют её, конечно, не только для удовлетворения своих творческих потребностей, но и для более серьезной работы. Например, для ремонта.

Что это за инструмент?

Пила ленточная — это инструмент для нарезания, оснащенный множеством резцов.

Собственно, так называется только режущая поверхность, а сам инструмент зовут станком. И именно её можно назвать рабочей техникой. Сама же пила ленточная представляет собой ленту из металла, предпочтительно из стали, которая свернута в кольцо. С одной стороны нарезаны зубья, которые и позволяют работать ей как режущему инструменту.

Ленту эту надо установить на пару вращающихся шкивов станка — для создания движения используется электромотор с подключением от сети. Таким образом можно создавать как прямые, так и криволинейные пропилы.

Зачем делать её самому?

Предпочтительнее, конечно, приобрести инструмент в специальном магазине, который торгует именно такой техникой. Правда, здесь присутствуют два «но»:

Цена, которая может показаться слишком высокой для обычного человека.
Функциональность — дело здесь в том, что пила ленточная далеко не всегда входит в список обязательных инструментов для мастерской. Большинство операций можно сделать и без её помощи, а значит, и причин приобретать слишком дорогой агрегат смысла нет.

Вторая причина в основном следует из первой — если бы цена не была слишком высокой, то большинство приобрело бы такой инструмент. Это логично, ведь на нем очень удобно работать.

Конструкция

За основу приведенного здесь проекта взята разработка Матиаса Вандела — канадского изобретателя, который собрал свою пилу в основном из дерева. Можно подумать, что для такого инструмента лучше использовать металл, но все не совсем так.

Ленточная пила-станок такой сборки демонстрирует неплохие показатели, вполне сравнимые с покупными моделями. К тому же легкозаменяемый материал позволяет мгновенно проводить текущий ремонт. Забота же о заменяемых деталях отойдет на второй план.

Также важно помнить о том, что многое будет зависеть от выбранного двигателя (лучше использовать уже готовый), пилы для ленточных станков и заготовок.

Рама для пилы

Является основным несущим элементом всей конструкции. Использовать нужно крепкое дерево — ни в коем случае не ДСП, не МДФ, фанеру или мебельный щит. Прекрасно для такой цели подойдет сосновая дюймовка.

Форма рамы — С-образная. Сверху надо сделать основу для направляющих механизма натяжения с верхним колесом. С противоположной стороны закрепляются две опоры, которые в будущем соединятся с основой. Сама конструкция здесь многослойная — порядка шести слоев для прочности. Но это еще не считая дополнительных накладок.

Поэтапное склеивание чревато перекосом и неточностями. Потому вам нужно строго контролировать перпендикулярность элементов. Также можно делать раму без опорных ног, но обязательно оставить для них пазы нужного размера.

Блок двигателя верхнего колеса

Это второй шаг к тому, чтобы в ваших руках оказалась ленточная пила по дереву и металлу. Блок представляет собой подвижный элемент конструкции, который обеспечивает натяжение ленты.

Установка происходит на уже подготовленную раму — рога буквы «С», которые остались пустыми. Вам нужно закрепить профиль (предпочтительно из твердых пород дерева). Он представляет собой деревянную прямоугольную рамку, внутри которой установлен подвижный держатель вала верхнего колеса.

Угловые соединения рамки можно укреплять вставками. В такой работе надежность находится на первом месте.

Сам блок должен свободно перемещаться. В верхней же части сделайте отверстие для длинного болта — таким образом пила ленточная по металлу сможет регулировать натяжение.

В держателе вала должен быть установлена регулировка наклона — обычно для этой цели служит винт. Сам же держатель закрепляется на своем месте двумя саморезами. Чтобы достичь нужной в будущем подвижности, нужно оставить достаточный люфт.

Под винт устанавливается подкладка из металла, а сам вал после настройки будет зафиксирован с помощью очередного самореза.

Колеса пилы

Здесь вполне уместно использовать те материалы, которые были забракованы раньше. Например, МДФ или ДСП. Конструкция, на основании которой собирается пила ленточная, предусматривает размер колес диаметром сорок сантиметров. Толщина же может быть разной, но порядка двух-трех сантиметров.

Конструкция здесь также клееная, из нескольких слоев.

Ответственный же момент, как можно догадаться, — центральная часть.

Изготовить колеса можно на фрезерной машинке. Для удобства сразу просверливайте в центре отверстие, чтобы совмещать круги, а также постарайтесь оставить около сантиметра для чистовой обработки уже после сборки.

Валы вам нужны под готовые подшипники, с ограничителем и внутренней резьбой на противоположных сторонах. Фланцы можно сделать из той же фанеры. Состоят они из двух деталей — первая держит подшипник, а вторая обеспечивает зазор между ним и самим колесом.

Диаметр просверленного отверстия не должен строго соответствовать продетому валу — лучше чтобы первое было немного больше последнего.

Вам понадобится два колеса, поскольку пила ленточная по металлу или дереву предусматривает такую конструкцию. Они одинаковы по своим размерам и изготавливаются одновременно.

Также чтобы лента пилы не соскальзывала, можно придать круглым изначально колесам слегка бочкообразную форму — это поможет избежать многих проблем. Угол же скоса с каждой стороны надо сделать в пять градусов.

На одном из колес устанавливаете штатный приводной шкив, подогнанный под используемый ремень.

Последняя часть работ — балансировка. Для этого используются небольшие подшипники как опора для ленты. Временная ось крепится горизонтально, подшипники, указанные раньше, устанавливаются, и запускается легкое вращение.

Для улучшения работы можно сделать несколько углублений в нижней части тыльной стороны колеса — это помогает избежать вращения в любом положении.

Крепление колес

Верхнее устанавливается первым. На вал надеваются шайбы. Само же колесо надо закрепить с помощью болта плюс толстой шайбы. Вкручивается это все в торец вала. С помощью регулирующих винтов устанавливаете его параллельно раме.

Блок нижнего колеса закрепляется струбцинами, после чего оно навешивается на раму. Далее выставляете колеса так, чтобы они представляли собой одну плоскость, одновременно параллельную вертикальной стойке. После не забудьте зафиксировать нижний вал.

Настройка направляющих пильного полотна

Здесь требуется некоторый навык — один из концов ленты (который гладкий) уприте в наружное кольцо подшипника.

С боков она должна удерживаться. Можно использовать фторопластовые «сухари», но лучше подойдет дерево — последнее медленнее изнашивается.

Защитный кожух — просто раскроенная труба, надежно закрепленная саморезами или винтами.

Шина должна быть установлена с предельной точностью — для ленточной пилы любой перекос станет ощутимым. Крепление шины в раме производится с помощью паза. Разметить все можно на широком полотне.

Если же с пазом вы ошибетесь, то просто расширьте его и сделайте уголок из металла и прокладку из кусочков бумаги, наклеенных на него. Таким образом, лента должна встать ровно. Уголок, естественно, нужно тщательно закрепить.

Фиксатор же оснащается двумя отверстиями. Первое используется для того, чтобы максимально надежно прижимать шину, а второе — только при работе с очень толстыми заготовками. Оно позволяет поднять первую деталь.

Вместо заключения

Очень важную процедуру представляет собой заточка ленточных пил.

Причем зубцы должны быть гладкими, в противном случае устройство быстро затупится. Использовать можно обычный точильный круг. В зависимости от материала пилы — корундовый, эльборовый или алмазный. Также нужно доводить работу до конца мелкозернистым оселком.

Главное в таком процессе — подойти к делу с умом и терпением. Ленточная пила, своими руками создаваемая, — трудоемкий и долгосрочный проект. Ошибки здесь недопустимы. Но если все делать по инструкции и сверяться с советами специалистов, то вскоре в вашей мастерской появится новый инструмент.

Итак, мы выяснили, как делается ленточная пила своими руками.

Источник

Ленточная пила своими руками в домашних условияж

Камень.
Металл.
Синтетику.

Сборка каркаса

Монтаж штанги и опор для шкивов

Сборка рабочего стола

На этапе монтажа рабочего стола для ленточной пилы своими руками необходимо предусмотреть удобный способ открытия и размещение поддона — это позволит удобно чистить пилу.

Вырезание шкивов и крепление их на опоры

При составлении параметров диаметра необходимо учитывать такие принципы:

Для начала нужно рассчитать длину окружности шкива, используя следующий алгоритм: Д=3,14* диаметр шкива.
Средняя скорость движения режущего диска не должна превышать 30 м/с.
На следующем этапе необходимо определить число оборотов — оно составляет 0=30 м/с.
Дальше понадобится вычислить соотношение оборотов мотора по отношению к вращениям шкива привода.
Развод зубьев выбирается индивидуально в зависимости от назначения и сферы применения пилы.

Монтаж направляющих полотна

Завершающая отделка, проверка и настройка

Как сделать ленточную пилу своими руками?

Древесина самый экологически чистый и востребованный материал. При любом строительстве будут востребованы доски, брус и другие пиломатериалы. Для их получения используют пилорамы различного типа. Такое оборудование обладает простой конструкцией, поэтому его можно сделать самостоятельно. Чтобы изготовить ленточную пилораму своими руками – воспользуйтесь советами из этой статьи.

Содержание:

Конструкция ленточной пилы
Начинаем сборку станка
Конструкция самодельной пилорамы
Как работать на самодельной пилораме?
Как пилить на ленточной пилораме и устанавливать размеры?
Настройка и регулировка ленточной пилорамы
Заключение

Конструкция ленточной пилы

Самым простым вариантом пилорамы для самостоятельного изготовления является станок с вертикальным расположением ленточной пилы. Такая пилорама будут состоять из следующих узлов:

Каркас. Рама, объединяющая все узлы станка.
Стол. Используется для распилки деревянных заготовок.
Приводы и шкивы.
Электродвигатель и ленточная пила.

Начинаем сборку станка

Простая ленточная пилорама своими руками изготавливается на основе рамы из стальных уголков. Можно воспользоваться и деревянными брусками. Но вы этом случае ваш станок подойдет для распилки уже готовых пиломатериалов, а не их производства из бревен.

В качестве привода в таком станки применяется электродвигатель. От его мощности зависит возможность работы с различными сортами древесины и диаметра бревна. Чем больше мощность, тем больше и возможности оборудования.

Найдите чертеж станка в Интернете. Получить бесплатную схему пилорамы не составит большого труда. Кроме стальных уголков для изготовления рамы и электродвигателя потребуются следующие материалы:

Стальной прут.
Применяется для изготовления осей шкивов.
Подшипники. Обеспечивают нормальную работу подвижных узлов.
Клиновидный ремень. Переносит крутящий момент с двигателя на вал.

Что касается инструментов, то необходим стандартный набор плюс сварочный аппарат. Инструкции для изготовления ленточных пилорам можно на сайтах производителей такой техники или блогах домашних умельцев.

Еще перед началом работы приобретите режущее полотно. От его размеров будут зависеть габариты станка. Выбирайте полотно из инструментальных марок стали. Некоторые умельцы изготавливают полотно самостоятельно. Но на это придется потратить очень много времени. Лучше приобрести уже готовое решение. Лучшим вариантом будет широкое режущее полотно. Такая оснастка позволит произвести более ровный рез.

Конструкция самодельной пилорамы

На первом этапе соберите станину. Ее можно изготовить из уголков или швеллера. Если сварочного аппарат нет, то соедините элементы конструкции на болтах.

После того, как рама будет готова, придет очередь изготовления рабочего стола. Для изготовления ленточной пилорамы стол делают из стального листа. Под ним должен располагаться электродвигатель. Он будет передавать круговые движения через ремень на один из шкивов. На него должна быть надета режущая лента. Все крутящиеся части пилорамы необходимо «посадить» на подшипники.

Шкивы простейшего разделочного станка делают из толстой фанеры (можно даже склеить из нескольких листов). В простейшей пилораме используется три шкива: два для полотна и один, передающий круговые движения от двигателя на ведущий шкив полотна. Чтобы шкив смог отцентровывать полотно, его делают выпуклым (5 – 10 градусов). Для обеспечения нормального натяжения полотна нужно оснастить один из шкивов пружинным механизмом.

Режущие полотна в самодельных станках оснащают дополнительным направляющим механизмом. Для этого можно использовать пару мебельных роликов. Полотно должно проходить между ними так, чтобы не было риска его зажатия.

Все подвижные части пилорамы должны быть закрыты кожухами. Дополнительно защитите двигатель от пыли и опилок. Это поможет предотвратить его перегрев. Питание двигателя осуществите через устройство защитного отключения (УЗО).

Как работать на самодельной пилораме?

Представленная выше конструкция деревообрабатывающего станка является довольно простой. Поэтому она подходит для распилки очень тонких бревен. Для облегчения работы на таком оборудовании установите на разделочный стол направляющие.

Как пилить на ленточной пилораме и устанавливать размеры?

обеспечить ровный рез в установленных заранее параметрах воспользуйтесь направляющими. Их конструкция должна быть такой, чтобы вы могли легко изменять положение направляющих, в соответствии с заданными параметрами. В качестве ограничителя можно воспользоваться стальным уголком. Его можно фиксировать струбцинами или простым болтовым соединением.

Упоры не только позволяют облегчить процесс распилки материалов в размеры, но и предотвращают получения серьезных травм. Пилорама – это опасное оборудование, работать на которой можно только при соблюдении мер безопасности.

Собственная пилорама позволяет получить материал по качеству, не уступающему доскам и брускам, изготовленным на промышленных предприятиях. Разница заключается только в количестве штук, изготовленных за единицу времени. Конечно, самодельный станок для распилки древесины не может угнаться по производительности с промышленным оборудованием. Но для домашнего использования описываемой техники его вполне хватит.

Настройка и регулировка ленточной пилорамы

Ленточная пилорама не отличается сложным обслуживанием. Главной трудностью является обеспечить правильный развод и заточку зубьев лент. Заточка придается ленте на заводе и для ее обновления нужно провести несколько раз надфилем по уже готовому углу. Заточка проводится в одном направлении. Обратным движением точить нельзя.

Что касается разводки, то она подразумевает поочередное отгиб верхней части зуба (не от основания). Зуб должен получить 10 – 13 градусов. Изменение угла в одну и другую сторону чревато ухудшению работы пилорамы и брак среза у изготавливаемого пиломатериала.

Заключение

Сделать пилораму самостоятельно достаточно просто. Но если вам нужно профессиональное оборудование для изготовления пиломатериалов, то лучше приобрести его в готовом виде. Сегодня многие производители поставляют пилорамы различного типа и назначения. Вы можете выбрать такое оборудование, которое требуется для решения конкретной задачи.

Шлифовка шкивов ленточных пилорам

Причины поломок

При пропиливании ленточной пилой бревна, пропил должен быть ровным. Если идёт волна и трещины на пиле, то есть несколько факторов:

недовальцованная пила
пила затупилась
неправильная заточка по боковой грани
износ профиля шкива

Причины появления вибрации:

эксцентриситет пильных шкивов
люфт или износ в подшипниковых узлах ленточной пилорамы
не затянутые болты
неправильно установленные стойки
износ поверхности пильных шкивов и приводных ремней ленточной пилорамы

По мере износа поверхности пильных шкивов, необходимо их периодически протачивать. Пильные шкивы при изготовлении должны проходить статическую и динамическую балансировку. Шкивы должны быть выставлены в одной вертикальной плоскости и на одной горизонтали.

Причины появления трещин на ленточной пиле:

неправильная заточка пазухи
неправильная вальцовка
выработка профиля шкива
износ подшипников
биение шкива

Мы можем это устранить путём шлифования профиля не снимая шкивов со станка, а также, обучить заточника править и вальцевать ленточные пилы.

После 5000-8000 часов работы ленточно-пильного станка, происходит износ шкивов передней кромки. Соответственно, увеличивается выпуклость профиля шкива. Из этого следует, что середина пилы натягивается на шкив, а кромки пилы не натянуты. В итоге, при пиление волна, пила неустойчиво пилит, теряется производительность, падает объем напиленной продукции, качество, полезный выход.

Виды шкивов

Плоский шкив

Выпуклый шкив

Центр выпуклости 1/3 ширины шкива

Выпуклый шкив

Центр выпуклости по центру ширины шкива

Мы можем отремонтировать ваши шкивы на месте не снимая со станка.

Услуги

Запуск и наладка станков

Запуск и наладка ленточнопильных станков. Подготовка заточного инструмента для работы

Шлифование шкивов по профилю

Настройка, выверка, бомбировка, проточка. Плоских, выпуклых и с выпуклостью 1/3 от ширины профиля

Обучение специалистов

Заточка, вальцовка, правки в работе с ленточными, рамными и дисковыми пилами.

Консультации персонала

По приобритению заточных станков и подготовке заточного инструмента для работы при температуре до -50ºС

Перечень работ по ремонту лентчнопильного станка:

диагностика станка
измерение выработки шкива
измерение биения
измерение торцевого биения
осмотр профиля шкива
шлифовка шкивов по заданному заводом производителя профилю
шлифовка торцов шкива
устранение биения (по необходимости)
выверка и наладка шкивов
контрольный пропил
подбор лесопильного и заточного оборудования
консультация выбора дереворежущего инструмента
осмотр и настройка заточного оборудования
консультирование персонала заточного участка, (правка, вальцовка, стеллитирования, сварка швов, трещин, заточка по профилю зуба и геометрия зуба по передней, задней и боковым граням)
для того чтобы наладить стабильное и качественное пиления, увеличить напил ,полезный выход.

Необходимо обучить персонал подготовке ленточной пилы и правильной эксплуатации ленточнопильного станка.

Американский станок

Станки MEBOR и RULMAK

Консультации по ленточным пилам

опытные специалисты ответят на все ваши вопросы касательно ленточных пил и станков
помошь с настройкой заточных станков
обучение персонала вальцововке и подготавке ленточного полотна (от сварки шва до запуска пилы)
уточнение правильной заточки и формирования профилей режущих элементов зубьев пил
советы по выбору инструмента

Все работы мы проводим на предприятии клиента, по всей России

Работы по плоским и профильным шкивам

Мы имеем опыт работы с такими пилорамами как:

Mebor HTZ 1000-1200, Tanaka, Primultini и остальными германскими, турецкими, финскими и японскими пилорамами. За 15 лет приходилось шлифовать большое количество разнообразных шкивов диаметрами от 1000 до 1500 мм. Двадцатилетний опыт в подготовке полного комплекса заточного инструмента для лесопиления. Проводим обучение заточников по ленточным, дисковым и рамным пилам.

Как из велосипедных колес сделать ленточную пилу

Для раскроя металлических заготовок можно сделать ленточную пилу. В качестве шкивов для нее отлично подходят велосипедные диски. При использовании достаточно мощного мотора самодельная пила вообще ничем не уступает покупной.

Основные материалы:

профильные трубы разного диаметра;
квадрат 6-10 мм;
шпилька М12;
диски от детского велосипеда – 2 шт.;
пильное полотно для ленточной пилы;
электродвигатель;
шкивы под ремень – 2 шт.;
приводной ремень;
мелкие подшипники – 6 шт.;
листовая сталь 6 мм.

Процесс изготовления ленточной пилы

Из профильной трубы сваривается прямоугольная рамка подошвы станка. В нее под прямым углом вваривается станина из такой же трубы. Все размеры подбираются индивидуально, отталкиваясь от длины выбранного ленточного полотна. Станина приваривается к перекладине внутри подошвы. Ее стойки необходимо смещать как на фото. В нижнем смещении будет установлен двигатель, а в верхнем столик.

Далее нужно сделать направляющую для крепления верхнего шкива привода ленты. Она состоит из рамки с узкого профиля и двух отрезков большой трубы. К ним приваривается квадрат, чтобы сформировать полозья для скольжения рамки. Трубки с полозьями привариваются сверху станины так, чтобы между ними вставлялась рамка.

В самой рамке делается отверстие, и в него вваривается шпилька М12. Затем к ней приваривается вилка для установки велосипедного диска.

На шпильку надеваются пружины и небольшой отрезок профильной трубы с отверстием, затем накручивается гайка. Рамка вставляется в полозья, и трубка на шпильке приваривается к направляющим. К гайке на шпильке можно приварить ручки, чтобы вращать ее без ключа при регулировке натяжения полотна.

В вилку вставляется диск, на него накидывается полотно и делается замер для определения высоты размещения нижнего шкива. По метке к станине приваривается отрезок трубы с отверстием для оси диска. Далее приваривается Г-образная заготовка для увеличения жесткости крепления нижнего шкива привода ленты.

Диски снимаются, и на них в несколько слоев вклеиваются резиновые полосы, вырезанные из камеры. На бугорках от спиц резина высверливается маленькой коронкой, и поверх вклеивается еще одна полоса. Затем сверху дисков натягиваются кольца, вырезанные из их родной камеры.

На ось нижнего диска к звездочке приваривается шкив под ремень. После этого диски устанавливаются на место, и на них натягивается пильное полотно.

К станине станка приваривается основание, и на него прикручивается двигатель. Затем между ним и шкивом на диске натягивается ремень.

Чтобы пильное полотно не отодвигалось при пилении, необходимо сделать ограничительные ролики сверху и снизу. В их качестве можно использовать подшипники. Для этого из листовой стали изготавливается Г-образный кронштейн. На него устанавливаются 3 подшипника на плечах из квадрата. Из них 2 будут сдвигаться друг к другу, чтобы держать полотно по бокам, и один прикрепляется относительно них под прямым углом, чтобы поддерживать его с ребра.

Один кронштейн с подшипниками привариваются к станине внизу сразу перед шкивом через проставку из трубы. Для второго нужно сделать скользящую направляющую, чтобы менять положение роликов в случае установки более длинного или короткого полотна.

Завершающим этапом сборки является установка столика. Он вырезается из листовой стали 6 мм. На столике делается прорезь под полотно. Затем он приваривается к станине по месту смещения стоек.

В результате получается очень удобная ремонтопригодная ленточная пила. Ломаться в ней могут только подшипники внутри велосипедных дисков, что легко ремонтируется. Конструкция предусматривает регулировку натяжения, и быструю замену пильного полотна. Для этого нужно только откинуть приводной ремень от мотора.

Смотрите видео

Самодельная ленточная пила | Делаем своими руками

Ленточная пила может стать отличным помощником во многих делах. Такую пилу можно сделать своими руками, если строго следовать рекомендациями данной статьи. Итак, ниже приведены советы о том, как воспроизвести самодельную ленточную пилу.

1 – нижний шкив привода, 2 — станина, 3 – ленточная пила, 4 — ремень клиновой А710, 5 — демпфер, 6 — направляющая, 7 – несущая штанга, 8 – верхний шкив привода, 9 — стол, 10 – электродвигатель (АОЛ-22-2), 11 — шкивы ременного привода, 12 – кронштейн, 13 — гайка M12, 14 – верхняя опора, 15 – регулировочный винт, 16 — ползун.

Начнем с изготовления рабочего стола. Стандартные габариты рабочего стола самодельной ленточной пилы составляют 420×720 мм. Стол вырезается из фанеры, имеющей толщину 20 мм, а затем сверху оклеивается текстолитом. Также Вам понадобятся рейки из твердой древесины, которыми нужно окантовать стол по периметру. В рабочем столе также надо предусмотреть пазы, которые будут поддерживать проводку пилящей ленты. Таким образом, стол должен выглядеть в виде ящика 420x720x500 мм, склеенным из фанерных листов толщиной 20 мм, который имеет также функцию сбора опилок.

К столу надо прикрепить так называемую несущую штангу, представляющую собой 680 мм отрезок швеллера № 8, со срезанными до высоты 20 мм полками в целях удобства. Штанга крепится кронштейном — уголком 40×40 мм, а также четырех болтов М8. Их 20 мм фанеры вытачиваются шкивы привода ленты пилы, рабочая поверхность которых оклеивается листовой резиной с помощью полиуретанового клея. Затем древесина подвергается пропитке эпоксидной смолой, шлифовке и окрашиванию. Рабочей поверхности надо придать бочкообразную форму, чтобы она могла удерживать бегущую пильную ленту.

Посредством эпоксидной смолы в верхний шкив надо вклеить дюраллюминевую втулку с выточенным в ней гнездом для шарикоподшипника 60203.

Нижний шкив следует насадить на стальную ось типа 30ХГСА и прикрепить с помощью трех шурупов 5×20. Далее ось нужно вставить в буксу с двумя шарикоподшипниками 60203, которая устанавливается на нижний конец несущей штанги. Другой конец оси должен фиксировать ведомый шкив ременного привода, фиксация производится через дистанционную втулку.

Штанга несущая

Верхний шкив привода ленты

Следующим шагом станет балансировка ленточных шкивов.

Передаточным отношением ременной передачи от двигателя является i=1, таким образом, ведущий и ведомый шкивы будут одинаковы, но посадочное отверстие ведущего шкива зависит от вала двигателя.

Демпфер

1 — основание, 2 — болт М6 (2 шт.), 3 — планка, 4 — гайка с шайбой.

С задачей устранения колебаний пилящей ленты справится гаситель колебаний — демпфер, изготовленный из текстолитовых деталей на болтах М6. Снизу стола крепится его неподвижный элемент, а подвижной планкой достигается подбор необходимого зазора. Верхний демпфер на ленточной пиле устанавливают в случае “битья по диаметру” верхнего шкива пилящей ленты.

Направляющая

Затем устанавливается направляющая для подачи бруса, который надо распилить. Для этого одну из полок по краям снабжают 2мя пазами, чтобы можно было регулировать зазор между направляющей и лентой, а в середине — вырез, чтобы увеличивать ход планки. Саму направляющую сложно соорудить используя стальной уголок 100×100 мм, перпендикулярные плоскости лучше отшлифовать на станке. Для безопасной работы узел верхнего шкива закрывает защитный кожух, из которого лента показывается лишь в рабочей зоне.

Раскрывая тему о том, как изготовить самодельные ленточные пилы, конечно, особо необходимо поговорить о самой пилящей ленте. Чтобы одна ее сторона была эластичной, а другая прочной, рекомендуется изготавливать ее из холоднокатаной листовой стали марки У8, У10 или 65Г, имеющей толщину 0,2-0,4 мм для работы с мягкими породами древесины и 0,4-0,8 мм — с твердыми.

Длина заготовки, необходимая для описываемых габаритов станка составляет 1600-1700 мм. Зубья на ленте нарезаются через 3 мм, затем лента загибается в кольцо, спаивается. Место спайки надо посыпать бурой и прогреть на газовой горелке. Чтобы металл в зоне спайки не был хрупким, на стык нужно нанести припу марки ПСР-40 и хорошенько сжать шов плоскогубцами, на губки которых накладываются асбестовые накладки. Место спаивания можно зашлифовать. Чтобы поверхность распила была более качественной, зубья затачиваются и чуть разводятся.

Ленточная пила

Следуя вышеприведенной инструкции, Вы можете самостоятельно изготовить ленточную пилу и использовать ее в своих целях. Но у такой пилы есть один-единственный недостаток, а именно: маленький вылет полотна, который, кстати, можно исправить, если при расположении несущей штанги применить шкивы большего диаметра.

Механизм натяжения пилящей ленты

14 – верхняя опора, 15 – регулировочный винт, 16 — ползун, 17 — крышка, 18 — винт М4, 19 — подшипник 60203, 20 — сальниковое уплотнение, 21 — торцевая шайба, 22 — шайба Гровера

Узел крепления пилящей ленты (нижний шкив)
1- нижний шкив привода ленты, 4 – клиновой ремень, 7 – несущая штанга, 11 — шкивы ременного привода, 19 — подшипник 60203, 23 — шайба, 24 – стопорный болт М6, 25 — дистанционная втулка, 26 — корпус буксы, 27 — крышка буксы, 28 — вал.

Букса

Вал

Как правильно работать на ленточных пилорамах

Советы профессионалов

1. ОБЩИЕ СВЕДЕНИЯ О СТАНКЕ

Станок ленточнопильный горизонтальный применяется для пиления древесины любой твердости на доски, брус, рейку. Пиление происходит перемещением пильной рамы с режущим инструментом (ленточной пилой) по неподвижным рельсовым направляющим ленточной пилорамы.

Применение ленточной пилорамы позволяет:

производить доски с высоким качеством поверхности из материала
получить доску с точностью 2 мм. при длине 6 м.;
ленточная пилорама позволяет уменьшить отходы в 2-3 раза,
уменьшить энергозатраты;
быстро настраивать размер пиления,
Ленточная пилорама способна распиливать короткие заготовки (от 1,0 метра) и получать изделия толщиной до 2 миллиметров.
ленточная пилорама работает в условиях УХЛ 4 (ГОСТ 15150-69). Ленточная пилорама оборудована подъемником пильного узла электромеханического типа.

2. “Ленточные пилорамы” – работа и устройство:

2.1 Основные узлы и детали ленточной пилорамы:

Станина, которая перемещается по рельсовым направляющим в горизонтальном направлении;
Рама пильная;
Поднимающий пильную раму механизм;
Шкаф электрический;
Зажим бревна;
Подвижный ползун ведомого шкива;
Шкив ведущий;
Шкив ведомый;
Клиноременная передача;
Рельсовые направляющие ленточной пилорамы;
Натягивающий ленточную пилу механизм;
Установочный разъем ленточной пилы;
Кожух шкивов ленточной пилорамы
Бачок для СОЖ
Направляющая пилы неподвижная
Направляющая пилы подвижная

Станина ленточной пилорамы имеет П – образную форму и подошвы с роликами перемещения пильной рамы по рельсам и войлочные щетки, которые очищают направляюще от опилок. Подъем пильной рамы осуществляется двумя ползунами, расположенных на стойках станины. Перемещение осуществляет двусторонняя, синхронно связанная цепная передача, приводимая в движение электрическим мотором, через редуктор.

Рама выполнена двух швеллеров, которые расположены параллельно и соединены между собой. На одном торце рамы неподвижно закреплен ведущий пильный шкив, на другой ведомый, имеющий возможность продольного перемещения. Пила ленточной пилорамы натягивается пружинно-винтовым механизмом, пружина демпфирует тепловое расширение пильной ленты. При изготовлении ленточной пилорамы тарируется натяжение для пилы шириной 35 сантиметров. Риски на корпусе натяжителя и шайбе равны усилию натяжения 525 килограмм. В передней балке ленточной пилорамы и на ползуне ведомого шкива расположены два замка для съема и установки пильной ленты. На кронштейнах расположенных в середине рамы установлены две направляющие ленточной пилы (подвижная и неподвижная), которые оснащены опорными роликами и системой регулировки и планкой. Крутящий момент передается от двигателя пилорамы на ведущий шкив – клиноременной передачей. Бачек для СОЖ закреплен сверху на защите пильных шкивов. Подача жидкости регулируется кранами, расположенными на бачке. Пульт управления ленточной пилорамой расположен на верхней перемычке станка.

Направляющие разборные из 3-х секций, что удобно при транспортировке. Снизу расположены опорные пластины, в которые ввинчены анкерные болты. Сверху направляющих ленточной пилорамы опоры бревна. Бревно на рельсовых направляющих фиксируется четырьмя винтовыми зажимами и упором, который обеспечивает 90 градусов.

3. РЕГУЛИРОВАНИЕ ПИЛЬНЫХ ШКИВОВ

3.1. В станке предусмотрена регулировка положения обоих шкивов по отношению друг к другу в горизонтальной и вертикальной плоскостях. Необходимо добиться, чтобы ленточная пила при натяжении 6-8 кг/мм кв. в сечении на одну ветвь не сходила с ободов пильных шкивов.

3.2. В первую очередь производится регулировка шкивов в вертикальной плоскости, выставляя их под прямым углом по отношению к пильной раме. Для этого на ползуне ведомого шкива снизу к его оси ввинчен болт Ml0, а на ведущем шкиву регулировка осуществляется за счет установки проставных шайб или пластин. Данная операция .производится предприятием-изготовителем.

3.3 Для регулирования положения пильных шкивов горизонтальной плоскости в торцах рамы со стороны ведущего шкива ввинчены два болта Ml2, а к оси ведомого шкива – один.

Производить регулировку шкивов ленточной пилорамы необходимо в следующей последовательности:

3.3.1 Выключить автомат подачи электропитания на пульте управления.

3.3.2 Открыть защитные кожухи пильных шкивов.

3.3.3 Установить ленточную пилу на шкивах таким образом, чтобы она выступала за края шкивов на величину высоты зуба плюс 2-5 мм.

3.3.4 Закрыть подвижные разъемы (замки).

3.3.5 Натянуть ленточную пилу, повернув гайку механизма натяжения на величину оптимальную для данного типа ленточных пил (из расчета 6-8 кг/мм кв.).

3.3.6. Вращая рукой за ведомый шкив по ходу пиления (против часовой стрелки) необходимо смотреть какое положение займет ленточная пила на шкивах. Если лента сбегает наружу на равную величину с обоих шкивов, то не ослабляя натяжения пилы отпустите стопорную гайку Ml6, крепящую ось ведомого шкива к пильной раме (ползуну пильной рамы).

3.3.7 Затем отпустите контргайку М12 и вверните болт Ml2 на малую величину, после чего затяните контргайку М12 и стопорную гайку М16.

3.3.8 Повторите пункт 3.3.6 и при сбеге ленты повторите регулировку до получения правильного результата.

3.3.9 Если лента сбегает внутрь на ровную величину, то необходимо ослабить натяжение ленточной пилы.

3.3.10. Отпустить стопорную гайку Ml6, контргайку М12 и вывернуть болт М12 на малую величину, после чего затяните гайки М12 и М16.

3.3.11 Если лента приняла положение согласно инструкции, то регулировка выполнена правильно.

3.3.12 Если ленточная пила при вращении сразу сбегает с ведущего шкива, то регулировку следует начать именно с него.

3.3.13 Для этого в зависимости от направления с бегания ленты (наружу или внутрь) отпустите левую или правую стопорные гайки Ml6 и произведите регулировку в той же последовательности, что и на ведомом шкиве.

3.3.14 После регулировки все гайки затянуть.

3.3.15 Закрыть дверцы кожухов пильных шкивов.

3.3.16 Включить автомат подачи эл. энергии на пульте управления.

3.3.17 Кратковременно включить привод пильных шкивов и убедиться в правильности положения пильной ленты. Станок готов к работе.

4. ТРЕБОВАНИЯ К ПИЛЬНЫМ ЛЕНТАМ

1. В процессе эксплуатации ленточной пилорамы для увеличения срока службы ленточной пилы необходимо производить правильное ее натяжение на шкивах.

1.1 Величину натяжения, в зависимости от ее ширины, определяют по прибору “Тензометр”.

1.2 Внимание! Ленточная пила не должна находиться в работе больше 2-х часов. По истечении данного времени она должна быть снята со станка и вывешена в свободном состоянии не менее чем на 24 часа для снятия усталостных напряжений.

2 Используйте правильную смазку для лезвия ленточной пилы.

В качестве смазочно-охлаждающей жидкости (СОЖ), в большинстве случаев, хватает просто воды, либо воды с добавлением моющего средства («Fairy» и т. п.). Однако, при низких температурах лучше всего применять смесь из 50%-80% дизтоплива или керосина и 50%-20% моторного масла, либо масла для смазки шин бензопил. Неплохие результаты при пилении хвойных пород дает так же применение скипидара.

В случае использования воды в качестве СОЖ необходимо по окончании работ протереть шкивы и ленту маслом.

3. Всегда ослабляйте натяжение ленточной пилы.

Когда Вы закончите работу, снимите натяжение с пилы. При работе лезвия нагреваются и растягиваются, а затем при остывании сжимаются на десятые доли миллиметра во время каждого периода охлаждения.” Поэтому ленты, оставленные на шкивах под нагрузкой, перегружают сами себя, и на них образуется отпечаток от двух шкивов, который вызывает появление трещин во впадинах между зубьями.

4. Используйте правильный развод зубьев.

Развод правильный, если в пространстве между полотном пилы и обрабатываемой древесиной у Вас находится 65-70% опилок и 30-35% воздуха. Если у Вас слишком большой развод зубьев для имеющейся массы или толщины древесины, то в пропиле будет находиться слишком много воздуха и недостаточно опилок. У Вас будут чрезмерно большие потери на опилки, и как следствие, большая шероховатость обрабатываемой древесины. Если же развод недостаточный, Вы не получите достаточно сильного воздушного потока для удаления опилок из пропила. Признаком этого являются горячие опилки. Это может нанести самый разрушительный вред пиле: рабочие интервалы будут короткими, пила преждевременно выйдет из строя. Опилки должны быть холодными на ощупь. И, наконец, при недостаточном разводе и неправильном угле заточки пила будет вырезать на доске волну. С нашей точки зрения, Вы не можете работать при одной и той же разводке зубьев с бревнами разного диаметра, строевым лесом и брусом.

Вы должны сортировать лесоматериал.

На каждые 20-25 сантиметров увеличения в размере необходимо увеличивать разводку примерно на 18% в зависимости от того, древесина твердая или мягкая, влажная или сухая. Единственный способ добиться нужной разводки – провести контрольные распилы определенного бревна. Увеличивайте разводку на 5-8 сотых миллиметра с каждой стороны до тех пор, пока не станут, видны следы зубьев. Это означает, что Вы работаете при смешанном воздухе с опилками в пропорции 50/50. После этого уменьшите разводку зубьев на 8-10 сотых с каждой стороны, и Вы достигните нужного результата. Обратите внимание: Вы должны разводить только верхнюю восьмушку зуба, а не среднюю или нижнюю. Вам не нужно, что бы впадина между зубьями заполнялась полностью при пилении. Когда Вы работаете с мягкой древесиной, будь она влажной или сухой, стружка увеличивается в объеме в 4-7 раз по сравнению с ее состоянием на клеточном уровне. Твердые породы дерева, влажного или сухого, увеличиваются в объеме лишь в 1/2-3 раза. Это означает, что, если Вы распиливаете 45-ги сантиметровые сосновые бревна, Вам потребуется развести зубья на 20% больше, чем когда работаете с 45-ти сантиметровыми дубовыми бревнами. Всегда разводите зубья перед заточкой.

5. Правильно затачивайте пилу.

Существует только один способ заточки ленточных пил. Камень должен пройти по поверхности зуба вниз, вокруг основания впадины между зубьями и вверх вдоль обратной стороны зуба одним непрерывным движением.

Вы должны сохранить профиль зуба и межзубовой впадины.

Пространство между зубьями (галлет) – это не мусоросборник для опилок. От него зависит силовой поток воздуха, охлаждение стали и удаление опилок.

Если у Вас правильный развод зубьев, воздух подается вдоль бревна с той же скоростью, что и пила, в результате опилки засасываются в галлет. Опилки значительно охлаждают его, проходя вокруг внутренней и внешней стороны следующего зуба. Необходимо, чтобы пространство между зубьями было заполнено на 40%, что обеспечит необходимое охлаждение и увеличит время работы пилы.

6. Установите правильный угол заточки.

Благодаря глубоким галлетам, мы можем использовать уменьшенные углы заточки, которые передают меньше тепла на кончик зуба. В серии лент используется угол наклона крюка 10 Градусов, который способен проникать в большинство поверхностей древесных пород от средне твердых до средне мягких.

Общее правило таково: чем древесина тверже, тем угол заточки меньше.

Предостережение: Не доверяйте шкалам и измерительным линейкам на Вашем заточном станке!

Штифты и направляющие на нем изнашиваются. В процессе работы изменяется Профиль камня.

Для контроля правильности углов заточки используйте транспортир. Внимание; мы рекомендуем менять пилы каждые два часа непрерывной работы, давая им при этом отдохнуть не менее суток.

В процессе эксплуатации станка возникает необходимость в регулировании отдельных составных частей с целью восстановления их нормальной работы.

На рис. 1 приведены некоторые параметры полотна, определяющие его долговечность и производительность где:

А – угол заточки, это угол между передней поверхности зуба и плоскостью перпендикулярной спинке пилы; В – впадина зуба; С – задняя поверхность зуба;

Е – развод, это отклонение зуба от вертикали. Линия развода (место отгиба зубьев) находится на расстоянии 1/3 от вершины зуба; R – радиус впадины;

Р – шаг зуба, это расстояние между двумя зубьями; Н – высота зуба, это расстояние от основания зуба до его вершины.

Зависимости параметров пилы от типа древесины
Тип древесины	Параметры пилы
Тип древесины	Угол заточки	Минимальная высота зуба, мм	Величина развода, мм
Мягкие лиственные породы	12-16	4,8	0,54-0,66
Мягкие хвойные породы, средней смолистости	12-16	4,8	0,52-0,66
Мягкие хвойные породы, высокой смолистости	12-15	4,8	0,52-0,60
Твердолиственные породы	8-12	4,5	0,41-0,46
Мягкие лиственные породы, мороженные	8-12	4,5	0,46-0,56
Мягкие хвойные породы, средней смолистости, мороженные	8-12	4,5	0,46-0,56
Мягкие хвойные породы высокой смолистости, мороженные	10-12	4,8	0,41-0,51
Твердолиственные породы, мороженные	8-12	4,5	0,41-0,46

Возникающие проблемы и их решения

Возможные причины	Способы устранения
Трещины во впадине зуба
Большая подача	Уменьшить подачу (подача должна быть равномерной)
Неправильное натяжение ленты	Установить натяжение согласно рекомендации производителя
Малый радиус закругления впадины	Увеличить радиус
Малый диаметр шкивов	Установить пилу соответствующей толщины
Перегрев зуба и межзубьевых впадин	Правильно шлифовальный круг, отрегулировать подачу при заточке
Перегрев ленты пилы	Увеличить разводку пилы, вывешивать пилу в «вывернутом» состоянии после каждых двух часов наработке
Неправильная разводка	Проверить разводку, откорректировать ее согласно рекомендаций по твердости распиливаемой древесины.
Неправильный подбор переднего угла в зависимости от твердости древесины	Изменить передний угол согласно рекомендаций по твердости распиливаемой древесины.
Затупление зубьев пилы	Произвести заточку
Износ ленты на шкивах	Проверить техническое состояние шкивов и натяжение пильной ленты
Неправильная установка роликов (успокоителей)	Установить ролики согласно рекомендаций производителей станка
Износ рабочей поверхности роликов (успокоителей)	Заменить
Нарушение балансировки 1 шкивов, износ рабочей поверхности шкивов	Произвести балансировку шкивов и техническое обслуживание оборудования
Установка шкивов не в одной ПЛОСКОСТИ	Произвести регулировку положения шкивов
Трещины на «спинке» пилы
Неправильное натяжение ленты	Установить натяжение ленты согласно рекомендаций производителя
Большая подача	Уменьшить подачу (подача должна быть равномерной)
Биение шкивов, установка шкивов не в одной плоскости	Устранить биение отрегулировать шкивы
Вибрация шкивов	Заменить подшипниковые узлы, проверить балансировку
Неправильная установка или загрязнение направляющих роликов	Установить согласно рекомендаций производителя, произвести очистку
Ширина направляющих роликов не соответствует ширине ленты	Установить ленту требуемой ширины или заменить ролики
Работа пилы без отдыха, не снятие натяжения полотна	Соблюдать рекомендации производителя. Ослабить натяжение ленты по окончании работы
Разнотолщинность получаемых материалов, волнение ленты (волна)
Неправильная разводка (разный развод по сторонам ленты)	Произвести разводку согласно рекомендаций
Износ роликов, выход из строя подшипников	Заменить
Заусенец на боковой	Уменьшить подачу при заточке. Произвести
поверхности ленты после заточки	удаление заусенца (выхаживание после заточки)
Недостаточная скорость резания	Уменьшить подачу или увеличить скорость резания
Неправильное натяжение ленты	Установить согласно рекомендаций производителя
Установка ленты не в одной плоскости с распиливаемым материалом (как следствие, уменьшение развода зубьев с одной из сторон)	Произвести правильную установку ленты
Перегрев ленты	Производить охлаждение, отдых пилы
Неправильное установка роликов (успокоителей)	Произвести установку роликов согласно рекомендаций производителя
Большая подача	Уменьшить
Не закреплен, распиливаемый материал	Закрепить

5.

ПОДГОТОВКА СТАНКА К РАБОТЕ

5.1 Перед работой необходимо:

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При техническом обслуживании необходимо произвести подтяжку крепежа и, в случае необходимости, замену смазки в подшипниках измерить сопротивление изоляции на электрическую прочность.

В процессе эксплуатации необходимо выполнить следующие регулировки:

натяжение ремней привода, которое обеспечивается натяжным винтом электродвигателя при предварительно ослабленных болтах и последующей затяжке;(ВНИМАНИЕ ! Не перетягивайте ремни, увеличивая тем самим нагрузку на подшипники).
регулировку натяжения ленточной пилы;
регулировку параллельности пильных шкивов!
заточку зубьев ленточных пил (заточку рекомендуется производить корундовыми кругами плоского профиля (п) зернистостью 16-25 на бакелитовой (б) связке твердостью С1 (С-средняя твердость, 1-объемное содержание абразива 60%) или СТ1 (средне твердые). Толщина круга 6-8 мм. Хорошее качество обеспечивает окружная скорость вращения круга 20-25 м/сек. Для смазки подшипников использовать смазку “Литол-24”. Смену смазки производить через четыре месяца при работе в одну смену.
замену износившихся скребков:
ежесменно осуществлять пропитку войлочных скребков-щеток отработкой, салярой и т.п.

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.

Станок выполнен в соответствии с требованиями безопасности по ГОСТ 25223, ГОСТ 12.2.026.0, и ГОСТ РМЭК602041.

При установке станок должен быть надежно заземлен. Для этого на подошве рамы, а так же на рельсах пути имеются бобышки заземления.

При эксплуатации станка следует регулярно, но не реже одного раза в неделю производить очистку электродвигателя и электроаппаратуры от пыли и грязи. Наличие в станке подвижных частей и электрооборудования требует строгого соблюдения правил техники безопасности при его эксплуатации.

При работе на ленточной пилораме – обязательно соблюдать следующие правила:

следить за исправностью изоляции токопроводящих кабелей и надежного соединения их концов;
проверять целостность и надежность заземляющих проводов;
производить регулировку, замену ленточной пилы и устранение неисправностей при обязательном отключении станка от питающей сети;
при обрыве ленточной пилы или перерыве подачи тока станок должен быть немедленно отключен от сети;
при работе на станке посторонние люди, а так же оператор станка не должны находиться в рабочей зоне, а также около патрубка выбрасывания стружки, т. к. при обрыве ленточная пила может выскользнуть именно в эту сторону;
нельзя работать на станке с открытыми дверцами кожухов пильных шкивов;
нельзя открывать дверцы кожухов пильных шкивов до полной их остановки;
нельзя работать под пильной рамой станка, предварительно не подставив под нее прочную опору;
нельзя распиливать незакрепленное на рельсовых путях бревно.

8. РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ РЕЛЬСОВОГО ПУТИ.

На качество работы станка помимо тех факторов, которые указаны в паспорте (правильная регулировка пильных шкивов, правильная разводка и заточка зубьев пилы), большую роль играет качество монтажа рельсового пути. Так при некачественном монтаже могут наблюдаться различные дефекты на пласте распиливаемого материала, а именно “волнистость” поверхности, “конусность”, “ступенчатость”, “не параллельность” и т.д.

Выставляются рельсы по уровню в поперечном и продольном направлении. Для нормальной работы станка необходимо прочное основание-фундамент.

При этом прямолинейность рельсовых направляющих проверяют с помощью тонкого шнура и линейки. Под пластины подкладывают стальные прокладки разной толщины и окончательно притягивают их к фундаменту.

При правильном монтаже и аккуратном обращении со станком фирма гарантирует высокое качество распиливаемого древесного материала, отклонение по толщине распила на длине 6 метров – не более 2 мм.

9. НЕИСПРАВНОСТИ СТАНКА, ПРИЧИНЫ ИХ ПОЯВЛЕНИЯ СПОСОБ УСТРАНЕНИЯ

Самодельная ленточная пилорама

Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.

Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

Для начала ,рассмотрим «рельсы»

В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху. Это дает возможность колесу не стереться.

В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.

Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).

Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.

Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.

Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).

Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.

Немного про установку шкивов

В теории, их расположение должно быть параллельным. Однако, здесь они устанавливаются под углом (2-4градуса). Это делается для того, чтобы лента «оттягивалась» к роликам, в противном случае, может слетать.

https://www.youtube.com/watch?v=T96rO6aXFfI

Данная ленточная пилорама своими руками должна использоваться с учетом того, что будет происходить сушка, и соответственно деформация. ПО этой причине, резать стоит с запасом.

Вариант с колесами:

14-дюймовая ленточная пила: все усвоенные

Эта 14-дюймовая ленточная пила – моя третья самодельная ленточная пила.
основан на моей 16-дюймовой ленточной пиле, но с
ряд изменений для экспериментов с упрощением дизайна.

На картинке слева направо вы видите мою первую ленточную пилу 18 дюймов, мою 16-дюймовую.
ленточная пила и моя новая 14-дюймовая ленточная пила.

При создании собственной ленточной пилы имеет смысл построить пилу большего размера, потому что
ленточные пилы большего размера намного дороже,
Ленточная пила добавляет только маргинальный материал и усилие по сравнению с меньшим.я хотел
эта ленточная пила должна быть относительно легкой и портативной, поэтому у нее всего 14 дюймов (35 см).
размер колеса.

Цельная опора колеса

Предыдущий дизайн моей пилы 16 “

Я изменил конструкцию верхней опоры колеса, чтобы она состояла только из подвижного блока.
вверх и вниз и поворачивается для отслеживания корректировок. Я обнаружил, что буду только
когда-либо вносил очень маленькие корректировки трекинга, и я мог позволить блокировать оба
повернуть и сдвинуть, установив стержень, который удерживает его сзади, чтобы он двигался
внутрь и наружу поворотом ручки.

Это устранило необходимость в раме вокруг верхней опоры колеса. Это упрощенное
конструкция дает место для более прочных деталей, а также позволяет валу
опускаться ближе к балке рамы.

Незначительный недостаток этой конструкции заключается в том, что она основана на силе натяжения лезвия.
чтобы надежно закрепить верхнее крепление колеса на месте, так что без лезвия оно немного болтается.

Колеса МДФ

Меня часто спрашивают, можно ли сделать колеса ленточной пилы из МДФ.

Лично мне очень не нравится МДФ, но у меня там валялся какой-то МДФ, и ради этого
Чтобы определить его пригодность, я решил использовать его для изготовления колес.

То, как выходили стружки, когда я просверливал отверстия, напомнил мне о том, что
МДФ – это действительно просто прессованный картон. Пыль от
вращать колеса тоже ужасно. Обернутый внешний край вышел
очень последовательный, хотя и не плавный. Преимущество МДФ в том, что в отличие от некоторых дешевых
фанера, в ней нет пустот.Еще одним приятным сюрпризом стало то, что МДФ
колеса нуждались в очень небольшой балансировке.

Для гребней колес я использовал фанеру из балтийской березы. Фланцы должны иметь подшипники.
запрессовать их очень плотно, и я не думал, что МДФ подойдет для этой работы.

Я не снимаю натяжение пилы, когда не использую ее, и у меня не было никаких проблем
с этим пока. Поэтому я пришел к выводу, что МДФ подходит для колес ленточной пилы.
Хотя лично я все же предпочитаю фанеру.

Водопроводная труба в виде шахты

Мой следующий эксперимент заключался в использовании водопроводной трубы в качестве материала вала.Иногда люди не знают, где взять валковый материал для своих
самодельные ленточные пилы, поэтому я решил изучить возможность использования водопроводной трубы в качестве альтернативы.
Обычная водопроводная труба имеет внешний диаметр чуть меньше 7/8 дюйма, поэтому с
Немного подправив регулировочные шайбы, можно добиться плотной посадки в подшипнике диаметром 7/8 дюйма (22,2 мм).
С неподвижным включением колес
валов, сверхточная посадка не была такой уж критичной.

В целом с водопроводной трубой все в порядке, хотя это добавляет работы, потому что
вам всегда нужно вставлять прокладки.Ищу в своем доме подходящий материал для прокладок,
Я нашел несколько пластиковых контейнеров для еды, толщина пластика которых подходила для
плотная посадка.

В целом, я думаю, что стоит приобрести подходящий материал для валков – он делает
сборка намного проще. Но если вы не можете получить валковый материал и
опытный мастеринг, сантехническая труба – работоспособный заменитель.

Неприятный ременной привод

Я подумал, что поэкспериментирую с использованием плоского ремня в качестве приводного ремня на этом
ленточная пила.Поскольку я использовал двигатель со скоростью 3500 об / мин, мне нужно было немного понизить скорость,
что означало небольшой шкив на двигателе, что, в свою очередь, означает, что клиновой ремень будет
быть относительно неэффективным.

Я должен сказать, что использование плоского ремня было наименее удачным аспектом дизайна этой пилы,
и мой совет: не используйте плоский ремень!

Было очень сложно заставить этот ремень правильно отслеживать.
Кроме того, со шкивом диаметром всего 4 см требуется большое усилие, чтобы
передать крутящий момент двигателя на
колесо.Что еще хуже, если пила остановится так, что ремень проскользнет, она соскользнет.
на шкиве мотора. Деревянный шкив плохо проводит тепло, поэтому
застрявшая лента нагревается до точки дыма в течение одной секунды после остановки
(по опыту!)

Ремень, который я использую, – это старый ремень ГРМ Honda Civic, вывернутый наизнанку и с
зубы сбрил стамеской. Мне было очень трудно достать этот пояс
для отслеживания на шкивах с короной.

Рассматривая различные типы клиновых ремней, можно заметить, что некоторые ремни изгибаются с
меньшее сопротивление, чем другие.Слева вверху – клиновой ремень меньшего размера от моего сверлильного станка.
Такой пояс будет легче гнуться.
Средний пояс имеет армирующее волокно только на внешнем крае.
и зубы внутри. Этот пояс сгибается намного легче и, вероятно, будет
работать на небольшом шкиве без такой потери мощности, как на обычном клиновом ремне
(нижний пояс на картинке).

Все это проблема только в том случае, если вы используете двигатель 3500 об / мин (или двигатель 2900 об / мин.
если у вас электросеть 50 Гц). Для двигателя 1750 или 1450 об / мин вы должны использовать
3 дюйма или 4 дюйма (7.5-10 см) шкив на двигателе, чтобы ремень не смещался.
согнуть как можно меньшим радиусом.

В конце концов я перешел на клиновой ремень. Я использовал шкив с клиновым ремнем 2,5 дюйма, а средний
из трех ремней на предыдущем рисунке. Со шкивом около 11 дюймов на
колеса и двигателя 3450 об / мин, что дает 550 об / мин на колесах, или около
2040 кадров в минуту (около 10,2 метра в секунду).
Это хорошая скорость с двигателем мощностью 1 л.с., хотя моя 16-дюймовая ленточная пила только
работает со скоростью около 1500 футов в минуту (7,5 м / с), потому что у меня только двигатель мощностью 1/2 л. с.Привод на 16-дюймовой пиле никогда не доставлял мне хлопот. Так что клиновой ремень – это
действительно путь, и в планах на эту ленточную пилу,
Я рисую это как клиновой ремень.

Что касается скорости полотна, мне очень нравится моя 16-дюймовая пила с низкой скоростью 1500 кадров в минуту.
гладко и тихо, и хорошо подходит для детализированных стрижек. Более высокая скорость лезвия
лучше перепилить, но для мотора нужно больше 1/2 л.с.

Петли вместо цапф

На своей 16-дюймовой ленточной пиле я сделал деревянные цапфы, чтобы наклонять стол.Это сработало довольно хорошо, но я подумал, что они могут быть устрашающими.
аспект, которым нужно заняться для некоторых.

На этой ленточной пиле я экспериментировал с шарнирами для крепления стола.
Петли несколько упростили конструкцию.

Обратной стороной использования петель является то, что ось наклона теперь находится внизу.
стола, в то время как цапфы позволяют столу наклоняться на
ось на уровне верхней поверхности. Преимущество использования цапф
в том, что прорезь во вставке стола остается выровненной с лезвием
поскольку стол наклонен.

Чтобы сделать вставку, подходящую для всех углов наклона, требуется
относительно большая дыра.

Вставка представляет собой прямоугольный кусок фанеры, поэтому ее легко
сделать вставку под определенный угол. Но тогда есть риск
забывая удалить вставку перед наклоном стола и повредить
лезвие.

Большинство ленточных пил поддерживают переднюю цапфу рычагом, проходящим между
колесо, лезвие и стол. Но я хотел, чтобы этот стол был как можно ниже,
и с 14-дюймовыми колесами не хватало места, чтобы добраться туда.Таким образом, опора для передней петли достигает правой стороны, где
гораздо больше места.

С опорой на правой стороне это означает, что лезвие должно быть
вставлен с левой стороны. Вставка лезвия
слева оказывается не сложнее, чем делать это из
право, так что изменение дизайна сработало.

Стол установлен как можно ниже, а верхнее крепление колеса
давая больший зазор, чтобы немного приподнять верхнюю балку, я смог
Получите 30 см, или почти 12 дюймов высоты ленточной пилы. Это почти как 14-дюймовая ленточная пила с подступенком, но это
14-дюймовая ленточная пила не имеет дополнительной высоты и использует только обычное полотно шириной 93,5 дюйма.

Даже используя мой импровизированный верх
трюк с направляющим лезвием
Из моей 14-дюймовой пилы я смог получить только 9 дюймов резкости, так что это
немного больше, чем это возможно с помощью обычных 14-дюймовых ленточных пил.

Я уже нарезал этой пилой довольно много дерева. Не так много
сделать шпон, но просто испытать его.

Фотография справа к сожалению
не дает представления о масштабе, но самые широкие части на этой фотографии – 25 см (10 дюймов)
широкий.

Мобильность

Пила, включая двигатель мощностью 1 л.с., весит 82 фунта или около 37 кг.

Это немного тяжелый подъем, но он всего на 10 фунтов больше, чем один из них.
переносные строгальные станки (на фото справа) без подставки. Так что это
все еще относительно управляемо. Я сделал эту пилу, чтобы было легко
для передвижения и даже может использоваться как настольная ленточная пила.

Стол можно снять, сняв три болта.

Также относительно легко снимаются верхняя направляющая лезвия и все верхнее колесо.
и смонтировать. Без них пила весит менее 60 фунтов. Забираем мотор
off уменьшит его еще на 18 фунтов.

Лесопильный завод

Когда стол снят, а нижняя направляющая лезвия установлена в нижнее положение,
Направляющие находятся на расстоянии 35 см или 14 дюймов друг от друга.

И это, наконец, подводит меня к одной из основных причин создания этой ленточной пилы:
Поэкспериментировать с использованием его как пилорамы для разделки досок прямо из бревен.

Хотя на этом фото я разрезал бревно поперёк, потому что соседу нужно было
некоторые диски отрезают конец бревна.

Я все еще экспериментирую с пилой в этой ленточной пиле. Я напишу
подробнее об этом на следующей неделе.

Далее: Превратите эту ленточную пилу в пилораму

Вернуться к странице сборки ленточной пилы 14 “

Модификация ленточной пилы – IBUILDIT.CA

Около полутора лет назад я купил небольшую ленточную пилу, главным образом потому, что в то время мне приходилось делать много мелких деталей, и я не хотел оснащать свою большую ленточную пилу тонким полотном.Большой приспособлен и больше подходит для выполнения тяжелых продольных и поперечных распилов – стол слишком низкий, чтобы работать со сложными деталями в течение длительного времени.
Я не делаю много импульсивных покупок, но покупка этой пилы была одной из них. Я бегло осмотрел его в магазине и, не раздумывая, купил. Учитывая, как мало он стоил, он выглядел достаточно хорошо сделанным. Рама была прочной, и лезвие хорошо отслеживалось. Механизм натяжения и слежения выглядел хорошо продуманным. Мотор был маленького размера, но это норма с этими более дешевыми инструментами.
Собирая это вместе, выявлялись более глубокие проблемы, и тогда я должен был вернуть его. Конечно, по глупости не сделал.
Первым в списке проблем была система стола и цапфы. Литье и обработка на обоих были очень плохими, и стол не мог быть установлен перпендикулярно лезвию – мне пришлось установить регулировочные прокладки. Ручка, которая фиксирует его на месте, была очень маленькой и неудобно размещенной, из-за чего было очень трудно затянуть ее настолько, чтобы удерживать положение.
Кроме того, верхняя направляющая лезвия была плохо обработана, и для ее подъема и опускания использовались рейка и шестерня.Направляющая для лезвия не была установлена параллельно лезвию, и мне пришлось растопить отверстия для болтов, чтобы выровнять их до точки, в которой лезвие не отклонялось в сторону при подъеме направляющей. Возможно, если бы больше усилий было приложено к базовой подгонке и отделке этих машин и меньше на бесполезные «доработки», такие как регулировка высоты зубчатой рейки и шестерни, их стоило бы покупать. Разве не так было раньше?
Кстати о бесполезном, он был оснащен вездесущим лазером. Кажется, что в наши дни ни один инструмент не проходит через дизайн и производство, не прикрепив его где-нибудь.
Это разрушает мою уменьшающуюся веру в человечество, когда эти безделушки действительно делают то, для чего они предназначены: привлекают плохо информированного покупателя.
Двигатель рассчитан на потребляемый ток при полной нагрузке 2 ампера, что соответствует примерно 1/8 л.с. Этой мощности недостаточно для такого типа инструмента, если вы действительно собираетесь им пользоваться. Он регулярно останавливался и не запускался сам по себе в холодные дни в моем магазине – мне приходилось открывать верхнюю дверцу и крутить колесо. Шутки в сторону.

Хорошо, не все так плохо, и вот некоторые вещи, которые меня впечатлили.Во-первых, рама. Прочно изготовлен из толстой стали, не требует усиления. Все сварные швы очень хорошие, а верхняя и нижняя части почти идеально совпадают друг с другом. Ничего особенного, просто хороший выбор материалов и качество изготовления.
Колеса тоже хорошие и выглядят очень хорошо сбалансированными. Они отлиты из алюминия, и отливка выглядит грамотно. Ступица на каждой имеет два герметичных подшипника, которые прижимаются.
Натяжение и отслеживание лезвия выполняется просто (я должен был увидеть это, прежде чем сделать то, что на моем) и работает очень хорошо.Фиксатор трекинга очень прочный и хорошо держится.
У него есть фонарик на гибком рычаге, который удобен, но расположен в задней части пилы. Перемещение его вперед было бы улучшением.

Первым делом сняли все детали и проводку. Здесь я тоже снял двери, чтобы они не мешали во время перестройки:

Взглянем еще на две проблемные зоны. Нижняя направляющая лезвия, которую нельзя отрегулировать слишком далеко, так как упорный подшипник контактирует с рамой:

и нижний регулировочный болт колеса, нижний просверлен не по центру и погнулся.

Мотор снят. Прикладной ремень плоский с клиновой канавкой, шкивы пластиковые:

Шкив большего размера крепился к нижнему колесу тремя винтами. Я не измерял, но уменьшение составляет 2: 1, что дает скорость лезвия примерно 2000 футов в минуту.

Теперь о первой сложной операции. Мне нужно сделать новый шкив для нижнего колеса, и я считаю, что твердая древесина – лучший материал, который у меня есть для этого. Я вырезал его до грубой формы, разметил центральные линии, установил на токарном станке и сделал круглым:

Я использовал клиновой ремень, чтобы проверить размер.

Я сделал короткое видео об этом:

Этот шкив должен входить в ступицу нижнего колеса точно так же, как и стандартный шкив, и я обработал его для установки на токарный станок. Затем я просверлил центр сверлом 1 ″:

Чтобы очистить ступицу подшипника, я использовал коническую коронку в столе фрезера, чтобы вырезать отверстие.

Очень хорошо подходит к нижнему колесу:

Чтобы прикрепить его, я размечаю и просверливаю отверстия 5/32 ″ и нарезаю по дереву шурупы № 10-24:

Винты перед ввинчиванием покрываются полиуретановым клеем.Я не хочу, чтобы эти винты выкручивались.

Усовершенствованием механизма регулировки нижнего колеса является шлифовка плоских участков на конце вала для упора болтов:

Установка стопорных гаек внутрь клетки увеличивает поддержку и предотвращает изгиб болтов.

Новый двигатель будет установлен под пилой в стойке, и мне пришлось вырезать отверстие в нижней части для прохождения клинового ремня:

Колесо установлено с прикрепленным новым шкивом.Я покрасил его, чтобы защитить от миграции влаги, хотя не думаю, что это будет проблемой.

Крепление двигателя:

Фанера 3/4 ″ и две стыковые петли 3 ″.

Большая часть этой сборки предназначена для тестирования идей, и у меня действительно не было четкого плана. Опыт научил меня, что когда вы делаете что-то таким образом, вы делаете одну или две ошибки, и лучше не использовать «хорошие вещи» для его создания. У меня есть много записок, оставшихся от различных проектов, и я нашел им здесь хорошее применение.
Стенд:

Я установил полку, где мотор находится в соответствии с клиновым ремнем, который у меня был, зажал мотор и зажег.

Хорошо пройти круг-два перед гонкой, чтобы устранить любые проблемы. Я нашел один. У меня был 6-дюймовый шкив на двигателе и 4 дюйма на нижнем колесе, и я подумал, что с некоторой дополнительной мощностью я мог бы также увеличить скорость лезвия. Может быть, слишком быстро – центробежная сила оторвала шину от верхнего колеса:

Мне показалось разумным немного замедлить его, поэтому я поставил на двигатель 3-дюймовый шкив.Быстрый расчет показывает, что скорость лезвия составляет 3130 футов в минуту (вдвое больше, чем у 6-дюймового шкива!), Что кажется примерно правильным. Конечно, мне пришлось разбить ту полку, на которой был мотор, и сдвинуть ее вниз для нового, меньшего шкива. Я мог бы купить более короткий клиновой ремень, но решил использовать то, что у меня есть.

Поскольку у меня двигатель большего размера и мощности, превышающей потребности пилы, я подумал, что было бы интересно встроить пылеуловитель. Сделал крыльчатку из фанеры.

Лопатки приклеены полиуретановым клеем и прикручены сзади:

В задней части стенда образована камера для пылесборника.

Я разложил форму корпуса и вырезал кусочки меламина, чтобы он поместился вокруг него:

Это не оптимально, но должно обеспечить достаточный воздушный поток для этой задачи.

Спинка закрывается панелью 3/4 ″:

Пылеуловитель – это то, над чем я буду работать, чтобы увеличить поток воздуха.

Новый упорный подшипник нижней направляющей полотна:

Достаточно просто. Выступающие из рамы выступы будут обрезаны, так как новый стол стоит на этой поверхности.

Верхняя направляющая лезвия:

Изготовлен так же, как и на моей большой ленточной пиле . Он использует пластик UHMW для направляющих блоков, которые так хорошо зарекомендовали себя на моей большой пиле.

Установка верхней направляющей полотна выполняется так же, как и на моей большой ленточной пиле. Блоки из твердой древесины с просверленными отверстиями диаметром 1 дюйм и прикрученными болтами:

Я обнаружил, что это очень надежная и легко настраиваемая система.Не требуется зубчатая рейка и шестерня.

Некоторые электрические:

Я повторно использовал выключатель для света, и мне пришлось соединить разъем, который подходил к нему, с новым проводом. Мне нравится паять эти стыки, а затем накладывать на них два слоя термоусадки.

Для главного выключателя питания у меня есть быстроразъемный разъем такого размера, поэтому я просто использовал его на конце нового провода:

Я их тоже припаиваю после обжима и изолирую термоусадкой.

Коробка 4 ″ x 4 ″ используется для соединения проводов рядом с двигателем.Все провода скручены, поэтому я залудил их перед тем, как скрепить их гайками:

На то, чтобы сделать это правильно, потребуется немного больше времени, но оно того стоит, потому что обеспечивает душевное спокойствие.

При первом тесте пылеулавливания я обнаружил, что в моторном отсеке слишком много приземления, поэтому я сделал перегородку, чтобы она соответствовала:

Насечка вокруг клинового ремня позволяет направлять пыль в порт.

Вот то, что я должен был сделать раньше, пока рама пилы была разобрана:

Отверстие размером 1-1 / 4 дюйма лучше, чем ничего, но в конце концов я вырежу весь внутренний угол.

Новый стол не наклоняется, и я придумал простой способ установки пластиковых направляющих блоков UHMW:

Работает хорошо. Позже я могу наклонить стол, и тогда мне придется переделывать нижнюю направляющую лезвия. Я считаю, что около 99% резки выполняется под углом 90 градусов, и в то редкое время, когда мне нужно разрезать под углом, рампа черная может быть сделана очень легко, как я использовал для резки винтовой шестерни для червячной передачи .

Пыль собирается в ящике внизу подставки.С одной стороны у него кусок старой футболки в качестве фильтра:

Это работает хорошо, и фильтр кажется подходящего размера.

Я снял пилу на видео, и он показывает ее в действии:

В целом интересный проект. Всегда хорошо, если вы можете улучшить инструмент, чтобы сделать его более продуктивным. Я считаю, что время, потраченное на доработку пилы, того стоило, поскольку теперь она работает намного лучше, и я определенно буду использовать ее чаще.

Как я построил лесопилку на заднем дворе

Деревообработка – мое недавнее хобби. Мне повезло, что у меня есть неплохой гараж, полный инструментов, которые я купил за свои одинокие дни. Совет: купите эти игрушки до свадьбы! С момента создания семьи (второй ребенок на подходе) становится все труднее позволить себе деревообрабатывающий инструмент! Помимо машин и расходных материалов, сырье выходит за рамки моего бюджета.

Вокруг моего дома много дерева в виде только что упавших ветвей и деревьев. Я посмотрел на него и подумал: «Если бы я только мог освободить доски внутри». Коммерческие лесопилки большие и дорогие, но когда я начал исследовать их, голос в моей голове сказал: «Эй, я могу сделать одну из них!»

Если посмотреть на ленточнопильный завод, то на самом деле его всего три части: ленточная пила, портал, удерживающий ее в горизонтальном положении, и рельсы, по которым все это может скользить. Есть несколько сложных моментов, но я сначала проигнорировал их и просто бросился в строительство.

Есть что сказать о теориях и планах, но слишком часто я увязаю в дизайне. При его создании не использовались чертежи САПР или бумажные эскизы. Единственные расчеты, которые я сделал, были для определения размеров шкивов, чтобы получить правильную скорость лезвия (2800 футов в минуту) и определить, как далеко должны быть друг от друга колеса для определенной длины лезвия. Я конструировал «на лету», руководствуясь собственным опытом и интуицией – то, что я называю «инженерией глазного яблока».”

Это сработало для некоторых вещей. Я придумал хитроумную конструкцию для натяжения полотна на основе направляющих фрезерного станка. Я придумал, как сделать направляющие для лезвий, используя только простые подшипники и немного лома. Я чувствовал, что большинство самодельных лесопилок используют слишком много металла и слишком тяжелые, поэтому я построил свою с наименьшим количеством стали, насколько мог, и в итоге получил очень способную легкую машину.

Однако кое-что из моей интуиции было далеким.Я предположил, что двигателя переменного тока мощностью 1 л.с. более чем достаточно для рыхления 20-дюймовых бревен. Ну первый раз пользовался пилой, этот мотор перегрелся и чуть не загорелся! Теперь я гораздо лучше понимаю мощность в лошадиных силах.

Также я недостаточно хорошо разбирался в тонкостях работы с полотнами ленточной пилы. Мне стыдно признаться, что я даже не заказал лезвие, пока пила не была почти готова. До этого момента я не исследовал лезвия. Лезвие, которое я купил, сильно билось в разрезе или терлось о дерево и несколько раз отваливалось.Поскольку первое купленное мной лезвие было слишком узким, не было надежды на то, что направляющие лезвия выполнят свою работу.

Первое, что я сделал в своей второй доработке, это заменил мотор на «маленький» бензиновый двигатель мощностью 6,5 лошадиных сил. С точки зрения стоимости и веса на одну лошадиную силу, газ побеждает электричество.

Затем я заменил лезвие. Оглядываясь назад, я понимаю, насколько безумно было не начинать свой дизайн с той части, которая выполняет фактическую резку. Оказалось, что на рынке всего несколько лезвий, которые будут работать с такой маленькой пилой, поэтому я заказал по одному.Это начало становиться дорогим, но я списал это на исследования. Мне посчастливилось найти тот, который отлично работает. Кроме того, он был самым толстым, дешевым и, как я думал, точно не подойдет.

В результате получилась небольшая лесопилка, которая просто роет деревья! Я был очень удивлен, насколько хорошо это работает. Я просто хотел попробовать и в итоге фрезеровал бревно из расщепленного клена диаметром 18 дюймов и длиной 6 футов на более чем дюжину досок размером 6 x 1 дюйм. Кедровое бревно, которое я разрезал следующим, показало потрясающую пурпурную сердцевину.Я начал фрезеровать дерево и просто не мог остановиться. В конце концов я пришел в чувство и признал, что у этой пилы практически нет функций безопасности. Следующим моим шагом перед тем, как разрезать другую доску, будет установка ограждений вокруг лезвия и приводного ремня. Я также добавлю ручку для толкания.

Тогда есть рельсы. Свернутые вместе пиломатериалы 2 × 8 сработали на удивление хорошо, но, вероятно, всего этого хватит только на один сезон. Я скатываю бревна и прикручиваю их к дереву.Это сработало довольно хорошо, но медленно, и рельсы начинают ломаться. Со временем заменю его сварным металлическим каркасом со встроенными зажимами для крепления бревен. Фактически, если бы я построил еще один завод, я бы буквально начал с нуля и сосредоточился в первую очередь на обработке бревен и создании прочной основы для остальной части пилы.

Посмотрите мои видео, чтобы узнать больше о сборке и увидеть ее в действии. Я скоро опубликую обновленное видео, поэтому, пожалуйста, подпишитесь на мой канал и следите за обновлениями!

Самодельные чертежи ленточнопильного станка своими руками

Когда вы в последний раз создавали собственные инструменты? Как выглядит ваш инструмент? Как мастеру на работу по дереву или металлу, вам нужно сделать множество полезных и важных инструментов.Однако это также означает, что у вас есть правильные советы и знания о том, как создавать эти простые инструменты. Если вы планируете строить планы ленточнопильного завода для своих проектов, вам потребуются глубокие знания, чтобы составить наилучшие и надежные планы лесопильного завода.

Кредит изображения: Джон Хейс

Чтобы упростить поиск, мы составили руководство, которое поможет вам создать лучшие самодельные чертежи ленточнопильного завода. Это простое руководство, и если вы будете внимательно следовать нашим советам, вы в кратчайшие сроки создадите отличные самодельные чертежи ленточнопильного завода.

Что такое ленточная пилорама?

Вы видите, как много плотников используют ленточную пилораму, бензопилу, настольную пилу, циркулярную пилу и т. Д. Для резки и конструирования материалов, но нашли ли вы время, чтобы понять, например, что такое ленточная пилорама. Ну это машина с двумя ленточными колесами и пильной головкой. Он поставляется с надежным стальным ленточным полотном, которое контролирует колеса ленты – А-образная рама с гусеницей, которая направляет пилу через бревно. Пользователи часто перемещают головку пилы в сторону распиленных бревен.Этот инструмент, так же, как циркулярная пилорама и бензопила, упрощает работу и экономит много времени и усилий.

Как сделать самодельную лесопилку?

Здесь я подготовил несколько советов, которые помогут сделать более прочную и практичную ленточную пилу, которая будет работать как портативная бензопила. Но прежде чем отправиться в это драгоценное путешествие, я должен сначала ответить на один из самых распространенных вопросов, который беспокоит многих. Сколько стоит построить ленточную пилораму? Что ж, цена обычно зависит от того, какую пилораму вы хотите построить своими руками.Переносная лесопилка стоит примерно 1500 долларов за базовый стан и, возможно, более 500 долларов за механический вилочный погрузчик для укладки бревен на станину.

Канцелярская лесопилка будет стоить 5000 или 6000 долларов, но мотор куплен новым, и примерно половину того, что использовалось, и все еще необходимо установить. Теперь, зная стоимость, выполните следующие действия, и вы узнаете, как сделать потрясающую самодельную ленточную пилораму.

Шаг 1. Постройте колеса мельницы
Кредит изображения: Джон Хейс

Возьмите трехчетвертную доску из МДФ, чтобы спроектировать эти колеса и компас.Компас с лучами используется для вырезания кругов и вырезания из них двух 16-дюймовых колес.

Шаг 2. Изготовьте шкив и вал

Далее делаем шкив для колеса. Чтобы сделать шкив, возьмите три четверти дюйма фанеры и сконструируйте шкив размером семь с половиной. Возьмите сверлильный станок и просверлите отверстие диаметром 5/8 дюйма в центре колеса, где проходит ось.

Шаг 3. Затяните шкив

Ну, здесь вам нужно немного горячего клея и приклеить хомуты вала к шкиву.С помощью установочного винта затяните его так, чтобы он не вращался.

Кредит изображения: Джон Хейс
Шаг 4. Сделайте маленький диск

Этот маленький диск действует как прокладка. Перед сборкой диск должен находиться между колесами ленточной пилы и шкивом. Приклейте шкив к проставке и от проставки к колесу.

Шаг 5. Прикрутите опоры подшипника ступицы колеса к колесу

На следующем этапе к колесам ленточной пилы прикручиваются 2 опоры ступичного подшипника.Это делается с обеих сторон с помощью 4 трех восьмидюймовых стержней с резьбой. Убедитесь, что эти резьбовые стержни правильно сидят в отверстии внутри колеса. Однако опорные блоки могут свободно перемещаться. Отличный способ закрепить эти опорные блоки – нанести строительный клей по краям, чтобы они не двигались вперед и назад.

Шаг 6. Изготовление рамы для ленточнопильного стана
Кредит изображения: Джон Хейс

Рама ленточной пилорамы рекомендуется изготавливать из 2 х 4 прямых утилизированных досок.Используйте рубанок верстака, чтобы удалить любые деформации на доске и сгладить углы, чтобы доски были плоскими. В большинстве случаев требуется много неглубоких шагов, чтобы каждый раз переворачивать пиломатериал, чтобы убрать изгибы, повороты и разломы.

Шаг 7. Сборка рамы

2- Детали рамы захватывают колесо на неподвижном ведущем колесе и располагаются на расстоянии 8,5 см от конца. В обеих рамах сделаны отверстия диаметром 2–5/8 дюйма, чтобы валы плотно прилегали друг к другу. С другой стороны просверливается отверстие, которое обеспечит место для переделки колеса.Также рекомендуется создать регулировочную втулку из фанеры, которая фиксирует раму и ось. Хомут можно сдвинуть для смены колеса. Возьмите несколько деталей, поместите их на раму и затяните, чтобы поддерживающие доски оставались на месте.

Шаг 8. Соберите переднее или верхнее колесо

С другой стороны установите переднее или верхнее колесо. Убедитесь, что колесо перемещается вперед и назад, чтобы увеличить натяжение полотна ленточной пилы. Также должна быть система мониторинга.В этой ситуации вам нужно создать две небольшие детали, которые будут прикручиваться к оси переднего колеса и двигаться вперед и назад. В этот объект закопан направляющий элемент. В слайдере проделывается отверстие диаметром один дюйм, и стержень с резьбой в три восьмых дюйма ввинчивается с помощью гайки и шайбы. Эти стержни помогают увеличить натяжение пильного полотна и изменить управление.

Кредит изображения: Джон Хейс
Шаг 9. Поместите силиконовую герметизирующую прокладку

Перед установкой пильных полотен на колеса необходимо зачистить колеса силиконовым уплотнением.Они хороши по сравнению с внутренними камерами велосипеда, потому что не отваливаются. Следующим шагом будет прикрепление ножек к каркасу с помощью блоков армирования.

Шаг 10. Установите двигатель

Теперь пора поместить двигатель в раму. Для этого возьмите меламиновую доску и прикрутите ее к неподвижному колесу ленточной пилы, используя поперек доски. Меламин поддерживает двигатель и поддерживает верхнюю часть, предотвращая раскачивание. Затяните их, чтобы предотвратить смещение во время нарезки.

Шаг 11. Разработка направляющей для полотна

Направляющая полотна ленточной пилы расположена близко к основанию, чтобы защитить полотно пилы, когда оно соскальзывает и отрывается. Эти направляющие состоят из небольшого наклонного куска стали, прикрепленного к куску керамики. Направляющая сконструирована таким образом, чтобы при резке не касалась лезвия. Он удерживает полотно ленточной пилы заблокированным только в том случае, если оно имеет тенденцию к скручиванию.

Шаг 12. Установите упорный подшипник

Этот упорный подшипник состоит из шарикоподшипника нормального размера; Обычно он устанавливается на алюминиевом кронштейне, который дополнительно соединяется с направляющей лезвия.

Кредит изображения: Джон Хейс
Шаг 13. Завершение строительства

Создайте тележку-тележку, используя доску 2 X 4 и несколько колесиков, чтобы положить большие кленовые бревна и легко и быстро отрегулировать ее с помощью пильных полотен. Ролики прикручены болтами с отверстиями в четверть дюйма на концах. Эти ролики имеют возможность скользить вперед и назад только в одном направлении.

Этим советам легко следовать, и если вы внимательно будете следовать каждому шагу, вы создадите невероятные планы ленточной пилорамы своими руками. Стоит ли ленточная пилорама? Переносная пилорама – это полезный токарный инструмент, который стоит купить или построить. Это отличный источник пиломатериалов для конкретных проектов и дополнительный бизнес. Чтобы получить пиломатериалы и начать свой бизнес, портативная ленточная пила, такая как лесопилка вомбата, является важным инструментом в вашем саду. Если вы задаетесь вопросом, , кто делает лучшую портативную пилораму? Почему бы не попробовать портативную пилораму Peterson? Компания производит качественные портативные пиломатериалы со стопроцентной эффективностью.

Стоимость переносного ленточнопильного станка

Если вы планируете приобрести лесопилку, вы можете подумать, сколько стоит купить лесопилку? Человек должен будет кашлять на сумму от 4 000 до 80 000 долларов. Однако это зависит от желаемого объема производства. Чтобы избежать хлопот, связанных с выходом на рынок и поиском лучших производителей ленточных пил, почему бы вам не собрать нужные материалы и оборудование, чтобы сделать отличную самодельную пилораму, которая поможет вам в любом проекте деревообработки.

Насколько дешевле рубить пиломатериалы самостоятельно?

Это не так просто, но если вы решили рубить бревна лично, вы гарантированно сможете производить качественный пиломатериал в короткие сроки. Это означает, что вы выбираете способы распиливания древесины и контролируете процесс сушки. Имея опыт, который у меня есть, вы получите размерный пиломатериал гораздо более высокого качества, чем вы могли бы легко купить.

Окончательный приговор

Приведенные выше инструкции просты, чтобы сделать лучшие самодельные чертежи ленточнопильного завода; просто следуя им, вы быстро создадите полные планы переносной лесопилки, которая будет эффективно работать и поможет вам в ваших проектах по дереву.Это более дешевый процесс, и все, что вам нужно, – это жизненно важные материалы, чтобы сделать процесс успешным. Это не будет стоить много, и вы в конечном итоге сделаете простую самодельную ленточнопильную пилу, которая стоит каждого использования.

Строительство гигантского ленточнопильного завода – объединяем все вместе

Я сразу перейду к информации о третьей части строительства ленточнопильного завода, потому что мне предстоит многое изучить. Точнее 5 часов отснятого материала. Но я сделаю все, что в моих силах, чтобы выразить это для вас, так что вперед.

Если вы пропустили первые части этой серии, вы можете проверить Часть 1 здесь и Часть 2 здесь.

В конце части 2 вы наблюдали, как мы переносим мельницу на улицу, где она окончательно упокоится. С этого момента, если вы снова видите мельницу внутри, кадры были сняты до того, как мы, конечно, убрали.

Много раз мы работали над тем, чтобы продвинуться вперед, какая бы часть была сразу следующей. Иногда эта задача могла занять всех четверых, работая вместе или по отдельности.Но иногда один или двое из нас остались ни с чем. Тем не менее, чтобы оставаться занятым и продвигать вперед другие дела в списке, тот, кто был свободен, прыгнул на некоторые другие части, которые будут добавлены позже.

Балка с режущей головкой была отличным вариантом для этого, поскольку в ней не только прорезаются отверстия и нарезаются резьбы со всех четырех сторон, но также необходимо собрать множество деталей, чтобы их можно было прикрутить или приварить к ней.

Это часть, которая охватывает каретку и перемещается вверх и вниз для регулировки высоты реза.К этой части прикрепляется так много всего, как двигатель, колеса, натяжитель лезвия, направляющие лезвия и ограждения лезвия. Поскольку создание всех этих вещей происходило в разное время на протяжении сборки, я не буду делать вещи в хронологическом порядке, а вместо этого буду сгруппированы по задачам.

Начнем с самой балки пилы. Было много стандартных отверстий, которые можно было легко найти там, где их нужно было просверлить и нарезать резьбой. Выбив легкие вещи, мы перешли к более трудоемким отверстиям, таким как установка пластин ведущего и холостого валов.

Эти компоненты 1) дорогие, но 2) оборудование высокого качества. Вы можете видеть, что опорные подшипники уже установлены на двух валах. Это мясо и картофель этой мельницы, и я решил обновить их по сравнению с Мэттс, поэтому моя мельница оказалась дороже, чем его. Я купил свои колеса, валы, подшипники и монтажные пластины у канадской компании под названием Premier Bandwheel

Холостой и ведущий валы были прикреплены к их монтажным пластинам, однако мы разделили их, чтобы мы могли сделать опорную пластину для монтажной пластины.

Ширина передней балки пилы составляет 5 дюймов, но, конечно, эта монтажная пластина намного шире, поэтому нам сначала пришлось сделать две опорные пластины на балке режущей головки для установки монтажных пластин. С этой стороны вы можете видеть, что мы приварили обрезок балки пильной рамы, чтобы добиться этой более широкой стойки. Затем мы могли бы положить нашу опорную пластину наверх и тоже приварить ее.

И я подумал, что это круто! Вместо того, чтобы просто сваривать по периметру, мы заранее вырезали отверстия в центре пластины, чтобы в центре также могли быть точки сварки.После того, как основание застряло, мы заполняем сварные отверстия эти отверстия. Джонни и я объединились над ними, в основном, чтобы попытаться сделать крутой снимок, на котором мы оба свариваем вместе. Я называю это успехом.

Опорные плиты в порядке, так что теперь мы даем им остыть… что на самом деле заняло много времени. Но волшебство редактирования означает, что мы можем сразу перейти к закреплению их на месте и поиску центра отверстий.

У нас не было хорошего набора центроискателей, поэтому вместо этого мы часто использовали ручную дрель немного размером с отверстие.Поскольку бита того же размера, что и отверстие, оно само центрируется. Затем мы просто немного повернули его, чтобы сделать вмятину в металле. Эта небольшая отметка затем даст нам место, где разместить нашу меньшую коронку, чтобы фактически начать сверление отверстия, чтобы оно не только находилось в центре, но и эта небольшая выемка также не позволяла сверлу ходить, когда вы начинаете отверстие. .

Затем мы перешли к системе, в которой мы использовали магнитную дрель, которая, кстати, очень полезна. Мы позаимствовали это у друга, и живому человеку это облегчает жизнь при сверлении металла.Найдя центры, мы вставили в него небольшое предварительное сверло и пробили его насквозь. Затем, продолжая работать над тем же отверстием, мы увеличили его до необходимого размера.

Пробив одно отверстие в пластине, мы с Джонни подошли к другому концу, чтобы повторить процесс, пока Мэтт пробивал отверстие. После того, как мы просверлили одно отверстие на другом конце, Мэтт пришел, чтобы нарезать его, а мы вернулись к другой пластине, чтобы просверлить второе отверстие.

Мы продолжали работать с нашей системой до тех пор, пока все восемь отверстий, по четыре в каждой пластине, не были просверлены и обе пластины не стали правильно сидеть.

Пока мы трое работали над этим, JD работал над изготовлением щитков для лезвий. Это кожух, который будет охватывать колеса и зону лезвия, чтобы люди находились на безопасном расстоянии от них, а также защищали их в случае поломки лезвия во время использования.

Этот процесс фактически начался накануне, когда JD вырезал общую форму на трех кусках плоского материала. Затем мы могли бы измерить каждую сторону и отрезать материал до нужной длины, вы можете увидеть мелом маркировку JD – длину каждой секции.У нас не было под рукой плоского бруса достаточно широкой ширины, поэтому JD использовал дисковую пилу для резки металла, чтобы отрезать полосы от большего листа материала. Затем он передавал мне косяк, и я, ссылаясь на мелкие отметины, сбивал каждую из них, а затем укладывал их на их почетное место.

Мы работали позже и позже по вечерам, потому что, как я сказал в первом видео, у нас было всего пять дней, чтобы сделать всю эту фабрику. Мы были на третьем дне и чувствовали давление. Однако ни у кого не было сомнений по этому поводу.В любом случае ни у кого из нас нет проблем усердно работать, но пребывание в такой классной группе и работа над таким уникальным проектом сделало работу в вечернее время еще более приятной.

Итак, вот все детали для охранника… ох, а вот и измученная Кремона для масштаба… ..

На следующий день JD пораньше спустился в цех, чтобы подготовить все эти детали, сняв фаску с краев, а также удалив ржавчину в зоне сварки на листовом материале. Тогда вы можете увидеть, как это получается довольно быстро….JD размещал каждую створку там, где она должна была быть, с помощью квадрата с огненным шаром, а Мэтт закреплял ее на месте.

Затем Мэтт присоединился к Джонни и мне на поперечной балке пилы, а Джей Ди закончил всю сварку. И люди спрашивали о ползунках для колен … да, это круто, и я рекомендую иметь его под рукой. Если вы не забудете его использовать, он сэкономит много времени при движении вверх и вниз и, конечно же, не даст вашим коленям касаться твердого бетона.

После того, как JD закончил, детали были перенесены на крыльцо для шлифовки и доводки.Где-то по пути мы обозначили крыльцо как зону резки и шлифования. Это снизило уровень шума, а также металлическую пыль внутри магазина.

Вместо того, чтобы пытаться вывести головную балку пилы на место, Коди снова ввел трактор для подъема и перемещения. Ах да, эти Суперджау … об этом я кратко упомянул в первой части, но в этой сборке они невоспетые герои. Они использовались не только для зажима для шлифования или резки материала, но и в значительной степени для удержания очень тяжелых деталей, таких как балка на головке пилы.Они намного прочнее, чем пилы лошадей, и обладают универсальностью зажима.

Трактор вытащил балку снаружи, ручной труд поместил ее в тележку, затем Мэтт Кремона в ковше поднял ее 🙂

На самом деле он просто установил двутавровую балку и цепную лебедку, чтобы поднять ее. Как только он был установлен на место, мы повторно установили ведущий и холостой валы, начиная с ведущего вала.

Поскольку они должны быть установлены снизу, но они очень тяжелые, мы установили приводной вал, а затем перевернули всю балку.С другой стороны, холостой вал прикреплен к муфте для регулировки натяжения лопасти, поэтому они установили ее на муфту вертикально, а затем перевернули, когда они надели ее на конец.

Хорошо, дальше было сдвинуть линейные подшипники по направляющим. У них есть внутренний профиль, который соответствует направляющим, поэтому они идеально сочетаются друг с другом и могут скользить вверх и вниз. С ними довольно сложно справиться, потому что они полны маленьких шарикоподшипников, которые удерживаются на месте только пенопластом, который вам действительно нужно оттолкнуть при установке подшипника.

Было довольно интересно зайти так далеко и получить еще одну подвижную часть, поэтому мы сказали Мэтту лечь, чтобы мы могли проверить это. Тест просто не был бы таким, если бы Кремона не лежала на балке, но как только мы закончили играть, мы разделились и вернулись к работе.

JD начал приваривать дополнительные детали, которые уже были изготовлены, в то время как мы с Джонни прикрепляли третью направляющую под балкой режущей головки. Эта направляющая предназначена для движения двух направляющих для лезвий, которые мы позже прикрепим.

Фактически, после того, как мы надели рельс и затянули его, мы с Джонни вошли внутрь, чтобы приступить к изготовлению направляющих для лезвий, в то время как Мэтт начал сборку стержней для трапеции, которые контролируют подъем и опускание балки режущей головки.

Эти гигантские стержни с полной резьбой проходят через головную балку пилы и опускаются на платформу с заглушками на мельнице. Внизу находится подшипник, на котором этот резьбовой стержень может свободно вращаться, затем вверху находится приспособление, которое крепится к нижней стороне балки режущей головки.

Это приспособление, которое Джонни сделал несколькими днями ранее, удерживает на месте гигантскую гайку. Таким образом, когда распорные стержни повернуты, гайка в нижней части балки режущей головки будет перемещаться вверх и вниз, перемещая вместе с ней всю балку.

Разве это не круто?

Хорошо, давайте заглянем внутрь направляющих лезвий. Часть из них я купил прямо с полки, нам просто нужно было вместе придумать способ их немного опустить и вытащить, чтобы мы работали над этим. На самом деле это всего лишь часть трубок, отрезанных по размеру, скошенных, а затем склеенных.После того, как детали были подготовлены, я отфильтровал их в Johnny, чтобы они встали на место.

Как только они остынут, мы можем вынести их на улицу и установить на мельницу. Надеюсь, теперь вы понимаете, как они работают. Они прикреплены к двум линейным подшипникам на нижней стороне балки пильной рамы, так что их можно перемещать влево и вправо. Дело в том, чтобы они располагались как можно ближе к бревну, которое вы режете, чтобы лезвие не смещалось вниз, как направляющие лезвия на обычной ленточной пиле.

К этому моменту у нас было всего несколько часов до того, как мы потеряем JD.Он улетал домой на день раньше, чем другие парни, так что мы ломали голову, чтобы успеть сделать как можно больше. Мы прошли долгий путь за четыре дня. И хотя список дел был короче, многие вещи, которые нам еще оставалось сделать, потребовали много времени, поэтому мы снова разделились, чтобы попытаться убить его. Да, и если вы не хотите искать свой список дел на сайте вакансий, поместите его в большую коробку, и каждый сможет его найти find

Мы с Джонни прикрепили держатели бревен к основанию мельницы.Они сделаны из трубы NTP, и нам пришлось просверлить еще несколько отверстий, чтобы прикрепить их.

Мэтт работал над установкой натяжителя лезвия, который представляет собой гидравлический насос. Как вы можете видеть, когда он увеличивает давление, нога выталкивается и ударяется о выступ съемного рукава, который мы сделали в прошлом видео. После установки колеса и полотна на холостой вал в нижней части балки пильной рамы, натяжение, в свою очередь, будет увеличиваться. Разве это не круто?

Тогда JD там изготовил стойку для крепления мотора.Какой профессиональный сварщик … … использует свою перчатку как щит, чтобы получить хороший борт.

Многие из вас спрашивали, будет ли он газовым или электрическим, и я пошел тем же путем, что и Мэтт, и получил электродвигатель мощностью 10 л.с. Когда я строил свой цех, я установил силовую опору и новый счетчик, так что все, что нужно для обеспечения постоянного электропитания мельницы, – это новая траншея, и это стоило мне меньшего количества обслуживания электричества, а также более низкого уровня шума. Это трехфазный двигатель, но у меня есть только однофазный.При этом я использую частотно-регулируемый привод для запуска двигателя. Этот маршрут, как и Мэтт, даст мне больше контроля над скоростью двигателя, когда я управляю мельницей, а также даст мне возможность медленного пуска и остановки, что является хорошим вариантом.

Одна из вечерних задач, когда мы пили холодный напиток и болтались, заключалась в том, что Мэтт подключил VFD к двигателю, чтобы убедиться, что они разговаривают друг с другом и работают. Это было бы полным отключением, если бы мы что-то накрывали до того, как они ушли домой, если бы была какая-то проблема с любым из компонентов, поэтому это был важный момент, когда он подключил питание и все включилось.Что, мои друзья, включается частотно-регулируемый привод, а затем двигатель. Все хорошо.

Ну… кроме погоды. Началась сильная буря, принесшая не только ветер и дождь, но и холод. За ночь ситуация упала до 30, что сделало последний день работы на мельнице довольно неудобным. Что ж, Мэттс привык к холоду, исходящему от MN, но остальные нет, и это определенно замедлило производство.

Мы потеряли JD, к сожалению, ему пришлось вернуться к работе в Атланте, так что нас осталось трое, и мы начали устанавливать колеса.Вам это кажется тяжелым? Потому что они невероятно тяжелые.

Это два 30-дюймовых колеса, которые я купил в Premier Bandwheel. Их обрабатывали, шлифовали, полировали, а затем балансировали. Затем упаковали и отправили через всю страну на мой завод. Мы использовали заводской кран, чтобы поднять их, затем я использовал обезжириватель (очиститель карбюратора), чтобы удалить восковое защитное покрытие, которое попало на внешние поверхности.

Как я уже сказал, они очень тяжелые, поэтому мы перешли от заводского крана к трактору, а затем прямо на мельницу.Это потребовало много медленных движений и ловкости, а также много усилий, чтобы убедиться, что пальцы не касаются сжимаемых мест, но, честно говоря, все прошло без сучка и задоринки! Это было невероятно гладко.

Мы приближаемся! Затем Мэтт установил ремни, идущие от двигателя к приводному валу, и натянул их должным образом.

Итак, теперь вы можете увидеть, как все это работает…. Двигатель включается, вращая ремень, который вращает приводной вал, который вращает ведущее колесо. Затем, как только лезвие окажется на колесах, холостое колесо будет повернуто на другую сторону.

Сейчас нам все еще не хватает многих компонентов, таких как мотор редуктора, который будет механически поднимать балку пильной рамы, и защитные кожухи полотна. Но даже в морозную погоду (время от времени на нас падал мокрый снег), Мэтт был полон решимости спилить плиту перед тем, как отправиться в аэропорт. Итак, Коди работал с ним над отслеживанием и натяжением лезвия, в то время как мы с Джонни пошли и схватили бревно из кучи.

Мы выбрали самый маленький, так как у нас было мало времени, и мы не могли полностью настроить все.Защита лезвия отсутствует, и раскручивать эту штуку было опасно, поэтому работать. Итак, чтобы обойти это (но все же сделать разрез до того, как ребята уйдут), мы использовали ремни, чтобы ухватиться за каретку, а затем 30 футов паракорда, чтобы мы могли стоять достаточно далеко, чтобы, если лезвие сломается или сломается прочь, мы были вне досягаемости.

Мэтт включил его на VFD, быстро убежал в безопасную зону, затем мы с Джонни оттащили карету назад, сделав первый разрез бревна ореха пекан!

Мы сделали это! Групповые объятия!

Ха-ха.И если вы не знакомы с видео Мэтта, он всегда поливает плиту водой, чтобы хорошо рассмотреть всплывающее зерно, поэтому мне было круто сделать то же самое.

Водитель Uber Мэтта и Джонни в аэропорту был всего в 10 минутах езды, поэтому мы быстро переустановили вагон, чтобы сделать еще один разрез и сделать один полный разрез плиты.

Поскольку предстояла еще более плохая погода, мы быстро накинули на нее брезент, и я попрощался с ребятами. Неплохо для 5 с половиной дней, а?

Хоть ребят и нет, я все равно продолжу работать на мельнице.Так что следите за обновлениями, чтобы увидеть следующее видео, в котором я надену систему смазки, защитный кожух, мотор коробки передач, почищу и покрасу, чтобы пролезть через большую кучу бревен.

Надеюсь, вам понравилась эта часть. Увидимся на следующем.

JD: http://bit.ly/2T9i7qY
Джонни Брук: http://bit.ly/2wf92ho
Мэтт Кремона: http://bit.ly/2sKSjUc
Планы ленточнопильного завода Мэтта: http: // bit. ly / 2BMQUjS
Посмотрите, как Мэтт строит свою мельницу: http://bit.ly/2GYINUR

вещей, которые я использовал в этом проекте:
ISOtunes Bluetooth для защиты слуха: http: // amzn.to / 2pEjNtv
Triton SuperJaws: http://amzn.to/2qFLYJF
Таблицы сварных швов: http://bit.ly/2NquEkD
Карандаш для маркировки металла: http://amzn.to/2wMHgJi
Lincoln Power Mig 260: http : //bit.ly/2OM8BVB
Lincoln Power Mig 210: http://amzn.to/2vJD7ZI
Сварочный кожух: https://amzn.to/2LRGI0t
Сварочно-шлифовальный кожух: https://amzn.to/ 2MkdSlK
Сварочная рубашка: http://amzn.to/2vJuQ7R
Сварочные перчатки: http://amzn.to/2uuxhat Сварочная тележка
: http://bit.ly/2E7GZpC
Аккумуляторная шлифовальная машина: https: // amzn.to / 2KzmiEg
Fireball Squares: http://bit.ly/2IyXyQE
Woodpeckers Speed Square: https://amzn.to/2HofR92
Kneeling Creeper: https://amzn.to/2J3BD4m
Premier Bandwheel: http: / /bit.ly/2HG9oX1

Зажимы !!
Armor Tool Саморегулирующиеся зажимы: https://amzn.to/2TJsq56
Bessey Quick Clamp: https://amzn.to/2T0Fvqo
Bessey Duo Clamp: https://amzn.to/2OS3er1
Bessey Rapid Ratchet Clamp ( мой любимый) https://amzn.to/2U5qwsN
Bessey Small General Purpose: https://amzn.to/2U5qwsN
Bessey Small General Purpose: https: // amzn.to / 2GGHFFV
Встроенная ручка Bessey: https://amzn.to/2GLDlFw
Bessey Classic Heavy Duty: https://amzn.to/2EaKICD

(Большинство ссылок, перечисленных выше, являются партнерскими ссылками. Как партнер Amazon я зарабатываю на соответствующих покупках.)

Нужна ленточная пила? Сделай это!

Я листал (в переносном смысле, конечно) самый последний архив DVD Fine Woodworking , который включает почти все статьи и рекламные объявления из номеров №1 – №208. Я наткнулся на статью Уильяма Корнейла, которую видел раньше, но никогда не читал: «Shopmade Bandsaw», FWW # 65, pp.60-63. (Я искал статью о скамейке Roubo, которая была опубликована в том же номере на стр. 66.) Пила имеет 20-дюймовые колеса, изготовлена из фанеры и массивной древесины, оснащена двигателем мощностью 1/2 л.с. и имеет пропускную способность около 12 дюймов. Лучше всего то, что мистеру Корнейлу потребовалось всего 72 доллара на его изготовление.

Конечно, это было в 1987 году. Эта статья заставила меня задуматься. Я знал, что подобные статьи были опубликованы в течение многих лет (сразу пришла в голову фабричная ножовка), поэтому я решил их разыскать.Как бы то ни было, подумал я, я мог бы написать интересный пост в блоге обо всех деревообрабатывающих станках, которые мы показали вам, как их производить. А таких довольно много!

ОБНОВЛЕНИЕ – 28 апреля: краткий список шести наших самых популярных старинных статей, посвященных созданию самодельных инструментов, можно найти в последней записи блога Мэтта.

Магазинчик

Фактически, вы можете оборудовать магазин всем необходимым оборудованием на основе этих статей. Я перечислил их ниже, описывая каждое из них несколькими словами.К сожалению, ни один из них не доступен на нашем сайте. Я скоро опубликую PDF-файл со статьей мистера Корнейла о ленточной пиле. И где возможно, я разместил фото или рисунок машины. В остальном вам понадобится архивный DVD (подключать, подключать, подключать).

Пила и фуганка

Гален Винчип придумал, как сделать из мастерских две рабочие лошадки, столовую пилу и фуганок. Столовая пила, которая появляется в FWW # 41, имеет подвижный стол. Вал не наклоняется, но пила предназначена для торцовки, так что это не такая уж большая проблема.Если мистеру Винчипу действительно нужно было сделать разрез с наклоненным лезвием, он мог бы просто использовать одну из двух изготовленных им столовых пил с наклонной оправкой. Производство пилы в 1983 году стоило около 300 долларов.

Его 6-дюймовый фуганок ( FWW # 28) столь же впечатляет. Прежде чем открыть эту статью, я ожидал увидеть ручной самолет. Я ошибался. Это промышленный фуганок из фанеры и бука, приводимый в действие двигателем мощностью 1 1/2 л.с. Его изготовление обошлось мистеру Винчипу в 350 долларов, что в то время было примерно на 1000 долларов меньше, чем 6 дюймов.фуганок производства инструментальной компании. В настоящее время вы можете получить очень хороший 6-дюймовый фуговальный станок от ряда инструментальных компаний примерно по этой цене. И у меня есть отличный старый фуганок Delta 6 дюймов за гораздо меньшую плату. Тем не менее, вы должны восхищаться смелостью и умением, необходимыми для этого. (К сожалению, у нас нет необходимых прав на фотографии, поэтому я не могу размещать их здесь.)

Рубанок Shopmade

Далее вам понадобится способ утолщения досок. Уильям «Грит» Ласкин и Дэвид Рен показали, как изготавливать шлифовальную машину для тонкого барабана в FWW # 85.Нет, это не рубанок, но он справится со своей задачей. Барабан имеет диаметр 16 дюймов и состоит из набора дисков из ДСП.

Пила с продольным столом только для торцовки

Если вы не хотели строить раздвижную столовую пилу мистера Винчипа, вы всегда могли выбрать торцовочную пилу с подвижным столом T.H. Ralph в FWW # 59. Честно говоря, я очень хочу сделать это. По сути, это столовая пила, которая ничего не делает, кроме торцовки. Спереди к спине стол довольно неглубокий, но очень широкий.Ход подвижного стола составляет 9 дюймов. Думаю, мне нужно около 12–18 дюймов в пути. Ничто не делает торцовку лучше, чем настоящая раздвижная пила, и это одна из них. Но я знаю, что никогда не сделаю этого. Коплю на что-нибудь вроде Фельдера. И если я выиграю в лотерею, я получу Мартина.

Сделайте свою собственную ленточную пилу
Я использую ленточную пилу практически для каждой своей детали. Я пристрастился к совпадающим доскам и кривым. FWW показал читателям, как сделать более одной ленточной пилы на протяжении многих лет.До впечатляющей 20-дюймовой ленточной пилы г-на Корнея была пила с шагающими балками Марка Уайта в FWW # 24. Это больше похоже на крупногабаритную (точнее, огромную) спиральную пилу, чем на ленточную пилу.

Три способа изготовления токарного станка
За годы работы мы сделали не менее трех токарных станков. Токарный станок с педальным приводом от Честера Найта (статья написана Джимом Ричи, редактором и иллюстратором «Методы работы») в FWW # 15. Токарный станок из ясеня имеет красивые поперечные ножки.Металлическими являются только шпиндели передней и задней бабок, а также вал маховика и кривошип. В том же номере представлен токарный станок с ножным приводом Ричарда Старра под номером FWW # 15. Токарный станок Старра работает как токарный станок с пружинными полюсами, но использует колесо свободного хода велосипеда, так что шпиндели всегда вращаются в одном направлении. Вместо веревки он использует велосипедную цепь, а вместо шеста – металлическую пружину. Затем есть токарный станок для чаши Дональда К. Бьоркмана, номер FWW 31. Он имеет подвесной поворотный механизм на 74 дюйма.Его также можно использовать как стандартный токарный станок с поворотом на 17 дюймов над станиной.

Сборка ударно-шлифовальной машины
Конечно, вам нужно подготовить свои проекты к чистовой обработке, но барабанная шлифовальная машина не справится со всем. Итак, вы можете построить ударную шлифовальную машину A. W. Marlow в FWW # 29. Большинство энтузиастов даже не думают о приобретении ударно-шлифовальной машины, которая на самом деле представляет собой огромную ленточную шлифовальную машину. Они могут быть очень дорогими. Бьюсь об заклад, вы все равно можете сделать один гораздо дешевле, чем вы можете его купить.Для изогнутых деталей вам понадобится шлифовальная машинка с осциллирующим шпинделем, подобная той, которую построил Джозеф Э. Конкл в FWW # 87. Красивый дизайн и хорошее исполнение.

Правка барабанной шлифовальной машины до девятки

Задняя крышка Fine Woodworking всегда была местом, где можно было продемонстрировать зрелище. Задняя крышка модели FWW # 105 не исключение. Там вы найдете барабанную шлифовальную машинку Дэвида Кузница собственного производства. В нем есть все. Есть 300 фунтов.чугунный стол, двигатель на 7 1/2 л.с. для барабана, двигатель на 1/4 л.с. для ремня, который перемещает приклад, и двигатель на 1/6 л.с. для подъема и опускания стола (как еще можно было бы перемещать 300-фунтовая железная пластина вверх и вниз?), И какое-то цифровое измерительное устройство, которое сообщает вам толщину вашей заготовки, когда она выходит из шлифовальной машины. Кузниц говорит, что сборка шлифовальной машины стоила 2000 долларов (в 1994 году). (Спасибо Dean7 за указание на это.)

Я знаю, что большинство этих машин сейчас можно купить по разумной цене.Но даже если вы даже не подумаете о его строительстве, вы должны восхищаться самодовольством, проявленным этими мастерами по дереву. Я знаю, что. Я сделал несколько ручных инструментов, и это может быть сложно. Изготовление деревообрабатывающего станка – серьезная инженерная и строительная задача. Запугивай их за это.

Если вы сделали деревообрабатывающий станок, расскажите о нем ниже.

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Запустить галерею

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

деталей ленточной пилы | Йорк пила и нож

Поделитесь этой инфографикой на своем сайте, скопировав и вставив приведенный ниже код:
Разное

About the author

Источник

Существует множество различного инструмента для пиления заготовок – это и ручные пилы, отрезные, электролобзики и пр. Но особое место среди них занимает ленточная пила. В данной статье речь пойдет об изготовлении самодельной ленточной пилы.

Введение

В мастерской должно быть все под рукой и изобилие инструмента делает мастера по настоящему свободным в выборе методов и приемов работы. Одна из самых базовых операций в любой мастерской – это пиление заготовок. Причем пиление бывает разным – где-то нужно отпилить быстро и качество реза не важно, где-то нужен глухой пил и с этим справится или со специальной , где-то требуется исключительно ровный пил и так далее.

Ленточная пила по дереву, сделанная своими руками, по достоинству занимает почетное место в мастерской. Она есть далеко не у всех, тем не менее удобство ее использования не оспоримо. К ее достоинствам следует отнести следующие особенности:

Высокое качество пиления, так как нет возвратного движения режущего полотна.
Высокая скорость пиления, так как режущая лента двигается с большой скоростью.
Высокая маневренность при пилении из-за небольших толщин режущего полотна.
Высокая универсальность и гибкость использования инструмента.
Высокая безопасность работы.

Тем не менее ленточная пила обладает и недостатками. Перечислим их:

Это стационарная пила, соответственно нет возможности ее мобильного перемещения.
Ограниченная зона пиления из-за конструктивных особенностей.
Большие габариты.

Изготовление ленточной пилы

Подготовка к работе

Приступая к работе, необходимо подготовить все инструменты и материалы, а также место, на котором будет комфортно и безопасно заниматься изготовлением самодельной ленточной пилы.

Инструменты:

Базовыйинструмент	Описаниеоперация	Альтернативный инструмент
	Выполнение продольного распила заготовок	Ленточная пила с возможностью резать детали более полуметра длиной. Электролобзик. Недостаток лобзика в низком качестве пила.
	Выпиливание ниши, паза и верхней задвижки.Изготовление шкивов.	Ленточная пила. Ручной лобзик. Высокая трудоемкость процесса.
Струбцины	Фиксация заготовок при склейке, а также при других операциях	Достойных альтернатив нет, однако можно приспособиться и попробовать использовать столярные тиски или в качестве пресса какой-то тяжелый предмет.
Сверлильный станок (+ )	Сверление отверстий	Ручная электродрель. Хуже тем, что не гарантирует правильную геометрию отверстий. Процесс сверление дрелью более трудоемкий.
	Шлифование поверхности заготовок и кромок	Ручная электродрель со шлифовальными насадками. Могут возникнут сложности при шлифовке под углом 90 градусов. . Проблемы те же, что и у ручной электродрели. А также добавляется ограниченная мощность инструмента.

Материалы, фурнитура, крепеж

толщиной 15 мм;
Брусок из массива дерева;
Болты для горизонтальной и вертикальной подстройки;
Клей ПВА столярный;
Барашек для болтов подстройки;
Изолента;
Подшипники под верхнюю ось;
Два подшипника под ведущую ось;
Два вала;
Режущее полотно;
Две втулки с внутренней резьбой;
Саморезы, гайки, шайбы, футорка, шпильки;
Ленты или насадки для или .

Основные конструктивные элементы

Чертеж ленточной пилы будет включать следующие компоненты:

Основание;
Механизм натяжения ленты;
Шкивы;
Пильное полотно (режущая лента).

Изготовление конструктивных элементов

Инструкция по изготовлению будет разбита на 5 пунктов и включать в себя шаги по производству самодельной ленточной пилы. В статье предоставлены фото и видео материалы, которые помогут вам не ошибиться при производстве.

Основание

Так как ленточная пила должна быть крепкой, то необходимо подготовить толщиной не менее 15 мм. Отрезаем четыре заготовки длиной 550 мм и шириной 23 мм.

Далее производим разметку по предварительно созданному трафарету или можно сделать разметку прямо на заготовке. Две пластины, располагающиеся внутри, должны иметь нишу для подстраиваемого механизма. Для наружных деталей необходимо начертить сквозной паз. Величина вертикальной регулировки будет зависеть от размеров этого паза. Далее нужно разметить сквозное отверстие для ведущего нижнего вала. Кроме того, нам потребуется поверхность для пильного стола, размеры которого по ширине стола не будут превышать 150 мм.Во всех заготовках необходимо между кругами вырезать квадрат по высоте равный 15-20 см, и не превышающий в ширине 15 см.

С помощью нужно необходимые детали, а также паз регулировки верхнего шкива, затем высверлить отверстие под нижний ведущий вал.

Далее необходимо собрать будущее основание. Для сборки используется клей ПВА или любой другой столярный клей. Наносим его ровным слоем на все склеиваемые поверхности, затем прикладываем детали друг к другу, не допуская неточности. Фиксацию изделий необходимо выполнять струбцинами, так как для качественного склеивания необходимо плотное прилегание заготовок. До полного высыхания клея необходимо выдержать сутки.

Производим установку подшипников для нижнего ведущую вала.

Механизм натяжения пильного полотна (ленты)

Для изготовления механизма натяжения ленточной пилы нужно изготовить брусок, размеры которого будут соответствовать нише в корпусе пилы. В торце бруска высверливается отверстие для шпильки и футорки. С двух сторон вырезаются гнезда для подшипников.

Вставляем шпильку и закрепляем ее в бруске. Она должна жестко держаться в отверстии. Для повышения прочности крепления, прежде чем вставить шпильку, на ее поверхность нанесите клей ПВА, а также дополнительно нужно зафиксировать шпильку саморезом или шурупом.

На шпильку необходимо установить ручку, вращение которой позволит изменять глубину погружения бруска в основание, тем самым будет изменяться расстояние между шкивами – так производится натяжение ленты.

Шкивы

Пока сохнет клей основания, приступаем к изготовлению подвижных элементов, а именно шкивов. Весь процесс их изготовления отражен в приведенных фото.

На листе толщиной 15 мм нужно произвести разметку контуров — окружности диаметром 150 мм.
Вырезать заготовки по намеченным контурам и просверлить в центре окружности отверстие.

Даже самое точное и аккуратное пиление не даст заготовке идеально правильные формы, поэтому необходимо выполнить шлифовку торцов. Для этого будет использоваться со столом под 90 градусов по отношению к обрабатываемой плоскости. Если у вас нет подходящего инструмента, есть возможность зашлифовать грань с помощью ручной шлифовальной машинки или самодельного приспособления для со шлифовальной насадкой.Заготовка фиксируется болтом или саморезом к некоторому основанию. Таким образом при ее подаче на шлифующий круг и вращении вокруг оси, получается идеально ровный круг.

После обработки шкива на шлифмашинке, нужно обмотать его торцы изоляционной лентой в несколько слоев, а также можно использовать резину от велосипедных камер.

Пильный стол будет шириной 15 см. Он будет устанавливаться на специальную торцовую грань основания станка между шкивами. В столе нужно сделать пропил для свободного движения пильного полотна. Размеры изготавливаемого стола зависят от потребностей и предпочтений мастера. Можно сделать небольшой стол, лишь слегка выступающий за пределы станка и экономящий место, либо сделать площадь верхней поверхности побольше, для удобства работы. Как всегда, в жизни нужно выбрать «золотую середину», поэтому окончательное решение за мастером.

Пильное полотно (режущая лента)

Лучше всего не изготавливать режущее полотно самостоятельно, а купить готовое. В магазинах можно найти самые разнообразные варианты, которые различаются по типу размеру, типу используемой стали, закалке материала, форме зубьев, их разводке и пр.

Ниже приведена таблица с некоторыми параметрами пильных полотен.

Междуна-родная маркировка	Расшифровка	Твердость тела	Твердость зубов	Особенность применения
Constant hardness	с одинаковой твердостью по всей площади	45 — 48 ед. HRc	45-48 ед. HRc	Данный вид используют на шкивах небольшого диаметра.
Flex back — Hard Edge	с высокими показателями твердости зубов, но гибким телом	30-33 ед. HRc	63-65 ед. HRc	Верхняя часть зуба подвергается закалке, в то время как остальная часть изделия – гибкая. Способна переносить большую подачу, в сравнении с предыдущим видом.
Hard Back	закаленные по всей площади полотна	48-53 ед. HRc	63-68 ед. HRc	Технология производства ленты пильной является наиболее современной и используется в промышленности. Способна выполнять больший объем работ, однако цена значительно выше. Используется полотно в профессиональных станках.

Кроме того, ленточные пилы различаются по величине зуба:

с малым зубом
со средним зубом
с крупным зубом

Чем большей твердостью обладает лента — тем большую сопротивляемость к затуплению она имеет. Жесткое полотно позволяет распиливать материал на больших подачах, не снижая эксплуатационных характеристик работы.

В данном случае для нашей ленточной пилы оптимальным вариантом был выбор полотна длиной 1065 мм из углеродистой стали, имеющей маркировку Сonstant Hardness.

Сборка

Обработка основания.
После полного высыхания клея нужно снять струбцины и обработать место склейки, торцы и прочие поверхности.
Установка механизма натяжения пильного полотна.
Он устанавливается в посадочный паз, а сверху нужно расположить упорный элемент. Во время работы механизм должен быть жестко зафиксирован.

Установку шкивов.
Необходимо обратить внимание на то, чтобы устанавливаемые шкивы должны располагаться параллельно друг к другу и легко вращались вокруг своей оси, при этом ось должна быть абсолютно статична. Не допускается сильного биения кругов, так как это может привести к соскальзыванию пильного полотна со шкива и травмированию мастера. Нижний ведущий вал должен проходить корпус насквозь и иметь с обратной стороны достаточный конец, чтобы можно было его зажать в патрон дрели. Верхний шкив устанавливается в механизм натяжения пильного полотна.

Установка режущего полотна.
Пильное полотно должно быть установлено поверх торцов шкивов. Сначала оно должно свободно одеваться на эту конструкцию, а с помощью вращения ручки подстройки брусок с осью верхнего шкива перемещается вверх, увеличивая, таким образом, расстояние между центрами шкивов. При этом происходит натяжение ленты. После натяжки нужно затянуть винт a футорке для жесткой фиксации механизма натяжения.

Установка пильного стола.
Пильный стол располагается на горизонтальной поверхности основания, как показано на фото. Его площадь должна быть достаточной для комфортного процесса пиления заготовки. Необходимо заметить, что очень важна перпендикулярность стола пильному полотну, причем в двух измерениях – продольном и поперечном. Крепление стола выполняется саморезами. Хотя есть вариант его «посадить» на клей, а для прочности установить шканты.
Установка электроинструмента.
На самом последнем этапе нужно заставить эту конструкцию ожить. Для этого нужно хвостовик ведущего вала нижнего шкива зажать в патрон дрели. Как вариант можно использовать перфоратор или . Но мощность будет явно недостаточна, поэтому все-таки дрель или перфоратор.

Настройка и наладка.
Прежде чем приступать к работе, включите ленточную пилу на холостом ходе. Проследите чтобы лента не соскальзывала и ходила ровно. Проверьте ее натяжение и фиксацию механизма натяжения пильного полотна.

Правила работы на ленточной пиле

Большой объем обрабатываемых материалов требует установку на станок полотно с крупными зубами. Оптимальный вариант – использование универсальных ленточных пил.

при большом размере обрабатываемой заготовки стоит установить на ленточную пилу с крупными зубьями; лучше использовать режущие ленты универсального типа. Так пропадет необходимость смены полотна при обрабатывании различных материалов;
Определитесь с местом установки станка и надежно закрепите его на статичной поверхности избегая колебаний во время работы. Помещение, в котором будет установлена ленточная пила, должно быть хорошо вентилируемым.
После окончания работы снимайте пилящую ленту и, соответственно, натягивайте ее исключительно перед работой. Это продлит срок полезного использования полотна
Каждый два часа работы выключайте ленточную пилу и дайте двигателю, в данном примере дрели, отдохнуть, а заодно проведите проверку на наличие неисправностей. Соблюдение этого правила обезопасит работника от травм, а инструмент от перегрева.
Время от времени проверяйте развод режущих зубьев.

Заключение

При правильной сборке и использовании, ленточная пила имеет длительный срок эксплуатации. Вам следует лишь точить ленту время от времени и следить за состоянием основных деталей.

Видео

Видео, по которому сделан данный обзор:

С помощью ленточной пилы удается распилить разного рода материалы, имеющие внушительные объемы. Стоимость данного инструмента очень высокая, поэтому гораздо проще изготовить его самостоятельно. Об особенностях и этапах изготовления самодельной ленточной пилы, рассмотрим далее.

Устройство ленточной пилы и принцип ее работы

Ленточной пилой называют устройство, состоящее из полотна и расположенном на нем режущего зубчатого механизма, установленного на поверхности шкивы. В процессе вращения данного элемента пилы, происходит распиливание больших по диаметру бревен или металлических изделий, в зависимости от функционального назначения инструмента.

На ленточную пилу цена довольно высокая, поэтому ее самостоятельное изготовление обойдется в несколько раз дешевле. Перед началом работы, рекомендуем ознакомиться с устройством и принципом работы данного инструмента.

В зависимости от зубьев, установленных на пиле, она бывает двух видов. Первый вариант — узкая пила, зубья режущего механизма которой составляют не более 5-ти см. Широкие пилы подразумевают использование механизмов с зубьями более 8-ми см.

Кроме того, качество и скорость работы ленточной пилы также зависит от формы зубьев, расположенных на режущем механизме. Максимальная высота зубьев составляет двадцать процентов от ширины рабочей площадки. В противном случае, полотно не выдержит нагрузку и попросту сломается.

Кроме того, от правильности расположения зубьев и интервала между ними и рабочей площадкой зависит скорость и качество работы пилы. При недостаточном интервале, опилки начнут скапливаться между пилой и приведут к ее поломке. Поэтому, минимальная ширина полотна на ленточной пиле составляет двадцать пять сантиметров, а минимальный размер зубьев составляет пять сантиметров.

Широкие пилы отличаются большей производительностью. Кроме того, в их использовании практически отсутствует проблема забивания опилок между брусом и рабочей поверхностью. Они не склонны к поломке или появлению на поверхности режущих механизмов трещин.

Для того, чтобы пила не заклинивала в процессе работы следует провести работу по разводу зубьев. При этом, первый зуб располагается с уклоном влево, второй — направо, а третий — прямо. Данный порядок повторяется постоянно. Таким образом, первый и второй зубья выполняют функцию пропила, а третий, занимается очищением поверхности от опилок.В данном случае, каждый из зубьев помогает очиститься от трети опилок. Однако, производительность работы данных инструментов, несколько ниже, так как каждый третий зуб, не участвует в процессе пиления. По сравнению с пилами у которых имеются высокие зубья, где каждый из них работает по назначению, а опилки убираются без участия зубьев.

В производстве ленточных пил используют некоторые хитрости, с помощью которых удается добиться высокой производительности пил. Для увеличения качества работы пилы с низкими зубьями, увеличивается ширина рабочего полотна. В таком случае, удается поднять зубья на большую высоту. Зубья подвергаются особой заточке, после которой производительность их работы составляет сто процентов. Опилки выносятся автоматически, а зубья не нуждаются в дополнительной разводке.

Как сделать ленточную пилу своими руками

Процесс изготовления ленточной пилы зависит от многих факторов, таких как двигатель устройства, его размеры, пильные ленты и дополнительные заготовки. Для работы прежде всего потребуется наличие асинхронного двигателя, его можно приобрести на рынке. Данный вариант пилы, инструкция по изготовлению которой представлена ниже, изготовлен практически из дерева и отличается такими характеристиками:

высота 120 см, ширина и глубина по 90 см;
диаметр колес составляет 40 см;
ширина и глубина рабочего места — 51х47;
стол способен наклоняться под углом в 45 градусов;
общий вес — около 50-ти кг;
заготовки максимальной толщиной в 26 см;
длина полотна — 2,66 м.

Перед началом работы следует изготовить чертежи ленточной пилы. Главным и очень важным элементом данного инструмента является рабочая поверхность, изготовить которую следует в первую очередь.

Для ее изготовления было использовано дерево, сосновка, толщиной в 2 см. Учтите, что использование фанеры, ДСП, мебельного щита или МДФ для изготовления данного элемента пилы — недопустимо.

Форма рамы напоминает буку С, в верхней ее части располагается механизм, на котором натянуто колесо, а на нижней части зафиксированы две ноги, соединяющие ее с основанием. В составе рамы присутствуют шесть прослоек и накладок. Для того, чтобы увеличить ее жесткость используют также и диагональные детали. Все элементы поддаются склеиванию поэтапно. При этом, тщательно проверяется жесткость их фиксации и перпендикулярность расположения. Рама обустраивается без основания, оно монтируется позже, по завершению работ над пилой. После изготовления рамы, она шлифуется и покрывается лаком или краской.

Процесс изготовления рамы из дерева состоит в следующем:

для того, чтобы определить форму элемента следует соединить между собой материалы для первого слоя;
в процессе склеивания последующих слоев, нехватку струбцин компенсируют с помощью саморезов;
на готовую раму устанавливают направляющие, на них будет фиксироваться рабочее колесо;
для вставок под колесо следует обустроить специальные пазы;
далее обустраивается механизм, отвечающий за натяжения полотен;
для того, чтобы склеить колесо используются три фанерных круга;
растачивание шкива двигателя осуществляется до его монтажа.

Дальнейшие работы по изготовлению ленточной пилы своими руками связаны с обустройством блока крепления для верхнего колеса. Данный элемент располагается вертикально и обеспечивает натяжение между собой полотен. Для формирования направляющего паза используется дубовый профиль. Блоком называют прямоугольную раму, во внутрь которой устанавливаются подвижные держатели и верхнее колесо. Для изготовления рамы используется именно дуб, из-за его прочности. Для того, чтобы дополнительно усилить угловые соединения применяют вставки. Посл склеивания рамы, внутри нее пропиливаются пазы.

Рама двигается по пазам плавно и легко. В верхней ее части монтируется специальный элемент в виде болта, который и отвечает за транспортировку рамы по полотну и за ее натяжение. В виде держателя используется брусок, имеющий определенное отверстие, на его поверхности устанавливается винт, который регулирует наклон колес. Фиксация держателя на поверхности рамы осуществляется с помощью саморезов, а дополнительные лифты помогают сделать его подвижным. Под винтом производится монтаж стальной подкладки, обеспечивающей его жесткость.

Для фиксации вала на поверхности держателя используется саморез. С помощью трех пластин, выполненных из дуба, удается добиться пружинящего эффекта на полотне.

Следующий не менее важный этап предполагает работу над колесами ленточной пилы ручной. Диаметр колес составляет около 40 см. Для их изготовления используется МДФ или фанера. Толщина колес составляет около трех сантиметров. Например, используя фанеру, следует изготовить три круга, которые в дальнейшем склеиваются между собой.

Особое внимание уделите центральной части колеса, для вырезания под нее заготовок используйте фрезерную машинку. В центральной части колеса просверливается отверстие, диаметром около 0,6 мм. При этом, во внутрь его устанавливается фрезерный циркуль. В дальнейшем по данному отверстию совмещаются между собой остальные заготовки.

Припуски при вырезании кругов составляют до одного миллиметра. При отсутствии опыта работы со слесарским инструментом, закажите подшипники и валы под них у специалистов или изготовьте их сами, если у вас имеется необходимое оборудование.

Одна сторона детали отличается наличием ограничителя, а вторая — внутренней резьбы. Для того, чтобы изготовить фланцы используется фанера. В каждом из четырех колес просверливается по одному отверстию под шканты, диаметр отверстия составляет 0,06 см. Основными составляющими фланцев выступают внешняя его часть, толщина которой составляет 1,5 см, подшипник и внутренняя часть, толщиной около одного сантиметра. Диаметр колеса немного больше диаметра вала.

Очень важным этапом является процесс сверления отверстий под подшипники, их диаметр составляет 5,2 см. Для работы потребуется наличие кольцевой пилы, а для прессовки подшипников во внутрь отверстия используйте киянку.

Перед фиксацией фланцев на поверхности колеса устанавливается держатель на нижнем валу. Он имеет форму деревянного бруска, фиксируемого на нижней части рамы. В каждом из колес просверливаются технологические отверстия, во внутрь которых устанавливают струбцины. После завершения работы над колесом, оно фиксируется на валу. Убедитесь в отсутствии биения колеса при его вращении. Для того, чтобы подогнать колесо и сформировать нужный профиль, следует произвести соединение колеса и двигателя.

Для этих целей рекомендуется использование временного фанерного шкива, устанавливаемого на колесе с помощью саморезов. Для выточки двигательного шкива, можно использовать непосредственно двигатель, который в дальнейшем соединяется с временным шкивом с помощью ремня.

Колесо должно быть четко зафиксировано, а в качестве упорного механизма используется деревянный брус. Для того, чтобы избежать соскальзывания ленты с поверхности колеса, ему придается бочкообразная форма. При этом, на каждой из сторон располагается скос примерно на пять градусов.

Инструкция ленточная пила своими руками:

1. После изготовления всех деталей фланцы устанавливаются на колесо, их фиксация осуществляется клеем.

2. Блок крепления на нижнем валу является также и удерживающих механизмом.

3. Кромка колеса не должна быть ровной, а сточенной на 4-7 градусов. Далее следует процесс монтажа всех направляющих и подшипников. На колесо устанавливается камера из резины.

4. Рабочий стол устанавливается в одной плоскости с наклонным механизмом.

После изготовления двух колес, на одно монтируется шкив штатного приводного типа. Его размер и толщина зависит от используемого ремня.

Далее следует процесс балансировки колес. Для этих целей потребуется наличие подшипников, которые станут опорными механизмами для пильных полотен. После фиксации горизонтальной временной оси устанавливается колесо и проверяется уровень его вращения. С помощью специального сверла проделываются углубления, в нижней части колеса снаружи, таким образом, колесо будет вращаться только в определенном положении. Настройка колес завершена, они покрываются с помощью лака.

Для того, чтобы защитить поверхность колес от разрушения вследствие трения и давления, на их поверхность можно надеть резину, например, от детского велосипеда. Кроме того, уровень шума, издаваемый пилой во время работы будет значительно ниже.

Далее следует фиксация колес на поверхности рамы. Вначале устанавливается колесо, расположенное сверху. На поверхность вала надевается шайба, в основе которой лежит фторопласт. Для фиксации колеса используется болт и толстая шайба, вкручиваемая в торцевую часть вала. С помощью регулировочного болта, колесо устанавливается в параллельном раме положении.

Для фиксации блока нижнего колеса используйте струбцины и установите колесо, расположенное снизу. Линейка поможет расположить колеса в одинаковой плоскости. После этого, следует фиксация блока, на нижнем валу. Проверьте как вращаются колеса вручную, еще раз проверьте их фиксацию, а затем запустите двигатель. Лента должна располагаться посередине колеса, движения должны быть плавными и симметричными.

Если присутствует вибрация и дополнительные звуки, следует выключить пилу и проверить параллельность установки колес.

Далее следует на пильное полотно установить направляющие. Для их изготовления лучше всего использовать дерево. Кроме того, следует изготовить защитную систему в виде прямоугольной трубы из дюралюминия. Для фиксации защиты на шине используйте саморезы. При выставлении шины соблюдайте точность, так как наличие перекосов — недопустимо. Шина фиксируется на поверхности рамы с помощью пазовых соединений. При проведении разметки полотно должно быть плотно натянуто. Далее следует фиксация шины.

Дальнейшие действия подразумевают изготовление рабочей поверхности для ленточной пилы, Для этих целей можно использовать ДСП со вставками из МДФ. Кроме того, под пилу должна быть изготовлена тумба, размеры которой зависят от размеров самого инструмента.

Установка электрических элементов, позволяющих обеспечить работоспособность механизма производится в конце. Возможен также вариант монтажа подсветки рабочей зоны, для этих целей потребуется наличие светильника. Для того, чтобы обеспечить параллельность упора пилы, использовался эксцентрик.

Ленточная пила видео:

Ленточная пилорама пользуется большим спросом на современном производстве. Тонкая пила конструкции вращается на шкивах замкнутой лентой и способна перепилить по горизонтали зафиксированное бревно. Самодельная ленточная пила помогает распилить более мелкие объекты.

Особенности конструкции

Изготовление шпал, бруса, досок и других материалов для сферы строительства не обходится без применения подобной пилы. Инструмент производит обработку большого количества лесоматериала, который не превышает в диаметре 900 мм. Ленточные пилы без труда обрабатывают практически любую древесину, повышая производительность. Это происходит из-за особенностей конструкции, предусматривающей распил 2-х и более лафетов общей шириной до 600 мм одновременно.

От дисковых аналогов ленточная пила отличается повышенной производительностью и сниженным уровнем потребления энергии. Специалисты рекомендуют учитывать подобные особенности при подборе агрегатов для работы в местностях, в которых подача электричества ограничена.

С помощью этого инструмента можно производить изделия с ровной поверхностью и правильным сечением, соответствующие европейским стандартам качества. Небольшая толщина пропила, до 1,9 мм, обеспечит (при использовании ленточного распила) до 87% готовой продукции на выходе.

Подобные пилы не требуют перенастройки раскроя бревен. Агрегат способен справляться с параметрами материала, экономя время и силы мастера. Эксперты ценят эти пилы за их мобильность. Простые схемы монтажа способствуют оперативному демонтажу и перемещению устройства.
Полотно пилы можно заменить за пару минут и продолжить, без перерыва на перенастройку, обработку материала длиной до 8 м.

Вернуться к оглавлению

Изготовление оборудования

Стол с габаритами 420х720 мм можно изготовить из куска фанеры толщиной в 20 мм. Сверху материал требуется оклеить текстолитом, а периметр отделывается рейками из дерева твердых пород. В столе необходимо сделать небольшие пазы для проводки пилящей ленты. В ящике-основании 420х720х500 из фанеры будут собираться опилки.

Отрезок швеллера 680 мм, со срезанными до 22 мм в высоту полками, называется несущей штангой. Устройство крепится к рабочей поверхности кронштейном, который изготавливают из 4х болтов м8 и уголка 40х40.

Шкивы для привода ленточного оборудования изготавливают из кусков фанеры 20 мм. Их поверхность требуется оклеить (применяется полиуретановый клей) состыкованной на ус листовой, плотной резиной. Затем дерево покрывают слоем эпоксидной смолы, шлифуют и окрашивают.

Рабочая поверхность самоделки должна быть бочкообразной, чтобы прочно удерживать бегущую ленту пилы. В верхний шкив необходимо вклеить дюралюминиевую втулку, а в ней выточить гнездо (под шарикоподшипники). Втулка клеится на эпоксидную смолу. Нижний шкив необходимо насадить на стальную, типа 30ХГСА, ось, зафиксировав 3-мя шурупами 5х20. Ось помещается в установленную снизу несущей штанги буксу с 2-мя шарикоподшипниками. Ведомый шкив ременного привода крепится на противоположной стороне оси через дистанционную втулку.

Балансировкой шкивов занимаются после завершения монтажных работ. Подробно разобраться с принципами функционирования и размерами деталей можно с помощью изучения схем и рисунков. Оба шкива (ведущий, ведомый) получаются одинаковыми. Посадочное отверстие можно назвать исключением. Оно зависит от вала двигателя. Материал, используемый для шкивов, дюралюминий. В выбранном агрегате используется ремень клиновой А 710. Можно использовать другой агрегат.

Вернуться к оглавлению

Дополнительные моменты

Устранять колебания ленты пилы позволяет демпфер, который собирается из деталей на болтах м6 из текстолита. Неподвижная часть демпфера закрепляется в нижней части рабочего стола. Требуемый зазор подбирается при помощи подвижной планки.

Подобные агрегаты могут быть оснащены дополнительно демпфером сверху, если верхний шкив бьет по диаметру. В остальных случаях установка сверху подобного устройства будет способствовать усилению трения ленты.

Конструкция верхнего приспособления для гашения колебаний похожа на устройство основного и крепится болтами м5 к штанге кронштейном, который на 105 мм превышает плоскость рабочего стола.

Направляющую, которая будет подавать материал для распила, производят из стального уголка 100х100. Перпендикулярные плоскости конструкции требуют шлифовки. По краям одной из полок проделывают 2 паза. С их помощью регулируется зазор между лентой и направляющей. По центру полки делают вырез, позволяющий увеличить ход планки.

Обеспечить безопасность в процессе распила позволит защитный кожух. Он закрывает узел в области верхнего шкива ленты. Последний элемент выходит из его полости исключительно на рабочей поверхности. Пилящая лента должна быть одновременно прочной и достаточно эластичной. Специалисты рекомендуют использовать для ее изготовления холоднокатаную сталь марок У10, У8 и 65Г. Требуемая толщина стали для распила бревен мягких пород — 0,2-0,4, а для твердых — 0,4-0,8 мм. Можно применять рулетки из стали высокого качества (требуемая ширина — 10 мм, а толщина — 0,2 мм).

Приведенным характеристикам оборудования соответствует заготовка 1600-1700 мм. На ее полосе вырезают с помощью напильника зубцы, шаг — 3 мм. Ленту спаивают в форме кольца, на длине 3-6 мм концы затачиваются по толщине на ус. Место спайки необходимо присыпать бурой, прогрев газовой горелкой. На стык наносят припой ПСР-40, шов сжимают плоскогубцами, на которых должны быть асбестовые накладки (чтобы спай не мог быстро остыть и металл оставался прочным). Место соединения, при необходимости, можно зашлифовать. С помощью затачивания передней и задней поверхности зубцов аналогично ножовке для работы по дереву и их легкому разведению можно повысить качество распила.

Процесс упрощается, если приобрести готовое полотно для фирменной ленточной конструкции, но размеры стола придется подгонять под него. Подобные самоделки пригодны для распила мягких пород дерева. Распиливать твердую древесину позволяет установка ленты 0,8 мм. За основу при изготовлении подобной конструкции можно взять бензопилу. Недостатки самодельного устройства — небольшой вылет полотна. Исправить это можно, усложнив конструкцию расположением несущей штанги. Для этого применяют шкив с увеличенным диаметром.

Любой владелец частного дома хочет иметь различную технику. Это немало облегчает ему необходимую работу. Если нужно иметь дело с изделиями из дерева, труд станет проще, когда имеется нужный аппарат. Ленточная пила своими руками на самом деле делается просто, главное — использовать чертежи, а также советы различных профессионалов.

Используют как дома, так и в промышленности для распиливания дерева. У него есть свои плюсы и минусы, но не применяют его практически везде. Состоит самодельная ленточная пила из шкив и электрического двигателя, прикрепленных к раме, а к первым присоединяют полотно для резки материала. Без двигателя работать прибор не будет. Полотно может быть разным, благодаря чему режется как дерево, так и металлы и даже полипропилен.

Самодельная ленточная пила

Плюсы и минусы

Надо сказать, что ленточная пила своими руками мастерится просто и быстро, но рекомендуется заранее узнать обо всех ее достоинствах, а также недостатках.

Работает с большой скоростью.
Очень точна.
Очень производительна.
Низкая теплопроводность.
Можно выставить индивидуальные параметры для заготовок.
Изгибы могут быть как прямые, так и криволинейные.
Чтобы собрать аппарат, много денег не нужно.
После работы ленты остается пропил, ширина которого маленькая. Поэтому и отходов будет немного. Это очень большое преимущество, когда производятся деревянные изделия.

Пропилы могут быть только продольными. Это обусловлено конструкцией агрегата.
Когда работает, то вибрирует и шумит.
Станок довольно габаритный.
Необходимо пользоваться специальным оборудованием для производства пилы.

Когда вы сами производите изготовление ленточных пил, то небесполезно знать, что материалы можно и дома отыскать. Но без полотна не обойтись, поэтому следует отправиться за ним в магазин. Но перед этим нужно принять решение: какой материал будет разрезаться:

Алмазное – режет поделочные камни, например, гранит и кварц, а также мрамор.
Биметаллическое полотно может разрезать нержавеющую сталь и сплавы.
Инструментальное – используется соответствующая сталь. Нужны для простых материалов. Их применяют маленькие мастерские.
Твердосплавное. Применяются для сложных сплавов.

Станки тоже различаются. Они делятся на 3 вида:

Беззубый. Очень производителен, часто используется для металла. Зубцы есть, но маленькие. Принцип работы основан на трении, а также нагреве дополнительного типа.
Зубчатый. Таким распиливают пластик с деревом. Полотно замкнутое.
Электроисковое. Подходит для предприятий с большим объемом обрабатываемой продукции.

Таблица подбора зубьев

Материалы и различные инструменты

Есть множество подручных средств для того, чтобы изготовить аппарат. Если человек задумал изготовление ленточной пилы своими руками, то он должен запастись следующими предметами:

Втулки.
Двигатель электрического типа.
Клей из полиуретана – соединяют детали.
Крепежи, такие как болты и саморезы.
Прут стальной, а также и швеллер. Требуются для того, чтобы сделать ось и раму.
Резина – листового вида. Ею защищают древесину.
Ремень – для колес.
Сталь листовая. Из нее делается режущее полотно.
Щит деревянный (может быть использована фанера или ДСП). Нужен для рамы с тумбой, а еще шкив.

Инструменты:

Аппарат сварочный.
Болгарка.
Молоток.
Отвертки.
Станки – резальный, точильный, сварочный.

Изготовление аппарата происходит не в один этап, а несколько. Если человек делает такой агрегат, как ленточная пила своими руками чертежи — это главное, без них никак не обойтись:

Чертеж ленточной пилы

Сначала сооружают стол, а потом и тумбу. Применяют для этого щит деревянный. Ведь это приспособление для крепежа самого механизма.
Берут фанеру, делают шкивы, обклеивают при помощи листовой резины.
Все элементы, изготовленные из дерева отшлифовывают, а для покрытия сверху используется эпоксидная смола.
Далее, чтобы собрать устройство, делают раму. Она напоминает букву «С». Поэтому лента хорошо удерживается. Чтобы изготовить ее, берут швеллер. А на него надевают ось из стали.
Затем нужно взять втулки, и надеть на ось шкивы, после чего последние балансируют.
Лента может вибрировать, чтобы этого не происходило, пользуются демпфером.
Теперь все детали, которые будут двигаться, соединяют с двигателем.
Чтобы материал подавался сам, делают специальный механизм, используя уголки из металла.

Важно знать, что прежде чем испытать ленту, надо ее подготовить. В первую очередь проверяется расположение режущей ленты. Для него строго определен лишь прямой угол. У машины не может быть перекосов, иначе она будет представлять опасность для человека.

Во-вторых, необходимо хорошо провести натяжение режущей ленты. Для настройки пользуются ведомым шкивом. Обязательная для производства сварка ленточных пил своими руками довольно несложно осуществляется.

Ни для кого не новость, что любую технику нужно время от времени осматривать, а также при необходимости ремонтировать. Для пилы главное правильно заточить ее. Итак,
заточка ленточных пил своими руками не так страшна и трудна, как кажется. Достаточно выполнять следующие действия:

Сначала делают заточку первоначальную. То есть рассматривают симметрию, устанавливают ее, осматривают зубья, если есть трещины, их надо устранить.
Далее, на полотне все равно останется быть, а также опилки. Необходимо его очистить от этого мусора.
Чтобы восстановить углы, выполняют разводку.
Делают финальную заточку. Она призвана устранить все имеющиеся искажения, а также сделает зубцы более острыми.

Правила заточки

Если раньше человек не занимался такой работой, то он должен быть очень осторожным. Иначе работа данного устройства будет некачественной. В случае, когда человек не уверен, что сможет сам выполнить подобные мероприятия, лучше всего ему позвонить специалистам, которые разбираются в заточке.

Возникающие проблемы

Если человек впервые думает о том,
как сделать ленточную пилу, то он должен знать, что у него могут возникнуть осложнения:

Во-первых, оборудование, применяемое для изготовления, не очень -то простое. Ведь надо уметь правильно пользоваться аппаратом для сварки.
Кроме того, фрезерный станок есть далеко не у всех.
Во-вторых, нужно следить за устойчивостью конструкции. Нельзя забывать о массе обрабатываемого материала.
В-третьих, не каждый человек разберется в чертежах.
Надо обязательно учитывать, что пропил у аппарата будет широким.

В итоге, если очень хочется сделать подобную машину самим, то нужны не только материал с инструментами, но также и терпение.

Использование аппарата по дереву

Допустим, что вы сделали машину, но теперь надо использовать ее верным способом. Все дело в том, что когда применяется ленточная пила по дереву самодельная, то должны непременно быть учтены все правила по безопасности. Иногда лопается полотно, поэтому нужно проверять и крепление, а также не находиться слишком рядом со станком.

Если заготовка большая, то применяются только крупные зубья. Лучше всего использовать ленту универсальную. Тогда не нужно будет менять полотно.

Перед тем, как сделать аппарат, необходимо подумать о том, где же он будет стоять. Рассматривают не только помещение, но и то, есть ли в нём электричество, а также вентиляция.

Перед тем, как работать, надо ленту натянуть как можно сильнее. Если этого не сделать, то машина будет работать плохо, ну и также может представлять собой опасность.

Не следует работать на аппарате больше, чем 2 часа. Потом ленту нужно снять и не трогать сутки. После того, как станок очень долго работал, его необходимо обязательно смазать. Требуется следить за тем, чтобы у зубьев развод был правильным.

Вот, собственно говоря, и все особенности. Не нужно забывать о том, что за прибором следует соответственно ухаживать. Если владелец видит, что в работе устройства есть что-то неправильное, лучшие его отключить, посмотреть, проверить. Нужно быть очень осторожными.

Устройство и принцип действия ленточного лесопильного агрегата

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Устройство пильной рамы

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Работа зажимного приспособления

В некоторых источниках предлагаются к повторению конструкции агрегатов, в которых пильная каретка установлена неподвижно, а распил осуществляется передвижением бревна, уложенного на подвижную платформу. Может, подобная схема и имеет право на существование, однако надо учитывать, что для её реализации потребуются рельсы удвоенной длины.

Видео: Особенности работы ленточной пилорамы

Что понадобится для строительства лесопильной установки

В конструкции привода ленточной пилы можно использовать шкивы от списанной отечественной сельхозтехники

Ленточную пилу можно купить новую или б/у. Лучше всего иметь в запасе несколько полотен, которые по мере затупления можно будет менять на острые.

сварочный аппарат;
«болгарка», или, профессиональным языком, угловая шлифмашина;
сверлильный станок или электрическая дрель;
набор свёрл по бетону и металлу;
комплект слесарных струбцин;
набор гаечных ключей;
молоток;
пассатижи;
крепёж (болты, гайки, шайбы различных размеров);
мерительный инструмент (линейка, штангенциркуль, рулетка);
уровень (лучше всего лазерного типа).

Подготовительные мероприятия

Проектировочные работы, чертежи

Схема пилорамы Чертёж пильной каретки Чертёж рельсовых направляющих

Чертёж механизма натяжения Чертёж ролика Рабочее колесо в сборе

Подготовка основания

Инструкция по изготовлению пилорамы своими руками

Рельсовые направляющие

Укладка рельсовых направляющих

Выполняя сварочные работы, надо следить за тем, чтобы заготовки не «повело», что нередко случается при перегреве деталей. Чаще всего подобные неприятности происходят с уголками и другим тонким металлопрокатом, поэтому в таком случае лучше воспользоваться сварочным полуавтоматом, работающим в среде углекислого газа.

Ложе для укладки пиломатериалов может иметь любую конфигурацию

Ближние 3 — 4 поперечины устанавливают на более коротком расстоянии — не более 0.5 м. Благодаря такому решению в дальнейшем можно будет работать не только с длинномером, но и с короткими заготовками.

Пильная рама

Примерка направляющих и ползунов

Сварка станины

Применение профильных труб обеспечит конструкции жёсткость. Если же в качестве конструкционных материалов используются уголки, то места их соединений дополнительно укрепляют стальными раскосами толщиной не менее 2 мм.

Пильная рама в сборе с направляющими и кареткой

Механизм подъёма каретки. Фотогалерея

Шкивы

Изготовление узла регулировки ступиц

Монтаж ступиц на пильную каретку

Монтаж силового агрегата и элементов главного привода

Монтаж узла поддержки ленточной пилы. Хорошо видно устройство механизма его регулировки

В механизме натяжения пильного полотна можно использовать небольшой гидравлический домкрат

Видео: Ленточная пилорама, сделанная в домашних условиях

Источник
