Лучшим способом организации водоснабжения частного дома является устройство скважин. Для производства работ с наименьшими потерями для уже обустроенной территории осуществляется гидробурение скважин на воду своими руками, выполнение которого позволяет также и существенно сэкономить.

Гидробурение: общая характеристика

Гидробурение артезианской скважины осуществляется посредством мобильной буровой установки (МБУ) и самовсасывающего водяного насоса. Плотный слой земли размягчают водой, вымывают и откачивают мотопомпой из уже образованного отверстия.

Разрушение грунта ускоряет специальный гидрораствор с кварцевым песком либо стальной дробью. Часто используют мощное буровое долото. Такой метод больше используется для песчаных и супесчаных, суглинистых и глинистых грунтов. Работа с каменистым грунтом исключается.

Достоинства и недостатки способа

Устройство скважин гидробурением с применением мобильной буровой установки отличается следующими преимуществами:

нет нужды в применении крупногабаритной специальной техники;
небольшая буровая установка позволяет обустраивать скважины без ущерба искусственному или природному ландшафту (использование малогабаритной конструкции занимает площадь всего в 4 квадратных метра);
все необходимые работы можно выполнить самостоятельно;
буровые работы можно проводить и в помещениях – например, гараже или подвале, высота которых превышает 3,5 м;
процесс гидробурения скважин длится от одного до трех дней;
МБУ проста в применении, а к месту выполнения работ ее можно просто принести в руках.

Несмотря на очевидные плюсы, гидробурение скважин на воду своими руками обладает и некоторыми недостатками:

трудности при прохождении сквозь твердый грунт;
ограничения по заглублению.

Инструменты и материалы

Для гидробурения потребуется приобрести прорезиненные перчатки, шанцевый инструмент, резиновые сапоги, пересадочную вилку, резервуар для жидкости объемом не менее 2 м 3 , трубный ключ, зажим ручной.

Непосредственно для выполнения буровых работ потребуется следующее оборудование — МБУ, мотопомпа на бензине большой мощности для перекачивания буровой жидкости, обсадные пластиковые трубы 125 мм (для скважин с небольшой глубиной – 116 мм), щелевой фильтр либо с напылением, насос.

Устройство МБУ

Установка для бурения – это небольшая разборная конструкция, состоящая из:

несущей части с установленным реверсивным двигателем с механизмом для создания крутящего момента;
системы буров и буровых штанг;
лебедки, посредством которой осуществляется поднятие и опускание оснастки для наращивания рабочей колонны штангами;
мотопомпы;
вертлюги;
шлангов;
лепесткового либо разведочного конусного бура, использующегося для прохождения уплотненной части почвы и центрирования оснастки;
блока управления.

МБУ позволяет углубиться в грунт на 50 метров.

Процесс и последовательность производства работ

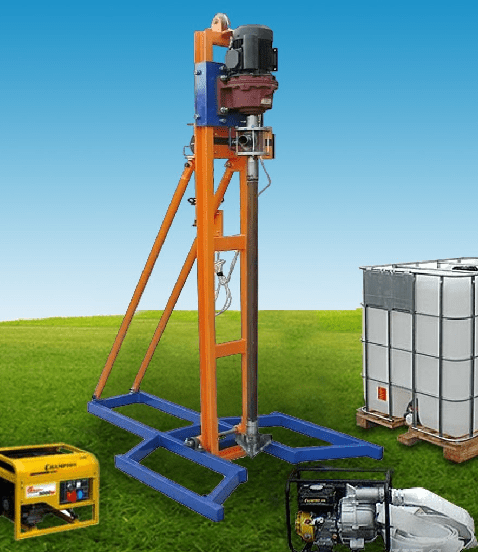

Малогабаритная установка

Технология, применяемая для гидробурения, не слишком сложна. Изначально следует изучить карты местности и определить, на какой глубине залегает водоносный пласт, рассчитать требуемое количество обсадных труб, в заранее заготовленные резервуары разлить использующуюся для приготовления бурового раствора жидкость.

Ручное гидробурение лучше всего начинать ранним утром. Сначала следует собрать МБУ. Затем выкапываются два технологических углубления: фильтрационное (ширина, длина и глубина – 0,7 м) и основное (1 м по всем направлениям). Приямок для фильтрации делают около МБУ, а другой – поодаль. Возле основного приямка располагают мотопомпу.

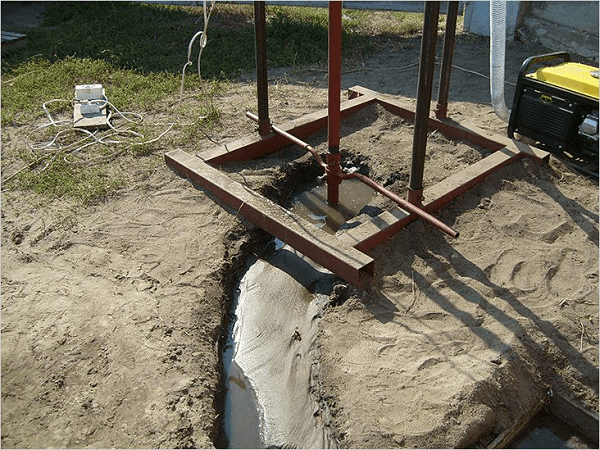

Углубления следует соединить между собой при помощи лотков и наполнить промывочной жидкостью. На выходное отверстие помпы закрепляется шланг, который проводится к основному углублению. Шланг для подачи гидрораствора протягивают к установке от выходного отверстия и подсоединяют к вертлюгу. Из приямка насос всасывает буровой раствор, который под давлением направляется к забою. Смесь размывает грунт, шлифует стенки скважины и снижает температуру бурильного устройства.

Буровой раствор из скважины направляется в фильтрационное углубление с той целью, чтобы грунт осел на дно. Очищенная смесь вновь затекает в главный приямок. Пройдя до водоносного источника, образованную скважину тщательно очищают. Штанги ликвидируют и монтируют оснащенные фильтром обсадные трубы. В шахту опускается насос и погружается в воду.

Подача бурового раствора

На заключительном этапе следует прокачать устроенную систему. После удачной проверки она готова к использованию.

Схема процесса гидробурения скважин на воду представлена на рисунке.

Схема гидробурения

Способы гидробурения

Бурение наконечником

Острый наконечник

На оголовок штанги приварен заостренный, с зазубринами наконечник. Он и разрушает плотный слой земли. При вращении встроенной в МБУ штанги с забурником происходит ее последовательное углубление в почву. Разрушенные породы вымываются бетонитовым раствором.

В ходе промывания частицы глины пристают к стенам шахты, тем самым укрепляя их. Грязь, выходящая к поверхности, скапливается в канализационной накопительной емкости. Твердые частицы остаются на дне, а профильтрованная жидкость стекает в другой отстойник. Далее водная масса вымывает лишний грунт из шахты. Цикл повторяется.

Гидробурение скважин своими руками наконечником позволяет проделать скважину глубиной до 30 м.

Расслаивание и вымывание грунта напором воды

Важно правильно проделать углубление в земле, приготовить специальный раствор (вода и соляная кислота в соотношении 1:20000). Обсадные трубы следует запустить в шахту незамедлительно при обнаружении водоносного пласта. Промежуток между стеной шахты и трубой следует зацементировать. Это не допустит проникновения в ствол талых и безнапорных подземных вод.

Шлакоприемники должны быть глубокими. В этом случае частички грунта будут оставаться на дне и не всплывут при очередном заборе воды. Применяя данный метод важно знать, что пробурить скважину получится в рассыпчатой почве. Не получится гидробурение в земле, где залегают твердые пласты юрской глины — вода попросту не сможет их пройти. Максимальная глубина скважины составит 15 м.

Роторное бурение

Подземные слои разрушают посредством шарошечного долота, вмонтированного в МБУ значительно нагруженного для утяжеления. Оно вращается, получая энергию от двигателя внутреннего сгорания. Самостоятельно создать данные условия невозможно. Поэтому роторное гидро бурение следует доверить профессионалам.

Роторное бурение

В ходе роторного гидробурения грунт промывают двумя способами: прямым и обратным.

При прямой промывке в бурильные стержни заливается буровой раствор, который, стекая, охлаждает долото и перемешивается с деформированным грунтом. Сквозь затрубное пространство химическая смесь с землей вытекает из скважины и затекает в шлакоприемник. В обсадную трубу буровое вещество подается мотопомпой. Ее узкое сечение способствует высокой скорости течения бурового раствора. От чего и грунт разрушается очень быстро. Однако глинистый буровой раствор не позволяет полностью раскрыть водоносный слой. Поэтому для промывки лучше всего использовать очищенную воду.
При обратной промывке в скважину вода попадает самотеком сквозь затрубное пространство, а выталкивается наверх с грязью от внутренней части бурильных труб. При этом сохраняется максимальный дебит и водоносный слой вскрывается полностью. Жидкость, под напором выходя из забоя, удаляет крупные шлаки. Важно загерметизировать устье скважины, а буровую трубу снабдить сальником.

Система автономного водоснабжения довольно часто выступает в качестве единственного способа обустройства подачи воды для дач и загородных домов. В роли источника выбирается скважина, которая оборудуется на участке. Владельцы, как правило, выявляют желание осуществить процесс обустройства с минимальными потерями для территории, это особенно касается того случая, когда экстерьер облагорожен. Важно при этом еще и сэкономить. Специальная техника и дополнительные инструменты, конечно же, понадобятся, однако важно решить, будете вы руководить работами самостоятельно или доверите дело специалистам.

Описание технологии

Отличным решением в этом случае становится гидробурение скважин на воду, своими руками такие работы можно вполне осуществить. В основу метода положена технология разрушения почвенных пород с помощью бурового инструмента и жидкости. Нагрузку удается обеспечить бурильной оснасткой и весом штанги, с помощью которых в скважину под напором закачивается промывочная жидкость, она еще называется буровым раствором. Он представляет собой взвесь, состоящую из воды и глины.

Около места бурения необходимо дополнительно выкопать приямки, размер которых составляет 1×1 мм. Их заполняют бурильным раствором, соединяют между собой лотками. Бурильный раствор подается к забою. Для этого выходной шланг погружается в приямок, но предварительно его соединяют с мотопомпой. Его выход должен быть еще и подключён к вертлюгу.

Особенности использования бурильного раствора

Промывочная жидкость, которая находится в приямке, увлекается мотопомпой и направляется к скважине под высоким давлением. Раствор вымывает шлак, который образуется в ходе бурения, он одновременно охлаждает инструмент и шлифует стенки скважины. Рабочая колонна по мере продвижения наращивается секциями штанг. Как только достигается оптимальная глубина, скважина промывается, в неё устанавливается раскачивающий насос.

Подготовка к работам

Если вы решили осуществить гидробурение то необходимо подготовить оборудование, в качестве него выступает МБУ или малогабаритная установка. Если вы полагаете, что процесс бурения сопровождается использованием громоздких механизмов, то будете удивлены, что описываемое устройство — это установка, высота которой составляет 3 м, тогда как диаметр равен всего 1 м. Сборная конструкция имеет в составе следующие узлы:

металлическую разборную раму;
лебедку;
вертлюг;
водяную помпу;
буровые штанги;
блок управления установкой.

Дополнительно применяются: буровой инструмент, двигатель, бур для прохождения почвы шланги, последние из которых подают к вертлюга воду от мотопомпы. Двигатель необходим для передачи усилия на бур. Что касается вертлюга, то он представляет собой узел рабочего контура, который обеспечивает крепление остальным деталям.

Давление в системе поддерживается благодаря водяной помпе. Если более подробно рассматривать бур, то он может быть лепестковым или разведочным. Формирование колонны происходит с помощью буровых штанг. Рассматривая оборудование для гидробурения скважин на воду, вы поймёте, что понадобится ещё и преобразователь тока. Он необходим для снабжения электричеством оборудования.

Дополнительные инструменты

Нужно подготовить ещё и лебедку, которая будет поднимать и опускать наборные трубы. Устройство может стать частью МБУ. Приобретая бензиновую мотопомпу, с помощью которой вы будете перекачивать буровой раствор, следует предпочесть мощный агрегат, ведь нагрузка будет довольно внушительной. Помимо прочего, следует подготовить фильтр, обсадные трубы и мелкий инструмент, а именно:

ручной зажим;
пересадочную вилку;
ключ.

Технология проведения работ

Технология гидробурения скважин на воду предполагает определение Это позволит оценить сложность работы и продумать, какое количество обсадных труб понадобится. Ознакомиться со спецификой местного грунта можно, обратившись в земельные органы. Даже если рытье будет неглубоким, то следует получить документ из центра санитарно-эпидемиологических заключений.

Важно определить источник воды, откуда будет забираться жидкость для раствора. В зависимости от того, какова глубина скважины и состав грунта, для работы может потребоваться от 5 до 20 м 3 воды. Ручное гидробурение на следующем этапе предусматривает подготовку участка. Для этого мастерам нужно запастись водой. Следует подготовить ёмкости, объем которых составит 2 м 3 . Можно выкопать яму на 5 или больше кубических метров, обработав ее стенки раствором глины. После этого яма может быть заполнена водой.

На следующем этапе осуществляется установка МБУ. Собрать ее довольно просто, на это уйдет около часа. В качестве основного условия выступает монтаж на строго горизонтальной поверхности. Даже если возникнет небольшой перекос, то установить обсадную трубу не получится. Отступив от конструкции 1,5 м, необходимо подготовить технологические выемки, которые называются приямками. В них будет находиться раствор для промывки.

Если вами будет осуществляться ручное гидробурение скважин на воду, то следует подготовить два приямка. Один станет выполняет роль фильтра, его длина должна составить 0,7 м. Несколько больший размер будет иметь основной приямок, его следует расположить дальше. Его соединяют с фильтром лотком или траншеей.

Возле основного приямка будет располагаться мотопомпа. Из ее выходного отверстия необходимо вывести шланг, который опускается в основной приямок. От буровой установки к выходному отверстию оборудования протягивается шланг. Он соединяется с вертлюгом с помощью штанги. Через вертлюг в скважину будет поступать

Особенности гидробурения

Если вам нужна скважина под воду, то начинать гидробурение необходимо с самого утра, так как процесс займет довольно много времени, иногда он растягивается на несколько дней. Почва везде разная, соответственно, могут возникнуть свои нюансы в работе с ней. Для бурения в песчаном грунте необходимо подготовить огромное количество воды, так как песок поглощает много жидкости.

Перед началом манипуляций следует позаботиться о наличии раствора глины. В приямок с водой для этого загружается глина, которая перемешивается миксером. Консистенция в конечном итоге должно напоминать кефир. Такой буровой раствор будет поступать в скважину и не уйдет в песок, а постепенно забьет стенки, формируя сосуд. Когда бурится скважина под воду, необходимо проверить, работоспособны ли лебедки, а также насос для откачивания воды. В процессе пробивки грунта из песка остановки недопустимы. Обсадная труба опускается сразу же, в противном случае могут произойти обвалы, работу придется начинать заново.

Как избежать ошибок

Довольно часто бурение скважин под воду осуществляется владельцами собственных домов. Процедура не отличается сложностью. В шланги с помощью мотопомпы будет поступать буровой раствор. В штанги через вертлюг попадет жидкость, она направится к работающему буру. Раствор будет шлифовать стенки, упрочняя их. Как только будет отработана жидкость, ее отводят в приямок. В емкости грунт осядет на дно, тогда как раствор перетечет в другой приямок. Его в данном случае снова можно будет использовать.

Когда осуществляется под воду, важно помнить, что состав раствора будет зависеть от разновидности грунта. Если почва меняется в ходе работы, то необходимо внести корректировки, изменив состав промывочной жидкости. Продолжать бурение необходимо до момента достижения водоносного слоя. Если штанги оказалось недостаточно, можно добавлять дополнительные, пока не удастся выйти на чистую воду. Обычно производители бурильных установок гарантируют, что они будут работать на глубине в 50 м. Однако, как показывает практика, пробиться с помощью таких агрегатов можно на глубину до 120 мм. Как только водоносный слой был достигнут, скважину следует промыть большим объемом чистой воды.

Заключение

Если осуществляется гидробурение скважин на воду своими руками, то после промывки штанги нужно извлечь. Если подъем обеспечить довольно тяжело, промывка оказалась недостаточной. Теперь можно приступать к установке обсадных труб. Гидробурение скважин на воду своими руками иногда предусматривает использование асбестоцементных, металлических или пластиковых труб. Последний вариант распространён более широко, ведь отличается долговечность, не подвергается деформациям и коррозии.

Скважина на дачном участке обеспечит хозяев водой. Однако заказ выработки в буровой организации, прямо скажем, не каждому по карману. У владельцев загородных наделов, желающих предельно сократить расходы на обустройство собственного источника, есть выбор – гидробурение. Не всем знакома эта технология, согласны? Тем, кто ею заинтересовался, стоит сначала разобраться в методике.

Мы обстоятельно расскажем заинтересованным домашним мастерам, как производится гидробурение скважин своими руками. У нас досконально изложены технологические тонкости, перечислены нюансы подготовки и проведения работ. Используя тщательно проверенную и представленную нами информацию, вы без малейших затруднений справитесь с непростым буровым процессом.

Кроме скрупулезного изложения технологии гидробурения автор статьи описывает специфику обустройства участка для проведения самостоятельных буровых работ. Представляет данные о необходимом буровом станке, инструменте и подручных приспособлениях. Существенную помощь в освоении сложного вопроса окажут информативные фото и видео-руководства.

Использование скважин в качестве автономного источника питьевой воды довольно старый и проверенный способ. Наряду с традиционными, порой дорогостоящими технологиями, метод гидробурения можно заслужено назвать экономным и универсальным.

Популярные способы бурения скважин рассмотрены в .

Этот достаточно простой способ имеет некоторые нюансы, игнорирование которыми может свести на нет все ваши старания. Суть его заключается в комплексном подходе.

Галерея изображений

Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.

Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром – долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол

Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м.

В состав этой сборной конструкции включены:

металлическая рама разборного типа;
инструмент для бурения;
лебедка;
двигатель, передающий усилие на бур;
вертлюг, часть контура для скользящего крепления деталей;
водяная мотопомпа для обеспечения давления в системе;
разведочный или лепестковый бур;
буровые штанги для формирования колонны;
шланги для подачи воды к вертлюгу от мотопомпы;
блок управления.

В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб.

При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.

Процесс гидробурения с самого начала и до конца работ включает постоянный круговорот рабочей жидкости. С помощью насоса водная суспензия с размытым грунтом выходит из скважины, поступает прямо в приямок и после осаждения взвеси снова подается в скважину.

Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.

Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов – приямков. К качеству поставляемой в скважину воды не предъявляются особые требования

Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м 3 /ч.

Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины. Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды.

Пошаговый разбор работ

Технология гидробурения очень специфическая, потому требует правильного соблюдения этапов работ. Необходимо подготовить бурильное оборудование, заготовить раствор для промывки, подготовить обсадную трубу. Затем следует сборка установки и начало бурения.

Обсадная колонна наращивается по мере прохождения скважины для укрепления стенок. Обсадка нужна, чтобы в ствол не осыпался рыхлый песок, не попадала залегающая рядом со стволом галька, не “выпирал” разбухший от воды суглинок или супесь.

Бурение прекращается при появлении водоносного слоя. Все процессы гидробурения имеют некоторые нюансы, знание которых приходит только с практическим опытом.

Шаг #1 – определение залегания водоносных слоев

Для успеха всего мероприятия большое значение имеет и хотя бы примерное определение глубины залегания водоносного слоя на участке.

Если в результате опроса соседей получить эти сведения не удалось, узнать их можно в местной буровой или строительной организации, проводившей работы недалеко от запланированного к бурению участка.

Как правило, первые насыщенные водой слои размещаются на первых 1,5 – 6 м скважины. В народе подобные водонасыщенные пласты называют верховодкой.

Система автономного водоснабжения зачастую является практически единственным способом обустройства подачи воды для загородных домов или дач. В качестве источника очень часто выбирается скважина, которую оборудуют на территории участка. Желание владельца провести процесс обустройства с минимальными потерями для территории, особенно если она уже облагорожена, и кошелька вполне понятно. В таком случае стоит использовать гидробурение скважин своими руками или же, если отсутствует опыт подобных работ, с привлечением специалистов.

В основу этого метода бурения положен метод разрушения почвенных пород при помощи жидкости и бурового инструмента. Необходимая нагрузка обеспечивается весом штанг и специальной бурильной оснастки, с помощью которых в скважину закачивается буровой раствор или как его еще называют промывочная жидкость. Она представляет собой взвесь из глины и воды. Около места бурения выкапываются приямки размером 1х1 м. Они заполняются бурильным раствором. Приямки обязательно соединяются между собой лотками.

Гидробурение — достаточно простой и эффективный способ пробивания скважины, которая станет основой автономной системы водоснабжения

Промывочная жидкость подается к забою. Для этого выходной шланг, соединенный с мотопомпой, погружается в приямок. Его выход подключается к вертлюгу. Буровой раствор, находящийся в приямке, забирается мотопомпой и под давлением направляется к скважине. Промывочная жидкость вымывает шлак, полученный в результате бурения, охлаждает бурильный инструмент и шлифует поверхность скважины. По мере продвижения вглубь рабочая колонна наращивается дополнительными секциями буровых штанг. По достижении оптимальной глубины скважина промывается водой и в нее устанавливается раскачивающий насос.

Что нужно приготовить для работы?

Гидробурение скважин осуществляется с помощью малогабаритной установки или МБУ. Те, кто привык связывать процесс бурения с громоздкими механизмами, будут удивлены, что это устройство представляет собой установку высотой в три метра и диаметром метр. В состав этой сборной конструкции входит:

разборная металлическая рама;
буровой инструмент;
лебедка;
двигатель, который позволяет передавать на бур усилие;
вертлюг – часть рабочего контура, обеспечивающая скользящее крепление остальным деталям;
водяная помпа, которая создает и поддерживает давление в системе;
бур для прохождения почвы, может быть разведочным или лепестковым;
буровые штанги, формирующие колонну;
шланги, подающие воду от мотопомпы к вертлюгу;
блок управления установкой.

Потребуется преобразователь тока, который необходим для бесперебойного снабжения оборудования электричеством, лебедка для опускания и поднятия наборных и обсадных труб. Устройство может быть встроено в МБУ, этот момент потребуется уточнить. Выбирая бензиновую мотопомпу для перекачивания бурового раствора, лучше взять достаточно мощный качественный аппарат, поскольку нагрузка на него будет большой. Понадобятся , фильтр и мелкий инструмент, к которому относится трубный ключ, пересадочная вилка, ручной зажим и др.

Для бурения скважины используется стандартный бур, но в зависимости от типа грунта могут потребоваться и его специальные разновидности

С чего лучше начать?

Перед началом буровых работ нужно примерно определить, . Это необходимо для уточнения сложности предстоящей работы и подготовки необходимого количества обсадных труб. Наиболее простой способ познакомиться со спецификой местных почв – обращение в местные земельные органы, где должны храниться геодезические карты. По-хорошему, даже при неглубоком рытье, было бы не лишним получить специальный документ из центра санитарно-эпидемиологических заключений, например из такого — http://www.sezspb.ru/ . С помощью таких специалистов можно получить полный объем лабораторно-инструментальных исследований для ввода в эксплуатацию различных объектов строительства.

Кроме того необходимо определиться с источником воды, из которого будет забираться жидкость для бурового раствора. Нужно учитывать, что в среднем в зависимости от состава почвы и глубины скважины для бурения уходит от 5 и до 20 кубометров воды.

Следующий шаг – подготовка участка. Начать нужно с подготовки запаса воды. Можно запастись дополнительными емкостями размером около 2 кубов. Можно пойти другим путем: выкопать яму на пять или больше кубометров, обработать ее стенки раствором глины и залить в нее воду. Затем проводится монтаж МБУ. Процедура ее сборки предельно проста и занимает около часа. Главное условие – выставить устройство строго горизонтально. Даже небольшой перекос не позволит установить впоследствии обсадную трубу. В 1-1,5 метрах от конструкции обустраиваются технологические выемки, так называемые приямки. В них будет находиться буровой раствор.

Приямков должно быть два. Один из них будет выполнять роль фильтра. Он располагается ближе к бурильной установке. Размеры приямка-фильтра могут быть около 0,7 м в длину, глубину и ширину. Основной приямок, несколько большего размера, располагается немного дальше. Он соединяется с фильтром небольшой траншеей или лотком. Около основного приямка устанавливается мотопомпа. Шланг, идущий из ее входного отверстия, должен быть опущен в основной приямок. От выходного отверстия устройства протягивается шланг к буровой установке. С помощью штанги он соединяется с вертлюгом, через который в скважину будет подаваться буровой раствор.

Технология проведения работ

Гидробурение скважин опытные работники рекомендуют начинать с утра, поскольку обычно процесс занимает много времени и даже может растянуться на несколько дней. Грунт везде разный, соответственно и в работе с ним возможны различные нюансы. Поговорим о песчаных почвах. Для бурения в таком грунте нужно подготовить максимальный запас воды, поскольку работы с песком предполагают большое поглощение жидкости. Непосредственно перед началом работ нужно замесить раствор глины.

Для этого в приямок с водой загружается глина и перемешивается миксером. Консистенция жидкости должна напоминать кефир. При поступлении такого бурового раствора в скважину он не уходит в песок, как обычная вода, а постепенно забивает стенки отверстия, образуя своеобразный сосуд. Обязательно нужно проверить исправность лебедки, насоса для откачки воды и другого инструмента. Поскольку в процессе пробивки песчаного грунта остановки невозможны. Обсадная труба должна быть опущена сразу же, иначе возможны обвалы и работу придется начинать практически сначала.

На схеме представлено устройство малогабаритной бурильной установки,с помощью которой осуществляется гидробурение

Процедура гидробурения достаточно проста. Мотопомпа подает буровой раствор в шланги. Через вертлюг жидкость попадает в штанги, к работающему буру. Раствор шлифует стенки скважины, что делает их прочнее, воздействует на буровой инструмент, помогая ему проходить породу, и охлаждает элементы установки. После отработки жидкость отводится в приямок-фильтр. В этой емкости грунт, захваченный водой из скважины, осядет на дно, а очищенный буровой раствор по лотку перетечет в другой приямок. Теперь он снова может использоваться в процессе работы МБУ.

Небольшой нюанс: состав бурового раствора зависит от типа почвы. Если в ходе работ видно, что грунты меняются, следует внести корректировки и в состав бурового раствора. Процесс бурения продолжается до достижения водоносного слоя. Если одной штанги не хватило, можно добавлять следующие вплоть до выхода на чистую воду. Производители МБУ обычно гарантируют работу своего устройства на глубине до 50 м. Однако на практике умельцы с помощью таких установок пробивают скважины глубиной до 120 м. После достижения водоносного слоя скважина промывается большим количеством чистой воды.

Особенности установки обсадных труб

После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.

Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или . В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.

Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки

Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.

Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.

Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.

Способ нарезки скважины с помощью классических буровых коронок и штанг, установленных на передвижном станке, позволяет бурить любые скважины под воду, но стоимость работы и оборудования зачастую превышает все мыслимые пределы. Поэтому в качестве более дешевой и доступной альтернативы большинство частников предпочитает проводить гидробурение скважин на воду своими руками. Оборудование для гидробурения скважин можно взять в аренду, большую часть работы сделать своими руками за пару дней.

В чем секрет популярности системы гидробурения скважин

Разумеется, использовать гидробурение для обустройства скважин можно только на относительно слабых песчаных и суглинистых грунтах, и только для водяных пластов, залегающих на небольшой глубине, в среднем до 30 м. Но столь незначительные ограничения с лихвой перекрываются серьезными преимуществами технологии гидробурения:

Бурение можно выполнять в пределах небольшой площадки, на ограниченном пространстве, где нет возможности установить буровой станок режущего типа;
Для организации бурения применяется минимальное количество оборудования — станина с редуктором привода и электродвигателем, набор штанг с режущим наконечником и водяная помпа высокого давления;
При наличии навыков проведения гидробурения пробить скважину на воду под обсадную трубу можно за 5-6 часов, при этом качество стенок ствола будет не хуже, чем при других способах.

Кроме перечисленного оборудования, для работы понадобится организовать две ямы или котлована под отстаивание обратной жидкости, освобождения ее от шлама и породы. Размеры мини-бассейнов для чистой и загрязненной воды выбирают, исходя из глубины бурения, плотности породы и диаметра скважины. Для гидробурения скважины диметром в 120 мм потребуется 5-7 кубов глинистого раствора, если скважину на воду приходится бурить в песчанистых грунтах, расход рабочей воды увеличивается почти вдвое.

Совет!
Качество гидробурения напрямую зависит от рабочего давления, развиваемого насосом, поэтому одним из лучших вариантов оборудования будет центробежная пожарная мотопомпа.

Некоторые модели способны развивать давление до 40 атм., но требуют предварительной очистки воды от породы и грунта, поэтому шламоотстойник придется делать глубиной не менее полутора метров. Бассейны под гидробурение выкапывают в грунте так, чтобы бурильный колодец находился выше по уровню на 20-30 см, а обратная вода с глиной и породой стекала по желобам самотеком в шламосборник.

Особенности технологии гидробурения

Большинство бурильных технологий используют воду в качестве промывочного агента для удаления породы и грунта из полости скважины. В системе гидробурения вода применяется в качестве одного из инструментов для разрушения породы в полости скважины. На сегодняшний день применяется две схемы гидробурения:

Дробление грунта совместным действием напора воды и режущих коронок буровой штанги. За счет размягчения грунта для вырезки дна скважины режущей кромкой требуется в 10 раз меньше усилия, чем при сухом и полусухом бурении;
Размывочная схема гидробурения. Если грунт относительно неплотный и содержит большое количество песка, то скважину можно легко пробить, размывая породу высоким давлением воды.
Ударное бурение с помощью долота и напора воды.

Важно!
Любые высоконапорные схемы требуют применения специального узла-редуктора, устанавливаемого на срез буровой штанги. Редуктор обеспечивает одновременно вращение керна и подачу воды от помпы внутрь штанги.

Гидробурение с роторной врезкой

Даже при сильном насыщении глины или суглинка водой разрушить породу только напором воды очень сложно, поэтому для гидробурения используется буровая коронка на вращающей штанге, как на видео:

Штангу вращает электродвигатель через цепную передачу. Замок в верхней части бурового станка обеспечивает установку и сцепление новой штанги с основной трубой без остановки.

Задача коронки — разрушить и измельчить породу до минимального размера, при котором поток обратной воды сможет вынести дробленую массу за пределы ствола. Роторная схема гидробурения существует с прямой или обратной схемой подачи воды. В первом случае вода нагнетается внутрь штанги, охлаждает инструмент, вымывает породу из-под режущих коронок и поднимает породу и грунт через затрубное пространство в шламоотстойник.

Во втором случае вода заливается в скважину через затрубное пространство и выводится через внутреннюю полость штанги. Этот способ гидробурения применяется для случаев, когда необходимо получить максимальное качество стенок скважины и избежать загрязнения водозабора глинистым раствором. Это, в свою очередь, обеспечивает максимальную водоотдачу скважины.

Совместное использование напора воды и режущего инструмента позволяет бурить скважины в известняках, старых глинах, сланцах и пластах с высоким содержанием обломочных фрагментов мягких осадочных пород. Максимальная глубина ствола, как правило, не превышает 50 м.

Размывка породы высоким давлением

Для песка и супесей гидробурение скважин может осуществляться по упрощенной схеме, при которой ствол шахты формируется только за счет размывания зернистой массы грунта. В промышленных условиях подобная схема гидробурения с рабочим давлением до 300 атм. позволяет резать мягкие кварцевые и осадочные отложения. При давлении в 450 атм. режутся кальциты, шпаты и гранит.

Для домашних условий рабочее давление редко превышает несколько десятков атмосфер. Размывочным способом практически невозможно выполнить гидробурение скважины на глубину более 20 м. К положительным сторонам размывочной технологии можно отнести отсутствие роторного станка и упрощение работы. Нередко для гидробурения размывкой применяется только затвор и помпа. Штангу, по которой подается вода под высоким давлением, устанавливают на трехопорный лафет и вращают вручную с помощью воротов.

Для эффективного разрушения породы на дне скважины используют также ударные долота. В этом случае на конце буровой штанги монтируют острозаточенные долота и штыки из твердых сплавов. При нанесении несильных, но частых ударов, с одновременным проворачиванием штанги вокруг оси, острая кромка долота раскалывает небольшие камни на мелкие фрагменты, которые выносятся потоком воды. Способ довольно эффективен для работы на известняковых пластах, но абсолютно не пригоден на вязких и подвижных суглинках.

Заключение

В отличие от сухого способа бурения скважин, при использовании воды в качестве режущего инструмента выполнение завершающих операций является одним из наиболее сложных этапов постройки водозабора. Прежде всего, использование большого количества воды сильно обводняет стенки скважины и делает их непрочными, даже после обработки глиной. Поэтому после извлечения буровой штанги необходимо установить обсадочную трубу, засыпку щебнем и бетонирование устья скважины, пока поток воды не размыл ствол. Для этого необходимо аккуратно извлечь буровую трубу. При небольшой глубине, до 10-15 м, трубу можно вытащить вручную с помощью зажима. Для более глубоких скважин используются домкраты и тросовые лебедки.

Загрузка…

Источник

Процесс бурения требует применения достаточно большого количества оборудования и инструментов. Для того, чтобы результат получился качественным, выработка — глубокой, а процесс — быстрым, нужно использовать достаточно большое количество устройств.

Наконечник буровой штанги с резьбой

Одним из составляющих бурового комплекса является штанга.

Как устроена буровая штанга?

Буровая штанга является обязательным конструкционным элементом всех установок для обычного, и горизонтально направленного бурения скважин (ГНБ). Штанга (она же буровая труба) выполняет функцию передачи крутящего усилия от привода установки СБШ 250 к буру (конструкция, разрушающая породу), который расположен на её конце — который и выполняет бурение скважин под сваи (или для других задач).

Штанги от ведущих производителей, таких как Copco, Sandvik и Atlas, изготавливаются в виде стальной трубы, диаметром которой может составлять от 60 до 120 мм, а длина от 0.5 до 2 метров, вес – до 40 килограмм.

Буровая штанга, по сути, из всех элементов буровой установки, переносит максимальную механическую нагрузку – именно на неё приходится основная часть сопротивления грунта вращательным движениям бура.

Учитывая, что длина штанг редко превышает два метра, так как трубы большей длины очень неудобно эксплуатировать, ввиду габаритов и веса, а углубление скважин в слой грунта в процессе бурения установкой СБШ 250, требует периодического удлинения штанги, максимальную важность приобретает вопрос надежности соединений, которыми штанги фиксируются между собой.

Для предотвращения износа соединений используется специальная смазка для буровых штанг, которая также препятствует заклинивания буровой колонны и предотвращает коррозию её элементов.

Читайте также: принцип работы мотора редуктора для буровой установки.

к меню ↑

Какие виды и отличия штанг для бурения?

Штанги, применяемые для бурения, произведенные в промышленных условиях, в зависимости от способа изготовления, условно делятся на три категории:

Буровые штанги диаметром 63 мм

Цельнокованые;
Сваренные трением;
Сваренные трением, прошедшие предварительную ковку.

По форме конструкции выделяют шестигранные и круглые штанги. Шестигранные штанги имеют больше ребер жесткости и больший вес, поэтому они лучше подходят для эксплуатации на машине СБШ 250, и в любых тяжелых условиях.

Каждый метод производства, согласно ГОСТ РФ, определяет итоговые характеристики продукта: прочность на разрыв, максимальный крутящий момент, радиус изгиба. Рассмотрим каждый вид детальнее.

Цельнокованая штанга. Метод их производства предусматривает несколько этапов индукционного нагрева крайних участков трубы, после которых следует прокатка конструкции на пресс-станке, что позволяет придать оголовкам штанги толстую форму. После остывания на оголовках выполняется нарезка резьбы необходимого размера.

К достоинствам таких штанг для бурения скважин, в первую очередь относится максимальная прочность и жесткость, которая свойственна цельной конструкции и, как следствие, максимальная эффективность передачи энергии привода.

К недостаткам – большой вес и нулевой коэффициент эластичности, что существенно сокращает ресурс эксплуатации соединительных частей – замков и резьбы. Такие штанги в основном используются для горизонтального бурения (ГНБ).

Основными производителями цельнокованых штанг являются компании Sandvik, Atlas, Copco, которые поставляют на рынок качественные круглые и шестигранные штанги для установок ГНБ сертифицированные согласно ГОСТ РФ.

Буровые штанги для технологии ГНБ

Если вас интересуют самодельные штанги, то именно цельнокованое изделие проще всего изготовить своими руками.

Штанга, сваренная трением. С помощью сварки трением изготавливаются разборные конструкции, которые комплектуются дополнительными замками (замки изготавливаются из более прочной стали, чем основной материал трубы).

Соединенные между собой участки не обладают такой совокупной жесткостью, как цельнокованые трубы, по этому, для увеличения этого показателя, сварным штангам, в основном, придается шестигранная форма с дополнительными ребрами жесткости. Резьбовые соединения, после нанесения на оголовки трубы, подвергаются азотированию.

Вследствие насыщения азотом замки трубы получают высокую износоустойчивость, что существенно увеличивает ресурс их работы. После закалки замков выполняется сварка замка с трубой по методу трения.

Такие штанги, после всех технологических процессов, обладают неплохой жесткостью и прочностью, что делает возможным их использование, как для установок вертикального бурения, так и для ГНБ. На российском рынке наиболее востребованы штанги от Atlas, Copco и Sandvik – вся продукция этих компаний соответствует требованиям ГОСТ.

Наиболее востребованы сварные конструкции в вертикальном бурении, так как закаленная соединительная часть отлично переносит многократные свинчивания и развинчивания, которые свойственны вертикальному бурению. Именно такие штанги использует СБШ-250 — одна из самых популярных в РФ буровых машин.

Сварка трением с предварительной ковкой. Перед сваркой выполняется предварительная ковка оголовков труб, после которой следует индукционный нагрев и прокатка на прессовом станке. После чего к крайним участкам трубы привариваются замки.

Буровые штанги диаметром 50 мм

Такая технология обуславливает значительно увеличение итоговой цены изделия, однако по прочности и ресурсу эксплуатации такие штанги не имеют аналогов. В основном они распространены в ГНБ, а также при бурении вертикальных скважин на большую глубину установкой СБШ 250.

Среди компаний, использующих эту технологию, продукция которых сертифицирована согласно ГОСТ РФ, можно выделить Atlas, Sandvik и Copco.
к меню ↑

Штанги для установок алмазного бурения

Отдельно стоит упомянуть установки алмазного бурения. Для них применяется специальная распорная штанга, которая выполняет совершенно другую функцию – распорная штанга для устройств алмазного бурения используется в качестве фиксатора буровой машины на рабочей поверхности.

Поскольку алмазная буровая установка имеет сравнительно небольшой вес, распорная труба может выполнять качественное крепление станины к любому виду перекрытия. Распорная штанга обладает телескопической конструкцией, при развинчивании которой аппарат алмазного бурения закрепляется в необходимой плоскости между полом и потолком.

Основными производителями распорных штанг, помимо традиционных лидеров рынка – компаний Sandvik, Altas и Copco, можно назвать также фирму Ridgid. Atlas среди этого списка является, наверное, наиболее известным брендом.
к меню ↑

Как сделать буровую штангу своими руками?

Сразу стоит определить, что не все виды конструкций можно сделать своими руками. Так, распорная штанга для фиксации аппаратов алмазного бурения не может быть качественно воспроизведена в домашних условиях.

Буровые штанги СБШ-250

Такие конструкции должны соответствовать требованиям ГОСТ, так как даже малейшие изменение положения устройства для алмазного бурения в процессе работы недопустимы.

Также не стоит пытаться изготавливать своими руками сварные штанги для СБШ 250, так как обычная дуговая сварка не обеспечивает необходимой надежности соединений. Согласно ГОСТ, соединительные швы должны выполняться методом сварки трением.

Оптимальный вариант для изготовления своими руками – цельнокованые штанги, которые могут быть сделаны на основе обычной стальной трубы.

Этапы создания — следующие:

Чтобы сделать буровую штангу своими руками вам необходимо обзавестись трубой из прочной низколегированной стали, с максимально большой толщиной стенки (5-8 мм).
На краях трубы, длинной 1.5 метра, необходимо нарезать трапециевидную, либо прямоугольную резьбу, на нижем участке – с внешней стороны, на верхнем – с внутренней.
Количество полутораметровых участков рассчитывайте исходя из необходимой общей длины штанги.
При этом на одном из кусков трубы, который будет нижним элементом штанги, необходимо выполнить крепление для бура. В основном оно делается в виде болтового соединения.

Изготовленные своими руками цельные штанги могут с успехом использоваться на малогабаритных установках ГНБ и обычного бурения скважин. От промышленных штанг, которые предлагают ведущие фирмы (такие, как Atlas, Sandvik и Copco), самодельные изделия будет отличать больший вес, но в плане надежности они будут равными.
к меню ↑

Подготовка штанги к работе (видео)

Источник

Буровая установка своими руками

Буровая установка своими руками изготавливается по бесплатным чертежам представленным ниже. С учётом покупки всех комплектующих себестоимость самодельной мини буровой установки составит 15-20% от аналогичного готового агрегата.

§ Рама буровой установки

Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, можно взять и 3,5 мм.
Скачать чертежи для буровой установки на воду своими руками:

§ Вертлюг, буровые штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга – 40Х.
Скачать чертёж самодельного бурового вертлюга:

Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Можно использовать закалку ТВЧ, но это дорогостоящая процедура.

Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Практика показывает, что токаря работают более качественно, когда у них на руках имеются и чертежи, и реальные шаблоны.

При наличии заводских образцов вам намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то вы берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно для того, чтобы не купить брак – такое, к сожалению, бывает. А самое главное – если заказывать доставку издалека, то можно прождать не один месяц.

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной, но если потом заказывать токарям, то конусную резьбу сделать сложнее.

Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг можно брать и простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм). Тонкие штанги на большие глубины не годятся — их может порвать.
Скачать чертёж замков для буровых штанг:

§ Изготовление бура своими руками

Простой бур самостоятельно изготовить несложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить её сложно! Нужен специалист. Если в месте бурения находится много камней, тогда нужно купить в фирмах специальные буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

§ Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, чтобы грузоподъёмность была не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы желательно купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор-редуктор для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Более слабый не подойдёт. Если использовать более мощный, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Рекомендуется для гидробурения мотор-редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

§ Порядок изготовления буровой на воду своими руками

Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров.
Покупка мотора — редуктора. Эти покупки могут занять много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.
Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно будет крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.
Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

§ Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться хотя бы немного опыта. Опыт в вертикальном бурении – самое важное! Научиться бурению скважин на воду можно только на практике. Самое главное – научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся очень недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события и сразу делать глубокие скважины. К этому делу нужно подходить ответственно и аккуратно. Обязательно читайте литературу на эту тему. Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

Буровая установка своими руками: поэтапный монтаж конструкции

Большинство проблем с водообеспечением частного сектора решается именно путем автономного водоснабжения. Добиться подобного варианта коммуникации можно своими руками, при этом не совершая больших растрат бюджета. Чтобы монтаж скважины получился доступным по стоимости, вам пригодиться буровая установка своими руками. Предлагаем вам изучить инструкцию по изготовлению конструкции.

На первый взгляд, выполнить сборку установки просто, но нужно определиться с возможными вариантами оборудования. Прежде вы должны изучить возможности каждого типа конструкции, желательно воспользоваться видео советами в сети. На сегодняшний день возможно изготовить следующие аппараты для бурения:

канатно-ударная установка — рабочий механизм приспособления состоит из долота и троса с желонкой. Прибор удерживается на основе треугольной рамы;
шнековая установка — принцип ее работы заключается в сооружении скважины непосредственно установленным шнеком. Стоит отметить, используя данную методику грязная вода не вымывается;
мини-буровая установка роторного типа — конструкция по принципу походит на вариант гидробурения. В отдельных случаях применяется электрический мотор для создания бурильного аппарата. Из-за сложности в работе подобные конструкции изготавливают редко.

Внешний вид самодельного бура

О преимуществах и недостатках каждого из вариантов оборудования вы можете узнать из видео в интернете.

Подготовительный этап и пошаговая инструкция по сооружению

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж.
Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки».
К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче.
В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы.
Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки.
Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого.
Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа.
Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата.
Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции.
Выбирайте профиль так, чтобы его габариты превышали размеры стойки. Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с.

Схема деталей для буровой установки

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Обратите внимание! Никаких перебоев с водоснабжением во время создания скважины быть не должно, так как это может нарушить рабочий процесс и сделать создание автономного источника весьма затрудненным. Идеально выполнить такой бур, в составе механизма которого будет присутствовать вертлюг (для его создания должен быть чертеж).

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

Особенности бурения канатно-ударной установкой

При помощи канатно-ударного типа оборудования создание автономного водоснабжения может выполняться как для технических, так и для бытовых целей. Главное, чтобы был подобран правильный чертеж. В наше время такой способ применяется и в условиях, где применение профессионального бурения невозможно. Поэтому оптимальным решением стало использовать вертлюг, который хорошо выполняет работу даже в сложных условиях грунтовых пород. Используя данную технологию есть возможность сделать скважины на воду глубиной от 70 до 250 метров. Посмотрите в сети особенности работы подобным механизмом в видео.

Малая установка канатно-ударного типа для сооружения скважин обязательно содержит вертлюг, его построить можно, используя чертеж. Положительными качествами сооружения скважины таким способом считаются:

Особенности канатно-ударного бура

долговечность источника водообеспечения;
присутствует возможность выполнять скважину любого диаметра, благодаря тому, что присутствует вертлюг;
гарантирована герметичность любых соединений конструкции;

Из недостатков выделяют:

длительный монтаж;
на сыпучих грунтах отсутствует возможность создать глубокую скважину.

Выполнение подобного оборудования достаточно трудоемкое, но последовательность работы поможет добиться сооружения правильного типа.

Принцип работы канатно-буровой установки

Сразу оговоримся о важных качествах, которые должны быть соблюдены при реализации проекта, используя чертеж канатно-буровой установки, не забывая о габаритах, которые должен иметь вертлюг.

Принцип работы ударного инструмента заключается в помещении остроконечного тяжелого долото, которое активно разрушает грунтовую породу. Ударный механизм фиксируется крепким тросом, поднимать который будет мотор с достаточной потребляемой мощностью. Также в интернете вы можете найти видео инструкцию по выполнению скважин при помощи самодельного бура.

Бурение скважины ударно-канатным буром

Установка для бурения скважин канатно-ударного типа достаточно сложное оборудование, но некоторые его элементы выполняются самостоятельно.

Внимание! Чтобы сделать вертлюг и замки для буровой штанги, необходимо обратиться к высококвалифицированным специалистам, которые занимаются производством деталей на станках.

Выполняя любительскую буровую установку для домашнего использования, старайтесь не пренебрегать технологией изготовления, так как приспособление из-за халатности может скорее выйти из строя.

Как сделать буровую установку для бурения скважин своими руками

Для бурения скважин на воду совершенно необязательно обращаться к специалистам. Эту процедуру вы можете выполнить и своими руками, не затрачивая лишних средств на вызов бригады и контролируя качество работы. Однако для того чтобы получить источник водоснабжения в собственном дворе, вам понадобится специальная буровая установка, без которой получить воду будет невозможно. Сделать ее также реально самостоятельно, без необходимости покупать готовое устройство. Поэтому сегодня поговорим о том, какие конструкции для бурения скважин вы можете изготовить своими руками.

Какими бывают подобные устройства

Как правило, бурение скважин в частных домах и на дачах производится малогабаритными установками. Поскольку такие участки не нуждаются в артезианских источниках (глубиной до 200 метров), чаще всего жители выбирают варианты «на песок». В данном случае воду можно найти на глубине около 30-40 метров, благодаря чему технология бурения существенно упрощается. Поэтому использование мобильной установки будет более простым и практичным.

На сегодняшний день существует четыре основных вида устройств подобного типа, в частности:

Ударно-канатная буровая установка. Один из наиболее простых и практичных видов мобильной конструкции, подразумевающий наличие пирамидообразной станины и специального груза.
Устройство шнекового типа. Также часто применяется для бурения скважин ввиду своей простоты. Рабочим инструментом является шнек, который углубляется в грунт.
Роторная буровая установка. Работает по принципу гидробурения и требует целого ряда комплектующих.
Ручное роторное устройство. Принцип действия схож с предыдущим вариантом, но без использования мотора-редуктора. Из-за большого количества физического труда, используется крайне редко.

Далее поговорим об этих устройствах более подробно.

Как делаются подобные конструкции

Ударно-канатная буровая установка является одной из наиболее распространенных при создании источников водоснабжения своими руками. Создается она быстро, а работает очень эффективно. Для ее изготовления вам понадобятся следующие материалы:

станина, имеющая форму треугольной пирамиды;
ударный груз (патрон), массой от 80 кг и более и длиной 1-2 м;
трос;
желонка.

Технология бурения скважин таким образом предусматривает разрушение грунта при ударах грузом и вычерпывание земли желонкой. Учитывая, что патрон весит немало, рекомендуется оборудовать устройство мотором-редуктором, который будет осуществлять его подъем без необходимости использования физической силы.

Итак, для того чтобы сделать ударный патрон, вам понадобится труба с толстыми стенками, диаметром около 100 мм. Чем больше будет ее масса, тем лучше. Снизу можно вырезать специальные зубцы, которые будут дополнительно взрыхлять почву. Нижнюю часть груза необходимо заточить, а сверху сделать два отверстия, при помощи которых будет осуществляться закрепление.

Перед началом бурения вам понадобится сделать небольшое углубление в земле для свободного хода патрона. Делается это при помощи обыкновенного шнека.

Вторым распространенным вариантом для создания скважин является шнековая установка. Для того чтобы сделать ее своими руками, вам нужно взять трубу (сечение 100 мм) и наварить на нее несколько шнековых винтов (диаметр около 200 мм). В верхней части основы необходимо нарезать резьбу, при помощи которой она будет крепиться к станине и удлиняющим трубам. В нижней части шнека также навариваются два дополнительных ножа, которые облегчат процесс бурения. Навариваться они должны под углом.

Перед началом создания скважин необходимо проделать углубление примерно на метр. После этого шнек следует удлинить и продолжать процесс, постепенно увеличивая длину бура по мере его углубления в грунт. Для бурения на глубину свыше 8 метров придется предусмотреть треугольную станину со специальной лебедкой, поскольку, чем длиннее окажется конструкция, тем сложнее вынимать ее из грунта.

Если желаете создать профессиональную установку для бурения скважин на воду, роторное устройство станет лучшим вариантом. Данный тип является самым надежным и дающим наилучший результат, но для создания конструкции подобного типа вам придется приготовиться к дополнительным затратам. В частности, вам будут необходимы следующие комплектующие:

Вертлуг.
Буровая штанга.
Бур лопастного типа.
Мотор-редуктор.
Мотопомпа.
Шланг для подачи промывочного раствора.

Рама для такого устройства также имеет треугольную форму, с буром посередине. На раму устанавливается вертлуг, которому отведена роль создания крутящего момента и подачи промывочного раствора. В его подвижной части будет закрепляться штанга. Обратите внимание, вертлуг должен быть сделан из высокопрочной стали. При некачественном исполнении он выйдет из строя после бурения нескольких скважин. На нем будет закрепляться штанга, которая передает крутящий момент на бур. Соединение с рабочим инструментом, а также с дополнительными удлиняющими элементами может производиться при помощи специальных замков с резьбой конического или прямоугольного типа. Непосредственно к ней крепится бур, который имеет диаметр от 80 до 350 мм, в зависимости от поставленных задач.

Технология бурения скважин на воду не требует обязательного вызова специалистов. Вы можете воспользоваться самодельной переносной установкой, которая поможет существенно сэкономить средства. Если какие-либо моменты остались вам непонятны, желательно ознакомиться с видео по созданию устройств подобного типа, а также воспользоваться чертежами для их сборки. В создании скважин своими руками нет ничего сложного, главное – умение соорудить рабочий инструмент и соблюдать технологию. Если вы все сделаете правильно, вы будете обеспечены водой на десятилетия.

Источники: http://www.byrilka.ru/burovaya-svoimi-rukami, http://prokommunikacii.ru/vodosnabzhenie/skvazhina/burovaya-ustanovka-svoimi-rukami-poehtapnyjj-montazh-konstrukcii.html, http://canalizacii.ru/vodostochnaya-sistema/kak-sdelat-burovuyu-ustanovku-dlya-bureniya-skvazhin-svoimi-rukami.html

Источник

Буровые штанги для скважин своими руками

Содержание

Наконечник буровой штанги с резьбой

Одним из составляющих бурового комплекса является штанга.

Назначение и конструкция буровой штанги

Читайте также: принцип работы мотора редуктора для буровой установки.

к меню ↑

Виды и отличия штанг для бурения

Буровые штанги диаметром 63 мм

Цельнокованые;
Сваренные трением;
Сваренные трением, прошедшие предварительную ковку.

Буровые штанги для технологии ГНБ

Буровые штанги диаметром 50 мм

Среди компаний, использующих эту технологию, продукция которых сертифицирована согласно ГОСТ РФ, можно выделить Atlas, Sandvik и Copco.

к меню ↑

Штанги для установок алмазного бурения

Буровая штанга своими руками

Буровые штанги СБШ-250

Этапы создания — следующие:

Чтобы сделать буровую штангу своими руками вам необходимо обзавестись трубой из прочной низколегированной стали, с максимально большой толщиной стенки (5-8 мм).
На краях трубы, длинной 1.5 метра, необходимо нарезать трапециевидную, либо прямоугольную резьбу, на нижем участке – с внешней стороны, на верхнем – с внутренней.
Количество полутораметровых участков рассчитывайте исходя из необходимой общей длины штанги.
При этом на одном из кусков трубы, который будет нижним элементом штанги, необходимо выполнить крепление для бура. В основном оно делается в виде болтового соединения.

Подготовка штанги к работе (видео)

Главная страница » Инструменты для бурения

byreniepro.ru

Назначение и устройство штанги буровой установки

Бурильные установки состоят из большого количества взаимосвязанных элементов, каждый из которых выполняет определенную функцию. Чтобы оборудование функционировало в нормальном режиме, требуется слаженная работа всех узлов и агрегатов. Например, штанга буровой установки служит для поднимания и опускания бурящего элемента, что, по сути, является важнейшей операцией.

При любой неисправности данного элемента невозможно будет использовать машину по прямому назначению. Соответственно, она окажется абсолютно бесполезной. Поэтому в случае возникновения неисправности или наступлении срока естественного износа, нужно оперативно менять элемент, чтобы агрегат не подвел в самый ответственный момент. Так что следить за техническим состоянием всех аппаратов должен ответственный человек, который никогда не забудет дату наступления события.

Устройство и назначение штанги в машинах для бурения скважин

Конструктивно буровые штанги представляют собой металлические трубы определенной длины, которые служат для передачи крутящего момента от силового агрегата к коронке. На обоих концах детали нарезана резьба, при помощи которой ее можно прикручивать к соответствующим запчастям. Процедура осуществляется при помощи специальной машины, так как вес и габариты трубы не позволяют сделать этого вручную.

Внутри трубы проходит специальный канал, по которому буровую жидкость поставляют в место непосредственного столкновения наконечника с земной твердью. При монтаже очень важно проследить, чтобы этот канал не был поврежден или пережат, так как если жидкость не сможет поступать в скважину, тогда и вся переработанная земля не будет выходить на поверхность, соответственно никакого отверстия для технологических операций не получится.

Однако по фото буровой штанги можно сказать, что она представляет собой не просто стандартную трубу, но еще и имеет некоторые особенности. В конструкцию также входят:

• коннектор, который находится на конце и служит для монтажа агрегата на узел, который будет передавать вращательную кинетическую энергию от двигателя;
• ведущая штанга, которая и является просто трубой с резьбой на концах;
• стабилизаторы, служащие для нейтрализации негативного воздействия, чтобы элемент не поломался в ходе работы, что вполне может случиться, учитывая колоссальные перегрузы, которые он испытывает при продвижении вглубь;
• буровая труба, внутри которой происходит вращение крутящегося элемента;
• воротник бура, который необходим для нагнетания жидкости в буровую колонну;
• буровая коронка, которая «вгрызается в земную плоть» и оставляет после себя след, который и будет затем играть роль скважины для добычи ресурсов;
• иногда также используется замок буровой штанги, который представляет собой специальный переходник, который позволяет менять коронку на нестандартное изделие, обладающее особым видом резьбы или необычным диаметром.

При помощи бурении добывают два наиболее потребляемых во всем мире топливно-энергетических ресурса — нефть и газ. Поэтому уровень развития отрасли находится на заоблачной высоте. Все участники добычи и продажи полезных ископаемых получают огромные прибыли, поэтому и в совершенствование методов ведения разработки вкладывается достаточное количество средств. Так что штанги для буровых установок являют собой высокотехнологичные изобретения, которые прошли через множество опытных испытаний и продолжают модернизироваться с каждой новой моделью.

Производство оборудования для бурения

Технология изготовления штанг, используемых в буровой отрасли весьма специфична, так как они должны выдерживать невероятные нагрузки, поэтому приходится хорошо их закалять. В промышленности сейчас используется один метод, который можно считать основным.

Кстати говоря, при необходимости можно оформить заказ на нестандартное изделие, которое может понадобиться при специфических операциях. Для этого нужно лишь предоставить чертеж буровой штанги с нужными параметрами, а далее на заводе все выполнят в лучшем виде.

Технологический процесс состоит из этапов:

1. Вначале в дело вступает металлургия, где из сырья высшего сорта изготавливают закаленную сталь с высокой ударной и механической прочностью.
2. Далее происходит высадка бурта с индукционного нагрева, которая позволяет из листовой буровой стали скатать герметичную трубу нужного диаметра.
3. Затем производится механическая обработка, которая убирает все огрехи предыдущего этапа, чтобы изделие было максимально гладким и ровным.
4. В конце проводится дополнительная процедура закаливания, которая состоит из нагрева, охлаждения и отпуска в специальных технологических камерах.
5. Концы штанги проходят дополнительную закалку, потому что именно эти части являются наиболее уязвимыми к возможным поломкам от излишней нагрузки.

Буровые штанги для МГБУ также будут иметь специальные углубления под гаечный ключ, так как небольшие габариты позволяют закручивать их вручную. Подобные аппараты используются для локальных целей, чаще всего на частных участках для бурения скважин с целью добычи артезианской воды, которая наиболее полезна для людей.

Технические характеристики и цена агрегата

Самым главным параметром, который и определяет применяемость детали в том или ином спектре работ, является диаметр буровой штанги. Все существующие варианты можно посмотреть в электронных каталогах разных компаний. Но наряду с обычными изделиями можно заказать и нестандартную модель, поэтому сильно привязываться к габаритам не стоит. По предельной прочности и другим показателям стойкости агрегаты не разделяются. Они могут иметь разные итоговые значения по факту, так как качество используемого при производстве сырья неодинаково, но специально никто не делает разницы.

Покупать буровые штанги б/у нужно очень аккуратно, так как можно попасть на деталь, которая давно отслужила свое и более непригодна к эксплуатации. Проблема в том, что определить это на глаз практически нереально, только если присутствуют явные следы износа. Поэтому работать стоит лишь с проверенными продавцами, которые могут дать гарантию на свою продукцию.

Цена буровых штанг зависит от их габаритов, поэтому актуальное значение нужно искать в электронных каталогах на сайтах торгующих компаний.

promplace.ru

Буровые штанги своими руками — Всё о бурении скважин

Буровая установка своими руками

§ Рама буровой установки

§ Вертлюг, буровые штанги и замки

§ Изготовление бура своими руками

§ Самодельная лебёдка и мотор – редуктор

§ Порядок изготовления буровой на воду своими руками

Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров.
Покупка мотора — редуктора. Эти покупки могут занять много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.
Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно будет крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.
Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

§ Ошибки при самостоятельном бурении на воду

Буровая установка своими руками: поэтапный монтаж конструкции

канатно-ударная установка — рабочий механизм приспособления состоит из долота и троса с желонкой. Прибор удерживается на основе треугольной рамы;
шнековая установка — принцип ее работы заключается в сооружении скважины непосредственно установленным шнеком. Стоит отметить, используя данную методику грязная вода не вымывается;
мини-буровая установка роторного типа — конструкция по принципу походит на вариант гидробурения. В отдельных случаях применяется электрический мотор для создания бурильного аппарата. Из-за сложности в работе подобные конструкции изготавливают редко.

Внешний вид самодельного бура

О преимуществах и недостатках каждого из вариантов оборудования вы можете узнать из видео в интернете.

Подготовительный этап и пошаговая инструкция по сооружению

Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж.
Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки».
К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче.
В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы.
Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки.
Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого.
Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа.
Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата.
Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции.
Выбирайте профиль так, чтобы его габариты превышали размеры стойки. Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с.

Схема деталей для буровой установки

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

Особенности бурения канатно-ударной установкой

Особенности канатно-ударного бура

долговечность источника водообеспечения;
присутствует возможность выполнять скважину любого диаметра, благодаря тому, что присутствует вертлюг;
гарантирована герметичность любых соединений конструкции;

Из недостатков выделяют:

длительный монтаж;
на сыпучих грунтах отсутствует возможность создать глубокую скважину.

Принцип работы канатно-буровой установки

Бурение скважины ударно-канатным буром

Как сделать буровую установку для бурения скважин своими руками

Какими бывают подобные устройства

На сегодняшний день существует четыре основных вида устройств подобного типа, в частности:

Ударно-канатная буровая установка. Один из наиболее простых и практичных видов мобильной конструкции, подразумевающий наличие пирамидообразной станины и специального груза.
Устройство шнекового типа. Также часто применяется для бурения скважин ввиду своей простоты. Рабочим инструментом является шнек, который углубляется в грунт.
Роторная буровая установка. Работает по принципу гидробурения и требует целого ряда комплектующих.
Ручное роторное устройство. Принцип действия схож с предыдущим вариантом, но без использования мотора-редуктора. Из-за большого количества физического труда, используется крайне редко.

Далее поговорим об этих устройствах более подробно.

Как делаются подобные конструкции

станина, имеющая форму треугольной пирамиды;
ударный груз (патрон), массой от 80 кг и более и длиной 1-2 м;
трос;
желонка.

Вертлуг.
Буровая штанга.
Бур лопастного типа.
Мотор-редуктор.
Мотопомпа.
Шланг для подачи промывочного раствора.

rusbyr.ru

Буровые штанги для установок горизонтально-направленного бурения (ГНБ)

В настоящее время к нам стало поступать много заявок из различных регионов на изготовление буровых штанг для установок горизонтально-направленного бурения (ГНБ). ООО «КТИАМ» осуществляет приварку замковой части к телу трубы на машине сварки трением ПСТ-20Т, а так же разрабатывает и изготавливает под заказ линии высадки концов труб и линии сварки трением.

В качестве ознакомительной информации о буровых штангах для установок ГНБ, мы предлагаем ознакомиться с выдержками из статьи журнала РОБТ – официального печатного издания Российского общества по внедрению бестраншейных технологий.

Буровые штанги и бурильные трубы для ГНБ

Как показывает многолетний опыт, далеко не все поставщики буровой техники относятся к вопросу предложения буровых штанг столь же пристально, как к выбору установки ГНБ на основании ее технических особенностей, преимуществ.

Устоявшаяся мировая практика доказывает, что буровые штанги лучше приобретать непосредственно на заводе-изготовителе с устоявшейся репутацией, либо у официальных дилеров таких предприятий. Чем же отличаются буровые штанги от бурильных труб?

Как известно, буровые установки ГНБ подразделяются на три группы: малой, средней и большой мощности. Аналогичным образом инструмент подразделяется на группы: для малых, средних и больших нагрузок.

Рассмотрим вариант применения установок малой и средней мощности.

С увеличением длины пилотного бурения увеличиваются нагрузки на подачу и вращение колонны, появляется эффект пружины, т.е. проходит определенное время для передачи вращения от шпинделя на установке до буровой лопатки. Это вносит определенные неудобства для работы с системой локации. Оператору проблематично «поймать» положение на «6…12 часов» из-за скручивания колонны. Чтобы улучшить ситуацию при бурении на большие расстояния можно использовать буровые штанги большего диаметра, что уменьшает скручивание колонны и изгиб в плоскостях. При этом у вас увеличивается минимально допустимый радиус изгиба штанг, но удается легче соблюдать прямолинейность бурения.

Производители штанг для малого и среднего класса машин в основном делают штанги трех типов: «кованые», «сварка трением» и «сварка трением с предварительной ковкой». Рассмотрим все существующие методы.

Первый метод – FOP (Forged-One-Piece, цельнокованая штанга) – метод ковки при котором оголовки буровой штанги значительно утолщаются за счет многократного индукционного нагрева концов трубы и дальнейшей их высадке на пресс–станке. Далее, после остывания концов нарезается необходимая резьба.

Второй метод – SFW (Standard Friction Welded) –метод стандартной сварки трением. При этом методе замковая часть буровой штанги изготавливается отдельно и, как правило, из более прочного материала – стали марки 42CrMo4. После нарезки необходимой резьбы в соответствии с калибром на станке с ЧПУ, резьбовая часть подвергается процессу азотирования. При этом происходит поверхностное упрочнение стали, что делает поверхность замка и профиль резьбы более устойчивым к износу. На последнем этапе происходит сварка замковой части с телом буровой штанги методом трения.

Третий метод – FFW (Forged-Friction Welded) –метод сварки трением с предварительной ковкой концов буровой штанги. При этом методе концы буровой штанги нагреваются индукционным способом и производится их дальнейшая высадка на прессе. Далее замковая часть, изготовленная отдельно, приваривается к телу буровой штанги методом сварки трением.

Первый метод позволяет сохранить структуру буровой штанги как единое целое, обладающее весьма прочной конструкцией. При этом слабыми местами остается весьма низкая гибкость штанги и весьма быстрый износ замковой части и резьбы.

Второй метод применяется как основной при изготовлении буровых штанг для вертикального бурения (за исключением штанг для бурения глубоких скважин и скважин, имеющих отклонение от вертикали). Этот метод позволяет справиться с основной проблемой вертикальных скважин – большим количеством циклов свинчивания / развинчивания буровых штанг, так как в этом случае замковая часть дополнительно обработана и срок ее службы увеличивается. Слабое место этих буровых штанг для использования в горизонтальном направленном бурении – малая гибкость.

Буровые штанги диаметром 42 мм на линии ПСТ-20Т (фото: ООО «КТИАМ»)

Третий метод – это удачный «микс» первого и второго методов. Данная технология требует больших затрат, но при этом получаются достаточно гибкие штанги с усиленной замковой частью. В последние десятилетия этот метод является наиболее удачным при изготовлении буровых штанг для горизонтального направленного бурения, а также для производства бурильных труб применяемых на глубоких вертикальных скважинах, имеющих отклонение от вертикали.

Поэтому, когда вы выбираете буровые штанги, необходимо принимать во внимание, по какой технологии они изготовлены – это определяет характеристики конечного продукта, такие как предел прочности на разрыв, минимальный радиус изгиба, максимально допустимый крутящий момент.

На сегодняшний день существует огромное количество заводов, занимающихся выпуском штанг. В основном они располагаются в США и Китае, причем, многие заводы, гонясь за дешевизной выпускаемых изделий, до сих пор применяют метод дуговой сварки. Это самое дешевое производство, которое привело к общему восприятию сварных штанг, как некачественных по отношению к «кованым» штангам. Хотя, если завод-производитель буровых штанг осуществляет на собственном производстве доведение стали до нужного класса с обязательным контролем качества и применяет технологию предварительной ковки с дальнейшей сваркой трением замковой части, Вы получаете на выходе продукт наивысшего качества. Это дает Вам дополнительную уверенность при производстве работ методом ГНБ.

Буровые штанги диаметром 42 мм на линии ПСТ-20Т (фото: ООО «КТИАМ»)

Буровые штанги диаметром 63 мм (фото: ООО «КТИАМ»)

В последнее время с увеличением диаметров трубопроводов возросла потребность определенных компаний в использовании установок ГНБ класса «мега» усилием 500 — 600 тонн, а в этом классе бурильные трубы с замком 6 5/8” уже работают на пределе технических возможностей. Здесь необходимо обратить внимание на бурильные трубы с замком 7 5/8”, которые сравнительно недавно появились на рынке. Приведем их основные параметры: диаметр тела трубы – 7 5/8” (193,7 мм), допустимый крутящий момент – 292 kNm, допустимое усилие на разрыв – 595 т. Замки: наружный диаметр – 8 1/2”(215,9 мм), внутренний диаметр – 4 1/4”(108 мм), допустимый крутящий момент – 230 kNm, допустимое усилие на разрыв – 1033 т.

Теперь о бурильных трубах для мощных установок.

Технология производства бурильных труб отличается более высокими требованиями к исходному материалу труб (green pipes), химическому составу металла, термообработке, высадке трубы, сварке трением, изготовлению замков и постоянным контролем качества после завершения каждой операции.

Продолжительность использования бурильной колонны напрямую зависит от усталости металла бурильных труб, наружного износа замковой части и самой резьбы. Слабое место на бурильной трубе, более подверженное нагрузкам при изгибе и вращении колонны – это переход тела трубы к замковой части. Для того, чтобы уменьшить усталость металла в этой зоне как раз и делается высадка трубы. Высадки существуют трех типов: наружная (EU), внутренняя (IU) и комбинированная (IEU). Обычно, в зависимости от диаметров бурильных труб, тип высадки меняется. Например, в трубах 3 1⁄2” (88,9 мм) используется наружная высадка, чтобы не уменьшать проходной диаметр, а в трубах от 5” (127 мм) используется комбинированная высадка.

Высаженный конец трубы на линии УВТ-1 (Фото: ООО «КТИАМ»)

Длина высадки у заводов-производителей отличается в зависимости от технологических возможностей производства. Величины меняются от 4’’, 5”, 7’’, 9’’ до 11’’. Завод, на котором мы знакомились с производством бурильных труб, на сегодняшний день, единственный, который делает высадку в диапазоне 9” — 11” (228 — 279 мм), что позволяет выполнить наиболее плавный переход от тела трубы до замковой части и увеличить сопротивление к усталости металла в зоне подверженной самым большим нагрузкам. Для такого размера высадки используется пресс с усилием 2500 т.

После высадки трубы отправляются в печь для термообработки, затем проходят контроль на прямолинейность, контроль магнитной дефектоскопии, ультразвуковой контроль.

Продольный разрез высадки в диапазоне 9» — 11» (слева), Разрез замковой части (справа)

Процесс изготовления замковых соединений по технологии и контролю схожий, но к резьбе предъявляются дополнительные требования, т.е. после нарезки резьбы проводят азотирование, далее приработку резьбовых и упорных соединений методом троекратного закручивания и раскручивания замковых соединений с рекомендуемым крутящим моментом. По желанию заказчика возможно нанесение твердого сплава на замковую часть для уменьшения износа, потом контроль магнитной дефектоскопии, и замки готовы для сварки трением с трубой. После сварки трением удаляются бурты снаружи и изнутри, металл зачищается на ширину 300 мм для последующей термообработки сварного соединения, контроля на твердость, магнитной дефектоскопии и ультразвукового контроля всего изделия.

Благодаря этим технологиям, получаются бурильные трубы с уменьшенным радиусом изгиба, что и нужно для производства работ методом ГНБ (ННБ).

Автор статьи: Федько А.В. технический директор ООО «СДС-11», г. Санкт-Петербург.

Профессиональный журнал «РОБТ» №10/12/2013

ktiam.ru

Что такое буровая штанга — Вода скважина

Буровые штанги

Буровая штанга изготовляется из очень прочной высокоуглеродистой стали, и применяется для передачи вращения от бурового станка на буровое долото, шнек. Так же, буровая штанга служит для передачи ударной силы буровой установки на буровое долото, при ударно-вращательном бурении.

При бурении с промывкой или продувкой, по буровым штангам подается, соответственно, буровой раствор или воздух.

Так как буровые штанги подвергаются очень высоким нагрузкам, их выполняют из очень прочной стали. Уровень содержания углерода в стали, определяет ее твердость.

Размеры и прочность буровых штанг.

В зависимости от вида бурения скважин и размеров буровой установки, используют буровые штанги разных размеров и различной прочности. Нет необходимость применять дорогие буровые штанги из легированной стали для бурения, например, неглубоких скважин на воду или при бурении установкой ямобур на небольшую глубину.

В то же время, при бурении глубоких нефтяных или газовых скважин, буровые штанги малой прочности ставят под угрозу процесс бурения, ввиду опасности обрыва бурового снаряда в стволе скважины.

Длинна буровой штанги зависит от высоты мачты или буровой вышки. Чем больше высота, тем больше ход вращателя буровой установки, и соответственно, длинна буровой штанги.

Буровые штанги по способу закалки.

Существуют два основных способа закалки буровых штанг – водяная и масляная.

Закалка водой – буровая штанга или другое изделие становится более прочным на сжатие, при этом более хрупким. Изделие легче поддается обработке, чем при масляном закаливании. При этом способе закаливания, буровая штанга или другое изделие с трудом поддается сварке.
Закалка в масле – происходит медленнее, чем в воде, металл более прочный. Буровая штанга закаленная в масле труднее поддается обработке и сварке.

При закалке водой изделие из стали нагревают до вишнево-красного цвета, а затем погружают в емкость с водой и дают остыть. Это способствует созданию жесткого, прочного продукта, все еще, поддающемуся обработке.

Если стержень нагреть до вишнево-красного цвета, а затем погрузить в теплое масло, поверхность становится чрезвычайно трудной в металлообработке и может повредить режущий инструмент. Поэтому, буровые штанги или другие изделия из стали, перед закаливанием в масле должны быть доведены до готовности.

В зависимости от предполагаемого использования, некоторые штанги должны быть менее хрупкими и более пластичными. Для этого производится отпуск металла.

Чтобы произвести отпуск стали, она должна быть снова медленно нагрета после закалки. При нагревании стали до 450 градусов по Цельсию, твердость металла снижается. После этого допускается охлаждение изделия на воздухе. «Отпущенный» металл можно затачивать или полировать.

Разница закалки стали в воде или в масле заключается в том, что вода лучший проводник тепла, чем масло. Следовательно, в воде охлаждение происходит быстрее, но неравномерно. Это приводит к деформации, поскольку охлаждение происходит неравномерно, от поверхности в глубину. Это важно учитывать при изготовлении точных изделий.

voda-skvazhina.ru

Штанги бурильные шнековые | Завод бурового оборудования

Штанги бурильные шнековые (шнеки) предназначены для бурения дегазационных скважин по углю непосредственно из горных выработок как с промывкой, так и без нее. Применяются на любых буровых станках, имеющих ход шпинделя не менее 1500 мм и размер зажимного устройства в соответствии с размером штанги.

Техническая характеристика штанг бурильных шнековых

Обозначение	Наружный диаметр штанги D, мм	Длина штанги L, мм	Диаметр тела штанги D₁, мм	Внутренний диаметр d, мм	Шестигранник S, мм	Длина L₁, мм	Шаг P, мм	Вес, кг
76х1500	76	1500	50	12	32	90	88	12,7
78х1500	78	1500	54	12	32	90	88	12,9
90х1500	90	1500	54	12	32	90	88	14,6
93х1500	93	1500	54	12	32	90	88	15,0
97х1500	97	1500	54	12	32	90	88	16,8
100х970	100	970	60 (63,5)	16	41	100	88	11,8
105х500*	105	500	60 (63,5)	16	41	100	44	8,8
150х600	150	600	89	—	60	100	120	18,4

* – штанга шнековая направляющая (спираль-полоса двухзаходная)

Штанги соединяются между собой путем осевого перемещения ниппеля одной штанги в муфту другой, до полного смыкания упорных торцов штанг. Герметичность соединения достигается путем установки уплотнительного кольца на ниппель штанги. Для передачи вращающего момента от станка через набор штанг к породоразрушающему инструменту, в замках предусмотрено шестигранное сопряжение, а для неразъемности штанг в колонне – болтовое соединение замков.

Преимущества наших бурильных шнековых штанг в сравнении с импортными аналогами:

Качество болтового соединения – мы улучшили болтовое соединение, чтобы исключить произвольное разъединение колонны штанг в процессе бурения.
Комплект запасных частей – в комплекте мы предлагаем уплотнительное кольцо, болт, гайку. Количество предоставляемых комплектов согласуется с заказчиком.
Стоимость предлагаемой штанги в 1,5 раза ниже импортного аналога.

zbo.ru

Бурильные трубы и замки, буровые штанги

К бурильному оборудованию относятся различного вида бурильные трубы, а также буровые штанги, буровые замки и замки для бурильных труб, соединенные в разной конфигурации Бурильная колонна представляет собой спущенную в скважину сборку из бурильных труб, скрепленных между собой бурильными замками. Бурильная колонна предназначена для подачи гидравлической и механической энергии к долоту, а также для управления траекторией бурящейся скважины.

Являясь буровым инструментом, бурильная колонна выполняет следующие функции:

Передает вращение от ротора к долоту;
Воспринимает от забойных двигателей реактивные моменты;
Подводит гидравлическую мощность к долоту и погружному гидравлическому двигателю;
Вдавливает долото в горные породы на забое, действуя своей силой тяжести;
Ообеспечивает замену долота и погружного двигателя посредством транспортировки их к месту забоя;
Позволяет вести аварийные и другие специальные работы в стволе скважины.

Буровая вышка — сооружение, являющееся частью буровой установки, используется для:

Спуско-подъемных операций;
Поддержания бурильной колонны при бурении с разгрузкой;
Размещения комплекта бурильных труб и утяжеленных бурильных труб, извлеченных из скважины и т.д. Буровые вышки бывают башенные и мачтовые.

Бурильные трубы используются в промышленности достаточно широко. Например, для подъема инструмента, разрушающего породы, передачи вращения, создания осевой нагрузки на инструмент (так называемые утяжеленные трубы) и др. Данный инструмент имеет ряд особенностей в своей конструкции. Они могут быть как ведущими (обычными), так и утяжеленными. Как правило, все бурильные трубы делают из стали углеродистой или легированной. Тип штанги — бесшовный, с высадкой концов. Резьба по обеим сторонам может быт внутренняя, наружная или же комбинированная (с одного конца — внутренняя, с другого — наружная). Направление нарезки — по желанию заказчика. Диаметр, толщина стен и длина таких изделий варьируется в широком диапазоне. Подробные технические характеристики, габариты и стандарты вы может найти в разделах Штанги для отечественных станков, Штанги для станков зарубежного производства.

Соединение труб осуществляется при помощи бурильных замков со специальной замковой резьбой. Для усиления прочности бурильных труб их концы утолщают при помощи приваривания ниппеля и муфты бурильного замка к концам тела бурильной трубы. Бурильные трубы требуют особенной точности при производстве. Некачественная продукция может привести к некачественным производственным процессам и даже аварийным ситуациям. Поэтому компания «Горные технологии» придерживается четких правил и стандартов ГОСТ и ТУ, создавая исключительно надежные и качественные изделия для горнодобывающей отрасли. Каждая выпущенная нами единица продукции проходит жесткий технический контроль на соответствие различным параметрам. Мы с гордостью можем заявить, что все выпущенные нами изделия всегда соответствовали и будут соответствовать высоким стандартам.
Поскольку бурильные штанги используются, в том числе, в тяжелых погодных условиях они должны быть хорошо защищены от коррозии. Для этого тело штанги обрабатывается разными составами, в том числе и лаком. Кроме того, особое внимание при нанесении защитного слоя уделяется собственно резьбе. Ведь от ее качества в конечно итоге зависит, насколько надежно и качественно будет исполнять свои задачи вся конструкция, не случится ли поломки именно этом месте, выдержит ли оно испытание временем и погодными условиями. Поэтому на резьбу укладывают покрытия с содержанием фосфатов, а также проводят меднение. Таким образом уменьшается вероятность истирания и повышается стойкость к воздействию внешней среды. Технология производства буровых штанг разработана на нашем предприятии так, чтобы создать максимально надежную резьбу, которая сможет выдержать не одну сотню циклов навинчивания и развинчивания, а также устранить ее заедание.

Кроме того, замки конструкции также нуждаются в дополнительной защите. Независимо от того, выполнены они из углеродистой или легированной стали, они дополнительно защищаются от образования ржавчины специальными составами. Качество применяемых антикоррозионных покрытий и процесс их нанесения на продукцию находится под постоянным контролем ОТК нашей компании.

Преимущества нашей продукции

Каждая ведущая буровая штанга, выпускаемая ЗАО «Горные технологии», отличается исключительной прямолинейностью и гладкостью за счет особой технологии изготовления и обработки. Это дает пользователю сразу два положительных эффекта: износ происходит равномерно, а не частями, что значительно продлевает срок службы штанги. Также ее гладкий ствол создает минимальные разрушения внутри скважины, а это обеспечивает процессу бурения большую точность и высокое качество. Высокая степень соосности замка и оси штанги дает всей колонне отличные балансировочные характеристики. Поэтому буровые колонны нашего производства хорошо показывают себя при бурении даже на очень высокой скорости, при этом сберегая энергию, а значит — экономят вам средства.

Предприятие «Горные технологии» готово предложить вам как стандартные размеры буровых штанг, замков и инструментов, изготовленных в соответствии с ГОСТами и ТУ, так и производство продукции по чертежам заказчика. Наши специалисты помогут вам в выборе наиболее соответствующих вашему производству изделий, сориентируют по срокам их изготовления. Обращаясь в ЗАО «Горные технологии», вы можете быть уверены, что получите исключительно качественную продукцию по доступной стоимости!

www.gt.uralprom.ru

Источник

На чтение 8 мин Просмотров 2.3к.

Бурение скважины для полива огорода или иных нужд на дачном участке сезонного типа можно выполнить своими руками. Для этих целей достаточно пробиться до водоносного пласта, который залегает на небольшой глубине (бурение на «песок»), главное, чтобы в почве не находились слои скальных пород.

Как бурить скважины?

Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:

ручное;
ударно-канатное;
ударное.

Способ выполнения колодца выбирается в зависимости от типа грунта и глубины прохода.

Ручное бурение скважин

При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.

Технология бурения:

На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.

Совет: Используйте конструктивные возможности установки для извлечения максимального объема грунта, т. к. на эту операцию уходит много времени.

Инструменты:

тренога;
бур;
шланги для откачки воды;
составная бурильная штанга;
насос или помпа.

Ударно-канатное бурение

Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.

Процесс бурения:

Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
Выполняется направляющее углубление для прохода ската.
Пробивку первого метра скважины можно выполнить вручную.
Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
После чего происходит подъем стакана и выемка разбитой почвы.
Цикл повторяется опять, пока дойдете до водоносного слоя.

Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:

глина;
на суглинках;
на мягкой (обводненной) почве;

Ударное бурение

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.

Бурение можно осуществлять на многих видах грунтов:

мягкая земля – применяется клинообразное долото;
вязкий грунт – долото двутавровой формы;
твердые породы – крестовая форма долота;
валуны – пирамидальная форма долота.

Как происходит бурение:

устанавливается буровая установка;
в забой заводится долото, подобранное под определенный грунт;
спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
после удара грунт раскалывается, долото зарывается в почву;
снаряд поднимается и цикл повторяется;
частота цикла – 45 – 60 ударов/мин.;
после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.

Как изготовить бур для скважин своими руками

Для бурения скважины в мягких породах и на небольшой глубине бур можно изготовить самостоятельно. Он будет вполне пригодным для этой операции, и вы можете сэкономить денежные средства

Изготовление бура из дисков

Для самостоятельного изготовления бура из дисков необходимо иметь навыки и опыт в сварочном слесарном деле.

Конструкция:

режущая часть (диски);
составная штанга;
рукоять.

Этапы изготовления:

Стальной прокат длиной 70 мм с одной стороны затачивается под пику. Диаметр прута подбирается под диаметр трубы (штанга).
С другого конца нужно снять фаску под сварку. Получаем наконечник бура.
К штанге приварить наконечник. Сварной шов зачистить.
Металлический диск, диаметр 150 – 200 мм толщина 2 – 3 мм, разрезается пополам.
Хорошо заточить. Заточка влияет на способность бура врезаться в почву.
Полудиск приварить к трубе под углом в 20° на расстоянии 50 мм от края наконечника относительно горизонтальной плоскости.
Полученные режущие кромки приваривать напротив друг друга.
Угол между двумя ножами должен составлять 30°.
На противоположном конце штанги предусмотреть соединение со следующим коленом или ручкой. Можно закрепить при помощи накладок и болтового крепежа.

Совет: Для лучшего проникновения ножей в почву придайте им форму спирали, а потом выполните закалку.

Инструменты и материалы

Для изготовления бура вам понадобиться:

сварочный аппарат и электроды;
труба;
круглые диски;
болгарка;
стальной прокат

Альтернативный вариант бура

По конструкции такой же, как и предыдущий бур. Съемные ножи позволяют выполнять проход разной ширины.

Технология производства:

Из листовой стали вырезать круглые заготовки необходимого размера.
По центру сделать отверстие на 1 – 2 мм больше диаметра проката.
Из трубы вырезать втулки длиной 40- 60 мм, просверлить отверстия с противоположных сторон и нарезать резьбу под болты для крепления.
Болгаркой на заготовках для ножей сделать надрезы и придать им форму винта.
Ножи заточить под углом 60°.
Ножи приварить к втулкам напротив друг друга.
В штанге выполнить отверстия с резьбой под крепление ножей.
Концу штанги со сторону режущей части можно придать заостренный вид под углом 30° или приварить к нему сверло.

Изготовление ложкового бура

Предназначен бур для работы на сыпучих грунтах. Конструкция очень проста и его изготовление в домашних условия не вызовет затруднений.

Процесс изготовления:

Кусок листовой стали сворачиваем в цилиндр нужного диаметра и формируем головку бура. Длина головку – 700 мм.
В боковом основании выполняем прямоугольный или спиралевидный вырез, ширина 5 – 7 мм длина 300 – 350 мм от края.
Внутри головки грунт держится за счет уплотнения и прилипания. Для песчаной почвы вырез делается уже.
С противоположной стороны начала прорези приваривается конусная насадка.
К насадке приваривается штанга.
Со стороны прорези приваривается сверло. Ось сверла должна быть смещена на 10 -15 мм относительно оси штанги.

Какой бур лучше?

Буры для бурения скважин бывают двух видов: спиральный (дисковый, шнековый) и ложковый. Каждый из типов имеет свои достоинства и недостатки и применяются для определенного типа грунта.

Спиральный бур – преимущества и недостатки

Универсальность спирального типа позволяет применять его не только для обустройства скважин, но и для других садовых и строительных работ.

Преимущества:

Широкая область применения. Используется при возведении заборов, свайных фундаментов, посадке растений и т. д.
Быстрое и легкое врезание в грунт.
На малых глубинах почва автоматически изымается из скважины по шнеку бура.
Простота изготовления своими руками.

Недостатки:

Для выемки грунта необходимо разбирать штангу.
Не подходит для сыпучих и скальных пород.
Малая глубина прохода.
Приходиться часто очищать от выработанной почвы.

Ложковый бур – стоит ли выбрать его?

Преимущества ложкового бура перед остальными типами ручных буров оправдывают его использование.

Применяется для сыпучих почв.
Выработка грунта осуществляется нижней и боковой кромкой бура.
Ширина прохода больше диаметра бура, что облегчает его изъятие из скважины.
Вращать бур можно не только вручную, но и дрелью или перфоратором.
Самая простая конструкция и способ изготовления.

Материалы и инструменты для создания бура

Материалы и инструменты для любых ручных буров одинаковые, за исключением нескольких отличий:

листовая сталь;
труба;
прокат;
сварка;
болгарка;
напилник;
электроды.

Где купить и расчетная стоимость

Все материалы можно приобрести на рынке, в строительном магазине или найти у себя на участке.

Приведем ниже ориентировочные цены на покупные материалы:

стальной лист (2х1250х2500) – 1800 руб.
труба – от 30 до 50 руб/п. м.
электроды – от 80 до 120 руб/кг.

Блиц-советы

при сильном сопротивлении вращению, почву можно размягчить водой;
Для бурения на сыпучем грунте необходимо использовать обсадные трубы;
В качестве дисков можно использовать полотно от циркулярной пилы;
Диаметр круглых заготовок делайте на 5 мм больше диаметра скважины.

Источник
