Давно известно, что простенькие безделушки, собственноручно сделанные родителем для своего ребятенка, ценятся им куда выше, нежели хитроумные покупные подарки. При этом авторитет старшего в глазах малолетки заметно возрастает. Одну из подобных рукотворных «мелочей» и предлагаем здесь вниманию читателя. Речь пойдет о несложном оптическом приборе из «породы» микроскопов. Способность увеличивать последнего намного превышает возможности самой сильной лупы, микроскоп позволит ребенку увидеть массу интересного, рассматривая, например, насекомых и растения, а взрослому поможет при необходимости оценить качество заточки режущего инструмента.

Самодельный микроскоп из оптики от старого фотоаппарата

В самодельном микроскопе использованы два готовых оптических узла
— штатные объективы: от малоформатного фотоаппарата (типа «ФЭДа», «Зенита») и до съемочной восьмимиллиметровой кинокамеры. Добыть кинооптику вполне реально, поскольку тысячи любительских киноаппаратов осели мертвым грузом после массового распространения электронной видеотехники.

Итак, как же из фотоаппарата сделать микроскоп?

Для нашего микроскопа был взят объектив «Зоннар» (от немецкой камеры) с фокусным расстоянием 10 мм, на который возложили роль окуляра микроскопа. В качестве объектива самоделки подошел объектив «Индустар-50» от старого «ФЭДа». Еще понадобилось удлинительное кольцо №4 с присоединительной резьбой М39х1 (самое длинное), применяемое при макросъемке. Если использован объектив от «Зенита», потребуется кольцо №3 с резьбой М42х1. Фото- и кинообъективы объединяют в единое оптическое целое с помощью жесткого светонепроницаемого тубуса. Удлинительное кольцо послужит связующим звеном между объективом , тубусом и подставкой. Для сопряжения миниатюрного кинообъектива с задним концом тубуса подойдет верхняя коническая часть (вместе с горлышком) подходящей пластмассовой бутылочки от напитков или парфюмерных снадобий.

Наш оптический прибор в собранном виде показан на рисунке.
Подставка изготовлена из тонкой доски либо многослойной фанеры толщиной 6…10 мм. Для кронштейна подойдет алюминиевая полоска шириной до 50 мм и толщиной 1…1,5 мм. Можно сделать кронштейн из пары пластинок из текстолита, связав их между собой и с подставкой уголками из алюминия. Желательно придать кронштейну форму, обеспечивающую оптическому узлу удобный для «работы» наклон. Тубус, склеенный из картона, на корпусе удлинительного кольца фиксируют на клею. Длина тубуса зависит от размеров и формы горловины от пластмассовой бутылочки (при этом отрезать горловину следует так, чтобы ее цилиндрическая часть оказалась длиной не менее 20 мм, что обеспечит при стыковке соосность оптических узлов). В горлышке горловины укрепим киносъемочный объектив, например, от простейшей съемочной камеры «Спорт» (любой модификации).

Фокусирование оптической системы на объекте наблюдения осуществляется с помощью дистанционного кольца фотообъектива. Тубус лучше изготовить составным (из отдельных секций, входящих с легким трением одна в другую), что расширит пределы фокусировки. Внутренние поверхности тубуса и горловины желательно покрыть черной матовой краской. Если оснастить прибор столиком для поддержки предметного стекла и зеркальцем, появится возможность рассматривать объекты в проходящем свете.

В связи с сумасшедшими темпами развития радиотехники и электроники в сторону миниатюризации, всё чаще при ремонте аппаратуры приходится иметь дело с SMD радиокомпонентами, которые без увеличения, порой, даже рассмотреть невозможно, не говоря уж об аккуратном монтаже и демонтаже.

Итак, жизнь заставила поискать в интернете прибор, типа микроскопа, который можно было бы изготовить своими руками. Выбор пал на USB-микроскопы, самоделок которых предлагается очень много, но все они не могут быть использованы для пайки, т.к. имеют очень маленькое фокусное расстояние.

Я решил поэкспериментировать с оптикой и сделать USB-микроскоп, который бы удовлетворял моим требованиям.

Конструкция получилась довольно-таки сложной, поэтому подробно описывать каждый шаг изготовления не имеет смысла, т.к. это очень загромоздит статью. Опишу основные узлы и пошаговое их изготовление.

Итак, «не растекаясь мыслью по древу», начнём:

1. Я взял самую дешёвую веб-камеру A4Tech, честно скажу, мне её просто подарили из-за фигового качества изображения, на что мне было глубоко наплевать, лишь бы была исправной. Конечно, если бы я взял более качественную и, естественно, дорогую веб-камеру микроскоп получился бы с лучшим качеством изображения, но я, как Самоделкин, действую по правилу – «За неимением горничной, «любят» дворника», да и, к тому же, качество изображения моего USB-микроскопа для пайки меня устроило.

Новую оптику я взял из какого-то детского оптического прицела.

Чтобы крепить оптику в бронзовой втулке, я просверлил в ней (втулке) два отверстия ø 1,5 мм и нарезал резьбу М2.

В полученные отверстия с резьбой ввернул болтики М2, на концы которых приклеил бусинки для удобства откручивания и закручивания, чтобы менять положение оптики относительно пиксельной матрицы с целью увеличения или уменьшения фокусного расстояния моего USB-микроскопа.

Далее, я задумался о подсветке.
Конечно, можно было сделать светодиодную подсветку, например, из газовой зажигалки с фонариком, которая стоит копейки, или ещё из чего-нибудь с автономным питанием, но я решил не загромождать конструкцию и использовать питание веб-камеры, которое подаётся по USB кабелю от компьютера.

Для питания будущей подсветки, с USB кабеля, которым соединяется веб-камера с компьютером, я вывел два провода с мини-разъёмом (папа) – «+5v, от красного провода USB кабеля» и «-5v, от чёрного провода».

Чтобы минимизировать конструкцию подсветки, я решил использовать LED-светодиоды, которые выпаял из ленты LED-подсветки от разбитой матрицы ноутбука, благо, такая лента у меня давно лежала в «загашнике».

Изготовив при помощи ножниц, подходящего сверла и напильника кольцо нужного размера из двухстороннего фольгированного стеклотекстолита и, вырезав с одной стороны кольцА дорожки для пайки LED-светодиодов и гасящих SMD-резисторов номиналом 150 ом, (в разрыв плюсового провода питания каждого светодиода поставил резистор 150 ом) спаял нашу подсветку. Для подключения питания с внутренней стороны кольца припаял мини-разъём (мама).

Чтобы соединить подсветку с объективом я применил (неиспользуемую для крепления стёкол объектива) круглую гайку с резьбой, которую припаял к внутренней стороне кольца подсветки (вот для чего я взял именно двухсторонний стеклотекстолит).

Итак, электронно-оптическая часть USB-микроскопа готова.

Теперь необходимо подумать о подвижном механизме для точной настройки резкости, подвижном штативе, основании и рабочем столике.
В общем, осталось придумать и создать механическую часть нашей самоделки.

Поехали…

2. В качестве подвижного механизма для точной настройки резкости я решил взять устаревший механизм для чтения дискет (в народе его называли «флопповод»).
Для тех, кто не застал сие «чудо техники», выглядит он вот так:

Короче, после полной разборки этого механизма, я взял ту часть, которая отвечала за движение считывающей головки, и, после механической доработки (обрезки, спиливания и обработки напильником) получилось вот что:

Для перемещения головки в флопповоде использовался микродвигатель, который я разобрал и взял из него только вал, закрепив его обратно на подвижный механизм. Для удобства вращения вала, на его конец, который был внутри корпуса двигателя, я надел ролик от скроллера старой компьютерной мышки.

Всё получилось, как я хотел, движение механизма было плавным и точным (без люфтов). Ход механизма составил 17 мм, что идеально для точной настройки резкости микроскопа при любом фокусном расстоянии оптики.

При помощи двух болтов М2 я закрепил электронно-оптическую часть USB-микроскопа на подвижный механизм для точной настройки резкости.

Создание подвижного штатива у меня не вызвало особых трудностей.

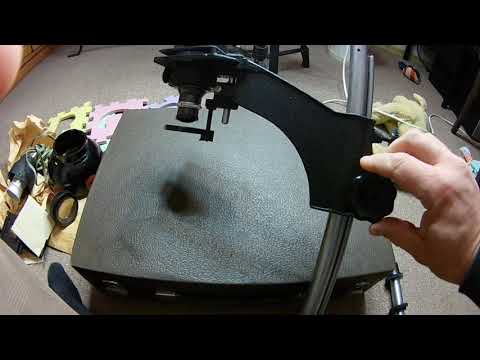

3. С времён СССР у меня в сарае валялся увеличитель УПА-63М, детали которого я и решил использовать. Для стойки штатива я взял вот такую готовую штангу с креплением, которая была в комплекте увеличителя. Данная штанга изготовлена из алюминиевой трубки с наружным ø 12 мм и внутренним ø 9,8 мм. Для её крепления к основанию я взял болт М10, ввернул его на глубину 20 мм (с усилием) в штангу, а остальную часть резьбы оставил, отрезав шляпку болта.

Крепление пришлось немного доработать, чтобы соединить его с подготовленными во 2 пункте деталями микроскопа. Для этого конец крепления (на фото) я изогнул под прямым углом и в отогнутой части просверлил отверстие ø 5,0 мм.

Далее всё просто – болтом М5 длиной 45 мм через гайки соединяем предварительно собранную часть с креплением и надеваем на стойку, закрепив стопорным винтом.

Теперь основание и столик.

4. С давних времён лежал у меня кусок полупрозрачной пластмассы светло-коричневого цвета. Поначалу я думал, что это оргстекло, но при обработке понял, что нет. Ну, да ладно – решил я его применить для основания и столика моего USB-микроскопа.

Исходя из габаритов ранее получившейся конструкции, и желании сделать большой столик для надёжного крепления плат при пайке, я вырезал из имеющейся пластмассы прямоугольник размером 250х160 мм, просверлил в нём отверстие ø 8,5 мм и нарезал резьбу М10 для крепления штанги, а так же отверстия для крепления основания столика.

К нижней части основания приклеил ножки, которые вырезал из подошвы от старых ботинок самодельным сверлом.

5. Столик выточил на токарном станке (на моём бывшем предприятии, у меня, конечно же, нет токарного станка, хотя есть 5-й разряд токаря) размером 160 мм.

В качестве основания для столика взял подставку для выравнивания мебели относительно пола, она отлично подошла по габаритам и выглядит презентабельно, к тому же, мне её подарил знакомый, у которого этой фурнитуры, «как у дурака махорки».

Предлагаем создать в домашних условиях электронный ЮСБ-микроскоп среднего разрешения для подключения к компьютеру по USB кабелю. Возможно, у вас уже есть необходимые детали для выполнения этого проекта, иначе вам придется их купить.

Необходимые детали для сборки своими руками самодельного микроскопа:

• Один белый светодиод.
• Провод сечением 0,05 мм2.
• Термоусадочная трубка или изоляционная лента.
• Клеевой пистолет (или любой другой подходящий клей).

Шаг 1: Модифицируем устройство

Карманный микроскоп имеет встроенную лампу накаливания для подсветки, которая питается от двух батарей AAA 1,5 В. Выньте лампу и батарейки из корпуса и установите один белый светодиод, протянув от него провода внутри корпуса наверх микроскопа.

Для изоляции контактов используйте термоусадочную трубку или изоленту.

Проверьте работу светодиода при помощи батарейки и пометьте, который провод является анодом, а который катодом.

На плате камеры есть маленький, но чертовски яркий оранжевый светодиод. Осторожно удалите его и подпаяйте на его место провода от белого светодиода. Светодиод находится под программным управлением, USB будет обеспечивать питание камеры и светодиода. Убедитесь, что провода не имеют натяжения.

Не жалейте термоклея для приклейки белого светодиода внутри корпуса. Расположите светодиод таким образом, чтобы он освещал то место, куда направлен объектив.

Шаг 2: Снимаем пластиковый корпус с камеры

Можете не снимать корпус, но лучше его все же удалить.

Под блестящим логотипом на корпусе имеется один-единственный фиксирующий винтик.

Шаг 3: Производим сборку

Соберите корпус.

Удалите маленькое резиновое кольцо из окуляра и вставьте камеру в окуляр.

Нанесите немного клея вокруг соединения линзы камеры и окуляра микроскопа.

Шаг 4: Делаем основание

Готовый USB-микроскоп достаточно легкий, поэтому его нужно закрепить в вертикальном положении. Приклейте парочку неодимовых магнитов снизу микроскопа. Затем изготовьте деревянное основание с приклеенной к нему металлической пластиной небольшого размера.

Идея заключается в том, что примагниченный к металлической пластине микроскоп, может свободно скользить по ней при передвижении его рукой и остается неподвижным, если к нему не притрагиваться.

Шаг 5: Делаем микрофотографии

Выше представлено несколько фотографий, сделанных при помощи этого микроскопа. Вы можете видеть, как микроскоп увеличивает различные предметы.

Посмотрите, как при увеличении выглядит часть ядра памяти от старого компьютера CDC-6600.

На левом фото изображена сама плата, а на правом – крупный план тороидов и проволочной сетки, составляющих ячейки памяти.

Так как камера имеет разрешение 2-мегапикселя, она имеет довольно хорошее качество изображения. Объектив камеры ZEISS имеет электромеханический корпус и посредством программного обеспечения приспосабливается к фокусному расстоянию, которое мы с вами создали для него.

Как сделать простой микроскоп Левенгука


Сначала научимся делать маленькие линзы — стеклянные шарики диаметром 1,5 — 3 мм.
Возьмите стеклянную трубку длиной не менее 15 — 20 см и диаметром 4 — 6 мм. Прогрейте ее посередине на огне до размягчения стекла, не забывая все время поворачивать вокруг оси. Почувствовав, что трубка стала пластичной посередине, резко разведите два ее конца в стороны. В итоге вы получите две трубки с тонкими длинными кончиками на одном из концов.

Прогрейте кончик над пламенем спиртовки или газовой горелки, чтобы силы поверхностного натяжения образовали на его конце стеклянный шарик.

Микроскоп нужно поднести к самому глазу и смотреть через него на какой-либо источник света. Это может быть окно в яркий солнечный день или настольная лампа. После этого вам откроется удивительный микромир. Нитка, например, будет выглядеть огромным канатом, из которого торчат оборванные тросы. Ножка обыкновенной мухи скорей напомнит ногу слона, сильно покрытую щетиной.


Не менее интересно рассматривать разные жидкости. Если рассматривать сильно разбавленную в воде акварельную краску, можно увидеть знаменитое броуновское движение частичек краски в воде. Молоко предстанет перед вами в виде огромных плавающих островов капелек жира. Вода из соседней лужи скрывает в себе невидимый мир микроорганизмов, которые даже не подозревают о том, что вы за ними пристально наблюдаете.

Кровь лягушки при рассмотрении в микроскоп выглядит совершенно ошеломляюще.

Ни для кого не секрет, что окружающий нас мир имеет тонкие структуры, организацию и строение которых невозможно различить человеческим глазом. Целая вселенная оставалась недосягаемой и непознанной, пока не был изобретен микроскоп.
Это устройство всем нам известно со школы. В нем мы рассматривали бактерий, живые и мертвые клетки, предметы и объекты, которые все мы видим каждый день. Через узкий смотровой объектив они чудесным образом превращались в модели из решеток и мембран, нервных сплетений и кровеносных сосудов. В такие моменты осознаешь, насколько этот мир велик и многогранен.
С недавнего времени микроскопы начали делать цифровыми. Они намного удобней и эффективнее, ведь теперь не надо пристально вглядываться в объектив. Достаточно взглянуть на экран монитора, и перед нами предстает увеличенное цифровое изображение рассматриваемого объекта. Представьте, что такое чудо техники можно сделать своими руками из обычной веб-камеры. Не верите? Предлагаем вам убедится в этом вместе с нами.

Необходимые ресурсы для изготовления микроскопа

Материалы:

• Перфорированные пластина, уголок и кронштейны для крепления деревянных деталей;
• Отрезок профильной трубы 15х15 и 20х20 мм;
• Небольшой фрагмент стекла;
• Веб-камера;
• Светодиодный фонарик;
• Болт М8 с четырьмя гайками;
• Винты, гайки.

Инструменты:

• Электродрель или шуруповерт со сверлом на 3-4 мм;
• Плоскогубцы;
• Отвертка крестовая;
• Термоклеевой пистолет.

Собираем микроскоп – пошаговая инструкция

Для штативной основы микроскопа используем перфорированные пластины и уголки из металла. Их используют для соединения деревянных изделий. Они легко скрепляются болтами, а множество отверстий позволяет это сделать на требуемом уровне.

Шаг первый – монтируем основание

Плоскую перфорированную пластину обкладываем с тыльной стороны мягкими мебельными подпятниками. Их просто наклеиваем по углам прямоугольника.

Следующим элементом будет кронштейн или уголок с разносторонними полками. Скрепляем короткую полку кронштейна и пластину-основание болтом с гайкой. Подтягиваем их плоскогубцами для надежности.

Два мелких кронштейна монтируем на край пластины по обеим ее сторонам. К ним прикрепляем еще два уголка подлиннее так, чтобы у нас образовалась небольшая рамка. Это будет основание для смотрового стекла микроскопа. Его можно сделать из небольшого отрезка тонкого стекла.

Шаг второй — делаем штатив

Штатив делаем из отрезка квадратной профильной трубы 15х15 мм. Его высота должна быть около 200-250 мм. Больше нет смысла делать, поскольку превышение отступа от смотрового стекла снижает качество изображения, а меньшее рискует быть засвеченным и некорректным.
Штатив крепим к перфорированному кронштейну, а поверх него насаживаем небольшой отрезок трубы 20х20 таким образом, чтобы он свободно двигался по этой стойке.

Из двух кронштейнов, совмещенных между собой внахлест, делаем открытую рамку. Болты выбираем подлиннее, чтобы их хватило на поджим этой рамки вокруг подвижного отрезка трубы. Насаживаем на них пластину с двумя отверстиями по бокам, и гайками фиксируем ее.

Для настройки отступа рамки от смотрового стекла используем болт М8х100 мм. Нам понадобится две гайки под размер болта, и две большего размера. Берем эпоксидный клей, и в трех местах приклеиваем гайки болта к штативу. Закрученную на конец болта гайку также можно зафиксировать эпоксидкой.

Шаг третий – изготавливаем объектив

На месте тубуса с окуляром в нашем микроскопе будет располагаться обычная вебкамера. Разрешение чем больше-тем лучше, подключение к компьютеру может быть, как проводным (USB 2.0, 3.0), так и через Wi Fi или Bluetooth.
Освобождаем камеру от корпуса, откручивая отверткой материнскую плату с матрицей.

Снимаем защитный колпак, и выкручиваем объектив с линзами и светофильтром. Все что необходимо сделать – это разместить его на том же месте, перевернув на 180 градусов.

Обматываем стык объектива камеры с цилиндрическим корпусом изолентой. При желании его можно дополнительно проклеить термоклеевым пистолетом. На этом этапе измененный объектив уже можно проверить в действии.

Шаг четвертый – окончательная сборка микроскопа

Собираем камеру в обратном порядке, сажая ее корпус на горячий клей к рамке штатива. Объектив при этом должен быть направлен вниз, на смотровое стекло микроскопа. Шлейф из проводки можно поджать нейлоновыми стяжками к стойке штатива.
Невысокий светодиодный фонарик приспосабливаем под осветитель смотрового стекла. Он должен свободно влезать под смотровую панель микроскопа. Подключаем камеру к компьютеру, и через некоторое время изображение появится на экране монитора.

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

• Соединяем объектив 400 мм и 17 мм.
• Подносим к линзе фонарик, включаем.
• На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм. Важно не поцарапать.

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

• Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
• Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
• Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
• Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
• Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
• Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
• Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Фото микроскопа своими руками

Микроскоп из веб-камеры для радиолюбителя

В общем надоело мне в увеличительное стекло разглядывать SMD элементы, маркировку на них и осматривать дорожки на предмет повреждений и качество пайки. Плюс всегда одна рука занята. Кто-то скажет про бинокулярные очки, ув. стекло на подставке… Бинокуляры далеко не лучшее решение, зрение садится быстро от них + качество далеко от идеала, из тех что доводилось щупать.

(Есть идея заделать бинокуляры с линзой от детектора валют. Но это пока только эксперимент в стадии макета.) Увеличительное стекло на подставке часто мешает и не всегда удобно + немного искажает по краям. Можно юзать микроскоп, но с большими платами не подходит. Да и далеко не дешевая игрушка. Так же как и заводские камеры для таких дел.

Так что будет как всегда… Будем делать сами

Купил самую дешевую вебку из тех что были. Вроде за 35 грн ($ 4,37). Еще одну мертвую взял у знакомого на донорские запчасти. Вот такая чисто китайская вебка:

Далее из донора выкручиваем объектив и удаляем из него все линзы. Вместо родных линз попробовал прикрепить линзу от CD привода (от DVD привода не пробовал, она там сильно маленького диаметра).

Вкручиваем в вебку, на[одим фокус…Результат не подошел. Так как оптический прицел я делать не собирался.

На расстоянии около полуметра было видно мелкие цифры и буквы на наклейке от старого харда, прилепленной на стенке. Фото для примера:

И при удалении объектива от самой камеры, увеличивал на более большие дистанции… В принципе такой результат в будущем тоже может пригодится.

Далее после поиска по коробкам был найден окуляр от микроскопа или чего-то похожего. Раньше в него разглядывал маркировку на SMD.

Для пробы прикрепил его на «термосопли», (В данный момент окуляр жестко зафиксирован в теле старого объектива. Немного подогнал внутренний диаметр и посадил с натягом.

Плюс укоротил само тело старого объектива со стороны вебки) Теперь результат меня устроил на все 100%. Фото того что вышло:

Бревно в кадре, это кончик деревянной зубочистки

Фото объектива и линзы (Внизу родной, без переделок. Справа, линза от CD привода).

Осталось сделать жесткий штатив на стену, перевернуть плату камеры в корпусе чтобы показывала адекватно. Выкинуть родной кабель и припаять тонкий. А то родной жесткий и толстый. Ну и подсветку нормальную прицепить, а то родная только мешает. Если вернуть на место родной объектив то можно использовать вебку по прямому назначению

Если использовать вебку с более лучшими характеристиками, то и соответственно изображение будет более качественным. Раз попалась мне в руки цифровая мыльница с функцией веб камеры. Жаль не помню марку и модельМожно было бы заюзать в таком же варианте.

Кстати если прицепить такой окуляр или линзу от CD к камере телефона, то будет похожий результат. Китайцы уже вроде на всю штампуют чехлы с объективом для айфонов. Попадались недавно мне в китайском магазине. Наверно у меня с контакта идею передралиЯ так еще год-полтора назад на старую нокию фотки делал

Эту процедуру проделал еще полгода назад, но сегодня для описания «разложил по полочкам» что и как тогда вышло.

Считаем кратеры на луне! Сделай USB телескоп за 40$

» Схемы » Видеокамеры · Начинающим

21-02-2008

Hanzablast

Превратите вебкамеру и старый телеобъектив в телескоп, с помощью которого вы сможете разглядеть кратеры на луне! Помимо вебкамеры и телеобъектива вам могут понадобиться сантехнические материалы из поливинилхлорида.

Более подробный список деталей приведен ниже :

Вебкамера (в проекте использовалась Logitech Quickcam 4000);

Телеобъектив – тем больше фокусное расстояние, тем большее увеличение вы получите (в проекте использован телеобъектив 80-210 мм приобретенный на аукционе «Ebay» за 12 долларов);

Немного сантехнических материалов из ПВХ (более подробно сказать трудно, т.к. все будет зависеть от используемого объектива);

Штатив. Хотя он и не является частью телескопа, но из-за большого увеличения малейшее движение будет «размывать» изображение, поэтому штатив будет незаменим.

Разберем Web-камеры, оставив лишь печатную плату, микрофон (если он есть) и кнопку. Снимаем «родной» объектив Web-камеры.

Теперь необходимо найти трубу, которая будет идеально подходить к объективу, т.к. оставить зазор нельзя.

Собираем все вместе.

Устанавливаем все на штатив, закрепляем. Подключаем Web-камеру к компьютеру. Немного «поиграем» с фокусировкой. Попробуем сфокусировать объектив на любой предмет на расстоянии более чем 50 м.

Не выходит? Попробуйте поменять расстояние между камерой и объективом. Когда все готово, можно окончательно зафиксировать телескоп, склеив все части.

Обратите внимание, что бы все части находились на одной прямой, нельзя допустить даже малейшего отклонения, это «жизненно важно» для правильного функционирования телескопа.

Заключительная часть – «наводим блеск».

Когда все собрано, можно сверить результаты.

Демонстрация N 1. Фотографии метеостанции на крыше соседнего дома. Первая фотография сделана обычным фотоаппаратом. Круг показывает в какую зону направлен телескоп.

Следующие фотографии сделаны телескопом (100 мм и 210 мм соответственно).

Демонстрация N 2. Первая фотография опять сделана обычным фотоаппаратом. Телескоп направлен на антенну находящуюся на расстоянии 450 м от самого телескопа (проверена GPS’ом).

Вторая фотография- телескоп, максимальное увеличение.

Демонстрация N 3. Луна! Ниже предоставлены две фотографии луны, обе сделаны при помощи только что собранного устройства. Можно даже разглядеть кратеры на луне!

Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться. Фрагменты обсуждения: Полный вариант обсуждения »

• Телеобъектив+окуляр от микроскопа+сантехника=отли чный телескоп. Спасибо за интересную идею !
• Матрицы цифровых камер отлично подходят для таких вещей. Теперь можно придать “вторую жизнь” старым объективам. Таким же способом можно сделать элекронный микроскоп, прикрутив веб-камеру вместо окуляра на обычный микроскоп через самодельную втулку. Оптика, веб-камеры снимается, чтобы было видно матрицу. Это очень дешовый вариант, удобен для медиков. Им требуется часто считать клетки и др. частицы, от окуляров сильно страдает зрение, они постоянно перемещаются. А так можно сделать снимок и спокойно считать и изучать. Удобно там, где нет возможности купить установки за десятки тысяч долларов. А образно, они представляют то же самое, только имеют компьютерную программу, которая сама все распознает и считает.
• Ух какие “интересности”. Статья заслуживает внимания. У меня аж идея родилась детям в школу такое устройство сварганить, а то они подобного ничего не видят, а тут в живую на мониторе.
• Это всё очень интиресно, правдане у каждогодома валяется савсем ненужный старый телескоп)))
• был бы у меня такой объектив от фотоапарата, ведь он не 40 $ стоит//))
• Ну это если только случайно завалялся телеобъектив…А так лучше купить зеркальный телескоп, не новый.Их покупают, играются какое то время, потом он надоедает и его пытаются продать хоть за сколько ни будь.У меня такой есть, мне бесплатно отдали, пока лежит, место занимает.Но камеру на него поставить можно, надо только переходник.

Полный вариант обсуждения »

При перепечатке материалов с сайта прямая ссылка на РадиоЛоцман обязательна.

Приглашаем авторов статей и переводов к публикации материалов на страницах сайта.

Мой самодельный микроскоп из веб-камеры

Как сделать микроскоп из веб-камеры

Если разобрать подходящую (с настраиваемым фокусом) веб-камеру, то можно снять объектив и перевернуть его. В этом случае камера превращается в … микроскоп!

Я использовал вот такую камеру Vimicro USB Camera (на чипсете VC0345 с сенсором OmniVision OV7670) с объективом из двух линз:

Так как в кабеле камеры были добавлены провода для микрофона, что вызывало неудобства в использовании, то я отпаял штатный кабель и припаял другой USB-кабель:

В качестве предметного столика для наблюдения объектов на просвет я использую матовое стекло:

Стекло установлено на пластиковую трубку, а снизу я освещаю его белыми светодиодами фонарика:

Такой микроскоп представляет собой микроскоп проходящего света и позволяет наблюдать интересующий объект в проходящем свете в светлом поле.  В результате получается теневое изображение объекта.

Главная проблема заключается в удержании веб-камеры на нужном расстоянии от наблюдаемого объекта, поэтому я делаю много кадров и выбираю лучший:

Для этого я использую написанную мной программу CamScope:

Увеличение моего самодельного цифрового микроскопа

Визуальное (геометрическое) увеличение показывает во сколько раз наблюдаемый объект на экране компьютера больше, чем в натуральную величину. Для оценки этого параметра можно использовать, например, расстояние между штрихами штангенциркуля.

Это увеличение зависит от используемого монитора и определяется произведением увеличения объектива на собственное увеличение камеры.

Собственное увеличение камеры определяется отношением размера картинки на экране (например, диагонали) на размер светоприемной матрицы.

Для моего микроскопа на экране ноутбука расстояние между соседними штрихами штангенциркуля (1 миллиметр) составляет 9 сантиметров:

Таким образом, увеличение моего самодельного микроскопа составляет 90 крат.

Оптическое увеличение микроскопа определяется апертурным числом объектива. Апертурное число $F$ (англ. F-number, optical speed – оптическая скорость) прямо пропорционально фокусному расстоянию объектива $f$ и обратно пропорционально диаметру $D$ его входного зрачка: $F = { f over D }$. Эта величина теоретически (из-за волновой природы света) не может превысить 1500 раз.

Для определения линейных размеров предметов в увеличенном виде я определил, что расстояние между штрихами штангенциркуля  (1 мм) на снимке составляет 365 пикселей:

Пиксели ЖК-дисплеев

С помощью такой “модифицированной” камеры я получил вот такие изображения пикселей LCD-панели ноутбука:

Слева показано, что при наведении объектива камеры область монитора с белым цветом светятся все три группы субпикселей – красные (R), зеленые (G) и синие (B). При этом сам пиксель имеет квадратную форму, хотя субпиксели являются прямоугольными, а длина стороны пикселя составляет около 0,25 мм.

На левом изображении видно, что ширина промежутка между красными и синими пикселями больше, чем между синими и зелеными и между зелеными и красными. Но изображение перевернуто, т.е. истинный порядок следования субпикселей RGB. Это подтверждается тестом.

Справа показано, что для создания желтого цвета пикселя светятся только красные (R) и зеленые (G) субпиксели.

А вот изображение субпикселей монитора другого ноутбука при свечении белым цветом вместе с фрагментом символа:

А вот такую картинку я получил для белого цвета на экране телефона Nokia 2710 Navigation Edition:

Вот такая интересная форма у пикселей ЖК-телевизора (воспроизводится голубой цвет):

Минералы

Поваренная соль

Глина

Биологические объекты

Человек

Слюна

Слюна является одним из популярных объектов наблюдения под микроскопом. Как утверждается, по слюне можно выполнять диагностику.

Волос

Животные

Комар

Видео наблюдения комара – https://youtu.be/8LLDv1xXGIE

Перо птицы

Видна структура пера – стержень, несущий бородки, которые держат бородочки.

Растения

Семя колокольчика

Семена колокольчика очень маленькие – масса одного семечка около 0,2 миллиграмма.

Лист винограда

Тычинка и пестик цветка

Ость колоска ржи

Как видно на снимке, ость имеет зазубрины.

Грибы

Плесень

Я исследовал выросшую на моркови плесень:

Вот так она выглядит при рассмотрении в мой импровизированный микроскоп:

Жидкости

Кока-кола

Шероховатые поверхности

Матовое стекло

Линза Френеля

Расстояние между бороздками составляет около 0,3 мм.

Печатные платы и радиодетали

Надпись припоем на печатной плате

вид надписи без увеличения:

Если прижать камеру лицевой стороной (без объектива) к темной поверхности, то свет, проходящий с тыльной стороны, высвечивает на оптическом сенсоре проводники печатной платы камеры:

Для ослабления этого эффекта я постарался затемнить тыльную часть печатной платы камеры.

Продолжение следует

Как сделать микроскоп из веб камеры своими руками – Статьи на сайте Четыре глаза

Главная » Статьи и полезные материалы » Микроскопы » Статьи о микроскопах, микропрепаратах и исследованиях микромира » Микроскоп из веб-камеры своими руками

Сделать микроскоп из веб-камеры своими руками под силу даже ребенку. Хотя мы советуем не оставлять совсем юного исследователя наедине с мелкими деталями. Микроскоп получится не особо мощный, но работать будет.

В него получится рассмотреть структуру многих объектов, а вот до бактерий и клеточного устройства он не дотянется – не хватит увеличения и разрешения изображения.

В этой статье мы расскажем, как сделать микроскоп из веб-камеры, но должны сразу предупредить – подобный оптический прибор можно рассматривать только как интересный проект для инженера-любителя. Для серьезной учебы, работы и научного хобби мы рекомендуем классические микроскопы из ассортимента нашего интернет-магазина.

Микроскоп из веб-камеры для пайки

Чтобы сделать микроскоп из веб-камеры для пайки, вооружитесь любой цифровой камерой. Желательно выбрать модель с сенсором от 1 Мпикс. Все, что нужно сделать, – выкрутить объектив камеры, перевернуть его и закрепить на том же самом месте.

Будьте осторожны – не повредите провода и сам сенсор. Смысл проделанного заключается в том, что мы превратили собирающую линзу веб-камеры в увеличивающую. И теперь линза будет передавать увеличенное изображение на цифровую матрицу.

Оптическая головка микроскопа у нас готова!

Следующим шагом изготавливаем штатив и основание микроскопа. Для создания будущего корпуса можно взять картонную коробку или пластиковый бокс от конструктора. Придется поработать ножницами, чтобы в центральной части коробки сделать пространство для установки предметного столика, закрепления подсветки и веб-камеры.

Предметным столиком может стать пустой коробок спичек или крышка от банки, а подсветку можно сделать из обычного светодиодного фонарика. Камеру же фиксируем на таком расстоянии от предметного столика, на котором изображение получается максимально четким.

Завершающим штрихом подключаем камеру к компьютеру, кладем микропрепарат на предметный столик и рассматриваем его изображение на компьютере.

В этой статье мы вкратце рассказали, как сделать микроскоп из обычной камеры и создать в домашних условиях работающий USB-микроскоп. Но мы не рекомендуем вам портить хорошую веб-камеру для создания среднего по качеству оптического прибора.

Цифровые микроскопы начального уровня, которые можно использовать для пайки, оценки ювелирных изделий и работы с банкнотами, стоят недорого, а передают гораздо более четкое и подробное изображение.

Все модели, представленные в нашем интернет-магазине, вы найдете по ссылке.

4glaza.ru
Февраль 2018

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Другие обзоры и статьи о микроскопах, микропрепаратах и микромире:

• Обзор микроскопа Levenhuk Rainbow 50L PLUS на сайте levenhuk.ru
• Обзор набора оптической техники Levenhuk LabZZ MTВ3 (микроскоп, телескоп и бинокль) на сайте levenhuk.ru
• Микроскопы Levenhuk Rainbow 2L PLUS
• Видео! Микроскопы Levenhuk Rainbow и LabZZ (канал LevenhukOnline, Youtube.ru)
• Микроскоп Levenhuk Rainbow 2L PLUS LimeЛайм. Изучаем микромир
• Выбираем лучший детский микроскоп
• Видео! Микроскопы Levenhuk Rainbow 2L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскопы Levenhuk Rainbow 2L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскопы Levenhuk Rainbow 50L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскопы Levenhuk Rainbow 50L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскоп Levenhuk Rainbow D2L: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскоп Levenhuk Rainbow D50L PLUS: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube.ru)
• Обзор биологического микроскопа Levenhuk Rainbow 50L
• Видео! Видеообзор школьных микроскопов Levenhuk Rainbow 2L и 2L PLUS: лучший подарок ребенку (канал KentChannelTV, Youtube.ru)
• Видео! Как выбрать микроскоп: видеообзор для любителей микромира (канал LevenhukOnline, Youtube.ru)
• Галерея фотографий! Наборы готовых микропрепаратов Levenhuk
• Микроскопия: метод темного поля
• Видео! «Один день инфузории-туфельки»: видео снято при помощи микроскопа Levenhuk 2L NG и цифровой камеры Levenhuk (канал LevenhukOnline, Youtube.ru)
• Видео! Обзор микроскопа Levenhuk Rainbow 2L NG Azure на телеканале «Карусель» (канал LevenhukOnline, Youtube.ru)
• Обзор микроскопа Levenhuk Фиксики Файер
• Совместимость микроскопов Levenhuk с цифровыми камерами Levenhuk
• Как работает микроскоп
• Как настроить микроскоп
• Как ухаживать за микроскопом
• Типы микроскопов
• Техника приготовления микропрепаратов
• Галерея фотографий! Что можно увидеть в микроскопы Levenhuk Rainbow 50L, 50L PLUS, D50L PLUS
• Сетка или шкала. Микроскоп и возможность проведения точных измерений
• Обычные предметы под объективом микроскопа
• Насекомые под микроскопом: фото с названиями
• Инфузории под микроскопом
• Изобретение микроскопа
• Как выбрать микроскоп
• Как выглядят лейкоциты под микроскопом
• Что такое лазерный сканирующий микроскоп?
• Микроскоп люминесцентный: цена высока, но оправданна
• Микроскоп для пайки микросхем
• Иммерсионная система микроскопа
• Измерительный микроскоп
• Микроскопы от самых больших профессиональных моделей до простых детских
• Микроскоп профессиональный цифровой
• Силовой микроскоп: для серьезных исследований и развлечений
• Лечение зубов под микроскопом
• Кровь человека под микроскопом
• Галогенные лампы для микроскопов
• Французские опыты – микроскопы и развивающие наборы от Bondibon
• Наборы препаратов для микроскопа
• Юстировка микроскопа
• Микроскоп для ремонта электроники
• Операционный микроскоп: цена, возможности, сферы применения
• «Шкаловой микроскоп» – какой оптический прибор так называют?
• Бородавка под микроскопом
• Вирусы под микроскопом
• Принцип работы темнопольного микроскопа
• Покровные стекла для микроскопа – купить или нет?
• Увеличение оптического микроскопа
• Оптическая схема микроскопа
• Схема просвечивающего электронного микроскопа
• Устройство оптического микроскопа у теодолита
• Грибок под микроскопом: фото и особенности исследования
• Зачем нужна цифровая камера для микроскопа?
• Предметный столик микроскопа – что это и зачем он нужен?
• Микроскопы проходящего света
• Органоиды, обнаруженные с помощью электронного микроскопа
• Паук под микроскопом: фото и особенности изучения
• Из чего состоит микроскоп?
• Как выглядят волосы под микроскопом?
• Глаз под микроскопом: фото насекомых
• Микроскоп из веб-камеры своими руками
• Микроскопы светлого поля
• Механическая система микроскопа
• Объектив и окуляр микроскопа
• USB-микроскоп для компьютера
• Универсальный микроскоп – существует ли такой?
• Песок под микроскопом
• Муравей через микроскоп: изучаем и фотографируем
• Растительная клетка под световым микроскопом
• Цифровой промышленный микроскоп
• ДНК человека под микроскопом
• Как сделать микроскоп в домашних условиях
• Первые микроскопы
• Микроскоп стерео: купить или нет?
• Как выглядит раковая клетка под микроскопом?
• Металлографический микроскоп: купить или не стоит?
• Флуоресцентный микроскоп: цена и особенности
• Что такое «ионный микроскоп»?
• Грязь под микроскопом
• Как выглядит клещ под микроскопом
• Как выглядит червяк под микроскопом
• Как выглядят дрожжи под микроскопом
• Что можно увидеть в микроскоп?
• Зачем нужны исследовательские микроскопы?
• Бактерии под микроскопом: фото и особенности наблюдения
• На что влияет апертура объектива микроскопа?
• Аскариды под микроскопом: фото и особенности изучения
• Как использовать микропрепараты для микроскопа
• Изучаем ГОСТ: микроскопы, соответствующие стандартам
• Микроскоп инструментальный – купить или нет?
• Где купить отсчетный микроскоп и зачем он нужен?
• Атом под электронным микроскопом
• Как кусает комар под микроскопом
• Как выглядит муха под микроскопом
• Амеба: фото под микроскопом
• Подкованная блоха под микроскопом
• Вша под микроскопом
• Плесень хлеба под микроскопом
• Зубы под микроскопом: фото и особенности наблюдения
• Снежинка под микроскопом
• Бабочка под микроскопом: фото и особенности наблюдений
• Самый мощный микроскоп – как выбрать правильно?
• Рот пиявки под микроскопом
• Мошка под микроскопом: челюсти и строение тела
• Микробы на руках под микроскопом – как увидеть?
• Вода под микроскопом
• Как выглядит глист под микроскопом
• Клетка под световым микроскопом
• Клетка лука под микроскопом
• Мозги под микроскопом
• Кожа человека под микроскопом
• Кристаллы под микроскопом

Сами с усами… » Blog Archive Как сделать USB-микроскоп из вебкамеры

Цифровые USB микроскопы – современное оборудование высокого класса. Они нашли свое применение во многих научно-исследовательских и медицинских лабораториях, в криминалистике и просто у любителей рассмотреть необычное в самых простых вещах и предметах.

Если вы являетесь именно таким человеком, мечтаете о микроскопе, но не имеете достаточно средств для его приобретения, вы можете сами сделать USB-микроскоп из веб-камеры.

Своими руками он быстро и просто монтируется из любого портативного видеоустройства.

Для этого процесса необходимо иметь:

• рабочую вебку;
• набор отверток;
• клей, желательно универсальный;
• небольшую пластмассовую коробочку;
• зеркальце.

Вот из таких нехитрых подручных средств можно получить вполне работоспособный USB микроскоп из веб камеры. Для домашних исследований он подойдет отлично, став одной из любимых полезных игрушек!

Первым и самым главным этапом работы станет разбор самой веб камеры, извлечение из корпуса. Сделать это нужно с максимальной осторожностью и аккуратностью, чтобы не повредить датчики камеры. Теперь необходимо удлинить провода, отходящие от светодиодов и от кнопки захвата изображения, если таковые имеются в веб камере. В случае их отсутствия придется крепить отдельный провод.

Следующий шаг в создании цифрового микроскопа – оснащение его линзой. Ее можно найти, разобрав старый CD-ROM. Линза крепится на расстоянии 1-3 мм от сенсора с помощью термоклея.

Светодиоды после удлинения проводов должны быть зафиксированы четко и строго по направлению на предметную подставку вашего самодельного микроскопа. Теперь осталось только собрать корпус камеры и установить ее на коробочке, которая будет служить своеобразным штативом.

Для того чтобы улучшить освещение изучаемых объектов, в качестве подставки под реактивы и препараты используется зеркало. Настраиваем веб камеру, подключив ее к USB разъему.

После столь несложных действий вы имеете готовый USB микроскоп из веб камеры! Работает он прекрасно. Вы можете приступать к изучению и исследованию интересующих вас предметов, фотографировать их и обрабатывать изображение.

С большим успехом подобный микроскоп можно использовать при ремонте и пайке электронной и радиотехники. Или же заинтересовать детей, показав им удивительные процессы, происходящие в клетках растений и насекомых.

Будет полезен микроскоп нумизматам и филателистам.

Создаем штатив для камеры своими руками

Стабилизация камеры в момент съемок является залогом получения резких или четких снимков, рука не дрогнет при нажатии на кнопку и не испортит кадр.

Для длинной выдержки штатив – необходимость, без него вообще не получится правильной картины.

Статичные предметы, находящиеся на удалении от фотографа, при зуммировании могут получиться расплывчатыми без устойчивого положения камеры. Для всех подобных ситуаций требуется штатив.

Стоимость хорошего трипода колеблется в районе 7-10 тыс. рублей для стандартной фотокамеры, для тяжелой оптики потребуется усиление стабилизации, тут цена будет еще выше.

Не всегда есть возможность приобрести магазинный вариант, особенно если природа не обделила вас сноровке и изобретательности. Тогда можно сделать штатив своими руками, практически из подручных средств.

Затраты по материалам будут в разы меньше, по времени займет пару дней, а для продвинутых пользователей, умеющих ловко управляться с инструментами – несколько часов.

В каких случаях вам может понадобиться штатив:

• Съемка на длинной выдержке – 100% требуется жесткая стабилизация;
• Съемка ночью, кроме штатива может пригодиться еще и устройство для удаленного спуска затвора;
• Спортивные соревнования или работа с быстро движущимися предметами;
• Съемка с размытием фона;
• Фотографирование на большом увеличении (зуммировании), в том числе и макро-съемка;
• Портретная и студийная съемка предполагает стабилизацию камеры для получения профессиональных четких снимков;
• Съемка архитектуры и пейзажей и много других вариантов.

Штатив – отличный вариант для большой компании, когда кто-то один всегда остается за кадром на общих фото. Стабилизация камеры на нужной высоте и пульт дистанционного управления (ДУ) поможет собрать всю компанию на фотографии.

Кроме стандартной подставки с тремя ножками существует еще множество разнообразных штативов для разных целей и ситуаций. Самый популярный – трипод, его используются во всех видах съемок, кроме экстремальных. По типу крепления камеры или установки на поверхность штативы бывают:

• Моноподы применяют для крепления фотоаппарата и мобильного телефон, чтобы увеличить расстояние от камеры до объекта съемки. Чаще всего применяется для селфи-фото;
• Трипод – профессиональное оборудование с креплением для камеры, имеет 3 ноги или подставки. Можно регулировать высоту, наклон, другие параметры;
• Мультипод – разборный трипод, при раскручивании получается монопод. Походный вариант оборудования;

• Мини-штативы, или настольные используются реже, но достаточно удобные и недорогие. Высота примерно 30-40 см в разложенном виде.
• Крепление на пояс используется для фото и видеосъемок, удобен при постоянном перемещении;
• Штативы -струбцины крепятся на столы и другие поверхности, неудобные при выездных съемках;
• Штативы-прищепки аналогичны предыдущему варианту, но крепятся зажимным механизмом и винтом;
• Гибкие штативы – модели на прорезиненных ножках, состоящих из подвижных элементов. Изменяя форму ножек, регулируется высота. Компактные и удобные модели позволяют закрепить камеры практически на любой поверхности.

У профессионального фотографа, работающего в разных жанрах и в любых условиях может быть набор штативов  креплений. Но в большинстве случаев они используются достаточно редко и не являются предметом первой необходимости для съемок прогулочных фотосессий, love-story, свадеб и дней рождений, а именно этим и занимаются среднестатистические фотографии 95% рабочего времени.

Инструменты, нужные для создания штатива

Если вы все таки решили сделать штатив собственными руками, то вам понадобятся следующие инструменты:

• Дрель и сверла разного диаметра;
• Пила или ножовка;
• Наждачная бумага разной зернистости;
• Отвертки, плоскогубцы, кусачки (в некоторых случаях);
• Тиски и зажимы (в некоторых случаях);
• Клей и необходимые материалы.

Лучше выполнять все работы на улице или в специальном помещении с хорошей вентиляцией. Клей и краска имеют неприятный запах, а опилки и стружки лучше оставить вне дома.

Штатив своими руками из бритвы

Самый простой в сборке и изготовлении штатив потребует от вас пару часов времени, кусочек доски, клей и 3 бритвы обычные или с плавающими головками. Главное, чтобы они были одинаковые.

Основание выпиливается треугольное, обрабатывается наждачной бумагой, в центре выпиливается отверстие и вкручивается болт и надежно крепится клеем. Накручиваем на болт гайку и укладываем резиновый уплотнитель, чтобы не повредить корпус камеры при креплении.

К боковым поверхностям, или ребрам деревянного треугольника приклеиваются бритвы лезвием к подставке.

Бюджетный настольный штатив готов. Нам понадобилось:

• Кусок доски или фанеры;
• Болт, подходящего диаметра под крепление камеры;
• Дрель и сверло диаметром по болт;
• Гайка под болт;
• Уплотнитель;
• Наждачная бумага;
• Клей;
• Краска, при желании;
• 3 бритвенных станка.

Немного терпения и штатив для небольшой камеры готов к работе.

Вариант сборки штатива из теннисного мячика

Еще одним бюджетным вариантом является настольный мини-штатив, изготовленный из мячика для тенниса. Для этого нужен нож, клей, болт и гайка.

Мяч разрезается таким образом, чтобы большая часть была устойчива на столе, для уплотнения поверхности проклеиваем место под камерой вторым слоем из оставшегося кусочка. В центре делается отверстие и вклеивается болт. дальше можно покрасить конструкцию или оставить как есть.

Под камеру можно подложить уплотнитель, а если взять болт подлиннее, то можно немного увеличить подставку вверх. Для данного штатива нам понадобилось:

• Теннисный мячик;
• Нож;
• Болт диаметром под крепление на камере;
• Гайка и уплотнитель на болт;
• Клей и час времени.

Такой вариант не подойдет для серьезного мероприятия, но вполне пригоден для домашнего использования с небольшой камерой, тяжелую оптику он конечно же не удержит.

Самый простой в исполнении вариант – использование пустой пластиковой бутылки для создания штатива. В крышке сверлится отверстие нужного диаметра, вставляется болт, крепится гайкой, вкручивается в резьбу камеры.

Бутылка утяжеляется песком или камешками и закручивается приготовленной крышечкой. Штатив готов к использованию, в походных условиях он может значительно сэкономить нервы и время, отработав не хуже покупного.

Штатив для камеры своими руками из лыжных палок

Более сложный вариант потребует от вас некоторых навыков использования ножниц или ножовки по металлу, напильника, дрели, а также времени. Алюминиевая трубка режется на 3 части с «ушками» для крепления, детали обрабатываются напильником, сверлятся отверстия для болтов.

Лыжные палки распиливаем на 4 равные части, они будут ножками штатива. Для основания берется квадратный кусок доски или плотной фанеры, размером примерно 10 х 10 см, в одной просверливается отверстие под стальную трубку. В 3 деталях крепежа и «ножках» трипода под нужным углом делаем отверстия под винт, чтобы они находились в нужном положении, когда конструкция будет собрана.

Из второй панельки собираем крепление под камеру.

Соединяем обе части, устанавливаем камеру на винт, штатив готов к использованию.

Таким образом нам потребовались на изготовление данной конструкции:

• 2 лыжные палки;
• стальная трубка;
• 2 куска доски или фанеры;
• небольшой кусок алюминиевой сплющенной трубки;
• саморезы, или  винты, болт под камеру;
• напильник, плоскогубцы, ножовка по металлу, отвертка, дрель.

На изготовление такой конструкции уйдет не меньше пары часов, при условии навыков работы с инструментами. Подойдет даже для камеры средней тяжести, нагрузку проверяйте заранее, чтобы на мероприятии не было неожиданных происшествий.

Еще один материал для создания удерживающего устройства для камеры – трубки металлопластиковые, используемые в строительстве для прокладки водоснабжения. Они неплохо гнутся, но отлично держат форму.

Крепить их между собой можно уголками из пластика, саморезами, болтами или винтами. Из кусочков трубы и угловых фитингов собираем основание, переходником крепим вертикальную трубку.

На верхнем конце закрепляем площадку для камеры.

Монопод (селфи-палка) из подручных материалов

Если очень срочно нужно сделать селфи, а под рукой не находится монопода, или селфи-палки, то можно использовать любые подручные средства для закрепления телефона.

Это может быть палка, ветка или кусок плотной проволоки. Создать систему нажатия на кнопку сделать в таких условиях невозможно, используем функцию отсрочки пуска на 2-3 секунды.

За это время выстраиваем кадр и получаем отличные снимки без покупки штатива.

Подставка-переходник для телефона

Из подручных материалов можно собрать и переходник с любого штатива от фотоаппарата под крепление телефона. Для этого понадобится кусок пластика, к примеру, плинтус для отделки пластиковых окон. Отрезается часть, чуть короче телефона, в нужных местах (соответственно креплениям на фиксаторе) сверлятся отверстия. Крепится переходник гайками к штативу, конструкция готова к использованию.

Другие материалы для изготовления штативов

Перечисленные варианты самодельных штативов для фотоаппарата не требуют особых умений и знаний, практически любой желающий сможет сделать их без особых усилий. Кроме этих материалом можно использовать деревянные рейки и бруски, металлические трубки, пластик. Но тут потребуется специализированные инструменты и определенные знания.

Требования к штативу для камеры

Независимо от материала и конструкции, штатив должен отвечать определенным требованиям, выполнять функции.

Рабочая высота. У каждого штатива имеется минимальная и максимальная высота, зависящая от конструкции устройства. Триподы имеют самый широкий диапазон, поэтому наиболее популярные среди фотографов. Правильно подбирать штатив по росту, он должен быть чуть выше, чтобы можно было снимать сверху.
Вес и размеры.

Самый важный параметр для «полевых» съемок. Профессиональное оборудование весит много и его достаточно сложно носит с собой долгое время. Поэтому для выездных фотосессий выбираются облегченные модели.

То же касается и размеров в сложенном состоянии, громоздкие штативы остаются в фотостудии, а на выезд берутся компактные и удобные для переноски.

Максимальная нагрузка. Зависит этот параметр от многие нюансов: материала, креплений, особенностей конструкции. Для фотографа важнее рабочая нагрузка – по ней нужно ориентироваться при выборе модели под вес камеры.

Резьба. Для крепления камеры к штативу существуют 2 основных стандартных резьбы – 1/4” и 1/8”, первый вариант предназначен для компактный моделей, в том числе «мыльниц».

Для работы с фотоаппаратами покрупнее используется резьба 1/8. Телевики, мощные объективы, тяжелые камеры крепятся на 3/8, он выдерживает тяжелые нагрузки.

Все это следует учитывать при выборе штатива для съемок.

Послесловие

Делать ли объектив своими руками или потратить на оборудование определенную сумму решать каждому фотографу самостоятельно. Но есть несколько важных моментов:

• Если бы самодельное оборудование было лучше профессионального, его бы уже перестал производить;
• Опытные фотографы с дорогой оптикой не будут надеяться на «самопальный» штатив и приобретут подходящий по весу и материалу для сохранность оборудования;
• Для ежедневной съемки нужен хороший штатив, из подручных средств вариант – на 1 раз;
• На материалы все равно придется потратить определенную сумму, а на изготовление штатива еще и время;
• Самодельные штативы неудобны при частых перемещениях, они некомпактные и носить их с собой проблематично.

Исходя из этих моментов, следует вывод, что для работы лучше приобретать профессиональное специализированное оборудование. Экономить на безопасности камеры и оптики не стоит. Но для домашнего или очень нечастого использования можно и собрать штатив своими руками.

Цифровой микроскоп своими руками

Всегда любил биологию, но никогда не было у меня микроскопа, и вот решил обзавестись, чтобы полюбоваться на микромир вместе с подрастающим поколением, ну и возможно отснять основной чип приставки 3DO между делом.

Выбирать сам оптический прибор долго не пришлось, выбор пал на микроскоп Альтами 104, это отечественный микроскоп, моя модель с 2000 кратным увеличением (больше оптика не дает, что бы там не писали – это цифровая туфта).

Цена его очень даже невысокая, мне он обошелся 12800 рублей (май 2015). Не знаю как импортные аналоги, по сравнению с ним, но я доволен как слон =) Сомневаюсь, что можно сделать прибор сколько-нибудь лучше за эти деньги.

Заказывал у производителя, поскольку так и быстрее и дешевле и наверняка надежней: http://www.altami.ru.

Микроскоп Альтами 104

Для тех кто тоже не нашел как отрегулировать световое поле микроскопа, подсказываю: снимите окуляр (если поспешили его нацепить), диафрагму на минимум и выставьте конденсатор регулировочными болтами так, чтобы пятно было по центру, затем больше эти винты не трогайте.

Пятно по которому регулировать

Разумеется смотреть в микроскоп (тем более в монокулярный) тяжело и хочется все выводить прямо на монитор. Однако камера для микроскопа сопоставима с ценой самого микроскопа. И я решил ее пока не брать, а попробовать сделать самому. О чем я сейчас и поведаю во всех деталях =)

Кроме микроскопа вам понадобится веб-камера, желательно с хорошей матрицей, я использовал Logitech C270 (в свое время по 700 р. брал несколько штук, специальная камера для микроскопа с аналогичным разрешением стоит 9000 р.). Очень удобна тем, что фокус этой камеры регулируется механически, хотя наверняка и в других это тоже возможно – просто не разбирал, не знаю.

Веб-камера Logitech C270

Еще вам понадобится отвертка, пробка от пластиковой бутылки, пара мелких шурупов (миллиметров пять длиной), а так же желательно иметь под рукой клеевой пистолет (Glue Gun), пару стяжек и бур на подобие, как у зубных врачей =) Итак приступим!

Первым делом, нужно уменьшить вес камеры, поэтому нужно снять крепежную часть камеры. Выдергиваем торцевые декоративные заглушки с поворотного механизма и выкручиваем шуруп, затем выдавливаем вал и камера становится словно пушинка.

Разбор крепежного механизма

Далее необходимо снять переднюю панель камеры, чтобы добраться до настройки фокуса. Для этого надо сдернуть декоративную панельку, а затем выкрутить пару винтиков и снять основную пластиковую панель, за которой находится нехитрая начинка.

Вскрытие камеры

Теперь нам нужна насадка на окуляр, и ее роль нам сыграет обычная пробка от пластиковой бутылки! Она идеально подходит по диаметру и внутри у нее есть упор, чтобы вплотную к оптике не прижиматься – лучше не придумаешь, нужно лишь срезать резьбу и просверлить дырку радиусом 3 плюс минус миллиметра.

Я для этого использовал дрель с гибкой подводкой, в качестве насадки использовал маленький бур. Если у вас в хозяйстве этого нет, возьмите обычный нож и аккуратно срежьте резьбу, а отверстие сделайте обычным сверлом, ну или еще как проковыряйте.

Лоскутки пластика можно опалить огнем, чтобы не болтались, затем необходимо выровнять верх пробки, например камнем.

Подготовка пробки

Насадите готовую пробку на окуляр и прислоните камеру с одетой основной панелью, если потребуется отрегулируйте фокус (не спеша, потихоньку, как можно точнее). А еще, заклейте светодиод в камере, например, изолентой, чтобы не светил куда не надо.

Далее необходимо прикрутить основную панель камеры к пробке, для этого я использовал шурупы, можно на клей наверное посадить, но нужно точно выставить камеру, поэтому шурупы предпочтительней, сначала выставить один, может не с первого раза.

Примерить, возможно подстроить относительно первого шурупа и только потом зафиксировать вторым. Если наклон не оптимальный, вставить распорочки из кусочков пластика, или чего-то, что есть под руками. Затем выполнить генеральную примерку.

Крепление панели к пробке

Теперь осталось зафиксировать результат, для этого можно воспользоваться клеевым пистолетом.

Здесь же рекомендую подклеить стяжку или другой гибкий кусочек пластика в качестве фиксаторов, это необходимо для того, чтобы зафиксировать окуляр, чтобы изображение у вас не вертелось, вслед за проводом веб-камеры, можно даже несколько таких стяжек, ну или еще как придумаете. Пролить вокруг клеем и дать застынуть.

Готовая цифровая насадка

Теперь установим все это на окуляр микроскопа, притянем затянем стяжкой фиксатор к трубе окуляра и наслаждаемся микромиром! Весь процесс занимает не более часа, статью дольше писал.

Микроскоп в сборе

В целом должен сказать, что специальная насадка предпочтительней, поскольку она не пытается адаптироваться к освещению, что при некоторых параметрах работы микроскопа приводит к автонастроечному дребезгу в изображении, возможно это регулируется в веб-камерах, еще не разбирался. Да и откалибровано все точно на заводских насадках, без всяких винтиков. Но тем не менее для любителей результат очень даже ничего, правда препарат делал наспех на старом стекле грязными руками – поэтому столько мусора на картинке =)

Какая-то бактерия на клетках лука

Меня как пользователя windows 7, после ХР ждал неприятный сюрприз – в 7-ке убрали веб-камеры из “моего компьютера”, т.е. штатных средств глянуть на результат нет, поэтому не обошлось без попрограммировать =) Распакуйте архив в любое место и запустите экзешник.

Микроскоп из телефона

Как сделать микроскоп из старого телефона, лазерной указки или линзы.

Простейший электронный цифровой микроскоп можно сделать своими руками используя старый телефон с камерой, хотя все же лучше использовать смартофон (в нашем случае iphone) и экран больше и камера лучше.

Общая увеличительная способность микроскопа может составлять до 375 раз в зависимости от количества и класса используемых линз.

Кстати, сами линзы при изготовлении микроскопы мы взяли из старенькой лазерной указки, но если у вас таковой не имеется, то их можно купить по дешевке в любом китайском интернет магазине.

Себестоимость самодельного микроскопа не превышает 300 рублей, если брать в расчет стоимость материалов:

Полный список необходимых материалов для проекта:

– болт м8 10-12 см – 3 шт.- гайка М8 – 9 шт.- гайка М8 с барашком – 2 шт.- кусок фанеры 7 х 7 см- кусок оргстекла- лазерная указка, или линза. (2 штуки)

– маленький диодный фонарик.

Изготовление самодельного цифрового микроскопа:

1) Разборка лазерной указки и извлечение линзы.

Для этого используем самую дешевую указку, поэтому не покупайте для этого дорогие модели. В общей сложности понадобится 2 линзы. (Этот шаг можно пропустить, если вы купите в магазине саму линзу).

Для разборки указки откручиваем заднюю крышку и вынимаем батарейки. Все внутренности извлекаем с помощью простого карандаша с ластиком.  Линза находиться в объективе, и чтобы достать ее необходимо открутить кусок маленького черного пластика.


Сама линза состоит из тонкого полупрозрачного стекла, толщиной около 1 мм, можете приложить ее к камере телефона чтобы поэкспериментировать с увеличенной фотографией, сделать качественный фотоснимок очень тяжело, поэтому решил изготовить для микроскопа стойку фиксатор.


2) Изготовление основания корпуса:
Вход пошел кусок фанеры размерами 7 х 7 см, в котором сверлим 3 отверстия для стоек (болтов) Места сверлению отверстий показаны на фотографии метками.

3) Подготовка оргстекла и линз.Вырезаем из оргстекла 2 куска размерами: 7 х 7 см и 3 х 7 см. На первом куске оргстекла сверлим 3 дырки по шаблону фанеры, это будет верхняя часть корпуса. На 2 куске сверлим 2 дырки по шаблону фанеры, это будет промежуточная полка микроскопа.

При сверлении оргстекла  не давите сильно.

 Теперь потребуется просверлить отверстия в оргстекле для линзы и объектива, для этого потребуется сверло D = D объектива или немного меньше. Финишную подгонку отверстия делаем с помощью круглых напильников или рашпилей.

Линзы необходимо встроить в просверленное отверстие в оба стекла.

4) Сборка корпуса.Когда все детали микроскопа готовы, можно приступить и к самой сборке, но до этого остался еще 1 момент:

– необходимо снизу подать источник света, для этого в нижней части корпуса я просверлил отверстие для монтажа небольшого диодного светильника.

Приступаем к окончательной сборке. Закручиваем болты плотно к основанию.

Промежуточная стойка микроскопа с о 2 линзой должна помещаться вверх и вниз, чтобы можно было регулировать размер увеличения оптикой.

Для этого на 2 болта закручиваем гайки барашки , 2 шайбы и монтируем стекло с уже вклеенной линзой размером 3*7 см.


Затем устанавливаем верхнюю крышку, здесь уже используем обычные гайки, но ставим их и сверху и снизу.

Поздравляю, Вас вы только что сделали дешевый цифровой микроскоп, вот несколько фотоснимков сделанных с помощью него.

Видеинструкция по изготовлению и демонстрация работы:

(на английском языке)

http://www.instructables.com/id/10-Smartphone-to-digital-microscope-conversion/?ALLSTEPS

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

• Соединяем объектив 400 мм и 17 мм.
• Подносим к линзе фонарик, включаем.
• На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм. Важно не поцарапать.

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

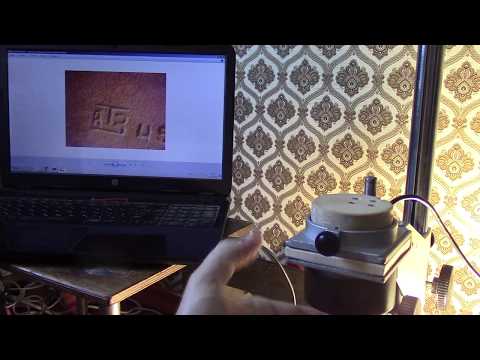

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

• Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
• Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
• Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
• Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
• Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
• Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
• Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Фото микроскопа своими руками

Источник: http://tytmaster.ru/mikroskop-svoimi-rukami/

Микроскоп из веб-камеры для радиолюбителя

В общем надоело мне в увеличительное стекло разглядывать SMD элементы, маркировку на них и осматривать дорожки на предмет повреждений и качество пайки. Плюс всегда одна рука занята. Кто-то скажет про бинокулярные очки, ув. стекло на подставке… Бинокуляры далеко не лучшее решение, зрение садится быстро от них + качество далеко от идеала, из тех что доводилось щупать.

(Есть идея заделать бинокуляры с линзой от детектора валют. Но это пока только эксперимент в стадии макета.) Увеличительное стекло на подставке часто мешает и не всегда удобно + немного искажает по краям. Можно юзать микроскоп, но с большими платами не подходит. Да и далеко не дешевая игрушка. Так же как и заводские камеры для таких дел.

Так что будет как всегда… Будем делать сами

Купил самую дешевую вебку из тех что были. Вроде за 35 грн ($ 4,37). Еще одну мертвую взял у знакомого на донорские запчасти. Вот такая чисто китайская вебка:

Далее из донора выкручиваем объектив и удаляем из него все линзы. Вместо родных линз попробовал прикрепить линзу от CD привода (от DVD привода не пробовал, она там сильно маленького диаметра).

Вкручиваем в вебку, на[одим фокус…Результат не подошел. Так как оптический прицел я делать не собирался.

На расстоянии около полуметра было видно мелкие цифры и буквы на наклейке от старого харда, прилепленной на стенке. Фото для примера:

И при удалении объектива от самой камеры, увеличивал на более большие дистанции… В принципе такой результат в будущем тоже может пригодится.

Далее после поиска по коробкам был найден окуляр от микроскопа или чего-то похожего. Раньше в него разглядывал маркировку на SMD.

Для пробы прикрепил его на «термосопли», (В данный момент окуляр жестко зафиксирован в теле старого объектива. Немного подогнал внутренний диаметр и посадил с натягом.

Плюс укоротил само тело старого объектива со стороны вебки) Теперь результат меня устроил на все 100%. Фото того что вышло:

Бревно в кадре, это кончик деревянной зубочистки

Фото объектива и линзы (Внизу родной, без переделок. Справа, линза от CD привода).

Осталось сделать жесткий штатив на стену, перевернуть плату камеры в корпусе чтобы показывала адекватно. Выкинуть родной кабель и припаять тонкий. А то родной жесткий и толстый. Ну и подсветку нормальную прицепить, а то родная только мешает. Если вернуть на место родной объектив то можно использовать вебку по прямому назначению

Если использовать вебку с более лучшими характеристиками, то и соответственно изображение будет более качественным. Раз попалась мне в руки цифровая мыльница с функцией веб камеры. Жаль не помню марку и модельМожно было бы заюзать в таком же варианте.

Кстати если прицепить такой окуляр или линзу от CD к камере телефона, то будет похожий результат. Китайцы уже вроде на всю штампуют чехлы с объективом для айфонов. Попадались недавно мне в китайском магазине. Наверно у меня с контакта идею передралиЯ так еще год-полтора назад на старую нокию фотки делал

Эту процедуру проделал еще полгода назад, но сегодня для описания «разложил по полочкам» что и как тогда вышло.

Источник: http://mozgochiny.ru/photo-and-video/mikroskop-dlya-radiolyubitelya-iz-vebki/

Источник: https://masterlomaster.samodelkinoblog.com/278761363253495974/mikroskop-iz-veb-kamery-dlya-radiolyubitelya/

Считаем кратеры на луне! Сделай USB телескоп за 40$

» Схемы » Видеокамеры · Начинающим

21-02-2008

Hanzablast

Превратите вебкамеру и старый телеобъектив в телескоп, с помощью которого вы сможете разглядеть кратеры на луне! Помимо вебкамеры и телеобъектива вам могут понадобиться сантехнические материалы из поливинилхлорида.

Более подробный список деталей приведен ниже :

1. Вебкамера (в проекте использовалась Logitech Quickcam 4000);
2. Телеобъектив — тем больше фокусное расстояние, тем большее увеличение вы получите (в проекте использован телеобъектив 80-210 мм приобретенный на аукционе «Ebay» за 12 долларов);
3. Немного сантехнических материалов из ПВХ (более подробно сказать трудно, т.к. все будет зависеть от используемого объектива);
4. Штатив. Хотя он и не является частью телескопа, но из-за большого увеличения малейшее движение будет «размывать» изображение, поэтому штатив будет незаменим.

Разберем Web-камеры, оставив лишь печатную плату, микрофон (если он есть) и кнопку. Снимаем «родной» объектив Web-камеры.

Теперь необходимо найти трубу, которая будет идеально подходить к объективу, т.к. оставить зазор нельзя.

Собираем все вместе.

Устанавливаем все на штатив, закрепляем. Подключаем Web-камеру к компьютеру. Немного «поиграем» с фокусировкой. Попробуем сфокусировать объектив на любой предмет на расстоянии более чем 50 м.

Не выходит? Попробуйте поменять расстояние между камерой и объективом. Когда все готово, можно окончательно зафиксировать телескоп, склеив все части.

Обратите внимание, что бы все части находились на одной прямой, нельзя допустить даже малейшего отклонения, это «жизненно важно» для правильного функционирования телескопа.

Заключительная часть — «наводим блеск».

Когда все собрано, можно сверить результаты.

Демонстрация N 1. Фотографии метеостанции на крыше соседнего дома. Первая фотография сделана обычным фотоаппаратом. Круг показывает в какую зону направлен телескоп.

Следующие фотографии сделаны телескопом (100 мм и 210 мм соответственно).

Демонстрация N 2. Первая фотография опять сделана обычным фотоаппаратом. Телескоп направлен на антенну находящуюся на расстоянии 450 м от самого телескопа (проверена GPS’ом).

Вторая фотография- телескоп, максимальное увеличение.

Демонстрация N 3. Луна! Ниже предоставлены две фотографии луны, обе сделаны при помощи только что собранного устройства. Можно даже разглядеть кратеры на луне!

Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться.

• Телеобъектив+окуляр от микроскопа+сантехника=отли чный телескоп. Спасибо за интересную идею !
• Матрицы цифровых камер отлично подходят для таких вещей. Теперь можно придать «вторую жизнь» старым объективам. Таким же способом можно сделать элекронный микроскоп, прикрутив веб-камеру вместо окуляра на обычный микроскоп через самодельную втулку. Оптика, веб-камеры снимается, чтобы было видно матрицу. Это очень дешовый вариант, удобен для медиков. Им требуется часто считать клетки и др. частицы, от окуляров сильно страдает зрение, они постоянно перемещаются. А так можно сделать снимок и спокойно считать и изучать. Удобно там, где нет возможности купить установки за десятки тысяч долларов. А образно, они представляют то же самое, только имеют компьютерную программу, которая сама все распознает и считает.
• Ух какие «интересности». Статья заслуживает внимания. У меня аж идея родилась детям в школу такое устройство сварганить, а то они подобного ничего не видят, а тут в живую на мониторе.
• Это всё очень интиресно, правдане у каждогодома валяется савсем ненужный старый телескоп)))
• был бы у меня такой объектив от фотоапарата, ведь он не 40 $ стоит//))
• Ну это если только случайно завалялся телеобъектив…А так лучше купить зеркальный телескоп, не новый.Их покупают, играются какое то время, потом он надоедает и его пытаются продать хоть за сколько ни будь.У меня такой есть, мне бесплатно отдали, пока лежит, место занимает.Но камеру на него поставить можно, надо только переходник.

Полный вариант обсуждения »

При перепечатке материалов с сайта прямая ссылка на РадиоЛоцман обязательна.

Приглашаем авторов статей и переводов к публикации материалов на страницах сайта.

Источник: https://www.rlocman.ru/shem/schematics.html?di=44978

Мой самодельный микроскоп из веб-камеры

Как сделать микроскоп из веб-камеры

Если разобрать подходящую (с настраиваемым фокусом) веб-камеру, то можно снять объектив и перевернуть его. В этом случае камера превращается в … микроскоп!

Я использовал вот такую камеру Vimicro USB Camera (на чипсете VC0345 с сенсором OmniVision OV7670) с объективом из двух линз:

Так как в кабеле камеры были добавлены провода для микрофона, что вызывало неудобства в использовании, то я отпаял штатный кабель и припаял другой USB-кабель:

В качестве предметного столика для наблюдения объектов на просвет я использую матовое стекло:

Стекло установлено на пластиковую трубку, а снизу я освещаю его белыми светодиодами фонарика:

Такой микроскоп представляет собой микроскоп проходящего света и позволяет наблюдать интересующий объект в проходящем свете в светлом поле.  В результате получается теневое изображение объекта.

Главная проблема заключается в удержании веб-камеры на нужном расстоянии от наблюдаемого объекта, поэтому я делаю много кадров и выбираю лучший:

Для этого я использую написанную мной программу CamScope:

Увеличение моего самодельного цифрового микроскопа

Визуальное (геометрическое) увеличение показывает во сколько раз наблюдаемый объект на экране компьютера больше, чем в натуральную величину. Для оценки этого параметра можно использовать, например, расстояние между штрихами штангенциркуля.

Это увеличение зависит от используемого монитора и определяется произведением увеличения объектива на собственное увеличение камеры.

Собственное увеличение камеры определяется отношением размера картинки на экране (например, диагонали) на размер светоприемной матрицы.

Для моего микроскопа на экране ноутбука расстояние между соседними штрихами штангенциркуля (1 миллиметр) составляет 9 сантиметров:

Таким образом, увеличение моего самодельного микроскопа составляет 90 крат.

Оптическое увеличение микроскопа определяется апертурным числом объектива. Апертурное число $F$ (англ. F-number, optical speed — оптическая скорость) прямо пропорционально фокусному расстоянию объектива $f$ и обратно пропорционально диаметру $D$ его входного зрачка: $F = { f over D }$. Эта величина теоретически (из-за волновой природы света) не может превысить 1500 раз.

Для определения линейных размеров предметов в увеличенном виде я определил, что расстояние между штрихами штангенциркуля  (1 мм) на снимке составляет 365 пикселей:

Пиксели ЖК-дисплеев

С помощью такой «модифицированной» камеры я получил вот такие изображения пикселей LCD-панели ноутбука:

Слева показано, что при наведении объектива камеры область монитора с белым цветом светятся все три группы субпикселей — красные (R), зеленые (G) и синие (B). При этом сам пиксель имеет квадратную форму, хотя субпиксели являются прямоугольными, а длина стороны пикселя составляет около 0,25 мм.

На левом изображении видно, что ширина промежутка между красными и синими пикселями больше, чем между синими и зелеными и между зелеными и красными. Но изображение перевернуто, т.е. истинный порядок следования субпикселей RGB. Это подтверждается тестом.

Справа показано, что для создания желтого цвета пикселя светятся только красные (R) и зеленые (G) субпиксели.

А вот изображение субпикселей монитора другого ноутбука при свечении белым цветом вместе с фрагментом символа:

А вот такую картинку я получил для белого цвета на экране телефона Nokia 2710 Navigation Edition:

Вот такая интересная форма у пикселей ЖК-телевизора (воспроизводится голубой цвет):

Минералы

Поваренная соль

Глина

Биологические объекты

Человек

Слюна

Слюна является одним из популярных объектов наблюдения под микроскопом. Как утверждается, по слюне можно выполнять диагностику.

Волос

Животные

Комар

Видео наблюдения комара — https://youtu.be/8LLDv1xXGIE

Перо птицы

Видна структура пера — стержень, несущий бородки, которые держат бородочки.

Растения

Семя колокольчика

Семена колокольчика очень маленькие — масса одного семечка около 0,2 миллиграмма.

Лист винограда

Тычинка и пестик цветка

Ость колоска ржи

Как видно на снимке, ость имеет зазубрины.

Грибы

Плесень

Я исследовал выросшую на моркови плесень:

Вот так она выглядит при рассмотрении в мой импровизированный микроскоп:

Жидкости

Кока-кола

Шероховатые поверхности

Матовое стекло

Линза Френеля

Расстояние между бороздками составляет около 0,3 мм.

Печатные платы и радиодетали

Надпись припоем на печатной плате

вид надписи без увеличения:

Если прижать камеру лицевой стороной (без объектива) к темной поверхности, то свет, проходящий с тыльной стороны, высвечивает на оптическом сенсоре проводники печатной платы камеры:

Для ослабления этого эффекта я постарался затемнить тыльную часть печатной платы камеры.

Продолжение следует

Источник: https://acdc.foxylab.com/microscope

Как сделать микроскоп из веб камеры своими руками – Статьи на сайте Четыре глаза

Главная » Статьи и полезные материалы » Микроскопы » Статьи о микроскопах, микропрепаратах и исследованиях микромира » Микроскоп из веб-камеры своими руками

Сделать микроскоп из веб-камеры своими руками под силу даже ребенку. Хотя мы советуем не оставлять совсем юного исследователя наедине с мелкими деталями. Микроскоп получится не особо мощный, но работать будет.

В него получится рассмотреть структуру многих объектов, а вот до бактерий и клеточного устройства он не дотянется – не хватит увеличения и разрешения изображения.

В этой статье мы расскажем, как сделать микроскоп из веб-камеры, но должны сразу предупредить – подобный оптический прибор можно рассматривать только как интересный проект для инженера-любителя. Для серьезной учебы, работы и научного хобби мы рекомендуем классические микроскопы из ассортимента нашего интернет-магазина.

Микроскоп из веб-камеры для пайки

Чтобы сделать микроскоп из веб-камеры для пайки, вооружитесь любой цифровой камерой. Желательно выбрать модель с сенсором от 1 Мпикс. Все, что нужно сделать, – выкрутить объектив камеры, перевернуть его и закрепить на том же самом месте.

Будьте осторожны – не повредите провода и сам сенсор. Смысл проделанного заключается в том, что мы превратили собирающую линзу веб-камеры в увеличивающую. И теперь линза будет передавать увеличенное изображение на цифровую матрицу.

Оптическая головка микроскопа у нас готова!

Следующим шагом изготавливаем штатив и основание микроскопа. Для создания будущего корпуса можно взять картонную коробку или пластиковый бокс от конструктора. Придется поработать ножницами, чтобы в центральной части коробки сделать пространство для установки предметного столика, закрепления подсветки и веб-камеры.

Предметным столиком может стать пустой коробок спичек или крышка от банки, а подсветку можно сделать из обычного светодиодного фонарика. Камеру же фиксируем на таком расстоянии от предметного столика, на котором изображение получается максимально четким.

Завершающим штрихом подключаем камеру к компьютеру, кладем микропрепарат на предметный столик и рассматриваем его изображение на компьютере.

В этой статье мы вкратце рассказали, как сделать микроскоп из обычной камеры и создать в домашних условиях работающий USB-микроскоп. Но мы не рекомендуем вам портить хорошую веб-камеру для создания среднего по качеству оптического прибора.

Цифровые микроскопы начального уровня, которые можно использовать для пайки, оценки ювелирных изделий и работы с банкнотами, стоят недорого, а передают гораздо более четкое и подробное изображение.

Все модели, представленные в нашем интернет-магазине, вы найдете по ссылке.

4glaza.ru
Февраль 2018

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Другие обзоры и статьи о микроскопах, микропрепаратах и микромире:

• Обзор микроскопа Levenhuk Rainbow 50L PLUS на сайте levenhuk.ru
• Обзор набора оптической техники Levenhuk LabZZ MTВ3 (микроскоп, телескоп и бинокль) на сайте levenhuk.ru
• Микроскопы Levenhuk Rainbow 2L PLUS
• Видео! Микроскопы Levenhuk Rainbow и LabZZ (канал LevenhukOnline, Youtube.ru)
• Микроскоп Levenhuk Rainbow 2L PLUS LimeЛайм. Изучаем микромир
• Выбираем лучший детский микроскоп
• Видео! Микроскопы Levenhuk Rainbow 2L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскопы Levenhuk Rainbow 2L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскопы Levenhuk Rainbow 50L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскопы Levenhuk Rainbow 50L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскоп Levenhuk Rainbow D2L: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube.ru)
• Видео! Микроскоп Levenhuk Rainbow D50L PLUS: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube.ru)
• Обзор биологического микроскопа Levenhuk Rainbow 50L
• Видео! Видеообзор школьных микроскопов Levenhuk Rainbow 2L и 2L PLUS: лучший подарок ребенку (канал KentChannelTV, Youtube.ru)
• Видео! Как выбрать микроскоп: видеообзор для любителей микромира (канал LevenhukOnline, Youtube.ru)
• Галерея фотографий! Наборы готовых микропрепаратов Levenhuk
• Микроскопия: метод темного поля
• Видео! «Один день инфузории-туфельки»: видео снято при помощи микроскопа Levenhuk 2L NG и цифровой камеры Levenhuk (канал LevenhukOnline, Youtube.ru)
• Видео! Обзор микроскопа Levenhuk Rainbow 2L NG Azure на телеканале «Карусель» (канал LevenhukOnline, Youtube.ru)
• Обзор микроскопа Levenhuk Фиксики Файер
• Совместимость микроскопов Levenhuk с цифровыми камерами Levenhuk
• Как работает микроскоп
• Как настроить микроскоп
• Как ухаживать за микроскопом
• Типы микроскопов
• Техника приготовления микропрепаратов
• Галерея фотографий! Что можно увидеть в микроскопы Levenhuk Rainbow 50L, 50L PLUS, D50L PLUS
• Сетка или шкала. Микроскоп и возможность проведения точных измерений
• Обычные предметы под объективом микроскопа
• Насекомые под микроскопом: фото с названиями
• Инфузории под микроскопом
• Изобретение микроскопа
• Как выбрать микроскоп
• Как выглядят лейкоциты под микроскопом
• Что такое лазерный сканирующий микроскоп?
• Микроскоп люминесцентный: цена высока, но оправданна
• Микроскоп для пайки микросхем
• Иммерсионная система микроскопа
• Измерительный микроскоп
• Микроскопы от самых больших профессиональных моделей до простых детских
• Микроскоп профессиональный цифровой
• Силовой микроскоп: для серьезных исследований и развлечений
• Лечение зубов под микроскопом
• Кровь человека под микроскопом
• Галогенные лампы для микроскопов
• Французские опыты – микроскопы и развивающие наборы от Bondibon
• Наборы препаратов для микроскопа
• Юстировка микроскопа
• Микроскоп для ремонта электроники
• Операционный микроскоп: цена, возможности, сферы применения
• «Шкаловой микроскоп» – какой оптический прибор так называют?
• Бородавка под микроскопом
• Вирусы под микроскопом
• Принцип работы темнопольного микроскопа
• Покровные стекла для микроскопа – купить или нет?
• Увеличение оптического микроскопа
• Оптическая схема микроскопа
• Схема просвечивающего электронного микроскопа
• Устройство оптического микроскопа у теодолита
• Грибок под микроскопом: фото и особенности исследования
• Зачем нужна цифровая камера для микроскопа?
• Предметный столик микроскопа – что это и зачем он нужен?
• Микроскопы проходящего света
• Органоиды, обнаруженные с помощью электронного микроскопа
• Паук под микроскопом: фото и особенности изучения
• Из чего состоит микроскоп?
• Как выглядят волосы под микроскопом?
• Глаз под микроскопом: фото насекомых
• Микроскоп из веб-камеры своими руками
• Микроскопы светлого поля
• Механическая система микроскопа
• Объектив и окуляр микроскопа
• USB-микроскоп для компьютера
• Универсальный микроскоп – существует ли такой?
• Песок под микроскопом
• Муравей через микроскоп: изучаем и фотографируем
• Растительная клетка под световым микроскопом
• Цифровой промышленный микроскоп
• ДНК человека под микроскопом
• Как сделать микроскоп в домашних условиях
• Первые микроскопы
• Микроскоп стерео: купить или нет?
• Как выглядит раковая клетка под микроскопом?
• Металлографический микроскоп: купить или не стоит?
• Флуоресцентный микроскоп: цена и особенности
• Что такое «ионный микроскоп»?
• Грязь под микроскопом
• Как выглядит клещ под микроскопом
• Как выглядит червяк под микроскопом
• Как выглядят дрожжи под микроскопом
• Что можно увидеть в микроскоп?
• Зачем нужны исследовательские микроскопы?
• Бактерии под микроскопом: фото и особенности наблюдения
• На что влияет апертура объектива микроскопа?
• Аскариды под микроскопом: фото и особенности изучения
• Как использовать микропрепараты для микроскопа
• Изучаем ГОСТ: микроскопы, соответствующие стандартам
• Микроскоп инструментальный – купить или нет?
• Где купить отсчетный микроскоп и зачем он нужен?
• Атом под электронным микроскопом
• Как кусает комар под микроскопом
• Как выглядит муха под микроскопом
• Амеба: фото под микроскопом
• Подкованная блоха под микроскопом
• Вша под микроскопом
• Плесень хлеба под микроскопом
• Зубы под микроскопом: фото и особенности наблюдения
• Снежинка под микроскопом
• Бабочка под микроскопом: фото и особенности наблюдений
• Самый мощный микроскоп – как выбрать правильно?
• Рот пиявки под микроскопом
• Мошка под микроскопом: челюсти и строение тела
• Микробы на руках под микроскопом – как увидеть?
• Вода под микроскопом
• Как выглядит глист под микроскопом
• Клетка под световым микроскопом
• Клетка лука под микроскопом
• Мозги под микроскопом
• Кожа человека под микроскопом
• Кристаллы под микроскопом

Источник: https://www.4glaza.ru/articles/mikroskop-iz-veb-kamery-svoimi-rukami/

Сами с усами… » Blog Archive Как сделать USB-микроскоп из вебкамеры

Цифровые USB микроскопы – современное оборудование высокого класса. Они нашли свое применение во многих научно-исследовательских и медицинских лабораториях, в криминалистике и просто у любителей рассмотреть необычное в самых простых вещах и предметах.

Если вы являетесь именно таким человеком, мечтаете о микроскопе, но не имеете достаточно средств для его приобретения, вы можете сами сделать USB-микроскоп из веб-камеры.

Своими руками он быстро и просто монтируется из любого портативного видеоустройства.

Для этого процесса необходимо иметь:

• рабочую вебку;
• набор отверток;
• клей, желательно универсальный;
• небольшую пластмассовую коробочку;
• зеркальце.

Вот из таких нехитрых подручных средств можно получить вполне работоспособный USB микроскоп из веб камеры. Для домашних исследований он подойдет отлично, став одной из любимых полезных игрушек!

Первым и самым главным этапом работы станет разбор самой веб камеры, извлечение из корпуса. Сделать это нужно с максимальной осторожностью и аккуратностью, чтобы не повредить датчики камеры. Теперь необходимо удлинить провода, отходящие от светодиодов и от кнопки захвата изображения, если таковые имеются в веб камере. В случае их отсутствия придется крепить отдельный провод.

Следующий шаг в создании цифрового микроскопа – оснащение его линзой. Ее можно найти, разобрав старый CD-ROM. Линза крепится на расстоянии 1-3 мм от сенсора с помощью термоклея.

Светодиоды после удлинения проводов должны быть зафиксированы четко и строго по направлению на предметную подставку вашего самодельного микроскопа. Теперь осталось только собрать корпус камеры и установить ее на коробочке, которая будет служить своеобразным штативом.

Для того чтобы улучшить освещение изучаемых объектов, в качестве подставки под реактивы и препараты используется зеркало. Настраиваем веб камеру, подключив ее к USB разъему.

После столь несложных действий вы имеете готовый USB микроскоп из веб камеры! Работает он прекрасно. Вы можете приступать к изучению и исследованию интересующих вас предметов, фотографировать их и обрабатывать изображение.

С большим успехом подобный микроскоп можно использовать при ремонте и пайке электронной и радиотехники. Или же заинтересовать детей, показав им удивительные процессы, происходящие в клетках растений и насекомых.

Будет полезен микроскоп нумизматам и филателистам.

Источник: http://waska45.ru/hozyainu-doma/kak-sdelat-usb-mikroskop-iz-vebkameryi

Создаем штатив для камеры своими руками

Стабилизация камеры в момент съемок является залогом получения резких или четких снимков, рука не дрогнет при нажатии на кнопку и не испортит кадр.

Для длинной выдержки штатив – необходимость, без него вообще не получится правильной картины.

Статичные предметы, находящиеся на удалении от фотографа, при зуммировании могут получиться расплывчатыми без устойчивого положения камеры. Для всех подобных ситуаций требуется штатив.

Стоимость хорошего трипода колеблется в районе 7-10 тыс. рублей для стандартной фотокамеры, для тяжелой оптики потребуется усиление стабилизации, тут цена будет еще выше.

Не всегда есть возможность приобрести магазинный вариант, особенно если природа не обделила вас сноровке и изобретательности. Тогда можно сделать штатив своими руками, практически из подручных средств.

Затраты по материалам будут в разы меньше, по времени займет пару дней, а для продвинутых пользователей, умеющих ловко управляться с инструментами – несколько часов.

В каких случаях вам может понадобиться штатив:

• Съемка на длинной выдержке – 100% требуется жесткая стабилизация;
• Съемка ночью, кроме штатива может пригодиться еще и устройство для удаленного спуска затвора;
• Спортивные соревнования или работа с быстро движущимися предметами;
• Съемка с размытием фона;
• Фотографирование на большом увеличении (зуммировании), в том числе и макро-съемка;
• Портретная и студийная съемка предполагает стабилизацию камеры для получения профессиональных четких снимков;
• Съемка архитектуры и пейзажей и много других вариантов.

Штатив – отличный вариант для большой компании, когда кто-то один всегда остается за кадром на общих фото. Стабилизация камеры на нужной высоте и пульт дистанционного управления (ДУ) поможет собрать всю компанию на фотографии.

Кроме стандартной подставки с тремя ножками существует еще множество разнообразных штативов для разных целей и ситуаций. Самый популярный – трипод, его используются во всех видах съемок, кроме экстремальных. По типу крепления камеры или установки на поверхность штативы бывают:

• Моноподы применяют для крепления фотоаппарата и мобильного телефон, чтобы увеличить расстояние от камеры до объекта съемки. Чаще всего применяется для селфи-фото;
• Трипод – профессиональное оборудование с креплением для камеры, имеет 3 ноги или подставки. Можно регулировать высоту, наклон, другие параметры;
• Мультипод – разборный трипод, при раскручивании получается монопод. Походный вариант оборудования;

• Мини-штативы, или настольные используются реже, но достаточно удобные и недорогие. Высота примерно 30-40 см в разложенном виде.
• Крепление на пояс используется для фото и видеосъемок, удобен при постоянном перемещении;
• Штативы -струбцины крепятся на столы и другие поверхности, неудобные при выездных съемках;
• Штативы-прищепки аналогичны предыдущему варианту, но крепятся зажимным механизмом и винтом;
• Гибкие штативы – модели на прорезиненных ножках, состоящих из подвижных элементов. Изменяя форму ножек, регулируется высота. Компактные и удобные модели позволяют закрепить камеры практически на любой поверхности.

У профессионального фотографа, работающего в разных жанрах и в любых условиях может быть набор штативов  креплений. Но в большинстве случаев они используются достаточно редко и не являются предметом первой необходимости для съемок прогулочных фотосессий, love-story, свадеб и дней рождений, а именно этим и занимаются среднестатистические фотографии 95% рабочего времени.

Инструменты, нужные для создания штатива

Если вы все таки решили сделать штатив собственными руками, то вам понадобятся следующие инструменты:

• Дрель и сверла разного диаметра;
• Пила или ножовка;
• Наждачная бумага разной зернистости;
• Отвертки, плоскогубцы, кусачки (в некоторых случаях);
• Тиски и зажимы (в некоторых случаях);
• Клей и необходимые материалы.

Лучше выполнять все работы на улице или в специальном помещении с хорошей вентиляцией. Клей и краска имеют неприятный запах, а опилки и стружки лучше оставить вне дома.

Штатив своими руками из бритвы

Самый простой в сборке и изготовлении штатив потребует от вас пару часов времени, кусочек доски, клей и 3 бритвы обычные или с плавающими головками. Главное, чтобы они были одинаковые.

Основание выпиливается треугольное, обрабатывается наждачной бумагой, в центре выпиливается отверстие и вкручивается болт и надежно крепится клеем. Накручиваем на болт гайку и укладываем резиновый уплотнитель, чтобы не повредить корпус камеры при креплении.

К боковым поверхностям, или ребрам деревянного треугольника приклеиваются бритвы лезвием к подставке.

Бюджетный настольный штатив готов. Нам понадобилось:

• Кусок доски или фанеры;
• Болт, подходящего диаметра под крепление камеры;
• Дрель и сверло диаметром по болт;
• Гайка под болт;
• Уплотнитель;
• Наждачная бумага;
• Клей;
• Краска, при желании;
• 3 бритвенных станка.

Немного терпения и штатив для небольшой камеры готов к работе.

Вариант сборки штатива из теннисного мячика

Еще одним бюджетным вариантом является настольный мини-штатив, изготовленный из мячика для тенниса. Для этого нужен нож, клей, болт и гайка.

Мяч разрезается таким образом, чтобы большая часть была устойчива на столе, для уплотнения поверхности проклеиваем место под камерой вторым слоем из оставшегося кусочка. В центре делается отверстие и вклеивается болт. дальше можно покрасить конструкцию или оставить как есть.

Под камеру можно подложить уплотнитель, а если взять болт подлиннее, то можно немного увеличить подставку вверх. Для данного штатива нам понадобилось:

• Теннисный мячик;
• Нож;
• Болт диаметром под крепление на камере;
• Гайка и уплотнитель на болт;
• Клей и час времени.

Такой вариант не подойдет для серьезного мероприятия, но вполне пригоден для домашнего использования с небольшой камерой, тяжелую оптику он конечно же не удержит.

Самый простой в исполнении вариант – использование пустой пластиковой бутылки для создания штатива. В крышке сверлится отверстие нужного диаметра, вставляется болт, крепится гайкой, вкручивается в резьбу камеры.

Бутылка утяжеляется песком или камешками и закручивается приготовленной крышечкой. Штатив готов к использованию, в походных условиях он может значительно сэкономить нервы и время, отработав не хуже покупного.

Штатив для камеры своими руками из лыжных палок

Более сложный вариант потребует от вас некоторых навыков использования ножниц или ножовки по металлу, напильника, дрели, а также времени. Алюминиевая трубка режется на 3 части с «ушками» для крепления, детали обрабатываются напильником, сверлятся отверстия для болтов.

Лыжные палки распиливаем на 4 равные части, они будут ножками штатива. Для основания берется квадратный кусок доски или плотной фанеры, размером примерно 10 х 10 см, в одной просверливается отверстие под стальную трубку. В 3 деталях крепежа и «ножках» трипода под нужным углом делаем отверстия под винт, чтобы они находились в нужном положении, когда конструкция будет собрана.

Из второй панельки собираем крепление под камеру.

Соединяем обе части, устанавливаем камеру на винт, штатив готов к использованию.

Таким образом нам потребовались на изготовление данной конструкции:

• 2 лыжные палки;
• стальная трубка;
• 2 куска доски или фанеры;
• небольшой кусок алюминиевой сплющенной трубки;
• саморезы, или  винты, болт под камеру;
• напильник, плоскогубцы, ножовка по металлу, отвертка, дрель.

На изготовление такой конструкции уйдет не меньше пары часов, при условии навыков работы с инструментами. Подойдет даже для камеры средней тяжести, нагрузку проверяйте заранее, чтобы на мероприятии не было неожиданных происшествий.

Еще один материал для создания удерживающего устройства для камеры – трубки металлопластиковые, используемые в строительстве для прокладки водоснабжения. Они неплохо гнутся, но отлично держат форму.

Крепить их между собой можно уголками из пластика, саморезами, болтами или винтами. Из кусочков трубы и угловых фитингов собираем основание, переходником крепим вертикальную трубку.

На верхнем конце закрепляем площадку для камеры.

Монопод (селфи-палка) из подручных материалов

Если очень срочно нужно сделать селфи, а под рукой не находится монопода, или селфи-палки, то можно использовать любые подручные средства для закрепления телефона.

Это может быть палка, ветка или кусок плотной проволоки. Создать систему нажатия на кнопку сделать в таких условиях невозможно, используем функцию отсрочки пуска на 2-3 секунды.

За это время выстраиваем кадр и получаем отличные снимки без покупки штатива.

Подставка-переходник для телефона

Из подручных материалов можно собрать и переходник с любого штатива от фотоаппарата под крепление телефона. Для этого понадобится кусок пластика, к примеру, плинтус для отделки пластиковых окон. Отрезается часть, чуть короче телефона, в нужных местах (соответственно креплениям на фиксаторе) сверлятся отверстия. Крепится переходник гайками к штативу, конструкция готова к использованию.

Другие материалы для изготовления штативов

Перечисленные варианты самодельных штативов для фотоаппарата не требуют особых умений и знаний, практически любой желающий сможет сделать их без особых усилий. Кроме этих материалом можно использовать деревянные рейки и бруски, металлические трубки, пластик. Но тут потребуется специализированные инструменты и определенные знания.

Требования к штативу для камеры

Независимо от материала и конструкции, штатив должен отвечать определенным требованиям, выполнять функции.

Рабочая высота. У каждого штатива имеется минимальная и максимальная высота, зависящая от конструкции устройства. Триподы имеют самый широкий диапазон, поэтому наиболее популярные среди фотографов. Правильно подбирать штатив по росту, он должен быть чуть выше, чтобы можно было снимать сверху.
Вес и размеры.

Самый важный параметр для «полевых» съемок. Профессиональное оборудование весит много и его достаточно сложно носит с собой долгое время. Поэтому для выездных фотосессий выбираются облегченные модели.

То же касается и размеров в сложенном состоянии, громоздкие штативы остаются в фотостудии, а на выезд берутся компактные и удобные для переноски.

Максимальная нагрузка. Зависит этот параметр от многие нюансов: материала, креплений, особенностей конструкции. Для фотографа важнее рабочая нагрузка – по ней нужно ориентироваться при выборе модели под вес камеры.

Резьба. Для крепления камеры к штативу существуют 2 основных стандартных резьбы – 1/4” и 1/8”, первый вариант предназначен для компактный моделей, в том числе «мыльниц».

Для работы с фотоаппаратами покрупнее используется резьба 1/8. Телевики, мощные объективы, тяжелые камеры крепятся на 3/8, он выдерживает тяжелые нагрузки.

Все это следует учитывать при выборе штатива для съемок.

Послесловие

Делать ли объектив своими руками или потратить на оборудование определенную сумму решать каждому фотографу самостоятельно. Но есть несколько важных моментов:

• Если бы самодельное оборудование было лучше профессионального, его бы уже перестал производить;
• Опытные фотографы с дорогой оптикой не будут надеяться на «самопальный» штатив и приобретут подходящий по весу и материалу для сохранность оборудования;
• Для ежедневной съемки нужен хороший штатив, из подручных средств вариант – на 1 раз;
• На материалы все равно придется потратить определенную сумму, а на изготовление штатива еще и время;
• Самодельные штативы неудобны при частых перемещениях, они некомпактные и носить их с собой проблематично.

Исходя из этих моментов, следует вывод, что для работы лучше приобретать профессиональное специализированное оборудование. Экономить на безопасности камеры и оптики не стоит. Но для домашнего или очень нечастого использования можно и собрать штатив своими руками.

Источник: http://top100photo.ru/blog/sovety-po-vyboru-fototekhniki/sozdaem-shtativ-dlja-kamery-svoimi-rukami

Цифровой микроскоп своими руками

Всегда любил биологию, но никогда не было у меня микроскопа, и вот решил обзавестись, чтобы полюбоваться на микромир вместе с подрастающим поколением, ну и возможно отснять основной чип приставки 3DO между делом.

Выбирать сам оптический прибор долго не пришлось, выбор пал на микроскоп Альтами 104, это отечественный микроскоп, моя модель с 2000 кратным увеличением (больше оптика не дает, что бы там не писали — это цифровая туфта).

Цена его очень даже невысокая, мне он обошелся 12800 рублей (май 2015). Не знаю как импортные аналоги, по сравнению с ним, но я доволен как слон =) Сомневаюсь, что можно сделать прибор сколько-нибудь лучше за эти деньги.

Заказывал у производителя, поскольку так и быстрее и дешевле и наверняка надежней: http://www.altami.ru.

Микроскоп Альтами 104

Для тех кто тоже не нашел как отрегулировать световое поле микроскопа, подсказываю: снимите окуляр (если поспешили его нацепить), диафрагму на минимум и выставьте конденсатор регулировочными болтами так, чтобы пятно было по центру, затем больше эти винты не трогайте.

Пятно по которому регулировать

Разумеется смотреть в микроскоп (тем более в монокулярный) тяжело и хочется все выводить прямо на монитор. Однако камера для микроскопа сопоставима с ценой самого микроскопа. И я решил ее пока не брать, а попробовать сделать самому. О чем я сейчас и поведаю во всех деталях =)

Кроме микроскопа вам понадобится веб-камера, желательно с хорошей матрицей, я использовал Logitech C270 (в свое время по 700 р. брал несколько штук, специальная камера для микроскопа с аналогичным разрешением стоит 9000 р.). Очень удобна тем, что фокус этой камеры регулируется механически, хотя наверняка и в других это тоже возможно — просто не разбирал, не знаю.

Веб-камера Logitech C270

Еще вам понадобится отвертка, пробка от пластиковой бутылки, пара мелких шурупов (миллиметров пять длиной), а так же желательно иметь под рукой клеевой пистолет (Glue Gun), пару стяжек и бур на подобие, как у зубных врачей =) Итак приступим!

Первым делом, нужно уменьшить вес камеры, поэтому нужно снять крепежную часть камеры. Выдергиваем торцевые декоративные заглушки с поворотного механизма и выкручиваем шуруп, затем выдавливаем вал и камера становится словно пушинка.

Разбор крепежного механизма

Далее необходимо снять переднюю панель камеры, чтобы добраться до настройки фокуса. Для этого надо сдернуть декоративную панельку, а затем выкрутить пару винтиков и снять основную пластиковую панель, за которой находится нехитрая начинка.

Вскрытие камеры

Теперь нам нужна насадка на окуляр, и ее роль нам сыграет обычная пробка от пластиковой бутылки! Она идеально подходит по диаметру и внутри у нее есть упор, чтобы вплотную к оптике не прижиматься — лучше не придумаешь, нужно лишь срезать резьбу и просверлить дырку радиусом 3 плюс минус миллиметра.

Я для этого использовал дрель с гибкой подводкой, в качестве насадки использовал маленький бур. Если у вас в хозяйстве этого нет, возьмите обычный нож и аккуратно срежьте резьбу, а отверстие сделайте обычным сверлом, ну или еще как проковыряйте.

Лоскутки пластика можно опалить огнем, чтобы не болтались, затем необходимо выровнять верх пробки, например камнем.

Подготовка пробки

Насадите готовую пробку на окуляр и прислоните камеру с одетой основной панелью, если потребуется отрегулируйте фокус (не спеша, потихоньку, как можно точнее). А еще, заклейте светодиод в камере, например, изолентой, чтобы не светил куда не надо.

Далее необходимо прикрутить основную панель камеры к пробке, для этого я использовал шурупы, можно на клей наверное посадить, но нужно точно выставить камеру, поэтому шурупы предпочтительней, сначала выставить один, может не с первого раза.

Примерить, возможно подстроить относительно первого шурупа и только потом зафиксировать вторым. Если наклон не оптимальный, вставить распорочки из кусочков пластика, или чего-то, что есть под руками. Затем выполнить генеральную примерку.

Крепление панели к пробке

Теперь осталось зафиксировать результат, для этого можно воспользоваться клеевым пистолетом.

Здесь же рекомендую подклеить стяжку или другой гибкий кусочек пластика в качестве фиксаторов, это необходимо для того, чтобы зафиксировать окуляр, чтобы изображение у вас не вертелось, вслед за проводом веб-камеры, можно даже несколько таких стяжек, ну или еще как придумаете. Пролить вокруг клеем и дать застынуть.

Готовая цифровая насадка

Теперь установим все это на окуляр микроскопа, притянем затянем стяжкой фиксатор к трубе окуляра и наслаждаемся микромиром! Весь процесс занимает не более часа, статью дольше писал.

Микроскоп в сборе

В целом должен сказать, что специальная насадка предпочтительней, поскольку она не пытается адаптироваться к освещению, что при некоторых параметрах работы микроскопа приводит к автонастроечному дребезгу в изображении, возможно это регулируется в веб-камерах, еще не разбирался. Да и откалибровано все точно на заводских насадках, без всяких винтиков. Но тем не менее для любителей результат очень даже ничего, правда препарат делал наспех на старом стекле грязными руками — поэтому столько мусора на картинке =)

Какая-то бактерия на клетках лука

Меня как пользователя windows 7, после ХР ждал неприятный сюрприз — в 7-ке убрали веб-камеры из «моего компьютера», т.е. штатных средств глянуть на результат нет, поэтому не обошлось без попрограммировать =) Распакуйте архив в любое место и запустите экзешник.

Источник: http://www.arts-union.ru/node/45

Микроскоп из телефона

Как сделать микроскоп из старого телефона, лазерной указки или линзы.

Простейший электронный цифровой микроскоп можно сделать своими руками используя старый телефон с камерой, хотя все же лучше использовать смартофон (в нашем случае iphone) и экран больше и камера лучше.

Общая увеличительная способность микроскопа может составлять до 375 раз в зависимости от количества и класса используемых линз.

Кстати, сами линзы при изготовлении микроскопы мы взяли из старенькой лазерной указки, но если у вас таковой не имеется, то их можно купить по дешевке в любом китайском интернет магазине.

Себестоимость самодельного микроскопа не превышает 300 рублей, если брать в расчет стоимость материалов:

Полный список необходимых материалов для проекта:

— болт м8 10-12 см — 3 шт.- гайка М8 — 9 шт.- гайка М8 с барашком — 2 шт.- кусок фанеры 7 х 7 см- кусок оргстекла- лазерная указка, или линза. (2 штуки)

— маленький диодный фонарик.

Изготовление самодельного цифрового микроскопа:

1) Разборка лазерной указки и извлечение линзы.

Для этого используем самую дешевую указку, поэтому не покупайте для этого дорогие модели. В общей сложности понадобится 2 линзы. (Этот шаг можно пропустить, если вы купите в магазине саму линзу).

Для разборки указки откручиваем заднюю крышку и вынимаем батарейки. Все внутренности извлекаем с помощью простого карандаша с ластиком.  Линза находиться в объективе, и чтобы достать ее необходимо открутить кусок маленького черного пластика.


Сама линза состоит из тонкого полупрозрачного стекла, толщиной около 1 мм, можете приложить ее к камере телефона чтобы поэкспериментировать с увеличенной фотографией, сделать качественный фотоснимок очень тяжело, поэтому решил изготовить для микроскопа стойку фиксатор.


2) Изготовление основания корпуса:
Вход пошел кусок фанеры размерами 7 х 7 см, в котором сверлим 3 отверстия для стоек (болтов) Места сверлению отверстий показаны на фотографии метками.

3) Подготовка оргстекла и линз.Вырезаем из оргстекла 2 куска размерами: 7 х 7 см и 3 х 7 см. На первом куске оргстекла сверлим 3 дырки по шаблону фанеры, это будет верхняя часть корпуса. На 2 куске сверлим 2 дырки по шаблону фанеры, это будет промежуточная полка микроскопа.

При сверлении оргстекла  не давите сильно.

 Теперь потребуется просверлить отверстия в оргстекле для линзы и объектива, для этого потребуется сверло D = D объектива или немного меньше. Финишную подгонку отверстия делаем с помощью круглых напильников или рашпилей.

Линзы необходимо встроить в просверленное отверстие в оба стекла.

4) Сборка корпуса.Когда все детали микроскопа готовы, можно приступить и к самой сборке, но до этого остался еще 1 момент:

— необходимо снизу подать источник света, для этого в нижней части корпуса я просверлил отверстие для монтажа небольшого диодного светильника.

Приступаем к окончательной сборке. Закручиваем болты плотно к основанию.

Промежуточная стойка микроскопа с о 2 линзой должна помещаться вверх и вниз, чтобы можно было регулировать размер увеличения оптикой.

Для этого на 2 болта закручиваем гайки барашки , 2 шайбы и монтируем стекло с уже вклеенной линзой размером 3*7 см.


Затем устанавливаем верхнюю крышку, здесь уже используем обычные гайки, но ставим их и сверху и снизу.

Поздравляю, Вас вы только что сделали дешевый цифровой микроскоп, вот несколько фотоснимков сделанных с помощью него.

Видеинструкция по изготовлению и демонстрация работы:

(на английском языке)

http://www.instructables.com/id/10-Smartphone-to-digital-microscope-conversion/?ALLSTEPS

Источник: https://www.freeseller.ru/4226-mikroskop-iz-telefona.html

Паять иль не паять? Вот в чём вопрос: цифровой микроскоп для пайки — это удобно?

Для чего используется устройство?

В принципе, основная цель любого микроскопа – увеличение объекта в несколько десятков или сотен раз. Применяются представленные аппараты не только на уроках биологии в школе, но и в медицине, электронике и других сферах. Например, благодаря цифровому микроскопу, существует возможность осуществлять ремонт очень маленьких микросхем, мобильных и компьютерных плат.
Самым удобным является электронный аппарат, так как он способен увеличивать объект очень сильно. Следует отметить, что соорудить микроскоп своими руками нетяжело. Необходимо просто знать его устройство, а также собрать нужные материалы.

Как закрепить микроскоп на рабочем столе

Существует множество способов закрепить микроскоп для пайки на рабочем столе. Производители решают эти проблемы с помощью и штанги. Они удерживают микроскоп от падения и позволяют легко позиционировать его относительно платы.

Самодельная подставка или штатив для микроскопа обычно делается из старого фотоувеличителя или из других доступных ресурсов и запчастей.

А вот Мастер Сергей сделал штатив микроскопа для пайки микросхем своими руками из мебельных трубок. Получилось хорошо. Видеообзор его с смотрите ниже.

Над материалом трудились Мастер Сергей и Мастер Пайки. В комментариях
напишите какими микроскопами для пайки микросхем пользуетесь
и насколько они хороши.

Ни для кого не секрет, что окружающий нас мир имеет тонкие структуры, организацию и строение которых невозможно различить человеческим глазом. Целая вселенная оставалась недосягаемой и непознанной, пока не был изобретен микроскоп. Это устройство всем нам известно со школы. В нем мы рассматривали бактерий, живые и мертвые клетки, предметы и объекты, которые все мы видим каждый день. Через узкий смотровой объектив они чудесным образом превращались в модели из решеток и мембран, нервных сплетений и кровеносных сосудов. В такие моменты осознаешь, насколько этот мир велик и многогранен. С недавнего времени микроскопы начали делать цифровыми. Они намного удобней и эффективнее, ведь теперь не надо пристально вглядываться в объектив. Достаточно взглянуть на экран монитора, и перед нами предстает увеличенное цифровое изображение рассматриваемого объекта. Представьте, что такое чудо техники можно сделать своими руками из обычной веб-камеры. Не верите? Предлагаем вам убедится в этом вместе с нами.

Из чего можно сделать устройство?

Естественно, сконструировать микроскоп своими руками можно и с нуля. Однако часто те люди, которые разбираются в электронике, компьютерных технологиях и оптике, изготавливают представленное устройство на базе других агрегатов: фотоаппаратов, биноклей, веб-камер.

Прежде чем начинать изготовление конструкции, необходимо точно определиться с ее функциями, подобрать нужные элементы. Желательно также сделать чертеж устройства на бумаге. Естественно, производятся все необходимые расчеты.

Как сделать бинокль? Самодельный бинокль своими руками

Самодельный бинокль, конечно, не сможет конкурировать с промышленными образцами.

Но если вы хотите порадовать своего ребенка или удивить друзей, то изготовленный по предложенному способу бинокль предоставит вам такую возможность.

К тому же его можно будет даже использовать по назначению. И качество изготовленного вами бинокля будет зависеть только от вашей аккуратности и терпеливости.

Наш бинокль будет состоять из двух абсолютно одинаковых частей, соединенных между собой по ширине глаз человека. Каждая часть бинокля состоит из двух цилиндрических трубок разных диаметров и длины. В каждой трубе вмонтировано по паре линз.

Принцип действия создаваемого нами бинокля очень прост: лучи света, идущие от удаленной точки, преломляются на передней линзе, называемой объективом, и поступают на заднюю линзу, называемую окуляром. И уже из окуляра попадают на сетчатку нашего глаза. Нашей задачей будет изготовление необходимых линз и установка их в сделанный нами корпус.

Как изготовить линзы для бинокля?

Базовым элементом нашей конструкции будет плосковыпуклая собирающая линза, которую мы получим из обыкновенной перегоревшей лампочки накаливания.

Во избежание травм, руки предварительно необходимо защитить, надев перчатки. Аккуратно, чтобы не разбить наш шаблон и не пораниться, шилом удалите с цоколя лампочки вещество, которым центральный контакт закрепляется в лампочке. Удалите из колбы всю сердцевину, и вы получите заготовку для вашей будущей линзы.

Закрепите или подвесьте полученную колбу за цоколь. Медленно и осторожно налейте в колбу прозрачный нитроклей. Он должен заполнить дно колбы примерно на 15 – 20 миллиметров от низа колбы. При отсутствии нитроклея можно подыскать ему замену в виде клея для оргстекла, а у кого-то может быть в хозяйстве и прозрачный лак.

Если сохранилась старая фотопленка, то ее также можно использовать, предварительно снявши с нее эмульсию, используя ацетон для ее растворения. Заливать нужно постепенно, несколько раз доливая выбранный наполнитель, каждый раз давши полностью стечь по стенкам колбы.

Это необходимо, чтобы не образовалась дугообразная поверхность.

После полного затвердения заполнителя, в колбе получится линза, плоская с одной стороны и выпуклая с другой стороны. На качество линзы очень влияет качество стекла. Непригодны лампочки с шероховатым стеклом колбы или колбой, деформированной при литье. Также необходимо полностью удалить все надписи на стекле.

Есть вариант заливки наполнителя не на дно колбы, а на ее сферическую боковую поверхность. Как правило, там отсутствуют всяческие надписи и более правильная сферическая форма.

При помощи стеклолома нужно постепенно обломать края колбы до получения линзы и тщательно отшлифовать плоскую поверхность линзы медленными круговыми движениями мелкой наждачной шкуркой. От тщательности обработки зависит степень прозрачности линзы. Не следует заливать в колбу слишком много наполнителя.

Количество наполнителя следует максимально ограничить в разумных пределах. Это связано с тем, что, имея разное тепловое расширение, в дальнейшем соединенные поверхности могут покоробиться и разрушиться.

Необходимо сделать две одинаковые по размерам плосковыпуклые линзы. Далее необходимо сложить их вместе, повернув друг к другу плоскими сторонами.

Закрепите линзы в таком положении, используя обмотанную по окружности линз бумагу, обмазанную клеем, металлические круговые хомуты и даже скотч или изоленту. Закрепив линзы в таком положении, мы получим двояковыпуклую собирательную линзу, необходимую нам для объектива.

Благодаря относительно малой выгнутости формы лампочки-заготовки, полученная линза будет обладать большим фокусным расстоянием.

Ту же самую процедуру проделаем, используя меньшие по размерам лампочки. Очень хорошо подойдут лампочки от автомобильных фар. Мы получим две плосковыпуклые линзы меньшего диаметра. Соберите из этих линз объектив.

Но помните, что нам необходима двояковогнутая линза, если, конечно, вы не хотим наблюдать перевернутые изображения. Для этого маленькие линзы соберите воедино выгнутыми сторонами внутрь и закрепите в этом положении. Таким образом, мы уже получим объектив.

Опять же, благодаря меньшему диаметру колбы исходной лампочки, у этой линзы будет меньшее фокусное расстояние.

Как определить кратность бинокля?

Фокусные расстояния полученных линз мы легко можем узнать, подложив под них лист белой бумаги и наведя на этот лист через линзу свет. Расстояние до линзы, на котором световой пучок сфокусируется в точку, и есть фокусное расстояние линзы.

Теперь мы можем легко подсчитать степень увеличения нашего будущего бинокля. Для этого фокусное расстояние большой линзы делится на фокусное расстояние малой линзы. Полученный результат и будет означать кратность увеличения вашего бинокля.

Как изготовить корпус бинокля?

Теперь нам необходимо изготовить футляры для линз. Это будут небольшие тубусы разного диаметра. Чтобы сделать тубус, подберите заготовку в виде круглого стержня диаметром немного больше диаметра изготовленной линзы.

Для изготовления объектива возьмите заготовку в расчете на большую линзу и, намотав вокруг 2 — 3 слоя картона, промазанного клеем, создайте корпус объектива. Зафиксировав полученное сооружение изолентой или скотчем, дайте клею полностью высохнуть.

Делаем аппарат с нуля: необходимые материалы и инструменты

Для того чтобы сделать микроскоп своими руками без готовых приборов, вам потребуется такое оборудование:
— Трубка из стекла. Ее длина должна составлять примерно 20 см, а диаметр – до 6 мм.

— Несколько пластин (желательно из меди). Толщина металла не должна быть большой (около 1 мм). Что касается общих размеров пластин, то они составляют 3*6 см.

— Несколько небольших стеклышек.

— Сверло небольшого диаметра.

Если у вас нет металла, который будет служить основанием для конструкции, то можете использовать плотный картон. Однако учтите, что в этом случае аппарат не будет прочным и не прослужит длительное время.

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Делаем микроскоп из веб-камеры своими руками:

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Изготавливаем устройство: инструкция

Перед тем как сделать микроскоп, ознакомьтесь с последовательностью произведения работы:
1. Прежде всего, из стеклянной трубки при помощи горелки надо изготовить небольшой шарик, который будет служить линзой для устройства. Учтите, что этот элемент ни в коем случае нельзя трогать руками, так как на поверхности останутся следы, которые впоследствии будут искажать изображение.

2. На данном этапе нужно сделать корпус для линзы. Для этого понадобятся металлические пластины. Чтобы использование такого аппарата было удобным и безопасным, нужно обязательно закруглить углы. В «корпусе» следует просверлить отверстия: 4 крепежных и одно смотровое.

3. Теперь можно собрать всю конструкцию воедино. Для этого между пластинами устанавливается «линза», и корпус скрепляется болтами. Далее с одной стороны линзы при помощи скотча можно приклеить стекло, на которое и будет укладываться объект.

Такая конструкция микроскопа является ручной и самой простой. Представленным устройством могут пользоваться взрослые в домашних условиях и дети. Для профессиональных работ вам понадобится более сложный, цифровой аппарат. Далее вы узнаете, как его соорудить.

Инструкция по изготовлению цифрового микроскопа

Цифровой микроскоп своими руками делается очень просто, нужно только соблюдать определенную последовательность действий:

1. Для начала следует соорудить «скелет» конструкции. Для этого нужно металлическую пластину соединить с уголками. Все элементы можно скрепить болтами. В качестве штатива можно использовать металлическую трубу небольшого диаметра. Она имеет определенные плюсы. Например, при помощи специальных крепежей вы можете к вертикальному элементу прикрутить еще один небольшой кусочек трубы, к которой прикрепится объектив. При необходимости вы сможете поднимать или опускать данный элемент. Кроме того, для сооружения платформы можно также использовать небольшую картонную коробку, в которую вставляется штатив и заливается плиточным (или другим) клеем. Учтите, что конструкция должна быть максимально устойчивой.

2. Далее можно сделать регулятор настройки фокуса. Для этого используется капроновая нить (или резинка), подвижная втулка, ушко для фиксации нити на штативе. То есть вам нужно сделать своеобразный редуктор, благодаря которому точность фокуса объектива увеличивается.

3. Далее электронный микроскоп своими руками делается просто. Теперь следует выкрутить объектив из веб-камеры. Делайте это осторожно, чтобы не повредить элемент. Далее нужно перевернуть его и поставить на место. Для крепления используйте термоклей. Готовую конструкцию можно прикрепить к подвижной части штатива. Под ней следует организовать предметный столик с подсветкой. Для этого используется обычный светодиод.

4. В последнюю очередь нужно обработать провод веб-камеры. То есть следует срезать его толстую оплетку. В этом случае он станет более гибким и не будет мешать передвижению объектива.

Теперь вы знаете, как сделать микроскоп своими руками. Удачи!

Хотите, не приобретая сложного микроскопа, наблюдать интереснейшую жизнь простейших водорослей и других невидимых обитателей капли стоячей воды, проникнуть взором в тайны клеток растений _разглядеть красные кровяные шарики? Хотите увидеть, как выглядят чудесные чешуйки крыльев бабочки, мельчайшая цветочная пыльца при сильном увеличении? Если вы любите делать все своими руками, то смастерить 200— 500-кратный микроскоп не представит для вас никакой трудности. Микроскоп оригинальный — без единой стеклянной линзы (у обычного их несколько). Главной оптической частью его служит жестяная пластинка с небольшим отверстием в 0,3—2,5 мм, в которое помещается капля воды или, лучше, глицерина удерживаемая капиллярным притяжением. Если отверстие хорошо обработано, капля принимает форму правильной, сильно выпуклой линзы. Через эту единственную, но зато очень сильную “линзу” и рассматривается при проходящем свете прозрачный или достаточно малый объект, который помещается на расстоянии 0,2—3 мм от линзы, в зависимости от ее увеличения. Жестяная пластинка с каплей удерживается верхней Деревянной колодкой, которую можно поднимать и опускать с помощью винта. Колодка укреплена шарнирно на стойке. На другой, расположенной чуть ниже неподвижной колодке укреплена склеенная из бумаги трубка, в которую вставлена еще одна подвижная трубка, закрепляемая винтом. К этой трубке сверху приклеен круглый неподвижный столик из пластмассы с отверстием в 6—8 мм, по которому перемещается в двух горизонтальных направлениях с помощью винтов и пружины еще один подвижный квадратный пластмассовый столик. Металлическая скобка препятствует его поднятию и соскакиванию. Отверстие в этом столике делается большее. Сверху к квадратному подвижному столику приклеивается круглая пластина тоже с широким отверстием. На нее кладут предметное стекло. Диаметр столиков и пластины не должен превышать 50 мм. Для предохранения жидкостной линзы от пыли и от деформации ее защищают кусочком чистой целлулоидной пленки, которую приклеивают к небольшой пластмассовой шайбе. К верхней подвижной колодке для удобства прикрепляется круглый, диаметром 30 мм, окулярный щиток с отверстием для глаза. Щиток при замене объектива можно сдвигать в сторону. Объект освещается снизу подвижным зеркалом сквозь диафрагму, снабженную отверстиями от 2 до 15 мм обеспечивающими значительное улучшение качества изображения, если диафрагма помещена не ближе 100 мм от объекта. Центральная стойка укрепляется неподвижно в подставке. Объект, который надо рассмотреть, помещают на стекле, не выходящем за пределы столика. Для получения хорошего изображения особенно важно тщательно обработать отверстие для капли в пластинке, так как даже небольшая неправильность отверстия, незаметный завал или заусеницы искривят каплю и испортят изображение. Поэтому при сверловке и обработке отверстия его качество необходимо постоянно проверять с помощью сильной лупы. Чтобы капля не растекалась, пластинку смазывают вазелином и затем почти насухо протирают. Пластинка и глицерин должны быть безукоризненно чистыми: мельчайший сор в глицерине осядет на дно или всплывет наверх капли и превратится в туманное пятно в самом центре поля зрения. Для большего увеличения нужно применять отверстия меньшего диаметра. Лучше сделать набор пластин с отверстиями от 0,3 до 2,5 мм. При умелом обращении микроскоп может дать увеличение до 700 раз. Каждый любитель мастерить может за короткое время изготовить такой прибор из небольших кусочков дерева, пластмассы, жестяной банки и нескольких шурупов.

«Техника Молодежи», 1960 г., №1, Гребенников В.С.

Перед вами рисунки очень простенького карманного микроскопа, которым удобно пользоваться в походе. Для его изготовления вам не потребуется никаких дефицитных деталей, даже линзы. Ее заменяет… капля воды. В деревянном бруске (40x70x20 мм) вы просверливаете (вытачиваете) сквозное отверстие диаметром 8 мм и красите его изнутри черной гуашевой краской. Это тубус микроскопа. Он должен точно располагаться относительно осевых линий бруска. Затем вырезаете из жести (от консервной банки) два диска одни для диафрагм, другой для объективов. Приклепывал диафрагмовый диск к скобе, помните: 1) что он должен так плотно прижиматься к ней, чтобы не было бокового подсвечивания в тубус, и 2) что осевая линия тубуса должна совпадать с отверстиями диафрагм. Фокусирующая планка прикрепляется к бруску (основе микроскопа) также при строгом соблюдении осевого совмещения центров линз с центром тубуса. К изготовлению объективного диска отнеситесь с особой тщательностью: от чистоты проделанных отверстий зависит качество работы микроскопа. Разметив диск по чертежу, проколите в нем отверстия и разверните их шилом. Образовавшиеся заусенцы заточите на бруске. Отверстия должны быть правильной формы и нужного диаметра и, самое главное, должны иметь скос (фаску), необходимый для образования сферы капли. Цековка отверстий направлена наружу. Крепится объективный диск к фокусирующей планке заклепкой с шайбой. Перед тем как пользоваться микроскопом, тщательно протрите объективный диск тряпочкой, а края отверстий, предназначенных для водяных линз, смажьте слегка каким-либо жиром, тогда капельки воды не будут растекаться. Предметные стекла (15×70 мм) вырежьте из фотоплас-тинки. Между ними поместите рассматриваемый предмет и оба стекла вдвиньте в гнездо бруска так, чтобы рассматриваемый предмет оказался против смотровой линзы. Затем заостренным концом спички наберите чистой воды и коснитесь им обоих отверстий объективного диска. Попав в отверстия, капли примут форму двояковыпуклых линз. Так вы получите жидкостные объективы микроскопа. Не допускайте, чтобы капли растекались по поверхности диска. Готовый микроскоп поднесите к глазу жидкой линзой и направьте тубус в сторону источника света. Лучи света, пройдя через отверстие в диске и через рассматриваемый предмет, попадут в глаз. Вращая болтик, вы можете перемещать объективный диск ближе или дальше от рассматриваемого предмета и тем самым добиваться наилучшей резкости изображения. Степень увеличения можно менять, если, поворачивая объективный диск, устанавливать против рассматриваемого предмета то одну, то другую линзу. Наилучшее увеличение даст линза-капля, помещенная в отверстие меньшего диаметра. Диск с диафрагмовыми отверстиями облегчает настройку и дает яркость и четкость рассматриваемого предмета. На ветру, в жаркие дни капли воды быстро испаряются, поэтому в отверстия время от времени приходится пускать новые капли воды. Воду можно заменить чистым глицерином.

ж. Юный Техник 1962, №8, стр. 74-75.

Простейший электронный цифровой микроскоп можно сделать своими руками используя старый телефон с камерой, хотя все же лучше использовать смартофон (в нашем случае iphone) и экран больше и камера лучше.

Общая увеличительная способность микроскопа может составлять до 375 раз в зависимости от количества и класса используемых линз. Кстати, сами линзы при изготовлении микроскопы мы взяли из старенькой лазерной указки, но если у вас таковой не имеется, то их можно купить по дешевке в любом китайском интернет магазине.

Себестоимость самодельного микроскопа не превышает 300 рублей, если брать в расчет стоимость материалов:

Как сделать электронный микроскоп: необходимые материалы

Для изготовления представленного устройства обычно используется веб-камера. Перед тем как сделать микроскоп такого типа, соберите весь необходимый материал и инструмент:
— Персональный компьютер или ноутбук.

— Веб-камера (желательно с ручной настройкой фокуса). Учтите, что нам понадобится объектив, так что он должен легко выниматься из первоначального устройства.

— Несколько больших и маленьких уголков, из которых впоследствии будет сооружена стойка.

— Трубка стальная небольшого диаметра и специальное крепление, которое может передвигаться и фиксироваться на поверхности металла.

— Небольшое зеркало или вспышка из мобильного телефона для конструирования подсветки.

— Металлическая пластина для изготовления платформы.

Топ 5 лучших микроскопов для пайки

Друзья! Добро пожаловать к Мастеру Пайки на огонек! Сегодня приведу свой Топ 5 лучших микроскопов для пайки. Я расскажу не только о зарубежных микроскопах для ремонта.

Будет и про цифровые микроскопы, которые можно сделать своими руками из USB веб-камеры, старого фотоаппарата или мобильного телефона. А теперь приведу критерии, по которым расставлен этот рейтинг и выбран лучший микроскоп для пайки микросхем.

Прежде всего — это качество изображения, удобство работы и конечно соотношение цена-качество.

В конце я приведу обзор микроскопа для пайки микросхем и метод крепления микроскопа на рабочем столе, давно и любезно предоставленный Мастером Сергеем.

5 место — микроскоп для пайки своими руками

А начнем мы с электронных видеомикроскопов сделанных своими руками из веб-камеры или старого фотоаппарата. Такие микроскопы широко применяются непрофессионалами и начинающими мастерами.

Качество изображения с них оставляет желать лучшего. А временная задержка может свести на нет все героические свершения ремонтника. Часто таким микроскопам не хватает кратности увеличения. Чаще всего она составляет 10х-30х, как у детских микроскопов.

Напомню, что для комфортной пайки под микроскопом, его кратность увеличения должна быть около 20х-40х с рабочим расстоянием 180-190 мм.

Как сделать цифровой микроскоп из веб-камеры

Цифровой USB микроскоп из веб камеры для пайки своими руками сделать достаточно легко — нужно всего лишь заменить оптику на более короткофокусную. Иногда срабатывает методика переворота родного объектива на 180 градусов. В таком случае дополнительно подбирают оптимальное расстояние до матрицы. Обычно это 2-3 мм.

Еще можно использовать оптику от детских игрушек: прицела или фотоувеличителя. Камеру для пайки лучше выбирать с разрешением побольше, а размерами поменьше. Так будет удобнее работать с ней во время пайки и ремонта.

Как видите, USB микроскоп из веб камеры для пайки достаточно легко сделать из подручных материалов в течение нескольких часов. Для этого понадобится:

Вот такая конструкция самодельного микроскопа из камеры для осмотра SMD может получиться.

Недостатки микроскопа из веб камеры:

Достоинства микроскопа из веб-камеры:

Следующий видеоролик посвящен принципу изготовления микроскопа из веб-камеры своими руками. Использован штатив и приведено видео процесса пайки USB-разъема.

Микроскоп из фотоаппарата

Честно говоря выглядит такой «микроскоп» достаточно странно. Принцип тот же, что и с веб-камерой — переворачивают оптику на 180 градусов. Для зеркальных фотоаппаратов даже есть специальные реверсивные адаптеры.

Ниже показано какое изображение получается с такого самодельного микроскопа для пайки. Видна большая глубина резкости — это нормально.

Недостатки такого самодельного микроскопа:

Достоинства фото камеры для пайки

Микроскоп из мобильного телефона

Самый популярный способ сделать микроскоп из мобильного телефона своими руками — это прикрутить к камере смартфона линзу от CD- или DVD- проигрывателя. Получается вот такая конструкция микроскопа.

Линзы в этой технике применяют с очень малым фокусным расстоянием. Поэтому с помощью такого микроскопа получится только контролировать состояние пайки SMD компонентов и искать микротрещины в припое. Паяльником между платой и линзой просто не подлезешь. Ниже приведу видео, на котором видно какое увеличение дает такой самодельный микроскоп.

В более продвинутых случаях мобильный телефон вешают на уже имеющийся стерео- или моно- микроскоп для пайки мелких деталей. Некоторые хорошие снимки у меня так и получались. Этот метод важен, когда нужно сделать микрофотографии для обучения или консультаций с другими мастерами.

4 место — USB микроскоп для пайки

Сейчас популярны китайские USB микроскопы по сути сделанные из веб-камер на 2 Mpix и 13 Mpix или даже с со встроенным монитором, например USB-микроскопы G600 и Andonstar ADSM301. Такие электронные микроскопы больше предназначены для визуальной диагностики электроники, видеоинспекции качества пайки или, например, для проверки заточки ножей.

Напомню, что задержка видеосигнала в таких микроскопах значительная. Со встроенным монитором намного легче паять, но отсутствует глубина резкости и объемное восприятие микрообъектов.

Недостатки USB микроскопа:

Достоинства USB микроскопа:

ролик с обзором дешевого USB-микроскопа смотрите ниже.

3 место — китайский микроскоп для пайки

Микроскопы, предназначенные для пайки — это бинокулярные и тринокулярные микроскопы.

Скажу сразу, что вся продукция часто предлагаемой компании YaXun является попыткой снизить стоимость микроскопа за счет снижения качества. Пластиковые линзы и плохое сведение окуляров не дает паять под ними долгое время.

По крайней мере, почти все знакомые Мастера, у которых были такие микроскопы, жаловались на здоровье. Встречались сообщения, в которых люди брали оптику от серии МБС и ставили на YaXun — как-то помогало.

Достаточной популярностью пользуются тринокулярные микроскопы Minsvision, Fyscope, Luckyzoom SZM45 и Omano OM2300S.

Отзывы о них довольно хорошие. Оба они конечно не образцы для подражания, но выглядят внушительно. Качество изображения хорошее, рабочее расстояние 100 или 200 мм в зависимости от насадок. Эти микроскопы могут быть использованы для пайки при настройке и должном уходе.

Мини-обзор смотрите в видеоролике, изображение в объектив показывают на 9-ой минуте.

2 место — импортный микроскоп для пайки

Среди зарубежных брендов, микроскопной техникой славятся компании Carl Zeiss, Reichers, Tamron, Leica, Olympus, Nikon.

Такие модели, как Nikon SMZ-1, Olympus VMZ, Leica GZ6, Olympus SZ3060, Olympus SZ4045ESD, Nikon SMZ-645 по праву заслужили звания народных бинокулярных микроскопов для пайки за их качество картинки.

Ниже приведу примерные цены на популярные зарубежные модели:

В принципе цены не космические, но это б/у микроскопы, которые можно купить на eBay или Amazon с платной доставкой. Выгодность тут нужно в каждом частном случае рассматривать отдельно.

1 место — отечественный микроскоп для пайки

Среди истинно отечественных микроскопов хорошо известен ЛОМО и делают они прикладные микроскопы под маркой МСП. Самый подходящий для пайки — это МСП-1 вариант 23. Правда ценник у нового не детский.

Вынужден сказать, что Альтами, Биомед, Микромед, Levenhuk — все это отечественные продавцы китайских микроскопов. На качество исполнения многие жалуются.

Для профессионального применения их не рассматриваем. Правда попадаются терпимые экземпляры. Это зависит от условий транспортировки и хранения.

Дело в том, что оптика у них юстирована с помощью силиконового клея с соответствующей надежностью.

Из старых запасов или б/у истинно советские можно взять на Авито:

Итоги рейтинга микроскопов

Подведем итоги рейтинга микроскопов для пайки микросхем:

Если вы еще думаете какой выбрать микроскоп для пайки, то мой победитель — МБС-10 — народный выбор вот уже много лет.

микроскопов по назначению

Этот рейтинг взят у этого специалиста по микроскопам и значительно сокращен для удобства чтения.

Микроскоп для ремонта мобильных телефонов

Следующие микроскопы для пайки мобильных телефонов отсортированы по степени увеличения качества картинки:

Микроскоп для ремонта планшетов и материнских плат

Для таких применений вопрос предельного разрешения не так важен, там рабочими являются увеличения 7х-15х. Для них нужен хороший универсальный штатив и маленькое минимальное увеличение. Следующие микроскопы для пайки материнских плат и планшетов отсортированы по степени увеличения качества картинки:

Микроскоп для ювелира или зубного техника

Следующие микроскопы для зубного техника или ювелира с большим рабочим расстоянием отсортированы по степени увеличения качества картинки:

Микроскоп для гравировки

Следующие микроскопы для гравировки c с большой глубиной резкости отсортированы по степени увеличения качества картинки:

Как проверить б/у микроскоп при покупке

Перед покупкой б/у микроскоп для пайки проверяется просто (частично взято у этого спеца):

Как закрепить микроскоп на рабочем столе

Существует множество способов закрепить микроскоп для пайки на рабочем столе. Производители решают эти проблемы с помощью массивного основания и штанги. Они удерживают микроскоп от падения и позволяют легко позиционировать его относительно платы.

Самодельная подставка или штатив для микроскопа обычно делается из старого фотоувеличителя или из других доступных ресурсов и запчастей.

А вот Мастер Сергей сделал штатив микроскопа для пайки микросхем своими руками из мебельных трубок. Получилось хорошо. обзор его микроскопа Fyscope с креплением смотрите ниже.

Источник
