Шторки радиаторов
Очень простое приспособление для управления воздушным потоком через радиатор изображено на рис. 24.11.

Шторка с подпружиненным роликом (4), расположенным в нижней части прямоугольной рамки, крепится впереди радиатора. Устройство управления с тросиком позволяет шторке подниматься, перекрывая при необходимости часть радиатора, для поддержания постоянной температуры. Конец тросика находится в салоне автомобиля и там же имеется устройство, позволяющее фиксировать шторку на заданной высоте. Желательно, чтобы был установлен датчик температуры, чтобы показывать водителю температуру охлаждающей жидкости.
Жалюзи радиаторов
Более сложное устройство для регулирования воздушного потока через радиатор изображено на рис. 24.12.

На прямоугольной рамке, закрепленной в передней части радиатора, закреплены приблизительно двенадцать горизонтальных стержней, на каждом из которых прикреплена металлическая полоска шириной приблизительно 40 мм. Когда эти полоски становятся в вертикальное положение, они перекрывают поток воздуха через радиатор, но в случае их поворота на 90° открывается свободный проход для воздуха.
Небольшие рычажки, расположенные на одной из сторон каждого стержня, соединены с вертикальной полосой, которая может подниматься или опускаться, открывая или закрывая жалюзи. Она может перемещаться вручную, или как и в случае со шторкой, но если требуется небольшое перемещение, должно иметься термостатическое устройство. Жалюзи такого типа могут устанавливаться на более или менее дорогие автомобили и управляться от термостата, погруженного в верхний бачок радиатора. Устройство обычно защищено на случай поломки — появление неисправности в системе управления приведет к тому, что жалюзи будет установлено в полностью открытое положение.
Жалюзи редко используются на легковых автомобилях, но они довольно распространены на больших грузовых автомобилях.

Целью было улучшение теплового режима двигателя зимой (надоело бегать с картонками) и преодоление бродов без канители со снятием ремня.

Совершенно случайно был найден раскуроченный пионерами и бомжами автобус на базе ГАЗ-53. На нем стояли шикарные жалюзи с приводом. Девайс был откручен, притащен в гнездо (гараж), и работа закипела. Жалюзи были высокие, потому от них смело было отрезана болгаркой вся нижняя часть (остатки ушли в НЗ на случай поврежденья рабочих лепестков). Чтобы жалюзи не развалились, снизу была приварена поперечина: (видна на фото):

Также по углам приварены были 4 лепестка, с помощью их вся конструкция и крепится на машину с использованием саморезов (покеров). Сверху все закрывается стандартной пластиковой решеткой.

НИГДЕ НИЧЕГО НЕ ЗАДЕВАЕТ. С приводом пришлось помудрить, но тут у каждого есть свобода творчества. Ручка управления выведена под рулевую колонку:

Жалюзи открыты и закрыты:

На все было потрачено часов 6 работы.

Эффект от использования заметен сразу – прогревается моментом.

Фотографий больше не смогу сделать, так как машины уже нет, но если есть вопросы, пишите в личку на форум – отвечу.

P. S. Если кто из питерких увидит машину или остатки машины с таким устройством на борту – просьба сообщить мне, так как угнали мою ласточку осенью 2005.

Всем добрый вечер:)

Задумал я тут выполнить жалюзи для радиатора на зиму на свой авто. Да не простые на тросике, а с электро-приводом. Чтобы было так: кнопку нажал — они открылись, еще раз нажал — закрылись)

Для сего дейста, я нашел старые жалюзи от ГАЗ 21 Волга, по размеру они мне конечно не подошли, пришлось немного укорачивать. Впринципе ничего сложного, отпилил лишние ламели, край закрепил на уголки + последнюю ламельку поставил шайбу и расклепал.

Все хорошо, но для реализации электропривода использовал стандартный актуатор. Беда в том, что его хода не хватает. А если укоротить рычаг на открытие/закрытие, то получается сильно большое усилие.

Впринципе жалюзи готовы на 80%, как-то по свободному времени надо будет полностью доделать механизм полного открытия/закрытия.

Как обычно прикладываю видео процесса изготовления:)

Метки: жалюзи на радиатор своими руками

Комментарии 121

А вот, как человек утеплил радиатор Mercedes GLK
www.drive2.ru/l/4797507/
Интересная идея.

Вы, уважаемый, агрессивность свою на ринге выплесните. Вы здесь не в личку пишите, по сему ведите себя пристойнее, это вас не красит. Уважайте себя:-)

Привет. Можно что-то типо этого попробывать)

Тоже живу в Сибири. На моей 2108 стояли жалюзи, кажется от Москвича — по размеру подходили идеально, с тросовым приводом. После пары зим я их выкинул — пользы мало, весят много.

Сейчас на зиму ставлю «картонку» — точнее, аккуратный лист сотового поликарбоната. В нем напротив вентилятора вырезано квадратное отверстие примерно 20*20 см. и оно закрыто свободно висящей шторкой. Поэтому в пробке при перегреве, когда включается вентилятор, оно легко открывается. Три зимы отъездил без проблем.

Привод заслонки печки от ВАЗ 2110. Больше и не надо. Поворачивается медленно, но сильнее любого актуатора. Тросик печки или подсоса от ВАЗ подобрать нужной длины и перенести эл. привод из грязной зоны в более чистое место. Посмотрел на Вашу задумку и сразу прикинул, как бы я осуществил данную задачу. Для автоматики открытия и закрытия попробуйте двойной датчик вкл. вентилятора от Пассата В3/В4. При включении первой части откроются, а при вкл. второй — запустится вентилятор. Будут вопросы — пиши в лс.

привод стеклоподъемника+доводчик и будет счастье с контролем тока в крайних положениях.

Зря нападаете. На многих современных машинах стоят заслонки за радиаторной решёткой. Порше, мерседес… Или у них вода заливается и термостаты не работают?
А ещё можно в автоматический режим жалюзи сделать и привод вакуумный. Вакуумный датчик есть на 402 моторе, на выпускном коллекторе. Вакуумных приводов на разборке полно ( чаще на печках)…

В современных авто жалюзи стоят для аэродинамики насколько знаю, закрываются на больших скоростях.

И для аэродинамики тоже. Ещё для поддержания одной температуры. Мерседес получил премию за экологичность, благодаря заслонками. Хотя это и был побочный эффект. Благодаря заслонкам температура в подкапотном пространстве была стабильная. Отсюда стабильнее работа мотора. Плюс меньше время на прогрев, отсюда меньше расход. Стабильнее температура- больше ресурс… Писать можно много, но человек затеял полезную вещь, да даже если и бесполезную, хочет поработать головой и руками. А на него накинулись: не делай, херня всё это…вместо того, что бы подсказать что то дельное.

Зря нападаете. На многих современных машинах стоят заслонки за радиаторной решёткой. Порше, мерседес… Или у них вода заливается и термостаты не работают?
А ещё можно в автоматический режим жалюзи сделать и привод вакуумный. Вакуумный датчик есть на 402 моторе, на выпускном коллекторе. Вакуумных приводов на разборке полно ( чаще на печках)…

На вакууме интересная идея, можно и управление открытия сделать от вентилятора.

Можно и электровакуумные, автоматические. Датчик включает электроклапан х.х Волги, вакуум открывает жалюзи. Теперь нужно, что бы у автора запал не прошёл)).

можно актуатор поставить на алиэкспрессе видел разных размеров и мощностей

Я может открою тайну, но в авто прошлого века заливали воду каждое утро зимой (тосол было не купить), поэтому извлекали термостат и жалюзи действительно работали на прогрев.

«Поперсонально» для вас писали — о ещё одном плюсе сего запила, это сохранение тепла в моторном отсеке. И, я может быть вам открою тайну, но даже на иномарках, при закрытом клапане термостата — идёт циркуляция через радиатор!:-)

Toyota Land Cruiser 105 GX R2 turbo › Logbook › Шторка радиатора

В преддверии зимнего сезона решил написать небольшой отчет об установке шторки на радиатор. Как-то случайно узнал, что на некоторых комплектациях 100-ок штатно ставились шторки на радиатор для ограничения потока встречного воздуха в холодное время года. Шторка с ручным приводом, для смотки-размотки необходимо поработать ручками под машиной)) Учитывая то, что форма передней панели («телевизора») у 100-ок и 105-ок одинаковые, я решил, что шторка должна подойти и на 105-ку. В результате был куплен комплект для установки, в который входят:
1. Шторка — 53180-60030;
2. Правый кронштейн — 53188-60020;
3. Левый кронштейн — 53189-60010.

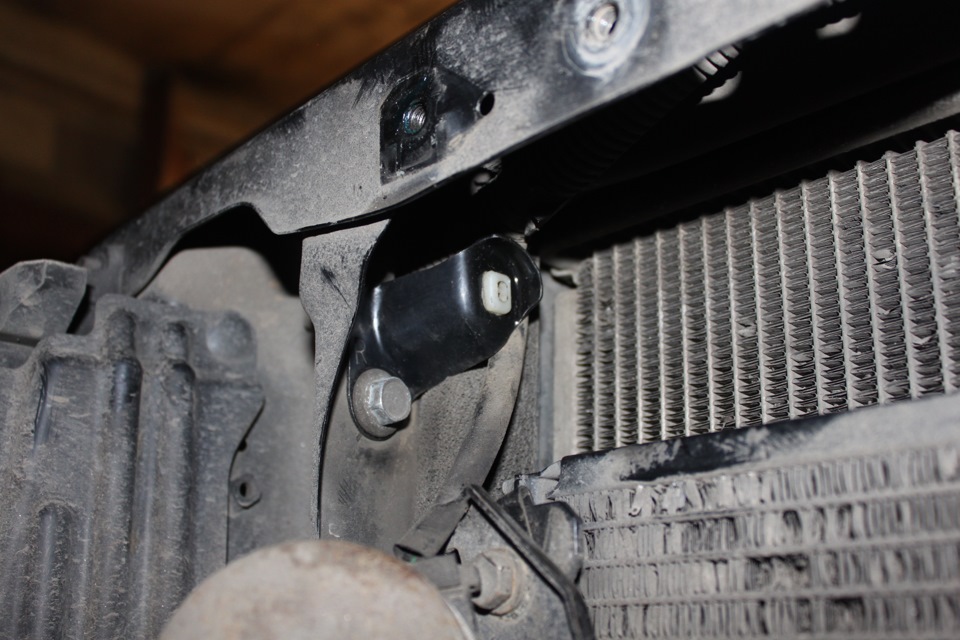

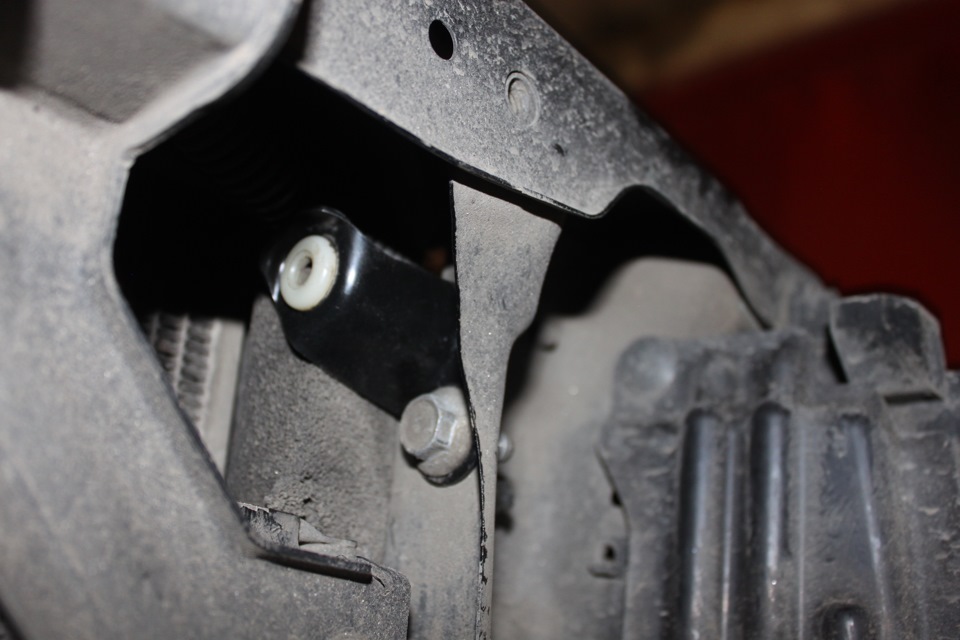

Дальше установка. Сложностей, в принципе, никаких не возникло — снимаем решетку радиатора, откручиваем правый по ходу движения звуковой сигнал, откручиваем правый верхний крепеж радиатора кондиционера, прикручиваем купленные кронштейны:

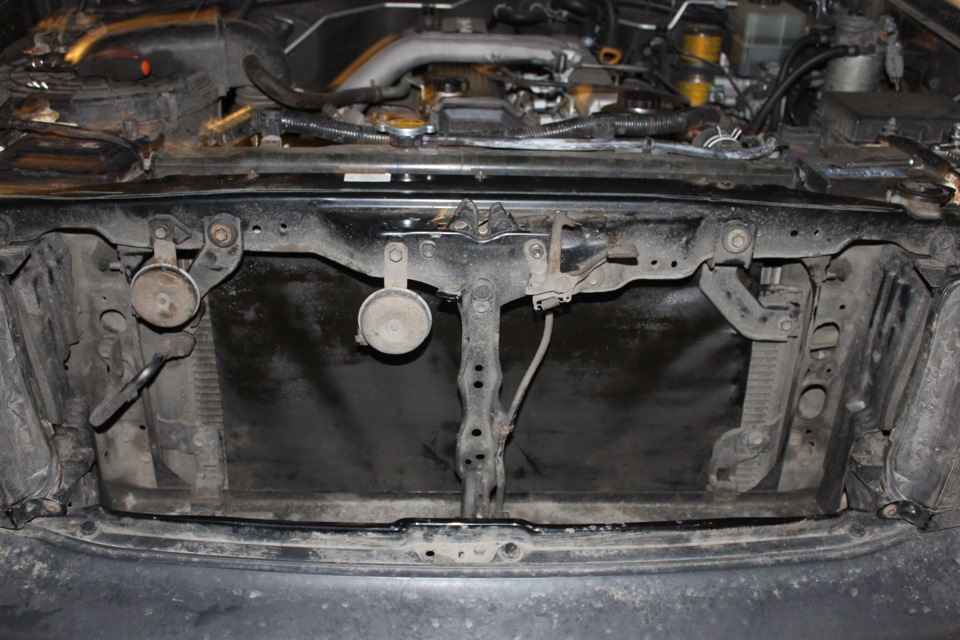

устанавливаем шторку, прикручиваем обратно кронштейн радиатора кондея и звуковой сигнал:

Далее про то, как я её закрепил в развернутом состоянии — свободно болтающийся тросик-фиксатор с петлей и еще одним кронштейном, в котором передвигается тросик необходимо пропустить вниз между радиатором кондиционера и поперечиной передней панели. Кронштейн, в теории, должен крепится в какое-то штатное место, однако на 105-ке я его не нашел… Возможно на 100-ках он крепится на какие-то элементы под радиаторами, не знаю… Смысл этого кронштейна в том, чтобы при передвижении тросик не цеплял радиатор и поперечину передней панели. После непродолжительных поисков подходящего места для крепления, я его закрепил под штатную защиту на первой поперечине рамы. Для размотки шторки тянем за петлю на окончании тросика и когда шторка полностью размотана фиксируем петлю за любое удобное технологическое отверстие поблизости, таких много, например, на той же самой поперечине рамы. Можно «увести» тросик куда-нибудь ниже, но я решил так не делать во избежание его зацепа за что-нибудь при движении по бездору. Так как в шторке предусмотрен пружинный механизм «самоскручивания», тросик шторки можно также фиксировать в положениях «на треть», «половину» и т.д., регулируя таким образом количество набегающего встречного воздуха — шторка при этом сама не размотается на бОльшую величину. Хотя я фиксирую её только в крайних положениях. Разматываю шторку, когда уличная температура начинает держаться от 0 и ниже. Сматывать стараюсь, соответственно, наоборот, при температурах выше нуля. Прошедшей весной смотал, когда на улице было уже стабильно +10 и выше, перегревов двигателя не было даже близко.

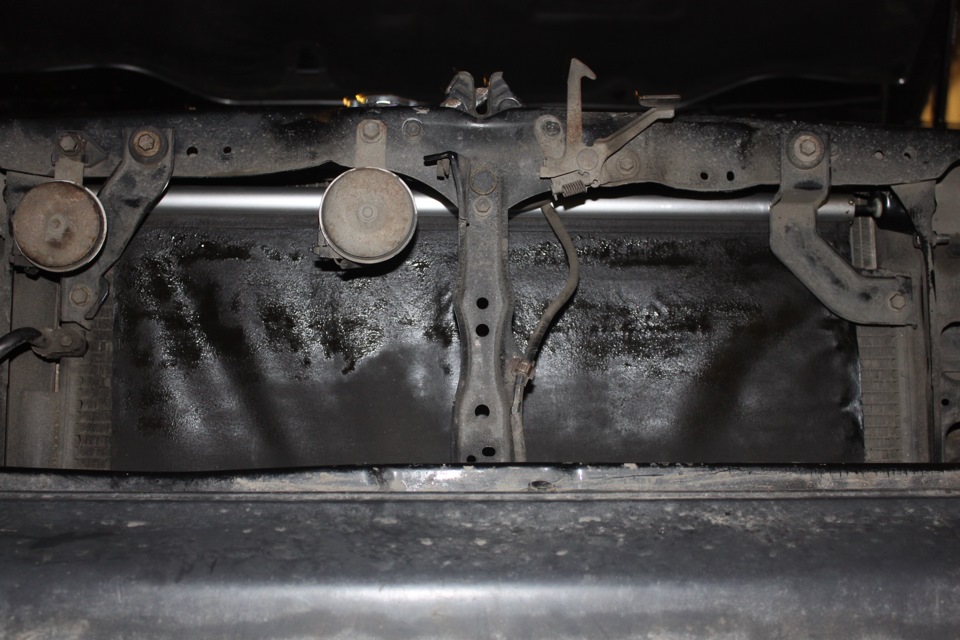

Ну и в завершение про замеченные эффекты после установки: каких-то кардинальных изменений по скорости прогрева на месте с размотанной шторкой я не заметил, а вот на ходу машина стала прогреваться быстрее. Также еще один значимый эффект — прогретая машина стала значительно меньше остывать, работая на холостых на месте с включенной печкой (думаю, многие замечали на дизельных крузаках такой косяк, особенно при сильно низких температурах). Ну и еще один положительный момент — при развернутой шторке радиаторы забиваются грязью значительно меньше. Всем удачи!

Как сделать тюнинг трактора МТЗ своими руками

Тюнинг МТЗ дает возможность улучшить техническую сторону трактора, так как переделанное оборудование (например, двигатель) поможет водителю качественнее и быстрее выполнять свою работу, а внешняя модернизация даст возможность улучшить эстетические качества машины. Даже самую мощную и качественную технику некоторые умельцы желают переделать под себя, тем самым улучшив некоторые ее функции или внешний вид. Это распространяется не только на обычные автомобили, но и на такую специальную технику, как трактор.

Как делают тюнинг МТЗ

В первую очередь, когда речь заходит о переделке МТЗ-892, или производится тюнинг МТЗ-3022, многие владельцы подобной техники задумываются о нововведениях в обстановку салона трактора. Удобная водительская кабина — залог качественной работы. Некоторым для выполнения работ требуется музыка, и владелец решает установить магнитолу, некоторые любят определенный вид сидений, кого-то привлекает тонирование стекол, чтобы не изнывать от палящего солнца. Переоборудованию подвергается и печка. На МТЗ-1221 тюнинг может проводиться в тех же самых аспектах.

В тракторы также устанавливают навигатор, улучшают подсветку приборной панели и салона или, если она отсутствует, проводят ее с нуля. Важно понимать, что для трактора Беларус тюнинг требует внимательного отношения к ряду моментов:

1. Тонировка стекол — важный аспект тюнинга. В данном случае лучше потратиться на услуги специалистов, чем решать проблему подручными средствами, навешивая на окна шторки: ткань набирает в себя много пыли и смотрится непрезентабельно.
2. Установка магнитолы требует особенного подхода. Нужно рассчитать место установки так, чтобы водителю было удобно тянуться и переключать треки. Сабвуфер располагают за сидением, а колонки таким образом, чтобы в салоне был ровный и мягкий звук.
3. При выборе специфичного сидения нужно понимать, где вы будете работать на МТЗ. Рекомендуется устанавливать высокие кресла небольших размеров. Купить сидение можно в специализированных автомагазинах, иногда стоит сделать выбор в пользу интернет-магазинов, большой и серьезный маркет даст вам лучшую свободу выбора.
4. Роль подсветки в тракторах традиционно используют светодиодные фонари, которые дают возможность сэкономить электроэнергию и обеспечивают достаточное количество света в салоне. При выборе лампочек обратите внимание на сверхъяркие светодиоды — именно они позволят обеспечить более качественное освещение водительского места. Однако, такие светильники не годятся для размещения на приборной панели.
5. Печка в салоне зачастую тоже требует переоборудования. Бть может, она слишком слабо греет в холодное время года или недостаточно обдувает вас в жаркую погоду. В любом случае, печь в салоне — важнейшая деталь, о которой нельзя забывать, так как она играет большую роль для водителя.

Внешний тюнинг МТЗ

Тюнинг тракторов Беларусь с внешней стороны подразумевает под собой смену цветовой гаммы кузова. Традиционно, производители поставляют на рынок трактора, окрашенные в однотонные скучные цвета. Владельцу машины есть где разгуляться: он может полностью реализовать самые смелые свои фантазии при окраске кузова. Тюнинг кабины МТЗ преобразит агрегат.

В зависимости от желания владельца техники трактор можно окрасить в другой цвет полностью, можно использовать аэрографию. Однако, надо понимать, что перед покраской кузов нужно тщательно подготовить. Рисунок, к примеру, можно наносить только на выровненную поверхность, иначе он будет искажен.

В качестве тюнинга МТЗ-80 также рассматривают навешивание ряда декоративных элементов. Например, многие устанавливают молдинги, решетки, делают специальные накладки на порог. Иногда даже можно встретить колеса с колпаками, изготовленными умельцами своими руками.

Если вы решили проводить тюнинг тракторов МТЗ ЮМЗ Т-40, важно отдавать себе отчет в том, сколько средств и сил будет на это потрачено. Чтобы реализовать все идеи, вам понадобятся детали хорошего качества и инструменты, которые вынесут все необходимые работы. Экономить на этом не следует.

Самой сложной частью работы, когда на МТЗ-50 тюнинг осуществляется с внешней стороны, как и при работе с любой другой моделью, является модернизация кузова и его составляющих. Ее можно сделать своими руками, приобретая необходимые детали в специализированных магазинах и дорабатывая их, подгоняя под свои запросы. Иногда лучше воспользоваться услугами специалистов, которые под заказ выполнят самые сложные работы. Успешный внешний тюнинг МТЗ Т-40 обеспечит богатая фантазия владельца трактора.

Модернизация иногда не роскошь, а необходимость, если кузов машины прогнил или получил тяжелые механические повреждения.

Можно воспользоваться моментом и сделать трактор таким, каким вам всегда хотелось бы его видеть. Внимание стоит обратить на сварочные швы: они должны быть выполнены очень аккуратно и правильно обработаны, чтобы в будущем не возникла коррозия.

Не стоит бояться использовать навесные декоративные элементы — главное, не переборщить с количеством и не прогадать с качеством этих составляющих.

Тюнинг двигателя и технических параметров

Каждый трактор обладает своими собственными характеристиками, и на двигатель надо посмотреть с разных сторон. Тюнинг МТЗ-40 будет радикально отличаться от тюнинга МТЗ-3022 или МТЗ-892. Обычно переделки затрагивают внутренности силовой установки, то есть происходит пересмотр его основных свойств. Дизельный двигатель МТЗ-50 может получить метановое дополнение. Это дает возможность уменьшить расход дизельного топлива и на 80% заменить его природным газом.

Как вариант, для тюнинга МТЗ-1221, в отношении двигателя, рассматривается проведение технических осмотров и ремонта при необходимости и при наступлении сроков планового осмотра. Некоторые трактористы решили, что им подойдет полная смена силовой установки, и сделали выбор в пользу более мощных двигателей. На практике можно проследить тенденцию, что установка на МТЗ силового агрегата, взятого с другой спецтехники, бывает самым правильным решением в том случае, когда вам хочется повысить технические показатели, и можно обойтись малой переделкой.

Но такая модернизация может дорого стоить — новый мотор нужно будет должным образом зарегистрировать и получить разрешение на работу. Иногда сумма бывает настолько заоблачной, что на нее проще приобрести новый, более мощный и современный, трактор.

Во время переделки в МТЗ трактора МТЗ-82 зачастую ставят специальное устройство, которое позволяет в значительной степени усилить мощность силовой установки. Такую функцию выполняет турбина на МТЗ. Иногда стоит прибегнуть к хитрости и взять элементы других тракторов (например, кабины МТЗ-80) и провести тюнинг МТЗ-82 или любого другого белорусского трактора.

Среди основных технических параметров, которые подвергаются улучшению, выделяют проходимость трактора. Здесь есть несколько способов проведения усовершенствования разных моделей, в том числе это касается выполнения операции тюнинг МТЗ-892:

1. Установка средних колес, благодаря чему трактор начинает передвигаться не на 4 колесах, а на 8. Это дает возможность увеличить площадь взаимодействия колес и почвы, и трактор становится более устойчивым.
2. Монтаж полугусеничного хода. Используется с той же целью, что и предыдущий способ. Подразумевает установку резинометаллических гусениц, которые работают одновременно с натяжными устройствами. Трактор начинает в меньшей степени оказывать давление на почву и может работать на болотистых местностях.

Иногда переделка МТЗ-80 подразумевает замену моста, который берут у ГАЗ-66. Но процедуру очень сложно выполнить самостоятельно, рекомендуется обратиться за помощью к специалистам в области ремонта сельскохозяйственной техники, чтобы доработка была произведена квалифицированно.

Тюнинг рулевого управления

Иногда специалистами рекомендуется провести такую работу, как переделка рулевого управления МТЗ-82, иными словами, привести в порядок рулевую колонку сельскохозяйственного автомобиля. Иногда переделки МТЗ-82 рулевой колонки трактора заканчиваются ее регулировкой, чтобы руль находился в удобном положении.

Однако у ряда умельцев этим все не заканчивается, переделка рулевого управления делает работу на тракторе более удобной. Переделка рулевой колонки МТЗ потребует некоторых умений и довольно значительного количества времени, однако результат превзойдет все ожидания. Примерно такое же время занимает печка, а именно процесс ее переоборудования.

Тоже самое касается и доработки турбокомпрессора и модернизации МТЗ-80 в плане обеспечения его специальными насадками на дозатор.
