Штробление стен из газобетона под проводку своими руками

Делая ремонт в квартире или доме, каждый хозяин сталкивается с этапом, когда нужно проложить новую проводку. Делается это для того, чтобы установить новые розетки, так как в предполагаемых местах их размещения нет электропитания. Казалось бы: купил разветвлённый провод, пригласил профессионала да и дело с концом. Но работа мастера не бесплатна, а штробить стены под проводку можно и самостоятельно. Достаточно внимательно изучить материал статьи и правильно применить его на практике.

Как правильно штробить бетонную стену

Перед началом работы возьмите лист бумаги и карандаш, чтобы схематически изобразить прохождение провода, точные места расположения выключателей и розеток. Для этого рекомендуется ознакомиться со сводом правил распределения электрооборудования в документах 3,05 06-85 СНиП. Многие считают, что знают, как штробить, но на деле незнакомство с элементарным в лучшем случае заводит в тупик электрика-аматора. Лучше один раз прочитать главные моменты и сделать работу качественно. Ниже представлено 6 основных требований, которыми необходимо руководствоваться:

1. Не проводите горизонтальное штробление дальше, чем на 150 мм от перекрывающих плит.
2. Остерегайтесь вертикальных борозд около газовых труб. Расстояние от них должно быть не менее 400-450 мм. Углы и окна должны быть отдалены хотя бы на 150 мм.
3. Штробить стены можно только горизонтально или вертикально. В идеале не должно быть лишних наклонов. Исключением может быть только конструкция мансарды: здесь проводка укладывается параллельно к стене под наклоном.
4. Длина одной сплошной борозды не должна быть более 3 метров, а глубина и ширина — 25 мм.
5. Также как и наклонов, поворотов не должно быть. Переход к выключателю и розетке должен быть под одним углом (переход горизонтали к вертикали), кроме случая со стыками, имеющими горизонтальную поверхность.

Важно!
Категорически запрещается горизонтальное штробление несущих стен. Это правило относится абсолютно ко всем постройкам в любых регионах. Для панельных домов это все стены. В этом случае необходимо посмотреть видео-урок именно для вашей планировки.

Изучив эти правила, составив план действий, определив расположение разводки и выходов, можно начинать. Не забывайте о технике безопасности. Любые строительные работы требуют внимательности и аккуратности.

Выбор инструмента

Существует огромное количество способов штробления под проводку. Они отличаются использованием разных инструментов: штробореза, перфоратора, болгарки, зубилом и молотком, ударной дрелью. Первый способ знаменит идеальным результатом (ровные прорезы), но имеет высокую стоимость. Выполнение процедуры перфоратором происходит очень быстро и имеет сравнительно невысокую цену. Штробление болгаркой даёт ровные борозды, но создаёт много сложно убираемого мусора. Единственный плюс зубила с молотком в данном случае — дешёвость. Но если хотите, чтобы работа получилась качественной — не жалейте средств на инструменты.

Как лучше делать борозды, выбирайте сами. Работа зависит не только от инструмента, но и от мастера, поэтому лучше лишний раз проверить правильность действий, чем переделывать работу дважды.

Как штробить стены под электропроводку перфоратором

Штробление стен перфоратором самое популярное из всех существующих. Объясняется это тем, что для проделывания этой строительной процедуры не требуется много времени и средств.

Перед началом необходимо провести классическую подготовку стен. Она ничем не отличается от той, что осуществляется при использовании других инструментов. Все этапы предельно просты, но требуют ответственного подхода мастера:

1. Проверка наличия старой электропроводки. Иногда происходят неприятные моменты, когда в стенах оказываются провода от старой схемы электричества. Не рискуйте жизнью и здоровьем, тщательно проверьте поверхность. Есть специальный прибор, который быстро справляется с этой задачей.
2. Непосредственно разметка стены. Убедившись, что в стене не осталось проводов под напряжением, можно приступать к схематической разметке на местах предполагаемого пролегания проводки. Нарисуйте линии от центральной коробки распределения до источников тока (выключателей, розеток, проводов осветительных приборов).
3. Защита от грязи и пыли. Не забудьте завесить окна и двери: процесс не слишком чистый, пыль распространится по всей комнате, и её будет сложно убрать.

Закончив подготовку, приступайте к основным действиям. Возьмите перфоратор и по заранее прочерченной линии просверлите небольшие отверстия на расстоянии друг от друга примерно 1.5 см. Далее всё зависит от вашего инструмента: либо вы переключаете его на режим, предназначенный для штробления (нужна специальная насадка), либо вставляете простое сверло. Аккуратно соедините дырочки, продвигая перфоратор.

Важно!
Если вы новичок, не пренебрегайте проделыванием отверстий, так как без опыта подобных работ довольно сложно добиться идеально ровного пути линий.

Если у вас всё ещё остались вопросы, ниже представлено видео:

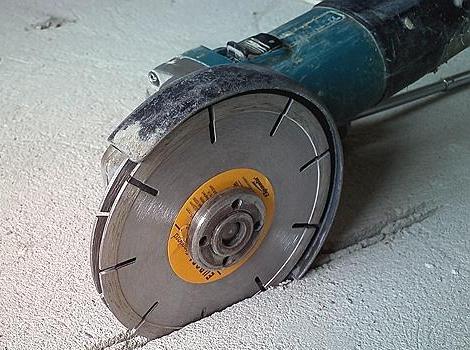

Болгарка при штроблении

Болгарка — ещё один инструмент, который поможет сделать прорези для проводки. Как прорезать бетонную стену с её помощью? Нужно обязательно иметь алмазный диск, поскольку материал стены очень прочный. Можно посоветоваться с профессионалом, и он, может быть, подскажет какой-то другой диск. Но не стоит усложнять задачу: алмазный легко достать, плюс ко всему, с ним работа пойдёт куда быстрее.

Итак, процесс состоит из нескольких шагов. Сначала прорезаем две полоски на размеченном участке стены. Прорези должны быть параллельны друг другу и иметь расстояние 2 см между собой. Дальше понадобится перфоратор или другой инструмент для выброса ненужных остатков между надрезов. Можно взять перфоратор с так называемым молоточком. После этого проводка укладывается в проёмах и закрывается штукатуркой.

Важно!
Выемка под провода должна быть такой глубины, чтобы в конце работы было удобно штукатурить. Когда провода полностью скрыты и залегают довольно далеко, остаётся свободное место, которое легко обрабатывать, при этом в конце стена выглядит гладкой.

Можете посмотреть вспомогательное видео:

Без пыли: возможно ли?

Два предыдущих метода имеют один общий минус — образование огромного количества пыли. Её слой настолько большой, что до конца вычистить помещение не в состоянии даже промышленный пылесос. Люди, которых интересует чистота в жилище, предпочитают штроборез для проделывания прорезей. Это инструмент, напоминающий болгарку, только в него уже встроены алмазные круги. Особый кожух позволяет регулировать расстояние между двумя дисками и контролировать глубину борозд. Достоинство штробореза в пылесосе, не позволяющем пыли выходить за пределы кожуха. Недостаток — в цене инструмента. Для одноразовой строительной работы этот метод явно не подходит: покупать инструмент придётся за значительную сумму. Но если вы требуете непременной чистоты, то можете арендовать аппарат. Хотя не факт, что это будет недорого.

Сколько стоит строительная процедура

Цена процесса напрямую зависит от критериев его выполнения. Понятно, что делать самому в домашних условиях выгоднее. Стоимость напрямую будет зависеть от инструмента, штукатурки, самой проводки. Иногда получается дёшево, а иногда не очень. Например, выбрав в качестве прибора перфоратор, платить нужно только за провода и заделочные материалы, потому что инструмент, как правило, есть у каждого мужчины. А вот отдав предпочтение штроборезу, вряд ли получится сэкономить.

Решив заказать работу мастера в строительной компании или у частного специалиста, не стоит рассчитывать на приемлемую цену. Приготовитесь выложить кругленькую сумму. Эта работа опасная, поэтому и оплата запрашивается соответствующая.

Ремонт жилья никогда не обходится без проделывания каналов для электричества, поэтому важно знать основные требования к штроблению стен, а также соблюдать правила безопасности при строительстве.

Чаще всего о штроблении бетона начинают думать, когда начинают делать ремонт в новом жилье, либо хотят что-то переделать в старом. относится к прочным материалам, особенно если в нем еще есть , но если вы хотите провести дополнительные розетки, электрические провода или другие трубы, то без этого не обойтись.

Рассмотрим нормы и стандарты, где можно делать , а где категорически запрещено, какие инструменты понадобятся и многое другое.

Если вы запланировали работа, то обязательно составьте схему и не забудьте все сфотографировать, так как в дальнейшем вам это пригодится.

Как мы уже сказали, штробление делают для того, что бы проложить , сделать новые розетки или выключатели. Необходимо сделать специальные канавки. Перед началом работ изучите нормативные документы. Если вы нарушите несущие стены, то можете не только заплатить штраф, но и нанести вред жилью ваших соседей.

Нельзя делать горизонтальные каналы в домах из панелей, так как в этом случае повреждаются армирующие материалы. Не разрешается делать штробы в швах, станах граничащих с лестницей, если это затронет перекрытия. Единственным вариантом в этих случаях, является работа по штукатурке.

Штробление стен делают только в горизонтальном и вертикальном направлениях. Ширина и глубина канавки не должна быть более 25 мм. Согласно СНиП 3.05.06-85 необходимо отступить от:

Процесс работы так же зависит из материала, где необходимо сделать штробу. Например, в , это легко можно сделать, используя зубило и молоток. А вот если надо работать с бетоном, то нужны специальные инструменты.

Не забывайте перед работами проводить подготовку. Найдите места, где была проведена старая проводка, это убережет вас от попадания в электричество. Если вы не знаете, нет схемы проводки, то можно использовать индикатор. Снимите старое покрытие со стен (обои, краска, штукатурка). Что бы не запылись весь дом или квартиру. Обязательно повесьте на двери мокрую тряпку или специальную. Строительную пленку.

Материалы и инструменты

В идеале нужно пригласить специалистов, которые сделают все необходимые работы, однако можно все сделать и самостоятельно.

Вам потребуются специальные инструменты. По возможности используйте штробер, при выборе обратите внимание на его мощность. Так же это можно прорезать стену алмазными кругами, но некоторые части все же придётся выбивать руками. Можно просверлить большое количество дыр, но это довольно утомительная работа. Как вы поняли, есть много вариантов, какие инструменты можно использовать.

ВАЖНО: не обязательно покупать дорогостоящие инструменты, можно просто арендовать их.

При проведении работ, для начала узнайте, из чего сделана стена. Это позволит узнать, есть ли арматура и примерно, как и где она расположена, расположение , да и выбор инструмента тоже зависит от материала поверхности.

Самым легким будет штробление или . Он пузырчатый, поэтому его проще разрушить, чем монолитную конструкцию. После того, как ваша штроба будет готова, не забудьте покрыть ее небольшим слоем , а так же заделайте лишние выбоины. Тем самым вы обеспечите дополнительную защитную поверхность.

Самым трудным будет штробление . Работа осложнена тем, что в стене проложена арматура. Здесь необходимо использовать только специально предназначенное оборудование.

При покупке инструментов, обратите внимание на то, что лучше всего сразу приобрести насадки, которые будут полезны на разных поверхностях.

На всю ширину штробы сделайте два надпила, они должны быть параллельно один к другому. Перфоратором углубите канавку, как мы написали выше. Таким образом, вы получите ровные края и хорошую глубину канала.

Недостатки: большое количество пыли, но при наличии промышленного пылесоса это можно исправить. Что бы сразу работать болгаркой и пылесосом, нужен помощник. Чем ближе пылесос к штробе, тем меньше будет пыли. После работ проветрите хорошо комнату.

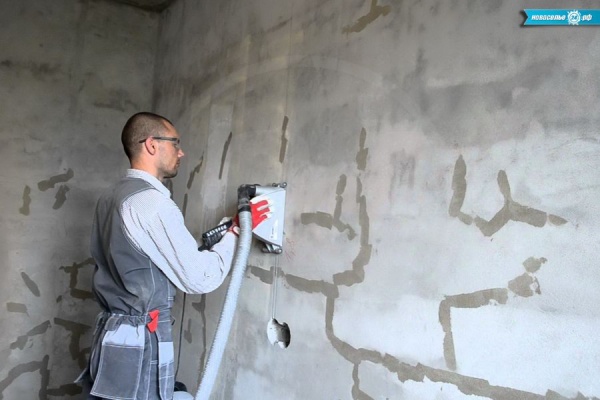

Штроборез

Считается профессиональным инструментом при создания штроб. На инструменте закреплено 2 диска, расстояние между дисками можно регулировать. Таким образом, делается сразу 2 надреза. Так же можно регулировать глубину. На штроборезе имеется кожух, который плотно примыкает к стене, а так же присоединен пылесос, то процесс можно считать работой без пыли. Важно при работе, чтобы не стенах не оставалось старых обоев, так как они засоряют под кожухом и забивают пылесос.

Остатки бетона выбирают перфоратором. Этот метод самый дорогой по цене. Чаще всего такие инструменты есть только у профессионалов. Штроборезом можно изготавливать отверстия под трубы в диаметре до 5 см.

Штроба под обоями

Иногда необходимо сделать колею прямо под обоями. Для этого нужно удалить небольшую полосу обоев. Отступаем боле 5 см от будущей колеи, и делаем надрез канцелярским или монтажным ножом. Если нужна горизонтальная штроба, то надрез делаем выше.

Отмачиваем , сгибаем и прикрепляем, используя скотч. Получившаяся зона, где будут проходить работы должна быть более 10 см. Используем только перфоратор или штроборез, что бы избежать большого запыления. После проведения работ, закладываем провода, шпаклюем и ждем, когда все высохнет, затем клеим обои на прежнее место. Делайте это очень аккуратно, чтобы не испортить обои. Такие же работы проводят, если необходимо штробление стен под розетки.

Розетки и финишная отделка

Чтобы изготовить отверстие под розетку или выключатель, выполните шаги:

1. Просверлите отверстие диаметра 0,8 см в центре. Используя коронку, произведите надпил. Это будет контур нашей розетки или выключателя.
2. По контуру просверлите от 8 до 10 небольших отверстий.
3. Не прикладывая усилия, сделайте отверстие, используя коронку. При работе не повредите арматуру, это может привести к разрушению стен.

Если розетка будет не высоко от пола, то провода можно спрятать под пол.

Когда все отверстия готовы, очистите все хорошо от пыли. Укладываем кабель, шпаклевкой (гипсом, штукатуркой, алебастровым порошком) заделываем штробу, все тщательно выравниваем. Поверх клеим обои.

Приходится делать специальные штробы, чтобы утопить в них электрический кабель. Особенно актуально это, если требуется уложить в стене толстую гофру, для которой не хватит углублений в штукатурном слое. Сегодня мы поговорим о штроблении стен под проводку своими руками. Для этого рассмотрим инструменты и приспособления, которые можно применить для этой задачи, а также пошагово сам процесс штробления.

Все привила и способы создания штроб, которые будут описаны в данной статье, применимы не только при прокладке электрических кабелей, но и при заложении , водоснабжения и канализации.

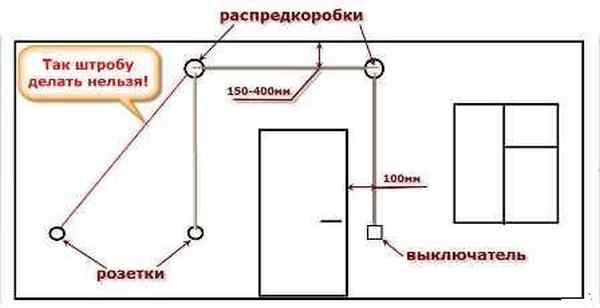

Нормы и правила штробления стен

Штробление (или штрабление) под проводку – это процесс выдалбливания или выпиливания в стенах или потолке канавок определенной глубины и ширины, в которые затем укладывают электрический кабель с последующим заделыванием этой канавки шпатлевкой или цементным раствором.

Сам по себе процесс не представляет особой сложности, однако и для него установлены определенные нормы. Свод правил СП 76.13330.2016 регламентирует некоторые моменты при формировании штроб для укладки проводки. Некоторые из них представлены ниже:

• Штробы должны быть строго горизонтальными или вертикальными. Наклонными они могут быть лишь при наличии скосов стен, например, на мансардах. В этом случае штроба должна идти параллельно крыше. Такое расположение канавок устанавливается для удобства использования стенами в дальнейшем — для монтажа полок, картин и т.д.
• Горизонтальное штробление бетонных стен следует проводить, не превышая расстояние от плит перекрытия в 150 мм.
• Вертикальная борозда идти не ближе, чем за 100 мм от дверных и оконных проемов, углов, а от газовых труб – минимум за 400 мм.
• Глубина и ширина канавки должны быть не более 25 мм. Кроме того, длина ее не должна превышать 3 м.
• Повороты канавок желательно свести к минимуму. Кроме того, их не следует делать в несущих конструкциях, что особенно актуально при штроблении стен в панельном доме.
• Штробление бетонных плит перекрытия запрещено! Нарушение целостности таких конструкций неизбежно приводит к потере их несущей способности. Если вам нужно развести проводку по полу или потолку, то выходом из этой ситуации может быть заливка увеличенной и сверху.

Не стоит забывать и о том, что процесс долбления штроб вызывает повышенный шум и вибрации, поэтому позаботьтесь о том, чтобы работы проводились в разрешенное законом время.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Штроборез – аппарат для штробления стен

Штроборез является самым прогрессивным и удобным способом получения ровных штроб. Устройство позволяет устанавливать два алмазных круга и регулировать между ними расстояние. Кроме того, оба круга закрываются специальным кожухом, перекрывающим место их контакта со стеной. Положение кожуха можно регулировать, изменяя тем самым глубину реза. Большинство штроборезов оснащаются специальными отводами, позволяющими установить всасывающую трубу пылесоса.

Использование данного инструмента позволяет получить параллельные ровные срезы максимально быстро и без пыли, после чего останется лишь выбрать материал между канавками. Недостатком является цена приспособления, которая слишком высока для применения в домашних условиях. Множество магазинов или фирм предлагают подобные инструменты в посуточную аренду, что поможет сэкономить и провести работы без лишней грязи и пыли.

При желании простой штроборез можно сделать из болгарки, доработав вал, на который насаживается режущий диск, и сделав защитный кожух для подключения пылесоса.

Использование комбинации болгарки и перфоратора гораздо более распространено, ведь данные инструменты есть у многих. Их использование при штроблении кирпичной стены или стены в панельном доме займет не намного больше времени, чем штроборезом, но при этом позволит сэкономить немалую сумму, необходимую для его покупки.

Штробление стен своими руками – краткая инструкция

Соблюдение всех правил и норм позволит качественно выполнить штробление стен своими руками, без привлечения строительных бригад и дополнительных трат, что в сумме с полученным качественным результатом станет приятным бонусом.

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электрической проводки. Монтаж розеток и выключателей в местах, где раньше их не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не создавали угрозу пожарной безопасности, их рекомендуется спрятать в стене. Для новых ответвлений домашней электрической магистрали нужно штробить канавки, и, если вы не хотите тратить деньги на услуги профессиональных электриков, делать это придется самостоятельно. В этой статье мы разберемся, как штробить стены под проводку, осветим нюансы этой процедуры, а также ответим на вопрос, какими инструментами лучше это делать.

Штробление стен для прокладки проводов: основные нюансы

Прежде чем штробить стены своего дома под проводку, нужно взять в руки карандаш, лист бумаги и составить подробный план разводки, в котором будет предусмотрено размещение всех электрических элементов – от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и подобрать инструмент, который наилучшим образом подойдет для обустройства штробы под электрическую проводку.

Распределение электропроводов в стенах зданий регламентируется строительными нормами и правилами, которые нужно изучить хотя бы ознакомительно, поскольку их невыполнение может стать причиной нарушения электробезопасности при выполнении работ. Общие положения этих документов таковы:

• Штробить стену для прокладки проводов следует таким образом, чтобы канавка была направлена строго вертикально либо горизонтально.
• Вертикальная штроба должна находиться на расстоянии не меньшем, чем 0,1 м, от стеновых проемов.

Расстояние от электрической канавки до газовой магистрали должно составлять 0,4 м или более.

• Горизонтальная канавка должна находиться от потолков не менее, чем в 0,15 м.
• Показатели глубины и ширины штробы не должны быть более 0,025 м, а ее максимальная непрерывная длина не должна превышать 3 м.
• Разводка не должна иметь большого количества поворотов на пути кабеля к электрическим элементам от распределительных коробок. Более одного углового перехода использовать не рекомендуется.
• Прокладывать горизонтальные штробы в несущих стенах запрещается.

Планировку разводки необходимо составлять, руководствуясь вышеперечисленными правилами – это позволит провести ее в соответствии с действующими нормативами и без нарушения требований безопасности. Когда электрическая разводка спланирована, можно переходить к следующему этапу работ, на котором производится штробление стен под проводку своими руками.

Штробление стен из газобетона и кирпича

Газобетон отличается очень высокой прочностью, поэтому использование для работы с ними зубила и молотка трудно назвать разумным решением. На вопрос – чем проштробить бетонную стену – мы можем ответить: лучше всего штроборезом. Он позволит прорезать канавку в стене под проводку без пыли, с минимальными временными и трудовыми затратами. Но если вы, как и большинство обычных хозяев, не располагаете такой возможностью, воспользуйтесь перфоратором или болгаркой.

Кирпич – наиболее удобный материал для этой работы. Смесь цемента и песка, которая используется для связи элементов кирпичной стены, легко может быть выбита даже с помощью зубила и молотка, поэтому обустройство горизонтальной штробы не занимает много времени. А вот пробивание вертикальной канавки будет более сложным, поскольку в этом случае придется работать непосредственно с кирпичами.

Разметка стен и подготовка их к работе

Перед началом штробления необходимо выяснить, нет ли на планируемом маршруте прокладки скрытых электрических кабелей. Сделать это можно с помощью специального прибора – трассоискателя, который быстро определит местонахождение провода. Так вы сможете избежать риска, что во время работы инструмент попадет в кабель, находящийся под напряжением.

После этого стену нужно разметить по маршруту прокладки будущей штробы.

Начинать разметку следует от распределительной коробки, а затем вести ее к местам будущей установки электрических устройств (розеток, светильников, выключателей).

Перед тем как проштробить стену, возьмите влажную ткань и закройте ей дверные проемы, чтобы пыль не разлетелась по всему помещению.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Достоинство этого метода заключается в том, что полученная штроба имеет практически идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

Заключение

В этом материале мы разобрались, как правильно штробить стену в комнате под электрическую проводку. Подобрав инструмент с учетом материала, из которого изготовлены стены, можно быстро справиться с этой работой, не запылив при этом комнату. Как вы могли убедиться, обладая современным инструментом и следуя приведенным рекомендациям, провести электропроводку в своем доме можно самостоятельно, не прибегая к услугам электриков.

Очень часто при ремонте помещений требуется . Ведь новая современная проводка выдерживает все требования N-ного количества бытовой техники в доме, при этом отлично соблюдая пожаробезопасность. Зачастую владельцы также хотят . Это значительно удобнее, чем повсюду носить за собой несколько лишних метров удлинителей.

Новую проводку лучше всего прятать в стенах – и безопасно, и глазу приятно. Для этого необходимо произвести штробление – вырезание в потолке или стенах углубленных каналов стандартных размеров, в которых затем помещается кабель. По окончанию работ углубления заделываются раствором или шпатлевкой. Такая технология применяется не только при капитальном домашнем ремонте, но и при косметическом, и даже при строительстве новых домов с монтажом трубопровода.

Так с чего же, все-таки, начать? Как штробить стены под проводку?

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен. Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

• Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
• Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
• Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
• Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными. Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату. Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Конкретные особенности штробления

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

Штробление стен под кондиционер

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

Штробление деревянных стен

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

Штробление гипсокартона

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

Штроба в кафельном полу

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

Чем заделать штробу

Наконец-то штроба сделана, все кабели уложены на место. Осталось только хорошо и качественно заделать углубление, чтобы потом приступить к финальной покраске. Итак, из чего состоит весь процесс:

• Сначала борозду надо очистить тщательно очистить. Для этих целей подойдет, как строительный пылесос, так и веник от пыли.
• Потом необходимо качественно загрунтовать борозду. Для этого следует обильно смачивать кисть грунтовкой и заделывать углубления не жалея материала.
• Дождаться полного высыхания грунтовки.
• Перед финальной стадией заделывания необходимо борозду смочить водой.
• Непосредственно приступить к заделыванию одним из материалов – либо штукатурным раствором для кабелей (вариант – строительный гипс), либо монтажной пеной для труб.

Следуя этим несложным советам, заняться штроблением стен можно вполне самостоятельно. Главное – желания и немножко терпения!

Штробление стен под проводку не сложно выполнить своими руками, особенно если есть специальный инструмент, а сама стена бетонная. Нюанс заключается в том, что иногда под рукой нет подходящего электроинструмента либо перегородка сделана из дерева, газобетона или гипсокартона. Тут дела обстоят немного сложнее и нужно знать, как правильно сделать штробу без загрязнения всего вокруг (в частности, без пыли) и притом, чтобы канавка под провод была ровной. Далее мы рассмотрим основные способы создания штроб и полезные советы по поводу данного вопроса!

Выбираем инструмент для работы

Первым делом поговорим о том, чем можно сделать штробу в стене, рассмотрев наиболее подходящие инструменты и эффективность их использования. Обзор будет предоставлен от наиболее трудоемкого способа штробления к более удобному и быстрому варианту.

Зубило и молоток

Дедовский способ самостоятельно сделать штробу под эл.проводку – выбить ее зубилом и молотком. Достоинство такого варианта – это полное отсутствие затрат, т.к. по сути вы можете проштробить стенку без электроинструмента, используя подручные средства, которые есть в каждом доме. Недостатки – большие потери времени и сил, что не совсем разумно в 21 веке.

Помимо этого сделать углубление под кабель в кирпиче с помощью зубила у Вас вообще не удастся. От такого варианта мы советуем Вам отказаться, т.к. далее будут перечислены более простые и эффективные способы штробления стен под проводку в доме и квартире.

Как обойтись без штробореза и другого электроинструмента

Дрель + зубило

Более эффективный, но все же неудобный способ создания штроб под электропроводку представляет собой сверление через каждые 1-1,5 см отверстий по ширине будущего углубления. Когда «точечная» трасса будет готова, как показано на фото ниже, можно с помощью зубила выбить перемычки между отверстиями, в результате чего получиться не совсем ровная, но все же штроба. Недостаток такого варианта, опять-таки, затраты по времени и низкая производительность штробления бетона.

Болгарка

Подходя ближе к удобным электроинструментам, которые позволят быстро проштробить ровную канавку, худшим из лучших вариантов является угловая шлифовальная машина (УШМ) или как ее принято называть в простонародье – болгарка. Если на нее поставить алмазный диск, процесс штробления стен под проводку станет быстрее в несколько раз, к тому же контуры канавки будут идеально ровными.

Недостатков у такого варианта действительно много: сильное запыление комнаты, одну и ту же канавку можно сделать за два подхода (прорезается сначала одна граница, потом другая), отсутствие возможности вырезать трассу в углу, повышенный шум при работе и к тому же очень сложно сделать глубину штробы одинаковой по всей длине. Итог – использовать болгарку, чтобы проштробить бетонную стенку нужно только в самом крайнем случае.

Правильная работа болгаркой

Перфоратор

Чтобы самому сделать штробу перфоратором достаточно подобрать подходящую насадку – лопатку либо специальный штробер и пройти по размеченным линиям в ударном режиме. Недостаток использования одного лишь перфоратора – штробы будут кривыми, но все же в домашних условиях данных вид электроинструмента чаще всего используется для штробления стен своими руками.

Кстати, перфоратором можно не только просто проходить стены лопаткой, но и работать, как ударной дрелью – сначала насверлить отверстий вдоль разметки, после чего лопаткой выбить перегородки. Штробление по бетону получается быстрым, удобным и при этом сами канавки более-менее ровные.

Видеоурок по использованию штробореза с перфоратором

Штроборез

Ну и последний, самый эффективный вариант – использование специального инструмента, который позволяет ровно и при этом без пыли делать штробы по бетону. Штроборез действительно очень удобный в использовании, работает не так шумно и к тому же благодаря подключению к строительному пылесосу моментально поглощает всю строительную пыль. На сегодняшний день штробление стен данным инструментом является самым эффективным, быстрым и безопасным. Единственный, но весомый недостаток такого варианта – очень высокая стоимость электроинструмента, поэтому для единоразового ремонта в квартире покупать его нет смысла. Выйти из положения можно двумя способами: взять штроборез в аренду (это будет стоить недорого) либо сделать штроборез своими руками. Мы рекомендуем останавливаться на изготовлении самодельного инструмента, тем более при наличии болгарки процесс не займет более получаса.

Использование штробореза

Подводим итог

Итак, среди всех перечисленных инструментов для штробления стен под проводку своими руками, мы рекомендуем останавливаться на одном из двух способов:

1. Использование штробореза (даже если самодельного).
2. Комбинация болгарка + перфоратор.

На последнем варианте немного остановимся. Дело в том, что если прорезать границы штробы шлифовальной машинкой, после чего перфоратором выбивать сердцевину изнутри, получится быстрое и эффективное создание штроб в бетонных и кирпичных стенах. В домашних условиях этот вариант используется очень часто, поэтому при отсутствии возможности сделать штроборез, остановитесь именно на данном варианте!

Хотелось бы немного отойти от темы и рассказать о том, как правильно нужно говорить: штраба или штроба. Дело в том, что действительно термин в строительстве правильно называется штраба, но по непонятным причинам в разговоре уже долгое время закрепилось немного видоизмененное произношение. По технической части оба варианта слова означают одно и то же, поэтому не удивляйтесь, если дальше в статье мы будем использовать оба произношения!

Видео: сравнение трех лучших электроинструментов по времени штробления

Требования к работе

Перед тем как переходить к штроблению стен, необходимо учитывать следующие нормы и требования согласно СП 76.13330.2016 «Электротехнические устройства», актуализированная редакция СНиП 3.05.06-85 и рекомендаций опытных электриков:

• Трасса должна проходить строго вертикально и горизонтально, никаких косых линий быть не должно.



  Неправильный электромонтаж

• Поворачивать трассу от одной «электрической точки» к другой допускается 1 раз (к примеру, от распределительной коробки к розетке). Чем больше перегибов, тем больше опасных зон залегания кабеля, т.к. в месте сгиба проводник будет сильнее нагреваться.
• Максимально допустимая глубина канавки – 26 мм, ширина – 30 мм, длина – не более 3 метров (имеется в виду от распред коробки).
• Отступайте от батарей отопления и газовых труб не менее 40 см, от двери – 10 см, а от потолка либо пола не менее 5 см (но лучше также 10).
• В панельном доме запрещено делать канавки под кабель в несущих стенах. Штробить железобетонную перегородку категорически запрещается, т.к. это может повлечь за собой разупрочнение конструкции, появление трещин и дальнейшие неблагоприятные последствия. К тому же это запрещает Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложения №1).
• Если Вам нужно провести проводку по полу в панельном доме, делать штробу в плите перекрытия категорически запрещено. Единственный выход из ситуации – залить бетонную стяжку и предусмотреть в ней углубление для проводов. Что касается потолка, его штробление допускается только по кратчайшему пути к светильнику.
• Если нужно сделать штробу в наклонном перекрытии, к примеру, мансарде, линия должна проходить параллельно стыку поверхностей.

Учитывая все эти нормы и требования, Вы сможете правильно сделать штробу под электропроводку, чтобы последняя была безопасной, долговечной и удобной в обслуживании. Далее мы расскажем о том, как осуществить штробление стен наиболее популярным инструментом – штроборезом, предоставив пошаговую инструкцию в картинках!

Как правильно делать штробы

Итак, чтобы инструкция была понятной даже для чайников в электрике, предоставляем поэтапную технологию, которая позволит быстро и правильно проштробить стены под проводку в доме и квартире:

1. Защищаем остальные комнаты от пыли. Для этого на всех дверных проемов нужно повесить с внутренней стороны рабочей зоны влажную тряпку, которая будет полностью закрывать весь проем. Не следует надеяться на закрытые двери – через зазоры со всех сторон пыль запросто пройдет по всей квартире.
2. Очищаем поверхность на потолке и стенках от кусков обоев, т.к. даже небольшие куски бумаги могут блокировать движение дисков и препятствовать нормальной работе штробореза.
3. Переносим схему электропроводки в доме на стены, используя маркер и строительный уровень. Кстати, можно сделать лазерный уровень своими руками, который позволит быстрее и точнее разметить горизонтальные линии под штробление.
4. Если Вы делаете замену электропроводки в доме, дополнительно нужно убедиться в том, что под разметкой уже не проходит старая проводка. Если Вы, когда будете штробить стену, наткнетесь на провод под напряжением, удара током не избежать, не говоря уже о коротком замыкании. Чтобы найти провод в стене, можно воспользоваться самодельным металлоискателем либо специальным тестером для обнаружения кабеля. В том случае, если Вы наткнулись на старую проводку, ее нужно либо демонтировать, либо изолировать и обойти, отступив не менее 10 сантиметров в сторону.
5. После этого необходимо проштробить стену под проводку согласно разметке. Делается это не сложно, что подтверждает видео, предоставленные выше. Что касается штроб под установку распред коробок и розеток, их лучше делать дрелью со специальной насадкой – коронкой подходящего диаметра (обычно 80 и 65 мм).
6. Когда вся сеть канавок будет проштроблена, рекомендуем запечатлеть картину на фотоаппарат, чтобы потом можно было запросто найти место повреждения, ориентируясь не только на схему проводки, но и на фото.

На этом штробление стен под проводку своими руками и заканчивается. Все, что Вам осталось – вычистить штрабу и закрепить в ней кабель дюбель-хомутом, гипсовой штукатуркой либо алебастром. Об этом мы подробно рассказывали в статье: как правильно сделать электропроводку в доме. Обращаем Ваше внимание на то, что штробить стенки нужно до штукатурки, а не после, чтобы потом одним махом заштукатурить всю трассу, приготовив поверхность к поклейке обоев либо облицовке плиткой.

Если же предоставленная инструкция показалась Вам сложной, всегда можно вызвать мастера, чтобы он не только проштробил всю сеть канавок, но и сам расключил проводку. Однако сразу учитывайте, что такое удовольствие будет не очень дешевым. На сегодняшний день цена штробления 1 метра трассы может составлять от 100 до 500 рублей, в зависимости от материала стенок. Помимо этого, штраба под каждую розетку, выключатель и распределительную коробку обойдется Вам по стоимости 300 рублей за точку. Как Вы видите, расценки не очень дешевые и если подбить сумму за весь дом, выйдет довольно высокая цена, поэтому лучше все же постараться выполнить штробление своими руками.

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре. Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1). Подробнее этот вопрос мы рассматривали в статье https://samelectrik.ru/montazh-elektroprovodki-v-derevyannom-dome.html.

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото:

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Работа с газобетоном

Вот и все, что хотелось рассказать Вам о том, что это такое — штробление стен под проводку, и как проштробить трассу под кабель своими руками. Надеемся, что данная информация была для Вас интересной и полезной!

Также читают:

• Как правильно стелить теплый пол под линолеум
• Как сделать электропроводку в деревянном доме
• Как сделать металлоискатель из подручных средств
