Штробление стен под проводку своими руками в панельном доме

Штробление стен под проводку не сложно выполнить своими руками, особенно если есть специальный инструмент, а сама стена бетонная. Нюанс заключается в том, что иногда под рукой нет подходящего электроинструмента либо перегородка сделана из дерева, газобетона или гипсокартона. Тут дела обстоят немного сложнее и нужно знать, как правильно сделать штробу без загрязнения всего вокруг (в частности, без пыли) и притом, чтобы канавка под провод была ровной. Далее мы рассмотрим основные способы создания штроб и полезные советы по поводу данного вопроса!

Выбираем инструмент для работы

Первым делом поговорим о том, чем можно сделать штробу в стене, рассмотрев наиболее подходящие инструменты и эффективность их использования. Обзор будет предоставлен от наиболее трудоемкого способа штробления к более удобному и быстрому варианту.

Зубило и молоток

Дедовский способ самостоятельно сделать штробу под эл.проводку – выбить ее зубилом и молотком. Достоинство такого варианта – это полное отсутствие затрат, т.к. по сути вы можете проштробить стенку без электроинструмента, используя подручные средства, которые есть в каждом доме. Недостатки – большие потери времени и сил, что не совсем разумно в 21 веке.

Помимо этого сделать углубление под кабель в кирпиче с помощью зубила у Вас вообще не удастся. От такого варианта мы советуем Вам отказаться, т.к. далее будут перечислены более простые и эффективные способы штробления стен под проводку в доме и квартире.

Как обойтись без штробореза и другого электроинструмента

Дрель + зубило

Более эффективный, но все же неудобный способ создания штроб под электропроводку представляет собой сверление через каждые 1-1,5 см отверстий по ширине будущего углубления. Когда «точечная» трасса будет готова, как показано на фото ниже, можно с помощью зубила выбить перемычки между отверстиями, в результате чего получиться не совсем ровная, но все же штроба. Недостаток такого варианта, опять-таки, затраты по времени и низкая производительность штробления бетона.

Болгарка

Подходя ближе к удобным электроинструментам, которые позволят быстро проштробить ровную канавку, худшим из лучших вариантов является угловая шлифовальная машина (УШМ) или как ее принято называть в простонародье – болгарка. Если на нее поставить алмазный диск, процесс штробления стен под проводку станет быстрее в несколько раз, к тому же контуры канавки будут идеально ровными.

Недостатков у такого варианта действительно много: сильное запыление комнаты, одну и ту же канавку можно сделать за два подхода (прорезается сначала одна граница, потом другая), отсутствие возможности вырезать трассу в углу, повышенный шум при работе и к тому же очень сложно сделать глубину штробы одинаковой по всей длине. Итог – использовать болгарку, чтобы проштробить бетонную стенку нужно только в самом крайнем случае.

Правильная работа болгаркой

Перфоратор

Чтобы самому сделать штробу перфоратором достаточно подобрать подходящую насадку – лопатку либо специальный штробер и пройти по размеченным линиям в ударном режиме. Недостаток использования одного лишь перфоратора – штробы будут кривыми, но все же в домашних условиях данных вид электроинструмента чаще всего используется для штробления стен своими руками.

Кстати, перфоратором можно не только просто проходить стены лопаткой, но и работать, как ударной дрелью – сначала насверлить отверстий вдоль разметки, после чего лопаткой выбить перегородки. Штробление по бетону получается быстрым, удобным и при этом сами канавки более-менее ровные.

Видеоурок по использованию штробореза с перфоратором

Штроборез

Ну и последний, самый эффективный вариант – использование специального инструмента, который позволяет ровно и при этом без пыли делать штробы по бетону. Штроборез действительно очень удобный в использовании, работает не так шумно и к тому же благодаря подключению к строительному пылесосу моментально поглощает всю строительную пыль. На сегодняшний день штробление стен данным инструментом является самым эффективным, быстрым и безопасным. Единственный, но весомый недостаток такого варианта – очень высокая стоимость электроинструмента, поэтому для единоразового ремонта в квартире покупать его нет смысла. Выйти из положения можно двумя способами: взять штроборез в аренду (это будет стоить недорого) либо сделать штроборез своими руками. Мы рекомендуем останавливаться на изготовлении самодельного инструмента, тем более при наличии болгарки процесс не займет более получаса.

Использование штробореза

Подводим итог

Итак, среди всех перечисленных инструментов для штробления стен под проводку своими руками, мы рекомендуем останавливаться на одном из двух способов:

1. Использование штробореза (даже если самодельного).
2. Комбинация болгарка + перфоратор.

На последнем варианте немного остановимся. Дело в том, что если прорезать границы штробы шлифовальной машинкой, после чего перфоратором выбивать сердцевину изнутри, получится быстрое и эффективное создание штроб в бетонных и кирпичных стенах. В домашних условиях этот вариант используется очень часто, поэтому при отсутствии возможности сделать штроборез, остановитесь именно на данном варианте!

Хотелось бы немного отойти от темы и рассказать о том, как правильно нужно говорить: штраба или штроба. Дело в том, что действительно термин в строительстве правильно называется штраба, но по непонятным причинам в разговоре уже долгое время закрепилось немного видоизмененное произношение. По технической части оба варианта слова означают одно и то же, поэтому не удивляйтесь, если дальше в статье мы будем использовать оба произношения!

Видео: сравнение трех лучших электроинструментов по времени штробления

Требования к работе

Перед тем как переходить к штроблению стен, необходимо учитывать следующие нормы и требования согласно СП 76.13330.2016 «Электротехнические устройства», актуализированная редакция СНиП 3.05.06-85 и рекомендаций опытных электриков:

• Трасса должна проходить строго вертикально и горизонтально, никаких косых линий быть не должно.

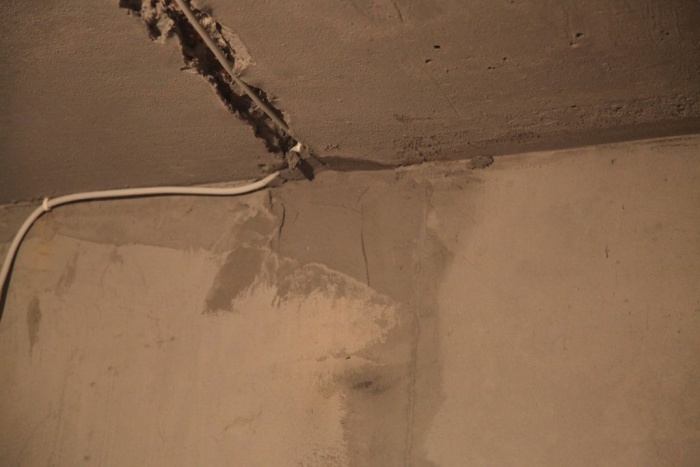

  Неправильный электромонтаж

• Поворачивать трассу от одной «электрической точки» к другой допускается 1 раз (к примеру, от распределительной коробки к розетке). Чем больше перегибов, тем больше опасных зон залегания кабеля, т.к. в месте сгиба проводник будет сильнее нагреваться.
• Максимально допустимая глубина канавки – 26 мм, ширина – 30 мм, длина – не более 3 метров (имеется в виду от распред коробки).
• Отступайте от батарей отопления и газовых труб не менее 40 см, от двери – 10 см, а от потолка либо пола не менее 5 см (но лучше также 10).
• В панельном доме запрещено делать канавки под кабель в несущих стенах. Штробить железобетонную перегородку категорически запрещается, т.к. это может повлечь за собой разупрочнение конструкции, появление трещин и дальнейшие неблагоприятные последствия. К тому же это запрещает Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложения №1).
• Если Вам нужно провести проводку по полу в панельном доме, делать штробу в плите перекрытия категорически запрещено. Единственный выход из ситуации – залить бетонную стяжку и предусмотреть в ней углубление для проводов. Что касается потолка, его штробление допускается только по кратчайшему пути к светильнику.
• Если нужно сделать штробу в наклонном перекрытии, к примеру, мансарде, линия должна проходить параллельно стыку поверхностей.

Учитывая все эти нормы и требования, Вы сможете правильно сделать штробу под электропроводку, чтобы последняя была безопасной, долговечной и удобной в обслуживании. Далее мы расскажем о том, как осуществить штробление стен наиболее популярным инструментом – штроборезом, предоставив пошаговую инструкцию в картинках!

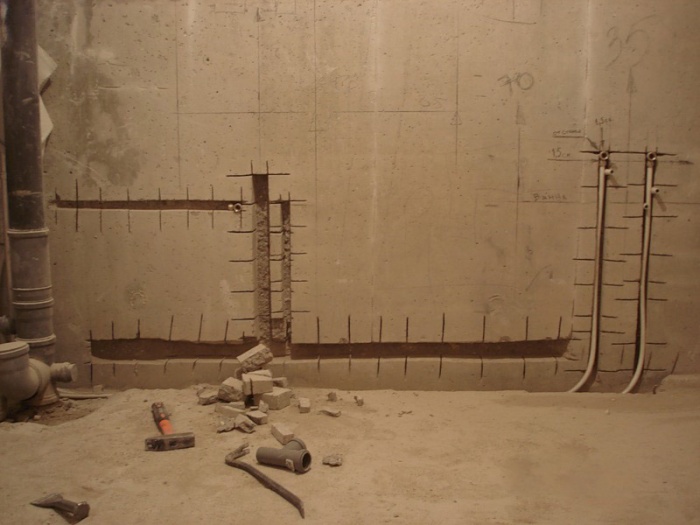

Как правильно делать штробы

Итак, чтобы инструкция была понятной даже для чайников в электрике, предоставляем поэтапную технологию, которая позволит быстро и правильно проштробить стены под проводку в доме и квартире:

1. Защищаем остальные комнаты от пыли. Для этого на всех дверных проемов нужно повесить с внутренней стороны рабочей зоны влажную тряпку, которая будет полностью закрывать весь проем. Не следует надеяться на закрытые двери – через зазоры со всех сторон пыль запросто пройдет по всей квартире.
2. Очищаем поверхность на потолке и стенках от кусков обоев, т.к. даже небольшие куски бумаги могут блокировать движение дисков и препятствовать нормальной работе штробореза.
3. Переносим схему электропроводки в доме на стены, используя маркер и строительный уровень. Кстати, можно сделать лазерный уровень своими руками, который позволит быстрее и точнее разметить горизонтальные линии под штробление.
4. Если Вы делаете замену электропроводки в доме, дополнительно нужно убедиться в том, что под разметкой уже не проходит старая проводка. Если Вы, когда будете штробить стену, наткнетесь на провод под напряжением, удара током не избежать, не говоря уже о коротком замыкании. Чтобы найти провод в стене, можно воспользоваться самодельным металлоискателем либо специальным тестером для обнаружения кабеля. В том случае, если Вы наткнулись на старую проводку, ее нужно либо демонтировать, либо изолировать и обойти, отступив не менее 10 сантиметров в сторону.
5. После этого необходимо проштробить стену под проводку согласно разметке. Делается это не сложно, что подтверждает видео, предоставленные выше. Что касается штроб под установку распред коробок и розеток, их лучше делать дрелью со специальной насадкой – коронкой подходящего диаметра (обычно 80 и 65 мм).
6. Когда вся сеть канавок будет проштроблена, рекомендуем запечатлеть картину на фотоаппарат, чтобы потом можно было запросто найти место повреждения, ориентируясь не только на схему проводки, но и на фото.

На этом штробление стен под проводку своими руками и заканчивается. Все, что Вам осталось – вычистить штрабу и закрепить в ней кабель дюбель-хомутом, гипсовой штукатуркой либо алебастром. Об этом мы подробно рассказывали в статье: как правильно сделать электропроводку в доме. Обращаем Ваше внимание на то, что штробить стенки нужно до штукатурки, а не после, чтобы потом одним махом заштукатурить всю трассу, приготовив поверхность к поклейке обоев либо облицовке плиткой.

Если же предоставленная инструкция показалась Вам сложной, всегда можно вызвать мастера, чтобы он не только проштробил всю сеть канавок, но и сам расключил проводку. Однако сразу учитывайте, что такое удовольствие будет не очень дешевым. На сегодняшний день цена штробления 1 метра трассы может составлять от 100 до 500 рублей, в зависимости от материала стенок. Помимо этого, штраба под каждую розетку, выключатель и распределительную коробку обойдется Вам по стоимости 300 рублей за точку. Как Вы видите, расценки не очень дешевые и если подбить сумму за весь дом, выйдет довольно высокая цена, поэтому лучше все же постараться выполнить штробление своими руками.

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре. Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1). Подробнее этот вопрос мы рассматривали в статье https://samelectrik.ru/montazh-elektroprovodki-v-derevyannom-dome.html.

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото:

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Работа с газобетоном

Вот и все, что хотелось рассказать Вам о том, что это такое — штробление стен под проводку, и как проштробить трассу под кабель своими руками. Надеемся, что данная информация была для Вас интересной и полезной!

Также читают:

• Как правильно стелить теплый пол под линолеум
• Как сделать электропроводку в деревянном доме
• Как сделать металлоискатель из подручных средств

Сегодня вы узнаете о том, как правильно нужно штробить стены в доме под проводку.

Вы спросите: зачем это нужно? Всё просто.

Представьте, вы делаете капитальный ремонт в квартире и хотите снести часть стены или сделать арку или даже просто, предположим, перенести розетку.

Да, конечно, можно и не штробить стены, а вынести проводку наружу и поместить провода в специальные трубки. Но вопрос в том, безопасно ли это? Конечно, нет.

Куда более удобно и безопасно, когда проводка скрыта и защищена стенами.

Не стоит бояться такого вида ремонта, мы покажем и расскажем о том, как делать штробление стен под проводку своими руками, с помощью видео. И вы сами убедитесь в том, что это не так сложно и долго, как может показаться.

Некоторые правила и ограничения при прокладке проводки

Прежде чем браться за штробление стен своими руками, нужно хорошенько подумать и проанализировать абсолютно все, вплоть до мелочей: процесс, план, инструмент, которым будете пользоваться, какой способ подойдет конкретно для стен вашей квартиры, какие материалы или инструменты могут дополнительно понадобиться в процессе ремонта и т.д.

В первую очередь определите, какие стены у вас в доме.

В панельном доме нужен один подход к стенам, а в доме с кирпичной кладкой — другой. Об этих подходах мы расскажем немного позже.

Во-вторых, составьте план. Нарисуйте его на бумаге, пометьте там все выходы наружу (розетки, выключатели, соединения со светильниками и т.п.).

Отнеситесь к этой работе со всей ответственностью и серьезностью. Напишите, где и сколько метров проводки будет скрыто, пометьте высоту от пола и от потолка.

О том, как примерно должен выглядеть такой план, можно узнать из схемы, представленной ниже.

В-третьих, штробление стен под проводку требует использования специальных инструментов.

И необходимо выбрать один инструмент, более удобный для вас. О том, какой инструмент лучше выбрать, также можно узнать из нашей статьи и видео, прикрепленного к ней.

Помимо всего этого, следует заранее узнать о том, что представляет собой штробление стен.

В принципе, сложно себе представить неправильное штробление, но есть большая вероятность того, что некорректные действия могут повлечь за собой непредвиденные дополнительные расходы, лишнюю трату драгоценного времени и нервов.

А нам ведь очень не хочется этого, поэтому вот несколько правил, которые лучше соблюдать, когда делаете штробление по проводку:

• Штробление под проводку всегда делается только параллельно основным конструктивным элементам здания, то есть вертикально или горизонтально. Максимум — допускается делать наклон проводки при ее прокладке на мансарде из-за ее изначально наклоненных стен;
• Не допускается создание горизонтальных борозд в несущих стенах. Особенно строго это правило необходимо соблюдать в панельном доме. Потому что все стены в панельном доме, как правило, несущие;
• Делать горизонтальные борозды обязательно нужно на расстоянии не более 140 – 150 мм от перекрытия;
• Ширина и глубина штробы (так еще по-другому называют борозду) должна составлять не более 20–25 мм. Что же касается длины, то здесь тоже есть ограничения. Правильно делать одну борозду не длиннее 3 метров, иначе проводка плохо закрепится в ней и может провисать;
• Вертикальная борозда должна находиться на достаточном расстоянии от дверных и оконных проемов (примерно 100–150 мм), а также от газовых труб (более 400 мм), так как проводить проводку слишком близко к перечисленным элементам не безопасно, особенно это касается газовых труб.

Да и использовать инструмент рядом с ними будет очень сложно.

Способы штробления и инструменты

Мы уже говорили вам о том, что штробление стен можно производить разными способами (каждый из которых, кстати говоря, определяет инструмент).

Мы расскажем вам об основных из них, а также покажем все на видео, которое вы можете найти ниже.

Итак, для создания борозд под монтаж проводки могут использоваться следующие инструменты.

Штроборез

Этот инструмент предназначен специально для штробления стен, полов и потолков. Инструмент используется профессиональными рабочими на стройках монолитных домов.

Штроборез, как правило, имеет два диска под бетонную стену и позволяет его пользователю самостоятельно определять и настраивать глубину и ширину борозды.

Кроме того, к этому аппарату можно подключать специальный пылесос, который полностью избавляет от пыли. Им вырезаются идеально ровные линии. Удобно, не правда ли?

Только вот стоит такой аппарат очень дорого.

Обычные люди обычно не покупают его специально, но никто не мешает вам взять такой инструмент напрокат.

И тогда вам не придется мучиться и вручную высверливать, выпиливать или вырезать борозды. А после штробления вы получите ровные и красивые бороздки.

Умный инструмент сделает все за вас по заданным параметрам без пыли и лишних хлопот.

Перфоратор

Перфоратором штробить тоже не особо хлопотно, особенно если знать несколько хитростей.

А весь процесс выглядит примерно так:

• вы предварительно рисуете на стене линии с помощью карандаша или даже маркера в том месте, где должна быть проводка;
• высверливаете отверстия вдоль этой линии (правильно делать каждое отверстие на расстоянии примерно в 10–15 мм друг от друга);
• после этого поменяйте сверло на пику и запускайте в перфораторе режим долбления;
• долбите борозды между этими отверстиями в стене.

Главным минусом штробления перфоратором является шум. Причем работа эта не на 5 минут. Соседи вряд ли скажут вам потом спасибо, но способ, в целом, очень действенный.

На видео ниже показано, как штробить стены перфоратором.

Видео:

Как вариант, вы можете заранее договориться с соседями о том, что будете вести подобного рода работы и использовать этот инструмент. Предупредите их, чтобы избежать конфликтов и жалоб.

В монолитных многоквартирных домах подобного рода работы всегда связаны с неудобствами, будьте вежливы и аккуратны.

Болгарка

Начало работы с болгаркой такое же, как и с перфоратором: рисуем линии на стене. Да и сам процесс схож, разве что мы не высверливаем дырки и используем для этого болгарку с алмазным дисковым наконечником.

Вместо отверстий мы делаем две параллельные друг другу выемки (расстояние между ними можно делать около 2 см), а затем меняем наш наконечник на другой с молоточком и избавляемся от оставшегося между выемками бетона.

Так мы получаем полноценную и достаточно ровную борозду, в которую можно легко уложить провода, а затем также легко их замазать.

Видео:

Из недостатков этого способа можно назвать шум и наличие пыли.

Во время работы следует надеть специальные защитные очки или даже маску, чтобы защитить глаза от пыли и кусочков бетона, которые могут вылетать из-под диска болгарки.

На руки в обязательном порядке надеваются строительные перчатки.

Молоток и стамеска

Классический, дедовский способ, при котором штробление стен под проводку будет длительным, но безопасным видом работы по сравнению со всеми предыдущими.

Обычно им пользуются, когда нужно сделать небольшие канавки. Но использовать этот способ на стенах с кирпичной кладкой или бетонных стенах (например, в панельном доме) очень и очень сложно и невыгодно.

После такого штробления вы получите неровные борозды, да и потратите вы на них уйму времени.

Монтаж проводов в штробы

Есть два основных способа укладывания проводов штробы. Первый состоит в укладывании кабель-каналов.

То есть сначала в штробу укладываются специальные трубы для проводов, а уже потом в них (в трубки) укладываются сами провода. Способ достаточно сложный и трудоемкий.

Видео:

Чтобы затянуть провода в такую трубку, необходимо использовать специальную проволоку. Можно, конечно, укладывать провода в штробу и без трубы. Это второй способ.

Тогда канавки потом (после укладки проводов) закрепляют и замазывают гипсом или шпаклевкой. Розетку рекомендуется устанавливать в специальный бокс.

Хитрые способы избавления от пыли

И в завершение мы хотели бы поделиться с вами небольшими секретами того, как избежать огромного количества пыли во время штробления стен. Особенно эта проблема актуальна в панельном доме.

Во-первых, нужно пользоваться штроборезом, а не перфоратором. Помните, мы уже говорили: у него есть специальный пылесос.

Во-вторых, можно поливать канавки водой (что опасно). Влажный бетон не сможет рассыпаться пылью, правда при штроблении превратится в грязь. Но согласитесь, грязь-то убрать легче, чем надоедливую пыль.

Но вот укладка проводов должна производиться только тогда, когда все высохнет. Контакт электричества с водой опасен для жизни.

Видео:

В-третьих, во время работы регулярно пользоваться пылесосом. Можно бытовым, но если есть возможность, то лучше использовать промышленный.

Как вы можете увидеть, сделать скрытую проводку – не настолько сложный процесс. При соблюдении всех инструкций правильно выполнить работу вполне можно и самостоятельно.

Штробление стен в панельном доме допускают с большими ограничениями. Некорректные действия могут привести к обрушению здания. Чтобы все сделать правильно, следует ознакомиться с нормативами и выяснить серию объекта.

Существенные различия панельных домов

Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.

Существует несколько разновидностей таких построек, 2 из них получили наибольшее распространение. Главное отличие — конструктивная схема.

Серия 1-464

Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).

Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.

Серия 1-335

Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.

Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.

Из чего состоят несущие стены панельного дома

Панель представляет собой железобетонную конструкцию. В ней можно выделить несколько слоев.

Наружный слой

Защищает арматурный каркас от коррозии. Толщина зависит от расположения панели:

• внутреннее — 15 мм;
• наружное (ограждающая конструкция) — от 20 до 70 мм в зависимости от климатических условий.

Во втором случае на данный слой нанесена отделка — плитка, гравийный отсев и т.д.

Каркас из арматуры

Конструкция собирается из продольных и поперечных стержней диаметром 12-14 мм, скрепленных вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не рассчитан. Прутья расположены там, где такие нагрузки являются наиболее интенсивными — вблизи поверхности стены или перекрытия сразу за наружным защитным слоем.

Разрушение арматурных стержней недопустимо.

Внутренний отделочный слой

Имеется на некоторых панелях. Толщина составляет 15 мм, материал — раствор той же марки прочности, что и в бетоне. Данный слой позволяет обойтись без оштукатуривания панели.

Защитный слой бетона

При отсутствии отделочного слоя за каркасом следует бетон толщиной 1,5 см. Его функция состоит в защите арматуры от коррозии.

Как различить отделочный и защитный слои

По причине применения в обоих случаях одинакового раствора распознать внешний слой невозможно.

Поэтому предполагают наихудший вариант: арматура расположена в 1,5-2 см от поверхности стены.

Какие конструкции относятся к несущим стенам

Несущими называют конструкции, воспринимающие нагрузку от других частей здания. К таковым точно относятся следующие виды стен:

1. Выходящие на улицу, лестничную клетку или в лифтовую шахту.
2. Разделяющие 2 квартиры.
3. Ориентированные поперек плит перекрытия.
4. У которых толщина основного материала (без штукатурки и отделки) составляет 20 см и более.

В отличие от несущих стен перегородка держит только собственный вес.

Все плиты перекрытия и ригели (опираются на колонны в каркасных зданиях) являются несущими.

Можно ли штробить стены и потолок

Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.

В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.

Устройство борозд в перегородках разрешено.

Законодательная база

Согласно ст. 7.21 КоАП РФ, штробление несущих конструкций квалифицируется как незаконная перепланировка. Жилищная инспекция принудит нарушителя сделать следующее:

1. Заплатить штраф в размере 2,5 тыс. руб.
2. Восстановить прочность поврежденных конструкций (п. 3 ст. 29 ЖК РФ).

Чтобы выполнить второе требование, мало заложить штрабу раствором. От этого несущая способность конструкции не восстановится. Потребуется принять специальные меры в соответствии с проектом усиления. Разрабатывать его имеет право только автор данного здания — это записано в законе. За такую услугу могут попросить до 800 тыс. руб.

В случае невыполнения предписаний жилищной инспекции квартира по решению суда может быть выставлена на торги (п. 5 ст. 29 ЖК РФ).

Нормы и ограничения

Для горизонтального штробления в перегородках СНиП 3.05.06-85 устанавливает следующие максимально допустимые параметры (мм):

1. Глубину — 25.
2. Ширину — 20.
3. Длину — 3000 (суммарная).

Вертикальные борозды делают без ограничений.

Минимальные расстояния от штраб до конструктивных элементов (см):

1. Плиты перекрытия (для горизонтальных каналов) — 15.
2. Края проема (для вертикальных) — 10.
3. Газопровода (для любых) — 40.

Устройство штраб по диагонали запрещено. Их делают параллельными углам здания.

Борозда для провода на участке от распредкоробки до электроточки может иметь только 1 поворот.

Как сделать каналы в стеновых панелях

Правильный способ, не противоречащий техническим нормам, состоит в следующем:

1. По поверхности конструкции прокладывают гофру с кабелем внутри.
2. Наращивают стену с помощью штукатурки или гипсокартона.

В результате гофра окажется внутри фальш-стены. Недостаток данного способа состоит в потере полезной площади за счет увеличения толщины стены минимум на 2,5 см.

Незаконный вариант — на свой страх и риск проделать борозды глубиной не более 10 мм. При таких размерах арматура заведомо останется неповрежденной. Важно быстрее проложить кабель и заделать штрабы, чтобы их не увидели посторонние. В противном случае они могут проинформировать управляющую компанию.

В борозде глубиной 1 см гофра не поместится. Поэтому при необходимости заменить провод ее придется вскрывать, что приведет к порче отделки. Этого недостатка лишен комбинированный вариант: в штрабу закладывают гофру и наращивают стену на оставшиеся 1,5 см с помощью штукатурки.

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

Перфоратор

В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды. Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту.

Дрель и долото

Работы производят в следующем порядке:

1. В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
2. Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
3. Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Штроборез

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Болгарка

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

Возможно ли штробить стены без пыли

Чисто выполнить работу поможет строительный пылесос. Один исполнитель режет штрабу, а другой держит шланг непосредственно у инструмента.

Профессиональные штроборезы имеют встроенный пылесос. Располагая таким устройством, задействовать помощника не придется.

Технология прокладки провода в плите перекрытия

В жилых зданиях применяют пустотные плиты. Они содержат несколько круглых полостей, расположенных параллельно длинной стороне.

Необходимо просверлить отверстия в точках входа и выхода провода, затем продеть его в канал. Для извлечения кабеля с другой стороны может потребоваться проволока с крючком на конце.

Полости расположены с шагом в 150 мм. Первая находится в 20 см от края плиты.

При замене кабеля, подведенного к люстре, новый привязывают к нему. Затем старый провод вытаскивают, и он затягивает новый в канал.

Штраба для кондиционера

Фреонопровод, связывающий 2 блока сплит-системы, и трубка для отвода конденсата имеют диаметр от 6 до 16 мм. Если установка устройства производится во время капитального ремонта, их часто прокладывают скрыто — в штрабах. В панельном доме этот вариант неприемлем по описанным выше причинам.

Рекомендуется проложить коммуникации одним из 3 способов:

• на виду в пластиковом коробе;
• в штукатурке;
• за карнизом.

Штробление в перегородках

Предельную глубину горизонтальной борозды в перегородке ограничивают 2,5 см, ширину — 20 мм, длину — 3 м. Вертикальные штрабы режут без ограничений.

С целью экономии средств и времени рекомендуется выполнять сквозное отверстие и ставить 2 электроточки, выходящие на разные стороны перегородки. Это позволит проложить обе питающих линии в одной штрабе.

Укладка проводов в штрабы

Кабели рекомендуется помещать в гофру. Это позволит менять их без вскрытия штрабы. Линию временно прихватывают гипсовым или алебастровым раствором через каждые 20-30 см и подключают к контактам в распредкоробке и электроточке.

После этого проверяют сеть на работоспособность, замеряют сопротивление изоляции и петли фаза-ноль.

Заделка штраб в панельной стене

Если испытания прошли нормально, борозду с кабелем заполняют штукатуркой, алебастром или шпаклевкой. Раствор разглаживают вровень с основной поверхностью стены.

Главные правила безопасности

Во время изготовления каналов выделяется большое количество пыли, а также возможно травмирование осколками бетона. Мастеру надлежит пользоваться средствами защиты — респиратором, очками.

Во время работы электрическим инструментом с вращающимися частями надевать перчатки или рукавицы запрещено.

Перед подключением проводов линию требуется обесточить. Отсутствие напряжения проверяют указателем фазы (индикаторной отверткой).

Дополнительные рекомендации

В панельных домах необходимо по возможности использовать штатные каналы, выполненные в панелях специально для прокладки проводов. Новые участки стремятся размещать следующим способом:

1. В швах между стеновыми панелями и плитами перекрытий.
2. В электроплинтусах.
3. За подвесным потолком и гипсокартонной обшивкой на стенах. В профилях для ГКЛ имеются специальные отверстия для проводов.

За подвесным потолком и стеновой обшивкой из ГКЛ кабель прокладывают в гофре, прикрепленной к капитальным конструкциям дюбель-хомутами. Здесь допускается размещать линии по диагонали.

Штробление стен под проводку своими руками. Как правильно штробить стену под проводку в панельном доме

Современный ремонт или строительство жилых или офисных помещений сейчас сложно представить без укладки новых или замены старых инженерных систем. Нынче все стараются придать максимальный эстетический вид и не хотят, чтобы было видно трубы отопления, провода электропроводки. Для их укладки уже давно используют специальные борозды в стенах, которые имеют народное название «штробы». Их выполнение своими руками под силу каждому, однако для того, чтобы качественно выполнить работу необходимо изучить технологию и нормы, а также познакомиться с инструментом. Поэтому посмотрим на штробление стен под проводку более подробно.

В штробах укладывается все, что может быть спрятано, а также то, что не потребует периодического обслуживания и по своей толщине не будет превышать 30% от ширины поверхности.

Обращаем внимание, что по отечественным строительным нормам запрещено штробление несущих стен в панельном доме, а также плитах перекрытия. Этот процесс снижает несущие свойства всей конструкции и может приводить к их разрушению. В домах, в которых используется монолитное строительство, можно штробить на глубину не более, чем глубина залегания арматуры. К слову, на нашем сайте вы сможете узнать, как сделать армопояс своими руками и на какой глубине будет в нем залегать арматура.

Итак, начинаем рассматривать, как правильно штробить стены под проводку или трубы.

Представить себе штробление стен без правильной технологии, в принципе, достаточно сложно. Однако имеется своя вероятность выполнения лишней работы, ведущей к лишним расходам – чрезмерно большие борозды повлекут за собой расходование лишнего материала на последующую заделку. На этот момент следует обращать внимание и изучить основные принципы, чтобы ускорить и упростить весь процесс.

Однако штробление стен под проводку своими руками должно сопровождаться соблюдением техники безопасности во время работы с инструментом. Стоит учитывать, что во время работы образовывается много пыли, которая может попасть в глаза и вызывать удушье, к тому же появление разного размера осколков, отлетающих из-под зубила или круга, может привести к травмированию. Именно поэтому требуется одевать перчатки и защитные очки. Не нужно пренебрегать и респиратором для защиты от пыли. Или можно изучить, как штробить стены под проводку без пыли. В этом может помочь качественный штроборез. Как его выбрать вы сможете узнать, пройдя по ссылке после статьи.

Обращаем внимание, что если по каким-либо причинам у вас нет возможности или не получается штробление стены, то проводку в панельном доме можно реализовать путем использования кабель-каналов.

Во время работы не стоит забывать о старых скрытых коммуникациях, особенно это касается проводки. Желательно пробивать стену без наличия электричества. Не менее важным моментом будут трубы водоснабжения. Как штробить стены под трубы тоже важно знать. Конечно же, если вы знаете расположение всех трубопроводов, то проблем не будет. Если же нет, то лучше перекрывать все вентили.

Вообще в штробы, в основном, укладываются только два вида инженерных систем. Это электропроводка и трубы отопления или водоснабжения. Все отличие будет лишь в глубине прокладки в штробах. Предлагаем изучить все по порядку и для начала посмотрим, как штробить бетонную стену под проводку.

Штробление стен под проводку своими руками обладает основным моментом в процессе прокладки – наличие схемы электропроводки. Здесь желательно не лениться, т.к. возможность в будущем повредить либо саму проводку, либо инструмент, либо получить травму будет крайне не желательна. Еще одним нюансом будет то, что план рекомендуем сохранить и он пригодиться в будущем.

До того, как правильно штробить стены под проводку, вам нужно запастись линейкой и карандашом. Как ни крути, а по готовой разметке штробить будет легче. Все линии необходимо планировать таким образом, чтобы все шло перпендикулярно или параллельно полу. Горизонтальные линии рекомендуется штробить либо под потолком, либо непосредственно над полом. Эта рекомендация обезопасит вас от возможного попадания в старую проводку в панельном доме, а также таким образом будет легче запомнить горизонтальные участки. Вертикальные линии следует проводить именно к тем местам, в которых будут установлены выключатели или розетки. Рекомендуем вам также изучить правила расположения в доме розеток и выключателей, чтобы не наделать ошибок.

Ширина и глубина штроб для прокладки электропроводов может быть индивидуальна. Вполне будет достаточно все сделать таким образом, чтобы в канал помещался кабель и его в последующем можно было заделать цементно-песчаной смесью или штукаруркой. В основном размер канала для проводки не превышает 25 мм.

Для систем отопления или водоснабжения довольно зачастую проводят штробление несущих стен здания, а это, как уже говорили выше, может приводить к ослаблению всей конструкции. В связи с этим желательно знать несколько правил:

• Каналы на несущих поверхностях не должны быть более 1/3 толщины. В монолитных зданиях – не глубже закладки арматуры;
• После работы на несущих перегородках и прокладки в них трубопроводов, требуется тщательная заделка борозд цементно-песчаным раствором. К тому же, нужно проследить чтобы в процессе заделки в растворе не появлялись пустоты, которые будут негативно влиять на прочность перегородок.

Обычно штробление стен в панельном здании производится двумя типами инструмента – это перфоратор и болгарка.

В первую очередь карандашом следует сделать разметку прохождения будущих трубопроводов. Здесь все чуть проще, т.к. трубы, в основном, проходят либо строго вертикально, либо горизонтально на уровне пола. После разметки проводится штробление стен болгаркой или штроборезом. Создаются две параллельные линии. Затем получившийся между прорезанных линий промежуток следует выбивать зубилом или перфоратором. Работать станет проще, если вы сделаете еще и поперечные надрезы. Это будет облегчать процесс выбивания лишнего материала из штробы.

Далее давайте посмотрим на инструменты, которыми можно работать.

Этот набор инструментов отлично подойдет для изготовления бороздок в нетвердых материалах, например, гипсе, пеноблоках или пенополистиролбетоне. Использование зубила на бетонных или кирпичных перегородках без предварительной подготовки путем прорезки будет нецелесообразно. Самым большим недостатком является то, что результат будет несоизмерим с затраченными силами. Также к недостаткам можно отнести и низкокачественный результат – в итоге вы получаете штробу, имеющую рванные края. Естественно, когда штробим таким образом, затрачивается много времени.

Однако, если вы решили проводить штробление стен под проводку без использования электроинструмента, то нужно выполнять определенные этапы:

• На начальном этапе углубления наносятся острием зубила на ширину 1-2 ширины острия по краям штробы;
• После этого зубило следует установить поперек борозды и молотком вбить на глубину 5-10 мм;
• Затем вбивается еще на подобную же глубину и в результате выходит штроба нужного размера.

Стоит сказать, что этот способ будет абсолютно не пригоден для изготовления каналов в бетонных конструкциях, т.к. его твердость и плотность не позволит вам как следует поработать.

Теперь посмотрим, как проштробить, используя перфоратор. Работать им можно по наиболее твердым материалам, например, бетон, армированный бетон или кирпич. В качестве рабочего инструмента используется специальная насадка – штробер, которым и выполняется вся работа. Альтернативой ему могут быть бур или лопатка. Количество недостатков у этого способа будет поменьше, чем у молотка с зубилом, однако затраченные усилия будут похожи. Края канала выходят неровные и имеют много сколов. В отдельных случаях потребуется еще и дополнительная обработка. Еще к недостаткам можно относить и повышенную шумность.

Довольно часто перфоратор используется совместно со штроборезом или болгаркой. Последовательность работы будет выглядеть следующим образом:

• До начала проводится разметка будущих борозд;
• По всей длине выполняются отверстия нужной глубины на удалении 10-15 см друг от друга;
• Во время работы лопатку не желательно ставить поперек линии, т.к. это чаще всего вызывает нежелательное откалывание кусков;

Используя перфоратор, штробление стен под трубы происходит просто. Однако в жертву будет принесена аккуратность краев. Работать получится намного быстрее, чем молотком и зубилом.

На видео ниже вы сможете увидеть, как штробить бетонную стену под проводку с помощью перфоратора, а также какие использовать насадки.

Штробление стен болгаркой довольно хороший вариант. В результате получаются ровные края и прямые линии, а скорость работы высокая. В качестве дополнительных инструментов вам может потребоваться или молоток с зубилом, или перфоратор с насадками. Одним минусом инструмента будет большое количество образовывающейся во время штробления пыли. А вот из достоинств можно выделить простота работы, точность и скорость.

Для того, чтобы проводить штробление стен под трубы вам потребуется диск с алмазным покрытием, который облегчает работу с кирпичными и бетонными конструкциями. Обычные круги по камню не будут также эффективны, как алмазные. Даже в случаях, когда работать нужно уже по штукатуренным поверхностям. Алмазный же диск качественно выполнить всю работу.

Вся работа точно также, как и в вышеописанных случаях, будет начинаться с разметки. Нужно нарисовать две линии, которые будут задавать ширину штробы. По этим линиям и будет проводиться резка. После разметки эти линии прорезаются, а после этого молотком или зубилом следует выбить внутреннюю часть борозды. Основным отличием этого способа от предыдущих будет ровность и аккуратность краев.

В процессе рекомендуется пользоваться или пылесосом, или маской с респиратором. Не забывайте про защиту органов дыхания. Также не нужно забывать накрывать вещи, которые находятся в помещении.

Ниже приводим еще один видеоролик, который покажет вам, как проштробить борозды болгаркой и как снизить количество образовывающейся пыли, используя воду.

Штроборез, естественно, является лучшим вариантом для резки штроб. Он великолепно подходит для резки каналов, как под проводку, так и под трубы отопления и водоснабжения. Обычно комплекте с инструментом, помимо сменных дисков, имеется и пылеуловитель. Основным недостатком прибора является его стоимость.

Штроборез по своему виду несколько напоминает болгарку, однако обладает разъемами для установки двух алмазных дисков. Расстояние между дисками обычно регулируется в зависимости от необходимой вам ширины штробы. В качестве дополнительной возможности будет регулировка глубины резки. Имеющийся пылеуловитель сконструирован таким образом, чтобы пыль отводилась максимально в сторону или же проводилось непосредственное подключение к пылесосу. А это, как вы понимаете, сводит к минимуму образование пыли.

Штробление стен под проводку своими руками по намеченным линиям проходит довольно быстро. Когда линии прорезаны лишний материал между ними, как и в предыдущих случаях, удаляется зубилом или с помощью перфоратора.

Ни один ремонт не проходит без прокладки новой электропроводки или изменения старой. Ведь это хороший повод установить дополнительную розетку, опустить пониже выключатели или сделать освещение более эффективным. Предпочтительным способом монтажа является скрытая прокладка кабелей в стенах. Наружный монтаж целесообразней применять только при модернизации существующей электропроводки без проведения косметического ремонта.

При скрытой прокладке кабели укладываются в выполненные в стенах пазы, называемые штробами. Правильно штробить стены можно самостоятельно, не прибегая к услугам профессиональных электромонтажников. Выбор способа, которым будет выполняться работа, зависит от того, какой инструмент имеется. Рассмотрим, в каком порядке и как правильно штробить стены под проводку.

Начать стоит с обозначения на стенах мест расположения электроприборов: выключателей и розеток. Затем нужно решить, от каких автоматических выключателей в распределительном щитке будут питаться те или иные элементы. Либо определиться, в каких соединительных коробках будет подключена новая электропроводка.

Затем требуется нарисовать на стенах траектории прокладки кабелей и отметить, где будут находиться соединительные коробки. Расположить их лучше над выключателями и розетками. Чтобы правильно определить маршруты штробления, нужно учитывать следующие факторы:

• Штробы располагают только в вертикальном или горизонтальном направлении. Расположение штроб под углом запрещено;
• От плит и перекрытий нужно сделать отступ не менее 150 мм;
• Расстояние от вертикальной штробы до окон, дверей и углов – не менее 100 мм, а до труб газоснабжения – 400 мм;
• Длина каждой штробы – не более 3 м;
• Ширина и глубина штроб – не более 25 мм;
• Количество поворотов нужно минимизировать;
• Горизонтальные штробы запрещено делать в несущих кирпичных или железобетонных стенах. В помещениях панельных домов такие штробы запрещены вовсе.

В зависимости от количества кабелей в штробе выбирается ее ширина, и выполняется окончательная разметка в виде параллельных линий, между которыми требуется сделать борозды.

Перед работой нужно обесточить существующую электропроводку во всей квартире. Чтобы запитать инструмент, потребуется подключить розетку к вводному щитку, или протянуть удлинитель от соседей.

Рассмотрим методики выполнения, достоинства и недостатки способов штробления стен в зависимости от того, какой инструмент для этого используется.

Сначала зубилом намечаются контуры борозды или углубления в стене под монтажную коробку на максимально возможную глубину. Затем снимается слой стены между намеченными границами. Так повторяют до получения штробы необходимой глубины.

Инструмент используется недорогой, но этот способ штробления – наиболее трудоемкий и рационален только на стенах с толстым слоем штукатурки или из непрочного кирпича. Проштробить зубилом бетонную стену панельного дома невозможно. Есть у него небольшое достоинство: пыли в результате получается меньше, и она крупнее. Так что при необходимости сделать небольшую штробу в квартире без риска запылить окружающие предметы, годится именно этот способ.

Кроме перфоратора, потребуется бур диаметром 6-8 мм и лопатка. Вначале буром высверливаются отверстия по периметру штробы на необходимую глубину. Затем перфоратор переключается на режим отбойника, в него устанавливается лопатка, и ею выбираются борозды. При этом устанавливать лопатку поперек штробы не желательно, чтобы не отколоть большой кусок стены.

Для выполнения отверстий под монтажные и соединительные коробки применяются специальные коронки по бетону с победитовыми наконечниками или алмазным напылением. По центру коронки установлено победитовое сверло, необходимое для ее центровки в стене. Перед использованием коронки необходимо отметить центры отверстий для розеток, выключателей и коробок. Затем зарядить коронку в перфоратор, установить ее сверло в центр будущего отверстия и забуриться на необходимую глубину. Затем при помощи перфоратора с лопаткой удалить центральную часть из отверстия.

Коронка должна иметь диаметр больший, чем диаметр требуемого отверстия. При точном совпадении диаметров устанавливать монтажные коробки будет сложно, к тому же нельзя будет исправить ошибки при бурении.

Процесс штробления перфоратором менее трудоемок, чем зубилом, а пыли образуется немногим больше. Работа выполняется быстрее и качественнее – при применении зубила больше шансов отколоть от стены лишнее.

Болгарку потребуется оснастить алмазным диском. Те, что предназначены для резки металла, не годятся для этой цели. Сначала прорезается стена по размеченным ранее линиям на требуемую глубину (или больше, как получится). Затем, используя зубило или перфоратор с лопаткой, удаляют центральную часть.

В отличие от штробления перфоратором канавки получаются ровнее, хотя, по большому счету, кабелям это без разницы. Усилий на резку затрачивается минимум. Главный недостаток этой методики – огромное количество пыли, выделяемой при резании. Снизить его поможет дополнительный инструмент – промышленный пылесос, насадку которого нужно расположить рядом с вращающимся диском болгарки. Но это потребует участия двух человек. И ни один пылесос не справится с тем потоком пыли, который создает болгарка при резке стены.

Поэтому данный метод годится только для помещений, изолированных для капитального ремонта, особенно – если пылесоса нет. В последнем случае потребуется открыть окно и защитить органы дыхания респиратором. Простенький респиратор «Лепесток» для этих целей не годится, он будет быстро забиваться, придется приобрести что-нибудь посложнее: РПГ или РУ. Полностью оправдывает себя применение противогаза: хоть и видно хуже, но зато лицо от пыли не пострадает.

Штроборез – инструмент, работающий по принципу болгарки. Только вырезаются сразу обе границы борозды, а пылесос подключается к специальному раструбу и за счет этого отсасывает пыль более эффективно. Ширина борозды выставляется на самом инструменте, поэтому при разметке можно ограничиться одной линией. Глубина также может быть установлена заранее.

Штроборез – инструмент очень дорогой. Поэтому применяют его в своей деятельности монтажники, постоянно и профессионально работающие в этой сфере. Дополнительный недостаток – в углах комнаты проштробить не удается. Эта проблема решается либо применением перфоратора, либо болгарки.

После штробления нужно убрать пыль не только с пола, но и из готовых пазов в стене, а также – покрыть их поверхность грунтовкой для стен, чтобы раствор, которым будут замазаны штробы, лучше держался.

Затем – прокладываем кабели и закрываем штробы слоем штукатурки. Когда она схватится, можно начинать электромонтажные работы.

Понравилась статья? Поделитесь:

Практически ни один ремонт не обходится без необходимости прокладки электрических проводов. Чаще это приходится делать при ремонте в новостройке. В новой квартире с черновой отделкой необходимо осуществить полную разводку электрических проводов. А в старой квартире во время ремонта часто необходимо выполнить монтаж дополнительной розетки, перенести выключатель, или установить дополнительный светильник.

Что бы электрические провода не были заметны, их прячут в специальные каналы #8212 штробы, утопленные стену. При этом необходимо штробление стен из различных материалов. После укладки кабеля штробу заштукатуривают.

Возможно штробление стен своими руками. Особых навыков штробление стен под проводку не требует. Как правильно штробить стены под проводку и максимально сократить количество пыли? Какие инструменты потребуются для работы, чем лучше штробить и как штробить под проводку описано ниже.

Прокладка штроб в кирпичных стенах не вызывает затруднений. С этой работой можно справиться минимумом инструментов: молоток и зубило. Горизонтальное штробление стен под проводку выполняется просто, нужно просто провести линию в необходимом месте и выполнить штробление стен. Проложить вертикальную штробу сложнее. Необходимо найти слабое место в кирпичной кладке и вероятно линия не будет строго вертикальной.

Стена из монолитного бетона так просто не сдастся, так как плотность ее многократно выше. В таком случае, чем штробить бетонную стену? Для штробления бетонных стен под проводку потребуется более серьезный инструмент:

Использование этих инструментов и соблюдение некоторых правил позволит выполнить штробление стен своими руками и получить штробы нужного размера и расположения.

Необходимо соблюдать несколько важных правил:

• #8212 прокладку проводки обычно производят на расстоянии 30 см от потолка
• #8212 между штробами и газовыми трубами необходимо оставить не меньше 40 см
• #8212 прокладка проводов производится строго вертикально или горизонтально. Не допускается штробление стен по диагонали из угла в угол.

Необходимо с осторожность штробить несущие стены. Излишняя глубина и ширина штроб может нарушить несущую функцию стены, что недопустимо. После разводки проводов стоит зафиксировать расположение проводки на бумаге. Это позволит разместить навесной декор без опасности повреждения проводки.

Каждый из инструментов для штробления имеет свои плюсы и минусы.

Так болгарка, при правильном подборе отрезного круга, с легкостью справляется с твердым бетоном. Но из-за защитного кожуха будет трудно, или вовсе невозможно, штробить в углах комнаты. Кроме того при работе болгарки образуется огромное количество пыли.

Перфоратор так же с легкостью справится с бетонной стеной, особенно покрытой толстым слоем штукатурки. Как правильно штробить стены под проводку перфоратором? Использование перфоратора возможно в двух вариантах:

1. Просверливая последовательные отверстия на нужную глубину штробы. Затем отверстия с помощью ручного инструмента соединяются в единое целое. Чем ближе расположены отверстия, тем легче их будет соединить. Такой способ трудоемок и создает большое количество пыли и мусора.
2. С использованием специальной насадки. Использование только одного инструмента для штробления стен может быть затруднительным. Грамотная комбинация нескольких инструментов может облегчить и ускорить штробление стен своими руками.

Использование болгарки и перфоратора, в комбинации или по отдельности ведет к образованию пыли. Что же рекомендуют профессионалы строительства для борьбы с пылью?

В арсенале профессионалов есть специальный инструмент – штроборез. В сочетании с промышленным пылесосом, инструмент позволяет получать идеальные штробы, практически без единой пылинки. Единственный минус штробореза – высокая стоимость. Такое приобретение несомненно облегчит штробление стен под проводку. Но окупит себя только в случае штробления стен своими руками во всей квартире, например при ремонте в новостройке. Или, при профессиональном применении штробореза.

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

• Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
• Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
• Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
• Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

• Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
• При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
• Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
• В конструкциях от 8 см провод прокладывается по кратчайшему пути.
• Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
• Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

• Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

• Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
• Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
• Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Источники: http://kvartirnyj-remont.com/shtroblenie-sten-svoimi-rukami.html, http://strport.ru/steny/shtroblenie-sten-pod-provodku-svoimi-rukami

Практически ни один ремонт не обходится без необходимости прокладки электрических проводов. Чаще это приходится делать при ремонте в новостройке. В новой квартире с черновой отделкой необходимо осуществить полную разводку электрических проводов. А в старой квартире во время ремонта часто необходимо выполнить монтаж дополнительной розетки, перенести выключатель, или установить дополнительный светильник.

Что бы электрические провода не были заметны, их прячут в специальные каналы — штробы, утопленные стену. При этом необходимо штробление стен из различных материалов. После укладки кабеля штробу заштукатуривают.

Возможно штробление стен своими руками. Особых навыков штробление стен под проводку не требует. Как правильно штробить стены под проводку и максимально сократить количество пыли? Какие инструменты потребуются для работы, чем лучше штробить и как штробить под проводку описано ниже.

Поскольку штробление относится к шумным работам необходимо соблюдать правила ремонта.

Прокладка штроб в кирпичных стенах не вызывает затруднений. С этой работой можно справиться минимумом инструментов: молоток и зубило. Горизонтальное штробление стен под проводку выполняется просто, нужно просто провести линию в необходимом месте и выполнить штробление стен. Проложить вертикальную штробу сложнее. Необходимо найти слабое место в кирпичной кладке и вероятно линия не будет строго вертикальной.

Стена из монолитного бетона так просто не сдастся, так как плотность ее многократно выше. В таком случае, чем штробить бетонную стену? Для штробления бетонных стен под проводку потребуется более серьезный инструмент:

Использование этих инструментов и соблюдение некоторых правил позволит выполнить штробление стен своими руками и получить штробы нужного размера и расположения.

Необходимо соблюдать несколько важных правил:

• — прокладку проводки обычно производят на расстоянии 30 см от потолка;
• — между штробами и газовыми трубами необходимо оставить не меньше 40 см;
• — прокладка проводов производится строго вертикально или горизонтально. Не допускается штробление стен по диагонали из угла в угол.

Необходимо с осторожность штробить несущие стены. Излишняя глубина и ширина штроб может нарушить несущую функцию стены, что недопустимо. После разводки проводов стоит зафиксировать расположение проводки на бумаге. Это позволит разместить навесной декор без опасности повреждения проводки.

Каждый из инструментов для штробления имеет свои плюсы и минусы.

Так болгарка, при правильном подборе отрезного круга, с легкостью справляется с твердым бетоном. Но из-за защитного кожуха будет трудно, или вовсе невозможно, штробить в углах комнаты. Кроме того при работе болгарки образуется огромное количество пыли.

Перфоратор так же с легкостью справится с бетонной стеной, особенно покрытой толстым слоем штукатурки. Как правильно штробить стены под проводку перфоратором? Использование перфоратора возможно в двух вариантах:

1. Просверливая последовательные отверстия на нужную глубину штробы. Затем отверстия с помощью ручного инструмента соединяются в единое целое. Чем ближе расположены отверстия, тем легче их будет соединить. Такой способ трудоемок и создает большое количество пыли и мусора.
2. С использованием специальной насадки. Использование только одного инструмента для штробления стен может быть затруднительным. Грамотная комбинация нескольких инструментов может облегчить и ускорить штробление стен своими руками.

Использование болгарки и перфоратора, в комбинации или по отдельности ведет к образованию пыли. Что же рекомендуют профессионалы строительства для борьбы с пылью?

В арсенале профессионалов есть специальный инструмент – штроборез. В сочетании с промышленным пылесосом, инструмент позволяет получать идеальные штробы, практически без единой пылинки. Единственный минус штробореза – высокая стоимость. Такое приобретение несомненно облегчит штробление стен под проводку. Но окупит себя только в случае штробления стен своими руками во всей квартире, например при ремонте в новостройке. Или, при профессиональном применении штробореза.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

Для тех, кто затеял ремонт и хочет быстрее завязать с ремонтными работами и пылью, лучше прибегнуть к помощи специалистов. Именно они быстро и качественно произведут штробление стен под проводку.

Для вашего кошелька штробление стен под электропроводку конечно незамеченным не останется, но, если вы узнаете уже сейчас все нюансы, то сможете сэкономить и на материалах, и на консультациях дорогостоящих специалистов. Штробление под электропроводку – процесс «муторный», но нужный. Если вы не хотите портить квартиру ползущими через всю стену проводами (пусть и по специальным каналам со строгими направлениями), то вам придется прибегнуть к помощи распространенной в ремонтном деле закрытой электропроводке. Она-то и помогает спрятать провода под штукатурку. Как правильно проштробить стену под проводку знают не все. Мы более подробно остановимся на этом не особо занимательном, но необходимом в ремонте процессе.

Как только начинаются внутренние работы по дому (который только построили, закончив со стенами и кровлей), назревает необходимость в монтаже электропроводки.

Как штробить стены под проводку – на этот вопрос не каждый хозяин новой квартиры даст вменяемый ответ. А это значит, надо либо запастись литературой и повысить уровень своего образования, либо – просто нанять специалиста. Штробление, хотите вы этого или нет, все равно станет неотъемлемой частью вашего трудоемкого ремонта. Конечно, можно пустить розетки и по поверхности (открытым способом) – скажете вы, но, согласитесь, что намного лучше и красивее будет, если вы все-таки спрячете провода вообще с глаз долой. Итак, вы готовы заниматься пыльной работой и прокладывать новые пути для множества проводов. Но для начала определитесь с тем, где и такие электроприборы будут устанавливаться и работать. Особое внимание уделите тем, что являются мощными потребителями электроэнергии – любимый телевизор, работающая с утра до вечера стиральная машина, самый главный электроприбор в доме – холодильник или ненавидимый соседями музыкальный центр. Чтобы при подключении не перегорело все и сразу.

Подойти желательно к проработке схемы комплексно, чтобы и электрики одобрили, и соседи не вызывали пожарных, и самому себе было безопасно и на душе спокойно. По ширине и глубине выемки под кабель бывают разными – этот вопрос тоже оговорите со специалистом. Имеет значение не только то, где будет расположена мощная электротехника, но также и светильники, розетки и выключатели. Хотя, что касается розеток и выключателей, то они устанавливаются обычно в определенных местах (в ванной комнате дальше от душа и кранов, в комнатах возле дверей, в кухне – на уровне столешницы. Опытный электрик вам посоветует на этом этапе «зрительно» определиться с местами прохождения кабеля – нарисовать линии карандашом прямо на стенах.

Сразу скажем – штробить стены под проводку тяжело. Этот трудоемкий и достаточно пыльный процесс потребует от вас проделать в ваших стенах множество штроб (борозд), которые будут разными как по глубине, так и ширине. Потребуется и инструмент, который не разнесет в пух и прах стены, а аккуратненько сделает специальные траншеи. Для этого процесса могут сгодиться перфоратор, штроборез (для аккуратных борозд), болгарка. Так перфоратор сначала помогает просверлить отверстие по всей длине (борозды), затем само сверло (бур) надо поменять на специальную лопатку и выдолбить нужную борозду. А вот болгарка помогает при помощи алмазного диска нарезать небольшие каналы, а уже перфоратором доделать работу.

Но, как предупреждают специалисты, готовьтесь заранее к большому количеству пыли, которая неизменно появится при использовании болгарки. На этот период мебель желательно вообще вынести из этого помещения или хотя бы закрыть строительной пленкой. Метод работы со штроборезом особо не отличается от штробирования болгаркой. Хотя цена при этом будет немного выше (алмазные диски все-таки стоят недешево, да и мешки для пылесоса придется менять частенько). Если вы уже видите, что не справитесь со столь кропотливым занятием, лучше переложите этот трудоемкий и достаточно тяжелый труд на специалистов. Ведь вам понадобится и приложить физические усилия, и найти дорогостоящий электроинструмент для этих работ. Да, и еще одна особенность этого процесса – перед штробированием лучше найдите общий язык с соседями и заставьте поверить, что шум в квартире это явление временное (дабы потом не писать объяснительную по жалобе в кабинете у правоохранителей, почему вы нарушали режим тишины).

Если вы остановились на работе с штроборезом, то ваши борозды для укладки кабеля в стене получатся ровными и нужного размера. Кроме того, потратите в несколько раз меньше времени на такую работу (по сравнению с болгаркой). Проводить штробление можно как бетонных и кирпичных, так и гипсолитовых стен (обычно за пару дней успевают поменять электропроводку и установить выключатели, розетки и все провода). Если вы все-таки решили уложиться в один день, учтите, что такие работы нельзя проводить в ночное время суток по причине отсутствия шумоизоляции. А это значит, что вы рискуете наткнуться на непонимание даже со стороны ранее терпеливых соседей. И не забудьте, проводя комплексные электромонтажные работы, сразу же смонтировать и электрощитовое оборудование, а уж потом провести штукатурку стен.

Хоть вы и не мастер, но все-таки прислушайтесь к умным советам. Не пытайтесь сделать все быстро и за пару часов. Лучше семь раз отмерить и один раз отрезать, чем наоборот – так гласит народная мудрость.

• При скрытой форме прокладки (когда провода проходят под слоем штукатурки или в перегородках до 80 мм), провода прокладывают параллельно архитектурно-строительным линиям.
• Расстояние проводов (горизонтально проложенных) от плит перекрытия не может быть больше 150 мм.
• В стенах, чья толщина более 8 см, борозды для проводки можно проводить по самому короткому пути, а при работе с тонкостенной внутрикомнатной перегородкой штробить разрешается, как мы уже указали, параллельно строительным линиям, имея расстояние между горизонтальными трассами и плитами перекрытия не больше 15 см.
• Штроборез может делать линии на стенах сразу двумя алмазными дисками (расположенными один рядом с другим). Это быстро и надежно.
• Используя специальную технику (штроборез), не забудьте и про пылесос, который необходим для сбора пыли. Лучше если это будет промышленный и мощный бытовой прибор (такой пылесос не перегревается быстро и выносит большие нагрузки).
• Для работы со стенами выбирать инструмент необходимо из расчета плотности материала, который придется штробить.
• Углубления в стене используются не только для прокладки электропроводки, но и системы трубопроводов (ширина может достигать 5–10 см).
• Перед началом штробления (если это старая квартира), проведите соответствующие меры (прозвонку поверхности), чтобы удостовериться, что на этом месте работ не имеется уже в наличии скрытая устаревшая проводка.
• Не проводите сами работы, если у вас давняя аллергия на пыль – спасти ваши дыхательные пути от нее вам не поможет ни маска, ни лекарственные препараты.
• При проведении каналов под трубы (для дальнейшего сокрытия труб под слоем штукатурки), лучше проверить стены путем прозвона. Это поможет удостовериться в том, есть или нет в ваших стенах скрытой электропроводки.
• Имейте в виду, что вся процедура замены электропроводки – это достаточно серьезная вещь и вам понадобится опыт, а еще лучше соответствующая квалификация (так что подумайте, настолько ли дорого вам обойдется выполнение сложных работ профессионалами в обмен на обеспечение гарантии качества и надежности).

Теперь вы знаете как проштробить стену под проводку. Так что – желаем удачи!

Очень часто при ремонте помещений требуется замена старых проводов на новые. Ведь новая современная проводка выдерживает все требования N-ного количества бытовой техники в доме, при этом отлично соблюдая пожаробезопасность. Зачастую владельцы также хотят установить дополнительные розетки. Это значительно удобнее, чем повсюду носить за собой несколько лишних метров удлинителей.

Новую проводку лучше всего прятать в стенах – и безопасно, и глазу приятно. Для этого необходимо произвести штробление – вырезание в потолке или стенах углубленных каналов стандартных размеров, в которых затем помещается кабель. По окончанию работ углубления заделываются раствором или шпатлевкой. Такая технология применяется не только при капитальном домашнем ремонте, но и при косметическом, и даже при строительстве новых домов с монтажом трубопровода.

Так с чего же, все-таки, начать? Как штробить стены под проводку?

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен. Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

• Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
• Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
• Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
• Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально.

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены.

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными. Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату. Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

Наконец-то штроба сделана, все кабели уложены на место. Осталось только хорошо и качественно заделать углубление, чтобы потом приступить к финальной покраске. Итак, из чего состоит весь процесс:

• Сначала борозду надо очистить тщательно очистить. Для этих целей подойдет, как строительный пылесос, так и веник от пыли.
• Потом необходимо качественно загрунтовать борозду. Для этого следует обильно смачивать кисть грунтовкой и заделывать углубления не жалея материала.
• Дождаться полного высыхания грунтовки.
• Перед финальной стадией заделывания необходимо борозду смочить водой.
• Непосредственно приступить к заделыванию одним из материалов – либо штукатурным раствором для кабелей (вариант – строительный гипс), либо монтажной пеной для труб.

Следуя этим несложным советам, заняться штроблением стен можно вполне самостоятельно. Главное – желания и немножко терпения!

Штробление панельных домах: особенности электропроводки в панельном доме

В прошлой статье я рассуждал о скрытой электропроводке в монолитном многоквартирном доме. Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.

Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.

Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге.

Обратимся к закону

Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства “О порядке переустройства помещений…” п.11.11, где запрещено:

Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.

Но Москва не вся Россия и хочется более точно понять, можно или нельзя штробить стены в панельных домах.

Проблема штробление панельных домах

Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от госта и пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:

Устройство штроб на полу или потолке панельного дома может привести к его разрушению, а как следствие серьезное их штробление и устройство резаных борозд запрещено.

Однако, некоторые мастера и инженеры, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.

Скрытая проводка в стеновых панелях

Вопрос скрытой проводки в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Во-первых, это постановление касается Москвы, во-вторых, на практике, стены, как штробили, так и штробят, хотя стоит придерживаться некоторых правил.

Горизонтальное штробление панельных домах запрещено Глубокое штробление в панельных домах приводит к разрущению арматуры.

Штробление панельных домах – рекомендованные правила

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Выводы про штробление панельных домах

Штробление в панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.

При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).

И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах. А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится.

Как правильно штробить стену под проводку в панельном доме: главные правила безопасности

Штробление стен в панельном доме допускают с большими ограничениями. Некорректные действия могут привести к обрушению здания. Чтобы все сделать правильно, следует ознакомиться с нормативами и выяснить серию объекта.

Существенные различия панельных домов

Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.

Серия 1-464

Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).

Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.

Серия 1-335

Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.

Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.

Из чего состоят несущие стены панельного дома

Панель представляет собой железобетонную конструкцию. В ней можно выделить несколько слоев.

Наружный слой

Защищает арматурный каркас от коррозии. Толщина зависит от расположения панели:

• внутреннее — 15 мм;
• наружное (ограждающая конструкция) — от 20 до 70 мм в зависимости от климатических условий.

Во втором случае на данный слой нанесена отделка — плитка, гравийный отсев и т.д.

Каркас из арматуры

Конструкция собирается из продольных и поперечных стержней диаметром 12-14 мм, скрепленных вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не рассчитан. Прутья расположены там, где такие нагрузки являются наиболее интенсивными — вблизи поверхности стены или перекрытия сразу за наружным защитным слоем.

Разрушение арматурных стержней недопустимо.

Внутренний отделочный слой

Имеется на некоторых панелях. Толщина составляет 15 мм, материал — раствор той же марки прочности, что и в бетоне. Данный слой позволяет обойтись без оштукатуривания панели.

Защитный слой бетона

При отсутствии отделочного слоя за каркасом следует бетон толщиной 1,5 см. Его функция состоит в защите арматуры от коррозии.

Как различить отделочный и защитный слои

По причине применения в обоих случаях одинакового раствора распознать внешний слой невозможно.

Поэтому предполагают наихудший вариант: арматура расположена в 1,5-2 см от поверхности стены.

Какие конструкции относятся к несущим стенам

Несущими называют конструкции, воспринимающие нагрузку от других частей здания. К таковым точно относятся следующие виды стен:

1. Выходящие на улицу, лестничную клетку или в лифтовую шахту.
2. Разделяющие 2 квартиры.
3. Ориентированные поперек плит перекрытия.
4. У которых толщина основного материала (без штукатурки и отделки) составляет 20 см и более.

В отличие от несущих стен перегородка держит только собственный вес.

Все плиты перекрытия и ригели (опираются на колонны в каркасных зданиях) являются несущими.

Можно ли штробить стены и потолок

Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.

В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.

Устройство борозд в перегородках разрешено.

Законодательная база

Согласно ст. 7.21 КоАП РФ, штробление несущих конструкций квалифицируется как незаконная перепланировка. Жилищная инспекция принудит нарушителя сделать следующее:

1. Заплатить штраф в размере 2,5 тыс. руб.
2. Восстановить прочность поврежденных конструкций (п. 3 ст. 29 ЖК РФ).

Чтобы выполнить второе требование, мало заложить штрабу раствором. От этого несущая способность конструкции не восстановится. Потребуется принять специальные меры в соответствии с проектом усиления. Разрабатывать его имеет право только автор данного здания — это записано в законе. За такую услугу могут попросить до 800 тыс. руб.

В случае невыполнения предписаний жилищной инспекции квартира по решению суда может быть выставлена на торги (п. 5 ст. 29 ЖК РФ).

Нормы и ограничения

Для горизонтального штробления в перегородках СНиП 3.05.06-85 устанавливает следующие максимально допустимые параметры (мм):

1. Глубину — 25.
2. Ширину — 20.
3. Длину — 3000 (суммарная).

Вертикальные борозды делают без ограничений.

Минимальные расстояния от штраб до конструктивных элементов (см):

1. Плиты перекрытия (для горизонтальных каналов) — 15.
2. Края проема (для вертикальных) — 10.
3. Газопровода (для любых) — 40.

Устройство штраб по диагонали запрещено. Их делают параллельными углам здания.

Борозда для провода на участке от распредкоробки до электроточки может иметь только 1 поворот.

Как сделать каналы в стеновых панелях

Правильный способ, не противоречащий техническим нормам, состоит в следующем:

1. По поверхности конструкции прокладывают гофру с кабелем внутри.
2. Наращивают стену с помощью штукатурки или гипсокартона.

В результате гофра окажется внутри фальш-стены. Недостаток данного способа состоит в потере полезной площади за счет увеличения толщины стены минимум на 2,5 см.

Незаконный вариант — на свой страх и риск проделать борозды глубиной не более 10 мм. При таких размерах арматура заведомо останется неповрежденной. Важно быстрее проложить кабель и заделать штрабы, чтобы их не увидели посторонние. В противном случае они могут проинформировать управляющую компанию.

В борозде глубиной 1 см гофра не поместится. Поэтому при необходимости заменить провод ее придется вскрывать, что приведет к порче отделки. Этого недостатка лишен комбинированный вариант: в штрабу закладывают гофру и наращивают стену на оставшиеся 1,5 см с помощью штукатурки.

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

Перфоратор

В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды. Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту.

Дрель и долото

Работы производят в следующем порядке:

1. В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
2. Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
3. Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Штроборез

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Болгарка

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

Возможно ли штробить стены без пыли

Чисто выполнить работу поможет строительный пылесос. Один исполнитель режет штрабу, а другой держит шланг непосредственно у инструмента.

Профессиональные штроборезы имеют встроенный пылесос. Располагая таким устройством, задействовать помощника не придется.

Технология прокладки провода в плите перекрытия

В жилых зданиях применяют пустотные плиты. Они содержат несколько круглых полостей, расположенных параллельно длинной стороне.

Необходимо просверлить отверстия в точках входа и выхода провода, затем продеть его в канал. Для извлечения кабеля с другой стороны может потребоваться проволока с крючком на конце.

Полости расположены с шагом в 150 мм. Первая находится в 20 см от края плиты.

При замене кабеля, подведенного к люстре, новый привязывают к нему. Затем старый провод вытаскивают, и он затягивает новый в канал.

Штраба для кондиционера

Фреонопровод, связывающий 2 блока сплит-системы, и трубка для отвода конденсата имеют диаметр от 6 до 16 мм. Если установка устройства производится во время капитального ремонта, их часто прокладывают скрыто — в штрабах. В панельном доме этот вариант неприемлем по описанным выше причинам.

Рекомендуется проложить коммуникации одним из 3 способов:

• на виду в пластиковом коробе;
• в штукатурке;
• за карнизом.

Штробление в перегородках

Предельную глубину горизонтальной борозды в перегородке ограничивают 2,5 см, ширину — 20 мм, длину — 3 м. Вертикальные штрабы режут без ограничений.

С целью экономии средств и времени рекомендуется выполнять сквозное отверстие и ставить 2 электроточки, выходящие на разные стороны перегородки. Это позволит проложить обе питающих линии в одной штрабе.

Укладка проводов в штрабы

Кабели рекомендуется помещать в гофру. Это позволит менять их без вскрытия штрабы. Линию временно прихватывают гипсовым или алебастровым раствором через каждые 20-30 см и подключают к контактам в распредкоробке и электроточке.

После этого проверяют сеть на работоспособность, замеряют сопротивление изоляции и петли фаза-ноль.

Заделка штраб в панельной стене

Если испытания прошли нормально, борозду с кабелем заполняют штукатуркой, алебастром или шпаклевкой. Раствор разглаживают вровень с основной поверхностью стены.

Главные правила безопасности

Во время изготовления каналов выделяется большое количество пыли, а также возможно травмирование осколками бетона. Мастеру надлежит пользоваться средствами защиты — респиратором, очками.

Во время работы электрическим инструментом с вращающимися частями надевать перчатки или рукавицы запрещено.

Перед подключением проводов линию требуется обесточить. Отсутствие напряжения проверяют указателем фазы (индикаторной отверткой).

Дополнительные рекомендации

В панельных домах необходимо по возможности использовать штатные каналы, выполненные в панелях специально для прокладки проводов. Новые участки стремятся размещать следующим способом:

1. В швах между стеновыми панелями и плитами перекрытий.
2. В электроплинтусах.
3. За подвесным потолком и гипсокартонной обшивкой на стенах. В профилях для ГКЛ имеются специальные отверстия для проводов.

За подвесным потолком и стеновой обшивкой из ГКЛ кабель прокладывают в гофре, прикрепленной к капитальным конструкциям дюбель-хомутами. Здесь допускается размещать линии по диагонали.

Объясняет юрист: Почему нельзя штробить стены под электрику

Рассказываем новоселам, что можно делать с проводкой в квартире при очередном ремонте (а что категорически нельзя).

Несколько лет назад в нашей стране были ужесточены правила прокладки или замены электрокоммуникаций. Ответственность за нарушения в строительстве обозначена в Градостроительном кодексе Российской Федерации от 29.12.2004 N 190-ФЗ (ред. от 02.08.2019). 1 ноября этого года он вступил в силу с изменениями и дополнениями.

Если вы планируете менять проводку, убедитесь, что мастер знаком с новыми нормативами. Многие решения если не запрещены, то потребуют дополнительных согласований.

Запрещено: штробить несущие стены и плиты перекрытий
Согласно Постановлению Правительства Москвы № 508 (Приложение №1), выпущенному в 2011 году, в бетонных, монолитных и кирпичных домах запрещено штробить и / или прокладывать пазы для проводки в несущих стенах, перекрытиях и других элементах, обеспечивающих прочность здания.

В многоквартирных домах типовых серий (то есть в панельных домах) «не допускается устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов».

За штрабу в несущей стене или конструкции Жилинспекция имеет право выписать штраф в 2500 рублей. Но главное — выдаст предписание вернуть все в исходное состояние (согласно статье 29 Жилищного Кодекса).

Важно: Стены, сопряженные с лестнично-лифтовым узлом, в большинстве случаев являются несущими. Но даже если это не так, штробить в них отверстия под проводку тоже запрещено.

Разрешено с ограничениями: штробить перегородки
Основной документ, регламентирующий в нашей стране штробление стен — это СНиП 3.05.06-85. Согласно ему, запрещено горизонтальное штробление на глубину более 2,5 см, шириной 2 см и длиной более 3 метров. Причина — арматура, проложенная на расстоянии 2–3 см от поверхности стены. Нарушение целостности арматуры — это угроза безопасности жителей всего дома.

Однако требования СНиП 3.05.06-85 в разных регионах страны дополняют местные нормы. В большинстве своем, как и московские, запрещающие любые нарушения целостности стен.

Что делать, чтобы не нарушить закон
Штробить только перегородки. Когда необходимо развести проводку по капитальной стене, провода укладываются в специальном канале, и стена наращивается на его толщину. Все это съедает минимум 2,5 см пространства, а также предполагает дополнительные траты на покупку / монтаж того же ГКЛ в несколько слоев. То же самое с потолками: по техническим причинам штробление невозможно, поэтому коммуникации необходимо прокладывать в штукатурном слое, используя короба и / или подвесные потолки.

Кстати: Проем в бетонной стене можно заделывать только цементными смесями (это положение регламентирует СНиП 3.05.06-85).

Факт: Самый простой способ обойтись без согласований — при замене электросетей выполнить открытую проводку современными материалами (витым проводом с керамическими изоляторами). При стилизациях лофта проводку частенько выполняют, как на фото — внутри металлической трубы.

На фото: шутливый светильник имитирует карту лондонского метро

Какие еще есть ограничения?
Проект электрической разводки должен быть выполнен только специализированной проектной организацией. При этом в нем должны быть учтены существующие правила.

• Штробить кирпичные ненесущие стены для закладки электрокоммуникаций можно до 2,5 см в глубину и ширину.
• Штрабы должны быть строго вертикальные или горизонтальные. Штробить стену по диагонали нельзя. Линии штробления допускают небольшой наклон, только когда производятся работы с наклонными стенами, и должны быть строго параллельны стенам.
• При горизонтальном штроблении нужно заложить 15 см от плит перекрытия.
• Вертикальные штрабы должны располагаться на расстоянии более 10 см от углов, дверных и оконных проемов. От газовых труб — минимум 40 см.
• Допускается лишь один угол поворота штрабы от коробки и до конечной точки.
• Длина одной канавки должна быть до 3 м.
• Даже если удалось согласовать частичное использование несущих стен (все условия приводятся в Строительных нормах и правилах), то штробить в них возможно максимально короткими путями.

А вот установка выключателей и розеток, к счастью, никаких согласований не требует.

Важно: Несмотря на то, что в большинстве случае провода прячутся в стенах, определить, где именно они проложены, не составит труда. Существуют различные инструменты и приборы, позволяющие выявить скрытую проводку, а следовательно, понять, были ли нарушены какие-то правила.

Проект электрической разводки выполняется исключительно специализированными компаниями, имеющими лицензию. В отличие от чертежей дизайнера (на схеме ниже), где обозначены места вывода проводов под розетки, выключатели и точки света, схема проводки показывает, как именно будут располагаться провода в квартире. Схема с сайта lesoprodukt12.ru

Зафиксируйте новый план проводки
Отдел государственного энергетического надзора и надзора за ГТС разъясняет, что на потребителей электрической энергии распространяется действие «Правил технической эксплуатации электроустановок потребителей», утвержденных Приказом Министерства энергетики РФ от 13.01.2003 года.

В соответствии с п. 2.6.11. Правил, перед вводом в эксплуатацию устройств защиты должна быть подготовлена следующая документация:

• проектные материалы, скорректированные при монтаже и наладке (чертежи и схемы, пояснительные записки, кабельный журнал и т.п.), выданные монтажной и наладочной организациями;
• заводские материалы (техническое описание и инструкция по эксплуатации, паспорта электрооборудования и аппаратов и т.д.), выданные монтажной организацией;
• протоколы наладки и испытаний, выданные наладочной организацией или лабораторией Потребителя.

Согласно п. 2.6.5, если подключение данной ячейки выполняется от сетей электросетевой организации, необходимо выполнить согласование проектной документации с сетевой организацией, от которой осуществляется электроснабжение предприятия (в части работы защиты), чтобы не нарушить требования п. 2.6.4. Правил.

Не забудьте согласовать увеличение энергопотребления
Согласно постановлению № 883 ПП от 15.11.2005 г., согласование перепланировки требуется при изменении технических параметров жилья. Установка теплых электрических полов, дополнительного кондиционера и даже замена газовой плиты на электрическую приведет к увеличению энергопотребления. И в некоторых случаях потребуется согласовать и увеличить подачу электричества в квартиру.

Например, в прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов. И старая проводка не выдерживает использования современных приборов, в том числе — электрического пола. Для устройства теплого пола необходимо заменить проводку и распределительный щиток.

Что делать: в жилищную инспекцию предоставить справку о мощности устанавливаемого устройства, подтверждающую, например, что теплый пол не вызовет перегрузок в сети (это снимет с вас ответственность в случае каких-либо проблем с электросетью). Получить такую справку нужно в управляющей компании, обслуживающей дом, где планируется данная перепланировка. Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Варианты, как проштробить стены в монолитном, кирпичном или панельном доме: можно ли проштробить без пыли

Создать штробу, то есть борозду в стене, куда будут спрятаны электрические кабеля, можно своими силами. Однако здесь важно соблюдать не только правила проведения рассматриваемой операции, но и общую строительную правовую базу. В статье рассматриваются особенности операции, инструменты для её проведения и различные способы проведения работ.

Как спрятать коммуникации в стене?

Навигация по странице

Прокладка новой проводки – это неотъемлемая часть капитального ремонта. Кроме того, нередко возникает необходимость добавить в помещении или по всему периметру жилья новые розетки и выключатели.

В любом из этих случаев не обойтись без выполнения операции штробления стен.

Что такое штробление стен

Штробление стен – это прорезание стен при помощи специализированного электрического оборудования, для всевозможных нужд. Одним из наиболее ярких примеров случая, когда может понадобиться подобная операция, является штробление стен с целью прокладки проводки.

Прокладка штробы предназначается для укладки электрического кабеля либо иных коммуникаций и объектов, которые необходимо скрыть. Операция сопровождается образованием большого количества пыли и грязи, а также требует использование специального инструмента.

Штробление стен для электропроводки своими руками

Своими руками осуществить штробление стен является реальной задачей для домашнего мастера. Осуществлять эту операцию можно, как при помощи специальных электрических инструментов, так и вручную.

Выделяют несколько способов штробления, которые будут отличаться в зависимости от выбранного инструмента:

• Молоток и зубило.
• Перфоратор.
• Болгарка.
• Штроборез.

Каждый вариант отличается своим уровнем сложности и объёмом затрачиваемых усилий и ресурсов. Кроме того отличается затрачиваемое время и качество окончательного результата. При желании и возможности допустимо использование других инструментов.

Можно ли штробить несущие стены в панельном доме

В связи с ростом количества электрических приборов многие жители панельных домов ищут способы позволяющие спрятать проводку не под плинтусами, а в стенах либо потолке.

Прежде чем приступать к прокладыванию электропроводки непосредственно в стенах панельного дома, следует предварительно ознакомиться с планом квартиры. Стены, которые являются ребрами жесткости можно штробить, а те, которые служат в роли несущих, категорически запрещено.

Монолитный дом

Несущие стены в монолитном доме штробить, как правило, нельзя. Обуславливается это тем, что в случае нарушения целостности стены это может напрямую сказаться на строительной прочности.

Кирпичные стены

Благодаря тому, что кладка кирпичей осуществляется при помощи цементно-песочной смеси, то при штроблении кирпичной стены особых проблем не возникает. Используя молоток и зубило можно выбивать эту смесь вручную, а образовавшийся между кирпичами зазор и послужит в роли канавки под кабеля. Разумеется, что после выполнения всех работ, канавка будет замазана штукатуркой.

Штробление стен под проводку: варианты, чем лучше

Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.

Перфоратор с насадкой – инструмент для штробления стен

Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.

Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.

Работы болгаркой

Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:

1. Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
2. На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.

Насадка на дрель

Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.

Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.

Лопатка для работ

Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.

Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.

Возможно ли штробирование без пыли

Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.

Правила

Рассматриваемая операция выполняется согласно правил:

• Штробление под проводку следует производить параллельно основным конструктивам здания вертикально либо же горизонтально.
• Горизонтальное штробление следует производить с отступом не менее чем в 150 мм непосредственно от плит перекрытия.
• Борозда при вертикальном движении должна быть отдалена на 100 мм от дверей, окон и углов, и на 400 мм от газовых труб.
• По длине штроба не должна превышать трёх метров, а ширина и глубина могут быть не более 25 мм.
• В несущих конструкциях не рекомендуется делать горизонтальные борозды.

Как быстро проштробить под кабель или розетки

Правильно выбранный инструмент даёт возможность быстро проштробить стену под кабель либо розетку. Выбор же должен осуществляться согласно материала конкретной стены, её характеристик и расположения. Быстрым и удобным вариантом является использование перфоратора либо же ударной дрели, но в таком случае штроба может получиться неровной.

На какую глубину запрещено штробить в несущих стенах

В случае, когда штробление производится в несущих стенах то не стоит превышать глубину в 20-30 мм.

На этой глубине, как правило, располагается арматура, повреждение которой может не только нести катастрофические последствия, но и является нарушение правовых норм.

Как сделать штробу

Независимо от выбранного варианта проведения работ, общий порядок действий будет общим, и он представлен ниже:

• Разметка и подготовка поверхности.
• Проведение работ.
• Окончание.

Нужно ли проводить работы перед штукатуркой

После проведения работ и укладки кабеля в канавах остается пыль и грязь, которые препятствуют качественному сцеплению грунтовки со стеной. Вооружившись перчатками и широкой кистью, следует щедрым слоем заделывать неровность в стене по всей её протяженности.

Как правильно проштробить стену под проводку и розетки: ход и последовательность работ

Этапы работ будут следующими:

• Составление плана на бумаге и нанесение контуров с разметкой на стене.
• Уборка и подготовка рабочей зоны.
• Проведение рабочей операции.
• Завершающий этап, уборка.

Кирпичную стену

Произвести прорезы на стене из кирпича согласно намеченным линиям можно легко и быстро при помощи перфоратора либо болгарки.

Бетонные перегородки

Для выполнения подобного действия понадобится перфоратор, лопатка, а ещё бур для бетона.

Варианты, как штробить бетонную стену перфоратором без большой пыли

Для избегания образования больших объёмов пыли, следует перед началом работ застелить помещение пленкой и увлажнить воздух. Также рекомендуется производить дробление поверхности стены согласно четко обозначенных контуров.

Сколько времени занимает штробление

Время проведения рассматриваемой операции напрямую зависит от выбранного способа, инструмента, размеров канавки и особенностей материала стены.

В статье рассматриваются все аспекты затрагивающие понятие операции штробления, её особенностей и правил проведения.

Полезное видео

Добавить комментарий к статье «Варианты, как проштробить стены в монолитном, кирпичном или панельном доме: можно ли проштробить без пыли» Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
