Штробление стен под трубы водоснабжения и канализации своими руками: видео

В настоящее время прокладывание водопроводной, сливной и газовой трубной системы в домах и квартирах выполняется не по советским стандартам. Теперь непривлекательная и отпугивающая разводка труб с множеством врезок больше не бросается в глаза и не угнетает настроение. Для этого придуман новый современный метод прокладывания труб внутри стен, являющийся эстетичным и при котором не теряется функциональность системы. Такой метод носит название штробление стены.Выполненные штробы (борозды) в стене поглощают в себе все грубые коммуникации труб водоснабжения, газификации и электропроводки. При этом полезная площадь жилья увеличивается, что немаловажно для малометражных хрущевок.

Преимущество видов штроба для проводки труб

С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры.Существует несколько способов маскировки труб:

•  за ложными стенами, потолками, полами.
• в декоративных приспособлениях коробках.

При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:

1.  На каких участках разрешается изготавливать борозды?
2. Какие особенности штробления в узких местах?
3. Что можно прокладывать в стенах?
4. Чем лучше выполнить такую работу?

Специфика работы при штроблении стен

Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:

1.  В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
2. Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
3. В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.

Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.

Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:

•  Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
• Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
• Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
• Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.

В зависимости от вида коммуникаций трубопроводов, кабелей, меняются размеры борозды для укладки и принципы ее изготовления.

Как выполнить маскировку труб в стене описывается ниже.

Углубления в стене для труб подачи воды и теплоносителя

В данном случае особенно важно сохранить устойчивость зданий и сооружений, так как такие трубы, в отличие от кабелей, занимают гораздо больше пространства в стене.

Необходимые инструменты для создания штроб для трубопровода:

1.  Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
2. Перфоратор.

Порядок действий при поэтапном выполнении штробления:

1.  Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
2. Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
3. Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
4. С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.

Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:

•  Предусмотрены два рабочих алмазных диска.
• Регулируется зазор между установленными дисками.
• Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.

Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах. При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя.

Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.

o-trubah.com

Штробление стен своими руками — как штробить стены

В современном мире все капитальные работы по ремонту жилых и офисных помещений невозможны без замены старых или прокладки новых инженерных систем (ИС). Для более эстетичного вида, чтобы не выглядывали трубы, и короба под провода не тянулись по стенам, применяют метод укладки ИС в борозды, которые в народе называют штробы. Для качественного выполнения работ нужно понимать технологию, ознакомиться с инструментом и техническими нормами.

В штробы укладывают всё, что можно спрятать, и что не требует периодического обслуживания, и то, что по толщине не превышает 30% от ширины стены. Также важно отметить — согласно строительным нормам запрещается штробление в несущих стенах панельных домов и в плитах перекрытия, т.к. это понижает несущие свойства конструкции и может привести к негативным результатам. В монолитных домах борозды под ИС разрешается делать глубиной не больше, чем на глубину залегания арматуры.

Вернуться к содержанию

Как правильно штробить: особенности технологии

Неправильное штробление, в принципе, очень тяжело себе представить, но всё же есть вероятность проделать лишнюю работу и увеличить расходы – излишне глубокие борозды, которые тянут за собой излишний расход материала на заделку штроб. На это стоит обратить внимание. Необходимо изучить элементарные принципы, дабы ускорить и облегчить процесс.

Самое главное в штроблении — это соблюдать технику безопасности при работе с инструментом. Учитывайте, что при работе возникает большое количество пыли, которая затрудняет дыхание и летит в глаза, к тому же большие и маленькие осколки, вылетающие из-под круга или зубила, могут нанести травмы. Именно поэтому необходимо надевать защитные очки и перчатки. Следует помнить о пыли и использовать респиратор.

Стоит помнить, если проштробить стену все же не получится ввиду некоторых причин, для монтажа проводки Вам понадобится кабель-канал. В статье Вы найдете как описание разновидностей, так и пошаговое описание процесса крепления кабель-канала к стене.

Следует также помнить о скрытых старых коммуникациях, особенно о проводке. Лучше всего старую проводку вообще обесточить и «похоронить». Важный момент — это скрытые коммуникации водоснабжения. Лучше всего, если у вас будет чертёж-схема. Если же её нет, тогда лучше перекройте все водоснабжение.

Существует две основных разновидности инженерных систем, которые скрывают, укладывая в борозды. Это трубы для системы водоснабжения или отопления и электропроводка. Отличаются они технологией и глубиной укладки в штробы. Изучим эти технологии по порядку и сначала рассмотрим штробление под электропроводку.

Вернуться к содержанию

Штробление стен под проводку своими руками

Самым главным в процессе укладки электропроводки в штробы является план-схема коммуникаций. Тут лень не уместна, т.к. повреждение в будущем скрытой проводки может стоить инструмента или, что ещё хуже, бесценной жизни и здоровья. Ещё один нюанс — это сохранение этого самого плана. Так что после окончания укладки кабеля положите его к документам на помещение, чтобы он нигде не затерялся.

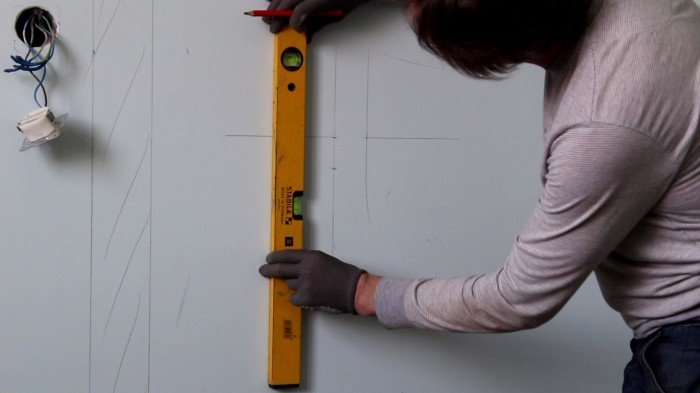

Перед началом планирования штроб необходимо запастись карандашом и линейкой. Ведь лучше всего работать по чётко нарисованному на стене плану. Планировать нужно так, чтобы все борозды шли параллельно или перпендикулярно полу. Параллельные борозды обычно штробят под потолком или прямо над полом. Это позволяет максимально обезопасить себя от старой проводки и облегчить запоминание расположения проводов. Перпендикулярные борозды делают непосредственно к тем местам, где будет установлена розетка, выключатель или другое электрооборудование.

Штробление бетонной стены под проводку

Глубина и ширина штроб под проводку обычно не превышают 25 мм. После укладки кабеля на своё место, борозды заделывают штукатуркой или цементно-песчаной смесью вровень со стеной

Вернуться к содержанию

Штробление стен под трубы своими руками

Штробы под систему водоснабжения или отопления очень часто делают на несущих стенах, что может привести к ослаблению конструкции здания. Поэтому следует знать несколько правил:

• Глубина борозды на несущей стене не должна превышать более чем на одну третью толщины самой стены, а в монолитных домах штроба должна располагаться не глубже залегания связывающей арматуры.
• Пробитые в несущих стенах борозды, после укладки в них трубопровода, необходимо очень тщательно заделывать песчано-цементным раствором и следить, чтобы не образовывались пустоты, которые негативно сказываются на прочности стены.

Штробление бетонной стены под трубы

Как правило, при штроблении несущих стен, особенно бетонных, применяется два инструмента, болгарка и перфоратор. Первым делом, строительным карандашом размечают план борозд под ИС. Потом с применением болгарки или штробореза прорезаются две параллельные прямые канавки, после промежуток между канавок, выбивается перфоратором или зубилом. Будет проще, если вы нанесёте поперечные прорезы. Это облегчит выемку лишнего из штробы, т.к. в этом случае будут откалываться небольшие кубики.

Рассмотрим основные инструменты, применяемые при штробление стен своими руками

Вернуться к содержанию

Способы штробления стен различными инструментами

Зубило либо скарпель, и молоток

Этот инструмент подходит для проделывания борозд в нетвердом веществе, наподобие гипса. Их применение нецелесообразно для работ по бетону или кирпичу без предварительной прорезки и подготовки. Самый большой недостаток — это несоизмеримые с конечным результатом трудозатраты. Также к числу недостатков стоит отнести некачественный результат (вы получите штробу с рваными краями) и большие затраты по времени.

Если стены в вашем помещении не бетонные и не кирпичные, а из пеноблоков, тогда способ штробирования молотком и зубилом или обычном ручной пилой будем весьма неплохим вариантом. Ввиду малой плотности пеноблоков, работы по штроблению можно выполнить достаточно быстро. После окончания работ не забудьте ознакомиться со статьей по тому, как правильно штукатурить стены из пенобетона.

Но если вы все-таки решили выполнять работы этим инструментом, вы должны следовать определенным этапам.

• На первом этапе, остриём зубила наносятся углубления по краям борозды на ширину в одну-две ширины острия.
• Далее инструмент устанавливается поперёк штробы и, с помощью молотка, вбивается в стену на 5-10 мм.
• После углубляется ещё на такую же глубину, и, таким образом, получается борозда необходимого размера. Способ абсолютно не пригоден для штробления бетонных стен под проводку, т.к. твёрдость материала затрудняет изготовление отверстий.

Перфоратор со специальной насадкой

Работа данным инструментом выполняется по твёрдому материалу, такому как: бетон, кирпич, армированный бетон. Недостатков у данного метода меньше, чем у зубила с молотком, но в целом, кроме трудозатрат, они схожи. Края штробы получаются неровные, с множеством сколов, в некоторых случаях необходима дополнительная обработка. Также к недостатку данного метода можно отнести большой уровень шума.

Очень часто инструмент применяют в паре с болгаркой или штроборезом. Среди насадок, которые необходимы при штроблении, используются лопатка и бур.

• Перед началом работ наносится разметка будущих борозд.
• Вдоль всей длины штробы делаются отверстия необходимой глубины на расстоянии 10-15 см друг от друга.
• При обустройстве штробы лопатку не ставят поперёк линии, это обычно приводит к нежелательному откалыванию частей стены.
• При помощи перфоратора изготовить необходимую штробу не сложно, только придётся пожертвовать аккуратностью краёв борозды, но зато намного быстрее, чем с помощью зубила и молотка.

На видеоролике показано, как правильно осуществляется штробление бетонной стены перфоратором под проводку, какие насадки и как их использовать.

Угловая шлифовальная машинка (болгарка) с алмазным диском

Достаточно хорошо подходит для изготовления штроб — края получаются ровные, линии прямые, скорость быстрая. Из дополнительных инструментов может понадобиться либо зубило с молотком, либо перфоратор с насадками. Единственный минус — чрезмерное количество пыли, которая поднимается в воздух во время работы. Из плюсов – скорость, точность и простота работы.

Для прорезки стен необходим диск с напылённым алмазным покрытием, который облегчит задачу при прорезке таких материалов, как бетон и кирпич. Обычный круг по камню не так эффективен. Даже в случае, если работы нужно провести по уже отшукатуренной поверхности, диск с алмазным напылением будет как нельзя кстати.

Работа, как и в других случаях, начинается с разметки. Наносятся две линии, которые задают ширину борозды, и по этим линиям делаются прорезы. Далее, с помощью зубила или молотка, выбивается внутренность борозды. Главным отличием этого способа является ровность краёв.

Следующий видеоролик наглядно показывает процесс штробления стены болгаркой, как уменьшить количество пыли при этом, используя лишь обычную воду.

Рекомендовано использовать либо пылесос, либо средства индивидуальной защиты от пыли, такие как: маска, очки, респиратор. И не забудьте вынести или накрыть вещи, находящиеся в помещении.

Штроборез

Лучший вариант для изготовление штроб. Отлично подходит как для укладки электрокабеля, так и для укладки систем водоснабжения и отопления. В комплекте к аппарату, кроме сменных дисков, обычно входит пылеуловитель. Главным недостатком является цена устройства.

Штробление стен штроборезом без пыли

Штроборез по внешнему виду немного напоминает болгарку, но имеет разъёмы на установку двух алмазных дисков.Расстояние между дисками обычно регулируемое. Дополнительные возможности — регулировка глубины прорезаемой борозды. Пылеуловитель устроен таким образом, чтобы отводить пыль максимально в сторону либо непосредственно подключится к пылесосу. Это минимизирует объём выделяемой пыли.

Штробление по намеченному плану проводиться достаточно быстро. Когда прорези готовы, лишнее, как и в случае с болгаркой, выдалбливается или перфоратором, или зубилом.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

видео-инструкция как проштробить своими руками, стоимость, цена, фото

Вряд ли сегодня можно отыскать поклонников советской системы прокладки труб внутриквартирной сети водоснабжения и газификации. Эта стальная паутина причудливо переплетенного водопровода на самом видном месте в кухне у многих вызывает чуть ли не нервную дрожь. Спрашивается, неужели нет каких-либо альтернативных методов прокладки трубопровода, так сказать, более практичных? Поможет ли штробление стен под трубы?

Штробы позволяют увеличить полезное пространство в помещении, спрятав трубопровод в стены

Устройство борозд для прокладки коммуникаций

Сейчас же при укладке труб во внутриквартирном пространстве, дабы повысить эстетичность помещений, принято максимально прятать коммуникации нижеописанными способами:

Иногда трубопроводы просто замуровываются в стенах, полах, потолках в специальные борозды, проделанные в нужных местах. Эти борозды иначе называют штробы под трубы (электро-, теле-, радио кабели), а процесс их устройства, соответственно, штроблением.

При всей кажущейся простоте, имеет свои определенные правила, требует серьезного подхода и знаний:

• В каких местах можно устраивать борозды.
• Как штробить стену под трубу в труднодоступных местах.
• Что подлежит укладыванию в паз.
• Какими инструментами можно воспользоваться для этих целей.

Сливные трубы также можно спрятать в стене

Особенности процесса

Итак, небольшая инструкция по устройству штроб в готовых конструкциях:

• В пазы можно упрятать любые коммуникации, которые не требуют периодического обслуживания.
• Объекты, спрятанные в штробе, не должны превышать в размере (толщина) 1/3 толщины стены.
• В монолитных зданиях углубления в стенах под трубы и другие сети можно выполнять лишь на глубину, не превышающую глубину закладки арматурного каркаса.

Внимание!Строительные нормы и правила запрещают устраивать штробы под трубы в несущих стенах и плитах перекрытий панельных сооружений, тем самым понижая несущие способности конструкций.Это может привести к непредсказуемым и неотвратимым последствиям.

Приступая к устройству борозд для прокладки сетей жизнеобеспечения жилища своими руками, примите во внимание главные правила по ведению этого процесса:

• Чтобы не попасть при выполнении работ на старую электропроводку, ее лучше обесточить и похоронить навсегда в конструкциях.
• Скрытая разводка труб водоснабжения при столкновении с режущим и долбящим инструментом может устроить немало проблем. В этом случае ремонт придется делать еще и соседям, поэтому при отсутствии технологических схем на все коммуникации лучший выход отключить подачу воды.
• Процесс штробления создает довольно много пыли, а также возможны мелкие осколки бетона, кирпича и т.д. Следует обязательно соблюдать технику безопасности и воспользоваться индивидуальными средствами защиты для глаз и органов дыхания.
• Размеры борозд должны быть оптимальными. Слишком глубокие или широкие штробы повлекут за собой ощутимый перерасход материалов в процессе их заделки после укладки коммуникаций.

При прокладке электрокоммуникаций размер борозды должен соответствовать кабель каналу

Устройство борозд под трубопроводы водоснабжения, отопления и электрокабели различаются технологией ведения работ и глубиной закладки в паз. В этой статье поговорим о том, как проштробить стену под трубы.

Борозды под трубопроводы водоснабжения и отопления

Важно!В силу того, что объемные трубы в отличие от электропроводки требуют большего пространства, главной задачей штробления является сохранения прочности и несущей способности конструкций.

Основными инструментами для выполнения штробы под трубы служат:

• Болгарка (угловая шлиф машина).

Чем мощнее болгарка, тем глубже может быть сделан паз

Совет!Памятуя о том, как затруднительно работать вслепую, заранее составьте исполнительную схему прокладки трубопровода и сохраняйте ее до будущего ремонта.

Технология штробления

Теперь опишем поэтапный ход работ:

• Начинать работу следует с нанесения схемы прокладки в натуре (на стене). Это можно сделать мелом или простым карандашом.
• Затем с помощью болгарки прорежьте глубокие борозды вдоль кромок размеченной штробы. Пространство между кромками той же болгаркой разбейте на не большие участки поперечными разрезами. Это облегчит выемку материала из штробы.
• Можно приступать к выдалбливанию материала стены (бетона, кирпича, шлакоблока и т.д.) между кромочными прорезами с помощью перфоратора.

Конечно, лучшим вариантом инструмента для такой работы является штроборез, созданный специально для этой цели.

В нем предусмотрено все для устройства борозд отличного качества:

• Установка сразу двух алмазных дисков.
• Возможность регулировать расстояния между дисками.
• Подключение промышленного пылесоса к пылеуловителю прибора.

Единственное «но» — его высокая цена. Поэтому строители используют универсальные инструменты, чтобы снизить стоимость штробления стен под трубы. Тем же, кто не имеет возможности приобрести оборудование, можно взять инструмент в аренду, главное аккуратно производить работы, чтобы не повредить технику.

На фото – профессиональное оборудование, которое применяется для работы на промышленных объектах

Вывод

Штробление стен под трубы нельзя назвать трудоемким, однако, если вы все же раньше ни разу не сталкивались с ремонтными или строительными работами, следует потренироваться, чтобы получить небольшой опыт. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Любой инструмент имеет свойство перегреваться, старайтесь не допускать этого, иначе техника быстро выйдет их строя

gidroguru.com

Водопроводные трубы в штробу. | Сантехскрипт

В этой статье рассмотрим условия, соблюдая которые можно замуровать водопровод.

В наше время многие люди делают в санузле и кухне так называемый «евроремонт», который подразумевает во всём  эстетическую красоту, вот тут и приходится обывателю раздумывать о технических характеристиках материалов для водопровода, дабы оградить себя на долгие годы от аварийных ситуаций.

Достоинство полипропиленового материала — допустимость его к замоноличиванию.

То есть трубы и сварные соединения полипропилена можно безбоязненно прокладывать за гипсокартоном, замуровывать под штукатурку, или уложить в штробу в стене или полу, и после этого смело, поверх, положить кафельную плитку.

Детали полипропилена между собой спаиваются диффузионной сваркой, при которой соединение происходит на молекулярном уровне. Своими словами: труба спаянная с фитингом получается как единая отливка. Достичь этого можно при условии соблюдения технологии монтажа.

Всё бы ничего, но есть одна закавыка:

У полипропилена высокое линейное расширение, существенно высокое. На один погонный метр, при нагревании труба может увеличиваться в длину до пятнадцати миллиметров. Если её прокинуть прямой, то это расширение будет её коробить и изгибать во все стороны. Во избежание этого, при монтаже необходимо предусмотреть компенсирующие участки.

Отмечу, что полипропилен с холодным водоснабжением практически не изменяется в размерах. Но, как быть если необходимо прокинуть десять, а то и более метров трубы под горячее водоснабжение?

заводской компенсатор

Можно использовать заводской компенсатор, но при замуровывании к примеру, в штробу с этим свои сложности — выдалбливать «выкрутасы» трудоёмко. В таких случаях уместны компенсаторы, которые делаем отводами. Если сделаешь через каждые три погонных метра, метровый компенсатор, с выносом сантиметров в двадцать, то проблем никаких не будет. Размер штробы при этом должен позволять полипропилену его расширение в длину.

Помимо этого предусматриваем размер в глубину и ширину. Оборачиваем наш водопровод в термофлекс и смело замуровываем.

Один из посетителей блога, именем Виталий, посетовал, что статью не мешало бы дополнить рисунком. Ниже располагаю схематичные изображения самодельных компенсаторов (для увеличения — клик мышкой).

Г-образный компенсатор

П-образный компенсатор

Как закрепить трубы в штробе?

Осуществляем это используя обычные опоры — «клипсы». Которые имеются в продаже из различного материала, и под различные диаметры. Способ крепления прост: засверливаешь, забиваешь дюбель, вкручиваешь шуруп. Используя обжимной хомут с резинкой — опора не подвижна, а сняв резинку, труба внутри него скользит.

опоры для труб

В стандартных квартирах, к примеру «хрущёвка», клиенты, часто заказывают спрятать в стену небольшой участок водопровода, обычно это расстояние от верхнего края ванны и до смесителя. Здесь прекрасно обходимся без каких либо компенсаторов в длину, но в ширину и глубину необходимо сделать запас.

Всё свободное расстояние в штробе я всегда рекомендую запенить, если есть желание это место зацементировать, то в идеале обернуть в термофлекс, а самый простой вариант — можно обмотать элементарно ветошью. Это всегда даст трубе место на расширение при нагреве.

При наружной разводке в такой квартире, по части расширения не заморачиваемся. Роль компенсирующего элемента здесь выполняют отводы, задействованные в конфигурации.

Чем сделать штробу?

пики для штробы

Небольшой участок я выштрабливаю с помощью перфоратора и вот этих насадок. Пику, либо лопатку, как на фото, можно купить в магазине электроинструментов.

А вторая приспособа — это обычный бур для перфоратора, заточенный болгаркой, рекомендую — очень удобная штука. Им удобно работать, так сказать «ювелирно», к примеру где край ванны примыкает к кафелю.

Пыли при этом способе минимум, нежели при вырезании болгаркой.Большие протяжённостью участки делаю при помощи промышленного штробореза с пылесосом.

Если возникли какие нибудь вопросы, задавайте в графе комментарии или здесь.На этом всё. Успехов в работе. С уважением Андрей.

Эта информация будет полезна хозяйственному человеку, поделись ею кликнув по иконке соц сети.

Поделиться с друзьями в сети:

1

santehskript.ru

Пришедшие на смену чугунным пластиковые трубы, значительно облегчили монтаж и обслуживание канализационных сетей. Их соединение выполняется на резиновых уплотнениях – манжетах. Эти манжеты поставляются вместе с комплектом труб и их фитингов и вставляются в специальные уширения в их раструбах. Таким образом, соединить две пластиковые канализационные трубы проблем не составит, нужно просто вставить трубу в раструб другой, — и это соединение будет достаточно надежным и долговечным. Но, перед стыковкой рекомендуется выполнить следующее:

• Снять фаску напильником или точилом по краю вставляемой трубы. Удалить все заусеницы как снаружи, так и внутри.
  Наличие препятствий, в том числе и заусениц на тубах в канализационном трубопроводе не допускается!

• Смазать вставляемую часть трубы и манжету.
  Для уплотнения соединения рекомендуется применить сантехнический герметик. Перед соединением труб необходимо покрыть им часть вставляемой трубы.


Обычный стандартный диаметр пластиковых труб для горизонтальных ветвей – 50 мм. Реже используют и 40 мм. Сам же стояк, сборные трубопроводы и наружная канализация обычно монтируются трубами с диаметром 110 мм. Унитаз подключается трубопроводом с диаметром не ниже 110 мм. Конечно, расчет канализационного трубопровода для дома или квартиры должен быть. Но его результаты, как правило, сводятся к простым выводам, указанным выше.



При монтаже пластикового трубопровода
нужно не забыть о двух нюансах.

• Канализационный трубопровод должен иметь уклон приблизительно 2%.
• Пластиковые трубы заметно шумные. Желательно их шумоизолировать стекловатой, как наиболее подходящим по звукоизоляционным качествам материалом. Особенно при укладке в штробы или в стяжку.

– служат для соединений и изменений направления трубопровода. Для каждого вид пластиковых труб (ПВХ, полиэтилен, полипропилен) имеются целые наборы фитингов, с помощью которых можно сделать трубопровод любой конфигурации.



Прокладка труб в штробах.

Иногда канализационные трубы прокладывают в штробах толстых стен или же в стяжке пола. Это делается, что бы трубопровод не портил интерьер. Но такая прокладка требует значительных трудозатрат.
Наличие штроб в стенах должно быть обосновано проектными расчетами. Самостоятельно резать несущие стены не допускается, это опасно, и может привести к непредсказуемым последствиям.

Штробы делаются с применением болгарки и перфоратора по ширине прокладываемой трубы (с учетом уширения раструбов и ширины утеплителя-шумоизолятора) по предварительной разметке. Сама же разметка наносится на стены с учетом необходимого уклона трубопроводов. Сначала болгаркой режутся пазы в стенах, затем материал между пазами выбирается перфоратором. Глубина прорези для трубы диаметром 50 мм – минимум 60 мм. В местах переходов сквозь стены делаются сквозные отверстия сверлом и перфоратором. После монтажа труб в штробах они заделываются песчано-цементым раствором и шпаклевкой.

Также трубы можно заделывать в пол на этапе заливки стяжки. При этом шумоизоляция из стекловаты вокруг труб дополнительно покрывается слоем гидроизоляции, что бы ее свойства не были нарушены во время заливки.

Подробней читайте на страницах сайта.


Другие способы скрыть трубы.

Еще одно решение – скрыть канализацию за фальш-стенами из гипсокартона или . При этом достигаются и другие цели – сразу получается поверхность под финишную отделку или даже готовая поверхность. Также это сохранит целостность стяжки или стен. Но размеры помещения существенно уменьшатся.

Также можно закрыть трубопроводы коробами внизу стены, а для вертикальных трубопроводов — в углу. Это придаст помещению своеобразную эстетику. Короба обычно делаются из гипсокартона на металлическом профиле. Они одновременно служат и оболочкой для шумоизолятора. Но можно применить для ограждения трубопроводов и пластиковые панели или специальные декоративные облицовки (продаются).









Штробление стен под трубы – необходимая часть работ при укладке скрытого водопровода. Замаскировать в стене можно прямые участки, монолитно спаянные и условно-разборные узлы всех видов труб.

Необходимость штробления стен


Маскировка труб отопления неактуальна: открытая поверхность отдает тепло. Желание спрятать в толщу материала неприглядные узлы возникает при монтаже водопровода и канализации. Этот прием расширяет декоративные возможности для дальнейшей отделки помещения и уменьшает риск механического повреждения конструкций. «Невидимость» труб визуально расширяет комнату, снижает вероятность термических ожогов о нагретую поверхность и травм при ударах о выступающие участки.

Мастера рекомендуют маскировать все виды труб, кроме тех, что выполняют и декоративные функции (например, медных). При отсутствии возможности сделать углубления в существующей стене, можно воспользоваться техникой создания фальшивой: конструкция изготавливается из гипсокартона. Недостаток этого приема — сокращение площади комнаты, и так, как правило, не отличающейся большим метражом.

Эластичные трубы в штробе

Требования к скрытым коммуникациям


Правила скрытой укладки труб предписаны в нормативных документах. Прежде чем выбирать технику, как проштробить стену под трубы, стоит ознакомиться со СНиПами по этому вопросу. Требования и запреты:

1. Недопустимо штробление под трубы несущих стен, так как эти работы влияют на устойчивость всего здания. Перед планировкой разводки водопровода необходимо ознакомиться с проектной документацией конкретной постройки.
2. В толщу стены укладываются только трубы, соединенные в монолитной технике сварки или пайки. Для конструкций на основе разборной или условно-разборной арматуры необходимо обеспечить доступ ко всем узлам. Это требование выполняется организацией смотровых люков и съемных панелей.
3. При прокладке водопровода из металлических или металлопластиковых конструкций требуется учитывать схему прокладки электрических сетей. Предварительный «прозвон» стен специальной аппаратурой убережет от неприятных сюрпризов. На время штробления в зоне возможного прохождения кабелей и скрытой проводки участок работ должен быть обесточен.
4. Размер штробы определяют с учетом направления разводки и коэффициента линейного расширения конкретного использующегося материала. Он минимален у металлических труб и армированных алюминием полимерных образцов. Полипропиленовая труба в штробе расширяется и поперек, и вдоль. Канал должен быть рассчитан на такое увеличение. На каждые 3 метра проводящих горячий носитель коммуникаций должна быть организована одна компенсационная развязка. Такие узлы делаются в «карманах» или широкой штробе. При отсутствии необходимого пространства расширяющаяся труба будет деформировать стенку канала: участок декоративной отделки быстро придет в негодность.
5. Труба в штробе закрепляется хомутами. Даже при максимальном изгибе она не должна касаться стенок канала: халатное отношение к этому пункту приведет к появлению посторонних шумов при эксплуатации системы. В целях профилактики стука и для максимального сохранения температуры проводимого носителя трубы горячего водопровода внутри штробы можно обернуть теплоизолятором. Профессионалы часто применяют пассивный к поражению грибком и устойчивый к влаге «Энергофлекс».
6. При герметизации штробы материал не должен плотно прилегать к колену. Штроба заделывается с образованием воздушной полости, а не заливается составом.
7. Макет водопроводной разводки, на котором указаны согласованные точки входа и выхода системы в общественные коллекторы, должен храниться на случай необходимости быстро найти трубы в толще стены. При качественном проведении работ сделать это визуально будет невозможно.

Штробление стен под трубы

Этапы укладки труб

Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:

• проработка схемы разводки, уточнение всех обстоятельств и создание плана;
• штробление под трубы;
• очистка и укрепление созданного канала;
• укладка и монтаж труб;
• закрепление колен внутри канала пластиковыми хомутами;
• подключение входов и выходов системы;
• тестовый пуск коммуникации и контроль герметичности;
• маскировка полости и создание смотровых отверстий;
• декоративная отделка стены

Техника и инструмент

Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:

• вручную молотком и зубилом;
• болгаркой;
• ударной дрелью или перфоратором;
• специальным штроборезом.

Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.

Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.

Дрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.

Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.

Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы — пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.

Видео: правила штробления стен

Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.

В настоящее время прокладывание водопроводной, сливной и газовой трубной системы в домах и квартирах выполняется не по советским стандартам. Теперь непривлекательная и отпугивающая разводка труб с множеством врезок больше не бросается в глаза и не угнетает настроение. Для этого придуман новый современный метод прокладывания труб внутри стен, являющийся эстетичным и при котором не теряется функциональность системы. Такой метод носит название штробление стены.
Выполненные штробы (борозды) в стене поглощают в себе все грубые коммуникации труб водоснабжения, газификации и электропроводки. При этом полезная площадь жилья увеличивается, что немаловажно для малометражных хрущевок.

Преимущество видов штроба для проводки труб

С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры.
Существует несколько способов маскировки труб:

• за ложными стенами, потолками, полами.
• в декоративных приспособлениях коробках.

При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:

1. На каких участках разрешается изготавливать борозды?
2. Какие особенности штробления в узких местах?
3. Что можно прокладывать в стенах?
4. Чем лучше выполнить такую работу?

Специфика работы при штроблении стен

Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:

1. В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
2. Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
3. В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.

Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.

Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:

• Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
• Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
• Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
• Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.

В зависимости от вида коммуникаций трубопроводов, кабелей, меняются размеры борозды для укладки и принципы ее изготовления.

Как выполнить маскировку труб в стене описывается ниже.

Углубления в стене для труб подачи воды и теплоносителя

Необходимые инструменты для создания штроб для трубопровода:

1. Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
2. Перфоратор.

Порядок действий при поэтапном выполнении штробления:

1. Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
2. Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
3. Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
4. С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.

Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:

• Предусмотрены два рабочих алмазных диска.
• Регулируется зазор между установленными дисками.
• Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.

Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах. При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя.

Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.

Трубы вряд ли способны облагородить внешний вид помещения, как и любые другие коммуникации, использующийся в нашем жилище. По этой причине все большее количество людей принимает решение спрятать эти самые трубы в стены. И если речь идет не о стеновых конструкциях из гипсокартона или иных навесных панелях, то ниши для коммуникаций следует делать непосредственно внутри бетонной или кирпичной конструкции с последующей отделкой. В этой статье мы расскажем о том, как и чем правильно проводить штробление стен под трубы в ванной комнате.

• Размер штробы не дольше превышать трети толщины стены, а также не должен доходить до глубины залегания арматуры;
• Штробить несущие стены и плиты перекрытия в панельных домах запрещается, так как это может нарушить прочность конструкции;
• Все коммуникации, проходящие в зоне проведения штробильных работ, должны быть отключены. Особенно это касается электрических коммуникаций в том случае, если ранее они уже были заложены в стены таким образом;
• Не стоит перебарщивать с шириной или глубиной штроб, так как при заделке слишком больших конструкций такого рода потратится много материала;
• При работе в обязательном порядке надеваются очки и средства для защиты дыхательных путей. Старайтесь работать в закрытой одежде;
• После окончания работ канавка тщательно вычищается от пыли и незакрепленных фрагментов, а ее поверхность покрывается грунтовочным составом;
• Вертикальные штробы нельзя проделывать в менее чем 10 сантиметрах от окон и дверей, и в менее, чем 40 сантиметрах от газовых труб;
• Ширина и глубина бороздки не должны превышать 25 миллиметров, а длина – 3 метров.

Разница процесса в зависимости от вида стены

Самым простым проделывание канавок является в случае работы с кирпичной стеной. Все дело в том, что здесь достаточно лишь простым зубилом выдолбить раствор из кладки по маршруту будущего пролегания коммуникаций. Впрочем, так просто может быть только при монтаже горизонтальных штроб, так как вертикальные бороздки сделают необходимым пробивку уже самого кирпича. Впрочем, «красный» и силикатный кирпичи пробиваются достаточно легко и без электроинструмента.

В случае с бетонной стеной все гораздо сложнее, так как здесь потребуется гораздо больше усилий и простым зубилом зачастую уже не обойтись.

Различные виды инструментов для штробления

Штроборез

Специальный инструмент, который создан для нарезания каналов в стенах и призван максимально упростить процесс. Внешне данный материал напоминает болгарку, однако вместо одного диска там установлено два параллельных. Расстояние между ними можно регулировать, как и глубину проникновения в стеновую конструкцию. Наконец, в данном аппарате имеется специальный пылеуловитель, делающий процедуру максимально чистой и нетребовательной к средствам индивидуальной защиты. Хотя лучше все равно воспользоваться ими.

После того, как канавки с нужными параметрами прорезаны в стене, остается только выдолбить пространство между ними перфоратором или зубилом.

В целом аппарат можно назвать идеальным способом проделать канавки нужной глубины и ширины в любых стеновых конструкциях. При этом из всех инструментов этот предъявляет наименьше требования к профессионализму исполнителя. Однако у инструмента имеется серьезный недостаток – его вряд ли удастся одолжить у соседа, да и в аренду взять затруднительно. Придется его покупать, а это весьма недешево, и для частного использования нецелесообразно. Поэтому далее мы рассмотрим варианты, когда для штробления применяются подручные инструменты.

Болгарка

Инструмент также называется угловая шлифмашина и используется в самых разных работах – начиная от абразивной резки и заканчивая зачисткой различных поверхностей. Для штробления стен, вне зависимости от того, идет ли речь о бетоне или кирпиче, нам понадобится диск с алмазным напылением, специально предназначенный для работы по минеральным материалам. Можно попытаться работать обычным диском, но процесс в этом случае сильно затянется. Сам процесс разделяется на несколько этапов:

• Для начала работы нам необходимо наметить контуры на стене карандашом, а также приготовить средства индивидуальной защиты, так как будет много пыли;
• Происходит прорезь двух параллельных канавок. Старайтесь угадать с глубиной прорези и постоянно держать этот параметр на едином уровне;
• Вооружившись зубилом и молотком, выбивается материал между бороздками на нужную глубину.

Перфоратор со специальной насадкой

Данный инструмент уже упоминался выше, где им предлагалось выбивать материал между бороздками, проделанными другими инструментами. Но перфоратор можно применять и самостоятельно. Этот инструмент очень хорошо разрушает кирпич и бетон, в том числе и железобетонные конструкции. Ну и наконец, пыли в этом случае выделяется гораздо меньше, чем при работе болгаркой. Из минусов можно назвать большой уровень шума, а также отсутствие ровных краев. Но в большинстве случаев последнее не так важно, ведь все недостатки скрываются под отделкой. Работать можно двумя способами:

• Проделывания бороздок самим перфоратором. Самый простой и быстрый способ, так как не подразумевает каких-то дополнительных действий. Старайтесь работать аккуратно, дабы не отколоть часто стены;
• Высверливание в стене отверстий по линии будущей штробы с последующим выдалбливанием материала между ними.

Важно! Из всех описанных в этой статье способов именно перфоратор является оптимальным.

Зубило

Самый долгий и неудобный способ. Подходит только в том случае, если под рукой нет всего вышеперечисленного, электрический инструмент некуда подключить, либо же требуется проделать канавку небольшой длины.

Процесс довольно прост технически – зубилом намечаются углубления по краям штробы, после чего этим же инструментом и молотком выдалбливается весь материал.

Заключение

После того, как штробление завершено, о каких бы коммуникациях не шла речь, рекомендуется нарисовать план расположения канавок, так как в будущем это поможет при следующих ремонтах.

Штробление стен под трубы – необходимая часть работ при укладке скрытого водопровода. Замаскировать в стене можно прямые участки, монолитно спаянные и условно-разборные узлы всех видов труб.

Необходимость штробления стен

Маскировка труб отопления неактуальна: открытая поверхность отдает тепло. Желание спрятать в толщу материала неприглядные узлы возникает при монтаже водопровода и канализации. Этот прием расширяет декоративные возможности для дальнейшей отделки помещения и уменьшает риск механического повреждения конструкций. «Невидимость» труб визуально расширяет комнату, снижает вероятность термических ожогов о нагретую поверхность и травм при ударах о выступающие участки.

Мастера рекомендуют маскировать все виды труб, кроме тех, что выполняют и декоративные функции (например, медных). При отсутствии возможности сделать углубления в существующей стене, можно воспользоваться техникой создания фальшивой: конструкция изготавливается из гипсокартона. Недостаток этого приема — сокращение площади комнаты, и так, как правило, не отличающейся большим метражом.

Эластичные трубы в штробе

Требования к скрытым коммуникациям

Правила скрытой укладки труб предписаны в нормативных документах. Прежде чем выбирать технику, как проштробить стену под трубы, стоит ознакомиться со СНиПами по этому вопросу. Требования и запреты:

1. Недопустимо штробление под трубы несущих стен, так как эти работы влияют на устойчивость всего здания. Перед планировкой разводки водопровода необходимо ознакомиться с проектной документацией конкретной постройки.
2. В толщу стены укладываются только трубы, соединенные в монолитной технике сварки или пайки. Для конструкций на основе разборной или условно-разборной арматуры необходимо обеспечить доступ ко всем узлам. Это требование выполняется организацией смотровых люков и съемных панелей.
3. При прокладке водопровода из металлических или металлопластиковых конструкций требуется учитывать схему прокладки электрических сетей. Предварительный «прозвон» стен специальной аппаратурой убережет от неприятных сюрпризов. На время штробления в зоне возможного прохождения кабелей и скрытой проводки участок работ должен быть обесточен.
4. Размер штробы определяют с учетом направления разводки и коэффициента линейного расширения конкретного использующегося материала. Он минимален у металлических труб и армированных алюминием полимерных образцов. Полипропиленовая труба в штробе расширяется и поперек, и вдоль. Канал должен быть рассчитан на такое увеличение. На каждые 3 метра проводящих горячий носитель коммуникаций должна быть организована одна компенсационная развязка. Такие узлы делаются в «карманах» или широкой штробе. При отсутствии необходимого пространства расширяющаяся труба будет деформировать стенку канала: участок декоративной отделки быстро придет в негодность.
5. Труба в штробе закрепляется хомутами. Даже при максимальном изгибе она не должна касаться стенок канала: халатное отношение к этому пункту приведет к появлению посторонних шумов при эксплуатации системы. В целях профилактики стука и для максимального сохранения температуры проводимого носителя трубы горячего водопровода внутри штробы можно обернуть теплоизолятором. Профессионалы часто применяют пассивный к поражению грибком и устойчивый к влаге «Энергофлекс».
6. При герметизации штробы материал не должен плотно прилегать к колену. Штроба заделывается с образованием воздушной полости, а не заливается составом.
7. Макет водопроводной разводки, на котором указаны согласованные точки входа и выхода системы в общественные коллекторы, должен храниться на случай необходимости быстро найти трубы в толще стены. При качественном проведении работ сделать это визуально будет невозможно.

Штробление стен под трубы

Этапы укладки труб

Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:

• проработка схемы разводки, уточнение всех обстоятельств и создание плана;
• штробление под трубы;
• очистка и укрепление созданного канала;
• укладка и монтаж труб;
• закрепление колен внутри канала пластиковыми хомутами;
• подключение входов и выходов системы;
• тестовый пуск коммуникации и контроль герметичности;
• маскировка полости и создание смотровых отверстий;
• декоративная отделка стены

Техника и инструмент

Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:

• вручную молотком и зубилом;
• болгаркой;
• ударной дрелью или перфоратором;
• специальным штроборезом.

Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.

Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.

Дрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.

Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.

Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы — пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.

Видео: правила штробления стен

Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.

31 Июль, 2016

Специализация: отделка фасадов, внутренняя отделка, строительство дач, гаражей. Опыт любителя-огородника и садовода. Также имеется опыт ремонта автомобилей и мотоциклов.
Хобби: игра ни гитаре и много чего еще, на что не хватает времени:)

Коммуникации, как известно, не придают привлекательности никакому интерьеру, поэтому многие люди в процессе ремонта жилья стараются спрятать в стенах водопроводы и теплопроводы. Для этого всегда требуется штробление стен под трубы. С одной стороны в этой операции нет ничего сложного, но с другой – прежде чем приступить к работе, необходимо знать некоторые ее нюансы и тонкости.

В данной статье, как вы наверняка догадались, я подробно расскажу как проштробить стену под трубы несколькими способами.

Инструменты

Процесс штробления, а также его скорость и трудоемкость зависит от инструмента, которым выполняется работа. Наиболее эффективными для выполнения этой операции являются следующие инструменты;

• перфоратор;
• болгарка;
• штроборез.

Конечно, для штробления вам понадобятся и другие некоторые инструменты:

• рулетка;
• строительный уровень;
• карандаш;
• прибор для обнаружения скрытой проводки (если отсутствует схема ее расположения).

После подготовки всех этих инструментов можно приступать к работе.

Технология штробления

Вне зависимости от типа инструмента, которым вы будете выполнять штробление, данную процедуру можно условно поделит на несколько этапов:

Если вы не желаете самостоятельно заниматься данной работой или у вас нет необходимого инструмента , можно обратиться за помощью к специалистам. Стоимость штробления стен под трубы в среднем составляет около 300 рублей за погонный метр.

Подготовка и нанесение разметки

Штробление каналов в стенах начинается с выполнения разметки:

1. если у вас отсутствует схема расположения проводки в стенах, прежде чем выполнить разметку, убедитесь что на участке, где вы планируете выполнить штробы, отсутствуют скрытые провода. Для этих целей существуют специальные приборы;
2. далее воспользуйтесь строительным уровнем и карандашом, чтобы нанести разметку. Как правило, она выполняется согласно проекту будущего трубопровода.
   В процессе нанесения разметки имейте в виду, что ширина штроб должна быть такой, чтобы в них могли поместиться трубы с;
3. в завершение работы убедитесь, что разметка нанесена правильно.

После нанесения разметки ее можно измерять рулеткой. Таким образом, вы узнаете точное количество труб, которое понадобится для монтажа трубопровода.

Перфоратором

Штробление перфоратором является наиболее распространенным способом обустройства каналов в стенах для труб своими руками, так как перфоратор имеется практически у каждого домашнего умельца. Кроме того, данный способ является безопасным и в то же время универсальным – подобным образом вы можете выполнить каналы в стене из любых материалов, будь то бетон или кирпич.

Работа выполняется в такой последовательности:

1. прежде всего, нужно выполнить отверстия вдоль намеченных линий. Если штроба выполняется в бетонной стене , то используйте для этих целей бур с победитовым наконечником. Что касается расстояния межу отверстиями, то чем оно меньше, тем лучше;
2. затем переключите инструмент в режим удара, после чего смените бур на зубило;
3. после этого соедините отверстия межу собой при помощи зубила;

1. далее нужно подчистить канал при помощи зубила или специальной лопатки для штробления. При этом учтите, что глубина должна быть такой, чтобы в пространство канала могла поместиться не только труба с утеплителем, но и штукатурный раствор;
2. в завершение работы очистите штробу от пыли и прочего мусора. Для этого пропылесосьте канал или оботрите его влажной тряпкой. Следует отметить, что данный этап выполняется вне зависимости от того, каким инструментом осуществлялось штробление.

Если вам необходимо проштробить панельную несущую стену , имейте в виду, что глубина канала не должна достигать арматуры. Кроме того, не допускается диагональное штробление.

В итоге у вас должен получиться ровный и аккуратный канал, без каких либо выбоин и неровностей.

Болгаркой

Теперь рассмотрим как штробить стену под трубу. Прежде всего отмечу, что болгарка является очень травмоопасным инструментом
. Поэтому при работе с ней обязательно соблюдайте технику безопасности и используйте лишь качественные диски, предназначенные для той поверхности, которую вы будете обрабатывать.

В то же время использование болгарки имеет свои преимущества:

• края каналов получаются ровными;
• процесс выполнения штроб происходит гораздо быстрей, чем при использовании перфоратора.

Инструкция по работе с болгаркой в данном случае выглядит так:

1. установите на болгарку круг с алмазным напылением по;
2. затем выполните разрезы по намеченным линиям разметки;

1. после этого выбейте бороздки при помощи зубила и полотка. При необходимости, посередине бороздки можно выполнить еще один разрез, чтобы упростить работу. В некоторых случаях для выдалбливания бороздок лучше воспользоваться перфоратором.

В процессе выполнения штроб болгаркой образуется много пыли. Поэтому используйте перфоратор и другие средства индивидуальной защиты.

Штроборезом

Штроборез позволяет быстро и без особых усилий выполнять каналы под трубы в стенах из любых материалов
. Этот инструмент напоминает болгарку с несколькими параллельно расположенными дисками. Дорогие модели штроборезов оснащаются пылесосами, что позволяет осуществлять данную процедуру без пыли.

Процесс выполнения каналов штроборезом достаточно простой:

1. прежде всего, нужно настроить ширину штробы и глубину реза. У разных моделей инструмента настройка может выполняться по-разному;
2. далее выполняется разрез по намеченной линии. Данная процедура выполняется по такому же принципу, как и штробление болгаркой, с той лишь разницей, что за один проход вы выполняете сразу два реза;
3. в завершение работы надо выдолбить бороздки, после чего очистить получившиеся каналы.

Следует отметить, что цена мощного штробореза, которым можно выполнить каналы для труб, достаточно высокая – более 10000 рублей. Поэтому для ремонта в пределах одной квартиры или дома целесообразней воспользоваться болгаркой.

Вывод

В целом штробление стен под трубы является достаточно простой процедурой. Однако, она тоже требует соблюдения определенной технологии. В таком случае вы сэкономите множество сил и времени, а также избежите ошибок и переделок.

Из видео в этой статье вы можете получить дополнительную информацию о том, как выполняется штробление стен болгаркой. Если же у вас возникли вопросы, задавайте их в комментариях, и я с радостью вам отвечу.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Для того чтобы помещения дома выглядели аккуратно и привлекательно, все необходимые для комфортного проживания линии и магистрали коммуникационных систем обычно прокладываются внутри стен. Для монтажа электросетей, водопроводных и отопительных труб в последних предварительно продалбливаются длинные каналы — штробы. При этом используются специальные инструменты, к примеру болгарка. На заключительном этапе, после прокладки линии, выполняется заделка штробы. Производить эту процедуру, конечно же, следует правильно. Иначе стены в последующем будут выглядеть неаккуратно.

Для чего могут выполняться штробы

Чаще всего каналы в стенах продалбливаются при проведении электропроводки. Водопроводные трубы и магистрали котла обычно пускают снаружи. Это обеспечивает легкий доступ при необходимости их ремонта. Однако иногда и такие линии прокладывают внутри стен.

Штробление под коммуникационные системы может производиться в любом строительном материале: бетоне, кирпиче, пеноблоках. В брусчатых или рубленых домах проводку пускают обычно снаружи. Ведь материал это легковоспламеняющийся. Штробление в данном случае производится в основном только под розетки.

Технология выдалбливания

Собственно, сама процедура проделывания канала под электропроводку или трубы технологически несложна. Однако работа это обычно трудоемкая и грязная. Перед штроблением рекомендуется накрыть тканью, пленкой или бумагой всю мебель и полы. Пыли во время проделывания канала обычно бывает очень много. Самому мастеру, выполняющему штробление, рекомендуется надеть респиратор.

В качестве инструмента при прокладке канала обычно используется болгарка. Также мастера часто используют специальное приспособление — штроборез. Предварительно в стене прорезываются два параллельных паза, расстояние между которыми должно быть равно необходимой ширине канала. Далее материал стены между прорезями просто-напросто выбивается перфоратором.

После прокладки проводки или труб приступают к заделке штробы. Эта операция также выполняется с использованием особых приспособлений.

Стоимость штробления и заделки

Очень часто владельцы домов и квартир монтируют скрытую проводку или трубы самостоятельно. Однако иногда целесообразнее нанять для этой цели специалистов. Стоят работы по проделыванию канала под провода или отопительные магистрали относительно недорого. То же самое касается и заделки штроб. Цена на подобные работы в комплексе зависит от ширины канала и его длины. Один погонный метр штробы 20х20 мм, к примеру, стоит около 150 р, 60х60 мм — 300 р, 100х100 мм — 700 р.

Вот примерно на такую стоимость и следует ориентироваться, решив поручить специалистам такую операцию, как выполнение и заделка штроб. Смета в данном случае составляется чаще всего без учета материала стен. И в бетоне, и в пеноблоке, и в кирпиче прорезываются и заделываются штробы по одной технологии.

Какие понадобятся инструменты и материалы

Таким образом, расценки на заделку штроб (и их продалбливание) относительно невелики. Но выполнить эту работу самостоятельно, конечно же, обойдется еще дешевле. В бетоне, пеноблоках и кирпиче штробы чаще всего заделывают с помощью цемента. Но при желании можно использовать для этой цели и шпаклевку, ротбанд и т. д. Иногда каналы закрывают и с помощью алебастра. Однако использовать этот материал опытные мастера советуют только в крайнем случае. Дело в том, что алебастр при высыхании способен значительно увеличиваться в объеме. В результате стенки канала могут быть просто-напросто разрушены.

Штробы под розетки в дереве обычно корректируют особой смесью, состоящей из опилок и клея ПВА либо краски.

В качестве инструментов при заделке канала используются:

• шпатель;
• ведро и совок;
• перфоратор.

Как закрыть канал в бетоне или кирпиче

В таких стенах заделка штроб производится чаще всего с использованием цементного раствора . Приготавливают его на основе крупного песка в пропорции 1:3. Можно также купить готовую цементную смесь , предназначенную для кладки стен или заливки фундаментов. Сухой строительный состав засыпают в ведро и заливают водой. Количество последней рассчитывают исходя из того, что готовая смесь должна иметь достаточно густую консистенцию. Проверить правильность приготовления раствора можно простым мастерком. Им нужно подцепить часть смеси и перевернуть его. Готовый раствор вниз упасть не должен.

Для пластичности в смесь можно добавить немного извести. Собственно, сама заделка штроб в стене производится с помощью шпателя. На этот инструмент набирают немного смеси, а затем наносят ее на штробу, стараясь заполнять последнюю без пустот. Каждую порцию раствора тщательно выравнивают по поверхности стены, двигая шпателем вдоль канала и поперек него.

После высыхания раствора (примерно через сутки) поверхность заделанного канала зачищают крупной наждачкой. Далее участок дополнительно выравнивают с помощью финишной шпаклевки. На следующем этапе можно приступать, собственно, к отделке стен.

Порядок действий при использовании шпаклевки будет точно таким же. Смесь сначала разводится водой, согласно инструкции производителя. Далее с ее помощью аккуратно заделывается штроба. Финишный материал в данном случае можно не использовать.

Гнездо под розетку в деревянной стене

Вот таким вот образом и выполняется в бетонных или кирпичных стенах заделка штроб. Цена за метр работы в данном случае, как уже упоминалось, относительно невелика. Монтаж скрытой проводки в деревянном доме — операция гораздо более сложная и дорогостоящая.

Провода в рубленом или брусчатом доме могут протягиваться только открытым способом. То есть в стены их прятать нельзя. Так предписывает техника безопасности. Скрывают провода в данном случае особыми способами (к примеру, пропуская их через перекрытия).

Скрытая же установка розетки в деревянную стену возможна только в одном случае. Монтаж ее должен производиться по особой технологии, обеспечивающей безопасность. Сначала штробится гнездо в бревне или бурсе. Затем в него вставляется подрозетник из толстого металла. Далее сверлятся каналы под металлические трубки для проводки.

Заделка штробы с помощью каких-либо составов в данном случае не требуется. Утопленная розетка обычно сама по себе выглядит достаточно эстетично. Однако иногда случается так, что вокруг подрозетника остаются некрасивые щели. В этом случае исправить ситуацию можно с помощью специального состава, приготовленного с использованием опилок.

Сделать такой замазочный материал самостоятельно несложно. Для этого нужно приготовить мелкие опилки (можно взять те же, что остались после штробления) и клей ПВА. Также в качестве связующего допускается использовать эпоксидку. При желании, конечно же, можно приобрести в магазине и готовую корректировочную смесь для дерева.

Приготавливается шпаклевка для рубленых или брусчатых стен путем простого смешивания опилок и клея. Готовый состав должен иметь консистенцию сметаны. При приготовлении шпаклевки клей нужно вливать в опилки, а не наоборот.

Канализационные трубопроводы выполняют важную задачу по обеспечению жизнедеятельности человека. В квартире или частном доме смонтировать такую магистраль можно своими руками, если знать как правильно выполняется разводка канализационных труб . Все основные и главные особенности этого процесса отражены в статье.

Подготовительные работы

Перед началом монтажа трубопровода, составляются чертежи канализационных труб. Они необходимы для проектирования наиболее оптимальных способов подключения санитарных приборов и выполнения точного расчета необходимой трубопроводной продукции.

Кроме того, схема поможет определить, какое количество фасонных деталей необходимо закупить для будущей канализации. Для прокладки канализационного трубопровода не нужен специальный инструмент. Можно вполне обойтись ножовкой, напильником и рулеткой.

Обязательно при покупке трубной и фасонной канализационной продукции необходимо убедиться в наличии на всех элементах уплотнительных манжет. Резинки не должны иметь никаких повреждений, иначе не гарантируется герметичность соединения.

Прокладка магистрали

Монтаж канализационного трубопровода выполняется в несколько этапов:

1. Резка пластиковых канализационных деталей проводится обычной ножовкой (по металлу) или специальными ножницами.
2. Обязательно необходимо обычным напильником снять фаску приблизительно под углом 15º. Фаска необходима для:
   • упрощения сборки трубопровода;
   • минимизации риска повреждения уплотнительного кольца при соединении труб.

При монтаже канализационной магистрали разрезать и уменьшать длину фасонных изделий трубопровода строго запрещается.

1. Перед непосредственной сборкой магистрали вся разводка труб канализации раскладывается на пол согласно схеме прокладки. После проверки наличия всех фасонных деталей и соответствия необходимой длине всех участков труб, можно приступать к сборке изделий в единую систему.

1. Для облегчения соединения деталей необходимо силиконовым герметиком смазать элементы, которые будут сопрягаться. Благодаря применению герметика:
   • значительно упрощается соединение деталей трубопровода;
   • сохраняются резиновые манжеты;
   • исключается слипание манжет с трубами.

1. По причине температурных изменений длины трубы, необходимо предусмотреть на прямом участке компенсирующий зазор. Для этого на прямолинейном стыке соединительные детали задвинуть сначала до упора, а затем трубу выдвинуть на 1,0 см.

Оптимальный уклон

Канализация является безнапорной системой, в которой сточные воды перемещаются самотеком. Поэтому, разводка канализационных труб в ванной, кухне и других помещениях считается выполненной правильно, если выдержан необходимый уклон системы.

Многие начинающие мастера допускают большую ошибку думая, что чем больше уклон канализационной трубы, тем лучше. Дело в том, что по трубам течет не однородная сточная вода. В ней находятся также кухонные стоки в виде жира и других примесей. Поэтому скорость транспортировки канализационных стоков не одинаковая.

При слишком большом уклоне, вода будет эффективно выводиться из системы, а остатки пищи и жиры будут оседать на внутренностях труб в виде отложений. Если же уклон выбран оптимально, то жидкая среда будет успевать перемещать с собой твердые остатки.

Согласно строительным нормам и правилам, оптимальным считается уклон (на каждый метр) для изделий:

• до 50,0 мм в диаметре – 3,0 см;
• до 100,0 мм в диаметре – 2,0 см.

Порядок крепления труб

Правильное и надежное крепление трубопровода – очень важный этап при монтаже системы трубопровода. Вдоль стен трубы фиксируются с помощью специальных хомутов. Расстояние между хомутами обычно выбирают равное 10 диаметрам трубы. Хомуты делятся на:

• жесткие с резиновыми уплотнителями;
• плавающие (без уплотнителя).

Особенности прокладки труб в штробах

При прокладке трубопровода в штробах перед их бетонированием необходимо:

1. Выставить правильный уклон системы.
2. Предусмотреть температурные зазоры.
3. Обеспечить расположение труб без искривлений и внутренних напряжений.
4. Исключить смещение труб при их бетонировании.
5. Надежно загерметизировать все зазоры специальной лентой.

Устройство деревянных полов в деревянном срубе

Газопровод, трубопровод, система отопления – это минимальное количество труб, которое есть в любой квартире. Обустройство вентиляции и вытяжек дополнит картину. А установка дополнительных сантехнических удобств и бытовых приборов в ванной и санузле способна превратить их в затейливое дизайнерское решение в стиле лофт.

Так что желание скрыть коммуникации с глаз долой вполне объяснимо.

Штробление стены и пола: когда это возможно

Штроба представляет собой канал в поверхности перегородки или пола, достаточный по размерам, чтобы вместить в себя трубопровод или электропроводку. После укладки коммуникации, штробы под трубы или кабели заделывают монтажной пеной, а затем оштукатуривают. На первый взгляд ничего сложного в этой процедуре нет.

• Однако трубопровод водоснабжения или отопительный отличается куда большими размерами, чем та же проводка, а, значит, штробление стен под трубы отопления потребует глубоких и широких каналов.
• Появляется здесь еще один нюанс: при укладке нужно учесть температурное расширение. А это значит, что размер канала должен быть достаточным не только для самого изделия, но и для компенсации изменения объема.

• Третье обязательное условие для такого рода работ касается абсолютного запрета на произвольное штробление под трубы несущих стен. Любые действия с ними относятся к реконструкционным работам, и могут производиться только после расчета и утверждения проекта. Даже если речь идет всего лишь об укладке кабеля.
• Если речь идет об обычной межкомнатной перегородке, то перед каким-либо действиями необходимо установить, какие уже коммуникации спрятаны. При большом количество электропроводки укладка трубопровода потребует сложной схемы и станет попросту невыгодной.

При работе в ванной или туалете, такие проблемы возникают реже. В этих помещениях монтаж трубопровода водоснабжения в пол и перегородки стал обычным делом.

• Штробление пола под трубы отопления, как правило, не требует особых разрешений. Но так как речь идет о дробление бетона или железобетона, то сама по себе эта работа очень тяжелая и длительная.

Необходимые инструменты

• Молоток и зубило – применять можно только при небольшой длине штробы и в пористом материале, например, пенобетоне. Дробить таким образом бетонную поверхность под трубы отопления – нереально.
• Перфоратор – наиболее популярный вариант, так как при его использовании образуется меньше всего пыли. Бороздки при этом не слишком ровные, и работа занимает немало времени.
• Болгарка – штробы получаются более аккуратным, но пыли образуется значительно больше.
• Штроборез – для резки поверхностей потребуется алмазный диск. В остальном этот инструмент превосходен: пыли почти нет, каналы ровные, размеры любые и работа выполняется в рекордные сроки.

Штробление под трубы

Сроки и способ выполнения работы, и даже применяемый инструмент, зависит от материала стены в ванной, санузле или гостиной. Последовательность укладки одинакова: разработка схемы – наиболее выгодной и практичной, и, собственно, штробление.

Бетонная поверхность

• На первом этапе размечают поверхность с учетом уже существующих коммуникаций.
• Затем по длине борозды производят отверстия на всю предполагаемую глубину с шагом в 10–15 см или же болгаркой прорезают границы канала.
• Перфоратором выдалбывают бетон из штробы.

Панельная стена

Порядок действий такой же, как и при работе с бетонной поверхностью, но есть свои особенности.

• Допускается штробление стен под трубы водоснабжения или других коммуникаций только в горизонтальном или вертикальном положении.
• Глубина укладки ограничена: канал не должен затрагивать арматурный каркас.

Кирпичная поверхность

Здесь лучше использовать болгарку или штроборез.

• На поверхности размечают границы бороздки.
• По отметкам делают прорези. Так как на штроборезе установлены два диска и расстояние между ними регулируется, то срок работ в этом случае сокращается в два раза.
• Камень между прорезями выдалбывается перфоратором или обычным зубилом.

На видео представлено штробление стены в ванной разными методами.

Технологические особенности штробления стен под водопроводные трубы, связаны с применением унифицированной методики, позволяющей выполнить работу с минимальными трудозатратами. Преимущественно борозды выполняются в несущих конструкциях и в случае нарушения требований, существенно ослабляют здание, поэтому для непрофессионалов нужно знать тонкости проведения ремонта квартиры своими руками .

• глубина отверстия соответствует 1 / 3 толщины стены;
• если работы проводятся в домах с монолитными перегородками, то борозда не заглубляется ниже арматурных связующих элементов;
• требуется тщательно заделывать штробы, используя цементно-песчаный раствор, препятствуя формированию пустот, снижающих степень прочности строения.

Применяемое оборудование

Работы проводятся с применением специализированного инструмента, позволяющего с минимальными трудозатратами проделать работу наиболее эффективно и оперативно. Преимущественно используются следующее оборудование:

• перфоратор;
• шлифовальная машинка;
• штроборез;
• молоток с зубилом.

Технология штробления стен

Первый этап заключается в выполнении разметки простым карандашом. Намечаются места проделывания борозд и прорезаются параллельно направленные канавы. Впоследствии между ними формируется промежуточное отверстие, выбираемое с помощью зубила.

размечаем стены под штробление

Внимание! Удобнее наносить поперечно расположенные прорезы, существенно упрощающие последующую выемку избыточного материала, посредством откалывания маленьких кубиков.

Технология выполнения штробления стен под отопительные трубы, отличается в зависимости от используемого инструмента.

Соблюдение техники безопасности в процессе проведения работ

Выполняя манипуляции желательно учитывать следующие рекомендации, позволяющие повысить безопасность проведения работ:

• зоной риска в домах панельной постройки считаются несущие стены;
• строго запрещено деформировать арматурный каркас железобетонных конструктивных элементов;
• рекомендуется выполнять в бетонной стене неглубокое штробление в вертикальной плоскости;
• желательно воздержаться от прорезывания стены с деформацией арматуры, из-за высокой вероятности обрушения конструкции;
• необходимо предварительно проверить внутренние стены на предмет наличия проводов электропроводки .

штробим стены как можно ближе к полу

Дабы избежать повреждения коммуникаций, операцию проводят в параллельной плоскости, непосредственно под потолком или рядом с полом, поскольку здесь мала вероятность залегания скрытой проводки. Когда делают перпендикулярные углубления, то ориентируются на расположение розеток, создавая отверстия напротив мест питания электроприборов.

Порядок выполнения штробления молотком и зубилом

Формирование технологических отверстий под трубы с применением молотка и зубила, возможно в гипсовых и блочных стенах. Операция начинается с выполнения углублений остриём инструмента с краёв борозды. Установив зубило поперёк отверстия, его вбивают в конструкцию молотком на глубину до 10 мм. Впоследствии производится углубление на идентичное расстояние, благодаря чему формируется штроба требуемого размера.

штробим стены молотком и зубилом

Внимание! Технология полностью несовместима с бетонными и кирпичными покрытиями.

Применение перфоратора

Работать с твёрдыми покрытиями рекомендуется с применением перфоратора, оснащённого специальной насадкой в виде бура или лопатки. Технология заключается в проделывании небольших отверстий на протяжении всей длины углубления, на дистанции до 15 см.

Важно! Используя насадку «лопатка», надо избегать её установки поперёк относительно полосы, из-за опасности откалывания крупного сегмента стены.

Использование шлифовальной машинки

Шлифовальная машинка станет отличной альтернативой перфоратору, если оснастить её диском, имеющим алмазное напыление, позволяющее с лёгкостью разрезать кирпичные и бетонные конструкции. Мероприятия проводятся в несколько этапов:

• выполнение разметки – создаются 2-е параллельные линии, формирующие ширину будущей борозды;
• выполняются разрезы шлифовальной машиной;
• внутренняя сердцевина выбивается посредством молотка и зубила.

Преимуществом технологии считается образование исключительно ровных краёв, чего не удаётся добиться в случае применения перфоратора.

Правила и порядок применения штробореза

Оптимальным решением, считается использование штробореза, позволяющего выполнять работы оперативно и не нарушая экологическую обстановку в помещении. Инструмент оснащается промышленным пылесосом, входящим в его конструкцию и препятствующим образованию пыли. Оборудование одновременно выполняет пару, идеально ровных пропила, сердцевина которых выбирается подручными средствами.

Необходимо тщательно выбирать оборудование, поскольку есть устройства с разными конструктивными особенностями и принципом действия. Если режущие элементы смонтированы параллельно, то работа существенно упрощается, но в случае с наклонно расположенными дисками, надо иметь специальный навык.

используем штроборез для штробления стен

Когда техника оснащена параллельно установленными дисками, проделывается пара канавок, промеж которых остаётся невыбранный материал, впоследствии удаляемый перфоратором. Пользуясь приспособлением с наклонными дисками, возможно, сразу создать полость, имеющую треугольную форму.

Параллельные устройства делают широкие борозды, отличающиеся большой глубиной и вмещающие трубы, имеющие диаметр 50 мм. Агрегат наклонного типа формирует узкие углубления, больше приспособленные под электрическую проводку.

Главные правила выполнения мероприятий

Выполняя штробление стен под трубы, учитывайте следующие аспекты:

• полная совместимость используемых инструментов и материалов конструктивных элементов – бессмысленно делать отверстия зубилом в бетонной перегородке, здесь оптимально задействовать перфоратор;
• соблюдение техники безопасности – повреждение арматурного каркаса железобетона, приведёт к снижению прочности и повысит вероятность обрушения в случае землетрясения;
• выполнение технологических требований и методических рекомендаций – надо делать работу в установленной последовательности, регулярно удаляя мусор и промывая формируемые отверстия водой. Желательно использовать промышленный пылесос, позволяющий формировать идеально ровные края;
• забота о здоровье – пользуйтесь респиратором или марлевой повязкой, позволяющей избежать вдыхания строительной пыли, оседающей в лёгких и вредящих дыхательной системе;
• точно определяйте положение проводов электропроводки – ориентируйтесь на местоположение выключателей и розеток, стараясь делать технологические ямки вдоль пола или потолка.

Внимательно подготовьтесь к проведению операции, предварительно замерив, диаметр труб, дабы знать какой величины формировать штробы. Определитесь с используемым оборудованием и чётко придерживайтесь методики, грамотно и своевременно удаляя сердцевину. Потренируйтесь на малозначимых объектах, дабы усовершенствовать умение и качественно выполнить поставленную задачу.

Штробление кирпичных стен под трубы используется для придания помещению более эстетичного вида. Это позволит спрятать коммуникации на стенах.

Чтобы качественно выполнить все работы, необходимо познакомиться с технологией, приобрести нужные инструменты. Статья предлагает узнать как проштробить стену под трубы, несколькими способами.

Особенности штробления стен под трубы

Инструкция по использованию и устройству штроб рекомендует:

• Прятать в пазы любые коммуникации, не требующие периодического обслуживания.
• Спрятанные в штробы объекты, по толщине не должны превышать 1/3 толщины стены.
• Если здания монолитные, углубления в стенах для прокладки коммуникаций можно выполнять на глубину, которая не превышает глубины закладки арматуры в каркасе.

Совет: Согласно строительным нормам и правилам запрещается устраивать штробы в несущих стенах, плитах перекрытия панельных сооружении. Это может снизить прочность несущих конструкций и привести к нежелательным последствиям.

После решения вопроса как штробить стену под трубу, выполнения борозд в несущих стенах, укладки трубопровода, следует очень тщательно и аккуратно их заделать песчано-цементным раствором без образования пустот, которые уменьшат прочность стены.

При штроблении борозд в несущих стенах, как правило, применяются:

• Болгарка.

• Перфоратор.


При этом:

• Карандашом размечается план борозд под коммуникации.
• Болгаркой или штроборезом прорезаются две прямые параллельные канавки.
• Промежуток между канавками, выбивается зубилом или перфоратором.
• Проще наносить поперечные прорезы, что облегчит удаление лишнего из штробы.

При выполнении работ необходимо соблюдать главные правила, представленные в таблице:

Пример размещения водопроводных и канализационных труб показан на фото.

Выбираем подходящий инструмент

Перфоратор с насадкой для вырубки штроб

Перфоратором выполняются штробы по твердым материалам:

• Бетону.
• Кирпичу.
• Армированному бетону.

К недостаткам метода относятся:

• Рваные края штроб, с множеством сколов.
• Иногда требуется дополнительная обработка.
• Большой уровень шума при выполнении работ.

Инструмент можно применять в паре с штроборезом или болгаркой. Насадками, которые необходимо использовать при штроблении, могут быть лопатка, бур.

Порядок работ:

• Наносится на стене разметка будущих бороздок.
• По всей длине штробы сверлятся отверстия нужной глубины с шагом 10 сантиметров.

Совет: При устройстве штробы лопатку нельзя ставить поперек линии, это приведет к откалыванию части стены.

• Выдалбливаются части между отверстиями зубилом или молотком.

С помощью перфоратора работы выполняются значительно быстрее. На видео в этой статье подробно показано, как правильно выполнять перфоратором штробление под трубы в бетонной стене, какие и как используются насадки.

Угловая шлифмашинка с алмазным кругом

Для изготовления штроб хорошо подходит угловая шлифмашинка.

Преимущества процесса:

• Ровные края борозд.
• Прямые линии.
• Большая скорость.
• Простота.

Дополнительно могут понадобиться:

• Зубило с молотком.
• Перфоратор с насадками.

Прорезка стен выполняется диском с напыленным алмазным покрытием, облегчающим задачу при прорезке бетона и кирпича. Обычным кругом по камню процесс будет не такой эффективный. Работа начинается с разметки, нанесением двух линий, задающих ширину борозды.

• По намеченным линиям выполняются прорезы.
• Зубилом или молотком, выбивается внутренняя часть борозды.

Главное отличие этого способа – ровность краев штроба.

Совет: Чтобы уменьшить количество пыли, следует использовать обычную воду при выполнении работ.

Штроборез для изготовления штроб

Оптимальный способ изготовление штроб – использование штробореза. Им можно сделать штробы для укладки:

• Систем водоснабжения.
• Системы отопления.

Комплект к аппарату включает:

• Сменные диски.
• Пылеуловитель.

Главный недостаток устройства – высокая цена.

Внешний вид штробореза напоминает немного болгарку, но с разъемами для установки двух алмазных дисков.

При этом:

• Между дисками расстояние обычно можно регулировать.
• Дополнительно возможна регулировка глубины борозды.
• Пылеуловитель отводит пыль максимально в сторону или подключается непосредственно к пылесосу, что значительно уменьшает объем выделяемой пыли.

После прорезки, лишнее, выдалбливается зубилом или перфоратором. Штробление стен в кирпичной или бетонной стене под трубы – это не слишком трудоемкий процесс, но, тому, кто раньше не сталкивался со строительными работами, желательно потренироваться, для получения опыта.

Штробление стен под трубы – необходимая часть работ при укладке скрытого водопровода. Замаскировать в стене можно прямые участки, монолитно спаянные и условно-разборные узлы всех видов труб.

Необходимость штробления стен

Маскировка труб отопления неактуальна: открытая поверхность отдает тепло. Желание спрятать в толщу материала неприглядные узлы возникает при монтаже водопровода и канализации. Этот прием расширяет декоративные возможности для дальнейшей отделки помещения и уменьшает риск механического повреждения конструкций. «Невидимость» труб визуально расширяет комнату, снижает вероятность термических ожогов о нагретую поверхность и травм при ударах о выступающие участки.

Мастера рекомендуют маскировать все виды труб, кроме тех, что выполняют и декоративные функции (например, медных). При отсутствии возможности сделать углубления в существующей стене, можно воспользоваться техникой создания фальшивой: конструкция изготавливается из гипсокартона. Недостаток этого приема — сокращение площади комнаты, и так, как правило, не отличающейся большим метражом.

Эластичные трубы в штробе

Требования к скрытым коммуникациям

Правила скрытой укладки труб предписаны в нормативных документах. Прежде чем выбирать технику, как проштробить стену под трубы, стоит ознакомиться со СНиПами по этому вопросу. Требования и запреты:

1. Недопустимо штробление под трубы несущих стен, так как эти работы влияют на устойчивость всего здания. Перед планировкой разводки водопровода необходимо ознакомиться с проектной документацией конкретной постройки.
2. В толщу стены укладываются только трубы, соединенные в монолитной технике сварки или пайки. Для конструкций на основе разборной или условно-разборной арматуры необходимо обеспечить доступ ко всем узлам. Это требование выполняется организацией смотровых люков и съемных панелей.
3. При прокладке водопровода из металлических или металлопластиковых конструкций требуется учитывать схему прокладки электрических сетей. Предварительный «прозвон» стен специальной аппаратурой убережет от неприятных сюрпризов. На время штробления в зоне возможного прохождения кабелей и скрытой проводки участок работ должен быть обесточен.
4. Размер штробы определяют с учетом направления разводки и коэффициента линейного расширения конкретного использующегося материала. Он минимален у металлических труб и армированных алюминием полимерных образцов. Полипропиленовая труба в штробе расширяется и поперек, и вдоль. Канал должен быть рассчитан на такое увеличение. На каждые 3 метра проводящих горячий носитель коммуникаций должна быть организована одна компенсационная развязка. Такие узлы делаются в «карманах» или широкой штробе. При отсутствии необходимого пространства расширяющаяся труба будет деформировать стенку канала: участок декоративной отделки быстро придет в негодность.
5. Труба в штробе закрепляется хомутами. Даже при максимальном изгибе она не должна касаться стенок канала: халатное отношение к этому пункту приведет к появлению посторонних шумов при эксплуатации системы. В целях профилактики стука и для максимального сохранения температуры проводимого носителя трубы горячего водопровода внутри штробы можно обернуть теплоизолятором. Профессионалы часто применяют пассивный к поражению грибком и устойчивый к влаге «Энергофлекс».
6. При герметизации штробы материал не должен плотно прилегать к колену. Штроба заделывается с образованием воздушной полости, а не заливается составом.
7. Макет водопроводной разводки, на котором указаны согласованные точки входа и выхода системы в общественные коллекторы, должен храниться на случай необходимости быстро найти трубы в толще стены. При качественном проведении работ сделать это визуально будет невозможно.

Штробление стен под трубы

Этапы укладки труб

Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:

• проработка схемы разводки, уточнение всех обстоятельств и создание плана;
• штробление под трубы;
• очистка и укрепление созданного канала;
• укладка и монтаж труб;
• закрепление колен внутри канала пластиковыми хомутами;
• подключение входов и выходов системы;
• тестовый пуск коммуникации и контроль герметичности;
• маскировка полости и создание смотровых отверстий;
• декоративная отделка стены

Техника и инструмент

Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:

• вручную молотком и зубилом;
• болгаркой;
• ударной дрелью или перфоратором;
• специальным штроборезом.

Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.

Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.

Дрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.

Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.

Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы — пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.

Видео: правила штробления стен

Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.

В настоящее время прокладывание водопроводной, сливной и газовой трубной системы в домах и квартирах выполняется не по советским стандартам. Теперь непривлекательная и отпугивающая разводка труб с множеством врезок больше не бросается в глаза и не угнетает настроение. Для этого придуман новый современный метод прокладывания труб внутри стен, являющийся эстетичным и при котором не теряется функциональность системы. Такой метод носит название штробление стены.
Выполненные штробы (борозды) в стене поглощают в себе все грубые коммуникации труб водоснабжения, газификации и электропроводки. При этом полезная площадь жилья увеличивается, что немаловажно для малометражных хрущевок.

Преимущество видов штроба для проводки труб

С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры.
Существует несколько способов маскировки труб:

•  за ложными стенами, потолками, полами.
• в декоративных приспособлениях коробках.

При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:

1.  На каких участках разрешается изготавливать борозды?
2. Какие особенности штробления в узких местах?
3. Что можно прокладывать в стенах?
4. Чем лучше выполнить такую работу?

Специфика работы при штроблении стен

Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:

1.  В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
2. Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
3. В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.

Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.

Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:

•  Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
• Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
• Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
• Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.

В зависимости от вида коммуникаций трубопроводов, кабелей, меняются размеры борозды для укладки и принципы ее изготовления.

Как выполнить маскировку труб в стене описывается ниже.

Углубления в стене для труб подачи воды и теплоносителя

В данном случае особенно важно сохранить устойчивость зданий и сооружений, так как такие трубы, в отличие от кабелей, занимают гораздо больше пространства в стене.

Необходимые инструменты для создания штроб для трубопровода:

1.  Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
2. Перфоратор.

Порядок действий при поэтапном выполнении штробления:

1.  Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
2. Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
3. Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
4. С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.

Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:

•  Предусмотрены два рабочих алмазных диска.
• Регулируется зазор между установленными дисками.
• Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.

Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах. При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя.

Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.

Вряд ли сегодня можно отыскать поклонников советской системы прокладки труб внутриквартирной сети водоснабжения и газификации. Эта стальная паутина причудливо переплетенного водопровода на самом видном месте в кухне у многих вызывает чуть ли не нервную дрожь. Спрашивается, неужели нет каких-либо альтернативных методов прокладки трубопровода, так сказать, более практичных? Поможет ли штробление стен под трубы?

Устройство борозд для прокладки коммуникаций

Сейчас же при укладке труб во внутриквартирном пространстве, дабы повысить эстетичность помещений, принято максимально прятать коммуникации нижеописанными способами:

• За фальшивыми стенами, потолками.
• В коробчатых декоративных конструкциях. (См. также статью Короб для труб: особенности.)

Иногда трубопроводы просто замуровываются в стенах, полах, потолках в специальные борозды, проделанные в нужных местах. Эти борозды иначе называют штробы под трубы (электро-, теле-, радио кабели), а процесс их устройства, соответственно, штроблением.

При всей кажущейся простоте, имеет свои определенные правила, требует серьезного подхода и знаний:

• В каких местах можно устраивать борозды.
• Как штробить стену под трубу в труднодоступных местах.
• Что подлежит укладыванию в паз.
• Какими инструментами можно воспользоваться для этих целей.

Особенности процесса

Итак, небольшая инструкция по устройству штроб в готовых конструкциях:

• В пазы можно упрятать любые коммуникации, которые не требуют периодического обслуживания.
• Объекты, спрятанные в штробе, не должны превышать в размере (толщина) 1/3 толщины стены.
• В монолитных зданиях углубления в стенах под трубы и другие сети можно выполнять лишь на глубину, не превышающую глубину закладки арматурного каркаса.

Внимание!
Строительные нормы и правила запрещают устраивать штробы под трубы в несущих стенах и плитах перекрытий панельных сооружений, тем самым понижая несущие способности конструкций.
Это может привести к непредсказуемым и неотвратимым последствиям.

Приступая к устройству борозд для прокладки сетей жизнеобеспечения жилища своими руками, примите во внимание главные правила по ведению этого процесса:

• Чтобы не попасть при выполнении работ на старую электропроводку, ее лучше обесточить и похоронить навсегда в конструкциях.
• Скрытая разводка труб водоснабжения при столкновении с режущим и долбящим инструментом может устроить немало проблем. В этом случае ремонт придется делать еще и соседям, поэтому при отсутствии технологических схем на все коммуникации лучший выход отключить подачу воды.
• Процесс штробления создает довольно много пыли, а также возможны мелкие осколки бетона, кирпича и т.д. Следует обязательно соблюдать технику безопасности и воспользоваться индивидуальными средствами защиты для глаз и органов дыхания.
• Размеры борозд должны быть оптимальными. Слишком глубокие или широкие штробы повлекут за собой ощутимый перерасход материалов в процессе их заделки после укладки коммуникаций.

Устройство борозд под трубопроводы водоснабжения, отопления и электрокабели различаются технологией ведения работ и глубиной закладки в паз. В этой статье поговорим о том, как проштробить стену под трубы.

Борозды под трубопроводы водоснабжения и отопления

Важно!
В силу того, что объемные трубы в отличие от электропроводки требуют большего пространства, главной задачей штробления является сохранения прочности и несущей способности конструкций.

Основными инструментами для выполнения штробы под трубы служат:

• Болгарка (угловая шлиф машина).

• Перфоратор.

Совет!
Памятуя о том, как затруднительно работать вслепую, заранее составьте исполнительную схему прокладки трубопровода и сохраняйте ее до будущего ремонта.

Технология штробления

Теперь опишем поэтапный ход работ:

• Начинать работу следует с нанесения схемы прокладки в натуре (на стене). Это можно сделать мелом или простым карандашом.
• Затем с помощью болгарки прорежьте глубокие борозды вдоль кромок размеченной штробы. Пространство между кромками той же болгаркой разбейте на не большие участки поперечными разрезами. Это облегчит выемку материала из штробы.
• Можно приступать к выдалбливанию материала стены (бетона, кирпича, шлакоблока и т.д.) между кромочными прорезами с помощью перфоратора.

Конечно, лучшим вариантом инструмента для такой работы является штроборез, созданный специально для этой цели.

В нем предусмотрено все для устройства борозд отличного качества:

• Установка сразу двух алмазных дисков.
• Возможность регулировать расстояния между дисками.
• Подключение промышленного пылесоса к пылеуловителю прибора.

Единственное «но» — его высокая цена. Поэтому строители используют универсальные инструменты, чтобы снизить стоимость штробления стен под трубы. Тем же, кто не имеет возможности приобрести оборудование, можно взять инструмент в аренду, главное аккуратно производить работы, чтобы не повредить технику.

Вывод

Штробление стен под трубы нельзя назвать трудоемким, однако, если вы все же раньше ни разу не сталкивались с ремонтными или строительными работами, следует потренироваться, чтобы получить небольшой опыт. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

В современном мире все капитальные работы по ремонту жилых и офисных помещений невозможны без замены старых или прокладки новых инженерных систем (ИС). Для более эстетичного вида, чтобы не выглядывали трубы, и короба под провода не тянулись по стенам, применяют метод укладки ИС в борозды, которые в народе называют штробы. Для качественного выполнения работ нужно понимать технологию, ознакомиться с инструментом и техническими нормами.

В штробы укладывают всё, что можно спрятать, и что не требует периодического обслуживания, и то, что по толщине не превышает 30% от ширины стены. Также важно отметить — согласно строительным нормам запрещается штробление в несущих стенах панельных домов и в плитах перекрытия, т.к. это понижает несущие свойства конструкции и может привести к негативным результатам. В монолитных домах борозды под ИС разрешается делать глубиной не больше, чем на глубину залегания арматуры.

Вернуться к содержанию

Как правильно штробить: особенности технологии

Неправильное штробление, в принципе, очень тяжело себе представить, но всё же есть вероятность проделать лишнюю работу и увеличить расходы – излишне глубокие борозды, которые тянут за собой излишний расход материала на заделку штроб. На это стоит обратить внимание. Необходимо изучить элементарные принципы, дабы ускорить и облегчить процесс.

Самое главное в штроблении — это соблюдать технику безопасности при работе с инструментом. Учитывайте, что при работе возникает большое количество пыли, которая затрудняет дыхание и летит в глаза, к тому же большие и маленькие осколки, вылетающие из-под круга или зубила, могут нанести травмы. Именно поэтому необходимо надевать защитные очки и перчатки. Следует помнить о пыли и использовать респиратор.

Стоит помнить, если проштробить стену все же не получится ввиду некоторых причин, для монтажа проводки Вам понадобится кабель-канал. В статье Вы найдете как описание разновидностей, так и пошаговое описание процесса крепления кабель-канала к стене.

Следует также помнить о скрытых старых коммуникациях, особенно о проводке. Лучше всего старую проводку вообще обесточить и «похоронить». Важный момент — это скрытые коммуникации водоснабжения. Лучше всего, если у вас будет чертёж-схема. Если же её нет, тогда лучше перекройте все водоснабжение.

Существует две основных разновидности инженерных систем, которые скрывают, укладывая в борозды. Это трубы для системы водоснабжения или отопления и электропроводка. Отличаются они технологией и глубиной укладки в штробы. Изучим эти технологии по порядку и сначала рассмотрим штробление под электропроводку.

Вернуться к содержанию

Штробление стен под проводку своими руками

Самым главным в процессе укладки электропроводки в штробы является план-схема коммуникаций. Тут лень не уместна, т.к. повреждение в будущем скрытой проводки может стоить инструмента или, что ещё хуже, бесценной жизни и здоровья. Ещё один нюанс — это сохранение этого самого плана. Так что после окончания укладки кабеля положите его к документам на помещение, чтобы он нигде не затерялся.

Перед началом планирования штроб необходимо запастись карандашом и линейкой. Ведь лучше всего работать по чётко нарисованному на стене плану. Планировать нужно так, чтобы все борозды шли параллельно или перпендикулярно полу. Параллельные борозды обычно штробят под потолком или прямо над полом. Это позволяет максимально обезопасить себя от старой проводки и облегчить запоминание расположения проводов. Перпендикулярные борозды делают непосредственно к тем местам, где будет установлена розетка, выключатель или другое электрооборудование.

Штробление бетонной стены под проводку

Глубина и ширина штроб под проводку обычно не превышают 25 мм. После укладки кабеля на своё место, борозды заделывают штукатуркой или цементно-песчаной смесью вровень со стеной

Вернуться к содержанию

Штробление стен под трубы своими руками

Штробы под систему водоснабжения или отопления очень часто делают на несущих стенах, что может привести к ослаблению конструкции здания. Поэтому следует знать несколько правил:

• Глубина борозды на несущей стене не должна превышать более чем на одну третью толщины самой стены, а в монолитных домах штроба должна располагаться не глубже залегания связывающей арматуры.
• Пробитые в несущих стенах борозды, после укладки в них трубопровода, необходимо очень тщательно заделывать песчано-цементным раствором и следить, чтобы не образовывались пустоты, которые негативно сказываются на прочности стены.

Штробление бетонной стены под трубы

Как правило, при штроблении несущих стен, особенно бетонных, применяется два инструмента, болгарка и перфоратор. Первым делом, строительным карандашом размечают план борозд под ИС. Потом с применением болгарки или штробореза прорезаются две параллельные прямые канавки, после промежуток между канавок, выбивается перфоратором или зубилом. Будет проще, если вы нанесёте поперечные прорезы. Это облегчит выемку лишнего из штробы, т.к. в этом случае будут откалываться небольшие кубики.

Рассмотрим основные инструменты, применяемые при штробление стен своими руками

Вернуться к содержанию

Способы штробления стен различными инструментами

Зубило либо скарпель, и молоток

Этот инструмент подходит для проделывания борозд в нетвердом веществе, наподобие гипса. Их применение нецелесообразно для работ по бетону или кирпичу без предварительной прорезки и подготовки. Самый большой недостаток — это несоизмеримые с конечным результатом трудозатраты. Также к числу недостатков стоит отнести некачественный результат (вы получите штробу с рваными краями) и большие затраты по времени.

Если стены в вашем помещении не бетонные и не кирпичные, а из пеноблоков, тогда способ штробирования молотком и зубилом или обычном ручной пилой будем весьма неплохим вариантом. Ввиду малой плотности пеноблоков, работы по штроблению можно выполнить достаточно быстро. После окончания работ не забудьте ознакомиться со статьей по тому, как правильно штукатурить стены из пенобетона.

Но если вы все-таки решили выполнять работы этим инструментом, вы должны следовать определенным этапам.

• На первом этапе, остриём зубила наносятся углубления по краям борозды на ширину в одну-две ширины острия.
• Далее инструмент устанавливается поперёк штробы и, с помощью молотка, вбивается в стену на 5-10 мм.
• После углубляется ещё на такую же глубину, и, таким образом, получается борозда необходимого размера. Способ абсолютно не пригоден для штробления бетонных стен под проводку, т.к. твёрдость материала затрудняет изготовление отверстий.

Перфоратор со специальной насадкой

Работа данным инструментом выполняется по твёрдому материалу, такому как: бетон, кирпич, армированный бетон. Недостатков у данного метода меньше, чем у зубила с молотком, но в целом, кроме трудозатрат, они схожи. Края штробы получаются неровные, с множеством сколов, в некоторых случаях необходима дополнительная обработка. Также к недостатку данного метода можно отнести большой уровень шума.

Очень часто инструмент применяют в паре с болгаркой или штроборезом. Среди насадок, которые необходимы при штроблении, используются лопатка и бур.

• Перед началом работ наносится разметка будущих борозд.
• Вдоль всей длины штробы делаются отверстия необходимой глубины на расстоянии 10-15 см друг от друга.
• При обустройстве штробы лопатку не ставят поперёк линии, это обычно приводит к нежелательному откалыванию частей стены.
• При помощи перфоратора изготовить необходимую штробу не сложно, только придётся пожертвовать аккуратностью краёв борозды, но зато намного быстрее, чем с помощью зубила и молотка.

На видеоролике показано, как правильно осуществляется штробление бетонной стены перфоратором под проводку, какие насадки и как их использовать.

Угловая шлифовальная машинка (болгарка) с алмазным диском

Достаточно хорошо подходит для изготовления штроб — края получаются ровные, линии прямые, скорость быстрая. Из дополнительных инструментов может понадобиться либо зубило с молотком, либо перфоратор с насадками. Единственный минус — чрезмерное количество пыли, которая поднимается в воздух во время работы. Из плюсов – скорость, точность и простота работы.

Для прорезки стен необходим диск с напылённым алмазным покрытием, который облегчит задачу при прорезке таких материалов, как бетон и кирпич. Обычный круг по камню не так эффективен. Даже в случае, если работы нужно провести по уже отшукатуренной поверхности, диск с алмазным напылением будет как нельзя кстати.

Работа, как и в других случаях, начинается с разметки. Наносятся две линии, которые задают ширину борозды, и по этим линиям делаются прорезы. Далее, с помощью зубила или молотка, выбивается внутренность борозды. Главным отличием этого способа является ровность краёв.

Следующий видеоролик наглядно показывает процесс штробления стены болгаркой, как уменьшить количество пыли при этом, используя лишь обычную воду.

Рекомендовано использовать либо пылесос, либо средства индивидуальной защиты от пыли, такие как: маска, очки, респиратор. И не забудьте вынести или накрыть вещи, находящиеся в помещении.

Штроборез

Лучший вариант для изготовление штроб. Отлично подходит как для укладки электрокабеля, так и для укладки систем водоснабжения и отопления. В комплекте к аппарату, кроме сменных дисков, обычно входит пылеуловитель. Главным недостатком является цена устройства.

Штробление стен штроборезом без пыли

Штроборез по внешнему виду немного напоминает болгарку, но имеет разъёмы на установку двух алмазных дисков.Расстояние между дисками обычно регулируемое. Дополнительные возможности — регулировка глубины прорезаемой борозды. Пылеуловитель устроен таким образом, чтобы отводить пыль максимально в сторону либо непосредственно подключится к пылесосу. Это минимизирует объём выделяемой пыли.

Штробление по намеченному плану проводиться достаточно быстро. Когда прорези готовы, лишнее, как и в случае с болгаркой, выдалбливается или перфоратором, или зубилом.
