Ушп фундамент технология своими руками с коммуникациями

Настоящая публикация будет посвящена технологии создания фундамента УШП. Под этой аббревиатурой скрывается название «утепленная шведская плита» – одна из относительных новинок в практике российского частного строительства. Подобные фундаменты отлично вписываются в современную тенденцию максимального энергосбережения, за которой, безусловно, будущее всей строительной отрасли.

Утепленные шведские плиты еще не получили значительного распространения в наших краях, но, по всей видимости, в большей степени просто из-за недостаточности информации о них. Тем не менее, многие строительные компании уже взяли эту технологию на вооружение и применяют в самых разных регионах страны. Несмотря на некоторые различия в нюансах исполнения, общий принцип выдерживается единый – это термоизолированная монолитная железобетонная плита с уже проложенными в ее толще инженерными коммуникациями и системой водяного подогрева пола первого этажа.

Следует сразу сказать, что данную публикацию все же не стоит рассматривать в качестве инструкции для самостоятельного возведения такой плиты. Этот этап строительства обязательно должен базироваться на профессиональных инженерных расчетах, а его исполнение требует применения специальной техники, то есть и соответствующей квалификации мастеров. Поэтому УШП фундамент технология будет дана обзорно, чтобы у читателя смогло сформироваться ясное представление о ней, а также о достоинствах и недостатках подобного основания для собственного дома.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

цемент

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

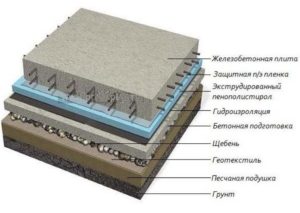

Базовое строение «утепленной шведской плиты»

Если просмотреть множество примеров возведения УШП, то можно заметить некоторые различия в подходах. Однако, все они – не столь существенны, и базовый принцип строения этого необычного фундамента всегда сохраняется единым.

По сути, как видно и из названия, такой фундамент в большей мере относится к плитным, то есть нагрузка от здания распределяется по всей его площади. Правда, прослеживается своеобразный «симбиоз» с ленточной конструкцией – подо всеми стенами, как внешними, так и внутренними, обязательно имеются усиливающие утолщения по типу стандартной «ленты» – строители называют их ребрами жесткости.

Главная «изюминка» все же в другом – вся эта монолитная конструкция обязательно базируется на качественно утепленном основании. Мало того, сама плита исполняет активную функцию обеспечения оптимального микроклимата в помещениях, так как в ее толще вмурован контур водяного подогрева.

На иллюстрации ниже показан один из вариантов «утепленной» шведской плиты – по этой схеме будет проще разобраться с ее базовым устройством.

Итак, начинаем разбираться.

Для УШП не требуется глубокого заложения. С грунта (поз. 1) снимается верхний плодородный слой, вкапывается и тщательно выравнивается котлован, глубина которого зависят от типа и состояния грунта на пятне застройки. Характерная особенность – эта выкопанная площадка под сам фундамент непременно должно распространяться и на пояс отмостков по периметру будущего дома. Утеплённые отмостки – одна из обязательных особенностей данной схемы.

Выкопанная площадка всплошную застилается слоем геотекстиля (поз. 2) – это создаст дополнительное «армирование» основания, что особо важно на сложных, не вполне устойчивых грунтах.

Еще одно обязательное условие стабильности и надежности УШП – это наличие системы кольцевого дренажа по периметру фундамента. Необходимо полностью исключить вероятность морозного пучения грунта под плитой, учитывая, что ее заложение – неглубокое, практически всегда – выше уровня промерзания. Дренажная система включает совокупность траншей, в которые уложены дренажные трубы (поз. 4), засыпанные слоем гравия (поз. 3), сходящиеся к расположенным по углам или в иных местах, в соответствии с проектом, колодцам.

Система дренажа участка – то, о чем многие просто забывают!

Легкомысленное отношение к мерам по отводу лишней влаги с участка зачастую приводит к очень печальным последствиям. Чтобы избежать этого, необходимо продумать и реализовать на практике систему дренажа. Подобная задача – весьма непростая и трудоёмкая. Но надеемся, что специальная публикация нашего портала «Как сделать дренаж участка своими руками» поможет читателю разобраться во всех тонкостях этой проблемы.

Стабильность плиты УШП обеспечивается еще и тем, что она «базируется» на мощной и очень тщательно утрамбованной «подушке» из песка и гравия (щебенки). Этот слой (поз. 5), по сути, замещает неустойчивый грунт и создает надёжное основание, не склонное к вспучиванию, проседанию и к другим деформационным явлениям. Толщина этой «подушки», а также последовательность песчаных и гравийных слоев должны определяться на этапе проектирования УШП и напрямую зависят от особенностей участка местности и от специфики планируемого к возведению на этом фундаменте здания.

Еще на этапе выкапывания котлована и создания песчаной «подушки» сразу прокладываются необходимые инженерные коммуникации. На данной иллюстрации показана канализационная труба (поз. 6) с входными патрубками в нужных точках будущего дома (поз. 7), а затем отходящая к септику, системе центральной канализации или локальным очистным сооружениям.

Надо сказать, что заранее прокладываемая система инженерных коммуникаций может не ограничиваться только канализацией. Нередко на этом же этапе работ сразу предусматривается ввод и распределение кабелей электроснабжения дома, трубы подачи воды из автономного источника и даже их разводка по будущим помещениям.

Следующий обязательный элемент системы – это не менее, чем 100-миллиметровый слой утеплителя – экструзивного пенополистирола повышенной прочности (поз. 8). Он может укладываться непосредственно на песчано-гравийную «подушку», либо под ним простилается еще один слой геотекстиля – лишнее армирование никогда не повредит. Таким образом, плита получает надежную сплошную защиту от проникновения холода снизу.

Но такая термоизоляция не была бы действенной, если не учитывать еще несколько важнейших нюансов. Первый из них – защита торцевой части УШП таким же слоем ЭППС (поз. 9). Для этого могут использоваться те же блоки пенополистирола, но некоторые производители выпускают специальные L-образные модули, предназначенные именно для этих целей.

Цены на геотекстиль

геотекстиль

Многие из таких модулей сразу же имеют и внешнее покрытие из стекломагнезитовых или асбестоцементных листов, которые становятся отличной основой для будущей отделки цоколя здания (поз. 10).

Следующий нюанс – безо всякого разрыва с общим термоизоляционным слоем застилается и утеплительный пояс на всю ширину будущих отмостков (поз. 11). Это – чрезвычайно важное условие: ввиду неглубокого залегания плиты нельзя оставлять никаких путей проникновения холода под нее, во избежание морозных деформаций снования. Единственное отличие от общего слоя утепления только в том, что этот пояс делается с небольшим уклоном наружу, во избежание скапливания дождевой или талой воды. А в дальнейшем хозяева вольны выполнить отмостки (поз. 12) по своему усмотрению.

Правильно выполненные отмостки – залог долговечности дома

Этот элемент конструкции здания выполняет отнюдь не только и не столько декоративную роль. Главная его задача – предотвратить деструктивные процессы по внешнему контуру фундамента строения. Какие бывают отмостки вокруг дома, и как их сделать самостоятельно – читайте в специальной публикации нашего портала.

Для того чтобы при заливке плиты не происходило утечки воды из раствора, а также для дополнительной гидроизоляции ее снизу, первый сплошной слой утепления рекомендуется застелить гидроизоляционным материалом (поз. 13). В этом качестве может выступать пленка или рубероид с «холодным» проклеиванием перехлеста соседних полос.

Далее, выкладывается очередной слой утеплителя — ЭППС (поз. 14). Но теперь его монтируют только на площади планируемых помещений дома. Таким образом, в местах расположения будущих внешних стен и внутренних перегородок формируются своеобразные «каналы» которые после заливки бетона станут теми самыми «лентами» — ребрами жесткости, на которых будет вестись возведение здания.

Толщина этого слоя утепления может различаться – от 100 до 200 и даже более миллиметров. Это зависит от нескольких факторов. Здесь имеют значение и климатические особенности региона, и необходимая толщина создаваемых ребер жесткости, которая, в свою очередь, зависит от материала возведения стен здания. Всё это определяется на стадии проектирования УШП.

Поверх уложенного утеплителя укладывается армирующая решетка (поз. 15). А в местах расположения ребер жесткости увязывается более сложная объемная армирующая конструкция (поз. 16), сходная по строению и принципам монтажа с армирующим поясом ленточного фундамента.

А вот теперь «изюминка» УШП – выложенная армирующая сетка становится основой для укладки контуров водяного обогрева бетонной плиты (поз. 17). Здесь, безусловно, сохраняются основные принципы монтажа теплого водяного пола, но расчетные показатели такой системы отопления все же могут отличаться от обычной. Укладка контуров проводится сразу во всех будущих помещениях первого этажа, в соответствии с разработанным проектом. Естественно, необходимо сразу, еще на этапе проектирования, определиться с местом размещения коллектора – он также должен быть установлен именно на этом этапе работ.

Далее, следует сама монолитная плита (поз. 18) толщиной, как правило, в 100 мм. Таким образом, при выдерживании общего уровня заливки, толщина «лент» ребер жесткости становиться от 200 до 300 мм.

При необходимой обработке поверхности залитая плита – это полностью готовое термоизолированное и подогреваемое основание для укладки практически любого типа финишного покрытия пола (поз. 19).

После полной готовности УШП можно переходить к возведению стен здания (поз. 20). Как правило, для этих целей не применяются тяжеловесные материалы – чаще используются деревянные, каркасные конструкции либо стены из легких газосиликатных блоков (как показано на иллюстрации). Наверно, излишним будет говорить, что для достижения энергоэффективности здания его внешние стены также должны иметь надежную термоизоляцию (поз. 21), которая затем скрывается той или иной внешней отделкой фасада (поз. 22).

Это была общая типовая схема 2 утепленной шведской плиты». А теперь давайте оценим все ее «pro» и «contra».

Основные достоинства и недостатки УШП

Чем привлекает «утепленная шведская плита»?

Чисто сторонников фундамента УШП – постоянно растет. Это легко объясняется целым рядом преимуществ, которые дает использование такой инновационной основы здания.

• Конструкция УШП может быть установлена практически на любом грунте, где вообще возможно строительство. Неглубокое залегание плиты полностью компенсируется замещением грунта мощной, плотно утрамбованной песчано-гравийной подушкой, армированием слоев посыпки с помощью геотекстиля, наличием кольцевой дренажной системы и качественно утеплённых отмостков. Если проект рассчитан и составлен правильно, то вероятность проявления признаков морозного вспучивания сведено практически к нулю.

Прямое подтверждение тому – активное использование УШП в скандинавских странах, где совокупность повышенной влажности грунтов с суровыми зимними условиями делают возведение надежных фундаментов – весьма непростой задачей.

• Мало того что надежное утепление практически исключает теплопотери через пол. Сама плита становится мощным аккумулятором тепла, получаемого от продолженных труб «теплого пола», что отлично вписывается в уже упомянутую выше концепцию «пассивного дома». Даже при достаточно длительном перерыве в работе системы отопления в помещениях здания будет поддерживаться комфортная температура. А при стабильно работающем отоплении энергозатраты сокращаются почти на треть.

Особую важность это имеет для каркасных домов. Такие постройки, хотя и обладают качественной термоизоляцией, все же не имеют должного уровня теплоемкости, просто в силу особенностей своей конструкции, то есть неспособны эффективно накапливать и отдавать тепло. Этот недостаток в полной мере возместит УШП.

• Качественно выполненная «шведская плита» — это готовый пол для жилых и подсобных помещений дома, который остаётся только лишь застелить (облицевать) тем или иных финишным покрытием.
• При полноценной постройке УШП домовладелец, помимо готового теплого пола, сразу получает системы необходимых инженерных коммуникаций, кольцевого дренажа вокруг своего дома, утепленные отмостки.

Если оценить суммарно все эти работы и по срокам выполнения, и по их общей стоимости, то налицо весьма значительная выгода. В целом возведение УШП для дома примерно в 100 квадратных метров силами опытной, слаженной бригады оценивается в 7÷10 дней. Понятно, что в такой срок просто невозможно вложиться, если создавать все указанные выше элементы конструкции здания и обеспечивающие системы по отдельности.

Что говорят о недостатках УШП?

Не лишен такой фундамент и некоторых недостатков. Впрочем, как будет далее понятно по тексту, некоторые из них можно отнести, скорее, не к «минусам», а к специфическим особенностям УШП, с некоторыми из которых придется смириться, довольствуясь за это преимуществами фундамента.

• Первое – УШП нельзя рассматривать как «поле для экспериментов» или как объект для неквалифицированной самодеятельности. Уже сама конструкция говорит о том, что все работы должны проводиться в соответствии с заранее разработанным проектом, в котором точно, буквально до миллиметров, определены линейные параметры как самого здания, так и всех необходимых систем и коммуникаций.

Но даже и это, наверное, не главное. Самостоятельно проанализировать состояние грунта на участке, оценить состав и толщину замещающей песчано-гравийной подсыпки, спланировать толщину утепления, самой плиты и ребер жесткости, теплотехнические характеристики контуров водяного подогрева – без специальных знаний и необходимого опыта попросту невозможно. Требуется привлечение высококвалифицированных проектировщиков, да и для проведения строительно-монтажных работ лучше пригласить слаженную бригаду, имеющую соответствующий опыт работы.

• Фундамент в любом случае получается невысоким. Так что любителям домов с высоким цоколем придётся подыскивать иное решение. Эта же причина накладывает определенные ограничения по возведению УШП на пересеченной местности, с большими уклоном участка. Создание подобной плиты на таком «пятне застройки» может привести к неоправданным завышениям общей сметы.
• Дом на УШП не предполагает подвала или цокольного этажа – это следует учесть заранее.
• Существуют ограничения и по самой конструкции дома, возводимого на базе УШП. Так, это чаще всего одноэтажное здание, максимум – с мансардным помещением. Для поднятия стен обычно используются лёгкие материалы – древесина или газосиликатные блоки. Широко применяются уже упомянутые каркасные конструкции. А вот для кирпичных или каменных стен такой фундамент может оказаться и слабоват – опять же, это все решатся еще на стадии всестороннего проектирования будущей постройки.
• Все основные коммуникации и системы оказываются вмурованными в бетонную плиту. Это означает, что в случае каких-либо аварийных ситуаций доступ к проведению ремонтно-восстановительных работ будет чрезвычайно затруднен. Значит, необходимо сразу, еще при монтаже, выполнять его так качественно, и из таких надежных материалов, чтобы свести к минимуму вероятность возникновения подобных моментов.
• Вообще, к качеству всех материалов, применяемых для УШП, предъявляются повышенные требования. Особо в этом плане необходимо отметить утеплитель – плиты экструзионнного пенополистирола. Применять абы что, только из соображений ложной экономии – совершенно не допустимо. Мало того что плитам ЭППС предстоит выдерживать весьма значительную статическую нагрузку от массы всего здания. Качественный утеплитель не должен деформироваться и уж тем более – разлагаться под действием факторов внешней среды. Есть и еще одна опасность – в пенополистироле с легкостью прогрызают ходы грызуны, что может привести к появлению участков ослабления всей УШП в целом. Поэтому рекомендуется применять специальные типы ЭППС, разработанные и выпускаемые именно для таких конструкций.

Подобные плиты выпускает ряд зарубежных производителей, но есть чем похвастать и российским. Специально для фундаментов, в том числе и для «утепленной шведской плиты» технологами компании «ТЕХНОНИКОЛЬ» разработаны пенополистирольные блоки «CARBON ECO SP».

Такие утеплительные панели, за счет введения в состав микрочастиц наноуглерода (он, кстати, придает блокам характерный серебристый оттенок), получили целый ряд дополнительных достоинств. Они, без потери своих термоизоляционных качеств, способны противостоять повышенной нагрузке без деформации, и УШП, залитая поверх такого слоя гарантировано справляется с распределенным давлением, доходящим до 20 т/м². Такой утеплитель обходят стороной мыши, то есть и с этой точки зрения он полностью защищен. А четкие геометрические формы и наличие специальных соединительных ламелей предельно упрощают укладку утеплительного слоя. Материал инертен к возможным химическим воздействиям, обладает завидной долговечностью, оцениваемой не менее, чем в 50 лет, и совершенно безвреден с точки зрения экологии.

Цены на панели из пенополистирола

панели из пенополистирола

Примерная последовательность работ при возведении «утепленной шведской плиты»

По ходу публикации уже не раз говорилось, и еще раз особо подчёркивается, что УШП требует высокопрофессионального подхода как на стадии проектирования всего дома в целом, так и на этапах возведения фундамента. Поэтому размещенную ниже таблицу не стоит рассматривать как «руководство к действию». Это – всего лишь иллюстрированный обзор общей последовательности действий при строительстве такой плиты. Тем не менее, и он будет полезен, хотя бы с той точки зрения, что заинтересованный читатель получит представление, как и в каком порядке должны выполняться основные операции по созданию УШП.

Итак, результат работы – набравшая прочность утепленная шведская плита – в полной готовности к дальнейшим этапам строительства. И при этом хозяева уже имеют надежное основание для дома с системой дренажа, подогреваемые полы первого этажа, полностью пригодные для любой финишной отделки, проложенные инженерные коммуникации.

Нет никаких сомнений, что подобная система фундаментов обязательно получит дальнейшее распространение и развитие, а число сторонников «утепленной шведской плиты» будет постоянно расти. За энергосберегающими технологиями в строительстве – наверняка широкое будущее.

Видео: пример возведения «утепленной шведской плиты» с пояснениями мастера

Если вы собираетесь возводить фундамент с применением утеплённой шведской плитки (УШП), то запомните – от вашего правильного выбора будет зависеть дальнейшие процесс строительства всего дома, его дальнейшая эксплуатация и качество жизни в нём. Сегодня данный вид строительства фундамента начинает набирать популярность у нас в стране.

Однако до сих пор основными технологиями строительства оснований под здание остаётся ленточное, столбчатое и плиточное строительство. УШП-технология стоит дороже своих традиционных аналогов, но и качество их соответственно выше. Обо всех тонкостях и нюансах данного вида строительства вы узнаете ниже.

Что это такое

УШП – утеплённая шведская плитка, представляет из себя систему равномерного нагревания пола, по аналогии водяного утеплённого пола (такая система отопления очень популярна в Корее). Перед окончательной заливкой бетонной смеси обязательно нужно проложить все необходимы коммуникации – водопровод, канализацию, отопление и т. д. Плиты при закладке нужно закладывать по разному размеру.

Например: толстый слой в 15-20 сантиметров должен находиться в районе несущих стен, более тонкий слой располагается во всех остальных местах, его толщина не превышает 8-10 сантиметров. Более точные размеры плит нужно определять на месте при помощи специальных расчётов. Расчёты производятся из размера стен, вида почвы под домом, вида коммуникаций, проложенных под полом и т. д.

Состав плит УШП следующий:

1. Средняя толщина плит УШП ровняется 300 миллиметрам. Однако имеются и более тонкие аналоги.
2. Бетонная стяжка имеется практически во всех шведских утеплённых плитках.
3. Отопительная система – представляет из себя небольшие трубы по которым пускают горячую воду, благодаря чему дом отапливаться с пола, а не с помощью радиаторов (хотя можно сделать смешанную систему отопления). Данный вид отопления очень популярен в Швеции и Корее.
4. Арматурное укрепления – делает плиты более прочными и менее восприимчивыми к механическому воздействию.
5. Утеплённый материал «ТехноКиль».
6. Засыпка – песок, щебень, небольшая прослойка почвы.
7. Трубы дренажной системы – позволяют выводить/отводить лишнюю влагу от фундамента.

Когда используют

Так как этот вид строительства фундамента является очень дорогим, то у многих возникает соответствующий вопрос «Когда его использовать?», а точнее при каких условиях.

Итак, вот при каких условиях рекомендуется строить основание на основе УШП:

1. При условии, что вы живёте в регионах с очень низкой температурой зимой, осенью и весной, рекомендуется использовать именно УШП, так как он компенсирует большие тепловые потери от местного грунта.
2. Если вы планируете отапливаться нетрадиционным для России способом – при помощи системы водяного отопления в полу, то плиты УШП будут идеальным для вас вариантом.
3. Если у вас нет подвала или вам он просто не нужен, так как данная технология строительства не предусматривает строительство ниже уровня грунта.

При каких условиях лучше всего применять утеплённые шведские плиты разобрались. Теперь поговорим об их плюсах и минусах.

Плюсы и минусы

Как и любая другая технология строительства, УШП тоже имеет как свои плюсы, так и минусы.

Плюсы:

1. Возможность возводить на любой почве и на любом грунте. Данная особенность является очень большим плюсом для нашей страны.
2. Данный вид фундамента способен выдержать ту же нагрузку, что и его собратья, а порой даже большую.
3. В основание имеется возможность интегрировать различные коммуникации – водопровод, канализацию, отопительную систему и даже проводку.
4. Отличная новость для защитников природы – данные плиты очень экологичны благодаря своей энергосберегающей способности.
5. Плиты очень ровные даже в местах состыковки, что очень удобно для постилки качественного паркета или плитки.
6. УШП обладает высокой гидроизоляцией сама по себе из-за чего в вашем новом доме не будет плесени и сырости.
7. Конструкция возводится довольно быстро (зависит от размера основания). Примерные сроки возведения от 3 до 15 дней.
8. Отсутствие температурных швов не даёт скапливаться конденсату в местах стыков.

Минусы:

1. Высокая цена. Всё что имеет высокое качество имеет и высокую цену, что делает постройку фундамента на основе УШП слишком дорогим удовольствием для многих людей из среднего класса.
2. Сложность строительства. Пускай основание возводиться и быстро, однако, для того чтобы всё работало хорошо и слажено нужна помощь специалистов.
3. В случае поломки водяного напольного отопления и других коммуникаций проходящих в фундаменте, придётся разобрать часть пола и фундамента, что не так просто как кажется.
4. Мало распространённость данной технологии в России делает поиск специалистов и продавцов немного затруднительным.

Технология

Правильное название данной технологии на родном языке «Schwedenplatte», что в переводе на русский означает – шведская плита. Технология позволяет делать современный фундамент с отличной многофункциональностью.

Вот основные особенности Schwedenplatte:

1. Многофункциональный фундамент. Как уже писалось выше благодаря плитам УШП в фундаменте можно устанавливать различные коммуникации в том числе и напольное и водяное отопление.
2. Так как эта технология уже давно применяется во многих европейских и богатых азиатских странах, то при строительстве применяются только самые качественные материалы тепло- и гидроизоляции.
3. Новое основание отлично совмещается с любым половым покрытием 1-го этажа.
4. Все коммуникации закладываются до бетонирования плит УШП.

Прародина данной технологии является Корея – в домах богатых людей строились печи особой конструкции, что позволяло отапливать пол, именно поэтому в этой стране (имеется в виду Южная Корея) многие спят на полу. На сегодня технология усовершенствована и доработана шведами и широко применяется в Европе, Северной Америке и богатых странах Дальнего Востока. Однако в России считается чем-то новым и на рынке практически неизвестная, а цена очень завышается.

Плиты сочетают в себе цену и качество. Финансовые вложения со временем окупаются, так как благодаря энергоэффективности дома с основанием на основе УШП вам придётся платить за свет меньше.

Устраивать шведский фундамент следует под 1-3 этажные дома/коттеджи со стенами из бруса, кирпича, строительных плит, камня.

Монтаж шведского фундамента своими руками

Утеплительные плиты устанавливаются без помощи специальной подъёмной техники. Укладывать их нужно как можно ровнее, особенно в местах стыка. Для более высокого качества всё же рекомендуется нанять хотя бы одного специалиста, так как из-за одной ошибки придётся разбирать всё заново. Для того чтобы фундамент получился прочным требуется соорудить специальный каркас из арматуры. Из оборудования и материалов нам понадобится – УШП, бетонная смесь, арматура, болгарка, сварка.

Вот стандартная инструкция для монтажа основания своими руками:

1. Выбранную площадку следует очистить от мусора, сорняков и прочих растений. Выкопайте под фундамент площадь, немного превышающую размер будущего дома. Глубина должна составить 40-80 сантиметров.
2. На дно насыпается небольшой слой песка толщиной примерно в 10-15 сантиметров. Песок увлажняется для укрепления. Можно также вместе с песком насыпать гравий.
3. Укладывается дренажный трубопровод для оттока лишней жидкости.
4. Производиться монтаж всех необходимых коммуникаций.
5. Поверх коммуникаций насыпается небольшой слой из гравия толщиной в 10-15 сантиметров, слой необходимо уплотнить.
6. Из плит пенополистирола или опалубки формируются бортики будущего фундамента. Нужно наложить два слоя общей толщиной в 20 сантиметров.
7. Специальные подставки необходимо сделать местом монтажа арматурного каркаса с сечением прутьев в 10-15 миллиметров.
8. Внутрь построенного арматурного каркаса производится монтаж труб для обогрева пола. В трубы необходимо предварительно закачать воздух.
9. В каркас заливается бетон толщиной в 8-10 сантиметров. После того как бетон высыхает необходимо очистить его от неровностей и грязи. Фундамент на основе УШП готов!

Ориентировочная стоимость

Как уже писалось выше монтаж шведского фундамента по европейским стандартам обойдётся в «копеечку». Наём специалиста обойдётся вам приблизительно в 5-8 тысяч рублей. Стоимость всех необходимых материалов составит примерно 100-500 тысяч рублей.

Если вы всё решили сделать своими руками, то вы сэкономите относительно небольшую сумму по сравнению с затратами на материал. Также высокую роль в размере цены играют – вид почвы, размер основания, поставщик, климатические условия.

УШП фундамент своими руками: расчет и технология +Фото и Видео о процессе

УШП фундамент своими руками: расчет, технология. УШП – фундамент, который является теплоэффективным и современным. К слову, это не только фундамент, и не просто плита из бетона, это реальная основа вашего дома. В нее включена готовая система комфортного отопления теплым полом по всей площади дома, разводка труб для снабжения водой, электрических кабелей и канализации, высокое качество утепления пола, а гладкая поверхность УШП подойдет даже для кладки чистового напольного покрытия.

Шведские плиты подойдут для каркасных домов, а также домов из бруса, газобетона, бревна, СИП-домов и прочих, т.е. строить можно на любом типе грунта.

Подушка под плитой

Перед тем, как заливать бетон, следует много остального, и начнем мы с подготовка подушки – это основание, на котором будет выставлена опалубка, на которой будет находиться плита. Следует подготовить песчаную ровную площадку и хорошенько утрамбовать ее при помощи специальной техники, виброплиты. Интересно, что «начинка» подушки будет зависеть от типа земли, начиная с обычного снятия плодородного слоя, засыпанием песком и утрамбовкой, заканчивая полным вмещением грунта под плиту на большой глубине и утрамбовкой при помощи тяжелого вибропроката. Подготовка подушки достаточно важная веха в строительстве, а после, в самом конце, следует проверять качество уплотнения пенетрометром.

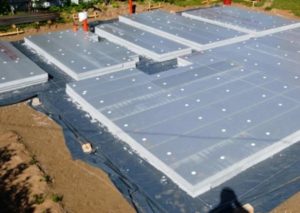

Выставление опалубки из ЭППС/ПСБ

После этого на уже подготовленную площадку можно начинать выставлять по уровню несъемную опалубку, сделанную из пенополистирола. Это далеко не тот хрупкий пенопласт, который вы привыкли видеть в коробках из-под бытовой техники, ППС 14/35 по новому ГОСТу, тем более что ЭППС намного плотнее и являются долговечными. Из этого следует, что между бетоном и землей будет толстая прослойка из великолепного и плотного утеплителя. Это даст вам возможность отапливать дом, а не просто прогревать землю, находящуюся под ним.

Интересно то, что по устройство фундамента УШП пенопласт требуется для того, чтобы земля под домом не промерзала, а значит, не будет морозного пучения, опасных сдвигов фундамента, трещин в стене и остальных неприятностей. На этом же этапе следует начать закладывать трубы для канализации, делать ввод воды и электрокабеля, заземление. Чаще всего на этапе закладывания фундамента сразу же устанавливают септик или ЛОС, так что вопрос с канализацией будет решен в самом начале.

Добавим то, что наружная часть опалубки должна быть облицована при помощи плоского шифера. При строительстве он будет надежно защищать слой ПСБ от любых типов повреждений, а также его можно использовать и в будущем – вы можете просто окрасить его в требуемый цвет или покрыть штукатуркой-мозаикой и цоколь будет готов. Также к плоскому виду шифера удобно прикреплять цокольные панели.

Кстати, на счет высоты цоколя УШП (имеется ввиду высота от уровня земли до края плиты). Она будет небольшой – примерно 20 см, но это даже плюс – вам не нужно будет делать крыльцо со ступеньками при входе в дом. Но по желанию заказчика вы можете легко увеличить высоту. Лишний 0,1 метр можно будет добавить благодаря дополнительной подсыпки подушки, а еще столько же можно будет добавить при использовании дополнительного слоя утеплительного материала под плитой.

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

По периметру вокруг фундамента следует закопать листы пенополистирола, которые будут укрыты толстой пленкой – это и будет утепленная отмостка. Она требуется для защиты от промерзаний и морозного пучения грунта вокруг фундамента. Вы можете засыпать ее песком, а после и декорированным камнем, или же сразу все красиво забетонировать. Итак, вы уберете излишки влаги из-под дома и вокруг него, а также у вас получится утеплить фундамент и периметр. Это будет означать, что не осталось никакого шанса пучения грунта от мороза – сухой песок, защищенный пенопластом от мороза, уже не будет двигаться.

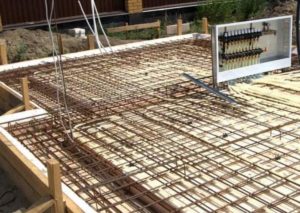

Армирование

Нельзя просто так взять, замешать цементный раствор и начать заливать его в готовую опалубку. Бетонным конструкциям придает прочность армирование металлом. В классическом УШП фундаменте своими руками для площади будет перекрыта при помощи сварной арматурной сетки, а в ребрах жесткости следует использовать пруты арматуры. Под дом с большим весом можно установить дополнительные ребра жесткости, арматурный каркас, использовать способ двойного армирования и прочее. Все будет спроектировано исходя из того, какая будет нагрузка на фундамент, т.е. все будет зависеть от материала изготовления дома и его размера.

Теплый пол во всем доме

На всю площадь дома следует укладывать трубы для теплого пола. Для этого потребуется разделить дом на несколько зон, к примеру, кухню, спальню, гостиную, санузел. В каждой зоне будет выполнена укладка отдельного контура теплого пола, который можно будет регулировать на коллекторе. Итак, вы получите дом, который будет весь отапливаться посредством теплого пола. А если ваш дом будет хорошо утеплен, то этой одной системы хватит для отопления даже при больших морозах ( для одноэтажного дома или первого этажа двухэтажного). Это достаточно комфортно и удобно, так как тепло равномерно поднимается от пола в каждом помещении, что намного приятнее, чем стандартный радиатор под окном.

Из-за того, что теплый пол залит в бетон, монолитная плита из бетона послужит великолепным тепловым аккумулятором. Она будет прогреваться не сразу, постепенно, но когда наберет тепло, будет отдавать его очень долго. Даже если произойдет ЧП и у вас отключат электричество ил газ, это не будет чувствоваться сразу, лишь через сутки и больше. Да, температура в доме будет спадать медленно.

Проведение коммуникаций – воды, электричества и канализации

Теперь поговорим о том, как проводить коммуникации, а именно канализацию, электричество и воду. Помимо теплого пола внутри плит закладывают также и коммуникации, а именно кабели (электрические, которые можно выводить даже в стены), трубы для горячей и холодной воды, трубы для канализации, трапы для воды под будущую душевую, а также развести остальные кабели и воздуховоды. Это стандартный набор.

Плита УШП фундамента делается не для абстрактного дома лишь с предполагаемыми размерами. Вам, как минимум, потребуется эскизный проект, и тогда можно будет сразу подводить к комнатам отопление, выводить трубы на кухню и к будущим санузлам, заняться установкой коллекторов теплого пола и снабжения водой в техническом помещении.

Бетонная монолитная плита как черновой пол

И финальные работы над УШП – это заливка бетона и его затирка или шлифовка. Когда все теплые полы и коммуникации будут готовы, кабели и выводы проверены, целостность труб протестирована благодаря давлению, можно вызывать миксер и начинать заливать бетонную смесь высокого качества. Нельзя использовать самодельный бетон, только смесь с лучшего бетонозавода, причем последний должен иметь все требующиеся документы, сертификаты и пробы.

Спустя определенное время после того, как будет проведена заливка, когда бетон немного наберется прочности, можно приступать к шлифовке поверхности при помощи особой затирочной машинки, которую в простонародье называют «вертолет». Как и при заливке, так и в процессе затирки, ровность плиты следует постоянно держать под контролем, и в этом вам поможет лазерный уровень. В результате вы получите гладкое основание из бетона с минимальными перепадами. После этого можно сразу же приступать к укладке ламината или плитки, и вам не потребуется заливка дополнительной стяжки – все и так будет готово.

Итоги

Итак, при заказе УШП фундамента по завершению работ вы получите:

1. Фундамент в виде бетонной монолитной плиты.
2. Разведенные коммуникации, а именно воду, канализацию, заземление, электричество и прочее.
3. Готовую отопительную систему – теплый пол по всей площади строения.
4. Утепление пола – под плитой будет проложен слой ЭППС/ПСБ.
5. Утепленная отмостка – вокруг дома грунт никогда не промерзнет.
6. Готовый черновой пол, который будет таким гладким, что на него можно будет укладывать и ламинат, и плитку.
7. Отделку цоколя при помощи плоского шифера – решить проблему можно простым окрашиванием.
8. Ливневую канализацию, дождеприемники.
9. Дренаж.
10. Готовое решение канализации – ЛОС или септик.

При сравнении УШП с винтовыми сваями или со стандартной плитой из бетона получаем, что сравнение идет не в пользу всех остальных видов. Естественно, что сваи будут дешевле, и на них вы сможете выстроить тоже достаточно хороший дом, но представьте, какой объем работ останется делать на потом? А кто их будет выполнять и сколько это будет стоить?

При оценке и сравнении стоимости разных типов фундамента следует учесть все вышеперечисленные факторы. УШП является готовым нулевым циклом, своеобразным фундаментом «под ключ». Также на УШП можно установить коробку дома, а остальное уже будет проведено внутри – коммуникации, отопление и утепление. При сравнении, в доме на тех же винтовых сваях потребуется делать нижнее перекрытие, заняться его утеплением, провести коммуникации, сделать разводку по дому, залить стяжку, установить систему отопления, что-то придумывать с отделкой высокого цоколя. Как видите, у первого варианта преимуществ намного больше, но какой тип фундамента выбирать – решать вам!

Расчет утепленной шведской плиты

Использование утепленной шведской плиты началось в США, а позже перешло в Швецию. Технология сооружения заключается в использовании рекордного количества искусственного утеплителя пенополистирола (пенопласта).

В России использование утепленной шведской плиты не популярно, так как мало известно. Главная особенность технологии в том, что водопроводы и канализация скрыты под толстым слоем армированного бетона, а пенопласт укладывается, как под бетонное напольное покрытие, так и по бокам в области цоколя.

Классический вариант шведской стены

Схема сооружения стены:

• грунтовая основа;
• геотекстиль;
• дренажная труба;
• слой песка;
• канализационная труба;
• утеплитель из пеноплекса для УШП;
• рассчитанная площадь гидроизоляции;
• арматура;
• гравий;
• пенополистирол (пенопласт);
• штукатурка;
• компоненты отопления пола;
• пеностекольный пенопласт;
• армированная бетонная плита;
• покрытие пола дома;
• газобетонные блоки и утеплитель на боковые стены дома.

Перечень финансовых затрат

• чертежи, размеры, проект УШП–1% от сметы, 10 000 р.;
• вскрытие грунта– 5%, 47 000 р.;
• дренаж – 5%, 35000 р.;
• геотермальный контур – 1%, 5000 р.;
• песчаная подушка, утрамбовка – 21%, 180 000 р.;
• прокладка водопровода и канализации – 5%, 40000 р.;
• укладка пенопласта – 14%, 120 000 р.;
• армирование плиты – 12%, 100 000 р.;
• теплый пол – 5%, 51000 р.;
• комплексные бетонные работы – 20%, 170 000 р.;
• подготовительный этап, инструмент – 5%, 120 000 р.;
• стоимость шведской плиты, которая включает в себя: площадь застройки, толщина шведского фундамента, стоимость материалов, доставка, аренды техники.

Данные для расчета

• общая площадь УШП – 80 м.кв.;
• периметр УШП – 45 м;
• высота несущих ребер – 30 см;
• толщина песчаной подушки – 35 см;
• длина несущих ребер – 68 погонных метров;
• объём бетона – 20 куб. метров;
• масса бетона – 46 тонн.

Стоимость 675 000 р.

Последовательность действий при строительстве УШП

• Нанесение разметки на участок – размещение септика, сверка действительных проектной документации;
• рытье котлована и монтаж отмосток;
• нанесение разметки расположения дренажных труб, канализации, водопровода, прокладка силового кабеля;
• укладка и утрамбовка смеси песка с гравием на дно земляной основы. На песчаную смесь укладывают трубы, согласно требованиям проектной документации;
• размещение геотекстиля для дренажа;
• создание песчаной подушки — каждый слой в обязательном порядке утрамбовывается виброплитой;
• укладка первого слоя термоизоляции, начиная с вертикальной конструкции, заканчивая горизонтальной. В роли материала выбирается ЭППС для УШП.
• создание внутреннего контура УШП — настилается первый слой термоизоляции;
• формирование армирующего пояса плиты;
• укрепление боковых сторон опалубки деревянными щитами;
• переход к монтажу водяного подогрева УШП;
• опрессовка проложенной конструкции для выявления дефектов;
• укладка нового слоя пленки;
• подготовка к заливке бетона.

Нет ничего сложного при расчете УШП, главное следовать требованиям строительства и использовать материалы, соответствующие нормам и стандартам. Только тогда строение получится надежным и с долговечным.

Специальная технология УШП фундамента

Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.

Что такое фундамент УШП

Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.

Основные преимущества данного основания

Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:

• его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
• благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
• данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
• следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
• последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.

Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства, и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

• общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
• на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
• перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
• следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.

1. Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
2. Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.
3. Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
4. Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.

Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.

Фундамент шведская плита: технология строительства и особенности УШП

Плитный фундамент — надёжная основа для здания, расположенного в регионе со сложными климатическими условиями. Разновидностью этого основания является шведская плита (УШП), которая включает в себя слой утепления. Именно это и делает плитную основу эффективной, обеспечивающей комфортные условия внутри здания.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию. Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания.

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Устройство основания

Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:

• толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
• верхний слой почвы убирают перед строительством плитного фундамента. Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
• плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
• заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.

Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.

Котлован должен быть немного больше периметра фундамента

Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.

Строительство шведской плиты своими руками

Перед началом строительства лучше всего заказать на заводе бетонную смесь. Изготовить состав можно и своими руками, но при этом велик риск нарушения расчёта правильных пропорций. Для УШП оптимально подходит бетон класс В20-В25. А также заранее подготавливают трубы для коммуникаций, разрабатывают схему их расположения. По периметру фундамента часто прокладывают дренажные конструкции, обеспечивающие отвод влаги от основания здания.

Дренаж позволяет защитить здания от лишней влаги

Шведская плита отличается от простого монолитного варианта не только наличием утеплителя, но и тем, что на плиту легко монтировать финишное покрытие, тёплый пол. Благодаря этому снижаются затраты на итоговое обустройство дома, а также существенно меньше затраты энергоресурсов.

Видеорекомендации: УШП с финишным покрытием

Расчёт параметров УШП

Расчёт плитного основания отличается тем, что определение параметров каждого слоя может осуществляться последовательно по мере строительства. При этом учитывают уже фактические нагрузки, имеющиеся воздействия. Проектирование УШП для жилого дома лучше всего проводить в сотрудничестве с профессионалами, что позволяет избежать множества ошибок. Для этого используют также и особые компьютерные программы, которые рассчитывают индивидуальные характеристики УШП.

Слой утеплителя часто имеет толщину не более 100 мм

Особые требования предъявляются к следующим параметрам:

• железобетонная общая плита должна иметь толщину от 120 до 180 мм;
• рёбра жесткости, располагающиеся под несущими стенами здания, должны иметь размеры не менее 300х300 мм;
• рёбра жёсткости под внутренними стенами должны быть не менее 200х200 мм;
• общая толщина фундамента (без цокольного этажа) вместе с подушкой не превышает 600 мм;
• глубина заложения составляет от 0,4 м.

Для проведения самостоятельного расчёта толщины основной плиты можно изучить следующий пример. Строительство двухэтажного дома 6х9 м из газосиликатных блоков D-600, имеющего одну несущую перегородку, необходимы несущие стены толщиной 30 см. Высота будущего здания составляет 5,5 м, высота фронтона равна 1 м. Межэтажные перекрытия будут выполнены из монолитных железобетонных плит, а чердачное перекрытие монтируется по деревянным балкам. Кровлю предполагается покрыть черепицей.

Для расчета необходим проект будущего сооружения со всеми его размерами

Для проведения примера расчёта нужно определить тип грунта на участке строительства, например, глинистая почва. Оптимальное удельное давление на такую основу равно 0,25 кг/см². Далее рассчитываем общий вес строения:

суммарная площадь всех стен, включая наружные, фронтоны, несущие перегородки за вычетом площади проёмов окон и дверей равна примерно 182 м², а их масса 182×180=32760 кг. Площадь перекрытия монолитного типа между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг;

эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна около 54×210=11340 кг. Здесь правильнее использовать площадь по внутренним размерам помещений 1-го этажа, но пример просто немного упрощён. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг. Путём суммирования вес дома составляет 102600 кг;

Исходя из проекта площадь фундаментной плиты равна 54 м². Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см². До оптимального удельного давления для суглинка нам не хватает: 0,25–0,19=0,06 кг/см². Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Такой должна быть подходящая масса фундамента для приведённых условий. Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это необходимый объём плиты. Оптимальную её толщину получаем разделив объём на площадь основы, т. е. 12,96/54=0,24 м или 24 см.

Более правильным, точным, эффективным будет, конечно же, профессиональный расчёт всех параметров плиты фундамента. Это необходимо для уменьшения риска деформации, а также долговечности, прочности шведской плиты.

Технология строительства

Перед созданием шведского фундамента обязательно удаляют плодородный слой почвы, толщина которого часто составляет около 30 см. В результате этого создаётся углубление, небольшой котлован для монолитного основания, которое не требует большого заглубления в грунт. Дно застилают геотекстилем, который защищает последующие слои от деформации.

Полотна геотекстиля равномерно расстилают по дну

Предварительно проводится разметка, в процессе которой отмечают колышками и верёвкой углы и стороны фундамента. После снятия плодородной почвы, создания небольшого углубления проводятся следующие действия:

1. На геотекстиль нужно уложить песчано-гравийную подушку слоем около 15 см. Обязательной проводится увлажнение и трамбовка материала.
2. Плиты экструдированного пенополистирола укладывают на выровненную основу из песка и гравия. Монтируется дренажная система из труб с отверстиями, элементы прокладывают в слое щебня. Расстояние от дренажа до основания фундамента должно быть около 1 м.
3. Создают опалубку из плитных, а также бортовых элементов. Армирование конструкции проводится с помощью сеток, в которых пруты имеют диаметр 12 мм, а шаг между элементами составляет 100 или 200 мм. Шаг определяют в зависимости от нагрузки на основание. Для тяжёлых сооружений используют конструкции с меньшим шагом. При установке арматуры нужно приподнять её, чтобы обеспечить защитный слой бетона (70 мм). Для этого предназначены особые фиксаторы из пластика.
4. После этапа армирования следует проложить трубы тёплого пола, подключаемые к узлу распределения. Далее выполняется единоразовая заливка всей поверхности бетоном, а также выравнивание поверхности фундамента. Время фиксации бетона составляет более 3 недель, а первые дни нужно слегка увлажнять фундамент для предотвращения растрескивания.

После того как плита будет окончательно зафиксирована можно продолжать строительные работы. По окончании возведения дома стоит по периметру здания проложить систему дренажа.

Видео: особенности заливки УШП

Вероятные проблемы

Утеплённая шведская плита представляет собой практичное и удобное основание для жилого дома. При строительстве важно учитывать правильную технологию возведения каждого слоя, в противном случае монолитная основа может повредить все здание.

Все этапы строительства требуют соблюдения технологии и точного расчета

Утеплителем для шведской плиты служит экструдированный пенополистирол. Материал не подвержен воздействию мышей и других грызунов, но часто в нём заводятся муравьи и иные насекомые. Поэтому требуется дополнительная защита в виде плит пенокерамики, металлической сетки или стеклобоя.

Особенно важным моментом является качество материалов для тёплого пола. Такие коммуникации прокладывают непосредственно в плите, а в случае поломки они неремонтопригодны. Протечки, засоры, трещины в трубах могут образоваться в результате высокой нагрузки на основание. Оптимальным решением будет отказ от обустройства встроенной системы тёплого пола и её монтаж на отдельной стадии строительства.

Встроенный теплый пол подвержен поломкам, но не пригоден к ремонту

Монолитность шведской плиты предполагает встроенные коммуникации: водопровод, водоотвод и др. После завершения строительства основания уже нет возможности изменить расположение ввода трубопроводов. Поэтому важно оценить все особенности шведской плиты перед началом строительства, провести проектирование и расчет параметров основы для жилого дома.

УШП является эффективным вариантом основания, которое обладает высокой теплоизоляционной защитой. Особенности эксплуатации, ремонта, возведения фундамента требуют обязательного внимания. Объективная оценка преимуществ и недостатков УШП позволяет определить необходимость её возведения.

9 плюсов и 3 минуса утепленной шведской плиты

Строительство дома начинается …. Правильно. С утепленной шведской плиты.

Почему утеплённая? Потому , что один из слоев экструдированный пенополистирол.

Почему шведская? Потому , что придумали в Швеции.

Почему плита? Потому , что представляет собой единое целое.

Технология создания этого комплексного решения проста, но требует вдумчивого подхода и не прощает ошибок. Результат превосходный, затраты меньше, срок эксплуатации огромный. Разберёмся, что нового предложили инженеры из северной страны для создания фундамента.

Основа конструкции

УШП или утепленная шведская плита представляет собой монолитную армированную бетонную плиту мелкого заложения, в которой расположены инженерные коммуникации и система обогрева пола первого этажа. Ее функциональность и надежность обеспечивается целым рядом подготовительных мероприятий, технических решений, новаторских идей.

Сфера применения

Строительство зданий на основе из УШП широко распространенно в Эстонии.

Наибольшую популярность УШП может получить:
[flat_ab >

• на территориях с суровым климатом (за исключением районов вечной мерзлоты);
• в местах близкого расположения к поверхности грунтовых вод;
• при малоэтажном каркасном, щитовом, панельном, блочном, кирпичном строительстве;
• на слабых грунтах.

Достоинства плиты

Строительство здания на основе УШП имеет следующие преимущества:

1. Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
2. Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
3. Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
4. Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
5. За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
6. Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
7. Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
8. Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
9. Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.

Недостатки плиты

Как у каждой монеты есть две стороны, так и УШП есть свои недостатки:

• технология предусматривает установку УШП только на ровных горизонтальных участках (использование насыпных грунтов делает невозможным обеспечение требуемой прочности);
• необходима высокая квалификация специалистов и проектировщиков (необходимы точные расчеты, безукоризненное выполнение проекта при прокладке коммуникаций и выполнении армирования);
• сложность ремонта коммуникаций требует прокладки резервных линий.

Порядок строительства

Проектно-изыскательские работы

Если небольшая по площади плита своими руками может быть сделана, то изучение строения грунта, проведение расчетов, составление проекта лучше доверить профессионалам. В ходе подготовки проектной документации:

• проводится исследование уровня грунтовых вод;
• определяется состав грунта и его подвижность;
• выясняется возможность сдвига пластов под воздействием талой и дождевой воды.

На основе исходных данных производится расчет:

• глубины котлована;
• характеристик дренажной системы и инженерных сетей;
• толщины «подушки», слоя утеплителя и бетона;
• диаметра арматуры и шага укладки стержней;
• трубопровода отопления пола.

Все расчеты сопровождаются подробными чертежами, облегчающими процесс строительства УШП.

Подготовка котлована

Общая технология обустройства котлована следующая.

• Производится очистка площадки от плодородной земли на глубину согласно проекту. Ширина и длина расчищаемой площадки должна быть минимум на 2 метра больше, чем линейные размеры планируемой плиты.
• Проводится геодезическая разметка места строительства при помощи специальных приборов для соблюдения параллельности и перпендикулярность ограждающих конструкций. Особенно это важно при сложной конфигурации будущего дома.
• Отмечается место вывода коммуникаций из плиты.

Защита от воды и прокладка коммуникаций

Фундамент должен быть постоянно сухим. Для этого по периметру котлована вырывается траншея для укладки перфорированной дренажной трубы для отвода талых, дождевых, грунтовых вод. Трубы оборудуются вертикальными выходами для прочистки. Для приема воды оборудуется подземный резервуар, воду из которого можно использовать для хозяйственных целей.

Параллельно с этими работами проводятся мероприятия по прокладке коммуникаций: горячего и холодного водоснабжения, канализации, электрических сетей. Технология строительства предусматривает прокладку труб, обеспечивающих возможность создания дублирующих инженерных сетей.

Все сети прокладываются на горизонте, расположенном ниже уровня промерзания почвы в регионе.

Подготовка «подушки»

Дно котлована уплотняется при помощи виброплиты и застилается геотекстилем. Перед устройством «подушки» из природных сыпучих материалов его рекомендуется засыпать глиной примерно на 10 см и утрамбовать. Это создаст дополнительную гидроизоляцию УШП.

«Подушка» обеспечит уменьшение воздействия подвижек почвы на фундамент. Она создается из щебня (гравия, гальки) и песка. На нижний слой укладываются твердые материалы мелкой фракции, которые трамбуются и накрываются геотекстилем. Следом насыпается песок (речной или крупный карьерный). Он подвергается трамбовке, чередующейся с проливом водой для повышения плотности, накрытием геотекстилем.

Монтаж утеплителя

Для сохранения эксплуатационных характеристик, фундамент не должен подвергаться промерзанию и давлению почвы при отрицательных температурах. Для этого поверх «подушки» производится укладка теплоизолятора.

К утеплителю плиты предъявляются следующие требования:

• отличительная механическая прочность на сжатие;
• нулевая паропроницаемость и нулевое водопоглощение;
• длительный срок эксплуатации;
• высокая термоудерживающая способность;
• химическая и биологическая стабильность.

Это позволит избежать образования мостиков холода и промерзания отдельных элементов фундамента.

Утеплитель укладывается по следующей схеме:

• 1-ый слой полностью закрывает площадь плиты;
• 2- слой отступает от внешнего периметра примерно на 0,5 метра для создания боковых ребер, предусматриваются канавки шириной 20-30 см для установки в них первого уровня армопояса.

Устраивается утепление цоколя и отмостки.

Обустройство опалубки

Технология предлагает изготовление опалубки двумя способами.

Классический вариант предусматривает использование деревянных досок и (или) листовых деревянных изделий. В этом случае они упираются в наружные стороны плит теплоизоляции цокольного уровня. Непосредственный контакт опалубки с бетоном отсутствует. Возможно использование материалов в последующем строительстве.

Второй предусматривает установку L-образных элементов из утеплителя. Установка производится нижней опорной площадкой наружу. В этом случае отпадает необходимость проведения дополнительных работ по утеплению отмостки будущего здания.

Создание армопояса и «теплого пола»

Для устройства армированного пояса используется арматура и пластиковые фиксаторы («стульчики», «стаканчики»). Они обеспечивают удобство монтажа арматуры, располагая ее на одном уровне по высоте. Минимальный отрыв 1-го слоя пояса должен быть не менее 50 мм. Шаг нитей и диаметр арматуры определяется в проектных расчетах.

Значительно повышает функциональность УШП устройство водяного трубопровода для обогрева пола 1-го этажа. Он укладывается между первым и вторым слоем армированного пояса, что обеспечивает фиксацию трубы. Возможно его укладка поверх второго слоя. В этом случае для фиксации используются специальные маты или подставки, сходные по своему устройству с фиксаторами арматуры.

Коллекторы системы поднимаются на проектную отметку и закрепляются. По готовности проводиться опрессовка системы «теплого пола».

Заливка бетоном

Толщина слоя бетона определяется проектной организацией. Под несущими стенами, в ребрах жесткости она может достигать 20 см, по всей остальной площади примерно в 2 раза меньше. Это позволяет существенно снизить расходы на приобретение товарного бетона.

Заливка производится при помощи бетононасоса. Для получения монолитной плиты необходимо произвести заливку в один день. Максимально возможный перерыв в поставке товарного бетона составляет 30 минут.

В процессе и после заливки необходимо производить виброуплотнение раствора ввиду сложности планировки, наличия большого количества коммуникаций, различной толщины слоя.

Проводится только поверхностное уплотнение, так как задевание арматурного пояса и труб отопления крайне нежелательно.

Для снижения затрат на последующую шлифовку или обустройство дополнительной стяжки производится выравнивание поверхности.

После схватывания бетона (приблизительно через 2 часа после укладки в опалубку) необходимо производить его увлажнение в течение 3-х суток. При высоких температурах окружающего воздуха рекомендуется укрыть поверхность полиэтиленовой пленкой.

Через три дня можно провести распалубку фундамента. Полную прочность раствор наберёт в течение 28 дней.

Для проведения окончательной отделки проводится алмазная шлифовка поверхности. После этого можно производить работу по возведению ограждающих конструкций.

Использование утеплённой шведской плиты позволяет быстро обустроить основание для дома с минимальными затратами на возведение, сокращением расходов на отделку 1-го этажа и последующую экономию на отопление.

Строительство УШП фундамента – инновационного энергосберегающего основания для жилого дома

Утепленная шведская плита – иначе УШП фундамент – представляет собой монолитную армированную конструкцию мелкого заложения. В ней прокладываются инженерные коммуникации, создаются механизмы обогрева первого этажа. Надежность и функциональность решения подкрепляется специфическими подготовительными манипуляциями, оно экономично и максимально приспособлено к реалиям отечественного климата.

Специфика конструкции, ее базовые характеристики

Отличительным свойством утепленной шведской плиты является присутствие энергосберегающих материалов по всей площади и периметру подошвы. Образуется готовая черновая поверхность для первого этажа, она уже содержит в себе инженерные коммуникации, теплый пол.

Конструкцию образуют следующие пласты:

• бетонная заливка,
• армирующие пруты,
• амортизационный слой,
• изолирующие материалы.

Бетонный монолит имеет толщину 10 см, его формируют за один день, в таком случае исключается слоистость заливки, снижается себестоимость работы. Утеплитель помогает изолировать конструкцию от грунта. Армирование выполняется с применением металлических прутьев и сетки, они защищают фундамент от растрескивания, сохраняют его целым в периоды естественного движения грунта.

Амортизационный пласт составляют щебень и песок, шведская технология также подразумевает применение глины. Последняя защищает геотекстиль, разделяющий минеральные слои, от воздействия влаги. В толще песка, покрытого утеплителем, прокладываются водопровод и канализация.

Утепление базируется на производных стирола, материал укладывается вертикально вдоль периметра, снизу, под отмосткой. Дренажные коммуникации в тандеме с гидро- и пароизоляционными слоями предотвращают разрушение фундамента под воздействием влаги и грунтовых вод.

Плюсы и минусы шведской схемы

Ключевые достоинства решения:

• низкая себестоимость конструкции, вызванная ограниченным числом используемых материалов и выполнением без привлечения большого количества работников;
• исключение промерзания грунта под основанием, благодаря дополнительному слою теплоизоляции плита избавляется от усадки и пучения;
• встроенная система теплого пола помогает оптимизировать затраты на отопление;
• оперативность сборки;
• плита фундамента превращается в полноценный черновой пол, его без предварительного выравнивания можно покрыть отделкой;
• используемый утеплитель обладает усиленной прочностью на сжатие, в этом случае усадка здания не превышает 2%;
• изолирование фундамента защитит помещения от сырости и плесени;
• конструкция долговечна, приспособлена для использования в регионах с суровым климатом.

УШП фундамент имеет низкую себестоимость

Среди недостатков УШП выделяют:

• необходимость в более крепком основании, такую плиту нельзя обустраивать на илистых, растительных (черноземистых без срезания верхнего слоя), заторфованных грунтах;
• невозможность применения утепленной шведской плиты под многоэтажные здания;
• ограничение доступа к значительному сегменту инженерных разводок, так как последние заложены в толщу плиты.

Специфика монолита такова, что исключает возможность обустройства в доме подвального помещения.

Сферы применения плиты

Данная категория базиса под сооружения активно используется при реализации проектов, не имеющих подвала и цокольного этажа. Рассматриваемая технология целесообразна в отношении построек, максимальный размер стороны которых не превышает 15 м. Оптимальные условия:

• регионы с суровым климатом (в этом случае существенно снижаются теплопотери дома);
• участки, характеризующиеся высоким уровнем грунтовых вод;
• в частном домостроительстве с применением водяной технологии теплых полов;
• в процессе возведения панельных, каркасных, щитовых сооружений, в случае использования технологии фахверк;
• при возведении стен в виде кирпичной либо блочной кладки.

В отношении слабых и пучинистых грунтов, не обладающих высокой несущей способностью, более уместны винтовые и буронабивные фундаменты.

Расчет плиты и изыскательные работы

Изыскательные мероприятия позволяют определить характеристики грунта, вычислить несущую способность. Берутся во внимание потенциальные колебания нижних слоев, состав почвы, уровень грунтовых вод.

Специальные компьютерные программы, используемые профессионалами, позволяют осуществить последовательное определение свойств всех слоев по отдельности по ходу строительства с корректировкой по фактическим нагрузкам.

При создании УШП фундамента нужно учитывать уровень грунтовых вод

Далее приступают к разметке территории, формированию натурных осей. На грунт наносят контуры котлована, монтируют обноски, служащие опорами для натягивания шнуров (последние служат ориентирами при сборке опалубки). По сравнению с традиционными колышками, обноски отличаются практичной П-образной формой, их положение нивелируется единоразово в горизонтальной плоскости.

Котлован имеет большие габариты, чем будущий фундамент: оставляются припуски в пределах метра. Отступы послужат основой для кольцевых либо пристенных дренажей.

Обзор материалов и инструментов

При создании шведской плиты своими руками понадобятся следующие ресурсы:

• среднефракционный песок,
• щебенка,
• геотекстиль,
• 10-сантиметровый экструзионный пенополистирол;
• трубы для дренажа,
• доски для опалубки,
• арматурные прутья и вязальная проволока для их объединения;
• трубопроводы для водяного теплого пола и инженерных коммуникаций;
• монтажные хомуты из нейлона.

Также нужно подготовить рабочие инструменты:

• лопаты – штыковые и совковые,
• нивелир,
• тачку,
• шуруповерт,
• болгарку,
• нож и ножовку,
• виброплиту,
• бетономешалку,
• глубинный вибратор,
• кельму.

Работы производятся в сезонной защитной одежде.

Технология заливки утепленной шведской плиты

Далее приводится пошаговая инструкция по созданию УШП фундамента своими руками: работы делятся на такие стадии, как обустройство дренажа, создание амортизационной подушки и прокладка коммуникаций, внедрение теплоизоляции, армирование, бетонирование.

Земляные и дренажные работы

С помощью штыковых лопат полностью снимают растительный слой, в противном случае плита даст усадку в результате перегнивания органики. Участок обрабатывают химикатами, способными купировать рост растений.

Поверхность засыпают песком и тщательно трамбуют, далее следует слой сухой измельченной глины, которую также нужно уплотнить. Котлован покрывается геотекстилем так, чтобы края полотна выступали за пределы обустраиваемой плиты на 30 см.

Технология обустройства УШП фундамента предполагает создание полноценной дренажной системы, благодаря которой подошва строения освобождается от ливневых, грунтовых, талых вод. Периметр окружают траншеей, ее глубина должна соответствовать диаметру используемых перфорированных труб. Нужно сделать уклон на несколько градусов от строения: так будет обеспечен самотек. В углах располагают вертикальные колодцы – они станут удобным доступом к элементам водоотведения.

Как выглядит УШП фундамент

Порядок земляных работ:

1. Геотекстиль покрывается слоем щебня.
2. Углы здания оснащаются колодцами, выполненными из цельных гофрированных либо гладких труб с диаметром в пределах 20-30 см, их монтируют вертикально.
3. По периметру фундамента прокладываются гофрированные трубопроводы, концы которых заходят в смежные колодцы (здесь должны быть оставлены соответствующие отверстия).

Траншеи закрываются щебнем, сверху они укрепляются геотекстилем.

Инженерная разводка и амортизационная подушка

Следующий слой – щебне-гравийная амортизационная подушка высотой 15 см. Основание покрывают мелкодисперсным песком, его уплотняют вибратором либо ручной трамбовкой.

На песчаной подушке собирают инженерные коммуникации, концы труб выводят на поверхность, к ним в дальнейшем подключают рабочие элементы системы. Использование в процессе футляров большего диаметра позволяет обеспечить ремонтопригодность связок. Снаружи предусматривают колодец для канализации, с его помощью легче ревизировать и ремонтировать узлы.

Далее поверхность покрывают слоем гравия до 15 см, уплотняют его и покрывают водонепроницаемым материалом в качестве гидроизоляции, например, бюджетным рубероидом. Стыки, выполненные внахлест, герметизируют, края покрытия должны выступать за плиту на 15 см.

Формирование теплоизоляционного слоя

Здесь оптимален экструзионный пенополистирол, он обладает высокой прочностью на сжатие. Металлическая сетка, стеклобой, пенокерамика помогут защитить материал от заселения насекомыми. Плиты высотой по 10 см монтируют в два слоя: один из них охватывает отмостку и площадь фундамента, второй выкладывается с отступом от края на 45 см, образуя ребра жесткости. Оставляются канавки под будущие стены.

Материал фиксируется пластиковыми гвоздями с широкими шляпками, зоны стыков покрываются клеевым составом. Плиты пенополистирола располагают в шахматном порядке, чтобы предотвратить появление мостиков холода.

Армирование и внедрение теплого пола

Арматуру связывают прямоугольными хомутами и укладывают в виде каркаса, ориентируясь на будущий защитный слой бетона – это манипуляции под ростверк. Плита укрепляется двумя арматурными сетками, предусмотренными между ребрами жесткости.

В толще монолитного основания обустраивают теплый пол: контур монтируется на верхнюю сетку, его фиксируют нейлоновыми хомутами. В зонах расположения дверных проемов и несущих стен трубопроводы защищают прочными гильзами. Между ветками соблюдают расстояние от 10 см, чтобы избежать перерасхода материала. В каждом помещении должен быть отдельный контур.

Армирование и внедрение теплого пола

Выведенные наверх распределительные элементы закрепляют на вертикальных прутьях, коллектор размещают на отдельных арматурных стержнях. Зоны подъема гибких труб укрепляют гофрированными чехлами.

Бетонирование основания

Фундамент заливают бетонным раствором за один раз, для этого используют в работе автобетоносмеситель с насосом. Кельмы и лопаты помогают равномерно разнести смесь по всей поверхности. Для уплотнения понадобится глубинный вибратор или виброплита.

Полностью высохшее снование в обязательном порядке подвергается шлифовке, так как сформированная на данном этапе бетонная плита в дальнейшем служит полом для жилых помещений. Специалисты рекомендуют заниматься возведением УШП в конце лета: в этот период наблюдается самый низкий уровень грунтовых вод.

Потенциальные проблемы и возможности их предотвращения

Грамотный расчет толщины монолитного фундамента УШП определяет долговечность и устойчивость строения. Массивный вариант вызовет усадку, слишком тонкий станет причиной возникновения трещин и перекоса стен. В случае со сложными грунтами лучше поручить проектирование профессионалам.

Если на участке наблюдается высокий уровень грунтовых вод, при строительстве в межсезонье понадобится тщательное осушение основания. Периметр будущего фундамента окружают траншеей, посредством которой обустраивается дренаж. Усложненные условия подразумевают прокладку дренажных труб и непосредственно под плиту.

При заливке бетона для устройства УШП нужно следить, чтобы растекающийся раствор не давил на опалубку, иначе она повредится, изогнется. Обязательная профилактическая мера – установка в землю по внешнему периметру деревянных опор с шагом в 50 см из распорных брусьев.

При создании армирующего каркаса нужно покрыть металлические стержни слоем раствора минимум 3 см, иначе влага может попасть в железобетонную конструкцию и вызвать преждевременное ее разрушение. Все этапы работы требуют аккуратности и скрупулезности – это залог успеха при строительстве скандинавского плитного основания.

Шведская плита — утепленный плитный фундамент. Технология, расчет и особенности монтажа

Выбор оптимального фундамента — тема очень интересная и нужная. Качественное основание является гарантией надежности и долговечности всего строения. Данный обзор посвящен особому типу плитного основания. Утепленная шведская плита пока не особо распространена в Восточной Европе. Но, рассмотрев ее особенности и преимущества, каждый сможет сделать свои выводы в плане использования ее в качестве надежной основы дома.

Особенность шведской технологии

Шведская плита (Schwedenplatte) – утепленная разновидность плитного фундамента на песчаной подушке. Ее верхняя поверхность – это теплый пол, обогревающий все здание. Это достигается за счет теплонесущих шлангов заложенных в армированный каркас вместе с другими инженерными коммуникациями. Дополняет эффект надежная теплоизоляция основания плиты. То есть вся энергия расходуется только для нагрева бетона.

Утепленная экструдированным пенополистиролом плита играет важную роль в сохранении тепла внутри зданий. В традиционных вариантах потеря тепла через пол может достигать до 20% от общего объема теплопотерь. Шведская же плита устроена именно таким образом, что сама по себе бережет тепло.

Основные варианты исполнения для различных построек:

• Для больших домов сложной планировки рекомендуется сплошная плита толщиной 150-180 мм, с контурными и перекрестными ребрами жесткости (шаг ребер – от 1,5 до 4 м).
• Для домов меньшего размера подойдет гладкая монолитная плита 250-300 мм толщиной.
• Для компактных построек (гаражи, бани) – решетчатая плита с размером ячейки порядка 1,5×1,5 м.

Как видно, Schwedenplatte позволяет совершенно легко выполнить фундамент как под простые, так и под сложные архитектурные формы.

Преимущества плитной конструкции фундамента

Основная проблема, с которой сталкиваются при проектировании фундамента — это морозное пучение грунта. Ситуацию также может усугубить высокий уровень грунтовых вод.

Чтобы избежать негативных воздействий на фундамент, предпринимаются определенные конструктивные меры. Самый распространенный способ – расположить подошву фундамента ниже уровня промерзания грунта. В этом случае она не будет испытывает действия подъемных сил пучения. Другой вариант заключается в отливке ленточного основания из армированного бетона, способного противостоять деформационным силам. Некоторые расширяют основание фундамента или делают стенки не вертикальными, а сужающимися кверху. Иногда стенки покрывают скользящим материалом (рубероидом, мастика), работающим как смазка.

Все перечисленные способы действенны. Но, они требуют либо значительных основных, либо дополнительных капитальных вложений. И, к сожалению, ни один из них не подойдет для сильно пучинистых грунтов.

Фундамент в виде сплошной плиты, позволяющей максимально равномерно распределить нагрузки, действующие на как со стороны строения, так и со стороны грунта — оптимальный вариант на нестабильной почве. Шведская плита укладывается таким образом, что силы пучения уравновесятся нагрузками со стороны строения. А чтобы дополнительно уменьшить деформационные силы, грунт под плитой заменяется песчаной подушкой. Такой плавающий фундамент, даже если и будет подвержен сезонным перемещениям, поднимется и опустится вместе с грунтом не деформируясь. В чем же секрет такой стабильности?

Все предельно просто. Конструкция представляет собой сплошную или решетчатую плиту, выполненную из монолитного железобетона. Бетон должен быть класса не ниже В15 и марки морозоустойчивости F75. Именно жесткое пространственное армирование по всей несущей плоскости позволяет таким фундаментам без локальной деформации воспринимать нагрузки, возникающие при неравномерном перемещении грунта. Использовать их можно для строительства кирпичных, брусовых, щитовых и домов не выше двух этажей на всех видах грунтов и при любой глубине залегания грунтовых вод.

Большая площадь опоры шведской плиты дает возможность снизить давление на грунт до 10 кПа (0,1 кгс/см²). К плюсам также относят простоту сооружения и несколько меньшую стоимость по сравнению с массивными ленточными фундаментами.

Порядок строительства шведской плиты

Любой фундамент начинается с земляных работ. Необходимо снять как минимум 60 см верхнего слоя. Желательно выбрать грунт на 1–1,5 м шире габаритов фундамента. Заранее предусматривается подвод всех коммуникаций (электричество, водопровод, канализация).

После засыпки песчаной подушки толщиной 20 см, необходимо разровнять и утрамбовать песок. По периметру песчаной подушки следует предусмотреть место для укладки дренажной трубы . Для этого от одного из углов котлована на расстоянии 0,8–1 метра от края песчаной подушки создается траншея с уклоном 0,005–0,01 (5–10 мм на 1 погонный метр).

Вся площадка устилается геотекстиль. Поверх него насыпается, разравнивается и утрамбовывается щебень фракции 5-20 мм. Затем начинается укладка дренажного трубопровода с низшей точки заложения труб. После того, как дренажные трубы соединены между собой, еще раз проверяется их общий уклон, а также его равномерность. Уложенные дренажные трубы следует обсыпать инфильтрационным слоем, обеспечивая максимальный приток воды к дренажному трубопроводу.

По периметру фундамента и под ребрами жесткости слой щебня должен составить 10-20 см над песчаной подушкой. Меньший слой не обеспечит достаточного дренирования основания.

Переходим к гидроизоляции. Наиболее оптимальное решение – это использование полимерно-битумных мембран или ПВХ-мембран. Можно воспользоваться полиэтиленовой пленкой толщиной 250 мкм, в два слоя. Если для изготовления мембраны используются несколько рядов пленки, укладывайте их с перекрытием и заклеивайте толстой поливинилхлоридной склеивающей лентой.

Следующий этап – изготовление пенополистирольной опалубки для фундамента. В Швеции эта технология не нова, и многие шведские предприятия выпускают готовые элементы для устройства подобных фундаментов. При отсутствии готовых блоков импровизируем и выстраиваем несъемную опалубку из стандартных листов пеноплекса. В ней предусматриваем ребра жесткости и боковые ограничивающие бортики.

Для утепления ребер жесткости фундаментной плиты необходимо применять экструдированный пенополистирол (ЭППС) – прочность на сжатие 200 кПа. Его можно укладывать прямо на полимерно-битумные мембраны и заливать растворами на основе цемента.

Горизонтальное утепление фундаментной плиты между ребрами жесткости можно выполнить из пенополистирола марки ПСБ-С35 (жилые помещения) и ПСБ-С50 при больших нагрузках (гараж). Перед укладкой его на полимерно-битумные мембраны следует проложить один слой полиэтиленовой пленки внахлест 100-150 мм.

Горизонтальное утепление отмостки по периметру фундамента выполняется из пенополистирола марки ПСБ-С35. Плиты укладываются с уклоном от здания. Внутри опалубки устраивается арматурный каркас. Первыми армируются ребра жесткости стальной стержневой арматурой AIII – А500С диаметром 12 мм в четыре стержня (два сверху и два снизу). Затем укладывается система теплых полов.

Над трубами теплого пола сеткой укладывается стальная стержневая арматура AIII – А500С диаметром 6 мм, шаг сетки 150х150 мм. При соединении необходимо соблюдать перехлест не менее 500 мм. Арматура между собой связывается вязальной проволокой.

Теперь, когда все готово, из бетона марки М300 отливается плита. После полного затвердения можно приступать к возведению стен.

Расчет затрат на фундамент

Для того, чтобы определиться со стоимостью шведской плиты, необходимо выполнить следующие расчеты:

• Определяем площадь плиты. Например, 10 × 10 м – это 100 м² основания фундамента (S).
• Разработка грунта, снятие плодородного слоя земли — либо своими силами, либо с привлечением техники.
• Песок засыпается примерно на 130 см шире площади будущего дома, и на 30–50 см в глубину. Таким образом, понадобится не менее 45 м³ песка.
• Геотекстиль плотностью не менее 200 г/м2 покупаем на площадь 11,3 × 11,3 = 128 м². Для надежности можно использовать два слоя.
• Дренажной трубы диаметром 110 мм понадобиться около 50 метров.
• Расчет коммуникаций для каждого индивидуален.
• Утепление: плита 1 слой = 0,1 м × 100 м² = 10 м³; 2 слой = 0,1 м × 90 м² = 9 м³; периметр цоколя = 40 м × 0,3 м × 0,1 м = 1,2 м³; отмостка шириной 1,3 м = 59 м² × 0,1 м = 5,9 м³.
• Арматура.
• Бетон 100 м² × 0,1 м = 10 м³. Работать с бетоном надо быстро, поэтому потребуются помощники. Не забывайте об отмостке. Возможно вы решите ее изготовить позже.

Исходя из рассмотренных данных можно сделать примерный расчет стоимости фундамента, и определиться является ли для вас предпочтительней утепленная шведская плита.

Источники:
http://fundamentx.ru/plitnyj/ushp-raschet.html
http://fundamentclub.ru/plitnyj/texnologiya-ushp-fundamenta.html
http://kakpostroit.su/shvedskaya-plita-fundament/
http://uteplix.com/obyekty/fundament/vazhnej-vsego-fundament-doma-uteplyonnaya-plita-iz-shvetsii.html
http://stroypomochnik.ru/ushp-fundament-01/
http://poweredhouse.ru/shvedskaya-plita-uteplennaya-tekhnologiya-raschet-i-osobennosti-montazha/
http://cemmix.ru/articles/uskoriteli-tverdeniya

9 плюсов и 3 минуса утепленной шведской плиты

Строительство дома начинается …. Правильно. С утепленной шведской плиты.

Почему утеплённая? Потому , что один из слоев экструдированный пенополистирол.

Почему шведская? Потому , что придумали в Швеции.

Почему плита? Потому , что представляет собой единое целое.

Технология создания этого комплексного решения проста, но требует вдумчивого подхода и не прощает ошибок. Результат превосходный, затраты меньше, срок эксплуатации огромный. Разберёмся, что нового предложили инженеры из северной страны для создания фундамента.

Основа конструкции

УШП или утепленная шведская плита представляет собой монолитную армированную бетонную плиту мелкого заложения, в которой расположены инженерные коммуникации и система обогрева пола первого этажа. Ее функциональность и надежность обеспечивается целым рядом подготовительных мероприятий, технических решений, новаторских идей.

Сфера применения

Строительство зданий на основе из УШП широко распространенно в Эстонии.

Наибольшую популярность УШП может получить:
[flat_ab >

• на территориях с суровым климатом (за исключением районов вечной мерзлоты);
• в местах близкого расположения к поверхности грунтовых вод;
• при малоэтажном каркасном, щитовом, панельном, блочном, кирпичном строительстве;
• на слабых грунтах.

Достоинства плиты

Строительство здания на основе УШП имеет следующие преимущества:

1. Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
2. Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
3. Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
4. Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
5. За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
6. Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
7. Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
8. Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
9. Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.

Недостатки плиты

Как у каждой монеты есть две стороны, так и УШП есть свои недостатки:

• технология предусматривает установку УШП только на ровных горизонтальных участках (использование насыпных грунтов делает невозможным обеспечение требуемой прочности);
• необходима высокая квалификация специалистов и проектировщиков (необходимы точные расчеты, безукоризненное выполнение проекта при прокладке коммуникаций и выполнении армирования);
• сложность ремонта коммуникаций требует прокладки резервных линий.

Порядок строительства

Проектно-изыскательские работы

Если небольшая по площади плита своими руками может быть сделана, то изучение строения грунта, проведение расчетов, составление проекта лучше доверить профессионалам. В ходе подготовки проектной документации:

• проводится исследование уровня грунтовых вод;
• определяется состав грунта и его подвижность;
• выясняется возможность сдвига пластов под воздействием талой и дождевой воды.

На основе исходных данных производится расчет:

• глубины котлована;
• характеристик дренажной системы и инженерных сетей;
• толщины «подушки», слоя утеплителя и бетона;
• диаметра арматуры и шага укладки стержней;
• трубопровода отопления пола.

Все расчеты сопровождаются подробными чертежами, облегчающими процесс строительства УШП.

Подготовка котлована

Общая технология обустройства котлована следующая.

• Производится очистка площадки от плодородной земли на глубину согласно проекту. Ширина и длина расчищаемой площадки должна быть минимум на 2 метра больше, чем линейные размеры планируемой плиты.
• Проводится геодезическая разметка места строительства при помощи специальных приборов для соблюдения параллельности и перпендикулярность ограждающих конструкций. Особенно это важно при сложной конфигурации будущего дома.
• Отмечается место вывода коммуникаций из плиты.

Защита от воды и прокладка коммуникаций

Фундамент должен быть постоянно сухим. Для этого по периметру котлована вырывается траншея для укладки перфорированной дренажной трубы для отвода талых, дождевых, грунтовых вод. Трубы оборудуются вертикальными выходами для прочистки. Для приема воды оборудуется подземный резервуар, воду из которого можно использовать для хозяйственных целей.

Параллельно с этими работами проводятся мероприятия по прокладке коммуникаций: горячего и холодного водоснабжения, канализации, электрических сетей. Технология строительства предусматривает прокладку труб, обеспечивающих возможность создания дублирующих инженерных сетей.

Все сети прокладываются на горизонте, расположенном ниже уровня промерзания почвы в регионе.

Подготовка «подушки»

Дно котлована уплотняется при помощи виброплиты и застилается геотекстилем. Перед устройством «подушки» из природных сыпучих материалов его рекомендуется засыпать глиной примерно на 10 см и утрамбовать. Это создаст дополнительную гидроизоляцию УШП.

«Подушка» обеспечит уменьшение воздействия подвижек почвы на фундамент. Она создается из щебня (гравия, гальки) и песка. На нижний слой укладываются твердые материалы мелкой фракции, которые трамбуются и накрываются геотекстилем. Следом насыпается песок (речной или крупный карьерный). Он подвергается трамбовке, чередующейся с проливом водой для повышения плотности, накрытием геотекстилем.

Монтаж утеплителя

Для сохранения эксплуатационных характеристик, фундамент не должен подвергаться промерзанию и давлению почвы при отрицательных температурах. Для этого поверх «подушки» производится укладка теплоизолятора.

К утеплителю плиты предъявляются следующие требования:

• отличительная механическая прочность на сжатие;
• нулевая паропроницаемость и нулевое водопоглощение;
• длительный срок эксплуатации;
• высокая термоудерживающая способность;
• химическая и биологическая стабильность.

Это позволит избежать образования мостиков холода и промерзания отдельных элементов фундамента.

Утеплитель укладывается по следующей схеме:

• 1-ый слой полностью закрывает площадь плиты;
• 2- слой отступает от внешнего периметра примерно на 0,5 метра для создания боковых ребер, предусматриваются канавки шириной 20-30 см для установки в них первого уровня армопояса.

Устраивается утепление цоколя и отмостки.

Обустройство опалубки

Технология предлагает изготовление опалубки двумя способами.

Классический вариант предусматривает использование деревянных досок и (или) листовых деревянных изделий. В этом случае они упираются в наружные стороны плит теплоизоляции цокольного уровня. Непосредственный контакт опалубки с бетоном отсутствует. Возможно использование материалов в последующем строительстве.

Второй предусматривает установку L-образных элементов из утеплителя. Установка производится нижней опорной площадкой наружу. В этом случае отпадает необходимость проведения дополнительных работ по утеплению отмостки будущего здания.

Создание армопояса и «теплого пола»

Для устройства армированного пояса используется арматура и пластиковые фиксаторы («стульчики», «стаканчики»). Они обеспечивают удобство монтажа арматуры, располагая ее на одном уровне по высоте. Минимальный отрыв 1-го слоя пояса должен быть не менее 50 мм. Шаг нитей и диаметр арматуры определяется в проектных расчетах.

Значительно повышает функциональность УШП устройство водяного трубопровода для обогрева пола 1-го этажа. Он укладывается между первым и вторым слоем армированного пояса, что обеспечивает фиксацию трубы. Возможно его укладка поверх второго слоя. В этом случае для фиксации используются специальные маты или подставки, сходные по своему устройству с фиксаторами арматуры.

Коллекторы системы поднимаются на проектную отметку и закрепляются. По готовности проводиться опрессовка системы «теплого пола».

Заливка бетоном

Толщина слоя бетона определяется проектной организацией. Под несущими стенами, в ребрах жесткости она может достигать 20 см, по всей остальной площади примерно в 2 раза меньше. Это позволяет существенно снизить расходы на приобретение товарного бетона.

Заливка производится при помощи бетононасоса. Для получения монолитной плиты необходимо произвести заливку в один день. Максимально возможный перерыв в поставке товарного бетона составляет 30 минут.

В процессе и после заливки необходимо производить виброуплотнение раствора ввиду сложности планировки, наличия большого количества коммуникаций, различной толщины слоя.

Проводится только поверхностное уплотнение, так как задевание арматурного пояса и труб отопления крайне нежелательно.

Для снижения затрат на последующую шлифовку или обустройство дополнительной стяжки производится выравнивание поверхности.

После схватывания бетона (приблизительно через 2 часа после укладки в опалубку) необходимо производить его увлажнение в течение 3-х суток. При высоких температурах окружающего воздуха рекомендуется укрыть поверхность полиэтиленовой пленкой.

Через три дня можно провести распалубку фундамента. Полную прочность раствор наберёт в течение 28 дней.

Для проведения окончательной отделки проводится алмазная шлифовка поверхности. После этого можно производить работу по возведению ограждающих конструкций.

Использование утеплённой шведской плиты позволяет быстро обустроить основание для дома с минимальными затратами на возведение, сокращением расходов на отделку 1-го этажа и последующую экономию на отопление.

Когда дом начинается с УШП

Читателям нашего портала хорошо знакомо утверждение «судьба дома зависит от надёжности его снования». Именно поэтому к его выбору необходимо подходить вдумчиво, тщательно взвесив все «за» и «против». В этой статье эксперты FORUMHOUSE рассказывают о сильных и слабых сторонах фундамента по технологии УШП, и помогают разобраться, какие выгоды и риски получает застройщик, выбравший именно этот тип фундамента.

• Плюсы и минусы УШП;
• Подготовка к монтажу;
• Как снизить стоимость конструкции.

УШП: за и против

При упоминании слова «фундамент» большинство застройщиков представляет простое бетонное основание, выполненное в виде плиты или ленты. Но многие слышали и про такой тип фундамента, в котором все необходимые коммуникации проведены заранее, а само основание является идеально ровной поверхностью, уже подготовленной к монтажу чистового пола.

Этот подход позволяет существенно сократить сроки возведения здания, а если фундамент хорошо утеплён, то он выполняет функцию теплоаккумулятора, снижая расходы на отопление и делая ваш дом комфортным и энергосберегающим.

Такое основание для дома называется «утеплённая шведская плита». Мнения о месте происхождения этой технологии разнятся, но эксперты едины в одном – по сравнению с обычным, фундамент по технологии УШП является более энергоэффективным и функциональным основанием для возведения современного дома. Рассмотрим плюсы и минусы фундамента УШП.

Плюсы УШП

В 2008 году на FORUMHOUSE было зафиксировано первое в России упоминание фундамента по технологии УШП, как идеально подходящего для каркасника. В наших широтах эта технология еще не была известна, но после этого за короткое время приобрела огромную популярность.
Вот ее главные плюсы:

• Возможность монтажа практически на любом типе грунта;
• Быстрый срок возведения и высокое качество конструкции;
• Слой теплоизоляции сокращает потери тепла в помещении;
• Меньший, по сравнению с обычным плитным фундаментом, расход бетона;
• Основание уже подготовлено для укладки чистового пола;
• В утепленную шведскую плиту заранее интегрированы необходимые инженерные коммуникации.

Минусы УШП

Но как бы ни был хорош фундамент УШП , небольшие минусы у него тоже есть. И эти минусы могут стать аргументами против такого решения фундаментного вопроса:

• Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии, что приводит к увеличению стоимости работ;
• По сравнению с ленточным, фундамент по технологии УШП имеет меньшую высоту (в среднем от 300 до 400 мм);
• Важное условие: на неровных участках с большим перепадом высот под такое основание дома нужно предварительно выровнять площадку, что также приводит к увеличению стоимости работ;
• При использовании утепленной шведской плиты невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости дома;
• Так как все коммуникации проведены внутри утепленной шведской плиты, доступ к ним для проведения ремонтных работ при аварийной ситуации затруднён.

Что такое УШП

Этот тип базы для строительства дома представляет собой монолитный фундамент низкого заложения. Основное его отличие от обычной плиты в том, что в УШП заранее устанавливаются все необходимые коммуникации, а именно:

• Система водяного тёплого пола;
• Система водопровода и канализации;
• Система электроснабжения.

Для каких грунтов подходит УШП

Для утеплённой шведской плиты практически нет ограничений по типу и составу грунта, на котором она может располагаться. УШП хорошо себя зарекомендовала на сложных грунтах с высоким уровнем грунтовых вод и низкой несущей способностью. Такой тип фундамента успешно применяется в холодных регионах, где сезонное промерзание грунта приводит к возникновению сил морозного пучения.

За счет замещения нестабильного грунта под УШП подушкой из песка и щебня и «армирования» основания геотекстилем можно добиться ее размещения на очень сложных грунтах, а система дренажа понизит уровень грунтовых вод в пятне застройки.

При решении использовать как фундамент по технологии УШП, следует учесть, что технологическая сложность его изготовления значительно превосходит другие виды плитных фундаментов.
Перед началом монтажа настоятельно рекомендуется:

• Составить детальный проект как вашего будущего дома со всеми необходимыми коммуникациями, так и фундамента;
• Необходимо строго придерживаться технологии и последовательности строительства;
• ​Закладку и ведение всех коммуникаций необходимо осуществлять с точностью до сантиметров.

Утепленная шведская плита: как снизить стоимость

Так как утеплённую шведскую плиту нельзя сравнивать с обычным ленточным или плитным фундаментом, необходимо выяснить, какие выгоды должен получить застройщик, если он выберет подобный тип основания для своего дома. Комментарий нашего эксперта:

Застройщик получает сразу все необходимые ему в дальнейшем элементы: фундамент, черновой пол и систему отопления с необходимыми коммуникациями. Можно сказать, что благодаря скорости возведения вы за один месяц получите комплексную систему, которою можно подключать к источнику тепла. А благодаря своей теплоёмкости, применение фундамента УШП дает дополнительные преимущества при отоплении тепловыми насосами.

В среднем, фундамент в 100 м2 изготовляется за 7 дней. Бетонная поверхность утепленной шведской плиты не требует дополнительной стяжки, и, благодаря шлифованию, она полностью готова для укладки чистового покрытия пола поверх нее. А комплексный подход к строительству позволяет снизить окончательную стоимость монтажа.

Ленточный фундамент с таким набором коммуникаций, как дренаж, теплый пол, закладка труб водоснабжения, проведение электрокабелей, установка канализации и дополнительное утепление, может быть реализован не менее чем 30 дней, а его окончательная стоимость будет на 20-30% выше, чем УШП.

УШП для каркасных домов

Утепленная шведская плита идеально подходит для энергоэффективных и пассивных домов, так как теплопотери через пол будут сведены к минимуму. Это просто находка для каркасных домов, которые имеют низкую теплоемкость. В данном случае, фундамент УШП будет являться теплоаккумулятором в доме, и не даст каркаснику быстро остыть.

Монтаж УШП – предварительный этап

Утепленную шведскую плиту можно назвать продвинутым вариантом обычного плитного фундамента, но, как и любой фундамент, плита УШП требует специальной предварительной подготовки. На какие моменты заказчику необходимо смотреть до заливки, объясняет главный инженер компании «Фундаментально.рф» Владимир Сидоров:

Перед началом строительства необходимо получить информацию о грунте на вашем участке. В противном случае невозможно верно определить ни конструкцию фундамента, ни бюджет строительства.

Определять конструкцию следует не заказчику, а инженеру-конструктору, который выполняет расчет нагрузок и готовит технико-экономическое обоснование. Целевое назначение плитных фундаментов – грунты со слабой несущей способностью, свайный или ленточный под нагрузкой дома в таких грунтах будут просто «проваливаться» в землю, их применение на этих грунтах недопустимо.

Важно помнить, что УШП является фундаментом мелкого заложения, а соответственно требует решения вопросов отведения грунтовых вод и верховодки. И обязательного устройства дренажной системы и отмостки.

Что контролировать при монтаже

При прокладке коммуникаций в данном типе основания для дома следует обратить пристальное внимание на соответствие проектных решений тому, как ведутся работы на строительной площадке.

• Соблюдение диаметров арматуры и труб тёплого пола;
• Марка используемых материалов;
• Вертикальные и горизонтальные привязки при прокладке коммуникаций;
• Отсутствие повреждений коммуникаций в процессе проведения работ по монтажу и бетонированию.

В зависимости от веса дома и его конструкции выбираются конечные материалы, которые используются при строительстве УШП: тип экструзионного пенополистирола, марка бетона, способ армирования рёбер жесткости и всей плиты. Если на участке существует перепад высот, то перед монтажом фундамента УШП необходимо выполнить его выравнивание.

Таким образом, для строительства утеплённой шведской плиты необходимо решить целый комплекс разнообразных задач, требующих обширных знаний, качественных материалов и высокой квалификации исполнителей. Но в итоге это позволит вам стать обладателем современного, энергоэффективного, а главное – комфортного дома вашей мечты.

Утепленная Шведская Плита своими руками

УШП фундамент своими руками возвести не так сложно, как это кажется на первый взгляд. Многие застройщики при возведении дома обращают внимание именно на шведскую плиту, благодаря ее очевидным преимуществам. Расскажем в статье про очевидные преимущества и недостатки УШП, как самостоятельно залить фундаментную плиту по шведской технологии. В конце статьи смотрите видео по данной теме, где подробно рассмотрена вся технология монтажа УШП своими силами.

УШП представляет собой разновидность теплых плитных фундаментов. Утепленная плита получила свое распространение в суровом северном климате. Утепленная шведская плита выполняет ряд важных функций: фундаментная основа здания, бетонное перекрытие первого этажа, оснащенное системой теплых полов. При соблюдении технологии, конструкция позволяет снизить теплопотери и уменьшить затраты на отопление.

Утепленная шведская плита: минусы и плюсы

Технология возведения фундамента всегда подвергается различным новшествам благодаря появлению новых строительных материалов. УШП фундамент появился не так давно, поэтому необходимо для начала рассмотреть все недостатки и преимущества УШП. Данная технология относительно сложная и дорогостоящая (посмотрите на видео расчеты экономии на отоплении), но при этом обладает весомыми преимуществами:

1. Поверхность плиты служит фундаментом и основанием пола первого этажа.
2. Отсутствие швов, что важно при укладке плитки или заливке полимерного пола.
3. Плита снижает влажность в помещении, обеспечивая комфортный микроклимат.
4. УШП подходит для возведения дома из любого материала, но не более трех этажей.
5. Но самое главное, что данный фундамент не требователен к типу и состоянию грунта.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Геотекстиль в конструкции служит для защиты перемешивания грунта и отсыпки, свободно пропуская влагу через себя.

Армирование фундаментной плиты

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Видео. Утепленная шведская плита технология

(5,00 из 5)

УШП: развод на деньги или экономия средств?

Один из трендов в малоэтажном домостроении последних лет – фундамент в виде утеплённой шведской плиты (УШП). Чем обусловлен высокий спрос на такой фундамент? Какие у него плюсы и минусы? Какие требования к его конструктиву и к материалам, которые используют для его создания?
Формально УШП – это разновидность утеплённой монолитной бетонной плиты, которая дополнена утеплённой отмосткой. Однако в отличие от обычных плитных фундаментов в УШП встроены основные инженерные системы:
■ Отопление – водяной тёплый пол
■ Водоснабжение
■ Канализация
■ Электроснабжение
Также в большинстве случаев при строительстве УШП предусматривают систему дренажа по периметру фундамента.

Каковы плюсы УШП?

[1] Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать.
[2] Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента.
[3] Не требуется глубокий котлован: экономия на земляных работах.
[4] Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома.
[5] Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)

[6] Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке.
[7] Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений.
[8] Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.

[9] В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.

Каковы минусы УШП?

При всех своих достоинствах у этой конструкции есть и недостатки:
[1] Проблематично устраивать УШП на участках с уклоном. В принципе это возможно, но потребуется выравнивание участка за счёт подсыпки песка, а это весьма затратное мероприятие.
[2] Невозможно или неоправданно дорого создать в доме, стоящем на УШП, подвал или погреб.
[3] Коммуникации проложены внутри плиты, и потому их ремонт в случае аварийной ситуации либо неосуществим, либо затруднён.

Дмитрий Андриади, руководитель компании BAUHAUS:
«Если в систему тёплого пола, интегрированного в УШП, залита вода, и зимой она замёрзла при отключении электричества, то трубы разорвёт, и отремонтировать их будет нельзя. Придётся демонтировать напольное покрытие, установить новый тёплый пол поверх существующего, выполнить стяжку, уложить новое напольное покрытие. Поэтому лучше изначально заливать в систему отопления антифриз. Но если тёплый пол повредили, например, при бурении перфоратором, то локальный ремонт вполне возможен. Что же касается труб систем водоснабжения и канализации, то аварии, способные полностью вывести их из строя, маловероятны»

Отметим ещё несколько особенностей УШП. На такой фундамент чаще всего опирают одно- или двухэтажные дома. Но при наличии продуманного конструктивного расчёта можно сооружать УШП и под тяжёлыми зданиями (более двух этажей) или под домами с неравномерной нагрузкой (когда часть – одноэтажная, а другая – двухэтажная).
УШП предполагает низкий цоколь. Высота фундамента обычно 300-400 мм. Это удобно, ведь на входе в дом можно сделать лестницу высотой всего в пару ступеней. Максимально комфортная, почти безбарьерная среда. Такое решение особенно актуально тогда, когда в доме проживают пожилые люди или люди с ограниченными возможностями.
Если же вам обязательно нужен высокий цоколь, стоит предпочесть другое скандинавское ноу-хау – утеплённый финский фундамент (УФФ). Это мелкозаглубленный ленточный фундамент с утеплёнными полами по грунту. Решение проблемы низкого цоколя в рамках УШП – увеличить толщину песчаной подушки и/ или слоя теплоизоляции под плитой. Но это дополнительные расходы.

УШП: дорого или нет?

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным.
Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 – 1,5 млн руб.
Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

Сколько прослужит?

Заказчиков всегда волнует вопрос: насколько надёжен и долговечен «шведский» фундамент? Он надёжен и долговечен при соблюдении трёх условий: продуманного проекта, использования качественных материалов и привлечения высококвалифицированной рабочей силы для его устройства. В этом случае он прослужит много лет.

Александр Плешкин, инженер компании LAFARGEHOLCIM:
«Важное условие надёжности и долговечности УШП – наличие проекта, в который входит план с подробным расположением стен, разводкой теплого пола и точным указанием ввода и вывода коммуникаций. Проект должен учитывать различные нагрузки (от собственного веса, эксплуатационные и снеговые), грунтовые условия, особенно уровень грунтовых вод. В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS).

Этот материал оптимален для подземных конструкций. Среди его достоинств:
■ Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

■ Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.
■ Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.
■ Плиты не подвержены гниению и воздействию микроорганизмов.
■ Заявляемый производителем срок службы в грунте – не менее 50 лет.

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:
«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Какие трубы использовать?

Для системы водоснабжения и водяного тёплого пола применяют трубы из сшитого полиэтилена марок PEX-A, PEX-B, PEX-C, полиэтилена повышенной термостойкости PE-RT, а также металлопласта. Все они обладают высокими показателями по механической прочности, теплопроводности, долговечности.

Дмитрий Андриади, руководитель компании BAUHAUS:
«Для тёплого пола в УШП мы рекомендуем трубы из сшитого полиэтилена марки PEX-A или металлопласта. Они относятся к одной ценовой категории. Однако у труб PEX намного больше удлинение при нагреве, и в теории из-за изменений в размерах трубы этого типа, находящиеся в монолитной бетонной плите, спустя годы могут истончиться, вплоть до появления разрывов. На практике мы не сталкивались с подобными проблемами. В любом случае металлопласт не имеет такого линейного удлинения, и его проще укладывать. Мы не советуем использовать трубы PEX-B и PEX-C, потому что их сравнительно легко переломить при монтаже. И форму они не восстанавливают. Так что есть риск загубить их».

Для тёплого пола и системы водоснабжения применяют трубы, как правило, двух диаметров – 16 или 20 мм. Притом 20-ую трубу выбирают лишь тогда, когда длина контура тёплого пола свыше 80 м, а также когда в системе водоснабжения есть потребители с очень большим расходом воды.
Канализацию выполняют обычно с помощью «рыжих» труб из поливинилхлорида (ПВХ), стандартный диаметр 110 мм. Если в доме много сантехнических приборов, большая длина канализационной магистрали, мало или вообще нет ревизионных колодцев, то используют трубу диаметром 160 мм

Как устроена плита?

Поверх слоя теплоизоляции сооружают армированную бетонную плиту. Все инженерные коммуникации должны быть интегрированы в УШП до заливки бетона. Притом система тёплого пола обязательно должна быть опрессована.

Александр Плешкин,инженер компании LAFARGEHOLCIM:
«Бетонная плита в конструкции УШП состоит из двух принципиальных элементов. Первый – рёбра жёсткости, которые несут и распределяют нагрузки от стен, перекрытий, крыши, оборудования, мебели. Также они должны выдерживать эксплуатационные нагрузки на перекрытия и снеговые нагрузки, которые зависят от региона строительства. Исходя из всех этих нагрузок, подбираются марка бетона и сечение арматуры. Обычно применяют бетон марок М300 (класс B22,5) или М350 (класс B25), а также 4 арматурных стержня диаметром 10-12 мм A-III (A-400), которые располагают в продольном направлении. Дополнительно устраивают поперечные хомуты из стержней с шагом, как правило, 300 мм. Высота рёбер – от 200 до 300 мм.
Второй элемент – остальная часть фундамента. Её толщина обычно составляет 100 мм, марка бетона – та же. Сечение и схему раскладки арматуры подбирают, исходя из нагрузок, но чаще всего это один ряд стержней диаметром 6-10 мм A-III (A-400), связанных в сетку с ячейками 150 х 150 мм. Арматуру устанавливают на фиксаторы из ПВХ, строго следя за тем, чтобы она не лежала на утеплителе. Высота фиксаторов должна быть такой, чтобы арматура находилась внутри защитного слоя из бетона толщиной не менее 40 мм».

В следующей статье мы подробно расскажем обо всех этапах сооружения УШП. Если же вам нужна полная информация о строительстве дома из газобетона, приглашаем на курс от YTONG

Утепленная Шведская Плита своими руками

УШП фундамент своими руками возвести не так сложно, как это кажется на первый взгляд. Многие застройщики при возведении дома обращают внимание именно на шведскую плиту, благодаря ее очевидным преимуществам. Расскажем в статье про очевидные преимущества и недостатки УШП, как самостоятельно залить фундаментную плиту по шведской технологии. В конце статьи смотрите видео по данной теме, где подробно рассмотрена вся технология монтажа УШП своими силами.

УШП представляет собой разновидность теплых плитных фундаментов. Утепленная плита получила свое распространение в суровом северном климате. Утепленная шведская плита выполняет ряд важных функций: фундаментная основа здания, бетонное перекрытие первого этажа, оснащенное системой теплых полов. При соблюдении технологии, конструкция позволяет снизить теплопотери и уменьшить затраты на отопление.

Утепленная шведская плита: минусы и плюсы

Технология возведения фундамента всегда подвергается различным новшествам благодаря появлению новых строительных материалов. УШП фундамент появился не так давно, поэтому необходимо для начала рассмотреть все недостатки и преимущества УШП. Данная технология относительно сложная и дорогостоящая (посмотрите на видео расчеты экономии на отоплении), но при этом обладает весомыми преимуществами:

1. Поверхность плиты служит фундаментом и основанием пола первого этажа.
2. Отсутствие швов, что важно при укладке плитки или заливке полимерного пола.
3. Плита снижает влажность в помещении, обеспечивая комфортный микроклимат.
4. УШП подходит для возведения дома из любого материала, но не более трех этажей.
5. Но самое главное, что данный фундамент не требователен к типу и состоянию грунта.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Геотекстиль в конструкции служит для защиты перемешивания грунта и отсыпки, свободно пропуская влагу через себя.

Армирование фундаментной плиты

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Видео. Утепленная шведская плита технология

(5,00 из 5)

Утепленная шведская плита: минусы и плюсы

Мы решили подготовить для вас небольшой обзор по самым популярным фундаментам. Начнем с УШП.

Монолитный фундамент из утепленной шведской плиты — прекрасная альтернатива традиционному плиточному фундаменту. Этот вид фундамента — перспективная и современная основа для загородного дома. Особенно хорошо УШП фундамент зарекомендовал себя на пучинистом грунте с большой глубиной промерзания. Новый тип основания уже несколько десятилетий используется в странах Европы. Надежность УШП основы подтверждена в странах с суровыми зимами — Финляндии и Норвегии. В России УШП фундамент не столь популярен, по причине сложности монтажа и высокой стоимости.

УШП фундамент — это монолитная плиточная основа под дом, малого заглубления. УШП — это плита, утепленная снизу и по бокам пенопластом. Благодаря такому утеплению основание не промерзает, и почва под основой не пучинится. В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации (электричество, водопровод, канализация). Такое комплексное решение позволяет получить не только теплое основание под дом, но и ровный пол, готовый к укладке ламината, плитки или иного напольного покрытия. То есть УШП основа – это одновременно:

• фундамент под дом;
• перекрытие первого этажа;
• черновой пол, который не требует дополнительной стяжки;
• система отопления первого этажа дома.

Технология возведения УШП фундамента — очень сложный процесс. Лишь немногие строительные компании освоили эту новейшую технологию по обустройству шведской плиты и, в зависимости от типа почвы и нагрузок, возводят различные варианты УШП основы под дом. Возвести основание самостоятельно, без помощи специалистов не получится. Для этого потребуются не только знания, но и расчеты, чертежи разводок и всех инженерных коммуникаций.

Сфера применения УШП фундамента.

При строительстве домов:

• деревобетонных;
• каркасных;
• деревянных;
• каменных;
• кирпичных;
• блочных.

Для участков с грунтом:

• слабонесущим (торф);
• насыпным и пучинистым;
• с высоким уровнем грунтовых вод,
• с высокой степенью промерзания;
• с перепадом высоты.

Особенность утепленной шведской плиты состоит в том, что УШП представляет собой сочетание ленточного основания и бетонного пола. Именно поэтому такой тип основания требует точности расчетов и соблюдения четкой технологии при возведении.

Состав УШП фундамента:

• грунт;
• песчаная подушка;
• коммуникационные трубы;
• щебень;
• утеплитель (пенополистирол);
• армирующая сетка;
• система обогрева пола;
• бетон.

К достоинствам шведского фундамента относят:

• основание можно возводить практически на любом типе грунта;
• слой утеплителя предотвращает потери тепла, тем самым можно сэкономить на отоплении всего дома;
• основание фундамента — это уже черновой пол, готовый к любому напольному покрытию;
• все коммуникации с учетом комнат уже проложены в фундаменте;
• для монтажа основания не нужна тяжелая техника;
• в доме не будет сырости и плесени;
• грунт под основанием не промерзает, что значительно снижает пучение грунта.

К недостаткам шведской плиты относят:

• УПШ имеет меньшую высоту по сравнению с ленточным основанием;
• затруднительный доступ к инженерным коммуникациям, так как они находятся внутри фундамента;
• высокая стоимость монтажа, связанная с проектированием и расчетом параметров основания;
• при возведении УШП основы необходимо использовать качественные и дорогие материалы, что значительно удорожает проект постройки дома;
• возводить основание должны только профессиональные строители;
• особенности возведения фундамента исключают возможность обустройства подвального помещения;
• такой вид основания не может применяться под тяжелые здания.

Технология монтажа фундамента УШП

Перед тем как начать возводить шведскую плиту, необходимо:

• составить проект фундамента со всеми коммуникация (системой водяного теплого пола, водопровода и канализации, энергоснабжения);
• строго придерживаться основной технологии возведения основания;
• закладку и ведение инженерных коммуникаций необходимо осуществлять очень точно.

Процесс возведения фундамента — шведской плиты — можно разделить на несколько этапов:

Первый этап. На этом этапе идет подготовка основания под фундамент и прокладка коммуникационных труб. Первый этап работы такой же, как при укладке обычного фундамента мелкого заглубления. На участке под дом снимают часть почвы, площадью чуть больше, чем площадь фундамента, с целью проведения дренажных работ. При необходимости грунт надо осушить. По периметру плиты роют дренажные траншеи. Засыпают основание песком высотой 15−20 сантиметров, увлажняют и утрамбовывают. На песчаную подушку укладывают геотекстиль. Далее, устанавливают смотровые колодцы (на каждом углу основания) и прокладывают дренаж. На песчаную подушку насыпают гравий высотой 20 сантиметров, тщательно его утрамбовывают и выравнивают. Потом опять насыпают песок и утрамбовывают его. На этом этапе работ в слой песка укладывают инженерные коммуникации — канализационные трубы и трубы водоснабжения — горячей и холодной воды, а также электрический кабель.

Второй этап. На этапе проводятся работы, связанные с монтажом опалубки, укладкой плит теплоизоляции и системы теплого пола. Обеспечить максимальную теплоизоляцию УШП фундамента можно двумя способами:
а) с применением L-блоков — это угловые и торцевые элементы из пенополистирола и асбестоцементного листа. Применение L- блоков ускоряет возведение фундамента;

б) с использованием теплоизоляционных плит. Этот вариант утепления более трудоемкий, но используется он чаще. Технология утепления состоит в следующем: по периметру плиты устанавливают детали из пенополистирола и укрепляют их упорами из доски, то есть возводят деревянную опалубку. Потом укладывают утеплитель по всей поверхности основания и армируют плиту двумя рядами сетки. На поверхность сетки укладывают трубы для подогрева пола, устанавливают коллектор и подключают к нему систему отопления. После монтажа и подключения труб, проводят испытательные работы на герметичность. Отопительные трубы рекомендуется прокладывать неравномерно. Большее количество труб прокладывают в центре, а вблизи стен — меньшее. Такое расположение труб будет экономить тепло. Укладывают трубы на расстоянии десяти сантиметров друг от друга. Можно использовать медные, металлопластиковые или полиэтиленовые трубы.

Третий, заключительный, этап состоит в том, что бетонную смесь заливают в опалубку и равномерно распределяют по поверхности плиты. Толщина бетонного слоя должна быть не менее 10 сантиметров. Заливку бетонной смеси проводят поэтапно. Для того чтобы не было воздушных прослоек, каждый слой тщательно утрамбовывают. После того как бетонная смесь застынет, снимают опалубку и шлифуют поверхность плиты. Дальнейшие строительные работы проводят только через три недели после заливки бетона, когда поверхность плиты окончательно застынет.

Стоимость утепленной шведской плиты — фундамента УШП — достаточно велика, но позволяет сэкономить при его возведении, так как не требует применения тяжелой техники. Также УШП фундамент обладает высокой теплоэффективностью, что в дальнейшем даст экономию средств на отопление всего дома.

Остались вопросы? Звоните с радостью ответим, подскажем самый оптимальный фундамент для вашего участка и построим его добротно и на века в вашем регионе!
тел. 8 (800) 333-07-85
