Утепление подъемных ворот гаража своими руками

Гараж для автовладельца — не только место хранения автомобиля, но и мастерская, место хранения инструментов, кладовая дачных закаток. В статье мы объясним, какой материал лучше всего подходит для теплоизоляции, и расскажем как утеплить гаражные ворота.

Зачем утеплять ворота в гараже

Установив ворота, автовладельцы со временем понимают, что для поддержания комфортной температуры в осенне-зимний период их необходимо утеплить. Кроме того, сам автомобиль и материальные ценности дольше сохранят свой товарный вид и рабочее состояние, если температура не будет падать ниже 12°, а влажность не превысит 70%. В таком помещении вполне можно устроить мастерскую круглогодичного использования, а дачные запасы не замёрзнут.

Перепад температур в гараже приводят к появлению конденсата, который негативно влияет на антикоррозийные свойства автомобиля

Утепление ворот решит множество проблем и увеличит срок службы автомобиля.

Какие виды гаражных ворот необходимо утеплять

По материалу изготовления ворота могут быть полностью металлическими или деревянными с железной обшивкой. По способу открывания полотна в гаражах устанавливают различные типы ворот:

• Распашные двупольные с калиткой или без неё;
• Раздвижные, однопольные или двухпольные;
• Секционные, подъёмно-поворотные;
• Роллеты.

Утеплить своими силами можно все виды ворот кроме роллетных. При утеплении секционных ворот также могут возникнуть трудности, так как автоматика рассчитана на вес полотна без утепления. Трудностей не возникнет при утеплении ворот с ручным открыванием, распашных или раздвижных.

Подъёмный механизм может не выдержать большой вес теплоизоляционного материала, потому секционные ворота не рассчитаны на утепление

Выбор правильного утеплителя

Для утепления ворот подходит эффективный теплоизоляционный материал с небольшим весом. Из предлагаемых строительных рынком теплоизоляторов лучшими показателями обладают плиты из минеральной ваты (каменной, базальтовой), вспененного или экструдированного пенополистирола и пенополиуретана. Коэффициент теплопроводности утеплителей при повышенной влажности (условия Б), Вт/(м·°C):

• Пенополиуретан — 0,04;
• Пенополистирол вспененный, графитсодержащий или экструдированный — 0,031;
• Минеральная вата базальтовая 0,044.

Объёмный вес данных материалов колеблется от 25 до 40 кг/м3, и 50 мм любого из них достаточно, чтобы привести полотно ворот в соответствие с действующими нормами по сопротивлению теплопередаче наружных ограждающих конструкций. Эти теплоизоляционные материалы отличаются долговечностью, экологичностью, и не наносят вред природе и здоровью человека при контакте.

Пенополиуретан (ППУ) выпускают в виде плит или двухкомпонентного состава для напыления, экструдированный пенополистирол — плитный материал различной толщины, утеплитель из базальтового волокна производят в виде жёстких и полужёстких плит, а также мягких матов.

Пенополиуретан — искусственный наполнитель ячеистого типа, который является испытанным и безопасным, что подтверждает его широкое использование в повседневной жизни

Для работы предпочтительнее выбирать мягкие базальтовые маты, так как высота конструкции небольшая, утеплитель не нагружается и жёсткость не нужна, а масса матов меньше, чем у плит.

Как утеплить гаражные ворота изнутри

Утепление ворот изнутри своими руками требует предварительной подготовки: после выбора материала утепления необходимо подготовить поверхность, и уже потом приступать к работам.

Подготовка поверхности

Работы проще проводить, когда полотна ворот находятся в лежачем положении. Полотна старых ворот требуют очистки от ржавчины, грунтования и защиты от дальнейшей коррозии. Для очистки можно использовать один из 3-х способов:

• Химический — обрабатываем поверхность преобразователем ржавчины;
• Механический — с помощью специальной насадки на дрель или вручную, щёткой с металлической щетиной;
• Окрасочный — красками, например «Hammerite», которые одновременно являются преобразователями ржавчины, грунтовкой и окрасочным составом.

Болгарка с полимер-абразивной щёткой станет идеальным выбором для зачистки металлической поверхности

Если вы выбрали механический или химический способ, то после обработки и очистки ржавчины поверхность обеспыливают, обезжиривают, грунтуют, затем окрашивают составом по металлу. Грунтовка и краска на основе алкидных, акриловых или пентафталевых смол должна быть рассчитана на эксплуатацию в условиях высокой влажности и большого диапазона температур.

Создание обрешётки

Обрешётка нужна для придания конструкции жёсткости и закрепления утепляющего материала. Обрешётку выполняют в зависимости от размера и конструкции ворот, она может быть из деревянного бруса сечением 50х50 мм или из металлического уголка 50х5 мм.

Деревянный брус крепят по периметру к каркасу полотна ворот, по периметру калитки, засова и замка, затем по горизонтали, с шагом 600 минус 5 мм. Расположение элементов обрешётки размечают на полотнах маркером, бруски желательно использовать цельные, без стыковки.

Обрешётка помогает крепить утеплитель, а также на ней будет держаться лицевой слой облицовки

Обрешётку для плитного теплоизолятора или матов следует выполнять в горизонтальном направлении, чтобы предотвратить возможное сползание утеплителя от собственного веса. Деревянные бруски перед монтажом обрешётки обрабатывают антисептиком для предотвращения гниения, поражения насекомыми и грибковыми болезнями.

Это важно! Для антисептической обработки бруса выбирайте состав со сроком действия 10-25 лет, чтобы через пару сезонов не пришлось делать работу заново.

В случае напыляемого утеплителя направление каркаса не играет роли, но поверхность ворот следует обработать адгезионной грунтовкой для улучшения сцепления ППУ с металлическим листом. Деревянную обрешётку к каркасу полотна крепят оцинкованными саморезами на 1/2 толщины бруса с шагом не более 25 см, металлическую — болтами или сваркой.

Утепление пенопластом

Алгоритм работ:

1. Плиты пенополистирола нарезают под нужный размер.
2. Для лучшего сцепления с металлом гладкую поверхность плиты накалывают игольчатым валиком.
3. Клеящий состав (монтажная пена, клей-пена) наносят по периметру плиты, отступая от края 1,5-2 см, и по центру 1-2 марками.
4. Плиту прижимают к металлу и фиксируют грузом, выравнивая по уровню обрешётки рейкой-правилом.

Главное правило использования пенополистирола — чем меньше стыков, тем лучше

Клеящий состав не должен попасть на торец теплоизолятора во избежание появления мостиков холода. Щели между плитами заполняют обрезками пенополистирола.

Применение минеральной ваты

Порядок работы:

1. Мягкие маты из минеральной ваты подрезают по размеру ячеек обрешётки плюс 5 мм на распор.
2. Маты промазывают клеящим составом по периметру и по центру в 1-2-х местах.
3. Мат укладывают на место и прижимают для фиксации.
4. Щели заполняют обрезками материала на монтажную пену.

Так как водопоглощение у минеральной ваты больше, чем у пенополистирола и ППУ, на поверхности матов степлером закрепляют пароизоляционную плёнку (не бытовой полиэтилен!) для предотвращения поглощения материалом водяных паров.

Минеральная вата — гироскопичный материал, потому перед тем как укладывать утеплитель, необходимо позаботиться о гидроизоляции

Использование пенополиуретана

При использовании плитного пенополиуретана процесс утепления схож с теплоизоляцией пенопластом. Если вы решили напылять ППУ, вам понадобится профессиональное оборудование, которое можно взять в аренду, или пригласить бригаду профессионалов. Это обойдётся дороже, но гарантирует качественный результат.
Утепление пенополиуретаном подходит для секционных ворот, так как сам материал имеет малый объёмный вес.

Это важно! При выполнении напыления необходимо пользоваться защитным костюмом, очками, респиратором, работу вести на воздухе или в помещении с хорошей вентиляцией.

Выполнение работы: напыление ведут послойно, следя за толщиной материала, чтобы она соответствовала толщине обрешётки. После застывания ППУ излишки пены срезают.

Перед покрытием ворот пенополиуретаном необходимо закрыть отверстия и части ворот, в которые не желательно попадание пены

Финишная облицовка

Финишная отделка не только сделает более привлекательным, обжитым пространство гаража, но она также защитит пенополиуретан и пенополистирол от разрушительного действия солнечного света.

Внутреннюю отделку ворот можно выполнить из множества материалов:

• Влагостойкая фанера — классический вариант отделки с отличными характеристиками;
• Плита ОСВ — ориентированно-стружечная плита качественный материал для наружной и внутренней облицовки;
• Вагонка деревянная;
• Вагонка пластиковая;
• Листовой пластик непрозрачный.

Для предотвращения появления мостиков холода при металлической обрешётке, перед креплением финишной отделки желательно проклеить полки каркаса и уголков фольгированным скотчем.

Материалы нарезают по размеру полотна. Для крепления пластиковой вагонки — сайдинга по периметру полотен монтируют соединительный П-образный профиль. Облицовка крепится к обрешётке саморезами в специальные пазы, при креплении саморезы не докручивают до упора, оставляя зазор в 1,5 мм на температурное расширение. Ориентация сайдинга может быть как горизонтальной, так и вертикальной.

Фанеру, плиты ОСВ, вагонку после монтажа необходимо грунтовать антисептиком и окрасить составом по древесным материалам для наружных работ, уделяя особое внимание защите торцов, так как с них начинается гниение и заражение грибком.

Общий вид утеплённых ворот после облицовки влагостойкой фанерой

Для отделки секционных ворот можно использовать фольгированный утеплитель из вспененного пенополиэтилена, закрепляя его аналогичной клейкой лентой, или листовой пластик, который крепится степлером к утеплителю.

Достоинство искусственных материалов для обшивки — неподверженность гниению, долговечность и простота в уходе, недостаток — выделение при горении вредных веществ.

Крепление уплотнителей

Особое внимание нужно уделить уплотнению притворов, так как потеря тепла через щели составляет до 30% от всех теплопотерь. Уплотнение может быть одноконтурным, когда уплотнитель крепят по контуру проёма, двухконтурным, с креплением профилей на проём и полотна ворот.

Резиновый уплотнитель за счёт удлинённого хвоста отлично крепится в щели

Герметизацию притворов выполняют специальными уплотнителями:

• Резиновые имеют разные формы (плоские, круглые, трубчатые), выбор зависит от размера щелей;
• Силиконовые чаще всего выпускают в виде ленты: они мягкие и эластичные, предназначены для заполнения небольших щелей;
• Щеточные снабжены ворсом разной высоты, пропитанным защитным составом, имеют срок службы не менее 8 лет;
• Пенополиуретановые — принимают форму щели, устойчивы к перепаду температур, но боятся света.

Уплотнитель закрепляют по трём сторонам проёма на саморезы или клей, на створки ворот по центру и на створки по низу. В нижней части полотен при большой щели лучше использовать щёточные уплотнители, по периметру проёма — трубчатые, на стыке створок — силиконовые. Если у ворот есть калитка, то уплотнительные профили следует закрепить по периметру проёма в полотне.

Видео: утепление гаражных ворот своими руками

Выполнение утепления не составит труда для владеющего инструментами человека. Требуется только небольшие финансовые вложения и время для осуществления задуманного. Проведение работ в соответствии с технологией поможет создать комфортные условия в вашем гараже даже во время зимних морозах.

При перепадах температур в помещении образуется конденсат, который способствует образованию коррозии. Высокая влажность нежелательна и для электропроводки, а также обшивки автомобильного салона. Утепление гаража, в том числе и ворот, поможет как можно дольше сохранить автомобиль в исправном состоянии.

Не лучшим образом влага воздействует и на само здание: в его углах может завестись грибок, потрескаться и обвалиться штукатурка. Особенно опасен конденсат для деревянных обшивок или балок, которые подвержены гниению. В холодное время года он может скапливаться на стенах и потолке, из-за чего весной влажность помещения резко возрастает.

Выбор теплоизоляционного материала

Для утепления гаражных ворот чаще всего подбирается комбинация материалов, один из которых служит теплоизолятором, а второй препятствует проникновению холодного воздуха.
Важно! К утеплителям гаражных ворот предъявляются особые требования. Из-за повышенной пожароопасности помещения они должны иметь достаточно высокую степень огнестойкости. Нежелательным фактором являются и водопроницаемость, а также способность материала накапливать влагу, которая может привести к появлению грибка.

В качестве утеплителя могут использоваться:

каменная вата;
стекловолокнистые материалы;
негорючие полимеры (имеющие в маркировке букву «С» самозатухающие).

Для облицовки
могут применяться цементно-стружечные, стекломагниевые плиты или огнестойкие древесные плиты с особой пропиткой, снижающей их горючесть. Если в утеплителе не предусмотрен слой гидроизоляции, между слоем утеплителя и облицовкой лучше проложить негорючую армированную пленку или строительную фольгу.

Каменная (базальтовая) вата


Это волокнистый огнестойкий материал, обладающий достаточно высокими звуко- и теплоизоляционными свойствами и высокой износостойкостью. Он имеет низкую степенью водопоглощения и не способен впитывать влагу. Высокая экологичность материала позволяет использовать его для отделки любых видов помещений.

Базальтовая (каменная) вата с гидроизоляцией фольгой

Важно! Для утепления металлических ворот, быстро нагревающихся на солнце, не следует применять самовозгорающиеся утеплители из натуральных тканей и ваты, дешевые виды пенопласта и пр.

Изготовление обрешетки

Для надежной фиксации утеплителя и последующего крепления обшивки следует предварительно изготовить обрешетку. Она монтируется к силовым элементам: ребрам жесткости и краю ворот с помощью саморезов по металлу или винтов. В качестве обрешетки могут использоваться деревянные бруски
, пропитанные противогорючим раствором, или тонкие металлические профили
.

Установка обрешетки

Монтаж утеплителя

Чтобы на воротах не образовывался конденсат, работы лучше вести в сухую и солнечную погоду. Перед началом монтажа следует очистить и замазать все щели и обработать металлическую поверхность антикоррозийной грунтовкой. Идеально герметичными будут ворота, на которые нанесен слой битумной изоляции.

Утеплитель нарезается
так, чтобы его части входили как можно плотней между брусьями обрешетки. Он крепится
с помощью жидких гвоздей или специального монтажного клея. Чтобы исключить возможность образования конденсата, уплотнитель должен быть максимально плотно прижат к основанию и не иметь полостей. Все стыки между ним тщательно заполняются монтажной пеной, которая при расширении будет распирать утеплитель и придаст конструкции дополнительную прочность.

Базальтовая вата укладывается внахлест
. Укладка гидроизолирующих материалов (армированной пленки или фольги) также производится с заходом на соседнюю полосу на 2 см. Для обеспечения вентиляции в нескольких местах между ним оставляется небольшой воздушный зазор.

«Автомобиль — не роскошь, а средство передвижения», — эта крылатая фраза из знаменитого произведения Ильфа и Петрова стала нарицательной. Ведь сегодня без автомобиля не обходится ни один день в нашей жизни. Но чтобы он служил верой и правдой, за ним также необходимо должным образом ухаживать и беречь. Ему нужен свой дом. Причем теплый дом. Поговорим об утеплении гаражных ворот.

Почему нужен гараж

Гараж также для многих автолюбителей не просто место для хранения своего железного коня, но и собственное небольшое СТО, мастерская, иногда погреб или склад.

Следует помнить, что согласно СНиП 21-02-99 «Стоянки автомобилей» для длительного и должного хранения автомобиля необходимая температура воздуха в помещении гаража должна составлять минимум +5°С. Для поддержания в гараже нужной температуры необходимо смонтировать систему отопления и вентиляции.

Выбор утепления гаражных ворот

Оптимальными для монтажа являются секционные утепленные ворота. Они помогут избежать многих проблем, связанных с утеплением ворот. Также они открываются вверх, что поможет избежать проблем с открыванием ворот после снегопада, не требуют радиуса открывания ворот и закрепления створок после открытия. Ведь порыв ветра может сдвинуть створку и повредить автомобиль.

Но если замена распашных ворот секционными не входит в ваши планы, то их необходимо утеплить. Ведь в данном случае метал служит отличным проводником холода и сбора конденсата.

Для утепления ворот можно использовать различные теплоизоляционные материалы.

Каменная вата

— теплоизолятор на основе базальтового волокна. Негорючий материл. Имеет высокие теплоизоляционные свойства, что позволяет свести к минимуму теплопотери здания. Паропроницаемый материл, с использованием гидрофобизаторов не впитывает влагу, не токсичен. Но при работе с ней необходимо использовать средства индивидуальной защиты: перчатки, респиратор, плотную одежду, поскольку волокна ваты имеют размер на уровне нескольких микрометров, попадая на кожу вызывают зуд и жжение, и, попадая в дыхательные пути, вызывают реакцию слизистых оболочек.

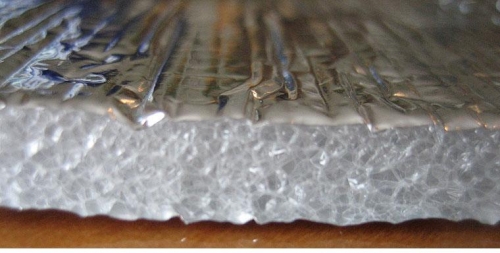

Вспененный полиэтилен

, по другому синтепон, — распространенный материал для устройства теплоизоляции и как наполнитель для мягкой мебели. На основе полиэтилена выпускают вспененный самоклеющийся материал — изолон. От также может иметь одну фольгированную сторону для лучшей теплоизоляции.

Пенополистирол

— разновидность пенопласта. Пользуется большой популярностью среди застройщиков. Обладает отличной теплоизоляцией, не гигроскопичен, очень хорошо поддерживает горение. Сам по себе не токсичен, но при нагревании до 70-80°С начинает выделять очень токсичный газ — стирол. Поэтому, если двери вашего гаража «смотрят» в южную сторону, использовать пенопласт в качестве утеплителя не рекомендуется.

Также хорошо растворяется в ацетоне и других хлорированных углеводородах.

Пенополиуретан

— напыляемый легкий и прочный материал. Обладает очень низким коэффициентом теплопроводности. Не токсичен, но горюч. Возможность применения данного материала самостоятельно ограничена. Для его напыления необходима специальная установка, которая смешает компоненты материала при напылении.

Подготовка гаражных ворот к утеплению

Перед началом работ по утеплению ворот необходимо обеспечить качественную подготовку поверхности.

Осмотреть ворота на наличие повреждений ЛКМ, грязи, ржавчины и масляных пятен. Если на самих воротах имеются дефекты метала, их необходимо удалить. Также нужно очистить конструкцию от грязи и ржавчины с помощью щетки с металлическим ворсом. Дополнительно обработать поверхности преобразователем ржавчины, покрыть метал грунтовкой. Проведенные мероприятия защитят ваши ворота от дальнейшей коррозии, продляя строк их службы.

Проверить зазоры между рамкой ворот и проемом. При наличии таковых — предусмотреть возможность установки резинового уплотнителя. Проверить механизмы запора. Отрегулировать и, при необходимости, смазать замки.

Утеплитель необходимо закрыть от механических повреждений. Для закрепления финишной отделки ворот необходимо установить на ворота дополнительную деревянную обрешетку.

Утепление ворот различными материалами

Утепление каменой ватой.
Большинство конструкций распашных гаражных ворот изготовляют из уголка с длиной полки 50мм. Такого размера полки достаточно для вставки утеплителя. Каменную вату обязательно нужно укрыть пароизоляционной пленкой, иначе среднесуточный перепад температуры будет приводить к выпадению конденсата в утеплителе, и, как следствие, его намоканию. Со стороны гаража минеральную вату необходимо защитить. Для этого можно использовать сайдинг, OSB-плиту, деревянную вагонку.

Утепление вспененным полиэтиленом(изолон)
. Использование самоклеющегося материала значительно упростит утепление ворот. Самоклеющейся материал выпускается толщиной от 2мм до 10мм. Изолон может быть с одной стороны покрыт алюминиевой фольгой, которая обеспечит коэффициент теплового отражения на уровне 97%. Не требуется дополнительного укрывания материала. Хотя материал легко повредить.

Утепление пенополиуретаном.
Один из самых прогрессивных методов утепления, но в тоже время один из самых дорогих. Главной особенностью утеплителя является его нанесения в жидком виде. После вспенивания он увеличивается в объеме до 20 раз, заполняя все щели и пустоты, образуя идеальную герметичность. Обладает отличной звукоизоляцией. ППУ с закрытыми порами (удельная плотность от 40кг/м3) исполняет роль пароизоляции. Хорошая адгезия на уровне 2кг/см2 к любым материалам и не требует установки дополнительных креплений.

Утепление пенополистиролом
самый распространенный способ утепления гаражных распашных ворот. Низкая стоимость материала, его отличные теплоизоляционные свойства способствовали его широкому распространению.

Бюджетным вариантом считается приклеивание листов пенополистирола к металлическим плитам ворот с помощью монтажной пены. Швы между листами также необходимо герметизировать с помощью пены.

На большинстве рамных конструкций ворот использовались небольшие косынки для увеличения жесткости. Пенопласт под эти косынки необходимо подрезать на меньшую толщину. Если при подрезке вы ошиблись, образованные щели надо заполнить пеной.

При работе с экструдированным пенополистиролом, который обладает повышенной жесткостью, внешнюю отделку можно не проводить. Достаточно проклеить места стыков алюминиевой самоклеющейся фольгой.

Но стоит помнить, что использование пенополистирола на воротах, которые «смотрят» в южную сторону, не желательно. При попадании прямых солнечных лучей на метал он быстро нагревается. Пенополистерол уже при температуре +75-80˚С начинает разлагатся, выделяя стирол.

Дополнительные меры по обеспечению теплоизоляции гаража

Поскольку распашные ворота имеют очень большую площадь открывания, необходимо эту площадь уменьшить. Идеальным вариантом является оборудование небольшой калитки в плоскости ворот.

Все узлы примыканий ворот к раме уплотнить порогами или резиновыми прокладками. Создать дополнительную воздушную прослойку между воротами и основным помещением гаража. Такую прослойку толщиной 200-400мм можно создать, навешав на стену гаража с внутренней стороны плотную тканевую или брезентовую штору.

Если гараж не утеплен, то он превращается просто в навес от дождя. Автомобиль хоть и не человек, но отрицательные температуры по зиме ему тоже противопоказаны. Для начала необходимо выполнить утепление гаражных ворот, через которые и уходит на улицу большая часть тепла. Здесь возможен как вариант банального избавления от сквозняков с помощью уплотнителей на дверях, так и более сложные работы с монтажом теплоизоляционных материалов.

Зачем и как следует утеплять гараж

Малоопытные автолюбители не придают большого значения утеплению гаражного помещения. Есть гараж для машины и уже хорошо. А в скором времени они с удивлением обнаруживают, что корпус автомобиля начинает ржаветь. Все дело во влажности. Холодный уличный воздух, проникая сквозь ворота без утепления, вызывает перепад температур, что приводит к появлению конденсата.

Качественно утепленные ворота гаража – залог долголетия автомобиля

Запотевание в гараже происходит и зимой и летом. Здесь влияние оказывает как остывающий двигатель, так и изменение температуры на улице в течение суток. В результате повышенная влажность способствует развитию плесени, от которой страдает сам автомобиль и все находящееся вместе с ним в помещении. Вначале незаметно, но металлические изделия, корпус и электропроводка начинают ржаветь, а отделка салона трескаться.

Второй момент – это само гаражное помещение. Хозяева машин используют его не только в качестве места стоянки для авто, но и нередко оборудуют в нем мастерскую, столярку и просто клуб по интересам для друзей. Если ворота и стены гаража хорошо утеплены, то работать внутри будет гораздо комфортней. Ремонтировать машину на морозе – то еще удовольствие.

Обратите внимание! По нормативам температура в гараже должна поддерживаться на уровне не ниже +5 0 С. Этого достаточно, чтобы двигатель запускался без дополнительного прогрева, а кузов не ржавел.

В большинстве случаев в гараже стены делают толстыми и надежными. Холод внутрь в основном попадает через ворота, которые и необходимо тщательно утеплить. Задача такой теплоизоляции – максимально сократить утечки теплого воздуха сквозь гаражные двери. От остывающего двигателя тепла исходит немало, надо только не дать ему улетучиться на улицу сквозь дверные прорехи.

Если гараж сделан из профиля, то утеплять придется изнутри и ворота и стены

Чтобы минимизировать выпадение конденсата, в любом помещении необходимо делать вентиляцию. Но в гараже лучше обойтись простой вытяжкой с естественной циркуляцией. Причем она должна быть выполнена так, чтобы ее можно было перекрыть. Тепла и так не слишком много, отопления нет, воздухообмен при сильных морозах надлежит снижать до минимума.

Виды ворот и особенности их теплоизоляции

Существует несколько типов “дверей” для въезда в гараж автомобилей. В одних случаях проще купить готовые утепленные гаражные ворота, а в других сделать их теплыми можно своими руками уже после установки. Однако не всегда желание мастерить что-либо самостоятельно благоразумно. Есть воротные конструкции, которые утеплить качественно самому достаточно проблематично.

Въездной проем гаража можно закрыть воротами следующих типов:

• распашными;
• подъемно-поворотными;
• секционными;
• рулонными.

Распашная конструкция является самой распространенной и представляет собой одну или пару створок, открывающихся наружу. Эти классические двери востребованы благодаря простоте монтажа, надежности и антивандальной защищенности. Они делаются из металлических листов в 2–3 мм толщиной и усиливаются уголком. Изготовить их и потом утеплить своими руками легче легкого.

На тепловизоре хорошо видна утечка тепла сквозь гаражные ворота

В подъемно-поворотной модели створка поднимается под потолок. В большинстве случаев это изделия, которые изготавливаются и утепляются внутри различными материалами в заводских условиях. Эти цельные сэндвич-панели делаются из двух листов металла и пенополиуретана между ними. Утеплять их дополнительно не нужно, достаточно лишь правильно по инструкции выполнить монтаж и установить уплотнители.

Секционные ворота – усовершенствованный аналог подъемно-поворотной конструкции. Только состоят они не из единого полотна, а из нескольких горизонтально соединенных секций, которые при открывании складываются гармошкой либо по направляющим сдвигаются под потолок.

Роллеты представляют собой спускающееся/поднимающееся полотно, состоящее из отдельных узких пластин, которые при закрывании наматываются на вал под потолком. Как и секционный вариант, рулонные ворота уже идут с утеплителем внутри ламелей. Если куплена конструкция без теплоизоляционного материала, то утеплять ее самостоятельно сложно. Надо будет впрыскивать внутрь секций полиуретановую пену.

Совет! Если гараж расположен в северных районах, то лучше для него выбрать распашные ворота. Только их можно хорошо утеплить своими руками, создав внутри приемлемые условия для хранения авто.

Готовые, уже теплые, рулонные и секционные ворота промышленного изготовления не способны держать тепло при сильных морозах. Однако дополнительно произвести их теплоизоляцию достаточно проблематично. Для южных регионов они вполне пригодны, а в Сибири лучше устанавливать распашную утепленную альтернативу.

Какой теплоизоляционный материал выбрать

Прежде чем начинать утеплять своими руками ворота в гараже, необходимо грамотно подобрать теплоизоляцию. Ассортиментная линейка утепляющих материалов огромна, однако не все они сгодятся для утепления автомобильного “дома”.
Для самостоятельной термоизоляции гаражных ворот подойдут:

1. Плитные пеноплекс или пенопласт.
2. Напыляемые пенополиуретан или пеноизол.

Последний вариант даст фору остальным по огнестойкости, однако влагостойкостью он сильно им уступает. Минеральная вата дешевле, но при равных показателях теплопроводности слой ее будет толще и тяжелее, нежели у пенополистирола и пенополиуретана.

Сравнительный анализ самых ходовых утеплителей

Для утепления гаражных ворот лучше всего взять одну из разновидностей минваты. Этот рулонный материал проще монтировать, но главное – он не боится огня. О вспененных и напыляемых альтернативах на основе полимеров подобного сказать нельзя. Они, несмотря на все пропитки и присадки, все равно остаются пожароопасными.

Совет! Благодаря своей не горючести минвата – оптимальный вариант для теплоизоляции гаражного помещения. Чем меньше горючих и легковоспламеняющихся материалов использовано при обшивке, тем безопасней оставлять в нем автомобиль.

Главное преимущество минваты перед другими утеплителями – негорючесть

Также можно воспользоваться теплоизоляционной краской. Для ее нанесения достаточно обычной кисти. После высыхания термокраски на дверном полотне образуется полимерно-керамическая пленка с высокими теплоизоляционными характеристиками. Но наносить ее на ворота придется в несколько слоев, формируя покрытие нужной толщины и изоляционных свойств.

После утепления ворот температура в гараже уже не будет постоянно колебаться, что снизит риск выпадения конденсата. Большинство утеплителей монтируются с фасадной стороны зданий. Но гаражные двери утеплять снаружи непрактично и попросту неразумно. Не зря же их делают из прочного железа, защита от вандалов и воров автомобилю не помешает.

Секции уже наполнены теплоизолятором и не имеют мостиков холода, надо лишь следить за резиновыми уплотнителями

Если утеплитель закрепить на гаражных воротах снаружи, то их невозможно будет полностью открыть. Конструкция распашных створок не позволит их в этом случае раскрыть настежь, а секционные модели просто не рассчитаны на подобные изменения, они не смогут сложиться даже наполовину. Плюс теплоизоляционный материал снаружи могут банально поджечь. Остается только вариант с монтажом изнутри.

Как самостоятельно утеплить гаражные ворота

Существует три метода утепления дверей в гараже:

1. Применение уплотнителей для закрытия щелей.
2. Монтаж теплоизоляционных материалов на полотно створок.
3. Навешивание шторки-завесы.

Для теплоизоляции распашных и подъемно-поворотных ворот можно и нужно применять все три способа. А если на входе в гараж установлена секционная или рулонная конструкция, то утеплить ее удастся только при помощи первого и последнего приема.

Уплотнители – борьба со сквозняками

Насколько бы точно не подгонялись по размеру ворота, все равно неизбежно появляются щели. Чтобы ликвидировать сквозняки, зазоры между створками, а также в местах их соединения с полом, потолком и стенами следует закрыть уплотнителем. Он заполняет собой просвет и предотвращает выход теплого воздуха из помещения.

Для утепления рулонных ворот уплотнитель приклеивается внутри гаража по полу

Уплотняющая вставка может быть:

• силиконовой;
• резиновой;
• в виде нейлоновой щетки с восковой пропиткой.

Морозостойкие гаражные уплотнители выпускаются в форме трубок и лент с самоклеящейся подложкой или без нее. Во втором случае для их крепления понадобится соответствующий клей. Дольше всего прослужит щеточный вариант, но и стоит он дороже.

Совет! Монтаж уплотнителей производится на створки, воротную раму либо на несущие конструкции по периметру створа. Но гораздо лучше, когда уплотняющий материал приклеивается с двух сторон так, чтобы вставки соприкасались между собой.

Использовать для уплотнения щелей в воротах гаража монтажную пену не рекомендуется. Конечно, с ее помощью можно создать надежную преграду для сквозняка. Однако при постоянном закрывании/открывании дверей слой пены быстро разрушится. Да и на открытом воздухе она начинает рассыпаться. Но как вариант на одну зиму ее вполне хватит.

Между двух уплотнителей создается воздушная подушка, которая препятствует вытягиванию тепла из гаража

Помимо заводских изделий гаражный уплотнитель можно сделать из подручных средств: резинового шланга или куска автомобильной камеры. Но износоустойчивость у этих вариантов заведомо ниже специально предназначенных для этого морозостойких вкладышей.

Утеплитель в гаражных створках – базовая теплоизоляция

Одних уплотнителей для качественной термоизоляции ворот гаража редко когда бывает достаточно. Зачастую приходится полноценно утеплять створки. При этом необходимо подготовить их металлические детали, очистив от ржавчины и окрасив, а потом обшить все сверху декоративными панелями или деревом.

Схема монтажа теплоизоляционного материала в полотно дверей гаража

Для утепления створок гаражных ворот следует:

1. Зачистить ржавчину на металле дверного полотна, а потом покрасить его для гидроизоляции битумной мастикой.
2. Закрепить на створках саморезами каркас из бруска сечением 20–25 мм.
3. Заполнить образовавшиеся соты утеплителем (напенить пенополиуретан, раскроить и приклеить пеноплекс или вставить нарезанную по размеру минвату).
4. Обшить каркас ОСП, вагонкой или ламинированным МДФ.

Древесные плиты для обшивки ворот гаража следует использовать исключительно влагостойких типов. Обычная ДВП или фанера разбухнут и покоробятся. Лучше вовсе взять ламинированные листы. Стоят они дороже, но прослужат в гаражном помещении без отопления дольше.

На заметку! Закрепленный на гаражных воротах утеплитель можно не обшивать деревом. Достаточно закрыть его пенофолом или иным плотным фольгированным материалом.

Обшивка фольгой позволит дополнительно утеплить гаражные створки. Только крепить ее надо слоем алюминия внутрь, тогда тепло будет отражаться обратно в помещение. Немного, но даже удержание этой тепловой энергии внутри поможет снизить влажность.

Штора – дополнительная защита

В качестве дополнения к теплым воротам на входе в гараж для повышения его теплоизоляции можно повесить штору. Для нее необходимо натянуть канат либо закрепить вместо него стальную трубу диаметром 15–20 мм. Главное, чтобы завеса была сделана из плотного материала (брезента или ПВХ).

Брезентовое полотнище хорошо предотвращает утечку тепла

Вместо брезента можно повесить вертикальные полосы полиэтилена. Подобную защиту используют на автомойках и в мастерских. Предельно просто, но вполне надежно – тепла из гаражного помещения будет улетучиваться гораздо меньше.

Подборка видео уроков по теме

Технология утепления старых ворот в гараже:

Как заделать щели на гаражных воротах:

Внутренняя обшивка ворот отапливаемого гаража:

Самостоятельное утепление входного проема и ворот гаража не должно вызвать трудностей. Не стоит считать это излишеством, автомобиль в теплом помещении без конденсата хранить безопасней, ржа его не тронет. Для этого достаточно утеплить гаражные двери пеноплексом или минватой, а также закрыть щели резиновым или силиконовым уплотнителем. А в качестве дополнительной преграды для холодного воздуха можно повесить брезентовую штору.

Комфортное открытие и закрытие гаража обеспечивается различными типами ворот. Одним из популярных и наиболее удобных разновидностей является подъемный механизм. Такая конструкция наравне с эстетикой позволяет значительно сэкономить место, что особенно выгодно в условиях ограниченного пространства. Оснащаться ворота в гараж подъемные могут несколькими типами приводных механизмов, однако, принцип их эксплуатации остается одинаковым во всех случаях.

Содержание

1. Характеристики конструкции
2. Плюсы и минусы – на что обратить внимание при установке
3. Принцип работы
4. Проведение монтажа

Характеристики конструкции

Принято выделять две группы, которые различаются между собой по формированию полотна:

• секционные ворота, своими руками сделанные или купленные (в основе несколько фрагментов, соединенных подвижными шарнирами);
• ворота на гараж подъемные (имеют цельную плоскость, которая вращается относительно горизонтальной оси и уводится механизмами под потолок).

За счет применения роликовых устройств и направляющих балок удается достичь бесшумной работы.

Плюсы и минусы – на что обратить внимание при установке

Наряду с бесшумностью работы механизма существуют следующие преимущества подъемных ворот в гараж, сделанных своими руками:

• монолитное полотно служит качественным барьером от попадания внутрь нежелательных гостей, обладая повышенной сопротивляемости от взломов в отличие от складных моделей

Такая конструкция – надежная защита от воров

• для совершения маневров открытия/закрытия практически не требуется много пространства;
• используемые материалы во время изготовления самодельных подъемных ворот обладают высокой степенью устойчивости к коррозионным процессам;
• при полном открытии прохода створки не занимает дополнительное пространство;
• наружная и внутренняя поверхность может быть обработана практически любым типом декора или панелями;
• допускается утепление подъемных ворот на гараж своими руками с помощью пенополистирольных плит;
• самодельные гаражные ворота подъемные оснащаются электроприводом и ручным приводом, чтобы обеспечить открытие во всех случаях;
• чертеж гаражных ворот с подъемником будут актуальными как для одинарного, так и для двойного гаража.

Не стоит забывать о недостатках конструкции:

• гаражные ворота подъемные своими руками крепятся исключительно в прямоугольные полости;
• легко перемещаясь под потолком, плита понижает высоту потолков на 150-250 мм;
• при возможных повреждениях отдельных участков цельного полотна невозможно заменить его часть, придется менять всю поверхность ворот своими руками;
• в связи с тем, что в конструкции часто присутствует пружинный механизм, то необходимо учесть, что он имеет предельные значения нагрузки, возрастающей при монтаже утеплителя или декора, и в таких случаях понадобится монтаж противовеса;

Ввиду неплотного примыкания наружной рамы подъемно-складных ворот к внутреннему периметру проема могут образовывать достаточно большие щели. Для их устранения можно использовать резиновые уплотнители, которые в период холодов желательно натирать силиконом, чтобы не порвать при открытии.

Принцип работы

Схема, как именно происходит поднятие полотна

Подъемно складные ворота своими руками сделанные отличаются достаточно понятной конструкцией и функционированием. В основе них имеются следующие элементы:

• рама, с двух сторон обшитая полотнами;
• направляющие, по которым перемещается роликовый механизм, переводящий плиту из вертикального положения в горизонтальное;
• рабочий привод, использующий пружинный или штоковый механизм.

Рама формируется из стального квадратного или прямоугольного строительного профиля. Она должна быть одновременно прочной, чтобы выдерживать собственную массу и не быть чрезмерно тяжелой.

При открытии верхняя часть полотна перемещается под потолком, а нижняя остается снаружи в виде козырька. Пружины при закрытой позиции растянуты, а во время открытых ворот установлены в свободном положении. Выделяются два типа механизмов:

• Конструкция с вмонтированными противовесами, в которых присутствует трос, зафиксированный в нижней зоне рамы и перекинутый через вращающийся блок. На противоположной стороне лебедки установлен противовес. Подобная схема актуальна для тяжелого полотна.
• Привод для подъемных ворот с шарнирно-рычажковыми механизмами. Он отличается надежностью и простотой в исполнении. При этом необходима грамотная регулировка пружинного натяга и максимальная точность при установке направляющих.

Для электропривода часто используют включение с помощью дистанционного пульта управления.

Проведение монтажа

Чертеж  подъемных гаражных ворот

Предварительно проводятся замеры под подъемные гаражные ворота своими руками, чертежи формируются исходя из реальных условий пролета. Сборка осуществляется в определенной последовательности:

1. Подготавливается рама для проема. Если она делается из дерева, то для фиксации используются угольники и металлические пластины. В случае применения стального профиля востребованным будет сварочный аппарат и ровная площадка для сварки.
2. Монтируется рама-коробка в проем. Низ нужно углубить в пол, чтобы избавиться от ступеньки.
3. Формируется полотно для створки ворот. Чтобы сделать ворота своими руками более теплыми, в полости рамы укладывают утеплитель из каменной или базальтовой ваты. Наружные стороны обшивают профилем или листовым железом

Принцип конструкции подъемных ворот

4. С помощью уголка формируют опору. В одной из полок делаются пара отверстий диаметром 10 мм, чтобы зафиксировать продольные стойки. Во второй – три отверстия, чтобы крепить пружинный кронштейн. Швеллерный кронштейн применяется в качестве опоры для пружины.
5. Монтируем вместе пружину и кронштейн через регулировочные пластины, которые изготавливаются из нарезанных металлических полос. За торцевые витки пружины проводим зацепление. В нижней части используется натяжитель из прута. В нем одна сторона имеет резьбу, а вторая – зацеп из кольца.
6. Внизу монтируется шарнирный узел. Для него необходим уголок с отверстием 8-9 мм диаметра. Деталь необходимо приварить к конструкции рамы выше нижнего ребра и ниже отверстия для ручки подъемного механизма.
7. К торцевой части рычага понадобится приварить пластину, имеющую отверстия для регулировки натяжителя.
8. Формируются направляющие для катков. Для них используют профиль швеллера либо двутавра с внутренним расстоянием между поверхностями 50 мм, а также можно самостоятельно сварить два уголка в П-образный профиль.
9. Одну сторону варят к пластине с отверстиями. Необходимо оставить зазор между нижней площадкой поперечены и осью направляющей.
10. С другой стороны рельсов варят подготовленные куски швеллера. Он крепится к потолку при помощи надежных болтовых соединений.

Сборка механизма

Сборка завершается затиранием сварочных швов, после чего ворота грунтуются и вся готовая конструкция покрывается краской. Рекомендуется для этих целей использовать краскопульт, чтобы краска легка ровно.

Важно обеспечить высоту проема не менее 2,2 м от пола до поверхности открытых ворот. В полотно можно делать прозрачные вставки, чтобы больше внутрь проникало солнечного света. Также можно вмонтировать в плоскость дверь для гаража.

Отдельное внимание стоит уделить утеплению ворот, так как площадь теплопотери достаточно большая. Принципиальной разницы между утеплением распашных и подъемно-поворотных нет – также можно использовать минераловатные плиты, полиуретан или пеноплекс. Единственное, на что следует обратить внимание – способ крепления. Если используется пеноплекс (задувной утеплитель), то площадь ворот делится на небольшие фрагменты, которые задуваются. Плиты пенополиуретана или минеральной ваты желательно зафиксировать декоративными панелями.

Не стоит использовать для утепления ворот стекловату – при одинаковом с минватой коэффициенте теплоизоляции она более опасная в эксплуатации за счет высокой степени горючести.

ВИДЕО: Как сделать подъемные ворота своими руками

Для многих водителей гараж является не только местом парковки автомобиля, но и служит в качестве мастерской или места для времяпровождения с друзьями. В таких случаях необходимо создавать более комфортные условия внутри этого помещения. Основные процедуры, которые проводятся с ним, заключаются в повышении термоизоляционных свойств.

Благодаря этому летом солнце не слишком сильно раскаляет стены и крышу, а зимой помещение не подвержено значительной заморозке. Чтобы обеспечить такие условия, необходимо провести правильное утепление гаражных ворот, стен, потолка и крыши. На помощь автовладельцам приходят современные материалы, обладающие не только отличными эксплуатационными качествами, но и отличающиеся легкостью монтажа.

Актуальные критерии выбора

Перед тем, как утеплить гаражные ворота, необходимо учитывать назначение помещения. Основной его задачей является обеспечение функциональности, а эстетическая сторона отходит на второй план. В связи с этим выбирают наиболее практичный, но при этом относительно недорогой материал. Во время предварительных расчетов учитываются монтажные качества, позволяющие работать с ним в любых условиях.

Большинство владельцев машин, задумываясь, чем утеплить ворота в гараже, опирается на такие критерии:

• минимальный вес (позволит снизить нагрузку на каркас);
• малые затраты на монтаж (желательно не создавать дополнительного фундамента для основы утеплителя);
• долговечность эксплуатации (отличная защита от влаги, грибков или плесени);
• повышенная пожаробезопасность (важно учитывать, что в автомобиле много огнеопасных веществ, включая топливо);
• защита от коррозионных процессов (образующийся конденсат не должен впитываться материалом и разрушать металлические элементы строения).

Разновидности ворот и необходимость их обработки

Чтобы правильно утеплять ворота в гараже, необходимо учитывать их конструкционные особенности. В зависимости от типа проводится дополнительная обработка.

Подъемно-поворотные

Этот вид предполагает открытие жесткой цельной створки. Она чаще всего уходит под потолок. В основе плиты – сендвич-панель, в которой жесткость обеспечивается металлической основой. За ее термоизоляционные свойства отвечает слой вспененного полиуретана. Так как по толщине он доходит до 45 мм, то в дополнительное утепление ворот в гараже не осуществляется.

В некоторых случаях конструкции утепляют другими материалами, в частности пеноплексом, эковатой и другими, что принципиального отличия не имеет. Но сказывается на стоимости готовых ворот.

Подъемно-поворотные конструкции удобны тем, что они идут уже с утеплением, поэтому отдельно никаких работ проводиться не надо.

Секционные

Для секционных конструкций применяют такой же материал, что и для подъемно-поворотных. Разница заключается в том, что они поделены на отдельные модули, скрепленные между собой. Наиболее уязвимые места – стыки, их производители оснащают конструкционными утеплителями. Самостоятельно можно для каждой секции сделать наклейку пенопластовых плит. Фото секционных ворот есть на странице.

Роллетные

Не подходят для холодных регионов, а также такие ворота гаража не подлежат утеплению своими руками из-за их конструкционных особенностей.

Распашные

Этот тип ворот является наиболее востребованным в большинстве регионов страны. За счет простоты, надежности и прочности они часто используются автовладельцами. Однако, часто приходится проводить утепление именно таких ворот гаража. В большинстве случаев все советы по утеплению и изоляции касаются именно распашных вариантов.

С этой статьей читают: Чем и как утеплить ворота гаража изнутри

Используемые материалы во время предварительных работ

Облицовкой служат такие материалы, как OSB-3 или OSB-4. Достаточно использовать плиту толщиной 10-15 мм. Крепят ее, как правило, на обрешетке, что облегчает утепление гаража пенопластом или другими материалами.

Обрешетка формируется деревянными рейками сечением 4х4 см. Их фиксируют по несущим элементам дверей. Таковыми являются уголок или труба из строительного профиля.

Одним из приемлемых вариантов в этой ситуации являются пенополистирольные плиты. Достаточно будет поободрать их 40 мм толщиной. Во время их раскроя необходимо подбирать наиболее крупные элементы для утепления гаражных ворот своими руками. По возможности выбирают наиболее качественную разновидность материала – экструдированный пенополистирол. Это обусловлено его низким коэффициентом поглощения влаги, что особенно важно в конструкциях из нескольких слоев.

Бруски фиксируются в основе саморезами, покрытыми оцинковкой. Нежелательно применять крепеж без дополнительного защитного покрытия. Для плиты OSB применяют винты с шайбами большого диаметра.

Перед тем, как утеплить металлические гаражные ворота своими руками, их подвергают обработке антикоррозионными материалами. Такие грунтовки уберегают от появления о распространения очагов ржавчины. В их состав должны входить алкидные или синтетические смолы.

Обработка стыков осуществляется монтажной пеной. Ее выбирают профессионального типа, чтобы наносить при помощи строительного пистолета. Перед тем, как утеплить ворота в гараже своими руками, понадобится обработать все рейки антисептическим материалом. Подойдет вещество как на масляной, так и на водной основе.

Когда проводится утепление гаражных ворот пенопластом, то необходимо также его защищать от воздействия влаги. В этой ситуации на помощь придет пароизоляционная мембрана, обработка мастикой или применение Изолона.

Для того, чтобы конденсат не скапливался в избыточном количестве, в гараже должна быть качественная вентиляция. Обеспечить ее могут вентиляционные отверстия, а некоторые срезают с нижней планки ворот 2-3 см, чтобы дать доступ воздуху.

Основные мероприятия

Чтобы утеплить ворота гаража, нарезаем цельные рейки. Их габариты должны соответствовать длине ребер жесткости, на которых они будут крепиться. Возле замков и засовов проводим обрамление. Крепеж осуществляется через каждые 20-25 см.

Чтобы небольшие планки не раскололись от саморезов, можно предварительно проводить сверление отверстий, через которые будет осуществляться монтаж. Ускорить процедуру поможет надежный шуруповерт с регулируемой скорость вращения.

В подготовленные полости укладывается выбранный утеплитель для ворот гаража. Его подгоняют по размеру. Для пенопласта подойдет строительный нож, а для экструдированных плит необходимо воспользоваться ножовкой с мелким зубом.

Чтобы обеспечить плотное удержание пенопласта, необходимо плиты вырезать на 2-3 мм шире. Таким образом сформируется достаточный натяг. Во время разрезания важно выдерживать максимальную перпендикулярность поверхностей. Это позволит избежать образования нежелательных щелей.

Фиксация пенопласта выполняется несколькими вариантами:

• используются «жидкие гвозди»;
• посадка проводится на монтажную пену;
• при наружной облицовке плитами пенопласт можно не фиксировать.

Если применяется пена, то поверхность предварительно слегка увлажняют. Вода способствует затвердеванию материала. Распределение пены выполняется по периметру и в центральной части плит. После этого нужно ожидать 7-10 минут, чтобы произошло расширение, а затем фиксировать плитку на поверхности. Так распределяют все листы утеплителя. Остатками пены задувают щели. Через сутки можно удалить выступившие излишки.

На подготовленных для облицовки плитах вырезают лобзиком окна для замков. Для крепления OSPB панелей лучше всего подойдут прессшайбы и шурупы. Между ними устанавливается шаг примерно в 25 см. При необходимости проводится наружное финальное окрашивание.

Работа с минеральной ватой

Этот волокнистый материал по показателям теплопроводности практически не уступает пенопласту/пеноплексу, но при гораздо дешевле.

Минеральная вата, в числе разновидностей которой стекловата и базальтовая. Производится, соответственно, из расплава горных пород и стеклянного боя с добавлением кварцевого песка. Утеплитель имеет абсолютную устойчивость к огню, не воспламеняется даже при прямом огневом воздействии, не подвержен влиянию агрессивных сред и химических составов, отлично сохраняет тепло и не является токсичным.

Единственный недостаток такого утепления в том, что он со временем уменьшается в размерах. Но этот этап длится годы. В некоторых случаях вата способна конденсировать влагу, но если использовать паро- и гидроизоляционные слои, с такой проблемой вы не столкнетесь.

При использовании минваты панели следует нарезать на 3-5 см больше и буквально вбивать их в обрешетку, чтобы утеплитель надежно встал.

ВИДЕО: Отчет об утеплении гаража

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

• Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
• Стальной уголок — 20×20 мм, толщина стали 1 мм.
• Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

• Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
• Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
• Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
• Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

• Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
• Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
• Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
• Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

1. На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
2. Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
3. Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
4. Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
5. Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
6. Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
7. Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
8. После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
9. Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
10. Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
11. В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
12. В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
13. После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

1. Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
2. В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
3. От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
4. Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
5. С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
6. К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

• защитное полотно;
• вертикальная и горизонтальная направляющая;
• ролик в верхней и нижней части полотна;
• кронштейн для крепления вертикальной направляющей;
• кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

• стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
• стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

• Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
• Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
• Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

1. С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
2. Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
3. С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
4. Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
5. Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
6. В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
7. После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
8. Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
9. После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
10. В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
11. Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
12. В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

• DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
• Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
• Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

Подъемные ворота — довольно популярные конструкции, которые чаще других монтируют в современные гаражи. Их просто устанавливать и удобно эксплуатировать. Однако такие ворота имеют сложное устройство, что обуславливает их высокую стоимость. Въездную конструкцию получится соорудить самостоятельно. Для этого понадобится узнать характеристики подъемных гаражных ворот
, принцип их работы и оптимальные габариты.

Виды и размеры

Подъемными являются модели, которые при открывании заходят под потолок. Существует несколько разновидностей таких конструкций. Каждая из них обладает определенными особенностями эксплуатации.

Подъемно-поворотные ворота выполняют монолитными. Их большая часть заводится под потолок помещения. Нижним краем полотно выходит вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самостоятельно. Если же выбрать готовую конструкцию, ее транспортировка и установка потребует больше времени и усилий.

Подъемно-секционные ворота требуют меньше пространства для открытия, поскольку створка разделена на секции, смещающиеся относительно друг друга на определенный угол. Обычно подобные изделия не сооружают самостоятельно, поскольку дешевле и проще купить готовую конструкцию.

Принцип работы подъемно-поворотных ворот

К преимуществам таких конструкций относится простой принцип действия. В качестве составляющих компонентов выступает непосредственно створка и рама ворот. При открытии положение полотна меняется.

Основную часть ворот составляет металлический каркас. Его монтируют в проем. Главный элемент ворот — рама. Если решено собирать ее самостоятельно, лучше использовать металлические прямоугольные трубы. Когда ворота открываются, в действие приводятся рычаги, оснащенные роликовым механизмом.

После достижения конструкцией крайней верхней точки она фиксируется в этом положении. Нижний край полотна поднимается, в результате чего над входом образуется небольшой козырек. Существует два типа механизмов, посредством которых открывается створка:

• шарнирно-рычажный;
• на противовесах.

Первый вариант конструкции является более надежным и простым. Он довольно популярен, поскольку нет риска блокировки системы. Полотно движется по заданной траектории. К системе предъявляются определенные требования — необходимо заранее отрегулировать каждую направляющую балку и пружину. Такие конструкции необходимо устанавливать очень точно.

Другой вариант — монтаж конструкции на противовесах. Для этого к нижним углам полотна ворот крепят стальной трос. На его конце помещают противовес, состоящий из кирпичей или бетонных блоков. Трос перекидывают через лебедку. Эта система более предпочтительна, когда речь идет о большой массе створки.

Совет!
При оборудовании ворот автоматикой не придется тратить много усилий на открывание конструкции.

Преимущества и недостатки

Если сопоставлять характеристики подъемных ворот и других видов въездных конструкций, можно выделить следующие плюсы:

• Полотно получается цельным, благодаря чему обеспечивается его прочность.
• Створка, находясь в открытом положении, не занимает много места и не мешает проезду. Благодаря этому ворота можно устанавливать в гараже небольшой площади.
• После монтажа конструкцию можно обшить различным материалом облицовки. Часто ее оснащают жесткими панелями.
• Подъемные конструкции дополнительно утепляются пенополистиролом.
• Створку легко оборудовать механическим и автоматическим механизмом открывания.
• Можно устанавливать в гаражах с одним и двумя въездами.

Стоит выделить и основные недостатки конструкции:

• Устанавливать полотно рекомендуется в прямоугольный проем.
• Поскольку полотно подъемной конструкции цельное, его не получится ремонтировать в случае серьезных повреждений.
• Конструкции, оборудованные пружинным механизмом, имеют ограничение по массе полотна. Это необходимо учесть в процессе утепления.
• После монтажа между проемом и створкой остается расстояние, которое стоит заделать уплотнителем из резины. Однако он применим только для холодных гаражей.

Сконструировать подъемно поворотные гаражные ворота своими руками можно довольно быстро, если определены размеры и составлен чертеж.

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа суммируется из множества факторов:

• материал полотна;
• качество механизма поднятия створки;
• отсутствие автоматики.

Когда необходимо определить цену подъемных изделий, можно смело утверждать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть речи.

Немаловажной особенностью таких конструкций является толщина полотна. Она составляет 1-45 мм, в зависимости от материала изготовления. При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм — в случае с холодными моделями.

Стандартные ворота, отличающиеся средним качеством, можно приобрести за 16 тыс. рублей. Дорогие конструкции, продающиеся в полной комплектации, продаются за 50 тыс. рублей. Поскольку гаражные ворота будут использоваться ежедневно, их следует сделать удобными для открытия и закрытия. Поэтому цена ворот при покупке не является решающим фактором.

Для создания качественных и долговечных ворот следует правильно определиться с размерами полотна. Они же сказываются и на стоимости конструкции. К примеру, стандартный автомобиль имеет ширину от 1,8 до 2 м. Габариты ворот для гаража должны превышать этот показатель, чтобы машина могла свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавляют по полметра. В результате расчета получается ширина проема около трех метров.

Высота конструкции рассчитывается по тому же принципу. Средним является показатель от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.

Совет! При наличии небольшой машины не следует рассчитывать габариты проема, исходя из ее размеров. Лучше приобрести стандартную конструкцию. Это позволит заменить автомобиль со временем. При установке небольших ворот полный демонтаж системы обойдется довольно дорого.

Стандартные размеры конструкций подъемного типа зависят от фирмы-изготовителя. Разные модели отличаются своими особенностями, поэтому необходимо заранее соотнести размеры проема и створки.

К примеру, белорусский производитель Alutech предоставляет возможность приобрести модели с минимальной притолокой в 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Немаловажную роль играет механизм, используемый для открытия конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя имеется собственный шаг изменения размеров полотна.

Поскольку сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить габариты будущей конструкции, поскольку за каждые 10 см можно сократить бюджет до 5 тыс. рублей. Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина. Можно пригласить специалиста для проведения необходимых замеров.

Подъемные ворота своими руками

Соорудить гаражные ворота можно самостоятельно. Для этого понадобится создать чертеж и следовать подробной инструкции. Каждый этап стоит рассмотреть подробно, начиная от выбора материалов и заканчивая отделкой готовой конструкции.

Выбор материалов

Материалы подбирают, учитывая особенности используемого механизма, которым планируется оборудовать ворота. Стоит рассмотреть доступный вариант создания подъемных конструкций из материалов, имеющихся в каждом хозяйстве. Для этого необходимо подготовить:

• Деревянные бруски сечением12х8 см (для создания коробки) и изделия 10х10 см — для потолка.
• Полосы металла.
• Уголки — для создания рамы конструкции, размером35х35х4 мм.
• Уголки, из которых будут созданы рельсы — 40х40х4 мм.
• Кронштейн, обладающий габаритами 80х43х5 им.
• Пружина. Она должна иметь внутренний диаметр от 30 мм.
• Регулятор натяжения, который представлен прутом 8 мм.

Помимо этих материалов необходимо соорудить электропривод и полотно ворот. Створку можно сделать в трех вариантах:

• дощатый щит — наиболее востребованный вариант конструкции;
• цельное полотно — изготовленное из материалов, противостоящих коррозии;
• сэндвич-панель.

Для варианта с самостоятельным изготовлением ворот больше подходит дощатый щит. Снаружи его покрывают оцинкованным железом. Создать качественный слой теплоизоляции можно из пенополистирола. Подойдут и утеплители в матах.

Перед приобретением составляющих элементов ворот лучше просмотреть различные материалы по теме, среди которых особенно познавательны видео самостоятельно монтажа.

Чертежи и схемы ворот

Для сборки конструкции понадобится подготовить инструменты. Среди них должны быть:

• молоток;
• сварочный аппарат;
• строительный уровень;
• маркер;
• болгарка и дрель со сверлами;
• отвертки;
• гаечные ключи.

После подготовки всех необходимых составляющих можно создавать проект конструкции. Наиболее простым вариантом является проведение всех необходимых замеров конструкции и поиск в интернете типовых моделей ворот с заранее известными характеристиками.

Эскиз можно составить своими руками, но такая задача является хлопотной и кропотливой. В случае малейшей оплошности конструкция может не встать в проем. Только составив подробный чертеж, можно приступать к закупке материалов. Сперва сооружают коробку. Бруски скрепляют друг с другом металлическими пластинами или угольниками. Основное правило — коробка конструкции должна подходить по размерам к проему. Ее крепят на штыри.

Совет!
Для обеспечения дополнительной прочности конструкции следует нижнюю часть коробки углубить в грунт на 2 см.

Монтаж полотна

После изготовления рамы створки из стальных уголков, ее следует зашить щитом, а затем оббить листовой сталью или оцинкованным железом. Основу механизма составляет уголок. В одной полке конструкции при помощи дрели делают 2 отверстия диаметром 1 см. Они необходимы для крепления ворот к продольным стойкам. В нижней полке следует сделать 3 отверстия, необходимые для фиксации кронштейна пружины.

Швеллерный кронштейн закрепляют на одной из полок конструкции. Для этого в ней проделывают еще 3 отверстия. Все составляющие следует крепить друг к другу согласно чертежу конструкции.

После этого при помощи регулировочной пластины из металла кронштейн следует соединить с пружиной. Последняя зацепляется конечными витками. С другой стороны к пластине следует приделать регулятор натяжения.

Пластину фиксируют на торцевую часть рычага. После необходимо создать рельсы, по которым будут двигаться ролики конструкции. Для этой цели друг с другом сваривают 2 уголка. Между их вершинами следует сделать расстояние 5 см. Фигуру, которая получится в результате, необходимо приварить к пластине.

Важно следовать заранее сделанным расчетам конструкции. Между ребром поперечин и центральной линией должно оставаться 8 см. В противном случае следует приварить куски швеллера к другим краям рельс. При сваривании элементов конструкции придерживаются шага 15 см. Потолочный брусок и швеллер скрепляют при помощи простого болта.

Совет!
После установки ворота окрашивают. Места конструкции, доступ к которым будет затруднен, обрабатывают красящим составом заранее.

Утепление подъемных ворот

Для утепления гаражных ворот пенопласт выбирают чаще других материалов. Он отличается оптимальной жесткостью, не впитывает влагу, хорошо теплоизолирует помещение. Несмотря на дешевизну, пенопласт отличается высоким качеством. Кроме того, с таким материалом довольно просто работать. Он обладает небольшим весом и легко садится на клей.

Перед утеплением подъемных ворот следует заделать все щели между полотном и рамой. Для этого применяют монтажную пену. Такая мера позволит уберечь гараж от потери нагретого воздуха и возможных сквозняков. После полотно промазывают грунтовкой и окрашивают, чтобы защитить от коррозии. После высыхания красящего состава можно приступать к утеплению конструкции.

Пенопласт укладывают на поверхность ворот или помещают его между лагами. При выборе первого варианта материал утепления достаточно приклеить к полотну ворот. Если же выбран второй способ, понадобится соорудить каркас из вагонки, и только после этого начинать утепление конструкции.

Чтобы открывать ворота без лишних усилий, следует отрегулировать натяжение пружины. Для этого меняют место фиксации детали. Легче открывать ворота, если они оснащены наружной ручкой на расстоянии 1 м от уровня земли.

Основным условием успешной установки ворот являются правильно выполненные предварительные расчеты. При наличии определенных навыков в строительстве подъемные ворота будут не только функциональны, но и привлекательны.

Кроме общей технологии сооружения ворот понадобится и несколько рекомендаций от опытных специалистов:

При использовании точных чертежей и видео с подробным описанием работы создать конструкцию гораздо легче. Важно сделать ворота удобными для ежедневной эксплуатации.

Защита подъемных ворот от взлома

К стандартным средствам защиты въездной конструкции относят механизм блокировки. После закрытия ворот предохранительный механизм входит в упор направляющей балки. В результате конструкция надежно фиксируется. Основное преимущество такого механизма заключается в его эффективности даже при обесточивании гаража.

Для лучшей защиты гаража стоит применять сразу несколько средств защиты одновременно. Среди них выделяют:

• Автоматический привод.
  На большинство современных гаражных ворот устанавливают автоматику, оснащенную защитной системой. При попытке взлома ворот, механизм заклинивает из-за отсутствия электрического сигнала.
• Сигнализация против поддомкрачивания.
  Сразу после попытки поддеть створку раздается громкий сигнал, призванный отпугивать злоумышленников. Это элементарное средство работает в большинстве случаев.
• Монтаж системы удаленного доступа.
  Благодаря специальным устройствам можно управлять автоматикой на расстоянии. Владелец гаража может следить за любым движением ворот посредством смартфона.
• Монтаж секретного запорного устройства.
  Обычно производители автоматических подъемных ворот предлагают это средство защиты в стандартной комплектации. Действует такой механизм механически. Управлять им дистанционно не получится.

Такие средства защиты гаража проверены временем и способны снизить риск проникновения злоумышленников.

Популярные модели

В Европе лидером продаж среди подъемно-поворотных конструкций является модель Berry, выпущенная популярным производителем Hormann. Качество таких ворот по достоинству оценили и отечественные автолюбители. Модель обладает привлекательным внешним видом и простотой конструкции.

С учетом российского климата рекомендуется устанавливать эту конструкцию в отапливаемых гаражах. Красота конструкции обеспечивается вертикальными и горизонтальными гофрами. Они могут иметь разную ширину, в зависимости от архитектурного стиля дома.

Стандартный окрас ворот Berry является белым. Однако покупатель может выбрать любой оттенок по вкусу. В ассортименте представлено 15 цветовых вариантов. Стоимость ворот при выборе нестандартного оттенка не увеличивается.

Ворота для гаража Хорман могут оснащаться защитными планками, блокировочными устройствами и электроприводом.

Ручные механизмы открытия ворот оснащаются компенсирующими пружинами. Благодаря этому для поднятия створки не требуется прилагать больших усилий. Прочность конструкции ворот Berry позволяет говорить о надежной защите гаража от проникновения.

Гаражные ворота Дорхан

Подъемные конструкции бренда DoorHan являются относительно новой разработкой. Такие конструкции отличаются простотой и технологичностью конструкции. Сфера использования подъемно-поворотных изделий довольно широка: их устанавливают в многоэтажных стоянках, в сельскохозяйственных постройках и частных гаражах.

Эти ворота устанавливают там, где требуются быстровозводимые конструкции за оптимальную цену. Устанавливают их в тех помещениях, где нет необходимости поддерживать определенную температуру. Полотно изготавливают из металла, покрытого слоем оцинковки и порошковой эмали.

Выводы

Подъемные ворота для гаража пользуются популярностью ввиду удобства эксплуатации, надежности и долговечности. Такую конструкцию можно установить в свой гараж самостоятельно. Для этого понадобится подготовить необходимые материалы для полотна и механизма открытия.

Сейчас создано немало типов гаражных ворот, отличающихся удобством и надежностью. Максимально эргономичными и комфортными в применении среди имеющихся вариантов считаются традиционные подъемные (откидные) конструкции, которые при открытии эффектно уходят под потолок.

Виды подъемных сооружений – какие можно сделать самому?

Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.

Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.

Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд. Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов.

Недостатки поворотных систем:

• «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
• необходимость в использовании качественных (а значит, дорогостоящих) материалов;
• большая масса ворот.

Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

Устройство и принцип функционирования откидных ворот

Конструктивно описываемые системы, которые многие владельцы гаражей изготавливают своими руками, выполняются в виде максимально прочной и надежной опорной рамы и полотна, закрывающего входной проем. Схема таких сооружений приведена ниже.

Откидные ворота теоретически можно соорудить без направляющих. Но специалисты не советуют этого делать, чтобы не снижать эксплуатационную надежность конструкции. Полотно ворот выполняется цельным. Если у вас в хозяйстве есть лишняя древесина, входной щит реально собрать из нее. Но лучше делать полотно из профилированных листов. Этот материал относительно недорогой. А полотно из него обеспечивает отличную оптимальную защиту от посторонних. Если автодом используется круглогодично, профлисты нужно утеплить пенополиуретаном.

Для облегчения подъема полотна рекомендуем применять специальные пружины-компенсаторы. В целом же перемещение воротной створки осуществляется рычагами, пружинами и роликами (так называемый шарнирно-рычажковый механизм). Привод системы может быть механическим либо электрическим. Механика считается более надежной при длительной эксплуатации. Электропривод – капризнее и дороже. Но зато он намного удобнее в применении (открытие/закрытие конструкции выполняется по команде с дистанционного пульта).

Функционируют откидные системы просто и понятно. При открытии ворот верхняя их часть отклоняется, а затем перемещается в сторону балки по подшипникам либо роликам, где и фиксируется в горизонтальном положении (параллельно потолку). Данная система не требует установки наружных петель, которые злоумышленники могут срезать болгаркой. Это обеспечивает уникальную безопасность подъемных ворот.

Кроме того, створка, закрывающая въезд в гараж, к несущей раме прилегает изнутри. Следовательно, преступникам будет намного сложнее выдернуть ворота при помощи троса, соединенного с трактором или другим мощным транспортным средством.

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки. Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку. На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Сборка подъемно-поворотной конструкции – воплощаем проект в жизнь

Коробка ворот собирается из двух вертикальных деревянных брусков требуемых размеров и одного поперечного элемента. Эти части соединяются между собой металлическими пластинами либо уголками (второй вариант предпочтительнее). Затем действуйте по такой инструкции для входа:

1. 1.
   Нижнюю часть полотна заглубите в напольное основание гаража (в бетонную стяжку) на 2 см, после чего закрепите конструкцию при помощи штырей в проеме.
2. 2.
   Выполните сборку рамы, произведите ее обшивку профлистом.
3. 3.
   Из уголка сделайте опору. В одной полке изделия просверлите три отверстия (они будут использоваться для монтажа кронштейна), в другой – одно отверстие (для крепления к стойкам).
4. 4.
   Используя швеллерный кронштейн, сделайте пружинную опору. Соедините стальной пластинкой пружину и кронштейн. Выгните крайние витки пружинки (у вас должны получиться своеобразные зацепы). Подсоедините к ним металлический пруток, который станет выполнять функцию контроллера натяжения.
5. 5.
   Сделайте шарнирный (нижний) угол. Высверлите в уголке 8,5-миллиметровое отверстие, приварите к опорной раме это изделие. Затем устанавливайте рычаг для подъема ворот. К его торцу приварите стальную пластину.
6. 6.
   Изготовьте рельс (соедините уголки сваркой), прикрепите его к подготовленной ранее пластине одним концом. Ко второму торцу, отступив от него где-то на 0,15 м, приварите кусок швеллера. Последний соедините болтом с брусом на потолке.

Теперь нужно установить на конструкцию резиновую окантовку. Если есть желание, дополнительно наклейте накладки-компенсаторы. Они увеличат устойчивость складной конструкции. Вам осталось лишь качественно закрепить полотно в коробке. Ворота готовы! Вы сможете пользоваться ими на протяжении 10–12 лет без необходимости проведения каких-либо ремонтных работ.

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации
и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться
. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке
, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть
. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот
. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

• H
  – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
• L
  – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
• B
  – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
• L
  – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

• Рычаги + пружины
  . Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
• Противовесы
  . Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап
– создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

• Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
• Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
• Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
• Опорно-откатные ролики и непосредственно механизм подъема ворот.
• Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
• Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
• Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража
. Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму.
Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см
. Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников
. Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню
, иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

• деревянный каркас из брусьев, обшитый листами металла;
• цельнокроеный металлический щит;
• металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли
. После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

Назад к списку статей

Чтобы содержать любимый автомобиль обстановке комфорта, строят оборудованный всем необходимым гараж. Немаловажно в этом деле то, как утеплить гаражные ворота. Ведь именно сквозь них происходит максимальная утечка тепла. Пошаговая инструкция поможет разобраться, как правильно утеплить гаражные ворота самостоятельно.

Важность утепления

Необходимо сначала разобраться, так ли уж действительно необходимо выполнять утепление гаражных ворот. Рассмотрим аргументы в пользу этого мероприятия:

• Ворота — большой элемент гаражной системы, связывающий сооружение с внешним миром. Через них происходят тепловые передачи: зимой остатки нагретого воздуха покидают помещение, жарким же летом внутрь строения проникает ненужное тепло.

• Часто автолюбители организуют в помещении гаража мастерские для выполнения многих слесарных либо столярных работ. Также внутри производят множество операций, связанных с обслуживанием или ремонтом автомобиля, что предполагает продолжительное пребывание человека внутри сооружения. Из-за этого процедура качественного утепления проема, пропускающего тепло, так важна.

• Утепление системы открывания изнутри своими руками позволяет получить внутри здания более комфортный температурный режим, предотвратить конденсацию влаги на стенах, на автомобиле. Если правильно утеплить помещение, автомобильный кузов меньше подвергается такой неприятности, как коррозия.

Весьма принципиально, где выполнять утепление — изнутри или по наружной поверхности. По канонам строительных премудростей любые стены рекомендуют обшивать изоляционным материалом только снаружи, после чего штукатуркой скрывать этот слой. Ворота — принципиально иная конструкция. Они обязаны быть подвижными, легко открываться, становиться барьером перед непогодой и злоумышленниками. С этими функциями гораздо лучше справляется металл, нежели штукатурка с утеплителем снаружи на воротах. Из-за этого целесообразно утеплять этот элемент конструкции именно изнутри.

Модели ворот

Подавляющее большинство систем открывания — распашные типы. Требуется точно понимать, как утеплить гаражные ворота изнутри при таком варианте открытия, поскольку это действительно необходимая процедура. Основой такого изделия является сварная рама, выполненная из металлических профильных труб. Снаружи к ним приваривают стальной лист.

У этого металла высокая теплопроводность — без утепления ворота совершенно не противостоят утечке тепла. При распашной конструкции ворот всегда желательно присутствие калитки, поскольку она существенно снижает потери тепла из-за перемещения людей. Когда предстоит строительство нового гаража, сразу требуется заказывать для него утепленные ворота, снабженные калиткой.

Популярными стали подъемно-поворотные либо секционные ворота. Они практически всегда изготавливаются в заводских условиях. Полотно (каждая секция) — это сэндвич панель, у которой снаружи стальной лист, а внутри присутствует вспененный полиуретан. Поскольку конструкция уже изначально обеспечена теплоизоляционными характеристиками, проблемы, как утеплить, причем самостоятельно, секционные гаражные ворота не возникает. Такие конструкции, как секционные ворота, желательно также оснащать калиткой.

Иногда подъемно-поворотные механизмы делают и на месте народные умельцы. В такой ситуации их утепление требуется выполнять по аналогии с распашными изделиями, поскольку основой системы открывания является рама с металлическим листом.

Невозможно организовать утепление для роллетных механизмов открывания из-за особенностей конструкции. Такие изделия сложно даже именовать гаражными воротами, поскольку по своим защитным характеристикам они значительно уступают остальным вариантам изготовления.

Выбор утеплителя

Вариант монтажа утеплителя изнутри своими руками определяется видом теплоизолирующего материала, его физическими параметрами. Поэтому требуется подробно рассмотреть самые распространенные типы рекомендуемой для этой цели продукции.

Минеральная вата

Если требуется утеплить щели в конструкции ворот, то минеральная вата — наиболее приемлемый вариант. Она отличается удачным комплексом эксплуатационных качеств, поэтому щели в гаражных воротах практичнее всего заделывать именно таким материалом. Продукт не горит, он не подвержен гниению, совершенно не нагружает конструкцию, стоит существенно меньше, нежели пенополиуретан.

Недостаток материала — высокая гигроскопиченость. Иногда это свойство не мешает, поскольку позволяет выполнять сушку поверхности, однако, когда утеплитель расположен внутри (под декоративным слоем) — это серьезный минус. Решая вопрос, как утеплить самостоятельно щели в гаражных воротах, стоит продумать заранее, чтобы влага не смогла проникать к материалу, иначе он гарантированно потеряет эксплуатационные качества.

Гидра сайт futuron.tv

Гидра зеркало рабочее зеркало Гидра

Official online store HYDRA ✓ Here you can find various — Hydra onion, hydra shop, hydra tor, hydra site

Рейтинг биткоин миксеров Топ 10 миксеры криптовалюты

✓Official online store HYDRA Here you can find various — Illegal Drugs, pills, LSD, chemical drugs, unk-jay, opiate, junk, soporific, mushrooms.

Official online store HYDRA ✓ Here you can find various — Hydra onion, hydra shop, hydra tor, hydra site

Из-за этого, выполняя монтаж минваты изнутри своими руками, требуется непременно поверх слоя крепить гидроизоляцию (полиэтиленовую пленку). Ее куски следует нарезать по размеру ячеек обрешетки, а затем плотно закрепить в них. Имеющиеся щели обязательно нужно задуть монтажной пеной. К рейкам обрешетки пленку крепят степлером, начиная монтаж снизу, делая нахлест между горизонтальными слоями. Каждый стык требуется проклеить скотчем, чтобы гарантировать защиту минваты.

Пенопласт

Это наиболее распространенный теплоизолятор. Материал не дорогой, у него равномерная толщина при ровной поверхности. Пенопласт хорошо режется на куски необходимого размера, которые удобно вставлять в ячейки обрешетки. Продукт практически не боится влаги, только незначительное ее количество впитывается капиллярно между гранулами. Минус пенопласта — его хрупкость, он способен крошится. Из-за этого приходится заполнять щели иным продуктом либо нарезать дополнительные куски пенопласта.

Оптимальный вариант надежного утепления гаражных ворот пенопластом — нарезка его на куски, затем нанесение на металл монтажной пены, которой выполняют приклеивание материала. Заменить пену способен любой иной клеящий состав. Для фиксации нарезанных полос лучше их временно соединять тонкой проволокой. Ее натягивают, закрепляя к шурупам, вкрученным в рейки обрешетки. Когда все детали установлены и монтажная пена застыла, проволоку и шурупы удаляют, заполняя оставшиеся зазоры пеной.

Пенополиуретан

Этот материал реализуют в жидком состоянии, поэтому для его нанесения непременно требуется иметь специальное оборудование. Пенополиуретан стоит дорого, поэтому его применение несколько ограничено. Продукт позволяет получать совершенно непроницаемый, герметичный слой теплоизоляции. Жидкость наносят на металл, она вспенивается, после чего получается защитный слой. Когда необходимо получить более толстый шар, процедуру повторяют. Когда материал схватывается, поверх него крепят обшивку.

Пошаговое руководство

Распашные конструкции, в отличие от остальных видов изделий, точно нуждаются в утеплении. Разберем поэтапно, как утеплить гаражные ворота изнутри.

Предварительная подготовка

Перед началом работы следует покрыть все бруски для изготовления обрешетки антисептическим средством. Жидкость наносят малярной кистью. Пока сохнет древесина, приступают к подготовке внутренней поверхности ворот.

Объект нужно внимательно осмотреть, выявляя любые дефекты. При наличии ржавчины очищают металл. Удалению также подлежит отслоившаяся краска. Подобные мероприятия — залог успешной адгезии грунтовки, а также получения гладкой поверхности. После выполненной работы проводят обезжиривание объекта растворителем.

Перед тем, как начать утеплять изнутри гаражные ворота своими руками, требуется обработать металл обязательно антикоррозийной грунтовкой, причем, в два слоя. Первый раз процедуру выполнить вдоль полотна конструкции, второй (после полного высыхания первого) — в направлении поперек. Для избегания попадания пыли на свежеокрашенную поверхность желательно побрызгать водой площадку около ворот.

После высыхания приступают к обустройству гидроизоляции. Для этой цели рекомендовано использовать пенопласт. Действие проводят разными способами:

• покрытием битумным составом;

• фиксацией на клей пароизоляционной мембраны.

• крепление фольгированной пленки, которая станет надежным барьером перед влагой и дополнительным материалом утепления.

Вся поверхность объекта обязательно должна быть укрыта не только утеплителем, но и гидроизоляцией.

Изготовление обрешетки

Для оформления теплоизоляции требуется выполнить обрешетку, на которую затем крепится утеплитель, а также облицовочный материал. Подобную конструкцию получают из деревянных брусков. Их монтируют на несущую поверхность по всему периметру и поперек площади гаражных ворот. Для работы необходимо использовать только сухую древесину. Ее обработка антисептиком не позволит развиваться в дальнейшем процессу гниения.

Перед тем, как утеплять металлические гаражные ворота изнутри своими руками, на стальные трубы либо уголок нужно закрепить обрешетку. Это удобно сделать, используя шурупы. В необходимых точках делают разметку и сверлят сквозные отверстия требуемого диаметра. Шаг между ними — 20–25 см. В деревянных брусках отверстия рекомендовано делать заранее, чтобы шуруп не повредил их.

Утепление минватой

Один из наиболее трудоемких процессов — применение минваты. Перед утеплением объекта требуется выполнить очищение поверхности от изъянов, краски и грязи. Этапы выполнения работ:

• произвести монтаж каркаса из деревянных брусьев в виде рамы;

• конструкция обязана соответствовать габаритам минеральной ваты;

• утеплитель поместить внутрь паропроницаемой мембраны (слоя пенофола), чтобы избежать образования конденсата;

• ворота обработать антигрибковым составом;

• приложить плиты и закрепить их по бокам гвоздями либо дюбелями.

Утепление пенопластом

Подобный утеплитель характеризуется отменным показателем водостойкости, минимальной теплопроводностью. Инновационные технологии позволили сделать его огнеупорным. Процесс утепления объекта пенопластом выглядит следующим образом:

• лист приложить к поверхности металла, немного прижать;

• используя планку или линейку, отрезать все лишнее с помощью канцелярского ножа по отпечатанному периметру;

• обрезать следует немного дальше отпечатка (примерно на 5 мм);

• примерить полотно еще раз;

• проконтролировать влажность поверхности, плоскость немного смочить водой, применяя пульверизатор;

• нанести пену на ворота или утеплитель;

• приложить вырезанные листы и плотно прижать их к поверхности конструкции.

Утепление пенополиуретаном

Перед тем, как начать утеплять своими руками гаражные ворота пенополиуретаном, требуется рассчитать требуемое число баллонов с жидкостью. Инструкция по использованию состава прилагается к ним. Последовательность действий следующая:

• для поверхности, площадь которой примерно 7 кв. м, необходимо около 5 банок монтажного состава;

• пенополиуретан нанести на конструкцию ровным слоем;

• после застывания удалить все лишнее.

Преимуществами данного варианта утепления являются такие факторы:

• оперативность;

• простота;

• практичность;

• устойчивость к воздействию влаги;

• длительная эксплуатация;

• дополнительное укрепление ворот.

Главное достоинство материала — возможность использования в труднодоступных местах.

Облицовка поверхности

Для придания объекту привлекательности утепляемую поверхность следует покрыть любым доступным отделочным материалом. Для этой цели подходят:

• вагонка;

• сайдинг из пластика;

• фанера многослойная;

• оцинкованное железо;

• плиты OSB;

• ламинат.

Выбранный отделочный материал фиксируют к рейкам обрешетки, стыки герметизируют силиконом или иным герметиком. При желании можно грунтовать поверхность и выполнить ее покраску.

Продлеваем эксплуатацию утепленных ворот

Продолжительность эксплуатации утепленной конструкции ворот зависит от правильности выполненных мероприятий и аккуратности. При любых нарушениях герметичности происходит образование мостиков холода, что чревато появлением конденсата. Это станет началом коррозийного процесса и иных разрушительных реакций.

По этой причине требуется внимательно осматривать поверхность обшивки, предотвращать условия, способствующие появлению пробоин либо вмятин в ней. Подобные проблемы возникают при выполнении ремонтных работ, неаккуратном движении.

Утепление ворот — обязательная процедура. Она позволяет обеспечить целостность конструкции, нормальное функционирование замков, отсутствие следов измороси на металлическом каркасе. Откладывать подобное мероприятие нежелательно. Со временем этот вопрос все равно придется решать, поскольку неразумно дожидаться момента, когда металл начнет разрушаться, а замок перестанет открываться.

На видео показано, как утеплить правильно гаражные ворота:

Заключение

Утепление ворот собственного гаража позволит создать благоприятные условия для лучшего содержания автомобиля. Лучший вариант, как считают автомобилисты — пенополиуретан. В заключение необходимо упомянуть о существенном нюансе. Нередко места стыка ворот и стены гаража остаются совершенно не изолированными — присутствует зазор в месте их взаимного прилегания. Для предотвращения тепловых потерь требуется применить каучуковую ленту, обладающую теплозащитными свойствами. Сами же стыки рекомендовано заполнить самоклеящимся уплотнением из резины, подобрав оптимальную его толщину.

Всем известно, что металлические гаражные ворота в зимний период обмерзают и покрываются целой шубой изморози. Вам, наверное, доводилось слышать, что для смазки ворот гаража изнутри можно воспользоваться солидолом или другим средством. Тогда якобы не будет наледи. Намного меньшее число людей понимает, почему так случается, и как это связанно с тем, что нужно проводить утепление гаражных ворот.

Теплопроводность в школе изучал каждый из нас. Если гараж сделан полностью из металла, то и гаражным воротам обмерзание не страшно. Весь периметр гаража равномерно обмёрзнет. А в капитальных гаражах (где только ворота являются металлическими), как раз ворота и обмерзают, ведь они являются самым теплопроводным элементом.

Хоть ворота гаража и обмёрзнут, но со стенами всё будет в порядке. В таком случае ворота в зимний период выполняют роль охлаждаемого змеевика в самогонном аппарате. Они конденсируют влагу изнутри помещения и превращают её в лёд.

Температура в гаражном помещении влияет на состояние вашего транспортного средства. И в первую очередь – на его резиново-технические элементы. Чем выше температура в помещении, тем удобнее вам будет пользоваться зимой находящимся внутри автомобилем. Температура также устанавливает микроклиматические условия внутри подвального помещения (если такое имеется) под гаражом. Для сохранения тепла внутри гаража нужно его очень тщательно утеплять. В этой статье речь пойдёт о том, как утеплить гаражные ворота своими руками.

Нуждаются ли ворота в утеплении?

Чтобы определить, надо ли провести утепление ворот гаража своими руками, нужно понять один важный момент. Даже не учитывая зимние холода, привычные термальные колебания в светлое и тёплое время суток способно вызвать образование конденсата внутри гаража. Постоянно повышенная влажность плохо сказывается не только на состоянии объектов, но и на кузове машины: металлическая поверхность может заржаветь, электропроводка может сгнить. В углах гаража зачастую появляется грибок и плесень.

После замерзания конденсата от излишней влаги потрескается отделочный материал. Но есть прекрасная новость – такая, казалось бы, серьёзная проблема может быть решена. Только правильно подберите утепляющий материал, после чего утеплите двери и ворота гаража. По окончании работ температура в гараже не опустится ниже 5 °С.

Итак, утепление ворот решит проблему с:

• коррозией металла (металлических ворот гаража, изделий из металла, находящихся в самом гараже);
• «гниением» машины в гараже, которая заезжает туда ещё «тёплой». А если в закрытом помещении есть немалое количество холодного льда, то будет образовываться конденсат на каждой металлической вещи. потому автомобили и «гниют» в гаражах;
• наледью, которая появляется даже при резком перепаде уличной температуры (не обязательно минусовой). Из-за неё невозможно открыть ворота.

Как утеплить гаражные ворота? Давайте рассмотрим это.

Подготовка к работе по утеплению

Есть несколько способов, как утеплить ворота гаража. Можно изначально купить и установить высококачественные ворота для гаража, на которых уже присутствует утеплительный материал. Можно также своими руками провести теплоизоляцию уже имеющихся ворот. Последний вариант обойдётся вам в меньшую стоимость. Кстати, на сам процесс много времени не уйдёт. И для утепления не нужно обладать особыми навыками в строительстве.

Перед монтажом утеплителя делаются замеры площади конструкции ворот, чтобы можно было определить общий объём поверхности утеплителя. С чего же начинается утепление гаражных ворот? С того, что металлическая поверхность очищается от пыли, грязи и прочих загрязнений. Отмойте ворота гаража и вытрите их насухо. Дальше все отверстия и щели заделываются с помощью монтажной пены. Когда она полностью затвердеет, её выступающие остатки удаляются с использованием ножа.

Как делать разметку материала для утепления?

Разметку выбранного вида утеплителя делают зависимо от структуры и площади конструкции ворот в гараже. Идеальный вариант разметки – это когда полностью используются все листы утеплителя, кроме швов и стыков между плитами. Но как перейти к утеплению гаражных ворот изнутри, чтобы при этом не оставался лишний материал? Для достижения этой цели сразу же используются целые листы утеплителя. А пространство, которое осталось, заделывается с помощью кусков пенопласта.

При раскройке утеплителя учитываются рёбра жёсткости ворот, потому что бывает, что уголки утепляющего материала сильно выступают над полотном. Выбранный утеплитель подрезают под углом на нужную толщину.

Как крепится утеплитель?

Как крепёжным материалом пользуются полиуретановой клей-пеной. Если вам ещё никогда не доводилось пользоваться такой пеной, то работа с её применением принесёт вам восторг, поскольку монтаж с ней надёжный, быстрый и лёгкий. Главным преимуществом такого клея считается качество монтажной пены.

Клей-пену наносят на утеплитель. Спустя пять минут лист с нанесённым на него материалом нужно приклеить на очищенную поверхность ворот.

Специалисты рекомендуют начинать установку листов с нижней части ворот. Первый лист клеится без сильного прижимания к поверхности, иначе структура пены может быть разрушена. После того, как первый лист был установлен, последующие нужно клеить со стандартным зазором около сантиметра.

Герметиком или монтажной пеной заполняют швы, которые появились между листами утеплителя. Через час, когда клей-пена полностью высохнет, стыки и швы между листами утеплителя можно будет заделать пеной. Излишки пены можно удалить с помощью ножа. Чтобы у утепления металлических гаражных ворот был привлекательный вид, смонтированный утеплитель отделывается вагонкой.

Выбор изоляционного материала

Прежде чем утеплить гаражные ворота, стоит разобраться со следующим. Процесс утепления напрямую зависит от того, правильно ли вам удалось выбрать утепляющий материал. При выборе учитывайте его качество и свойства. Среди выбора утеплителей (а разновидностей есть немало), обратите внимание на три наиболее популярных варианта:

• на минеральную вату;
• пенополиуретан;
• экструдированный пенополистирол (пенопласт).

У каждого из них есть масса преимуществ, но нельзя не учесть и минусы. К примеру, пожароустойчивость пенопласта оставляет желать лучшего. Но при этом у него высокая влагостойкость и низкая теплопроводность. У минеральной ваты, наоборот, высокий уровень огнеупорности, но минимальная влагостойкость.

Пенополиуретан является новейшей технологией, касающейся утепления гаражного помещения изнутри. Напыление является довольно эффективным и полностью выполняет поставленную задачу. Оно отличается:

1. бесшовным монтажом;
2. небольшим весом изоляции;
3. низкой теплопроводностью;
4. высокой огнестойкостью;
5. устойчивостью к температурным перепадам, химическим и биологическим агрессорам;
6. долговечностью;
7. прочностью;
8. возможностью пользоваться любой отделкой для напылённой поверхности.

Минеральная вата является материалом в виде волокон, который изготавливается благодаря переработке специальной горной породы. У материала низкая термоизоляция, но помещение благодаря ему хорошо изолируется. Вату выпускают в рулонах и плитах.

Экструдированный пенополистирол считается более дорогим вариантом отделки. Он отличается от остальных материалов способом монтажа и приклеивания. Установка начинается с того, что сооружается обрешётка и натягиваются плёнка, предназначенная для защиты от влаги и пароизоляции. Как всё это делается, можно посмотреть здесь:

Обратите внимание! Утепляя гаражные ворота, нужно понимать, что их поверхность должна быстро нагреваться, отлично пропускать тепло внутрь, а также медленно выпускать его вовне. Не забудьте заранее замерить площадь, которую собираетесь утеплять, чтобы закупить нужное количество материалов и прочих важных элементов (клея или крепежей).

Выбирая утеплитель, обращайте внимание не только на показатели теплопроводности, но и на присутствие тепловой инерции.

Обрешётка для утепления гаражных ворот

Теплоизоляция с помощью любых материалов предполагает использование для конструкции полотна ворот обрешётки, которая закрепит утеплитель. К ней потом будет прикреплена облицовка ворот. Для того, чтобы сделать обрешётку, воспользуйтесь деревянными брусками с сечением 4 х 4 см или 5 х 5 см (зависимо от конструкции ворот). Обрешётку надо крепить к силовой раме полотна ворот: к углу или профильной стальной трубе.

Чтобы изготовить обрешётку из дерева, нужно:

• заранее приготовить необходимое количество деревянных брусков. Покупая, отдавайте предпочтение исключительно сухой древесине;
• двукратно обработать бруски с помощью антисептического состава (чтобы предотвратить их гниение в непростых условиях температурных перепадов и высокой влажности);
• на каждый силовой элемент ворот крепится брусок. Используйте для этого шуруп. Чтобы это сделать, накерните места, где будут отверстия, после чего с помощью сверла сделайте сквозные отверстия. Диаметр сверла должен соответствовать шурупу. Когда будете крепить бруски, не забывайте заранее сделать в них отверстия с помощью тонкого сверла. Тогда завинчиваемые шурупы не расколят их;
• если на воротах есть вентиляционное отверстие, его обходят по периметру обрешёткой. Это касается засовов и замков;
• если на центральной части ворот отсутствуют стальные силовые элементы, то бруски могут крепиться один к другому любым способом: с помощью уголков, в торец и тому подобное.

Какие разновидности гаражных ворот можно и нужно утеплять? О распашных воротах

У большинства гаражных ворот распашная конструкция, которую, бесспорно, нужно утеплять. Основа ворот – это рама из профильных труб и листа из стали, который выполняет роль внешней отделки. Известно, что сталь обладает высокой теплопроводностью, потому многие знают, что не утеплённые ворота из данного материала не являются преградой для утечки тепла из помещения. Важно, чтобы в распашных воротах была калитка, значительно снижающая теплопотери во время частого перемещения людей. Потому, если вы всё ещё строите гараж, то стоит заказывать ворота уже утеплённые и с наличием калитки.

Сейчас очень модными считаются секционные и подъёмно-поворотные ворота. Секции или полотно данного изделия являются сэндвичем панелей из листовой стали с наружной стороны, а также вспененного полиуретана с внутренней. У такой конструкции уже есть нужные теплоизоляционные свойства. И дополнительные мероприятия по утеплению в данном случае не требуются. Такие разновидности ворот, если вы хотите, можно тоже оснастить калиткой. Это и нужно непременно сделать.

Ещё продаются подъёмно-поворотные ворота кустарного производства. Однако у утепления гаражных ворот таких моделей нет принципиальных отличий от распашных ворот, ведь в основе – та же рама и лист из стали.

Роллетные ворота вообще не утепляются из-за их особого устройства. И гаражными воротами их можно назвать далеко не всегда, поскольку по уровню теплоизоляции и антивандальным характеристикам они гораздо хуже всех остальных видов.

Если гараж для вашей машины расположен в гаражном кооперативе, то его обустройство заключается в утеплении ворот. Как уже говорилось раньше, уже благодаря этому значительно снизятся теплопотери. Соответственно, проведение данного мероприятия является обязательным. Вопрос состоит в том, каким материалам отдать предпочтение. Что и для чего лучше подходит – мы уже обговаривали.

Чтобы материал изготовления ворот не страдал лот коррозии из-за того, что скапливается конденсат между слоем утеплителя и металлом, проводится гидроизоляция распашных металлических ворот. С этой функцией может справиться самоклеящийся изолон. Его можно использовать как дополнительную или основную теплоизоляцию. В таком случае всё решает его толщина.

Если у изолона недостаточная толщина, то к нему приклеивают пенополистирол в листах. При этом пользуются плиточным клеем или монтажной пеной.

Дополнительные способы утепления

Помимо того, чтобы укладывать утеплитель, существуют и другие варианты утепления ворот гаража, которые сокращают выход тёплого воздуха наружу. Благодаря такому действию реально создать комфортные условия в помещении.

• Применение обыкновенных штор, но не тех, что используются в квартирах, а из плотных материалов, прекрасно сдерживающих холод и не пропускающих его сразу внутрь помещения. Делаются они без лишней мороки: сначала натягивается стальная нить или тонкий канат. На него при помощи колец, хорошо закреплённых к плотному материалу (к примеру, к брезенту), можно прицепить полотно. Данный способ утепления подойдёт тем, кто вынужден часто открывать ворота или из-за определённых обстоятельств одна створка ворот всегда остаётся открытой.
• На первых стадиях строительства гаража или монтажа ворот множество автовладельцев забывают учесть тот факт, что сквозь небольшое отверстие может уйти меньше тепла, чем при полном либо частичном открытии ворот. Получается, что лучше сделать маленький дверной проём в воротах. Тогда нет необходимости распахивать гараж на всю, чтобы просто-напросто взять такие инструменты как, к примеру, молотки для забивания гвоздей. Потому при заказе ворот, просите сделать для вас отдельные двери в них.
• Стыки между стенкой и воротами тоже, как вы уже знаете, подлежат дополнительному утеплению. Ещё можно поставить порожки для меньших трат тепла, которое будет уходить через щели. Для обеспечения функции утепления пользуются виниловым материалом с соответствующими размерами и толщиной. Виниловая лента прикрепляется по краям стыков, где есть щели. Для крепления ленты пользуются гвоздями или монтажным клеем. Это является дополнительным барьером для теплопотерь.

Почему важно утеплить ворота гаража?

Прежде всего утепление ворот гаража является заботой о своём «железном коне». Если у вас получится создать действительно хорошие условия для своей машины, то она будет долго и исправно вам служить. Ведь, оказывается, что автомобили тоже могут «простужаться» и «болеть» в чересчур сыром или холодном помещении. И, как и каждому больному, такому авто необходимо специальное «лечение», которое, поверьте, будет стоить вам немало денежных средств. По этой причине, как говорится, профилактика всегда обходится дешевле, чем лечение.

К тому же, многие люди используют гараж не только в качестве стоянки машины, но и как склад для старых вещей или даже личное пространство мужчины. Нередко именно в гараже организовывают небольшую мастерскую, в которой хранятся наборы разных инструментов, полезных в процессе создания различных вещей или проведения ремонтных «работ».

Примечание

Также из гаражного помещения можно сделать комнату отдыха для проведения досуга вместе с друзьями. Потому внимательно отнеситесь к утеплению такого рода помещения. Сделайте так, чтобы зимой в гараже ощущалось «тепло», а летом – прохлада. Для этого «следует» постараться создать комфортные условия для нахождения внутри гаража.

Утепление гаражных ворот своими руками  – вопрос, который интересен для многих владельцев автомобиля. И вообще, вопрос  теплоизоляции стоянки «железного коня» лучше решать еще на этапе проектирования и строительства гаража.

Совет! Полезно ознакомиться с регламентирующим документом СНиП 21-02-99 “Стоянки автомобилей”  перед строительством гаража или модернизацией его воротного проема. Согласно ему оптимальная температура внутри зимнего гаража – плюс 5° С.

Если вы владелец личного автотранспорта, любите ухаживать за ним, то вы заинтересованы в теплом и сухом гараже. Вам нужен гараж, в котором и вы, и ваш автомобиль чувствовали себя комфортно.

Проблемным местом для микроклимата гаража в холодное время становятся его дверной проем. Особенно если гараж старый, ворота – металлические, распашные, да еще и без калитки в них. Каждое посещение такого гаража в морозные дни – это его гарантированное, объемное вымораживание.

Выбор гаражных ворот

Еще  совсем недавно в России выбор ворот для строящего гаража был невелик:

• цельные распашные ворота;
• распашные ворота с калиткой.

Сейчас выбор ворот для гаража стал шире. Появились гаражные ворота от зарубежных компаний, и отечественные  производители стали предлагать различные варианты их исполнения.

Конечно, главное назначение гаражных ворот это охрана автомобиля, защита гаража от взлома. Она такой и осталась. Но, в наших условиях сурового климата еще важно, чтобы конструкция въездного проема не давала промерзать гаражному помещению, могли обеспечить доступ в него при снежных заносах.

Особенно важен вопрос выбора ограждения дверного проема гаража, который пристроен к жилому дому владельца автомобиля. Тут уже более ответственно надо подойти к выбору. Тут помещение стоянки автомобиля становиться не только местом, где можно с комфортом заниматься эксплуатацией и техническим обслуживанием своего автомобиля. Гараж становится частью вашего жилья, а его ворота своеобразной визиткой всего жилья, его владельцев.

Утепление стен, потолков дома, утепление пластиковых окон, утепление лоджии, утепление пристроенного к дому помещения, где стоит наш автомобиль  – это необходимый комплекс утеплительных работ, в условиях сурового климата.

Современные ворота должны быть не только прочными, но и удобны в пользовании, обеспечивать хорошую теплоизоляцию. Сейчас  есть различные варианты выбора, различные конструкционные решения.

Виды и механизм действий ворот

Виды гаражных ворот могут быть:

1. Распашные.
2. Раздвижные.
3. Рулонные.
4. Подъемно-поворотные.
5. Секционные.

Многие из этих моделей могут оснащаться автоматикой, а она тоже не любит «простуды». Это тоже дополнительный довод к качественному утеплению дверного проема.

Как выбрать ворота? Тут главные критерии:

• надежность и долговечность;
• удобство их эксплуатации;
• цена.

Распашные

Распашные в условиях их снежного заноса зимой, без лопаты не открыть. Требуют большого свободного пространства перед гаражом, жесткой рамы. Их двухстворчатая конструкция на петлях неповоротливая. Но, их цена доступна. Их относительно легко можно сделать самим кустарным способом, если есть металл и сварочный аппарат, можно оснастить электроприводом.

Подъемно-поворотные

Удобно пользоваться в любое время года подъемно – поворотными воротами. Они при открывании уходят сначала вперед, а после под потолок гаража. Удобно открывать автоматически и вручную. Большой плюс – воротное полотно сплошное, цельное, а это – прочность, жесткость. Минусы – большая цена, при открывании – закрывании требуется некоторое пространство перед ними.

Подъемно-секционные

Подъемно-секционные ворота удобны. Они дешевле подъемно – поворотных ворот. Используются в автоматическом и в ручном режиме. В полотно можно врезать калитку, окна.

Такие ворота находят все больший спрос у российских потребителей. Снежные заносы им не мешают. Они открываются вверх по направляющим.

Подъемно – секционные ворота могут исполняться в толстослойно утепленном варианте. Утепление ворот гаража тут решается за счет стыковки утепленных сэндвич панелей. Между стальными пластинами помещен утеплитель.

Ширина таких утепленных панелей – 40 мм. На полотне ворот  всего 4 –  6 штук панелей. Панели плотно прилегают друг к другу. Это значительно уменьшает тепловые потери, мешает охлаждению внутренней стороны ворот.

Рулонные

Рулонные модели ограждения похожи на секционные. Их полотно собрано из металлических ламелей.

При открывании наматывается на вал в рулон. Механизм работы напоминает работу рольставней. Рулонные модели открываются вертикально верх.

Тепловые потери у таких ворот не очень большие, так как ламели плотно стыкуются друг с другом.

Раздвижные (откатные)

Есть еще откатные варианты (консольные, складывающиеся), для широких и высоких дверных проемов. Но, они в основном используются в ангарных помещениях больших автотранспортных предприятий, на объектах промышленного и военного назначения. Они откатываются в сторону, и требуют две и более ширины ворот фасадной стены стоянки автомобиля.

Таким образом, из выше изложенного становится понятно, что когда мы утепляем гаражные ворота при модернизации дверного проема старого гаража, при проектировании и строительстве новой крытой стоянки автомобиля оптимальный выбор – это подъемно – секционные варианты.

По своей конструкции и устройству  подъемно – секционные модели, это уже готовые утепленные гаражные ворота, когда они монтируются из панелей с заложенным утеплителем (утепленные сэндвич панели).

Естественно, окончательный выбор модели гаражных ворот  зависит от самого приобретателя, от его желаний, потребностей и финансовых возможностей.

Утепление стандартных распашных ворот

По всей России в большинстве гаражей еще стоят классические распашные ворота. Со времен СССР их производили по стандартным размерам и одинаковой конструкции:

• Размеры ворот – ширина 2,5 м, высота 2 м.
• Рама из профиля 40 мм на 40 мм и 40 мм на 25 мм.
• Каркас створок 40 мм на 25 мм.
• Лист воротного полотна  толщиной 1,5 мм – 1,7 мм (2 мм, 3 мм).
• Традиционная сборка и крепеж рамы ворот в дверном проеме  6 стержнями по боковым стойкам рамы.
• Два вертикальных засова, приваренные «уши» для навесного замка.
• Навесы петель для створки.

Зная стандартные типоразмеры традиционных таких ворот, легко подобрать и скроить  под них нужный утеплитель, декоративную, защитную обшивку.

Итак,  утепляем ворота в гараже на зиму. Задача одна – создать теплоизоляционную защиту от холода на границе дверного проема. Вариантов, а вернее материалов, с помощью которых это делается много.

Первый рубеж защиты от холода – внутренняя сторона ворот.

Утепление ворот в гараже своими руками – бюджетный, недорогой вариант (инструкция):

1. Монтируем каркас – крепим у ребер жесткости и по краям воротного полотна, обработанные антисептическими пропитками бруски из дерева (40 мм на 40 мм).
2. Внутрь этого каркаса закладываем, посадив  на клей, нетканый утеплитель – недорогой рулонный синтепон. Этот синтетический утеплительный материал, широко используемый в мебельном и швейном производстве, поэтому он массово доступен. При малом весе имеет достаточно хорошие теплозащитные свойства.
3. Зашиваем каркас, обработанной антисептиками,  деревянной или пластиковой вагонкой, OSB 3, влагостойкой фанерой.

При сегодняшнем разнообразии утеплителей, можно заменить синтепон  и  другими утеплителями:

• Пенопласт (ППС), например, точно под размеры традиционных распашных  ворот подходит ПСБС – 15. Его в ячейки каркаса можно посадить на монтажную пену (приклеить жидкими гвоздями). Утепление гаража пенопластом – простой и надежный способ.

• Минеральная вата, в рулонах или в плитах. После того, как ее вставили в ячейки каркаса, покрываем минеральную вату пленкой. Хорошо использовать изолон, высокотехнологичное производство, при относительно низкой потребительской цене. Это нужно для паро- и гидроизоляции.

Совет! Не используйте стекловату. Ее цена меньше минеральной ваты, но материал горюч, боится воды.

В качестве утеплителя  используют и более современные  материалы: пеноизол, астратек, пенополиуретан.

• Пеноизол – это жидкий пенопласт. После его быстрого нанесения на ворота, он застынет сплошным слоем. Не горит, не боится воды. Цена – ниже пенопласта (ППС).
• Астратек – жидкий,теплоизоляционный материал, консистенции краски. Хорошо подойдет для металлических ворот. Наносим его на полотно гаражных ворот валиком или кистью в виде краски. Обладает хорошими изолирующими и теплозащитными свойствами, которые выше теплозащитных свойств минеральной ваты.

• Пенополиуретан ППУ. Наносится пульверизатором, методом напыления. Образует бесшовную, твердую корку с уникальными теплоизоляционными свойствами. Утепление ППУ – достаточно долговечное. Из-за высоких затрат на монтаж такой корки и малой площадью ворот – вариант очень не экономичный, затратный.

Вторым рубежом защиты от холода в проеме гаражных ворот может стать обыкновенная армированная пленка, брезент и другой тканевый материал. Его достаточно просто повесить в проеме, используя мебельную фурнитуру.

Очень здорово, в условиях нашей суровой зимы, промерзают металлические гаражи.  Есть тоже много вариантов их утепления.

Можно изнутри напылить на стены полиуретан и после обшить их влагостойкой фанерой, обработанной деревянной «вагонкой», OSB 3.

Затратный, но очень эффективный способ утепления металлического помещения и его дверей стоянки автомобиля, с помощью пеноизола.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Вывод

Их собственно два:

1. Утепление гаражных ворот своими руками – дело, посильное для любого владельца гаража. Материалы доступны, разнообразны.
2. При модернизации дверного пространства старого гаража или строительства нового,  для лучшей тепловой защиты и сохранению тепла в гараже, лучше всего обратить внимание на модельный ряд подъемно – секционных ворот (читайте также о том, как утеплить железный гараж).
