Задний мост для квадроцикла своими руками из полуосей от классики

Квадроцикл – это полноприводный автомобиль и мотоцикл, байк эндуро-кросс, в одном флаконе. Особенностями данного вида транспорта являются компактность, шины с углубленными протекторами для лучшего сцепления с бездорожьем, 1-2 сидения и никакой крыши над головой.
Впервые подобный вид транспорта появился в Японии в 1970-х годах и покорил сердца многих романтиков бездорожья. Подобный транспорт заинтересует охотников, рыбаков, любителей покорять непроходимые местности.
Многие из нас мечтают о такой игрушке для взрослых. Мы расскажем, как можно ваши мечты воплотить в жизнь своими руками.

Выбор двигателя для квадроцикла

Самой главной деталью для вашего вездехода будет силовой агрегат. Чаще всего используют двигатели мотоциклов (они экономные и небольшие по размеру). Скажем, подойдет движок с «Урала» или «Минска», ИЖ «Планета» или ИЖ «Юпитер». Можно приспособить двигатель от «ВАЗ» или «Ока» на свой квадроцикл.
Чтобы избежать перегрева двигателя в жару, нужно выбрать модель с системой воздушного охлаждения.
Самым популярным вариантом является перенос автомобильного принудительного охлаждения.

Модернизация имеющейся рамы или чертежи с нуля

Перед всяким начинанием необходим план действий и чертеж конструкции или готовая рама. Если вы сами дружите с математическими расчётами, то можно все просчитать самостоятельно. Если чертеж вам не сделать, то можно обратиться к специалисту или поискать подходящую вам схему конструкции в интернете.

Проще всего взять за основу готовую раму от мотоцикла и приварить на нее все недостающие детали. Порядок ваших действий следующий: разбираем старый мотоцикл. Оставляем только раму. Заднюю часть рамы с креплением маятниковой вилки отрезаем. Трубами удлиняем раму и привариваем мост (используйте укосины и косынки). Автомобильный мост предварительно переверните, чтобы квадрик мог ехать вперед, а не назад (потому что на «ураловской» коробке передач на выходе направление вращения обратное).

Помните о том, что в случае замены редуктор моста должен легко выниматься.

Ищем запчасти от легковушки: 2 передние ступицы, задний мост (чтобы диски совпадали по крепежу со ступицами), карданный вал, рычаги передней подвески, поперечные рулевые тяги, круглую водопроводную трубу ¾ дюйма.

Если мотоцикла-донора нет, то раму лучше всего делать из прочных сплавов: труб, профилей, сваренных между собой точечной сваркой. Для несущих частей рамы можно купить водопроводные трубы (ВГП 25×3,2). У вас должно быть оборудование, которое позволит сгибать трубы в нужном месте.

Для кузова варим раму из трубы 70×40. Длина должна быть не короче рессоры, а ширина соответствовать размеру моста. Используя укосины, не забывайте о жесткости конструкции на скручивание.

«Ураловской» резиновой муфтой соединяем кардан с коробкой. Через крестовину шарнира фланцем соединяем кардан с мостом.
Если донором был ИЖ, то привод осуществляется родной цепью.

Если ваш квадрик будет с пружинами на амортизаторах, то задний маятник подвески оставьте вместе с сайлентблоками.
Приварите мост к вилке (не забудьте усилить швы широкими косынками, чтобы не вырвало потом). Вместо кардана используйте полуось от Оки или ВАЗа. Пружины с амортизаторами оставляем как есть, не трогаем.
Когда конструкция рамы готова, приступаем к креплению двигателя на днище рамы с помощью болтов. Двигатель может находиться и сзади, и спереди (без разницы). Глушитель может быть и самодельный, двухсекционный.

Теперь на задние колеса качественно монтируем трансмиссию, чтобы не образовалось люфта. Привод идет вместе с двигателем от устаревшего мотоцикла. Колеса на квадрик можно поставить от «Нивы».
Если нужен багажник, сварить его можно из тонкостенных стальных труб. Бампер могут заменить «кенгурятники».

Тип управления

Чтобы ваш вездеход был безопасен в эксплуатации, придется позаботиться о типе управления.
На вашем квадроцикле может быть 2 типа управления:
рулевым колесом (основу берем от машины – рулевые тяги) и рулем от б/у мотоцикла (рычаг и вал).

Рулевой вал можно сделать из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце поставьте ограничитель хода. Таким образом, внизу вал опирается на упорный подшипник, а посредине поворачивается в разъёмном капроновом кронштейне-втулке.

Подвеска: передняя и задняя

На вашем квадроцикле можно установить подвеску либо заднюю, либо переднюю.
Для задней подвески подойдет такое решение:

1.
Чтобы конструкция получилась облегченной и простой, нужна редукторно-карданная система. Дифференциал в таком случае отсутствует.

2.
Очень тяжелой получится конструкция, если использовать автомобильный мост (его приходится укорачивать). В этом случае имеется дифференциал, который понадобится при движении.

Для передней подвески можно взять за основу подвеску от «Урала» или ИЖа. Установка передней подвески более выгодна по времени – это быстрее, чем полный привод, где вам понадобится помощь профессиональных токарей, электриков, сварщиков (необходима будет определенная доработка).

Для крепления маятниковых рычагов, спереди рама мотоцикла удлиняется. Установить нужно так, чтобы поворачивающиеся колёса не задевали цилиндры двигателя. Поэтому на раме «Урала» колёса ставят дальше вперёд. Для увеличения геометрической проходимости, рычаги подвески должны быть максимально длинными
(такие нужно изготовить самому). К рулевой колонке (сделанной из «ураловского» кардана) внизу привариваем рядом две рулевые сошки: на правое и левое колесо. Ступицы крепятся посредством родных шаровых.

При установке передней стойки следует не забывать о наклоне стойки. Это предотвратит выбивание руля на ухабах и поможет возвращать руль на место при повороте. Если наклона не будет, вы можете полететь по инерции, возврат руля в обратное положение на бездорожье будет очень проблематичен.

Полноприводный квадроцикл

Для полноприводного квадроцикла вам потребуется:

— привод от механической трансмиссии с редуктором отбора мощности на передние колеса;

Колесные дифференциалы;

Рулевое управление на передние колеса (по принципу автомобиля);

Независимая подвеска (можно и многорычажную) или зависимая подвеска.

Если нет возможности все собрать самому, берут подвеску от «Оки» или переднеприводных ВАЗов.

Варим раму с нуля под двигатель с «Оки». В передней подвеске оставляем место для редуктора привода передних колес. Его можно сделать самому: обрезаем «чулки» моста и выводим подходящие полуоси от ВАЗ из дифференциала. Двигатель разворачиваем задом наперед. Теперь полуоси стали карданами, которые приводят в движение передний и задний мост.

Работу над своим проектом я начал примерно год назад. Свой самодельный квадроцикл я собирал, в основном, после работы и на выходных по 2-3 часа, не больше.

И вот, спустя 11 месяцев вся большая работа была закончена (остались небольшие доработки в виде электрики, замка зажигания и прочие мелочи) и я решил, что прототип уже готов к испытаниям и первой фотосессии.

Двигателем для моего детища послужил б/у мотор от Оки. Двухцилиндровый, тридцати двух сильный агрегат, по моим расчет, должен был отлично справиться с легким квадриком.

Основой квадроцикла послужила старая Ока

Рама пространственная, сварена из стальных водопроводных труб. Верхние и нижние пары лонжеронов изготовлены из трубы ВГП-25(25х3,2 мм) для вспомогательных элементов(поперечины, подкосы, и тд.) я решил обойтись трубами ВГТ-20.

Все лонжероны гнуты на трубогибочном аппарате. Нижние лонжероны я изогнул в горизонтальной плоскости, верхние в вертикальной. Крепления для рычагов и амортизаторов приварил сразу после изготовки рамы, все остальное приваривал и подгонял по мере сборки.

Чертеж квадроцикла

Машина выполнена по полноприводной схеме, но без раздаточной коробки. Так получилось благодаря тому, что двигатель «Оки» удалось развернуть вдоль рамы и направить выходные валы из КПП прямо на мосты, передний и задний. Для уменьшения горизонтальных углов продольных шарниров силовую установку с сцеплением и коробкой, пришлось сместить влево (относительно продольной оси симметрии).

Трансмиссия самоделки собрана из заводских агрегатов от отечественной «классики» с некоторыми доработками. Например, для повышения крутящего момента из КПП от «Оки» была удалена главная зубчатая пара и заменена на цепную передачу. Блокировки дифференциалов и пониженной нет.

Кинематическая схема трансмиссии

Изготовлен удлинённый шток переключения передач, с выпусками на обе стороны КПП. У него два фиксированных положения – одно для переключения 1-2 передачи, второе 3-4 и заднего хода.

Из задних мостов ВАЗ были изготовлены межколесные редукторы. Исходные мосты были переделаны: удалены полуоси и заменены валами со шрусами, которые я позаимствовал с переднеприводной модели «классики». Кстати, эти же ШРУСы я использовал в трансмиссии в качестве промежуточных валов.

Управление реализовано следующим образом. Верхняя часть — рычаг и вал, нижняя – с рулевыми тягами, как в автомобиле, но с одной сошкой. Изначально руль использовался от мотоцикла Минск, но позднее заменен на Уралский, в силу большой прочности. Рулевой вал верхней части изготовлен из трубы 20х3мм с ограничителем хода внизу.
Нижней частью вал вставлен в опорный подшипник, средняя часть закреплена в кронштейне-втулке. Из стального листа 8мм изготовил сошку Т-образной формы. Ушки сошки загнуты вниз так, чтобы они были почти параллельны тягам.

Рулевой вал вставлен и приварен в отверстие 20мм у края стойки, а под наконечники рулевых тяг в ушках высверлены конические отверстия и усилены приваренными шайбами.

Квадроциклы становятся все популярнее ввиду их легкости, маневренности, высокой проходимости и в то же время компактности. Действительно квадроцикл — это что-то среднее между вездеходом и мотоциклом. Он также как вездеход имеет высокую про ходимость, его можно использовать для поездок по пересеченной местности, бездорожью, в горах или лесу, но в то же время в отличие от мотоцикла, квадроцикл более устойчив.

Самодельные полноприводные квадроциклы – наш ответ дорогостоящей технике

Стоит квадороцикл недешево, и далеко не каждый может себе его позволить. А вот сконструировать самодельный квадроцикл 4х4 довольно просто нужно всего лишь старые детали от автомобиля или мотоцикла, немного фантазии и огромное желание. Кстати именно полноприводные квадроциклы пользуются большей популярностью из-за их проходимости и вездеходности.

С чего начать для сборки квадроцикла своими руками?

В Интернете можно найти много форумов или сайтов переделок, где рассказывается и поэтапно объясняется, как построить , так что найти информацию по этому вопросу не так уж сложно. Гораздо сложнее разобрать чертежи, особенно если у вас нет необходимых навыков. Но без чертежей самодельный полноприводный квадроцикл постоить невозможно, в принципе как и любую другую технику. Так что если есть мечта рассекать по местности на квадроцикле собственноручной сборки, придется разбираться с чертежами. Ну а если у вас есть техническое образование и вы точно знаете, как работают узлы машинных агрегатов, вы можете построить свой чертеж, чтобы делать уникальную технику.

Схема трансмиссии квадроцикла:

За основу для квадроциклов чаще берут «Оку», «ЗАЗ», «Урал» или «Минск», но подойдут и те запчасти, которые у вас валяются как хлам в гараже. Некоторые запчасти все же придется докупить, но все же построить гораздо выгодней, чем приобретать готовый. Да и в случае поломки найти запчасти к вашему сборному из «ВАЗа», «Урала» и т.д. квадроциклу, будет намного легче, чем к дорогой технике импортного производства.

Квадроцикл — это четырехколесный гибрид мотоцикла и трактора, транспорт, одинаково успешно используемый как в сельском хозяйстве, так и в сфере отдыха. Еще несколько лет назад русский человек считал квадроцикл иноземной диковинкой. А сегодня он в состоянии самостоятельно спроектировать и изготовить его. Кроме того, сегодня куда более частым явлением на территории России являются именно самодельные квадроциклы, а не фабричные. Далее мы попытаемся разобраться в том, почему происходит именно так, а не иначе.

Квадроцикл, собранный своими руками — распространенное явление

С каждым днем появляется все больше смельчаков, решившихся создать квадроцикл из подручных средств и деталей старых советских мотоциклов. Естественно, созданный своими руками автотранспорт существенно отличается от фабричного характеристиками. И зачастую он более мощный, но экономный. Масса самодельного квадроцикла обычно не превышает 300 килограммов, что также значительно облегчает его эксплуатацию.

Названия и суть основных этапов создания квадроцикла

Заключительный этап и отделочные работы

Заключительным этапом создания самодельного квадроцикла является установка сидений и фар. В данном случае идеальным выбором станут противоугонные фары, ведь квадроцикл должен подходить для использования в любую погоду. Особое внимание следует уделить количеству сидений на квадроцикле и решить, будет ли это сидение только для водителя или для водителя и пассажира.

Отделочные работы при создании квадроцикла заключаются в обшивке полученной конструкции металлом и покраске.

Квадроциклы, сконструированные на базе «Оки»

На протяжении 20 лет (с 1988 по 2008) на просторах нашей бескрайней родины одним из самых распространенных автомобилей была отечественная «Ока» (ВАЗ-1111, СеАЗ-11116). На сегодняшний день «Ока» является одним из наиболее популярных вариантов автотранспорта, на базе которого создают самодельные квадроциклы. При изготовлении квадроциклов обычно используют двигатель, коробку передач, колеса и иные вспомогательные детали данного автомобиля. Непосредственно монтаж и конструирование квадроцикла на базе автомобиля «Ока» производится в соответствии с чертежами, созданными опытными конструкторами. Определяющим моментом при создании квадроцикла является формулирование цели его использования. Исходя из этого, будущий владелец квадроцикла останавливает свой выбор на одном из двух существующих вариантов двигателя «Ока» (35 л. с. и 53 л. с.).

Квадроциклы, сконструированные на базе мотоцикла «Урал»

На данный момент еще несколько десятилетий назад популярные в России отечественные «Уралы» сменены куда более юркими и экономными зарубежными моделями. В связи с этим у многих в гаражах еще недавний лучший «друг» стоит без дела и гниет. Но ни один русский человек не способен допустить того, чтобы добро пропадало зря.Поэтому «Уралы» все чаще используются для создания сравнительно нового для русского человека вида транспорта. Мотоцикл этот единогласно признан народными умельцами оптимальной основой для создания квадроцикла. Самодельные квадроциклы из него получаются на порядок более экономичными и обладают большей тягловой силой, чем их фабричные аналоги.

Создание квадроцикла на базе «Урала» состоит из двух этапов: конструирование задней части и передней. Использование редуктора «Урала» при создании задней части квадроцикла обеспечит конструкции не только прочность, легкость, но и простоту. Готовое средство в итоге и не будет оборудовано дифференциалом, чем, в сущности, можно и пожертвовать во имя сокращения временных затрат на его создание. Что касается конструирования передней части будущего транспортного средства, то оно займет куда больше сил и времени, чем предыдущий этап. Большая часть работы заключается в доведении до ума передних рычагов квадроцикла. Связано это с тем, что они должны быть менее жесткими, чем у автомобиля, но мощнее мотоциклетных.

Квадроциклы, сконструированные из скутеров

Мотороллер (скутер) — легкий мотоцикл с расположенным под сиденьем двигателем — является идеальным вариантом, на базе которого можно создать самодельный квадроцикл. Транспортное средство, созданное силами умельцев на базе скутера — отличная альтернатива лучшим заводским экземплярам.

Оно крайне экономично в расходе топлива и при этом обладает такими необходимыми квадроциклу качествами, как мобильность, легкий вес и сравнительно немалая грузоподъемность. Особенности создания квадроцикла из скутера заключаются в том, что рама, двигатель, питание и система зажигания должны быть обязательно перенесены из одного и того же аппарата. А вот в качестве топливного бака будущего транспортного средства должен выступить бак мотоциклетный, а не мотороллерный, так как он обладает существенно большей вместимостью. Задний и передний мост конструкция, скорее всего, позаимствует у грузового мотороллера, подвески — из амортизатора большого мотоцикла, а управление — у «Оки» или любого отечественного мотоцикла.

Квадроциклы, сконструированные на базе мотороллера «Муравей»

На протяжении 36 лет советским заводом «Тулмаш» был организован выпуск мотороллеров «Муравей». Всего за эти годы было выпущено 8 моделей, отличающихся объемом бензобака и мощностью мотора. Сегодня мотороллер «Муравей» — идеальный вариант базы для создания квадроцикла своими руками. Для того чтобы переделать «Муравей» в квадроцикл, следует произвести некоторые достаточно несложные действия: несколько переконструировать раму, поработать над переустановкой подседельных стоек и так далее. Особого внимания, продолжительных усилий и времени потребует установка руля и тормозов будущего квадроцикла. Конструируя квадроциклы самодельные, категорически не рекомендуется использовать тормозную систему, ранее бывшую в употреблении. Гораздо надежнее будет приобрести новую. В то же время рулевую систему можно использовать и из старого мотороллера «Муравей» или автомобиля «Ока». Заключительным этапом создания квадроцикла из мотороллера «Муравей» является установка поворотников, фар и стопов.

Вместо заключения. Почему многие отдают предпочтение не фабричным, а самодельным квадроциклам?

Самодельный квадроцикл, по сравнению с серийным фабричным, является гораздо более экономичным, легким и комфортным в эксплуатации.

При сборке транспортного средства своими руками владелец учитывает свои вкусовые предпочтения и требования в области функциональности.

Собирая квадроцикл самостоятельно, мастер имеет возможность произвести отделочные работы (обшивка, покраска, тюнинг, наличие/отсутствие приятных мелочей), исходя из своих пожеланий.

Сегодня мы поговорим о том, как самому сделать из мотоцикла, мотоблока или мопеда настоящий квадроцикл своими руками. Также рассмотрим чертежи, схемы и методики сборки самодельного квадроцикла из подручных материалов в гараже

Из мотоцикла по типу «Урала» — это большой, громоздкий, тяжелый и «прожорливый» зверь имеет прекрасный четырехтактный двигатель с задней передачей и стоит «копейки». По этой причине энтузиастам намного дешевле и интереснее создавать собственные конструкции этих внедорожников.

Прежде чем начать сборку, необходимо составить подробный список агрегатов и деталей, которые понадобятся для создания собственного детища, разработать план работ и чертёж конструкции.

Логично, что прежде всего необходимо найти «сердце» будущего квадроцикла — силовой агрегат. Подойдет абсолютно любой, начиная от обычного мотоблока и заканчивая шестилитровым V12 — бывают и такие прецеденты. В большинстве случаев, используются двигатели мотоциклов — они экономные и малогабаритные.
Для использования высоких передаточных чисел в условиях нормальной эксплуатации будет достаточно двигателя «Минска» или «Урала».

Летом возникает вопрос перегрева, поэтому следует выбирать модели с воздушным охлаждением. Еще одним неплохим вариантом являются оппозитные двигатели советского производства, неоспоримый плюс которых — мощная тяга и совершенно неприхотливая карданная передача.

Существует два самых распространенных решения задней подвески для квадроцикла.
Редукторно-карданная система. Конструкция получается максимально облегченной и простой, но отсутствует дифференциал, чем, в принципе, можно пожертвовать ради ранее названных достоинств.

Использование автомобильного моста. Конструкция получается крайне тяжелой, и если нет желания иметь квадроцикл с автомобильной базой, необходимо укорачивать мост, что является весьма нетривиальным занятием. Из плюсов стоит выделить только наличие дифференциала, который пригодиться при передвижении по трассам.

Для создания передней подвески и рулевого управления раскрываются огромные возможности. Рычаги подвески квадроцикла несут значительно меньшую нагрузку, чем автомобильные, соответственно, их можно сделать самостоятельно, используя для этого подручные средства. Оптимальный вариант — создание подвески на базе имеющегося мотоцикла «Урал».

Идеально — снять раму с мотоцикла-донора и доварить необходимые элементы — это избавляет от ряда проблем, однако конструкция может получиться излишне сложной.

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора — получится ничуть не хуже.

Устанавливаем двигатель. Ставиться он может как сзади, так и спереди — главное, прочно закрепить его с помощью болтов на днище рамы.

Монтируем привод и трансмиссию на задние колеса. Привод не требуется создавать самостоятельно — он переходит вместе с двигателем с транспорта-донора и устанавливается на раму. Опять же, необходимо качественно закрепить привод и трансмиссию на раме для предупреждения люфта.

Рулевое управление также устанавливаем с мотоцикла. Вместе с рулем на квадроцикл «перекочевывает» и топливный бак. В целом, если представить конструкцию, то выглядеть она будет следующим образом: 3/4 квадроцикла — это все тот же «Урал» или другой мотоцикл, 1/4 — это самодельные рама и подвеска. .

Колеса устанавливаем с малогабаритного транспортного средства («Ока» или «ЗАЗ-968»). Задние колеса, могут перейти на квадроцикл вместе с задним мостом авто или же крепятся следующим образом: берём готовые оси с дисками, после чего на заднюю крепим редуктор для привода. а на диски устанавливаем колеса
С редуктором на задней оси и двигателем собираем единый привод (опять же — проще будет, если его полностью переставить со средства-донора). Делаем это следующим образом: от двигателя протягиваем цепь на редуктор и закрепляем, после чего проводим проверку работоспособности. В конечном итоге, всю конструкцию фиксируем на раме.

Передняя подвеска — независимая — это более выгодно с точки зрения времени и средств, поскольку полноприводный квадроцикл требует значительной доработки этого узла профессиональным токарем, сварщиком и электриком, что займет очень много времени. Как вариант, приобретаем готовые заводские узлы для квадроциклов.

Благодаря надежной конструкции, проверенной временем, отличной мощности и тяге, именно мотоцикл «Урал» является самым популярным донором для самодельных квадроциклов.
Рама.

Спецификация на раму квадроцикла:

Материал: 2,5 x 2,5 квадратный профиль
Общая длина: 130 см
Общая высота: 74 см (уровень посадки)
Общая высота: 84 см (уровень руля)
Колёсная база: 105 см
Расстояние между осями: 70,5 см
Наклон оси: 14 градусов
Колея (расстояние от внешнего края шины до внешнего края другой): передняя: 105 см; задняя: 112 см
Клиренс: 7 дюймов (при 16-дюймовых задних колёсах)
Материалы:
Квадратный профиль:

2,5×2,5 квадратный профиль — 9,75 метра
Трубы:

1,22 метра – 1 x .065 (дюймы)
1,22 метра – 3/4 x .065
0,3048 метра – 3/4 x .125
0,915 метра – 5/8 x .125
0,61 метра – 1/2 x .083 алюминиевая труба Т6
Прокат:

0,61 метра – 1 x 3/16 (дюймы)
0,915 метра – 1 1/4 x 1/4
0,61 метра – 5 x 1/8 (пластина для крепления двигателя и подвески)

Так же вам ещё понадобятся пружинные амортизаторы для задней и передней подвесок.

Двигатель для квадроцикла:

Теперь необходимо надежно закрепить двигатель на раме. Двигатель лучше всего использовать от мопеда. После того, как прикрутите его к раме, соедините вал двигателя с шестеренкой на задней оси простой цепной передачей. После этого выведите все органы управления двигателем на руль и закрепите педали и рычаги на вашей раме.

Детали обвеса или кузова квадроцикла лучше и проще всего сделать из стекловолокна. После изготовления на деревянных или пластилиновых болванках, элементы аэродинамического обвеса подгоняются относительно друг друга, шлифуются и затем окрашиваются в желаемый цвет, после чего уже крепятся на раму квадроцикла. Идеи, как впрочем и некоторые готовые элементы, например от сломанной машины (конечно если они есть у вас в наличии), вариантов внешнего обвеса можно взять от любых серийных моделей.
Важно:

Помните, что для эксплуатации квадроцикла на дорогах общего пользования вам будет необходимо зарегистрировать его в ГИБДД, где необходимо регистрировать любые транспортные средства с двигателем более 50 куб.см и максимальной конструктивной скорость более 50 км/ч. Поэтому рекомендуем не использовать двигатели объемом более пятидесяти кубических сантиметров.

Раму для квадроцикла сваривают с помощью труб с круглым сечением, уголков и квадратных профилей. Желательно при этом применять элементы различных мопедов и мотоциклов, ведь именно там используют трубы с высокой прочностью. Ни в коем случае не используйте водопроводные трубы. Они не обладают необходимой прочностью и могут треснуть в любой момент. Потом привариваем крепёжные кронштейны и закрепляем двигатель к раме. Свой первый квадроцикл лучше сделать из мопедного двигателя
Он будет по душе даже вашим детям, которые от него будут просто в восторге. Дело в том, что детские квадроциклы на бензине – это отличная игрушка для каждого ребёнка. Ведь огромных скоростей он не развивает, а вот эмоций от преодоления пересечённой местности у ребят будет хоть отбавляй. Далее соединяем вал двигателя с шестерней задней оси с помощью цепи.

Устанавливаем на рулевой колонке механизмы управления квадроциклом, а на раму крепим педали и рычаги. Система питания и зажигания берётся из той же модели мопеда, из которой мы взяли двигатель. Через время их можно усовершенствовать и доработать в разумных, конечно, пределах. Выбрать топливный бак можно мотоциклетный соответствующего объёма. Не забудьте также тот момент, что в вопросе о том, как сделать квадроцикл, необходимо каждый этап тщательно проработать. Поэтому установка аккумулятора на такую машину просто необходима

Также нужны детали для сборки квадроцикла:

1 — диски с мотороллера турист или муравей
2 — резина на мотоблок 10 дюймов и по шире4,5 или 5,0
3 — труба профильная 15*15. 17*17. 20*20. 25*25.
4 — подшипник 306 – 12 штук
5 — шрус наружный ваз 2109-08 16 штук из них 4 новых 4 б/у, но рабочих, а 8 можно убитых (на любой сто в металлоломе) и 8 пыльников.
6 — двигатель с мопеда не менее 150 куб. например вайпер шторм в месте с проводкой с замком зажигания колесом и глушаком
7 — редуктор с мотороллера муравей усиленный (все валы на подшипниках)
8 — четыре ведущих звезды с ижа на 21 зуб и две новых цепи
9 — шаровые опоры с рено 21 на любой разборке валом и копейки
10 — реактивная тяга заднего моста (короткая.) с 2101нужно-6 шт
11 — куча различных болтов отрезных кругов и электродов ну это все по ходу
12 — амортизаторы смопеда ямаха априо -4шт с хонды леад 2 шт и еще 8 убитых амортизов с любых яп мопедов(с них будем обрезать уши)

.

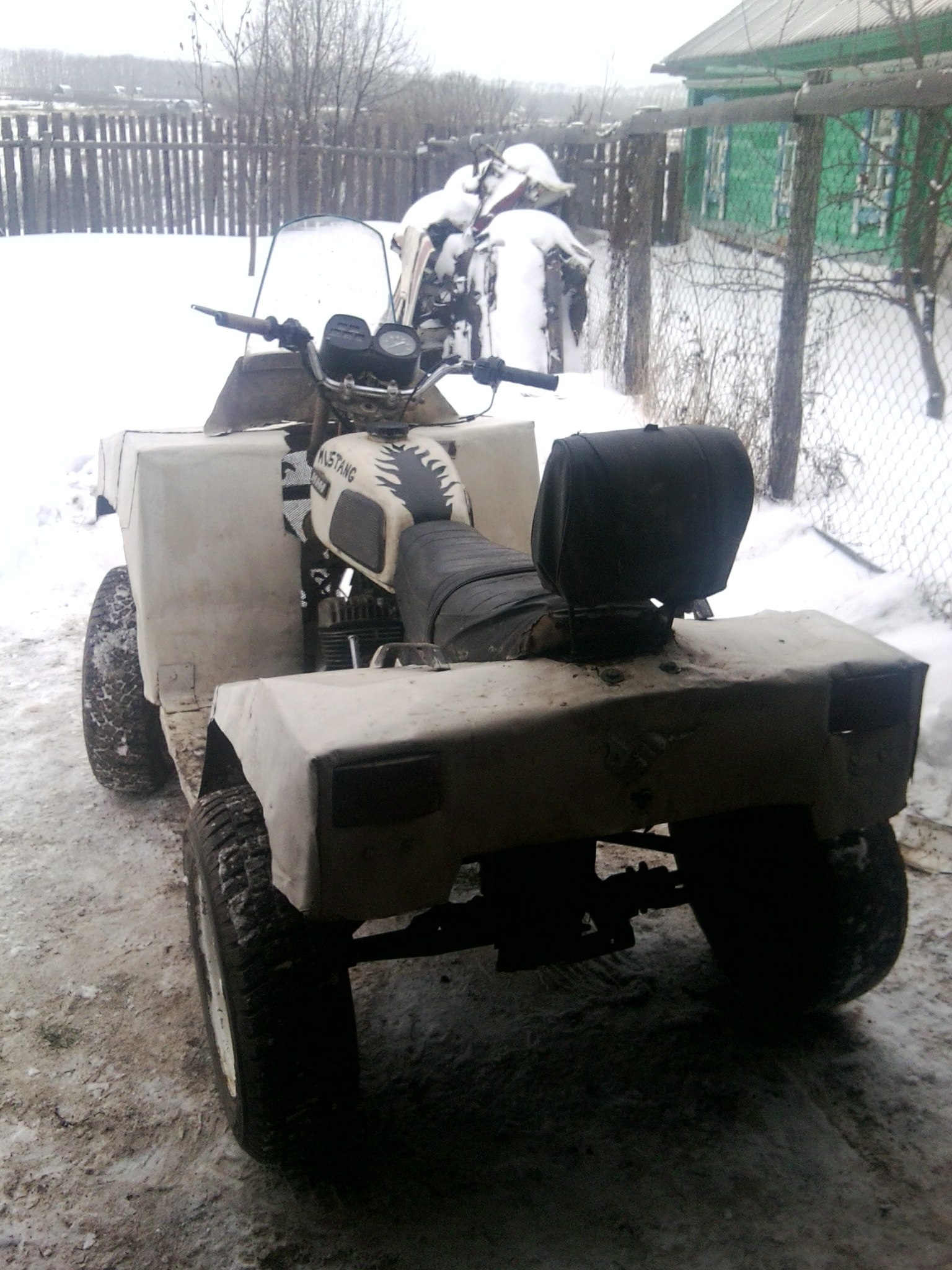

В зимнее время квадроцикл несложно переоборудовать, заменив задние колеса на пневматики и установив спереди рулевую лыжу; машина таким образом превращается в снегоход, причем на трансформацию требуется менее часа. Использование при изготовлении вездехода доступных материалов, простота конструкции вполне могут обеспечить повторяемость машины даже в условиях домашней мастерской.

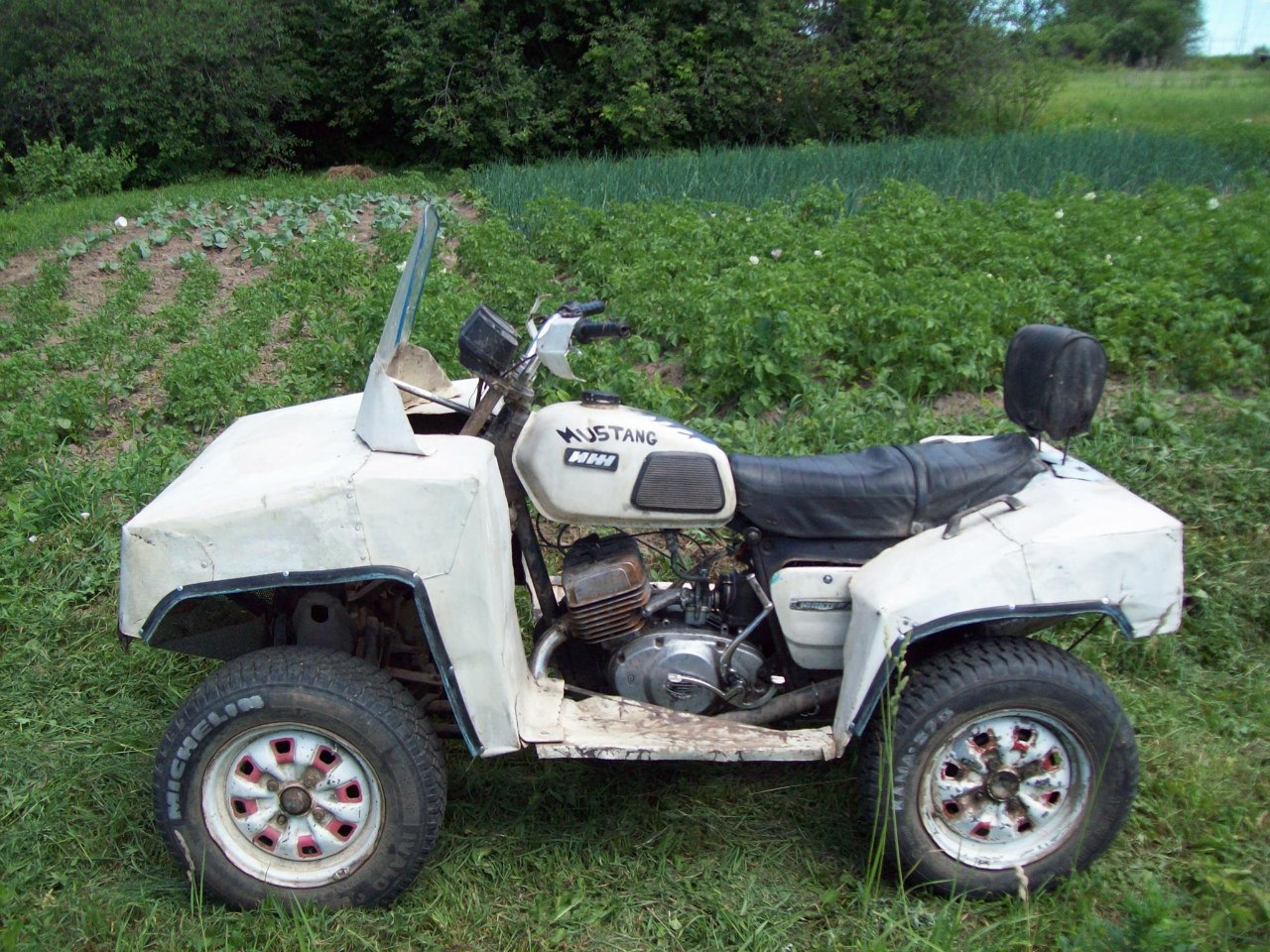

Рама МТС изготовлена из труб круглого сечения, квадратных профилей и уголков. Ее особенностью являются разъемные соединения, позволяющие снимать узел рулевой колонки при установке двигателя, а также балку переднего моста. Каждый из разъемов состоит из обычной «водопроводной» муфты, сгона и контргайки.

Для натяжения цепи, связывающей двигатель с редуктором, моторная рама (часть рамы мотоцикла «Минск») передвигается; ось задних колес с подшипниками также имеет возможность перемещаться в продольном направлении, что позволяет регулировать натяжение второй цепи, соединяющей редуктор с задней осью. Передние и задние крылья съемные (в варианте снегохода они отсутствуют). Стыковка элементов рамы производилась электросваркой.

Двигатель мототранспортного средства — от мотоцикла «Минск», замечаний к его работе у меня нет. Возможна, конечно, установка более мощных двигателей — от мотоцикла «Восход» или мотороллера «Тула»; необходимо только скорректировать под них размеры рамы. Выбор же «минского» двигателя был обусловлен его экономичностью и малой массой. Мощность его оказалась вполне достаточной для поездок на снегоходе с пассажиром, возможна также буксировка лыжника или саней. Пусковые свойства мотора и летом и зимой вполне удовлетворительные.

Путевое управление летнего варианта мототранспортного средства обеспечивается поворотом передних колес с помощью двух тяг; для зимнего варианта предусмотрен рычаг и тяга, соединяющая его с вилкой лыжи. Последняя позаимствована от мопеда. Передний мост — от мотоколяски СЗД, правда, несколько уменьшенный: из его балок вырезаны участки и центральные части (с болтом крепления торсиона) сварены с периферийными (с втулками рычагов подвески). В зимнем варианте рычаги, поворотные кулаки, тяги и торсионы демонтируются.

Руль — от мотороллера «Турист», он отлично стыкуется с рулевым валом болтом М10. Органы управления стандартные, мотоциклетные. Рычаг тормоза связан тросом с тормозными колодками, установленными на редукторе.

Редуктор. Его основой стала ступица заднего колеса мотороллера «Тула-200», к которой со стороны тормозного барабана приварена звездочка. Привод задней оси осуществляется цепью с шагом 19 мм. Трансмиссионный тормоз позволяет существенно упростить конструкцию задней оси. Звездочка на оси фиксируется болтом М14, аналогично крепятся ступицы ходовых колес, как это показано на чертежах. В качестве основы редуктора можно использовать не только ступицу колеса «Туриста», но и других мотосредств.

Ось ведущих колес — это пруток диаметром 30 мм; концы его проточены до Ø25 мм, на эти места надеты точеные ступицы. Колеса используются от мотоколяски размером 5,00X10,0. Зимние колеса обычной для пневмоходов на шинах низкого давления конструкции: с фанерными дисками, алюминиевыми ложементами и креплением камеры ремнями. Подшипники оси двухрядные, они имеют конусные вставки с гайками, которые хорошо фиксируют ось и не требуют высокой точности обработки.

Подробнее о квадроциклах можно посмотреть по этой ссылке:

Дополнительное оборудование. К нему можно отнести передний и задний багажники, фары, световые сигналы поворота и стоп-сигналы; места их крепления показаны на рисунках.

Конструкция вездехода проста, сделать его можно буквально за несколько дней в достаточно примитивной мастерской — разумеется, если в наличии есть все комплектующие узлы. А возможности использования такой машины — самые широкие: в качестве лебедки при вспашке огорода, для привода дисковой пилы, как простейший садовый трактор (отличная проходимость по пашне, поэтому возможна культивация, окучивание и т. п.). К тому же можно повысить проходимость, установив спаренные задние колеса. Можно также смонтировать реверс-редуктор от мотоколяски СЗА, в котором дифференциал заменен валом, и тогда вездеход получит заднюю передачу. Износ резины из-за отсутствия дифференциала не наблюдается, и на управляемости это не сказывается.

Квадроцикл из магазина — удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.

В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.

Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.

Как сделать квадроцикл своими руками

в 2012 году талантливый конструктор С. Плетнёв поделился чертежами и нюансами постройки своего детища.

Что было использовано в конструкции ТС:

• Передние и задние колёса от Нива Шевроле 15 дюймов
• Двигатель а-м Ока
• Коробка передач Ока
• Межколёсные редукторы от задних мостов вазовской «классики»
• ШРУС от автомобиля ВАЗ-2108, 12 шт
• Топливный бакиз канистры на 20л
• Упор пассажираиз подголовника Оки
• Сцепления от Оки
• Руль от мотоцикла Урал»
• Щиток приборов от автомобиля Ока

Основные технические характеристики квадроцикла:

Чертежи квадроцикла:

Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.

Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.

Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.

Глушитель самодельный из 2х секций, изолированный азбестом.

Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.

Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Бампера и кенгурятники сварены из труб 20мм круглого профиля.

Фото готового квадроцикла:

Материал на основе статьи: http://modelist-konstruktor.com/razrabotki/853

Квадроцикл из мотоцикла

Данный квадрик сделан на базе мотоцикла Урал.

Все подробности в видео.

Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.

Квадроцикл Кобра MIX

Генератор, принудительное охлаждение, понижайка, электростартер от десятки, двигатель от мотоцикла Урал.

Видео самодельного квадроцикла в действии:

Самодельный багги «Раптор»

Самодельный квадроцикл с двигателем от Оки

Любой квадроцикл испытывает сильную нагрузку при движении, и поэтому чтобы обеспечить надлежащие условия для передвижения производители стараются создавать максимально прочную раму. Именно рама должна выдержать не только вес квадроцикла и водителя, но и резкие падения и маневры. Рама создается по особому чертежу, у известных японских и китайских компаний рама получается надежной и имеет отличную функциональную конструкцию. Но если нет возможности купить фирменную модель, а желание покататься по бездорожью большое, предлагаем сделать квадроцикл самому, при этом некоторые конструктивные детали будут не хуже зарубежных аналогов.

Размеры рамы квадроцикла обычно отличаются в зависимости от технических свойств модели. Если у техники простой двигатель и он должен выдерживать нагрузку 1 человека, оптимальным будет небольшая прочная рама. Например, рама квадроцикла Стелс 800 обладает длиной в 2 088 мм и шириной в 1 213 мм, что уже отличный показатель. Но другой представитель Irbis 200U получил длину в 1 760 мм и ширину 1 060 мм. То есть разница значительная.

Помимо данных требований рама должна быть сварной и создаваться из прочных материалов. Обычно используют круглые стальные трубы и металлический профиль, они лучше всего выдерживают сильную нагрузку. Если вы купили технику определенного бренда, то вне зависимости от технических характеристик рама должна иметь обязательные конструктивные особенности. Также многим интересно, где на квадроцикле номер рамы? Он должен быть обязательно, поэтому стандартного местонахождения нет. Обычно старайтесь искать номер рамы под сиденьем, у многих он нанесен на передней части внизу. А другие советуют посмотреть номер рамы с правой стороны под передним рычагом. Найти номер рамы придется обязательно, без этих данных вы не сможете зарегистрировать свой квадроцикл.

Рама квадроцикла своими руками

Если вы решились создать четырехколесный вездеход своими руками, первым делом позаботьтесь о создании рамы. Специалисты советуют использовать рамы от Урала и автомобиля Ока, они лучше поддаются изменениям. Если вы нет указанной техники, используйте стандартные схемы и создавайте раму квадроцикла из стальных труб и металлического профиля. Иногда при наличии мотоцикла Урал вокруг его рамы дополнительно придется установить самодельную раму. Это большой плюс при создании квадроцикла, ведь на мотоциклетную раму возможно установить родной ураловский двигатель, а дополнительная рама создаст конструкцию настоящего квадроцикла. Если вы не знаете, как сварить раму для квадроцикла, предварительно изучите схему, указанную ниже. После можно посоветоваться со сварщиком или механиком, который сможет быстро сварить вам все детали.

Как видим, указанная ниже схема рамы квадроцикла вполне стандартная и имеет простую конструкцию, главное все процессы выполнить правильно. В случае с использованием рамы от Урала с дополнительным каркасом из труб, такая конструкция будет выполнена намного проще. Дело в том, что рама мотоцикла будет уже с готовой коробкой, двигателем и прочими элементами без дополнительной сварки, а установленный каркас будет держать непосредственно колеса и водителя.

Немалое количество предложений на рынке квадроциклов для юных водителей позволяет сегодня выбрать модификацию с различными характеристиками и для любого кошелька. Если же вы не готовы тратить внушительную сумму на приобретение квадроцикла , имеете творческую жилку, минимальные технические знания и некоторые специальные навыки, можно сделать квадроцикл для ребенка своими руками. Конечно, понадобятся и некоторые инструменты.

В интернете можно найти множество интересных идей для квадроцикла, возможно, у вас есть свои собственные задумки. Реализация их наверняка доставит вам огромную радость творчества и позволит получить оригинальный квадроцикл при минимальных финансовых затратах.

Как сделать квадроцикл для ребенка своими руками

Детский квадроцикл может быть изготовлен самостоятельно из старой мототехники и дополнительных запчастей. Главное – чтобы сделанное вами транспортное средство было безопасным – ведь речь идет о детях! Если вы планируете использовать новые детали, то выбирайте только качественные, а б/у материалы нуждаются в самой критической оценке. Особенно это относится к крепежным составляющим: болтам, шурупам и т.д.

Что потребуется для создания детского вездехода?

Прежде всего – определитесь с внешним видом вашего уникального квадроцикла и его размерами. Вы можете сделать внедорожный агрегат для ребенка любой сложности – здесь все зависит от ваших знаний и навыков. Если вы не хотите тратить месяцы на создание электроквадроцикла, остановитесь на более простой конструкции – в будущем, по мере взросления вашего ребенка, ее можно будет усовершенствовать.

Основа любого транспортного средства — рама. Чертеж рамы детского квадроцикла своими руками необходим, чтобы соблюсти точность размеров всех элементов конструкции. Наверняка вы сможете сделать чертеж самостоятельно. Если вы предполагаете возможность в будущем усиления и модернизации вашего квадроцикла, тогда рама должна иметь хороший запас прочности в подвеске. Для рамы можно использовать как квадратный профиль подходящего размера (например, 25х25мм), трубу ¾ дюйма или готовую конструкцию с модели-донора– все зависит от вашего желания, фантазии и возможностей. Если рама делается самостоятельно, обратите внимание на качество сварочных швов.

Колеса, тормозная система и система рулевого управления, амортизаторы – следующий этап сборки квадроцикла для ребенка. Колеса большинство мастеров рекомендуют подбирать новые – можно, например, взять колеса для картинга или даже для садовой тачки ф320 мм. Если вы делаете квадроцикл для ребенка постарше, наверняка он захочет гонять на нем по бездорожью – тогда выбирайте колеса с широким протектором и купите штампованные диски (пусть и самые простые). Это повысит безопасность квадроцикла и позволит ребенку преодолевать серьезные преграды.

Привод на два задних колеса для детского квадроцикла от электромотора достаточной мощности через редуктор (самодельный или готовый) – хорошее решение. Кнопка газа на руле порадует вашего юного водителя и сделает детский квадроцикл подобным настоящему. Система рулевого управления – важный элемент, обеспечивающий безопасность маленькому водителю и гарантирующая, что он сможет легко управлять своим квадратиком.

Электроквадроцикл своими руками: двигатель и аккумулятор

Аккумулятор и двигатель для самодельного квадроцикла выбирают, исходя из возможностей и потребностей водителя. Так, можно использовать пару двигателей от Волги или шуроповерта, взять электромотор у донорского транспорта (например, электроскутера) или воспользоваться своей идеей. Главное – чтобы электромотор обеспечивал достаточную для ребенка скорость – самым маленьким хватит и 5-8 км/ч, детям постарше потребуется скорость больше, а значит – и двигатель помощнее.

Что касается аккумулятора – важно установить его таким образом, чтобы для подзарядки не было необходимости разбирать всю конструкцию. Подойдет аккумулятор от скутера-донора, бесперебойника или другой, который вы сможете найти.

Когда все основные узлы собраны, наступает время заниматься внешним видом квадроцикла – ведь для малыша крайне важна эстетика. В идеале можно использовать элементы обвеса от старой нерабочей модели детского квадроцикла, однако ваша фантазия может подсказать вам и другие оригинальные идеи.

Работа над сборкой квадроцикла не только позволит получить уникальный транспорт за небольшие деньги. Она принесет удовольствие не только взрослым, но и детворе, так как сделать детский квадроцикл своими руками – занятие увлекательное, очень интересное и полезное для каждого мужчины.

Редактор

«Детские квадроциклы»

Новые посты:

Детский электроквадроцикл El-Sport Junior ATV 500W 36V/12Ah

Цена:

36845 руб
29900 руб

Детский квадроцикл на аккумуляторе El-Sport Kid ATV 800W 36V/12Ah

Цена:

37670 руб
34500 руб

Детский электроквадроцикл El-Sport Children ATV 1000W 36V/12Ah

Цена:

43470 руб
37900 руб

Электроквадроцикл Mytoy 500D

Цена:

63000 руб

Электроквадроцикл Mytoy 750E дифференциал

Цена:

77700 руб

Электроквадроцикл Mytoy 500D Lux

Цена:

69300 руб

Электробагги MYTOY 500W

Цена:

82900 руб

На сегодняшний день четырехколесные агрегаты все больше набирают популярность. Вот только купить такой аппарат не каждому по карману. Тогда-то и возникает вопрос о том, как сделать квадроцикл своими руками. Сам процесс создания очень увлекателен, да и найти комплектующие совсем не сложно. Поэтому, если у вас возникло желание, смело беритесь за работу.

Перед началом работы необходимо отчетливое визуальное представление будущей конструкции. Чертежи самодельных квадроциклов варьируются в соответствии с задачами владельца и особенностями дальнейшего использования (перевозка грузов, прохождение пересеченной местности и пр.). После изучения основных схем и строений, начертите свой собственный проект по созданию четырехколесного байка. Наглядный пример послужит основой работы и поможет объяснить специалистам, что от них требуется.

Конечно, самодельная работа проигрывает зарекомендовавшим себя маркам. Однако, если подобрать правильные материалы и собрать совместимые детали, тогда получится вполне мощный агрегат, способный потягаться с конкурентами. Более того, вы сильно сэкономите.

Процесс работы

Первым делом необходимо сделать чертежи квадроцикла своими руками. Приложите максимальное количество усилий в создании набросков. Они понадобятся для определения необходимых запчастей и подсчета затрат.

После создания рисунка, займитесь покупкой комплектующих. Обычно в их основной состав входят:

• каркас – основная конструкция, на которой будет держаться весь агрегат;
• трубы различной длины и диаметра, для обеспечения работы системы;
• металлопрокат, для установки щитков, защиты и прочего;
• амортизаторы;
• двигатель и его составляющие.

Квадроцикл проще всего сделать, имея специальное оборудование. Если такового не имеется, лучшим вариантом будет обратиться к специалистам с готовыми чертежами. Они не только качественно проделают работу, но и смогут подогнать нестыковки
деталей и механизмов.

Каркас стоит выполнить индивидуальный, под габариты задуманного аппарата. Однако при желании можно взять и простую раму от мотоцикла или автомобиля российского производства. Проще всего своими руками сделать квадроцикл из Оки. Так как у Оки колесная база не велика
, это позволяет упросить работу по подгонке размеров.

Подвеска и амортизаторы от машин и байков также отлично подойдут для будущей поделки. Учитывая, что квадроциклы предназначены для передвижения по сложному рельефу, амортизаторы от мопеда Минск или Днепр станут отличным вариантом.

Тормоза – очень важная часть конструкции. На них не стоит экономить. Создать квадроцикл своими руками, 4х4 привода, лучше с системой тормозов от ВАЗ. Их прочность рассчитана на автомобили, поэтому легкий четырехколесный байк будет отлично откликаться на такую систему.

Руль можно взять с любого мотоцикла. Желательно, чтобы на нем были установлены грузики для уменьшения вибрации от работы мотора и движения по каменистой местности. Это позволит уменьшить сдавливание и усталость руки при поездке.

В зависимости от того, какой способ эксплуатации вы выберете, необходимо подобрать колеса с расчетом износа. Для поездок по обычным дорогам подойдут простые колеса от Оки. Однако, если вы желаете добиться хорошей проходимости по бездорожью, стоит потратиться на специализированные колеса и покрышки от фирм производителей.

И самое важное – двигатель. Наилучшим вариантом на роль мотора, станут движки от мотоциклов ИЖ Юпитер или Планета. Вполне сойдет не новый мотор. Их простое устройство поможет с легкостью заменять износившие и поломавшиеся запчасти. В то же время не стоит забывать об охлаждении. Необходимо подобрать идеальный вариант для разных климатических условий. Отлично подойдет активное охлаждение, которое, к сожалению, не использовалось на мотоциклах.

Самодельный квадроцикл из Оки, чертежи которого, в зависимости от условий эксплуатации, должны содержать дополнительное оборудование, может быть оснащен противотуманными фарами, ящиком для инструментов (очень пригодится, в случае поломки) или лебедкой.

Сборка конструкции

После создания чертежей и подбора материала можно приступать к созданию агрегата. В первую очередь создается каркас, на который в последующем будут установлены все детали. Желательно использовать при работе наиболее крепкие и устойчивые к коррозии материалы. При езде по бездорожью прочная конструкция не раз спасет ваш двигатель от поломки.
Далее идет установка ходовой части. Здесь необходимо проявить точность сборки, поскольку скоординированная работа всех колес и амортизаторов обеспечит хорошую динамику и устойчивость аппарата.

Затем переходите к установке двигателя и его комплектующих. При нестыковке механизмов ни в коем случае не применяйте грубую силу. Это приведет к последующим проблемам в работе. Соединив двигатель с коробкой, подсоедините топливную систему. Бак для горючего можно сделать с запасом, что обеспечит возможность длительных поездок.

Теперь необходимо установить электрооборудование. На этом этапе прокладываются провода, устанавливаются фары, сигнальные огни и прочие элементы-потребители.

После завершения основных работ можно перейти к облицовке и обвесу. Металлические или пластмассовые листы использовать при установке обвеса решать вам, но рекомендуется выбирать с учетом весовой нагрузки на двигатель
. При достаточной мощности пара килограмм не будет заметна. Сидения лучше устанавливать с гидравлической подушкой, однако за это придется доплатить, ведь при долгом движении по плохой дороге, смягчение вибраций обеспечит дополнительный комфорт.

Это самый простой способ сделать самодельный квадроцикл из Оки 4х4. Главное в работе правильное соотношение финансов и возможностей. Ведь при желании создать равноправный четырехколесный байк, не рассчитав затраты, вы рискуете оставить свои труды недоделанными.

Квадроцикл для ребенка на аккумуляторе будет, без сомнения, великолепным подарком, при этом безопасным для экологии

Квадроцикл для ребенка на аккумуляторе будет, без сомнения, великолепным подарком, при этом безопасным для экологии, простым в управлении и не нуждающимся в постоянном техобслуживании. Если вы хотите порадовать своего ребенка таким презентом, у вас есть два варианта. Первый – купить квадроцикл в готовом виде. Второй вариант более сложный, но тем, кто «дружит» с техникой, доставит массу удовольствия. Как вы, наверное, поняли, мы имеем в виду самостоятельную сборке детского квадроцикла. О том, как сделать квадроцикл для ребенка своими руками, мы поговорим в этом материале.

Если вы — натура творческая, то, вероятно, у вас будут собственные идеи по созданию оригинальной модели детского квадроцикла. Если с этим «напряженка», можно позаимствовать нестандартные задумки из интернета. Главное – вы получите удовольствие от процесса и сэкономите на покупке дорогостоящей игрушки, ведь электроквадроцикл своими руками обойдется вам гораздо дешевле готового.

Как сделать детский квадроцикл своими руками?

Определитесь с внешним видом и конструкцией вашего детища. В принципе, можно собрать детский электроквадроцикл любого размера и любой сложности – все будет зависеть от ваших способностей и технических навыков. Можно растянуть процесс на месяцы, но если вы хотите побыстрее порадовать ребенка – выбирайте более простую конструкцию, ее можно будет доработать, когда ребенок подрастет.

За основу будущего квадроцикла можно взять модель-донора – например, старый квадроцикл или детский автомобиль, или же изготовить раму самостоятельно. Если вы выбрали второй вариант, необходим точный чертеж. При его изготовлении учитывайте возможность в будущем модернизации квадроцикла – рама должна получиться прочной в подвеске. Чертеж рамы детского квадроцикла своими руками можно нарисовать самостоятельно или взять идею из интернета. При самостоятельном изготовлении рамы для квадроцикла особое внимание уделите качеству швов при сварке. В качестве материала для рамы подойдет квадратный профиль 25х25 мм (или другого размера), а также труба ¾ дюйма.

Колеса

На колесах лучше не экономить и сразу купить новые — подойдут колеса для картинга либо набор колес для большой садовой тачки. Для ребенка старшего возраста лучше взять колеса с широким протектором – они отлично подойдут для бездорожья. Не пожалейте денег и на штампованные диски – хотя бы на самые простые.

Отличное решение для детского квадроцикла – привод на задние колеса от электромотора через готовый или самодельный редуктор. Продумайте и систему рулевого управления – это позволит ребенку легко справляться с квадроциклом и повысит его безопасность.

Двигатель и аккумулятор

Эти компоненты подбирают с учетом возможностей и пожеланий юного райдера. Здесь нет предела фантазии – от мотора шуроповерта и до бесконечности. Важно, чтоб установленный электромотор давал возможность развить нужную скорость – для малышей достаточно и 5-8км/ч, для детей старше интересна, естественно, скорость нужна будет больше. При выборе аккумулятора учитывайте его возможности. Установка его должна быть выполнена таким образом, чтобы для подзарядки не нужно было бы разбирать квадроцикл. Можно использовать аккумулятор от донорского скутера, бесперебойника или другой подходящий.

Когда все компоненты будут установлены, позаботьтесь и об эстетической составляющей – ведь для ребенка в первую очередь важен внешний вид его транспорта. Можно использовать элементы обвеса от старого квадроцикла или разработать собственные – все зависит от желания, финансовых возможностей и наличия свободного времени.

Детский электроквадроцикл своими руками – это удовольствие для взрослых и радость для ребенка от обладания уникальным личным транспортом. опубликовано

Мастер-класс на тему, как укоротить задний мост ВАЗ, может пригодиться для изготовления (и изобретения) всякого рода самоделок, с измененной шириной колеи и колесной базой: мини-тракторов, квадроциклов, авто для картинга. Умельцы, занятые подобными переделками, конечно же, и без того все знают. Но вот, если человек не слишком искушенный в конструкторском деле, возьмется изготовить что-либо подобное, то информация может очень даже быть полезной.

Как укоротить задний мост ВАЗ, будем рассматривать на примере конструкции квадроцикла, в котором используют обычно много деталей от вазовской классики, в том числе и задний мост. Но для этих целей его предварительно обрезают, уменьшая тем самым ширину колесной базы.

Содержание

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.

Также о месте проведения работ: желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.

Сам процесс обрезания

Чтобы обеспечивать компактность конструкции и маневренность будущей самоделки при помощи уменьшения радиуса поворота, нужно укоротить задний мост, взятый от Жигулей. В начале операции отрезаем чашку для пружины и вытаскиваем фланец концевой.

Часть вынутой полуоси (замер осуществляйте по чертежу) нужно отрезать болгаркой и оставить. На конце отрезка делаем засечку, где будет производиться проточка под «папу». Внутри чашки будет сверлиться отверстие. Полуось стыкуется одна в одну и приваривается по разметкам.

Следующий шаг: полуось цельная сваренная загоняется в мост. И производится сварка с выборкой фаски под сварочный шов. Ту же операцию производим и с другой стороны.

Дальнейшие работы

Если продолжать работы по дальнейшему конструированию квадроцикла, то мотоцикл (например, Урал) необходимо разобрать и перестроить раму. Для этого – отодвинуть на 4 сантиметра подседельные стоики (трубы). А к уральскому маятнику нужно будет приваривать жигулевский обрезанный вами мост, и приделать к раме. А нижнюю вилку мотоцикла и стойки задние – отрезать зразу же за трубами стойки седла.

Кстати, из Жигули для создания задуманной самоделки берут не только задний мост, но и поворотные кулаки для передней подвески, тормозную систему (убирая вакуумный усилок и ручник), а принудительное охлаждения для движка используют от ВАЗ 2108. Руль идет от мотоцикла, но дальнейшая конструкция для рулевого – колонка, тяги рычагов, сошка – все от ВАЗа.

Особое дело – колеса. Их конструируют, используя основу от вазовских колес, добавив мощные шины с протекторами, как для вездехода. Тогда самоделка сможет преодолевать традиционное лесное или полевое бездорожье.

Итоги

Можно заключить из всего вышеизложенного, что проблема, как укоротить задний мост ВАЗ, собственно, не является такой уж и сложной. Здесь главное – хорошо подготовится к работам, иметь подходящие инструменты (в частности, болгарку и сварку) и уметь ими пользоваться. Еще нужно иметь заранее заготовленные чертежи будущей конструкции. Ну, и конечно же, хорошенько все вымерять, чтобы не пришлось подгонять при помощи механических воздействий и нескольких нецензурных слов.

В общем: четко представлять себе, что вы хотите соорудить из приобретенных на разборках запчастей – квадроцикл, карт или мини-трактор для фермерских работ. И тогда работы по обрезке заднего моста можно легко выполнить, как определенный этап в конструировании задуманной самоделки.

Задний мост и тормозная система | Автор топика: Hadrianus

Укорачивание заднего моста и полуоси.

Evgeny (Soroush) Мост укорачивали с обеих сторон на одинаковую длину или правую сторону больше, расскажите если не секрет и на сколько с каждой стороны, заранее спасибо!

Квадроцикл (Fouad) Так укоротил полуося. Правая сторона росно 20 см, а левая 10 см, в итоге база уменшилась на 30 см. На 1 и 2 рисунке финальный этап работы. На 3 зеленым сцетом показано как токарь сделал — в левой части полуоси было просвердленно отверстие а в правой части было проточено под палец — размеры подогнаны под запресовку. На 4 рисунке красым показапо пазы для сварки деталей сваривалось в три этапа и только на полуавтомате. Центровка была проведена объязательно.

Andrey (Rosia) Вот так получился чулок, тоже укороченный. Разрезал, отрезал размер а потом понял что лохонулся, нужно было отрезать за швом чуть ближе к краю чулка, так как после шва идет внутреняя направляйка. Но правда сварил и так держать будет но пришлось попотеть выставляя, а так все норм. Редуктор уже перевернут. Заднюю крышку не переваривал — нагрел отстучал поставил редуктор и гуд, Пробка тоже не мешает.

Yury (Houshmand) Подскажите пожалуйста, задний мост от чего лучше поставить.

Vladimir (Dieter) Юрий, от форд скорпио, либо тайота калдина, и делай независимую подвеску на А образных рычагах

Yury (Houshmand) Vladimir, спасибо

Serega (Cadmos) Vladimir, Зачем при установке моста, его переворачивают сливной пробкой к верху?

Vladimir (Dieter) Серега, это нужно для того чтобы у тебя 2 редуктора крутились в одинаковую сторону на одинаковых передаточных числах

Vladimir (Dieter) Серега, если ты конечно квадрик делаешь 4х4

Serega (Cadmos) Vladimir, спасибо за помощь

Tags: Как укоротить задний мост ВАЗ 2101 для квадроцикла

самодельный минитрактор укороченный мост ВАЗ 2101.

Какое количество зубьев заднего редуктора на Ваз 2106 и Ваз 2107 | Автор топика: Вера

Анатолий
Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101

on 04 Ноября 2017.

редуктор заднего моста ваз классика 2101 2107 2106 2105 2104 2103В настоящее время ОАО «АвтоВАЗ» изготавливает для серийных автомобилей и поставляет для розничной продажи редукторы ведущих мостов следующих моделей:
ВАЗ 2101 Раиса,
ВАЗ 2103 Галина,
ВАЗ 2106 Валентина.
Передаточное число редуктора — результат деления числа зубьев колеса на число зубьев шестерни. Вам пересчитывать зубья совершенно не нужно. На ведомой шестерне можно прочесть всю необходимую информацию.
Например, маркировку «ВАЗ 2106 1143 4537» следует истолковывать следующим образом:
«ВАЗ 2106» — модель редуктора;
«1143» — 11 зубьев на шестерне, 43 зуба на колесе;
«4537» — номер комплекта шестерен главной передачи.
Следовательно, передаточное число данного редуктора получается такое: 4311=3.9.
Как видим, производитель редукторов ввел в их маркировку наименование модели автомобиля «ВАЗ 21**». Данный факт часто вводит потребителя в заблуждение. Так, например, владельцы ВАЗ 04, 05 и 07 моделей по неосведомленности ищут редуктор от «четверки» , «пятерки» или «семерки» , а владельцы автомобилей ВАЗ 21063 Ксения «благополучно» устанавливают себе «шестой» редуктор с передаточным числом 3.9. А после удивляются, почему автомобиль «отупел» : резко снизилась динамика разгона, и несмотря на то, что установлен скоростной редуктор, его не удается разогнать до скорости более 120 км/час.
Между тем, маркировка «ВАЗ 21**» вовсе не означает, что именно этот редуктор предназначен для данного автомобиля, например: редуктор 2101 — для автомобиля ВАЗ 2101, а редуктор 2103 — для автомобиля ВАЗ 2103 и т. д. Габаритные и присоединительные размеры всех моделей редукторов — одинаковые. Иными словами, все редукторы автомобилей ВАЗ конструктивно взаимозаменяемы. Но необходимо учитывать ряд существенных ограничений, связанных с конкретной моделью редуктора и автомобиля. Рассмотрим подробнее эти ограничения.

Мария 2107 не существует

Георгий А Вам какую шестерню, планетарку или хвостовик нужен. Зайди в яндекс и посмотри редуктор заднего моста или дефференциал

Популярные публикации

Последние комментарии

Вариантов, как сделать квадроцикл своими руками, множество. Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант.

Из мотоцикла Урал, или из ИЖа

Для основы потребуется:

— две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);

— задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);

— карданный вал, или полуось (в зависимости от конструкции);

— рычаги передней подвески (по желанию можно сделать полностью самодельные);

— рулевая поперечная тяга;

— труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);

Самодельный квадроцикл — сегодня сделать проще простого!

Это основное. Ещё куча мелочей понадобится по ходу работы.

Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.

Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:

— жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);

— на пружинах с амортизаторами;

Без амортизаторов

Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.

Важно учесть следующие моменты:

— редуктор моста, в случае замены, должен без проблем выниматься;

— направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.

Видеоролик о самодельном квадроцикле

На пружинах с амортизаторами

Задний маятник подвески оставляем вместе с родными сайлент блоками. Привариваем мост к вилке, обязательно усиливаем швы широкими косынками, иначе вырвет вместе с металлом моста. Вместо кардана, в этом случае, нужно использовать полуось от Оки, или ВАЗ 08, 09 и т. д. Потому что при использовании родной задней вилки от него требуется передача крутящего момента под большим углом, что крестовины карданного вала обеспечить не могут. Пружины с амортизаторами при такой конструкции можно оставить на старом месте.

На рессорах

Если для ваших потребностей нужен грузовой квадроцикл с кузовом — лучше, для задней подвески, использовать рессоры. В этом случае варится рама для кузова из квадратной толстостенной трубы (сечением примерно 70×40). Длина — не короче рессоры, а ширина — равная размеру моста. Эта рама кузова соединяется с рамой мотоцикла посредством укосин, которые нужно правильно расположить, обеспечив достаточную жёсткость конструкции на скручивание.

База такого квадроцикла больше, чем вышеперечисленных конструкций, так как задний мост располагается дальше. Но появляется возможность использовать карданный вал автомобиля: серийный, или укороченный. Кардан с коробкой соединяется Ураловской резиновой муфтой, а с мостом — родным фланцем, через крестовину шарнира.

Если для квадроцикла используется ИЖевский донор — от дифференциала удобнее отказаться. В таком случае, на ось устанавливается большая ведомая звездочка, и привод осуществляется родной цепью.

Передняя подвеска

Конструкция передней подвески практически одинаковая для квадроцикла из ИЖа и из Урала. Для крепления маятниковых рычагов, рама мотоцикла удлиняется спереди. Важно рассчитать, чтобы поворачивающиеся колёса не задевали цилиндры двигателя. Поэтому на Ураловской раме колёса должны стоять дальше вперёд.

Для увеличения геометрической проходимости, рычаги подвески должны быть как можно длиннее. Поэтому их лучше изготовить самостоятельно, а не использовать серийные с автомобиля.

Рулевую колонку можно сделать из Ураловского кардана. Внизу к нему привариваются две рулевые сошки, располагающиеся рядом, каждая для своей рулевой тяги: на правое и левое колесо. Ступицы крепятся посредством родных шаровых.

Полноприводный квадроцикл из Оки

Используя силовой агрегат от Оки, можно сделать полноприводный квадроцикл. Раму для него лучше варить с нуля, учитывая крепление и размер двигателя. В передней подвеске оставляют больше места для установки редуктора привода передних колёс, который можно сделать самостоятельно из заднего моста «классики». Для этого обрезают «чулки» моста и выводят из дифференциала подходящие полуоси от ВАЗ 08, 09.

Важно продумывать каждую деталь, чтобы использовалось как можно больше стандартных частей, что значительно облегчит последующий ремонт.

Силовой агрегат разворачивают по движению. Полуоси теперь становятся карданами, передающими крутящий момент на передний и задний мосты.

КПП удобнее управлять вручную.

Отделка

В первую очередь — это крылья! Всё-таки техника экстремальная, они должны быть крепкими и широкими. Обладая достаточными навыками работы с металлом, можно придать квадроциклу такой внешний вид, что самодельный будет смотреться не хуже заводского. Некоторые формы можно придать с помощью монтажной пены. Она, после застывания, легко обрабатывается, шпаклюется и красится. Жёсткости при отделке кузова добавит надёжный багажник. Закрепив на нём кофр, можно увеличить размер полезной площади для перевозки грузов.

Отвал, прицеп

Квадроцикл — отличная база, для установки на него всевозможного навесного оборудования, полезного в хозяйстве. Самодельный квадроцикл можно снабдить отвалом для чистки снега. Размер отвала зависит от габаритов и веса квадроцикла. Если квадрик сделан на базе Урала — потянет нож 1,5 м. шириной и полметра высотой. Материал для лопаты — сталь 3 мм.

Даже детский квадроцикл обладает завидной проходимостью; тем более, большому и тяжёлому, по силам буксировать автомобильный прицеп.

Время, средства и силы, потраченные на изготовление самодельного квадроцикла, окупятся с лихвой. Ведь кроме адреналина, вы получаете в хозяйство работягу, который может заменить небольшой тракторок.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Информационно — познавательный портал для автомобилистов

Зачастую, при сборке мини-трактора или чего то подобного требуется укоротить мост от какого либо автомобиля, что бы уменьшить размер колеи и общую габаритную ширину соответственно. В данной статье речь пойдет об укорачивании моста от Нивы (ВАЗ-21213). Но в целом принцип везде одинаковый.

За неимением возможности произвести токарные работы, пришлось повозиться вручную и нарезать шлицы болгаркой, т.к. варить полуось в стык уж очень не хотелось, ибо велик риск того, что она потом сломается…

Укорачиваем «чулок» заднего моста

«Разделываем» заводской шов на краю «чулка» возле фланца. Для этого прорезаем болгаркой на глубину

Если всё ровно и аккуратно прорезать, то при помощи большого молотка (или маленькой кувалды) выбиваем фланец. Это позволит позже установить его без особых проблем с центровкой.

Далее размечаем место реза с учетом нужного нам расстояния. Оборачиваем балку малярной лентой, что бы было легче сделать ровный рез «болгаркой».
В данном случае я укорачивал мост на 28см. Причем укорачивал только одну сторону!

После резки и зачистки примеряем фланец на новое место. Просто вставляем его в балку и его нужно лишь слегка оцентровать. Для этого я воткнул полуось, продев через отверстия в «чулке». Так же можно было бы использовать трубу подходящего диаметра…

«Прихватываем» сваркой с четырех сторон…

Даем время хорошо остыть. Снова проверяем центровку. После чего «прихватываем» еще лучше, увеличивая количество и размер точек сварки. Но не перегреваем деталь! И опять ждем пока остынет. Ни в коем случае не охлаждаем водой, просто ждём…
После этого обвариваем сплошным швом по кругу.

Укорачиваем полуось

Зажимаем полуось в тиски. Размечаем расстояние от края на которое ее нужно укоротить. В моем случае это 28см.

*На фото синей линией обозначено место реза

Подгоняем диаметр полуоси по диаметр шлицов и перевернув отрезанный кусок «прихватываем» его сваркой.

Тут важна точной и центровка. Пришлось повозиться при обточке полуоси. Использовал два подшипника для ровного вращения полуоси и фиксировал болгарку хитроумным приспособлением, что бы обточить более-менее ровно по кругу…
Затем тонким отрезным кругом (1-1,2 мм.) делаем прорези болгаркой вдоль шлицов…

Затем немного расширяем их. Я для этого поменял отрезной круг на 2,5 мм. И в итоге получаем такую картину:

Для проверки и калибровки я использовал старый ШРУС от ВАЗ-2108. В нём такие же шлицы, как и на полуоси. Добившись нормального, но плотного входа, стал примерять полуось уже к редуктору самого моста…

Укороченная полуось получилась почти в два раза короче.

А вот уже всё в сборе:

На этом работа завершена. Мост укорочен!
В моем случае нет необходимости центрального расположения редуктора, поэтому я укорачивал только одну сторону, что бы не делать работу два раза.

Задумка построить квадроцикл (четырёхколёсный мотоцикл) возникла давно — нужна была техника, с помощью которой можно было бы тележку с грузом потаскать, на рыбалку по лёгкому бездорожью съездить, да и просто покататься членам семьи. Ну и, конечно, — получить удовлетворение от созидания. Идей в голове было много, а вот финансов — не густо, а потому решил ограничиться постройкой заднепривод-ного квадроцикла, а не полноприводного. Продумал и основные технические требования к будущей конструкции: среди них — наличие заднего хода, отсутствие цепной передачи — всё-таки предполагал использовать квадроцикл не на асфальте, а большей частью на просёлочных дорогах, а также — приличная мощность и ремонтопригодность. И, естественно, невысокая цена.

Более подходящего «донора», чем мотоцикл «Урал», с задней передачей и пробегом 12 000 км, не нашёл, купил за приемлемую сумму, а от него и начал «плясать».

Поначалу сказывалось отсутствие опыта работы с мотоциклетной техникой и дело шло не так споро, как бы хотелось. Но опыт — дело наживное.

Понятно, что двигатель, а точнее силовой агрегат (в блоке с коробкой перемены передач и сцеплением), вместе с рамой использовал ураловские.

Рама в задней части изменилась незначительно — лишь сдвинуты на 40 мм назад трубы подседельных (вертикальных) стоек, к которым крепится всё тот же ураловский маятник, только теперь с приваренным жигулёвским мостом. Нижняя вилка (лучи дуплексной части рамы) сразу же за трубами подседельной стойки вместе с задними стойками отрезаны. Из труб стоек изготовил пару подкосов, которые приварил к подседельным стойкам рядом с втулками маятниковой подвески и перьям верхней подседельной вилки (перед кронштейнами крепления амортизаторов). В дополнение позднее получившиеся треугольники закрыл с обеих сторон рамы косынками из 2-мм стальных пластин. В местах стыков лучей и стоек приварил ещё консоли (из водопроводной трубы диаметром 20 мм) — подножки для пассажира.

А вот спереди к раме приварена ещё целая конструкция из стальных тонкостенных труб диаметром 30 мм — дополнительный подрамник для крепления передней подвески. Забегая вперёд, отмечу, что из таких же труб сварил и лобовой фигурный бампер и задний багажник (передний — из трубы диаметром 20 мм).

Укороченный задний мост от автомобиля «Жигули» пришёлся квадроциклу впору, а ведущие колёса с развитыми грунтозацепами протектора шин обеспечивают ему хорошую проходимость

Задний мост — от старой доброй «копейки» (ВАЗ-2101), только укороченный. Это потребовалось сделать для обеспечения компактности и сужения колеи, дабы уменьшить радиус поворота и как следствие — повысить манёвренность. Для укорочения моста отрезал, отделил от него опорную чашку пружины и кронштейн и выдернул из «чулка» концевой фланец (гнездо подшипника). Затем укоротил «чулок», вновь вставил в него фланец и скрепил детали, приварив к ним пластинчатые накладки. На соответствующую длину (около 185 мм) укоротил и полуось. От неё тоже отрезал колёсный фланец (сразу за запорным кольцом) и просверлил в нём сквозное осевое отверстие. Под это отверстие проточил и конец стержня полуоси. Вставив стержень во фланец, на их стыковочной окружности высверлил глухое отверстие так, что в каждой из деталей оказалось по полотверстия, и «забил» в него проволочную шпонку. После этого ещё проварил стык «по кругу».

Родной ураловский карданный вал не подходил к главной передаче ведущего моста, а жигулёвский — к мотоциклетной трансмиссии. К тому же, и углы между этими узлами трансмиссии оказались довольно значительными. Поэтому вал сделал собственноручно из полуосей автомобиля «Ока» с применением ШРУСа.

Передняя подвеска — самодельная, на двойных поперечных А-образных рычагах из квадратных труб сечением 25×25 мм и толщиной стенки 2 мм. Поворотные кулаки — от «классических» (заднеприводных) «Жигулей». Верхние концы рычагов закрепляются в проушинах на подрамнике, а нижние — к соответствующим шаровым шарнирам поворотных кулаков.

Квадроцикл на базе тяжёлого мотоцикла «Урал-2» (ИМЗ 67-36):

1 — переднее управляемое колесо (от автомобиля «Жигули», 2 шт.);

2 — нижний рычаг передней подвески (труба 25×25,2 шт.);

3 — верхний рычаг передней подвески (труба 25×25,2 шт.);

4 — передний амортизатор (от автомобиля «Жигули» усилен пружиной от амортизатора мотоцикла «Урал», 2 шт.);

5 — передний буфер (труба Ø30);

6 — стойка переднего багажника (труба Ø20);

7 — передний багажник (труба Ø20);

8 — электровентилятор (от автомобиля ВАЗ-2108);

9 — воздуховод (резиновый гофрированный шланг 0100, 2 шт.);

10 — обтекатель (дюралюминий, лист s2);

11 — руль с рулевым валом (от мотоцикла «Урал»);

12 — топливный бак (от мотоцикла «Урал»);

13 — силовой агрегат (от мотоцикла «Урал»);

16 — фонарь стоп-сигнала;

17 — задний амортизатор (от мотоцикла «Урал», 2 шт.);

18 — глушитель (от мотоцикла «Урал», 2 шт.);

19 — заднее ведущее колесо (от автомобиля «Жигули», 2 шт.);

20 — задний ведущий мост (от автомобиля «Жигули»);

21 — полуось (от автомобиля «Жигули», 2 шт.);

22 — маятниковая подвеска (от мотоцикла «Урал»);

23 — карданный вал (полуось от автомобиля «Ока»);

24 — шарнир (ШРУС от автомобиля «Ока»);

25 — рулевая сошка (от автомобиля «Жигули»);

26 — рулевая тяга с наконечником (от автомобиля «Жигули»);

27 — педаль тормоза;

28 — рукоятка управления дросселем карбюратора;

29 — рычаг тормоза;

30 — подкос заднего багажника (труба Ø20);

31 — рычаг выключения сцепления;

32 — педаль переключения передач;

33 — седло (от мотоцикла «Урал»);

34 — задний багажник (труба Ø30);

35 — переднее крыло (дюралюминий, лист s1, 5,2 шт.);

36 — заднее крыло (дюралюминий, лист 2 шт.);

Рычаги передней подвески (а—верхний рычаг; б — нижний рычаг; количество деталей указано применительно к одному рычагу):

1 — луч (труба 25×25, 2 шт.);

2 — промежуточная поперечина (труба 25×25);

3 — концевая поперечина (труба 25×25);

4 — втулка сайлен-блока (2 шт.);

5 — ушко крепления амортизатора (сталь, лист s5, 2 шт.)

Амортизаторы спереди — от ВАЗ-2101 скомпонованы с пружиной от «Урала». Сзади остались родные ураловские, чтобы впоследствии выявить, какие лучше: мотоциклетные или автомобильные. Тормозная система использована от «Жигулей», только без вакуумного усилителя и стояночного тормоза. Привод на главный тормозной цилиндр осуществляется от привычной мотоциклетной педали.

Цилиндры двигателя оборудованы принудительным воздушным охлажде-

нием от вентилятора печки автомобиля ВАЗ-2108. Включается он тумблером по мере надобности в условиях пониженной теплоотдачи мотора.

Колёса и шины у квадроцикла — тоже жигулёвские, только передние шины имеют дорожный рисунок протектора, а у задних ведущих колёс — он вездеходный (более «зубастый»).

Рулевое управление — смешанного типа: автомобильно-мотоцикпетное. Сам руль — от мотоцикла «Урал», рычаговый. А вот далее — всё автомобильное (от ВАЗ-2105): колонка, сошка, тяги к рычагам колёсных кулаков и сами кулаки.

Квадроцикл оборудован двумя багажниками: передним и задним. Их конфигурация — это плод фантазии автора, изготовление затруднений не вызывает — это как разминка для спортсмена.

Бортовая электрическая сеть квадроцикла, как и у базового мотоцикла, — напряжением 12 вольт. Из электрооборудования пока установил передние фары и задний стоп-сигнал. Планирую смонтировать и указатели поворотов.

После первых же ходовых испытаний квадроцикла стало понятно, что ему необходимы большие крылья с брызговиками. Крылья изготовил из листового дюралюминия толщиной 1,5 мм, а брызговики — из 5-мм резины. Консоли для крепления крыльев, выполненные из отрезков стальной тонкостенной трубы диаметром 16 мм, приваривал к раме «по месту». Крылья к ним крепил само-резами.

Рама квадроцикла (сварная конструкция):

1 — поперечина дополнительного подрамника (труба Ø20);

2 — дуга подрамника правая, левая — зеркально отображённая (труба Ø30, 2 шт.);

3 — кронштейн крепления верхнего конца амортизатора передней подвески (штампованный швеллер №3);

4 — ушко проушины крепления верхнего конца рычага подвески (сталь, лист s5, 16 шт.);

5 — подножка пассажира (стальная труба Ø20, 2 шт.);

6 — подседельная стойка (от рамы мотоцикла «Урал», сдвинута назад);

7 — подкос (от задней стойки рамы мотоцикла «Урал», 2 шт.);

8 — кронштейн крепления верхнего конца заднего амортизатора (сталь, лист s5, 2 шт.);

9 — кронштейн крепления сиденья (сталь, лист s5, 2 шт.);

10 — горизонтальная связь подрамника (труба Ø30);

11 — рама мотоцикла;

12 — силовой агрегат.

Укорочение полуоси заднего ведущего моста:

1—фланец; 2—стержень; 3—подшипник; 4—запорное кольцо

L – длина сквозного оверстия во фланцевой части полуоси и длина проточки на стержне

D – диаметр сквозного оверстия во фланцевой части полуоси и диаметр проточки на стержне

l – глубина глухого отверстия под шпонку

d – диаметр глухого отверстия под шпонку

Передний багажник

Задний багажник

Технические характеристики квадроцикла примерно такие же, как и у базового мотоцикла «Урал». Скорость за счёт меньшего диаметра колёс немного снизилась, но зато тяговитость заметно повысилась. Улучшилась и устойчивость, особенно это чувствуется на поворотах и косогорах.

Своё предназначение квадроцикп выполняет полностью. Но справедливости ради надо отметить, что задняя зависимая маятниковая подвеска имеет ряд недостатков: таких, как жёсткость хода, большие нагрузки кручения на узел. Но зато проста в изготовлении, а на склоне лучше удерживает от сваливания на бок, что немаловажно при небольшой колее. А её неэластичность компенсируется мягкой передней подвеской. Автомобильные амортизаторы, несомненно, лучше, чем мотоциклетные. И ещё — для управления машиной всё же требуется мужская сила.

А в общем, при сравнительно скромных вложениях в этот проект результатом я доволен.

С. ПЛЕТНЁВ, г. Очёр, Пермский край

Как сделать прицеп своими руками по подготовленным чертежам

Прицепом называется транспортное средство, у которого не установлен двигатель. Оно предназначено для передвижения в сцепке с автомобилем. Несмотря на кажущуюся сложность такого приспособления для перевозки грузов, изготовить прицеп своими руками несложно. Для успешной работы требуется правильно выбрать детали и материалы, выполнить эскизы или чертежи.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами.

Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

Требования к транспортировочным устройствам

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Изготовление своими руками

Для того чтобы сделать автоприцеп самостоятельно, нужно позаботиться о приобретении некоторых материалов и инструментов. Чтобы во время работы не искать нужные приспособления, их приобретают заранее. Список инструментов и материалов:

Начало работ

Сборка начинается с рамы автоприцепа, которая является несущей конструкцией. На нее приходится основной вес груза. К ней предъявляются повышенные требования надежности и прочности. Приготовленный швеллер или квадратная труба режется в размер по чертежу, делаются две длинные и две короткие заготовки.

Из них делают прямоугольное или квадратное основание в виде рамы, к которому впоследствии будут присоединены борта из металлического листа. Уделяют внимание качеству сварки, так как у самодельных автоприцепов это является больным местом. Крепление сцепки делается впереди изготовленной рамы. Для установки амортизаторов в середине рамы ставят специальные проушины.

Настает очередь делать бортовой каркас. Для крепления бортового ограждения укрепляют вертикальные стойки, их длина зависит от высоты борта. Вертикальные элементы соединяют между собой дополнительными ребрами жесткости, так как во время движения именно стойки испытывают нагрузку от смещения груза. Дополнительные укрепляющие связи делают горизонтальными, вертикальными или ставят по косой.

Работа с ходовой частью автоприцепа сопряжена с большим числом трудностей и отличается особенностями. Одна из них заключается в том, что ось должна быть расположена ближе к задней стороне автоприцепа. Все конструктивные особенности возникают в зависимости от того, ходовая часть какого автомобиля взята для устройства прицепа. К раме приваривают амортизационные проушины и крепления для реактивных тяг. Установка и использование последних обязательны, так как они играют роль элементов, поддерживающих мост.

Заключительная фаза

Обшивка бортов металлом и изготовление дна автоприцепа из фанеры делается на заключительном этапе сборки. Для вырезания фанеры по размерам внутреннего пространства используют лобзик, а листовую сталь режут болгаркой. Элементы дна могут быть изготовлены из цельного листа или соединяться из кусков с заходом не меньше 5 см. Все куски обязательно по периметру крепятся к элементам рамы и основания с помощью болтовых соединений.

Борта вырезают по размерам, которые измеряют на месте. На этом этапе использовать размеры из чертежей неактуально, так как в процессе изготовления размеры остова кузова, как правило, немного разнятся с теми, что предусмотрены в схемах. В качестве крепления используется сварка или заклепки, которые также хорошо держат материал. Борта крепят ко всем стойкам и укрепляющим связям.

Электрическое оснащение

Элементы электрического оборудования устанавливают на задней стенке прицепа. К ним относятся отражатели красного цвета треугольной формы, фонарь заднего хода, подсветка номерного государственного знака, указатели поворота, стоп-указатели, габаритные фонари. На стенке в передней части располагают габариты белого цвета и такие же отражатели.

Боковые стенки предназначены для отражателей оранжевого колера. Чтобы провода сохраняли целостность, на них надевают защитную гофру. Соединения проводов должны быть надежные и хорошо закреплены. Гофру с проводкой внутри удобно крепить к остову рамы при помощи хомутов из пластика.

Изготовление автоприцепа требует сноровки и опыта работы с электрическими инструментами, но это сэкономит средства по сравнению с покупкой готового транспортирующего средства в магазине.

Источник

Делаем мосты для минитрактора своими руками

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.

Также о месте проведения работ:

желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.

Сам процесс обрезания

Чтобы обеспечивать компактность конструкции и маневренность будущей самоделки при помощи уменьшения радиуса поворота, нужно укоротить задний мост, взятый от Жигулей. В начале операции отрезаем чашку для пружины и вытаскиваем фланец концевой.

Часть вынутой полуоси (замер осуществляйте по чертежу) нужно отрезать болгаркой и оставить. На конце отрезка делаем засечку, где будет производиться проточка под «папу». Внутри чашки будет сверлиться отверстие. Полуось стыкуется одна в одну и приваривается по разметкам.

полуось цельная сваренная загоняется в мост. И производится сварка с выборкой фаски под сварочный шов. Ту же операцию производим и с другой стороны.

Дальнейшие работы

Если продолжать работы по дальнейшему конструированию квадроцикла, то мотоцикл (например, Урал) необходимо разобрать и перестроить раму. Для этого – отодвинуть на 4 сантиметра подседельные стоики (трубы). А к уральскому маятнику нужно будет приваривать жигулевский обрезанный вами мост, и приделать к раме. А нижнюю вилку мотоцикла и стойки задние – отрезать зразу же за трубами стойки седла.

Кстати, из Жигули для создания задуманной самоделки берут не только задний мост, но и поворотные кулаки для передней подвески, тормозную систему (убирая вакуумный усилок и ручник), а принудительное охлаждения для движка используют от ВАЗ 2108. Руль идет от мотоцикла, но дальнейшая конструкция для рулевого – колонка, тяги рычагов, сошка – все от ВАЗа.

Особое дело – колеса

. Их конструируют, используя основу от вазовских колес, добавив мощные шины с протекторами, как для вездехода. Тогда самоделка сможет преодолевать традиционное лесное или полевое бездорожье.

Конструкция самодельного минитрактора на мостах УАЗ

Самоделка, созданная на основе автомобиля УАЗ, получается весьма прочной и надежной. В случае каких-либо поломок всегда можно найти нужную деталь и произвести замену детали. В чем же заключается суть конструкции такого мини трактора, мы сейчас немного расскажем.

Прежде чем приступить к работе, обязательно нужно обзавестись чертежом будущего изделия. Именно следуя четкому плану выполнения работ, вы создадите качественный и надежный агрегат.

Самыми важными составляющими в конструкции самодельного мини трактора есть:

Лучше всего все это оборудования брать с одного автомобиля или же с транспортного средства одной и той же модели. Это в разы облегчит не только функциональность устройства, но и упростит процесс его установки. Что касается мощности такого самодельного минитрактора, то оптимальным вариантом для такого агрегата будет 50 л.с.

Устойчивость оборудования – важный фактор, который нужно обязательно учесть при сборке такого агрегата. Она зависит от установленной коробки передач, которая не должна весить больше 300 кг. Также большую роль для устойчивости минитрактора играет ширина колес. В этом случае, стоит учитывать, для каких целей будет использоваться оборудование. Если вы собираетесь его эксплуатировать на работах в поле, тогда ширина колеса должна быть 18 дюймов.

Если же вы будете пользоваться мини трактором для выполнения стандартных работ на участке, тогда ширина колеса может быть 13 дюймов.

Еще один важный нюанс – система охлаждения. Чтобы уберечь свою технику от перегрева установите на агрегат радиатор с 2-мя секциями.

Итоги

Можно заключить из всего вышеизложенного, что проблема, как укоротить задний мост ВАЗ, собственно, не является такой уж и сложной. Здесь главное – хорошо подготовится к работам, иметь подходящие инструменты (в частности, болгарку и сварку) и уметь ими пользоваться. Еще нужно иметь заранее заготовленные чертежи будущей конструкции. Ну, и конечно же, хорошенько все вымерять, чтобы не пришлось подгонять при помощи механических воздействий и нескольких нецензурных слов.

четко представлять себе, что вы хотите соорудить из приобретенных на разборках запчастей – квадроцикл, карт или мини-трактор для фермерских работ. И тогда работы по обрезке заднего моста можно легко выполнить, как определенный этап в конструировании задуманной самоделки.

Как обрезать мост уаз для минитрактора

Как понимаете название мини-трактора носит шуточный характер, на самом деле использованы узлы от автомобилей ВАЗ-2102 и УАЗ.

Сколько времени ушло на постройку трактора?

Трактор строил «с нуля», потратив на работу почти два года. Для его постройки пришлось раскурочить рабочий автомобиль ВАЗ-2102 и брошенный ЗАЗ-968, списанную и полусгнившую раму грузового УАЗ. Вместо обрезанного зада рамы наварены отрезки 100 мм швеллера.

На фотографии видны приваренные к нижней части рамы втулки, те что над крыльями передних колес. Это крепеж для ножа-толкателя, например для чистки снега. Для более тяжелых целей его вряд ли возможно использовать из-за малого веса трактора (около 700 кг).

На панели капота приварены три дуги. Они служат ручками, если надо забраться на капот или бампер. Также они являются ограничителями при перевозке груза на капоте. Он спроектирован так, что может выдержать вес 100-150 кг. Например, несколько мешков картофеля.

Что именно использовано от ВАЗ-2102?

От донора ВАЗ использован в сборе весь силовой агрегат: двигатель, коробка передач, управление сцеплением, педальный узел, электроборудование, приборы, светотехника.

Для понижения скорости движения трактора, применен понижающий редуктор с числом редукции 3,5. Это бортовой редуктор от электрокара. Соединение редуктора с коробкой передач с помощью укороченного УАЗовского кардана. С одной стороны кардана ВАЗовское соединение с резиновой муфтой, с другой стороны УАЗовская крестовина. Соединение двух фрагментов карданов на сварке после предварительной подгонки на токарном станке. Соединение редуктора с задним мостом прямое «фланец к фланцу».Практика эксплуатации показала, что это не самое удачное решение. Надо бы через резиновую муфту.

Что использовано в качестве заднего моста?

Задний мост использован от УАЗ. Длинный чулок укорочен до длины короткого для того, чтобы можно было использовать две стандартные короткие полуоси. Из длинной полуоси сделать короткую достаточно просто: отрезается фланец, сверлится по центру отверстие на токарном станке, обрезок полуоси обрабатывается и вставляется в отверстие и обваривается снаружи, лишнее отрезается.

Метки: укорачиваем мост ваз для трактора переломки, делаем трактор переломку.

Комментарии 33

Хвостовик от классики на редукторе сальник какой поставил там же диаметр по меньше от коробки хвостовика тоже так хочу сделать ни как не могу разобратся сальником

Это фото укорачивание моста на старом тракторе, он уже продан.Тогда кстати я даже не задумывался об этом что сальник больше, при езде масло не вытекало почему то, может из-за того что обороты маленькие очень, так сильно не разбрызгивало его.

тогда попробую тоже так же поставить может не будет я думаю на флянец одеть трубку под диаметром сальника на герметик поставить будет держатся нет

Пробуйте, ничего страшного не вижу в этом.Только если чтобы мусор и пыль туда не залетало.Если уже не получится, тогда подумаете об сальнике.А что у вас не получается с родными хвостовика.Сейчас я делаю погрузчик и буду ставить передний короткий нивовский кардан от моста к мосту или у вас не полноприводный?

полноприводный будет так проще от коробки хвостовиком кардан соединить из за этого только так хочу сделать

привет на каробку какой диаметр шкив надо ставить есть 15см пойдет такой

Трактору скорость не нужна, чем больше тем тяговитее будет.В основном ставят от мотоблока нева 2-х ручейковый, примерно в диаметре 30см.

спасибо ясно а как на шлицы поставить

На первом тракторе нашел шкив с отверстием, которое плотно садилось на эти шлицы (но сам шкив был без шлицов), но на шкиве был контрирующий болт.Точно уже не помню, но вроде болгаркой проточил на валу под этот болт и все больше другим креплений не было.А так берешь серцевину (одны или сразу с двух сторон) от сцепления и привариваешь к шкиву и все.

спасибо по магазинам по бегаю по ищу шкив от мотоблока

Я позавчера искал в двух магазинах, хотя там запчастей нет на полках, а если спросить, про запчасти, то говорят есть запчасти, так вот искал себе шкив от мотоблока невы, но не было там, будем продолжать поиски.Может от компрессора что нибудь найду.

у нас здесь на мотоблок много запчастей выходные помищу

Я позавчера искал в двух магазинах, хотя там запчастей нет на полках, а если спросить, про запчасти, то говорят есть запчасти, так вот искал себе шкив от мотоблока невы, но не было там, будем продолжать поиски.Может от компрессора что нибудь найду.

ПРИВЕТ как думаешь китайский движок от мотоблока 6 5 лс подойдет потянет нет такой движок самые дешевые у нас 5 тр

Первый трактор у меня катался на 4-х сильном движке, но я им не пробовал снег чистить или пахать.А так в ютубе много у кого с 6,5 сильным движком.Возьми тот же советский мотоблок от которого ставят движки на трактора, там тоже 6-6,5 лошадок и ничего пашут и снег чистят.Конечно желательно помощнее ставить.

Как сделать самодельный минитрактор из УАЗа?

Минитрактора давно являются незаменимыми помощниками по уходу за участком и не только. К счастью на рынке представлен невероятно огромный выбор моделей, как от отечественных производителей, так и от зарубежных. В любом случае приобретение такого агрегата является весьма затратной покупкой, а многим сельским жителям и вовсе нужно длительное время откладывать деньги, чтобы приобрести такого помощника. В этом случае многие нашли выход, как сэкономить и начали конструировать такой агрегат самостоятельно с подручных средств. Наиболее популярным вариантом такой самоделки является сборка минитрактора на базе УАЗ своими руками. Об этом мы сейчас вам и расскажем.

Источник

Мини-трактор своими руками. Часть 6. Укорачивание мостов Москвич.

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.

Также о месте проведения работ:

желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.

Сам процесс обрезания

Чтобы обеспечивать компактность конструкции и маневренность будущей самоделки при помощи уменьшения радиуса поворота, нужно укоротить задний мост, взятый от Жигулей. В начале операции отрезаем чашку для пружины и вытаскиваем фланец концевой.

Часть вынутой полуоси (замер осуществляйте по чертежу) нужно отрезать болгаркой и оставить. На конце отрезка делаем засечку, где будет производиться проточка под «папу». Внутри чашки будет сверлиться отверстие. Полуось стыкуется одна в одну и приваривается по разметкам.

полуось цельная сваренная загоняется в мост. И производится сварка с выборкой фаски под сварочный шов. Ту же операцию производим и с другой стороны.

Дальнейшие работы

Если продолжать работы по дальнейшему конструированию квадроцикла, то мотоцикл (например, Урал) необходимо разобрать и перестроить раму. Для этого – отодвинуть на 4 сантиметра подседельные стоики (трубы). А к уральскому маятнику нужно будет приваривать жигулевский обрезанный вами мост, и приделать к раме. А нижнюю вилку мотоцикла и стойки задние – отрезать зразу же за трубами стойки седла.

Кстати, из Жигули для создания задуманной самоделки берут не только задний мост, но и поворотные кулаки для передней подвески, тормозную систему (убирая вакуумный усилок и ручник), а принудительное охлаждения для движка используют от ВАЗ 2108. Руль идет от мотоцикла, но дальнейшая конструкция для рулевого – колонка, тяги рычагов, сошка – все от ВАЗа.

Особое дело – колеса

. Их конструируют, используя основу от вазовских колес, добавив мощные шины с протекторами, как для вездехода. Тогда самоделка сможет преодолевать традиционное лесное или полевое бездорожье.

Рама и мост

Для изготовления прямоугольной рамы возьмите стальные трубы в диаметре 57 мм, пару траверсов и пару лонжеронов. Удачно будет использовать рулевую систему от УАЗа, которая отменно монтируется в конструкцию всего механизма. Для создания поперечной тяги воспользуйтесь сваркой, а к уголкам (размер 30х30 мм) нужно будет приварить наконечники с шаровыми пальцами.

Для рамы вам понадобятся:

Задний мост также заимствуем от УАЗа. Что мы с ним делаем:

Из УАЗа также можно взять главный тормозной цилиндр, колонку, тягу рулевой редуктор. Что касается компоновки трансмиссии, то после установки движка устанавливайте коробку передач и корзину сцепления. Эти устройства также можно позаимствовать из автомобиля УАЗ.

Бензобак, включатель «массы», аккумулятор лучше всего расположить под сиденьем.

Итоги

Можно заключить из всего вышеизложенного, что проблема, как укоротить задний мост ВАЗ, собственно, не является такой уж и сложной. Здесь главное – хорошо подготовится к работам, иметь подходящие инструменты (в частности, болгарку и сварку) и уметь ими пользоваться. Еще нужно иметь заранее заготовленные чертежи будущей конструкции. Ну, и конечно же, хорошенько все вымерять, чтобы не пришлось подгонять при помощи механических воздействий и нескольких нецензурных слов.

четко представлять себе, что вы хотите соорудить из приобретенных на разборках запчастей – квадроцикл, карт или мини-трактор для фермерских работ. И тогда работы по обрезке заднего моста можно легко выполнить, как определенный этап в конструировании задуманной самоделки.

Укорачиваем мост Ваз для трактора переломки. Многих интересуют самодельные трактора.Многие не знают с чего начать. Советую начать с укорачивания мостов, а затем когда мосты будут готовы, можно готовить раму.

Как укорачивать в инете есть много видео, но не везде есть размеры или подробное описание.Это хорошо если попадется сразу хорошее видео, но перед этим сколько их надо перерыть.

Вот как я укорачиваю мосты, может это поможет кому то начать свой первый самодельный трактор.

Все мост готов.Второй мост укорачиваем по этому же принципу. P.S — Да забыл сказать, где мы нарезали шлицы, там по окружности нужно болгаркой обточить чуть-чуть до диаметра как на родном наконечнике со шлицами.Когда померите штангенциркулем, сами поймете о чем речь.

Какое количество зубьев заднего редуктора на Ваз 2106 и Ваз 2107 | Автор топика: Вера

Анатолий Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101

Мария 2107 не существует

Георгий А Вам какую шестерню, планетарку или хвостовик нужен. Зайди в яндекс и посмотри редуктор заднего моста или дефференциал

При изготовлении мини трактора на основе ВАЗ мастера сталкиваются с тем, что нужно укорачивать заднюю балку. Но вот как это сделать правильно мало кто знает. Сейчас мы поможем разобраться в этой проблеме и дадим несколько советов, как укоротить мост от ВАЗ.

Создавая самодельный минитрактор, мы сталкиваемся с тем, что необходимо обрезать задний мост ВАЗ для того чтобы изменить ширину колеи. Поскольку чаще всего редуктор находится по центру, то приходится балку укорачивать с обеих сторон. Но прежде чем преступать к такой работе, стоит обязательно иметь чертеж и схему будущей конструкции. В ней мы указываем все размеры каждой детали, все замеры. Пользуясь этой схемой, вы сможете легко и качественно сделать нужный механизм.

Особенности

Передняя балка на мини-трактор чаще всего делается из ступицы и тормозных дисков.

Работа этой балки должна быть согласована с действием:

Но гораздо чаще вместо собранных самостоятельно балок используют специальные мосты от автомобилей ВАЗ.

Преимуществами такого решения оказываются:

Важно! В любом случае должны быть составлены чертежи. Только имея схему, удастся определить необходимые габариты деталей и их геометрию, выбрать правильные методы закрепления.

Как показывает практика, сделанные без составления чертежей мини-тракторы:

Каждое изменение, затрагивающее ходовую часть, обязательно отражается на схеме. Необходимость укоротить мост возникает обычно тогда, когда меняются параметры рамы. Это решение позволяет существенно повысить потребительские характеристики транспортного средства. Что немаловажно, дополнительно экономится энергия. Отмечают также, что укорочение стандартного моста позволяет улучшить проходимость, и чем короче мост, тем меньше становится радиус, необходимый для разворота.

По похожей схеме можно сделать мост, даже ведущий, на любой мини-трактор. Но если использовать балку, то можно отказаться от установки редуктора. В итоге конструкция упростится и удешевится. Ведь жигулевская балка уже по умолчанию содержит необходимый редукторный узел. Поперечные балки для миниатюрных тракторов изготавливаются с применением стальных уголков либо отрезков квадратных труб. При создании ведущего моста надо помнить, что именно им связывается мотор и спарка колес, а также передается на них вырабатываемое двигателем усилие. Чтобы эта связка работала нормально, предусматривается промежуточный карданный блок. От качества изготовления ведущего моста зависят:

Минитрактор из мотоблока: своими руками, Нева, с двигателем, самодельный, комплект для переделки

Для обработки участков земли с небольшой площадью оптимально использование малогабаритных тракторов. Стоимость заводских изделий достаточно высока, поэтому многие сельские жители создают самодельный минитрактор из мотоблока. За счет применения коробок передач с несколькими скоростями удается расширить тяговый диапазон и вести обработку почвы сельскохозяйственными орудиями с увеличенной рабочей зоной.

Выбор мотоблока под минитрактор

Перед тем как сделать минитрактор с мотоблока, требуется выбрать исходную модель. При подборе следует учитывать ряд параметров:

Для переделки под тракторы применяются изделия отечественного, китайского и белорусского производств.

Китайские

Китайские мотоблоки представляют собой копии российских изделий. В качестве силовых установок применяются двигатели собственной разработки и производства, которые несколько отличаются от российских узлов. Преимуществом моделей является цена, которую снижают за счет упрощения конструкции и экономии на материалах. Из-за этого имелись нарекания к качеству изделий, но последние модели во многом лишены такого недостатка. Улучшение качества изготовления и сборки стало причиной роста популярности китайских изделий.

Функции, параметры двигателей и весовые характеристики китайской техники мало отличаются от российских аналогов. К числу распространенных марок можно отнести продукцию под брендами Зубр, Кентавр, Аврора.

Российские

Мотоблоки производства российских заводов относятся к числу более популярных моделей. Соответственно, они чаще используются и в качестве исходной базы для постройки самодельных тракторов. Особенностью конструкции является ременное сцепление в трансмиссии и система привода навесного оборудования от отдельного шкива (сенокосилок или почвенных фрез).

В качестве силовых агрегатов часто используются импортные двигатели (например, Lifan), идентичные применяемым на китайской технике. За счет этого решения удалось снизить стоимость изделий и улучшить ряд характеристик. Двигатели обладают малым объемом и гибкой характеристикой мощности и крутящего момента. При этом обеспечен большой ресурс и хорошая топливная экономичность.

Кроме изделий российского производства на рынке встречаются мотоблоки, собранные на Минском тракторном заводе (МТЗ). По своим характеристикам они не уступают российским аналогам. На технике используются силовые агрегаты Honda или Weima, развивающие до 13 л.с. Конструктивной особенностью является использование многодискового «мокрого» сцепления мотоциклетного типа и дифференциала. Для привода дополнительных агрегатов применяется вал со шлицами.

Особенности конструкций

Переоборудование мотоблока в минитрактор не требует от владельца оформления технической документации и регистрации транспортного средства в органах ГИБДД. Общей чертой для самодельных конструкций является рама, на которой жестко установлен силовой агрегат, задний мост и узлы управления. При сборке трактора используются готовые узлы от серийных автомобилей и тракторов.

Для желающих сэкономить время выпускаются готовые комплекты для переделки мотоблока в минитрактор.

Примером может служить комплект для переоборудования техники Crosser со средней стоимостью от 60 тыс. рублей.

Встречаются более доступные комплекты, которые изготавливаются мелкими мастерскими. В состав наборов входит рама, приводы и механизм тормоза, крылья, а также сиденье и рулевая трапеция. Стоимость комплекта находится в пределах 16-18 тыс. рублей. Плюсом такого набора является универсальность — покупатель дорабатывает его под имеющийся в наличии мотоблок в соответствии со своими предпочтениями.

В качестве силовых агрегатов стандартно используются четырехтактные карбюраторные двигатели с объемом цилиндра до 250 см³ и развивающие до 10-13 л.с. Реже встречаются дизели с близкими характеристиками. Коробки передач имеют до четырех скоростей и связаны с ведущими колесами ременной передачей. В приводе колес применяются шестеренчатые или цепные редукторы. В штатных трансмиссиях часто отсутствует дифференциал.

Устанавливаемая на минитрактор дополнительная пара колес может использоваться для управления направлением движения. Теоретически ее можно оснастить приводом, но схема трансмиссии усложнится. Для реализации полного привода требуется применение шарниров равных угловых скоростей на управляемых колесах и дифференциала. В противном случае полный привод будет ухудшать проходимость и снизит надежность трансмиссии.

В зависимости от предназначения минитрактора выбирается схема рамы. Если трактор используется для пропашных или иных сельскохозяйственных работ, то оптимальной станет замкнутая прямоугольная рама из стального профиля. Рама должна иметь достаточную прочность и выдерживать вес механизмов трактора, а также нагрузки, возникающие в процессе работы.

Если минитрактор предполагается использовать как средство транспортировки, то рекомендуется применение ломаной рамы, состоящей из двух частей. Элементы рамы соединены между собой шарнирным соединением. Сложностью создания такой конструкции становится трансмиссия. Для передачи крутящего момента на ведущие колеса придется использовать карданный вал или размещать двигатель вместе с ведущими колесами на одной части рамы. Второй вариант проще, но не обеспечивает равномерной загрузки колес трактора.

Возможна установка поперечин для задней навески вспомогательного сельскохозяйственного оборудования. Для буксировки прицепов применяются готовые адаптеры или самодельные узлы, созданные с учетом особенностей прицепа.

Минитрактор из мотоблока Кентавр

Наиболее надежными и практичными самодельными тракторами являются конструкции, созданные на базе профессиональных или полупрофессиональных мотоблоков. Изделия имеют высокую стоимость, которая окупается ресурсом и многофункциональностью.

Преимуществом трактора на базе мотоблока Кентавра является дизельный двигатель с мощностью до 9 л.с. Двигатель устанавливается в передней части самодельной рамы. Рама собирается из обрезков швеллера или уголков. Для передачи крутящего момента на задние ведущие колеса используется ременная или шестеренчатая передача. Вращающиеся элементы кинематической цепи следует закрыть защитными кожухами, которые предотвратят затягивание одежды оператора в процессе эксплуатации.

Поскольку дизельный двигатель обладает большим весом, то следует обратить внимание на развесовку трактора. При необходимости буксировки прицепов рекомендуется увеличить нагрузку на задние ведущие колеса. Передний мост не оснащается подвеской и выполняется поворотным. Для механизма управления применяются редукторы от легковых автомобилей. При эксплуатации с полной загрузкой мост должен иметь надежный контакт с дорогой, иначе трактор будет неуправляемым.

Тормозные механизмы колодочного или ленточного типа с механическим приводом размещены на выходном валу двигателя или на ведущих полуосях. Рабочее место оператора рекомендуется оснастить мягким сидением с системой регулируемой амортизации (от тракторов или грузовых автомобилей). Такое решение улучшит условия работы водителя, поскольку самодельный трактор лишен подвески.

Минтрактор из мотоблока Зубр

Китайские мотоблоки Зубр оснащаются бензиновыми и дизельными двигателями различной мощности. Для постройки трактора рекомендуются дизельные тяжелые мотоблоки, которые оснащены системой жидкостного охлаждения. За счет этого трактор сможет работать длительное время в условиях повышенных температур окружающего воздуха.

Чтобы сделать трактор из мотоблока своими руками, потребуется сделать раму из стального уголка 50 мм. На передней части рамы расположены поперечины для установки двигателя. Рама дополнительно усилена поперечинами и укосинами, которые повышают жесткость на кручение.

Двигатель жестко закреплен на раме, поэтому возможно появление усталостных трещин под точками установки. Момент от двигателя передается парой ремней на расположенную над задней осью коробку передач. Зона работы ремней закрыта металлическим щитком (для защиты левой ноги оператора) и поперечиной (для защиты руки от травм).

Рулевой редуктор от «классических» моделей ВАЗ устанавливается на кронштейне рядом с педальным узлом. Для механизма поворота используются серийные детали рулевых механизмов отечественных и импортных автомобилей.

Для остановки применяются механические ленточные тормоза. Барабаны выполняются из стальных цилиндрических заготовок (например, старых баллонов для газа). Установка рычагов и педалей делается на втулках, размещенных на раме. Приводы тормозов регулируются по длине для компенсации износа колодок и изменения интенсивности торможения.

Минтрактор из мотоблока Агро

При постройке трактора на базе Агро необходимо учитывать малую прочность штатной оси на излом. Отмечены случаи поломки осей при эксплуатации мотоблока без дополнительного веса, а при повышенной нагрузке риск разрушения узла возрастает. Для снижения риска поломки применяются модернизированные колесные редукторы (от автомобилей УАЗ или ЛуАЗ). При установке редукторов возможно изменение передаточного отношения, что позволяет увеличить тяговый диапазон.

Перед тем как сделать самодельный трактор, необходимо определиться с местом расположения двигателя: спереди или сзади.

Процесс постройки выглядит следующим образом:

Минтрактор из мотоблока Нева

Техника под маркой Нева оснащается рядом двигателей, развивающих 5,5-10 л.с. Двигатели комплектуются коробками передач с двумя или четырьмя передачами (плюс реверс). Привод колес выполняется от редуктора комбинированной схемы (шестерни и цепь). Для самодельного трактора из мотоблока «Нева» предпочтительнее использовать модели с мощным двигателем.

В схеме конструкции мотоблоков Нева имеется штатная сцепка, которая предназначена для навески плуга, бороны и других сельскохозяйственных устройств. Сцепное устройство переносится на самодельный трактор без изменений. Постройка тракторов на базе «Невы» выполняется по чертежам, которые публиковались в периодических изданиях.

Среди конструкций, созданных своими руками, имеется схема, основанная на заимствованной передней подвеске и рулевой рейке от малолитражного автомобиля Ока. Для изготовления заднего моста применяется узел от Нивы.

Минтрактор из мотоблока МТЗ

При постройке трактора на базе мотоблока МТЗ используется мощная рама из стального профиля квадратного сечения. Колеса и двигатель закрываются самодельными капотами из стального листа. Пол кабины рекомендуется покрыть резиновым листом, который предохранит металл от повреждений и преждевременной коррозии. Особенностью конструкций тракторов на базе техники МТЗ является возможность обратного переоборудования.

В схеме тяжелого самодельного трактора используется гидравлический привод вспомогательных механизмов (плуга или отвала). Гидравлика постоянно работает от шестеренчатого насоса, который приводится отдельным ремнем от шкива, расположенного на удлиненном выходном валу редуктора. Управление гидроприводом выполняется через золотниковый распределитель. Возможно использование в рулевом управлении гидравлического цилиндра, который облегчает вращение руля.

Размеры и мощность двигателя позволяют установить автомобильный генератор, который будет работать совместно с аккумуляторной батареей. В этом случае трактор оснащается внешней светотехникой (фары, указатели поворота, габариты), и можно эксплуатировать его в темное время суток.

Минитрактор из мотоблока Каскад

Тракторы-самоделки на базе Каскада конструктивно мало отличаются от остальных. Двигатель размещается в передней части рамы и приводит во вращение колеса заднего моста. В конструкции заднего моста могут использоваться редуктор и укороченные чулки от моста заднеприводных моделей ВАЗ или Москвич. В заднем мосту сохраняется штатная главная пара и дифференциал. За счет укорачивания чулка колея снижается до необходимых параметров. На чулках устанавливаются стандартные ступицы и колесные диски с шинами от указанных автомобилей.

Для управления трактором из мотокультиватора Каскад применяется поворотная передняя балка, построенная на основе крестовин автобуса ПАЗ. Поворотные ступицы и рулевой редуктор взяты от автомобилей ВАЗ.

Двигатель передает крутящий момент через ременную передачу на четырехскоростную коробку скоростей, позаимствованную от «жигулей» (возможно использование коробок от «москвича»). Коробка связана с задним мостом коротким карданным валом. Недостатком такой схемы являются увеличенный вес и низкая проходимость трактора по размокшему грунту.

Минитрактор из мотоблока Ока

Техника под маркой «Ока» оснащается двухскоростными реверсивными коробками передач и редукторами с цепной схемой передачи момента. Отдача двигателей достигает 9 л.с. Самодельные минитрактора из мотоблока «Ока» могут оснащаться рамой из двух частей и системой полного привода 4х4. Двигатель располагается на передней части рамы и закрывается сверху штатным капотом. Половины рамы соединяются карданным шарниром от грузового автомобиля.

На задней части рамы установлена раздаточная коробка. Привод переднего и заднего моста выполняется карданными валами, которые приводят во вращение стандартные цепные редукторы.

Минитрактор из мотоблока Салют

Изделия под маркой Салют оснащаются двигателями марок Briggs&Stratton, Kohler Courage, Honda и другими. Мощность установок составляет 6-7,5 л.с. Агрегаты оснащаются механической двухскоростной коробкой с реверсом и дополнительной понижающей передачей. Крутящий момент передается клиноременной передачей на механический редуктор, связанный с ведущими полуосями. В кинематической схеме применяются два ремня, что снижает риск проскальзывания под нагрузкой, увеличивает срок службы и передаваемый крутящий момент.

Благодаря особенностям трансмиссии Салюты часто применяются в качестве исходных материалов для постройки тракторов с приводом на два или четыре колеса. Перед тем как переделать мотоблок в минитрактор своими руками, владелец может приобрести готовый комплект деталей для переоборудования.

При модернизации Салюта в минитрактор рекомендуется:

На что обратить внимание при переделке

При создании минитрактора следует выбирать мотоблоки с весом конструкции не менее 100 кг. В этом случае удастся создать полноценное четырехколесное транспортное средство. Рекомендуется расширять колею колес, поскольку техника имеет высоко расположенный центр тяжести и может легко опрокидываться. Особенно это касается полноприводного минитрактора с двигателем от моблока.

Сильно увеличивать колесную базу не следует, поскольку возникнут проблемы с геометрической проходимостью и передачей крутящего момента. Использование ремней с большой длиной нежелательно, поскольку они легко соскакивают со шкивов.

Для самостоятельного выполнения работ потребуются различный инструмент и сварочное оборудование. При производстве сварочных и монтажных работ необходимо соблюдать правила техники безопасности.

Следует помнить, что единого стандарта при постройке тракторов нет. Каждый автор разрабатывает индивидуальную компоновочную схему, заимствуя решения из аналогичных конструкций.

Укорачивание детали

Эту работу начинают, отрезая чашку пружины. Извлекают концевой фланец. Как только он освобожден, нужно отмерить полуось на величину, указанную в чертеже. Требуемую часть отпиливают при помощи УШМ. Ее надо пока оставить в покое — и приступить к следующему шагу. Отрезок снабжают насечкой, по которой затем готовят проточку. Во внутренней части чашки делают проход. Далее стыкуют полуоси между собой. Приваривать их надо строго по нанесенной разметке. Как только сварка завершена, полуось заводят в мост и приваривают к нему, эту процедуру повторяют и с другой полуосью.

Еще раз акцентируем внимание, что очень важна тщательность замеров. Некоторые домашние мастера игнорируют ее. В результате элементы укорачиваются неравномерно. После установки на мини-трактор подобных мостов он оказывается плохо сбалансирован, теряет устойчивость. Кулаки поворотные и тормозной комплекс можно спокойно снять с того же автомобиля ВАЗ. Задние мосты мини-тракторов нужно оберегать от ударов.

Защитный элемент чаще всего — уголок из стали (суппорт). Его выкладывают вдоль швов, образующихся при сварке. Судя по опыту эксплуатации, в первые 5-7 дней после сборки изделия нежелательно покорять сильное бездорожье и проводить другие рискованные эксперименты. Только после обкатки можно смело использовать мини-трактор как угодно.

Большое значение имеет и правильная эксплуатация мини-трактора после его сборки. Мосты могут быстро выходить из строя, если замена масла производится нерегулярно. Желательно употреблять именно тот вид смазки, который рекомендован производителем редуктора. Сделав своими руками или укоротив мост, можно использовать его не только в самостоятельном собранном миниатюрном тракторе. Такая деталь пригодится и в качестве замены деформированных частей на серийных аппаратах.

Работа с другими машинами

Чтобы максимально увеличить проходимость, отдают предпочтение рабочим частям не от ВАЗ, а от УАЗ. Вне зависимости от конкретной модели, чем меньше изменений в конструкцию подвески вносится, тем стабильнее и надежнее получится механизм. Ведь любители-механики не смогут так же точно и четко все рассчитать, подготовить, как опытные инженеры. Зато вполне допустимо собирать мини-трактор из разнородных частей. Известны решения, в которых задний мост берут от УАЗ, а передний от «Запорожца» 968 модели, обе детали придется обрезать.

Теперь посмотрим, как правильно укоротить мост от автомобилей из Ульяновска, присоединяемый к двум колесам назад. Из-за некоторых конструктивных отличий подход, который используют для комплектующих от ВАЗ, не годится. После извлечения полуосей нужно разрезать «чулок». В место разреза помещают специальную трубу, которая поможет выполнить центровку. Трубу надо аккуратно обварить, чтобы она не вываливалась наружу.

Полуось отрезают. Необходимое отверстие в ней делают при помощи токарного станка. Обварив с двух сторон, отрезают избыточный металл. На этом изготовление самодельного моста завершается. Останется только его правильно поставить и зафиксировать. Своими руками можно сделать мини-трактор и с мостом от «Нивы». Что немаловажно, колесная формула такого аппарата — 4×4. А потому он идеально подходит для работы на сложном рельефе. Важно: стоит использовать по возможности детали от одного механизма. Тогда сборка заметно упростится.

Категорически нельзя использовать запчасти, которые износились или растрескались. А вот установка мостов от «Нивы» на раму того же автомобиля вполне допустима и даже желательна. Еще лучше будет, если оттуда же возьмут трансмиссию и раздаточный механизм. Опорную конструкцию спереди обычно оснащают ступицами от передних же колес. Такое решение позволяет смещать мост сразу в двух плоскостях.

Вполне можно брать мосты и от ГАЗ-24. Но надо будет усиливать конструкцию. Если автомобиль крайне редко упирается во что-нибудь, поскольку не прокладывает колею, то для мини-трактора это основной режим работы. Невнимание к такому моменту грозит разрушением моста и даже других деталей ходовой части.

Завершая обзор вариантов, можно сказать, что самодельные мини-тракторы классической схемы иногда оборудуются мостами от комбайнов, однако, чаще оттуда берут лишь поворотные кулаки.

О том, как легко укоротить мосты и нарезать шлицы, смотрите в следующем видео.

Область применения

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.

Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:

В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.

Источник
