Задний отвал на мтз 82 для уборки снега своими руками

Бывают ситуации, когда покупка навесного снегоуборочного оборудования по каким-то причинам невозможна или невыгодна.

Поэтому его приходится изготавливать самостоятельно.

Предприятия обладают гораздо большими возможностями, чем обычные люди.

Поэтому и оборудование могут делать более:

• мощное;
• сложное.

Мы расскажем:

• как самостоятельно изготовить различные варианты навесного снегоуборочного оборудования;
• обо всех плюсах и минусах использования таких устройств.

Плюсы и минусы использования самодельных навесных снегоуборочных устройств

Использование самодельного навесного снегоуборочного оборудования – это не только многочисленные плюсы, но и крайне серьезные минусы.

Основным плюсом таких снегоуборщиков является серьезное снижение издержек, связанных с:

• покупкой;
• транспортировкой.

Ведь большую часть деталей можно:

• снять со списанной техники;
• за копейки купить на пункте приема черного и цветного металлолома.

Еще один плюс в том, что вы можете изготовить нестандартное оснащение, идеально подходящее для каких-то отдельных задач.

Основным минусом самостоятельного изготовления навесных устройств являются проблемы со страховой компанией и ГИБДД, возникающие после выезда на дороги общего пользования.

Ведь в большинстве случаев сотрудники этих структур воспринимают установку любого навесного оборудования, как внесение изменений в конструкцию автомобиля.

Поэтому после установки агрегата машина должна пройти техосмотр, на котором будут тщательно проверять:

• соответствие нового оборудования конструкции машины;
• состояние самого автомобиля.

Нередко решающим фактором, который приводит к запрету на эксплуатацию коммунальной машины с самодельными навесными устройствами, является отсутствие различных документов и сертификатов на оборудование.

Поэтому перед установкой самодельных навесных устройств необходимо прозондировать почву в ГИБДД.

Ведь инспектор может не только запретить, но и подсказать нужную организацию, где все документы оформят правильно.

Самостоятельное изготовление

Найти готовые чертежи и описание для изготовления своими руками того или иного самодельного навесного снегоуборщика для конкретной машины весьма сложно. Ведь на каждый вид транспортного средства агрегат устанавливают каким-то особым способом.

А также отличаются способы крепления и расположение крепежных отверстий.

Поэтому в большинстве случаев приходится:

• брать чертежи и методику изготовления устройства для одной машины и подгонять его к другой;
• составлять чертеж самостоятельно, используя в качестве образца агрегат, установленный на другом автомобиле.

Кроме того, далеко не всегда в наличии оказываются детали, под которые составлен чертеж.

Поэтому приходится:

• составлять новый чертеж;
• делать по-старому, внося изменения на ходу.

Следует знать три главных условия для самостоятельного изготовления хороших навесных снегоуборочных устройств – это:

• наличие умелых и опытных мастеров;
• доступ к необходимому оборудованию;
• хорошие юристы, которые смогут получить нужные документы и узаконить агрегаты.

Если вы решили сделать какое-то навесное снегоуборочное оборудование самостоятельно, то убедитесь, что все три условия выполнены.

Можно изготовить нужное оборудование:

• с не слишком подходящего чертежа;
• вообще без чертежа;
• рассматривая готовый агрегат.

Но справиться с этим смогут только такие специалисты, как:

• сварщики;
• токари;
• слесари;
• гидравлики.

Также убедитесь, что у них есть все необходимое оборудование.

После чего поговорите с:

• работниками ГИБДД;
• юристами или компаниями, занимающимися автотехнической экспертизой и узакониванием различных изменений, вносимых в конструкцию транспортного средства.

Возможно, посчитав все расходы, в том числе оплату этим компаниям или юристам, вы решите, что приобрести готовый агрегат со всеми разрешениями:

• проще;
• дешевле.

Никто не убирает улицы от снега? Узнайте, кто отвечает за уборку снега и кому жаловаться. Хотите купить снегоуборщик, но ничего в этом не понимаете? Читайте всю необходимую информацию здесь. Чинить снегоуборщик самому или отдать в мастерскую? Ответ на этот вопрос ищите здесь: https://rcycle.net/sneg-i-led/snegouborochnaya-tehnika/obsluzhivanie-snegouborshhika-chinit-samomu-ili-obratitsya-v-masterskuyu

Форумы, которые могут помочь

Мы приготовили ссылки на несколько различных форумов, где обсуждают самостоятельное изготовление навесных снегоуборщиков для различной техники:

1. Здесь описание самодельного отвала для небольшого китайского грузовичка. Немного увеличив размеры его можно будет приспособить к ЗИЛ130, ГАЗ53 или КАМАЗ4326.
2. Здесь рассказывают, как сделать шнековый снегоуборщик для минитрактора. Увеличив размеры и установив гидромотор, его можно будет использовать с любым грузовиком.
3. Тут владелец автомобиля Ока описывает самостоятельное изготовление отвала. Увеличив размеры и доработав крепление, его можно установить на более крупную машину, например, УАЗ 469 или ГАЗ 66.
4. Тут описывают опыт изготовления отвала из стальной трубы для трактора МТЗ.

Информация с этих форумов поможет вам понять всю сложность процесса самостоятельного изготовления снегоуборочных агрегатов.

Там же вы найдете:

• фотографии;
• эскизы;
• чертежи

различных самоделок, предназначенных для борьбы со снегом.

Как самостоятельно сделать отвал

Чтобы самостоятельно создать фронтальный отвал для уборки снега, вам потребуются:

• стальная бочка (200 литров);
• стальной уголок с размером полки 10–15 миллиметров;
• стальной уголок или квадрат размером 30 миллиметром;
• уголок или квадрат с сечением 50 миллиметров;
• 2 любых шарнира для ломающейся рамы;
• 3 небольших двухсторонних гидроцилиндра;
• 2–3 любых шарнира (можно использовать гаражные петли, просверлив в них отверстия и вставив масленки);
• штуцера;
• шланги;
• пульт управления и (если нужно) гидронасос;
• транспортерная лента толщиной 20 миллиметров;
• болты и гайки разных размеров;
• заклепочник и заклепки.

Поставьте бочку и измерьте длину ее окружности.

Поделите полученное значение на 3, это будет высота отвала.

Разметьте бочку тремя вертикальными линиями на одинаковом расстоянии.

Разрежьте бочку на три равные части.

Затем отрежьте от каждого элемента крышку с двух сторон и пассатижами загните все края на расстоянии 3–5 мм, чтобы сделать их безопасными.

Из уголка 10–15 миллиметров сделайте усилители, по форме соответствующие обрезкам бочки. Для этого прорезайте одну из сторон уголка с шагом 1 сантиметр. Прорезанный уголок осторожно изгибайте так, чтобы он принял форму бочки. Затем заваривайте прорезы.

Если ширины одного обрезка бочки не хватает для отвала, то делайте его из нескольких. В этом случае соседние листы должны перехлестываться на расстоянии 20–25 см, чтобы их можно было укрепит усилителями.

Усилители располагайте так:

• 2 по краям;
• остальные на расстоянии 20–25 сантиметров друг от друга.

Усилители соединяйте с обрезками бочки заклепками, шаг между заклепками 3–5 сантиметров. Вырежьте из транспортерной ленты кусок шириной 5 сантиметров и с помощью болтов прикрепите его к нижней части отвала.

Не используйте заклепки, потому что они не смогут эффективно удерживать ленту.

На расстоянии 5 сантиметров от низа отвала приварите вдоль всей конструкции квадрат или уголок размером 50 мм и отрежьте еще один такой же уголок. Это будет поворотный шарнир, меняющий угол наклона отвала.

Установите между ними шарниры.

Если вы используете дверные петли с масленками, то ставьте их так, чтобы их нужно было тянуть в разные стороны для разъединения.

Приварите такой же уголок или квадрат сверху.

Затем к нему же приварите удлинитель – кусок такого же уголка длиной 30–40 сантиметров, установленный перпендикулярно.

Приварите раскосины, которые укрепят удлинитель. Затем установите между нижним и верхним (расположенным после шарниров) уголком гидроцилиндр. Он будет регулировать наклон устройства.

Сделайте систему подъема и поворота устройства в разные стороны с помощью:

• поворотных шарниров;
• уголков разных размеров;
• гидроцилиндров.

Прикрепите всю конструкцию к раме автомобиля. Не крепите отвал к бамперу, сильная нагрузка оторвет его и повредит ваше творение.

Подключите к гидроцилиндрам:

• штуцеры;
• шланги.

Затем проложите шланги в кабину и установите там пульт управления.

Его можно снять с любой списанной техники, оснащенной различными гидравлическими устройствами.

Подключите гидравлику к гидронасосу грузовика или подключите к валу отбора мощности отдельный гидронасос.

Нежелательно подключать гидронасос напрямую к двигателю с помощью ременного или цепного привода. В этом случае вы не сможете отключать его при необходимости.

Убедитесь, что:

• вся самодельная конструкция собрана правильно;
• нигде ничего не перепутано и не болтается.

Проверьте состояние всей гидравлической системы сначала в выключенном состоянии, затем при:

• заведенном моторе;
• подключенном гидронасосе.

Если нигде нет течи, проверяйте работу пульта управления.

Убедившись, что все правильно работает, проверьте снегоуборочный агрегат в реальных условиях, очистив от снега какой-то участок.

Вывод

Применение самодельных навесных снегоуборочных устройств там, где не возникает конфликтов с:

• сотрудниками ГИБДД;
• страховых компаний,

серьезно снижает затраты на борьбу со снегом.

Ведь стоимость этих устройств, собранных из того, что удалось снять со списанной техники или найти в пунктах приема металла, в десятки раз ниже, чем у агрегатов, которые продают в магазинах.

Да и качественные самодельные навесные устройства ничем не уступают тем, которые можно купить в магазине по:

• производительности;
• надежности.

В данном видео вы можете увидеть, как работает Нива с отвалом для уборки снега:

Стальной отвал на МТЗ-82, входящий в список заводского оборудования, предназначен для перемещения сыпучего грунта, гравия или льда. Владелец техники может собрать бульдозерный нож своими руками, но при этом потребуется доработать гидравлическую систему трактора и установить в кабине пульт управления. Встречаются самодельные конструкции роторного типа, предназначенные для удаления рыхлого снега.

Назначение тракторного отвала

Конструкция, изготовленная из стального листа с дополнительными усилителями, предназначена для очистки дорожного полотна или для сбора грунта (например, при проведении земляных работ). По нижней кромке бульдозерного элемента устанавливается режущий элемент из специальной стали, на узлах для коммунальных работ применяется резиновая накладка, предохраняющая поверхность дороги от повреждений (например, при удалении льда или снега). На колесных тракторах МТЗ отвал крепится спереди, дорожные машины оснащаются дополнительным скребком.

Разновидности и конструкция устройства

Категории и конструктивные особенности отвалов для МТЗ-82:

1. Узел для проведения коммунальных работ, отличающийся сниженным весом в ущерб прочности. Пригоден для удаления легких материалов (например, мусора или мягкого грунта), может применяться на сельскохозяйственных фермах.
2. Устройство бульдозерного типа изготовлено из утолщенного листа, к которому приварены пластины для повышения жесткости. Отвал используется при проведении дорожных работ или рытье траншей.
3. Снеговая лопата отличается отсутствием режущей кромки, используется для уборки дворов и дорог, допускается применение инструмента при расчистке территории от мягкого грунта.

Характеристики отвала на примере коммунального 2-секционного узла НТУ-10 приведены в таблице.

Как работает отвал

Отвал крепится на подрамнике из стального профиля, неподвижно прикрепленном к раме трактора.

Для изменения положения конструкции и прижима рабочей кромки к грунту используется гидравлический цилиндр 2-стороннего действия, управляемый золотниковым распределителем.

Масло подается под давлением шестеренным насосом с приводом от двигателя.

Инструмент имеет поворотный узел, позволяющий ставить нож под углом к продольной оси симметрии машины (положение изменяется вручную или отдельным цилиндром).

Особенности самодельного оборудования

Владелец стандартного трактора МТЗ-82 может самостоятельно изготовить отвал из листов металла, для обеспечения работоспособности потребуется смонтировать гидравлическую систему. Не рекомендуется устанавливать самодельное оборудование на технику, находящуюся на гарантийном обслуживании.

Из-за перегрузки возможно повреждение деталей конструкции, в этом случае завод откажет в бесплатном ремонте.

Перед началом сборки необходимо подготовить чертежи, рекомендуется собирать узел в соответствии с габаритами и массой заводского изделия.

Плюсы и минусы

Преимущества самодельного отвала на трактор МТЗ:

• низкая стоимость (по сравнению со штатным оборудованием);
• возможность изготовления конструкции с необходимыми габаритами.

Недостатки изделий:

• для сборки требуется металлорежущее и сварочное оборудование;
• требуется покупка комплектующих для монтажа инструмента на трактор;
• ошибочное определение габаритов приводит к перегрузке двигателя и ходовой части техники;
• отсутствие сертификатов делает невозможным официальное прохождение технического осмотра.

Где применяется

Самодельные изделия используются владельцами тракторов в следующих случаях:

• для уборки снега и грязи на приусадебных участках;
• при выполнении земляных работ;
• для очистки земельного участка под строительство жилого дома или хозяйственных построек;
• для перемещения сельскохозяйственных культур (например, зерна).

Какие материалы и инструменты понадобятся

Если владелец намерен сделать отвал своими руками, то необходимо подготовить:

• лист углеродистой стали толщиной 8 мм для изготовления основной части скребка;
• стальной швеллер для сборки рамы, необходимой для навески инструмента;
• гидравлический цилиндр 2-стороннего действия;
• трубопроводы для подключения цилиндра к насосу;
• золотниковый распределитель;
• шарнирные соединители;
• электрическую дрель или сверлильный станок;
• инструмент для резки стального профиля и листа;
• аппарат для сварки;
• измерительный и чертежный инструмент;
• пластину из толстой резины (в случае сборки снегоуборщика);
• крепежные болты и гайки (в соответствии с документацией).

Сборка отвала на трактор МТЗ

Возможные конструкции отвалов для тракторов:

• сварной скребок с гидравлическим управлением;
• стальная конструкция с ротором, имеющим привод от двигателя внутреннего сгорания;
• снегоочиститель с электрическим силовым приводом.

Самый простой способ

Краткий алгоритм сборки сварного отвала с гидравлическим управлением:

1. Разметить на стальном листе очертания отвала, а затем вырезать заготовку. Следует учитывать, что допускается боковой вылет скребка относительно ширины трактора не более чем на 400 мм на сторону.
2. Обработать кромки абразивным инструментом, удаляя заусенцы.
3. Просверлить в нижней части 8-10 отверстий для установки резиновой пластины. Если отвал не планируется использовать как снегоочиститель, то нижнюю кромку оставить монолитной.
4. Приварить на задней кромке листа отрезки швеллера, необходимые для установки оборудования на подрамнике.
5. Разметить стальной профиль и сварить подрамник, который крепится к передней части трактора через штатные отверстия.
6. Установить шарнирные соединения, проварить стыки и предварительно установить конструкцию на трактор.
7. Разметить и приварить скобы, к которым прикрепить гидравлический цилиндр для подъема и опускания отвала.
8. Вывести шланги к золотниковому распределителю и подключить силовой привод к гидравлике трактора.
9. Затянуть резьбовые соединения и проверить работоспособность узла, при обнаружении перекосов или заклинивании произвести доработку конструкции.

Изготовленный отвал имеет плоский скребок, равномерно изогнуть стальной лист в кустарных условиях невозможно. Встречаются конструкции из нескольких стальных пластин, установленных под углом, позволяющие использовать отвал для погрузки грунта или силоса. Некоторые владельцы предусматривают возможность изменения угла установки инструмента относительно оси трактора. Корректировка производится путем крепления переходников разной длины, косая установка отвала позволяет сдвигать грунт или снег вбок при расчистке дороги, ускоряя процедуру уборки.

Возможно изготовление самодельной конструкции с гидравлическим цилиндром, корректирующим угол установки отвала.

Подрамник состоит из 4 симметричных элементов, шарнирно закрепленных на стальных пластинах, гидравлический привод позволяет поднимать и опускать навеску. На фронтальной плите устанавливаются шарнир отвала и вспомогательный цилиндр для отклонения инструмента. В кабине тракториста помещается золотниковый распределитель с дополнительными секциями, позволяющий бесступенчато корректировать положение отвала по высоте и углу установки.

Усложненная конструкция с ротором

Базовая конструкция состоит из стального отвала, в котором установлен шнек с приводом от отдельного бензинового двигателя (например, от малогабаритной сельскохозяйственной техники). Ротор требуется смонтировать на шарикоподшипниках и провести балансировку на стенде, в противном случае повышенный уровень вибраций не только разрушит отвал, но и повредит конструкцию трактора. В схему снегоротора вводят направляющий канал из тонкого стального листа, позволяющий отбрасывать собранный лед в сторону. Оборудование не предназначено для уборки грунта.

На тракторах МТЗ имеется задний вал отбора мощности, вращающийся при движении машины и предназначенный для привода навесного оборудования. Владелец может изготовить конструкцию для крепления на кормовой части машины, в этом случае не потребуется устанавливать дополнительный двигатель. Рабочее колесо и приводные валы нуждаются в обязательной балансировке.

Краткий алгоритм действий:

1. Изготовить из стального листа скребки, которые необходимо сварить под прямым углом. Конструкция должна обеспечить сбор снега, который затем попадает на вращающийся ротор и выбрасывается в сторону.
2. Установить усилители и смонтировать резиновые пластины по нижней кромке.
3. Изготовить из стального профиля ротор и направляющий аппарат, позволяющий отводить собранный материал в отдельный канал. Вал рабочего колеса устанавливается на подшипниках качения, между отвалом и ВОМ трактора предусмотреть карданный вал со шлицевой муфтой.
4. Сварить из тонкого стального листа отводящий патрубок, а затем установить элемент над камерой ротора.
5. Установить оборудование на трактор и приварить проушины для крепления гидравлического цилиндра.
6. Подсоединить исполнительный привод к золотниковому распределителю и шестеренному насосу трактора, а затем закрепить гибкие шланги.
7. Проверить корректность положения элементов и убедиться в работоспособности оборудования, при обнаружении перекосов или вибраций выполнить доработку.
8. Зачистить детали от следов коррозии и покрыть несколькими слоями грунта и ударопрочной эмали.

Самодельный электроснегоуборщик

Конструкция представляет собой роторный отвал с приводом от электрического двигателя, в качестве источника питания на тракторе устанавливается генератор. Крутящий момент передается от вала отбора мощности через повышающий редуктор, передаточное отношение зависит от конструкции генератора. Недостатком изделия является громоздкость конструкции и повышенный расход топлива из-за двойного преобразования энергии. Кроме того, электрические цепи находятся под высоким напряжением (220 или 380 В), создавать подобные самодельные конструкции не рекомендуется.

Подводя итоги

Для изготовления отвала для трактора требуется сварочное и металлорежущее оборудование, владелец трактора должен обладать навыками конструктора и сварщика. Самодельная конструкция расширяет возможности техники, но при ошибках в расчетах отвал способен повредить машину. Следует учитывать, что при сборке скребков сложной геометрической конфигурации возрастают затраты на материалы и комплектующие. Как можно дополнительно сэкономить и какие конструкции самодельных отвалов используются владельцами для уборки или расчистки территории?

С наступлением суровой зимы возникает проблема с уборкой снега. Особенно это затрагивает владельцев частных домов и земельных участков за городом. Поэтому многие задаются вопросом, как сделать отвал для мотоблока своими руками.

Конечно, таких инструментов в специальных магазинах большое разнообразие, но не все могут позволить себе купить приспособление заводских производителей, так как такой отвал для мотоблока стоит немалых денег. При проявлении творческих навыков можно сэкономить средства и самому изготовить такое устройство, тем более что чертежи лопаты для мотоблока своими руками можно без труда найти в интернете.

Принятие решения по изготовлению приспособления может избавить от трудоемкой работы по очистке снега вручную обычной лопатой. Перед началом изготовления устройства нужно разобраться в конструктивных особенностях снегоуборочного механизма, который состоит из нескольких частей:

Крепление ответственно за фиксацию отвала с рамой машины. Изготовив крепкую лопату, можно будет не только убирать снег, но и проводить уборку мусора или выравнивание грунтовых неровностей.

Процесс корректировки угла поворота заканчивается установкой необходимого положения и фиксацией. Для этого используют шплинтование. Нужно учитывать и то, что размер лопаты по ширине обычно не больше одного метра. Такой размер считается нормальным при толщине металлической заготовки 2 — 3 мм.

В процессе изготовления отвала своими руками можно добавить металлические насадки по типу ножей на нижнюю часть листа, что придаст удобства при выравнивании грунта. Оборудование также можно комплектовать резиновой накладкой для улучшения уборки снега. Для приспособления не следует устанавливать пружинный демпферующий механизм, так как скорость передвижения небольшая, и защита от контакта с неровной почвой не нужна. Мотоблок также не нуждается в оснащении поворотно-подъемным устройством, что снижает стоимость изготовления снегоуборочного комплекта.

Подготовка к работе

Установить снегоуборочный нож можно на раму любого мотокультиватора с мощностью не менее 4 л. с. и весом больше 50 кг. Также, пересмотрев , их можно подкорректировать под свои потребности, если в хозяйстве имеется мини-трактор. Для этого агрегата важно, чтобы он не был легким. Чем тяжелее он будет, тем проще будет разгребать сугробы. Для работы такого типа хорошо подходит мотоблок Нева отечественного производства. Техника имеет высокий эксплуатационный коэффициент. Мотоблок приспособлен к тяжелым погодным условиям при максимальных нагрузках.

В процессе изготовления лопаты для мотоблока понадобятся такие инструменты:

• Сварка
• Рулетка
• Болгарка с отрезными и шлифовочными дисками по металлу
• Электродрель
• Набор ключей
• Отвертка
• Малярные кисти и краска

Завершив подготовку инструмента, можно приступить к выбору материала для изготовления приспособления. Для этого могут подойти многие металлические изделия с хорошим показателем прочности.

Лопата может изготавливаться из таких материалов

Для изготовления снегоотвала можно также использовать , чертежи и размеры. В качестве материала для поворотного механизма нужно выбирать сталь с толщиной более 10 мм. Такой материал легко найти в местах приема металлолома. Для крепления понадобится профиль стальной трубы примерно 20×40 мм.

В процессе создания чертежей и изготовления снегоуборочного приспособления часто используют такие устройства, как оборотный плуг для мотоблока или конский плуг. Их конструкция может быть доработана и изменена в зависимости от наличия материалов и потребности.

Работая с рыхлым снегом и глубокими буграми, техника может вязнуть и буксовать. Такая проблема решается установкой гусениц на полуось тягача. После этого снегоуборщиком можно работать, в любых условиях не теряя продуктивности.

Основные правила и критерии изготовления

Важным моментом, которым нельзя пренебрегать при составлении чертежа самоделки, является соотношение объема работы к мощности агрегата. При перегрузке будут быстро изнашиваться узлы и механизмы, что приводит к поломкам и неработоспособности машины.

Изготовление отвала для мотоблока должно происходить с выдержкой некоторых условий:

Отвал может быть размещен на переднем кронштейне, под шасси либо сзади мотоблока. Для крепления в задней части можно использовать крепление плуга к мотоблоку, что значительно облегчит и ускорит работу, но самым подходящим считается размещение фронтально от агрегата. При такой установке обеспечивается максимальное качество уборки.

Готовое изделие может быть создано и сориентировано в горизонтальной или вертикальной позиции. Вертикальный вариант выбирается при условиях стесненного пространства.

Из чего сделать ковш

При выборе бочки для изготовления ковша она должна быть из толстого металла. Самым лучшим вариантом будет нержавеющая сталь. Если нет крепкой бочки и баллона, то можно выбрать обычную.

Из бочки

Работу желательно проводить в такой
последовательности:

Готовую лопату для мотоблока нужно очистить от коррозии и окалин. Провести обработку антикоррозионным веществом и покрасить.

Из баллона

По такому принципу изготавливается отвал из старого газового баллона. Дополнительно усиливать его не придется, так как стенки баллона довольно прочные.

Целесообразно вторую часть баллона использовать для изготовления сменного отвала, так как металл будет стираться и изнашиваться. В таком случае при необходимости можно будет быстро заменить приспособление.

Из стального листа

При изготовлении ковша из металлической листовой стали процесс работы отличается от предыдущих вариантов. В этом случае предусматриваются такие манипуляции:

При необходимости достижения достаточной прочности несколько листов свариваются вместе, а также может изготавливаться корпус жесткости, к которому в итоге приваривается лопата.

Крепление отвала к тягачу

Большинство мотоблоков оснащаются штатным кронштейном для крепления навесного оборудования. Его можно использовать для крепления фронтальной лопаты тягача. При необходимости можно сделать переходник, для обеспечения поворотов отвала в левую сторону или в правую. При установке ковша сзади машины можно использовать технологию крепления предплужника.

Изготовление крепления фронтального ковша:

• На обратную часть ковша приварить профильную трубу. Для усиления можно закрепить болтами после сварки.
• Изготовить полукруг с радиусом 10 — 12 см из металлического листа толщиной 1 см. Заготовку нужно приварить к профильной трубе. По кругу сверлятся отверстия для получения возможности выставить угол поворота отвала.
• При изготовлении лопаты изготавливается и держатель. Для этого из квадратной трубы необходимо сделать «г» — образный профиль. Короткой стороной держатель крепится к поворотному сектору, а другой край жестко фиксируется на кронштейне тягача. Высота будет регулироваться посредством болтов, закрученных в переходник.

Существует и более простой способ крепления, для этого используют проушины и замки, изготовленные из прочного стального листа.

Чертежи плуга для вашего минитрактора своими руками и снегоуборочное приспособление может сделать любой владелец мини-трактора, у которого есть опыт работы подобного типа. С таким снегоуборщиком можно с легкостью регулярно очищать двор от сугробов. Нужно учитывать и то, что при экономии средств приспособление можно использовать как для частного использования, так и в коммерческих целях, ведь устройство способно выполнять большие объемы работы за короткое время по сравнению с ручной работой.

При самостоятельном изготовлении отвала, который будет применяться вместе с мотоблоком, рекомендовано придерживаться правил и размеров. Для любого хозяина будет несложно провести работу с размерами и сконструировать устройство по своим потребностям и под определенную модель мотоблока. Снегоуборка при наличии такого приспособления может быть легким и приятным занятием. Также важно заботиться о состоянии металлической поверхности.

Лучше всего время от времени обрабатывать ее специальной грунтовкой, которая предотвращает поражение металла ржавчиной и последующее разрушение. Поверхность ковша можно покрыть морозостойкой краской.

Вполне может быть изготовлен любым домашним мастером, который имеет некоторый опыт в работе с металлом. С помощью данного дополнения вы сможете регулярно и с легкостью избавлять территорию от заносов снега. Это касается не только частного использования, так как устройство будет способно осилить весьма внушительный объем работ. А обходятся такие манипуляции совсем недорого, чего нельзя сказать об оборудовании заводского производства.

Необходимость использования отвала

Такое решение избавляет от необходимости использовать лопату, что является достаточно трудоемкой задачей. Прежде чем приступать к изготовлению дополнения имеющегося мотоблока, необходимо рассмотреть конструктивные особенности снегоуборщика, состоящего из трех частей, а именно: крепления, снегоуборочной лопаты и устройства корректировки угла поворота. Узел крепления отвечает за фиксацию лопаты на раме тягача. Изготовив отвал для мотоблока своими руками, вы сможете делать такие работы на участке, как уборка мусора и выравнивание поверхности грунта. При необходимости проведения последних из названных работ можно будет переносить почву с одного места на другое.

Конструктивные особенности отвала

Если вы решили изготовить отвал для мотоблока своими руками, то первоначально необходимо ознакомиться с конструктивными особенностями данного навесного оборудования. Операция по корректировке положения элемента завершается выставлением необходимого угла и фиксацией отвала в определенном положении. При этом используются шплинты. Следует учесть, что ширина захвата лопаты описываемого оборудования, как правило, равна пределу в один метр. Этот показатель можно считать актуальным в том случае, когда ковш изготавливается из металла толщиной в пределах от 2 до 3 миллиметров. Следует воспользоваться опытом профессиональных компаний-производителей, которые в процессе изготовления отвалов применяют высококачественную сталь. Когда изготавливается отвал для мотоблока своими руками, его можно дополнительно укомплектовать металлическими насадками в виде ножей, которые наиболее удобно будет использовать для выравнивания грунта. Помимо прочего, можно снабдить оборудование резиновыми насадками, которые незаменимы при уборке снега. Лопаты-отвалы не следует снабжать пружинными демпфирующими механизмами, это обусловлено тем, что скорость движения достаточно низка, поэтому от контакта с неровным основанием почвы защита не требуется. Мотоблоку совершенно не нужны поворотно-подъемные устройства, которые способны снизить стоимость комплекта, предназначенного для снегоуборки.

Особенности изготовления отвала

Отвал для мотоблока «Салют» изготовить самостоятельно совсем несложно, при этом придется использовать сварочный аппарат, болгарку и дрель. Заниматься долго поисками металла подходящего качества не стоит, ведь для этого можно подготовить обычную стальную бочку, объем которой равен 200 литрам. Емкость нужно разрезать на три равные между собой части, что позволит получить три сегмента, каждый из которых обладает криволинейной формой, что как раз и требуется. Именно данные заготовки и пойдут на изготовление лопаты. По контуру два подготовленных предварительно элемента нужно сварить между собой, что позволит получить изделие, толщина металла которого равна трем миллиметрам. Этого показателя окажется достаточно для обеспечения необходимой жесткости оборудования.

Нюансы проведения работ

Когда изготавливается отвал для мотоблока «Салют», нижнюю часть элемента можно усилить ножом. Для этого мастер должен подготовить металлическую полосу, толщина которой равна 5 миллиметрам. Ее длина должна быть эквивалентна захвату отвала. На следующем этапе в ноже следует проделать 6-миллиметровые отверстия, расположив их друг от друга в 12 см. Данные манипуляции необходимы для фиксации предохранительной полосы, которая выполняется из резины. Мотоблок «Салют» дополняется навесным оборудованием посредством методики, которая предполагает довольно простую конструкцию крепежа. Произвести такие работы любой мастер сможет в домашних условиях. К отвалу, который выполнен из двух элементов бочки, на середину высоты нужно приварить трубу квадратного сечения со стороной в 40 миллиметров. Это позволит усилить устройство. Мотоблок «Салют» будет обладать с навесным оборудованием, которое будет довольно удобно использовать. На следующем этапе к трубе, а точнее к ее центральной части, нужно приварить полукруг, выполненный из толстой стали. В нём предварительно проделываются отверстия в количестве трех штук, которые нужны для фиксации углов поворота изготавливаемого элемента.

Когда изготавливается лопата-отвал для мотоблока, следующим шагом становится крепление держателя, который обладает Г-образной формой. Один конец данного элемента следует вставить в отверстие, расположенное на полукруге. Другой конец фиксируется с рамой мотоблока с помощью болтов. Для корректировки высоты подъема отвала следует также использовать болты. Их вкручивают в отверстия в отрезке профилированной трубы, который находится на сцепном устройстве.

Особенности изготовления лопаты-отвала

Чертеж отвала для мотоблока позволит вам разобраться, какими конструктивными особенностями будет обладать изготавливаемый элемент. Таким образом, размеры устройства составляют 850x220x450 миллиметров. Лопату необходимо изготовить из стального листа, толщина которого равна 3 миллиметрам. Стойки, которые располагаются внутри, нужно выполнить из листовой стали внушительный толщины. Эти дополнения выступают в роли ребер жесткости. В них нужно просверлить отверстия для фиксации отвала к штангам. Важно обеспечить вертикальное расположение оборудования по отношению к передней части мотоблока.

Отвал на мотоблок «Нева» может быть изготовлен по такой же технологии. Для крепления элемента следует использовать кронштейн, который устанавливается на лапах мотоблока. К последним фиксируется основание откидной передней опоры. При этом нужно использовать болты М10. Дополнительно оборудование следует укрепить к мотоблоку с помощью регулировочных тяг, количество которых ограничено двумя. Когда они находятся в нерабочем состоянии, позволяют разгрузить кронштейны. Нож-отвал для мотоблока укреплен к нижней части с помощью болтов. Нож должен обладать размерами 3x100x850 миллиметров.

Заключительные работы

Дно следует обшить металлом для того, чтобы исключить врезание элемента в грунт. Глубина дна может быть такой, какую вы выберете самостоятельно. Если высота главного элемента будет равна 450 миллиметрам, а глубина эквивалентна 220 миллиметрам, то такое оборудование больше будет напоминать ковш.

Заключение

Если вы решили изготовить самостоятельно отвал, который будет использоваться совместно с мотоблоком, то рекомендуется взять за основу вышеприведенные правила. Каждый мастер может самостоятельно поэкспериментировать с размерами, что позволит снабдить навесным оборудованием мотоблоки разных марок. Среди наиболее известных можно выделить «Салют» и «Неву». При этом снегоуборка будет для вас не только легким, но и достаточно приятным делом. Важно позаботиться о том, чтобы металл не был поражён коррозийными процессами. Для этого его поверхность достаточно часто обрабатывается специальными грунтовками, преобразующими ржавчину. Основание после этого можно покрыть специальной морозостойкой краской. Такие манипуляции позволят продлить срок эксплуатации элементов, исключив необходимость проведения ремонта или приобретения нового устройства для уборки снега.

В России бывают такие зимы, что очень часто владельцы частных домовладений сталкиваются с проблемой уборки большого количества снега. Традиционно эта проблема решалась с помощью обычных лопат и различных приспособлений. Теперь же, когда во многих хозяйствах имеются, по крайней мере, мотоблоки, которые могут оснащаться различными видами навесного оборудования, уборка снега, мусора и выполнение других работ стало намного легче.

Можно, конечно, приобретать такое оборудование в специализированных магазинах, однако зачастую владельцы малой сельхозтехники предпочитают изготавливать его своими руками. Там более, что в интернете на эту тему есть много различной информации и чертежи. Это позволяет не только сделать оборудование с необходимыми параметрами, но и значительно сэкономить средства.

Самодельный отвал

Снегоотвалы, которые можно установить практически на любые виды техники (трактора, квадроциклы, машины или мотоблоки) значительно облегчают жизнь и непосредственно сам процесс уборки снежных наносов. Любой снегоочистительный отвал состоит непосредственно из рабочего органа, механизма регулировки угла поворота и крепежного узла, фиксирующего лопату на шасси силового агрегата.

Несмотря на то что имеются различные модификации заводских устройств для уборки выпавших снеговых масс, однако, по представленным чертежам, можно легко и самостоятельно изготовить снегоочистительную лопату. Благодаря такому навесному оборудованию для мотоблока «Нева» можно зимой расчищать свой участок от снеговых заносов, а в остальное время использовать его для уборки мусора, выравнивания земляных площадок и многого другого. Несмотря на различные модификации, все отвалы характеризуются одной общей конструкцией и принципом работы. Снегоуборочная лопата имеет три основных положения:

1. вперед;
2. вправо с уклоном 30˚;
3. влево с уклоном 30˚.

Перед снегоочистительными работами самодельный отвал, сделанный из газового баллона или стальной бочки, необходимо повернуть на 30˚ влево или вправо. Установив необходимый угол, лопата мотоблока фиксируется в требуемом положении посредством металлических шплинтов.

Ширина рабочего захвата обычно делается 1000 мм при условии использования, для изготовления лопаты, металла 2-3 мм. Правда некоторые модели могут быть больше или меньше этого значения. Промышленность изготавливает снегоуборочные лопаты из высококачественной стали.

Самодельная снегоочистительная лопата

Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

1. старая стальная бочка на 200 л;
2. полоса железа с размерами примерно 850х100х3 мм;
3. набор сверл по металлу;
4. плоскогубцы;
5. набор гаечных ключей;
6. лист толстой прочной резины;
7. небольшой, но толстый, стальной лист;
8. сварочный аппарат;
9. ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Особенности изготовления снегоочистительного отвала

Рассмотрим еще один вариант изготовления лопаты, который не слишком отличается от предыдущего. Для самого отвала понадобится 3 миллиметровый стальной лист, а для стоек, обеспечивающих дополнительную жесткость, нужно взять более толстую сталь. В стойках необходимо сделать отверстия для крепления лопаты к штангам. Очень важно обеспечить вертикальное размещение навесного самодельного оборудования по отношению к передней части силового агрегата.

1. лопата;
2. штанги;
3. кронштейн для крепления штанг к мотоблоку;
4. тяга.

Конструкция снегоуборочной лопаты для мотоблока

1. вертикальная плоскость отвала;
2. стойки для жесткости конструкции – 4 шт.;
3. горизонтальная плоскость отвала;
4. проушины для крепления тяг.

Инструмент и материалы

Для самостоятельного создания снегоуборочного отвала понадобятся:

1. стальной лист 850х700х3 мм;
2. 4 стальных пластины 450х230х3-4 мм;
3. полоса железа 850х100х3 мм;
4. две проушины для крепления тяг;
5. 1 м квадратной трубы с сечением 40х40 мм;
6. болты М10,М12 и М8, а также шайбы и гайки;
7. две штанги длиной по 520 мм;
8. набор сверл по металлу;
9. плоскогубцы;
10. набор гаечных ключей;
11. лист толстой прочной резины;
12. небольшой, но толстый стальной лист;
13. болгарка с дисками по металлу;
14. аппарат для электросварки;
15. ручная электродрель.

Схема изготовления лопаты отвала для мотоблока

Установка отвала

Чтобы установить грейдер придется прибегнуть к использованию кронштейнов, смонтированных на раме используемого силового агрегата. Дополнительно отвал крепится к мотоблоку при помощи двух тяг, которые находясь в нерабочем состоянии, дают возможность разгрузить мотоблочные кронштейны. Нож, изготовленный из стальной пластины 850х100х3 мм, крепится на нижней горизонтальной кромке грейдера посредством болтового соединения.

Теперь, после того как отвал готов, необходимо установить его и можно приступать к расчистке снежных заносов, уборке мусора или разравнивания земляной площадки на своем участке. Отвал для мотоблока своими руками, это универсальное оборудование, с помощью которого можно выполнять различные работы. А самостоятельное изготовление даст возможность получить многофункциональное приспособление адаптированное именно под ваши потребности.

Для того, чтобы мотоблочный отвал смог прослужить как можно дольше и противостоять коррозии, следует обработать его специальной грунтовкой или защитной краской.

Резиновая полоса, закрепляемая на рабочей кромке лопаты должна выступать на пределы стальной пластины.

Заключение

Как видим, самостоятельно создать из бочки или газового баллона снегоуборочный отвал может любой человек, умеющий обращаться с инструментами и аппаратом для электросварки. В этом нет ничего сложного, для этого потребуются лишь простейшие чертежи, которых в интернете предостаточно, инструмент и материалы, имеющиеся в хозяйстве практически любого умельца. К тому же это даст возможность значительно сэкономить на приобретении готового навесного оборудования. На видео показана установка и работа отвала на мотоблоке.

Многие владельцы частных домов сталкиваются с проблемой уборки большого количества снега зимой. Вручную это сделать бывает трудно, поэтому на помощь приходит техника, которую можно оснастить разными приспособлениями. Любому практичному хозяину можно сделать своими руками отвал для мотоблока.

Функции конструкции

Установочное оборудование позволяет выполнять целый спектр коммунальных и хозяйственных задач. С его помощью легко очищать территорию от сугробов, опавшей листвы и мусора, выравнивать земляные площадки, переносить грунт с одного места на другое, расчищать помещение для животных.

Процесс изготовления отвала своими руками для мотоблока

Сконструировать отвал для мотоблока «Нева» или «Салют» под силу любому практичному хозяину. Для этого нужно запастись болгаркой, дрелью, сварочным аппаратом, рулеткой и необходимыми материалами.

Предлагаемый вариант изготовления устройства несложный. За основу берут стальную бочку объемом 200 л и разрезать ее на три части. Это будут элементы лопаты отвала для мотоблока согнутой формы. Если сварить между собой по контуру две детали, получится изделие толщиной 3 мм. Этой величины достаточно для обеспечения нужной жесткости отвала.

Для изготовления инструмента можно использовать газовый баллон, однако важно помнить о мерах предосторожности. Во избежание воспламенения или взрыва баллон полностью заливают водой.

Снегоуборка мотоблоком предполагает использование ножа размером 3*100*850 мм. Для его изготовления понадобится пятимиллиметровая стальная полоса по длине отвала. В ноже делают отверстия диаметром 6 мм на расстоянии 10 см друг от друга, чтобы можно было закрепить защитную резиновую полосу.

Затем снегоочистительный отвал для мотоблока усиливают крепежной конструкцией: квадратной трубой размером 40*40 мм, которую приваривают к средней части скрепленных между собой сегментов бочки. После этого к середине трубы монтируют стальной полукруг с тремя отверстиями для фиксации поворотных углов лопаты.

Далее варят Г-образный держатель, концы которого соединяют болтами с полукругом и рамой мотоблока. Крепежные детали, находящиеся на сегменте профилированной квадратной трубы сцепного механизма, позволяют регулировать подъем лопаты отвала для мотоблока.

Изготовление лопаты-отвала для мотоблока

Рабочий инструмент изготавливается из листового металлопроката толщиной 3 мм. Для ребер жесткости используют четырехмиллиметровые стойки, которые располагают внутри конструкции. Чтобы зафиксировать отвал к штангам, в них делают специальные отверстия. При этом важно добиться вертикального расположения оборудования касательно фронтальной части мини-трактора.

Размеры лопаты отвала для мотоблока составляют 850*220*450 мм. Для ее крепежа приспосабливают кронштейн, который монтируют с помощью болтов М10 на лапы мотоагрегата, где находится откидная передняя опора.

Оборудование укрепляют двумя регулировочными тягами. В нерабочем положении они обеспечивают кронштейну разгрузку. На нижнюю часть устройства с помощью болтов монтируют нож.

Для того чтобы снегоотвал не зарывался в землю, его дно дополнительно обшивают отожженной листовой сталью.

Варианты отвалов для уборки снега

Расчистка снега и грязи – трудоемкая работа, поэтому для ее облегчения широко применяется техника: внедорожник, квадроцикл, мотоблок. На рынке навесного оборудования есть разные варианты готовых конструкций снегоуборочного отвала. Чтобы минимизировать затраты на приобретение инструмента, его легко изготовить самостоятельно.

Снегоуборщики делятся на три группы.

Для внедорожника

Устройство можно устанавливать как на машину отечественного производства, так и на полноприводную иномарку. Удобно, когда отвал разбирается. В этом случае его легко демонтировать и размещать в багажном отделении автомобиля. Снегоочиститель комплектуется электролебедкой, которая обеспечивает управление инструментом непосредственно из кабины внедорожника. В зависимости от количества и плотности выпавших осадков лопата выставляется под определенным углом.

Отвал для снега на «Ниву»

Для квадроциклов

Выбор конструкции устройства для закрепления на раму зависит от модели транспортного средства.

Различают такие виды установочного оборудования:

• Фронтальный комплект
  , когда отвал сцепляется с фронтальной рамой, что характерно для машин с маленьким дорожным просветом.
• Центральный установочный комплект
  входит в структуру рамы квадроцикла и одновременно усиливает ее. Такая конструкция сохраняет высокий дорожный просвет и обеспечивает стабильность хода при проведении снегоуборочных работ.

Ширина лопаты зависит от мощности мотора, веса техники и может быть от 125 до 150 см.

Отвал для мотоблока

Самодельные лопаты отвала для мотоблока необязательно оснащать пружинным демпирующим механизмом для защиты от контакта с неровной поверхностью, так как мотоблок имеет низкую скорость передвижения. Кроме того, можно не использовать подъемно-поворотное устройство, что значительно снижает затраты на рабочий снегоуборочный комплект.

Снегоуборка мотоблоком производительная из-за того, что устройство занимает не только переднюю позицию, но и поворачивается влево-вправо под углом 30 0 . Ширина захвата зависит от модели подъемно-поворотного ковша. Если используется металл толщиной 3 мм, стандартная величина равна одному метру.

Оснащая мотоблок снегоуборочным инвентарем, важно приобрести металлические грунтозацепы. Они облегчают снегоуборку и повышают ее качество.

Конструктивные особенности отвалов

Все снегоотвалы имеют общую конструкцию и принцип работы, хоть и существует множество модификаций этого инструмента. Всем им присуща высокая маневренность, благодаря которой можно расчищать рыхлый снег высотой 30 см.

Отвал для мотоблока имеет такое строение:

• рабочий орган: лопата-отвал или нож;
• механизм регулировки угла поворота;
• крепежный узел, обеспечивающий крепление лопаты на шасси силового агрегата.

Чтобы уменьшить вибрацию инструмента во время работы и защитить его от механических повреждений, некоторые модели оснащают пружинно-возвратным механизмом, а на нож устанавливают кордовую резиновую ленту.

Отвал для мотоблока может быть оснащен такими насадками:

• металлическими ножами для выравнивания грунта;
• резиновыми пластинами для расчистки сугробов.

Выбирая модификацию инструмента, важно убедиться в возможности его установки на механический тягач.

Изготовление такого приспособления, как лопата для мотоблока, своими руками поможет в ситуациях, когда выпал снег и необходимо расчистить дорогу.

Где и зачем используют лопату для мотоблока

Инструмент отвал – агрегат, который сцепляется с мотоблоком и предназначен для легкого удаления снега, мусора, для выравнивания неровностей и переноса небольших количеств земли с одного места на другое.

Лопату можно использовать как часть техники для потребностей объекта хозяйственной деятельности или для работ во дворе. Лопата отвал значительно облегчает уборочный процесс за счет большей площади захвата рабочей поверхности.

Виды отвалов: а — прямой; б- поворотный; в — сферический; г — совковый; д — с боковыми рыхлящими зубьями; е — короткий толкающий; 1 — лобовой лист; 2 — боковые щитки; 3 — боковые ножи; 4 — открылки; 5 — средние ножи; 6 — угловые ножи; 7 — выдвижные зубья

Система складывается из трех главных частей:

• лопата;
• узел крепежа;
• устройство для регулировки углов поворота лопаты.

Лопата к мотоблоку имеет разные модификации с характерными общими чертами для всех моделей. Это, как правило, принцип работы и само устройство. Агрегат имеет возможность работать в нескольких типичных рабочих положениях:

• вперед;
• налево (с уклоном в 30º);
• направо (с уклоном в 30º).

Перед началом работы надо самостоятельно подобрать угол в 30º вправо или влево, необходимый для выполнения поставленной задачи, и закрепить отвал мотоблока в таком положении с помощью шплинта (в заводской модели) и с помощью Г-образного крепления в лопате мотоблока своими руками.

Сегодня данное устройство – не роскошь, а вполне обычная техника для хозяйственных нужд населения, с помощью которой можно совершить ряд задач по обустройству и приведению в порядок частных участков.

Вернуться к оглавлению

Как сделать отвал своими руками

Итак, у вас уже имеется мотоблок. Чтобы сэкономить деньги, время и нервы, можно к нему самостоятельно. Для этого пригодится ковш старой лопаты, ненужный лист железа, старая жестяная бочка и т.п. Как сделать лопату? Рассмотрим подробную инструкцию по изготовлению отвала мотоблока своими руками.

Сначала надо собрать нужные материалы и инструменты для изготовления отвала мотоблока в домашних условиях:

1. Листы жести. Толщина 2-3 мм, размеры 850х220х450 мм – 2 шт. (или жестяная бочка на 200 л).
2. Стойка.
3. Ребра жесткости – 4 шт. толщиной 3-4 мм.
4. Жестяная полоса, толщиной 5 мм, длина – захват отвала (примерные размеры: 3х100х850 мм).
5. Проушины крепления тяги – 2 шт.
6. Болты М10, М12 и М8.
7. Гайки, шайбы.
8. Квадратная трубка 40х40 – 1 м.
9. Штанги длиной в 520 мм – 2 шт.
10. Сверла (5-6 и 8-10 мм).
11. Лист резины.
12. Небольшой лист толстой стали.
13. Болгарка с лезвиями по стали.
14. Сварочный аппарат.
15. Электродрель или перфоратор.

После того как весь комплект инструментов и деталей будет собран, можно приступить к изготовлению и сборке отвала своими руками. Более простым будет изготовление ковша из старой стальной бочки, так как она уже имеет округлость, подходящую для отвала. Не придется нагревать и изгибать ровные листы жести, чтобы они напоминали ковш. Как уже было сказано, вам понадобится 200-литровая бочка, которую надо распилить на три части. Две из них нужно с помощью сварочного аппарата сварить вместе по контуру, это обеспечит жесткость изделию.

Вернуться к оглавлению

Продолжение рабочего процесса

Теперь, чтобы усилить конструкцию, надо сделать нож для нижней части отвала. Для изделия потребуется жестяная полоска с размерами 3х100х850 мм. В ноже с помощью перфоратора или электродрели и сверл просверливаются три отверстия диаметрами 5-6 мм с шагом в 10-12 см. Это нужно для укрепления защитной прокладки из резины. Нож крепится ко дну ковша с помощью болтов.

Далее выполняется изготовление и установка крепления. Отрезаем часть квадратной трубки и привариваем к конструкции из двух элементов бочки на расстоянии, равном середине высоты изделия. Посередине этой трубки привариваем небольшой полукруг из достаточно толстого листа жести и просверливаем в нем три отверстия для крепежа и фиксации поворотов у отвала машины.

После этого надо будет взять такую же квадратную трубку и сделать из нее Г-образный держатель. Один конец такого держателя вставляем в отверстие в этом полукруге, а второй при помощи болтов и гаек крепим к раме мотоблока. В регулировке по высоте подъема ковша помогают два болта, которые вкручиваются в углубления в квадратной трубе, привариваемой к сцепному устройству и надетой на Г-образный держатель из такой же трубы.

Отвал-лопата для мотоблока – это навесное оборудование, которое широко применяется в любое время года владельцами приусадебных участков. Обзор, применение, использование — обо всем этом мы расскажем в этой статье.

При помощи отвала можно производить следующие работы:

• расчищать снежные заметы вдоль дорог, тротуаров, во дворе и прилегающих к нему территориях;
• выравнивать грунты, отсев, песок;
• сгребать-отгребать мусор;
• если отвал выполнен в форме ковша — совершать погрузочные работы.

Классификация отвалов для мотоблока

Каким бы простым на первый взгляд ни было это навесное оборудование, однако и здесь существует разнообразие.

Навесы отличаются:

• по форме (конструкции);
• по способу крепления к мотоблоку;
• по расположению рабочего органа относительно мотоблока;
• по форме сцепки;
• по типу подъемника.

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

• жесткой рамы;
• ребер жесткости;
• изогнутого стального листа толщиной 2 мм.;
• пяток (2 шт.);
• ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

1. Лопата-отвал.
2. Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

Лопата к мотоблоку
Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

• к передней части;
• сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

• регулируемые (поворотные);
• нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

• правый наклон;
• левый наклон;
• прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

• ручные, или механические (рычаг);
• гидравлические (с использованием гидронасоса).

Модельный ряд мотоблочных отвалов

Предлагаем ознакомиться с популярными заводскими моделями.

Снеговая отвал-лопата Grunfeld DB360 к MF360

Характеристики:

• Вес, кг: 30
• Страна бренда: Китай
• Угол поворота плуга, град: 30
• Ширина захвата, мм: 900

Мотоблочный отвал “Нева”

Характеристики:

Агрегатируется на мотоблоки Нева и Салют

Универсальная лопата Bertolini 80 см

Характеристики:

• Ширина захвата 80 см
• Агрегатируется к ВТ401, ВТ403

Универсальная лопата к мотоблоку ЛП-1

Характеристики:

• Ширина захвата: 100 см.
• Высота захвата: 40 см.
• Вес: 16 кг.

ZIRKA DB360

Характеристики:

Отвал-лопата “Кентавр” 1080

Отвал-лопата “Кентавр” 1080

Характеристики:

Отвал для мотоблока своими руками, чертежи, видео

Многие владельцы агротехники интересуются, сложно ли сделать отвал для мотоблока своими руками, ведь самодельная лопата ничуть не хуже покупной, к тому же появляется отличная возможность сэкономить.

Сколько будет стоить покупная лопата? Начиная от 1800 руб. До 10 500 руб.

Если задействовать подручные материалы, листа стали, старой бочки, газового баллона, трубы и угольников подходящего размера, то цена резко уменьшится.

Предлагаем несколько разных идей с чертежами, которые помогут вам своими руками изготовить универсальное оборудование.

Лопата из бочки на мотоблок

Не спешите выбрасывать бочку на 200 литров, которая занимает место в гараже, сделайте из нее помощника — лопату-отвал, которая выручит в различных ситуациях. Предлагаем несколько схем и чертежей, которые помогут создать это навесное оборудование:

После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

• жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
• 1 металлическая стойка – для этого подойдет стальная труба;
• 4 ребра жесткости, толщиной около 4 мм;
• полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
• 2 проушины для крепления тяги отвала;
• набор шайб и гаек;
• квадратная труба, сечением 4×4 см и длиной 1 м;
• комплект сверл, диаметром 5–6 и 8–9 мм;
• плоский кусок резины;
• 2 штанги, длиной 52 см каждая;
• 1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
• аппарат для сварки;
• болгарка с дисками для резки стали;
• перфоратор или электрическая дрель.

Ковш для мотоблока из газового баллона

Эти фото, схемы и чертежи помогут подарить вторую жизнь старому ненужному газовому баллону:

Самодельная отвал-лопата из листовой стали

Если у вас в хозяйстве имеются листы стали или жести толщиной 2-3 мм., то из этого материала можно изготовить отличную отвал-лопату. Предлагаем изучить схемы и чертежи, где указаны все необходимые размеры.

С приходом зимы расчистка дворов частных домов от снежных заносов становится самой актуальной задачей для обеспечения комфортного проживания. Разгребание снега вручную давно кануло в лету, и практически каждый домовладелец имеет в своем распоряжении компактный мотоблок, с помощью которого экономятся время и силы при вскапывании садово-огородных и придомовых территорий, сборе и транспортировке урожая.

Разгребание снега вручную давно кануло в лету

Если прикрепить к мотокультиватору специальную лопату, можно быстро убирать снег, растительный мусор, разные сыпучие материалы, а также выравнивать почву перед посадкой. Снеугоуборщик для мотоблока можно приобрести фирменный в комплекте либо сделать из подручных средств самостоятельно. Именно о том, как сделать лопату на мотоблок для уборки снега своими руками, а также о плюсах и минусах фабричных и самодельных лопат для мотоблоков пойдет речь ниже.

Покупная или самодельная снегоочистительная лопата

Снегоуборочная лопата, предназначенная для крепления на мотоблок, представляет собой навесное железное полотно в виде ковша или дугообразной лопаты, и состоит из трех элементов:

• Основание;
• Узел крепления;
• Регулятор угла поворота лопаты.

Принцип работы такого снегоочистителя заключается в его креплении на тягач – механический либо автоматизированный, в описываемом в статье случае – на мотоблок.

Лопата с механизмом крепления

Заводская комплектация снегоотвала включает в себя такие элементы:

• Ковш (лопата, отвал), прикрепленный к основанию электромотора;
• Ручка для регулировки высоты, часто телескопической формы;
• Электромотор, расположенный под корпусом, с креплениями для насадок.

Мотоблок с отвалом на грунтозацепах

Насадки, которыми оснащают заводские модели снегоотбрасывающих устройств, могут быть выполнены в виде кордовых резиновых пластин, а также ножей из металла. Такие приспособления, укрепляемые на нижний широкий край отвала, качественно убирают снег и выравнивают грунт. Их можно изготовить и укрепить на самодельном снегоуборщике своими силами.

Удобно!
Такой снегоуборочный инвентарь на колесах, как мотоблочный отвал, особенно предпочтителен для использования пожилыми людьми и людьми со слабым физическим здоровьем.

Конструкция допускает вариации поворота угла отвала:

• на 30º влево;
• на 30º вправо;
• без поворота (только вперед).

Изменение угла поворота предусматривает фиксацию лопаты в таком положении с помощью Г-образного крепления, благодаря чему повышается удобство очистки от снега.

Что лучше: сделать самому или купить готовый отвал для мотоблока?

Каждый производитель мотоблочных агрегатов изготавливает и отвалы для них. К широко известным маркам относятся мотоблоки:

• отечественных фирм Нева, Салют, КАСКАД;
• украинских – Мотор Сич;
• немецких – AL-KO;
• итальянских – Eurosystems, Oleo-Mac;
• китайских – Кентавр, Zirka, Aurora, ZUBR, Rotex, KAMA, SADKO, и т.д.

Основное преимущество снегоотвала – присущая ему маневренность

Если четко придерживаться инструкции, лопата, изготовленная своими руками, расчистит снег так же качественно, как и снегоочистительная модель заводской сборки.

Важно!
Основное преимущество снегоотвала – присущая ему маневренность. Даже рыхлый снег высотой до 30 см не станет для него преградой.

Главный плюс самоделки – дешевизна. Самостоятельное изготовление лопаты для снегоочистки предусматривает наличие материалов, инструментов и навыков сборки и сварки металлоконструкций. Поэтому, если нет уверенности в том, что сборка своими силами удастся, лучше купить готовый отвал, разработанный для имеющейся модели мотоблока.

Для уменьшения вибрации и защиты от механических повреждений иногда на заводские мотоблочные отвалы устанавливают пружинно-возвратные механизмы. По факту, самодельные снегоуборочные устройства, укрепленные на мотоблоках, двигаются медленно, поэтому необходимости в оснащении их демпирующим пружинным механизмом нет.

Устройство для поворота и подъема тоже не является обязательным, что максимально удешевляет использование лопат для мотоблоков, сделанных своими руками.

Необходимые материалы и инструменты

Сделать качественный снежный отвал не сложно, однако процесс потребует внимательной подготовки, подбора соответствующих материалов, инструментов и сосредоточенного исполнения. Конструкция снегоуборочного ковша изготавливается по классическим чертежам, приведенным ниже. Служить такой механизм будет не хуже заводского аналога.

Сделать качественный снежный отвал не сложно

Материалы для изготовления навесной лопаты:

• листы жести 85Х22Х45 см (толщиной до 3 мм);
• стойка из металла или труба стальная;
• ребра жесткости 4 шт (толщиной 4 мм);
• стальная полоса для охвата отвала (толщиной не менее 5 мм);
• труба с квадратным сечением 4Х4 см, длиной 1 м;
• шайбы, гайки;
• проушины 2 шт для оборудования крепления тяги отвала;
• плоская резиновая полоса;
• стальной лист 60Х60 см (толщиной 10-12 см);
• штанги 2 шт (длиной по 52 см каждая).

Cлужить такой механизм будет не хуже заводского аналога

Необходимые инструменты:

• сварочный аппарат;
• электродрель или перфоратор (а также сверла диаметром 5-6 и 8-9 мм);
• болгарка для резки стали с дисками.

Порядок действий

• Этап 1
  . Заборный ковш. Процесс сборки начинается со сварки каркаса из трех горизонтальных и четырех вертикальных направляющих. Листы стали нужно нагреть посредством газовой горелки, после чего согнуть металл до формы ковша. Каркас приварить к ковшу.

Заборный ковш

• Этап 2.
  Нож для снега. Качество измельчения слежавшегося снежного покрова зависит именно от этого элемента. Понадобится стальная полоса, в которой необходимо просверлить 3 отверстия равной ширины до 6 мм на дистанции не менее 10 см друг от друга. Прокладка из резины укрепляется между ножом и ковшом посредством болтов.
• Этап 3.
  Система крепления. Приварить отрезок квадратной трубы сечением 4Х4 см к обратной стороне ковша в центре элемента. Деталь полукруглой формы из толстого куска приварить к средней части трубки. Просверлить через плоскость полукруга 3 отверстия равного диаметра. В дальнейшем они понадобятся для вкручивания болтов.

Схема мотоблока с отвалом

• Этап 4.
  Держатель. Из аналогичного куска трубы изготовить Г-образный держатель. В отверстие в полукруге поместить один конец держателя, а на раме мотоблока основательно закрепить второй конец.
• Этап 5.
  Регулятор высоты подъема. Вкрутить два болта в поверхность углублений трубы с квадратным сечением, что обеспечит возможность регулировки высоты подъема ковша.

Нагляднее о том, как сделать лопату на мотоблок для уборки снега своими руками, продемонстрирует видео.

Важно!
Проверка работоспособности готовой лопаты обязательна и включает тестирование исправности механизма установки высоты отвала. Если не выполнить проверку, декоративное покрытие придомовой территории можно повредить.

Снегоуборочная приставка не должна перевешивать мотоблочный агрегат. При нарушении центра тяжести с задней части машины нужно закрепить утяжелители.

Установка крепления: нюансы монтажа

Соединительным элементом при монтаже крепления снегоуборочной конструкции к мотоблоку выступает система кронштейнов. Ее приваривают к несущей конструкции мотоблока.

Две тяги, которые не будут задействованы, будут выполнять роль дополнительных фиксаторов и уменьшать нагрузку на используемые кронштейны.

Болты без кронштейнов не стоит задействовать для крепежных функций по нескольким причинам:

• Поскольку устройство используется в холодное время года, его узлы подвержены замерзанию, что, соответственно, будет препятствовать снятию отвала с мотоблока.
• Вибрационный эффект может привести к деформации любых болтов, даже анкерных, прямо в процессе работы.
• Болты на ковше не выдержат наполнение снегом, поэтому рано или поздно сломаются.

Важно!
Надежность крепежей следует регулярно контролировать. Треснувшие кронштейны подлежат замене.

Какие еще есть варианты отвалов для уборки снега

Ручные модификации предусматривают выполнение захвата и отбрасывание масс снега в сторону. Выполнение трудоемкой задачи по уборке снежных завалов можно ускорить, применяя ручные колесные бульдозеры с лопатами из фанеры, пластика или металла. Габариты и материал инвентаря подбираются для устранения последствий конкретных видов осадков различной плотности – наледи, рыхлого снега, слежавшихся снежных масс.

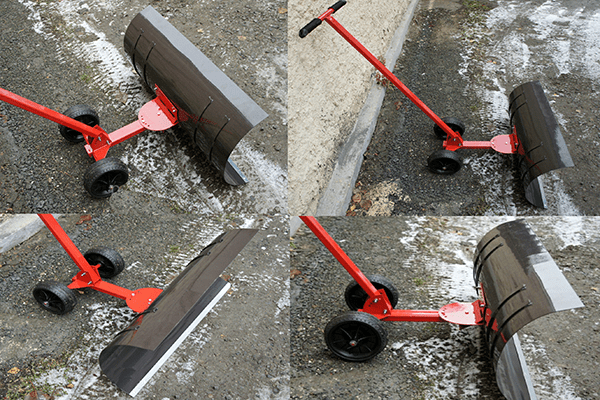

Лопата для уборки снега на колесах Бульдозер

Существуют также модели лопат с перемалывающим снежные массы шнеком, встроенным в ковш. Плюсом такого вида отвала является легкий вес пластмассы, из которого он, как правило, изготовлен.

Чтобы еще больше облегчить ручную работу, отвалы для уборки снега, помимо мотоблоков, крепят также на следующие автоматизированные приспособления:

• квадроцикл;
• мини-трактор;
• внедорожный автомобиль, и т.д.

Отвал для внедорожника

Интересно!
Все конструкции снегоотвалов схожи по строению и принципу работы, несмотря на огромный ассортимент модификаций.

Установить лопату на квадроцикл можно:

• На фронтальную раму (применимо для машин с малым дорожным просветом);

Фронтальный отвал для квадроцикла

• На центральную раму (обеспечивает высокий дорожный просв и стабильность хода при выполнении снегоуборочных работ).

Центральный отвал для квадроцикла

Полезно!
Ширина лопаты для квадроцикла может быть 125-150 см и зависит от веса техники и мощности мотора.

Установка снегоотвалов на мини-трактор или внедорожник удобна несложным монтажом и возможностью хранения в гараже или багажнике автомобиля. Конструкция комплектуется лебедкой с электроприводом, которой можно управлять прямо из салона машины. Угол поворота отвала выставляется в зависимости от плотности и количества выпавших осадков.

Каким образом создать снежный отвал из бочки?

Отжившая свой век бочка отлично подойдет в качестве ковша для самодельного снегоотбрасывающего устройства. Конструкция бочки имеет естественную выпуклость, необходимую лопате для сгребания снега. Рассмотрим по шагам, как сделать лопату на мотоблок для уборки снега своими руками из старой железной бочки.

Порядок действий:

1. Поверхность стальной бочки объемом 200 л необходимо очистить от грязи и ржавчины, после чего распилить на три секции одинакового размера.
2. Для придания дополнительной жесткости две секции сложить вместе и сварить по контуру.
3. Низ отвала оборудуется стальной полосой, которая играет роль ножа для усиления. В усилении высверливаются отверстия диаметром 5-6 мм на расстоянии 10-12 см друг от друга.
4. Здесь же, через полученные отверстия к лопате крепится листовая резиновая полоса-предохранитель.
5. Прочно прикрепить готовый ковш к мотокультиватору.

Газовый баллон тоже может стать отличной заготовкой для изготовления отвала.

Особенности изготовления снегоочистительного отвала

Для обеспечения длительной службы и защиты от коррозии поверхность снегоотвала стоит покрывать грунтовкой или специальной эмалью.

Закрепленная на кромке резина защитит дорожное покрытие от повреждений. Установить ее следует так, чтобы резиновый край наступал на границу железной пластины – тогда во время снегоуборочных работ она не будет стираться.

Ширина лопаты может достигать одного метра. Для большого двора будут удобнее лопаты с шириной 2-3 м, но удобство снегоуборочных работ при этом страдает из-за громоздкости таких снегоочистителей.

Важно
! При толщине металла 3 мм стандартный размер лопаты равен 1 м.

При толщине металла 3 мм стандартный размер лопаты равен 1 м

Важные правила безопасности эксплуатации

• Повысить качество снегоуборки можно, оснастив мотоблок специальными грунтозацепами из металла.
• Тщательно проверяйте перед началом уборки снега высоту ковша над покрытием придомовой территории с целью предотвращения появления трещин на лопате и повреждений дорожного покрытия.
• Решетку мотоблока закройте металлическими щитками во избежание попадания в мотор снега и льда.
• Регулярно смазывайте солидолом все кронштейны и болты.
• По окончании холодов тщательно очистите мотоблочный агрегат и снегоуборочную конструкцию от остатков льда, снега, грунта и просушите. Обработайте все поверхности и узлы антикоррозийным средством.

Очевидно, изготовление лопаты для снегоочистки своими руками – вполне посильная задача. Главное – внимательно разобраться с чертежом и качественно сварить между собой все элементы снегоуборочной конструкции.

С наступлением зимы частные домовладельцы сталкиваются с проблемой уборки снега на территориях. Актуализируется вопрос приобретения специализированного оборудования, которое справится с сугробами во дворах. У многих имеются тягачи, которые можно оборудовать для уборки снега, листвы и мусора. Для таких целей подходят мотоблоки с отвалом.

Можно приобрести готовый или же, ознакомившись с необходимой информацией, – произвести чертеж и конструкцию самодельного отвала на мотоблок самостоятельно.

1
Тягачи и навесные устройства

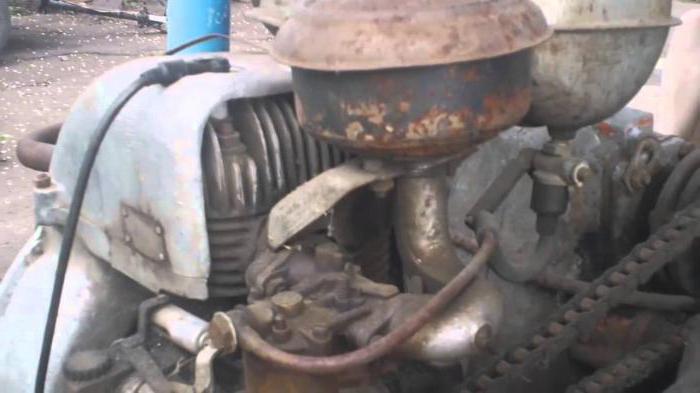

Устройство состоит из двигателя, колес и трансмиссии, находящихся на раме. В зависимости от потребности, механизм оснащают прикрепляемым оборудованием. Наиболее распространенное приспособление — и прицепы для перевозки различных грузов.

Также это могут быть грабли, подметная щетка, сегментная или роторная сенокосилка, или снегоочистительный совок.

Механизм используется как мини-трактор. Такие навесные устройства эксплуатируются при различных температурах. Это является преимуществом в зимнее время. С функцией снегоуборочной техники справляются отвалы для мотоблоков. Например, отвалы для мотоблоков , могут эксплуатироваться при температуре минус 40 градусов по Цельсию. Но не всем моделям подходит одно и то же навесное снегоочистительное приспособление.

Эта возможность есть не у всех моделей. Отвалы для могут не подойти к изделиям других производителей. Приобретая мини-трактор необходимо узнать о наличии такой функции либо изготовить мотоблок своими руками.

1.1
Достоинства и недостатки

В интернете предлагают выбор готовых навесных снегоуборочных ковшей, также много информации о самостоятельном производстве. Здесь есть плюсы и минусы:

• получая готовую единицу товара, минимизируются временные и физические затраты.
  Материальные потери при этом выше нежели при собственном изготовлении.
• изготавливая самостоятельно не обойтись без физических и временных затрат
  нужных для изучения вопроса и производства.

Каждому домовладельцу по своим соображениям придется сделать выбор в ту или иную пользу.

1.2
Характеристика и конструкция

Сырье для поделки – сталь толщиной 2-3мм. Совок к мотоблоку состоит из узла крепления, зафиксированного на раме, лопаты и поворотного механизма регулировки. Для расширения возможностей существует три вида рабочих положений:

• прямое расположение;
• наклонное вправо;
• наклонное влево.

Наклон осуществляется в пределах 30 градусов. Ширина захвата совка – 1метр.

Поскольку конструкция не сложная, а практически в каждом домовладении есть все необходимое, многие задаются целью самостоятельно изготовить отвал на .

2
Как сделать отвал на мотоблок своими руками?

Этапы изготовления:

1. Большая бочка нарезается на 3 равные части.

2. Части свариваются для получения толщины металла 5 мм
   . Это необходимо для максимальной прочности изделия.
3. Для усиления используется нож в виде полосы
   , толщиной 5 мм и длинной 1 метр. С целью крепления резиновой полоски сверлят отверстия размером 5 мм и шагом между ними 12см.
4. К лопате приваривается труба квадратной формы
   (40×40мм). Место соединения – середина высоты изделия.
5. Ковш в котором делают три отверстия, приваривается внутрь квадратной трубы.

6. Также из квадратной трубы изготавливается крепление
   . Один конец вставляется в отверстие на лопате, другой болтами крепится к раме.

Прежде чем приступить к изготовлению, разрабатывают и тщательно изучают чертежи. Работая в такой последовательности, процесс не отнимет много сил и времени. Свой будет оснащен необходимой в хозяйстве снегоуборочной лопатой.

Такая полезная вещь упростит уборку снега, сделает работу во дворе за 20 минут. Владельцам хозяйств, такой мини-трактор с навесным оборудованием просто необходим.

2.1
Крепление лопаты-отвала к мотоблоку (видео)

Нередко за несколько зимних дней выпадает такое количество снега, что убрать его при помощи одной только лопаты бывает достаточно затруднительно. В таком случае на помощь придет мотоблок, который можно оборудовать самодельным отвалом. Это поможет расчистить территорию, сэкономив свои силы и время.

Конструктивные особенности отвала

Отвал – это навесное оборудование в виде лопаты или ковша, устанавливаемого на мотоблок с целью расчистки придомовой территории от снежных масс и мусора, а также выравнивания почвы. Снегоуборщик для мотоблока значительно упрощает уборку, и может использоваться, как на придомовом участке, так и на территории общего пользования.

• только вперед;
• с уклоном на 30 ° влево;
• с уклоном в 30 ° вправо.

Перед тем, как приступить непосредственно к изготовлению снежного отвала, следует подобрать оптимальный угол положения лопаты, и зафиксировать его на мотоблоке, воспользовавшись Г-образного креплением.

Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.

• жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
• 1 металлическая стойка – для этого подойдет стальная труба;
• 4 ребра жесткости, толщиной около 4 мм;
• полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
• 2 проушины для крепления тяги отвала;
• набор шайб и гаек;
• квадратная труба, сечением 4×4 см и длиной 1 м;
• комплект сверл, диаметром 5–6 и 8–9 мм;
• плоский кусок резины;
• 2 штанги, длиной 52 см каждая;
• 1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
• аппарат для сварки;
• болгарка с дисками для резки стали;
• перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

1. 1. В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими.Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

1. Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
2. Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
3. Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
4. Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Сделав лопату на мотоблок для уборки снега нужно обязательно проверить работоспособность приспособление. В первую очередь протестируйте исправность механизма регулировки высоты отвала – это даст уверенность в том, что при уборке во дворе вы не повредите декоративное покрытие придомовой территории. Снегоуборочная приставка к мотоблоку не должна перевешивать сельскохозяйственную машину – если вы заметили, что центр тяжести агрегата и навесного оборудования нарушен, то обязательно закрепите в задней части мотоблока утяжелители.

Отвал из газового баллона – как сделать своими руками?

Один из наиболее распространенных вариантов – это изготовление отвала из бочки, объемом 200 л, или из газового баллона. Такая насадка для уборки снега успешно справиться с расчисткой придомовой территории от слежавшихся заледенелых снежных масс, и сэкономит ваше время и силы.

Снегоотвал для мотоблока изготавливается следующим образом:

1. Разрежьте пустую бочку или баллон на 3 части – в итоге у вас должны остаться 3 криволинейных сегмента, из которых нужно сделать лопату;
2. 2 сегмента из полученных трех приварите друг к другу по контуру. В результате вы получите изделие, толщиной 3 мм – этого вполне хватит для качественной уборки снега;
3. Для усиления нижней части отвала установите прочный стальной нож. В ноже проделайте сверлом 3 отверстия с шагом 10 и диаметром 6 мм. При установке ножа на ковш положите между элементами резиновую прокладку;
4. В средней части установленной трубы приварите полукруг, в котором заранее проделайте 3 отверстия – они будут использоваться для надежной фиксации поворотных углов ковша;
5. Из другого куска трубы сделайте держатель Г-образной формы. Один из концов детали вставьте в одно из отверстий в полукруге, а второй – закрепите на раме мотоблока. Результат проделанной работы вы можете посмотреть на фото.

Готовая снеговая лопата поможет убрать большое количество свежевыпавшего и слежавшегося снега. Благодаря большой ширине ковша, вы сможете расчистить значительную полосу, сэкономив свое время и силы.

Для более качественной очистки придомовой территории на изготовленный отвал может быть установлена щетка подметальная. Она должна крепиться сразу позади ковша посредством болтов. Если вы желаете задействовать этот элемент, то при изготовлении отвала к боковым его частям нужно приварить 2 трубы, длиной не менее 1 м. К трубам перпендикулярно приваривается третья труба, а к ней – сама щетка.

Установка снегоуборщика на мотоблок – о монтаже в деталях

Крепление отвала к мотоблоку должно осуществляться посредством системы кронштейнов, которые следует приварить к несущей конструкции мотоблока. В качестве дополнительных фиксаторов воспользуйтесь двумя тягами, которые будут находиться в нерабочем состоянии. Тяги будут служить для того, чтобы снизить нагрузку на используемые кронштейны.

Использовать для крепления болты без кронштейнов не рекомендуется по ряду причин. Во-первых, они могут примерзнуть к конструкции, из-за чего вы не сможете снять отвал с мотоблока. Во-вторых, болты, даже анкерные, при эксплуатации мотоблока с отвалом будут поддаваться сильной вибрации, что приведет к их деформации или потере прямо во время уборки. В-третьих, болты не смогут удерживать ковш, полный снега. В результате этого крепежи рано или поздно сломаются.

Правила эксплуатации мотоблока с самодельным отвалом

Для того чтобы чистка снега прошла без неожиданных казусов, следует придерживаться определенных правил использования самодельного отвала. К ним относится:

• • чтобы сэкономить ресурс двигателя используйте отвал для уборки снега, высотой не менее 5 см – в других случаях можно задействовать только подметальную щетку, подняв ковш;
  • при использовании мотоблока с отвалом заранее наденьте на колеса агрегата специальные противоскользящие цепи – они предотвратят занос машины на гололеде;
  • при регулярной уборке большого количества снега время от времени проверяйте двигатель мотоблока – при работе с навесным оборудованием он поддается повышенному нагреву и износу, что может привести к закипанию масла в моторе;
  • регулярно проверяйте надежность крепежей – кронштейны, на которых появились трещины, немедленно замените;
  • чтобы снегоуборочная приставка не треснула и не деформировалась, тщательно выставляйте высоту ее положения над покрытием придомовой территории;

• ни в коем случае не пытайтесь соскрести остатки снега с покрытия нижней частью ковша – для этого у вас есть подметальная щетка;
• постоянно следите за тем, чтобы снег и куски льда не попадали внутрь мотоблока сквозь решетку и отверстия в кузове – это может привести к поломке мотора, повреждению поршневой группы и карбюратора, а также короткому замыканию внутри проводки мотоблока. Для защиты агрегата все имеющиеся в его кузове отверстия закройте стальными щитками. При этом последние должны быть установлены так, чтобы задние их части были немного отогнуты от кузова. Таким образом, к двигателю будет попадать воздух, необходимый для его охлаждения;
• перед установкой и использованием отвала установите перед передними колесами мотоблока защитную пластину – она будет препятствовать попаданию на детали подвески агрегата льда и снежных масс, таяние которых приведет к образованию ржавчины на деталях;
• если при поднятии или опускании ковша вы обнаружили странные скрипы, издаваемый тягами отвала, обязательно смажьте болты и кронштейны солидолом;
• по окончанию зимнего сезона прежде, чем отнести отвал в гараж для хранения, тщательно очистите его от остатков снега и просушите. После этого поверхность ковша, тяги, крепежные кронштейны и болты обработайте средством против ржавчины;

Все перечисленные советы по изготовлению, установке и эксплуатации самодельного отвала подойдут для мотоблоков Салют, Агро, ОКА, Патриот, МТЗ, Агат, Каскад, а также Нева МБ-1 и МБ-2.

Мотокультиватор – полезный инструмент, который поможет вам не только вспахать землю на участке, но и переместить грузы или очистить участок от снега. Для использования дополнительных функций вам потребуется приобрести специальное навесное оборудование. Оно не дешево, поэтому многие владельцы техники изготавливают различные навески, в том числе, например, отвал для мотоблока своими руками .

Оборудование для расчистки снега можно устанавливать на любую сельскохозяйственную технику, в том числе и на мотоблоки. Использование этих устройств значительно облегчит жизнь владельцу частного дома, так как с их помощью намного легче избавляться от заносов, чем вручную.

Отвал на мотоблок состоит из нескольких частей: ножа, механизма для регулировки угла поворота, креплений и фиксатора на шасси. Существует масса вариантов заводских отвалов, но стоимость их достаточно велика. По этой причине владельцы используют чертежи, которые помогут им собрать навесное оборудование самостоятельно.

Есть несколько вариантов конструкций, позволяющих выполнять работы на разных площадях. Отвал должен быть достаточно прочным, чтобы им можно было не только убирать плотную снежную массу, но и выравнивать площадки, сгребать мусор и выполнять другие работы в разное время года. Достоинство использования отвалов в том, что все работы будут выполняться максимально быстро и качественно.

Конструкция снегоуборочной лопаты

Важно! Все лопаты для мотоблоков имеют сходное устройство, поэтому делать их можно по общему алгоритму.

Поворачиваться и фиксироваться конструкция должна в трех положениях:

• прямо;
• вправо и влево на 30 градусов.

Лопату можно вырезать из старой жестяной бочки или пустого баллона из-под пропана. Для фиксации на шасси используются шплинты из металла. Захват рабочей поверхности ножа должен быть около метра, а толщина металла — порядка 3 миллиметров.

Для того чтобы сделать отвал на мотоблок, вам нужно подготовить:

• бочка со стандартным объемом (200 литров);
• пластина из стали размерами 85х10х0,3 сантиметра;
• отрезок трубы с квадратным сечением 4х4 см, длиной в 1 метр;
• болты размеров М12, 10 и 8, а также подходящие к ним гайки;
• прочная резиновая плита;
• стальной лист.

Кроме того, подготовьте инструменты: сверла по металлу, сварочный аппарат и электроды, электродрель, набор накидных ключей, болгарку и диски для резки металла.

Важно! Перед тем как сделать отвал, убедитесь в исправности инструмента и в том, что вы справитесь с его использованием. Соблюдайте технику безопасности, надевайте защитную маску для сварки, а при сверлении используйте специальные очки.

Инструкция по изготовлению самодельного грейдера

Мы приведем пример, как самым простым способом изготавливается лопата – отвал для мотоблока. Вам не потребуется приобретать для него большие металлические листы, в этом главное преимущество этого способа.

Из бочки можно вырезать три варианта отвала: стандартный, с небольшой рабочей шириной или, наоборот, удлиненный. Это позволит вам использовать мотоблок как для чистки узких дорожек, так и для выравнивания просторных площадок. Бочка хороша тем, что в ней уже есть готовая округлость, которую должен иметь грейдер. Вы избавитесь от необходимости разогревать металлический лист и выгибать его.

Важно! Перед установкой грейдера на мотоблок обработайте его специальной грунтовкой или краской. Это намного увеличит срок его службы, так как покраска будет противодействовать коррозии.

На рабочей кромке отвала устанавливается резиновая прокладка, которая должна быть чуть шире ножа. В этом случае вы будете точно уверены, что при повороте или смене угла ковша брусчатка или настил во дворе не повредятся.

Отличия других модификаций грейдера

Если вы хотите изготовить навесное оборудование из стального листа, то стоит брать варианты не менее 3 миллиметров толщиной. Не стоит приобретать более толстую сталь, так как ей очень сложно будет придать форму. Для обеспечения жесткости сделайте стойки из более прочной стали, узкие полосы выгнуть будет легко.

В этих стойках изготавливаются отверстия, которые помогут вам закрепить навесное оборудование на мотоблоке. Всего в этой конструкции предусмотрено 4 части: пара штанг, рабочее полотно, кронштейны и тяги. Нож из стальной пластины при помощи болтов монтируется на лопате. На грейдер из стали необходимо установить минимум 4 ребра жесткости. На раме силового узла мотора монтируются кронштейны.

Тяги крепятся на отвале и кронштейнах. В нерабочем состоянии необходимо опустить рабочее полотно, чтобы снять нагрузку с рамы силового агрегата культиватора. Поворотный механизм этого грейдера изготавливается по тому же принципу, что и в описанном выше варианте.
