Шаг 1: Материалы

Что вам понадобится:
Квадратная / круглая труба для рамы и опоры
Сиденье
Рулевое колесо
Плоская заготовка
Круглый стержень
Ассорти болты

Шаг 2: Рамка

Мы построили раму из 1 “квадратной трубки, которая годами лежала рядом с домом. Мы начали с исследования рам гоночных картингов и придумали дизайн.

Шаг 3: шпиндели

Для сборки шпинделей вы берете кусок 1 “плоской заготовки длиной 7” и сгибаете ее, чтобы у вас была 2 “-3” -2 “форма U. Сделайте два из них. Как только они согнуты, просверлите отверстие размером болта, который вы используете сверху и снизу. Теперь отрежьте кусок круглой трубы, который немного меньше, чем внутренняя высота шпинделя. Этот кусок должен плотно прилегать к болту, который вы используете, чтобы труба свободно поворачивать вокруг болта, но не настолько сильно, чтобы его было трудно вращать. Теперь для детали, которая действительно вращается, я использовал квадратную трубу 1/2 “, чтобы сделать эту деталь. Приварите болт, который достаточно длинный и достаточно широкий, чтобы упасть на колеса, которые вы используете, на кусок трубы, через который болт проходит. Под углом 90 градусов к этой части приварите другой кусок трубы, к которому будут прикреплены компоненты рулевого управления.

Шаг 4: рулевой вал

Рулевой вал представляет собой кусок полой круглой трубки 1/2 “. Длина определяется тем, где вы хотите рулевое колесо. Мы сделали наш вал длиной около 18”, который идеально подходит для использования, поскольку оба были тонкими. Вам понадобятся две промышленные шайбы, чтобы удерживать вал на месте, чтобы вместо вала фактически вращались колеса.

Шаг 5: Управление

Мы сделали компоненты рулевого управления из цельного куска. Мы приварили круглую заготовку к некоторым концам рулевой тяги, а затем к промышленной шайбе. Наконечник рулевой тяги прикручен болтом, который мы приварены к квадратному штоку на шпинделе. Теперь вам нужно сделать поворотный кулак, к которому приваривается рулевой вал. Мы взяли 4-дюймовую секцию 1-дюймовой квадратной трубы и приварили два больших болта к противоположным сторонам трубы, и эти болты находятся внутри шайб, которые приварены к круглому штоку.

Шаг 6: Передние колеса

Мы использовали колеса от старых мини-велосипедов для передней и задней части. Это так же просто, как надеть колесо и закрепить его болтами.

Шаг 7: задние колеса

Ось для задних колес сделана из осей от мини-велосипедов, которые у нас были. Мы измерили расстояние, которое нам нужно, чтобы колеса и звездочки очистили и обрезали их. Приварите ось к боковой части рамы.

Шаг 8: Двигатель

Мы использовали старый двигатель на 3 л.с. для установки на самодельный картинг. Мы использовали оригинальную подвеску двигателя и приварили ее к раме.

Шаг 9: Сиденье и органы управления

Мы использовали старое место, которое мы нашли на стороне дома. Отрезаем ноги и привариваем к раме. Мы использовали тормоза от мини-велосипедов и сделали ручной тормоз на стороне. Для педали газа мы использовали тормозной рычаг от одного из мини-велосипедов и приварели опору на переднем бампере. Тормоза работают на другой тормозной рычаг от одного из мини-байков, и мы сварены его к опорной панели на бок сиденья.

Шаг 10: Конечный продукт

После создания этого самодельного картинга есть некоторые вещи, которые у меня были бы другими, если бы у меня был материал. Я бы сделал заднюю ось прочной, чтобы она была сильнее. Я бы лучше спроектировал расположение педалей, мы не думали о педалях при выполнении рулевого управления. Будущие обновления включают в себя больший двигатель со сцеплением и, возможно, коробку передач, чтобы мы могли переключить его. После того, как все было завершено, я покрасил все в черный цвет.

Источник

Делаем картинг своими руками: чертежи, фото

Чертежи картинга для сборки своими руками в домашних условиях.

Карт – одноместный спортивный автомобиль без кузова и подвески, оснащается двигателем воздушного охлаждения с одним цилиндром. Для постройки картингов используются двигатели от мотоциклов, мопедов и даже бензопил.

В этом самодельном картинге автор установил мотор объёмом 125м³ (мощность 10.5 л/с) от мотоцикла Минск.

Карт с таким двигателем способен развить максимальную скорость до 80 км/ч.

Под рулевой рейкой установлен топливный бак сделанный из бачка системы охлаждения авто.

На карт установлены дисковые тормоза.

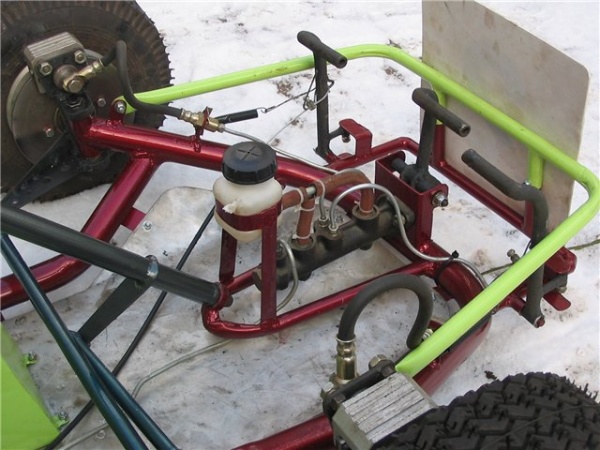

Педали «газ» и «тормоз» выгнуты из стального прута, тяги сделаны из тросов.

Привод осуществляется через цепь на звёздочку установленную на заднюю ось.

Выхлопная система взята также от мотоцикла и переделана под габариты карта.

Установлен комплект стандартных шин для картинга.

Схема конструкции картинга.

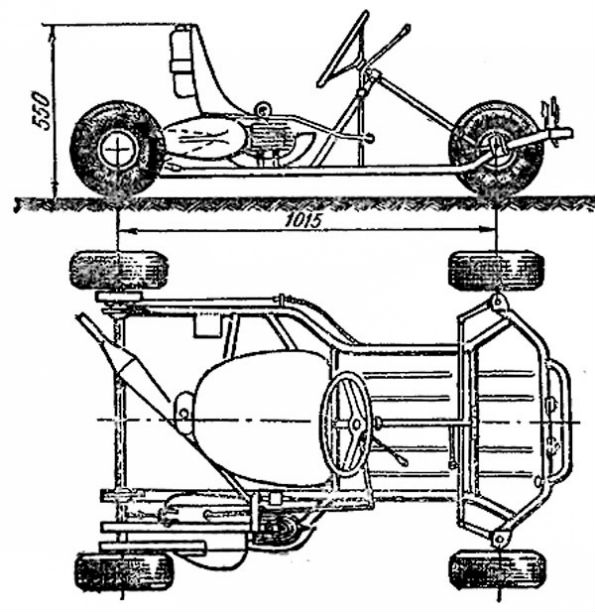

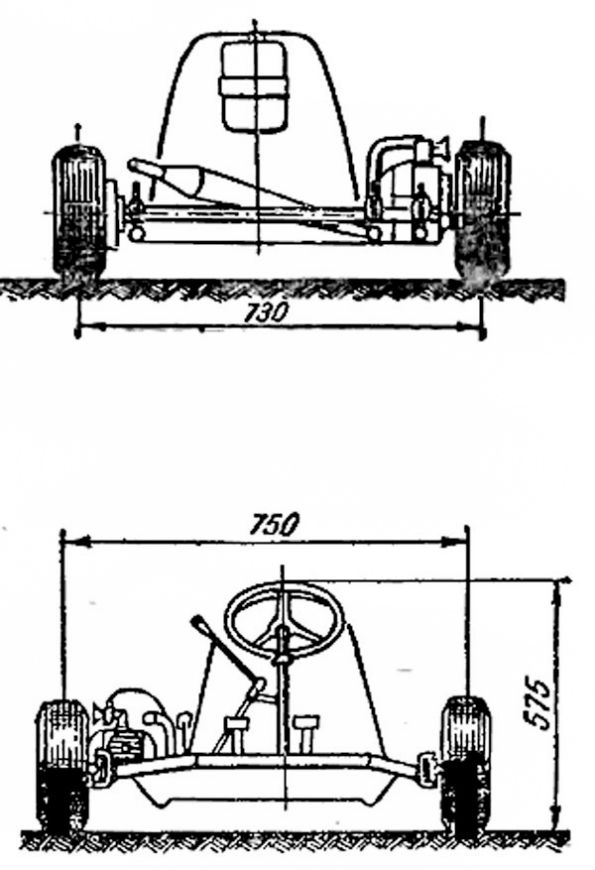

Габаритные размеры карта.

Картинг класса «пионер» схема и чертежи.

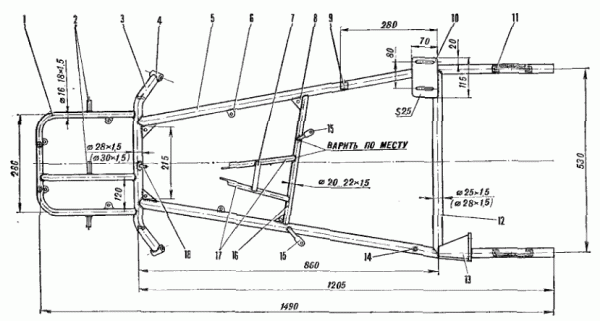

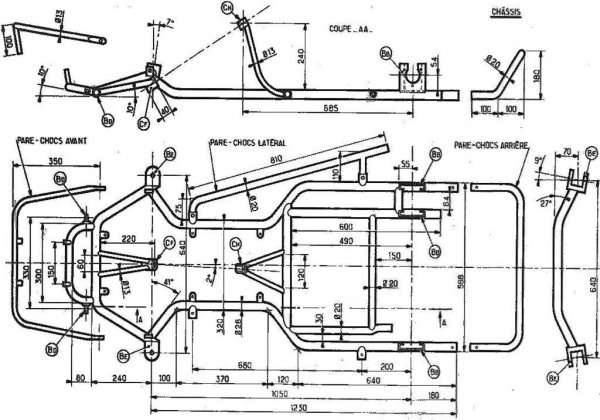

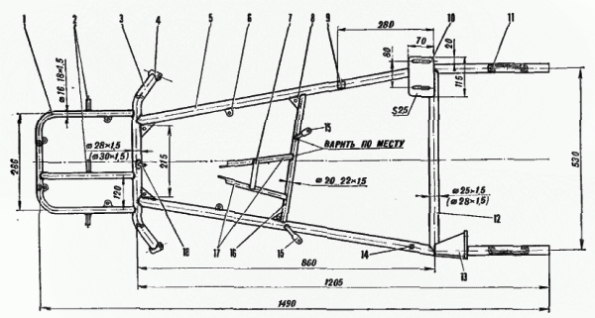

Чертежи рамы картинга.

Чертежи поворотного кулака передней ступицы колеса карта.

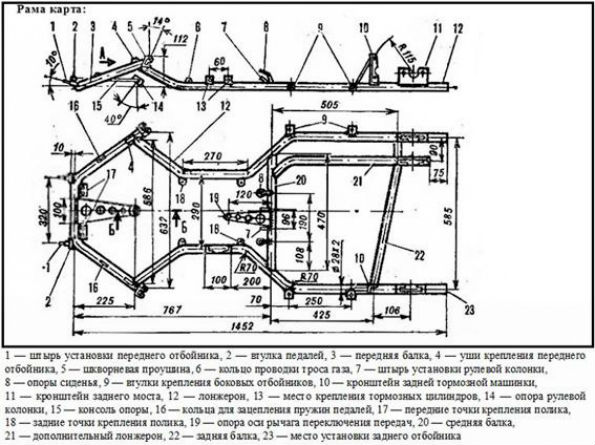

Чертежи рамы карта.

Чертежи опоры двигателя для картинга.

Рулевая трапеция.

Размеры карта.

Чертежи заднего моста.

В этом видео автор рассказывает как сделать картинг.

Kart FAQ 4 Setup — DRIVE2

ярым поклонникам чтива очередной ликбез по картам… Привет всем)
Многие привыкли к разным темам в моих постах, поэтому если эта информация хоть как-нибудь поможет начинающим картингистам, мне будет приятно)
Я сегодня пол дня провёл за настройкой, сборкой карта… Странно кажется, вроде всё уже собрано, ан нет… После каждой гонки/тренировки вам придётся проводить одни и те же процедуры. Карт это не машина, и однажды купив наслаждаться долгое время не получится. Так как это тачанка без подвески, да ещё (чаще всего) с двухтактным мотором, вибрации дают о себе знать. Болты и гайки ослабляются, ломаются крепления, хомутики слетают) Ведь если посмотреть глазами инженера, вроде наипростейшее изделие карт, но сколько там мелочей, каждая из которых имеет огромную роль. Так что перед небольшим примитивным курсом по настройке карта, договариваемся, если вы не состоите в команде где всё за вас делают, каждый раз после тренировок или гонок, по максимуму всё помыть почистить, затянуть, проверить, закрепить! Тогда уменьшается вероятность что в самый ненужный момент у вас что-нибудь да отвалиться или сломается!

А теперь к настройкам. Я не буду уж очень в дебри лезть, думаю этой информации хватит начинающим.

1. Рама.

Пожалуй главная составляющая карта. На неё крепиться всё и вся, именно она держит зверские нагрузки в поворотах и атаках поребриков и неровностей трасс.У многих сложилось ошибочное мнение что она должна быть как можно крепче на кручение … Но это далеко не так. Рама при движении карта живёт. Ходит, изгибается. Именно она в дуэте с задней осью помогает вам задрать в повороте внутреннее колесо в воздух. (jacking effect) а по другому трудно карту по дуге ехать, дифференциала ведь нет.
Выбор рамы важный момент, они бывают разной толщины, у всех есть свои плюсы и минусы. Купив раму определённого производителя, такое имя карт и несёт. )
Настроек рамы не так и много. Спереди и сзади можно вставлять поперечные усилители, которые увеличивают жёсткость на кручение. Клиренс можно тоже менять.Сиденье должно быть удобным.

Не пытайтесь влезть туда куда не помещайтесь или сидеть как в бочке. это мега важно и может быть первой причиной травм при неправильном выборе. Положение сиденья, дополнительные упоры сиденья, всё это играет важную роль баланса веса. Поэтому начиная строить свой карт, лучше поехать к профессионалам (команде) где смогут идеально под вас установить сиденье, чтобы баланс был как можно ближе к цифрам инструкции производителя. Чаще всего это 47/53 … С этой точки можно двигаться дальше, ибо несбалансированный карт это гора ошибок дальше без явного понимания причин.

2. Двигатель

rotax dd2

Тут всё легко ) Не буду вас грузить тоннами информации о правильном ( jetting) ( подбор смеси в карбюраторе), для этого есть софт, опыт, записи с тренировок и наконец инструкция под ваш карбюратор. Напомню что факторов очень много: температура, давление, влажность, тип свечи и конфигурации внутри карба… Но если что интересно по Ротакс Делорто, спрашивайте, я уже разрываюсь от инфы)
Про эксплуатацию: Постарайтесь придерживаться мануала. Если надо через 5 часов проверить уровень масла в коробке — проверьте. Если надо каждые 10 часов почистить рейв-клапан — чистите. И так далее. И конечно температурные режимы, подозрительные шумы, неровность работы. Учитесь анализировать и искать причину неисправности. Если нет тяги, то в каком диапазоне, ( верх -низ) и т.д используйте как говорят англичане Common sence…

3. Настройки Шасси

Передняя ось при всей своей примитивности даёт вам полную свободу настроек. От клиренса до изменения угла аккермана.
На этой фотке одна из ступиц.

через раму сверху вниз протянут болт (kingpin) с помощью верхнего и нижнего регулировочного колец можно как бы в трехмерном пространстве менять его положения относительно отверстий в раме. таким образом можно сделать положительный или отрицательный Camber или Caster. Так же с помощью тяг можно изменить Toe in Toe out (по-русски вроде сход развал) Я вам советую для начала использовать нейтральные установки caster i camber ( в мануале карта будет показано что куда прикрутить) и может 1-3мм Toe . колёса как бы немного смотрят в сторону передней частью. При всей простоте, настройки шасси очень важны. Для каждой трассы всё по разному. Да и на одной трассе изменись погода например дождь нужно будет всё кардинально менять. На переднюю ступицу ставить расширительные кольца ( увеличиваем переднюю колею), или даже более широкие ступицы ставить.
Задняя ось представляет собой полую трубу .

в современном картинге чаще всего используется 50мм задняя ось. Она бывает мягкой, среднее и жёсткой по прочности. Я бы остановился на medium для начала. Софт используем когда жарко и много резины на трассе ( high grip), а твёрдую используют при недостаточном сцеплении задней оси.
Также возможна регулировка высоты оси и ширина колеи. Для ротакса это макс 1390 мм. Советую на этом и остановиться, со временем бы сами начнёте понимать на что влияет изменение ширины колеи, и как карт меняет своё поведение.

4. Покрышки.

Во первых надо знать размерность дисков вашего карта и конечно нормативы в вашем классе. Если это тренировка то это не так важно, но каждый чемпионат имеет своих разрешённых производителей. Например ротакс сейчас использует Mojo D2, но опять же, разные чемпионаты могут вносить изменения.
покрышки сами по себе бывают мягкими, твёрдыми, или даже дождевыми с протектором. Очень важная деталь настройки — правильно подобрать давление. После каждого заезда нужно проверить манометром сколько там у вас показывает. Если есть термометр сразу измерьте температуру резины, чтобы убедиться что находитесь в правильном рабочем диапазоне. Есть ещё такая мелочь, например вы планируйте квалификационную сессию с небольшим кол-ом кругов. Есть смысл задуть чуть больше воздуха, покрышка разогреется быстрее и в течении нескольких кругов будет обеспечивать отличное сцепление с трассой. Но потом грип с трассой уменьшиться так как покрышка начнёт перегреваться. Обратно делаем с более длинной сессией кругов, можно дать меньше воздуха, но в течении более поздних кругов мы будем иметь макс грип.,
Всему этому вы научитесь со временем, замечая изм

Как сделать картинг своими руками: конструкция, детали, этапы сборки

Кто в детстве, а может даже во взрослом возрасте, не мечтал покататься на картинге? При удобном случае – редко кто отказывался. Раньше у многих не было лишних средств на сборку, а сейчас с доступом к огромному количеству практически бесплатных или просто очень дешевых материалов появилась возможность собрать эти небольшие машинки в гараже. Давайте посмотрим, как сделать картинг из подручных материалов и с небольшими вложениями.

Где достать нужные материалы?

Если недалеко имеется автомобильная разборка или пункты приема металла, то большую часть всех запчастей можно приобрести там. Здесь же можно подобрать педали, кресло, педальный узел, полуоси, детали рулевого механизма, тормозной системы.

Детский картинг «Пионер»

На примере этой модели рассмотрим, как сделать картинг из подручных средств. Это один из самых маленьких спортивных гоночных авто. Объем двигателя составляет всего 50 кубических сантиметров. Эти картинги строятся для гонок, в которых обычно участвуют дети до 16 лет. Если ранее такие детские авто выпускала промышленность, то сегодня их создают своими руками – кто в кружках, кто в гаражах. В отличие от взрослой техники, модель “Пионер” имеет определенные особенности конструкции. Для лучшего понимания процесса в статье приведем пошаговое описание сборки. Если что-то не получается, можно импровизировать.

Особенности рамы

Она для “Пионера” делается из более тонкой трубы, конструкции придается клиновидная форма. Рама имеет такие свойства, как технологичность и немалую надежность. Данный вариант каркаса обладает серьезными преимуществами перед подобными техническими решениями. Она жестче и прочнее. Рамой такой конфигурации оснащались не только “Пионеры”, но и “Юниоры”, а также картинг “Союзный”. Хотя она может быть любой конструкции – это не принципиально. Главное – надежность.

Рекомендации по черчению

Предпочтительнее делать чертежи рамы в ее натуральном размере на листах миллиметровой бумаги. Для удобства работы с таким схематическим изображением, его после отрисовки наклеивают на плотный картон. Чертеж в будущем будет служить образцом, по которому будут подгоняться прочие элементы конструкции. Раму рисуют обязательно в двух проекциях – это боковой вид и вид сверху. Отдельно изображают передний лонжерон. Точных размеров рамы картинга не существует, а это значит, что изготовить такой картинг можно не только под ребенка, а различные детали конструкции подгоняются уже по месту.

Стапель

Дальше нужно собрать стапель, на котором затем будет собираться рама картинга. Он необходим тогда, когда машина будет производиться не штучно, а хотя бы небольшой серией. В основании стапеля будет лежать алюминиевый лист размером 1 700 * 900 миллиметров и толщиной не менее 15 миллиметров. Вдоль длинной стороны проводят четкую линию – это след плоскости симметрии рамы. Линия, перпендикулярная длинной – это базовая точка для монтажа фиксаторов шкворневой втулки.

Отверстия втулки изготавливают на расточном станке. В результате получится нужная точность монтажа втулок при сварочных работах. На стапель также устанавливают уголки из стали, чтобы фиксировать продольные лонжероны. Раму собирают из двух продольных лонжеронов, поперечин в количестве трех штук, отбойника переднего и кронштейнов для монтажа рулевого механизма. Для деталей каркаса самодельного картинга рекомендуется применять трубу из 30ХГСА или трубы марки Ст20.

Подготовка к сборке рамы

Как сделать картинг? Первым делом нарезают трубу, оставляя припуск примерно 30 миллиметров. Далее ее нужно согнуть согласно чертежу. Данная операция должна проводиться без предварительного нагрева.

Существует и самый рациональный способ обработки трубы – очень просто гнуть ее на нужный угол с пружиной из проволоки ОВС, вставленной внутрь обрабатываемой детали. Пружины изготавливают на токарных станках, а после навивки следует провести нормализацию. Для толстой трубы нужна проволока диаметром от 2,5 до 3,0 миллиметров. Для более тонкой – 1,5-2 миллиметра.

Диаметр пружины должен быть таким, чтобы она входила внутрь с определенным усилием. Если рама собирается зимой, то перед сгибанием в ней замораживают воду. Хороший эффект даст расплавленная канифоль, которую заливают внутрь трубы. Традиционный способ – набивка трубы прокаленным песком. Гнуться она будет легче, если место будущего сгиба греть в огне горелки. Но нагрев легированных сталей снижает характеристики упругости и прочности.

Сборка

Когда заготовки приняли нужную форму, подгоняют их друг к другу таким образом, чтобы в стыках отсутствовали зазоры. Начинать сборку следует с монтажа на стапель передней поперечины. Среднюю часть ее совмещают с линией оси на стапеле. Затем на одной из сторон монтируется фиксатор и шкворневая втулка. Поперечину подгоняют к фиксатору таким образом, чтобы получилась плоскость с наклоном 30 градусов к вертикальной плоскости. Такую же операцию проделывают с обратной стороны стапеля.

Когда поперечина подготовлена, то к ней подгоняют лонжероны. К ним аналогичным же способом подгоняют заднюю поперечину. К передней части крепят отбойник. Каждый элемент должен фиксироваться скобами. Далее повторно проверяют и корректируют положение каждой детали и конструкции в целом. Начинают сварочные работы. Наиболее качественные швы можно получить, если работать с аргонно-дуговой сваркой.

Газовую сварку лучше не использовать или применять в последнюю очередь. Раму варят в несколько подходов. Вначале прихватывают каждый стык в нескольких точках. Только потом проваривают его полностью. Пока рама на стапеле, к конструкции приваривают монтажные кронштейны для ДВС и задней оси картинга.

Среднюю поперечину, оси для педалей, кронштейны для рулевого механизма, опоры для кресла приваривают лишь после того, как картинг будет опробован тем, кто будет на нем ездить. Сидение в нижней части должно быть на уровне с нижней точкой лонжеронов. Такая посадка будет правильной. Как собрать картинг далее? Последними приваривают уши для крепления пола, трубки переднего отбойника, косынки для соединения лонжеронов с поперечиной. Также в этот момент приваривают ухо рычага КПП. Рама – это уже половина дела, после этого процесс несколько ускоряется и остается не так много узлов, которые необходимо установить.

Передний мост

Чтобы изготовить передний мост, нужны точечные детали – например, передние ступицы и цапфы, втулки из бронзы, шкворни. Проушину для моста лучше выгибать из полосы с размером 40 * 30. К ней доваривают рычаг, который будет усиливать косынку, а затем приваривают цапфу.

Тормозная система

Так как техника будет разгоняться до значительных скоростей, не стоит забывать и о тормозной системе. Ступицы корпусов подшипников изготавливаются литьем из алюминия с обработкой на металлорежущих станках. Тормозная система – дисковый гидравлический механизм. По техническим условиям «Пионер» оснащается только парой задних тормозов. Диск закрепляется на задней оси. Механизм будет установлен на раме. Корпус суппорта – алюминиевый, цилиндр выполняется из стали, поршень – из латуни или алюминия. При монтаже суппорта следует очень внимательно центрировать тормозной диск.

Передаточные отношения привода, колеса

Чтобы подобрать оптимальное передаточное отношение цепного механизма заднего моста, делают комплект ведомых звезд с количество зубьев от 22 до 28. Интервал делают через два зуба. Это позволит облегчить подгонку привода под гонщика. Колеса для картинга в этом варианте представляют собой алюминиевый диск – сплавы Д16АМ или ЛГМ-6. Достаточно толщины заготовки в 2-3 миллиметра. Диск получают методом выдавливания.

Вначале из металла точат пуансон. Далее заготовку поджимают к пуансону задней бабкой, и инструментом обкатывают диск до тех пор, пока он не будет в форме пуансона. Обработку накаткой проводят в диапазоне оборотов от 150 до 300 в минуту. Отверстия в диске сверлят по шаблону.

Двигатель

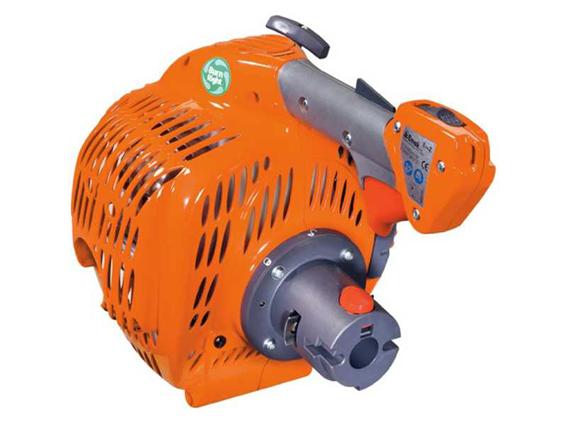

Если в качестве двигателя для картинга имеется только мотор от бензиновой пилы, то это – отличный вариант. Такой двигатель вполне годится для привода с единственной передачей. Однако здесь не получится регулировать отношения шестерен, поэтому вращательный момент на колесах для картинга будет одинаковым и при разгоне, и при движении.

Если получилось достать двигатель от мотороллера, то вместе с ним можно использовать и КПП. Так можно увеличивать крутящий момент на разгоне. Дополнительно придется установить механизм сцепления и выбора передач. Если устанавливается мотор от скутера, то сцепление не нужно – внутри находится вариатор. Передаточное число будет меняться с увеличением скорости картинга.

Заключение

Так можно сделать картинг своими руками из подручных материалов. В итоге человек, катаясь на картинге, получит массу удовольствия.

Как сделать картинг своими руками: чертежи, руководство с фото

Картинг – детская мечта многих мальчишек, однако, сделать его самостоятельно не так просто. Комплекты для изготовления картинга или готовые машинки стоят очень дорого, а чертежи рассчитаны на определенные детали, которые не всегда можно достать. Прочитав статью, вы узнаете, как сделать картинг своими руками, где достать детали и материалы для него, а также научитесь составлять чертежи для его изготовления.

Где достать материалы

Если вы решили сделать картинг своими руками, то в первую очередь необходимо определиться, какие материалы вам доступны. Если неподалеку есть авторазборка или пункт приема черного/цветного металла, то часть агрегатов можно приобрести там. На авторазборке вы сможете купить:

• кресло;
• педали;
• блок крепления педалей;
• полуоси;
• руль;
• рулевой вал;
• поворотные кулаки;
• рулевые тяги;
• шкворни;
• главный и рабочие цилиндры дисковых тормозов.

Все детали, кроме кресла, можно снимать со старых советских автомобилей. Кресло желательно снять с иномарки, оно будет более удобным. При выборе деталей проверяйте их состояние – шкворня и поворотные кулаки вращаются не заедая, тормозные цилиндры без протечек, остальные запчасти не ржавые.

В пункте приема черного или цветного металла вы сможете приобрести:

• подходящие шестерни;
• цепи;
• металлические трубы, уголки, полоски;
• колеса;
• мотор;
• подшипники.

Разработка схемы

Подобрав необходимые материалы, можно приступать к разработке схемы. Не существует общепринятой концепции формы или размеров картинга, поэтому каждый строит то, что ему больше нравится. В большинстве случаев решающим аргументом становится доступность тех или иных деталей. Существует правило – чем выше человек, тем длинней должен быть самодельный картинг, в противном случае высокому человеку будет очень неуютно в короткой машинке. Если вы купили автокресло вместе с салазками, которые обеспечивают его передвижение по салону, то сможете сделать длинный картинг с возможностью регулировки расстояния до педалей. Благодаря этому даже низкорослые люди не будут испытывать затруднений при управлении таким картингом.

За основу можно взять любой чертеж, выложенный в интернете, и подогнать его под свои материалы или агрегаты. Это проще, чем составлять чертеж с нуля, высчитывая прочность всей конструкции. При разработке схемы необходимо учитывать особенности крепления сиденья к раме, способы установки тормозных цилиндров и размеры шкворней. Также внимательно отнеситесь к способу крепления рулевых тяг к маятнику руля. На многих самодельных картингах рулевые тяги изготавливают из стального прутка диаметром 8–15 мм, а маятник из металлической пластины толщиной 5–7 мм. Такая схема не позволяет регулировать схождение колес, из-за чего велика вероятность быстрого износа покрышек. Можно с помощью сварки объединить их с наконечниками рулевых тяг от автомобилей, что позволит менять угол схождения колес, или самостоятельно сделать нечто похожее.

Силовой агрегат и рулевое управление

Если вы смогли достать только мотор от бензопилы, то из него получится сделать привод с одной передачей. Это не слишком удобно, потому что нет возможности регулировать соотношение ведущей/ведомой шестерни, поэтому крутящий момент колес будет одинаков при разгоне и во время постоянного движения. Если же вы смогли достать силовой привод скутера, мотор от старого советского мотороллера «Муравей» или его аналогов, то можно будет использовать его коробку передач для увеличения крутящего момента во время разгона. Для этого вам придется установить педаль сцепления и рычаг выбора передач. Для силового привода скутера эти операции не нужны, потому что в нем используется вариаторная передача.

Для создания рулевого управления удобно использовать полуоси заднеприводных машин и наконечник рулевого вала. Наконечник обрезают, затем приваривают к полуоси. После этого полуось обрезают для нужной длины и приваривают с другого конца маятник рулевой колонки. К маятнику с помощью болта или сварки крепят рулевые тяги, устанавливая одну сверху, другую снизу. Чтобы вал с рулем не болтался, его закрепляют двумя подшипниками полуосей. Для фиксации подшипников можно использовать штатные втулки полуосей, которые придется нагревать до температуры 400–500 градусов. Тормозные механизмы спортивного велосипеда или мопеда проще в монтаже, но достать их сложно или дорого. Главный и рабочие цилиндры передних тормозов с Жигулей или Лад можно найти на любой разборке, к тому же, они обойдутся очень дешево. Если штатный тормозной диск очень велик, придется использовать какой-то заменитель – плоскую шестерю или фланец главной передачи, приваренную к полуоси. Благодаря малой скорости вращения полуоси, а также невысоким нагрузкам, фланец проработает очень долго.

Для передней оси хорошо подходят шкворня в сборе с поворотным кулаком от автомобилей ГАЗ 21 и ГАЗ 24. Но для них необходимо устанавливать автомобильные колеса, хотя бы от «Оки». Если же у вас маленькие колеса, то придется отрезать подшипники поворотного кулака и шкворней и с помощью сварки делать новый узел, к которому крепить ступицу колес.

Сборка картинга

Подготовив чертежи, агрегаты и мелкие детали, необходимые чтобы создать картинг своими руками, приступайте к сборке. Для монтажа рамы проще всего использовать сварочный инвертор с электродами диаметром 2–3 мм. Тщательно проверяйте каждый шов. Если вы не умеете самостоятельно варить, обратитесь к знакомому сварщику. Это увеличит затраты, но самодельный картинг получится более прочным. После окончания монтажа каркаса, обязательно обработайте все швы болгаркой и зачистным диском, затем покрасьте ее. Когда краска высохнет, приступайте к установке передних и задних колес. Во время монтажа задних колес необходимо наварить на полуоси тормозные диски, шкив или шестерню главной передачи.

Затем монтируйте рулевое управление. Очень важно сделать его так, чтобы люфт руля не превышал 5 мм. В противном случае самодельный картинг будет кидать из стороны в сторону. Справившись с рулевым управлением, монтируйте тормоза. Если вы используете тормоза от автомобиля, не забудьте соединить цилиндры медными или стальными трубками, расположенными сверху рамы, заполнить тормозной жидкостью и прокачать. Если трубки окажутся снизу, то велика вероятность их сплющивания из-за удара о кочку, что приведет к неправильной работе или отказу тормозов. Если же у вас есть тормозные приводы от мотороллеров или какой-то другой малогабаритной техники, то придется проявить смекалку.

Сиденье должно быть с хорошей боковой поддержкой

Установите сиденье. Оно необходимо, чтобы проверить работу рулевой и тормозной систем. Садитесь в картинг и попросите приятеля толкать вас. Проверьте работу руля и тормозов. Если все нормально, приступайте к монтажу двигателя и привода. Закрепите мотор согласно разработанной вами схемы. Если вы чего-то не учли или поменялся мотор, придется импровизировать. Подключите топливный бак, кнопку выключения и тягу акселератора. Внимательно проверьте все системы машинки. Если все нормально, заводите и проводите тест-драйв. Помните, вы собрали картинг своими руками, поэтому ездить по дорогам на нем нельзя.

Вывод

Теперь вы знаете, как собрать картинг, где доставать материалы и какое оборудование вам понадобится. Эти знания, доступные материалы, чертеж и смекалка помогут вам собрать красивый практичный картинг, на котором можно кататься по двору или полю. Взяв его с собой на природу, вы удивите друзей и знакомых, ведь не у каждого есть, пусть и самодельный, но картинг, младший брат легендарных багги.

Самодельный карт своими руками (26 фото)

Карт самодельный построенный умельцем своими руками из подручных материалов: фото и описание самоделки.

Простой карт можно сделать практически из металлолома, в качестве примера можно воспользоваться этими пошаговыми фото постройки самодельного картинга.

Материалы:

• Двигатель от мопеда «Simson» (49 см³).
• Трубы.
• Колёса от садовой тачки.
• Звезда и цепь от мопеда.
• Тормозной диск с суппортом.
• Руль.
• Прочие запчасти по мелочи.

Рама для карта сварена из обычных труб круглого сечения.

Колёса от садовой тачки куплены на рынке.

Задняя ось установлена на корпусные подшипники, на оси установлена звезда для цепной передачи и тормозной диск.

Автор установил на свой карт мотор, который был у него в наличии, бензиновый одноцилиндровый двигатель «Симсон». Карбюратор стоит от мопеда «Карпаты».

Суппорт от скутера.

Педальный узел.

Карт удачно прошёл испытания, автор своей самоделкой полностью доволен.

Вот такой простой карт, можно сделать своими руками практически из металлолома.

Автор самоделки: Алексей Грищук.

Поделиться в соц. сетях

Как сделать рулевое крепление на картинг. Картинг своими руками: подробное описание

Главная→→Как сделать рулевое крепление на картинг. Картинг своими руками: подробное описание

Как собрать карт?

Карт является отличным развлечением. Эти юркие машинки привлекают к себе внимание не только детей, но и взрослых. Кто-то посещает платный картодром по воскресеньям, а у кто-то думает, как собрать своими руками картинг. Сделать это не так то и просто идовольно часто возникают вопросы, по поводу сбора картинга. В нашей статье мы расскажем, как собрать картинг собственноручно. Надеемся, у вас все получится.

Передний мост

• В передний мост входит балка, две проушины и поворотные узлы передних колес. Поворотная цапфа включает в себя ось и шкворневую втулку, которые вытачивают на токарном станке. После подгонки ось приваривается к втулке под углом 98°.
• Из листовой стали 15 мм толщиной, изготавливают поворотный рычаг. Он должен иметь П-образное сечение. К поворотной цапфе припиливают поворотный рычаг. Ось цапфы должна образовывать 110° с осью, которая проводится через середину поворотного рычага и центр шкворневой втулки.
• Кольца рулевых шарниров приваривают к концу поворотных рычагов. Ступицу, шкворень и опорные втулки вытачивают на токарном станке. Диаметр самого шкворня должен быть больше, чем отверстие втулок. Так же необходимо вырезать канал для смазки на шкворне и нарезать резьбу, которая нужна для того, чтобы установить пресс-масленки.
• Запрессуйте опорные втулки из бронзы в шкворневую втулку. Поворотная цапфа должна легко вращаться на шкворне и не должна иметь люфтов. Далее нужно установить подшипники № 201 и 202 в гнезда ступицы. Ступицу крепят корончатой гайкой к оси цапфы. Между подшипниками устанавливают распорная втулка.

Колеса

На токарном станке изготовляют диски колес. Они делаются из 1,5 мм стального листа. С помощью 4 болтов М6 диски крепят к ступицам и приваривают их головки к ступице. Сварите левый и правый поворотный узел переднего моста. Соедините их с проушинами при помощи шкворней. Затем их нужноприкрепить кбалке переднего моста. Угол развала передних колес должен стать нулевым. Наклон угла шкворней при этом должен быть 12°. Управляемость и устойчивость карта зависит от величины углов наклона шкворней, развала колес.

Рулевое управление

Для его изготовления понадобится тонкостенная труба диаметром 16 мм. Рулевая колонка сваривается с центром колеса. Вращение ее происходит в 2 скользящих подшипниках. Чтобы рулевая колонка не смещалась в продольном направлении, на ней нужно приварить упорные кольца. Сошка, плечо которой 60-65 мм приваривается к колонке. Длину самой поперечной тяги определяют в процессе испытания машины, и она должна быть регулируемая.

П-образную проушину приваривают к одному концу тяги, а в другой вставляется и приваривается стальная втулка с внутренней резьбой М10, в которую вворачивается 40-50 мм стержень с контргайкой и припаянной проушиной. Поперечная тяга соединяется с рулевой посредством шарнира через проушины болтами O8. Все шарниры для устранения люфта имеют резиновые втулки. Колеса должны поворачиваться под углом 30-35°. Зазор между ними и рамой составляет не менее 5 мм. Все соединения шплинтуются на корончатых гайках.

Задний мост

Для эластичности и приспособляемости к дороге выполняется с открытой задней осью из стали 18ХНВА. На концах оси должна быть резьба М12, шпоночная канавка и посадочные шейки для 2-х рядных подшипников № 1204.

Ступицы натягиваются на конические хвостовики задней оси гайками и служат креплением для дисков задних колес. На правую ступицу болтами крепится ведомая 36-зубчатая дюралюминиевая цепная звездочка. На левую — тормозной барабан от мотороллера ВП-150. Количество зубцов на звездочке можно менять, в зависимости от мощности двигателя, величины колес и т.п.

3 подшипника оси зажимают по наружным обоймам в подшипниковых опорах. Стальные подшипниковые опоры толщиной 1,5 мм состоят из 2х частей и крепятся к раме 2 болтами М8. Тормозной диск крепится к раме болтами левой подшипниковой опоры.

Рама

Изготовляется из бесшовных труб 30ХГСА или из стали 20Х или 20. На ровной поверхности мелом чертится колея и база карта. Выставляются передний и задний мосты. К переднему мосту привариваются лонжероны, к которым крепятся кронштейны фиксации заднего моста. После проверки правильности установки, свариваются все остальные детали рамы.

Сиденье

К каркасу жесткости из трубок O12 мм по контуру сидения 5 болтами фиксируется 1,5 мм алюминиевый лист, на который клеем «88» приклеивается 20 мм поролон и оклеивается дерматином. Анатомическое сиденье можно изготовить из стеклопластика по гипсовой форме. Железный бензобак на 2 л повторяет форму спинки сиденья. Топливо из него подается самотеком через краник мотоциклетного типа. Можно использовать бензонасосы лодочных моторов.

Рычаги педалей

• Делают из трубок O10 мм, длиной 18 см с площадками на концах. Для тяг используется мягкий трос. Рычаг коробки передач располагают под рулем и соединяют жесткой тягой с двигателем.
• Двигатель любой с объемом до 50 см 3
• Осталась заключительная стадия того, как собрать карт, это подбор мотора. Лучше – от Явы 50, можно от мопеда Рига 3 или Стадион 22. Конструкция крепления зависит от модели двигателя. Положение мотора и натяжение цепи регулируется фиксирующими болтами.
• Передняя опора подгоняется к раме по месту.

Теперь вы знаете, как собрать картинг.

Картинг представляет собой спортивный микроавтомобиль без подвески, очень популярный среди молодежи, увлекающейся автоспортом. Нередко в таких соревнованиях (особенно в России) принимают участие гонщики на картингах, изготовленных своими руками. И вправду, зачем платить кому-то деньги, если можно сконструировать свой собственный автотранспорт, тем более что затраты на это минимальны (причем не только с финансовой точки зрения). Как собрать своими руками картинг? Ответ на этот вопрос узнаете в данной статье.

Как сделать картинг своими руками? Подбор технических характеристик для транспортного средства

Во-первых, вы должны иметь представление о том, каких размеров будет ваш будущий автомобильчик. Чтобы правильно собрать картинг своими руками, следует начертить план-схему на бумаге. Только по нему вы сможете правильно собрать картинг своими руками. Чертежи данного транспорта указаны на фото ниже.

Вот примерно такой вид и должен иметь ваша схема. Здесь необходимо отметить самое важное — длину колесной базы и общие габариты. Кстати, продольное расстояние между осями на картингах должно составлять не менее 101 и не более 122 сантиметров при общей длине в 132 см. Диаметр колес картинга не должен превыша

Что нужно для постройки самодельного карта?

Возможно ли создать автомобиль своими руками? Конечно, для обычного автолюбителя эта затея покажется слегка безумной и труднореализуемой, однако в данном вопросе все зависит от амбиций и настроя. К примеру, картинг – это тот же маленький автомобиль, но сконструировать его под силу практически любому автолюбителю. Да, трудности все же будут возникать, но при грамотном подходе к реализации подобной задачи у вас все обязательно получится.

1. Этап проектирования

Прежде чем создать что-либо своими руками, придется хорошенько взвесить все «за» и «против» такого решения и разработать четкий план всех последующих действий. В случае с созданием картинга в домашних условиях, все начинается с проектирования будущей конструкции. Она может иметь самые различные формы и размеры, да и общий дизайн зависит только от вашего воображения и пожеланий. Однако, в любом случае, не стоит забывать, что самодельный карт должен включать в себя и некоторые обязательные элементы, без которых эта затея не увенчается успехом. К ним относится рулевая/тормозная система, шасси и, конечно же, двигатель. Все эти составляющие следует подробно изобразить на план-схеме, ведь только с ее помощью у вас получится правильно собрать все детали.

К процессу проектирования необходимо подходить творчески, а для вдохновения можно использовать интернет, где есть наглядные примеры различных моделей «маленьких машинок». Также нелишней будет консультация опытного механика. Если же у вас нет желания самостоятельно возиться с чертежами, всегда есть люди, которые за определенную плату смогут помочь в этом вопросе. Кроме того, в просторах «всемирной паутины» имеются готовые шаблоны, а внести в них свои расчеты – это уже дело техники.

Указывая габариты будущего картинга, будьте предельно внимательны, ведь они полностью должны соответствовать росту и возрасту водителя. Например, для среднестатистического подростка достаточно будет ширины 0,76 м и длины в 1,3 м, в то время как для взрослого человека придется увеличить эти параметры до 1 м и 1,8 м соответственно. Продольное расстояние между осями должно находиться в пределах от 101 до 122 см (в том случае, если длина карта соответствует 132 см).

Кроме того, занимаясь разработкой проекта, уделите должное внимание даже самым мелким деталям, точно изобразив их на схеме. В противном случае, при подборе нужных элементов вам будет крайне сложно определиться с их количеством.

2. Закупаем необходимые материалы

После проведения всех предварительных расчетов остается только найти подходящие детали и можно приступать к работе. Если бюджет позволяет, тогда купить их не составит труда, ведь любой магазин авто- и мотозапчастей наверняка предоставит вам готовое решение этого вопроса. В тех же случаях, когда свободных денег не так уж и много, отыскать необходимые детали можно на свалке или же в своем гараже, особенно если когда-то там валялась старая газонокосилка или другие похожие устройства.

В качестве альтернативного варианта, также можно обратиться к сотрудникам специализированных мастерских, где вам «по дешевке» отдадут ненужные им детали (к примеру, вышедшие из строя триммеры, четырехтактный двигатель мощностью 10-15 л.с. и другие важные элементы). В общей сложности, для работы потребуется:

• Для шасси – квадратная и стальная труба диаметром 2,5 см и 2 см (длина отрезков будет зависеть от размера картинга), стальная пластина толщиной 0,5 см (ее ширина и длина должны быть чуть больше размера двигателя), фанера или листок металла для днища и под сиденье, посадочное место водителя.

• Для мотора – сам агрегат (можно использовать двигатель старого триммера), цепь, которая будет подходить к ступице звезды, топливный бак и мелкие соединительные элементы (болты, шайбы).

• Для трансмиссии понадобятся колеса, рулевое колесо, коробка передач с ручным тормозом, приводной и рулевой вал, подшипники, педаль тормоза, дроссель/педаль газа.

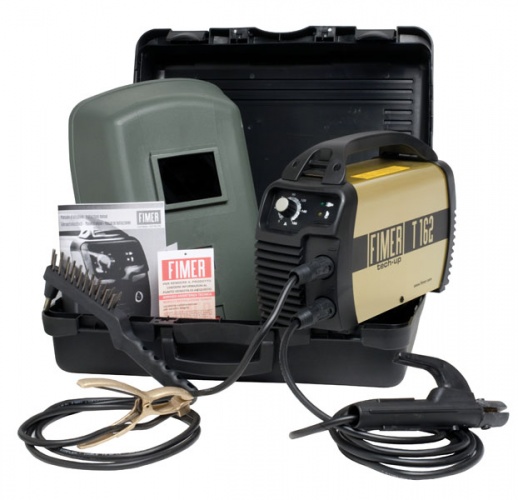

Из инструментов самым главным орудием является сварочный аппарат. Если вы сами никогда не сталкивались с его применением, тогда можно нанять опытного сварщика. Учитывая, что прочные шасси – это важнейшая часть всей конструкции (удерживает не только вес двигателя вместе с другими деталями, но и самого водителя), сварка различных частей сооружения должна выполняться в условиях достаточно высоких температур и высокого уровня проникновения.

Все сварочные швы делаются ровными и аккуратными. Несоблюдение указанных требований приведет к плохому контакту элементов, а в местах соединения появятся пузыри и трещины. Естественно, использовать такое транспортное средство будет крайне опасно.

Если вы не уверены, что выполнить задание получится с первого раза, тогда можно потренироваться на более мелких изделиях, а после их успешной сварки перейдете к сбору картинга. В наше время можно найти целые большие конструкторы (не требуют сварки и собираются при помощи самых обычных инструментов). В состав комплекта входят все требуемые для карта детали, поэтому если вам не интересно самостоятельно думать обо всех нюансах, тогда покупка такого набора станет хорошей альтернативой (все схемы и инструкции также прилагаются).

3. Собираем карт

3.1. Всё внимание на раму

Рама карта – это его скелет, созданный из труб, размещенных на стапеле (ровный стол с закрепленной на нем металлической столешницей, длиной не меньше 2 м и шириной 1 м). Перед тем как размещать трубы, на поверхность стапеля наносят разметку рамы в пропорциональном соотношении 1:1 (контуры агрегатов обводятся пунктиром). Далее, нужно взять заготовки труб и все узлы с установленными на них кронштейнами (это избавит вас от потребности тщательной проверки всех мест крепления).

Свое место должен занять и мотор, после чего кронштейны прихватывают сваркой и снимают узлы. Стыки труб подгоняют при помощи болгарки, а когда все элементы начинают идеально подходить друг другу, их просто приваривают. Подрамник силового агрегата соединяется с рамой в трех точках: сверху на П-образном кронштейне и снизу в двух местах. Кронштейны подвески следует дополнительно усилить при помощи косынок (клиньев).

Передняя ось формируется из металлической трубы диаметром 2 см и прикрепленных к раме втулок. Скрепляется конструкция шайбами и болтами, а вот заглушки логичнее всего установить перед началом работы с рулевой колонкой.

Монтаж задней оси также имеет свои особенности. Она должна не только крепиться к раме, но и свободно вращаться, чего удается добиться путем крепления опорного кронштейна держателя к задней оси. Стальная пластина приваривается к шасси и дополнительно укрепляется болтами и гайками, причем таким образом, чтобы подшипник оказался прижатым. Помочь облегчить работу может готовая конструкция под названием «опорно-подшипниковые узлы».

Обратите внимание! Выполняя сварку составных частей рамы, прижмите детали шасси бетонной плитой и проверьте точность всех сварочных швов. Шасси должно обладать высоким уровнем прочности, поэтому любые сдвиги элементов при их соединении могут крайне отрицательно сказаться на дальнейшей эксплуатации карта. Для облегчения выполнения задачи крепить шасси лучше в приподнятом положении с помощью все тех же бетонных блоков.

3.2. Рулевое управление и колеса

Не менее важным этапом на пути создания карта вашей мечты является сборка рулевого управления и установка колес. Для выполнения этой задачи вам потребуется двухсантиметровый металлический стержень для осей и полуторасантиметровый – для привода. Последний элемент следует согнуть под прямым углом при помощи паяльника для нагревания стали. Чтобы выровнять рулевое колесо, понадобятся регулируемые соединения, а правильно настроенный развал-схождение (наклон руля и вертикаль переднего колеса) – просто неотъемлемая часть управления картингом.

Что касается установки колес и тормозной системы, то тут все еще проще. Вам нужно будет подобрать небольшие гоночные колеса (позволят обеспечить высокий уровень ускорения и контролируемости машины) и присоединить их к осям. После этого можно переходить к монтажу тормозной системы: суппорт крепится к шасси, а диск – к задней оси.

Обратите внимание! В тормозной системе картинга должно быть задействовано не менее двух колес, но для большей безопасности лучше установить тормозные диски на все четыре колеса машинки.

Саму тормозную систему можно позаимствовать у старого сломанного мотоцикла, так как именно эти транспортные средства имеют подходящие размеры и могут облегчить вашу работу. Сборка шасси выполняется точно по чертежному плану, который лучше всего сделать в натуральную величину с использованием миллиметровой бумаги, наклеенной на любой плотный материал подходящего размера. Выполнять чертеж следует в нескольких проекциях, в соответствии с которыми металлическую трубу разрезают на части.

Надо сказать, что у большинства видов картингов угол развала передних колес немного меньше задних, благодаря чему они могут поворачиваться (шасси также вращается). Чтобы достичь такого эффекта, ось поворота нужно закрепить на передних углах, именно в том месте, где будут располагаться колеса. Если использование бумажного чертежного плана для вас немного неудобно, тогда начертить картинг можно и на полу, выкладывая детали прямо на него.

3.3. Двигатель для карта

Подобрав мотор для своего сооружения (им может послужить и двигатель от бензопилы), его необходимо грамотно установить. Прежде всего, с «заготовки» следует снять все лишние детали, представленные в виде рукояток, цепей, баков и т.д. Наиболее сложным и трудоемким является процесс переделки звездочки (за основу берут звездочку бензопилы, с которой предварительно стачиваются зубчики, и она принимает произвольный размер). На следующем этапе, для крепления к подрамнику двигателя, необходимо просверлить два отверстия в кожухе охлаждения.

Бензиновый двигатель от триммера – это достаточно компактный мотор внутреннего сгорания, и хоть скорость картинга с таким агрегатом не будет слишком высокой, ее вполне достаточно для начинающих картингистов.

Отдельно следует упомянуть и об установке подвески силового агрегата. Для его крепления нужно приварить стальную пластину к задней части рамы, а сам мотор разместить на ней таким образом, чтобы шкив совпадал с рабочим шкивом на оси. После этого нанесите разметку с обозначением мест для болтов. Крепление шкива к оси лучше всего выполнять до того, как вы будите вставлять ось во втулки, а для его фиксации отлично подойдет установочный винт. Еще одним вариантом крепления является его сварка с осью, но только он должен обязательно лежать со шкивом двигателя на одной линии.

3.4. Сиденье пилота

Днище картинга и сиденье водителя изготавливают из заранее заготовленного листа фанеры или металла. Само посадочное место пилота можно сделать и с помощью обычного сиденья с подушкой, которое снимают из старого картинга или другого транспортного средства, главное, чтобы по размеру подходило. В любом случае, сиденье должно быть изготовлено таким образом, чтобы при резких поворотах водитель плотно сидел, не смещаясь в сторону наклона. Также не стоит забывать о дополнительном месте под рычаги, педали и руль.

Даже если вам кажется, что установка сиденья – это достаточно простая задача, справиться с ней в одиночку будет сложно. С помощью друга, и принимая во внимание все параметры конструкции, сделайте разметку и просверлите в сиденье отверстия под передние точки крепления. Кресло фиксируется на передних опорах, а после того, как вы установите упор между валом и верхом сиденья, сядьте в кресло и еще раз проверьте комфортность его расположения.

Наносить разметку следует и для сверления боковых точек крепления, а после окончательного монтажа не забудьте проверить все рекомендованные параметры. Точная доводка положения сиденья выполняется с помощью прокладочных шайб разной толщины и дополнительных отверстий. В случае необходимости, кронштейны крепления сиденья можно немного подогнуть.

Обратите внимание! Надежность фиксации водительского кресла повышается, если укрепить его в тех местах, где оно соединяется с рамой шасси, используя для этого металлические шайбы, клеящиеся с двух сторон.

Форма, толщина и металл изготовления деталей зависят только от вашей фантазии и возможностей. Несколько дополнительных отверстий в этих шайбах позволят осуществить еще одну регулировку, которая дает возможность адаптировать картинг под быструю или медленную, сухую или мокрую трассу. В сырую погоду конструктора рекомендуют перемещать сиденье на 5 см вперед.

3.5. Рычаги педалей

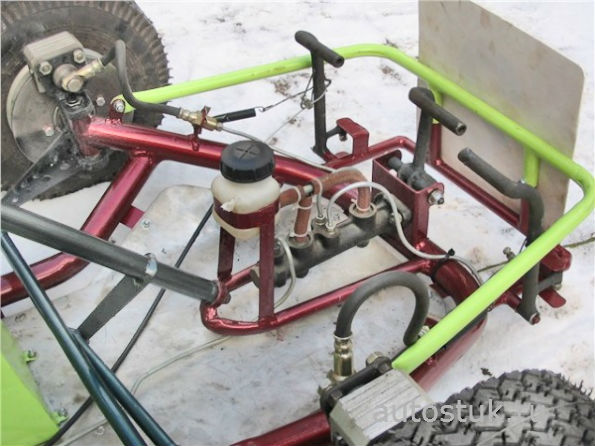

По большому счету, весь педальный узел карта – несложная конструкция. Педали устанавливаются и соединяются с двигателем и тормозной системой. В большинстве случаев эти детали изготавливают из стального или алюминиевого прута диаметром 8 мм.

Перед «созданием» педалей специалисты рекомендуют вырезать макет ступни водителя, чтобы проще было подобрать нужные размеры. После этого остается лишь правильно поместить макет на раму, уделив особое внимание расположению управляющих тросов. На них не должно быть никаких резких изгибов, и они не должны путаться под ногами водителя.

Особого внимания заслуживает и задний мост. Дело в том, что для высокого уровня эластичности и хорошей адаптации картинга к любому типу дорог, его придется изготавливать с открытой стальной задней осью. Также обязательным элементом являются и специальные посадочные канавки для подшипников, расположенные на конце оси. Надеть ступицы на конические составляющие задней оси можно не только с помощью болтов, но также и цепной звездочки, количество зубцов которой меняется автолюбителем в зависимости от мощности установленного на карт двигателя.

Тормозной диск крепится к раме болтами, причем, вне зависимости от типа акселератора, следует устанавливать педаль ножного тормоза, ведь в процессе управления машиной руки должны быть максимально свободны. Нелишним будет разместить специальные ограждения, не позволяющие ногам соскальзывать с педалей при прохождении поворотов. Вот и все – установив все детали на свои места, вы получите самодельный картинг, и пусть пока он не идеален, но мастерство придет с опытом.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как собрать картинг? Подробное руководство к действию.

Каталог. т о в а р о в. Компания PRO-Kart

т о в а р о в Компания PRO-Kart 01 О компании 3-4 СОДЕРЖАНИЕ 02 Проектирование картодромов 03 Карты для проката 04 Двигатели, запчасти для двигателей 05 Шины, диски 06 Запчасти для картов 07 Табло для

Подробнее

56-57 CORVETTE $10,995.00

56-57 CORVETTE $10,995.00 Изготовлен из стеклопакетного ламината ; Слои стекловолокна покрыты высокопрочным гелем внутри и снаружи, что обеспечивает высокую прочность и высокое качество изделия. Все области

Подробнее

КУЗОВНЫЕ ЭЛЕМЕНТЫ, ПЛАСТИК

Каталог запчастей. Квадроцикл IRBIS ATV250S EAN код Наименование КУЗОВНЫЕ ЭЛЕМЕНТЫ, ПЛАСТИК 1 4627072932334 Пластик руля (голова) ATV250Sb 2 std Шайба 6 3 std Болт M6 16 4 4627072932341 Фара головного

Подробнее

Инструкция по сборке КИТ набора

Инструкция по сборке КИТ набора 1. Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1) Рис. 1 2. Снять правое колесо вместе со ступицей 3. Установить опорный диск с тормозными колодками,

Подробнее

Инструкция по сборке КИТ набора

Инструкция по сборке КИТ набора 1. Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1) Рис. 1 2. Снять правое колесо вместе со ступицей 3. Установить опорный диск с тормозными колодками,

Подробнее

Амортизатор задней по 2914

Глушитель 0 0 000-0-0000 LU0 Глушитель в сборе, сталь 00-0-0000 LU0 Прокладка приемной трубы глушителя.** 0 Подвеска задняя 0 0 00-0-0000 LU0 Рычаг задней подвески, сталь 0-0-0000 LU0 Ось рычага задней

Подробнее

3. Комплектность. Мотоблоки типа «Целина», «Каскад», «Нева», «Кадви» и пр. Тяговые средства. Дисковый на заднюю ось Пневматические 4,0″ — 10″

.. Передний модуль, в дальнейшем «Модуль», предназначен для обработки земли, а также для езды с мотоблоками «Целина», «Каскад», «Нева», «Кадви» и пр..2. Модуль не предназначен для использования на дорогах

Подробнее

АО МАДАРА КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ

АО МАДАРА КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ ПЕРЕДНЕГО, СРЕДНЕГО И ЗАДНЕГО ВЕДУЩИХ МОСТОВ МАДАРА АВТОМОБИЛЯ КАМАЗ 6522 АО МАДАРА, ШУМЕН, БОЛГАРИЯ ВВЕДЕНИЕ Настоящий каталог содержит развернутые спецификации деталей

Подробнее

KX450F / 2012 Новый KX450F

KX450F / 2012 Новый KX450F Новые регулировки руля и подножки дополняют заводскую систему управления отдачи двигателя. К дополнительным особенностям можно отнести новые схемы выборочных настроек двигателя,

Подробнее

КАТАЛОГ ДЕТАЛЕЙ И УЗЛОВ

Мотоблок НМБ-1 и его модификации КАТАЛОГ ДЕТАЛЕЙ И УЗЛОВ НМБ.000.000 КДС Настоящий каталог составлен согласно спецификации и чертежам деталей и сборочных единиц. В каталоге приведен иллюстрированный перечень

Подробнее

Деталь. Резьба. Момент затяжки, Н.м (кгс.м) ДВИГАТЕЛЬ. Болт крепления крышек коренных подшипников. М1×1,25 68,31 84,38 (6,97 8,61)

Деталь Резьба Момент затяжки, Н.м (кгс.м) ДВИГАТЕЛЬ Болт крепления крышек коренных подшипников М1×1,25 68,31 84,38 (6,97 8,61) Болт крепления масляного картера М6 5,10 8,20 (0,50 0,85) Шпилька крепления

Подробнее

Рис. 1 Передний модуль в сборе.

4.1. Перед началом эксплуатации модуля проверьте надежность всех соединений и креплений. 4.2. При всех регулировочных, монтажных и других работах с модулем, двигатель мотоблока должен быть остановлен.

Подробнее

АВТОГРЕЙДЕРЫ ДЗ-98 Болт ДЗ-95Б (ЧТЗ)

603108, г. Нижний Новгород, ул. Кузбасская, д.1 8-800-555-39-74 [email protected] Менеджер: Дубов Игорь Викторович [email protected] Наличие товара на складе и под заказ АВТОГРЕЙДЕРЫ ДЗ-98 Болт ДЗ-95Б.34.079

Подробнее

ПЕРЕЧЕНЬ ВЫПОЛНЯЕМЫХ РАБОТ

ПЕРЕЧЕНЬ ВЫПОЛНЯЕМЫХ РАБОТ 1. Двигатель Жигули Самара ВАЗ 2112 (16 кл.) 5,6,8 цил. 1.01. Замена масла и фильтра 500 р. 500 р. 500 р. 500 р. 500 р. 1.02. Замена датчика давления 300 р. 300 р. 300 р. 350-550

Подробнее

Volkswagen Golf III —

Volkswagen Golf III — http://volkswagen.msk.ru Снятие и установка балки задней подвески Снятие и установка заднего амортизатора Замена подшипника ступицы Углы установки задних Рис. 6.8. Задняя подвеска:

Подробнее

Каталог деталей и сборочных единиц.

Каталог деталей и сборочных единиц. МОТОЦИКЛ LF0-В «Lifan Industry (Group) Co., Ltd» ОАО «Завод им. В.А. Дегтярева» ВВЕДЕНИЕ Данное транспортное средство — мотоцикл — является новой разработкой, сочетающей

Подробнее

По шаговые рекомендации для сборки:

По шаговые рекомендации для сборки: 1.Рекомендуем начать сборку с шасси. Положите шасси (раму) верх ногами как на рисунке для того чтобы установить и зафиксировать передний мост. 2. Вставите через отверстия

Подробнее

• ×òî äåëàòü?
• Âèäåî
• Êàðòèíêè
• Êàðòû è ìàðøðóòû

• Ïî÷èòàòü æóðíàë ïîòðåáèòåëÿ

• NoFolloW çà íàìè â Twitter!

Ñàìîäåëüíûé êàðòèíã Ìîòîð îò Ñîâû 200 êóáîâ https://www.youtube.com/user/TvKolhoZ
