Заливные сваи для фундамента своими руками

СК «Установка Свай» занимается возведением фундаментов на железобетонных сваях. Мы готовы обустроить надежный фундамент под ключ по минимальной в Москве стоимости, выполнив все работы в строгом соответствии с требованиями СНиП в минимальные сроки. Для сотрудничества с фирмой заполните форму «Оставить заявку», расположенную в нижней части сайта.

В данной статье приведена детальная инструкция по собственноручному монтажу фундамента из буронабивных свай . Мы рассмотрим все этапы создания основания — от его проектирования и разметки до заливки свай и их обвязки железобетонным ростверком.

Самостоятельное Проектирование фундамента

Первым этапом обустройства любого свайного фундамента является его проектирование, в процессе которого необходимо определить несущую способность железобетонной опоры и совокупные нагрузки на фундамент, и исходя из них высчитать требуемое число свай для возведения дома.

Важно
: грузонесущие свойства сваи всегда определяются «по грунту», поскольку несущие характеристики бетона как материала превышают аналогичные показатели почвы. К примеру, 1 кв. см. бетона М100 выдерживает нормативную нагрузку в 100 кг/кв.см, тогда как 1 см2 преобладающего в Московском регионе глинистого грунта держит не более 6 кг/см2.

Рис 1.1

Чтобы узнать грузонесущие свойства грунта необходимо проводить геодезические изыскания на строительной площадке. При их реализации бурятся геодезические скважины, из которых берутся пробы грунта для лабораторного анализа. Цена услуги зависит от глубины разработки грунта — от 2 до 3 тыс. за 1 погонный метр скважины (в цену включена стоимость лабораторных работ).

Мы предлагаем вам усредненный расчет грузонесущих свойств свай по распространенному в Москве глинистому грунту. В таблице приведены характеристики типичных для индивидуального строительства свай диаметром 15-40 см.

Рис 1.2

Чтобы определить число свай в фундаменте вам необходимо рассчитать общую массу здания, что делается посредством умножения площади конструктивных элементов строения на нормативный вес стройматериалов, приведенный в следующей таблице:

Рис. 1.3

К полученной массе здания добавляются следующие нагрузки:

• Полезная эксплуатационная нагрузка — 100 кг на кв.м. перекрытий дома (цокольного и междуэтажного);
• Снеговая нагрузка на кровлю (зависит от региона строительства).

Рис. 1.4: Карта снеговых нагрузок РФ

Итоговая сумма нагрузок умножается на 1.2 (коэффициент надежности), после чего полученный результат делится на грузонесущую способность одной сваи. Тем самым определяется требуемое число опор в основании.

Схема размещения свай составляется следующим образом:

• Минимальное расстояние между опорами — 1 м., максимальное — 3 м;
• Обязательно наличие свай в точках стыковки стен по углам здания и в местах соединения внутренних и внешних стен;
• Углубляются опоры ниже глубины промерзания почвы в данном регионе (во избежание негативных нагрузок от пучения грунта).

Рис. 1.5
: Карта промерзания почвы в регионах России

Подготовительные работы

Перед началом монтажа фундамента необходимо приобрести требуемые расходные материалы — бетон, арматуру и строганные доски для монтажа опалубки под ростверк. Нормативный расход бетона и арматуры на типовые конфигурации буронабивных свай приведен на рисунке 1.1

Чтобы собственноручно построить буронабивной фундамент вам потребуются следующие инструменты и материалы:

• Для разметки — арматурные стержни, строганные доски и бруски, строительный шнур либо бечевка, саморезы, уровень, рулетка;
• Для монтажа ЖБ свай — бетономешалка, лопаты, ручной бур, ведра, рулонный рубероид, скотч, тачка для вывоза земли;
• Для создания армокаркасов: сварочный аппарат, болгарка, арматурные стержни (рифленые, диаметром 12-15 мм, и гладкие, 8-12 мм. в диаметре);
• Для ростверка — товарный бетон в необходимом количестве, доски для опалубки, ножовки, гвозди и саморезы, электродрель, провило, гидроизоляционный материал ростверка для укрытия после заливки.

Важно
: первоначально необходимо подготовить строительную площадку — убрать поверхностную растительность, мусор, камни и валуны, которые могут мешать проведению работ. При наличии уклонного рельефа площадка выравнивается по одному уровню.

Разметка фундамента своими руками

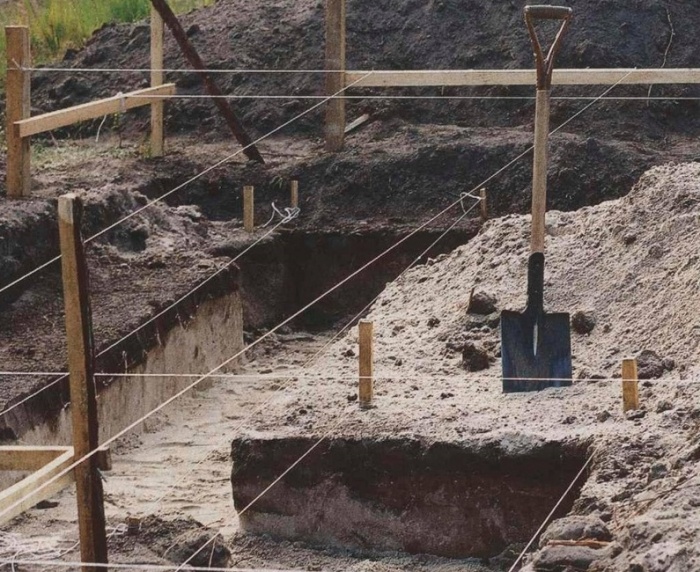

Для разметки основания необходимо сбить обносочные щиты из строганных досок и брусьев. Конструкция состоит из двух горизонтальных поясов, первый из которых используется для разбивки нулевого уровня свай (их высоты), второй — для разбивки верхней грани ростверка.

Рис. 1.6

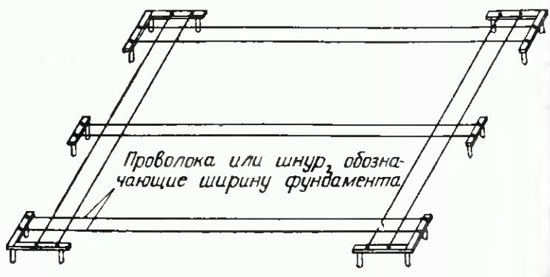

Первоначально размечаются базисные линии фундамента (контуры стен здания)- от ориентира (забора либо границы участка) отсчитывается расстояние и устанавливается обноска первой стены, между щитами натягивается бечевка (нить фиксируется с помощью вкрученного в доску самореза).

Перпендикулярно к проложенному контуру размечается смежная стена. Прямой угол проверяется посредством египетского треугольника (на пересекающихся шнурках отступается расстояние в 3 и 4 метра, делается пометка изолентой и вымеривается длина диагонали — при правильном угле ее длина составляет 5 метров).

Рис. 1.7

Далее аналогичным образом размечаются две оставшиеся стены. На расстоянии толщины ростверка на обноске устанавливается второй шнурок, определяющий внутренний контур стен. Положения свай размечаются согласно их проектному расстоянию друг от друга — устанавливаются обносочные щиты и от пересечения бечевки опускается отвес, под точкой которого забивается арматурный колышек, определяющий место монтажа сваи .

Монтаж буронабивных свай своими руками

После разметки фундамента натянутая бечевка демонтируется и оставляются лишь колышки в местах обустройства свай. Технология создания опор реализуется в следующей последовательности:

• С помощью ручного бура разрабатываются скважины под сваи . Имеет смысл пройти все скважины за раз, чтобы в дальнейшем за один заход залить опоры бетоном;
• Из рулонного рубероида формируется цилиндр, равный диаметру сваи, который скрепляется с помощью скотча. Цилиндр в данному случае выступает в качестве опалубки сваи, поэтому его высота должна равняться полной длине железобетонной конструкции (при необходимости — выступать из скважины). После создания опалубка размещается внутри полости;

Рис. 1.8

• В скважины вставляются арматурные прутья в количестве 4-8 штук (зависит от диаметра сваи). Стержни погружаются в грунт так, чтобы почва их надежно фиксировала. Длина арматуры должна быть больше длины сваи на 30-40 см, выступы необходимы для стыковки с армокаркасом ростверка;
• В подготовленные скважины заливается бетонная смесь (используются марки бетона М200 либо М300). Смесь можно готовить самостоятельно посредством бетономешалки либо заказать товарный бетон в необходимом количестве;

Рис. 1.9

• После заливки бетон штыкуется арматурой, что необходимо для удаления из смеси образовавшейся в ней полостей воздуха.

Важно
: сформировав бетонное тело свай необходимо выжидать 20-30 дней перед последующими работами, на протяжении которых конструкции набирают нормативную прочность.

Самостоятельный Монтаж железобетонной обвязки

Перед обустройством ростверка необходимо восстановить демонтированные для монтажа свай базисные линии на обноске. Бечевка в данном случае натягивается по верхнему горизонтальному поясу, отвечающему за уровень ростверка.

По контурам обвязки устанавливается опалубка из дерева. Первоначально нужно установить U-образные несущие элементы из бруса между буронабивными сваями, после чего сбитыми в щит досками обшивается наружный контур опалубки.

Рис. 2.1

После формирования стенки опалубки укрываются гидроизоляционным материалом и начинаются работы по установке армокаркаса. На выступающей из свай арматуре фиксируются горизонтальные стержни, поднятые на 5-ти сантиметровую высоту, к которым привариваются предварительно подготовленные прямоугольные хомуты.

Рис. 2.2

Боковые контуры хомутов в данном случае выполняют функцию поперечного армирования. Количество продольных поясов выбирается исходя их ширины ростверка, для обвязки стандартной ширины в 40 см. используется 4 пояса.

Важно
: каждая сторона арматурного каркаса должна размещаться на расстоянии в 5 см. от стенок опалубки, поскольку при выходе арматуры из бетонного тела каркас будет подвергаться ускоренной коррозии.

Верхний контур продольной арматуры приваривается к поперечным хомутам. Особое внимание уделите укреплению угловых соединений — перекрестная стыковка тут не допускается.

С давних пор в тех районах, которые часто подвергаются затоплением, люди строили дома на вбитых в землю сваях. Сваи делались из бревен и загонялись в почву вручную – процесс хоть и отнимал много времени и сил, тем не менее, позволял приподнять дом на один-два метра и спасти имущество от воды. Свайный фундамент и сейчас достаточно часто применяется в тех случаях, когда дом приходится строить на слабом грунте, сильносжимаемом или малопрочном, то есть на таком грунте, который для обычного мелкозаглубленного фундамента не подходит.

Конструкция фундамента из забивных свай

Фундамент свайный (фото которого вы найдете во вкладке) обладает множеством преимуществ и считается среди строителей одним из самых надежных. Если сравнивать столбчатый и свайный фундамент, технология последнего намного проще, поскольку отпадает необходимость рыть ямы, делать опалубку, засыпать пазухи. При строительстве свайного фундамента можно вообще обойтись без земляных работ – забивные сваи вгоняются в грунт специальной техникой, а для буронабивных свай скважины можно пробурить ручным строительным буром.

При строительстве свайного фундамента можно вообще обойтись без земляных работ

На любых типах грунтов, кроме тех, в которых присутствуют непробиваемые включения, возможно применение забивных свай. Изготавливаются забивные сваи из дерева (в основном хвойные породы: кедр, сосна, лиственница, дуб), стали или железобетона. Тот конец деревянной сваи, что предназначен для забивания в грунт, заостряется и защищается наконечником из стали от возможных повреждений при погружении в грунт. На верхний конец надевается стальное кольцо, чтобы от ударов молота свая не раскололась. У свай из железобетона нижний конец также заостряют.

Видео про свайный фундамент

Свайный фундамент своими руками устроить вполне реально, поскольку для этого не приходится вынимать грунт: сваи загоняются в землю с помощью специальных молотов, вдавливающих устройств и вибропогружателей. Установленные забивные сваи срезаются на одном уровне, а сверху соединяются ростверком, который обеспечивает равномерное распределение нагрузки на все сваи.

Сваевый фундамент может также изготавливаться из металлических трубчатых свай, полых внутри. Их основное преимущество в том, что они намного легче остальных видов забивных свай. Кроме того, забивать их можно очень глубоко, заполняя бетоном для устойчивости. Сюда же относятся и винтовые сваи с наваренной винтовой полосой, применяемые при .

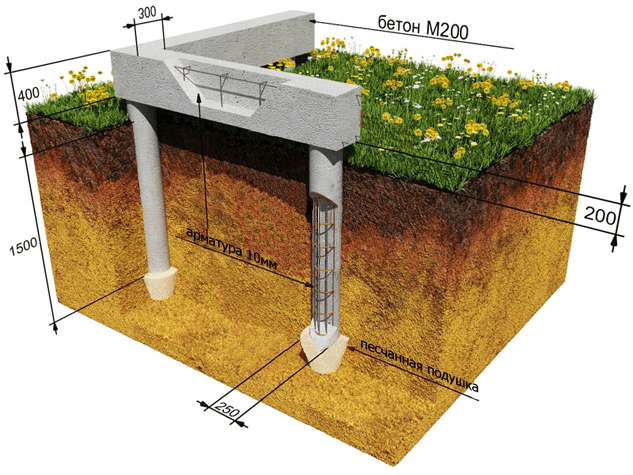

Как делаются буронабивные свайные фундаменты

Для гарантии целостности фундамента на вспучиваемых грунтах лучше использовать буронабивные сваи. Пусть этот способ более трудоемкий по сравнению с вышеописанным, зато не приходится тратить деньги на аренду дорогой сваебойной техники: фундамент на буронабивных сваях изготавливается путем бетонирования пробуренных заранее скважин.

Сваевый фундамент может также изготавливаться из металлических трубчатых свай, полых внутри

Бурение свай под фундамент может осуществляться ручным буром с максимальным диаметром до 30 см и длиной штанги свыше 5 м. Благодаря особому расположению режущих лопастей бурение требует небольших усилий. Необходимая глубина и диаметр скважины рассчитывается исходя из особенностей грунта (чаще всего хватает глубины около 10 м и диаметра около 20 см).

Дальнейшее устройство свайных фундаментов из буронабивных свай выглядит так:

• по всей длине скважин предусматривается чехол из нескольких слоев рубероида, пленки ПВХ или оцинкованной стали во избежание выталкивания свай под воздействием вспучивания грунта во время морозов (фундаменту ничто не навредит, если грунт будет скользить по защитному чехлу);
• в скважины устанавливается арматурный каркас в виде связанных прутов арматуры по 3 штуки с выведением прутов выше заливаемых свай на высоту будущего ростверка – арматура послужит в дальнейшем связующим звеном между набивной сваей и ростверком, а также предотвратит возможный разрыв фундамента в результате пучения грунта;
• производится заливка свайного фундамента «тяжелым» бетоном (с кварцевым песком или щебнем горных пород), заполнение происходит непрерывно в каждую скважину слоями, бетон уплотняется штыкованием.

Залитый фундамент на сваях можно будет нагружать лишь спустя месяц, когда бетон окончательно схватится.

Залитый фундамент на сваях можно будет нагружать лишь спустя месяц, когда бетон окончательно схватится

Конструкция ростверка для свайного фундамента

Свайный фундамент с ростверком делает конструкцию более надежной и долговечной, придает ей жесткость. Сделать ростверк можно из сборных железобетонных элементов, либо залить монолитный фундамент. Свайный фундамент с монолитным ростверком предпочтительнее для самостоятельного строительства, поскольку намного удобнее залить бетон, чем составлять на сваи тяжелые железобетонные блоки.

Между грунтом и нижней частью ростверка должен быть зазор, чтобы грунт при вспучивании не приподнимал сам ростверк, поэтому ростверк ни в коем случае не должен располагаться непосредственно на земле.

Свайный фундамент с ростверком делает конструкцию более надежной и долговечной, придает ей жесткость

Свайно ростверковый фундамент выполняется следующим образом:

• на сваи устанавливается опалубка;
• внутри опалубки прочно закрепляют арматурный каркас, подкладывая под нижние прутья небольшие бруски, чтобы арматура полностью оказалась погружена в бетон;
• прутки, торчащие из буронабивных свай, соединяются с арматурным каркасом ростверка для большей надежности фундамента;
• ростверк заливается бетоном (так же, как в ).

Свайный фундамент: отзывы, преимущества и недостатки

Безусловно, преимуществ у свайно-ростверкового фундамента немало: он позволяет снизить тепловые затраты дома, поскольку ростверк не касается мерзлой земли; уменьшает уровень вибраций, что особенно актуально в районах, расположенных рядом с трассой или железной дорогой; исключает необходимость земляных работ; требует меньших затрат, чем ленточный фундамент.

Видео про свайные фундаменты. Плюсы, минусы и рекомендации

Однако свайный фундамент недостатки тоже имеет — достаточно почитать разносторонние отзывы тех, кто для своего дома выбрал именно такой тип фундамента. К примеру, к недостаткам можно отнести тот факт, что устройство цоколя в доме вызовет определенные сложности из-за приподнятого над землей ростверка: пространство между сваями придется чем-то заполнять. Кроме того, свайный фундамент недостаточно устойчив на просадочных и набухающих грунтах.

Выбирая фундамент для своего дома, хорошо обдумайте все возможные плюсы и минусы, чтобы принять правильное решение. Свайный фундамент может оказаться как идеальным вариантом в одном случае, так и большой ошибкой – в другом.

Выбор и изготовление основания в индивидуальном строительстве имеет большое значение. Свайный фундамент отлично подходит для слабых почв, так как в таких случаях необходимо передавать давление частного дома на слой большей толщины, который залегает на определённой глубине.

Преимущества и недостатки основания на сваях

Целесообразнее всего сооружать подобное основание на проблемных почвах. К ним можно отнести:

• глинистые;
• торфяные;
• суглинистые;
• болотистые.

Строительство железобетонной конструкции на данных почвах обойдется недёшево. Фундамент на сваях способен обеспечить в подобных условиях достойные параметры прочности и недорогую стоимость.

Основные преимущества основания на сваях:

1. Период службы может достигать 140 лет. Связано это с тем, что каждая свая изготавливается из высоколегированного металла и обрабатывается специальными составами для защиты.
2. Стоимость постройки конструкции может быть дешевле сооружения железобетонного основания более чем на 30% при условии того, что на территории залегают рыхлые и неустойчивые почвы.
3. Монтаж опор можно выполнять в любое время года.
4. Возможность выполнения монтажа в минимальный срок.
5. Нет необходимости в использовании крупногабаритной техники. Сваи можно устанавливать вручную.
6. Отличный вариант изготовления зданий на болотах, рыхлом или неустойчивом грунте.
7. Безопасность и большой период службы.
8. Не нужно производить подготовительные работы, которые заключаются в выкапывании траншей.
9. Оптимальный вариант для устройства частного дома при больших перепадах высот на территории.

Несмотря на множество существенных достоинств, у основания на сваях есть и недостатки:

1. Нет возможности соорудить подвал.
2. Большие затраты труда на утепление свободного пространства под напольным основанием и отделку цоколя.
3. Водопроводные и канализационные трубы понадобится заглублять и утеплять, так как в связи с отсутствием подвала почва может промерзать под частным домом.
4. Если на территории каменистая почва, то фундамент на сваях не подойдёт. В процессе установки лопасти могут лопнуть, в связи с чем не будет возможности смонтировать опоры на нужную глубину. В результате получится неустойчивое, мелкозаглубленное основание, которое не подойдёт для возведения на нём здания.
5. Качество материалов, которые будут использоваться. Если не обладать соответствующими знаниями, можно купить продукцию плохого качества. В таком случае основание будет недолговечным. Недостаток металла заключается в том, что он подвергается коррозии в случае взаимодействия с водой. Поэтому каждую опору нужно обязательно обрабатывать защитной смесью и изготавливать исключительно из стали высокого качества.

Особое внимание в процессе выбора свай следует обратить на места сварки.
Стыки должны быть аккуратными, их нужно обязательно обрабатывать мастикой на основе битума для того, чтобы защитить их от коррозии.

Буронабивное основание на сваях

Такая основа подходит для проблемной почвы с небольшой глубиной залегания вод под землёй.

Фундамент подобного типа следует использовать для сложных почв с маленькой глубиной залегания подземных вод

В качестве свай можно использовать конструкции промышленного изготовления, которые могут быть двух типов:

• готовые сваи;
• несъёмный каркас, который изготавливается в виде труб из бетона или железа.

Монтируются сваи подобного типа так же, как и обыкновенные: первым делом нужно пробурить скважину, в которую будет помещена свая или несъёмный каркас. В последнем случае заливку каркаса следует выполнять после монтажа арматурных прутьев.

Особенностью буронабивного основания является то, что в случае его возведения есть возможность использовать микросваи с сечением меньше 25 см. Это позволит исключить плавание и перекосы конструкции на неустойчивой почве.

Чтобы создать более мощное основание, нужно использовать технологию ТИСЭ.

Схема сваи с расширением по технологии ТИСЭ

Такие конструкции подойдут для северных регионов. Столбы монтируются при помощи специального плуга, который позволит сделать расширение внутри ямы. За счёт этого будет увеличена площадь опоры свай. Особенностью технологии является наличие ростверка, который располагается над землёй для уменьшения давления на почву.

Для изготовления конструкции будет необходим садовый бур. Набивные сваи сооружают из бетона или железобетона. Делают это на месте строительства основания. Сечение может быть:

• круглым;
• прямоугольным;
• квадратным.

Внутри может быть полость. Возможно выполнять как напряженное, так и ненапряженное армирование. Выбирать надо исходя из нужной прочности основания. Буронабивные сваи по технологии изготовления ничем не отличаются, однако их чаще всего сооружают в заводских условиях. Это позволяет выполнять контроль качества.

Забивные сваи изготавливаются в виде цилиндрических, трапециевидных или призматических колонн, которую в почву забиваются с использованием крупногабаритной техники.

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

• частный дом планируется возводить по каркасной технологии;
• почва имеет глубокую глубину промерзания;
• ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

1. Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
2. Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

1. Головки свай нужно срубить до нужной высоты.
2. Верхнюю часть следует промыть, очистить и высушить.
3. Изготавливается каркас.
4. Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
5. Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Свайно-плитное основание

В подобном фундаменте скомбинированы 2 методики и схемы. На детали свайной конструкции приходится приблизительно 85% нагрузки, а на плиту — остальные 15%. С этим связана сложность самостоятельного составления проекта, так как даже специалист не всегда способен выполнить правильные расчёты.

Есть несколько вариантов свайно-плитного основания.

Свайно-плитный фундамент сочетает в себе 2 разных схемы оснований

Одной из распространенных методик является развязка ростверка с плитой. Способ позволяет уменьшить стоимость работы благодаря возможности уменьшения толщины плиты.

Технология монтажа заключается в том, что первым делом понадобится установить свайное основание, а затем — плиту, которая будет усиливать и связывать сваи. В данном случае изготавливать цельный ростверк не требуется. Это оптимальный вариант для одно- или двухэтажных строений.

Свайно-плитную основу целесообразно устанавливать в следующих случаях:

1. В регионах с высокой сейсмической опасностью.
2. На проблемных почвах. В таком случае чаще всего возводится обыкновенный свайный фундамент. Однако есть некоторые ограничения. Если дом массивный или планируется через время увеличить его этажность, то сваи рекомендуется усилить. Например, можно сделать плитное основание.
3. Фундамент подойдёт для зданий, для которых неприемлемы вибрации. К примеру, если частный дом изготавливается из пеноблоков или каркасным способом.
4. Основание рекомендуется устанавливать под пристройку к ранее изготовленному дому.
5. При отсутствии достоверных данных о территории (характеристики почвы, залегание подземных вод и т.д.). Если есть сомнения, лучше выбирать свайно-плитный фундамент.

Устройство оснований

Конструкция стандартного свайного основания состоит из двух главных деталей — заглубленных в почву опорных деталей и скрепляющего их ростверка. Последний нужен для возможности равномерного перемещения веса частного дома на почву и повышения устойчивости каждой опоры.

В процессе обустройства свайных оснований могут использоваться сваи следующих видов:

1. Сваи винтового типа. Железные детали, которые изготавливаются на заводе. Обладают лопастями в форме винта в нижней части стержня. Лопасти позволяют погружать опоры в почву путём завинчивания. Детали используются в качестве расширенной подошвы опор. Они обеспечивают высокую устойчивость опор в почве.

   Винтовые сваи обладают лопастями в форме винта в нижней части ствола

2. Буронабивные сваи. Монтируются на месте строительства основания. Требуют бурения ямы, в которую будет помещён железный каркас и опалубка. В конце отверстие нужно заполнить бетонной смесью. Такие сваи часто применяются при частном строительстве, так как нет необходимости в привлечении крупногабаритной техники.

   Буронабивные сваи часто используются при индивидуальном строительстве, так как не нужно привлекать крупногабаритную технику

3. Сваи из железобетона, имеющие высокую несущую способность. Соответственно, детали позволяют возводить здания с большим весом в любой почве. Тело подобных свай укрепляется железным каркасом, который способен придать опоре дополнительную устойчивость при работе в земле. Арматура также обеспечивает целостность изделию во время ударной забивки опор. В данном случае допускается использование только железобетонного ростверка. Он может быть выполнен в форме ленты, повторяющей линии частного дома, либо представлять собой цельную плиту, укладываемую на поверхность установленных свай.

   Железобетонные сваи подходят для зданий с большим весом

Сваи винтового типа можно разделить на отдельные виды исходя из формы:

1. Опорные детали с одним витком наконечника. Их можно применять в условиях нормальных почв.
2. Опоры с двумя витками наконечника принято считать усиленными. Подходят для почвы с пониженной несущей способностью.
3. Сужающиеся опоры с наконечниками в виде спирали используются для возведения основ в условиях высокоплотного каменистой земли, вскрыть которую обыкновенными сваями не получится.
4. Сваи винтового типа в форме труб применяются в мерзлом грунте. На них можно построить двух- и одноэтажные здания каркасного типа с маленьким весом.

Обвязку подобной конструкции можно сделать при помощи брусков или двутавровой балки со швеллером. Также может использоваться монолитная лента из железобетона. Вид применяемого ростверка нужно определить исходя из веса здания. Для лёгкого дома из каркасных панелей подойдёт обвязка брусом, однако тяжёлое здание может возводиться исключительно на железобетонной обвязке.

Устройство основы в зависимости от особенностей почвы

Конструкция на сваях может устраиваться по-разному. Всё зависит от разновидности опор и типа почвы на территории строительства. В методику устройства нужно вносить существенные поправки, которые связаны с условиями почвы конкретной местности. При сооружении свайного основания в пучинистой почве следует соблюдать такие правила:

1. В процессе подготовки площадки для строительства обязательно надо выполнить мероприятия по отводу сточных вод.
2. Не допускается использование пирамидальных свай с изъянами, в том числе острия от оси опоры больше чем на 10 мм.
3. Нельзя отклоняться от проектных показателей по размещению свай больше чем на 5 см, на 3 см по перебивке и на 1 см по недобивке. Чтобы соблюдать условия, рекомендуется использовать лидерное бурение.
4. Не допускается монтировать фундамент без предварительного оттаивания почвы в зимнее время.
5. Если планируется использовать буронабивные сваи, то заливать бетонный раствор нужно в течение 24 часов.
6. Сваи следует жёстко скреплять между собой ростверком.
7. Важно предусмотреть щель между землёй и нижней частью ростверка на величину расчётной деформации в случае пучения почвы.

К малосвязным грунтам можно отнести песчаную землю и супеси. В подобных типах почв фундамент должен быть обустроен из опор с квадратным сечением.

Забивать сваи нужно по технологии вибропогружения. Если нужно погружать сваи в плотную несвязную почву, её понадобится подмыть.

В категорию водонасыщенных плотных грунтов можно отнести глинистую землю и суглинок. В данном случае понадобится использовать усиленные сваи квадратной формы, армирование при этом должно быть продольно-поперечным. Чтобы увеличить продуктивность работы при забивании свай, следует использовать способ электроосмоса. Это позволит сконцетрировать влагу на определённом участке, снизив сопротивление почвы.

Чтобы обустроить основание в сухом высокоплотном грунте, следует использовать квадратные сваи сечением 30х30 см и 35х35 см. Армирование должно быть продольно-поперечным. Опоры погружаются с использованием метода лидерного бурения. Отверстия должны быть на 17–20 мм меньше диаметра свай.

Бурение под фундамент

Число буронабивных свай, которые будут устанавливаться по периметру частного дома, надо рассчитывать исходя из веса изготавливаемого сооружения вместе с вероятными нагрузками. Важно учесть нагрузки, создаваемые напольным основанием, кровлей и перемычками. В процессе подсчётов не нужно забывать о том, что диаметр ручного бура не может превышать 300 мм. Изменение длины стержня бура позволяет делать отверстия глубиной более 5 м.

Лопасти бура надо размещать так, чтобы прилагаемые усилия в процессе бурения были небольшими.

Бурение скважин под фундамент можно осуществить с помощью садового бура

В продаже можно найти строительные устройства для ручного бурения, которые позволяют существенно расширить нижнюю часть отверстия. Таким способом можно сделать опорную основу для сваи, которая позволит сократить число опор и сэкономить бетонную смесь.

Если нужно пробурить отверстие диаметром 500–600 мм, то следует использовать бур с электромотором. Например, ям-бур, который используют для сооружения скважин под прокладку линий высокого напряжения, позволяет получить отверстие диаметром до 1 м и глубиной до 4 м.

Видео: бурение свай под основание

Бетонирование

После того как будут подготовлены скважины, понадобится соорудить трубы из рубероида по диаметру ямы.

Из рубероида можно соорудить опалубку для свайного основания

Верхняя часть трубки сооружается из 2–3 слоёв рубероида. Материал скрепить можно при помощи тонкой алюминиевой проволоки.

Далее следует аккуратно погрузить в отверстие трубку. Если на дне ямы есть немного жидкости, то не стоит беспокоиться. Однако если воды больше 1/4 глубины отверстия, то перед заливкой строительного раствора понадобится её выкачать.

Если не изготовить трубу, то это может повлечь за собой негативные последствия, которые повлияют на прочность конструкции. Когда бетонный раствор схватывается, в массе будет образовываться цементное молочко. Если опалубки не будет, то оно может с лёгкостью уйти в грунт. В таком случае конструкция будет непрочной. Силы морозного вспучивания в процессе промерзания почвы будет действовать в несколько раз сильнее на пористые стены сваи, которые образовываются во время заливки бетона без опалубки.

Чтобы повысить прочность опор, понадобится соорудить каркас из арматурных прутков.

Чтобы конструкция была прочной, понадобится соорудить каркас из арматуры

Достаточно 3–5 вертикальных прутков диаметром 6 мм, которые соединены друг с другом через каждые 45–65 см поперечными деталями. Вертикальные прутья для фиксации опор и ростверка должны быть выше заливаемых раствором деталей. Их следует располагать на высоте ростверка минус 2–3 см.

Бетон понадобится замешать в корыте в соотношении 1 часть цемента на 3 части песка. Компоненты смешиваются всухую, в процессе их нужно постоянно перемешивать. Во время перемешивания надо добавлять немного воды до тех пор, пока не получится сметанообразная масса.

После монтажа каркаса в отверстие следует залить бетон слоем в 45–65 см. Во время заливки смеси нужно её уплотнять.
Сделать это можно с помощью вибратора.

При заливке бетона следует учитывать такие рекомендации:

1. Если вибратора нет, можно использовать прут небольшой толщины длиной 2 м.
2. Работы нужно выполнять в перчатках.
3. Не нужно близко осматривать сваю в процессе заливки строительной смеси.
4. Воздух из бетона можно удалить путём введения и движения прутка.
5. Дозировку смесей можно контролировать с помощью черпака. Инструмент можно соорудить и самостоятельно.
6. Во время схватывания цементной смеси может быть просадка, которую следует заполнять через 24 часа.

До окончательного схватывания бетонного раствора следует выравнивать смесь, чтобы не было бугров или крошек. Если этого не сделать, то в дальнейшем потребуется очищать затвердевшую смесь.

Во время схватывания бетона сваю нужно накрыть полиэтиленовой плёнкой, чтобы из смеси не испарялась влага.

Чтобы из бетона не испарялась влага, его нужно укрыть полиэтиленовой плёнкой

Видео: заливка буронабивных свай бетонной смесью

Монтаж основания на сваях

На следующем этапе нужно смонтировать ростверк. Высокий ростверк заглубляется в землю, при этом некоторые нагрузки будут передаваться на почву. Нагрузка высокой конструкции целиком передается на опоры.

Оптимальные размеры для стандартного дома с небольшим весом:

• высота — более 30 см;
• если планируется разместить сваи в один ряд, то ширина должна соответствовать ширине цокольного этажа, а если его нет — толщине стенки нижнего этажа, но не менее 40 см.

Нельзя разрезать или пересекать ростверк трубопроводом. Отклонение по вертикали центральных точек свай после заливки смеси бетона должно быть менее 5 см.

Последовательность действий по монтажу основания:

1. Процесс монтажа не отличается сложностью. Стоит обратить внимание на крепление оголовка свай. Понадобится полости свай расположить вертикально и залить бетонной смесью. Далее следует прикрепить Т-образный пруток арматуры и закрепить его бетонной смесью.
2. На оголовок опоры надо горизонтально уложить дополнительную арматуру.
3. С двух сторон надо приварить пластинки. При расчёте длины арматуры следует учесть наличие данных элементов. Высоту нужно сделать такой, чтобы была возможность захватить опору и ростверк.
4. Образовавшийся стык следует забетонировать.
5. Вертикальные прутья небольшой длины должны быть приварены к петлям ростверка. В данном случае можно использовать прутья любой длины.
6. В случае замены сборной рейки ростверка на несущие перекладины их нужно скрепить друг с другом с помощью сварочного устройства. Следует использовать арматуру или проволоку.

Перед тем как возводить стены частного дома, следует проверить линии верхней части ростверка и подровнять в случае надобности строительной смесью под монтажный горизонт. Чтобы выполнить проверку расположения, понадобится строительный уровень. В конце надо проверить размеры ростверка. Для этого надо замерить его стороны и диагонали.

Изготовление свайного основания своими руками

Последовательность действий по сооружению свайного основания:

Прежде всего понадобится выполнить разметку контура основания.

Сооружение любого фундамента начинается с разметки контуров на участке

1. Выполняется сооружение опалубки.
2. По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120-150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.

   Пробурить скважины можно самостоятельно

3. После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.
4. В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.

   Опалубку можно соорудить из рубероида

5. Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки. Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания.

   Для свай нужно изготовить каркас из арматурных прутьев, которые скрепляются между собой сваркой или проволокой

6. После этого производится заливка бетонного раствора. Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.

   В подготовленные скважины нужно залить бетонный раствор

7. Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.
8. Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.

После этого понадобится соорудить и установить ростверк.

Монтаж ростверка

Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.

Пошаговое руководство:

Свайный фундамент будет готов приблизительно через 15–30 дней.

После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:

• пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
• использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
• монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).

Отмостка

Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.

Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.

Отмостка свайного фундамента может быть выполнена из бетона

Её можно изготовить из таких водонепроницаемых материалов:

• тротуарная плитка;
• стяжка из бетона толщиной в 6 см;
• ПВХ плитка.

Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.

Свайный фундамент состоит из множества отдельных стержней, заглубленных в землю. Раньше с помощью подобной конструкции возводили маяки, причалы, иные надводные сооружения.

Сейчас сфера его применения расширилась до небольших частных построек в любом месте. Главное, чтобы масса дома позволяла применять такую технологию.

Методика возведения подобного фундамента проста и технологична. Она включает создание скважины необходимого сечения ручным ямобуром, монтаж армирующего слоя и заливку бетонным раствором.

Подобный тип основы обычно устанавливают в местности со слабыми, подтапливаемыми и плавучими почвами с глубинным залеганием плотных слоев грунта. В северных областях фундаменты из свай тоже популярны. Это связано с вечной мерзлотой в толще почвы и обледенением ее поверхности почти весь год.

Предназначение свай — основного элемента фундамента — распределить давление веса здания равномерно на почву. Важной деталью является ростверк. Он связывает сваи друг с другом в цельную основу, что позволяет увеличить его несущую способность. Есть три вида свайных ростверков:

Низкий. Располагается ниже поверхностного уровня грунта. Обладает широкой подошвой, что снижает нагрузки по вертикали. Однако в зимний сезон на него воздействует касательные силы грунтового пучения.

Повышенный. Не заглублен, располагается на уровне поверхности земли. Имеет широкую подошву и зауженные стенки. Если отсутствует пучение промерзшей почвы, такой вариант крайне выгоден — не надо рыть траншею для опалубки. Но из-за пониженной плотности верхних слоев почвы он не потянет передачу повышенных нагрузок.

Высокий. Устраивается над поверхностью грунта. Хорошо держит вертикальные нагрузки. Подходит для строительства мостов, зданий с техподпольем, гидротехнических конструкций. Чтобы не деформировались основные сваи, усиление производят тем, что устанавливают в трех-четырех направлениях дополнительные под наклоном.

Главные достоинства свайных оснований в сопоставлении с другими фундаментами — небольшое время сооружения и экономичность, поскольку не требуется котлован. Строительство можно вести в областях с самой нестабильной почвой, на склонах гор и оврагов. Недостатком является невозможность обустройства цокольного этажа либо подземного гаража.

Выбор типа свай

Сваи — длинные готовые стержни, погружаемые в грунт либо изготавливаемые сразу в скважине. Изготавливаются из различных материалов: древесины, стали, железобетона. Бывают грунтобетонные, комбинированные.

По типу расположения свай фундаменты бывают:

• Одиночные стойки. Они устанавливаются и соединения панелей.
• Свайно-ленточный. Стойки усиливаются тем, что связывают одним монолитным ростверком.
• Свайный куст. Это основа из связок нескольких свай, размещаемых под отдельными конструкциями, к примеру, колонны. Возводится, если нагрузки по вертикали высоки, чтобы повысить устойчивость здания.
• Свайное поле — соединение многих свай в монолитную плиту. Общая платформа повышает площадь соприкосновения дома с основанием, а соответственно и величину возможных нагрузок.

Готовые сваи внешне напоминают столбы с зауженными концами, которыми их вкручивают, вдавливают или забивают в землю.

По способу погружения в грунт строительные элементы бывают буровыми, набивными, винтовыми, . Выбор определен конструкцией дома, возможностью заказа спецтехники и сметой.

Разметка участка

Перед возведением разбивают территорию путем нивелирования площадки и удаления ненужной почвы для выравнивания местности под строительство.

В процессе работ кольями из дерева и веревкой обозначается внешний периметр строения и габариты траншеи для ростверка.

Число свай, располагаемых по контуру постройки, нужно определять, исходя из массы возводимого здания и предполагаемых нагрузок. Выявление делается суммированием нагрузочного влияния крыши, пола, стенок, возможной мебели.

Проводя расчеты, нужно помнить, что предельное сечение ручного бура должно быть 30 см. Регулировка длины инструмента позволяет делать скважины для фундамента глубиной более пяти метров.

Установка опалубки

Монтаж опалубки ростверка ведется с креплением щитов по краям траншеи. Их высота берется с запасом так, чтобы земля не попадала внутрь, когда вы решите залить ленты.

Стенки опалубки закрывают полиэтиленом, это помогает увеличить срок ее службы.

Еще один способ изготовления опалубки — с помощью труб из рубероида по сечению скважины. В дину они должны быть на 200–300 мм больше глубины ямы.

Верх трубы делается из трех слоев рубероида, стянутых мягкой проволокой из стали. Так получается опалубка. Затем ее устанавливают плотно в пробуренное отверстие, а внутрь заливают бетон.

Изготовление арматурного каркаса

После бурения скважины, чтобы повысить прочность свайно-заливных элементов, делают каркас из арматуры. Достаточно трех вертикальных прутков сечением 6 мм и длиной от дна ямы до верха ростверка минус 20–30 мм. Их скрепляют друг с другом поперечинами с шагом 50–60 см.

В ходе заливки бетона в сваи дополнительно устанавливают в вертикальном положении Т-образный арматурный стержень либо согнутые под прямым углом арматурные прутки. Их длина должна быть такой, чтобы захватить сваю и ростверк.

После бетонирования свай к этим пруткам крепится каркас ростверка либо монолитные плиты.

Заливка бетона

Бетонирование фундамента осуществляют на финишном этапе после проведения всех подготовительных работ. Наилучший вариант — применение бетонного раствора, изготовленного на заводе со строгим соблюдением пропорций и привозимого на стройплощадку автомиксерами. По специальным рукавам либо раствор подается на ростверк либо ленту и заливается одним заходом.

Бетонирование проводится до установки каркаса ростверка свай. Такая технология может быть немного видоизменена. Тогда вначале монтируют арматуру в ленты и устанавливают опалубку, и только после этого приступают к проведению бетонных работ.

Ячейки арматурного каркаса делаются величиной в 300–400 мм в зависимости от ширины и высоты ростверка.

В процессе заливки раствора бетон трамбуется специальными вибраторами либо подручными средствами.

Опалубку убирают спустя несколько дней, вытаскивая щиты из траншеи. Окончательный этап работ по установке фундамента — проведение обратной засыпки землей из траншеи либо гравийно-песчаной смесью с дополнительной утрамбовкой. Если присутствует фундаментная лента, ее утепляют.

Посмотрите видео:

Сравнивая сваи с другими основами, важно учитывать свойства стройматериала, из которого возводится здание. Если выбраны легкие материалы, а грунт вокруг насыщен влагой, то основа на сваях с приподнятым над землей ростверком подойдет идеально. Если все сделать правильно, такой фундамент прослужит долго.

При ограниченном бюджете строительства свайно-винтовой фундамент (СВФ) является рациональным выбором рачительного хозяина. Если есть время и силы, можно изготовить винтовой фундамент своими руками для этого нужно погрузить сваи до пласта с несущей способностью. Технология не зависит от погоды, коттедж или садовый домик гарантированно будет построен в том же сезоне, так как не нужно ждать набора прочности бетонных элементов основания.

В сравнении со всеми известными технологиями, винтовой фундамент своими руками является самым экономичным основанием для любых наземных конструкций. Достоинствами СВФ являются:

• строительство в сложных условиях – холмистая, болотистая местность, прибрежная зона, плотная застройка, наличие на участке деревьев, прохождение сторонних коммуникаций;
• минимальный бюджет – практически полное отсутствие бетонных, земляных работ, опалубки, ожидания набора прочности бетонными конструкциями, аренды спецтехники;
• вариабельность технологий строительства – винтовой фундамент пригоден для срубов, кирпичных, панельных построек, щитовых, фахверковых каркасных зданий, контуров заземления дома, заборов, МАФ;
• максимальная этажность – допускаются разрешенные в индивидуальном строительстве трехэтажные здания с мансардой;
• высокий ресурс – при нормальной антикоррозионной обработке срок службы винтовых свай составляет 75 – 100 лет.

Обратите внимание что заземление это отдельная конструкция, а не подключение заземляющего провода к телу свайного поля фундамента. Сваи для контура заземления не должны иметь защитных покрытий не проводящих ток.

Единственным недостатком СВС является непригодность для проектов с цокольным/подвальным этажом. Ручной монтаж винтовых свай, не только допустим, но и рекомендован специалистами. При погружении этих конструкций спецтехникой сложнее контролировать усилие затяжки при достижении несущих пластов.

Пошаговая технология фундамента на винтовых сваях

Благодаря достаточно простой конструкции, при наличии необходимых инструментов, оборудования (сварочный аппарат, газорезка) винтовые фундамент можно изготовить в домашних условиях. Установка производится по технологии:

• контрольное вкручивание;
• проектирование;
• разметка;
• изготовление направляющих скважин;
• погружение СВС;
• подрезка по уровню возвышающихся над землей труб;
• заливка бетоном;
• монтаж оголовков;
• обвязка свайного поля ростверком;
• ввод коммуникаций.

Для планирования времени работ достаточно измерить шаг лопастей винта. При каждом обороте свая будет погружаться на эту глубину, позволяя вычислить время каждого цикла. Например, при шаге 5 см потребуется 40 кругов для вкручивания СВС на глубину 2 м. Профессиональная бригада монтирует 15 – 25 СВС за смену, создавая поле для коттеджа площадью 100 м².

Расчет свайно-винтового фундамента

Технология достаточно отработана во всех регионах РФ, для расчета СВФ можно использовать СП от 2011 года за номером 24. 13330 для свайных оснований. Основными расчетами являются:

• несущая способность пласта на глубине погружения лопасти сваи, от этого параметра рассчитывается несущая способность одной сваи;
• количество – шаг СВС на прямых участках, позиционирование в местах примыкания стен, заложение свай под отдельными конструкциями (котел/печь, крыльцо/внутренняя лестница, аварийный генератор/насосное оборудование.

Чтобы не заказывать дорогостоящие геологические изыскания участка, в 75% случаев используется пробное вкручивание, позволяющее вычислить необходимые для проекта данные:

• глубина несущего пласта (обязательно ниже уровня промерзания региона);
• состав почвы (нахождение в разных слоях крупных камней, гравийной, известковой плиты);
• уровень УГВ (очень условно).

Основные характеристики свай указываются производителями. Например, размеры СВС выбирают, исходя из типа конструкции, для которой необходимо основание:

• причал/пирс – труба 89 – 108 мм, стенка 3 – 4 мм, винт 20 – 25 см;
• усиление оснований – труба 89 – 108 мм, стенка 3 – 4 мм, лопасть 20 – 25 см;
• подпорная стена – 54 – 89 труба (2 – 3 мм стенка), винт 15 – 20 см;
• МАФ, беседки, заборы – 54 – 76 мм труба со стенкой 2 – 3 мм, лопасть винта 15 – 20 см;
• комбинация с ленточным МЗЛФ – труба 108 – 168 мм, стенка 4 – 8 мм, лопасть 25 – 40 см;
• блочный, кирпичный коттедж – стенка 6 – 10 мм, диаметр тела 168 – 270 мм, 40 – 80 см лопасти;
• панельный, фахверковый, щитовой, каркасный, срубовый дом – 89 – 114 мм труба с 3 – 5 мм стенкой, 20 – 30 см лопасть.

Таким образом, после подсчета сборных нагрузок (эксплуатационная + ветровая + конструкционная + снеговая), цифра делится на несущую способность сваи для подсчета необходимого количества СВС.

Подготовка и разметка участка

Ввиду отсутствия планировки и земляных работ максимально упрощается разметка пятна застройки. Достаточно вынести на местность оси стен, перегородок и дополнительного тяжёлого оборудования (котел, лестница, насос и т.д.). Для этого чуть дальне углов дома производится установка колышков, по которым натягиваются шнуры. Вместо них можно использовать более сложную конструкцию из двух кольев с горизонтальной перемычкой, что позволяет устанавливать два шнура по наружным размерам сваи.

Погружение свай

Пошаговая инструкция вкручивания СВС, независимо от вида лопастей, наконечника, уровня грунтовой воды, прочих факторов, выглядит следующим образом:

• изготовление приямков – направляющие скважины создаются на глубину 0,5 – 0,7 м ручным либо мотобуром, они позволяют точно позиционировать сваи, облегчают заход лопасти в грунт, диаметр лидер-лунки должен быть чуть меньше размера лопасти СВС;
• погружение сваи – в отверстия внутри тела трубы заводятся лом, на него одевают трубчатые рычаги, два работника перемещают их по кругу, создавая крутящий момент, третий контролирует вертикаль ствола пузырьковым уровнем, при резком увеличении усилия затяжки (обязательно ниже отметки промерзания) работы прекращаются;

Существует технология механического погружения СВС без привлечения спецтехники, незначительно повышающая бюджет строительства:

• на верхний конец СВС надевается устройство усиления крутящего момента (редуктор);
• на него производится монтаж электродрели (мощность от 1,5 кВт);
• конструкция устанавливается в вертикальное положение над направляющей скважиной;
• дрель подключается в электросеть.

Устройство усилителя крутящего момента представляет собой редуктор с передаточным числом 1/60. Вместо рычагов используется электропривод инструмента, операцию могут выполнять два рабочих.

Выравнивание СВС в горизонтальной плоскости

Свайное поле необходимо обвязать ростверком в виде бетонных, металлических или деревянных балок, расположенных на оголовках. Для этого выступающие из земли трубы необходимо привести в норму. Технология выравнивания имеет вид:

• отметка единого уровня – используется нивелир, теодолит либо лазерный построитель плоскостей, уровень;
• обрезка – тело трубы срезается УШМ по разметке.

На этом устройство свайного поля считается законченным при использовании монолитного или металлического ростверка. Если возводится каркасный, срубовый, панельный или щитовой дом, необходимо смонтировать оголовки, на которые сможет опереться брус, калиброванное бревно. Оголовок имеет несколько модификаций:

• квадратный – 10 х 10 – 30 х 30 см пластина, приваренная к свае;
• усиленный – размер аналогичен предыдущему случаю, пластина приварена к трубе, внутренний размер которой равен наружному диаметру сваи, имеются 4 ребра жесткости (косынки);
• U-образный – внутренний размер между полками 17 см для укладки бруса 15 х 15 см.

Этот элемент надевается на тело СВС, крепится к нему сваркой (реже болтами). Отверстия в пластине позволяют зафиксировать деревянные балки ростверка для получения единой пространственной конструкции.

Заливка бетоном

Свая, даже при герметично приваренном оголовке, покрывается влагой изнутри. Для предотвращения этого явления используется специальная защита – наполнение тела сваи бетоном после погружения на проектную глубину. Обычно используют несколько технологий:

• сухая смесь – фасованный пескобетон М 300, который при контакте с конденсатом самостоятельно цементируется внутри изделия;
• товарный бетон – классическая заливка через воронку, технология имеет существенный недостаток – наличие пустот, каверн внутри смеси;
• пескобетон – марок М 300 – М 400, ввиду отсутствия крупного наполнителя, пустот в бетоне практически нет;

Кроме того, бетонные инъекции позволяют повысить пространственную жесткость конструкции, что актуально для тонкостенных свай.

Обвязка свай ростверком

На прямых участках рекомендуемая высота подошвы ростверка от земли составляет 0,5 – 0,7 м. Это оптимальный размер для расположения вентиляционных продухов в забирке. Без нее полы нижнего этажа будут источником теплопотерь, в отсутствие естественной вентиляции силовой каркас быстро придет в негодность. Для каждого типа ростверка существуют особенности монтажа.

Монолитный ростверк

Технология является самой сложной, обходится дороже прочих вариантов, однако является единственно возможной для кирпичных коттеджей на сложном рельефе, в прибрежной полосе и на болотах. Устройство монолитного ростверка по технологии:

• сборка опалубки – нижние щиты надеваются на трубы, поддерживаются перемычками, закрепленными на двух колышках, боковые щиты крепятся к днищу, соединяются между собой распорками и стяжками;
• армирование – два пояса из прутков периодического сечения (12 – 16 мм рифленка) связываются с горизонтальными и вертикальными 6 мм перемычками либо хомутами;
• связка со сваями – в трубах прожигаются или высверливаются отверстия, в которые запускается дополнительная арматура, стыкуемая вязальной проволокой к армопоясам конструкции;
• заливка – опалубка заполняется бетонной смесью до проектного уровня, уплотняется прутками арматуры или глубинными вибраторами.

На монолитном ростверке допускаются все виды кладки для стен кирпичного дома и любые другие технологии строительства.

Деревянный ростверк

Технология строительства деревянных домов облегчает задачу застройщика, которому необходимо связать свайное поле длинномерными элементами для обеспечения пространственной жесткости дома. Нижние венцы сруба (калиброванное бревно), обвязка «каркасника» являются готовым ростверком.

Технология изготовления имеет вид:

• монтаж плоских оголовков – необходимы для увеличения площади опорной поверхности;
• укладка балок – брус, бревно стыкуются в полдерева, крепятся к оголовкам саморезами, болтами или гвоздями.

Это самое быстрое устройство ростверка, однако, технология непригодна для кирпичной кладки, проектов большой этажности. Высота здания не может превышать один этаж с мансардой.

Металлический ростверк

Если высота сруба, «каркасника» превышает стандартный этаж, деревянный ростверк может не выдержать сборных нагрузок. Заливать монолитные балки для деревянных зданий экономически невыгодно, можно использовать ростверк из металлопроката. Технология имеет вид:

• укладка кусков швеллера полками вниз, стенкой вверх на трубы СВС либо двутавра на нижнюю полку точно таким же образом;
• стыковка элементов ростверка, прихватка в нескольких местах;
• обваривание двойным швом каждого стыка.

Металлический ростверк пригоден для одноэтажных кирпичных зданий только при уменьшении шага свайного поля до 1 – 1,5 м. Это обусловлено большой конструкционной массой материала – например, швеллер начинает гнуться под своим весом уже в 3 м пролетах.

Ввод инженерных систем в здание на винтовых сваях

Чаще всего трубы СВС незначительно выступают над поверхностью земли. Это затрудняет разводку коммуникаций в подполье 0,5 – 1 м высоты. Поэтому разумнее осуществить ввод систем жизнеобеспечения на этапе фундамента. Позже для этого придется вскрывать черновой пол, производить земляные работы в замкнутом пространстве. Для нормальной эксплуатации здания необходимо подвести:

• водопровод – в промерзаемом подполье трубы необходимо утеплить, как в земле до отметки промерзания, так и над ее поверхностью полистирольными скорлупами или минватой (2 – 3 слоя) и греющим кабелем, соответственно;
• канализацию – стоки поступают в наружный канализационный контур теплыми, поэтому достаточно обмотки воздушных труб одним слоем базальтовой ваты, подземных трубопроводов пенополистирольной скорлупой на глубину 1– 1,5 м;
• заземление дома – могут использоваться СВС минимального диаметра в виде погруженного на отметку 2 м треугольного контура, обвязанного толстой проволокой или шинами из металлической полосы, при этом сваи не должны иметь защитного покрытия не пропускающего ток;
• кабель электроснабжения – иногда используется подземный ввод, обязательно в защитном кожухе.

После разводки инженерных систем можно установить забирку. Если в проекте заложены кирпичные стены, фальш-цоколь изготавливается на этапе отделки фасада. Потому что в этом случае велика вероятность порчи облицовочных материалов случайным камнем или раствором.

Забирка по винтовым сваям

Полноценный цоколь в свайных основаниях отсутствует, для защиты от продувания, проникновения в подполье осадков изготавливается забирка. Для строительства фальш-цоколя можно использовать несколько технологий:

• каркасная система – на сваи крепится брус или оцинкованный профиль, заием решетка обшивается цокольным сайдингом, профнастилом, панелями;
• кладка – керамический, глиняный кирпич, бутовый камень.

Забирка дополняется отмосткой для отвода ливневых, паводковых стоков. Облицовочные материалы этих конструкций необходимо гидроизолировать. Для этого необходимо:

• установить обрешетку каркаса;
• закрепить на ней вертикально рубероид;
• запустить его под горизонтально расположенную отмостку;
• произвести монтаж сайдинга и тротуарной плитки.

Естественная вентиляция подполья осуществляется за счет оставленных в фальш-цоколе продухов, общая площадь которых должна равняться 1/400 от поверхности забирки. Утеплять конструкцию нет необходимости, поскольку внутри подполья нет отопления.

Ресурс винтовых свай

Для повышения эксплуатационного ресурса СВС необходима антикоррозионная обработка каждого изделия согласно ГОСТ Р 9.905, 9.908, 5272. Производители используют следующие технологии антикорра:

• холодное цинкование – слезает практически полностью еще при погружении сваи за счет содержащихся в земле абразивов;
• горячая оцинковка – держится немного дольше, не обеспечивает заявленный 75 летний ресурс;
• порошковое окрашивание – служит 30 – 50 лет после монтажа, разрушается гуляющими токами в грунте;
• покраска битумными составам – защищает от грунтовой воды, независимо от высоты УГВ, обеспечивает 50 – 70 летний срок эксплуатации

• грунт ВЛ 05 + холодное цинкование (эмаль IR 02) + стеклопластик – ресурс 300 – 400 лет в экстремальных условиях, электрохимическая коррозия отсутствует;
• эмаль IR02 или Zinga Metall + полиуретановая либо эпоксидная двухкомпонентная эмаль – создавались для защиты нефепроводов (воздушных, подземных), имеют 50 – 100 летний ресурс;
• грунт ВЛ 05 + полиуретановая эмаль Hempel, Masco – стандартный уровень защиты днищ ледоколов, подлодок, резервуаров ГСМ, 30 – 70 летний ресурс.

Даже при покупке СВС с заводским антикоррозионным слоем необходимо покрыть сваи для надежности указанными составами.

Назначение винтовых свай

Первые свайных конструкций с винтовыми наконечниками в РФ начали применяться исключительно для нужд армии в середине XIX века. Их можно было использовать для временных конструкций либо в сложных эксплуатационных условиях. Заявленный ресурс составлял 100 – 180 лет, чем современные производители похвастать не могут. В настоящее время СВС и другие модификации свай применяют для:

• строительства дома на болоте, склоне, в плотной застройке, лесной зоне, на почвах с высоким УГВ, низкой несущей способностью;
• бюджетного возведения заборов, МАФ, беседок, надворных построек;
• усиления ленточных, плитных оснований;
• изготовления инженерных систем, например заземления дома, скважины водозабора.

Высота СВС практически не ограничена – при погружении нижнего элемента с лопастями шнека до уровня земли к трубе можно приварить следующий кусок или несколько для гарантированного достижения пластов, обладающих несущими свойствами. Для монтажа достаточно трех человек либо одного мастера с мощным электроприводом с редуктором.

Данная пошаговая инструкция пригодна для монтажа винтовых свай под здание, возводимое по любой технологии из разных стеновых материалов. Рекомендации позволят избежать ошибок, повысить эксплуатационный ресурс жилища.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]

С этой подставкой у меня связана одна история, благодаря которой ценность изделия возросла в несколько раз.

Предыстория

Ноутбук стал сильно перегреваться, а вентилятор – орать как самолёт-истребитель, постепенно сводя меня с ума. Посмотрел готовые подставки для дополнительного охлаждения и почитал отзывы. Стало ясно: вещь не самая дешёвая и не такая эффективная, как это требовалось.

Нарисовал набросок на бумаге и всё обдумал. Оставалось добраться до строительного магазина. Вся проблема была в том, что он оказался не просто закрыт, а закрыт насовсем. Представьте: раннее утро выходного дня, я радостный чешу в магазин. Подхожу к предполагаемому месту и 20 минут ищу вход, пока не осознаю, что магазина в том месте уже нет.

С трудом нахожу номер телефона сети строительных гипермаркетов и связываюсь с оператором, которая помогла узнать, что в радиусе нескольких километров есть ещё один такой же магазин. Ориентирование на местности, корректировка плана и новый марш-бросок.

Пришлось идти через мост. Привык, что все мосты в Санкт-Петербурге над водой – редко встречаются другие, под которыми либо обычная трасса, либо железная дорога. При прохождении мостов всегда успокаивает факт присутствия воды – в случае чего смягчит падение. Я не особо дружу с высотой, да и она меня тоже не любит.

Мост оказался с резким набором высоты. Потратил кучу сил и нервов, чтобы его преодолеть. Добрался до магазина и понял, что наличных денег не хватает. Была на всякий случай с собой кредитка, но не моя. Пришлось сделать огромный круг в поисках банкомата, а потом – снова вернуться в магазин. Оставалась долгая дорога в несколько километров до ближайшего транспорта. Вместо 1.5 часов потратил 5-6.

Вырезал отверстие в корпусе, чтобы снизить температуру

Помимо самой будки пришлось придумать еще и ноут. HP сильно нагревается. Не помню когда, но мне пришлось вынуть стандартный вентилятор ноутбука и заменить его маленьким Gelid Silent 5 FN-SX05-40 — я бы не сказал, что это сильно помогло, но это сработало на в то время как. Он также связал это через reobass.

В какой-то момент было решено, что в ноутбуке нужно будет просверлить дополнительное отверстие, чтобы улучшить воздушный поток и снизить температуру.

Тоже было просто:

1. Разобранный ноутбук
2. Нанесен на карту
3. Проделал сверлом много дырок
4. Боковое сверление выполнено с осторожностью
5. Чистый файл
6. Сделал небольшие отверстия для шурупов
7. Прикручен к сети
8. Покрасил серебряные винты черным маркером

Чертежи и схемы сборки

Наберите в Интернете в любой поисковой системе запрос «стол для ноутбука своими руками чертежи схемы эскизы конструкция» и вы будете приятно удивлены обилием разновидностей подобных столиков. И ведь в подавляющем большинстве случаев любой из них не слишком сложно изготовить своими руками.

Для начала нужно распечатать «чертежи» будущего изделия и перенести их карандашом на дерево.

Рассмотрим подробнее некоторые разновидности столиков для ноутбуков и их отличительные черты.

Раскладная модель

Отличительной особенностью данных моделей являются складывающиеся ножки, что позволяет обеспечить компактность при хранении или транспортировке. Как правило, столешница у складного столика разделена на 2 части: меньшая по размеру неподвижная правая часть, предназначенная для мышки, кружки и тому подобное и левая часть для ноутбука, имеющая возможность поднятия и фиксирования необходимого вам угла наклона.

Вещь многофункциональная и портативная, можно использовать, как поднос, журнальный столик или просто как место для чаепития.

Для изготовления складного варианта столика помимо материалов, указанных выше, вам потребуются петли, шарниры или другие крепежные элементы, позволяющие двигать и фиксировать в каких-то положениях отдельные элементы.

Складной столик-трансформер для ноутбука – современный подход к организации работы и отдыха.

Трансформер

Столики-трансформеры отличаются от раскладных более крупными размерами из-за разнообразного функционала. В некоторых моделях могут быть такие раскладывающиеся части, как подлокотники для рук, подстаканники. Даже столешница может состоять из нескольких частей, которые при раскладывании образуют одну ровную поверхность.

Складной столик-трансформер для ноутбука – это удобное приспособление, которое позволяет работать за переносным устройством в любом положении и в любом месте.

Часто трансформер оборудуется собственными кулерами для дополнительного охлаждения ноутбука, USB-хабами, позволяющими увеличить количество подключаемых к ноутбуку периферийных устройств.

Большинство моделей оснащено вентиляторами или специальными отверстиями для отвода тепла, исходящего от устройства.

Кроватный

Кроватный столик – это классический монолитный вариант, не имеющий никаких подвижных частей, кроме столешницы с регулируемым углом наклона. Подобная жесткая конструкция позволяет обеспечить хорошую устойчивость даже на мягкой и неровной поверхности.

Столик для ноутбука в кровать — очень удобный предмет мебели.

Столик-кресло

Столик-кресло – это модель, объединяющая в себе сразу 2 предмета мебели. Как правило, кресло для обеспечения дополнительного комфорта снабжено ступенькой для ног. На рабочей поверхности небольшого столика присутствуют углубления, позволяющие зафиксировать ноутбук.

Кроме обычных моделей, можно выбрать кресло-столик для ноутбука.

Столик, прикрепленный к одному из подлокотников, может отодвигаться в сторону и регулироваться по углу наклона. Это является одновременно и минусом модели, так как со временем данный механизм разбалтывается и ненадежно фиксируется в рабочем положении.

Часто подобными столиками-креслами оборудуют аудитории, предназначенные для проведения лекций или семинаров.

Придиванный или прикроватный

Прикроватный столик не так популярен как прочие модели, так как это довольно громоздкая конструкция. В большинстве случаев они имеют форму русской буквы «П», лежащей на боку. При этом, верхняя сторона – это рабочая поверхность, служащая подставкой под ноутбук, а нижняя – платформа, имеющая колесики и обеспечивающая устойчивость конструкции.

Придиванный столик для ноутбука – крайне необходимый вариант мебели для работающих дома людей.

Данная платформа и рабочая поверхность соединяются ножкой, регулируемой по высоте. При необходимости использования такого столика платформа задвигается частично под кровать, вследствие чего рабочая поверхность оказывается над кроватью.

Придиванный стол для ноутбука относится к напольным моделям.

В большинстве моделей, регулируется угол наклона и имеется возможность перемещения рабочей поверхности в горизонтальной плоскости. Конструкция недолговечна по причине большого числа механизмов, которые со временем разбалтываются и перестают фиксироваться.

Он может быть в двух модификациях: с фиксированной высотой опоры и регулируемый.

Простая конструкция из пенопласта и самодельного вентилятора

Этот способ подойдет тем, кто хочет максимально сэкономить, ведь получившийся вентилятор обойдется вам в несколько десятков рублей, а сделать его можно из любой бутылки и куска поролона.

Основа конструкции будет состоять только из пенопласта.

Чтобы изделие прослужило дольше, рекомендуем брать плотный экструдированный пенопласт или пенополистирол (продается в любом строительном магазине).

Обрежьте его по размеру вашего ноутбука.

Конструкция кулера не должна соприкасаться с поверхностью стола. Желательно сделать из пенополистирола еще 4 маленькие фигурки, на которые будет опираться изделие.

Это обеспечит лучшую циркуляцию воздуха.

Обратите внимание, что правильное положение кулера подразумевает небольшой наклон в сторону пользователя, поэтому сделайте одну ногу высотой 3 сантиметра, а другой — двумя сантиметрами.

Следовательно, первые две части будут опорой для спины.

Рис. 6 — создаем каркас для подставки

См. Также: Канатный нож своими руками

Прикрепить детали из пенопласта между собой можно с помощью простого клея ПВА или суперклея

Подождите, пока рама полностью высохнет, прежде чем переходить к следующим рабочим этапам.

Вырежьте еще 4 квадрата и прикрепите их к углам верхней части холодильника, чтобы получился такой вид:

Рисунок 7 — Создание передней части рамы чиллера

Когда вы кладете ноутбук на верхнюю часть продукта, он не будет прилипать к корпусу, создавая больше места для воздушного потока.

Все 4 квадрата должны иметь одинаковую высоту. Как показано на изображении выше.

Теперь нам нужно создать механизм вентиляции. Он будет изготовлен из обычного пластика. Возьмите любую бутылку, отрежьте верхушку и нарисуйте такую ​​деталь:

Рис. 8 — создать веер

Получившийся элемент станет фан-базой. Чтобы лопасти вращались, образуя прямой воздушный поток, необходимо немного изменить форму.

Для этого возьмите свечу и зажгите ее. Доведите вентилятор до тепла и нагрейте основание каждой лопасти, вращая их в одном направлении за раз:

Рис. 9 — формирование лопаток

Просверлите отверстие в центре системы охлаждения в соответствии с размером вентилятора.

Если лезвия слишком длинные, обрежьте их и снова поверните по краям на огне, чтобы разгладить их.

Возьмите 4 палочки мороженого и закрепите их, чтобы они служили опорой для вентиляционного элемента. Скрепить палочки можно обычным малярным скотчем.

Клей лучше не использовать. Установите вентилятор, как показано ниже.

Рис. 10 — создать охлаждающую структуру

Возьмите простой моторизованный механизм (можно купить в любом магазине электроники) и прикрепите к нему крышку от бутылки. Получившуюся деталь поместите в центр лопаток:

Рис. 11 — создать охлаждение

Возьмите USB-кабель и припаяйте его к мотору. Строительство готово. Теперь вы можете оформить, покрасив в любой цвет.

Рис.12 — проверка работы устройства

Пошаговый алгоритм создания из дерева

Спилы дерева для интерьера, сделанные своими руками

Если владельцы устройства не знают, как сделать стол для ноутбука, то пошаговая инструкция позволит сэкономить время

Важно соблюдать технику безопасности во время работы с инструментами

Первое, что потребуется – это чертеж

Готовый или составленный самостоятельно – неважно. Схема должна содержать точные размеры и последовательные шаги обработки материалов

Оптимальным вариантом будет распечатать чертеж на больших листах бумаги. Следующий этап – создание форм. Для этого из деревянных заготовок выпиливается нужная форма деталей. Применяют электрический лобзик, однако можно обойтись и ручными приспособлениями, например, пилкой по дереву. Дальнейший процесс подготовки складных столиков для ноутбуков заключается в ошкуривании всех без исключения поверхностей. Можно применить шлифовальную машинку, болгарку со специальной насадкой или обычную наждачную бумагу. Покраска осуществляется быстро, если выбран состав на основе воды, обычные краски будут просыхать около 24 часов. В конце наступает ответственный момент – лакирование поверхности столика. Это дает возможность защитить древесину от влаги и солнечных лучей, а также придать заготовкам уникальный блеск. Последним шагом на пути создания надежного стола является сборка, ориентиром для которой выступает точный эскиз.

Деревянные компоненты нередко обрабатывают клеящими составами, которые способны держать вместе различные породы древесины.

Чертеж

Создание форм

Ошкуривании всех поверхностей

Покраска

Сборка

Готовое изделие

Самодельная система охлаждения

Фотографии

Вот что из этого получилось:

Кулер для ноутбука Система охлаждения ноутбука Охладите ноутбук Кулер для ноутбука

Описание

У меня Asus X51RL. Могу сказать, что мне повезло, потому что радиатор у него выходит не сбоку, а сзади. Благодаря этому самодельная система располагается сзади и закрывает экран. Перед установкой этого устройства температура процессора в тихом режиме поднялась до 55 градусов, затем включился штатный вентилятор, снизил температуру до 47 градусов и выключился. И так каждые пять минут. Конечно, это повредило процессор и мои нервы. После установки системы искусственного охлаждения температура процессора постоянно поддерживается в районе 43-45 градусов. То есть температура упала в среднем на 10 градусов. Обычный холодильник отдыхает. Иногда он подключается на самой медленной скорости в играх и с тяжелым хранилищем. Из-за того, что устройство втягивает воздух через радиатор, общая температура ноутбука снизилась и он не нагревается. Например, винчестер до установки системы прогрелся до 45-50 градусов, а теперь — не более 40.

Конструкция

Дизайн очень простой. Тело представляет собой кусок картона из папки с документами. В принципе, его можно сделать из чего угодно. Вентилятор представляет собой стандартный 120-мм кулер для системного блока на 12 В. Его можно запитать от встроенного USB-порта ноутбука, но есть риск его сжечь в случае короткого замыкания. Поэтому лучше покупать самый простой блок питания на 12 вольт. Если кулер слишком громко звучит при питании от 12 вольт, вы можете легко снизить напряжение с помощью резистора. Картон и кулер склеены клеем, дополнительно закреплены изолентой. Вход системы охлаждения должен быть закрыт от открытия радиатора.

Опыт эксплуатации

С момента начала установки прошло более 5 месяцев. Решил почистить ноутбук от пыли и написал об этом статью. Если вы прочтете его и посмотрите фотографии, то заметите, что под задней крышкой скопился очень тонкий слой пыли. Как оказалось, самодельная система охлаждения буквально вытягивала весь воздух силой. На крыльчатке чиллера появилась пыль.

Слой пыли на кулере Пыль на крыльчатке

Таким образом, это устройство предотвратило скопление грязи внутри ноутбука. В профилактических целях дополнил смазку его подшипника машинным маслом.

Пополнение смазки

Плюсы и минусы

Подставка для ноутбука Cooler хороша тем, что:

• очень легко сделать. Воспользовавшись советами и собрав необходимую информацию в Интернете, сделать такую ​​специфическую подставку для своего ноутбука абсолютно несложно;
• стоимость материала самая дешевая;
• хорошие рабочие характеристики.

Недостатки такой конструкции:

• не достаточно сильный;
• он снижает температуру всего на пару градусов. Это можно изменить. Нижняя часть компьютера откручивается и воздух забирается прямо из труб отопления;
• наличие шумового эффекта, который в основном зависит от износа подшипника.

Полезные советы

Ниже представлены полезные советы, которые разработали мастера, имеющие опыт в изготовлении самодельных подставок:

1. При установке большого количества вентиляторов на подставку для ноутбука стоит учитывать, что от нее будет исходить сильный шум.
2. Использование мебельного щита в процессе сооружения подставки для ноутбука с охлаждением позволяет добиться максимально устойчивой конструкции в результате.
3. Наличие регулировки положения подставки под ноутбук поможет предотвратить ситуации, когда чашка кофе случайно проливается на устройство.

С чего начать

Как и в любом рабочем процессе, вы должны начать с составления предложения / плана и определения будущих этапов установки, которые будут обсуждаться ниже.

Шаг 1. Составление бюджета и схематизация

• Для начала стоит ответить на несколько вопросов:
• «Каковы ожидания от будущего творения» — например (автору статьи ниже), это удобная подложка с небольшим углом и 1/2 кулера для вдувания и выдувания. И цель — добиться снижения температурных показателей не менее чем на 5 градусов.
• «Сколько денег можно отложить на это?» — бюджет 500 руб.
• «Какой размер / габариты» — так как у устройства диагональ 18,4 дюйма, то с учетом положения ножек длина будет примерно 36 * 38см, ширина 35-37см.
• «Из чего сделать корпус / основу». Учитывая, что «ASUS K95VJ» весит более 4 килограммов, материал должен быть прочным, но при этом желательно добиться небольших габаритов и легкости. Полипропиленовые трубы для воды диаметром 20 мм должны были справиться с этими требованиями очень спокойно.
• «Из чего сделать подложку для установки кулера» — вес кулера минимален и на подложку не будет нагрузки, поэтому не требуется чрезмерных усилий. В итоге выбор пал на ассортимент канцелярских товаров, а именно на папку для бумаг с металлическим зажимом и самый плотный / грубый картон.
• «То, что уже есть в наличии» — уже есть старая охлаждающая подставка от устройства той же марки «Асус», но с диагональю экрана 13 дюймов, с которой можно снять кулер и порт питания.
• «Какие инструменты / предметы необходимы дополнительно»: Линейка, рулетка или рулетка.
• Канцелярский нож или ножницы.
• Дрель / шуруповерт, дрель и шуруповерт.
• Ножовка по металлу или лобзик.
• Маркер, скотч.
• Болты, гайки, шайбы.
• Клеевой пистолет или двусторонний скотч.
• Мебельный степлер или прозрачный скотч.

Шаг 2. Закупка материалов

Учитывая, что приведенный выше перечень предметов и инструментов не требует дополнительных затрат, так как все это есть у любого обывателя, необходимо будет лишь дополнительно докупить:

• «Полипропиленовые трубы» — 1,5 / 2 метра трубы (с наценкой) стоит в среднем около 100 рублей (в примере на самом деле получилось 75 рублей * 1,5 м.).
• «Уголки и тройники» — четыре уголка 90 градусов и два тройника — общей стоимостью 27 рублей.
• «Папка-папка» — из того, что удалось найти в ближайших магазинах, была папка с довольно толстым картоном стоимостью 120 рублей.

Итого: 222 руб.

Почему это выгодно

Конечно же, каждому необходимо здраво оценивать свои возможности и в подборе комплектующих, и в их монтаже и в принципе отдавать себе отчёт о целесообразности задуманного действия. Итак, почему это выгодно. Например, в наличии ноутбук «ASUS K95VJ» с диагональю экрана в 18.4 дюйма. Поиски рассматриваемой системы охлаждения установили, что все достойные внимания варианты стоят порядка 2000 рублей и выше. Действительно, с учётом современных реалий данная сумма не кажется значительной, но и отдавать такие деньги за красивый корпус с подсветкой, по сути пустышку, тоже не очень хочется. Да и в принципе, это довольно сомнительное вложение средств, сэкономив которые можно, например, вложить в покупку комплектующих. Именно поэтому автор настоящий статьи, как и многие другие пользователи, вознамерился сделать охлаждающую подставку самостоятельно с минимальным вложением денежных средств и потраченного времени.

Продвинутые самоделки

Но это был довольно дешевый вариант. Если в кармане хоть одна «пятихатка», можно окунуться в степь самоделок. Список покупок такой: простой компьютерный вентилятор, розетка USB типа А, изолента и клей. В общем, вместо USB подойдет старое зарядное устройство, а для удобства стоит обзавестись десятью сантиметрами кабеля. Из инструментов вам понадобится паяльник. Фанера — хорошая основа для опоры, хотя подойдет и связующее.

В держателе, каким бы он ни был, мы просверлили отверстие на месте вентиляционной решетки ноутбука. Только не во всяком случае, а под размер купленного кулера. Его необходимо зафиксировать в отверстии любым удобным способом. И желательно дуть от ноута. Также алгоритм может отличаться в зависимости от материалов.

Если у вас в руках старое зарядное устройство, отрежьте его конец и оголите электрический шнур. С вентилятором поступаем так же, но только с двумя проводами. Часто необходимые красные и черные, а желтый будет лишним. Далее мы соединяем достоинства с достоинствами, недостатки с недостатками и изолируем стык. Готовый! Подключите зарядное устройство, и вентилятор начнет вращаться.

С USB все немного иначе. Нам нужно будет взять паяльник и припаять минусовые провода к четвертому выводу вилки, а плюс — к первому. Здесь очень важно хорошо разбираться в распиновке и не допускать ошибок. В противном случае короткое замыкание приведет к повреждению ноутбука. А потом снова все так же — подключаем кабель к кабелю и изолируем стык. USB-накопитель подключается к ноутбуку, и вентилятор вращается.

При желании также можно запутаться с картой, регулятором скорости и прочими гаджетами. Это все равно будет дешевле, чем поставка охлаждения из магазина.

Чертеж

Перед изготовлением мебельного предмета необходимо сделать предварительный чертеж. На нем указываются точные размеры стола, материалы его изготовления.

Если сделать чертеж самостоятельно у вас не получается, можно найти в интернете готовый эскиз, можно обратиться к специалистам в данной сфере или просто воспользоваться специальной программой для мебельщиков. Последний вариант самый простой. После того как вы нарисуете или распечатаете готовый эскиз будущего стола, его потребуется перенести на деревянную поверхность подготовленных материалов.

Внимание: перед изготовлением стола, следует еще раз внимательно просчитать размеры и расставить контрольные точки на материале.

Итог

Создать мощную систему охлаждения ноутбука и поддерживать в хорошем состоянии все его внутренние детали — задача вполне выполнимая.

Потратив несколько сотен рублей, можно своими руками сделать отличный кулер необходимого размера и мощности.

Представленные в статье варианты товаров можно легко дополнять и улучшать, все зависит от вашей фантазии и смекалки.

Тематические видеоролики:

Подставка для ноутбука своими руками. — Как сделать? #1

В видео я покажу, как можно сэкономить на покупке охлаждающей подставки для ноутбука. Сразу скажу, что это не финальная версия, многое можно улучшить. На видео показан сам принцип работы стенда.

Охлаждающая подставка для ноутбука своими руками

Подставка для охлаждения ноутбука своими руками. Для изготовления понадобится пара рук, оргстекло, кулер.
