Замена домофонной трубки в квартире своими руками

Трубка домофона подключение проще простого

Установка домофонной трубки Самостоятельно!!!

Домофоны. Составные части абонентской стороны

Домофон – устройство, обеспечивающее безопасность и комфорт жителей загородных усадеб, производственных помещений, но преимущественно – многоквартирных домов. С ним ограничивается доступ посторонних не только в квартиру, но и в общий подъезд. К тому же домофонные системы показали себя более удобными, чем кодовые замки.

Домофонная система состоит из внешней панели, устанавливаемой на подъездной двери, и внутреннего переговорного устройства. При возникновении неисправностей в любой из этих групп обращаются в обслуживающую компанию, сотрудники которой обязаны их устранить.

От поломок не застрахована и абонентская часть оборудования. Её тоже должны чинить мастера. Но некоторые работы можно выполнить, не дожидаясь специалистов. Так, замену внутриквартирной трубки домофона получится произвести своими силами.

Какое устройство имеет трубка для переговоров

Абонентское оборудование, устанавливаемое в квартире, состоит из следующих компонентов – панели управления и переговорной трубки. Панель крепится на стену возле входной двери, хотя может располагаться в любом месте. Но лучше разместить её поближе, чтобы не пришлось далеко прокладывать провод.

Панель оснащена рычагом снятия внутриквартирной трубки. С оборотной стороны блока есть винты с отметками «+» и «–», к которым присоединяются провода с учётом полярности. Внутри трубки вмонтированы микрофон, динамик, шина с элементами нумерации, снаружи – кнопка отпирания двери. Конструкция домофонов может отличаться от описанной традиционной – с расположением кнопки на настенном переговорном устройстве, с герконом вместо рычага (и магнитной трубкой) или внешним переключателем работы.

Как заменить трубку домофона

Инсталляционные работы по подключению подъезда к аудиодомофонной системе выполняются мастерами обслуживающей организации. Они также смонтируют внутриквартирные переговорные блоки. Правда, во время замены трубки абонентской части домофона в жилом многоквартирном доме будет соблюдена законность, если сделать это самому. Алгоритм действий при этом таков:

покупка новой трубки;
демонтаж старой и монтаж купленной трубок;
присоединение проводов.

Если одновременно с заменой индивидуальной трубки домофона, осуществляемой своими руками, планируется её перенос в другое место, важно не нарушать полярность при присоединении двух проводов, которые крепятся винтами к тыльной стороне настенной панели.

Как выбрать трубку

Домофонные системы бывают двух типов:

координатные (то есть аналоговые);
цифровые.

Когда нужно заменить поломавшуюся трубку, учитывают тип домофона, определяющий принцип работы системы. Главное различие – в порядке идентификации числового кода. В координатных устройствах за это отвечает коммутатор, в цифровых – микросхема, встроенная в плату квартирной трубки. Консультант магазина поможет не ошибиться.

Современные модели домофонов имеют различия и в следующих параметрах:

тип переадресации вызова;
способ применения;
функциональность.

Подключение к аналоговому домофону

Когда владелец квартиры будет менять трубку домофона, ему придётся только подсоединить проводки согласно схеме подключения из инструкции. Для присоединения к коммутатору предназначены шины: контакты одной соответствуют десяткам, другой – единицам. Плюсовая клемма подключается к контакту, который отвечает за десятки, а минусовая – к тому, который определяет единицы. Если ошибиться, то нарушится работа системы целого подъезда.

Иногда квартирные номера выходят за пределы диапазона «10-99». Тогда установщик выполняет перепрограммирование со смещением нумерации. Перед заменой трубки нужно уточнить у установщика корректировочный шаг.

Подключение к цифровой системе

Чтобы поменять трубку цифрового домофона, надо проделать больше действий. Сначала необходимо вскрыть её корпус. На внутренней плате находятся пронумерованные штыри «1», «2», «4», «8» и так далее. Используя перемычки, следует замкнуть пары штырьков так, чтобы сумма цифр равнялась номеру квартиры. Например, жилец квартиры «5» должен замкнуть джамперами первую и третью пары штырей.

Поломки, которые можно исправить, и пути их устранения

Квартирное переговорное устройство – довольно надёжный прибор, который редко выходит из строя безвозвратно. При возникновении неполадок не нужно сразу пытаться сменить трубку, зачастую проблему можно устранить, иногда даже самостоятельно. Наличие специального инструмента и минимальный опыт приветствуются.

Самые распространённые исправимые дефекты:

механическое повреждение корпуса или «внутренностей»;
несрабатывание кнопки открытия замка;
тихий, прерывистый звук, помехи при разговоре.

Одна из частных неполадок – после ответа на звонок продолжает идти вызов, не происходит соединение с визитёром, замок не отпирается при нажатии на кнопку. Так происходит, если вышел из строя переключатель снятия трубки.

Существует и обратная проблема – после нажатия на кнопку происходит сброс вызова. Виной тому – нарушение целостности провода, который соединяет замок с динамиком. Сначала нужно проверить состояние паек в трубке и убедиться в том, что присутствует надёжное соединение кабеля с ламелью на задней стороне настенного блока.

В некоторых случаях ремонт нецелесообразен. Так, при сильном механическом повреждении корпуса проще купить новую трубку за 270-300 рублей, чем заделывать трещины или заклеивать сколы.

Можно ли исправить кнопочный переключатель

Кнопочный переключатель исправить можно. Обычно в нём ломается кнопка – маленькая деталь, на которую оказывается постоянное механическое воздействие. При этом она – связующее звено между абонентом и переключателем внутри устройства. Первые симптомы поломки проявляются потрескиванием в динамике, затем – при разговоре начинает «фонить». При этом поначалу запор работает безотказно, но со временем проблема даст о себе знать. Сам переключатель не ремонтируется, но он стоит недорого, и его легко заменить.

Перестала срабатывать кнопка для открытия

В стандартном режиме посетитель, подойдя к подъездной двери, нажимает на клавиатуре цифры, соответствующие номеру квартиры, в которую он пришёл. Идёт вызов. После того, как проживающий в доме человек ответит на звонок, а затем примет решение о том, чтобы впустить гостя, он нажимает на кнопку для отпирания затвора.

Если цифровой замок срабатывает только после нескольких нажатий или не реагирует на команду вообще, скорее всего, вышел из строя микропереключатель – его нужно заменить. Часто кнопка расположена в самой трубке, а микропереключатель – впаян в печатную плату. Отжав корпус плоской отвёрткой, надо поочерёдно прогреть четыре контакта. Так же просто меняется и сама кнопка, которая находится на основной панели.

Плохо слышно в процессе разговора

Прежде чем думать о самом плохом, необходимо убедиться, что проблемы со звуком не связаны с неправильными настройками. Быть может, кто-то случайно «прикрутил» громкость, а чтобы исправить это, надо просто вернуть её регулятор в начальное положение.

Плохая слышимость может быть обусловлена поломкой микрофона или динамика, а также засорением подстроечного резистора «Баланс». Он находится на плате трубки, правда, не во всех моделях. Чтобы отрегулировать потенциометр, нужно запомнить положение движка и, повращав его влево и вправо, добиться улучшения звука.

Источник

Подключить трубку домофона самостоятельно, в случае необходимости, совсем не сложно. Достаточно только знать несколько простых правил.

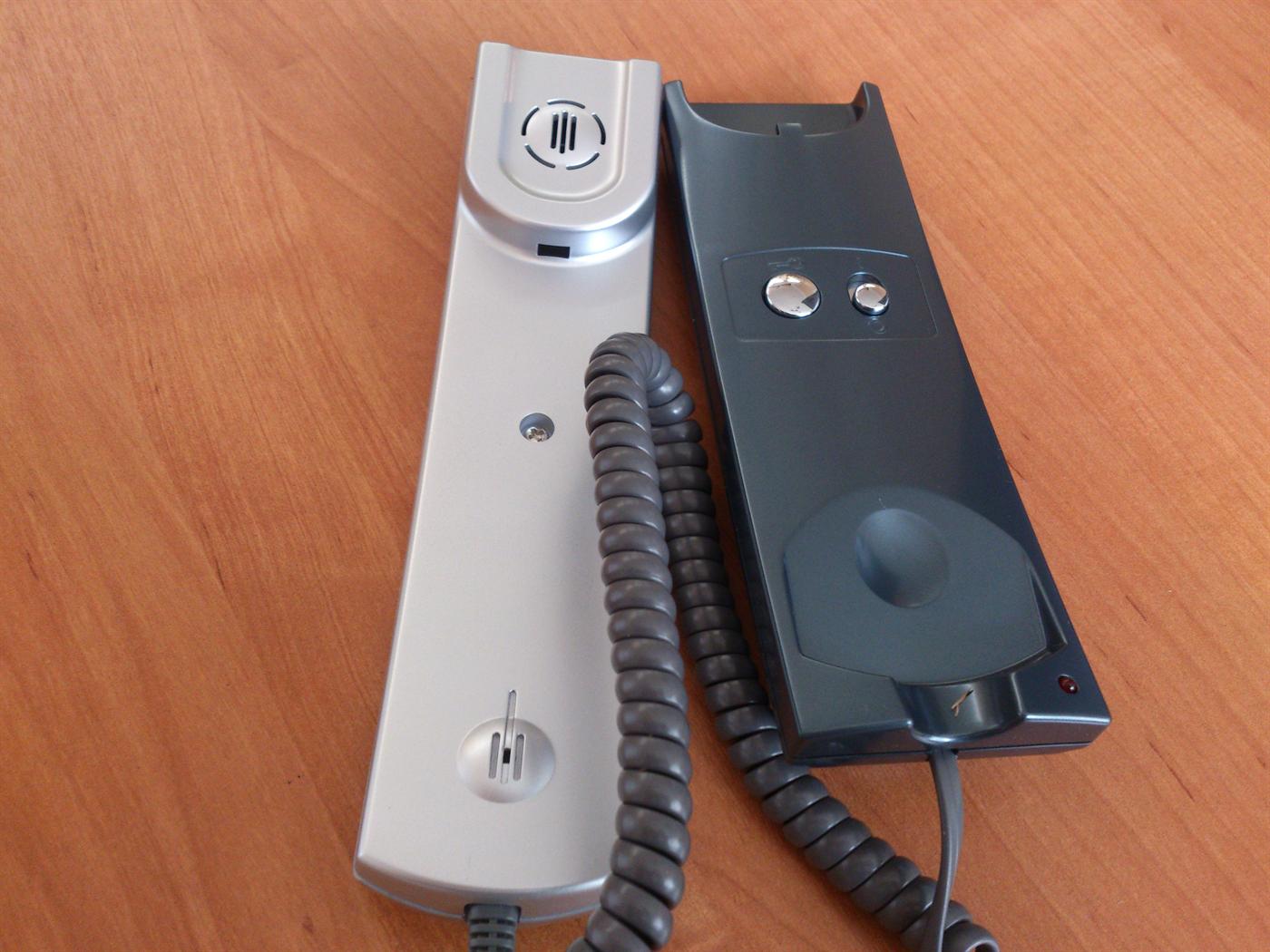

Конструкция абонентской трубки

Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.

Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.

Подключать провода к трубке домофона следует с соблюдением полярности, иначе система не будет работать.

Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов делятся на две группы:

Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.

Возможные неисправности квартирных трубок

Устройство квартирное переговорное (УКП) вполне надёжный прибор, который может прослужить много лет, но некоторые дефекты, в процессе эксплуатации, возникнуть могут.

К наиболее распространённым дефектам, относятся следующие:

Механические повреждения трубки
При снятии трубки вызов сигнал вызова не отключается
Не срабатывает кнопка управления замком
При нажатии кнопки замка вызов сбрасывается
Плохая слышимость

Стоимость трубки для домофона начинается отрублей, поэтому при сильныхмеханических повреждениях проще приобрести новое устройство, чем ремонтировать разбитый или треснутый корпус. Когда при снятии трубки сигнал вызова продолжает звучать, голосовая связь с посетителем отсутствует и не срабатывает кнопка электронного замка, это значит, что не исправен переключатель снятия трубки.

Бесплатная юридическая консультация:

Многие умельцы ремонтируют его самостоятельно, но если нет соответствующего инструмента и опыта работы, то лучше пригласить мастера.

Если электронный замок срабатывает только после нескольких нажатий, то неисправным оказывается микровыключатель. Кнопка открытия двери может находиться непосредственно на трубке. В этом случае микровыключатель запаян на печатной плате. Его замену можно выполнить самостоятельно. Нужно поочерёдно прогреть паяльником четыре контакта отжимая при этом корпус плоской отвёрткой. Достаточно просто меняется кнопка, расположенная на основной панели.

Причиной сброса вызова при нажатии кнопки электронного замка может быть обрыв провода, идущего от динамика. При возникновении каких-либо неисправностей следует сначала проверить надёжность всех паек в трубке, и подключение линии к ламели на задней стороне настенного блока. Плохая слышимость может быть связана с дефектом микрофона или динамика, а так же с загрязнением подстроечного резистора «Баланс» на плате трубки. Этот потенциометр есть не во всех моделях, но если он установлен, можно, запомнив положение движка, повращать его влево-вправо. Во многих случаях нормальная слышимость восстанавливается.

Замена трубки домофона

При установке домофона на входную дверь подъезда многоквартирного дома, все работы выполняются мастерами соответствующей организации. Они же монтируют квартирные переговорные устройства.

Поэтому самостоятельная замена трубки домофона сводится к нескольким простым действиям:

Бесплатная юридическая консультация:

Приобретение новой трубки
Установка её взамен старой
Подключение двух проводов

Прежде чем покупать новую трубку следует узнать тип домофона. Модели, предназначенные для координатных и цифровых домофонов, имеют конструктивное отличие. Продавец-консультант всегда подскажет, какая абонентская трубка подойдёт к конкретной модели домофона.

Если планируется перенос трубки на другое место, то главное это соблюдение полярности при подключении. К любой модели абонентского устройства подходит только два провода, которые фиксируются винтами на задней стороне основной панели.

Если замена трубки для координатного домофона потребует только подключения проводов, то установка трубки для цифрового домофона включает в себя набор номера квартиры. Корпус трубки следует аккуратно вскрыть. На плате в ряд расположены штырьки пронумерованные каки так далее. С помощью джамперов (перемычек) необходимо замкнуть пары штырьков таким образом, чтобы сумма набранных цифр равнялась номеру квартиры. Так для квартиры № 7 должны быть замкнуты первые три пары штырьков.

Заключение

Самостоятельная замена трубки домофона вполне возможна даже неспециалисту. Главное правильно выбрать модель для замены и не перепутать полярность подключения.

Абонентская трубка или устройство квартирное переговорное (УКП) предназначена для двухсторонней связи хозяев квартиры с посетителями и позволяет.

Бесплатная юридическая консультация:

В системах ограниченного доступа, двери, оборудованные видеодомофоном, могут открываться несколькими способами: Из помещения, при нажатии кнопки.

Домофоны, которые могут записывать видеоинформацию, считаются самыми удобными и перспективными моделями. Практически все цветные видеодомофоны.

Пока комментариев нет. Напишите первый комментарий.

Предлагаем нашим читателям широкий выбор информационных материалов на тему организации безопасности, а также систем видео наблюдения. Прежде чем самостоятельно заниматься решением подобных вопросов, мы рекомендуем ознакомиться с соответствующими материалами на нашем сайте.

Бесплатная юридическая консультация:

Как можно самостоятельно заменить трубку домофона?

Всё чаще встречается такое устройство, как домофон. Их устанавливают в частном доме или в подъезде на несколько квартир. Устройство становится удобным в применении. Но после длительной эксплуатации, как и любой другой механизм,возможно, он даст в работе сбой. Причин этого масса и зачастую, если происходит поломка, то устройство уже не открывает дверь квартир. Если рассматривать оборудование, которое установлено для работы на несколько квартир, то их принцип действия одинаков. Есть вариант, что владелец помещения открывает дверь после того, как по встроенному видеонаблюдению увидит своего гостя. Но этот вариант популярен не для квартир, а скорее для частных домов.

Но какое бы ни было устройство, оно имеет определённую комплектацию:

Устройство для проведения вызова;
Трубка для переговоров;
Видеонаблюдение;
Экран для выведения изображения.

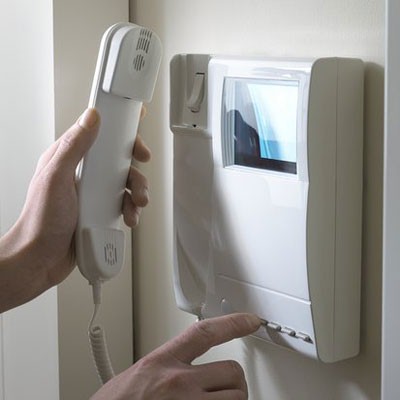

Квартирный домофон Устройство с видеонаблюдением

Какое устройство имеет трубка для переговоров?

Сама по себе трубка становится основным элементом для полноценной работы домофона. Её устанавливают исключительно внутри помещения квартир или домов. При помощи неё человек принимает решение открыть помещение тому, кто звонит или нет. Если рассматривать базовую комплектацию, то она в любом варианте одинакова. Различия есть и зависят они непосредственно от производителя системы. Рассмотрим, что же находится в трубке:

Динамик для разговора;
Микрофон для проведения переговоров с абонентом;
Провода, выполняющие соединительную роль;
Электрическая плата.

Основные неисправности, которые могут возникнуть с переговорной трубкой

Внимание! Трубка в системе – главная рабочая система, от которой зависит процесс работы домофона.

Бесплатная юридическая консультация:

Если пользоваться устройством на протяжении длительного времени, то рано или поздно трубка сломается. Оптимальный вариант – заменить поломанный инструмент. Но часто такая замена — дело затратное. Поэтому изначально следует попытаться проблему устранить. В тот момент, когда домофон перестаёт полноценно работать, у владельца помещения появляется масса неудобств. Так как в этот момент он уже не имеет возможность полноценно следить за зданием и дверь в таком случае открывается без труда. Когда устройство установлено на подъезд, а пользование затруднено в одной квартире то, скорее всего, проблема в установленной трубке. Чтобы разобраться с неприятностью следует рассмотреть виды поломок:

Домофон не работает из-за того, что кнопка открытия двери не срабатывает;
Плохая слышимость одной из сторон;
Порыв на кабеле;
Западание язычка.

Определить причину, по которой произошла неприятность можно и самостоятельно. Чтобы это сделать нужно обладать минимальными техническими знаниями. Если таких знаний нет, то для работы привлекают специалиста.

Поломки, которые можно исправить

Можно ли исправить кнопочный переключатель?

Чаще из всех проблем встречается отказ работы кнопки. Данная на первый взгляд незначительная деталь значительно влияет на весь ремонт трубки домофона, так как имеет непосредственную связь с переключателем находящимся внутри устройства. При возникновении проблемы на начальном этапе слышится потрескивание, а потом многие замечают, что фонит домофон, причём значительно.

Когда звонящий нажимает на кнопку, то потрескивание слышно отчётливо. В начале возникновения проблемы дверь будет отворяться нормально. Но если подождать немного времени и не приложить усилия для её ремонта, то она перестанет открываться.

Сам переключатель отремонтировать невозможно. Следует попросту приобрести деталь для замены. Стоимость ее не высока. Если делом занимается профессионал, то всё будет сделано не только быстро, но и качественно.

Бесплатная юридическая консультация:

Перестала срабатывать кнопка для открытия

Когда к человеку пришли гости и они звонят в домофон, в помещении появляется специфический звук, после которого хозяин помещения поднимает трубку для уточнения, кто же пришёл. Но в момент нажатия кнопка отказывается функционировать. Чаще виной становится выключатель, который располагается под кнопкой. Чтобы подробнее разобраться в причинах и ремонте снимаем крышку устройства и внимательно изучаем его «внутренности».

Чтобы понять, что в месте, где и предполагает хозяин, к проблемной зоне на некоторое время через четырехпроводный вариант системы подключают новую деталь. Таким образом, через эти 4 кабеля разбираются с появившееся проблемой.

Плохо слышно в процессе разговора

Внимание! При возникновении такой проблемы с начала обращают внимание на правильность настроенной громкости, так как кто-то мог ошибочно уменьшить громкость динамика и создать проблему сам того не ведая.

Обратите внимание на динамик, которым оснащена трубка. Он чаще и становится причиной того, что абонента плохо слышно. Внутри устройства имеет специальный резистор, которым регулируют микрофон и динамик. Но не нужно сразу убавлять или прибавлять уровень громкости. С начала запомните положение, в котором находился резистор и только потом начинайте его крутить.

Аспекты, на которые обращают внимание при выборе необходимых для замены деталей

Важным в процессе ремонта становится правильный выбор детали для замены. Покупку производите в специальных магазинах. Помимо этого обращайте внимание на модель домофона, для которой приобретаются детали.

Бесплатная юридическая консультация:

Внутренние составляющие устройства

Внимание! После проведения ремонта проверьте работу всего аппарата и посмотреть на то, каким образом открывается дверь.

Если рассматривать современные модели, которые появляются в ассортименте, выделяются домофоны, не имеющие подставок. В процессе выбора учитывайте тип. Различия между предложенными вариантами могут быть в следующем:

Разновидность адресации вызова;
Способ применения;
Особенности функциональной работы.

Проблем при приобретении и выборе возникнуть не должно. Тем более, что ассортимент переполнен разнообразными моделями. Но всё-таки лучше не устанавливать оборудование самостоятельно, а обратится за помощью к специалистам. Конечно, они запросят плату за свои услуги, но можно быть уверенным в том, что всё будет выполнено качественно и с долгосрочной гарантией в обслуживании.

О том, как производят ремонт специалисты посмотрите в нашем познавательном видео.

Бесплатная юридическая консультация:

Домофон – не только роскошь, но и система, обеспечивающая.

Приобретение и установка домофона специалистами с прокладыванием.

При выборе домофона в квартиру обращайте внимание на несколько.

У домофона, как и у других устройств, возникают разного рода.

Коментариев или отзывов пока к сожалению нет, но можно оставить свой.

Бесплатная юридическая консультация:

Как самому подключить трубку домофона в своей квартире

Наличие домофона давно стало непременным условием обеспечения комфорта современной квартиры. Основным назначением этих устройств является предоставление возможности хозяевам жилья принять вызов от посетителей и дистанционно открыть двери. Домофоны оказались намного более удобными, чем устаревшие кодовые замки. Выясним, как подключить трубку квартирного домофона самостоятельно.

Типы современных домофонов

Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:

Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.

Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.

Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.

Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.

В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.

Важно! Для цифровых и аналоговых моделей используются приемные аппараты различных типов. Перед приобретением подобного устройства следует обязательно выяснить, какой вид установлен в подъезде.

Бесплатная юридическая консультация:

Цифровой домофон

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы. При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов.

Внимание! В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы.

Бесплатная юридическая консультация:

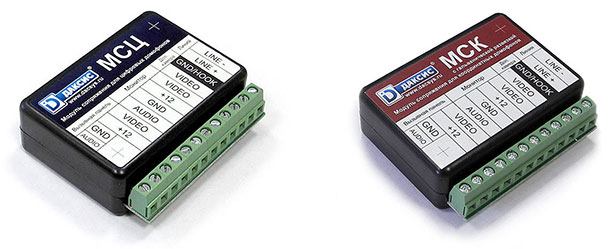

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Аналоговый домофон

Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:

подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.

Бесплатная юридическая консультация:

Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.

Порядок подключения

Последовательность действий будет такой:

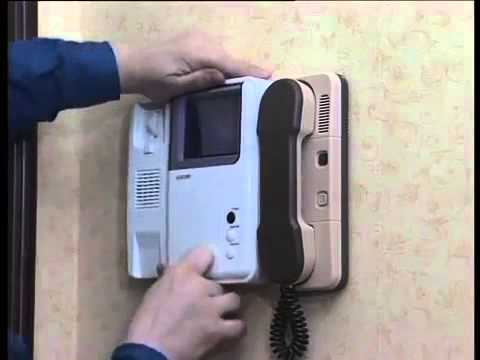

На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

Важно! При несоблюдении полярности во время подключения аппарата координатно-матричной системы может быть нарушена работа устройств всего подъезда.

Таким образом, установка трубки домофона не представляет особой сложности. Однако перед тем как приступить к выполнению подобных работ своими руками, важно определить тип и марку используемого устройства, а также расположение коммутатора и схему подключения абонентов.

Бесплатная юридическая консультация:

неисправности домофона

Статья о ремонте домофонов
как подключить трубку к домофону

— телефонные аппараты;
— домофон;
— ключи;
— номер телефона компании.

Программирование домофонов

Совет 7: Как огородить дом и офис от нежелательных посетителей: индивидуальный домофон

Индивидуальный домофон подойдет для квартир или офисов, имеющих отдельный вход, или для загородного дома. В данном случае стоит подумать, нужен ли вам цветной или достаточно черно-белого домофона. Цена на них будет отличаться соответственно. Но сначала давайте разберемся — из чего же состоит домофон?

Как открыть любой домофон без ключа… Коды к домофонам. Сохраните, вдруг пригодится!

На домофонах VIZIT для открытия двери нужно программировать ключик, а если стандартные настройки не меняли то #4230(можно #423) и дверь откроется.Вход в сервисный режим домофонов достаточно простой:Бесплатная юридическая консультация:

Установка кода домофона самостоятельно без взломов.

При необходимости, можно изменить или выключить индивидуальный код квартиры без входа в режим сервисных установок. Для этого необходимо два человека. На блоке вызова набирается номер соответствующей квартиры. После поступления вызова в квартире снимается трубка УКП. На УКП в течение 5 с шесть раз нажимается и отпускается кнопка открывания замка — . При каждом нажатии кнопки на блоке вызова должны выключаться индикатор ЖДИТЕ ОТВЕТА и включаться индикатор ВХОДИТЕ.

После шестого нажатия и отпускания на УКП кнопки «открыть дверь» в блоке вызова включается индикатор НАБЕРИТЕ НОМЕР КВАРТИРЫ, звучит один сигнал, подтверждающий готовность к записи нового индивидуального кода, при этом сохраняется режим дуплексной связи.

На блоке вызова набирается новое значение индивидуального кода. Человек, набирающий номер индивидуального кода, должен сообщить жильцу об окончании набора кода. Для записи значения индивидуального кода в память блока вызова жилец должен нажать на УКП кнопку «открыть дверь», в блоке вызова звучит сигнал, подтверждающий запись кода, после чего необходимо положить трубку переговорную УКП в держатель.

звонок 800 звонок 7272

Бесплатная юридическая консультация:

звонок 900 звонок 7272

звонок 100 звонок 7273

звонок 200 звонок 7273

звонок 300 звонок 7273

звонок 400 звонок 7273

звонок 500 звонок 7273

звонок 600 звонок 7273

звонок 700 звонок 7273

звонок 800 звонок 7273

звонок 900 звонок 7273

Как сменить системный код в домофоне Cifral?

В режиме программирования 1 (p-) и вводи новый пасс.

Существуют спец-коды домофонов для открытия дверей спец-службами?

Нет, таких кодов нет.

Как записать в память домофона Cifral свой ключ?

В сервисном режиме нажать 5,затем ввести номер квартиры, домофон напишет TOUCH прикладываем ключ — он в памяти.

Как стереть ключ-таблетку из памяти домофона Cifral?

В сервисном режиме нажать 5, затем ввести номер квартиры, на которую подключен ключ, затем нажать 9.

Как записать в память домофона Cifral оптический (плоский с дырками) ключ?

В системном режиме нажать 5, затем ввести номер ячейки ключа (1, 2, 3), вставить ключ, нажать на звонок.

Как сменить общий код домофона Cifral?

В сервисном меню нажмите 2, затем введите новый код, если код короче 4 цифр, то после ввода нажмите звонок.

Как сменить индивидуальный код домофона Cifral?

В сервисном меню нажмите 3, затем номер квартиры, звонок, введите новый код, звонок, затем пойдет вызов, абонент должен будет дважды нажать на кнопку звонка.

Как отключить абонента домофона Cifral?

В сервисном меню нажмите 4, затем 0, затем номер квартиры, затем звонок.

Как подключить абонента, которого отключили от домофона Cifral?

В сервисном меню нажмите 4, затем 1, затем номер квартиры, затем звонок.

Какие настройки по умолчанию домофона Cyfral CCD-2094M?

Код доступа в режим изменения параметров и настроек.

Номер таблицы индивидуальных кодов 000.

Номер первого абонента 1.

Кол-во абонентов, подлежащих обслуживанию 100.

Длительность сигнала Z 1.

Режим пользования общим кодом ВКЛ.

Режим пользования индивидуальным кодами ВКЛ.

в список обслуживания Звуковой сигнал №3.

Оповещение абонента об открывании двери индивидуальным ключом ВК

Коды к домофонам Metacom

Открыть домофон Metacom можно по 3 разным схемам:

Первая: «нажимаем кнопку вызова», «вводим номер первой квартиры подъезда», «снова нажимаем вызов», «дисплей показывает слово COD», «вводим код – 5702».

Вторая: «65535», «вызов», «1234», «вызов», «8».

Третья: «1234», «вызов», «6», «снова вызов», «4568».

Есть ещё один МЕТАКОМ, который немного отличается по способу открытия (МЕТАКОМ МК – 20 М/Т).

Для этого пробуем 2 комбинации:

«вызов», «27», «кнопка вызова», «5702».

«кнопка вызова», «1», «вызов», «4526».

Коды к домофонам Eltis

Домофоны Eltis были, есть и будут самыми простыми в плане открытия, благодаря тому, что специальные коды на них однотипные и простые.

Всего лишь 2 варианта открытия этого домофона:

«кнопка вызова», «2323»

«клавиша вызова», «7273»

Этот домофон наверно и есть самая большая проблема для взломщиков, на данный момент известно только 2 комбинации (1 из 5 дверей открывается).

Первая: «К», «100», «789″ (звуковой сигнал), «123456», «8»

Вторая: «К», «170862″ (звуковой сигнал), «0»f

Этот домофон по своей системе безопасности очень похож на Cyfral. В интернете ходит миф, о том, что такой домофон невозможно вскрыть из-за обязательной смены специального кода установщиками, но попробовать, то можно!

Для открытия вводим шестизначный код (000000;), если не удалось, пробуем комбинацию «5», «180180», «кнопка вызова», «4», «вызов».

Помимо установки в доме домофонной системы требуется также обязательная установка домофонов в квартире. Каждое квартирное переговорное устройство (с видеосвязью или без нее) обязательно подключается к основному блоку, размещенному на входных дверях подъезда.

Именно предоставлением такой комплексной услуги по доступной цене и занимается наша организация. Мы реализуем свою деятельность на территории Москвы и Подмосковья по очень привлекательной стоимости. Она одинаково доступна абсолютно всем людям, независимо от их социального статуса. Ведь наша основная задача — сделать вашу жизнь безопаснее и спокойнее, оградив от возможных неприятностей в пределах собственного дома!

Преимущества заказа услуг в компании Service-Domofon

Оперативный выезд специалиста на объект

Подбор оборудования с учётом бюджета клиента

Расчёт и подача сметной документации в течение
24 часов

Техническое обслуживание домофонов после ввода в эксплуатацию

Гарантия на выполненные работы 12 месяцев

Цены на установку домофона в квартире

Монтажные работы
Установка чёрно-белой (цветной) вызывной панели	1000 руб./шт
Установка видеодомофона в квартиру с подключением к подъездному домофону и установка вызывной панели на этаже (возможно подключение дополнительной камеры)	5000 руб./шт
Установка трубки в квартиру с подключением к подъездному домофону (трубка уже есть у Вас)	1500 руб./шт
Установка трубки в квартиру с подключением к подъездному домофону (трубка приобретается для Вас)	от 2000 руб. до 2500 руб.
Установка электрозамка
Установка блока сопряжения (на координатную или цифровую систему, таких как Визит, Маршал, Райкманн)
Установка подъездного домофона
Установка дополнительной камеры
Установка дополнительной камеры скрытого монтажа
Установка накладной (врезной) вызывной панели	1000-1500 руб.
Цены на коммуникации
Прокладка кабеля открытым способом	от 50 руб./м
Прокладка кабель-канала	от 100 руб./м
Прокладка кабеля вне помещений	от 200 руб./м
Штробление	от 300 руб./м
Дополнительные услуги	цена договорная
Выезд специалиста по вопросу стоимости установки домофона
Гарантия на установленное оборудование 12 месяцев	бесплатно
Выезд специалиста по гарантийным случаям	бесплатно
Выезд специалиста для диагностики неисправности
Прокладка кабеля от этажной щитовой до абонентского устройства рядом с дверью	от 800 руб.
Изготовление ключей для домофона (СКУД)
Прокладка кабеля под дополнительный монитор/панель вызова/камеру Подключение к сети 220 (в зависимости от удалённости точки)	от 400 руб. от 800 руб.

Сделать заказ

Вы звоните или оставляете заявку
на сайте

Бесплатный выезд специалиста, анализ помещения

Подбор и монтаж оборудования

Сдача работ заказчику оплата

Обучение пользованию домофона

Заказать установку домофонов в квартире

Установка домофонов на входах в подъезды предусматривает также монтаж дополнительных переговорных устройств в каждой квартире. Эту работу может осуществить только специализированная фирма, располагающая необходимым оборудованием и высококвалифицированными специалистами.

Наша компания осуществляет все монтажные работы по установке современных устройств контроля входящих в квартиру посетителей, включая установку видеодомофонов в квартиру, обеспечивая надежную эксплуатацию и высокое качество. При этом предлагаемая цена на установку домофона в квартире является доступной для любых категорий потребителей.

Качественная установка домофонов в квартире по доступной цене

Качественная и долговечная установка домофонов в квартире по доступной цене от «Service-Domofon» имеет следующие преимущества:

Высококачественные материалы, используемые во время монтажа.
Бесплатное сервисное обслуживание установленного оборудования.
Детальная консультация и составление рабочей сметы.
Быстрое и своевременное проведение работ.
Индивидуальный подход к каждому клиенту.
Гибкая система скидок и выгодная стоимость предоставления услуг.

Мы всегда рады сделать вашу жизнь безопаснее!

Домофон относится к системам контроля и управления доступом, устанавливается на подъезды многоквартирных домов и помогает защитить жильё, его владельцев и имущество от нежелательных посетителей. Однако, не все жильцы многоквартирного дома могут быть согласны на приобретение, установку абонентских устройств в квартирах, а также содержание электронной системы, так как дело это весьма затратное. Но после установки трубки домофона в квартире приходит понимание в удобстве домофонной системы, ее необходимости и простоте использования.

Какой домофон выбрать

На российском рынке существует множество фирм, изготавливающих устройство для домофонов. Высокие технологии производства позволяют с каждым годом выпускать усовершенствованные модели. Каким будет домофон в доме – решать самим собственникам.

Выбирая домофон, стоит обратить внимание на систему коммутации. По этому параметру выделяют координатные и цифровые домофоны. Их различие состоит в проводе, благодаря которому идет подключение к квартирам.

При установке цифрового домофона, прокладывается одна линия для связи коммутатора со всеми квартирами. Координатная система устроена так, что к каждой квартире будет проложен отдельный провод, соединяющий её с коммутатором.

Сегодня цифровые домофоны считаются более надежными в работе. Но их цена превышает цену координатных в три раза.

Еще одной из характеристик, на которую стоит обратить внимание, является тип связи. Существуют аудио и видеодомофоны. Их разница в наличии дисплея, на котором можно рассмотреть, кто звонит. Видеодомофон обеспечивает высокую безопасность, благодаря ему никто из посторонних не сможет проникнуть внутрь подъезда. Но стоимость таких устройств высока. Владельцы квартир по большей части предпочтение отдают аудиодомофонам.

Кто платит за обслуживание домофона

С момента установки домофон приобретает статус общедомового имущества и принадлежит всем собственникам квартир в доме. Согласно действующему законодательству за содержание и обслуживание имущества платят сами жильцы. После появления домофона в подъезде в вашем почтовом ящике появится и новая квитанция.

Обязанность по выплате сумм за содержание этого устройства закрепляется и за теми собственниками, которые не устанавливали трубки в своих квартирах.

Раньше люди не думали, о том, что кто-то может зайти в их подъезд и причинить ущерб имуществу, которое в нем находится. В советское время и вовсе стояли деревянные входные двери, а на лестничных площадках цвели цветочки в горшочках.

Возможно, причиной вандализма подъездах стали лихие 90, когда нравственность народа желали лучшего. Вот тогда и стали придумывать и устанавливать различные средства защиты от недоброжелателей. Сперва это были кодовые замки, устанавливаемые ЖКХ, после их сменили домофоны. Посмотрим, что еще изобретут для защиты общедомового имущества.

Типы современных домофонов и их особенности

Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.
Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.
Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.
Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.

В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны. Для цифровых и аналоговых моделей используются приемные аппараты различных типов. Перед приобретением подобного устройства следует обязательно выяснить, какой вид установлен в подъезде.

Есть два типа домофонов, которые успешно можно использовать как в частном доме, так и в многоквартирном здании: цифровые и координатно-матричные. Оба вида показывают высокую надежность, но их подключение несколько отличается.

Цифровой

Сигнальный звонок передается системой двухпроводной линии.
В ней определяется номер нужной квартиры.
В этом варианте применяются джамперы, передающие сигнал определенному абоненту по витой сетке.

Трубка в каждой квартире имеет микросхемы. К такому контроллеру можно подключить как целиком подъезд, так и только один этаж.

Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате. Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов. Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы. При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов.

В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы.

Аналоговый

Особенностью этих домофонов является относительная простота монтажа. К координатному прибору связи подключается коммутатор. Именно этот элемент переключает вызов на определенную трубку.

Подключение этого устройства к каждой квартире происходит при помощи двух кабелей. Номера их не повторяются. Связь устанавливается путем передачи сигнала к коммутатору. Затем модулятор обрабатывает полученный сигнал и подключается к нужному кабелю. Далее благодаря реле происходит соединение с квартирой.

Чаще всего применяется параллельное соединение. Это намного облегчает работу, если решили устанавливать домофон своими руками. Главное, нужно помнить о полярности вызывной панели, трубок в квартирах и электрозамка.

Если сделать соединение неправильно, то нарушится работа не только определенной ветки, но и системы в целом.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам.

подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

При несоблюдении полярности во время подключения аппарата координатно-матричной системы может быть нарушена работа устройств всего подъезда.

Подключать провода к трубке домофона следует с соблюдением полярности, иначе домофонной системой пользоваться будет нельзя – она работать не будет.

координатные;
цифровые.

Установка домофона в квартиру

Рано или поздно каждый из нас столкнется с проблемой подключения трубки.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

На сегодняшний день покупка трубки для домофона не составит большого труда, и ее смело можно приобрести самому. Благодаря множеству современных фирм, занимающихся данным производством, существует широкий ассортимент товара, который общедоступен и подойдет для любого типа домофона.

Настоятельно рекомендуется покупка товара только у официальных дилеров, которые гарантируют качество товара и предоставляют гарантию на долгий срок службы. Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка. Здесь следует обратить внимание на полярность.

Каждая трубка домофона имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания.

Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам. Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой домофонной трубки не составит большого труда.

Монтаж трубки на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство. Установка трубки для такого домофона заставит хозяина не только потрудиться, но и проявить смекалку.

При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются.

Установка и подключение домофона с электромагнитным замком

Электромагнитные замки различаются по методике посадки на дверное полотно.

монтажа в вырез с накладками прочных частей корпуса на поверхность створки;
установки во внутреннюю полость двери с обязательным выводом магнитной площадки заподлицо с поверхностью.

Первый вариант установки требует меньше навыков столяра, но может вызвать трудности при работе с металлической дверью. Второй – отличается большей точностью, потребует профессиональных навыков для создания выемки в деревянной двери. Для фиксации замка используется , саморезы и другой тип разборного соединения. Приваривать запорный механизм к двери крайне не рекомендуется.

Установка вызывной панели

Где именно разместить вызывную панель домофона, зависит от пожеланий владельца. При этом следует руководствоваться элементарным здравым смыслом: для нажатия кнопки вызова или помещения лица в область захвата видеокамеры от посетителя не нужно требовать каких-либо особенных действий.

Вызывная панель размещается так, чтобы все ее части (кроме лицевой) были закрыты для невозможности случайного или намеренного повреждения, защищены от влаги. Для подключения стоит заранее проложить кабели. Их соединение проводится согласно инструкции к устройству.

красный кабель или клемма – для внутреннего зуммера;
коричневый – для управления замком;
красный – для плюсового кабеля питания;
зеленый – на внутренний световой сигнал;
желтый соединяется с кнопкой ручной деблокировки (изнутри охранной зоны);
оранжевый подключается к датчику закрытия двери (если он используется);
белый – к контактному устройству ключа.

Черный провод – единая маркировка общего контакта для всех устройств системы, присоединяется к линии минуса питания. При невозможности заранее проложить кабельную структуру в ограждении, грунте, металлических конструкциях рекомендуется располагать ее в металлической или гофротрубе, подойдут и прочные алюминиевые кабельные каналы.

Схема вызывной панели домофона всегда приводится в техническом паспорте, там же указываются и назначение, маркировка клеммной гребенки или отводных контактных линий устройства.

Схема подключения домофона с электромеханическим замком

На принесенном из магазина электромагнитном замке может быть разное число контактов.

зеленый – основной управляющий, деблокировка;
черный – нулевой провод контроля состояния;
синий, желтый – передают сигнал состояния фиксации или деблокировки соответственно.

Домофон не применяет подробную систему мониторинга, управляет исключительно деблокировкой. Поэтому замок подключается только двумя контактами: в стандартном случае зеленым (к управляющей точке вызывной панели) и красным (к плюсовой клемме блока питания соответствующего напряжения). Все необходимые технические данные всегда приводятся производителем в паспорте к изделию.

Как подключить видеодомофон к подъездному домофону

Для согласования видеодомофона с подъездным домофоном используются специальные элементы – модули сопряжения МСЦ/МСК. Эти устройства используются для согласования видеодомофона с цифровым/координатным подъездным домофоном. Адаптер способен поддерживать видеодомофоны различных производителей, производитель обещает качественную работу с CTV, Commax и Kocom. Существуют ограничения, описанные в инструкции к устройству.

Подключаем к цифровому подъездному домофону

Установка адаптера МСЦ достаточно проста. Вы подключаете провода, которые раньше шли к трубке домофона. Четыре провода от видеодомофона также подводите к адаптеру.

Вызывная панель подключается уже непосредственно к адаптеру, как и камера. Для этого на устройстве предусмотрены соответствующие выходы.

Организация двусторонней аудиосвязи с посетителем.
Открытие замка по команде с видеодомофона.

Схема подключения выглядит так:

Подключаем к координатному подъездному домофону

Модуль МСК нужен для работы с координатным подъездным домофоном. Подключение и работа аналогична адаптеру МСЦ, описанному выше.

Схема подключения с использованием МСК выглядит так:

Домофон Commax: инструкция установки, схема подключения

Домофоны Commax различаются по диагонали экрана, по типу связи, способу управления и пр. Некоторые модели умеют разделять экран на четыре части. Это удобно, если необходимо просматривать изображение с четырёх камер одновременно. Пользователь может выбрать цветной или чёрно-белый домофон, с функцией «свободные руки» и другие виды модификаций.

Если говорить о памяти устройства, то, как правило, её хватает на то, чтобы сделать до 128 кадров. Некоторые модели домофонов Commax умеют записывать небольшие видеоролики. Съёмка начинается после нажатия пользователем клавиши, поэтому не надо путать видеодомофон с видеонаблюдением.

Более комфортным решением является возможность подключения беспроводной трубки. Таким образом, сигнал проходит не только на домофон, но и на саму трубку, что очень удобно, если квартира большая и вызов не всегда можно услышать. Наличие такой трубки позволяет использовать её не только как средство связи с системой домофона, но и как телефон, для чего достаточно подключиться к сети оператора связи.

Схема подключения

Схема подключения домофона Commax включает нескольких элементов. В их число входят: вызывные панели, контроллер, электрозамок, блок питания на 12 В и видеокамеры. Принцип соединения довольно прост.

Пользователь может не устанавливать видеокамеру, а вместо неё смонтировать дополнительную панель вызова. Это актуально для охраны больших участков с двумя калитками. В большинстве случаев вместо второй палении монтируется всё же камера. Таким образом, пользователю легче принять решение – открывать дверь или нет.

Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и на вход видеокамеры подаётся напряжение постоянного тока 12 В. Это трансформированная величина, полученная в результате преобразования блоком питания бытового переменного напряжения 220 В.

В системе предусмотрено использование двух электрических замков, однако пользователь может оставить лишь один или вообще их исключить из схемы. Если решено не устанавливать замки, то провода надо обязательно изолировать и спрятать под панель.

В случае, когда вместо второй вызывной панели используется видеокамера, звук транспортируется по одному каналу, а по второму только изображение. Чаще всего видеокамеру устанавливают непосредственно перед входом в квартиру, а вызывную панель перед входом в длинный коридор, пройдя который, посетитель попадает в кадр объектива.

В некоторых случаях подключается два домофона. Это удобно, если дом большой и одного поста мало, тогда один, к примеру, устанавливается на первом этаже, а другой – на втором.

Подключение

Подключение домофона Commax осуществляется с помощью цветных проводов. Как правило, это красный, синий, жёлтый и белый провод. Важно сохранять порядок подключения, так как неправильное соединение может стать причиной выхода оборудования из строя. В отдельных случаях ремонт не возможен, пользователю приходится приобретать оборудование повторно.

При подключении оборудования надо учесть, чтобы на устройство не попадали прямые солнечные лучи. Чрезмерный нагрев – основная причина поломки. Располагать элементы лучше на высоте полутора метров, если в семье есть дети, они не смогут достать до них.

Если соединительные провода прокладываются недалеко от высоковольтных линий, то необходимо использовать коаксиальный кабель, который защищается металлической трубой. Только так магнитные поля не будут создавать токов наводки – а это может стать одной из причин ложного сигнала. Труба, в свою очередь, надёжно защитит соединительные провода от внешних воздействий.

Необходимо следить за целостностью проводки, так как нарушение изоляции ведёт к короткому замыканию, что может стать причиной пожара. После того, как все элементы подключены, проверяется правильность соединения повторно. Важно, чтобы проводники надёжно фиксировались, а порядок проводов не был нарушен.

При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью. Подача напряжения производится лишь тогда, когда шнур питания подключен к . В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов.

В инструкции по эксплуатации домофона «Визит» обязательно указываются меры предосторожности. Необходимо помнить, что напряжение в устройстве не превышает 18 В. Категорически запрещается производить обслуживание и ремонт оборудования при включенном питании.

Ремонтные работы или текущее техническое обслуживание обязательно должна производить специализированная сервисная организация. Также в инструкции описывается порядок установки. Перед выполнением монтажных работ нужно обязательно изучить его, а также схему соединения блоков домофонного оборудования.

Инструкция содержит графическое изображение процесса установки устройства. Не допускается прямое попадание снега или дождя на внешний блок вызова. Запрещено использовать электромагнитные замки с сопротивлением ниже 10 Ом и выше 20 Ом.

напряжение блока питания;
мощность потребления;
размеры вызывного блока (габариты);
массу блока;
условия эксплуатации (минимальную и максимальную температуру воздуха, относительную влажность).

Если устанавливается видеодомофон, то обязательно указываются параметры камеры.

Все мы слышали выражение: «Мой дом — моя крепость!». Неудивительно, что в каждом доме производится установка подъездного домофона и надежной двери. Но даже в крепости бывает не все надежно, и, в один не очень прекрасный момент, трубка домофона перестает работать. В такой ситуации, как правило, не нужна замена домофона (цена различна). В 9 из 10 случаях неполадка устраняется с помощью ремонта.

Энергозатратное решение (и бесплатное) для подобной ситуации – постоянно созваниваться по телефону с ожидаемыми визитерами, а потом спускаться к двери подъезда, чтобы вручную её открыть. Но самый простой и удобный вариант – просто провести ремонт трубки домофона, чтобы с комфортом управлять доступом.

Почему ломаются трубки домофона

Существуют разные причины, по которым трубка домофона выходит из строя:

От старости. В старых домах монтаж домофона и установка трубки домофона в квартире (цена оборудования и монтажа была высокой) производились в 2000-е годы. За десятилетия оборудование морально устарело и многократно превысило эксплуатационный ресурс.
Физическое воздействие (удар или влага). Хотя домофонные трубки выполняются в прочном корпусе, случаются ситуации, когда они, все-таки, ломаются. К примеру, при переезде в дом заносили мебель и случайно ударили трубку домофона тяжелым диваном, а может быть вода попала внутрь трубки и замкнула все контакты. За многолетнюю практику мы сталкивались с различными ситуациями.
Некомпетентные монтажники. Бывает и такое, что у соседей была проведена некачественная установка домофона в квартире (цена для соседей была минимальна), а из строя вышло ваше оборудование.
Заводской брак. Иногда трубка перестает работать без очевидных причин. А все дело в том, что на заводе была некачественно проведена пайка или попал мусор, который со временем замкнул цепи платы.

Установка трубки домофона
в квартире цена

Прежде чем приступить к монтажным работам, необходимо разобраться с типом используемой аппаратуры. Трубки домофонов различаются между собой принципиальной схемой связи. На данный момент таких схем две:

Цифровая. Прогрессивная схема подключения, при которой все трубки домофона подключены к одной низковольтной линии (5-8 V). Каждой трубке присваивается конкретный адрес (код). Специалист-монтажник (настройщик) устанавливает перемычки центральной платы в определенное положение.

Сложность такого метода заключается в том, что нет единого стандарта программирования и каждый производитель реализует его по-разному. Это требует обширных знаний по работе с оборудованием различных производителей. Если произведена неправильная настройка и установка домофона в доме, цена такой ошибки – отсутствие возможности всех жителей подъезда использовать домофон.

Координатная. Классическая модель подключения. В ней каждая трубка имеет отдельную пару проводов, ведущих в коммутатор (это устройство соединяет различные линии, в зависимости от вызываемого абонента). Использование коммутатора накладывает ограничения по количеству абонентов, их не может быть больше 99.

В такой схеме крайне важно произвести правильное подключение и настройку. Ошибки приведут к полной неработоспособности домофона. Для правильного подключения монтажник должен подсоединить провода к трубке в соответствии с полярностью. Популярностью пользуются обе схемы. Установка домофона (цена в обоих случаях примерно одинаковая) производиться в кратчайшие сроки. Вернемся к проблеме неработающей трубки домофона. Прежде чем выкинуть старую трубку и поставить взамен новую, целесообразно узнать, можно ли ее отремонтировать. Это будет выгодно, потому, что починка старой трубки дешевле покупки новой. Однако, не стоит переживать о затратах, если потребуется замена трубки домофона в квартире, цена, как правило, не превышает 1500р.

Самым простым и эффективным решением при поломке домофона будет обратиться в нашу компанию, ведь мы делаем это лучше всех.

Гарантия на монтаж и оборудованние — 3 года
*

*распространяется на оборудование приобретенное в нашей компании

Наши преимущества

На рынке множество компании готовых произвести ремонт вашей техники, но вот почему Вам стоит выбрать именно нас:

Команда высококвалифицированных мастеров и опыт работы более 15 лет;
Бесплатная консультация;
Быстрый выезд;
Минимальные цены;
Мы не допускаем ошибок;
Используем исключительно качественные инструменты и выполняем работы с рекордной скоростью;
Даем гарантию на свои услуги;
После нас не остается мусор и грязь.

ОСТАЛИСЬ ВОПРОСЫ?

Звоните ежедневно с 10:00 до 21:00
по тел. 8-800-333-35-18

Либо закажите обратной звонок, и мы вам сами перезвоним.

Домофон — уже необходимое устройство для собственника жилья в многоквартирном доме. Он сводит к минимуму доступ посторонних в подъезд: укомплектованные аудио-, а во многих домах и видеосвязью трубки позволяют вам быстро идентифицировать человека по ту сторону дверей. Многих интересует, возможно ли подключить домофон в квартире самостоятельно. Конечно, если вы разбираетесь хотя бы в азах электрики. А мы, в свою очередь, приведем для вас подробную инструкцию, которая поможет вам легко справиться с этим делом.

О конструкции домофона

Перед тем как подключить домофон в многоквартирном доме самостоятельно, разберемся с конструкцией аппарата. Это пропускное устройство с переговорными функциями (аудио- и видеосвязью) стало популярным в последнее десятилетие, заняв место менее удобных кодовых замков, до него защищавших некоторые наши подъезды. Устанавливаются домофонные аппараты чаще всего специализированными компаниями на весь подъезд. Они впоследствии и обслуживают систему.

Самые популярные изготовители домофонов на сегодня — Vizit, Commax, Falcon Eye и проч.

На схеме выше вы увидели основные составляющие домофонной системы. Перед тем как подключить домофон самостоятельно, освежим в памяти их функции:

Трубка
. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
Вызывная панель
. Это ее мы видим рядом с подъездной дверью — считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
Замок (запирающее устройство
). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
Модуль коммутатора
. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
Блок питания системы
.
Кнопка «Выход»
и проч.

В системе видеодомофона появляется такой элемент, как видеокамера у вызывной панели. Передача изображения происходит силами микрокомпьютера.

Разновидности домофонов

Перед тем как подключить домофон самостоятельно, нужно определиться с его типом, который более всего вам подходит:

Цифровой
. Вызов гостя передается по двухпроводной линии, где и происходит распознание номера квартиры. Сопряжение здесь — работа джамперов, по витой сетке передающих сигнал конкретной трубке. Каждая из последних оснащена для такой операции микросхемами. К данному контроллеру подключаются все квартиры не только подъезда, но и этажа.

Координатно-матричный
. Более простой вариант, отчего и считается более надежным. Здесь к координатору подсоединяется коммутатор, при совершении вызова передающий сигнал на конкретную трубку. Само подключение — это провода единиц и десяток. Отсюда каждая квартира определяется двумя кабелями, номера которых, естественно, не могут повторяться. Для установления связи требуется подача сигнала по DAT1. Затем происходит преобразование и обработка информации модулятором, после чего он подключается к определенной единице и десятку. Соединение с квартирой по LIN происходит благодаря работе электромагнитного реле.

Техника безопасности

Перед тем как подключить домофон самостоятельно, вспомните о важнейших правилах техники безопасности:

Главным электрорубильником отключите подачу тока перед работой с электропроводкой.
Используйте качественные лицензированные изделия и комплектующие.
Не устанавливайте трансформатор на улице либо во влажном помещении.

Выбор провода

Начать самостоятельную установку домофона мы советуем с выбора провода — ориентируйтесь на его необходимую длину:

Для аудиоустройства:
- До 50 м — 6/10.
- Более 50 м — 1,5 мм.
Для видеоустройства:
- До 25 м — 6/10.
- Более 25 м — 1,5 мм либо максимальный кабель.

Электрозащита и проводка

Продолжаем рассказывать о том, как подключить трубку домофона самостоятельно. Само подключение возможно только к электросети, защищенной автоматом 16 А или предохранителем 10 А. Для обеспечения безопасности жильцов также устанавливается устройство защитного отключения 30 мА.

Для домофонного устройства применяются две разновидности электропитания:

Трансформатор расположен отдельно от переговорного устройства, подключенный как к нему, так и к сети.
Трубка интегрирована с трансформатором, и с помощью силового провода подключается к розетке.

Один из важных тем, касающихся того, как подключить подъездный домофон самостоятельно, — проводка. Следите, чтобы она помещалась только в гофрированных трубах. Поэтому вам нужно точно измерить расстояние от внешней панели до переговорной трубки, чтобы проложить трубы по необходимой длине. Свободные окончания проводов из них должны выходить примерно на 20 см.

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт — это установка уличной внешней панели:

Примерная высота элемента от земли — 1,6 м.
Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
Установите и зафиксируйте встраиваемую коробку цементом.
Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Установка внутреннего устройства

Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:

Примерное рекомендуемое расположение трубки — 1,5 м от пола.
Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два — до переговорного устройства и, собственно, до трансформатора.
Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
Следующий шаг — помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
Закрепите подставку для трубки.
Из гофрированной трубы подсоедините необходимые провода к трубке.
Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!

Установка видеодомофона

Мы разобрали, как подключить цифровой домофон самостоятельно. Его разновидность — видеодомофон, подключается по схожей схеме. Но перед установкой примите во внимание следующее:

Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
Видеоглазок должен быть защищен от вибраций и механических повреждений.
Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).

Самостоятельная установка домофона — прерогатива людей, не раз имевших дело с электрикой. Если вы занялись этим впервые, то советуем проводить работы под руководством опытного товарища, так все описательные инструкции носят общий, рекомендательный характер и не предупреждают частные проблемы при установке.

Источник

Типы современных домофонов

Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.

Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.

Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.

Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.

В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.

Важно! Для цифровых и аналоговых моделей используются приемные аппараты различных типов. Перед приобретением подобного устройства следует обязательно выяснить, какой вид установлен в подъезде.

Цифровой домофон

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Внимание! В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы.

подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

Порядок подключения

Последовательность действий будет такой:

На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

Важно! При несоблюдении полярности во время подключения аппарата координатно-матричной системы может быть нарушена работа устройств всего подъезда.

В загородных домах и квартирах можно установить недорогие домофоны, которые обеспечат контроль входов в подъезд или помещения. Эти системы отличаются от промышленных более простой конструкцией и функциональностью в рамках заявленной стоимости. В связи с доступностью домашнего видеонаблюдения и контроля доступа, возникает необходимость решить, как подключить трубку домофона с соблюдением технических тонкостей и мер безопасности.

Конструктивные особенности аппаратуры

Чтобы максимально использовать возможности системы, нужно вникнуть в основные технические характеристики, понять устройство и работу такого оборудования.

Для этого, прежде всего, следует уяснить, что такие приспособления обеспечивают передачу аудио- и видеосигнала, гарантируют блокирование входных замков
. Наибольшей известностью пользуются аппараты Vizit, Falcon Eye, Commax.

В многоквартирном доме установкой подобного оборудования занимаются централизовано с привлечением компаний, которые знают, как подключить домофон в квартире, и предоставляют такие услуги на платной основе. Эти же специалисты и занимаются техническим обслуживанием систем.

Но если планируется сэкономить и обойтись без обращения к установщикам, то нужно получить представление о комплекте домофонной аппаратуры, в том числе назначении и функциональности следующих элементов:

переговорная трубка, которая устанавливается внутри помещения и позволяет ответить на запрос посетителя (подключена к системе запирания);
личная панель вызова для считывания кода, ввода номеров, показа видеоинформации и передачи звука;
запирающее устройство с электромагнитным механизмом или более старые варианты с задвижкой и электроприводом;
коммутатор в виде модуля для передачи сигналов в соответствии с набранным номером квартиры;
блок питания, кнопки и коммутационные детали.

Желающим понять, как самостоятельно подключить домофон, следует знать, что такая система запитывается от напряжения 12 или 24 В
. При этом можно выбрать варианты с передачей только аудио- или еще и видеосигнала.

Установка домофона выбранного типа

Для загородных домов и многоэтажек производители предлагают домофоны цифрового и координатно-матричного типа. Каждый из этих вариантов примерно сходен по принципу установки, но различается конструктивно и функционально.

В цифровых системах передача сигнала осуществляется через двухпроводные линии и контроллеры
, которые определяют, как подключить трубку домофона в квартире. Отдельные сопряжения по квартирам создают с помощью джамперов через передачу сигнала на микросхемы трубок.

Координатно-матричные устройства проще конструктивно, что повышает отказоустойчивость и надежность всей системы. В таком оборудовании передача сигнала от координатора до трубки в квартире происходит через коммутатор с помощью проводки (единицы/десяток) и сигнала DAT1. Исходная информация обрабатывается модулятором, а затем с выбранной квартирой создается соединение (LIN), и через электромагнитное реле подается соответствующий сигнал.

При установке цифровых и координатно-матричных систем требуется соблюдение мер безопасности
, которые аналогичны в обоих случаях:

До того, как подключить домофон самостоятельно в многоквартирном доме, следует обесточить всю электропроводку, с которой планируется работать.
Устанавливать рекомендуется только лицензированную продукцию проверенных производителей, которые обеспечивают техническое обслуживание и гарантийный ремонт своих изделий.
Все узлы и электрокомпоненты нужно монтировать в закрытых помещениях или специальных контейнерах с минимальной влажностью.

На этапе подготовки и до того, как подключить домофон, выбирают подходящую по характеристикам проводку с длиной до 25 — 50 м и более и толщиной жилы до 1,5 мм
.

Устанавливать цифровые и координатно-матричные домофоны нужно с подключением к электросети, снабженной автоматами (16 А) или предохранителями (10 А), а также устройством защитного отключения (30 мА). Трансформаторы подключают к переговорному устройству и в сеть, а трубку через силовой кабель включают в обычную розетку. Для безопасной работы потребуется и скрытая прокладка электропроводки
, поэтому перед тем как подключить трубку домофона самостоятельно, по заранее разработанной схеме нужно закрепить гофрированные трубы.

Монтаж наружной панели и трубки

Подключение домофона включает установку уличной панели, которую нужно расположить на высоте не менее 1600 мм от основания. На дверях или стене закрепляют накладки для крепления основных компонентов или делают штробы под встраиваемые модули.

Затем устанавливают и фиксируют само оборудование
, подключают электропроводку. Подключение домофона в квартире выглядит следующим образом:

Сделать штробы под гофрированные трубы.
Зафиксировать проводку и заделать штробы.
Установить крепежи для трубки и подключить ее к электропитанию.

Высота установки внутри помещений составляет не менее полутора метра от пола. Трансформатор лучше разместить в труднодоступном и защищенном от влаги месте
и подключить через предохранитель.

Схема монтажа видеооборудования аналогична работам по установке обычной аппаратуры. Некоторые особенности касаются только монтажа видеокамеры, на которую не должны быть направлены солнечные лучи или яркий свет.

Понадобится и защита от вибраций
, действий вандалов или механических повреждений от любых других внешних воздействий. До того, как подключить домофон в квартире, нужно позаботиться, чтобы на видеокамеру не воздействовали и высокие температуры (выше +40 ºC).

Самостоятельно смонтировать домофонную систему вполне возможно, если обладать хотя бы базовыми навыками и умениями работать с электропроводкой и таким оборудованием. Не помешают предварительные консультации опытных специалистов
и работа под постоянным контролем мастера, который занимается такими работами профессионально.

Домофон является необходимым устройством каждого жильца дома. Дистанционная возможность пропуска по предварительному ознакомлению обеспечивает надежность от нежелательных лиц. Чтобы присоединиться к общей системе домофона, нужно знать некоторые ее особенности и соблюдать правила.

Как подключается домофон

В комплекте с домофоном обычно идут все комплектующие элементы:

Внешний блок.
Электромагнитный замок.
Кнопка выхода из подъезда.

Тип монтажа домофонной системы может быть двух способов. Обычно используют координатную схему подключения. Также существует и цифровая система подключения. Рассмотрим подробнее каждые из схем.

Координатная схема подсоединения

Данная схема реализуется следующим образом. К монтированному внешнему блоку домофонной системы подключается коммутатор, куда далее подсоединяются все трубки с квартир. Из-за параллельных соединений они не зависят друг от друга, но получается слишком много проводов (используются двужильные провода).

На внешнем блоке посетитель набирает номер квартиры. Сигнал идет на главный контроллер, обрабатывается и подключает для связи нужную ветку, ведущую к трубке. Данная схема наиболее распространена и популярна.

Схема аналогового подключения

Цифровая схема

Другая, более дорогостоящая и менее распространенная схема основывается на цифровом сигнале. При такой схеме устройства не подключаются к коммутатору параллельно, а кабель, подключаемый к ним, устроен, как гирлянда. При соединении нужно соблюдать полярность. Если хоть одно устройство вышло из строя или его решили заменить, не соблюдая полярность, то вся система остановится. Это вызывает определенные неудобства.

При такой схеме имеется ограничение на количество абонентов. Максимальное число равно 255. Система перемычек позволяет генерировать цифровой сигнал и подключать всегда одну нужную трубку.

Инструкция к аналоговой системе

Как выбрать трубку

Въехав в новую квартиру уже с имеющейся домофонной системой, можно обнаружить, что трубки в квартире нет, либо старые хозяева демонтировали устройство, либо они не оплачивали услугу и им отключили домофон.

Несмотря на первопричины, можно заново установить своими руками новую трубку. Рынок богат всеми видами товаров, в том числе и данными устройствами. Их можно купить как в сервисных компаниях, так и в обычных магазинах электроники и техники. Конструкция моделей имеет стандартный, не уникальный тип.

Перед покупкой стоит узнать, какая схема подключения используется в доме: аналоговая (координатная) или цифровая. Получить ответ на данный вопрос можно у соседей или в компании, которая устанавливала домофон.

Отличаются трубки аналогового и цифрового домофона схемой подключения, а, следовательно, внутренней платой. Цены на них в зависимости от качества и внешнего вида будут меняться в пределах от 500 до 1500 рублей.

Монтировать самостоятельно

Итак, в зависимости от схемы подключения, рассмотрим более подробно принцип работы и то, как подключить трубку в правильном ключе, не нарушив работу всей системы. Ответ на вопрос: можно ли самому поменять и настроить трубку домофона, положительный.

Как говорилось ранее, аналоговая система наиболее распространена, поэтому начнем с данной схемы подключения.

Подключение к аналоговому домофону

Для примера рассмотрим домофонную систему от компании «Метаком». Набранный номер квартиры на внешнем блоке формируется в сигнальный код на центральном процессоре, далее он посылается на коммутатор. Он обрабатывает данный сигнал и подключает внешний блок с необходимой трубкой домофона в квартире.

Коммутатор подсоединен к трубкам многожильными проводами. Жилы в проводе подразделяются на условные десятки и единицы. Необходимо подробнее разобраться, что происходит в коммутаторе.

В коммутатор по линии DAT1 передается номер нужной посетителю квартиры. В коммутаторе имеется микроконтроллер, который должен обрабатывать полученную с внешнего блока информацию. Микроконтроллер подключает один из 8 десятков и одну из 10 единиц. Данная комбинация нужна для подключения определенной трубки. Далее звуковые сигналы передаются по другой линии.

Из того, что десятки состоят из 8 цифр, можно сделать простой вывод, что подключение домофонной системы в таком случае рассчитано на 80 абонентов. Всё очень просто.

Разбиение на десятки происходит от 0 до 7. Единиц — от 0 до 9.

Например, чтобы подключить трубку в квартире № 6, необходимо плюсовой контакт от устройства подключить к ячейке 0 десятков и минусовой контакт к ячейке 6 единиц.

А чтобы подключить квартиру под номером 42 к домофонной системе, плюс подключают к контакту под номером 4 из числа десятков, минусовой контакт — к контакту под цифрой 2 из множества единиц.

Внимание!
При самостоятельном подключении необходимо соблюсти полярность проводов, иначе вся система перестанет работать.

Резонный вопрос возникает с квартирами, в номере которых есть не только десятки и единицы, а также и сотни. Это трехзначные номера квартир. В таком случае домофонная система запрограммирована следующим образом. Система рассчитывает число — диапазон квартир, на которое нужно сместить введенный номер. Посетитель вводит номер, как обычно, а система уже сама вычитает необходимое число.

Реализуется это следующим образом. Как известно из примера, максимальное число комбинаций — на 80 абонентов. Если, например, имеются квартиры от 81 до 160, то необходимо сместить на 80 номеров. Трубка квартиры под номером 81 подключена плюсом к 0 и минусом к 1 из числа десятков и единиц соответственно. И так далее.

При самостоятельном подключении нужно знать, что смещение задает установщик. Нужно учитывать этот факт. Чтобы выявить, на какое число они сдвинуты, можно сориентироваться по количеству подключенных жил в коммутаторе.

В случае если квартир в подъезде немного, во внешний блок устанавливают коммутатор, что позволяет напрямую подключаться к устройству в квартире, стоит лишь нажать на нужную кнопку рядом с номером квартиры.

Подключение к цифровой системе

Цифровая система характеризуется последовательным соединением всех трубок в подъезде. По жилам провода идет цифровой сигнал. Он формируется на центральном процессоре после набора посетителем номера квартиры. Сигнал пробегает по всем трубкам и сверяется с кодами, когда нужная трубка обнаруживается, он подключается к ней.

В трубке каждого абонента есть специальная цифровая микросхема. Программирование осуществляется перемычками на необходимый номер квартиры. Джамперы сидят на специальной панели, находящейся на плате трубки. Для установки кода под свой номер квартиры нужно подсоединить перемычки.

Каждый джампер подписан цифрами, с помощью них и программируется трубка. Имеется всего 8 перемычек. Их числовые значения следующие: 1, 2, 4, 8, 16, 32, 64, 128. Цифры замкнутых перемычек складываются, и получается сумма, которая равна номеру квартиры. Например, для квартиры под номером 43 необходимо замкнуть джамперы под числами 32, 8, 3 и 1. Остальные перемычки должны быть разомкнуты. Каждая комбинация перемычек отвечает за один номер квартиры. Как видите, нехитрым сложением числовых значений всех джамперов можно обнаружить, что максимальное число квартир равняется 255.

Если нужно подключить трубку домофона, то необходимо всего лишь выставить джамперы, согласно старой комбинации, или самому высчитать необходимую комбинацию перемычек под номер своей квартиры.

Система на первый взгляд несложная, но имеет ряд недостатков. Главный — это то, что если из-за короткого замыкания или по другим причинам перестала работать одна трубка, то вся система становится неработоспособной. А выявить место неисправности можно только опытным путем, пройдя все квартиры.

Конечно, есть система, которая позволяет усовершенствовать поиск неисправной трубки. Существуют специальные контролеры на каждый этаж, которые подключены к общей системе, а абонентские трубки с этажа — к контроллеру.

На один этажный контроллер можно подключить до 5 трубок. Модуль проверяет их работоспособность, если отмечается потеря сигнала, то устройство сигнализирует о том, что на его этаже отмечена причина неисправности всей системы.

Подключение трубки для цифрового домофона с контроллером RN-FC5 надежно, но ведет к удорожанию установки и комплекта домофона. Но есть одна положительная особенность контроллера: возможность использовать трубку от аналогового устройства с цифровыми домофонами.

Важно! Если в доме установлен контроллер, то можно сэкономить на покупке трубки (от цифровой схемы трубки намного дороже, чем от аналоговых).

Установка трубки домофона своими руками — не такой тяжелый процесс. Нужно лишь знать, какая система у домофона: цифровая или аналоговая, и каков принцип передачи сигнала.

Вконтакте

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой…

Новые статьи

Новые комментарии

С.А.

Оценка

Светлана

Оценка

Сергей

Оценка

Сергей

Оценка

Алексей

Установив домофон, жильцы ждут повышения уровня безопасности и комфорта. Согласитесь, это полезное устройство ограничивает нежелательный доступ на вашу территорию, удачно дополняя надежную входную дверь либо калитку. Не лишней станет и появившаяся после установки функция аудио или видеосвязи, что особенно практично и полезно для жильцов многоквартирных домов. В монтаже всех составных частей нет ничего сложного, поэтому прибегать к услугам специалистов не так уж и важно. Убедиться в этом поможет данная статья, в которой мы рассказали, как производится установка и подключение домофона с электромагнитным замком.

Как смонтировать домофон в частном доме?

Основными элементами системы доступа являются:

вызывное устройство;
запирающий замок (системы с электрозамком или с магнитным замком);
переговорная трубка (либо видеодомофон);
блок питания.

Вспомогательная часть – это соединительные .

Сперва давайте разберемся с установкой основных частей системы, а потом перейдем к монтажу и подключению проводов. Чтобы понимать, о чем дальше будет идти речь, обратимся к наглядной схеме домофона в частном доме:

Разберем для начала установку его элементов внутри помещения. А именно разговорной трубки (№1) и блока питания (№2).

Блок питания обеспечивает постоянным напряжением другие элементы системы. Он может устанавливаться рядом с разговорной трубкой или возле распределительного электрощита. Подключение производится посредством обыкновенной вилки в розетку 220 В. От него питается вызывное устройство и электромеханический замок домофона.
Трубка монтируется в удобном месте. Местом для установки обычно является стена у входной двери. Прикладываем ее к стене и намечаем точки для отверстий. В готовые отверстия забиваем дюбеля. Теперь домофон можно надежно закрепить саморезами. Подключение трубки домофона производится согласно с приведенной ниже схемой:

Из нее ясно, что переговорное устройство подсоединяется двумя проводами. В качестве соединительного кабеля можно использовать телефонный двухжильный провод или витую пару.

На этом работы по установке оборудования внутри помещения окончены – переходим на улицу. Здесь нам предстоит монтаж электрозамка и вызывного устройства.

Вызывное устройство крепится у входа на участок. Но будет неправильным установить его непосредственно на калитку, так как это сопряжено с обустройством дополнительной гибкой связи, что влечет за собой снижение надежности и повышение износа соединяющих проводов. Поэтому следует производить его установку и подключение на заборе либо на столбике у входа. Прикручиваем вызывную панель таким же образом, как и трубку – саморезами. Например – так:

В жизни выглядеть это будет вот так:

В частном доме в качестве запорного устройства применяется электромеханический замок. Он устанавливается на одной из «жесткостей» конструкции входной калитки, а ответная часть на раме. Подключение не составит особых проблем, так как к нему подводится двухжильный кабель и садиться на маркированные клеммы. По конструкции забора и калитки провод укладывается в пластмассовых каналах, а место перехода гибкой связи укладывается в гофре.

Несколько слов о подключении. Монтировать провода гораздо проще, если об установке системы известно ещё на стадии проектирования. Тогда все линии управления и питания аккуратно прячутся внутрь стен, не нарушая эстетичности вида помещения. В противном случае, дабы не штробить стены, кабель прячется в .

На видео ниже наглядно предоставляется порядок работа по установке и подключению домофонной системы в частном доме:

Особенности монтажа видеодомофона

Крепится видеодомофон так же, как и переговорная трубка – в удобном для общения месте. Дополнительно потребуется установить видеокамеру возле входа в помещение или участок. А вот чтобы подключить его нужно пользоваться схемой, в которой используются 4 провода, а не 2, как с аудиотрубкой. Рассмотрим ее:

Как видно жилы отвечают за питание и передачу аудио и видеосигнала. Провод, отвечающий за передачу видео находится в оплетке для снижения помех и наводок от рядом идущих питающих жил. Для подключения видеодомофона своими руками можно использовать кабель КВК П 2 2х0,75. Также нелишним будет заглянуть в инструкцию к видеодомофону, где можно найти и конкретную схему .

О том, как правильно подключить провода, вы можете узнать из этого видео:

Как смонтировать домофон в квартире

Принцип подключения домофона в квартире мало чем отличается от частного дома. Единственное, значительно увеличивается метраж кабелей, а также требуется специальная коммутационная аппаратура для связи всех абонентов с вызывной панелью. Теперь подробнее. Начнем традиционно со схемы:

Стоит отметить, что на входной двери в подъезде обычно устанавливается магнитный замок, с большой силой удержания.

Пожалуй, самый сложный этап – это подключить домофон к вызывной панели на входе в парадную. Начинаем с прокладки кабеля от квартиры к щитку, расположенному на лестничной площадке. Ведем провод от квартиры до щитка, укладывая его в пластиковый кабель-канал, затем аккуратно спускаем вниз по шахте подъездного щитка до первого этажа. Далее, укладывая в гофру, ведем к панели вызова или же к месту установки коммутатора.

Затем необходимо установить и подключить трубку. Место установки должно быть удобным и доступным – как и в случае с видеодомофоном в частном доме это стена около входной двери. Прикручиваем ее саморезами в заранее забитые дюбеля. Перейдем к подключению домофона в квартире. Сняв переднюю лицевую крышку, увидим клеммы. Их может быть две или четыре, в зависимости от выбранного типа устройства. Наличие четырех клемм говорит о возможности подключения еще одной дополнительной переговорной трубки. На фото показано порядок подсоединения:

Также можно организовать более простое подключение, когда вызывное устройство монтируется непосредственно за входной квартирной дверью, как на картинке:

В такой схеме отсутствует электрозамок, а система используется лишь для видеосвязи.

В завершение статьи хотелось бы поговорить о том, какими проводами пользоваться. Как было сказано выше, для подключения видеодомофона используйте сигнальные кабели типа КВК П 2 2х0,75 или витую пару FTP 4x2x0,51. Присоединить аудиотрубку можно двухжильным телефонным проводом или витой парой. Для запитки электрозамка подойдет двухжильный 2х0,75.

Также отметим один важный нюанс касаемо электрозамков, связанный с доступом в помещение. При электромагнитный замок перестанет работать и дверь откроется автоматически, электромеханический же все равно будет оставаться закрытым. Помните об этой важной детали как на этапе эксплуатации, так и в процессе выбора комплекта для собственных условий.

Вот по такому принципу производится установка и подключение домофона своими руками. Как вы видите, в частном доме и квартире не сложно самостоятельно выполнить монтаж, главное знать предоставленные правила и иметь под рукой подходящий инструмент!

Преимущества заказа услуг в компании Service-Domofon

Оперативный выезд специалиста на объект

Подбор оборудования с учётом бюджета клиента

Расчёт и подача сметной документации в течение
24 часов

Техническое обслуживание домофонов после ввода в эксплуатацию

Гарантия на выполненные работы 12 месяцев

Цены на установку домофона в квартире

Монтажные работы
Установка чёрно-белой (цветной) вызывной панели	1000 руб./шт
Установка видеодомофона в квартиру с подключением к подъездному домофону и установка вызывной панели на этаже (возможно подключение дополнительной камеры)	5000 руб./шт
Установка трубки в квартиру с подключением к подъездному домофону (трубка уже есть у Вас)	1500 руб./шт
Установка трубки в квартиру с подключением к подъездному домофону (трубка приобретается для Вас)	от 2000 руб. до 2500 руб.
Установка электрозамка
Установка блока сопряжения (на координатную или цифровую систему, таких как Визит, Маршал, Райкманн)
Установка подъездного домофона
Установка дополнительной камеры
Установка дополнительной камеры скрытого монтажа
Установка накладной (врезной) вызывной панели	1000-1500 руб.
Цены на коммуникации
Прокладка кабеля открытым способом	от 50 руб./м
Прокладка кабель-канала	от 100 руб./м
Прокладка кабеля вне помещений	от 200 руб./м
Штробление	от 300 руб./м
Дополнительные услуги	цена договорная
Выезд специалиста по вопросу стоимости установки домофона
Гарантия на установленное оборудование 12 месяцев	бесплатно
Выезд специалиста по гарантийным случаям	бесплатно
Выезд специалиста для диагностики неисправности
Прокладка кабеля от этажной щитовой до абонентского устройства рядом с дверью	от 800 руб.
Изготовление ключей для домофона (СКУД)
Прокладка кабеля под дополнительный монитор/панель вызова/камеру Подключение к сети 220 (в зависимости от удалённости точки)	от 400 руб. от 800 руб.

Сделать заказ

Вы звоните или оставляете заявку
на сайте

Бесплатный выезд специалиста, анализ помещения

Подбор и монтаж оборудования

Сдача работ заказчику оплата

Обучение пользованию домофона

Заказать установку домофонов в квартире

Качественная установка домофонов в квартире по доступной цене

Высококачественные материалы, используемые во время монтажа.
Бесплатное сервисное обслуживание установленного оборудования.
Детальная консультация и составление рабочей сметы.
Быстрое и своевременное проведение работ.
Индивидуальный подход к каждому клиенту.
Гибкая система скидок и выгодная стоимость предоставления услуг.

Мы всегда рады сделать вашу жизнь безопаснее!

Источник

Почему ломаются трубки домофона

Существуют разные причины, по которым трубка домофона выходит из строя:

От старости. В старых домах монтаж домофона и установка трубки домофона в квартире (цена оборудования и монтажа была высокой) производились в 2000-е годы. За десятилетия оборудование морально устарело и многократно превысило эксплуатационный ресурс.
Физическое воздействие (удар или влага). Хотя домофонные трубки выполняются в прочном корпусе, случаются ситуации, когда они, все-таки, ломаются. К примеру, при переезде в дом заносили мебель и случайно ударили трубку домофона тяжелым диваном, а может быть вода попала внутрь трубки и замкнула все контакты. За многолетнюю практику мы сталкивались с различными ситуациями.
Некомпетентные монтажники. Бывает и такое, что у соседей была проведена некачественная установка домофона в квартире (цена для соседей была минимальна), а из строя вышло ваше оборудование.
Заводской брак. Иногда трубка перестает работать без очевидных причин. А все дело в том, что на заводе была некачественно проведена пайка или попал мусор, который со временем замкнул цепи платы.

Установка трубки домофона
в квартире цена

Цифровая. Прогрессивная схема подключения, при которой все трубки домофона подключены к одной низковольтной линии (5-8 V). Каждой трубке присваивается конкретный адрес (код). Специалист-монтажник (настройщик) устанавливает перемычки центральной платы в определенное положение.

Координатная. Классическая модель подключения. В ней каждая трубка имеет отдельную пару проводов, ведущих в коммутатор (это устройство соединяет различные линии, в зависимости от вызываемого абонента). Использование коммутатора накладывает ограничения по количеству абонентов, их не может быть больше 99.

Наши преимущества

Команда высококвалифицированных мастеров и опыт работы более 15 лет;
Бесплатная консультация;
Быстрый выезд;
Минимальные цены;
Мы не допускаем ошибок;
Используем исключительно качественные инструменты и выполняем работы с рекордной скоростью;
Даем гарантию на свои услуги;
После нас не остается мусор и грязь.

ОСТАЛИСЬ ВОПРОСЫ?

Звоните ежедневно с 10:00 до 21:00
по тел. 8-800-333-35-18

Либо закажите обратной звонок, и мы вам сами перезвоним.

Какой домофон выбрать

Кто платит за обслуживание домофона

Типы современных домофонов и их особенности

Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.
Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.
Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.
Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.

Цифровой

Сигнальный звонок передается системой двухпроводной линии.
В ней определяется номер нужной квартиры.
В этом варианте применяются джамперы, передающие сигнал определенному абоненту по витой сетке.

Аналоговый

Если сделать соединение неправильно, то нарушится работа не только определенной ветки, но и системы в целом.

подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

координатные;
цифровые.

Установка домофона в квартиру

Рано или поздно каждый из нас столкнется с проблемой подключения трубки.

На сегодняшний день покупка трубки для домофона не составит большого труда, и ее смело можно приобрести самому. Благодаря множеству современных фирм, занимающихся данным производством, существует широкий ассортимент товара, который общедоступен и подойдет для любого типа домофона.

Монтаж трубок для цифровых домофонов

Монтаж трубки на домофон координатно-матричного типа

Установка и подключение домофона с электромагнитным замком

Электромагнитные замки различаются по методике посадки на дверное полотно.

монтажа в вырез с накладками прочных частей корпуса на поверхность створки;
установки во внутреннюю полость двери с обязательным выводом магнитной площадки заподлицо с поверхностью.

Установка вызывной панели

красный кабель или клемма – для внутреннего зуммера;
коричневый – для управления замком;
красный – для плюсового кабеля питания;
зеленый – на внутренний световой сигнал;
желтый соединяется с кнопкой ручной деблокировки (изнутри охранной зоны);
оранжевый подключается к датчику закрытия двери (если он используется);
белый – к контактному устройству ключа.

Схема подключения домофона с электромеханическим замком

На принесенном из магазина электромагнитном замке может быть разное число контактов.

зеленый – основной управляющий, деблокировка;
черный – нулевой провод контроля состояния;
синий, желтый – передают сигнал состояния фиксации или деблокировки соответственно.

Как подключить видеодомофон к подъездному домофону

Подключаем к цифровому подъездному домофону

Организация двусторонней аудиосвязи с посетителем.
Открытие замка по команде с видеодомофона.

Схема подключения выглядит так:

Подключаем к координатному подъездному домофону

Схема подключения с использованием МСК выглядит так:

Домофон Commax: инструкция установки, схема подключения

Если говорить о памяти устройства, то, как правило, её хватает на то, чтобы сделать до 128 кадров. Некоторые модели домофонов Commax умеют записывать небольшие видеоролики. Съёмка начинается после нажатия пользователем клавиши, поэтому не надо путать видеодомофон с видеонаблюдением.

Схема подключения

Подключение

напряжение блока питания;
мощность потребления;
размеры вызывного блока (габариты);
массу блока;
условия эксплуатации (минимальную и максимальную температуру воздуха, относительную влажность).

Если устанавливается видеодомофон, то обязательно указываются параметры камеры.

О конструкции домофона

Самые популярные изготовители домофонов на сегодня — Vizit, Commax, Falcon Eye и проч.

Трубка
. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
Вызывная панель
. Это ее мы видим рядом с подъездной дверью — считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
Замок (запирающее устройство
). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
Модуль коммутатора
. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
Блок питания системы
.
Кнопка «Выход»
и проч.

Разновидности домофонов

Цифровой
. Вызов гостя передается по двухпроводной линии, где и происходит распознание номера квартиры. Сопряжение здесь — работа джамперов, по витой сетке передающих сигнал конкретной трубке. Каждая из последних оснащена для такой операции микросхемами. К данному контроллеру подключаются все квартиры не только подъезда, но и этажа.

Координатно-матричный
. Более простой вариант, отчего и считается более надежным. Здесь к координатору подсоединяется коммутатор, при совершении вызова передающий сигнал на конкретную трубку. Само подключение — это провода единиц и десяток. Отсюда каждая квартира определяется двумя кабелями, номера которых, естественно, не могут повторяться. Для установления связи требуется подача сигнала по DAT1. Затем происходит преобразование и обработка информации модулятором, после чего он подключается к определенной единице и десятку. Соединение с квартирой по LIN происходит благодаря работе электромагнитного реле.

Техника безопасности

Перед тем как подключить домофон самостоятельно, вспомните о важнейших правилах техники безопасности:

Главным электрорубильником отключите подачу тока перед работой с электропроводкой.
Используйте качественные лицензированные изделия и комплектующие.
Не устанавливайте трансформатор на улице либо во влажном помещении.

Выбор провода

Для аудиоустройства:
- До 50 м — 6/10.
- Более 50 м — 1,5 мм.
Для видеоустройства:
- До 25 м — 6/10.
- Более 25 м — 1,5 мм либо максимальный кабель.

Электрозащита и проводка

Для домофонного устройства применяются две разновидности электропитания:

Трансформатор расположен отдельно от переговорного устройства, подключенный как к нему, так и к сети.
Трубка интегрирована с трансформатором, и с помощью силового провода подключается к розетке.

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт — это установка уличной внешней панели:

Примерная высота элемента от земли — 1,6 м.
Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
Установите и зафиксируйте встраиваемую коробку цементом.
Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Установка внутреннего устройства

Примерное рекомендуемое расположение трубки — 1,5 м от пола.
Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два — до переговорного устройства и, собственно, до трансформатора.
Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
Следующий шаг — помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
Закрепите подставку для трубки.
Из гофрированной трубы подсоедините необходимые провода к трубке.
Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!

Установка видеодомофона

Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
Видеоглазок должен быть защищен от вибраций и механических повреждений.
Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).

Конструктивные особенности аппаратуры

переговорная трубка, которая устанавливается внутри помещения и позволяет ответить на запрос посетителя (подключена к системе запирания);
личная панель вызова для считывания кода, ввода номеров, показа видеоинформации и передачи звука;
запирающее устройство с электромагнитным механизмом или более старые варианты с задвижкой и электроприводом;
коммутатор в виде модуля для передачи сигналов в соответствии с набранным номером квартиры;
блок питания, кнопки и коммутационные детали.

Установка домофона выбранного типа

До того, как подключить домофон самостоятельно в многоквартирном доме, следует обесточить всю электропроводку, с которой планируется работать.
Устанавливать рекомендуется только лицензированную продукцию проверенных производителей, которые обеспечивают техническое обслуживание и гарантийный ремонт своих изделий.
Все узлы и электрокомпоненты нужно монтировать в закрытых помещениях или специальных контейнерах с минимальной влажностью.

Монтаж наружной панели и трубки

Сделать штробы под гофрированные трубы.
Зафиксировать проводку и заделать штробы.
Установить крепежи для трубки и подключить ее к электропитанию.

Как смонтировать домофон в частном доме?

Основными элементами системы доступа являются:

вызывное устройство;
запирающий замок (системы с электрозамком или с магнитным замком);
переговорная трубка (либо видеодомофон);
блок питания.

Вспомогательная часть – это соединительные .

Блок питания обеспечивает постоянным напряжением другие элементы системы. Он может устанавливаться рядом с разговорной трубкой или возле распределительного электрощита. Подключение производится посредством обыкновенной вилки в розетку 220 В. От него питается вызывное устройство и электромеханический замок домофона.
Трубка монтируется в удобном месте. Местом для установки обычно является стена у входной двери. Прикладываем ее к стене и намечаем точки для отверстий. В готовые отверстия забиваем дюбеля. Теперь домофон можно надежно закрепить саморезами. Подключение трубки домофона производится согласно с приведенной ниже схемой:

Вызывное устройство крепится у входа на участок. Но будет неправильным установить его непосредственно на калитку, так как это сопряжено с обустройством дополнительной гибкой связи, что влечет за собой снижение надежности и повышение износа соединяющих проводов. Поэтому следует производить его установку и подключение на заборе либо на столбике у входа. Прикручиваем вызывную панель таким же образом, как и трубку – саморезами. Например – так:

В жизни выглядеть это будет вот так:

В частном доме в качестве запорного устройства применяется электромеханический замок. Он устанавливается на одной из «жесткостей» конструкции входной калитки, а ответная часть на раме. Подключение не составит особых проблем, так как к нему подводится двухжильный кабель и садиться на маркированные клеммы. По конструкции забора и калитки провод укладывается в пластмассовых каналах, а место перехода гибкой связи укладывается в гофре.

Особенности монтажа видеодомофона

О том, как правильно подключить провода, вы можете узнать из этого видео:

Как смонтировать домофон в квартире

В такой схеме отсутствует электрозамок, а система используется лишь для видеосвязи.

Источник

Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию. Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать.

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры. Это делается так.

Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

повреждения трубки механического характера;
при поднятии трубки сигнал продолжает звучать;
выход из строя кнопки разблокирования замка;
плохо слышно голос звонящего;
если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне. В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

Как установить домофон

1 Меры предосторожности

Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:

Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,

Соблюдайте нормы электрической безопасности,

Используйте изделия, соответствующие нормам,

Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.

3 Электрическая защита

Домашний домофон должен быть подключен к электросети, защищенной предохранителем 10 А или автоматом 16 А.
Для безопасности людей рекомендуется также установить устройство защитного отключения 30 мА.

Возможны два типа электропитания:

1. Переговорное устройство подключается непосредственно к розетке электросети (силовым проводом). Трансформатор интегрирован в переговорное устройство.

2. Трансформатор не интегрирован в переговорное устройство, а подключается к нему и к электросети.

При необходимости проведите следующие подготовительные работы:
— Выкопайте траншеи между уличной панелью вызова и вашим домом.
— Проложите в земле гофрированные трубы для проводов.
— Проведите в трубах провода, оставив свободные окончания проводов длиной около 20 см.

Точно отмерьте необходимую длину проводов между местом расположения уличной панели вызова и переговорным устройством.

Советы
• Для лучшей работы устройства необходимо избегать дополнительных соединений между уличной панелью вызова и внутренним переговорным устройством.
• Если проводка уже проложена, проверьте количество проводов перед тем, как покупать домофон.
• Если вы строите дом, необходимо заранее предусмотреть траншеи и проложить в них гофрированные трубы со стальной протяжкой.

5 Установка уличной панели вызова

1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли.

Для накладных моделей ( А ): отметьте места расположения крепежных шурупов, просверлите отверстия и вставьте в них дюбели.

Для встраиваемых моделей ( В ): прочертите линии для штрабы и отметьте расположение встраиваемой коробки устройства.

3. Установите встраиваемую коробку в углубление и зафиксируйте ее с помощью цемента.

5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы.

6. Удалите излишки смеси и дайте цементу высохнуть.

7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).

8. Зафиксируйте уличную панель вызова на встроенной коробке.

Установка внутреннего переговорного устройства

2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора.

4. Поместите гофрированную трубу в штрабу и зашпаклюйте ее гипсом или цементом.

5. Отметьте места расположения шурупов для крепления переговорного устройства или его подставки, просверлите отверстия и вставьте в них дюбели.

6. Привинтите к стене подставку переговорного устройства.

8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке.
Зафиксируйте переговорное устройство с помощью предназначенного для этого винта.

Установка трансформатора (при необходимости)

Закрепите трансформатор в защищенном месте (например, на распределительном щитке).

1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).

2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет «Как сделать электропроводку, не подвергая себя опасности»).

Это важно
Перед подключением трансформатора отключите электричество.

Советы для установки видео-домофона
• Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения.
• Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте.
• Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.

6 Принципиальная схема

Пример единой 2-проводной схемы подключения:

2-проводное соединение уличной панели с переговорным устройством

Пример схемы подключения проводов 2 + 2:

— 2-проводное соединение уличной панели с переговорным устройством

— 2-проводное соединение замка, трансформатора и переговорного устройства

Подключение домофонной трубки самостоятельно

Как подключается домофон

В комплекте с домофоном обычно идут все комплектующие элементы:

Внешний блок.
Электромагнитный замок.
Кнопка выхода из подъезда.

Комплектующие

Координатная схема подсоединения

Цифровая схема

Инструкция к аналоговой системе

Как выбрать трубку

Трубка

Монтировать самостоятельно

Самостоятельная установка

Подключение к аналоговому домофону

Разбиение на десятки происходит от 0 до 7. Единиц – от 0 до 9.

А чтобы подключить квартиру под номером 42 к домофонной системе, плюс подключают к контакту под номером 4 из числа десятков, минусовой контакт – к контакту под цифрой 2 из множества единиц.

Схема коммутатора

Внимание! При самостоятельном подключении необходимо соблюсти полярность проводов, иначе вся система перестанет работать.

Резонный вопрос возникает с квартирами, в номере которых есть не только десятки и единицы, а также и сотни. Это трехзначные номера квартир. В таком случае домофонная система запрограммирована следующим образом. Система рассчитывает число – диапазон квартир, на которое нужно сместить введенный номер. Посетитель вводит номер, как обычно, а система уже сама вычитает необходимое число.

Реализуется это следующим образом. Как известно из примера, максимальное число комбинаций – на 80 абонентов. Если, например, имеются квартиры от 81 до 160, то необходимо сместить на 80 номеров. Трубка квартиры под номером 81 подключена плюсом к 0 и минусом к 1 из числа десятков и единиц соответственно. И так далее.

Подключение к цифровой системе

Система на первый взгляд несложная, но имеет ряд недостатков. Главный – это то, что если из-за короткого замыкания или по другим причинам перестала работать одна трубка, то вся система становится неработоспособной. А выявить место неисправности можно только опытным путем, пройдя все квартиры.

Этажный контроллер

Важно! Если в доме установлен контроллер, то можно сэкономить на покупке трубки (от цифровой схемы трубки намного дороже, чем от аналоговых).

Установка трубки домофона своими руками – не такой тяжелый процесс. Нужно лишь знать, какая система у домофона: цифровая или аналоговая, и каков принцип передачи сигнала.

Как подключить трубку домофона быстро и самостоятельно

На сегодняшний день актуально обеспечение безопасности своего жилища. На смену старым, тяжело открывающимся замкам, пришло новое современное устройство – домофон, которое не только обеспечивает безопасность вашего дома, но и позволяет дистанционным способом управлять замком на дверях или калитке. Такое устройство широко применяется в многоквартирных домах, в частных жилищах, коттеджах, крупных офисах и складах. В большинстве случаев домофоны устанавливают специальные компании, занимающиеся их реализацией. Но поскольку данное оборудование – простое по своей структуре, его с легкостью можно установить самому. В этом случае проблема возникает в решении – как подключить трубку домофона. Как показывает практика – все очень просто.

Что представляет собой трубка домофона?

Трубка для домофона представляет собой один из компонентов переговорного устройства защитной системы, который обеспечивает связь между владельцем и желающим попасть в помещение. Если внешним элементом связи является вызывная панель, расположенная снаружи, то трубка – это домашний прибор, который устанавливается внутри охраняемого помещения. Такую трубку можно монтировать, как самостоятельно, так и вызвать специальную бригаду.

В большинстве случаев трубка обеспечивает связь сразу же после ее поднятия, без необходимости нажатия каких-либо комбинаций. Установка трубки обычно ложится на плечи профессионалов.

На фото вы видите изображение трубки аудиодомофона

Каждый тип защитного средства требует определенную трубку, так как для разных устройств нужно прокладывание определенного количества проводов.

Если используется цифровой домофон, то в таком случае вам понадобиться один кабель, который прокладывается от цифровой панели. При помощи отдельных его ветвей он подключается к каждой отдельной квартире. Если в доме вмонтирован домофон координатно-матрического типа, то тогда установка предполагает прокладывание проводов, равных количеству квартир в подъезде.

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

Монтаж оборудования самостоятельно в связи с установкой системы защиты;
Подключение трубки по причине поломки ранее установленного устройства домофона.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

На сегодняшний день покупка трубки для домофона не составит большого труда, и ее смело можно приобрести самому. Благодаря множеству современных фирм, занимающихся данным производством, существует широкий ассортимент товара, который общедоступен и подойдет для любого типа домофона. Настоятельно рекомендуется покупка товара только у официальных дилеров, которые гарантируют качество товара и предоставляют гарантию на долгий срок службы.

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

План подсоединения трубки

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Схема установки домофона

Дальше просто подключаем трубку. Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена.

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем.

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

как самостоятельно заменить трубку домофона

Какое устройство имеет трубка для переговоров

Как заменить трубку домофона

покупка новой трубки;
демонтаж старой и монтаж купленной трубок;
присоединение проводов.

Как выбрать трубку

Домофонные системы бывают двух типов:

координатные (то есть аналоговые);
цифровые.

Современные модели домофонов имеют различия и в следующих параметрах:

тип переадресации вызова;
способ применения;
функциональность.

Подключение к аналоговому домофону

Подключение к цифровой системе

Поломки, которые можно исправить, и пути их устранения

Самые распространённые исправимые дефекты:

механическое повреждение корпуса или «внутренностей»;
несрабатывание кнопки открытия замка;
тихий, прерывистый звук, помехи при разговоре.

В некоторых случаях ремонт нецелесообразен. Так, при сильном механическом повреждении корпуса проще купить новую трубку за 270-300 рублей, чем заделывать трещины или заклеивать сколы.

Можно ли исправить кнопочный переключатель

Перестала срабатывать кнопка для открытия

Плохо слышно в процессе разговора

Источник
