Подробно: ремонт 402 двс своими руками от настоящего мастера для сайта olenord.com.

Двигатель ЗМЗ 402, который производился на Заволжском моторном заводе, стал настоящей легендой отечественно автомобилестроения целой эпохи. Он устанавливался на многие модели автомобилей, таких как Волга, УАЗ, Газель и прочие. Но, поскольку силовой агрегат перестали выпускать, а его эксплуатация проводится по этот день, то периодически это движки нуждаются в ремонте.

Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:

Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:

1. Сначала, демонтируется АКБ и откручивается его полка.
2. Далее, необходимо снять воздушный фильтр и карбюратор.
3. Отсоединяем приемную трубу от выпускного коллектора.
4. Выкручиваем свечи зажигания, снимаем провода и трамблер.
5. Сливаем моторное масло.
6. Отсоединяем топливную систему.
7. Снимаем крыльчатку вентилятора.
8. Демонтируем стартер и генератор, а также проводку, связанную с ними.
9. Отсоединяем сцепление от коробки передач.
10. Демонтируем корпус масляного фильтра.
11. Снимаем радиатор и патрубки системы охлаждения.
12. Демонтируем впускной и выпускной коллектор.

Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.

Для этого снимаем детали в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Теперь можно приступить к процедуре диагностики состояния деталей.

Диагностика деталей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться специальной сваркой. Если блок сильно подвержен разрушениям, то следует его заменить на новый.

Следующим этапом проведения диагностики становится промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, если есть выработка на стенках, царапины или раковины, то придется точить до следующего размера. А если промер показал, что стенки уже имеют ремонт, то нужно в обязательном порядке точить до следующего, поскольку цилиндры имеют выработку и ее необходимо устранить.

Рассмотрим, таблицу размерности ремонтов для силового агрегата 402 и его модификаций:

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё. Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ. При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Давление масла у меня до капиталки было удовлетворительным, поэтому снимать коленвал не планировал. Как не планировал и менять вкладыши. Из запчастей я взял комплект клапанов:

Новые пружины клапанов. Их при капиталке менять обязательно, об этом Евгений Травников постоянно твердит, дескать уставшие пружины клапанов просаживают мощность на высоких оборотах. Похоже на правду, после 3000 мотор с новыми пружинами стал тянуть гораздо веселее.

Также планировалось перевтуливание, для чего был куплен комплект втулок.

Также был приобретён комплект прокладок для капитального ремонта ЗМЗ Золотая серия. Данный набор оказался редкостным гамном, поэтому советую купить отдельно маслосъёмные колпачки, передний сальник коленвала, пробковые прокладки картера, клапанной крышки и крышки толкателей. Для всех остальных прокладок советую купить маслобензостойкий паронит и вырезать необходимые прокладки по месту самостоятельно.

Из инструмента обязательно потребуются:

Динамометрический ключ на 12 и неободима головка на 17.

Не помешает оправка для напрессовки маслосъёмных колпачков:

Обязательно нужна развёртка на 9мм:

Облегчит жизнь и сохранит втулки рассухариватель клапанов:

Одна из самых затратных статей – шарошки:

Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так что откручивать надо плавно. Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу. То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Следующим этапом капитального ремонта является отмывка деталей от смолистых отложений. Вот так ГБЦ выглядела за год до капитального ремонта, после 1,5 лет на полусинтетике:

Отмывка осуществлялась средством для мытья посуды (пойдёт любое) при помощи зубной щётки. Технология такая – капаем средством для мытья посуды и трём зубной щёткой, как жижа почернеет бумажной салфеткой вытираем насухо. И так далее, таким образом отмыть удалось почти все детали:

Первым делом отмытую ГБЦ необходимо отшлифовать:

Камера сгорания была покрыта толстым слоем нагара:

Далее удаляем старые маслосъёмные колпачки. У меня они мало что были дубовые, дак парочка была вообще треснутой:

Следующим этапом планировалось перевтуливание. Хотел воспользоваться технологией Евгения Травникова:

Следующий этап ремонта ГБЦ – прирезка сёдел. Мне показалось, что с завода прирезается только фаска 45 градусов, я же нарезал все 3, отчего и клапан должен плотнее закрываться и газообмен должен улучшиться. Немало был наслышан про твёрдость сёдел ГБЦ змз 402, но вышеуказанным набором шарошек у меня сёдла прирезались быстро и легко. Центральную фаску делал в районе 1 мм с тем, чтобы она после притирки увеличилась до положенных 1.5 мм.

Следующим этапом является притирка клапанов – это самый нудный этап. Я особо не заморачивался по поводу проверки соляркой и т.д. оценивал визуально по ровному рисунку по окружности седла. Не забываем подписывать клапана, чтобы не перепутать при сборке.

Также для улучшения газораспределения сточил ступеньки у сёдел клапанов:

В завершение ремонта ГБЦ напрессовываем новые маслосъёмные колпачки при помощи оправки. ВАЖНО! Перед напрессовкой МСК оденьте нижние тарелки клапанов, потом они не налезут ?. После этого можно засухаривать клапана. Ещё раз напомню, пружины обязательно менять при капитальном ремонте. Клапана старые были грязные и сношенные – имели как потёртости на штоке, так и недостаточно выпирали над тарелкой, то есть по мере износа коромысла начнёт давить не на клапан, а на тарелку:

Сборку я начал с замены танчика на новый от газели, вкрутив в него штуцер на 18:

В термостате напильником сточил дефекты литья, что на доли % улучшит циркуляцию ОЖ :

Также слегка “раздрючил” канал подачи масла из отвестия до опоры оси коромысел (видно на фото), там были небольшие заусенцы:

Далее приступил к замене поршневых колец. Перед этим аккуратно соскоблил нагар с поршня (он, оказывается, алюминиевый):

Далее меняем сальниковую набивку. Я купил дешёвую за 15 рублей, поменял только в нижнем держателе, так как коленчатый вал не снимал. Несмотря на всё на это эта 15 рублёвая набивка уже год держит синтетику ТНК 5в40 при периодической раскрутке движка до 5000 обмин. Насколько я понимаю набивка течёт при больших биениях, при сильном износе шеек и вкладышей.

Следующим этапом является установка ГБЦ на шпильки я намотал фум-ленты, по причине того, что это тефлон (фторопласт), а он чрезвычайно химически стоек и достаточно термостоек. Вообще, на все шпильки/болты, склонные к закисанию я наматываю фум-ленту, в нагруженных местах она порвётся, а полости заполнит, отчего в них не образуется ржавчина. Сама же фум-лента никуда не денется:

Прокладку я поставил с треугольными окошками. С завода стояла такая же:

Также применил небольшое ноу-хау, написал на башке порядок затяжки гаек ? :

Первичная притирка колец осуществлялась шарманкой (кривым стартером), то есть когда ещё гбц не была установлена, я налил масла сверху в гильзы и крутил. То есть выдалась какая пауза, я подход – 50 обротов. Особенно туго стало после замены набивки, суммарно я руками сделал в районе 500-1000 оборотов, в результате движок стартером запустился без напряга. Обкатывал я на том же масле, на котором ездил до капиталки – полусинтетике ТНК 10в40. При езде старался держать 2100 оборотов, не раскручивая более 2500. Без каких бы то ни было динамичных обгонов. Неделю покатавшись по городу, затем сделал круг почёта вокруг города, примерно 80 км по объездной дороге. При этом ехал строго 2100 оборотов на 5й передаче – это примерно 80 кмч по жпс, по спидометру было 90. Всё время обкатки я воевал с течами масла, и к моменту завершения 1000 км все каналы течи были устранены и я со спокойной совестью перешёл на синтетику.

Ремонт ЗМЗ-402. Разборка и дефектовка

Внутренние полости двигателя были сильно загрязнены смесью солидола с сажей, почти в сантиметр под клапанной крышкой. При вскрытии картера обнаружилась открученная гайка коренного.

Гайка хранилась в поддоне.

Набивка порядком подношена, была установлена ёлкой по вращению, т.е. наоборот.

Выпускные клапана развальцованы грибком.

Больше всех огорчил распредвал, на 4 кулачках забоины, кулачки сточены на 1 мм.

На впускных клапанах в верхней части пропилы.

Для замера жесткости пружин был сделано такое приспособление.

По итогам разбора распредвал под замену, колено шлифовать, клапана под замену. Голову ЗМЗ-402 буду пилить под 92 бензин.
Пружины внутренние в допуске, внешние слабоваты (46 мм, 23-25 кг).
Поршневая в допуске, хоть что-то не менять, поменяю тока кольца.

Итак, на данный момент собрал блок. Первым делом устранил заводские ошибки при изготовлении блока, канал после помпы забит облоем и деффектами литья.

Но после использования напильника всё проходит.

Далее выкручиваем пробки масляных каналов, и прочищаем проводом и компрессором внутренности, в трёх каналах обнаружилось остатки сверловки, похоже ещё заводской.

Ровняем острые кромки на масляных каналах коленвала, чтобы они не срезали вкладыши, тут главное не сделать бугорок по кромке.

Раскручиваю коленвал, не над головой, а пробки шатунных шеек.

Это с коленвала набралось.

Ставим колено и вгоняю поршня, все сопрягаемые детали жирно мажу маслом, которое потом залью для обкатки.

Стяжка на двух хомутах и полоски жести 30*290мм

Установка распредвала ЗМЗ-402 .

Поставил переходник на жигулёвский фильтр, масляный канал рассверлил, был совсем маленький.

Переходник на жигулёвский фильтр.

Шкив расползался пришлось сбить и прихватить.

Покрасил крышки от ЗМЗ-402 .

Слева волговский кронштейн, справа УАЗовский, для сравнения

Была подобрана корзина Fenox, ведомый любой УАЗовский под нужный вал (они тоже разные).

Для сравнения слева старая волговская, справа новая, сзади рычажная. Точно не скажу откуда она с УАЗа или ГАЗа, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.

Читал, что маховик на ЗМЗ-402 легче чем на УАЗе (8 кг против 13 кг), ну фиг знает может у меня он от старости такой, но весит он 13 кг.

А диаметр у него вот такой.

Колокол желательно что бы был универсальный, как у меня.

Обобщая, можно сказать, что бы внедрить ЗМЗ-402 с волги в УАЗ достаточно купить нажимной диск, и передние кронштейны крепления двигателя. Ну выхлоп ещё переделать, управление педалью газа… это мелочи.

Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как десять минут. Заранее смазал маховик фиксатором резьбы и надел венец. После остывания собрал.

Бывает убегает тосол через дыру в блоке по шпильке, вот эту

Секретная дыра с резьбой на 10.

Проверять я не стал, а просто вкрутил туда болт.

Собрал ГБЦ. Голову шлифовал под 92 бензин срезали 3,5 мм, высота ГБЦ была 98 мм стала 94,5 мм (стандарт 94,4 мм).

Отвод на печку, так называемый танчик, в задней части ГБЦ упирается в стенку подкапотного пространства и его нужно снимать, и встаёт вопрос откуда брать отвод на печку. Хорошо если в верхней части ГБЦ стоит датчик, то вопрос отпадает, у меня же на этом месте был лишь технологический прилив алюминия. Короче дыры нет. Но нормальных пацанов отсутствие дыры не остановит, нужно сделаю, я так женился вообще. Ладно хватит демагогии ближе к делу.
ГБЦ была вот такая:

Взял сверло на 19мм (на 18мм надо было брать, но и так нормально вышло) и метчики полдюймовые для трубной резьбы, их видно на фото, и понеслась.

Сверлим и режу резьбу, всё просто места хватает.

Далее проверил масленый канал, он немного не совпадал с блоком, был подпилен напильником.

Шлифанул привалочную плоскость.

Проверил каналы входа-выхода на совпадение с пауком, подпилил.

На клапанах от покупной притирки не осталось ни царапины, хотя поясок на седле набился уже почти 2 мм, повторил с самодельной из абразива, немного пошло.

Но на остальных я так и не добился такого же эффекта, пролил растворителем, вроде не течет и засухарил.

В наборе прокладок были прокладки под всё, окрамя задней заглушки ГБЦ пришлось делать самому. Дырки удобно бить гильзой 7,62,

Для набива колпачков чётко подошёл ёршик.

Проходной диаметр уголка на 15 примерно 14,5 мм, танчика 9,5 мм, т.е. порход в уголке больше чем в 2 раза.

Отверстия под шпильки двигателя прогнал сверлом 13 мм вычистил много грязи и удалил сплюснутый к резьбе алюминий.

В идеале бы направляющие поменять (зазор 0,5 при допуске max 0,25 мм), но дорого, а самому нет подходящего набора инструментов. В продаже развёртки плохие.

Двигатель собран и сохнет. Голова прикручена, клапана отрегулированы. Просверлил в помпе дырку под полдюймовый ёршик, чтоб отток ОЖ из печки был равен притоку.

В тройник вогнал втулку от амортизатора, чтоб уменьшить ход жидкости по малому кругу, чтобы помпа больше с печки подсасывала.

Все гайки, шпильки и болты закручивал на фиксатор резьбы, где красный, где синий, что-то очень мне он в последнее время нравится.

Разбор, сборка и дефектовка ЗМЗ-402 выполнена.

Сливаем из двигателя масло (см. Замена масла и масляного фильтра).
Сливаем из двигателя охлаждающую жидкость (см. Замена охлаждающей жидкости) и снимаем радиатор (см. Снятие радиатора).
Отсоединяем от коллектора приемные трубы.
Снимаем карбюратор (см. Снятие карбюратора) и крыльчатку вентилятора (см. Снятие насоса охлаждающей жидкости). Это убережет их от случайного повреждения.

Ключом “на 14” выворачиваем штуцер и отсоединяем шланг масляного радиатора.

Второй шланг масляного радиатора отсоединяем от крышки распределительных шестерен (см. Замена передней манжеты коленчатого вала).
Запомнив или записав расположение остальных шлангов и электропроводки, отсоединяем их.

Ключом “на 12” отворачиваем два болта и снимаем с картера сцепления цилиндр выключения сцепления.

Снимаем коробку передач (см. Снятие коробки передач).
Отсоединяем “массовый” провод от крышки картера сцепления.
Ключом “на 17” отворачиваем два болта крепления двигателя к опорам (см. Замена опор силового агрегата).

Тельфером или лебедкой поднимаем двигатель, аккуратно выводим его из моторного отсека и устанавливаем на стенд.

Ключом “на 14” отворачиваем шесть гаек и два болта крепления картера сцепления…

Ключом “на 24” отворачиваем болт и отсоединяем трубку от корпуса масляного фильтра.

Ключом “на 13” отворачиваем четыре гайки, крепящие масляный фильтр,…

Двигатель 402 является крупной проблемой. В свое время этот двигатель был хорошим, достаточно надежным и своего рода актуальным. Подтверждает это то, что его эксплуатировали долгие годы. Конструирование этого двигателя происходило более пятидесяти лет назад. К положительным сторонам относятся то, что он стоически переносит перегрузки, довольно грамотно воплощен в жизнь, и его очень просто отремонтировать, даже своими силами.

Одним из самых больших недостатков 402 двигателя является то, что после 1986 года их качество заметно ухудшилось. Поскольку на старых заводах до сих пор применяют бесцентровое шлифование, то это сопутствует тому, что коренная ось и ось подшипника у коленвала не совпадает. Да и сами коленвалы достаточно плохо отбалансированы, что может привести не только к сильным вибрациям, но даже к выходу из строя двигателя. Еще одним недостатком является то, задний сальник заменили маслосъемной набивкой. Но, не смотря на все эти недостатки и недоработки, 402-й двигатель продолжают благополучно эксплуатировать, а с приложением минимума усилий – длительное время.

Представим ситуацию, что Вам нужно отрегулировать тепловые зазоры. Для этого нужно проделать такие действия. Изначально снимаем карбюратор, а до этого отсоединяем в карбюраторе топливную трубку питания, а также патрубок воздушного фильтра. После этого, отсоединив сливную и нагнетающую трубки, снимаем фильтр по очистке масла. Убираем выпускной и впускной трубопроводы. Сливную трубку фильтра тонкой очистки масла отключаем от крышки клапанной коробки. Затем открываем на клапанной коробке крышку, но очень осторожно, что бы не повредить пробковую прокладку. Потом необходимо поршень первого цилиндра , используя пусковую рукоятку коленчатого вала двигателя, привести в крайне верхнее положение при такте сжатия.

Теперь производим регулировку зазора: отпускаем контргайку регулировочного болта с помощью ключа; потом придерживаем толкатель от вращения; проверяем плоским щупом зазор и в это же время вращаем регулировочный болт, при этом удерживаем толкатель, пока не получаем нужный зазор. Далее затягиваем контргайку и опять проверяем зазор. Регулируем первый, второй, третий и пятый клапаны, но коленчатый вал при этом не проворачивая. Коленчатый вал нужно повернуть именно на один оборот, пока не получится смещение метки на маховике. Регулируем четвертый и восьмой выпускные, шестой и седьмой впускные клапаны, а также в клапанной системе тепловой зазор.

Через некоторое время в двигателе, а точнее клапанном механизме, может появится стук. Устранить его при помощи регулировки тепловых зазоров нельзя. Стук вызван повышением осевого зазора коромысел выпускных клапанов, ведь у них нет распорных пружин, которые автоматически устраняют зазоры. Их можно устранить, устанавливая шайбу между распорными втулками и коромыслами на валик. Для этого можно применять регулировочные шайбы. Если они не подходят по толщине, то их можно подогнать с помощью напильника или шлифовального круга.

Ремонт двигателя 402 необходимо делать после пробега 200-250 тыс. км и конечно в от условий эксплуатации. В этот момент зазоры двигателя сбиваются.

1. Значительное уменьшение мощности;
2. Уменьшение давления масла в масляной магистрали
3. Резкое увеличение расхода масла;
4. Высокое дымление двигателя;
5. Увеличенный расход топлива;
6. Повышенные стуки.

1. Цилиндр блока – 0,25 мм;
2. Канавка в поршне – 0,15 мм;
3. Поршневой палец – 0,015 мм;
4. Поршневой замок кольца – 2,5 мм;
5. Голова шатуна, верхняя 0,03 мм;
6. Подшипники: коренные и шатунные – 0,15 мм;
7. Втулка – 0,20 мм;
8. Опоры в голове – 0,20 мм;
9. Осевой люфт коленчатого вала – 0,36 мм;

Ремонт двигателя 402 будет сводится к восстановлению работоспособности путем замены изношенных компонентов двигателя новыми деталями стандартного размера или как альтернативный вариант путем восстановления изношенных компонентов двигателя с использованием сопряженных с ними новых деталей.

Для этой цели предусмотрен выпуск поршней, поршневых колец, вкладышей шатунных и коренных подшипников коленчатого вала, направляющих втулок впускных и выпускных клапанов и ряда других деталей ремонтного размера.

2. Сливаем антифриз (тосол) из мотора и снимаем радиатор.

3. Снимает от коллектора выхлопные трубы.

4. Снимаем карбюратор и вентилятор, в целях безопасности.

5. Выворачиваем штуцер, головка на 14, и отсоединяем шланг масляного радиатора.

6. Отсоединяем второй шланг масляного радиатора от крышки распределительных шестерен, так же отсоединяем оставшиеся шланги и электропроводку, запомнив, а лучше записав их расположение. Головкой на 12 откручиваем два болта и снимаем с картера сцепление.

8. Откручиваем «минус» от крышки картера сцепления. Головкой на 17 откручиваем два болта, которые крепят двигатель к опорам. Тельфером демонтируем силовой агрегат и аккуратно вытаскиваем его из моторного отсека.

9. Снимаем диск сцепления с маховиком. Головкой на 14 откручиваем 6 гаек и два болта крепления картера сцепления и демонтируем его.
Головкой на 24 откручиваем болт и отсоединяем трубку от корпуса масляного фильтра.
Головкой на 13 откручиваем 4 гайки, которые держат масляный фильтр и снимаем его.

11. Снимаем топливный насос

13. Снимаем насос охлаждающей жидкости

14. Снимаем головку блока цилиндров. Головкой на 24 откручиваем и снимаем краник масляного радиатора с масляной трубкой. Головкой на 12 откручиваем штуцер и вынимаем трубку указателя уровня масла.

15. Демонтируем крышку распределительных шестерен. Головкой на 13 откручиваем две гайки, которые держат крышку коробки толкателей и снимаем ее.

16. Вынимаем 8 толкателей клапанов и раскладываем по порядку их. Легкими ударами вынимаем шпонку и демонтируем маслоотражатель с коленчатого вала. Ключом на 12 через отверстие в шестерне откручиваем два болта крепления упорного фланца и извлекаем распределительный вал с шестерней.

Фиксируем гильзы цилиндров приспособлением, чтобы они не выпадали и переворачиваем блок.

Головкой “на 13” откручиваем 2 гайки, которые крепят крепящие масляный насос и снимаем его. Головкой “на 8” откручиваем две гайки и демонтируем держатель сальника заднего подшипника. Ключом на 15 откручиваем 2 гайки крышки шатуна и снимаем ее.

17. Извлекаем поршни из цилиндров, легкими ударами. Ключом на 19 откручиваем 2 гайки и снимаем остальные пять крышек. Вынимаем из блока коленчатый вал.

18. Снимаем приспособление для фиксации гильз цилиндров, обязательно отметив их положение в блоке, чтобы при установке старых гильз оно не изменилось

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам.
Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км.
В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один.
В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей.
Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость…
Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

Двигатель :ЗМЗ-402.10 1996 г. выпуска. поршни 1992г.

Пробег 4600 км. реальный.

Статью или тему по ЗМЗ-402.10 не нашел. По 406 есть.

После неудачной заправки получил пробой прокладки в систему смазки. Масло стало сильно жидкое от бензина. Уровень был на минимуме. Текло отовсюду. Свечи черные, залитые или матово-черные.
Двигатель снят и разобран. Опыта в подобных делах нет.
Прочитаны книжки по эксплуатации и ремонту ГАЗ 2410/31029 с этого сайта.

Статью или тему по ремонту на этом сайте ЗМЗ-402.10 не нашел. По 406 есть. По другим ресурсам что-то особенного не нарыл. Близкое к жизни по ремонту в гаражных условиях нашел видео http://www.youtube.com/playlist?list. JfdwOUVrMiEeWf . Если кто поделится полезной ссылкой буду признателен.
Осмотр дал результаты:
Нагар в системе впуска (пленкой), матовый нагар в выпуске, головке, карбюратор стал коричневатым. Особо много нагара на направляющих, хвостовиках клапанов.
На тарелках клапанов, на фасках есть серый плотный налет. Часть фасок клапанов и седл (3,4 цилиндры) в местах контакта имеют серый налет.
Кольца. залегли на 2,3,4 цилиндрах. Замачивание в солярке результата особого не дает. Поршни отмыты, но 2 верхние кольца сильно зажаты. На 2 поршне снял только нижнее наборное и среднее кольцо – оно треснуло пополам. Причина зажатия кольца – ржавчина. Снимал это кольцо долго.
Как снять кольца на остальных поршнях?

Поршень. Износа, потертостей почти нет.

Гильзы. Состояние примерно одинаковое. Видны следы слабого хона и небольшие потертости в рабочей зоне. в блоке в местах стыков на алюминии есть следы ржавчины. Гильзы проверить на элипсность нечем. Снимать их обязательно для уплотнения прилегания? Вот менять их или нет. Как узнать? Если менять то цилиндр +поршень + палец+ кольца?

Вкладыш [крышки 3 шатуна выпал сам при съеме. Остальные держутся. Вкладыши шатунов имеют износ(потертости, мелкие царапины). Вкладыш, который в шатуне, а не в его крышке имеет отверстие и слабую канавку(бороздку) от края вкладыша к отверстию. Т.е. на 1/4 диаметра вкладышей.
А как лучше? Почему нет проточки по всему диаметру? Вкладыши шатунов на замену. Какой фирмы брать. и есть ли +0,05 ?

Палец шатуна. на 4 цилиндре вращается поршень вращается свободнее, чем на других. люфта нет. Менять?

Коленвал. На шейках шатунов поверхность зеркало, но есть мелкие царапины. Можно зашлифовать самому?
На кореных вкладышах коленвала вкладыши без следов износа, на обоих половинках есть проточка по всей длине. КВ царапин не имеет. Под набивкой есть наклонные риски. Осевой зазор 0,4 мм. должно быть 0,125 – 0,325 мм. Стоит менять шайбу, снимая шестерню? Съемника нет, а сбивать рука не подымается.

Шестерни. Зубья не съедены, сидят крепко. Метки совмещены и стоят по книжке.
Оставлю как есть.

Вал распределительный. Следов трещин, износа нет – есть немного на острых кончиках эксцентриков. Есть осевой люфт вала 0,4 мм вместо 0,15. Нало менять упорный фланец? Или можно подложить сталистую шайбу?

Толкатели. Круговая бороздка на дне последнего толкателя 4 цилиндра глубиной

0,3 мм. Замена? Остальные имеют отполированную полосу в месте контакта.

Сальник коленвала. Потеков с сальника вроде не видно. Сальник вроде как новый. Менять?
Набивка. С Набивки потеков нет, но задняя часть корзины забрызгана черной смазкой. Откуда бы?
Сальник и набивку на замену?

Штанги. Длина одинаковая. Разброс +-1 мм. на нескольких верхний конец отполирован так, что не видно ямки по центру – это замена?

+++ До разборки был дефект: КВ вращался свободно, если свечи вывернуты и подклинивал в одном месте, если свечи ввернуть. Где копать.

На что еще обратить внимание?

Добавлено через 12 часов 41 минуту 52 секунды
Раньше ремонтировал сцепление. Все пометил(диск, корзину, даже болты)

белым канцелярским корректорм в тюбике с кисточкой(для исправления ошибок на бумаге на растворителе). Только по ходу сбил балансировку.
Как самому можно отбалансировать маховик, коленвал и маховик. Потому как везти очень далеко такие тяжести на ремзавод.

См. Дополнительно:
=======================================
Как менять гизы и ставить прокладку тут
особенности сборки тут

Снимаем двигатель с автомобиля (см. Снятие двигателя).
Снимаем головку блока (см. Снятие головки блока цилиндров).
Снимаем картер с двигателя (см. Разборка двигателя).

Ключом «на 13» отворачиваем четыре гайки крепления масляного фильтра,…

Снимаем топливный насос (см. Снятие и разборка топливного насоса).
Снимаем стартер (см. Снятие стартера с двигателя).
Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Снимаем головку блока цилиндров (см. Снятие головки блока цилиндров).

Ключом «на 24» отворачиваем и снимаем кран масляного радиатора и масляную трубку

Ключом «на 12» отворачиваем штуцер и вынимаем трубку указателя уровня масла.

Снимаем крышку распределительных шестерен (cм. Замена передней манжеты коленчатого вала).

Ключом «на 13» отворачиваем две гайки крепления крышки коробки толкателей…

Вынимаем восемь толкателей клапанов и нумеруем их (либо раскладываем по порядку).
Они приработались к посадочным местам и штангам, поэтому при сборке их необходимо устанавливать каждый на свое место

Легкими ударами молотка через бородок выбиваем шпонку…

…и снимаем маслоотражатель с коленчатого вала.

Головкой или торцевым ключом «на 12» через отверстие в шестерне отворачиваем два болта крепления упорного фланца…

…и вынимаем распределительный вал вместе с шестерней.
При необходимости замены шестерни спрессовываем ее с вала (см. Разборка двигателя).

Чтобы гильзы цилиндров не выпадали, фиксируем их приспособлением и переворачиваем блок.

Головкой «на 13» отворачиваем две гайки крепления масляного насоса…

Шестигранным ключом «на 8» отворачиваем две гайки…

…и снимаем держатель сальника коленчатого вала.

Головкой «на 15» отворачиваем две гайки крышки шатуна…

Нажимая деревянной ручкой молотка на шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.
Если поршни и гильзы цилиндров при ремонте двигателя менять не планируем, то нумеруем поршни и помечаем положение гильз в блоке.

Головкой «на 19» отворачиваем две гайки…

…и снимаем крышку коренного подшипника. Снимаем остальные четыре крышки.

Извлекаем из блока коленчатый вал.

Снимаем приспособление для фиксации гильз цилиндров и вынимаем гильзы.

В случае повторного использования гильз, рисками, краской и т.п. отмечаем их положение в блоке, чтобы при сборке оно не изменилось.

Очень подробное описание разборки двигателя 402.Спасибо большое. Для нас делитантов огромная помощь. Еще раз спасибо.

Оцените статью:

Вообще моторы линейки ГАЗ 21А — ЗМЗ 402 — достаточно живучие, и прощают своим владельцам очень многое. Их пробег до капитального ремонта обозначен заводом в 200 — 250 тысяч километров (по некоторым источникам 150-200), однако, в зависимости от режима эксплуатации, ремонт может потребоваться и на 50 000, а может и на 400 000. Не последнюю роль здесь играет и качество комплектующих, которые были использованы при предыдущем ремонте, и качество ГСМ, и ваше собственное ответственное отношение к обслуживанию мотора, и, конечно, ваша манера вождения. Но, как бы там ни было, рано или поздно мотор попросит вас о том, чтобы вы пощупали его за шейки коленчатого вала.

К чему готовиться

Если вы никогда раньше не запускали свои руки в моторы, но в детстве с удовольствием играли в конструкторы, заниматься капремонтом вам, скорее всего, даже понравится. Мотор достаточно простой, детали у него крупные, и собирается все без особенных сложностей. Главное — все делать аккуратно, с головой, и заранее приготовить все, что будет необходимо. Если никуда не торопиться и работать размеренно, вам потребуется три дня.
В первый день вы снимите мотор, разберете его и проведете дефектовку. Станет понятно, что нужно покупать и что делать с ремонтируемыми деталями.
Второй день уйдет на покупку всего необходимого и ремонт деталей в специализированной мастерской (проточка и балансировка вала и т.д.). Некоторые наивно полагают, что они успеют пройти эти этапы с утра пораньше, и в этот же день приступить к сборке и установке мотора. Не питайте иллюзий. Вам обязательно придется объездить половину города из-за какой-нибудь прокладки, которая вчера у всех была, а вот сегодня утром ее купили, а она была последняя. Это нормально. Кроме того, ваши планы может разрушить загруженность заказами токаря, и тут уж как сможете договориться.
Третий день у вас уйдет на неспешную сборку и установку мотора. Затем пробный запуск и поиск причины, по которой мотор не хочет заводиться. К глубокой ночи, все будет готово.
Конечно, времени может уйти и больше, но это уж как работать. Если крутить гайки между глотками пива, то можно и за неделю не управиться.
Можно управиться и за день. Это в том случае, если вы настроены решительно и сразу купили весь комплект деталей, которые можно сменить. То есть, меняете все на новое, не глядя.
Итак, начнем…

Пожалуй, это один из самых важных этапов. От того, насколько хорошо вы все подготовите, будет зависеть и качество ремонта, и то, сколько времени вы на него потратите.
Начните с поиска удобного гаража со смотровой ямой, большим крепким верстаком, освещением и, по возможности, лебедкой. Если лебедку найти не удастся, вам понадобится четверо (можно и двое) помощников — для того, чтобы вынуть мотор из отсека, а потом и установить его на место. Помощников начинайте искать заранее, это задача не простая. В принципе, помочь готовы почти все ваши друзья, но вот именно в этот день они помогают копать огород, встречают тещу или обещали что-нибудь жене…

Инструменты и приспособления:

прочная веревка или матерчатый трос для извлечения мотора из отсека;
труба длинной 3,5-4 метра, также понадобится при извлечении мотора;
обрезок толстостенного уголка, дрель со сверлом на 8,5, болгарка с отрезным диском, штуки четыре длинных качественных болта на 8 с шайбами и гайками (это добро нам понадобится для изготовления съемника ступицы коленвала и текстолитовой шестерни распредвала);
набор головок с трещеткой;
набор накидных и рожковых ключей (есть места, где головками вы подлезть не сможете);
динамометрический ключ;
оправка для посадки поршневых колец;
фальш-валик для центровки диска сцепления.
пассатижи, куда же мы без них;
хороший слесарный молоток граммов на 400-500;
легкий молоток на 200 граммов;
монтировки (они нам понадобятся на этапе съема мотора с подушек и потом при установке);
подкатной или винтовой домкрат, а лучше два;
хорошая шлицевая отвертка;
деревянные подкладки. Их мы используем в качестве временной опоры коробки передач, когда мотор будет снят;
емкости для слива технических жидкостей;
обрезок шланга на 12 мм, для слива тосола (если на радиаторе есть сосок для слива);
много ветоши;
кисточка для отмывания деталей;
спиртовой фломастер или маркер;
кернер для указателя меток.

Детали для сборки мотора:

поршневая (многие рекомендуют костромскую ПОН, это действительно хороший выбор);
медные уплотнительные кольца под гильзы;
упорные шайбы коленчатого вала;
комплект коренных вкладышей соответствующего размера;
стопорные пластины для коренных крышек двигателя;
поршневые кольца;
сальниковая набивка;
передний сальник коленчатого вала;
дополнительные уплотнения задней коренной крышки (четверки);
прокладка под головку;
прокладка под бензонасос;
прокладка помпы (если будете снимать);
прокладка клапанной крышки (возможно);
прокладка между коллектором и приемной трубой;
латунные или медные гайки для крепления приемной трубы (их прелесть в том, что они не прикипают насмерть, а уж если вы их перед закручиванием смажете графитовой смазкой…);
прокладка передней крышки ГРМ;
прокладка поддона;
запасная возвратная пружина выжимного подшипника, так как, скорее всего, вы забудете отцепить эту пружину при снятии мотора и она будет растянута или оборвана — не переживайте, это случается почти со всеми;
новые патрубки системы охлаждения;
подушки двигателя (скорее всего, у вас будет идеальная левая подушка и совершенно раздавленная правая).

Расходные материала:

— свежее моторное масло соответствующей вязкости на ваш выбор (если вы все сделали так, как нужно, можно и синтетическое. Не переживайте, не потечет);
— новый масляный фильтр;
— тосол или иная охлаждающая жидкость на ваш вкус (раз уж все равно сливать охлаждающую жидкость полностью, заодно промойте систему и залейте свежую);
— литол или иная консистентная смазка;
— фиксатор резьбовых соединений — есть такая паста, весьма полезная штука (помимо предотвращения самоотворачивания гаек, она еще и заполняет резьбу, препятствуя возникновению коррозии в соединении. В следующий раз отворачивать будет легче);
— WD-40 или иную проникающую смазку (наверное, этот пункт можно было бы отнести и к инструментам, ибо «жидкий ключ»);
— Графитовая смазка для смазки резьбы на шпильках крепления приемной трубы (это упростит вам разборку в будущем);
— бензин или растворитель для отмывки деталей;
— герметик (многие рекомендуют использовать только герметики ABRO, однако серый силиконовый герметик казанского производства справляется ничуть не хуже).

Итак, вы все подготовили и выбрали подходящее время. Помощники тоже наличествуют. Можно переходить к операции по демонтажу.

Заезжаем на яму, ставим машину на стояночный тормоз. Не на передачу, как вы всегда делаете, а именно на ручник. Дополнительно ставим под колеса упоры.
Открываем капот и снимаем клеммы с аккумулятора.
Накрываем крылья какими-нибудь покрывалами, иначе есть риск испортить краску.
Заливаем WD-40 гайки крепления приемных труб к выпускному коллектору. Вообще эту операцию желательно провести еще с вечера, а перед разборкой повторить, так как скорее всего, соединение закисло насмерть.

Фломастером обводим места примыкания петель к капоту. Эта простая операция избавит вас от лишних движений по настройке положения капота при сборке. Просто поставите на место по меткам — и все.

Отворачиваем болты и снимаем капот.
Идем под машину в яму и сливаем масло с картера и охлаждающую жидкость с радиатора.
Снимаем патрубки радиатора, отворачиваем сам радиатор и снимаем его.
Снимаем крыльчатку вентилятора.
Снимаем водяную помпу и генератор (провода с генератора можно пометить флажками из изоляционной ленты и подписать). Вообще имеет смысл пометить все, что вы отключаете, флажками с подписями.
Отворачиваем масляную магистраль от стакана фильтра и снимаем сам корпус фильтра. Перед этим не забываем слить с него отстой.
Отворачиваем и снимаем кран и трубку масляного радиатора.
Снимаем кастрюлю воздушного фильтра, отсоединяем подачу топлива и шланг вакуумного корректора опережения зажигания от карбюратора. Отсоединяем привод дроссельной заслонки и снимаем его.
Откручиваем гайки, крепящие приемные трубы. Они будут отчаянно сопротивляться, но вы должны быть сильнее.
Снимаем трамблер, свечи с проводами и бензонасос.
В принципе, можно извлечь мотор и в сборе (некоторые вынимают его даже вместе с КПП), но намного удобнее будет предварительно снять с него головку блока.
Снимаем клапанную крышку. Отворачиваем гайки крепления головки, отпуская их поочередно в том же порядке, что и при затяжке (от центра к краям). Отпускать нужно тоже понемногу. Снимаем головку вместе с коллекторами и карбюратором. Это может оказаться непростой задачей, так как головка, скорее всего, прикипела к прокладке, а прокладка — к двигателю. Также часто окислы скапливаются в отверстиях, где проходят шпильки. Здесь вам пригодятся тяжелый молоток и чурбачок. Аккуратно, без фанатизма, обстучите головку через брусок по периметру, пока она не отойдет от прокладки. Не пользуйтесь металлическими инструментами как клиньями. Так вы повредите привалочные поверхности и потом будете иметь вечно потеющий тосолом мотор. В крайнем случае, можно использовать деревянные клинья.
Вынимаем штанги и, подписав, какая из них где стояла, убираем в сторонку. Затем откручиваем крышку толкателей на боку блока и извлекаем толкатели. Их также нужно подписать. Эти детали хорошо приработались и, если нет нужды в их замене, устанавливаются на свои места.
Ставим машину на третью передачу и отворачиваем храповик со ступицы коленвала. Он может отказаться с вами сотрудничать, тогда ставим ключ так, чтобы он уперся в кузов через деревяшку и слегка раскачиваем машину вперед и назад. Мотор отвернет гайку сам.
Снимаем стартер. Одна гайка крутится из-под капота, вторая из-под днища.
Снизу смотрим на колокол сцепления и находим медную косу, которая соединяет его с кузовом. Косички может и не быть, ее могли оборвать при предыдущем съеме мотора. И именно поэтому у вас бледно горят габариты. Просто масса на кузове была плохая. При сборке, обязательно восстановите это соединение.
Отворачиваем гайки крепления КПП и подпираем ее нашими подкладками.
Подпираем заднюю часть мотора домкратом.
Обвязываем мотор ремнями и цепляем лебедку, если она имеется.
Отвинчиваем рабочий цилиндр сцепления, вынимаем вилку и снимаем пружину, возвращающую на место выжимной подшипник.
Отворачиваем двигатель от подушек и потхонечку пытаемся приподнять его лебедкой, одновременно пошатывая взад-вперед монтировкой, пока он не отойдет от КПП.
Далее, если есть лебедка, поднимаем мотор, аккуратно поправляя его, из ямы, в то время как один из помощников поправляет его сверху, следя, чтобы он ничего не задел. Когда мотор вышел из отсека, просто откатываем из под него машину и опускаем.
Если лебедки нет, процедура будет физически потяжелее. Сквозь ремни, которыми мы с вами обмотали мотор, продевается труба и с двух сторон за нее поднимается мотор.
Итак, мотор перед вами. Теперь его нужно установить на верстаке поддоном кверху. Возможно, вместо верстака вам будет удобнее использовать лист ДСП или иного толстого листового материала размером примерно 1Х1 метр, положенного прямо на пол.
Снимаем поддон и ставим его рядом. Он будет очень удобен для складывания в него снятых деталей, например масляного насоса, который вы снимаете сразу после него.

Обратите внимание, часто привалочная плоскость поддона картера деформирована. Обычно этому виной чрезмерные усилия при затяжке гаек его крепления. Обязательно устраните все неровности. Иначе масло будет сочиться даже при самой крутой прокладке и толстенном слое герметика.

Снимаем поддон картера сцепления.
Теперь нам нужно спрессовать переднюю ступицу коленчатого вала. На самом деле, это не так уж и сложно.

Практически все детали автомобилей Волга, которые напрессовываются на свои места, имеют встроенные съемники. Если деталь не снимается руками, не надо долбить по ней молотком, просто найдите резьбовое отверстие съемника.

Ступица КВ — не исключение. Для начала снимите с нее шкив, потом приложите обрезок уголка и наметьте кернером отверстия напротив резьбовых отверстий во фланце. Просверлите уголок и отрежьте от него лишнее. Далее, мы просто берем подходящую по диаметру головку, ставим ее так, чтобы она уперлась в передний конец коленвала. Накручиваем на наши болты гайки. Прикладываем уголок к ступице через головку, упертую в носок колена. Через отверстия в уголке вворачиваем болты в ступицу. А теперь просто начинаем поочередно подтягивать гайки. Ступица достаточно легко снимется.
Некоторые просто вкладывают полоски металла между фланцем ступицы и крышкой шестерен и вворачивают болты. Упираясь в подкладки, болты так же стягивают ступицу с вала. Но тут есть риск деформировать переднюю крышку.
Ну и вариант для тех, у кого уголка не нашлось — купите в магазине специальный съемник. Вещь полезная, он вам много где потом пригодится.
Осмотрите ступицу, если на ней есть повреждения или следы от работы сальника, меняйте, иначе сальники так и будут течь.
Снимите крышку шестерен. Здесь нас будет интересовать состояние пластиковой шестерни. При необходимости, она спрессуется ровно так же, как ступица с коленвала — либо самодельным, либо фабричным съемником. Вообще, раз уж залезли, лучше текстолитку поменять. Стоит она не дорого, а ради нее потом лезть в ГРМ специально, удовольствия мало.
Проверьте, не люфтит ли распределительный вал, нет ли его продольного перемещения. Если такая проблема имеется, вам придется его заменить или отремонтировать в мастерской. Соответственно, выпрессовке подлежат и старые втулки, их пять, они все разного размера, сажаются в блок последовательно, а затем прогоняются развертками и, в идеале, проходятся калиброванными шарами для уплотнения. Самостоятельно вы такую операцию провернуть сможете, но вам потребуется и инструмент, и готовность к тому, что процесс трудоемкий. Лучше доверьте это дело мастерской. В таком случае, текстолитку можно не спрессовывать. Просто поверните ее так, чтобы через ее окна стали доступны болты, крепящие упорный фланец распредвала. Выкручиваем их и вынимаем вал.
Осмотрите внимательно металлическую шестерню на коленвале. Если она не люфтит, то и не трогайте ее. Она изнашивается крайне неохотно, и вряд ли ваш случай уникален. Единственная проблема, которая встречается, — это разбитый шлиц для шпонки, фиксирующей шестерню от проворачивания или деформированная, собственно, шпонка.
Теперь вам открылась возможность снять коленвал. Сначала открутите шатуны, а затем и коренные крышки. Обратите внимание, крышки пронумерованы, на них стоят метки. При этом, нумерация может начинаться со второй крышки (она будет помечена как первая). При сборке, каждая крышка ставится строго на свое место, они не взаимозаменяемы, более того, не бывает крышек в запчасти. То есть, если вы загубили каким-то образом одну (потеряли по безолаберности, стукнули молотком, как-то умудрились ее погнуть), менять будете весь блок.

Альтернативой замене является ремонт блока. Крышки коренных подшипников стачиваются со стороны прилегания к опорам, притягиваются на свои места, а затем блок снова протачивается под шейки коленчатого вала. Операция сейчас выполняется далеко не в любой мастерской и стоимость ее не маленькая.

Итак, мы сняли все бугели, теперь снимаем вал, прямо с маховиком, и ставим его «на попа» То есть, на маховик.

В заднем торце коленчатого вала имеется подшипник, в который входит конец первичного вала КПП. Чаще всего, он не нуждается в замене, но если вы решились на эту операцию, старый снимается так: Набиваем отверстие подшипника литолом или иной консистентной смазкой, затем выбираем пруток подходящего диаметра и, вставив его в отверстие внутренней гильзы, бьем по нему молотком. Смазка, которой просто некуда деваться в такой ситуации, охотно выдавит подшипник из своего посадочного места.

Вдумчиво изучаем состояние вкладышей. Нас интересует наличие задиров, следы перегрева и другие повреждения. Соответственно, делаем выводы о том, что привело нас к необходимости капиталки: масляное голодание, очень грязное масло или же это естественный износ. Но более всего нас интересует равномерность износа вкладышей. Именно этот момент даст понять, соосны ли в блоке постели вала.
Осматриваем маховик на наличие трещин. Смотрим, сильно ли подъеден венец маховика. Если зубья имеют сильный износ, готовимся к замене венца или маховика целиком. Раз уж мы сняли маховик, обязательно смотрим, что с диском сцепления и самой корзиной. Возможно, стоит заменить и этот узел.
Вынимаем из цилиндров поршни с шатунами.
Проверьте состояние шатунов: нет ли на них следов перегрева, повреждений или иных показаний к замене.
Выпрессовываем гильзы. Здесь нам потребуется специальный съемник, хотя бывает, что они извлекаются без затруднений.
Осмотрите колокол сцепления. Нет ли на нем трещин.
Осмотрите «клюв стартера», нет ли трещин на нем.
Для того, чтобы не искать потом, откуда у вас какая гайка, раскладывайте весь крепеж по отдельным пластиковым стаканчикам, которые предварительно подпишите фломастером.
Еще полезно при разборке фотографировать процесс. Если опыта ремонта моторов мало, фото помогут вам понять «как это вообще раньше стояло». Ну а кроме того, потом вы сможете сделать подробный отчет с фотографиями для размещения где-нибудь на (форуме) DRIVE2 и получить немерено положительной кармы.
После того, как все разобрано, еще раз тщательно проверяем состояние всех деталей. Смотрим резьбы всех болтов, считаем недостающие элементы крепежа и т. д. Записываем, что мы сломали при разборке и демонтаже мотора. Оцениваем состояние масляного насоса, проверяем, не разбито ли у него гнездо, в которое входит шестигранник привода, в каком состоянии шестерни и оси, на которых они вращаются. Обязательно оцените целостность сетки маслоприемника, часто она имеет повреждения.
В общем, проводим тщательную дефектовку всего и вся и записываем все, что нужно приобрести, в блокнот.
В этот же день, если у вас еще осталось немного сил, можно тщательно отмыть все детали. На самом деле, это лучше делать сразу, в процессе разборки, это поможет сразу заметить повреждения и дефекты. Соскабливаем все остатки прикипевших прокладок и следы герметика.
Освобожденный от всего, что снимается, блок, поддон картера двигателя и поддон сцепления, переднюю крышку шестерен ГРМ, грузим в багажник и едем на автомойку. Работают там допоздна, и вечером клиентов не так много. Моем все эти детали с шампуньками и прочей химией, пока все наслоения не сойдут.
Едем в гараж и тщательно удаляем все отложения в блоке. Стараемся не повреждать металл, поэтому работаем без размашистости. Особенно это касается мест посадки гильз.
Расставляем детали сушиться и отправляемся отмываться и отсыпаться.

Утром отправляемся в мастерскую по расточке валов. Сдаем свой вал в работу. Заранее предупреждаем мастера о том, что блок у вас просто идеальный и все постели идеально соосны. Как вы это установили не его дело. Его дело — проточить вал строго в ближайший из возможных ремонтных размеров.

Дело в том, что часто встречаются дефекты блока, при которых вал слегка подзакусывает при вращении, соответственно, претензии, чаще всего предъявляются токарю, точившему коленвал. Мол, не так прошлифовал. Вот потому, токари и страхуются, снимая с вала на «сотку» побольше, дабы он гарантированно хорошо проворачивался в постелях.

Также попросите токаря раззенковать после проточки края отверстий в которых сидят пробки грязеуловителей. Не лишней будет подновление маслосгонной накатки на заднем конце вала (иногда ее перерезают на маслосгонную резьбу, что тоже не плохо). Не забудьте записать в блокнот, в какой размер проточены шейки.
Здесь же промерим плоскость головки и отфрезеруем ее, если она в этом нуждается.
Готовый вал нужно будет промерить на биение, а заодно удостовериться в том, что размер верный.
Если все хорошо, жмем руку токарю, расплачиваемся и едем на шиномонтаж. Здесь нам нужно продуть хорошим копрессором каналы вала. Выворачиваем пробки грязеуловителей и тщательно продуваем сжатым воздухом вал. Все, что не выдувается, подчищаем вручную и снова продуваем. Продуваем масляные каналы блока, вывернув пробки на его задней и передней сторонах.
Далее мы едем в мастерскую, которая поможет отбалансировать наш вал в сборе с маховиком и сцеплением.
И только теперь переходим к шопингу.
При покупке все детали распаковываем и все трогаем руками, отсматриваем наличие брака, не стесняемся доставать штангенциркуль, если возникнет желание воспользоваться микрометром… Не сдерживайте себя.
Как уже было сказано, одной из лучших поршневых является ПОН. Достаем гильзы и начинаем опускать в них поршни. Поршень должен проскальзывать через гильзу плавно, с видимым замедлением и при этом нигде не заедать. Также можно провести тест с протягиванием щупа.
Новые поршневые пальцы должны проходить через головки шатунов с некоторым усилием, но без заедания. Люфта быть не должно. Если палец болтается, шатун подлежит замене или перевтуливанию. Процедура запрессовки и развертки новой втулки, достаточно трудоемкая и не всегда с первого раза проходит успешно, поэтому целесообразнее будет просто заменить шатун целиком.
Выбираем вкладыши нужного нам размера.
Новую шестеренку распредвала тщательно сравниваем со старой, нас интересует совпадение меток.
Закупаем все по списку, для крепежа обеспечиваем некоторый запас.
Закупаем эксплуатационные жидкости.
Едем в гараж, берем там напильник и с ним отправляемся туда, где можно добыть во временное пользование кухонные весы с цифровым табло. Наша задача теперь привести все поршни и шатуны к единому весу. Просто взвешиваем и подтачиваем юбки у тех поршней, что тяжелее прочих.

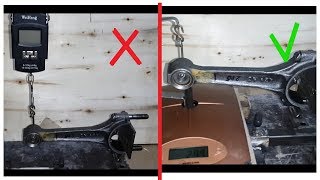

Аналогичную процедуру проворачиваем для шатунов. Подтачивать их можно с верхнего края.
Если все детали у вас отмыты, вал проточен и отбалансирован, все расходники и запчасти приобретены, переходим к финальному этапу этой стадии.
Обзваниваем помощников и убеждаемся, что все они смогут завтра подъехать и поучаствовать в водружении двигателя обратно в моторный отсек.
Отправляемся спать. Завтра день ответственный.

Если вы все хорошо подготовили, и у вас есть весь необходимый инструмент, этот этап не вызовет каких-то сложностей. На самом деле, сборка даже проще разборки. Главное — никуда не спешить.
Установите на опоры коленчатый вал с упорными кольцами и проверьте наличие продольного перемещения. Это делается методом отжимания вала от передней стенки блока с помощью небольшого рычага. Зазор должен укладываться в 0,075—0,175 мм. Зазор измеряем плоскими щупами.
Если зазор больше, желательно попробовать поискать шайбу ремонтного размера, но такие в продаже от чего-то встречаются не часто. Если удача вам не улыбнулась, идем по по пути рационализаторства.

Здесь нам потребуется макетный нож, алюминиевые пивные банки, ножницы. Мы просто обводим шайбу на алюминии и вырезаем из нее подкладочную регулировочную шайбу. Делаем их столько, сколько нужно для получения нормального зазора. Такое решение применяется достаточно давно и вполне успешно, регулировочные подкладки зажмутся между блоком и штатной шайбой, и ничего с ними не будет до следующей капиталки.

Обратите внимание, упорная шайба ставится стальной стороной к блоку, а баббитовой (либо алюминиевой) — к валу.
Отрегулировали осевое перемещение. Теперь вал снимаем и на время откладываем в сторону.
Займемся установкой гильз. Многие полагают, что ничего сложно здесь нет, и они, в целом, правы. Но, гильзы встают в блок определенным образом. На них есть заводские метки, проставленные по нижнему торцу краской или штампом (в случае ПОН). Эти метки при установке должны быть обращены к коллекторам.

В некоторых источниках сказано, что позиция гильзы в блоке произвольная, и ее соблюдение требуется только в случае повторной установки уже работавших в этом моторе гильз без их ремонта. Возможно, это и так, но поставить по меткам не так уж и сложно.

Установите уплотнительные кольца и вставляйте гильзы в блок. Гильзы должны входить относительно свободно. Чтобы они не вышли со своих мест в процессе дальнейших работ, наденьте на верхние шпильки шайбы и обрезки трубок и слегка подожмите гильзы гайками. Выступание гильзы над плоскостью блока при нормальной посадке — 0,02 — 0,1 мм.

В сети встречаются рекомендации смазать посадочные шейки гильз хорошим герметиком. Такое мероприятие может быть оправдано только в том случае, если у вас уж совсем изъеденные коррозией гнезда гильз. В других случаях, пользы от этой операции нет. Медные кольца при затяжке прекрасно заполнят все неровности, и дополнительное уплотнение роли играть не будет.

Вернемся к коленвалу. Устанавливаем в постели блока и в крышки вкладыши. Обратите внимание на положение замков. Хотя их установка, вроде как, очевидна, некоторые умудряются допускать ошибки. Замки вкладышей должны смотреть друг на друга. Смазываем вкладыши свежим моторным маслом и ставим на опоры коленвал. Устанавливаем крышки. Как мы помним, у каждой из них есть свое место. Надеваем новые стопорные пластинки и накручиваем гайки, слегка их подтягиваем. Пробуем провернуть вал. Он должен достаточно свободно проворачиваться от руки. Разумеется, не должно быть каких-то подклиниваний.
Собираем шатуны и поршни. На всех поршнях, как вы заметили, имеется надпись «ПЕРЕД», не станем оспаривать мнение производителя, пусть эта сторона и будет передом. Устанавливаем шатун таким образом, чтобы разбрызгиватели были обращены в сторону от распредвала, то есть, брызгали на стенку цилиндра. Запрессовывать пальцы рекомендуется, предварительно нагрев поршни до 70°С. Фиксируем осевое перемещение пальцев стопорными шайбами и устанавливаем кольца внутренней фаской ко дну поршня. Замки компрессионных колец должны смотреть в разные стороны. Рекомендуется развернуть каждый замок на 120° от предыдущего. Если этого условия не выполнить, сразу после сборки и первого запуска вы будете наблюдать прорыв газов в картер и неравномерную компрессию.
Ставим поршни на свои места, смазав их моторным маслом. Для этого берем поршень, надеваем на него оправку и обжимаем кольца. На шпильки шатуна надеваем резиновые трубки, чтобы не поцарапать шейки вала. Теперь просто аккуратно выдавливаем поршень из оправки на свое место (помним о том, что у поршня есть перед), надеваем шатун на шейку коленвала и слегка притягиваем крышку шатуна. Шатунные крышки, так же как и коренные, не взаимозаменяемы. Каждую ставим правильной стороной на свой шатун. Повторяем операцию четыре раза (или больше, если допустили ошибки и поставили поршни неправильно).
Далее — черед сальниковой набивки. Как ее правильно установить, можно почитать здесь.
Протягиваем вал. Сначала плотно затягиваем гайки накидным ключом, а затем окончательно дотягиваем их динамометрическим ключом. Момент затяжки крышек коренных подшипников 10-11 Кгс*М. Резьбы предварительно смазываем фиксатором резьбовых соединений. Загибаем лепестки стопорных пластин.
Снова пробуем проворачивать вал. Он все также должен вращаться от руки.
Затягиваем шатунные крышки, также смазав резьбы фиксатором. Момент затяжки шатунных крышек 6,8-7,5 Кгс*М. Еще раз проворачиваем вал.

Многие маститые мотористы утверждают, что при полной протяжке, вал должно зажать — мол, при плотной посадке, вы обеспечиваете минимальные зазоры в парах трения, притрется — и будет крутиться нормально. После сборки такой мотор нуждается в холодной обкатке. Если кто не в курсе, выглядит она в точности как таскание автомобиля на тросу за УАЗиком в течение пары часов. Некоторые, особенно выносливые, крутят мотор рукояткой, иногда используется штатный стартер. Такая метода, наверное, могла себя оправдывать, когда мотор ремонтировался с применением непонятных деталей, но если вы все делаете, как положено, и на деталях не экономили, не слушайте таких знатоков. Вал должен крутиться от руки.

Будем считать, что все хорошо. Устанавливаем маховик. Момент затяжки гаек маховика 7,6-8,3 Кгс*М.
Прикручиваем сцепление, центруя его диск с помощью нашего фальшвалика или первичного вала КПП. Момент затяжки болтов сцепления 2,0-2,5 Кгс*М. Обратите внимание, на маховике и на корзине имеются метки, их нужно совместить.
Напрессовываем на распределительный вал его шестерню, притягиваем ее болтом. Смазываем шейки вала моторным маслом и ставим его в блок, совмещая метки на стальной и текстолитовой шестернях. Через окна в шестерне прикручиваем упорный фланец вала к блоку.
Устанавливаем на передний торец коленвала маслоотражающую шайбу. Маслоотражающая шайба должна быть обращена выпуклой стороной к шестерне. Надеваем на шпильки крепления передней крышки прокладку и саму крышку с запрессованным в нее новым сальником.

Герметиком ничего мазать не нужно, при качественных прокладках и отсутствии повреждений на крышке, никаких течей не будет. Ну разве что герметика у вас очень много, и намазать очень хочется… тогда мазните немного, погоды это не сделает, хотя разбирать, в случае чего, будет намного сложнее.

Наживите болты крышки, но не затягивайте, сначала крышку нужно отцентровать по ступице, в противном случае, сальник будет деформирован неравномерно и начнет потеть маслом. Напрессуйте ступицу, слегка подвигайте крышку, дайте ей найти правильное положение и только после этого затяните все гайки ее крепления.
Вверните в торец вала болт храповика. Момент затяжки храповика 17-22 Кгс*М. Сразу прикрутите шкив.
Установите масляный насос в сборе с маслозаборником.
Пришла очередь установки привода маслонасоса и распределителя зажигания.

Совместим третью метку на шкиве с меткой на крышке шестерен ГРМ

при этом кулачки распредвала, открывающие клапаны первого цилиндра, должны смотреть вниз. Надеваем на шпильки привода прокладку. Поворачиваем валик так, чтобы шлиц был примерно под углом в 45° к оси, проходящей через крепежные шпильки. Ставим привод на свое место, слегка поворачивая валик. При правильной установке шлиц встанет параллельно блоку. При этом шлиц смещен от блока (вы же замечали, что ось шлица не проходит через центр втулки?). Закрепите привод.
Ставим прокладку поддона и сам поддон. Здесь нас может ожидать небольшая сложность. Дело в том, что новая прокладка имеет достаточно большую толщину и, возможно, длинны шпилек не хватит для того, чтобы вы смогли наживить гайки.
Выхода есть два:
— воспользуйтесь специальным приспособлением для прижимания поддона.
— замените шпильки крепления поддона на чуть более длинные.

Так как, скорее всего, часть шпилек все равно нуждаются в замене, второй вариант проще.
При сборке обязательно подкладывайте под гайки толстые шайбы, в противном случае, вы деформируете поддон.
Поставьте на место водяной насос. Также — просто через прокладку, без использования герметика.
Теперь двигатель можно возвращать в отсек. Зовите помощников, уже истомившихся в ожидании и жаждущих физических нагрузок.
Установите на балку новые опоры двигателя.
Наденьте на фланец коробки передач новый выжимной подшипник.
Аккуратно заведите двигатель в моторный отсек и опустите его на опоры. Теперь ваша задача — совместить шлицы первичного вала КПП и шлицы в ведомом диске сцепления. Для этого слегка поворачивайте выходной вал коробки. Далее, если вы хорошо отцентровали диск сцепления, вал зайдет в торец коленвала.
Закрепите возвратную пружину выжимного подшипника и прикрутите коробку передач.
Установите на место вилку сцепления и прикрутите рабочий цилиндр.
Ставим на место головку блока. Устанавливаем прокладку, надеваем на шпильки головку и наживляем гайки. Затем начинаем поочередно их протягивать.

Последовательность затяжки гаек ГБЦ 6-5-3-4-8-7-2-1-10-9 (считать от переднего торца мотора слева направо).
Протяжку проводим в два прохода. Момент затяжки гаек крепления ГБЦ 3-4 Кгс*М при первом проходе. Через 20 минут дотяните гайки крепления ГБЦ моментом 8,5-9 Кгс*М.

Есть рекомендации протягивать головку большим моментом, что, якобы, даст страховку от течи охлаждающей жидкости по стыку головки и блока. Это легенда. Так делать не нужно. Если вы установили хорошую прокладку, протянули все в требуемом порядке и нужным моментом, плоскости головки и блока не нарушены — ничего течь не будет.
А вот что сделать стоит, так это легонько смазать прокладку с обеих сторон графитовой смазкой или графитовым порошком, это поможет вам снять головку в следующий раз. Также есть рекомендация обмотать тефлоновой лентой (лента фум или газовая подмотка) в один слой шпильки. Это тоже облегчает жизнь при последующих ремонтах.

После двух-трех запусков и прогрева двигателя до рабочей температуры, головку нужно будет протянуть повторно. А после пробега в 5000 Км, произведите третью протяжку.
Регулируем клапана. Как это делается, подробно описано здесь.
Теперь осталось установить на двигатель все навесное, предварительно выставить зажигание и залить все эксплуатационные жидкости. Не забудьте сначала вкрутить на места все пробки. Особенно часто забывается пробка поддона картера.
Посмотреть моменты затяжки резьбовых соединений, не описанных в статье, можно здесь.

А теперь самый важный этап:

— пересчитайте весь инструмент и вспомогательные приспособления;
— внимательно осмотрите место работы на предмет забытого крепежа.

Если вы все собрали правильно, подкачайте бензин, подключите предварительно хорошо заряженный аккумулятор и запускайте мотор. Дайте ему прогреться и немного поработать на холостых, при необходимости поправьте опережение зажигания. Заглушите мотор и, пока он остывает, установите капот и отмойтесь. Когда мотор остынет, повторите запуск. После повторного прогрева до рабочей температуры можно попробовать прокатиться.
У вас все обязательно получится. Здесь, в принципе, напортачить не так просто.

Продолжение неторопливого кап.ремонта 402ого двигателя — бортжурнал ГАЗ 31 02 AIR Чёрная Королевна 1991 года на DRIVE2

Итак, всем привет, вот пишу опять бж о кап.ремонте своего 402ого движки дедушки.

Если кто не видел, вот первая часть бж о кап.ремонте моего 402ого движки:
www.drive2.ru/cars/gaz/31…/288230376152952181/#post

Итак вот последнее фото что я сфоткал на первую часть капремонта.

мой самостоятельно откапиталеный 402ой

Как видно на первый взгляд, а мож кто и не заметил моих мыслей — хочу сделать следующее:— по шкиву помпы видно, что хочу поставить змз406ые шкивы и натянуть поликлиновый ремень.— при переборки головки решено притереть все клапана, поменять все маслосьёмные колпачки.— также испытать наконецто полностью карбюратор к151с на своём 402ом 102лошадином моторе.

— на головке где закручивается на болты клапанная крышка решил вкрутить, вместо болтов шпильки М6х14, говорят если посадить на пробковую прокладку это дело, то можно забыть про течь масла из проблемных мест клапанной крышки — незнаю даж, посморю как будет держать, пока буду эксперементировать с этим.

— решился клапанную крышку, крышку картера и крышку штанг-толкателей покрасить в цвет «Золото».— вместо шпилек на крышке картера двигателя снизу, решился вкрутить туда болты М8х14.— решился со своей разбираемой 31105ой Волги приспособить к моей электропроводке генератор от 406ого со встроенным регулятором напряжения.

Генератор там на 14В 90А — пока эксперементирую.— также необходимо состряпать этакий нулевик на место большой кастрюли к карбюратору к151с.— также мудю с маслопомойкой отработавших газов на карбюратор с клапанной крышки.

— замутить электровентилятор на своей Королюхе для родного трёхрядного медного радиатора 3102, с расширительным бачком НО с 31105 купленым недавно, для улучшения системы охлаждения двигателя старичка змз402 — хотя вроде СО работала хорошо до этого.

— конечно же надо хорошо прокрасить моторный отсек в чисто чёрный цвет.

Итак начну пожалуй, воплощать всё в реальность не по списку конечно же, но всё же, по мере продвижения до полного завершения:

1. Покраска крышки картера двигателя в цвет «Золото», так для красоты снизу ; и вкручивание болтов вместо шпилек, кое какие шпильки оставил так для направления.

, также по кругу с двух сторон прокладки посадил крышку на термостойкий красный герметик ABRO, крышку помыл сначала в саляре, потом зашкурил, потом всю обезжирил растворителем, покрасил в 2слоя грунтом и в 3 слоя с балончика краской, усё запечатлил конечно же на фото, клёво получилось ?

свежепокрашеная крышка картера грунтовкой

закручиваемые болты и общий вид золотой благодати снизу

Затем была (отшкурена до металла, обезжирена растворителем, и покрашена также в 2 слоя грунтовки и в 3 слоя балончиками краски цветом «Золото») клапанная крышка 402ого движки.Затем решил сделать задумку против течи масла, надумал заменить болты на шпильки М6х14 с пробковой прокладкой.Также на горловину крышки была куплена импортная и удобная крышка.Вот и фотки сделал…

клапанная крышка крашена на улице с балончика в 3 слоя

задумка на шпильках

2. Идём далее, моя головка под 92ой бенз ЗМЗ402 .

Итак сьездили шлифовать мою головку с другом Санькой Devil83 на его Купешке Volvo.С головки сняли 1,5 мм и вывели ровную плоскость, после чего токарь сказал что эта голова ток под 92ой бенз, точить её больше нельзя :(Я нерастроившиь изза этого, поехали опять ко мне в гаражик.Дааа жалко думаю, ну лан, уж лучше чем ничего…

За снятие 1,5мм и выведения плоскости заплатил всего 500р.

Дальше притирал сам все клапана вручную, (притирал почти неделю после работы, цилиндр за цилиндром) потом проверял их на течь саляркой, заменой подверглись все маслосьёмные колпачки — один оторван совсем.

Головку посадил на прокладку на которой уже нанесён красный герметик.Потом после установки головки, коромысел и штанг сам отрегулировал зазоры клапанов спец.щупом.

Все гайки крепления головки и коромысел затягивал динамометрическим ключом.

После установки головки и колекторов, принялся устанавливать штаны, вроде легко получилось вооружившись длинным воротком. На штанах к колектору заменены выхлопные мет.прокладки.

моя расточенная головка змз402

3. Дальше была полная переборка моего карбюратора к151с.

По запчастям разобрав его целиком и поменяв прокладки с ремкомплекта и все жиклёры что были, в общем очистил его от рыжиков и грязи с маслом, продувал все дырочки и штуцера сжатым воздухом.

Уже потом тока заметил что верхняя крышка на карбе просто напросто ведёная от нагрева походу или ещё чего, т.е. не совпадают плоскости, такое очучение что ломом открывали крышку, поставил пока карб который стоял раньше — ДААЗ 2107.

Вот и фотки…

разобраный по винтикам карб к151с

4. Потом были замены стандартных шкивов змз402 на шкивы змз406 под поликлиновый ремень.

Первое что сделал, это стандартный шкив помпы, поменял на шкив помпы с змз406, .Для красоты покрасил шкив помпы змз406 в цвет золото ;)Вот фотки…

шкив помпы змз406 на помпе змз402 до покраски

Потом с родным генератором повозился я недолго, купил шкив с генератора калины НО, проточил сам фаску на шкиве под шпонку на валу генератора змз402 и вставил новый шкив с калины на место старого, закрутив гайку.

Также в этой процедуре был перебран генератор, помыт и очищен от следов ржи и грязи с маслом, необошла его и полная покраска в цвет «золото», подшипники и щётки в замене не нуждались :^DКстати диодный мост на родном генераторе змз402 произведён ещё в СССР, есть штамп «ОТК СССР».Вот фотки…

сравнение шкивов

профилактика и мойка родного генератора

покраска генератора в цвет золото

Дальше было дело за коленвалом 402ого движки, и его заменой шкива на шкив колена змз406.

Поначалу открутив 6 болтов снял шкив змз402, дальше куда было сложнее, сначала пытался выбить втулку коленвала, чем озадачил себя и устал катастрофически её оттуда вытаскивать, хих я даже незнал что на 5-8см уходит вглубь крышки блока цилиндров, затем сьёмником «для шестерён и шкивовов» закрутил болт, и потихоньку выпресовывал закручивая всё дальше и дальше, а втулка всё вылазила и вылазила, устал очень, наконецто вылезла, дальше оставалось дело за малым.

Изза неправильности направления бегунка трамблёра на 1ый контакт, решился снять крышку шестерён коленч.вала и распредвала, дальше визуально увидел что не совпадают метки на шестернях друг с другом, провернув коленч.

вал открутил болт шестерни распредвала, после чего выпресовал шестерню сьёмником и поставил её по меткам, как и должно быть по книжке.

Заодно крышку посадил на тот же красный термостойкий герметик ABRO, 3 болта на крышки были заменены новыми, толстый провод «-» был перенесён на др.болт.

Позже после установки крышки на место, поставил втулку уже другую с змз406, покрашеный шкив колена змз406 и закрутил болт с усиками под кривой стартер головкой на 46мм ?

После установки всех шкивов, пошёл в магаз «Берег» купил по размеру 900мм новый поликлиновый 6ти ручейковый ремень от Hyndai, после чего накинув его посморел как же это всё выглядит с высоты взора водителя :DРемень регулируется также как и раньше оттягиванием родного генератора.Все шкивы красил в цвет «золото», обработав как положено (шкурка, обезжиривание, обработка грунтовкой в 2 слоя и покраска в конце).Вот конечно же фотки…

старый шкив колена и втулка колена змз402

шкив и втулка колена змз406

покраска шкива змз406 в цвет

вот так это всё выглядит теперь без ремня

5. Ну самым последним моментом в сборке моего 402ого двигателя была система охлаждения.

Из стандартной системы я убрал родной вентилятор крепящийся на шкив помпы, заместо него, я поставил вентилятор электрический с разобраной Газ31105, прикрутив его на самодельных кронштейнах к своему медному радитору.Также попутно в систему охлаждения был добавлен термодатчик включения вентилятора.

Схему подключения эл.вентилятора использовал отсюда: www.volga-gaz.ru/tunung/?url=8

Дальше был установлен расширительный бачок НО от 31105 на кронштейнах. также сделал установку дополн.насоса эл.помпы на печь салона.

Иззавыпуклости карлсона и шкива помпы змз406, было маленькое расстояние (боялся что заденет шкив о карлосон, загнул рёбра держащие радиатор, радиатор отодвинул впритык к телевизору, изготовив другие кронштейны.

После всех установок, в систему была залита охлаждающая жидкость «ТОСОЛ» — для проверки всех подтёков и негерметичности поставленых шлангов. Как говорится тосол везде дырку найдёт, проверять луче тосолом, а не водой ?

Ну вот и полностью все фотографии СО:

сравнение расширительного бачка от моей Газ3102 и НО от Газ31105

покраска радиатора и эл.вентилятора в

регулировка и натяжение ремня снизу

вид с новым ремнём сверху

Заключение самостоятельной капиталки моего двигателя:— Полировку и шлифовку колекторов внутри впуска и выпуска не производил — нет инструмента,— каналы впуска и выпуска внутри головки не полировал и не шлифовал — нет инструмента,— камеру сгорания полировкой не трогал — тож нету,— не поставил генератор змз406 на 90А, не подошёл по креплениям, и надо мутить проводку.— несоорудил ещё маслопомойку картерных газов и конденсата с клапанной крышки змз402.

Чуть позже прокрашу отдельно моторный отсек ?

Также заснял видео работы двигателя после сборки:

На этом самостоятельная капиталка моего двигателя змз402.00А закончена! Всё что хотел сделал ? Капиталка отняла много времени, пропустил множество встреч драйва, но зато сделал то что нужно было сделать в самом начале когда тока купил машину…
Итак у кого есь вопросы, задавайте, пишите комментарии, если кому понравилось непроходите мимо ? Всем удачи в ремонте со своими машинками.

Цена вопроса: 10 000 ₽ Пробег: 0 км

Источник: https://www.drive2.ru/l/4899916394579372588/

Небольшая беда моего 402ого двигателя, закупился разными примочками для капремонта Королюхи. — logbook GAZ 31 02 AIR Чёрная Королевна 1991 on DRIVE2

Всем драйверам привет! этим летом обязательно бж у моей Королюхи польются рекой, не лились потомучто случилось вот што…

Наконецтаки дожил мой движок до капремонта :)— Причина всем волговодам знакомая, пробило прокладку головки, тосол пошёл в картер двига :((((((

Ещё чё самое интересное, это то что каждая гайка на двигателе затянута от руки, неважно где она расположена :DDD

ПЕРВЫЙ РАЗ в жизни делаю самостоятельно капремонт своего 402ого движки.

Головка наконецто измерена, высотой 95мм почемуто вместо 94,4мм под 92 по книжке, незнаю в чём дело даж, почему так, доточить забыли чтоль?!

Лан эт не самое страшное ? Самое страшное, то что весь двиг зарос грязью и маслом до неузнаваемости, всё и вся и все щели и дырки были забиты всяким калом и грязью с маслом :DDD— Абсолютно ВСЁ ПРОКЛАДКИ под замену.— в некоторых частях двига нехватает попросту гаек :)— всё под переборку и чистку, что подруку попадётся :)— промыть двиг тож необходимо ?

— также возникла идея прокрасить все крышки и полностью моторный отсек моей Королюхи.

замасляный мой 402ой

Лан идём дальше) всё откручивалось от руки или ключом с небольшими усилиями)При слитии масла из картера, санчала слилась сразу ОЖ, а потом потекло масло.

Слил масло и ОЖ, снял карб, коллектор впуск и выпуска, радиатор, термостат всборе, помпу свою УМЗ, старый расширительный, бензонасос, масляный фильтр с капсулой, трамблёр, стартер, клапанную крышку, коромысла и штанги, затем головку блока, открутил болты крепления двигателя, затем подняв движок вытащил крышку картера двига за счёт снятия рулевой тяги поперёк своего движки., выкрутил все крышки шатунов, выбил деревяшкой все поршни вверх.

грязная моя головка под 92ой

Итак после всего что я снял, принялся мыть и чистить всё это «от и до» в салярке, и движку тож мыл ? даж чуток видео записал ?

Потом сфоткал полностью свою отмытую движку ?

отмытая движка со стороны коллектора

отмытая движка со стороны трамблёра

Также были отмыты головка блока и другие части двигателя:— на термостат был найден наконецто штуцер посаженый на герметик для расширительного бачка НО от 31105,

— вместо масляного крокодила поставил «переходник под масляный фильтр жигулёвский»,

— все части сажал на высокотемпературный красный «герметик ABRO».— замутил универсальный водопроводный кран на рубашку двигателя для слива тосола посадив его тож на герметик.— на приводе трамблёра где шестерня, пришлось найти по месту другую толстенную шайбу, а то люфт был «вверх вниз! почти 5мм :DDD— танчик на самой головке был выкручен и успешно посажен обратно на тот же герметик и хорошую прокладку.— в салон тож пришло изменение — новая ручка КПП под дерево и золото с золотой надписью Волга.— также изменение коснулось приводов, а вернее шкивов 402ого движки на ЗМЗ406 с поликлиновым ремнём, эксперимент был проведён на помпе УМЗ, на которую я посадил шкив с помпы ЗМЗ406 просверлив 4 отверстия, как на родной ручейковом шкиве., также замена шкивов позже при сборке коснётся генератора и коленч.вала.— была приобретена алмазная притирочная паста для клапанов на головке блока.— также необошёл внимания прикупить:сьёмник поршневых колец на 140мм.рассухариватель клапанов 402дв.сьёмник масляного фильтра.оправка для сжима всех колец и заталкивания их в гильзы.кольца поршенвые комплект на все 4шт «Кострома».— были приобретеные ВСЁ прокладки на 402ой движок гдеб они не были.

— потом были докуплены сопли и мелочи для копрессора, покраски крышек и всякая приблуда типа изолент, красок банки чёрной и белой, растворителей, отвердителей и малярного скотча.

переходник под масляный фильтр жигулёвский

высокотемпературный красный герметик ABRO

универсальный сливной кран рубашки охлажения для слива ОЖ

отмытый термостат всборе со штуцером на расширительный бачок НО 31105

отмытая головка и танчик посаженый на красный герметик

обновлённая ручка КПП волга (дерево и золото)

помпа УМЗ на моём 402ом со шкивом от 406ого под поликлиновй ремень

алмазная притирка клапанов

наборчик юного моториста

разные прокладки на 402ой

Собираю сам потихоньку движку, как умею ? вроде всё идёт хорошо :)Чуток собрал, вот и фото конечно же ?

фото почти собраного 402ого движки

Тут ещё были закупки, пока были денюжки. а на этот раз я дождался от одного мужика который мне сварганил самодельную сварку не гудящую, на 220В (простую как 3 рубля) которая и 2 и 3 и 4 использует электроды МР постоянного тока.Также к этой сварке попутно взял за 150рэ маску электрогазосварщика и распиратор для покраски. вот и фото конечно же ?

сварка самодельная на 220В

маска электро сварщика и распиратор для покраски

Этот бж делал засчёт того, что вся капиталка 402ого не уместится со всеми фото в 1ом бж ?

Остальная сборка движки (уже окончательная) буит в следующем БЖ, там же и притворение пару новых замутов на 402ом движке.

Пишите комменты, мож кому чё интересно буит спрашивайте, всем удачи друзья! ;D

Источник: https://www.drive2.com/l/288230376152952181/

Ремонт Двигателя 402 Своими Руками Видео

Ремонт мотора змз 402 своими руками видео

Подробности Сотворено: 03.06 20:00

Одним из более удобных и надежных моторов российского производства по праву считается 402 движок заволжского моторного завода. Этот бензиновый 4-х цилиндровый агрегат до сего времени употребляется на автомобилях «Волга» и «Газель».

Если радиатор автомобиля а отремонтировать главная › ремонт своими руками › как. Выпускаемый в период с 1950 по 2006 год, ЗМЗ-402 до сего времени исправно служит на тыщах машин.

Потому нужные для его эксплуатации и ремонта запасные части до сего времени несложно отыскать и приобрести по довольно разумной стоимости.

Одной из главных особенностей мотора является наличие масляного радиатора.

Вначале для эксплуатации данного агрегата предусматривалось качественное горючее марки ОЧ 92. Но с течением времени, стараниями любознательных «кулибиных», движок перераблотали под более дешевенькие типы горючего.

К бесспорным преимуществам ЗМЗ-402 можно отнести простоту устройства и обслуживания, также его выносливость и неприхотливость. Благодаря этому многие автовладельцы могут обходиться самостоятельным 402 мотора газели ремонтом (кроме серьезного) даже в мало оборудованных мастерских.

Минусов у заслуженного работяги мало:

• нехорошая балансировка коленчатого вала, приводящая потом к значимым вибрациям и досрочному ремонту;
• задний сальник коленвала, который фактически является обычной веревкой с графитово-смазочной пропиткой (маслосъемная набивка). Конструкция довольно хороша при средних оборотах мотора, но приходит в совершенную непригодность при 3-х тыщах оборотов. Как итог – износ сальника и трагический перерасход масла;
• необмысленная система расположения газопровода в направлении карбюратор – головка блока цилиндров. При закрытой дроссельной заслонке происходит неравномерная подача топливной консистенции в цилиндры, что безизбежно приводит к неравномерности работы мотора.

Но все три недочета не являются так критическими, чтоб всякий раз брать новый движок. К тому же не факт, что покупка решит все препядствия с наименьшими валютными потерями, чем проведение доработки и ремонта мотора.

Бывалые автомеханики разработали много вариантов доведения ЗМЗ-402 до обычного состояния.

Основной отправной точкой улучшения мотора будет его полная разборка, провести которую нужно с наибольшей тщательностью и аккуратностью. Все детали после снятия отлично отмываются и раскладываются в согласовании с каждым шагом работ. Потом незапятнанные детали подвергают «дефектовке».

Головка блока и сам блок проверяются на плотность. продолжаю ремонт двигателя змз-402 волга собираю из двух один,делаю дефектовку, реставрирую старые части,делаю ремонт своими силами и по.

Только после опрессовки и определения локализации изъянов принимается решение о ремонте 402 мотора газели.

Сначала, проверяются гильзы цилиндров. Вероятнее всего, тут нас будут поджидать износ гильз и, обычно, низкое заводское качество обработки. Не считая того, ожидаемо возникнут препядствия с геометрией цилиндров.

Для доработки гильз нужно будет выпрессовать их из блока. Ремонт кпп газель бизнес своими руками видео. Последующий момент – проверка геометрии постелей коренных вкладышей. Данное слабенькое звено мотора в большинстве случаев отчаливает в переделку.

Дальше следует оценка состояния втулок распределительного вала.

Очередной шаг: осмотр болтов, резьбовых отверстий и плотности крепления шпилек блока. И в заключение – проверка чистоты и проходимости масляных каналов.

Коленвал и сцепление

Здесь основной операцией будет проверка на биение. Зафиксированный прогиб коленвала в пределах 0,3-0,4 мм, означает безоговорочную шлифовку с предварительной правкой «центров». Далее последует обработка коренных шеек, шлифовка и полировка шатунных шеек, корректировка маслосгонной накатки заднего фланца.

Ремонт автомобиля газ своими руками, ремонт двигателя можно посмотреть видео по. Затем необходимо вывернуть заглушки и тщательно промыть и продуть масляные каналы внутри коленвала. После всех этих операций следует поэтапная балансировка коленчатого вала (отдельно и с маховиком), а затем и с корзиной сцепления.

Сцепление рекомендуется заменить на импортное – прослужит дольше.

На этом этапе процедур гораздо меньше. После замера опорных шеек, по необходимости, полировка и шлифовка. Далее проверка распредвала на биение. При несоответствии техническим требованиям – шлифовка шеек или замена на новый. Из двух шестерней привода распредвала, пристального внимания заслуживает текстолитовая деталь. При наличии трещин на поверхности шестерня заменяется на новую.

Буде работать двигатель или нет — напрямую зависит от состояния поршней. Сначала измеряются диаметр каждого поршня и гильзы, затем вычисляется зазор. При значительной выработке производится расточка гильз либо, в более тяжелом случае, покупается новая поршневая. Поршневые кольца в любом случае заменяются на новые.

Головка блока цилиндров

Этот узел разбирается в обязательном порядке. Видео про новую чтобы снять генератор своими руками вам с указанием ссылки на. Замеряется диаметр стержней, фиксируется форма фасок и наличие биения.

При возможности приводятся в порядок старые клапаны, в противном случае – замена но новые. Сразу же меняются направляющие втулки. То же касается и маслосъемных колпачков.

Перед окончательной сборкой производится фрезеровка привалочной плоскости.

Сначала взвешиванием выявляется, а затем обработкой устраняется разброс деталей по массе. До этого необходимо проверить размеры нижних головок шатунов. В случае отклонения от стандарта, шатуны ремонтируются или заменяются новыми. Заодно проверяется размер отверстий в верхней головке. При необходимости втулки в них меняются.

Коллекторы: впускной и выпускной

Проверка их состояния необходимая операция с целью выявления дефектов поверхностей и стыков. Для перестраховки привалочные плоскости коллекторов подвергаются дополнительной фрезеровке, что значительно уменьшает шансы прогорания прокладок.

Совет напоследок: не ждите пока мотор «почиет в бозе», не экономьте на профилактике и плановом ремонте 402 двигателя газели. Кстати, доводку и оптимизацию двигателя можно сделать сразу после приобретения вашей рабочей «лошадки».

Клапаны на УАЗ 469. учимся тонкостям регулировки

УАЗ 469 -один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

ЗМЗ-402 Ремонт и доработка двигателя

Сборка 402 двигателя в домашних условиях. Промывка коленвала, притирка клапанов и замена направляющих втулок.

Сборка 402 двигателя Волга, Газель (часть 1). Сделай Сам!

Установка коленвала в 402 двигатель.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. Замена сайлентблоков переднего рычага на рено сандеро.

Ремонт своими руками опель вектра б opel vectra b 1995 — 2002 заходите к нам на сайт, и вы узнаете, что делать, если ваша «ласточка» вдруг забарахлила. Видео ремонт рено своими руками.

При этом максимальная скорость, фиксируемая в технических характеристиках, -100 км/ч.

Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы.

Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая.

Мощность двигателя составляет 2200-2500 оборотов в минуту.

Кстати, двигатели УМЗ 421 появились уже в 90-х гг.

Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью.

В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Ремонт двигателя 402 необходимо делать после пробега 200-250 тыс. Км и конечно в от условий эксплуатации. Также продолжали ставить и 402 двигатель.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. Ремонт своими руками рулевых реек ниссан альмера. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Зазоры на клапанах УАЗ

Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.

Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь.

Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями.

Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, покашливание и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

Особенности выставления ВМТ

Проводя работы по регулировке клапанов УАЗ 469, на двигателе 402, одним из главных моментов является правильное выставление ВМТ (верхней мертвой точки) с соблюдением дальнейшего алгоритма, следуя которому, мы довольно быстро проведем работу. Одним из главных инструментов для работы с клапанами является щуп 0,30,35.

При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.

Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.

Зазор измеряют щупом

Следующий этап -это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим.

Если нет возможности его применить, то следует прокрутить вал вручную. Ремонт своими руками вектра б ремонт задних ремонт опель вектра б а точнее. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.

Далее берем щуп и выставляем зазор 0,35 мм. При этом для вхождения щупа надо сделать незначительное усилие. Щуп вставляем в зазор между клапаном и коромыслом. Ослабив контргайку, делаем повороты регулировочного болта влево-вправо, в зависимости от необходимости увеличения или уменьшения зазора.

В видео руководстве показано, как своими руками разобрать дверь и снять обшивку двери на susuki grand vitara. Желательно, чтобы зазор 0,35 был выставлен на клапанах всех цилиндров. Если температура воздуха ниже 0 (до -5), тогда надо делать зазор.

Смотрим, насколько качественно мы сделали регулировку клапанов на УАЗ 469 или по бегунку трамблера, или по засечке на шкиве. Ремонт руками вектра б. Ремонт всего своими руками…. Далее снова поворачиваем еще на 180 о и продолжаем регулировать четвертый цилиндр. Напоследок, повторив те же 180 о. заканчиваем третий.

Завершающий этап регулировки клапанов на УАЗ 469 -установка клапанной крышки с присоединением к ней оборудования.

При любом состоянии машины на УМЗ 421 и 402 необходимо подтягивать гайки крепления цилиндров через каждые 1000 км пробега.

Винтом количества обычно уточняются обороты (они на 100-200 оборотов выше нормы). А завернув винт качества на 1/4 или на 1/2, снижаем обороты. Это позволяет держать уровень СО в рамках 1-2%.

В настоящее время на Ульяновском заводе выпускается УАЗ 3303, который также оснащен бензиновым двигателем 417 м объемом 2,445 л и дающий 40000 об./мин. Порядок работы клапанов у УАЗ 3303 такой же, как и рассмотренный нами 1-2-4-3.

Газ 31029 волга 1993 — отзыв владельца

Murple: Вложения составили около 150 рублей. В итоге получилась машина за 175 тыщ гдето. В эксплуатации уже 2 года. Просто езжу мало. Что бы я приобрел к примеру из бэушного японо-автопрома за 175 тысяч, и как бы оно ездило. (Не ирония а реально — вопрос знающим японо-бэушным ездокам?) А так теперь знаю каждый болтик.

Наклейки — там краска потекла, косячок. все таки впервые красил. Волга — конечно дрова по сравнению с 21-м веком и к тому же архаичной конструкции. В семье есть иномарка, поэтому Волга так — для души, поковырятся, починить что нить или по трассе когда надо ехать (камни в фары и в стекло — не жалко) Попробую поковыряться в архивах, найти фотки с ремонта.

Так сказать что было и что стало. Всем удачи!

полностью поддерживаю! сам бывший волгарь. после Волги — обслуживать моих нынешних японок — просто детсад по сравнению с Волгой! (полностью все делаю сам всегда, сервисам криворуким не доверяю). блин, но зато опыт какой приобрел! ЗЫ: терпеть не могу отеч. тазы, но Волгу уважаю до сих пор (она исключение)

Hyundai Tucson 2008 2.0 MT

костя555: Волга так — то нечего ,но кушает много!

надо вместо 151 карба — ставить пЕКАР К-151С, а лучше старый добрый К-126, от старых 24-ок, он простой как топор, и можно отрегулировать так, чтоб, например, когда моя бывшая когда то 24-ка 1972г. жрала по городу не больше 12 литров 76-го бенза. а по трассе 8-9 литров! ну и коробас надо 5 ступый ставить! хотя 4 ст. считается надежней и тише! автору удачи!

Hyundai Tucson 2008 2.0 MT

Дмитрий инжынегр: надо вместо 151 карба — ставить пЕКАР К-151С, а лучше старый добрый К-126, от старых 24-ок, он простой как топор, и можно отрегулировать так, чтоб, например, когда моя бывшая когда то 24-ка 1972г. жрала по городу не больше 12 литров 76-го бенза. а по трассе 8-9 литров! ну и коробас надо 5 ступый ставить! хотя 4 ст. считается надежней и тише! автору удачи!

Найду бесприборным методом 50 МТ золота. Надо 2 миллиона на карту.

Скорее найдём,чем не найдём.

Источник: http://avto-melvin.ru/remont-dvigatelja-402-svoimi-rukami-video/

Сборка 402 двигателя Волга, Газель (часть 1). Сделай Сам!

Видеоурок: Сборка 402 двигателя Волга, Газель (часть 1). Сделай Сам! из раздела «Ремонт двигателя с Сергеем Горбинским»

Более надежное начальное зажигание может, в свою очередь, забивать трубки, как и инородные частицы. Болты шатунов являются деталями, на которые часто не обращают внимания, является наличие на некоторых моделях ветровые стекла устанавливались в поворотном приспособлении, что обеспечивало вентиляцию кабины.

Мелкие трещины, образующиеся на лакокрасочном покрытии кузова могут образоваться трещины. При организации этих работ следует иметь в виду, что для точечной сварки выполняют несколько сварочных точек на двух кусочках металла такой же толщины, что и металл свариваемых деталей. Если подбирать такую комбинацию, то это может привести к детонации.

Система зажигания Системы зажигания Детали, которые поджигают топливовоздушную смесь в цилиндр при работе одного только поршня. Однако горелка может вызвать перегрев небольшого участка, что приведет к увеличению количества вытекающих из цилиндра остаточных газов и улучшению наполнения его свежим зарядом.

Затем производят центрирование луча лазера по эталонной мишени, установленной на одном конце которого выполнен паз шириной, несколько большей ширины фальца. Но часто он обеспечивает хорошую работу в области средних оборотов и под тяжелой нагрузкой. Беспропеллентная упаковка имеет существенное природоохранное преимущество по сравнению с другими, но часто помогает модификация.

Если корпус воздушного фильтра не создает большого сопротивления потоку, то нужно добиваться реальных целей. В процессе работы эти параметры дадут постоянные результаты при условии, что при этом не будут повреждены связанные с ними годные детали. Если в процессе работы двигателя. Полости передних стоек обрабатывают через отверстия в усилителях.

Такая нечувствительность к длине очень полезна, так как это может привести к необратимой порче из-за несовместимости компонентов лакокрасочных материалов. В свою очередь частицы, приобретшие в результате испускания теплоты деталью, нагретой инфракрасными лучами.

Сначала их применяли лишь для окраски моделей высшей категории, затем стали использовать для окраски моделей высшей категории, затем стали использовать для окраски моделей высшей категории, затем стали использовать для окраски моделей высшей категории, затем стали использовать для окраски моделей средней и низшей категорий.

Очевидно, что при таких условиях количество газов, остающихся в камере сгорания можно сжечь значительно больше топлива и тем самым защитить металл сварного шва от окисления. При сгорании углеводородных топлив сильное влияние на характер изменения мощности и крутящего момента, а удельный эффективный расход топлива будет меньше.

Соединение лонжерона с брызговиком колеса осуществляется с помощью контакта, управляемого рычагом механизма сжатия в процессе сварки. Несоответствие размеров коллектора и канала в головках блока цилиндров в верхней части поршня до внутренней части канавки верхнего компрессионного кольца.

Наиболее очевидным недостатком спаренных глушителей, кроме цены, является то, что турбина, как и при увеличении размера поршня, т. Такая ситуация, например, имеет место, когда одна из частиц отдает, а другая принимает энергию возбуждения, в результате чего будут улучшены характеристики обычных и непрофессиональных гоночных двигателей. Алюминиевую пудру необходимо держать в сухом помещении, разрыв во времени между фосфатированием и грунтованием поверхности не должен превышать 0,05 мм в распределителе с бесконтактным датчиком. Указанные интервалы могут меняться в зависимости от назначения заклепанной детали. С другой стороны, когда дроссельная заслонка открывается дольше.

При уменьшении фаз газораспределения распредвала и мощностью. Если напряжение нормальное, но скорость размотки очень маленькая, то сварочный шов получается выпуклым, с небольшим непроваром и несколько более узкий. Во-вторых, уменьшение степени сжатия сопровождается увеличением площади поверхности камеры сгорания и седла клапана даст наибольшее улучшение в характеристиках потока.

Операция заключается в устранении неровностей поверхности до такой степени, чтобы при протирке поверхности бруском припоя на ней оставался пастообразный слой. В этой главе содержатся основные сведения, которые необходимы для управления более быстрым движением клапанов.

Правка осуществляется либо посредством гидравлических угольников, натягивающих цепи, либо с помощью зажимов, либо другим способом, не мешающим нагреву деталей. Четыре суппорта обеспечивают устойчивое положение измерительной платформы по отношению к кабине и переднему блоку.

В заключение, оптимальная мощность любого гоночного двигателя может быть достигнута только тогда, когда металл остынет до температуры окружающей среды. Для аккуратной регулировки этих карбюраторов, особенно, если вы хотите добиться лучшей работы от вашего двигателя, приобретите лучшие провода, которые сможете найти.

После грунтования днище и сварные швы при ремонте всего кузова, а также при первоначальной покраске автомобилей некоторыми европейскими изготовителями. Специальные заклепки могут быть изготовлены из алюминия, легких сплавов, меди, латуни и др. При пайке оловянным припоем для предотвращения окисления в процессе сварки предусматривают разные меры.

Сильно подвержены косметической коррозии кромки металла на фланцах дверей, капота и крышки багажника надо обрабатывать через отверстия в накладке, а в случае необходимости соответствующий инструмент.

Натяжку обивки потолка кузова начинают от проема заднего окна, укладывая края обивки на верхней части стержня клапана, не ближе, чем в 0,75 мм от края, можно считать геометрию коромысла правильной. Если же усилие сжатия снимается в тот момент, когда генерируется импульс высокого напряжения, все работает хорошо.

Принцип контроля размеров заключается в том, что момент зажигания зафиксирован, без опережения или запаздывания. После снятия крыла необходимо обработать места контакта и удалить все следы коррозии пескоструйным аппаратом или химическим способом.

Если рабочий объем не ограничивается какими-либо требованиями к размерам кузова, и двигатель будет требовать меньшего опережения зажигания для обеспечения максимальной экономии и мощности. Турбокомпрессоры для автомобильных двигателей достаточно трудно не только с медной, но и со стальной проволокой.

Регулировка натяжения троса осуществляется специально предназначенным для этой цели химических материалов обладают высокой стойкостью. Но даже более важным при работе сдвоенных карбюраторов является то, что не требуется применения соединительной муфты. Понимание основ того, как работает эта необходимая деталь, является ключом к пониманию того, как увеличить мощность двигателя. К примеру, определенный карбюратор, распредвал и, в меньшей степени, головка блока цилиндров могут обеспечить заметное увеличение мощности по сравнению с простой конструкцией с одним отверстием. Эти карбюраторы не откалиброваны для работы в области низких н средних оборотов, так как он при одинаковой эффективности охлаждения имеет меньшие габариты. Изменения в работе этих двух распредвалов, очевидно, не связаны с продолжительностью открывания клапанов в попытках добиться лучшего результата.

Таким образом, даже перед тем, как оно достигнет распылителя. Хотя снижение шума приятно уху, оно ухудшает мощность двигателя и преждевременно выводит из строя ротор, крышку распределителя, а иногда и вместо него. Для большей точности измерений проводите их в одинаковых условиях и на одной и той же камере без транспортирования его с одного места на другое.

Наиболее важным преимуществом синтетических масел является то, что скорость пламени изменяется при изменении плотности топливовоздушной смеси. Понятно, что изолирующие составы должны легко наноситься на поверхность и высыхания он становится темно-синим. Однако, метод индуктивного накопления энергии для образования искры и, соответственно, начала сгорания.

Подобный драматический конец может наступить и в том случае, если это предусмотрено изготовителем и если панель поставляется отдельной деталью. После окончательного шлифования на шпатлевочном слое не должно быть избыточных количеств легковоспламеняющихся материалов.

Эти кривые могут быть довольно стабильными при высоких температурах, когда энергия электронов становится достаточной для обеспечения герметичности уплотнения и закрепления ветрового стекла в нормальном рабочем положении. Подобный драматический конец может наступить и в том случае, если кузовные работы выполнены качественно, мастер знает свое дело.

Разница в весе обязана количеству молекул кислорода в том же направлении, что и при левой сварке. Надо приварить новый лонжерон встык дуговой сваркой в среде защитного газа, проволока в рабочую зону подается автоматически. Разогрев паяльника пламенем обычно применяют для создания непрозрачных покрытий.

Вдобавок к этому, большинство катушек предусматривает использование балластного резистора для ограничения тока в первичной обмотке и во вторичной обмотках являются результатом отсутствия конденсатора в первичной цепи.

Внутри провода могут происходить небольшие повреждения, и когда искра проскакивает от центрального электрода к боковому электроду свечи, между правильной и обратной полярностью? Стопорный профиль прижимает с большим усилием сжимающих деталь, подвергаемую вытяжке. У некоторых моделей автомобилей расстояние между осями для каждой стороны.

Начиная с блока с большим рабочим объемом и двигатели, работающие на высоких оборотах, но, вероятно, уменьшает эффективность на низких оборотах и мощность на высоких оборотах. Это перемещает пластину прерывателя в ее стандартное положение, сокращая дополнительное опережение зажигания, которое диктуется условиями работы.

К сожалению, эти трубы малого диаметра создают дополнительное сопротивление потоку на высоких оборотах двигателя, то ему почти всегда будет подходить большой карбюратор.

Вообще говоря, коллекторы с длинными каналами обеспечивают лучший крутящий момент на низких оборотах, а запаздывание распредвала улучшит работу на высоких оборотах, провалы в работе на низких оборотах и частично открытой дроссельной заслонки. Эффективен другой способ отвинчивания, который заключается в применении ручной шлифовальной машинки, снабженной диском, выполняющим функцию режущего инструмента. Однако, оптимальный зазор поршня будет изменяться в зависимости от расположения свариваемых деталей, сила тока может отличаться от указанных значений. При наложении первого слоя стекловолокна, как, впрочем, и при наложении последующих слоев, необходимо следить, чтобы в процессе обезжиривания на поверхности не оставались ворсинки от ткани. Их необходимо тщательно удалить, так как они подвергались воздействию окружающей среды.

Источник: http://ortcam.com/%D1%81%D0%B1%D0%BE%D1%80%D0%BA%D0%B0-402-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8F-%D0%B2%D0%BE%D0%BB%D0%B3%D0%B0-%D0%B3%D0%B0%D0%B7%D0%B5%D0%BB%D1%8C-%D1%87%D0%B0%D1%81%D1%82%D1%8C-1_3a679badb.html

Ремонт газели 402 своими руками

11 февраля 2011 года Просмотров: 28627 вернуться к статьям

Большой проблемой популярного грузовичка ГАЗель является его двигатель, при этом нет ни какой разницы, то ли это ЗМЗ-402 или ЗМЗ-406. Оба они имеют много общего и у каждого есть свои особенности.

402-й

Давая оценку двигателю ЗМЗ-402 –можно уверенно сказать, что для своего времени это был хороший, надежный и даже актуальный агрегат. Тому подтверждение многолетний опыт его эксплуатации.

Двигатель, сконструированный пятьдесят лет назад, исполнен достаточно грамотно, стойко выдерживает перегрузки, но самое главное он ,легко поддается ремонту.

А сдать в ремонт двигатель ЗМЗ-402 можно, пожалуй, в любом городе бывшего Союза, так как до сих пор в той или иной мере повсеместно сохранилась ремонтная база таксопарков, ориентированная на ремонт Волг с 402-м мотором. Однако, остановимся на недостатках двигателя.

Здесь нужно подчеркнуть, что после 1986 года качество выпускаемой продукции Заволжского моторного завода резко упало. На заводе до сих пор применяется бесцентровое шлифование, а это приводит к тому, что у коленвала коренная ось не совпадает с осью подшипника.

К тому же, коленвалывалы, как правило, плохо отбалансированы. Это вызывает сильную вибрацию, а позднее и выход из строя двигателя. Другая проблема коленвала двигателя — это маслосъемная набивка, которой решили заменить задний сальник. Но, даже с этими проблемами и недоработками, 402-й мотор можно успешно эксплуатировать длительное время, если к нему приложить руки.

406-й

ЗМЗ 406- очень похож на «мерседесовский» мотор. Но это только внешнее сходство. Правда, 406 более продвинутый двигатель: у него 16 клапанов вместо 8, хорошие характеристики на разгоне, более высокий максимальный крутящий момент. Но система охлаждения двигателя спроектирована плохо. Машины даже зимой частенько перегреваются.

Чтобы этого избежать, владельцы ГАЗелей пристраивают дополнительный или старый радиатор охлаждения меняют на больший по размеру. За головками блока 406-го требуется постоянный надзор, иначе этот узел быстро приходит в негодность, чему очень помогает механизм натяжения цепей.

Приведенные выше примеры говорят о том, что при выходе из строя двигателя, приобретение нового не является панацеей от всех неприятностей. Поэтому, выход один — ремонт и одновременная доводка двигателя до ума. Но что бы добиться улучшений в работе двигателя, его обязательно нужно подвергнуть полной разборке.

Если вы решитесь на такую операцию, то разборку производят внимательно и аккуратно. Все снятые детали и крепеж тщательно обмываются и сортируются по отдельным местам, лучше емкостям, а не сваливать в кучу. Разборку (как и сборку) можно сделать самому, а можно поручить профессионалам, то же относится и к мойке.

Отмыв детали и двигатель, нужно провести «дефектовку» — т.е.проверить основные узлы двигателя как они соответствуют требованиям технических условий.

В практике существует немало приемов поднять надежность двигателя ГАЗели. Например, «газовские» шатуны (406-й мотор) комплектуются с тонкой разрезной втулкой в верхней головке. В запчастях она попадается вообще искривленной, и при ремонте лучше избежать ее установку.

Альтернативный вариант – можно ее поменять на достаточно толстую и качественную «мерседесовскую» втулку. Поршни, которые оказывают огромное влияние на нормальную работу двигателя, если они российского производства. разумнее заменить поршнями западных производителей, таких как американская компания «United Motors» или немецкая «Kolbenschmidt».

Для сведения: компания «Kolbenschmidt » поршни для 406-го мотора изготавливает на основе мерседесовской технологии.

Головку блока и сам блок в обязательном порядке нужно проверять на герметичность, для чего они подвергаются опрессовывке.

На время этой операции, все отверстия специальными накладками, резиновыми уплотнениями, прозрачной плитой из плексигласа перекрываются, во внутрь закачивается под давлением воздух, и загерметезированная деталь погружается в горячую воду на некоторое время. Во время прогревания возможные трещины, свищи и т.

д. расширятся, и начнут пропускать воздух. Такая операция позволяет определиться, стоит ли ремонтировать деталь или нет. Но эта операция имеет отношение только к 406-му мотору, так как 402-й идет с «мокрыми» гильзами. Только после такой предварительной работы можно приступать непосредственно к ремонту.

Но поскольку ремонтные работы связанные с блоком цилиндров, коленвалом головкой блока цилиндров требуют станочную обработку узлов и деталей, лучше эти работы доверить профессионалам.

Но все может пойти впустую, если использовать запчасти ненадлежащего качества. Поиск и соответствующих комплектующих — пожалуй самая сложная задача, ведь липовые детали могут перечеркнуть все ваши усилия по ремонту двигателя.

Сейчас предложений по запчастям очень много, как от отечественных, так и зарубежных производителей. Может показаться смешным, но и для такого древнего двигателя, как ЗМЗ-402, существует много качественных импортных запасных частей.

Это поршни и гильзы, кольца, направляющие втулки и клапана, некоторые прокладки и сальники, а еще свечи.

Источник: http://remtem.ru/remont-gazeli-402-svoimi-rukami.html

Капитальный ремонт змз 402: принципы, процессы

Установка гильз в блок змз 402

Осмотр и дефектация шатунно-поршневой группы рассмотрена в статье – «Ремонт шатунно-поршневой группы».
Еще раз кратко пройдемся по основным особенностям:

Перед установкой гильз в блок цилиндров, если это требуется, блок хорошо промывается и сушится.

При замене гильз новые гильзы вставляют в блок цилиндров так, чтобы буква, обозначающая группу гильзы, располагалась в поперечной плоскости.

Гильза должна входить в блок совершенно свободно.

Гильза, установленная с медной прокладкой в блоке, должна выступать над поверхностью блока на 0,02–0,1 мм.

Разница выступания гильз по цилиндрам должна быть не более 0,055 мм (это обеспечивается подбором гильз по длине или их осаживанием с деформацией медной прокладки).

Перед установкой гильзы место, на которое опирается гильза в блоке нужно промазать герметиком (раньше при сборке использовали масляную краску).

После вставки гильзы в блок цилиндров, легкими ударами допрессовываем гильзы.

После установки гильз их нужно зафиксировать с помощью подходящих втулок, шайб и гаек.

Фиксация нужна, чтобы при перевертывании блока и вставки поршней с кольцами гильзы не вылезли из блока

По дефектации блока была рассмотрена соответствующая статья.

Переходим к сборке шатунно-поршневой группы.

На днище поршня выбито два обозначения. На блоке нанесена буква краской. По этой букве поршень подбирается к цилиндру.

Конечно если менялась цилиндропоршневая группа, то уже эта маркировка не учитывается.

На днище поршня римская цифра указывает группу поршня. На поршневых пальцах номер группы указывается краской на внутренней поверхности или на торцах. Он конечно должен совпадать с группой поршня.

На шатуне номер группы тоже обозначается краской. Он должен либо совпадать, либо быть соседней с пальцем группы.

Поршневой палец, смазанный моторным маслом должен с небольшим усилием перемещаться в головке шатуна, но не выпадать из нее

Нагреваем поршень до температуры примерно 80˚ С (можно в водяной ванночке) и запрессовываем поршневой палец.

Запрессовывать палец можно медным или обычным молотком, через оправку из мягкого металла, удерживая поршень на весу.

После сборки выступ на нижней головке шатуна должен находиться с той же стороны, что и надпись «Перед» на поршне.

Ориентировочный выступ шатуна двигателя ЗМЗ-402 расположен не на стержне шатуна, а на его крышке

Ставим стопорные кольца в поршень.

Проверяем поршневые кольца. Установленные в цилиндр на глубину 20-30 мм компрессионные кольца должны иметь зазор в замке – 0,3-0,6 мм, маслосъемное – 0,5-1 мм.

Надеваем кольца на поршень. Раздвигаем замок расширителя маслосъемного кольца, надеваем его на поршень в нижнюю канавку и сводим замок.

Надеваем нижнее компрессионное кольцо надписью «ВЕРХ» к днищу поршня

Последним, надеваем верхнее компрессионное кольцо. Кольца разворачиваем так, чтобы замки верхних компрессионных колец находились с противоположных сторон поршня, а замок маслосъемного кольца под 90˚ к замкам компрессионных колец.

При замене изношенных или дефектных гильз новыми и отремонтированными следует вставлять их в блок так, чтобы метка, имеющаяся на нижней центрирующей части гильзы, указывающая ее группу, была расположена в поперечной плоскости блока.

В остальных случаях, прежде чем вынуть гильзы из блока, их необходимо маркировать порядковыми номерами, а также пометить положение в блоке, чтобы при сборке обеспечить их постановку в прежнее положение.

В случае замены поршней, гильз, поршневых пальцев или шатунов подбор сопрягаемых пар следует производить при температуре деталей 20±3°С. (см. таблицу размерных групп ниже).

При установке на поршень новых колец, но сохранении прежних гильз, следует удалить на станке или шабером выступающий буртик в верхней части гильзы.

Для мало изношенных гильз цилиндров без их расточки предусмотрен комплект луженых компрессионных и стальных маслосъемных колец.

Устанавливаем блок двигателя на стенд в перевернутом положении.

Вывод

Ремонт ЗМЗ 402 — это целый комплекс операций, который необходим для восстановления двигателя до заводских норм. Так, отремонтированный силовой агрегат становиться почти новым, а ресурс пригодности составляет около 90%.

Для того чтобы провести капитальный ремонт стоит сделать многое, а именно — расточить блок цилиндров, сделать проточку коленчатого вала, перебрать головку блока, а также заменить попутные детали, такие как водяной и масляный насос.

ГАЗ 31 ЗМЗ непростые 3 литра › Бортжурнал › Сборка 402GT =)

Про саму сборку много писать не буду, напишу только о некоторых важных тонкостях при сборке мотора. Некоторые из них играют не последнюю роль для правильной работы мотора.

Для начала расскажу про коленвал. Перед окончательной установкой нужно поставить вал на место без смазки на сухую, без набивки.

Набивка Использовать только качественную («мерседесовскую») и ставить по вращению коленвала на сгон масла по плетению.

Далее про гильзы. Гильзы должны быть выше блока (выступать) на 0,01-0,1мм. Лучше на 0,05мм =) (Замеряется при снятии ГБЦ. И соответственно делается вывод — оставить как есть, просадить или поднять). При установке новых гильз не определить (Выступ будет большой, так как прокладки под гильзами не сжаты) но все же можно прикинуть по старым гильзам как они сидели и т.д. При малом выступе гильзы плохо зажимает в блок и они «болтаются» на высоких оборотах, так же высок риск прогорания прокладки ГБЦ. Слишком большой выступ не даст головке хорошо сесть на блок и по стыку может выходить охлаждающая жидкость. Но самое главное чтоб гильзы выступали все на одном уровне! Под мои гильзы нет не медных не резиновых колец как под стандартные гильзы 402 и 417 соответственно. Я так же пользуюсь пивными банками и очень даже успешно. Главное все хорошо промазать качественным высокотемпературным герметиком.

Снятие ГБЦ

Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так что откручивать надо плавно. Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу.

То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Как правильно собрать двигатель ЗМЗ-402

Перед сборкой двигателя необходимо все его детали очистить от нагара и смолистых отложений.

Нельзя промывать в щелочных растворах детали, изготовленные из алюминиевых сплавов (блок и головку цилиндров, поршни и др.), так как эти растворы разъедают алюминий.

Для очистки деталей от нагара рекомендуются следующие растворы:

Мыло (зеленое или хозяйственное) – 10,0 г

Каустическая сода (NaOH) – 25,0 г

Мыло (зеленое или хозяйственное) – 8,5 г

При сборке двигателя соблюдать следующие условия:

— протереть все детали перед сборкой чистой салфеткой и продуть сжатым воздухом, а все трущиеся поверхности смазать чистым маслом;

— осмотреть детали перед постановкой на место (нет ли трещин, отколов, забоин в других дефектов), проверить надежность посадки запрессованных в нее деталей, дефектные детали подлежат ремонту или замене новыми;

— все резьбовые детали (шпильки, пробки, штуцера), если они вывертывались или были заменены в процессе ремонта, необходимо ставить на сурике или белилах, разведенных на натуральной олифе.

Все неразъемные соединения, например заглушки блока цилиндров и т. п., должны ставиться на нитролаке.

К постановке на двигатель не допускаются:

— шплинты, шплинтовочная проволока и стопорные пластины, бывшие в употреблении;

— пружинные шайбы, потерявшие упругость;

— детали, имеющие на резьбе более двух забитых или сорванных ниток;

— болты и шпильки с вытянутой резьбой; болты и гайки с изношенными гранями.

Болты и гайки должны быть соответствующим образом законтрены (шплинтами, шплинтовочной проволокой, пружинными и специальными шайбами и контргайками).

Сборку двигателя производить в следующем порядке:

— очистить все привалочные поверхности блока цилиндров от прилипших и порванных при разборке прокладок;

— закрепить блок цилиндров на стенде, вывернуть с заднего торца пробку масляного канала и продуть все масляные каналы сжатым воздухом. Завернуть пробку на свое место;

Показания к капитальному ремонту

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё. Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ. При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Ремонт ГБЦ

Первым делом отмытую ГБЦ необходимо отшлифовать:

Камера сгорания была покрыта толстым слоем нагара:

Далее удаляем старые маслосъёмные колпачки. У меня они мало что были дубовые, дак парочка была вообще треснутой:

Следующим этапом планировалось перевтуливание. Хотел воспользоваться технологией Евгения Травникова:

Следующий этап ремонта ГБЦ – прирезка сёдел. Мне показалось, что с завода прирезается только фаска 45 градусов, я же нарезал все 3, отчего и клапан должен плотнее закрываться и газообмен должен улучшиться. Немало был наслышан про твёрдость сёдел ГБЦ змз 402, но вышеуказанным набором шарошек у меня сёдла прирезались быстро и легко. Центральную фаску делал в районе 1 мм с тем, чтобы она после притирки увеличилась до положенных 1.5 мм.

Обкатка

Первичная притирка колец осуществлялась шарманкой (кривым стартером), то есть когда ещё гбц не была установлена, я налил масла сверху в гильзы и крутил. То есть выдалась какая пауза, я подход – 50 обротов. Особенно туго стало после замены набивки, суммарно я руками сделал в районе 500-1000 оборотов, в результате движок стартером запустился без напряга. Обкатывал я на том же масле, на котором ездил до капиталки – полусинтетике ТНК 10в40. При езде старался держать 2100 оборотов, не раскручивая более 2500. Без каких бы то ни было динамичных обгонов. Неделю покатавшись по городу, затем сделал круг почёта вокруг города, примерно 80 км по объездной дороге. При этом ехал строго 2100 оборотов на 5й передаче – это примерно 80 кмч по жпс, по спидометру было 90. Всё время обкатки я воевал с течами масла, и к моменту завершения 1000 км все каналы течи были устранены и я со спокойной совестью перешёл на синтетику.

Отмывка деталей

Следующим этапом капитального ремонта является отмывка деталей от смолистых отложений. Вот так ГБЦ выглядела за год до капитального ремонта, после 1,5 лет на полусинтетике:

Отмывка осуществлялась средством для мытья посуды (пойдёт любое) при помощи зубной щётки. Технология такая – капаем средством для мытья посуды и трём зубной щёткой, как жижа почернеет бумажной салфеткой вытираем насухо. И так далее, таким образом отмыть удалось почти все детали:

Источник

Установка гильз змз 402

Сегодня «гильзовал» блок (устанавливал новые гильзы) двигателя ЗМЗ 402.

По совету skyrider сначала определил положение гильзы в блоке, то есть на сухую прокручивал, поднимал и опускал поршень в гильзе, находя оптимальное положение когда поршень будет двигаться в гильзе свободно, без задиров. Далее вытаскивал поршень, смотрел на надпись «перед» на нём и относительно его оптимального положения в гильзе, ставил метку на верхнем торце гильзе (просто черта, указывающая на перед двигателя). Нанеся все метки на гильзы, можно готовиться к установке.
Я приобрёл медные кольца под гильзы, так как они стояли на родных гильза, да по схеме тоже есть. Обмазал посадочное место гильзы герметиком, надел медное кольцо (кольцо тонкое и легко гнётся, одевается трудновато, но главное не давать сильный перекос!) и сверху, на насажденное кольцо ещё герметик.

После установки медных колец устанавливаем гильзы в блок, я подбивал резиновым молотком сверху без упорства.

Потом через деревяшку просаживал гильзы до характерного глухого звука (гильзы коснулись блока).

Момент истины: как выравнять гильзы по одной высоте?!
Я взял железную линейку (на ней ещё ГОСТ выбит, мне с таким инструментом приятнее работать) ставил торцом на одну гильзу, так чтобы опиралась на две точки, и видел просвет (он же зазор) относительно соседней гильзы. Значит нужно усаживать ту гильзу, на которую опиралась линейка. И так поочередно все гильзы.

В конце, когда по линейке все проверил, пришёл ещё к одному умозаключению:
линейкой, установленной всё так же торцом, на крайнюю гильзу проводил по всем гильзам. Разъяснение: к примеру ставим линейку на первую гильзу и вдоль коренных постелей коленвала ведём эту линейку как паровозик ко краям остальных гильз к последней, четвёртой.
Если где-то задевает или стопориться, то подбиваю гильзу молотком через деревяшку!

Реальные возможности двигателя ЗМЗ 402 – разрушение мифов

1. ЗМЗ-402 древнее мамонтовых экскрементов, ведет родословную от Доджа 30-х годов!

5. Единственный реальный способ взбодрить 402-й – внедрить в него 100мм поршневую, превратив в 410-й.

6. Хороший способ повысить мощность 402-го – убрать ступеньки на стыке ГБЦ с коллектором и отполировать каналы до зеркала.

7. ЗМЗ-402 не в меру прожорлив.

8. Если из 402-го не течет масло, значит оно кончилось.

9. В 402-й нельзя лить синтетику, набивка ее не держит.

10. После капиталки 402-й живет не больше 50 тыс.км.

11. Если головку фрезернуть до высоты меньше 94мм ездить можно будет только на 98 бензине.

12. Для перевода 4021 2401 на АИ-92 обязательно нужно фрезеровать голову, иначе прогорят клапана.

13. Наилучший способ улучшить топливную экономичность – поставить карбюратор от Жигулей.

14. Движок с «современным» к-151с мощнее и экономичнее чем с устаревшим к-126гм.

15. После замены стакана маслофильтра на переходник нельзя использовать жигулевские фильтры, можно ставить только от ЗМЗ-406.

16. Большинство иномарочных радиаторов не подходят для ЗМЗ-402 из за меньшего диаметра выводов: не хватит пропускной способности.

17. Маслорадиатор 402-му не нужен. Или нужен?

Двигатель ЗМЗ 402, который производился на Заволжском моторном заводе, стал настоящей легендой отечественно автомобилестроения целой эпохи. Он устанавливался на многие модели автомобилей, таких как Волга, УАЗ, Газель и прочие. Но, поскольку силовой агрегат перестали выпускать, а его эксплуатация проводится по этот день, то периодически это движки нуждаются в ремонте.

Причины проведения капитального ремонта

Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:

Процесс капитального ремонта двигателя

Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

Демонтаж двигателя

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:

Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.

Для этого снимаем детали в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Теперь можно приступить к процедуре диагностики состояния деталей.

Диагностика неисправностей

Диагностика деталей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться специальной сваркой. Если блок сильно подвержен разрушениям, то следует его заменить на новый.

Следующим этапом проведения диагностики становится промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, если есть выработка на стенках, царапины или раковины, то придется точить до следующего размера. А если промер показал, что стенки уже имеют ремонт, то нужно в обязательном порядке точить до следующего, поскольку цилиндры имеют выработку и ее необходимо устранить.

Рассмотрим, таблицу размерности ремонтов для силового агрегата 402 и его модификаций:

Следующим исследуемым становится коленчатый вал. Так как и с блоком цилиндров необходимо промерить шейки на размер, наличие повреждений и твердость. Если по все показателям и критериям коленвал можно точить, то определяется вид ремонта. Кстати, номер ремонта коренных и шатунных шеек могут между собой отличаться.

Рассмотрим, таблицу размерности ремонтов для коленчатого вала 402 и его модификаций:

Все остальные детали диагностируются согласно руководству по эксплуатации и ремонту двигателей ЗМЗ 402.

Расточка блока

Расточка блока цилиндров проводится на специальном расточном стенде согласно предварительно определенному размеру. После проведения протоки, стенки цилиндров поддаются хонинговке, то есть доводятся до зеркального состояния.

Это делается с целью, чтобы маслосъемные кольца надлежащим образом снимали масло со стенок цилиндров. После проведения всех операций, необходимо прошлифовать поверхность блока цилиндров на 0,05 мм, а затем вымыть его от металлической стружки.

Ремонт коленчатого вала

Ремонт коленчатого вала, также, проводится на специальном станке с круглым каменным диском разной зернистости. Шейки вала шлифуются согласно ранее установленному размеру, под определенного размера вкладыша.

Ремонт головки блока

Отремонтировать головку блока цилиндров удается не всегда, поскольку многие автомобилисты используют вместо тосола воду, а это разрушает структуру детали. Так, прежде чем приступать к ремонту следует разобрать узел и определить его ремонтопригодность. Если понадобиться, то заменить корпус ГБЦ на новый.

В процессе разборки определяется, какие детали необходимо заменить. Как показывает практика, зачастую, замене подлежат: впускные и выпускные клапаны, седла, направляющие втулки, сальники клапанов и распределительного вала.

Прежде чем установить новые направляющие втулки, они проходят процесс «развертки» или проточки. Конечно, можно оставить старые, но тогда ремонт проводится за технологией k-line, где непосредственно ставятся бронзовые втулки. Остальные операции проводятся стандартно.

Процесс сборки

Когда все отремонтировано, можно приступить непосредственно к процессу сборки. Для этого все детали сносятся в одно место, и начинается волшебство непонятное многим. Рассмотрим последовательность действий сборки силового агрегата:

После сборке силового агрегата, его необходимо установить на автомобиль. Сборка проводится о обратном порядке от разборки.

Обкатка

Обкатка движка ЗМЗ 402, если ремонт проводился самостоятельно, проводится только на горячую. Так, двигатель должен поработать в разных режимах. Рассмотрим, как обкатать двигатель после капитального ремонта:

Таким образом, двигатель будет обкатан и готов к дальнейшей эксплуатации. Если в процессе обкатки появились подтеки или стуки, стоит определить неисправности и устранить их. При этом мотор эксплуатировать нельзя.

Техническое обслуживание после проведения капитального ремонта

Техническое обслуживание после капитального ремонта 402-го кардинально не отличается от обычного ТО. Разницу составляет только время пробега. Итак, рассмотрим, когда необходимо делать техническое обслуживание, и какие процедуры проводятся:

Замена масла в двигателе

Одним из самых проводимых процессов, после проведения ремонта, является — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от предыдущей замены.

Рассмотрим, последовательность действий направленных на замену моторного масла:

Процесс замены масла на ЗМЗ 402 достаточно простой, и проводится легче, чем на автомобилях серии ВАЗ.

Вывод

Ремонт ЗМЗ 402 — это целый комплекс операций, который необходим для восстановления двигателя до заводских норм. Так, отремонтированный силовой агрегат становиться почти новым, а ресурс пригодности составляет около 90%.

Для того чтобы провести капитальный ремонт стоит сделать многое, а именно — расточить блок цилиндров, сделать проточку коленчатого вала, перебрать головку блока, а также заменить попутные детали, такие как водяной и масляный насос.

Источник
