Как выполняется замена гранаты на автомобиле Лада Приора?

как поменять гранату на приоре

По рекомендации производителя, замена гранаты на Приоре означает установку нового привода передних колес в сборе — 2 ШРУСа и полуось с каждой стороны. Так как новый узел стоит немалых денег, то вместе с работой выходит слишком большая сумма. Поэтому на практике меняют только изношенную часть данного узла — наружную либо внутреннюю гранату, а то и обе сразу. Если же знать, как поменять эти детали самостоятельно, то можно значительно сэкономить на услугах автосервиса.

Когда требуется замена?

Шарнирные механизмы автомобиля Лада Приора, передающие вращение от двигателя на передние колеса, считаются довольно надежными и в некоторых случаях проходят 100-150 тыс. км. Менять гранаты следует в таких случаях:

пробег автомобиля составляет более 100 тыс. км;
детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Первый тип замены — профилактический. Рекомендуется автомобилистам, для которых машина — инструмент заработка денег, долженствующий постоянно находиться в боевой готовности и служить безотказно. Замена из-за износа — более распространенный вариант, его практикует большинство владельцев Приоры.

Чтобы менять дорогостоящие детали ШРУСов как можно реже, важно вовремя обнаруживать порванные пыльники, через которые в механизм попадает грязь и пыль. Гранаты отремонтировать невозможно, их нужно только менять. Куда проще и дешевле заменить дырявые пыльники, чтобы узел прослужил как можно дольше.

Подготовка к работе

Для проведения замены гранат необходим автомобильный подъемник или смотровая канава, поскольку часть работ по разборке производится снизу. Потребуется следующий инструментарий и приспособления:

стандартный набор накидных головок с воротком;
монтировка;
ключи рожковые;
инструмент слесарный, куда входят отвертки, молоток и пассатижи;
приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Если съемника для рулевой тяги у вас нет, то его нетрудно найти у знакомых автолюбителей либо просто купить, он стоит недорого. Это стальной цилиндр с прорезью и дном, куда вкручен выдавливающий болт. Для проведения замены на смотровой яме также понадобится домкрат с колесным ключом, чтобы поднимать автомобиль. Для полной разборки узла желательно иметь тиски и приобрести густую смазку «ШРУС-4».

Порядок проведения разборки

Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.

Не забудьте подложить под задние колеса надежные упоры для фиксации авто.

Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.

Дальнейшие шаги производятся по такому алгоритму:

Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.
Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.

Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.

Когда известно, что граната подлежит замене, с ней не стоит церемониться и нужно просто сбить со шлицев молотком, придерживая рукой с другого конца, следом снять пыльник. Вторая граната демонтируется таким же образом, только полуось надо передвинуть в тисках и зажать поближе к шарниру. Если по разным соображениям гранату необходимо сохранить в нормальном состоянии, то сбивать ее нужно аккуратно, пользуясь наставкой из дерева.

Монтаж новых шарниров

После разборки привода необходимо поставить новые детали и собрать трансмиссию в обратном порядке. Замена производится таким образом:

Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.
Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.

Теперь привод в сборе можно ставить на место. Чтобы не перепутать местами шарниры, следует ориентироваться по метке, поставленной на оси при разборке. Узел монтируется на место из смотровой канавы, первой вставляется шлицевая часть внутренней гранаты. Чтобы усадить ее в шлицы до упора, придется опереть ось на нижний рычаг и нанести с другой стороны несколько ударов молотком через деревяшку. Дальнейшая сборка идет в обратной последовательности.

Источник: https://korchim.ru/biblioteka/khodovaya/zamena-granaty-na-priore.html

Как поменять гранату на приоре — Авто-ремонт

как поменять гранату на приоре

Замена наружного ШРУСа и пыльника ШРУС в Ладе Приора

как поменять гранату на приоре

статьи:

0:37

1. Замена наружного ШРУСа в Ладе Приора

0:113

2. Замена пыльников наружного ШРУСа Ладе Приора

0:205

1. Замена наружного ШРУСа в Ладе Приора

Начал замечать что при вхождении в левый поворот, появляется гул, если газку поддать, то постукивать начинает. Приговор — ШРУС наружный правый к замене. Поиск ШРУСа вызвал некоторые трудности. Предпочтение, конечно же, лучшей немецкой фирме GKN. Но как я не пытался, найти эту фирму под АБС не увенчалось успехом. Может я плохо искал и эта фирма делает ШРУСы на ВАЗ с АБС, кто в курсе напишите каталожный номер, буду благодарен.

Мой выбор пал ШРУС наружный 2108-2170 GKN SPIDAN каталожный номер — 20817 — 2500р к-т

0:1191 1:1696

ШРУС КОМПЛЕКТ И ЕЩЕ ПАРА ДЕТАЛЕК)

1:1760

Решаем проблему АБС. Купил отдельно кольцо АБС, цена вопроса — 100р

1:1884 2:2389

КОЛЬЦО АБС

2:22

Легкими ударами насаживаем кольцо на ШРУС

2:103 3:608

Готово. Для подстраховки по краям кольца намазал холодной сваркой, хоть оно и одевалось с усилием, лишним не будет

3:820 4:1325

Замена все по мануалу. В комплекте со ШРУСом идут немецкие хомуты, для них есть очень удобный инструмент, 5 секунд и готово

4:1551 5:2056

По ШРУСу: очень удивил малый ресурс ШРУСа. На 99 ШРУС в критических режимых и пробуксовках в поворотах у меня 80 тысяч отходил и до меня еще неизвестно сколько. Тут авто у меня 30 тысяч и можно сказать щадящая эксплуатация, а ему кирдых, непонятно как-то.

5:457

2. Замена пыльников наружного ШРУСа Ладе Приора

Снимая переднее левое колесо, обнаружил порванную резинку наружного ШРУСа. Был оч удивлен и огорчен. Хотя ШРУС и не беспокоил. Тада решил и правый проверить и не зря, трещина с милиметр по тому же самому месту.

5:933 6:1438

Вчера заменил на новый, заводской. Фото работы нет, т.к. руки в масле были.

Порядок работы:

6:1605

· снимаем заглушку с гайки ступицы;

6:1673

· раскерниваем гайку и немного раскручиваем.
раскерниваете аккуратно! мне пришлось править первые 3 витка на ШРУСе

6:1888

(там резьба М20, шаг не помню). Как будто сырое железо на резьбе.

6:2004

· ослабляем болты колесного диска;

6:66

· слил масло из коробки;

6:113

· домкрат

6:134

ФИКСАЦИЯ ДОМКРАТА

6:171

· снял колесо;

6:200

· включил 1ю скорость и отвернул гайку;

6:274

· открутил болты шаровой опоры;

6:335

· руль вправо до конца (т.к. менял пыльник на левом колесе)

6:443

· дергаем стойку на себя, ток без вандализма)

6:528

· выводим наружный ШРУС из диска;

6:592

Простое закончилось

6:633

· выдернул привод из коробки;
Получилось не с первого раза, но получилось.

6:772

· зажал привод в тиски и сбил наружный ШРУС

6:854

Далее мойка, чистка, обследование, одел нов пыльник, заложил смазку ШРУС-4 и одел ШРУС на привод.
Потом собрал в обратном порядке

6:1091

полазив по просторам инета обнаружил что этих резинок хватает года на 2. У меня 4 проходили.

Источник: https://www.spike.su/index.php/%D0%97%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D0%BD%D0%B0%D1%80%D1%83%D0%B6%D0%BD%D0%BE%D0%B3%D0%BE-%D0%A8%D0%A0%D0%A3%D0%A1%D0%B0-%D0%B8-%D0%BF%D1%8B%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA%D0%B0-%D0%A8%D0%A0%D0%A3%D0%A1-%D0%B2-%D0%9B%D0%B0%D0%B4%D0%B5-%D0%9F%D1%80%D0%B8%D0%BE%D1%80%D0%B0.html

Замена наружной гранаты приора

При повороте слышен характерный хруст? Пора менять шарнир(-ы) равных угловых скоростей (ШРУСы, они же «гранаты»).

При выполнении какого-либо ТО или во время ремонтных работ элементов ходовой части, рулевого, а так же при обычном осмотре были обнаружены трещины на пыльнике наружного ШРУСа (шарнир равных угловых скоростей, в быту – «граната»). После трещин, обычно пыльник прорывается и в корпус ШРУСа попадает пыль и грязь, а это прямая дорога к замене шарнира в сборе, что дорого и не обосновано. Поэтому, во избежание данного обстоятельства, необходимо вовремя заменять пыльник(-ки).

Для выполнения данной операции потребуются следующие инструменты: ключ на 17 мм, ключ на 30 мм, монтировка и баллонный ключ.

Для наглядности, а также для упрощения, замену пыльника выполняем на снятом приводном вале. Для этого:

1. Устанавливаем под задние колеса противооткатные упоры, затягиваем рычаг стояночного тормоза. Срываем болты крепления колеса, поднимаем домкратом нужную сторону и подставляем под автомобиль специальную опорную стойку. Отворачиваем окончательно болты крепления и снимаем колесо.

Замена гранаты на Приоре | PrioraPRO

Лада Приора — достаточно надежный автомобиль среди отечественной продукции, но, увы, ремонтировать приходится и эту машину. Да и дороги у нас, мягко говоря, не лучшего качества. Поэтому особенно страдает ходовая часть — амортизаторы, пружины, шаровые опоры и, конечно, ШРУСы.

Если требуется замена гранаты на Приоре, то по инструкции АвтоВАЗа необходимо менять весь привод целиком, для чего предполагается ехать на станцию технического обслуживания. Но сей механизм стоит немало денег, да и есть ли смысл в этой операции? Может, достаточно поменять лишь сами ШРУСы и отремонтировать все самому?

Как определить, что требуется новая граната на Приору? Каждый случай, конечно, индивидуален, но первый и самый часто встречающийся признак — хруст, который особенно проявляется при повороте руля. Но стоит обратить внимание, что если сделать вид, что ничего не замечаешь, и ездить с таким симптомом дальше, то вполне возможен плохой вариант развития событий — привод просто вырвет, что может привести к очень печальным последствиям. Поэтому ремонтировать нужно как можно быстрее.

Детали для ремонта лучше покупать в специализированном магазине — так намного меньше шансов нарваться на подделку, по сравнению с авторынком, и есть определенная гарантия на запчасти. Сколько стоит граната на Приору? Точную цифру назвать сложно (она постоянно меняется), да и на рынке запчастей присутствует много разных производителей.

Можно купить как дешевую китайскую гранату сомнительного качества, так и запчасть под известным брендом (пускай даже российским), которая стоит, конечно, больше китайского аналога, но срок службы — явно выше. В общем можно сказать, что цена на граната на Приору достаточно небольшая, по сравнению с аналогичными деталями для многих иномарок.

Обращаем внимание, что граната наружная на Приору меняется парой. Можно, конечно, купить и одну — но лучше сразу две. В противном случае износ будет неравномерным и все равно после замены одной гранаты рано или поздно придет в негодность и вторая.

Поддомкрачиваем автомобиль, снимаем нужные колеса и производим внешний осмотр. Пыльники ШРУСов (они выглядят как резиновые «гармошки») тоже постоянно изнашиваются и требуют замены. Если видны трещинки (пускай даже микроскопические) — лучше поменять сразу, не забыв «набить» смазку (она имеется в комплекте со ШРУСом, а также продается отдельно).

Если пыльники своевременно не менять, то попавшими через них пылью или мусором «приговорить» гранату можно очень быстро. Стоят пыльники сравнительно недорого, а меняются довольно просто. Особенно, если есть доступ к яме или, что еще лучше, подъемнику. С земли менять пыльники и ШРУСы куда проблематичнее.

Снятие и замена шруса Лада Приора

Добрый день, сегодня расскажем, как производится снятие и замена шруса Лада Приора. Если во время движения в районе передних колес стал слышаться гул и стуки, а на поворотах хруст, то пришло время менять ШРУСы, то есть шарниры равных угловых скоростей, которые передают крутящий момент на колеса. Автолюбители еще называют данную деталь гранатой.

Лишним доказательством поломки гранаты будет образование люфта, который можно легко определить. При этом достаточно покачать рукой шарнир вала привода передних колес. Даже его незначительное хождение говорит о необходимости провести замену.

Как поменять внутренний ШРУС на Калине, Приоре, Нексии

Внутренний ШРУС – один из важнейших механизмов в трансмиссионной системе. Его назначение – передача крутящего момента от трансмиссии непосредственно на передние колеса. Данной деталью оснащается большинство современных переднеприводных авто, при этом каждый привод оснащен двумя ШРУСами: внутренними и передними.

Выход из строя этой небольшой детали при несвоевременном устранении неполадок может привести к износу и повреждению остальных важных частей трансмиссии. Для предотвращения столь неприятной ситуации автовладелец должен знать:

признаки неисправности ШРУСа;
основные методы диагностики.

А также уметь при необходимости заменить поврежденный механизм на новый. Для этого не требуется большой опыт в ремонте автомобилей, потому при желании справиться с задачей сможет практически каждый, кто уверенно держит в руках гаечный ключ. Далее, будут описаны особенности замены внутреннего ШРУСа.

Особенности устройства внутреннего ШРУСа

Основная особенность механизмов внутреннего ШРУСа на Калине и большинстве других переднеприводных авто заключается в том, что они изготавливаются из материалов повышенной прочности, так как детали работают под значительными нагрузками и поддаются воздействию агрессивной среды. Применение высокопрочных сплавов значительно увеличивает срок эксплуатации всех составляющих, тем не мене, при влиянии различных факторов и они могут быть подвержены ускоренному износу.

На каждое колесо устанавливается по две гранаты, именно так называют ШРУС в народе. Одна из них внутренняя, другая – внешняя. Обе они имеют примерно одинаковое строение, незначительные различия имеются только в форме и размере деталей.

Вот основные детали, из которых состоит ШРУС:

корпус;
ведущий и ведомый валы;
внутренняя обойма;
сепаратор, в котором находятся шесть шариков, расположенных между внутренними стенками внешнего корпуса. Они вращаются в специальных канавках.

Защищает механизм резиновый пыльник, предотвращающий попадание вовнутрь мусора, пыли и воды.

Элементы выполнены максимально точно, потому в собранном виде при движении не имеют люфта. При вращении обойма передает усилие на внешний корпус. Во время движения шариков происходит изменение угла между осями.

В ходе эксплуатации механизма материалы изнашиваются, появляется люфт, в процессе вращения возникает звук, похожий на хруст. Это и есть первый признак поломки механизма.

Причины поломки

Зная основные причины для выхода внутренней гранаты из строя, можно предотвратить данную ситуацию хотя бы частично, так как в большинстве случаев виноват в ней сам водитель. Вот список наиболее распространенных проблем, вызывающих неисправность механизма:

Внутри детали должно находиться определенное количество специального смазочного материала. Плохое качество смазки или ее отсутствие приводит к повышенному износу внутренних поверхностей.
Низкое качество металла, в сборке были использованы поддельные комплектующие.
Поврежденный пыльник и его несвоевременная замена. В результате чего вовнутрь гранаты может попадать пыль, мусор или влага.
Плохое качество дорог, агрессивные повреждения автомобиля вследствие постоянной езды по ним.
Несвоевременная замена запасных частей для ШРУСа.

Основные признаки неисправности

Иногда водители просто не обращают внимания на то, что при повороте руля появляется какой-то нехарактерный звук, или автомобиль ведет себя не так, как обычно. Такое бездействие приводит к быстрому выходу из строя всей системы привода. В то время как на начальной стадии можно заменить лишь некоторые детали гранаты, что обойдется автовладельцу не слишком дорого, то в случае установки нового механизма затраты будут более значительными.

Вот признаки, помогающие сделать вывод о характере неисправности автомобиля:

характерный звук, напоминающий хруст. Он может возникать при резком повороте руля, старте, изменении динамики авто. Причина – износ шариков и появление зазоров между их поверхностью и канавками;
появился люфт вала. Если взяться рукой за полуось и подвигать ее из стороны в сторону, в области ШРУСа будет ощущаться значительный люфт, что говорит об износе его внутренних деталей;
при старте и переключении передач наблюдаются рывки автомобиля. Но это признаки достаточно серьезной неисправности, и лучше не доводить автомобиль до подобного состояния.

Какой ШРУС хрустит

Как уже было сказано, на каждом колесе установлено по две гранаты, внутренняя и внешняя. Но характерный хруст может появиться как в первой, так и во второй детали. Быстрее выходит из строя именно наружный ШРУС, потому многие водители часто производят диагностику именно его неполадок, забывая о том, что внутренний шарнир тоже может подвергнуться износу. В результате – лишние затраты при том что проблема так и не устраняется.

Есть два способа, позволяющих максимально достоверно определить, какой из ШРУСов хрустит:

На стоящем авто следует поочередно дергать оси возле каждого шарнира. Так нужно сделать слева и справа. Люфта при этом быть не должно. Если он наблюдается, значит, неисправность имеется именно на том ШРУСе, возле которого ось нестабильна.
Во время движения нужно внимательно прислушиваться к звукам.

В первую очередь диагностируется именно наружный шарнир. Для этого при езде по ровной поверхности руль максимально выворачивается поочередно влево и вправо. При повороте может стучать правый или левый шарниры, это говорит о неисправности одного из внешних ШРУСов.

Для того чтобы определить поломку во внутреннем шарнире, следует выбрать максимально неровную дорогу с большим количеством ям. В детали будет ощущаться хруст при въезде в яму. Соответственно, стучать будет левый или правый ШРУС. При этом следует въезжать в углубления поочередно правым и левым колесом.

Важно! Для более детальной диагностики неисправностей шарнира равных угловых скоростей, необходимо снять и полностью разобрать механизм.

Как снять ШРУС

Для того чтобы провести более подробный осмотр механизма и выявить точную причину поломки, необходимо отсоединить от авто всю конструкцию. Лучше всего для этого подойдет яма либо достаточно высокая эстакада. После подготовки места для ремонта выполняются следующие действия:

откручиваются все крепежные болты;
ШРУС снимается с посадочного места;
при помощи большой отвертки либо монтировки шарнир снимается с посадочного места;
шарнир отсоединяется от вала, для этого отстегивается стопорное кольцо и хомуты;
пыльник выворачивается в сторону или отодвигается;
шарнир снимается при помощи молотка, руками, как правило, сделать это невозможно;
ШРУС тщательно промывается теплой водой.

Разборка шарнира

Важным этапом диагностики является осмотр пыльника ШРУСа. Если он имеет видимые повреждения, вовнутрь почти наверняка проникла вода или засорения.

Кроме того, необходимо полностью разобрать механизм. Для надежной фиксации детали потребуются слесарные тески. После того как будет снят внешний корпус ШРУСа, следует достать из сепаратора все шарики. Это без труда можно сделать при помощи отвертки. Она должна быть изготовлена из достаточно мягкого металла, чтобы в процессе работы поверхности деталей не были повреждены.

Затем нужно будет достать из обоймы сепаратор. При этом следует обращать особое внимание на положение окон сепаратора. При работе должна соблюдаться следующая очередность:

Чтобы достать сепаратор, удлиненные окна должны находиться напротив выступов в корпусе.
Обойму следует извлекать, когда ее выступы будут размещаться в окнах.

Осмотр деталей и диагностика

Для того чтобы осмотреть все составляющие ШРУСа, их следует тщательно промыть теплой водой. Для этого следует вооружиться тазом и мягкой щеткой.

Выявить неисправности деталей при помощи их визуального осмотра достаточно просто. Канавки размером больше одного мм, углубления, черные точки – все это признаки износа внутренних поверхностей ШРУСа.

Особое внимание нужно уделить осмотру сепаратора. Если между торцами и окнами имеются сколы или трещины, ШРУС однозначно требует замены.

Если какие-либо повреждения отсутствуют, механизм можно собирать. Но для начала необходимо заполнить шарнир специальной смазкой, это предотвратит возможность преждевременного износа составляющих частей.

Сборка ШРУСа

Важно! Если внутренние детали ШРУСа не имеют неисправностей, его можно собирать обратно. В противном случае механизм подлежит замене. Менять лучше всю гранату, это предотвратит увеличение натяжения между деталями, и в результате – разрушение узла.

Сборка осуществляется по следующей схеме:

установка сепаратора с обоймой;
в обойму загоняются шарики, сначала два, потом поочередно все остальные;
следим за тем, чтобы канавки внутренней и внешней части ШРУСа не совпадали, они должны перехлестываться, в противном случае узел сразу заклинит;
детали натираются смазкой только после того, как шарики будут в обойме;
на узел надевается пыльник;
конструкция собирается в обратном порядке.

Если шарнир имеет внутренние дефекты, его непременно следует заменить на новый. Для этого нужно просто установить целый узел. В случае если защитный пыльник менялся достаточно давно, его также следует снять и поставить новую деталь.

Для этого следует установить шарнир на ось. Для максимальной фиксации можно приложить к свободному краю оси деревянный брусок и стукнуть по нему молотком.

Источник: https://mashintop.ru/articles.php?id=3225

Снятие и замена шруса Лада Приора

10.09.2016 0 комментариев

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру. Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе.

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь.

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.

замены внешнего шруса без снятия привода с автомобиля

Сохранить

Источник: https://maxkm.ru/snyatie-i-zamena-shrusa-lada-priora/

Замена внутренней гранаты приора

Для наглядности, а также для упрощения, замену пыльника выполняем на снятом приводном вале. Для этого:

1. Устанавливаем под задние колеса противооткатные упоры, затягиваем рычаг стояночного тормоза. Срываем болты крепления колеса, поднимаем домкратом нужную сторону и подставляем под автомобиль специальную опорную стойку. Отворачиваем окончательно болты крепления и снимаем колесо.

Источник

Подать объявление. Частные объявления и предложения организаций.

Лада Приора Седан 2007, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — своими руками

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Все комментарии

Источник: http://drive2.ru/l/3341019/

Подготовка к снятию наружного шруса

Для того что бы снять шрус необходимо провести небольшую подготовительную работу. Заключается эта работа в раскручивании гайки шруса со стороны колеса.

Как видно на фотографии гайку прикрывает колпак его необходимо снять но для этого требуется снять колесо.

Автомобиль необходимо под домкратить. И выставить дополнительные упоры чтобы автомобиль упирался именно на эти упоры а не на домкрат.

Вывешивание автомобиля это самая важная процедура во всем ремонте. Автомобиль необходимо выставить таким образом чтобы под ним можно было жить. Пить кофе смотреть телевизор. И не беспокоится о том что на тебя что то свалится с верху. Домкрат предназначен исключительно для поднятия и опускания автомобиля.. И если под поднятым автомобилем находится только домкрат работать нельзя.

Если нет заводских упоров устанавливаемых вместе с домкратом . Подойдут деревянные бруски или доски. Нельзя подкладывать кирпичи. Они раскалываются и машина падает. В общем если вы даже потратите целый день на то что бы безопасно подстраховать поднятый автомобиль Это ни чего страшного. И гораздо лучше чем остаться калекой. Извините за отступление. Но спешить нельзя.

Вывесив автомобиль необходимо снять колесо . чтобы демонтировать защитный колпак. Затем колесо необходимо установить обратно.И опустить машину до полного контакта с полом. Это необходимо сделать для того что бы открутить гайку шруса. Она затягивается с большим усилием. И застопорена. В пазе шруса.

Для откручивания потребуется мощный вороток.. На который можно одеть трубу в качестве удлинителя. Именно для и приходится ставить машину на пол, чтобы был упор. И коробка передач не прокручивалась от прилагаемого усилия. После того как гайка открутится автомобиль необходимо вернуть обратно в поддомкраченное состояние, надежно выставить страховочный упор. И снять колесо.

Источник: http://avto-mechanik.ru/shrus-priora/

Как снять наружную гранату на приоре

Какое то время назад (долгое) обнаружил характерное похрустывание правого переднего колеса, диагноз шрус пришел в негодность. Залез под машину и обнаружил что пыльник на наружном шрусе порвался. Решено было провести замену самостоятельно, оставалось дождаться тепла и определенного количества свободного времени. И сегодня был именно такой день.

Всё необходимое было уже куплено и возил с собой в машине.

Загнав машину в гараж приступил к замене.

Первым делом необходимо было ослабить ступичную гайку.На первом же этапе возникли определенные трудности с ключём, на 30 ключ был немного не тот что нужен, и пришлось снимать литье, так как ключ не пролазил, и ставить штамповку, благо в багажнике запаска есть. Расконтрогаив её приступил к ослаблению, для большего усилия воспользовался еще трубой (помощника при этом отправил в салон, на тормоза нажать чтобы крепче стояла, хотя и без этого откручивается).

Затем снимаем переднее колесо, лезем под машину и выкручиваем болты ключём на 17 крепления шаровой опоры к поворотному кулаку, при этом все заранее обильно побрызгал WDшкой.

Далее выкручиваем колеса влево и вытаскиваем внешний ШРУС из ступицы (или ступицу с шруса, как посмотреть)

Дальше снимаем хомуты с пыльника и сам пыльник. Хомуты снял при помощи отвертки, пыльник разрезал ножом и всё выкинул что бы не мешалось.

Первоначально планировалось произвести замену не вытаскивая привод из коробки, но шрус упирался и не поддавался снятию. В итоге решено было снять привод полностью. Первым делом сливаем масло с коробки, и далее вынимаем привод.

Используя молоток, старый шрус был сбит с привода.

Новый набиваем смазкой, на привод одеваем пыльник и при помощи плоскогубцев фиксируем хомут. Для удобства пыльник выворачиваем, одеваем новое стопорное кольцо и забиваем шрус, при помощи кияночки, местами молотка и доски, на место. И одеваем пыльник фиксируя большим хомутом.

Далее дело осталось за не большим собрать все на место. При помощи кияночки Вернули привод в коробку. Чтобы вернуть ступицу и поворотный кулак на место воспользовались монтировкой

Затем наживляем ступичную гайку, при этом не забыть поставить под неё широкую шайбу что сняли вначале. Одеваем колесо и отпускаем машину. Ключем на 30 протягиваем ступичную гайку с очень-очень большим усилием, затем берем тупое зубило или бородок и контрагаим ее.

И главное не забыть протянуть колеса и добавить масло в коробку, и все можно ехать.

Замена гранаты на Приоре | PrioraPRO

Как определить, что требуется новая граната на Приору? Каждый случай, конечно, индивидуален, но первый и самый часто встречающийся признак — хруст, который особенно проявляется при повороте руля. Но стоит обратить внимание, что если сделать вид, что ничего не замечаешь, и ездить с таким симптомом дальше, то вполне возможен плохой вариант развития событий — привод просто вырвет, что может привести к очень печальным последствиям. Поэтому ремонтировать нужно как можно быстрее.

Поддомкрачиваем автомобиль, снимаем нужные колеса и производим внешний осмотр. Пыльники ШРУСов (они выглядят как резиновые «гармошки») тоже постоянно изнашиваются и требуют замены. Если видны трещинки (пускай даже микроскопические) — лучше поменять сразу, не забыв «набить» смазку (она имеется в комплекте со ШРУСом, а также продается отдельно).

Снятие и замена шруса Лада Приора

Источник: http://AkpProfi.ru/elektronika-i-elektrika/zamena-naruzhnogo-shrusa-priora.html

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Источник: http://baza.drom.ru/sell_spare_parts/+/%D8%D0%D3%D1+%EF%EE%E4%E2%E5%F1%EA%E8+%ED%E0%F0%F3%E6%ED%FB%E9/model/%EB%E0%E4%E0+%EF%F0%E8%EE%F0%E0/

Что это?

Под гранатой автомастера и автомобилисты понимают механизм, который обеспечивает передачу крутящего момента при повороте колеса до 70 градусов вокруг своей оси. Гранату еще называют гомокинетическим шарниром и ШРУСом.

Граната состоит из таких элементов:

Нижняя часть.
Канавки.
Корпус.
Сепаратор с шариками.

О том, что пора заняться поиском новой гранаты на Приору, легко понять по следующим изменениям в состоянии авто:

Появление скрежета, хруста, щелчков при езде в автомобиле (шум усиливается при резких ускорениях, поворотах, преодолении препятствий на дороге).
Незначительные рывки при трогании машины с места.

Источник: http://skolkos.ru/skolko-stoit-novaya-granata-na-prioru-i-ot-chego-zavisit-cena/

Снятие тяги стабилизатора.

Следующим шагом необходимо открутить качельку тяги стабилизатора.

Она не позволит оттянуть вниз нижние рычаги. Откручивается болт и выбивается из зацепления. Это освободит рычаги. Так работать будет удобнее.

Источник: http://avto-mechanik.ru/shrus-priora/

Факторы, от которых зависит цена

Гранаты на Приору продаются в разных точках реализации. Автомобилисты отмечают большой разброс цен на данную запчасть. Широкий стоимостной диапазон продавцы объясняют влиянием на цену таких факторов:

Качество.
Оригинальность.
Тип детали.
Известность изготовителя.
Популярность реализатора.
Место совершения покупки.
Потребность в заказе доставки, установки.

Источник: http://skolkos.ru/skolko-stoit-novaya-granata-na-prioru-i-ot-chego-zavisit-cena/

Разновидности

ШРУСы классифицируются по конструкционным особенностям на четыре разновидности:

Шариковые (наиболее распространены, присутствуют во всех типах легковых заднеприводных авто).
Спаренные (применяются крайне редко, имеют сложную конструкцию).
Сухариковые (ими оснащаются преимущественно автобусы и грузовые машины).
Трипоидные (используются во внутренних конструкциях, характеризуются осевым перемещением).

По месту нахождения гранаты можно поделить на два типа:

Внешние (соединяют ступицы колеса и полуоси).
Внутренние (соединяют полуоси и коробку передач).

В зависимости от конструкции гранаты могут иметь:

23 шлица.
24 шлица.

По производителю все ШРУСы на Приору можно поделить на два типа:

Оригинальные.
Неоригинальные.

Последние являются более дешевыми. Они представлены следующими марками:

Pilenga.
Metelli.
SKF.
Loebro.
LGR Holding.
GKN.
Hofer.
Febest.

Существует классификация и по месту приобретения детали. Согласно ей ШРУСы бывают:

С интернет-магазина автодеталей.
С авторынка.
С магазина, который специализируется на продаже запчастей для машин.

Источник: http://skolkos.ru/skolko-stoit-novaya-granata-na-prioru-i-ot-chego-zavisit-cena/

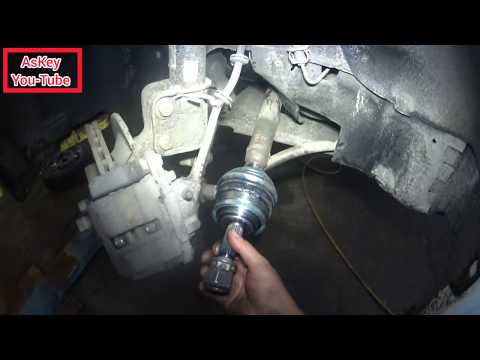

Видео замены внешнего шруса без снятия привода с автомобиля.

Сохранить

Источник: http://MaxKm.ru/snyatie-i-zamena-shrusa-lada-priora/

Отсоединение шруса от ступицы.

Для того чтобы шрус вышел достаточно отклонить стойку наружу. Этого расстояния достаточно для того чтобы вышел шрус. Провод который идет на датчик АБС и тормозной шланг откручивать не нужно , их длины хватит чтобы стойка отклонилась и можно было вынуть шрус

Источник: http://avto-mechanik.ru/shrus-priora/

Этап проверки пыльника шруса

Если же при повороте был слышен хруст, то стоит осмотреть пыльник. Для этого вам понадобится вывернуть колеса до упора влево или же вправо. Благодаря таким поворотам будут видны пыльники и места их изгибов.

При осмотре пыльника вокруг него не должно быть трещин, переломов, следов масла или масляных пятен. Когда такого не выявлено, можете быть спокойны, пыльник в порядке. В случае, когда увидели на гофрированной резинке пыльника повреждения или трещины, тогда лучше всего будет неотложная его замена.

Часто советуют вместе с пыльником (если поломка была долгое время) заменить и сам шрус, так как через время после попадания влаги и пыли он может перестать выполнять свои функции. Замену шруса стоит производить, если во время поворота руля слышно посторонние звуки в виде хруста.

Стоит помнить, что шрус стоит осматривать и менять, если был выявлен люфт в соединениях устройства, но не заводской люфт на подвижные механизмы. Чтоб проверить, нужно покачать вал рукой в разные стороны. При ощущениях свободного хода вала во время качания, это показатель того, что придется заменить шрус и его составляющие. Так как из-за мелкой трещины на пыльнику, может выйти из строя весь ШРУС.

Источник: http://avtonomnaya-gazifikaciya.ru/granta/zamena-naruzhnogo-shrusa-priora.html

Как поменять гранату на приоре видео

статьи:

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

1. Замена наружного ШРУСа в Ладе Приора

ШРУС КОМПЛЕКТ И ЕЩЕ ПАРА ДЕТАЛЕК)

Решаем проблему АБС. Купил отдельно кольцо АБС, цена вопроса — 100р

Легкими ударами насаживаем кольцо на ШРУС

Замена все по мануалу. В комплекте со ШРУСом идут немецкие хомуты, для них есть очень удобный инструмент, 5 секунд и готово

2. Замена пыльников наружного ШРУСа Ладе Приора

Вчера заменил на новый, заводской. Фото работы нет, т.к. руки в масле были. Порядок работы:

· снимаем заглушку с гайки ступицы;

· раскерниваем гайку и немного раскручиваем. раскерниваете аккуратно! мне пришлось править первые 3 витка на ШРУСе

(там резьба М20, шаг не помню). Как будто сырое железо на резьбе.

· ослабляем болты колесного диска;

· слил масло из коробки;

· включил 1ю скорость и отвернул гайку;

· открутил болты шаровой опоры;

· руль вправо до конца (т.к. менял пыльник на левом колесе)

· дергаем стойку на себя, ток без вандализма)

· выводим наружный ШРУС из диска;

· выдернул привод из коробки; Получилось не с первого раза, но получилось.

· зажал привод в тиски и сбил наружный ШРУС

Далее мойка, чистка, обследование, одел нов пыльник, заложил смазку ШРУС-4 и одел ШРУС на привод. Потом собрал в обратном порядке

полазив по просторам инета обнаружил что этих резинок хватает года на 2. У меня 4 проходили.

Если требуется замена гранаты на Приоре, то по инструкции АвтоВАЗа необходимо менять весь привод целиком, для чего предполагается ехать на станцию технического обслуживания. Но сей механизм стоит немало денег, да и есть ли смысл в этой операции? Может, достаточно поменять лишь сами ШРУСы и отремонтировать все самому?

Источник: https://avtotop.info/kak-pomenjat-granatu-na-priore-video/

Как выполняется замена гранаты на автомобиле Лада Приора?

Когда требуется замена?

пробег автомобиля составляет более 100 тыс. км;
детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Подготовка к работе

стандартный набор накидных головок с воротком;
монтировка;
ключи рожковые;
инструмент слесарный, куда входят отвертки, молоток и пассатижи;
приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Порядок проведения разборки

Не забудьте подложить под задние колеса надежные упоры для фиксации авто.

Дальнейшие шаги производятся по такому алгоритму:

Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.
Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.

Монтаж новых шарниров

Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.
Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.

Источник: https://korchim.ru/biblioteka/khodovaya/zamena-granaty-na-priore.html

Источник

Замена пыльника наружного ШРУСа ваз 2109, 2110, 2114, фото, видео

У переднеприводных автомобилей семейства ВАЗ начиная от модели 2108 и заканчивая моделью 2115, а также более современных авто «Калина» и «Приора» обслуживание привода ведущих колес сводиться к периодической проверке состояния пыльников ШРУСов, как наружных, так и внутренних.

В остальном, используемые на данных машинах шарниры равных угловых скоростей шарикового типа с направляющими канавками, обслуживания не требуют.

Причины замены пыльника

Ресурс ШРУСов может очень быстро сократиться из-за поврежденных пыльников. Попадающие внутрь «гранаты» грязь и пыль работают как абразив.

А поскольку элементы шарнира являются сильнонагруженными и постоянно контактируют между собой, попавшая грязь очень быстро повреждает их и «граната» выходит из строя.

Даже если не проверять состояние пыльника, шарнир о своем повреждении сам просигнализирует.

К примеру, как показано на фото ниже ШРУС провернуло.

При выполнении поворотов, ШРУС с попавшей в него грязью, начнет сильно трещать. Если быстро не устранить повреждение, «граната» в скором времени попросту распадется и придется ее полностью заменять.

Но замена ШРУСа обойдется значительно дороже, чем пыльника. Поэтому обнаружив повреждение пыльника, или услышав треск ШРУСа лучше сразу же заняться устранением неисправности.

А устраняется такая неисправность путем замены пыльника, промывки ШРУСа и закладки в него новой смазки.

Далее рассмотрим последовательность действий по замене внешнего пыльника ШРУСа переднеприводных ВАЗов на примере модели 2199.

Похожие работы проводятся и на моделях ВАЗ 2110, 2114, поэтому проблем у владельцев этих автомобилей, после прочтения статьи, мы надеемся не будет.

Внешний пыльник выбираем потому, что он повреждается значительно чаще, чем внутренний, поскольку располагается возле ступицы колеса и воздействие на него происходит интенсивнее, поэтому и шанс появления трещины на нем больше.

Подготовка

Итак, выявлено повреждение пыльника на ВАЗ 2199. Заменить его и промыть сам ШРУС можно и в гараже, главное, чтобы была смотровая яма.

Из инструментов понадобиться:

Набор ключей (накидных, рожковых);
Набор головок и воротки;
Щетка по металлу;
WD-40;
Монтировка;
Молоток;
Домкрат;
Противооткатные опоры;
Деревянные подставки.

Также понадобится новый пыльник, смазка ШРУС-4, емкость для сбора масла, емкость с бензином, для промывки ШРУСа, ветоши.

Все работы лучше выполнять вдвоем с помощником.

Для удобства распишем процесс замены внешнего пыльника с левой стороны. Работы по замене с право стороны идентичны.

Разборка привода и замена пыльника

Последовательность работ.

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Первый путь.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Второй путь.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

ВАЖНО: При таком методе масло сливать нужно обязательно.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Привод извлечен, что дальше?

Поверхность привода очищается щеткой по металлу и ветошью.

Затем снимаются хомуты крепления пыльника, и он разрезается или снимается с помощью отвертки.

ШРУС вытирается от смазки, после чего сбивается.

Для этого его можно зажать в тисках или удерживать на весу внешней «гранатой» вниз, и помощник сбивает ее при помощи выколотки и молотка.

После этого нужно проверить состояние стопорного кольца на конце вала и при надобности его заменить.

Снятый шарнир, тщательно протирается и опускается в емкость с бензином для промывки.

Новый пыльник одевается на вал.

Промытый ШРУС садится на шлицы вала, а затем набивается на последний.

Набивать его нужно молотком через деревянную проставку.

Не забываем про смазку.

Перед натягиванием пыльника на ШРУС, внутрь его, а также внутрь шарнира закладывается смазка ШРУС-4. После этого пыльник надевается на «гранату» и фиксируется хомутами.

Далее остается только собрать все на место.

Привод забивается в КПП при помощи молотка и деревянной проставки.

На шлицы внешнего ШРУСа надевается ступица и затягивается гайка ее крепления.

Прикручивается на место нижняя шаровая опора. Ставиться колесо.

После этого нужно проверить на затяжку все болты и гайки, которые выкручивались.

Прикручивается защита картера, авто снимается с подставок, заливается масло в КПП.

Такая же последовательность работ и с приводом другой стороны.

ВАЖНО: нельзя извлекать приводы сразу с двух сторон, чтобы не произошло смещения шестерен внутри КПП, после чего установить приводы обратно будет очень затруднительно.

Все, можете радоваться своему результату.

Источник: https://autotopik.ru/vaz/823-zamena-pylnika-naruzhnogo-shrusa-vaz.html

Как выполняется замена гранаты на автомобиле Лада Приора?

Когда требуется замена?

пробег автомобиля составляет более 100 тыс. км;
детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Подготовка к работе

стандартный набор накидных головок с воротком;
монтировка;
ключи рожковые;
инструмент слесарный, куда входят отвертки, молоток и пассатижи;
приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Порядок проведения разборки

Не забудьте подложить под задние колеса надежные упоры для фиксации авто.

Дальнейшие шаги производятся по такому алгоритму:

Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.
Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.

Монтаж новых шарниров

Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.
Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.

Источник: https://korchim.ru/biblioteka/khodovaya/zamena-granaty-na-priore.html

Как поменять гранату на приоре видео

статьи:

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

1. Замена наружного ШРУСа в Ладе Приора

ШРУС КОМПЛЕКТ И ЕЩЕ ПАРА ДЕТАЛЕК)

Решаем проблему АБС. Купил отдельно кольцо АБС, цена вопроса — 100р

Легкими ударами насаживаем кольцо на ШРУС

2. Замена пыльников наружного ШРУСа Ладе Приора

Вчера заменил на новый, заводской. Фото работы нет, т.к. руки в масле были. Порядок работы:

· снимаем заглушку с гайки ступицы;

· раскерниваем гайку и немного раскручиваем. раскерниваете аккуратно! мне пришлось править первые 3 витка на ШРУСе

(там резьба М20, шаг не помню). Как будто сырое железо на резьбе.

· ослабляем болты колесного диска;

· слил масло из коробки;

· включил 1ю скорость и отвернул гайку;

· открутил болты шаровой опоры;

· руль вправо до конца (т.к. менял пыльник на левом колесе)

· дергаем стойку на себя, ток без вандализма)

· выводим наружный ШРУС из диска;

· выдернул привод из коробки; Получилось не с первого раза, но получилось.

· зажал привод в тиски и сбил наружный ШРУС

Далее мойка, чистка, обследование, одел нов пыльник, заложил смазку ШРУС-4 и одел ШРУС на привод. Потом собрал в обратном порядке

полазив по просторам инета обнаружил что этих резинок хватает года на 2. У меня 4 проходили.

Детали для ремонта лучше покупать в специализированном магазине — так намного меньше шансов нарваться на подделку, по сравнению с авторынком, и есть определенная гарантия на запчасти. Сколько стоит граната на Приору? Точную цифру назвать сложно (она постоянно меняется), да и на рынке запчастей присутствует много разных производителей.

Источник: https://avtotop.info/kak-pomenjat-granatu-na-priore-video/

Источник

Как поменять гранату на приоре

Когда требуется замена?

пробег автомобиля составляет более 100 тыс. км;
детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Подготовка к работе

стандартный набор накидных головок с воротком;
монтировка;
ключи рожковые;
инструмент слесарный, куда входят отвертки, молоток и пассатижи;
приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Порядок проведения разборки

Не забудьте подложить под задние колеса надежные упоры для фиксации авто.

Дальнейшие шаги производятся по такому алгоритму:

Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.

Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.

Монтаж новых шарниров

Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.

Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.

Замена ШРУСа на Ладу Приора своими руками: видеоинструкция

Лада Приора

Многие из нас видели роскошный тюнинг Лады Приора хэтчбек, седан, универсал или другого кузова

Лада Приора

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической

Лада Приора

Замена тормозных колодок является обязательной процедурой на любом автомобиле.

Лада Приора

Базово задние дисковые тормоза на Ладу Приора не устанавливают, поэтому если вы желаете сделать

Лада Приора

Датчик температуры воздуха – это специальное устройство, необходимое для активации системы отопления в случае,

Лада Приора

Итак, уплотнители дверей Лада Приора: какие лучше, монтаж и рекомендации.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

Замена внешнего шруса Лада Приора

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь.

Снятие и замена шруса Лада Приора видео

Видео замены внешнего шруса без снятия привода с автомобиля.

Сохранить

Рекомендовать

Эту статью

Замена наружного ШРУСа и пыльника ШРУС в Ладе Приора

Содержание статьи:

0:37

1. Замена наружного ШРУСа в Ладе Приора

0:113

2. Замена пыльников наружного ШРУСа Ладе Приора

0:205

1. Замена наружного ШРУСа в Ладе Приора

Начал замечать что при вхождении в левый поворот, появляется гул, если газку поддать, то постукивать начинает.
Приговор — ШРУС наружный правый к замене. Поиск ШРУСа вызвал некоторые трудности. Предпочтение, конечно же, лучшей немецкой фирме GKN. Но как я не пытался, найти эту фирму под АБС не увенчалось успехом.
Может я плохо искал и эта фирма делает ШРУСы на ВАЗ с АБС, кто в курсе напишите каталожный номер, буду благодарен.
Мой выбор пал ШРУС наружный 2108-2170 GKN SPIDAN каталожный номер — 20817 — 2500р к-т

0:1191

1:1696

ШРУС КОМПЛЕКТ И ЕЩЕ ПАРА ДЕТАЛЕК)

1:1760

Решаем проблему АБС. Купил отдельно кольцо АБС, цена вопроса — 100р

1:1884

2:2389

КОЛЬЦО АБС

2:22

Легкими ударами насаживаем кольцо на ШРУС

2:103

3:608

3:820

4:1325

4:1551

5:2056

5:457

2. Замена пыльников наружного ШРУСа Ладе Приора

5:933

6:1438

Вчера заменил на новый, заводской.
Фото работы нет, т.к. руки в масле были.
Порядок работы:

6:1605

· снимаем заглушку с гайки ступицы;

6:1673

6:1888

(там резьба М20, шаг не помню). Как будто сырое железо на резьбе.

6:2004

· ослабляем болты колесного диска;

6:66

· слил масло из коробки;

6:113

· домкрат

6:134

ФИКСАЦИЯ ДОМКРАТА

6:171

· снял колесо;

6:200

· включил 1ю скорость и отвернул гайку;

6:274

· открутил болты шаровой опоры;

6:335

· руль вправо до конца (т.к. менял пыльник на левом колесе)

6:443

· дергаем стойку на себя, ток без вандализма)

6:528

· выводим наружный ШРУС из диска;

6:592

Простое закончилось

6:633

· выдернул привод из коробки;
Получилось не с первого раза, но получилось.

6:772

· зажал привод в тиски и сбил наружный ШРУС

6:854

6:1091

полазив по просторам инета обнаружил что этих резинок хватает года на 2. У меня 4 проходили.

6:1260

https://www.drive2.ru/l/454435303659144784/, https://www.drive2.ru/l/288230376153040457/

6:1352

следующая статья:

Установка и доработка шарнира тяги привода управления КПП от Калины в Ладу Приора

Содержание статьи:
1. Установка шарнира тяги привода управления коробки передач от Калины в Ладу Приора
2.&

7:2250
15042

Замена пыльника шруса lada priora (ваз приора)

Содержание статьи:

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

1. Замена наружного ШРУСа в Ладе Приора

ШРУС КОМПЛЕКТ И ЕЩЕ ПАРА ДЕТАЛЕК)

Решаем проблему АБС. Купил отдельно кольцо АБС, цена вопроса — 100р

КОЛЬЦО АБС

Легкими ударами насаживаем кольцо на ШРУС

2. Замена пыльников наружного ШРУСа Ладе Приора

Вчера заменил на новый, заводской. Фото работы нет, т.к. руки в масле были. Порядок работы:

· снимаем заглушку с гайки ступицы;

· раскерниваем гайку и немного раскручиваем. раскерниваете аккуратно! мне пришлось править первые 3 витка на ШРУСе

(там резьба М20, шаг не помню). Как будто сырое железо на резьбе.

· ослабляем болты колесного диска;

· слил масло из коробки;

· домкрат

ФИКСАЦИЯ ДОМКРАТА

· снял колесо;

· включил 1ю скорость и отвернул гайку;

· открутил болты шаровой опоры;

· руль вправо до конца (т.к. менял пыльник на левом колесе)

· дергаем стойку на себя, ток без вандализма)

· выводим наружный ШРУС из диска;

Простое закончилось

· выдернул привод из коробки; Получилось не с первого раза, но получилось.

· зажал привод в тиски и сбил наружный ШРУС

Далее мойка, чистка, обследование, одел нов пыльник, заложил смазку ШРУС-4 и одел ШРУС на привод. Потом собрал в обратном порядке

полазив по просторам инета обнаружил что этих резинок хватает года на 2. У меня 4 проходили.

https://www.drive2.ru/l/454435303659144784/, https://www.drive2.ru/l/288230376153040457/

Источники

Замена гранаты на Приоре | PrioraPRO

Источник

Приора замена шруса-своими руками

dsc00367 1260x710 removebg preview e1606577917864

Замена наружного шруса на автомобиле Лада Приора потребовалась после того как он захрустел. Пришлось лезть под машину и там было обнаружено что пыльник порвался. И из за этого шрус вышел из строя. Замена пыльника требует снятия шруса. Но в случае если шрус начал хрустеть. Его также придется менять.

Подготовка к снятию наружного шруса

Как видно на фотографии гайку прикрывает колпак его необходимо снять но для этого требуется снять колесо.

Снятие тяги стабилизатора.

Следующим шагом необходимо открутить качельку тяги стабилизатора.

Снятие шаровой опоры

Необходимо отсоединить стойку от рычага. Для этого необходимо раскрутить шаровую опору. Либо от рычага либо от стойки. Удобнее открутить два болта от стойки. Которые крепят шаровую опору.

В случае если открутить гайку от рычага Шаровая опора не выйдет. Палец представляет собой конус. Для снятия потребуется съемник. Либо придется наносить сильные удары по месту соединения рычага и пальца. Возможно повредить пыльник. После того как болты будут откручены обязательно необходимо обратить внимания на шаровую опору. Она не должна болтаться. Если вы проворачиваете. Она шаре должна сидеть плотно. Если болтается и имеется люфт. Шаровую опору необходимо поменять сразу. Для этого откручивается гайка и при помощи съёмника вынимается палец шаровой опоры. Можно просто нанести несколько резких ударов молотком по боковой части рычага. Где вставляется пале.

Так как соединение коническое. Отверстие в результате удара подвергнется деформации и палец выдавится. Но это грубый вариант. И не всегда он помогает лучше все таки воспользоваться специальным съёмником. После тог как отсоединена стойка от рычага можно вытаскивать шрус из ступицы.

Отсоединение шруса от ступицы.

Замена наружного шруса приора

На валу шрус сидит при помощи шлицевого соединения. На шлицах имеется две прорези в которые установлены стопорные кольца С внутренней стороны кольцо ограничивает движение шруса внутрь вала. И представляет собой жесткое упорное кольцо. вала с другой стороны стопорное кольцо шруса пружинит и при установке шруса оно сжимается. Во внутренней части шлицевой части шруса есть прорезь.

Кольцо попадает в него и распрямляясь стопорит шрус от выхода его с вала наружу. Это соединение обеспечивает нахождение шруса в зафиксированном положении и исключает его биение. Для того чтобы шрус вышел необходимо нанести несколько резких ударов по шрусу. В результате чего стопорное кольцо сожмется и шрус свободно сойдет с вала. Остаётся удалить остатки старой смазки порванный пыльник с вала. И промыть шлицевое соединение.

Набивка шруса смазкой

Перед установкой шрус необходимо наполнить смазкой. В качестве смазки используется специальное масло ШРУС 4. Набивать смазку необходимо внутрь шлицевой части до тех пор пока она не начнет показывать из шариков.

Тем самым заполнит весь внутренний объём шруса.

Замена пыльника шруса на приоре

Установка шруса на вал

100

Как затянуть хомут на шрусе

Затяжка хомутов требует большого терпения тем более если делаешь это не часто. Хомут который идет в комплекте. Наиболее точно подходит для установки на пыльник шруса. Потому что после установки имеет незначительные выступы. Которые не позволяют зацеплять траву, проволоку и все возможные волокна.

Их размаха хватает для того чтобы достать до выступов на хомуте. А вот с хомутом большего диаметра пришлось повозится. Требуется больший размах чего то что может стянуть хомут. Не нашёл в гараже под рукой ничего подходящего такого размера. Пришлось использовать старые ножницы по металлу предварительно проточив крючки на кончиках ножниц. И только после этого получилось стянуть и сцепить хомут.

То есть без специнструмента затянуть хомут на шрусе очень тяжело.

В магазинах продаются отдельно так называемые евро хомуты. Ставить их удобнее и быстрее. Сцепляется хомут при помощи выступов на конце. Затем стягивается при помощи обычных клещей.

200

123

После установки пыльника можно вставить шрус в ступицу.

Установка шруса в ступицу.

Шаровая опора прикручивается к стойке двумя болтами. После чего необходимо снова поставить колесо на свое место и опустить автомобиль, чтобы протянуть гайку крепления шруса.

Усилие затяжки составляет 225-247 Н*м Усилие достаточно большое, Не всегда есть динамометрический ключ под рукой. Эта гайка затягивается с максимально возможным усилием, чтобы не сорвать резьбу. Если затягивать без динамометрического ключа. Здесь не надо боятся сдавить подшипник. Подшипники установлены на ступице. Здесь просто притягивается шрус к ступице. И большое усилие затяжки связано с нагрузками которые шрус передаёт для вращения колеса. Затяжка не позволяет появится биению в шлицевой части ступицы и шруса. После того как затянут шрус. Необходимо застопорить гайку.

Затем снова снять колесо, Поставить защитный колпак на свое место. Закрутить стабилизатор.

Замена шруса на Лада Приора. Процедура не сложная. Это означает что сделать ремонт самому даже если не когда этого не делал можно без особых усилий. Единственно с хомутами конечно проблематично. Следовательно лучше заранее позаботиться и приобрести евро хомуты на пыльники

Источник

Как выполняется замена гранаты на автомобиле Лада Приора?

shrus zamena

Когда требуется замена?

zamena vnutrenney granaty

Подготовка к работе

shrus stroenie

Порядок проведения разборки

Не забудьте подложить под задние колеса надежные упоры для фиксации авто.

shrus peredni

Дальнейшие шаги производятся по такому алгоритму:

Монтаж новых шарниров

Источник

Лада Приора Хэтчбек «Приорка» › Бортжурнал › Замена пыльников наружных ШРУСов

Ещё при замене сальника правого привода в КПП, моему взору предстала вот такая картина. Это правый наружный.

Сегодня поменял. 8 лет и 128440 км. Довольно геморройное занятие. Сразу купил в Автопитере оригинальные БРТшные комплекты 154РУ. Внутри оказались действительно оригинальные пыльники БРТ 2110. Они были глянцевые с обеих сторон.

Смазку из комплекта использовать не стал — ВМП-АВТО и сюда начал подкладывать свою сомнительную жижу. Да и мало её там.

Начал с правого ШРУСа — самого проблемного.

На удивление съёмником снялся довольно просто.

При попытке нежно стянуть родной пыльник, он тут же порвался в месте кольцевой трещины у малого хомута — значит вовремя.

Смазки там было с завода очень мало.

ШРУС разобрал и вымыл его в уайт-спирите (суммарно потратил 1 литр) до поросячьего визга. Так же очень долго пришлось очищать ШРУС от ржи по большому диаметру пыльника. На фото видно, что влага проникала под резину. Использовал напильник и корщёку. Очень долго чистил до приемлемого состояния.

Нашприцевал в ШРУС смазки прямо из тубы. Не жалел. И установил хомут из комплекта. Корпус ШРУСа под пыльником и пыльник под хомутом чуть смазал смазкой. При этом хомут очень хорошо обжал пыльник по всему диаметру.

Перебрался на левую строну… Тут пыльник был чуть лучше.

Смазки было очень мало. Та же ржа на корпусе ШРУСа под большим диаметром пыльника. И вот тут началось самое интересное — ШРУС не захотел сниматься. Я час с ним мудохался. В какой-то момент один из болтов на съёмнике просто обломился… Т.е. ШРУС ещё не соскочил с кольца и на приводе намертво висит съёмник…

Учитывая, что кольцо съёмника было всё же закреплено, я ещё раз отцентрировал второе кольцо-подкову на внутреннюю обойму ШРУСа и начал тянуть болты выдавливания… И ШРУС соскочил! Я оргазмировал минут 10. Но кольцо съёмника всё ещё намертво закреплено на приводе… Повезло, что у соседа по стоянке оказалась болгарака, а я находился рядом с будкой охранника, у которого было 220В. Так же повезло, что я с собой в сумку кинул удлинитель на 5 метров. Вжик! Болт отпилил и кольцо съёмника опало на землю как озимые…

Если посмотреть на фото внимательно, то можно понять, почему у меня были проблемы со снятием левого ШРУСа. Я не той стороной закрепил стопорную подкову! После правого ШРУСа конкретно замудохался и не заметил ошибку. Выдавливающие болты не центрировались в углублениях ответной подковы и имели повышенное трение при вращении.

Далее опять промывка, чистка от ржи и установка нового пыльника.

Источник

Лада Приора Седан Сoriander › Бортжурнал › Замена внутреннего ШРУСа и масла в кпп.

29.11.2020
Пробег: 131280
Затраты: 3269р.
Всем Здрасте.
Речь сегодня пойдет о замене внутреннего ШРУСа и замене масла в КПП.
Где-то в ноябре при трогание автомобиля начал проявляться какой то стук (звук не понятный).
Этом же днем поехал к друзьям на станцию они сказали что подошел внутренний ШРУС к замене.
Начал гуглить кто что ставил хотелось поставить что то хорошие и к этой проблеме больше не возвращаться.
Многие ставят фирмы GLO вот и я решил попробовать отзывы на эту фирму положительные только вот многие писали пыльники плохие.
Характеристики:
Сторона установки: со стороны коробки передач
Внешнее зубчатое соединение со стороны колеса: 24
Внутренне зубчатое соединение со стороны колеса: 22
диаметр 1 (мм) (мм): 80,5
Тип соединения / сочленения: Шарнир равных угловых скоростей
Спецификация: Groove type:Inner
Другим днем поехал искать ее нашел ее быстро практически в каждом магазе встречается GLO 4107K по цене 1380р. Как купил ШРУС заказал пыльник фирмы CS-20 так как такого пыльника в городе не нашел и пыльник этой фирмы стоит на наружном ШРУСе пробег на нем 5180 полет нормальный.
Масло не хотел менять пока что так как хотел залить хорошего масло а бюджет не позволял.
Когда было все куплено поехал к станцию к друзьям.
Когда слили масло оно оказалось черное а бюджета не было а заливать черное не хотелось у друга было масло TOTAL TRANSMISSION AXLE 8 75W90 (TOTAL TRANSMISSION TX 75W90 GL-5) говорит хорошее масло. За 3 литра ему отдал 700р.
Тип: Масло трансмиссионное
Спецификации API: GL-5
Состав: Синтетическое
Бренд: Total
Наименование: Transmission Axle 8
Вязкость: 75W-90
На родном масле проехал 131280.
Нового масла залили примерно 2.5 — 2.7 л. Как по мне это масло не плохое лучше свеже и чистое чем грязь заново заливать.
Как то так всем Пока Удачи.

Затраты:
— GLO 4107K — ШРУС внутренний – 1380р.
— Пыльник привода внутренний с хомутами Ваз 2108-15, 2110-12, Kalina, Priora, 1 шт, серия Драйв – 189р.
— TOTAL TRANSMISSION AXLE 8 75W90 (TOTAL TRANSMISSION TX 75W90 GL-5) – 3 литра – 700р.
— Работа (замена ШРУСа и масла) – 800р.+200р.=1000р.
Итог: 3269

Источник

Как выполняется замена гранаты на автомобиле Лада Приора?

Обслуживание и ремонт

Когда требуется замена?

lazy placeholder

Снятие и замена шруса Лада Приора

lazy placeholder

Подготовка к работе

lazy placeholder

Как выполняется замена гранаты на автомобиле Лада Приора?

lazy placeholder

Порядок проведения разборки

Не забудьте подложить под задние колеса надежные упоры для фиксации авто.

lazy placeholder

Дальнейшие шаги производятся по такому алгоритму:

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

lazy placeholder

Замена шруса Лада Приора

lazy placeholder

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

lazy placeholder

Выбиваем ШРУС с вала

lazy placeholder

Замена внешнего шруса Лада Приора

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь.

Монтаж новых шарниров

Лада Приора Хэтчбек «Приорка» › Бортжурнал › Замена пыльников наружных ШРУСов

Ещё при замене сальника правого привода в КПП, моему взору предстала вот такая картина. Это правый наружный.

Начал с правого ШРУСа — самого проблемного.

На удивление съёмником снялся довольно просто.

Смазки там было с завода очень мало.

ШРУС разобрал и вымыл его в уайт-спирите (суммарно потратил 1 литр) до поросячьего визга. Так же очень долго пришлось очищать ШРУС от ржи по большому диаметру пыльника. На фото видно, что влага проникала под резину. Использовал напильник и карщёку. Очень долго чистил до приемлемого состояния.

Нашприцевал в ШРУС смазки прямо из тубы. Не жалел. И установил хому из комплекта. Корпус ШРУСа под пыльником и пыльник под хомутом чуть смазал смазкой. При этом хомут очень хорошо обжал пыльник по всему диаметру.

Перебрался на левую строну… Тут пыльник был чуть лучше.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

lazy placeholder

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Замена шруса Лада Приора

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Выбиваем ШРУС с вала

Замена внешнего шруса Лада Приора

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь.

Ремонт и техническое обслуживание автомобилей своими руками

Пошаговый план по замене шруса (гранаты)
Итак, граната (как внутренняя, так и наружная) на передеприводных моделях отечественных «авто» (прости Господи) начиная с ВАЗ 2108 и заканчивая, по крайней мере, 2115 одна и та же (ну, может разных производителей и разного срока службы конечного же). Тот же принцип и на Приоре,Калине и Гранте.

Приветствую, дорогие посетители! Эту статью хочу посвятить замене наружной гранаты. Если соблюдать, порой не понятную, терминологию (что мне нравится не всегда) — замене шарнира равных угловых скоростей т.е ШРУСа. Я же стараюсь вести свои статьи на обыденном языке, на котором люди и запрашивают информацию.

На фото выше показана аварийная Лада 2114, уже отремонтированная. Передняя правая сторона, с которой мы производим ремонт, была собрана в кучу лобовым ударом вместе со всем передком (посмотрите на зазоры между деталями после ремонта, на мой взгляд, ремонт проведен отлично). Заглянув под переднее правое колесо я заметил, что привод согнут. Я слегка поддомкратил машину (предворительно постраховавшись от того, чтобы машина не покатилась), ослабил болты колеса и сразу же снял колпачок и ослабил гайку шруса.

Если ее не ослабить, пока колесо стоит на земле, потом будет очень сложно ее открутить. После чего, я поддомкратил машину полностью и снял колесо и открутил гайку гранаты. Под гайкой лежит шайба (не потеряйте ее, поскольку в комплекте нового шруса ее нет).

Далее, нужно открутить шаровую. Это можно сделать открутив два болта на 13, а можно открутить нижнюю гайку пальца на 17 и сбить его прижимая вниз монтировкой, одновременно постукивая молотком (не по пальцу или шаровой), что я, собственно, и сделал. Дополнительно освободите шланг тормозного суппорта. Данное дествие отображено на двух фотографиях ниже.

Сдвинув ступицу в сторону (предворительно толкнув монтажкой гранату внутрь и потянув ступицу на себя) мы освобождаем наружную гранату, которую мы бы просто заменили не вытаскивая весь привод вместе с внутренним шрусом,

…если бы не согнутый «в бараний рог»привод. А участь внешней гранаты вы видите на фото — она рассыпалась.

Так что, заменим и привод. На фото ниже показан шрус от итальянского производителя под названием TRIALLI (Триалли) за 900 рублей. Довольно дешевый продукт весьма не плохого качества.

А нижестоящая фотография иллюстрирует комплектующие шруса:

Поскольку мы меняли привод, пришлось сбить с него и переставить на новы привод опорную шайбу, которая должна четко садиться в нижний паз (фото ниже). На новом приводе, по идее, они и так должны стоять. После чего, наденьте пыльник и опустите его на свое посадочное место.

И поставьте стопорное кольцо. Если она слишком растянуто, предворительно сдавите его и посадите в верхний паз. Проще всего будет сделать это с конусообразных пассатижей, вставив их вовнутрь кольца и растягивая кольцо посадите его в паз. А затем с помощью специального ключа или простых щипцов затяните нижний хомут, но не сорвите его.

Далее, нужно осмотреть внутреннюю часть шарнира на наличие каких либо изъянов или мусора. Затем, наполнить его смазкой. Вставьте горловину тюбика в сепаратор, плотно прижмите его и вдавите смазку, пока она не полезет через все щели наружу. Обычно туда помещается почти весь тюбик.

Источник

Замена гранаты на приоре своими руками

Замена наружной гранаты ВАЗ 2112 ВАЗ 2110 ВАЗ 2111

✅ ✌???#Приора замена #наружней #гранаты #ШРУС, что делать??? если #не #снимается!!!

Замена Шруса на Ваз 2170 Приоре своими руками

Как выполняется замена гранаты на автомобиле Лада Приора?

Когда требуется замена?

Подготовка к работе

Порядок проведения разборки

Монтаж новых шарниров

Как поменять гранату на приоре — Авто-ремонт

Замена наружного ШРУСа и пыльника ШРУС в Ладе Приора

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

Замена наружной гранаты приора

Замена гранаты на Приоре | PrioraPRO

Снятие и замена шруса Лада Приора

Как поменять внутренний ШРУС на Калине, Приоре, Нексии

Особенности устройства внутреннего ШРУСа

Причины поломки

Основные признаки неисправности

Какой ШРУС хрустит

Как снять ШРУС

Разборка шарнира

Осмотр деталей и диагностика

Сборка ШРУСа

Снятие и замена шруса Лада Приора

замены внешнего шруса без снятия привода с автомобиля

Замена внутренней гранаты приора

Лада Приора Седан 2007, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — своими руками

Подготовка к снятию наружного шруса

Как снять наружную гранату на приоре

Замена гранаты на Приоре | PrioraPRO

Снятие и замена шруса Лада Приора

Вы не робот?

Что это?

Снятие тяги стабилизатора.

Факторы, от которых зависит цена

Разновидности

Видео замены внешнего шруса без снятия привода с автомобиля.

Отсоединение шруса от ступицы.

Этап проверки пыльника шруса

Комментарии

Как поменять гранату на приоре видео

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

Как выполняется замена гранаты на автомобиле Лада Приора?

Когда требуется замена?

Подготовка к работе

Порядок проведения разборки

Монтаж новых шарниров

Замена пыльника наружного ШРУСа ваз 2109, 2110, 2114, фото, видео

Причины замены пыльника

Подготовка

Разборка привода и замена пыльника

Привод извлечен, что дальше?

Как выполняется замена гранаты на автомобиле Лада Приора?

Когда требуется замена?

Подготовка к работе

Порядок проведения разборки

Монтаж новых шарниров

Как поменять гранату на приоре видео

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

Как поменять гранату на приоре

Когда требуется замена?

Подготовка к работе

Порядок проведения разборки

Монтаж новых шарниров

Замена ШРУСа на Ладу Приора своими руками: видеоинструкция

Снятие и замена шруса Лада Приора

Снятие и замена шруса Лада Приора

Снятие и замена шруса Лада Приора видео

Видео замены внешнего шруса без снятия привода с автомобиля.

Замена наружного ШРУСа и пыльника ШРУС в Ладе Приора

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

Установка и доработка шарнира тяги привода управления КПП от Калины в Ладу Приора

Замена пыльника шруса lada priora (ваз приора)

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора
