Замена колосника в печи своими руками

Если ваша кирпичная печь сломалась и нужно ее отремонтировать, то в этой статье вы найдете практические советы по ремонту печей своими руками и особенности их реализации.

Ремонтировать печку можно и нужно самостоятельно своими подручными средствами.

Существуют разные виды печей. Обычно они состоят из фундамента, предтопочного листа, топки и зольника

Обычная кирпичная печь состоит из фундамента, предтопочного листа, топки и зольника (в простонародье – поддувало). Внутри плиты обязательно крепится колосниковая решетка. Наружная часть – это дымоход и труба. Зачастую печь оборудуют чугунной плитой. В некоторых вариантах печки облицовывают изразцами.

Рассмотрим самые распространенные виды поломок кирпичных плит и варианты их устранения своими усилиями. Ремонт условно делится на 3 вида: текущий ремонт, средний и капитальный.

Текущий (мелкий) ремонт

Для чистки печи предусмотрена специальная дверца.

Печь невозможно растопить – отсутствует тяга. Возникает по некоторым причинам. Это, например, после долгого перерыва в использовании печки скопление холодного воздуха в дымоходе, отсутствие притока воздуха, который бы поддерживал горение, сильный ветер на улице; дымоход, забитый сажей.

Поступаем так: используем для розжига не бумагу, а кусок резины или сухое горючее; керосин и прочие горючие жидкости не рекомендуются.

В случае если дымоход забит сажей, это можно определить по тому, как давно ее “выпаливали”. Рекомендуется делать это не менее одного раза в год, желательно в летнее время. Необходимо провести ряд мероприятий по устранению данной проблемы. Во-первых, нужно попытаться выпалить сажу подручным способом. В горящую печь засыпаем для начала пригоршню крупной соли и быстро закрываем заслон, потому что будет сильно трещать, куски сажи вылетят через дымоход. Если не помогает, значит, нужно чистить вручную через специально предусмотренную для этого дверку.

Если печь сильно дымит, возможно, «прохудилась» кирпичная кладка и вследствие этого образовались щели, которые нужно замазывать руками.

Если “прохудилась” кирпичная кладка, то швы замазывают раствором из глины с песком с добавлением измельченного асбестового волокна и соли.

Для замазывания готовим раствор из глины с песком с добавлением измельченного асбестового волокна (для эластичности) и соли, 100 г на 3 л раствора. Раствор должен быть средней вязкости (это важно, так как жирный, высыхая, потрескается, худой – не даст прочности, и кладка потом раскрошится). Можно купить в магазине печную смесь и все сделать согласно инструкции, которая прилагается. Ремонт готовой смесью делать быстрее.

Проблема замены прогоревшего кирпича возникает в случае выпадения или прогорания старого.

Место старого кирпича очищаем руками от глины и пыли, смачиваем водой, кладем туда заранее подготовленную глиняную лепешку. Новый кирпич, перед тем как положить, окунаем в воду и обмазываем раствором из глины по бокам и сверху – для закрепления всех швов. Далее аккуратно укладываем его на место выпавшего или прогоревшего кирпича. Раствор для кирпичной кладки необходим такой же, как для заделки щелей.

Средние ремонтные работы

При замене колосников необходимо предусмотреть температурный шов в 5 мм между колосниками и кирпичной кладкой.

Это ремонт и укрепление деталей печи своими руками.

Укрепить расшатавшуюся топочную дверцу можно, предварительно разобрав кирпичную кладку возле нее и заново закрепив дверцу при помощи стальной проволоки.

При замене колосников нужно учитывать, что лежать они должны не впритык к кирпичной кладке, а с зазором 5 мм, зазор засыпать песком.

Предтопочные листы менять следует, если они продырявились или проржавели, ремонтировать их не стоит. Сняли старый лист, гвозди вынули, положили под низ кусок войлока, вымоченный в жидком растворе глины, прибили сверху новый лист.

Печь нужно периодически белить раствором извести. Известь известна своими антибактериальными свойствами.

При замене футировки старая и новая кладка выполняются из однородного кирпича, так как должен быть одинаковый коэффициент теплорасширения.

В более серьезном ремонте нуждается печь, у которой сломалась футеровка топливника, повредилась дымовая труба или есть необходимость перестелить кирпичный «под». Меняя футеровку, нужно учесть то обстоятельство, что старая и новая кладка выполняются из однородного кирпича, так как должен быть одинаковый коэффициент теплорасширения. Таким же образом меняют кирпич в дымоходе.

Ремонт изразцовой печи заслуживает отдельного внимания. Очень аккуратно поврежденный изразец вынимают, очищают место, где он был, кладут его на предварительно сделанный из глины раствор с добавлением кирпичного щебня, кладут новый изразец, который предварительно подгоняют по размеру места. Кладка должна быть ровной, неровности затираем руками.

Капитальная реконструкция

К капитальным ремонтным работам кирпичной печки относим восстановление полной работоспособности, замену или улучшение поломавшихся частей. Своими силами это тоже можно сделать.

При ремонте дымохода разрушенную кладку перебирают. Снаружи дымоход можно отштукатурить.

Ремонт дымохода. Снаружи просто штукатурим кладку. Если кладка разрушена, нужно ее перебрать.

Футеровка. Если нужно поменять ее полностью, не рекомендуется трогать основную кладку печи. Разбираем стенку печи от пода зольника на высоту топливника, ребра печи не трогаем, удаляем щебень от разбора старой футеровки, выкладываем новую, не перевязывая ее с кирпичной кладкой стен. Швы должны быть толщиной не больше 2 мм.

Переделка печи с одного вида топлива на другое – ответственный момент. Методы переделывания у каждого печника свои. Рассмотрим один из них. Стенки топливника выкладываем огнеупорным кирпичом, обязательно на огнеупорный раствор. Вокруг сторон топливника делаем небольшие откосы, для того чтобы уголь во время топки скатывался вниз и колосники закрывались раскаленными углями. Обращаем внимание на качество используемого кирпича.

Несколько слов об эксплуатации банной печи. Отремонтировать ее можно, как и обычную, с той лишь разницей, что профилактические меры проводим чаще, так как температура банной печи намного выше обычной. В данном случае очень важна огнеупорность кирпича и раствора. Ни в коем случае не пользуемся печью с поломанной плитой, лучше заменить.

Полезная информация

Инструменты, которые понадобятся в процессе ремонта печи, – это ваши руки и желание, достаточное количество кирпича, двухсторонний молоток печника (с одной стороны он как обычный молок, а с другой – в виде кирки для откола и разлома кирпича), мастерок, отвес, уровень, рулетка, ведро для замеса раствора.

В заключение следует сказать, что, своевременно ремонтируя мелкие неполадки, вы предупредите появление серьезных поломок и ваша печь прослужит вам долго верой и правдой. Ремонт должен делаться на совесть, так как на кону – безопасность собственного жилища.

Источник

Несмотря на свою простоту и незамысловатость чугунные колосники для печи или котла выполняют несколько функций, каждая из которых весьма важна (см. Печное отопление в деревянном доме). Обычно решетка служит не меньше, чем сам нагреватель, но бывают форс-мажорные ситуации, когда требует замена. Как известно, чугун достаточно хрупкий и его можно расколоть, даже уронив на твердую поверхность с высоты одного метра. То есть, всего лишь случайно выпустив из рук, стоя в полный рост. В розничной сети можно найти стандартные колосники, а если они не подходят, то их несложно изготовить самостоятельно.

Какие функции выполняют колосники

Колосники – это решетка в топке котла, печи или камина, которая встроена в нижнюю часть. Она выполняет три функции:

удержание твердого топлива;
подача воздуха;
удаление золы.

На колосниках лежат дрова, брикеты или уголь. В зависимости от вида топлива нужно подбирать зазоры между параллельно идущими элементами. Решетка должна быть достаточно крепкой, чтобы выдерживать вес дров. Кроме этого, колосники для котла позволяют подавать воздух для горения. При этом можно регулировать количество воздуха, тем самым контролируя силу тяги. Под колосниковой решеткой есть специальный отсек, куда осыпается зола. Он закрыт дверцей или заслонкой. Через дверцу можно не только удалять пепел, но регулировать подачу воздуха.

Материалы и конфигурации колосниковых решеток

Для изготовления колосников для печи или котла используют чугун или жаропрочную сталь. Первый вариант предпочтительней и используется чаще всего, так как чугун служит практически вечно. Сталь, даже прочная, со временем может прогореть, особенно если топить углем. Как известно, температура сгорания угля самая высокая среди всех видов твердого топлива.

Решетка может иметь форму:

плоской пластины;
соединённых между собой круглых или профильных балок;
металлической корзины.

Кроме этого, колосниковые решетки могут быть монолитными и наборными. Монолитные – это цельное изделие определённого размера. Иногда стандартные габариты не подходят и тогда используют наборные колосники для камина или печи, в которых главное подобрать длину элементов.

Если и делать теплый пол под линолеум на деревянный пол, то только электрический.

В то время, как сделать теплый пол под плитку лучше из пластиковый труб (водяной ТП).

Решетка может быть движимой. Такие изделия состоят из нескольких частей, которые приводятся в движение вручную, специальным рычагом. Есть два варианта движений: поступательные и вращательные. Благодаря движимым колосникам можно подать воздух в залежавшиеся слои топлива, что позволяет полностью выжечь его. Это на несколько процентов повышает КПД обогревательного оборудования.

Как сделать колосники своими руками

Купив толстую чугунную решетку, вы можете быть уверены, что она прослужит вам столько же, сколько и печь. Но иногда случается и так, что стандартные размеры колосниковой решетки не подходят. И тогда ее нужно изготовить самостоятельно. В домашних условиях работать с чугуном невозможно, поэтому в качестве материала можно использовать только сталь. Лучше, конечно, если она будет жаропрочной, но не обязательно. Используя обычное железо нужно позаботиться, чтобы решетка была достаточно толстой.

Укладывать теплый пол под ламинат, по отзывам, не стоит, так как это может повредить напольное покрытие.

В качестве исходного материала можно использовать:

арматуру;
уголок;
толстостенные трубы малого диаметра;
стальные полосы.

Прежде чем сделать колосники своими руками нужно снять размеры. После этого изготавливается рамка, на которую потом будут приварены параллельно идущие элементы. Главное, правильно подобрать расстояние между ними. С одной стороны, зола не должна забивать колосник, а воздух мог поступать в достаточном количестве. С другой стороны, угольки должны оставаться в топке до полного выгорания. Щели занимают не более 40% от всей площади решетки.

В частных домах часто устанавливают печи, котлы и камины, которые, несмотря на свое различие, имеют одну общую деталь – колосниковую решетку. Она может отличаться по своей форме, размеру и материалу, но предназначение ее во всех конструкциях остается неизменной.

Работоспособность печей, каминов и котлов, а также их эффективность во многом зависит от того, правильно ли изготовлен элемент, насколько точно он уложен в топочном отделении, а также от материала, из которого он сделан.

Особенности

Колосник своими руками изготавливается цельным элементом, чаще всего для его производства используют чугун. В решетке конструкции имеются отверстия, благодаря которым осуществляется тяга воздуха к топливу.

Укладка детали происходит таким образом, чтобы отверстия решетки были направлены от открытия дверцы к задней стенке. Для топочных отделений большого размера понадобится несколько колосников.

Изготовить колосник своими руками вполне возможно. Он является важным элементом в топочном отделении, благодаря которому можно получить эффективное горение топлива. Конструкции современных печей и котлов постоянно изменяются, детали совершенствуются. Но есть функциональный элемент, без которого никак не обойтись. Этим элементом и является колосниковая решетка.

Колосник служит для поддержания древесины, угля и топливных брикетов. Через его отверстия зола сыплется вниз, благодаря чему освобождается место для новой партии дров. Колосниковые решетки различаются по своей конструкции и изготавливают их из различных материалов.

Из чего сделать колосники

Для изготовления колосниковой решетки в печь применяют огнестойкую сталь и чугун. Так как решетка постоянно подвергается горению, лучшим вариантом для ее изготовления считается чугун.

Даже самая прочная сталь со временем повреждается из-за воздействия постоянного огня. А температура горения угля считается из самых высоких среди всех видов топлива. Именно по этой причине для изготовления колосника выбирают чугун. Материал из стали под воздействием высокой температуры имеет способность к окислению, и в дальнейшем он ржавеет и разрушается.

Конструкция колосниковой решетки

Размер колосника зависит от топлива, которое будет применяться в дальнейшем. Для использования в быту рекомендуются конструкции двух вариантов – цельные и составные.

Первый вариант состоит из литой решетки из чугуна, которая подбирается по размеру топочного отделения. Второй тип собирается из отдельных элементов.

Размер составного колосника определяют так же, как и цельный, по размерам топки. Помимо видового различия, устройства делятся и по функциональным функциям.

Конструкция чугунной решетки бывает двух видов: полноповоротной и качающейся. В первом случае элементы имеют способность поворачиваться горизонтально на 180 градусов, что позволяет сбрасывать золу и шлак.

Такая конструкция предполагает проточку в топочном отделе для дополнительных отверстий. Изготовить полноповоротную систему в домашних условиях крайне сложно.

Во второй конструкции элементы имеют колыбельные элементы движения, вращение происходит вокруг под углом 30 градусов. Эта система имеет способность разрыхлять скопившийся шлак.

По конструкции колосник бывает цепным и трубным. В первом случае модель напоминает ленточный конвейер. Во втором, выполняется из труб, имеет функцию охлаждения.

Охлаждаемая колосниковая решетка состоит из литого змеевика, который изготовляется из чугуна. Такой вид применяется в системе водяного отопления и трубного водоснабжения. Внутри охлаждаемого колосникового устройства циркулирует теплоноситель. Охлаждение применяется при горении угля, так как его температура составляет тысячу градусов.

Виды чугунной колосниковой решетки

Колосниковая решетка из чугуна также бывает нескольких видов. Плиточная решетка имеет прямоугольную модель, установленную в отверстии котла, печи или камине. Данный вид считается универсальным в эксплуатации. Решетка корзинного типа идеально подойдет для открытого очага, который предназначен для приготовления пищи.

Такая модель в настоящее время практически не применяется. Решетка из балки состоит из одинарного или двойного элемента, который по своей конструкции напоминает строительную балку.

Балочный чугунный колосник применяется для установки нестандартных конструкций. Также существует подвижная решетка. Свое название она получила благодаря тому, что ее модель способна изменять ширину просветов. Подвижная решетка наиболее часто применяется для длительной эксплуатации.

Изготовление колосниковой решетки в домашних условиях

Можно изготовить колосник своими руками только из стали, так как из чугуна смастерить конструкцию практически невозможно в домашних условиях.

Для работы лучше выбирать огнестойкую сталь, но это не является обязательным условием. Нужно учитывать, для какого вида топлива будет изготовлена решетка, от этого зависит ее размер.

Для угля подойдет конструкция 300х300 мм или 350х300 мм, а для горения древесины размер колосника будет составлять от 140х120 мм и до 300х225 мм.

Используя простое железо, необходимо планировать этапы работы так, чтобы в итоге решетка получилась достаточно толстой. Можно использовать полосы из стали и арматуру. Прежде чем приступить к изготовлению колосника своими руками, необходимо заранее снять размеры. На следующем этапе происходит изготовление рамки.

Рамка считается основой при монтаже колосника, в дальнейшем именно к ней привариваются параллельные элементы. Важно выбрать правильное расстояние между элементами в рамке. Здесь необходимо учитывать, чтобы зола не просачивалась сквозь отверстия, а воздух мог свободно циркулировать для поддержания горения.

Отверстия в решетке не должны занимать более 40 % ее площади. Не стоит забывать, что соблюдение правил техники безопасности никто не отменял. Стоит заранее позаботиться об одежде и обуви, особенно на этапе сварочной работы.

Установка решетки

Металл имеет свойство расширяться при высокой температуре, поэтому колосник необходимо устанавливать с небольшим зазором не более 5 миллиметров в каждую сторону.

В топочном отверстии уступ требуется стесать, на нем в дальнейшем будет располагаться сама решетка. В печи из кирпича место для колосника в основном выбирают ниже открытия дверцы топки на один кирпич. Это необходимо учитывать для того, чтобы горящие дрова и угли не попадали на пол.

На этапе монтажа не стоит плотно устанавливать колосники, так как при нагревании материал способен к деформации. Это может привести к поломке изделия и трещинам в самой печи.

Также необходимо учитывать, если в колоснике установлены треугольные прутья, то его нужно укладывать треугольниками вниз.

Установка решетки

Для изготовления решетки в котел чаще всего выбирается неподвижная балочная конструкция. Это составная модель, за основу которой берется квадрат или же прямоугольник из четырех балок.

Данный квадрат необходимо изготовить по размеру топочного отделения, в котором будет эксплуатироваться колосниковая решетка. В его основание приваривают балки небольшого размера, при этом также нужно учитывать расстояние между ними. Оно должно быть такое, чтобы материал не падал в процессе горения, и сожженные остатки могли легко просачиваться сквозь данные отверстия.

Заключение

Занимаясь созданием колосников для котлов или печей своими руками, необходимо учитывать, для каких именно целей они планируются. После чего останется только уточнить размеры в зависимости от топочного отсека. Сварить подобною конструкцию сможет даже новичок, соблюдая технику безопасности и придерживаясь рекомендаций.

Дровяная печь – одно из тех древних изобретений человечества, что широко используется и по сей день. Конструкция этих сооружений, безусловно, со временем изменялась, усовершенствовалась, с целью повышения эффективности работы, расширения функциональности. Однако, неизменным оставалось наличие некоторых отделов и деталей – это топочная камера, дымоходная труба, задвижки и, конечно же, колосник для печи.

Колосник для печи

Колосник по своей сути является разделителем между топочной камерой и зольником. Помимо этого, благодаря его решетчатой конфигурации обеспечивается подача воздуха, без которого никакой процесс горения твердого топлива — невозможен. Понятно, что колосник постоянно испытывает экстремальные термические нагрузки, а оттого – и внутренние напряжения, что налагает особые требования к его конструкции и материалу изготовления.

Поэтому чаще всего даже в самодельных печах стараются использовать колосники заводского изготовления – проверенные эксплуатацией модели, на долговечность которых можно положиться. Размеры, конфигурация и стоимость колосниковой решетки зависит от конструкции печи, параметров топочной камеры, а также от разновидности используемого твердого топлива.

Основные функции колосниковых решеток

Колосниковая решетка — это конструктивный элемент печи, чаще всего изготовленный из высококачественного чугуна, способного выдержать высокие температуры без ущерба своей целостности. Она устанавливается в донной части топочной камеры и служит основанием для укладки твердого топлива. В печах классической компоновки снизу через колосник в топливную загрузку поступает поток воздуха, обеспечивающего горение. Зола, в которую превращается топливо в процессе сгорания, через зазоры решетки ссыпается в зольник, освобождая камеру горения для новой закладки дров или угля. По мере наполнения зольник очищается.

Принцип циркуляции воздушных потоков через поддувало (зольник) и топочную камеру

Во многом эффективность работы отопительного прибора или сооружения зависит от конструкции колосниковой решетки. Ее щели или отверстия (в зависимости от особенностей модели) должны свободно пропускать воздушные потоки, регулируемые поддувальной задвижкой (дверцей). Иногда особое строение решетки само становится «регулятором» поддува воздуха.

Важным моментом является и правильность установки колосниковой решетки на свое посадочное место, обустраиваемое для этого в нижней части топочной камеры.

Колосники изготавливаются не только из чугуна, но и из стали. Но в отопительных бытовых сооружениях или приборах хозяева практически всегда отдают предпочтение чугуну.

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.

Варианты монолитной и сборной колосниковой решетки

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

Цены на колосники для печи

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

Корзинная колосниковая решетка «Riva Grate»

Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.

Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.

Один из вариантов конструкции подвижной колосниковой решетки

Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.

Схема колосниковой решетки типа КРОК

Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

Критерии выбора колосниковых решеток для печи

Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:

Тип отопительного прибора (сооружения).
Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.

В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.

Варианты колосниковых решеток и их стоимость

В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.

Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.

Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.

Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.

Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.

Условные обозначения – довольно понятны.

«РУ» – решётка колосниковая для угля,

«РД» — решетка колосниковая для дров.

Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.

Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.

Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.

Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой.

Цены на чугунные колосники для печи

Установка колосниковой решетки

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи

При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.

Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.

Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.

Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.

Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.

В заключение необходимо кратко подвести итоги представленной выше информации:

Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун. Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше. Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.

Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.

Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.

Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:

Видео: Самостоятельное изготовление стальной колосниковой решетки

No related posts.

Источник

Какие функции выполняют колосники

удержание твердого топлива;
подача воздуха;
удаление золы.

Материалы и конфигурации колосниковых решеток

Решетка может иметь форму:

плоской пластины;
соединённых между собой круглых или профильных балок;
металлической корзины.

Если и делать теплый пол под линолеум на деревянный пол, то только электрический.

В то время, как сделать теплый пол под плитку лучше из пластиковый труб (водяной ТП).

Как сделать колосники своими руками

Укладывать теплый пол под ламинат, по отзывам, не стоит, так как это может повредить напольное покрытие.

В качестве исходного материала можно использовать:

арматуру;
уголок;
толстостенные трубы малого диаметра;
стальные полосы.

Как выбрать колосники для печи и установить своими руками

Конструкции современных печей постоянно совершенствуются и видоизменяются, одни элементы заменяются другими. Но есть функциональные детали, без которых по-прежнему обойтись невозможно. Среди них – колосниковая решетка. Это элемент топки, служащий для поддержания дров, угля, топливных брикетов. Через отверстия в нем зола ссыпается вниз, и таким образом освобождается место для новой порции топлива. Колосники для печей бывают различных конструкций, их изготавливают из разных материалов. Как же правильно их выбирать и устанавливать?

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь. Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива. От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность. Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции.

От печного литья во многом зависит качество обогрева дома

Виды колосников: материалы и наиболее распространенные конструкции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Цельные и наборные колосники

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Детали наборных конструкций

Разновидности конструкций

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

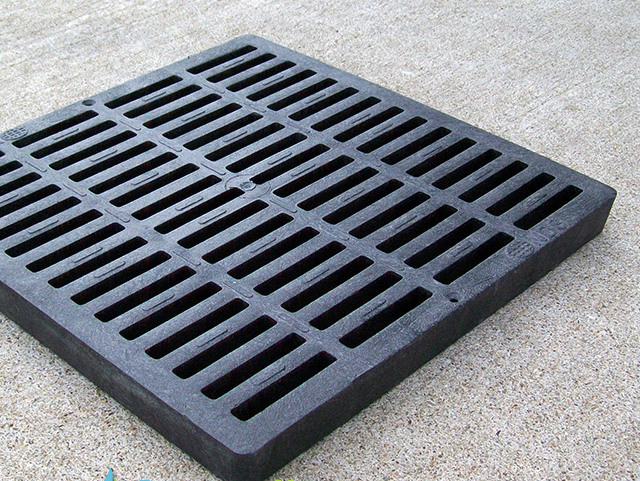

Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка

Практические советы по выбору

Выбирая конкретную модель, учитывайте вид топлива, который будете использовать. Например, для угля подойдет конструкция 350 или 30х205 мм, а для дров и брикетов – от 140х120 мм до 330х252 мм. Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца. Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Колосниковые решетки круглой формы

Как установить колосники для печи своими руками

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз.

Так выглядит правильно установленная колосниковая решетка

Подводим итоги

Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

Видео: колосники в печку

Понравилась статья? Поделитесь с друзьями:

Колосник для печи: варианты конструкций и правила замены

Современные печи по своему функционалу, да и устройству могут быть весьма далеки от своих классических вариантов. Однако и здесь есть такие детали конструкции, которые практически не меняются с самых давних пор. Речь идет о колосниках.

Что такое колосниковая решетка?

Колосник чугунный для печи обеспечивает наиболее полное сгорание топлива. Размещается элемент между зольным отделением и топкой и имеет вид решетки. По время горения сквозь решетку снизу поступает воздух. Движение воздушного потока – снизу вверх, позволяет топливу сгорать полностью. А после сгорания зола не накапливается в топке, а через ту же решетку просыпается в зольник. При этом она же служит своеобразным защитным слоем для самого колосника, поскольку не позволяет ему раскалиться. На фото – колосниковые решетки.

Изделия выполняют сразу несколько важнейших функций:

отделяют топку от зольника – температура в этих двух отделениях разная;
обеспечивает прохождение воздушных потоков снизу вверх – тяга;
тот же восходящий воздушный поток подсушивает дрова и уголь;
вся система из поддувала в зольнике, колосниковой решетки и печной дверцы позволяет регулировать огонь.

Готовые аппараты – Harvia, Бавария, изделия от Кастор, разумеется, этим элементом укомплектованы. И, даже когда речь идет конструкции, сделанной своими руками – для бани, например, эту деталь рекомендуют приобрести. Все известные производители печных агрегатов – Термофор, Кастор предлагают в продажу колосники с любыми размерами. Самостоятельно сделать решетку тоже вполне возможно, но вот раздобыть для нее материал – чугун, и работать с ним намного сложнее.

Классификация колосниковой решетки

Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.

Однако такая классификация существует:

стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.

Другая классификация приспособлений связана с типом устройства.

Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:

плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.
корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.

Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.

К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.

Как установить колосниковую решетку

Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.

Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.

Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник.

Сам процесс монтажа крайне прост.

Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.

На виде представлен процесс монтажа колосниковой решетки.

Данный элемент фурнитуры печи обеспечивает качественное горение и поддержание пламени в момент топки печки. Когда первая закладка прогорает, остатки попадают в зольник, а последующий слой попадает непосредственно на колосники. где обеспечивается лучший обдув воздухом, который поступает через поддувало и пламя горит более интенсивно.
Благодаря колосникам влажное топливо в камине или буржуйке просыхает быстрей. Конструкция данного элемента своими руками влияет на эффективность печи, а используемые материалы для изготовления определяют срок службы. Правильно сделать монтаж колосниковой решетки — обеспечить полноценное выполнение возложенных функций. Печное литье определяет насколько качественным будет обогрев жилища.

Типы колосников для камина или буржуйки

Для изготовления колосников могут быть использованы различные материалы и всевозможные конструкции. В большинстве случаев используется жаропрочная сталь или чугун.

Дело в том, что колосники непрерывно подвергаются воздействию огня и поэтому лучше выбрать чугун. так как он отличается большим показателем прочности. Различают два типа колосниковой решетки :

Топка печи может иметь разный размер и форму, поэтому производители печного литья изготавливают всевозможные конфигурации. Для топки, имеющей нестандартные габариты, также можно с легкостью подобрать подходящую модель. К цельным относятся монолитные типы без возможности разборки. Выбор размеров достаточно широк, поэтому основным ориентиром выступает площадь топки. Основу наборных моделей составляют несколько отдельных элементов. Это что-то типа конструктора. который можно собрать своими руками и получить нужный размер решетки.

Стальные колосники для печки наборного типа имеют вид ленточного транспортера и называются цепные, а модели с возможностью охлаждения и сделанные из труб своими руками, именуются трубными.

Чугунные колосники могут быть нескольких типов:
- плиточные. Модели прямоугольной формы, используемые для твердотопливных котлов, каминов и отопительных печей. Они являются универсальными, главное определить типоразмер;
- корзинные. Идеальный вариант для открытого очага. Основное назначение — приготовление пищи, но на сегодняшний день используются крайне редко, так как конструкция устарела в моральном плане;
- балочные. Своим названием эти модели обязаны сходству со строительными балками. Они имеют вид наборной конструкции и состоят из двойных или одинарных элементов. Оптимальное решение, если необходимо собрать колосниковую решетку нестандартного размера ;
- подвижные. Такие решетки имеют особенность конструкции. позволяющей изменять ширину просветов, чего зачастую не хватает при монтаже. В большинстве случаев они используются в печах длительного горения.
Выбираем правильные колосники

Чтобы выбрать определенную модель нужно учитывать тип топлива. который планируется использовать чаще всего. К примеру, для угля идеальной будет конструкция, имеющая габариты 350-300х205 мм. для брикетов или дров лучше определить размерные рамки 140х120 — 330х252 мм. Решетка должна выбираться с таким расчетом, чтобы она могла выдержать максимальный вес единичной закладки топлива .

Чтобы уточнить максимальный вес лучше обратиться за советом к квалифицированному продавцу. Чтобы с очисткой от золы не возникало проблем, просветы должны составлять не меньше 40% от площади общей конструкции .

В случае несоблюдения указанных пропорций установка печи не будет настолько эффективной, ввиду того, что объем поступаемого воздуха будет недостаточным для интенсивности горения. Кроме этого, недостаточная вентиляция может привести к скапливанию газов, чего допускать нельзя ни в коем случае. Если площадь просветов сделать больше, то совместно с золой будут осыпаться не догоревшие остатки топлива .

Установка колосников своими руками

Металлам свойственно расширяться в процессе нагрева. Именно по этой причине при установке колосников для камина или буржуйки необходимо сделать зазоры со всех сторон не менее 5 мм. Уступ, на который будет укладываться решетка, необходимо стесать .

Для кирпичных моделей камина охлаждаемые колосники должны располагаться ниже дверцы топки на один кирпич. Это нужно, чтобы исключить выпадание углей на пол. Разная степень нагрева по-разному воздействует на все металлы, именно по этой причине, в случае монолитной фиксации элементов. возможна деформация или трещины в кладке.

После укладки решетки своими руками пазы заполняются песком без примеси цемента. Если основу решетки составляют прутья треугольной формы, вершина должна быть направлена вниз .

Делаем выводы

Оптимальным выбором колосников для камина или буржуйки является чугун, так как он долговечный и имеет большой запас прочности. Так же к преимуществам можно отнести возможность монтажа в металлические и кирпичные печи. Основным критерием при выборе типа решетки можно назвать площадь зазоров и масса закладываемого топлива .

Установка монолитных моделей несколько проще, а наборные — оптимальный выбор для решеток, имеющих нестандартные размеры. При монтаже обязательно оставить зазоры на возможность расширения металла .

Похожие статьи:

Клей для печей и каминов Дверцы для печей и каминов Применение жаростойкого клея для облицовки каминов и печей Чугунные варочные плиты для печи

Колосник для печи, как и камера топки, дымоходы и дымоотводные трубы, задвижка, вьюшка и другие отделы и детали, со времени изобретения дровяных печей изменился мало. Колосники для печи, или колосниковые решетки, необходимы для разделения топочных и зольных камер, но должны пропускать воздух к месту сгорания дров, поэтому колосник всегда решетчатый. Колосники находятся в самом эпицентре горения, работают в экстремальных условиях термических нагрузок, и материал колосников для печей должен соответствовать и выдерживать все внешние факторы. Даже для небольшой самодельной печки мастера используют заводские колосники, которые не подведут и будут работать долго. Размер, форма и цена колосниковых решеток зависит от модели печи и от вида топлива.

Высококачественный серый чугун, материал для классических колосниковых решеток, выдерживает тысячи циклов высоких температур без снижения свойств. Возможна для колосников и сталь. Основной функцией колосника является раздел камер с подачей воздуха к топливной загрузке и удаления золы из камеры сжигания. Для того, чтобы отопительная печь работала эффективно, колосниковая решетка должна обеспечивать и регулировать поддув воздуха, за счет особого строения самой решетки и/или отрывания поддувальных дверец или задвижек. Воздушный поток снизу, из камеры поддува, должен проходить свободно. У каждой печи своя схема циркуляции потоков, и очень важна точность в установке колосниковых решеток, без смещения с посадочных мест согласно схемы печи.

Виды колосников по моделям – решетка может быть как монолитной, так и сборной. Монолитная модель более популярна и легче в монтаже, их просто укладывают в готовые гнезда. По форме и габаритам решеток выбор имеется, и практически для любой модели и типа твердотопливной печи. Но если топочная камера сложна по геометрии, расширяется или сужается по дну – то необходима сборная решетка. Модульные решетки имеют две или три перемычки, и собираются по месту. Балочные решетки могут комбинироваться с доборами из элементов-перемычек.

Решетки колосников могут быть плоской плитной формы, как правило это прямоугольные решетки, но возможны и круги, сегменты. Плитные колосники подходят для печи, камина и котла, работающих на твердом топливе и выбираются по модели печи. Решетка в виде корзины сегодня редкость, поскольку в загородном доме предпочтительны закрытые топочные камеры для печей и каминов, а современные стеклянные дверцы обеспечивают великолепный дизайн и зрелище живого пламени в камине, без всякого риска искр и падения углей. Но в качестве декора корзинные колосники применяются – топливная закладка из корзинки выпасть не может, а воздух поступает через просветы решетки.

Печи длительного горения оборудуются подвижными колосниками: рама с осью и решеткой, или решетка с возможностью горизонтальных перемещений. При изменении положения колосников происходит самоочистка топки от золы. Более сложные отопительные агрегаты имеют подвижные колосники с целью изменения сечения канала для воздушного потока, то есть колосник уже не просто деталь, а средство для смены режимов работы агрегата.

Колосниковые решетки охлаждаемых конструкций изготавливают из цельных жаропрочных квадратных или прямоугольных труб. Внутри трубной решетки идет циркуляция теплоносителя – решетка охлаждается, отопительная система имеет плюс к тепловому потенциалу. Соединяется решетка с коллектором и теплообменником системы. Охлаждаемые решетки нужны для печей с водяным контуром и в водогрейных котлах.

Выбирают колосники для печей по нескольким основным критериям:
- Типу отопительных приборов;
- Виду топлива – для угольной печи колосник требуется более прочный и массивный, поскольку уголь дает и большую массу, и экстремальные температуры при горении. В дровяную печку или маленький камин достаточно легкой решетки;
- Габарит и форма колосника должны быть аналогичны гнезду топливного отсека. Проектируя печь, закладывают размер и модель колосников согласно имеющимся в доступе изделиям, и конечно, по режиму работы.
- Колосник должен обеспечить свободную циркуляцию воздуха и удаление золы, иначе печь не будет эффективной. Хуже, если воздухообмен не обеспечит полноценное прогорание дров и нормальную тягу – это может стать опасно, поскольку создаст условия для задержки продукта сгорания. Просветы решеток примерно равны 0,4 от общей площади колосника, но не должны быть меньше. С другой стороны, если просветы решетки намного больше, чем 40%, то топливная закладка будет расходоваться неэкономично, и часть топлива, не отдавшая все возможное тепло, будет ссыпаться в зольник. По части пожарной безопасности такая ситуация также не радует. Подбор колосника по форме решеток и площади просвета – один из главных факторов выбора, и здесь зачастую нужна консультация специалиста.
Установка колосника в печи

Монтируют колосники при устройстве печи и камина, но при необходимости ремонта или замены колосника в агрегате требуется сначала понять причины повреждения колосника, или его смещения, или падения. Посадочное гнездо для колосника должно обеспечить не только механическое удержание решетки, но и тепловые зазоры для компенсации линейных расширений детали. Габарит в 0,5 см по всему периметру решетки минимален, но защитит и кирпичную кладку от повреждений при расширениях металла решетки, и саму решетку от деформаций при нагреве. У кирпича и металла слишком разный коэффициент линейного теплового расширения, и компенсационный просвет обязателен. Кирпичное обрамление – ряд под колосниковую решетку – стесывают с образованием угла. Это упрощает монтаж решетки, а если будет необходимость – и разборку с заменой колосника. Также упрощается и очистка решеток.

В просвет между металлом решетки и кирпичом засыпают сухой песок, или песчано-глиняную смесь, но никогда не применяют для этой цели цемент и растворы с цементным вяжущим. Асбестовые шнуры для контурной прокладки применяются, уплотняя крепление и не препятствуя тепловым расширениям. По правилам устройства печей и каминов с открытыми топками колосники должны монтироваться в плоскости под топочными дверцами через ряд кирпича, чтобы предотвратить выпадение горящего топлива при открывании дверец печи. Укладывают колосники только одной стороной, и путать стороны недопустимо – многие модели решеток имеют сужение сечений перемычек, это отлично видно: треугольные или трапециевидные уровни решетки должны смотреть сужающимися сторонами вниз, к зольной камере.

Габариты колосников стандартны, и проекты печей составляют, опираясь на эти установки. Если печь сложная, нестандартная и требуется аналогичный колосник, то его собирают из балочных элементов или модульных решеток небольших размеров. Лучшим материалом для колосников служит серый чугун, на втором месте сталь. Выбор зависит от вида топлива, и даже в ассортименте чугунных колосников имеется деление на дровяную или угольную модель печи. Проще смонтировать монолитный плитный колосник, но наборный вариант дает не только расширение возможностей, но по мнению печников и прослужит дольше. И ремонтировать наборные колосники проще и дешевле, ведь иногда нужно заменить всего одну треснувшую перемычку, а в монолитном варианте это невозможно без замены всей решетки.

Самостоятельное изготовление стальных колосников возможно, хотя срок работы такой детали вряд ли будет большим. Но при учете стоимости качественных чугунных колосников смысл в такой работе есть – мастер всегда может сделать новый стальной колосник и заменить, это обойдется намного экономичней приобретения готовой модели.

“>
