Замена конденсаторов на материнской плате своими руками

Одна из самых частых причин неполадок материнских плат — вышедшие из строя конденсаторы. Сегодня мы расскажем вам, как правильно их заменить.

Первое, что нужно отметить — процедура замены конденсаторов представляет собой очень тонкую, почти хирургическую манипуляцию, для которой понадобятся соответствующие навык и опыт. Если вы не уверены в своих силах, то лучше доверить замену специалисту.

В случае если нужный опыт имеется, убедитесь, что помимо него у вас есть соответствующий инвентарь.

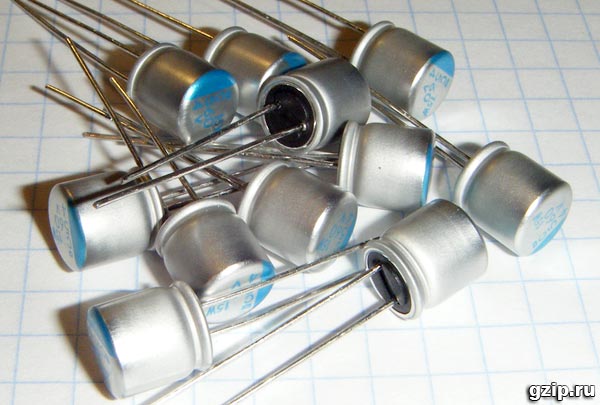

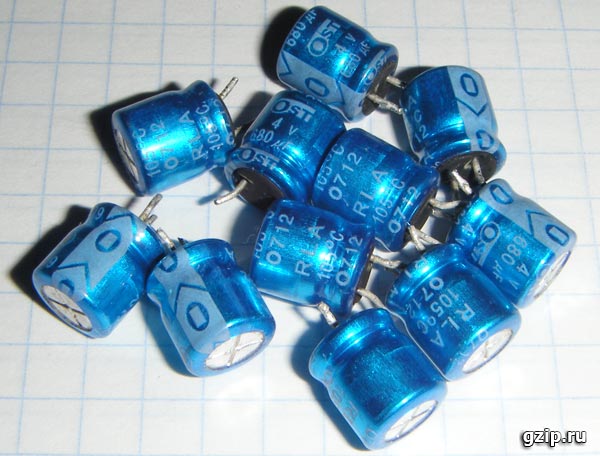

Конденсаторы на замену

Самый важный элемент. Эти компоненты отличаются между собой по двум ключевым параметрам: вольтажу и ёмкости. Вольтаж представляет собой рабочее напряжение элемента, ёмкость — количество заряда, которое может содержать конденсатор. Поэтому, выбирая новые компоненты, убедитесь, что их вольтаж равен или чуть больше старых (но ни в коем случае не меньше!), а ёмкость точно соответствует вышедшим из строя.

Паяльник

Данная процедура требует наличия паяльника мощностью до 40 Вт с тонким жалом. Можно использовать паяльную станцию с возможностью регулировки мощности. Кроме того, обязательно приобретите подходящий паяльнику флюс.

Стальная игла или кусок проволоки

Швейная игла или кусок тонкой стальной проволоки понадобится для зачистки и расширения отверстия в плате под ножки конденсаторов. Использовать тонкие предметы из других металлов нежелательно, поскольку они могут схватиться припоем, что создаст дополнительные трудности.

Убедившись, что инвентарь соответствует требованиям, можно переходить непосредственно к процедуре замены.

Замена неисправных конденсаторов

Предупреждение! Дальнейшие действия вы совершаете на свой страх и риск! Мы не несем никакой ответственности за возможные повреждения платы!

Данная процедура происходит в три этапа: выпаивание старых конденсаторов, подготовка места, установка новых элементов. Рассмотрим каждый по порядку.

Этап 1: Выпаивание

Во избежание сбоев перед началом манипуляций рекомендуется . Процедура происходит так.

Если конденсаторов несколько, повторите вышеописанную процедуру для каждого. Вытащив их, переходите к следующему этапу.

Этап 2: Подготовка посадочного места

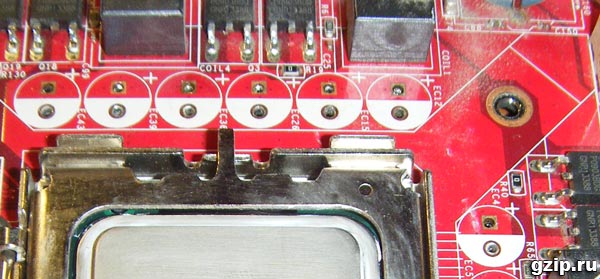

Это — самая важная часть процедуры: от грамотных действий зависит, получится ли установить новый конденсатор, поэтому будьте предельно внимательны. В большинстве случаев при вынимании элементов припой попадает в отверстие для ножки и забивает его. Чтобы прочистить место, используйте иглу или кусочек проволоки следующим образом.

Убедившись, что плата подготовлена, можно переходить к последней стадии.

Этап 3: Установка новых конденсаторов

Как показывает практика, большинство ошибок совершается именно на этом шаге. Поэтому, если предыдущие этапы вас утомили, рекомендуем сделать паузу, и только потом приступать к завершающей части процедуры.

После окончания процедуры дайте припою остыть и проверяйте результаты своей работы. Если вы в точности следовали вышеописанной инструкции, никаких проблем быть не должно.

Альтернативный вариант замены

В некоторых случаях во избежание лишнего нагрева платы можно обойтись без выпаивания неисправного конденсатора. Этот метод более грубый, зато подойдет для пользователей, которые не уверены в своих силах.

На этом все. Напоследок еще раз хотим напомнить вам — если вы считаете, что не справитесь с процедурой, лучше доверьте её мастеру!

Конденсатор – это устройство накопления заряда, одна из самых распространённых деталей в современных электронных устройствах. Их другое название – ёмкости. Преимущественно на материнской плате эти радиодетали используются в схемах фильтров питающего напряжения различных узлов компьютера. Ёмкости являются одними из важнейших компонентов схем электропитания, поскольку стабильность питающих напряжений – залог долгой и безотказной работы всего ПК в целом.

Внимание! Выход из строя конденсаторов несет большую опасность для всего электронного прибора в целом, неважно, будет это компьютер или простой утюг. Любая поломка схемы электропитания чревата поломкой практически всей электронной «начинки» того или иного устройства.

У конденсатора есть две основные характеристики – ёмкость, измеряемая в фарадах и напряжение, измеряемое в вольтах.

Причина вздутия (деформации) оболочки конденсатора одна – перегрев. А вот уже причин перегрева может быть несколько. Причём, они могут быть как внутренними (качество изготовления самого элемента, качество выпрямленного напряжения, величина нагрузки и т.д.), так и внешними, например, высокая температура в пространстве вокруг элемента.

Рассмотрим основные причины, почему вздуваются конденсаторы на материнской плате:

различные виды внешнего перегрева;
старение самого элемента;
превышение номинальных значений тока и напряжения (основная причина);
смена полярности напряжения;
механические повреждения;
брак производства.

Ещё каких-нибудь 30 лет назад ёмкости от вышеуказанных причин не вздувались, а вообще, взрывались. Но, современные конструкции позволяют избежать этого неприятного явления, благодаря особой конструкции крышки, способной немного деформироваться и создавая внешний эффект «вздутия». Именно вид такой крышки и говорит о том, что работоспособность элемента нарушена, и он требует замены.

Прямые признаки неисправности – уменьшение его ёмкости и изменение импеданса – могут быть обнаружены только при измерении его параметров, что в большинстве случаев обычному пользователю сделать невозможно. С уверенностью можно сказать, что вышеуказанные эксплуатационные характеристики вздутого конденсатора существенно отличаются от тех, которые должны быть.

Однако, чтобы визуально проверить работоспособность всех конденсаторов, не следует постоянно открывать крышку системного блока и заглядывать внутрь. Существует множество косвенных причин, по которым можно понять, случились ли с элементами что-то плохое.

Основным косвенными признаками наличия неработоспособных элементов является полная неработоспособность ПК, либо нестабильность его работы. Обычно, это появляется в критических режимах, когда в каком-то одном узле ПК (или в нескольких) наблюдается существенное увеличение производительности, а вследствие, и увеличение потребляемой мощности. При этом компьютер «зависает», «тормозит», а в некоторых случаях и перезагружается.

Как заменить вздутый конденсатор

Рассмотрим, что нужно делать, если вздулся конденсатор на материнской плате. Собственно, путей решения проблемы всего два: отнести ПК в сервисный центр или попытаться исправить неисправность самостоятельно.

Важно! Решать проблему придётся в любом случае. Даже если система работает стабильно, вздутие – это только начало. Очень скоро конденсатор может выйти из строя окончательно. И, если он задействован в цепи электропитания важного устройства (например, микропроцессора), то это может привести к выходу из строя последнего.

Если принято решение сделать замену самостоятельно, то для этой цели потребуются следующие инструменты:

паяльник малой мощности (до 30 Вт);
вакуумный отсос припоя;
кусачки;
припой (желательно не содержащий свинца);
любой паяльный флюс (в виде пасты, геля, спиртового раствора канифоли и т.д.);
вата и спирт для удаления остатков флюса.

Естественно, понадобятся и новые детали для замены.

Внимание! Номинал элементов по ёмкости должен полностью соответствовать тому значению, которое написано на заменяемых деталях! Допускается использовать элементы с большим напряжением, но ёмкость должна быть точно такой же.

Последовательность действий при этом следующая:

ножки элемента мажутся флюсом и поочередно прогреваются паяльником;
как только припой на материнке на обеих ножках расплавится, следует аккуратно вынуть деталь из неё;
отверстия следует прочистить при помощи отсоса припоя;
далее необходимо, соблюдая полярность, вставить в материнку новый элемент, и кусачками отрезать ножки, чтобы они выступали не более, чем на 1-2 мм;
покрыть ножки и посадочные площадки флюсом и осуществить запайку нового элемента;
вымыть пространство вокруг места пайки при помощи ваты и спирта.

Как избежать вздутия конденсаторов

Главное – не допускать перегрева этих элементов. Для чего следует придерживаться простых, но эффективных правил:

Вентиляция корпуса, в котором расположен ПК, должна быть достаточной. Не рекомендуется превышение температуры внутри корпуса выше +45°С.
Блок питания должен иметь запас по мощности не менее 10-15% от той, которую потребляет ПК в пике своей производительности. Это поможет избежать больших токовых нагрузок и существенно уменьшить нагрев всех элементов в цепях питания.
При сборке ПК и подключении его узлов друг к другу следует внимательно следить за правильностью подключения и полярностью тех или иных элементов.
Не допускать механических повреждений конденсаторов.
Не эксплуатировать ПК в режиме 24/7. Для этой цели существую совсем другие устройства – серверы. Комплектующие для серверов имеют гораздо лучшие эксплуатационные характеристики и рассчитаны на круглосуточную работу.

Так же вы можете посмотреть статьи на темы и .

Материнская плата очень сложное электронное устройство, которое объединяет и согласовывает работу всех комплектующих компьютера. Со временем материнская плата может выйти из строя по различным причинам: перегрев, старение комплектующих и т.п.

Очень часто на старых (материнках) можно обнаружить вздувшиеся электролитические конденсаторы. Выглядят они как бочонки с вздутым верхом или низом. При этом рядом с конденсатором могут быть следы вытекшего электролита. Такая системная плата, в принципе, может успешно работать, но чаще всего компьютер с такой материнской платой не запускается.

Чтобы привести материнскую плату в (чувства) следует заменить вздувшиеся конденсаторы на новые. Такой ремонт можно сделать самостоятельно без помощи сервисного центра. Однако, если вы ни разу не держали в руках паяльник и не имеете малейшего представления о том, как с ним работать, то лучше обратитесь в , дабы избежать усугубления ситуации и окончательно не (убить) системную материнскую плату.

Для замены конденсаторов вам понадобится маломощный паяльник (до 40Вт) с узким жалом или паяльная станция (в идеале), канифоль или паяльная кислота (предпочтительней), оловянный припой, спирт или очищенный бензин.

Перед тем как приступать к выпаиванию конденсатора внимательно осмотрите материнскую плату, найдите все конденсаторы, которые вздулись, или имеют следы вытекшего электролита. Электролитические конденсаторы припаиваются с соблюдением полярности. На их корпусе обычно нанесено обозначение отрицательного (-) вывода. На самой материнской плате, когда вы выпаяет конденсатор, также имеется маркировка полярности. Чтобы не перепутать полярность вы можете сфотографировать расположение конденсаторов.

И еще несколько слов о подготовительной работе. Материнская плата чувствительна к статическому напряжению, поэтому паяльник и материнскую плату желательно было бы заземлить. По этой же причине нельзя работать в синтетической одежде без соблюдения дополнительных мер защиты. Используйте антистатические перчатки и браслеты.

Выпаивание конденсатора требует особой осторожности, так как печатная плата имеет многослойный монтаж. Это означает, что дорожки проходят не только с обеих сторон платы, но и внутри нее! Если вы используете паяльник, то поочередно прогревайте ножки конденсатора и аккуратно извлеките его из печатной платы. После этого отверстия в плате следует очистить от остатка припоя. Можно использовать зубочистку, которую следует вставлять поочередно в каждое отверстие и прогревать плату с другой стороны паяльником. Таким образом, остатки олова будут удалены. Если используется паяльник с олово отсосом, то очистка платы от остатков припоя не потребуется.

Когда конденсаторы выпаяны, необходимо проверить их номинал и рабочее напряжение, чтобы приобрести новые на замену. Емкость конденсатора указывается в микрофарадах (мкФ, uF), а напряжение в вольтах (В, V). Если выпаянный конденсатор, например, имеет маркировку 6,3V 2000uF, то его рабочее напряжение составляет 6,3 В, а емкость 2000мкФ. Приобретая новый конденсатор вы можете не найти точно такого же по емкости и рабочему напряжению. Допускается установка конденсаторов с большим рабочим напряжением (12В вместо 6,3В) и большей емкостью (2200 мкФ вместо 2000мкФ). Использовать конденсаторы на меньшее напряжение крайне не рекомендуется, так как такой конденсатор очень быстро выйдет из строя.

Также при выборе конденсатора следует особое внимание уделять его габариту, так как материнская плата имеет плотный монтаж, и компоненты зачастую установлены практически впритык, то установка большего по диаметру конденсатора может быть невозможна. С конденсаторами больших по высоте проблем с установкой обычно не бывает.

Теперь остается только аккуратно припаять новый конденсатор и проверить работоспособность материнской платы. Установите конденсатор в материнскую плату, обязательно соблюдая полярность, и припаяйте его ножки с обратной стороны печатной платы. Не используйте большое количество припоя, чтобы он не растекся и не замкнул соседние контакты. При пайке следует не допускать излишнего нагрева платы, так как это может привести к отпаиванию соседних элементов. После того как все будет припаяно, удалите остатки паяльной кислоты или канифоли с печатной платы с помощью спирта или очищенного бензина.

После длительной эксплуатации техники, включая компьютеры, некоторые комплектующие могут приходить в нерабочее состояние. Причины могут быть, как серьезные, так и незначительные. К незначительным причинам можно отнести вздутые или потекшие конденсаторы. В этом случае, для восстановления работоспособности потребуется замена конденсаторов на материнской плате
. Стоит заметить, что конденсаторы могут выходить из строя не только на материнке, но и на блоке витания, видеокарте.

Процесс замены конденсаторов не является слишком сложным, как может показаться на первый взгляд. Эту операцию можно выполнить и в домашних условиях, если четко придерживаться инструкции и иметь в наличии необходимые инструменты, приспособления и необходимые новые конденсаторы.

Выбор инструмента для перепайки конденсаторов

Одним из самых важных инструментов для перепайки является выбор паяльника. Конечно же, чем более точнее (диаметр жала должен быть максимально маленьким) будет паяльник, тем удобнее и качественнее можно осуществить перепайку, и при таких условиях, будет меньшая вероятность повредить дорожки и близлежащие детали, размещенные на материнской плате. Но для этих целей может подойти паяльник, который используется в домашних условиях. Также, паяльник должен быть по мощности от 40 до 80 Вт: если его мощность будет меньше, качество пайки будет не на высоком уровне, если же больше,- то существует риск прожечь основание материнской платы и лежащие рядом дорожки. Если жало имеет довольно большой диаметр, при пайке необходимо человеку паяльник держать под определенным углом, как показано на картинке.

Наиболее подходящим вариантом для домашней перепайки конденсаторов считается паяльная станция без термофена. Стоит она относительно недорого, но с ней довольно комфортно работать, а результат будет качественным, ведь здесь можно самостоятельно регулировать температуру.

Также, для проведения пайки необходимы следующие материалы:

оплетка, которая позволит извлекать лишний припой, в случае необходимости (при покупке оплетки обращайте внимание на его диаметр);
трубчатый припой, в котором присутствует внутри жидкий флюс;
мягкий припой, который чаще всего поставляется в катушке;
очистительный раствор для того, чтобы очистить материнскую плату от лишнего припоя и флюса;
канифоль.

Также, в некоторых ситуациях может понадобиться оловоотсос. Этот инструмент также не стоит больших денег, но в случае надобности, им можно быстро и качественно убрать лишний припой в процессе пайки.

Для перепроверки работоспособности платы (рекомендуется эту операцию провести до начала и после перепайки конденсаторов) используйте PCI POST плату. После начала загрузки, вы сможете контролировать все этапы нагрузки и работоспособности системы.

Процесс перепайки конденсаторов на материнской плате

Изначально, подключите PCI POST плату и попробуйте включить компьютер. Дойдя до определенного момента загрузки, компьютер выключается и ничего не происходит, именно в этот момент вам нужно запомнить цифры, которые выдает плата и исходя из кода ошибки, обратить внимание на тот или иной конденсатор.

После этого необходимо извлечь материнскую плату и отключить все комплектующие ( , процессор с кулером и т.д.). Разместите ее на ровную деревянную поверхность и закрепите ее таким образом, чтобы не допустить ее раскачивание.
Разогрейте паяльником места закрепления старых конденсаторов и извлеките их. Не нужно торопиться и быстро нагревать эти места, чтобы не повредить поверхность материнской платы. Небольшим раскачиванием дергайте конденсатор, чтобы его извлечь.

Вставьте новый конденсатор в отверстия (предварительно выровняйте на нем ножки), где должен размещаться конденсатор. Разогрейте припой при помощи паяльника и нанесите его на место стыка конденсатора и материнской платы.

При помощи оловоотсоса извлеките лишний припой с материнской платы, пока он еще не успел затвердеть. После окончания всех работ, не забудьте разобрать и очистить этот инструмент от припоя, чтобы его можно было использовать и в дальнейшем
Для полноценной очистки материнской платы от лишнего припоя, наложите поверх оплетку и разогрейте ее. Она тщательнейшим образом соберет лишний припой. После этого, конец оплетки, который был использован, отрежьте ножницами.

Аккуратно обработайте место пайки специальным очистителем, чтобы окончательно избавиться от излишеств, которые появились во время проведения данных работ.
В итоге, вы должны получить схожий результат, который показан на картинке.

Обратим также внимание на то, как не должна выглядеть материнская плата после проведения паяльных работ, показанная на картинке ниже.

После процесса замены конденсаторов на материнской плате, вставьте обратно оперативную память, процессор, видеокарту, тестирующую плату в PCI разъем, подключите блок питания и замкните контакты на ней, чтобы материнка включилась (можно сразу же попытаться вставить материнку в корпус и подключить все комплектующие, но, если вы не заметили еще один или несколько вышедших из строя конденсаторов, вам придется снова извлекать материнку). На вставленном датчике снова начнут отображаться этапы прохождения загрузки. Если этап, на котором был изначально выключен компьютер пройден, значит вы движетесь в правильном направлении. Если же, впоследствии, значит вы не досмотрели еще вздутых или потекших конденсаторов, которые также необходимо перепаять. В итоге, после проверки всех конденсаторов и замены вышедших из строя, ваш компьютер снова будет работать без сбоев и проблем.

Перед тем, как приступать к пайке конденсаторов на компьютере, выполните несколько подобных операций на какой-нибудь другой плате, чтобы «набить руку». Материнская плата стоит немало, а если у Вас нет опыта в пайке, Вы можете ее повредить и окончательно вывести ее из строя и тогда уже мало что может помочь и вам придется покупать новую.

Неисправность одного из элементов системного блока приводит к недостаткам в работе всего компьютера. Вычислительная техника не функционирует либо работает медленно. Одной из причин нарушений в работе ЭВМ может послужить вздутие конденсаторов на материнской плате.

Материнская плата и ее функции

Это деталь компьютера, к которой подключаются иные устройства системного блока. Представляет собой многослойную плату, на которой расположены микросхемы и радиотехнические детали, разъемы и многое другое.

На плате располагаются основные конденсаторы. Их назначение — обеспечить подачу ровного электрического напряжения. Уровень потребляемой компьютером электроэнергии может резко изменяться. В основном это происходит при его включении и выключении.

На материнской плате не функционируют. Резкая смена напряжения может повредить отдельные элементы системного блока. Конденсаторы сглаживают скачки, благодаря чему повышается стабильность работы техники и продлевается срок службы отдельных элементов.

Симптомы неисправности

От вздутия конденсаторов на материнской плате компьютер зависает, а также могут проявиться следующие нарушения в работе:

системный блок не включается;
при включении компьютер пытается запуститься, но сразу же выключается;
системный блок включается, но экран монитора остается темным.

В такой ситуации обычно обращаются в специализированный сервис для ремонта. Но если в поломке виноваты вздувшиеся конденсаторы на материнской плате, можно попробовать отремонтировать самостоятельно.

Находим неисправные элементы

Как правило, относятся к электролитическому типу. Они выглядят как цилиндры, состоят из скрученной в несколько слоев тонкой алюминиевой фольги — анода, помещенной в жидкий электролит — катод. В роли диэлектрика выступает тонкий слой окисной пленки.

На верхней плоскости цилиндра производитель наносит крестообразные насечки. Они позволяют визуально определить неисправность. При вздутии конденсатора на материнской плате возле процессора он раскрывается, как цветок, либо разбухает по линии насечек.

При нарушении герметичности можно заметить потеки электролита. Зачастую появляется коррозия внешнего покрытия детали.

Причины неисправности

Причин вздутия конденсаторов на материнской плате несколько:

некачественная сборка на заводе;
неправильная установка;
неверный выбор рабочего напряжения.
выкипание либо испарение электролита.

Неправильное определение полярности при установке — относительно редкое явление. При отсутствии навыков необходимо доверять ремонт платы квалифицированным специалистам.

При выборе конденсатора необходимо руководствоваться правилом — максимальное напряжение детали может быть больше, но не меньше фактического в месте ее установки.

Причиной испарения электролита может служить повышение температуры как снаружи детали, так и во внутренней среде. Если в корпусе системного блока высокая температура, необходимо проверить работу охлаждающей системы или почистить компьютер. В перегреве изнутри может быть виновен блок питания, а также некачественная сборка, неверное определение полярности. Нагрев может происходить из-за нарушений правил эксплуатации ЭВМ.

Способы устранения неисправности

После установления причины поломки, можно поступить двумя способами:

сдать компьютер в сервис, где поменяют сгоревшие детали;
попытаться самому устранить поломку.

Второй способ сложнее, но экономичнее. Средняя стоимость одного конденсатора — от 60 до 100 рублей.

Цена ремонта в специализированных сервисах зависит от региона и прайса. При сдаче компьютера в сервис в Москве в среднем придется заплатить:

около 300 рублей за диагностику;
за детали и материалы — от 120 до 200 рублей;
за работу мастера — от 1500 до 1800 рублей.

Кроме того, нечестные работники сервисов зачастую завышают стоимость работ, предлагая дополнительные ненужные услуги.

Самостоятельная замена

Найдя неисправность, можно самостоятельно починить компьютер. Для этого необходимо выпаять сгоревшие детали и заменить их. Когда непригодные конденсаторы будут извлечены, их нужно взять с собой в магазин. Так будет проще найти аналогичную замену.

Основные характеристики детали — емкость и напряжение. При замене допускается с большими характеристиками, чем номинальные, но не наоборот. Кроме того, необходимо соблюдать габаритные размеры, поскольку микросхемы на плате монтируются плотно.

После этого необходимо очистить материнскую плату от вытекшего электролита. Если этого не сделать, высока вероятность повреждения других элементов платы.

Процесс пайки не отличается сложностью и под силу новичку. Для ремонта необходимы следующие инструменты и материалы:

паяльник с тонким жалом и небольшой мощностью (не более 40 кВт);
паяльная кислота, а в случае ее отсутствия — канифоль;
олово;
спиртосодержащая жидкость (очищенный бензин).

К работе необходимо подготовиться. Желательно заземлить паяльник и плату, поскольку она чувствительна к электростатическому напряжению. Рекомендуется работать в специальных антистатических перчатках и одежде.

При выпаивании конденсатора необходимо быть предельно осторожным. Монтаж микросхем на плате многослойный, есть риск повредить соединения. Последовательность работ следующая:

Ножки конденсатора необходимо прогревать паяльником, после чего аккуратно извлекать их из платы. Не будет лишним сделать фото вздувшихся конденсаторов на материнской плате с фиксацией полярности.
Отверстия в месте крепления нужно очистить от остатков припоя.
Соблюдая полярность, необходимо установить ножки исправных конденсаторов в отверстия, после чего припаять их с оборотной стороны. Не следует использовать много олова, чтобы оно не растеклось.
По окончании работы необходимо удалить остатки припоя спиртосодержащей жидкостью (очищенным бензином).

Рекомендуется при замене одного конденсатора также менять соседние, поскольку нарушения в работе одной из деталей приводят к неисправности других. Выбирая конденсаторы, необходимо отдавать предпочтение надежному производителю. Риск приобретения некачественного продукта у неизвестной фирмы значительно возрастает.

Источник

Не секрет, что материнская плата один из ключевых элементов компьютера. Именно она объединяет все компоненты системы в единое целое. Её выход из строя всегда доставляет массу неприятностей. Хорошо, если обойдется только заменой самой платы, но если она устарела, то, зачастую, приходится менять добрую половину комплектующих (процессор, кулер, оперативная память и т.д).

Поэтому многие пользователи в первую очередь хотят попробовать отремонтировать старую материнскую плату, чтобы избежать лишних затрат.

Одной из частых причин поломок материнских плат — «вздутие» конденсаторов. Конденсаторы могут выйти из строя из за перепадов питания, высокой температуры, ну и просто от старости.

Достаточно теории, пора переходить к практике.

Я использовал следующие инструменты:

Паяльник;
Канифоль;
Припой;
Зубочистки;
Бензин очищенный (для удаления канифоли с платы).

Определить вздутые конденсаторы достаточно просто, если внимательно посмотреть на плату. На них могут быть следы вытекшего электролита, а также они могут выгнуться сверху или снизу, что также будет хорошо заметно.

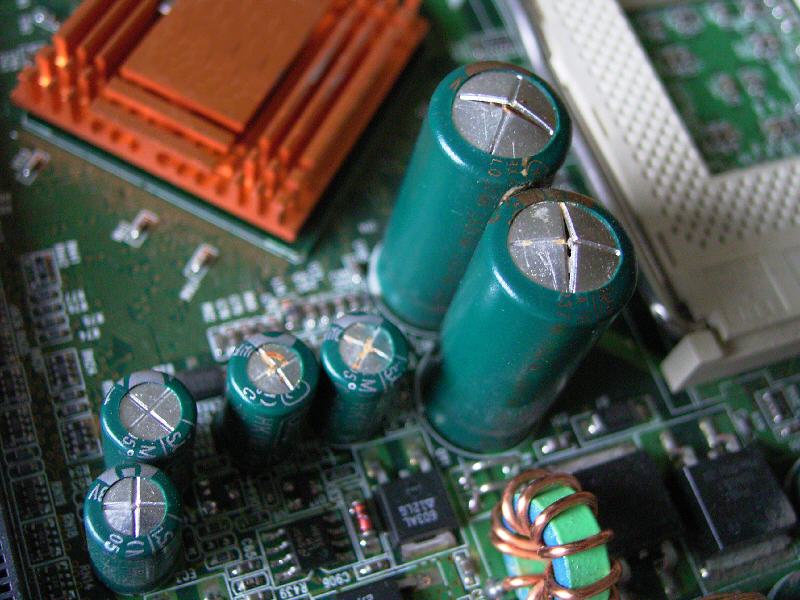

Вот так выглядит вспухший кондер.

Первым делом, нужно найти новые запчасти подходящего номинала. Внимательно смотрим на маркировку. В моем случае это 6,3 вольт 1500 мкф
. На замену я использовал 16 вольт 1500 мкф
. Можно брать конденсаторы большей емкости и большего напряжения, но нужно учитывать, что, чем больше напряжение и емкость, тем больше его размеры (может просто не влезть на то же место).

Поскольку, был вечер и магазины не работали, пришлось выпаять нужный конденсатор из нерабочей материнской платы.

В идеале, для выпаивания таких деталей нужно использовать оловоотсос, ну или паяльный фен. Поскольку у меня дома есть только паяльник, то пришлось выпаивать им, поочередно нагревая ножки конденсатора и вытаскивая его. Вывод: простым паяльником это делать крайне неудобно.

После того как мы извлекли старый конденсатор и приготовили ему замену, нужно прочистить отверстия для конденсатора, иначе старый припой не даст его нормально вставить. С оловотсосом можно было бы справиться за пару секунд, но мне пришлось повозиться и использовать зубочистки. Аккуратно вставляем их в отверстия и нагреваем паяльником с обратной стороны, чтобы вытолкнуть весь лишний припой. Еще раз повторюсь, что это нужно делать аккуратно, так как плата многослойная и можно повредить дорожки внутри платы.

Осталось самое приятное.

После прочистки отверстий вставляем конденсатор на место, обязательно соблюдая полярность
. Обычно, на материнской плате есть обозначения установки конденсаторов (закрашенная сторона это — минус « —
«), но лучше всего запомнить как был установлен старый. На самих конденсаторах также есть обозначения ввиде полосы со знаком » —
«.

Запаиваем с обратной стороны. Фото самого процесса у меня нет, так как я не смог паять и одновременно фотографировать. Зато есть фото конечного результата)

Не забываем очистить плату от флюса или канифоли.

Ну вот и все, на этом мой ремонт закончился. Главное не бояться и аккуратно пробовать паять своими руками. Должен заметить, это очень увлекательный процесс.

Если у кого-то есть вопросы или дополнения, то пишите их в комментариях.

Электролитические конденсаторы
— разновидность конденсаторов
, в которых диэлектриком между обкладками является пленка оксида металла на границе металла и электролита. Этот окисел получают методом электрохимического анодирования, что обеспечивает высокую равномерность изолирующего слоя.

Со временем электролит высыхает и конденсатор теряет свою емкость, в большинстве случаев выход конденсатора из строя можно оценить по внешнему виду. Конденсатор вздувается вверху, где у него имеется специальная выштамповка.

Также может надуться и нижняя часть, где выходят ножки. А может вытечь и содержимое конденсатора.

Характерными признаками проблемных конденсаторов могут быть самопроизвольные выключения компьютера, монитора, телевизора и другой техники. Вначале это может проявляться только под нагрузкой, например при запуске требовательной к ресурсам компьютера игры.

Для самостоятельно замены конденсаторов в импульсном блоке питания не потребуется особых навыков и инструментов. Кроме паяльника, отвертки и кусачек, в принципе, больше ничего не понадобится.

Покажем замену конденсаторов на примере ремонта импульсного блока питания PC-ATX:

Откручиваем 4-ре винта и снимаем крышку БП:

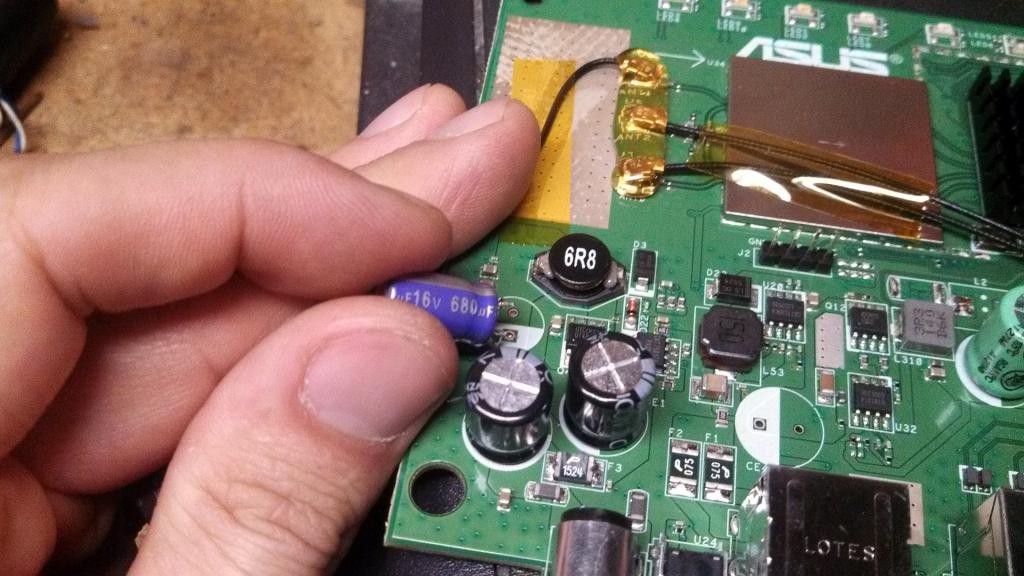

Смотрим на вздутые конденсаторы и записываем их емкость и напряжение — это основные параметры для покупки новых кондеров:

К примеру, у нас под замену пошли конденсаторы 1000мкФ на 10В и на 16В. Заменить конденсатор с напряжением 10В на 16В можно, наоборот нельзя, т.е. напряжение может быть только выше. Однако на сегодня можно купить любой конденсатор, это до 2000-го года приходилось использовать то, что есть.

Выпаиваем конденсаторы:

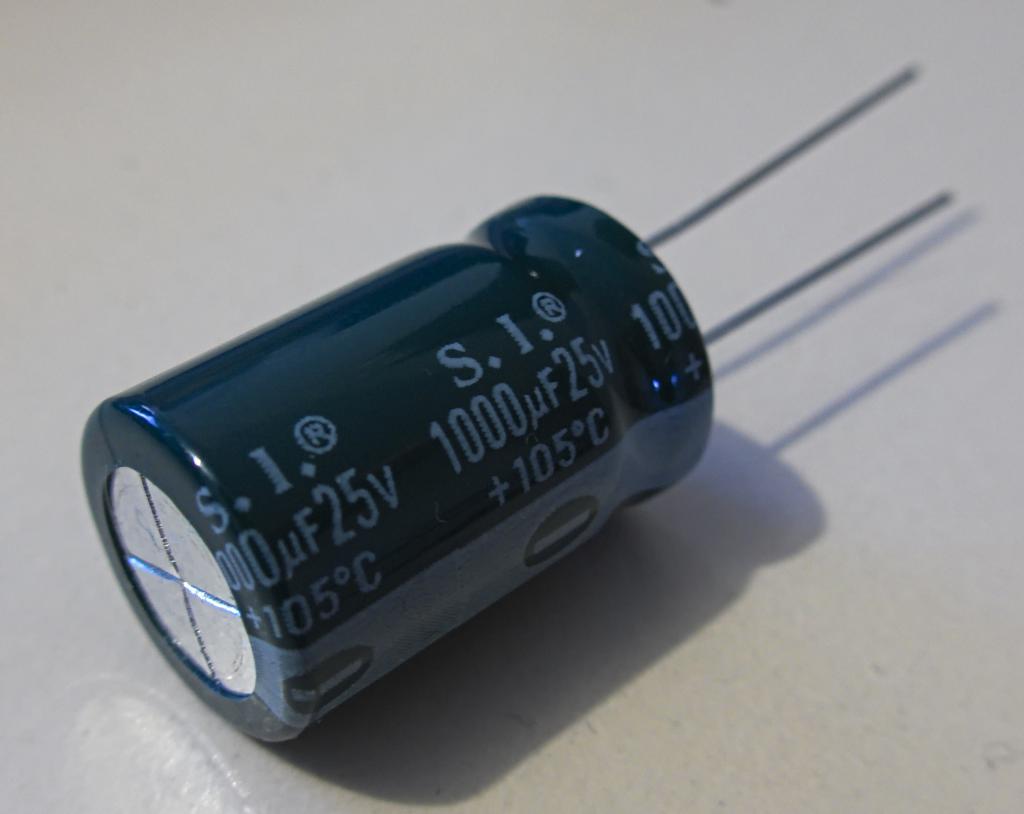

Скорее всего, при покупке новых конденсаторов, особенно при замене их в материнской плате, Вам зададут вопрос: — «А Вам простой или для материнских плат?»

Чем же отличаются компьютерные конденсаторы от обычных?

До последнего времени четкое определение конденсатора с низким ESR отсутствовало.

Такие стандарты, как JIS5141 и EIA395, касаются только процедур испытаний конденсаторов.

Отсутствие стандартов заставило отдельных производителей самостоятельно определять, что же значит конденсатор с низким ESR.

В итоге большинство поставщиков установили согласованный критерий, определяющий такие конденсаторы как элементы, у которых:

срок службы больше, чем у стандартных конденсаторов;
максимальный импеданс задается на частоте 100 кГц и остается неизменным в диапазоне температур +20…-10°С;
пульсирующий ток определяется на частоте 100 кГц;
повышенная температурная стабильность (температурный коэффициент импеданса) .

Стоимость таких конденсаторов порядка 4-6 грн., т.е цена ремонта будет копеечной.

Впаиваем новые конденсаторы соблюдая полярность:

Включаем и проверяем блок питания, все работает.

Вот мы с Вами и подобрались к проблемам материнской платы компьютера. ВАЖНО!
В отличие от всех остальных поломок комплектующих, в данном случае у нас в арсенале нет ни одной программы, которая могла бы ясно «сказать» что у нас — проблемы материнской платы.

Из инструментов в нашем распоряжении есть: здравый смысл, наблюдательность, умение рассуждать логически и — опыт, приходящий со временем:) Поэтому, прежде чем выбрасывать на свалку вполне рабочее устройство, убедитесь хотя бы в том, что проделали все то, что будет описано в последующих статьях, освещающих проблемы материнской платы.

Итак, приступим:) Очень часто причиной этих проблем являются потерявшие емкость или «вздувшиеся» конденсаторы на .

Симптомы различных «глюков», связанных с вышедшими из строя конденсаторами на плате могут быть различными. В худшем случае компьютер просто не будет включаться. Точнее, кроме вращения всеми имеющимися вентиляторами не будет подавать никаких признаков «жизни». Также ПК может включаться не с первого раза или — после определенного числа попыток (когда конденсаторы достаточно прогреются).

Если проблемы материнской платы достаточно серьезны, — возможна самопроизвольная перезагрузка компьютера (связанная с получением различными узлами заниженного напряжения, в результате потерявших емкость конденсаторов). Возможны всяческие «зависания» операционной системы.

Справедливости ради стоит отметить, что иногда встречаются такие экземпляры материнских плат, на которых присутствует целая череда вздутых элементов и эти платы продолжают стабильно работать. В таком случае, возможно, нужно последовать золотому правилу настоящего администратора: «Работает? — НЕ трогай!
» 🙂

Если же Вы все таки столкнулись с симптомами, описанными выше, тогда — читаем дальше.

Вздутые конденсаторы на материнской плате выглядят следующим образом:

Проблемы материнской платы могут быть именно из за них. Для большей наглядности давайте посмотрим на еще одно фото ниже.

Слева мы видим нормальный конденсатор, а справа — «вздувшийся». Именно такие нестабильные элементы часто являются причиной проблем с материнской платой. Их легко обнаружить, внимательно осмотрев плату. При пальпировании (на ощупь) 🙂 такой конденсатор будет иметь небольшое вздутие сверху, в то время как у рабочего будет прощупываться небольшое углубление в том же месте.

Конденсаторы служат для того, чтобы сглаживать электрическое напряжение в шинах питания компьютера. Заряжаются и,при необходимости, — разряжаются, отдавая часть накопленного заряда. Задача конденсаторов, расположенных в цепях (или среди других элементов фаз) питания — поглощать чрезмерные всплески напряжения и восполнять его во время «просадки» из накопленого ранее заряда.

Заполнены они жидким электролитом. При нестабильной работе элемента электролит может просто «закипать» и вытечь из оболочки конденсатора.

В самых «клинических» случаях защитная оболочка просто «взрывается», выплескивая электролит.

При подобных проблемах с материнской платой надо внимательно производить визуальный осмотр на наличие вздувшихся «потекших» конденсаторов не только сверху, но и в местах контакта непосредственно с платой. Бывают случаи, когда утечка электролита происходит из нижней части элемента, что также может приводить к проблемам в работе материнской платы.

В таких случаях, как правило, производится на заведомо исправные аналогичной (или большей) емкости. Замена подразумевает под собой банальную их перепайку:)

Примечание:
емкость конденсаторов измеряется в фарадах. При внимательном осмотре Вы найдете ее числовое обозначение на его корпусе и сокращение — (Мкф) или (Мк).

Что же является причиной всех перечисленных нами выше проблем материнской платы компьютера? Как правило, это часто связано с длительным ее перегревом (организованный неправильно или отсутствующий вообще отток горячего воздуха внутри ).

Среднее время работы «на отказ» традиционного электролитического конденсатора составляет 2000-5000 часов. Причем с повышением температуры окружающей среды это время резко сокращается. Выводы делайте, как говорится, сами:)

Рекомендации:
Почаще проводите профилактику и осмотр своего компьютера на предмет удаления накапливающейся пыли внутри системного блока. Следите за тем, исправно ли работают все вентиляторы, установленные внутри корпуса? При необходимости — установите дополнительные

Также причиной подобных проблем материнской платы может быть некачественное электрическое питание. Некачественный может со временем стать причиной описанных выше проблем. Запомните правило: в хорошем компьютере должен стоять хороший блок питания!

Ну и, естественно,если Вы покупаете материнскую плату от неизвестного производителя за 30 долларов, то нет никакой гарантии того, что этот самый китайский производитель не сэкономил на комплектующих (в частности — на конденсаторах) и не впаял туда некачественные и с малой емкостью, которые через несколько месяцев эксплуатации выйдут из строя.

Также не лишним будет знать, как можно проверить конденсаторы с помощью мультиметра.

Сейчас на рынке в большом количестве присутствуют материнские платы, на которых установлены твердотельные конденсаторы.

Они не имеют сверху, характерных для жидкостных, «лепестков». Их корпус состоит из цельного однородного материала.

В них вместо жидкого электролита используется специальный токопроводящий органический полимер. Средний срок их службы составляет порядка 50 000 часов. При этом они позволяют резко снизить коэффициент типичных проблем материнской платы, так как сами по себе гораздо надежнее в работе и устойчивей к условиям окружающей среды.

Замена конденсаторов на материнской плате

В ремонте компьютер со следующей неисправностью: самопроизвольные апериодические перезагрузки. В системном журнале Windows записи отсутствуют. Все детали на материнской плате на вид целые: нет вздувшихся конденсаторов и транзисторов со следами перегрева. Для поиска причины перезагрузок произведена замена всего железа: от блока питания до памяти. Но на перезагрузки это не повлияло, следовательно, проблема в материнской плате.

Наиболее часто возникающая неисправность материнских плат — это высыхание электролитических конденсаторов. Обычно при этом они вздуваются и неисправность легко определить. Высохший конденсатор теряет свои свойства и материнская плата начинает характерно глючить. Ухудшается фильтрация питающих напряжений, они могут просядать, что приводит к нестабильной работе и перезагрузкам.

Данная материнская плата имеет весьма неудачное конструктивное решение: электролитические конденсаторы расположены непосредственно под радиатором процессора, практически вплотную к нему: расстояние — менее 5 мм.

Горячий радиатор при таком тесном расположении вполне может стать причиной перегрева и высыхания электролитов. Поэтому их необходимо заменить.

11 конденсаторов синего цвета 680мкФ 4В размером 8*8см припаяны тугоплавким припоем.

Паяльник на 60Вт плавит его с трудом. Паяльной станции, увы, нет.

На старых материнских платах-донорах деталей конденсаторов такого типоразмера не нашлось. Поэтому решено заменить их временно на имеющиеся электролиты 470мкФ 6.3В высотой 11 см. При этом конденсаторы оказались почти вплотную к радиатору — расстояние около 1мм.

Эти конденсаторы — Low ESR, но, во-первых, далеко не новые, а, во-вторых, при таких габаритах не подходят для данной материнской платы. Но как временное решение, позволяющее дождаться подходящих конденсаторов и иметь в это время работающую материнскую плату — вполне подходят.

После замены конденсаторов компьютер стал работать стабильно, перезагрузки прекратились.

Какие же конденсаторы нужны для такой материнской платы? Учитывая весьма неудачный конструктив, нужно ставить конденсаторы аналогичного типоразмера: 8*8мм. Также необходимо исключить повторение ситуации с их выходом из строя из-за нагрева близко расположенным радиатором. Поэтому были выбраны полимерные электролитические конденсаторы. Стоимость одного конденсатора 4В 470мкФ 8*8мм составляет около 35 рублей, что недёшево. Зато их параметры на порядок превосходят аналогичные у обычных электролитов. Ни в одном ремонте на материнскую плату не поставят такие конденсаторы. Даже не факт, что поставят Low ESR. Поэтому, осуществляя самостоятельный ремонт материнской платы и производя замену конденсаторов, ставьте полимерные электролиты. Благодаря замечательным параметрам, их ёмкость может быть даже меньше исходной, но не более, чем вдвое.

Окончательный ремонт.

Новые полимерные электролиты:

Конденсаторы установлены. Теперь им не грозит перегрев и высыхание, потому что они не чувствительны к этим факторам:

Аппаратные сбои могут проявляться по-разному: «вылет» компьютера, артефакты на экране, ошибки ввода/вывода при доступе к жёстком диску. Обычно проблему пытаешься решить установкой новых драйверов, настройкой параметров «железа» в операционной системе, регулировкой опций BIOS или, если уж совсем ничего не помогает, заменой комплектующих, таких, как память. Но что делать, если всё это не приводит к нужному результату?

К сожалению, сбоить может не только операционная система или драйверы устройств. И даже покупка новейших комплектующих, таких, как четырёхядерные процессоры и терабайтные жёсткие диски, не может предотвратить аппаратные сбои. Производители «железа» обычно определяют срок эксплуатации каждого компонента компьютера или ноутбука. Для жёстких дисков это, как правило, пять лет, но другие компоненты могут работать и дольше. Ключевые комплектующие, такие, как процессоры, память, материнская плата или видеокарта, обычно работают существенно дольше. Если, конечно, условия эксплуатации и охлаждения нормальные. Но сколько на самом деле прослужит то или иное комплектующее, предсказать невозможно.

Одной из причин странного поведения компьютера могут являться вышедшие из строя электролитические конденсаторы, которые встречаются на многих полупроводниковых комплектующих, на той же материнской плате или на видеокарте. И что же делать, если неправильно работающий конденсатор на материнской плате привёл к сбою компьютера? Если гарантия не кончилась, можно сходить в магазин и поменять старую материнскую плату на новую. Возможно, при этом потребуется купить новую память и процессор. Но есть и менее дорогое решение. Если вы не боитесь пайки, электролитический конденсатор можно заменить самостоятельно. В нашей статье мы покажем, как можно недорого оживить материнскую плату или видеокарту, если под рукой есть необходимые инструменты.

Конденсаторы и резисторы — наиболее часто используемые компоненты электрических схем. Конденсаторы стоят в диплексорах, колебательных контурах, подавителях помех или в фильтрах. Электролитические конденсаторы отличаются от других конденсаторов тем, что в алюминиевом корпусе находится жидкость, проводящая ток при подаче напряжения. Жидкость называется электролитом.

Почти во всех электрических схемах в фильтрах блоков питания применяются конденсаторы. Они справляются с пиками напряжения, на которые трансформаторы или транзисторы не могут быстро среагировать. Если не вдаваться в детали, конденсатор работает подобно аккумулятору: он заряжается, если подаётся напряжение. Заряд в конденсаторе сохраняется, когда конденсатор отключается от источника напряжения. Подобные свойства позволяют выровнять напряжение, скажем, в блоке питания.

Трансформаторы позволяют снизить напряжение в блоке питания до требуемого уровня. Выпрямители создают постоянный ток из подаваемого переменного тока. Но ток после выпрямителя не идеален, пульсации всё равно заметны. Но краткие падения напряжения, вызываемые пульсациями, можно компенсировать конденсатором, который работает как источник дополнительного напряжения, стабилизируя подаваемое напряжение. Для схем стабилизации используются конденсаторы с меньшим эквивалентным последовательным сопротивлением (Equivalent Series Resistance, ESR), которые позволяют эффективно справляться с пульсациями.

Потёкшие конденсаторы рядом с AGP-слотом.

Внутреннее сопротивление (ESR) обычно определяется проводимостью электролита. Поэтому электролиты, используемые в конденсаторах с низким внутренним сопротивлением, должны обладать очень хорошей проводимостью. Чтобы повысить проводимость электролита (он состоит по большей части из диспергаторов), необходимо использовать добавки. И одна из таких добавок — вода. Благодаря диссоциации воды высвобождаются свободные ионы, поэтому и электрическая проводимость увеличивается.

Впрочем, недостаточно очищенная вода взаимодействует с алюминиевым корпусом конденсатора, вызывая коррозию. При этом создаются газы, которые увеличивают внутреннее давление, — и конденсатор начинает вздуваться. На верхней плоскости конденсатора есть специальные насечки, которые раскрываются при слишком высоком давлении, позволяя газу выйти наружу. Иногда насечки не помогают, и конденсатор «красиво» взрывается. То же самое происходит и при подаче слишком высокого напряжения. Электролит, который находился в конденсаторе, может вытечь на материнскую плату и вызвать короткое замыкание. И даже пожар. Вообще, надёжность материнских плат вызывала у производителей некоторые проблемы между 1999 и 2005 годами. Они часто использовали конденсаторы с некачественным электролитом, что приводило к многочисленным сбоям и существенному снижению надёжности материнских плат.

Но привести к сбою конденсатора может не только некачественный электролит. Подобно любой другой жидкости, электролит может изменить своё физическое состояние и попросту испариться. И это может произойти не только в работающей системе, но и тогда, когда система выключена или материнская плата вообще хранится отдельно. От хорошего охлаждения компьютерного корпуса выигрывают не только такие комплектующие, как память или процессоры. Хорошее охлаждение также увеличивает и время жизни конденсаторов, поскольку вероятность испарения зависит от температуры окружающей среды. Понижение температуры на 10°C удваивает время жизни конденсатора.

Конденсатор имеет полную ёмкость 1000 мкФ.

Обычно конденсатор можно распознать по последствиям взрыва. Вздутие или даже нарушение целостности сигнализирует о том, что конденсатор вскоре выйдет из строя (если он ещё работает). Иногда резиновая прокладка, закрывающая конденсатор снизу, выталкивается газом наружу. Конденсаторы, чей электролит улетучился и не оставил следов на алюминиевом корпусе, весьма трудно обнаружить. Если конденсатор высыхает, то уменьшается и его ёмкость. Чтобы измерить ёмкость конденсатора, необходимо использовать мультиметр (см. иллюстрацию выше). В нашем случае использовался Digitek DS-568F, который для наших целей вполне подходит, да и стоит он меньше $40.

Мы пытались найти материнскую плату с вышедшими из строя конденсаторами — и нашли её. На нашем складе долгое время пылилась старая материнская плата от MSI. Впрочем, дефектные конденсаторы — проблема практически любого производителя. Поэтому данный продукт выбран в качестве примера.

Плата K7Master имеет два процессорных сокета, поэтому она вполне достойна реанимации. Если придётся менять эту материнскую плату, то придётся менять и процессоры, и память (в данном случае используется регистровая DDR). А это не очень приятно.

Мы не знали, все ли конденсаторы вышли из строя. Но поскольку конденсаторы одинаковые, то мы предположили, что все они нуждаются в замене. Таким образом, нам нужно заменить 26 конденсаторов более новыми аналогами с такой же ёмкостью.

Простой цилиндрический электролитический конденсатор.

Вообще, купить конденсаторы с низким сопротивлением оказалось труднее, чем мы думали, тем более что мы хотели оставаться в определённых ценовых границах. Мы изначально полагали, что замена конденсаторов обойдётся дёшево. Но следует помнить, что если что-то пойдёт не так, то вам придётся покупать новую материнскую плату, процессор и память.

Для материнской платы K7D Master нам нужно было купить 26 цилиндрических конденсаторов ёмкостью 1000 мкФ, напряжением 6,3 В и температурным порогом 105°C. Собственно, все технические характеристики нанесены на корпус конденсатора. Диаметр конденсатора составляет около 8 мм, высота — около 16 мм, а расстояние между «ножками» — 3,5 мм.

Конденсаторы, которые мы заказали.

После недолгого поиска мы заказали конденсаторы у одной мелкой фирмы, которая продаёт их недорого. Мы не нашли конденсаторы с напряжением 6,3 В, поэтому пришлось обойтись моделями на 10 В. Расстояние между ножками и диаметр у них такой же, хотя высота составляет 20 мм. В зависимости от дизайна вашей материнской платы, с дополнительными 4 мм могут возникнуть проблемы. Перед тем, как вы закажете конденсаторы, посмотрите, сколько свободного места от конденсаторов до карт расширения, например, до видеокарты. У нас никаких проблем с разницей в 4 мм по высоте не возникло. Купив 30 конденсаторов, мы заплатили за каждый около 50 центов, без учёта доставки.

Начинаем замену

Паяльная станция, управляемая процессором.

Перед тем, как мы начнём весь процесс пайки, следует напомнить, что если вы последуете нашим рекомендациям, то следует полагаться только на свой страх и риск. Восстановлением материнской платы следует заниматься только тем пользователям, кто знаком с техникой пайки. Мы не несём ответственности за возможные повреждения оборудования.

Для нашего задания необходимы профессиональные паяльники. Здесь не подойдут ни ручные паяльники, ни ручные отсосы припоя, поскольку нагрев и удаление припоя должны выполняться одновременно. Иначе припой сразу же застынет. Слои материнской платы способны забрать немало тепла, поэтому ручные отсосы припоя помогают мало.

Что касается откачивания припоя, то острие должно быть диаметром 0,8-1,0 мм, чтобы припой можно было легко выкачать из места пайки. В нашей лаборатории мы использовали довольно старую паяльную станцию PLE-9001 с процессорным управлением. На данный момент мы можем рекомендовать ещё одного производителя — ERSA, который выпускает полный спектр продуктов.

Откачиваем припой с помощью электрического насоса.

Кроме того, нам понадобится припой и специальные кусачки. Ещё пригодится пластиковый зажим, фиксирующий материнскую плату в вертикальном положении во время пайки.

Закрепив в зажиме материнскую плату, мы начали выпаивать конденсаторы с обратной стороны платы при помощи паяльника.

Иногда припой так и не выходит из места пайки, сколько бы мы его ни нагревали и откачивали. Поскольку нам необходимо отверстие, мы взяли небольшой металлический стержень (диаметр 0,8 мм), которым и прочищали отверстие, удерживая стержень в небольших плоскогубцах и аккуратно его нагревая. Если всё пойдёт как надо, то отверстие можно будет прочистить. Но будьте осторожны: применив слишком большое усилие, можно повредить слои, окружающие отверстия.

Очищаем отверстия с помощью металлического стержня.

Если и этот способ не поможет, то остаётся просверлить отверстие. Но мы эту процедуру не рекомендуем! К ней следует прибегать, если только вы не смогли откачать припой, и не помог металлический стержень.

Сверлим отверстие в материнской плате — только в крайнем случае.

Теперь мы выпаяли все плохие конденсаторы с материнской платы и можем впаивать новые. Во время пайки следите за соблюдением полярности. Если вы перепутаете плюс с минусом, то получите взорвавшийся конденсатор и дополнительную работу. У новых конденсаторов ножка с «плюсом» длиннее. Но не мешает лишний раз удостовериться, рассмотрев конденсатор поближе: на корпусе есть маркировка. Оба полюса отмечены и на материнской плате.

Следите за полярностью!

Насаживаем конденсатор.

Немного сгибаем ножки анода и катода вбок, чтобы конденсатор не выпал.

Затем припаиваем конденсатор.

И убираем лишние ножки.

Всё готово! Материнская плата снова работает!

Заключение

Как демонстрирует наша статья, материнскую плату во многих случаях можно отремонтировать в домашних условиях. Тем более, что обойдётся это в копейки, поскольку новые конденсаторы стоят немного.

Сегодня производители материнских плат всё больше используют твёрдотельные конденсаторы, но потёкшие электролитические конденсаторы по-прежнему являются одной из главных причин сбоя материнской платы. При этом нужно всё тщательно взвешивать: даже если гарантия на материнскую плату есть, в ряде случаев лучше не прибегать к замене. Возможно, у продавца нет точно такой же модели материнской платы, поэтому он предложит в обмен новую плату, для которой может потребоваться покупка новой памяти и процессора.

Но не стоит отчаиваться. Если вы знаете, что сбой вызван конденсаторами, их вполне можно заменить самостоятельно. Всё это обойдётся не дороже $15. Если вы умеете работать с паяльником, да и под рукой есть все необходимые инструменты, можно сэкономить на замене материнской платы, процессора и памяти. Кроме того, всё сказанное относится не только к материнским платам: конденсаторы на видеокартах тоже выходят из строя.

Если вы хорошо работаете с паяльником, то конденсаторы можно будет заменить меньше, чем за час, так как работа не очень сложная. Конечно, если есть необходимые инструменты. Если же инструментов нет, то почему бы не обратиться к другу, который «родился» с паяльником? Материнская плата всё равно «умерла». Так почему бы не дать ей новую жизнь?

Источник

Замена конденсаторов на материнской плате

11 конденсаторов синего цвета 680мкФ 4В размером 8*8см припаяны тугоплавким припоем.

Паяльник на 60Вт плавит его с трудом. Паяльной станции, увы, нет.

После замены конденсаторов компьютер стал работать стабильно, перезагрузки прекратились.

Окончательный ремонт.

Новые полимерные электролиты:

Статьи мы с вами начали знакомиться с искусством врачевания компьютерных блоков питания. Продолжим же это увлекательно дело и посмотрим внимательно на высоковольтную их часть.

Проверка высоковольтной части блока питания

После осмотра платы и восстановления паек следует проверить мультиметром (в режиме измерения сопротивления) предохранитель.

Надеюсь, вы хорошо уяснили и запомнили правила техники безопасности
, изложенные ранее!

Если он перегорел, то это свидетельствует, как правило, о неисправностях в высоковольтной части.

Чаще всего неисправность предохранителя видна (если стеклянный) визуально: он внутри «грязный» («грязь» — это испарившаяся свинцовая нить).

Иногда стеклянная трубка разлетается на куски.

В этом случае надо проверить (тем же тестером) исправность высоковольтных диодов, силовых ключевых транзисторов и силового транзистора источника дежурного напряжения. Силовые транзисторы высоковольтной части находятся, как правило, на общем радиаторе.

При сгоревшем предохранителе нередко выводы коллектор-эмиттер «звонятся» накоротко, и удостовериться в этом можно и не выпаивая транзистор. С полевыми же транзисторами дело обстоит несколько сложнее.

Как проверять полевые и биполярные транзисторы, можно почитать и .

Высоковольтная часть находится в той части платы, где расположены высоковольтные конденсаторы (они больше по объему, чем низковольтные). На этих конденсаторах указывается их емкость (330 – 820 мкФ) и рабочее напряжение (200 – 400 В).

Пусть вас не удивляет, что рабочее напряжение может быть равным 200 В. В большинстве схем эти конденсаторы включены последовательно, так что их общее рабочее напряжение будет равным 400 В. Но существуют и схемы с одним конденсатором на рабочее напряжение 400 В (или даже больше).

Нередко бывает, что вместе с силовыми элементами выходят из строя электролитические конденсаторы – как низковольтные, так и высоковольтные (высоковольтные – реже).

В большинстве случаев это видно явно – конденсаторы вздуваются, верхняя крышка их лопается.

В наиболее тяжелых случаях из них вытекает электролит. Лопается она не просто так, а по местам, где ее толщина меньше.

Это сделано специально, чтобы обойтись «малой кровью».
Раньше так не делали, и конденсатор при взрыве разбрасывал свои внутренности далеко вокруг. А монолитной алюминиевой оболочкой можно было и сильно в лоб получить.

Все такие конденсаторы надо заменить аналогичными. Следы электролита на плате следует тщательно удалить.

Электролитические конденсаторы блока питания и ESR

Напоминаем, что в блоках питания используются специальные низковольтные конденсаторы с низким ESR (эквивалентным последовательным сопротивлением, ЭПС).

Подобные устанавливают и на материнских платах компьютеров.

Узнать их можно по маркировке.

Например, конденсатор с низким ESR фирмы «СapXon» имеет маркировку «LZ». У «обычного» конденсатора букв LZ нет. Каждой фирмой выпускается большое количество различных типов конденсаторов. Точное значение ESR конкретного типа конденсатора можно узнать на сайте фирмы-производителя.

Производители блоков питания часто экономят на конденсаторах, ставя обычные, у которых ЭПС выше (и стоят они дешевле). Иногда даже пишут на корпусах конденсаторов «Low ESR» (низкое ЭПС).

Это обман, и такие лучше конденсаторы лучше сразу заменить
.

В наиболее тяжелом режиме работают конденсаторы фильтра по шинам +3,3 В, +5 В, +12 В, так как по ним циркулируют большие токи.

Встречаются еще «подлые» случаи, когда со временем подсыхает конденсаторы небольшой емкости в источнике дежурного напряжения. При этом их емкость падает, а ESR растет.

Или емкость падает незначительно, а ESR растет сильно. При этом никаких внешних изменений формы может и не быть, так как их габариты и емкость невелики.

Это может привести к тому, что изменится величина напряжения дежурного источника. Если оно будет меньше нормы, основной инвертор блока питания вообще не включится.

Если оно будет больше, компьютер будет сбоить и «подвисать», так как часть компонентов материнской платы находится под именно этим напряжением.

Емкость можно измерить .

Впрочем, большинство тестеров может измерять емкости только до 20 мкФ, чего явно недостаточно
.

Отметим, что ESR измерить штатным тестером невозможно.

Нужен специальный измеритель ESR!

У конденсаторов большой емкости ESR может иметь величину десятых и сотых долей Ома, у конденсаторов малой емкости – десятых долей или единиц Ом.

Если оно больше – такой конденсатор необходимо заменить.

Если такого измерителя нет, «подозрительный» конденсатор необходимо заменить новым (или заведомо исправным).

Отсюда мораль – не оставлять включенным источник дежурного напряжения в блоке питания. Чем меньшее время он будет работать, тем дольше будут подсыхать конденсаторы в нем.

Необходимо после окончания работы либо снимать напряжение выключателем фильтра, либо вынимать вилку кабеля питания из сетевой розетки.

В заключение скажем еще несколько слов

Об элементах высоковольтной части блока питания

В недорогих небольшой мощности (до 400 Вт) в качестве ключевых часто применяют силовые биполярные транзисторы 13007 или 13009 с токами коллектора соответственно 8 и 12 А и напряжением между эмиттером и коллектором 400 В.

В источнике дежурного напряжения может быть использован силовой полевой транзистор 2N60 с током стока 2А и напряжением сток-исток 600 В.

Впрочем, в качестве ключевых могут быть использованы полевые транзисторы, а в источнике дежурного режима – биполярный.

При отсутствии необходимых транзисторов их можно заменить аналогами.

Аналоги биполярных транзисторов должны иметь рабочее напряжение между эмиттером и коллектором и ток коллектора не ниже, чем у заменяемых.

Аналоги полевых транзисторов должны иметь рабочее напряжение сток-исток и ток стока не ниже, чем у заменяемого, а сопротивление открытого канала «сток-исток» не выше
, чем у заменяемого.

Внимательный читатель может спросить: «А почему это сопротивление канала должно быть не выше? Ведь чем больше значения параметров, тем, как бы, лучше?»

Отвечаю – при одном и том же рабочем токе на канале с бОльшим сопротивлением будет, в соответствии с законом Джоуля-Ленца, рассеиваться бОльшая мощность. И, значит, он (т.е. и весь транзистор) будет сильнее греться.

Лишний нагрев нам ни к чему!

У нас блок питания, а не отопительный радиатор!

На этом, друзья, мы сегодня закончим. Нам осталось еще ознакомиться с лечением низковольтной части, чем мы займемся в следующей статье.

До встречи на блоге!

В элементной базе компьютера (и не только) есть одно узкое место — электролитические конденсаторы. Они содержат электролит, электролит — это жидкость. Поэтому нагрев такого конденсатора приводит к выходу его из строя, так как электролит испаряется. А нагрев в системном блоке — дело регулярное.

Поэтому замена конденсаторов — это вопрос времени. Больше половины отказов материнских плат средней и нижней ценовой категории происходит по вине высохших или вздувшихся конденсаторов. Еще чаще по этой причине ломаются компьютерные блоки питания.

Поскольку печать на современных платах очень плотная, производить замену конденсаторов нужно очень аккуратно. Можно повредить и при этом не заметить мелкий бескорпусой элемент или разорвать (замкнуть) дорожки, толщина и расстояние между которыми чуть больше толщины человеческого волоса. Исправить подобное потом достаточно сложно. Так что будьте внимательны.

Итак, для замены конденсаторов понадобится паяльник с тонким жалом мощностью 25-30Вт, кусок толстой гитарной струны или толстая игла, паяльный флюс или канифоль.

В том случае, если вы перепутаете полярность при замене электролитического конденсатора или установите конденсатор с низким номиналом по вольтажу, он вполне может взорваться. А вот как это выглядит:

Так что внимательнее подбирайте деталь для замены и правильно устанавливайте. На электролитических конденсаторах всегда отмечен минусовой контакт (обычно вертикальной полосой цвета, отличного от цвета корпуса). На печатной плате отверстие под минусовой контакт отмечено тоже (обычно черной штриховкой или сплошным белым цветом). Номиналы написаны на корпусе конденсатора. Их несколько: вольтаж, ёмкость, допуски и температура.

Первые два есть всегда, остальные могут и отсутствовать. Вольтаж: 16V
(16 вольт). Ёмкость: 220µF
(220 микрофарад). Вот эти номиналы очень важны при замене. Вольтаж можно выбирать равный или с большим номиналом. А вот ёмкость влияет на время зарядки/разрядки конденсатора и в ряде случаев может иметь важное значение для участка цепи.

Поэтому ёмкость следует подбирать равную той, что указана на корпусе. Слева на фото ниже зелёный вздувшийся (или потёкший) конденсатор. Вообще с этими зелёными конденсаторами постоянные проблемы. Самые частые кандидаты на замену. Справа исправный конденсатор, который будем впаивать.

Выпаивается конденсатор следующим образом: сначала находите ножки конденсатора с обратной стороны платы (для меня это самый трудный момент). Затем нагреваете одну из ножек и слегка давите на корпус конденсатора со стороны нагреваемой ножки. Когда припой расплавляется, конденсатор наклоняется. Проводите аналогичную процедуру со второй ножкой. Обычно конденсатор вынимается в два приема.

Спешить не нужно, сильно давить тоже. Мат.плата — это не двухсторонний текстолит, а многослойный (представьте вафлю). Из-за чрезмерного усердия можно повредить контакты внутренних слоев печатной платы. Так что без фанатизма. Кстати, долговременный нагрев тоже может повредить плату, например, привести к отслоению или отрыву контактной площадки. Поэтому сильно давить паяльником тоже не нужно. Паяльник прислоняем, на конденсатор слегка надавливаем.

После извлечения испорченного конденсатора необходимо сделать отверстия, чтобы новый конденсатор вставлялся свободно или с небольшим усилием. Я для этих целей использую гитарную струну той же толщины, что и ножки выпаиваемой детали. Для этих целей подойдет и швейная игла, однако иглы сейчас делают из обычного железа, а струны из стали. Есть вероятность того, что игла схватится припоем и сломается при попытке ее вытащить. А струна достаточно гибкая и схватывается сталь с припоем значительно хуже, чем железо.

При демонтаже конденсаторов припой чаще всего забивает отверстия в плате. Попробовав впаять конденсатор тем же способом, которым я советовал его выпаивать, можно повредить контактную площадку и дорожку, ведущую к ней. Не конец света, но очень нежелательное происшествие. Поэтому если отверстия не забил припой, их нужно просто расширить. А если все же забил, то нужно плотно прижать конец струны или иглы к отверстию, а с другой стороны платы прислонить к этому отверстию паяльник. Если подобный вариант неудобен, то жало паяльника нужно прислонять к струне практически у основания. Когда припой расплавится, струна войдёт в отверстие. В этот момент надо ее вращать, чтобы она не схватилась припоем.

После получения и расширения отверстия нужно снять с его краев излишки припоя, если таковые имеются, иначе во время припаивания конденсатора может образоваться оловянная шапка, которая может припаять соседние дорожки в тех местах, где печать плотная. Обратите внимание на фото ниже — насколько близко к отверстиям располагаются дорожки. Припаять такую очень легко, а заметить сложно, поскольку обзору мешает установленный конденсатор. Поэтому лишний припой очень желательно убирать.

Если у вас нет под боком радио-рынка, то скорее всего конденсатор для замены найдется только б/у. Перед монтажом следует обработать его ножки, если требуется. Желательно снять весь припой с ножек. Я обычно мажу ножки флюсом и чистым жалом паяльника облуживаю, припой собирается на жало паяльника. Потом скоблю ножки конденсатора канцелярским ножом (на всякий случай).

Вот, собственно, и все. Вставляем конденсатор, смазываем ножки флюсом и припаиваем. Кстати, если используется сосновая канифоль, лучше истолочь ее в порошок и нанести его на место монтажа, чем макать паяльник в кусок канифоли. Тогда получится аккуратно.

Замена конденсатора без выпаивания с платы

Условия ремонта бывают разные и менять конденсатор на многослойной (мат. плата ПК, например) печатной плате — это не то же самое что поменять конденсатор в блоке питания (однослойная односторонняя печатная плата). Надо быть предельно аккуратным и осторожным. К сожалению, не все родились с паяльником в руках, а отремонтировать (или попытаться отремонтировать) что-то бывает очень нужно.

Как я уже писал в первой половине статьи, чаще всего причиной поломок являются конденсаторы. Поэтому замена конденсаторов наиболее частый вид ремонта, по крайней мере в моём случае. В специализированных мастерских есть для этих целей специальное оборудование. Если оного нет, приходится пользоваться оборудованием обычным (флюс, припой и паяльник). В этом случае очень помогает опыт.

Главным преимуществом данного метода является то, что контактные площадки платы придётся в значительно меньшей степени подвергать нагреву. Как минимум в два раза. Печать на дешёвых мат.платах достаточно часто отслаивается от нагрева. Дорожки отрываются, а исправить такое потом достаточно проблематично.

Минус данного способа в том, что на плату всё-таки придётся надавить, что тоже может привести к негативным последствиям. Хотя из моей личной практики давить сильно ни разу не приходилось. При этом есть все шансы припаяться к ножкам, оставшимся после механического удаления конденсатора.

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

На конденсатор нужно поставить палец и с лёгким нажатием попробовать покачать его вверх-вниз и влево-вправо. Если конденсатор качается влево-вправо, значит ножки расположены по вертикальной оси (как на фото), в обратном случае по горизонтальной. Также можно определить положение ножек по минусовому маркеру (полоса на корпусе конденсатора, обозначающая минусовой контакт).

Дальше следует надавить на конденсатор по оси расположения его ножек, но не резко, а плавно, медленно увеличивая нагрузку. В результате ножка отделяется от корпуса, далее повторяем процедуру для второй ножки (давим с противоположной стороны).

Иногда ножка из-за плохого припоя вытаскивается вместе с конденсатором. В этом случае можно слегка расширить получившееся отверстие (я делаю это куском гитарной струны) и вставить туда кусок медной проволоки, желательно одинаковой с ножкой толщины.

Половина дела сделана, теперь переходим непосредственно к замене конденсатора. Стоит отметить, что припой плохо пристаёт к той части ножки, которая находилась внутри корпуса конденсатора и её лучше откусить кусачками, оставив небольшую часть. Затем ножки конденсатора, приготовленного для замены и ножки старого конденсатора обрабатываются припоем и припаиваются. Удобнее всего паять конденсатор, приложив его к к плате под углом в 45 градусов. Потом его легко можно поставить по стойке смирно.

Вид в результате, конечно неэстетичный, но зато работает и данный способ намного проще и безопаснее предыдущего с точки зрения нагрева платы паяльником. Удачного ремонта!

Если материалы сайта оказались для вас полезными, можете поддержать дальнейшее развитие ресурса, оказав ему (и мне ) .

Самая распространённая поломка современной электроники — это неисправность электролитических конденсаторов. Если вы после разбора корпуса электронного устройства замечали, что на печатной плате имеются конденсаторы с деформированным, вздутым корпусом, из которого сочится ядовитый электролит, то самое время разобраться, как распознать поломку или дефект в конденсаторе и подобрать адекватную замену. Располагая профессиональным флюсом для пайки, припоем, паяльной станцией, набором новых конденсаторов, вы без особого труда «оживите» любой электронный прибор своими руками.

По сути, конденсатор — радиоэлектронный компонент, основная цель которого — это накопление и отдача электроэнергии с целью фильтрации, сглаживания и генерации переменных электрических колебаний. Любой конденсатор имеет два важнейших электрических параметра: ёмкость и максимальное постоянное напряжение, которое может быть приложено к конденсатору без его пробоя или разрушения. Ёмкость, как правило, определяет, какое количество электрической энергии может вобрать в себя конденсатор, если приложить к его обкладкам постоянное напряжение, не превышающее заданного лимита. Ёмкость измеряется в Фарадах. Наибольшее распространение получили конденсаторы, ёмкость которых исчисляется в микрофарадах (мкФ), пикофарадах (пкФ) и нанофарадах (нФ). Во многих случаях рекомендуется заменять неисправный конденсатор на исправный, имеющий аналогичные ёмкостные характеристики. Однако в ремонтной практике бытует мнение о том, что в схемах блоков питания можно ставить конденсатор, несколько превышающий по ёмкости фабричные параметры. К примеру, если мы хотим заменить разорвавшийся электролит на 100мкФ 12Вольт в блоке питания, который призван сгладить колебания после диодного выпрямительного моста, можно смело устанавливать ёмкость даже на 470мкФ 25В. Во-первых, повышенная ёмкость конденсатора только уменьшит пульсации, что само по себе неплохо для блока питания. Во-вторых, повышенное предельное напряжение только повысит общую надёжность схемы. Главное, чтобы отведённое под установку конденсатора место подходило.

Почему взрываются конденсаторы электролитического типа

Самая частая причина, по которой происходит взрыв электролитического конденсатора — это превышение напряжения межу обкладками конденсатора. Не секрет, что во многих приборах китайского производства параметр максимального напряжения точно соответствует приложенному напряжению. По своей задумке производители конденсаторов не предусматривали, что в штатном включении конденсатора в состав электросхемы на его контакты будет подаваться именно максимальное напряжение. К примеру, если на конденсаторе написано 16В 100мкФ, то не стоит его подключать в схему, где на него будет постоянно подаваться 15 или 16В. Безусловно, он выдержит какое-то время такое издевательство, но запас прочности будет практически равен нолю. Гораздо лучше устанавливать такие конденсаторы в цепь с напряжением 10–12В., чтобы был какой-то запас по напряжению.

Полярность подключения электролитических конденсаторов

Электролитические конденсаторы имеют отрицательный и положительный электроды. Как правило, отрицательный электрод определяется по маркировке на корпусе (белая продольная полоса за значками «-»), а положительная обкладка никак не промаркирована. Исключение – отечественные конденсаторы, где, напротив, положительный терминал промаркирован значком «+». При замене конденсаторов необходимо сопоставить и проверить, соответствует ли полярность подключения конденсатора маркировке на печатной плате (кружок, где имеется заштрихованный сегмент). Сопоставив минусовую полосу с заштрихованным сегментом, вы безошибочно вставите конденсатор. Остаётся лишь обрезать ножки конденсатора, обработать места пайки и качественно припаять. Если случайно перепутать полярность подключения, то даже абсолютно новый и вполне исправный конденсатор просто-напросто разорвётся, измазав попутно все соседние компоненты и печатную плату токопроводящим электролитом.

Немного о безопасности

Не секрет, что замена низковольтных конденсаторов может принести вред здоровью лишь в случае ошибки подключения полярности. При первом включении конденсатор взорвётся. Вторая опасность, которую стоит ожидать от конденсаторов, заключается в напряжении между его обкладками. Если вы когда-нибудь разбирали блоки питания от компьютеров, то вы, вероятно, замечали огромные электролиты на 200В. Именно в этих конденсаторах остаётся опасное высокое напряжение, которое может серьёзно травмировать вас. Перед заменой конденсаторов блоков питания рекомендуем полностью его разрядить либо резистором, либо неоновой лампочкой на 220В.

Полезный совет: такие конденсаторы очень не любят разряжаться через короткое замыкание, поэтому не замыкайте их выводы отвёрткой с целью разряда.

Если же Вы все таки столкнулись с симптомами, описанными выше, тогда — читаем дальше.

Вздутые конденсаторы на материнской плате выглядят следующим образом:

В самых «клинических» случаях защитная оболочка просто «взрывается», выплескивая электролит.

Также не лишним будет знать, как можно проверить конденсаторы с помощью мультиметра.

Источник

Здравствуйте, дорогие друзья! Уже столько статей написано про неисправности компьютера, но, к сожалению, проблема всё равно остаётся открытой: слишком уж много вариантов её возникновения! В этой статье я хочу затронуть ещё один аспект этой проблемы, на который мало кто обращает внимание. Дело в том, что проблемы с запуском компьютера имеют не только виртуальную основу (я имею в виду — чисто программные сбои). Проблема также часто возникает по причине вышедших из строя микросхем и конденсаторов. Итак, переходим к главному!

Признаки неисправности

Вы включили компьютер, но он нем, как рыба. Вы начинаете разбирать корпус, пылесосить и смахивать пыль кисточкой. Вот внутренности Вашего «железа» блестят, как у кота глаза, Вы с надеждой жмёте на пусковую кнопку и ничего: либо компьютер делает потуги на запуск, но у него не получается «разродиться», либо он запустился, но экран тёмный, как небо в три часа ночи.

Теперь Ваши подозрения падают на видеокарту. Скажу Вам сразу: видеокарта «летит» крайне редко
— для этого надо сильно постараться. (От автора: в 80% всех случаев видео карта совсем не виновата
). Поэтому сразу переходите к блоку питания. Раскрутите его и внимательно посмотрите внутрь.

Как выявить неисправный конденсатор?

Что Вы видите?
А видите Вы следующее: куча деталей, названия которых Вы не знаете, какая-то алюминиевая «балалайка», похожая на забор, провода и вентилятор. Если Вы это видите, значит, Вы действительно открыли блок питания. А теперь внимание! В блоке питания есть такие детали, которые называются конденсаторы
. (От автора: понятное дело, что если Вы — «чайник», то Вы просто не имеете понятия, что это такое и для чего это надо. Однако, если конденсатор «пробит» (то есть — вышел из строя), то Вы сможете очень просто это выяснить, просто дочитайте статью до конца). Итак, как же выглядит конденсатор?

Конденсаторы, которые есть в каждом компьютере, внешним видом очень напоминают бочоночки или башенки (кому как нравится). Как правило, они окрашены в черный или синий цвет (но не обязательно). Главное, на что следует обратить внимание — это на верхнюю часть этих башенок-конденсаторов. На верхней части Вы увидите крестообразные сечения (да, да: прямо на плоской верхушке видны борозды в форме креста).

Для чего нужны такие сечения-борозды?
Они нужны для визуального определения «пробитого» (потёкшего, «мёртвого») конденсатора. И сделано это в первую очередь именно для новичков-пользователей! Когда конденсатор сгорает
, то на месте края этих сечений раскрываются как бутоны цветка или же просто вздуваются. И в том и в другом случае это явный признак неисправности.

Теперь зная, как выявить неисправный конденсатор, Вы сможете сами исправить проблему: просто выпаять сгоревшие и впаять новые. Однако сразу совет: когда пойдёте покупать новые конденсаторы, не забудьте взять с собой старые: так Вам будет проще найти замену, показав продавцу сгоревшие конденсаторы (просто попросите его продать Вам точно такие же, только новые). Ясно? Надеюсь, что да. Однако это ещё не всё.

Такие же конденсаторы-бочонки стоят и на других важных узлах Вашего компьютера. И если в блоке питания конденсаторы целые, то ищите точно такие (по форме) конденсаторы по всему компьютеру: их там не так много, но проблема может быть в них. Так, такие конденсаторы располагаются вблизи «материнки» (материнской платы) и тд. В общем, не пожалейте времени и внимательно осмотрите абсолютно все конденсаторы на Вашем «железе»: гарантия того, что вы найдете вздутые есть всегда! А раз так, то вот Вам и ещё один ответ на вопрос «почему не работает компьютер».

Сколь можно сэкономить?

Теперь, что касаемо экономии средств при самостоятельной замене конденсаторов (да и любой другой радиотехнической детали). Вот конкретные данные: стоимость одного конденсатора равна, примерно, 1-2 доллара. И если Вам надо поменять 5 конденсаторов. то это обойдётся Вам максимум в 10 «баксов» (при условии, что Вы сами будете паять). А вот если Вы обратитесь в сервис, то с Вас возьмут:

за диагностику (от 5 долларов
);
конденсаторы в сервисе продают по завышенной цене (не 1-2 доллара, а 3-5!
);
работа — до 25-30 долларов
(а как Вы хотели: обдерут как липку).

Ну а теперь посчитайте, во сколько Вам «открытий чудных» обойдутся услуги сервиса. По моему, друзья, вывод очевиден: надо повышать свой уровень пользователя и учиться всё делать самим! Ничего сверхсложного в ремонте компьютера нет: надо просто очень захотеть хоть чему-нибудь научиться и всё у Вас получится!

В следующих статьях мы рассмотрим другие вопросы по ремонту компьютеров дома и своими руками! А на сегодня — всё. До свидания, друзья!

Замена конденсаторов на материнской плате

11 конденсаторов синего цвета 680мкФ 4В размером 8*8см припаяны тугоплавким припоем.

Паяльник на 60Вт плавит его с трудом. Паяльной станции, увы, нет.

После замены конденсаторов компьютер стал работать стабильно, перезагрузки прекратились.

Окончательный ремонт.

Новые полимерные электролиты:

Выбор инструмента для перепайки конденсаторов

Также, для проведения пайки необходимы следующие материалы:

оплетка, которая позволит извлекать лишний припой, в случае необходимости (при покупке оплетки обращайте внимание на его диаметр);
трубчатый припой, в котором присутствует внутри жидкий флюс;
мягкий припой, который чаще всего поставляется в катушке;
очистительный раствор для того, чтобы очистить материнскую плату от лишнего припоя и флюса;
канифоль.

Процесс перепайки конденсаторов на материнской плате

Потёкшие конденсаторы рядом с AGP-слотом.

Конденсатор имеет полную ёмкость 1000 мкФ.

Простой цилиндрический электролитический конденсатор.

Конденсаторы, которые мы заказали.

Начинаем замену

Паяльная станция, управляемая процессором.

Откачиваем припой с помощью электрического насоса.

Очищаем отверстия с помощью металлического стержня.

Сверлим отверстие в материнской плате — только в крайнем случае.

Следите за полярностью!

Насаживаем конденсатор.

Немного сгибаем ножки анода и катода вбок, чтобы конденсатор не выпал.

Затем припаиваем конденсатор.

И убираем лишние ножки.

Всё готово! Материнская плата снова работает!

Заключение

Если Ваш компьютер зависает, работет с ошибками, не устанавливается Windows
. Если компьютер не запускается вообще, или запустившись, сразу останавливается, не поленитесь открыть крышку системного блока и проблема может быть увидена не вооруженным глазом – это электролитические конденсаторы на материнской плате
. Одной из наиболее часто встречающихся причин неисправности материнской платы являются пробой, закорачивание или утечки электролитических конденсаторов. Выходят из строя обычно конденсаторы фильтров стабилизатора напряжения питания процессора, или северного моста.

Обычно неисправные конденсаторы можно обнаружить по вздувшейся задней части корпуса или вытекшему электролиту, но не обязательно. Бывает что конденсатор внешне абсолютно нормальный, но он также не исправен. Грубую проверку электролитического конденсатора
, не имеющего внешних повреждений, можно сделать с помощью стрелочного омметра по броску стрелки. Для проверки конденсатора омметр ставят на низший диапазон измерения сопротивления и подключают к выводам конденсатора, в начальный период конденсатор начнет заряжаться и стрелка прибора отклонится, а затем по мере зарядки вернётся на место. Можно повторить проверку, поменяв выводы конденсатора. Чем больше и медленнее отклоняется стрелка, тем больше ёмкость конденсатора. Если омметр показывает ноль, то конденсатор закорочен, а если бесконечность, то вероятен обрыв. Если по мере возврата стрелки в исходное положение она останавливается, на каком либо положении, не возвращясь в исходное, то конденсатор также неисправен.

Чтобы приблизительно определить емкость конденсатора можно сравнить поведение стрелки прибора при подключении заведомо исправного конденсатора такой же ёмкости и проверяемого. Чтобы не повредить прибор необходимо разрядить конденсатор, закоротив его выводы. Иногда состояние конденсатора можно определить омметром не выпаивая его, если он не шунтируется другими элементами схемы, но для качественной проверки все же лучше его отпаять. Отпаивать и припаивать конденсаторы можно любым паяльником не очень большой мощности (до 65 ватт) с применением канифоли или другого паяльного флюса. После отпайки конденсаторов нужно очистить от припоя отверстия. Я делаю это с помощью обычной швейной иглы, прикладывая остриё иглы к отверстию со стороны расположения корпусов конденсаторов и одновременно жало паяльника с другой стороны.

Ёмкость конденсаторов не обязательно подбирать точно, можно с отклонением в любую сторону до 30% и даже более. Если ёмкость имеющихся конденсаторов значительно меньше, то можно добавить еще один, в фильтрах стабилизаторов процессоров они соединены параллельно и есть свободные, резервные места. Номинал напряжения конденсаторов ни в коем случае не стоит выбирать меньше чем прежде. Следует обратить внимание на температурный номинал, он должен быть 105 0 C. Обязательно нужно соблюдать полярность. Если отпаяв конденсаторы, Вы не запомнили, как они стояли, то посмотрите внимательно, как расположены другие и впаяйте также. Подбирая конденсаторы для замены тех, которые расположены около процессора, необходимо учитывать радиатор кулера, чтобы они не помешали установить его на место. Если вы не имеете возможности или желания заменять конденсаторы, то обратитесь к специалистам, которые смогут это сделать качественно и без проблем. Обычно стоимость такого ремонта не превышает 50% стоимости материнской платы. Хотя, гарантию Вам в этом случае, скорее всего никто не даст. Решать Вам, ремонтировать или менять?

Источник

Уважаемые гости, в этой статье мы будем производить замену вздутых конденсаторов на материнской плате своими руками. Хотел бы сразу сказать, что замена конденсаторов своими руками требует знаний и умений пользования таким инструментом как пояльник. В данном случае я использовал простой советский паяльник. Если у вас такго опыта нет, то я не рекомендую браться вам за такую работу. Про замену конденсаторов на блоке питания читаем здесь.

Обычно конденсаторы на материнской плате начинают выходить из строя через 3-4 года пользования компьютером. Это как правило явление нормальное, и все это можно решить, путем замены их на новые.

Как определить, что конденсаторы на материнской плате вздулись, какие признаки? Все сейчас разберем подробней.

Признаки неисправности конденсаторов в материнской плате

1. При включении компьютер включается, потом выключается. После 3-4 раза включения он включается нормально, и грузится операционная система. После этого он работает без проблем, но только стоит его выключить и включить на следующий день, проблема опять повторяется. Эти признаки говорят о том, что возможно у вас высохли и вздулись конденсаторы на плате.

2. Компьютер просто не включается. Возможно этой причиной могут быть также конденсаторы, или проблема с блоком питания. Как проверить блок питания, читаем здесь.

3. При включении или работе компьютера часто появляется синий экран. Это также может быть причиной вздутия и неисправностей конденсаторов на материнской плате. Как правило это первичные признаки, когда конденсаторы только начинают вздуваться.

4. Откройте боковую крышку системного блока и внимательно осмотрите материнскую плату. Как правило визуально можно определить, что конденсаторы на материнской плате вздулись и требуют замены. Пример на картинке.

На рисунке в приближенном виде видно, что 2 конденсатора на материнской плате вздулись и требуют замены. Необходимо осматривать материнскую плату внимательно, т.к. неопытному человеку в этом деле не всегда с первого раза можно выявить неисправный конденсатор. После этого, нам необходимо найти новые конденсаторы на замену. Обычно их можно взять со старой материнской платы или купить в радиодеталях, они не дорогие. Выпаиваете старые конденсаторы, смотрите номинал и покупаете новые, можете взять с собой старые, чтобы показать продавцу (по вольтажу можно брать и больше, но не меньше). На своем примере это 6,3 вольт 1500 мкф. На замену я использовал 16 вольт 1500 мкф.

Если у вас или у ваших друзей есть старая материнская плата, можете выпаять их с нее. Все, у нас все готово, после этого начинаем замену конденсаторов на материнской плате своими руками. Как я уже писал выше, замена конденсаторов на материнской плате своими руками требует определенных умений работы с паяльником, если вы готовы, приступим.

При замене конденсаторов нам потребуется следующий инструмент:

Паяльник;
Канифоль;
Припой;
Зубочистки;
Бензин очищенный (для удаления канифоли с платы).

После прочистки отверстий вставляем конденсатор на место, обязательно соблюдая полярность. Обычно, на материнской плате есть обозначения установки конденсаторов (закрашенная сторона это — минус « — «), но лучше всего запомнить как был установлен старый. На самих конденсаторах также есть обозначения ввиде полосы со знаком » — «.

Не забываем очистить плату от флюса или канифоли.

На всякий случай, даю вам видео, где вы также можете посмотреть, как происходит процесс замены конденсаторов на материнской плате своими руками.

Источник

Симптомы при выходе из строя конденсаторов разнообразны. Это и зависания и синие экраны и просто нежелания компьютера включаться. Обычно к выводу о железной проблеме приходят после установки «чистой» системы и установки на нее «родных» драйверов. Если на голой системе и правильными драйверами наблюдаются зависания и BSOD’ы – проверяем железо.

Еще одной причиной зависаний является выход из строя элементов на материнской плате. Пожалуй, чаще всего из строя выходят конденсаторы.

Поломку легко определить по вздувшимся крышечкам конденсаторов. Верхние крышечки конденсаторов изготавливаются с крестообразным «надрезом» именно для того, чтобы было легко идентифицировать нерабочий конденсатор. Конденсаторы могут выходить из строя по нескольким причинам. Самая распространенная – некачественная партия. Попросту говоря – заводской брак. Отслужат такие конденсаторы примерно года два-три и «потекут». Вторая причина – время. От старости электролит в них высыхает, уменьшается емкость. Третья причина – перегрев. Если конденсатор находится вблизи горячего процессора – риск выхода его со строя возрастает.

С чего начнем.

Конечно – с выключения компьютера от сети. Помните – все манипуляции делаем только на выключенном оборудовании. При том желательно отключить от системного блока не только питающий провод, но и все остальные провода и кабели. Питание может идти от монитора по VGA кабелю, сетевая карта также может быть под напряжением от активного сетевого оборудования.

Снимаем крышку с системного блока (левую, если смотреть на блок спереди). Системную (материнскую) плату нужно отвинтить от корпуса. Снимаем все платы расширения, выкручиваем все крепежные винты, которыми прикручена материнка к стенке. Отключаем питающие кабеля от блока питания. Отключаем жгут проводов, идущий к передней панели корпуса. На всякий случай зарисуйте подключение всех проводков на плату. Процессор можно с платы не снимать.

Находим поврежденные конденсаторы. Внимательно смотрим маркировку. Нам нужно знать емкость и рабочее напряжение. Например, 1000mF, 6,3V. Бежим в ближайший магазин электроники и покупаем такие же по номиналам конденсаторы. Обратите внимание, что в компьютерные платы ставятся конденсаторы с максимальной рабочей температурой 105 градусов. Такие конденсаторы называются «низкоимпендансными» или можно в магазине просто сказать «мне компьютерные конденсаторы нужны». Продавцы в курсе. Итак, конденсаторы куплены. Кстати, возьмите штучку-две про запас. Если что-то пойдет не так – будет чем заменить. Или обнаружится еще один неисправный. Или останется на потом.

Выпаиваем старые конденсаторы

Пора включать паяльник. Учтите, что элементы на современных платах припаяны бессвинцовым припоем, который имеет температуру плавления выше, чем знакомый нам припой. Паяльник нужно будет разогреть до 300 градусов (примерно).

Берем плату в руки. Желательно заземлиться самому и иметь паяльник с заземленным жалом. Статика – вещь коварная.

Берем одной рукой конденсатор, паяльником с другой стороны прогреваем точку припоя одной ноги конденсатора на другой стороне платы. Конденсатор можно покачивать из стороны в сторону, чтобы расшевелить ногу. Выпаиваем одну ножку. Прогреваем вторую. Вытащили конденсатор. Повторяем процедуры для осталных поврежденных конденсаторов. Следите за тем, чтобы при нагреве ножек паяльник не соскользнул и не снес с материнки мелкие элементы. Не торопитесь.

Готовим места посадки

После того, как все больные конденсаторы выпаяны необходимо позаботиться о посадочных отверстиях для здоровых. Для таких целей обычно используют специальный отсос для припоя. Но скорее всего его у вас нет, так что берем иголку и аккуратно расширяем отверстия с двух сторон. Припой довольно мягкий и должен поддаваться. Не переусердствуйте, если взять шило – можно и плату поломать. Материнская плата многослойная и небольшая трещина может вывести ее из строя навсегда.

Ставим новые элементы

Вставляем все конденсаторы на свои места.

Соблюдайте полярность. На конденсаторах обычно маркируют минусовую ногу полоской на корпусе. Кроме того, минусовая нога короче, плюсовая – длиннее. На плате также есть обозначение полярности. Минусовая половина обозначена белым полукругом.

ВНИМАНИЕ!
На некоторых платах (редко) полярность перепутана и полукруг обозначает «плюс». Перед выпайкой старых элементов посмотрите на полярность и маркировку.

Конденсаторы вставили, переворачиваем плату и разгибаем ножки конденсаторов, чтобы они не выпадали.

Пайка

Подошли к самому ответственному этапу – пайке. Не откусывая ножки ставим жало паяльника прямо к плате возле ножки. Подводим проволочку припоя к ножке конденсатора и чуть касаемся проволочкой паяльника. Припой тут же расплавляется и капелькой стекает по ножке на посадочное место. При должной сноровке получается красиво и быстро. Припаиваем все ножки.

Зачищаем

Берем кусачки и откусываем ножки конденсаторов. Не оставляйте длинные торчащие ноги. Они могут достать стенки корпуса и что-то обязательно сгорит. Берегите глаза! Ножки обычно от кусачек отлетают в произвольном направлении. Могут угодить в глаз. Лучше одной рукой работать кусачками, а другой рукой держать откусываемую ножку.

Сборка

Сборку, как говорится, производить в обратном порядке. Подключаем к материнской плате сначала все проводки от жгута передней панели корпуса. Затем проводи от блока питания, USB-хвосты, питание на корпусные вентиляторы. Прикручиваем плату к стенке. Вставляем платы расширения (видео, сетевые и т.д.). Подключаем питание – включаем.

Работает – закрываем крышку корпуса и наслаждаемся.

Вздутие конденсатора

(вздутие электролита, cracked capacitor
-eng.) — распространённое явление, возникающее по многим причинам, которое влечёт за собой его замену самого конденсатора и обследование окружающих цепей.

Причины вздутия конденсаторов.

Причины могут быть разнообразными, но основная — не качественный
. Нет, это не говорит о том что качественные конденсаторы не вздуваются, совсем нет, ещё как вздуваются. Но давайте разберёмся с основной причиной вздутия.

Основная причина вздутия — выкипание
или испарение
электролита. Выкипание может происходить при высоких температурах
. Стоит заметить, что это может быть как внешняя среда, которая подогревает конденсатор, так и внутренняя среда. Сам конденсатор может греться из-за несоблюдения полярности, некачественного питания, импульсов поступающих на него, пробивания изоляционного слоя, или из-за нехватки электролита (чаще всего). Также он может греться из-за не соблюдения эксплуатационных характеристик (V
, ёмкость
, макс. температура
).

Испарение
электролита может происходить, если конденсатор имеет плохую герметичность
. Со временем, уровень электролита уменьшится, а оставшийся закипает, вызвав вздутие конденсатора.

В некачественных конденсаторах, иногда происходит такое явление, что не происходит вздутие конденсатора, а электролит просто вытекает
через его нижнюю часть (жидкость коричневого или жёлтого цвета). Такой конденсатор тем более подлежит замене, можно считать что он уже не работает. Если на верхней части конденсатора есть следы коррозии
, значит часть электролита просочилась через верхнюю часть, а значит она не герметична. Такие «ржавые конденсаторы
» тоже лучше заменить.

Бытует мнение, что вздутие — удел только электролитических конденсаторов, но это не так.

Полимерные конденсаторы тоже вздуваются и раскрываются.

Естественно вздутые конденсаторы подлежат срочной замене. Если устройство со «вздутиками» всё ещё работает, это не значит, что всё в порядке. Могут появиться сбои в работе и «странное» поведение оборудования.

Замена вздутого конденсатора.

Потребуется конденсатор с такой же ёмкостью или больше, но не меньше. То же самое касается напряжения. В любом случае, если конденсатор вздулся, лучше поставить более мощный на его замену.

Паяльником отпаиваем ножки предыдущего конденсатора, лучше взять мощный паяльник. Иголкой или тонким шилом прочищаем дырочки под контакты. Вставляем конденсатор и припаиваем с тыльной стороны. Стоит заметить что нужно соблюдать полярность
, если она есть. На самой плате будет обозначение «минус», так вот конденсатор должен быть тоже помечен с одной из сторон минусом (обычно полоска). При несоблюдении полярности можно сымитировать небольшой взрыв
. Даём остыть и отрезаем лишнее.

Как избежать вздутия конденсаторов.

Чтобы избежать вздутия конденсаторов:

Используйте качественные конденсаторы.
Не позволяйте конденсаторам нагревать до температуры более 45 градусов (следите за температурой окружающей их среды). Разместите их подальше от горячих радиаторов.
Используйте качественные входные, (если конденсаторы вздуваются в блоках питания компьютера).
Используйте качественные блоки питания (если конденсаторы вздуваются на материнской плате компьютера).

Соблюдение этих простых правил, убережёт вас от преждевременного выхода из строя конденсаторов.

Для создания еще одного рабочего места потребовался восстановительный ремонт материнской платы компьютера с поврежденными электролитическими конденсаторами питания процессора. В принципе плата рабочая, но при внутреннем и внешнем перегреве стабильно зависала с характерным слабым химическим запахом электролита конденсаторов. Подтеки электролита хорошо просматривались на треснувших колпачках конденсаторов. Хоть я и дружу с паяльником приступал к ремонту не с полной уверенностью успеха, так как был опыт неудачного восстановления своими руками системной платы с процессором PIII. Неудача возникла прямо на старте — не удалось извлечь электролитические конденсаторы. Мне показалось, что они были просто запрессованы ножками в плату, даже при помощи стоваттного паяльника уже обломанные ножки не извлекались. Но глаза боятся, а руки делают — требовалось заменить 5 конденсаторов номиналом 3300 мкФ на 6,3В. В радиомагазине купил единственные предложенные компьютерные электролиты такого же номинала. Если есть выбор НЕ ПОКУПАЙТЕ конденсаторы с маркировкой GSC, это самые ненадежные конденсаторы. И конечно конденсаторы должны иметь еще маркировку по теплостойкости, например LOW ESR и/или указана рабочая температура 105°С. Размер купленных конденсаторов был несколько крупнее, но габариты платы позволяли их установить. Итак последовательность моих действий.

Как отремонтировать материнскую плату своими руками

1. Если есть возможность снимите с платы все мешающие элементы — память, радиатор процессора. Пользуясь случаем прочистите все закоулки от пыли при помощи кисточки и пылесоса. Перед началом работ желательно одеть одежду из натуральных тканей во избежание образования статики и повреждения платы уже статическим электричеством.

2. Для извлечения конденсаторов потребуется паяльник мощностью 50-60 Вт. Жало паяльника должно быть тонким на конце и хорошо залуженным для быстрого передачи тепла в зону касания.

3. Порядок извлечения конденсаторов следующий. Хорошо
разогретым паяльником снизу платы касаемся места припайки ножки конденсатора, расплавляем припой и второй рукой небольшими
усилиями пытаемся наклонить конденсатор в сторону второй ножки, в какой-no момент разогрева конденсатор должен поддаться
и наклониться с извлечением выпаянной ножки. На всю операцию отводится не больше 5-7 секунд. Далее извлекаем так же вторую ножку. Если это делается впервые, то лучше потренироваться на сломанной плате или компьютерном блоке питания. Здесь опасности две: первая — это при чрезмерном усилии ножка оборвется и вторая — при перегреве может быть повреждена печатная плата, а при ее многослойной конструкции ремонт будет практически не возможен. Трудности обусловлены как мне кажется отводом тепла из зоны пайки многочисленными медными дорожками многослойной конструкции платы. Всегда при работе с компьютерными платами лучше перед самой пайкой временно отключить паяльник от сети, также в целях защиты
от статики.

4. Так последовательно извлекаем все поврежденные конденсаторы. Но припаивать сразу новые пока рано.

Новые конденсаторы

Извлечение наклоном

5. Для облегчения установки новых конденсаторов сделаем приспособление из швейной иголки и ручки от зубной щетки. Подбираем швейную иглу диаметром чуть больше диаметра ножки нового конденсатора. При помощи зажигалки прогреваем иглу в 20-30мм от острого кончика до красна и остужаем на воздухе. Это позволит нам откусить кусачками кончик иглы без повреждения кусачек. Еще раз прогреваем иглу в месте среза и быстро загоняем нагретый конец в пластмассовую ручку. Игла должна прочно
держаться в ручке.

6. Паяльником разогреваем крепежное отверстие, вставляем иглу и вращательно поступательными движениями расширяем отверстие до нужного диаметра. Так обрабатываем все отверстия. Качество работы еще раз проверяем на просвет.

7. Теперь требуется подготовить ножки конденсаторов к монтажу. Я рекомендую это сделать так: последовательно по кругу слегка прикусывать кусачками ножку до образования правильного круглого и аккуратного среза. Такая подготовка только облегчит последующий монтаж.

Замена конденсатора без выпаивания с платы

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

Электролитические конденсаторы
— разновидность конденсаторов
, в которых диэлектриком между обкладками является пленка оксида металла на границе металла и электролита. Этот окисел получают методом электрохимического анодирования, что обеспечивает высокую равномерность изолирующего слоя.

Также может надуться и нижняя часть, где выходят ножки. А может вытечь и содержимое конденсатора.

Покажем замену конденсаторов на примере ремонта импульсного блока питания PC-ATX:

Откручиваем 4-ре винта и снимаем крышку БП:

Выпаиваем конденсаторы:

Чем же отличаются компьютерные конденсаторы от обычных?

До последнего времени четкое определение конденсатора с низким ESR отсутствовало.

Такие стандарты, как JIS5141 и EIA395, касаются только процедур испытаний конденсаторов.

срок службы больше, чем у стандартных конденсаторов;
максимальный импеданс задается на частоте 100 кГц и остается неизменным в диапазоне температур +20…-10°С;
пульсирующий ток определяется на частоте 100 кГц;
повышенная температурная стабильность (температурный коэффициент импеданса) .

Стоимость таких конденсаторов порядка 4-6 грн., т.е цена ремонта будет копеечной.

Впаиваем новые конденсаторы соблюдая полярность:

Включаем и проверяем блок питания, все работает.

Источник

Замена конденсаторов на материнской плате – это часто встречающийся вид ремонтных работ. Если дома есть паяльник с припоем, то восстановление работоспособности матплаты можно выполнить самостоятельно. И при этом не придется лишний раз тратить время на поездку до сервисного центра и ожидания выполнения ими работ. К тому же из финансовых затрат будет только покупка нового конденсатора, идентичного заменяемому.

Зачастую люди связывают перебои в функционировании своей компьютерной техники с различными программными ошибками, вирусами или выходами из строя комплектующих. Да, это так – причина может быть абсолютно любой. Но в последнем случае обычно принимается решение о замене сбойного компонента, что не всегда обоснованно. Яркий тому пример – материнская плата.

Она — основа компьютера, обрабатывающая миллионы сигналов, посланных от различных устройств. На плате находятся тысячи элементов, однако преждевременному выходу из строя подвержены только несколько. Наиболее частой поломкой является неисправность конденсаторов. Эти элементы крайне важны для надежной работы системы – они накапливают электрический заряд и отдают его при необходимости. И в этом случае самостоятельная замена конденсаторов на материнской плате является наиболее оптимальным решением. И вот почему:

Поиск платы. Конденсаторы редко выходят из строя на новых изделиях. Исключением является брак. Т.е. техника перед появлением такой неисправности должна хорошенько поработать в течении продолжительного времени. А значит, велика вероятность, что придется искать материнскую плату прошлых поколений, что может стать большой проблемой.
Замена конденсаторов на материнской плате своими руками или даже обращение в сервис – это финансово менее затратное дело, чем покупка новой платы.

Определить неисправный конденсатор не трудно. Как правило, на вершине будет присутствовать небольшая вздутость, иногда с коричневатыми подтеками. В редких случаях вздутие происходит вниз, что также отчетливо определяется при визуальном осмотре. Еще можно измерить емкость с помощью специального тестера, но обычно достаточно простого осмотра для выявления неработоспособного компонента. Итак, определив неисправный конденсатор, следует подготовиться к перепайке. Для этого потребуется точечный паяльник, канифоль, олово, щипцы и сам конденсатор. Он должен быть такой же емкости и напряжения, как и поломанный. Тщательно разогрев паяльник, следует поочередно выпаять усики крепления конденсатора к материнской плате. Это совсем не сложно и не требует особых навыков и знаний. Далее нужно выпрямить ножки нового конденсатора, вставить его посадочные отверстия и запаять оловом. Если неисправных компонентов несколько, то все их необходимо заменить по такой же схеме. На этом замена конденсаторов на материнской плате завершена. Припаянные электронные компоненты должны прочно держаться. Проверить работоспособность новых конденсаторов можно как прибором, так и при обычном старте платы. При неработающих конденсаторах материнская плата не будет стабильно работать, чаще всего следует перезагрузка либо вообще отсутствует старт. Практически невозможно неправильно установить конденсатор. Следует лишь соблюдать полярность, указанную и на материнской плате и на конденсаторе.
Замена конденсаторов на материнской плате своими руками – довольно простая работа. Эти элементы весьма дешевые, но игнорирование выхода из строя хотя бы одного может привести к весьма печальным последствиям.

8,149 просмотров всего, 1 просмотров сегодня

Источник

Замена конденсаторов на материнской плате своими руками

Замена неисправных конденсаторов

Этап 1: Выпаивание

Этап 2: Подготовка посадочного места

Этап 3: Установка новых конденсаторов

Альтернативный вариант замены

Как заменить вздутый конденсатор

Как избежать вздутия конденсаторов

Выбор инструмента для перепайки конденсаторов

Процесс перепайки конденсаторов на материнской плате

Материнская плата и ее функции

Симптомы неисправности

Находим неисправные элементы

Причины неисправности

Способы устранения неисправности

Самостоятельная замена

Проверка высоковольтной части блока питания

Электролитические конденсаторы блока питания и ESR

Об элементах высоковольтной части блока питания

Замена конденсатора без выпаивания с платы

Почему взрываются конденсаторы электролитического типа

Полярность подключения электролитических конденсаторов

Немного о безопасности

Признаки неисправности

Как выявить неисправный конденсатор?

Сколь можно сэкономить?

Выбор инструмента для перепайки конденсаторов

Процесс перепайки конденсаторов на материнской плате

Признаки неисправности конденсаторов в материнской плате

С чего начнем.

Выпаиваем старые конденсаторы

Готовим места посадки

Ставим новые элементы

Пайка

Зачищаем

Сборка

Чтобы избежать вздутия конденсаторов:

Как отремонтировать материнскую плату своими руками

Замена конденсатора без выпаивания с платы

Добавить комментарий Отменить ответ
