Особенности устройства ТНВД МТЗ-80, 82. Детальные схемы и полезные рекомендации.

Состоящая из двух баков для топлива, двух фильтров (грубой и тонкой) очистки, топливного насоса высокого давления (ТНВД) топливная система этой марки тракторов достаточно проста и стандартна для большинства как дизельных, так и бензиновых двигателей. Рассматривая ТНВД МТЗ — 80 на схеме далее и зная подробное устройство со всеми составляющими деталями, можно практически не сомневаться в возможности самостоятельного ремонта этой техники. В топливном насосе трактора МТЗ — 80, 82 и его поздних модификациях всего более 70 деталей.

Устройство ТНВД для МТЗ — 80, 82

УТН — 5, как называется топливный насос для белорусской марки тракторов, изготавливается из прочного сплава алюминия и выпускается в двух возможных вариантах установки — левом и правом, в зависимости от конструктивных особенностей крепления фланца. По всему корпусу он разделён на две полостные части специальной перегородкой, где в нижней полости находится вал с приводом насоса, а в верхней отдельные секции этого насоса.

Полное детальное устройство топливного насоса высокого давления двигателя Д-240 вы можете прочитать далее

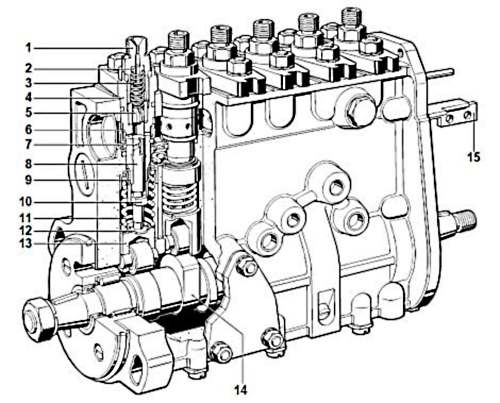

Топливный насос с регулятором:

1 — нажимной штуцер; 2 — зажимы; 3 — пружина; 4 — нагнетательный клапан; 5 — седло клапана; 6 — прокладка; 7 — втулка плунжера; 8 — плунжер; 9 — пробка; 10 — зубчатый венец; 11 — поворотная втулка; 12 — крышка регулятора; 13 — тяга рейки; 14 — рычаг пружины; 15 — пружина регулятора; 16 — пружина обогатителя; 17 — основной рычаг; 18 — корпус корректора; 19 — шток корректора; 20 — винт регулировочный; 21 -промежуточный рычаг; 22 — болт номинала; 23 — болт; 24 — корпус регулятора; 25 — ось груза; 26 — пята; 27 — муфта; 28 — ось пяты; 29 — ось рычага; 30 — грузы регулятора; 31 — упорные шарикоподшипники; 32 — спускная пробка; 33 — ступица грузов; 34 — сухарь амортизатора; 35 — шайба; 36 — стакан подшипника; 37 — маслоотражатель; 38 — рычаг управления; 39 — кулачковый вал; 40 — заглушка; 41 — эксцентрик привода подкачивающего насоса; 42 — фланец для крепления подкачивающего насоса; 43 — регулировочная шайба; 44 — плита крепления; 45 — корпус насоса; 46 — маслоподводящее отверстие; 47 — гайка валика; 48 — шлицевая втулка; 49 — установочный фланец; 50 — толкатель с роликом; 51 — регулировочный болт толкателя; 52 — тарелка пружины (нижняя); 53 — пружина плунжера; 54 — тарелка пружины; 55 — зубчатая рейка; 56 — болт для спуска воздуха; 57 — канал для отвода топлива; 58 — перепускная трубка; 59 — корпус перепускного клапана; 60 — пробка; 61 — шарик-клапан; 62 — отверстие для подвода топлива; 63 — канал для подвода топлива; 64 — отсечное отверстие; 65 — впускное отверстие втулки плунжера; 66 — штифт; 67 — крышка люка; 68 — регулировочный винт; 69 — прокладка; 70 — заливная пробка; 71 — регулировочный винт; 72 — пружина корректора; 73 — стяжной винт.

Здесь же, вы можете увидеть всю топливную систему белорусского трактора целиком:

Система питания дизеля (схема):

1 — глушитель; 2 — воздухоочиститель; 3 — фильтр грубой очистки воздуха; 4 — впускной коллектор; 5 — электрофакельный подогреватель; 6 — топливный бачок электрофакельного подогревателя; 7 — дренажная трубка; 8 — трубка высокого давления; 9 — заливная горловина; 10 — топливные баки; 11 — сливной кран; 12 — трубка топлива; 13 — фильтр грубой очистки топлива; 14 — фильтр тонкой очистки топлива; 15 — трубка от фильтра тонкой очистки к топливному насосу; 16 — трубка от фильтра-отстойника к топливному насосу; 17 — регулятор топливного насоса; 18 — топливная трубка от подкачивающего насоса к фильтру тонкой очистки; 19 — подкачивающий насос; 20 — перепускная трубка; 21 — топливный насос; 22 — форсунка; 23 — выхлопной коллектор; 24 — нижний фильтрующий элемент; 25 — средний фильтрующий элемент; 26 — верхний фильтрующий элемент.

В верхней полостной точке УТН — 5 двигателей Д-240 расположены два продольных канала, образующих собой каре, один конец которого к фильтру тонкой очистки топлива, а другой, соответственно, к самой подкачке в насосе, где в штуцере вмонтирован пропускной клапан.

Принцип работы УТН — 5

К корпусу топливного насоса снаружи прикреплён насос подкачки, крепёжная плита с фланцем и регулятор, а к каждому из штуцеров подключён топливопровод высокого давления, через которые к форсунке и подаётся необходимое горючее. Привод насоса осуществляется шестерёнкой коленвала, которая соединяется с промежуточной шестерёнкой и шестерёнкой самого насоса.

Если в насосе когда-либо производился ремонт, то после каждой разборки/сборки необходимо точно выверять угол соединений шестерёнок, ибо при неверном наклоне сбой в работе неизбежен. Градус угла наклона всегда должен соответствовать 22°30″ и проверяться, конечно, желательно мотористами, а не самостоятельно.

Проверка (регулировка) топливного насоса

Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа. Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию.

Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться. Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается.

Теоретические рекомендации

Вы можете логически вычислить, что при увеличении подачи горючего в мотор увеличивается и его крутящий момент, который, естественно, повышает номинальную мощность двигателя Д-240. К тому же, до пределов своих возможностей повышается и скоростной режим работы.

Замена масла в насосе УТН — 5 необходима только после разборки и ремонта, а в повседневной эксплуатации трактора не нужна. Заливка дизельного масла должна производиться через картер ТНВД в объёме 150-200 мл.

Читайте дополнительно: трактора МТЗ все модели

ТНВД УТН-5 дизельного двигателя Д-240 трактора МТЗ-80 подробное описание устройства и ремонта

Топливный насос высокого давления УТН-5 двигателя Д-240 устанавливают на тракторах МТЗ-80, 82.

Основная отличительная особенность конструкции этого насоса состоит в том, что плунжер поворачивается во втулке для изменения цикловой подачи с помощью зубчатого венца, находящегося в зацеплении с рейкой.

ТНВД Д-240 выпускают в правом и левом исполнении и различают по расположению подкачивающего насоса и конструкции фланца крепления. Корпус топливного насоса (25 рис. 1) изготовлен из алюминиевого сплава. Горизонтальная перегородка делит его на две полости.

В нижней части топливного насоса находится кулачковый вал 1 с кулачками привода насосных секций и эксцентриком привода подкачивающего насоса, а в верхней – насосные секции.

В отверстиях перегородки против кулачков находятся толкатели 2 с регулировочными винтами 12. От проворачивания толкатели удерживаются винтами 14, попарно зашплинтованными проволокой.

Кулачковый вал вращается на двух шарикоподшипниках. Размещение кулачков на валу соответствует порядку работы цилиндров 1-3-4-2.

В верхней части корпуса ТНВД УТН-5 трактора МТЗ-80, 82 предусмотрены продольные каналы 4 и 9.

Они соединены между собой и образуют П-образный канал, который одним топливопроводом подсоединяется к фильтру тонкой очистки топлива (подводится топливо), а вторым – к подкачивающему насосу (перепуская часть топлива из канала при повышении давления свыше 0,07-0,12 МПа). Перепускной клапан вмонтирован в штуцер 21 крепления топливопровода.

Снаружи к корпусу насоса крепятся подкачивающий насос, регулятор, плита 24 крепления насоса и установочный фланец 23. К каждому штуцеру 6 секции накидной гайкой присоединяется топливопровод высокого давления, по которому топливо подается к форсунке.

Насос приводится в действие от шестерни коленчатого вала через промежуточную шестерню и шестерню 29 привода насоса, которые соединяются между собой по меткам.

Шестерня привода топливного насоса Д-240 имеет вдвое больше зубьев, чем шестерня коленчатого вала, поэтому за два оборота вала двигателя вал насоса делает один оборот. Шестерня привода насоса вращается на ступице фланца 23.

Втулка шестерни и рабочая поверхность ступицы смазывается маслом, которое подводится по каналам 22. С валом насоса шестерня соединяется посредством шлицевого фланца 31, который крепится к шестерне болтами, и шлицевой втулки 16, которая устанавливается на шпонке вала насоса и крепится глухой гайкой 17.

Соединение шлицевой втулки с шлицевым фланцем возможно только в определенном положении, так как фланец имеет один широкий (слепой) шлиц, а втулка – соответствующий паз.

Благодаря этому можно снимать и устанавливать топливный насос, не нарушая угла опережения начала подачи топлива. После установки (отремонтированного или нового) ТНВД УТН-5 на двигатель Д-240 этот угол проверяют и при необходимости корректируют.

Для этого в торце ступицы шестерни 29 предусмотрены два диаметрально противоположных ряда отверстий с резьбой (по семь или восемь отверстий).

Угол между двумя соседними отверстиями 22°30″. Такие же два ряда отверстий имеются и на шлицевом фланце 31, но угол между их отверстиями 21°. Во время соединения средних отверстий фланца и шестерни (по меткам 30) остальные отверстия не совпадают.

Первые отверстия справа и слева от болта крепления фланца к шестерне не совмещаются на 1°30′ и четвертые – от 6°.

Если фланец повернуть до совмещения его последующего отверстия с соответствующим отверстием шестерни, вместе с фланцем повернется вал насоса на 1°30′, а момент начала подачи топлива секциями насоса топливного насоса изменится на 3° по коленчатому валу.

Таким образом, если фланец с шестерней соединены по меткам, то совмещая последующие одноименные отверстия фланца и шестерни после их разъединения, можно изменить угол начала подачи топлива на 3, 6,9 и 12° (при восьми отверстиях в ряду) по коленчатому валу.

Если совмещать отверстия, смещая фланец в сторону вращения шестерни 29 (на фланце имеется метка “+”), угол начала подачи топлива увеличивается, а против вращения (метка “-” на фланце) – уменьшается.

Плунжер 13 (рис. 2) и гильза 5, нагнетательный клапан 3 и седло изготовлены из высококачественной стали и тщательно притерты друг к другу.

Гильза имеет два отверстия. Верхнее отверстие 19 предназначено для впуска, а нижнее 18 – для перепускания топлива.

Относительно корпуса гильза фиксируется штифтом. У плунжера ТНВД УТН-5 МТЗ-80, 82 предусмотрены винтовой паз 17 и два отверстия – осевое и радиальное, посредством которых паз сообщается с надплунжерным пространством. Кольцевая выточка в нижней части плунжера обеспечивает лучшую смазку плунжерной пары топливом.

Пружина 8 через тарелку 12, которая удерживается заплечиком плунжера, прижимает плунжер к регулировочному винту толкателя. Верхним заплечиком с лысками плунжер соединяется с поворотной втулкой 14.

Она свободно надевается на нижнюю часть гильзы 5 и через зубчатый венец 6 соединяется с рейкой 16. В случае перемещения рейки зубчатый венец поворачивает относительно гильзы поворотную втулку и плунжер 13. При этом кромка винтового паза 17 приближается к перепускному отверстию 18 гильзы или удаляется от него. Рейка действует на зубчатые венцы всех секций.

Над гильзой 5 находится седло 4 с нагнетательным клапаном 3 и пружиной 1. Клапан насоса УТН-5 способствует лучшему распылению топлива форсункой, обеспечивая быстрое нарастание давления топлива в начале его впрыскивания и резкое его снижение в конце.

Седло клапана прижимается к торцу гильзы штуцером 2, завинченным в резьбовое отверстие корпуса. Для уплотнения резьбового соединения между фланцем седла и торцом штуцера имеется капроновая прокладка. Резьба на седле предназначена для его демонтажа при помощи съемника.

Клапан имеет направляющую часть Н с пазами для прохода топлива, цилиндрический разгрузочный поясок П и запорный конус К. Поясок и конус притерты к седлу.

При нахождении плунжера топливного насоса в нижнем положении (рис. 3, а), т.е. когда на толкатель не давит кулачок приводного вала, рабочая полость гильзы сообщена с впускным отверстием 3, через которое она заполняется топливом из канала 4.

ТНВД МТЗ-80, 82 – положения плунжера

Вращение кулачкового вала топливного насоса обуславливает давление кулачка на толкатель (рис. 3, б) и движение вверх плунжера 1. Топливо из уменьшающегося надплунжерного пространства вытесняется обратно в канал 4 до тех пор, пока плунжер верхней кромкой не перекроет отверстие 3.

При последующем движении плунжера вверх происходит сжатие топлива в изолированном пространстве, и как только давление на нагнетательный клапана 6 снизу станет большим, чем давление на него пружины 8 сверху, клапан отодвигается от седла, открывая путь топливу по трубопроводу высокого давления к форсунке (рис. 3, в).

Подача топлива продолжается до тех пор, пока винтовой паз на плунжере через осевой канал не соединит надплунжерную,полость (с давлением 30…50 МПа) и канал 8 (с давлением 0,1 МПа).

Вследствие разности давления топливо перетекает в перепускной канал (рис. 3, г), давление в надплунжерной полости падает и, когда оно становится меньше давления на нагнетательный клапан сжатой пружины, клапан прижимается к седлу 7.

Подача топлива в топливопровод прекращается. Доза подаваемого топлива к форсунке зависит от расстояния, которое пройдет плунжер от момента перекрытия впускного отверстия 3 до момента открытия перепускного отверстия 9 винтовым пазом.

Указанное расстояние в процессе работы двигателя можно изменять, поворачивая плунжер насоса УТН относительно продольной оси.

Для этой цели предусмотрен зубчатый венец 26 (см. рис.1), соединенный с рейкой, которая с помощью системы тяг и рычагов соединена с педалью и рычагом на рабочем месте тракториста.

При перемещении рейки зубчатые венцы всех секций поворачиваются, и подача топлива изменяется (неравномерность подачи отдельными секциями допускается до 3%).

Таким образом начало подачи топлива к форсунке ТНВД Д-240 определяется моментом, когда плунжер перекрывает впускное отверстие, а конец – когда кромка винтового паза достигает перепускного канала. Доза регулируется изменением длины хода плунжера до начала перепуска топлива (отсечки).

Нагнетательный клапан отделяет надплунжерное пространство от топливопровода высокого давления, сохраняя внутри последнего столб топлива, находящийся под давлением.

Благодаря этому в начале подачи импульс давления распространяется от плунжера к форсунке топливного насоса скоростью звука в топливе (примерно 1500 м/с).

Это создает условия для своевременного и четкого начала впрыска при каждой новой подаче топлива. Если остаточное давление в топливопроводе будет слишком высоким, форсунка не сможет четко прекращать впрыск, а это способствует нагарообразованию.

Для разгрузки топливопровода высокого давления и обеспечения четкости прекращения подачи топлива форсункой служит разгрузочный поясок 10 (рис. 3, д) действующий следующим образом.

В момент начала перепуска топлива, когда давление в надплунжерной полости резко снижается, нагнетательный клапан под действием пружины и вначале в седло входит цилиндрический поясок 10, отсасывая топливо из топливопровода, затем коническая часть клапана. Такое движение разгрузочного пояска приводит к резкому падению давления в топливопроводе.

Регулятор ТНВД – центробежный, всережимный, с корректором подачи топлива и автоматическим обогатителем. Он крепится корпусом к фланцу и имеет привод от его вала. Ступенчатый хвостовик кулачкового вала насоса находится в корпусе регулятора.

На первый его уступ с лысками напрессована упорная шайба 7 (см. рис. 1, б), на второй – свободно установлена ступица 5 с четырьмя грузами (от осевого перемещения ступица удерживается стопорным кольцом), на последнем расположена отжимная муфта с упорным шарикоподшипником 2.

На оси 28 установлены основной 27 и промежуточный 25 рычаги регулятора. Они соединены болтом 24 так, что между ними имеется угловой люфт.

На промежуточном рычаге установлен бочкообразный ролик 26, упирающийся в муфту регулятора 8, корректор 20 подачи топлива и шпилька крепления пружины 13 автоматического обогатителя. В верхней части к рычагу крепится тяга, соединяющая его с рейкой 14 топливного насоса.

Основной рычаг регулятора через пружину 18, серьгу и рычаг 12 соединяется с рычагом управления регулятором, расположенным вне его корпуса.

Угол поворота основного рычага на оси 28, а значит, промежуточного рычага и ход рейки топливного насоса ограничиваются болтом 22 (номинальная подача топлива) и упором 21 (подача выключена).

Детали регулятора и насоса ТНВД УТН-5 трактора МТЗ-80, 82 смазываются моторным маслом, которое заливают через горловину, расположенную возле рычага управления регулятором. Полости корпусов сообщаются с атмосферой через сапун с фильтром.

Схема действия регулятора

а – пуск двигателя; б – холостой ход; в – номинальная нагрузка; г – кратковременная перегрузка; 1 – болт номинальной подачи топлива; 2 – болт максимальной подачи топлива; 3 – основной рычаг; 4 – промежуточный рычаг; 5 – пружина регулятора; 6 – пружина обогатителя: 7 – рейка топливного насоса; 8 – рычаг управления регулятором; 9 – винт-ограничитель; 10 – кулачковый вал топливного насоса; 11 – грузы; 12 – корпус внешней нагрузки; 13 – шток корректора; 14 – пружина корректора

Во время запуска двигателя рычаг управления регулятором 8 (рис. 4, а) поворачивают до упора в винт-ограничитель 9 номинального скоростного режима.

Усилиями пружин регулятора 5 и обогатителя 6 рычага 3 и 4 отклоняются в крайнее правое положение, ограниченное головками болтов номинальной подачи топлива и 2 максимальной подачи топлива в момент пуска дизеля.

Рейка топливного насоса устанавливается на максимальную (пусковую) подачу. При работе без внешней нагрузки рычаг корректора (рис. 4, б) остается в предыдущем положении.

Центробежная сила грузов 11, преодолевая усилия пружин 5 и 6, отклоняет рычаги 3 и 4 влево и передвигает рейку 7 топливного насоса в сторону уменьшения подачи топлива, в результате чего уменьшается частота вращения коленчатого вала.

При номинальной нагрузке центробежная сила вращающихся грузов уравновешивается усилиями пружин 5 и 6 (рис, 4, в). Основной рычаг касается головки болта номинальной подачи 1, рейка насоса находится в положении установленной подачи.

В случае перегрузки (рис. 4, г) двигателя основной рычаг не изменяет своего положения, т.к. упирается в болт номинальной подачи, а пружина корректора 14 отталкивает промежуточный рычаг и через него передвигает рейку насоса в сторону увеличения подачи топлива.

За счет дополнительной подачи топлива возрастает крутящийся момент двигателя, что позволяет преодолеть кратковременную перегрузку.

Величина дополнительного перемещения рейки и начало работы корректора зависят от величины выступания штока 13 и предварительного сжатия пружины корректора. При остановке двигателя рычаг 8, поворачивают в сторону уменьшения натяжения пружин.

Полностью сжатая пружина перемещает рычаг влево до упора в винт. Рычаг 3 увлекает промежуточный рычаг 4, который передвигает рейку топливного насоса ТНВД Д-240 в положение выключенной подачи топлива.

Управляют скоростным режимом двигателя рычагом и педалью из кабины: рычагом устанавливают необходимый скоростной постоянный режим работы, а педалью увеличивают его по мере необходимости до номинального.

Неисправности топливного насоса УТН-5 трактора МТЗ-80, 82

В процессе эксплуатации дизеля могут появляться следующие неисправности топливной аппаратуры: дизель не запускается, не развивает нормальной мощности, неустойчиво работает, работа сопровождается дымным выпуском.

Для обеспечения четкого запуска дизеля коленчатому валу сообщают достаточную частоту вращения, а воздух в цилиндрах в это время сжимается настолько, чтобы к моменту впрыска топлива температура была достаточна для его воспламенения, чтобы топливо было подано в камеру сгорания своевременно, в достаточном количестве и тонко распылено.

Подача топлива может нарушиться по различным причинам, образование воздушных пробок в топливопроводах, в головке ТНВД, в фильтрах; сильная изношенность плунжерных пар насосных элементов насоса, распылителей форсунок; нарушение регулировки топливного насоса или неправильная установка его на дизеле.

Появление дыма черного или серого цвета из выхлопной трубы дизеля указывает на попадание масла в камеру сгорания, неполное сгорание топлива, пропуски вспышек в цилиндрах, неправильную установку начала подачи топлива топливным насосом.

Попадание масла в камеру сгорания может быть объяснено предельной изношенностью поршневой группы двигателя ММЗ Д-240, избытком масла в поддоне картера. Неполное сгорание может быть вызвано как избыточной порцией топлива, попадаемой в цилиндр, так и недостатком воздуха.

Оно наблюдается при плохом распыливании топлива форсунками, применении несоответствующего сорта топлива, при позднем впрыске топлива в цилиндры дизеля.

Внешним признаком ухудшения работы форсунок Д-240 являются дымный выпуск, перебои в работе и снижение мощности дизеля.

Для проверки форсунок устанавливают такой режим работы дизеля, при котором наиболее отчетливо слышны перебои. Затем ослабляют поочередно накидные гайки крепления топливопроводов форсунок к штуцерам.

Если частота вращения коленчатого вала после ослабления затяжки гайки не изменяется, то проверяемая форсунка неисправна.

Если давление подъема иглы форсунки (давление впрыска) будет меньше нормального за счет изменения жесткости пружины или утечек в сопряжении гильза — плунжер, то продолжительность впрыска топлива будет увеличиваться, а качество распыливания — низкое.

При давлении подъема иглы больше нормального или заедании иглы в нижнем положении продолжительность впрыска и количество топлива уменьшаются, что также влияет на пусковые качества дизеля.

Форсунки Д-240 топливного насоса трактора МТЗ-82, 80 снимают с дизеля и регулируют на приборе. Давление впрыска и герметичность форсунок можно определить, не снимая их с дизеля.

Для этого используют приспособление и автостетоскоп. Приспособление подключают к испытуемой форсунке и рукояткой создают принудительную подачу топлива. Давление впрыска устанавливают вращением винта форсунки.

Если давление не регулируется, то это указывает на заедание иглы в корпусе распылителя. О качестве распыливания судят по характерному щелчку, прослушиваемому по автостетоскопу, что свидетельствует о четкой посадке иглы в седло распылителя в момент окончания впрыска.

Затруднение пуска дизеля трактора может быть вызвано наличием воды в топливе, снижением температуры воздуха в конце сжатия, что недостаточно для воспламенения топлива.

Снижение температуры сжатого воздуха обычно вызывается уменьшением давления в конце сжатия вследствие утечек воздуха через неплотности в поршневой (при износе или закоксовывании поршневых колец, износе гильз и поршней, клапанном механизме газораспределения и т. п.).

Те же самые явления наблюдаются при засорении воздухоочистителя, когда уменьшается количество поступающего в цилиндры воздуха.

При понижении температуры окружающего воздуха снижается частота вращения коленчатого вала при пуске, вследствие загустения картерного масла растут утечки воздуха через различные неплотности, снижается температура конца сжатия воздуха из-за передачи тепла холодным стенкам цилиндров, поршней и камер сгорания.

Дизель ММЗ может трудно запускаться из-за нарушения регулировки угла опережения начала подачи топлива, износа плунжерных пар топливного насоса высокого давления.

Количество подаваемого топлива в цилиндры и четкая работа форсунок взаимосвязаны с изношенностью плунжерных пар насоса.

Техническое состояние плунжерных пар проверяют приспособлением, определяющим давление, развиваемое плунжерными парами насоса на пусковых оборотах. Приспособление подключают к штуцерам насосных секций топливного насоса. Дизель прокручивают пусковым устройством.

Если развиваемое давление составляет не менее 30 МПа, то плунжерная пара исправна. Герметичность нагнетательного клапана проверяют по времени падения давления с 15 до 10 МПа не менее чем за 10 с.

Если показания манометра прибора ниже приведенных параметров, топливный насос подлежит ремонту.

Работа дизеля ММЗ без нагрузки с выбросом из выхлопной трубы дыма серого цвета, а с увеличением нагрузки — дыма черного цвета свидетельствует о поздней подаче топлива в цилиндры.

«Жесткая» работа дизеля сопровождается резкими стуками, а выброс из выхлопной трубы дыма черного цвета с увеличением нагрузки указывает на раннюю подачу топлива в цилиндры.

Момент начала подачи топлива секциями, по которому судят о угле начала впрыска топлива в цилиндры — один из важных параметров, влияющих не только на мощностные и экономические показатели, но и на пусковые качества дизеля.

При длительной эксплуатации трактора момент подачи топлива по мере износа плунжерных пар может измениться, поэтому время от времени его контролируют приспособлением КИ-4941.

Изменение момента подачи топлива при эксплуатации объясняется тем, что при изношенных плунжерных парах топливного насоса, если медленно прокручивать коленчатый вал дизеля, часть топлива из-за большой жесткости пружины нагнетательного клапана будет просачиваться в зазор между плунжером и гильзой, и нагнетательный клапан откроется позже, чем при новых плунжерных парах.

Жесткость технологической пружины приспособления в восемь — десять раз меньше жесткости пружины нагнетательного клапана, и поэтому топливо подается при любой степени изношенности плунжерной пары, благодаря чему клапан открывается в момент перекрытия надплунжерного пространства.

У насосов УТН-5 подачу топлива в режиме холостого хода регулируют изменением числа рабочих витков пружины регулятора.

Для уменьшения подачи топлива и соответствующего этому снижения частоты полного выключения подачи топлива увеличивают число витков пружины, а для увеличения — уменьшают.

Проверяют подачу топлива на режиме максимального крутящего момента (режим перегрузки), изменяя ее на этом режиме регулировкой корректора. Для увеличения подачи топлива корректор ввертывают или изменяют усилие пружины.

Корректор настраивают до установки его в регулятор топливного насоса. Ход его штока должен быть 1,3…1,5 мм. Его устанавливают с помощью прокладок. Усилие сжатия пружины корректора составляет для насосов дизелей ММЗ Д-240 — 85…90. Его замеряют при положении штока корректора заподлицо с корпусом.

Для данных дизелей пусковая подача топлива должна быть 14,5 см3 за 100 циклов при частоте вращения кулачкового вала 150 мин1.

Устанавливают рычаг управления регулятором в положение максимальной подачи и величину перемещения рейки регулятором в сторону увеличения подачи топлива с помощью болта силового рычага. Заключительной операцией по регулировке насосов является установка рычага регулятора на полное выключение подачи.

Устанавливают пусковую частоту вращения кулачкового вала насоса, рычаг регулятора переводят до упора в винт «Стоп» и наблюдают за выходом топлива из форсунок. Подача должна прекратиться. В противном случае вывертывают винт до прекращения подачи.

При снижении гидравлической плотности прецизионных деталей (появление утечек топлива в их сопряжениях) заменяют насосный элемент в сборе и одновременно контролируют состояние нагнетательного клапана.

Для замены насосных элементов топливный насос трактора частично разбирают. У ТНВД Д-240 открывают крышку регулятора, отсоединяют тягу промежуточного рычага от рейки, отворачивают болты крепления и снимают регулятор в сборе.

Затем проверяют величину осевого перемещения кулачкового вала. Осевое перемещение должно быть не более 0,2 мм. Одновременно проверяют осевое перемещение муфты грузов. Значительное ее перемещение приводит к самопроизвольному перемещению рейки, что вызывает неустойчивую работу дизеля.

При замене насосного элемента снимают люк корпуса насоса, вынимают установочный штифт фиксации его втулки, а затем, пользуясь приспособлением, извлекают нагнетательный клапан в сборе с седлом. Для снятия пружины толкателя удаляют опорную тарелку пружины, а насосный элемент извлекают через отверстие головки насоса.

При установке новых насосных элементов прорезь на зубчатом венце должна совпасть с пазом на втулке, а метка на хвостовике плунжера — обращена в сторону люка корпуса насоса. При установке зубчатых венцов рейку насоса устанавливают так, чтобы торец ее поводка находился от плоскости насоса на расстоянии 24…25 мм.

Форсунки двигателя Д-240 трактора МТЗ-80, 82

Техническое состояние форсунок МТЗ-80, 82 значительно влияет на работу тракторного дизеля Д-240; наблюдается работа дизеля с перебоями, затруднен его пуск и т. д.

В основном применяются форсунки с бесштифтовыми распылителями-многодырчатые. Основные неисправности форсунок: износ или зависание (закоксовывание) распылителей, недостаточное давление впрыска топлива, его некачественный распыл.

Если при проверке на приборе обнаруживают один из названных дефектов, форсунку разбирают с целью замены корпуса распылителя с иглой в сборе.

Для разборки форсунки ее устанавливают в приспособление или зажимают в тиски и отворачивают гайки распылителя и пружины. Устанавливают новый распылитель и проводят контрольную проверку работоспособности форсунки.

При подборе распылителя форсунки внимательно осматривают его маркировку и конструктивное исполнение.

Внешне распылители подобны друг другу, однако по исполнению они имеют значительные различия по количеству распыливающих отверстий и их размеру. Остатки нагара и смолистых отложений с наружных поверхностей удаляют щеткой из латунной проволоки и ополаскивают в бензине.

Распылитель заменяют, если на его поверхности имеются трещины, сколы и изломы любого размера, а также наблюдается зависание иглы в корпусе.

При отсутствии новых распылителей можно восстановить работоспособность форсунки, проведя несложный ее ремонт. При закоксовывании отверстий работавшего распылителя из него извлекают иглу, а распыливающие отверстия прочищают намагниченным сверлом или проволокой.

При частичной потере герметичности (зависание иглы или незначительное появление подтеков на распылителе при испытании форсунки) проводят «освежение» поверхностей корпуса и иглы распылителя.

Для этого зажимают иглу в сверлильном патроне, а его устанавливают в шпиндель токарного станка, установив частоту вращения 150… 200 мин-1.

На цилиндрическую поверхность наносят тонкий слой пасты окиси алюминия и проводят совместную притирку корпуса и иглы до получения ровного блеска по всей поверхности. Далее притирают запорные конусы и иглу распылителя.

Наносят на конус тонкий слой пасты и притирают конусные поверхности до образования на конце иглы уплотняющего пояска, расположенного у основания запорного конуса. Ширина пояска должна быть 0,5…0,7 мм.

Одновременно производят «освежение» торцевых поверхностей корпуса форсунки и распылителя. Удаляют штифты из корпуса форсунки, на притирочную плиту наносят слой пасты и полируют торец корпуса до получения ровного блеска. После проведения очистительных и притирочных работ все детали промывают в бензине и тщательно вытирают.

После установки и затяжки гайки распылителя форсунки проверяют легкость хода иглы. Для этого встряхивают форсунку.

Игла распылителя должна ударяться о корпус. Усилие затяжки гайки распылителя составляет 0,7…0,8 Нм, колпака форсунки — 0,8…1,0 Нм. Заключительной операцией является проверка плотности распылителя.

Устанавливают давление по манометру прибора 30… 31 МПа и определяют время падения давления (плотность) с 28 до 23 МПа. Оно должно быть для новых распылителей не менее 10 с, а для бывших в эксплуатации — 3 с.

При проверке плотности подтекание топлива через сопловые отверстия не допускается. Минимальная плотность характеризует максимальный зазор между корпусом распылителя и иглой в ее цилиндрической части. Минимальный диаметр зазора в этой части распылителя составляет 1…2 мкм.

При неудовлетворительной плотности производят «освежение» торцевых поверхностей корпусов форсунки и распылителя. Если и после этого необходимая плотность не будет достигнута, распылитель в сборе заменяют. При нормальной плотности форсунки регулируют рабочее давление начала впрыска.

После сборки и испытания форсунок проверяют их на пропускную способность. Форсунки, отобранные в комплект для работы на одном дизеле, не должны отличаться по пропускной способности более чем на 4% от средней величины пропускной способности всего комплекта форсунок.

Для проверки этого параметра форсунки устанавливают на контрольно-испытательный стенд и определяют подачу каждой форсункой за 1000 циклов при номинальной частоте вращения кулачкового вала топливного насоса.

Читайте также: Сборка пвм МТЗ-82

Подробно: ремонт тнвд мтз дизельных двигателей своими руками от настоящего мастера для сайта olenord.com.

Неисправности топливного насоса ТНВД УТН-5 двигателя Д-240

В процессе эксплуатации дизеля Д-240 трактора МТЗ-80, МТЗ-82 могут появляться следующие неисправности топливной аппаратуры: дизель не запускается, не развивает нормальной мощности, неустойчиво работает, работа сопровождается дымным выпуском.

Для обеспечения четкого запуска дизеля коленчатому валу сообщают достаточную частоту вращения, а воздух в цилиндрах в это время сжимается настолько, чтобы к моменту впрыска топлива температура была достаточна для его воспламенения, чтобы топливо было подано в камеру сгорания своевременно, в достаточном количестве и тонко распылено.

Подача топлива может нарушиться по различным причинам, образование воздушных пробок в топливопроводах, в головке ТНВД УТН-5, в фильтрах; сильная изношенность плунжерных пар насосных элементов насоса, распылителей форсунок; нарушение регулировки топливного насоса или неправильная установка его на дизеле.

Появление дыма черного или серого цвета из выхлопной трубы дизеля указывает на попадание масла в камеру сгорания, неполное сгорание топлива, пропуски вспышек в цилиндрах, неправильную установку начала подачи топлива топливным насосом.

Попадание масла в камеру сгорания может быть объяснено предельной изношенностью поршневой группы двигателя ММЗ Д-240, избытком масла в поддоне картера. Неполное сгорание может быть вызвано как избыточной порцией топлива, попадаемой в цилиндр, так и недостатком воздуха.

Оно наблюдается при плохом распыливании топлива форсунками УТН-5, применении несоответствующего сорта топлива, при позднем впрыске топлива в цилиндры дизеля.

Внешним признаком ухудшения работы форсунок Д-240 являются дымный выпуск, перебои в работе и снижение мощности дизеля. Для проверки форсунок устанавливают такой режим работы дизеля, при котором наиболее отчетливо слышны перебои. Затем ослабляют поочередно накидные гайки крепления топливопроводов форсунок к штуцерам.

Если частота вращения коленчатого вала после ослабления затяжки гайки не изменяется, то проверяемая форсунка неисправна. Если давление подъема иглы форсунки (давление впрыска) будет меньше нормального за счет изменения жесткости пружины или утечек в сопряжении гильза — плунжер, то продолжительность впрыска топлива будет увеличиваться, а качество распыливания — низкое.

При давлении подъема иглы больше нормального или заедании иглы в нижнем положении продолжительность впрыска и количество топлива уменьшаются, что также влияет на пусковые качества дизеля.

Форсунки Д-240 топливного насоса снимают с дизеля и регулируют на приборе. Давление впрыска и герметичность форсунок можно определить, не снимая их с дизеля. Для этого используют приспособление и автостетоскоп. Приспособление подключают к испытуемой форсунке и рукояткой создают принудительную подачу топлива. Давление впрыска устанавливают вращением винта форсунки.

Если давление не регулируется, то это указывает на заедание иглы в корпусе распылителя. О качестве распыливания судят по характерному щелчку, прослушиваемому по автостетоскопу, что свидетельствует о четкой посадке иглы в седло распылителя в момент окончания впрыска.

Затруднение пуска дизеля может быть вызвано наличием воды в топливе, снижением температуры воздуха в конце сжатия, что недостаточно для воспламенения топлива.

Снижение температуры сжатого воздуха обычно вызывается уменьшением давления в конце сжатия вследствие утечек воздуха через неплотности в поршневой (при износе или закоксовывании поршневых колец, износе гильз и поршней, клапанном механизме газораспределения и т. п.). Те же самые явления наблюдаются при засорении воздухоочистителя, когда уменьшается количество поступающего в цилиндры воздуха.

При понижении температуры окружающего воздуха снижается частота вращения коленчатого вала при пуске, вследствие загустения картерного масла растут утечки воздуха через различные неплотности, снижается температура конца сжатия воздуха из-за передачи тепла холодным стенкам цилиндров, поршней и камер сгорания.

Дизель Д-240 ММЗ может трудно запускаться из-за нарушения регулировки угла опережения начала подачи топлива, износа плунжерных пар топливного насоса высокого давления.

Количество подаваемого топлива в цилиндры и четкая работа форсунок двигателя МТЗ-80, МТЗ-82 взаимосвязаны с изношенностью плунжерных пар ТНВД УТН-5.

Техническое состояние плунжерных пар проверяют приспособлением, определяющим давление, развиваемое плунжерными парами насоса на пусковых оборотах. Приспособление подключают к штуцерам насосных секций топливного насоса. Дизель прокручивают пусковым устройством.

Если развиваемое давление составляет не менее 30 МПа, то плунжерная пара исправна. Герметичность нагнетательного клапана проверяют по времени падения давления с 15 до 10 МПа не менее чем за 10 с. Если показания манометра прибора ниже приведенных параметров, топливный насос ТНВД УТН-5 подлежит ремонту.

Работа дизеля ММЗ Д-240 без нагрузки с выбросом из выхлопной трубы дыма серого цвета, а с увеличением нагрузки — дыма черного цвета свидетельствует о поздней подаче топлива в цилиндры. «Жесткая» работа дизеля сопровождается резкими стуками, а выброс из выхлопной трубы дыма черного цвета с увеличением нагрузки указывает на раннюю подачу топлива в цилиндры.

Момент начала подачи топлива секциями, по которому судят о угле начала впрыска топлива в цилиндры — один из важных параметров, влияющих не только на мощностные и экономические показатели, но и на пусковые качества дизеля.

При длительной эксплуатации трактора МТЗ-80, МТЗ-82 момент подачи топлива по мере износа плунжерных пар может измениться, поэтому время от времени его контролируют приспособлением КИ-4941.

Изменение момента подачи топлива при эксплуатации объясняется тем, что при изношенных плунжерных парах топливного насоса, если медленно прокручивать коленчатый вал, часть топлива из-за большой жесткости пружины нагнетательного клапана будет просачиваться в зазор между плунжером и гильзой, и нагнетательный клапан откроется позже, чем при новых плунжерных парах.

Жесткость технологической пружины приспособления в восемь — десять раз меньше жесткости пружины нагнетательного клапана, и поэтому топливо подается при любой степени изношенности плунжерной пары, благодаря чему клапан открывается в момент перекрытия надплунжерного пространства. У насосов УТН-5 подачу топлива в режиме холостого хода регулируют изменением числа рабочих витков пружины регулятора.

Для уменьшения подачи топлива и соответствующего этому снижения частоты полного выключения подачи топлива увеличивают число витков пружины, а для увеличения — уменьшают.

Проверяют подачу топлива на режиме максимального крутящего момента (режим перегрузки), изменяя ее на этом режиме регулировкой корректора. Для увеличения подачи топлива корректор ввертывают или изменяют усилие пружины.

Корректор настраивают до установки его в регулятор топливного насоса УТН-5 . Ход его штока должен быть 1,3. 1,5 мм. Его устанавливают с помощью прокладок. Усилие сжатия пружины корректора составляет для насосов дизелей ММЗ Д-240 — 85. 90. Его замеряют при положении штока корректора заподлицо с корпусом.

Пусковая подача топлива должна быть 14,5 см3 за 100 циклов при частоте вращения кулачкового вала 150 мин1. Устанавливают рычаг управления регулятором в положение максимальной подачи и величину перемещения рейки регулятором в сторону увеличения подачи топлива с помощью болта силового рычага. Заключительной операцией по регулировке насосов является установка рычага регулятора на полное выключение подачи.

Устанавливают пусковую частоту вращения кулачкового вала насоса, рычаг регулятора переводят до упора в винт «Стоп» и наблюдают за выходом топлива из форсунок. Подача должна прекратиться.

В противном случае вывертывают винт до прекращения подачи. При снижении гидравлической плотности прецизионных деталей (появление утечек топлива в их сопряжениях) заменяют насосный элемент в сборе и одновременно контролируют состояние нагнетательного клапана.

Для замены насосных элементов топливный насос трактора МТЗ-80, МТЗ-82 частично разбирают. У ТНВД УТН-5 открывают крышку регулятора, отсоединяют тягу промежуточного рычага от рейки, отворачивают болты крепления и снимают регулятор в сборе. Затем проверяют величину осевого перемещения кулачкового вала.

Осевое перемещение должно быть не более 0,2 мм. Одновременно проверяют осевое перемещение муфты грузов. Значительное ее перемещение приводит к самопроизвольному перемещению рейки, что вызывает неустойчивую работу дизеля.

При замене насосного элемента снимают люк корпуса ТНВД двс Д-240, вынимают установочный штифт фиксации его втулки, а затем, пользуясь приспособлением, извлекают нагнетательный клапан в сборе с седлом. Для снятия пружины толкателя удаляют опорную тарелку пружины, а насосный элемент извлекают через отверстие головки насоса УТН-5.

При установке новых насосных элементов прорезь на зубчатом венце должна совпасть с пазом на втулке, а метка на хвостовике плунжера — обращена в сторону люка корпуса насоса. При установке зубчатых венцов рейку насоса устанавливают так, чтобы торец ее поводка находился от плоскости насоса на расстоянии 24. 25 мм.

Форсунки дизельного двигателя Д-240

Техническое состояние форсунок МТЗ-80, МТЗ-82 значительно влияет на работу тракторного дизеля Д-240; наблюдается работа дизеля с перебоями, затруднен его пуск и т. д. В основном применяются форсунки с бесштифтовыми распылителями-многодырчатые. Основные неисправности форсунок: износ или зависание (закоксовывание) распылителей, недостаточное давление впрыска топлива, его некачественный распыл.

Если при проверке на приборе обнаруживают один из названных дефектов, форсунку разбирают с целью замены корпуса распылителя с иглой в сборе. Для разборки форсунки ее устанавливают в приспособление или зажимают в тиски и отворачивают гайки распылителя и пружины. Устанавливают новый распылитель и проводят контрольную проверку работоспособности форсунки.

При подборе распылителя форсунки внимательно осматривают его маркировку и конструктивное исполнение. Внешне распылители подобны друг другу, однако по исполнению они имеют значительные различия по количеству распыливающих отверстий и их размеру. Остатки нагара и смолистых отложений с наружных поверхностей удаляют щеткой из латунной проволоки и ополаскивают в бензине.

Распылитель заменяют, если на его поверхности имеются трещины, сколы и изломы любого размера, а также наблюдается зависание иглы в корпусе. При отсутствии новых распылителей можно восстановить работоспособность форсунки Д-240, проведя несложный ее ремонт.

При закоксовывании отверстий работавшего распылителя из него извлекают иглу, а распыливающие отверстия прочищают намагниченным сверлом или проволокой. При частичной потере герметичности (зависание иглы или незначительное появление подтеков на распылителе при испытании форсунки) проводят «освежение» поверхностей корпуса и иглы распылителя.

Для этого зажимают иглу в сверлильном патроне, а его устанавливают в шпиндель токарного станка, установив частоту вращения 150. 200 мин-1. На цилиндрическую поверхность наносят тонкий слой пасты окиси алюминия и проводят совместную притирку корпуса и иглы до получения ровного блеска по всей поверхности.

Далее притирают запорные конусы и иглу распылителя. Наносят на конус тонкий слой пасты и притирают конусные поверхности до образования на конце иглы уплотняющего пояска, расположенного у основания запорного конуса. Ширина пояска должна быть 0,5. 0,7 мм.

Одновременно производят «освежение» торцевых поверхностей корпуса форсунки и распылителя. Удаляют штифты из корпуса форсунки, на притирочную плиту наносят слой пасты и полируют торец корпуса до получения ровного блеска. После проведения очистительных и притирочных работ все детали промывают в бензине и тщательно вытирают.

После установки и затяжки гайки распылителя форсунки двс Д-240 проверяют легкость хода иглы. Для этого встряхивают форсунку. Игла распылителя должна ударяться о корпус. Усилие затяжки гайки распылителя составляет 0,7. 0,8 Нм, колпака форсунки — 0,8. 1,0 Нм. Заключительной операцией является проверка плотности распылителя.

Устанавливают давление по манометру прибора 30. 31 МПа и определяют время падения давления (плотность) с 28 до 23 МПа. Оно должно быть для новых распылителей не менее 10 с, а для бывших в эксплуатации — 3 с.

При проверке плотности подтекание топлива через сопловые отверстия не допускается. Минимальная плотность характеризует максимальный зазор между корпусом распылителя и иглой в ее цилиндрической части. Минимальный диаметр зазора в этой части распылителя составляет 1. 2 мкм.

При неудовлетворительной плотности производят «освежение» торцевых поверхностей корпусов форсунки и распылителя трактора МТЗ-80, МТЗ-82. Если и после этого необходимая плотность не будет достигнута, распылитель в сборе заменяют. При нормальной плотности форсунки регулируют рабочее давление начала впрыска.

После сборки и испытания форсунок Д-240 проверяют их на пропускную способность. Форсунки, отобранные в комплект для работы на одном дизеле, не должны отличаться по пропускной способности более чем на 4% от средней величины пропускной способности всего комплекта форсунок.

Для проверки этого параметра форсунки устанавливают на контрольно-испытательный стенд и определяют подачу каждой форсункой за 1000 циклов при номинальной частоте вращения кулачкового вала топливного насоса УТН-5.

Каковы основные признаки неисправностей топливной аппаратуры трактора МТЗ-80, МТЗ-82? Бывает, что дизель не запускается, не развивает нормальной мощности или работает неустойчиво. Иногда работает с появлением дымного выпуска.

Все эти неисправности во многом объясняются нарушением подачи топлива. Отчего это может быть? Могут образоваться воздушные пробки в топливопроводах, головке топливного насоса, фильтрах. Возможна и сильная выработка плунжерных пар топливного насоса, распылителей форсунок. А еще бывает, что нарушается регулировка топливного насоса или вообще неверная установка его на двигателе.

Если вы обратили внимание, что появился черный или серый дым из выхлопной трубы двигателя, то это может озачать, что происходит неполное сгорание топлива, пропуски вспышек в цилиндрах. Возможна и ошибка в начале подачи топлива топливным насосом.

Недогорание топлива может объясняться как его избытком, так и недостатком воздушной смеси. Такое бывает и при использовании топлива несоответствующего качества, а так же позднем впрыске топлива в цилиндры двигателя.

Наблюдая со стороны, ухудшение работы форсунок проявляется в дымном выпуске, перебоях в работе и уменьшении тяги двигателя.

Как проверит форсунки? Для этого подбирают такой режим работы двигателя, при котором четко слышны перебои. Далее поочередно расслабляют накидные гайки фиксации топливопроводов форсунок к штуцерам топливного насоса. Неизменная частота вращения коленвала после расслабления затяжки гайки свидетельствует о неисправности проверяемой форсунки. Увеличение времени впрыска топлива, снижение качества его распыливания могут возникнуть по следующим причинам: уменьшение давления подъема иглы форсунки в связи ослаблением жесткости пружины или появления утечек в связке гильза—плунжер. При нажиме подъема иглы больше штатного или заклинивании иглы в нижнем положении, время впрыска и количество доставляемого в цилиндр топлива уменьшатся. Это, разумеется, тоже влияет на пусковые свойства двигателя.

Форсунки демонтируют и настраивают с помощью прибора КИ-562, КИ-3333 или КИ-15706 на давление впрыска 17,8—18,5 МПа.

Давление впрыска и непроницаемость форсунок можно вычислить прямо на двигателе. Для этого применяют прибор КИ-16301А и автостетоскоп (рис. 2.1.52).

Рис. 2.1.52. Как определить давление впрыска и герметичности форсунки трактора МТЗ-80, МТЗ-82:
1 — форсунка; 2 — приспособление КИ-163101А

Вначале отделяют топливопровод высокого давления, и рукояткой реализуют принудительный подвод топлива. Затем прибор подключают к интересующей форсунке. Необходимое давление впрыска ставят с помощью вращениия винта форсунки. Если нужное давление не управляется, значит заела игла в корпусе распылителя. О качестве распыления можно говорить, если прослушивается характерный щелчок. Его можно услышать при помощи автостетоскопа. Щелчок слышится только при явной посадке иглы в седло распылителя в тот период, когда завершается впрыск.

Выплеск охлаждающей жидкости из пароотводной трубки радиатора подсказывает о наличии нарушения уплотнений стакана форсунки, пробое и трещинах в головке цилиндров.

Стакан форсунки извлекают из головки блока, но вначале нарезают резьбу М24Х2,0 на внутренней поверхности стакана с помощью спецприспособления. Как размещают приспособление смотрите на рис. 2.1.53—2.1.55.

Рис. 2.1.53. Как открутить гайку крепления стакана форсунки МТЗ-80, МТЗ-82:
1 — ключ;
2 — гайка крепления стакана;
3 — головка цилиндров

Рис. 2.1.54. Как нарезать резьбу в стакане форсунки МТЗ-80, МТЗ-82:
1 — головка цилиндров;
2 — стакан форсунки;
3 — метчик М24×2,0

Рис. 2.1.55. Как выпрессовать стакан форсунки из головки цилиндров МТЗ-80, МТЗ-82:
1 — приспособление для выпрессовки стакана форсунки;
2 — стакан форсунки;
3 — головка цилиндров

Если двигатель запускается тяжело, возможно в топливо попала вода. Из-за низкой температурой смеси в конце такта сжатия тоже могут возникнуть такие затруднения, которые не дают воспламениться топливу.

Но не только эти причины влияют на затрудненный пуск дизеля. Нарушение регулировки угла опережения начала подачи топлива и выработка плунжерных пар топливного насоса высокого давления – вполне подходящие причины. Объем подводимого в цилиндры топлива и штатная работа форсунок зависят от технического состояния плунжерных пар топливного насоса. Техническое состояние плунжерных пар проверяют прибором КИ-16301А (рис. 2.1.56).

Как пользоваться КИ-16301А? Его подключают к штуцерам насосных секций топливного насоса, но вначале нужно отсоединить топливопроводы высокого давления. При исправной плунжерной паре развиваемое давление должно быть не менее 30 МПа (при прокручивании коленвала двигателя пусковым устройством). Уплотнения нагнетательного клапана замеряют по времени снижения давления с 15 до 10 МПа. Временной интервал снижения не менее 10 с. При низких значениях манометра прибора топливный насос демонтируют (см. рис. 2.1.57, 2.1.58) и меняют .

Рис. 2.1.56. Как проверить техническое состояние плунжерных пар и нагнетательных клапанов топливного насоса МТЗ-80, МТЗ-82:
1 — приспособление КИ-16301 А;
2 — топливный насос

Рис. 2.1.57. Как снять топливный насос МТЗ-80, МТЗ-82:
1 — топливный насос;
2 — компрессор;
3, 5 — топливопроводы;
4 — тяга управления насосом

Рис. 2.1.58. Как отвернуть болты крепления топливного насоса (вид спереди) МТЗ-80, МТЗ-82:
1 — крышка шестерни привода топливного насоса

И еще раз о сером и черном дыме из выхлопной трубы: при работе двигателя без нагрузки (серый дым) и появление дыма черного цвета при увеличении нагрузки бывает при поздней подаче топлива в цилиндры.

Работа двигателя, при которой слышны резкие стуки и из выхлопной трубы валит черный дым с возрастанием нагрузки уже свидетельствуют о ранней подаче топлива в цилиндры.

Тот момент, когда начинается подача топлива секциями и дает представление об угле начала впрыска топлива в цилиндры, является одним из ценных параметров, однозначно влияющих как на мощностные и экономические показатели, так и на пусковые свойства дизеля.

После монтажа отремонтированного топливного насоса или нового, встает необходимость настройки угла начала впрыска топлива. Как это сделать? С этой целью выкручивают установочный болт-шпильку из отверстия заднего листа двигателя и всовывают до упора в маховик ненарезанной частью в то же отверстие (см. рис. 2.1.59). Проворачивают коленвал за болт крепления шкива привода вентилятора (рис. 2.1.60) до совмещения установочного болта-шпильки с отверстием в маховике. Клапаны первого цилиндра в этот момент закрыты. Такое расположение коленвала дает понять, что угол опережения начала подачи топлива, равен 26° до верхней мертвой точки.

Моментоскоп КИ-4941 (рис. 2.1.61) ставят на штуцер первой секции топливного насоса. Затем открывают крышку шестерни привода топливного насоса, разгибают усики стопорной пластины и выкручивают болты крепления фланца привода (кулачкового вала насоса к шестерне (см. рис. 2.1.62).

Следующий этап – прокачка системы питания. Берем ручной насос и качаем до тех пор, пока топливо не пойдет без пузырьков воздуха из сливной трубки фильтра. Рычаг подачи топлива ставим в положение максимальной подачи и несколько раз проворачивают вал топливного насоса по часовой стрелке до полного наполнения топливом трубки моментоскопа ( см. рис. 2.1.63).

Рис. 2.1.59. Установка болта-шпильки трактора МТЗ-80, МТЗ-82
Рис. 2.1.60. Как провернуть коленвал двигателя МТЗ-80, МТЗ-82
1 — задний лист двигателя; 2 — болт-шпилька

Рис. 2.1.61. Установка моментоскопа:
1 — топливный насос;
2 — моментоскоп

Рис. 2.1.62. Как отвернуть болты крепления фланца привода кулачкового вала насоса МТЗ-80, МТЗ-82:
1 — шлицевой фланец;
2 — стопорная пластина

Рис. 2.1.63. Как провернуть вал топливного насоса МТЗ-80, МТЗ-82

Рис. 2.1.64. Как отрегулировать осевой зазор шестерни привода топливного насоса МТЗ-80, МТЗ-82:
1 — регулировочный болт;
2 — контргайка

Легонько встряхивают трубку, чтобы удалить из нее часть топлива и плавно проворачиваем вал насоса по часовой стрелке до тех пор, пока не начнет подниматься уровень топлива (мениска) в прозрачной трубке моментоскопа.

Придерживая ключом болт вала насоса от случайного проворачивания, ищем на шлицевом фланце отверстия, совпадающие с отверстиями шестерни, вкручиваем болты крепления и далее крепим их стопорной пластиной.

После того, как установлена крышка шестерни привода насоса, производят регулировку осевого зазора шестерни привода топливного насоса болтом 1 (см. рис. 2.1.64). Ослабив контргайку, вкручивают регулировочный болт до конца, а далее откручивают его на пол-оборота и контрят гайкой.

Устройство топливного насоса ТНВД МТЗ – 80,82

Четырехплунжерный топливный насос (тнвд) двигателя д 240 устанавливается в одном агрегате с подкачивающим насосом и центробежным регулятором на левой стороне двигателя (по ходу движения трактора) и крепится болтами к крышке распределения. Топливный насос приводится в действие коленчатым валом посредством распределительных шестерен (ход плунжера — 8 мм, диаметр плунжера — 8,5 мм).

ТНВД состоит из следующих главных компонентов: плунжерные пары, корпуса, нагнетательный клапан, толкатели, кулачковый вал, механизм привода плунжеров. Головка топливного насоса и его корпус представляют собой одно целое и изготовлены из сплава алюминия.

К передней части корпуса присоединяется чугунная плита для установки насоса на двигатель, а в задней части имеется фланец для монтажа регулятора. Все четыре секции насоса представляют собой миниатюрный топливный насос, чей принцип действия заключается в следующем. Во время вращения кулачкового вала выступ кулачка в определенный промежуток времени набегает на ролик и поднимает толкатель. После выхода выступа кулачка из-под ролика, пружины опускают толкатель. Одновременно с толкателем поднимается и опускается плунжер, производя, данным образом, возвратно-поступательное движение в полости втулки. При движении плунжера вниз, топливо наполняет освобожденное им пространство в гильзе. Во время движения вверх, плунжер сжимает топливо и от создавшегося давления открывается нагнетательный клапан, предоставляя путь топливу к форсунке. Затем цикл всасывания и нагнетания повторяется.

Механизм поворота плунжера, служащий для изменения подачи топлива, состоит из рейки и зубчатых венцов. На плунжерных втулках имеются поворотные гильзы оснащенные зубчатыми венцами. Своими выступами плунжер входит в два продольных паза поворотной гильзы. На гильзу надета плунжерная пружина. Через нижнюю тарелку она упирается в болт толкателя, а через верхнюю тарелку — в корпус насоса. Зубчатые венцы гильзы находятся в постоянном зацеплении с зубцами рейки, перемещающаяся в двух втулках из бронзы. При помощи тяги рейка связана с рычагами регулятора и перемещается под их воздействием, поворачивая при этом зубчатый венец одновременно с гильзой плунжера и изменяя таким образом подачу топлива.

На кулачковом валу симметрично друг другу размещены кулачки тангенциального профиля. Между вторым и третьим кулачком имеется эксцентрик, который приводит в движение топливо подкачивающий насос.

Вверху задней части корпуса топливного насоса трактора МТЗ 82 размещен перепускной клапан, по которому избыток топлива, подаваемого топливоподкачивающим насосом, возвращается в его всасывающую камеру. Таким образом, давление в каналах головки тнвд дизеля д-240 поддерживается в диапазоне 0,07-0,12 МПа (0,7-1,2 кгс/см²). Толкатели скользят в сверлениях в горизонтальной перегородки блока топливного насоса. На боковой стенке корпуса имеется люк, по средством которого регулирует равномерность подачи топлива по секциям и, собственно, саму подачу топлива. Для контроля уровня масла в корпусе насоса используется резьбовое отверстие.

Для сообщения внутренней полости корпуса топливного насоса с атмосферой применяется сапун, оснащенный фильтром для очистки воздуха выполненный из эластичного пенопласта.

Плунжерная пара

Плунжерная пара состоит из втулки и плунжера, являющиеся основными рабочими органами топливного насоса. Благодаря ей в цилиндры двигателя подается под высоким давлением необходимое количество топлива. Плунжер и втулка изготавливаются из легированной стали, после чего подвергаются термической обработке и являют собой прецизионную пару. Данное исполнение реализовано потому, что во время эксплуатации в насосе образуется высокое давление, в следствии чего необходимы герметичность и плотность пары, блокирующие протекание топлива из надплунжерного пространства. Плунжерная пара не может быть разукомплектована и при выходе из строя одной из деталей — заменяется полностью вся пара.

Верхняя часть втулки плунжерной пары имеет значительное утолщение, так как в этом месте она подвергается воздействию серьезных давлений. Верхняя утолщенная часть втулки имеет окончание в виде ступеньки для возможности посадки в гнездо корпуса насоса. В верхней части втулки предусмотрено два окна: перепускное и всасывающее. Через перепускное окно проходят отсечка и перепуск топлива, а через всасывающее топливо подается в надплунжерное пространство. Данные отверстия соединяются в верхней части тнвд с продольными каналами. От проворачивания втулка фиксируется штифтом, входящий в фрезерованный паз втулки. Выпадение штифтов блокирует крышка люка. Втулка размещена в корпусе насоса сверху, а к ее верхнему торцу прижат нагнетательный клапан. Для обеспечения требуемой герметичности контактирующие торцы седла нагнетательного клапана и втулки имеют хорошо отшлифованную поверхность.

Схема плунжерной пары: 1 — штуцер; 2 — упор пружины нагнетательного клапана; 3 — пружина нагнетательного клапана; 4 — седло нагнетательного клапана; 5 — нагнетательный клапан; 6 — уплотнение; 7 — втулка; 8 — плунжер; 9 — рейка; 10 — зубчатый венец; 11 — поворотная гильза; 12 — верхняя тарелка пружины плунжера; 13 — пружина плунжера; 14 — нижняя тарелка пружины плунжера; 15 — стяжной винт; 16 и 17 — всасывающее и перепускное окна.

Плунжер выглядит как цилиндрический стержень, на поверхности которого имеется пара симметрично размещенных спиральных паза, один из которых тщательно обработан и предназначен для изменения объема топлива, впрыскиваемого в цилиндр двигателя Д-240. Во время совпадения кромки перепускного окна втулки с кромкой паза давление в надплунжерном пространстве резко снижается, в связи с чем прекращается подача топлива в форсунку. Другой паз выравнивает удельное давление топлива, воздействующее на боковую поверхность плунжера при работе насоса. На плунжере, ниже отсечной кромки, имеется кольцевая канавка, где происходит задержка просочившегося топлива, применяемое далее для смазки плунжерной пары. В нижней части плунжера предусмотрено два выступа управления его поворотом и головка, на которую опирается тарелка пружины.

Нагнетательный клапан

Нагнетательный клапан используется для разъединения надплунжерного пространства от топливопровода высокого давления и резко понижает давление в топливопроводе во время остановки подачи топлива плунжером. Клапан и седло изготавливаются из легированной стали. Для создания необходимой плотности прилегания седло и клапан тщательно обрабатываются и подгоняются друг к другу. Разукомплектование нагнетательных клапанов не допустимо.

Клапан перемещается в гнезде крестообразным хвостовиком, между опорными поясками которого пропускается топливо. Смонтированная над клапаном пружина стремится придавить его к седлу. В верхней части клапана имеется направляющий буртик на который насажена пружина, а вторым торцом она упирается в торец расточки прижимного штуцера. Между посадочным конусом и хвостовиком клапана предусмотрена цилиндрическая канавка, называемая разгрузочным пояском.

Нагнетательный клапан: а — начало отсечки топлива; б — клапан закрыт; 1 — нагнетательный клапан; 2 — седло нагнетательного клапана; 3 — разгрузочный поясок.

При прекращении подачи топлива плунжером находящаяся под клапаном пружина передвигает его вниз. Одновременно с этим разгрузочный поясок сперва разъединяет топливопровод высокого давления от надплунжерной области, а затем, продолжая двигаться вдоль отверстия седла клапана, выполняя роль поршня — откачивает из топливопровода часть топлива, резко понижая тем самым давление. Благодаря данному действию происходит резкое прекращение подачи топлива.

Техническое обслуживание и регулировка ТНВД двигателя Д-240

Обслуживание топливного насоса заключается в контроле уровня масла (каждые 120 часов эксплуатации) и своевременной его замене в корпусе насоса (каждые 480 часов). Для более надежной работы ТНВД на последних модификациях двигателей Д-240 и Д-240Л применяется циркуляционная смазка насоса от системы смазки двигателя. Каждые 960 часов эксплуатации двигателя рекомендуется проверять соответствие топливного насоса установленным параметрам. В случае необходимости — проведите регулировку ТНВД.

Проверка (регулировка) топливного насоса

Прежде, чем осуществить проверку, необходимо убедиться в плотности запирающего конуса клапана нагнетания и в достаточном давлении насосной секции, находящейся в верхней полости. Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа. Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию.

Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться. Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается.

Теоретические рекомендации

Вы можете логически вычислить, что при увеличении подачи горючего в мотор увеличивается и его крутящий момент, который, естественно, повышает номинальную мощность двигателя Д-240. К тому же, до пределов своих возможностей повышается и скоростной режим работы.

Замена масла в насосе УТН необходима только после разборки и ремонта, а в повседневной эксплуатации трактора не нужна. Заливка дизельного масла должна производиться через картер ТНВД в объёме 150-200 мл.

если есть вопросы по работе или устройству насосов или форсунок постараюсь помочь

Подскажите как поменять подшипник на регуляторе.К топливщику не отправлять

.Разобрать и собрать как было смогу. просто не было донора на разбор(ТНВД имею ввиду).
ТНВД УТН-5П.Подшипники 8110 и 8202.

какой тип насоса и какой подшипник именно?

без кувалды и зубила ты не слесарь,а . как минимум директор
Слава Украине!(а власть один хрен-передасты!)

в чем была неисправность подкачки?если давала соляру в насос то и испортился подшипник то не один а все,а а все без специалиста вы не поменяете ,но если вы хотите поменять только упорные пошипники регулятора то ето просто:
1.снять насос
2.снять крышку регулятора
3.расшплинтовать палчик рейки и вытянуть его настолько чтоб вышла тяга рейки,если невыходит то прийдется вытянуть пальчик пружины и вытянуть в другую сторону пальчик тяги рейки
4.снять регулятор 6 болтов
7.на пятаке поменять подш. 8202
8.снять штопорное кольцо на грузиках и снять их осторожно выпадут резиновые демпфера
9.поменять подш.8110 На обоих подш. обоймы с меньшим внутреним диаметром набиваются на узел а потом ставится сепаратор и другая обойма
10.поправляя резинки черес спец.отверстия вгрузах ставим груза на место и так далее в обратном порядке
И САМОЕ ГЛАВНОЕ Я ВАМ ЭТОГО ДЕЛАТЬ КРАЙНЕ НЕ РЕКОМЕНДУЮ ТАК КАК УЛЕТЯТ РЕГУЛИРОВКИ И СКОРЕЕ ВСЕГО ВАМ ЭТО НЕ ПОМОЖЕТ
ну а если нет то удачи!

без кувалды и зубила ты не слесарь,а . как минимум директор
Слава Украине!(а власть один хрен-передасты!)

в чем была неисправность подкачки?если давала соляру в насос то и испортился подшипник то не один а все,а а все без специалиста вы не поменяете ,но если вы хотите поменять только упорные пошипники регулятора то ето просто:
1.снять насос
2.снять крышку регулятора
3.расшплинтовать палчик рейки и вытянуть его настолько чтоб вышла тяга рейки,если невыходит то прийдется вытянуть пальчик пружины и вытянуть в другую сторону пальчик тяги рейки
4.снять регулятор 6 болтов
7.на пятаке поменять подш. 8202
8.снять штопорное кольцо на грузиках и снять их осторожно выпадут резиновые демпфера
9.поменять подш.5110 На обоих подш. обоймы с меньшим внутреним диаметром набиваются на узел а потом ставится сепаратор и другая обойма
10.поправляя резинки черес спец.отверстия вгрузах ставим груза на место и так далее в обратном порядке
И САМОЕ ГЛАВНОЕ Я ВАМ ЭТОГО ДЕЛАТЬ КРАЙНЕ НЕ РЕКОМЕНДУЮ ТАК КАК УЛЕТЯТ РЕГУЛИРОВКИ И СКОРЕЕ ВСЕГО ВАМ ЭТО НЕ ПОМОЖЕТ
ну а если нет то удачи!

Благодарю

,то что нужно.

На данном видео речь идет о ремонте топливной аппаратуры на дизельных двигателях. Рассказывается о специализированном автосервисе, который занимается исключительно дизельными двигателями. Ремонт ТНВД своими руками выполнить почти невозможно, поэтому люди обращаются к специалистам.

Директор сервиса дает интервью, где рассказывает о работе компании, о том какая техника чаще всего попадает к ним. Также заходит речь об оборудовании и специальных инструментах, которые применяются при ремонте, как дизельных двигателей старого образца, так и нового, в частности двигателей, оборудованных системой Common Rail.

Также в ролике демонстрируется диагностическое оборудование, с помощью которого автомеханики данного центра выявляют неполадки в топливной сети дизельного двигателя. Это оборудование представляет собой специальные стенды, с помощью которых можно провести полную проверку работы топливных систем.
Принцип проверки после ремонта ТНВД на таком стенде заключается в следующем: насос устанавливается на стенд, выставляются необходимые значения оборотов, и фиксируется количество дизельного топлива, которое насос подает к разным цилиндрам.

Кроме этого работники центра показывают стенд, на котором проходят проверку форсунки дизельного двигателя. Они предварительно проходят переборку и замену необходимых деталей. При установке форсунки на стенд проверяется ее давление и правильность распыла.

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

Оцените статью:

Топливный насос высокого давления – это важнейший узел в каждом дизельном моторе. Из-за этого механизма горючее становится не просто жидкостью, а топливно-воздушной смесью. На работу насоса действует и такая деталь, как плунжерная пара. Она отвечает за подачу горючего и его распределение.

Устройство плунжерной пары

В конструкции этого элемента две основные детали – плунжер и втулка.

Плунжер состоит из цилиндрического поршня небольшого размера. Когда насос работает, плунжер двигается внутри втулки. Выполняя движения вверх и вниз, плунжер всасывает горючее, а потом оно нагнетается поочередно в форсунки рабочих цилиндров, где под большим давлением в распыленном состоянии воспламеняется. Плунжерная пара ТНВД имеет несколько отверстий на втулке, через которые и поступает дизельное топливо для последующего нагнетания.

Другими словами, главным назначением плунжерной пары является точное измерение горючего, чтобы потом подать его в цилиндры двигателя. Также этот элемент помогает насосу подать топливо в необходимый момент с нужным давлением. Чтобы всё осуществлялось без сбоев, надо чтобы у плунжерной пары было соответствие ко всем предъявляемым требованиям. Поэтому плунжерная пара цена которой не такая уж и маленькая, должна производиться на оборудовании высокой технологичности, в домашних условиях сделать её нереально.

Эксплуатация плунжерной пары

Плунжерная пара ТНВД – сложный элемент, эксплуатировать его надо с осторожностью и постоянно соблюдать необходимые требования. Чтобы устройство работало бесперебойно и качественно, то следует использовать только топливо высокого качества. Так как на наших АЗС качество топлива оставляет желать лучшего, то восстановление плунжерных пар – очень популярная услуга.

В некачественном топливе содержится большое количество химических элементов, что значительно уменьшает долговечность плунжерной пары. Самое негативное влияние производит вода, которая попадает в качестве конденсата в топливо. Если между втулкой и плунжером оказывается много воды, то смазывающая плёнка нарушает свою целостность и дальше деталь работает без смазки. Это может настолько деформировать деталь, что восстановление плунжерных пар просто не поможет. Останется только купить плунжерную пару в магазине и стараться заправляться только качественным топливом.

Когда необходима замена и как заменить плунжерную пару?

Есть несколько признаков того, что деталь неисправна. Один из них – это отказ мотора запускаться, особенно на мотор разогрет. Узнать нормально ли работает плунжерная пара ТНВД можно и во время работающего двигателя. Надо обратить внимание на качество его работы. Если плунжерная пара неисправна, то у мотора теряется мощность, а работает он с нехарактерными звуками. Кроме того, двигатель может работать с перебоями и нестабильно. Если был замечен хотя бы один симптом, то надо производить диагностику.

Надо отметить, что для диагностики применяется специальное оборудование. Поэтому очень сложно в домашних условиях сказать, неисправна ли плунжерная пара или нет. В СТО профессионалы могут точно сказать о неисправности и метод решения этого – регулировка или полная замена. Во время ремонта необходимо специальное оборудование, которое должно восстановить герметичность втулки и плунжера.

Теперь следует рассказать, как заменить плунжерную пару. Сначала необходимо пойти в магазин, подобрать и купить плунжерную пару, которая подойдёт к отдельно взятому двигателю. Надо разобрать всё, что снимается, вокруг топливного насоса. Это необходимо для того, чтобы снять старую плунжерную пару без проблем и ничего не мешалось. Потом надо снять переднюю крышку двигателя, открутить гайку крепления шестерни привода, а после этого открутить все трубки и снять топливный насос. Все детали, которые в грязи, заодно надо почистить. Только после этого можно начинать разбирать топливный насос, откручивать саму плунжерную пару, но только делать это с предельной осторожностью и в специально подготовленном месте с набором необходимых инструментов.

Из неё надо аккуратно слить топливо, демонтировать старую плунжерную пару, проверить состояние остальных деталей, а именно кулачковую шайбу, ролики, насос подкачки и т.д.. После этого надо перекрутить штуцера с клапанами и глушилкой мотора со старой пары, на новую. Потом можно всё собирать в обратном порядке, предварительно тщательно промыв плунжерную пару дизельным топливом от консервации перед установкой.

Регулировка плунжерной пары

Чтобы отрегулировать количество топлива, которое впрыскивается, на плунжере есть специальная отсечная кромка. Когда движение плунжера идёт вверх, то он сначала перекрывает отверстие для выхода, а через эту кромку отверстие приоткрывается. Нарезка этой кромки произведено спиралью, чтобы при повороте плунжера изменялось время до отсечки. Чтобы плунжер поворачивался и совершал поступательные движения, он опирается на кулачковую шайбу и зацепляется с её штифтом. Когда шайба вращается, то она вращает и плунжер, а кулачки набегают на ролики и толкают его. Регулировка плунжера производится регулировочными шайбами разной толщины. Самое главное – не забывать, что плунжерная пара цена на которую достаточно большая, очень хрупкая и сложная деталь, поэтому надо обращаться с ней надо очень аккуратно.
