Мы постараемся ответить на вопрос: ремонт верхней деки гитары своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В ремонт попадают обычно гитары с явными дефектами. Мастер, тщательно осматривая инструмент, определяет объем работы. Осмотр показывает, будет ремонт производиться со вскрытием инструмента или без него. Под вскрытием гитары понимают отделение дна от корпуса гитары.

Концом ножа или краем цикли снимают лак с штапика, приклеенного к дну гитары. Начиная со стрелки по штапику прокладывают тряпочку, намоченную в горячей воде. Таким образом штап прогревают. После 5—10-минутного прогревания .ножом с широким полукруглым лезвием начинают отделять штап от обечайки и дна гитары. Для облегчения этой операции нож периодически опускают в горячую воду. После снятия штапа этим же ножом начинают отделение дна от огибов.

Особую осторожность следует проявлять при отделении дна в зоне пружинок. Концы пружинок, вклеенные в огибы, аккуратно вынимают с помощью узкой стамески. Инструмент постоянно опускают в горячую воду. Отщепившиеся кусочки дна или огибов следует немедленно приклеить на свои места.

Воспользовавшись вскрытием инструмента, мастер не упустит возможности исправить недоделки предыдущего наружного ремонта. Если вскрывать корпус не нужно, то производят только наружный ремонт.

Трещины, сколы, отщепленные участки и т. п. устраняют теми же способами, что и у ранее рассмотренных инструментов. То же можно сказать и про смену ладовых пластин, верхнего порожка, восстановления лакового покрытия и полировки. Основными ремонтными работами гитар, с которыми приходится встречаться мастеру, являются следующие.

рис.1

Пробоина в дне и обечайке гитары. При таком дефекте гарантированный ремонт может получиться только при установке подкладки (рис. 1, а). Делают подкладку из дощечки толщиной 2,5—3 мм, перекрывающей пробоину на 5—10 мм. Слои подкладки 3 располагают поперек слоев дна 5 инструмента. Края пробоины освобождают от мелких защепов и наносят изнутри на контур пробоины и на края подкладки негустой мездровый клей. Подкладку с помощью двух нитей 2 прижимают к дну изнутри.

На просушенную подкладку наклеивают кусочки дна, выбранные из пробоины (рис. 1, б). Если кусочки дна утеряны или не подлежат реставрации, то пробоине предварительно придают правильную геометрическую форму (прямоугольник, квадрат и т. д.) с гранями, скошенными наружу, и вставляют заплатку (рис. 1, б). Прижим осуществляют шнуром через прокладки.

Если размеры пробоины невелики, то возможно вместо подкладки применение небольших латок.

рис.2

Пробоины в обечайке заделывают также с помощью латок или подкладки. Мелкозубой пилой выпиливают поврежденный участок обечайки, предварительно вскрыв инструмент. Огибы выпиливают на 10—20 мм больше, чем заплатка (рис. 2). Наклеивают латки 4 и, подогнав заплатку 3, приклеивают и ее. Затем восстанавливают огибы 1 и приклеивают дно гитары. Ремонт этот сложный, и проводят его в редких случаях.

Ремонт повреждений деки гитары. Механические повреждения дек в виде трещин и даже небольших пробоин ремонтируются так же, как и аналогичные повреждения дна инструмента. Следует только учитывать, что в ремонте деки необходима предельная аккуратность и неторопливость. Если механические повреждения в деке велики, то ее меняют. Снятие поврежденной деки производят так же, как и снятие дна инструмента. Серьезным осложнением является часть накладки грифа, которая приклеена к деке у гитар с несъемным грифом. В этом случае можно идти двумя путями. Накладку снимают при сильно изношенных ладах и поверхности самой накладки, тем более если материал накладки не представляет ценности. Для этого кусачками извлекают лады из пазов и накладку сострагивают. Если поверхность накладки в хорошем состоянии, можно попытаться ее сохранить. Не вынимая ладов из пазов, широким тонким ножом с полукруглым лезвием отделяют накладку от ручки грифа. Нож периодически опускают в горячую воду. Бывает полезно перед этой операцией прогреть накладку тряпочкой, смоченной горячей водой.

Другой путь ремонта заключается в том, что из накладки вынимают лад, лежащий в плоскости соединения грифа с корпусом гитары. У гитар это обычно 12-й лад. Мелкозубой пилой освобожденный паз углубляют на толщину накладки. Затем деку можно беспрепятственно отделить от корпуса. Часть накладки, приклеенной к деке, освобождают от нее и после приклейки новой деки ставят на свое место. Устанавливая 12-й лад в расширенный паз, пользуются клеевой шпаклевкой.

При длительной эксплуатации инструмента довольно часто дека коробится. Происходит вздутие деки в зоне талин гитары. Хотя этот дефект мало отражается на игровых качествах гитары, но он портит внешний вид и может со временем повлечь за собой серьезные разрушения корпуса.

Ремонтируют, покоробившуюся деку без вскрытия корпуса. Дощечки толщиной 2,5—3 мм из резонансной ели (подойдут обрезки от заготовок дек) подклеивают изнутри корпуса в зоне коробления. Слои дощечки и деки должны совпадать по направлению. Дощечки с нанесенным клеем ставят на свое место через звуковое отверстие, через которое также прижимают их струбцинами к деке (используя прокладки).

Ремонт пружин или их замена могут быть произведены только после вскрытия инструмента. Обычно общий план расположения пружин при их ремонте не меняют, а ремонтируемую пружину удаляют и ставят на ее место новую. При этом сохраняют геометрические размеры снятой пружины.

Мелкие ремонты дефектов деки (выщербленные или выпадающие украшения, отрыв подставки и т. п.) не представляют большого труда и могут быть выполнены без дополнительных указаний.

Ремонт грифа. При интенсивной эксплуатации гитары нейзильберовые лады изнашиваются менее чем за 2 года. Смену ладов начинают с удаления старых. Кусачками, стараясь не повредить накладки, вынимают лады из своих гнезд. Забивают новые лады. Если гнезда от старых ладов малы, их расширяют, а если велики, то пользуются клеевой шпаклевкой. Далее лады обрабатывают как обычно.

Смену накладки, как и исправление коробления грифа, также начинают со снятия ладов и порожка. Затем накладку сострагивают или с помощью разогретого ножа и горячей воды отделяют от ручки. Наклеивают новую накладку и ставят лады.

Отрыв пятки или ее части от ручки грифа чаще всего встречается у гитар с винтовым соединением грифа с корпусом. Исправляют повреждение, обычно приклеивая оторванную часть пятки на свое место. Более надежным является ремонт с заменой части пятки.

Стамеской срубают пятку выше отверстия под винт (если гитара совкового типа). Наклеивают брусочек вместо отрубленной части и обрабатывают его по форме пятки.

Не терпит гитара грубого и бесцеремонного обращения: очень часто инструмент страдает при падении, от всякого рода «ушибов» или во время неправильной транспортировки.

Любые повреждения не только сказываются на звучании гитары, но и нередко полностью выводят ее из строя. Впрочем, в большинстве случаев инструмент подлежит ремонту.

Если на деке или грифе вашей шестиструнной подруги появились повреждения, не спешите расставаться с ней. Сейчас мы расскажем, как и чем заклеить трещины на гитаре.

Гитара — очень чувствительный инструмент, и это следует учитывать при выборе клея и проведении ремонтных работ. Клеящий состав не должен нарушать уникальные резонирующие способности благородной древесины.

При этом клей должен надежно соединять склеиваемые элементы, ведь очень часто трещины образуются в местах наибольшей нагрузки.

Какой клей лучше всего подойдет для ремонта гитары?

Titebond — популярный во всем мире однокомпонентный универсальный клей для дерева. Пожалуй, это самый идеальный клей для ремонта гитары.

Titebond устойчив к воздействию влаги и повышенных температур. Состав схватывается практически моментально и прочно соединяет склеиваемые поверхности, нужно лишь на некоторое время сильно прижать их друг к другу.

Профессионалы рекомендуют использовать клей Titebond марки «Original Wood» с этикеткой красного цвета.

Мездровый столярный клей . Он вырабатывается из внутренней части невыделанной кожи (мездры), отходов кожевенного производства и желатина.

Данный клей нуждается в приготовлении. Чтобы получить готовый к применению раствор, нужно залить сухие компоненты водой в указанных производителем пропорциях и оставить на некоторое время набухать.

Набухшую субстанцию варят до готовности на водяной бане. Клей получается достаточно текучим в теплом виде. Остывая, он образует твердую структуру, поэтому не нарушает акустические свойства древесины. При строгом соблюдении технологии удается достичь особой прочности клеевого соединения.

ЭДП (эпоксидный клей) — универсальный двухкомпонентный клей, который продается в виде набора для смешивания. В него входит непосредственно эпоксидная смола и отвердитель.

Приготовить состав проще простого: достаточно смешать смолу с отвердителем в указанной производителем пропорции.

При приготовлении клея нужно учесть, что он практически моментально застывает, поэтому склеиваемые поверхности следует заранее подготовить — очистить от пыли и любых загрязнений.

Откол головы гитарного грифа — одна из наиболее частых проблем. Для ее устранения понадобится не только столярный клей, но и струбцина — вспомогательное приспособление, предназначенное для жесткой фиксации (плотного прижатия) склеиваемых деталей друг к другу.

Сам процесс склеивания достаточно прост, но требует аккуратности.

Последовательность действий следующая:

1. С гитары снимаем струны и механику (колки);
2. Обезжириваем и просушиваем поверхность;
3. Готовим клеящий состав, равномерно наносим его на место разлома;
4. Соединяем склеиваемые поверхности предельно ровно;
5. Стягиваем струбциной (их может потребоваться две);
6. Вытираем излишки клея;
7. Оставляем на несколько часов (в соответствии с инструкцией к клею).

Для этого необходимо просверлить в грифе глухое отверстие подходящего диаметра и вставить в него смазанный клеем шпунт.

ВИДЕО ИНСТРУКЦИЯ

Трещины на деке гитары образуются из-за рассыхания древесины. Они не только портят внешний вид гитары, но и нарушают звучание инструмента, поэтому данный дефект нуждается в устранении.

Если трещина широкая, в нее нужно сначала втереть древесную пыль, после чего закапать суперклей. Узкую трещину можно клеить сразу, просто пролив клей сверху.

Чтобы гитара радовала своим безупречным звучанием долгие годы, необходимо бережно с ней обращаться и соблюдать следующие рекомендации:

• Переносить и хранить гитару нужно в твердом футляре (кофре);
• Если в помещении, где хранится инструмент, наблюдается пониженная влажность (менее 40%), необходимо использовать увлажнитель. Его можно приобрести в магазине музыкальных инструментов или сделать самому из обычной губки;
• Деревянные музыкальные инструменты очень чувствительны к перепадам температур. Принесенной с мороза гитаре нужно дать прогреться до комнатной температуры перед игрой;
• Убирая гитару на длительное хранение, нужно ослабить струны.

Оговорюсь сразу, это был мой первый эксперимент в подобного рода делах, так что если у вас есть опыт и/или свое видение процесса, прошу изложить в комментариях как можно конструктивнее, без перехода на личности и обсёра проекта. И да, если вы хотите написать нечто в стиле “да выкинь нахрен, купи нормальную”, прошу вас сразу засунуть это мнение куда подальше и листать ленту как ни в чем ни бывало.

Собственно, история:
Зайду немного издалека. а точнее – из 2015 года, когда попала мне в руки старая советская классическая гитара в “слегка разобранном” состоянии (фото ниже)

Собственно, возникло у меня желание научиться играть на ней. Но для начала надо было привести инструмент в более-менее адекватный вид, что я и сделал (на самом деле, просто склеил эпоксидкой и поменял струны)

Время шло, я периодически поигрывал на данном чуде из прошлого. Однако ничто не вечно под луной, в том числе и музыкальные инструменты – на грифе появилась трещина и начала расползаться, грозя расколоть его на две независимые друг от друга части. В принципе, такой ремонт не особо сложен и затратен. Залил клеем, прижал струбциной – и готово. Но в голове поселилась мысль “А что. если пойти дальше?” Если заморочиться и провести полную реставрацию инструмента с блэкджеком и нанесением нового лака.

Не буду рассказывать, как я изучал форумы по данной теме, а сразу перейду к процессу.
Итак, первым под нож на шлифовку был пущен гриф – откручен от корпуса, избавлен от ладов, колков и прочих деталей, которые мешали бы процессу. Результат работы можно увидеть на фото ниже:

Далее я приступил к ошкуриванию корпуса. Эта часть работы запомнилась больше всего, так как процесс очень долгий и нудный. Также необходимо было следить за тем, чтобы не протереть ямы в деках. Итогом стал вот такой красивый корпус без следов лака и без единого заусенца:

Тем же операциям подверглась и подставка, однако с ней пришлось повозиться из-за сложной формы (к сожалению, фото нет)

Все поверхности подготовлены, казалось бы, можно покрывать лаком, собирать воедино и вновь использовать гитару по назначению, но возникла небольшая трудность.

Дело в том, что в процессе ошкуривания передней деки с нее вместе с лаком был удален рисунок, обрамляющий отверстие. Это породило две проблемы: во-первых, на месте краски дерев было светлее, и это при ближайшем рассмотрении очень бросалось в глаза. Во вторых, гитара перестала радовать глаз, начала казаться какой-то унылой и “пустой”. Естественно, такого же цвета гриф и подставка не добавляли радости картине.
С последними двумя элементами все было решено максимально просто. баночка морилки. и мы имеем вот такую красоту:

Как можно увидеть, подставку я все-таки ошкурил хреново, и в местах, где остался лак, она не проморилась. Пришлось переделывать, сошкуривая на этот раз еще и морилку.

С корпусом же дела обстояли сложнее. Готовую розетку я покупать не хотел, красить тоже не было возможности в силу природной криворукости и отсутствия опыта в этом. Оставался вариант выжигания. Однако не вручную (по вышеизложенной причине), а при помощи лазера.

Был слеплен векторный файл, найден станок и люди, готовые помочь.

Собственно, в итоге вышло следующее:

Когда все детали были приведены в красивый вид, наступило время нанесения лака. Следуя советам с форумов, использовал НЦ-216. Воняет он ужасно, но результат того стоил. гитара приобрела свой родной желтоватый оттенок и стала смотреться гораздо лучше:

Наносил 3 слоя лака с перерывом в час. Затем дал просохнуть сутки и приступил к сборке.

Для начала прикрутил гриф. Для этого решил использовать болт М8 под шестигранник и вот такую мебельную гайку, чтобы не лазить в недра гитары при каждой манипуляции с крепежом

Ну и остались мелочи. Забил новые лады, воткнул колки, прикрутил подставку и натянул струны. В конечном итоге получилось как-то так:

Ах да! Наклеечка-то! Куда же без наклеечки)

Практически все материалы на нашем ресурсе открыты для общего доступа, тем не менее, если у Вас возникло желание материально помочь форуму, вступайте в ряды Клуба! В качестве вознаграждения Вы получите:

• Заказ подборов.
• Бесплатное сведение+мастеринг вашей записи
• Бесплатное объявление в разделе “Продам”
• Розыгрыши билетов на А.Я.Розенбаума.
• Закрытый раздел с нашими достижениями и профессиональным обсуждением каждой темы в нём

• Выбор инструмента и струн(при необходимости, помощь в приобретении)
• Составление индивидуальной программы для самостоятельного обучения
• Правильная постановка рук и корпуса
• Самостоятельная настройка гитары и основные гитарные обозначения
• Способы звукоизвлечения

Скрины нужно размещать на сторонних ресурсах, типа сэйвпик

История одного “безумного” проекта.

Идея воплотить в жизнь проект «Гитару – на прокачку!» я вынашивал уже многие годы. К практическим
действиям меня подтолкнул мой компаньон по музыкальному бизнесу, изложив мне весьма креативную
концепцию по аналогии с известным телевизионным проектом (ну тот самый, который с тачками). Было
даже решено сделать прокачку гитар в дальнейшем одним из направлений деятельности нашей компании.
В моем распоряжении имелась акустическая гитара 1970-х годов, являющаяся плодом прошлой активной
деятельности Пензенской пианинной фабрики:

Преподнес мне ее в качестве презента один из моих клиентов, который, по дороге к моей мастерской,
нашел ее около мусорных баков. Прежний владелец просто выбросил ее за ненадобностью, т.к. она
была в весьма плачевном состоянии и, видимо, он посчитал, что восстанавливать ее не стоит свеч.
Вот так в самом начале выглядела эта семиструнка. «Красавица» – не правда ли?

Да, совсем забыл сказать, основная тема всего этого гешефта – семиструнную модель переделать
в более популярную – шестиструнную.

Первым номером нашей праздничной программы стало снятие струн и демонтаж грифа (если быть
точным, после снятия струн он сам отвалился вместе с верхним клёцем):

Затем последовал демонтаж старой подставки, что также не составило особого труда:

Потом я отвинтил колковую механику (судя по всему, те, кто когда-то собирали эту гитару, особо
себя не утруждали, по всему было видно – шурупы при монтаже явно были просто забиты молотком):

Теперь все это снято-отвинченно-оторванное добро отправится обратно в мусорный бак
(там ему самое место):

Склейка треснувшего верхнего клёца. На одну трещину потребовалась всего одна струбцина
(кстати, обязательно со временем все свои старые струбцины в моей мастерской заменю
на кованные, как эта):

Следующая операция (здесь это слово особенно уместно) очень ответственная – демонтаж
верхней деки (тут необходима особая осторожность и аккуратность, и инструмент здесь
применяется самый «хирургический» – скальпель):

Ну вот, гитара вскрыта и готова к дальнейшей экзекуции. (У вас не опускаются руки от
такой мрачной картины? Лично у меня – нет. Было дело и пострашнее!):

Монтируем отремонтированный верхний клёц при помощи струбцин и
незамысловатого приспособления:

На фото – перемонтаж и проклейка нижнего клёца (в работе – всё те же струбцины):

Следующая операция – тщательная проклейка всех контр-обечаек:

Следующий этап – установка пружин нижней деки. Перед этим я их демонтировал (проще
говоря – оторвал), благо дело, они держались на честном слове – фабричный клей очень
напоминал канцелярский и даже при небольшом воздействии на него легко превращался
в труху. С помощью вот такого несложного приспособления удается плотно прижать при
склейке детали друг к другу. Вот теперь пружины приклеены намертво и на века:

Нарезка на ленточной пиле заготовок для «летающих» пружин. Материал – прямослойный
выдержанный канадский клен:

Обработка напиленных брусков на мини-рейсмусе. С его помощью производим чистовое
строгание и, заодно, придаем заготовкам квадратное сечение:

Скругляем острые углы с помощью специального рубаночка, затем, с помощью наждачной
шкурки, придаем заготовкам круглое сечение. Можно, конечно, эту операцию проделать и
на токарном станке, но я им так давно не пользовался, что успел завалить всяким нужным
и ненужным хламом, т.е. я его временно похоронил под всем этим (когда-то, в 90-е годы, во
времена тотального дефицита, я вытачивал на нем барабанные палочки):

Монтаж готовых пружин (они устанавливаются с небольшим натягом враспор и аккуратно
проклеиваются):

Небольшая, но важная деталь – вклеенная деревянная планочка из клена для крепления
впоследствии верхнего ремнедержателя (об этой мелочи забывать никак нельзя!):

Вид на установленные «летающие» пружины системы Дж. Вильямса, одного из ведущих
гитарных мастеров Австралии. Эта конструкция позволяет сделать барабан гитары более
жестким, тем самым снимается излишнее напряжение на верхней деке, повышается ее
подвижность, и улучшаются акустические параметры гитары в целом:

Затем кромки обечайки шлифуются круговыми движениями на ровной поверхности с
натянутой грубой наждачной шкуркой. По окончании этой операции все будет готово к
монтажу верхней деки:

Вдохновившись успехом создания Дидли-БО захотелось чего то более масштабного и серьезного. Подбирались различные материалы и варианты, в итоге следующим проектом стало практически пересоздание 12-тиструнной гитары.
Изначально планировалось делать на ней рисунки выжигателем (коих у меня два), но, в силу крайней безалаберности, оба потеряны. Поэтому действовал я по ситуации.
Итак. Целью проекта был не сам готовый музыкальный инструмент, а его создание. То что это будет хоть как то приемлемо звучать даже не предполагалось. ровно как и не предполагалось что гитара будет выглядеть “как новая”, более того внешний вид “like a shit” планировался изначально. Поэтому на известном сайте бесплатных объявлений (дайте денег за рекламу ? ), была найдена 12-тиструнка в состоянии крайне плачевном. Продавец утверждал, что в 80-х гитара принадлежала Сергею Воронову, потом на ней играли его дети, а ему она досталась с работы (он, вроде как рабочий на Мосфильме). Однако, подтвердить или опровергнуть это не возможно, поэтому оставим все на совести продавца.
В общем, накурившись как следует интернетов, закупив все необходимые столярно-молярные ингредиенты, я приступил к работе.

Как известно, “наши руки не для скуки”, так что басс-гриф уже выбран и грядет новый проект!
PS: фраза про like a shit отсюда:

Ремонт гитар. Покраска, реставрация. Высочайшее качество. – commerce.services – GuitarPlayer.Ru – Форумы для гитаристов

Абсолютно любые работы с гитарами. Реставрация, ремонт любых гитар(акустические, классические, электро, бас) и других струнных и смычковых инструментов.

Изготовление дек и грифов на заказ.
Дерево производства США, Канада, Россия и др.

! !

Самые распространенные работы:

Художественные работы:

• Резьба на деке гитары = Цена договорная, в зависимости от объема и сложности работы.
• Резьба на головке грифа = Цена договорная.

Работы с грифом гитары:

• Склейка сломанной головки грифа
• Отстройка + полировка ладов с чисткой накладки + пропитка маслом
• Шлифовка + закатка + полировка ладов. Заметно улучшает качество звучания и удобство при игре даже на недорогих инструментах. Возможность опустить струны ближе к грифу, что дает хороший резонанс инструменту
• Обезлаживание грифа с заделкой пазов + шлифовка + полировка накладки
• Выравнивание сильных искажений накладки (только со снятием ладов)
• Замена ладов на гитарах со съемным грифом (с закаткой и полировкой)
• Замена ладов на гитарах с несъемным грифом (с закаткой и полировкой)
• Замена накладки грифа
• Замена анкера

Работы с гитарной электроникой:

• Полное экранирование электронных компонентов + полная замена проводов
• Замена электронного компонента (потенциометр, переключатель и т.д.)
• Изменение схемы распайки
• Установка Kill Switch
• Установка тембрблока (акустические гитары)
• Установка навесного звукоснимателя (акустические гитары)
• Установка(замена) звукоснимателя
• Установка комплекта звукоснимателей

Реставрационные работы с гитарами:

• Склейка сломанной головки грифа
• Заделка старых монтажных отверстий
• Склейка трещин верхней деки акустической гитары
• Склейка деки, обечайки
• Переклейка, подклейка подставки
• Склейка пятки грифа
• Подклейка пружин акустической гитары
• Замена верхней деки акустической гитары
• Удаление сколов лакокрасочного покрытия
• Полировка повреждений лакокрасочного покрытия корпуса (шлифовка лакокрасочного покурытия до максимального удаления царапин, полировка профессиональной полиролью 3М до зеркального блеска)

Покрасочные работы с гитарами:

• Покрытие лаком деки акустической гитары
• Покрытие накладки матовым лаком
• Покрытие накладки глянцевым лаком
• Покраска (перекраска) грифа (матовый лак)
• Покраска (перекраска) грифа (глянцевый лак)
• Перекраска головки грифа (матовый лак)
• Перекраска головки грифа (глянцевый лак)
• Покраска деки гитары (матовый лак)
• Покраска деки гитары (глянцевый лак)
• Покраска гитары с несъемным грифом (вклеенный или сквозной)(матовый лак)
• Покраска гитары с несъемным грифом (вклеенный или сквозной) (глянцевый лак)

Контакты:

Вопросы, отзывы и предложения Вы можете оставлять в теме или здесь:

Галерея некоторых работа есть в данной теме:

Ремонт головки грифа акустической гитары Madeira без реставрации .

Гитара (со звукоснимателем) была принесена в ремонт студентом. По его словам, инструмент некогда обладал хорошим звуком. Действительно, косвенное подтверждение этому — чуть ли не «до дыр» протертая накладка грифа под струнами (см. фото ниже).

В результате серьезного повреждения верхней деки оказались отбитыми все пружины внутри гитары, а сама дека подверглась множественным расщеплениям. Дальнейшие комментарии, как говорится, излишни:

Ремонт гитары состоял из следующих этапов:

• приклейка пружин,
• выравнивание поверхности деки,
• склеивание трещин деки,
• шпатлевка, грунтовка,
• тонирование (покраска),
• лакировка, полировка.

Ниже представлен конечный результат:

ГИТАРА ИЗ КРАМАТОРСКА

Один из многочисленных примеров ремонта подобного рода: серьезное повреждение нижней деки гитары тяжелым острым предметом, внутри отбиты пружины.

После проведенных реставрационно-восстановительных работ и тонировки деки удалось вернуть инструменту прежний вид:

ПРОСТРЕЛЕННАЯ ГИТАРА

Ниже предлагаем вашему вниманию фото и два небольших видеоролика со съемкой до ремонта и в процессе ремонта гитары с многочисленными сквозными пулевыми отверстиями в нижней и верхней деках, заменой подставки (струнодержателя) и вставкой звукоснимателя в корпус (обечайку) инструмента.

в процессе ремонта:

Всё в этом мире не вечно, всё ломается разрушается и приходит в негодность. Это касается и гитары, которая к слову является довольно хрупким инструментом требующем должного и бережного ухода. Но если вдруг гитара всё таки немного повредилась что делать?

Самый простой выход это обратиться к гитарному мастеру. Это такой дяденька (очень тётенька) который эти самые гитары делает на заказ и сможет починить вашу с максимальной скоростью и качеством. Проблема в том, что мастера за свою работу берут деньги притом деньги стоит признать не малые.

Если гитара получила тяжёлые повреждения (гриф дал трещину, пружина внутри деки отвалилась), то будет всё же разумнее заплатить деньги профессионалу. Но если повреждения не большие то ремонт гитары вполне можно осуществить у себя дома при помощи собственно рук и простых инструментов:

Причина:
Струны слишком близко от порожков

Решение:
Струны ладят из за того что струны когда их дёргают соприкасаются с металлическими ладами, в результате чего получается такой неприятный дребезжащий звук. Вариантов устранения несколько.

Если у гитары есть анкерный стержень то его просто нужно отрегулировать до нужной вам высоты, то есть до высоты когда струны звучат нормально, без дребезжания. Но анкерный стержень есть не во всех гитарах, поэтому нам на помощь приходит старый дедушкин напильник, а лучше шкурка единичка. Если используете шкурку то лучше прибыть её к ровному бруску и шлифовать как будто работаете рубанком.

Наша цель – немножко подпилить лады что бы увеличить расстояние до струн. Делать это нужно аккуратно и равномерно, при этом я бы посоветовал первые 2-3 лада вообще не трогать, а сточить другие. Точите аккуратно и не спеша. Если вдруг получилось что один лад сточился очень сильно – не надо сравнивать все под него. Пусть лучше один лад будет ниже нежели вы испортите все.

Решение:
И тут при наличие анкерного стержня проблема решается за пару минут. Но если его нет ситуация усложняется так как сточить лады мы может в вот нарастить нет.

Выход тут один – сделать пропилы в верхнем порожке глубже. Делается это при помощи тонкого – тонкого напильника. И опять же действовать стоит очень аккуратно и не спеша, чтобы струны не опустились слишком низко.

Если же вы таки переборщили слегка то нарастить обратно порожек можно капнув в щель под струны немного расплавленного пластика или засунув в щель немного жесткой кожи.

Причина:
Скорее всего отклеилась одна из пружин внутри корпуса.

Решение:
Лучше обратиться к специалисту, однако можно и самому приклеить её на место пользуясь клеем “Момент”. Сложность в том что придётся действовать вслепую и одной рукой. Даже если вам удалось влить клей куда надо не факт что вы сможете приложить эту маленькую дощечку куда нужно. Однако задача вполне выполнимая, на моих глазах отвалившуюся пружину приклеивали на место вслепую и она держалась долгие долгие годы.

Решение:
Опять же лучше обратиться у мастеру. Но если трещина не глубокая и не длинная, то богато заливаем её эпоксидкой и прижимаем струбциной. Сутки в сухом тёплом месте и неполадка должна быть устранена.

В общем друзья, если гитара у вас дорогая бегите к мастеру не занимайтесь самодеятельностью. Если же стоимость гитары

что делать если шестерёнки у классической гитары сломались, как их починить или заменить?

купить новую механику для классической гитары и поставить её вместо старой

Если шестерёнки – это колки (колковый механизм), то меняются они элементарно. Берём отвёрточку и скручиваем, не забывая снимать струны с них. (На классиках обчно ж стоят колки по 3 шт. на понели). Если подогнулись лапки у шестерни с одной стороны, и натяжка струн слетает при определённом уровне натяга (шестерня не держат большого напряжения), можно снять шестерню, и перевернуть целыми лапками, прикинув взглядом.
Если вы про другие шестерни? О_о то уточните

Как починить электрогитару?

Каким ключам отрегулировать анкер на бас гитаре Мария? Понятно что оригинальных ключей может уже и не найти но может есть какая то замена?

Я тут же ломанулся на сайт, указанный на этикетке гитары. Еще бы, конкуренты ведь! Но сайта не существует. Забегая вперед скажу – очень жаль! Побольше бы таких конкурентов! Я бы пересел с праворукой Тойоты на Лексус!
Однако, ближе к делу. Гитара готова развалиться на куски, смотрите сами.

Без снятия деки тут не обойтись. Приступаем. Выдираем лады.

Сразу видно, что с этим клеем изготовитель столкнулся впервые. Большие участки пружин просто висят в воздухе.

Сдираем все что есть на деке. Все это сделано не по правилам гитаростроения. Признаюсь, три года назад и я не увидел бы в этом никакого криминала. Отсюда я и сделал вывод, что гитаростроитель был человеком новым в этом деле.

Дека готова для дальнейшей работы, однако ее толщина после шлифовки уже на пределе прочностных возможностей, но тут уж не моя вина. Для начала попытаемся избавиться от старого клея в стыке двух половинок, по которому и произошел разрыв.

До снятия деки я думал что срежу старый бридж, но потом отказался от этой идеи. Удаляя старый бридж, неизбежно пришлось бы потерять еще десятки 3 от толщины деки, а это уже катастрофа! Поэтому используем для работы с декой такое приспособление.

Займемся резонатором, пока дека сохнет.

Эти вертикальные брусочки отскочили от обечайки без малейшего усилия. Этот клей не дружит с гладкой поверхностью, он проникает (а именно это и обусловливает прочность склея) только в хорошо ошкуренную поверхность.

Заклеиваем и армируем щели в задней деке.

Размечаем расположение пружин и клеим.

Теперь сделаем усилитель деки.

Поскольку я бридж не клеил – я ему не доверяю. Подложу – ка я соломки.

Теперь подложу. арматуру на проблемные места деки.

Последние приготовления перед воссоединением деки и резонатора.

Однако тут тоже начались проблемы. Оказалось, что дека была провалена не только по толщине но и по площади! Поскольку у меня на деке прикленный бридж, для меня приоритет – мензура. Я не могу распределить недостачу деки равномерно по периметру обечайки. Поэтому начинаю с верхнего клетца и клею деку фрагментами.

Дека приклеена. Теперь вокруг нее создаю опору для канта.

Теперь выбираем паз под кант.

Тут тоже проблема, ведь наличие грифа здесь отнюдь не помощник! Выкручиваемся при помощи накладок, прокладок.

Теперь шлифуем накладку грифа.

Приступаем к установке ладов. А вот тут – то нас ожидает самая большая неожиданность! При вбивании 8 го лада гитара развалилась на две половины. Пятка грифа “склеена” из двух частей, между которыми забыли положить клей. Мало того, передний клетц сделан из бруска с горизонтально ориентированными волокнами, которые тут же пошли следом за лопнувшей пяткой, т.к. пятка к клетцу была приклеена добросовестно.

А казалось, что самое трудное уже позади! Начинаем все сначала, только с насмерть приклеенной декой! Вот уж где будет возможность повыеживаться!

Этими брусочками будем усиливать клеевой шов на обечайке, если сможем их туда засунуть.

С этого момента, скажем так — началась реанимация. Ситуация критическая, если не сказать больше. Поэтому нужно задействовать всё что только возможно и даже то что казалось бы не из этой «оперы». Вот так «это» выглядело изначально — огромная , тяжелейшая «подставка» для струн — в виде кирпича, дека из фанеры, дно и обечайки также фанерные и тонкие, лишь «гриф» похоже из дерева…. если не ошибаюсь это берёза… Дизайн головки грифа – бесцеремонно украден у «Ovation», свою форму придумать видимо было сложно… Колковая механика – полнейший брак! Такое вообще нельзя использовать. Нигде… Естественно – «в печку» такое… Заменим на «Grover». Ладовая накладка обычным путем — нагреванием и нагретым тонким ножом, не поддавалась… Однако легко отлетела при поддевании её стамеской. Оказалось что приклеена была эпоксидной смолой, что является просто недопустимым. Эпоксидная смола вообще не используется в гитаре (а также в любых других музыкальных инструментах), по понятным и естественным причинам. Как минимум это моветон!

Вскрываем деку.

Аккуратно удаляем белый пластмассовый кант и отделяем «деку» от корпуса.То что представилось на обозрение сложно описать нормальными человеческими словами, поэтому обозначим это как ….. ……… (непечатное выражение). «Снаряженная дека» имела вес около 760 гр….. (весь снаряженный корпус моей гитары, без грифа, весит в пределах 620 – 680 гр) Обечайки были вымазаны изнутри какой-то не высыхающей клейкой бякой, к которой в свою очередь приклеились опилки и щепки, в немалом количестве. Видимо в данном случае намеренно было сделано всё, что только можно, что бы исключить всякий звук и даже намек на него (месье знает толк в извращениях)… Хотя, вообще-то, все мастера стремятся наоборот — сделать всё возможное что бы звук был. Всё же гитару ценят именно за это. За звук ценят и любят гитару.

Производитель забыл (или не знал) приклеить футер над анкером, поэтому анкер не работал, и соответственно являлся лишней и довольно тяжелой деталью. Канал для анкера там прямой, что также не даст работать анкерному стержню в полной мере. Но такие «мелочи» там тоже видимо упустили… Ну да ладно, исправим. Изготавливаем футер, вклеиваем его, после того как всё высохло состругиваем и обрабатываем в уровень плоскости грифа –

Обечайка с басовой стороны не цельная, как это обычно бывает у нормальных и даже не очень нормальных гитар, а состоит из двух частей… что является по отношению к гитаре просто аморальным… Поэтому на место стыка приклеиваем нужную палочку-футерок, а обе обечайки усиливаем в целом, путем приклеивания вертикальных пружинок, затем к обечайкам добавляем «массу», в нужном количестве, которая в данном случае необходима. «Дно» также необходимо было усилить продольно, т.к. нам нужно более жесткое и стабильное для работы «дно» –

По поводу узлов верхнего и нижнего клёцев я скромно промолчу, так как и так всё видно и понятно… Про верхний и нижний порожки сделанных из пластмассы которая чуть тверже пластилина также не буду говорить. Скажу только что из-за этого эта «гитара» не строила по ладам. А вот то что отсутствовала основная верхняя пружина в малом овале, то это не просто грубейшая недопустимая ошибка, это уже говорит кое о чем большем… Естественно была изготовлена новая пружина, нужной толщины и высоты, с учетом доступа для регулировки анкера. В данном случае приклеивать пришлось сначала к обечайкам, а потом уже на неё клеилась дека –

Далее всё просто – добавляем недостающие фрагменты к контробечайкам (кёрфу). Также необходимо было добавить четыре пружины (на фото расположены крестообразно) на дно «большого овала» и привести их к нужному знаменателю с «массой» обечаек. В данном случае цепляться нужно за всё, лишь бы скорректировать хотя бы немного взаимодействие трёх составляющих – деки, дна и обечаек. Потом всё пылесосим и покрываем изнутри шеллаком. Это по крайней мере защитит фанерный корпус от воздействия влияния влажности, а соответственно фанера не будет отслаиваться и коробиться достаточное время –

Делаем новую деку.

Как сделать новую гитарную деку? Это не так сложно, как может показаться на первый взгляд, нужно только вооружиться всем необходимым. В данном случае будем делать деку из Красного Канадского Кедра (который, по сути, не является истинным кедром), с простой врезной розеткой из дерева «Майя». Это очень красивое дерево, при дневном свете мерцает и переливается не хуже перламутра. Для будущей деки берем две заготовки «книжного распила», склеиваем их, предварительно точно согнав, после того как клеевой шов окончательно высох ( я даю обычно 24 часа), по шаблону чертим профиль и вырезаем. Затем рассчитав нужное местоположение резонаторного отверстия, начинаем процесс врезки розетки. Когда останется вырезать резонаторное отверстие, то не помешает внутреннюю сторону деки довести до нужной толщины, но с небольшим запасом, это даст позже более легко «маневрировать» в плане нужных толщин. .На фото всё видно –

Так как эта «гитара» была со стальными струнами, то она и после ремонта будет под «сталь», её владелец предпочитает играть на стальных струнах. Многое из ориентиров тут особо не выбрать, поэтому будем «затачивать» под OM. Но систему пружин будем делать не как это бывает стандартно, например в фабричных гитарах стиля Дредноут, а немного иначе. После того как всё сделано, подогнано и все пружины приклеены, можно готовить деку к приклейке. Несколько раз всё проверяем, измеряем и затем её клеим к корпусу-

Клею необходимо дать полное высыхание, потом можно при необходимости слегка «пригладить» циклей и затем можно фрезеровать канал для канта, в данном случае кант белый, пластмассовый. Его нужно клеить специальным клеем, который подходит для этого. Прижимать можно клейкой бумажной лентой – этот кант вполне податливый –

После того как всё сделано и высохло, подправляем немного приклеенный кант, а заодно удаляем старый лак, но в этом случае осторожно, что бы не повредить тонкий шпон, который приклеен тут поверх корпуса в виде облицовки.

Делаем новую ладовую накладку.

В процессе ремонта была также приготовлена новая ладовая накладка. Для этого использовался высокосортный Индийский Палисандр. Заготовка была распилена в нужный размер, доведена до нужной толщины, сделаны пропилы под ладовые порожки, установлены сами порожки и далее работа с маркерами (количество и места расположения маркеров – просьба заказчика) –

Делаем подставку для струн.

Подставка для струн это очень важная деталь для гитары. Архиважная. Она должна отвечать многим требованиям, но при этом быть очень легкой. Более подробно об этом я рассказывал в публикации — «Гитарная подставка для струн (бридж). Дерево для подставки». Заготовка взята от того же массива Индийского Палисандра, что и ладовая накладка. Сначала проводилась обработка «в черновую», затем делалась корректировка поправок для нужного веса. Готовая подставка покрыта датским маслом «Black Walnut»…. После высыхания масла, её можно клеить –

Приклеенные подставка для струн и ладовая накладка, всё под маслом, всё готово. Работы осталось совсем немного –

Финишная отделка гитары.

Отделка выполнена тунговым маслом, для этого нужно только правильно подготовить деревянную поверхность. Как применять масло и как готовить поверхность дерева для его нанесения можно узнать из моих публикаций, в рубрике «Гитаростроение».

Заключительные работы.

Это мелкие работы, но они требует точных расчетов и измерений, как на этапе разметки местоположения струн на порожках, так и мест сверления отверстий под пины на подставке. Что бы пины сидели плотно и надежно – необходим инструмент который называется «Развертка». Это позволяет подогнать пины очень точно в конусном отверстии. После того как всё завершено, можно натягивать струны. “Elixir” в данном случае будет к месту… Эти струны добавляют не только хорошие звуковые качества , но и рассчитаны на больший срок эксплуатации, они служат в 3 – 5 раз дольше чем обыкновенные струны.

Что из этого получилось? Получился новый, совсем другой инструмент. Теперь это ГИТАРА… со всеми вытекающими… И эта гитара теперь даст фору даже очень дорогим фабричным гитарам, а в некоторых случаях не только фабричным… Без преувеличения. Тестировали гитаристы, из числа тех кто имеет ухо и умеет играть. В заключении несколько фото готового инструмента –

Если кто-то из читателей заинтересован в изменении своей гитары к лучшему, то возможно эта публикация будет в чем-то полезна.

Внимание! Копирование данных материалов с обязательным указанием ссылки на сайт автора.

Оцените статью:

Гитара
– струнный музыкальный инструмент, представляющий собой механическую резонансную (колебательную) систему. Данная система участвует в формировании звука. Корпус и гриф являются основой, на которой установлены струны. Механическая энергия колебаний струны передаётся корпусу гитары через 2 основных точки – нижний и верхний порожки. При зажатых пальцами струнах, роль верхнего порожка выполняет лад. Процесс передачи механической энергии идёт циклично
– от струн к дереву и обратно, постепенно затухая.

Главной
позицией или «точкой» на грифе, передающей колебания, является верхний порожек
(нулевой лад). Помимо звукопередачи он выполняет несущую функцию. От качества изготовления и материала порожка зависят тональные характеристики и эргономика (удобство игры). Глубина пропилов на этом элементе влияет на высоту струн и сохранение строя при игре. Именно поэтому, при отстройке инструмента , порожкам уделяется повышенное внимание.

Для изготовления верхнего порожка используются различные материалы
, самые популярные из них рассмотрим ниже.

1) Пластик

Видов этого материала очень много: от мягких с демпфирующим эффектом
, до твёрдых с весьма хрупкой структурой.

В большинстве случаев применяется мягкий, легко мнущийся
и быстроизнашивающийся
полимер. А другие пластики через некоторое время теряют свои первоначальные свойства, начинают ломаться и крошиться. Очень редко встречаются достойные образцы.

2) Кость

Жесткий
, достаточно прочный
вариант для верхнего порожка. При хорошей обработке, материал имеет скользящую поверхность для ровного перемещения струны во время настройки или использования тремоло. Кроме того, костяной порожек придаёт инструменту винтажный вид
, а сами гитары звучат ярче и чище.

Однако у этого материала есть свои недостатки. Кость имеет неоднородную структуру
с пустотами, которые являются ловушками (фильтрами) для некоторых частот. На практике бывают случаи, когда некоторые струны по уровню громкости выпадают из общего баланса: одни звучат тише, а другие громче. Тот же дисбаланс наблюдается в длительности звучания нот (сустейне).

3) Латунь и другие металлы

Наряду с другими металлами, латунь обладает необходимой прочностью
и жёсткостью
. Стоит отметить, что лады в грифе тоже сделаны на основе медь-содержащего сплава – чаще нейзильбера. Металл неспроста выбирается проводником колебаний между струнами и корпусом инструмента. Однородная и плотная структура этого материала даёт возможность передать вибрации в полной мере.

Латунный порожек позволяет добиться максимального сустейна
и выявить все обертональные нюансы инструмента. Звук гитары с металлическим порожком становится еще ярче
, плотнее
, даже при еле заметных щипках и флажолетах. Присутствует ощущение компрессии, но достигается это не за счет сглаживания высоких пиков уровня громкости, а за счет высокой чувствительности к слабым прикосновениям пальцев или медиатора. Подобный эффект можно получить при использовании и других металлов: никеля, меди, стали
.

Не стоит забывать о том, что в формировании звука музыкального инструмента участвуют абсолютно все его части, каждая из которых вносит в общее звучание что-то свое или скрывает тональные качества дерева и струн. Различные металлы вносят определенные оттенки в музыкальные характеристики гитары. Экспериментируя с видами металлов, стоит помнить, что медь-содержащие сплавы традиционно использовались в различных инструментах: больших колоколах и маленьких колокольчиках, металлофонах, поющих сосудах и чашах, барабанных тарелках, трубах, варганах.

4) Графит

Графит, в отличие от кости, однороден по структуре, а его передаточные характеристики выше, чем у пластика и кости, но ниже, чем у большинства металлов.

Многие выбирают графит из-за смазывающего эффекта
, который он оказывает на порожек. Вопрос в том, а нужен ли он? Если поверхность пропилов на металлическом порожке ровная и полированная, то струна будет скользить не хуже, чем по графиту.

5) Таск

Таск – синтетический однородный материал, который по качеству передачи колебаний находится где-то между костью и графитом, а по внешнему виду напоминает кость.

Используя его, вы можете придать инструменту винтажный вид и обойти недостатки структуры костяного порожка.

6) Кориан

Так же как и таск, является синтетическим материалом, однако по свойствам и звуку он ближе к графиту.

Существует масса других материалов, используемых для изготовления порожков, в том числе и композиты. Так или иначе, множество их резонансных свойств находится между костью и металлами, поэтому мы их описывать не будем. Такое многообразие обусловлено по большей части вкусовыми пристрастиями в окраске звука. Одному принципиально нужен демпфирующий эффект от пластика, другому – oldschool’ный вид и звук костяного порожка, а кому-то важна максимальная передача нюансов звука дерева и струн при использовании латуни.

Вышесказанное в полной мере применимо и для нижнего порожка
, установленного на деке. Про него ни в коем случае нельзя забывать, так как он является второй основной «точкой» в колебательном контуре инструмента.

Помимо материалов порожки различаются по конструкции
.

1) Классический

Порожек, представляющий собой поверхность с пропилами под струны, подходит для большинства гитар. Простота конструкции позволяет легко настраивать инструмент и менять строй во время игры.

Из недостатков можно отметить проблемы при использовании различных тремоло-систем. Порожки данной формы изготавливаются из любых представленных выше материалов.

2) Локовый (запирающий порожек или топ-лок)

Струна запирается на порожке сухарями. Конструкция позволяет использовать Floyd Rose без потери строя.

Чаще всего для изготовления локовых порожков применяется сталь.

3) Роликовый

Данная интересная разработка предполагает размещение роликов в пропилах для сопровождения струны к её исходному расположению.

Эта технология встречается на некоторых моделях гитар Fender и различных суперстратах с классическим тремоло.

Ролики и сам порожек изготавливаются из латуни или никеля, что хорошо сказывается на звуковых характеристиках. Кроме того, мы получаем и все преимущества классической конструкции порожка.

4) Компенсирующий

Такой порожек – инженерное решение лютье Rick Earvana, который привнёс в классическую конструкцию специальные пазы.

Они позволяют добиться одинаковой интонации при игре аккордов на открытых и зажатых струнах. Однако, по нашему опыту, подобная точность интонации не оправдывает установку компенсирующего порожка: грамотно отстроенный классический хорошо справляется со своей задачей и не требует никаких доработок.

Надеемся, что статья была для вас полезной и интересной! Большое спасибо за внимание!

Разберемся, как правильно изготовить и установить верхний и нижний порожки. Перед вами готовая гитара новый комплект струн и заготовки для нижнего и верхнего порожков. Осталось совсем немного, привести гитару в рабочее состояние и, если она сделана вами, наконец, узнать, как ваша гитара звучит.

Основные задачи, которые решают верхний и нижний порожки гитары:

Верхний порожек

• Задаёт правильную высоту над первым ладом,
• определяет точку отсечки струны, это очень важно для правильного строя,
• расставляет струны на заданные равные расстояния, важно для эргономики гитары.

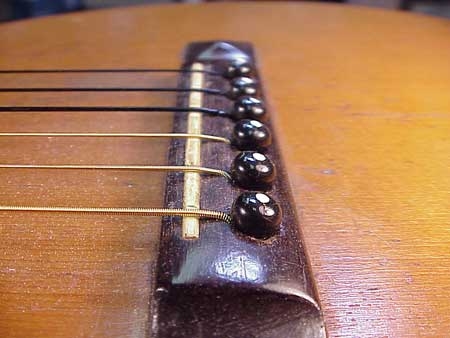

Нижний порожек

• Задает высоту струн на гитаре, позволяет её регулировать,
• определяет точку отсечки струны и в комплексе с компенсацией строя дает точный строй,
• оказывает приличное влияние на звук гитары в зависимости от материала.

Заготовка верхнего порожка

Традиционным и очень хорошим материалом для изготовления порожков будет кость. Читаем статью, как приготовить кость и получить один из лучших материалов для порожков гитары, которые стоит на самых дорогих концертных инструментах.

Размеры верхнего порожка:

• Длина
  – это ширина накладки плюс по 1мм с каждого края.
• Толщина
  — около 6-7мм.
• Высота
  – это толщина накладки плюс 2.5-3мм.

Как сделать заготовку. Сначала изготавливается параллелепипед с некоторым запасом по высоте, потом обрабатываются стороны, которое должны четко лечь на полочку перед накладкой.

Тут можно вспомнить, что эту полочку можно сделать в самой накладке, что позволит использовать не такие высокие кости. Т.е. накладка начинается со ступеньки, на которую ставится верхний порожек и уже после ступеньки линия нулевого лада. (На самом деле с учетом компенсации линия нулевого лада находится в воздухе за 1.0мм до начала основного тела накладки.)

После того как деталь подогнана вы можете определиться с окончательной высотой — это где-то на 2.5 -3 мм выше линии накладки. (высота лада + зазор между струной и ладом + глубина пропила для фиксации струны).

Заготовка нижнего порожка

Первоначальная заготовка — это также параллелепипед. Определитесь грубо с высотой косточки (далее будет речь о шаблоне) и отпилите соответствующий кусочек, обрежьте с запасом по длине. Теперь придайте детальке необходимую толщину. Косточка должна тесно входить в пропил, но не заклинивать в нем.

Очень важно, чтобы нижний порожек очень четко лег на дно пропила. Предлагаю таким образом обработать поверхность основания косточки. Изготовьте деревянный брусок, что-то вроде заготовки для подставки. Две смежные стороны сделайте четко под 90 градусов.

Теперь, если прижать пальцами заготовку нижнего порожка к меньшей стороне, то на притире можно придать основанию косточки прямой угол. Очень простой и очень точный метод.

Уместно вспомнить как сделать соответствующее ровное дно пропила в подставке.

Сделайте специальный надфиль для этого. Изготовьте как бы заготовку для косточки, только большей длины и высоты. На подготовленное основание приклейте с помощью двустороннего скотча наждачную бумагу с абразивностью 320 примерно. Обрежьте ножом излишки. Теперь этим надфилем легкими движениями в пропиле подготовьте поверхность под косточку.

Пропилы на верхнем порожке. Предварительный заход

Теперь нужно сделать пропилы под струны. Наша заготовка имеет запасы по длине, пока их не трогайте.

Расстояние между осями крайних струн для классики может быть от 42 до 45 мм. Нормальное расстояние для классики 43-44 мм. Также надо учитывать какая рабочая ширина вашей накладки, т.е. ширина с учетом фасок на ладах. Слишком близкое размещение струны к краю лада может приводить к неприятному эффекту срыва струны с накладки. Нормальное расстояние от струны до начала фаски лада 2-2.5 мм.

Почему-то есть мнение, что равным должно быть расстояние между струнами, а не их осями. Я его не разделяю. Пальцами мы зажимаем струны и не расстояния между ними.

Не делайте пропилы на всю глубину, окончательная доводка немного позже.

Предварительная высота нижнего порожка

Надо натянуть две струны. Помните, что для первой и потом второй обязательно завязывать узелок на конце, который заправляется в подставку. Нейлон может выскользнуть и очень сильно ударить по деке.

Установите пока только первую и шестую струны в подставку, слегка натяните, чтобы они не провисали.

Чтобы прикинуть необходимую высоту вместо нижнего порожка удобно всунуть специальный шаблон. Толщина шаблона такая, чтобы его свободно можно было двигать в пропиле, а высота на разных краях должна отображать возможную максимальную и минимальную высоты на косточке.

Подсуньте этот шаблон под первую струну так, чтобы над двенадцатым ладом струна поднялась на 3.0 мм. При этом прижмите струну на первом ладу – это важно, не забудьте, так как получите неверный результат. Перенесите размер с шаблона на заготовку косточки.

То же самое для шестой струны, только расстояние над двенадцатым ладом для нейлона должно быть не менее 4.0-4.5 мм, а для струн слабого натяжения ещё выше. Подобрать точно высоту надо будет потом экспериментально, основываясь на натяжении вашего комплекта и манере игры. Размеры я указываю от верха лада до центра струны. Также учитываю, что при натяжении струны поднимутся на 0.5 мм.

Вставьте струны на свои места и отцентрируйте верхний порожек. Ориентируйтесь по краям ладов. Теперь можно его четко обрезать по длине.

Углубление пропилов в верхнем порожке

Делать это надо уже с нижним порожком необходимой высоты. Это важно! А также натяните струны достаточно сильно. Определяйте глубину экспериментально — зажиматься должно легко и открытая струна не должна звенеть по первому ладу.

Можно углублять пропилы прямо на грифе. Надо только ослабить струну, чтобы можно было её приподнять и сдвинуть.

Простой способ определиться, какой должна быть высота струны над первым ладом – это зажать её на первом ладу и посмотреть высоту над вторым. Для 5-ой и 6-ой сделайте высоту над первым ладом чуть больше, чем кажется можно. Т. к. если сделать предельно низко может возникнуть нежелательный эффект в районе 5-9 лада. Струна начнет звенеть по ладам. С другой стороны струна может уже лечь на лады и не звенеть. Но, если помните, у нас гриф слегка подпрогнут. Подробнее об эффекте данного звона.

В каких-то положениях может начать звенеть участок струны между верхним порожком и ладом, к которому она прижата. Т.е. струна звенит слева от вашей руки о какой-то из ладов. Этот участок струны может резонировать с какой-то нотой. Для баса следует учитывать этот эффект. Исправляется это поднятием верхнего порожка, чтобы струна перестала касаться. Если опускать порожек, то струна может лечь на лады и также перестанет звенеть, т.е. сделать высоту пропилов в верхнем порожке в той же самой плоскости, что и верхушки ладов, но, боюсь, что со временем может начать позвякивать на первом, а также ещё раз — у нас гриф подпрогнут.

Каким инструментом работать?

Самым лучшим будет овальный надфиль, на точильном камне можно его сделать совсем тонким. Найти такие надфили не так уж и просто, обычно они острые, а не овальные в узком месте. Если вы собираетесь постоянно заниматься этой работой, то есть смысл приобрести инструмент в интернет магазинах для гитарных мастеров, смотрим картинку ниже. С нейлоном проблем меньше, так как толщина не так разнится.

Можно использовать самодельные пилки, которые также можно утоньшить. Пилим обычной пилкой, не доводя глубину пропила до конца, а окончательно обрабатываем паз такой же пилкой, но со скругленными зубцами. Как раз на небольшую глубину такая скругленая пилка войдёт, фактически просто закруглив дно паза.

Струнам не обязательно утопать в пропилах верхнего порожка. Если вы ошиблись с высотами
, то можно не переделывать, а только приклеить на суперклей тонкие полосочки кости к основанию.

Если вы слишком глубоко
пропилите какой-нибудь пропил, то можно заполнить его костяной пылью и капнуть немножко суперклея. Кашица застынет, лучше подождите полчаса, и вам останется только не ошибиться второй раз. Суперклей суперклею — рознь, найдите хороший.

Окончательная доводка нижнего порожка

Осталось совсем немного, но это самая ответственная часть работы. Придайте окончательную форму нижнему порожку. Учитывайте, что вам надо сделать фаски в соответствии со статьёй о

Сегодня пойдет речь об одной маленькой, но довольно важной детали в конструкции . В этой статье вы узнаете, каким бывает верхний порожек и из каких материалов его изготавливают. Также мы рассмотрим локовые порожки и несколько вариантов нестандартных типов.

Для чего нужен верхний порожек?

Как ни странно, но верхний порожек является одной из важнейших точек расположенных на гитаре, потому что именно здесь резонируют струны и именно с этой точки начинается звук. Еще эта точка отвечает за настройку инструмента.

Вот просто подумайте логически, а что если порожек будет неправильно пропилен или же не точно установлен? Конечно же, гитара уже не будет нормально звучать, скорее всего звенеть начнет, а высота струн будет слишком велика, что отразится на комфорте игры.

Основная задача верхнего порожка заключается в правильном расположении высоты струн над грифом гитары, а также в точном расстоянии между ними. Порожек устанавливают и пропиливают в соответствии с высотой ладов, шириной , а также радиусом накладки. Из этого следует, что не существует универсального порожка для абсолютно всех гитар.

Для того, чтобы правильно установить и пропилить новый порожек, в первую очередь необходимо выполнить полную отстройку инструмента, которая также включает в себя выравнивание (шлифовку) ладов. Сперва порожек точно выставляется, после чего делается грубый пропил и уже потом производится точная подгонка до необходимой высоты вместе со струнами.

Если вы все же решитесь заменить на своей электрогитаре верхний порожек, то стоит учитывать, что сегодня существует достаточно много разных материалов, из которых его изготавливают. Каждый их них соответственно имеет свои определенные тональные характеристики.

Материалы для верхнего порожка

• Твердый и плотный винтажный материал. Такой порожек должен быть аккуратно пропилен для того, чтобы избежать застревание струн в пазах.
• Звук чистый, яркий и детализированный.
• При обработке издает довольно неприятный запах.

• Материал самосмазывающийся, который идеально подходит для грифов и тремоло, где струны не проходят ровно через верхний порожек.
• Ровное и теплое звучание.
• Доступен в заготовках, легко пропиливается.

• Такой порожек изготовлен из такого же материала, что и лады на грифе. Он совпадает с их внешним видом и звуком.
• Звук очень яркий с превосходным сустейном и арктикуляцией.
• Отлично полируется, но трудный в обработке и при шлифовке нагревается.

• Этот материал достаточно твердый, но при этом хорошо полируется и с позолоченной фурнитурой выглядит отлично.
• Яркий звук и превосходный сустейн, особенно на слайд и бас-гитарах.
• Трудная обработка, при которой материал сильно нагревается, а пыль может затруднить пропиливание.

• Искусственный материал, который внешне похож на кость.
• Ровное и теплое звучание.
• Доступен в заготовках и легок в обработке.

• Синтетический твердый материал, требующий тонкой доводки.
• Звук ровный, чистый и сбалансированный.
• Доступен в очень больших заготовках, режется довольно медленно, но равномерно.

Выбор верхнего порожка

Калибр и тип струн может определять использование какого-либо из вышеперечисленных материалов. Поэтому отнеситесь с умом при выборе верхнего порожка, потому что именно с него начинается звук гитары, а это уж точно немаловажно.

На фабрике порожек может быть не всегда правильно пропилен, поэтому цена гитары, чаще всего, определяет общее время потраченное на доводку и отстройку инструмента. В отличие от дорогих гитар, на дешевых не уделяют особого внимания деталям. При наличии ровных рук можно, конечно же, и из дешевой палки сделать лялю, но это уже тема для отдельной статьи.

Итак, существуют три стандартных размера порожков, измеряемые по ширине, а именно:

• 1-3/4″
• 1-11/16″
• 1-5/8″

Поэтому, чтобы определить, какой именно порожек вам подходит, для этого достаточно знать параметры радиуса накладки и учитывать форму грифа.

Локовые порожки

Поговорим теперь о так называемых локовых (запирающихся) порожках. В чем их суть? Устроены эти порожки таким образом, чтобы фиксировать струны в верхней точке грифа и тем самым позволяя использовать вам различные даже для самых глубоких покачиваниях рычага, при этом постоянно удерживая строй гитары.

Многие музыканты считают, что это чуть ли не единственный способ для того, чтобы гитара не теряла свой строй. И они правы в своих убеждениях, т.к. локовый порожек всегда справляется с этой задачей на ура. Но вот по сравнению со стандартным порожком, этот будет все же привносить в звук некоторое отличие. Какое?

Т.к. локовые порожки в основном делают из металла, при их использовании звук становится тоньше, а еще такой порожек не дает струнам достаточно долго резонировать в отличие от обычного. Для тех, кто хочет довольно активно пользоваться своей тремоло системой, локовый порожек будет идеальным решением.

Бывалые гитаристы скажут, что мол, мне нужен хороший тон и резонанс, но черт возьми, я также хочу наслаждаться использованием Floyd Rose на своем весле без необходимости каждый раз подстраивать его после нескольких движений рычагом! В связи с этим за последние 15 лет были специально разработаны новые продукты, стоящие где-то посередине между этими двумя крайностями.

Необычные порожки

Такие порожки представляют собой компромиссное решение между традиционным и локовым верхними порожками. Характеризуются они как хорошим звучанием так и своей функциональностью. Приведу пару примеров подобных продуктов.

Earvana – это компенсирующий порожек и отличный апгрейд для абсолютно любой электрогитары. Он не только улучшает интонирование, но и помогает сохранить строй гитары во время использования тремоло. С Earvana вы можете забыть о выпадении отдельных струн используя машинку, потому что благодаря компенсации порожка они всегда будут звучать ровно. Установив себе такой порожек, вы сами убедитесь, что это отличная штуковина, на которую стоит обратить внимание. Earvana вас не разочарует.

LSR – это роликовый верхний порожек, который при использовании машинки, как бы провожает струну через свои ролики и потом позволяет вернуться ей обратно в центральную точку. Такая штука на вашей гитаре позволит делать всякие разные тремоло фишки и прикольные вибрато. С помощью LSR Roller Nut можно даже легко исполнить партии Ван Халена и при этом не переживать за строй, который будет также хорошо держаться, как с использованием обычного локового порожка.

Есть также и множество других необычных порожков, которые существуют сегодня на рынке. Здесь, мы лишь рассмотрели самые популярные из них. Поэтому, если вы встречали нечто подобное, то смело можете дополнить эту статью своим комментарием.

На обычной акустической гитаре с металлическими струнами, подставка это деревянный (обычно из черного дерева или палисандра) элемент, за который крепятся струны.

Нижний порожек – это часть подставки, на которую опираются струны, и через которую струны передают свою вибрацию на деку. Порожек, как правило делали из обычной или слоновой кости, или аналогичного синтетического материала (микарта, кориана). Сейчас есть много подобных синтетических материалов, способные заменить натуральные, и подходяще по характеристикам.

Я не хочу тратить время, рассказывая про разные материалы для порожков их звуковые отличия. Меня больше интересует его свойства – его форма и прочность. Достаточно того, что тон инструмента – субъективная особенность. Мне, например, больше всего нравится кость за её долговечность, твёрдость, тон и традиционность использования.

Так как порожек это конечная точка опоры вибрирующей струны, то от того, как он расположен будет зависеть звучание инструмента. Гриф, верхний порожек и лады зафиксированы на определенном расстоянии друг от друга и эти расстояния «делят» струну, чтобы получить определённые ноты музыкальной гаммы. И для того, чтобы «деления» сохранились, и ноты на ладах звучали, как задумывалось, нижний порожек должен быть тоже на своем месте. По сравнению с открытой струной, зажатая на ладу струна имеет бОльшее натяжение и соответственно даёт звук чуть выше, чем должна. А каждая струна реагирует на это растяжение по-разному, в зависимости от материала, толщины и строя, в котором вы играете.

Чтобы компенсировать эту разницу, необходимо уделить внимание правильной настройке нижнего порожка.

Вот подставка с регулируемыми «порожками»:

Каждый маленький порожек можно двигать, чтобы оптимизировать строй. С точки зрения отстройки гитары, эта идея — супер. Достаточно отрегулировать каждый порожек и готово! Но дело в том, что звук отстойный получается. Много латуни и стальные детали буквально глушат звук, и подставка уже не может передать никакую вибрацию. Большая часть энергии возвращается обратно на струны в виде тепла и вибраций головы грифа. Если в этом сомневаетесь, то попробуйте поиграть на электрогитаре (не полой), не включая её в усилитель, и вы услышите, как голова грифа резонирует.

Большинство производителей идут на компромисс между удобством индивидуально настроить длину каждой струны и хорошим звук, делая в подставке паз для порожка немного косым.

Кроме того, на некоторых участках, угол порожка стачивается, чтобы длина отдельных струн отличалась.

Некоторые производители используют составной порожек (очень популярно для гитар Takamine — прим. пер.)

Как-нибудь потом я напишу подробнее про способы компенсации строя. Сейчас я хочу уделить внимание тому, как устроены порожек и подставка, и как они влияют на тон. Посмотрите на этот бридж:

Идеальная высота и положение порожка. Струна выходит из отверстий в подставке и под углом опирается на порожек. Для звучания гитары очень важно давление струн на порожек.

Попробуйте на своей гитаре сделать так: рядом с порожком потяните струну вверх. Не стесняйтесь и тяните сильнее. Если получится поднять ее так, чтобы она не касалась порожка, то это значит, что она не достаточно прижимает его. Я, конечно, немного преувеличиваю, но, если струна натянута (по строю), то должно быть почти невозможно ее оторвать от порожка. По моему опыту, на идеальной подставке порожек должен быть выше дерева на 4,8 мм (3/16″).

Порожек может быть просто сильно прижат к подставке, как на фото выше, или можно срезать края порожка, чтобы он сочетался с формой подставки и вклеивать его, как у этого Martin 1950-ых годов на фото ниже:

В любом случае он работает одинаково. Но чтобы «вырезная» подставка стояла также прямо, как обычная, нужно ее приклеивать, как я уже сказал, но это уже устарело. Тем более, что теперь на многих гитарах пьезодатчики (UST pickup) вклеиваются под порожек.

А вот, например, слишком высокий порожек:

На самом деле, тут еще и сама подставка непродуманно сделана. Она чрезмерно ровная, хотя сам порожек имеет форму арки, как и натянутые струны, и накладка грифа. Такой высокий порожек быстро сломается, так как это неправильная опора для струн.

Очень важную роль играет угол, под которым струна опирается на порожек – «угол излома». Да, да, бывает, что даже на маленьком укулеле порожек ломается под давлением нейлоновых струн.

Сами струны не могут сломать порожек, он ломается, потому что сильно высоко установлен.

У этой подставки такая же проблема с «углом излома»:

Отверстия для струн сделаны очень близко к порожку, и поэтому давление на него намного больше, чем надо, хотя и высота нормальная. В таких случаях ломается либо подставка, либо реже сам порожек. С таким давлением струны будут вытачивать ямки в порожке, в независимости из чего он сделан.

Ямки в порожке образуются из-за мягкого материала, большого «угла излома» или просто со временем. Сидя в этой ямке, струны будут зафиксированы очень жестко и не смогут даже на чуть-чуть смещаться вдоль порожка. У любителей неслабо поиграть медиатором, струны рвутся часто именно из-за этого. Кроме того, сильный бэнд и высокий порожек усиливают давление.

Теперь поговорим о этих самых углублениях под струнами в порожке.

Вот отличный пример КАК НЕ НАДО уменьшать высоту струн. Тут не только супер-вырезы для струн, но и струны больше не давят на порожек, а значит инструмент не звучит, как мог бы.

Вот у этой старушки уже нет «угла излома»:

Порожек настолько низкий, что струны почти не касаются его. Если нужно так сильно опускать порожек, то, чтобы сохранить нормальный «угол излома», в подставке делаются небольшие дорожки от каждого отверстия для струн до порожка или «рампу», как на фото с подставкой из двух частей в начале статьи.

Здесь видно, что паз для порожка настолько маленький, что он еле удерживает такой низкий порожек.

А вот что происходит, когда паз для порожка очень мелкий, а сам порожек очень высокий, или в данном случае, паз стал мелким из-за неправильной установки пьезоэлемента в него (UST pickup)

А есть подставки, где просто отверстия для струн сделаны дальше от порожка:

Если уменьшать высоту подставки на такой гитаре, то струны не смогут оказываться нормальное давление на неё. Надо вырезать дорожки от отверстий для струн значительно длиннее, прямо через жемчужную инкрустацию.

И в идеале, надо закруглить верх порожка, чтобы струна при колебаниях касалась порожка только в одной точке. Это можно легко проверить линейкой:

А можно срезать порожек под углом к грифу, укорачивая струну, или в другую сторону, под углом к самой подставке, удлиняя струну (точнее её свободно колеблющуюся часть). В любом случае, нужно, чтобы струна опиралась только на одну, из точек порожка.

Вот ровный сверху порожек:

Такой порожек почти гарантирует мутный, грязный и скорее всего дребезжащий звук.

Как видите, очень просто и быстро выявить самые очевидные проблемы с нижним порожком, если знаете, на что обратить внимание.

Оригинал статьи

В данном материале мы поговорим о небольшом, но весьма
важном элементе любой гитары — верхнем порожке. Изучив наш материал, вы
узнаете, что такое и зачем необходим верхний порожек, из чего его производят и
какой из вариантов лучше вам подойдет. Дополнительно мы расскажем о локовых
конструкциях.

Зачем нужен верхний гитарный порожек?

Несмотря на свою величину, данная деталь струнных
инструментов является, по сути, важнейшей наряду с бриджем/нижним порожком.
Именно здесь, на перегибе струны, начинается их колебание и резонирование.
Расположение порожка напрямую определяет величину мензуры и способность гитары
строить. Пропилы порожка также влияют и на звучание гитары: неправильный пропил
может стать причиной появления звона, а также излишне большой высоты струн по
отношению к грифу.

Скажем проще: порожек влияет на каждый аспект игры,
включая и настройку гитары, и ее звучание, и удобство.

Величина верхнего порожка и его форма зависит от
особенностей инструмента: радиуса грифа, его ширины, размера ладов. Именно по
этой причине универсальной модели порожка найти вы не сможете, а подбирать его
нужно весьма внимательно и принимая во внимание параметры своей гитары.

Не стоит забывать также и о том, что грамотная
установка верхнего порожка предполагает предварительную тщательную настройку гитары,
включая шлифовку межладовых перегородок.

Материалы, из которых может быть
изготовлен верхний порожек

Расскажем об особенностях самых популярных материалов,
которые используются для изготовления порожков.

Кость (Bone
)

Имеет достаточно твердую фактуру высокой плотности,
использовался на большинстве винтажных гитар. Пропиливание необходимо
осуществлять очень аккуратно — из-за особенностей материала в пазах под струны
могут образовываться мини-зазубрины, из-за которых струна будет застревать в
пропиле.

По большей части производители комплектующих
придерживаются трех стандартов по ширине порожка:

• 1+3/4” (~44,5 мм)
• 1+11/16” (~42,9 мм)
• 1+5/8” (~41,3 мм)

Однако перед покупкой нового порожка мы все же
рекомендуем провести точные замеры и проконсультироваться с продавцом — это
поможет избежать необходимости подтачивать отдельные ребра порожка, если он
слишком велик, или покупать новый в случае, если он оказался меньше
необходимого.

Порожки с локовым
механизмом

Суть таких конструкций состоит в том,
чтобы надежно фиксировать струну в месте ее верхнего перегиба. Зачем это нужно?
Когда вы используете рычаг тремоло, струна скользит по пропилу внутри порожка и
при этом не всегда возвращается в первоначальное положение. Из-за этого строй
«инструмента» плывет. Локовый порожек надежно фиксирует струны в пазах и
помогает надежно и точно удерживать строй гитары.

Стоит учитывать, однако, что локовые
порожки достаточно сильно влияют на звучание инструмента, делая его более «тонким»,
резким и высоким, струны резонируют немного хуже по сравнению с костяными и
синтетическими порожками.

• Хотите выбрать порожек понадежнее и
  имеете бюджет в 10-20$, а также готовы обратиться к мастеру — выбирайте латунные
  верхние порожки ;
• Если хотите заменить верхний порожек
  самостоятельно, при этом не затрачивая больше 5-10$ — смотрите в сторону графитовых или пластиковых верхних порожков ;
• Хотите получить более винтажное и мягкое
  звучание — вам подойдет костяной порожек ;
• Металлические сплавы обеспечивают более
  длительный сустейн и более резкий звук, синтетические материалы и кость сделают
  звучание более мягким;
• Если у вас установлена тремоло-система и
  ваш инструмент необходимо часто подстраивать после использования рычага, то вам
  стоит купить

Итак, снова ликбез, и снова Тони Дж. Паско. =)

Верхний порожек – это, возможно, одна из наиболее важных точек на гитаре, т.к. это именно та точка, где начинается звук гитары. Это та точка, где струны резонируют, и она же ответственна за настройку гитары.

Подумайте вот о чем. А если гитарный порожек установлен и пропилен неправильно? В этом случае гитара никогда не будет играть нормально. Струны будут звенеть, всегда будет высока и тому подобные неприятности…

Ну, так и что это? Верхний порожек на гитаре устанавливает как, расстояние между струн, так и высоту струн над ладами. Он должен быть установлен и пропилен соответствии с шириной грифа, и высотой ладов. Нет универсально подготовленного порожка для всех гитар.

Чтобы грамотно установить и пропилить порожек нужно провести полную , которая обычно влечет за собой выравнивание ладов. Порожек сначала выставляется, затем производится грубый пропил и, наконец, уже производится тонкая доводка до нужной высоты вместе со струнами.

Вы можете выбирать из множества материалов, и каждый из них имеет свои тональные характеристики.

Кость:

Твердый материал с винтажным видом. Порожек из кости должен быть пропилен аккуратно, что предотвратить застревание струн в пазах;
Яркий, чистый, детализированный звук;
Твердый, плотный материал;
Плохо пахнущая пыль при обработке.

Графит:

Самосмазывающийся материал, отлично подходит для тремоло и для гифов, где не проходят ровно через порожек;
Теплое и ровное звучание;
Легко пропиливать, доступен в заготовках;

Латунь:

Твердый материал, хорошо полируется и отлично выглядит с позолоченной фурнитурой;
Отличный сустейн при игре на бас и слайд-гитарах;
Звук яркий с очень хорошим сутсейном;
Труден в обработке, пыль может затруднять пропиливание и нагреваться от трения.

Никель:

Сделан из того же материала, что и проволока для ладов (18% сплав твердого никеля и меди), совпадает со звуком и видом ладов;
Хорошо полируется;
Очень яркий звук и превосходной артикуляцией и сустейном.
Труден в обработке, нагревается при шлифовке.

Таск (Tusq):

Синтетический материал, выглядит как кость;
Теплое и ровное звучание;
Легок в обработке, доступен в заготовках.

Кориан (Corian):

Твердый синтетический материал, требует тонкой доводки, доступен в больших заготовках с избыточным размером;
Сбалансированный, чистый, ровный звук;
Режется медленно, но равномерно.

Тип и калибр струн могут определять использования того или иного материала. Еще раз: отсюда начинается звук гитары, поэтому выбирайте мудро.

Не предполагается, что порожек пропилен правильно еще на фабрике. Цена гитары, обычно, определяет сколько времени там было потрачено на доводку и отстройку гитары. На дешевых гитарах не уделяется столько внимания к деталям, как в дорогих.

Можно легко сделать так, чтобы на дешевой гитаре игралось так же, как на гитаре за миллион баксов, если отстроить ее правильно. Многие из моих гитар не стоят дорого, но играют они, так как играют потому, что отстроены.

Вам придется выбирать из трех стандартных размеров порожков по ширине:

1-5/8″;
1-11/16″»;
1-3/4″».

Эта интересная разработка использует ролики, чтобы провожать струну через порожек и позволяет ей вернуться в центральную точку, при использовании тремоло-системы. Это позволяет вам делать все эти прикольные вибрато и тремоло штуки Джефа Бека (Jeff Beck), держа при том строй. Можно замахнуться даже на Ван Халена (Van Halen), но строй не будет держаться так же хорошо, как при использовании локового порожка – он больше подходит для такого стиля игры.

Еще одна разработка, на которой заострим внимание – это компенсирующий порожек Earvana (Earvana Compensating nut).

Отличная разработка и идея. Интонирование – это еще один фактор, влияющий на то, как играется на гитаре, и как она ощущается. Earvana – это отличный апгрейд для любой гитары. Этот порожек не только улучшет интонирование гитары, но так же поможет сохранить строй гитары при использовании тремоло системы. Теперь у вас не будет выпадение в звучании отдельных струн при использовании тремоло, и они будут звучать более ровно из-за компенсации порожка.

Я не упоминал ничего из того, с что не использовал ранее сам или экспериментировал. На моем установлен порожек Earvana и он делает все то, что о нем говорят. Если у вас гитара винтажного типа и вы хотите улучшить ее строй без переделки гитыры, попробуйте Earvana – вы не будете разочарованы.

Сейчас я мог бы продолжить, т.к. на рынке есть еще несколько прикольных девайсов, но здесь я остановлюсь, тут не имел с ними дел. Я связывался с парнями их Super Vee.

Они соединили очень интересную тремоло и порожковую систему. Они пришлют мне что-нибудь для обзора.

Бонго!

Компенсированный верхний порожек протерся, открытые струны дребезжат. Надо менять. Другой вопрос — на что заменишь такую хитрую деталь?

Компенсация порожка — модная в последнее время штука. Помимо штатных порожков на новых «мюзикмэнах» можно вспомнить систему Buzz Feiten, порожки Earvana и японские подкладочки Sound offset spacer. Суть везде одна и та же: если немного переместить точку перегиба струны на порожке в сторону первого лада
, то гитара может начать чуть лучше строить на первых позициях (а может и не начать). Такой сдвиг призван компенсировать дополнительную высоту струны на порожке (а она там всегда сидит чуть выше, чем на ладах), которая приводит к ухудшению строя по первым ладам из-за дополнительного прогиба струны. Кто-нибудь понял меня с первого раза?..

Из сказанного следует, что в идеальном случае поправка на верхнем порожке (как и на нижнем) должна выставляться индивидуально для каждой конкретной струны. Но никаких подходящих для этого конструкций на данный момент не существует. Поэтому производители решают этот вопрос по-разному: например, в системе Buzz Feiten принято просто сдвигать порожек к ладам целиком (поэтому гитары Washburn с предустановленным BF на первый взгляд ничем не отличаются от обычных: накладка просто отторцована чуть короче, чтобы можно было приблизить порожек к ладам). Earvana, наоборот, использует штатное посадочное место для порожка, зато на верхней его грани делается выступ в сторону ладов, с переменной длиной под каждую струну. Как эта переменность будет сочетаться с конкретным комплектом струн — никто, кстати, не знает. Выглядит Earvana так:

На MusicMan пошли третьим путем: они ставят широченный порожек, существенно выступающий за точку отсчета мензуры. Чтобы это как-то строило по ладам, на порожке сделаны углубления, смещающие точку перегиба струны НАЗАД.

Извлекаю.

Будем делать костяной порог.

У меня нашлась весьма удачная заготовка с шириной 6,5, а на мюзикмэн надо 6,3. Снимаю лишние две десятки. Моя притирочная плита — зажатый в тисках перевернутый рубанок. А шкурку на него удобно крепить магнитами.

Теперь заготовка плотно садится в паз:

Спасибо Фрэнку Форду за эту прекрасную идею. Карандаш кладется плашмя на первые два лада и ведется вдоль порожка, оставляя линию, которая показывает актуальную высоту посадки струн.

Заодно отмечаю края порожка и уровень накладки.

Размечаю (пока что приблизительно) границы пазов и положение струн.

Дальше встает вопрос, как отфрезеровать в кости компенсирующие пазы. Первая мысль — засверлиться, но это не вариант. Можно попрбовать воспользоваться маленьким точильным камешком, который пилит почти любые материалы очень медленно и плавно. Пробую на каком-то старом обломке:

В принципе, выходит очень аккуратный паз (даже при ручной обработке), но проблема в том, что ширина такого паза возрастает одновременно с глубиной, а нужно ровно наоборот (самые глубокие пазы делаются на тонких струнах). Значит, остается только «серьезная» фрезеровка.

Кость зажата между двумя фанерками, в дремеле установлена маленькая фреза по металлу. На 10 000 оборотов ей, в общем, все равно, что пилить.

Глубина первого прохода — полтора миллиметра (это глубина паза под пятую струну).

Пазы готовы:

Снимаю основную часть высоты порожка (оставляя один-два миллиметра до линии) на шлифовальном станочке. Удобнейшая, кстати, штука.

На этом этапе я едва не запорол всю работу. Дело в том, что я обычно шлифую на станке под некоторым углом — так, чтобы на верхней грани порожка образовался скос. И все бы ничего, но на данном порожке реальная точка опоры струны находится не на краю (где отмечена линия), а существенно ближе к середине! Из-за упомянутого угла она будет находиться ниже, чем край порожка. В общем, впоследствии выяснилось, что высоты хватило впритык, еще немного — и струны начали бы вываливаться из порожка при сильной атаке. Надо внимательнее быть.

Размечаю прорези под струны.

Снимаю лишнее, заваливаю все углы, шлифую, полирую, подрезаю пазы, где нужно.

После 4000-й шкурки:

В готовом виде:

Извиняюсь за инстаграмм-стайл последних фотографий, баланс белого на фотоаппарате офигел от лампы дневного света.

На обычной акустической гитаре с металлическими струнами, подставка это деревянный (обычно из черного дерева или палисандра) элемент, за который крепятся струны.

Нижний порожек – это часть подставки, на которую опираются струны, и через которую струны передают свою вибрацию на деку. Порожек, как правило делали из обычной или слоновой кости, или аналогичного синтетического материала (микарта, кориана). Сейчас есть много подобных синтетических материалов, способные заменить натуральные, и подходяще по характеристикам.

Я не хочу тратить время, рассказывая про разные материалы для порожков их звуковые отличия. Меня больше интересует его свойства – его форма и прочность. Достаточно того, что тон инструмента – субъективная особенность. Мне, например, больше всего нравится кость за её долговечность, твёрдость, тон и традиционность использования.

Так как порожек это конечная точка опоры вибрирующей струны, то от того, как он расположен будет зависеть звучание инструмента. Гриф, верхний порожек и лады зафиксированы на определенном расстоянии друг от друга и эти расстояния «делят» струну, чтобы получить определённые ноты музыкальной гаммы. И для того, чтобы «деления» сохранились, и ноты на ладах звучали, как задумывалось, нижний порожек должен быть тоже на своем месте. По сравнению с открытой струной, зажатая на ладу струна имеет бОльшее натяжение и соответственно даёт звук чуть выше, чем должна. А каждая струна реагирует на это растяжение по-разному, в зависимости от материала, толщины и строя, в котором вы играете.

Чтобы компенсировать эту разницу, необходимо уделить внимание правильной настройке нижнего порожка.

Вот подставка с регулируемыми «порожками»:

Каждый маленький порожек можно двигать, чтобы оптимизировать строй. С точки зрения отстройки гитары, эта идея — супер. Достаточно отрегулировать каждый порожек и готово! Но дело в том, что звук отстойный получается. Много латуни и стальные детали буквально глушат звук, и подставка уже не может передать никакую вибрацию. Большая часть энергии возвращается обратно на струны в виде тепла и вибраций головы грифа. Если в этом сомневаетесь, то попробуйте поиграть на электрогитаре (не полой), не включая её в усилитель, и вы услышите, как голова грифа резонирует.

Большинство производителей идут на компромисс между удобством индивидуально настроить длину каждой струны и хорошим звук, делая в подставке паз для порожка немного косым.

Кроме того, на некоторых участках, угол порожка стачивается, чтобы длина отдельных струн отличалась.

Некоторые производители используют составной порожек (очень популярно для гитар Takamine — прим. пер.)

Как-нибудь потом я напишу подробнее про способы компенсации строя. Сейчас я хочу уделить внимание тому, как устроены порожек и подставка, и как они влияют на тон. Посмотрите на этот бридж:

Идеальная высота и положение порожка. Струна выходит из отверстий в подставке и под углом опирается на порожек. Для звучания гитары очень важно давление струн на порожек.

Попробуйте на своей гитаре сделать так: рядом с порожком потяните струну вверх. Не стесняйтесь и тяните сильнее. Если получится поднять ее так, чтобы она не касалась порожка, то это значит, что она не достаточно прижимает его. Я, конечно, немного преувеличиваю, но, если струна натянута (по строю), то должно быть почти невозможно ее оторвать от порожка. По моему опыту, на идеальной подставке порожек должен быть выше дерева на 4,8 мм (3/16″).

Порожек может быть просто сильно прижат к подставке, как на фото выше, или можно срезать края порожка, чтобы он сочетался с формой подставки и вклеивать его, как у этого Martin 1950-ых годов на фото ниже:

В любом случае он работает одинаково. Но чтобы «вырезная» подставка стояла также прямо, как обычная, нужно ее приклеивать, как я уже сказал, но это уже устарело. Тем более, что теперь на многих гитарах пьезодатчики (UST pickup) вклеиваются под порожек.

А вот, например, слишком высокий порожек:

На самом деле, тут еще и сама подставка непродуманно сделана. Она чрезмерно ровная, хотя сам порожек имеет форму арки, как и натянутые струны, и накладка грифа. Такой высокий порожек быстро сломается, так как это неправильная опора для струн.

Очень важную роль играет угол, под которым струна опирается на порожек – «угол излома». Да, да, бывает, что даже на маленьком укулеле порожек ломается под давлением нейлоновых струн.

Сами струны не могут сломать порожек, он ломается, потому что сильно высоко установлен.

У этой подставки такая же проблема с «углом излома»:

Отверстия для струн сделаны очень близко к порожку, и поэтому давление на него намного больше, чем надо, хотя и высота нормальная. В таких случаях ломается либо подставка, либо реже сам порожек. С таким давлением струны будут вытачивать ямки в порожке, в независимости из чего он сделан.

Ямки в порожке образуются из-за мягкого материала, большого «угла излома» или просто со временем. Сидя в этой ямке, струны будут зафиксированы очень жестко и не смогут даже на чуть-чуть смещаться вдоль порожка. У любителей неслабо поиграть медиатором, струны рвутся часто именно из-за этого. Кроме того, сильный бэнд и высокий порожек усиливают давление.

Теперь поговорим о этих самых углублениях под струнами в порожке.

Вот отличный пример КАК НЕ НАДО уменьшать высоту струн. Тут не только супер-вырезы для струн, но и струны больше не давят на порожек, а значит инструмент не звучит, как мог бы.

Вот у этой старушки уже нет «угла излома»:

Порожек настолько низкий, что струны почти не касаются его. Если нужно так сильно опускать порожек, то, чтобы сохранить нормальный «угол излома», в подставке делаются небольшие дорожки от каждого отверстия для струн до порожка или «рампу», как на фото с подставкой из двух частей в начале статьи.

Здесь видно, что паз для порожка настолько маленький, что он еле удерживает такой низкий порожек.

А вот что происходит, когда паз для порожка очень мелкий, а сам порожек очень высокий, или в данном случае, паз стал мелким из-за неправильной установки пьезоэлемента в него (UST pickup)

А есть подставки, где просто отверстия для струн сделаны дальше от порожка:

Если уменьшать высоту подставки на такой гитаре, то струны не смогут оказываться нормальное давление на неё. Надо вырезать дорожки от отверстий для струн значительно длиннее, прямо через жемчужную инкрустацию.

И в идеале, надо закруглить верх порожка, чтобы струна при колебаниях касалась порожка только в одной точке. Это можно легко проверить линейкой:

А можно срезать порожек под углом к грифу, укорачивая струну, или в другую сторону, под углом к самой подставке, удлиняя струну (точнее её свободно колеблющуюся часть). В любом случае, нужно, чтобы струна опиралась только на одну, из точек порожка.

Вот ровный сверху порожек:

Такой порожек почти гарантирует мутный, грязный и скорее всего дребезжащий звук.

Как видите, очень просто и быстро выявить самые очевидные проблемы с нижним порожком, если знаете, на что обратить внимание.

Оригинал статьи

Сегодня пойдет речь об одной маленькой, но довольно важной детали в конструкции . В этой статье вы узнаете, каким бывает верхний порожек и из каких материалов его изготавливают. Также мы рассмотрим локовые порожки и несколько вариантов нестандартных типов.

Для чего нужен верхний порожек?

Как ни странно, но верхний порожек является одной из важнейших точек расположенных на гитаре, потому что именно здесь резонируют струны и именно с этой точки начинается звук. Еще эта точка отвечает за настройку инструмента.

Вот просто подумайте логически, а что если порожек будет неправильно пропилен или же не точно установлен? Конечно же, гитара уже не будет нормально звучать, скорее всего звенеть начнет, а высота струн будет слишком велика, что отразится на комфорте игры.

Основная задача верхнего порожка заключается в правильном расположении высоты струн над грифом гитары, а также в точном расстоянии между ними. Порожек устанавливают и пропиливают в соответствии с высотой ладов, шириной , а также радиусом накладки. Из этого следует, что не существует универсального порожка для абсолютно всех гитар.

Для того, чтобы правильно установить и пропилить новый порожек, в первую очередь необходимо выполнить полную отстройку инструмента, которая также включает в себя выравнивание (шлифовку) ладов. Сперва порожек точно выставляется, после чего делается грубый пропил и уже потом производится точная подгонка до необходимой высоты вместе со струнами.

Если вы все же решитесь заменить на своей электрогитаре верхний порожек, то стоит учитывать, что сегодня существует достаточно много разных материалов, из которых его изготавливают. Каждый их них соответственно имеет свои определенные тональные характеристики.

Материалы для верхнего порожка

• Твердый и плотный винтажный материал. Такой порожек должен быть аккуратно пропилен для того, чтобы избежать застревание струн в пазах.
• Звук чистый, яркий и детализированный.
• При обработке издает довольно неприятный запах.

• Материал самосмазывающийся, который идеально подходит для грифов и тремоло, где струны не проходят ровно через верхний порожек.
• Ровное и теплое звучание.
• Доступен в заготовках, легко пропиливается.

• Такой порожек изготовлен из такого же материала, что и лады на грифе. Он совпадает с их внешним видом и звуком.
• Звук очень яркий с превосходным сустейном и арктикуляцией.
• Отлично полируется, но трудный в обработке и при шлифовке нагревается.

• Этот материал достаточно твердый, но при этом хорошо полируется и с позолоченной фурнитурой выглядит отлично.
• Яркий звук и превосходный сустейн, особенно на слайд и бас-гитарах.
• Трудная обработка, при которой материал сильно нагревается, а пыль может затруднить пропиливание.

• Искусственный материал, который внешне похож на кость.
• Ровное и теплое звучание.
• Доступен в заготовках и легок в обработке.

• Синтетический твердый материал, требующий тонкой доводки.
• Звук ровный, чистый и сбалансированный.
• Доступен в очень больших заготовках, режется довольно медленно, но равномерно.

Выбор верхнего порожка

Калибр и тип струн может определять использование какого-либо из вышеперечисленных материалов. Поэтому отнеситесь с умом при выборе верхнего порожка, потому что именно с него начинается звук гитары, а это уж точно немаловажно.

На фабрике порожек может быть не всегда правильно пропилен, поэтому цена гитары, чаще всего, определяет общее время потраченное на доводку и отстройку инструмента. В отличие от дорогих гитар, на дешевых не уделяют особого внимания деталям. При наличии ровных рук можно, конечно же, и из дешевой палки сделать лялю, но это уже тема для отдельной статьи.

Итак, существуют три стандартных размера порожков, измеряемые по ширине, а именно:

• 1-3/4″
• 1-11/16″
• 1-5/8″

Поэтому, чтобы определить, какой именно порожек вам подходит, для этого достаточно знать параметры радиуса накладки и учитывать форму грифа.

Локовые порожки

Поговорим теперь о так называемых локовых (запирающихся) порожках. В чем их суть? Устроены эти порожки таким образом, чтобы фиксировать струны в верхней точке грифа и тем самым позволяя использовать вам различные даже для самых глубоких покачиваниях рычага, при этом постоянно удерживая строй гитары.

Многие музыканты считают, что это чуть ли не единственный способ для того, чтобы гитара не теряла свой строй. И они правы в своих убеждениях, т.к. локовый порожек всегда справляется с этой задачей на ура. Но вот по сравнению со стандартным порожком, этот будет все же привносить в звук некоторое отличие. Какое?

Т.к. локовые порожки в основном делают из металла, при их использовании звук становится тоньше, а еще такой порожек не дает струнам достаточно долго резонировать в отличие от обычного. Для тех, кто хочет довольно активно пользоваться своей тремоло системой, локовый порожек будет идеальным решением.

Бывалые гитаристы скажут, что мол, мне нужен хороший тон и резонанс, но черт возьми, я также хочу наслаждаться использованием Floyd Rose на своем весле без необходимости каждый раз подстраивать его после нескольких движений рычагом! В связи с этим за последние 15 лет были специально разработаны новые продукты, стоящие где-то посередине между этими двумя крайностями.

Необычные порожки

Такие порожки представляют собой компромиссное решение между традиционным и локовым верхними порожками. Характеризуются они как хорошим звучанием так и своей функциональностью. Приведу пару примеров подобных продуктов.

Earvana – это компенсирующий порожек и отличный апгрейд для абсолютно любой электрогитары. Он не только улучшает интонирование, но и помогает сохранить строй гитары во время использования тремоло. С Earvana вы можете забыть о выпадении отдельных струн используя машинку, потому что благодаря компенсации порожка они всегда будут звучать ровно. Установив себе такой порожек, вы сами убедитесь, что это отличная штуковина, на которую стоит обратить внимание. Earvana вас не разочарует.

LSR – это роликовый верхний порожек, который при использовании машинки, как бы провожает струну через свои ролики и потом позволяет вернуться ей обратно в центральную точку. Такая штука на вашей гитаре позволит делать всякие разные тремоло фишки и прикольные вибрато. С помощью LSR Roller Nut можно даже легко исполнить партии Ван Халена и при этом не переживать за строй, который будет также хорошо держаться, как с использованием обычного локового порожка.

Есть также и множество других необычных порожков, которые существуют сегодня на рынке. Здесь, мы лишь рассмотрели самые популярные из них. Поэтому, если вы встречали нечто подобное, то смело можете дополнить эту статью своим комментарием.

Гитара
– струнный музыкальный инструмент, представляющий собой механическую резонансную (колебательную) систему. Данная система участвует в формировании звука. Корпус и гриф являются основой, на которой установлены струны. Механическая энергия колебаний струны передаётся корпусу гитары через 2 основных точки – нижний и верхний порожки. При зажатых пальцами струнах, роль верхнего порожка выполняет лад. Процесс передачи механической энергии идёт циклично
– от струн к дереву и обратно, постепенно затухая.

Главной
позицией или «точкой» на грифе, передающей колебания, является верхний порожек
(нулевой лад). Помимо звукопередачи он выполняет несущую функцию. От качества изготовления и материала порожка зависят тональные характеристики и эргономика (удобство игры). Глубина пропилов на этом элементе влияет на высоту струн и сохранение строя при игре. Именно поэтому, при отстройке инструмента , порожкам уделяется повышенное внимание.

Для изготовления верхнего порожка используются различные материалы
, самые популярные из них рассмотрим ниже.

1) Пластик

Видов этого материала очень много: от мягких с демпфирующим эффектом
, до твёрдых с весьма хрупкой структурой.

В большинстве случаев применяется мягкий, легко мнущийся
и быстроизнашивающийся
полимер. А другие пластики через некоторое время теряют свои первоначальные свойства, начинают ломаться и крошиться. Очень редко встречаются достойные образцы.

2) Кость

Жесткий
, достаточно прочный
вариант для верхнего порожка. При хорошей обработке, материал имеет скользящую поверхность для ровного перемещения струны во время настройки или использования тремоло. Кроме того, костяной порожек придаёт инструменту винтажный вид
, а сами гитары звучат ярче и чище.

Однако у этого материала есть свои недостатки. Кость имеет неоднородную структуру
с пустотами, которые являются ловушками (фильтрами) для некоторых частот. На практике бывают случаи, когда некоторые струны по уровню громкости выпадают из общего баланса: одни звучат тише, а другие громче. Тот же дисбаланс наблюдается в длительности звучания нот (сустейне).

3) Латунь и другие металлы

Наряду с другими металлами, латунь обладает необходимой прочностью
и жёсткостью
. Стоит отметить, что лады в грифе тоже сделаны на основе медь-содержащего сплава – чаще нейзильбера. Металл неспроста выбирается проводником колебаний между струнами и корпусом инструмента. Однородная и плотная структура этого материала даёт возможность передать вибрации в полной мере.

Латунный порожек позволяет добиться максимального сустейна
и выявить все обертональные нюансы инструмента. Звук гитары с металлическим порожком становится еще ярче
, плотнее
, даже при еле заметных щипках и флажолетах. Присутствует ощущение компрессии, но достигается это не за счет сглаживания высоких пиков уровня громкости, а за счет высокой чувствительности к слабым прикосновениям пальцев или медиатора. Подобный эффект можно получить при использовании и других металлов: никеля, меди, стали
.

Не стоит забывать о том, что в формировании звука музыкального инструмента участвуют абсолютно все его части, каждая из которых вносит в общее звучание что-то свое или скрывает тональные качества дерева и струн. Различные металлы вносят определенные оттенки в музыкальные характеристики гитары. Экспериментируя с видами металлов, стоит помнить, что медь-содержащие сплавы традиционно использовались в различных инструментах: больших колоколах и маленьких колокольчиках, металлофонах, поющих сосудах и чашах, барабанных тарелках, трубах, варганах.

4) Графит

Графит, в отличие от кости, однороден по структуре, а его передаточные характеристики выше, чем у пластика и кости, но ниже, чем у большинства металлов.

Многие выбирают графит из-за смазывающего эффекта
, который он оказывает на порожек. Вопрос в том, а нужен ли он? Если поверхность пропилов на металлическом порожке ровная и полированная, то струна будет скользить не хуже, чем по графиту.

5) Таск

Таск – синтетический однородный материал, который по качеству передачи колебаний находится где-то между костью и графитом, а по внешнему виду напоминает кость.

Используя его, вы можете придать инструменту винтажный вид и обойти недостатки структуры костяного порожка.

6) Кориан

Так же как и таск, является синтетическим материалом, однако по свойствам и звуку он ближе к графиту.

Существует масса других материалов, используемых для изготовления порожков, в том числе и композиты. Так или иначе, множество их резонансных свойств находится между костью и металлами, поэтому мы их описывать не будем. Такое многообразие обусловлено по большей части вкусовыми пристрастиями в окраске звука. Одному принципиально нужен демпфирующий эффект от пластика, другому – oldschool’ный вид и звук костяного порожка, а кому-то важна максимальная передача нюансов звука дерева и струн при использовании латуни.

Вышесказанное в полной мере применимо и для нижнего порожка
, установленного на деке. Про него ни в коем случае нельзя забывать, так как он является второй основной «точкой» в колебательном контуре инструмента.

Помимо материалов порожки различаются по конструкции
.

1) Классический

Порожек, представляющий собой поверхность с пропилами под струны, подходит для большинства гитар. Простота конструкции позволяет легко настраивать инструмент и менять строй во время игры.

Из недостатков можно отметить проблемы при использовании различных тремоло-систем. Порожки данной формы изготавливаются из любых представленных выше материалов.

2) Локовый (запирающий порожек или топ-лок)

Струна запирается на порожке сухарями. Конструкция позволяет использовать Floyd Rose без потери строя.

Чаще всего для изготовления локовых порожков применяется сталь.

3) Роликовый

Данная интересная разработка предполагает размещение роликов в пропилах для сопровождения струны к её исходному расположению.

Эта технология встречается на некоторых моделях гитар Fender и различных суперстратах с классическим тремоло.

Ролики и сам порожек изготавливаются из латуни или никеля, что хорошо сказывается на звуковых характеристиках. Кроме того, мы получаем и все преимущества классической конструкции порожка.

4) Компенсирующий

Такой порожек – инженерное решение лютье Rick Earvana, который привнёс в классическую конструкцию специальные пазы.

Они позволяют добиться одинаковой интонации при игре аккордов на открытых и зажатых струнах. Однако, по нашему опыту, подобная точность интонации не оправдывает установку компенсирующего порожка: грамотно отстроенный классический хорошо справляется со своей задачей и не требует никаких доработок.

Надеемся, что статья была для вас полезной и интересной! Большое спасибо за внимание!

Самое подробное описание: ремонт верхнего порожка гитары своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Гитара – струнный музыкальный инструмент, представляющий собой механическую резонансную (колебательную) систему. Данная система участвует в формировании звука. Корпус и гриф являются основой, на которой установлены струны. Механическая энергия колебаний струны передаётся корпусу гитары через 2 основных точки – нижний и верхний порожки. При зажатых пальцами струнах, роль верхнего порожка выполняет лад. Процесс передачи механической энергии идёт циклично – от струн к дереву и обратно, постепенно затухая.

Главной позицией или «точкой» на грифе, передающей колебания, является верхний порожек (нулевой лад). Помимо звукопередачи он выполняет несущую функцию. От качества изготовления и материала порожка зависят тональные характеристики и эргономика (удобство игры). Глубина пропилов на этом элементе влияет на высоту струн и сохранение строя при игре. Именно поэтому, при отстройке инструмента, порожкам уделяется повышенное внимание.

Для изготовления верхнего порожка используются различные материалы, самые популярные из них рассмотрим ниже.

Видов этого материала очень много: от мягких с демпфирующим эффектом, до твёрдых с весьма хрупкой структурой.

В большинстве случаев применяется мягкий, легко мнущийся и быстроизнашивающийся полимер. А другие пластики через некоторое время теряют свои первоначальные свойства, начинают ломаться и крошиться. Очень редко встречаются достойные образцы.

Жесткий, достаточно прочный вариант для верхнего порожка. При хорошей обработке, материал имеет скользящую поверхность для ровного перемещения струны во время настройки или использования тремоло. Кроме того, костяной порожек придаёт инструменту винтажный вид, а сами гитары звучат ярче и чище.

Однако у этого материала есть свои недостатки. Кость имеет неоднородную структуру с пустотами, которые являются ловушками (фильтрами) для некоторых частот. На практике бывают случаи, когда некоторые струны по уровню громкости выпадают из общего баланса: одни звучат тише, а другие громче. Тот же дисбаланс наблюдается в длительности звучания нот (сустейне).

3) Латунь и другие металлы

Наряду с другими металлами, латунь обладает необходимой прочностью и жёсткостью. Стоит отметить, что лады в грифе тоже сделаны на основе медь-содержащего сплава – чаще нейзильбера. Металл неспроста выбирается проводником колебаний между струнами и корпусом инструмента. Однородная и плотная структура этого материала даёт возможность передать вибрации в полной мере.

Латунный порожек позволяет добиться максимального сустейна и выявить все обертональные нюансы инструмента. Звук гитары с металлическим порожком становится еще ярче, плотнее, даже при еле заметных щипках и флажолетах. Присутствует ощущение компрессии, но достигается это не за счет сглаживания высоких пиков уровня громкости, а за счет высокой чувствительности к слабым прикосновениям пальцев или медиатора. Подобный эффект можно получить при использовании и других металлов: никеля, меди, стали.

Не стоит забывать о том, что в формировании звука музыкального инструмента участвуют абсолютно все его части, каждая из которых вносит в общее звучание что-то свое или скрывает тональные качества дерева и струн. Различные металлы вносят определенные оттенки в музыкальные характеристики гитары. Экспериментируя с видами металлов, стоит помнить, что медь-содержащие сплавы традиционно использовались в различных инструментах: больших колоколах и маленьких колокольчиках, металлофонах, поющих сосудах и чашах, барабанных тарелках, трубах, варганах.

Графит, в отличие от кости, однороден по структуре, а его передаточные характеристики выше, чем у пластика и кости, но ниже, чем у большинства металлов.

Многие выбирают графит из-за смазывающего эффекта, который он оказывает на порожек. Вопрос в том, а нужен ли он? Если поверхность пропилов на металлическом порожке ровная и полированная, то струна будет скользить не хуже, чем по графиту.

Таск – синтетический однородный материал, который по качеству передачи колебаний находится где-то между костью и графитом, а по внешнему виду напоминает кость.

Используя его, вы можете придать инструменту винтажный вид и обойти недостатки структуры костяного порожка.

Так же как и таск, является синтетическим материалом, однако по свойствам и звуку он ближе к графиту.

Существует масса других материалов, используемых для изготовления порожков, в том числе и композиты. Так или иначе, множество их резонансных свойств находится между костью и металлами, поэтому мы их описывать не будем. Такое многообразие обусловлено по большей части вкусовыми пристрастиями в окраске звука. Одному принципиально нужен демпфирующий эффект от пластика, другому – oldschool’ный вид и звук костяного порожка, а кому-то важна максимальная передача нюансов звука дерева и струн при использовании латуни.

Вышесказанное в полной мере применимо и для нижнего порожка, установленного на деке. Про него ни в коем случае нельзя забывать, так как он является второй основной «точкой» в колебательном контуре инструмента.

Помимо материалов порожки различаются по конструкции.

1) Классический

Порожек, представляющий собой поверхность с пропилами под струны, подходит для большинства гитар. Простота конструкции позволяет легко настраивать инструмент и менять строй во время игры.

Из недостатков можно отметить проблемы при использовании различных тремоло-систем. Порожки данной формы изготавливаются из любых представленных выше материалов.

2) Локовый (запирающий порожек или топ-лок)

Струна запирается на порожке сухарями. Конструкция позволяет использовать Floyd Rose без потери строя.

Чаще всего для изготовления локовых порожков применяется сталь.

3) Роликовый

Данная интересная разработка предполагает размещение роликов в пропилах для сопровождения струны к её исходному расположению.

Эта технология встречается на некоторых моделях гитар Fender и различных суперстратах с классическим тремоло.

Ролики и сам порожек изготавливаются из латуни или никеля, что хорошо сказывается на звуковых характеристиках. Кроме того, мы получаем и все преимущества классической конструкции порожка.

4) Компенсирующий

Такой порожек – инженерное решение лютье Rick Earvana, который привнёс в классическую конструкцию специальные пазы.

Они позволяют добиться одинаковой интонации при игре аккордов на открытых и зажатых струнах. Однако, по нашему опыту, подобная точность интонации не оправдывает установку компенсирующего порожка: грамотно отстроенный классический хорошо справляется со своей задачей и не требует никаких доработок.

Надеемся, что статья была для вас полезной и интересной! Большое спасибо за внимание!

Мы ремонтируем и настраиваем акустические и электрогитары, а так же и бас-гитары, контрабасы, домры, виолончели, балалайки и, конечно же, модные нынче укулеле.

Почти все гитары, купленные в магазине, то есть – новые, нуждаются в доработке. Вызвано это тем, что при массовом производстве на гитарных фабриках не удаётся уделить должного внимания нюансам. Иногда неровность или заваленность грифа компенсируется поднятием нижнего порожка, что делает гитару достаточно “жёсткой” для игры. Иногда струны ставятся высоко на всякий случай, чтобы не было дребезга при агрессивном звукоизвлечении.
Проще всего отстроить электрогитару. Делается это с помощью анкерного стержня и бриджа. Электрогитару желательно отстраивать в подключенном виде, так как звон струн о лады до какого то момента не улавливается звукоснимателем и им можно пренебречь ради близкого расстояния “струна-гриф”. В последнюю очередь, при необходимости, подстраивается (углубляется – протачивается) верхний порожек.

С Акустической гитарой немного сложнее, поскольку нижний порожек приходится подгонять, определяя экспериментальным путём его оптимальную высоту. На сколько нужно сточить или поднять порожек – показывает участок грифа, на который не влияет анкерный стержень. То есть – начиная лада с 13. Подогнав порожек, регулируем гриф анкерным стержнем, добиваясь примерно ровной поверхности ладов, и оцениваем расстояние струн над первым ладом. Если оно больше, чем над вторым (при зажатых струнах на первом ладу), осторожно углубляем посадочные прорези верхнего порожка.

Классические гитары, за редким исключением, изготавливаются без анкерных стержней. Поэтому неровность грифа можно устранить только механическим путём – шлифуя накладку. Эта процедура трудоёмка и требует переустановки ладов. Так что простая отстройка классической гитары может осуществляться только с помощью нижнего и верхнего порожков. Немного компенсировать неровности грифа можно с помощью умеренной шлифовки ладов, что позволит приблизить струны ещё на долю миллиметра.

Не хочешь смотреть рекламу? Зарегистрируйся!

На фото хорошо видно продавленные места от струн.

Было решено менять оба порожка и верхний и нижний.

При том нижний решили делать с компенсацией мензуры под третьей (самой капризной) струной.

После изготовления костяных порожков, мы записали видео для сравнения

Хозяин гитары сказал, что видео не так передаёт эффект, как он чувствует и слышит в живую.

P.S. Имейте ввиду, что Китайские “костяные порожки” чаще всего сделаны не из натуральной кости. Нужно внимательно читать описание. Если продавцы идут не на стопроцентный обман, то указывают, что искусственная кость, из чего следует, что это пластиковый сплав по свойствам схожий с костью, но это не кость и порожки будут изнашиваться так же, но чуточку дольше. Костяные порожки же не продавливаются как пластиковые.

Так же хотелось бы отметить, что костяные порожки массового производства изготавливаются из не качественно обработанной кости, они либо переваренные, либо пережжённые.
При массовом производстве никто не следит за каждой косточкой, на сколько она обезжирилась и так же обрабатывают кость механическим способом. В связи с чем кость перегревается и становится хрупкой. Такие костяные порожки просто разрушаются, так как нарушена структура кости.
Вот пример.

Так что будьте внимательными при выборе костяных порожков.
А если сами не уверены, что установите порожки, то внимательно выбирайте мастера

Всем удачи!
— Так же можно послушать разницу звучания «Порожек: кость vs кость» у электрогитары

Не хочешь смотреть рекламу? Зарегистрируйся!

Сабж. Есть гитара из «набора для начинающего».

Прямо из магазина на ней дребезжала 6-я ( верхняя ) струна, если задеть её чуть сильнее. Будучи нубом, подумал что либо играть не умею, либо нужно настроить. Плюс сначала играл в rocksmith, он дребезг фильтровал.

Сейчас присмотрелся и увидел, что 6-й струна практически лежит на 1-м ладу. Оcтальные струны норм, зажимаю 1-5 и чувствую что они прожимаются где-то на миллиметр, пока не коснутся 1-го лада. А 6-я на нём почти лежит. Порожек на вид пластиковый и доверия не вызывает, плюс с него уже идёт стружка, особенно у 6-й струны

Гриф выглядит прямым, лады не вываливаются, у бриджа высота струн нормальная

Так вот, кто-нибудь менял порожек?

• Реально ли самому, или нужно искать мастера?
• какой материал посоветуете?
• как правильно выбрать размер порожка? в интернетах пишут, что стандартные размеры

и т.д. ?

есть ли проверенный магазин? Москва, либо интернет

Разберемся, как правильно изготовить и установить верхний и нижний порожки. Перед вами готовая гитара новый комплект струн и заготовки для нижнего и верхнего порожков. Осталось совсем немного, привести гитару в рабочее состояние и, если она сделана вами, наконец, узнать, как ваша гитара звучит.

Основные задачи, которые решают верхний и нижний порожки гитары:

Верхний порожек

• Задаёт правильную высоту над первым ладом,
• определяет точку отсечки струны, это очень важно для правильного строя,
• расставляет струны на заданные равные расстояния, важно для эргономики гитары.

Нижний порожек

• Задает высоту струн на гитаре, позволяет её регулировать,
• определяет точку отсечки струны и в комплексе с компенсацией строя дает точный строй,
• оказывает приличное влияние на звук гитары в зависимости от материала.

Заготовка верхнего порожка

Традиционным и очень хорошим материалом для изготовления порожков будет кость. Читаем статью, как приготовить кость и получить один из лучших материалов для порожков гитары, которые стоит на самых дорогих концертных инструментах.

• Длина – это ширина накладки плюс по 1мм с каждого края.
• Толщина – около 6-7мм.
• Высота – это толщина накладки плюс 2.5-3мм.

Как сделать заготовку. Сначала изготавливается параллелепипед с некоторым запасом по высоте, потом обрабатываются стороны, которое должны четко лечь на полочку перед накладкой.

Тут можно вспомнить, что эту полочку можно сделать в самой накладке, что позволит использовать не такие высокие кости. Т.е. накладка начинается со ступеньки, на которую ставится верхний порожек и уже после ступеньки линия нулевого лада. (На самом деле с учетом компенсации линия нулевого лада находится в воздухе за 1.0мм до начала основного тела накладки.)

После того как деталь подогнана вы можете определиться с окончательной высотой – это где-то на 2.5 -3 мм выше линии накладки. (высота лада + зазор между струной и ладом + глубина пропила для фиксации струны).

Заготовка нижнего порожка

Первоначальная заготовка – это также параллелепипед. Определитесь грубо с высотой косточки (далее будет речь о шаблоне) и отпилите соответствующий кусочек, обрежьте с запасом по длине. Теперь придайте детальке необходимую толщину. Косточка должна тесно входить в пропил, но не заклинивать в нем.

Очень важно, чтобы нижний порожек очень четко лег на дно пропила. Предлагаю таким образом обработать поверхность основания косточки. Изготовьте деревянный брусок, что-то вроде заготовки для подставки. Две смежные стороны сделайте четко под 90 градусов.

Теперь, если прижать пальцами заготовку нижнего порожка к меньшей стороне, то на притире можно придать основанию косточки прямой угол. Очень простой и очень точный метод.

Уместно вспомнить как сделать соответствующее ровное дно пропила в подставке.

Сделайте специальный надфиль для этого. Изготовьте как бы заготовку для косточки, только большей длины и высоты. На подготовленное основание приклейте с помощью двустороннего скотча наждачную бумагу с абразивностью 320 примерно. Обрежьте ножом излишки. Теперь этим надфилем легкими движениями в пропиле подготовьте поверхность под косточку.

Пропилы на верхнем порожке. Предварительный заход

Теперь нужно сделать пропилы под струны. Наша заготовка имеет запасы по длине, пока их не трогайте.

Расстояние между осями крайних струн для классики может быть от 42 до 45 мм. Нормальное расстояние для классики 43-44 мм. Также надо учитывать какая рабочая ширина вашей накладки, т.е. ширина с учетом фасок на ладах. Слишком близкое размещение струны к краю лада может приводить к неприятному эффекту срыва струны с накладки. Нормальное расстояние от струны до начала фаски лада 2-2.5 мм.

Почему-то есть мнение, что равным должно быть расстояние между струнами, а не их осями. Я его не разделяю. Пальцами мы зажимаем струны и не расстояния между ними.

Не делайте пропилы на всю глубину, окончательная доводка немного позже.

Предварительная высота нижнего порожка

Надо натянуть две струны. Помните, что для первой и потом второй обязательно завязывать узелок на конце, который заправляется в подставку. Нейлон может выскользнуть и очень сильно ударить по деке.

Установите пока только первую и шестую струны в подставку, слегка натяните, чтобы они не провисали.

Чтобы прикинуть необходимую высоту вместо нижнего порожка удобно всунуть специальный шаблон. Толщина шаблона такая, чтобы его свободно можно было двигать в пропиле, а высота на разных краях должна отображать возможную максимальную и минимальную высоты на косточке.

Подсуньте этот шаблон под первую струну так, чтобы над двенадцатым ладом струна поднялась на 3.0 мм. При этом прижмите струну на первом ладу – это важно, не забудьте, так как получите неверный результат. Перенесите размер с шаблона на заготовку косточки.

То же самое для шестой струны, только расстояние над двенадцатым ладом для нейлона должно быть не менее 4.0-4.5 мм, а для струн слабого натяжения ещё выше. Подобрать точно высоту надо будет потом экспериментально, основываясь на натяжении вашего комплекта и манере игры. Размеры я указываю от верха лада до центра струны. Также учитываю, что при натяжении струны поднимутся на 0.5 мм.

Вставьте струны на свои места и отцентрируйте верхний порожек. Ориентируйтесь по краям ладов. Теперь можно его четко обрезать по длине.

Углубление пропилов в верхнем порожке

Делать это надо уже с нижним порожком необходимой высоты. Это важно! А также натяните струны достаточно сильно. Определяйте глубину экспериментально – зажиматься должно легко и открытая струна не должна звенеть по первому ладу.

Можно углублять пропилы прямо на грифе. Надо только ослабить струну, чтобы можно было её приподнять и сдвинуть.

Простой способ определиться, какой должна быть высота струны над первым ладом – это зажать её на первом ладу и посмотреть высоту над вторым. Для 5-ой и 6-ой сделайте высоту над первым ладом чуть больше, чем кажется можно. Т. к. если сделать предельно низко может возникнуть нежелательный эффект в районе 5-9 лада. Струна начнет звенеть по ладам. С другой стороны струна может уже лечь на лады и не звенеть. Но, если помните, у нас гриф слегка подпрогнут. Подробнее об эффекте данного звона.

В каких-то положениях может начать звенеть участок струны между верхним порожком и ладом, к которому она прижата. Т.е. струна звенит слева от вашей руки о какой-то из ладов. Этот участок струны может резонировать с какой-то нотой. Для баса следует учитывать этот эффект. Исправляется это поднятием верхнего порожка, чтобы струна перестала касаться. Если опускать порожек, то струна может лечь на лады и также перестанет звенеть, т.е. сделать высоту пропилов в верхнем порожке в той же самой плоскости, что и верхушки ладов, но, боюсь, что со временем может начать позвякивать на первом, а также ещё раз – у нас гриф подпрогнут.

Каким инструментом работать?

Самым лучшим будет овальный надфиль, на точильном камне можно его сделать совсем тонким. Найти такие надфили не так уж и просто, обычно они острые, а не овальные в узком месте. Если вы собираетесь постоянно заниматься этой работой, то есть смысл приобрести инструмент в интернет магазинах для гитарных мастеров, смотрим картинку ниже. С нейлоном проблем меньше, так как толщина не так разнится.

Можно использовать самодельные пилки, которые также можно утоньшить. Пилим обычной пилкой, не доводя глубину пропила до конца, а окончательно обрабатываем паз такой же пилкой, но со скругленными зубцами. Как раз на небольшую глубину такая скругленая пилка войдёт, фактически просто закруглив дно паза.

Струнам не обязательно утопать в пропилах верхнего порожка. Если вы ошиблись с высотами, то можно не переделывать, а только приклеить на суперклей тонкие полосочки кости к основанию.

Если вы слишком глубоко пропилите какой-нибудь пропил, то можно заполнить его костяной пылью и капнуть немножко суперклея. Кашица застынет, лучше подождите полчаса, и вам останется только не ошибиться второй раз. Суперклей суперклею – рознь, найдите хороший.

Окончательная доводка нижнего порожка

Осталось совсем немного, но это самая ответственная часть работы. Придайте окончательную форму нижнему порожку. Учитывайте, что вам надо сделать фаски в соответствии со статьёй о компенсации строя.

Также читайте статью о настройке гитары, про косточку и фаски в конце.

При окончательном выборе высот нижней косточки можно учесть, что ваш гриф прогнётся и поднимет высоту над 12-м ладом примерно на пол миллиметра.

Как обработать сечение косточки смотрите на рисунке. Обратите внимание, что если ваша накладка имеет овальную форму, то и косточка должна повторять эту форму.

Вам остаётся настроить гитару и получить первые звуки.

Возможно, со временем нужно будет немного опустить нижнюю косточку или углубить пропилы, но не переусердствуйте, оставьте немного про запас, струна со временем может сама опуститься ниже.

Суперклей — отличное средство для осуществления мелких ремонтов на гитаре. С его помощью можно закреплять лады и верхний порожек, выравнивать его концы и делать еще много всего полезного. Но не забывайте о том, что суперклей может быть как лучшим другом, так и заклятым врагом, поэтому обращайтесь с ним аккуратно, договорились? Отлично.

У большинства гитар верхний порожек с каждой стороны плавно переходит в гриф. Но после замены порожка — например, если вы решили поменять пластиковый порожек на костяной — на этих местах могут образоваться небольшие выступы (см. Фото 1 ). Как вы, возможно, уже знаете, суперклей бывает разным по вязкости. Чтобы выровнять выступ на месте перехода порожка к грифу, можно воспользоваться суперклеем средней вязкости.

Но это еще не все! Часто бывает так, что окантовка на старых гитарах со временем желтеет. Для этих случаев можно приобрести специальный клей янтарного цвета, который идеально подойдет к таким окантовкам. (Кроме того, в продаже есть суперклей белого и черного цветов, что тоже очень удобно.) Если у вашей гитары есть кант, с помощью суперклея вы сможете решить две проблемы: заполнить выступы между грифом и порожком, а также сделать плавный по цвету переход к окантовке.

Сначала положите гитару на бок, чтобы гриф располагался параллельно столу, один конец порожка смотрел вниз, а другой — вверх. Проследите, чтобы гитара лежала достаточно устойчиво. С акустическими гитарами это сделать несложно, а вот для электрогитар понадобятся дополнительные приспособления. Можно стабилизировать гитару, например, книгами или небольшими коробками.

Убедитесь в том, что плоскость в районе края порожка и канта расположена горизонтально, чтобы клей не стек с нее. В этом вам поможет пузырьковый уровнемер.

Перед началом работы лучше всего надеть защитные очки. Нанесите несколько капель суперклея на край порожка и дайте клею высохнуть (см. Фото 2 ). Нужно, чтобы клея было достаточно для образования гладкой поверхности на месте соединения порожка и канта. Клей средней вязкости, который мы рекомендуем, будет сохнуть несколько минут. Если вы хотите ускорить этот процесс, воспользуйтесь специальным ускорителем в виде спрея. Это могут быть, например, GluBoost, NCF Quick и др.

Проветрите помещение, чтобы избежать вдыхания ядовитых паров и раздражения глаз. Для этих целей можно включить небольшой вентилятор.

Совет: Ускорители могут привести к так называемому «эффекту швейцарского сыра». Это случается, когда ускоритель наносят на клей преждевременно. Тогда начинается химическая реакция, в результате которой клей превращается в белую пену, которую нужно убирать и начинать все сначала. Чтобы избежать этого, подождите несколько минут и лишь затем наносите ускоритель. Наберитесь терпения, чтобы не потерять еще больше времени и сил.

Когда клей высохнет, удалите излишки небольшим напильником. (см. Фото 3 ). Работайте аккуратно, чтобы не повредить лак в районе порожка и канта. Ваша цель — выровнять поверхность клея с краем порожка и кантом, ничего при этом не поцарапав.

Пройдитесь по слою клея наждачной бумагой зернистостью 600 (см. Фото 4 ), а затем 1500.

В заключение обработайте это место мягкой тканью с полировочной пастой (см. Фото 5 ). Мы обычно используем для этих целей пасту гои, но есть также и другие варианты — зайдите в любой автомагазин или посмотрите в Интернете.

Вот и все. Можно любоваться результатом. У вас должно получиться что-то вроде того, что вы видите на Фото 6 .

Теперь переверните гитару на другую сторону, вновь закрепите ее (помните о том, что гриф должен располагаться горизонтально) и повторите весь процесс для другого края порожка.

Опубликовано: 2016-01-19 / Автор: Сергей Хмарук

Сегодня пойдет речь об одной маленькой, но довольно важной детали в конструкции электрогитары. В этой статье вы узнаете, каким бывает верхний порожек и из каких материалов его изготавливают. Также мы рассмотрим локовые порожки и несколько вариантов нестандартных типов.

Как ни странно, но верхний порожек является одной из важнейших точек расположенных на гитаре, потому что именно здесь резонируют струны и именно с этой точки начинается звук. Еще эта точка отвечает за настройку инструмента.

Вот просто подумайте логически, а что если порожек будет неправильно пропилен или же не точно установлен? Конечно же, гитара уже не будет нормально звучать, скорее всего звенеть начнет, а высота струн будет слишком велика, что отразится на комфорте игры.

Основная задача верхнего порожка заключается в правильном расположении высоты струн над грифом гитары, а также в точном расстоянии между ними. Порожек устанавливают и пропиливают в соответствии с высотой ладов, шириной грифа, а также радиусом накладки. Из этого следует, что не существует универсального порожка для абсолютно всех гитар.

Для того, чтобы правильно установить и пропилить новый порожек, в первую очередь необходимо выполнить полную отстройку инструмента, которая также включает в себя выравнивание (шлифовку) ладов. Сперва порожек точно выставляется, после чего делается грубый пропил и уже потом производится точная подгонка до необходимой высоты вместе со струнами.

Если вы все же решитесь заменить на своей электрогитаре верхний порожек, то стоит учитывать, что сегодня существует достаточно много разных материалов, из которых его изготавливают. Каждый их них соответственно имеет свои определенные тональные характеристики.

• Твердый и плотный винтажный материал. Такой порожек должен быть аккуратно пропилен для того, чтобы избежать застревание струн в пазах.
• Звук чистый, яркий и детализированный.
• При обработке издает довольно неприятный запах.

• Материал самосмазывающийся, который идеально подходит для грифов и тремоло, где струны не проходят ровно через верхний порожек.
• Ровное и теплое звучание.
• Доступен в заготовках, легко пропиливается.

• Такой порожек изготовлен из такого же материала, что и лады на грифе. Он совпадает с их внешним видом и звуком.
• Звук очень яркий с превосходным сустейном и арктикуляцией.
• Отлично полируется, но трудный в обработке и при шлифовке нагревается.

• Этот материал достаточно твердый, но при этом хорошо полируется и с позолоченной фурнитурой выглядит отлично.
• Яркий звук и превосходный сустейн, особенно на слайд и бас-гитарах.
• Трудная обработка, при которой материал сильно нагревается, а пыль может затруднить пропиливание.

• Искусственный материал, который внешне похож на кость.
• Ровное и теплое звучание.
• Доступен в заготовках и легок в обработке.

• Синтетический твердый материал, требующий тонкой доводки.
• Звук ровный, чистый и сбалансированный.
• Доступен в очень больших заготовках, режется довольно медленно, но равномерно.

Калибр и тип струн может определять использование какого-либо из вышеперечисленных материалов. Поэтому отнеситесь с умом при выборе верхнего порожка, потому что именно с него начинается звук гитары, а это уж точно немаловажно.

На фабрике порожек может быть не всегда правильно пропилен, поэтому цена гитары, чаще всего, определяет общее время потраченное на доводку и отстройку инструмента. В отличие от дорогих гитар, на дешевых не уделяют особого внимания деталям. При наличии ровных рук можно, конечно же, и из дешевой палки сделать лялю, но это уже тема для отдельной статьи.

Итак, существуют три стандартных размера порожков, измеряемые по ширине, а именно:

Поэтому, чтобы определить, какой именно порожек вам подходит, для этого достаточно знать параметры радиуса накладки и учитывать форму грифа.

Поговорим теперь о так называемых локовых (запирающихся) порожках. В чем их суть? Устроены эти порожки таким образом, чтобы фиксировать струны в верхней точке грифа и тем самым позволяя использовать вам различные тремоло системы даже для самых глубоких покачиваниях рычага, при этом постоянно удерживая строй гитары.

Многие музыканты считают, что это чуть ли не единственный способ для того, чтобы гитара не теряла свой строй. И они правы в своих убеждениях, т.к. локовый порожек всегда справляется с этой задачей на ура. Но вот по сравнению со стандартным порожком, этот будет все же привносить в звук некоторое отличие. Какое?

Т.к. локовые порожки в основном делают из металла, при их использовании звук становится тоньше, а еще такой порожек не дает струнам достаточно долго резонировать в отличие от обычного. Для тех, кто хочет довольно активно пользоваться своей тремоло системой, локовый порожек будет идеальным решением.

Бывалые гитаристы скажут, что мол, мне нужен хороший тон и резонанс, но черт возьми, я также хочу наслаждаться использованием Floyd Rose на своем весле без необходимости каждый раз подстраивать его после нескольких движений рычагом! В связи с этим за последние 15 лет были специально разработаны новые продукты, стоящие где-то посередине между этими двумя крайностями.

Такие порожки представляют собой компромиссное решение между традиционным и локовым верхними порожками. Характеризуются они как хорошим звучанием так и своей функциональностью. Приведу пару примеров подобных продуктов.

Earvana – это компенсирующий порожек и отличный апгрейд для абсолютно любой электрогитары. Он не только улучшает интонирование, но и помогает сохранить строй гитары во время использования тремоло. С Earvana вы можете забыть о выпадении отдельных струн используя машинку, потому что благодаря компенсации порожка они всегда будут звучать ровно. Установив себе такой порожек, вы сами убедитесь, что это отличная штуковина, на которую стоит обратить внимание. Earvana вас не разочарует.

LSR – это роликовый верхний порожек, который при использовании машинки, как бы провожает струну через свои ролики и потом позволяет вернуться ей обратно в центральную точку. Такая штука на вашей гитаре позволит делать всякие разные тремоло фишки и прикольные вибрато. С помощью LSR Roller Nut можно даже легко исполнить партии Ван Халена и при этом не переживать за строй, который будет также хорошо держаться, как с использованием обычного локового порожка.

Есть также и множество других необычных порожков, которые существуют сегодня на рынке. Здесь, мы лишь рассмотрели самые популярные из них. Поэтому, если вы встречали нечто подобное, то смело можете дополнить эту статью своим комментарием.

Всем привет.
Собственно с моей любимой мастеровой гитарой случилась трагедия, треснул и отлетел порожек .
Подскажите пожалуйста как и чем лучше склеить. (и стоит ли вообще клеить. )
К мастеру отнести уже нет возможности, к великому сожалению, а гитару очень жалко.
И еще можно чтонибуть сделать с треснувшим лаком на нижней деке и царапинами?

Давление – огромное, любой клей – развалится..(. Срезать и ставить подставку из палисандра, махагоновая, как эта, – не серьезно. если инструмент дорог.

С потресканным лаком ничего не нужно делать

Вообщем про склейку я так и думал, однако решил пока найду мастера или материалы(если придется делать самому) все таки склеить.
Про клей почитал, решил использовать Titebond Original Wood Glue (думаю найду в своем городе) вопрос как сжать? просто поискать небольшую струбцину и зажать ей?

Палисандр можно взять с паркетной доски массива, прийдется делать несколько слоев.Но если мастера рядом нет то и перспектив тоже, восстанаваливать это – бред, на подставку лучше применять твердые породы дерева, так что может улучшиться звук.

Надо будет шурупы туда маленькие вкрутить или придумать что то в этом духе – просверлить отверстия и забить спички на клею (естественно не в деку, я имею ввиду соединить штифтами 2 части), тайтбонд искать для такой операции – ИМХО бред, обычного строительного (не канцелярского) ПВА будет достаточно, или момент столяр.Если конечно тайт бонд не продают за углом.

Ol_d плюсик за наблюдательность

А подробности для обьективизму собственно в том что я в эти упаковки ложил старые нейлоновые струны чтоб неперепутать
так что не спешите

Когда то давно, во время своих начинаний, хотел поставить на эту гитару металические струны

, но мне быстро обьяснили что к чему :(” title=”Angry” class=”smiley” />

Спасибо всем за ответы. Пока в поисках мастера. Завтра попробую склеить, посмотрим на долго ли хватит

Вообще на сколько сложно поменять весь порожек? Если найду материал стоит ли браться за замену самому ?
Руки прямые, с деревом дружу, с головой правда не очень но в нужный момнет могу собраться

Новая гитара! Круто! Но через день – другой вы замечаете, что крутизна куда-то исчезает. То строй плывёт после пары бэндов, то струны призвякивают, то фон переть начинает. К сожалению от этих и не только проблем, не застрахована ни одна гитара, ни дешёвая, ни очень дорогая. Давайте попробуем разобраться с этими проблемами не прибегая к посторонней помощи. Сразу оговорюсь, что о звуке в целом и проблемах связанных с ним (как то волчки и мёртвые ноты), мы здесь не говорим, об этом будет другая статья. В этой статье речь пойдёт о том, как сделать ваш инструмент более играбильным.Начнём описание проблем с голвы, головы грифа.

Если инструмент совсем новый, то просто подтяните их крепление. Если колки затягиваются сверху гайкой, то подтяните её, если у вас не “герметичные” колки, то подтяните с задней стороны грифа крепёжные шурупы. Со старыми колками всё сложнее. Сейчас я опишу что можно сделать с “герметичными” колками. Первое, на что надо обратить внимание, так это на пластиковую шайбу под бутоном колка. На убитых колках она или сильно изношенная, или её совсем нет.

Без неё о стройном инструменте можно не мечтать. Если все шайбы на месте, то нужно на всякий случай смазать колки. Откручиваем винт который держит бутон, снимаем бутон и шайбы, и капаем вовнутрь пару капель машинного масла.

Шток бутона и шайбы смазываем вазелином и прикручиваем бутон. ВНИМАНИЕ. При затягивании винта бутона не переусердствуйте, т.к. этот винт является регулировочным.

Слегка. подтянули и пробуем, как крутится бутон. Если легко, то ещё подтягиваем. Колок должен крутится с очень не большим усилием.

Хочу сразу оговориться, с дешёвыми китайскими и корейскими колками, проблем всегда будет много. По этому, если вам нравится ваш инструмент и вы не собираетесь с ним расставаться, то лучше замените колки на фирменные (шаллер, гото,). При выборе, руководствуйтесь не только посадочными размерами, но и передаточным числом. Его обычно пишут в таком виде 1:15 или 1:22. Чем выше передаточное число, тем стабильнее будет ваша гитара! С колками разобрались, идём дальше.

а до шестой струны 2 мм. Причём заметьте: расстояние измеряется от порожка до низа струны!

Поднимаем струны если нужно и пробегаем пальцами (играем) по всем ладам, на всех струнах. Если нигде не призвякивает, прыгаем от радости и кричим ура, если где-то звенит, то отпускаем анкер на пол оборота и опять проверяем на наличие звякания струн об лады. Если после нескольких отпусканий анкера, всё равно звенит, то это уже повод потревожить мастера, т.к. это уже серьёзная проблема. О шлифовке ладов я напишу отдельно и мне кажется, что очень мало кому захочется заниматься этим хлопотным и кропотливым делом не имея навыков и должной оснастки.

В этом случае, поможет только оперативное вмешательство! Берём мелкий (бархатный) напильник, прямой и без ручки, заклеиваем голову грифа и деку возле грифа несколькими слоями малярного скотча (если гриф съёмный, то лучше его снять) и плавными, длинными движениями вдоль всего края накладки грифа, под нужным углом спиливаем торчащие лады. После того как напильник начнёт задевать накладку, берём вместо него наждачку №600 и слегка шлифуем всё это безобразие.

Мифы и реальность. Главный миф, о том, что на гитарах с прикрученным грифом, пятка грифа и место под неё на деке, часто ужасно обработаны и вообще, что весь этот узел убивает сустейн. Ну – ну! Через мои руки прошло много гитар и басов, и первое, что я делаю со всеми гитарами – бренчу на них, проверяю, какой у них звук, атака, сустейн. Второе моё действие – я подтягиваю гриф! И тут начинаются чудеса. Обычно при подтяжке, отвёртка делает от пол оборота до полутора оборотов. на всех шурупах держащих гриф. После подтяжки, я снова тестирую инструмент и не нахожу какой либо, хоть немного существенной разницы. Можете попробовать сами. Возьмите отвёртку и попробуйте подтянуть гриф на своей гитаре, и я уверен, что вы будете удивлены тем, что он у вас не затянут. Отсюда отпадают все работы связанные с притиркой этого узла и прочим канифолиньем мозгов!

5) УГОЛ НАКЛОНА ГРИФА ПО ОТНОШЕНИЮ К ДЕКЕ!

Этот угол должен быть отрицательным (ну в крайнем случае 0)! Если угол положительный, то натяжение струн будет слабое и отсюда будут следующие проблемы: слабая атака, не внятная артикуляция, чрезмерно мягкий звук. Так же менять угол наклона грифа приходится если бридж опущен до нельзя, а струны один чорт высоко. Для того, чтоб изменить угол наклона грифа, необходимо проделать следующие действия: ослабляем струны (можно не снимать), откручиваем гриф, под пятку, поперек подкладываем кусочек шпона шириной 10-15 мм, прикручиваем гриф на место. Если нет шпона, то годится плотный картон (электрокартон) или металлическая пластина толщиной 0,5 мм (например из сердечника трансформатора). После того, как прикрутили гриф на место, проверяем и регулируем высоту струн. Если одной подкладухи окажется мало, то подложите ещё! Специально для тех, кто уже прицелился в меня из рогатки, с криком: “Так нельзя. нужно всё пришлифовывать и подгонять детали максимально плотно друг к другу. ”, я отвечу – друзья, а что же вы скажите о дорогих моделях Фендер, в которых на ура применяется система подстройки угла наклона грифа? Неужели по вашему, на фендере работают полные идиоты и убийцы сустейна?

Вот где таится потенциал. Если на вашей гитаре дребезжат открытые струны и регулировка высоты струн над грифом не приносит облегчения, то вам сюда. Часто эта проблема возникает через какое-то время после покупки гитары. Рассмотрим причину этого. Я думаю, все понимают, что анкер удерживает гриф от деформаций лучше всего в середине грифа, а на концах накладки грифа, действия анкера сведено к нулю. Вот и получается, что в районе верхнего порожка, на гриф действует только натяжение струн, которые и гнут его. Получается, что порожек, как-бы совсем чуть-чуть кивает в сторону струн и струны перестают опираться на его внутренний край. Точка опоры смещается к середине порожка и струна начинает звякать об его край.

Тут, опять же требуется оперативное вмешательство. Необходимо пропилить канавки под струны, под бОльшим углом. Делать это нужно очень аккуратно, т.к. велика вероятность пропилить слишком много и тем самым положить струны на первый лад! Делать это нужно твёрдыми движениями от себя к голове грифа, держа натфиль или пилку под одним и тем же углом!

Таким же способом, можно и слегка опустить струны если они слишком высоко над первым ладом.

Так не шатко – не валко, мы проскочили гриф. Поздравляю вас товарищи. Теперь займёмся настройкой бриджей и всяких там машинок!

С бриджем аля Гибсон (тюн-о-матик) всё довольно просто. Подставкой мы можем регулировать высоту струн и мензуру. О том как регулировать мензуру я расскажу позже. Высоту струн регулируют опорными винтами. Против часовой – поднимаем струны, по часовой – опускаем. Бриджем в котором струны крепятся можно регулировать степень натяжения струн и все вытекающие из этого последствия: атаку, сустейн, артикуляцию.

Фиксированные бриджи аля страт и теле рассматривать особо и нечего. Они позволяют только: регулировать мензуру и высоту струн. Некоторые модели, позволяют также изменять систему крепления струн, т.е. “струны сквозь корпус” и “струны на бридже”, тем самым, опять же меняя натяжение струн.

8) ВИНТАЖНОЕ СТРАТОВСКОЕ ТРЕМОЛО!

Шести болтовое винтажное тремоло. Фууууу, скажите вы. А чего фу? Вон Блекмор, играет и хоть бы хны! Но тут, конечно есть огромное НО. Этот парень играет на фирменном инструменте, премиум класса, а у вас китай-нонейм. Так вот, первое что требуется, это заменить пружины с китайских на фирменные (шаллер, гото). Второе, если играете на тонких струнах, то убираем два средних опорных шурупа дабы убрать лишние точки трения.

Если вы играете на толстых струнах, то всё остаётся на месте! Эта конструкция бриджа позволяет регулировать мензуру, высоту струн и то, как это будет работать: т.е. как одностороннее (только на понижение строя), или двухстороннее (понижать и повышать строй). Разговора о том, как заблокировать тремоло, вы от меня не дождётесь, т.к. я убеждён, что всё, что на гитаре есть – должно работать и использоваться (хотя бы раз в год).

Итак, если машинка будет использоваться как односторонняя, то регулируем натяг пружин. Для этого снимаем заднюю крышку, настраиваем гитару в том строе, в каком она будет использоваться и смотрим – лежит машинка всей плоскостью на деке или нет. Ели нет, то натягиваем пружины посредством вкручивания регулировочных шурупов. Делаем оборот на каждом шурупе, подстраиваем гитару и смотрим, легла машинка или нет. Если нет, то ещё по обороту и т.д. Пока не уложите.

Теперь информация для тех, кто хочет работать винтажной машинкой в обе стороны. В этом случае машинка должна быть приподнята над декой в задней части на 2-2,5 мм. Добиться этого, чуть сложнее чем положить машинку. Если машинка лежит на деке, то отпускаем пружины, отвёртывая (против часовой) шурупы. Отпустили на один оборот каждый шуруп, настроили гитару, проверили на сколько поднялась машинка. Если не поднялась совсем или поднялась, но мало, то повторяем операции.

Не большое лирическое отступление: дешёвые колки и работа машинкой (если конечно у вас не флойд) обычно не вяжутся. Специально для этого были придуманы локовые колки, но я конечно понимаю, что такие колки стоят больше чем китайская гитара в целом. По этому один маленький совет для всех: не наматывайте на колок километр струны, достаточно для получения хорошего и стабильного строя, если тонкие струны будут навиты на колке в 3-4 оборота, а толстые в 2 оборота. Также для более стабильного строя на гитарах с тремоло полезно установить роликовый порожек (хотя бы даже китайский),

ну или на худой конец, подложить под струны в прорези верхнего порожке густую смазку (какую – решать вам).

А это информация для тех, кто выбросил кочергу и не собирается пользоваться благами установленного на его гитаре винтажного тремоло. Просто натяните посильнее регулировочные пружины и вы добьётесь эфекта блокировки машинки, что благоприятно скажется на стабильности строя.

Это обширная тема и довольно сложная. Я думаю, ни кому не надо объяснять, что если на гитаре установлен топлок, то струны в нём должны быть зажаты. Даже если вы не пользуетесь машинкой, всё равно – струны должны быть зажаты!

Высота струн регулируется с помощью опорных винтов.

Против часовой – поднимаем, по часовой – опускаем. Положение машинки, как правило, должно быть параллельно деке, но на практике, не большие отклонения считаются нормой. Начинаем регулировку флойда. Для начала, необходимо визуально убедится, что машинка ни где не касается деки и не задевает за заднюю крышку. Для этого, снимаем заднюю крышку и ведём внимательный осмотр. При этом, стоит покачать рычагом. Если косяков не замечено, то переходим к дальнейшим действиям. Отпускаем струны на топлоке, на машинке – микроподстройку выставляем по середине, колками настраиваем гитару, при необходимости регулируем высоту струн. Далее приводим машинку в параллельное деки положение, посредством натяжки или ослабления пружин. Делаем это также, как я описывал выше, когда писал о настройке винтажной машинки. При этом, постоянно приходится контролировать и подстраивать колками строй. Дело это не быстрое и муторное. Когда наконец, у вас получится совладать с положением флойда, переходите к регулировке мензуры. За это отвечают винты удерживающие сёдла.

Без специальной приспособы делать это очень нудно. Например, у нас не строит по мензуре пятая струна. Отпускаем её на колке, ослабляем прижимной винт удерживающий седло пятой струны и сдвигаем седло в ту или иную сторону, в зависимости от того – высит или низит струна. Поджимаем седло винтом, натягиваем струну и проверяем мензуру. Если норма, то переходим к следующей струне, если опять не строит, то повторяем операции. После настройки мензуры, проверяем и если необходимо, регулируем положение машинки относительно деки. После всех выше описанных процедур, вытираем пот с лица и со словами – ” да лучше бы я её к мастеру отнёс” регулируем положение прижима за топлоком, на головке грифа. Этот прижим, нужен для того, чтоб при зажимании струн на топлоке, у вас не убегал бы стой. Как правило, его достаточно просто опустить. После этого, зажимаем струны и смотрим – убежал ли строй и насколько. Если не убежал, то вас можно поздравить с успешно выполненной поставленной задачей, если убежал на всех струнах более 0,5 тона, то нужно ещё подрегулировать прижим. Если строй убежал не равномерно по струнам в пределах 0.5 тона, то за это нужно оторвать руки тому китайцу, что делал этот топлок, а вам с этим уже ни чего делать не надо.

Для того, чтоб проверить, строит ли гитара по мензуре, желательно иметь тюнер! Да, я знаю, что особо “ушастые” сейчас презрительно фыркнули, но я повторюсь: тюнер для этого дела незаменим! Начнём!

1. Настраиваем гитару в том строе, в каком вы будете играть.

2. Берём ноту на двенадцатом ладу и смотри, что нам показывает тюнер.Если струна высит, то длину рабочей части струны необходимо увеличить (тянем седло от грифа), если струна низит, то длину рабочей части струны необходимо уменьшить (седло подаём к грифу). Так поступаем со всеми струнами!

11) НАСТРОЙКА ПОЛОЖЕНИЯ ЗВУКОСНИМАТЕЛЕЙ!

Это дело вообще не имеет канонов. Каждый настраивает высоту звучков по своему вкусу. Я называю это “как по кайфу”. Приступим.

Кладём гитару на колени, перед этим естественно включив её в аппарат и дёргаем одной рукой первые 2-3 струны, одновременно вкручиваем или выкручиваем регулировочный винт звучка, со стороны дёргаемых струн. Слушаем и как только “поймали кайф” останавливаемся. Переходим на последние 2-3 струны и соответственно к противоположному регулировочному винту. Так поступаем со всеми звучками.

На этом всё. Желаю успехов в этом трудном, но приятном деле! Всегда ваш – Болотов Д.Ю.

Оцените статью:

Разберемся, как правильно изготовить и установить верхний и нижний порожки. Перед вами готовая гитара новый комплект струн и заготовки для нижнего и верхнего порожков. Осталось совсем немного, привести гитару в рабочее состояние и, если она сделана вами, наконец, узнать, как ваша гитара звучит.

Основные задачи, которые решают верхний и нижний порожки гитары:

Верхний порожек

• Задаёт правильную высоту над первым ладом,
• определяет точку отсечки струны, это очень важно для правильного строя,
• расставляет струны на заданные равные расстояния, важно для эргономики гитары.

Нижний порожек

• Задает высоту струн на гитаре, позволяет её регулировать,
• определяет точку отсечки струны и в комплексе с компенсацией строя дает точный строй,
• оказывает приличное влияние на звук гитары в зависимости от материала.

Заготовка верхнего порожка

Традиционным и очень хорошим материалом для изготовления порожков будет кость. Читаем статью, как приготовить кость и получить один из лучших материалов для порожков гитары, которые стоит на самых дорогих концертных инструментах.

Размеры верхнего порожка:

• Длина – это ширина накладки плюс по 1мм с каждого края.
• Толщина — около 6-7мм.
• Высота – это толщина накладки плюс 2.5-3мм.

Как сделать заготовку. Сначала изготавливается параллелепипед с некоторым запасом по высоте, потом обрабатываются стороны, которое должны четко лечь на полочку перед накладкой.

Тут можно вспомнить, что эту полочку можно сделать в самой накладке, что позволит использовать не такие высокие кости. Т.е. накладка начинается со ступеньки, на которую ставится верхний порожек и уже после ступеньки линия нулевого лада. (На самом деле с учетом компенсации линия нулевого лада находится в воздухе за 1.0мм до начала основного тела накладки.)

После того как деталь подогнана вы можете определиться с окончательной высотой — это где-то на 2.5 -3 мм выше линии накладки. (высота лада + зазор между струной и ладом + глубина пропила для фиксации струны).

Заготовка нижнего порожка

Первоначальная заготовка — это также параллелепипед. Определитесь грубо с высотой косточки (далее будет речь о шаблоне) и отпилите соответствующий кусочек, обрежьте с запасом по длине. Теперь придайте детальке необходимую толщину. Косточка должна тесно входить в пропил, но не заклинивать в нем.

Очень важно, чтобы нижний порожек очень четко лег на дно пропила. Предлагаю таким образом обработать поверхность основания косточки. Изготовьте деревянный брусок, что-то вроде заготовки для подставки. Две смежные стороны сделайте четко под 90 градусов.

Теперь, если прижать пальцами заготовку нижнего порожка к меньшей стороне, то на притире можно придать основанию косточки прямой угол. Очень простой и очень точный метод.

Уместно вспомнить как сделать соответствующее ровное дно пропила в подставке.

Сделайте специальный надфиль для этого. Изготовьте как бы заготовку для косточки, только большей длины и высоты. На подготовленное основание приклейте с помощью двустороннего скотча наждачную бумагу с абразивностью 320 примерно. Обрежьте ножом излишки. Теперь этим надфилем легкими движениями в пропиле подготовьте поверхность под косточку.

Пропилы на верхнем порожке. Предварительный заход

Теперь нужно сделать пропилы под струны. Наша заготовка имеет запасы по длине, пока их не трогайте.

Расстояние между осями крайних струн для классики может быть от 42 до 45 мм. Нормальное расстояние для классики 43-44 мм. Также надо учитывать какая рабочая ширина вашей накладки, т.е. ширина с учетом фасок на ладах. Слишком близкое размещение струны к краю лада может приводить к неприятному эффекту срыва струны с накладки. Нормальное расстояние от струны до начала фаски лада 2-2.5 мм.

Почему-то есть мнение, что равным должно быть расстояние между струнами, а не их осями. Я его не разделяю. Пальцами мы зажимаем струны и не расстояния между ними.

Не делайте пропилы на всю глубину, окончательная доводка немного позже.

Предварительная высота нижнего порожка

Надо натянуть две струны. Помните, что для первой и потом второй обязательно завязывать узелок на конце, который заправляется в подставку. Нейлон может выскользнуть и очень сильно ударить по деке.

Установите пока только первую и шестую струны в подставку, слегка натяните, чтобы они не провисали.

Чтобы прикинуть необходимую высоту вместо нижнего порожка удобно всунуть специальный шаблон. Толщина шаблона такая, чтобы его свободно можно было двигать в пропиле, а высота на разных краях должна отображать возможную максимальную и минимальную высоты на косточке.

Подсуньте этот шаблон под первую струну так, чтобы над двенадцатым ладом струна поднялась на 3.0 мм. При этом прижмите струну на первом ладу – это важно, не забудьте, так как получите неверный результат. Перенесите размер с шаблона на заготовку косточки.

То же самое для шестой струны, только расстояние над двенадцатым ладом для нейлона должно быть не менее 4.0-4.5 мм, а для струн слабого натяжения ещё выше. Подобрать точно высоту надо будет потом экспериментально, основываясь на натяжении вашего комплекта и манере игры. Размеры я указываю от верха лада до центра струны. Также учитываю, что при натяжении струны поднимутся на 0.5 мм.

Вставьте струны на свои места и отцентрируйте верхний порожек. Ориентируйтесь по краям ладов. Теперь можно его четко обрезать по длине.

Углубление пропилов в верхнем порожке

Делать это надо уже с нижним порожком необходимой высоты. Это важно! А также натяните струны достаточно сильно. Определяйте глубину экспериментально — зажиматься должно легко и открытая струна не должна звенеть по первому ладу.

Можно углублять пропилы прямо на грифе. Надо только ослабить струну, чтобы можно было её приподнять и сдвинуть.

Простой способ определиться, какой должна быть высота струны над первым ладом – это зажать её на первом ладу и посмотреть высоту над вторым. Для 5-ой и 6-ой сделайте высоту над первым ладом чуть больше, чем кажется можно. Т. к. если сделать предельно низко может возникнуть нежелательный эффект в районе 5-9 лада. Струна начнет звенеть по ладам. С другой стороны струна может уже лечь на лады и не звенеть. Но, если помните, у нас гриф слегка подпрогнут. Подробнее об эффекте данного звона.

Каким инструментом работать?

Самым лучшим будет овальный надфиль, на точильном камне можно его сделать совсем тонким. Найти такие надфили не так уж и просто, обычно они острые, а не овальные в узком месте. Если вы собираетесь постоянно заниматься этой работой, то есть смысл приобрести инструмент в интернет магазинах для гитарных мастеров, смотрим картинку ниже. С нейлоном проблем меньше, так как толщина не так разнится.

Можно использовать самодельные пилки, которые также можно утоньшить. Пилим обычной пилкой, не доводя глубину пропила до конца, а окончательно обрабатываем паз такой же пилкой, но со скругленными зубцами. Как раз на небольшую глубину такая скругленая пилка войдёт, фактически просто закруглив дно паза.

Струнам не обязательно утопать в пропилах верхнего порожка. Если вы ошиблись с высотами, то можно не переделывать, а только приклеить на суперклей тонкие полосочки кости к основанию.

Если вы слишком глубоко пропилите какой-нибудь пропил, то можно заполнить его костяной пылью и капнуть немножко суперклея. Кашица застынет, лучше подождите полчаса, и вам останется только не ошибиться второй раз. Суперклей суперклею — рознь, найдите хороший.

Окончательная доводка нижнего порожка

Осталось совсем немного, но это самая ответственная часть работы. Придайте окончательную форму нижнему порожку. Учитывайте, что вам надо сделать фаски в соответствии со статьёй о компенсации строя.

Также читайте статью о настройке гитары, про косточку и фаски в конце.

При окончательном выборе высот нижней косточки можно учесть, что ваш гриф прогнётся и поднимет высоту над 12-м ладом примерно на пол миллиметра.

Как обработать сечение косточки смотрите на рисунке. Обратите внимание, что если ваша накладка имеет овальную форму, то и косточка должна повторять эту форму.

Вам остаётся настроить гитару и получить первые звуки.

Возможно, со временем нужно будет немного опустить нижнюю косточку или углубить пропилы, но не переусердствуйте, оставьте немного про запас, струна со временем может сама опуститься ниже.

Микола Руденко
