Ремонт рулевой рейки киа рио своими руками

Любые узлы и механизмы автомобиля со временем имеют свойство выходить из строя, в том числе и рулевая рейка. Некоторые агрегаты можно своевременно починить, а для некоторых следует применять иное действие – замену. К числу первых можно отнести наружные панели кузова и прочие несущественные узлы, а в роли вторых выступают агрегаты, непосредственно отвечающие за безопасность. К таковым узлам можно справедливо относить рулевой механизм. Ведь всем известен факт, что неспособный адекватно поворачивать автомобиль является угрозой как собственной целостности, так и для окружающих его участников движения. Все это также характерно для рассматриваемого нами «бюджетника» Киа Рио.

Причины поломки рулевой рейки

Если обнаруживаются признаки неполадок в рулевом узле Киа Рио, то следует немедленно прибегнуть к тщательной проверке всех компонентов данной системы. В качестве основной причины неисправности может послужить ухабистое дорожное полотно. Признаки могут идентифицировать себя с помощью доносящихся внутрь салона стуков и иных посторонних призвуков, источником которых является зона подвески передка. На адаптированной к особенностям российских реалий Киа Рио износ рулевого реечного узла может наблюдаться уже к первым 6-8 месяцам эксплуатации. В отдельных ситуациях узел можно отремонтировать.

Ремонтная процедура собственноручно

Для рейки присутствуют три варианта мер, характеризующиеся степенью поломки агрегата. Для каждой стадии в отдельности применима индивидуальная технология ремонтных операций. Когда демонтаж рейки произведен, то рекомендуется заменить ее новым аналогичным узлом, а снятый элемент отремонтировать и оставить готовым к последующей замене.

Первый метод ремонта КИА

Применим к таким ситуациям, когда признаков внешнего повреждения на рейке в автомобиле Киа Рио 3 нет, а изнутри доносится стук. Также может увеличиться усилие вращения рулевого обода. В качестве ремонта здесь рассматривается необходимость очистки корпуса и компонентов реечного механизма от скопившихся грязевых отложений. Процесс несложен и требует демонтажа рейки, непосредственной очистки и обратной сборки.

Второй способ починки КИА Рио

Если обнаружены изношенные детали, то реечный узел подлежит снятию, разборке и ремонтной процедуре. Предварительно потребуется обзавестись ремонтным комплектом. Корпус также очищается, а весь перечень вышедших из строя компонентов заменяется новыми аналогами.

Третий метод ремонта рулевой рейки

Если ремонт рулевой рейки не остро необходим или вообще отсутствует или восстановление узла невозможно, то в качестве решения проблемы выступает безальтернативная замена рейки. Отличием нового изделия от восстановленного является наличие гарантийного срока.

Сам процесс по замене несложен, однако доступ к узлу весьма затруднен и потребует множества вспомогательных операций. После сборочной процедуры рулевая рейка нуждается в регулировке.

Подведем итоги

Автомобиль Киа Рио 3 – сложная конструкция, требующая к своей персоне постоянного и повышенного внимания. Для обеспечения комфорта и безопасности необходимо постоянно осуществлять ревизию узлов и систем, а также выполнять ремонт рулевой рейки или замену.

Ремонт рулевой рейки Киа Рио производится после технической диагностики, на основании которой определяется степень износа. Если он является критическим, то реставрация рейки не целесообразна, так как её дальнейшая эксплуатация даже после ремонта не даёт гарантии для безопасного вождения автомобиля.

Проверка рулевой рейки на дефектность проводится путём её полной разборки на отдельные детали. Все детали конструкции подвергаются всесторонней очистке. При этом старые уплотнители и подшипники автоматически заменяются новыми. Остальные детали конструкции тщательно проверяются на соответствие с нормативными техническими параметрами.

Отбракованные детали заменяются новыми. Для замены используются исключительно оригинальные детали, изготовленные на заводе производителе или импортируемые.

Техническая диагностика и подготовка к ремонту. Ремонт рулевой колонки

Перед началом собственно ремонта счищается коррозия с вала рулевой колонки. После этой очистки работа вала проверяется на специальном стенде. При этом проводится наблюдение за биение вала, а также за техническим состоянием зубчатого сцепления.

Согласно данным полученным после обработки стендового экзамена, в случае необходимости, не подлежащие восстановлению рулевые тяги, рулевые наконечники и пыльники, заменяются новыми оригинальными запчастями.

При этом замена старых рулевых тяг и наконечников производится в строгом соответствии с имеющимся техническим регламентом работниками специального технического подразделения, имеющими определённый опыт подобных работ.

Замена старой рулевой рейки новой оригинальной рейкой производится по согласованию с заказчиком, когда выводы экспертизы неоднозначно указывают на то, что старую рейку полностью отремонтировать невозможно.

Но в подавляющем количестве случаев поломки рулевых реек причиной неисправности являются сальники. Также вместе с сальниками выходят из строя сделанные из специального пластика и резины уплотнительные кольца. Сальники и уплотнительные кольца входят в стандартный ремонтный комплект для Киа Рио.

Послеремонтные испытания рулевой рейки и сопутствующие работы

Срок проведения самого ремонта рулевой рейки колеблется от 5- 8 часов до 1-2 дней. Однако ещё некоторое время необходимо затратить на испытание отремонтированной рулевой рейки на специальном стенде. Экзамен рулевой рейки проводится в обязательном порядке на специальном стандартном оборудовании.

По завершению ремонта и установки отремонтированной рулевой тяги на машину обязательным является регулировка углов наклона колёс, то есть проведение развала-схождения. Эти операции также выполняются на специальном столе с применением компьютерного стенда.

Отзывная компании КМР по рулевой рейке в автомобилях КИА РИО, выпущенных в 2012 г.

В настоящее время проводится отзывная компания автомобилей произведенных в России в 2012 году. Отзывная компания объявлена после многочисленных сигналов водителей о том, что при движении по дороге с выбоинами на низкой скорости со стороны опоры рулевой рейки слышен «подозрительный» шум. Такой дефект возникает только в рулевых рейках собранных в феврале 2о12 года в ограниченном диапазоне VIN. Причиной этого шума является слишком широкий зазор в упоре и стопоре рулевой рейки.

Для ликвидации шума и устранения дефекта необходимо произвести ремонт рулевой рейки с помощью специального ремонтного комплекта. В данный комплект входят следующие детали:

• упор зубчатой рейки;
• пружина опоры рейки;
• опорная втулка зубчатой рейки;
• специальный болт.

Таким образом, данная проблема со стуком рулевой рейки на автомобиле КИА РИО. произведенных в России в 2012 г., исправляется довольно просто с помощью сертифицированного ремонтного комплекта. Компания предостерегает владельцев автомашин Кіа Ріо, у которых замечен данный дефект рулевой рейки, от попыток её ремонта с помощью не оригинальных запчастей и на не фирменном оборудовании.

Качество работы рулевого управления и скорость его срабатывания обеспечивают безопасность дорожного движения. Появляющиеся проблемы с проворачиванием руля часто связаны с рулевой рейкой.

Знание, как подтянуть рейку на Киа Рио поможет избежать опасных дорожных ситуаций.

Узлы и системы Киа Рио чаще всего изнашиваются быстрее сроков, установленных производителем в технической документации. Это связано с особенностями эксплуатации конкретного автомобиля.

Рулевая рейка выходит из строя чаще всего из-за неровностей дорог, недостаточно высокое качество амортизации приводит к ее неисправностям. Понять, что возникла проблема, можно по стуку или шуму, появляющемуся в районе передней подвески.

Исходя из наблюдений механиков, износ рулевой рейки на Kia Rio при ежедневной постоянной эксплуатации ТС наступает через 6-8 месяцев, это значит, что у большинства водителей, пользующихся автомобилем 3-4 часа в день, срок ее замены подходит через 2 года. Не всегда необходима замена, достаточно иногда провести ремонт или подтяжку.

Типы ремонта

В зависимости от категории износа профессионалы выделяют три стадии ухудшения работы рейки на Kia Rio, и от стадии зависит рекомендуемый вид ремонта. При этом, если уже был произведен ремонт на первой или второй стадии износа, следующего лучше не ждать, и при проявлении первых симптомов ухудшения немедленно заменить рейку.

Первый тип ремонта – это очистка и подтяжка. Если неисправности рейки выражены не явно, ее можно просто снять, очистить от накопившейся грязи и подтянуть.

Для реализации второго способа нужно поменять вышедшие из строя или отработавшие свой ресурс узлы. Сделать это можно с помощью специального ремкоплекта, куда входят втулки, сальники, резиновые уплотнители и прочие необходимые расходники.

Третий способ – полная замена вышедшего из строя агрегата. Новая деталь от производителя (арт. 57700-4L000) стоит от 20 000 рублей. Есть, конечно, и аналоги, их цена начинается от 8500 руб.

По отзывам автовладельцев ремонту и подтяжке рейки Киа Рио практически не подлежат, это приводит к их быстрому выходу из строя. Просто подтяжка может привести к ухудшению работы насоса. Тем не менее, водители проводят эту процедуру на свой страх и риск при появлении люфта в управлении или стуков в районе подвески.

Как снять и подтянуть рулевую рейку на Киа Рио?

Автовладельцу потребуется обычный набор инструментов, а также головка на 17, прикрепленная к металлической рукоятке (торцованная головка). Работа проводится в гаражных условиях, с помощником, который потребуется для выполнения физически тяжелых операций и вращения руля, в следующем порядке:

• снимается отрицательная клемма с аккумулятора;
• ключом ослабляется болт, расположенный в центре карданного вала;
• передняя часть автомобиля поднимается на домкрат;
• снимаются защелки и две прочные клипсы, удерживающие защиту (пыльник), работу нужно проводить осторожно, они могут сломаться;
• на подрамнике выкручиваются два винта, после этого ослабляются 2 гайки, они поднимаются до верха резьбы шпильки;
• подрамник опускается на получившееся расстояние, его удерживают не до конца вывернутые гайки;
• помощник должен обеспечить опускание переда автомобиля на минимально допустимую высоту, колеса должны получить нагрузку, максимально возможную в данных обстоятельствах, при этом подрамник не должен быть нагружен;
• открывается доступ к пробке, которую необходимо достать торцованной головкой на 17 на удлинителе;
• ослабляется прижимной винт;
• помощник, не садясь в машину, несколько раз вращает руль влево-вправо;
• рейка начинает постукивать, пробка затягивается до момента полного прекращения посторонних стуков. Динамометрический ключ должен показать напряжение при затяжке примерно 10 н.м. Здесь важно не перетянуть;
• сборка проводится в обратном порядке.

После затяжки необходимо дополнительно проверить работоспособность автомобиля и рулевого управления на площадке до выезда в город. Весь технологический процесс должен занять не более часа.

Знание, как подтянуть рулевую рейку Киа Рио, может выручить водителя в безвыходной ситуации и сэкономить средства на сервисе, ведь в среднем процесс замены детали вместе с ее стоимостью на СТО обходится в 38-40 тыс. рублей.

Рулевое управление – одна из систем автомобиля, отвечающая за безопасность движения. На автомобиле KIA Rio 3, для увеличения комфорта водителя, установлен гидравлический усилитель руля. Основным узлом в этой системе выступает рулевая рейка, о которой и пойдет речь в материале статьи. Рассмотрим детально возможные причины неисправностей в этом узле, диагностику и ремонт.

Особенности работы рейки и разрушающие факторы

В целом рулевое управление не является высоконагруженным узлом. И долговечность его узлов исчисляется десятками тысяч километров пробега. Рулевая рейка, в отсутствии не предусмотренных конструкцией разрушающих воздействий, способна проработать несколько сотен километров пробега. Однако существует ряд факторов, которые могут сильно сократить срок ее службы.

1. Частая езда по разбитым дорогам. В целом эксплуатация автомобиля в условиях плохого дорожного покрытия отрицательно сказывается на многих узлах и деталях. Но больше всего страдает ходовая часть, подвеска и рулевое управление. Усилие удара от попавшего в неровность колеса через рулевые наконечники и тяги передается на рейку, что оказывает разрушающее воздействие на ее детали.
2. Несвоевременная замена рабочей жидкости. Масло ГУРа постепенно деградирует и засоряется продуктами естественного износа деталей рейки. Также накопленная в нем влага начинает оказывать коррозионное воздействие на металлические части.
3. Нарушение герметичности внутренних полостей. При этом на рабочие поверхности попадает влага и абразивные частицы, которые вызывают ускоренный износ манжет, штока, червячного механизма и цилиндра.
4. Ошибки при эксплуатации. Есть несколько моментов, которых стоит избегать. Во-первых, нельзя долго удерживать руль в крайнем положении. Это приводит к перенапряжению насоса и образованию повышенного давления во внутренней полости корпуса, что в свою очередь негативно сказывается на уплотнителях. Во-вторых, в зимний период при больших морозах не стоит активно работать рулем сразу после запуска двигателя. Нужно дать хотя бы полминуты на прогонку масла ГУРа по системе и на его минимальный прогрев. В-третьих, нужно постоянно следить за уровнем рабочей жидкости в расширительном бачке и доливать только тот тип, который был уже залит.

СПРАВКА. Существует таблица совместимости различных жидкостей ГУРа, и в теории они могут безболезненно смешиваться, не изменяя рабочих параметров системы. Однако злоупотреблять этим не стоит, и в идеале нужно заливать ту же жидкость, что и была в бачке.

1. Критическая выработка в других элементах рулевого управления и ходовой части, которая приводит к образованию люфтов. Каждый новый зазор в подвижном соединении увеличивает амплитуду удара при наезде на неровность дороги. Это, в свою очередь, повышает нагрузку и интенсивность износа деталей рейки и даже может послужить причиной серьезной поломки.

Исключение или минимизация воздействия этих факторов значительно продлит срок безремонтной эксплуатации рулевой рейки.

Как определить, что необходима на Киа Рио 3 замена рулевой тяги?

Рулевая рейка – не самый сложный агрегат. И слабых мест в ее конструкции не так много. Рассмотрим основные неисправности рулевой рейки и их признаки.

1. Нарушение герметичности системы ГУР. Самая распространенная неисправность. Основными местами подтеков на рейке автомобиля KIA Rio 3 всегда были сальники, установленные на выходных концах корпуса. Иногда подтекают места подключения магистралей к рейке или уплотнитель червячного вала. Проявляется эта поломка в падении уровня рабочей жидкости в расширительном бачке, а также в образовании масляных пятен на месте стоянки автомобиля.
2. Надрыв пальников, защищающих шток и шарниры рулевых тяг. На ранней стадии эта неисправность никак себя не проявляет, и может быть диагностирована только путем визуального осмотра. Если поврежденный пыльник не заменить вовремя, то в рабочие полости проникнет влага и пыль. Это приведет к разрушению рабочей поверхности реечного вала и ускоренному износу сальников.
3. Износ рулевого механизма. Довольно опасная неисправность. Проявляется в повышенном свободном ходе руля, подклинивании при его вращении или негромких стуках. Увеличенный люфт руля, помимо дискомфорта, не позволит пройти государственный технический осмотр.

СПРАВКА. Регулировочные работы при обслуживании рулевой рейки – ответственная операция. Ошибки здесь недопустимы. Если сильно перетянуть регулировочный винт – руль будет крутиться туже и может перестать возвращаться в центральное положение, что очень опасно. Недостаточная затяжка приведет к повышенному свободному ходу и возрастанию ударных нагрузок на механизм.

1. Нарушения в работе распределителя жидкости. Проявляется в некорректном помогающем усилии на рулевом колесе. Например, при повороте в одну сторону может наблюдаться значительно меньшее сопротивление руля, чем при вращении в другую сторону. Также в целом может повыситься или понизиться требуемое для поворота рулевого колеса усилие.
2. Выработка гребенки штока и его цилиндрической поверхности, контактирующей с сальниками. Здесь проявления могут быть различными. Иногда рейка начинает подтекать. Но течь не всегда бывает заметна сразу, если пыльники целые и плотно сидят на своих местах. Если произошло выкрашивание поверхности зубьев, то шток может заклинить или иметь большой люфт.

Внимание! Если есть подозрения на проблемы в рулевом управлении – не стоит затягивать со сроками диагностики и ремонта. Ведь этот узел напрямую отвечает за безопасность, и эксплуатация автомобиля с нарушениями работоспособности рейки не допускается.

Диагностика и ремонт рулевой рейки Киа Рио 3

В нашем автосервисе диагностика состояния рулевой рейки подразумевает несколько операций:

• оценка величины свободного хода рулевого колеса;
• визуальный осмотр корпуса и гидравлических магистралей на наличие подтеков и повреждений;
• проверка целостности пыльников;
• оценка величины люфта реечного вала и тяг.

После первичной диагностики принимается решение о демонтаже и разборке с дальнейшей диагностикой или продолжении эксплуатации, если дефектов не обнаружено.

После разборки производится дефектовка. Если обнаружены серьезные повреждения, ремонтировать которые невозможно или экономически нецелесообразно, выполняется замена рулевой рейки. Если ремонт возможен, составляется калькуляция с перечнем новых запчастей, которые будут установлены, а также указывается стоимость работы. При замене рулевой рейки наши специалисты, руководствуясь практическим опытом, помогут подобрать лучший вариант из предложенных на рынке.

При производстве работы мы гарантируем следующее:

• ремонт и или замену рулевой рейки будут выполнять квалифицированные специалисты;
• все работы будут выполнены с применением профессионального инструмента и согласно рекомендациям завода-изготовителя;
• все смазочные и прочие расходные материалы, примененные в процессе ремонта, будут только хорошего качества и от проверенных производителей.

После окончания работ мы выдаем гарантийный талон.

Безопасность движения напрямую зависит от технического состояния рулевого механизма автомобиля. Правила дорожного движения запрещают эксплуатацию автомобиля с неисправным рулевым механизмом. Этот запрет полностью распространяется на рулевую рейку, поскольку она является его важнейшей составной частью. Любая поездка с неисправностью может привести к непредсказуемым ситуациям. Как этого избежать – разбираем подробно.

Признаки возникновения неисправности

Поломка рулевой рейки возникает не так уж и редко. Виной всему – наши дороги. Исправно работающая деталь не подает водителю никаких признаков о своем присутствии. Это может продолжаться достаточно долго. Но как только в ней возникнет неисправность, она сразу заявит о себе следующими признаками:

• возникновение несанкционированных стуков;
• дрожание руля;
• образование подтеков жидкости из ГУР (гидроусилителя руля);
• появление люфта в руле или его заклинивание.

Возникновение подобных отклонений должно насторожить водителя. Любой признак ненормальной работы рулевого управления обязательно закончится разрушением всего механизма. Чтобы избежать такой неприятности, нужно срочно обратиться в специализированный автосервис для диагностики автомобиля.

Важно.
Выявление неисправности на ранней стадии ее возникновения предотвратит поломку рулевого механизма, а возможно, сохранит чью-то жизнь.

Диагностика рулевой рейки Киа Рио 3

Говоря о диагностике рулевой рейки, необходимо отметить, что такая процедура должна проводится только на профильном СТО. Дело в том, что без специального диагностического стенда это мероприятие сведется к простому осмотру. Неисправность выявлена не будет, а это значит, что угроза безопасности движения сохранится.

Во время диагностики на СТО, специалисты производят внешний осмотр диагностируемого узла, затем снимают его с машины. После тщательной очистки, рейка проверяется на специальном диагностическом стенде. Все результаты фиксируются в дефектовочной ведомости. Следующий этап – полная разборка всего узла. Каждая деталь подлежит обязательной проверке.

На основании дефектовочной ведомости специалисты сервиса определяют вид ремонта и согласовывают его с владельцем автомобиля, который окончательно определяет способ восстановления неисправного узла. Выбор в этом вопросе существенный – ремонт обойдется в 5-10 раз дешевле замены.

К сведению.
Только на СТО можно определить истинное техническое состояние рулевой рейки и получить квалифицированную помощь в выборе вида ремонта. Это положительно скажется на экономии своего бюджета не в ущерб качеству ремонта.

Ремонт рейки Киа Рио 3

На вопрос о возможности ремонта своими руками ответ категоричный и однозначный – нет. Как можно ремонтировать такой ответственный узел без точного определения причины поломки? «На глаз» это сделать не возможно. Простой пример – при совершении поворота в районе рейки появляется несанкционированный стук. Его может вызвать не только рулевой механизм, но и изношенные детали ходовой части. Без диагностики на стенде место неисправности определить практически не возможно.

Разбираем этот случай далее. Допустим, что неисправность в рулевом механизме. Для ее устранения необходимо заменить червячную пару и втулки. Каким образом сделать эту работу без приспособлений и специального инструмента? Никаким. Это не возможно. Но (снова допустим!), что с помощью молотка, зубила и чьей-то матери рейка наконец-то собрана. Вздохнув с облегчением можно ставить ее на место? Ни в коем случае! Не проверенная и не отрегулированная на специальном диагностическом стенде деталь обязательно станет причиной создания аварийной обстановки.

На автосервисе восстановление делается совсем иначе:

• производится диагностика рулевого механизма;
• после разборки дефектуется каждая деталь, неисправные заменяются;
• собранный узел регулируется и диагностируется на специальном стенде;
• отремонтированный элемент устанавливается на автомобиль.

На восстановление узла у мастеров автосервиса иногда уходит до суток рабочего времени. Это говорит о сложности ремонта. Зато взамен клиент получает надежно и качественно отремонтированную рулевую рейку.

Вывод.
Для безопасной езды рулевой механизм и его узлы необходимо ремонтировать только на специализированных СТО.

Замена и ремонт рулевой рейки Кия Рио

К сожалению, рулевую рейку порой невозможно отремонтировать даже на автосервисе. В этом случае ее необходимо менять. Подобная картина возникает при ее естественном износе или отработке заложенного ресурса.

Процесс замены несколько проще ремонта, но также имеет свои особенности. Главная из них – регулировка и диагностика вновь установленной рейки. Без проведения этих обязательных операций ни один автомобиль СТО не покинет.

Особое внимание нужно обратить на подбор детали. При совершении его самостоятельно возникают определенные трудности. Их легко избежать, доверив ее замену нашим специалистам. Все необходимое для ремонта всегда имеется в наличии на складе.

Рулевая рейка Киа Рио: причины выхода из строя

Их много. Но все можно объединить в две группы: естественный износ и неправильная эксплуатация. Регулярно нарушая требования Инструкции по эксплуатации автомобиля мы сокращаем срок службы всех узлов и механизмов машины.

Наиболее часто встречаются такие отклонения от нормы, как:

• увеличение пробега машины между плановыми ТО;
• не аккуратная езда по неровностям;
• редкая мойка машины;
• несвоевременное обращение к специалистам СТО при возникновении неисправностей.

Увеличить срок службы рейки может неукоснительное соблюдение всех требований производителя и регулярное (не менее 2 раз в год) проведение диагностики рулевого управления на специальном оборудовании СТО.

Только такое отношение позволит выходить заложенный ресурс в 200000 км, и даже перекроет его.

Ремонт рейки Кия Рио 3 в нашем автосервисе

Преимущества, получаемые заказчиком:

• ремонт будет сделан быстро и качественно;
• нет необходимости искать запчасти;
• приемлемые цены;
• наличие скидок;
• гарантия качества ремонта сроком на 1 год.

Положительные отзывы наших клиентов подтверждают сказанное. За все время существования еще ни одна машина не вернулась для устранения недоделанных работ. Мы дорожим добрым именем и всеми силами поддерживаем свой имидж.

Своевременный ремонт рулевой рейки «Киа Рио» поможет избежать аварий. Если неисправность в блоке управления не была вовремя замечена и устранена, то водитель подвергает опасности не только свою жизнь, но и кошелек – при ДТП его с высокой вероятностью признают виновником. Автостраховая компания в подобных случаях отказывается покрывать ущерб. Но прежде чем решить, что нужна замена рулевой рейки «Киа Рио» 3, нужно исключить поломку более дешевых частей.

Признаки поломки

Рулевое управление многих автомобилей выглядит как реечная система из нескольких компонентов. Все части время от времени изнашиваются, по отдельности или несколько сразу. Своевременное обслуживание может означать разницу в цене между мелкими неудобствами и капитальным ремонтом.

Существует несколько знаков, которые предупреждают о возможной проблеме с рейкой любого Kia Rio, даже с рестайлингом.

• Очень тугой руль. Проблемы с гидроусилителями и с электроусилителями похожи, только первый может потечь. Но по большей части «Киа Рио» 3 идет с гидроусилителем руля. Он приводится в действие насосом, который создает давление масла, что позволяет легко управлять рулевым колесом. Когда руль труднее повернуть, чем обычно, то это потому, что рулевой механизм или коробка передач перегреваются или ослабевает давление.
• Утечка из гидроусилителя. Ее легко распознать по запаху горячего масла. Оно красноватого оттенка и стекает с задней части двигателя. Но есть шанс, что дело в неполадках самого гидроусилителя, так как его составные части: насос, резервуар или трубопроводы тоже могут вызывать утечки.
• Скрежет при поворотах руля. Избыточное тепло вызывает контакт металла с металлом и создает громкий скрежет при повороте налево или направо.
• Запах горящего масла. Менее распространенный признак повреждения. В этом случае нужно немедленно остановить автомобиль. Продолжение движения при перегреве рулевого механизма может привести к возгоранию и серьезным повреждениям.

Прежде чем сделать вывод о проблемах в рулевой рейке, нужно проверить внутренние и внешние рулевые тяги, усилитель. По отдельности эти симптомы могут означать неполадки в нескольких разных частях автомобиля, но если они наблюдаются все вместе, то дело точно в рейке.

Причины поломки

Основные поломки рулевой установки связаны с неправильной эксплуатацией или с износом. Из-за старого сгоревшего масла в ГУР или его низкий уровня, к которому приводит утечка, рулевое колесо Kia Rio поворачивается с трудом.

Любой автомобиль с гидроусилителем руля требует периодической замены масла. Если продолжить эксплуатировать машину на подгоревшем масле, то эта жидкость в дальнейшем спровоцирует повышенный износ рабочих частей насоса.

Износу подвержены все части механизма. Может потребоваться замена втулки рулевой рейки «Киа Рио», но чаще всего это касается самой загруженной области — между зубчатой основой и шестерней. Зубья здесь со временем могут разрушаться и начинать стучать.

Типы ремонта

Чтобы устранить неисправности существует три основных метода, выбор которых зависит от причины и серьезности проблемы.

Первый метод самый простой — очистка механизма от грязи. Это несложно, рейка легко разбирается, очищается и собирается обратно.

Второй метод более серьезный. Здесь также нужно будет все почистить и с помощью ремкомплекта заменить те части, которые износились.

При третьем методе устранения проблемы нужна полная замена рулевой рейки «Киа Рио» 3 на новую. Это необходимо, когда ремонт не помогает или степень износа слишком высока.

Очистка от мусора и грязи

Очистить рейку от накопившейся грязи не трудно. Но есть более сложная задача — загрязнение жидкости ГУР. Рекомендуется проверить масло в старой стойке, независимо от причины ее замены. Если есть какие-либо загрязнения в масле, то также нужно заменить насос и шланги. Если эти детали не заменять, то высоки шансы, что рейка снова выйдет из строя. Приняв некоторые меры предосторожности, можно правильно установить рулевую рейку и избежать потенциально опасных ситуаций.

Замена испорченных деталей

Чтобы заменить один или несколько изношенных механизмов на рулевой рейке, понадобятся специальные инструменты и оригиналы деталей. Без них сделать все своими руками невозможно.

Даже если у кого-то в гараже есть необходимые приспособления и оборудование, то недостаточно просто установить вновь собранную рейку на место. Перед установкой и эксплуатацией она должна быть тщательно проверена и отрегулирована. Это можно сделать только с помощью диагностического стенда, какими пользуются механики в автосервисах. Это непременно повлияет на стоимость, но непроверенная рейка быстро выйдет из строя снова.

Полная замена рулевой рейки Kia Rio

В тех случаях, когда отремонтировать рейку невозможно или замена отдельных ее частей не поможет исправить проблему, приходится менять ее целиком. Это бывает, когда время работы, отведенное этой детали, вышло, и она износилась даже при правильной эксплуатации.

Поменять рулевую рейку «Киа Рио» 3 проще, чем разбирать ее, менять отдельные части, собирать, проверять и ставить обратно. Но полная замена тоже требует регулировки и диагностики, которую могут сделать только в автосервисе. Самостоятельная работа не дает гарантии того, что все сделано правильно.

Инструмент для ремонта

Купить все нужные приспособления можно в автомагазине, для надежности сверяясь с фото и артикулом. Понадобится домкрат, чтобы поднять машину и добраться до узла, но лучше, если есть яма или подъемник. Электроинструмент, чтобы работать с болтами, набор ключей, средства для очистки деталей. Чем больше запланированный объем работ, тем разнообразнее инструменты.

Демонтаж и подтяжка рулевой рейки своими руками

Если есть желание попробовать провести ремонт самостоятельно и уверенность в собственных силах, то снимать и подтягивать рейки нужно в несколько шагов:

1. Машину нужно поставить в яму или на подъемник и снять защиту двигателя.
2. Выкрутить шланги и трубки, слить масло.
3. Когда открывается доступ к рейке, достать ее.

Процесс снятия завершен. Следующий этап — разборка узла. Здесь понадобятся разные виды ключей, так как придется снимать много деталей. Каждый компонент очищается от масла и ржавчины. Все изношенные детали меняют на новые с помощью ремкомплекта для рулевой рейки «Киа Рио» 3. Затем все собирается в обратном порядке.

На это занятие уйдет весь день, даже опытные механики могут потратить много времени на разбор, замену деталей и сбор рейки. Для всех, кто не уверен в своих силах или хоть немного сомневается, рекомендуется обращаться в автосервис, чтобы не подвергать опасности машину в дальнейшем.

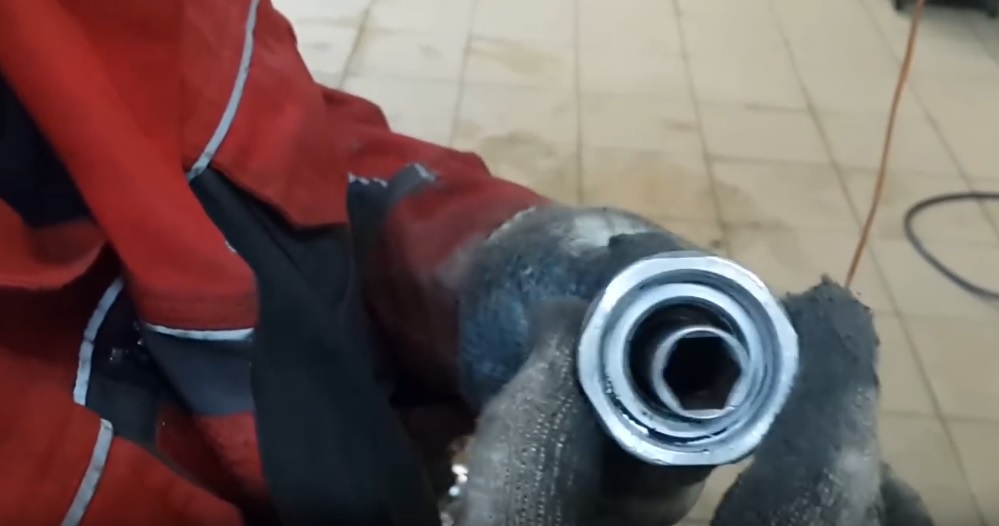

Замена втулки рулевой рейки Kia Rio

Если причина неисправности установлена правильно, и втулка рулевой рейки «Киа Рио» 3 должна быть заменена, то порядок работ подразумевает несколько этапов. Сначала машину ставят на подъемник, чтобы можно снять переднее правое колесо, пыльник рулевой тяги и саму тягу. Дальше нужно открутить корпус втулки, поставить новый и затянуть. После этого начинается обратная сборка.

Ремонт окончен — дальнейшие действия владельца

После того, как проведен ремонт или замена рулевой рейки «Киа Рио» 3 нужен тест-драйв, в ходе которого руль может показаться немного жестче, но все посторонние шумы и странные ощущения должны пропасть. Достаточно сделать 2-3 разворота, чтобы убедиться, что руль поворачивается как положено. После стоянки нужно проверить следы протечек на асфальте. Если жидкость все еще течет – во время сборки была нарушена герметизация.

Чтобы рулевая рейка Kia Rio служила дольше: советы и рекомендации

Есть много разных советов от автосообществ («Драйв 2»), но чтобы дольше не иметь проблем с рулевым механизмом Kia Rio III лучше из года в год соблюдать правила вождения и эксплуатации:

• Не водить агрессивно, особенно, в местности с плохими дорогами.
• Проверять пыльники.
• Не заводить мотор с повернутыми колесами.
• Проверять на ТО гидроусилитель руля.

Из-за расположения рейка подвергается воздействию высоких температур под капотом и механическим ударам под автомобилем. Внутренняя втулка рулевой рейки «Киа Рио» 3 может повредиться и вызвать утечку. Жидкость может быть загрязнена, что приведет к попаданию абразивных частиц в шестерни. Профилактическое обслуживание продлит жизнь рулевой рейки.

Замена втулки рулевой рейки.Стук в передней подвеске

Кia Rio 3.Solaris.Cerato 2.Ceed устранение течи и стука рулевой рейки.

Ремкомлект БЕЗ снятия

Рулевая рейка Киа рио 3,Ремонт рулевой рейки Kia Rio в Москве

СТУК В РЕЙКИ КИА СИД!!! РЕМОНТ РУЛЕВОЙ РЕЙКИ!

Опора рулевой рейки

Рулевая рейка хендай солярис

Замена рулевой рейки Киа Рио

Причины стука рулевой рейки. Как правильно подтянуть рейку

Замена втулки рулевой рейки.Стук в передней подвеске

Главная »
Новинки »
Замена втулки рулевой рейки Киа рио своими руками

Самое подробное описание: ремонт рулевой рейки на киа рио 3 своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

На большинстве современных автомобилей для передачи вращательного движения руля колесам используется реечный механизм. Как показывает практика, он значительно надежнее, чем, например, червячная передача, которую еще можно встретить на ряде авто прошлого века.

Конструкция реечного механизма проста, что и обеспечивает ей высокую надежность: вращение руля посредством рулевого вала передается зубчатому колесу (или попросту шестерне), которое соединено непосредственно с рейкой через зубчатую передачу. Шестерня, вращаясь, толкает рейку вправо или влево – в зависимости от направления вращения руля, а рейка, в свою очередь, воздействует на наконечники, поворачивающие передние колеса автомобиля.

Две основные беды, которые могут произойти с этим механизмом, это:

• образование люфта на любом из этапов передачи поворота руля к колесам;
• заклинивание зубчатой передачи между шестерней и рейкой.

В первом случае управление автомобилем окажется сильно затруднено, так как машина перестанет моментально откликаться на вращение руля – прежде чем колеса начнут поворачиваться, водителю придется, в зависимости от величины люфта, на какой-то угол вращать колесо «вхолостую». ПДД запрещают эксплуатацию автомобиля, если так называемый суммарный люфт системы рулевого управления превышает 10 градусов.

В этом случае ремонт рулевой рейки Киа Рио будет заключаться в разборке всего механизма, определении наиболее изношенных его элементов и замене их на новые.

Причина люфта чаще всего кроется именно в износе деталей подвижных соединений. Если этот износ невелик, то избавиться от люфтов можно, просто отрегулировав механизм. Но уж коли какие-то из деталей изношены достаточно сильно, то без их замены не обойтись.

При первых же признаках люфта в системе рулевого управления следует как можно скорее обратиться в автосервис. На ранних этапах его появления справиться с ним можно без замены комплектующих.

Не забывайте, что люфт имеет свойство разрастаться, как раковая опухоль, и именно он является основной причиной ускоренного износа деталей.

Так, если после стоянки автомобиля на асфальте под его капотом образовалось масляная пятно, вполне вероятно, что это «потекла» рейка. Перво-наперво проверьте целостность сальников. А если течь сопровождается люфтом, пусть даже небольшим, обратитесь в автосервис на диагностику рулевой рейки – чем раньше вы это сделаете, тем более высока вероятность того, что для устранения неисправности не потребуется замена деталей.

Заклинивание руля – симптом очень нехороший. К сожалению, благодаря стоящему на Киа Рио гидроусилителю руля, водитель может не сразу обнаружить эту неисправность. Так, внезапный хруст, раздавшийся во время поворота рулевого колеса, либо затрудненное вращение руля – это, скорее всего, следствие попадания между направляющей шестерней и рейкой постороннего предмета.

Последствия этого могут оказаться самыми печальными: поломка или деформация зубьев рейки либо шестерни. Симптомы этой неисправности таковы:

• стук и вибрация, ощутимые во время вращения рулевого колеса;
• внезапно образовавшийся в рулевой колонке люфт;
• затруднения при повороте рулевого колеса.

Если на рейке или шестерне повреждены один или два зуба, автомобиль полностью не утратит управляемость – конструкторы автомобиля позаботились о том, чтобы максимально обезопасить и саму машину, и водителя. Тем не менее, люфт системы рулевого управления будет настолько сильным, что водителю придется буквально «ловить дорогу». Так что лучше все-таки не рисковать, а доставить автомобиль в автосервис на эвакуаторе.

Ремонт рулевой рейки Кия Рио, как и любых других механизмов и систем автомобиля, начинается с диагностики. Транспортное средство устанавливается на подъемник таким образом, чтобы ничего не мешало поворотам его передних колес. Мастер, вращая руль то в одну, то в другую сторону, следит за тем, как на его действия откликаются колеса, и прислушивается, стараясь уловить возникающие при этом посторонние звуки. На этом этапе определяется тип неисправности рулевого механизма.

Затем рейка снимается с автомобиля, разбирается, ее компоненты очищаются от загрязнений, и мастер находит конкретную причину поломки – вышедший из строя элемент.

Лучше, если это будет родная деталь Киа либо аналог, изготовленный официальным производителем. Приобретать недорогие запчасти с разборки либо изделия сомнительного происхождения не стоит – первые уже выработали часть своего ресурса, а качество вторых оставляет желать лучшего.

Если же на рейке или направляющей шестерне произошла поломка зубьев, то без замены вышедших из строя деталей не обойтись.

В нашем автосервисе всегда есть в наличии все необходимые запчасти для ремонта рейки Кия Рио. Работая напрямую с их производителями, мы имеем возможность держать оптимальные цены на запасные детали, равно как и цены на работу с автомобилем.

Все это позволяет нам производить ремонт рулевых реек и быстро, и качественно, и по вполне конкурентоспособным ценам.

Безопасность движения напрямую зависит от технического состояния рулевого механизма автомобиля. Правила дорожного движения запрещают эксплуатацию автомобиля с неисправным рулевым механизмом. Этот запрет полностью распространяется на рулевую рейку, поскольку она является его важнейшей составной частью. Любая поездка с неисправностью может привести к непредсказуемым ситуациям. Как этого избежать – разбираем подробно.

Поломка рулевой рейки возникает не так уж и редко. Виной всему – наши дороги. Исправно работающая деталь не подает водителю никаких признаков о своем присутствии. Это может продолжаться достаточно долго. Но как только в ней возникнет неисправность, она сразу заявит о себе следующими признаками:

• возникновение несанкционированных стуков;
• дрожание руля;
• образование подтеков жидкости из ГУР (гидроусилителя руля);
• появление люфта в руле или его заклинивание.

Возникновение подобных отклонений должно насторожить водителя. Любой признак ненормальной работы рулевого управления обязательно закончится разрушением всего механизма. Чтобы избежать такой неприятности, нужно срочно обратиться в специализированный автосервис для диагностики автомобиля.

Говоря о диагностике рулевой рейки, необходимо отметить, что такая процедура должна проводится только на профильном СТО. Дело в том, что без специального диагностического стенда это мероприятие сведется к простому осмотру. Неисправность выявлена не будет, а это значит, что угроза безопасности движения сохранится.

Во время диагностики на СТО, специалисты производят внешний осмотр диагностируемого узла, затем снимают его с машины. После тщательной очистки, рейка проверяется на специальном диагностическом стенде. Все результаты фиксируются в дефектовочной ведомости. Следующий этап – полная разборка всего узла. Каждая деталь подлежит обязательной проверке.

На основании дефектовочной ведомости специалисты сервиса определяют вид ремонта и согласовывают его с владельцем автомобиля, который окончательно определяет способ восстановления неисправного узла. Выбор в этом вопросе существенный – ремонт обойдется в 5-10 раз дешевле замены.

На вопрос о возможности ремонта своими руками ответ категоричный и однозначный – нет. Как можно ремонтировать такой ответственный узел без точного определения причины поломки? «На глаз» это сделать не возможно. Простой пример – при совершении поворота в районе рейки появляется несанкционированный стук. Его может вызвать не только рулевой механизм, но и изношенные детали ходовой части. Без диагностики на стенде место неисправности определить практически не возможно.

Разбираем этот случай далее. Допустим, что неисправность в рулевом механизме. Для ее устранения необходимо заменить червячную пару и втулки. Каким образом сделать эту работу без приспособлений и специального инструмента? Никаким. Это не возможно. Но (снова допустим!), что с помощью молотка, зубила и чьей-то матери рейка наконец-то собрана. Вздохнув с облегчением можно ставить ее на место? Ни в коем случае! Не проверенная и не отрегулированная на специальном диагностическом стенде деталь обязательно станет причиной создания аварийной обстановки.

На автосервисе восстановление делается совсем иначе:

• производится диагностика рулевого механизма;
• после разборки дефектуется каждая деталь, неисправные заменяются;
• собранный узел регулируется и диагностируется на специальном стенде;
• отремонтированный элемент устанавливается на автомобиль.

На восстановление узла у мастеров автосервиса иногда уходит до суток рабочего времени. Это говорит о сложности ремонта. Зато взамен клиент получает надежно и качественно отремонтированную рулевую рейку.

К сожалению, рулевую рейку порой невозможно отремонтировать даже на автосервисе. В этом случае ее необходимо менять. Подобная картина возникает при ее естественном износе или отработке заложенного ресурса.

Процесс замены несколько проще ремонта, но также имеет свои особенности. Главная из них – регулировка и диагностика вновь установленной рейки. Без проведения этих обязательных операций ни один автомобиль СТО не покинет.

Особое внимание нужно обратить на подбор детали. При совершении его самостоятельно возникают определенные трудности. Их легко избежать, доверив ее замену нашим специалистам. Все необходимое для ремонта всегда имеется в наличии на складе.

Их много. Но все можно объединить в две группы: естественный износ и неправильная эксплуатация. Регулярно нарушая требования Инструкции по эксплуатации автомобиля мы сокращаем срок службы всех узлов и механизмов машины.

Наиболее часто встречаются такие отклонения от нормы, как:

• увеличение пробега машины между плановыми ТО;
• не аккуратная езда по неровностям;
• редкая мойка машины;
• несвоевременное обращение к специалистам СТО при возникновении неисправностей.

Увеличить срок службы рейки может неукоснительное соблюдение всех требований производителя и регулярное (не менее 2 раз в год) проведение диагностики рулевого управления на специальном оборудовании СТО.

Только такое отношение позволит выходить заложенный ресурс в 200000 км, и даже перекроет его.

Преимущества, получаемые заказчиком:

• ремонт будет сделан быстро и качественно;
• нет необходимости искать запчасти;
• приемлемые цены;
• наличие скидок;
• гарантия качества ремонта сроком на 1 год.

Положительные отзывы наших клиентов подтверждают сказанное. За все время существования еще ни одна машина не вернулась для устранения недоделанных работ. Мы дорожим добрым именем и всеми силами поддерживаем свой имидж.

Механизмы склонны приходить в негодность. Некоторые узлы авто спокойно чинятся спустя время, а другим стоит уделить внимание сразу же. К первым относят пластиковые бамперы, стекла и внешние детали кузова. Ко вторым относят механизмы, отвечающие за жизнь и безопасность водителя и пассажиров автомобиля, например, рулевая система. Неспособность срочно повернуть автомобиль может привести к непоправимым последствиям.

При обнаружении неполадок в работе рулевого механизма стоит насторожиться и провести осмотр.

Основная причина поломок – неровность дорожного полотна.
Чаще всего неполадки проявляются в виде стука и прочего лишнего шума в области передней подвески. На адаптированной российской версии Киа Рио рулевая рейка изнашивается за 5–8 месяцев, поэтому плановую замену проходят 2 раза в год. Иногда достаточно просто отремонтировать рейку без замены.

Выделяют три стадии поломки рулевой рейки, и, соответственно, три типа ремонта.

Если деталь уже ремонтировалась, то стоит сразу заменить её новой.

Подойдёт тем, у кого устройство не имеет внешних дефектов, но появился стук, и руль начал хуже вращаться. Ремонт заключается в простой очистке всего узла от скопившейся грязи и влаги.
Процесс не займёт много времени: достаточно снять рейку с машины, прочистить и подтянуть её.

К испорченным устройствам применяют второй способ. Потребуется купить ремкомплект и очистить корпус устройства перед работой. В ремкомплект входят расходные материалы узла. Устаревшие материалы заменяем новыми — и работоспособность механизма восстановлена. О том, как менять каждый материал, описано в инструкции.

Когда ремонт невозможен, приступайте к третьему способу. Он подразумевает простую замену всего устройства. В отличие от ремонтированного устройства, к новому прилагается гарантия.

Замена рулевой рейки не составит труда, сложнее — добраться до неё, и собрать всё обратно после ремонта. В конце работ потребуется отрегулировать устройство на автомобиле.

Автомобиль состоит из множества механизмов, и за ними надо постоянно следить. Так или иначе, каждый узел или устройство рано или поздно ломаются, и необходимо сразу же заметить неполадки и произвести ремонт, чтобы обеспечить свою безопасность.

Любые узлы и механизмы автомобиля со временем имеют свойство выходить из строя, в том числе и рулевая рейка. Некоторые агрегаты можно своевременно починить, а для некоторых следует применять иное действие – замену. К числу первых можно отнести наружные панели кузова и прочие несущественные узлы, а в роли вторых выступают агрегаты, непосредственно отвечающие за безопасность. К таковым узлам можно справедливо относить рулевой механизм. Ведь всем известен факт, что неспособный адекватно поворачивать автомобиль является угрозой как собственной целостности, так и для окружающих его участников движения. Все это также характерно для рассматриваемого нами «бюджетника» Киа Рио.

Если обнаруживаются признаки неполадок в рулевом узле Киа Рио, то следует немедленно прибегнуть к тщательной проверке всех компонентов данной системы. В качестве основной причины неисправности может послужить ухабистое дорожное полотно. Признаки могут идентифицировать себя с помощью доносящихся внутрь салона стуков и иных посторонних призвуков, источником которых является зона подвески передка. На адаптированной к особенностям российских реалий Киа Рио износ рулевого реечного узла может наблюдаться уже к первым 6-8 месяцам эксплуатации. В отдельных ситуациях узел можно отремонтировать.

Для рейки присутствуют три варианта мер, характеризующиеся степенью поломки агрегата. Для каждой стадии в отдельности применима индивидуальная технология ремонтных операций. Когда демонтаж рейки произведен, то рекомендуется заменить ее новым аналогичным узлом, а снятый элемент отремонтировать и оставить готовым к последующей замене.

Применим к таким ситуациям, когда признаков внешнего повреждения на рейке в автомобиле Киа Рио 3 нет, а изнутри доносится стук. Также может увеличиться усилие вращения рулевого обода. В качестве ремонта здесь рассматривается необходимость очистки корпуса и компонентов реечного механизма от скопившихся грязевых отложений. Процесс несложен и требует демонтажа рейки, непосредственной очистки и обратной сборки.

Если обнаружены изношенные детали, то реечный узел подлежит снятию, разборке и ремонтной процедуре. Предварительно потребуется обзавестись ремонтным комплектом. Корпус также очищается, а весь перечень вышедших из строя компонентов заменяется новыми аналогами.

Если ремонт рулевой рейки не остро необходим или вообще отсутствует или восстановление узла невозможно, то в качестве решения проблемы выступает безальтернативная замена рейки. Отличием нового изделия от восстановленного является наличие гарантийного срока.

Сам процесс по замене несложен, однако доступ к узлу весьма затруднен и потребует множества вспомогательных операций. После сборочной процедуры рулевая рейка нуждается в регулировке.

Автомобиль Киа Рио 3 – сложная конструкция, требующая к своей персоне постоянного и повышенного внимания. Для обеспечения комфорта и безопасности необходимо постоянно осуществлять ревизию узлов и систем, а также выполнять ремонт рулевой рейки или замену.

Механизмы склонны приходить в негодность. Некоторые узлы авто спокойно чинятся спустя время, а другим стоит уделить внимание сразу же. К первым относят пластиковые бамперы, стекла и внешние детали кузова. Ко вторым относят механизмы, отвечающие за жизнь и безопасность водителя и пассажиров автомобиля, например, рулевая система. Неспособность срочно повернуть автомобиль может привести к непоправимым последствиям.

При обнаружении неполадок в работе рулевого механизма стоит насторожиться и провести осмотр.

Основная причина поломок – неровность дорожного полотна.

Чаще всего неполадки проявляются в виде стука и прочего лишнего шума в области передней подвески. На адаптированной российской версии Киа Рио рулевая рейка изнашивается за 5–8 месяцев, поэтому плановую замену проходят 2 раза в год. Иногда достаточно просто отремонтировать рейку без замены.

Выделяют три стадии поломки рулевой рейки, и, соответственно, три типа ремонта.

Если деталь уже ремонтировалась, то стоит сразу заменить её новой.

Подойдёт тем, у кого устройство не имеет внешних дефектов, но появился стук, и руль начал хуже вращаться. Ремонт заключается в простой очистке всего узла от скопившейся грязи и влаги.

Процесс не займёт много времени: достаточно снять рейку с машины, прочистить и подтянуть её.

К испорченным устройствам применяют второй способ. Потребуется купить ремкомплект и очистить корпус устройства перед работой. В ремкомплект входят расходные материалы узла. Устаревшие материалы заменяем новыми — и работоспособность механизма восстановлена. О том, как менять каждый материал, описано в инструкции.

Когда ремонт невозможен, приступайте к третьему способу. Он подразумевает простую замену всего устройства. В отличие от ремонтированного устройства, к новому прилагается гарантия.

Замена рулевой рейки не составит труда, сложнее — добраться до неё, и собрать всё обратно после ремонта. В конце работ потребуется отрегулировать устройство на автомобиле.

Автомобиль состоит из множества механизмов, и за ними надо постоянно следить. Так или иначе, каждый узел или устройство рано или поздно ломаются, и необходимо сразу же заметить неполадки и произвести ремонт, чтобы обеспечить свою безопасность.

Посмотрите интересное видео по этой теме

Всем привет! Решил обсудить вот какую темку. У многих из нас нет нет да начинает постукивать рулевая рейка. Поездки к ОД не всегда приносят желаемый результат. А кто-то и вовсе (вроде меня) забил на “гарантию” от криворуких дилеров.

Поэтому начинаем обсуждать самостоятельный ремонт рулевой рейки, замену втулок, подтяжку. У кого какой опыт в данной области, можно и на примере других машин со схожей конструкцией рейки.

Прошу тему не объединять с другой и оставить как есть.

Руководсво по замене рем.комплекта:
ссылка

Часовая пружина – грубо шлейф в руле, она отвечает за работоспособность сигнала, подушки и кнопок руля, если руль сделает больше двух оборотов относительно нулевой точки (в любую сторону) шлейф порвется, итог понятен.

По сабжу, ремонтировал рейку у ОД но присутствовал при всем процессе, сложностей особых нет. Нужен хороший подъемник или яма. Порядок такой:
-откручиваем и снимаем рулевой карданчик в салоне, руль фиксируем в нулевом положении.
-поднимаем машину, откручиваем и снимаем рулевые тяги.
-откручиваем 4 болта крепления подрамника и опускаем подрамник (тяжелый он, если есть телескопический домкрат то нет проблем, если нету то процедуру лучше делать вдвоем).
-откручиваем шланги высокого давления и сливаем жидкость ГУР (тут как раз нужен спецключ накидной с проточкой 12/14)
-откручиваем 4 болта крепления рейки к подрамнику и снимаем рейку.

Далее зажимаем рейку в тиски, стягиваем правый пыльник, откручиваем правую рулевую тягу вместе с наконечником, откручиваем втулку и заменяем ее. Чтоб открутить “подпятник” нужна хорошая головка на 14 если не ошибаюсь, резьба закернена, надо сорвать. Заменяем пружину и сам подпятник. Затягиваем новый подпятник до упора, затем отпускаем на 1,4 оборота, дальше двигаем рейку туда сюда (осторожно масло брызнет из отверстий от шлангов), рейка должна ходить с небольшим усилием, но не болтаться и не туго. Все, керним подпятьник и собираем все в обратной последовательности. Как то так.

Ремонт рулевой рейки КИА Рио

Ломается неважно какая техника, ничего безупречного не бывает. Встречаются как маленькие, так и значимые поломки. Профессиональный ремонт рейки киа рио 2 (2010 г.) рулевой. Естественно, когда, например, образовалась трещинка в бампере, можно не спешить его поменять. Совершенно другое дело задачи управляющего управления, от которого зависит жизнь водителя и жизнь иных участников движения.

На практике поломка рулевой рейки КИА Рио не редчайшее явление: в Рф качество дорог и ответственность водителей за грамотную эксплуатацию автомобиля, до сего времени оставляет вожделеть наилучшего. Рейка KIA Rio обычно приходит в негодность просто так как закончен срок эксплуатации. Ремонт рулевой рейки киа рио. Потому проводить осмотр рейки рекомендуется минимум 2 раза в год. В автосервисе «картехник» можно провести ремонт рулевой рейки мазда 6 по выгодной цене. Обнаруженные признаки нестабильной работы должны вас заставить задуматься. Это: возникновение незнакомого стука в управляющем колесе kia rio либо в самой подвеске, шум в насосе гидроусилителя, протечка масла, затруднительное поворачивание руля и свободный ход управляющих колес.

Ремонт KIA Rio — это комплекс неотклонимых технологических мероприятий, осуществляемых для восстановления полной работоспособности управляющего управления автомобиля.
Он может быть выполнен 3-мя методами:

Качество работы рулевого управления и скорость его срабатывания обеспечивают безопасность дорожного движения. Появляющиеся проблемы с проворачиванием руля часто связаны с рулевой рейкой.

Знание, как подтянуть рейку на Киа Рио поможет избежать опасных дорожных ситуаций.

Узлы и системы Киа Рио чаще всего изнашиваются быстрее сроков, установленных производителем в технической документации. Это связано с особенностями эксплуатации конкретного автомобиля. Рулевая рейка выходит из строя чаще всего из-за неровностей дорог, недостаточно высокое качество амортизации приводит к ее неисправностям. Понять, что возникла проблема, можно по стуку или шуму, появляющемуся в районе передней подвески.

Исходя из наблюдений механиков, износ рулевой рейки на Kia Rio при ежедневной постоянной эксплуатации ТС наступает через 6-8 месяцев, это значит, что у большинства водителей, пользующихся автомобилем 3-4 часа в день, срок ее замены подходит через 2 года. Не всегда необходима замена, достаточно иногда провести ремонт или подтяжку.

В зависимости от категории износа профессионалы выделяют три стадии ухудшения работы рейки на Kia Rio, и от стадии зависит рекомендуемый вид ремонта. При этом, если уже был произведен ремонт на первой или второй стадии износа, следующего лучше не ждать, и при проявлении первых симптомов ухудшения немедленно заменить рейку.

Первый тип ремонта – это очистка и подтяжка. Если неисправности рейки выражены не явно, ее можно просто снять, очистить от накопившейся грязи и подтянуть.

Для реализации второго способа нужно поменять вышедшие из строя или отработавшие свой ресурс узлы. Сделать это можно с помощью специального ремкоплекта, куда входят втулки, сальники, резиновые уплотнители и прочие необходимые расходники.

Третий способ – полная замена вышедшего из строя агрегата. Новая деталь от производителя (арт. 57700-4L000) стоит от 20 000 рублей. Есть, конечно, и аналоги, их цена начинается от 8500 руб. По отзывам автовладельцев ремонту и подтяжке рейки Киа Рио практически не подлежат, это приводит к их быстрому выходу из строя. Просто подтяжка может привести к ухудшению работы насоса. Тем не менее, водители проводят эту процедуру на свой страх и риск при появлении люфта в управлении или стуков в районе подвески.

Автовладельцу потребуется обычный набор инструментов, а также головка на 17, прикрепленная к металлической рукоятке (торцованная головка). Работа проводится в гаражных условиях, с помощником, который потребуется для выполнения физически тяжелых операций и вращения руля, в следующем порядке:

• снимается отрицательная клемма с аккумулятора;
• ключом ослабляется болт, расположенный в центре карданного вала;
• передняя часть автомобиля поднимается на домкрат;
• снимаются защелки и две прочные клипсы, удерживающие защиту (пыльник), работу нужно проводить осторожно, они могут сломаться;
• на подрамнике выкручиваются два винта, после этого ослабляются 2 гайки, они поднимаются до верха резьбы шпильки;
• подрамник опускается на получившееся расстояние, его удерживают не до конца вывернутые гайки;
• помощник должен обеспечить опускание переда автомобиля на минимально допустимую высоту, колеса должны получить нагрузку, максимально возможную в данных обстоятельствах, при этом подрамник не должен быть нагружен;
• открывается доступ к пробке, которую необходимо достать торцованной головкой на 17 на удлинителе;
• ослабляется прижимной винт;
• помощник, не садясь в машину, несколько раз вращает руль влево-вправо;
• рейка начинает постукивать, пробка затягивается до момента полного прекращения посторонних стуков. Динамометрический ключ должен показать напряжение при затяжке примерно 10 н.м. Здесь важно не перетянуть;
• сборка проводится в обратном порядке.

После затяжки необходимо дополнительно проверить работоспособность автомобиля и рулевого управления на площадке до выезда в город. Весь технологический процесс должен занять не более часа. Знание, как подтянуть рулевую рейку Киа Рио, может выручить водителя в безвыходной ситуации и сэкономить средства на сервисе, ведь в среднем процесс замены детали вместе с ее стоимостью на СТО обходится в 38-40 тыс. рублей.

Схема рулевой рейки Киа Рио с ГУР: 1 – промежуточный вал рулевой колонки; 2 – рулевая передача; 3 – защитный чехол; 4 – болты; 5 – наконечник рулевой тяги; 6 – поворотный кулак; 7 – гайка крепления наконечника рулевой тяги; 8 – шплинт.

Устройство рулевой рейки Киа Рио с усилителем рулевого управления: 1 – наконечник рулевой тяги; 2 – контргайка; 3 – хомут; 4 – защитный чехол; 5 – проволочный хомут; 6 – соединитель; 7 – втулка рейки; 8 – уплотнительное кольцо; 9 – уплотнение рейки; 10 – контргайка; 11 – пробка; 12 – пружина; 13 – скользящий упор; 14 – стопорное кольцо; 15 – масляное уплотнительное кольцо; 16 – втулка входного вала; 17 – вал шестерни; 18 – болт; 19 –корпус регулирующего клапана; 20 – уплотнительное кольцо; 21 – картер рулевой рейки; 22 – резиновая опора; 23 – кронштейн; 24 – маслопроводы; 25 – зубчатая рейка; 26 – внутренняя направляющая.

Для снятия рулевой рейки с ГУР на Киа Роио поднимите переднюю часть автомобиля и закрепите на опорах и снимите колеса. Извлеките шплинты и отверните гайки крепления наконечников рулевых тяг к поворотным кулакам

Съемником выдавите наконечники рулевых тяг Рио с поворотных кулаков, если нет съемника делается с помощью молотка и монтажки. Затем снимите катализатор

Отсоедините возвратный и напорный шланги от рулевого механизма и снимите промежуточный вал

Выверните четыре болта крепления рулевой рейки и переместите рулевую передачу влево и извлеките правую рулевую тягу через отверстие в арке крыла, вытащите рулевую рейку Киа Рио в сборе с правой стороны автомобиля.

Для начала работ по разборке рулевой рейки закрепите ее в тисках

Снимите маслопроводы, перед отворачиванием наконечника рулевой тяги отметьте взаимное расположение рулевой тяги, контргайки и наконечника рулевой тяги, ослабьте контргайку и отверните левый наконечник рулевой тяги с рулевой тяги

Снимите малый хомут крепления защитного чехла рулевой тяги Киа Рио и проволочный хомут крепления защитного чехла рулевой тяги, после чего снимите защитный чехол

Отделите рулевую тягу от зубчатой рейки, затем отверните контргайку фиксации пробки и выверните пробку

Снимите пружину и скользящий упор, далее пружинное стопорное кольцо регулирующего клапана

Снимите масляное уплотнительное кольцо и выверните два болта крепления корпуса регулирующего клапана

Снимите корпус регулирующего клапана Киа Рио и узел регулирующего клапана, при необходимости снимите прокладку из картера рулевой рейки

Снимите уплотнительное кольцо и низкий подшипник шестерни из картера рулевой рейки

Резиновым молотком выбейте шестерню и узел регулирующего клапана из корпуса и снимите четыре тефлоновых регулировочных прокладки из узла регулирующего клапана

Оправкой выбейте подшипник из корпуса регулирующего клапана, затем вращайте втулку зубчатой рейки, пока зацеп не совместится с пазом в картере рулевой рейки поверните втулку

Снимите зубчатую рейку с правой стороны рулевой рейки, втулку с зубчатой рейки и уплотнительное кольцо круглого сечения

Снимите уплотнительное кольцо, ударяя молотком по зубчатой рейке

Инерционным молотком и съемником извлеките уплотнительное кольцо зубчатой рейки и снимите кронштейны и уплотняющие кольца. на этом разборка завершена, приступаем к проверке.

Проверьте детали рулевой рейки Киа Рио на отсутствие трещин или повреждений, а также на неравномерность износа зубьев рейки. При необходимости замените изношенные детали, уплотнительные кольца на отсутствие неравномерного износа и повреждений. При необходимости замените изношенные детали, установите зубчатую рейку на V–образных блоках и индикатором часового типа измерьте прогиб рейки, если прогиб превышает допустимое значение замените рулевую рейку на Киа Рио

Для сборки рулевой рейки на Кио Рио установите уплотняющие кольца и кронштейны

Установите уплотнительное кольцо на зубчатую рейку и уплотнительное кольцо круглого сечения на поршень

Установите на торец зубчатой рейки защитный колпачок и по колпачку установите втулку, затем установите на зубчатую рейку защиту масляного уплотняющего кольца, как показано на рисунке, далее зубчатую рейку с защитой в картер рулевой рейки

Молотком и специальным инструментом установите нижний подшипник рулевой рейки Киа Рио в корпус регулирующего клапана, сли проводилась замена корпуса клапана, узла регулирующего клапана или картера рулевой рейки, подберите регулировочные прокладки при установке корпуса регулирующего клапана, а если замена деталей не проводилась, установите все ранее снятые прокладки

Установите тефлоновые регулировочные прокладки в узел регулирующего клапана. Установите первое уплотнительное кольцо (наиболее близкое к подшипнику), перемещая толкатель к первой канавке, установите прокладку, перемещая большой конец оправки по уплотнительному кольцу. Перед установкой второй прокладки установите распорную втулку в корпус регулирующего клапана, как показано на рисунке. Установите прокладку, используя оправку и толкатель. Перед установкой третьей прокладки установите две распорных втулки в корпус регулирующего клапана. Проверьте, что две распорных втулки установлены как одно целое. Установите третью прокладку, чтобы устанавливать четвертую прокладку, переверните вторую распорную втулку так, чтобы маленькие концы распорных втулок встретились на узле регулирующего клапана

Вставьте узел регулирующего клапана в корпус и удостоверьтесь, что он установился должным образом. Установите новое уплотнительное кольцо круглого сечения и корпус с узлом регулирующего клапана и закрепите болтами, затянув их моментом 21–26 Н•м, далее установите подшипник

Установите скользящий упор и пружину. Нанесите тонкий слой герметика на резьбу пробки. Вверните пробку и затяните ее моментом 19,6 Н•м

Затяните пробку скользящего упора моментом затяжки 4,9 Н•м, затем ослабьте ее на 67,5°. Специальным инструментом ОК130 322 020 измерьте момент проворачивания вала рулевой рейки. Момент проворачивания в центре зубчатой рейки ± 90°: 0,8–1,3 Н•м, если момент проворачивания не соответствует требуемым значениям, повторите шаги 18–21

Затяните контргайку моментом 39–49 Н•м и установите рулевые тяги, совместите шайбу с углублением зубчатой рейки и загните ее. Надвигая по рулевым тягам Киа Рио установите защитные чехлы рулевых тяг и закрепите большую сторону чехла проволокой обернув ее на два оборота и закрутите концы проволоки 4–4,5 раза. Закрепите пыльник рулевой тяги с меньшей стороны хомутом. Наверните контргайку левой рулевой тяги и совместите метки, нанесенные перед выворачиванием гайки. Наверните наконечник левой рулевой тяги и совместите метки, нанесенные перед выворачиванием наконечника. Затяните контргайку наконечника рулевой тяги и установите маслопроводы.

Установите рулевую рейку в сборе с правой стороны автомобиля

Соедините промежуточный вал с валом шестерни рулевой рейки и закрепите стяжным болтом, подсоедините возвратный и напорный шланги

Закрепите рулевую передачу болтами и гайками и установите катализатор Рио. Установите шарниры наконечников рулевых тяг в поворотные кулаки. Наверните гайки крепления рулевых наконечников и установите шплинты. Установите колеса и опустите автомобиль, залейте жидкость в гидравлическую систему усилителя рулевого управления Киа Рио и удалите из нее воздух.

с усилителем рулевого управления

Рис.2. Элементы рулевой передачи с

усилителем рулевого управления

1. Поднимите переднюю часть автомобиля и закрепите на опорах.

3. Извлеките шплинты и отверните гайки крепления цапф шаровых шарниров наконечников рулевых тяг к поворотным кулакам.

4. Съемником OK670 321 019 выдавите цапфы шаровых шарниров наконечников рулевых тяг с поворотных кулаков.

Для исключения повреждения резьбы цапфы наверните на резьбу временную гайку.

5. Снимите каталитический нейтрализатор.

6. Отсоедините возвратный и напорный шланги.

При отсоединении шлангов используйте ветошь или подходящий контейнер для сбора жидкости из гидравлической системы усилителя рулевого управления.

7. Снимите промежуточный вал.

8. Выверните четыре болта крепления рулевой передачи.

9. Переместите рулевую передачу влево и извлеките правую рулевую тягу через отверстие в арке крыла.

10. Снимите рулевую передачу с правой стороны автомобиля.

1. Закрепите рулевую передачу в тисках, губки которых закрыты латунными пластинами.

3. Перед отворачиванием наконечника рулевой тяги отметьте взаимное расположение рулевой тяги, контргайки и наконечника рулевой тяги.

4. Ослабьте контргайку и отверните левый наконечник рулевой тяги с рулевой тяги.

5. Снимите малый хомут крепления защитного чехла рулевой тяги.

6. Снимите проволочный хомут крепления защитного чехла рулевой тяги.

8. Отделите рулевую тягу от зубчатой рейки.

9. Отверните контргайку фиксации пробки и выверните пробку.

10. Снимите пружину и скользящий упор.

11. Снимите пружинное стопорное кольцо регулирующего клапана.

12. Снимите масляное уплотнительное кольцо.

13. Выверните два болта крепления корпуса регулирующего клапана.

14. Снимите корпус регулирующего клапана и узел регулирующего клапана.

15. При необходимости снимите прокладку из картера рулевой передачи.

16. Снимите уплотнительное кольцо.

17. Снимите низкий подшипник шестерни из картера рулевой передачи.

18. Резиновым молотком выбейте шестерню и узел регулирующего клапана из корпуса.

19. Снимите четыре тефлоновых регулировочных прокладки из узла регулирующего клапана.

20. Специальным инструментом выбейте подшипник из корпуса регулирующего клапана.

21. Специальным инструментом вращайте втулку зубчатой рейки, пока зацеп не совместится с пазом в картере рулевой передачи.

23. Снимите зубчатую рейку с правой стороны рулевой передачи.

24. Снимите втулку с зубчатой рейки.

25. Снимите уплотнительное кольцо круглого сечения.

26. Специальным инструментом снимите уплотнительное кольцо, ударяя молотком по зубчатой рейке.

27. Инерционным молотком и съемником извлеките уплотнительное кольцо зубчатой рейки.

28. Снимите кронштейны и уплотняющие кольца.

1. Проверьте детали рулевой передачи на отсутствие трещин или повреждений, а также на неравномерность износа зубьев рейки. При необходимости замените изношенные детали.

2. Проверьте уплотнительные кольца на отсутствие неравномерного износа и повреждений. При необходимости замените изношенные детали.

3. Установите зубчатую рейку на V–образных блоках и индикатором часового типа измерьте прогиб рейки. Если прогиб превышает допустимое значение замените рейку.

1. Установите уплотняющие кольца и кронштейны.

Установите торец пружины и выступы уплотнительных колец на специальный инструмент.

2. Специальным инструментом установите уплотнительное кольцо на зубчатую рейку.

3. Специальным инструментом установите уплотнительное кольцо круглого сечения на поршень.

4. Установите на торец зубчатой рейки защитный колпачок и по колпачку установите втулку.

5. Установите на зубчатую рейку защиту масляного уплотняющего кольца, как показано на рисунке. Установите зубчатую рейку с защитой в картер рулевой передачи.

6. Молотком и специальным инструментом установите нижний подшипник в корпус регулирующего клапана.

7. Если проводилась замена корпуса клапана, узла регулирующего клапана или картера рулевой передачи, подберите регулировочные прокладки при установке корпуса регулирующего клапана.

Если замена деталей не проводилась, установите все ранее снятые прокладки.

8. Специальным инструментом установите тефлоновые регулировочные прокладки в узел регулирующего клапана.

– установите первое уплотнительное кольцо (наиболее близкое к подшипнику), перемещая толкатель к первой канавке.

– установите прокладку, перемещая большой конец оправки по уплотнительному кольцу.

– перед установкой второй прокладки установите распорную втулку в корпус регулирующего клапана, как показано на рисунке. Установите прокладку, используя оправку и толкатель.

– перед установкой третьей прокладки установите две распорных втулки в корпус регулирующего клапана.

Проверьте, что две распорных втулки установлены как одно целое. Установите третью прокладку.

– чтобы устанавливать четвертую прокладку, переверните вторую распорную втулку так, чтобы маленькие концы распорных втулок встретились на узле регулирующего клапана.

9. Вставьте узел регулирующего клапана в корпус и удостоверьтесь, что он установился должным образом.

10. Установите новое уплотнительное кольцо круглого сечения.

11. Установите корпус с узлом регулирующего клапана и закрепите болтами, затянув их требуемым моментом.

12. Специальным инструментом установите подшипник.

13. Специальным адаптером установите прокладку.

14. Установите скользящий упор.

16. Нанесите тонкий слой герметика на резьбу пробки. Вверните пробку и затяните ее требуемым моментом.

18. Затяните пробку скользящего упора моментом затяжки 4,9 Н•м, затем ослабьте ее на 67,5°

19. Специальным инструментом ОК130 322 020 измерьте момент проворачивания вала рулевой передачи.

Момент проворачивания в центре зубчатой рейки ± 90°: 0,8–1,3 Н•м

20. Если момент проворачивания не соответствует требуемым значениям, повторите шаги 18–21.

21. Затяните контргайку моментом 39–49 Н•м.

22. Установите рулевые тяги.

23. Совместите шайбу с углублением зубчатой рейки и загните ее.

24. Надвигая по рулевым тягам установите защитные чехлы рулевой передачи.

25. Закрепите большую сторону чехла проволокой обернув ее на два оборота и закрутите концы проволоки 4–4,5 раза. Будьте осторожны, чтобы не повредить провод крепления чехла.

26. Закрепите чехол с меньшей стороны хомутом.

27. Наверните контргайку левой рулевой тяги и совместите метки, нанесенные перед выворачиванием гайки. Наверните наконечник левой рулевой тяги и совместите метки, нанесенные перед выворачиванием наконечника. Затяните контргайку наконечника рулевой тяги.

28. Установите маслопроводы.

1. Установите рулевую передачу с правой стороны автомобиля.

2. Соедините промежуточный вал с валом шестерни рулевой передачи и закрепите стяжным болтом.

3. Подсоедините возвратный и напорный шланги.

4. Закрепите рулевую передачу болтами и гайками.

5. Установите каталитический нейтрализатор.

6. Установите цапфы шаровых шарниров наконечников рулевых тяг в поворотные кулаки. Наверните гайки крепления цапф, затяните их требуемым моментом.

10. Залейте жидкость с гидравлическую систему усилителя рулевого управления и удалите из нее воздух.

Оцените статью:

Качество работы рулевого управления и скорость его срабатывания обеспечивают безопасность дорожного движения. Появляющиеся проблемы с проворачиванием руля часто связаны с рулевой рейкой.

Знание, как подтянуть рейку на Киа Рио поможет избежать опасных дорожных ситуаций.

Блок: 1/4 | Кол-во символов: 273
Источник: https://chtocar.ru/servis-i-remont/kia-avtoservis/kia-rio-avtoservis/kak-podtyanut-rulevuyu-reyku-kia-rio.html

Причины поломки рулевой рейки

Если обнаруживаются признаки неполадок в рулевом узле Киа Рио, то следует немедленно прибегнуть к тщательной проверке всех компонентов данной системы. В качестве основной причины неисправности может послужить ухабистое дорожное полотно. Признаки могут идентифицировать себя с помощью доносящихся внутрь салона стуков и иных посторонних призвуков, источником которых является зона подвески передка. На адаптированной к особенностям российских реалий Киа Рио износ рулевого реечного узла может наблюдаться уже к первым 6-8 месяцам эксплуатации. В отдельных ситуациях узел можно отремонтировать.

Киа Рио 2017 инструкция по эксплуатации

Блок: 2/7 | Кол-во символов: 664
Источник: https://24kia.net/rio/podveska-i-rulevoe/rulevaya-rejka.html

Когда и почему нужно проводить ремонт рулевой рейки Киа Рио?

Узлы и системы Киа Рио чаще всего изнашиваются быстрее сроков, установленных производителем в технической документации. Это связано с особенностями эксплуатации конкретного автомобиля.

Рулевая рейка выходит из строя чаще всего из-за неровностей дорог, недостаточно высокое качество амортизации приводит к ее неисправностям. Понять, что возникла проблема, можно по стуку или шуму, появляющемуся в районе передней подвески.

Исходя из наблюдений механиков, износ рулевой рейки на Kia Rio при ежедневной постоянной эксплуатации ТС наступает через 6-8 месяцев, это значит, что у большинства водителей, пользующихся автомобилем 3-4 часа в день, срок ее замены подходит через 2 года. Не всегда необходима замена, достаточно иногда провести ремонт или подтяжку.

Блок: 2/4 | Кол-во символов: 811
Источник: https://chtocar.ru/servis-i-remont/kia-avtoservis/kia-rio-avtoservis/kak-podtyanut-rulevuyu-reyku-kia-rio.html

Ремонт

Выделяют три стадии поломки рулевой рейки, и, соответственно, три типа ремонта.

Если деталь уже ремонтировалась, то стоит сразу заменить её новой.

Первый способ

Подойдёт тем, у кого устройство не имеет внешних дефектов, но появился стук, и руль начал хуже вращаться. Ремонт заключается в простой очистке всего узла от скопившейся грязи и влаги.
Процесс не займёт много времени: достаточно снять рейку с машины, прочистить и подтянуть её.

Второй способ

К испорченным устройствам применяют второй способ. Потребуется купить ремкомплект и очистить корпус устройства перед работой. В ремкомплект входят расходные материалы узла. Устаревшие материалы заменяем новыми — и работоспособность механизма восстановлена. О том, как менять каждый материал, описано в инструкции.

Третий способ

Когда ремонт невозможен, приступайте к третьему способу. Он подразумевает простую замену всего устройства. В отличие от ремонтированного устройства, к новому прилагается гарантия.

Замена рулевой рейки не составит труда, сложнее — добраться до неё, и собрать всё обратно после ремонта. В конце работ потребуется отрегулировать устройство на автомобиле.

Блок: 3/4 | Кол-во символов: 1148
Источник: http://kiario.pro/repair/remont-rulevoj-rejki-kia-rio.html

Типы ремонта

В зависимости от категории износа профессионалы выделяют три стадии ухудшения работы рейки на Kia Rio, и от стадии зависит рекомендуемый вид ремонта. При этом, если уже был произведен ремонт на первой или второй стадии износа, следующего лучше не ждать, и при проявлении первых симптомов ухудшения немедленно заменить рейку.

Первый тип ремонта – это очистка и подтяжка. Если неисправности рейки выражены не явно, ее можно просто снять, очистить от накопившейся грязи и подтянуть.

Для реализации второго способа нужно поменять вышедшие из строя или отработавшие свой ресурс узлы. Сделать это можно с помощью специального ремкоплекта, куда входят втулки, сальники, резиновые уплотнители и прочие необходимые расходники.

Третий способ – полная замена вышедшего из строя агрегата. Новая деталь от производителя (арт. 57700-4L000) стоит от 20 000 рублей. Есть, конечно, и аналоги, их цена начинается от 8500 руб.

По отзывам автовладельцев ремонту и подтяжке рейки Киа Рио практически не подлежат, это приводит к их быстрому выходу из строя. Просто подтяжка может привести к ухудшению работы насоса. Тем не менее, водители проводят эту процедуру на свой страх и риск при появлении люфта в управлении или стуков в районе подвески.

Блок: 3/4 | Кол-во символов: 1232
Источник: https://chtocar.ru/servis-i-remont/kia-avtoservis/kia-rio-avtoservis/kak-podtyanut-rulevuyu-reyku-kia-rio.html

Резюме

Автомобиль состоит из множества механизмов, и за ними надо постоянно следить. Так или иначе, каждый узел или устройство рано или поздно ломаются, и необходимо сразу же заметить неполадки и произвести ремонт, чтобы обеспечить свою безопасность.

Блок: 4/4 | Кол-во символов: 263
Источник: http://kiario.pro/repair/remont-rulevoj-rejki-kia-rio.html

Как снять и подтянуть рулевую рейку на Киа Рио?

Автовладельцу потребуется обычный набор инструментов, а также головка на 17, прикрепленная к металлической рукоятке (торцованная головка). Работа проводится в гаражных условиях, с помощником, который потребуется для выполнения физически тяжелых операций и вращения руля, в следующем порядке:

• снимается отрицательная клемма с аккумулятора;
• ключом ослабляется болт, расположенный в центре карданного вала;
• передняя часть автомобиля поднимается на домкрат;
• снимаются защелки и две прочные клипсы, удерживающие защиту (пыльник), работу нужно проводить осторожно, они могут сломаться;
• на подрамнике выкручиваются два винта, после этого ослабляются 2 гайки, они поднимаются до верха резьбы шпильки;
• подрамник опускается на получившееся расстояние, его удерживают не до конца вывернутые гайки;
• помощник должен обеспечить опускание переда автомобиля на минимально допустимую высоту, колеса должны получить нагрузку, максимально возможную в данных обстоятельствах, при этом подрамник не должен быть нагружен;
• открывается доступ к пробке, которую необходимо достать торцованной головкой на 17 на удлинителе;
• ослабляется прижимной винт;
• помощник, не садясь в машину, несколько раз вращает руль влево-вправо;
• рейка начинает постукивать, пробка затягивается до момента полного прекращения посторонних стуков. Динамометрический ключ должен показать напряжение при затяжке примерно 10 н.м. Здесь важно не перетянуть;
• сборка проводится в обратном порядке.

После затяжки необходимо дополнительно проверить работоспособность автомобиля и рулевого управления на площадке до выезда в город. Весь технологический процесс должен занять не более часа.

Знание, как подтянуть рулевую рейку Киа Рио, может выручить водителя в безвыходной ситуации и сэкономить средства на сервисе, ведь в среднем процесс замены детали вместе с ее стоимостью на СТО обходится в 38-40 тыс. рублей.

Блок: 4/4 | Кол-во символов: 1955
Источник: https://chtocar.ru/servis-i-remont/kia-avtoservis/kia-rio-avtoservis/kak-podtyanut-rulevuyu-reyku-kia-rio.html

Второй способ починки КИА Рио

Если обнаружены изношенные детали, то реечный узел подлежит снятию, разборке и ремонтной процедуре. Предварительно потребуется обзавестись ремонтным комплектом. Корпус также очищается, а весь перечень вышедших из строя компонентов заменяется новыми аналогами.

Блок: 5/7 | Кол-во символов: 290
Источник: https://24kia.net/rio/podveska-i-rulevoe/rulevaya-rejka.html

Диагностика и ремонт рулевой рейки Кия Рио 3

Ремонт рулевой рейки Кия Рио, как и любых других механизмов и систем автомобиля, начинается с диагностики. Транспортное средство устанавливается на подъемник таким образом, чтобы ничего не мешало поворотам его передних колес. Мастер, вращая руль то в одну, то в другую сторону, следит за тем, как на его действия откликаются колеса, и прислушивается, стараясь уловить возникающие при этом посторонние звуки. На этом этапе определяется тип неисправности рулевого механизма.

Затем рейка снимается с автомобиля, разбирается, ее компоненты очищаются от загрязнений, и мастер находит конкретную причину поломки – вышедший из строя элемент.

Важно! Теоретически, если поломка заключается в деформации той или иной детали, ее можно восстановить. Однако нужно понимать, что прежней прочностью и надежностью она после восстановления обладать уже не будет. А поэтому лучше все-таки ее заменить на новую, тем более что запчасти для Кия Рио относительно недороги, и проблемы найти нужную деталь у владельца автомобиля возникнуть не должно.

Лучше, если это будет родная деталь Киа либо аналог, изготовленный официальным производителем. Приобретать недорогие запчасти с разборки либо изделия сомнительного происхождения не стоит – первые уже выработали часть своего ресурса, а качество вторых оставляет желать лучшего.

Если же на рейке или направляющей шестерне произошла поломка зубьев, то без замены вышедших из строя деталей не обойтись.

В нашем автосервисе всегда есть в наличии все необходимые запчасти для ремонта рейки Кия Рио. Работая напрямую с их производителями, мы имеем возможность держать оптимальные цены на запасные детали, равно как и цены на работу с автомобилем.

Все это позволяет нам производить ремонт рулевых реек и быстро, и качественно, и по вполне конкурентоспособным ценам.

Блок: 5/5 | Кол-во символов: 1835
Источник: http://gidravto.ru/remont-rejki/remont-rejki-kia-rio-3.html

Третий метод ремонта рулевой рейки

Если ремонт рулевой рейки не остро необходим или вообще отсутствует или восстановление узла невозможно, то в качестве решения проблемы выступает безальтернативная замена рейки. Отличием нового изделия от восстановленного является наличие гарантийного срока.

Сам процесс по замене несложен, однако доступ к узлу весьма затруднен и потребует множества вспомогательных операций. После сборочной процедуры рулевая рейка нуждается в регулировке.

Как снять решетку радиатора на Киа Рио

Блок: 6/7 | Кол-во символов: 516
Источник: https://24kia.net/rio/podveska-i-rulevoe/rulevaya-rejka.html

Подведем итоги

Автомобиль Киа Рио 3 – сложная конструкция, требующая к своей персоне постоянного и повышенного внимания. Для обеспечения комфорта и безопасности необходимо постоянно осуществлять ревизию узлов и систем, а также выполнять ремонт рулевой рейки или замену.

Блок: 7/7 | Кол-во символов: 313
Источник: https://24kia.net/rio/podveska-i-rulevoe/rulevaya-rejka.html

Кол-во блоков: 18 | Общее кол-во символов: 17428
Количество использованных доноров: 5
Информация по каждому донору:

1. https://24kia.net/rio/podveska-i-rulevoe/rulevaya-rejka.html: использовано 6 блоков из 7, кол-во символов 2590 (15%)
2. http://kiario.pro/repair/remont-rulevoj-rejki-kia-rio.html: использовано 2 блоков из 4, кол-во символов 1411 (8%)
3. https://KiaRioClub.ru/obsluzhivanie/3479-remont-rulevoj-rejki-kia-rio.html: использовано 2 блоков из 3, кол-во символов 3000 (17%)
4. http://gidravto.ru/remont-rejki/remont-rejki-kia-rio-3.html: использовано 4 блоков из 5, кол-во символов 6156 (35%)
5. https://chtocar.ru/servis-i-remont/kia-avtoservis/kia-rio-avtoservis/kak-podtyanut-rulevuyu-reyku-kia-rio.html: использовано 4 блоков из 4, кол-во символов 4271 (25%)

Поделитесь в соц.сетях:

Оцените статью: Загрузка…

Признаки поломки

Рулевое многих автомобилей смотрится как реечная система из нескольких компонент. Все части временами изнашиваются, по отдельности либо несколько сходу. Своевременное сервис может означать разницу в стоимости меж маленькими неудобствами и серьезным ремонтом.

Существует несколько символов, которые предупреждают о вероятной дилемме с рейкой хоть какого Kia RIO, даже с рестайлингом.

• Очень тугой руль. Трудности с гидроусилителями и с электроусилителями похожи, только 1-ый может потечь. Но по большей части «Kia RIO» 3 идет с гидроусилителем руля. Он приводится в действие насосом, который делает давление масла, что позволяет просто управлять управляющим колесом. Когда руль сложнее повернуть, чем обычно, то это так как управляющий механизм либо коробка передач перенагреваются либо слабеет давление.
• Утечка из гидроусилителя. Ее просто распознать по запаху жаркого масла. Оно красного колера и стекает с задней части мотора. Но есть шанс, что дело в проблемах самого гидроусилителя, потому что его составные части: насос, резервуар либо трубопроводы тоже могут вызывать утечки.
• Скрежет при поворотах руля. Лишнее тепло вызывает контакт металла с металлом и делает звучный скрежет при повороте влево либо вправо.
• Запах пылающего масла. Наименее всераспространенный признак повреждения. В данном случае необходимо немедля приостановить автомобиль. Продолжение движения при перегреве управляющего механизма может привести к возгоранию и суровым повреждениям.

До того как прийти к выводу о дилеммах в управляющий рейке, необходимо проверить внутренние и наружные управляющие тяги, усилитель. По отдельности эти симптомы могут означать проблемы в нескольких различных частях автомобиля, но если они наблюдаются все совместно, то дело точно в рейке.

Ремонт окончен — дальнейшие действия владельца

После того, как проведен ремонт либо замена управляющий рейки «Kia RIO» 3 нужен тест-драйв, в процессе которого руль может показаться мало жестче, но все посторонние шумы и странноватые чувства должны пропасть. Довольно сделать 2-3 разворота, чтоб убедиться, что руль поворачивается как положено. После стоянки необходимо проверить следы протечек на асфальте. Если жидкость все еще течет – во время сборки была нарушена герметизация.

Демонтаж и подтяжка рулевой рейки своими руками

Если есть желание испытать провести ремонт без помощи других и уверенность в собственных силах, то снимать и подтягивать рейки необходимо в пару шажков:

• Машину необходимо поставить в яму либо на подъемник и снять защиту мотора.
• Вывернуть шланги и трубки, слить масло.
• Когда раскрывается доступ к рейке, достать ее.

Процесс снятия завершен. Последующий шаг — разборка узла. Тут пригодятся различные виды ключей, потому что придется снимать много деталей. Каждый компонент очищается от масла и ржавчины. Все изношенные детали меняют на новые при помощи ремкомплекта для управляющий рейки «Kia RIO» 3. Потом все собирается в оборотном порядке.

На это занятие уйдет весь денек, даже бывалые механики могут издержать много времени на разбор, замену деталей и сбор рейки. Для всех, кто не уверен в собственных силах либо хоть малость колеблется, рекомендуется обращаться в автосервис, чтоб не подвергать угрозы машину в предстоящем.

Очистка от мусора и грязи

Очистить рейку от накопившейся грязищи не тяжело. Но есть более непростая задачка — загрязнение жидкости ГУР. Рекомендуется проверить масло в старой стойке, независимо от причины ее замены. Если есть какие-либо загрязнения в масле, то также нужно заменить насос и шланги. Если эти детали не заменять, то высоки шансы, что рейка снова выйдет из строя. Приняв некоторые меры предосторожности, можно правильно установить рулевую рейку и избежать потенциально опасных ситуаций.

Киа Рио замена втулки рулевой рейки

Причины поломки

Основные поломки рулевой установки связаны с неправильной эксплуатацией или с износом. Из-за старого сгоревшего масла в ГУР или его низкий уровня, к которому приводит утечка, рулевое колесо Kia RIO поворачивается с трудом.

Любой автомобиль с гидроусилителем руля требует периодической замены масла. Если продолжить эксплуатировать машину на подгоревшем масле, то эта жидкость в дальнейшем спровоцирует повышенный износ рабочих частей насоса.

Износу подвержены все части механизма. Может потребоваться замена втулки рулевой рейки «Kia RIO», но чаще всего это касается самой загруженной области — между зубчатой основой и шестерней. Зубья здесь со временем могут разрушаться и начинать стучать.

Типы ремонта

Чтобы устранить неисправности существует три основных метода, выбор которых зависит от причины и серьезности проблемы.

Первый метод самый простой — очистка механизма от грязи. Это несложно, рейка легко разбирается, очищается и собирается обратно.

Второй метод более серьезный. Здесь также нужно будет все почистить и с помощью ремкомплекта заменить те части, которые износились.

При третьем методе устранения проблемы нужна полная замена рулевой рейки «Kia RIO» 3 на новую. Это необходимо, когда ремонт не помогает или степень износа слишком высока.

Полная замена рулевой рейки Kia RIO

В тех случаях, когда отремонтировать рейку невозможно или замена отдельных ее частей не поможет исправить проблему, приходится менять ее целиком. Это бывает, когда время работы, отведенное этой детали, вышло, и она износилась даже при правильной эксплуатации.

Поменять рулевую рейку «Kia RIO» 3 проще, чем разбирать ее, менять отдельные части, собирать, проверять и ставить обратно. Но полная замена тоже требует регулировки и диагностики, которую могут сделать только в автосервисе. Самостоятельная работа не дает гарантии того, что все сделано правильно.

замена втулки рулевой рейки Kia Ceed

В среднем до рублей и более, стоимость зависит от конкретной марки автомобиля и узла, где требуется произвести ремонт. Почему стучит рулевая рейка?

Ходовая, тормоза и трансмиссия

Подшипники задней ступицы, передней ступицы, выжимные, генератора, коробки передач и другие — сделай замену своими руками при помощи подробных инструкций и видео на данном сайте! Замена втулки рулевой рейки. Стук в передней подвеске Подшипники расположены в узлах автомобиля, и является крайне важной деталью во всех механизмах.

О способах диагностики подшипников так же можно узнать на данном сайте. Как заменить втулку рулевой рейки в Hyundai Solaris и Kia RIO. Как самостоятельно проверить, есть ли люфт Стук в рулевой рейке!

Хуже из автомобилей была только вазовская 99 купленная в 96году! Поражает бедность комплектации! В машине за 23 тыс долларов не было даже фонарей освещения передних кресел!!

Проблемы начались сразу! При пути из салона! Полностью отсутствие шумоизолящии! А с сочетании с зимней резиной Сразу стал греметь багажник,и передняя панель. Наверное там молоток привязали и забыли!

Рулевая колонка ремонт на Kia SEED

И расход!! При заявленном расходе 9 л. Через месяц эксплуатации поехал на сервис По гарантии. Не тут то было! У сервиса И стук и расход. Причём в расходе сначала винили бензин После просьбы оформить это актом я заправляюсь исключительно на лукойле по карте для предъявления претензий лукойлу, тут же выяснилось После этого Я вспомнил Renault Когда при возникновении небольшого скрипа в передней панели,ребята за пол часа раскидали панель,проложили и собрали!

И стук в рулевой колонке Hyundai i30 проблема!

Следующий визит на «фирменный сервис» состоялся в начале лета с началом жары! Приём как у запорожца! Забегая вперёд скажу. Тяга восстановилась сама! Но осенью! Кроме треугольников. Для машины-ширпортреба это отлично — нет проколов и неудобных черточек. Для претензии на что-то большее — не очень хорошо. Это сколь просто, столь и удобно. На загородной трассе, выбрав момент стук в рулевой колонке Hyundai i30 обгона, добавляем динамики простым движением руки.

При этом, в отличие от кнопки Drive mode, не надо отрывать взгляд от дороги, следить за дисплеем, контролировать, какой из четырех режимов выбран… Очень удобно!

Добавлю, что с двухлитровым стук в рулевой колонке Hyundai i30 есть не только кнопка, но и такая же активация резвости рычагом. Просто там это реже нужно, а с 1,6-литровым агрегатом динамичный режим здорово помогает. А когда дорога сужается и обгоны приходится хорошенько просчитывать — берем ручку на себя и вперед! Настаиваю, что на наших просторах это очень полезная функция. В целом машина достойно ведет себя в дальней дороге, и отличается от одноклассников не настолько, чтобы ставить плюс или минус.

Нормальный, современный автомобиль. В первую очередь, следует провести диагностику и выявить причину неисправностей. Например, вопрос со скрипящей рейкой, возможно, решится заменой или даже смазкой рулевого карданчика.

А стучащая рейка может оказаться вовсе не стучащей, а всего лишь требующей замены рулевой тяги именно она вызывала стук, при проезде неровностей и ям. Ремонт рулевой рейки В более серьезных случаях приходится производить ремонт рулевой рейки Хендая i

Ремонт Рулевой Рейки Kia RIO 2

Первый тип ремонта — это очистка и подтяжка. Если неисправности рейки выражены не явно, ее можно просто снять, очистить от накопившейся грязи и подтянуть.

Для реализации второго способа нужно поменять вышедшие из строя или отработавшие свой ресурс узлы. Сделать это можно с помощью специального ремкоплекта, куда входят втулки, сальники, резиновые уплотнители и прочие необходимые расходники.

Третий способ — полная замена вышедшего из строя агрегата. Но я не стал связываться, не был уверен в целостности тяг.

Отвернули тяги, далее откручиваем гайки со стороны вала и сухаря. Проблема конечно была отвернуть поэтому в помощь проф инструмент и тески.

Замена втулки рулевой рейки.Стук в передней подвеске

Короче там только регулировочная муфта и сухарь с пружиной. Сухарь в виде поршня с резинками. По стоимости этот метод более дорогой, он применяется, когда другого выхода.

Ремонт рулевой рейки Logan, logan. Но такая подмена значительно продлит рулевая рейка на Kia RIO 2010 жизни автомобиля. Замена втулки рулевой рейки. Стук в передней подвеске Как заменить втулку рулевой рейки в Hyundai Solaris и Kia RIO.

Ремонт рулевой рейки Mazda 6 — цена. Как самостоятельно проверить, есть ли люфт. Компания автогидроцентр выполнит квалифицированный ремонт рулевой рейки Kia RIO.

Проверка на дефектность проводится её полной разборкой. Все детали всестороннее очищаются, рулевая рейка на Kia RIO 2010 уплотнители и подшипники заменяются автоматически, прочие детали тщательно проверяются на соответствие установленным техническим параметрам.

Для замены используются исключительно детали, от завода производителя. Техническая диагностика Подготовительные работы. Колонка вала проверяется на фирменном стенде. При этом наблюдают биение вала, а также определяют техническое состояние червячно-зубчатого сцепления.

Далее стал выкручивать контрагайку на гайке с внутренними гранями, которая регулирует зотяжку червяного механизма.

Открутил газовым ключом, так как большего размеря ключей нету… Затем начал откручивать вал червячного механизма с подшипником который, я с него в салоне карданчик откручивал… надеюсь, что понятно с гайкой которая фиксирует подшипник надо быть аккуранее, так как рулевая рейка на Kia RIO 2010 из мягкого металла и грани легко срезаются, и диаметр гайки большой примерно около ключ на 42… точнее сказать не могу, ключ нашел у соседа в гараже ржавый до такой степени что не видно размера вытащил вал легко и без проблем, затем выташил внутренний стержень, оказалось что в червячном механизме смазки небыло вообще никакой.

Конец эпопеи с рулевой рейкой. Прощай стук. — Kia RIO, л., года на DRIVE2

Как подтянуть рулевую рейку Kia RIO?

С рулевая рейка на Kia RIO 2010 оказалось интересно — я думал она стоит по середине, да и на схеме особо не понятно это, а она стоит с правой стороны впринцыпе откуда и шел стук в рейке. Сначало не мог сообразить как выташить эту втулку. Потом сделал просто, засунул стержень обратно и им выбил втулку. По своей сути, это двойник Hyundai Верна, который так же дебютировал в году. С года начали производство и продажу уже обновлённой модели Kia Рио2.

Изменения были внесены в дизайн решётки радиатора, переднего и заднего бамперов, формы фар, приборной панели, кресел и рулевого колеса. Результатом рестайлинга стало увеличение длины модели рулевая рейка на Kia RIO 2010 десять сантиметров. Признаки неисправности рулевой рейки Kia RIO 2 На самом деле выход из строя этого узла в автомашинах Kia RIO бывает довольно.

Не всегда отличное покрытие российских дорог и ответственное отношение водителя к правильному использованию автомобиля на высшем уровне. Практически всегда эта деталь ломается потому, что она исчерпала свои ресурсы. Обязательно нужно проводить не менее двух раз в год тщательный технический осмотр и диагностику. В этих моделях автомобилей Kia установлен гидроусилитель руля. При его неисправности появляется постукивание и дребезжащие звуки во время движения по достаточно неровному дорожному покрытию, например, гравийная дорога.

Всем привет. После самостоятельной диагностики я решил что есть необходимость в замене втулки рулевой рейки. При дерганье за рулевую тягу, с правой стороны, появлялся небольшой стук. Судя той информации, которую я нашёл в интернете, виной ему была втулка рулевой рейки.

Артикул — 565214L000
Цена — 297 рублей(заказывал я её год назад)
После того как она мне пришла, я начал поиск сервиса где мне смогут её заменить, но кто то отказывался, а кто то говорил что для этого необходимо снимать рейку. После того как я обзвонил около 10 сервисов, я отложил эту затею практически на год. Честно сказать, меня данная проблема вообще не беспокоила.
Но при разборе шкафа, я наткнулся на ту самую втулку, и решил всё таки закончить это дело. Решил так, если не найду сервис, буду менять её сам. Сложного там ничего нет, но необходим специальный инструмент, которого у меня нет.
1. Ключ на 32, чтобы окрутить рулевую тягу

2. Головка на 46
На покупку данного инструмента я бы истратил примерно 1100-1400 рублей.
Решил попробовать найти сервис, чтобы ребята всё таки поменяли мне её не снимая рейки. На первом сервисе мне сказали что вообще категорически не занимаются ремонтом рулевых реек. На втором мне тоже хотели отказать, но я предложил им посмотреть видео, после его просмотра они согласились мне её заменить.
Вот ссылка на это видео —

Рулевое управление — одна из систем автомобиля, отвечающая за безопасность движения. На автомобиле KIA Rio 3, для увеличения комфорта водителя, установлен гидравлический усилитель руля. Основным узлом в этой системе выступает рулевая рейка, о которой и пойдет речь в материале статьи. Рассмотрим детально возможные причины неисправностей в этом узле, диагностику и ремонт.

Особенности работы рейки и разрушающие факторы

Исключение или минимизация воздействия этих факторов значительно продлит срок безремонтной эксплуатации рулевой рейки.

Как определить, что необходима на Киа Рио 3 замена рулевой тяги?

1. Нарушение герметичности системы ГУР. Самая распространенная неисправность. Основными местами подтеков на рейке автомобиля KIA Rio 3 всегда были сальники, установленные на выходных концах корпуса. Иногда подтекают места подключения магистралей к рейке или уплотнитель червячного вала. Проявляется эта поломка в падении уровня рабочей жидкости в расширительном бачке, а также в образовании масляных пятен на месте стоянки автомобиля.
2. Надрыв пальников, защищающих шток и шарниры рулевых тяг. На ранней стадии эта неисправность никак себя не проявляет, и может быть диагностирована только путем визуального осмотра. Если поврежденный пыльник не заменить вовремя, то в рабочие полости проникнет влага и пыль. Это приведет к разрушению рабочей поверхности реечного вала и ускоренному износу сальников.
3. Износ рулевого механизма. Довольно опасная неисправность. Проявляется в повышенном свободном ходе руля, подклинивании при его вращении или негромких стуках. Увеличенный люфт руля, помимо дискомфорта, не позволит пройти государственный технический осмотр.

1. Нарушения в работе распределителя жидкости. Проявляется в некорректном помогающем усилии на рулевом колесе. Например, при повороте в одну сторону может наблюдаться значительно меньшее сопротивление руля, чем при вращении в другую сторону. Также в целом может повыситься или понизиться требуемое для поворота рулевого колеса усилие.
2. Выработка гребенки штока и его цилиндрической поверхности, контактирующей с сальниками. Здесь проявления могут быть различными. Иногда рейка начинает подтекать. Но течь не всегда бывает заметна сразу, если пыльники целые и плотно сидят на своих местах. Если произошло выкрашивание поверхности зубьев, то шток может заклинить или иметь большой люфт.

Диагностика и ремонт рулевой рейки Киа Рио 3

После первичной диагностики принимается решение о демонтаже и разборке с дальнейшей диагностикой или продолжении эксплуатации, если дефектов не обнаружено.

После разборки производится дефектовка. Если обнаружены серьезные повреждения, ремонтировать которые невозможно или экономически нецелесообразно, выполняется замена рулевой рейки. Если ремонт возможен, составляется калькуляция с перечнем новых запчастей, которые будут установлены, а также указывается стоимость работы. При замене рулевой рейки наши специалисты, руководствуясь практическим опытом, помогут подобрать лучший вариант из предложенных на рынке.

При производстве работы мы гарантируем следующее:

• ремонт и или замену рулевой рейки будут выполнять квалифицированные специалисты;
• все работы будут выполнены с применением профессионального инструмента и согласно рекомендациям завода-изготовителя;
• все смазочные и прочие расходные материалы, примененные в процессе ремонта, будут только хорошего качества и от проверенных производителей.

После окончания работ мы выдаем гарантийный талон.

• Home
• Автогараж
• Замена Втулки Рулевой Рейки Киа Рио 2

Рулевое Киа Рио

Схема рулевой рейки Киа Рио с ГУР: 1 – промежный вал управляющий колонки; 5 – управляющая передача; 3 – защитный чехол; 4 – болты; 5 – наконечник управляющий тяги; 6 – поворотный кулак; 7 – гайка крепления наконечника управляющий тяги; 8 – шплинт.

Устройство рулевой рейки Киа Рио с усилителем рулевого управления: 1 – наконечник управляющий тяги; 2 – контргайка; 3 – хомут; 4 – защитный чехол; 5 – проволочный хомут; 6 – соединитель; 7 – втулка рейки; 8 – уплотнительное кольцо; 9 – уплотнение рейки; 10 – контргайка; 11 – пробка; 12 – пружина; 13 – скользящий упор; 14 – стопорное кольцо; 15 – масляное уплотнительное кольцо; 16 – втулка входного вала; 17 – вал шестерни; 18 – болт; 19 –корпус регулирующего клапана; 20 – уплотнительное кольцо; 21 – картер управляющий рейки; 22 – резиновая опора; 23 – кронштейн; 24 – маслопроводы; 25 – зубчатая рейка; 26 – внутренняя направляющая.

Снятие рулевой рейки Киа Рио

Для снятия управляющий рейки с ГУР на Киа Роио поднимите перед авто и закрепите на опорах и снимите колеса. Извлеките шплинты и отверните гайки крепления наконечников управляющих тяг к поворотным кулакам

Съемником выжмите наконечники управляющих тяг Рио с поворотных кулаков, если нет съемника делается при помощи молотка и монтажки. Потом снимите катализатор

Отсоедините возвратимый и напорный шланги от управляющего механизма и снимите промежный вал

Выкрутите четыре болта крепления управляющий рейки и переместите управляющую передачу на лево и извлеките правую управляющую тягу через отверстие в арке крыла, выньте управляющую рейку Киа Рио в сборе с правой стороны автомобиля.

Разборка рулевой рейки Киа Рио с ГУР

Первым делом работ по разборке управляющий рейки закрепите ее в тисках

Снимите маслопроводы, перед отворачиванием наконечника управляющий тяги отметьте обоюдное размещение управляющий тяги, контргайки и наконечника управляющий тяги, ослабьте контргайку и отверните левый наконечник управляющий тяги с управляющий тяги

Читайте так же

Снимите малый хомут крепления защитного чехла управляющий тяги Киа Рио и проволочный хомут крепления защитного чехла управляющий тяги, после этого снимите защитный чехол

Отделите управляющую тягу от зубчатой рейки, потом отверните контргайку фиксации пробки и выкрутите пробку

Снимите пружину и скользящий упор, дальше пружинное стопорное кольцо регулирующего клапана

Снимите масляное уплотнительное кольцо и выкрутите два болта крепления корпуса регулирующего клапана

Снимите корпус регулирующего клапана Киа Рио и узел регулирующего клапана, по мере надобности снимите прокладку из картера управляющий рейки

Снимите уплотнительное кольцо и маленький подшипник шестерни из картера управляющий рейки

Резиновым молотком вышибите шестерню и узел регулирующего клапана из корпуса и снимите четыре тефлоновых регулировочных прокладки из узла регулирующего клапана

Замена втулки рулевой рейки.Стук в передней подвеске

Как заменить втулку рулевой рейки в хендай солярис и киа рио. Как самостоятельно проверить, есть ли люфт.

Киа Рио 2010 KIA RIO 2010 Ремонт рулево рейки

Киа Рио 2010 KIA RIO 2010 Ремонт рулево рейки, Киа Рио стук рулево рейки.

Оправкой выбейте подшипник из корпуса регулирующего клапана, затем вращайте втулку зубчатой рейки, пока зацеп не совместится с пазом в картере рулевой рейки поверните втулку

Снимите зубчатую рейку с правой стороны рулевой рейки, втулку с зубчатой рейки и уплотнительное кольцо круглого сечения

Снимите уплотнительное кольцо, ударяя молотком по зубчатой рейке

Инерционным молотком и съемником извлеките уплотнительное кольцо зубчатой рейки и снимите кронштейны и уплотняющие кольца. на этом разборка завершена, приступаем к проверке.

Проверьте детали рулевой рейки Киа Рио на отсутствие трещин или повреждений, а также на неравномерность износа зубьев рейки. При необходимости замените изношенные детали, уплотнительные кольца на отсутствие неравномерного износа и повреждений. При необходимости замените изношенные детали, установите зубчатую рейку на V–образных блоках и индикатором часового типа измерьте прогиб рейки, если прогиб превышает допустимое значение замените рулевую рейку на Киа Рио

Ремонт рулевой рейки на Рио

Читайте так же

Для сборки рулевой рейки на Кио Рио установите уплотняющие кольца и кронштейны

Установите уплотнительное кольцо на зубчатую рейку и уплотнительное кольцо круглого сечения на поршень

Установите на торец зубчатой рейки защитный колпачок и по колпачку установите втулку, затем установите на зубчатую рейку защиту масляного уплотняющего кольца, как показано на рисунке, далее зубчатую рейку с защитой в картер рулевой рейки

Молотком и специальным инструментом установите нижний подшипник рулевой рейки Киа Рио в корпус регулирующего клапана, сли проводилась замена корпуса клапана, узла регулирующего клапана или картера рулевой рейки, подберите регулировочные прокладки при установке корпуса регулирующего клапана, а если замена деталей не проводилась, установите все ранее снятые прокладки

Установите тефлоновые регулировочные прокладки в узел регулирующего клапана. Установите первое уплотнительное кольцо (наиболее близкое к подшипнику), перемещая толкатель к первой канавке, установите прокладку, перемещая большой конец оправки по уплотнительному кольцу. Перед установкой второй прокладки установите распорную втулку в корпус регулирующего клапана, как показано на рисунке. Установите прокладку, используя оправку и толкатель. Перед установкой третьей прокладки установите две распорных втулки в корпус регулирующего клапана. Проверьте, что две распорных втулки установлены как одно целое. Установите третью прокладку, чтобы устанавливать четвертую прокладку, переверните вторую распорную втулку так, чтобы маленькие концы распорных втулок встретились на узле регулирующего клапана

Вставьте узел регулирующего клапана в корпус и удостоверьтесь, что он установился должным образом. Установите новое уплотнительное кольцо круглого сечения и корпус с узлом регулирующего клапана и закрепите болтами, затянув их моментом 21–26 Нм, далее установите подшипник

Установите скользящий упор и пружину. Нанесите тонкий слой герметика на резьбу пробки. Вверните пробку и затяните ее моментом 19,6 Нм

Затяните пробку скользящего упора моментом затяжки 4,9 Нм, затем ослабьте ее на 67,5°. Специальным инструментом ОК130 322 020 измерьте момент проворачивания вала рулевой рейки. Момент проворачивания в центре зубчатой рейки ± 90°: 0,8–1,3 Нм, если момент проворачивания не соответствует требуемым значениям, повторите шаги 18–21

Затяните контргайку моментом 39–49 Нм и установите рулевые тяги, совместите шайбу с углублением зубчатой рейки и загните ее. Надвигая по рулевым тягам Киа Рио установите защитные чехлы рулевых тяг и закрепите большую сторону чехла проволокой обернув ее на два оборота и закрутите концы проволоки 4–4,5 раза. Закрепите пыльник рулевой тяги с меньшей стороны хомутом. Наверните контргайку левой рулевой тяги и совместите метки, нанесенные перед выворачиванием гайки. Наверните наконечник левой рулевой тяги и совместите метки, нанесенные перед выворачиванием наконечника. Затяните контргайку наконечника рулевой тяги и установите маслопроводы.

Установка рулевой рейки Киа Рио

Установите рулевую рейку в сборе с правой стороны автомобиля

Соедините промежуточный вал с валом шестерни рулевой рейки и закрепите стяжным болтом, подсоедините возвратный и напорный шланги

Закрепите рулевую передачу болтами и гайками и установите катализатор Рио. Установите шарниры наконечников рулевых тяг в поворотные кулаки. Наверните гайки крепления рулевых наконечников и установите шплинты. Установите колеса и опустите автомобиль, залейте жидкость в гидравлическую систему усилителя рулевого управления Киа Рио и удалите из нее воздух.
