Замена втулок стабилизатора «Прадо 150» с KDSS легко проводится своими руками. Износ этих деталей приводит к ухудшению управляемости и появлению шумов в подвеске.

Когда требуется менять втулки

Cтабилизаторы поперечной устойчивости служат для защиты от опрокидывания машины при прохождениях поворотов. Они позволяют избежать чрезмерных кренов и раскачки. Втулки сокращают уровень шума.

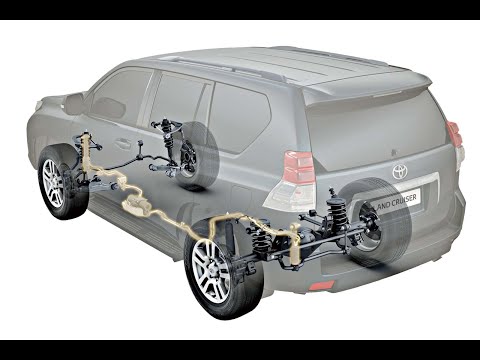

KDSS – система кинетической стабилизации подвески с электронным управлением. Она призвана сократить крены, поддерживать клиренс на постоянном уровне и повысить устойчивость автомобиля. Эту систему используют на высших комплектациях Land Cruiser Prado, начиная с Престиж для обоих типов подвески (пневматической и обычной). Она включает 2 гидроцилиндра (по 1 на подвеску), стабилизаторы, блок клапанов, магистрали высокого давления, блок управления.

Стабилизаторы соединены с кузовом посредством гидроцилиндров. Принцип работы основан на циркуляции гидравлической жидкости. Так, при движении по ровному покрытию система повышает давление, блокируя гидравлический контур и ограничивая подвижность стабилизаторов. За счет этого сокращаются поперечные и продольные крены. К тому же KDSS повышает ходы подвески и артикуляцию заднего моста, улучшая проходимость. Для бездорожья используется соответствующий режим системы, предполагающий открытие магистрали и «распускание» цилиндров. Благодаря этому стабилизаторы обретают максимальную подвижность.

КДСС «Тойота» проста по конструкции и надежна.

Причиной 90% неисправностей является выход из строя блока управления в результате коррозии.

О необходимости замены втулок свидетельствует шум ходовой части при движении и в поворотах. Усложняется управление.

Появление ошибки KDSS имеет различные причины: неисправности клапана, гидроцилиндров, последствия неграмотного вмешательства. Причины перекоса кузова – поломка гидроцилиндров, попадание воздуха в гидравлический контур. Последнее бывает при самостоятельной замене втулок, если не подпереть стойкой гидроцилиндр.

При несвоевременной замене возможно развитие более серьезных проблем. Стандартные втулки представлены резиновыми деталями, производимыми методом литья. С течением эксплуатации их свойства ухудшаются ввиду утраты эластичности, появления потертостей и трещин.

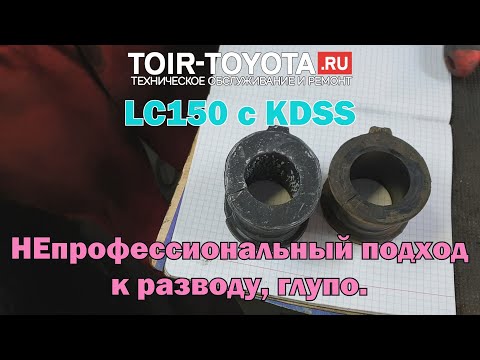

Цена втулок на «Ленд Крузер 150» определяется их типом: резиновые либо полиуретановые. Детали из полиуретана считают более надежными (владельцы говорят о вдвое большем сроке эксплуатации). К тому же они придают подвеске жесткость, повышая управляемость. Оригинальные резинки мягче. Существует мнение о повышенной выработке стабилизатора с полиуретановыми деталями. Эту проблему решают путем использования резиновых подложек под хомутами. К тому же на это влияет скопившаяся грязь.

Методика сервисной замены подразумевает следующие этапы:

1. Использование подъемника для доступа к подвеске.
2. Очистка стабилизаторов и креплений.
3. Визуальная оценка состояния элементов.
4. При наличии признаков износа откручивают удерживающие скобу болты после нагрева при необходимости (ввиду прикипания при большом пробеге).
5. Стабилизатор обрабатывают специальным составом.
6. Меняют втулки.
7. Скобы возвращают на места установки и закрепляют.
8. Машину снимают с подъемника.
9. Для проверки правильности работ проводят тест-драйв.

Далее рассмотрена замена втулок стабилизатора «Лэнд Крузер Прадо 150» для каждой подвески.

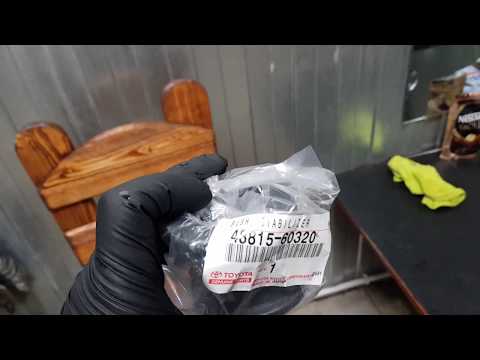

Замена втулок переднего стабилизатора

Для работ требуются такие инструменты, как трещетка, монтажка, шестигранник, головка на 17, вода, ветошь. Для доступа к подвеске придется использовать эстакаду, яму либо подъемник. Замена передних втулок стабилизатора «Прадо 150» занимает 30 минут.

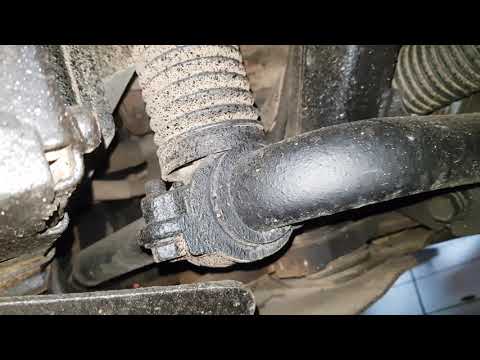

Предварительно следует проверить люфт. Для этого монтажку упирают в гайку амортизатора и надавливают вниз. Люфт проявляется во втулке обычно больше справа ввиду дополнительного давления, создаваемого расположенным там цилиндром KDSS.

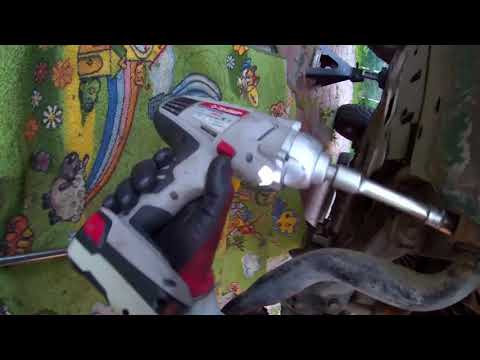

В технологическую прорезь сверху хомута помещают шестигранник, чтобы приподнимать и удерживать его для доступа к болтам. Их откручивают монтажкой, придерживая деталь подвески во избежание смещения его под давлением KDSS. Втулку удаляют с хомутом.

Стабилизатор промывают, чего обычно не делают на СТО.

Хомут очищают, удаляя запрессованную изнутри грязь плоской отверткой, моют и вытирают насухо. Новую деталь вставляют в стабилизатор и устанавливают хомут, подводя монтажкой. Болты закручиваются шестигранником через прорезь. Эту операцию делают для обеих сторон стабилизатора. По завершении работ снова проверяют люфт.

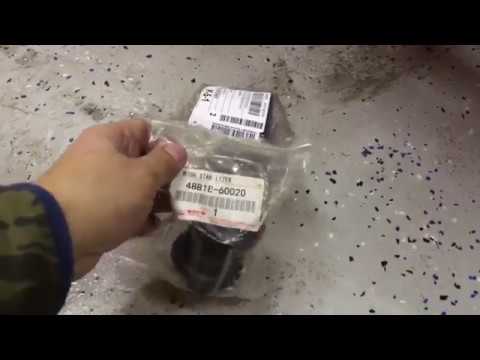

Замена втулок заднего стабилизатора

Втулки заднего стабилизатора «Прадо 150» с KDSS поменять легче. Понадобятся вороток, головка на 14 и лом вместо монтажки, так как давление KDSS здесь выше. Работы занимают 20 минут.

Ремонт начинают с левой стороны, где установлен цилиндр KDSS. Откручивают болты под ним. Далее, поддерживая за поперечную тягу стабилизатор ломом, переходят на правую сторону. Стабилизатор и хомуты очищают. Новые втулки устанавливают таким же образом, что изначально: левую – разрезом вперед, правую – назад. Порядок сборки тот же, что для разборки. Сначала собирают левую сторону, после – правую, подняв стабилизатор и поджимая цилиндр KDSS.
