Заземление в квартире своими руками как сделать самому

Как сделать заземление при его отсутствии в квартире? Для многих сограждан нашей страны этот вопрос действительно актуален. По правилам и законам организовать необходимые работы обязаны компании управляющие жилым фондом, исправно взимающие с нас деньги на содержание жилья, проведение его текущего ремонта. Выполнять электромонтажные работы должны организации, имеющие соответствующие допуски для выполнения таких работ, но это в теории.

При монтаже элементов магистрали заземления допускаются резьбовые соединения, но с соблюдением одного обязательного условия, к каждому болту (винту) присоединяется не более двух проводников.

На практике, для латания проблемных мест в доме просто не хватает денег. Проблема создания современной модели заземления, руководству УК кажется незначительной или вовсе не обязательной для выполнения. Видя без перспективность ожидания реконструкции домовой электросети, люди пытаются что-то делать сами, но сделать качественное заземление, без углубленного знания темы, не получится. Более того, можно непреднамеренно создать ситуации, последствия которых, в штатном режиме, отразятся на работоспособности бытовых электроприборов, а при возникновении аварийных ситуаций выведут аппаратуру из строя. Недаром в народе говорится простота хуже воровства.

Зачем нужно заземление в квартире

• Сказать что для предотвращения от поражения электротоком, значит, ничего не сказать. Всегда следует помнить что заземление само по себе не может гарантировать безопасность человека и обеспечить полноценную функциональность применяемой аппаратуры. Более того, конструкция, сделанная по неправильной электрической схеме или с нарушением правил монтажа (имитации заземляющего контура) ещё более усугубит ситуацию с работоспособностью бытовой техники и её комфортным, безопасным использованием.
• Для исключения поражения ёмкостным током, вызванным технологической утечкой напряжения через плечо симметричного L-C – фильтра, средняя точка которого подключена на корпус устройства. Как пример, схема помехоподавляющего фильтра в стиральной машине “Bosch Maxx 4”. Если подключить такую машину к незаземленной розетке и замерить разницу потенциалов между корпусом устройства и стоящим рядом человеком, то прибор покажет значение, равное половине входного напряжения, порядка 110 вольт.

Кстати, такая особенность электрической схемы может стать причиной ложного, с точки зрения пользователя, срабатывания устройства защитного отключения (УЗО).

• Для достижения электромагнитной совместимости оборудования (ЭМС). Речь идёт прежде всего об кондуктивном воздействии. Импульсных токах и напряжениях инжектируемых в электрическую сеть нагрузкой большой мощности. В многоэтажном жилом доме это: лифты, различные насосы, электросварочное оборудование.

Учесть все возможные ситуации, связанные с ЭМС просто невозможно, поэтому ограничусь только упоминанием о печальных последствиях асимметрии в трёхфазных сетях в случае обрыва (перегорания) нулевого рабочего проводника или захлестывания не изолированных проводов на воздушных линиях.

• Для защиты от разряда статического электричества. Даже находясь, в домашней обстановке человеческое тело может зарядиться до 25 кВ, правда, заряд будет обладать очень небольшой мощностью, но и её может быть достаточно если не для поломки (кто сталкивался с монтажом полевых транзисторов тот меня поймёт), то для сбоя (зависания) электронно-вычислительной аппаратуры.

Замечено что чем сложнее, а следовательно, дороже мультимедийная и вычислительная аппаратура, тем она более уязвима, даже для, казалось бы, безобидного статического электричества.

• Уравнивания потенциалов. Давайте создадим, на первый взгляд, вполне безобидную ситуацию, одной рукой коснёмся радиатора отопления, а другой не заземленного металлического корпуса компьютера. Как вы думаете, что произойдёт? Если повезёт, то ничего, но если сосед решил использовать трубу отопления как рабочую нейтраль, то через ваше тело пройдёт чувствительный электрический разряд, который неизбежно отразится на работоспособности компьютера.

Существующие системы заземлений

Понимаю, что для людей, не искушенных электротехнике все эти понятия, могут показаться скучными и ненужными, но для того чтобы знать как сделать, без знаний существующих способов не обойтись.

• TN-C. Самая распространенная, но и самая ненадёжная, с точки зрения электробезопасности, система. Защитного проводника PE нет совсем, он совмещен с рабочим нулём в проводнике PEN. Дополнительного заземляющего контура то же нет. Визуально отличить TN-C можно заглянув в этажный щиток. Входящих кабелей четыре: 3 фазы и PEN. Уходящих в квартиру два: фаза и тот же PEN. Для достижения хоть какой-то электробезопасности применяется зануление, с упованием на срабатывание автоматического выключателя (АВ).

• TN-S. Принципиальное отличие, проводники PE защитный и N рабочий нулевой разделены с самого начала от трансформаторной подстанции (ТП) и до квартирного щитка. Нигде на всем своём протяжении не соединяются. Чтобы убедится что используется TN-S схема, придётся добраться до вводно-распределительного устройства (ВРУ). Именно добраться, потому что оно находится в изолированном, закрытом помещении вход в которое, по понятным причинам, ограничен. На входе в ВРУ, должно быть, пять кабелей: три фазы, рабочий ноль и защитный проводник. С этажного распределительного щитка в квартиру уходит три провода: фаза, ноль, PE.

По поводу дополнительного заземления в 7 издании правил устройства электроустановок (ПЭУ) есть интересный пункт 1.7.61. который может трактоваться в самых широких пределах.

• TN-C-S. Промежуточный вариант, совместивший достоинства системы TN-S и относительную дешевизну TN-C. Проводник от подстанции до дома совмещает функции N и PE. Их разделение происходит в ВРУ, в так называемой точке расщепления (хотя физически это отрезок медной или стальной шины), после чего проводники больше нигде не соединяются. Количество проводов входящих в квартиру и их предназначение как в TN-S. Система TN-C-S является тем вариантом, на который переходят после модернизации устаревшей TN-C.

Кстати, по поводу TN-C-S, есть многих интригующая тема, а именно смысл физического разделения шины PEN на шины N и PE. Ищется затаённый замысел (необъясненная необходимость) такого разделения, но адекватных ответов нет. Есть ссылки на первый закон Кирхгофа, определение направления и силы тока для каждого отдельного узла цепи, но очень сомневаюсь что такие расчёты действительно кто-то делает, а тем более применяет на практике.

Возможно, всё гораздо проще и разделение на отдельные шины служит только для упорядочивания монтажа, с целью исключения ошибочного соединения N и PE, после точки расщепления.

Как понимаете, устройство заземления в системе TT, предъявляет особые требования к качеству (сопротивлению) заземляющего контура, причём в любое время года.

• TT. Напряжение передаётся по четырём проводам: трём фазным и проводнику рабочего нуля. Заземление разведено с нейтралью источника и обустраивается непосредственно на входе в здании. Система TT, возможно, наиболее оптимальное решение для отдельно стоящего частного дома.

• IT. Первая буква этой системы указывает что нейтраль изолирована от земли. Для передачи электроэнергии используются только три фазных провода. Несмотря на внешнюю простоту этот способ требует постоянного автоматического контроля за состоянием качества изоляции. Применяется в электроустановках, требующих непрерывное электроснабжение.

Как сделать заземление в квартире если его нет

Наконец, добрались до сути статьи, но зато сейчас, надеюсь, всё будет понятно. Есть три варианта развития событий:

• Правильный способ, выполненный с соблюдением всех требований ПЭУ. Первое что нужно сделать, достоверно узнать какой тип заземления применяется в конкретном доме. Для этого достаточно взглянуть в этажный щиток или переговорить с электриком, обслуживающим ваш дом. Если вы живёте в многоэтажном, многоквартирном доме в котором используется TN-C, то разумнее дождаться капремонта общедомовой электросети, модернизации старой системы в систему TN-C-S и только после этого или во время проведения “глобальной” реконструкции произвести замену двухжильной проводки внутриквартирной сети на трёхжильную.

Минимальная глубина заглубления горизонтальных проводников 0,3 м, но обычно углубляются на 0,5-0,7 м. Длина и ширина траншеи не регламентируется, но в качестве ориентира приведу обычно применяемые размеры. Длина 4-5 м, ширина 0,3-0,5 м. Форма траншеи: полоса или треугольник.

Если в доме пять и меньше этажей то можно, при наличии желания и некоторых материальных средств, создать для одной или группы квартир заземление типа TT, т. е. сделать отдельный заземляющий контур электрически независимый от N источника. О том как, и из чего правильно сделать, читайте в “Правилах устройства электроустановок”, издание 7, лучшего объяснения не найти.

Недостатком, а скорее особенностью такой схемы, является наличие двух последовательно соединенных УЗО в каждой отдельной цепи. Первого, общего, реагирующего на ток утечки 100-300 мА и УЗО для каждого отдельного потребителя или их групп, рассчитанные на ток утечки 10-30 мА.

Формулировка звучит несколько витиевато, но на самом деле в ней говорится о том, что УЗО отключит питание, не в момент пробоя фазы на корпус, а только тогда, когда к этому корпусу, уже находящемуся под напряжением, прикоснется человек т. е. образуется цепь утечки.

Отсутствие заземления не означает исключения других способов обеспечения электробезопасности. ПЭУ в пункте 1.7.80. хоть и с некоторыми оговорками допускает применение УЗО.

• Неправильный способ с возможными проблемами для членов вашей семьи и только вашей бытовой техники. Всегда есть соблазн, не дожидаясь ремонта сделать защитный проводник для одной квартиры. Прикрутить к этажной шине PEN свой провод PE, протянуть его в квартиру, кинуть трёхжильный провод и всё, проблема решена. Подскажу ещё способ “быстрого решения”. Можно просто, сделать перемычку в электророзетке между N и PE.

На самом деле, подобные переделки только усугубляют проблему электробезопасности и сохранения работоспособности бытовой техники. При возникновении нештатной ситуации (обрыве нуля, изменении схемы подключения), они ничего и никого не защитят, а главное, вы не сможете предъявить материальный иск, потому что не имели права изменять существующую систему.

• Ещё один неправильный способ, но уже с вероятными рисками для здоровья не только ваших домашних, но и ближайших соседей. К моему удивлению, ПЭУ допускает использование водопроводной арматуры в качестве естественного заземлителя, но сейчас для водопровода по большей части используются полипропиленовые трубы, поэтому допускаю что, ваше так называемое заземление, вполне может заканчиваться в подвале дома или у соседа в кухне.

Ещё хуже, если неуёмная фантазия подскажет использовать в качестве заземления газовую или трубу отопления что категорически запрещено ПЭУ. Последствия могут оказаться самыми печальными, от смерти отдельного человека, до разрушения всего дома.

В зонах опасности поражения электротоком, где отсутствует заземление, используют УЗО. Устройство мгновенного отключения потребителя электричества от линии изобретено в середине прошлого века. Сегодня модернизированные УЗО представляют надежную защиту, мгновенно отключая источники потребления электрической энергии. В статье расскажем, как сделать заземление в квартире, дадим рекомендации по монтажным работам.

Подключение УЗО вдобавок к надежному заземлению

Иногда в среде опытных специалистов-электриков появляется ошибочное мнение, что использование в качестве защиты даже в двухпроводной сети УЗО без заземления не дает гарантии безопасности. Мол, получить эффект можно, но только переоборудовав электросеть внутри здания. Удовольствие не из дешевых.

Электроснабжение загородного дома, коттеджа. УЗО-контроль электрики потребителей жилого объекта.

Мнение пагубно тем, что тотально ошибочно. Секрет успеха устройства кроется в и том, что «приборчик» имеет всего два провода. Один — подает электричество потребителю, второй — возвращает использованный ток источнику генерации электрической энергии, то есть на электрощит. Всего два контакта. Клемма для заземления отсутствует.

Эмпирическим путем доказано, что подключенное модернизированное УЗО к трехпроходной электросети при испорченном традиционном заземлении, исправно выполняло защитные функции при обрыве, утончении заземляющего провода. Факты говорят, что УЗО является универсальной защитой не только всего дома, но и стиральной, посудомоечных машин, других локальных потребителей.
Читайте также статью: → « ».

Как работает устройство защитного отключения

Алгоритм работы УЗО до бесконечности прост. Двухпроводный ток поставляется объектом генерации потребителю при помощи двух проводов. Один фазовый, второй нулевой. В идеале в обоих проводах нагрузка должна быть равной. Что же происходит, когда изоляция одного из проводов нарушена. Наблюдается утечка тока. Оголенное место начинает контактировать с металлическим корпусом какого-нибудь бытового электроприбора. Пусть им будет портативная микроволновая печь.

«Утечный» ток тотально мал, но опасен для здоровья, хотя человек ощущает легкое пощипывание пальцев, дотронувшись до металлического корпуса прибора. Это говорит о том, что нагрузка в сети разбалонсирова. Если в такую цепь интегрировано устройство защитного отключения тока, то УЗО, обнаружив наличие нагрузочного дисбаланса, мгновенно отключает цепь.

Запомните. Установив УЗО, получаете своеобразный калькулятор нагрузочного тока, подсчитывающего амперный баланс.
Как только наступает несоответствие нагрузки в проводах, происходит моментальный разрыв цепи. Обесточен только объект потребления, если устройство установлено на локальном ответвлении сети. Им может быть стиральная, моечная машина, иные бытовые приборы, имеющие металлические корпуса. А освещение дома, работа телевизоров, компьютеров остается в прежнем режиме.

Заземление водонагревателя с помощью УЗО

Если дом старый и электропроводка не имеет надежной защиты, предлагается устанавливать для смонтированных приборов нагрева воды для бытовых нужд УЗО. Установка отведет ток утечки от используемой воды, «позаботиться» о сохранении водонагревателей. Если произойдет пробой бойлера, то устройство мгновенно убережет от поражения током людей.

Представим, что водонагревательный прибор заземлен традиционным способом. Монтаж защитного устройства не повредить. И вот почему. Ток утечки по заземляющему контуру уходит, постепенно разрушая корпус бойлера до тотальной непригодности. Если в схеме находится УЗО, то устройство отключит прибор, останавливая порчу водонагревателя. Выключение означает, что в бойлере подогревательные элементы имеют контакт с водой.

Ванное помещение является «мокрой» комнатой, содержащей много пара, холодной и горячей воды. Там устанавливают стиральную машину, иные электроприборы. Подводка электричества в неблагоприятную для электрики зону требует профессионального монтажа и организации надлежащей защиты человека от поражения электрическим током. Особенно в старых домах, в которых еще использовалась алюминиевая внутренняя разводка.

Заземление УЗО в ванной комнате. Принципиальная схема подключения. Полная безопасность гарантирована.

От постоянной нагрузки алюминиевые провода сильно нагреваются. Немотивированный нагрев создает мотивацию вымывания металла из провода. В некоторых случаях участки становятся тоньше швейной иглы. Большие нагрузки опасны пробоями изоляции. В прошлом изоляционный материал не блистал прочностью. В сумме недостатки создают благоприятные условия для появления токов утечки.

Устройство, специально подобранное под силу тока, интегрируют в электроцепь, ведущей в ванное помещение. Прибор стоит недешево, но вместе с традиционным заземлением надежно охраняет жизнь человека. Коммутация УЗО может производиться электриком, имеющий высокую квалификацию и опыт. Главное, чтобы устройство надежно подключили к фазной и нулевой клеммам. Вместе с автоматами выключения устройство достойно в форс-мажорных ситуациях выполнит мгновенное отключение. Читайте также статью: → « ».

Условия подключения в квартире

Современный дом представляет объект, напичканный различной бытовой техникой. Суммарная мощность может быть такой, что потребует установления мощного защитного устройства. Есть семьи, у которых нет средств покупать дорогие УЗО. Им рационально приобрести недорогое устройство на отдельный потребитель электричества, например, стиральную машину. Одновременное использование устройства и автомата-выключателя осуществит отключение источник потребления электричества в течение 0,01 секунды. Выгода очевидная. Остается обесточенной только стиральная машина. Электропитание дома остается прежним.

Приступая к монтажу изделия в новой квартире, важно использовать электриков профессионалов. Профи советуют;

1. Работать УЗО будет лучше, если коммутационные материалы заводить под клеммы снизу.
2. Монтаж проводом сверху отрицательно скажется на коэффициенте полезного действия автоматических выключателей.
3. Развод электричества по проводам следует начинать от вводного в квартиру электрического автоматического выключателя.

Специалисты считают, даже опытному электрику подключение УЗО в новой квартире лучше производить по утвержденной схеме монтажа. Им запрещается:

• осуществлять монтаж устройства рядом со счетчиком электроэнергии или на прямой с ним линии;
• не рекомендуется производить интегрирование устройства в электросеть, с не совпадающими параметрами.

Подключение устройства в новой квартире

Как говорилось раньше, новые жилища с новоселами напоминают по насыщению бытовой аппаратурой, вычислительные центры. Принимая особенность во внимание, проектанты решили разработать надежную защиту от перенапряжений. Сегодня применяют специальную обособленную реечную конструкцию с отверстиями, располагая ее вне распределительного щитка.

Подключение к внешней электросети осуществляется кабелем, рассчитанным на прохождение высокого тока. Подбирается оборудование, способное функционировать при предельных мощностях. А дальше счетчик электрической энергии считывает её, подает на внутреннюю разводку. То есть направит на устройство защиты для отключения напряжения в кризисных ситуациях потребителя. Соединяют УЗО со счетчиком. Фазный провод к выходу, имеющий латинскую букву L, нулевой провод соединяют выходом N.

Следующий этап работ — закрепление нижних проводов, ведущих к источникам использования электричества. Ими могут быть электроприборы, рассчитанные на работу с напряжением в 220 вольт. Если дело сделано добросовестно, то жильцам нечего беспокоится за пожарную, иную опасность.

Проявите осторожность: подключение УЗО осуществляется под напряжением внешней электролинии. Требуется особая осторожность, что быть не пораженным электротоком. Не допустить огорчений и беды поможет строгое соблюдение требований отраслевых инструкций по технике безопасности.

Подключение УЗО в старых домах и квартирах

Старые дома, квартиры запитаны для получения электричества по двухфазной схеме. Многие жилые объекты не заземлены. Срок эксплуатации внутренней электроразводки большой. Потенциально возможны утечки тока. Поскольку в старых квартирах, домах нет заземления, обнаруживают утечку тока эмпирическим путем — появлением пощипывания кожи при контакте отрытых участков тела с работающей бытовой техникой, имеющей металлические корпусы.

Устранение утечки тока обеспечит монтаж одноуровневой защиты. Работу выполняет обычный электрик. Для этого устанавливают:

• устройство, расчетной мощности;
• ток с него поступает на автоматический выключатель, «завязанный» на все бытовые потребители.

Схема подключения создает компактный пункт безопасного пользования электротоком. Читайте также статью: → « ».

• портативная бетономешалка, сварочный аппарат, рассчитанные на напряжение 220 вольт;
• стиральную машину, другие мощные потребители электроэнергии.

Грамотное подключение устройства вместе с выключателями к счетчику электричества гарантирует безопасную для человека работу бытовых, других приборов.

Отличия при использовании УЗО в новых жилых постройках и старых объектах можно обнаружить невооруженным глазом:

1. Старые жилые объекты практически лишены традиционного заземления. Особенно в домах, построенных в хрущевские годы.
2. В новых высотках заземление оборудовано по инновационным технологичным защитным продуктивным схемам.

Чтобы гарантировано обезопасить людей от поражения током, пожаров, других бед, необходимо в новых многоквартирных домах, жилых объектах старой постройки тотально устанавливать устройства защиты отключения электричества.

Что должен знать электрик-монтажник при организации многоуровневой защиты

Важным условием проведения монтажных операций является правильная экипировка специалиста. Специалист начинает работу, надев специальную обувь, верхнюю одежду.

Экипировка и инструменты электрика, устанавливающего УЗО

Использует отвертки, кусачки, другой монтажный инструмент, прошедший сертификационные тесты на безопасное использование.

Монтажные работу вести плоскогубцами с неизолированными ручками категорически запрещается!

При каких случаях УЗО сможет помочь

Конкретный пример. В цепи с интегрированным мощным потребителем произошла утечка тока на корпус. Защитное устройство мгновенно отключить потребителя от цепи, поскольку электрический ток, направленный по фазе к подключенному потребителю, не возвратился в полном объеме в УЗО, а ушел по заземлению.

Второй пример. Рабочий делает штабу в стене, стоя в мокрой обуви на чугунных отопительных радиаторах. Не имея схемы внутренней электрической разводки проводов, нечаянно задел сверлом или долотом фазу. Мгновенно создалась ситуация перенаправления тока — по сверлу, либо долоту перфоратора попадает в руку, оттуда в тело, проходит грудь, через мокрую обувь уходит в отопительную батарею. УЗО разрывает цепь: один провод «недосчитался» нужного амперного объема.

Когда отсутствует целесообразность подключения УЗО

В ветхих, старых жилых объектах внутренняя проводка не блистает надежностью изоляции. Включение в цепь УЗО принесет сплошные неудобства. Локаций утечки тока много и отключений будет столько же. При таком положении дел стоит ли тратить деньги на приобретение дорогостоящего оборудования. Рациональнее средства направить на замену старой внутренней электропроводки.

Требуемое количество установленных устройств

Зависит от объема жилого объекта. Однокомнатная квартира обойдется одним УЗО, разрывая цепь при токе утечки в 30 миллиампер. В загородном доме, оборудованном 10 группами розеток, одним устройством не обойтись. Минимум 3 прибора. Для домашней группы светильников целесообразно установить обособленный аппарат отключения. Рациональным решением явится установка отдельных устройств защиты на такие источники потребления:

• как электрические варочные панели;
• на группу компьютеров с периферией;
• на стиральные, моечные машины;
• на отдельный морозильный шкаф с 2 электромоторами и так далее.

Сегодня строят коттеджи больших объемов, запредельных площадей. Владельцам резон ввод электричества в объект совместить с установкой мощной УЗО в 300 миллиампер, являясь по умолчанию главным контролером электрической ситуации в коттедже.

Как провести заземление в квартире. технология, во всех ли помещениях она осуществима — ответы на эти вопросы представлены в этой статье.

Перед началом проведения работ, необходимо выяснить, какая из систем применяется в вашем доме. По правилам, которые были приняты еще в 2003 году, каждое строение должно быть оборудовано стояком из пяти проводов, в котором 5-й провод — как раз и есть заземляющий проводник. Если в вашем доме все именно так, то вам остается только развести заземляющий провод по квартире (третья жила в кабеле), затем поставить везде специальные розетки с заземлением, а ванной устроить ДСУП.

1. Так, в новых (постсоветских) домах это, как правило, современная система TN-С-S (имеет нулевой как рабочий, так и защитный проводники, которые обычно соединены в главном щите здания; далее они везде разъединены). В этой системе к подъездным стоякам подходят 3 фазы L, а также разделенный N (рабочий нулевой) и PE (защитный проводник). Процесс подключения происходит гораздо проще, так как в этажном щитке уже предусмотрены отдельные шины, предназначенные для подключения нуля, фазы и заземления. А у шины заземления имеется металлическую связь с корпусом электрощита.

Электроснабжение квартиры TN-C-S

Определить подключен ваш дом по (TN – C – S) несложно. Достаточно взглянуть на кабель, который подходит к стояку (вводный). Он должен иметь 5 проводов:

• 3 фазы, такие как L1, L2, L3;
• защитный нуль PE;
• рабочий нуль N.

Подключение осуществляется следующим образом:

• фазный провод от квартиры подсоединяется к той же шине, где был предыдущий старый провод;
• рабочий нулевой N провод подключается к той шине, у которой нейтральные провода;
• заземляющий РЕ провод (нулевой защитный) подсоединяется к корпусу щита.

Важно! Подсоединять все заземляющие провода (которые в щитке) на 1 болт (зажим) — нельзя! Нужно применять разные болтовые соединения. Лучше использовать шину: прикрутите ее к щитку, потом подсоедините PE.

Пример разделения по бытовым приборам: приборы освещения, энергопитания, крупная бытовая техника заземляются отдельно

Также важно учитывать следующее:

• при 3-хфазном вводе абсолютно все проводники должны иметь одинаковые сечения (по меди до 16 мм2);
• под 1-ну клемму автомата можно зажимать до 2-х проводников 1-го сечения;
• чтобы получить равномерную нагрузку, предпочтительным будет 3-хфазное подсоединение к варочной поверхности;
• все металлические части в ванной (трубы, экран тёплого пола, ванна и проч.) и заземляющий проводник розетки (конечно, при наличии такой в ванной) должны подсоединяться к шине ДСУП (либо КУП), которая должна находиться там же. При этом розетка запитывается по 3-хпроводной схеме;
• все проводники РЕ при наличии механич. защиты должны быть сечением 2,5 мм2, если ее нет — 4 мм2. Проводник от ДСУП шины к шине щитка РЕ (лучше этажного)- должен быть сечением в 6 мм2;
• предпочтительно разделять цепи освещения и силовые (розеточные).Однако допускается смешанное питание. А линии на все силовые установки (плита, духовка, СМ) должны быть отдельными.

2. В некоторых многоквартирных домах нового типа (с 1997 г.) применяют TN-S на всем протяжении разъединены). Такое заземление наиболее надёжное. При подключении дома заземляющий провод прокладывают отдельно, вместе с фазным, нулевым проводами от подстанции к электрощитам дома. Работа проводится аналогично как и в TN – C – S.

Как провести заземление в старом доме?

В старых домах обычно встречается система TN-C, в которой на всём ее протяжении нулевые проводники (рабочий и защитный) совмещены в один нулевой проводник (PEN). Корпус электрооборудования (электроприбор, корпус щитка либо сборки) соединим с проводником PEN. Подобная защита называется занулением. Контур зануления установлен на подстанции, которая питает дом. К подъездным стоякам подходят 3 фазы L, а также совмещенный PEN-проводник. Все этажные щитки в такой системе зануляют, и заземление в них не предусмотрено.

Электропроводка в случае однофазного электропитания жилплощади выполняется 2-хжильными кабелями (фаза, PEN). Либо 4-хжильными кабелями (А, В,С, PEN) при 3-хфазном питании квартиры. В розетках контакты защитного заземления отсутствуют.

Это самая старая и наиболее распространенная система. Она очень долго существовала в СССР и, к сожалению, до сих пор во многих домах продолжает существовать. При ее применении существует серьезная угроза поражения электрическим током. Автоматические выключатели (защитные коммутационные аппараты), установленные с системой TN-C, защищают эл. цепи (группы, линии) лишь от токов короткого замыкания. А вот защита от поражения электротоком полностью отсутствует.

Важно! Если специалист-электрик порекомендует сделать электромонтаж с применением TN-C, не раздумывая отказывайтесь! Она совершенно не способна защитить от поражения электротоком! Работа электроприборов при такой системе создает потенциальную угрозу для жизни! Кроме того, ПУЭ (п. 1.7.80) запрещает ставить УЗО в этой системе заземления в качестве основной защиты.

По новым стандартам, принятым в 2003 году, во всех старых домах система TN-C должна быть переведена в систему либо TN-C-S либо TN-S посредством модернизации схем электроснабжения (монтажа системы уравнения потенциалов). Однако плохое финансирование пока не позволяет осуществить это во всех домах. В большинстве случаевэнергоснабжающие организации поступают следующим образом: на вводе в многоквартирный дом монтируют повторное заземление нулевого провода. Затем разделяют PEN-проводник на 2 отдельных провода:

• нулевой (N) рабочий проводник;
• защитный (PE) проводник.

Важно! В случае наличия системы TN-C самостоятельно предпринять в отношении заземления, к сожалению, ничего нельзя! Нельзя сооружать свое личное ЗУ! Так как оно будет находиться за пределами СУП дома и может послужить причиной появления блуждающих токов. Поэтому пользоваться можно только имеющейся общедомовой системой.

Другими словами, нужно либо целиком переоборудовать всю проводку дома к новым стандартам, либо пользоваться электроприборами с корпусом из непроводящего материала. Также рекомендуется установить УЗО на цепи, которые питают бытовую технику. Особенно важно — в ванной. УЗО не способно защитить от удара током, но от смертельного поражения им оно спасет.

Причины, исключающие монтаж заземления

1. Если заземление не соединить с водопроводными трубами, батареями, арматурой и другими проводящими частями квартиры, то между подсоединенной к такой проводке техникой и этими частями появится опасное напряжение. Но даже если соединить и заземление получится хорошим, то с этих конструкций выравнивающий ток по заземлению пойдет через всю квартиру. Подобные токи могут быть очень большими, поэтому при нарушении PEN (основного заземлителя) возникнет опасность пожара из-за сверх токов. Но это еще не все. В случае возникновения на корпусе электроприборов напряжения, заземленного посредством батареи или водопроводной трубы, под напряжение попадут все трубы и батареи, в том числе в соседних квартирах. В итоге соседа, который решил налить воду из-под крана может насмерть поразить током! О запрете использования труб написано вПУЭ 1.7.110.
2. Также нельзя осуществлять имитацию схемы через соединение в евророзетке «нулевого рабочего» с «нулевым защитным» проводником. Это крайне опасно. Нередки случаиотгорания «нулевого рабочего» проводника в щите. А это ведет к тому, что на корпусе компьютера, холодильника и т.д. размещается 220 В.
3. Единственное исключение составляет заземление «на ноль», которое делается в домах, специально оборудованных под электроплиты. Однако делать это следует лишь после внимательно изучения нулевого проводника на сечение (не менее 16 квадр. для алюминия), а также неразрывность (по ПУЭ 7, пункт 1.7.131). Делать это должен квалифицированный электрик.

Таким образом, мы видим, что в некоторых случаях провести схему в квартире непросто. Если это система TN – C – S либо же TN – S, то заземлить можно и самому (то есть провести провода по квартире). Если же это устаревшая TN – C, то в случае отдельно взятой квартиры не поможет даже опытный электрик. Ее нужно менять во всем доме.

Вам знакома такая ситуация, что нужно сделать заземление в квартире, но на этажном щитке нет соответствующей клеммы «земля»? Обычно отсутствие заземляющего контура наблюдается в панельных домах старой постройки – хрущевках. Многие электрики решают данную проблему по-своему: кто выполняет подключение УЗО, кто делает индивидуальный контур, а кто вообще соединяет заземляющий провод с батареей либо системой водопровода. Далее мы расскажем Вам, как правильно сделать заземление в квартире своими руками, если его нет и какой вариант защиты монтировать категорически запрещается!

Правильные решения

Способ №1 – Подключение УЗО

Если заземления нет в квартире (не предусмотрено застройщиком), а Вы все равно хотите защитить себя от поражения электрическим током, то лучше всего на время (на фото ниже). Всей проблемы данный аппарат, конечно же, не решит, но все же при утечках токах он мгновенно отключит питание обслуживаемого прибора – стиральной машинки, водонагревателя либо группы розеток.

Помимо этого рекомендуем Вам самому на новую – с трехжильным проводом. В будущем, когда в Вашем подъезде придет время сделать заземление, Вы уже будете подготовлены, и все что останется – провести и подсоединить провод PE к соответствующей шине этажного щитка.

Способ №2 – Монтаж собственного контура

Нередкие в последнее время случаи, когда жильцы панельных домов решают самостоятельно сделать заземление в хрущевке, для чего организовывают индивидуальный заземляющий контур. Данная идея заключается в том, что от квартиры к подвалу протягивается одножильный провод PE по стоякам. Рядом с домом вбивается не менее трех металлических уголков либо электродов, соединенных между собой пластиной из металла. К готовому защитному треугольнику (предоставлен на схеме ниже) подсоединяется проведенный с этажа провод, другой конец которого закрепляется на корпусе щитка. Все, что остается – соединить заземление квартиры с щитком и, как Вы понимаете, защита от утечки готова!

Обращаем Ваше внимание на то, что делать такое заземление своими руками можно только после согласования этого мероприятия с управляющей компанией. Самопроизвольное принятие этого решения может повлечь за собой множество проблем, т.к. Вы, как ни как, вмешиваетесь в утвержденный проект, и если произойдет какая то авария, не исключено, что крайним окажетесь именно Вы.

Также хотелось бы добавить, что если Вы все же решите сделать собственный контур заземления в квартире, то провод PE должен быть медным, сечением не менее 4 мм.кв. Подойдет такой способ защиты не только для жильцов первого этажа, но и для всех остальных – 4-го либо даже 5-го.

Видео обзор защитной системы:

Технология заземления электропроводки

Опасный вариант защиты

Некоторые горе-электрики решают сделать заземление в квартире, просто соединив третий провод с системой водопровода либо отопления, проходящей по комнате. Ни в коем случае не используйте такой вариант заземляющего контура, т.к. в этом случае картина следующая:

• происходит пробой тока на корпус электроприбора (бойлера либо стиральной машины в ванной комнате);
• опасный ток переходит на батареи и стояки горячей/холодной воды не только Вашей квартиры, но и всех соседей, т.к. система единая.
• жертвой может стать любой, кто в данный момент решит попить воды из-под крана либо просто дотронуться до металлических труб.

Кстати, правилами ПУЭ этот момент оговаривается и также строго запрещается, согласно ПУЭ 1.7.110.

Помимо такого способа заземления квартиры, небезопасными считаются и следующие:

1. Соединение в розетке нуля с заземляющим проводником (так называемое ). Если вдруг произойдет в сети, опасное напряжение перейдет на корпус всех электроприборов, подсоединенных к заземлению квартиры – компьютера, водонагревателя, холодильника и т.д.
2. Последовательное заземление электроприборов (друг через друга). Если Вы решите сделать такой заземляющий контур, знайте – при возникновении аварии может произойти электромагнитная несовместимость. В результате электроустановки будут создавать помехи и возникнет высокая вероятность того, что заземляющий контур не предотвратит поражение электрическим током.
3. Подключение к одной клемме шины PE нескольких проводов. На каждую контактную площадку допускается подсоединять по одному проводнику. Пренебрегать этим правилом категорически запрещается.

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо — то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты — я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии — пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А — получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе — реальный ноль, или около того.

А теперь вопрос — что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз — тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

Одним из вариантов «заземления» является . Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться «заземлением».

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале должен состоять из 3х — 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с «заземляющим» контактом. Короб, плинтус, скоба — дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

Как описано выше, определяется это легко — подсчитайте кол-во проводов питания в щите, их должно быть 5. Только обязательно убедитесь, что нулевая шинка отсоединена от корпуса!

Заземление в квартире в этом случае делается следующим образом:

В домах старой постройки с системо TN-C, защитный и нулевой проводники объединены. Поэтому в этажных щитах их шины формально «сидят» на корпусе щита, хотя и с разных сторон.

Кроме вышеперечисленных есть еще несколько способов, как быстро сделать заземление в квартире. Это действительно очень быстрые методы монтажа и все как один неправильные.
Мало того, зачастую весьма опасные.

1. Способ очень простой — при помощи проводка соединить рабочий ноль и заземляющий контакт прямо в розетке. Теперь, если нолевой провод перегорит в любой точке цепи квартиры, на корпусе прибора, «заземленного» через такую розетку, окажется 220 В. Перегорание ноля — случай нередкий, но многие электрики вполне могут сознательно махнуть на это рукой. Еще один вариант, когда в любом месте чинится проводка и фаза с нолем меняются местами. В розетке вполне можно так сделать — прибор не ощутит разницы. Прибор-то не ощутит, а вот перемычка, которая соединяла ноль с заземлением, теперь будет соединять фазу с корпусом прибора.

Подключив к переделанной розетке прибор, не стоит удивляться, что он начнет бить током. Последствия Розетка
вполне понятны.

2. Создать заземление при помощи водопроводных и отопительных труб. Идея сама по себе неплохая, поскольку эти трубы имеют большую площадь и соприкасаются во многих местах с землей, воды в них тоже предостаточно. Это в идеале. Представьте ситуацию в многоквартирном доме, когда соседи сверху и снизу поменяли металлические трубы на пластиковые. Контакт с землей оказался разорван, поскольку любой пластик — диэлектрик. Теперь это не заземление, а конденсатор для электроэнергии, который к тому же может подпитываться блуждающими токами из никому не известной утечки в коридоре под штукатуркой. Случались совершенно парадоксальные случаи, когда по газовой трубе «гулял» ток в 5-6 А, что равносильно самоубийству. Все из-за того, что кто-то задел кабелем трубу при прокладке. Еще один случай, когда проведено заземление с расщеплением ноля на лестничной площадке. Соответствующий провод отгорел, и теперь на проводе заземления и на батарее тоже реальный ноль. Теперь представьте, что будет, если коснуться одной рукой батареи отопления, а второй — неисправного холодильника. Поражение током, что же еще. Лучше не испытывать судьбу и отказаться от идеи быстро проложить заземление таким путем. Так можно сделать в частном доме, где все подконтрольно одному хозяину, а не в стоквартирном здании, где неизвестно, что сделал за стеной электрик-самоучка.

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо — то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты — я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии — пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А — получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе — реальный ноль, или около того.

А теперь вопрос — что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз — тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

Одним из вариантов «заземления» является . Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться «заземлением».

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале должен состоять из 3х — 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с «заземляющим» контактом. Короб, плинтус, скоба — дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

Сделать заземление в квартире – современная необходимость! Но как быть, если электрический щиток вовсе не содержит клеммы с отметкой «земля»? Ведь такое часто встречается в старых домах – в тех же панельных хрущевках.

Каждый выходит из ситуации по-своему. Большинство электриков подключает устройство защитного отключения, либо делает индивидуальный контур. Кто-то и вовсе выводит провод заземления на систему водопровода или отопления (подключая его, скажем, к батарее). Но безопасно ли это? И как выполнить заземление в квартире правильно? Об этом и побеседуем…

Подключаем устройство защитного отключения (УЗО)

Предположим, застройщик вовсе не предусмотрел возможность сделать заземление в квартирах. Вы же при любом раскладе дел хотите быть уверены в своей безопасности, не опасаясь, что в один «прекрасный» момент можете получить удар током. В таком случае УЗО – отличный вариант надежной защиты. Безусловно, установка подобного устройства – это не полноценная замена заземления.

Однако УЗО гарантировано обезопасит вас от непредвиденной утечки тока. Как? Все просто – аппарат сразу же отключит подачу электричества на обслуживаемый электроприбор, как только произойдет та самая утечка.

Есть важный нюанс – следует предварительно согласовать свои планы по сооружению контура с управляющей компанией. Разумеется, самовольно принятое решение по возведении подобной защиты влечет за собой уйму проблем. Вмешиваться в уже утвержденный проект (а именно это вы и сделаете, если не пригласите специалистов) чревато тем, что ответственность за возможные неполадки и даже аварию в дальнейшем ляжет конкретно на вас. Так что будьте очень осторожны и крайне предусмотрительны!

Решили соорудить собственный защитный контур в квартире?
Смотрите, чтобы провод РЕ был из меди, а его сечение составляло как минимум 4 мм. кв. К слову, подобный метод защиты окажется рабочим не только для первого этажа, но и для всех остальных жильцов, проживающих выше.

Внимание, опасно!

Теперь самое время поговорить о безопасности. А конкретнее – о тех «народных» методах заземления, которые вряд ли можно счесть правильными, однако которые так широко практикуются среди людей. И скажем сразу – практикуются напрасно.

Выше говорилось о случаях, когда аналогом качественного заземления становится подсоединенный к системе отопления или водопровода провод. При этом он может элементарно тянуться вдоль комнаты. Никогда не прибегайте к такому варианту!

И объясним вам, почему:

• возможен пробой электрического тока на корпус подключенного прибора – бойлера, стиральной машины и тому подобного бытового устройства;
• из-за подключенного к батарее или стояку провода, электроток распространяется и на соседние квартиры, являющиеся частью единой системы;
• любой, кто случайно прикоснется к батарее или просто отправится попить воды из-под крана – потенциальная цель для поражения током.

Это все не пустые слова, это обязательные меры предосторожности. Подобные «народные» методы заземления строго-настрого запрещены правилами ПУЭ (а конкретно – ПУЭ 1.7.110).

Также к небезопасным и крайне нежелательным методам заземления квартиры относят:

1. Так называемое «зануление» – когда осуществляется соединение в розетке заземляющего провода с нулем. В том случае, если произойдет обрыв нулевого провода, высокое напряжение распространится и на корпусы подсоединенных к системе устройств (от компьютера до водонагревателя).
2. Последовательное заземление электрических приборов. В случае создания подобного контура, при аварии может произойти электромагнитная несовместимость. В итоге из-за помех, создаваемых электроустановками, существует вероятность того, что контур не убережет вас от урона электрическим током.
3. Подключение нескольких проводов к одной клемме шины РЕ. Тут все просто: одна контактная площадка – один проводник. И пренебрегать этим условием ни в коем случае нельзя.

Для начала, вспомним, что означает само понятие заземление. По самому названию, заземление, понятно, что это соединение чего-либо с землей. Понятие земля здесь реальное. Земля эта почва, грунт расположенный рядом с заземляемыми электросетями и/или оборудованием.

Осуществляется заземление, так называемым, заземляющим устройством. Состоит заземляющее устройство из заземлителя и заземляющих проводников.

Заземлитель имеет непосредственный контакт с землей. По монтажу заземлители могут быть вертикальные и горизонтальные. Заземляющий проводник, соединяет заземлители и заземляющее устройство. Также, заземляющий проводник соединяет заземляющее устройство и главную заземляющую шину (ГЗШ) здания или дома. ГЗШ монтируется в водном устройстве или отдельно в специальном шкафу.

Согласно ПУЭ заземлению подлежат не только электротехнические установки и электрические сети. но и металлические трубопроводы, и их металлические составляющие, запорные вентиля, чугунные электромагнитные клапаны и т.д.

Отмечу, что для полной электробезопасности и защиты людей и оборудования заземление должно применяться в комплексе с молниезащитой и защитой от перенапряжений.

Также замечу, что в этой статье нас интересует защитное заземление на стороне абонентов низкого напряжения (НН). Низким напряжением считается напряжение до 400 Вольт, а именно 380 В, 220 В и 110 В (хотя 110 В нам не интересны).

Рассмотрим защитное заземление в многоквартирных жилых домах и в частных домах.

Защитное заземление в многоквартирных домах

В жилом многоквартирном доме вы не можете выбрать систему заземления. Она спроектирована и смонтирована при строительстве или ремонте дома. Основные системы заземления, которые есть в наших домах, это системы TN-C-S и TN-S. Подробно обо всех системах заземления вы можете почитать в статье:

Отдельно от кабеля заземляющий проводник прокладывать нельзя.

Цвет провода заземления, обычно, желто-зеленый. На схемах и , со стороны абонента, он обозначается, как PE проводник. Для низковольтных приборов квартиры, защитное заземление осуществляется через третий контакт в трехконтактных розетках и вилках.

Как подключить защитное заземление в доме с системой TN-C-S и TN-C

Если в вашем этажном щите нет отдельной шины заземления, то защитный проводник подключается к металлическому корпусу электрощита, отдельно от шины нулевых проводников. Поясню, почему это так.

В системе TN-C-S

По современным нормативам, металлический корпус этажного щитка соединен с нулевым защитным проводником (PE). И даже если до входа в здание нулевой защитный и нулевой рабочий проводники были одним целым (PEN проводником), то в водном устройстве их разделили (на N и PE проводники) и все этажные щиты соединили с защитным проводником (PE).

В системе TN-C

Защитное заземление частного дома

С защитным заземлением частного дома все немного сложнее.

Электропитание частного сектора осуществляется от трансформаторных подстанций по воздушным линям электропередач (ВЛ или ВЛИ).

ВЛИ это воздушная линия электропередач, выполненная самонесущими СИП проводами.

В дому питание «берется» со столба ВЛ. Отдельного заземляющего провода в воздушных линях нашего частного сектора нет. Нулевой рабочий провод (N) объединен с нулевым защитным проводом (PE). Разделяется PEN проводник в водном устройстве дома. При этом PE проводник подключается к дома. Кстати, на столбе отвода обязательно нужно сделать повторное заземление нейтрального провода.

Но это заземление функциональное и не может служить полной защитой оборудования и людей. В частном доме нужно делать отдельное заземляющее устройство.

Заземляющее устройство дома

Заземляющее устройство дома состоит из контура заземления и заземляющих проводников соединяющего электроды контура заземления и контур заземления с ГЗШ дома.

Контур заземления дома на неплотных глинах, суглинке и торфяной почве может быть трех видов:

• Контур заземления в виде треугольника;
• Контур в виде прямой линии;
• Глубинный штыревой заземлитель.

Для скальных и песчаных почв делается электролитический заземлитель.

Контур заземления в виде треугольника

Треугольник контура заземления делается из уголков 40×40 мм, длинной 2-3 метра с длиной стороны треугольника от 1,2 метра. Между собой уголки соединяются стальной полосой. Стальная полоса не только соединяет уголки, но и тянется до фундамента дома. На доме полоса закрепляется, а к ГЗШ контур заземления подключается медной шиной или проводом сечением от 6 мм 2 .

Если в доме несколько вводных устройств, то стальная лента от контура заземления должна опоясывать весь дом или его часть по периметру.

Контур в виде прямой линии

Треугольник контура заземления можно заменить на линию.

Глубинный штыревой заземлитель

Самодельный контур заземления, описанный выше, можно заменить глубинным заземлителем заводского производства. Он вбивается в землю один на глубину от 6 до 30 метром.

Приобрести качественную и надежную помощницу для стирки — это только половина дела: для безопасного использования новой бытовой техники надо сделать правильное заземление стиральной машины. Многие для этого вызывают мастера из ближайшего сервисного центра, мы же предлагаем все сделать самостоятельно. Нужно придерживаться определенной методики, которая пошагово расскажет, как заземлить стиральную машину, даже если в квартире нет заземления.

Многие пользователи даже не задумываются о такой проблеме, как заземление и спокойно эксплуатируют технику на протяжении многих лет, не подозревая, что подвергают своих близких опасности поражения электрическим током. Только получив ощутимый удар, прикоснувшись одновременно к корпусу машинки и смесителю на кухне или в ванной, они начинают понимать, что заземление спасает от такой опасности всех проживающих в квартире.

Основные причины срочного установления заземления следующие:

1. Огромный риск получения электрической травмы
   — вы можете сначала просто ощущать легкое покалывание, но это уже считается весьма тревожным сигналом.
2. Существует мнение, которое подтверждают профессиональные электрики с большим опытом работы, что при отсутствии заземления вся встроенная электроника может выйти из строя
   еще до окончания гарантии. Нежные детали не терпят накопления статического заряда: вам предстоит довольно дорогой ремонт, а иногда придется покупать новую стиральную машинку.

Не стоит ждать, когда что-то перегорит или кто-то из близких людей получит удар током — все надо делать вовремя.

Если в квартире часто стали перегорать лампочки, после того как вы приобрели стиральный агрегат — это первый звонок, надо срочно делать заземление.

Прежде чем делать заземление своими руками, изучите внимательно бытовую технику на целостность изоляционную защиту провода подключения, нет ли внутри потертых проводов. Очень часто причиной поражения током может быть поврежденная изоляция, поэтому заземление не решит всех проблем.

Если вы проживаете в доме со стационарными электроплитами
, то уже есть заземление — третий провод отвечает именно за это. Поэтому вам повезло и не надо ничего делать.

Дедовский способ

Когда во всех домах были только металлические трубы водопровода и отопления, наши дедушки придумали довольно оригинальный способ: заземлять все электрические приборы через подсоединения к батарее.
Этот способ был очень эффективен и пользовался огромной популярностью в середине прошлого века.

Правда, при таком подсоединении существует и ряд недостатков:

• весьма сомнительная законность
  , потому что есть противоречия с элементарными правилами работы с электрической проводкой, прописанной ГОСТ;
• возникают проблемы с трубами и батареями — от длительного воздействия статического электричества образуются протечки
  ;
• довольна малая надежность
  и существует риск получения электротравмы.

Некоторых квартиросъемщиков вышеперечисленные факторы не пугают, для них важно, чтобы им было удобно, поэтому они берут простой одножильный медный провод, зачищают от виниловой защиты с двух сторон и делают незаконное подсоединение.

Один конец в таком случае подсоединяется к корпусу стиральной машины, а второй закрепляется на радиаторе центрального отопления или же на подводящей трубе при помощи обыкновенного хомута
. Так многие люди подписывают себе своими руками приговор о неминуемом затоплении соседей снизу из-за прорыва отопительной системы в скором будущем.

Через электрощит

Заземлять стиральную технику лучше через стационарный электрический щиток — это эффективно и цивилизованно.
Для этого вам нужно установить отдельную розетку
специальной формы для машинки, а трехжильный провод будет идти к щитку, где осуществится его подключение к заземлению.

Для выполнения работ вам необходимо подготовить простой набор инструментов:

• пробник с индикатором;
• пассатижи с изоляторами на рукоятках;
• специальный инструмент для зачистки концов проводов или острый нож;
• изолента и запас энтузиазма.

Все жилы нужно подсоединять только к соответствующему им месту — две шины и специальный выключатель, работающий в автоматическом режиме
.

Техника безопасности проведения электрических работ написана на основе реальных случаев, порою с летальным исходом, поэтому не стоит ею пренебрегать.

Выполнить заземление не считается сложной задачей, но если вы незнакомы с основами электроприборов и аналогичных сетей, то обратитесь лучше к помощи профессионального электрика. Финансовые затраты будут небольшие, а вот гарантия безопасного использования бытовой техники 100%.

При самостоятельной работе нужно знать:

1. На любом стандартном электрощите есть две шины — нулевая (N) и заземления (PE), только от них делайте разводку.
2. Сделав необходимую проводку, подключать провод нужно таким образом: синий соединяем с шиной N, красный через УЗО с фазой счетчика, а желто-зеленого цвета — с шиной PE.

Помните, что именно этот способ заземления сделан на законных основаниях и является исключительно надежным.

Делаем заземление в частном доме

Если у вас собственный дом, где нет отдельного заземления, то вопрос как заземлить новую стиральную машину решается весьма просто. Свой дом — это отдельная крепость, где каждый хозяин может делать все, что ему захочется, но не в нарушении существующих нормативов ГОСТ. Перед тем как начинать работы, обязательно проконсультируйтесь с действующим электриком из числа знакомых или соседей, можно пригласить его из ЖЭКа.

Внутреннюю проводку надо делать аналогично вышеописанным вариантам, а подключение осуществлять на свой личный электрический щиток
. Частный дом имеет ряд преимуществ в организации заземления своими руками, место вокруг дома принадлежит вам и никто не будет против установки новой конструкции.

Вот подробные действия как сделать заземление своими руками:

1. Готовим три отрезка старой водопроводной трубы длиной 1,5 м — максимальная длина должна быть не менее глубины, на которую промерзает грунт в зимний период.
2. Один конец заостряем, сделав конический спил, затем сверлим отверстие диаметром 5-10 мм на высоте одной трети от нижнего конца.
3. Выкапываем яму глубиной до 60 см и шириной 1,5х1,5 м.
4. Вбиваем трубы на расстоянии 1,2 м друг от друга в виде треугольника таким образом, чтобы верхний конец был на 15 см выше дна ямы.
5. Берем уголок или арматуру, разрезаем на три части, замер делаем по концам забитых труб и соединяем всю конструкцию в единое целое.
6. К верхней части привариваем заземляющий провод, идущий от электрического щита, расположенного в доме.
7. Этот провод, сделанный из металлической проволоки крупного сечения (не менее 0,5 см), подключаем к шине PE.

Заземление всей электрической домашней сети сделано, засыпаем яму и укладываем дерн на место, габариты обозначаем любым удобным способом.

Летом, когда начинается жаркий период, надо не реже одного раза в неделю поливать яму солевым раствором (полкило соли на большое ведро воды). Если температура ниже 30 0 С — поливайте раз в месяц. Таким методом вы обеспечите равномерное распределение статического напряжения в сухой земле.

В заключение еще один небольшой совет: лучше раз сделать надежное и правильное заземление, чем потом сетовать, что не уберегли дорогую бытовую технику, и она перегорела.

Надо ли заземлять бытовые приборы

Многие пользователи сомневаются в целесообразности заземления, но уверяем вас, что для безопасного использования надо заземлить всю электротехнику в доме — от чайника до такой бытовой техники, как стиральный агрегат, холодильник или шикарный телевизор.

Современные дома нового поколения имеют стационарное заземление — это можно определить по специальным трехфазным розеткам
подключения к общей сети. Дома более ранней постройки заземлением не оборудованы, провод приходится прокладывать самостоятельно, поэтому, как заземлить стиральную машину и каким способом это лучше сделать — вопросы довольно актуальные.

Для скептиков приведем несколько примеров:

1. Машинка с сетевым фильтром при подключении к сети, где отсутствует заземление, будет накапливать на корпусе напряжение величиной 110 V, при касании можно ощущать сильное покалывание.
2. При нарушениях изоляционного слоя провода на корпусе уже будет 220 V — при касании вы получите хорошую встряску, если агрегат установлен в ванной комнате и на полу разлита вода, то летальный исход может иметь место.
3. Заземление гарантирует защиту нежной электронной начинки от скачков напряжения, а также от удара молнией в антенну на крыше здания.

Вот почему нужно грамотно заземлять все электрические приборы и технику в вашем доме — это безопасность для всех проживающих и установленной бытовой техники.

Еще встречаются дома, где нет заземления, а вы проживаете на третьем этаже, и тянуть провод к земле нерентабельно. Тогда проблему решаем с помощью системы уравнивания потенциалов
. Она довольно проста и основана на том, что все предметы, питающиеся электрическим током или способные его проводить, соединяются в единую систему с помощью металлических проводов.

Теперь, если одновременно коснуться корпуса стиральной машины и смесителя, то электрический ток не пойдет через ваше тело. Обязательным условием является установка отдельного автомата на вашу помощницу, чтобы при любом сбое она сразу отключалась от квартирной сети.

Всю внутреннюю проводку надо делать цельными проводами, стыковка их должна производиться только в специальных коробах с тщательной изоляцией.

Современные жилища оснащены мощной бытовой техникой. Это и посудомоечные машины, кондиционеры, стиральные машины, водонагреватели и тому подобное. Если новые дома имеют электрическую сеть, рассчитанную на такую нагрузку, и выполнены трехжильным проводом, включая заземление, то в домах старой постройки провода заземления нет. В то же время для обеспечения безопасности необходимо иметь заземление стиральной машины.

Безусловно, каждому владельцу электробытовой техники хочется, чтобы она служила долго, надежно и хорошо выполняла возложенные на нее функции. Никто не желает, чтобы дорогостоящая техника представляла угрозу здоровью, пусть даже потенциальную. Одной из мер обеспечения безопасности является наличие провода заземления в электросети. С его помощью выполняется подключение заземления корпуса стиральной машины и других электробытовых приборов, имеющих для этого специальную клемму, например, посудомоечной машины.

Представим ситуацию, что по какой-то причине напряжение электросети попадает на корпус стиральной машины. Это может случиться из-за нарушения изоляции проводов внутри машины, из-за пробоя обмотки электродвигателя. Это уже несет потенциальную опасность здоровью и жизни. При случайном одновременном касании такой машины и другого металлического токопроводящего предмета, например, смесителя, батареи отопления или полотенцесушителя в ванной, через тело человека будет проходить электрический ток. В лучшем случае это будет легкий укус и небольшой испуг. В худшем — летальный исход.

Подключение заземления как в розетке питания, так и к корпусу стиральной машины, призвано исключить такую опасную ситуацию. При наличии подключения к заземлению опасный потенциал будет уходить в землю, не создавая опасности для здоровья и жизни.

Есть еще один момент, на который следует обратить внимание. Современные стиральные машины, имеющие программированное электронное управление, очень критически относятся к качеству питающего напряжения в электросети. Отсутствие подключения к заземлению может рассматриваться как нарушение условий эксплуатации. Это может вызвать отказ в гарантийном обслуживании стиральной машины, в случае ее выхода из строя. В то же время решить эту проблему не так и сложно. Как сделать заземление в вашей квартире, а также в частном доме своими руками рассмотрим далее.

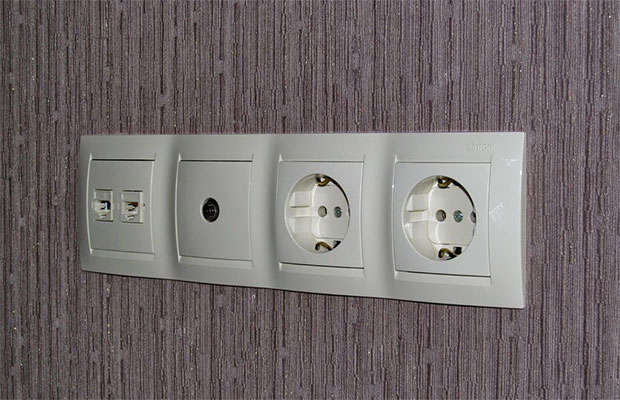

Как заземлить розетку

Мощная электробытовая техника по правилам техники безопасности требует прокладки отдельной силовой линии. Эта линия проводится от электрощита трехжильным проводом. Сечение провода может быть 2,5 или 4 кв. мм. Розетку желательно брать на ток в 16 ампер и устанавливать вблизи от стиральной машины. Если установка выполняется в месте с повышенной влажностью, то розетка должна иметь влагозащитное исполнение.

Прокладку этой отдельной линии можно выполнять скрытым или открытым способом. В первом случае трехжильный провод укладывается в специально проделанные в стене каналы (штробы) и потом заштукатуривается. Во втором случае, осуществляется укладка провода от щитка до розетки в коробах. Это способ менее эстетичен по внешнему виду, но имеет большой плюс по сравнению с первым способом. Это большая экономия трудозатрат, времени и материала. В том случае, если нет никакой возможности провести отдельную линию прямо к машинке, можно поставить заземленную розетку возле щитка и пользоваться удлинителем. Такой удлинитель должен быть с заземлением, о чем говорят металлические контакты на его вилке и приемной части.

Необходимо сразу отметить, что помимо розетки с заземлением, подключение стиральной машины в любом случае необходимо осуществлять через устройство защитного отключения (УЗО), перед которым нужно поставить обычный автомат. Это гарантированно избавить от поражения электрическим током. Рассмотрим подробнее, как выполнить заземление розетки своими руками в квартире и частном доме.

Видео “Заземление для розетки в ванной”

Что делать в квартире

Итак, все работы по прокладке отдельной линии и установке розетки в квартире вы выполнили своими руками. Осталось сделать подключение к земле. Если в электрощите имеется заземляющая колодка, то все просто и понятно. Подключаем третий земляной провод к ней. Если же такой колодки нет и в наличии только два провода, ноль и фаза, то для того, чтобы все сделать все правильно, следует обратиться к электрикам обслуживающей дом организации.

Вполне возможно, что, несмотря на то, что в квартиру заходит только два провода электросети, в силовом щите на лестничной площадке может находиться заземляющая шина. В этом случае электрик сможет быстро сделать нужное подключение. Это обойдется недорого, так все основные работы вы уже успели сделать своими руками. Если все же такой шины нет, то возможны другие варианты.

Эти варианты нельзя назвать лучшим решением, но все же их рассмотрим. Самый простой выход — это использование в качестве заземляющей цепи водопроводных труб или труб центрального отопления. Для этого участок трубы необходимо тщательно очистить от краски или ржавчины. Для надежного контакта на это зачищенное место накладывается хомут с затягивающим винтом, к которому нужно выполнить подключение провода. Такое решение имеет большие минусы. Во-первых, происходит ускоренный износ труб из-за блуждающих в них токов, что чревато протечками и скорой необходимостью замены этих труб. Во-вторых, в случае пробоя изоляции можно получить удар электрическим током при их касании. Можно представить, что произойдет, если такое подключение будет производиться всеми соседями.

Еще один вариант — использование в качестве земли нулевого провода. В этом случае в силовом щите третий провод, идущий от розетки для стиральной машины, подключается к нулевому проводу электросети. Однако существует опасность, что при ремонтных работах вне квартиры перепутают эти провода местами. Такую ситуацию нельзя сбрасывать со счетов. В таком случае на корпус машины попадет максимальное напряжение сети, что крайне опасно для жизни.

Поэтому при отсутствии возможности подключения к заземляющей шине в щите на лестничной площадке, для обеспечения безопасности нужно обязательно ставить УЗО. Это будет оптимальным решением.

Заземление в частном доме

В этом случае необходимо изготовить цепь заземления. Она выполняется вбиванием на глубину не менее двух метров прочного металлического штыря, к которому сваркой крепится заземляющий провод. Если грунт твердый и нет возможности вбить штырь, можно поступить иначе. Выкапывается яма глубиной не менее метра, в которую помещается металлическая массивная конструкция, например, спинка от кровати. Провод также крепится сваркой.

Безопасная эксплуатация всех электроприборов невозможна без наличия качественного заземления. Комплекс защитных мероприятий позволяет правильно эксплуатировать электроприборы, предохранять их от скачков напряжения, защищает человека от поражения электрическим током.

В старом многоквартирном доме защитное заземление не было предусмотрено. С течением времени, появлением новых электроприборов и усовершенствованием энергосистем, появились новые стандарты. Согласно новым требованиям, указанным в Правилах устройства электроустановок, электропроводки должны иметь заземление.

Выполнить заземление в квартире своими руками не представляет сложности, если:

• разобраться в существующей схеме электросети;
• определиться с требованиями будущей сети – количеством и типом электроприборов, характером нагрузки, объемами предстоящей реконструкции.

Типы заземлений

В старых домах прокладывали TN-С-заземление – тип глухозаземленной нейтрали, с совмещением PEN-проводника на всей длине линии (защитное зануление). Система применялась при строительстве жилых многоэтажных домов до 1998 г. Если в квартире в электропроводке два провода, то заземление типа TN-С. Защитного ноля в таких схемах нет.

Контур заземления находится на подстанции (ТП). Из ТП на вводно-учетное устройство приходит сеть с совмещенным PEN-проводником. При подключении новых электроприборов, требующих заземления (бойлеры, кондиционеры, ноутбуки, персональные компьютеры и др.), существует высокая вероятность поражения электрическим током, т.к. защиты нет.

Для защиты от поражения электрическим током используются УЗО. Но в качестве единственного защитного мероприятия не могут применяться. По новым стандартам ПУЭ такие системы должны быть переоборудованы в TN-С-S или TN-S с применением системы уравнивания потенциалов.

Запрещается самостоятельно делать отдельный заземляющий контур для квартиры. В таких случаях высока вероятность появления блуждающих токов. Присоединять контур квартиры можно только к общедомовому ЗУ, т.е. при реконструкции в старом доме нужно полностью переделать схему заземления.

Присоединять заземляющие выпуски к инженерным сетям – трубам горячего и холодного водоснабжения, канализации запрещено, т.к. в этом случае возможно появление опасного потенциала. При коротком замыкании из-за появления токов возрастает большая вероятность возникновения пожара.

TN-S является самой качественной системой заземления. Согласно требованиям ПУЭ, новые застройки с 1997 г. должны были иметь TN-S-заземление. PE,- и N-проводники разделены по всей длине линии от источника электропитания (отходящего автомата в РУ-0,4кВ на подстанции) до потребителя.

TN-С-S системы возводятся в новых постройках. К вводным щитам зданий подходят линии с совмещенными PE,- и N-проводниками. Здесь происходит разделение  PE и N. К подъездным щиткам приходит уже разделенная линия. Такое разделение является достаточно надежным. При этом стоимость строительно-монтажных работ намного ниже, чем при сооружении TN-S-системы.

Розеточные цепи и сеть освещения должны быть разделены. В противном случае при выходе из строя и необходимости выполнить ремонт одной  точки электропроводки (бытового выключателя, розетки и др.), остальной частью бытовой электросети пользоваться будет запрещено, подключать электроинструменты нужно к электрическому щитку.

Запрещено подключать фазные провода к приборам учета и автоматам на один зажим. Наиболее целесообразным является подключение между собой элементов электросети шиной. Это гарантирует равномерность нагрузки.

Нельзя соединять между собой проводники ввода разного сечения. Сначала необходимо провести необходимые расчеты сечений проводников. Если к вводно-учетному устройству подходит проводник сечением 16, то увеличение (уменьшение) недопустимо, т.к. выбранное сечение обеспечивает нормальный режим работы сети электроснабжения.

Полезно знать:

• качественная система заземления включает в себя присоединение всех электроприборов в квартире;
• для лучшего контакта следует использовать клеммы, скрутки недопустимы;
• на время производства работ всегда необходимо отключать электропитание в квартире;
• розетки должны иметь заземление. Подключение электроприборов, требующих 3 жилу (заземление), запрещено в двухпроводную сеть, т.к. в таких схемах их защиты нет.

Заземление ванны

Для повышения безопасности электросети необходимо заземление ванны.

Если ванна чугунная, то провод заземления крепится болтом к ножке. В новых моделях чугунных ванн есть специальное крепление для защитного кабеля.

Акриловые ванны также подлежат заземлению, ведь они являются зоной накопления статических зарядов. Заземление происходит путем присоединения металлического корпуса к ЗУ.

Джакузи, массажные ванны также следует заземлять, как и розетки, через которые они подключаются. Для таких устройств необходимо предусмотреть УЗО.

Для повышения электробезопасности в квартире организовывают систему уравнивания потенциалов.

Система уравнивания потенциалов

Система уравнивания потенциалов необходима для повышения эффективности заземления в квартире. Обычно для квартир применяют только дополнительную систему уравнивания потенциалов – повышение электробезопасности во влажных помещениях.

Для монтажа СУП необходима коробка уравнивания потенциалов и проводники, которыми будет подключена СУП к шине на вводно-учетном устройстве и ко всем металлическим элементам в комнате, которые могут оказаться под напряжением. Материал проводника – медь.

Последним этапом монтажа системы уравнивания потенциалов является проверка качества соединений и проведение электрических замеров.

Заземление электроприборов

Новые электроприборы в квартире типа стиральных машин и бойлеров должны быть обязательно заземлены. Поэтому при реконструкции электропроводки необходимо установить TN-C-S-заземление, для чего каждое устройство должно быть подключено через устройство защитного заземления или дифференциальный автомат. В качестве проводника выбирают кабель ВВГнг (не распространяющий горение), сечением, соответствующим нагрузке электроприбора.

Подключение выполняется в глухую, т.е. кабель электропроводки от УЗО должен заходить непосредственно на электроприбор. Если же выполняется замена оборудования, а сеть соответствует всем требованиям ПУЭ, подключение выполняют по старой схеме, используя влагозащищенные розетки.

Как сделать заземление в квартире

Возведенные в разное время постройки могут иметь (или вообще нет) разные системы заземления. Если неизвестно, какая система заземления выполнена в доме, нужно это выяснить перед проведением ремонтных работ, т.к. зачастую в квартирах ее нет, и реконструкция требует прокладки защитного проводника от вводного устройства здания к щитку вводно-учетного устройства квартиры.

В первую очередь нужно разобрать розетку (перед этим обесточить квартиру – выключить автоматы и предохранители). Если провод двухжильный, то система в квартире TN-C. Алюминиевая проводка подлежит замене, т.к. подключать в такую сеть новые мощные электроприборы (стиральные машины, кондиционеры, конвекторы, электрокотлы и др.) запрещено. Это может привести к перегреву проводки и пожару.

Далее необходимо выяснить, сколько проводов приходит на распределительный щит или вводно-учетный, если счетчик находится в квартире. Наличие трех жил кабеля говорит о TN-C-S-системе.

Также следует проверить вводной щит (общедомовой), наличие и тип заземления, место разделения заземляющего проводника TN-C-S или TN-S-системы.

После этого становится понятно, как проектировать заземление в квартире – от общедомового распределительного щита либо от вводно-учетного (распределительного) щитка потребителя. Последний вариант TN-C-S встречается в новых постсоветских постройках.

Советы. Видео

Каков план действий при отсутствии шинки заземления в этажном щите, рассказывается в видео ниже.

Заземление в квартире своими руками – несложный процесс. Правильно выполненная система заземления помогает предотвратить несчастные случаи от поражения людей электрическим током, избежать поломки электроприборов и увеличить срок эксплуатации бытовой электросети.

Информация о том, как сделать заземление в квартире, если нет общедомового ЗУ в старом многоквартирном доме, может стать полезной, когда возникнет необходимость заняться этим процессом самостоятельно.

Необходимость заземления в новостройке связана, прежде всего, с задачами защиты жильцов от поражения электрическим током и обеспечения функциональности приборов, подключенных в розетки. Однако нужно помнить, что некорректно смонтированная конструкция или использование содержащей ошибки электросхемы может привести к выходу бытовой техники из строя.

Пример необходимости заземления

Заземление ванны в квартире

Заземлять электропроводку необходимо, чтобы предотвратить удар емкостным током, возникающим в результате утечки напряжения по ответвлению LC-фильтра, середина которого подключается к корпусу прибора. Такие фильтрующие устройства используются, например, в некоторых моделях стиральных машин. При подключении стиралки в незаземленное гнездо разность потенциалов между поверхностью прибора и находящимся по соседству человеком будет равна входному напряжению, деленному на 2. Описанный случай чреват также возможностью ложного срабатывания УЗО.

Если взяться одной рукой за ноль, а другой – за фазу, тело станет проводником между разными потенциалами

Еще один пример – предотвращение последствий электромагнитной несовместимости подключенных в сеть приборов. При обрыве нулевого рабочего кабеля в таком случае выходят из строя все приборы, подключенные в сеть.

Также заземление важно для защиты электронно-вычислительных приборов от электрического разряда, исходящего от человеческого тела. Он обладает малой мощностью, но ее иногда хватает, чтобы устройство вышло из строя или начало зависать.

Заземляющая система уравнивает потенциалы, предотвращая тем самым ситуацию, когда при одновременном касании отопительной трубы и рабочей панели компьютера последний начинает сбоить из-за поступления электроразряда.

Существующие системы заземлений

Чтобы сделать заземление, если его нет в квартире, жильцу надлежит изучить особенности используемых систем.

В практике электромонтажных работ применяются:

1. TN-C – очень популярная, но не слишком надежная система без дополнительного контура и защитного кабеля. Функции последнего и рабочего нуля объединяются в PEN-кабеле. Входные кабели – PEN и три фазных, выходные – PEN и одна фаза.
2. TN-S отличается от предыдущей разделением нулевого и защитного проводников на всем протяжении. Тогда число кабелей на входе и выходе – 5 и 3 соответственно.
3. TN-C-S – от подстанции до квартиры проводники соединены, но в ВРУ они разделяются, и перечень входных и выходных проводов идентичен системе TN-S, но реализация обойдется дешевле.
4. ТТ – напряжение проходит по нулю и трем фазам, а заземляющий провод отделен от нейтрали и размещается у входа. Схема отлично подойдет для частного сектора.
5. IT – электричество идет по тройке фазных кабелей, а нейтраль отделена от земли, причем надежность изолирования надо постоянно контролировать. Подойдет для электрической установки. TT IT

Если есть сомнения при выборе системы, рекомендуется проконсультироваться с грамотным электриком.

Как сделать заземление в квартире, если его нет

Если в доме нет заземления, жилец должен рассмотреть варианты организации заземляющей системы в многоэтажке. Возможны следующие случаи:

1. Предпочтительный вариант – заземлять проводку, соблюдая все нормы ПУЭ. Чтобы узнать подходящий тип системы, можно обратиться к электрику, обслуживающему дом. Если речь идет о заземлении в многоквартирном доме старой постройки, нужно узнать, планируют ли менять устаревшую систему на TN-C-S.
2. В малоэтажных домах (меньше 5 этажей) для одной или нескольких квартир можно сделать ТТ-заземление, организовать отдельный контур, не зависящий от источника.

Использовать «быстрые» варианты вроде монтажа защитного кабеля для отдельной квартиры категорически запрещено – это чревато последствиями для здоровья жильцов.

Этапы самостоятельного проведения

Последовательность выполнения работ определяется тем, какая схема подключения будет применена. При модернизации старых многоэтажек применяется вариант TN-C-S. Для него алгоритм будет иметь такой вид:

• отключить все пробки и автоматы, выключить ток в квартире;
• обеспечить свободный обзор проводки, удалить штукатурку;
• снять розетки и подсоединить к их контактам провода с зачищенными кончиками;
• провести соединение розеточных выводов и затем обесточивание всего жилого дома (или стояка);
• организованное заземление соединить с общим фазовым.

После этого можно включать электроподачу в здании и самой квартире.

Где взять заземление в этажном щите

Если заземление не предусмотрено компанией-застройщиком, потребителей больше всего интересует, как обезопасить себя от удара электротока. Есть два безопасных пути решения этой проблемы.

Подключение УЗО

Устройство защитного отключения вырубает питание агрегата, у которого выявлена утечка тока (а также соответствующей розетки). В дополнение к этому можно провести замену проводки в квартире на трехжильную. Если в подъезде после этого будут проводить заземлительные работы, хозяину останется только вывести РЕ-кабель к нужной щитковой шине.

Монтаж собственного контура

К подвалу прокладывают медный одножильный РЕ-кабель не менее 4 мм в диаметре. Возле дома устанавливают 3 уголка из металла. Треугольник соединяют с проводом, второй его конец устанавливают на щитке. Теперь квартирное заземление надо соединить с щитковым.

Что делать не рекомендуется

Запрещено использовать качестве заземлителей водопроводные и газовые трубы

Иногда хозяева квартиры в целях экономии средств пробуют применять «нестандартные» варианты организации заземления – например, перемычка между нулем и защитным проводником, прикручивание защиты только для своей квартиры, применение отопительных или газовых труб в роли заземлителей. Делать это категорически запрещено.

Локальное вмешательство в сеть с помощью «быстрых решений» не защищает от аварийных ситуаций, к тому же его устроитель не сумеет предъявить материальный риск из-за отсутствия официального права на внесение модернизаций в имеющуюся систему. Использование трубопроводов в качестве заземления может обернуться смертью жильца или разрушением здания.

Перед организацией заземляющей системы нужно проконсультироваться с работниками, обслуживающими дом, относительно предпочтительного варианта системы. Несанкционированные действия способны нанести серьезный ущерб обитателям квартиры.

Источник: https://StrojDvor.ru/elektrosnabzhenie/chto-delat-esli-v-kvartire-net-zazemleniya-instrukciya-po-provedeniyu/

Как сделать заземление в квартире своими руками, если его нет: инструкция

Современное бытовое оборудование при включении в электрическую сеть 220 В переходит под опасный потенциал.

Который в случае аварии может перейти на корпус бытовых электроприборов и привести к поражению током. Для предотвращения таких ситуаций необходимо заземлить все устройства.

Прежде, чем выполнить такую процедуру, необходимо разобраться, как сделать заземление в квартире эффективно и правильно.

Вы уже могли встречать советы заземлить все приборы на батарею или водопровод, соединить соответствующие клеммы в розетках с нулевым проводом, вбить штырь в землю и им подобные.

Из-за таких советов на просторах интернета, защитное заземление в частных домах и квартирах очень часто выполняют неправильно.

Поэтому прежде чем сделать заземление в квартире, определите, какая схема питания электрической проводки применяется в вашем доме.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются  п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты.

Четвертый провод  совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника.

При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

• Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
• Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
• На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем.

Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ.

Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник.

Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление.

Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод.

Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода.

При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления  от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в  квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Как сделать заземление в квартире, если его нет?

Самым оптимальным решением проблемы является наличие готовой клеммы в распределительном щитке. Тогда достаточно предусмотреть заземляющий провод на этапе монтажа проводки и подключить его к уже существующему собственному контуру здания или к заземлению от линии.

1. Установка УЗО.

Если в электропроводке стояка на этапе строительства не предусмотрели  заземление для квартир, то для защиты от попадания потенциала на корпус электроприборов можно подключить защитное устройство. В квартире УЗО актуально для мощных устройств с металлическим корпусом (водогрейных котлов, стиральных машин, посудомоечных машин и т.

д), поэтому его можно подключать выборочно. Тем не мене, если отсутствует индивидуальный провод заземления, УЗО конечно будет срабатывать при токах утечки, но полноценную защиту отстроить вам не получится. Из-за чего данный  способ может подойти в качестве временного решения до установки контура заземления для всего дома или квартиры.

Рис. 4: пример подключения бойлера через УЗО

2. Монтаж собственного контура заземления

Обустройство индивидуального контура заземления актуально как для всего многоэтажного дома, так и для отдельных его единиц – подъездов и квартир.

При этом этажность квартиры значения не имеет, спуск вы можете сделать с любой высоты. Для обустройства заземления важно соблюсти величину переходного сопротивления контура, которое для сети 220 В составляет 10 Ом.

Весь процесс установки заземления для квартир подразделяется на такие этапы:

• Планирование места – в связи с большими объемами земляных работ и необходимостью забивки вертикальных заземлителей, вам нужно подобрать место с оптимальным типом грунта. Следует исключить каменистые почвы, места выгрузки строительных материалов, мусора и т.д.
• Составление схемы и выбор материалов – определите способ установки заземлителей (горизонтальные или вертикальные), их тип и размеры (уголок, штырь, труба), количество и материал (медь или сталь).
  Рис. 5: пример схемы контура заземления
• Разработка траншеи под заземление –для горизонтальных проводников выбирается глубина залегания от 20 до 50 см. В точках расположения вертикальных штырей сделайте углубление еще на 50 см.
  Рис. 6: расположение электродов в земле
• Установка и соединение заземлителей – вертикальные штыри необходимо вбить на глубину от 1 до 1,5м. От глубины зависит величина переходного сопротивления заземления, поэтому, чем глубже войдет штырь, тем меньше их понадобиться для полноценного контура. После размещения всех элементов их соединяют между собой сваркой (для стальных конструкций) или болтами (для медных).
• Подключение к общему шлейфу – весь контур соединяется с заземляющим контактом на щитке посредством шлейфа. Место подключения контура должно возвышаться над уровнем грунта не мене, чем на 2 см.
• Измерение переходного сопротивления заземления – для этого используется специальный мост, но при его отсутствии можно воспользоваться и обычным мультиметром. Если величина сопротивления удовлетворяет норме, можете засыпать траншею.
• Подключение всех металлических конструкций – к проводу заземления необходимо подключить корпусы всех приборов, заземляющие контакты розеток, корпус щитка в квартире.
  Рис. 7: пример подключения заземления к розетке

Следует отметить, что устройство защитного заземления в квартире должно сопровождаться уведомлением энергоснабжающей организации о изменениях в схеме питания. Иначе при выявлении самовольных внедрениях к вам могут применить штрафные санкции.

Примеры опасной реализации заземления

Но, как было отмечено в начале статьи, помимо трудоемкой процедуры устройства контура заземления вы можете встретить и другие предложения, не только неэффективные, но и несущие угрозу жизни и здоровью человека. Рассмотрите наиболее частые из них и чем же они так опасны:

• Соединение заземляющих контактов розеток с нулем в квартире – при этом возникает угроза поражения электрическим током в случае обрыва нуля. Так как путь протекания тока будет отсутствовать, а потенциал перейдет на корпус якобы заземленных устройств.
• Подключение заземления на систему отопления или водопроводный стояк – в случае нарушения изоляции все радиаторы в доме или водопроводные трубы окажутся под напряжением.
  Заземление на систему отопления

В такой ситуации электротравма угрожает не только жильцам квартиры, организовавшим такое заземление, но и проживающим во всем доме. Из-за масштаба угрозы подобные действия категорически запрещены нормами ПУЭ п.1.7.110.

• Подключить провод к арматуре ближайшей опоры ВЛ – часто встречается при расположении линии вблизи дома. При этом мало кто учитывает опасность перехода потенциала от линии на арматуру опоры при нарушении свойств изолятора, перенапряжениях и других авариях.

Все вышеперечисленные способы и им подобные угрожают не только вам, но и окружающим людям. Поэтому никогда не соглашайтесь на подобные способы заземления квартиры и не пытайтесь реализовать их самостоятельно.

Видео по теме

Источник: https://www.asutpp.ru/zazemlenie-v-kvartire-svoimi-rukami.html

Заземление в квартире новостройки и старого дома: схема и монтаж

Безопасная эксплуатация электрических приборов невозможна без заземления. Это обеспечивает защиту человека от поражения током и гарантирует долговечную работу бытовой техники. В старых домах защитное заземление отсутствует, однако на смену устаревшим системам энергоснабжения приходят новые.

Чтобы сделать заземление в квартире или частном доме самостоятельно, следует разобраться, какая электрическая система там присутствует и что необходимо, чтобы подключить ее к контуру заземления.

Зачем нужно заземление в квартире

Под заземлением понимают присоединение точки сети к заземляющему устройству. С его помощью добиваются уменьшения напряжения до безопасного для человека уровня. Другими словами, заземление – это защита, которая сработает в случае возникновения пробоины, скачка напряжения или скопления потенциала, и отведет опасный ток в землю.

Заземление бывает рабочим и защитным. Если первое служит для функционирования некоторых специфических электрических приборов и устройств, то второе предназначено для защиты человека от ударов током в квартире или частном доме. Современные стандарты безопасности рекомендуют прокладывать внутреннюю электропроводку из трех жил и соединять все приборы с контуром заземления.

Справка! Цвет провода заземления в большинстве случаев желто-зеленый. Ноль имеет синий или голубой цвет, а фаза может быть черной или красной.

В заземлении нуждаются:

• розетки;
• бытовые приборы с металлическим корпусом. В квартире это ванна, корпус системного блока компьютера, бойлер, холодильник, стиральная машина и другая крупная бытовая техника.

Пример необходимости заземления

Бойлер, установленный для подогрева воды в квартире, вышел из строя и замкнул электричество на корпус. Под напряжением оказались все батареи и трубы в квартире. Ничего не подозревающий человек решил попить воды и попытался открыть кран. В момент касания рукой вентиля произошло замыкание сети, и ток прошел сквозь человеческое тело в пол.

Если бы бойлер имел заземление, ток ушел бы в землю, а автомат отключил подачу электроэнергии на прибор, или батареи и трубы, соединенные с землей, имели бы практически нулевой потенциал. В обоих случаях поражения человека током можно было бы избежать.

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

Системы:

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.

Заземление для новостройки

В современных новостройках, возведенных после 1998 года, используются системы заземления ТN-S и ТN-С-S. Это значит, что в них предусмотрено выделенное заземление. Проводку прокладывают по трехжильной системе, подключенной к контуру заземления.

В стояк подведены:

• три фазы;
• нулевой рабочий проводник;
• защищенный проводник.

По квартире разводится провод заземления, а в комнатах устанавливаются розетки с контактами. После чего фаза и рабочий провод N подключаются к соответствующим шинам, а PE к щитку.

Как сделать заземление в квартире, если его нет

В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

Подключение УЗО

Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.

Справка! Электрики советуют подключать УЗО независимо от того, есть в доме заземление или нет.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
• На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

• Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:
•
• Правила установки:

• УЗО устанавливается между входным выключателем и автоматом;
• мощность УЗО должна немного превышать мощность установленного на нее автомата;
• правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.

Монтаж собственного контура

Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.

Порядок работ:

1. По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.
2. Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
3. Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
4. Заземление квартиры соединяется со щитком.

Важно! В качестве заземлителя запрещено использовать арматуру. Причиной служит наружный каленый слой, наущающий распределение тока, и быстрый процесс ржавления.

Опасный вариант защиты

Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.

Советы и рекомендации

• электрики рекомендуют заземлять все имеющиеся в квартире бытовые приборы и розетки;
• нельзя заземлять электроприборы по цепочке друг через друга. Это может вызвать электромагнитную несовместимость и несрабатывание заземляющего контура;
• следует использовать специальные клеммы, скрутки на месте стыков недопустимы;
• к каждой клемме шины PE допустимо подключать только один провод.

Заземление сделает безопасным процесс использования электрических приборов в квартире. Существует несколько систем подключения, самая распространенная – TN-C, она не имеет отдельного заземляющего проводника и является устаревшей.

Чтобы обезопасить человека от поражения током, можно установить УЗО и собрать собственный защитный контур. Если соблюдать технику безопасности и нормы ПУЭ, это не вызовет больших трудностей.

Заземление в квартире новостройки и старого дома: схема и монтаж

Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/osobennosti-zazemleniya-v-kvartire.html

Как сделать заземление в квартире — правила и схемы монтажа заземления

Оборудование особой проводки, соединяющей электрическое оборудование и заземляющие устройства, необходимо в любой современной квартире. Заземление – это основной гарант электрической безопасности.

Благодаря ему человек получает гарантию, что не будет поражен током, если нечаянно прикоснется к корпусу электрического оборудования, когда случайно нарушится изоляция или повредиться фазный проводник.

Все инструкции, которые входят в комплект к приобретаемым бытовым приборам, указывают на обязательное их заземление, без которого их использование запрещается. При отсутствии заземления производителями снимается с себя ответственность в случаях поломки техники.

Не отвечают производители и за последствия, вызванные неправильным подключением оборудования. Поэтому тем, кто хочет сэкономить деньги на вызове специалиста, подключив самостоятельно электрическое оборудование, должны знать о правильном проведении заземления в своей квартире.

Монтаж заземления в квартире новостройки

Различные дома требуют использовать разные системы заземления. Перед тем, как проводить заземление, уточните, какая система применяется в доме. В 2003 году вошли в силу правила о том, что все строения должны оборудоваться стояками с пятью проводами, один провод из которых должен стать заземляющим проводником.

Если ваш дом правильно заземлен, то вашей задачей остается только осуществление разводки заземляющего провода по квартире (третья жила кабеля). После этого необходимо установление специальных розеток с заземлением, а в ванной комнате устраиваться ДСУП.

Монтаж заземления в квартире новостройки.

Новые, постсоветские дома оборудованы современной системой TN-С-S, снабженной нулевым рабочим и нулевым защитным проводниками, которые соединяются в главном щитке дома и далее разъединяются. При такой системе к стоякам подъездов подведены три фазы L, разделенный рабочий нулевой проводник N и защитный проводник РЕ.

При таком обустройстве заземления подключить его гораздо проще, поскольку этажный щиток уже предусматривает отдельные шины, которые предназначены для подключения нуля, фазы и заземления. А шина заземления металлически связана с корпусом электрического щита.

Определение подключения вашего дома по современной системе – дело несложное. Взгляните только на вводный кабель, ведущий к стояку. Он должен состоять из пяти проводов:

1. Трех фаз: L1, L2, L3
2. Защитного нуля РЕ
3. Рабочего нуля N

Порядок подключения заземления

1. Выполняется подсоединение фазного провода, ведущего от квартиры, к шине, к которой был присоединен старый провод.
2. Подсоединение рабочего нулевого провода N к шине, имеющий нейтральные провода.
3. Присоединение заземляющего РЕ провода (нулевого защитного) к корпусу щитка.

Особенности подключения заземления.

Присоединение всех заземляющих проводов, находящихся в щитке, на 1 зажим (болт) запрещается. Для этой цели применяйте различные болты. Лучшим вариантом является использование шины: она прикручивается к щитку, а затем подсоединяется провод РЕ.

Обязательно учтите следующее:

1. Если ввод трехфазный, все проводники должны быть с одинаковыми сечениями (если они медные, сечение должно быть не более 16 кв. мм).
2. Под одну клемму автомата зажимается не более 2-х проводников, имеющих одинаковое сечение.
3. Для получения равномерной нагрузки лучше всего использование 3-х фазного подсоединения к варочной поверхности.

Каждая металлическая часть в ванной комнате, начиная с труб, ванны, экрана теплых полов и другие, а также заземляющий проводник розетки, если он есть в комнате, присоединяется к шине ДСУП (КУП), находящейся здесь же. Питание розетки производится с использованием трехпроводной схемы.

Как подключить заземление своими руками.

Сечение всех проводников РЕ при наличие механической защиты должно быть 2,5 кв. мм, а без механической защиты – 4 кв. мм. Сечение проводника, идущего от ДСУП шины к шине этажного щитка РЕ, должно быть 6 кв. мм.

Желательно выполнить подключение так, чтобы цепь освещения и силовые (розеточные) цепи были разъединены. Но, возможно подключение смешанного питания. Линии же, идущие на силовые установки (плиту, духовой шкаф, автоматическую стиральную машинку) подключаются раздельно.

Некоторые многоквартирные дома нового типа, строительство которых производилось с 1997 года, оборудованы системой TN-S, которая предусматривает разъединение нулевых проводников – рабочего и защитного. Этот вид заземления считается более надежным.

Когда дом подключается, то отдельно выполняется прокладка заземляющего провода, вместе с которым прокладывается фазный и нулевой провода от подстанции к электрическим щитам здания.

Это создает все необходимые условия для подключения заземления в квартирах, которое проводят аналогично вышеописанному.

Проведение заземления в старом жилом фонде

Старые дома заземлены по системе TN-C, которая предусматривает совмещение нулевых проводников (защитного и рабочего) в один нулевой проводник PEN. При этом проводник PEN соединяется с корпусом электрического оборудования (электроприбора, корпуса щитка или сборки).

Такая защита – это зануление, контур которого устанавливается на подстанции, питающей энергией дом. Три фазы L при этом подключаются к подъездным стоякам, туда же подходит и совмещенный проводник PEN. Зануляются этажные щитки, поэтому не предусматривается проведение заземления.

При однофазовом электрическом питании квартиры электропроводку необходимо выполнить, используя 2-х жильные кабели (фазу и PEN). Также возможно использование 4-х жильных кабелей (А, В,С, PEN), если питание квартиры 3-х фазное. Розетки не имеют контактов защитного заземления.

Такая система заземления является самой старой и широко распространенной. Ее довольно долгое время применяли во времена Советского Союза, да и теперь многие дома ее используют. Это не очень хорошо, поскольку, применение ее чревато тем, что можно получить поражение электрическим током.

Самостоятельный монтаж заземления в квартире.

Наличие автоматических выключателей (защитных коммутационных аппаратов), которые устанавливают совместно с системой TN-C, защищает электрическую цепь лишь от коротких замыканий. При этом не существует защиты от поражений электрическим током.

Ни в коем случае нельзя соглашаться с рекомендацией специалиста-электрика, если он предложит вам проведение электрического монтажа, применяя систему заземления TN-C.

Эта система не предусматривает защиту от поражений электрическим током. При прикосновении к каждому электроприбору при оборудовании такой системы возникает потенциальная угроза для вашей жизни. К тому же, согласно ПУЭ, запрещается установка УЗО в таких системах заземления, как основы защиты.

Новые стандарты, принятые в 2003 году, предусматривают перевод системы TN-C, которая преимущественно установлена в старых зданиях, на системы TN-C-S или TN-S методом модернизации схемы электрического снабжения. Правда, до сих пор это не производилось в каждом доме по причине плохого финансирования.

Чаще всего организации, отвечающие за энергоснабжение, делают следующее: на вводах в многоквартирные дома повторно заземляют нулевой провод. После чего производят разделение PEN-проводника на два провода, один из которых является нулевым рабочим проводником, а другой – РЕ-проводником.

Если к вашему дому подключена система TN-C, запрещается самостоятельно подключать заземление. Почему? Потому что оно окажется за пределами СУП дома и может вызывать блуждающие токи. Использовать можно лишь одну, общедомовую систему заземления.

Итак, существует два пути: полное переоборудование всей проводки дома по новому стандарту, или использование электроприборов, имеющих корпуса, выполненные из не проводящих ток материалов.

Специалисты советуют устанавливать УЗО на цепи, питающие бытовые приборы. Особенно это касается оборудования, расположенного в ванной комнате.

УЗО не защитит вас от удара током, но предотвратит смертельное поражение.

Причины, которые исключают монтаж заземления

Если не соединять заземление с водопроводной трубой, батареей, арматурой и другими элементами, проводящими электрический ток, то между ними возможно появление опасного напряжения.

Но даже в случае присоединения хорошего заземления с некоторых конструкций по заземлению будет проходить через все пространство квартиры выравнивающий ток.

Этот ток может быть довольно большим, поэтому в случае нарушения основного заземлителя легко возникает пожарная опасность. И это не одна причина.

При возникновении на корпусах приборов напряжения, которое заземлено на батарее или водопроводной трубе, под напряжением окажется каждая труба и батарея даже в соседних квартирах. Так сосед, которому захочется набрать воду из крана, может быть смертельно поражен током.

Ошибки и причины исключающие монтаж заземления.

Запрещается осуществление имитации схемы заземления путем соединения в евророзетках «нулевых рабочих» с «нулевыми защитными» проводниками, поскольку это опасно.

Нередко случается отгорание «нулевых рабочих» проводников в щитках, что ведет к следующему: корпуса компьютеров, холодильников или другого бытового оборудования заряжаются током в 220 В.

Думаю, не стоит говорить о том, как печальны могут быть последствия этого.

Единственным исключением может быть заземление «на ноль», сделанное в домах, которые оборудованы под использование электрических плит. Но делается это только после того, как внимательно изучается нулевой проводник на сечение и на неразрывность. Это работа квалифицированного электрика.

Существуют случаи, когда монтаж заземления в квартире — довольно сложное дело, которое непосредственно зависит от системы, применяемой в доме.

При наличии системы TN – C – S или системы TN – S, возможно самостоятельное проведение заземления – проведения провода в квартире.

При наличии устаревшей системы TN – C в отдельной квартире невозможно что-то изменить даже опытному электрику.

Источник: http://remontnik.org/elektrika/provodka/kak-sdelat-zazemlenie-v-kvartire/

Как сделать заземление в квартире своими руками | Енот Электрик

Сделать заземление в квартире – современная необходимость! Но как быть, если электрический щиток вовсе не содержит клеммы с отметкой «земля»? Ведь такое часто встречается в старых домах – в тех же панельных хрущевках.

Каждый выходит из ситуации по-своему. Большинство электриков подключает устройство защитного отключения, либо делает индивидуальный контур. Кто-то и вовсе выводит провод заземления на систему водопровода или отопления (подключая его, скажем, к батарее). Но безопасно ли это? И как выполнить заземление в квартире правильно? Об этом и побеседуем…

Подключаем устройство защитного отключения (УЗО)

Предположим, застройщик вовсе не предусмотрел возможность сделать заземление в квартирах. Вы же при любом раскладе дел хотите быть уверены в своей безопасности, не опасаясь, что в один «прекрасный» момент можете получить удар током. В таком случае УЗО – отличный вариант надежной защиты. Безусловно, установка подобного устройства – это не полноценная замена заземления.

Однако УЗО гарантировано обезопасит вас от непредвиденной утечки тока. Как? Все просто – аппарат сразу же отключит подачу электричества на обслуживаемый электроприбор, как только произойдет та самая утечка.

Помимо правильного подключения УЗО рекомендуется произвести замену старой электропроводки в квартире на новую – трехжильную. Это существенно уменьшит ваши хлопоты в будущем – как только в доме начнутся официальные работы по заземлению, у вас уже будет все готово (останется только «бросить» провод от квартиры до соответствующей шины щитка на этаже).

Заземление квартиры — монтируем собственный контур

Иногда бывает и так, что жители хрущевки принимают решение выполнить заземление собственными усилиями. Для этого и организовывается индивидуальный заземляющий контур.

Как все происходит?

От квартиры проводят одножильный провод РЕ к подвалу (проще всего провести его по стояку).

Вблизи самого дома в землю вбивают несколько уголков из металла, обычно достаточно трех штук, которые соединяются между собой металлической пластиной (также делается контур для заземления в частном доме).

Когда треугольник готов, к нему необходимо подключить выведенный с этажа провод, при этом второй конец провода закреплен к щитку. Когда защитный контур подсоединен к щитку на этаже – защита готова и работает!

Есть важный нюанс – следует предварительно согласовать свои планы по сооружению контура с управляющей компанией. Разумеется, самовольно принятое решение по возведении подобной защиты влечет за собой уйму проблем.

Вмешиваться в уже утвержденный проект (а именно это вы и сделаете, если не пригласите специалистов) чревато тем, что ответственность за возможные неполадки и даже аварию в дальнейшем ляжет конкретно на вас.

Так что будьте очень осторожны и крайне предусмотрительны!

Решили соорудить собственный защитный контур в квартире? Смотрите, чтобы провод РЕ был из меди, а его сечение составляло как минимум 4 мм. кв. К слову, подобный метод защиты окажется рабочим не только для первого этажа, но и для всех остальных жильцов, проживающих выше.

Внимание, опасно!

Теперь самое время поговорить о безопасности. А конкретнее – о тех «народных» методах заземления, которые вряд ли можно счесть правильными, однако которые так широко практикуются среди людей. И скажем сразу – практикуются напрасно.

Выше говорилось о случаях, когда аналогом качественного заземления становится подсоединенный к системе отопления или водопровода провод. При этом он может элементарно тянуться вдоль комнаты. Никогда не прибегайте к такому варианту!

И объясним вам, почему:

• возможен пробой электрического тока на корпус подключенного прибора – бойлера, стиральной машины и тому подобного бытового устройства;
• из-за подключенного к батарее или стояку провода, электроток распространяется и на соседние квартиры, являющиеся частью единой системы;
• любой, кто случайно прикоснется к батарее или просто отправится попить воды из-под крана – потенциальная цель для поражения током.

Это все не пустые слова, это обязательные меры предосторожности. Подобные «народные» методы заземления строго-настрого запрещены правилами ПУЭ (а конкретно – ПУЭ 1.7.110).

Также к небезопасным и крайне нежелательным методам заземления квартиры относят:

1. Так называемое «зануление» – когда осуществляется соединение в розетке заземляющего провода с нулем. В том случае, если произойдет обрыв нулевого провода, высокое напряжение распространится и на корпусы подсоединенных к системе устройств (от компьютера до водонагревателя).
2. Последовательное заземление электрических приборов. В случае создания подобного контура, при аварии может произойти электромагнитная несовместимость. В итоге из-за помех, создаваемых электроустановками, существует вероятность того, что контур не убережет вас от урона электрическим током.
3. Подключение нескольких проводов к одной клемме шины РЕ. Тут все просто: одна контактная площадка – один проводник. И пренебрегать этим условием ни в коем случае нельзя.

Источник: http://elektro-enot.ru/kak-sdelat-zazemlenie-v-kvartire/

При использовании электротехники требуется соблюдать безопасность. При той нагрузке сети, без которой невозможна современная жизнь, есть потребность в профилактике поражения током – грамотное заземление. Но не всегда в жилых домах оно есть, в старых постройках его не устраивали, поэтому вопрос, как сделать заземление в квартире, для жителей таких домов очень актуален. Выполнив несложный комплекс мероприятий, можно быть уверенным в защите всей семьи при эксплуатации приборов, перепадах напряжения и во время грозы. При подключении приборов заземляться нужно таким образом, чтобы током не пробивало на бытовую технику.

Защита от тока в старых домах

Применение всего спектра бытовой техники и комбинированного освещения типично для комфортной жизни в наше время. Но всегда остается вероятность некорректной эксплуатации устройств, работающих от сети и облегчающих жизнь. При повышенной нагрузке на электросети в старом жилищном фонде рано или поздно возникает правомерный вопрос о заземлении в квартире, особенно когда есть сомнения в качестве электропроводки и быттехники.

В современных жилых комплексах эта защита предусмотрена. Старый жилфонд печально известен периодически возникающими пожарами из-за ее отсутствия. Необходимые защитные меры стали вводить по обновленным стандартам застройки – на рубеже ХХ–ХХI века.

Перед тем как сделать заземление в квартире, если его нет, начинать нужно не с выбора схемы, а изучения показателей предельной и плановой нагрузки.

Для монтажа выбранной системы заземления нужно предварительно:

• уточнить все аспекты у компетентного лицу жилконторы, занимающегося вопросами обеспечения
• электричеством, узнать вариант контура в доме, подъезде и квартире;
• изучить все подсоединения на своей лестничной клетке в щитке, к которому ведет кабель от каждой двери на площадке.

Есть разные варианты электросхем, например, TN-C-S, в которой используется пятижильный кабель, где провода отличаются по цвету:

1. 3 провода фазы (L) (красный и коричневый);
2. заземление (РЕ) (зеленый и желтый);
3. «ноль-фаза» или «0» (N) (голубой и синий).

В строениях с электросхемами TN-C-S изначально предполагается проводка с заземлением, при отсутствии рекомендуется исправить это самостоятельно.

Распространенные заземляющие схемы

• Самая популярная схема TN-C, она достаточно надежна, защита совмещена с «нулем» в жиле PEN. На щитке видно 4 кабеля, включая 3 фазы и PEN, 2 ведут к квартире. Вместо зануления срабатывает АВ (автоматическое выключение).
• Немного отличается от предыдущей контур типа TN-S, где разделены PE и N, ведущие от квартиры до трансформаторной подстанции (ТП). Чтобы удостовериться, осуществляется ли подача тока именно по этой схеме, нужен доступ к трансформаторной будке (закрытое помещение), но на этот вопрос может ответить работник ЖКХ. Там должно быть 5 проводов, включая ноль-фазу и PE,

• В объединенной системе TN-C-S совмещены N и PE, но разделены на ВРУ. Эта упорядоченность подсоединения важна для исключения совмещения «нуля» с заземлением. На такой контур переводятся дома после капремонта и при модернизации морально устаревшего электрооборудования. В жилом фонде подобное соединение чревато аварийными ситуациями и поражением током, поэтому запрещено соединять на одну шину защитный и рабочий провод.
• TT – с подачей напряжения по 4 жилам, включающим «0» и три рабочие фазы, где все уже занейтралено на входе в постройку. Эта схема считается оптимальной для частного дома, стоящего изолированно.
• IT – нейтральный провод изолирован от земли, электричество идет по трем проводам. Схема простая, но она должна быть снабжена автоматикой УЗО (устройства защитного отключения). Также нужна качественная изоляция. Вариант применяется при обеспечении установок на непрерывном электроснабжении.

Можно заземлить только отдельные электроприборы старого образца, поскольку новые уже обладают этой опцией. Удобно совмещать со схемой TN-C-S и дифференциальным автоматом. Лучший проводник в этом случае – негорючий кабель ВВГ(НГ).

При соединении проводников их сечение должно быть одинаковым. Оно должно соответствовать рабочей нагрузке своего типа электротехники. Рекомендуется подключение электропроводки от УЗО непосредственно к прибору и через защищенные от влаги розетки.

Самостоятельное обустройство защиты

Решившись совершенствовать защиту в доме, где заземление есть, важно выяснить, каким способом устроено уже существующее. Обесточив свою квартиру (отключив автоматику и предохранители), нужно разобрать розетку, чтобы увидеть, если ли там зеленый провод.

Двухжильная проводка – это вариант TN-C, три жилы – это TN-C-S. Подлежит замене старая алюминиевая проводка, которая не рассчитана на нагрузку современной техники. Повышенная нагрузка и ЭМС (электромагнитная совместимость оборудования) могут быть причиной ложного срабатывания УЗО.

Законодательством предусмотрено, что все работы с электросетями должны производиться профильными организациями. Планируя сделать заземление в квартире своими руками, согласуйте его с общей схемой, подведенной от общего распределительного щита. Если даже вы собираетесь вести работы без обращения к управляющей компании, то все равно придется обращаться к электрикам, чтобы отключить электричество в подъезде на время монтажа.

Кабель от квартиры выводится сквозь просверленное отверстие, обеспечив подключение к щитку на лестничной клетке.

В помещении проводку подсоединяют следующим образом:

1. заземляющий желтый с зеленым провод подводим отдельно (шина в нижнем правом углу);
2. синий провод фазы «0» крепим к щитку на шину в левом нижнем углу;
3. основную фазу и питание – поочередно к блокиратору УЗО.

В квартире должен находиться распределительный щит. Если его нет, рекомендуется установить, снабдив блокировкой УЗО. Далее электрики должны убедиться в правильности подсоединения и питания по стояку.

Обычным вольтметром рекомендуется проверить, как работает заземляющий контур, выставив на приборе 250 В. Смотрим, приложив один щуп к РЕ (зеленый провод), другой – на L. Если стрелка датчика скачет на понижение, значит, контур работоспособен.

В целях безопасности людям, не имеющим соответствующего допуска и опыта монтажа электросхем, запрещается самостоятельно подключаться к внешнему щитку.

Подключением к общей сети занимаются специалисты. За несанкционированное отключение/подключение электричества может быть наложен штраф, ведь ошибка чревата повреждением энергосети.

Заземление многоквартирных домов

Дома хрущевской эпохи функционируют по типу контура TN-C (на 3 фазы) – щитки в подъезде не занулялись. В домах более поздней планировки, где задействован промежуточный трехфазный вариант TN-C-S, обеспечено наличие защитного PE проводника. В новостройках для монтажа данного вида защиты есть все условия. Она отличается и от TN-S в новых домах. В них должны быть отдельно подведены шины в этажном щитке, где и производятся все подключения.

В системе TN-C-S электромонтаж сделан по пятижильной системе, в котором заземление уже предусмотрено. При этом должны заземляться все этажные щитки, о чем свидетельствует подводящий к стояку вводной кабель, где есть защитный и рабочий «нуль» (PE и N), 3 рабочие фазы – L1, L2 и L3.

Рекомендуется снабдить шиной щиток, после чего присоединяется PE. Подключение делают через фазу, N ведет к другой, нейтральной шине.

Нельзя подсоединять одним зажимом все провода! Возможно только раздельное подключение.

Организация заземления по схеме TN-С

Чаще всего приходится делать капитальный ремонт, предусматривающий замену всей проводки, чтобы поставить розетки с заземлением. Двухжильный алюминиевый кабель не справляется с современными требованиями безопасности. Старый жилой фонд запитывался по TN-C. Если в них сохранились до настоящего времени щитки, в них можно заметить отсутствие жёлто-зеленой жилы.

Чтобы обезопасить все розетки, проводку в помещении меняют с двухпроводной схемы на трехпроводную.

Для отключения/подключения электропитания подъезда необходимо вызвать обслуживающих электриков. Когда произведена замена кабеля и розеток, заземляющий провод должен выводиться на автомат, по аналогии к описанию TN-C-S. По завершении проверки контура вольтметром подключают жилье к сети согласно ГОСТ.

Некоторые пытаются заземлиться по старинке – к трубам холодной воды, отопления и, что хуже всего, к газовой трубе. Нет гарантии, что от соприкосновения не произойдет разряд, опасный для жизни.

Самостоятельно выполнить заземление в многоквартирном доме достаточно просто. Но важно иметь хотя бы общее представление о схемах подключения и соблюдать технику безопасности. Если в старой постройке заземление вообще не предусмотрено, рекомендуется делать полную замену электропроводки централизованно по варианту TN-C-S.
