Зажигалка своими руками из подручных материалов

На китайских сайтах имеются в продаже различные электродуговые зажигалки промышленного производства. Но можно сделать такую зажигалку для газовых плит своими руками.

Идея заключается в том, что нужно получить высокое напряжение высокой частоты, которое образует горячую дугу. При помощи этой дуги можно с легкостью воспламенить бытовой газ, бумагу или сигареты.

Зажигалка состоит из нескольких узлов:

1. Плата зарядки для одного Li-ion аккумулятора со встроенной защитой от разряда. Плата имеет несколько индикаторных светодиодов, один из которых горит в процессе заряда, а другой загорается, когда аккумулятор полностью зарядиться. Наличие такой платы позволит зарядить аккумулятор током до 1 А от любого источника в 5 В, к примеру, от обыкновенного USB-порта.

1. Li-ion аккумулятор подойдет любого размера и емкости. В примере используется аккумулятор стандарта 18490 с емкостью 1400 мАч. Он немного короче обычных 18650. Выбор обусловлен габаритными размерами корпуса зажигалки.

1. Преобразователь, построенный по простой автогенераторной схеме на базе полевого транзистора IRFZ44 и высоковольтного трансформатора. Трансформатор придется мотать самому.

За основу трансформатора был взят сердечник от электронного трансформатора для галогенных ламп на 50 Вт. Также отлично подойдет сердечник от дежурки компьютерного блока питания.

Трансформатор необходимо аккуратно выпаять, разобрать и удалить штатные обмотки. Сетевую обмотку нужно сохранить – она еще пригодится.

Половинки сердечника приклеены друг к другу, поэтому перед расстыковкой их нужно немного прогреть паяльником, чтобы не поломать.

Первичная обмотка состоит из 8 витков с отводом от середины. В качестве примерного измерителя используется указательный палец.

Обмотка намотана двумя шинами, каждая из которых состоит из 4 жил провода 0,5 мм, который был взят от сетевой обмотки разобранного ранее трансформатора.

После намотки первичную обмотку изолируют 10 слоями обычного скотча. Поверх мотается вторичная или повышающая обмотка.

Для намотки вторичной обмотки был использован провод от катушки реле. Подойдет любое компактное реле на 12 или 24 В. Диаметр провода может быть от 0,08 до 0,1 мм.

Для начала необходимо припаять кусочек многожильного провода в изоляции к тонкому проводу обмотки, а затем производить намотку. На любой стадии намотки провод не отрезается. Обмотка мотается послойно, и каждый слой может содержать от 70 до 100 витков. Поверх каждого слоя ставится изоляция тем же скотчем. В итоге должно получиться около 800 витков.

Далее, фиксируются половинки сердечника, и припаивается кусочек многожильного провода ко второму концу вторичной обмотки. Не помешает и прозвонить обмотку мультиметром, чтобы проверить на целостность. Затем ставится конечная изоляция с помощью изоленты.

После окончания всех этих процедур необходимо произвести фазирование первичной обмотки. Начало одного плеча нужно соединить с концом другого. Так получается средняя точка, куда подключается плюс от источника питания.

Далее, собирается схема автогенератора и проверяется на работоспособность. Высоковольтная дуга образуется уже на расстоянии в полсантиметра и растягивается до 1 см. Это свидетельствует о нормальной работе инвертора.

Теперь можно все установить в корпус.

Полевой транзистор не был установлен на теплоотвод, но очень рекомендуется сделать это. А также рекомендуется запрятать под термоусадку все оголенные части схемы.

Автомобильные дворники – возможные неисправности и ремонт
Часы на газоразрядных индикаторах – травление плат

Зажигалка — это очень полезный инструмент, который выручает нас и в быту, и далеко за городом. Несмотря на ее низкую стоимость и доступность в магазинах, многие умельцы пытаются изготовить ее своими руками. Эти навыки, возможно, вам и не понадобятся, однако согласитесь, не у каждого из ваших друзей и знакомых есть такой самодельный аппарат. А делается самодельная зажигалка довольно просто. Причем изготовить ее можно практически из подручных материалов. Как сделать зажигалку своими руками?

Ответ на этот вопрос смотрите в данной статье.

Как сделать зажигалку из гильзы?

Один из наиболее простых способов — это изготовление устройства из гильзы. Здесь мы рассмотрим сразу несколько методов и вариантов. В первом среди материалов вам понадобится новая зиппа, гильза, горелка, а также серебристо-медный припой. Что с этими инструментами делать далее? Для начала вам нужно будет выпотрошить из зиппы кремень и достать оттуда металлический диск, который издает искру. После этого разберите все остальные детали данного элемента — фильтр, набивку и крепеж диска. Данные детали следует скомпоновать и спаять воедино. Если на каком-то элементе вы обнаружили шероховатости, уберите их при помощи паяльника, тем самым придав ему правильную форму. Далее все содержимое забивается в гильзу, вставляется фитиль и поверх него заливается горючее. Все — зажигалка готова к использованию.

Иные способы

Чтобы воспользоваться вторым способом, вам нужно будет подготовить узкую металлическую трубку. В ней следует проделать отверстие для колесика. Туда поместите специальный кремень с пружиной. Помните, что первый элемент должен быть с небольшой резинкой. Даже из прочного сплава или металла изготовьте колпачок для зажигалки вместе с фитилем. Далее припаяйте к гильзе металлическую трубочку и залейте верх устройства топливом.

Третий способ изготовления подразумевает использование таких деталей, как гильза и хлопчатобумажный шнур. На первом этапе шнур необходимо обрезать, смочить в бензине и опустить его в гильзу. Далее необходимо обеспечить взаимодействие устройства с кремнем — для этого наружную часть фитиля оставьте выглядывать. Сам кремень изготовляется из напильника. Как это сделать? Для этого припаяйте небольшой кусочек напильника (длиной не более 5 сантиметров) к гильзе и залейте в последнюю бензин. Все — устройство готово к использованию.

Как реанимировать старую бензиновую зажигалку?

Если в предыдущих методах мы рассказывали вам о том, как изготовить бензиновую зажигалку из подручных средств, то в данном способе мы рассмотрим, как можно реанимировать старое устройство и сделать его заново рабочим. Но прежде чем приступить к работе, пару слов об инструментах и материалах.

Итак, какие материалы нам для этого понадобятся?

В ходе работ вам нужно подготовить несколько медных трубок диаметром по 5 и 15 миллиметров, две пару шестеренок и одну зиппу. Последнюю можно взять из обычной газовой одноразовой зажигалки китайского производства.

Сразу отметим, что сделать устройство с таким же механизмом зажигания, как было раньше, при помощи этих компонентов у вас не получится — для этого нужно иметь лишь оригинальные запчасти. А это сделать крайне трудно — гораздо проще будет приобрести новую в магазине, чем мучиться со старой.

Для того чтобы в итоге механизм открытия-закрытия зажигалки не был чрезмерно хлипким, корпус должен быть монолитным. В противном случае при использовании элементы устройства будут постоянно съезжать в сторону.

Как сделать Принцип реанимации старой зажигалки довольно прост — все подготовленные элементы устанавливаются на место старых, а емкость инструмента заполняется бензином. Для того чтобы топливо не испарялось, рекомендуется установить сюда колпачок. Однако в силу хлипкой конструкции его часть будет постоянно цепляться за шестеренку, поэтому для частого пользования такой аппарат не подходит.

В завершение о бензиновых зажигалках отметим, что все основные детали, а именно кремни, в ней меняются, а потому служить такой аппарат будет очень и очень долго.

Делаем устройство из батарейки

Как сделать зажигалку из батарейки? Изготовить данный элемент подобным способом будет еще проще всех остальных, поэтому если на работу по изготовлению зажигалки у вас отведено минимум свободного времени, воспользуйтесь именно этим методом. А заключается он всего лишь в нескольких этапах.

Вначале подготавливаются основные материалы — 12-вольтовая батарейка и кусок обычной фольги. В качестве альтернативы взять обертку от жевательной резинки — сути дела это не меняет.

Как только оба контакта будут замкнуты, в месте сгиба фольги будет образовываться небольшой «огонь». Конечно, с точки зрения надежности, такая зажигалка не очень удобная в пользовании, однако на природе, особенно на пикнике, такая вещь точно вам не помешает.

Итак, мы выяснили, как сделать зажигалку из подручных материалов.

Китайская эелктрозажигалка довольно проста в использовании, но это не гарантирует что она долговечна. Схема китайской зажигалки, становится камнем преткновения для многих радиолюбителей, пытающихся её починить. Мы не рекомендуем вам сильно заморачиваться по этому поводу, оно того не стоит. Хотя, само утройство китайской зажигалки весьми интересно, и может быть взято за основу для многих радиолюбительских разработак.

Китайская электрозажигалка, её достоинства и недостатки:

Многие домохозяйки с удовольствием преобретают электрозажигалки не задумываясь, и не подозревая об опасности.

Рисунок №1 – Китайская зажигалка

Во-первых, следует обратить внимание на изоляцию, не смотря на то что внешне корпус зажигалки выглядит благонадёжным. Есть большая возможность получить удар током, не смертельно но и неприятно.

Во-вторых китайские зажигалки плохо поджигают газ, при их использовании необходимо быть предельно осторожным и соблюдать все правила безопасности при использовании газового оборудования.

В-третьих ещё не один радиолюбитель не удержался от соблазна просто взять и разобрать электрозажигалку и посмотреть что там у неё внутри:)

Рисунок №2 – Примеры разобранных китайских зажигалок

Подобные зажигалки, как правило, работают от двух пальчиковых батареек, то есть от 3 Вольт, и достаточно долго, что является её большим плюсом.

Рисунок №3 – Распространённая схема китайской зажигалки

Замыкая контакт (кнопку) на выходе зажигалки напряжение составляет порядка 6-7кВ, и этой энергии достаточно для пробоя воздуха около 5 мм.

Как правило в большинстве схем зажигалок используется биполярный транзистор серии S8550D (р-n-р, 25 В, 1,5 А), он входит в цепь повышающего преобразователя.

На вторичной обмотке повышающего трансформатора образуется повышенное напряжение около 50 Вольт.

После чего напряжение выпрямляется, и тиристор PCR606J (600 В, 0,6 А) работающий в ключевом режиме, передаёт кратковременные импульсы на первичную обмотку высоковольтной катушки.

Катушка выполнена секционной, сопротивление её вторичной обмотки приблизительно 355-365 Ом.

Первичная обмотка катушки намотана на феррите 0,04 мм. медным проводом, и составляет 15-ть витков.

Как правило, в этих зажигалках летит тиристор, и в случае поломки вам его достаточно заменить на аналогичный. Тоже самое бывает и с транзистором.

Но на мой взгляд, если у вас сломалась китайская зажигалка, то просто выкиньте её и не морочьте голову над её ремонтом, оно того не стоит.

А вот взять за основу для многих радиолюбительских разработок и конструкций очень даже целесообразно, так как генератор выполнен на дешевых и доступных элементах.

А вас ждёт ещё много интересной и полезной информации на

Конечно, купить электрическую зажигалку для газовой плиты сегодня не составит труда. Их на рынке навалом, да и стоимость позволяет купить ее любому. В этой статье мы рассмотрим, как такую зажигалку можно собрать самому. Это будет очень полезно, так как позволит узнать ее принцип и возможно применить его в других самоделках .

Основной идеей здесь является получение высокого напряжения с высокой частотой, в итоге между электродами образуется горячая искра. Такой искрой можно поджечь газ, сигареты или бумагу. Рассмотрим по порядку, как же ее сделать.

Материалы и инструменты для самоделки:

— паяльник с припоем;
— зарядка для li-ion аккумуляторов;
— li-ion аккумулятор (18490/1400 мАч);
— полевой транзистор IRFZ44;
— трансформатор для галогенных ламп на 50 Вт (или другой подобный);
— провод 0.5 мм (должен быть в трансформаторе);
— корпус;
— кнопка включения и другие мелочи.

Процесс изготовления зажигалки:

Шаг первый. Подготовка зарядного устройства

Для зарядки Li-ion аккумулятора автор использовал специальную плату с защитой. На плате есть два индикатора, один горит, когда идет зарядка, а второй загорается, когда батарея разряжена. С помощью такого устройства батарею можно будет заряжать током до 1А через любой источник 5В. Как вариант, это можно делать через обычный USB-порт.

Шаг второй. Аккумулятор

Аккумулятор для самоделки подходит любого размера и емкости. В качестве примера автор установил аккумулятор стандарта 18490 с емкостью 1400 мАч. Его особенность в том, что он несколько короче обыкновенного 18650. В общем, выбор зависит от размеров зажигалки.

Шаг третий. Преобразователь

В качестве основы для преобразователя использовался транзистор типа IRFZ44, а также высоковольтный трансформатор. Сложнее всего дела обстоять с трансформатором, его придется мотать самостоятельно.

Для трансформатора нужен будет сердечник от электронного трансформатора галогенных ламп мощностью 50 Вт. Еще для таких целей подойдет трансформатор дежурного напряжения из компьютерного блока питания.
Сперва трансформатор нужно осторожно выпаять и убрать установленные обмотки. Сетевую проводку нужно оставить, она пригодится для самоделки. Чтобы рассоединить половинки трансформатора, их нужно прогреть при помощи паяльника.

Первичная обмотка имеет 8 витков и у нее есть отвод от середины. Автор измеряет все примерно с помощью пальца.

Наматывается проводка двумя шинами, при этом каждая шина имеет 4 жилы провода 0.5 мм. Провод пригодился тот, который был в качестве сетевой обмотки в разобранном ранее трансформаторе.

После того как будет намотана первичная обмотка, сверху наматывается 10 слоев скотча для изоляции. Потом сверху автор наматывает вторичную или повышающую обмотку.
Вторичная намотка была намотана проводом от катушки реле. Что касается реле, то подойдет любое небольшое на 12-24В. По диаметру провод должен быть в пределах 0.08-0.1 мм.

Сперва необходимо к тонкому проводу обмотки припаять кусок многожильного провода, а далее начинать намотку. Провод не нужно отрезать на любой стадии намотки. Наматывать нужно слоями, при этом каждый слой содержит 70-100 витков. Сверху каждого слоя идет изоляция, которая тоже делается из скотча. В заключении должно выйти примерно 800 витков.

Теперь можно фиксировать половинки сердечника, а ко второму концу вторичной обмотки нужно припаять кусок многожильного провода. Также можно прозвонить обмотку с помощью мультиметра, чтобы проверить ее целостность. В качестве конечной изоляции выступает изолента.

В заключении нужно сделать фазирование первичной обмотки. Начало одного плеча соединяется с концом другого. В итоге образуется средняя точка, к которой подключается плюс от источника питания.
Потом можно собирать схему автогенератора и проверять, все ли работает. Дуга должна образовываться на расстоянии в 0.5 см, а растянуть ее можно до 1 см. Если это так, значит, инвертор работает правильно.

Наверное все слышали и видели на Ютубе зажигалки (для сигарет или плиты газовой), производящие электрическую дугу, но в этой конструкции благодаря модуляции получаются ещё и звуковые эффекты — своеобразный плазменный динамик. В конструкции установлен Li-ion аккумулятор, который питает транзисторные ключи. Управляющий сигнал транзисторов выходит из микроконтроллера PIC12F1840
. Он генерирует сигнал ШИМ 15 кГц, а модуляция в ритм музыки позволяет транслировать звук через горящую электрическую дугу. Код программы и схему вы найдете далее.

Принципиальная схема плазменной зажигалки

Схема плазменной поющей зажигалки на микроконтроллере

Как это работает

Программа управляет трансформатором при помощи комплементарных ШИМ-сигналов на несущей частоте 15 кГц для генерации дуги.

Затем она модулирует сигнал (а следовательно, и плазменную дугу) на звуковых частотах, чтобы создать мелодию.

На фотографиях показано готовое заводское устройство, но по приведённой схеме можно собрать такую плазменную поющую зажигалку самому — .

Разобранное устройство

Зажигалка электрическая — плата с деталями

Зажигалка с модулированной электрической дугой

Питание электрозажигалки от литиевого аккумулятора подходящих размеров, например от старого мобильного телефона или побитого смартфона. АКБ заряжается от Micro-USB () через микросхему ЗУ LTC4054
.

Видео работы зажигалки

20/03/2021 18:34

66

44

• admin
• 4
• 5 898

Комментариев 4

1. Офлайн

   Русик

   Русик
   20 марта 2021 18:43

   9

   0

   Где подручные материалы?

   Жалоба

2. Офлайн

   nemetc

   nemetc
   20 марта 2021 18:46

   6

   4

   И где зажигалка. По видео потухалку видно!

   Жалоба

3. Офлайн

   urman7744

   urman7744
   20 марта 2021 20:00

   2

   0

   Гильза это подручный материал?????

   Жалоба

4. Офлайн

   trapezund

   trapezund
   20 марта 2021 22:36

   0

   1

   опасненько, там я смотрю капсюль целый,, может йобнуць

   Жалоба

Информация
Посетители, находящиеся в группе Гости, не могут писать и оценивать комментарии. Нужна регистрация (занимает менее минуты)

Хорошая статья о том как сделать подарок своими руками. Это ж здорово.

источник nepropadu.ru

Здравствуйте!

Однажды в поисках запчастей для своего примуса, меня посетила идея. Я обнаружил что из насоса от примуса вполне можно сделать походную, бензиновую зажигалку, из которой при хранении не испаряется горючее. Многие пользователи зажигалок Зиппо меня поймут.

Скажу сразу, все детали для сборки я нашел на барахолке.

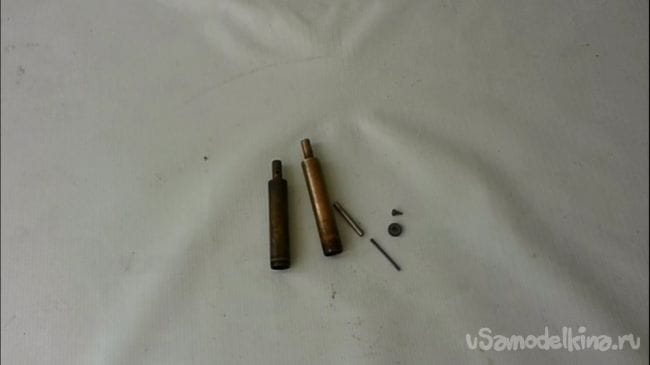

И так, для изготовления нам понадобится насос от примуса Шмель. Вернее, два корпуса от насоса и китайская зажигалка Зиппо.

Первым делом откручиваем клапан насоса, извлекаем содержимое, а затем разбираем зажигалку, и оставляем только кресало, пружину с винтом и трубку в которой находится пружина.

Изготавливаем корпус. размечаем и отрезаем от первой трубки резьбу

Затем, от второй трубки насоса отпаиваем ниппель

и впаиваем в корпус будущей зажигалки, углубив примерно на 1 мм.

Для колпачка зажигалки нам нужно отрезать от второй трубки кусок равный высоте клапана

Подгоняем надфилем. Что бы не получился скос, вовремя обработки надфилем проворачиваем деталь вокруг своей оси.

Верхнюю часть зажигалки подготовили, переходим к нижней части. Здесь колпачок будет по меньше. Для этого чуть ниже бокового отверстия клапана отмечаем линии среза клапана и трубки.

И отрезаем трубку а затем клапан.

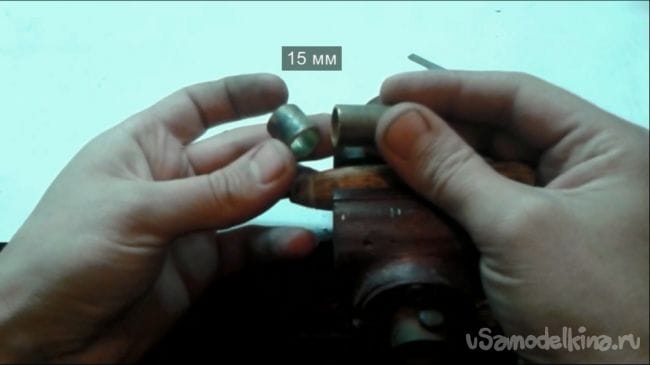

А так же отрезаем трубку длинной в 15 мм для ветрозащиты и из оставшегося куска делаем пластину.

Вырезаем две пластинки под каждую трубку и приступаем к сборке маленького колпачка. Наносим припой на места стыков, а так же лак для ногтей что бы избежать нежелательных спаев

и прогревая горелкой припаиваем клапан, пластинку и трубку между собой

лишнее обрезаем и обрабатываем надфилем.

Перед сборкой верхнего колпачка нам нужно заглушить боковые и верхнее отверстия клапана.

На боковые отверстия наматываем тонкую, медную проволоку и паяем. Верхнее отверстие просто заполняем припоем, а за одно лудим поверхность. Так же наносим припой на пластинку и трубку.

Ровно устанавливаем и прогреваем до тех пор, пока полностью не спаяется.

После того как запаяли, обрезаем лишнее, обтачиваем надфилем и обрабатываем весь корпус мелкозернистой наждачной бумагой.

Теперь переходим к трубке и кресалу.

Для корпуса этого механизма отлично подошел латунный вентиль от камеры грузовой машины

Обрабатываем его наждачной бумагой и отрезаем трубку в 45 мм. а затем делаем паз для кресала глубиной в 10 мм.

Просвет между кресалом и трубкой должен быть около миллиметра

Теперь нам нужно спаять обе трубки между собой таким образом, чтобы кресало находилось на расстоянии в пару миллиметров от корпуса зажигалки. Для этого я использовал стержень латунного ключа.

Отрезаем стержень длинной в 27 мм. и примеряем. Если расстояние слишком большое, нужно немного подточить стержень. А так же подточим трубку и корпус зажигалки.

Наносим припой на поверхности стержня и латунной трубки, а также на железную трубку которую мы сняли с зажигалки и впаиваем ее.

Припаиваем стержень, выставляем просвет кресала на пару мм выше ниппеля зажигалки, отрегулировав положение, конструкцию фиксируем крокодилом и спаиваем.

В трубке длинной 15 мм, которую мы подготовили ранее, сверлим 8 отверстий в 3 мм в шахматном порядке. Штанген циркулем отмечаем 13 мм и вырезаем фрагмент трубки. Вставив сверло на 11 обстукиваем деревянным молотком и уменьшаем внутренний диаметр до 11 мм.

После чего припаиваем

Элемент ветрозащиты играет роль направляющей. Таким образом, при закручивании колпачка мы избавим себя от прицеливания в отличии других аналогов закручивающихся зажигалок.

Теперь нам нужно увеличить отверстия в ниппелях. Верхний сверлим в 2,5 мм, а нижний в 3,5 мм.

Ну и наконец делаем из подходящего по диаметру гвоздя штифт.

При установке кресала, важно обратить внимание на направление зубчиков. Если перепутать, ролик не будет высекать искры.

Вставляем кремень, пружину, закручиваем и проверяем.

Для того что бы просунуть в отверстие фитиль, привязываем к нему тонкую медную проволоку и протягиваем его в отверстие.

Набиваем вату, отрезаем провод, укладываем оставшийся конец фитиля и заправляем бензином для зажигалок.

Ну вот и все. Зажигалка готова. Буду надеяться, что статья вам понравилась.

Если Вам статья показалась сложной, можете посмотреть видео инструкцию по сборке зажигалки.

Чаще всего для того, чтобы сделать зажигалку
самостоятельно, мастера используют металлические сосуды небольшого размера – чтобы готовая зажигалка не казалась чересчур громоздкой и легко помещалась в руке. Например, идеальным резервуаром для будущей считается металлический патрон. Сделать зажигалку
из металлической гильзы от патрона не так уж и просто, но если вы располагаете достаточным количеством свободного времени ив семи необходимыми для изготовления зажигалки материалами, можно попробовать. Существует два варианта изготовления зажигалки из металлической гильзы.

tab-stops:list 36.0pt»>1. Первый вариант заключается в припаивании к металлической гильзе узкой трубочки с вырезом для колёсика. В этот устанавливается специальный кремень с небольшой пружинкой. Колпачок с фитильком также изготавливается из прочного . Этот метод изготовления металлической зажигалки считается более сложным.

tab-stops:list 36.0pt»>2. Второй вариант считается более простым – для того, чтобы изготовить зажигалку, используется небольшой кусок хлопчатобумажного шнура. Его опускают в гильзу, чтобы защитить от сырости. Иногда такой шнурок смачивают обычным бензином – для большей эффективности. Добыть искру можно при помощи обыкновенного куска напильника, который обрезается до минимально возможного размера (обычно до пяти сантиметров). Разумеется, устройство сложно назвать зажигалкой в полном смысле этого слова, но оно отлично подходит для добывания огня в экстремальных , когда под рукой нет обычной зажигалки или спичек.

tab-stops:list 36.0pt»>3. Порой человек, оказавшийся в походных условиях, не имеет под рукой не металлической гильзы с бензином и кремниевым камнем, ни других материалов, из которых можно было бы изготовить зажигалку своими руками. Но что делать, если необходимо срочно развести костёр? Можно попробовать изготовить импровизированную зажигалку из подручных средств. Для этого можно использовать картофелину, соль, зубную пасту, кусочек ваты, чайную ложку и два проводка. Картофель разрезают напополам и в одну из половинок засовывают два проводка, а во второй половине делают углубление при помощи чайной ложки. В ямку кладут соль и зубную пасту, после чего совмещают половинки картофелины – чтобы проводки, предварительно зачищенные с обоих концов, попали в углубление. На один из проводков надевают комок ваты и ждут пять минут – именно столько времени потребуется для того, чтобы началась реакция. Теперь можно коснуться оголенной частью второго проводка ваты, и она сразу же загорится.

И так, для изготовления нам понадобится насос от примуса Шмель. Вернее, два корпуса от насоса и китайская зажигалка Зиппо.

Первым делом откручиваем клапан насоса, извлекаем содержимое, а затем разбираем зажигалку, и оставляем только кресало, пружину с винтом и трубку в которой находится пружина.

Изготавливаем корпус

Размечаем и отрезаем от первой трубки резьбу.

Затем, от второй трубки насоса отпаиваем ниппель.

И впаиваем в корпус будущей зажигалки, углубив примерно на 1 мм.

Для колпачка зажигалки нам нужно отрезать от второй трубки кусок равный высоте клапана.

Подгоняем надфилем. Чтобы не получился скос, вовремя обработки надфилем проворачиваем деталь вокруг своей оси.
Верхнюю часть зажигалки подготовили, переходим к нижней части. Здесь колпачок будет поменьше. Для этого чуть ниже бокового отверстия клапана отмечаем линии среза клапана и трубки.
И отрезаем трубку, а затем клапан.

А так же отрезаем трубку длинной в 15 мм для ветрозащиты и из оставшегося куска делаем пластину.

Вырезаем две пластинки под каждую трубку и приступаем к сборке маленького колпачка. Наносим припой на места стыков,
Наносим лак для ногтей, чтобы избежать нежелательных спаев.

И прогревая горелкой, припаиваем клапан, пластинку и трубку между собой.

Лишнее обрезаем и обрабатываем надфилем.

Перед сборкой верхнего колпачка нам нужно заглушить боковые и верхние отверстия клапана.

На боковые отверстия наматываем тонкую, медную проволоку и паяем. Верхнее отверстие просто заполняем припоем, а заодно лудим поверхность. Так же наносим припой на пластинку и трубку.
Ровно устанавливаем и прогреваем до тех пор, пока полностью не спаяется.

После того как запаяли, обрезаем лишнее, обтачиваем надфилем и обрабатываем весь корпус мелкозернистой наждачной бумагой.

Теперь переходим к трубке и кресалу.

Для корпуса этого механизма отлично подошел латунный вентиль от камеры грузовой машины.

Обрабатываем его наждачной бумагой и отрезаем трубку в 45 мм. а затем делаем паз для кресала глубиной в 10 мм.
Далее сверлим отверстие для штифта диаметром в 3 мм
Просвет между кресалом и трубкой должен быть около миллиметра.

Теперь нам нужно спаять обе трубки между собой таким образом, чтобы кресало находилось на расстоянии в пару миллиметров от корпуса зажигалки. Для этого я использовал стержень латунного ключа.

Отрезаем стержень длинной в 27 мм. и примеряем. Если расстояние слишком большое, нужно немного подточить стержень. А так же подточим трубку и корпус зажигалки.

Наносим припой на поверхности стержня и латунной трубки, а также на железную трубку, которую мы сняли с зажигалки и впаиваем ее.

Припаиваем стержень, выставляем просвет кресала на пару мм выше ниппеля зажигалки, отрегулировав положение, конструкцию фиксируем крокодилом и спаиваем.

В трубке длинной 15 мм, которую мы подготовили ранее, сверлим 8 отверстий в 3 мм в шахматном порядке.

Штангенциркулем отмечаем 13 мм и вырезаем фрагмент трубки. Вставив сверло на 11, обстукиваем деревянным молотком и уменьшаем внутренний диаметр до 11 мм.

После чего припаиваем.

Элемент ветрозащиты играет роль направляющей. Таким образом, при закручивании колпачка мы избавим себя от прицеливания в отличии других аналогов закручивающихся зажигалок.

Теперь нам нужно увеличить отверстия в ниппелях. Верхний сверлим в 2,5 мм, а нижний в 3,5 мм.

Ну и наконец, делаем из подходящего по диаметру гвоздя штифт.
При установке кресала, важно обратить внимание на направление зубчиков. Если перепутать, ролик не будет высекать искры.

Вставляем кремень, пружину, закручиваем и проверяем.
Для того что бы просунуть в отверстие фитиль, привязываем к нему тонкую медную проволоку и протягиваем его в отверстие.

Набиваем ватой, отрезаем провод, укладываем оставшийся конец фитиля и заправляем бензином для зажигалок.

Ну, вот и все. Зажигалка готова. Буду надеяться, что статья вам понравилась.
Если Вам статья показалась сложной, можете посмотреть видео инструкцию по сборке зажигалки.
Всем пока.

Сегодня мы расскажем, как в домашних условиях сделать бензиновую зажигалку своими руками.

Здравствуйте! Однажды в поисках запчастей для своего примуса, меня посетила идея. Я обнаружил что из насоса от примуса вполне можно сделать походную, из которой при хранении не испаряется горючее. Многие пользователи зажигалок Зиппо меня поймут.

Скажу сразу, все детали для сборки я нашел на барахолке.

Зажигалка – такая полезная вещица, а мы ее бездарно выкидываем. Зачем это делать, когда есть масса применений для довольно сложного механизма, из которого она сделана. Посмотрите ролики, и некоторые из идей вам пригодятся. А может, даже много.

Идея – что сделать из зажигалки от газа

Роман Урсу сделал вещицу, которую можно применить на практике. Не так много таких разработок, а это инновация, как и другие идеи этого мастера.

На блоге Simple Maker появилось интересное видео, в котором показано применение старой вышедшей из употребления зажигалки, которая вместе с этим методом может получить вторую жизнь. из ненужной уже, но такой ещё способной на многое, старой зажигалки?

Автор ролика предлагает сделать из нее сюрприз в виде водяного пистолета. Для изготовления этой игрушки нам понадобится простая самая дешевая зажигалка стоимостью несколько рублей. Ее нужно полностью разобрать.

Для начала убираем колесико, вытаскиваем пружинку, отделяем также остальную оснастку. Далее откручиваем заглушку, которая удерживает внутри газ; нужно выпустить его наружу. Если вы используете зажигалку, в которой есть газ, например, новую, то не следует делать это в помещении. Газ вреден для здоровья и даже в малых количествах не стоит рисковать. Берем небольшой кусочек стержня от шариковой ручки и расширяем с одного конца. Для этого можно использовать разогретый гвоздь.

После этого вставляем стержень в зажигалку и закручиваем заглушку. Далее отделяем иголку от насадки шприца. Набираем 3 кубика воды и 2 кубика воздуха. Нажимаем на спусковой крючок зажигалки и выдавливаем туда смесь воздуха и воды. Возвращаем рычажок на место.

В результате всех действий мы получаем зажигалку, внутри которой находится под давлением вода и воздух. Если нажать на рычажок, что под действием сжатого воздуха произойдет резкий выброс воды наружу. Кстати, можно использовать клапан зажигалки и для других емкостей, размеры которых позволят накопить большее количество воды и сжатого воздуха. Нужно только придумать переходник для него. Чтобы можно было использовать спусковой крючок зажигалки, нужно просто сделать переходник между корпусом зажигалки и, к примеру, пластиковой бутылкой. Интересно, до какого давления можно накачать такую емкость шприцем с водой и воздухом?

Здравствуйте!

Однажды в поисках запчастей для своего примуса, меня посетила идея. Я обнаружил что из насоса от примуса вполне можно сделать походную, бензиновую зажигалку, из которой при хранении не испаряется горючее. Многие пользователи зажигалок Зиппо меня поймут.

Скажу сразу, все детали для сборки я нашел на барахолке.

И так, для изготовления нам понадобится насос от примуса Шмель. Вернее, два корпуса от насоса и китайская зажигалка Зиппо.

Первым делом откручиваем клапан насоса, извлекаем содержимое, а затем разбираем зажигалку, и оставляем только кресало, пружину с винтом и трубку в которой находится пружина.

Изготавливаем корпус. размечаем и отрезаем от первой трубки резьбу

Затем, от второй трубки насоса отпаиваем ниппель

и впаиваем в корпус будущей зажигалки, углубив примерно на 1 мм.

Для колпачка зажигалки нам нужно отрезать от второй трубки кусок равный высоте клапана

Подгоняем надфилем. Что бы не получился скос, вовремя обработки надфилем проворачиваем деталь вокруг своей оси.

Верхнюю часть зажигалки подготовили, переходим к нижней части. Здесь колпачок будет по меньше. Для этого чуть ниже бокового отверстия клапана отмечаем линии среза клапана и трубки.

И отрезаем трубку а затем клапан.

А так же отрезаем трубку длинной в 15 мм для ветрозащиты и из оставшегося куска делаем пластину.

Вырезаем две пластинки под каждую трубку и приступаем к сборке маленького колпачка. Наносим припой на места стыков, а так же лак для ногтей что бы избежать нежелательных спаев

и прогревая горелкой припаиваем клапан, пластинку и трубку между собой

лишнее обрезаем и обрабатываем надфилем.

Перед сборкой верхнего колпачка нам нужно заглушить боковые и верхнее отверстия клапана.

На боковые отверстия наматываем тонкую, медную проволоку и паяем. Верхнее отверстие просто заполняем припоем, а за одно лудим поверхность. Так же наносим припой на пластинку и трубку.

Ровно устанавливаем и прогреваем до тех пор, пока полностью не спаяется.

После того как запаяли, обрезаем лишнее, обтачиваем надфилем и обрабатываем весь корпус мелкозернистой наждачной бумагой.

Теперь переходим к трубке и кресалу.

Для корпуса этого механизма отлично подошел латунный вентиль от камеры грузовой машины

Обрабатываем его наждачной бумагой и отрезаем трубку в 45 мм. а затем делаем паз для кресала глубиной в 10 мм.

Просвет между кресалом и трубкой должен быть около миллиметра

Теперь нам нужно спаять обе трубки между собой таким образом, чтобы кресало находилось на расстоянии в пару миллиметров от корпуса зажигалки. Для этого я использовал стержень латунного ключа.

Отрезаем стержень длинной в 27 мм. и примеряем. Если расстояние слишком большое, нужно немного подточить стержень. А так же подточим трубку и корпус зажигалки.

Наносим припой на поверхности стержня и латунной трубки, а также на железную трубку которую мы сняли с зажигалки и впаиваем ее.

Припаиваем стержень, выставляем просвет кресала на пару мм выше ниппеля зажигалки, отрегулировав положение, конструкцию фиксируем крокодилом и спаиваем.

В трубке длинной 15 мм, которую мы подготовили ранее, сверлим 8 отверстий в 3 мм в шахматном порядке. Штанген циркулем отмечаем 13 мм и вырезаем фрагмент трубки. Вставив сверло на 11 обстукиваем деревянным молотком и уменьшаем внутренний диаметр до 11 мм.

После чего припаиваем

Элемент ветрозащиты играет роль направляющей. Таким образом, при закручивании колпачка мы избавим себя от прицеливания в отличии других аналогов закручивающихся зажигалок.

Теперь нам нужно увеличить отверстия в ниппелях. Верхний сверлим в 2,5 мм, а нижний в 3,5 мм.

Ну и наконец делаем из подходящего по диаметру гвоздя штифт.

При установке кресала, важно обратить внимание на направление зубчиков. Если перепутать, ролик не будет высекать искры.

Вставляем кремень, пружину, закручиваем и проверяем.

Для того что бы просунуть в отверстие фитиль, привязываем к нему тонкую медную проволоку и протягиваем его в отверстие.

Набиваем вату, отрезаем провод, укладываем оставшийся конец фитиля и заправляем бензином для зажигалок.

Ну вот и все. Зажигалка готова. Буду надеяться, что статья вам понравилась.

Если Вам статья показалась сложной, можете посмотреть видео инструкцию по сборке зажигалки.

Предлагаю мастер-класс по изготовлению своими руками оригинальной бензиновой зажигалки. Для оформления использовалась посвященная Иерусалиму памятная монета.

Вид сзади, фото со стороны люка для заправки зажигалки бензином.

Процесс изготовления описан достаточно подробно. Работа достаточно кропотливая и местами весьма нудная, но результат стоит того! Все заказчики были очень довольны зажигалкой, как и те, кому ее дарили.

Выбитое на зажигалке слово Norah – это имя дедушки заказчицы. Зажигалка изготовлялась в подарок и была выполнена в виде подарочного набора.

Фото спереди.

Материалы и принадлежности для работы

Используем такие инструменты:

• дремель
• молоток
• мягкий молоток
• круглогубцы
• плоскогубцы
• метчик на 3 мм
• газовую горелку
• оловянную пасту (можно олово)

Фото подарочного набора в сборе.

Зажигалка сверху.

Для работы берем следующие материалы:

• медную трубку от кондиционера, длиной 15–18 см и диаметром 10–12 мм
• куски латуни, толщина 0,5 – 1 мм; один 45×45 мм и второй – 30×30 мм
• латунный патрон
• трубку для кресала диаметром 4 мм
• 2 кусочка латуни по 1 мм
• небольшие латунные элементы для украшения люка и скрытия сварки
• две латунные монеты
• медную проволоку для бортика монеты, 2×4 мм
• два латунных колпачка от велосипеда
• два переходника под велосипедные колпачки
• два болта из латуни 3×12 мм
• четыре клепки
• сверла разных диаметров
• монета для оформления, желательно из латуни
• кресало
• кремень
• пружину
• фитиль

Процесс изготовления бензиновой зажигалки

Расплющиваем до ровной полосы медную трубку.

При желании выбиваем свое имя или другую надпись.

Изгибаем мягким молотком до идеального круга.

Свариваем кольцо – это будет основное тело нашей зажигалки.

Скрываем место сварки, отверстия под клепки – 1,5 мм диаметром.

Дремелем отрезаем кусок резьбы под люк от патрона.

Готовим материалы.

Фиксируем лист латуни канцелярскими прищепками и припаиваем его.

Готово. На грязь внимания пока не обращаем.

Теперь обрезаем всю лишнюю латунь, а затем шлифуем и чистим.

Теперь нужно разметить место для люка заправки.

Вырезаем отверстие дремелем, фото промежуточного состояния.

Все, отверстие вырезано.

Теперь нужно припаять резьбу под люк.

Чистим и примериваем кольцо люка по месту.

Фото вида сбоку.

Готовим материалы для сборки держателя кресала.

Фото готовой трубки с держателем кресала для кремня.

В теле зажигалки просверливаем с противоположных сторон отверстия для трубки.

Примеряем трубку.

Изготавливаем держатель фитиля. От переходника отрезаем часть низа с накаткой.

Примеряем держатель фитиля. В качестве гайки используем часть ранее отрезанного латунного колпачка.

Примеряем все вместе.

Привариваем все детали.

Вид заготовки снизу.

Теперь тщательно все чистим.

Промежуточный вид снизу. Нарезаем резьбу 3 мм.

Примеряем болтик.

Теперь нужно приварить вторую сторону с монетой.

Примеряем.

Примеряем монету и текст.

Набиваем текст.

Тщательно закрепляем прищепками и очень аккуратно припаиваем. Малейшая неточность будет очень критична!

Вид сборки со стороны монеты.

Грубо обрезаем.

Все лишнее срезаем дремелем, шлифуем и полируем.

Примеряем материалы для люка.

Припаиваем. Люк изнутри.

Фронтальная часть. Здесь можно припаять любые декоративные элементы.

Грубо обрезаем. Чистим дремелем с металлической щеткой.

Шлифуем, примеряем деталь на зажигалке. Важно, чтобы она села ровно, без перекосов.

Фото сбоку. Герметичное кольцо обязательно должно быть бензиностойким.

Зажигалка почти готова, осталось совсем немного.

Переходим к изготовлению стойки, которая будет закрывать пружину и обеспечивать зажигалке устойчивое положение на плоскости.

Удобно использовать для этого монету подходящего размера.

Просверливаем отверстие, вставляем в него болт. Ставим бортик на паяльной пасте. Снизу ставим отрезанную от переходника велосипедного колпачка часть.

Припаиваем все вместе.

Примеряем стойку. Если устойчивость хорошая, переходим к шлифовке.

Шлифуем стойку о шкурку до блеска, предварительно зажав ее в патрон дрели.

Нарезаем для красоты дремелем продольные канавки.

Шлифуем дремелем с металлической щеткой.

Теперь нужно собрать верхнюю крышку фитиля. Берем такие принадлежности:

• монету для основы
• латунный колпачок
• соединяющий болт
• бортик из медной проволоки
• два толстых кольца из латуни
• фентиклюшку (для композиции)

Сверлим отверстие 4 мм в колпачке. В монете просверливаем дырку 2,5 мм и нарезаем резьбу 3 мм метчиком.

В колпачок вставляем болт. Продеваем все элементы и закручиваем сверху монетой. Между всеми элементами и на края монеты наносим пасту. Кладем бортик на монету.

Вид сборки сверху перед пайкой.

Пропаиваем сборку.

Шлифуем и чистим от грязи деталь дремелем с металлической щеткой.

Примерка.

Зажигалка почти готова.

Шлифуем все до блеска. На фото – отдельные компоненты зажигалки.

Устанавливаем кресало. Вставляем его в рожки, затем продеваем сквозь него прутик из латуни 2,5 мм. Аккуратными ударами молотка расплющиваем сначала одну сторону, затем – другую. Расплющить нужно совсем чуть-чуть, этого будет достаточно, чтобы кресало легко крутилось, но при этом надежно стояло по месту.

Набиваем ватой. Перед набивкой обязательно устанавливаем фитиль. Вата должна плотно охватить со всех сторон фитиль.

Зажигалка собрана.

Отлично стоит, устойчиво.

Проверяем работу. Горит хорошо. Пламя спадет позже, пока обжигается фитиль.

Подарочный набор в сборе.

На видео показан процесс работы зажигалки и ее внешний вид с разных ракурсов.

Зажигалка — это очень полезный инструмент, который выручает нас и в быту, и далеко за городом. Несмотря на ее низкую стоимость и доступность в магазинах, многие умельцы пытаются изготовить ее своими руками. Эти навыки, возможно, вам и не понадобятся, однако согласитесь, не у каждого из ваших друзей и знакомых есть такой самодельный аппарат. А делается самодельная зажигалка довольно просто. Причем изготовить ее можно практически из подручных материалов. Как сделать зажигалку своими руками?

Ответ на этот вопрос смотрите в данной статье.

Как сделать зажигалку из гильзы?

Один из наиболее простых способов — это изготовление устройства из гильзы. Здесь мы рассмотрим сразу несколько методов и вариантов. В первом среди материалов вам понадобится новая зиппа, гильза, горелка, а также серебристо-медный припой. Что с этими инструментами делать далее? Для начала вам нужно будет выпотрошить из зиппы кремень и достать оттуда металлический диск, который издает искру. После этого разберите все остальные детали данного элемента — фильтр, набивку и крепеж диска. Данные детали следует скомпоновать и спаять воедино. Если на каком-то элементе вы обнаружили шероховатости, уберите их при помощи паяльника, тем самым придав ему правильную форму. Далее все содержимое забивается в гильзу, вставляется фитиль и поверх него заливается горючее. Все — зажигалка готова к использованию.

Иные способы

Чтобы воспользоваться вторым способом, вам нужно будет подготовить узкую металлическую трубку. В ней следует проделать отверстие для колесика. Туда поместите специальный кремень с пружиной. Помните, что первый элемент должен быть с небольшой резинкой. Даже из прочного сплава или металла изготовьте колпачок для зажигалки вместе с фитилем. Далее припаяйте к гильзе металлическую трубочку и залейте верх устройства топливом.

Третий способ изготовления подразумевает использование таких деталей, как гильза и хлопчатобумажный шнур. На первом этапе шнур необходимо обрезать, смочить в бензине и опустить его в гильзу. Далее необходимо обеспечить взаимодействие устройства с кремнем — для этого наружную часть фитиля оставьте выглядывать. Сам кремень изготовляется из напильника. Как это сделать? Для этого припаяйте небольшой кусочек напильника (длиной не более 5 сантиметров) к гильзе и залейте в последнюю бензин. Все — устройство готово к использованию.

Как реанимировать старую бензиновую зажигалку?

Если в предыдущих методах мы рассказывали вам о том, как изготовить бензиновую зажигалку из подручных средств, то в данном способе мы рассмотрим, как можно реанимировать старое устройство и сделать его заново рабочим. Но прежде чем приступить к работе, пару слов об инструментах и материалах.

Итак, какие материалы нам для этого понадобятся?

В ходе работ вам нужно подготовить несколько медных трубок диаметром по 5 и 15 миллиметров, две пару шестеренок и одну зиппу. Последнюю можно взять из обычной газовой одноразовой зажигалки китайского производства.

Сразу отметим, что сделать устройство с таким же механизмом зажигания, как было раньше, при помощи этих компонентов у вас не получится — для этого нужно иметь лишь оригинальные запчасти. А это сделать крайне трудно — гораздо проще будет приобрести новую в магазине, чем мучиться со старой.

Для того чтобы в итоге механизм открытия-закрытия зажигалки не был чрезмерно хлипким, корпус должен быть монолитным. В противном случае при использовании элементы устройства будут постоянно съезжать в сторону.

Как сделать Принцип реанимации старой зажигалки довольно прост — все подготовленные элементы устанавливаются на место старых, а емкость инструмента заполняется бензином. Для того чтобы топливо не испарялось, рекомендуется установить сюда колпачок. Однако в силу хлипкой конструкции его часть будет постоянно цепляться за шестеренку, поэтому для частого пользования такой аппарат не подходит.

В завершение о бензиновых зажигалках отметим, что все основные детали, а именно кремни, в ней меняются, а потому служить такой аппарат будет очень и очень долго.

Делаем устройство из батарейки

Как сделать зажигалку из батарейки? Изготовить данный элемент подобным способом будет еще проще всех остальных, поэтому если на работу по изготовлению зажигалки у вас отведено минимум свободного времени, воспользуйтесь именно этим методом. А заключается он всего лишь в нескольких этапах.

Вначале подготавливаются основные материалы — 12-вольтовая батарейка и кусок обычной фольги. В качестве альтернативы взять обертку от жевательной резинки — сути дела это не меняет.

Как только оба контакта будут замкнуты, в месте сгиба фольги будет образовываться небольшой «огонь». Конечно, с точки зрения надежности, такая зажигалка не очень удобная в пользовании, однако на природе, особенно на пикнике, такая вещь точно вам не помешает.

Итак, мы выяснили, как сделать зажигалку из подручных материалов.

Здравствуйте!
В этой статье речь пойдет о зажигалке, особенное достоинство которой это то, что горючее в ней хранится на протяжении долгого времени и никуда не испаряется.

Видео как сделать бензиновую зажигалку своими руками

Материалы и инструменты:

— 2 насоса от примуса «Шмель»;
— дешевая зажигалка «Зиппо»;
— сосок от камеры грузового автомобиля;
— латунный сувальдный ключ (бабочка);
— припой олово;
— паяльник;
— флюс для пайки или паяльная кислота;
— бензиновая или газовая горелка;
— мелкозернистая наждачная бумага;
— надфиль;
— кремень и фитиль;

Перед тем как приступить к работе, нужно избавиться от лишнего и оставить только полезные материалы. От донора зажигалки нам понадобится трубка в которой находится пружина, сама пружина с фиксирующим ее винтиком и колесико высекающее искру. А от насосов «Шмель» оставляем только корпуса с клапанами на резьбовом соединении.

Сначала из корпусов насоса нужно изготовить корпус зажигалки, а затем верхний и нижний колпачки.
От одной из трубок насоса нужно ровно отпилить резьбу. Это то место, куда накручивается барашек поршня.

Вторая же трубка насоса, вся пойдет на запчасти.
От нее, прогревая горелкой, выпаиваем резьбовое соединение клапана.

Теперь при помощи той же горелки, эту резьбовую деталь нужно впаять в первую трубку, на которой с обратной стороны уже имеется точно такое же соединение.

Далее изготавливаем верхний колпачок.
Для этого, определив какая из сторон первой трубки более приемлема для верхнего колпачка, заворачиваем клапан. Приставив вторую трубку, отмечаем высоту колпачка и отрезаем ее.

Все неровности и заусенцы удаляем обрабатывая надфилем, одновременно подгоняем высоту трубки до высоты клапана.

Нижний колпачок, тот что для заправки горючего, можно сделать меньше.
Для этого в нижнюю часть зажигалки завернув клапан также приставив вторую трубку, отмечаем ее. Только теперь уже на уровне бокового отверстия клапана.

Отрезав деталь, на том же уровне отрезаем клапан и обрабатываем надфилем аналогично верхнему колпачку.

Из того что осталось от второй трубки нужно отрезать две детали.
Первая- трубка длинной 15 мм. Из нее чуть позже будем делать ветрозащиту, которая так же послужит направляющей для удобного наворачивания верхнего колпачка.

Вторая- пластина. Зажав в тисках нужно распилить трубку вдоль и выправить из нее пластину аккуратно обстукивая киянкой.

Получившуюся пластину нужно разделить пополам, и на одну из них обработав поверхность флюсом, при помощи паяльника наносится припой. Так же наносим припой на место среза клапана и одну из сторон среза трубки малого колпачка. Во избежание нежелательных спаев, следует нанести лак для ногтей на места соприкосновения корпуса и трубки колпачка, а также резьбового соединения клапана. Лак создаст своего рода барьер между деталями, который предотвратит их спаивание в том случае если излишки припоя просочатся.

Далее завернув клапан и установив корпус в вертикальном положении, на него нужно ровно выставить трубку, а сверху пластинку облуженными сторонами друг к другу.

Равномерно прогрев конструкцию горелкой, спаиваем между собой все три детали в одну.

После пайки остужаем деталь и приложив немного усилия откручиваем колпачок. Он почти готов. Осталось отрезать ножницами лишнее и обработать надфилем неровности и заусенцы.

С деталями верхнего колпачка проделываем ту же операцию, только прежде чем приступить к пайке, во избежание протечки горючего в будущем, нужно заглушить верхнее и боковое отверстие клапана.

Для этого, от маленькой катушки трансформатора отматываем медную проволоку, удаляем с нее лак и намотав на боковое отверстие клапана пропаиваем паяльником. Верхнее отверстие довольно маленькое. Оно закрывается путем нанесения припоя на верхнюю точку клапана

После пайки и удаления лишних элементов, заворачиваем оба колпачка, и обрабатываем корпус наждачной бумагой.
Далее механическая часть, а именно элемент без которого ваша зажигалка гореть не сможет.

Для его корпуса нам понадобится сосок от камеры грузового автомобиля.

От него нужно отрезать деталь длинной 45 мм и с его торца сделать паз углубив его на 10 мм.
Примерив в пазу ролик для высекания искр, оставляем между ним и корпусом зазор в 1 мм, намечаем и сверлом на 3 мм делаем отверстие.

После этого зафиксировав на время ролик, прикладываем механизм к корпусу зажигалки установив между ними стержень от латунного ключа, и примеряем. Расстояние между роликом и корпусом должно составлять около двух мм. Диаметр стержня немного великоват и расстояние получается большое.

Кстати, следует обратить внимание на то что бы зазор высекания искр, тот что под роликом должен находится на 1-2 мм выше верхней точки резьбового элемента. В том месте будет фитиль и искры, производимые роликом, должны попадать как раз на этот фитиль.

Отрезав от стержня 27 мм подтачиваем его надфилем, уменьшая тем самым зазор между роликом и корпусом зажигалки до нужного. Для удобства соединения деталей, нужно так же надфилем обработать прилегающие к стержню части корпуса зажигалки и трубки механизма для искр. Тем самым сделать округлые поверхности плоскими.

Далее на трубку для пружины, которую мы извлекли из зажигалки донора, с наружной стороны наносим припой в нескольких местах, а затем вставив ее в трубку механизма для высекания искр, прогревая горелкой пропаиваем их вместе. Затем, на места соединений между механизмом, стержнем и корпусом зажигалки так же наносим припой.

Собираем конструкцию. Убедившись, что зазор высекания искр находится на 1-2 мм выше верхней точки резьбового элемента, скрепляем все три детали крокодилом, а после прогревая горелкой спаиваем их между собой.

Зажигалка почти готова, осталась самая малость, а именно ветрозащита.
В заготовленной ранее трубке, на лицевой части, сверлом на 3 в шахматном порядке, проделываем 8 отверстий на расстоянии друг от друга примерно 7 мм.

С обратной стороны делаем разрез и отсекаем 13 мм стенки трубки.

После этого нужно уменьшить внутренний диаметр детали обстукивая ее киянкой предварительно установив в нее сверло на 11 мм.

Наносим припой на срез детали, устанавливаем ее на зажигалку, зафиксировав ранее спаянные детали крокодилом, аккуратно подаем огонь горелки и припаиваем деталь к корпусу. Нужно постараться не допустить прогрева ранее спаянных деталей и растекания по поверхности корпуса припоя.

Зажигалка — это очень полезный инструмент, который выручает нас и в быту, и далеко за городом. Несмотря на ее низкую стоимость и доступность в магазинах, многие умельцы пытаются изготовить ее своими руками. Эти навыки, возможно, вам и не понадобятся, однако согласитесь, не у каждого из ваших друзей и знакомых есть такой самодельный аппарат. А делается самодельная зажигалка довольно просто. Причем изготовить ее можно практически из подручных материалов. Как сделать зажигалку своими руками?

Ответ на этот вопрос смотрите в данной статье.

Как сделать зажигалку из гильзы?

Один из наиболее простых способов — это изготовление устройства из гильзы. Здесь мы рассмотрим сразу несколько методов и вариантов. В первом среди материалов вам понадобится новая зиппа, гильза, горелка, а также серебристо-медный припой. Что с этими инструментами делать далее? Для начала вам нужно будет выпотрошить из зиппы кремень и достать оттуда металлический диск, который издает искру. После этого разберите все остальные детали данного элемента — фильтр, набивку и крепеж диска. Данные детали следует скомпоновать и спаять воедино. Если на каком-то элементе вы обнаружили шероховатости, уберите их при помощи паяльника, тем самым придав ему правильную форму. Далее все содержимое забивается в гильзу, вставляется фитиль и поверх него заливается горючее. Все — зажигалка готова к использованию.

Иные способы

Чтобы воспользоваться вторым способом, вам нужно будет подготовить узкую металлическую трубку. В ней следует проделать отверстие для колесика. Туда поместите специальный кремень с пружиной. Помните, что первый элемент должен быть с небольшой резинкой. Даже из прочного сплава или металла изготовьте колпачок для зажигалки вместе с фитилем. Далее припаяйте к гильзе металлическую трубочку и залейте верх устройства топливом.

Третий способ изготовления подразумевает использование таких деталей, как гильза и хлопчатобумажный шнур. На первом этапе шнур необходимо обрезать, смочить в бензине и опустить его в гильзу. Далее необходимо обеспечить взаимодействие устройства с кремнем — для этого наружную часть фитиля оставьте выглядывать. Сам кремень изготовляется из напильника. Как это сделать? Для этого припаяйте небольшой кусочек напильника (длиной не более 5 сантиметров) к гильзе и залейте в последнюю бензин. Все — устройство готово к использованию.

Как реанимировать старую бензиновую зажигалку?

Если в предыдущих методах мы рассказывали вам о том, как изготовить бензиновую зажигалку из подручных средств, то в данном способе мы рассмотрим, как можно реанимировать старое устройство и сделать его заново рабочим. Но прежде чем приступить к работе, пару слов об инструментах и материалах.

Итак, какие материалы нам для этого понадобятся?

В ходе работ вам нужно подготовить несколько медных трубок диаметром по 5 и 15 миллиметров, две пару шестеренок и одну зиппу. Последнюю можно взять из обычной газовой одноразовой зажигалки китайского производства.

Сразу отметим, что сделать устройство с таким же механизмом зажигания, как было раньше, при помощи этих компонентов у вас не получится — для этого нужно иметь лишь оригинальные запчасти. А это сделать крайне трудно — гораздо проще будет приобрести новую в магазине, чем мучиться со старой.

Для того чтобы в итоге механизм открытия-закрытия зажигалки не был чрезмерно хлипким, корпус должен быть монолитным. В противном случае при использовании элементы устройства будут постоянно съезжать в сторону.

Как сделать Принцип реанимации старой зажигалки довольно прост — все подготовленные элементы устанавливаются на место старых, а емкость инструмента заполняется бензином. Для того чтобы топливо не испарялось, рекомендуется установить сюда колпачок. Однако в силу хлипкой конструкции его часть будет постоянно цепляться за шестеренку, поэтому для частого пользования такой аппарат не подходит.

В завершение о бензиновых зажигалках отметим, что все основные детали, а именно кремни, в ней меняются, а потому служить такой аппарат будет очень и очень долго.

Делаем устройство из батарейки

Как сделать зажигалку из батарейки? Изготовить данный элемент подобным способом будет еще проще всех остальных, поэтому если на работу по изготовлению зажигалки у вас отведено минимум свободного времени, воспользуйтесь именно этим методом. А заключается он всего лишь в нескольких этапах.

Вначале подготавливаются основные материалы — 12-вольтовая батарейка и кусок обычной фольги. В качестве альтернативы взять обертку от жевательной резинки — сути дела это не меняет.

Как только оба контакта будут замкнуты, в месте сгиба фольги будет образовываться небольшой «огонь». Конечно, с точки зрения надежности, такая зажигалка не очень удобная в пользовании, однако на природе, особенно на пикнике, такая вещь точно вам не помешает.

Итак, мы выяснили, как сделать зажигалку из подручных материалов.

Как самому сделать зажигалку?

Сколько Кулибиных носит земля русская, только одному Богу известно! Сегодня, дорогой читатель, мы с вами узнаем, как можно соорудить зажигалку из подручных средств. Вам понадобится известная доля внимания и терпения. Также вы узнаете, как можно изготовить зажигалку в походных условиях из картошки и зубной пасты! Не верите? Итак:

Как самому сделать зажигалку?

Пожалуй, наиболее распространенный вариант изготовления зажигалок в полевых условиях — это ее изготовление из гильзы патрона. Почему именно гильза? Прежде всего, размеры. Гильза, к примеру, от патрона АК-47 легко помещается в руке и кармане. Ну и конечно, гильза выполнена из металла, что, несомненно, намного безопаснее, чем зажигалка из других материалов. Основная проблема заключается в том, где ее можно достать. Но мы уверены, что у вас найдется пара-тройка знакомых военных. Мы расскажем о 2 способах того как сделать зажигалку. Видео в интернете по этому поводу предостаточно.

Способ № 1

• Возьмите любую небольшую металлическую трубочку. Она может быть, в принципе, любого размера, главное, чтобы подходила под гильзу.
• Ее необходимо приварить к гильзе патрона. Возьмите паяльник и хорошенько проварите соединение во избежании скорой поломки. Кроме того, необходимо сделать вырез для колесика (в металлической трубке), которое будет вращаться, и запускать механизм зажигалки. Вырез должен соответствовать размерам колесика с запасом для его крепежа и свободного вращения.
• Далее вам понадобится разобрать любую старую или закончившуюся зажигалку и снять с нее кремень с пружиной. Кстати говоря, колесико со старой зажигалки тоже подойдет для использования. Эту конструкцию мы и устанавливаем в вырез. Легче всего будет работать при помощи пинцета.
• Также необходимо изготовить фитиль (можно взять из обычной свечки, разрезав ее) и колпачок, который может быть металлическим, к примеру, из остатка той же гильзы или если у вас сохранилась пуля, то можно использовать и ее.
• Фитиль опускаем в гильзу, а колпачок любой формы припаиваем к той же гильзе.

Способ № 2

Здесь нам понадобится кусочек шнура из хлопка.

• Возьмем гильзу и опустим шнурок в нее. Это защитит шнур от сырости.
• Если вы хотите, чтобы ваша самодельная зажигалка работала эффективней, нужно смочить ее бензином и только после этого опустить в гильзу.
• Искра в такой конструкции добывается при помощи напильника. Он должен быть обрезан до минимальных размеров. 5 сантиметров в длину будет достаточно.
• Таким образом, мы чиркаем напильником, например, о камень, получаем искру и наш фитиль, смоченный в бензине, начинает гореть без перебоя.

Этот вариант хорош, когда вы находитесь действительно в экстремальных условиях.

Как сделать зажигалку на природе или в лесу?

Это способ любим многими непутевыми туристами и путешественниками, которые позабыли взять в поход средства разведения костра. Нижеописанные химические процессы помогают добыть огонь практически из ничего. Что нужно сделать:

Вообще, многие любители рукоделия поступают весьма хитро. Их способ, кстати говоря, может считаться вполне самостоятельным и весьма изобретательным. Что они делают? Все просто.

• Нужно взять обычную закончившуюся или новую зажигалку.
• Теперь необходимо полностью ее разобрать. Все детали понадобятся.
• Берем известную нам гильзу от патрона такого размера, чтобы все «внутренности» зажигалки умещались в гильзе.
• Самый главный инструмент в данном случае — это паяльник. Те счастливцы, которые общаются с этим инструментом на «ты», могут без особого труда припаять все содержимое зажигалки к гильзе.
• После этого необходимо не забыть наполнить новоиспеченную зажигалку из патрона бензином, иначе искры не будет.

Сегодня зажигалки можно купить в различных торговых точках, даже в ближайшем киоске есть самое простое зажигательное устройство. Различные магазины, предлагающие своим покупателям различную сувенирную и подарочную продукцию, на своих полках выставляют различные модели зажигалок в оригинальном дизайне и невероятных видов. Несмотря на это, многие люди желают попробовать самостоятельно создать такое зажигательное устройство. Но как правильно это сделать знают не многие.
Для изготовления можно использовать различные подручные средства и материалы. В качестве основы лучше всего выбрать небольшую металлическую емкость. Будущее устройство не должно быть слишком тяжелым или громоздким, оно должно легко помещаться в ладошке. Можно сделать зажигалку из использованной гильзы, но придется потратить немало времени.

Первый вариант таков. К металлической гильзе припаять узенькую трубочку, в которой будет вырез для колесика. В это отверстие вмонтировать специальное кресало, можно использовать кремень от зажигалки с маленькой пружинкой. Также необходимо сделать из металла небольшой колпачок и добавить к нему фитилек. Конечно, сделать зажигалку в такой способ задача не из легких.

Есть еще один способ изготовления устройства из гильзы. Для него понадобится небольшой кусочек шнура или хлопчатобумажной ткани в виде фитилька. Он помещается внутрь гильзы, иногда для большей эффективности шнурок обмокают в бензин. В качестве кресала используется маленький кусочек обычного напильника, как правило, он не превышает 5 сантиметров. Конечно, такое зажигательное устройство не является классического типа зажигалкой, но в трудной ситуации оно окажется весьма эффективным способом добычи огня.

Еще один способ создания самодельной зажигалки можно увидеть на видеоролике по ссылке.

Вам может понравиться:

• Вязаные коврики крючком: интересные модели, схемы и…

• Вязаные теплые юбки спицами и крючком, модели с…


В этом мастер-классе мы предлагаем вам собрать оригинальную зажигалку своими руками. Все, что вам понадобится от обычного изделия – это прикуриватель. По внешнему виду зажигалка напоминает стимпанк изделия и такой точно ни у кого не будет.

Материалы

Для работы вам будут нужны:

• старый прикуриватель;
• 15 мм медные заглушки, 2 шт.;
• 12,7 мм медная трубка;
• 4 мм латунные или медные трубки;
• латунные полоски;
• латунная прямоугольная трубка;
• небольшие винты, 2 шт.;
• куполообразная гайка, М5;
• болт;
• плоскогубцы;
• паяльник;
• припой;
• Dremel и сверла;
• напильник;
• хлопковые шарики;
• кусочек войлочной ткани;
• фитиль;
• жидкость для заправки зажигалок.

Шаг 1
. Разберите зажигалку, чтобы достать из нее прикуриватель.

Шаг 2
. Возьмите тонкую медную или латунную трубку и приложите к ней пружину прикуривателя. Обрежьте трубку так, чтобы пружина слегка выглядывала за ее пределы.

Шаг 3
. Обработайте трубку напильником в местах среза.

Шаг 4
. Возьмите медную полоску и согните ее под углом 90 градусов дважды, чтобы получилась форма буквы U. При формировании элемента прикладывайте колесико прикуривателя. Эта деталь в дальнейшем будет его удерживать.

Шаг 5
. В заготовленной детали просверлите отверстие под тонкую трубку.

Шаг 6
. Припаяйте трубку к полученной детали. С нижней ее стороны, металл основательно разогрейте и вкрутите в него винт. При застывании металла они прочно будет закреплен в самой трубке.

Шаг 7
. В U-образной части заготовленного элемента просверлите отверстие для крепления колесика зажигания.

Шаг 8
. Зачистите деталь, сделав ее гладкой, и после вставьте колесико надавливанием на него.

Шаг 9
. Теперь от большой медной трубки вам нужно будет отпилить небольшую ее часть. Длину детали регулируйте сами. В данном случае она составила 5 см. Места срезов обязательно зачистите до идеально гладкого состояния

Шаг 10
. Теперь вам нужно будет сделать держатель фитиля, встроенный в медный колпачок. Последний защитит содержимое трубы от пересыхания.

Вначале просверлите отверстие в винтике на глубину примерно 1 – 1,5 см. Для удобства отправьте винт в тиски и по окончании работы срежьте лишнюю его часть.

Шаг 11
. В медном колпачке немного в сторону от центра просверлите отверстие под винт. Вставьте его. Закрутите винт гайкой со шляпкой.

Шаг 12
. Тонкую медную трубку припаяйте к винтику с внутренней стороны медной заглушки. После всего припаяйте к трубе и саму заглушку.

Шаг 13
. Во втором медном колпачке просверлите отверстие теперь уже под тонкую трубочку.

Шаг 14
. Саму трубочку спилите, чтобы она шла вровень с колпачком. Вкрутите винт со шляпкой в трубочку, заранее тщательно разогрев металл.

Шаг 15
. С помощью латунной трубки прямоугольной формы соедините два элемента зажигалки между собой. Прежде, чем варить их, пластину обрежьте и зачистите, а после всю конструкцию отправьте в тиски.
Обратите внимание на расположение деталей относительно друг друга.

И так, для изготовления нам понадобится насос от примуса Шмель. Вернее, два корпуса от насоса и китайская зажигалка Зиппо.

Первым делом откручиваем клапан насоса, извлекаем содержимое, а затем разбираем зажигалку, и оставляем только кресало, пружину с винтом и трубку в которой находится пружина.

Изготавливаем корпус

Размечаем и отрезаем от первой трубки резьбу.

Затем, от второй трубки насоса отпаиваем ниппель.

И впаиваем в корпус будущей зажигалки, углубив примерно на 1 мм.

Для колпачка зажигалки нам нужно отрезать от второй трубки кусок равный высоте клапана.

Подгоняем надфилем. Чтобы не получился скос, вовремя обработки надфилем проворачиваем деталь вокруг своей оси.
Верхнюю часть зажигалки подготовили, переходим к нижней части. Здесь колпачок будет поменьше. Для этого чуть ниже бокового отверстия клапана отмечаем линии среза клапана и трубки.
И отрезаем трубку, а затем клапан.

А так же отрезаем трубку длинной в 15 мм для ветрозащиты и из оставшегося куска делаем пластину.

Вырезаем две пластинки под каждую трубку и приступаем к сборке маленького колпачка. Наносим припой на места стыков,
Наносим лак для ногтей, чтобы избежать нежелательных спаев.

И прогревая горелкой, припаиваем клапан, пластинку и трубку между собой.

Лишнее обрезаем и обрабатываем надфилем.

Перед сборкой верхнего колпачка нам нужно заглушить боковые и верхние отверстия клапана.

На боковые отверстия наматываем тонкую, медную проволоку и паяем. Верхнее отверстие просто заполняем припоем, а заодно лудим поверхность. Так же наносим припой на пластинку и трубку.
Ровно устанавливаем и прогреваем до тех пор, пока полностью не спаяется.

После того как запаяли, обрезаем лишнее, обтачиваем надфилем и обрабатываем весь корпус мелкозернистой наждачной бумагой.

Теперь переходим к трубке и кресалу.

Для корпуса этого механизма отлично подошел латунный вентиль от камеры грузовой машины.

Обрабатываем его наждачной бумагой и отрезаем трубку в 45 мм. а затем делаем паз для кресала глубиной в 10 мм.
Далее сверлим отверстие для штифта диаметром в 3 мм
Просвет между кресалом и трубкой должен быть около миллиметра.

Теперь нам нужно спаять обе трубки между собой таким образом, чтобы кресало находилось на расстоянии в пару миллиметров от корпуса зажигалки. Для этого я использовал стержень латунного ключа.

Отрезаем стержень длинной в 27 мм. и примеряем. Если расстояние слишком большое, нужно немного подточить стержень. А так же подточим трубку и корпус зажигалки.

Наносим припой на поверхности стержня и латунной трубки, а также на железную трубку, которую мы сняли с зажигалки и впаиваем ее.

Припаиваем стержень, выставляем просвет кресала на пару мм выше ниппеля зажигалки, отрегулировав положение, конструкцию фиксируем крокодилом и спаиваем.

В трубке длинной 15 мм, которую мы подготовили ранее, сверлим 8 отверстий в 3 мм в шахматном порядке.

Штангенциркулем отмечаем 13 мм и вырезаем фрагмент трубки. Вставив сверло на 11, обстукиваем деревянным молотком и уменьшаем внутренний диаметр до 11 мм.

После чего припаиваем.

Элемент ветрозащиты играет роль направляющей. Таким образом, при закручивании колпачка мы избавим себя от прицеливания в отличии других аналогов закручивающихся зажигалок.

Теперь нам нужно увеличить отверстия в ниппелях. Верхний сверлим в 2,5 мм, а нижний в 3,5 мм.

Ну и наконец, делаем из подходящего по диаметру гвоздя штифт.
При установке кресала, важно обратить внимание на направление зубчиков. Если перепутать, ролик не будет высекать искры.

Вставляем кремень, пружину, закручиваем и проверяем.
Для того что бы просунуть в отверстие фитиль, привязываем к нему тонкую медную проволоку и протягиваем его в отверстие.

Набиваем ватой, отрезаем провод, укладываем оставшийся конец фитиля и заправляем бензином для зажигалок.

Ну, вот и все. Зажигалка готова. Буду надеяться, что статья вам понравилась.
Если Вам статья показалась сложной, можете посмотреть видео инструкцию по сборке зажигалки.
Всем пока.

Зажигалка – это очень полезный инструмент, который выручает нас и в быту, и далеко за городом. Несмотря на ее низкую стоимость и доступность в магазинах, многие умельцы пытаются изготовить ее своими руками. Эти навыки, возможно, вам и не понадобятся, однако согласитесь, не у каждого из ваших друзей и знакомых есть такой самодельный аппарат. А делается самодельная зажигалка довольно просто. Причем изготовить ее можно практически из подручных материалов. Как сделать зажигалку своими руками?

Как сделать зажигалку из гильзы?

Один из наиболее простых способов – это изготовление устройства из гильзы. Здесь мы рассмотрим сразу несколько методов и вариантов. В первом среди материалов вам понадобится новая зиппа, гильза, горелка, а также серебристо-медный припой. Что с этими инструментами делать далее? Для начала вам нужно будет выпотрошить из зиппы кремень и достать оттуда металлический диск, который издает искру. После этого разберите все остальные детали данного элемента – фильтр, набивку и крепеж диска. Данные детали следует скомпоновать и спаять воедино. Если на каком-то элементе вы обнаружили шероховатости, уберите их при помощи паяльника, тем самым придав ему правильную форму. Далее все содержимое забивается в гильзу, вставляется фитиль и поверх него заливается горючее. Все – зажигалка готова к использованию.

Иные способы

Чтобы воспользоваться вторым способом, вам нужно будет подготовить узкую металлическую трубку. В ней следует проделать отверстие для колесика. Туда поместите специальный кремень с пружиной. Помните, что первый элемент должен быть с небольшой резинкой. Даже из прочного сплава или металла изготовьте колпачок для зажигалки вместе с фитилем. Далее припаяйте к гильзе металлическую трубочку и залейте верх устройства топливом.

Третий способ изготовления подразумевает использование таких деталей, как гильза и хлопчатобумажный шнур. На первом этапе шнур необходимо обрезать, смочить в бензине и опустить его в гильзу. Далее необходимо обеспечить взаимодействие устройства с кремнем – для этого наружную часть фитиля оставьте выглядывать. Сам кремень изготовляется из напильника. Как это сделать? Для этого припаяйте небольшой кусочек напильника (длиной не более 5 сантиметров) к гильзе и залейте в последнюю бензин. Все – устройство готово к использованию.

Как реанимировать старую бензиновую зажигалку?

Если в предыдущих методах мы рассказывали вам о том, как изготовить бензиновую зажигалку из подручных средств, то в данном способе мы рассмотрим, как можно реанимировать старое устройство и сделать его заново рабочим. Но прежде чем приступить к работе, пару слов об инструментах и материалах.

Итак, какие материалы нам для этого понадобятся?

В ходе работ вам нужно подготовить несколько медных трубок диаметром по 5 и 15 миллиметров, две соединительные муфты, пару шестеренок и одну зиппу. Последнюю можно взять из обычной газовой одноразовой зажигалки китайского производства.

Сразу отметим, что сделать устройство с таким же механизмом зажигания, как было раньше, при помощи этих компонентов у вас не получится – для этого нужно иметь лишь оригинальные запчасти. А это сделать крайне трудно – гораздо проще будет приобрести новую в магазине, чем мучиться со старой.

Для того чтобы в итоге механизм открытия-закрытия зажигалки не был чрезмерно хлипким, корпус должен быть монолитным. В противном случае при использовании элементы устройства будут постоянно съезжать в сторону.

Как сделать бензиновую зажигалку? Принцип реанимации старой зажигалки довольно прост – все подготовленные элементы устанавливаются на место старых, а емкость инструмента заполняется бензином. Для того чтобы топливо не испарялось, рекомендуется установить сюда колпачок. Однако в силу хлипкой конструкции его часть будет постоянно цепляться за шестеренку, поэтому для частого пользования такой аппарат не подходит.

В завершение о бензиновых зажигалках отметим, что все основные детали, а именно кремни, в ней меняются, а потому служить такой аппарат будет очень и очень долго.

Делаем устройство из батарейки

Как сделать зажигалку из батарейки? Изготовить данный элемент подобным способом будет еще проще всех остальных, поэтому если на работу по изготовлению зажигалки у вас отведено минимум свободного времени, воспользуйтесь именно этим методом. А заключается он всего лишь в нескольких этапах.

Вначале подготавливаются основные материалы – 12-вольтовая батарейка и кусок обычной фольги. В качестве альтернативы взять обертку от жевательной резинки – сути дела это не меняет.

Как сделать зажигалку далее? На следующем этапе посередине свернутого листа фольги делается небольшой сгиб. После свернутый кусочек замыкается на концах батарейки (полярность «+» и «-» соответственно).

Как только оба контакта будут замкнуты, в месте сгиба фольги будет образовываться небольшой «огонь». Конечно, с точки зрения надежности, такая зажигалка не очень удобная в пользовании, однако на природе, особенно на пикнике, такая вещь точно вам не помешает.

Итак, мы выяснили, как сделать зажигалку из подручных материалов.

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Очень неприятно, когда в вашей зажигалке заканчивается газ. Каждый попадал в такую ситуацию хотя бы раз. В действительности газовые зажигалки имеют целый волок недостатков, достаточно упомянуть о том, что они далеко не самое надежное устройство в этом мире. Сегодняшнее видео же, расскажет о том, как из подручных материалов сделать настоящую USB зажигалку.

Интересно будет узнать и о том, как сделать открывалку для своей кухни. Это видео научит делать открывашку из чего угодно , что есть в доме.

Понравилась статья? Тогда поддержи нас, жми:

Перед вами самодельная электродуговая зажигалка + фонарик + электрошокер (автор «AKA KASYAN»).
Совместить эти три очень полезные опции в корпусе зажигалки ещё не пришло в голову даже китайским производителям. А каким макаром автору удалось все это дело впихнуть в этот небольшой корпус – отдельная история. А все началось с того, что у него появился хоть и маленький, но вполне себе неплохой 3d принтер.

Как и любой другой на месте автора, сперва он стал печатать всякие безделушки: вазы, зверушек, еще вазы и зверушек.

Затем он прикинул размеры и запустил печать. Данный принтер прост до безобразия, загрузил файл печати на карту памяти, воткнул в принтер нажал на единственную кнопку.

Корпус получился вполне достойным. На корпусе имеется красивый рисунок с узорами, но автору так и не удалось его достойно раскрасить, ну ладно, это как-нибудь другой раз. Изначально была задумка сделать что-то наподобие зажигалок «Zippo» с откидной крышкой, но нужного шаблона автор не нашел, а моделировать он пока не умеет. По этой причине возьмем самый подходящий для этих целей корпус и напечатаем корпус с половиной.

Далее подгонка под наш корпус. И после некоторых мучений все готово. Некрасиво, неаккуратно, но работает.

Теперь самое главное – электроника. Корпус получился вполне карманных размеров, довольно удобный и на ощупь приятный. Нам предстоит затолкнуть в него аккумулятор, систему защиты и заряда аккумулятора (зарядку будем производить от usb порта), фонарик, высоковольтный преобразователь напряжения для получения жгучей дуги, ну и высоковольтный умножитель напряжения, который собственно с преобразователем образует хоть и маломощный, но все же электрошокер. Плюс нужен центральный выключатель и кнопка.

Первый режим выключателя – светится фонарик. Второй режим – снятие с предохранителя. Далее остается нажать на кнопку, и зажигалка начинает работать. Такое решение сделано во избежание самопроизвольного включения зажигалки в кармане. С этим все ясно, а как же шокер? Штыки, на которых образуются высоковольтные разряды расположены на крышке зажигалки, а сам умножитель напряжения в крышке, он полностью залит эпоксидной смолой.

Если крышка открыта, зажигалка снята с предохранителя и нажата кнопка, эту штуку можно использовать по прямому предназначению. Если же закрыть крышку и сделать тоже самое, то получим электрошокер.

Давайте рассмотрим схему:

А теперь более подробно.

Именно эта часть формирует высокое напряжение высокой частоты, на выходе трансформатора напряжение составляет более 3000 В. Температура высоковольтной дуги очень высокая, и она с легкостью может поджечь горючие материалы.

Схема из себя представляет обычный блокинг-генератор на базе одного биполярного транзистора. Трансформатор взят готовый, продают их на Алиэкспресс, ссылку найдете в описании под видеороликом автора (ссылка ИСТОЧНИК). Конечно можно было и самому мотать такой же трансформатор, но если лень, то проще воспользоваться готовым.

Трансформатор секционный. Был залит смолой. Транзистор в ходе кратковременной работой почти не нагревается, поэтому лепить его на радиатор нет смысла.

Это диоды еще советского производства, но импортных аналогов море. Высокое напряжение поступает на штыки, которые расположены на крышке. Расстояние между ними всего пол сантиметра. Можно и больше, так как разряды растягиваются на длину до 1,5 см. Но в нашем случае такое расположение штырьков обусловлено конструктивными особенностями как самого умножителя, так и крышки в целом.

Параллельно выходу умножителя установлены пара последовательно соединенных резисторов, каждая имеет сопротивление 30 мОм.

Эти резисторы разряжают остаточное напряжение умножителя после отключения шокера.

Фонарик – это дополнительная, не обязательная, но жевательная опция.

Ну вот и все. Благодарю за внимание. До новых встреч!
