Обзор спусковых и страховочных устройств

Главное предназначение спускового устройства — полностью контролировать спуск по закреплённой верёвке. Главная функция страховочного устройства — осуществлять надежную страховку. Контролируемый спуск достигается благодаря регулируемой силе трения верёвки в устройствах. В связи с этим, спусковые устройства делятся на:

• с блокиратором обратного хода

• без блокиратора обратного хода


Устройства с блокиратором обратного хода

Все устройства данного типа используются только на одинарной веревке.

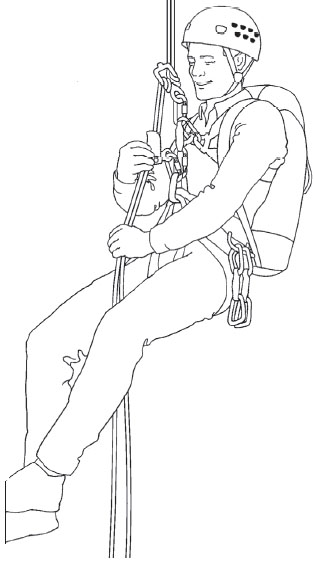

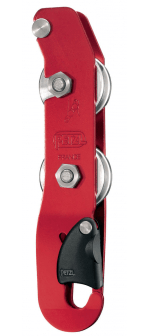

Самоблокирующееся спусковое устройство Десантер

Для работы с веревкой диаметром от 9 до 12 мм. Предназначено не только для спуска, но так же для страховки и подъема. Не перекручивает веревку. Фиксация тормоза происходит автоматически при отпускании рукоятки. Может быть установлено на верёвку без выщёлкивания от обвязки благодаря пружинной клипсе. Контроль над спуском происходит при удержании свободного конца веревки.

Плюсы:

2. Не прокручивает веревку

3. Возможен подъём по верёвке без изменения положения устройства.

4. Возможность зависать на необходимой высоте, не используя дополнительные устройства.

Минусы:

2. Большая сила трения при подъеме.

3. Вес/габариты

4. Не подходит для страховки

5. Не подходит для работы на сдвоенной веревке

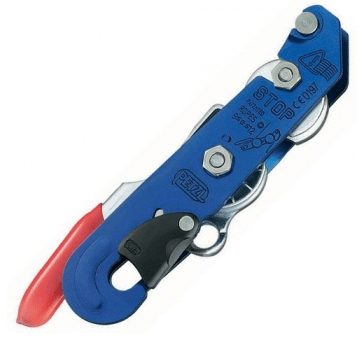

Самоблокирующееся спусковое устройство Анти-Паник

Для работы с веревкой диаметром 9-13 мм. Снабжена системой «anti-panic»

Полностью исключает возможность срыва в случае паники, поэтому отлично подойдет для спасательных работ, эвакуации в чрезвычайных ситуациях и при потере контроля над веревкой. Двойная автоматическая тормозная система срабатывает не только при полном отпускании рукоятки, но и при попытке схватиться за устройство. При нажатии на рукоятку осуществляется полный контроль над спуском. Не прокручивает веревку. Максимальная длина спуска — 100 м

Плюсы:

1. Полный контроль скорости спуска.

2. Не прокручивает веревку

3. При потере контроля над веревкой происходит полная блокировка системы и остановка.

Минусы:

1. На обледенелых, грязных, мокрых веревках не работает.

2. Вес/габариты

3. Не подходит для работы на сдвоенной веревке

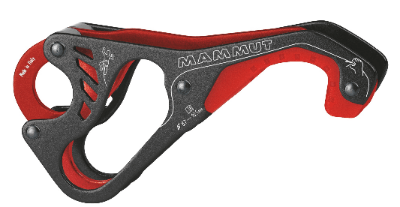

Примеры устройств с системой «anti-panic»

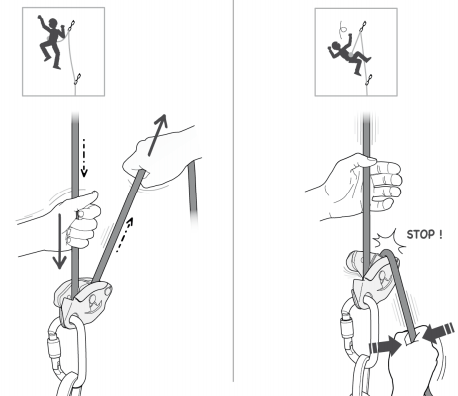

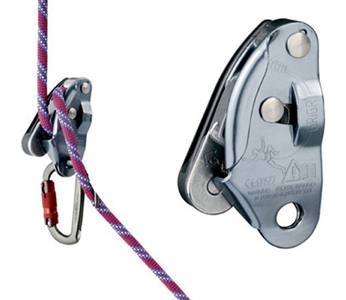

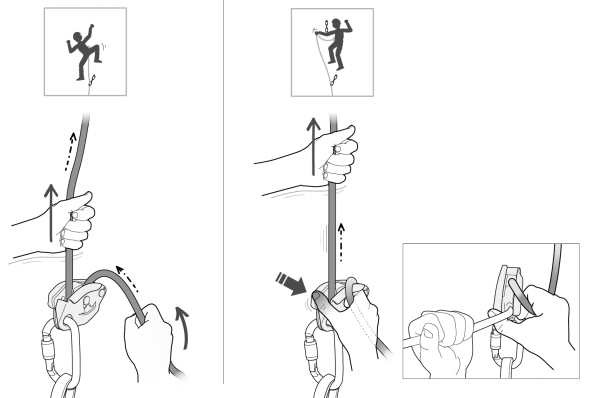

Спусковое страховочное устройство GriGri (Гри Гри)

Для работы с веревкой диаметром от 8,9 до 11 мм. Благодаря автоматической блокировке устройство замечательно подходит для организации страховки. Имеет легкий вес и очень компактно. Самое популярное страховочное устройство в скалолазании. Очень простая техника страховки: две руки находятся на веревке. Блокировка: в процессе остановки падения страхующий удерживает свободный конец веревки, кулачок поворачивается и захватывает веревку, увеличивая степень блокировки до полной остановки проскальзывания веревки. Плавное протравливание веревки, полное чувство контроля при спуске и страховке. Очень удобно то, что схема использования Гри Гри выгравирована на самом устройстве.

Плюсы:

1. Не прокручивает веревку.
2. Возможность зависать на необходимой высоте, не используя дополнительные устройства.
3. Очень простая, но надежная страховка.

Минусы:

1. Не подходит для работы на сдвоенной веревке
2. Требует ухода
3. Цена

Самоблокирующееся спусковое устройство I»D

Снабжена системой «anti-panic».

Для работы с веревкой диаметром: 10-11,5мм.

Благодаря механизму «анти паник» происходит автоматическая блокировка и останавливается спуск. Сложно допустить ошибку при неправильной заправке веревки, поскольку в устройстве предусмотрен специальный стопор.

Рукоятка обладает множественными функциями: контролировать скорость спуска, удерживая свободный конец веревки, блокировка/разблокировка устройства, фиксация положения на веревке в любой точке во время спуска.

Улучшенное скольжение устройства по веревке за счет формы стопора. Поворотный эксцентрик легко выбирает слабину верёвки. Отлично подойдет для натягивания полиспаста и при недолгом подъеме по веревке.

Плюсы:

1. Автоматическая блокировка.

2. Возможность зависать на необходимой высоте, не используя дополнительные устройства.

3. Защита от неправильной заправки веревки.

4. Отличное скольжение по веревке

Минусы:

1. Не подходит для работы на сдвоенной веревке

2. Требует ухода

3. Цена

Спусковое устройство «Решетка»

Очень популярное спусковое устройство для промальпа и спелеологов. Отлично подойдет для продолжительного вертикального спуска. Не «закручивает» веревку, благодаря своей конструкции. Позволяет зависать на высоте при спуске, не используя руки. Есть такое мнение, что применение решетки изнашивает веревку намного меньше, нежели аналогичные устройства.

Плюсы:

1. Просто в использовании.
2. Устройство очень прочное и надежное.
3. Необходимо минимум ухода
4. Не крутит веревку.
5. Комфортно работать на двух веревках.
6. Возможность зависания при спуске

Минусы:

1. Большие габариты.
2. Нет возможности использовать под страховку

К устройствам без блокиратора обратного хода относятся

Спусковое страховочное устройство восьмерка

Восьмёрка — самое распространенное приспособление для организации страховки и спуска в альпинизме, спортивном туризме. Обычно, это металлическая цельная деталь, в виде цифры «восемь». Для спускового страховочного устройства есть требования UIAA, в котором по стандарту восьмерка должна выдерживать нагрузку 2500 кг

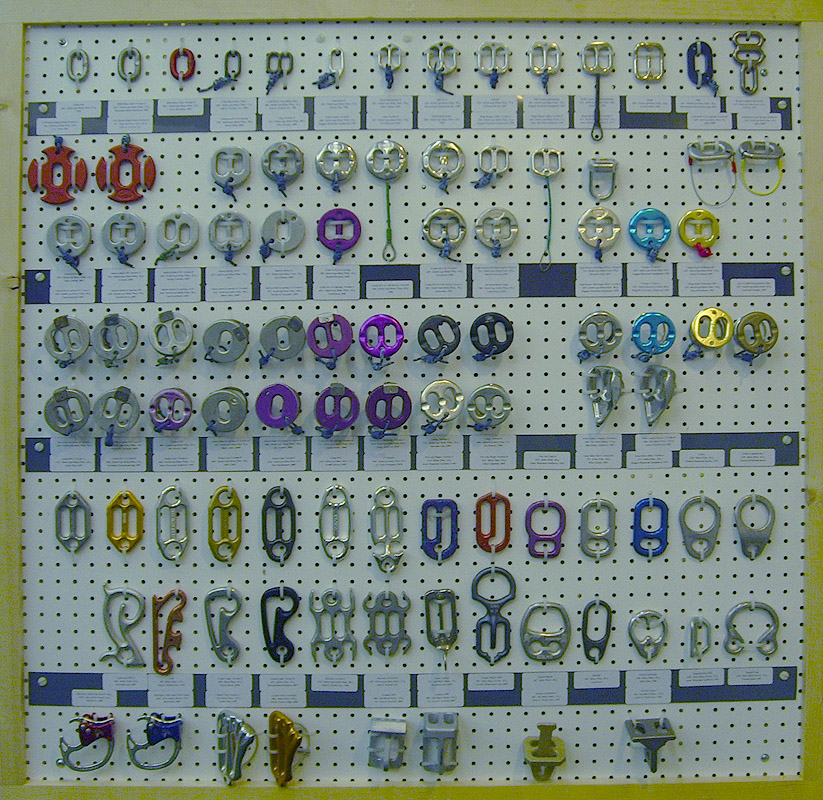

Видов восьмерок большое количество. Есть с рогами/усами/клыками для фиксации веревки на этих «наростах». Такие устройства используются в альпинизме, горном туризме. Есть облегченные восьмерки без лишних «наростов». Используются, как правило, в спортивном туризме.

Плюсы:

1. Простое, но очень прочное устройство
2. Низкая цена
3. Маленький Вес

Минусы:

1. Веревку перекручивает.
2. Нет возможности фиксации веревки, если отсутствуют рога.
3. При страховке нужно быть очень внимательным.

Спусковое устройство Корзинка

Используется как на одинарной, так и на сдвоенной веревке. Имеет малый вес, но высокую прочность. Удобно в использовании. Благодаря конструкции корзинки, легко и быстро можно заправить веревку. Но стоит иметь в виду, что при сильно быстром спуске возможно нагревание веревки. Сейчас на рынке широкий выбор спусковых устройств типа «корзинка», различаются ценой и функционалом.

Оригинал взят у mr_aug

в

Оригинал взят у survivalpanda

в Вертикальная подготовка для новичков. Ликбез. Теория и практика начального уровня

В этой статье я постараюсь, в меру своего понимания, наиболее просто объяснить основы горной подготовки для абсолютных новичков в теме.
Расскажу про термины и простейшие техники спуска и подъема которые может освоить каждый.

Мне буквально несколько месяцев назад, чтобы собрать эту информацию пришлось довольно долго полазать по интернету, поэтому я и решил систематизировать и преподнести ее максимально просто, думаю она окажется полезной.

Статья получилась большой, но из песни слов не выкинешь. Писалась она долго. Прямо параллельно написанию я испытывал или осваивал что-то новое и включал в статью.
Также я не исключаю некоторых ошибок, которые вполне мог допустить.

Предупреждение: заниматься такими вещами лучше под присмотром профессионалов. Иначе можно очень запросто убиться или покалечиться.

Итак. Все началось с великого взрыва. Вся горная подготовка, по моей классификации, делится на два типа организации движения по веревке. Это движение вверх т.е. подъем и движение вниз т.е спуск.

Теперь мы потихоньку начнем разбирать каждый элемент снаряжения и термин, который может встретится на тернистом пути новичка, который захотел немного освоиться в данной теме.

Первое что нам понадобится — это веревка
.

Без веревки мы никуда не влезем и потом оттуда не спустимся.

Веревки в альпинизме используются двух типов: статическая
(статика — жарг.) и динамическая
(динамика — жарг.). Они отличаются динамическими качествами, а именно способностью удлинения под нагрузкой.

Основное свойство динамических веревок — способность амортизировать рывок, который происходит при срыве скалолаза (про фактор срыва мы поговорим ниже). Поэтому динамика очень часто используется для страховки при скалолазании. Для нижней страховки она вообще обязательна.

Для простого спуска и подъема по веревке новичку будет достаточно приобрести себе статическую веревку. Бухты в 50 м. хватит на все и еще останется. Бюджетным вариантом будет приобретение отечественной веревки (Коломна, Дзержинск и т.д.).

Стандартные диаметры используемые в альпинизме 9-11 мм (в промальпе — 10-12). Чем больше, тем прочнее и тяжелее веревка. Тем сильнее она тормозит в спусковом устройстве.

Советую остановиться на золотой середине — 10 мм.

И если мы затронули веревки, то нельзя обойти вниманием репшнур
(репик, репчик — жарг.). Это вспомогательная статическая веревка диаметром 3-8 мм. Имеет кучу применений, начиная от организации самостраховки и заканчивая изготовлением шнурков.

В общем паракорд рядом не валялся.

Я пользуюсь репшнуром 5мм, моток которого почти всегда лежит в рюкзаке.

С веревками вроде разобрались.

От веревок плавно переходим кузлам.

Различных узлов очень много и разучивать их можно бесконечно. Я остановлюсь лишь на некоторых, наиболее на мой взгляд востребованных.

Во-первых это восьмерка
, можно сказать — это главный узел, который можно применять практически в любом случае. Очень надежный узел, практически не ослабляет веревку.

Используется восьмерка для привязываний, как к индивидуальной страховочной системе (ИСС), так и к опоре. Для соединения и удлинения веревок, в общем практически для всего.

Надо выучить, как вязать восьмерку петлей.

Булинь
— очень распространенный узел для привязывания и создания петель. Менее надежен, чем восьмерка, но быстрей вяжется. Необходим контрольный узел. Не абсолютно надежен. Завяжите лучше восьмерку.

Надо знать, как минимум один схватывающий узел. Им потом будем самостраховаться.

Ну и узел УИАА
(UIAA), нужен для аварийных спусков и спусков с минимумом снаряжения.

Обратите внимание!
Свободный конец веревки должен выходить со стороны противоположной муфте карабина.

Веревку купили, узлы освоили, теперь можно лезть и спускаться?

В принципе да, можно, как в старые добрые времена дюльферять без всякого снаряжения.
Дюльферять — совершать спуск дюльфером. Многие считают, что это любой спуск, но это не так. Дюльфер — это прием спуска по фамилии изобретателя.

Так вот, спускаться таким способом можно, но не безопасно и неудобно.

Для удобства и безопасности уже довольно давно придуманы Индивидуальные Страховочные Системы
(ИСС, система, беседка, подвесная).

Они служат для распределения нагрузки на тело при висении и срыве и не дают вам упасть.

Системы бывают полные
и поясные
.

Я использую поясную систему. При желании ее можно превратить в полную купив специальные лямки.

Для начинающих я бы посоветовал обычную ИСС без плечей.

Если нужен бюджетный вариант, тогда отечественной фирмы Венто. В любом случае не стоит брать системы состоящие только из стропы. В народе они нежно называются «яйцерезки». Ежели денег достаточно, то лучше не скупиться и взять что-то от именитых брендов Petzl, Black Diamod и т.д.

На следующей фотографии видны основные элементы страховочной системы:
Ножные обхваты
Поясной обхват
Страховочное кольцо (зеленое)
Петли для подвеса снаряжения — они не грузовые, страховаться и повисать на них ни в коем случае нельзя.

С страховочными системами разобрались.

Теперь надо совместить веревку с ИСС
. Можно сделать это двумя способами. Узлом и через карабин.

Узел — все та же восьмерка, а про карабины я расскажу чуть ниже.

Карабин встегивается в центральную страховочную петлю. Это настойчивая рекомендация всех производителей.
Очень часто учат встегиваться одновременно в поясную петлю и ножную — эта ошибка т.к. увеличивает шанс, что карабин перекосит и он нагрузится в поперечном направлении. Одновременно в обе петли можно крепиться только узлом.

Не верите мне, почитайте тогда инструкцию к своей ИСС.

Теперь перейдем к карабинам.

Итак, какие бывают карабины
.
Во-первых они бывают муфтованные и немуфтованные.
Их отличие в том, что муфтованные оснащены специальной муфтой мешающей карабину самопроизвольно раскрыться.

Муфты
бывают резьбовые, байонетные и автоматические.
С автоматическими удобно манипулировать одной рукой, но их надежность оставляет желать лучшего. Я советую использовать карабины с резьбовыми муфтами. И главное всегда следить чтобы карабин был замуфтован.

Также карабины отличаются по форме и бывают: овальные, трапециевидные, треугольные, грушевидные и др.

Овальные карабины самые универсальные и недорогие.
Трапециевидные при аналогичном весе имеют большую прочность нежели овальные.
Треугольные и грушевидные карабины имеют увеличенный зазор для веревки. Ими удобней встегиваться и использовать узел УИАА.

Карабины изготовляются из разных материалов. Это сталь, сплавы аллюминия и титан.

Стальные карабины тяжелые и очень прочные, аллюминиевые карабины гораздо легче весят. Титановые встречаются достаточно редко и я с ними не общался.

Теперь по прочности.

Каждый карабин снабжен вот такой маркировкой. Она значит, что карабин с фотографии в замуфтованном состояниии выдержит нагрузку 22 кН (2,2 тонны) в продольном направлении. 8 кН если защелка открыта и 8 кН в поперечном направлении.

Видите, как важно муфтовать карабины и следить чтобы они располагались, как надо.

Обратите внимание! Муфта карабина должна всегда «смотреть» на вас. Так вы увидите, если карабин случайно размуфтовался.

Если есть возможность, что нагрузка будет приложена с нескольких сторон, применяются так называемые рапиды. Это стальные карабины у которых нет откидной защелки, а только муфта на резьбе.

Новичку я бы советовал прикупить 3-4 карабина разной формы с резьбовыми муфтами. Материал изготовления — по желанию.

Переходим к Спусковым Устройствам
(СУ, спусковуха).

Главный принцип работы всех СУ — создание трения веревки в механизме. В результате можно прикладывая совсем небольшие усилия контролировать спуск.

СУ бывают ручные
и автоматические
.

В ручных СУ скорость спуска и торможение зависит только от способа заправки веревки и от того, с какой силой человек натягивает веревку ниже СУ.

В автоматических спусковых устройствах присутсвует специальный механизм. Тянем ручку — едем вниз. Отпускаем ручку — зависаем. При этом свободный конец веревки все равно должен контролироваться.

В данной статье я расскажу только про ручные устройства т.к. для новичка, который не планирует заниматься пром.альпом автоматические устройства совершенно избыточны.

А расскажу я про два типа спусковых устройств — это восьмерка и шайба Шихта.

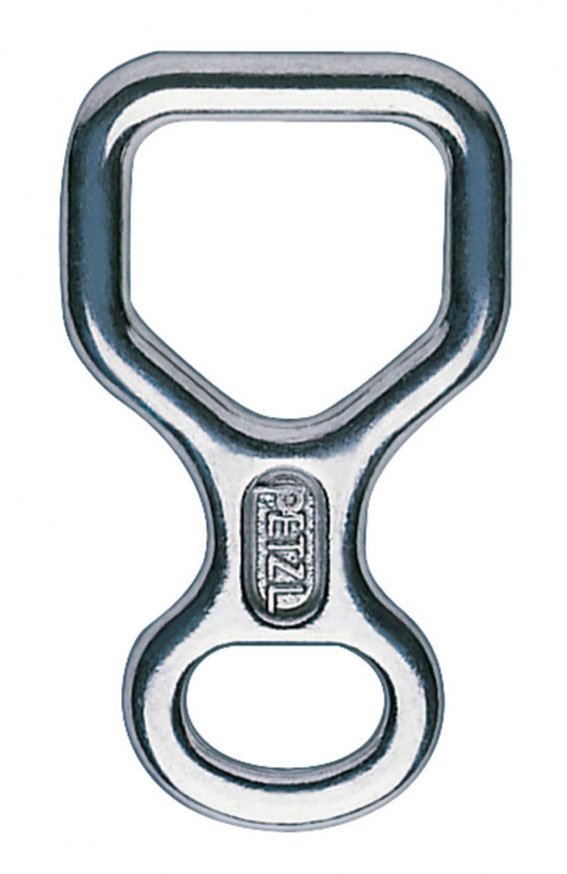

СУ восьмерка
— это одно из самых классических устройств. Выглядит примерно так.

Рог нужен для фиксации веревки, есть восьмерки и без рогов.
К недостатком можно отнести то, что восьмерка крутит веревку. Это значит, что после нескольких спусков на веревке будет полно «барашков» которые потом придется распутывать.

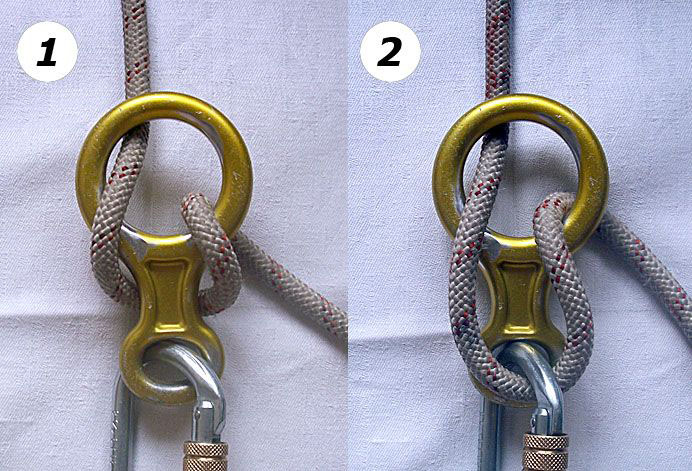

К достоинствам можно отнести несколько вариантов заправки веревки.

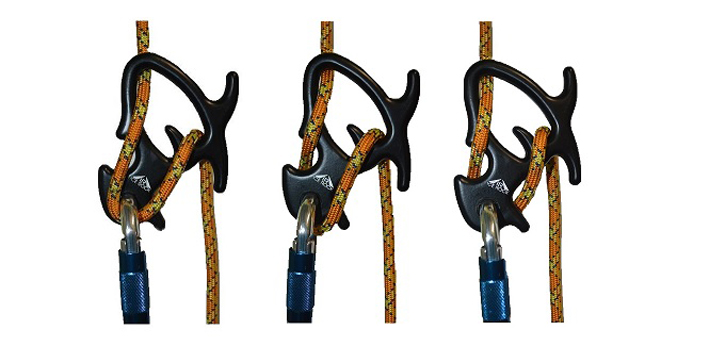

Их два. Через карабин (скорость спуска выше) и через шейку восьмерки.

Ну и в любой момент рогатую восьмерку можно заблокировать намотав веревку на рог.

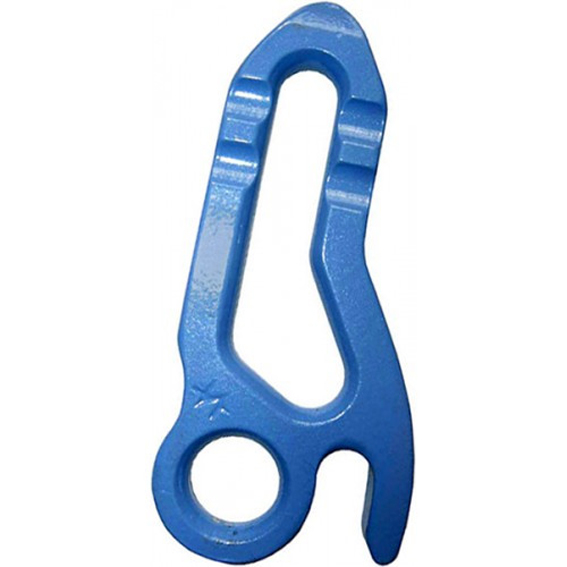

Еще один, более современный вариант восьмерки — пиранья фирмы Petzl. Имеет еще больше способов встегивания и регулировки скорости спуска. Подробнее об этом спусковом устройстве будет в отдельном обзоре.

Кстати, взгляните не пецелевский же карабин. Когда он размуфтован, видна красная полоска анодирования — замечательная идея, на мой взгляд.

Второй тип ручного СУ — это шайба шихта
. Они же: стакан, лукошко, реверсо и пр.

Отлично работают с одинарной и двойной веревкой. Не крутят ее. В общем рекомендую начать именно с такой спусковухи.

Заправка веревки осуществляется следующим образом. Создается петля, которая продевается в прорезь на устройстве. Свободный конец веревки направлен к губкам СУ.

Внутрь петли встегивается карабин.
Обратите внимание! Тросик — не нагружаемая деталь и служит только для транспортировки.

Предположим, звезды сложились. Вы купили бухту веревки, ИСС, карабины и страховочное устройство.

По хорошему, еще нужна каска
. Но это уже оставляю на вашей совести.
Хотя даже банальная строительная каска не помешает.
Я пользуюсь баллистическими шлемами, что не всегда вызывает здоровую реакцию.

Не лишними будут наколенники
. Иначе синяков на коленях не избежать.

Так же важны хорошие перчатки.
При быстром спуске веревка натирает и обжигает ладонь, вы можете инстинктивно от боли выпустить веревку из рук, что может оказаться фатальным.

Теперь берем все это и отправляемся на импровизированный скалодром.

Не забываем позвать с собой товарища, который будет осуществлять страховку. Не забыли? Молодцы!

Наш скалодром будет предствавлять из себя небольшую стенку с которой можно спуститься. На фото, например подпорная стенка.

Для первых тренировок чем ниже, тем лучше.

Теперь надеваем обвязку. Затягиваем и проверяем все пряжки. Просим товарища проверить еще раз.

Первым делом надо закрепить веревку. В альпинизме принято крепиться либо за одну безусловно надежную точку, либо за две менее надежные. Такие точки крепления веревки называются станции
.

Мы будем привязываться к живому дереву. Это вполне надеждная точка крепления.

К дереву мы привязываемся все той же благословенной восьмеркой, ну или булинем не забывая контрольный узел.

Есть еще вариант прикупить себе оттяжку
из стропы длинной 120 см и с помощью карабина создать вот такую станцию.

Использование полусхватывающего узла уменьшает прочность на 50 процентов, зато «удавка» (полусхватывающий узел
) позволяет закрепиться повыше.

Мы же сделаем вот так.

Ну и вообще такие оттяжки из стропы очень полезны в хозяйстве. Парочку надо брать.

Станцию создали. Первым делом пристраховываемся к ней усом самостраховки. Если Вы не знаете, что это, то можно пристраховаться репиком, как я на фото.

И раз уж зашла речь, пару слов скажу про усы самостраховки
.
Это отрезки стропы или динамической веревки, которые одним концом крепятся к системе, а другим к точке страховки.

Бывают промышленного производства и самосвязанные.

Покупные выглядят так.

Самосвязанные так. Узлом восьмерка усы прикреплены к системе.
Первый ус, как правило имеет стандартную длину — 55 см. В основном служит для пристраховывания к окружающим объектам, типа, как станция, которую мы сделали на предыдущем шаге.

Ко второму усу обычно крепится жумар. Его длина должна быть такой, чтобы вися на этом усе вы дотягивались до защелки жумара (как жумар выглядит, где у него защелка и что это вообще такое я расскажу немного ниже).

На свободных концах усов самостраховки вяжутся узлы в которые встегиваются карабины. Я использую полу-грейпвайн с тремя оборотами. Если не умеете такой узел, юзайте восьмерку.

Теперь вернемся в начало «цикла». Нашли опору. Создали на ней станцию, вщелкнули самостраховку. Получилось? Молодцы!

Теперь на конце веревки, по которой будем спускаться, вяжем восьмерку и вщелкиваем ее в карабин, который повесили на станции.

На другом конце веревки тоже вяжем узел и сбрасываем бухту в «пропасть».

Это узел гарантирует, что даже если веревка не достанет до дна вы просто остановитесь, а не упадете проскочив конец.

Даже если вы думаете, что веревка достала до дна, все равно нужно в этом убедиться. Спросите товарища внизу.

Если веревка проходит через край стенки и трется об него, то стоит надеть на нее протектор
. Это полоса плотного материала (тэза, кусок пожарного рукава и пр.) с липучкой. Оборачивается вокруг веревки и защищает от истирания.

Если протектор не надевать, то за пару раз получается такая картина. Согласитесь, не дело.

Продеваем веревку в спусковое устройство (надеюсь вы его не забыли внизу). Тянем свободный конец вверх и выбираем слабину.

Теперь, если натянуть свободный конец веревки, то вы не сможете упасть.

На этом этапе можно выщелкнуть ус самостраховки из станции.

Кстати, на этом же принципе будет основана Ваша страховка. Снизу должен стоять страхующий, причем желательно чтобы это не был ваш злейший враг, который уже потирает потные ладошки в предвкушении вашего падения.

Страхующий должен быть наготове натянуть свободный конец веревки.
Он должен не отвлекаться от страховки на симпатичных альпинисток или разговоры по сотовому. Все его внимание должно быть сосредоточено на вас.

Руку с веревкой заводим под попу, при этом веревка будет дополнительно контролироваться об бедро.
Спиной выходим на край, потихоньку выдавая веревку путем легкого расслабления ладони.

Упираясь ногами, вывешиваем пятую точку так, чтобы ноги были под прямым углом к стене. Спина прямая и параллельна стене.

Первый спуск делаем не спеша, шагами. Переставляем ноги и потихоньку выдаем веревку до тех пор, пока не коснетемся земли.

Поздравляю, первый спуск завершен!

В дальнейшем, спуски можно усложнить по желанию.

От страхующего товарища можно и нужно перейти к самостраховке
(а еще, для максимальной безопасности оба этих варианта можно совместить).

Как раз для этого мы и разучивали схватывающий узел.

Узел обычно вяжется либо выше СУ либо ниже. В чем же разница?

Если мы вяжем схватывающий узел выше СУ, то в случае срыва мы зависаем на нем. Спусковое устройства становится разгружено.

Для продолжения спуска нам надо ослабить узел и снова нагрузить спусковое устройство. Для того, чтобы ослабить узел нам надо немного подняться. Для этого нам понадобится зажим (о них я расскажу дальше) или связать на веревке стремя.

В общем задача не очень тривиальная.
Более простой вариант — вязать схватывающий узел ниже СУ. На фото применен узел автоблок.

В этом случае при срыве мы остаемся висеть на узле, при этом спусковое остается нагруженным.

Нам надо только взяться за веревку между СУ и узлом, тем самым мы разгрузим узел, его можно будет ослабить и продолжить спуск.
Вроде хороший метод, но у него тоже есть недостатки. Если причина срыва будет в разрушении СУ, то нас перевернет вниз головой, что очень неприятно. Хотя такая вероятность достаточно мала, ей не стоит принебрегать.

Подробнее про крепление самостраховки ниже СУ читайте в очень толковой статье:

Все, спуск освоен. Можно не останавливаться на достигнутом, а продолжать тренировки, например освоить элементы штурмового альпинизма, который в основном, как раз и состоит из зрелищных спусков.

Даже если остановиться освоив только азы, вы уже получили навыки, способоные, в случае определенных обстоятельств, типа пожара на лестничной клетке, спасти вам жизнь.

Про спуск все.

Теперь настал момент затронуть подъем
по веревке, но прежде немного расскажу про зажимы.

Зажим
— устройство свободно перемещающееся по веревке, но при возникновении нагрузки устройство фиксируется, зажимая веревку, отсюда и название.

Для подъема по веревке нужно два зажима или один зажим + автоматическое страховочное устройство.

Самые распространенный зажим — жумар
. Это зажим с ручкой за которую удобно держаться. Самый удобный инструмент для подъемов (отсюда пошел термин жумарить, значит подниматься). Желательно иметь хотя бы один.

Жумары бывают левые и правые, под любую руку.

Принцип работы у жумара довольно простой. Он основан на прижиме веревки подпружиненным кулачком с шипами.

Открытый жумар надеваем на веревку и защелкиваем. Вверх он свободно скользит по веревке, а при нагружении фиксируется. Нагруженный жумар снять не получится.

Для большей безопасности можно прощелкнуть карабин вот так.

К ручке жумара пристегивается педаль. Все таки самые сильные мышцы у человека в ногах.
Педаль должна быть такой длины, чтобы стоя в ней с полностью распрямленной ногой жумар оказывался на уровне груди.

Пусть жумар у нас будет первым зажимом. Вторым зажимом также может быть жумар, но уже под левую руку.

Подъем на двух жумарах производится так.

Встаем в педаль левого жумара. Правый жумар проталкиваем по веревке максимально вверх, при этом сгибаем правую ногу в колене. Совершаем толчок правой ногой -«поднимаемся на ступеньку». Потом проталкиваем левый жумар и т.д.

Усами самостраховки лучше пристраховаться к обоим жумарам.

Вместо второго жумара можно (и даже нужно) взять кроль
. Это зажим, который очень похож на жумар с отпиленной ручкой. Он вешается на грудь. В случае использования со поясной ИСС надо дополнительно вешать специальную веревочку на шею.

Принцип подъема на паре жумар+кроль.
Этот способ я дополнительно покажу в отдельном видео.

Зависаем на кроле. Проталкиваем жумар, как можно выше, сгибая ногу с надетой педалью в колене. Подтягиваемся на педаль. Веревка при этом сама проходит через кроль. Затем зависаем на кроле и проталкиваем жумар дальше.

При этом за жумар можно держаться обеими руками, а в стремя жумара продеть обе ноги.

Подъем с помощью жумар + кроль самый быстрый и простой в освоении.

Есть вариант вообще обойтись без жумара.
Например применив схему кроль+пантин.

Пантин
— это тот же кроль, только крепящийся к ботинку. Принцип подъема схожий.

Но я бы советовал хоть один жумар, да приобрести. Кроме подъема на нем еще и страховаться можно, хоть и не рекомендуется.
Второй вид зажимов, которые я выделяю — страховочные.

Вы поднимаетесь, а страховочный зажим едет рядом по второй веревке или над вами, если веревка только одна.

Вверх они едут свободно, а при срыве блокируются и не дают вам упасть. Самые известные представители: разнообразные капли, шанты, бэкапы и асапы.

Еще хочу упомянуть различные мини-зажимы. Они способны выполнять функции аналогичные большим, хотя и менее надежны и удобны. Их неоспоримое преимущество — маленький вес и размер.

В результате один-два таких зажима можно всегда держать на обвязке. Подробнее про них можно прочитать в обзоре .

В общих чертах по подъему все.

Теперь про неприятное, а именно про срывы
. А еще конкретнее про фактор рывка.

Новичок зайдя на любой форум в обсуждение любого железа, практически сразу видит этот термин.
Его суть весьма проста для понимания.

«Фактор рывка
» — это отношение высоты падения к длине веревки, которая останавливает его.

Довольно грубый показатель, по которому просто определить развалится данная железка при рывке или нет.
Настоятельно рекомендую избежать падений с фактором больше одного.

Совсем просто: если мы пристраховались к чему либо (оттяжке, страховочному устройству на второй веревке и т.д.), точка страховки не должна быть ниже пояса.

На этом все. Спасибо за внимание!

Восьмерка — как правило первое спусковое устройство, которое осваивают альпинисты, она простая как топор и надежная как лом. Кроме того, восьмерку можно использовать и для страховки, и как кольцо, вобщем, на что хватит фантазии. О ней и поговорим.

Разновидности

Сейчас на рынке огромное множество разных по функциональности восьмерок, некоторые из этих спусковых устройств уже и не похожи на «8».

Все восьмерки можно разделить на две группы, с рогами и без них. Рогатая восьмерка удобна там, где нужно зависнуть и освободить обе руки, безрогие просто легче и считаются более спортивными.

Современные версии этого спускового устройства предлагают также и разные способы заправки в них веревки для разной скорости спуска и для понтов.

Есть разновидность восьмерок с прямоугольным большим отверстием, это нужно чтобы устранить перекрут веревки при спуске. Именно из-за сильного перекрута, восьмерки были запрещены для использования спелеологами при спуске.

Есть разновидность по имени «Девятка». Она имеет более прогрессивный способ блокировки, только не понятно, как безопасно им воспользоваться во время спуска. Ведь для этого нужно ослабить идущий к руке свободный конец веревки. Как?? Только если подтянуться одной рукой на веревке, выходящей вверх. Если знаете как ее безопасно блокировать, пишите в комментарии. Но, помимо новой схемы блокировки, эта «девятка» имеет и классические рога, хоть и короткие, но пользоваться ими можно. Думаю, она хорошо подойдет для промальпа, где нужны длительные зависания.

Есть восьмерка от Petzl со специальной накладкой, чтобы брать за нее руками при сильном нагреве. Это странно и непонятно. Объясню, при спуске, восьмерка нагревается настолько сильно, что может обжечь руку.. Но про веревку почему-то производитель не подумал, а ведь если переплавится она, то в лучшем случае висеть вам на страховке, а в худшем, думаю ясно.. Лично я при спуске контролирую нагрев, и если восьмерка для руки горячая, то немного снижаю темп.

Также есть восьмерка по имени «Лепесток», это интересная разновидность. Она очень компактная и имеет один рог и вырезы в верхней части для блокировки веревки.

Применение

Если говорить про спуск, то есть несколько способов заправить веревку в восьмерку.

Первый способ
– через шейку восьмерки, без вщелкивания веревки в карабин. При этом способе, трение веревки выше, а значит и скорость спуска ниже. Кроме того, легче держать свободный конец веревки. Минус в том, что для такой заправки веревки нужно отщелкнуть восьмерку от карабина.

Второй способ
— через карабин и большее отверстие восьмерки, при этом способе достигается наибольшая скорость спуска и наименьший перекрут веревки.

Есть еще один способ, но применять его не стоит никогда. Смотрите на фото ниже. Еще раз повторю, не применяйте этот способ, я говорю о нем только для того, чтоб вы знали, что он есть и что применять его нельзя. Это опасно для жизни, вы можете просто потерять веревку и продолжить почти свободный полет.

Другие способы требуют нестандартных конфигураций восьмерки, да и не нужны они особо.

Лучший способ спуска, это второй, он самый быстрый, нет риска потерять восьмерку и перекрут веревки минимален.

Рога восьмерки

Отдельно стоит упомянуть про использование рогов восьмерки. Они бывают с двух сторон (такую восьмерку называют «Инвар») и с одной. Нужны для блокировки веревки с целью зависания и освобождения обоих рук. Многие просто наматывают свободный конец веревки на рога, но это так же не безопасно. Правильно — после намотки, дополнительно перебросить свободный конец через ходовой, смотрите на фото.

Двойные рога можно использовать для блокировки при спуске на сдвоенной веревке и для спуска зигзагом.

Спуск зигзагом, это когда две веревки, удаленные друг от друга на 1-2 метра одновременно пропускаются через восьмерку с двойными рогами. При спуске, одна веревка блокируется рогом, а другая немного выпускается, потом веревки меняются. Этот способ спуска может быть полезен для промальпа.

Альтернативные способы использования восьмерки

Помимо использования восьмерки по ее прямому назначению, у нее есть еще и другие возможности. Например, восьмерку можно использовать вместо кольца. Если с двух сторон в нее вщелкнуть карабины, то она, в некоторых случаях, может заменить оттяжку. В паре с жумаром, восьмерка может быть использована и для подъема. Однако, для подьема, ее лучше заменить каким — либо схватывающим узлом. Именно восьмерку, из-за отсутствия на ней движущихся и чувствительных к удару частей, лучше всего крепить к веревке вместо груза для закидывания на ветку или еще куда-то. И конечно-же, восьмерку используют для страховки партнера, ведь при его срыве веревку будет достаточно просто удержать.

В течение многих веков люди поднимались на вершины и преодолевали перевалы в военных, религиозных, торговых и научных целях. Начиная с ХVIII века альпинизм в Европе начал развиваться как вид спорта, стали разрабатывать методы страховки и спуска при помощи верёвки. Наиболее простыми способами торможения верёвки для страховки были: через скальный выступ с петлёй из верёвки и карабина, на снегу — через поясницу, ледоруб. Но такие способы не подходили для крутых и отвесных склонов. А для спуска по крутым и сложным участкам применялся другой метод спуска: верёвку обматывали вокруг тела или заправляли в карабин, тем самым увеличивая её трение, благодаря которому можно было контролируемо спускаться.

В 1912 году немецкий альпинист Ганс Дюльфер впервые применил метод спуска по верёвке, сидя на ней без специальных спусковых приспособлений. Этот метод позволял спуститься значительно быстрее нежели спуск лазанием со страховкой через рельеф, но при этом причинял дискомфорт и требовал постоянного контроля. Поэтому в СССР обязательно подстраховывались схватывающим узлом (Прусик, Маршара т.п.). Сейчас дюльфером называют спуск по закреплённой верёвке с помощью страховочно-спусковых устройств.

В зависимости от того, как на теле человека расположена верёвка, соответствующим будет и торможение:

• а — спуск спортивным гимнастическим способом (на склонах средней крутизны);
• б — спуск на крутых склонах с подстраховкой схватывающим узлом;
• в — спуск с торможением, способом Дюльфера (через бедро) с подстраховкой схватывающим узлом.

Для сбора такой системы желательно использовать карабины одинаковой формы, защёлки карабинов должны смотреть в разные стороны.

Плюсы:

• собирается из подручных средств;
• можно работать на одинарной и двойной верёвке;
• не крутит верёвку;
• работает с верёвками разных диаметров;
• достаточно легко может быть заблокирована и разблокирована под
  нагрузкой одним человеком.

Минусы:

• такая конструкция, особенно собранная при помощи молотка или ледоруба, требует постоянного контроля;
• достаточно долго собирается и разбирается;
• работает только в одном направлении — на спуск.

Узел UIAA (УИАА)

Показан один из способов вязки узла UIAA:

Узел UIAA — это самое простое, надёжное средство для спуска и страховки.

Плюсы:

• для его использования нужен минимум снаряжения (страховочная система, карабин, желательно HMS, так как он для этого узла и разработан, и верёвка);
• работает на верёвках любых диаметров;
• быстро и просто собирается, разбирается;
• легко блокируется и разблокируется под нагрузкой при необходимости остановки спуска. Для блокировки UIAA применяется узел Мунтера-мула — он позволяет без рывков развязать его под нагрузкой;
• работает в обе стороны — при необходимости перейти от спуска к подъёму
  не требуется дополнительных манипуляций: узел легко переворачивается и
  переходит в положение верхней страховки.

Минусы:

• быстро изнашивается верёвка и карабин. При спуске на мокрой верёвке, особенно там, где много песка, карабин «пропиливается» на несколько миллиметров за пару дюльферов;
• крутит верёвку;
• для оптимальной работы узла необходим большой грушевидный (HMS) карабин с муфтой. На карабинах другой формы узел работает хуже;
• при спуске карабин нагревается, что может привести к оплавлению верёвки.

Страховочные устройства

Большинство происшествий в горах происходит не в момент штурма, а на спуске. Альпинисты теряли своих товарищей в простых, банальных ситуациях. Это и было толчком создания спусковых устройств.

С внедрением синтетических альпинистских верёвок были придуманы устройства, объединяющие в себе методы и функции страховочных и спусковых приспособлений, получившие название «страховочные устройства» (страховочно-спусковые устройства).

Страховочное устройство представляет собой конструкцию, закрепляемую с помощью соединительных элементов (карабинов) на страховочной системе или рельефе (на станции), через которую проходит страховочная верёвка, идущая от страхующего к лидеру. Также как сказано выше, эти устройства служат и для спуска по верёвке. В связи с этим часто их называют «спусковыми устройствами», «спусковухами». Необходимо помнить, что спусковые устройства, предназначенные только для спуска по верёвке (например «восьмёрка»), не могут быть использованы для страховки.

Страховочные устройства можно разделить на две большие группы:

1.
Устройства с ручной блокировкой верёвки (EN 15151-2 «механические»).

В таких устройствах блокировка хода верёвки осуществляется за счёт трения верёвки об устройство и мускульной силы руки.

2.
Устройства со вспомогательной блокировкой верёвки (EN 15151-1 «полуавтоматические»).

В таких устройствах первичная блокировка хода верёвки осуществляется с помощью механических или конструктивных деталей устройства, а затем — мускульной силы руки.

Как правило, для работы с современным страховочным устройством (за исключением полуавтоматических) потребуется HMS-карабин, то есть грушевидный. При этом пруток карабина должен быть достаточно толстым (примерно 10-12 мм), чтобы радиус перегиба верёвки был достаточно большим, а карабин должен быть выполнен из алюминиевого сплава или стали. Титановые карабины абсолютно непригодны для страховки из-за крайне низкой теплопроводности — разогревшийся от трения карабин может повредить верёвку.

Было придумано множество конструкций, некоторые из которых были удачными, но забытыми, а какие-то стали классическими. Дальше расскажем о самых известных из них.

Шайба Штихта

Шайба Штихта имеет две прорези для работы с одной или двумя верёвками. Работает на верёвках диаметром от 8 до 12 мм. При работе с верёвками небольших диаметров хорошо держит даже на обледенелой верёвке.

Свою родословную это устройство ведёт от звена обычной морской цепи (как вариант такого тормоза — карабинный тормоз). Фриц Штихт (Fritz Sticht) предложил использовать для торможения простейшую металлическую пластину со щелями.

Фото из группы Вконтакте »
Библиотека Альпиниста»

Верёвка продевается в прорезь петлёй, в которую вщёлкивается карабин (или два — для сильного торможения). Торможение происходит за счёт трения верёвки о карабин и края прорези, а также зависит от угла охвата верёвкой Шайбы Штихта. В режиме сильного торможения (с двумя карабинами) Шайба Штихта превосходит степень торможения современных «стаканов» с клиновидными щелями, и становится незаменимой при работе на тонких верёвках.

Минусы — верёвка не фиксируется. При выстёгивании верёвки можно потерять шайбу, если не пристраховывать её отдельно. И ещё: нет разных вариантов заправки верёвки, т.е. нет возможности увеличивать или уменьшать трение без дополнительных карабинов или других приёмов. Также после нагрузки устройство «прилипает» к верёвке, что затрудняет её выдачу, поэтому к нему со временем приделали пружину. Позже, когда в конструкцию добавили страховочный тросик, необходимость в пружине отпала.

«Корзинка», «стакан», Reverso

Современные варианты страховочных устройств, работающие по принципу Шайбы Штихта, в обиходе имеют много названий: «корзинка», «стакан», «реверсо», «лукошко».

Reverso (Verso-вариант без дополнительных колец) — одно из самых популярных страховочных устройств фирмы , его название уже стало нарицательным для подобных устройств.

Устройства без подвижных элементов

Сейчас стали появляться страховочно-спусковые устройства, не имеющие механических подвижных элементов, но блокирующие верёвку при нагружении за счёт конструктивных особенностей.

• а —
  выдаём верёвку;
• б —
  выбираем верёвку;
• в —
  устройство само блокируется, помогая остановить срыв. При этом необходимо обязательно нагружать свободный конец верёвки, выходящий из спускового устройства. Ни при каких обстоятельствах нельзя отпускать свободный конец верёвки!!!
• г —
  спуск с возможностью контролировать скорость спуска.

Плюсы

• Устройство само блокируется при срыве, что позволяет подстраховать человека.
• Очень простая конструкция.
• Меньший вес по сравнению с «полуавтоматическими» устройствами.

Минусы

• Работает с одной верёвкой, что не позволяет использовать его в альпинизме.

Mammut Smart 2.0 работает аналогично , плюсы и минусы те же.

Mammut Smart Alpine предназначен для двух верёвок с возможностью использования в режиме «автоблок». Это устройство подходит для использования, как в скалолазании, так и в альпинизме.

Плюсы

• Возможно использовать в режиме «автоблок».
• Нет механических деталей, что облегчает эксплуатацию.
• Не подвержено паническим рефлексам при использовании.

«Восьмёрка»

Устройства типа «восьмёрка» разрабатывались для спуска. Благодаря конструктивным особенностям, таким как «рога» или прорези в самом устройстве, можно по-разному заправлять верёвку в устройство, что позволяет изменить коэффициент трения.

Минусы

• Не подходят для страховки, т.к. при глубоком срыве недостаточно трения эффективного удержания.
• Невозможно раздельно управлять двумя верёвками, т.к. верёвки проходят вместе.
• Верёвка сильно перекручивается из-за наличия перегибов в нескольких плоскостях.

Классическое спусковое устройство типа «решётка» со съёмными перекладинами. Конструкция позволяет легко снимать и устанавливать их на верёвку, регулируя силу трения в зависимости от меняющихся условий (вес верёвки, пользователя и т.д.). Компактное и лёгкое устройство.

• Благодаря съёмным перекладинам устройство легко устанавливается на верёвку.
• Регулируется под необходимую нагрузку.
• Устройство защищено от нагревания при трении для защиты верёвки.
• Не перекручивает верёвку при спуске.

Полуавтоматические спусковые и страховочные устройства с функцией самоблокировки

Спусковые устройства разработаны для обеспечения контролируемого плавного спуска, а страховочные — для обеспечения как нижней, так и для верхней страховки, также они повышают безопасность страховки, помогая остановить падение.

Одним из первых полуавтоматических спусковых устройств стал Petzl Stop. Он ведёт историю от спускового устройства, придуманного для спелеологов Бруно Дресслером, производимого и позже доработанного Фернандом Петцелем (основателем Petzl), а впоследствии применяемого и в альпинизме.

Устройство представляло собой стальную пластину, согнутую посередине, и закреплённые неподвижно внутри два валика. Заправленная в устройство верёвка изгибалась в форме буквы S, и трение, создаваемое в устройстве, позволяло контролировать скорость спуска, а также останавливаться простым натяжением одной рукой свободного конца верёвки, выходившего из устройства. Оно позволяло спускаться по верёвке (закреплённой внизу или в промежуточной точке), не скручивая её, что было особенно актуально для спелеологов. Не боялось грязи.

Современная версия этого устройства имеет уже две независимые друг от друга алюминиевые пластины. С прорезью у верхнего валика и специальной пластиковой клипсой в отверстии для крепления карабина к страховочной системе, что позволяет открывать устройство и быстро заправлять / извлекать верёвку. Также два неподвижных стальных валика можно по мере износа заменить на новые. Это значительно повышает ресурс устройства, т.к. спелеологи почти всегда работают с грязной и мокрой верёвкой, которая очень быстро протирает устройства, особенно алюминиевые.

на сегодняшний день — одно из самых популярных устройств среди спелеологов. Основные конструктивные элементы у него такие же, как у но он имеет подвижный несимметричный нижний валик, слитый с рукоятью. Благодаря этому, если отпустить рукоять во время спуска, валик (кулачок) перекашивается и прижимает верёвку к верхнему валику, тем самым останавливая спуск.

Плюсы
:

• Не крутит верёвку.
• Сменные валики, что повышает ресурс устройства.
• Контроль спуска.
• Верёвка заправляется, не оттягивая устройство со страховочной системы.
• При отпускании рукояти останавливает спуск, но есть возможность отключить этот режим с помощью карабина.

• Можно при помощи верёвочного зажима или схватывающего узла подняться по верёвке.

Минусы

• Для спортивного альпинизма на сегодняшний день тяжёлое и громоздкое.
• Травит верёвку (поэтому, если нужно зависнуть во время спуска и отпустить, свободный конец нужно заблокировать узлом).

.

Также одно из первых полуавтоматических страховочных устройств, созданное Petzl в 1992 году. Оно было очень компактным и имело подвижный кулачок, который при нагрузке (при срыве или рывке) захватывал верёвку, увеличивая степень блокировки до полной остановки проскальзывания верёвки.

Для разблокировки устройства имелась рукоять. Нажав на неё, перекинув выходящую верёвку и прижав её к специальной щёчке (которая создавала дополнительное трение), можно было плавно приступить к спуску. На спуске контроль скорости осуществлялся рукой, удерживающей свободный конец верёвки.

Несмотря на автоматическую блокировку, нельзя было отпускать свободный конец верёвки, т.е. могла сложиться ситуация, когда кулачок не блокировался, и для помощи нужно было натянуть свободный конец верёвки. Например, это могло произойти из-за большого трения верёвки в оттяжках / об рельеф / из-за плавного соскальзывания по наклонной поверхности.

Подобная конструкция и техника работы с устройством осталась и на последующих моделях устройства.

Важно:
устройство требует ознакомления с инструкцией и практики!

Плюсы

• При рывке блокируются, что позволяет почти не прилагать усилия для остановки падения (более лёгкий страхующий может комфортно страховать тяжёлого лидера).
• С помощью этого устройства и верёвочного зажима (жумара) или схватывающего узла можно очень эффективно подниматься на небольшое расстояние по верёвке в безопорном пространстве.

Минусы

• Нет возможности работать с двумя верёвками.
• Устройство конструктивно подвержено паническим рефлексам. Они проявляются, когда при спуске страхующий слишком сильно нажимает на рычаг — скорость спуска резко возрастает, и человек рефлекторно ещё сильнее давит рычаг на себя, полностью убирая блокировку устройству. Конструктивно это устранили только на последней модели GRIGRI +. Панический рефлекс можно устранить путём правильного использования устройства: перед началом спуска перекинуть верёвку через щёчку, увеличив трение, а на рукоять надавливать не всей ладонью, а несколькими пальцами.

• Также при страховке, чтобы быстро выдать верёвку и не нарушать правило постоянного контроля, свободный конец верёвки нужно удерживать таким образом, чтобы свободный конец был в ладони, и большим пальцам правой руки нажимать на блокировочный кулачок.

Современное GRIGRI 2 — это компактное и ультралёгкое полуавтоматическое устройство, разработанное для комфортной работы на более тонких верёвках, с одинарными верёвками диаметром от 8,9 до 11 мм (идеально для верёвок от 9,4 до 10,3 мм). Всего 170 г, на 25 % меньше и на 20 % легче предыдущей версии GRIGRI.

Минусы и плюсы те же, что и у предыдущей модели.

GRIGRI + — это последняя версия в семействе одного из самых популярных страхующих устройств, имеющая переключение между верхней и нижней страховкой и функцию антипаники, что позволило исключить минусы предыдущих моделей.

.

Устройства Кашевника

Из-за отсутствия в продаже специальных устройств энтузиасты в СССР вытачивали спусковые устройства кустарно. Одним из таких умельцев был Борис Лазаревич Кашевник, автор целого ряда приспособлений для спуска по верёвке и страховки, например, «Букашки-3».

а
— закладка одной верёвки для страховки и спуска; б
— закладка двух верёвок для страховки и спуска; в
— максимальное расстояние от карабина до корпуса пластины (усилие торможения меньше); г
— минимальное расстояние от карабина до корпуса пластины (усилие торможения больше); д
— фиксация верёвки; е
— использование устройства в качестве амортизатора.

Наличие круглого и овального отверстий позволяет менять расстояние от карабина до пластины и тем самым выбирать оптимальную силу торможения в зависимости от конкретных условий.

Сертификация и маркировка спусковых и страховочных устройств

В СССР многое снаряжение создавалось кустарно. Было придумано множество действительно удачных приспособлений, однако они нередко приводили к травмам, потому что изготавливались из подручных материалов, не прошедших должной обработки, а испытания зачастую проводились теми же энтузиастами «в полевых условиях».

Для современного снаряжения разработаны нормы и стандарты, в которых прописаны технические требования к минимальной разрушающей нагрузке, используемым материалам, методам испытаний спусковых устройств, маркировке, типу устройств.

В России спусковые и страховочно-спусковые устройства не входят в «Единый перечень продукции, подлежащей обязательной сертификации», нет технического регламента (стандарта для «СПОРТИВНЫХ» устройств), поэтому все пользуются европейскими стандартами EN 15151-1 и EN 15151-2.

Стандарты EN 15151-1 и EN 15151-2

Стандарт EN 15151-2: устройства с ручной блокировкой верёвки

• Тип 1
  : для спуска без функции регулировки трения.
• Тип 2
  : для страховки и спуска без функции регулировки трения.
• Тип 3
  : для спуска с функцией регулировки трения.
• Тип 4
  : для страховки и спуска с функцией регулировки трения.

Стандарт EN 15151-1: со вспомогательной блокировкой верёвки

• Тип 5
  : для спуска со вспомогательной блокировкой верёвки («полуавтоматические»), без элемента блокировки в случае паники («антипаника»).
• Тип 6
  : для страховки и спуска со вспомогательной блокировкой верёвки («полуавтоматические»), без элемента блокировки в случае паники («антипаника»). Например, .
• Тип 7
  : для спуска с элементом блокировки в случае паники («антипаника»).
• Тип 8
  : для страховки и спуска с элементом блокировки в случае паники («антипаника»). Например, .

Для промышленных устройств, применяемых в работах на высоте или спасательных операциях, существуют свои стандарты. Стандарты, разработанные для техники верёвочного доступа для спусковых устройств, называются EN 341 «Индивидуальные средства защиты от падения с высоты. Устройства для спуска» и EN12841 «Устройства позиционирования на канатах». Такие устройства могут применяться в качестве компонентов в позиционирующих и удерживающих системах.

Маркировка

1. Производитель.
2. Название устройства.
3. Направление установки верёвки:

1. Рабочий конец верёвки.
2. Свободный конец верёвки.

1. Соответствующий стандарт.
2. Этикетка качества UIAA (Международного союза альпинистских ассоциаций).
3. Допустимые типы и диаметры верёвки.

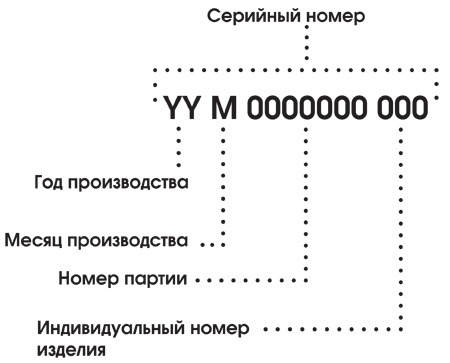

4. Серийный номер: номер партии продукции и год изготовления (на картинке расшифровка номера фирмы Petzl, у каждого бренда в паспорте к изделию указано, как расшифровывается серийный номер).

1. Необходимо ознакомиться с инструкцией перед использованием.
2. Организация, осуществляющая контроль за производством.

Последовательность, в которой указываются сведения, у каждого бренда своя.

Плюсы данного устройства:
1.Простота.
2.Прочность.
3.Надежность.
4.Не требует ухода.
5.Многофункциональность.
6.Небольшой вес.

1.Крутит веревку.
2.В некоторый моделях (например, как на фото) нет усов для фиксации веревки, что в свою очередь усложняет зависание на таком спусковом устройстве.

Плюсы данного устройства:
1.Простота.
2.Прочность.
3.Надежность.
4.Не требует ухода.
5.Многофункциональность.
6.Возможность спокойно работать на мокрой, грязной, обледеневшей веревке.
7. Возможность спокойно работать при спуске с большим весом.
8.Очень простая фиксация веревки для остановки и такое же легкое извлечение.
9. Небольшой вес.

Недостатки данного устройства:
1.Крутит веревку.

Плюсы данного устройства:
1.Простота.
2.Прочность.
3.Надежность.
4.Не требует ухода.
5.Маленький вес.
6.Некрутит веревку.
7. Очень комфортная работа на двух веревках.
8. Возможность спокойно работать на мокрой, грязной, обледеневшей веревке.

Недостатки данного устройства:
1.Нет возможности зависать (надежно зависать) на необходимой высоте не используя иных приспособлений.

Спусковое устройство «Решетка».

Возможно, я чуток перегну палку, но максимум чуток, если скажу, что это любимое спусковое устройство практически всех спелеологов. Я не очень его люблю, но это, наверное, больше связано с моим его непонимание и тем, что я не спелеолог. Большое количество моих знакомых пользуются различными его модификациями уже многие годы, и от них я слышу только положительные отзывы.

Плюсы данного устройства:
1.Простота.
2.Прочность.
3.Надежность.
4.Не требует ухода.
5.Некрутит веревку.
6. Очень комфортная работа на двух веревках.
7. Возможность спокойно работать на мокрой, грязной, обледеневшей веревке.

У следующего устройства так много народных названий, что лучше я возьму известное всем спелеологам SIMPLE.

Это младший брат, или сестра, стоппера от petzl. SIMPLE довольно удобное устройство для длинных спусков по одинарное веревке. Виду отсутствия торчащих элементов и деталей очень удобно в узких местах. Но как по мне на этом его плюсы заканчиваются.

Плюсы данного устройства:
1.Некрутит веревку.

Недостатки данного устройства:
1.Габариты.
2.Вес. (не очень тяжело но хотелось бы полегшее)
3.Отсутствие возможности использовать как устройство для страховки.
4. Нет возможности зависать (надежно зависать) на необходимой высоте не используя иных приспособлений.
5.Нет возможности работать на двойной веревке.
6.Требует ухода.

Стопер от petzl.

Одно из самых популярных спусковых устройств для спелеологии в мире. Позволяет хорошо контролировать скорость спуска. Может быть установлено на верёвку без отщёлкивания от обвязки благодаря пружинной клипсе.
Автоматическая тормозная система срабатывает при отпускании рукоятки.
Возможен подъём по верёвке без изменения положения устройства, при использовании петли под ногу и жумара.

Плюсы данного устройства:
1.Некрутит веревку.
2. Возможность спокойно работать на мокрой, грязной, обледеневшей веревке.
3. Возможность зависать (надежно зависать) на необходимой высоте не используя иных приспособлений.

Автоматическое страховочное (спусковое) устройство GRIGRI 2.

Да простят меня любители наворотов, но я никогда его не понимал и не пойму.
Описание с сайта производителя:
Страховочное устройство с автоматической блокировкой для веревок от 8,9 до 11 мм.

Страховочное устройство с автоматической блокировкой GRIGRI 2 разработано для облегчения страховки. GRIGRI 2 одинаково хорошо работает и для страховки лидера, и для верхней страховки. Устройство может использоваться со всеми одинарными динамическими веревками от 8,9 до 11 мм (идеально для веревок от 9,4 до 10,3 мм). Компактное и ультра-легкое устройство GRIGRI 2 долгие годы будет служить Вам верой и правдой в ваших скалолазных мероприятиях по всему миру. Новый дизайн GRIGRI 2 обеспечивает лучший контроль во время спуска.

Техника страховки идентична классическим системам страховки: обе руки на веревке. Остановка падения осуществляется удержанием свободного конца веревки.
Блокировка: в процессе остановки падения страхующий удерживает свободный конец веревки, кулачок поворачивается и захватывает веревку, увеличивая степень блокировки до полной остановки проскальзывания веревки.
Новый дизайн GRIGRI 2 обеспечивает превосходный контроль во время спуска. Одна рука удерживает свободный конец веревки, а другая отжимает рукоятку, чтобы разблокировать кулачок. Запатентованная конструкция рукоятки позволяет очень плавно протравливать веревку. В сочетании с сильным блокирующим действием кулачка это обеспечивает чувство полного контроля при спуске.
GRIGRI 2 — компактное и ультра-легкое устройство: всего 185 г (на 25% меньше и на 20% легче предыдущей версии GRIGRI).
Конструкция устройства включает в себя тормозную пластину и кулачок из нержавеющей стали для обеспечения длительного срока службы изделия.
Для работы с одинарными веревками диаметром от 8,9 до 11 мм (идеально для веревок от 9,4 до 10,3 мм).
Схемы установки устройства на веревку выгравированы на устройстве (на внешней и на внутренней сторонах).

А теперь поругаю это чудо техники. Лично мне абсолютно не понравилось с ним работать, хотя возможно все дело привычки. Мне было очень не комфортно выдавать веревку лидеру, если сделать это хоть с малейшим рывком, веревку тут же зажмет.

Плюсы данного устройства:
1.Некрутит веревку.
2. Возможность зависать (надежно зависать) на необходимой высоте не используя иных приспособлений.
3.Удобно для страховки второго в двойке.

Недостатки данного устройства:
1.Обилие механики.
2.Требовательность к веревке!!!
3.Вес.
4. Нет возможности работать на двойной веревке.
5.Требует ухода.

Много копий сломано на тему “Верхняя обвязка и ее влияние на советско-российский альпинизм”.
В незапамятные времена на просторах советского альпинизма повсеместно использовалась комбинация нижней беседки с верхней системой. Блокировка производилась куском веревки с помощью узла “булинь”, что в качестве бонуса давало два уса самостраховки.
Прошло время. Появились качественные беседки, хорошая веревка. И заговорили о том, что мол “верхняя” – это плохо, это неудобно, это олд скулл.
И до сих пор практики теоретического альпинизма утверждают, что нам не нужны пережитки СССР. Классики доисторического альпинизма утверждают обратное.

Забугор тоже не стоял на месте. Там так же попытались разобраться в данном вопросе.

Кто прав? И что делать?

Для начала, очень рекомендую ознакомиться со статьей .
Стоит отметить,
что риск травмы позвоночника при срыве в одной беседке, как утверждает исследование , не высокий (перевод статьи в комменте к “Попытка зачехлить старый баян…”).

Повторюсь, на сколько я знаю
, не существует исчерпывающей статистики влияния наличия или отсутствия верхней обвязки на характер травм и их тяжесть при срыве.

Отчасти поэтому четкого правила использовать “верх” или нет, не существует до сих пор.

Забугорная школа, на сколько я знаю, тоже не дает однозначный ответ на этот вопрос.

Мое личное мнение
о границах применимости верхней обвязки:
1.
Опасность падения вниз головой (возникает при неконтролируемом срыве – проскальзывании на льду, срыв на скальном рельефе с положительным уклоном и т.д.).
2.
Опасность зависания в горизонтальном положении или головой вниз в купе с потерей сознания.

Если Вы страшитесь этих опасностей – попробуйте использовать “верх”.
Кроме того, есть еще несколько поводов использования верхней обвязки:

3.
При спуске и подъеме с тяжелым грузом за спиной (если рельеф не позволят транспортировать его на беседке).

Как блокировать “верх” и “низ”?

1.
Классическая схема из советских учебников.

а
, в
, б
– последовательность вязки узла; г
– готовый узел.
1
– петли грудной обвязки, 2
– петли беседки, 3
– кусок основной верёвки длиной не менее 5 м, 4
– самостраховочные петли, вывязывае­мые из концов куска связывающей верёвки, 5
– пряди связывающей верёвки, на которые пристегивается соединительный карабин связочной верёвки, прищёлкиваемый слева или справа от узла.

Мне такая схема не нравится!
Она не удобная, громоздкая. Однако на маршрутах 1-2 к.тр. вполне годится.
NB!
Хотя зачем на простых маршрутах использовать верхнюю обвязку? Я не вижу в этом смысла.

2.
Black Diamond
“.
Я использую такую схему. У меня, правда, несколько другая верхняя обвязка. Но принцип – тот же.

Вместо карабина, изображенного на рисунке, я бы рекомендовал использовать . На мой взгляд, это более надежно.

3.
Рекомендации по блокировке от компании “SingingRock
“.

A
– узел встречная восьмерка на основной веревке.
V
– блокировка куском веревки или стропой.

5.
Рекомендации по блокировке от компании “Camp
“.
Я бы не стал использовать такую схему. Мне представляется, что, если не очень точно отмерить длину узла и синей петли (см.рисунок), то при рывке возможна большая нагрузка на ребра.

6.
Рекомендации по блокировке от компании “Petzl
“.
Правый рисунок похож на схему, предлагаемую BD, но без карабина. Я бы не стал так использовать – такая схема не очень удобна, если верхняя обвязка совмещает в себе разгрузку, которую могут передавать друг другу при смене лидера.

Прыг-скок, в трещину – хлоп!

И чего делать-то?

Для того, что бы, с одной стороны, Вас не перевернуло в трещине, а с другой, если сорвется Ваш напарник, рывок пришелся на Вашу беседку, что облегчает удержание, следует укорачивать веревку следующим образом:

А вот та же самая схема, только видео:

UPD 25.12.12.

Вариант с намоткой веревки, представленный выше, не удобен при использовании рюкзака.
С рюкзаком рекомендую такую схему:
Внимание!

Рисунок не совсем точен. Правильно показана лишь “грудная” из петли.
Веревка же должна пристегиваться не концом, а на расстоянии 1/3 от конца.
Оставшаяся часть веревки (1/3 длины) убирается в рюкзак. И может быть использована вами, например, для помощи вашему товарищу, если он провалится в трещину на леднике. Так же к этому хвосту может быть пристрахован рюкзак – в случае необходимости (когда, например, вы провалились в трещину) вы можете снять рюкзак и оставить его висеть на веревке.

Кстати, зачем еще?

А как еще можно использовать верхнюю обвязку?
1)
.
2)
Закрепление зажима, например, кроль, для подъема по веревке.
3)
Верхняя обвязка иногда может выполнять так же роль разгрузки/развески под снаряжение. При этом может использоваться обычная верхняя обвязка с нашитыми петельками или специальная разгрузка, которая может работать в качестве верхней обвязки, например, BIG WALL RACK от фирмы Yates.

Резюмирую:

1.
Если лазаете спортивные маршруты или мультипитчи – забейте на “верх”.
2.
Если боитесь, что Вас перевернет при падении вниз головой или Вы зависнете без сознания – оденьте верхнюю обвязку.
3.
На простых маршрутах я бы не одевал “верх”! Зачем? На таких маршрутах практически нет вертикальных участков, большая часть маршрутов ходится одновременно, а если и есть участки с попеременной страховкой, то они короткие и не крутые.
UPD 25.12.12.
4.
На ледниках не стоит одевать верхнюю обвязку, лучше грамотно использовать связочную веревку.
можно
использовать связочную веревку для замены верхней обвязки. Если вам такая схема не удобна (мешает тяжелый рюкзак), то можно прятать лишнюю веревку в рюкзак, а в качестве “грудной” использовать петлю.
5.
При спуске (или подъеме) с тяжелым рюкзаком за спиной наличие “верха” значительно облегчает жизнь.

Добрый день всем!
Наткнулся на следующее сообщение:

А че тут думать, самое главное все делать с умом) Чувствовать инструмент. Есть разные глупые предписания. Ну например работать с дрелью без перчаток. бред кто это выдумал никогда с дрелью не работал. Ну или всегда привязываться веревкой при работе на кровле. Часто заказчики мучили этим бредом. Самое главное думать головой всегда когда что-то делаешь. Понимать что может произойти в следущую минуту.

И решил найти как же страхуются форумчане при работе на кровле. В итоге большинство не страхуются никак. А те кто страхуется не рассказывают как именно это делают. Все рекомендации сводятся к тому, что купите веревку, обвязку, жумар и будет вам счастье. А как всем этим добром пользоваться разбирайтесь сами.

Решил набросать небольшую заметку по работе с веревкой. Если Вы считаете что страховка это заморочки заказчиков, то почитайте вот это
http://www.promalp.ru/viewtopic.php?f=3&t=12400 .

Итак, высотными работами называются
работы, при выполнении которых работник находится на расстоянии менее двух
метров от не ограждённых перепадов по высоте 1,3 метра и более. Так что если вы залезли на высоту более 1,3 метра то Вы занимаетесь высотными работами, а они являются крайне опасным занятием, требующем использования страховки

Немного об узлах: для привязывания веревок в большинстве случаев достаточно знать три узла: восьмерка, булинь и штык, но еще расскажу про проводник, чтобы вы видели его отличие от восьмерки.

Проводник
:
Вяжется одной веревкой, которая складывается вдвое и на конце ее завязывается простой узел
чтобы получилась петля. Можно завязывать и в середине верёвки.
Этот узел очень прост в исполнении – практически он является простейшей незатягивающейся петлёй
. Может вязаться одним концом. Под нагрузкой сильно затягивается, на жёсткой веревке ползёт. Используется для крепления верёвочной петли к чему-либо. Для облегчения развязывания после использования можно предварительно вставить в плетение узла какой-либо предмет. При высокой вероятности переменных нагрузок рекомендуется вязать контрольный узел
.

Восьмерка
: может быть завязан одним концом, под нагрузкой не ползет и не требует контрольного узла.
Полученный узел имеет характерный рисунок, напоминающий восьмерку, поэтому легко запоминается. Используется при применении карабинной удавки.

Булинь
:
«Король узлов»
. Отличается простотой, универсальностью применения и отсутствием явных недостатков. Узел может быть завязан как одним концом, так и вокруг опоры.Булинь
легко развязывается после приложения нагрузки. При переменных нагрузках узел сильно ползёт, поэтому вязка контрольного узла
обязательна!

Штык:
В отличии от восьмерки и булиня штык
не относится к незатягивающемся петлям. Однако область применения этих узлов сходна. Он используется для закрепления верёвок к опорам и грузов к верёвкам. Важной особенностью этого узла является то, что его можно завязать под нагрузкой. После снятия нагрузки штык
очень легко развязывается — он вообще не затягивается!
Количество петель верёвки вокруг грузового конца может быть любым, но не менее двух. Вязка контрольного узла обязательна!

Оригинал взят у mr_aug

в

Оригинал взят у survivalpanda

в Вертикальная подготовка для новичков. Ликбез. Теория и практика начального уровня

В этой статье я постараюсь, в меру своего понимания, наиболее просто объяснить основы горной подготовки для абсолютных новичков в теме.
Расскажу про термины и простейшие техники спуска и подъема которые может освоить каждый.

Мне буквально несколько месяцев назад, чтобы собрать эту информацию пришлось довольно долго полазать по интернету, поэтому я и решил систематизировать и преподнести ее максимально просто, думаю она окажется полезной.

Статья получилась большой, но из песни слов не выкинешь. Писалась она долго. Прямо параллельно написанию я испытывал или осваивал что-то новое и включал в статью.
Также я не исключаю некоторых ошибок, которые вполне мог допустить.

Предупреждение: заниматься такими вещами лучше под присмотром профессионалов. Иначе можно очень запросто убиться или покалечиться.

Итак. Все началось с великого взрыва. Вся горная подготовка, по моей классификации, делится на два типа организации движения по веревке. Это движение вверх т.е. подъем и движение вниз т.е спуск.

Теперь мы потихоньку начнем разбирать каждый элемент снаряжения и термин, который может встретится на тернистом пути новичка, который захотел немного освоиться в данной теме.

Первое что нам понадобится — это веревка
.

Без веревки мы никуда не влезем и потом оттуда не спустимся.

Веревки в альпинизме используются двух типов: статическая
(статика — жарг.) и динамическая
(динамика — жарг.). Они отличаются динамическими качествами, а именно способностью удлинения под нагрузкой.

Основное свойство динамических веревок — способность амортизировать рывок, который происходит при срыве скалолаза (про фактор срыва мы поговорим ниже). Поэтому динамика очень часто используется для страховки при скалолазании. Для нижней страховки она вообще обязательна.

Для простого спуска и подъема по веревке новичку будет достаточно приобрести себе статическую веревку. Бухты в 50 м. хватит на все и еще останется. Бюджетным вариантом будет приобретение отечественной веревки (Коломна, Дзержинск и т.д.).

Стандартные диаметры используемые в альпинизме 9-11 мм (в промальпе — 10-12). Чем больше, тем прочнее и тяжелее веревка. Тем сильнее она тормозит в спусковом устройстве.

Советую остановиться на золотой середине — 10 мм.

И если мы затронули веревки, то нельзя обойти вниманием репшнур
(репик, репчик — жарг.). Это вспомогательная статическая веревка диаметром 3-8 мм. Имеет кучу применений, начиная от организации самостраховки и заканчивая изготовлением шнурков.

В общем паракорд рядом не валялся.

Я пользуюсь репшнуром 5мм, моток которого почти всегда лежит в рюкзаке.

С веревками вроде разобрались.

От веревок плавно переходим кузлам.

Различных узлов очень много и разучивать их можно бесконечно. Я остановлюсь лишь на некоторых, наиболее на мой взгляд востребованных.

Во-первых это восьмерка
, можно сказать — это главный узел, который можно применять практически в любом случае. Очень надежный узел, практически не ослабляет веревку.

Используется восьмерка для привязываний, как к индивидуальной страховочной системе (ИСС), так и к опоре. Для соединения и удлинения веревок, в общем практически для всего.

Надо выучить, как вязать восьмерку петлей.

Булинь
— очень распространенный узел для привязывания и создания петель. Менее надежен, чем восьмерка, но быстрей вяжется. Необходим контрольный узел. Не абсолютно надежен. Завяжите лучше восьмерку.

Надо знать, как минимум один схватывающий узел. Им потом будем самостраховаться.

Ну и узел УИАА
(UIAA), нужен для аварийных спусков и спусков с минимумом снаряжения.

Обратите внимание!
Свободный конец веревки должен выходить со стороны противоположной муфте карабина.

Веревку купили, узлы освоили, теперь можно лезть и спускаться?

В принципе да, можно, как в старые добрые времена дюльферять без всякого снаряжения.
Дюльферять — совершать спуск дюльфером. Многие считают, что это любой спуск, но это не так. Дюльфер — это прием спуска по фамилии изобретателя.

Так вот, спускаться таким способом можно, но не безопасно и неудобно.

Для удобства и безопасности уже довольно давно придуманы Индивидуальные Страховочные Системы
(ИСС, система, беседка, подвесная).

Они служат для распределения нагрузки на тело при висении и срыве и не дают вам упасть.

Системы бывают полные
и поясные
.

Я использую поясную систему. При желании ее можно превратить в полную купив специальные лямки.

Для начинающих я бы посоветовал обычную ИСС без плечей.

Если нужен бюджетный вариант, тогда отечественной фирмы Венто. В любом случае не стоит брать системы состоящие только из стропы. В народе они нежно называются «яйцерезки». Ежели денег достаточно, то лучше не скупиться и взять что-то от именитых брендов Petzl, Black Diamod и т.д.

На следующей фотографии видны основные элементы страховочной системы:
Ножные обхваты
Поясной обхват
Страховочное кольцо (зеленое)
Петли для подвеса снаряжения — они не грузовые, страховаться и повисать на них ни в коем случае нельзя.

С страховочными системами разобрались.

Теперь надо совместить веревку с ИСС
. Можно сделать это двумя способами. Узлом и через карабин.

Узел — все та же восьмерка, а про карабины я расскажу чуть ниже.

Карабин встегивается в центральную страховочную петлю. Это настойчивая рекомендация всех производителей.
Очень часто учат встегиваться одновременно в поясную петлю и ножную — эта ошибка т.к. увеличивает шанс, что карабин перекосит и он нагрузится в поперечном направлении. Одновременно в обе петли можно крепиться только узлом.

Не верите мне, почитайте тогда инструкцию к своей ИСС.

Теперь перейдем к карабинам.

Итак, какие бывают карабины
.
Во-первых они бывают муфтованные и немуфтованные.
Их отличие в том, что муфтованные оснащены специальной муфтой мешающей карабину самопроизвольно раскрыться.

Муфты
бывают резьбовые, байонетные и автоматические.
С автоматическими удобно манипулировать одной рукой, но их надежность оставляет желать лучшего. Я советую использовать карабины с резьбовыми муфтами. И главное всегда следить чтобы карабин был замуфтован.

Также карабины отличаются по форме и бывают: овальные, трапециевидные, треугольные, грушевидные и др.

Овальные карабины самые универсальные и недорогие.
Трапециевидные при аналогичном весе имеют большую прочность нежели овальные.
Треугольные и грушевидные карабины имеют увеличенный зазор для веревки. Ими удобней встегиваться и использовать узел УИАА.

Карабины изготовляются из разных материалов. Это сталь, сплавы аллюминия и титан.

Стальные карабины тяжелые и очень прочные, аллюминиевые карабины гораздо легче весят. Титановые встречаются достаточно редко и я с ними не общался.

Теперь по прочности.

Каждый карабин снабжен вот такой маркировкой. Она значит, что карабин с фотографии в замуфтованном состояниии выдержит нагрузку 22 кН (2,2 тонны) в продольном направлении. 8 кН если защелка открыта и 8 кН в поперечном направлении.

Видите, как важно муфтовать карабины и следить чтобы они располагались, как надо.

Обратите внимание! Муфта карабина должна всегда «смотреть» на вас. Так вы увидите, если карабин случайно размуфтовался.

Если есть возможность, что нагрузка будет приложена с нескольких сторон, применяются так называемые рапиды. Это стальные карабины у которых нет откидной защелки, а только муфта на резьбе.

Новичку я бы советовал прикупить 3-4 карабина разной формы с резьбовыми муфтами. Материал изготовления — по желанию.

Переходим к Спусковым Устройствам
(СУ, спусковуха).

Главный принцип работы всех СУ — создание трения веревки в механизме. В результате можно прикладывая совсем небольшие усилия контролировать спуск.

СУ бывают ручные
и автоматические
.

В ручных СУ скорость спуска и торможение зависит только от способа заправки веревки и от того, с какой силой человек натягивает веревку ниже СУ.

В автоматических спусковых устройствах присутсвует специальный механизм. Тянем ручку — едем вниз. Отпускаем ручку — зависаем. При этом свободный конец веревки все равно должен контролироваться.

В данной статье я расскажу только про ручные устройства т.к. для новичка, который не планирует заниматься пром.альпом автоматические устройства совершенно избыточны.

А расскажу я про два типа спусковых устройств — это восьмерка и шайба Шихта.

СУ восьмерка
— это одно из самых классических устройств. Выглядит примерно так.

Рог нужен для фиксации веревки, есть восьмерки и без рогов.
К недостатком можно отнести то, что восьмерка крутит веревку. Это значит, что после нескольких спусков на веревке будет полно «барашков» которые потом придется распутывать.

К достоинствам можно отнести несколько вариантов заправки веревки.

Их два. Через карабин (скорость спуска выше) и через шейку восьмерки.

Ну и в любой момент рогатую восьмерку можно заблокировать намотав веревку на рог.

Еще один, более современный вариант восьмерки — пиранья фирмы Petzl. Имеет еще больше способов встегивания и регулировки скорости спуска. Подробнее об этом спусковом устройстве будет в отдельном обзоре.

Кстати, взгляните не пецелевский же карабин. Когда он размуфтован, видна красная полоска анодирования — замечательная идея, на мой взгляд.

Второй тип ручного СУ — это шайба шихта
. Они же: стакан, лукошко, реверсо и пр.

Отлично работают с одинарной и двойной веревкой. Не крутят ее. В общем рекомендую начать именно с такой спусковухи.

Заправка веревки осуществляется следующим образом. Создается петля, которая продевается в прорезь на устройстве. Свободный конец веревки направлен к губкам СУ.

Внутрь петли встегивается карабин.
Обратите внимание! Тросик — не нагружаемая деталь и служит только для транспортировки.

Предположим, звезды сложились. Вы купили бухту веревки, ИСС, карабины и страховочное устройство.

По хорошему, еще нужна каска
. Но это уже оставляю на вашей совести.
Хотя даже банальная строительная каска не помешает.
Я пользуюсь баллистическими шлемами, что не всегда вызывает здоровую реакцию.

Не лишними будут наколенники
. Иначе синяков на коленях не избежать.

Так же важны хорошие перчатки.
При быстром спуске веревка натирает и обжигает ладонь, вы можете инстинктивно от боли выпустить веревку из рук, что может оказаться фатальным.

Теперь берем все это и отправляемся на импровизированный скалодром.

Не забываем позвать с собой товарища, который будет осуществлять страховку. Не забыли? Молодцы!

Наш скалодром будет предствавлять из себя небольшую стенку с которой можно спуститься. На фото, например подпорная стенка.

Для первых тренировок чем ниже, тем лучше.

Теперь надеваем обвязку. Затягиваем и проверяем все пряжки. Просим товарища проверить еще раз.

Первым делом надо закрепить веревку. В альпинизме принято крепиться либо за одну безусловно надежную точку, либо за две менее надежные. Такие точки крепления веревки называются станции
.

Мы будем привязываться к живому дереву. Это вполне надеждная точка крепления.

К дереву мы привязываемся все той же благословенной восьмеркой, ну или булинем не забывая контрольный узел.

Есть еще вариант прикупить себе оттяжку
из стропы длинной 120 см и с помощью карабина создать вот такую станцию.

Использование полусхватывающего узла уменьшает прочность на 50 процентов, зато «удавка» (полусхватывающий узел
) позволяет закрепиться повыше.

Мы же сделаем вот так.

Ну и вообще такие оттяжки из стропы очень полезны в хозяйстве. Парочку надо брать.

Станцию создали. Первым делом пристраховываемся к ней усом самостраховки. Если Вы не знаете, что это, то можно пристраховаться репиком, как я на фото.

И раз уж зашла речь, пару слов скажу про усы самостраховки
.
Это отрезки стропы или динамической веревки, которые одним концом крепятся к системе, а другим к точке страховки.

Бывают промышленного производства и самосвязанные.

Покупные выглядят так.

Самосвязанные так. Узлом восьмерка усы прикреплены к системе.
Первый ус, как правило имеет стандартную длину — 55 см. В основном служит для пристраховывания к окружающим объектам, типа, как станция, которую мы сделали на предыдущем шаге.

Ко второму усу обычно крепится жумар. Его длина должна быть такой, чтобы вися на этом усе вы дотягивались до защелки жумара (как жумар выглядит, где у него защелка и что это вообще такое я расскажу немного ниже).

На свободных концах усов самостраховки вяжутся узлы в которые встегиваются карабины. Я использую полу-грейпвайн с тремя оборотами. Если не умеете такой узел, юзайте восьмерку.

Теперь вернемся в начало «цикла». Нашли опору. Создали на ней станцию, вщелкнули самостраховку. Получилось? Молодцы!

Теперь на конце веревки, по которой будем спускаться, вяжем восьмерку и вщелкиваем ее в карабин, который повесили на станции.

На другом конце веревки тоже вяжем узел и сбрасываем бухту в «пропасть».

Это узел гарантирует, что даже если веревка не достанет до дна вы просто остановитесь, а не упадете проскочив конец.

Даже если вы думаете, что веревка достала до дна, все равно нужно в этом убедиться. Спросите товарища внизу.

Если веревка проходит через край стенки и трется об него, то стоит надеть на нее протектор
. Это полоса плотного материала (тэза, кусок пожарного рукава и пр.) с липучкой. Оборачивается вокруг веревки и защищает от истирания.

Если протектор не надевать, то за пару раз получается такая картина. Согласитесь, не дело.

Продеваем веревку в спусковое устройство (надеюсь вы его не забыли внизу). Тянем свободный конец вверх и выбираем слабину.

Теперь, если натянуть свободный конец веревки, то вы не сможете упасть.

На этом этапе можно выщелкнуть ус самостраховки из станции.

Кстати, на этом же принципе будет основана Ваша страховка. Снизу должен стоять страхующий, причем желательно чтобы это не был ваш злейший враг, который уже потирает потные ладошки в предвкушении вашего падения.

Страхующий должен быть наготове натянуть свободный конец веревки.
Он должен не отвлекаться от страховки на симпатичных альпинисток или разговоры по сотовому. Все его внимание должно быть сосредоточено на вас.

Руку с веревкой заводим под попу, при этом веревка будет дополнительно контролироваться об бедро.
Спиной выходим на край, потихоньку выдавая веревку путем легкого расслабления ладони.

Упираясь ногами, вывешиваем пятую точку так, чтобы ноги были под прямым углом к стене. Спина прямая и параллельна стене.

Первый спуск делаем не спеша, шагами. Переставляем ноги и потихоньку выдаем веревку до тех пор, пока не коснетемся земли.

Поздравляю, первый спуск завершен!

В дальнейшем, спуски можно усложнить по желанию.

От страхующего товарища можно и нужно перейти к самостраховке
(а еще, для максимальной безопасности оба этих варианта можно совместить).

Как раз для этого мы и разучивали схватывающий узел.

Узел обычно вяжется либо выше СУ либо ниже. В чем же разница?

Если мы вяжем схватывающий узел выше СУ, то в случае срыва мы зависаем на нем. Спусковое устройства становится разгружено.

Для продолжения спуска нам надо ослабить узел и снова нагрузить спусковое устройство. Для того, чтобы ослабить узел нам надо немного подняться. Для этого нам понадобится зажим (о них я расскажу дальше) или связать на веревке стремя.

В общем задача не очень тривиальная.
Более простой вариант — вязать схватывающий узел ниже СУ. На фото применен узел автоблок.

В этом случае при срыве мы остаемся висеть на узле, при этом спусковое остается нагруженным.

Нам надо только взяться за веревку между СУ и узлом, тем самым мы разгрузим узел, его можно будет ослабить и продолжить спуск.
Вроде хороший метод, но у него тоже есть недостатки. Если причина срыва будет в разрушении СУ, то нас перевернет вниз головой, что очень неприятно. Хотя такая вероятность достаточно мала, ей не стоит принебрегать.

Подробнее про крепление самостраховки ниже СУ читайте в очень толковой статье:

Все, спуск освоен. Можно не останавливаться на достигнутом, а продолжать тренировки, например освоить элементы штурмового альпинизма, который в основном, как раз и состоит из зрелищных спусков.

Даже если остановиться освоив только азы, вы уже получили навыки, способоные, в случае определенных обстоятельств, типа пожара на лестничной клетке, спасти вам жизнь.

Про спуск все.

Теперь настал момент затронуть подъем
по веревке, но прежде немного расскажу про зажимы.

Зажим
— устройство свободно перемещающееся по веревке, но при возникновении нагрузки устройство фиксируется, зажимая веревку, отсюда и название.

Для подъема по веревке нужно два зажима или один зажим + автоматическое страховочное устройство.

Самые распространенный зажим — жумар
. Это зажим с ручкой за которую удобно держаться. Самый удобный инструмент для подъемов (отсюда пошел термин жумарить, значит подниматься). Желательно иметь хотя бы один.

Жумары бывают левые и правые, под любую руку.

Принцип работы у жумара довольно простой. Он основан на прижиме веревки подпружиненным кулачком с шипами.

Открытый жумар надеваем на веревку и защелкиваем. Вверх он свободно скользит по веревке, а при нагружении фиксируется. Нагруженный жумар снять не получится.

Для большей безопасности можно прощелкнуть карабин вот так.

К ручке жумара пристегивается педаль. Все таки самые сильные мышцы у человека в ногах.
Педаль должна быть такой длины, чтобы стоя в ней с полностью распрямленной ногой жумар оказывался на уровне груди.

Пусть жумар у нас будет первым зажимом. Вторым зажимом также может быть жумар, но уже под левую руку.

Подъем на двух жумарах производится так.

Встаем в педаль левого жумара. Правый жумар проталкиваем по веревке максимально вверх, при этом сгибаем правую ногу в колене. Совершаем толчок правой ногой -«поднимаемся на ступеньку». Потом проталкиваем левый жумар и т.д.

Усами самостраховки лучше пристраховаться к обоим жумарам.

Вместо второго жумара можно (и даже нужно) взять кроль
. Это зажим, который очень похож на жумар с отпиленной ручкой. Он вешается на грудь. В случае использования со поясной ИСС надо дополнительно вешать специальную веревочку на шею.

Принцип подъема на паре жумар+кроль.
Этот способ я дополнительно покажу в отдельном видео.

Зависаем на кроле. Проталкиваем жумар, как можно выше, сгибая ногу с надетой педалью в колене. Подтягиваемся на педаль. Веревка при этом сама проходит через кроль. Затем зависаем на кроле и проталкиваем жумар дальше.

При этом за жумар можно держаться обеими руками, а в стремя жумара продеть обе ноги.

Подъем с помощью жумар + кроль самый быстрый и простой в освоении.

Есть вариант вообще обойтись без жумара.
Например применив схему кроль+пантин.

Пантин
— это тот же кроль, только крепящийся к ботинку. Принцип подъема схожий.

Но я бы советовал хоть один жумар, да приобрести. Кроме подъема на нем еще и страховаться можно, хоть и не рекомендуется.
Второй вид зажимов, которые я выделяю — страховочные.

Вы поднимаетесь, а страховочный зажим едет рядом по второй веревке или над вами, если веревка только одна.

Вверх они едут свободно, а при срыве блокируются и не дают вам упасть. Самые известные представители: разнообразные капли, шанты, бэкапы и асапы.

Еще хочу упомянуть различные мини-зажимы. Они способны выполнять функции аналогичные большим, хотя и менее надежны и удобны. Их неоспоримое преимущество — маленький вес и размер.

В результате один-два таких зажима можно всегда держать на обвязке. Подробнее про них можно прочитать в обзоре .

В общих чертах по подъему все.

Теперь про неприятное, а именно про срывы
. А еще конкретнее про фактор рывка.

Новичок зайдя на любой форум в обсуждение любого железа, практически сразу видит этот термин.
Его суть весьма проста для понимания.

«Фактор рывка
» — это отношение высоты падения к длине веревки, которая останавливает его.

Довольно грубый показатель, по которому просто определить развалится данная железка при рывке или нет.
Настоятельно рекомендую избежать падений с фактором больше одного.

Совсем просто: если мы пристраховались к чему либо (оттяжке, страховочному устройству на второй веревке и т.д.), точка страховки не должна быть ниже пояса.

На этом все. Спасибо за внимание!

Альпинистская система или, по-другому, обвязка чаще всего состоит из двух частей — верхней и нижней, которые связаны при помощи уса узлом булинь. Благодаря этому появляется два узла для самостраховки и фиксация веревки. Эта техника зародилась во времена зарождения альпинизма в Советском Союзе и применяется до сих пор.

Нижняя часть страховки используется всегда, а верхнюю часть, чаще всего, одевают только в сложных восхождениях или на отвесных скалах, где есть возможность срыва и повреждения спины из-за резкой нагрузки. Кроме того, ее рекомендуется одевать, если есть риск зависания вниз головой, чтобы избежать потери сознания.

Булинь на обвязке

При соединении верхней и нижней части не используется карабин из-за того, что в случае резкого рывка карабин может не выдержать нагрузки. Поэтому для соединения обвязки альпинистской используется веревка и закрепляется на узел Булинь.

1. Для этого нам понадобится кусок веревки примерно длиной 5 метров. Лучше всего, если веревка будет мягкая. Также возможно использование ленты.
2. Прежде чем продевать веревку в страховку необходимо оставить запас на петлю.
3. Она находится между верхней и нижней обвязкой, и в нее продеваются оба свободных конца, после прохождения через петли верхней и нижней альпинистской обвязки.
4. Затем свободные концы одновременно продеваются сначала через образовавшуюся петлю верхней обвязки, затем нижней.
5. Протянуть хвосты через третью, образовавшуюся в результате ваших действий, петлю.

Двойная обвязка

В настоящее время многие производители выпускают совмещенную обвязку, как ее еще называют, пятиточка. Она оплетает вас своими лентами и не позволяет вывалиться.

Двойная обвязка бывает обычная и для промышленного альпинизма. Во втором случае она обладает более широкими лентами, укрепленным поясом и значительно тяжелее.

Также чаще всего в нее вставлены специальные металлические кольца, спина и ноги дополнительно укреплены, что позволяет долгое время находиться в обвязке и не испытывать дискомфорта, но в походе заметно увеличивает вес рюкзака.

Ее легко одевать, спереди она соединяется, чаще всего, при помощи карабина или имеет обычные петли. Такое исполнение очень удобно и значительно экономит время для подготовки к восхождению или работе.

Как сделать обвязку из веревки

Если вы оказались ситуации когда у вас под рукой ничего нет кроме веревки, а страховка для спуска необходима, не отчаивайтесь — есть ни один способ как выйти из положения.

Нижняя обвязка из веревки по шагам:

1. Сложите веревку пополам. Вытяните один конец так, чтобы одна сторона была длиннее другой на 30–40 см длиннее.
2. Петлю оставляем спереди, а веревку проводим между ног за спину, затем разделяем хвосты и с разных сторон продеваем через петлю.
3. Отводим концы за спину через разны стороны и снова вперед, не продевая через петлю.
4. Необходимо сделать два оборота вокруг пояса.
5. Закрепить веревку при помощи любого контрольного узла.
6. Петлю и поясные кольца соединить карабином.

Верхняя обвязка выполняется еще проще:

1. Заведите веревку за спину.
2. Один из концов перекинуть через шею, пройдя дополнительно, под веревкой на спине.
3. Закрепить оба конца при помощи узла булинь, как показано на рисунке.

Также есть вариант полной страховочной обвязки. Такая обвязка надежнее, но сложнее в вязке. Не стоит его использовать, если вы неуверены, что запомнили все действия правильно или в правильности завязанного узла.

Разберем по шагам:

1. Часть веревки сложите пополам образуя петлю и оберните вокруг туловища. Из свободного хвоста, сложенного вдвое, сформируйте узел булинь.
2. Проденьте петлю через узел булинь. Оставьте петлю незатянутой.
3. Сформируйте еще одну петлю и накиньте ее на плечо через голову, продевая через незатянутую. Затяните узел.
4. Сформируйте еще одну петлю и оденьте на ногу. Закрепите ее двумя узлами — один на ноге, а второй подтяните к узлам на поясе.
5. Протяните веревку через узел на поясе, проходя две петли.
6. Повторите пункты 4 и 5, чтобы правильно сделать петлю на вторую ногу.
7. Веревку проденьте через две образованных узлом на поясе петли.
8. Обвязка готова.

Не стоит надеяться, что веревочная альпинистская обвязка заменит по удобству и функционалу магазинную, или хотя бы самодельную, но подготовленную заранее страховку. Ее предназначение — выручить вас в крайнем случае, не стоит удивляться, если веревка натрет при длительном спуске.

prouzel.ru

Посмотрите на любого альпиниста — он весь увешан разного рода железяками: Gri-Gri (в простонародии «гришка», «грюха»), карабины, жумары, оттяжки, верёвки, реверсы,обвязка и прочие причиндалы.

• Обвязка. Что такое, и с чем едят.

Обвязки бывают разные)

Последняя система из трёх сверху имеет надпись «CAMP»!?
не читайте дальше — там вообще бред!

Совмещает в себе прелести верхней и нижней обвязок. При прыжках обычно используются именно эти обвязки. Но никто не запрещает и сблокировать верх и низ.
Вообще фирм-производителей такого рода обвязок море, я просто на примере показал основные позиции.

Обвязка для каньонинга.

Сея беседка имеет дополнительную защиту для того, что бы при лазании в каньонах не повредить костюм.

• Железо. Виды и назначение.

Первый пункт — карабины.

Карабинов много. Они все разные как по виду, так и по назначению.
http://www.alpindustria.ru/catalog/alp/13871/ вот даже не полный список карабинов. Ибо перечислять их тоже долго: рапиды, трапеции, D-образные, треугольники, квадратные, круглые и так далее.

Но я расскажу об основных, используемых нами.

Итак. Стандартный карабин вида Трапеция.

Основной карабин. Используется всегда и везде. Фактически универсальный.

Рапида. Он же Дельта. Силовой рывковый карабин.

Все узлы, которые должны быть особо надёжны, закрываются именно такими карабинами. Причём не обязательно треугольником. Они бывают D-образными, квадратными, вытянутыми и так далее. Стальной, тяжелый, с муфтой под ключ. Его вид зависит от конкретной ситуации. Им можно как сблокировывать лиф и беседку, так и встёгивать намертво базу в шлямбур.

Карабины с оттяжками.

Два карабина. Петля между ними. Зачем оно надо? Дополнительная подвеска? Зачем, если есть балконы беседки (петли по периметру пояса беседки)?
Ответ прост:

Видно надеюсь, что верёвка встёгнута в оттяжку?
Оттяжка служит как бы переходником между страховкой и точкой страховки на стене.
тяжка встёгивается в закладуху или в ушко шлямбура, а вторым карабином встёгивается в основную верёвку. По этому если Вы лезете со страхующим, то верёвка, встёгнутая в оттяжку не даст Вам пролететь многие метры непосильного подъёма, ибо при страховки страхующим Вы повисните на верёвке в районе оттяжки, а не сразу же полетите вниз. Является страховкой.

Карабины бывают с разными муфтами. Автоматические, полуавтоматические, ручные, самоблокирующиеся, винтовые. Выбор зависит от владельца (:

• Страховочно-спусковые устройства.

Пришло время поговорить об одном из основных составляющих железа любого альпиниста, не считая обвязкок и карабинов. Вообще название группы «страховочно-спусковые устройства» не верно, ибо на той же самой грихе или на восьмёрке легко подняться. Но… Обо всём по порядку.

Ничем не хуже, хотя и более проста в использовании. Встречайте — всем известная «восьмёрка».


Как видите, восьмёрок херова гора по виду и размеру. С рогами, без, круглые, квадратные, кривые и так далее… Как и карабины, они нацелены на разное использование. Лично на мой взгляд, тут кому какая удобнее. По мне так прямая вытянутая двуроговая куда как удобнее. Минус восьмёрки пред грихой — крутит верёвку.
Кстати, рога служат для блокировки и фиксации верёвки на трассе маршрута.
Восьмёрка — универсальное устройство.

Решетка. Она же «шпалы».

Фактически идентична грихе и восьмёрке, только принцип самоблокировки другой.

Реверсо.

Относится скорее к спусковым, нежели к страховочным устройствам. Но и с ней можно страховать. Фиксация и блокировка происходят за счет натягивания свободного конца верёвки. В отличие от грихи может свободно работать с двумя верёвками. И если для грихи критичен диаметр верья (менее 10мм не жуёт), то на реверсе хоть репик 5мм грузите)

Устройства типа STOP, Десантер.

По принципу работы похожи на гриху, но менее надёжны.

Gri-Gri 2

Страховочное устройство для спуска. Усовершенствованный вариант модели Gri-Gri . Упрощает работу страхующего, гарантирует более плавный спуск, предназначен для работы с тонкими верёвками.
— Система контроля спуска обеспечивает более плавный спуск.
— Устройство предназначено для одинарных верёвок диаметром от 8,9 до 11 мм.
— На 20% более лёгкое и на 25% более компактное устройство, по сравнению с моделью Gri-Gri

• Подъёмные устройства и зажимы.

Шунт.

Многоцелевое схватывающее устройство для верёвки. Расположенный под спусковым устройством, SHUNT может быть использован для страховки от падения и неконтролируемого спуска. Работает как с одинарной, так и с двойной верёвкой.

Капля.

По сути своей тот же жумар)

Кроль.

Грудной зажим (кроль) для подъема по веревке. Хромированный стальной кулачок снабжён наклонными зубцами и самоочищающимися канавками для удаления влаги, льда или грязи. Принцип работы как у жумара.

Пантин. Он же кроль на ногу.

Делает подъём по верёвке легче, используется совместно с зажимами CROLL. Использование ножного зажима позволяет поддерживать тело в прямом положении, что делает подъём быстрым и менее утомительным для рук. Снимается с верёвки простым движением ноги. Высокопрочные, устойчивые к трению крепёжные стропы. Pantin не является частью личного страховочного снаряжения. Для использования на одинарных верёвках диаметром от 8 до 13 м

Самостраховочное устройство ASAP

Мобильное улавливающее устройство для работы на верёвке.*Устанавливается на страховочной веревке. * Устройство срабатывает при падении, проскальзывании и в случае неконтролируемого спуска. * Срабатывает даже при хватании за устройство при срыве. * Предназначено для работы на вертикальной или наклонной веревке. * Перемещение по веревке без ручного обслуживания устройства (вниз и вверх). * Просто устанавливается и снимается в любом месте веревки. Для полустатической веревки диаметром от 10.5 до 13 мм

• Ролики, блоки.

Ну, тут всё просто) Бывают двойные, одинарные, разъёмные, с подшипниками и без. Ну и исессна выбор зависит от назначения и применения. Приведу фотографии основных роликов.

• Верёвка и репшнуры (репики).

Собсна тут тоже просто) Верёвки бывают разные — желтые, белые, красные… И прочих цветовых гамм.

Но делятся на 4 вида.

Статика.

Обычная «жесткая» верёвка для всех видов работ и развлечений.
Фирм-производителей херова гора. Самой простой, а по тому говёной считается Коломна завода Канат, что в городе Коломна. Почитайте отзывы людей, поймёте почему. Хотя Федору Верединскому (Ухтомскому) нравится, он даже на ней прыжки устраивает. Но то его выбор. Мы же предпочитаем верьё Petzl, Tendon, RockEmpire, Lanex и прочие забугорные фирмы. Надёжны, красивы, удобны. Я таки использую Венто, но она уж куда как лучше коломны, да и сделана в Чехии, на Ланексовском заводе.

Динамика.

Шо есть динамика?
Основная отличительная черта, определяющая вид данной верёвки, это её динамические качества — способность удлиняться под нагрузкой. Ещё при конструировании верёвки в зависимости от желаемых эксплуатационных свойств задается способность к удлинению как в процессе нормального употребления, так и при поглощении динамического удара.

Статика с поддинамливанием.
Таки средняя фигня между статикой и динамикой. Даже фото не заслуживает, и так понятно.

Репшнур. Он же репик.

Вспомогательный шнур, для навязки самострахов типа пруссика, верёвка для подвязки оборудования и снаряжения. От 4х до 6ти мм. Может быть как нейлоновая, так и кевларовая.

vk.com

Что такое самостраховка?

Самостраховкой называют устройство, которое предназначено для страховки и позиционирования альпиниста на трудных горных рельефах. Самостраховка должна без повреждений и разрушений выдерживать наибольший расчетный рывок и обеспечивать на сорвавшегося нагрузку не больше 12 кН.

Самостраховочные системы изготавливают производственным образом или завязывают своими руками из динамической сертифицированной веревки.

В страховочную цепь входит: страхующий, самостраховка страхующего, страховочная станция, страховочное устройство, страховочная система, промежуточные точки страховки, карабины и веревка, соединяющая все это.

В процессе выбора снаряжения для скалолазания, главным правилом для формирования страховой цепи является применение сертифицированного, испытанного и изготовленного именно для этой задачи снаряжения.

По этой причине категорически запрещено применять статическую веревку для нижней страховки и не рекомендовано применять усы из ленты для самостраховки. Однако следует помнить, что даже применение сертифицированного снаряжения не может дать гарантий, так как применение ошибочных технических приемов или использование снаряжения с ошибками не менее опасно.

Самостраховка из окончания связочной веревки

Самостраховку из окончания связочной веревки можно связать всего лишь за несколько секунд и, при этом, не нужно дополнительного снаряжения:

1. Необходимо выбрать, какое количество веревки вам нужно.
2. Далее следует завязать стремя.
3. Теперь вставляем в него карабин.
4. Готово.

Такой метод подходит либо для лидеров, которые работают на двух веревках, либо для двоек. Новые динамические веревки с сертификатами UIAA способны удлиняться на сорок или менее процентов во время фактора рывка 1.7.

Наиболее безопасные самостраховки

Делают их с куска динамической веревки. На подобную самостраховку уходит около трех или четырех метров веревки. Один ус необходимо сделать коротким и применять для зажима. У него должна быть оптимальная длина, чтобы жумар, который пристегнут карабином к усу, был расположен на уровне лица. Второй ус нужно сделать длинным, но он не должен быть длиннее, чем вытянутая рука. Последний и является самостраховкой.

Что бы самостраховка стала регулируемой, необходимо добавить прусик в основание усов. Схватывающий узел необходимо завязать на самостраховочном усе и прикрепить к обвязке таким же образом, как самостраховку. Для укорочения следует выбрать слабину между карабином и схватывающим узлом.

Подобная страховка способна погасить энергию рывка посредством затягивания узлов, растяжения веревки и протравливания в узле схватывания.

Данные страховки не советуется применять участникам альпинистского лагеря.

Готовые связочные самостраховки

Не менее безопасным вариантом являются готовые связочные самостраховки. Желательно, что бы самостраховка крепилась к обвязке не карабином, а полусхватывающим узлом. В такой ситуации карабин является лишним звеном в страховочной системе.

В готовой самостраховке вместо узлов применяют сшивку. Во время срыва на подобную страховку, часть энергии поглощается растяжением веревки. Запрещено укорачивать из коробки прошитые самостраховки, однако вы можете связать узел, как указано выше.

Парсел-пруссик

Парсел-пруссик является оптимальным вариантом для любителей кордалетов и всего западного в целом. Его вяжут из куска репшнура в толщину семь миллиметров. Если репшнур соответствует стандартам EN 564, то он способен выдержать минимально 9,8 кН.

Длина подобной штуки довольно легко регулируется. При срыве веревку протравит схватывающий узел. В комбинации с растяжением репшнура, получится менее жесткий рывок.

Sterling Chain Reactor, Metolius PAS и тому подобные

Наиболее безопасные из самостраховок, сделанных не из веревки. Каждое кольцо в подобных самостраховках является силовым. Если страховка не повреждена и пристегнута двумя карабинами к вам, значит способна выдержать на разрыв ровно столько, сколько указано в паспорте изготовителем.

Полусхватывающий узел способен ее ослабить на 30-60%. Стропы при рывке поглощают энергию хуже, чем веревка. Стропа из нейлона способна погасить около пяти процентов энергии рывка, а это очень мало.

Кроме того, паспортную нагрузку они смогут выдержать лишь при условии, что пристегнуты карабинами.

Желательно использовать такую самостраховку в сочетании с самостраховкой из окончания связочной веревки.

Самостраховки, связаные из стропы

В принципе такие страховки придуманы для спелеологов. Для альпинизма же они не очень удобные — длинный ус подойдет для жумара, а короткий для вынесения корзинки при спуске.

Если говорить о поглощении самостраховкой энергии рывка, то такие виды страховок будут амортизировать хуже веревки, но лучше Дайнемы. Пристегивают ее двумя карабинами. По сути для альпинистов удобств практически нет, зато есть минусы.

Связанные из стропы

Их преимуществом является то, что они очень легкие.

Однако имеют и несколько минусов:

• Наличие чувствительности к перетиранию по сравнению с веревочными самостраховками.
• Отсутствие регулирования длины.
• Поглощают энергию рывка существенно хуже, чем веревка.

Дейзи чейны различных типов

Ни один вид Дейзи чейнов, по сути, не является самостраховками — так считают изготовители. Основным предназначением Дейзи чейнов является ИТО — это манера лазания в альпинизме, где точки опоры искусственные.

Однако никому это не интересно — очень много альпинистов используют их в качестве самостраховки из-за удобства в использовании.

Если неправильным образом укоротить дейзи чейн, что сделать не так уж и сложно, при нагрузке двести или триста килограммов он разорвется. Если вы правильно его укоротили, но завязали любой узел, он может потерять от тридцати до шестидесяти процентов своей прочности.

По причинам, описанным выше, не желательно использовать дейзи чейны в качестве самостраховки.

Клифы

Так же, как дейзи чейны, не являются самостраховками и созданы специально для ИТО. Их разрывная нагрузка варьируется в рамках от 120 кг у Петцеля и до 300 кг у Метолиуса.

В качестве самостраховки дейзи чейны еще можно приспособить, но с клифами это никак не получится, так как под нагрузкой порвется стропа на пряжке.

Самостраховки для ледового инструментария

Они совсем хлипкие. Их основная задача — не позволить ледовым инструментам падать вниз и могут порваться при нагрузке 200 кг. Резинки можно использовать лишь для ледовых инструментов и ни в коем случае нельзя применять для страховки или самостраховки.

Сравнение разнообразных типов самостраховок из паспорта резинок Гривель

1. Из окончания главной веревки:


• Преимущества — безопасность, простая регулировка, нет необходимости в дополнительном снаряжении.
• Недостатки — область применения ограничена.

1. Из главной веревки:


• Преимущества — безопасность, простая регулировка.
• Недостатки — громоздских размеров, неудобна в снятии.

1. Из прошитой главной веревки:


• Преимущества — безопасность, просто снимать и надевать, преимущественно компактнее, чем из куска веревки.
• Недостатки — невозможно регулировать, длину усов необходимо выбирать тщательно.

1. Парсел пруссик:


• Преимущества — относительная безопасность, простая регулировка, просто надевать и снимать, отлично гасит рывок.
• Недостатки — громоздких размеров, трудно вязать, ус только один.

1. PAS и ему подобные:


• Преимущества — относительная безопасность, простая регулировка, просто надевать и снимать, под ногами не путается.
• Недостатки — плохое поглощение энергии рывка.

1. Из стропы:


• Преимущества — легкая, просто снимать и надевать.
• Недостатки — невозможно регулировать, плохое поглощение энергии рывка, в сравнении с веревкой менее износостойкая.

1. Дейзи чейн:


• Преимущества — легкая, просто укорачивать, просто снимать и надевать.

1. Клифы:


• Преимущества — просто и удобно укорачивать.
• Недостатки — не самостраховка.

1. Резинки на инструментарий:


• Преимущества — сами укорачиваются, легкие.
• Недостатки — не самостраховка.

Таким образом можно сделать следующие выводы:

1. Можно смело использовать — из окончания главной веревки, сшитые из веревки, из куска веревки.
2. Осторожно использовать — парсел прусики, из сшитых колечек.
3. Не рекомендовано использовать — клифы, дейзи чейны, связанные стропы, резинки для инструментария.

В конце хотелось бы сказать, что страховка, как никакая другая деталь техники альпинизма, требует регулярного и постоянного тренинга и внимания. Опытные альпинисты, которые много лет совершают совместные восхождения и отлично владеют приемами техники восхождений, на практике могут никогда не испытать реальную необходимость действий при срыве партнера по связке.

Поэтому необходимо знать порядок действий во время срыва. Кроме того, необходимо уметь надежно и правильно организовывать станцию страховки — качественно использовать рельеф и микрорельеф для осуществления приемов страховки и самостраховки.

zextrem.com

Австралийский проводник

Австралийский проводник используют для организации точек крепления на базовой веревке, для изолирования поврежденного участка веревки, изготовления веревочных носилок, пристегивания среднего участника к связке, за что его часто называют «узел среднего». Этот узел иногда называют «узел Бергшафт».

Узел надежный, хорошо работает в любом из трех направлений, не скользит даже на мокрых веревках и легко развязывается после снятия приложенной к нему нагрузки. Кроме того, он не сильно снижает прочность веревки, на которой завязан. К недостаткам австралийского проводника можно отнести относительную сложность завязывания и невозможность после затягивания узла регулировать размер петли.

Рис. 92.
Австралийский проводник

Последовательность завязывания узла австралийский проводник

1. Сформировать на веревке закрытую петлю и, зафиксировав ее, повернуть верхнюю половину на 180° так, чтобы получилась петля в виде восьмерки.

2. Опустить верхнюю часть восьмерки вниз и провести ее в среднюю петлю.

3. Затянуть петлю.

Булинь, или беседочный узел, – один из самых известных и широко применяемых узлов в альпинизме и туризме.

По данным археологов, вязка веревки узлом, подобным булиню, встречается еще у египтян и финикийцев в 3000 г. до н. э. Впоследствии он нашел широкое применение в парусном флоте, где и получил название «булинь узел» или «беседочный». Его первое название произошло от морского термина, обозначающего снасть для управления прямым парусом. Второе название булиня – «беседочный узел», так как именно им привязывают доску – беседку для работы матросов при ремонтах за бортом или на мачтах. За универсальность, надежность и широкое применение булинь часто называют «королем узлов».

Структурно булинь сочетает элементы простого, ткацкого, прямого узлов, складывающихся в незатягивающуюся петлю на конце веревки. В альпинизме, туризме, спасательных работах он занимает лидирующее положение. Именно его большинство спортсменов предпочитает использовать как обвязочный узел при спуске-подъеме, обвязке вокруг опоры, для поднятия груза и спасения людей, при соединении веревок. Столь широкое применение булиня не удивительно, так как, помимо универсальности в применении, он имеет ряд значительных преимуществ перед другими узлами: его легко развязывать после снятия нагрузки, применять на всех типах веревок, он имеет прочность 50–70 %, может быть легко завязан вокруг себя одной рукой. Однако нужно учитывать, что при рывковой (переменной) нагрузке этот узел может проскальзывать, во избежание чего нужно свободный конец крепить контрольным узлом. Вариантов завязывания этого узла много. Остановимся на одном из них.

Рис. 93.
Булинь

Восьмерка

Этот узел в альпинизме, туризме и спелеологии используют для обвязки, закрепления в узких отверстиях (при бескарабинной навеске за шлямбурные крючья), крепления к устройствам толщиной 10–11 мм, а также для соединения веревок методом «петля в петлю». Узел достаточно надежен, не имеет тенденции к проскальзыванию даже на мокрых веревках, несложен в вязании, имеет достаточную прочность – до 55 % (устойчивость узла повышается, если витки веревки уложены параллельно друг другу). К недостаткам восьмерки нужно отнести плохое развязывание после снятия нагрузки.

Рис. 94.
Восьмерка

Двойной беседочный

Этот узел является разновидностью булиня и выполняет сходные задачи, но, в отличие от него, имеет две петли. При завязывании его ходовой конец значительно длиннее, так как после формирования первого узла он еще раз пускается вдоль петли, повторяя ее маршрут внутри ранее завязанного узла. Такой узел имеет все преимущества булиня, но значительно надежнее его и позволяет при спасательных работах фиксировать человека захватом второй петли вокруг грудной клетки.

Двойной беседочный узел можно вязать не только одинарным концом веревки, но и сдвоенной петлей.

Рис. 95.
Двойной беседочный

Двойной проводник

Этот узел имеет второе название – «заячьи уши». В скалолазании и туризме его используют для организации навески одновременно за две независимые опоры, для транспортировки пострадавших при спасательных работах и как обвязочный узел.

Узел несложен в завязывании (можно вязать одной рукой), хорошо держит нагрузку и не проскальзывает, поэтому не требует установки контрольных узлов. Узел двойной проводник благодаря распределению нагрузки на две петли имеет высокий коэффициент прочности на разрыв. Недостатком узла считается трудность развязывания после снятия нагрузки.

Рис. 96.
Двойной проводник

Узел девятку используют в альпинизме, спелеологии и туризме как узел для обвязки, при страховке и петлевом соединении веревок толщиной до 11 мм. Часто используют в сочетании с карабином. Основное его преимущество – достаточно высокая прочность, достигающая 70–74 %, надежность узла при переменных нагрузках, простота завязывания.

Рис. 97.
Девятка

Узел проводника

Этот узел имеет несколько названий: «проводник», «простой проводник», «клеверный лист», «дубовая петля».

Узел проводника применяют в альпинизме и спелеологии для закрепления веревки на рельефе, страховочной системе, перильных веревках, для соединения веревок через систему петля – карабин – петля.

Узел прост в завязывании (можно вязать одной рукой), достаточно надежен, хорошо держит нагрузку и не подвержен скольжению. Но после снятия нагрузки на мокрых и мерзлых веревках он плохо распускается. К его недостаткам можно отнести угловое расположение узла по отношению к основной веревке и плохое срабатывание на толстых веревках и тросах. Кроме того, этот узел больше чем остальные проводники ослабляет веревку, на которой завязан.

Рис. 98.
Узел проводника

Следующая глава >

diy.wikireading.ru

Умирают не от падения, умирают от удара…(с)

В альпинизме, туризме, спелеологии и многих других видах спорта, связанных с риском падения с высоты, используются устройства для подъема по веревке. Кроме подъема, устройства используются для фиксации нагруженной веревки. В данной статье будем называть все устройства, предназначенные для фиксации на веревке – зажимами. Помимо специальных устройств, для фиксации веревки используются особые узлы (схватывающие узлы) и несложные системы из веревок и карабинов. Однако, в последнее время существует тенденция отказа от схватывающих узлов и переход к использованию только специализированных устройств. Сейчас в продаже представлено много различных конструкций и видов альпинистских зажимов. Все они основаны на действии сил трения о веревку.

Рассмотрим различные способы и устройства – зажимы:

1. Схватывающий узел (прусик): вяжется на основной веревке (за которую надо держаться). Свободным концом цепляется к страховочной системе человека или к любой другой нагрузке. Легко перемещается вдоль веревки рукой в не затянутом состоянии. При возникновении нагрузки со стороны свободного конца – узел затягивается вокруг основной веревки, фиксируясь на ней. Вяжется из веревки меньшего диаметра, чем основная. На большинстве спортивных соревнований, использование этого узла запрещено, в силу недостаточной надежности, но иногда допускается использование пруса из двойной веревки. Недостатками являются: плохое функционирование на обледенелых веревках, сложность ослабления узла после затяжки, невысокая прочность (которая зависит от прочности веревки). Плюсами использования пруса являются – простота, доступность и стоимость. Способы завязывания схватывающих узлов Вы можете найти в специальной литературе.

_________________________________________________________

2. Узел Бахмана: также входит в разряд схватывающих узлов. Но, в отличие от первого пункта, вяжется с использованием карабина. Использование карабина позволяет проще развязывать узел после затяжки. Прочность узла Бахмана также напрямую зависит от прочности веревки, однако он меньше чем прус портит оплетку веревки.

_________________________________________________________

3. Жумар: самое популярное устройство-зажим. Производится очень многими фирмами. Стандартный жумар можно использовать для веревок диаметром 8-12 мм. Сделан по принципу кулачкового зажимного механизма – специальная «собачка» с зубчиками зажимает веревку. Имеет ручку для удержания в руке. Изготавливается как под правую – так и под левую руку. Преимуществом жумара является его удобство и распространенность. Недостатком – то, что он не держит на обледенелой веревке. По правилам техники безопасности, жумар необходимо подстраховывать карабином – на случай, если «собачка» сломается или начнет проскальзывать.

_________________________________________________________

4. Кроль (Croll): грудной зажим. Принцип действия подобен принципу действия жумара. Отличием кроля от жумара является только его исполнение. Если жумар предназначен для удержания в руке и имеет для этого удобную ручку, то кроль ручки не имеет и предназначен для жесткой встежки в грудную часть обвязки. Используется, в основном, спелеологами. Недостатки Кроля те же, что и у жумара.

_________________________________________________________

5. Пантин (Pantin): зажим под ногу – для подъема по вертикальным перилам. Принцип действия также подобен принципу действия жумара. Только пружинка, возвращающая собачку, у пантина слабее, по той причине, что конец веревки под ногой чаще всего ничем не нагружен. Пантин прикрепляется к ботинку с помощью ремней. Не является средством самостраховки.

_________________________________________________________

6. Протрекшн (PRO TRAXION): зажим для фиксации веревки. Для самостраховки применять его удобно на наклонных переправах. Хорошо подходит для организации полиспастов, подъема грузов и т.п. Имеет ролик на подшипнике и зажимную «собачку», как у жумара. Благодаря ролику, который вращается, веревку можно заправить в устройство, даже когда оно уже встегнуто в точку опоры. Веревка, встегнутая в протрекшн, свободно проходит в одну сторону, скользя по ролику, и не возвращается обратно, так как зажимается собачкой.

_________________________________________________________

7. Ти-блок (Tibloc): наверное, самый маленький из зажимов. Представляет собой U-образную пластину с несимметричным отверстием в боковых частях и зубчиками в нижней части внутренней стороны пластины. Веревка вкладывается внутрь изогнутой пластины, в отверстие вставляется карабин, который под нагрузкой зажимает веревку о ти-блок. При снятии нагрузки и прикладывании сил в обратную сторону, карабин смещается в более широкую часть отверстия и перестает зажимать веревку. Простота и очень небольшие размеры устройства позволяют сильно сэкономить в весе альпинистам и спортсменам. Использовать ти-блок менее удобно, чем, к примеру, жумар, но разница в весе этих устройств очень существенна. Чаще всего ти-блок применяют в качестве зажима на страховочной веревке. Серьезным недостатком этого устройства является то, что он портит веревку. При больших нагрузках ти-блок может порвать оплётку, поэтому его нельзя использовать для организации полиспастов. Ещё ти-блок, как и жумар, плохо держит на обледенелой веревке. Это обусловлено тем, что зубчики забиваются льдом и перестают цепляться за веревку.

_________________________________________________________

8. Шант (Shunt): кулачковый зажим для веревки. Используется в качестве вспомогательного страховочного средства. Может использоваться как на одинарной так и на двойной веревке. В отличие от зажимных устройств с собачкой, кулачковые устройства работают за счет перегиба и передавливания веревки. Достоинствами шанта можно считать его простоту и надежность при использовании его в качестве страховочного средства. Недостатков, к сожалению, больше. Шант немало весит, не самым простым образом встёгивается в веревку (встегнуть его одной рукой практически невозможно), при больших нагрузках, к примеру при организации полистпастов, может сломаться (разогнуться) или испортить оплетку веревки.

_________________________________________________________

9. Микрограб (MICROGRAB): кулачковый зажим для использования на статично установленных веревках. Зажим закрытого типа, ставится на веревку и фиксируется гайкой. Чтобы снять зажим – необходимо откручивать гайку и разбирать зажим. Это, в принципе, не сложно, но в условиях похода или соревнований неприемлемо. Используется, в основном, для систем подтягивания статичных веревок. Преимуществом такого типа зажимов является повышенная надежность и безопасность. Их можно использовать на обледенелых и загрязненных веревках. Недостатком, как уже упоминалось, является сложность встежки-выстежки.

_________________________________________________________

10. Микроцендер (MICROCENDER): также кулачковый зажим закрытого типа. Похож на микрограб, но быстрее собирается-разбирается. Имеет специальный штифт, благодаря которому вероятность выстегивания устройства из веревки сводится к минимуму. Используется для самостраховки, организации полиспастов и т.п. Преимуществом является повышенная надежность и безопасность – возможность выстегивания веревки из устройства минимальна. Возможно использование на обледенелых и сильно загрязненных веревках. Недостатком, как и большинства кулачковых устройств, является то, что Микроцендер может перекусить веревку при сильной нагрузке, и сложность встежки-выстежки веревки.

_________________________________________________________

11. Асап (ASAP): устройство, применяемое для страховки. Устанавливается, как правило, на страховочную веревку. Свободно перемещается вверх-вниз без помощи рук. Срабатывает во время срыва и неконтролируемого спуска – при увеличении скорости движения по веревке. Используется на вертикальных и наклонных перилах. Без труда устанавливается в любом месте веревки. Срабатывает как при свободном падении, так и при хватании руками за устройство.

_________________________________________________________

12. Блочек с зажимами (Roll and Lock): сверхлегкий блок-ролик зажим, предназначен для подъема по веревке, полиспастов и несложных спасательных работ. Максимальная нагрузка на кулачок — 20 kN. Главной особенностью устройства является возможность работы как на веревках (8-13 мм), так и стропах (10-16 мм), в том числе и на дейзичейнах. Отличается прекрасной фиксацией на обледенелых и мокрых веревках.

_________________________________________________________

В статье рассмотрены не все существующие альпинистские устройства-зажимы. Их разнообразие, в настоящее время, довольно велико. Однако, в большинстве случаев, используется лишь определенные модели, все они представлены в этом обзоре. Существует много узкоспециализированных устройств, использование которых целесообразно лишь при определённых, нестандартных видах деятельности. Но в любом случае, узкоспециализированные устройства выполнены на основе рассмотренных в статье устройств и вполне могут быть заменены последними…

В статье использованы материалы с сайта karabin.su

В наших магазинах представлен широкий выбор альпинистских зажимов. Найти нас можно по следующим адресам в городе Днепропетровске:

• ЭЦ «Восхождение» ул. Артема, 8-а
• Магазин «Коллекция приключений» ул. Шевченко, 1

Кроме того, не забывайте, что мы с легкостью осуществляем отправки в любой населенный пункт Украины транспортными службами САТ, Автолюкс, Новая почта.

Приходите! Ждем каждого!
