Железная дорога из картона своими руками

Макет железной дорог своими руками изготовить можно, но для этого потребуется многосторонняя подготовка. При строительстве макета необходимы знания в области устройства и работы железной дороги, об этом можно прочитать в книгах, которые используются для обучения в высших учебных заведениях, техникумах, а также в инструкциях, таких как «Правила технической эксплуатации железной дороги», «Инструкция по железнодорожной сигнализации». Существует периодические издания, такие как, «Локотранс», «Семафор», «Железнодорожное дело». В этих журналах можно найти полезную информацию о железных дорогах России и мира, а в некоторых изданиях есть рубрики, посвященные железнодорожному моделизму. Там можно найти описание технологий, приемов работы, выкройки моделей подвижного состава, советы специалистов.

При строительстве макета своими руками необходимы навыки работы с различными инструментами: для работы с деревом – работа лобзиком, напильниками, для измерений и разметки – умение пользоваться угольником, линейкой, штангенциркулем. Для работы с электронными устройствами – правильно формовать детали, выполнять соединение проводов, паять, измерять силу тока, напряжение. В случае если навыков работы нет, то стоит изучить технику работы, потренироваться прежде, чем начинать возведение макета железной дороги. Для тренировок можно закупить дешевый материал и инструменты, а уже при строительстве макета использовать высококачественное сырье и инструменты.

Строительство макета начинается с создания плана работ, путевой схемы, примерной карты рельефа местности – с планирования и проектирования железнодорожной линии своими руками. После того, как проект готов первым делом сооружается основание для макета – подмакетник. В дальнейшем на нем будет расположен макет, причем будет использоваться как внешняя поверхность, на которой будут расположены пути, станции, депо, леса, горы, реки, но и внутренняя часть для проводов, различных устройств, которые обеспечивают работу макета.

На подмакетнике прокладываются пути. Железнодорожные рельсы и шпалы можно купить в магазине, но при помощи специальных станков можно изготовить своими руками. Таким производством мало кто занимается из моделистов. После прокладки путей, подключения электрической части макета, создается рельеф, растительность, устанавливаются модели жилых домов, заводов, вокзалы.

На макете какие-то детали, объекты можно изготавливать своими руками, а можно покупать в магазинах. Если покупные модели не устраивают своим внешним видом или имеют не достаточную детализацию, то их можно дорабатывать самостоятельно. Таким приемом пользуются некоторые моделисты.

Модели домов, растений, столбов освещения, светофоров – все эти элементы макета можно изготавливать самостоятельно, в домашних условиях. Подробнее о том, как это делается, вы можете найти в статьях раздела сайта «макеты и модули».

Кроме того строительство макета – это не только изготовление отдельных объектов инфраструктуры железной дороги, это объединение всех компонентов макета с помощью единого, одинакового масштаба, эпохи, темы макета и времени года.

Задумались над тем, как сделать макет железной дороги своими руками? Для реализации подобной задумки потребуется запастись огромным количеством терпения, поскольку такая работа не терпит спешки. Кроме того, перед строительством придется изучить немало теоретической информации и составить грамотные чертежи. Более подробно обо всех этих нюансах читайте в нашей статье. Будьте уверены, что очень скоро вам удастся построить собственную железную дорогу для украшения своей квартиры.

Основные виды и особенности моделизма

Миниатюрная железная дорога — это такой предмет интерьера, который будет радовать глаз не только детей, но и взрослых. Если вы интересуетесь макетом изготовления железных дорог своими руками, значит, скорее всего, у вас в детстве была подобная игрушка и вы решили воплотить свои воспоминания в жизнь. Ну или вы просто хотите порадовать своих домочадцев необычным украшением, сделанным вручную. Как бы то ни было, в следующих разделах вы найдете подробную инструкцию, которая описывает каждый этап работы над макетом во всех подробностях.

Чтобы сделать настоящий красивый макет, потребуется довольно много потрудиться, ведь даже самая маленькая деталь композиции требует к себе пристального внимания. Если вы когда-нибудь изучали устройство настоящих железных дорог, то вам будет значительно проще реализовать свою задумку. Однако не стоит расстраиваться, если у вас нет нужных навыков, поскольку всю необходимую информацию можно без особых трудностей найти в интернете. Например, в нашей статье будет представлено несколько оригинальных идей, которые позволят сделать качественный и необычный макет для дома.

Что касается основных разновидностей макетов, то их довольно трудно классифицировать. Если говорить о масштабах, то можно найти небольшие средние и огромные макеты, которые заполняют практически все пространство комнаты. Некоторые композиции используются для того, чтобы по ним ездил игрушечный поезд. Другие — служат частью интерьера. Довольно часто на макетах можно встретить различные элементы природы: реки, горы, леса и поля, а иногда они могут попросту отсутствовать, а сама железная дорога располагается на обычной плоскости. В общем, вариантов изготовления макета довольно много, особенно для человека, который будет делать это впервые.

Какие материалы потребуются для работы?

Решили изготовить у себя дома макет железной дороги своими руками? Для начала необходимо определиться с материалами, которые вы будете использовать в процессе строительства. Сделать это можно лишь в том случае, если хорошенько изучить варианты готовых макетов, фотографии которых представлены в нашей статье. В этом списке можно найти самые часто использующиеся материалы при строительстве и их предназначение:

• фанерный лист — подойдет в качестве основной плоскости для макета;
• строительная пена — идеальный вариант для создания гор с тоннелем;
• доски и картон — подойдут для создания декоративных объектов.

Стоит отметить, что возможность использования различных материалов ограничивается только умением и фантазией самого мастера. Например, если вы неплохо обращаетесь с гипсом, то можете вполне сделать из него несколько объектов для макета. Умеете проектировать мосты? Почему бы не добавить такую конструкцию в вашу композицию. А как насчет реальной воды в макете, которая будет символизировать речку?

Также не следует забывать о том, что некоторые элементы можно приобрести в магазинах, а не изготавливать их вручную. Например, начинающему дизайнеру будет достаточно трудно изготовить фигурку человека из подручных материалов, однако в интернете такой элемент можно заказать по вполне скромной цене. Или можно расположить на макете свою коллекцию спортивных автомобилей, чтобы она больше не пылилась на полке, а радовала глаз ваших гостей и членов семьи.

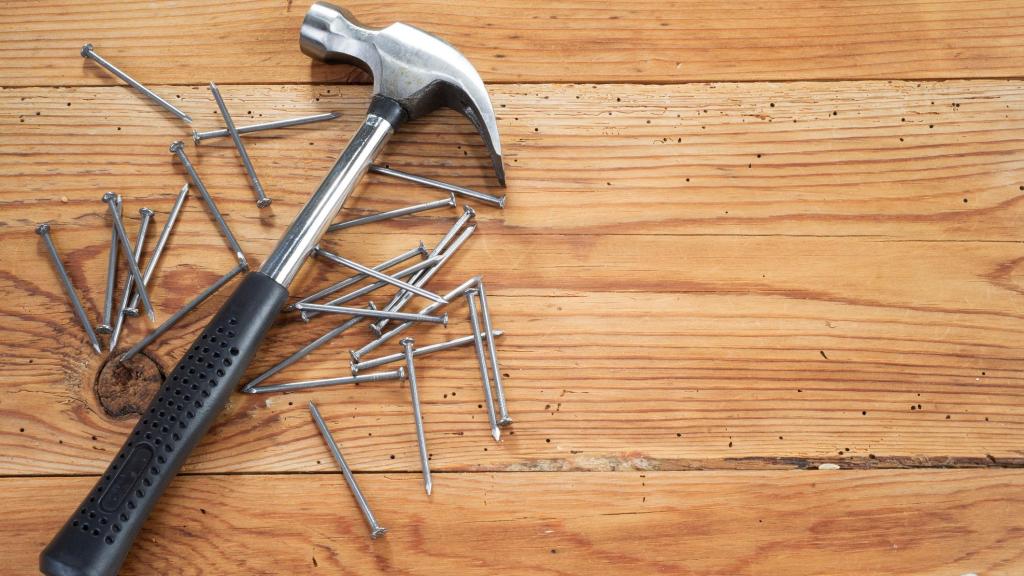

Список необходимых инструментов

Мы уже говорили о том, что изготовить основу для макета железной дороги своими руками проще всего из большого листа фанеры. Приобрести такой материал можно в мебельном магазине или снять со старой ненужной кровати. Однако какие инструменты могут понадобиться дизайнеру в процессе работы? Как правило, они напрямую зависят от материалов, которые вы решили использовать. Хотя в списке ниже вы отыщите наиболее часто применяемые инструменты, а также их «сферу деятельности».

1. Электрический лобзик — незаменим для работы с фанерным листом и деревом.
2. Строительный клей — идеальный вариант для крепления мелких деталей.
3. Наждачная бумага — подходит для обработки неровных поверхностей.

В процессе работы вам понадобится еще довольно много различных инструментов, которые связаны с материалами для работы. Например, если вы захотите покрасить макет разными красками, то вам потребуются кисточки различной тонкости. Решили добавить пару металлических деталей? Не забудьте обзавестись болгаркой с дисками и сварочным аппаратом с электродами.

Как видите, список инструментов для работы может быть довольно обширным, поэтому рекомендуется найти все необходимое заранее, чтобы в процессе работы не пришлось ни на что отвлекаться. Если у вас дома нет какого-то инструмента, то можете его попросить у знакомых, но ни в коем случае не прибегайте к альтернативным вариантам (вместо гвоздей — шурупы). Изготовление макета — это очень тонкая работа, которая требует соблюдения определенных правил.

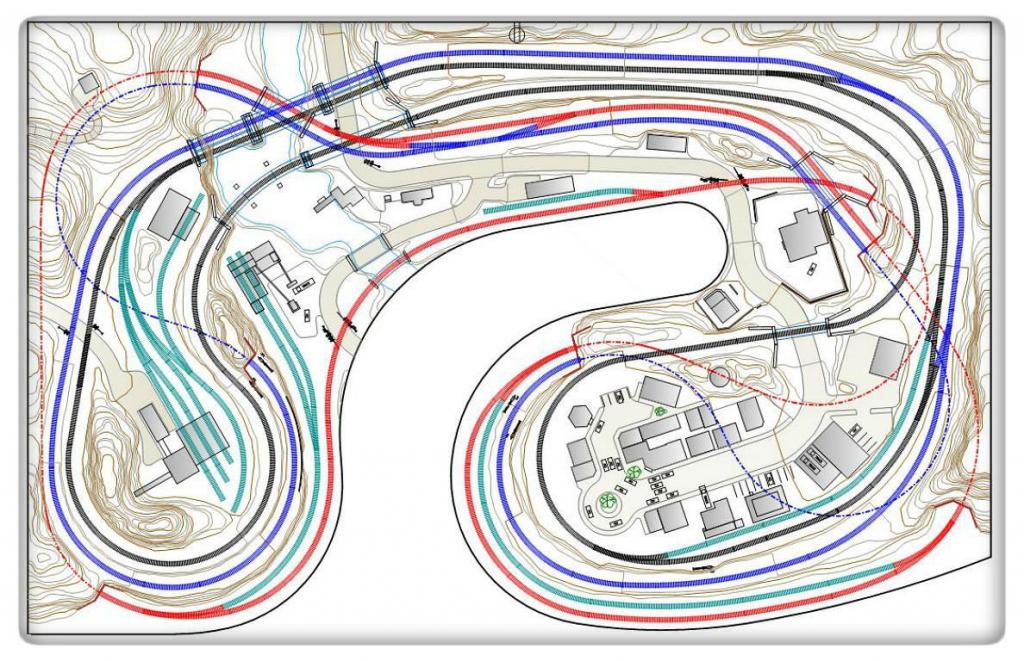

Проектирование или составление чертежей

Как изготовить пошагово и своими руками макет железной дороги в домашних условиях? В следующих разделах вы отыщите подробную информацию по этому поводу. Однако прежде чем приступить к строительству чего-либо своими руками, необходимо грамотно составить чертежи будущего изделия, которые бы учитывали все особенности композиции.

В первую очередь необходимо определиться с размерами макета. Стоит понимать, что чем больше площадь изделия, тем больше мелких деталей вам придется в него добавлять. Начинающему дизайнеру следует сначала научиться делать маленькие макеты, а уже потом переходить к большим композициям. Хотя если вы уверены в своих силах или работаете под руководством настоящего профессионала, то об этом правиле можно забыть.

Однако не стоит забывать о том, что от правильно составленного чертежа зависит не только качество будущей конструкции, но и ее декоративный вид. Как правило, люди начинают изготавливать макеты, когда у них уже есть определенная задумка. Например, мастер хочет включить в композицию несколько гор с тоннелем, речку, мост, а также небольшой поселок посредине. Для такого макета может потребоваться довольно много деталей, однако и выглядеть он будет весьма достойно.

Изготавливаем подмакетник

Делаем макет железной дороги своими руками. Первым этапом будет изготовление подмакетника, на котором будут размещаться все основные элементы. Настоятельно рекомендуется в качестве строительного материала использовать лист фанеры, поскольку она обладает достаточно хорошей прочностью и имеет небольшой вес, что позволит перетаскивать макет даже в одиночку. Приобрести такое изделие можно в любом мебельном магазине, однако если вы хотите сэкономить, то отправляйтесь на строительную базу, где прямо при покупателе отпилят лист фанеры нужных размеров.

Как только фанерный лист будет готов, его необходимо тщательно обработать, чтобы не повредиться об острые края в процессе работы. Для этой цели можно использовать электрический лобзик со специальной насадкой или наждачную бумагу средней зернистости. Старайтесь обрабатывать фанеру как можно тщательнее, поскольку потом такой возможности может и не быть. Кроме того, на гладкую поверхность гораздо проще наносить краску и приклеивать мелкие детали. А если вы хотите покрыть макет водоотталкивающим покрытием, то обрабатывать лист фанеры наждачной бумагой просто обязательно.

Работа с ландшафтом

Следующим этапом изготовления макета железной дороги своими руками из фанеры является работа над ландшафтом. Данный этап можно назвать самым трудным, поскольку от его правильной реализации зависит качество будущей конструкции. Если вы не сможете реализовать задумку с первого раза, то не стоит отчаиваться. В любой момент можно выбросить фанерный лист и приобрести другой. Благо стоят они достаточно недорого.

Для работы над ландшафтом можно использовать самые различные методы. Например, горы можно сделать из обычной строительной пены, высвободив ее из баллончика в нужном количестве. Если вы подразумеваете, что через такой природный элемент будет проходить тоннель, то следует это заранее учесть, положив на макет пластиковую или картонную трубу. После использования пены вам даже не понадобится ее вытаскивать. Пусть она лежит себе внутри гор, а швы можно замаскировать практически чем угодно.

Еще одним незаменимым материалом для ландшафтных работ является гипс или строительная шпаклевка. В отличие от пены такой материал гораздо проще видоизменять под нужную форму, однако его чаще всего используют в качестве декоративного элемента, а не основного. Во-первых, гипс достаточно много весит, поэтому делать из него большие объекты не следует. Во-вторых, со временем шпаклевка может дать трещину, особенно если не использовать при строительстве водоотталкивающую смесь. В общем, вариантов работы над ландшафтом существует огромное множество, поэтому подходить к их выбору следует с умом.

Шлифовочные и покрасочные работы

Следующим этапом строительства макета железной дороги своими руками являются шлифовочные и покрасочные работы. Если вы использовали для строительства древесину, то устранить все неровности можно с помощью обычной наждачной бумаги. Засохшую строительную пену легче всего подравнивать с помощью шпаклевки, нанося ее на все неровные участки. После этого горы станут довольно гладкими. Если вас это не устраивает, не бойтесь отколоть парочку кусочков шпаклевки, чтобы придать природному образованию более естественный вид.

Как только ландшафт приобретет нужную форму, открываем несколько банок акриловых красок, берем в руки кисточки и начинаем творить. Лучше всего иметь перед глазами изображение настоящих гор с растительностью, чтобы лучше понимать, какие цвета из палитры следует использовать в первую очередь. Не бойтесь наносить несколько слоев краски, поскольку это лишь придаст будущей композиции естественный вид. Например, можно покрасить камни в серый цвет, после чего сверху добавить немного белой краски, изобразив тем самым снег на вершине.

Прокладываем железную дорогу

Все еще делаем макет железной дороги своими руками и постепенно подходим к самому долгому этапу строительства — прокладыванию железной дроги. Как правило, большинство мастеров предпочитает приобретать уже готовый материал в магазинах с игрушками, поскольку на изготовление железной дороги собственными руками может уйти нереально много времени. Кроме того, пластмассовые детали стоят достаточно дешево и их не жалко будет сломать в случае неаккуратного использования. Особенно актуально это для тех людей, у кого в семье есть дети.

Крепление железной дороги к макету происходит с помощью обычного строительного клея. Не стоит использовать слишком длинные детали во время работы, поскольку это может придать дороге неестественную прямолинейность. Лучше всего сделать так, чтобы на ней было побольше поворотов и возвышений. Помните о том, что для крепления деталей к поверхности не следует использовать слишком много клея. Также на любом тюбике вы найдете информацию о том, что для хорошей фиксации огромную роль играет сила надавливания детали к поверхности, а не длительное время придавливания.

Создание декораций

Как только основной элемент нашего макета будет сделан, можно приступать к созданию различных декоративных элементов. Приобрести такие детали можно в магазинах с игрушками или изготовить самостоятельно из строительных материалов, если у вас есть к этому талант. Например, на некоторых макетах можно увидеть обычную медицинскую вату, которая исполняет роль снега, хотя большинство профессиональных дизайнеров все-таки предпочитает использовать специальную смесь, которая продается в небольших баллончиках в рождественских магазинах.

То же самое касается и остальных элементов композиции. Сделать своими руками фонари для макета железной дороги можно из обычного пластилина или купить готовую декорацию в магазине. Кстати, если вы планируете изготовить макет к Рождеству, то весьма неплохой идеей станет замена стандартного уличного освещения на новогодние гирлянды, однако подобное решение следует заранее предусмотреть, вырезав в фанере несколько десятков отверстий для лампочек — таким образом провода будут находиться внизу, прикрепленные изолентой.

Видеоролик и заключение

Надеемся, теперь вы лучше понимаете, в чем заключается изготовление мини-макета железной дороги своими руками. Если информации из нашей статьи вам показалось мало, или у вас до сих пор остались какие-то вопросы, то рекомендуем к просмотру небольшой видеоролик, в котором мастер демонстрирует весь процесс изготовления ландшафта своими руками. Подобный видеоматериал будет полезным как для начинающего дизайнера, так и для настоящего мастера своего дела. Если вы посмотрите его целиком, то непременно научитесь мастерить с помощью подручных материалов красивые горы и другие природные объекты.

атюрная железная дорога — это мечта почти каждого ребёнка. Достаточно посмотреть, как дети «прилипают» к выставочным стендам и музейным экспонатам, моделирующим железную дорогу. Очень интересно видеть паровозики и вагончики, которые являются уменьшенной копией настоящих. Составами можно управлять, они останавливаются на станциях, подают звуковые сигналы, проезжают через тоннели и заезжают в депо. Это очень красивое зрелище, но сделать все это совсем непросто.

Для того чтобы собрать макет дороги, нужно много времени, умений, материалов и финансовых затрат. Ребёнку это не под силу. Но многие взрослые готовы тратить время, силы и средства на создание собственной модели железной дороги. Это очень увлекательное занятие
, и наградой будет макет, который можно развивать, совершенствовать, добавлять подвижной состав и детали ландшафта.

История появления макетов

Направления моделирования, которыми увлекаются поклонники макетов бывают разные:

• Коллекционирование подвижного состава, рельсов, вагончиков.
• Коллекционирование полноценных макетов железных дорог.
• Изготовление миниатюрных дорог.
• Изготовление копий реально существующих поездов и составов.
• Создание парковых моделей на открытом воздухе.

Первые макеты появились в Германии во второй половине XIX века, и впоследствии масштаб, в котором они выпускались, был принят за основу другими производителями.

Макеты, копирующие формы и размеры настоящих поездов
, сильно отличаются от детских игрушечных дорог с паровозиками. Почти век прошёл с тех пор, как моделизм превратился в увлекательное занятие для взрослых. Это заставило многие фирмы начать выпуск усовершенствованных моделей поездов и рельсов, производить домики, стрелки, светофоры и семафоры, детали ландшафта.

Миниатюрные дороги выпускаются в цифровом и аналоговом исполнении. Управление аналоговой железной дорогой сводится к управлению движением составов. При цифровом управлении функции значительно расширяются. Используя пульт, можно зажигать свет в вагонах и паровозах, подавать звуковые сигналы, переводить стрелки. Это очень интересный процесс
, но не менее интересно создавать такие макеты самим.

Как сделать макет своими руками

Начинать стоит со сбора информации. Многие люди увлечены модельным строительством и делятся опытом, дают советы, выкладывают на страницах в интернете фотографии и ролики, показывающие собранные ими модели. Можно приобретать различные элементы конструкций и собирать их. Прежде всего стоит определитьс
я с местом для макета. Это должно быть свободное пространство. Может подойти стол размером приблизительно два на полтора метра. Существуют способы устроить макет на откидной или выдвижной столешнице. Затем надо выбрать масштаб макета. Существует пять основных масштабов:

• HO, колея 16,5 мм (1:87).
• TT, колея 12 мм (1:120).
• N, колея 9 мм (1:160).
• Z, колея 6,5 мм (1:220).
• G (1:28 или 1:22,5) — садовый или уличный масштаб.

Дорога в масштабе очень распространена. Она имеет размеры, позволяющие разместить макет в доме, и состоит из довольно крупных элементов, с которыми удобно работать и играть. Интересной является также возможность использовать дымогенератор
, звуковой декодер, для воспроизведения шумов при движении составов, и систем безопасности.

Для другого распространённого масштаба ТТ многие немецкие фирмы выпускают модели и аксессуары, например, Tillig, Berliner T. T. Bahnen . Производят такие модели и другие европейские компании Piko и Roco, российские производители «ТТ-модель», «Пересвет».

Выбор масштаба зависит от места, выделенного для дороги. Z — слишком мелкий масштаб и макет будет трудно собирать и заниматься с ним. Наиболее употребительными являются TT и H0. При выборе масштаба надо учитывать минимальный радиус
кривой. Для рельсов масштаба (1:87) он равен 380 мм. При прохождении больших локомотивов с пятью осями и длинных вагонов этот минимальный радиус надо увеличивать в 1,5-2 раза.

Исходя из этого, нужно рассчитать необходимое пространство для размещения рельсового пути. При масштабе (1:87) это будет три на полтора метра. Можно выбрать меньший масштаб (1:120). Минимальный радиус будет 275 мм и ширины в один метр вполне хватит.

Начинать построение макета нужно с создания схемы. Поначалу она может быть простой, один круг с составом. Постепенно будут добавляться новые ветки, стрелки, семафоры, домики и другие элементы.

Изготовление детской железной дороги

Определив размеры и нарисовав схему, можно приступать к изготовлению макета:

1. Начинать надо с изготовления подмакетника, выбранного размера. Это может быть столешница или просто лист толстой фанеры. Далее следует перенести схему на подмакетник, нарисовав рельсовые пути, места установки стрелок и семафоров, расположение домиков, депо и станционных построек. Сложное расположение путей проектируется в специальном приложении на компьютере.
2. После прорисовки схемы надо проложить рельсы. Их приклеивают или прибивают гвоздиками. Рельсы можно покупать или изготавливать самим из медной проволоки. В этом случае им нужно придавать прямоугольную форму методом прокатывания на станке. Шпалы изготавливаются тоже на станке. Они имеют вид тонких брусочков.

1. Для подвижного состава необходима электрическая схема. Блок питания может быть самодельным или покупным с напряжением не больше 16 В. В качестве электромотора для локомотива можно использовать мотор, вынутый из какой-нибудь игрушки или приобретённый в магазине. Электропитание поездов будет осуществляться через рельсы. К ним нужно присоединить отводы от блока питания. Электрическую разводку полагается делать с помощью медных проводов и разъёмов. Она должна учитывать все места, где будут светофоры, семафоры, фонари.
2. Чтобы рельсовые пути имели реалистичный вид, надо отсыпать балласт. Для этого можно использовать аквариумные грунты или специальный гравий модельный.
3. Для придания макету законченного вида надо продумать и выполнить ландшафт, сделать горы, тоннели, провести дороги, поставить домики и фигурки людей. Можно купить присыпку грунт траву, деревья или сделать гору и тоннель при помощи монтажной пены и покрасить акриловой краской. Хорошее применение могут найти папье-маше, бумага, дерево, гипс, картон и другие материалы.
4. Очень интересные модели поездов и вагонов можно сделать из бумаги. Для этого надо скачать из интернета и распечатать схемы. Их нужно сложить по линиям сгиба и склеить. Это простой способ наполнить макет новыми интересными модельками.

Моделизм своими руками — это увлекательное занятие и непрерывный творческий процесс. Требуется очень много фантазии и умелые руки, чтобы воплотить в жизнь задуманное. Вдвойне интереснее будет делать макет вместе с ребёнком. Это хороший повод привить ему навыки ручного труда и показать каким интересным может быть процесс конструирования и изготовления моделей. Совместное творчество сближает и обогащает.

Внимание, только СЕГОДНЯ!

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке «Файлы работы» в формате PDF

Введение 3

Глава 1. Общие сведения о железнодорожном моделизме 5

Глава 2. Построение макета железной дороги 6

2.2 Мой опыт создания макета железной дороги в домашних условиях 7

2.3 Социологический опрос «Железнодорожный моделизм» 8

Заключение 9

Список источников и литературы 10

Приложения 11

Введение

Любите ли Вы встречать и провожать железнодорожные составы? Возможно, у Вас вызывает восторг и восхищение проезжающий мимо поезд, поражает мощь и сила локомотива, который тянет за собой груженые вагоны. Однако, у Вас пока нет возможности связать свою профессию и жизнь с железной дорогой. Тогда Вам будет интересно узнать, что есть такое увлечение, которое позволит иметь свой собственный поезд с вагончиками, станциями, рельсами и окружающим миром. Это железнодорожный моделизм.

Железнодорожный моделизм не такое простое увлечение, как может показаться на первый взгляд. Для того чтобы результат от занятий железнодорожным моделизмом радовал, необходимо иметь достаточно знаний в общих вопросах железнодорожной техники, стремиться к приобретению новых знаний в этой области, применять различные техники и технологии, выбирать материал для создания объектов макета или модели, уметь правильно пользоваться инструментом и, конечно, не забывать о технике безопасности.

В своей работе мы хотим собрать такую информацию и предложить свой вариант макета железной дороги.

Мы считаем, что наше исследование поможет вызвать интерес к технике, будет способствовать развитию воображения и фантазии у детей, возможно, кому-то поможет определиться с выбором будущей профессии.

Проблема исследования
: выяснить, каким образом организовать работу по созданию макета железной дороги в домашних условиях.

Объект исследования
: макет железной дороги.

Предмет исследования
: условия и технологии создания элементов макета железной дороги.

Цель исследования
: описать создание макета железной дороги в домашних условиях.

Задачи исследования
: изучить литературу по данной теме; исследовать современные методы и технологии построения макета железной дороги; описать макет железной дороги, созданный в домашних условиях.

Гипотеза исследования
: предполагается, что если выполнить определенные условия при создании макета железной дороги, то это позволит придать макету максимальную реалистичность.

Теоретическую значимость
работы мы видим в том, что проведенные исследования будут способствовать развитию интереса у учащихся к технике в целом и к железнодорожному моделизму в частности.

Практическая значимость
данной работы заключается в том, что собранные материалы могут быть использованы учителями и учащимися на дополнительных занятиях по окружающему миру и технологии. Также материалы исследования могут быть интересны тем, кто хочет заняться железнодорожным моделизмом.

Методы исследования
: изучение специальной литературы; обобщение и систематизация материала; наблюдение и фиксация результатов, фотографирование.

Краткий обзор используемой литературы и источников
. Теме железнодорожного моделизма посвящено огромное количество практических и теоретических пособий, каталогов, справочников и периодических изданий. В нашем распоряжении имеется подборка периодического издания «Железная дорога в миниатюре», в котором подробно описываются инструкции по созданию объектов макета . Много общих сведений о железнодорожном моделизме (история, развитие, современные достижения, самые известные модели и технологии изготовления макетов) собрано в трехтомном издании «Искусство железнодорожного моделизма» . «Модели железных дорог» под редакцией Барковскова Б.В. является одним из первых отечественных изданий о железнодорожном моделизме , эта книга очень популярна в нашей стране, недаром ее называют «Библией моделизма». Здесь собраны общие сведения об этом увлечении, его видах, технологии производства и хранения макетов и моделей. Также достаточно широко эта тема обсуждается в Интернет-сообществах и форумах.

Глава 1. Общие сведения о железнодорожном моделизме

«Моделизм» — это изготовление модели, воспроизводящей геометрические формы натуры, линейно уменьшенной во всех плоскостях и повторяющей фактуру наружных поверхностей оригинала. Само слово «модель» — французское, означает подобие какого-то предмета в уменьшенном виде. Таким образом, моделизмом принято называть масштабное воспроизведение существующего или ранее существовавшего объекта.

Сегодня уже никто уверенно не сможет сказать, что было вначале: настоящий паровоз или его модель. По некоторым сведениям, английский инженер Ричард Тревитик, прежде чем построить свой первый локомотив, испытал его уменьшенную копию. В любом случае несомненным остается исторический факт, что в начале девятнадцатого столетия железнодорожная модель пришла в наш мир практически параллельно с реальной железной дорогой.

Развитие железнодорожного транспорта в России способствовало развитию железнодорожного моделизма в мире. Строительство Транссибирской магистрали в начале XX столетия стало явлением всемирного масштаба. На выставке в Париже в 1900 году золотую медаль получила модель сибирского экспресса, которая является классическим примером модели крупномасштабных форм.

Сегодня модельная железная дорога занимает важное место в ряду самых популярных хобби во всем мире. Люди разных возрастов и профессий увлекаются созданием копий подвижного состава и целых железнодорожных комплексов — макетов.

В первой половине XX века наметились три пути развития железнодорожного моделизма. Первый из них — крупномасштабный, включает в себя музейные, выставочные модели высокого класса, изготовленные профессионалами-макетчиками; второй — ученический, который популярен в нашей стране и имеет большое воспитательное значение; третий путь — мелкомасштабный любительский.

Ученический моделизм знакомит учащихся с техникой железных дорог. Этот вид моделизма не ставит своей целью строгое масштабное воспроизведение подвижного состава и других элементов железной дороги. Главные его отличительные признаки — это большой выбор масштаба моделей и произвольная их форма.

Любительский мелкомасштабный моделизм включает в себя постройку миниатюрных моделей-копий железнодорожного подвижного состава, а также постройку для этих моделей макетных комплексов, воспроизводящих как бы железную дорогу в целом. Этот вид моделизма может быть домашним или клубным, т. е. индивидуальным или коллективным.

Глава 2. Построение макета железной дороги 2.1 Общие рекомендации по созданию макета железной дороги

Макет железной дороги — это макет, воссоздающий объекты железной дороги в миниатюре. Макет может содержать модель железно-дорожной станции, части перегона, подъездных путей, локомотивного или вагонного депо, городской инфраструктуры с железнодорожными путями, природные объекты, по которым проходит железнодорожная линия.

Первое, с чем мы должны определиться, решив создать макет железной дороги, — это масштаб. В железнодорожном моделизме понятие масштаб тесно связано с типоразмером. Типоразмер характеризуется масштабным уменьшением и шириной модельной колеи. Существуют несколько основных типоразмеров модельных железных дорог, познакомиться с основными из них ними можно в приложении (Приложение 1).

Изучив в литературе различные инструкции по созданию макетов железных дорог, мы составили примерную последовательность работы по изготовлению макета железной дороги в домашних условиях.

Сделать подмакетник, платформу на которую крепятся все элементы макета и кладется рельсовый путь. Для простого макета можно обойтись фанерным листом нужного размера.

Нанести разметку путей, автодорог, расположения строений и другое.

Уложить подложки для имитации балластной призмы.

Уложить рельсы. Перед этим необходимо купить достаточное количество рельсового материала.

Разработать электрическую схему и смонтировать её на макете.

Провести отсыпку балласта. Имитация балласта — обязательный элемент макета. Балласт можно подобрать по размеру среди аквариумных грунтов или других бытовых сыпучих материалов сходного вида.

Изготовить рельеф (возвышенности, горы, долины рек и т.п.).

Покрасить основания под различные элементы ландшафта (траву, песок, лесную почву).

Наклеить автодороги.

Изготовить и установить строения.

Нанести травяной покров и другую растительность.

Расположить фигурки людей и транспорт на макете.

2.2 Мой опыт создания макета железной дороги в домашних условиях

Решив создать собственный макет железной дороги, мы с папой подписались на журнал «Железная дорога в миниатюре» (Приложение 2).

Поскольку мы решили создать несложный макет, остановились на настенном варианте. Для подмакетника использовали полоски фанеры шириной 30 см. С помощью деревянных брусков прикрепили их к стене саморезами.

В Интернет-магазине с папой купили рельсы и стрелки. Маленькими гвоздиками прибили их к макету (Приложение 3).

Для имитации отсыпки балласта использовали просеянный речной песок. Папа нанес клей, а я насыпал песок (Приложение 4).

Из окрашенных зеленой гуашью опилок сделали траву, и приклеили на макет (Приложение 5).

Здание вокзала плоское — папа выпилил его из куска фанеры, а я раскрасил и нарисовал окна (Приложение 6).

Здание станции объемное. Я работал выжигателем, шуруповертом, стамеской, молотком и канцелярским ножом. Стены, пол и потолок — это фанерные части, скрепленные зубочистками. Для придания реалистичности крышу оклеили черной бумагой (Приложение 7).

Еще мы купили светофоры и приклеили их на макет. Папа подсоединил провода, мы поставили на макет локомотивы с вагонами, и я проверил, как все это работает (Приложение 8, 9).

Макет готов, но это не значит, что больше в нем ничего не измениться. Мы планируем много всяческих доработок и усовершенствований. Так что работа предстоит большая! (Приложение 10)

2.3 Социологический опрос «Железнодорожный моделизм»

Мне стало интересно, а знакомы ли мои одноклассники, друзья и знакомые с этим занятием? Хочется ли им увлечься железнодорожным моделизмом и будет ли им интересна моя работа. Я провел опрос (Приложение 11) и получил следующие результаты:

Выводы: Опрашивая мальчиков и девочек в возрасте от 6 до 9 лет, я выяснил, что:

Очень многим (74%) нравятся поезда.

Немногие имеют в настоящий момент железную дорогу (31%), но большинству хочется иметь свою железную дорогу (58%).

Мало кто знаком с понятием «моделизм» (21%).

Опрашиваемые хотят узнать, как создать свой макет железной дороги (63%).

Следовательно, тема исследования действительно интересная и актуальная для большинства моих одноклассников, друзей и знакомых. Я обязательно познакомлю их со своими исследованиями и поделюсь практическими рекомендациями.

Заключение

В нашей исследовательской работе мы сформулировали проблему — выяснить, каким образом организовать работу по созданию макета железной дороги в домашних условиях. В процессе исследования, мы рассмотрели общие вопросы, принципы, возможности и способы постройки макетов железных дорог в домашних условиях.

Проведенные нами наблюдения помогли убедиться в правильности выдвинутой гипотезы: если выполнить определенные условия при создании макета железной дороги, то это позволит придать макету максимальную реалистичность. Наш макет — это маленький мир железной дороги.

Проведенный социологический опрос помог убедиться в необходимости и актуальности представленной в исследовании темы. Надеемся, что наши рекомендации помогут Вам создать свой первый макет железной дороги, и Вы ощутите магию и волшебство мира маленьких железнодорожных моделей.

Список источников и литературы

Барковсков Б.В., Прохазка К.И, Рагозин Л.Н. Модели железных дорог / Под ред. Барковскова Б.В., — М.: Транспорт, 1989

Железная дорога в миниатюре — М.: ООО «Иглмосс Эдишинз», подборка журналов за 2014-2016 года.

Москалев Л.М. Искусство железнодорожного моделизма. [В 3 т. Т. 1]: История. Начальные навыки / Москалев Л.М., Мясников А.Г., Рагозин Л.Н. — М. : Железнодорожное дело, 2011. — 256 с.

www.railmodel.ru/-сайт о создании домашней железной дороги.

Приложения

ПРИЛОЖЕНИЕ 1

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3

ПРИЛОЖЕНИЕ 4

ПРИЛОЖЕНИЕ 5

ПРИЛОЖЕНИЕ 6

ПРИЛОЖЕНИЕ 7

ПРИЛОЖЕНИЕ 8

ПРИЛОЖЕНИЕ 9

ПРИЛОЖЕНИЕ 10

ПРИЛОЖЕНИЕ 11

Опросный лист научно-исследовательской работы

Максименко Димы

Сколько тебе лет? ______________

Тебе нравятся поезда? Да, Нет.


У тебя есть игрушечная железная дорога? Да, Нет.


Ты знаешь что такое «Моделизм»? Да, Нет.


Ты хочешь иметь свою собственную железную дорогу с маленькими поездами, станциями, домами, деревьями, туннелями, машинками, тракторами, людьми? Да, Нет.


Ты хочешь узнать, как сделать макет железной дороги своими руками? Да, Нет.

Если вы со своим ребенком задумали сделать игрушку своими руками, то попробуйте соорудить собственную железную дорогу. Дети любят игрушки с множеством деталей. Собранная вместе со взрослым железная дорога может стать любимой игрушкой. Для изготовления понадобится совсем мало предметов, которые найдутся в любом доме. А в итоге получится уникальная и яркая вещь, которая будет радовать вашего ребенка и напоминать о времени, проведенном вместе с вами. Если вы не знаете, как самому сделать железную дорогу, но хотите попробовать, то самое время научиться.

Инструменты и материалы

• Листы плотного картона
• Линейка
• Простой карандаш
• Ножницы для бумаги
• Канцелярский нож
• Клей ПВА
• Акриловые краски

Пошаговая инструкция

Существует несколько способов того, как сделать игрушечную железную дорогу, но начать лучше всего с самого простого.

• Определите примерный размер будущей железной дороги. От него будет зависеть длина рельсов. Рельсы нужно вырезать из плотного картона. Можно использовать коробки от обуви, мебели или техники. Разложите лист картона на полу и начертите на нем полосы выбранной длины. Наверняка, ваша железная дорога будет иметь изгибы, поэтому понадобятся не только прямые, но и изогнутые полоски для поворотов. Таким образом, можно сделать кольцевую дорогу, играть с которой гораздо интереснее.
• Будущие рельсы покрасьте серой краской, так как она больше всего похожа на металл. Выбирайте акриловые краски, так как они не смываются с поверхности бумаги.
• Подготовьте шпалы. Для этого нужно нарезать достаточное количество небольших полосок из картона. На обоих концах шпал нужно наметить точки, где будут наложены рельсы. Шпалы лучше всего покрыть коричневой или рыжей краской, так как их делают из дерева.
• Выкрашенные заготовки рельсов выложите в правильном порядке и переверните нижней стороной кверху. На эту сторону нужно приклеить заготовленные шпалы на одинаковом расстоянии друг от друга.
• Теперь самое время перейти к изготовлению поезда. Для вагонов и локомотива удобнее всего использовать маленькие картонные коробки от сока или молока. Если таких коробок нет, то можно склеить их из кусков картона самостоятельно. Для локомотива понадобится две коробки, которые нужно склеить между собой так, чтобы одна коробка располагалась вертикально, а другая — горизонтально.
• Локомотив и вагоны обычно выкрашены в один цвет, но вы можете использовать любые цвета и рисунки на свой вкус. После того, как краска высохнет, не забудьте нарисовать окна.
• К вагонам нужно приклеить раскрашенные колеса, а сами вагоны необходимо соединить между собой полосками из картона. Теперь состав готов к размещению на железной дороге.
• Чтобы сделать игрушку ещё более интересной, сделайте из картонной коробки вокзал или несколько станций. Их можно реалистично расписать красками. Из остатков картона можно вырезать силуэты людей, деревья, домики, придорожные столбы и раскрасить их фломастерами и красками.

Как распределить роли

Теперь вы знаете, как сделать железную дорогу вместе с ребенком. Позвольте ему активно поучаствовать в процессе. Ребенку можно доверить раскрашивание деталей и склеивание частей железной дороги между собой. А все операции с ножницами и канцелярским ножом лучше сделать самому, чтобы ребенок не порезался. Если вы хотите доверить ребенку вырезание некоторых деталей, то дайте ему ножницы с закругленными концами, предназначенные для маленьких детей.

атюрная железная дорога — это мечта почти каждого ребёнка. Достаточно посмотреть, как дети «прилипают» к выставочным стендам и музейным экспонатам, моделирующим железную дорогу. Очень интересно видеть паровозики и вагончики, которые являются уменьшенной копией настоящих. Составами можно управлять, они останавливаются на станциях, подают звуковые сигналы, проезжают через тоннели и заезжают в депо. Это очень красивое зрелище, но сделать все это совсем непросто.

Для того чтобы собрать макет дороги, нужно много времени, умений, материалов и финансовых затрат. Ребёнку это не под силу. Но многие взрослые готовы тратить время, силы и средства на создание собственной модели железной дороги. Это очень увлекательное занятие
, и наградой будет макет, который можно развивать, совершенствовать, добавлять подвижной состав и детали ландшафта.

История появления макетов

Направления моделирования, которыми увлекаются поклонники макетов бывают разные:

• Коллекционирование подвижного состава, рельсов, вагончиков.
• Коллекционирование полноценных макетов железных дорог.
• Изготовление миниатюрных дорог.
• Изготовление копий реально существующих поездов и составов.
• Создание парковых моделей на открытом воздухе.

Первые макеты появились в Германии во второй половине XIX века, и впоследствии масштаб, в котором они выпускались, был принят за основу другими производителями.

Макеты, копирующие формы и размеры настоящих поездов
, сильно отличаются от детских игрушечных дорог с паровозиками. Почти век прошёл с тех пор, как моделизм превратился в увлекательное занятие для взрослых. Это заставило многие фирмы начать выпуск усовершенствованных моделей поездов и рельсов, производить домики, стрелки, светофоры и семафоры, детали ландшафта.

Миниатюрные дороги выпускаются в цифровом и аналоговом исполнении. Управление аналоговой железной дорогой сводится к управлению движением составов. При цифровом управлении функции значительно расширяются. Используя пульт, можно зажигать свет в вагонах и паровозах, подавать звуковые сигналы, переводить стрелки. Это очень интересный процесс
, но не менее интересно создавать такие макеты самим.

Как сделать макет своими руками

Начинать стоит со сбора информации. Многие люди увлечены модельным строительством и делятся опытом, дают советы, выкладывают на страницах в интернете фотографии и ролики, показывающие собранные ими модели. Можно приобретать различные элементы конструкций и собирать их. Прежде всего стоит определитьс
я с местом для макета. Это должно быть свободное пространство. Может подойти стол размером приблизительно два на полтора метра. Существуют способы устроить макет на откидной или выдвижной столешнице. Затем надо выбрать масштаб макета. Существует пять основных масштабов:

• HO, колея 16,5 мм (1:87).
• TT, колея 12 мм (1:120).
• N, колея 9 мм (1:160).
• Z, колея 6,5 мм (1:220).
• G (1:28 или 1:22,5) — садовый или уличный масштаб.

Дорога в масштабе очень распространена. Она имеет размеры, позволяющие разместить макет в доме, и состоит из довольно крупных элементов, с которыми удобно работать и играть. Интересной является также возможность использовать дымогенератор
, звуковой декодер, для воспроизведения шумов при движении составов, и систем безопасности.

Для другого распространённого масштаба ТТ многие немецкие фирмы выпускают модели и аксессуары, например, Tillig, Berliner T. T. Bahnen . Производят такие модели и другие европейские компании Piko и Roco, российские производители «ТТ-модель», «Пересвет».

Выбор масштаба зависит от места, выделенного для дороги. Z — слишком мелкий масштаб и макет будет трудно собирать и заниматься с ним. Наиболее употребительными являются TT и H0. При выборе масштаба надо учитывать минимальный радиус
кривой. Для рельсов масштаба (1:87) он равен 380 мм. При прохождении больших локомотивов с пятью осями и длинных вагонов этот минимальный радиус надо увеличивать в 1,5-2 раза.

Исходя из этого, нужно рассчитать необходимое пространство для размещения рельсового пути. При масштабе (1:87) это будет три на полтора метра. Можно выбрать меньший масштаб (1:120). Минимальный радиус будет 275 мм и ширины в один метр вполне хватит.

Начинать построение макета нужно с создания схемы. Поначалу она может быть простой, один круг с составом. Постепенно будут добавляться новые ветки, стрелки, семафоры, домики и другие элементы.

Изготовление детской железной дороги

Определив размеры и нарисовав схему, можно приступать к изготовлению макета:

1. Начинать надо с изготовления подмакетника, выбранного размера. Это может быть столешница или просто лист толстой фанеры. Далее следует перенести схему на подмакетник, нарисовав рельсовые пути, места установки стрелок и семафоров, расположение домиков, депо и станционных построек. Сложное расположение путей проектируется в специальном приложении на компьютере.
2. После прорисовки схемы надо проложить рельсы. Их приклеивают или прибивают гвоздиками. Рельсы можно покупать или изготавливать самим из медной проволоки. В этом случае им нужно придавать прямоугольную форму методом прокатывания на станке. Шпалы изготавливаются тоже на станке. Они имеют вид тонких брусочков.

1. Для подвижного состава необходима электрическая схема. Блок питания может быть самодельным или покупным с напряжением не больше 16 В. В качестве электромотора для локомотива можно использовать мотор, вынутый из какой-нибудь игрушки или приобретённый в магазине. Электропитание поездов будет осуществляться через рельсы. К ним нужно присоединить отводы от блока питания. Электрическую разводку полагается делать с помощью медных проводов и разъёмов. Она должна учитывать все места, где будут светофоры, семафоры, фонари.
2. Чтобы рельсовые пути имели реалистичный вид, надо отсыпать балласт. Для этого можно использовать аквариумные грунты или специальный гравий модельный.
3. Для придания макету законченного вида надо продумать и выполнить ландшафт, сделать горы, тоннели, провести дороги, поставить домики и фигурки людей. Можно купить присыпку грунт траву, деревья или сделать гору и тоннель при помощи монтажной пены и покрасить акриловой краской. Хорошее применение могут найти папье-маше, бумага, дерево, гипс, картон и другие материалы.
4. Очень интересные модели поездов и вагонов можно сделать из бумаги. Для этого надо скачать из интернета и распечатать схемы. Их нужно сложить по линиям сгиба и склеить. Это простой способ наполнить макет новыми интересными модельками.

Моделизм своими руками — это увлекательное занятие и непрерывный творческий процесс. Требуется очень много фантазии и умелые руки, чтобы воплотить в жизнь задуманное. Вдвойне интереснее будет делать макет вместе с ребёнком. Это хороший повод привить ему навыки ручного труда и показать каким интересным может быть процесс конструирования и изготовления моделей. Совместное творчество сближает и обогащает.

Внимание, только СЕГОДНЯ!

Макет железной дорог своими руками изготовить можно, но для этого потребуется многосторонняя подготовка. При строительстве макета необходимы знания в области устройства и работы железной дороги, об этом можно прочитать в книгах, которые используются для обучения в высших учебных заведениях, техникумах, а также в инструкциях, таких как «Правила технической эксплуатации железной дороги», «Инструкция по железнодорожной сигнализации». Существует периодические издания, такие как, «Локотранс», «Семафор», «Железнодорожное дело». В этих журналах можно найти полезную информацию о железных дорогах России и мира, а в некоторых изданиях есть рубрики, посвященные железнодорожному моделизму. Там можно найти описание технологий, приемов работы, выкройки моделей подвижного состава, советы специалистов.

При строительстве макета своими руками необходимы навыки работы с различными инструментами: для работы с деревом – работа лобзиком, напильниками, для измерений и разметки – умение пользоваться угольником, линейкой, штангенциркулем. Для работы с электронными устройствами – правильно формовать детали, выполнять соединение проводов, паять, измерять силу тока, напряжение. В случае если навыков работы нет, то стоит изучить технику работы, потренироваться прежде, чем начинать возведение макета железной дороги. Для тренировок можно закупить дешевый материал и инструменты, а уже при строительстве макета использовать высококачественное сырье и инструменты.

Строительство макета начинается с создания плана работ, путевой схемы, примерной карты рельефа местности – с планирования и проектирования железнодорожной линии своими руками. После того, как проект готов первым делом сооружается основание для макета – подмакетник. В дальнейшем на нем будет расположен макет, причем будет использоваться как внешняя поверхность, на которой будут расположены пути, станции, депо, леса, горы, реки, но и внутренняя часть для проводов, различных устройств, которые обеспечивают работу макета.

На подмакетнике прокладываются пути. Железнодорожные рельсы и шпалы можно купить в магазине, но при помощи специальных станков можно изготовить своими руками. Таким производством мало кто занимается из моделистов. После прокладки путей, подключения электрической части макета, создается рельеф, растительность, устанавливаются модели жилых домов, заводов, вокзалы.

На макете какие-то детали, объекты можно изготавливать своими руками, а можно покупать в магазинах. Если покупные модели не устраивают своим внешним видом или имеют не достаточную детализацию, то их можно дорабатывать самостоятельно. Таким приемом пользуются некоторые моделисты.

Модели домов, растений, столбов освещения, светофоров – все эти элементы макета можно изготавливать самостоятельно, в домашних условиях. Подробнее о том, как это делается, вы можете найти в статьях раздела сайта «макеты и модули».

Кроме того строительство макета – это не только изготовление отдельных объектов инфраструктуры железной дороги, это объединение всех компонентов макета с помощью единого, одинакового масштаба, эпохи, темы макета и времени года.

Для юных моделистов и энтузиастов, кому жалко или нет денег на покупные рельсы, но зато есть время, ниже представляем вам пример бюджетного моделирования
железнодорожного полотна
.

Основанием
нашей дороги служит подрамник, сколоченный из реек и фанеры. Размер его может быть примерно 3000х500х120 мм или больше. Это зависит от площади помещения. Роль балласта выполняют деревянные бруски, на которые укладывают шпалы. К шпалам крепятся самодельные рельсы.
А чтобы полотно вашей дороги походило на настоящее, смажьте его жидким столярным клеем и присыпьте песком, просеянным сквозь мелкое сито. Когда клей высохнет, излишки песка стряхните. Можно поступить и иначе: покрасить подрамник краской. Разумеется, предварительно его нужно прошпаклевать, зачистить шкуркой…

Шпалы
можно изготовить из полосок фанеры или сосновых планок 60х10х4 мм. Чтобы не возиться с изготовлением каждой шпалы, работу можно упростить. Возьмите лист фанеры, разметьте его по размеру шпал и разрежьте ножовкой с мелкими зубьями, потом зачистите все неровности драчовым напильником и наждачной бумагой и выкрасьте масляной краской или тушью в черный цвет.
На полотне готовые шпалы укладываются — приклеиваются на расстоянии 20-25 мм друг от друга.

Для их изготовления нужен штамп. Он делается из двух металлических прямоугольных брусков одного сечения.
На фрезерном или строгальном станке произведите обработку этих брусков. На одном профрезеруйте паз размером 7х10 мм и две выемки диаметром 3 и 4 мм, на другом — такие же выемки, но вместо паза выступ. Получится приспособление вроде пуансона и матрицы. В выемке штампуется головка рельса (см. рисунок ниже). Для модели, выполненной в масштабе 1: 50, используется выемка 3,5 мм, а для модели 1:100 — 2,5 мм.
Расскажем о последовательности операций. Возьмите полоску жести (см. рисунок ниже), проведите осевую линию, сложите. Внутрь вложите проволоку диаметром 2,5-3 мм — для головки рельса, обожмите кусачками и теперь закладывайте в штамп. Зажмите штамп в тиски, и вы получите ровный по всей длине рельс с хорошей головкой и шейкой.
Не вынимая рельс из штампа, развальцуйте его основание отверткой в разные стороны и выровняйте киянкой.
Готовый рельс прикрепите к шпалам гвоздиками. Делайте это аккуратно и как можно точнее. Прежде всего наметьте линию одной нити рельсов по всей длине полотна. Для этого точно на расстоянии 15 мм от края шпал натяните нитку, укрепив ее на двух гвоздиках, временно вбитых в первую и последнюю шпалы. Рельсы укладывайте и прибивайте точно под этой ниткой. При этом они не должны ни задевать ее, ни оттягивать в сторону.
Есть и другой способ. Выстругайте прямоугольный брусок размером 1000х32х10 мм. Положите его в центре балласта, закрепите гвоздями и по обеим сторонам от него проложите рельсы. Вы увидите, как ровно они уложатся, а расстояние между ними будет точным по всей длине — равно 32 мм между головками.
Соединять рельсы между собой на стыках надо стержнями, которые вставляются в головки рельсов. Стыки рельсов должны приходиться на середину шпал.
Когда сделаете один участок пути, испытайте на нем локомотив и приступайте к постройке следующего участка.
Участки между собой скрепляйте металлическими крючками или петлями, прикрепленными к подрамнику.
Итак, вы построили железнодорожное полотно, уложили шпалы, рельсы. Теперь надо установить опорные мачты и натянуть контактный провод.

Опорные мачты.
Из бруска длиной 200 мм и сечением 21 х 21 мм выстругайте опору. За основание возьмите фанерку (30 х 30 мм). Просверлите в центре отверстие диаметром 10 мм, зачистите шкуркой и подгоните под него нижнюю часть мачты.
Подвеску, на которой крепится контактный провод, вы можете сделать из любой проволоки диаметром 2-3 мм. Не забудьте навить пружину, как показано на рисунке, для этого возьмите гвоздь диаметром 2 мм, зажмите его в тиски и обвейте вокруг него спираль высотой 10-12мм. Подвеска готова. К опорной мачте она крепится через кронштейн и, кроме того, для большей прочности подтягивается струной — обычной ниткой или тонкой проволокой.
Изоляторами
могут быть пластмассовые бусинки или маленькие пуговки.
Контактный провод
проходит вдоль всего железнодорожного полотна. Поддержкой для него служат опорные мачты, о которых мы только что вам рассказали, и опорный провод. Он укрепляется над контактным проводом и соединяется с ним проволочными растяжками.
Чтобы макет можно было переносить, подвесные провода в нескольких местах имеют разрыв и соединены разъемами — двумя металлическими пластинами: к одной припаивается контактный провод, к другой — опорный. Пластины снабжены замком — на одной сделаны вырезы, на другую напаяны заклепки. Благодаря этому пластины легко и быстро разъединяются.
Готовую железную дорогу вы можете «озеленить». Материалом для «травы» служат сухие древесные опилки, выкрашенные гуашью в зеленый цвет. Их просеивают через сито на планшет, смазанный столярным клеем, олифой или масляным лаком.
«Деревья» изготавливают из резиновой губки, поролона или жгута медной проволоки. Жгут складывают пополам и скручивают на расстояние «ствола», а для «веток» проволоку разъединяют. Чтобы «дерево» «зазеленело», его обмакивают, в жидкий клей, дают ему стечь и обсыпают «крону» мелко нарезанной крашеной папиросной бумагой.

На тему о том написано немало статей, но я решил написать свою и ниже я поясню почему…

Скажу сразу, у меня до недавнего времени не было опыта по постройке макета железной дороги. Поиск необходимой информации на просторах интернета дал мало. Одни статьи «обходили азы» и сразу «перепрыгивали на сложности» такие как: «а теперь будем делать горы».., или же предлагаемые макеты были сверхсложными: сразу же предлагалось овладеть программой Autocad. В других статьях акцент был сделан на какие-то
пустяки вроде: «Вам понадобится молоток…
«, вот и вся ценная информация. Все найденные статьи не соответствовали нашим целям и задачам. Пришлось самому все очно
спрашивать и выпытывать в магазинах и конечно же у любителей.

Семейная традиция

Да, ничего не скажешь, качество и надежность PIKO было проверено временем. Ведь почти каждые выходные мы с сыном собирали-разбирали-конструировали… А когда наша семья переезжала в очередной раз, то каждый раз коробка с подарком моего отца стояла первая в списке вещей для переезда. Только нам пришлось ее оставить… и опять же у моего отца в деревне, она цела и по сей день!

Цели и задачи нашего будущего макета

Основная цель:
психомоторное развитие ребенка.

Поэтому копийность

, красота

(да такая чтобы руками нельзя было трогать) и излишняя сложность

отходят на второй план. Но это не значит, что мы должны сделать «простой круг» и «тупо гонять» по этому кругу паровозик… Другими словами, нужно сделать макет максимально функциональным и интересным для ребенка.

Наши задачи
:

• развитие мелкой моторики
  : сцепление и расцепление вагонов, загрузка и разгрузка, строительство разных объектов на самом макете и много других мелких операций;
• развитие мышления и решение задач:
  это что-то вроде головоломки, например нужно убрать из середины состава какой-либо вагон (не просто руками конечно, а маневрами) и оставить его на запасных путях (чтобы не мешал) или на загрузку-разгрузку. Кажется элементарно, но поверьте, такая задача иногда и взрослого может немного «напрячь»;
• взаимодействие ребенка с другими играющими
  : например ребенок управляет поездом, останавливает поезд и просит другого игрока переключить стрелку. Или ребенок подгоняет поезд точно к место загрузки, ждет пока другой игрок загрузит вагон и потом транспортирует этот груз;
• получение знаний
  : дать понятие о различных видах транспорта и о их взаимодействии. Транспортировка разных грузов (для людей мы будем использовать пассажирский вагон, для крупногабаритных грузов — платформу итд). «Комбинированная» транспортировка, например мы будем что-то грузить в контейнер (прямо внутрь этого контейнера), далее перевозить сам контейнер и затем разгружать его на месте прибытия.

Этот список конечно можно бесконечно продолжать…

Основа

Очень коротко поговорим об основе: рельсах, локомотиве, вагонах и блоке питания.

Самым распространенным и удобным масштабом является H0
или 1:87 (∼ 90-95% всех железнодорожных моделей). Имейте ввиду, что его могут писать как буква «H» и ноль (более правильно), но также, как буква «H» и буква «О». Ширина колеи составляет 16,5 мм. Запомните, масштаб «H0
» [«аш ноль» или «эйч ноль»] — ищите, спрашивайте, покупайте только этот масштаб!

Есть еще одна деталь. Как Вы знаете, есть рельсы прямые, а есть и изогнутые. Так вот, эта «степень кривизны» измеряется радиусом. Т.е. если мы соберем из изогнутых рельсов круг, то мы можем измерить радиус. Если Вы планируете использовать только маленький двухосный локомотив, то никаких проблем нет. Но если Вы будете использовать большой шестиосный (две тележки по три оси), то он не сможет проехать при маленьком радиусе
. Это все равно что грузовик с длинным прицепом не может проехать по дороге с резкими поворотами. Не буду забивать Вам этим голову, т.к. у разных изготовителей может быть разная маркировка «кривизны». Надо просто об этом помнить.

Хорошо если Вы приобрели готовый набор, и из него можно собрать не просто «круг»
или «ов
ал», и в нем есть стрелки, тупики… А как быть, если нужно собрать самому с нуля? Для начала Вам нужно решить какой будет размер макета (см ниже). После чего нужно сделать на бумаге его набросок. А потом чертеж можно сделать в натуральную величину. И если у вас есть уже рельсы, собираете их прямо на чертеже и обрисовываете. С этой огромной «картинкой» уже можно ходить и выбирать недостающие рельсы, просто прикладывая их к чертежу! Кстати, сейчас в продаже есть гибкие рельсы, гнете как хотите, т.е. можно одну такую положить вместо 4-6 обычных и самое главное, что эта длинная рельса может быть по Вашему желанию как прямой, так и изогнутой, точно повторяя все Ваши фантазии на чертеже!

Самой простой и более дешевой является аналоговая модель железной дороги.
Тут все просто: по рельсам пускаем ток (на одной рельсе минус, на другой плюс) и локомотив едет, т.к. в нем электрический двигатель. Прекратили подачу тока — локомотив остановился, поменяли полярность — локомотив поехал в другую сторону. С недавнего времени появилось цифровое управление
. В этом случае рельсы все время находятся под током, но особенностью является то, что локомотиву отправляется команда (по тем же рельсам), чтобы например включился двигатель, или свет итп. Каждому локомотиву присваиваться свой уникальный код. Если стоят два локомотива (даже рядом), то можно управлять одним из них, другой не будет реагировать на эти команды. Другими словами, можно управлять независимо разными составами. Такая система намного сложней и ее стоимость на порядок выше.
Для наших целей и задач простого, старого и надежного аналогового управления
с недорогим блоком питания более чем достаточно.

Где купить

На многих сайтах, описывающих постройку макета, предлагают сразу купить стартовый набор. Если у Вас «денег куры не клюют» и Вам лень что-то делать своими руками, то это не проблема (вместо Вас всё сделают, и кстати… что Вы тут забыли?). Нужно иметь ввиду, что ребенок может что-то сломать в процессе игры. Другими словами, макет не должен быть «дешевкой», но и не должен быть чрезмерно дорогим, чтобы ребенок на него мог только смотреть. Кроме этого, нам не нужны только одинаковые вагоны, нам нужно разнообразие: платформа, вагон в котором открывается дверь (для загрузки), пассажирский вагон, какая-нибудь цистерна итд. Поэтому для старта, я бы посоветовал поискать б/у наборы, а уже дополнять их по необходимости как новыми объектами так и б/у. На самом деле такие наборы «валяются» у многих
. В Монреале, где мы живем, их можно купить на /только для зарегистрированных пользователей/

. Там я купил стартовый набор всего за 20 долларов при обычной цене — 100 CAD! Здесь я также видел много хороших предложений:/*****/

Но будьте осторожны, часто необоснованно заламывают цены! Очень хорошие цены в магазине /*****/

Также можно покупать через интернет, например по /*****/

, но это в основном для дополнения. Кстати, когда жили в Санкт-Петербурге, очень много чего я видел /*****/

.

Макет железной дороги своими руками

Можно играть на полу, но сама сборка железной дороги будет занимать от 30 — 40 минут, после этого Вам уже не останется сил на саму игру с ребенком. Потом постоянно будут где-то разъединяются рельсы, при этом вагоны будут сходить с них.. Нужно будет бесконечно ставить все обратно! Также будет часто терятся контакт, нужно будет искать где же не контачит. Ребенок будет ходить, наступать на рельсы, сметать построенные им объекты или даже может наступить на состав… А вот Вы все это время будете ползать на четвереньках
(как я на фото вверху). Я через это уже прошел и меня это «доконало»…

Размер макета

К параметрам макета требования были следующими:

• чтобы мог легко проноситься в дверь,
• чтобы можно было ставить к стене (когда не играем),
• чтобы во время игры можно было ходить вокруг макета,
• чтобы макет был максимально большим,
• чтобы ребенок мог спокойно играть «как на столе»,
• чтобы мы, взрослые, не ползали на четвереньках и чтобы не надо было записываться к массажисту после таких игр.

Итак, мы с измерили пару комнат где планировалось играть в железную дорогу, прикинули и пришли к выводу, что размер приблизительно 1,5х2 метра подойдет. Чтобы не усложнять конструкцию макета, пока решили во время игры просто ставить его на четыре табуретки.

Начнем строительство

Затем мы приподнимаем рельсы, как на фото внизу…

Далее также важный момент. Уложив какой либо участок, мы придавливаем аккуратно (!!!)
рельсами и забиваем гвоздик. ОЧЕНЬ ВАЖНО:

шляпка гвоздика не должна быть плотно прижата к шпале!
Между шляпкой гвоздика и шпалой должно быть очень маленькое расстояние, приблизительно с толщину ватмана или плотной бумаги.

В следующей статье мы покажем Вам этот макет в игре и расскажем о дальнейших планах.

1. PIKO — немецкая компания, выпускающая все для железнодорожного моделизма, была организована еще в ГДР и остается до сих пор одной из ведущих в мире.
2. «Копийность» — термин … Многие люди делают макеты железных дорог очень похожими на их прототип, т.е. копию. При этом собирают составы так, чтобы локомотив и вагоны подходили друг к другу по времени использования, месту использования…
3. Помните, что дети могут играть между собой (или со взрослыми), начиная где-то с четырех лет, имеется ввиду взаимодействие, например один ребенок «подъехал» на машине, подождал, пока другой ее загрузил и «поехал» дальше. До этого они играют «параллельно», можно выразиться так: «в одной песочнице, но не друг с другом».

Тут расказано о базовом макете железной дороги HO.

Мы сделали новый макет. Продолжение темы
.

Макетирование это очень интересное занятие.

Сделать макет железной дороги я всегда мечтал с детства, реально мною было сделано всего несколько пролётов опытных путей. К сожалению во время работы я столкнулся со многими проблемами и дефицитными деталями, в этой статье я хочу обсудить с вами наиболее частые вопросы при создании макета железнодорожного полотна и транспорта.

Во втором выпуске журнала ModelMen я опубликовал статейку и несколько фотографий с сайта одного опытного моделиста, он строит макеты железных дорог и участвует в выставках со своими творениями. Даже взглянув на фотографии макета можно уже определить для себя объём работы, составить список инструментов и материалов. Я не буду приводить сразу весь список необходимого потому, как он может быть не полным, давайте лучше вместе разберём, что из чего делается.

Основание

Макет железнодорожного полотна должен на чём-то стоять, поэтому в самом начале необходимо сконструировать основание (стол) для макета. Основание может быть цельным и разборным. Проще делать цельное основание, но тогда нужно заранее определиться с помещением для макета, это должна быть просторная комната на случай расширения масштабов.

Для основания понадобятся ножки их можно взять от старых школьных парт или сделать их самостоятельно. Всю конструкцию можно легко сделать из фанеры и деревянных брусков. Для крепежа понадобятся шурупы, металические уголки. Чтобы сделать разборный макет придётся поломать голову над устройством основания и способах его транспортировки.

Инструмент

Для работы понадобится много разных инструментов:

Молоток
— отвёртки
— кусачки и проскогубцы
— стамески
— напильники
— шпатели
— ножницы
— ножи
— кисточки
— паяльник
— и др.

Железнодорожное полотно

Для того, чтобы поезда могли двигаться в нужном направлении нам нужны рельса, их можно приобрести готовыми в специализированных магазинах для моделистов. Если вы, как и я, не имеете таких магазинов в своём городе, то их можно купить через Интернет-магазины или самостоятельно съездить за ними. В крайнем случае рельсы придётся делать самостоятельно.

Самый простой вариант строительства — использование готорых рельс, их приклеивают или прибивают маленькими гвоздиками к основанию, стыки можно спаять и зачистить напильником.

Если готовых рельс нет, тогда нужно подумать как их сделать самостоятельно, можно взять размеры рельс, которые продаются в магазинах и сделать такие же свои. Для шпал нужно будет напилить много тонких брусочков, это можно сделать на небольшом станке. Сам рельс должен проводить ток, поэтому его целесообразно делать из толстой медной проволоки, которую можно прокатать на ручном станке до прямоугольного сечения. Прикрепить рельс к шпалам можно с помощью хорошего клея или припаять к гвоздикам, вбитым в шпалы, это можно делать через 3-4 шпалы.

Электрооборудование

Для движения поезда трубуется электрический ток, если конечно вы делаете не паровоз. В качестве источника питания используют заводские и самодельные блоки питания (см. схемы , радиотехника), напряжение на выходе не должно быть опасным, обычно используют БП до 16 вольт, для небольших моделей достаточно 6 — 9 вольт.

Поезд двигается с помощью электромоторчика, его можно взять от поломанных игрушек или приобрести в радиомагазине. Электричество к двигателю подводится от двух рельс, с них напряжение снимается при помощи двух и более счёток либо от металлических колёс самого поезда.

Для разводки электричества по макету (основанию) понадобятся медные провода и разъёмы.

Кроме самих поездов на макете могут располагаться светофоры, шлагбаумы, фонари и другие элементы которым необходимо электричество. Перед разводкой проводов тщательно продумайте каждую деталь, после монтажа будет поздно вести провода, придётся курочить макет.

Ландшафт

Неотьемлемой частью хорошего макета является оформление ландшафта, этому стоит уделить особое внимание. Для схожести с реальностью нужно как следует поработать над имитацией холмов, растительности, зданий, человечков, автотранспорта и др.

Многие детали можно использовать в готовом виде, т.е. взять игрушечные машинки, фигурки людей, также в детских магазинах можно приобрести фигурки животных, деревьев…

Для имитации холмов, гор и др. понадобится фанера, строительный гипс, папье-маше, стеклоткань, краски акриловые и другие отделочные материалы.

Здания

Макеты зданий тоже можно приобрести в магазинах игрушек или сделать их самостоятельно из дерева, картона, папье-маше, фанеры и пр.

Часто моделисты за образец берут реальные вокзалы, фотографируют их и превращают в миниатюры на столе.

На сайте я периодически буду публиковать свои и присланные вами разработки, вас наверняка интересует информация как сделать модель поезда, светофоры, деревья, мосты и другие элементы для железной дороги. А также я опубликую электрические схемы, фотографии и чертежи старых и новых поездов.

Эта статья лишь крик души. Где мои 17 лет? Руки до сих пор чешутся сделать макет железной дороги. Последний месяц много читал форумов, скачивал развёртки бумажных паровозов и вагонов. Не знаю дойдёт ли дело до клея, но по крайней мере своё намерение я задокументирую данным постом.

Жизнь идёт, люди ходят на работу, а я мечтаю о своей железной дороге 🙂

Поскольку сейчас можно купить всё, то последние годы пошла такая тенденция, что ЖД макеты строятся из готовых рельс, готовых паровозов, зданий и сооружений. Всё, что нам нужно, это купить конструктор и собрать макет, разве что по своей схеме. Самые популярные модели выпускает фирма PIKO, почти все моделисты сидят на их рельсах. Однако меня такой подход не устраиват, взять всё готовое это не наш метод, где тут вообще моделизм? Нет, ну покрасить, приклеить наклейки это конечно часть занятия моделизмом, но в целом такая покупка лишь дорогая игрушка. Меня же интересует исключительно самоделка!

Картинка в начале этой статьи это паровоз из бумаги, чем он хуже покупного пластикового? Именно таким моделизмом я всегда хотел заниматься, когда модель строится своими руками. Кстати, развёртки этого паровоза из бумаги я оставлю здесь, можете скачать:

Скачать развёртки бумажной модели Паровоз Prussian T 16.1

Самым популярным в железнодорожном моделизме является масшаб 1:87, при таком масштабе ширина колеи принята за 16,5 мм. Есть размеры ещё меньше и больше, даже такие паровозы, на которые можно сесть сверху и прокатиться по парку. Я нашел очень интересное видео об ОЧЕНЬ большом макете железной дороги, советую посмотреть:

Если дойдут руки, то буду делать макет ЖД в масштабе 1:32. Если у вас тоже есть детская мечта о паровозах и ЖД моделизме, поделитесь своими мыслями в комментариях. Возможно кто-то из вас уже сделал свой макет и может дать какие-то советы и рекомендации. Ниже оставлю несколько ссылок на познавательные стать в Википедии:

Железнодорожный моделизм

Масштаб H0 или половина нуля

Ширина колеи

И на последок фото первого паровоза Р.Тревитика, модель сделана из картона, и я считаю это лучше того моделизма, когда всё покупается готовое! Творческих успехов, друзья!

На тему о том написано немало статей, но я решил написать свою и ниже я поясню почему…

Скажу сразу, у меня до недавнего времени не было опыта по постройке макета железной дороги. Поиск необходимой информации на просторах интернета дал мало. Одни статьи «обходили азы» и сразу «перепрыгивали на сложности» такие как: «а теперь будем делать горы».., или же предлагаемые макеты были сверхсложными: сразу же предлагалось овладеть программой Autocad. В других статьях акцент был сделан на какие-то
пустяки вроде: «Вам понадобится молоток…
«, вот и вся ценная информация. Все найденные статьи не соответствовали нашим целям и задачам. Пришлось самому все очно
спрашивать и выпытывать в магазинах и конечно же у любителей.

Семейная традиция

Да, ничего не скажешь, качество и надежность PIKO было проверено временем. Ведь почти каждые выходные мы с сыном собирали-разбирали-конструировали… А когда наша семья переезжала в очередной раз, то каждый раз коробка с подарком моего отца стояла первая в списке вещей для переезда. Только нам пришлось ее оставить… и опять же у моего отца в деревне, она цела и по сей день!

Цели и задачи нашего будущего макета

Основная цель:
психомоторное развитие ребенка.

Поэтому копийность

, красота

(да такая чтобы руками нельзя было трогать) и излишняя сложность

отходят на второй план. Но это не значит, что мы должны сделать «простой круг» и «тупо гонять» по этому кругу паровозик… Другими словами, нужно сделать макет максимально функциональным и интересным для ребенка.

Наши задачи
:

• развитие мелкой моторики
  : сцепление и расцепление вагонов, загрузка и разгрузка, строительство разных объектов на самом макете и много других мелких операций;
• развитие мышления и решение задач:
  это что-то вроде головоломки, например нужно убрать из середины состава какой-либо вагон (не просто руками конечно, а маневрами) и оставить его на запасных путях (чтобы не мешал) или на загрузку-разгрузку. Кажется элементарно, но поверьте, такая задача иногда и взрослого может немного «напрячь»;
• взаимодействие ребенка с другими играющими
  : например ребенок управляет поездом, останавливает поезд и просит другого игрока переключить стрелку. Или ребенок подгоняет поезд точно к место загрузки, ждет пока другой игрок загрузит вагон и потом транспортирует этот груз;
• получение знаний
  : дать понятие о различных видах транспорта и о их взаимодействии. Транспортировка разных грузов (для людей мы будем использовать пассажирский вагон, для крупногабаритных грузов — платформу итд). «Комбинированная» транспортировка, например мы будем что-то грузить в контейнер (прямо внутрь этого контейнера), далее перевозить сам контейнер и затем разгружать его на месте прибытия.

Этот список конечно можно бесконечно продолжать…

Основа

Очень коротко поговорим об основе: рельсах, локомотиве, вагонах и блоке питания.

Самым распространенным и удобным масштабом является H0
или 1:87 (∼ 90-95% всех железнодорожных моделей). Имейте ввиду, что его могут писать как буква «H» и ноль (более правильно), но также, как буква «H» и буква «О». Ширина колеи составляет 16,5 мм. Запомните, масштаб «H0
» [«аш ноль» или «эйч ноль»] — ищите, спрашивайте, покупайте только этот масштаб!

Есть еще одна деталь. Как Вы знаете, есть рельсы прямые, а есть и изогнутые. Так вот, эта «степень кривизны» измеряется радиусом. Т.е. если мы соберем из изогнутых рельсов круг, то мы можем измерить радиус. Если Вы планируете использовать только маленький двухосный локомотив, то никаких проблем нет. Но если Вы будете использовать большой шестиосный (две тележки по три оси), то он не сможет проехать при маленьком радиусе
. Это все равно что грузовик с длинным прицепом не может проехать по дороге с резкими поворотами. Не буду забивать Вам этим голову, т.к. у разных изготовителей может быть разная маркировка «кривизны». Надо просто об этом помнить.

Хорошо если Вы приобрели готовый набор, и из него можно собрать не просто «круг»
или «ов
ал», и в нем есть стрелки, тупики… А как быть, если нужно собрать самому с нуля? Для начала Вам нужно решить какой будет размер макета (см ниже). После чего нужно сделать на бумаге его набросок. А потом чертеж можно сделать в натуральную величину. И если у вас есть уже рельсы, собираете их прямо на чертеже и обрисовываете. С этой огромной «картинкой» уже можно ходить и выбирать недостающие рельсы, просто прикладывая их к чертежу! Кстати, сейчас в продаже есть гибкие рельсы, гнете как хотите, т.е. можно одну такую положить вместо 4-6 обычных и самое главное, что эта длинная рельса может быть по Вашему желанию как прямой, так и изогнутой, точно повторяя все Ваши фантазии на чертеже!

Самой простой и более дешевой является аналоговая модель железной дороги.
Тут все просто: по рельсам пускаем ток (на одной рельсе минус, на другой плюс) и локомотив едет, т.к. в нем электрический двигатель. Прекратили подачу тока — локомотив остановился, поменяли полярность — локомотив поехал в другую сторону. С недавнего времени появилось цифровое управление
. В этом случае рельсы все время находятся под током, но особенностью является то, что локомотиву отправляется команда (по тем же рельсам), чтобы например включился двигатель, или свет итп. Каждому локомотиву присваиваться свой уникальный код. Если стоят два локомотива (даже рядом), то можно управлять одним из них, другой не будет реагировать на эти команды. Другими словами, можно управлять независимо разными составами. Такая система намного сложней и ее стоимость на порядок выше.
Для наших целей и задач простого, старого и надежного аналогового управления
с недорогим блоком питания более чем достаточно.

Где купить

На многих сайтах, описывающих постройку макета, предлагают сразу купить стартовый набор. Если у Вас «денег куры не клюют» и Вам лень что-то делать своими руками, то это не проблема (вместо Вас всё сделают, и кстати… что Вы тут забыли?). Нужно иметь ввиду, что ребенок может что-то сломать в процессе игры. Другими словами, макет не должен быть «дешевкой», но и не должен быть чрезмерно дорогим, чтобы ребенок на него мог только смотреть. Кроме этого, нам не нужны только одинаковые вагоны, нам нужно разнообразие: платформа, вагон в котором открывается дверь (для загрузки), пассажирский вагон, какая-нибудь цистерна итд. Поэтому для старта, я бы посоветовал поискать б/у наборы, а уже дополнять их по необходимости как новыми объектами так и б/у. На самом деле такие наборы «валяются» у многих
. В Монреале, где мы живем, их можно купить на /только для зарегистрированных пользователей/

. Там я купил стартовый набор всего за 20 долларов при обычной цене — 100 CAD! Здесь я также видел много хороших предложений:/*****/

Но будьте осторожны, часто необоснованно заламывают цены! Очень хорошие цены в магазине /*****/

Также можно покупать через интернет, например по /*****/

, но это в основном для дополнения. Кстати, когда жили в Санкт-Петербурге, очень много чего я видел /*****/

.

Макет железной дороги своими руками

Можно играть на полу, но сама сборка железной дороги будет занимать от 30 — 40 минут, после этого Вам уже не останется сил на саму игру с ребенком. Потом постоянно будут где-то разъединяются рельсы, при этом вагоны будут сходить с них.. Нужно будет бесконечно ставить все обратно! Также будет часто терятся контакт, нужно будет искать где же не контачит. Ребенок будет ходить, наступать на рельсы, сметать построенные им объекты или даже может наступить на состав… А вот Вы все это время будете ползать на четвереньках
(как я на фото вверху). Я через это уже прошел и меня это «доконало»…

Размер макета

К параметрам макета требования были следующими:

• чтобы мог легко проноситься в дверь,
• чтобы можно было ставить к стене (когда не играем),
• чтобы во время игры можно было ходить вокруг макета,
• чтобы макет был максимально большим,
• чтобы ребенок мог спокойно играть «как на столе»,
• чтобы мы, взрослые, не ползали на четвереньках и чтобы не надо было записываться к массажисту после таких игр.

Итак, мы с измерили пару комнат где планировалось играть в железную дорогу, прикинули и пришли к выводу, что размер приблизительно 1,5х2 метра подойдет. Чтобы не усложнять конструкцию макета, пока решили во время игры просто ставить его на четыре табуретки.

Начнем строительство

Затем мы приподнимаем рельсы, как на фото внизу…

Далее также важный момент. Уложив какой либо участок, мы придавливаем аккуратно (!!!)
рельсами и забиваем гвоздик. ОЧЕНЬ ВАЖНО:

шляпка гвоздика не должна быть плотно прижата к шпале!
Между шляпкой гвоздика и шпалой должно быть очень маленькое расстояние, приблизительно с толщину ватмана или плотной бумаги.

В следующей статье мы покажем Вам этот макет в игре и расскажем о дальнейших планах.

1. PIKO — немецкая компания, выпускающая все для железнодорожного моделизма, была организована еще в ГДР и остается до сих пор одной из ведущих в мире.
2. «Копийность» — термин … Многие люди делают макеты железных дорог очень похожими на их прототип, т.е. копию. При этом собирают составы так, чтобы локомотив и вагоны подходили друг к другу по времени использования, месту использования…
3. Помните, что дети могут играть между собой (или со взрослыми), начиная где-то с четырех лет, имеется ввиду взаимодействие, например один ребенок «подъехал» на машине, подождал, пока другой ее загрузил и «поехал» дальше. До этого они играют «параллельно», можно выразиться так: «в одной песочнице, но не друг с другом».

Тут расказано о базовом макете железной дороги HO.

Мы сделали новый макет. Продолжение темы
.

Для юных моделистов и энтузиастов, кому жалко или нет денег на покупные рельсы, но зато есть время, ниже представляем вам пример бюджетного моделирования
железнодорожного полотна
.

Основанием
нашей дороги служит подрамник, сколоченный из реек и фанеры. Размер его может быть примерно 3000х500х120 мм или больше. Это зависит от площади помещения. Роль балласта выполняют деревянные бруски, на которые укладывают шпалы. К шпалам крепятся самодельные рельсы.
А чтобы полотно вашей дороги походило на настоящее, смажьте его жидким столярным клеем и присыпьте песком, просеянным сквозь мелкое сито. Когда клей высохнет, излишки песка стряхните. Можно поступить и иначе: покрасить подрамник краской. Разумеется, предварительно его нужно прошпаклевать, зачистить шкуркой…

Шпалы
можно изготовить из полосок фанеры или сосновых планок 60х10х4 мм. Чтобы не возиться с изготовлением каждой шпалы, работу можно упростить. Возьмите лист фанеры, разметьте его по размеру шпал и разрежьте ножовкой с мелкими зубьями, потом зачистите все неровности драчовым напильником и наждачной бумагой и выкрасьте масляной краской или тушью в черный цвет.
На полотне готовые шпалы укладываются — приклеиваются на расстоянии 20-25 мм друг от друга.

Для их изготовления нужен штамп. Он делается из двух металлических прямоугольных брусков одного сечения.
На фрезерном или строгальном станке произведите обработку этих брусков. На одном профрезеруйте паз размером 7х10 мм и две выемки диаметром 3 и 4 мм, на другом — такие же выемки, но вместо паза выступ. Получится приспособление вроде пуансона и матрицы. В выемке штампуется головка рельса (см. рисунок ниже). Для модели, выполненной в масштабе 1: 50, используется выемка 3,5 мм, а для модели 1:100 — 2,5 мм.
Расскажем о последовательности операций. Возьмите полоску жести (см. рисунок ниже), проведите осевую линию, сложите. Внутрь вложите проволоку диаметром 2,5-3 мм — для головки рельса, обожмите кусачками и теперь закладывайте в штамп. Зажмите штамп в тиски, и вы получите ровный по всей длине рельс с хорошей головкой и шейкой.
Не вынимая рельс из штампа, развальцуйте его основание отверткой в разные стороны и выровняйте киянкой.
Готовый рельс прикрепите к шпалам гвоздиками. Делайте это аккуратно и как можно точнее. Прежде всего наметьте линию одной нити рельсов по всей длине полотна. Для этого точно на расстоянии 15 мм от края шпал натяните нитку, укрепив ее на двух гвоздиках, временно вбитых в первую и последнюю шпалы. Рельсы укладывайте и прибивайте точно под этой ниткой. При этом они не должны ни задевать ее, ни оттягивать в сторону.
Есть и другой способ. Выстругайте прямоугольный брусок размером 1000х32х10 мм. Положите его в центре балласта, закрепите гвоздями и по обеим сторонам от него проложите рельсы. Вы увидите, как ровно они уложатся, а расстояние между ними будет точным по всей длине — равно 32 мм между головками.
Соединять рельсы между собой на стыках надо стержнями, которые вставляются в головки рельсов. Стыки рельсов должны приходиться на середину шпал.
Когда сделаете один участок пути, испытайте на нем локомотив и приступайте к постройке следующего участка.
Участки между собой скрепляйте металлическими крючками или петлями, прикрепленными к подрамнику.
Итак, вы построили железнодорожное полотно, уложили шпалы, рельсы. Теперь надо установить опорные мачты и натянуть контактный провод.

Опорные мачты.
Из бруска длиной 200 мм и сечением 21 х 21 мм выстругайте опору. За основание возьмите фанерку (30 х 30 мм). Просверлите в центре отверстие диаметром 10 мм, зачистите шкуркой и подгоните под него нижнюю часть мачты.
Подвеску, на которой крепится контактный провод, вы можете сделать из любой проволоки диаметром 2-3 мм. Не забудьте навить пружину, как показано на рисунке, для этого возьмите гвоздь диаметром 2 мм, зажмите его в тиски и обвейте вокруг него спираль высотой 10-12мм. Подвеска готова. К опорной мачте она крепится через кронштейн и, кроме того, для большей прочности подтягивается струной — обычной ниткой или тонкой проволокой.
Изоляторами
могут быть пластмассовые бусинки или маленькие пуговки.
Контактный провод
проходит вдоль всего железнодорожного полотна. Поддержкой для него служат опорные мачты, о которых мы только что вам рассказали, и опорный провод. Он укрепляется над контактным проводом и соединяется с ним проволочными растяжками.
Чтобы макет можно было переносить, подвесные провода в нескольких местах имеют разрыв и соединены разъемами — двумя металлическими пластинами: к одной припаивается контактный провод, к другой — опорный. Пластины снабжены замком — на одной сделаны вырезы, на другую напаяны заклепки. Благодаря этому пластины легко и быстро разъединяются.
Готовую железную дорогу вы можете «озеленить». Материалом для «травы» служат сухие древесные опилки, выкрашенные гуашью в зеленый цвет. Их просеивают через сито на планшет, смазанный столярным клеем, олифой или масляным лаком.
«Деревья» изготавливают из резиновой губки, поролона или жгута медной проволоки. Жгут складывают пополам и скручивают на расстояние «ствола», а для «веток» проволоку разъединяют. Чтобы «дерево» «зазеленело», его обмакивают, в жидкий клей, дают ему стечь и обсыпают «крону» мелко нарезанной крашеной папиросной бумагой.

Это продолжение предыдущей темы «детская железная дорога своими руками». Ранее
и коротко
. Теперь мы Вам расскажем, как сделать более сложный макет. К моему удивлению, тот игровой стол нам не наскучил, как я ожидал в начале. И мало того, оказалось что нам этого было мало. Поэтому в новом проекте мы учли наши требования и ошибки. Предлагаем сразу же посмотреть, что у нас получилось на видео

Аналоговое управление (DC
) или цифровое управление (DCC
)

Мы выбрали аналоговое управление, расскажем об этом отдельно тут (статья еще не готова).

Панель управления

На этом макете была установлена панель управления (см фото ниже). С нее переключаются все автоматические стрелки, поворотный круг (в центре), включаются и выключаются две линии в Депо.

Сама панель, сделана из 2 мм листа алюминия, согнутого под 90 0 , для крепления к столу. Она убирается на время хранения (см видео).

Светофоры и освещение

Светофоры подсоединены к автоматическим стрелкам и контролируются с помощью реле переключателей стрелок. Светофоры мы сделали сами: пара диодов, сопротивление и эпоксидный клей.

Пока мы сделали только освещение депо. В будущем планируем сделать освещение и в других местах.

Чтобы мы изменили если бы делали этот макет с нуля

Расстояние от края стола до балласта в среднем 5 см. Но после того как мы приобрели новые локомотивы, выяснилось, что этого недостаточно. Эти локомотивы «продвинутые» и тяжелые. На большой скорости, такой локомотив иногда опрокидывается на повороте, если не притормозить. Чтобы локомотив гарантировано не упал на пол, должно быть пространство не менее 7-8 см.

Итог:

Мы выполнили все поставленные задачи. Макет хорошо функционирует. Сортировочные и запасные пути обеспечивают достаточное место для вагонов, при этом основные пути остаются свободными для движения поезда. Теперь каждый уголок игрового стола легко доступен. Появление сортировочных путей, контейнерного терминала, депо добавило множество элементов в игру.

Игрушечные железные дороги неотъемлемо ассоциируются с детством. У многих из нас в юном возрасте когда-то была пластмассовая или железная сборная модель железной дороги. А те, кто мог похвастаться моделью зарубежного производства, считались счастливчиками.

В наше время хобби игрушечных железных дорог выросло в крупную отрасль моделирования. Причем этот бизнес уже больше ориентирован на взрослую аудиторию, нежели на детей.

К главным атрибутам – колее и локомотиву с вагончиками, добавились деревья, дома, дороги, машины, рельефное окружение. А стол с полноценным макетом железной дороги, со множеством деталей и мелочей – это уже настоящее искусство.

За рубежом подобные изделия стоят от 2 тысяч долларов, я же в этой статье расскажу, как сделать полноценный макет игрушечной железной дороги своими руками.

Стол

Для макета вам понадобится место. В идеале это должен быть отдельный стол, но можно обойтись и небольшим столиком, или просто отгороженной площадью на любой подходящей поверхности. Все зависит от вашего желания и размаха. Я рекомендую начать с небольшого места – например, части стола, и потом уже, если вдохновитесь, делать большой макет. Лучше начать с малого, чем сразу взяться за большой объем работы и бросить на полдороги.

Стартовый набор

То, без чего не получится сделать макет железной дороги – это сама железная дорога. А точнее – набор рельс, поезд и система питания для него. Тут, увы, альтернатив нет – это все нужно покупать. Хорошо, что в наше время на рынке есть из чего выбирать.

Набросок

Чтобы знать, к чему вы движетесь, нужно иметь перед глазами цель. Сделайте на бумаге примерный набросок – где что должно находиться, и каким будет общий вид вашего макета. Побродите по интернету, посмотрите на многочисленные макеты железных дорог и возьмите на заметку то, что вам нравится – мосты, переезды, дома, станции. Можете сделать макет полустанка на Диком Западе, а можете – станции в центре современного города. Но обязательно определитесь до того, как приметесь за работу. И сделайте разметку на столе, чтобы не обнаружить вдруг, что колея выходит за границы стола, или что шлагбаум будет цепляться за проезжающий поезд.

Горы

Наличие горы, с туннелем, через который будет проезжать поезд, будет украшением макета. Для создания небольшой горы вам понадобится монтажная пена, фанера, нож, алебастр и наждачка.

Сначала продумайте и, по возможности, нарисуйте набросок будущей горы. Затем сбейте над рельсами небольшой короб из фанеры или другого подходящего материала. Убедитесь, что размер короба позволит свободно проезжать по тоннелю вашему поезду. Затем начинайте наносить пену вокруг короба, с паузами по полтора-два часа, чтобы дать слоям засохнуть и не проседать под своим весом. После того, как нанесете пену нужного объема, оставьте ее сохнуть на сутки, не меньше.

Через сутки берите в руки нож (удобнее – канцелярский), и начинайте ковырять гору – срезайте лишние куски, придавая ей намеченную вами форму. Вырезайте ложбинки, расщелины, постарайтесь придать ей максимальную натуралистичность.

Затем вам понадобится алебастр. Разведите его с водой, и тонким слоем до 3 мм покройте всю гору. Он быстро сохнет, так что разводите его небольшими порциями. Затем вновь подождите несколько часов, пока все застынет – феном при этом лучше не пользоваться.

Теперь нужно закрасить гору серым цветом. Для этого купите в любом автомагазине баллон грунтовки, под цвет серого камня, и можете красить вашу гору. Только испытайте сначала краску на чем-то другом, чтобы удостовериться, что ее цвет точно вам подходит.

Далее воспользуйтесь наждачкой и позатирайте местами гору, чтобы снять кое-где слои грунтовки. Это придаст горе большей натуралистичности, чтобы она была не однородного цвета, а оттенка от светлого до темно-серого. Можно повторить покраску и шлифовку несколько раз, пока у вас не получится то, что вас устроит. Можете также покрасить отдельные кусочки горы белым или черным цветом, для большей правдоподобности.

Напоследок возьмите зеленую краску и подкрасьте кусочки горы еще и в цвет зелени – так она будет еще натуралистичнее. Только краска должна быть правдоподобного, «мхового» цвета.

Ваша гора (или горка) готова. Поздравляю, вы уже проделали немалый кусок работы. На очереди – остальные детали рельефа.

Тут уже все упирается в вашу фантазию, размер свободного пространства и подходящие детали, которые у вас есть. Заполните незанятую поверхность стола – например, муляжом травяного покрытия, который продается в магазинах. Игрушечные дома, фигурки людей, транспорт, железнодорожный переезд, вокзал со станцией, мостик, деревья – вот все те детали, которые украсят ваш макет. Многие из них можно найти в конструкторах Лего, или просто по отдельности в игрушечных магазинах. Фирмы, торгующие товарами для ж/д моделирования, также продают отличные комплекты, но в этом случае будьте готовы к немалым тратам.

Вы можете сделать макет на большом столе, со множеством деталей, рельефной местностью, электрическим ходом и настоящим городком в миниатюре. Но вы также можете сделать и небольшую модель – поезд на батарейках, с небольшим участком ландшафта и несколькими элементами декора.

Какой бы вариант вы не выбрали, сделанная вами модель будет украшением любого дома и интересна любой компании – как детской, так и взрослой.

Принесло нам победу в конкурсе. Мы выиграли желанную коробку от «Двух ладошек». В нашей коробочке оказалась увлекательнейшая тема (по крайне мере для мальчиков точно) — Железная дорога!

Большую коробку мы с сыном еле донесли до дома. Нет, она оказалась тяжелой в меру. Но сыну так не терпелось ее открыть, что чуть было не пришлось это делать на улице

Дома, открыв заветную коробочку, мы с восторгом обнаружили красивое письмо и подарок с ленточкой:

А под упаковкой скрывалось целое сокровище сюрпризов:

• дидактические карточки
• дидактические игры
• поделки
• акриловые краски
• книга
• аппликация
• картина
• книжка с наклейками
• инструкция для взрослых

Первое на что обратил внимание Арсюша были не поезда… а акриловые краски, на коробочке с которыми были изображены . Пришлось сразу же приступить к поделке. Как подсказал потом спланированный создателями сказочный сюжет, мы отправились в окрасочный цех для поездов.

Поделки на тему «Железная дорога»

В покрасочном цехе Арсений сам покрасил деревянную заготовку поезда

. Вот такой красавец у нас получился:

Только после увлеченного творчества, мы смогли прочитать сказку, в которой маленький герой Семафорик путешествует по депо и знакомится со всеми и со всем, что творится в мире поездов и паровозов. Мы вырезали милого Семафорика.

Сынишке он очень понравился и Семафорик стал нашим другом на несколько дней. Арсений время от времени просил меня: «Мама, говори за Семафорика». Так мы и кушали, и спали, и играли с нашим новым другом.

Паровозик. 3D мягкий конструктор

Следующей очаровательной поделкой стал 3D мягкий конструктор

. Собирается очень легко, дарит невероятно приятные тактильные ощущения, да еще и очень устойчивый и готов играть.

Оба паровозика потом долго ездили по нашей железной дороге.

Вскоре настала очередь двух очаровательных картин.

Картина из крупинок

Семафорик предложил Арсюше покрасить еще один паровоз. Только не красками, а необычной разноцветной крошкой, очень приятной на ощупь. Мелкие крупинки абсолютно одинакового размера легко укладывались на нужные части рисунка. Когда покраска была закончена, паровозик был приклеен на двусторонний скотч. Получилась очень красивая объемная картина:

Геометрическая аппликация

Эта картина очень понравилась сынишке. Он сам разобрался какую фигуру куда приклеить, сам сделал рамочку и сам разместил ее на нашей домашней выставке.

Мне эта аппликация приглянулась не только тем, что дает понятия о геометрических фигурах и их размерах, но и работает малыш с разными на ощупь материалами: бумагой, маленькими квадратиками двустороннего скотча и декоративными пластиковыми нитями — сизаль. Данная нить дает необычные тактильные ощущения.

Книги на тему «Железная дорога»

В наборе была книга с наклейками «Поезда»

. Книга в легкой игровой форме знакомит с оживленной станцией, товарным поездом, паровозом. Из нее мы узнали такие удивительные факты, как существование двухэтажного поезда, что такое монорельс и фуникулёр. В книге более 50 наклеек, и хотя она предназначена для детей от 6 лет, мой трехлетний сынишка не закрыл ее, пока не дошел до последней страницы.

А перед сном мы прочитали книгу Шерри Даски Ринкер и Тома Лихтенхелд «Чудный поезд мчится в сон»

.

В легкой стихотворной форме чудный поезд собрал в свои вагоны и платформы игрушки и сладости, зверей-помощников и прямиком поехал в сон. Прекрасная книга-колыбельная с успокаивающими картинками:

Дидактические карточки на тему «Железная дорога»

Понравилось качество карточек. Рисунки четкие, бумага глянцевая, гладкая. Их не хочется выпускать из рук:

На карточках изображены атрибуты железной дороги. Картинки подписаны. С обратной стороны дается краткое описание. Работать с ними удобно и интересно.

Игры на логику

Игры на логику подарили нам такие же красивые карточки. Одни предлагают по схеме собрать логическую последовательность, другие учат считать, третьи — порядку чисел от 1 до 9.

Арсений очень быстро расправился с логическими играми, но, к сожалению, возвращаться к ним больше не захотел — слишком простыми они оказались.

Теперь на улице, мы передаем привет светофору от его брата Семафора, подсказываем машинам и трамваям, на какой цвет им нужно ехать и рассказываем друзьям о том, что такое депо и зачем оно нужно.

И я, и мой ребенок просто в восторге от набора «Железная дорога»

. Большое спасибо компании « » и Людочке Власовой.

Приглашаем посмотреть увлекательный ролик на нашем видеоканале «Мастерская на радуге»

атюрная железная дорога — это мечта почти каждого ребёнка. Достаточно посмотреть, как дети «прилипают» к выставочным стендам и музейным экспонатам, моделирующим железную дорогу. Очень интересно видеть паровозики и вагончики, которые являются уменьшенной копией настоящих. Составами можно управлять, они останавливаются на станциях, подают звуковые сигналы, проезжают через тоннели и заезжают в депо. Это очень красивое зрелище, но сделать все это совсем непросто.

Для того чтобы собрать макет дороги, нужно много времени, умений, материалов и финансовых затрат. Ребёнку это не под силу. Но многие взрослые готовы тратить время, силы и средства на создание собственной модели железной дороги. Это очень увлекательное занятие, и наградой будет макет, который можно развивать, совершенствовать, добавлять подвижной состав и детали ландшафта.

История появления макетов

Направления моделирования, которыми увлекаются поклонники макетов бывают разные:

• Коллекционирование подвижного состава, рельсов, вагончиков.
• Коллекционирование полноценных макетов железных дорог.
• Изготовление миниатюрных дорог.
• Изготовление копий реально существующих поездов и составов.
• Создание парковых моделей на открытом воздухе.

Первые макеты появились в Германии во второй половине XIX века, и впоследствии масштаб, в котором они выпускались, был принят за основу другими производителями.

Макеты, копирующие формы и размеры настоящих поездов, сильно отличаются от детских игрушечных дорог с паровозиками. Почти век прошёл с тех пор, как моделизм превратился в увлекательное занятие для взрослых. Это заставило многие фирмы начать выпуск усовершенствованных моделей поездов и рельсов, производить домики, стрелки, светофоры и семафоры, детали ландшафта.

Миниатюрные дороги выпускаются в цифровом и аналоговом исполнении. Управление аналоговой железной дорогой сводится к управлению движением составов. При цифровом управлении функции значительно расширяются. Используя пульт, можно зажигать свет в вагонах и паровозах, подавать звуковые сигналы, переводить стрелки. Это очень интересный процесс, но не менее интересно создавать такие макеты самим.

Как сделать макет своими руками

Начинать стоит со сбора информации. Многие люди увлечены модельным строительством и делятся опытом, дают советы, выкладывают на страницах в интернете фотографии и ролики, показывающие собранные ими модели. Можно приобретать различные элементы конструкций и собирать их. Прежде всего стоит определиться с местом для макета. Это должно быть свободное пространство. Может подойти стол размером приблизительно два на полтора метра. Существуют способы устроить макет на откидной или выдвижной столешнице. Затем надо выбрать масштаб макета. Существует пять основных масштабов:

• HO, колея 16,5 мм (1:87).
• TT, колея 12 мм (1:120).
• N, колея 9 мм (1:160).
• Z, колея 6,5 мм (1:220).
• G (1:28 или 1:22,5) — садовый или уличный масштаб.

Дорога в масштабе очень распространена. Она имеет размеры, позволяющие разместить макет в доме, и состоит из довольно крупных элементов, с которыми удобно работать и играть. Интересной является также возможность использовать дымогенератор, звуковой декодер, для воспроизведения шумов при движении составов, и систем безопасности.

Для другого распространённого масштаба ТТ многие немецкие фирмы выпускают модели и аксессуары, например, Tillig, Berliner T. T. Bahnen . Производят такие модели и другие европейские компании Piko и Roco, российские производители «ТТ-модель», «Пересвет».

Выбор масштаба зависит от места, выделенного для дороги. Z — слишком мелкий масштаб и макет будет трудно собирать и заниматься с ним. Наиболее употребительными являются TT и H0. При выборе масштаба надо учитывать минимальный радиус кривой. Для рельсов масштаба (1:87) он равен 380 мм. При прохождении больших локомотивов с пятью осями и длинных вагонов этот минимальный радиус надо увеличивать в 1,5—2 раза.

Исходя из этого, нужно рассчитать необходимое пространство для размещения рельсового пути. При масштабе (1:87) это будет три на полтора метра. Можно выбрать меньший масштаб (1:120). Минимальный радиус будет 275 мм и ширины в один метр вполне хватит.

Начинать построение макета нужно с создания схемы. Поначалу она может быть простой, один круг с составом. Постепенно будут добавляться новые ветки, стрелки, семафоры, домики и другие элементы.

Изготовление детской железной дороги

Определив размеры и нарисовав схему, можно приступать к изготовлению макета:

1. Начинать надо с изготовления подмакетника, выбранного размера. Это может быть столешница или просто лист толстой фанеры. Далее следует перенести схему на подмакетник, нарисовав рельсовые пути, места установки стрелок и семафоров, расположение домиков, депо и станционных построек. Сложное расположение путей проектируется в специальном приложении на компьютере.
2. После прорисовки схемы надо проложить рельсы. Их приклеивают или прибивают гвоздиками. Рельсы можно покупать или изготавливать самим из медной проволоки. В этом случае им нужно придавать прямоугольную форму методом прокатывания на станке. Шпалы изготавливаются тоже на станке. Они имеют вид тонких брусочков.

1. Для подвижного состава необходима электрическая схема. Блок питания может быть самодельным или покупным с напряжением не больше 16 В. В качестве электромотора для локомотива можно использовать мотор, вынутый из какой-нибудь игрушки или приобретённый в магазине. Электропитание поездов будет осуществляться через рельсы. К ним нужно присоединить отводы от блока питания. Электрическую разводку полагается делать с помощью медных проводов и разъёмов. Она должна учитывать все места, где будут светофоры, семафоры, фонари.
2. Чтобы рельсовые пути имели реалистичный вид, надо отсыпать балласт. Для этого можно использовать аквариумные грунты или специальный гравий модельный.
3. Для придания макету законченного вида надо продумать и выполнить ландшафт, сделать горы, тоннели, провести дороги, поставить домики и фигурки людей. Можно купить присыпку грунт траву, деревья или сделать гору и тоннель при помощи монтажной пены и покрасить акриловой краской. Хорошее применение могут найти папье-маше, бумага, дерево, гипс, картон и другие материалы.
4. Очень интересные модели поездов и вагонов можно сделать из бумаги. Для этого надо скачать из интернета и распечатать схемы. Их нужно сложить по линиям сгиба и склеить. Это простой способ наполнить макет новыми интересными модельками.

Моделизм своими руками — это увлекательное занятие и непрерывный творческий процесс. Требуется очень много фантазии и умелые руки, чтобы воплотить в жизнь задуманное. Вдвойне интереснее будет делать макет вместе с ребёнком. Это хороший повод привить ему навыки ручного труда и показать каким интересным может быть процесс конструирования и изготовления моделей. Совместное творчество сближает и обогащает.

Originally posted 2018-03-19 07:10:16.

Для многих детей, как мальчиков, так и девочек, железная дорога — желанная игрушка. И конечно, можно купить эту игрушку… и забыть. А можно устроить дома клуб «ÐžÑ‡ÑƒÐ¼ÐµÐ»Ñ‹Ðµ ручки». И знайте, именно эту «Ð¶ÐµÐ»ÐµÐ·Ð½ÑƒÑŽ» дорогу ребенок будет с улыбкой вспоминать даже во взрослом возрасте.

Малыши любят строить железнодорожные пути, подбирать вагоны для составов и отправлять поезда в дальний путь. Да и взрослых, которые интересуются моделированием железнодорожной техники и созданием макетов станций, не так уж мало. Попробуем смастерить свой макет железной дороги — с путями, паровозом, различными составами, станциями. Конечно, не реалистичную модель, такое никакому ребенку не под силу. Зато наш макет «Ð¶ÐµÐ»ÐµÐ·Ð½Ð¾Ð¹» дороги будет веселым, забавным и прекрасно приспособленным для игры!

ЧИТАЙТЕ ТАКЖЕ: Безопасный домашний пластилин для ребенка: 5 простых рецептов

Начнем с ландшафта

Где будет проходить наша железная дорога? В шумном городе или среди полей, лесов и рек?

Вам понадобятся: плотный картон • цветная бумага • газеты • клей ПВА • кисти • краски (лучше акриловые, но подойдет и гуашь) • фольга • пластилин • цветной песок

1. Подумайте, как расположатся пути, что будет находиться вокруг них — холмы, деревья, дома — и нарисуйте эскиз. Возьмите большой лист плотного картона и покрасьте его краской в несколько слоев. Удобно воспользоваться широкой флейц кистью или валиком. Цвет выбирайте в зависимости от того, какую местность и какое время года хотите изобразить — вы можете создать кусочек пустыни, зеленый луг или снежное поле…
2. Определите, в каких местах вы хотите сделать холмы. Нарвите бумагу на небольшие кусочки. Из газетного листа скатайте шар, расплющите его с одной стороны. Положите на стол плоской стороной вниз. Берите маленькие кусочки бумаги, обмакивайте в клей ПВА и приклеивайте их к бумажной полусфере, постепенно формируя острый или пологий холм. Когда холм приобретет желаемую форму, отложите заготовку в сторону до высыхания. Затем покройте акриловой краской. Это может быть зеленый травяной холм, желтый песчаный бархан или белый снежный сугроб. Готовые холмы приклейте к основе.
3. Очень украсит ландшафт водоем. Возьмите кусок фольги, вырежьте деталь произвольной формы — это будет озеро или речка. Приклейте. Если водоем окажется на пути поезда, постройте мост. Края водоема задекорируйте, намазав берег клеем ПВА, а затем посыпав цветным песком. Можно замазать стык водоема и берега пластилином желтого цвета, а затем выложить мелкими камешками или ракушками.

Станционный смотритель

Какая железная дорога без станций, вокзала и прочих строений!

Вам понадобятся: плотный картон • коробочки • белая и цветная бумага • ножницы • клей • акриловые краски

1. Для маленького домика станционного смотрителя подойдет квадратная коробочка. Оклейте ее цветной или белой бумагой, нарисуйте или выполните в технике аппликации окна, дверь. Треугольную крышу несложно сконструировать из плотного картона. Приклейте крышу к домику и украсьте его, нарисовав или наклеив детали — кирпичики, вьющиеся по стене растения, черепицу.
2. Дом с плоской крышей сделать еще проще — понадобится только одна коробочка, которую нужно дополнить окнами и дверьми.
3. Если вы мечтаете о бревенчатом доме, оклейте коробочку палочками для мороженого или спичками.
4. Для строительства станции возьмите три спичечных коробка и склейте их узкими сторонами вместе — получится „платформа”. Покрасьте ее акриловой краской. Приклейте „платформы” вдоль путей. Возле каждой расположите домик-станцию. Добавьте пару интересных деталей — крупную табличку с названием, большие вокзальные часы, расписание поездов.

Рельсы-рельсы, шпалы-шпалы

Прокладывать железную дорогу — интересное, но кропотливое занятие.

Вам понадобятся:  карандаш • картон • спагетти • спички • краски • самозастывающий пластилин• спичечные коробки и коробочки от шоколадных яиц с сюрпризом (для вагонов)

1. Наметьте карандашом расположение рельс. Их можно сделать из плотного картона — прямые или изогнутые. Для прямых рельсов можно также использовать спагетти. А круговая железная дорога легко лепится из самозастывающего пластилина. Шпалы можно изготовить из спичек, прикрепив их к рельсам (серные спичечные головки лучше отрезать). Подойдут для шпал и кусочки палочек для мороженого. Готовые пути покрасьте.
2. Паровозики отлично выходят из самозастывающей массы для лепки или из пластилина.
3. Открытые вагоны получатся из спичечных коробков. Достаточно приклеить к ним колесики из мелких пуговиц и покрасить или оклеить цветной бумагой. В такой вагон можно погрузить „бревна” — спички. Или „щебень” — кусочки массы для лепки, мелкие камешки.
4. Цистерна — коробочка от шоколадного яйца с сюрпризом. Достаточно наклеить на нее колеса и сделать на боку надпись „огнеопасно”.
5. Закрытые вагоны — все те же спичечные коробки, склеенные между собой. Грузовые вагоны украсьте картинками, изображающими товар, который в них перевозится. На пассажирские наклейте окна и двери (в окнах изобразите пассажиров).
6. Соединить вагоны и паровозик можно разными способами. Приклейте между ними бумажные полоски, или прошейте весь состав толстой ниткой насквозь, „нанизывая” вагоны, как бусины, или используйте застежки-крючки, которые обычно пришиваются к одежде (на одном вагоне крючок, а на другом — петелька).

Все готово? Тогда поехали!

Идем в музей

Если малыш с удовольствием играет в железную дорогу, ему точно понравится и экскурсия в музей железнодорожного транспорта.

• В Харькове это Музей истории и железнодорожной техники ЮЖД.
  Адрес: пл. Привокзальная, 1 (за Южным терминалом вокзала Харьков-пассажирский)
  Тел.:     (057) 724-35-29
  Время работы: с 9.00 до 18.00. Выходные — понедельник и вторник.

• В Киеве это Музей железнодорожного транспорта
  Адрес: г. Киев, пл. Привокзальная, 1
  Тел.: (044) 465-20-34, (044) 465-04-89
  Время работы: 8:00-20:00 (пер. — 13:00-14:00)

ЧИТАЙТЕ ТАКЖЕ:
Поделки своими руками: самолет из картонной коробки. Пошаговый мастер-класс
Подарки и поделки своими руками: объемная картина для мамы и бабушки

Игрушечные железные дороги неотъемлемо ассоциируются с детством. У многих из нас в юном возрасте когда-то была пластмассовая или железная сборная модель железной дороги.

А те, кто мог похвастаться моделью зарубежного производства, считались счастливчиками.

В наше время хобби игрушечных железных дорог выросло в крупную отрасль моделирования. Причем этот бизнес уже больше ориентирован на взрослую аудиторию, нежели на детей.

К главным атрибутам – колее и локомотиву с вагончиками, добавились деревья, дома, дороги, машины, рельефное окружение. А стол с полноценным макетом железной дороги, со множеством деталей и мелочей – это уже настоящее искусство.

За рубежом подобные изделия стоят от 2 тысяч долларов, я же в этой статье расскажу, как сделать полноценный макет игрушечной железной дороги своими руками.

Стол.

Для макета вам понадобится место. В идеале это должен быть отдельный стол, но можно обойтись и небольшим столиком, или просто отгороженной площадью на любой подходящей поверхности. Все зависит от вашего желания и размаха. Я рекомендую начать с небольшого места – например, части стола, и потом уже, если вдохновитесь, делать большой макет. Лучше начать с малого, чем сразу взяться за большой объем работы и бросить на полдороги.

Стартовый набор.

То, без чего не получится сделать макет железной дороги – это сама железная дорога. А точнее – набор рельсов, поезд и система питания для него. Тут, увы, альтернатив нет – это все нужно покупать. Хорошо, что в наше время на рынке есть из чего выбирать.

Набросок.

Чтобы знать, к чему вы движетесь, нужно иметь перед глазами цель. Сделайте на бумаге примерный набросок – где что должно находиться, и каким будет общий вид вашего макета. Побродите по интернету, посмотрите на многочисленные макеты железных дорог и возьмите на заметку то, что вам нравится – мосты, переезды, дома, станции. Можете сделать макет полустанка на Диком Западе, а можете – станции в центре современного города. Но обязательно определитесь до того, как приметесь за работу. И сделайте разметку на столе, чтобы не обнаружить вдруг, что колея выходит за границы стола, или что шлагбаум будет цепляться за проезжающий поезд.

Горы.

Наличие горы, с туннелем, через который будет проезжать поезд, будет украшением макета. Для создания небольшой горы вам понадобится монтажная пена, фанера, нож, алебастр и наждачка.

Сначала продумайте и, по возможности, нарисуйте набросок будущей горы. Затем сбейте над рельсами небольшой короб из фанеры или другого подходящего материала. Убедитесь, что размер короба позволит свободно проезжать по тоннелю вашему поезду. Затем начинайте наносить пену вокруг короба, с паузами по полтора-два часа, чтобы дать слоям засохнуть и не проседать под своим весом. После того, как нанесете пену нужного объема, оставьте ее сохнуть на сутки, не меньше.

Через сутки берите в руки нож (удобнее – канцелярский), и начинайте ковырять гору – срезайте лишние куски, придавая ей намеченную вами форму. Вырезайте ложбинки, расщелины, постарайтесь придать ей максимальную натуралистичность.

Затем вам понадобится алебастр. Разведите его с водой, и тонким слоем до 3 мм покройте всю гору. Он быстро сохнет, так что разводите его небольшими порциями. Затем вновь подождите несколько часов, пока все застынет – феном при этом лучше не пользоваться.

Теперь нужно закрасить гору серым цветом. Для этого купите в любом автомагазине баллон грунтовки, под цвет серого камня, и можете красить вашу гору. Только испытайте сначала краску на чем-то другом, чтобы удостовериться, что ее цвет точно вам подходит.

Далее воспользуйтесь наждачкой и позатирайте местами гору, чтобы снять кое-где слои грунтовки. Это придаст горе большей натуралистичности, чтобы она была не однородного цвета, а оттенка от светлого до темно-серого. Можно повторить покраску и шлифовку несколько раз, пока у вас не получится то, что вас устроит. Можете также покрасить отдельные кусочки горы белым или черным цветом, для большей правдоподобности.

Напоследок возьмите зеленую краску и подкрасьте кусочки горы еще и в цвет зелени – так она будет еще натуралистичнее. Только краска должна быть правдоподобного, «мхового» цвета.

Ваша гора (или горка) готова. Поздравляю, вы уже проделали немалый кусок работы. На очереди – остальные детали рельефа.

Тут уже все упирается в вашу фантазию, размер свободного пространства и подходящие детали, которые у вас есть. Заполните незанятую поверхность стола – например, муляжом травяного покрытия, который продается в магазинах. Игрушечные дома, фигурки людей, транспорт, железнодорожный переезд, вокзал со станцией, мостик, деревья – вот все те детали, которые украсят ваш макет. Многие из них можно найти в конструкторах Лего, или просто по отдельности в игрушечных магазинах. Фирмы, торгующие товарами для ж/д моделирования, также продают отличные комплекты, но в этом случае будьте готовы к немалым тратам.

Вы можете сделать макет на большом столе, со множеством деталей, рельефной местностью, электрическим ходом и настоящим городком в миниатюре. Но вы также можете сделать и небольшую модель – поезд на батарейках, с небольшим участком ландшафта и несколькими элементами декора.

Какой бы вариант вы не выбрали, сделанная вами модель будет украшением любого дома и интересна любой компании – как детской, так и взрослой.

Макетирование это очень интересное занятие.

Сделать макет железной дороги я всегда мечтал с детства, реально мною было сделано всего несколько пролётов опытных путей. К сожалению во время работы я столкнулся со многими проблемами и дефицитными деталями, в этой статье я хочу обсудить с вами наиболее частые вопросы при создании макета железнодорожного полотна и транспорта.

Во втором выпуске журнала ModelMen я опубликовал статейку и несколько фотографий с сайта одного опытного моделиста, он строит макеты железных дорог и участвует в выставках со своими творениями. Даже взглянув на фотографии макета можно уже определить для себя объём работы, составить список инструментов и материалов. Я не буду приводить сразу весь список необходимого потому, как он может быть не полным, давайте лучше вместе разберём, что из чего делается.

Основание

Макет железнодорожного полотна должен на чём-то стоять, поэтому в самом начале необходимо сконструировать основание (стол) для макета. Основание может быть цельным и разборным. Проще делать цельное основание, но тогда нужно заранее определиться с помещением для макета, это должна быть просторная комната на случай расширения масштабов.

Для основания понадобятся ножки их можно взять от старых школьных парт или сделать их самостоятельно. Всю конструкцию можно легко сделать из фанеры и деревянных брусков. Для крепежа понадобятся шурупы, металические уголки. Чтобы сделать разборный макет придётся поломать голову над устройством основания и способах его транспортировки.

Инструмент

Для работы понадобится много разных инструментов:

Молоток
— отвёртки
— кусачки и проскогубцы
— стамески
— напильники
— шпатели
— ножницы
— ножи
— кисточки
— паяльник
— и др.

Железнодорожное полотно

Для того, чтобы поезда могли двигаться в нужном направлении нам нужны рельса, их можно приобрести готовыми в специализированных магазинах для моделистов. Если вы, как и я, не имеете таких магазинов в своём городе, то их можно купить через Интернет-магазины или самостоятельно съездить за ними. В крайнем случае рельсы придётся делать самостоятельно.

Самый простой вариант строительства — использование готорых рельс, их приклеивают или прибивают маленькими гвоздиками к основанию, стыки можно спаять и зачистить напильником.

Если готовых рельс нет, тогда нужно подумать как их сделать самостоятельно, можно взять размеры рельс, которые продаются в магазинах и сделать такие же свои. Для шпал нужно будет напилить много тонких брусочков, это можно сделать на небольшом станке. Сам рельс должен проводить ток, поэтому его целесообразно делать из толстой медной проволоки, которую можно прокатать на ручном станке до прямоугольного сечения. Прикрепить рельс к шпалам можно с помощью хорошего клея или припаять к гвоздикам, вбитым в шпалы, это можно делать через 3-4 шпалы.

Электрооборудование

Для движения поезда трубуется электрический ток, если конечно вы делаете не паровоз. В качестве источника питания используют заводские и самодельные блоки питания (см. схемы , радиотехника), напряжение на выходе не должно быть опасным, обычно используют БП до 16 вольт, для небольших моделей достаточно 6 — 9 вольт.

Поезд двигается с помощью электромоторчика, его можно взять от поломанных игрушек или приобрести в радиомагазине. Электричество к двигателю подводится от двух рельс, с них напряжение снимается при помощи двух и более счёток либо от металлических колёс самого поезда.

Для разводки электричества по макету (основанию) понадобятся медные провода и разъёмы.

Кроме самих поездов на макете могут располагаться светофоры, шлагбаумы, фонари и другие элементы которым необходимо электричество. Перед разводкой проводов тщательно продумайте каждую деталь, после монтажа будет поздно вести провода, придётся курочить макет.

Ландшафт

Неотьемлемой частью хорошего макета является оформление ландшафта, этому стоит уделить особое внимание. Для схожести с реальностью нужно как следует поработать над имитацией холмов, растительности, зданий, человечков, автотранспорта и др.

Многие детали можно использовать в готовом виде, т.е. взять игрушечные машинки, фигурки людей, также в детских магазинах можно приобрести фигурки животных, деревьев…

Для имитации холмов, гор и др. понадобится фанера, строительный гипс, папье-маше, стеклоткань, краски акриловые и другие отделочные материалы.

Здания

Макеты зданий тоже можно приобрести в магазинах игрушек или сделать их самостоятельно из дерева, картона, папье-маше, фанеры и пр.

Часто моделисты за образец берут реальные вокзалы, фотографируют их и превращают в миниатюры на столе.

На сайте я периодически буду публиковать свои и присланные вами разработки, вас наверняка интересует информация как сделать модель поезда, светофоры, деревья, мосты и другие элементы для железной дороги. А также я опубликую электрические схемы, фотографии и чертежи старых и новых поездов.

атюрная железная дорога — это мечта почти каждого ребёнка. Достаточно посмотреть, как дети «прилипают» к выставочным стендам и музейным экспонатам, моделирующим железную дорогу. Очень интересно видеть паровозики и вагончики, которые являются уменьшенной копией настоящих. Составами можно управлять, они останавливаются на станциях, подают звуковые сигналы, проезжают через тоннели и заезжают в депо. Это очень красивое зрелище, но сделать все это совсем непросто.

Для того чтобы собрать макет дороги, нужно много времени, умений, материалов и финансовых затрат. Ребёнку это не под силу. Но многие взрослые готовы тратить время, силы и средства на создание собственной модели железной дороги. Это очень увлекательное занятие
, и наградой будет макет, который можно развивать, совершенствовать, добавлять подвижной состав и детали ландшафта.

История появления макетов

Направления моделирования, которыми увлекаются поклонники макетов бывают разные:

• Коллекционирование подвижного состава, рельсов, вагончиков.
• Коллекционирование полноценных макетов железных дорог.
• Изготовление миниатюрных дорог.
• Изготовление копий реально существующих поездов и составов.
• Создание парковых моделей на открытом воздухе.

Первые макеты появились в Германии во второй половине XIX века, и впоследствии масштаб, в котором они выпускались, был принят за основу другими производителями.

Макеты, копирующие формы и размеры настоящих поездов
, сильно отличаются от детских игрушечных дорог с паровозиками. Почти век прошёл с тех пор, как моделизм превратился в увлекательное занятие для взрослых. Это заставило многие фирмы начать выпуск усовершенствованных моделей поездов и рельсов, производить домики, стрелки, светофоры и семафоры, детали ландшафта.

Миниатюрные дороги выпускаются в цифровом и аналоговом исполнении. Управление аналоговой железной дорогой сводится к управлению движением составов. При цифровом управлении функции значительно расширяются. Используя пульт, можно зажигать свет в вагонах и паровозах, подавать звуковые сигналы, переводить стрелки. Это очень интересный процесс
, но не менее интересно создавать такие макеты самим.

Как сделать макет своими руками

Начинать стоит со сбора информации. Многие люди увлечены модельным строительством и делятся опытом, дают советы, выкладывают на страницах в интернете фотографии и ролики, показывающие собранные ими модели. Можно приобретать различные элементы конструкций и собирать их. Прежде всего стоит определитьс
я с местом для макета. Это должно быть свободное пространство. Может подойти стол размером приблизительно два на полтора метра. Существуют способы устроить макет на откидной или выдвижной столешнице. Затем надо выбрать масштаб макета. Существует пять основных масштабов:

• HO, колея 16,5 мм (1:87).
• TT, колея 12 мм (1:120).
• N, колея 9 мм (1:160).
• Z, колея 6,5 мм (1:220).
• G (1:28 или 1:22,5) — садовый или уличный масштаб.

Дорога в масштабе очень распространена. Она имеет размеры, позволяющие разместить макет в доме, и состоит из довольно крупных элементов, с которыми удобно работать и играть. Интересной является также возможность использовать дымогенератор
, звуковой декодер, для воспроизведения шумов при движении составов, и систем безопасности.

Для другого распространённого масштаба ТТ многие немецкие фирмы выпускают модели и аксессуары, например, Tillig, Berliner T. T. Bahnen . Производят такие модели и другие европейские компании Piko и Roco, российские производители «ТТ-модель», «Пересвет».

Выбор масштаба зависит от места, выделенного для дороги. Z — слишком мелкий масштаб и макет будет трудно собирать и заниматься с ним. Наиболее употребительными являются TT и H0. При выборе масштаба надо учитывать минимальный радиус
кривой. Для рельсов масштаба (1:87) он равен 380 мм. При прохождении больших локомотивов с пятью осями и длинных вагонов этот минимальный радиус надо увеличивать в 1,5-2 раза.

Исходя из этого, нужно рассчитать необходимое пространство для размещения рельсового пути. При масштабе (1:87) это будет три на полтора метра. Можно выбрать меньший масштаб (1:120). Минимальный радиус будет 275 мм и ширины в один метр вполне хватит.

Начинать построение макета нужно с создания схемы. Поначалу она может быть простой, один круг с составом. Постепенно будут добавляться новые ветки, стрелки, семафоры, домики и другие элементы.

Изготовление детской железной дороги

Определив размеры и нарисовав схему, можно приступать к изготовлению макета:

1. Начинать надо с изготовления подмакетника, выбранного размера. Это может быть столешница или просто лист толстой фанеры. Далее следует перенести схему на подмакетник, нарисовав рельсовые пути, места установки стрелок и семафоров, расположение домиков, депо и станционных построек. Сложное расположение путей проектируется в специальном приложении на компьютере.
2. После прорисовки схемы надо проложить рельсы. Их приклеивают или прибивают гвоздиками. Рельсы можно покупать или изготавливать самим из медной проволоки. В этом случае им нужно придавать прямоугольную форму методом прокатывания на станке. Шпалы изготавливаются тоже на станке. Они имеют вид тонких брусочков.

1. Для подвижного состава необходима электрическая схема. Блок питания может быть самодельным или покупным с напряжением не больше 16 В. В качестве электромотора для локомотива можно использовать мотор, вынутый из какой-нибудь игрушки или приобретённый в магазине. Электропитание поездов будет осуществляться через рельсы. К ним нужно присоединить отводы от блока питания. Электрическую разводку полагается делать с помощью медных проводов и разъёмов. Она должна учитывать все места, где будут светофоры, семафоры, фонари.
2. Чтобы рельсовые пути имели реалистичный вид, надо отсыпать балласт. Для этого можно использовать аквариумные грунты или специальный гравий модельный.
3. Для придания макету законченного вида надо продумать и выполнить ландшафт, сделать горы, тоннели, провести дороги, поставить домики и фигурки людей. Можно купить присыпку грунт траву, деревья или сделать гору и тоннель при помощи монтажной пены и покрасить акриловой краской. Хорошее применение могут найти папье-маше, бумага, дерево, гипс, картон и другие материалы.
4. Очень интересные модели поездов и вагонов можно сделать из бумаги. Для этого надо скачать из интернета и распечатать схемы. Их нужно сложить по линиям сгиба и склеить. Это простой способ наполнить макет новыми интересными модельками.

Моделизм своими руками — это увлекательное занятие и непрерывный творческий процесс. Требуется очень много фантазии и умелые руки, чтобы воплотить в жизнь задуманное. Вдвойне интереснее будет делать макет вместе с ребёнком. Это хороший повод привить ему навыки ручного труда и показать каким интересным может быть процесс конструирования и изготовления моделей. Совместное творчество сближает и обогащает.

Внимание, только СЕГОДНЯ!

Для юных моделистов и энтузиастов, кому жалко или нет денег на покупные рельсы, но зато есть время, ниже представляем вам пример бюджетного моделирования
железнодорожного полотна
.

Основанием
нашей дороги служит подрамник, сколоченный из реек и фанеры. Размер его может быть примерно 3000х500х120 мм или больше. Это зависит от площади помещения. Роль балласта выполняют деревянные бруски, на которые укладывают шпалы. К шпалам крепятся самодельные рельсы.
А чтобы полотно вашей дороги походило на настоящее, смажьте его жидким столярным клеем и присыпьте песком, просеянным сквозь мелкое сито. Когда клей высохнет, излишки песка стряхните. Можно поступить и иначе: покрасить подрамник краской. Разумеется, предварительно его нужно прошпаклевать, зачистить шкуркой…

Шпалы
можно изготовить из полосок фанеры или сосновых планок 60х10х4 мм. Чтобы не возиться с изготовлением каждой шпалы, работу можно упростить. Возьмите лист фанеры, разметьте его по размеру шпал и разрежьте ножовкой с мелкими зубьями, потом зачистите все неровности драчовым напильником и наждачной бумагой и выкрасьте масляной краской или тушью в черный цвет.
На полотне готовые шпалы укладываются — приклеиваются на расстоянии 20-25 мм друг от друга.

Для их изготовления нужен штамп. Он делается из двух металлических прямоугольных брусков одного сечения.
На фрезерном или строгальном станке произведите обработку этих брусков. На одном профрезеруйте паз размером 7х10 мм и две выемки диаметром 3 и 4 мм, на другом — такие же выемки, но вместо паза выступ. Получится приспособление вроде пуансона и матрицы. В выемке штампуется головка рельса (см. рисунок ниже). Для модели, выполненной в масштабе 1: 50, используется выемка 3,5 мм, а для модели 1:100 — 2,5 мм.
Расскажем о последовательности операций. Возьмите полоску жести (см. рисунок ниже), проведите осевую линию, сложите. Внутрь вложите проволоку диаметром 2,5-3 мм — для головки рельса, обожмите кусачками и теперь закладывайте в штамп. Зажмите штамп в тиски, и вы получите ровный по всей длине рельс с хорошей головкой и шейкой.
Не вынимая рельс из штампа, развальцуйте его основание отверткой в разные стороны и выровняйте киянкой.
Готовый рельс прикрепите к шпалам гвоздиками. Делайте это аккуратно и как можно точнее. Прежде всего наметьте линию одной нити рельсов по всей длине полотна. Для этого точно на расстоянии 15 мм от края шпал натяните нитку, укрепив ее на двух гвоздиках, временно вбитых в первую и последнюю шпалы. Рельсы укладывайте и прибивайте точно под этой ниткой. При этом они не должны ни задевать ее, ни оттягивать в сторону.
Есть и другой способ. Выстругайте прямоугольный брусок размером 1000х32х10 мм. Положите его в центре балласта, закрепите гвоздями и по обеим сторонам от него проложите рельсы. Вы увидите, как ровно они уложатся, а расстояние между ними будет точным по всей длине — равно 32 мм между головками.
Соединять рельсы между собой на стыках надо стержнями, которые вставляются в головки рельсов. Стыки рельсов должны приходиться на середину шпал.
Когда сделаете один участок пути, испытайте на нем локомотив и приступайте к постройке следующего участка.
Участки между собой скрепляйте металлическими крючками или петлями, прикрепленными к подрамнику.
Итак, вы построили железнодорожное полотно, уложили шпалы, рельсы. Теперь надо установить опорные мачты и натянуть контактный провод.

Опорные мачты.
Из бруска длиной 200 мм и сечением 21 х 21 мм выстругайте опору. За основание возьмите фанерку (30 х 30 мм). Просверлите в центре отверстие диаметром 10 мм, зачистите шкуркой и подгоните под него нижнюю часть мачты.
Подвеску, на которой крепится контактный провод, вы можете сделать из любой проволоки диаметром 2-3 мм. Не забудьте навить пружину, как показано на рисунке, для этого возьмите гвоздь диаметром 2 мм, зажмите его в тиски и обвейте вокруг него спираль высотой 10-12мм. Подвеска готова. К опорной мачте она крепится через кронштейн и, кроме того, для большей прочности подтягивается струной — обычной ниткой или тонкой проволокой.
Изоляторами
могут быть пластмассовые бусинки или маленькие пуговки.
Контактный провод
проходит вдоль всего железнодорожного полотна. Поддержкой для него служат опорные мачты, о которых мы только что вам рассказали, и опорный провод. Он укрепляется над контактным проводом и соединяется с ним проволочными растяжками.
Чтобы макет можно было переносить, подвесные провода в нескольких местах имеют разрыв и соединены разъемами — двумя металлическими пластинами: к одной припаивается контактный провод, к другой — опорный. Пластины снабжены замком — на одной сделаны вырезы, на другую напаяны заклепки. Благодаря этому пластины легко и быстро разъединяются.
Готовую железную дорогу вы можете «озеленить». Материалом для «травы» служат сухие древесные опилки, выкрашенные гуашью в зеленый цвет. Их просеивают через сито на планшет, смазанный столярным клеем, олифой или масляным лаком.
«Деревья» изготавливают из резиновой губки, поролона или жгута медной проволоки. Жгут складывают пополам и скручивают на расстояние «ствола», а для «веток» проволоку разъединяют. Чтобы «дерево» «зазеленело», его обмакивают, в жидкий клей, дают ему стечь и обсыпают «крону» мелко нарезанной крашеной папиросной бумагой.

Я какое-то время занималась анализом всех детских железных дорог для возраста примерно 2-10 лет. Мной было собрано просто огромное количество информации практически по всем детским железным дорогам, которые только возможно купить на данное время в России или на просторах интернета. Весь материал я собрала в единую статью-обзор, которую и представляю вашему вниманию. Читайте, выбирайте именно то, что подходит вашему ребенку. Надеюсь, этот материал будет полезен многим родителям!

Если у вас возникнут какие-то вопросы по дорогам — не стесняйтесь, задавайте их! И обязательно пишите отзывы про свои дороги — будет интересно почитать:))

Lego

(Дания)

У Lego есть два типа дорог —
Lego
Duplo
и
Lego
City
.

Дорога Lego Duplo
— для малышей от 2 лет. Рельсы крупные, колея широкая, стыковка рельс очень простая и крепкая, под силу даже 2х-летнему малышу. Дороги этой фирмы очень качественные, идущий поезд нигде не застревает. При этом есть возможность и просто катать поезд рукой. Поезда можно полностью разобрать до основания-платформы и собрать что-то своё на этой платформе с колёсами. Помимо самой дороги в наборах есть ленточный погрузчик, кран, заправка, человечки. Детали стыкуются со всеми другими кубиками Lego Duplo, поэтому можно легко фантазировать на тему околодорожной городской жизни. Производитель позиционирует её как игрушку для детей примерно до 6 лет. После 6 лет в Lego есть уже другая железная дорога — City. Рельсы у дороги City не стыкуются с рельсами Duplo. Это полностью другая дорога, со своими строениями, поездами и т.д. В City уже много мелких деталей, которые для малышей недопустимы. Конечно, в дороге City гораздо больше возможностей строить какие-то свои постройки, но это всё уже с 6 лет, надо обращать внимание на возрастной ценз. Но всё относительно, дети в 4 года так же могут играть и в дорогу City, но рельсы стыковать самим вряд ли у них получится еще.

Lego
City
,
Brick
,
Sluban
,
BanBao
(сюда же мы отнесём и дороги фирм-аналогов Lego, их рельсы или поезда стыкуются с рельсами Lego). В этом сегменте дорог надо знать особенности этих фирм-аналогов. Из-за дороговизны Lego, можно сделать дорогу из рельсов Brick. Они полностью подходят к Lego, разве что цвет разный — у Brick они коричневые, а у Lego — серые. Но, тем не менее, для разнообразия дорожного полотна рельсы можно совершенно спокойно покупать и у Lego, и у Brick. Рельсы скрепляются друг с другом крепко и туго, 4х-летний ребенок не может их стыковать или будет стыковать с трудом, поэтому производитель и пишет рекомендованный возраст — 6 лет. Но это не помешает 4х-летнему ребенку просто катать поезда по рельсам, обыгрывая различные ситуации.

Поездов самоходных у
Brick
нет, есть только разные спецвагоны. Поезд Lego City управляется специальным пультом и имеет 7 скоростей. Ценность поездов Lego в том, что любой поезд можно разобрать до самого основания, все постройки тоже разбираются и собираются по желанию ребенка, в поездах есть места для человечков.

У конструктора
Sluban
рельсы не подходят к рельсам Lego City, но сами поезда можно катать — колея Lego City подходит для них. У данного конструктора есть интересные поезда, с хорошей детализацией. Но их рельсы имеют очень неудачный тип стыковки, что является причиной частых поломок самого стыковочного места. Тем не менее, поезда и дополнительные строения заслуживают внимания.

Конструктор BanBao
тоже стыкуется с Lego City по некоторым источникам, но автором он плохо изучен, если у кого-то есть о нем сведения — поделитесь, пожалуйста, в комментариях к статье, будем рады получить полезную информацию!

Резюмируя, можно сказать — конечно, оригинальные дороги Lego Duplo и City качественные, хорошо сделанные и имеют высокие игровые возможности, но у них есть один, но, тем не менее, существенный недостаток — особенно для дорог Duplo — в России ОЧЕНЬ мало продается дополнительных элементов к базовым наборам. У дорог Duplo вообще в России нет мостов, отдельных рельс или развилок — всё придётся выискивать на заграничных просторах интернета. Ну и еще один минус, который всё же придётся упомянуть — это их дорогая цена, хороший набор с поездами, стрелками и другими строениями обойдется больше 10т.руб.

Деревянные железные дороги

Этот тип дорог одобрен психолого-педагогической экспертизой Московского городского психолого-педагогического университета в 2010 г. Одни из самых разнообразных и многосюжетных дорог. Самое ценное и важное в них, что производит её не один производитель, а много — и все они стыкуются друг с другом. Перечислим основных производителей деревянной железной дороги:

Brio (Швеция)

Ikea (Швеция)

Woody (Чехия)

PlanToys (Таиланд)

Biltema (Финляндия)

Bino (Германия)

Eichhorn (Германия)

ELC (Early Learning Centre — Центр раннего развития, Великобритания)

Learning curve (подразделение фирмы Tomy в Америке)

Возраст, с которого рекомендуют играть в эти дороги — с 2 до 10 лет. Даже в полтора года ребенок уже вполне может собрать небольшую дорогу сам, что не маловажно — в большинстве других дорог за него это делают родители, а ребенку остается только катать поезда, или смотреть за их движением. Это очень большой плюс, ребенок сам представляет, какой он хочет сегодня видеть свою дорогу.

Все деревянные элементы этих дорог абсолютно безопасны для ребенка (нет острых сколов, заноз, зазубрин). Наиболее качественными являются дороги фирмы Brio, но и цена их соответственно выше. Согласно истории, шведская фирма Brio первой начала выпускать такие дороги, все остальные производители — либо по их лицензии, либо их дочерние предприятия. Поэтому ассортимент часто перекликается, но и у каждого производителя можно найти что-то своё особенное, чтобы разнообразить дорожное полотно.

Дорога имеет замечательное качество — она может «расти» вместе с ребенком. Если для двухлетки будет достаточно небольшого набора рельс и пару поездов с вагончиками, то позже можно докупать мосты, краны, поезда спецназначения. Помимо этого игру можно разнообразить дополнительными постройками для сюжетно-ролевой игры — это может быть вокзал с настоящим мини-лифтом, депо, станция метро, просто пассажирская платформа, или даже аэропорт — и всё это будет стыковаться с рельсами для поездов. Когда ребенок будет не такой неуклюжий, можно уже покупать специальные стойки, с помощью которых ребенок будет мастерить многоэтажные дороги — нет предела совершенству. Хотя, по наблюдениям автора обзора — в качестве стоек могут выступать подходящие по высоте кубики. Но всё же, для строительства прочной и высокой конструкции лучше приобрести специальные стойки, постройка будет более устойчивой.

Поезда крепятся между собой магнитами, при чем у некоторых поездов Brio сделано специальное крепление магнита к самому поезду — он не мёртво прикреплен к платформе, а на шарнире, это обеспечивает лучшее сцепление вагонов на поворотах и их нерассоединение. К одному большому вагону-тягачу можно «примагнитить» сколько угодно вагонов. Есть и самоходные локомотивы, и обычные вагончики: вагоны-краны, пассажирские, грузовые. Надо отметить, что деревянные вагоны долговечны, но во многих из них нет точной детализации мелких элементов, часто — просто нанесен рисунок на прямоугольник. Всё зависит от того, на какой возраст Вы хотите купить такую дорогу. Для малышей это будет плюсом, ибо для них излишняя детализация — это скорей даже минус, а для ребят постарше можно приобрести поезда поинтересней.

Фирма Learning curve (Tomy в Америке) выпускает специальные поезда для деревянных дорог из мультсериала «Томас и его друзья» — все они качественно сделаны, некоторые со светом, со звуками. По непонятным причинам в России они не продаются, встречаются лишь дешёвые некачественные китайские аналоги, но они не представляют особого интереса для обзора.

У Brio есть интересный локомотив, управляемый с пульта — со звуком и светом, есть локомотив со специальным съёмным аккумулятором — можно купить два аккумулятора: на одном поезд катается, другой на подзарядке. Все краны оборудованы магнитами — за них можно поднимать или опускать грузы в вагоны, в грузах тоже вставлены магниты.

Из-за отличного качества исполнения и деревянных составляющих дорога может совершенно точно передаваться по наследству, обеспечив радостью не одно поколение детей в семье.

Некоторые особенности дорог от разных производителей: под мост «Ikea» проходят только их родные паровозики, паровозам Brio не хватает около 1 см в высоту, рельсы «Ikea» не самые хорошие по качеству, и из-за того, что в них присутствует пластмассовый штырь чуть короче стандартного гнезда Brio, они не всегда хорошо стыкуются с рельсами Brio и Woody. У Woody хорошо представлен ассортимент дополнительных построек, самих рельс и развилок, но скуден ассортимент подвижного состава — для его разнообразия можно спокойно покупать поезда Brio.

Do City (
Fenbo

, Гонконг)

Неплохая железная дорога, яркая, надежная, стыковка рельс жёсткая, тугая. 2х-летний ребенок выполнить стыковку не может. К 3-4 годам ребенок уже сам сможет строить полотно из рельс. Каких-либо дополнительных строений в дороге нет, всё необходимое можно сразу купить в одном наборе. На упаковочной коробке даны всевозможные схемы сборки (в большом наборе их 9). Поезда не отличаются разнообразием, в них нельзя что-то положить и перевезти, поезд может ехать сам, стыковка поездов осуществляется колечками с прорезями. Есть возможность прокладывать рельсы по втором этажу — на специальных подставках. В целом, это дорога на твёрдую 4 из 5 возможных. Очень жаль, что к ней не выпускают мостов и каких-то других строений, как, например, вокзал, депо, краны и что нет возможности перевозить грузы в вагонах. В наборах есть заборчики, фигурки людей, животных, фонари. Для расширения её возможностей можно лишь докупать подобные наборы, что сделает само полотно дороги больше.

Ценовой диапазон 800-2500 руб.

Интересное и немало важное замечание: ширина колеи у дорог
Fenbo
и деревянных дорог совпадает, что позволяет катать по этим дорогам паровозики из деревянных наборов (типа
Ikea
), помимо этого паровозики из наборов Tomy «Томас и его друзья» тоже отлично подходят под эту колею, сцепка у вагонов тоже одинаковая — колечками с прорезями.

TOMY

(Япония)

У фирмы
Takara TOMY
(Япония) существует два типа железных дорог — это дорога «Томас и его друзья» и дорога «Tomica
». Это две совершенно разные дороги, без специального переходника их рельсы соединить невозможно. Переходниками комплектуются не все наборы. Дороги «Томас и его друзья» в новом исполнении серии TrackMaster имеют двойное крепление рельс, цвет рельс серо-коричневый; дороги «
Tomica
» серии HyperCity — одно крепление, цвет рельс синий. «Томас и его друзья» предназначены для детей помладше, а «
Tomica» — для деток постарше, примерно с 4 или 5 лет. Хотя, конечно — разделение по возрасту относительно. Если родители постараются разнообразить дорогу «Томас и его друзья», то она тоже будет долго и долго радовать ребенка, которому и 5 и 7 лет.

Итак, остановимся подробно на каждой из дорог.

«Томас и его друзья»

Эти железные дороги сделаны исключительно по мотивам знаменитого мультсериала «Томас и его друзья», т.е. все локомотивы и все поезда изготовляются с лицами и именами из этого детского сериала. Действие самого мультфильма происходит на острове Содор, на нём есть множество дорог и поездов, которые ходят по этим дорогам по каким-то заданиям, своим нуждам. Соответственно, и сама дорога повторяет сюжет мультфильма.

Качество исполнения деталей хорошее, рельсы точно подходят друг другу, поезда не застревают и не падают, их очень легко поставить на рельсы.

Рельсы немного возвышаются над полом, они сделаны как будто бы на насыпи камней. Скорость поездов хорошая, замечательно тянут даже два-три вагончика за собой, соединения между вагонами очень крепкое — кольцо с прорезью — детям до 4 лет очень трудно самим расцепить или сцепить вагоны. В момент выключения питания происходит рассоединение мотора с осью колес, что позволяет катать поезда самому ребенку. Сейчас стали выпускать даже поезда с дымом из трубы. Дороги рассчитаны примерно на возраст с 3 лет, соединять рельсы будет еще сложновато самому ребенку, но 4 годам он уж точно это освоит.

Помимо рельс и поездов, так же в этой дороге много дополнительных строений — авто-переезды, вокзалы, мосты и т.д. Всё сделано из качественной (не тонкой) пластмассы.

Из минусов — всё дополнительное в России не слишком распространено, в основном продаются готовые наборы с какой-то конкретной тематикой — например, зимняя сказка, погрузка угля, с депо, с самолётом и т.д. Всем особо заинтересованным лицам нужно обращаться к заграничному интернету — Европа, Америка, а лучше всего — в Японию, т.к. сама компания Японская и там представлен максимально большой ассортимент этих дорог. Отдельно практически ничего не продаётся, только рельсы с развилками и поезда. Ну и еще такой момент, что если ваш ребенок не особо увлечён мультсериалом «Томас и его друзья» и островом Содор, то, скорей всего, данная дорога его не особо заинтересует — тут надо смотреть уже по ребенку. Хотя, конечно, автор обзора за свой долгий опыт общения с детьми не встречал мальчишек, которым бы не нравился этот мультфильм)))

Ценовой диапазон 600 — 3000 руб.

Tomica

Производитель заявляет возраст — с 4 лет. Рельсы стыкуются хорошо и крепко, но совсем еще малыши вряд ли сами смогут стыковать их. Хотя, конечно, многих детей такой поворот событий не расстраивает — они увлечённо ждут когда же им всё соберут родители и они пустят уже наконец свой поезд в путь-дорогу. Поезд выглядит реалистично, ходит достаточно быстро. Можно докупать различные строения, автомобильную дорогу, которая является одной из составляющих железной дороги. Для автодороги можно даже купить специальные машинки, хотя, конечно, можно использовать и обычные, какие есть у любого ребенка.

Дорогу и строения к ней можно найти во многих магазинах города и интернет-магазинах. Вообще, вся дорога рассчитана на постройку не только одной дороги, а на постройку города Tomy HyperCity — с вокзалами, автодорогами, туннелями, домами и т.д.

Раньше такой тип рельс использовался фирмой и для дорог с Томасом, сейчас нужен специальный переходник для стыковки серо-коричневых рельс Томаса и синих Томики, как уже сказано выше — переходники бывают не во всех наборах.

Из минусов — в поезда нельзя ничего положить и перевезти — они выполняют только роль «заведённой игрушки».

Ценовой диапазон 700 — 5000 руб.

Чаггинтон (США)

Эта дорога построена на сюжете в последнее время очень популярного мультсериала «Паровозики из Чаггинтона». Поезда имеют весьма специфичный вид, характерный исключительно для этого мультфильма.

Само исполнение рельс не отличается реалистичностью — здесь нет шпал и рельс — дорога напоминает больше обычную автодорогу, чем рельсовое полотно. Тем не менее — это полноценная железная дорога. Качество исполнения рельс хорошее, скрепляются между собой прочно. Каких-то дополнительных ж/д строений мало, городских вообще нет.

Сами паровозы яркие, разноцветные, сделаны очень качественно, но нет возможности перевозить людей или грузы.

В целом дорога неплохая, но если, конечно, ребенок «болен» этим мультфильмом. В ином случае, всё же лучше приобрести какую-то нейтральную дорогу, чтобы не получилось так, что у ребенка остыл интерес к мультфильму, и дорогу придётся полностью менять на другую.

Ценовой диапазон 400 — 3000 руб.

Голубая стрела, Континентальный экспресс, Путешествие в сказку и т.д. (Китай)

Здесь мы немного коснёмся в последнее время очень распространённых наборов железных дорог различных китайских фирм, так скажем — не брендовых. Названия у дорог могут быть разные — «Путешествие в сказку», «Голубая стрела» и т.д. Внешний вид у таких дорог — это огромная прозрачная коробка, поезд с вагонами и набор рельс для постройки круга или восьмёрки.

Общее у этих дорог одно — очень плохое качество исполнения рельс и именно стыковочного механизма. Если их постоянно соединять и разъединять, то механизм замка может быстро сломаться. Эти дороги хорошо один раз собрать и любоваться ими. Детям младше 3 лет вообще не желательно в них играть, ибо чрезмерная детализация поездов дает о себе знать — детали постоянно отваливаются. Сам рельс узкий, колёса у поездов тоже узкие и маленькие, поэтому ребенку трудно состыковать поезд и рельсы, что может расстраивать маленьких железнодорожников. На поворотах поезда могут либо сходить с рельс, либо расцепляться — в разных наборах по-разному, но общая тенденция именно такова.

Для этих дорог точно стоит обговорить возрастной ценз — как минимум с 4 лет, не раньше.

Ценовой диапазон 500 — 1500 руб.

Железная дорога Кроха (
Bauer

, Россия)

Под этой маркой выпускаются железные дороги по лицензии немецкой фирмы Bauer. Как обычно это бывает, российская продукция уступает качеством немецким оригиналам — то ли лицензия не такая, то ли немцы не открыли самый главный секрет качественной дороги, то ли наши уже чего-то намудрили. В результате — идея хороша, а вот её исполнение хромает. Очень часто в наборах не достаёт каких-то деталей, наклеек, фигурок и т.д. Не понятно с чем это связано, но перед покупкой внимательно проверяйте наличие содержимого в упаковке.

Стыковой механизм рельс надёжен и сложен, но, в принципе, 3-4-летке освоить реально. Колея широкая и удобная, паровозики очень легко устанавливаются. Есть отзывы родителей, что при долгой эксплуатации собранное ж/д полотно как бы перекашивается, при этом качество езды паровозиков не меняется — они так же едут хорошо по рельсам. Единственное тонкое место у дороги — это расстыковка рельс, ребенок может сломать фиксаторы и здесь нужно быть осторожным. Можно разбирать её самим взрослым или научить ребенка точно следовать инструкции по разборке дороги.

В вагончиках можно перевозить пассажиров или какой-либо груз. Есть возможность строительства различных дополнительных построек из кубиков. Кубики в наборах дорог стыкуются с обычными наборами кубиков, которые продаются под этой же маркой. Из них можно строить дома, мосты и другие сопутствующие строения вокруг дороги. Пластмасса у кубиков и у паровозиков не очень толстая, но достаточно прочная.

Помимо железных дорог у этой фирмы есть еще и автодороги, рельсы от ж/д дорог и автодорог стыкуются между собой.

В целом марка дорог неплохая, обладает большой вариабельностью для сюжетно-ролевых игр, что особенно важно для детей до 5-6 лет, её легко можно приобрести в магазинах или докупить какие-то другие наборы, чтобы разнообразить игру.

Ценовой диапазон 300 — 1000 руб.

Продолжение обзора чуть ниже ▼
