Железная печка в гараж своими руками

Частный гараж – помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен. При этом использование стандартных электрообогревателей зачастую оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один из подходящих вариантов. Мы предлагаем к рассмотрению четыре способа обустройства печного отопления, каждый из которых имеет свои особенности в создании и эксплуатации.

Наглядные схемы и видео-инструкции помогут определиться с конструкцией печи, выполнить сборку и подключение агрегата самостоятельно.

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Использование утеплителей: за и против

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.

От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.

Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина – около 5 мм.

Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

Обзор возможных вариантов

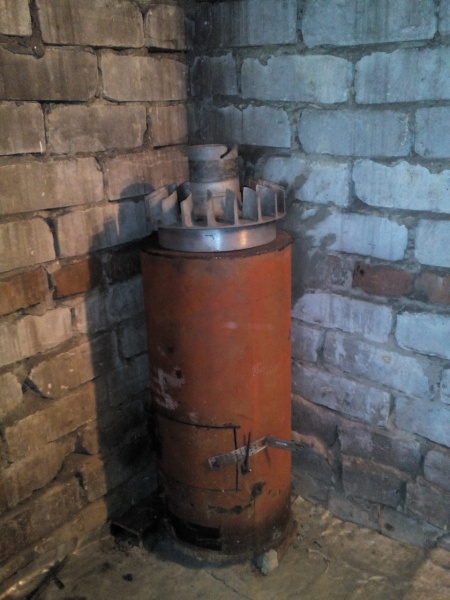

Для гаража чаще всего используют следующие варианты самодельных печей:

кирпичная дровяная печь;
буржуйка;
печь длительного горения;
печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

В сооружении небольшой печурки в гараж можно использовать фактически бросовые поручные средства и материалы, это:

Галерея изображений

Выводы и полезное видео по теме

Видео-презентация устройства в гараже автономной отопительной системы на основе печки:

Варианты самодельных печей достаточно разнообразны, и конструкции таких устройств не особенно сложные. Понадобятся навыки работы с металлом, сварочный аппарат и вполне доступные материалы. Правильно изготовленная печь работает эффективно и служит долго.

Подыскиваете эффективный способ обогрева гаража? Или есть опыт изготовления и использования печки? Оставляйте, пожалуйста, комментарии к статье и задавайте вопросы по теме.

Для исправной работы печи, на весь период эксплуатационного срока необходимо знать, как правильно установить печь в гараже. Для надежной защиты от возможного пожара, нужно с особой тщательностью определиться с местом размещения, способом вывода печной трубы и изучить некоторые правила монтажа.

Свернуть

Правила пожарной безопасности

Многие игнорируют правила безопасного монтажа, чем подвергают опасности окружающих людей и имущества. Чтобы обеспечить безопасность, во время эксплуатации печки, следует неукоснительно придерживаться правил противопожарной защиты, и соблюдать правильность установки печи в гараже.

Чтобы избежать возможного пожара, следует придерживаться правил, данных ниже:

Пол и находящиеся рядом стены, должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные термостойкие плиты из огнеупорного материала.
Сама печка должна быть изготовлена из надежных и проверенных материалов.
Рядом с печью ни в коем случае не должно быть веществ и материалов, которые легко воспламеняются или могут взорваться.
В гараже должна присутствовать нормальная вентиляция, для обеспечения отводов продуктов сгорания в случае задымления.
Не стоит устанавливать печь близко к автомобилю, расстояние должно составлять не меньше чем 1,5 метра.

На самом деле вентиляция для гаража должна стоять на первом месте. Из-за недостаточного количества кислорода огонь может гореть слабо, и послужить причиной серьёзного отравления угарным газом или привести к другим тяжелым и печальным последствиям.

Вытяжная вентиляция обязательно должна быть и находиться в исправном состоянии. Это позволит обезопасить гараж от возгорания, и не даст пострадать присутствующим людям.

Где лучше установить печь в гараже?

При выборе места, где лучшее её установить в гараже, следует остановиться на размещении в углу гаража, желательно с противоположной стороны от ворот. Такое размещение позволит более эффективно обогреть площадь всего гаража, и препятствует быстрому охлаждению гаража при открывании ворот.

Для безопасности дымоходную трубу, проходящую вдоль стен следует расположить минимум в 0,5 метра от стены.

Если стена в гараже построена из древесины, то расстояние следует увеличить до метра, и защитить дерево любым огнестойким материалом.

В случае монтажа возле ворот, установленная печь должна находиться не ближе 1 метра от ворот, это нужно для обеспечения безопасности, если обшивка выполнена из дерева.

Как правильно установить печь в гараже?

После выбора места установки, до начала монтажа, нужно обезопасить основание от случайного выпадения углей, путем подкладки под печь стального листа, или возведения кирпичного основания. Если выполнена стяжка пола из бетона, то печь можно устанавливать сразу на него.

Для увеличения времени теплоотдачи и одновременно безопасности, вокруг печи возводятся стены из красного кирпича. Так увеличивается время работы печи, она остывает гораздо медленнее, позволяя получать тепло после полного сгорания топлива. Такой метод применяют в основном для печей квадратной формы, в печах круглого сечения применяются радиаторные пластины, по всему корпусу.

Рассмотрим более подробно как правильно установить печь в гараже:

Вывод дымохода через стену

Существуют два варианта вывода дымохода: через крышу гаража или стену. Сейчас подробно рассмотрим оба варианта.

Вывод дымохода через стену имеет ряд преимуществ:

Не требует выполнения качественной гидроизоляции прохода трубы, в отличии от прохода через крышу.
Относительно простотой и удобный монтаж.

К минусам можно отнести:

Хуже тяга, в сравнении с прямым монтажом дымохода.
Наличии поворотов и изгибов, затрудняется чистка.
В большей степени нуждается в утеплении.

Схемы монтажа гаражной печки через стену (2 варианта):

Советы по установке:

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.

Вывод

Из всего изложенного можно сделать вывод, что установка печи в гараже должна быть сделана грамотна, и соблюдены все противопожарные нормы. От корректности проведений работ по установки печи, зависит не только долгая и нормальная работа самого отопительного прибора, а также безопасность.

Следует четко придерживаться всех правил и требований, обеспечивающих нормальную, безаварийную работу печи. Важно перед первой затопкой печи, нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, и при обнаружении малейших недоработок, следует незамедлительно их устранить. Это поможет обезопасить от отравления угарным газом и пожара.

Если все сделано правильно, печь будет радовать и дарить тепло на протяжении многих лет. Можно будет навсегда забыть, о работе или отдыхе в гараже, который раньше, больше напоминал ледяной дворец. К тому же печь до сих пор остается, очень эффективным и экономичным отопительным прибором.

В дополнении ко всему печь в гараже может служить для приготовления пищи. Оборудовать её можно для подогрева воды, и использовать для своих нужд. На основе печи можно сделать полноценное водяное отопление своего гаража, конечно это будет уместно лишь в том случаи, когда гараж посещается каждый день. Если гараж посещается не часто, использовать водяное отопление, как дополнение к печному не стоит.

Автолюбителям приходится проводить много времени в гараже, а там с наступлением холодов становится не очень комфортно потому, что в нем не на много теплее, чем на улице. Появляются мысли, что не плохо было бы отопить это помещение.

Нагреть гараж не сложно: соорудил печь для отопления гаража из кирпича или поставил буржуйку, да и топи себе дровами. Но когда же уделять время работе, если в эту прожорливую топку все время нужно подкидывать дрова? Получится, что не печка для вас, а вы для печки. А хотите печь для гаража своими руками, которая долго горит без вашего вмешательства? Если да, то к делу.

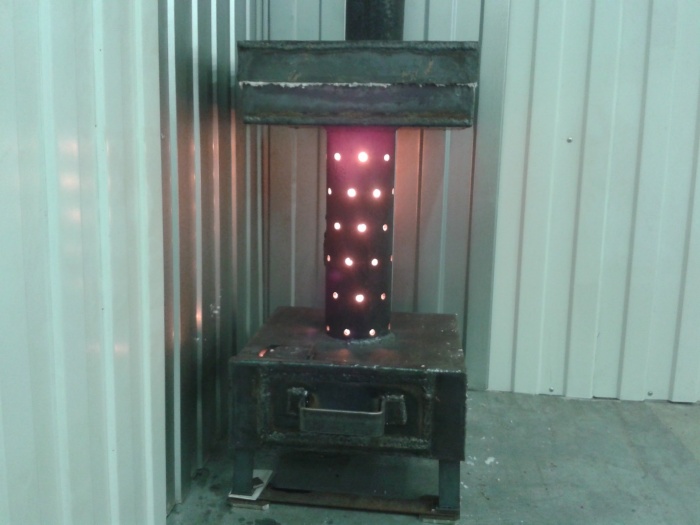

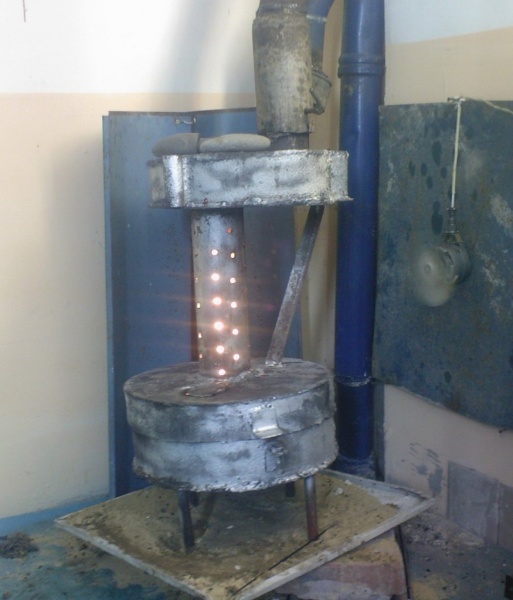

Печь на «отработке»

Это печь, которую можно собрать своими руками. Она проста, эффективна, экономна и надежна. Топливо для нее: отработанное масло — дешевое. Конструкция напоминает «буржуйку».

Преимущества

Достоинств у такой печи много:

проста в изготовлении;
экологична: выбросы дыма и копоти отсутствуют;
использует в качестве топлива отработку, которую нужно утилизировать;
мобильна — легко можно собрать и разобрать;
не требуется форсунка и капельница;
пожаробезопасна — огонь не перерастает в открытое пламя, так как сгорают лишь пары отработки;
к печи на отработке для гаража можно пристроить систему отопления и даже регулировать температуру. Конструкция очень проста: на печь достаточно установить бак. В верхней его части подача, в нижней — обратка. В случае необходимости, на ней даже можно приготовить себе что-нибудь перекусить.

Конструкция

Не сложно изготовить такую печь для гаража своими руками. Ее составляющие:

две емкости;
труба с большим количеством отверстий, соединяющая эти емкости;
патрубок на верхней емкости, а на нем труба для вытяжки;
верхняя часть съемная для возможности чистки горелки;

Работает следующим образом:

топка находится в нижней части, вмещающей 12 л. По совместительству она служит и бачком для топлива;
отработка заливается через отверстие вверху;
на него нужно подобрать крышку, которая несмотря на свою простоту, выполняет важную функцию — от того в каком положении она находится, зависит насколько сильно горит топливо, то есть, температура в помещении. Это, своего рода, пульт, которым регулируют подачу кислорода;
емкость, находящаяся сверху и труба выполняют роль нагревательных элементов. Если печь разогреть по максимуму, то они будут иметь температуру от 800 до 900 градусов.

Из чего изготовлены основные элементы печи?

Для изготовления печи понадобится следующий материал:

для верхней емкости и трубы — железо толщиной от 4 до 6 мм;
вытяжная труба — оцинкованное железо.

Технические характеристики

габариты: высота (без учета трубы) — 0,7 м;
диаметр верхней емкости — 0,5 м;
диаметр нижней емкости — 0,35 м;
масса: приблизительно 30 кг;
диаметр вытяжной трубы 10,5 см;
расход отработанного масла — 0,5-1,5 л в час.

печь для гаража сможет работать даже на неочищенной отработке;
оптимальная высота дымохода — 4 м;
для хорошей тяги исключите горизонтальные участки;
печку и дымоход очищайте каждую десятидневку;
сажи будет меньше, если диаметр верхней трубы выполнить большим, чем выхлопной;
степень засорения дымохода обратно пропорциональна его диаметру: чем он больше, тем меньше засоряется;
при разжигании, в нижний бак помещают бумагу, льют на нее отработку (0,5 л) и поджигают;
через 10 мин. подливают около 5 л отработки, а через некоторое время, еще столько же;
вещества, которые могут вспыхнуть или взорваться, уберите от печи подальше.

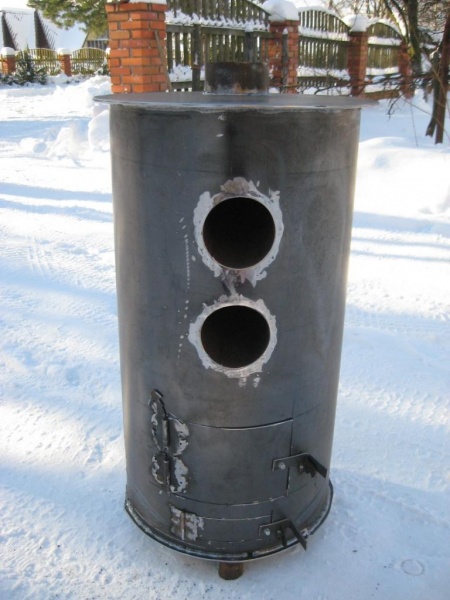

Самодельная печь для гаража на дровах

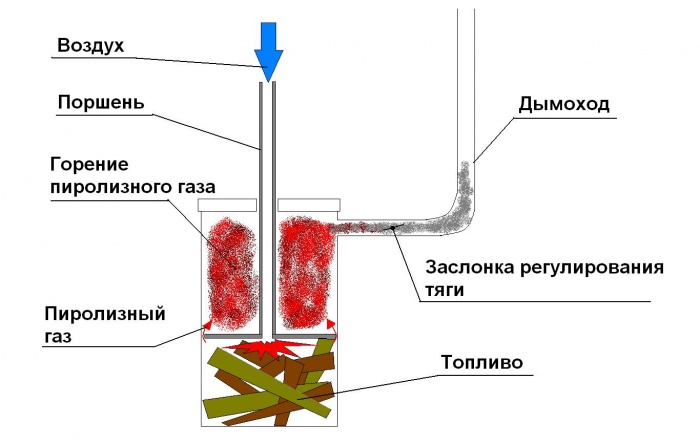

Существуют конструкции печей для гаража на дровах, горение в которых длится от 7 до 60 часов.

Что нужно для изготовления?

Если остановились на таком варианте дровяной печи для гаража, то запаситесь:

стальной 200 л бочкой;
швеллером;
трубами.

Последовательность операций

верх бочки удаляем;
ровняем кромки;
делаем крышку;
выполняем в ней отверстие под трубу;
привариваем швеллер;
привариваем трубу диаметром 15 см в верхней части — это дымоход;
в центр крышки помещаем трубу диаметром 10 см для подвода воздуха. Она должна выступать над бочкой.

Эксплуатация дровяной печи

После изготовления, самодельную печь для гаража нужно испытать:

заполняем печку на 1/3 ее объема дровами;
устанавливаем трубу, которая будет подавать воздух и закрываем крышку. Когда дрова сгорают, крышка опускается;
топливо через трубу чуть смачиваем керосином и бросаем спичку.

Если все сделано правильно, то металлическая печь для гаража гореть будет минимум 7 часов. А если весь объем заполнить дровами, то и все 60.

Другие виды печей для отопления гаража

Кирпичные

Кирпичные печи для гаража должны быть компактными, а в остальном их конструкция схожа с обычными печами:

прежде чем приступить к кладке, готовится основание: полиэтиленовая пленка, а на ней песок слоем 1 см;
затем 11 рядов кирпичной кладки;
расшиваются швы;
облагораживается поверхность плиты.

Тепло будет, пока горят дрова, а потом быстро остывает.

Газовые

Газовая печь для гаража — это эффективно и очень удобно, да еще, если рядом есть линия, по которой подается газ. Но решив отапливать гараж таким способом, вам придется столкнуться с газовыми службами, которые предъявят сколько требований, что вряд ли будет возможным их выполнить. Все же, если вы преодолеете все препятствия, то особых забот с печью для отопления гаража у вас не будет. Этот вариант можно назвать идеальным.

__________________________________________________

Зимой печка для гаража особенно актуальна, ведь для гаражей не запланировано . Она должна быть маленькой, из-за того, что места итак мало, но при этом эффективной, для разогрева должна быть предусмотрена возможность использования отходов, если дрова не помещаются в гараже. Любой из видов понравившегося изделия можно сконструировать самостоятельно.

Учитывайте, что гаражные печи находятся недалеко от вашей машины и взрывоопасных веществ. Поэтому при их создании нужно использовать чертежи, чтобы в будущем получилась прочная конструкция, безопасная для вас. Учитывайте следующие нюансы:

Обычно печи для обогрева гаража размещают напротив двери. Вам понадобится площадка, размером на 0,5 м больше в каждую сторону, чем печь в гараж — это уменьшит риск возникновения пожара;
Поскольку огонь внутри изделия будет выжигать кислород, создавая при этом дым и токсичные вещества — нужна вентиляция. Она также необходима вашему автомобилю, чтобы он не пострадал от конденсата, который появляется с отопителями для гаража;
Не ставьте легко воспламеняемых предметов на расстоянии 0,5 м от печи.

Характеристики идеальной печи

Выбирая оптимальную печь для отопления гаража, учитывайте её специфику. Желательно, чтобы она подходила под следующее описание:

Малогабаритность;
Возможность применять топливо в жидком и твёрдом состоянии;
Быстро разогреваться;
Способность долго выдерживать высокие температуры;
Лёгкость создания конструкции;
Дешевизна установки;
Удобность лёгкость и в применении

Виды печей

В случае если печки в гараж соответствуют вышеприведённым параметрам, дальше их относят к одному из видов, в зависимости от типа топлива для разогрева:

Самодельная печка в гараж с газовым отоплением — выбирается, если есть возможность подвести газ из центрального отопления. Может взорваться в случае утечки газа. Обходится дорого, в связи с повышением цен на топливо в зимний период, зато хорошо согревает;
Электрическая печь — качественный отопитель, но использование обойдётся дорого, если ваш гараж не оснащён автономной солнечной панелью;
Печь для отопления твёрдыми материалами — комфортная в применении, даёт отменный теплообменник в любое время года.

Что может понадобиться для создания печи

В зависимости от типа печи, которую делаете, вам могут понадобиться такие инструменты и материалы:

Колосник;
Пропановый баллон;
Болгарка — для шлифования поверхностей;
Труба;
Металлический лист из стали;
Свёрла — для создания отверстий;
Сварочный инструмент — для соединения деталей между собой.

Сложим печь из кирпича

Рассмотрим наиболее трудоёмкий вариант — как построить печь из кирпича. Этот вид встречается нечасто, чтобы его сделать, нужно место площадью 2*2,5 кирпича. Вам пригодятся кирпичи, которые могут противостоять огню, раствор на основе песка, шамотного порошка и огнеупорной глины. Как делать каждый ряд подскажет схема укладки.

Для создания камеры для топки на 2–4 ряду, берут шамотный кирпич. Всего у печки для гаража будет девять рядов, которые сформируют высоту. Чтобы обеспечить дымоотвод, устанавливают дымоход из кирпича с гильзой из нержавейки. Для максимально быстрого устранения печных газов его выводят напрямик через крышу.

Если вы только начали вникать в суть строительства, посоветуйтесь с опытными печниками. Они расскажут вам обо всех нюансах укладки, возможно, проследят за процессом, чтобы в дальнейшем не переделывать кладку из-за ошибок. Возьмите за правило не начинать дело, не зная, как его закончить.

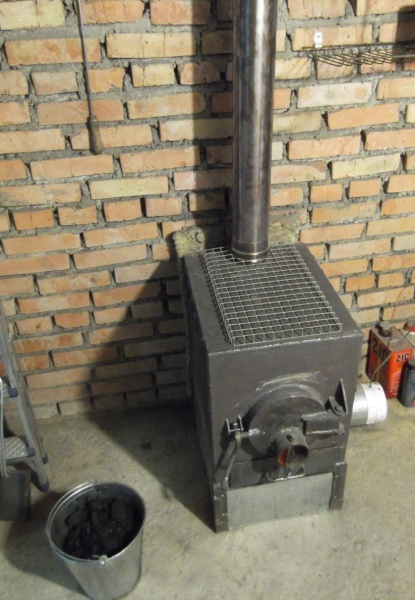

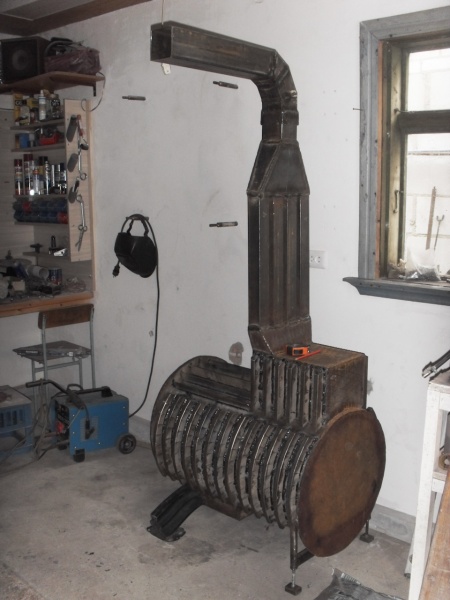

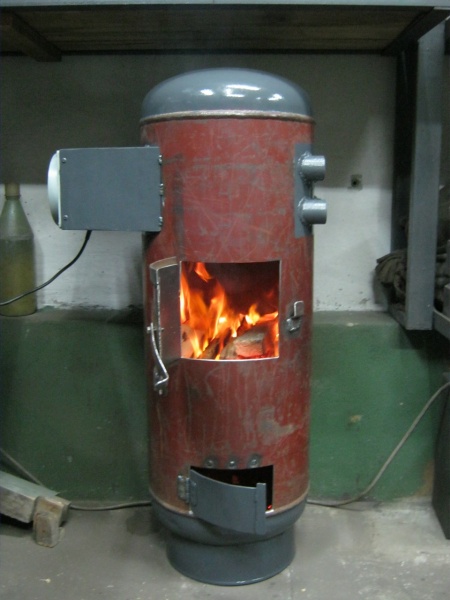

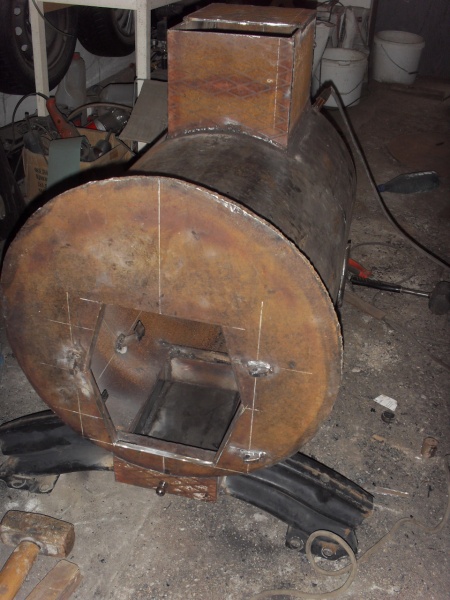

Сварим буржуйку

Печь, созданная из листового металла, из трубы или бочки- это , кубическая печка в гараж своими руками получается, если в создании использовать первый по списку материал. Из остальных двух выйдут цилиндрические печки. В каждом варианте толщина металла должна начинаться от 0,5 см, диаметр трубы — от 3 см.

Буржуйки могут быть вертикальные и горизонтальные. Первый вариант сделать легче, но такая топка немного неудобная. В горизонтальную топку помещаются длинные дрова, нет нужды их распиливать. Независимо от наклонности эффективность обогрева примерно одинаковая.

Внимание! Буржуйки сильно накаляются, вплоть до того, что к ней невозможно подойти. Чтобы этого избежать, поместите печку в корпус из бочки, большей по диаметру. Зазоры засыпьте мелкими камнями и смесью остывшей закалённой глины с песком.

Дымоотвод делается сверху или с задней стенки, под наклоном 30 градусов и больше. Для отвода понадобится трубка с диаметром от 1,2 см и толщиной от 0,2–0,3 см. Если вы используете трубку тоньше, она может прогореть при высокой температуре.

После сгорания от материалов останется зола, которая выводится снизу, через специальное место. Поэтому в качестве дна для топочной камеры используйте пластину с прорезями тоже из металла. Чтобы определить подходящий размер прорезей, учитывайте следующие нюансы:

Средняя печка для гаража на небольших дровах и углях требует размера прорезей 0,1–0,2 см;
Большая печь на дровах нуждается в прорезях около 4 см.

Установите под эту пластину сменную ёмкость, которую нужно время от времени опустошать. Такую ёмкость делают из листовой стали толщиной 0,3 см. Для повышения эффективности обогревательной функции печи, приварите по краям пластины толщиной 0,5 см. Благодаря увеличению площади соприкосновения воздуха с раскалённым металлом, ускорится процесс нагревания гаража.

Совет: перед тем как сделать печку, когда разрезаете листы болгаркой, берите во внимание толщину её пилы и толщину металла.

Печь, работающая на отработанном масле

У вас, наверное, после длительного использования машины, накопилось много непригодного масла. Оно перестанет захламлять ваш гараж и вам не придётся думать, куда его деть с новой печкой на отработанном масле. Вы можете изготовить её самостоятельно, хоть это получится немного сложнее предыдущего вида.

Печь на отработке являет собою Н-образную конструкцию, состоящую из таких элементов:

Топливный бак;
Камера дожигания;
Температурная камера;
Дымоотвод.

Благодаря этой конструкции дизельные печи для гаража лучше отапливают гараж, по сравнению со стандартными буржуйками:

Залитое в бак отработанное масло сгорает, образуя пар;
Далее, пар уходит к камере дожигания, где сгорает при более высокой температуре.

Материалом для изготовления печи служит листовой металл. Чтобы понять, как сварить конструкцию, прочтите инструкцию:

Для создания первого элемента, топливного бака, к ящику из металла приваривают ножки;

Внимание: Масляная печь на трёх ножках более устойчива. Она не будет шататься, даже если одна из ножек получится короче. Это происходит благодаря тому, что три точки всегда лежат на одной плоскости.

Проделайте на баке отверстие для подачи топлива, приварите заслонку для регулирования подачи воздуха;
Приварите трубку с отверстиями диаметром 0,1 см, которая соединит бак с камерой сжигания;
Приварите цилиндрическую камеру сжигания;
Наверху установите дымоотвод.

Невероятно удобным печь на отработанном масле делает возможность использования абсолютно любого масла в качестве топлива. Например: мазут, солярку, нефтяное масло, керосин и другие.

Внимание! Не применяйте такие токсичные вещества, как растворители, бензин или ацетон. Бензин используется только в малых порциях для розжига.

Сделаем печь на дровах

Такая буржуйка, как дровяная печь для гаража, не требует топлива долгое время после заправки. Её особенность обеспечивается полной загрузкой дровами и привариванием заслонки. Регулирование силы тяги в печке на дровах для гаража с помощью продуха обеспечивает тление дров и выделение тепла до двадцати часов.

Совет: перед тем как сделать печь для гаража на дровах, подумайте, где вы будете хранить топливо.

Создание печи для гаража на дровах предусматривает выполнение следующих действий:

В металлической 200-литровой бочке срезать верхнюю часть для создания отверстия под дымоотвод;

Внимание! Для эффективности тяги необходим дымоотвод, диаметром минимум 15 см.

Здесь же проделайте отверстие для подачи воздуха;
Сделайте груз — обрезанный из листа металла круг, с такими габаритами, которые обеспечивают ему свободное перемещение внутри бочки, с приваренными кусками швеллера;
Вырежьте на грузе отверстие, к которому присоедините 10-см кусок трубки;

Совет: если под рукой нет металлической бочки, используйте широкую трубу, к которой приваривает квадратный лист из металла для устойчивости печи.

Вставьте в бочку или трубу груз, накройте крышкой;
Поместите трубу вывода воздуха в сделанное для неё отверстие.
Вырежьте люки для закладывания дров и уборки золы и закройте их крышками.

Внимание! Печь внутрь гаража надо устанавливать на подготовленный заранее фундамент из кирпича.

Заключение

Мы рассмотрели четыре распространённых вида установки печи в гараже, каждый из которых эффективен в обогреве помещения. Выберите тот, который сможете сделать своими руками или с помощью друзей. Чтобы принять окончательное решение подумайте, какой из видов топлива наименее затратный для вас. Правильная самодельная печь для гаража сделает ремонт автомобиля вдвойне приятным занятием, а если это устройство длительного горения, то начнёте экономить время на разогрев машины в зимнее время.

К сожалению множества автолюбителей, центральное , расположенных далеко от дома, технологиями не предусмотрено. В холодное время года температура в помещении становится, мягко говоря, не комфортной, а в сильные морозы — попросту невыносимой. Стандартный электрический с проблемой практически не справляется: счета за электроэнергию растут, а количество тепла остается почти неизменным. Выход из ситуации — сделать печь для гаража своими руками.

Гараж — место специфическое. Это помещение с ограниченным пространством, в котором автовладелец порой проводит очень много времени. Поэтому к устройству печки для гаража предъявляются такие требования:

компактные размеры;
возможность использования твердого или жидкого топлива;
способность быстро разогреваться;
способность длительно поддерживать высокую температуру в помещении;
простая конструкция;
относительно невысокая цена материалов;
удобство в эксплуатации и обслуживании.

Проверку на соответствие этим требованиям выдерживает небольшая печь из огнеупорного кирпича, некоторые разновидности буржуек, а также агрегаты, в которых используют отработанные материалы.

Планируя изготовление печки в гараж своими руками, не стоит забывать о вопросах безопасности. Отопительное оборудование не должно заметно снижать количество кислорода в помещении и выделять при нагреве опасные вещества. Кроме того, следует предотвратить возможность возгорания окружающих печку материалов.

Вариант #1 — надежный и эффективный кирпич

Кирпичные печи в гаражах встречаются не часто, поскольку вариант это достаточно трудоемкий. Такое устройство занимает небольшую площадь, примерно 2Х2,5 кирпича. Для кладки берут огнеупорный кирпич, а также замешивают раствор из песка, огнеупорной глины и шамотного порошка.

При изготовлении кирпичной печи для гаража используют специальный шамотный кирпич, а во время замешивания раствора рекомендуется добавлять шамотный порошок

Для топочной камеры используют шамотный кирпич на уровне второго, третьего и четвертого рядов кирпичной кладки. Высота такой кирпичной печи обычно равна девяти кирпичам. Для отвода печных газов устраивают кирпичный дымоход, в который вставляют гильзу из нержавеющей стали. Выводят дымоход, как правило, через крышу.

Начинающим строителям, решившим возвести в гараже кирпичную печку, следует обсудить нюансы проекта с опытным печником — ведь это целая наука, достойная отдельной профессии. Если при работе будут допущены значительные огрехи, кладку придется разрушить и полностью переделать.

Кирпичные печи широко используются не только для отопления гаража, но и для обеспечения теплом домов. Сложить их можно самостоятельно. На нашем сайте представлены подробные инструкции и статьи, посвящённые этой теме. Например, эта: .

Вариант #2 — самодельная буржуйка

Изготовить печь своими руками для гаража проще всего из металла, т. е. сделать обычную буржуйку. Для этого используют листовой металл, металлическую трубу или бочку. Из металлического листа проще сделать агрегат кубической формы, а из трубы или бочки, разумеется, получится цилиндрическая буржуйка. Толщина металла в любом случае должна быть не менее 5 мм. Подходящая для изготовления буржуйки металлическая труба должна быть достаточно широкой, не менее 300 мм диаметром.

Чтобы сделать буржуйку для гаража своими руками, понадобится листовой металл или подходящая по размеру металлическая емкость, а также уголок, трубы и другие материалы

Вывод дымоходной трубы предпочтительнее организовать сверху, однако иногда это удобнее делать с задней стенки. В последнем случае необходимо позаботиться, чтобы уклон дымохода составлял не менее 30 градусов. Для эффективного отвода отработанных газов предпочтительно использовать металлическую трубу диаметром 120 мм и более. На первых метрах дымоходная труба должна быть достаточно толстой — 2-3 мм. Более тонкий материал при постоянном нагревании быстро прогорит.

Непосредственно под топкой следует организовать место для вывода золы. Для этого используют горизонтальную металлическую пластину с прорезями. Размеры прорезей зависят от размеров буржуйки и вида топлива. Для небольшой печки, работающей на угле и мелких дровах размеры прорезей должны составлять 10-12 мм, а для большой дровяной печи следует сделать прорези не менее 40 мм.

Под перегородкой устанавливают съемный ящик, который периодически вычищают по мере накапливания золы. Для ящика используют трехмиллиметровую листовую сталь. Чтобы повысить КПД буржуйки, перпендикулярно к ее бокам приваривают металлические пластины толщиной 5 мм. Таким образом увеличивается площадь соприкосновения воздуха с обогревающим агрегатом и помещение нагревается быстрее.

Подробную инструкцию по монтажу печи-буржуйки для дачи и гаража вы найдёте в нашей следующей статье: .

При раскрое листового металла следует учитывать толщину собственно материала, а также толщину диска болгарки. Интересный вариант изготовления буржуйки из газовых баллонов представлен в видеоматериале:

Вариант #3 — печка на отработанном масле

Дрова и уголь доступны не везде, а вот некоторым количеством отработанного машинного масла обладает каждый автолюбитель. Поэтому агрегат, в котором используется такое масло, очень популярен. Хотя его конструкция несколько сложнее, чем у буржуйки, можно без проблем изготовить такую печку для гаража своими руками.

Печь на отработке для гаража состоит из двух отделов, в первом из которых сгорает отработанное масло, а второй предназначен для горения образовавшихся газов, смешанных с воздухом

Печь на отработке представляет собой Н-образное устройство, состоящее из:

топливного бака;
камеры дожигания;
температурной камеры;
дымохода.

Пары, образующиеся при сгорании основного топлива, поступают в следующую камеру и смешиваются в ней с воздухом. Здесь происходит дополнительное горение при очень высокой температуре, что обеспечивает высокую эффективность работы устройства.

Изготавливают печь на отработанном масле из листового металла. Для нижнего бака можно использовать готовый металлический ящик, к которому следует приварить ножки. В нем необходимо сделать отверстие с металлической заслонкой. В него подают топливо, а заслонкой регулируют подачу первичного воздуха.

Верхняя камера имеет цилиндрическую форму. Она соединена с баком металлической трубой, в которой сделаны отверстия диаметром 10 мм для поступления вторичного воздуха. Дымоход в такой печке следует устанавливать исключительно сверху.

В такой печи можно использовать самые разные виды отработки: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут и т. п. Однако применение таких легковоспламеняющихся веществ, как ацетон, бензин или растворители недопустимо, хотя небольшое количество бензина можно использовать при розжиге печи.

Подробнее про такой вариант печи у нас написано в статье:

Вариант #4 — дровяная печь длительного горения

Особенность печи длительного горения в том, что дрова в нее не нужно подкладывать в течение 10-15 и даже 20 часов. Достигается такой результат с помощью полной загрузки топливом и специальной заслонки. Тяга в печи становится умеренной, после чего дрова не горят, а скорее медленно тлеют. Интенсивность горения регулируется с помощью продуха.

В печи длительного горения дрова не горят, а тлеют, что позволяет обогревать гараж в течение 10-20 часов, не добавляя дрова в топку

Для изготовления печи длительного горения рекомендуется использовать уже готовую металлическую бочку объемом 200 литров. Верхнюю часть бочки срезают и делают в ней отверстие под дымоходную трубу. Кроме того, следует сделать отверстие для 100-миллиметровой трубы, через которую будет поступать воздух. Чтобы обеспечить эффективную тягу и полное удаление продуктов сгорания топлива, диаметр дымохода печи длительного сгорания должен быть не менее 150 мм.

Затем изготавливают груз. Это круг, вырезанный из листового металла, к которому приваривают пару кусков швеллера. Размеры круга должны позволять ему свободно двигаться внутри бочки. Затем вырезают отверстие, к которому приваривается отрезок 100-миллиметровой трубы. В качестве альтернативы бочке можно использовать достаточно длинный отрезок металлической трубы большого диаметра. Чтобы сделать дно, к краю трубы можно приварить не круглый, а квадратный кусок металла, чтобы сделать конструкцию более устойчивой.

Груз вставляют в бочку, а сверху ее накрывают крышкой. При этом труба для подачи воздуха вставляется в вырезанное для нее отверстие. Остается вырезать два люка: для подачи в печь дров и для удаления золы. Люки закрывают металлическими крышками. Готовую печь длительного горения обычно устанавливают на специальный кирпичный фундамент.

Источник

Для обогрева гаража можно своими руками легко смастерить печь на дровах. Это не займет много времени и обойдется совсем недорого, поскольку допускается использование подручных материалов.

Зачем нужно отапливать нежилое помещение?

Государственными стандартами установлено, что в гараже температура воздуха не должна опускаться ниже +5°С. Если не придерживаться этих стандартов, двигатель не запустится, особенно после длительного простоя автомобиля.

При сильном морозе может замерзнуть даже антифриз. Значительно увеличивается число поломок авто из-за негативного воздействия затвердевшей воды. Также, согласитесь, проводить ремонт транспортного средства намного комфортнее в тепле.

Преимущества и недостатки отопления дровами

Выбрав твердое топливо в качестве источника энергии для обогрева гаража, можно получить такие плюсы:

низкая стоимость дров;
не нужно покупать дорогих установок и дополнительно тратиться на электричество;
небольшие габариты печки при высоких показателях продуктивности;
отопительный прибор можно дополнительно использовать для приготовления и разогрева пищи;
простота изготовления и монтажа установок на дровах. Не нужно дополнительно обустраивать массивный фундамент.

К недостаткам можно отнести, что такие отопительные приборы быстро нагреваются, но при этом также быстро отдают тепло в окружающую среду. Для поддержания оптимальной температуры нужно постоянно подкидывать свежие дрова. Расход топлива значительно увеличивается.

Разновидности отопительных приборов

Для отопления гаража можно сделать своими руками такие типы печек:

буржуйка с металлическим корпусом;
печь из кирпича;
отопительный прибор длительного горения.

Чтоб самостоятельно установить буржуйку нужно иметь навыки работы с болгаркой и сварочным аппаратом. Кирпичную кладку в этом случае произвести намного проще.

Буржуйка – особенности изготовления и конструктивные элементы

Схема буржуйки

Это достаточно простая конструкция, которая состоит из таких элементов:

загрузочная камера или топка;
колосниковая решетка;
поддувало;
зольник;
металлическая дверца;
дымоход.

Для изготовления установки используйте толстый металл толщиной 4 мм. При креплении дымоотводной трубы к верхней стенке топочной камеры нужно усилить ее. Это место считается самым слабым, металл чаще все прогорает именно здесь.

В качестве колосниковой решетки используйте прочную металлическую сетку. Можно взять готовую или сделать своими руками из уголка или проволоки. В колосниковой решетке сделайте много мелких отверстий для удаления золы.

Пошаговая инструкция изготовления буржуйки из стальной трубы

Используйте стальную трубу диаметром 0,4-0,5 м длиной 1 м, к которой нужно приварить ножки.
Из стального листа вырежьте два круга того же диаметра, что и труба.
В одном круге сделайте дверцу для топки и отверстие под поддувало.
Длина колосниковой решетки равна длине буржуйки, а максимальная ширина – диаметру. Лучше всего использовать металлическую сетку шириной, которая немного меньше диаметра корпуса. Вставьте ее в трубу и приварите к стенкам.
Приварите металлические круги к трубе. Следите за качеством шва, чтоб добиться герметичности печки.
Около отверстия в круге прикрепите петли, на которые насадите дверцы.
На крышке корпуса ближе к задней стенке сделайте отверстие диаметром 100 мм под дымоотводную трубу.

Следующая схема печи на дровах для гаража подойдет, если у вас нет металлической трубы. Сделать ее своими руками очень просто, используя при этом обрезки металла.

Технология изготовления:

Буржуйка из кирпича

Для установки кирпичной печи для гаража своими руками понадобится дополнительная заливка небольшого плитного фундамента глубиной 200 мм. Топочную камеру полностью выкладите с огнеупорного кирпича.

На передней стенке конструкции оставьте окно для дверцы и поддувала. Из частей кирпича сделайте на дне отопительного прибора небольшие выступы для установки колосниковой решетки.

Для монтажа крышки уложите на стенки арматуру. Сверху произведите кладку 1-2 рядов кирпича.

Также для обустройства верхней стенки можно использовать металлический лист. Его уложите на буржуйку, после чего щели замажьте шамотной глиной. В верхней части устройства предусмотрите отверстие под дымоход.

Конструкция печей длительного горения

Благодаря наличию специальной заслонки, самодельные печи этого типа очень эффективны, поскольку дрова не горят, а тлеют длительное время. При помощи продухов можно контролировать интенсивность пламени и мощность отопительного прибора.

Схематическое изображение печи длительного горения

Для изготовления установки для обогрева гаража своими руками нужно использовать металлическую цистерну объемом 200 л. В ее верхней части сделайте отверстие для дымохода диаметром 150 мм. Также предусмотрите отверстие для трубопровода, через который будет поступать свежий воздух в бочку.

Для груза вырежьте круг из металла, который соответствует диаметру бочки. К нему приварите швеллеры. Также сделайте отверстие диаметром 100 мм, куда вставьте небольшой кусок трубы. Такой груз поместите в бочку под крышку. В корпусе отопительного прибора сделайте два отверстия для подачи топлива и удаления золы. Каждое из них дополнительно оборудуйте дверцами.

Сделать отопительный прибор своими руками достаточно просто, используя простые материалы – металлический лист или бочку, уголки, трубы, кирпич.

Видео: Супер буржуйка для гаража

Для гаражей не предусмотрено специальной системы отопления. По этой причине приходится обогреваться подручными способами. В любом случае придется ставить печку. Она должна быть компактной, производительной и дешевой в плане затрат на топливо. Также агрегат должен быстро прогревать небольшое помещение. Экономная печь для гаража своими руками может быть выполнена любым автомобилистом.

При выборе конструкции стоит учитывать, что нормальная печь для гаража имеет свойство быстро разгораться. Желательно, чтобы топить ее можно было различными отходами, а не нормальными дровами или углем. Такую печку можно сделать и своими руками. Для этого понадобится минимум знаний и материалов.

Плюсы небольшой печки

Гараж является довольно специфичным помещением. Он отличается небольшой площадью. Именно поэтому к устройству печки следует предъявлять особые требования:

компактность — чтобы не мешать перемещениям по гаражу;
способность длительное время поддерживать оптимальную температуру воздуха;
простота сооружения;
доступность материалов;
удобство эксплуатации.

При составлении плана печки следует помнить о безопасности. Оборудования для отопления не должно потреблять слишком много кислорода, а также выделять при работе вредные вещества. Следует предотвратить возможное возгорание материалов вокруг печки.

Виды печек

Многие автовладельцы знают, что машину лучше хранить в помещении с температурой +5 градусов и выше. В противном случае в зимнее время мотор завести бывает проблематично. Во время мороза замерзает антифриз, что доставляет серьезные неприятности.

Избежать их можно одним способом — устройством печки в гараже. Если гараж пристроен к дому, можно подсоединить его к центральному отоплению. Когда помещение для машины находится далеко от жилой зоны, следует установить автономный обогреватель.

К таким печкам можно отнести:

Булерьян
– они достаточно компактны и могут гореть в течение 10 часов после одной закладки. Также они неприхотливы к используемому топливу. Для булерьяна подойдет любое твердое горючее – отходы дров, уголь, торф. Существенным недостатком таких конструкций является их высокая стоимость.
Буржуйка
– представляет собой простую печку, которая работает на дровах. Такие агрегаты обладают элементарной конструкцией, что позволяет создавать их своими руками. Буржуйки отлично справляются с задачей отопления гаража.
Инфракрасный электрообогреватель
– оборудование, требующее подключения к электросети. Его легко устанавливать, однако он потребляет много электричества.

К тому же любой автовладелец способен самостоятельно соорудить печку, которая работает на отработке. О ее конструкции пойдет речь далее.

Строение простой буржуйки

Простая буржуйка может быть изготовлена каждым автовладельцем. Кроме того, она не требует специального обслуживания, отличается всеядностью, имеет высокий КПД, предоставляет возможность подогревания пищи непосредственно в гараже. Также под такое устройство не сооружают фундамент.

Конструкция буржуйки включает такие элементы:

Камера сгорания
— ее габариты и форму каждый автовладелец выбирает самостоятельно;
Трубопровод
— его выполняют спиральным или изогнутым. При использовании для устройства дымохода прямых участков трубы стоит учитывать, что их максимальная длина должна составлять 100 см.
Колосники
— представляют собой специальную решетку, которую всегда помещают у основания печки.
Зольник
— небольшой отсек, расположенный под колосниками. В него попадает зола.

Изогнутая форма дымохода обуславливается необходимостью снизить скорость, с которым дым покидает агрегат. Благодаря поворотам трубопровода продукты горения задерживаются более эффективно.
В результате дым отдает большую часть тепла помещению. Как видно, такая система обогрева достаточно эффективна и проста в эксплуатации. Существует несколько простых инструкций, как сделать буржуйку самостоятельно.

Стоит помнить о 2 вещах:

Установку печки следует проводить в той части гаража, где не хранятся различные горюче-смазочные материалы, и легковоспламеняющиеся предметы.
В стенах гаража стоит выполнить отверстия, которые будут служить входными воротами для свежего воздуха. Также необходимо обустроить простую систему вентиляции.

Сделать печь для гаража на дровах самостоятельно можно в течение одного дня.

Как соорудить печку для гаража

Существует несколько самых эффективных вариантов выполнения печки в гараже. К ним относится кирпичная конструкция, печь на отработке и дровяной агрегат.

Кирпичная печь

Такие печки для гаража являются достаточно редкими — это объясняется трудоемкостью их сооружения. Топочная камера располагается на уровне 2, 3 и 4 рядов. В целом высота конструкции обычно не превышает 9 кирпичей. Чтобы отводить печные газы, возводят кирпичный дымоход. Он обычно выводится через крышу. Вариант кирпичной печи для гаража представлен на видео:

Чтобы печка для гаража оказалась эффективной, а также для более разумного использования материалов лучше перед выполнением работ посоветоваться с опытным печником. При работе над печкой придется учесть множество тонкостей. Если была допущена ошибка, печку для гаража, скорее всего, придется перекладывать.

Самодельная буржуйка

Сооружать буржуйку для гаража лучше из листового металла. В качестве основы можно взять бочку или трубу. Часто из листового металла сваривают кубическую печку. Стоит помнить, что минимальная толщина металла для буржуйки — 5 мм. Если она выполняется из трубы, последняя должна иметь диаметр не менее 300 мм.

Под топкой необходимо обустроить место вывода золы. Лучше применять горизонтальную пластину с большими прорезями. Обычная печка для гаража на углях оборудуется пластиной с прорезями 10 мм.

Под перегородку необходимо установить съемный ящик, в котором станет скапливаться зола. По мере заполнения он очищается. Для изготовления ящика стоит применять 3-мм сталь. Для повышения КПД буржуйки следует перпендикулярно ее бокам приварить 5-мм пластины. Это обеспечивает более быстрый нагрев помещения — площадь соприкосновения печки с воздухом увеличивается.

Перед тем как начать раскрой листовой стали, необходимо учесть не только толщину материала, но и толщину используемого диска болгарки.

Печка на отработке

Поскольку уголь и дрова доступны не в любом населенном пункте, многие автолюбители задумываются о сооружении печки на отработке. Отработанное масло часто используют для отопления гаража. Чтобы соорудить такую печку, понадобится разобраться с ее конструкцией.

Такой агрегат имеет H-образное устройство и состоит из таких частей:

топливный отсек;
камера догорания;
температурный отсек;
дымоход.

В нижней части сжигается масло, вверхней — образовавшиеся при этом газы. После сгорания основного топлива пары устремляются во второй отсек, где и смешиваются с воздухом. Дополнительное горение осуществляется при достаточно высокой температуре. Это позволяет повысить КПД агрегата.

Для устройства, работающего на отработке,применяют листовой металл. Под нижний бак обычно берут готовый ящик, к которому привариваются ножки. В баке проделывают отверстие, в которое будет подаваться топливо. Его необходимо оборудовать заслонкой.

Верхняя камера должна иметь форму цилиндра. Ее соединяют с первым баком трубой. Последнюю оснащают множеством отверстий, в которые поступает вторичный воздух. Дымоход в таких печках монтируют сверху в обязательном порядке.

Для агрегата, который работает на отработке, используют:

трансформаторное масло;
солярку;
мазут.

Использовать в качестве топлива для печки бензин, ацетон и другие растворители нельзя — они легко воспламеняются и могут спровоцировать взрыв. Как собрать такую печку, показано на видео:

Дровяная печь длительного горения

Отличительной чертой такой печки для гаража является срок, в течение которого в него можно не подкладывать дрова — до 15-20 часов. Такой результат возможен при полной загрузке камеры сгорания топливом. Интенсивность горения можно регулировать при помощи специальной заслонки, пропускающей в камеру сгорания воздух.

Чтобы сконструировать печку для гаража, лучше приобрести готовую бочку — 200 л. Ее верхнюю часть срезают, чтобы приварить дымоходную трубу. Также выполняется отверстие для заслонки, в которую будет поступать свежий воздух. Далее выполняют такие действия:

Для обеспечения устойчивости ко дну печки приваривают квадратный кусок металла, на котором она будет стоять.
Затем изготавливают прижимной круг. По диаметру он должен быть на несколько сантиметров меньше бочки. В центре круга необходимо вырезать отверстие и приварить к нему трубу.
К другой стороне круга следует приварить швеллеры в форме креста, которыми будет придавливаться топливо.
В качестве крышки для печки гаража можно использовать отрезанный ранее верх бочки. В нем выполняют отверстие для трубы от прижимного круга. Его следует сделать таким образом, чтобы труба проходила свободно, а круг опускался под своим весом.
Внизу бочки выполняют отверстие для выгребания золы. К нему необходимо приделать дверцу.
В верхней части печки выполняют отверстие для дымохода, к которому приваривают трубу 150 мм.

Для разжигания такой печки необходимо кинуть в трубу прижимного круга горящую тряпку. Для быстрого расхождения тепла стоит поставить сбоку от печки вентилятор — тогда печка будет с обдувом.

Заключение

Как видно, соорудить печку для своего гаража самостоятельно достаточно просто. Для этого понадобится листовой металл, трубы определенного диаметра и сварочный аппарат. Для резки металла необходимо иметь болгарку. При выполнении кирпичной печки стоит проконсультироваться у опытного печника.

Частный гараж – помещение специфическое, и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен. При этом использование стандартных электрообогревателей зачастую оказывается слишком дорогостоящим и малоэффективным.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Использование утеплителей: за и против

Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

кирпичная дровяная печь;
буржуйка;
печь длительного горения;
печь на отработке.

#1: Кирпич – могут возникнуть проблемы

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства.

Однако такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядов, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной.

Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора – устройство прослужит не слишком долго.

#2: Буржуйка – просто и надежно

Самый простой вариант самодельной печки в гараж – . Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка.

Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.

Классическая буржуйка состоит из корпуса с решеткой, зольником, загрузочной дверцей и дымоходом, который может быть вертикальным или боковым

На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

Вверху камеру закрывают и вертикально . Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”.

Это увеличит площадь соприкосновения воздуха с горячим металлом и ускорит прогрев помещения.

Буржуйка для гаража может иметь круглую или квадратную конфигурацию в зависимости от особенностей материала, из которого ее изготавливают

Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней.

Выводы и полезное видео по теме

Видео-презентация устройства в гараже автономной отопительной системы на основе печки:

При хранении автомобиля в отапливаемом гараже не надо долго прогревать двигатель, что быстро сажает аккумулятор, а при высокой влажности в помещении заливает свечи накаливания. Поэтому отопители для гаража необходимы.

Как выбрать вариант обогрева в зависимости от конструкции и материала стен гаража, и какой обогреватель самый экономичный?

Качественное утепление и герметизация значительно снижает затраты на обогрев гаража. Если металлический гараж без теплоизоляции отапливать просто не имеет смысла, то в кирпичных постройках поддерживать плюсовую температуру вполне реально.

Качественная автоматика позволит снизить расходы на отопление и включать обогрев только для поддержания указанного температурного режима.

Важно. Основные потери тепла в любом гараже происходят через металлические ворота и кровлю, поэтому утеплению этих участков надо уделить особое внимание.

Для работ в неутепленном гараже из металла подойдет только УФ обогреватель направленного действия, который не рассчитан на прогревание всего помещения, а поддерживает тепло только в определенной зоне гаража.

Экономичные варианты отопления для гаража

Не будем рассматривать стационарное от газа, такая возможность есть далеко не у всех. Какой обогрев гаража наиболее актуален:

нагревательные электрические приборы;
дровяные печи;
котлы на мазуте и отработанном масле;
котлы на угле;
котлы длительного горения.

Как выбрать вариант отопления для гаража – все зависит от возможностей приобретения самого недорогого вида топлива. Естественно, что в регионах, где нет проблем с дровами – оптимальное решение дровяная печка, а в степных регионах – котел длительного горения или отопление на ДТ.

Рассмотрим каждый вариант подробней, с учетом всех достоинств и недостатков, которые имеют все отопители для гаража и возможность сделать обогрев своими руками из простых деталей.

Вариант первый — печка из кирпича

Простую кирпичную построить несложно. Понадобиться огнеупорный кирпич и глина, песок, немного цементного раствора, арматура для монтажа основания и гидроизоляционная мастика.

Нужна будет также труба дымохода и дверца, лист металла для основания печи.

Порядок кладки простой печки без колосника:

замачиваем кирпичи и готовим кладочный раствор из глины (глина размокает минимум 24 часа), жирность глину нужна высокая;
укладываем на цемент стальной лист основания и на нем возводим печку обычной перевязочной кладкой;
по мере поднятия кладки устанавливаем дверцы топки, роль колосниковой решетки будут исполнять прутья арматуры;
устанавливая трубу дымохода для хорошей тяги надо учитывать ее высоту над кровлей – минимум полтора метра.

Подробная инструкция кладки простой дровяной печки описана в видео.

Достоинства кирпичной печи в гараже:

простой и надежный метод отопления проверенный временем;
можно сжигать ветошь и мусор, возможен любой вариант топлива – дрова, уголь, пеллеты;
остывает печка долго, но и нагревается тоже не быстро.

Недостатки кирпичной печи на дровах:

надо ежедневно заниматься растопкой и поддерживать горение – не у всех на это есть время и желание ежедневно заниматься растопкой;
установка высокой трубы дымохода возможна не во всех гаражах;
если подсчитать общую стоимость материалов на постройку хорошей кирпичной печи, то сумма будет равна той, которую можно потратить на приобретение надежного металлического котла.

Кирпичная печь хороший вариант для стационарных кирпичных гаражей, где она выполняет и функции обогрева дома и других помещений.

Вариант второй — самодельная буржуйка

– самое , можно сварить печку из самых простых материалов. Форма может быть самой разной, а основные детали конструкции – это топочная камера, колосники, дымоходная труба и зольник.

По цене небольшая буржуйка обойдется в 5 тысяч, а изготовленная своими руками – тысячи две максимум. Порядок работ по изготовлению печи буржуйки для гаража:

понадобиться толстая металлическая труба (диаметр от 1 метра) или металлические листы и профили или уголки, для квадратной печки;
посередине располагаем колосниковую решетку;
привариваем крышку и дно;
надо сделать прорези для дверцы и поддувала. В топочной дверце (снизу) делаем несколько отверстий для увеличения тяги;
нужно делать изогнутым или спиральным;
выход патрубка располагаем над дверцей топки, чтобы максимально увеличить отдачу тепла.

Меры пожарной безопасности с применением буржуйки в гараже надо соблюдать обязательно:

стенки печи надо защитить кирпичной кладкой или металлическим кожухом;
можно обмазать печь смесью глины и бетона. Смотрится не эстетично, но безопасно и повышает теплоотдачу.

Буржуйка может работать на дровах, угле, брикетах, проста и экономична в использовании. Но минусов у этого обогревателя для гаража много:

высокая опасность пожара – надо обязательно защищать стенки кожухом;
печку надо устанавливать минимум на метр от всех воспламеняемых конструкций, что проблематично для небольших гаражей;
опять возникает проблема ежедневной загрузки топлива – остывает буржуйка быстро;
на буржуйку автоматику поставить невозможно.

Такой отопитель в гараж из металла не поставишь, а в капитальном кирпичном гараже лучше применять другие варианты обогрева.

Вариант третий — печка на отработанном масле

Если есть доступ к недорогому отработанному топливу, то оптимальный вариант печь на отработанном масле. Сварить ее можно из металлических труб. Процесс подробно описан в видео инструкции.

Вариант экономичный и греет хорошо, но недостатков много. Основной минус – самовозгорание такого отопительного агрегата — явление нередкое. Поэтому без опыта своими руками приступать к изготовлению такого отопителя для гаража просто опасно.

Поэтому, если в гараже повышенная влажность и есть вероятность намокания такого отопителя, то выбирайте другое отопление гаража.

Вариант четвертый – газовый баллон

Если в гараже хорошая вентиляция, то обогревать помещение таким отопительным прибором экономично и удобно. Баллона хватает примерно на месяц. Большой минус – опасность взрыва при утечке газа.

Рисковать или нет – решать владельцу гаража. Но газ дорожает ежемесячно, поэтому экономия, по сравнению с надежным котлом, незначительная.

Вариант пятый — дровяная печь длительного горения

Это модифицированный вариант стандартной печи. На такой котел для гаража на дровах можно установить автоматику и получить максимальный коэффициент полезного действия от сгорания любого вида твердого топлива.

К котлу длительного горения можно подключить и водяное отопление, так как есть возможность автоматически регулировать подогрев теплоносителя на пеллетах.

Каким образом достигается максимальный КПД котла длительного горения?

Дрова и уголь в топке не горят, а еле тлеют, выделяя максимум тепла более длительное время, так как доступ кислорода в камеру ограничен.

Дополнительный плюс этого отопительного агрегата – газ, выделяемый при сжигании топлива, сгорает во второй камере, увеличивая теплоотдачу котла на двадцать процентов. В результате время, за которое сгорает одна закладка топлива – 10 часов. В то время как обычная буржуйка «съедает» порцию в течение часа – двух.

Конструкция самодельного котла длительного горения

Важное правило – корпус должен быть в виде цилиндра, поэтому такие гаражные отопители делают из старых газовых баллонов, огнетушителей, бочек металлических с толстыми стенками или толстых труб.

дымоход приваривается по центру верхней крышки, труба диаметром 10 – 25 см вполне подойдет. Важно учитывать размер самой топочной камеры при выборе диаметра трубы дымохода. Чем больше диаметр топки, тем шире труба дымохода;
поршневый подаватель топлива – это круг, к которому снизу приварены ребра, создающие воздушную прослойку между дровами и поршнем. Сверху круга закрепляется труба подачи воздуха;
задвижка – регулирует подачу воздуха в камеру сгорания;
крышка отопителя, через которую проходит труба подачи воздуха, вместе с поршневым подающим кругом, образуют вторую камеру сгорания для газа, выделяемого при горении топлива.

Почему сделать стоит сделать такую печку именно для обогрева гаража?

Достоинства и недостатки печи длительного горения

В чем плюсы такого обогревателя для гаража:

простую конструкцию можно легко сделать самому из простых и недорогих материалов;
печь может работать на всех видах твердого топлива. Есть возможность топить пеллетами, что чище и приятней;
одна загрузка печи обеспечивает плюсовую температуру в утепленном гараже сутки, а это немало.

Есть у этой печи и недостатки, как без них:

самодельная печь не обеспечит 99 процентов КПД, чем могут похвастаться заводские котлы;
вынимать золу неудобно, если не устроить зольник снизу;
внешне смотрится непрезентабельно, если нужна эстетика оформления, то лучше покупать печку заводского производства, цена от 10 тысяч рублей.

Самому сделать печку длительного горения совсем нетрудно, нужен сварочный аппарат и немного времени.

Очень важно. При установке любого отопления на дровах или угле, нужно обеспечить качественную естественную или принудительную вентиляцию в гараже.

Как сделать печь длительного горения – подробная инструкция

Нужно сразу учесть, что под печь нужен фундамент и дымоход, высота трубы – минимум полтора метра от крыши гаража. Требования к фундаменту – цементная стяжка 1.5 х 1.5 метра, толщиной 20 сантиметров.

Определяемся в размерах комплектующих

Оптимальный диаметр котла от 30 – 80 см, 30 см – это баллон от огнетушителя, 80 см – стандартный газовый баллон. Отношение высоты котла к диаметру – три (пять) к одному. Диаметр меньше 30 см не обеспечит прогрева пяти квадратов площади, а диаметр больше 80 см ведет к неравномерному сгоранию топлива.

Толщина стенки котла — не меньше четырех миллиметров. Тонкие стенки быстро нагреваются, и топливо прогорает быстрее, чем нужно.

Между стенками и блином поршня должен быть зазор, оптимальная ширина зазора – 5 процентов от диаметра поршневого круга. Диаметр круга высчитывается так – от диаметра котла отнимаем две высоты всего котла. На практике 3.5 – 4, 5 мм – оптимальный зазор.

Высота ребер, которые привариваются к нижней стороне поршневого круга – диаметр котла умноженный на 0,1.

Толщина поршневого круга важна для равномерного давления на топливо, что обеспечивает длительное тление:

диаметр круга 30 см – толщина от 6 до 10 мм;
диаметр 40 см – толщина 6 – 8 мм;
диаметр 60 см – толщина 4 – 6 мм;
диаметр 80 см – толщина круга – 2.5 – 4 мм.

Диаметр воздуховода привязан к диаметру трубы дымохода — равен половине значения квадратного корня из отношения 4S/π (где S – площадь трубы дымохода).

Оптимальный диаметр трубы воздухозаборника 8,5-10 см, при длине на 15 см больше высоты самого котла. Диаметр дымохода – 15 см.

Процесс изготовления проще посмотреть на видео

Важно учесть некоторые нюансы установки и эксплуатации печки:

дымоход составляем из двух колен, которые соединяем под прямым углом – это обеспечит постоянно хорошую тягу, не зависящую от погоды;
обязательно снаружи установить на дымоход отражатель, который защищает топку от дождя и снега;
на цементную стяжку фундамента дополнительно нужно уложить ряд красного огнестойкого кирпича, который тоже отлично держит тепло;
закладка бревен в печь – только горизонтально. Вертикальные бревна могут застопорить движение поршня;
если сделать для корпуса печи кожух из профильного металлического листа, то весь котел будет прогреваться более равномерно и КПД печи увеличиться за счет конвекции теплого воздуха между кожухом и стенками печки.

Такая конструкция печи длительного горения имеет множество альтернативных вариантов, как, например, в этой видео инструкции

Гараж для большинства автовладельцев – это не только пристанище для машины или мини-мастерская, но и место для свободного времяпрепровожде ния. И нередко случается, что зимой на прогрев двигателя приходится тратить больше времени, чем на саму поездку, да и ремонт приятнее и удобнее проводить в тепле. Поэтому рано или поздно все автолюбители задумываются над отоплением гаража.

Покупка или самостоятельное изготовление?

Оптимальным вариантом для обогрева станет
печка для гаража своими руками
. Подготовка всех комплектующих для этого не составит особого труда, но вначале нужно определиться с типом печки. Для этого учитываются следующие моменты:

простота эксплуатации;
надежность;
низкий расход топлива.

Чтобы выбрать подходящий вариант, нужно ознакомиться со всеми типами конструкций печей.

Основные виды печек

Современное отопительное оборудование можно классифицировать по ряду характеристик, но главной из них является тип используемого топлива. Исходя из этого, можно выделить следующие группы.

Обратите внимание! Монтаж газового котла лучше доверить профессионалам, чтобы были соблюдены все правила обращение с подобного рода приборами.

Гаражная печка – какой она должна быть

Для выбора подходящей конструкции нужно заранее определиться с несколькими важными моментами, среди которых:

площадь гаража;
планируемые сроки отопления;
максимальный бюджет.

Обратите внимание! Если гараж выполнен в виде пристройки к дому, то желательно установить прибор, который будет подключаться к электро- или газовой сети. Если же это отдельное помещение, то лучше организовать автономную систему.

Печь должна иметь следующие параметры:

сечение вытяжного канала – 10 см;
вес – не более 35 кг;
размеры – 70х50х35 см;
объем – не больше 12 л.

Это простой вариант, который идеально подходит для обогрева гаражного помещения. Самой популярной среди автолюбителей является конструкция под названием «буржуйка».

Основные преимущества

Среди многочисленных положительных качеств, которыми обладает такая печь, стоит отметить:

отсутствие необходимости в строительстве фундамента;
простоту эксплуатации;
возможность использования как для обогрева, так и для приготовления пищи;
экономичность;
автономность от коммуникаций;
низкую стоимость;
небольшие габариты;
высокий КПД.

Обратите внимание! Единственным минусом можно считать высокий расход топлива, пускай и относительно недорогого. Древесина быстро перегорает, а тепло, образующееся при этом, не аккумулируется. Как только прекращают топить, корпус печи начинает остывать.

Каких-либо четких требований касаемо конструкции нет, каждый может сделать «буржуйку» с учетом собственных потребностей и предпочтений. Но в любом случае печка должна состоять из четырех основных элементов.

Топочная камера – емкость, в которой будет сгорать топливо.
Решетка, расположенная рядом с основанием. Она обеспечивает тягу и используется для укладки дров.
Зольник устанавливается ниже решетки. Он необходим для удаления сажевых скоплений.
Дымоход.

При желании «буржуйку» можно несколько усовершенствоват ь для сокращения расхода дров. С этой целью вытяжной патрубок устанавливается не рядом с задней стенкой, а поверх дверки. В таком случае вначале будут нагреваться стены печи, а уже потом газы попадут в трубу. Следовательно, увеличится время теплоотдачи.

Что потребуется в работе

Для изготовления дровяной печи требуются такие материалы:

швеллер;
железная емкость на 200 л;
трубы.

Для определения объемов расходных материалов ознакомьтесь с чертежами гаражной печи, тщательно изучите все соединяющие узлы.

Шаг 1.
Вначале срезается верхняя часть емкости. Для этого можно воспользоваться болгаркой.

Шаг 2.
Равняются образованные кромки. Края бочки заворачиваются молотком внутрь. Аналогичным образом подгибаются края крышки, но в этот раз наружу.

Шаг 3.
В центре крышки вырезается отверстие ø10-15 см под трубу. Для этого можно воспользоваться молотком и зубилом.

Шаг 4.
К крышке приваривается швеллер. При этом отверстие для пробки можно как заварить, так и оставить для визуального контроля процесса горения.

Шаг 5.
В верхней части корпуса проделывается отверстие ø10 см под дымоход, приваривается труба.

Шаг 6.
В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы слегка поднималась над поверхностью. С помощью этой трубы будет подаваться воздух в конструкцию.

Печь-«буржуйка» готова.

Особенности эксплуатации

После сборки печи необходимо провести тестирование на предмет правильности функционирования. Для этого нужно выполнить такую последовательнос ть действий.

Шаг 1.
Вначале топочная камера на треть заполняется дровами.

Шаг 2.
Устанавливается и закрывается крышкой труба для подачи воздуха. В ходе сжигания топлива крышка понемногу опускается.

Шаг 3.
Вставляются дрова, слегка смачиваются бензином, кидается зажженная спичка.

Обратите внимание! Если все сделано правильно, то этих дров хватит примерно на семь часов работы. Время теплоотдачи заполненной дровами печи может достигать шестидесяти часов.

Видео – «Буржуйка» своими руками

Схема агрегата на отработанном масле во многом напоминает описанную выше «буржуйку», но все же имеет свои особенности.

Основные преимущества

К сильным сторонам конструкции стоит отнести:

Что потребуется в работе

Для конструирования печи на отработке нужно позаботиться о:

вытяжной трубе;
паре металлических емкостей с толщиной стенок минимум 4 мм;
патрубке под верхнюю емкость;
соединительной трубе, имеющей множество отверстий.

Последовательнос ть действий должна быть следующей.

Шаг 1.
Одна из емкостей объемом в 10-15 л послужит нижней частью конструкции – именно сюда будет подаваться отработка. В верхней части этой емкости проделывается отверстие.

Шаг 2.
Приваривается крышка. Это нужно сделать так, чтобы с ее помощью можно было регулировать подачу воздуха при горении отработки – для этого крышка должна подниматься/опус каться.

Шаг 3.
Верхняя емкость будет служить одновременно топочной камерой и нагревательным прибором. Толщина стенок емкости, как уже говорилось, должна быть минимум 4 мм, ведь конструкция будет накаляться до 900ᵒС.

Шаг 4.
Емкости соединяются между собой перфорированной трубой ø36 см.

Обратите внимание! Если используется цельнолитое изделие, то в нем необходимо проделать 48 отверстий ø1 см – 6 рядов по 8 штук в каждом.

Шаг 5.
К верхней емкости приваривается патрубок.

Шаг 6.
К патрубку присоединяется оцинкованная труба для вытяжки. Для обеспечения хорошей тяги высота дымохода должна составлять минимум 4 м.

Если все сделано правильно, то в результате получится печка с такими характеристиками:

Для полноценного обогрева всего помещения нужно придерживаться определенных требований.

Печь необходимо установить как можно дальше от горючих материалов.
Раз в две недели нужно чистить конструкцию.
Если диаметр вытяжной трубы больше, чем выхлопной, то снизится количество сажи.
Если вместо отработки используется чистый материал, то чистку можно проводить реже – примерно раз в месяц.

Пробный запуск печки

После сборки самодельной конструкции необходимо выполнить следующие действия.

Шаг 1.
В нижнюю емкость помещается кусок бумаги, поверх него заливается отработка.

Шаг 2.
Топливо зажигается (примерно через десять минут).

Шаг 3.
При дальнейшей работе отработку необходимо заливать пропорционально – по 4 л за один раз.

Обратите внимание! Вместо отработки можно использовать дизельное топливо.

Для более детального ознакомления с конструкцией, посмотрите тематический видеоматериал.

Видео – Печь на отработанном масле

Источник

Зачем нужно отапливать нежилое помещение?

Преимущества и недостатки отопления дровами

Выбрав твердое топливо в качестве источника энергии для обогрева гаража, можно получить такие плюсы:

низкая стоимость дров;
не нужно покупать дорогих установок и дополнительно тратиться на электричество;
небольшие габариты печки при высоких показателях продуктивности;
отопительный прибор можно дополнительно использовать для приготовления и разогрева пищи;
простота изготовления и монтажа установок на дровах. Не нужно дополнительно обустраивать массивный фундамент.

Разновидности отопительных приборов

Для отопления гаража можно сделать своими руками такие типы печек:

буржуйка с металлическим корпусом;
печь из кирпича;
отопительный прибор длительного горения.

Буржуйка – особенности изготовления и конструктивные элементы

Схема буржуйки

Это достаточно простая конструкция, которая состоит из таких элементов:

загрузочная камера или топка;
колосниковая решетка;
поддувало;
зольник;
металлическая дверца;
дымоход.

Пошаговая инструкция изготовления буржуйки из стальной трубы

Используйте стальную трубу диаметром 0,4-0,5 м длиной 1 м, к которой нужно приварить ножки.
Из стального листа вырежьте два круга того же диаметра, что и труба.
В одном круге сделайте дверцу для топки и отверстие под поддувало.
Длина колосниковой решетки равна длине буржуйки, а максимальная ширина – диаметру. Лучше всего использовать металлическую сетку шириной, которая немного меньше диаметра корпуса. Вставьте ее в трубу и приварите к стенкам.
Приварите металлические круги к трубе. Следите за качеством шва, чтоб добиться герметичности печки.
Около отверстия в круге прикрепите петли, на которые насадите дверцы.
На крышке корпуса ближе к задней стенке сделайте отверстие диаметром 100 мм под дымоотводную трубу.

Технология изготовления:

Буржуйка из кирпича

Для монтажа крышки уложите на стенки арматуру. Сверху произведите кладку 1-2 рядов кирпича.

Конструкция печей длительного горения

Схематическое изображение печи длительного горения

Видео: Супер буржуйка для гаража

Обычные буржуйки, которые можно поставить в гараже, страдают одним весомым недостатком – слишком малым КПД. Исходящий газ просто не успевает отдать тепло и вылетает раскаленным в трубу. Между тем, часто в мастерской или в гараже не хватает тепла, поэтому было бы неплохо сделать такую печь на дровах, которая бы умела отдавать энергии в 1,5 раза больше, т.е. поднять КПД из района 35 – 40% под 60%. Достигнуть этого не так сложно, нужно лишь немного преобразовать известные конструкции, а многие уже так и сделали…

Пути повышения отдачи тепла от дровяной или масляной печки в гараже

Отопление в гараже, как правило, делается без водяного контура. Отдача тепла сгоревших дров, угля или масла происходит от корпуса печи и от ее дымохода непосредственно воздуху. Очевидно, что если увеличить площадь соприкосновения разогретых деталей с воздухом, повысится и теплоотдача, соответственно поднимется и КПД. Что можно сделать?

Сделать нагреваемый корпус самой печки гораздо больших размеров, — осталось не пожалеть металла…
Наварить на корпус оребрение толщиной 3 – 5 мм, таким образом площадь теплопередачи можно увеличить в разы…
Увеличить длину дымохода внутри помещения, — сделать наклонную трубу вдоль стены. Снабдить частично дымоход также оребрением, поставить на дымоход нагреваемый бак с водой.
Перераспределить инфракрасное излучение от печи.

Отражение лучевого тепла в гараже

Буржуйки нередко нагреваются далеко за 300 град, поэтому и доля инфракрасного излучения значительная. А оно распространяется от нагретых деталей во все стороны, в том числе и в холодный угол, который мало интересен пользователям.

Если отразить инфракрасное излучение из угла, в котором стоит печка в гараже, в центр этого помещения, где находятся обогреваемые люди и предметы, способные поглощать инфракрасное тепло, то прибавка полезной отдачи от обогревателя будет существенной, — вероятно 1 кВт с 20 киловаттного горения…

Достаточно разместить на стене за печкой слой фольги, фокусирующий отражение куда нужно.

Пример конструкции печки с повышенной отдачей тепла

Примерные размеры типичной печки для дров и угля, с высоким корпусом и двумя проходами газов, приведены на рисунке. В данном случае, увеличение высоты корпуса лишь будет увеличивать теплоотдачу, а значит и КПД печи.

Сделать такую конструкцию может любой сварщик-слесарь-по-металлу за недорого.

Наварить оребрение — увеличить КПД и сделать отдачу тепла больше…

Особенности печки на твердом топливе для гаража или мастерской.

Отличие от банной печи — не допустимо просыпание углей высокой температуры из топочную камеру на открытый поддон, или на пол. Поэтому гаражная конструкция всегда снабжается зольником, закрываемым дверцей.

Как отобрать энергию у дымохода и приготовить в мастерской горячую воду

Протянутый вдоль стены на верхнем уровне дымоход по разным оценкам увеличивает отдачу тепла на 8 – 15%, т.е. поднимает КПД процентов на 6 -7 в среднем. Но для многих подобная конструкция не удобна – загромождает гараж, а также и не дешева, — т.е. представляется не стоящим мероприятием.

Но зато многие владельцы мастерских, да и гаражей тоже, поддерживают идею наличия теплой воды, которой можно помыть что либо, а также помыть руки или даже принять душ…

Бак с патрубком для прохода дымовых газов вставляется между печью и дымоходом, забирает энергию у газов, греет воду, повышает в целом КПД устройтсва. Остается только согласовать диаметры дымового патрубка на печке и т.д.

Но этот участок дымной трубы может собирать и росу, поэтому может сильно загрязняться…

Сделать его также своими руками не представляет большей проблемы, чем сделать саму печку.

Новая конструкция печи на масле

Сжигание отработки в гараже – всем известный способ обогрева, — печку для этого действа делают незамедлительно, если только появляется условно-бесплатное масло – отработка. Но сама печка с низким КПД, корпус маленький, получение достаточного количества тепла происходит из-за большой теплотворности масла, в первую очередь.

Предлагается еще одна конструкция, которая отличается большим корпусом из баллона, который можно и оребрить дополнительно, большим КПД, а также в ней реализуется капельный режим подачи топлива в зону горения. Поэтому вода в масле, или другие примеси, просто так не попадут в огонь и не будут давать опасных взрывов с разбрызгиванием горящего масла как на обычной масло-буржуйке…

Чертеж производительной печки на масле.

Принцип действия гаражной масляной капельной печки — на рисунке.

Еще одно достоинство – можно топить и соляркой, в том числе. Поэтому, если кончилось «бесплатное» масло, можно перейти на покупную солярку, а не мерзнуть.

Но конструкция печки на масле для гаража, конечно, посложнее классической. Для этой же печи требуется и устойчивая более мощная тяга – поэтому дымоход нужен подлиннее – не менее 4 метров высоты от уровня горелки…

Зачастую в гараже не устанавливают полноценную систему отопления. Это обусловлено относительно редким использованием помещения и его небольшой площадью. Но для продолжительной работы в холодное время года рекомендуется сделать печь для гаража из металла, что вполне возможно своими руками. Чертежи и характеристики конструкции могут отличаться в зависимости от требований к теплоснабжению.

Самодельная печь для гаража: параметры и условия эксплуатации

Важно изначально определиться с местоположением конструкции. Она не должна занимать много места, во время работы не препятствовать свободному перемещению по гаражу или выполнению тех или иных операций. Чаще всего выбирают угловое расположение печи.

Изготовление и монтаж печи осуществляется согласно следующим условиям:

Обязательное обустройство дымохода. Его высота должна быть минимум 3 метра.
Выбор топлива. Оптимальный вариант – использование дров, угля или дизтоплива. Намного реже делают электрические печи или работающие на баллонном газе.
Подготовка основания для установки котла, монтаж жаропрочных материалов на стены.

Перед началом этих работ необходимо выбрать оптимальную конструкцию печи для гаража. Выбор зависит от объема отапливаемой площади, наличию варочной поверхности и общего бюджета. В качестве примера можно рассмотреть чертежи наиболее подходящих самоделок.

Схема простой «буржуйки»

Это лучший вариант для экономии места. Конструктивно печь состоит из корпуса цилиндрической или кубической формы, разделенного на камеру сгорания и зольник. Она может изготавливаться из бочек. Толщина стали должна быть не менее 1,5 мм. Раструб для дымоходной трубы располагается в задней части конструкции для подключения вертикального патрубка.

В качестве корпуса можно использовать газовый баллон. Предварительно его очищают от краски, делают отверстия для дверец, устанавливают колосник.
При самостоятельном изготовлении корпуса из металла применяется сталь толщиной 1,5 мм, соединение выполняется с помощью сварки.
Регулирование интенсивности сгорания топлива происходит с помощью изменения положения дверцы зольника. Таким образом контролируется тяга.
Дополнительно можно поставить отсекатель – полку на 2/3 высоты камеры сгорания. Это способствует экономному расходу сжигаемого топлива.

Преимуществом этой конструкции является простота изготовления и возможность монтажа варочной поверхности. Недостаток – большой расход топлива.

Мини-котел длительного горения

Для продолжительного отопления гаража рекомендуется рассмотреть длительного горения. Суть ее работы заключается в использовании древесных газов в качестве топлива. Они возникают в результате тления дров. В отличие от вышеописанного варианта, печь для гаража из металла длительного горения имеет большую камеру для загрузки топлива, систему давления, состоящую из телескопической трубы и плоского основания. Этот блок располагается в верхней части конструкции.

После загрузки топлива оно подпаливается снизу. Ограничение притока кислорода провоцирует процесс тления. Образовавшийся газ попадает в камеру дожига, где обогащается кислородом и возгорается.

Особенности изготовления конструкции:

в качестве корпуса можно использовать бочку или газовый баллон;
для обогащения газа кислородом устанавливают маломощный вентилятор;
патрубок для подключения дымохода располагается горизонтально;
низкая температура в дымоходной трубе может стать причиной появления конденсата, поэтому рекомендуется использовать сэндвич-конструкции.

Среднее время работы на одной загрузке топлива может составлять 8-12 часов. Это зависит от объема печи и скорости подачи воздуха в камеру дожига.

Печь для гаража на отработанном масле

Принцип заключается в использовании паров топлива. Для ее изготовления также можно взять небольшой газовый баллон. В нижней части располагается емкость для топлива. Пары поднимаются по трубе с отверстиями, там же происходит возгорание.

Использовать подобную модель для гаража не рекомендуется. Это обусловлено высокой вероятностью загазованности помещения, так как продукты сгорания частично попадают в гараж до поступления в дымоход. Также могут возникнуть проблемы с хранением топлива.

При выборе чертежа печи для гаража следует учитывать трудоемкость ее обслуживания и частоту использования. Но определяющими факторами являются себестоимость конструкции и сложность ее изготовления.

компактные размеры;
возможность использования твердого или жидкого топлива;
способность быстро разогреваться;
способность длительно поддерживать высокую температуру в помещении;
простая конструкция;
относительно невысокая цена материалов;
удобство в эксплуатации и обслуживании.

Вариант #1 — надежный и эффективный кирпич

Кирпичные печи широко используются не только для отопления гаража, но и для обеспечения теплом домов. Сложить их можно самостоятельно. На нашем сайте представлены подробные инструкции и статьи, посвящённые этой теме. Например, эта: .

Вариант #2 — самодельная буржуйка

Подробную инструкцию по монтажу печи-буржуйки для дачи и гаража вы найдёте в нашей следующей статье: .

Вариант #3 — печка на отработанном масле

Печь на отработке представляет собой Н-образное устройство, состоящее из:

топливного бака;
камеры дожигания;
температурной камеры;
дымохода.

Подробнее про такой вариант печи у нас написано в статье:

Вариант #4 — дровяная печь длительного горения

Для комфортного пребывания человека в таком помещении, как небольшой гараж, требуется поддерживать комфортную температуру воздуха в нем. Это поможет сделать печка, которую можно изготовить самому. Как сварить печку в гараж самостоятельно и что для этого потребуется, будет рассказано в этой статье.

Свернуть

Материалами для изготовления самодельных гаражных печей могут быть:

Металлические бочки;
Диски от грузовых автомобилей;
Использованные газовые баллоны;
Куски листовой стали;
Отрезки труб.

Из чего изготавливать печь для гаража, выбирать только автовладельцу, исходя из доступности материала и вида топлива. Самодельные печи могут работать как на древесине, так и на каменном угле, отработанном машинном масле или солярке. Следует помнить, что самостоятельное изготовление газовых печей не рекомендуется и опасно для жизни.

Изготовление печи для гаража из трубы

Ниже приведено фото печи в гараж из трубы, сделанная своими руками:

Материалы

Для изготовления гаражной печки из трубы понадобятся следующие материалы:

Основная труба, желательно диаметром 500 миллиметров и больше, длиной 1.5 – 2 метра;
Труба для крепления дымохода, длиной 40 сантиметров и диаметром 150 – 200 миллиметров;
Металлический лист толщиной 4 – 5 миллиметра;
Отрезок металла шириной в 3 сантиметра, для борта на крышке печи;
Швеллера или уголки с гранью в 50 – 70 миллиметров;
Решетка для колосника, по длине трубы и шириной равная ее диаметру;
Ручки из металла (для корпуса и крышки) в количестве 4 штук.

Инструменты

Печь из трубы 500 мм для гаража своими руками можно собрать с помощью таких инструментов и приспособлений, как:

Электросварочный аппарат;
Набор напильников;
Ножовка по металлу;
Молоток или кувалда;
Строительный уровень;
Рулетка;
Разметочный инструмент – линейка, керн, маркер.

Не нужно забывать и про средства индивидуальной защиты: маску сварщика, краги, перчатки, защитный костюм с огнезащитной пропиткой.

Чертеж

Схема и чертеж печи в гараж из трубы 500 мм своими руками представлен на фото:

Порядок сборки печного агрегата

После окончания работ нужно установить печь на твердое основание, как вариант, на четыре кирпича. Далее следует подсоединить дымоход к патрубку и произвести пробную растопку печки. Это нужно для того, чтобы убедиться в герметизации сварных швов.

Стоит помнить о безопасности, любой процесс сжигания дров или угля сопровождается выделением опасного для жизни, коварного и незаметного газа – оксида углерода, который не обладает запахом. Поэтому, к вопросам дымоудаления следует отнестись с большой ответственностью.

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
Петли для дверцы.
Болты и гайки.
Листы металла толщиной 4 – 5 миллиметра.
Два круга, диаметром с край обода диска (для дна и крыши).
Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

Электросварочный аппарат;
Газовый резак (при наличии), но можно обойтись и без него;
Угловая шлифовальная машинка или болгарка;
Электрическая дрель;
Ручная ножовка по металлу;
Молоток или кувалда;
Набор напильников;
Плоскогубцы или пассатижи;
Разметочный инструмент – линейка, керн, маркер;
Строительный уровень;
Рулетка;
Кисть малярная.

Схемы изготовления

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

Видео

Видео-инструкция:

Заключение

Металлическая печь для гаража своими руками является отличным и экономным вариантам для автовладельцев. Материал для ее изготовления можно достать буквально «под ногами». В ход пойдут старые баллоны, колесные диски, трубы, листы железа. Но чтобы такая печь прослужила владельцу долгие годы, необходимо брать только качественный и толстый металл.

Любые заводские или самодельные печи требуют обязательного соблюдения правил техники безопасности при работе с ними. Обязательно нужно помнить, что оксид углерода – опасный и незаметный убийца, поэтому вопросам вентиляции и герметизации сварных швов при использовании таких устройств, следует уделять повышенное внимание. При работе по созданию собственной печи необходимо пользоваться средствами индивидуальной защиты, а также производить пробный розжиг печки только на открытом воздухе.

←Предыдущая статья

Следующая статья →

Источник

Материалами для изготовления самодельных гаражных печей могут быть:

Металлические бочки;
Диски от грузовых автомобилей;
Использованные газовые баллоны;
Куски листовой стали;
Отрезки труб.

Изготовление печи для гаража из трубы

Ниже приведено фото печи в гараж из трубы, сделанная своими руками:

к содержанию ↑

Материалы

Для изготовления гаражной печки из трубы понадобятся следующие материалы:

Основная труба, желательно диаметром 500 миллиметров и больше, длиной 1.5 – 2 метра;
Труба для крепления дымохода, длиной 40 сантиметров и диаметром 150 – 200 миллиметров;
Металлический лист толщиной 4 – 5 миллиметра;
Отрезок металла шириной в 3 сантиметра, для борта на крышке печи;
Швеллера или уголки с гранью в 50 – 70 миллиметров;
Решетка для колосника, по длине трубы и шириной равная ее диаметру;
Ручки из металла (для корпуса и крышки) в количестве 4 штук.

к содержанию ↑

Инструменты

Печь из трубы 500 мм для гаража своими руками можно собрать с помощью таких инструментов и приспособлений, как:

Электросварочный аппарат;
Угловая шлифовальная машинка или болгарка;
Набор напильников;
Ножовка по металлу;
Молоток или кувалда;
Строительный уровень;
Рулетка;
Разметочный инструмент – линейка, керн, маркер.

к содержанию ↑

Чертеж

Схема и чертеж печи в гараж из трубы 500 мм своими руками представлен на фото:

к содержанию ↑

Порядок сборки печного агрегата

к содержанию ↑

Изготовление печи для гаража из старых колесных дисков

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

к содержанию ↑

Материалы

Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
Петли для дверцы.
Болты и гайки.
Листы металла толщиной 4 – 5 миллиметра.
Два круга, диаметром с край обода диска (для дна и крыши).
Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
Круглая решетка колосника.

к содержанию ↑

Инструменты

Электросварочный аппарат;
Газовый резак (при наличии), но можно обойтись и без него;
Угловая шлифовальная машинка или болгарка;
Электрическая дрель;
Ручная ножовка по металлу;
Молоток или кувалда;
Набор напильников;
Плоскогубцы или пассатижи;
Разметочный инструмент – линейка, керн, маркер;
Строительный уровень;
Рулетка;
Кисть малярная.

к содержанию ↑

Схемы изготовления

к содержанию ↑

Порядок сборки

Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.
