Железные ворота для гаража своими руками

Сварка ворот гаражных занятие довольно распространенное на сегодняшний день. Ведь цена изготовления будет значительно ниже от покупки готовой продукции. Сегодня мы расскажем, как правильно сварить ворота на гараж.

Этот процесс не сложные, если вы умеете пользоваться сварочным аппаратом. Так же сварка гаражных ворот видео поможет вам все сделать правильно, ведь увидев весь процесс наглядно гораздо проще сделать всю работу.

Виды гаражных ворот

Теперь рассмотрим в деталях, как сварить ворота для гаража.В самом начале стоит определиться и остановить собственный выбор на определенном типе конструкции.

Ведь есть разные гаражи, где то мало места перед гаражом, а у некоторых и не большой гараж на 1 машину (см. ). Поэтому надо сначала определится с конструкцией.

Их можно выделить несколько:

Как говорилось выше – сделать распашные ворота не только проще, но и дешевле, поэтому мы будем рассматривать именно эту технологию, как наиболее приемлемую для большинства людей. Сложнее (но все-таки возможно) изготовить откатные и .

В этом случае вам потребуется приобретать механизмы для подъема, что обойдется в кругленькую сумму. Как сварить ворота на гараж любого из перечисленных видов вы можете найти на страницах нашего сайта. Инструкция по изготовлению и установке есть на все виды.

Изготовление гаражных ворот

Думая, как сварить ворота гаражные, надо сразу задуматься о комплектующих. В продаже можно найти комплекты, предназначенные для самостоятельной сборки подобной конструкции с подробной инструкцией. Рулонные (см. ) и секционные виды гаражных ворот лучше всего покупать заводские и заказывать работы по установке у профессионалов.

Требования к воротам

Если вы решили сделать все самостоятельно, необходимо помнить, что качественные ворота должны соответствовать некоторым требованиям:

• Обеспечение легкого и беспрепятственного выезда. Их размеры должны быть оптимальными по отношению к габаритам автомобиля;
• От стойки ворот до бока транспортного средства расстояние не должно быть меньше тридцати сантиметров. Если транспортное средство небольшое, то постарайтесь расширить эту область на тот случай, если вы решитесь покупать внедорожник;
• Для простых легковых автомобилей оптимальная высота составляет два метра;
• Стандартные размеры проемов: от 2,4х2,1 до 5,4х2,4 метра;
• Ворота должны защищать помещение от взломов (см. ). Самыми прочными являются те, которые сделаны из оцинкованных стальных листов не тоньше двух – пяти миллиметров. Укрепить ворота можно с помощью запоров. Они предназначаются для внешних колодок, можно использовать и бронированные накладки;
• Важно защитить строение от негативного влияния окружающей среды. Защиту от осадков и ветра призвано обеспечивать крепление ворот. Чтобы полотно держалось крепко необходимо применять вертикальные запоры, способные предотвращать перекос. Рекомендуется также использовать уплотнитель (он обеспечивает лучший контакт рамы и створок).

Готовим материал и инструмент

Для начала следует купить материалы и инструменты.

К этому списку относят следующее:

• Стальные уголки. Они понадобятся для изготовления крепежной рамы. Здесь стоит применить не менее 75-го уголка. Ведь здесь будет крепление створок и обвязка должна быть в норме и выдержать;
• Обшивка (металлический лист, дерево или профнастил – здесь все зависит от вашего желания). В большинстве случаев выбирается просто листовой металл, его не стоит брат менее 1,5 мм;
• Петли. Тут надо подходить с точки зрения безопасности и практичности. Пели лучше брать внутренние и на подшипниках. Тогда она будет без проблем работать в зимнее время;
• Задвижка. Все их системы во можете посмотреть на видео.
• Профиль. От потребуется для изготовления створок, самым оптимальным вариантом будет 25-й.
• Угольник;
• Болгарка с отрезными и зачистными кругами;
• Рулетка;
• Аппарат для сварки;
• Уровень.

Сразу нужно определиться и с местом сварки. Лучшим образом подойдет сварочный стол. Если его нет, тогда надо найти ровную площадку и на ней положить швеллер. Причем по периметру не менее самих ворот.

Внимание: Плоскости сварочного места надо сразу проверить уровнем. Она должна быть в одной оси. Иначе после сварки мы получим пропеллер, а этого допустить нельзя.

Готовим несущую раму

Теперь можно непосредственно переходить к работе и разбираться, как сварить гаражные ворота своими руками. Сначала делаем несущую раму. Это обвязка по проему. Состоит она из двух частей – внешнего, а также внутреннего каркаса.

Итак:

• Для начала измеряем ширину и высоту проема. Важно провести эти измерения точно, так как этого полностью зависит монтаж готовой рамы;
• После этого из уголка отмеряем и нарезаем нужные элементы заготовки для рамы. Для этого используем болгарку с отрезным кругом;
• Раскладываем их по ровной поверхности, выставляем горизонтально по уровню (ее регулируют подкладками) и выравниваем все углы. Регулируем прямые угла, вымерив диагональ. На ровной поверхности, таким образом, выкладываются заготовки в точной форме рамы;
• Свариваем раму. Чтобы к раме ворота в дальнейшем прилегали достаточно плотно, ее внешняя стороны должна быть идеально гладкой, а также ровной. Для этого все сварочные швы зашлифовываются с помощью болгарки;
• Затем в углы нужно вварить так называемые рычаги (можно использовать для этих целей обрезки уголка). Это необходимо для обеспечения пространственной жесткости рамы. Уголок в данном случае не поведет.
• Все элементы конструкции ворот для гаража раскладываем на плоскости и выставляем по уровню. Прихватываем сваркой.
• Теперь примеряем. Если не совпадает сразу подгоняем при помощи молотка.
• Делаем вторую такую же раму.
• Приступаем к установке наружной и внутренней части рамы. Крепят к откосам проема с применением 15-18 сантиметровыми штырями из металла;
• После чего выступающие концы удаляются, обвариваются, хорошенько зашлифовываются болгаркой (чтобы ничего не мешало нормальному процессу закрывания дверей), закрашиваются;
• Рамы скрепляют друг с другом пластинами. Перемычки приваривают через каждые шестьдесят сантиметров;
• Данный этап заканчивается навешиванием створки.

При строительстве гаража важным элементом являются ворота. Чтобы хранение автомобиля было безопасным, лучше сделать их из металла. Сразу стоит отметить, что сварка гаражных ворот требует особых навыков. В противном случае вам никак не обойтись без дополнительной помощи специалистов. Более того, даже если вы имеете опыт подобных работ, то без наличия сварочного оборудования сделать гаражные ворота будет нереально. Поэтому если у вас имеется необходимое оборудование, то вам будет интересна эта статья. В ней будет рассказано о том, как все работы выполнить своими руками. Также предлагаем вам для ознакомления схемы и фотографии, на которых изображаются основные этапы работ.

Важные требования к гаражным воротам

Гаражные ворота должны соответствовать ряду важных требований, среди которых:

• Ворота не должны препятствовать свободному въезду и выезду автомобиля. Учитывая это, ворота должны соответствовать размеру машины.
• От крайних откосов сваренных гаражных ворот к автомобилю необходимо расстояние с двух сторон не менее 300 мм. Но лучше иметь небольшой запас, так как вдруг вы поменяете машину.
• Если автомобиль легковой, то высота ворот должна быть не менее 2 м.
• Проем по стандарту может быть таким 2400×2100 мм и до 5400×2400 мм.
• Сварка гаражных ворот должна быть выполнена так, чтобы была исключена вероятность взлома.
• Гаражные ворота следует надежно защитить от негативного влияния окружающей среды. Например, установить небольшой козырек.

Методы изготовления ворот

Можно выделить три метода изготовления ворот для гаража:

1. Свариваются отдельно по мере строительства гаража, а после доставляются к гаражу.
2. Сваривать можно уже по готовому проему, а после привезти.
3. Все работы можно выполнять непосредственно на месте.

Последний вариант будет оптимальным для тех, кто делает такую работу впервые. Ведь придется не раз выполнять измерения.

Необходимые материалы

Чтобы сварить самодельные ворота на гараж своими руками требуется подготовить необходимые материалы, среди всего прочего вам потребуется:

• Облицовочный материал, подойдет листовой металл, толщиной не меньше 1,5 мм.
• Профильная труба, металлический уголок для изготовления каркаса.
• Материал для изготовления ребер жесткости.
• Жидкость для обезжиривания поверхности.
• Грунтовка и краска.
• Замки, засовы и навесы.

Важно!
При покупке исходного материала, обращайте особое внимание на его качество. Ведь сварные гаражные ворота делаются на долгое время.

Помимо материала также необходим следующий инструмент:

1. Сварочный автомат, подойдет мощностью 220 Вт.
2. Капроновая нить.
3. Болгарка.
4. Отрезной и шлифовальный круг.
5. Строительный уровень.

Это основной набор инструментов, который необходим для работы. Теперь приступим непосредственно к процессу изготовления ворот.

Изготовление рамы гаражных ворот

Ворота гаражные необходимо начинать делать с рамы. Для этого используется уголок. Итак, необходимо отрезать уголок на части, которые соответствуют раме. При этом вертикальные и горизонтальные элементы по длине должны полностью совпадать. После, на ровной горизонтальной поверхности выложите все отрезанные элементы. Ниткой или рулеткой проверьте диагонали, чтобы все стороны были равными. Теперь можно уголки сварить между собой.

Совет!
В процессе сварки гаражной калитки обязательно контролируйте ровность изделия. Это важное условие, так как исправить после сварки будет проблематично.

Итак, у вас должен получиться готовый каркас из металлического уголка. Эта рама будет устанавливаться непосредственно в гаражный проем, а на него будет крепиться калитка.

Створки ворот и их монтаж

На следующем этапе требуется изготовить каркас створок. Они должны быть по размеру немного меньше изготовленной рамы. И при этом легко входить в проем. Гаражные свариваются по такому же принципу что и рама. Отрезаете металлический уголок или профильную трубу по размерам. У вас должно получиться две створки. Выкладываете все элементы на ровной поверхности, проверяете диагонали и свариваете между собой.

Когда каркас створок готов, необходимо приварить петли. На каждую створку гаража необходимо приварить по два навеса. После, используя листовой материал, обшиваете каркас створок. Прикладываете лист металла к каркасу из трубы или уголка и закрепляете прихватками сварочного аппарата или болтами. Первый вариант более надежный.

Важно!
Если листовой металл вы решили закрепить при помощи сварочных прихваток, то будьте осторожны чтобы не проварить дырку в листе металла. Важно контролировать силу сварочной дуги.

На следующем этапе выполняется монтаж ворот. Для начала строго по уровню монтируете раму с уже готовыми навесами. Закрепив раму анкерами к проему гаражных ворот, остается повесить створки на свои места. На этом этапе есть возможность произвести последние подгонки. Обратите внимание на тот факт, что обшивка на одной створке должна быть больше на несколько сантиметров. То есть при закрытии ворот должен быть небольшой нахлест. Если так не получиться сделать, то после наваривается металлическая полоса на стык двух створок ворот.

Дополнительно о том, как сварить гаражные ворота своими руками, без помощи специалистов смотрите в видеоролике:

Монтаж запорных элементов и другая отделка

Мы рассмотрели с вами вопрос о том, как сварить гаражные ворота. Теперь уделим внимание их благоустройству. Для полной безопасности необходимо смонтировать замок. Он должен быть надежным и проверенным. По этой причине купите замок у проверенной компании. Если говорить за типы замков, то предпочтение лучше отдавать штыревым стопорам и мощным засовам. Ими изнутри вы будете закрывать ворота. Однако, дополнительно в одной из створок потребуется сделать небольшую калитку.

В этом случае в створке вырезаете проем, который по периметру усиливается профильной трубой с внутренней стороны. Далее привариваете навесы. Из отрезанного листа изготавливаете небольшую калитку. Процесс этой работы требует точности. Поэтому действуйте по правилу, семь раз отмерь, один раз отрежь.

Замок обычно монтируется изнутри гаража. Для его установки рекомендуется сварить небольшой каркас. Это позволит надежно его зафиксировать в створке гаражных ворот. Это обеспечит высокую надежность и безопасное хранение автомобиля.

Важно время от времени ухаживать за запорной арматурой. Исключите полную вероятность того, чтобы замок имел прямой контакт с атмосферными явлениями. Дождь, снег и другие осадку могут негативно сказываться на работоспособности замка. Более того, существует риск, что скважина может замерзнуть и вам не получится вставить ключ. По этой причине на гаражных дверях можно сварить небольшой козырек.

Итак, мы рассмотрели с вами основные особенности того, как правильно сварить гаражные створки. Работа эта не из легких, так как металл сам по себе имеет большой вес. По этой причине вам никак не обойтись без посторонней помощи. Сваренный каркас и раму необходимо будет устанавливать строго по уровню, а самостоятельно сделать это будет крайне сложно.

Учитывая тот факт, что всех тонкостей и особенностей процесса сваривания гаражных ворот не опишешь, предлагаем вам ознакомиться с подготовленным видеоматериалом в этой статье. Это позволит вам закрепить теорию наглядно. Если у вас остались вопросы или вы имеете уже свой опыт в этой работе, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт будет неоценим для всех наших читателей. Ведь так, можно изрядно сэкономить немалую сумму денег.

Распашные будут наилучшим выбором для владельца гаража, который ценит высокую надежность за низкую цену. Именно такая конструкция позволит автолюбителю быть спокойным за оставленного в гараже железного коня и максимально сэкономить при этом. И что еще немаловажно – такие ворота легче всего смонтировать и установить самостоятельно.

Как выглядят распашные ворота

Самая простая конструкция распашных ворот для гаража состоит из:

• рамы по размеру дверного проема;
• двух створок;
• петель;
• фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.

Очень часто в одной из створок располагают . Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.

Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.

Как сделать распашные ворота своими руками

Для изготовления гаражных ворот своими руками вам понадобятся чертежи, содержащие всю необходимую информацию о расположении, размерах ворот, местах крепления петель и замков. Пригодится опыт работы со сварочным аппаратом и слесарные навыки.

Убедитесь, что перед гаражом хватает места для автомобиля при полностью открытых створках. Когда на бумаге все будет учтено, приготовьте следующие материалы:

• профильную трубу сечением 60х40 мм для каркаса дверного проема;
• уголок для изготовления каркаса створок;
• стальные листы толщиной до 5 мм;
• петли;
• всю необходимую фурнитуру.

Также вам будут нужны инструменты:

• строительный уровень;
• сварочный аппарат;
• болгарка;
• рулетка.

Если ворота будут оснащены автоматикой, заранее подберите комплект оборудования и продумайте электрическую проводку до места монтажа.

Отдельно позаботьтесь о приобретении средств защиты – маски и костюма сварщика, защитных очков и респиратора, перчаток.

При работе с болгаркой и сварочным аппаратом существует большой риск повредить глаза, поэтому ни в коем случае не пренебрегайте всеми необходимыми средствами защиты.

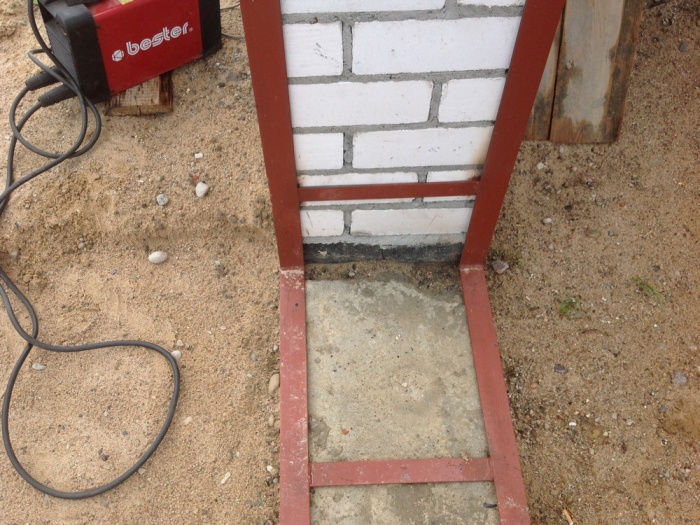

Делаем металлический каркас дверного проема

Так как все необходимые чертежи у нас уже имеются, размеры для всех элементов гаражных ворот нужно брать из них и тщательно вымерять рулеткой перед резкой. Отрезав болгаркой четыре детали рамы, их раскладывают на ровной поверхности, не допуская перекосов. Раму сваривают по углам, постоянно контролируя уровнем горизонтальность всей конструкции и ее форму. Она должны быть строго прямоугольной. К стенам гаража готовую раму крепят анкерными болтами.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

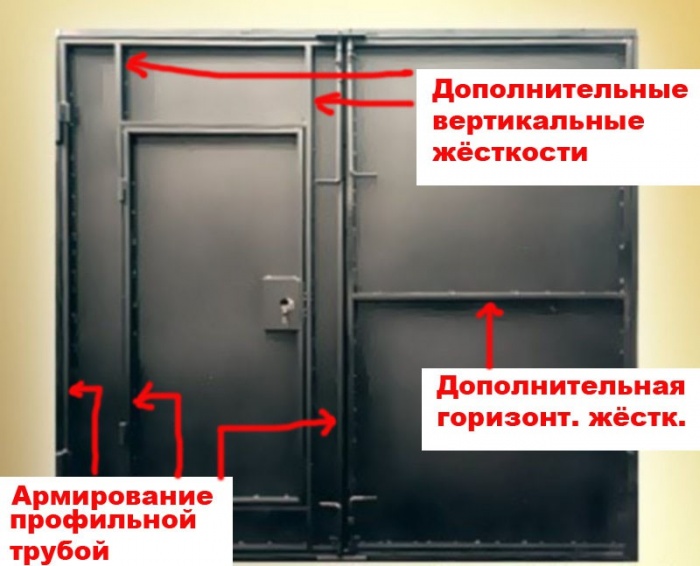

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

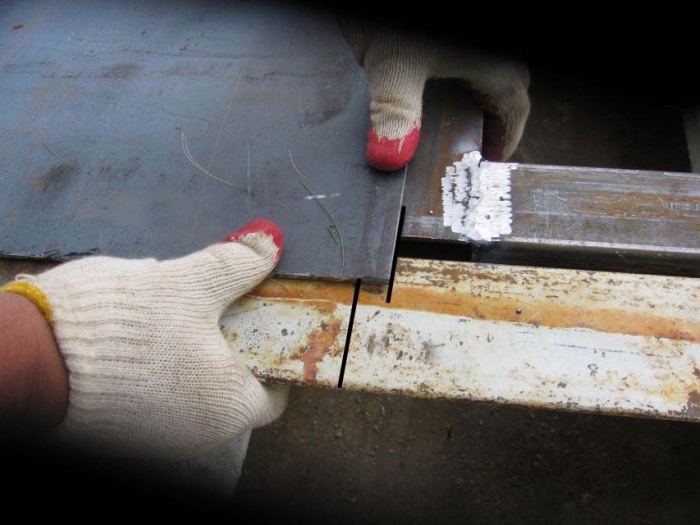

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Приваривание петель и навешивание створок ворот

Стандартные петли для навесных ворот состоят из верхней и нижней части. Нижняя часть, на которой расположен палец, приваривается на каркас ворот, а верхняя на створки. Так как распашные гаражные ворота имеют большой вес, навешивать их нужно с помощниками. На этом этапе работ также нужна высокая точность. От правильно установленных петель зависит плавность хода створок и исправность всей конструкции.

Если створки в сборе очень тяжелые, навешивать их лучше в горизонтальном положении. В таком случае каркас проема после изготовления прикрепляют к стенам гаража в последнюю очередь.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

• увеличенный ресурс работы петель;
• стабильную нагрузку на несущий каркас;
• плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Покраска и утепление ворот

Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.

Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.

После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.

Самостоятельное изготовление гаражных распашных ворот — видео

Большая часть мужчин без ума от своей машины и готовы кучу времени проводить в гараже. Но чтобы построить капитальный гараж и отделать его так, как хочется, нужно вложить немалые средства. К счастью, можно освоить тонкости самостоятельного изготовления некоторых элементов сооружения, например, гаражных ворот.

Обо всех нюансах, связанных с изготовлением, монтажом и уходом за ними, и пойдет речь в нашей статье.

Виды

Существуют следующие варианты гаражных ворот:

• распашные;
• раздвижные;
• подъемно-поворотные (откидные);
• подъемно-секционные (раскладные);
• откатные;
• рулонные (роллетные или рольставни).

Теперь мы подробно рассмотрим особенности конструкции каждого вида, схемы их функционирования, достоинства и недостатки. А также расскажем о том, какой материал выбрать, чтобы изготовить гаражные ворота самостоятельно (дерево, оцинкованное железо или профнастил), чем усилить створки и как их покрасить.

Особенности конструкции

Чтобы сделать надежные и качественные ворота своими руками, нужно учесть основные нюансы строения каждого их вида.

Распашные

Распашные гаражные ворота — наиболее распространенный вариант, известный еще с древних времен своей надежностью и удобством.

Конструктивный принцип предельно прост – распашные ворота состоят из двух створок, в основе которых – металлический каркас. Они могут быть деревянными, железными, сделанными из профнастила. Закрываются на наружные и внутренние замки и засовы. Для дополнительного комфорта в одной из дверей можно вырезать калитку.

Основные преимущества: экономичность, простота изготовления, высокая степень обеспечения безопасности. Недостатки: требуют наличия свободного пространства перед гаражом для полного открывания.

Раздвижные

Если к распашным воротам подключить привод, то их можно автоматизировать и превратить в раздвижные.

Подъемно-поворотные (откидные)

Современный, аккуратный и компактный вариант, больше подходящий для утепленных гаражей, расположенных на территории охраняемых кооперативов. Основу конструкции составляет дверь, выполненная из оцинкованной стали или алюминия, которая поднимается вверх и закрепляется параллельно полу при помощи шарнирно-рычажного привода, специальных направляющих и фиксатора.

Основные преимущества: экономия пространства, легкость эксплуатации. Недостатки: высокая стоимость, низкий уровень защиты, сложность изготовления.

Подъемно-секционные (раскладные)

Весьма удобная разновидность ворот, обеспечивающая высокую герметичность и не занимающая большое пространство. Принципиальная схема основана на преломлении металлической створки, состоящей из горизонтальных секций, в процессе открывания и помещении ее под потолком.

Функционирование механизма осуществляется за счет шарнирных петель, соединяющих сегменты, и роликов, перемещающихся по направляющим планкам. Раскладные ворота отличаются хорошей шумоизоляцией, так как каждая секция их укрепляется уплотнителем.

Основные преимущества: универсальность. Недостатки: высокая цена, малая противовзломность.

Откатные

Относительно недорогой, эффектный и легкий в эксплуатации вариант. Конструкция работает по принципу шкафа-купе и состоит из одной металлической двери, перемещающейся вдоль гаражной стены при помощи системы из направляющих и роликов. Откатные ворота можно установить как снаружи, так и внутри гаража.

Основные преимущества: бюджетность, прочность, долговечность. Недостатки: необходимость наличия у гаража широкого фасада.

Рулонные (роллетные)

Редкая разновидность облегченных ворот. Роллеты лучше использовать в охраняемых кооперативах. Механизмом своего действия они напоминают рольставни и состоят из алюминиевых пластин, которые собираются в специальный блок, закрепленный наверху.

Основные преимущества: экономия пространства, простота эксплуатации. Недостатки: хрупкость и ненадежность.

Изучив особенности конструкции различных видов, можно сделать вывод, что легче всего изготовить и смонтировать распашные гаражные ворота. Их производство не требует построения сложных чертежей, наличия профессиональных навыков и использования специализированного инструмента.

А как правильно сделать это своими руками, читайте ниже.

Изготовление

Беспрепятственная установка и легкая эксплуатация ворот напрямую зависят от четкого соблюдения технологии изготовления. Представляем вашему вниманию универсальное поэтапное руководство по производству распашных ворот для гаража.

Закупка необходимых материалов и инструментов

Для работы нам понадобятся:

1. рулетка;
2. угольник;
3. уровень (можно использовать как строительный, так и гидравлический);
4. болгарка;
5. аппарат для сварки.

В процессе работы будут использованы:

1. уголки для сборки крепежной рамы (лучше отдать предпочтение уголкам из стали 65х65 или 40х40 мм);
2. обшивка для створок (чаще всего применяются дерево, профнастил или цельный металлический лист);
3. комплект наружных и внутренних замков (задвижек или засовов по вашему усмотрению);
4. профиль (например, размером 60х30 мм);
5. навесные железные петли для крепления дверей.

Замер проема и создание чертежа

Чтобы сделать надежные и аккуратные ворота без щелей и всевозможных неровностей, нужно внимательно подойти к замеру проема и последующему перенесению полученных данных на чертеж.

Алгоритм измерения проема гаража:

1. Измеряем ширину.
   Как правило, этот показатель варьируется от 3 до 5 метров, в зависимости от габаритов транспортного средства. В идеале, расстояние от машины до каркасной рамы не должно быть меньше 30 см с обеих сторон.
2. Измеряем высоту.
   Этот размер также снимается с учетом параметров автомобиля.

Переносим полученные цифры на бумагу и указываем материалы. Чертеж может быть произвольным, главное, его точность.

Крепежная рама

Распашные ворота состоят из 3-х базовых элементов: каркасной рамы (обрешетки), дверей (створок) и петель.

Первым делом нужно подготовить детали и сварить обрешетку, следуя технологическому порядку:

1. Берем заготовленный уголок и разрезаем его на несколько равных частей. Первая половина должна быть соразмерна ширине гаражных ворот, вторая соответствовать их высоте.
2. Полученные отрезки выкладываем на ровную поверхность под прямыми углами, тщательно проверяя градусы рулеткой-угольником.
3. Теперь нам необходимо сварить обрешетку из готовых деталей.

Каркас створок

Работу на данном этапе следует выполнять с особым вниманием, потому как от этого зависит герметичность ворот и удобство их эксплуатации.

Изготовление каркаса дверей включает в себя следующие моменты:

1. Берем обрез профильной трубы и делим его на 4 куска длиной, отличающейся от высоты обрешетки на 20 мм, и еще на 4, размер которых рассчитываем по формуле: ширина обрешетки/2 – 35 мм. Все эти расчеты делаются для того, чтобы обеспечить легкость вхождения будущих дверей в проем.
2. Раскладываем детали на гладкой прямой поверхности под углами 90 градусов, проверяя их угольником.
3. Свариваем отрезки между собой и получаем готовый каркас.

Обшивка

Обшивка также является одним из важнейших этапов работы, так как от грамотности и четкости его выполнения зависит внешний вид и функциональность конструкции. Как же правильно обшить двери?

Представляем вашему вниманию подробное руководство:

1. Берем заранее приобретенный материал. Например, цельный лист железа.
2. Обрезаем его по размеру. Причем обшивка левой створки должна идти внахлест правой на 2 см.
3. Привариваем полотна к каркасу сначала по центру и по краям, чтобы их зафиксировать, а затем и по всему периметру.

Монтаж петель

Перед началом работы мы приобрели навесные железные петли для крепления дверей. Теперь самое время их установить.

Это делается очень легко:

1. Сперва нужно приварить нижний элемент петли к каркасной раме, а верхний – к наружной стороне створки.
2. Усиливаем соединение, прикладывая согнутую металлическую полоску к верхней части петли и привариваем к внутренней стороне арматурный вкладыш.

Запоры и стопор

Выбор и правильная установка надежного замка гарантирует сохранность вашего автомобиля. Поэтому надо подойти к данному этапу со всей ответственностью.

Снаружи гаражи обычно закрываются при помощи врезного или навесного замка, а изнутри – при помощи штыревого стопора.

Установить врезной замок нетрудно, а вот как смонтировать стопор мы рассмотрим подробнее
:

1. Сперва вбиваем в землю обрезок трубы – в него будет входить подвижная часть стопора.
2. В качестве подвижной части используем арматурный штырь. Его необходимо продеть через петлю воротной створки.
3. Чтобы конструкция удачно функционировала, необходимо постоянно следить за чистотой трубы.

Покраска

Перед окончательным монтажом гаражных ворот, створки нужно покрасить с целью защиты металла от коррозии и улучшения общих эстетических качеств. После предварительной грунтовки, на двери наносится морозостойкая краска по металлу или эмаль в 2-3 слоя.

Утепление

В заключение процесса изготовления ворот, необходимо выполнить их внутреннее утепление, иначе из помещения будет уходить не менее 50 процентов тепла. И, согласитесь, теплые гаражи намного уютнее. Для утепления обычно применяется пенопласт, пенополистирол или стекловата. Теплоизоляционный материал крепится к внутренней стороне створок и закрывается сверху вагонкой или деревянными планками.

Итак, мы подробно рассмотрели основные стадии самостоятельного изготовления распашных гаражных ворот. Осталось разобраться в вопросах их монтажа: как поднять каркас, навесить двери, закрепить конструкцию и установить привод для ее автоматизации.

Монтаж

После того как вы завершили изготовление всех элементов конструкции ворот, можно приступать к их установке.

Алгоритм монтажа тоже довольно простой:

1. Для начала необходимо установить каркасные рамы. Они прикрепляются к откосам гаражного проема с помощью длинных металлических штырей (15-20 см).
2. Выступающие снаружи излишки штырей обрезаем, шлифуем и маскируем краской, чтобы в дальнейшем они не мешали закрывать двери.
3. Теперь нужно соединить внутреннюю и наружную обрешетки посредством железных пластин-перемычек.
4. Остается навесить створки на петли и оценить готовую работу.

Для большего удобства эксплуатации распашные ворота можно оснастить специальным приводом, работающим от электричества – это позволит сделать их автоматическими. Схема действия такого устройства основана на использовании направляющих из профиля, приходящих в движение за счет электродвигателя.

Складные и поднимающиеся рулонные ворота также можно смонтировать самостоятельно, если есть готовые механизмы открывания-закрывания (створки, сдвижные части, планки, ролики и фиксаторы), которые продаются в строительных магазинах. От вас потребуется лишь изготовить раму и собрать конструкцию, в соответствии с прилагаемыми инструкциями, а также выполнить ее уплотнение.

Для установки откатных ворот не потребуется даже рама. Все, что нужно – сделать из профлиста и уплотнить большую створку. При желании в ней можно вырезать калитку. Монтаж же сводится к расположению деталей фурнитуры согласно инструкции.

Чтобы все получилось как можно лучше, учтем мнение профессионалов:

• Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
• Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Откатные ворота

Технология изготовления распашных гаражных ворот своими руками

Итак, распашные ворота для гаража собой представляют две створки (чаще одинаковые по ширине), которые навешиваются на П-образный короб посредству петель. Поэтому когда ставиться задача – изготовить ворота этого типа, то решается несколько вопросов:

• изготовление створок,
• изготовление короба (рамы),
• монтаж последнего,
• установка створок на раму.

Перед тем как начинать изготовления распашных ворот, нужно определиться с их размерами.

Размеры гаражных распашных ворот

Строгих требований относительно размеров не существует. Главное – чтобы автомобиль мог свободно въехать в гараж, не задев собой ворота. А это позволяет сделать любой проем, ширина и высота которого больше габаритов машины с каждой стороны на 30 см. Но это неудобно особенно для начинающих водителей.

• высота для легковых автомобилей – 2,0-2,2 м, для микроавтобусов – 2,5 м;
• ширина оптимальная 2,5-3 м, максимальная – 5 м.

Стандартные размеры распашных ворот

Подготовка к изготовлению ворот

Требуемые инструменты:

• сварочный аппарат и электроды;
• болгарка с отрезным и шлифовальным диском;
• рулетка, линейка и маркер (мел);
• уровень и уголок.

Требуемые материалы. Внешняя сторона ворот – это листовой стальной лист толщиною 3-4 мм или профнастил толщиною не менее 1,2 мм. Если в конструкции будет использоваться первый материал, тогда весь процесс соединений проводится электросваркой. Если второй, то крепление профнастила к каркасу можно проводить саморезами по металлу.

В качестве материала для сборки каркаса можно использовать или уголок 63х63 мм, или профилированную трубу 40х40 мм толщиною 2-3 мм. Второй вариант дешевле и проще в применении.

Чертеж распашных ворот для гаража из профильной трубы

И последний элемент – петли, которые изготавливаются из стального прутка диаметром минимум 25 мм. Петель должно быть минимум четыре по две на каждую створку.

Теперь, что касается П-образного короба. Состоит он из двух стоек и поперечины (перекладины). Первые можно изготовить из уголка 63х63 или трубы круглого сечения диаметром 80-100 мм, или профилированной трубы сечением не меньше 80х60 мм. Перекладина из тех же материалов. Если запланировано строительство двухэтажного гаража, то в качестве перекладины лучше использовать швеллер №12.

Сборочный чертеж ворот

Изготовление рам для створок

Первый этап – нарезка восьми отрезков материала, приготовленного для сборки рам. Четыре из них должны равняться высоте ворот минус 1-2 см, четыре ширине створок, то есть, половине ширины воротной конструкции минус 2-3 см. К примеру, если общая ширина ворот равна 3 м, значит, необходимо нарезать четыре элемента по 1,48 м.

Выставление рамы на блоках в горизонтальной плоскости

Важный момент – сборка рам должна проводиться на горизонтальной плоскости. Необязательно, чтобы это была ровная площадка, подойдут любого типа подставки, верхние торцы которых выставляются в одной горизонтальной плоскости. Для этого можно использовать кирпичи или блоки. Их устанавливают в углах прямоугольника, длина которого равна высоте створки, ширина ширине секции ворот. На них укладываются соответственно нарезанные отрезки, а затем уровнем проверяются – лежат ли они по горизонту. Отклонения выравниваются подкладкой под блоки тонких дощечек, камешков или листового металла.

Уложенные отрезки фиксируются друг с другом точечной сваркой с точным выставлением соседних элементов между собой под 90°. Для этого используется строительный уголок. Это важный момент, определяющий точные габариты будущей воротной конструкции, которая точно впишется в короб без перекосов и больших зазоров.

Схема ребер жесткости

Две рамы сформированы, теперь необходимо увеличить жесткость конструкции путем установки дополнительных элементов: горизонтальных или вертикальных Если ворота большие, то применяют и те, и другие. Иногда дополняют их косыми элементами. В качестве материала используют уголок или профильную трубу меньшего размера. К примеру, если рамы собирались из трубы 40х40 мм, то для усиления можно использовать 40х20 мм. Дополнительные элементы равномерно распределяются относительно друг друга.

После сборки рам надо проварить стыки с двух сторон и отшлифовать их от окалин и подтеков металла.

Жесткость конструкции рам определяют дополнительные элементы, установленные вертикально и горизонтально

Соединение рамы и стального листа

Из листа железа для каждой створки надо вырезать прямоугольный отрезок. К их размерам есть определенные требования:

• длина отрезков должна быть больше высоты проема ворот на 3-4 см;
• один из прямоугольников по ширине должен быть на 2 см меньше ширины каркаса, а второй больше на этот же размер.

К примеру, если ширина створок – 1,5 м, высота – 2,5 м, то один лист будет размером 1,52х2,54, другой 1,48х2,54 мм.

Теперь по высоте два листа укладываются на рамы так, чтобы их края выступали за пределы каркасной конструкции на 2 см с каждой стороны. Выступы листов будут закрывать зазор между створками и коробом. Что касается ширины, то со стороны петель листы укладываются вровень с профильной трубой. В одной створке лист будут выступать с противоположной стороны на 2 см, в другой, наоборот, его край будет не доходить до края рамы. Это делается для того, чтобы при закрытии ворот выступающий лист закрывал зазор между створками.

Внимание! Листы к раме привариваются точечно от края к центру. После чего производится проварка небольшими отрезками в пределах 3-4 см с шагом 10-15 см.

Крепление листа к раме производится короткими швами

Сборка короба распашных ворот

Размеры короба определяются размерами проема. При этом к длине опорных стоек прибавляется по полметра, которыми конструкция будет утоплена в подготовленные ямы с последующим бетонированием.

Сборка короба производится по идентичной технологии, что и рамы створок, с установкой на кирпичи или блоки. Размеры короба по внутреннему контуру по ширине чуть больше общей ширины створок. Разница составляет 2-3 см. По высоте разница может быть значительной – до 5-6 см. Хотя оптимально – 3-4 см.

Короб для распашных ворот

Монтаж петель

Для этого створки укладываются на П-образный короб с точным расположением в плоскости с формированием зазоров между всеми элементами. Петли в собранном виде прикладываются по месту их требуемого расположения и привариваются: нижние их части к стойкам короба, верхние к раме створок.

Для усиления крепежа можно дополнительно приварить к петлям металлические полоски или арматуру.

Правильная и качественная сварка петлей

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

1. Выкапываются ямы под стойки глубиною 0,5 м.
2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Варианты готовых распашных ворот

Видео — как сделать гаражные ворота своими руками

Заключение

При кажущейся простоте сборочного процесса, необходимо отметить, что изготовление распашных гаражных ворот требует от производителя работ внимания, умение точно провести все замеры и расчеты. При этом нельзя выпускать из рук измерительные инструменты. Небольшое отклонение по форме или размерам может привести к тому, что створки просто не поместятся в раму. Придется производить подгонку по месту, что скажется на ровности элементов.

В статье пойдет речь об изготовлении металлических ворот для гаража своими руками. Металл обеспечивает наилучшую защиту от злоумышленников, это чрезвычайно прочный и надежный материал.

Наиболее распространенным вариантом стали распашные металлические ворота. Они сочетают в себе простоту и высокую прочность.

Для их изготовления будет необходим сварочный аппарат, болгарка, измерительные устройства.

Заготовки раскладывают на земле, проверяют, затем начинают сварочные работы. Сначала изготавливают внешнюю раму, потом внутреннюю. После этого занимаются створками. Перед установкой поверхность листов необходимо окрасить.

Распашные ворота – наиболее распространенный в мире, простой и надежный механизм подвижного заграждения. Правильно сварить ворота несложно: конструкция из двух створок проверена на протяжении сотен лет. Технология «по месту» является традиционной для ограждений такого типа.

Чтобы сварить ворота на гараж правильно, нужно до начала строительства выбрать их вид, тип, размер.

Размеры ограждающей конструкции гаража рассчитывают исходя из типа транспортного средства. Габариты имеющегося автомобиля (их замеряют по краю зеркал) увеличивают до габаритов предполагаемого в перспективе. К полученной величине добавляют:

• 0,6 м – если авто при въезде в гараж движется прямо;
• 1,0 м – если въезд с поворота.

Ориентировочно для легковых машин ширина створа составляет 2,4-2,5 м; для внедорожников нужно предусматривать ширину – 3-3,5 м. Высота проема проектируется в пределах: 2-2,2 м.

Предпроектные работы

Задача, которую надо решить до того, как сварить ворота своими руками, – определение их типа. Если предусматриваемый способ изготовления – самодел, альтернативой распашным могут быть только откатные ворота. Ограждения других типов – рулонные, секционные, складывающиеся лучше заказать в специализированной компании.

Конструкция распашных, открывающихся наружу ворот, состоит из двух основных узлов:

• закладного несущего короба
• непосредственно створок;
• более мелких сборочных единиц – петель, ручек, замков.

На этом этапе нужно определиться с материалами. Конструкция получится более легкой, если створки изготовить из профнастила – катаных металлических листов толщиной от 0,35 до 1,2 мм. Каркас в этом случае собирают из деревянных брусьев или металлических профилей. Соединения делают разъемными – на саморезах или винтах. Ворота из профиля можно утеплить пенопластом или минеральной ватой и изнутри обшить отделочным материалом. Недостаток такого ограждения очевиден: его легко разобрать на детали с помощью гайковерта. Устранить вероятность такого вскрытия можно одним способом: сварить гаражные ворота

Если гараж расположен вне зоны постоянного наблюдения, специалисты рекомендуют сварить металлические ворота. С этой целью нужно выбрать:

• для подвижных полотен стальной лист сечением 2-3 мм;
• для каркаса – профильную трубу 20х40 мм.

Короб изготавливается из уголка, размером не менее 63 мм; используют и 70-й или 75-й уголок.

Металлические детали такой толщины могут соединяться сварочным швом, образуя единую неразъемную конструкцию.

Выбор конструкции каркаса и черчение

Короб представляет собой две рамы, скрепленные перемычками. Конструкция рамы (показана на фото) напоминает кольцо с вогнутыми кромками, которое охватывает торцы стен вдоль всего периметра створа по ребрам. Первая рама – внешнего обрамления – изготавливается из уголка, направленного полками внутрь гаража. При сборке второй рамы – внутренней обвязки, уголок укладывается полками наружу.

Детали короба должны свариваться встык. При этом полки уголка в месте соединения обрезаются под углом 45о. Меньшая длина каждого уголка должна быть равной расстоянию между противоположными кромками стены за вычетом 10мм. Этот сантиметр – технологический зазор (2х5 мм), он необходим для удобства монтажа рамы. Таким образом, внутренняя ширина проема гаража внутри короба будет равна:

• Ширина между торцами стен – 10мм (удвоенный технологический зазор) – 16 мм (удвоенная толщина полок уголка).

• Размеры каркаса из профильных труб по ширине должны быть меньше проемов между рамами на 20 мм (учетверенный зазор): он необходим для свободного перемещения створок.
• Длина вертикальной направляющей равна этому расстоянию; длины горизонтальных ребер уменьшаются на 80 мм: на две толщины вертикальных труб.

Конструкция ребер жесткости должна предусматривать:

• внешнее обрамление;
• поперечные, продольные, а при необходимости, и диагональные элементы.

Сборка и сварка

О том, как сварить ворота посмотрите видео.

Короб выкладывают на технологический стол. Он представляет собой четыре опорных площадки, установленные в углах конструкции на одной высоте. В качестве площадок можно использовать кирпич или шлакоблок. До начала сварки:

• сопрягаемые уголки выкладывают с учетом уровня и равенства диагоналей:
• скрепляют струбцинами;
• «прихватывают» точками;
• корректируют сочленения;
• сваривают;
• замеряют диагонали.

Разница между ними не должна превышать 5 мм.

Операцию повторяют для второго короба. Способом, как на видео, из профильных труб сваривают остов створок.

Крепление полотен к каркасу из профильных труб осуществляется сваркой через каждые 100 – 150 мм. Правое полотно делается шире левого на 20-50 мм.

Петли крепят следующим способом: створки вставляют в проем и регулируют по высоте и уровню. Шаг перемещения составляет 5 мм. Этого достаточно, чтобы исправить незначительную технологическую ошибку: свободный ход полотна по вертикали в соответствии с чертежом составляет 20 мм.

Гаражные петли приваривают таким образом: нижнюю половину (с опорным стержнем) – к раме, а верхнюю – к подвижному полотну. После окончательной регулировки ограждающего механизма крепление петель усиливают стальными пластинами, которые обваривают по периметру. Короб крепят к откосам металлическими стержнями длиной от 150 мм.

Альтернативные виды ограждений

Установка откатных ворот из профтрубы с полотном из профиля потребует выполнения дополнительных работ:

• строительных;
• слесарных;
• сборочных;
• электромонтажных.

Строительные работы включают, во-первых, сооружение опорной балки. Для этого перед гаражом по всей ширине проема заливается фундамент, в который полками вниз монтируется закладной швеллер 200 мм. Во-вторых, у торцевых стен возводятся усилительные колонны, на которые будет опираться конструкция.

Ворота из профнастила навешиваются на закладные из профтрубы (как на фото), которые вмонтированы в колонны. Снизу к створкам крепятся каретки с роликами – у одного края и концевой ролик – у другого. Движение осуществляется по опорному швеллеру. В качестве привода используется электродвигатель. В электрической схеме предусмотрено отключающее реле.

Заключительные операции

Все металлические поверхности должны быть зачищены, загрунтованы и окрашены. Готовые гаражные ворота можно утеплить. По факту завершения работ стоит подсчитать: сколько стоит сварить ворота, если работу выполнять своими руками.

Для каждого владельца дачи или загородного коттеджа рано или поздно станет вопрос о покупке ворот или изготовлении их самостоятельно. Поскольку покупка не из самых дешевых, человек, имеющий определённый опыт в сварочных работах сможет обойтись и без лишней траты денег, так как надёжно сварить ворота самостоятельно для него не станет большой проблемой.

То же самое касается и гаражных ворот. Каждый автомобилист всегда заботится о защите своего автомобиля, поэтому если ворота сделаны саморучно, владелец будет уверен в надёжности проведённых работ, а также сможет при наличии определённых навыков, увеличить уровень безопасности, используя некоторые приёмы по усилению конструкции.

Перед тем как начинать составлять проект и закупать материалы, нужно определиться с видом ворот, которые подходят для дома больше всего. Существует несколько критериев выбора, на которые стоит обратить внимание:

1. Внешний вид забора;
2. Есть или нет автомобиль и гараж к нему;
3. Своё предпочтение;
4. Предназначение территории, которая ограждается.

Например, установка кованых ворот будет уместна при наличии массивных столбов из кирпича (но стоит учитывать, что ковка — недешевое удовольствие). Хотя для такого случая подойдут распашные или откатные с тем же успехом. Когда выбор сделан, пора узнать, как правильно сварить ворота для гаража или дома.

Какие нужны материалы?

Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:

1. Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
2. Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
3. Сталь толщиной 2 мм, чтобы заглушить торцы;
4. Для фиксаторов используются трубы и арматура;
5. Петли (шариковые), сечение 20 мм;
6. Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
7. Для перемычки нужен уголок 40х40 мм;
8. И сам профнастил.

Как выбрать профнастил для ворот?

Чтобы сварить ворота из профтрубы правильно, нужно ответственно подойти к каждому элементу конструкции, одним из них является профнастил. Стоит заказывать профилированный лист такой длины, чтобы она была равна высоте створок и будущей калитки. Обычно это не влияет на потраченную сумму денег, при этом не придётся самостоятельно вырезать заготовки, что может нарушать антикоррозийное покрытие материала. Опытные специалисты советуют использовать металл таких марок, как С-20 или НС-21.

Если есть желание повысить качество ворот, можно приобрести крашеный лист, он будет дороже, но степень его защиты от коррозии будет выше. Поскольку полная и полезная ширина листов будет отличаться, рассчитывая их количество, учитывают то, что они будут укладываться внахлёст. Обычно на калитку уходит 1 часть панели. И дабы не нарушить защиты кромок, вход (точнее его ширина) должна быть равна ширине листа. Если это марка НС-20 она будет равна 1051 мм, а если С-20, то 1150 мм.

Выбор электродов и труб

Чтобы собрать ворота из профтрубы своими руками нужно понимать, на что обращать внимание при выборе, скорее всего, её можно будет выбрать в этом же месте. Трубу нужно брать толщиной не менее 2-х мм, можно толще, они обеспечат ещё большую устойчивость и надёжность, но нужно учитывать то, что чем толще труба, тем тяжелее её прожечь при сварке.

Рекомендуемая длина труб 10 метров 60х60. При высоте калитки в 1.7-2 метра они станут опорой для створок. А длина трубы 40х20, напрямую зависит от ширины и высоты калитки. Для ворот со стандартным проемом в 3 метра, понадобится 17 м. профиля и для калитки с шириной 1 метр — 7 метров.

Электроды подбираются, отталкиваясь от толщины профиля. Хорошо себя проявляют электроды АНО-21. Если они пролежали долго, их нужно выдержать в духовке 1 час при температуре 350 градусов. При наличии специального опыта, вполне приемлемо использование электродов с большей толщиной до 3 мм.

Помимо этого, усиленная плавка кромок профиля образуется из-за щелей, которые находятся на стыке между краями находящихся рядом заготовок. Дабы соединяемые трубы прилегали плотно одна к одной, нужно тщательно подойти к точности разметки в процессе проектирования. Когда размечается место для будущих разрезов трубы, линии рисуются на всех гранях, чтобы при работе шлифовальной машинкой вести диск строго по ним. Чем тоньше круг, тем более точной будет резка.

Соединение рам створок

Чтобы сварить каркасы створок более качественно, лучше это сделать, используя горизонтальную и плоскую поверхность. Если есть специальный сварочный стол, лучше использовать его. Торцы труб отрезаются от внешнего контура каркаса под углом 45 градусов. Перед свариванием рамы, нужно сложить трубы в прямоугольник на столе или на ровной поверхности, измерить правильные углы и проверить ровность диагоналей. Сначала нужно сделать прихватки, а потом ещё раз провести замеры. Если замечены неровности, их поправляют с помощью легких постукиваний молотком, а затем уже происходил полное соединение.

Если электроды 2-х миллиметровые, работа осуществляется при 50-60 амперах. Электрод ведут в свою сторону, отклоняясь от вертикального положения на 10-15 градусов. Стержень нужно держать на расстоянии нескольких миллиметров от металла в зависимости от требуемой глубины шва. После выполнения работ, нужно убрать окалины и проработать участки шлифовальной машинкой.

Чтобы сделать конструкцию более надёжной, нужно несколько перекладин по центру рамы. Их длина на 40 мм должна быть меньше ширины калитки. Если спроектирован каркас с диагональными стыками, трубы нужно порезать под прямым углом. Стойки должны по высоте быть одинаковыми с воротами. Верх и низ профиля, его торцы, отводятся соединением металлических оголовков. Теперь можно приступать к установке навесов, столбов и другим этапам монтажа.

Как сделать гаражные ворота?

Перед тем как сварить гаражные ворота нужно определиться с их видом. Самыми используемыми считаются распашные ворота. Их чаще всего делают своими руками. Реже встречается другой вид ворот, откатные. Для них потребуется дополнительное место для двигающейся створки.

На первый взгляд, ворота на гараж кажутся простыми, но справится с такой конструкцией, сможет далеко не каждый, тем более она требует установки элементов, которые обеспечивают ход ворот.

Чтобы сделать гаражные ворота своими руками, специалисты будут советовать сделать их распашными. В этом случае сварить ворота на гараж самостоятельно не составит огромного труда для автомобилиста. Получится спроектировать весь процесс от А до Я, а также держать под контролем финансовые расходы.

Проектировка

Самым первым этапом работ по сварке гаражных откатных ворот будет составление подробного чертежа и проведение замеров проёма. Также подготавливается весь необходимый инструмент, и подбираются необходимые материалы и их количество. Чтобы сварка ворот прошла удачно, важно ответственно подойти к процессу уже при первых расчетах высоты створок и их высоты.

Важно!

Допустимый минимум расстояния с обеих сторон от машины до каркаса должен быть не менее 30 см. А стандартный размер створок должен составить 5 метров.

Ещё стоит учитывать, что расстояние от каркасной рамы до перпендикуляра стены должен равняться 80-ти или более сантиметрам. Раму, как основной элемент ворот, советуют делать из стальных материалов. Что касается петель, лучше взять с усилением и наружным открытием. Когда проект готов, куплены все материалы и собраны инструменты, пора задуматься о сварке.

Сборка каркаса

Когда сваривают ворота, используют металлический уголок. Чтобы закрепить раму в проёме, нужна арматура. Обычно у неё есть наружная и внутренняя часть. Первым делом, нужно взять болгарку и разрезать уголок на требуемые части. В итоге должно выйти 4 равных отрезка с шириной проема и остальные 4 одинаковые по высоте. Затем их нужно разложить в положение готовое для соединения на ровной поверхности.

Створки

Теперь можно приступить к сборке рамы под створки. Её проектируют таким образом, чтобы она была на немного меньше чем ведущий каркас и свободно помещаться в проем. После готовую конструкцию обшивают листовым металлом. Материал створок должен быть немного виден вверху и внизу основной рамы. Теперь можно приступать к привариванию петель, после чего можно устанавливать сами ворота.

Установку ворот стоит проводить с максимальной точностью, с учётом всех правил. К стене они крепятся с помощью арматуры. Она заранее вбивается в их поверхность. Если ворота надёжно установлены и проверены на способность выполнять свои функции, пора приступить к установке замков и запоров, когда все эти действия выполнены, сварка гаражных ворот завершена. Часто делают так, чтобы была возможность закрыть одну из створок с внутренней стороны. В будущем это, несомненно, пригодится.

Вывод

Прежде чем сделать гаражные ворота своими руками нужно понимать, что без сварки не обойтись, поэтому потребуется наличие определённого опыта и навыков. А если умения отсутствуют, лучше пригласить опытных сварщиков, которые имеют большой опыт в этом деле. Но если хозяин знаком со сваркой и до этого имел дело с подобными конструкциями, ему под силу справится самостоятельно. При этом получить хороший опыт и сэкономить денежные средства.

Для изготовления каркаса производятся следующие работы:

Сначала отрезается 4 отрезка, длина которых должна быть меньше высоты рамы примерно на 10 см. Это необходимо для того, чтобы созданные створки легко входили в созданную раму. Так как створки будет 2, необходимо сделать еще 4 отрезка.

После этого отрезки раскладываются на ровной поверхности. Это позволит увидеть недочеты и сделать каркас створок более точно. Важно следить, чтобы все углы были равны 90 градусам.

На следующем этапе происходит сварка отрезков. Для усиления создаваемой конструкции можно приварить горизонтальный отрезок, который будет выступать в качестве распорки и предотвращать появление перекосов. Лучше всего располагать это элемент посередине.

Перед тем как сделать гаражные ворота, стоит точно рассчитать количество используемых материалов, чтобы не прерывать работу и искать дополнительные детали. Если в воротах будет установлена калитка, нужно сделать для нее дополнительный каркас внутри одной из створок. Также важно усилить его, чтобы во время использования створка не деформировалась.

Изготовление створок

После проведения описанных работ можно приступать к сборке створок. Для их создания потребуется листовой металл толщиной не менее 2 мм. Все работы осуществляются в несколько этапов:

Сначала происходит вырезание полотен из металлического листа. При этом одно полотно должно быть шире другого примерно на 2 см.

После этого полотна привариваются к заранее созданному каркасу. Сверху и снизу лист металла на одной створке должны выступать за каркас примерно на 20 мм она будет всегда закрываться после первой.

На последнем этапе привариваются петли для металлических ворот. Чтобы усилить петли, можно приварить к ним полоску металла. Перед установкой необходимо проверить размер створок и определить, не будут ли они застревать в проеме. При необходимости нужно исправить все неровности до установки.

Важно!
Так как лист металла легко деформируется во время проведения работ, стоит сначала соединить углы, а затем приступать к сварке посередине.

Перед тем как сделать распашные ворота в гараж своими руками, стоит определить, правильно ли установлена рама. Это можно сделать при помощи строительного уровня и отвеса.

Установка створок

Сначала необходимо установить раму ворот. Внутренняя и внешняя рамы соединяются между собой при помощи полосок металла толщиной около 4 мм. Во время соединения важно проверить, правильно ли расположены все элементы. Расстояние между полосками металла должно составлять около 60 см.

Чтобы рама более надежно была закреплена на проеме, стоит не только использовать штыри, но еще и вмуровать конструкцию в стену. Стоит помнить, что арматурных прутов по высоте гаражного проема должно быть не менее трех. Их длина должна составлять около 30 см.

После этого привариваются петли и навешиваются створки. Во время проведения таких работ важно проверить, правильно ли установлены все элементы и свободно ли открываются ворота. Монтаж гаражных ворот можно выполнить только с помощником, так как навешивание не получится произвести в одиночку.

При желании можно утеплить ворота. Для этого достаточно закрепить утеплитель на внутренней стороне створок. Если создаются деревянные ворота, это происходит похожим образом, только утеплитель закрепляется в каркасе из деревянных брусков и обшивается вагонкой.

Защита гаражных ворот

Чтобы гараж был надежно защищен от проникновения, необходимо установить петли таким образом, чтобы их нельзя было срезать болгаркой. Также необходимо следовать и другим рекомендациям:

Изнутри созданного каркаса створок стоит приварить металлические уголки в районе петель. Сделать это нужно таким образом, чтобы при закрывании распашных ворот уголок входил в стену. Для этого необходимо сделать углубление в кирпиче. Это необходимо сделать для того, чтобы при снятии петель злоумышленники не смогли снять створки.

Также важно правильно установить замок. При закрывании гаража штыри замка должны входить в стены, пол и потолок строения. Замки типа «паук» достаточно надежны, так как их сложно взломать и не получится обрезать. Но стоит помнить, что при потере ключей такой гараж будет вскрыть очень сложно.

Создание распашных ворот для гаража может занимать около двух дней, если работы выполняются одним человеком. Для более точного представления о том, как совершаются описанные работы, стоит посмотреть предложенное видео:

При строительстве гаража важным элементом являются ворота. Чтобы хранение автомобиля было безопасным, лучше сделать их из металла. Сразу стоит отметить, что сварка гаражных ворот требует особых навыков. В противном случае вам никак не обойтись без дополнительной помощи специалистов. Более того, даже если вы имеете опыт подобных работ, то без наличия сварочного оборудования сделать гаражные ворота будет нереально. Поэтому если у вас имеется необходимое оборудование, то вам будет интересна эта статья. В ней будет рассказано о том, как все работы выполнить своими руками. Также предлагаем вам для ознакомления схемы и фотографии, на которых изображаются основные этапы работ.

Важные требования к гаражным воротам

Гаражные ворота должны соответствовать ряду важных требований, среди которых:

• Ворота не должны препятствовать свободному въезду и выезду автомобиля. Учитывая это, ворота должны соответствовать размеру машины.
• От крайних откосов сваренных гаражных ворот к автомобилю необходимо расстояние с двух сторон не менее 300 мм. Но лучше иметь небольшой запас, так как вдруг вы поменяете машину.
• Если автомобиль легковой, то высота ворот должна быть не менее 2 м.
• Проем по стандарту может быть таким 2400×2100 мм и до 5400×2400 мм.
• Сварка гаражных ворот должна быть выполнена так, чтобы была исключена вероятность взлома.
• Гаражные ворота следует надежно защитить от негативного влияния окружающей среды. Например, установить небольшой козырек.

Методы изготовления ворот

Можно выделить три метода изготовления ворот для гаража:

1. Свариваются отдельно по мере строительства гаража, а после доставляются к гаражу.
2. Сваривать можно уже по готовому проему, а после привезти.
3. Все работы можно выполнять непосредственно на месте.

Последний вариант будет оптимальным для тех, кто делает такую работу впервые. Ведь придется не раз выполнять измерения.

Необходимые материалы

Чтобы сварить самодельные ворота на гараж своими руками требуется подготовить необходимые материалы, среди всего прочего вам потребуется:

• Облицовочный материал, подойдет листовой металл, толщиной не меньше 1,5 мм.
• Профильная труба, металлический уголок для изготовления каркаса.
• Материал для изготовления ребер жесткости.
• Жидкость для обезжиривания поверхности.
• Грунтовка и краска.
• Замки, засовы и навесы.

Важно!
При покупке исходного материала, обращайте особое внимание на его качество. Ведь сварные гаражные ворота делаются на долгое время.

Помимо материала также необходим следующий инструмент:

1. Сварочный автомат, подойдет мощностью 220 Вт.
2. Капроновая нить.
3. Болгарка.
4. Отрезной и шлифовальный круг.
5. Строительный уровень.

Это основной набор инструментов, который необходим для работы. Теперь приступим непосредственно к процессу изготовления ворот.

Изготовление рамы гаражных ворот

Ворота гаражные необходимо начинать делать с рамы. Для этого используется уголок. Итак, необходимо отрезать уголок на части, которые соответствуют раме. При этом вертикальные и горизонтальные элементы по длине должны полностью совпадать. После, на ровной горизонтальной поверхности выложите все отрезанные элементы. Ниткой или рулеткой проверьте диагонали, чтобы все стороны были равными. Теперь можно уголки сварить между собой.

Совет!
В процессе сварки гаражной калитки обязательно контролируйте ровность изделия. Это важное условие, так как исправить после сварки будет проблематично.

Итак, у вас должен получиться готовый каркас из металлического уголка. Эта рама будет устанавливаться непосредственно в гаражный проем, а на него будет крепиться калитка.

Створки ворот и их монтаж

На следующем этапе требуется изготовить каркас створок. Они должны быть по размеру немного меньше изготовленной рамы. И при этом легко входить в проем. Гаражные свариваются по такому же принципу что и рама. Отрезаете металлический уголок или профильную трубу по размерам. У вас должно получиться две створки. Выкладываете все элементы на ровной поверхности, проверяете диагонали и свариваете между собой.

Когда каркас створок готов, необходимо приварить петли. На каждую створку гаража необходимо приварить по два навеса. После, используя листовой материал, обшиваете каркас створок. Прикладываете лист металла к каркасу из трубы или уголка и закрепляете прихватками сварочного аппарата или болтами. Первый вариант более надежный.

Важно!
Если листовой металл вы решили закрепить при помощи сварочных прихваток, то будьте осторожны чтобы не проварить дырку в листе металла. Важно контролировать силу сварочной дуги.

На следующем этапе выполняется монтаж ворот. Для начала строго по уровню монтируете раму с уже готовыми навесами. Закрепив раму анкерами к проему гаражных ворот, остается повесить створки на свои места. На этом этапе есть возможность произвести последние подгонки. Обратите внимание на тот факт, что обшивка на одной створке должна быть больше на несколько сантиметров. То есть при закрытии ворот должен быть небольшой нахлест. Если так не получиться сделать, то после наваривается металлическая полоса на стык двух створок ворот.

Дополнительно о том, как сварить гаражные ворота своими руками, без помощи специалистов смотрите в видеоролике:

Монтаж запорных элементов и другая отделка

Мы рассмотрели с вами вопрос о том, как сварить гаражные ворота. Теперь уделим внимание их благоустройству. Для полной безопасности необходимо смонтировать замок. Он должен быть надежным и проверенным. По этой причине купите замок у проверенной компании. Если говорить за типы замков, то предпочтение лучше отдавать штыревым стопорам и мощным засовам. Ими изнутри вы будете закрывать ворота. Однако, дополнительно в одной из створок потребуется сделать небольшую калитку.

В этом случае в створке вырезаете проем, который по периметру усиливается профильной трубой с внутренней стороны. Далее привариваете навесы. Из отрезанного листа изготавливаете небольшую калитку. Процесс этой работы требует точности. Поэтому действуйте по правилу, семь раз отмерь, один раз отрежь.

Замок обычно монтируется изнутри гаража. Для его установки рекомендуется сварить небольшой каркас. Это позволит надежно его зафиксировать в створке гаражных ворот. Это обеспечит высокую надежность и безопасное хранение автомобиля.

Важно время от времени ухаживать за запорной арматурой. Исключите полную вероятность того, чтобы замок имел прямой контакт с атмосферными явлениями. Дождь, снег и другие осадку могут негативно сказываться на работоспособности замка. Более того, существует риск, что скважина может замерзнуть и вам не получится вставить ключ. По этой причине на гаражных дверях можно сварить небольшой козырек.

Итак, мы рассмотрели с вами основные особенности того, как правильно сварить гаражные створки. Работа эта не из легких, так как металл сам по себе имеет большой вес. По этой причине вам никак не обойтись без посторонней помощи. Сваренный каркас и раму необходимо будет устанавливать строго по уровню, а самостоятельно сделать это будет крайне сложно.

Учитывая тот факт, что всех тонкостей и особенностей процесса сваривания гаражных ворот не опишешь, предлагаем вам ознакомиться с подготовленным видеоматериалом в этой статье. Это позволит вам закрепить теорию наглядно. Если у вас остались вопросы или вы имеете уже свой опыт в этой работе, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт будет неоценим для всех наших читателей. Ведь так, можно изрядно сэкономить немалую сумму денег.

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Откатные ворота

Технология изготовления распашных гаражных ворот своими руками

Итак, распашные ворота для гаража собой представляют две створки (чаще одинаковые по ширине), которые навешиваются на П-образный короб посредству петель. Поэтому когда ставиться задача – изготовить ворота этого типа, то решается несколько вопросов:

• изготовление створок,
• изготовление короба (рамы),
• монтаж последнего,
• установка створок на раму.

Перед тем как начинать изготовления распашных ворот, нужно определиться с их размерами.

Размеры гаражных распашных ворот

Строгих требований относительно размеров не существует. Главное – чтобы автомобиль мог свободно въехать в гараж, не задев собой ворота. А это позволяет сделать любой проем, ширина и высота которого больше габаритов машины с каждой стороны на 30 см. Но это неудобно особенно для начинающих водителей.

• высота для легковых автомобилей – 2,0-2,2 м, для микроавтобусов – 2,5 м;
• ширина оптимальная 2,5-3 м, максимальная – 5 м.

Стандартные размеры распашных ворот

Подготовка к изготовлению ворот

Требуемые инструменты:

• сварочный аппарат и электроды;
• болгарка с отрезным и шлифовальным диском;
• рулетка, линейка и маркер (мел);
• уровень и уголок.

Требуемые материалы. Внешняя сторона ворот – это листовой стальной лист толщиною 3-4 мм или профнастил толщиною не менее 1,2 мм. Если в конструкции будет использоваться первый материал, тогда весь процесс соединений проводится электросваркой. Если второй, то крепление профнастила к каркасу можно проводить саморезами по металлу.

В качестве материала для сборки каркаса можно использовать или уголок 63х63 мм, или профилированную трубу 40х40 мм толщиною 2-3 мм. Второй вариант дешевле и проще в применении.

Чертеж распашных ворот для гаража из профильной трубы

И последний элемент – петли, которые изготавливаются из стального прутка диаметром минимум 25 мм. Петель должно быть минимум четыре по две на каждую створку.

Теперь, что касается П-образного короба. Состоит он из двух стоек и поперечины (перекладины). Первые можно изготовить из уголка 63х63 или трубы круглого сечения диаметром 80-100 мм, или профилированной трубы сечением не меньше 80х60 мм. Перекладина из тех же материалов. Если запланировано строительство двухэтажного гаража, то в качестве перекладины лучше использовать швеллер №12.

Сборочный чертеж ворот

Изготовление рам для створок

Первый этап – нарезка восьми отрезков материала, приготовленного для сборки рам. Четыре из них должны равняться высоте ворот минус 1-2 см, четыре ширине створок, то есть, половине ширины воротной конструкции минус 2-3 см. К примеру, если общая ширина ворот равна 3 м, значит, необходимо нарезать четыре элемента по 1,48 м.

Выставление рамы на блоках в горизонтальной плоскости

Важный момент – сборка рам должна проводиться на горизонтальной плоскости. Необязательно, чтобы это была ровная площадка, подойдут любого типа подставки, верхние торцы которых выставляются в одной горизонтальной плоскости. Для этого можно использовать кирпичи или блоки. Их устанавливают в углах прямоугольника, длина которого равна высоте створки, ширина ширине секции ворот. На них укладываются соответственно нарезанные отрезки, а затем уровнем проверяются – лежат ли они по горизонту. Отклонения выравниваются подкладкой под блоки тонких дощечек, камешков или листового металла.

Уложенные отрезки фиксируются друг с другом точечной сваркой с точным выставлением соседних элементов между собой под 90°. Для этого используется строительный уголок. Это важный момент, определяющий точные габариты будущей воротной конструкции, которая точно впишется в короб без перекосов и больших зазоров.

Схема ребер жесткости

Две рамы сформированы, теперь необходимо увеличить жесткость конструкции путем установки дополнительных элементов: горизонтальных или вертикальных Если ворота большие, то применяют и те, и другие. Иногда дополняют их косыми элементами. В качестве материала используют уголок или профильную трубу меньшего размера. К примеру, если рамы собирались из трубы 40х40 мм, то для усиления можно использовать 40х20 мм. Дополнительные элементы равномерно распределяются относительно друг друга.

После сборки рам надо проварить стыки с двух сторон и отшлифовать их от окалин и подтеков металла.

Жесткость конструкции рам определяют дополнительные элементы, установленные вертикально и горизонтально

Соединение рамы и стального листа

Из листа железа для каждой створки надо вырезать прямоугольный отрезок. К их размерам есть определенные требования:

• длина отрезков должна быть больше высоты проема ворот на 3-4 см;
• один из прямоугольников по ширине должен быть на 2 см меньше ширины каркаса, а второй больше на этот же размер.

К примеру, если ширина створок – 1,5 м, высота – 2,5 м, то один лист будет размером 1,52х2,54, другой 1,48х2,54 мм.

Теперь по высоте два листа укладываются на рамы так, чтобы их края выступали за пределы каркасной конструкции на 2 см с каждой стороны. Выступы листов будут закрывать зазор между створками и коробом. Что касается ширины, то со стороны петель листы укладываются вровень с профильной трубой. В одной створке лист будут выступать с противоположной стороны на 2 см, в другой, наоборот, его край будет не доходить до края рамы. Это делается для того, чтобы при закрытии ворот выступающий лист закрывал зазор между створками.

Внимание! Листы к раме привариваются точечно от края к центру. После чего производится проварка небольшими отрезками в пределах 3-4 см с шагом 10-15 см.

Крепление листа к раме производится короткими швами

Сборка короба распашных ворот

Размеры короба определяются размерами проема. При этом к длине опорных стоек прибавляется по полметра, которыми конструкция будет утоплена в подготовленные ямы с последующим бетонированием.

Сборка короба производится по идентичной технологии, что и рамы створок, с установкой на кирпичи или блоки. Размеры короба по внутреннему контуру по ширине чуть больше общей ширины створок. Разница составляет 2-3 см. По высоте разница может быть значительной – до 5-6 см. Хотя оптимально – 3-4 см.

Короб для распашных ворот

Монтаж петель

Для этого створки укладываются на П-образный короб с точным расположением в плоскости с формированием зазоров между всеми элементами. Петли в собранном виде прикладываются по месту их требуемого расположения и привариваются: нижние их части к стойкам короба, верхние к раме створок.

Для усиления крепежа можно дополнительно приварить к петлям металлические полоски или арматуру.

Правильная и качественная сварка петлей

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

1. Выкапываются ямы под стойки глубиною 0,5 м.
2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Варианты готовых распашных ворот

Видео — как сделать гаражные ворота своими руками

Заключение

При кажущейся простоте сборочного процесса, необходимо отметить, что изготовление распашных гаражных ворот требует от производителя работ внимания, умение точно провести все замеры и расчеты. При этом нельзя выпускать из рук измерительные инструменты. Небольшое отклонение по форме или размерам может привести к тому, что створки просто не поместятся в раму. Придется производить подгонку по месту, что скажется на ровности элементов.

На строительном рынке можно найти различные варианты гаражных ворот в разных ценовых категориях, удовлетворяющих запросы любого потребителя. Однако, всегда, находятся умельцы, желающие изготовить ворота для гаража своими руками, тем более если под рукой для этого есть сварочное оборудование. Одни хотят сэкономить, другие просто все делают своими руками. В статье представлена инструкция по изготовлению распашных ворот для гаража.

Фото 1. Распашные ворота без калитки

Распашные ворота – наиболее простые в изготовлении, пригодные для оборудования ими гаража. Для изготовления потребуется умение пользоваться сварочным оборудованием, слесарным инструментом.

Материалы и инструменты:

• Профильная труба удобного размера для изготовления рамы ворот;
• Профильная труба для изготовления каркаса створ и ребер жесткости ворот;
• Угольник металлический;
• Петли гаражные по три на каждую створку ворот;
• Листовой металл толщиной 2-3 мм;
• Металлический прут;
• Металлический профиль;
• Сварочный аппарат и электроды;
• Наличие электричества или электрогенератор, с мощностью, достаточной для работы сварочного и другого оборудования;
• Болгарка с отрезными и шлифовальными кругами;
• Шлифовальная машинка;
• Рулетка;
• Угольники большие слесарные металлические;
• Уровень (ватерпас);
• Дрель и сверлильный станок с набором сверл по металлу;
• Шуруповерт и набор саморезов;
• Утеплитель;
• Фанера или другой аналогичный материал;
• Грунтовка и краска для наружных работ;
• Кисти или валики для окрашивания;
• Монтажная пена.

Размеры ворот для гаража своими руками определяются в соответствии с габаритами автомобиля под который изготавливают ворота для гаража своими руками. В качестве рамы и каркаса используем профильную трубу. Ворота, для упрощения работы, будут без калитки. Впрочем сделать её несложно, освоив основные этапы работы, для этого даже не понадобится чертеж.

Фото 2. Профильная труба, из которой изготовим раму и створы ворот.

Вернуться к содержанию

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности. Важно добиться идеального выравнивания труб. Если на этом этапе допустить оплошность исправить её, без использования кувалды, будет практически невозможно. После надежного соединения и шлифования сварочных швов.

Фото 5. Не менее важно проверять углы рамы, нельзя допускать перекосов.

Фото 6. Сверяем расстояния между противоположными углами.

Делаем опорные площадки, для крепления рамы к стене гаража, из металлических пластин. Не забудьте о том как рама будет крепиться к стене гаража. Выберите как будет лучше выполнить это крепление, сваркой к металлическим закладным или соединение, рамы со стеной гаража, анкерными болтами. В последнем случае не забывайте об отверстиях для анкеров.

Вернуться к содержанию

Изготавливаем створы ворот

Створы ворот должны быть в единой плоскости с рамой.  Для удобства работы со створами, временно приварим опоры снизу. Необходимо 12 металлических опор по две пластины на коротких (вертикальных) и по четыре на длинных (горизонтальных) трубах рамы. Смотри фото ниже.

Внимание! Пластину, которая видна на фотографии, необходимо сделать больше, для надежного размещения на ней деталей створ.

Фото 7. Временная соединение пластин, на которые разместим створы ворот

По внутреннему периметру рамы, на опорные пластины кладем детали створ. Правая левая створы состоят из четырех отрезков труб. Для хорошего закрывания, в будущем, между рамой и внутренней стороной створы необходимо оставить зазор. На стороне крепления шарниров – это толщина половинок  дверных петель, а с других сторон  0,7 сантиметров.

Фото 8. Установка нижней створы ворот, справа виден фиксирующий упор

Если рама была изготовлена правильно, то створы ворот, повторяющие контур рамы, изготовить легко. Тем не менее, процедуру выравнивания углов и уровень повторите также тщательно (см. фото 4-6).

Фото 9. Этап соединения углов створ ворот

После надежной сварки углов для усиления конструкции дверей устанавливаем диагональные или продольные и вертикальные ребра жесткости. Их делаем также из труб или из уголков. Количество ребер необходимо для повышения надежности дверей.

Угловые швы тщательно шлифуем. Это необходимо для аккуратного соединения с металлическими листами двери.

Фото 10. Процесс шлифования сварных швов

Делаем разметку листов металла. Учтите зазоры 0,7 см между рамой и воротами, их необходимо закрыть листами металла. Учтите также, что с левой стороны серединной стороны металл отрезают заподлицо, а с правой на 2-3 см больше. Это делается для того, чтобы дверь в сомкнутом состоянии не имела щелей. Со стороны крепления петель лист приваривают встык с каркасом ворот.

Фото 11. На ровной поверхности отрезаем размеченный металлический лист

Лист прикладываем на створы ворот и привариваем к ним. Сварку выполняем на горизонтальной поверхности, поэтому предусмотрите размещение на такой высоте от пола, чтобы сварщику было удобно работать.

Фото 12. Сварщику при таком размещении конструкции ворот неудобно работать снизу

Вернуться к содержанию

Устанавливаем петли

Последний этап сварных работ – это установка петель на ворота. Данный этап является самым сложным во всем процессе сборки ворот для гаража своими руками. От установки зависит правильность закрывания  дверей. Двери можно устанавливать в горизонтальной и вертикальной плоскостях. В нашем варианте, при тяжелых воротах, установим петли при горизонтальном размещении дверей.

Вынимаем их из рамы, отмечаем расстояние на котором петли будут приварены к дверям. Обратите внимание на правильность приваривания петель к воротам. Дальнейшая работа требует смекалки и помощь для удержания створ в правильном положении, при сварке петель.

Фото 13. Сварка петель к раме.

Вернуться к содержанию

Покраска ворот

Когда самодельные ворота для гаража собраны, необходимо придать им привлекательный внешний вид. Для этого шлифовальной машинкой с поверхностей металла снимаем окалину и ржавчину Покрываем металл грунтовкой в два-три слоя, красим эмалью, стойкой к перепадах температуры.

Вернуться к содержанию

Устанавливаем замок

Сделать это лучше в вертикальном положении двери. Не забудьте, болгаркой, срезать упоры, на которых лежали ворота. При установке замка используйте инструкцию по его установке. Замок желательно приобрести заранее, до изготовления ворот. Возможно в конструкции замка, имеется особенность и при изготовлении ворот это необходимо учесть.

Вернуться к содержанию

Утепляем дверь

Зимы в России достаточно суровые и для распашных металлических ворот для гаража, которые мы только что изготовили своими руками, весьма актуален вопрос утепления. В качестве утеплителя гаражных ворот используем пенопласт или более современные аналогичные панели. Делаем разметку. Ножом вырезаем куски необходимого размера. Между металлом и пенопластом желательно оставить некоторое расстояние с помощью деревянных реек. Прикрепить их к металлу можно жидкими гвоздями. Далее заполняем пространство утеплителем. Промежутки, между утеплителем, заполняем монтажной пеной. Оставшиеся мостики холода, на ребрах жесткости, закрываем фольгированным утеплителем, который приклеиваем жидкими гвоздями. Утеплителем покрывать всю поверхность дверей. Оставляем на некоторое время для высыхания клея и монтажной пены. Вырезаем по размерам фанеру, пропитываем её составом для придания устойчивости к гниению. После высыхание его крепим к створам и ребрам жесткости на саморезы.

Все, ворота готовы! Осталось установить их на место. Надеемся, прочитав статью, вы получили знания для того, чтобы уметь изготавливать распашные ворота для гаража своими руками.

Вернуться к содержанию

Видео

Обустройство ворот любой сложности позволяет значительно сэкономить на приобретении и возведении предлагаемых готовых комплектов. Не зря большинство домашних мастеров с огромным рвением берутся самостоятельно выполнять любую строительную работу у себя в квартире или загородном доме. Ворота являются лицом каждой постройки, поэтому требуют при монтаже определенных знаний и умений. Для того чтобы разобраться, как правильно собрать долговечные и качественные железные ворота своими руками, потребуется определить особенности популярных материалов, из которых они изготавливаются, и выбрать для себя оптимальный тип.

Особенности применения

Въездные ворота должны строго вписываться в экстерьер стиля и архитектуру дома, а также соответствовать высоте и дизайну забора. Если ограда и коттедж деревянные, то металлические ворота с элементами ковки вряд ли смогут найти общую гармонию вместе с ними. Однако представленный вид ворот будет органично сочетаться с каменными или коваными заборами.

Не стоит забывать про немаловажный элемент всего ограждения – калитку. Ее классическая ширина составляет 1,2–1,3 м. Это оптимальное значение обеспечивает свободный проезд велосипеду, стандартной детской коляске и пр.

Как правило, средняя длина въездной конструкции варьируется в диапазоне от 2,2 до 2,4 м, а высота – от 1,6 до 2 м. Когда через ворота планируется въезд грузовых автомобилей, то целесообразнее всего последнее значение увеличить до 3,5–4 м. В настоящее время наиболее используемым видом является распашной тип ворот.

Перечень необходимых инструментов

Перед тем как приступить к процессу изготовления, стоит выполнить подготовительные мероприятия. Один из таких – подбор инструмента. Требуемый инвентарь включает в себя:

• строительную рулетку;
• пару струбцин;
• молоток;
• сварочный аппарат;
• болгарку;
• чертежные принадлежности.

Всегда следует помнить о соблюдении техники безопасности. Перед выполнением работ с металлическими изделиями обязательно приобретите специальные защитные перчатки и очки, поскольку любая отлетевшая стружка или разогретые куски металла могут привести к травмам и увечьям!

Монтаж распашных ворот

Процедура создания представленного типа ворот включает в себя изготовление двух симметричных створок, которые надежно закрепляются на опорных столбах посредством петель. Рамы половин и столбы могут выполняться из металла или дерева. Принцип действия такой конструкции основан на открытии половин в противоположную друг от друга сторону.

Первоочередным мероприятием является подготовка и фиксация опорных элементов. Определившись на металлическом типе ворот, следует приобрести стальные трубы с диаметром не ниже 100 мм. В качестве альтернативы нередко используют квадратный или прямоугольный металлический профиль с сечением 40 мм.

Обустройство опорных столбов и рамы

Для этой цели потребуется забетонировать выбранные опорные элементы на глубине около 1,2–1,5 м. При их установке следует учитывать тип грунта и вес будущей конструкции. Нелишним будет предварительно рассчитать ширину каждой из створок, поскольку неоправданные излишки материала могут привести к увеличенным нагрузкам на петли при движении ворот и сильном ветре. Если предусмотрено изготовление мощных ворот, то стоит использовать не 4 петли, как в классическом варианте, а 6 для снижения давления и равномерного распределения веса. К каждой петле приваривается металлическая пластина толщиной 3–4 мм.

Важным моментом, от которого напрямую зависит вся целостность и прочность постройки, является надежная и качественная сварка пластины с петлей. Она должна быть выполнена по всем линиям соприкосновения двух элементов.

Столб опоры для ворот

Следующий пункт работ предусматривает изготовление приопорных стоек для каждой из створок. Посредством болгарки необходимо подготовить из профиля с квадратным сечением два одинаковых куска, высотой на 20–30 см меньшей ворот. Далее к стойкам привариваются пластины, таким образом, чтобы получились максимально схожие два элемента. Затем с помощью струбцин они фиксируются на опорных столбах.

После следует обеспечить оптимальный зазор между стойкой и опорой. Для этой цели можно использовать небольшие деревянные прокладки. Минимальные значения этого показателя должны составлять порядка 3–4 мм, а классическая величина около 10–15 мм.

Рама ворот

Выполнив все описанные мероприятия, приступаем к изготовлению верхней и нижней опорных балок. Замерив расстояние между опорными стойками, отрезаем от профиля два соответствующих куска. После чего с помощью уровня проверяем горизонтальность и вертикальность всей собранной конструкции и точечно прихватываем балки. Далее приступаем к изготовлению двух центральных соединительных элементов. Для этого необходимо вымерить расстояние между двумя опорными балками, подготовить два профильных отрезка и описанным выше способом зафиксировать на раме изделия с расстоянием 10–15 мм друг от друга. Затем проводим окончательный осмотр всех соединений и окончательно скрепляем все балки между собой.

Для увеличения жесткости и прочности необходимо каждый угол створок усилить стальными пластинами (8 заготовок толщиной 2–3 мм – по 4 штуки на каждую створку ворот). Все подготовленные страховочные изделия навариваются на раму с внутренней стороны.

Облицовка створок

Ворота выполняются из стали, художественной ковки, профнастила и т. д. На подготовленную раму привариваются внахлест два одинаковых куска выбранного материала.

Завершающий этап – распил рамы по центру. Обустройство единого основания для створок позволяет исключить возможные смещения и оставить минимальные зазоры между створками.

Окончательным штрихом является отделка внешней стороны. Тут разнообразие вариантов отделки зависит от вкусов и предпочтений хозяина, однако, общая концепция, присущая экстерьеру дома должна сохраняться.

Обустройство гаражных ворот

Немаловажным атрибутом любого загородного дома является гараж для «железного друга». Приступая к изучению вопроса, как сделать надежные ворота для гаража, стоит разобраться также в многообразии типов и выделить наиболее подходящий вариант.

Виды конструкций

Развитие современных технологий позволяет использовать в своем обиходе все новые и новые виды конструкций въездных ворот. Наиболее часто используемыми типами являются:

• распашные;
• подъемные;
• секционные;
• роллетные.

Особенности возведения

В ассортименте многих магазинов представлены уже готовые комплекты, предназначенные для самостоятельного монтажа, с приложенным описанием хода всех работ. Однако, приступая к сборке гаражных ворот, необходимо усвоить ряд требований к их возведению. Наиболее важными из них являются:

• обеспечение свободного проезда (размеры ворот устанавливаются в зависимости от габаритов хранящегося транспорта, оптимальный запас пространства с каждой стороны при въезде автомобиля должен быть не менее 30–40 см до опорных стоек конструкции);
• надежная защита от взлома (наиболее прочный материал – оцинкованный стальной лист толщиной 3–4 мм);
• стойкость к воздействиям окружающей среды (надежная и качественная обработка поверхностей, в сочетании с усиленной рамой).

Монтаж

Технология сборки ворот для гаража аналогична монтажу въездной конструкции, однако, может предусматривать установку замков и запорных механизмов. Целесообразнее всего останавливать свой взор на надежном засове или фиксации посредством штырей. Первый вариант предусматривает наваривание специальных петель на раму ворот и фиксацию посредством запорной балки, но такая вариация требует наличие калитки. Второй способ подразумевает забивку в грунт отрезка трубы, в которую впоследствии будет погружаться подвижный прут.

В заключение останется только покрасить все элементы и при желании утеплить изнутри створки ворот. Если у вас есть собственный опыт по изготовлению железных ворот, то оставляйте комментарии в конце этой статьи. А в помощь начинающим мастерам представлены фотографии и схемы возможных конструкций ворот.

Видео

В предоставленном видеоматериале показывается принцип изготовления железных ворот:

Фото

На фото изображены различные варианты железных ворот:

Подъемные ворота

Металлические распашные ворота

Распашные гаражные ворота

Рулонные

Секционные

Железные ворота с ковкой

Схемы

Схемы помогут вам соорудить необходимую конструкцию ворот:

Схема бетонирования

Железные из профнастила

Схема консольных ворот

Устройство фундамента

Составляющие раздвижной конструкции

Схема гаражных ворот

Чертеж подъемной конструкции

Двустворчатый вариант, вид спереди и сверху

Схема ребер жесткости

Составляющие автоматических ворот

Помогла ли вам статья?

Если у вас есть гараж или вы собираетесь построить его, то вам несомненно понадобятся надежные железные ворота. Они могут иметь разную конструкцию, но я расскажу о распашном варианте как самом простом и надежном среди всех. А главным плюсом этого решения является то, что изделие можно сделать с нуля своими силами, для этого нужно иметь под рукой необходимые материалы и инструмент, а также потратить определенное время на работу.

Описание рабочего процесса

Перед тем как рассматривать работу этап за этапом, я хочу рассказать вам о некоторых важных нюансах, которые неизвестны тем, кто впервые делает ворота своими руками.

Требования к конструкции таковы:

• Ширина проема должна быть такого размера, чтобы обеспечивать беспрепятственный въезд и выезд из гаража. Общепризнанной нормой является расстояние от зеркала до рамы ворот в 30 см, если въезжать нужно не по прямой, а под углом, то ширину желательно сделать еще больше для удобства движения. Опять же для маленького автомобиля лучше сделать просветы побольше на тот случай, если впоследствии вы купите машину погабаритнее;
• Высота ворот в стандарте равна 200-210 см, этого вполне достаточно для большинства легковых автомобилей. Но если вы не исключаете приобретение микроавтобуса в дальнейшем, то я настоятельно советую делать высоту как минимум 240 мм, я сам переделывал ворота человеку, который вначале пожалел лишние деньги на большую конструкцию, а потом ему пришлось потратить еще на замену конструкции;

• Важно учитывать и ширину гаража, по общепринятым нормам расстояние от каркаса ворот до стен должно быть не менее 80 см, это нужно для надежности сооружения;
• Конструкция должна обеспечивать максимальную прочность и надежность, поэтому надо использовать массивный уголок, профильную трубу или швеллер, а листовой металл должен иметь толщину не менее 3 мм. Кроме того, позаботьтесь о качественных гаражных петлях и замках, которые смогут исключить вероятность взлома снаружи;
• Наконец, для предотвращения деформации нужно предусмотреть наличие вертикальных фиксаторов, которые будут надежно фиксировать створки и предотвращать перекос полотен со временем.

Разработка проекта

Самая большая ошибка при подготовке – считать, что работу можно выполнить чуть ли ни на коленке, по ходу процесса определяя нужные размеры и параметры. На самом деле это далеко не так, без четкого чертежа вы не сможете сделать ворота, более того – без эскиза вы нормально не рассчитаете количество необходимых материалов.

Сделать проект не так и сложно, нужно выполнить несколько простых действий:

• Если вы только возводите строение, то нужно рассчитать оптимальные размеры ворот и на основании этих данных проводить строительство. Это наиболее предпочтительный вариант, так как вам не нужно подстраиваться под существующие условия, вы делаете все так, как нужно, и в итоге получаете оптимальный результат;
• В случае, если производится замена старых ворот или конструкция ставится в существующий проем, то нужно провести тщательные замеры и записать все параметры на бумаге. Тут важно не ошибиться, так как после сборки каркаса переделать конструкцию будет проблематично;
• Когда все параметры есть, вам нужно определиться с типом конструкции, тут есть два варианта – обычные распашные створки и система с калиткой, когда в большой двери присутствует маленькая для прохода человека. Второе решение сложнее в реализации, зато оно намного удобнее для тех, кто часто бывает в гараже и занимается ремонтом автомобиля. Если же вы самостоятельно не ремонтируете машину и просто ставите ее на ночь, то в калитке нет необходимости;

• Когда все данные есть под рукой, и вы определились с конструкцией, можно сделать чертеж. На нем отражаются все основные размеры элементов, а также места расположения завесов, ручек, задвижек и т.д. Чем подробнее будет эскиз, тем проще вам будет ориентироваться в дальнейшем и тем меньше вероятность ошибок и просчетов.

Подготовительный этап

На этой стадии нужно собрать все необходимое для работы. Я начну с материалов и перечислю основные варианты, которые можно использовать. Точное количество вы сможете рассчитать сами, если у вас есть проект.

Итак, для сооружения работ потребуется следующее:

Важно!
Я видел советы от некоторых специалистов по использованию в качестве наружного покрытия профлиста.
Но это не лучший вариант хотя бы потому, что толщина этого материала составляет 0,5 мм и его можно легко вскрыть даже консервным ножом.
Не экономьте и выбирайте прочную наружную отделку.

Теперь нужно рассказать, какой инструмент понадобится при проведении работ:

• Сварочный аппарат – без него обойтись не удастся. Можно взять оборудование напрокат, а если вы не умеете работать, то можно привлечь специалиста для сваривания, если вы все подготовите сами, то работа не будет стоить слишком дорого;
• Болгарка и как минимум 5 отрезных кругов по металлу. Советую не экономить на дисках, так как дешевые комплектующие не только быстро изнашиваются, но и могут лопнуть при резке, что небезопасно;

• Для измерения и разметки используются рулетка, уровень и угольник, а также карандаш строительный. Можно взять и маркер, он удобнее по той причине, что метки видны намного лучше;
• Кисть понадобится для окрашивания поверхности после сборки конструкции.

Сборка рамы ворот

Процесс состоит из нескольких этапов, ниже представлена схема, а под ней подробно расписана каждая стадия:

• Рама гаражных ворот состоит из наружной и внутренней части, то есть вам нужно по 4 горизонтальных и 4 вертикальных элемента. При резке я советую особое внимание уделить правильному положению болгарки, часто неопытные резчики допускают перекосы. Чтобы этого избежать, отчертите ровную линию по двум сторонам и идите строго по ней;

• Далее нужно выставить раму ровно, уголок примыкает к стенам, то есть снаружи получается ровная поверхность. При выставлении проверяйте плоскость уровнем, а для контроля геометрии измеряйте диагонали – они должны быть абсолютно одинаковыми. Так как свариваться будут нижние части рамы, лучше поставить ее на возвышение – блоки или стопку кирпича;

• Сварка производится аккуратно и прочно, шов должен идти по всему стыку, точечный вариант не обеспечит необходимой надежности;
• Второй элемент сваривается таким же образом, наружные места сварки зачищаются с помощью болгарки для того, чтобы обеспечить максимально ровную плоскость и наилучшее прилегание створок к поверхности.

Сборка створок

Этот этап я советую начинать после окончания сборки рамы, так как она будет служить основным ориентиром. Железные гаражные ворота –конструкция, в которой важно подгонять все части друг под друга, поэтому старайтесь выполнять работы как можно качественнее.

Сам процесс выглядит так:

• Измеряется размер внутреннего проема каркаса, после чего отрезаются элементы для створок. Для вертикальных частей длина должна быть на 10 мм меньше расстояния в раме, чтобы конструкция легко входила внутрь, а для горизонтальных размер будет еще меньше, вам нужно отнять еще и толщину двух вертикальных элементов каркаса. То есть между створками и рамой должен быть зазор около 5 мм по всему периметру;

• После выравнивания можно проводить сваривание рамок, следите за тем, чтобы они не сдвигались при работе, и конструкция получалась как можно ровнее. Часто бывают ситуации, когда из-за небрежного отношения к работе, железные ворота получаются изначально перекошенными и их трудно открывать и закрывать;
• Теперь разберемся, как сделать конструкцию еще прочнее: для этого каркас дополнительно усиливается горизонтальными или вертикальными распорками, их положение не имеет значения, главное – укрепить полотно;

• Если у вас ворота с калиткой, то нужно сделать под нее проем в одной из створок, усилив его дополнительными ребрами жесткости.

Сооружение створок

Изготовление ворот для гаража продолжается путем крепления металлического листа к поверхности, работа проста, но имеет некоторые особенности:

• Лист толщиной 3 мм режется так, чтобы он закрывал стыки сверху и снизу, что касается стыка между створками, то тут может быть два варианта. Первый заключается в том, что на одном полотне лист на 2-3 см не доходит до края, а на другом делается длиннее, тем самым закрывая соединение. Второй предполагает ровное крепление листа на створках посередине, а после к одной из них сверху приваривается металлическая полоска, которая и закроет щель;

• Лист приваривается точечным методом, при этом очень внимательно контролируйте, чтобы он не сдвигался, иначе переделать работу будет очень сложно;
• Далее нужно примерить петли, для этого берутся усиленные варианты диаметром как минимум 50 мм на шарике или опорно-торцевом подшипнике. Важно выбрать надежный вариант и выставить элементы как можно точнее, надо зафиксировать раму и двери в неподвижном положении;

• Элементы привариваются очень надежно, после чего нужно обязательно проверить, как работает система, и нет ли проблем с закрыванием-открыванием;

• В последнюю очередь прикрепляются задвижки и замки, тут могут использоваться разные варианты.

Важно!
Я советую применять два варианта, например, внутренний и навесной замок, а конструкцию дополнительно усилить засовом, который одновременно закрывает замочную скважину.

Установка и окрашивание

Готовая конструкция устанавливается в проем следующим образом:

• Вначале в стену забиваются закладные элементы, которые будут усиливать конструкцию;
• Далее ставится внутренняя часть каркаса, она приваривается к закладным. К ней можно приварить полосы или уголки, которые будут соединяться с наружной частью;
• Наружная конструкция выставляется по уровню, после чего ее нужно прихватить к внутренней с помощью ранее наваренных соединений;

• После этого проверяется работа конструкции, если все нормально, то все сваривается до конца.

Разберемся, как правильно покрасить ворота, тут все просто:

• Прежде чем красить конструкцию, поверхность очищается и обезжиривается, это позволит краске держаться лучше;
• Покраска начинается с нанесения грунтовки, она будет защищать поверхность от коррозии и улучшит адгезию финишного слоя;

• Окрашивание лучше производить в 2 слоя, для работы используется атмосферостойкая краска, лучше на акриловой или алкидной основе, цена этих составов выше, но и качество намного лучше.

Конечно, при желании можно украсить ворота элементами ковки – узоры из металла смотрятся эффектно и делают обычные ворота намного интереснее. Но это тема отдельного обзора, которую нужно рассматривать очень подробно.

Вывод

Сделать железные ворота своими руками не так и сложно, вы сами убедитесь в этом – достаточно собрать одну конструкцию, и если придется делать работу еще раз, то она пройдет быстро и легко. Видео в этой статье еще лучше объяснят некоторые важные нюансы, а если у вас есть вопросы – задавайте их в комментариях.
